Как сделать DIY антенну db4 HDTV

Для приема цифровых сигналов HDTV вам также понадобится UHF (сверхвысокочастотная) антенна HDTV.
Антенны старины — это обычно УКВ (очень высокочастотные) антенны для приема аналоговых телевизионных сигналов.

Если вы еще помните, наши старые антенны обычно устанавливаются вне дома и очень большие с длинными металлическими стержнями.Это связано с тем, что длина антенны составляет часть длины волны. А длина волны обратно пропорциональна частоте.
Таким образом, чем выше частота, тем меньше длина волны и тем меньше длина стержней антенны.

Следовательно, антенна UHF HDTV намного меньше по размеру, чем антенна VHF, и чаще всего может быть установлена ​​внутри помещения.

Одной из лучших цифровых антенн HDTV, которые вы можете использовать для приема сигналов HD, является антенна db4 HDTV.

db4 Антенна HDTV использует 4 пары антенных петель для приема сигнала HDTV.

Аналогично антенна db2 использует 2 пары петель антенны, а антенна db8 использует 8 пар петель антенны.
Чем больше петель антенны, тем лучше прием сигнала, но также и больше размер антенны.
Антенна db4 больше похожа на сладкую остановку, она не слишком велика по размеру и обеспечивает отличный прием HDTV.

Вы можете купить антенну db4 HDTV в магазине или сделать ее самостоятельно дома, используя довольно дешевые детали.

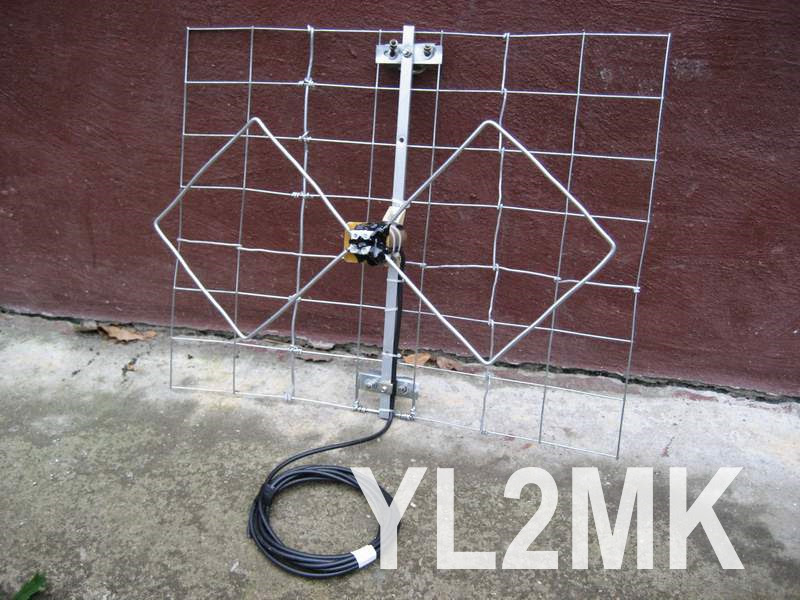

Антенна db2

Антенна db4

Антенна db8

Чтобы построить собственную антенну db4 HDTV своими руками

Вам потребуется:

1. недорогой балун (300 Ом сбалансированный — 75 Ом несимметричный). Слово «балун» происходит от «сбалансированного к неуравновешенному».

Согласующий трансформатор UHF / VHF от 75 до 300 Ом
Согласующий трансформатор RCA -VH54R

2. Медные, алюминиевые или стальные провода. Медные провода предпочтительнее, так как они лучше проводят провода, чем алюминий или сталь. Вы можете легко снять стальную проволоку с вешалки для одежды, сняв резиновое покрытие.

OOK 50160 16 калибр, 25-футовый медный провод Hobby

3.тонкая деревянная доска (примерно 3×24 дюйма) для крепления антенной петли / проводов

Midwest Basswood Sheets 3 / 32x3x24

4. несколько болтов и гаек для крепления антенного провода к деревянной доске

Маленькие винты с набором гаек, 195-Pack

Следуйте плану размеров антенны DB4, чтобы отрезать и согнуть медные провода.
Обратите внимание, что правый медный провод (красный) не должен касаться левого медного провода (синий).
Разделите поперечное сечение пластиковой лентой или клейкой лентой Blu-Tack.

Самодельная коаксиальная дипольная антенна для гражданского (и военного) диапазона. — Радар Мерси

Строители, дайте мне знать о своей версии #AirbandBazooka, отправив мне сообщение или фотографии в твиттере.

Tweets by merseyradar

Пожалуйста, предоставьте несколько фотографий / отчетов о приеме, и я включу их сюда.

Сделайте свою антенну #AirbandBazooka для гражданской или военной техники своими руками, используя руководство на моем веб-сайте https: // t.co / r3cd0S3H8l

Производительность лучше, чем у большинства антенн, приобретенных в магазине.
Отличные отзывы строителей со всего мира. Большое спасибо 😀 pic.twitter.com/JidNEAFRub

— merseyradar (@merseyradar) 24 мая 2020 г.

Достаточно простой домашний проект для слушателя Airband.

Безусловно, самая популярная веб-страница на моем блоге. Огромное спасибо многим читателям во всем мире, я надеюсь, что вы найдете информацию в этой статье полезной для изготовления своей собственной антенны диапазона для гражданской или военной авиации за очень небольшую плату.Сделанная правильно, этот тип антенны будет превосходить по своим характеристикам гораздо более дорогие модели антенн для любителей, которые можно приобрести у дилеров. Надеюсь, вам понравится это делать, и вы довольны выступлением.

Особая благодарность всем моим приглашенным читателям, некоторым из тех, кто позаботился предоставить подробные комментарии и фотографии по строительству, а также тем, кто прислал мне сообщения с благодарностью, заявив, что они так довольны результатами своих версий. Много раз в комментариях читателей говорилось, что эта страница была настолько полезна для улучшения их станции мониторинга, а в некоторых случаях полностью изменила их опыт прослушивания в воздушном диапазоне.

Пожалуйста, присылайте свою сборку (пожалуйста, используйте раздел комментариев внизу страницы) отчеты / выводы / предложения или фотографии ваших версий. В этом помогут другие энтузиасты.

Пока вы здесь, просмотрите предыдущие / более старые сообщения на моем веб-сайте, вы можете найти другие статьи.

Примечания по сборке антенны

Антенна, известная как «двойная базука», очень популярна среди радиолюбителей, которые делают ее для работы в диапазоне частот 144–146 МГц, а также гораздо более крупные версии, подвешенные горизонтально для работы в диапазоне ВЧ.

Я построил один для любительских передач 2 м 144 МГц много лет назад, и он до сих пор пользуется успехом, поэтому я решил сделать простой коаксиальный диполь для гражданского мониторинга воздушного диапазона, простой в изготовлении и расширенный. Обеспечивает очень хорошую производительность в диапазоне 118–136 МГц. Меня очень порадовали результаты. Позже я перешел к созданию версии для Military airband. Наслаждайтесь статьей.

История.

DOUBLE –BAZOOKA ~ COAXIAL DIPOLE BROAD-BAND DIPOLE
Первоначально разработан сотрудниками M.ЭТО. (Массачусетский технологический институт) для использования в радарах и позже опубликован в журнале QST Magazine, опубликованном ARRL (июль 1968 г.). Эта антенна состоит из полуволнового участка коаксиальной линии с экраном, открытым в центре, и линией питания, прикрепленной к открытым концам экрана. Внешний проводник коаксиального кабеля действует как полуволновой диполь в сочетании с открытыми концевыми участками проводов антенны. Внутренние секции не излучают, а действуют как закороченные на четверть волны шлейфы, которые представляют высокий резистивный импеданс в точке питания при резонансе и стремятся нейтрализовать реактивное сопротивление при отклонении частоты от резонансных частот, тем самым увеличивая ширину полосы.

Почему коаксиальный диполь?

Коаксиальные диполи не являются «супер-гейнерами», но они имеют очень широкую полосу, что особенно полезно при проектировании антенны, которая должна покрывать широкий частотный диапазон, например, в гражданской или военной воздушной полосе. Коаксиальные диполи также являются «тихими» антеннами (они не являются особенно шумными по конструкции, поэтому они хороши для прослушивания слабых сигналов в предназначенном диапазоне), в отличие от коллинеарных конструкций, которые, несмотря на хорошее усиление, имеют тенденцию улавливать нежелательные частоты, а также предполагаемые, в результате чего слабые сигналы теряются в каше.

В качестве пояснения приводится анимация работы антенны. Как видите, в отличие от J-полюсных, тонких джимных, коллинеарных или заземленных антенн, это полностью сбалансированная конструкция.

Ток (I) и напряжение (В) принятого (или переданного) сигнала равны и имеют противоположную полярность вдоль обеих половин диполя.

Вот почему так важны точная резка и измерение, ошибки могут вызвать дисбаланс, и антенна не будет работать в полную силу.

Очень хорошо зарекомендовавшая себя и известная во всем мире коммерческая радиочастотная компания Amphenol имеет 2 продукта в своем превосходном ассортименте авиационных антенн Procom для своих профессиональных / оборонных клиентов. Обратите внимание, что они выбрали коаксиальный диполь конструкции … не коллинеар, не J-Poles или Slim Jims или конструкции с заземляющим слоем.

Civil Air

https://amphenolprocom.com/products/base-station-antennas/produkter/625-cxl-3-1lw

Военный воздух

https: // amphenolprocom.com / products / антенны для базовых станций / produkter / 561-g-cxl-225-450c

Да, вы правильно прочитали в спецификациях Amphenol-Procom… НУЛЕВОЕ усиление дБ.

Профессиональная коммерческая всенаправленная антенна с низким уровнем шума, где надежное покрытие во всех направлениях важнее усиления.

Только подумайте, сколько систем радиосвязи имеется на большом аэродроме … участках, поэтому используется конструкция антенны, которая не страдает от проблем с перекрестными / интермодуляционными сигналами.

Civillian Airband Версия

Здесь мы отрегулируем длину этой базовой конструкции так, чтобы центральная частота составляла около 128 МГц, что находится прямо посередине гражданской воздушной полосы.

Прежде всего план.

Расчеты были выполнены с помощью онлайн-программы «coaxdpl.exe» от VE3SQB, которая является очень удобной программой, она выполняет всю тяжелую работу по расчету правильной длины элементов в зависимости от изменения скоростных коэффициентов многих распространенных коаксиальных кабелей, и она доступна как небольшая загрузка с этой страницы.

http://www.ve3sqb.com/.

Выбор кабеля антенных элементов

Я выбрал кабель RG-213, с общим диаметром около 10-11 мм, он намного лучше коаксиальный для изготовления антенных элементов, RG-213 делает более широкополосную антенну, чем более тонкие типы RG8X или RG-58.

RG-8 тоже хорош для изготовления этих антенн, он более-менее такой же, как RG-213, во всяком случае для наших целей, у него тоже коэффициент скорости 0,66 ..

Самое главное — выбрать кабель с коэффициентом скорости 0,66 для изготовления этой антенны.

Диэлектрик кабеля 0,66 vf будет мутного / молочно-прозрачного типа, а не сплошным белым, как пена.

Питание антенны..Выбор коаксиального ..

Вы можете питать антенну любым кабелем на 50 или 75 Ом по вашему выбору, aircell 7, rg-8x и т. Д. Все в порядке.

За прошедшие годы я обнаружил, что коаксиальный кабель для спутникового ТВ с сопротивлением 75 Ом отлично подходит для питания антенн воздушного диапазона, в частности Webro WF-100.Существует множество клонов, которые описаны как «CAI Approved CT100» и схожие названия, но производитель не указан в списке продаж… держитесь подальше от Philex и Labgear, они не совсем похожи на Webro по качеству. Оригинальным и лучшим, на мой взгляд, является Webro, брендинг нанесен на ножны лазером, вот спецификация, в которой все сказано … забудьте rg58 для vhf / uhf, это чушь по сравнению с этим. Обратите внимание на значения затухания для частот воздушного диапазона, которые мы будем слушать сейчас, и сравните их, скажем, со спецификациями RG-58MIL или RG-MINI8.Зачем использовать кабель ниже номинала? Давайте вернем весь этот сигнал на радио, где ему и место!

Вы можете видеть, что оплетка плотная и плотно набита, также есть экран из медной фольги для предотвращения передачи нежелательного сигнала от домашней электропроводки и т. Д.

Этот кабель Webro имеет коэффициент скорости 0,81, что действительно очень хорошо для питания антенны, но плохой выбор для изготовления элементов для самой антенны. Причина в том, что вам требуется неэффективный «излучающий» коаксиальный элемент 0.66 Коэффициент скорости, чтобы поглотить как можно больше сигналов в нужном диапазоне на антенне, а затем передать сигнал по очень эффективному коаксиалу на радио.

Чтобы приблизиться к показателям производительности для WF-100, ваш выбор ограничен … возможно, Aircell 7 или Times Microwave LMR-240, но … проблема в том, что эти варианты более чем в 4 раза дороже и ненамного лучше. Мудрый.

Список расходных материалов / предложения.

Вы можете купить 50 метров оригинального Webro WF100 примерно за 25 фунтов стерлингов

https: // cpc.farnell.com/webro/wf100-black-50m/wf100-coaxial-cable-black-50m/dp/CB14804

Сверхмощные F-образные соединители с уплотнительным кольцом, легкие, снимаются (правильно, без повреждения оплетки) и навинчиваются для установки.

https://www.toolstation.com/proception-f-plug/p56253?

Кроме того, вам могут потребоваться переходники с гнездовой розеткой F-SMA, F-BNC, F-PL259 для соответствия вашей антенне и радиосистемам.

Удаление Webro WF100 может оказаться сложной задачей, если вы воспользуетесь неправильным подходом.

Безусловно, лучший способ — это приобрести устройство для зачистки коаксиального кабеля. Существует специальный инструмент, изготовленный Dow Corning Cabelcon из Дании, он поставляется в комплекте с 20 разъемами F-типа.

Инструмент работает очень хорошо и, как показано, сохраняет фольгу вокруг вспененного диэлектрика. После снятия изоляции Медная фольга и оплетка не повреждены. Ножом нельзя добиться такой отделки.

Инструмент имеет 2 подпружиненных лезвия, которые идеально врезаются в коаксиальный кабель, а на другом конце есть гаечный ключ на 11 мм для затяжки разъемов.

Тип F-разъема, показанного здесь, представляет собой вариант Cabelcon CX3 Self – Install ™. Когда корпус разъема надвигается на коаксиальный кабель, он имеет самоблокирующийся механизм, удерживающий разъем на месте. Я их много дергал, и мне никогда не удавалось снять один без механических средств или удалить один в таком случае. Обычно коаксиал выходит из строя до того, как разъем будет зажат / заблокирован.

Вот ссылка на каталог разъемов Cabelcon.

http://www.cabelcon.dk/self-install2010.pdf

Cabelcon из Дании — крупный производитель соединителей, они существуют уже много лет. Их разъемы типа F не имеют себе равных по качеству и не так дороги. Разъемы с синей лентой подходят для WF100 или RG6.

Вы можете получить соединители (20 шт.) И устройство для снятия изоляции WF100 / RG6 за 18 фунтов стерлингов на Amazon UK (продавец находится в Германии) по выгодной цене.

https: // www.amazon.co.uk/CABELCON-Tripper-Spanner-Connectors-F-56-5-1-Blue/dp/B01959OY44/ref=sr_1_9?

Вот короткое видео, которое я сделал, демонстрируя работу стриппера коаксиального кабеля.

Совет: при первом использовании F-коннектора Cabelcon для быстрой установки на кабель, как показано выше, вы можете почувствовать, что резьбовая оболочка коннектора не будет слишком хорошо совмещаться с внутренней F, и резьба не будет завинчиваться. слишком хорошо. Это связано с тем, что внутренняя часть цилиндра соединителя (сидящая на уровне диэлектрика коаксиального кабеля) слегка выпуклая, это предполагаемая заводская конструкция, вам понадобится прилагаемый гаечный ключ на 9 мм, чтобы затянуть соединитель в первый раз, это сглаживает вне этой выпуклой области.Вам нужно будет сделать это только один раз для каждого разъема.

Затяните разъем гаечным ключом, затем ослабьте его снова, с этого момента вы можете легко затянуть разъем вручную.

Если вам нужен сдвоенный коаксиал для питания 2 антенн, стоит обратить внимание на Webro WF-65, характеристики во многом такие же, как у WF100, но WF-65 — это сдвоенные коаксиалы диаметром 5 мм с профилем «дробовик». Этот кабель не любит резких изгибов … постепенные изгибы — это нормально. WF-65 требует меньшего размера mini 4.Разъемы 5 / 5,0 мм F. Внутренняя жила довольно хрупкая, и этот кабель необходимо зачищать и аккуратно заделывать концевые заделки. Этот двойной коаксиальный кабель используется для телевизионных установок B-Sky B / Sky HD.

Наилучшая производительность достигается, если вы проложите коаксиальный кабель фидера под углом 90 градусов к антенне на расстоянии около 3-4 футов в точке питания.

Изготовление антенны

Мой первоначальный план для уличной версии.

На изображении выше показан мой первоначальный план наружной версии, которую я построил некоторое время назад, к сожалению, я не сделал никаких фотографий конструкции.

Я подумал о том, чтобы сделать еще одну для монтажа на чердаке, что во многом совпадает с той же идеей, но здесь отсутствует горизонтальная стрела, так как это сделало бы антенну громоздкой для перемещения в пределах чердака или чердака. Версию «чердак» легко повесить на балки крыши с помощью веревки и крюка, для достижения наилучших результатов проложите питающий кабель под углом 90 градусов на расстояние не менее 58 см.

Примечание на изображении выше относительно коаксиального фидера. Я использую коаксиальный кабель для спутникового ТВ Webro WF100 75 Ом для всех своих антенн для прослушивания, он относительно недорогой и имеет отличные характеристики вплоть до микроволновых диапазонов.

Теперь приступим к работе.

В первую очередь необходимо провести некоторое планирование.

Решите, хотите ли вы установить антенну на чердаке, подвешенную на коротком шнуре (используйте двустороннюю коробку для кабелепровода, как показано) или антенну, установленную на мачте (для этой версии требуется 3-сторонняя коробка для кабелепровода или тройник для кабелепровода).Затем решите, хотите ли вы установить коннектор на коробку, как показано в обоих примерах ниже, или припаять коаксиальную линию питания непосредственно к элементам антенны, что немного упрощает работу, но упрощает обслуживание в будущем. Все возможности верны и работают нормально, вам нужно решить и спланировать, какой вариант лучше всего подойдет для вашей станции.

Я использовал 20-миллиметровую коробку для кабелепровода и 20-миллиметровую электрическую трубку из моего местного магазина бытовой техники, стоимость партии около 4 фунтов стерлингов.50. RG-213 Я купил нечетный конец длиной 2 метра у местного дилера за 1,50 фунта стерлингов.

Теперь, чтобы просверлить отверстие под so-239, достаточно 16-миллиметровой коронки.

Теперь, чтобы просверлить крепежные отверстия для so-239, идеально подходит сверло 3 мм.

После поднятия SO-239 и разметки просверлите отверстия.

У вас должно получиться что-то вроде этого.

Теперь займемся коаксиальным кабелем, который будет формировать наши антенные элементы.

Вот схема и размеры, простите за опору для сушки одежды, но это значительно упростило измерение кабеля!

Я использовал изоленту шириной 16 мм, чтобы обозначить разрезы на 58,5 см от центра и по 20 см от каждого конца, пока кабель был плоским и прямым относительно опоры стойки.

Теперь приступим к зачистке кабеля, как показано на диаграмме 1.

Вот точный центр антенны, область на расстоянии 58,5 мм от каждого конца.

Зачистите примерно 15-20 мм точной центральной секции, оставив центральный проводник в тактическом состоянии, будьте осторожны при измерении, снимите внешнюю оболочку и оплетку.

Как видно, я использовал кусок белой изоленты шириной 16 мм в качестве направляющей, причем точный центр ленты находился на расстоянии 58,5 см от каждого конца коаксиального кабеля.

Вот, отмерьте 3 раза, чтобы быть уверенным, и один раз приклейте ленту.

У вас будет что-то похожее на это. Убедитесь, что зачищенная задняя часть находится на одинаковом расстоянии от каждого конца антенны.

Проверьте дважды, возможно, 3 раза, это важно.

Теперь зачистите 2 конца, снова убедитесь, что измерьте 3 раза, один раз нанесите маркер.

У вас должно получиться что-то вроде этого

Теперь сделайте соединение на концах с помощью незакрепленной проволоки. Я выбрал провод для авиационной проводки с покрытием из ПТФЭ / тефлона с серебряным покрытием 26awg, небольшую часть партии в 100 ярдов, которую я купил на складе в Аризоне, США.. за тупо дешевые деньги я мог бы добавить .. замечательный кабель, извлеченный из отсека авионики DC-10-30, я понимаю… очень уместно!

Дилер отдал мне рег от самолета-донора! Я сохраню это при себе!

Снимите 6 мм или около того непрозрачного диэлектрического материала, пока не дойдете до медной центральной жилы. С этого момента будьте осторожны с секцией антенного элемента, так как концы могут отломиться (при грубом обращении) до тех пор, пока соединение не будет поддержано термоусадкой. трубка.

Припаяйте провод к оплетке и центральному проводнику, образуя прямое короткое замыкание, оберните провод вокруг голого медного центрального сердечника, затем припаяйте (см. Схему).

Концы антенны Подробные сведения о канале связи

Оберните отрезок термоусадочной трубки (длиной 50 мм) поверх стыка, а затем нанесите на стык еще один отрезок чуть большего диаметра (длиной 75 мм) поверх этого слоя, чтобы обеспечить прочность (подробности см. В разделе «Версия для военных летательных аппаратов» далее на этой странице).В качестве альтернативы вы можете использовать самоклеящуюся ленту. К антеннам вернется сила, и теперь вам не нужно быть настолько осторожным при обращении.

Теперь вернемся в центр, чтобы добить.

Отметьте отверстие в центре резиновой прокладки.

Вырежьте, используя небольшую отвертку в качестве лопатки.

Теперь SO-239, кусок параллельного провода динамика кондутора имеет импеданс около 72-100 Ом плюс-минус.

Некоторые люди соединили два хвоста из обрезанной задней оплетки, и все это хорошо, кроме случаев, когда дело доходит до удаления so-239 или устранения неполадок / исследования проблем.

Снять so-239 с хвостов косы будет непросто… Если вы делаете это таким образом, следите за тем, чтобы крошечные пряди косы не отклонялись от завязки и не закорачивали антенну в неправильном месте.

Некоторые строители припаивают фидер прямо к элементам антенны . . опять все хорошо, Вы экономите на стоимости разъема.. Антенна будет работать нормально, но в зависимости от прокладки коаксиального кабеля обслуживание / обслуживание антенны в будущем может быть затруднено.

В качестве альтернативы, если у вас нет провода динамика / кабеля питания, вы можете использовать одиночные провода.

Если вы собираетесь сделать эту пластину с проводами, так как это создаст интерфейс для антенны с импедансом, очень близким к 75 Ом. На более длинных отрезках фидерной линии скручивание проводов помогает предотвратить помехи. Этот метод использовался на протяжении десятилетий. Радиолюбители в 1940-х годах предпочитали витой осветительный шнур в качестве фидерной линии антенны задолго до изобретения коаксиальных кабелей.Старая технология / теория? Нет, я думаю, что нет … Взгляните на внутреннюю часть современных кабелей Ethernet категории 5 или 6, или любого обычного телекоммуникационного кабеля или кабеля для передачи данных, для каждой пары используется метод скручивания, чтобы предотвратить прорыв из-за нежелательных сигналов / волн. Иногда «Старая школа» хороша!

Фотография, присланная читателем и изготовителем базуки с воздушной лентой «EV» с Мальты, который использует этот метод для подключения к гражданской антенне базука с воздушной лентой, сделанной своими руками.

Это будет хорошим заделом для антенны, припаяйте каждый конец провода динамика или пару одиночных проводов к оголенной оплетке, убедившись, что они не соприкасаются друг с другом.

Перед пайкой центрального перехода убедитесь, что провода уложены в направлении к центру антенны, удерживая их как можно ближе, а не от нее, чтобы обеспечить соединение с низким импедансом (70-100 Ом) (параллельный провод сдвоенного динамика или скрученные одиночные провода хороши, потому что расстояние между каждым проводом очень равномерное, а сопротивление низкое), неправильная прокладка может создать ненужный переход фидера в точку с высоким импедансом (300+ Ом). трудно объяснить в письменной форме, поэтому вот диаграмма.

Вот оборудование, готовое к отключению.

Присоединяясь к коаксиальному кабелю, были отрезаны 2 отрезка черной трубки из ПВХ, так что с учетом коробки в центре общая длина антенны и клеммной коробки в собранном виде составляла около 1,2 метра.

Проложите коаксиальный кабель внутри коробки и теперь работайте с центральным соединением, чтобы выполнить соединения.

Спаяйте их, убедившись в отсутствии непреднамеренных коротких замыканий.Обратите внимание на небольшую кабельную стяжку, которую нужно закрепить, и болты m3 из нержавеющей стали, прикрепленные к SO-239.

Для соединения с внешней оболочкой SO-239 я проделал 3-миллиметровое отверстие в плоской клемме для обжима, затем согнул ее на 90 градусов и припаял к одному концу провода динамика, чтобы получился аккуратный задел. .

Делайте концы проводов динамика как можно короче, но не настолько, чтобы они мешали пайке в центре.

Закройте коробку крышкой, и у вас должно получиться что-то вроде этого.

Теперь установите 2 отрезка трубы, нарезанной ранее, так что общая длина антенны составит около 1,2 м, установите торцевые заглушки 20 мм (купленные на ebay за 2 фунта стерлингов за 20 шт.), И все готово.

Повесьте веревку на чердаке с любого конца.

Антенна — это универсальная антенна, которая идеально подходит для установки на чердаке.

Лучше всего, что вы можете сделать это самостоятельно очень дешево и стоять в стороне и любоваться своей работой, делать антенны и экспериментировать — это весело.

Вот некоторые результаты Builder Tommy @ tomppa77 (Twitter)

И результаты Tommys nano VNA, очень хорошо!

, дайте мне знать о ваших версиях #AirBandBazooka в Twitter https://twitter.com/merseyradar

ОБНОВЛЕНО АВГУСТ 2019 ( По многочисленным запросам . . Дополнение к деталям для военной версии Airband )

Военная версия Airband.

Вы можете сделать один для военного воздушного диапазона с центральной частотой 300 МГц, используя тот же метод, но здесь я выбрал более популярный, широко доступный кабель RG-8 (опять же, у него коэффициент скорости 0,66), используйте эти планы, но, очевидно, вы бы монтировали его вертикально. поляризованный для передач в воздушном диапазоне am.

Вся антенна имеет размеры меньше 0.5 метров от конца до конца.

Вы можете питать антенну с помощью кабеля с сопротивлением 50 или 75 Ом по вашему выбору.

Подробная информация о версии военного авиационного диапазона, 300 МГц.

Конструкторские заметки по версии Military Airband (август 2019 г.)

Меня попросили сделать для друга военную версию воздушной ленты на чердаке, так что вот подробности.

Здесь я использую коаксиальный кабель RG-213 и центральную частоту 300 МГц, калькулятор дает те же результаты, что и для RG-8, показанного выше.

Схема компоновки для военной версии Airband с центральной частотой 300 МГц.

Перед тем, как начать, несколько слов предостережения. Как и в случае с версией Civil Airband, очень важно быть очень точными при измерениях, плохие измерения и / или резка, скорее всего, ухудшат производительность. В идеале антенна должна быть точно такого же размера по обе стороны от центрального соединения.

Вот отрезанный и зачищенный кабель, готовый для изготовления антенны.В точном центре диполя было удалено около 12-15 мм внешней оболочки и оплетки, а на оплетке были вырезаны две небольшие выемки с каждой стороны от точного центра (слегка обнажая оплетку) для пайки к SO- 239 позже. Еще две выемки сделаны в оболочке на расстоянии 8,49 см с каждого конца, чтобы припаять перемычки.

Я нарезал термоусадочную трубку на коаксиал перед тем, как припаять все соединения, затем я использовал фен, чтобы усадить трубку, это придает некоторую прочность концевым секциям и обеспечивает некоторую механическую прочность центральным паяным соединениям. Для центра я использовал проволоку с покрытием из PTFE 7 / 0,2 мм и сделал их как можно короче. Я припаял кольцевую клемму для точки заземления на SO-239.

Крупный план центральной соединительной детали, после небольшого нагрева фена трубка подходит идеально.

SO-239 с установленными термоусадочными трубками меньшего размера и гайкой из нейлона M3 для крепления кольцевой клеммы к экранированной стороне разъема.

Обратите внимание на двойной слой термоусадочной трубки (черный поверх желтого), нанесенный на каждый конец.

Антенна почти готова, осталось отрезать 22 см ПВХ-трубки с каждого конца, около 20 мм находится внутри гнезда ПВХ-трубки на самом центральном блоке, так что после сборки антенны с каждой стороны будет видно около 20 см / 200 мм.

Теперь фото готовой антенны.

Быстрый аксессуар / дополнение, я просверлил отверстие 6 мм в центре запасного концевого упора / заглушки и сделал петлю для парашютного шнура для подвешивания на крюк или винт в чердаке. Конечный пользователь может поменять один из глухих концевых упоров для этого варианта монтажа.

Последний штрих в принтере этикеток.

Если вы хотите выглядеть необычно … После того, как вы разрезаете трубку и все в порядке, приклейте трубку к центральной коробке, используя клей на основе растворителя ПВХ.

Обычно он поставляется в металлической банке с прикрепленной к крышке кисточкой-аппликатором.

Тщательно следуйте инструкциям производителей … не преувеличивайте с этим материалом … продукт по своей конструкции плавит поверхность трубки, поэтому наносите только те части трубки, которые не видны, поскольку они находятся внутри рукавов центральной коробки.. примерно по 15 мм с каждой стороны центральной клеммной коробки.

Для читателей в Великобритании вот 2 примера: один слева от Screwfix, другой справа от Toolstation. .

Но вот что: это отличный материал, который отлично запечатает все. . Специально для наружной версии, построенной с 3-ходовой коробкой и горизонтальной стрелой … настолько хорошо, что будет практически невозможно удалить трубки без каких-либо механических средств, как только «холодная сварка» полностью затвердеет, но, пожалуйста, убедитесь, что внутрь не проникает клей на основе растворителя. трубку и коаксиальную внешнюю оболочку элементов из ПВХ и, конечно же, как и со всеми растворителями, держите это подальше от обычных .. Пламя, Дети / Домашние животные.

Список расходных материалов.

20 мм черный condit 3 метра длиной около 2 фунтов стерлингов.00 фунтов стерлингов

20 мм, черный через коробку BESA с прокладкой, около 1,20 фунта стерлингов каждая.

Разъем шасси SO-239 по 1,50 фунта стерлингов за штуку.

RG-213 или RG-8 около 1,25 фунта стерлингов за метр. (подсказка: 2 МТС составляют гражданскую и военную версии)

крепежных винта M3 и гайки с нейлоком, около 1 фунта стерлингов в упаковке из 20 шт.

20-миллиметровые черные заглушки для трубок из ПВХ от ebay, около 2 фунтов стерлингов за 20 шт.

ПВХ цемент на растворителе, если вы хотите быть по-настоящему навороченным … стоит около 3-6 фунтов стерлингов за банку … но этого хватит на множество антенн!

ОБНОВЛЕНИЕ МАЙ 2019 :

Если вы построите обе антенны, гражданскую и военную, не удивляйтесь, если гражданская антенна превзойдет специализированную версию для мил-эйр в диапазоне от 255 МГц до примерно 270 МГц, на этой частоте гражданская базука ведет себя как полноволновой диполь, сложенный военный. один — полуволна или около того.

При внешнем монтаже рекомендуется просверлить дренажное отверстие в нижней пробке и оставить свободный воздух для циркуляции внутри трубки. Я использовал отверстие 10 мм, но не включил подробности в описание, спасибо Адаму из Австралии. за указание на это.

С дренажным отверстием исключено образование конденсата или обледенения.

Вы можете решить, что 10 мм — это слишком много, и вы можете попробовать 3-6 мм или около того, достаточно больших для циркуляции окружающего воздуха и для стекания воды.

Возможно, вы находитесь в холодном месте, где есть проблема со льдом, в этом случае будет труднее замолоть, заделать большую яму и вызвать проблемы.

Многое зависит от вашего местоположения и погодных условий.

В чем эта конструкция антенны действительно выделяется, так это в очень низком уровне шума, который позволяет вам слышать станции, которые обычно нечитаемы / погружены в кашу при использовании коллинеарной или подобной антенны.

Если вы построите одну из них, используйте поле для комментариев ниже, чтобы сообщить мне, как эта сборка прошла для вас, и, что более важно, характеристики этой антенны по сравнению с вашей обычной антенной приемника станции.

В мае 2019 года я получил письмо от Адама VK3SWL из Мельбурна, Австралия.

Он видел эту статью и решил построить уличную версию, используя 3 куска трубы, как показано в верхней части этой страницы, но, что интересно, он внес некоторые изменения в мой первоначальный план. Адам внес несколько небольших изменений в дизайн, которые я считаю значительными и хорошо продуманными, поэтому я попросил его написать о своих выводах и внести свой вклад в эту страницу.

Как вы можете видеть из его фотографий в разделе ниже, у Адама есть симпатичная небольшая антенная ферма, которая находится там, в Мельбурне, передаю вам VK3SWL для вашего отчета..

Отчет строителя Адама (VK3SWL).

«Я бы хотел сфотографировать строительный процесс.
Не подумал сделать это, так как это было спонтанно, когда я понял, что у меня есть запчасти и есть время, чтобы попробовать.

Сборка в значительной степени повторяет вашу, но с некоторыми отличиями:

Я использовал трехконтактную электрическую распределительную коробку в центре, чтобы упростить установку мачты.
Трубопровод из ПВХ серого цвета 25 мм, поэтому диаметр немного больше (хотелось бы черный, как у вас, но не могу найти его на месте).

Как упоминалось ранее, я использовал пузырчатую пленку вокруг концов коаксиального элемента, чтобы он не дребезжал в трубе.
Вместо того, чтобы сверлить крышку распределительной коробки для гнезда SO-239, я просверлил заднюю часть распределительной коробки и установил гнездо там, сохранив длину проводов к коаксиальным элементам как можно короче.Фактически, оплетка одного элемента припаяна прямо к клемме заземления на SO-239, а небольшой кусок внутренней жилы RG-213 (1 жила) использовался для соединения другого элемента с центральным полюсом SO-239.

Затем все внутренние соединения антенны были залиты (залиты?) Клеем-расплавом, чтобы минимизировать коррозию и смещение.
После того, как я убедился, что длина трубы над элементами, я приклеил трубу к центральной распределительной коробке.

Также просверлил отверстие диаметром 3 мм в нижней крышке, так как я заметил там конденсат, когда тестировал антенну на переносной мачте около недели.
Торцевые крышки также были приклеены термоклеем, чтобы все это хорошо запечатать и не допустить появления пауков.

Кусок 25 мм алюминиевой трубы длиной 1 метр используется для крепления антенны на мачте, так как использование ПВХ могло привести к слишком сильному изгибу и раскачиванию антенны, поскольку мы действительно получаем западный ветер со скоростью до 80 км / ч (иногда 100 км / ч). ), являясь географически равнинной частью Мельбурна (базальтовые равнины). Коаксиальный кабель привязан к мачте по алюминиевой трубе. Также приклеил заглушку на алюминиевую трубку крепления.
Соединение с гнездом SO-239 было перевязано самоамальгамирующейся резиновой лентой 3M и заклеено изолентой.
Позже я подумал, что, возможно, было бы неплохо установить SO-239 внутри распределительной коробки и прокладывать коаксиальный кабель внутри алюминиевой трубки, чтобы защитить соединение от погодных условий.

Я установил диполь как можно выше, не задевая его вертикально над Diamond X-6000.
Это примерно 6 метров от земли и смещение чуть менее 1 метра от мачты.
Пока мачта была опущена (это наклонная мачта, которая крепится болтами к кирпичной стене дома), я решил заменить стареющий RG-58, который питал старый сложенный диполь VHF.
Свернутый диполь был настроен на 148–170 МГц, так что не очень хорошо работал с воздушным диапазоном, поэтому он упал.
Коаксиальный кабель теперь имеет обозначение LL-195, который имеет тот же физический размер, что и RG-58, но является полужестким, с двойным экраном и сплошным внутренним проводником.
Гораздо меньше потерь, чем у RG-58, и у него лучший материал внешней оболочки, который лучше выдерживает палящее австралийское солнце.

Диполь находится на мачте чуть больше недели и работает очень хорошо.
Теперь разница в пару S между диполем и дисконом хорошая, при этом диполь превосходит дискон.
Я использую воздушный фильтр SSE JIM между радио и антенной, который помогает с шумом, когда диапазоны заняты.

Я нахожусь в 22 км к юго-западу от города Мельбурн, а аэропорт Тулламарин (Мельбурн) находится примерно в 35 км к северу от меня.
Аэропорт немного ниже по высоте по сравнению со мной (14 м HASL), поэтому принимать наземный транспорт сложно.
Теперь я слышу только наземный трафик на диполе, по сравнению с обычным шумом на дисконе.

Используемые здесь приемники: AOR AR5000 +3, Icom IC-R7100 и IC-R8500, которые могут быть подключены к диполю через многопарную муфту Stridsberg MCA-204M.

Я все еще сравниваю результаты с Diamond DJ-130, но могу без сомнения сказать, что диполь работает намного лучше!

Действительно стоящий проект, который можно построить за очень небольшие (если вообще есть) деньги и который работает очень хорошо!
Сейчас я намерен построить еще один для использования в полевых условиях и, возможно, один разрез для диапазона 166 МГц PMR.

Смотрите прикрепленные изображения!
Обратите внимание на сливное отверстие внизу.

Еще раз спасибо за отличный блог-сайт!

Адам VK3SWL. Мельбун, Австралия ».

Спасибо, Адам, есть несколько хороших идей.

Сверлить заднюю часть бокса для SO-239 не думал, там ПВХ намного толще и прочнее.

Использование более короткого звена между SO-239 и элементами, заливка стыка со стороны крышки термоклеем и просверливание сливного отверстия были хорошими модификациями.

Я просверлил отверстие диаметром 10 мм, но в Австралии не думаю, что вам нужно беспокоиться о нарастании льда.

Таким образом, используя эту сборку, Адам обнаружил улучшение на 2 или 3 S-пункта по сравнению с его , гораздо более дорогим дисконом Diamond D-130, который установлен немного выше на мачте.

Хорошие результаты и спасибо за отчет.

Не хотите делать свою собственную антенну для воздушного диапазона?
Оцените эти варианты на британских антеннах Superyagi

Антенна SuperYagi Airband.

Рассмотрены еще 2 антенны Airband от Superyagi.

Как построить 40-футовую антенную мачту: Руководство для начинающих

Наличие антенны дома в 2021 году равносильно бесплатному телевидению!

Знаете ли вы, что местные каналы, такие как PBS, ABC, CBS, NBC и Fox, предназначены для бесплатного просмотра для вас?

Ага!

Все, что вам нужно, это телевизионная антенна для приема сигнала, и вы готовы смотреть свое любимое шоу, больше не платя ни копейки!

Поскольку эфирное вещание стало цифровым, вы можете без особых усилий наслаждаться телевизионным изображением высокого качества.Однако, если вы живете в удаленном месте, где скорость сигнала немного медленная, вам необходимо поднять антенну с помощью антенной мачты.

Антенная мачта помогает повысить скорость сигнала за счет более высокого положения антенны. В отличие от стандартных башен, вы можете довольно легко снести их в любое время, если передумаете и снова сдадите, если хотите, поскольку это более простое решение!

Итак, как построить 40-футовую антенную мачту, которая может улучшить прием сигнала?

Об этом и пойдет речь в этой статье!

Следите за обновлениями и наслаждайтесь!

Что такое антенная мачта?

Мачта — это в основном инструмент для удержания антенны от земли.

Видите телекоммуникационную вышку в вашем районе?

Мачта работает аналогично!

Единственное отличие в том, что вы можете удалить его, когда захотите, поскольку он структурирован как облегченная версия. Обычно используется большой кусок металла или дерева, чтобы поднять антенну над землей и беспрепятственно получить четкий сигнал.

Необходимые инструменты и материалы

Перед тем, как погрузиться в процесс строительства, сначала нужно собрать несколько вещей!
Давайте посмотрим.

1. Лопата

Вам понадобится лопата при рытье почвы для строительства. Это поможет вам избавиться от грязи на земле и подготовить чистый участок.

2. Алюминиевая труба

Найдите 15-футовую алюминиевую трубу, которая будет служить основой конструкции. Диаметр трубки должен быть около 3 дюймов.

3. Труба из стекловолокна

Для этого проекта необходимы 2 трубы из стекловолокна разных размеров. Одна трубка должна быть около 17 футов в высоту и 10 миллиметров в диаметре.Другой должен иметь высоту и толщину 12 футов и 5 миллиметров соответственно.

4. Лебедка и шкив

Это волшебное сочетание, которое помогает поднять вашу мачту!

Для этого вам потребуются стальные лебедка и шкив. Поскольку вся эта конструкция будет размещена на открытом воздухе, лучше использовать лебедку и шкив с оцинкованной внешней стороной, чтобы защитить их от экстремальных погодных условий.

5. Металлическая арматура

Металлическая арматура действует как анкер для основания мачты.

После того, как вы проделаете яму и удалите грязь и почву с земли, эти металлические арматурные стержни будут первыми элементами, которые войдут в яму.

Для этого проекта вам понадобятся 4 таких металлических стержня.

6. Стальные стойки

После того, как металлические стержни будут на месте, вам понадобятся стальные трубы, которые помогут сделать прочное основание для ствольной коробки. Для этой цели мы рекомендуем собрать 2 толстых стальных столба не менее 10 футов в высоту и 3 дюйма в диаметре.

7.Разное

Для успешного выполнения всего проекта вам также потребуются гайки, болты и некоторые дополнительные аксессуары. Сюда входят соединители / зажимы для труб (2 штуки), стальной зажим для проволоки, стальной U-образный болт и U-образный крюк, 1-дюймовый болт из нержавеющей стали и барашковые гайки, цемент, сверлильный станок, металлический стержень заземления, вращатель антенны и т. Д.

Как построить 40-футовую антенную мачту?

Шаг первый: подготовьте все

• Прежде всего, вам нужно определить место, где вы собираетесь установить эту штуку.После установки вы не можете перемещать его. Итак, убедитесь, что вы нашли место, подходящее для этой конструкции мачты.
• Соберите инструменты, о которых мы упоминали выше в этой статье.
• Подготовьте место для установки конструкции. Сделайте в земле яму размером 3×3 фута с помощью лопаты.

Шаг второй: создание основания конструкции

• Подготовили отверстие, как мы предложили?
  Отлично! Пришло время установить анкер для фундамента.Для этого воспользуемся металлической арматурой из нашего списка инструментов и вставим в подготовленное отверстие.
• После установки арматуры для мяса у вас уже есть прочная арматура, с которой можно работать!
  Теперь пора стальным трубам войти в яму. Вставьте трубы в центральное положение отверстия и опустите их минимум на 2 фута под землей.
• Чтобы конструкция была немного прочнее, вставьте в отверстие металлический стержень. Убедитесь, что штанга немного больше, чем само отверстие, чтобы на земле оставалась небольшая часть.
• Установите на место шайбу U-образного болта и заполните оставшуюся часть отверстия готовым цементом.

Шаг третий: период ожидания!

• На самом деле на данном этапе вам ничего не нужно делать, кроме как ждать!
  Цементу потребуется некоторое время, чтобы высохнуть. Когда он станет красивым и сухим, переходите к следующему этапу.

Шаг четвертый: установка центральной секции

• Для установки центральной секции антенной мачты используйте алюминиевую трубу, о которой мы упоминали ранее.Трубка должна быть просверлена на 5 футов, чтобы поместить болт посередине. Убедитесь, что отверстие имеет диаметр не менее 1 дюйма.
• Снова возьмите дрель и просверлите в стальной стойке на этот раз. Измерьте высоту ямы так, чтобы она находилась на высоте не менее 6 футов от земли.
• Закрепите стальную стойку и алюминиевую трубку с помощью болта. Эта часть будет поворотной частью вашей конструкции.

Шаг пятый: поднимите мачту

• Чтобы поднять мачту, вам необходимо прикрепить лебедку и шкив к алюминиевой стойке.
• Установите шкив так, чтобы он оставался в том же направлении, где опускается алюминиевая трубка, и оставался лицом к лицу с лебедкой. Чтобы прикрепить шкив, вы можете использовать U-образный крюк.
• При установке лебедки следуйте указаниям в руководстве по эксплуатации. Мы рекомендуем установить его посередине стальной стойки.
• После установки закрепите лебедку на стальном тросе и возьмите запасную часть, чтобы пройти через шкив. Теперь привяжите кабель к нижней части алюминиевой трубки и закрепите его шайбой / прокладкой.

Шаг шестой: Сделайте стильную отделку труб из стекловолокна!

• Лебедка и шкив пристегнуты и закреплены?
  Отлично! Если механизм лебедки работает безупречно, закрепите его проволочной скобой.
• Просверлите отверстие диаметром 1 дюйм в алюминиевой трубке. Убедитесь, что отверстие просверлено на расстоянии 2 фута от конца трубы.
• Возьмите 10-дюймовую трубку из стекловолокна и просверлите 1-дюймовое отверстие на расстоянии 2 фута с обоих концов.
• Повторите ту же процедуру с 5-дюймовой трубкой из стекловолокна, за исключением того, что в этом случае просверлите крюк только в один конец трубки.
• Используйте гайки и болты, чтобы скрепить эти две трубки вместе. Расположите все так, чтобы 5-дюймовая трубка из стекловолокна проходила поверх 10-дюймовой. И эти настройки идут поверх алюминиевого.
• Все должно быть плотно подогнано. В противном случае вы должны проявить изобретательность и сделать все возможное, чтобы закрепить его должным образом.

Советы, которые упростят сборку мачты!

Вам удалось прочитать всю инструкцию за один присест?

Благодарим Вас за терпение!

И чтобы побаловать вас, мы подготовили несколько советов и приемов, которые значительно упростят сборку вашей антенной мачты!

1. Вам придется работать с большим количеством грубых материалов, например, проволокой, трубками, зажимами и т. Д.Перед началом работы наденьте защитное снаряжение, очки и перчатки, чтобы защитить себя от нежелательных травм.
2. Когда мачта поднята и заработает, не думайте, что ваш долг закончен! Чтобы сохранить его в лучшем виде, рекомендуется проверять все это один раз в год.
   Во время этой проверки вам необходимо проверить, правильно ли затянуты гайки и болты, плавно ли поднимается и опускается мачта и т. Д.
3. В этом проекте вы будете работать со стекловолокном, которое само по себе немного хрупкое.Поэтому, обращаясь с этой трубкой, лучше каждый раз проявлять осторожность, поднимая или опуская конструкцию.
4. В ненастные дни, когда ударяет молния, никогда не знаешь, когда твоя драгоценная мачта упадет!
   Вот почему рекомендуется заземлить конструкцию с помощью 8-дюймового заземляющего стержня! Для этого можно использовать стандартный зажим для заземления трубы из бронзы.
5. Высокое здание может препятствовать прохождению сигнала к вашему приемнику. По этой причине мы не рекомендуем устанавливать мачту близко к вашему зданию.Старайтесь держаться на расстоянии не менее 10 футов от места расположения конструкции до вашего здания или любого другого высокого сооружения.

Часто задаваемые вопросы (FAQ)

1. На какой высоте я должен установить антенну для лучшего сигнала?

Ответ: Если вы хотите улучшить прием сигнала, вам следует установить антенну на высоте не менее 30-40 футов над уровнем земли. Чтобы поднять антенну, лучшим решением будет антенная мачта / мачта.

2. Можно ли использовать для этой конструкции трубы из ПВХ?

Ответ: Технически для этого проекта можно использовать трубу ПВХ вместо алюминиевой.
Однако трубы из ПВХ становятся очень хрупкими, когда на улице холодно. Кроме того, это длится недолго (может быть, больше или меньше 5 лет?). Поэтому мы предлагаем вместо этого использовать вариант с алюминиевой трубкой.

3. Что такое антенная мачта на автомобиле?

Ответ: Вы тоже хотите такое?

Ха-ха! Хорошо, мы поговорим об этом!

Автомобильная антенная мачта действительно помогает вам слушать радиостанции в вашем автомобиле. Он улавливает магнитную энергию радиоволн и отправляет ее на приемник автомобиля.

4. Как обеспечить бесперебойную работу мачты?

Ответ: Вполне естественно, что ваша антенная мачта может начать изнашиваться.

В этом случае время от времени наносите смазку / масло на точку поворота, чтобы механизм поднимался и опускался плавно.

5. Есть ли недостатки в установке антенной мачты?

Ответ: Немного, если честно.

Однако антенная мачта занимает немного плоского места, особенно если это откидывающаяся конструкция.Кроме того, это требует, чтобы вы потратили несколько долларов на начальном этапе.

Заключение

Антенна — это самая простая вещь на свете.

Но когда дело доходит до локации, они тоже очень придирчивы и капризны!

Хотите быть в курсе последних новостей и получать бесплатное местное вещание?

Узнайте, как построить 40-футовую антенную мачту из этой статьи, и будьте готовы принимать цифровые каналы, которые транслируют ваше любимое шоу, без оплаты ежемесячных счетов!

На сегодня все, ребята! Надеюсь вернуться с другой классной темой в следующий раз! А пока оставайтесь в безопасности и продолжайте получать от нас отличные новости!

И особенно я хочу поблагодарить ToolsMasterBlog за помощь в написании этой статьи 🙂

Статья по теме:
