Спутниковая антенна, двух зеркальная, тороидальная

Спутниковая антенна, двух зеркальная.

Статья для тех, кто не знает, что это такое! Приступим к пояснениям. Спутниковая антенна T90 позволяет принимать до 16 спутников с позиций с максимальным разбросом до 60°.

Возможное место для ваших реклам! Приветствуется серьезный рекламодатель! Пишите на e-mail договоримся…

При этом, минимально допустимое значение двух рядом расположенных спутников, может быть 3°.

Вот здорово !

Сборка антенны,  отличается от сборки обычной офсетной антенны.

С антенной идет довольно подробная инструкция по сборке и настройке.

Да и вся фурнитура (болты, гайки, шайбы) подобрана так, что трудно ошибиться и прикрутить что-то не так.

Основные отличия.

Кроме азимута и угла места, в этой антенне, есть еще и наклон зеркала, который зависит от вашего места положения. Также спутников, которые вы хотите принимать.

В интернете есть несколько хороших онлайн-калькуляторов именно для этой антенны. Вам достаточно указать ваши географические координаты, и крайние спутники, которые вы будете настраивать.

Калькулятор выдаст вам азимут, угол места, наклон антенны, и положение всех ваших спутников на шкале крепления конвертеров.

Например такой…

Openbox SF-55 — цифровой спутниковый прибор специально разработан для специалистов спутникового телевидения.

Он предназначен для быстрой и точной настройки спутниковых антенн и незаменим для профессиональных установщиков в случае, когда необходима высокая точность настройки.

Если дорого то можно и с смартфоном…

Чтобы спутниковая антенна  работала ее надо настроить.  Есть програмулька на  «Android» (платная), которая обнаружит ваше физическое местоположение. Конечно, заодно вычисляет азимут и возвышение, необходимое для вашей спутниковой антенны.

Вот она здесь…

На этом остановлюсь, чуть подробнее.

Планка для крепления конвертеров, разделена шкалой от 0 до R23 для спутников расположенных западнее от центрального и от 0 до L23 для спутников восточнее.

Каждое деление, это 1° на горизонте. Что делает установку дополнительных конвертеров, очень простой и удобной. Первоначальную установку, я производил по параметрам, полученным при помощи калькулятора.

Я выставил угол места и наклон зеркала, так же, расставил все конвертеры, по «своим местам» на планке со шкалой. Практически в центре, -0.2 по шкале, у меня получилась Астра 19.2Е.

Дальше дело техники…

Немного покрутив антенну в нужном направлении, я тут же поймал сигнал, с довольно не плохим качеством.

Однако…

Первым делом нужно настроить центральный спутник (у меня Astra 19E) а уже после этого настраивать крайние спутники. Осталось только подкорректировать угол места (буквально 1.5 витка на регулировочном болте) и настройка центрального спутника, была завершена.

Следующим шагом, конечно же надо надо настраивать крайние спутники, по восточному краю, я взял 36Е, по западному — 4W.

Установленный с самого начала, по данным калькулятора (можно сказать «на глаз») угол наклона зеркала, на удивление, оказался точным.

И попытки его изменить в ту или иную сторону, приводили только к ухудшению сигнала. Так же, оказалось очень приятным то, что расставленные по шкале конвертеры, практически не требовали никаких дополнительных действий.

Настройка всех спутников, сводилась к корректировке держателя на 2-3мм. В одну из сторон, для получения максимального сигнала. В итоге, за пару часов, я получил полностью настроенную антенну с восемью принимаемыми спутниками.

4W, 5E, 9E, 13E, 19E, 31.5E, 36E, 39E

При этом,  расстояние между близко стоящими спутниками, такими как 5E, 9E и 13E, вполне приличное, и можно смело сказать, что можно принимать даже более близкие спутники.

 Спутниковая антенна полностью оправдала мои ожидания.

Конечно, заметно небольшое падение сигнала на краях, однако, оно совсем не критичное.  И кроме того, заметил, что на 4W, Dreambox, как показывал в среднем 13dB, так и показывает, хотя по прибору, сигнал меньше на 10%.

Удачи, Друзья!



Какая спутниковая антенна лучше: разновидности и выбор

Содержание

• 1 Какие бывают параболические антенны
• 2 Тороидальная антенна
• 3 Термины и определения
• 4 Настройка
  • 4.1 Параболическая антенна
  • 4.2 Тороидальная антенна
• 5 Вывод

Речь касается спутника – требуется превеликий коэффициент усиления антенны. Параметр считаем обоюдоострым лезвием: с одной стороны хорошо, что сигнал принимается самый слабый, с другой — плохо: ширина главного лепестка диаграммы направленности получается узкая. Запутались? Распутаем узлы, посмотрим, какая спутниковая антенна лучше.

Какие бывают параболические антенны

Антенна составлена минимум двумя стандартными частями:

1. Рефлектор (отражатель).
2. Облучатель для спутниковой антенны играет роль приемника излучения (конвертер).

Чаще рефлектор выступает неотделимой частью параболоида, антенна называется параболической. Пространственная фигура снабжена одним любопытным свойством, известным из физики. Параллельные лучи, приходящие с произвольного направления, собираются плоскостью, именуемой фокальной. Волны, падающие перпендикулярно раскрыву, соберутся фокусом параболоида. Там размещают облучатель, антенну видел каждый. В обиходе называется тарелкой.

Теперь понятно, если лучи присланы более высоким положением небесной сферы, соберутся ниже фокуса. Читатели офсетные видели тарелки: облучатель смещен книзу. Параболические антенны. Достоинство в том, что с оптической точки зрения вид на спутник из центра параболоида ничем не загражден. Необязательно задирать тарелку, ловя высоко расположившийся спутник.

Спросите — Земля вертится, как спутник висит на одном месте? Движется по орбите, отрабатывая угловую скорость вращения планеты. Для параболической антенны кажется неподвижным. Положение спутников отслеживается специальными наземными станциями управления, периодически требуется коррекция параметров движения космических аппаратов.

Чтобы определить положение вещательного спутника, владельцы выкладывают на обозрение координаты имущества на орбите. Традиционно: долгота, большинство телевизионных ретрансляторов висит в области экватора. На этом факте основан принцип действия тороидальной антенны.

Тороидальная антенна

Тороидальная – лучшая спутниковая антенна желающим принимать вещание нескольких ретрансляторов. Поскольку орбита аппаратов известна, разработчиками было найдено оригинальное решение задачи: параболический рефлектор дополнен тороидальным, облучателей используют по числу спутников.

Параболоид идентичен типичной тарелке. Тороид – часть внешней поверхности бублика, который откусываем разом, поедая баранки. Собственно, тором наука называет бублик идеальной формы. Ось тороидального рефлектора проходит под углом к горизонту, обсудим ниже, в вертикальной плоскости параллельна фокальной плоскости параболоида.

Фокальная плоскость — плоскость, проходящая через фокус антенны. Перпендикуляр, исходящий из центра тарелки, пронзает плоскость под прямым углом (90 градусов).

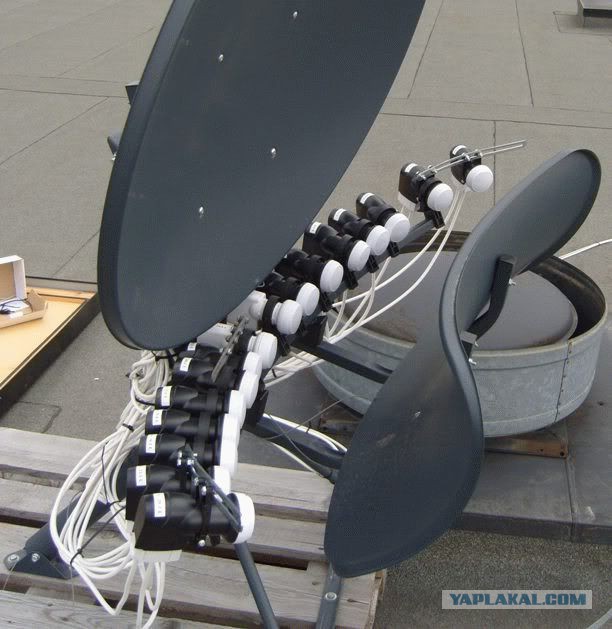

Конвертеры располагаются на направляющей из прута, расположенной в нижней части тарелки между обоими рефлекторами.

Задумка позволила наслаждаться передачами нескольких провайдеров без потребности перестройки физического положения рефлекторов, конвертеров. Удобнее, нежели пользоваться поворотными устройствами. Механическое позиционирование грешит погрешностью, возможно появление люфта. В природе придумано электронное сканирование, для этого понадобится создать антенную решетку. Избегаем вдаваться в подробности, штуковины в быту редко используются.

Термины и определения

Диаграмма направленности параболической антенны – рисунок, показывающий, зависимость чувствительности приема от направления. Подсчет ведется в двух плоскостях, вертикальной и горизонтальной. У параболической антенны кривые одинаковые, демонстрируют ярко выраженный максимум, направленный строго перпендикулярно центру тарелки.

Называется центральный лепесток диаграммы направленности. Угловая ширина показывает положение точек небесной сферы, демонстрирующих наилучший прием. Вершина пика называется коэффициентом усиления, цифрой хвастаются производители параболических антенн.

Ширина лепестка, коэффициент усиления в непрестанной борьбе. Хотелось горизонт охватить, сигнал самый слабый принять. На текущем уровне технологического развития компромисс невозможен. Идут производители на ухищрения.

Правильное осознание указанных терминов позволит сделать выбор спутниковой антенны безошибочно.

Настройка

Монтаж ведется на опорную скобу, служащую опорой тарелке. Процесс максимально прост, следуя типичной схеме, в стену заделываются болты, дюбели, монтаж ведется резьбовыми соединениями. Выбор кабеля спутниковой антенны широкий. Отличаются виды качеством, набором параметров, ценой. Тривиальное утверждение, но стоит напомнить: за скромную цену дворцы редко продают (инженер способен найти). Отсутствует смысл брать контакты с позолотой для отрезка коаксиала длиной 3 метра соединить персональный компьютер со спутниковой антенной.

Параболическая антенна

Смысл создания тарелки – поймать сигнал спутника. Начинается самое сложное.

Любой спутник геостационарный. Сайт провайдера предоставляет калькулятор расчета точного положения ретранслятора на небосводе. Начальная выставка выполняется по компасу, транспортиру. Следующая задача решается при помощи программного обеспечения, идущего в комплекте с параболической антенной, иногда используются иные пакеты.

Стандартная программа для работы со спутниковым ресивером умеет определять уровень сигнала. Двигая антенну юстировочными устройствами, добейтесь наилучшего приема. Обычно вызывают специалистов, работы лучше вести вдвоем: один двигает тарелку, второй говорит уровень сигнала. В особенности, если параболическая антенна устанавливается на крыше. У профессионалов прикуплен небольшой прибор, базирующийся на подключении к ноутбуку или обособленный, с куском коаксиала и ресивером. Сделайте попытку собрать нечто похожее самостоятельно, если имеется переносной компьютер. С устройством вести наладку гораздо проще.

Сразу следует учесть: с параболической тарелкой больше одного ретранслятора не поймаешь. Факт учитывают при решении того, какую спутниковую антенну выбрать.

Тороидальная антенна

Спутниковая антенна позволит ловить передачи сразу нескольких ретрансляторов. Обычный угол по азимуту составляет 55 градусов. Антенна сконструирована, чтобы линия приема ложилась по орбите.

Начать следует выбором спутников. Не должны разбегаться по азимуту более чем на угол, охватываемый тороидальной антенной. Настройка может вестись двумя путями, оба предполагают приблизительную выставку угла места. После нужно найти верный азимут, чтобы спутники улавливались антенной. В последнюю очередь регулируется угол наклона.

1. Ставим тарелку почти вертикально. Линия орбиты спутников явно выше центрального направления. Один нюанс. Координаты записываются в блокнот, выбирается центральный спутник. По координатам, чтобы укладывался в середину. Нацелим конструкцию по азимуту. После тороидальный отражатель полагается регулировать по углу места (двигать вверх-вниз), пока сигнал центрального спутника не достигнет максимума: центр рефлектора установлен. После углы азимута, места избегаем трогать. Теперь выставим положение конвертеров, в первую очередь одного крайнего. Теперь потребуется край точно навести на спутник, наклоняя тороидальный отражатель. Действие удалось, можно считать, большая часть работы сделана. Теперь на тороидальной антенне вращается вокруг оси каждый облучатель, двигается вдоль направляющей, довершая точной подстройкой процедуру. Переключение меж конвертерами выполняется программно.
2. Второй способ напоминает первый, выравнивание идет по двум концам. Потребуется нанизать конвертеры на направляющую, максимально точно выставить два крайних. Для начала ловится максимум сигнала на один, любой конец. Потом настраивается противоположный облучатель. В завершение каждый конвертер вращается вокруг оси. Поможет обеспечить совпадение поляризации сигнала, антенны.

Вывод

Решая, какая из спутниковых антенн лучше, отдавайте предпочтение тороидальной модели, если требуется обеспечить прием нескольких провайдеров. Напротив, при отсутствии выбора усложнять оборудование нет надобности.

Важно знать: больше размер тарелки, выше коэффициент усиления:

• сложнее навести на спутник;
• больше помехи в ветренную погоду.

Легкий бриз качает дом, нельзя заметить невооруженным глазом, когда дело коснется ловли маленькой небесной точки, движение станет неприемлемым по величине. Факт прочувствуют живущие на открытой местности, где часто случаются бури или штормы.

Купить волновую границу Тороидальное Спутниковое блюдо T90 — светло -серый онлайн по адресу desertcart oman

Бренд: Wavefrontier

Бренд: Wavefrontier

Описание

. номер..

• Тороидальные спутниковые антенны Wave Frontier T90 Multi Ifocus.

• Импортировано из Великобритании.

Тороидальные спутниковые антенны Wave Frontier T90 Multi iFocus с светло-серый Альтернатива Drehanlage — быстрое переключение без износа и никакого шума. Антенна превосходно отделана оцинкованной и порошковой краской. лакированная отделка прививки рефлекторов и стойки до 60 мм. Азимутальный разрез этой антенны составляет 50 градусов. Геометрический Конструкция этой антенны представляет собой фокальную линию (окно). Каждый LNB это точно такое же усиление, при котором антенна длиной около 1 м эквивалентно. Интересно Эта антенна также для пользовательских систем, например. турецкий программы на 4, 8 пользователей от 42° в.д. – 7° в.д. Для крепления этой антенны вам понадобится материал (настенное крепление, мачта…) диаметром 60 мм. Технические данные и особенности: Цвет: Светло-серый Главный отражатель: Высота: 97 см х Ш х Г): 109 см Субрефлектор: высота 36 см x ширина 84 см Расстояние LNB: прибл. 3,0° в зависимости от типа Частота приема: 10,7–12,75 ГГц Усиление антенны: прибл. 39,7 дБ +/-0,45 дБ на частоте 12,5 ГГц Пакет LNB: до 16 Крепление (манжета): Диаметр стойки: 60 мм. Материал: лакированная сталь оцинкованная, В комплект поставки входят 5 держателей LNB.

Мы доставляем их только в пределах Германии.

Показать больше

Связанные страницы

Домашний кинотеатр, телевизор и видео

Отказ от ответственности: Указанная выше цена включает все применимые налоги и сборы. Информация, представленная выше, предназначена только для справочных целей. Продуктов может не быть на складе, а расчеты доставки могут измениться в любое время. Desertcart не подтверждает никаких утверждений, сделанных в приведенных выше описаниях продуктов. Для получения дополнительной информации обратитесь к производителю или в службу поддержки клиентов Desertcart. Хотя Desertcart прилагает разумные усилия, чтобы показывать только товары, доступные в вашей стране, некоторые товары могут быть отменены, если они запрещены к ввозу в Оман. Для получения более подробной информации посетите нашу страницу поддержки.

Часто задаваемые вопросы о спутниковой антенне Wave Frontier Toroidal T 90 светло-серого цвета в Омане

Где я могу купить спутниковую антенну Wave Frontier Toroidal T 90 светло-серого цвета онлайн по лучшей цене в Омане?

desertcart — это лучшая платформа для покупок в Интернете, где вы можете купить светло-серую спутниковую тарелку Wave Frontier Toroidal T 90 от известных брендов. Desertcart поставляет самый уникальный и самый большой выбор товаров со всего мира, особенно из США, Великобритании и Индии, по лучшим ценам и в кратчайшие сроки.

Доступна ли спутниковая тарелка Wave Frontier Toroidal T 90 Light Grey и готова к доставке в Оман?

пустынная тележка доставляет светло-серую спутниковую тарелку Wave Frontier Toroidal T 90 в другие города Омана. Получите неограниченную бесплатную доставку в более чем 164 странах с членством в Desertcart Plus. Мы можем доставить спутниковую тарелку Wave Frontier Toroidal T 90 Light Grey быстро и без проблем с доставкой, таможней или пошлинами.

Безопасно ли покупать Wave Frontier Toroidal T 90 Светло-серая спутниковая тарелка на тележке для пустыни?

Да, абсолютно безопасно покупать спутниковую тарелку Wave Frontier Toroidal T 90 Light Grey на сайте desertcart, который является 100% законным сайтом, работающим в 164 странах. С 2014 года Desertcart поставляет клиентам широкий ассортимент товаров и выполняет их желания. Вы найдете несколько положительных отзывов от клиентов Desertcart на таких порталах, как Trustpilot и т. д. Веб-сайт использует систему HTTPS для защиты всех клиентов и защиты финансовых данных и транзакций, совершаемых в Интернете. Компания использует новейшие модернизированные технологии и программные системы для обеспечения честных и безопасных покупок для всех клиентов. Ваши данные надежно защищены и охраняются компанией с использованием шифрования и других новейших программ и технологий.

оптика — Как эти тороидальные отражатели формируют изображение в двух измерениях?

Задавать вопрос

Спросил 3 года, 8 месяцев назад

Изменено 3 года, 8 месяцев назад

Просмотрено 244 раза

$\begingroup$

Тор имеет большой и малый радиусы, что означает, что симметричная часть одного тора будет иметь разные фокусные расстояния в фокальной плоскости или астигматизм. Если это «снаружи» тора (там, где вы бы откусили пончик или бублик), они будут иметь тот же знак (первое фото), но если это «внутри» тора (часть отверстия), то они противоположный знак (второе фото).

Но эти две спутниковые параболические антенны с несколькими облучателями используют тороидальную поверхность либо сами по себе, либо в сочетании с другим отражателем для фокусировки плоских волн, падающих с разных направлений на разные микроволновые облучатели/усилители.

Вопрос: Есть ли простой способ понять, хотя бы в первом порядке, как эти тороидальные зеркала образуют систему отображения, фокусируясь как по горизонтали, так и по вертикали в одной плоскости, и (видимо) делая это для такого широкого диапазона углов падения?

Источник

Спутниковая антенна в головном узле Layer3 TV в Денвере, штат Колорадо. LAYER3 TV Source

• оптика
• отражение
• геометрическая оптика
• визуализация

$\endgroup$

2

$\begingroup$

Точка фокусировки зависит от направления падающего света.
