Фотореле для уличного освещения: все что нужно знать

Автор aquatic На чтение 6 мин. Просмотров 5.1k. Обновлено

Организовать правильное управление освещением на улице не так просто. В некоторых ситуациях доступ к выключателям может быть попросту затруднен. В связи с этим приходится искать нестандартные решения. Интересный вариант заключается в установке фотореле для уличного освещения, которое подает электричество к приборам с наступлением темноты.

Устройства оснащены встроенными датчиками ФРЛ-01 и ФРЛ-02

Конструктивные особенности изделий

Более простые приборы для управления освещением изготавливаются в одном корпусе из пластика. Специальные приспособления позволяют фиксировать их на боковых поверхностях зданий или непосредственно на фонарях. Более сложные устройства состоят из измерительно-коммутационного блока и выносного фотоэлемента.

С помощью металлической пластины можно закрепить элемент

Обычно фотореле для уличного освещения включает следующие компоненты:

  • светочувствительный датчик, определяющий уровень освещенности;
  • фотоэлемент, измеряющий изменения показателей силы тока;
  • реле, выступающее в качестве коммутирующего приспособления;
  • усилитель.

Основная плата расположена в прозрачном корпусе

Обратите внимание! Если предполагается подсоединять осветительное оборудование повышенной мощности, то цепь необходимо коммутировать при помощи магнитного пускателя или контактора с соответствующей нагрузкой.

Как работает фотореле для уличного освещения

Принцип функционирования устройство относительно прост. Когда уровень освещенности становится недостаточным, внутри прибора происходит замыкание контактов, благодаря чему включается лампочка одного или нескольких приборов. При увеличенном режиме освещенности контакты размыкаются.

Так выглядит фотодиод – светочувствительный элемент

Для определения уровня освещения используются:

  • фототранзисторы, регулирующие электрический сигнал на выходе при воздействии света;
  • фототиристоры, получающие заряд от светового потока, который поступает на специальную матрицу;
  • фотодиоды, функционирующие по принципу фотовольтаического эффекта;
  • фотосимистор, предназначенный для синхронизации тока и передачи его на электрод.

Прочный корпус позволяет защитить детали от внешней среды

Примечание! Практически все модели имеют специальную защиту от ложных сигналов, заключающуюся в выдержке временного интервала. Однако датчики все равно необходимо располагать вдали от источников искусственного света.

Основные характеристики и дополнительные возможности

Если необходимо автоматизировать процесс управления фонарями возле дома, то лучше приобрести фотореле для уличного освещения. Купить его можно за вполне приемлемую плату, особенно если модель не снабжена дополнительными функциями и имеет невысокую мощность.

Представлена современная модель ФР-04

При выборе нужно учитывать базовые параметры:

  • номинальное напряжение и частоту тока;
  • разницу рабочих температур;
  • потребляемую мощность;
  • нагрузку на сеть.

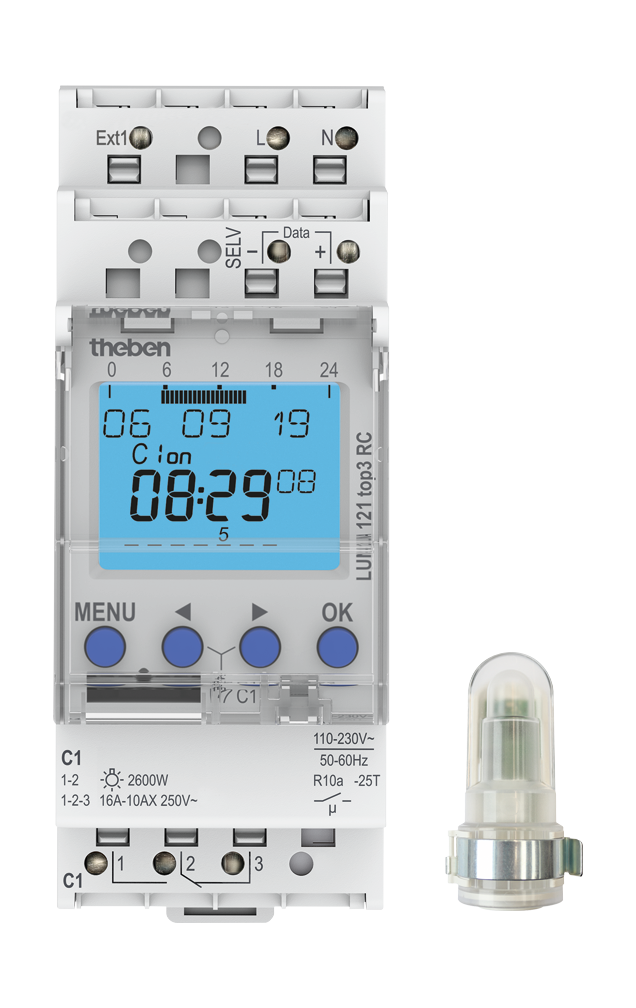

Из полезных функций в первую очередь следует выделить наличие таймера. В этом случае появляется возможность задавать время включения и отключения прибора.

Программируемые модели вполне реально подстраивать не только под недельное расписание, но и месячное и даже годовое.

Щит управления освещением с фотореле

Многие современные устройства оснащаются возможностью настройки уровня освещенности. Они могут самостоятельно включать приборы не только с полным наступлением темноты, но и в пасмурную погоду, а также в самом начале сумерек.

Статья по теме:

Датчики движения для включения света. Это нехитрое приспособление позволяет сэкономить значительные денежные средства. Давайте подробнее узнаем об их видах, принципе работы и стоимости.

Процесс установки и настройки устройства

После изучения информации о приспособлении предлагается рассмотреть схему подключения фотореле уличного освещения и настроить ее основные параметры, которые касаются срабатывания. Самостоятельное подсоединение проводов даст возможность избежать лишних затрат.

Места соединения проводов при монтаже

Подключение к основному источнику питания и монтаж

В большинстве случаев схема подключения к питанию отражена непосредственно на корпусе устройства или в прилагающейся документации. Как правило, необходимо подсоединить три проводника. Первый ведет на фазу, второй – на ноль, а третий – на светильник.

При сборке корпуса метки должны быть совмещены

Что касается расположения устройства относительно фонаря, то его следует монтировать выше него. Для крепления к боковой поверхности могут использоваться обычные саморезы и дюбели. Они вставляются в отверстия металлической пластины, которая отходит от корпуса.

Наглядная схема размещения приборов и проводов

При необходимости можно подключить маломощное фотореле на повышенную нагрузку, используя модульный контактор. При срабатывании ток поступает не на устройство, а на катушку вспомогательного элемента.

Схема подключения с использованием контактора

Совет! В хозяйстве может быть лишний магнитный пускатель, оставшийся от другой техники. Его допускается применять вместо покупного контактора. Единственный минус заключается в увеличенных габаритах

Настройка усовершенствованных приборов

Обычно регулировка фотореле для уличного освещения производится, если была приобретена современная модель с дополнительными возможностями. Чаще всего снизу устанавливается специальная ручка, которая позволяет задать порог световой чувствительности. Поворот в плюсовую сторону будет включать устройство даже при незначительном затемнении, а поворот на минус – наоборот.

Ручка для регулировки находится снизу

Если изделие оснащено таймером, то его можно настроить на работу в конкретном режиме. Ввод программы позволяет задать время и дни, в которые будет включаться данный прибор.

Схема для самостоятельно изготовления простейшего приспособления

Сделать по схеме фотореле уличного освещения своими руками вполне реально, но для понимания основного принципа предлагается создать устройство с минимальным коли

Как настроить датчик освещенности - booktube.ru

Владельцев частных домов при благоустройстве участка волнует вопрос, как сделать автоматическое включение света в сумерки и выключение его на рассвете. Для этого есть два устройства — фотореле и астротаймер. Первое устройство более простое и дешевое, второе — сложнее и дороже. Более подробно поговорим о фотореле для уличного освещения.

Устройство и принцип действия

Это устройство имеет множество названий. Самое распространенное — фотореле, но называют еще фотоэлемент, датчик света и сумерек, фотодатчик, фотосэнсор, сумеречный или светоконтролирующий выключатель, датчик освещенности или день-ночь.

В общем, названий много, но суть от этого не меняется — устройство позволяет в автоматическом режиме включать свет в сумерки и выключать на рассвете.

Схема фотореле для уличного освещения на фоторезисторе

Работа устройства основана на способности некоторых элементов изменять свои параметры под воздействием солнечного света. Чаще всего используют фоторезисторы, фототранзисторы и фотодиоды. Вечером, при уменьшении освещенности, параметры светочувствительных элементов начинают меняться. Когда изменения достигнут определенной величины, контакты реле смыкаются, подавая питание на подключенную нагрузку. На рассвете изменения идут в обратном направлении, контакты размыкаются, свет гаснет.

Характеристики и выбор

В первую очередь выбирают напряжение, с которым будет работать датчик света: 220 В или 12 В. Следующий параметр — класс защиты. Так как устройство устанавливается на улице, он должен быть не ниже IP44 (цифры могут быть больше, меньше — нежелательно).

Это значит, что внутрь устройства не могут попасть предметы размером более 1 мм, а также что водяные брызги ему не страшны. Второе, на что стоит обратить внимание — на температурный режим эксплуатации. Ищите такие варианты, которые с запасом перекрывают средние показатели в вашем регионе как по плюсовой, так и по минусовой температуре.

Подбирать модель фотореле также необходимо по мощности подключаемых к нему ламп (выходная мощность) и току нагрузки. Оно, конечно, может «тянуть» нагрузку немного больше, но при этом могут быть проблемы. Так что лучше брать даже с некоторым запасом. Это были обязательные параметры, по которым надо выбирать фотореле для уличного освещения. Есть еще несколько дополнительных.

Пример характеристик фотореле для уличного освещения

В некоторых моделях есть возможность подстроить порог срабатывания — сделать фотодатчик более или менее чувствительным. Уменьшать чувствительность стоит при выпадении снега. В этом случае отраженный от снега свет может быть воспринят как рассвет.

В результате свет будет то включаться, то отключаться. Такое представление вряд ли понравится.

Обратите внимание на пределы регулировки чувствительности. Они могут быть больше или меньше. Например, у фотореле AWZ-30 белорусского производства этот параметр — 2-100 Лк, у фотоэлемента P02 диапазон подстройки 10-100 Лк.

Задержка срабатывания. Для чего нужна задержка? Для исключения ложных включений/отключений света. Например, ночью на фотореле попал свет фар проезжающего автомобиля. Если задержка срабатывания мала, свет отключится. Если она достаточна — хотя-бы 5-10 секунд, то этого не произойдет.

Выбор места установки

Для корректной работы фотореле важно правильно выбрать его местоположение. Необходимо учесть несколько факторов:

  • На него должен падать солнечный свет, то есть он должен быть под открытым небом.
  • Ближайшие источники искусственного света (окна, лампы, фонари и т.
    д.) должны находится как можно дальше.
  • Не желательно чтобы на него попадал свет фар.
  • Желательно расположить его не очень высоко — для удобства обслуживания (надо периодически протирать поверхность от пыли и смахивать снег).

Чтобы светочувствительные автоматы работали корректно, надо правильно выбрать местоположение

Как видите при организации автоматического освещения на улице выбрать место для установки фотореле — не самая простая задача. Иногда приходится переносить его несколько раз, пока найдешь приемлемое положение. Часто, если датчик света используют для включения фонаря на столбе, фотореле стараются расположить там же. Это совершенно не обязательно и очень неудобно — счищать пыль или снег приходится довольно часто и каждый раз залезать на столб не очень весело. Само фотореле можно разместить на стене дома, например, а к светильнику дотянуть кабель питания. Это наиболее удо

Как настроить фотореле для уличного освещения

Каждый владелец частного дома старается сделать его максимально комфортным для себя и членов своей семьи.

Многих волнует вопрос, как автоматизировать внешнее освещение жилья, чтобы лампы сами загорались с наступлением сумерек, и гасли с восходом солнца. Наиболее популярным решением обычно становится использование фотореле для уличного освещения день-ночь.

Также иногда в качестве альтернативного варианта выступает астротаймер. Однако из-за высокой стоимости это приспособление применяется крайне редко, хотя и имеет свои преимущества.

Принцип действия сенсора уличного освещения

Можно услышать множество вариантов наименования этого устройства. И все же, независимо от того кто и как называет этот прибор, его принцип действия всегда одинаковый.

Основной деталью приспособления является фоточувствительный элемент. В зависимости от особенностей принципиальной схемы, это может быть фоторезистор, фототранзистор, или фотодиод. Под воздействием света рабочая поверхность детали не позволяет контактам реле сомкнуться. При снижении освещенности фотоэлемент подает на катушку реле электричество и электрическая цепь замыкается.

Во время рассвета процесс происходит в обратном порядке. По мере увеличения интенсивности солнечного света схема фотореле для уличного освещения в определенный момент разрывает цепь и лампа гаснет.

Типы устройств

Перед покупкой следует однозначно определиться с типом приспособления. Прибор может быть выполнен в цельном корпусе со встроенным чувствительным элементом, либо с выносным датчиком. Достоинством последнего является то, что сенсор можно расположить практически в любом удобном месте. А сам корпус устройства закрепить в электрическом щитке. Встречаются модели с возможностью фиксации на дин-рейке.

Датчик день-ночь для включения света в цельном корпусе располагается вне помещения под открытым небом. Обычно приспособление располагают в непосредственной близости к самому источнику света.

Если реле устанавливается вблизи осветительной лампы, то устройство следует закрепить таким образом, чтобы лучи света от нее не влияли на работу фоточувствительного сенсора.

Эксплуатационные параметры

Определившись с тем, в каком исполнении должен быть датчик, немаловажно уделить внимание техническим параметрам.

  1. Рабочее напряжение. Схема может питаться от общей сети переменного тока 220 В, или через отдельный 12-вольтовый блок питания либо аккумулятор. Способ электропитания датчика обычно выбирают идентичный тому, от которого питаются все осветительные лампы.
  2. Температурные пределы. Стоит учитывать, что устройство должно безотказно работать при любых температурах окружающей среды. Поэтому приобретая для уличного освещения фотореле, стоит обратить внимание на то, чтобы устройство имело достаточный диапазон рабочих температур для отдельного региона. Желательно учитывать и возможность аномально жаркого лета или чрезвычайно холодной зимы.
  3. Класс защиты. Для монтажа изделия на улице следует выбирать модели с классом защиты не ниже IP 44. В корпус такого прибора неспособны попасть частицы пыли размером больше 1 мм, а также брызги воды. Можно выбрать и более высокий класс для лучшей надежности.
  4. Мощность. Очень важным параметром любого электрического оборудования является его мощность. При выборе реле день-ночь для уличного фонаря следует учитывать то, сколько Ватт в сумме потребляют все лампы, включаемые с помощью датчика. Для продолжительного срока службы, желательно чтобы максимально разрешенная мощность прибора была выше общей мощности всех ламп, работающих через него на 20%.

Настройка фотореле

Для корректной работы предусмотрена регулировка фотореле для уличного освещения по нескольким параметрам. Тем не менее стоит учитывать, что при использовании нескольких датчиков, добиться абсолютной синхронности их срабатывания не удастся. Всегда будут минимальные отличия в работе.

  1. Порог срабатывания. Настройка этого параметра дает возможность отрегулировать чувствительность устройства. В зимний период, когда большое количество света отражается от снега, чувствительность следует снижать, а летом, наоборот, увеличивать. Также уменьшать этот параметр нужно, если жилье находится рядом с ярко освещенными предметами в крупном городе.
  2. Задержка включения/выключения. Увеличив задержку выключения можно снизить вероятность ложного срабатывания, когда на светочувствительный сенсор попадают лучи света от фар проезжающих мимо автомобилей. А задержка включения не позволит контактам реле сомкнуться, если солнце спряталось за тучами.
  3. Корректировка диапазона освещенности. С помощью этой регулировки можно выбрать уровень освещенности, при котором датчик света для уличного освещения будет включать, и отключать нагрузку. Диапазон может быть в различных пределах, но лучше приобрести устройство с наиболее широким 2-100 Лк.

Подбор места для монтажа фотодатчика

Для корректной работы прибора немаловажно правильно подобрать место, в котором оно будет закреплено.

Наиболее важно расположить сенсор таким образом, чтобы он находился под открытым небом и солнечные лучи беспрепятственно попадали на его поверхность. Также стоит подобрать место крепления, на которое не попадает свет фар проезжающих машин. Устанавливая фотореле для уличного освещения, стоит учитывать, что на его поверхность не должен попадать свет из окон от всевозможных источников искусственного света.

С целью удобства обслуживания, желательно не располагать приспособление слишком. Периодически с поверхности устройства придется стирать пыли стряхивать снег.

Подобрать место крепления с первого раза бывает затруднительно. Нередко приходится несколько раз переносить датчик с одного места на другое для подбора наиболее оптимального расположения.

Способы подключения фотореле

В целом уличный датчик освещенности для включения света подключить довольно просто. На устройство подается фаза и ноль, а фаза с выхода идет к контакту лампы – другой контакт соединяется с нулем. Монтаж устройства проходит под открытым небом. Все соединения проводов должны быть в специальном герметичном монтажном коробе.

Если требуется запитать мощный прожектор, то лучше дополнительно использовать электромагнитный пускатель, который способен работать с большой силой тока.

Разница заключается лишь в том, что вместо лампы к фотореле подключается катушка пускателя. Замыкаемые контакты служат выключателем для осветительного прибора.

Иногда требуется, чтобы свет в темное время суток включался только, если кто-то находится рядом. В таком случае электрическую цепь стоит дополнить датчиком движения.

Независимо от производителя все модели фотореле для уличного освещения имеют три провода:

  • красный – фаза для подключения нагрузки;
  • синий или зеленый – нулевой провод;
  • черный или коричневый – питающая схему фаза.

В заключение стоит отметить, что подключение датчика день-ночь не требует глубоких познаний в электротехнике. С этой работой сможет справиться абсолютно каждый.

Схема подключения фотореле для уличного освещения — видео

Владельцев частных домов при благоустройстве участка волнует вопрос, как сделать автоматическое включение света в сумерки и выключение его на рассвете. Для этого есть два устройства — фотореле и астротаймер. Первое устройство более простое и дешевое, второе — сложнее и дороже. Более подробно поговорим о фотореле для уличного освещения.

Устройство и принцип действия

Это устройство имеет множество названий. Самое распространенное — фотореле, но называют еще фотоэлемент, датчик света и сумерек, фотодатчик, фотосэнсор, сумеречный или светоконтролирующий выключатель, датчик освещенности или день-ночь. В общем, названий много, но суть от этого не меняется — устройство позволяет в автоматическом режиме включать свет в сумерки и выключать на рассвете.

Схема фотореле для уличного освещения на фоторезисторе

Работа устройства основана на способности некоторых элементов изменять свои параметры под воздействием солнечного света. Чаще всего используют фоторезисторы, фототранзисторы и фотодиоды. Вечером, при уменьшении освещенности, параметры светочувствительных элементов начинают меняться. Когда изменения достигнут определенной величины, контакты реле смыкаются, подавая питание на подключенную нагрузку. На рассвете изменения идут в обратном направлении, контакты размыкаются, свет гаснет.

Характеристики и выбор

В первую очередь выбирают напряжение, с которым будет работать датчик света: 220 В или 12 В. Следующий параметр — класс защиты. Так как устройство устанавливается на улице, он должен быть не ниже IP44 (цифры могут быть больше, меньше — нежелательно). Это значит, что внутрь устройства не могут попасть предметы размером более 1 мм, а также что водяные брызги ему не страшны. Второе, на что стоит обратить внимание — на температурный режим эксплуатации. Ищите такие варианты, которые с запасом перекрывают средние показатели в вашем регионе как по плюсовой, так и по минусовой температуре.

Подбирать модель фотореле также необходимо по мощности подключаемых к нему ламп (выходная мощность) и току нагрузки. Оно, конечно, может «тянуть» нагрузку немного больше, но при этом могут быть проблемы. Так что лучше брать даже с некоторым запасом. Это были обязательные параметры, по которым надо выбирать фотореле для уличного освещения. Есть еще несколько дополнительных.

Пример характеристик фотореле для уличного освещения

В некоторых моделях есть возможность подстроить порог срабатывания — сделать фотодатчик более или менее чувствительным. Уменьшать чувствительность стоит при выпадении снега. В этом случае отраженный от снега свет может быть воспринят как рассвет. В результате свет будет то включаться, то отключаться. Такое представление вряд ли понравится.

Обратите внимание на пределы регулировки чувствительности. Они могут быть больше или меньше. Например, у фотореле AWZ-30 белорусского производства этот параметр — 2-100 Лк, у фотоэлемента P02 диапазон подстройки 10-100 Лк.

Задержка срабатывания. Для чего нужна задержка? Для исключения ложных включений/отключений света. Например, ночью на фотореле попал свет фар проезжающего автомобиля. Если задержка срабатывания мала, свет отключится. Если она достаточна — хотя-бы 5-10 секунд, то этого не произойдет.

Выбор места установки

Для корректной работы фотореле важно правильно выбрать его местоположение. Необходимо учесть несколько факторов:

  • На него должен падать солнечный свет, то есть он должен быть под открытым небом.
  • Ближайшие источники искусственного света (окна, лампы, фонари и т.д.) должны находится как можно дальше.
  • Не желательно чтобы на него попадал свет фар.
  • Желательно расположить его не очень высоко — для удобства обслуживания (надо периодически протирать поверхность от пыли и смахивать снег).

Чтобы светочувствительные автоматы работали корректно, надо правильно выбрать местоположение

Как видите при организации автоматического освещения на улице выбрать место для установки фотореле — не самая простая задача. Иногда приходится переносить его несколько раз, пока найдешь приемлемое положение. Часто, если датчик света используют для включения фонаря на столбе, фотореле стараются расположить там же. Это совершенно не обязательно и очень неудобно — счищать пыль или снег приходится довольно часто и каждый раз залезать на столб не очень весело. Само фотореле можно разместить на стене дома, например, а к светильнику дотянуть кабель питания. Это наиболее удобный вариант.

Схемы подключения

Схема подключения фотореле для уличного освещения проста: на вход устройства заводится фаза и ноль, с выхода фаза подается на нагрузку (фонари), а ноль (минус) на нагрузку идет от автомата или с шины.

Схема подключения фотореле для освещения (фонаря)

Если делать все по правилам, соединение проводов необходимо делать в распределительной (монтажной коробке). Выбираете герметичную модель для расположения на улице, монтируете в доступном месте. Как подключить фотореле к освещению на улице в этом случае — на схеме ниже.

Подключение фотодатчика через распределительную коробку

Если включать/отключать необходимо мощный фонарь на столбе, в конструкции которого есть дросселя, лучше в схему добавить пускатель (контактор). Он рассчитан на частое включение и выключение, нормально переносит пусковые токи.

Схема подключения датчика день-ночь с пускателем

Если свет должен включаться только на время нахождения человека (в уличном туалете, возле калитки), к фотореле добавляют датчик движения. В такой связке лучше сначала поставить светочувствительный выключатель, а после него — датчик движения. При таком построении датчик движения будет срабатывать только в темное время суток.

Схема подключения фотореле с датчиком движения

Как видите, схемы несложные, вполне можно справиться своими руками.

Особенности подключения проводов

Фотореле любого производителя имеет три провода. Один из них — красный, другой — синий (может быть темно-зеленым) и третий может быть любого цвета, но обычно черный или коричневый. При подключении стоит помнить:

  • красный провод всегда идет на лампы:
  • к синему (зеленому) подключается ноль (нейтраль) от питающего кабеля;
  • к черному или коричневому подается фаза.

Если посмотрите на все выше приведенные схемы, то увидите, что они нарисованы с соблюдением этих правил. Все, больше никаких сложностей. Подключив так провода (не забудьте, что нулевой провод также надо подключить на лампу) вы получите рабочую схему.

Как настроить фотореле для уличного освещения

Настраивать датчик освещенности необходимо после установки и подключения в сеть. Для регулировки пределов срабатывания в нижней части корпуса имеется небольшой пластиковый поворотный диск. Его вращением и задается чувствительность.

Найдите на корпусе подобный регулятор — им настраивается чувствительность фотореле

Чуть выше на корпусе есть стрелочки, которыми обозначено, в какую сторону крутить для увеличения и уменьшения чувствительности фотореле (влево- уменьшить, вправо — увеличить).

Для начала выставляете наименьшую чувствительность — загоняете регулятор в крайнее правое положение. Вечером, когда освещенность будет такой, что вы решите, что уже надо бы включить свет, начинаете подстройку. Надо плавно поворачивать регулятор влево до тех пор, пока не включится свет. На этом можно считать, что настройка фотореле для уличного освещения закончена.

Астротаймер

Астрономический таймер (астротаймер) — это другой способ автоматизировать уличное освещение. Принцип его работы отличается от фотореле, но он тоже включает свет вечером и выключает его утром. Управление светом на улице происходит по времени. В данном устройстве заложены данные про то, в какое время темнеет/светает в каждом регионе в каждый сезон/день. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время. Согласно заложенной программе устройство и работает.

Астротаймер — второй способ автоматизировать свет на участке

Чем оно удобнее?

  • Оно не зависит от погоды. В случае с установкой фотореле велика вероятность ложного срабатывания — в пасмурную погоду свет может включаться ранним вечером. При попадании на фотореле света он может гасить свет посреди ночи.
  • Устанавливать астротаймер можно в доме, в щитке, в любом месте. Ему не нужен свет.
  • Есть возможность сдвигать время включения/выключения на 120-240 минут (зависит от модели) относительно заданного времени. То есть, вы сами сможете выставить время так, как вам удобно.

Недостаток — высокая цена. Во всяком случае, модели, которые есть в торговой сети, стоят довольно солидных денег. Но можно купить в Китае намного дешевле, правда, как он будет работать — вопрос.

Организовать правильное управление освещением на улице не так просто. В некоторых ситуациях доступ к выключателям может быть попросту затруднен. В связи с этим приходится искать нестандартные решения. Интересный вариант заключается в установке фотореле для уличного освещения, которое подает электричество к приборам с наступлением темноты.

Устройства оснащены встроенными датчиками ФРЛ-01 и ФРЛ-02

Конструктивные особенности изделий

Более простые приборы для управления освещением изготавливаются в одном корпусе из пластика. Специальные приспособления позволяют фиксировать их на боковых поверхностях зданий или непосредственно на фонарях. Более сложные устройства состоят из измерительно-коммутационного блока и выносного фотоэлемента.

С помощью металлической пластины можно закрепить элемент

Обычно фотореле для уличного освещения включает следующие компоненты:

  • светочувствительный датчик, определяющий уровень освещенности;
  • фотоэлемент, измеряющий изменения показателей силы тока;
  • реле, выступающее в качестве коммутирующего приспособления;
  • усилитель.

Обратите внимание! Если предполагается подсоединять осветительное оборудование повышенной мощности, то цепь необходимо коммутировать при помощи магнитного пускателя или контактора с соответствующей нагрузкой.

Как работает фотореле для уличного освещения

Принцип функционирования устройство относительно прост. Когда уровень освещенности становится недостаточным, внутри прибора происходит замыкание контактов, благодаря чему включается лампочка одного или нескольких приборов. При увеличенном режиме освещенности контакты размыкаются.

Так выглядит фотодиод – светочувствительный элемент

Для определения уровня освещения используются:

  • фототранзисторы, регулирующие электрический сигнал на выходе при воздействии света;
  • фототиристоры, получающие заряд от светового потока, который поступает на специальную матрицу;
  • фотодиоды, функционирующие по принципу фотовольтаического эффекта;
  • фотосимистор, предназначенный для синхронизации тока и передачи его на электрод.

Прочный корпус позволяет защитить детали от внешней среды

Примечание! Практически все модели имеют специальную защиту от ложных сигналов, заключающуюся в выдержке временного интервала. Однако датчики все равно необходимо располагать вдали от источников искусственного света.

Основные характеристики и дополнительные возможности

Если необходимо автоматизировать процесс управления фонарями возле дома, то лучше приобрести фотореле для уличного освещения. Купить его можно за вполне приемлемую плату, особенно если модель не снабжена дополнительными функциями и имеет невысокую мощность.

Представлена современная модель ФР-04

При выборе нужно учитывать базовые параметры:

  • номинальное напряжение и частоту тока;
  • разницу рабочих температур;
  • потребляемую мощность;
  • нагрузку на сеть.

Из полезных функций в первую очередь следует выделить наличие таймера. В этом случае появляется возможность задавать время включения и отключения прибора. Программируемые модели вполне реально подстраивать не только под недельное расписание, но и месячное и даже годовое.

Щит управления освещением с фотореле

Многие современные устройства оснащаются возможностью настройки уровня освещенности. Они могут самостоятельно включать приборы не только с полным наступлением темноты, но и в пасмурную погоду, а также в самом начале сумерек.

Статья по теме:

Датчики движения для включения света. Это нехитрое приспособление позволяет сэкономить значительные денежные средства. Давайте подробнее узнаем об их видах, принципе работы и стоимости.

Процесс установки и настройки устройства

После изучения информации о приспособлении предлагается рассмотреть схему подключения фотореле уличного освещения и настроить ее основные параметры, которые касаются срабатывания. Самостоятельное подсоединение проводов даст возможность избежать лишних затрат.

Места соединения проводов при монтаже

Подключение к основному источнику питания и монтаж

В большинстве случаев схема подключения к питанию отражена непосредственно на корпусе устройства или в прилагающейся документации. Как правило, необходимо подсоединить три проводника. Первый ведет на фазу, второй – на ноль, а третий – на светильник.

При сборке корпуса метки должны быть совмещены

Что касается расположения устройства относительно фонаря, то его следует монтировать выше него. Для крепления к боковой поверхности могут использоваться обычные саморезы и дюбели. Они вставляются в отверстия металлической пластины, которая отходит от корпуса.

Наглядная схема размещения приборов и проводов

При необходимости можно подключить маломощное фотореле на повышенную нагрузку, используя модульный контактор. При срабатывании ток поступает не на устройство, а на катушку вспомогательного элемента.

Схема подключения с использованием контактора

Совет! В хозяйстве может быть лишний магнитный пускатель, оставшийся от другой техники. Его допускается применять вместо покупного контактора. Единственный минус заключается в увеличенных габаритах

Настройка усовершенствованных приборов

Обычно регулировка фотореле для уличного освещения производится, если была приобретена современная модель с дополнительными возможностями. Чаще всего снизу устанавливается специальная ручка, которая позволяет задать порог световой чувствительности. Поворот в плюсовую сторону будет включать устройство даже при незначительном затемнении, а поворот на минус – наоборот.

Ручка для регулировки находится снизу

Если изделие оснащено таймером, то его можно настроить на работу в конкретном режиме. Ввод программы позволяет задать время и дни, в которые будет включаться данный прибор.

Схема для самостоятельно изготовления простейшего приспособления

Сделать по схеме фотореле уличного освещения своими руками вполне реально, но для понимания основного принципа предлагается создать устройство с минимальным количеством деталей. Несмотря на это, оно будет эффективно в эксплуатации. Так как эмиттерный повторитель состоит из транзисторов VT1 и VT2, входной сигнал значительно усиливается.

Расположение составных частей самодельного приспособления

Роль транзисторного каскада играет реле малой мощности, которое подходит для напряжения, соответствующего основному питанию. С помощью диода VD1 удается создать барьер от воздействия обратного тока. С повышением напряжения увеличивается чувствительность прибора к потоку света.

Простейшее фотореле, работающее на одном транзисторе

Рассмотрение цен на фотореле для уличного освещения

Для организации серьезного освещения лучше всего приобрести готовые изделия в магазине, тем более что они вполне доступны многим потребителям. В зависимости от мощности и функциональных возможностей цены на них могут несколько колебаться.

Аналоговое фотореле ФР-24 для низкого напряжения

В таблице рассматриваются одни из самых популярных моделей, которые смогут приобрести даже потребители с небольшими доходами.

Запомните! Так как приборы устанавливаются на улице, температурный диапазон должен подбираться с учетом региона, в котором производится монтаж. В противном случае его срок службы может быть непродолжительным.

Подведение итогов

Нет смысла отказываться от упрощения управления уличным освещением. Фотореле стоит недорого, особенно это касается моделей, которые лишены дополнительных опций и являются маломощными. С помощью этого полезного устройства можно не только обеспечить высокий уровень комфорта, но и сэкономить денежные средства. Практически все модели очень компактны, поэтому не слишком выделяются на общем фоне.

Фотореле ФР-602 от IEK для уличного освещения: схема подключения и принцип работы (видео)

виды, технические параметры, подключение и настройка

Для повышения привлекательности, безопасности передвижения и снижения криминогенной ситуации на улицах города должна быть установлена функционирующая и надежная система освещения. С другой стороны, уличные фонари используются и для освещения придомовых территорий.

Яркие источники света приводят к существенным затратам электрической энергии, поэтому с целью экономии могут использоваться различные дополнительные устройства. Одним из таковых является датчик света для уличного освещения.

Данное оборудование пользуется огромным спросом среди населения и муниципального управления. Датчики размещаются в системах освещения придомовых территорий, второстепенных городских улиц. Существуют приборы, предназначенные для эксплуатации внутри помещений, рядом с лестницами, проходными дверями. Ниже будут рассмотрены принципы действия, устройства, технические параметры, допустимые схемы установки датчиков света.

к содержанию ↑

Назначение и сфера применения

Датчиком света или датчиком движения прибор называется в народе. Специалисты могут именовать его светоконтролирующим выключателем или светочувствительным автоматом. Существуют и другие наименования, включая фотодатчик, сумеречный датчик, датчик дня и ночи и т. д. Во всех случаях имеют в виду одно и то же устройство, при помощи которого происходит автоматическое включение и выключение света с наступлением сумерек и рассвета, соответственно.

Для создания фотореле, являющегося основным компонентом датчика, используются специальные фототранзисторы или фоторезисторы, параметры которых изменяются в зависимости от уровня освещенности. Пока на фотоэлемент падает достаточное количество света, цепь питания остается в разомкнутом состоянии. С наступлением темноты происходят изменения параметров, и при достижении заданного уровня цепь замыкается, что приводит к включению светильников. Чувствительность прибора задается индивидуально.

В утреннее время наблюдается обратный процесс: цепь питания разрывается после регистрации достаточного количества естественного света.

к содержанию ↑

Основные технические характеристики

Существует несколько основных технико-эксплуатационных параметров, на которые следует обращать внимание при выборе датчика света. Первым является напряжение. Датчики могут подключаться к сети переменного тока 220 В или постоянного 12 В. Во втором случае устройства являются менее мощными, но безопасными, питание происходит за счет подключаемого аккумулятора или понижающего транзистора, преобразующего переменное электричество в постоянное.

Следующая важная характеристика – класс защиты от попадания пыли и влаги. Поскольку мы говорим об уличном освещении, то прибор должен иметь надежную защиту – не ниже IP44, что указывает на повышенную герметичность (исключается попадание частиц пыли более 1 мм и брызг воды). Можно выбирать датчики с большим классом защиты, но ниже – нельзя. В доме нужно устанавливать приборы классом защиты от IP23.

Рекомендуем ознакомиться с допустимыми нормами температуры при эксплуатации оборудования (режимом эксплуатации). Нужно делать ставку на такие модели, которые с легкостью перекроют средние показатели плюсовой и минусовой температуры в вашем регионе.

Нужно помнить о мощности фотореле – допустимом количестве подключаемых ламп в зависимости от суммарной мощности. Датчик движения может функционировать и при большей нагрузке, чем задано в технической документации, но все-таки лучшим вариантом станет приобретение устройства с определенным запасом мощности (приблизительно 20 %).

Помимо основных параметров, рекомендуется обращать внимание на ряд дополнительных. Многие устройства имеют свой порог чувствительности (срабатывания). Например, при вероятности выпадения осадков (особенно снега) лучше всего понизить чувствительность оборудования, поскольку отраженный от снежинок свет может восприниматься изделием как рассвет. Это приведет к нежелательным включениям и отключениям устройства в течение коротких временных промежутков. Такое световое шоу будет лишним как на улице города, так и на придомовой территории.

Говоря о чувствительности, нужно искать параметры, определяющие верхнюю и нижнюю границу. Например, для одного датчика диапазон может составлять 5-100, для другого – 10-100 лк.

Чтобы исключить возможные ложные включения или отключения света, нужно настроить задержку срабатывания. К примеру, ночью на фотореле может попасть свет от фар машин, проезжающих мимо. Если установлена минимальная задержка, то это, скорее всего, приведет к отключению света. Достаточно установить задержку на 7-10 секунд, чтобы избежать нежелательной ситуации.

к содержанию ↑

Виды фотореле

Фотореле выпускаются нескольких типов: одни имеют встроенный датчик освещенности, другие оснащены выносным элементом.

Перечислим основные разновидности датчиков света для уличного освещения:

  1. Фотореле со встроенным датчиком движения. Данные устройства подойдут лишь в том случае, если светильники должны включаться только во время нахождения человека в освещаемой области. Например, в туалете, на заднем дворе, у входных ворот и т. д.
  2. Фотореле с таймером. Если нужно добиться того, чтобы свет горел лишь в течение определенного отрезка времени, используйте данную модель. Установите на ней таймер, после чего встроенный датчик автоматически отключит освещение в указанное время. Отличный вариант для декоративной подсветки сада, клумбы, двора.
  3. Астротаймер – усовершенствованное фотореле, в память которого закладываются продвинутые параметры, например, время заката и восхода в зависимости от климатической зоны. Выполняя преднастройку оборудования, вам нужно установить часовой пояс, после чего прибор будет автоматически включать и отключать освещение в нужное время. Стоимость устройства значительно выше обычных фотореле, но оно позволяет исключить возможные засветки и проблемы с выбором места установки.

Если вас интересует только одна из перечисленных функций, то можно пойти другим путем. Например, купить обычное фотореле и последовательно подключить к нему либо датчик движения, либо таймер. Устройство будет выполнять аналогичные функции, но зато можно будет снизить затраты на обустройство системы, ремонт или замену элементов. Дело в том, что при выходе из строя любого элемента, встроенного в фотореле, придется менять все устройство, но если, к примеру, датчик движения подключен отдельно, то достаточно будет заменить только его.

к содержанию ↑

Требования к месту установки

При выборе места для установки фотореле, подключаемого к системе уличного освещения, нужно ориентироваться на следующие требования:

  1. На фотореле или выносной датчик регистрации света при любых условиях должен попадать дневной свет.
  2. Все остальные приборы искусственного освещения, включая фонари, билборды и домашние светильники (свет бьет через окно) должны быть установлены как можно дальше от светового реле, что позволит исключить ложные срабатывания устройства.
  3. Вероятность попадания света от автомобильных фар должна быть минимальной.
  4. Высота монтажа – 1,5-2 м, что позволит настраивать нужные параметры, находясь на земле. В противном случае придется использовать стремянку или обычную лестницу, чтобы добраться до датчика.

Отыскать такое место, которое удовлетворит всем перечисленным требованиям, довольно сложно. Тем не менее, можно воспользоваться маленькими хитростями, облегчающими задачу:

  1. Воспользуйтесь куском пластиковой трубы (желательно черного цвета) длиной 15-20 см с увеличенным диаметром, чтобы оградить фотореле или датчик от света, бьющего из окон или от фонарей. Нижней части нужно задать такой угол, под которым труба будет направлена вверх. То, каким будет данный угол, зависит от места установки и особенностей расположения датчика, но обычно он составляет 30-45 градусов от вертикальной конструкции (стены, столба).
  2. Если фотореле устанавливается на мощном светильнике, то в идеале нужно размещать его позади плафона, куда попадает меньшее количество света.

Рекомендуется устанавливать датчики освещения на западной или восточной стороне дома, что существенно упростит настройку рабочих параметров оборудования. Главное условие – отсутствие расположенных поблизости ярких источников света. Если таковые имеются, то монтировать фотореле нужно на той стороне, где вероятность засветки ниже.

к содержанию ↑

Возможные схемы подключения фотореле для уличного освещения

Итак, определено предназначение и принцип действия фотореле, по сути выполняющего функции автоматического выключателя света. Отсюда следует простая схема подключения: на датчик подается фаза, которая уходит из двух выходов и поступает на светильник или другой осветительный прибор. Поскольку устройство нуждается в питании, то один из контактов является нулевым. Для повышения безопасности при эксплуатации изделия в идеале желательно подключить заземление.

Чтобы понять, какой выбрать датчик, учитывается мощность нагрузки (суммарная мощность источников света, ламп). С повышением мощности оборудования возрастает его стоимость. Чтобы сэкономить, питание в цепи можно подавать через магнитный пускатель. Для этого по-прежнему потребуется фотореле, но в данном случае можно будет использовать устройство малой мощности, поскольку при последовательном подключении учитывается мощность магнитного пускателя, а не самого датчика. На выводы изделия подается желаемая нагрузка.

Если в электрической цепи будут использоваться дополнительные датчики (движения, времени), то они подключаются последовательно после фотореле. Порядок, в котором будут расположены датчики движения и времени, не имеет значения. Если в какой-то момент нужно будет избавиться от этих датчиков, достаточно просто изъять их из схемы, она все равно будет функционировать.

к содержанию ↑

Подключение и настройка

Для начала нужно воспользоваться простой схемой подключения фотореле с силовым блоком и уличного светильника. Размещать датчик желательно в непосредственной близости с осветительным устройством. Каждому изделию прилагается инструкция, описывающая пошаговую установку и подключение. В большинстве случаев реле крепится прямо к столбу с фонарем на высоту не более 3 м.

Наличие выносного датчика не меняет последовательность монтажа. Реле крепится в нужном месте таким образом, чтобы на него падали солнечные лучи, и никакие другие объекты не становились между солнцем и изделием. Блок подключается внутри помещения рядом с электросиловой. В идеале нужно использовать устройства, которые способны самостоятельно регулировать рабочие характеристики. Впрочем, большинство моделей оснащены обычными механическими тумблерами, настраивающими порог световой чувствительности.

На корпусе качественного изделия обязательно имеются указатели, упрощающие процесс подключения и регулировки прибора. При вращении тумблера в сторону возрастания фотореле будет срабатывать быстрее и с наступлением сумерек включит фонарь. Если тумблер повернуть в другом направлении, то порог чувствительности уменьшится, что может привести к включению света только с наступлением полной темноты.

Фотореле можно собрать самостоятельно, причем сделать это довольно просто. Чтобы изделие было компактным, нужно исключить применение габаритных элементов. Не стоит брать эмиттерный повторитель в сборе, лучше всего сконструировать его из двух транзисторов для повышения входного тока.

Подключите в схему реле малой мощности, используемое в качестве транзисторного каскада. Чтобы исключить воздействие обратного тока, нужно воспользоваться диодами, проводящими электричество исключительно в одном направлении. Согласно простой истине, если напряжение повышается, изделие становится более чувствительным.

к содержанию ↑

Советы и рекомендации

Процесс выбора усложнен большим разнообразием датчиков движения, характеризующихся разным функционалом. Чтобы выбрать подходящее фотореле, следует учесть ряд факторов. Первый и самый важный – условия будущей эксплуатации. На придомовых территориях загородных домов желательно использовать изделия с возможностью изменения порога светочувствительности. Отличным вариантом станет дополнительный монтаж датчика времени.

Нужно помнить о соответствии мощности, на которую обращалось внимание в начале статьи. Наконец, не стоит забывать о ценовой политике: не следует покупать устройство с лишним функционалом, который даже не будет использоваться. Но это повлияет на стоимость изделия и приведет к ненужной переплате.

Таким образом, фотореле для уличного освещения предназначены для автоматического управления осветительными системами и существенного продления рабочего ресурса отдельных приборов. Свет будет работать лишь в то время, когда это нужно. Автоматический контроль позволит создать максимально экономичную систему, а для управления ею не потребуется оператор сети.

Следует помнить, что схема подключения датчика света имеется на корпусе изделия. Это упрощает процесс ввода прибора в эксплуатацию.

Датчик света для уличного освещения: виды, технические параметры, подключение и настройка

Фотореле для уличного освещения - подключение своими руками, установка и схема

Для того чтобы автоматизировать уличное освещение, не требуется установки сложных компьютеризированных систем или дорогостоящего оборудования. С этой задачей справятся специальные электрические элементы, которые называются фотореле.

Эти приборы очень компактны, легко могут быть установлены самостоятельно, стоимость таких устройств не превышает стоимости светодиодной лампочки. Такие приборы отличаются высокой надёжностью при эксплуатации и не требуют постоянного ухода и настройки.

Их достоинство также заключается в том, что нет необходимости в контроле, например, над освещением приусадебного участка. Свет включается и отключается автоматически. При этом максимально сокращается время работы осветительных приборов, что положительно отражается на счетах за электроэнергию.

Кроме экономии система включения света с помощью фотореле может выполнять охранную функцию, когда хозяева не находятся дома.

Принцип работы прибора

Фотореле – это электрическое устройство, которое состоит из фоточувствительного элемента и схемы, в которой находится реле. В момент, когда интенсивность освещения становится ниже определённых пределов, происходит автоматическое соединение контактов реле и ток поступает в систему освещения.

Такие устройства могут работать от сети 220 В, но встречаются модели фоторезисторов, работающих на постоянном токе напряжением 12 В. Некоторые импортные модели рассчитаны на напряжение 127 В. Для установки таких приборов потребуется подключить специальный блок питания.

Типы фотореле

Фотореле могут существенно отличаться друг от друга по электронной “начинке” и способу размещения чувствительного элемента.

На сегодняшний день наиболее востребованными и популярными моделями являются:

Фотореле с выносным датчиком – в данных устройствах датчик располагается вне основного корпуса устройства. Таким образом удаётся достичь высокой точности перехода системы из одного режима в другой.

Фотореле 12 В – устройства этого типа работают от источника постоянного электрического тока. Такие системы являются более безопасными. Могут использоваться в дублирующих системах освещения во время отсутствия напряжения в сети 220 В.

Фотореле ФР1 – ФР9 – данные устройства могут функционировать с различными видами фотоэлементов, некоторые приборы рассчитаны на работу при низкой температуре воздуха.

Фотореле ФРЛ02 – устройство имеет высокую степень защиты от поражения электрическим током и отличается очень низким уровнем собственного потребления электроэнергии.

Данные приборы могут отличаться по максимальной мощности нагрузки. Обычно фотореле рассчитано на подключение потребителей электроэнергии с нагрузкой от 6 до 16 А.

Порог срабатывания фотореле находится на уровне от 5 до 50 люкс, и может быть легко отрегулирован с помощью специального винта на нижней плоскости устройства.

Все современные фотореле имею очень малое собственное потребление электроэнергии. Максимальное значение этого показателя не превышает 1 Вт.

Многие устройства защищены от ложного срабатывания и при кратковременном затенении (до 30 секунд), не происходит включения автоматики. Запрещается устанавливать фотореле в местах сильного затенения.

Если установка осуществляется в период с октября по апрель, следует иметь в виду, что рядом расположенные деревья в весенне-летний период могут стать преградой солнечному свету.

Вопрос выбора

Очень сложный вопрос, который возникает перед покупателем фотореле – это вопрос выбора устройства. На рынке представлено огромное количество фотореле различных производителей. Цена на данные электронные компоненты также может существенно варьироваться.

Для того чтобы разобраться в таком многообразии, следует определиться с мощностью подключаемых осветительных приборов. Когда мощность будет точно определена, следует рассматривать модели, только предназначенные для размещения на улице и имеющие соответствующую степень защиты от попадания влаги.

Если точность срабатывания устройства не имеет большого значения, то можно обойтись встроенным фотоэлементом.

Такая конструкция фоторезистора позволит сэкономить время на монтажные работы и существенно сократить финансовые расходы.

Если есть необходимость во включении устройства в особом режиме, то приобретается фотореле оснащённое таймером. Такие модели позволяют экономить электричество за счёт того, что включение может быть запрограммировано на время, когда солнце полностью скроется за горизонтом, а выключение – задолго до появления утренней зори.

При выборе прибора следует обратить внимание на рабочий диапазон эксплуатационной температуры. Не все приборы электрические приборы способны работать при температуре ниже -20 градусов. Для установки прибора для уличного освещения в средней полосе России, а также в северных районах, прибор следует подбирать с рабочей температурой до -50 градусов.

После того как прибор будет выбран и приобретён, необходимо правильно его установить для обеспечения безотказной работы осветительных приборов.



Схема подключения и установка

Установить фотореле можно самостоятельно. Это устройство крепится на вертикальную поверхность в месте, где солнечное освещение пространства находится на достаточном уровне.

При установке этого устройства следует учесть некоторые моменты, которые могут повлиять на нормальное функционирование прибора, а также на его долговечность:

Схема подключения фотореле

  1. Если рабочее напряжение прибора – 220 В, то его следует подключить к сети, в которой отклонение от номинала не превышает 10%. Двенадцативольтовые устройства устанавливаются через понижающий трансформатор и выпрямитель тока. Если подключается резервная система, то возможно подключение, от аккумуляторных батарей.
  2. Запрещается установка фотореле в местах рядом с легковозгораемыми предметами, а также возле ёмкостей с химическими реагентами и кислотами.
  3. Если устанавливается устройство с выносным фотоэлементом, то при покупке устройства необходимо проверить наличие специального кронштейна, на который устанавливается чувствительный элемент.
  4. Установка датчика фотореле должна быть осуществлена таким образом, чтобы на него не падал свет от освещения, которое включается этим датчиком.

Схема подключения прибора к регулируемой осветительной системе очень проста, но следует учесть некоторые моменты и правила такого подключения.

Фотореле имеет три провода различного цвета:

  • Красный – выносной, коммутирующий провод.
  • Коричневый – фазный провод.
  • Синий – “0”.

Перед проведением работ по подключению реле, необходимо полностью обесточить проводку.

Синий провод соединяется с “0” подводящей проводки и со светильником.

Красный провод выводится из фотореле напрямую на осветительный контур.

Коричневый – подключается только к фазному проводу проводки.

Если прибор имеет только два провода на выходе, то его необходимо подключить следующим образом:

  1. Подключение “фазы” осуществляется к красному проводу устройства.
  2. Подключение “0” производится к синему проводу.
  3. Вывод электрического тока к потребителям осуществляется на плате, и соответствующие провода закрепляются с помощью клемм.

Такие устройства предназначены для подключения одной лампочки. Если необходимо соединение нескольких осветительных приборов, то их следует подключать параллельно.

Некоторые устройства могут быть подключены к заземлению, поэтому при наличии дополнительного провода или контакта, подключение осуществляется стандартным способом, и “земля” подводится к устройству по 3 – жильному кабелю.

Для подключения проводов наиболее правильным вариантом, будет использование клемм, но возможна и спайка медных проводов с последующей изоляцией.

Все элементы для автоматического включения освещения, предназначенные для работы на улице, имеют степень защищённости не ниже IP44, но при налипании большого слоя снега возможно серьёзные перебои в работе такого устройства. Поэтому датчик фотореле, желательно установить под небольшим прозрачным навесом. Для изготовления навеса более всего подходит сотовый поликарбонат.

Не стоит размещать фотореле слишком низко. При переносе громоздких предметов, устройство можно легко повредить.

Рекомендуемая высота установки – 2,1 м.

Схема фотореле

Регулировка фотореле

Регулировка этого прибора необходима, чтобы правильно установить порог срабатывания. Если этого не сделать, то в очень пасмурный день освещение может автоматически включиться, а в лунную ночь произойдёт отключение элемента.

Регулировку следует осуществлять в то время суток, когда необходимо его включение. Когда освещённость снизится до требуемого значения, на обратной стороне устройства необходимо медленно поворачивать регулировку до момента включения электричества.

Блиц-советы

  1. При установке реле следует правильно расположить фоточувствительный элемент. Если датчик установить “вверх ногами”, то правильно работать такое устройство не будет.
  2. Суммарная мощность всех светильников не должна быть больше рабочей мощности реле. Если нагрузка будет превышать номинальную величину, то прибор будет перегреваться и может выйти из строя.
  3. При установке элемента на высоте более 2 метров, следует соблюдать осторожность, для подъёма использовать только металлическую лестницу. В противном случае можно получить серьёзные травмы при падении с высоты.
  4. Для установки фотореле с целью организации освещения на приусадебном участке, следует правильно выбрать устройство, не только по необходимой мощности для запитки всех потребителей, но и по качеству настройки. Универсальными считаются устройства, которые можно дополнительно запрограммировать на включение.
  5. Только сертифицированные элементы способны работать десятилетиями, без дополнительного обслуживания и ремонта, поэтому при покупке, необходимо требовать от продавца предъявить документы на реализуемый товар.
  6. Если к фотореле планируется подключение мощных прожекторов, то вся электрическая разводка должна быть осуществлена кабелем, который рассчитан на высокую нагрузку. Несоблюдение этого правила может привести к сильному перегреву проводника, оплавлению изоляции и короткому замыканию.
  7. В том случае, когда самостоятельная установка вызывает большие затруднения, следует обратиться к профессиональным электрикам, которые установят осветительное оборудование и автоматику качественно и с гарантией.

Статья была полезна?

5,00 (оценок: 1)

Фотореле для включения освещения (выбор, схема подключения)

Установка фотосенсоров сегодня доступна рядовым владельцам загородных домов. Подобное решение позволит повысить комфортность жилища без крупных финансовых вложений. Понадобится только подключить фотореле к светильникам на улице (к фонарю, прожектору), чтобы избавиться от необходимости самостоятельно контролировать процедуру включения и выключения системы освещения.

Основные принципы работы фотореле

Общий принцип действия фотореле аналогичен. Различия между моделями заключаются в функциональности. Ключевой задачей фотореле для уличного освещения является включение осветительного прибора при наступлении темного времени суток и выключение системы с приходом утра. Для начала следует понять, что такое фотореле. Понимание конструктивного устройства прибора позволит узнать, как работает механизм.

Основу оборудования составляет ключевой узел — датчик движения на базе светочувствительного элемента. Фотосенсор подсоединен к управляющей плате с контактами реле, отвечающей за контроль всех параметров прибора. Само реле имеет вид особого устройства на выходе, распределяющего нагрузки. В зависимости от степени освещенности фоторезистор либо фотодиод изменяет свои параметры, что приводит к замыканию контактов электрической цепи и включению-выключению света.

Технические параметры

При выборе подходящего устройства следует обратить внимание на его характеристики. Ознакомиться с информацией можно с помощью приложенного паспорта. Ключевыми параметрами являются:

  1. Напряжение электропитания. В стандартном варианте устройство работает от сети 220 В. Выбор вариантов с напряжением 12 В либо 24 В — не самый рациональный выбор в силу необходимости дополнительной покупки и размещения блоков питания.
  2. Максимальное значение коммутируемого тока. Обозначенная характеристика становится важной только при условии применения устройства для управления большим числом осветительных приборов. Для бытовых систем уличного освещения достаточно возможностей самых простых модификаций прибора.
  3. Порог запуска агрегата измеряется в люменах и приводится в виде интервала значений. Многие модели предусматривают возможность регулировки характеристики.
  4. Время задержки включения. Измеряется в секундах, указывается в виде интервала значений.
  5. Время задержки выключения — аналогичный параметр.
  6. Необходимая мощность. Обозначается в виде двух показателей: для режима ожидания и при активной работе.
  7. Уровень защиты: IP65 или IP40. Первая категория приборов пригодна для монтажа под открытым небом, вторая — исключительно в сухом помещении.

Важными считаются также следующие параметры: интервал температур работы, габариты, способы установки, подключения электропитания.

Основные разновидности устройств

Наиболее популярны следующие типы фотореле для системы уличного освещения:

  1. С расположенным внутри корпуса фотоэлементом. Подобный вариант оптимален с позиции полной автоматизации системы внешнего освещения. Устройства комплектуются герметичным корпусом, прозрачная часть которого располагается напротив фотоэлемента.
  2. С размещенным внутри фотоэлементом и оснащенные таймером. Благодаря наличию таймера обеспечивается возможность автоматического отключения системы осветительных приборов по истечении установленного промежутка времени. В ассортименте представлены фотореле, предполагающие программирование на день, неделю и больше.
  3. С выносным фотодатчиком. Подобный вариант комплектации надежен в эксплуатации. Электронные компоненты устанавливаются в закрытом помещении, в то время как защищенный от температурных перепадов фотоэлемент ставится на улице.

Выбирать подходящую модель следует в соответствии с вашими требованиями и имеющимся в распоряжении бюджетом. Помимо стандартных фотосенсоров, возможно применение комбинированных вариантов: датчиков движения или временных датчиков. В случае наличия в устройстве таймера срабатывание механизма осуществляется в соответствия с временем суток. Модели, комплектуемые одновременно сенсором, встроенным таймером и датчиком движения, наиболее редки. Приборы оснащаются специальным дисплеем и позволяют устанавливать ту или иную программу освещения.

Нюансы схемы подключения

Доступны несколько вариантов монтажа. Выбор той или иной схемы подключения фотореле для уличного освещения обусловлен конструктивными особенностями применяемых модулей.

Особенности подсоединения с тремя выводами

При наличии на корпусе агрегата сразу трех выводов процесс подключения проводов организовывается следующим образом. Кабель коричневого цвета необходимо подсоединить к вводу фазы монтажного короба. Синий привод подключается к нулевому элементу, в то время как провод красного цвета — к клемме на корпусе монтажного короба, куда выходит фаза на осветительный прибор.

Подключение с двумя выводами

При наличии на корпусе устройства только двух выводов процесс подключения несколько упрощается. Подсоединение ввода фазы осуществляется к подходящему элементу на монтажном коробе. Таким же образом нулевой провод соединяется с клеммой на корпусе фотореле. По аналогии осуществляется подсоединение осветительных приборов.

Наличие на входе одной пары клемм достаточно для получения контроля над несколькими приборами освещения. Подсоединение проводов к регулятору фотореле происходит параллельным способом.

Монтажные работы

Подключение фотореле может быть осуществлено собственноручно, без привлечения к делу профессионалов. В случае с герметичными моделями устройства крепление выполнятся с использованием выносного кронштейна. Установка фотореле для уличного освещения реализуется посредством винтов для соединения элементов, монтируемых в отверстия корпусе прибора. Монтаж датчика выносного типа производится снаружи дома. Существует ряд правил, как подключить фотореле к освещению:

  • для монтажа необходимо выбирать освещенное солнцем место;
  • следует избегать тени от навесов, заборов, высоких стен;
  • нужно учитывать, что в теплое время года распускающаяся листва на деревьях может стать препятствием для нормального функционирования оборудования.

При необходимости любое дооснащение устройства можно сделать своими руками, не прибегая к услугам электриков.

Грамотная регулировка фотореле выполняется следующим образом. Под колпаком фотодатчика имеется круглая ручка — ее поворот изменяет чувствительность датчика. Следует установить ее к в крайнее первое положение. Затем нужно подсоединить фотоэлемент к электросети и в то время, когда требуется включение уличной подсветки, поворачивать рычажок до сигнала сенсора. Оставив рычажок в обозначенном положении, вы обеспечите исправный запуск системы при заданном уровне освещения.

Выгода от использования фотореле для уличного освещения цены

Монтаж фотосенсора как компонента системы освещения выгоден по ряду причин. В результате использования современной технологии повышается комфорт условий проживания на территории.

Те, кто установил на своем придомовом участке фотореле, успели оценить его неоспоримые преимущества:

  1. Обеспечивает удобство работы с системой внешнего освещения. Включать уличное освещение становится максимально просто — эта задача возлагается на установленное устройство.
  2. Экономит электричество, потребляемое лампами накаливания — освещение включается только по мере фактической необходимости.
  3. Продлевает срок службы ламп, установленных в осветительных приборах.
  4. Быстрое срабатывание — по этому параметру выигрывает в сравнении с механическим выключателем.
  5. Совместимость устройства практически со всеми типами ламп накаливания — не станет проблемой подобрать элементы для системы освещения.
  6. Автоматическая система включения освещения выполняет охранную функцию — отпугивает потенциальных злоумышленников.

Очевидные выгоды монтажа фотоэлемента обусловили его популярность. Подключение и настройку потребуется произвести однократно, в то время как смонтированная система будет служить владельцу верой и правдой многие годы.



Возможные неисправности механизма для уличного освещения

В случае появления проблем с функционированием фотодатчика следует проверить регулировки. Необходимо настраивать освещенности осветительных приборов в соответствии с сезоном. При покупке регулятора освещения нужно учитывать:

  • общие размеры прилегающего к дому участка;
  • наличие встроенного таймера, обеспечивающего исправную работу оборудования и экономию расхода электрической энергии;
  • наличие функции настройки порога срабатывания датчика в выбранной модели фотосенсора.

В фотореле без проблем регулируется настройки, что позволит устранить возможные неисправности. Не исключены ложные срабатывания при передвижении домашних животных или случайных прохожих на улице.

Возможны также поломки, вызванные попаданием влаги внутрь прибора или неисправностью элемента платы, сгоревшего вследствие перепада напряжения в сети. Если сам прибор исправен и настроен должным образом, следует проверить провода. Требуется уделить особое внимание вопросу целостности изоляции на каждом из участков. В случае необходимости замена кабеля может решить создавшуюся проблему.

Видео фотореле включения и выключения освещения

Система монтажа фотореле не слишком сложна — справиться с ней можно самостоятельно. Как правильно подключить фотоэлемент для включения освещения, предлагается разобраться с помощью видео. Содержащаяся в нем информация позволит справиться с задачей установки фотореле даже человеку, не располагающему специальными знаниями и навыками.

[OpenWrt Wiki] Конфигурация расширителя / ретранслятора / моста Wi-Fi

Если поддерживается обоими устройствами, рассмотрите возможность использования WDS, туннелей GRE уровня 2 («gretap») или ячеистой сети.

Использование relayd в соответствии с инструкциями в этой статье не гарантирует работы и поддерживает только IPv4

Наиболее распространенная проблема заключается в том, что клиентский маршрутизатор не может передать сообщение DHCP между основным маршрутизатором и клиентом, подключенным к клиентскому маршрутизатору. В настоящее время, похоже, это ограничение оборудования / SOC (связанное с клонированием MAC?)

Вместо relayd должно быть возможно использовать kmod-trelay , единственную информацию об его использовании можно увидеть в его исходном коде, если вы использовали его успешно, пожалуйста, добавьте раздел для этого в этой статье.

В этой статье вы узнаете, как настроить ваше устройство на ретранслятор / ретранслятор / мост Wi-Fi.

В некоторых случаях беспроводные драйверы, используемые в OpenWrt, не поддерживают мостовое соединение «Layer 2» в клиентском режиме с конкретной «восходящей» беспроводной системой. Когда это происходит, один из подходов - это маршрут трафика между LAN и восходящей беспроводной системой. Широковещательный трафик, такой как DHCP , и обнаружение локального канала, например mDNS, как правило, не маршрутизируются.

Когда другие параметры не работают или слишком сложны для реализации, пакет relayd реализует поведение моста для IPv4 (только), в комплекте с DHCP и широковещательной ретрансляцией. Эта конфигурация может быть выполнена через SSH (удаленный терминал) или через графический интерфейс Luci GUI .

Для простоты я буду называть устройство, над которым мы сейчас работаем, «расширитель Wi-Fi».



На этом изображении показан пример установки. LAN Интерфейс устройства Wi-Fi-расширителя ДОЛЖЕН находиться в другой подсети для работы ретрансляции (поскольку он маршрутизирует трафик, он ожидает 2 разных подсети).

Поскольку оба порта Ethernet и сеть Wi-Fi точки доступа находятся на одном интерфейсе LAN , все клиенты, подключающиеся к портам Ethernet и к сети Wi-Fi точки доступа устройства расширения Wi-Fi, будут маршрутизироваться по relayd и будет подключен к вашей основной сети.

Подсеть интерфейса LAN будет использоваться только в качестве интерфейса «управления», так как устройства, подключающиеся к повторителю Wi-Fi, будут находиться в подсети основной сети. Вам нужно будет настроить свой компьютер со статическим адресом в той же подсети, что и интерфейс LAN (например, 192.168.2.10 для нашего примера), чтобы снова подключиться к графическому интерфейсу Luci GUI или SSH репитера Wi-Fi.

Необходимые пакеты

Обязательное

Дополнительно

luci-proto-relay - для веб-интерфейса LuCI

Настройка с помощью веб-интерфейса LuCI

Интерфейс LAN

Как показано на изображении выше, интерфейс LAN должен быть настроен в другой подсети, чем сеть Wi-Fi, к которой вы подключаетесь.

Начните с настройки и включения обычной сети Wi-Fi и настройте ее по своему усмотрению.
Если вы делаете простой повторитель Wi-Fi (устройство, которое расширяет зону покрытия той же сети Wi-Fi), неплохо настроить эту сеть Wi-Fi, чтобы она была такой же, как и у вашего основного маршрутизатора с таким же именем, шифрование, пароль и так далее. Таким образом, устройства, подключенные к вашей (более широкой) сети, будут автоматически подключаться к лучшей сети Wi-Fi.
Но вы также можете выбрать другое имя / шифрование / пароль, если хотите.
Настройка сети Wi-Fi на данном этапе не требуется, если вам нужен «мост Wi-Fi», устройство, предназначенное для подключения устройств, поддерживающих только Ethernet, к существующей сети Wi-Fi.




Установите в настройках Ethernet или Wi-Fi вашего ПК статический IP-адрес 192.168.2.10 и шлюз по умолчанию 192.168.2.1, затем снова подключитесь к повторителю Wi-Fi (через Ethernet или Wi-Fi). Когда вы закончите все следующие шаги, не забудьте сбросить IP-адрес IP вашего ПК на исходный адрес (или DHCP ), иначе у вас не будет доступа в Интернет.Репитер не будет маршрутизировать трафик из подсети 192.168.2.0/24.

Wi-Fi

Теперь мы настроим клиентскую сеть Wi-Fi, конфигурацию, необходимую для подключения к другой сети Wi-Fi.
После того, как вы снова подключитесь к повторителю Wi-Fi, перейдите на страницу беспроводных сетей и нажмите кнопку Сканировать .



Выберите сеть Wi-Fi, к которой хотите подключиться, на странице и нажмите «Присоединиться к сети».




Введите пароль Wi-Fi, оставьте «имя новой сети» как «wwan» и выберите зону брандмауэра lan .Щелкните Сохранить.




Вы попадете на страницу настроек Wi-Fi клиента, при необходимости установите другие параметры.
Наиболее важные настройки находятся в строке Рабочая частота .
Установите Mode на Legacy , если вы подключаетесь к сети Wi-Fi g (как в моем примере), или N , если вы подключаетесь к Wi-Fi n (и так далее).
Установите Width на то же значение, которое вы установили для Wi-Fi, к которому вы подключаетесь (чтобы не создавать узких мест при подключении без причины).

Интерфейс повторителя

Перейдите на страницу Interfaces , теперь мы добавим интерфейс relayd, который присоединится к интерфейсам lan и wwan .
Щелкните Добавить новый интерфейс .



Напишите для него имя ( Repeater_bridge - это имя, которое я использовал в примере), а затем выберите Relay bridge в протоколе в поле нового интерфейса . Щелкните Отправить .

Возможно, вам потребуется перезагрузить устройство, прежде чем появится опция Relay bridge .




На странице настроек этого нового интерфейса выберите lan и wwan в списке Relay between networks .

Этот «Локальный IPv4-адрес » (пустой на снимке экрана выше, извините, у меня недостаточно прав для загрузки нового снимка экрана) должен совпадать с IP-адресом IPv4 , назначенным сетью Wi-Fi (например,из диапазона 192.168.1.0/24, но не вводите здесь сетевую маску!) в противном случае этот мост не будет доступен для клиентов, подключенных напрямую к первичному маршрутизатору, и relayd-daemon не запустится. Имеет смысл либо исправить IP в таблице сопоставления MAC- IP серверов DHCP , либо настроить затем WWAN интерфейс OpenWRT на исправление IP , которое не используется в Wi-Fi-сетях DHCP -range (я использовал 192.168.1.2, так как мой DHCP-сервер обслуживает только IP-адресов выше 192.168.1.100).





Перейдите на вкладку Firewall на этой странице настроек интерфейса и выберите lan . Нажмите Сохранить и применить .



После этого может потребоваться перезагрузка повторителя Wi-Fi.



Это конечный результат. Обратите внимание, как в клиентской сети есть? вместо IP-адреса .

Межсетевой экран

Следующая часть конфигурации не обязательна (параметры уже установлены по умолчанию или изменены автоматически), если что-то не работает, проверьте и это.



На вкладке Сеть щелкните вкладку Брандмауэр . В зоне измените переадресацию для lan и wwan на принять


если вы делаете это с устройством с одним радиомодулем, обе сети Wi-Fi останутся на одном канале, а общая пропускная способность будет уменьшена вдвое, поскольку одно и то же радиомодуль используется для двух разных сетей Wi-Fi.

Настройка с помощью CLI

Перед выполнением любой фактической настройки необходимо включить интерфейс Wi-Fi, чтобы сканировать сети поблизости:

 uci set [email protected] Wi-Fi-устройство [0] .disabled = "0"
uci совершить беспроводной
Wi-Fi

Теперь мы можем перечислить сети в диапазоне, используя iw dev wlan0 scan , заменяя ваш фактический беспроводной интерфейс на wlan0 , если он отличается ( ifconfig перечисляет все доступные интерфейсы, чтобы узнать, как вызывается ваш wlan)

iw dev wlan0 scan пример вывода:

 # iw dev сканирование wlan0
BSS c8: d5: fe: c8: 61: b0 (на wlan0) - связанный
        TSF: 24324848870 мкс (0д, 06:45:24)
        частота: 2412
        интервал между радиомаяками: 100 ТЕ
        возможность: ESS (0x0411)
        сигнал: -72.00 дБм
        последний визит: 140 мс назад
        Информационные элементы из кадра Probe Response:
        SSID: Виолетта
        RSN: * Версия: 1
                 * Групповой шифр: CCMP
                 * Парные шифры: CCMP
                 * Комплекты аутентификации: PSK
                 * Возможности: 1-PTKSA-RC 1-GTKSA-RC (0x0000)
BSS f8: 35: dd: eb: 20: f8 (на wlan0)
        TSF: 24225790925 мкс (0д, 06:43:45)
        частота: 2457
        интервал между радиомаяками: 100 ТЕ
        возможность: ESS (0x0431)
        сигнал: -90.00 дБм
        последний визит: 1450 мс назад
        Информационные элементы из кадра Probe Response:
        SSID: GOinternet_EB20FB
        Возможности HT:
                Возможности: 0x11ee
                        HT20 / HT40
                        SM Power Save отключен
                        RX HT20 SGI
                        RX HT40 SGI
                        TX STBC
                        RX STBC 1-поток
                        Максимальная длина AMSDU: 3839 байт
                        DSSS / CCK HT40
                Максимальная длина RX AMPDU 65535 байт (показатель степени: 0x003)
                Минимальный временной интервал RX AMPDU: 4 мкс (0x05)
                Поддерживаемые индексы скорости HT RX MCS: 0-15, 32
                Индексы скорости HT TX MCS не определены
        Работа HT:
                 * основной канал: 10
                 * смещение вторичного канала: ниже
                 * Ширина канала STA: любая
        RSN: * Версия: 1
                 * Групповой шифр: TKIP
                 * Парные шифры: TKIP CCMP
                 * Комплекты аутентификации: PSK
                 * Возможности: 1-PTKSA-RC 1-GTKSA-RC (0x0000)

В этом примере есть две сети: Wi-Fi с именем Violetta и Wi-Fi с именем GOinternet_EB20FB.Устройство было настроено для подключения к тому, что называется Виолетта.

Это значения uci, которые были добавлены или изменены процедурой конфигурации.
Для SSID, BSSID и шифрования вы должны использовать информацию, полученную при сканировании Wi-Fi выше.
Чтобы объяснить, почему эти значения были изменены, пожалуйста, прочтите руководство по luci выше.

 network.lan.ipaddr = '192.168.2.1'
network.repeater_bridge = интерфейс
network.repeater_bridge.proto = 'реле'
network.repeater_bridge.сеть = 'lan wwan'
network.wwan = интерфейс
network.wwan.proto = 'dhcp'
брандмауэр. @ зона [0] .network = 'lan Repeater_bridge wwan'
dhcp.lan.ignore = '1'
wireless.radio0.hwmode = '11g'
wireless.radio0.country = '00 '
wireless.radio0.channel = '1'
wireless.radio0.disabled = '0'
беспроводной. @ wifi-iface [0] = wifi-iface
беспроводной. @ wifi-iface [0] .device = 'radio0'
беспроводной. @ wifi-iface [0] .mode = 'ap'
беспроводной. @ wifi-iface [0] .encryption = 'none'
беспроводной. @ wifi-iface [0] .ssid = 'OpenWrt'
беспроводной. @ wifi-iface [0] .network = 'lan'
беспроводной. @ wifi-iface [1] = wifi-iface
беспроводной[email protected] wifi-iface [1] .network = 'wwan'
беспроводной. @ wifi-iface [1] .ssid = 'Виолетта'
беспроводной. @ wifi-iface [1] .encryption = 'psk2'
беспроводной. @ wifi-iface [1] .device = 'radio0'
беспроводной. @ wifi-iface [1] .mode = 'sta'
беспроводной. @ wifi-iface [1] .bssid = 'C8: D5: FE: C8: 61: B0'
беспроводной. @ wifi-iface [1] .key = 'myWifiPasswordHere'

Обратите внимание, что сеть Wi-Fi, созданная устройством в этом примере (та, которая называется OpenWrt), не имеет пароля и шифрования.
Это было сделано, потому что в этой статье основное внимание уделялось настройке и запуску релейного моста.
Скорее всего, вы захотите настроить сеть Wi-Fi вашего устройства более безопасным способом, как описано на странице настройки Wi-Fi здесь.

Доступ к устройству OpenWrt

Если вы обнаружите, что само устройство OpenWrt доступно только с тех компьютеров, которые напрямую подключены к W- LAN AP , а не с компьютеров, подключенных к клиенту OpenWrt W- LAN , когда в подсети 192.168.1.0, Make Убедитесь, что настройка локального IPv4 адреса в интерфейсе релейного моста совпадает с IP-адресом беспроводного восходящего канала.(Альтернатива утомительна: можно получить доступ к окну OpenWrt через его адрес 192.168.2.1 , если вы вручную настроите свой компьютер для этой подсети.)

Добавление поддержки IPv6

Активируйте поддержку IPv6 на своем интернет-сервере, это даст вам общедоступный префикс IPv6 . Теперь мы активируем IPv6 на нашем расширителе Wi-Fi, чтобы обеспечить автоконфигурацию адресов без сохранения состояния (SLAAC) для ваших общедоступных адресов IPv6 и трафика IPv6 .

1. Перейдите в Сеть / Интерфейсы и создайте новый интерфейс. Назовите его WWAN6 , используя протокол DHCPv6, охватывающий интерфейс WWAN . В Общей конфигурации нового интерфейса настройте: Запросить адрес IPv6 : отключено. В настройках брандмауэра: проверьте, что выбрана строка «LAN / Repeater Bridge…». Остальные настройки оставьте по умолчанию, в частности, оставьте поле «Пользовательский делегированный IPv6 -prefix» пустым. На странице «Интерфейсы / обзор» убедитесь, что интерфейс WWAN получает общедоступный IPv6-адрес .

2. Отредактируйте настройки интерфейса LAN , DHCP server / IPv6 settings: проверьте / измените следующие настройки: Router Advertisement Service: режим ретрансляции, сервис DHCPv6: отключен, NDP-Proxy: режим ретрансляции.

3. Откройте сеанс SSH на вашем устройстве OpenWrt. Введите следующие команды:

 uci установить dhcp.wan.interface = wwan
uci set dhcp.wan.ra = реле
uci set dhcp.wan.ndp = relay
uci установил dhcp.wan.master = 1
uci совершает

Мы предполагаем, что вы создали интерфейс wwan , когда подключились к другой сети Wi-Fi, как было предложено ранее в этом руководстве; в противном случае измените строку dhcp.wan.interface =… соответственно.

Вот и все. Перезапустите ophcpd (страница LuCI System / Starup или /etc/init.d/odhcpd restart ), и ваша сеть IPv6 должна начать настраиваться сама. Подключенные устройства с поддержкой IPv6 должны получить свои общедоступные адреса IPv6 , полученные из вашего общедоступного префикса IPv6 , а трафик IPv6 должен проходить через ваш расширитель Wi-Fi.

Повторитель Wi-Fi с NAT (или что делать, если все остальное не работает)

Этот метод в основном подключает второй Wi-Fi роутер к первому каскаду.
Это похоже на соединение с помощью кабеля порта WAN на расширителе Wi-Fi с портами LAN основного маршрутизатора, расширитель Wi-Fi создает новую сеть для себя и подключенных к нему устройств, которые могут работать в Интернете и подключитесь к устройствам в сети LAN главного маршрутизатора. Но в данном случае мы делаем это с помощью беспроводных сетей.

предпосылки: - роутер с двумя начальными интерфейсами ( LAN , WAN )

Настройка с помощью WebUI:

Теперь вы правильно связали WWAN с WAN и, следовательно, WWAN с LAN .

Известные проблемы

Вот список некоторых недавно обнаруженных проблем:

  1. Требуются дополнительные инструкции по бэкдору к маршрутизатору, поскольку после отключения DHCP в LAN маршрутизатор становится недоступным
Этот веб-сайт использует файлы cookie.Используя веб-сайт, вы соглашаетесь с хранением файлов cookie на вашем компьютере. Также вы подтверждаете, что прочитали и поняли нашу Политику конфиденциальности. Если вы не согласны, покиньте сайт.OKПодробнее о файлах cookie Конфигурация затвора камеры

- документация коптера

ArduPilot позволяет вам настроить определенный порт (серво или реле) как триггер камеры, который будет активирован, когда команды камеры указаны в миссиях.

В этой статье объясняется, какие параметры необходимо настроить для сервоприводов и реле.

Примечание

Сигнал порта сервопривода или реле должен быть преобразован в формат (инфракрасный порт, кабель или что-то еще), понятное вашей конкретной камере. В параметры конфигурации будут зависеть от оборудования, которое используется для выполнить это преобразование. Некоторые полезные конфигурации оборудования и настройки связаны из раздела Установка значений для разных камер.

Конфигурация затвора с Pixhawk

Pixhawk имеет 6 портов AUX (AUX1-AUX6, обозначаемых как RC9-RC14 в Mission Planner ), которые можно настроить как сервоприводы, реле, или цифровые входы или выходы.Изображение и конфигурация ниже предназначены для Pixhawk с RC10 / AUX2. подключен к оборудованию управления камерой и настроен как сервопривод или реле.

Pixhawk Детальный вид с выделением портов AUXPorts

Подсказка

From Plane 3.5.0 (на момент написания не в текущем Copter 3.3 / Rover 3.5) вы можете отслеживать и регистрировать точно , когда был камера сработала. Для получения дополнительной информации см. Улучшенная регистрация запуска камеры раздел ниже.

Сначала установите тип выхода триггера камеры, используя CAM_TRIGG_TYPE установка:

  • Откройте Mission Planner и затем щелкните CONFIG / TUNING | Полный Список параметров .

  • Установите CAM_TRIGG_TYPE: Тип затвора камеры (триггера) на 0 для сервопривода (выходной сигнал ШИМ) или 1 для реле (Примечание: хотя ArduPilot поддерживает несколько каналов реле, только первое реле может использоваться как камера спусковой крючок). На изображении ниже показан триггер камеры, установленный как сервопривод.

    Планировщик миссий: настройка типа выхода триггера камеры

Фактический порт, используемый для шторки, устанавливается и настраивается в Экран настройки подвеса камеры :

  • Открыть Начальная настройка | Дополнительное оборудование | Подвес камеры .В настройки жалюзи показаны в разделе внизу.

    Планировщик миссии: экран настройки подвеса камеры

  • Выпадающий список Shutter используется для настройки подключенной камеры. триггерный порт. Здесь мы выбрали RC10, что соответствует AUX2 на Pixhawk.

  • Параметр Shutter Duration определяет, как долго серво / реле будет удерживаться в состоянии Нажат при активации шторки, в десятые доли секунды.Выше значение 10, поэтому нажатое состояние равно держится одну секунду.

  • Только для сервоприводов (настройки для релейных выходов игнорируются):

    • Затвор нажата и не нажата Настройки сохраняют сигнал ШИМ значения, которые будут отправлены, когда сервопривод находится в этих состояниях.
    • Настройка Servo Limits определяет диапазон сигнала PWM значения, в пределах которых сервопривод не будет связываться.

Улучшенная регистрация запуска камеры

ArduPilot регистрирует сообщения TRIG, когда запускает камеру.Вы можете дополнительно настроить ArduPilot для регистрации сообщений CAM, когда камера действительно сработала, подключив цифровой входной контакт на автопилоте к горячему башмаку камеры (рассмотрите возможность использования адаптера для рожка для обуви Seagulls SYNC2). Это более точно регистрирует точное время записи изображений.

Вам необходимо настроить один из контактов AUX как цифровой выход / вход, и подключить его к горячей башмаке вспышки камеры (универсальный требуется горячий башмак для камеры). Штифт следует удерживать не менее 2 миллисекунды для надежного обнаружения триггера.

Основные шаги:

  1. Откройте Mission Planner и затем щелкните CONFIG / TUNING | Полный Список параметров
  2. Установите как минимум два контакта AUX в качестве цифровых выходов / входов, используя BRD_PWM_COUNT, как описано в цифровые выходы.
  3. Установить CAM_FEEDBACK_PIN к номеру контакта, подключенному к горячей обуви.
  4. Установить CAM_FEEDBACK_POL чтобы указать, становится ли контакт обратной связи (напряжение горячего башмака) высоким или низкий при съемке.

Ручной спуск затвора камеры

Предупреждение

В настоящее время эта функция поддерживается только на коптере.

Вы можете настроить переключатель CH7 как ручной триггер для камеры. затвор и используйте его для съемки изображений во время обычного (неавтоматического) полета.

Подсказка

Это также полезно для проверки вручную, открыта ли активирован правильно.

Установка значений для разных камер

Фактические значения, необходимые для настроек серво / реле, зависят от оборудование используется для отправки сигнала затвора на камеру.Следующее Темы описывают установку оборудования и параметры конфигурации для количество конкретных камер / типов камер:

Если они не подходят для вашей конфигурации оборудования, мы рекомендуем вы проверяете свое руководство по оборудованию для получения информации о серво / релейных входах которые принимаются.

Примечание

Учебник по управлению камерой CHDK не подходит пример интеграции с затвором камеры, потому что он не использует стандартная конфигурация жалюзи, описанная в этой статье.Это однако хороший пример того, как вы можете получить доступ к другим функциям Canon камеру с помощью CHDK (например, зум).

Настройка параметров реле протокола динамической конфигурации хоста (DHCP) на коммутаторе через интерфейс командной строки (CLI)

Объектив

Протокол динамической конфигурации хоста (DHCP) - это служба, работающая на прикладном уровне Передача инфекции Стек протокола управления / Интернет-протокола (TCP / IP) для динамического назначения IP-адресов DHCP-клиентам и распределять информацию о конфигурации TCP / IP среди клиентов DHCP.Ретранслятор DHCP - это функция, которая используется коммутатором, также известный как агент ретрансляции, чтобы разрешить DHCP-связь между хостами и удаленными DHCP-серверами, которые не на та же сеть. Когда клиент отправляет широковещательную рассылку DHCP для IP-адреса, агент ретрансляции пересылает запрос к подсети, в которой находится удаленный DHCP-сервер.

Настройка свойств DHCP-ретрансляции на коммутаторе позволяет вам включить DHCP-ретрансляцию глобально и установить связь между коммутатором и удаленным DHCP-сервером.Как только функция будет включена, переключатель будет включать Информация о себе, когда он отправляет пакеты DHCP от клиентов к серверу DHCP. Это повысит безопасность то Процесс DHCP путем тщательной идентификации соединения. Вы также можете включить ретрансляцию DHCP на указан интерфейсы.

В этой статье приведены инструкции по настройке свойств DHCP через интерфейс командной строки. (CLI) вашего переключателя.

Примечание: Чтобы узнать, как настроить свойства DHCP вашего коммутатора с помощью веб-утилиты, кликните сюда. Чтобы Чтобы узнать, как настроить параметры отслеживания DHCP на коммутаторе, щелкните здесь.

Применимые устройства | Версия программного обеспечения

Настройте DHCP-ретранслятор на коммутаторе через интерфейс командной строки.

Настроить глобальный IP-ретранслятор DHCP

Шаг 1. Войдите в консоль коммутатора.Имя пользователя и пароль по умолчанию - cisco / cisco. Если у тебя есть настроил новое имя пользователя или пароль, введите вместо этого учетные данные.

Примечание: Доступные команды или параметры могут различаться в зависимости от конкретной модели вашего устройства. В этом Например, коммутатор SG350X доступен через Telnet.

Примечание: В этом примере доступ к коммутатору осуществляется через Telnet.

Шаг 2. В привилегированном режиме EXEC коммутатора войдите в контекст глобальной конфигурации, введя следующее:

SG350X # Настройка терминала

Шаг 3.По умолчанию функция ретрансляции DHCP отключена. Чтобы глобально включить функцию ретрансляции DHCP на переключатель введите следующее:

SG350X (config) # ip dhcp relay enable

Шаг 4. (Необязательно) Чтобы глобально отключить функцию ретрансляции DHCP, введите следующее:

SG350X (config) # no ip dhcp relay enable

Шаг 5. Чтобы указать DHCP-сервер или серверы, доступные для DHCP-ретранслятора, введите следующее:

SG350X (config) # IP адрес ретранслятора DHCP [IP-адрес]
  • ip-адрес - указывает IP-адрес DHCP-сервера.Вы можете определить до восьми DHCP-серверов.

Примечание: В этом примере IP-адреса серверов - 124.167.1.1 и 124.200.1.1.

Шаг 6. (Необязательно) Чтобы удалить DHCP-сервер из списка, введите следующее:

SG350X (config) # no ip dhcp relay address [IP-Address]

Шаг 7. (Необязательно) Чтобы включить вставку данных DHCP Option 82 на коммутаторе, введите следующее:

SG350X (config) # ip dhcp information option

Примечание: Опция 82 используется для защиты коммутатора от атак, таких как IP и Media Access Control (MAC). подмена адреса.Он предоставляет информацию о местонахождении DHCP-клиента через вставку идентификатор цепи (имя интерфейса, к которому подключен DHCP-клиент, и виртуальная локальная сеть (VLAN) имя который соответствует интерфейсу) и удаленный ID (MAC-адрес коммутатора) в заголовке пакета Пакет DHCP. Затем DHCP-сервер использует эту информацию для назначения IP-адреса. Параметр DHCP 82 может быть только включен, если включены ретрансляция DHCP или отслеживание DHCP.

Шаг 8. (Необязательно) Чтобы отключить вставку данных DHCP Option 82, введите следующее:

SG350X (config) # no ip dhcp information option

Шаг 9. Введите команду exit , чтобы вернуться в привилегированный режим EXEC коммутатора.

SG350X (конфигурация) # выход

Шаг 10. (Необязательно). В привилегированном режиме EXEC коммутатора сохраните настроенные параметры в автозагрузке. файл конфигурации, введя следующее:

SG350X # копировать текущую конфигурацию запуска конфигурации

Шаг 11.(Необязательно) Нажмите Y для Да или N для Нет на клавиатуре после перезаписи файла [startup-config]… появляется запрос.

Теперь вы должны успешно настроить глобальные параметры IP DHCP Relay на коммутаторе через интерфейс командной строки.

Чтобы отобразить настроенные параметры на интерфейсе командной строки коммутатора, перейдите к разделу «Проверка IP DHCP Relay». Настройки.

Настройка IP-ретрансляции DHCP на интерфейсе коммутатора

Рабочее состояние DHCP Relay на интерфейсе активно, если существует одно из следующих условий:

  • DHCP-ретрансляция включена глобально, и для интерфейса определен IP-адрес.
  • DHCP Relay включен глобально, на интерфейсе не определен IP-адрес, интерфейс является VLAN, и опция 82 включена.

Выполните следующие действия, чтобы настроить параметры IP DHCP Relay на интерфейсе:

Шаг 1. В привилегированном режиме EXEC коммутатора войдите в контекст глобальной конфигурации, введя следующее:

SG350X # Настройка терминала

Шаг 2.Войдите в интерфейс, который вы хотите настроить, введя следующее:

SG350X (config) # интерфейс vlan [vlan-id]

Примечание: В этом примере используется vlan 50.

Шаг 3. Чтобы включить ретрансляцию DHCP на интерфейсе, введите следующее:

SG350X (config-if) # ip dhcp relay enable

Шаг 4. (Необязательно) Чтобы отключить функцию агента ретрансляции DHCP в интерфейсе, введите следующее:

SG350X (config-if) # no ip dhcp relay enable

Шаг 5.(Необязательно) Чтобы определить серверы DHCP, доступные ретранслятору DHCP для клиентов DHCP, подключенных к интерфейса введите следующее:

SG350X (config-if) # IP адрес реле DHCP DHCP [IP-адрес]
  • ip-адрес - указывает IP-адрес DHCP-сервера. Вы можете определить до восьми DHCP-серверов.

Примечание: В этом примере IP-адрес DHCP-сервера - 124.167.1.1.

Шаг 6.(Необязательно) Чтобы удалить сервер из списка, введите следующее:

SG350X (config-if) # no ip dhcp relay address [ip-address]

Шаг 7. Введите команду end , чтобы вернуться в привилегированный режим EXEC коммутатора.

SG350X (config-if) # конец

Шаг 8. (Необязательно) В привилегированном режиме EXEC коммутатора сохраните настроенные параметры в автозагрузке. файл конфигурации, введя следующее:

SG350X # копировать текущую конфигурацию запуска конфигурации

Шаг 9.(Необязательно) Нажмите Y для Да или N для Нет на клавиатуре после перезаписи файла [startup-config]… появляется запрос.

Теперь вы должны успешно настроить параметры IP DHCP Relay на интерфейсе вашего коммутатора. через CLI.

Чтобы отобразить настроенные параметры на интерфейсе командной строки коммутатора, перейдите к разделу «Проверка IP DHCP Relay». Настройки.

Проверить настройки IP-ретрансляции DHCP

Шаг 1.В привилегированном режиме EXEC коммутатора введите следующее, чтобы отобразить глобальное реле DHCP. настройки:

SG350X # показать реле ip dhcp

Примечание: В этом примере ретранслятор DHCP и опция 82 включены глобально. Ретранслятор DHCP включен порты Gigabit Ethernet 1/0/5 и Ten Gigabit Ethernet 1/0/3, а также сети VLAN 40 и 50. DHCP-серверы - 124.167.1.1. и 124.200.1.1.

Шаг 2. Чтобы отобразить конфигурацию опции 82 DHCP, введите следующее:

SG350X # показать параметр информации IP dhcp

Примечание: В этом примере включена опция 82.

Теперь вы должны проверить настроенные параметры DHCP-ретрансляции на коммутаторе через интерфейс командной строки.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
