Схема подключения двухклавишного проходного выключателя

Схема подключения двухклавишного проходного выключателя применяется довольно часто в жилых и общественных зданиях. Известно, что в просторных помещениях или длинных коридорах пользоваться только одним выключателем, установленным на самом входе, крайне неудобно.

Какое-то время до включения прибора или после его отключения придется обходиться без света. Избежать этого неудобства можно только одним способом – установить на входе в помещение, а также на его выходе приборы особой конструкции (их называют проходными выключателями или переключателями).

Устройство и принцип работы

С помощью таких переключателей одним и тем же источником света удается управлять из двух точек и более, включая его в одном месте, а выключая – в другом (или наоборот). Благодаря чему во время перемещения коридор будет постоянно освещен на всем протяжении пути.

Вид с тыльной стороны двухклавишных проходных выключателей  разных производителей показан на рисунке ниже.

Схему подключения двойного проходного выключателя удается реализовать посредством одноклавишного прибора, так что вполне закономерен вопрос: для чего тогда нужна вторая клавиша?

Для ответа на него потребуется разобраться в следующих разъяснениях:

  • Двухклавишный выключатель проходного типа также содержит перекидные контакты, но в этом случае число переключающих групп ламп увеличивается с одной до двух.
  • Число проводников, соединяющих два разнесенных в пространстве коммутирующих прибора, увеличивается до 4-х.
  • При этой схеме подключения двухклавишных проходных выключателей появляется возможность коммутировать сразу две осветительные лампочки (одну включать, а другую – выключать).
  • Чтобы увидеть различие между двухклавишными и одноклавишными выключателями нам поможет их непосредственное сравнение. Для этого потребуется вспомнить схему подключения проходного выключателя, в которой соединение обустраивается только на двух проводах.

Важно! При совместном рассмотрении двух схем сразу видно отличие не только по количеству соединителей, но и по функциональности используемых устройств.

Если в случае единственной клавиши коммутировалась только одна группа (лампа включалась и выключалась), то в цепочке с двухклавишным переключателем таких групп уже две. Согласно схеме проходных двухклавишных приборов в данной ситуации можно будет включать первую из 2-х лампочек, одновременно выключая вторую и наоборот.

Схема управления освещением с двух мест

При подключении двойных проходных выключателей удается управлять двумя лампочками поочередно из двух мест. Такая схема содержит пару двухклавишных выключателей, что позволяет включать одну из ламп при входе, выключая одновременно другую. При выходе из длинного коридора, например, второй прибор позволяет производить обратную операцию. Таким образом, управление освещением осуществляется поочередно из 2-х мест.

Важно! При этом направление передвижения по коридору не имеет принципиального значения.

Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя. Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях.

Порядок монтажа

Перед подключением проходных двухклавишных выключателей и осветителей сначала подбираются места для их установки (первые должны находиться у самого выхода-входа в помещение). После этого переходят к основным работам, производимым в следующей последовательности:

  1. Прежде всего, в выбранных точках специальной коронкой в стенах высверливаются установочные ниши, диаметр которых выбирается 72 или 80 мм (в зависимости от корпуса приборов).
  2. Затем в них фиксируются специальные пластиковые коробки (их называют «подрозетниками»).
  3. При наружной прокладке проводки корпуса коммутационных изделий крепятся на стене посредством саморезов.
  4. По завершении установки двухклавишных проходных выключателей переходят к монтажу двух групп осветителей, в каждой из которых лампы включаются параллельно (это исключит вероятность полного обесточивания цепи при перегорании одной из них).
  5. Затем от установленных люстр или плафонов до распределительной коробки прокладывают два фазных провода и один – нулевой.

Поскольку требованиями ПУЭ предписывается заземлять любую соединительную проводку с нагрузками – от светильников прокладывается кабель с тремя жилами.

Обратите внимание: Место для установки распредкоробки (РК) рекомендуется выбирать посередине помещения, что позволяет сэкономить на длине проводов.

Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм – от него до РК потребуется проложить два 3-х жильных кабеля. При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме.




Предлагаем посмотреть видео – как подключить двухклавишные проходные выключатели без распределительной коробки.

Внимание! В этом варианте монтажа подрозетники должны быть глубокими.

Схема управления освещением с трех мест

Для того чтобы управлять освещением сразу с трех мест – использованную ранее схему с двумя двухклавишными приборами потребуется дополнить еще одним (его называют перекрестным). Этот переключатель может быть размещен в любой точке помещения, находящейся между двумя уже установленными изделиями.

Конструктивно перекрестный двойной проходной выключатель представляет собой два двухклавишных прибора, совмещенных в одном корпусе. В этом изделии на обычный перекидной механизм вместо двух установлена одна общая клавиша, за счет чего коммутация обеих линий осуществляется синхронно.

Схема подключения на 3 точки организуется таким образом, что нулевой провод заводится сразу на обе осветительные группы, а фазовый поступает на каждый из входов первого двухклавишного переключателя. Независимо от позиции клавиш ток будет протекать только по 2-м из 4-х входных клемм. С первого проходного выключателя ток через перемычки попадает на вход перекрестного переключателя, а затем на второй проходной выключатель.

Такое положение клавиш выключателей определяет путь прохождения тока через осветительные приборы. Если данная группа находится в рабочем состоянии (лампочки светятся) – достаточно нажать на клавишу любого из переключателей, чтобы снять питание с нее. То же самое происходит и с их включением: при изменении положения любой клавиши цепь питания тут же восстанавливается.

Схема управления освещением из четырех мест

Для организации управления осветительными приборами сразу из 4-х точек (на два направления) в помещении потребуется установить уже пару перекрестных коммутирующих изделий. При наличии нескольких осветительных групп предпочтение отдается двухклавишным переключателям перекрестного типа. При их последовательном включении усложняется не только электрическая разводка, но и монтаж самих изделий по уже рассмотренному выше алгоритму.

В этом случае перемычки потребуется устанавливать дважды (сразу в обоих проходных выключателях схема которых приведена выше). При расключении таких систем рекомендуется четко следовать прорисованному заранее эскизу с указанными на нем обозначениями контактов и перемыкающих проводников.

Схема подключения трехклавишного проходного выключателя

При ознакомлении со схемой проходного трехклавишного переключателя необходимо обратить внимание на следующие моменты:

  • Рассматриваемые устройства имеют 6 выходных контактов, что позволяет контролировать три группы осветителей, находясь в одной точке доступа.
  • Перед тем как подключить проходной выключатель на три клавиши – сначала потребуется смонтировать его нагрузки и расключить их согласно осветительному плану.
  • Трехклавишный проходной выключатель схема которого приведена на рисунке справа, предназначается не для проходных целей.
  • Основное назначение этих приборов – экономия на проводке, обеспечиваемой за счет управления нескольким осветителями из фиксированной точки.

В заключение отметим, что техника монтажа двухклавишного проходного выключателя с двух мест и все последующие ее модификации (с трех и четырех точек) напоминает те же операции для одноклавишных приборов. Ее незначительное усложнение оправдано существенным расширением функциональных возможностей системы, дополненной еще одним осветителем, коммутируемым «в противофазе» с первым.

Полезные видео по теме

Как сделать или где найти двухклавишный перекрестный переключатель – смотрите видео ниже.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла40Не помогла4

Схема подключения проходного двухклавишного выключателя

Всё в своей жизни человек старается сделать максимально комфортным, это касается и электрической проводки в доме. При ремонтах мы подбираем красивые светильники, выключатели в тон общему интерьеру, розеточные блоки, устанавливаем розетки с защитными шторками от детей и выключатели с подсветкой, чтобы удобно было находить их в тёмном помещении. Но пока ещё не многим приходилось сталкиваться с таким понятием, как проходной выключатель двухклавишный. Это устройство по-настоящему делает наше общение с электричеством удобнее, потому что обеспечивает управление одними и теми же светильниками из нескольких разных мест.

Такой аппарат заслуживает отдельного подробного разговора, так что давайте разберёмся, для чего он нужен, где устанавливается, какие имеет разновидности и как осуществить подключение в электрическую бытовую сеть двухклавишного проходного выключателя.

Область применения

Двухклавишный проходной выключатель устанавливают в помещениях, больших по площади или длине, где будет удобнее управлять освещением с двух мест. Рассмотрим несколько примеров.

Допустим у вас огромная гостиная, в которой имеется большая люстра и точечные светильники, смонтированные по периметру комнаты. Выключатель, как и положено, находится при входе в помещение – зашли, нажали нужную клавишу, загорелась люстра либо групповые светильники. Пройдя до другого конца гостиной, где, к примеру, расположена лестница на второй этаж, было бы очень комфортно выключить свет, не возвращаясь обратно в начало комнаты. Вот для чего и нужен такой двухклавишный переключатель. Один проходной аппарат расположен при входе, который вы включаете, зайдя в комнату, второй монтируется на выходе из гостиной, чтобы отключать освещение с этого места.

Точно также применятся схема подключения проходного выключателя с 2-х мест для длинных коридоров. Зачастую её используют в частных мини-отелях и гостиницах, гостевых домах на курортах, когда в длинном помещении расположено несколько номеров, либо в офисах с большим количеством кабинетов. В таких длинных коридорах хорошо монтировать две группы светильников, каждая из которых включается отдельной клавишей. При входе в длинный коридор устанавливается первый проходной выключатель, а в самом конце второй, пройдя через всё помещение, вам не нужно будет возвращаться для отключения.

Очень удобным оказывается монтаж двойного проходного выключателя в двухэтажном домостроении. Коммутационные аппараты устанавливаются на первом и втором этаже (в начале и в конце лестничного марша). Здесь тоже может быть две группы осветительных элементов – люстры с более ярким освещением и точечные светильники с приглушённым светом, которого будет достаточно, чтобы не спотыкаясь пройти по лестнице. Каждая клавиша включает освещение определённой группы светильников. Управление происходит с того этажа, на котором в данный момент находится человек.

Ещё такой переключатель можно устанавливать на даче или в загородном доме, где есть длинные садовые дорожки. Например, в начале участка расположен дом, а в конце беседка, между ними дорожка со светильниками. В тёмное время вам надо пройти в беседку, включаете проходной переключатель, расположенный где-то на стене дома, идёте по освещённой садовой дорожке, а потом отключаете освещение из беседки. Пока вы находитесь в беседке, лампочки зря не горят и не наматывают лишнюю электроэнергию. Точно также потом возвращаетесь, сначала включили освещение дорожек в беседке, а отключили его потом переключателем на доме. Освещение дорожек можно сделать более ярким с подвесными светильниками и приглушённым, с точечными приборами освещения, вмонтированными вдоль дорожек, каждый вид включается отдельной клавишей.

Устройство и разновидности

обычный

Как правильно дать определение проходному выключателю? По сути, это два коммутационных аппарата, которые управляют одним осветительным прибором (либо группой).

Если посмотреть на проходной бытовой выключатель двухклавишный, то внешне он абсолютно ничем не отличается от обыкновенного аппарата. Также он состоит из рабочей части (контактной группы) и защитного корпуса (рамки и клавиш). И основные функции у него такие же – разрывать либо замыкать электрическую цепь.

Но из обычного выключателя никогда не получится сделать проходной, второй имеет более сложную схему подключения. У обыкновенного двухклавишного переключателя имеется три контакта – один входящий (на него поступает фаза из питающей сети) и два отходящих (к ним должны подключаться фазные провода светильников).

У проходной модели шесть контактов.

с подсветкой

Если нажать клавишу обыкновенного аппарата, то создаётся замкнутая цепь между источником напряжения и светильником, в результате чего появляется освещение. У проходного варианта есть внутренний подвижный контакт (перекидной), при нажатии клавиши он одновременно одну цепь размыкает, а вторую замыкает, то есть перекидывается с одной клеммы на другую. В данном случае, вторая цепь – это контакты парного выключателя, ведь проходной коммутационный аппарат не работает как самостоятельное устройство.

сенсорный

При выборе модели проходного выключателя, обратите внимание, что помимо клавишных моделей существуют ещё сенсорные. Они стоят дороже, поэтому здесь ориентируйтесь на свои финансовые возможности.

Очень удобными в применении считаются модели с подсветкой, такой аппарат не придётся долго искать в тёмном помещении. На каждой клавише есть светящееся окошко, указывающее на место положения выключателя.

Схема подключения

Сначала немного основных принципов, чтобы вы поняли саму суть работы проходного выключателя.

схема подключения проходного выключателя

  1. От каждого проходного устройства в распределительную коробку приходит провод из трёх жил.
  2. От первого проходного выключателя одна жила соединяется с фазой питающей сети.
  3. Одна жила второго выключателя соединяется с фазным проводом осветительного прибора.
  4. Между собой оба коммутационных аппарата электрически увязываются в распределительной коробке путём попарного соединения двух оставшихся жил.

А теперь более подробно рассмотрим подключение в электрическую сеть двухклавишного проходного выключателя.

Возьмите в руки проходной переключатель на две клавиши и внимательно рассмотрите его тыльную сторону. Подсоединение проводов выполняется на шесть клемм (то есть по три на каждую клавишу).

Клеммы все промаркированы. Те, которые имеют маркировку «1» с нарисованной рядом стрелочкой, соединяются с аналогичными клеммами второго проходного выключателя. Точно также необходимо соединить между собой проводами клеммы с цифрой «2» и нарисованной рядом стрелочкой. В этом случае удобно использовать четырёхжильный провод.

В первом выключателе есть ещё две клеммы «L1» и «L2», к ним производится подключение фазного провода из питающей сети. Во втором выключателе клеммы с маркировкой «L1» и «L2» соединяются соответственно с двумя приборами освещения. Такие соединения выполняются двухжильным проводом.

Не забывайте! Ноль питающей сети соединяется в распределительной коробке с нулевыми проводами, идущими от патронов светильников.

Подробный разбор схемы подключения смотрите в этом видео:

Особенности монтажа

Выберите места для установки проходных переключателей. Учитывая суть самого коммутационного аппарата, вполне логично, что один будет в начале помещения, второй в конце. Неважно, с какой стороны вы зайдёте в это помещение, в любом случае – одним выключателем вы включите свет, другим отключите, они оба работают в два направления осветительных групп.

Для подключения проходного двухклавишного выключателя понадобятся специальные монтажные коробки, которые утапливаются в стенное отверстие (их ещё называют подрозетниками).

Так как все соединения (а их не так уж мало) будут выполняться в распределительной коробке, то в обычной стандартной (диаметром 60 мм) это сделать будет затруднительно, там попросту не хватит места, чтобы произвести необходимую коммутацию и аккуратно уложить её внутри. Перед тем, как подключить двойной проходной аппарат, постарайтесь приобрести коробку большего диаметра или спаренную из двух-трёх.

  1. Обесточьте помещение, в котором будете производить работы.
  2. При помощи электродрели со специальной коронкой проделайте в стене необходимые отверстия под распределительную коробку (как правило, делается под потолком) и подрозетники (принято устанавливать их на уровне опущенной человеческой руки).
  3. Для прокладки проводов с помощью болгарки сделайте штробы от распределительной коробки до мест установки выключателей и светильников.
  4. Проложите в штробах провода и зафиксируйте их при помощи алебастра. Не забудьте при этом оставить длинные кончики для разделки и подсоединения.
  5. Заведите в распределительную коробку провод питающей сети, в нём будет две жилы – фаза и ноль.
  6. Согласно описанной выше схеме подключения произведите все необходимые соединения проводов. Среди электриков самым распространённым методом соединения является скрутка. Концы проводов необходимо зачистить от изоляции: в распределительной коробке для надежности скрутки концы зачищаются на 3-4 см, в выключателях и патронах ламп достаточно 0,8-1 см.
  7. Все места соединений прочно заизолируйте специальной лентой, сверху для надёжности ещё наденьте ПВХ трубки.
  8. Установите светильники (в осветительных группах обычно элементы освещения подключают параллельно, потому что при последовательном соединении, если выйдет из строя один светильник, у вас не будет работать вся цепочка).
  9. Закрепите выключатели в подрозетниках, установите рамки и клавиши.
  10. Подайте напряжение в помещение и опробуйте работу проходных выключателей. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.

В следующем видео показано как выполнить подключение на практике:

И еще один пример — здесь:

Если хорошенько разобраться, схема подключения двухклавишного проходного переключателя, не так уж сложна. Что понадобится, так это элементарные знания электротехники, рабочий набор инструментов электрика и максимум внимательности.

схема подключения на 2 точки наглядно

Автор aquatic На чтение 7 мин. Просмотров 8.8k. Обновлено

Правильное управление осветительными приборами поможет сэкономить электроэнергию и упростит их эксплуатацию. Если без ошибок установить проходной выключатель, схема подключения на 2 точки будет выполнять свои функции безупречно. В данной статье рассмотрены вопросы выбора подходящих изделий и монтажные работы. Изучив эту информацию, можно самостоятельно реализовать проект в удобное время и с разумными затратами.

После обучения будет не сложно создать удобную для себя схему управления освещением

Какие проблемы можно решить с помощью переключающих устройств

Если дома есть лестничный пролет, то его освещением удобно управлять из двух мест. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение. Но подобные электронные устройства стоят дорого. Они сложнее и менее долговечны. Их могут вывести из строя вибрации, повышенный уровень влажности.

Пример грамотной реализации освещения лестничного пролета

Схема проходного выключателя с двух мест проще и дешевле. Любому рачительному хозяину понравится следующие особенности:

  • Высокая надежность и низкая стоимость типового изделия.
  • Простота монтажа и отсутствие сложных настроек.
  • Немедленное отключение питания при необходимости и оптимальное расходование электроэнергии.
  • Возможность самостоятельного выполнения ремонтных работ и отсутствие затрат на услуги опытных специалистов.

Подобные решения пригодятся в больших домах и маленьких квартирах. Устройства управления светом ставят в коридоре, возле входа и кровати в спальне, в разных местах гостиной. Начинать следует с точного определения потребностей пользователей и составления соответствующего списка задач.

Надо уточнить места в помещениях, где необходимо иметь управление освещением

Как функционирует проходной выключатель: схема подключения на 2 точки

Обычным выключателем разрывают и соединяют электрическую цепь фазного провода, который обозначается латинской буквой «L», или «F».Таким действием на подключенный прибор подается питание. Второй проводник (нейтральный, «N») необходим для создания замкнутого контура, по которому проходит ток. Третьим проводом (специальное обозначение «Земля») корпуса приборов подсоединяются к заземлению. Это соединение предотвращает поражение электрическим током при коротких замыканиях и обеспечивает своевременное срабатывание автоматов защиты.

Принцип работы приборов переходного типа можно изучить по следующей картинке.

Схема подключения двух выключателей

В указанном положении контакты замкнуты. По цепи идет ток и лампа горит. Если человек перейдет к другому переключателю и нажмет клавишу, ключ переместится в положение «3». Цепь будет разорвана, лампа погаснет. Теперь достаточно включить клавишу с любой стороны, чтобы снова подать напряжение.

Подготовка к реализации проекта

Для прокладки понадобится кабель. Его параметры подбирают с учетом максимальной мощности. При сечении медной жилы 1,5 мм и питающей сети 220Vдопустимо подключение светильников с потреблением до 4 кВт суммарно. Меньшие размеры не рекомендуются, чтобы сохранить высокую механическую прочность, обеспечить хороший запас по нагрузкам.

Чтобы подключение проходного выключателя по схеме с двух мест не вызывало лишние затруднения, следует приобретать провода с разной цветовой маркировкой:

  • Заземление – сочетание зеленого и желтого. Подключается к специальной шине, которая установлена в центральном распределительном щитке частного дома, квартиры.
  • Оболочку синего цвета используют при выборе «нулевого» провода.
  • К цвету фазового провода особые требования не предъявляют. Но лучше, если он не будет изменяться на разных участках проводки.

Цветная маркировка предотвращает ошибки в процессе монтажа

Подойдут провода, объединенные в едином кабеле с двойной изоляцией. Как правило, используют цельные жилы. В современных изделиях этого типа внешние слои создают из полимеров со специальными добавками. Следующие обозначения в аббревиатурах подтверждают особые свойства оболочек:

  • НГ – не горючие;
  • FR – повышенная стойкость к открытому пламени;
  • LS – низкое выделение дыма в процессе горения.

В этой таблице приведены характеристики проходных выключателей для схемы подключения на 2 точки:

Важно! Из справочных данных понятно, что стоимость зависит от марки, эстетических и функциональных параметров. Все приведенные изделия рассчитаны на номинальное значение тока 10 А.

На обратной стороне переключателей схематически изображены контакты и места подсоединения нагрузки

Для выполнения рабочих операций понадобятся:

  • Отвертки с крестообразными и плоскими шлицами.
  • Нож и бокорезы.
  • Строительный уровень, рулетка.
  • Отвертка щуп со встроенным индикатором фазы.

Индикаторные отвертки разных видов

Инструмент и расходные материалы для прокладки каналов выбирают в зависимости от характеристик строения. Труднее всего работать с деревянными домами. Чтобы предотвратить аварийные ситуации тут применяют следующие методики:

  • установку кабелей в стальных или медных трубах;
  • открытый монтаж.

Прятать проводники в гофрированных полимерных и металлических трубках запрещено. Такие инженерные системы должна соответствовать нормам ПУЭ и ПТЭЭП. В негорючих кирпичных и бетонных конструкциях создают специальные каналы. В зависимости от материала подбирают соответствующий инструмент и насадки.

Статья по теме:

Розетки и выключатели: лучшие бренды. Грамотный выбор электротехнического оборудования гарантирует безопасность, надежность и эстетичность использования. Давайте разберемся в существующих брендах и моделях.

Пошаговый монтаж схемы подключения проходного выключателя с 2х мест

Следующая инструкция поможет правильно выполнить все операции:

  • Удаляют обои, облицовочные панели и другие декоративные покрытия. Наносят разметку будущих линий.

Пример разметки стен

  • Штробы прокладывают, начиная от щитка. До стенок верхней кромки канала оставляют свободное расстояние не менее 50% от диаметра кабеля.

Создание штроб в стенах с применением электроинструмента

  • Горизонтальные линии должны располагаться на одном уровне.

Для точной разметки пригодится строительный уровень

  • Укладка кабеля выполняется аккуратно. Допустима необходимая фиксация гвоздями подходящих размеров до штукатурки без повреждения защитных оболочек.
  • Устанавливаются переключатели и распределительные коробки. Проводники подсоединят к соответствующим клеммам.
  • Собранные изделия вставляют в пластиковые монтажные коробки. С помощью встроенных механизмов выдвигаются заостренные элементы, обеспечивающие надежное крепление.

Установка выключателя в монтажную коробку

  • Проверяется функционирование системы. При отсутствии замечаний каналы закрывают цементным раствором. Рамки устанавливают после восстановления отделки стен.

Решение других задач

Ниже рассмотрены примеры, как подключить проходной выключатель по иным схемам подключения. Поняв принципы работы, будет не сложно самому модифицировать проект с учетом личных требований.

Управление двумя светильниками

Если необходимо, можно организовать независимое управление двумя светильниками. Здесь изображено соответствующее подключение ламп. Обратите внимание, что понадобится приобрести двухклавишные переключатели.

Управление двух ламп

Включение и выключение света из нескольких мест

На следующих картинках указано, как соединяются устройства, если стандартная схема подключения двухклавишного проходного выключателяне подходит.

Управление из четырех мест с добавлением двух переключателей перекрестного типа
Организация включения двух светильников в независимом режиме

Выводы и рекомендации

Чтобы правильно использовать проходной выключатель, схема подключения на 2 точки создается на основе потребностей будущих пользователей. В план включают расходные, строительные и отделочные материалы, инструменты и приспособления. Важным является точный выбор технологии прокладки каналов. Электрические параметры сертифицированных переключателей идентичны. Но внешний вид и дополнительные возможности этих устройств оказывают существенное влияние на стоимость.

Освещение длинных и сложных по конфигурации помещений можно организовать с помощью проходных переключателей

Как подключить проходной переключатель (видео)

Проходные двухклавишные выключатели: 5 схем

Статья посвящается теме про проходные двухклавишные выключатели, схема подключения которых однозначно не простая.

Начинающие электрики часто путаются с обычными одноклавишными, проходными и перекрестными выключателями.

Поэтому я вначале подробно показываю, как они отличаются по конструкции и принципами работы, а затем демонстрирую их монтажные и электрические схемы управления освещением.

Содержание статьи

Чем проходной двухклавишный выключатель отличается от одноклавишного, обычного и перекрестного простыми словами: 2 важных принципа

При выборе любой конструкции начинающему домашнему электрику рекомендую:

  1. вначале взглянуть на обозначение корпуса с лицевой стороны;
  2. а затем — уточнить принцип работы механизма встроенных контактов.

Причем во втором случае, в силу имеющихся ошибок производителей, настоятельно советую вызванивать схему мультиметром или проверять иными электрическими методами.

Во всех приводимых ниже примерах я намеренно не буду упоминать светодиодные и иные подсветки клавиш, облегчающие ориентирование человека в темноте. Они никак не влияют на работу рассматриваемых ниже устройств.

Понимаю, что дизайн бытового прибора может сильно повлиять на интерьер комнаты. Однако этот вопрос опускаю. Своей задачей ставлю описание чисто электрических и эксплуатационных характеристик.

Как легко различить бытовые коммутационные приборы освещения по внешнему виду

Сразу замечу, что здесь рассматриваются обычные механические конструкции, не использующие принципы сенсорного управления, ибо это несколько другая тема.

Самый простой выключатель света с одной, двумя или тремя клавишами на лицевой стороне не имеет никаких особых обозначений электрической схемы. Он устанавливается стационарно для одного источника.

Каждая его клавиша механически связана с контактом, коммутирующим фазу, подключаемую проводом к светильнику. При ее манипуляциях разрывается или создается цепь для протекания тока через лампочку.

Проходной выключатель своим названием подчеркивает, что он позволяет человеку нормально проходить по длинным коридорам (проходам) и коммутировать свет не только в начале пути, но и на конечной точке.

На своих клавишах он имеет маркировку, выполненную в виде двух вертикальных равносторонних треугольников, образующих с небольшим разрывом фигуру вертикального ромба.

Перекрестный же коммутатор ставится на какой-то средней части маршрута (перекрестке). Он тоже позволяет управлять светом, но уже из этого места. На его лицевой стороне тоже нанесена фигурка ромба, но она расположена горизонтально.

3 принципа работы контактных групп внутри каждого модуля

Здесь я хочу вначале обратить ваше внимание на сложившиеся традиции названий у людей, связанные с русским языком.

Первоначально слово «выключатель» использовалось для обозначения электрического прибора, коммутирующего цепь тока: включающего и отключающего освещение. Его назвали по одной этой функции, а не двух — «включатель/выключатель».

С тех пор термин так и прижился в нашем сознании. Затем электрики создали конструкции, которые позволяют управлять светом из нескольких мест за счет переключения контактных групп.

Правильное техническое название такого прибора, передающее используемую технологию, должно быть «переключатель». Но оно за большинством подобных устройств так и не прижилось.

Подобные модули, в силу сложившейся привычки, не стали переименовывать, но добавили для разных конструкций слова «проходной» и «перекрестный». Специалисты интуитивно улавливают все эти тонкости мышления, а начинающий электрик может запутаться.

Понять это позволяет принцип работы их контактных групп. Показываю все это простеньким изображением внутренних механизмов с одной клавишей.

На левой части картинки видно, что обыкновенный выключатель при замкнутом контакте пропускает ток, а разомкнутом — разрывает.

Переключающая группа проходного модуля, показанная в середине, имеет один фиксированный контактный вход L1, на который всегда подводится потенциал фазы. Его перекидывает переключатель в положение L1-1 или L1-2 в зависимости от состояния клавиши.

Перекрестная конструкция (правая картинка) имеет два жестко скрепленных механических переключателя, соединенных с разными входами L1 и L2. Их позиция зависит от положения клавиши.

Выходные клеммы «1» и «2» объединены по паре переключающихся контактов внутреннего и наружного соединения.

При таких переключениях просто меняется направление тока на выходных клеммах, что на техническом языке называют «реверс». За счет этого свойства подобные конструкции получили дополнительное наименование — реверсивные.

Показывая последовательно две последние картинки, я попытался незаметно обратить ваше внимание на схожесть конструкций перекрестных и проходных корпусов. Это можно использовать на практике.

Достаточно на двухклавишном проходном модуле доставить перемычки на выходе и механически сблокировать клавиши для одинакового срабатывания: получится одноклавишный реверсивный переключатель. Однако не советую этим заниматься.

Перекрестная система контактной группы также применяется внутри модулей с двумя раздельными клавишами. Там помещают 2 независимых механизма.

Все типы двухклавишных выключателей тоже работают по этому принципу. Они в своих корпусах умещают по два таких раздельных друг от друга модуля.

Схемы подключения двухклавишных проходных выключателей и маркировки клеммных гнезд наносятся на тыльной стороне их корпуса.

В зависимости от производителя они могут иметь разное расположение контактных клемм для подключения входных и выходных проводов. Все это необходимо учитывать при работе.

Я еще раз подчеркиваю, что прозвонка всех цепочек контактных групп до начала монтажа позволит избежать совершения ошибок, допускаемых новичками.

Проведение предварительных электрических проверок — полезная привычка опытного мастера.

Дополнительно хочется заметить, что у проходных и реверсивных моделей отсутствуют четкие понятия «Включено» и «Отключено», присущие обычным выключателям света. Эти функции задаются положением контактных групп всех последовательно задействованных в схеме модулей.

Схема управления освещением обычными проходными выключателями из двух мест: кратко

Ее привожу потому, что она упрощает понимание принципов, заложенных в схемы подключения двухклавишных модулей, созданных для управления светом из разных точек.

Например, войдя в коридор квартиры с улицы вечером, удобно включить свет выключателем №1, повесить верхнюю одежду в настенный шкаф, зайти в спальню и из нее отключить уже ненужное освещение коридора.

Электрическая схема коммутации проводов между светильником, распредкоробкой, выключателями №1 и №2 для этого случая показана ниже.

Потенциал нуля в ней напрямую подается на цоколь лампочки. Фаза же через коммутационные точки распаечной коробки подводится к входной клемме L1 первого переключателя, а с L1 второго направляется непосредственно на центральный контакт светильника.

Промежуточные контакты «1» и «2» обоих корпусов соединены друг с другом. В итоге получается, что фазный потенциал придет на лампочку и зажжёт ее нить тогда, когда обе проходные клавиши занимают одинаковое положение (1 или 2).

При разном сочетании клавиш свечение прекращается.

За счет размещения проходных модулей №1 и №2 в разных удаленных местах квартиры создается возможность коммутацией светильника из той части помещения, где находится человек.

На больших дистанциях потребуется увеличенная длина кабеля. Она может серьезно сказаться на конечной цене осветительной системы.

Ликбез: простая схема подключения проходного выключателя для большого количества светильников — какие таятся опасности

Здесь я показываю принцип, позволяющий управлять различным числом источников света с помощью двух проходных модулей.

В целях безопасности эту конструкцию необходимо запитывать через разделительный трансформатор ТР1 с развязанными от контура земли потенциалами вторичной обмотки. Его выходные цепи желательно использовать на безопасное напряжение 12 или 24 вольта.

В этой проводке для прерывания свечения ламп применяется принцип не разрыва фазы, как обычно, а подачи на нити накала с обеих сторон одноименных фазных или нулевых потенциалов, исключающих протекание тока (появление напряжения).

Если использовать эту разработку без разделительного трансформатора, то надо учитывать, что при любом положении клавиш на лампах всегда будет с какой-то стороны присутствовать фаза. При замене перегоревшей лампочки возникает высокий риск поражения электрическим током.

Все светильники здесь собираются в параллельную цепочку. Их количество ограничивается только токопроводящими свойствами электропроводки и разрывной мощностью контактных групп переключающих устройств.

За счет увеличения риска попадания человека под действие тока эта схема не популярна на практике ибо разделительный трансформатор редко кто решается ставить. Она обычно рассматривается в качестве теоретического примера.

Если вы встретите предложение о ее монтаже, то хорошо подумайте о реализации принципов безопасности. Я ее не рекомендую, а привел только с целью повышения ваших знаний.

Как подключить проходные двухклавишные выключатели для управления двумя источниками освещения из двух мест без ошибок

Теперь немного усложним задачу с точки зрения монтажа электрики, но значительно облегчим удобства пользования осветительными приборами внутри квартиры.

Для этого с помощью двух коммутаторов будем управлять светильниками сразу из коридора или спальни.

Теперь человеку не потребуется передвигаться в сумерках по комнатам. Проходные модули позволят управлять освещением дистанционно. Две люстры, расположенные в коридоре и спальне, можно будет зажечь и погасить любым переключателем.

Электрическая схема подключения проходных двухклавишных выключателей к двум различным светильникам выполнена по принципам предыдущей разработки, но она имеет более усложненный вид.

Здесь расход провода возрос примерно вдвое, количество коммутационных точек в распределительной коробке увеличилось с пяти до восьми, что накладывает определенные трудности при выборе ее габаритов.

В каждом подрозетнике придется подключать по шесть проводов, а это накладывает требование увеличения их внутреннего пространства.

Возможно, потребуется выполнять монтаж в двух распаечных коробках стандартного исполнения или пойти на другие ухищрения.

Частично решить эти проблемы можно за счет прямой прокладки проводов между выходными клеммами проходных модулей, минуя их соединения внутри распределительной коробки.

Таким способом можно сэкономить даже на длине кабельных магистралей, спланировав их оптимальное направление. Но, придется учесть местные условия и отразить все это в проекте.

Схема управления двумя светильниками из трех удаленных точек с нуля

Трудности с осветительными приборами могут возникнуть:

  • внутри длинных узких коридоров с последовательным расположением входов в квартиры;
  • на лестницах частного дома между пролетами каждого этажа;
  • в спальных комнатах с маленькими детьми, когда требуется оперировать светом в ночное время;
  • на дачах и частных домах, когда возникает необходимость переключать различные участки придомовой территории;
  • в других подобных ситуациях.

Здесь нам уже потребуется использовать перекрестный выключатель, дополнительно разрывающий каждую цепочку проходной схемы по принципу реверса. Размещаем его в средней точке маршрута, например, комнате №2.

Поскольку нам придется оперировать двумя светильниками, то все переключатели должны иметь по 2 клавиши.

Каждая из них у любого модуля в этой схеме работает на свой осветительный прибор. Вам потребуется смонтировать их однообразно, иначе возникнут трудности с запоминанием их назначения.

Чтобы не загромождать чертеж лишними линиями показываю принцип работы без расположения промежуточных коммутационных точек в распределительной коробке. Все кабельные соединения допустимо вести таким способом между корпусами модулей напрямую.

Здесь загорание любого светильника достигается включением трех последовательно соединенных клавиш каждого переключателя, а его отключение — разрывом этой цепочки в любой точке коммутации.

Принципы управления двумя светильниками из четырех разных комнат простыми словами

Берем все тот же самый принцип, но просто вставляем в одной средней точке такой же дополнительный модуль реверсивного типа. Картинка обвязки его проводами показана ниже.

Двухклавишные проходные выключатели здесь уместно располагать по краям кабельных трасс, а перекрестные — в средних точках маршрута.

Тщательное планирование маршрутов прокладки с замером оптимального размещения проводов позволит сократить материальные затраты, сэкономить на цене электропроводки. Будьте внимательны.

Монтаж подобной электрической проводки требует определенных навыков. Его следует выполнять в следующей последовательности:

  1. продумывается замысел работы осветительных приборов непосредственно в конкретных комнатах с разметкой мест расположения всех выключателей, светильников и распределительных коробок;
  2. учитывается коммутируемая мощность осветительной сети, рассчитывается сечение токопроводящих магистралей;
  3. по замыслу хозяина создается проект на бумаге. По нему обсуждаются все мелкие детали и возникшие вопросы, включая типы проводов и кабелей, их количество;
  4. прямо по строительным конструкциям рисуются и согласовываются маршруты кабельных трасс. Не забывайте проверять возможность их прокладки приборами поиска скрытой проводки;
  5. в соответствии с проектом закупается необходимое оборудование. При покупке проходных и реверсивных модулей сразу рекомендую вызвонить работу их контактных групп, не полагаясь на приведенную схему и заверения продавца;
  6. в зависимости от способа прокладки проводов (скрытый или открытый монтаж) устанавливаются электрические приборы на конечных точках;
  7. согласно монтажной схемы выполняются штробы для закрытой проводки или монтируются плинтуса, кабель-каналы для открытого способа прокладки;
  8. кабели и провода укладываются в подготовленные места с обязательной маркировкой каждого конца внутри монтажной коробки. Это сэкономит время на прозвонке электрических цепочек при их сборке;
  9. все концы жил маркируется по монтажной схеме. Этот процесс значительно облегчает цветовая разметка изоляции проводов, выполненная на заводе. Учитывайте это свойство заранее при покупке;
  10. последовательно собираются все электрические цепочки. Результаты каждой операции рекомендую помечать на монтажной схеме цветным карандашом, подчеркивая им каждый выполненный элемент. При необходимости соединения жил проводов между собой используйте только разрешенные ПУЭ приемы;
  11. никогда не подключайте впервые собранную проводку под действующее напряжение сети без проверки состояния ее правильности и качества изоляции. Случайно нарушенный при монтаже диэлектрический слой может стать причиной короткого замыкания или попадания незадачливого работника под действие тока. Изоляцию обязательно проверяйте и испытывайте мегаомметром, а работу контактных групп — прозвонкой их участков вместе с подключенными проводами;
  12. при первом включении собранной проводки под напряжение удалите с места работы всех лишних людей, примите повышенные меры безопасности от поражения электрическим током. На этом этапе проявляются все скрытые дефекты, которые были допущены, но не замечены.

Приведенный алгоритм действий выработан на основе большого опыта электрика. Он не раз выручал меня от возникновения серьезных проблем. Поэтому рекомендую его строго придерживаться.

На этом тема использования проходных выключателей не заканчивается. С их помощью создают более сложные схемы. В качестве примера показываю принцип управления тремя светильниками из двух комнат. Здесь уже нужны модули с тремя клавишами.

Ее тоже можно разнообразить и расширять по приведенным выше принципам. Однако постепенно, если вы заметили, получается слишком усложненная конструкция.

Любую из рассмотренных выше схем можно доработать врезкой в нее датчиков движения или таймеров. Технических сложностей здесь не должно возникнуть, а вот необходимость такой конструкции придется решать вам самостоятельно в конкретных условиях квартиры.

Отдельно хочется выделить группу популярных производителей проходных и перекрестных выключателей. Хорошо зарекомендовали себя в среде электриков:

  • французская компания промышленного электротехнического оборудования Schneider Electric;
  • акционерная компания Legrand из Франции;
  • корпорация производителей из Швеции и Швейцарии АВВ;
  • итальянский производитель дизайнерской электрофурнитуры Bticino;
  • турецкая компания Viko.

Рекомендую приобретать исключительно качественные изделия от брендовых производителей. Они надежны, отвечают требованиям безопасности, долговечны при эксплуатации.

Сложную с точки зрения монтажа и конструкции осветительную систему легко упростить другими способами. Кратко останавливаюсь на их рассмотрении ниже.

2 научных методики управления освещением удаленных территорий из любых мест

Начну их объяснение с наиболее старой и отработанной технологии.

Как работает импульсное реле в схеме освещения

Типовой малогабаритный релейный модуль импульсного типа создается в корпусе с возможностью установки на Din рейку.

Как и в любом реле здесь имеется обмотка, которая при подаче на нее управляющего сигнала, в нашем случае — импульса тока, срабатывает. Это вызывает изменение положения выходного силового контакта: он открывается или закрывается.

Конструкции подобных реле разрабатываются под разные типы напряжения и нагрузки. Для использования в схемах освещения обычно выбирают модули на 220 вольт по мощности коммутируемых лампочек.

Схема управления освещением от импульсного реле выглядит следующим образом.

Само импульсное реле защищается автоматическим выключателем и своим силовым контактом подает или снимает потенциал фазы на светильник. Оно работает от импульса, поступающего с любой кнопки.

Параллельное включение нужного количества кнопочных выключателей, работающих по принципу замыкающего контакта с самовозвратом, обеспечивает подачу управляющего импульса на реле.

Коммутировать сигнал можно с любого участка. Причем цепи создания импульса не передают больших мощностей и могут выполняться тонким проводником.

Однозначными преимуществами этой схемы по сравнению с проходными двухклавишными выключателями являются:

  1. простота и доступность элементной базы: кнопки надежнее чем проходные и реверсивные модули. В случае поломки их легко поменять;
  2. подключение реле к светильнику не требует монтажа сложных логических цепочек из толстого провода с запутанным монтажом. Кабель между ними проложить не сложно. Обвязку же кнопок вообще в большинстве случаев допустимо выполнить обычной телефонной «лапшой»;
  3. значительная экономия материальных средств за счет снижения затрат на кабельную продукцию.

К недостаткам этой конструкции относятся:

  • необходимость для каждого светильника приобретать индивидуальное импульсное реле;
  • требование разносить эти модули на небольшое расстояние друг от друга, вызванное возможностью их ложного срабатывания от импульса, поступающего на соседний близкорасположенный корпус.

Системы освещения, управляемые импульсными реле, создают серьезную конкуренцию технологиям, использующим проходные и перекрестные выключатели.

Отдельное внимание следует обратить на беспроводные конструкции.

Современная схема удаленного управления светом в системе Умный дом

Благодаря развитию научных разработок в области микропроцессорных технологий, совершенствованию проводных и беспроводных каналов передачи информации появилась возможность управлять бытовым освещением удаленно.

В качестве примера была освоена и оценена самая простая система умного дома для квартиры от компании Sonoff.

Довольно удачно и практично получилось управлять светом со смартфона через каналы информации интернет.

Однако подключение умного выключателя от Сонофф требует наличия трех проводов в подрозетнике, а в старых зданиях везде проложено только два. Мне пришлось менять этот участок. Думал, что это не вызовет сложностей.

Но от старого хозяина остался сюрприз. Пришлось прикладывать значительные усилия и смекалку для монтажа нового участка. В итоге выключатель света Sonoff с дистанционным управлением заработал нормально.

Две последние методики я привел для того, чтобы вы могли сконцентрировать свои усилия на анализе разных способов управления домашним освещением, выбрать наиболее подходящий.

Проходные двухклавишные выключатели, схема подключения которых требует хороших навыков электрика, являются не единственным средством решения подобных задач. Ищите оптимальный вариант под свои конкретные условия.

Я же вам предлагаю дополнительно ознакомиться с материалами полезного видеоролика по нашей теме.

Автор «Обо всем Это интересно» довольно просто и подробно преподносит полезную для новичков информацию.

Напоминаю, что сейчас вам удобно поделиться своим мнением в комментариях или задать вопрос для его совместного обсуждения.

Монтаж двухклавишного выключателя света — 3 ошибки, схема, видео

Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

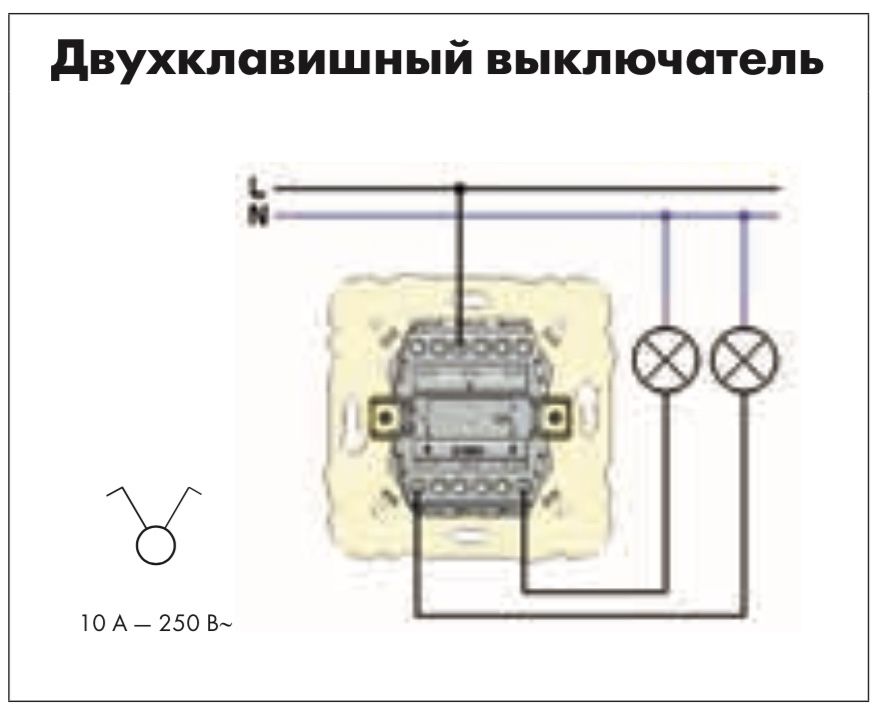

двухклавишный проходной выключатель света двухклавишный простой выключатель

Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.

Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.

Заметьте , что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

Монтаж соединений двухклавишного выключателя в распредкоробке

В распаечную или распределительную коробку могут заходить следующие кабеля:

  • питающий кабель от автомата в щитке
  • кабель спускающийся к выключателю
  • один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

Подключение на люстре или светильнике

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза — серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Источники — //cable.ru, Кабель.РФ

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Вторая ошибка — когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно. А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Статьи по теме

из двух, трех и более точек, фото, видео

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это  — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Содержание статьи

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард),  Legrand (Легранд),  Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том,  как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Как самому подключить люстру читайте тут.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник»,  получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

О правилах соединения проводов в распределительной коробке читайте тут.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Схема подключения двухклавишного выключателя — Строительство и ремонт

Каждому знаком такой простой электроприбор, как одноклавишный выключатель. Он управляет освещенностью комнаты, подавая электроэнергию на светильник. Его более усовершенствованная модель содержит две клавиши и обладает большим функционалом. Это устройство может не только изменять степень освещения одной комнаты, включая то одну группу ламп, то другую или все вместе, но и одновременно управлять освещением в двух разных помещениях. Рассмотрим самые актуальные вопросы подключения двухклавишного выключателя, начиная с его устройства, имеющихся в продаже вариантов и заканчивая полезными советами по выбору, установке и эксплуатации.

Содержание статьи

Конструктивное устройство и принцип действия

Главная часть выключателя – механизм, имеющий три неподвижных контакта:

  • один вход, к которому присоединяется фазный провод из распределительной коробки;
  • два выхода, от которых провода идут на группы ламп в люстре или на светильники, расположенные в различных частях комнаты или в разных помещениях.

Неподвижные контакты замыкаются подвижными при помощи кулачкового или качающегося механизма. Всё это закреплено на основании, сделанном из негорючего пластика или из керамики, которая выдерживает более высокую температуру.

Выключатель предназначен для работы на бытовом напряжении 220 вольт и соединяется с сетью и со светильниками проводами сечением от 1,5 до 2,5 кв. мм. Клеммы бывают винтовые, где провод фиксируется винтами, и подпружиненные, где монтаж провода происходит гораздо проще – достаточно просто вставить зачищенный от изоляции конец провода в зажимное устройство. Поверх рабочего механизма устанавливаются диэлектрические (пластиковые) клавиши и крышка (рамка) при помощи винтов или защелок.

Срабатывает выключатель при нажатии клавиш. Приводной механизм передвигает подвижный контакт, который замыкает входящий провод и один из отходящих на люстру/лампу. Подаваемое напряжение зажигает свет. Нажимая на клавишу в обратном направлении, размыкаем контакты, течение электроэнергии по цепи прерывается, свет гаснет. Абсолютно аналогично работает и вторая клавиша.

Виды

Двухклавишные выключатели выпускаются в нескольких вариантах:

  • с подсветкой клавиш;
  • совмещенные с розеткой;
  • выполненные как проходной выключатель.

По конструкции выключатели бывают для наружной установки или для внутренней. Подключение двухклавишного выключателя света зависит от конкретной ситуации. Необходимо определиться где будет использоваться выключатель на две люстры и решить, какой вариант необходим.

Существуют варианты двухклавишных выключателей, которые имеют четыре контакта вместо стандартных трёх. Они представляют собой два изолированных одноклавишных выключателя, объединенных в одном корпусе. Их называют модульными.

Для внутренней установки

Это устройство наиболее распространено. Оно используется в офисных и жилых зданиях. Устанавливается в монтажную коробку, которая крепится в гипсокартонной или в бетонной/кирпичной стене. За счёт того, что выключатель скрыт в стене, его также называют «утопленным». Провода к нему подводят в специальных канавках, называемых штробами. Если выключатель закреплен в каркасной гипсокартонной стене, то кабель до выключателя прокладывают в гофрированной трубе.

Для наружной установки

При монтаже проводки открытого типа используют выключатели наружной установки. Они крепятся на негорючее основание, а провода к ним подводят в кабель-каналах, металлорукавах, гофрированных пластиковых трубах или поверх стены на фарфоровых изоляторах. Чаще всего схема подключения двухклавишного выключателя на две лампочки открытого типа применяется в деревянных домиках садово-огороднических товариществ. Также наружная установка используется в сараях, гаражах, подвалах и других подсобных помещениях.

Монтаж

Перед присоединением выключателя необходимо распечатать или нарисовать схему подключения. С её помощью будет несложно произвести необходимые соединения в распределительной коробке. Но ВСЕГДА сначала ОТКЛЮЧАЕМ электроэнергию!

После этого штроборезом подготавливаются канавки (штробы) для кабеля при закрытой проводке или крепятся кабель-каналы/гофра — при открытой. Далее коронкой по бетону сверлят и потом выбивают отверстия в стене под монтажные коробки или прикручивают к ней подрозетники при открытом способе. Проложив провода между всеми точками и зафиксировав их алебастром в штробах или закрыв крышку канала/закрепив на изоляторах, зачищаем их концы на 1-1,5 см и осуществляем соединение проводов в распредкоробке при помощи клеммных колодок/пружинных клемм/колпачков СИЗ/пайки/опрессовочных гильз/зажима «орех». Скруткой провода соединять ЗАПРЕЩАЕТСЯ! Особенно алюминиевые с медными.

С квартирного/лестничного щитка на распределительную коробку, как правило, приходит кабель в котором два провода: «фаза и «ноль». Фазный провод, находящийся под напряжением, определяем индикаторной отверткой (включив ненадолго свет), помечаем его (снова выключаем электроэнергию) и соединяем с одним из проводов трехжильного кабеля, который проложен к выключателю. Два других провода из этого кабеля соединяем с проводами, идущими к люстре. Постарайтесь сделать так, чтобы провода, уходящие к люстре, были соединены в электрических патронах с центральным контактом. Нулевой провод из щитка соединяем с нулевым проводом, идущим к люстре.

В выключателе (если все провода одинакового цвета) находим прозвонкой фазный провод и вставляем его во входную клемму. Часто она обозначена латинской буквой «L». Если провода разного цвета, присоединяем ко входу тот провод, который соединили с фазным в распредкробке. Оставшиеся два провода из кабеля присоединяем к отходящим зажимам. Они бывают помечены символами в виде отходящих стрелок. В люстре, если она трехрожковая, один фазный провод соединяем с двумя проводами от плафонов, второй – с оставшимся плафоном.

Вставляем рабочий механизм в подрозетник, закрепляем его винтами, одеваем сверху декоративную рамку. Включаем свет в щитке и по очереди пробуем клавиши. От одной клавиши должен гореть один плафон, от второй – два, а когда задействованы обе клавиши – то должны зажечься все лампы.

Ниже  небольшое видео, которое покажет весь процесс.

Подключение двухклавишного выключателя с подсветкой

Все чаще выключатели производят со светящимся элементом. Это очень удобно, когда необходимо отыскать месторасположение выключателя в темной комнате. Подсветка вместо ночника укажет точное место, так как она горит тогда, когда сам выключатель находится в разомкнутом положении и света в помещении нет. Когда выключатель замыкает цепь, включая светильник, подсветка автоматически гаснет.

В качестве источника света может использоваться светодиод или неоновая лампочка. Они включаются параллельно выключателю и при разомкнутой цепи светильника находятся под напряжением, излучая свет. При замыкании контакта, напряжение на неоновой лампе/светодиоде падает до нуля, и она не светится. Особенностью выключателя с подсветкой является то, что крайне мало энергосберегающих/люминесцентных ламп могут работать с таким коммутированием. Чаще всего, протекающий через светящийся элемент ток, вызывает заметное мерцание лампы в светильнике, что абсолютно недопустимо, например, в спальне.

Никаких особенностей в монтаже выключателя с подсветкой нет. Только, если вдруг понадобится отключить подсветку, тогда снимаем декоративную крышку, вытаскиваем механизм и выпаиваем или просто откусываем кусачками один или оба контакта, идущие на источник света.

Подключение двухклавишного выключателя с розеткой

Одним из путей экономии при прокладке проводки является применение совмещенных устройств. Одним из самых распространенных является блок, содержащий выключатель и розетку в одном корпусе. Выпускают блоки с вертикальным или горизонтальным расположением устройств.

Самым важным преимуществом такого устройства считается экономия материалов и времени на монтаж. При раздельной установке, необходимо дважды штробить стену, сверлить два отверстия под монтажные коробки и закупить больше кабеля и электроустановочных изделий.

Помимо преимуществ, монтаж блока выключателя с розеткой имеет и недостатки:

  • при установке монтажной коробки в бетонной/кирпичной стене необходимо приложить гораздо больше усилий, так как она имеет форму овала, а не круга;
  • при поломке одного из составляющих нужно менять весь блок.

Как подключить?

Существует две схемы подключения двухклавишного выключателя к розетке внутри единого корпуса:

  1. из распределительной коробки на розетку приходит двужильный кабель. От фазного провода розетки идет перемычка на ввод двухклавишного выключателя. С выходов выключателя провода идут на светильники;
  2. питающий кабель из распределительной коробки приходит фазным проводом на ввод выключателя, а «нулем» — на розетку. С одного выхода выключателя фаза поступает на розетку, которая функционирует только после замыкания контакта выключателя. Второй выход подает напряжение на светильник.

Подводя промежуточный итог, можно рекомендовать использование совмещенного блока розетка-выключатель в подсобных помещениях (сарай, подвал, гараж, бытовка). В этом случае выключатель подает напряжение на осветительный прибор, а второй клавишей питает розетку, в которую можно включить электроинструмент, вентилятор или радиоприемник. В жилых комнатах оптимально применять раздельные устройства, так как вид сетевого шнура, спускающегося с высоты выключателя, не украсит ни одну комнату.

Схема подключения двухклавишного проходного выключателя

Несмотря на то, что обычно выключатель устанавливается при входе в помещение, есть ситуации, когда это не устраивает пользователей. Так, при прохождении длинного коридора в темное время суток, человек испытывает значительные неудобства, связанные с тем, что большую часть пути он должен пройти в темноте, если входит с того конца помещения, где нет выключателя. Для решения таких проблем выпускаются проходные выключатели, например, компанией Legrand.

В описываемом примере, для исправления ситуации, в разных концах коридора необходимо установить два проходных выключателя, один из которых включает свет, а другой – выключает освещение и наоборот. Благодаря такой коммутации, весь путь проходит по освещенному пространству, что гораздо комфортнее и безопаснее.

Принцип работы

В отличие от стандартного двухклавишного выключателя в проходном нет положения «включено» и «выключено». Из-за иного принципа работы механизма, в нем каждая клавиша управляет перекидным контактом, то есть происходит подача напряжения на один отходящий контакт и одновременное отключение питания от другой отходящей клеммы. Два двухклавишных устройства управляют двумя различными лампами/группами светильников с двух различных мест помещения.

Главная особенность монтажа проходного выключателя с двумя клавишами в том, что между такими выключателями прокладывается один четырехжильный кабель или два двухжильных. В тоже время как между одноклавишными проходными выключателями достаточно проложить двухжильный кабель.

Присоединение

Монтаж двухклавишного проходного выключателя, а точнее пары таких устройств, значительно отличается от стандартного коммутатора. Поэтому рекомендуется распечатать схему расключения, пометить/пронумеровать все проложенные провода и далее действовать строго по схеме. В противном случае, обязательно будет перепутан какой-то провод и выключатели будут работать неправильно.

Схема присоединения

Небольшое видео вам в помощь.

Полезные советы
  • ВСЕГДА перед началом работ обесточивайте сеть!
  • Для выключателей достаточно кабеля с сечением 1,5 кв. мм. Более толстый хуже размещается в монтажной коробке;
  • Выключатели с зажимными клеммами удобнее в монтаже и более надежно удерживают провод;
  • При монтаже выключателя для коммутации света в ванной комнате, он должен находиться вне помещения;
  • При подключении люстры с большим количеством рожков и лампами накаливания, выбирайте устройство с номинальным током 10 ампер;
  • Покупайте электротовары в специализированных магазинах. Там вы сможете получить квалифицированную консультацию;
  • При монтаже выключателя, совмещенного с розеткой в доме, где есть маленькие дети, выбирайте устройство с защитными шторками на розетках.

Как работает проводка двухпозиционного переключателя?

В этом руководстве мы узнаем о простой, но интересной концепции, называемой двухсторонним переключателем. Его также называют переключателем лестницы, поскольку вы можете управлять одной нагрузкой, например, лампочкой, из двух разных мест, например, с любого конца лестницы.

ПРЕДУПРЕЖДЕНИЕ: Это всего лишь теория, объясняющая, как работает типичная проводка двухпозиционного переключателя. Это не руководство пользователя по установке или подключению двухпозиционного переключателя. Если вы планируете внедрить аналогичную установку в своем доме, обязательно проконсультируйтесь со специалистом, поскольку процесс включает в себя работу с источником переменного тока 230 В (или 110 В переменного тока, в зависимости от того, где вы живете).

Введение

Мы постоянно используем переключатели в наших домах, офисах, автомобилях, на производстве и во многих других местах. Гаджеты, которые мы используем ежедневно (мобильный телефон и ноутбук), состоят из нескольких переключателей. Выключатель — это электрическое устройство, которое используется для размыкания или замыкания электрической цепи.

Существуют различные типы переключателей: тумблер, переключатель мгновенного действия, кулисный переключатель, цифровой переключатель и т. Д. Все переключатели выполняют простую задачу: либо прерывание потока электрического тока, либо отклонение потока тока.По сути, они «замыкают» или «разрывают» цепь.

Все переключатели, которые мы регулярно используем для включения или выключения света, вентиляторов и т. Д., Являются двумя оконечными устройствами. Но есть специальный переключатель, называемый «двухсторонний переключатель», который является важным компонентом при реализации лестничного освещения.

Итак, прежде чем приступить к изучению проводки двухпозиционного переключателя, мы узнаем о двухстороннем переключателе света, который является основным элементом двухстороннего переключения, независимо от типа используемой проводки.Это стандартный однополюсный двухпозиционный переключатель с тремя выводами.

Три терминала обычно называются COM, L1 и L2, но иногда также используются термины COM, 1 Way и 2 Way. В одном положении подключены клеммы COM и L1, а во втором — клеммы COM и L2.

Этот тип соединения обычно называется схемой «Разрыв перед включением», поскольку первое соединение должно быть разорвано перед установкой второго соединения. Это отличается от обычного двухконтактного переключателя, который представляет собой просто замыкающее или размыкающее устройство.

На следующем изображении показан вид спереди и сзади типичного бытового двухпозиционного переключателя.

Как подключить двухпозиционный переключатель?

Как я уже упоминал во вводном параграфе, двухпозиционный переключатель очень полезен при освещении лестницы, поскольку вы можете включить свет непосредственно перед тем, как начать подниматься по лестнице, а когда вы подниметесь наверх, вы можете просто выключить свет переключением переключателя, расположенного в верхней части лестницы.

Есть несколько способов установить двустороннее соединение коммутатора.Один из них — это более старый метод, который сейчас нечасто используется, а другой — более современный и безопасный вариант, который внедряется как в промышленных, так и в жилых помещениях. Давайте посмотрим на обе эти проводки.

Стандартная схема подключения двухпозиционного переключателя

При первом способе подключения используется пара двухпозиционных переключателей освещения с трехпроводным управлением (трехпроводное управление). Ниже представлена ​​простая схема подключения трехпроводного двухпозиционного переключателя.

На схеме видно, что оба терминала COM соединены вместе.Клеммы L1 обоих переключателей подключены к линии (или фазе, или под напряжением) источника переменного тока.

Клеммы L2 обоих переключателей подключены к одной клемме лампочки, а другая клемма лампочки подключена к нейтрали источника питания переменного тока.

Из схемы вы можете легко визуализировать, как работает проводка. В состоянии по умолчанию, показанном на изображении выше, свет выключен. Если какой-либо из переключателей включен, загорится свет. Чтобы выключить свет, вы можете переключить любой переключатель.

Например, в указанном выше состоянии клеммы COM обоих переключателей подключены к соответствующим клеммам L1. Теперь, если мы переключим переключатель 1, то есть COM переключателя 1 теперь подключен к его клемме L2, тогда есть путь для завершения цепи, и загорится свет.

Чтобы выключить свет, мы можем переключить либо переключатель 1, либо переключатель 2, так как любое действие переключения прервет поток тока к свету. Итак, учитывая все возможности, свет горит в двух случаях:

  • COM коммутатора 1 подключен к L1, а COM коммутатора подключен к L2.
  • COM коммутатора 1 подключен к L2, а COM коммутатора подключен к L1.

Если мы сравним эту настройку с цифровой электроникой, то это похоже на Ex-OR Gate, где состояние света (ВКЛ или ВЫКЛ) зависит от состояния клемм COM обоих переключателей, подключенных к соответствующему L1. и L2 клеммы.

В следующей таблице показана таблица истинности для стандартной проводки, т. Е. 3-проводного управления двухсторонним переключателем, где выход (состояние индикатора) зависит от того, какая клемма (L1 или L2) подключена к клемме COM.

Коммутатор 1 COM (подключен к) Коммутатор 2 COM (подключен к) Состояние индикатора
L1 L1 ВЫКЛ
L1 L2 ВКЛ
L2 L1 ВКЛ
L2 L2 ВЫКЛ

Этот метод рекомендуется, поскольку и линейный, и нейтральный провод идут от одной цепи освещения (или выключателя), даже если он использует больше провода.

Альтернативный метод подключения двухпозиционного переключателя

Следующая схема подключения представляет собой старую систему, которую вы можете найти в некоторых старых домах и промышленных установках. Его также называют двухпроводной схемой управления (2-проводное управление).

Эта система проводки не рекомендуется для современных реализаций, и если вы планируете установить новую установку или заменить старую, тогда необходимо использовать предыдущую схему проводки.

Я включил альтернативный метод подключения только для справки, а также объясню его недостатки.

Что касается самой разводки, следующая схема показывает реализацию двухпроводного управляющего двухпозиционного переключателя.

Клеммы L1 обоих переключателей соединены вместе, а клеммы L2 обоих переключателей также соединены вместе. Подойдя к клеммам COM, клемма COM первого переключателя подключена к фазе (или линии, или под напряжением).

Клемма COM второго переключателя подключена к одному концу лампочки, а другой конец лампы подключен к нейтрали источника переменного тока.

В состоянии по умолчанию (как показано на схеме) свет выключен. Но когда какой-либо из переключателей включен, загорается свет. С точки зрения цифровой электроники эта конфигурация аналогична воротам Ex-NOR.

В следующей таблице показана таблица истинности для альтернативного метода подключения, т. Е. 2-проводного управления двухсторонним переключателем

COM коммутатора 1 (подключен к) COM коммутатора 2 (подключен к) Состояние индикатора
L1 L1 ВКЛ
L1 L2 ВЫКЛ
L2 L1 ВЫКЛ
L2 L2 ВКЛ

Хотя этот метод экономит кабель, он больше не является предпочтительным, поскольку фаза и нейтраль могут поступать от разных цепей освещения (или прерывателей).

Другой серьезный недостаток связан с электромагнитными помехами. Мы знаем, что любой проводник с током излучает электромагнитное излучение. Если провода под напряжением и нейтраль расположены в непосредственной близости, они нейтрализуют электромагнитное излучение друг друга.

Но в этой проводке существует вероятность того, что нейтральный и токоведущий провода прокладываются отдельно в разных частях дома, что превращает провода в гигантскую индукционную петлю. Это определенно вызовет проблемы с помехами для других электромагнитных и радиочастотных сигналов.

Пример

У меня нет двухсторонних переключателей света для демонстрации работы, но я подумал, что сделаю аналогичную настройку, используя пару однополюсных двухпозиционных переключателей (SPDT) и светодиод (по сути, двусторонний переключатель является переключателем SPDT).

Тумблер SPDT можно рассматривать как двухсторонний переключатель света, поскольку он имеет три контакта и работает очень аналогично двустороннему переключателю света.

На следующем изображении показан типичный тумблер SPDT с его выводами.

Для подключения я выбрал стандартный способ подключения (первый метод, т. Е. Трехпроводное управление) с литий-ионной батареей 3,7 В в качестве источника питания. Работало безупречно.

Заключение

Полное руководство для начинающих по двухпозиционному переключателю, работе с проводкой двухстороннего переключателя, различным типам проводки для двухстороннего переключателя или лестничной проводке, а также схема подключения.

Электросхемы Double Gang Box

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода.Рассчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

На этой странице приведены схемы подключения двух розеток в одной коробке.Включены устройства для 2 розеток в одной коробке, выключателя и розетки в одной коробке и 2 выключателей в одной коробке.

Подключение двух розеток в одной коробке

На этой схеме две дуплексные розетки установлены в одной коробке и отдельно подключены к источнику с помощью косичек, соединенных для соединения клемм каждой из них. Если каждая розетка подключена собственным гибким проводом, если одна из них выйдет из строя из-за физического повреждения, другая не пострадает и все равно должна работать.

Подключение двойных розеток в серии

Здесь две розетки установлены в одной коробке и подключены к клеммам устройства для их подключения. При таком расположении, если розетка №1 выходит из строя, розетка №2 также может выйти из строя. Если первая розетка в цепи каким-либо образом повреждена изнутри, это может повлиять на подачу электричества к следующим розеткам. Однако обычно это не так. Если медный язычок между винтами клемм остается целым, даже если № 1 перестанет работать, розетка № 2, скорее всего, все равно будет работать.

Электромонтаж 2 розеток с 2 источниками

На этой схеме две розетки подключены к одной и той же коробке с отдельным источником питания 120 вольт каждая. В коробку идет трехжильный кабель. И черный, и красный провода горячие, и каждый из них подключен к одной из розеток. Белый нейтральный провод подсоединяется к каждой розетке, поэтому они имеют общий обратный путь. Это подходит для стандартных дуплексных розеток, но не должно использоваться для розеток GFCI. Для правильной работы GFCI должны иметь выделенные нейтральные соединения.Подобную схему обычно можно найти на кухне, где установлены две схемы на 20 А для подключения всех приборов, обычно встречающихся на типичной кухне, как показано на этой схеме автоматического выключателя.

Подключение розетки GFCI и выключателя света в одной коробке

На этой схеме показано подключение розетки GFCI и выключателя света в одной розетке — обычное устройство в ванной с ограниченным пространством. Горячий источник соединяется кабелем с клеммой LINE на розетке и с клеммой на выключателе света.Нейтраль соединена косичкой с GFCI и белым проводом, идущим к свету. Эта проводка обеспечивает защиту gfci в одном месте. Свет и выключатель не защищены розеткой gfci.

Подключение двух переключателей в одной коробке

В этой схеме 2 переключателя установлены в одной коробке. Переключатели подключаются с помощью гибких проводов к одному источнику. Каждый черный провод, идущий к двум отдельным осветительным приборам, подключен к одному из выключателей. Нейтральный провод и заземляющий провод источника соединяются с проводами, идущими непосредственно к каждой коробке осветительной арматуры.

Подключение двух переключателей в одной коробке с 2 источниками

На этой схеме показаны два переключателя в одной коробке с отдельным источником питания 120 В каждый. Трехжильный кабель служит источником питания для переключателей, а черный и красный провода подключены к одному переключателю. Черный провод от каждого источника света подключается к одному из переключателей, а нейтраль и заземление источника используются двумя осветительными приборами.

Подключение переключателя и розетки в одной коробке

На этой схеме выключатель света и розетка подключены к одной и той же коробке.Оба устройства подключены к одному и тому же горячему источнику. Нейтраль соединяется кабелем с клеммой нейтрали на розетке и с белым проводом, идущим к нейтрали на осветительной арматуре, расположенной в отдельной коробке.

Электромонтаж розетки и средней цепи переключателя света

На этой схеме показан выключатель и розетка в одной розетке, расположенной в середине цепи. Эта проводка позволяет электричеству поступать от розетки к любым другим розеткам в цепи и обеспечивает переключатель для управления осветительной арматурой или другой нагрузкой, такой как другая настенная розетка или потолочный вентилятор.

Подключение переключателя к розетке в одной коробке

На этой схеме выключатель и розетка установлены в одной коробке, и выключатель контролирует питание розетки. Источник горячего питания подключается к одной клемме переключателя, а другой разъем подключается к клемме розетки с помощью короткого провода. Нейтральный провод от источника подключается непосредственно к нейтрали розетки, а выключатель и розетка совместно используют заземление источника.

Подробнее в разделе «Самостоятельная помощь».com

Одноканальный двухпозиционный переключатель и многопозиционный переключатель

Переключатель — это электрическое устройство, которое контролирует протекание тока в цепи. Каждое электронное и электрическое приложение использует по крайней мере один переключатель для включения и выключения устройства. Переключатели далее подразделяются на два типа: электрические переключатели и механические переключатели. Односторонний (однополюсный), двусторонний (двухполюсный) — это два типа электрического переключателя. Двусторонний переключатель используется для включения / выключения света, вентилятора из двух разных мест.В этой статье обсуждается функция подключения двустороннего переключателя, работа и принципиальная схема.


Что такое двусторонний переключатель?

Двусторонний (двухполюсный) переключатель используется для включения и выключения света из двух разных мест, а переключатель в основном используется на лестницах, в комнатах с двумя входами. Этот тип переключателя обычно используется в некоторых домашних системах электропроводки и в промышленных приложениях.

Подключение двухпозиционного переключателя

COM, L 1 и L 2 — это три клеммы двустороннего переключателя.Клеммы L1 обоих переключателей подключены к фазе, а клеммы L2 обоих переключателей, подключенных к одному концу клеммы лампы и другому концу клеммы лампы, подключены к нейтрали источника переменного тока. Схема подключения трехпроводного двухпозиционного переключателя показана на рисунке ниже.


Подключение трехпроводного двухпозиционного переключателя

Конфигурация подключения трехпроводного двухпозиционного переключателя с точки зрения цифровой электроники аналогична вентилю EX-OR.

0


2

4
С.НЕТ Переключатель 1 COM Переключатель 2 COM Светильник

1

 L 1 L 1 L 1 L 2 ON
3 L 2 L 1

ON

L 4 L 2

ВЫКЛ.

Индикатор не горит, когда клеммы COM обоих переключателей подключены к клеммам L 1 или L2.Индикатор горит, когда первая клемма COM переключателя подключена к клемме L 1 , а вторая клемма COM переключателя подключена к клемме L 2 . Точно так же свет горит, когда первая клемма COM переключателя подключена к клемме L 2 , а вторая клемма COM переключателя подключена к клемме L 1 . Это функция подключения двухпозиционного переключателя.

Двухпозиционный переключатель, вид спереди и сзади, показан на рисунке ниже.

Двухпозиционный переключатель, вид спереди и сзади

Альтернативный метод подключения двухпозиционного переключателя

Двухпроводной двухпозиционный переключатель обычно используется в некоторых промышленных помещениях и в старых домах. Первая клемма COM переключателя подключена к фазе, а вторая клемма COM переключателя подключена к одному концу лампы, а другой конец лампы подключен к нейтральному источнику переменного тока. Клеммы L 1 и L 2 обоих переключателей соединены вместе. Двухпроводной двухпозиционный переключатель показан на рисунке ниже.

Двухпроводной переключатель с двухпозиционным управлением

Эта конфигурация аналогична вентилю EX-NOR в цифровой электронике.

9000
S.NO Переключатель 1 COM Переключатель 2 COM Light

1

 L 1 ВКЛ

2

 L 1 L 2 ВЫКЛ

3

 L 2 L 1
4 L 2 L 2

ВКЛ

Индикатор горит, когда клемма COM обоих переключателей соединена с клеммами L 1 или L2.Индикатор не горит, когда первая клемма COM переключателя подключена к клемме L 1 , а вторая клемма COM переключателя подключена к клемме L 2 . Точно так же свет не горит, когда первая клемма COM переключателя подключена к клемме L 2 , а вторая клемма COM переключателя подключена к клемме L 1 .

На приведенной выше схематической диаграмме индикатор выключен, но он включается при переключении переключателя.

Подключение двухпозиционного переключателя с одной группой

Двухпозиционный переключатель с одной группой используется, когда два переключателя управляют одной лампочкой. Ниже показаны схемы одноканального двухпозиционного переключателя.

Двухсторонний переключатель с одной группой

Рис. (A) — механизм двустороннего переключателя света, рис. (B) — лицевая сторона переключателя с одной группой, а рис (c) — двухсторонний переключатель освещения с одной группой. Переключатель включен, когда подключены клеммы COM и L 1 , и выключен, когда подключены клеммы COM и L 2 .

Многопозиционная коммутация

Существует три типа цепей: разомкнутая цепь, замкнутая цепь и короткое замыкание. Когда переключатель находится в выключенном положении, цепь называется разомкнутой. Терминология, относящаяся к переключателям, различается в США и Великобритании. В Великобритании они относятся к двухстороннему переключателю и перекрестному переключателю. В США они относятся к трехпозиционному переключателю и четырехпозиционному переключателю. Терминология США, использованная в этом объяснении. Начнем с основной идеи выключателя света в электрической цепи.Основные схемы включения и выключения света показаны на рисунке ниже.

Основные схемы включения и выключения света

Допустим, у вас есть два разных входа в комнату. Теперь вам нужны разные типы переключателей, называемые трехпозиционными переключателями, вероятно, потому, что они имеют три контакта. Между двумя переключателями две линии называются путешественниками. Итак, теперь вы можете включать и выключать свет первым переключателем и то же самое для второго переключателя, или вы можете включать свет первым переключателем и выключать вторым переключателем.

Четырехпозиционный переключатель обычно используется для управления светом из более чем двух разных мест, и это просто перекрестный переключатель или перекрестный переключатель, который имеет два состояния. Этот переключатель устанавливается между двумя другими переключателями и переключает активного путешественника. Это означает, что любой переключатель включает или выключает свет, с этой концепцией вы можете добавить бесконечный четырехпозиционный переключатель в схему. Многостороннее переключение показано на рисунке ниже.

Многопозиционная коммутация

Двухсторонние переключатели

Стоимость некоторых двусторонних коммутаторов показана в таблице ниже

0

025 90 Brit 9025

3

9025 V 90 258 Двухпозиционный электрический переключатель Arcitech

S.НЕТ

Двухсторонний Переключатели Марка Ток Напряжение

Стоимость

16 А 230 В Rs 146 / шт.

2

 Maddox white модульный двухпозиционный переключатель MADDOX 16 Amp 240 В Rs 29 / шт
Модульный переключатель Affonso AFFONSO 10 ампер 240 В RS 18 / шт.

4

 Двухпозиционный модульный переключатель Schneider SCHNEIDER Rs 17 / Шт

5

 ARCITECH 6 А 220 В Rs 63 / шт

Меры предосторожности для безопасного использования

Некоторые меры предосторожности для переключателей показаны ниже

  • Обязательно поверните отключите источник питания переменного тока перед подключением, установкой и снятием переключателя, иначе переключатель может сгореть
  • Не выполняйте электромонтаж, когда питание подается на переключатель, иначе может произойти поражение электрическим током
  • Не используйте переключатели в атмосфера, содержащая горючие или взрывоопасные газы. Включение и выключение света обсуждаются.Вот вам вопрос, как работает двухполюсный переключатель двойного хода?

    2-позиционный переключатель — как управлять одной лампой с двух или трех мест?

    Подключение с двухсторонней коммутацией — схемы электрических соединений

    Что такое двухсторонняя коммутация?

    Двухпозиционное коммутационное соединение используется для управления электрическими приборами и оборудованием, таким как вентилятор, точки освещения и т. Д., Из разных мест с помощью двухпозиционных переключателей. Наиболее распространенное использование двухстороннего коммутационного соединения — это лестничная разводка, когда световой точкой можно управлять из двух, трех или даже многих мест.Независимо от текущего положения двухпозиционного переключателя (ВКЛ или ВЫКЛ) подключенный прибор, например лампочку, можно включить / выключить, нажав кнопку.

    Двух- или трехпозиционный переключатель?

    Двухпозиционный или трехпозиционный переключатель : «Трехходовой» — это термин в Северной Америке (США) для этого типа переключателя, который используется в следующем руководстве. Большинство англоязычных стран (Великобритания / ЕС) называют их «двусторонними». Термин для пары проводов, соединяющих два переключателя, также различается: «стяжки» для британцев и «путешественники» в США.

    Пожалуйста, не убивайте меня, чтобы упомянуть об этом 2-ходовой переключатель вместо 3-ходовой переключатель , поскольку все, что мы использовали, является тем же самым для конкретной цели.

    Конструкция и работа двухпозиционного переключателя

    Двухпозиционный переключатель также известен как однополюсный двухполюсный переключатель (SPDT). Основная конструкция и принцип работы двухпозиционного переключателя показаны на (рис. 1) ниже.

    Конструкция и работа двухполюсного переключателя SPDT (однополюсный, двухполюсный)

    Как подключить двухпозиционный переключатель

    Ниже приведена принципиальная электрическая схема (рис. 2), на которой показано, как подключить двухпозиционный переключатель и управлять лампочкой из двух разных мест.

    Примечание:

    • Этой же цели можно достичь, используя следующее двухстороннее коммутационное соединение, показанное на рис.
    • Подключите заземляющий провод к подключенному электроприбору, а также к переключателям в соответствии с электрическими правилами вашего региона.

    Как управлять светом из двух мест с помощью 2-позиционного переключателя?

    Следующее двухстороннее коммутационное соединение может использоваться для тех же целей, что и упомянутые выше на рис. 1 i.е. для управления точкой освещения из двух разных мест с помощью двухпозиционных переключателей

    Как управлять одной лампой из трех мест с помощью двухпозиционных переключателей?

    На рис. 4 схема подключения показывает, как управлять световой точкой из трех разных мест с помощью двух двухпозиционных переключателей и промежуточного переключателя.

    На рис. 5 показано одно и то же соединение для управления световой точкой из трех мест с использованием разных символов.

    Двухстороннее переключение для управления освещением из двух мест на лестнице

    Как мы обсуждали выше, наиболее распространенное использование двухсторонних переключателей — это управление световой точкой из разных мест, например, наверху и внизу i.е. нижняя входная дверь и верхняя дверь. Эта схема показана ниже:

    Как управлять светом из шести мест

    Ниже приведена схема подключения, которая показывает, как управлять световой точкой из шести разных мест с помощью двух двухпозиционных переключателей и четырех промежуточных устройств. переключатели. Обратите внимание, что вы можете управлять еще большим количеством лампочек, добавив больше промежуточных переключателей в середине цепи.

    Применение двухсторонней коммутации
    • Используется для управления электрооборудованием и приборами из двух, трех или даже более разных мест путем добавления дополнительных промежуточных переключателей.
    • Он также используется при подключении проводки на лестнице, где световой точкой можно управлять из двух или более разных мест.
    • Используется в помещениях большой площади, имеющих две или более входных и выходных дверей и ворот.
    • Основная цель двухстороннего переключения — управление электроприбором, устройством или оборудованием переменного или постоянного тока, особенно световыми точками, с двух мест.

    Вы также можете прочитать:

    Как подключить двухпозиционный переключатель (со схемой)

    Одна из простых, но интересных схем подключения, которую молодые инженеры изучают в своей лаборатории, — это подключение освещения лестницы . .Возможно, большинство из нас уже использовали его, не обращая особого внимания на то, как он работает. Освещение лестницы дома или в любом другом месте обычно осуществляется с помощью так называемого двухпозиционного переключателя. Сейчас на рынке существует множество различных типов переключателей, и некоторые из них могут использоваться напрямую для двустороннего подключения без каких-либо специальных двусторонних проводных соединений. Но в этом уроке мы покажем вам, как сделать проводку двухпозиционного переключателя с обычными бытовыми переключателями. Двухстороннее переключающее соединение означает, что вы можете управлять электрическим оборудованием, таким как лампочка, с помощью двух переключателей, расположенных в разных местах, обычно используемых на лестнице.Двусторонним переключателем можно управлять независимо от любого переключателя, это означает, что независимо от положения другого переключателя (ВКЛ / ВЫКЛ), вы можете управлять светом с помощью другого переключателя.

    Существует два метода подключения с 2-проводной коммутацией , один — , 2-проводное управление , а другой — , 3-проводное управление . Мы объяснили оба метода ниже, и оба метода продемонстрированы в Video , приведенном в конце этой статьи.

    Необходимые компоненты для подключения двухстороннего переключателя
    • Два двухпозиционных переключателя
    • Лампа
    • Электропитание переменного тока
    • Соединительные провода

    Подключение двухпозиционного переключателя с использованием двухпроводного управления

    Это первый метод подключения с двухсторонней коммутацией, это старый метод .Если вы собираетесь установить новый, используйте три метода управления проводом.

    Как вы видите на схеме 2-ходового переключателя ниже, вы обнаружите, что фаза / напряжение соединены с общим проводом первого 2-ходового переключателя. PIN1 и PIN2 первого переключателя связаны с PIN1 и PIN2 второго переключателя соответственно. Один конец лампы подключен к общей клемме второго переключателя, а другой конец лампы подключен к нейтральной линии источника питания переменного тока.

    Примечание: При 2-проводном методе управления, когда переключатели находятся в противоположном состоянии , индикатор будет в состоянии ВЫКЛ. , как показано на схеме ниже:

    Условие получения выхода в состоянии ВКЛ такое же, как и в таблице истинности выходных вентилей, которая приведена ниже:

    Переключатель 1

    Переключатель 2

    Состояние лампы

    0

    0

    1

    0

    1

    0

    1

    0

    0

    1

    1

    1

    Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

    Как подключить проводку двухпозиционного переключателя с помощью трехпроводного управления

    Это новый метод подключения 2-проводного переключателя , который немного отличается от метода двухпроводного управления. Этот метод широко используется в настоящее время, поскольку он более эффективен, чем двухпроводная система управления.

    Как вы можете видеть на принципиальной схеме двухпозиционного переключателя под номером , общий контур обоих переключателей закорочен.PIN1 обоих переключателей подключается к фазе или проводу под напряжением, а PIN2 обоих переключателей подключается к одному концу лампы. Другой конец лампы подключен к нейтрали источника питания переменного тока.

    Примечание: В 3-проводном методе управления, когда переключатели находятся в таком же состоянии , индикатор будет в выключенном состоянии , как показано на схеме ниже:

    Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности взрывозащиты или логического элемента, которая приведена ниже:

    Переключатель 1

    Переключатель 2

    Состояние лампы

    0

    0

    0

    0

    1

    1

    1

    0

    1

    1

    1

    0

    Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

    Применение двухстороннего переключателя:
    • В основном на лестничной клетке.
    • Ошибочное срабатывание устройств безопасности / защиты цепи.
    • Большой зал с двумя въездными / выездными воротами.
    • Для управления любыми приборами переменного тока, такими как вентилятор или свет, из двух мест, например, входа и выхода.

    Как подключить выключатель света

    Введение

    Этот FAQ был составлен для объяснения различных типов выключателей света, схем и терминологии, которые используются в современных осветительных установках.От простых односторонних переключателей до более продвинутых клавиатур, которые используются в системах домашней автоматизации, таких как Lutron.

    Любые электрические подключения должны выполняться квалифицированным электриком. Мы не электрики и взяли все схемы из инструкций, прилагаемых к продаваемой нами продукции. Всегда следует соблюдать основные меры безопасности, такие как отключение питания от сети перед началом любых работ. Также следует придерживаться максимального номинального тока; Обычно это от 6 до 10 ампер на переключатель для двухпозиционных переключателей, а для диммерных переключателей — 250 или 400 Вт.Светодиоды часто необходимо снизить, например, Varilight V-Pro рассчитан на 120 Вт для светодиодов и 400 Вт для ламп накаливания с максимум 10 светодиодами. Эти рейтинги различаются для версий с 1, 2 и 3 группами.

    Если вы пытаетесь подключить что-нибудь более сложное, например, модернизировать переключатель света с 4 группами до переключателя с диммером на 4 группы, возможно, стоит сначала сделать быстрый снимок на тот случай, если вы запутались с проводами и вам нужно вернуться обратно.

    Подключение одностороннего переключателя

    Односторонний выключатель света имеет две клеммы, которые обычно обозначены как COM или C.Общее — это провод под напряжением, который подает входное напряжение на переключатель. Другой вывод обозначен как L1 и является выходом на осветительную арматуру.

    Когда вы подключаете декоративные выключатели света, такие как хромированные, из нержавеющей стали и т. Д., Вы обнаружите, что переключатель также имеет клемму L2, что означает, что это двусторонний переключатель. Если у вас схема только в одну сторону, вы можете игнорировать этот терминал, и он все равно будет работать. Это связано с тем, что двухсторонние переключатели также могут использоваться в односторонних цепях.Производители не делают декоративные односторонние переключатели.

    Подключение двухпозиционного переключателя

    Двухстороннее переключение означает, что вы можете переключать один и тот же светильник с помощью двух переключателей, расположенных в разных сторонах комнаты. Двухсторонние переключатели имеют клемму COM, а также клеммы L1 и L2.

    • Когда L1 выключен, L2 будет включен.
    • Когда L1 включен, L2 будет выключен.

    Для этого есть два варианта подключения:

    Более продвинутые диммерные переключатели, такие как Varilight Eclique и Lightwave RF, имеют вместо этого S-вывод.Терминал S может быть подключен только к соответствующему ведомому устройству и не будет работать с обычным двусторонним переключателем. Вот пример подключения диммера Lightwave RF Gen1, показанный сзади:

    Подключение промежуточного переключателя

    Промежуточное переключение аналогично двухстороннему, но позволяет интегрировать третий переключатель. Примером этого может быть один переключатель внизу лестницы, один вверху и один посередине. Это не называется трехсторонним переключением, потому что вы также можете добавить дополнительные переключатели для четырехстороннего переключения или более.

    Промежуточные переключатели имеют клеммы с маркировкой L1, L2, L3 и L4. Посмотрите на схему ниже, которая показывает, как включить трехпозиционный переключатель:

    Двустороннее затемнение

    Двухстороннее затемнение позволяет затемнять светильник из двух мест. Вы не можете использовать для этого обычные поворотные переключатели диммера, потому что вы потенциально можете уменьшить свет до 10% с помощью одного диммера, а затем перейти к другому диммеру и попытаться уменьшить свет до уровня ниже 0%.Или, наоборот, вы можете попытаться сделать свет ярче выше 100%. Это вызовет серьезную нестабильность на трассе, как в тот момент, когда охотники за привидениями пересекли лучи!

    В одной цепи могут быть диммер и двухпозиционный переключатель. Диммер будет регулировать яркость, а двухсторонний переключатель сможет включать и выключать его. Если вы приглушили свет до 50%, переключатель будет продолжать выключать его и выключаться на этом уровне, пока вы снова не приглушите его.

    До недавнего времени двухстороннее регулирование яркости было довольно дорогим, его можно было сделать с помощью Lutron Rania, пока они не были сняты с производства.С появлением многоточечных диммеров Varilight V-Pro (формально Eclique) и переключателей Lightwave Smart это стало легко сделать и не стоит слишком дорого. Для работы Varilight требуется комбинация главного и подчиненного диммеров. В то время как диммеры серии Lightwave Smart можно запрограммировать через их приложение на выполнение 2-х или даже 3-х стороннего диммирования.

    Коммутаторы беспроводной связи

    Для работы беспроводных коммутаторов

    обычно требуется дополнительный приемник. Приемник размещается в пустоте потолка рядом с источниками света.Он получает радиочастотный сигнал от переключателя, чтобы сообщить приемнику, что делать. Если у вас уже есть провода, вы все равно можете использовать переключатель беспроводной сети, заделав провода. Такие бренды, как Rako и Lutron, имеют свои собственные беспроводные системы. Lightwave прекратил выпуск своих Gen1, Connect Series.

    Беспроводные переключатели раньше работали от батарей, Ener-J пошла дальше, выпустив кинетические переключатели. Использование энергии, генерируемой при нажатии переключателя, которой достаточно для отправки сигнала на приемник.Затем приемник переключает свет и доступен в версиях с регулируемой или нерегулируемой яркостью, а также в версии Wi-Fi для управления смартфоном. Они могут быть привинчены или приклеены к поверхности и имеют версии со степенью защиты IP65, которые идеально подходят для ванных комнат.

    Затемнение смартфона

    Если вы хотите управлять освещением с помощью смартфона, самый простой и экономичный способ сделать это — использовать Lightwave. Все, что вам нужно, — это главный диммер, концентратор Wi-Fi Lightwave RF и бесплатное приложение.Новая серия Smart позволяет легко затемнять светодиоды и предоставляет функции таймера и настройки сцены. Вы также можете управлять интеллектуальными розетками, элементами управления обогревом и другими надстройками Lightwave.

    Подключение клавиатуры Lutron QS

    Одним из основных преимуществ использования системы домашней автоматизации по сравнению с традиционными диммерными переключателями является то, что вы можете заменить эти громоздкие на вид двойные пластины, трех- и четырехрядные диммерные переключатели на модно выглядящие клавиатуры. Клавиатуры Lutron имеют до 10 кнопок, а также имеют функцию увеличения и уменьшения яркости.Кнопки можно запрограммировать для создания сцен освещения по вашему выбору. Вот пример 5-кнопочной клавиатуры Lutron SeeTouch с гравировкой из сатинированного никеля с черными кнопками.

    После того, как вы определились с функцией каждой сцены, вы можете выгравировать кнопки, заполнив форму и отправив ее обратно в Lutron, это входит в стоимость клавиатуры. Вы можете выбрать что-то простое, например, «Сцена 1», «Сцена 2» и т. Д., Или попробовать что-нибудь более смелое, например «Все включено», «Просмотр ТВ», «Время вечеринки», «Чтение» и «Все выключено», как в моем примере.Сцена может представлять собой смесь нескольких цепей освещения, для которых установлены разные уровни затемнения. «Просмотр ТВ» может уменьшить яркость основных светодиодных даунлайтов до 10%, настенных светильников до 30%, светодиодной ленты бухты до 50% и даже включения настольной лампы — и все это одним нажатием кнопки.

    Если вы планируете установить полную домашнюю автоматизацию, такую ​​как Lutron Grafik Eye QS или Energi Savr Node (известная как ESN), соответствующие клавиатуры, известные как SeeTouch, должны быть подключены совершенно иначе, чем любые из традиционных переключателей, которые мы ‘ я уже упоминал.Во-первых, им требуется источник питания 24 В постоянного тока, который можно взять непосредственно от Grafik Eye или ESN. Клавиатуры также могут управлять электронными жалюзи, которые также можно приобрести у Lutron.

    Используется рекомендованный кабель управления Lutron, состоящий из двух пар кабелей, одна пара предназначена для питания, а другая — для сигнала. Дополнительные клавиатуры и другие компоненты могут быть связаны друг с другом с помощью терминала QS Link. Вы даже можете связать Grafik Eye QS с узлом Energi Savr и использовать их в одной системе.

    Цепи освещения — входной и выходной шлейф

    Излюбленный способ подключения встраиваемых даунлайтов — это метод «петля», «петля». Это форма параллельной проводки, которая имеет один кабель (обычно сдвоенный и заземляющий 6242Y), содержащий провода под напряжением, нейтраль и заземление, которые входят в петлю, а затем выходят из осветительной арматуры выщелачивания. Это альтернатива традиционной системе распределительных коробок, она требует меньше кабеля и выполняется быстрее.

    Многие потолочные светильники имеют присоединенные к ним входные и выходные клеммные колодки.Например, Ansell iCage имеет самый большой из них, который был специально разработан для этого типа проводки. Популярной особенностью даунлайтов являются вставные клеммы, которые также имеют петлевые и петлевые клеммы. У некоторых они прямо прикреплены к потолочному свету, а у некоторых есть разъемы для проводки. На изображении ниже показан метод подключения по входу и выходу:

    При установке даунлайтов, у которых нет собственной системы подключения, многие установщики создают свои собственные с помощью Click Flow Connector.С помощью этого разъема вы подключаете меньший штекерный разъем к потолочному светильнику, а соответствующий разъем-розетку — к входящей и выходящей петлям. Затем вы просто подключаете даунлайт к цепи и продолжаете процесс со следующими.

    Другие даунлайты, такие как Aurora M Series и Click Ovia Nano, поставляются с собственными разъемами для проводки. Штекерный разъем уже предварительно подключен к даунлайт, поэтому половина работы уже сделана за вас. Еще одно преимущество использования Flow Connectors заключается в том, что если даунлайт выходит из строя, вы можете отключить его и заменить самостоятельно, не прибегая к помощи электрика, чтобы отключить его, а затем снова подключить замену.

    Цепи освещения — последовательная проводка

    Проводка серии

    в основном используется со светодиодными лампами, которые питаются от одного и того же светодиодного драйвера. Обычно он используется с меньшими светодиодными светильниками даунлайта или со светодиодными фонарями постоянного тока. Самые популярные номинальные значения постоянного тока — 350 мА или 700 мА. На схеме ниже показано, как это делается:

    Хотя многие из предлагаемых нами светодиодных даунлайтов имеют постоянный ток, каждый из них снабжен собственным светодиодным драйвером, который либо прикреплен непосредственно к ним, либо идет за ними, как старомодная комбинация галогена и низковольтного трансформатора.Если вы подключаете источник питания к каждому светодиодному драйверу по отдельности, это будет классифицироваться как параллельное подключение и может быть выполнено с использованием техники «петля, петля».

    Электропроводка потолочного светильника

    Если вы модернизируете существующий галогенный потолочный светильник, то, скорее всего, у вас будут галогенные лампы GU10 с сетевым напряжением или низковольтные галогенные лампы MR16 (GU5.3). Галогены низкого напряжения будут иметь трансформатор; его нужно будет отключить, так как он больше не понадобится. Единственная причина, по которой вам нужно сохранить трансформатор, заключается в том, что вы хотите использовать светодиоды MR16, которые работают от переменного тока, это менее популярный вариант, поскольку вам нужно убедиться, что существующий трансформатор совместим со светодиодами, и если вы затемняете вам необходимо убедиться, что светодиод MR16, трансформатор и диммер совместимы.Многие установщики выбирают GU10 или интегрированный вариант, поскольку они требуют меньшего количества компонентов и часто стоят меньше.

    Размер вырезаемого отверстия

    Если вы заменяете существующие потолочные светильники, вам нужно, чтобы в ваших новых были отверстия аналогичного размера, в противном случае вам придется либо делать отверстия больше, либо уменьшать их (да, я сказал меньше), что потребует повторной штукатурки Ваш потолок и повторная вырезка отверстий. Соответствие размеров отверстий всегда является ключевым решением в процессе выбора.

    Если специально не указано иное, потолочные светильники подключаются параллельно, они обычно подключаются последовательно только тогда, когда несколько источников света получают питание от одного и того же драйвера светодиода. В зависимости от того, какой тип светильника вы выберете, вам может потребоваться заземлить его. Вот два примера, которые объясняют, как подключить даунлайт: один — для даунлайта GU10, а другой объясняет, как подключить встроенный светодиодный даунлайт, каждый из которых имеет свои собственные положения для заземления:

    Подключение потолочного светильника с противопожарным классом — Ansell iCage

    У Ansell есть большая входная и выходная клеммная колодка, допускающая 2x 1.Двойной 5-миллиметровый кабель и кабель заземления для подключения к одному даунлайтру и другому. ICage поставляется с патроном для низковольтных ламп GU10 и GU5.3.

    При использовании с патроном GU10 светильник находится под напряжением сети и должен быть заземлен. Он классифицируется как продукт Класса I. Если вы используете патрон низковольтной лампы GU5.3, то даунлайт классифицируется как класс III и не требует заземления.

    Загрузите инструкции по установке Ansell iCage: НАЖМИТЕ ЗДЕСЬ

    Подключение встроенного светодиодного светильника — Haler h3 Pro

    Некоторые встроенные светодиодные даунлайты, такие как ведущие на рынке светильники Haler h3 Pro от Collingwood Lighting, относятся к SELV, что означает безопасное сверхнизкое напряжение.Это означает, что напряжение драйвера светодиода ниже 12 В переменного тока или 30 В постоянного тока. Напряжение ниже 20 В обычно не ощущается человеческим телом и считается безвредным.

    Для осветительной арматуры

    SELV не требуется заземление; они классифицируются как изделия класса III. Драйвер светодиода для h3 Pro также имеет двойную изоляцию, что означает, что он имеет два слоя изоляции вокруг компонентов, находящихся под напряжением, это также означает, что его не нужно заземлять. Выходное напряжение постоянного тока отделено от напряжения питания переменного тока.

    Изделия с двойной изоляцией относятся к классу II и обозначаются этим символом:

    У h3 Pro есть провод под напряжением и нейтральный провод, идущий от драйвера светодиода, вам потребуются дополнительные блоки разветвления или соединителей для их подключения. Добавив соединитель Click Flow, вы можете создать свою собственную систему петлевых входов и выходов, как упоминалось в предыдущем разделе подключения входов и выходов.

    Загрузите инструкции по установке Haler h3 Pro: НАЖМИТЕ ЗДЕСЬ

    Подключение прожектора

    В этом видеоролике со светодиодным прожектором Philips показано, как установить светодиодный прожектор с помощью системы Click Fix, хотя применяются многие из тех же правил.

    Схема подключения трехпозиционного переключателя

    Уважаемый г-н электрик: Мне нужно посмотреть электрические схемы трехпозиционного переключателя. У меня на кухне есть два переключателя, которые управляют одним светом. Я не уверен, что это 3-х позиционные переключатели или 2-х позиционные переключатели света. Я обнаружил, что один переключатель должен всегда оставаться в верхнем положении, чтобы другой включал свет. Как мне диагностировать и исправить это?

    Ответ: На этой странице есть несколько схем подключения трехпозиционного переключателя.Одна диаграмма вверху, остальные внизу. Двусторонние электрические переключатели света и 3-позиционные переключатели света — это одно и то же, просто они имеют разные названия в зависимости от страны. Я предполагаю, что один из ваших трехпозиционных переключателей сломался. ПРИМЕЧАНИЕ. Текстовые ссылки ниже ведут к соответствующим продуктам на Amazon.com и EBay.

    Отключить питание цепи в коробке выключателя. Из-за того, что в этом конкретном типе проводки переключателя несколько горячих проводов, любителю может быть немного сложно диагностировать, какой трехпозиционный переключатель вышел из строя.Предлагаю вам сменить один переключатель. Если это не поможет, замените другой.

    В любом случае рекомендуется заменить оба переключателя одновременно. , так как другой может вскоре выйти из строя. Будьте очень осторожны, идентифицируя провода ЛИНИИ и НАГРУЗКИ ПЕРЕД отключением переключателей. Обычно я снимаю один провод со старого переключателя и кладу его на новый переключатель, а затем повторяю с другими проводами.

    Не отсоединяйте сразу все провода от одного трехпозиционного переключателя, а затем пытайтесь выяснить, что это за каждый провод.Прежде всего, обратите внимание на цвет винтовых клемм на старом переключателе. Один винтовой зажим будет другого цвета и помечен как «Общий». К этому винту будет подключен провод ЛИНИИ или НАГРУЗКИ.

    Задняя сторона двух трехпозиционных переключателей со стрелками, указывающими на общую клемму

    Спасибо Джону С. за приведенную выше фотографию, на которой показаны общие клеммы на трехпозиционных переключателях. Общие клеммы — это клеммы разного цвета, используемые для ЛИНИИ и НАГРУЗКИ.Латунные клеммные винты без маркировки предназначены для подключения путешественников.

    Вы не можете полагаться на цветовую схему соединений , чтобы выяснить, какова функция каждого провода в существующей установке трехпозиционного переключателя. Первоначальные установщики использовали любые материалы и методы проводки, которые были приемлемы во время установки.

    Существуют старые установки трехпозиционного электрического переключателя, которые не соответствуют принятой в отрасли практике или требованиям электротехнических правил.Вот почему важно определить функцию проводов 3-х полюсных электрических выключателей освещения.

    Заменить трехсторонний коммутатор на интеллектуальный коммутатор WiFi может быть непросто. Для питания интеллектуального переключателя вам понадобится нейтральный провод. Нельзя использовать заземляющий провод вместо нейтрали. Кроме того, может потребоваться внести некоторые изменения в другой трехпозиционный переключатель в цепи.

    Скорее всего, НАГРУЗКА и один бегунок нужно будет соединить вместе, в то время как другой бегунок будет закрыт проволочной гайкой.Все интеллектуальные переключатели отличаются друг от друга, и вы должны следовать инструкциям производителя по установке.

    Все схемы подключения трехпозиционного переключателя и двухпозиционного переключателя имеют одни и те же основные компоненты: Провода, состоящие из ЛИНИИ, НАГРУЗКИ, нейтрали, пары ходовых и двух трехпозиционных переключателей. Если вы пытаетесь устранить неполадки в работе трехпозиционного переключателя, вам необходимо определить функцию каждого провода. Сделайте это перед отключением любых проводов от переключателей.

    Провод LINE обычно легче всего идентифицировать, потому что он всегда горячий.Он должен быть подключен к обычному медному или черному винту на одном из трехпозиционных переключателей. Другой трехпозиционный переключатель будет иметь провод НАГРУЗКИ, подключенный к общему медному или черному винту. Тестер напряжения подходит для проверки токоведущих проводов с нейтралью и / или заземлением.

    Спереди и сзади два идентичных трехпозиционных переключателя.

    Обратите внимание на один черный винт на каждом из вышеуказанных трехпозиционных переключателей. Только провод НАГРУЗКИ или провод ЛИНИИ подключается к общему черному винту. Зеленый винт предназначен только для заземления, и к нему должен быть подключен один провод заземления.

    Щелкните здесь, чтобы просмотреть все трехпозиционные переключатели, доступные на Amazon

    Переключатели можно просто заменить без необходимости определять функцию каждого проводника. В этом случае вы просто снимаете один провод за раз и подключаете его к той же клемме на новом переключателе. Обратите внимание на цвет винтовых клемм на старом и новом переключателях. Проверьте заднюю часть старого переключателя на наличие клеммы «Общий».

    Для старых проводов, цвет которых не очень различим, я использую цветную изоленту для обозначения проводов.Это очень полезно и значительно упрощает замену переключателей в следующий раз, когда потребуется замена переключателей. У меня на грузовике всегда есть черная, белая, красная, зеленая и синяя изолента.

    Между каждым трехпозиционным переключателем находится пара «Путешественников» , которые подключены к латунным клеммам без маркировки. Путевые провода взаимозаменяемы между двумя клеммными винтами цвета латуни.

    На одном из трехпозиционных переключателей ЛИНИЯ или горячий провод подключается к общей медной или черной винтовой клемме.На другом трехпозиционном переключателе провод НАГРУЗКИ (НАГРУЗКА — это провод, по которому подается питание на осветительный прибор) подключается к общей медной или черной винтовой клемме.

    Ниже представлена ​​простая трехпозиционная схема , которую можно применить ко всем соединениям трехходового электрического переключателя света. Это всего лишь схема подключения, а не фактический метод подключения, используемый для установки трехпозиционного переключателя.

    Дополнительные схемы подключения трехпозиционного переключателя, изображающие фактические методы подключения, приведены ниже.

    Принципиальная электрическая схема трехпозиционного переключателя. Два очень старых трехпозиционных переключателя.

    На фотографии выше изображены два очень старых трехпозиционных переключателя. Винтовые клеммы были на передней панели переключателей много-много лет назад. Было небезопасно располагать электрические клеммы под напряжением так близко к металлической настенной пластине. Я лично видел несколько случаев, когда металлическая настенная пластина контактировала с токоведущими клеммами и создавала короткое замыкание, что приводило к срабатыванию автоматического выключателя.

    ЕЩЕ СХЕМЫ СОЕДИНЕНИЙ ТРЕХСТОРОННЕГО ПЕРЕКЛЮЧАТЕЛЯ

    Существует несколько способов подключения трехпозиционного переключателя , которые можно использовать, и обычно установщик определяет, какой способ лучше всего подходит для его или ее целей.В некоторых странах трехпозиционный переключатель называют двухпозиционным переключателем. Национальный электротехнический кодекс требует, чтобы нейтральный провод (белый провод) был установлен в большинстве мест переключателей света, однако статья 404-2 (C) требует наличия нейтрали только в одном месте трехпозиционного переключателя.

    Схема подключения трехпозиционного переключателя, изображенная в верхней части этого поста, вероятно, является наиболее распространенным методом для подключения трехпозиционного переключателя. Двухпроводной кабель LINE входит в одну распределительную коробку, а двухпроводной кабель НАГРУЗКИ — в другую распределительную коробку.Затем между двумя трехполюсными распределительными коробками устанавливается трехжильный кабель с заземлением .

    Этот метод также соответствует нормам в отношении заполнения коробки и количества проводов, которые каждая электрическая коробка должна иметь внутри.

    В распределительной коробке LINE черный провод двухпроводного кабеля LINE подключается к общей медной или черной винтовой клемме на трехпозиционном переключателе. Красный и черный провода (Travelers) трехпроводного кабеля подключаются к латунным клеммам трехпозиционного переключателя.Неважно, какой путешественник на каком латунном терминале едет.

    Белый нейтральный провод LINE подключается к белому проводу кабеля 14/3. На другом конце белая нейтраль НАГРУЗКИ подключена к белому проводу кабеля 14/3. В распределительной коробке НАГРУЗКИ черный провод двухпроводного кабеля НАГРУЗКИ подключается к общей медной или черной клемме на трехпозиционном переключателе. Белый провод НАГРУЗКИ подключается к белому проводу трехжильного кабеля. Красный и черный путешественники в трехпроводном кабеле подключаются к латунным клеммам трехпозиционного переключателя.

    Вышеупомянутый метод хорош тем, что он обеспечивает наличие белого нейтрального провода LINE на каждой распределительной коробке. Кроме того, для этого метода требуется только трехжильный кабель (с заземлением) между переключателями.

    Не все существующие установки трехпозиционного переключателя имеют одинаковые цвета проводов. Перед заменой трех- и двусторонних переключателей света важно идентифицировать провода LINE и LOAD. Обратите внимание, какие провода подключены к общим медным или черным винтовым клеммам.

    Вариантом вышеупомянутой схемы подключения трех- и двухпозиционного переключателя является объединение всех кабелей в одну настенную распределительную коробку, как показано на схеме ниже, и ответвление оттуда к каждому переключателю и осветительной арматуре.ЛИНИЯ и НАГРУЗКА объединены в одну электрическую коробку с трехпозиционным переключателем. Оттуда необходимо установить 3-проводной кабель (2 дорожки, заземление и повторно идентифицированный белый провод) или кабелепровод ко второму трехпозиционному переключателю.

    Если белый провод не используется в качестве нейтрального, его необходимо заменить на другой цвет. У второго трехпозиционного переключателя черный провод должен быть подключен к общей медной или черной винтовой клемме переключателя.

    Голый или зеленый провод подключается к металлической распределительной коробке с помощью крепежного винта 10/32 и к зеленому винту на трехпозиционном переключателе.Оголенный или зеленый заземляющий провод на этих схемах подключения не показан для упрощения. Электрическая коробка должна быть достаточно большой, чтобы вместить количество проводов. См. Статью 314 Национального электротехнического кодекса (NFPA 70) относительно требований к пространству.

    Схема подключения трехпозиционного переключателя с ЛИНИЕЙ и НАГРУЗКОЙ в одной распределительной коробке.

    На приведенной выше диаграмме белый провод должен быть повторно идентифицирован как горячий провод в каждом месте переключателя. Белый провод между переключателями не используется в качестве нейтрали.

    Пример подключения трехпозиционного переключателя с ЛИНИЕЙ и НАГРУЗКОЙ в одной квадратной электрической коробке 4 ″.

    На фотографии выше зеленая стрелка указывает на ЛИНИЙ, находящийся под напряжением , подключенный к черному проводу кабеля 14/3, который идет к другому трехпозиционному переключателю. Синяя стрелка указывает на провод НАГРУЗКИ, который будет подключен к общей клемме черного или красного цвета на трехпозиционном переключателе света, который будет установлен в этой коробке.

    Красный и синий провода в этой установке — путешественники.Это было добавлено к существующей установке, в которой был только один однополюсный настенный выключатель наверху лестницы в подвал для освещения подвала. Домовладелец хотел установить дополнительный выключатель в подвале.

    На фотографии ниже показана проводка в другом трехполюсном переключателе, который изначально был однополюсным переключателем.

    Подключение трех- и двухпозиционного переключателя без нагрузки или подачи линии в распределительную коробку.

    Черный провод под напряжением в электрическом блоке наверху подключается другим концом к черному проводу ЛИНИИ и подключается к общему черному или красному винту на трехпозиционном переключателе.Белый провод заклеен синей изолентой, чтобы показать, что это не нейтральный провод, а проводник. Красный провод — другой путешественник. Путешественники подключаются к двум латунным винтовым клеммам на трехпозиционном переключателе.

    Когда белый провод используется в качестве путеводителя, его цвет необходимо изменить в соответствии со статьей 310.110 (C). Можно использовать любой цвет, кроме белого, серого или зеленого. Дополнительный зажим в верхней части этой распределительной коробки необходимо удалить, поскольку он считается одним дополнительным проводом (статья 314.16 (В) (2).

    В первой распределительной коробке черный провод, который был проложен ко второму трехпозиционному переключателю, можно подключить либо к черному проводу НАГРУЗКИ, либо к черному проводу ЛИНИИ. Черный провод ЛИНИИ или провод НАГРУЗКИ, который не подключен ко второму трехпозиционному переключателю, подключается к общей медной или черной клемме первого трехпозиционного переключателя.

    Белые нейтральные провода LINE и LOAD должны быть соединены вместе. Путевые провода от второго переключателя подключаются к тем же двум латунным клеммам на первом переключателе.

    Все заземляющие провода должны быть соединены вместе, и один или два гибких провода, подключенных из этого пучка, должны быть подключены к металлической коробке с помощью крепежного винта 10/32 и к зеленой винтовой клемме на трехпозиционном переключателе.

    Другой пример альтернативного метода трехсторонней разводки — это подвести все кабели к электрической коробке потолочного светильника. Оттуда необходимо будет установить трехжильный кабель или кабелепровод к одному из трехпозиционных переключателей.Четырехжильный кабель с заземлением или кабелепровод должен быть проложен к другому месту расположения трехпозиционного переключателя, как того требует кодекс, чтобы иметь белый нейтральный проводник в одной из распределительных коробок.

    Для размещения всех проводов в этой конкретной установке трехпозиционного переключателя потребуется потолочная электрическая коробка большего размера. При использовании провода №14 требуется минимум 24 кубических дюйма. См. Таблицы 314.16 (A) и (B). Для каждого провода №14 требуется два кубических дюйма.

    Обновление в Национальном электротехническом кодексе 2020 года требует, чтобы все электрические коробки потолочного освещения, в которых может быть установлен потолочный вентилятор, были рассчитаны на поддержку потолочного вентилятора .См. Статью 314.27 (C).

    Схема подключения 3-позиционного переключателя, на которой показаны все провода в потолочной распределительной коробке.

    На каждом переключателе на приведенной выше схеме подключения трехпозиционного переключателя черный провод подключается к общему медному или черному винту. В электрической коробке потолочного светильника один черный провод от трехпозиционного переключателя подключается к черному проводу НАГРУЗКИ на осветительном приборе. Черный провод от другого трехполюсника подключается к черному проводу LINE. Белый нейтральный провод LINE подключается к светильнику.

    Путешественники в распределительной коробке потолочного освещения соединяются по цвету. Основания соединяются между собой, к металлической коробке, а также к светильнику. Электрическая распределительная коробка на потолке должна быть очень большой, чтобы подходить для всех проводов. Обратите внимание на белый нейтральный провод, который должен быть в одной из распределительных коробок.

    Схема подключения двухпозиционного переключателя для Великобритании.

    В Великобритании некоторые электрики используют альтернативный метод для подключения двухпозиционных переключателей, как показано на приведенной выше схеме подключения.Двусторонние переключатели и трехпозиционные переключатели работают одинаково и имеют одинаковые точки подключения, просто в Великобритании у них разные имена: Common, L1 и L2.

    На приведенной выше схеме подключения переключателя показана цветовая кодировка проводов, отличная от той, что используется в США. В этой конфигурации проводки общие клеммы на каждом двухпозиционном переключателе соединены вместе одним проводом. Провод LINE подключается к клемме L1, а провод НАГРУЗКИ подключается к клемме L2.

    Если вы хотите добавить дополнительные переключатели, вы должны установить четырехпозиционные переключатели, или, как их называют в Европе, промежуточные переключатели, которые подключаются к проводам L1 и L2.Промежуточные переключатели подключаются между двухсторонними проводками. Используя трехжильный кабель, общий провод, идущий к двухпозиционным переключателям, просто проходит через каждую электрическую коробку промежуточного переключателя. Цветная изолента используется для повторной идентификации проводов.

    Заземляющие провода на этих схемах не показаны для экономии места и облегчения просмотра. Однако во время установки все заземляющие провода должны быть соединены вместе, и к каждому коммутатору будет добавлен провод . Все металлические электрические коробки необходимо заземлить с помощью крепежного винта 10/32 в задней части коробки.

    Вы можете найти мой пост со схемами подключения 4-позиционного переключателя полезным.

    Схемы подключения однополюсного выключателя света см. В моем посте здесь .

    Чтобы подключить настенные переключатели для управления электрическими розетками, см. Мой пост здесь .

    .

Читайте также

Светодиодная лента 220в подключение: Лента RGB 220V — Устройство, монтаж светодиодной RGB ленты 220В

Схема подключения электродвигателя 220 с конденсатором: Схема Подключения Электродвигателя 220 — tokzamer.ru

Как от выключателя провести розетку схема подключения: Как подключить розетку от выключателя: можно ли запитать, последствия

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
