Кабель для подключения плиты: Кабель для электрической плиты — марки, сечения, рекомендации по подключению

| – Комментировать

Содержание

Как правильно выбрать кабель для электроплиты →Какие кабели бывают →Особенности, которые нужно знать перед покупкой→Рекомендации по выбору

Правильное подключение варочной панели к электросети — залог надежной и безопасной работы устройства. Эксперты Miele рассказывают, как выбрать кабель для электроплиты.

Требования к кабелю

Кабель для подключения электроплиты должен быть:

  1. Подобран по сечению и количеству жил. Размер сечения — в зависимости от мощности электроприбора и фазности сети.
  2. Изготовлен из негорючих материалов — таких, как ПВХ-пластикаты и медь. Резиновая изоляция нежелательна.
  3. Заземлен. Сеть должна иметь заземление. Его отсутствие может привести к поражению электрическим током.

Электроплиту подключают к трех- либо однофазной сети. Для этого используют трех- и пятижильные кабели с заземлением.

Виды кабелей для электроплит

Кабели для подключения электроплит состоят из токопроводящей жилы, оболочки и изоляции.

Жилы изготавливают из:

  1. Алюминия. Жилы кабеля подвержены перегреву. Материал не пластичен — изгиб может приводить к потере контакта.
  2. Меди. Кабель обладает высокой токопроводностью и стойкостью к коррозии. Срок эксплуатации — до 35 лет. Материал гибкий, удобный для монтажа.

Медножильные подходят для подключения варочных панелей Miele. Изоляцию и оболочку жил изготавливают из негорючего ПВХ-пластиката. Различают кабели немецкого производства (NYM) и их российский аналог (ВВГ). Оба типа кабеля подходят для подключения электроплиты. Компания Miele рекомендует использовать NYM-кабеля. Он произведен по немецким стандартам, состоит из:

  • медных жил, изолированных в ПВХ-пластикате;
  • герметизации. Расположена продольно, объединяет все жилы. Изготовлена из негорючего материала;
  • внешней оболочки из ПВХ-пластиката.

Преимущества NYM над ВВГ:

  1. Большая гибкость. Можно прокладывать в труднодоступных местах. Минимальный радиус изгиба — 4 собственных диаметра.
  2. Легкая зачистка. Помогает при монтаже — легче очистить, не повредив жилы.
  3. Пониженная горючесть. Защищен от возгорания вследствие короткого замыкания.
  4. Устойчивость к внешним факторам. Несколько слоев изоляции обеспечивают повышенную защиту от влаги и деформаций.
  5. Увеличенный срок службы — до 40 лет при соблюдении условий эксплуатации.
  6. Материалы не содержат кадмия и силикона.

После монтажа проводку скрывают под декоративными элементами. Длительное воздействие солнечного света негативно влияет на ее оболочку.

Какой кабель выбрать?

При выборе сечения трехжильного кабеля для электроплиты в однофазной сети учитывают мощность электроплиты:

  • до 3 кВт — 1.5 мм;
  • от 3 до 5 кВт — 2.5 мм;
  • от 5 до 7.5 кВт — 4 мм;
  • от 7.5 до 10 кВт — 6 мм.

В трехфазной сети — при использовании пятижильного кабеля:

  • 1.5 мм — до 5 кВт;
  • 2.5 мм — от 5 до 10 кВт.

Специалисты Miele рекомендуют выбирать для подключения электроплит медные NYM-кабели с тремя жилами — H05 VV F. Длину подбирают с запасом — для передвижения прибора и изгибов. Расчет сечения ведут по фазности сети. В трехфазной сети напряжение разделяется между фазами тока.

Особенности подключения

При подключении варочной панели провода соединяют соответственно их цветам:

  • черный / коричневый. Соединяется с фазой;
  • cиний. Уходит на нулевой контакт;
  • желто-зеленый. Подключают к заземлению.

Электроплита подключается путем присоединения проводов к силовой розетке. Номинальный ток — не менее 32 Ампер. При подключении к трехфазной сети (380 Вольт) приобретают пятижильный кабель и пятиконтактные розетку с вилкой.

Все электрические плиты Miele следует подсоединять к сети с помощью кабеля типа H05 VV F. Подсчет жильности и сечения зависит от модели электроплиты, параметров вашей электросети. Специалисты компании Miele рекомендуют обращаться к квалифицированному электрику в вашем регионе.

Выбрать электрические панели конфорок

Получайте подборку новых статей на электронную почту

Кабель для подключения электроплиты – СтройМастерская


Электробезопасность плиты очень важна, поэтому необходимо уделить особое внимание правильному выбору кабеля.

При этом нужно учесть мощность плиты и тип сети, которая может быть одно- или трехфазной. Вам потребуется кабель ВВГнг, который будет идти от автоматического выключателя для подключения к плите через силовую розетку, а также провод, который соединит плиту и розетку.

Если у вас однофазная сеть, то рекомендуется остановиться на отдельно проложенном кабеле, имеющем медные токопроводящие жилы. Сечение зависит от мощности плиты и номинального тока автоматического выключателя, выбор которого зависит от расчетной нагрузки, то есть мощности бытовой техники. Номинальный ток автомата должен быть выше расчетного. Предварительно изучите ПУЭ 3.1 или проконсультируйтесь со специалистами. Если мощность электроплиты 6 — 7 кВт, то автоматический выключатель должен иметь номинал 32 А, при большей мощности до  8,8 кВт вводный автомат должен выдерживать ток от 40А.

Для прокладки специалисты советуют выбирать трехжильные кабели марки ВВГ, ВВГнг или NYM, имеющие подходящее сечение: обычно от 6 мм2 (медные жилы).

Сечение должно быть не менее 6 мм2 согласно своду правил по проектированию СП 31-110-2003 пункт 9.2 абзац 2 . Для того, чтобы подключить плиту, нужно установить силовую розетку, имеющую три контакта. Этот вариант – для однофазной сети.

Далеко не всегда производители предлагают кабель в комплекте с электроплитой. В этом случае придется приобретать провод самостоятельно, что может быть весьма затруднительно для того, кто не имеет опыта в данной сфере. Лучше всего для этих целей подходит кабель ПВС или КГ, длина которого должна составлять от 1,5 до 2 метров. Если у вас обычная электроплита (6 кВт), то на 220 В можно выбрать гибкие кабели марки ПВС  или КГ

Почему на обоих этапах нельзя использовать один и тот же кабель? В первую очередь из соображений безопасности и правил эксплуатации.

В данном случае на кабели будет приходиться разная нагрузка, они выполняют различные функции.

Исходя из этого разумно будет подобрать изделия, которые по своим характеристикам наилучшим образом способны решить ту или иную задачу.

На втором этапе необходимо использовать именно гибкий кабель, так что марка ВВГ для подключения уже не подойдет.

Приобрести подходящую для конкретной цели кабельно-проводниковую продукцию вы можете в компании «КВАНТ-Энерго», которая предлагает широкий выбор качественных изделий с доставкой по всей России.

Если у вас возникают сомнения, или нехватает должного опыта и знаний в электрике, лучше обратиться к специалисту за консультацией. Грамотные и квалифицированные электрики  защитят вас от ненужных проблем, правильно расчитают нагрузку и установят именно те провода, автомат и оборудование которые обеспечат безопасность и нормальную эксплуатацию.

Показать еще статьи из рубрики — Электрика

МАТЕРИАЛ ПО ТЕМЕ

Фирмы — производители электроинструментов: краткий обзор

Сегодня невозможно представить себе существование в быту без наличия минимума электроинструмента – аппаратов по механической обработке различных материалов с помощью электропривода. ..

Подробнее

Почему дом нужно утеплять летом: подготовка дачи к установке кондиционеров

Владельцам загородных домов известно, что уменьшение теплопотерь позволяет экономить на отоплении. Однако далеко не все пользуются загородным домом зимой и не считают инвестиции в утепление оправданными.

Подробнее

Установка ограждений

Монтаж забора позволит визуально выделить границы земельного участка, защитить собственность от злоумышленников и повысить конфиденциальность.

Подробнее

Что нужно знать о входных дверях

Рано или поздно наступает момент необходимости замены входной двери. Хотя выбор огромен и разнообразен, всё-таки какие-то азы, характеризующие ту или иную дверь знать необходимо…

Подробнее

Современные тенденции в сфере дизайна кухонной мебели

Кухня — это излюбленное место всех членов семьи. Здесь собираются не только для очередного приема пищи, но также для семейной беседы или торжества.

Подробнее

Что представляют собой кухни с МДФ эмалевым покрытием

Мало того, что кухни должны быть функциональными, они должны быть еще и привлекательными, чтобы на них приятно было находиться, а еда получалась вкусной из-за позитивного настроения хозяйки…

Подробнее

Керамическая плитка мозаика — тренд 2020

Обзор трендов 2020 года, актуальных для ремонта ванной комнаты.

Подробнее

Процесс установки натяжных потолков

Монтаж натяжного потолка не занимает большого количества времени, если все необходимые работы выполняются профессионалами…

Подробнее

Запорно-регулирующая арматура

Запорная арматура предназначается для установления в трубопроводы, чтобы перекрыть поток транспортируемого вещества. ..

Подробнее

Дизайн интерьера комнаты для девочки

Создавая дизайн интерьера в комнате для маленькой принцессы, нужно обращать внимание на то, чтобы он был не только функциональным, но и правильно оформленным с точки зрения эстетики, ведь именно в детстве у ребенка формируется вкус в таких вопросах…

Подробнее

Правильно выбираем кабель для электроплиты

Для подключения варочной панели или электрической плиты необходимо правильно выбрать кабель, силовую розетку, вилку и вводной автомат. Особое внимание нужно обратить на марку и сечение кабеля. Также следует определиться со способом подключения прибора к сети и подобрать подходящую схему. Только в этом случае эксплуатация электроприбора будет безопасной.

Содержание страницы

Подготовка к проведению работ

Прежде всего, для подключения электроплиты следует выделить отдельную линию от щитка к кухне и выполнить заземление. Категорически запрещено подключать плиту к тем линиям, которые питают освещение и розетки, используемые для подсоединения к сети других электроприборов.

Чтобы все работы были выполнены правильно, обязательно нужно изучить технический паспорт устанавливаемого изделия, а также рекомендации производителя по монтажу и обслуживанию устройства. Обычно такие сведения можно найти в инструкции по эксплуатации, которая прикладывается к каждому изделию вместе с техпаспортом.

Кроме того, провод для варочной панели, духового шкафа или плиты должен монтироваться в соответствии с указаниями ПУЭ 7 и ПТЭЭП, а также с требованиями нормативно-технической документации, касающейся монтажа и использования изделий с высокой энергоемкостью. Если игнорировать данные рекомендации, то можно потерять гарантию на оборудование и подвергнуть себя опасности.

Требования, которым должен соответствовать электрокабель для подключения плиты

Далеко не всегда в комплекте приобретаемого оборудования присутствует кабель для электрической плиты. Поэтому возникает необходимость приобретения проводника. Но как его правильно выбрать? В магазине, где осуществлялась покупка оборудования, могут предложить докупить подходящий провод, но не стоит с этим торопиться, ведь, скорее всего, там он обойдется гораздо дороже, чем в электротехническом магазине или на рынке.

Чтобы самостоятельно подобрать подходящий кабель для плиты, нужно учесть следующие факторы:

Мощность изделия. Она указывается в техпаспорте оборудования. От мощности прибора зависит, каким должно быть сечение провода. Если мощность прибора, подключаемого к однофазной сети, не превышает 3 кВт, то подходящий размер сечения – 1,5 мм2, для мощности 3-5 кВт – 2,5 мм2, 5-7,5 кВт – 4 мм2, 7,5-10 кВт – 6 мм2. Если оборудование подключается к трехфазной сети и его мощность не превышает 5 кВт, что подходящий размер сечения – 1,5 мм2, если мощность достигает 10 кВт, то нужно приобрести проводник диаметром 2,5 мм2.
Фазность подключения. Она зависит от количества жил кабеля для электроплиты. Кабель бывает трехжильным или пятижильным. Количество жил данного проводника зависит от сети электропитания в квартире, а она может быть однофазной или трехфазной. Если сеть однофазная, то кабель должен иметь 3 жилы – фазную, нулевую и жилу заземления. А провод для трехфазной сети должен состоять из 5 жил – трех фазных, нулевой и заземляющей.

Если вы решили: «Самостоятельно подключу плиту», то обязательно выясните, поддерживает ли оборудование выбранный тип подключения. Так, приборы небольшой мощности (до 5 кВт) в большинстве случаев подключаются к однофазной сети, а более энергоемким (от 5 кВт) могут поддерживать двухфазное или трехфазное подключение.

Если вы намерены подключить электроплиту, но не знаете ее мощность или хотите приобрести шнур для подключения «с запасом», то можете смело покупать проводник ПВС 3 х 6 или КГ 3 х 6. Кабельная продукция этих марок имеет 3 жилы, сечение каждой из которых составляет 6 мм2. Таким кабелем можно подключать оборудование мощностью до 10 кВт.

Проводка в жилом доме может быть проложена только с использованием медного многожильного провода. Данные требования указаны в ПУЭ. Энергоемкие изделия запрещено подсоединять к сети при помощи алюминиевых проводников.

Выбор марки проводника

Итак, какой кабель лучше купить для того, чтобы подключить варочную панель, духовку или электроплиту? По мнение специалистов с большим опытом, лучшими кабельными изделиями для этих целей являются проводники марок ПВС и КГ.

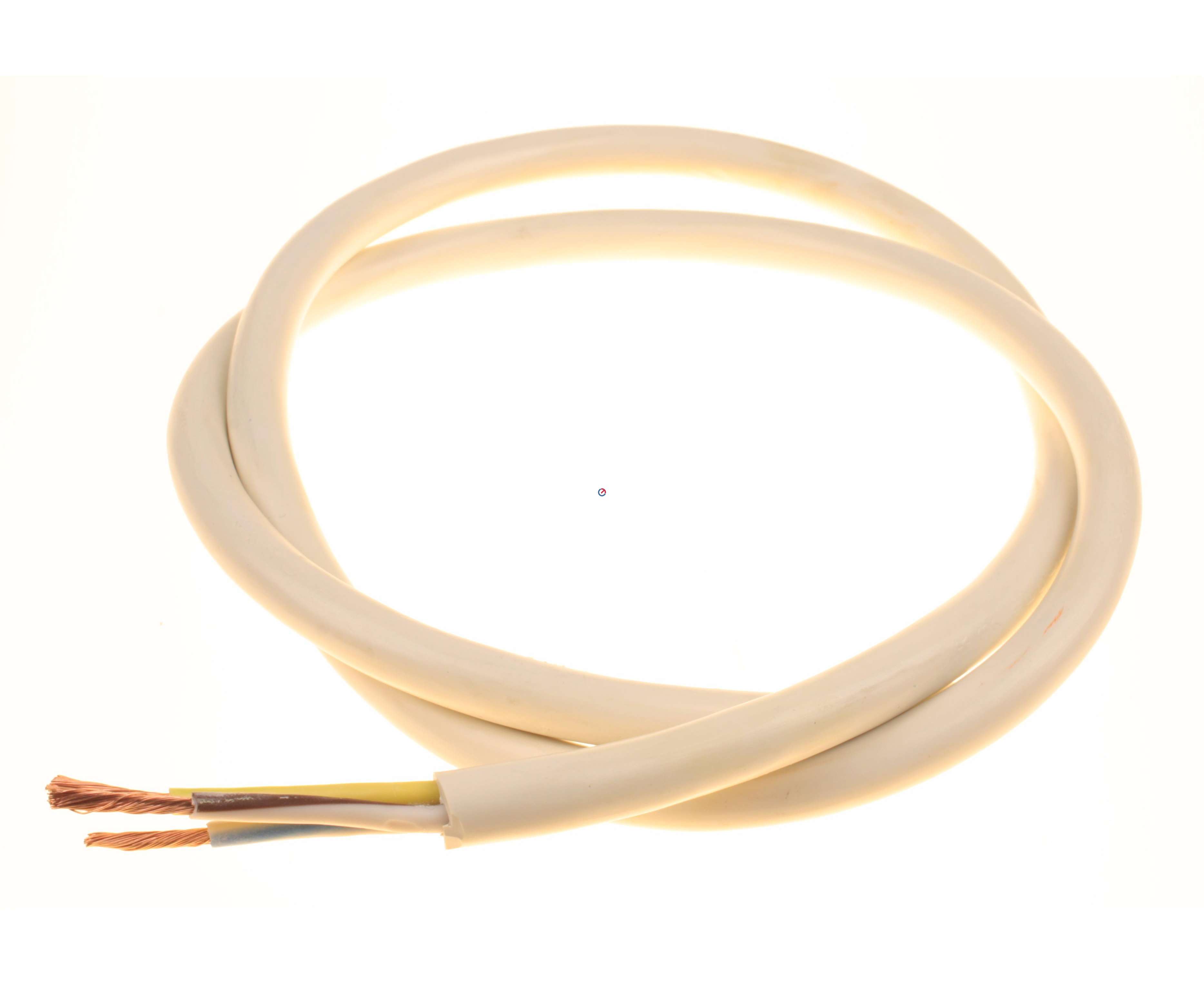

ПВС (провод виниловый соединительный) используется для подсоединения к сети различных электрических устройств. Он изготавливается с токопроводящими медными жилами в количестве от 2 до 5, защищенными изоляцией и покрытыми общей белой защитной оболочкой. Название изделия кроме аббревиатуры ПВС содержит указание на количество жил и их диаметр, например, ПВС 3 х 4.

Кабель для электроплиты ПВС может выдерживать напряжение до 450В, он отличается высокой прочностью и сопротивлением на изгиб. Широко применяется для подключения устройств в неотапливаемых и влажных помещениях, характеризуется доступной ценой и сроком службы 6-10 лет. Изоляция этого провода для электроплиты относится к стандартному классу по огнестойкости.

Также подсоединение варочной поверхности или духового шкафа может выполняться при помощи провода КГ (кабель гибкий). Внутри проводника находятся луженые медные жилы, покрытые резиновой изоляцией. Сверху изделия также покрыто защитной резиновой оболочкой. В пространстве между жилами и наружной оболочкой располагается специальный защитный слой, который предотвращает прилипание жил к оболочке при нагреве в процессе эксплуатации.

Этот кабель для варочной панели способен выдерживать напряжение электрической сети до 660В. Изделие может эксплуатироваться при температуре от -40 до +50 градусов по Цельсию. Количество жил варьируется от 1 до 5, при этом заземление может быть меньшего диаметра, чем фазные жилы. На письме это обозначается следующим образом: КГ 3 х 5 + 1 х 4 (3 фазные жилы с сечением 5 и 1 заземляющая жила с сечением 4).

ПВС и КГ без особого труда укладываются на выбранные поверхности, так как отличаются высокой гибкостью. Независимо от того, какую марку проводника выбрал мастер, кабель на электроплиту нужно приобретать с запасом длины, позволяющим передвигать конструкцию.

Особенности подключения устройства

Плита подключается к электросети в соответствии со схемой, которая поставляется вместе с прибором. Она может быть изображена на корпусе изделия или в инструкции по эксплуатации. Перед тем, как вы решите: «Сейчас соединю жилы кабеля с контактами», не забудьте зачистить концы провода от окисления и залудить их. Закрепить края проводника в клеммнике можно путем зажатия их шайбами, обжатия в специальных гильзах или при помощи медных луженых наконечников (ТМЛ).

В многоквартирных домах наиболее распространенным вариантом является однофазное подключение. При таком типе подключения клеммы с обозначениями L1, L2, L3 нужно соединить друг с другом при помощи специальных перемычек, которые поставляются в комплекте с печью. После этого фазный провод (черный, белый, коричневый, оранжевый или др. ) подключается к клемме L2.

Клеммы N1 и N2 также соединяются перемычкой, и нулевой провод (синий или голубой) подсоединяется к клемме N2. Заземляющий провод (желто-зеленый) присоединяется к клемме PE. Болты клемм необходимо затянуть до упора, иначе они могут обгореть во время использования и спровоцировать пожар.

Если в доме не однофазное, а двухфазное подключение, то клеммы L1 и L2 необходимо соединить перемычкой и подключить к ним один из фазных проводов. Второй фазный провод присоединяется к клемме L3. При трехфазном подключении каждой фазный проводник присоединяется к соответствующей клемме.

Порядок подключения плиты или варочной панели

Подключать плиту можно через розетку или клеммник (распределительную коробку, расположенную в кухне). Более распространенным является первый вариант. Работы выполняются в такой последовательности:

Определяется место установки прибора. Следует помнить, что электроплита не устанавливается возле рукомойника, железных труб, дверных и оконных проемов. Когда место выбрано, на подходящей высоте монтируется штепсельная розетка с заземляющим контактом. Токовый номинал розетки должен составлять 32-40 А.
В электрощитке устанавливается отдельный автоматический выключатель. Для однофазной сети – на 25-32 А, для двухфазной или трехфазной – на 16 А.
От щита к штепсельной розетке протягивается провод.
Кабель подсоединяется к розетке в соответствии с одной из вышеприведённых схем, после чего крышка розетки закрывается.
Штепсельная вилка соединяется с гибким проводом электроплиты. Подключение элементов осуществляется аналогично электророзетке.
Гибкий провод, ранее соединенный с вилкой, присоединяется к плите. Для этого на задней стенке устройства нужно снять крышку, которая закрывает доступ к клеммам.
В электрощите питающий кабель разделяется на жилы, после чего концы проводов защищаются. Фазные проводники подключаются на полосные зажимы автомата, а нулевая жила соединяется с шиной, общей для всех нулевых проводников. Заземление присоединяется к шине заземления (в современных системах), к щиту квартиры (если он заземлен) или к специальной заземляющей конструкции, расположенной на улице. Категорически запрещено выполнять заземление на нулевую шину, потому что если нулевой провод оборвется, то фаза пойдёт на электроприбор и ударит пользователя током.

Многие специалисты советуют дополнительно устанавливать устройство защитного отключения, чтобы снизить риск короткого замыкания и других неисправностей. УЗО необходимо монтировать в линию непосредственно после автоматического выключателя. Его номинальный ток должен быть на ступень выше, чем номинал автомата. В большинстве случаев это 40 А.
