Содержание

Схема подключения магнитного пускателя: способы

Прежде всего, необходимо разобраться с тем, что представляет собой коммутационное устройство и для чего оно требуется. Тогда справиться с задачей создания схемы на основе МП для освещения, обогрева, подключения насосов, компрессоров или другого электрооборудования станет гораздо проще.

Контакторы или так называемые магнитные пускатели (МП) — это электрооборудование, предназначенное для управления и распределения энергии, подаваемой на электродвигатель. Наличие этого приспособления предоставляет следующие преимущества:

  • Защищает от пусковых токов.
  • В хорошо составленной схеме предусмотрены органы защиты в виде электрических блокировок, цепи самоподхвата, тепловых реле и т.п.
  • Устанавливаются управляющие элементы (кнопки) для возможности пуска двигателя в режиме реверса (обратного хода).

Схемы подключения контактора довольно простые, позволяющие самостоятельно собрать оборудование.

Назначение и устройство

Перед подключением необходимо ознакомиться с принципом работы устройства и его особенностями.

Включает контактор МП управляющий импульс, который исходит от пусковой кнопки после ее нажатия. Так осуществляется подача на катушку напряжения. Согласно принципу самоподхвата, контактор удерживается в режиме подключения. Суть этого процесса заключается в параллельном подключении дополнительного контакта к кнопке пуска, что организовывает подачу на катушку тока, поэтому необходимость удерживания в нажатом состоянии кнопки запуска пропадает.

С оборудованием кнопки отключения в схеме становится возможным разрыв цепи катушки управления, что отключает МП. Управляющие кнопки устройства носят название кнопочного поста. Они имеют по 2 пары контактов. Универсализация управляющих элементов сделана для организации возможных схем с моментальным реверсом.

Кнопки маркируются названием и цветом. Как правило, включающие элементы называются «Старт», «Вперед» или «Пуск». Обозначаются зеленым, белым или другим нейтральным цветом. Для размыкающего элемента используется название «Стоп», кнопка агрессивного, предупреждающего цвета, обычно красного.

Цепь необходимо коммутировать нейтралью, при использовании в ней катушки на 220 В. Для вариантов с электромагнитной катушкой с рабочим напряжением 380 В, на цепь управления подается снятый с другой клеммы ток. Поддерживает работу в сети с переменным или постоянным напряжением. Принцип схемы базируется на электромагнитной индукции используемой катушки с вспомогательными и рабочими контактами.

Различают два вида МП с контактами:

  1. Нормально замкнутыми — отключение питания на нагрузке происходит в момент срабатывания пускателя.
  2. Нормально разомкнутыми — подача питания осуществляется только во время работы МП.

Второй тип применяется более широко, поскольку большинство устройств функционирует ограниченный период, пребывая основное время в состоянии покоя.

Состав и назначение частей

В основе конструкции магнитного контактора лежит магнитопровод и катушка индуктивности.

Магнитопровод представляет собой разделенные на 2 части металлические элементы в форме «Ш», зеркально друг к другу расположенные внутри катушки. Их средняя часть играет роль сердечника, усиливая индукционный ток.

Магнитопровод оснащен подвижной верхней частью с закрепленными контактами, к которым подводится нагрузка. На корпусе МП закрепляются неподвижные контакты, на которых устанавливается питающее напряжение. Внутри катушки на центральном сердечнике установлена жесткая пружина, препятствующая соединению контактов в выключенном состоянии устройства. При этом положении на нагрузку питание не подается.

В зависимости от конструкции, бывают МП малых номиналов на 110 В, 24 В или 12 В, но более широко используются с напряжением 380 В и 220 В. По величине подаваемого тока различают 8 категорий пускателей: «0» — 6,3 А; «1» — 10 А; «2» — 25 А; «3» — 40 А; «4» — 63 А; «5» — 100 А; «6» — 160 А; «7» — 250 А.

Принцип работы

В нормальном (отключенном) состоянии размыкание контактам магнитопровода обеспечивает установленная внутри пружина, приподнимающая верхнюю часть устройства.

При подключении к сети МП, в цепи появляется электрический ток, который, проходя по виткам катушки, генерирует магнитное поле. В результате притяжения металлических частей сердечников пружина подвергается сжатию, допуская замыкание контактов движимой части. После этого ток получает доступ к двигателю, запуская его в работу.

ВАЖНО: Для переменного или постоянного тока, который подается на МП, необходимо выдерживать указанные производителем номинальные значения! Как правило, для постоянно тока предельное значение напряжения составляет 440 В, а для переменного не должно превышать показатель 600 В.

Если нажимается кнопка «Стоп» или другим способом отключается питание МП, то катушка прекращает генерировать магнитное поле. В результате этого пружина легко выталкивает верхнюю часть магнитопровода, размыкая контакты, что приводит к прекращению подачи на нагрузку питания.

Схема подключения пускателя с катушкой 220 В

Для подключения МП используется две отдельные цепи — сигнальная и рабочая.

Работой устройства управляют посредством сигнальной цепи. Проще всего рассматривать их по отдельности, чтобы легче было разобраться с принципом организации схемы.

Питание на устройство подается через выведенные на верхнюю часть корпуса МП контакты. Их обозначают в схемах А1 и А2 (в стандартном выполнении). Если устройство рассчитано на работу в сети с напряжением 220 В, то именно на указанные контакты будет подаваться это напряжение. Принципиального различия для подключения «фазы» и «нуля» нет, но обычно на контакт А2 подключается «фаза», поскольку в нижней части корпуса данный вывод дублируется, что облегчает процесс подключения.

Для подачи нагрузки от источника питания используются контакты, расположенные на нижней стороне корпуса и промаркированные как L1, L2 и L3. Не имеет значение тип тока, может быть постоянным или переменным, главное — соблюдение лимита номинала, ограничивающегося напряжением 220 В. Снять напряжение можно с выходов с обозначением T1, T2 и T3, которое можно использовать для питания ветрогенератора, аккумулятора и других приборов.

Самая простая схема

При подсоединении к контактам движимой части МП сетевого шнура с последующей подачей с аккумулятора напряжения, величиной 12 В, на выходы L1 и L3, а на выходы силовой цепи T1 и T3 запитать приборы для освещения, то организовывается простая схема, чтобы осветить помещение или пространство от АКБ. Данная схема является одним из возможных примеров использования МП в бытовых нуждах.

Для подпитки электродвигателя магнитные пускатели используются гораздо чаще. Для организации этого процесса следует подать напряжение от сети 220 В на выходы L1 и L3. Нагрузка снимается с контактов T1 и T3 напряжения того же номинала.

Данные схемы не оборудованы пусковым механизмом, т.е. при организации кнопок не используется. Для прекращения работы подключенного оборудования через МП, необходимо отключать от сети вилку. При организации автоматического выключателя перед магнитным пускателем, можно контролировать время подачи тока без необходимости полного отсоединения от сети. Усовершенствовать схему допустимо парой кнопок: «Стоп» и «Пуск».

Схема с кнопками «Пуск» и «Стоп»

Добавление в схему управляющих кнопок изменяет только сигнальную цепь, не влияя на силовую. Общая конструкция схемы потерпит после таких манипуляций незначительные изменения. Располагаться управляющие элементы могут в разных корпусах или одном. Одноблочная система носит название «кнопочного поста». Для каждой кнопки предусмотрено по паре выходов и входов. Контакты на кнопке «Стоп» — нормально замкнутые, на «Пуск» — нормально разомкнутые. Это позволяет организовывать подачу питания в результате нажатия на вторую и обрывать цепь при инициации второй.

Перед МП данные кнопки встраиваются последовательно. В первую очередь необходимо установить «Пуск», что обеспечивает работу схемы только в результате нажатия первой управляющей кнопки до момента ее удерживания.

При отпускании включателя обрывается подача питания, что может не требовать организацию дополнительной прерывающей кнопки.

Суть обустройства кнопочного поста заключается в необходимости организации только нажатия на «Пуск» без необходимости последующего удерживания. Для организации этого вводится шунтирующая пусковую кнопку катушка, которая ставится на самоподпитку, организовывая цепь самоподхвата. Реализация этого алгоритма производится с помощью замыкания в МП вспомогательных контактов. Для их подключения используется отдельная кнопка, а сам момент включения должен быть одновременно с кнопкой «Пуск».

После нажатия на «Пуск» пропускается через вспомогательные контакты питания, замыкая сигнальную цепь. Необходимость удерживания пусковой кнопки отпадает, зато требуется для остановки нажатие соответствующего выключателя «Стоп», что инициирует возврат схемы в нормальное состояние.

Подключение к трехфазной сети через контактор с катушкой на 220 В

Трехфазное питание может подключаться через стандартный МП, который работает от сети с напряжением 220 В. Данную схему допустимо применять для коммутации в работе с асинхронными двигателями. Цепь управления не изменяется, на входные контакты A1 и A2 подается «ноль» или одна из фаз. Через кнопки «Стоп» и «Пуск» пропускается фазный провод, а для выходных нормально разомкнутых контактов оборудуется перемычка.

Для силовой цепи будут вноситься определенные незначительные поправки. Для трех фаз используются соответствующие входы L1, L2, L3, где с выходов T1, T2, T3 выводится трехфазная нагрузка. Для предотвращения перегрева подключаемого мотора в сеть встраивается тепловое реле, которое срабатывает при определенной температуре, размыкая цепь. Этот элемент устанавливается перед двигателем.

Производится контроль температуры на двух фазах, которые отличаются наибольшей нагрузкой. Если температура на любой из этих фаз достигает критического значения, выполняется автоматическое отключение. Ее часто используют на практике, отмечая высокую надежность.

Схема подключения двигателя с реверсным ходом

Некоторые устройства работают с двигателями, которые способны вращаться в обоих направлениях. Если перебросить фазы на соответствующих контактах, то легко добиться такого эффекта от любого моторного устройства. Организация этого может производиться с помощью добавления в кнопочный пост, кроме кнопок «Пуск» и «Стоп», еще одной — «Назад».

Схема МП для реверса организовывается на паре одинаковых устройств. Лучше подобрать пару, оснащенную нормально замкнутыми контактами. Эти детали подключаются параллельно друг к другу, при организации обратного хода мотора в результате переключения на одном из МП сменятся местами фазы. Нагрузка подается на выходы обоих устройств.

Организация сигнальных цепей более сложная. Для обоих приборов используется общая кнопка «Стоп» с последующим расположением элемента управления «Пуск». Подключение последней выполняется к выходу одного из МП, а первой — к выходу второго. Для каждого элемента управления организовываются для самоподхвата цепи шунтирования, что обеспечивает автономную работу прибора после нажатия на «Пуск» без необходимости последующего удерживания. Организация данного принципа достигается через установку на каждом МП перемычки на нормально разомкнутых контактах.

Устанавливается электрическая блокировка для предотвращения подачи питания сразу на обе управляющие кнопки. Это достигается подачей питания после кнопки «Пуск» или «Вперед» на контакты другого МП. Подключение второго контактора аналогичное, используя в первом пускателе его нормально замкнутые контакты.

При отсутствии нормально замкнутых контактов в МП, установив приставку можно их добавить в устройство. При такой установке работа контактов приставки выполняется одновременно с другими за счет соединения с основным блоком. Иными словами, разомкнуть нормально замкнутый контакт после включения кнопки «Пуск» или «Вперед» невозможно, что предотвращает обратный ход. Для смены направления нажимается кнопка «Стоп», а только после этого задействуется другая — «Назад». Любое переключение должно выполняться через кнопку «Стоп».

Заключение

Магнитный пускатель — это очень полезное устройство для любого электрика. Прежде всего, с его помощью легко работать с асинхронным двигателем. При использовании катушки на 24 В или 12 В, питая от обычной АКБ при соблюдении соответствующих мер безопасности, получается даже запустить оборудование, рассчитанное на большие токи, например, с нагрузкой в 380 В.

Для работы с магнитным пускателем при составлении схемы важно учитывать особенности прибора и внимательно следить за характеристиками, которые указываются производителем. На выходы категорически запрещается подавать ток большего значения по напряжению или силе, чем указано в маркировке.

Как подключить освещение через контактор и в каких случаях это нужно? | Лампа Эксперт

Контактор — это электромагнитный коммутационный прибор, по своему устройству он почти такой же, как и обычное реле. Он состоит из трёх основных элементов:

  • Катушка — при подаче на неё напряжения замыкаются (включаются) или размыкаются (отключаются) группы контактов. В магазинах можно найти контакторы с катушками, которые управляются разным напряжением. Наибольшее распространение получили контакторы с катушками на 220 и 380В переменного тока, но есть и с низким номинальным напряжением (24В). Первые могут использоваться в однофазных сетях, для вторых обязательно наличие трёх фаз. Клеммы катушки на корпусе современного контактора обозначаются так — A1, A2.
  • Силовые контакты — к ним подключается нагрузка. Количество контактов также называют числом полюсов. Есть разные варианты, на практике чаще применяются 3 и 2-полюсные контакторы. При заказе в интернет-магазинах обращайте внимание на число полюсов и нормальное состояние контактов (замкнуты или разомкнуты при отсутствии напряжения на катушке). Входные контакты, которые подключаются к сети обычно обозначаются как L1, L2, L3 или цифрами 1, 3, 5. А выходные, к которым подключается нагрузка — T1, T2, T3 или цифрами 2, 4, 6.
  • блок-контакты — маломощные контакты, которые нужны для самоподхвата (чтобы контактор оставался включенным после снятия управляющего сигнала или после того, как вы отпустите кнопку кнопочного поста), а также для систем индикации и сигнализации состояния цепей.
Назначение элементов контактора

Часто для управления контакторами используют кнопочные посты. Это устройства, содержащие 1 и более кнопок без фиксации с нормальной-замкнутым и нормально-разомкнутым контактом (на задней стороне 2 пары клемм для подключения, по одной для каждой из пар контактов. Пример кнопочного поста вы можете видеть на рисунке ниже. Они применяются в схемах с самоподхватом пускателя (именно такую мы рассмотрим далее), либо без него — в схемах управления грузоподъёмными механизмами (в пределах этой статьи мы не будем их рассматривать.

Разные исполнения кнопочных постов.

Зачем нужно подключать освещение через контактор?

Нам известны три случая, когда без реле или контактора в схеме освещения не обойтись, это может быть:

1. Много мощных светильников — большая нагрузка.

2. Нужно включать или выключать всё освещение одновременно с одного места или наоборот всё освещение электроустановки нужно включать и выключать с нескольких мест, удалённых друг от друга.

3. Несовместимость автоматики со схемой питания светильника.

Рассмотрим каждый из них отдельно.

Случай первый: Много мощных источников света.

Например, при организации, освещения складского помещения, выставочного, торгового зала и других подобных объектов большой площади устанавливают ряд мощных светильников. Использовать обычный выключатель нельзя, так как зачастую бытовой выключатель света рассчитан на 10А.

К тому же ставить выключатели каждой из групп светильников непосредственно рядом с ними — нерационально, так как для включения света нужно пройти через всё помещение. Можно, конечно, установить выключатели каждой из групп светильников в одном месте, но тогда несколько усложняется организация автоматического управления.

Поэтому если нужно организовать включение и отключения освещения с одного места, например, пульта службы охраны, диспетчерской или кнопочного поста, установленного у входа на эту территорию, используют контакторы.

Подключение освещения через контактор позволит и просто организовать управление светом с любого числа мест без использования проходных и перекрестных выключателей, что в некоторой мере упростит схему.

QF1 — автоматический выключатель линии освещения; QF2 — автоматический выключатель в цепи контактора — его установка не обязательна, но крайне желательна; SB1, SB2 — нормально-замкнутая и нормально-разомкнутые кнопки соответственно, кнопочного поста; KM1 (на схеме слева) — силовые контакты контактора; КМ1 (на схеме справа) — катушка контактора; ИНД — лампа индикации состояния цепи (включена или выключена), это удобно если кнопочный пости стоит вдали от освещаемой зоны. Однофазный вариант схемы, вместо контактора можно использовать и мощное реле, количество полюсов может быть любым.

Если вы не хотите по какой-то причине использовать кнопочный пост — можно подключить через обычный выключатель света. Тогда схема несколько видоизменится

Однофазный вариант схемы приводить не будем он аналогичен. SA1 — обычный выключатель света или тумблер.

Схема управления светом из нескольких мест также может быть организована при использовании реле или контактора, только в этом случае нужно использовать кнопочные посты.

Можно установить столько кнопочных постов сколько нужно.

Случай второй — обесточить линию освещения, чтобы свет погас везде независимо от положения выключателя

При сборке электрощита с неотключаемыми линиями или когда нужно сделать так, чтобы при выходе из здания линия освещения обесточивалась, свет отключался независимо от положения выключателей. Когда это нужно? Вспомните сколько раз вы, выходя из квартиры, замечали, что забыли выключить свет в спальне. После этого приходилось разуваться или идти обутым через всю квартиру…

Вот именно поэтому если при прокладке проводки отделить линию освещения от линии розеток — вы сможете в электрощите установить контактор и отключать только свет во всей квартире. При этом не отключая питания важных потребителей — холодильника, котла или чего-то другого. Такое решение несколько отличается от «неотключаемых линий» тем, что вы отключите именно цепь освещения.

Схема цепей управления в этом случае аналогична, но схема подключения силовых цепей изменится.

SA1 — обычный выключатель, установленный возле двери. Если его включить или выключить — появится или исчезнет напряжение в цепях освещения каждой из комнат. Если у вас освещение квартиры или дома разбито на несколько групповых автоматов — подавайте напряжение на них с клемм выходных контактов контактора.

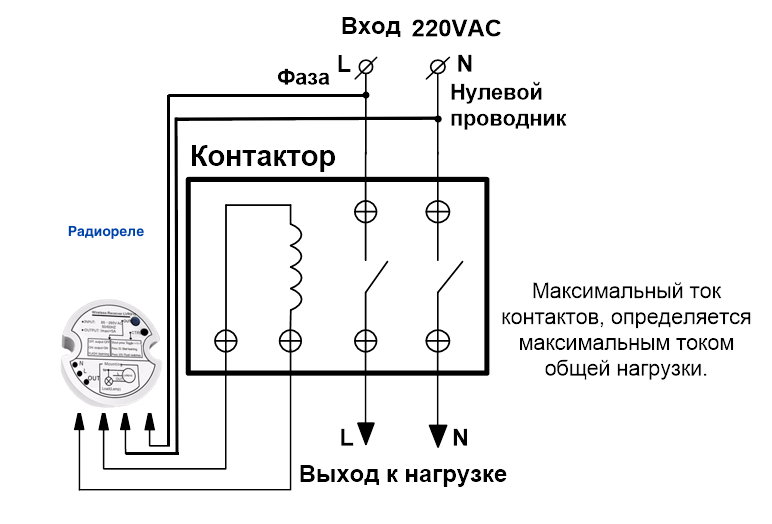

Случай третий: реле, датчики и другая автоматика для управления освещением

В статье о датчиках для управления освещения мы рассказывали о том, что всю бытовую автоматику подобного назначения можно условно разделить на 2 больших группы:

- двухпроводная. Когда прибор ставится в разрыв фазного провода на светильник.

- с тремя и больше проводов для подключения. Когда на прибор подаются «свои» и фаза и ноль.

Подробнее можете почитать по этой ссылке.

При использовании светодиодных светильников или ламп с устройствами для автоматического управления освещением, а именно с двухпроводными реле освещенности или датчиками движения.

У такой связки есть существенная проблема — для функционирования «двухпроводной» через неё должен протекать ток, при использовании ламп накаливания никаких проблем не возникает, но, если использовать светодиодные или люминесцентные лампы с ЭПРА — они будут мигать.

Это связано с тем, что через входные цепи источников питания этих видов ламп будет также протекать ток, соответственно будет заряжаться фильтрующий конденсатор на входе, а запасённой в нём энергии хватит на короткую вспышку. Решить эту проблему можно если установить параллельно светильнику резистор или подключить его через реле, а если светильников много — через контактор.

Отметим и то, что, если ваша автоматика слишком слабая для подключенных ламп, например, когда нужно организовать автоматическое выключение целой улицы или галереи — также нужно использовать контакторы.

Схема подключения датчика освещенности или датчика движения (сверху для двухпроводных, внизу для трёхпроводных) для управления контактором. Также можно использовать для удаленного управления или управления светом по графику «умные» wi-fi реле типа SONOFF.

На этом мы завершаем статью о подключении освещения через контактор. Если у вас остались какие-то вопросы — пишите в комментарии и мы поможем решить вашу проблему.

Также не забывайте ставить лайки и подписываться на канал — это важно для нас.

Схема включения пускателя на 220в. Как подключить магнитный пускатель и тепловое реле.

Магнитный пускатель (контактор) — это устройство, предназначенное для коммутации силовых электрических цепей. Чаще всего применяется для запуска/останова электродвигателей, но так же может использоваться для управления освещением и другими силовыми нагрузками.

Чем отличается контактор от магнитного пускателя?

Многих читателей могло покоробить от данного нами определения, в котором мы (сознательно) смешали понятия «магнитный пускатель» и «контактор», потому что в данной статье мы постараемся сделать упор на практику, нежели на строгую теорию. А на практике эти два понятия обычно сливаются в одно. Немногие инженеры смогут дать вразумительный ответ, чем же они действительно отличаются. Ответы различных специалистов могут в чём-то сходиться, а в чём-то противоречить друг другу. Представляем Вашему вниманию нашу версию ответа на этот вопрос.

Контактор — это законченное устройство, не предполагающее установки дополнительных модулей. Магнитный пускатель может быть оборудован дополнительными устройствами, например тепловым реле и дополнительными контактными группами. Магнитный пускателем может называться бокс с двумя кнопками «Пуск» и «Стоп». Внутри может находится один или два связанных между собой контактора (или пускателя), реализующими взаимную блокировку и реверс.

Магнитный пускатель предназначен для управления трёхфазным двигателем, поэтому всегда имеет три контакта для коммутации силовых линий. Контактор же в общем случае может иметь другое количество силовых контактов.

Устройства на этих рисунках правильнее называть магнитными пускателями. Устройство под цифрой один предполагает возможность установку дополнительных модулей, например теплового реле (рисунок 2). На третьем рисунке блок «пуск-стоп» для управления двигателем с защитой от перегрева и схемой автоподхвата. Это блочное устройство — тоже называют магнитным пускателем.

А вот устройства на следующих рисунках правильнее называть контакторами:


Они не предполагают установку на них дополнительных модулей. Устройство под цифрой 1 имеет 4 силовых контакта, второе устройство имеет два силовых контакта, а третье -три.

В заключение скажем: обо всех названных выше отличиях контактора и магнитного пускателя полезно знать для общего развития и помнить на всякий случай, однако придётся привыкнуть к тому, что на практике эти устройства никто обычно не разделяет.

Устройство и принцип работы магнитного пускателя

Устройство контактора чем-то похоже на — оно так же имеет катушку и группу контактов. Однако контакты магнитного пускателя — разные. Силовые контакты предназначены для коммутации той нагрузки, которой управляет этот контактор, они всегда нормально открытые. Существуют еще дополнительные контакты, предназначенные для реализации управления пускателем (об этом речь пойдёт ниже). Дополнительные контакты могут быть нормально открытыми (NO) и нормально закрытыми (NC).

В общем случае устройство магнитного пускателя выглядит так:

Когда на катушку пускателя подаётся управляющее напряжение (обычно контакты катушки обозначаются А1 и А2), подвижная часть якоря притягивается к неподвижной и это приводит к замыканию силовых контактов. Дополнительные контакты (при наличии) механически связаны с силовыми, поэтому в момент срабатывания контактора они также меняют своё состояние: нормально открытые — замыкаются, а нормально закрытые, наоборот, размыкаются.

Схема подключения магнитного пускателя


Так выглядит простейшая схема подключения двигателя через пускатель. Силовые контакты магнитного пускателя KM1 подключены к клеммам электродвигателя. Перед контактором установлен автоматический выключатель QF1 для защиты от перегрузки. Катушка реле (А1-А2) запитана через нормально разомкнутую кнопку «Пуск» и нормально замкнутую кнопку «Стоп». При нажатии кнопки «Пуск» на катушку приходит напряжение, контактор срабатывает, запуская электродвигатель. Для остановки двигателя нужно нажать «Стоп» — цепь катушки разорвётся и контактор «расцепит» силовые линии.

Эта схема будет работать только если кнопки «пуск» и «стоп» — с фиксацией.

Вместо кнопок может быть контакт другого реле или дискретный выход контроллера:


Контактор можно включить и выключить с помощью ПЛК. Один дискретный выход контроллера заменит кнопки «пуск» и «стоп» — они будут реализованы логикой контроллера.

Схема «самоподхвата» магнитного пускателя

Как уже было сказано, предыдущая схема с двумя кнопками работает только если кнопки с фиксацией. В реальной жизни её не используют из-за её неудобства и небезопасности. Вместо неё используют схему с автоподхватом (самоподхватом).


На этой схеме используется дополнительный нормально открытый контакт пускателя. При нажатии на кнопку «пуск» и сработки магнитного пускателя дополнительный контакт КМ1.1 замыкается одновременно с силовыми контактами. Теперь кнопку «пуск» можно отпустить — её «подхватит» контакт КМ1.1.

Нажатие кнопки «стоп» разорвёт цепь катушки и вместе с этим разомкнётся доп. контакт КМ1.1.

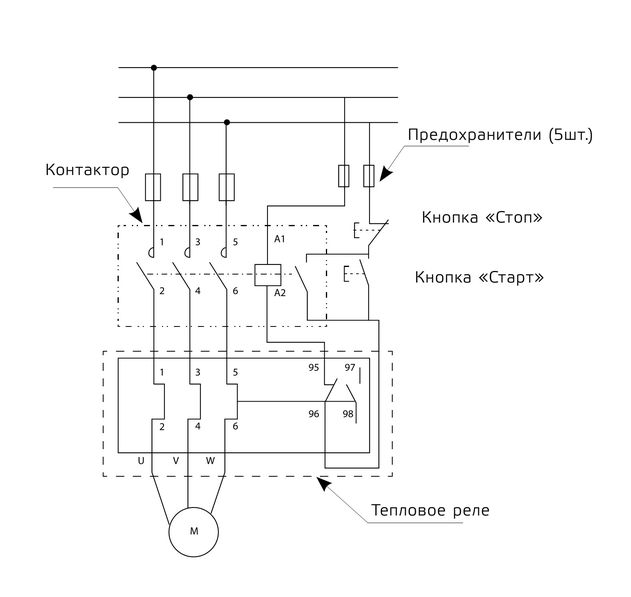

Подключение двигателя через пускатель с тепловым реле


На рисунке изображён магнитный пускатель с установленным на него тепловым реле. При нагревании электродвигатель начинает потреблять больший ток — его и фиксирует тепловое реле. На корпусе теплового реле можно задать значение тока, превышение которого вызовет сработку реле и замыкание его контактов.


Нормально закрытый контакт теплового реле использует в цепи питания катушки пускателя и рвёт её при сработке теплового реле, обеспечивая аварийное отключение двигателя. Нормально открытый контакт теплового реле может быть использован в сигнальной цепи, например для того, чтобы зажечь лампу «авария» при отключении электродвигателя по перегреву.

Реверсивный магнитный пускатель — устройство, с помощью которого можно запускать вращение двигателя в прямом и обратном направлениях. Это достигается за счёт смены чередования фаз на клеммах электродвигателя. Устройство состоит из двух взаимоблокирующихся контакторов. Один из контакторов коммутирует фазы в порядке А-В-С, а другой, например, А-С-В.

Взаимная блокировка нужна, чтобы нельзя было случайно одновременно включить оба контактора и устроить межфазное замыкание.

Схема реверсивного магнитного пускателя выглядит так:


Реверсивный пускатель может изменить чередование фаз на двигателе, коммутируя питающее двигатель напряжение через контактор КМ1 или КМ2. Обратите внимание, что порядок следования фаз на этих контакторов различается.

При нажатии Кнопки «Прямой пуск» двигатель запускается через контактор КМ1. При этом размыкается дополнительный контакт этого пускателя КМ1.2. Он блокирует запуск второго контактора КМ2, поэтому нажатие кнопки «Реверсивный пуск» ни к чему не приведёт. Для того чтобы запустить двигатель в обратном (реверсивном) направлении, нужно сначала остановить его кнопкой «Стоп».

При нажатии кнопки «Реверсивный пуск» срабатывает контактор КМ2, а его дополнительный контакт КМ2.2 блокирует контактор КМ1.

Автоподхват контакторов КМ1 и КМ2 осуществляется с помощью нормально открытых контактов КМ1.1 и КМ2.1 соответственно (см. раздел «Схема самоподхвата магнитного пускателя»).

Для тех, кто нормально относился к изучению школьного курса физики, не составит особого труда разобраться в схемах подключения различного электрооборудования, включая трехфазные электродвигатели. Они подключаются через контакторы или магнитные пускатели. Зарубежная классификация не делает разницы между этими аппаратами, поскольку пускатель является тем же контактором, но укомплектованным дополнительными устройствами для безопасной работы потребителя тока.

Другими словами, пускатель – это своего рода электротехнический шкаф в миниатюре, в котором помимо контактора установлена тепловая защита и от короткого замыкания. Пускатели имеют 8 величин от «0» до «7», каждая из которых рассчитана на электродвигатели с определенным диапазоном мощности (номинального тока). Благодаря закрытому исполнению (в корпусе), пускатели могут устанавливаться в любом месте. При подключении электромоторов через контактор защитные устройства подбираются отдельно.

Система контактов на контакторе

Вне зависимости от типоразмера и производителя электротехники любой трехфазный контактор имеет стандартную схему контактов и их подключения. Для удобства монтажа все контакты имеют маркировку, указывающую на их предназначение. Маркировка наносится на корпус аппарата и выглядит следующим образом:

  • А1 (ноль) и А2 (фаза) – контакты для управления включением и отключением контактора;
  • Нечетные цифры 1, 3, 5 и маркировка L1, L2, L3 указывают на места ввода трехфазного питания;
  • Четные цифры 2, 4, 6 и маркировка T1, T2, T3 указывают на места подключения проводов, идущих к потребителю тока;
  • 13NO и 14NO это пара блок-контакта для обеспечения функции самоподхвата.

Контакт А2 продублирован в верхней и нижней части корпуса аппарата для удобства коммутации. С этой же целью верхнюю и нижнюю (нечетную и четную) группу силовых контактов также можно использовать для ввода или вывода питания. При монтаже контактора надо быть внимательным, иначе схема не будет работать.

Нельзя допускать неправильное подключение фаз. Если их перепутать при монтаже контактора, вы получите обратное вращение двигателя. Для этого предусмотрены два способа маркировки на изоляции жил кабеля – цифрами и цветом. Числам 1, 2 и 3 соответствуют цвета – желтый, зеленый и красный. Нулевой проводник имеет белый цвет или маркировку цифрой «0». Подключение силовых контактов не представляет никакой сложности. Главное – это правильное подключение управляющего напряжения через кнопочный пост.

Подключение кнопочного поста

Рассмотрим 2 схемы подключения контактора к сети 380 В: для катушки с напряжением питания 380 В и 220 В.

Кнопочный пост имеет две кнопки. «Пуск» с нормально-открытыми и «Стоп» с нормально-закрытыми контактами. Питание к нему (фаза) подается через контакт №4 кнопки «Стоп». Между клеммами №3 «Стоп» и №2 «Пуск» устанавливаем перемычку, продлевая тем самым линию «фаза». Клемма А1 (фаза) контактора соединяется с контактом №1 «Пуск». Нулевая жила управляющего провода подключается на клемму А2. Между дублем контакта А1 и клеммой 14NO устанавливается перемычка. Клемма 13NO соединяется с контактом №2 «Пуск».


В случае, если схему управления необходимо запитать от одной фазы (фаза-ноль), при номинале катушки пускателя 220 В, схема подключения будет выглядеть следующим образом.


При нажатии кнопки «Пуск» происходит срабатывание силовых контактов и подается напряжение на блок-контакт, который обеспечивает рабочее (закрытое) положение силовых контактов, после того, как кнопка будет отпущена. Нажатием кнопки «Стоп» цепь на блок-контакте разрывается, и силовые контакты переходят в нормально-открытое положение. Более подробные описания подключения контакторов с иллюстрациями и видеороликами можно найти в интернете. Сделав эту работу несколько раз, в последующем вы будете выполнять ее автоматически.

Схема подключения магнитного пускателя на первый взгляд кажется сложной, однако справиться с таким устройством не составит труда, если придерживаться правил и рекомендаций по установке.
По своей сути, магнитный пускатель (кнопочный или бесконтактный) – это аппарат, который можно отнести к типу электромагнитных контактов, позволяющий справляться с нагрузками тока.

Он работает во время постоянных включений и выключений цепей.

С подключением магнитного пускателя становится реальным дистанционно управлять пуском, остановкой и общей работой трехфазного электродвигателя.

Однако подобное реле настолько неприхотливое, что позволяет управлять и другими механизмами: освещением, компрессорами, насосами, кранами, тепловым обогревателем или печью, кондиционерами.

Покупая подобный механизм, обращайте внимание: ведь кнопочный магнитный пускатель мало чем отличается от современного контактора.

Функции у них практически одинаковые, так что особых трудностей при подключении возникнуть не должно.

Принцип работы схемы довольно прост. Напряжение подается на катушку пускателя, после чего в ней возникает магнитное поле.

Именно за счет него внутрь катушки как бы втягивается сердечник из металла.

К сердечнику мы прикрепляет силовые контакты, при активации замыкающиеся, что позволяет току свободно протекать через провода.

Схема магнитного пускателя содержит пост, где установлены кнопки, активирующие пусковые и остановочные механизмы.

Как устроен механизм пускателя?

Прежде чем заниматься подключением магнитного пускателя, нужно понимать его схему комплектации: в нее входит сам прибор и пост (блок) с важнейшими контактами.

Хотя он не входит в основную часть схемы реле, при работе в схеме с дополнительными проводными элементами, например, с реверсом электродвигателя, нужно обеспечить разветвление проводов.

Здесь и необходим блок, который еще называют приставкой контактного типа к схеме.

Внутри такой приставки подключена контактная схема, которая плотно соединена с обычной контактной системой магнитного пускателя.

Такой механизм для трехфазного двигателя, например, состоит из двух пар замкнутых и двух пар разомкнутых контактов.

Чтобы снять блокирующую составляющую (при ремонте или подключении) достаточно отодвинуть специальные полозья, удерживающие крышку.

Схема состоит из двух частей: верхней и нижней. Кнопочный механизм для трехфазного двигателя легко различать по цвету. Например, кнопка «Стоп» имеет красный цвет.

В ней подключен размыкающий контакт, через который пройдет напряжение в схему. Кнопку, которая будет отвечать за запускание, окрашивают в зеленый.

В ней применяется замыкающий контакт, который при подключении проводит через схему электрический ток.

Схема подключения реверсивного магнитного пускателя имеет обычно защиту от случайных нажатий.

Для этого устанавливают дополнительные боковые контакты, где при срабатывании одного — второй будет блокироваться.

Монтажная схема выполняется в пару действий, зато на практике получается удобный кнопочный механизм.

Схема подключения устройства

Перед тем, как схема магнитного пускателя будет подключена, необходимо:

  • Обеспечить обесточивание на всем фронте нашей работы (обесточивание двигателя, части проводки). Проверить отсутствие напряжения можно специальными индикаторными инструментами, самое простое из них – отвертка, продается в любом строительном магазине;
  • Выяснить рабочее напряжение, особенно это актуально для элемента катушки. Оно пишется не на самой упаковке пускателя, а непосредственно на устройстве. Варианта тут только два: 380в или 220 вольт. Когда выбираем 220 вольт,а не 380в, то при подключении фотореле на катушку подаются фаза и ноль. Если речь идет о 380в, а не о 229, то используем две разноименные фазы. Если не разобраться между 220 и 380 вольтовыми реле, то схема просто может перегореть от разности напряжений;
  • Подбираем подходящие кнопки соответствующих цветов;
  • Для реле все нули, которые являются приходящими и отходящими, а также элементы, позволяющие достигнуть заземления, соединяются в схеме на клеммнике через устройство, не задевая его. Для катушки в 220 вольт берется ноль во время подсоединения, чего не следует делать для 380 вольт.

Последовательность подключения состоит из таких частей:

  • трех пар силовых элементов, которые будут отвечать за подачу электропитания, будь это схема электродвигателя или любого прибора;
  • схемы управления, включающей катушку, дополнительные провода и кнопки.

Самым простым считается процесс подключения реверсивного магнитного пускателя в количестве одной единицы. Это самая простая схема (на 220 или 380 вольт), чаще всего ее используют в работе двигателя.


Для фотореле нам понадобиться трехжильный кабель, который мы подключим к кнопкам, а также пара разомкнутых контактов.

Рассмотрим типичную схему подключения на 220 вольт. Если же Вы выбрали схему подключения на 380 вольт, то вместо синего ноля важно подключить другую разноименную фазу.

Пост контакта фотореле – это четвертая свободная фаза. На силовые контакты через схему идут три фазы.

Чтобы их можно было нормально подключить, на катушку подаем 220 вольт (или 380, а зависимости от выбора реле). Цепь замкнется — и мы сможем управлять работой электродвигателя.

Подключаем тепловое реле

Между магнитным пускателем и устройством двигателя можно пустить тепловое реле, которое может понадобиться для безопасной подачи тока к устройству двигателя.

Для чего нужно подключать тепловое реле? Неважно, какое напряжение идет в нашей схеме, 220 или 380 вольт: при скачках любой мотор может сгореть. Именно поэтому стоит поставить пост для защиты.

Фотореле позволяет схеме работать, даже если перегорела одна из фаз.

Подключают фотореле у выхода магнитного пускателя на устройство двигателя. Тогда ток напряжением 220 или 380 вольт проходит через пост с нагревателя фотореле и попадает внутрь двигателя.

На самом фотореле можно найти контакты, которые следует подключать к катушке.

Нагреватели теплового реле (фотореле) не вечны и имеют свой предел работы.

Так, пост такого магнитного пускателя сможет пропустить через себя только определенный показатель тока, который может иметь максимальный предел.

В противном случае последствия работы фотореле для двигателя будут плачевными – несмотря на защитный пост, он сгорит.

Если возникает неприятная ситуация, когда через пост пропускается ток выше заданных пределов, то нагреватели начинают воздействовать на контакты, нарушая общую цепь в приборе.

Как итог, пускатель выключается.

Выбирая фотореле для двигателя, обращайте внимание на его характеристики. Ток механизма должен подходить мощности двигателя (быть рассчитанным на 220 или 380 вольт).

Ставить такой защитный пост на обычные приборы не рекомендуется – только на моторы.

Как правильно выбрать магнитный пускатель?

Чтобы устройство не сгорело после подключения через пару недель, нужно внимательно относиться к выбору. Самые популярные серии пускателя ПМЛ и ПМ12.

Они поставляются как отечественными, так и зарубежными фирмами.


Каждая цифра величины указывается на тот ток, который пост сможет провести через схему без поломок и возгораний. Если ток нагрузки выше 63 А, то лучше покупать для подключения в схему контакторы.

Важная характеристика при подключении – класс износостойкости. Она показывает, сколько раз устройство сможет без затруднений срабатывать на нажатие.

Важный показатель, если механизм предстоит часто включать и выключать. Если в час предстоит много нажатий, то выбирают бесконтактные пускатели.

Кроме того, устройства могут продаваться с реверсами и без них. Применяют для реверсивных двигателей, где вращение идет сразу в две стороны.

Пускатель такого типа имеет сразу две катушки и две пары силовых контактов. К дополнительным элементам относят защитный механизм, лампочку, кнопки.

Схема подключения электромагнитных пускателей (контакторов) на 220 и 380 в.

В действующих цепях управления работой современных электродвигателей и подобных им агрегатов обязательно устанавливаются коммутирующие устройства особой конструкции, называемые контакторами или магнитными пускателями. Они предназначаются для безопасного включения мощного оборудования при наличии сильных пусковых токов, сопровождающихся нежелательными э/м всплесками. Схема подключения магнитного пускателя на 220 вольт приводится ниже по тексту.

Схема включения пускателя 220 Вольт

Разница между контактором и пускателем

Как контакторы, так и пускатели служат для коммутации силовых питающих линий и изготавливаются на основе мощного электромагнита, включение которого рассчитано на различные токовые режимы. Перед тем, как подключить контактор к нагрузочной линии, следует иметь в виду, что основная его особенность – это большая коммутируемая мощность.

Пускатели электромагнитные 220в рассчитаны на незначительные по амплитуде пусковые токи (не более10-15 Ампер) и могут работать в цепях с постоянным и переменным напряжением. Контакторы же предназначаются для работы с токами очень большой величины (до 100 Ампер и более) и обычно устанавливаются в фазовых цепях переменного тока.

Независимо от своего предназначения, и тот, и другой прибор рассчитаны на типовые рабочие напряжения и имеют в своём составе следующие обязательные элементы:

  • Э/м катушку, на которую подаётся незначительный по мощности управляющий сигнал;
  • Коммутирующие силовые контакты, служащие для подачи питающего напряжения на нагрузку;
  • Защитные тепловые реле, предохраняющие линии коммутации от перегрузок по току;
  • Набор вспомогательных контактных пар, задействованных в сигнальных цепях.

Важно! В отличие от пускателей, в схемах контакторов на 380 Вольт для локализации мощного токового разряда, создаваемого при его коммутации, предусматриваются специальные дугогасящие камеры.

Таким образом, различие в рабочих параметров этих устройств (величине коммутируемых токов) проявляется в особенностях их конструкции, что, в конечном счёте, сказывается на их габаритах и весе.

Виды магнитных пускателей

В соответствии с числом коммутируемых фаз все известные виды этих устройств подразделяются на однофазные и трёхфазные, а по виду подсоединения к ним нагрузки – на реверсивные и нереверсивные пускатели.

Классификация этих приборов по способу размещения и защищённости от вредных воздействий позволяет различать их по следующим признакам:

  • Открытое исполнение, при котором трёхфазный прибор монтируется в закрытых шкафах, исключающих попадание в них влаги, пыли и мелкого мусора;
  • Закрытое или защищенное исполнение, при котором устройства могут работать в условиях повышенной влажности и запылённости;
  • Вариант исполнения, позволяющий защитить их от пыли, брызг и влаги; при этом они могут устанавливаться и снаружи помещений (под специально оборудованными навесами, надёжно укрывающими их рабочие части от солнечных лучей и дождя).

По месту расположения кнопочного поста все известные типы пускателей подразделяются на изделия, укомплектованные выносным пультом управления, и на изделия со встроенным механизмом включения.

Дополнительная информация. В последних моделях, как правило, имеется встроенная лампочка, сигнализирующая о том, что исполнительные и управляющие цепи включены.

Отдельные виды таких устройств содержат в своём составе тепловые ограничители тока (реле), срабатывающие при перегрузке в коммутируемой цепи.

Особенности включения пускателей в трёхфазные сети

Для подключения в силовую линию 380 Вольт потребуется три магнитных пускателя, управляемых с одного общего пульта. Но этот приём может рассматриваться только теоретически, поскольку трёхфазная сеть управляется посредством особых коммутирующих устройств – «мощных» контакторов.

Схема підключення контактора в линию приводится на размещённом ниже рисунке.

Включение контактора 380 Вольт

Из схемы видно, что для того, чтобы коммутировать (переключать) три «мощные» фазы в линиях 380в, достаточно воспользоваться одним управляющим пультом, рассчитанным на незначительные по величине токи.

Такие пульты могут располагаться отдельно и на некотором удалении от самого пускателя, в месте удобном для запуска оборудования в работу (двигателя станка, например).

В составе такого выносного пульта обязательно должны иметься две кнопки, одна из которых ответственна за старт конечного механизма (электродвигателя), а вторая – за его пуск. Для того чтобы после отпускания пусковой клавиши цепь питания не размыкалась, в схему управления работой пускателя вводится специальный блокирующий контакт, переключающийся одновременно с коммутирующими силовую линию контакторами.

Работа блокирующих цепей

Устройство пускателя и принцип его работы

Перед тем, как подключить магнитный пускатель в цепь коммутации нагрузки, следует разобраться с его внутренним устройством, а также ознакомиться с принципом работы.

Основа конструкции этого прибора – катушка индуктивности, размещаемая на специальном магнитном каркасе, который, в свою очередь, состоит из двух частей: подвижной и неподвижной.

Обратите внимание! Две половинки магнитопровода по своей форме напоминают букву «Ш», каждая из которых обращена вершинами друг к другу.

Неподвижная или нижняя его часть закреплена на корпусе прибора, а верхняя – подпружинена и может свободно перемещаться. В прорезях закреплённой нижней части монтируются управляющие катушки магнитного пускателя, которые могут быть рассчитаны на дискретный ряд напряжений (12, 24, 110, 220 и 380 Вольт).

В верхней части на корпусе располагаются две группы рабочих контактов, одни из которых закреплены неподвижно, а вторые – связаны с подвижным магнитным сердечником (смотрите рисунок ниже).

Устройство магнитного пускателя

Порядок подключения контактора к линии устанавливается требованиями ПУЭ и предполагает подведение фазных напряжений в верхней группе, а их отведение к нагрузке – от нижних. Общая картина их коммутации выглядит следующим образом:

  • При отсутствии на катушке управляющего напряжения подпружиненная часть магнитопровода смещена вверх, а связанная с ней контактная группа разомкнута. После подачи на неё питающего напряжения (кнопка пуск замкнута) вокруг катушки образуется э/м поле, притягивающее верхнюю половину сердечника вместе с контактами;
  • При этом они подключаются, образуя замкнутую цепь питания нагрузки;

Дополнительная информация. Схема подключения пускателя построена таким образом, чтобы при однократном нажатии кнопки управления система запускалась в работу.

  • Но при втором её запуске никаких изменений в схеме пускателя не происходит, поскольку кнопочное соединение блокируется параллельно подключённым контактом;
  • Далее после нажатия кнопки «Стоп» управляющая цепь разрывается, а напряжение на катушке пропадает;
  • Это приводит к смещению подвижной части магнитопровода в нижнее положение и размыканию рабочих контактов пускателя.

По завершении всего цикла переключений пусковая станция снова готова к работе.

Ко всему сказанному нужно добавить, что для управления кнопками пуск и стоп может применяться любой тип напряжений: переменное или постоянное. Главное – проследить за тем, чтобы его параметры соответствовали заявленным в паспорте значениям.

Проверка катушки пускателя

Для управления э/м катушкой чаще всего используется одна из фаз, подаваемых через кнопку на электродвигатель или другую нагрузку. Для этих целей обычно выбирается наименее загруженная линия (чаще всего это фаза «С»). Но независимо от её выбора, катушка постоянно работает в режиме значительных токовых перегрузок и нередко сгорает. В связи с этим имеет смысл рассмотреть её проверку в нормальных лабораторных условиях.

Для исследования рабочего узла потребуется собрать схему, представленную на размещённом ниже рисунке.

Проверка катушки

Используемое при тестировании катушки электропитание (в данном случае это сетевое напряжение 220 Вольт) подается на её выводы А1 и А2, находящиеся сверху корпуса. Для этого берётся любой сетевой шнур с обычной вилкой, у которого ответные части проводов подсоединяются к концам катушечной обмотки.

Для её проверки достаточно воткнуть вилку в розетку, а затем убедиться в срабатывании контактора (оно должно сопровождаться громким хлопком с металлическим призвуком). Для полной уверенности в исправности катушки можно прозвонить любую из трёх контактных цепочек пускателя, для чего потребуется включённый в режим «Прозвонка» тестер или мультиметр.

В отсутствии тестера можно воспользоваться любым рабочим аккумулятором, подключив его плюс и минус к входным контактам L1 и L2, например. Если к выходным клеммам пускателя T1, T2 подсоединить лампочку на соответствующее напряжение, то при включении вилки в сеть она должна загораться.

Отсутствие характерного щелчка и загорания контрольной лампочки со стопроцентной вероятностью означает неисправность катушки (обрыв или перегорание обмотки).

Обратите внимание! В ряде случаев по характерному горелому запаху можно сразу предположить, что она нерабочая, однако проверить её на всякий случай всё равно необходимо.

В заключительной части отметим, что для подключения магнитного пускателя на 220 Вольт может использоваться любая из рассмотренных выше схем. Главное – чтобы подаваемое на катушку напряжение совпадало по своему значению с обозначенной в её паспорте или этикетке величиной.

Видео

Оцените статью:

Особенности подключения контактора и его применение

Контактор — это электромагнитный аппарат, предназначенный для коммутации, то есть включения и отключения, электрического оборудования. Он является двухпозиционным механизмом, который используется для частых коммутаций. Основными элементами его конструкции являются:

  1. Силовая контактная группа, которая может быть двух и трёхполюсной в зависимости от напряжения необходимого для работы исполнительного механизма.
  2. Дугогасительных камер, которые направлены на уменьшение дуги возникающей при разрыве электрического тока;
  3. Электромагнитного привода. Он предназначен для движения подвижной части силового контакта. В зависимости от конструкции он может быть рассчитан на разные напряжения как постоянного, так и переменного тока. Выполняется из П-образного, или Ш-образного сердечника;
  4. Системы блок-контактов, необходимой для сигнализации и управления оперативными цепями контактора. С помощью них можно подключить звуковую или световую сигнализацию показывающую позицию контактора, а также для цепи самоподхвата.

Отличительной особенностью конструкции электромагнита, работающего с переменным током, является наличие короткозамкнутого витка, который препятствует гудению его железа во время работы. Если электромагнит работает от постоянного тока, то между рассоединяемыми частями его, должна присутствовать неметаллическая прокладка, которая препятствует залипанию сердечника. Контактор отличается от магнитного пускателя или реле, только работой с более мощной нагрузкой, от величины её зависят и размеры самого аппарата. Очень важно выбрать нужный контактор соответствующий тому току, который он будет коммутировать.

Современные устройства серии КМИ обладают неплохими показателями надёжности и предназначены для общепромышленного применения. Благодаря своей конструкции имеют лёгкий способ крепления и небольшие габариты.

Принцип работы

При подаче напряжения на катушку электромагнита подвижная часть аппарата под воздействием электромагнитных сил приводится в движение и притягивается к неподвижной части. При этом происходит замыкание силовых контактов и подача напряжения на исполнительный механизм. И также при этом происходит движение и блок-контактов которые могут быть замыкающими или размыкающими.

Как подключить контактор

При подключении контактора сразу нужно определиться с механизмом, который он будет включать. Это может быть двигатель, насос, вентилятор, нагревательные элементы, компрессоров и т. д. Главной особенность контактора, отличающего его от автомата, является отсутствие всякой защиты. Поэтому продумывая цепи включения электрооборудования через контактор обязательно необходимо учесть ограничивающие ток и нагрев элементы. Для ограничения и отключения оборудования при коротких замыканиях и превышающих во много раз номинал нагрузках используются предохранители и автоматы. От длительного незначительно превышения номинальных токов работающего оборудования применяются тепловые реле.

Для того чтобы правильно подключить контактор в схему нужно чётко понимать какие из контактов силовые, а какие из них вспомогательные, то есть блок-контакты. Также нужно посмотреть на номиналы катушки включения. Там должны быть указаны напряжение его тип и величина, а также токи которые через неё протекают для нормальной работы. Во время работы силовые контакты могут погорать, поэтому их необходимо регулярно осматривать и чистить.

Как подключить модульный контактор

Модульный контактор — это разновидность обычных таких же аппаратов для коммутации, только применяются они в основном для включения и отключения распределительных щитков дистанционно. То есть включая его, подаётся питание на группу автоматов, каждый из которых, отвечает за свою определённую цепь. Устанавливается он на DIN — рейке. Может коммутировать как цепи постоянного, так и переменного тока.

Подключение контактора через кнопку

Для подключения контактора через кнопку нужно изучить ниже приложенную схему. Она предназначена для пуска нагрузки, в данном случае двигателя, от контактора катушка которого рассчитана на 220 Вольт переменного напряжения. В зависимости от напряжения стоит продумать её питание. Поэтому при покупке и выборе контактора стоит учесть этот нюанс. Так как если электромагнит будет рассчитан на постоянное напряжение, то понадобится именно такой источник.

При нажатии на кнопку пуск катушка электромагнита контактора получит питание и он включится. Замкнутся силовые контакты, тем самым подастся напряжение на асинхронный двигатель. Также замкнётся блок-контакт контактора К1, который подключен параллельно кнопке стоп. Он называется электриками контакт самоподхвата, так как именно он подаёт питание на включающую катушку после того, как кнопка пуска отпускается. При нажатии на кнопку стоп от электромагнита отключается питание, силовые элементы контактора разрывают цепь и двигатель отключается.

Подключение контактора с тепловым реле

Тепловое реле предназначено для недопускания длительных незначительных токовых перегрузок во время работы электрооборудования, ведь перегрев отрицательно сказывается на состоянии изоляции. Частые превышения температуры и токов приведут к её разрушению, а значит и к короткому замыканию, и выходу из строя дорогостоящего исполнительного элемента.

При повышении тока в цепи статора электродвигателя элементы теплового реле КК будут нагреваться. При достижении заданной температуры, которая может быть регулирована, тепловое реле сработает и его контакты разорвут цепь катушки электромагнита контактора КМ.

В целях безопасности нужно помнить, что работа в цепи контактора должна производиться при полном обесточивании его. При этом автомат питания должен быть заблокирован ключом или запрещающим плакатом от несанкционированного, или ошибочного включения. А также нельзя включать этот аппарат со снятыми дугогасительными камерами, это приведут к короткому замыканию.

Видео о подключении контактора

Подключение трехфазного двигателя через магнитный пускатель

Автор Alexey На чтение 6 мин. Просмотров 1.1k. Опубликовано Обновлено

Рассмотрение общепринятых схем монтажа магнитного пускателя позволит пользователю самостоятельно подключить трехфазный асинхронный двигатель самостоятельно, избежав при этом распространённых ошибок, не прибегая к услугам профессиональных электриков.

Необходимость в специфическом кнопочном контакте

Известно, что контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления.

Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный (вспомогательный) контакт шунтирует (подключается параллельно) пусковую кнопку, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.

Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом.

Исходя из этого, кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC) (см. рис.)

Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп» и маркировать её красным цветом. Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск», «Вперёд», «Назад».

Простая схема — нереверсивный режим двигателя

Данный режим работы мотора означает, что вращение вала происходит только в одном направлении, запуск осуществляется при помощи кнопки «Пуск», а остановка происходит спустя некоторое время (из-за инерции) после нажатия «Стоп».

Существуют две распространенные разновидности данной схемы подключения – с катушкой управления 220 В и 380 В (подключение между двумя фазами). Схема с применением катушки пускателя с номиналом на 220В требует подсоединения нулевого провода, но применение нуля более привычно для простого пользователя, поэтому вначале будет рассмотрен именно этот вариант подключения.

Подключение эл. двигателя через магнитный пускатель на 220 В

Нужно детально рассмотреть все соединения, чтобы полностью понять принцип работы данной схемы, после чего будет проще разобрать более сложные варианты.

Детальное рассмотрение электромонтажа

Для удобства нужно составить монтажную схему.

Вначале подключается контактор (само собой, напряжение на  входном кабеле должно отсутствовать). В приведённой выше схеме напряжение, необходимое для управления, снимается с фазы «В» (L2), но выбор фазного провода в этом случае не имеет никакого значения (как будет удобно).

Проводник, идущий к кнопке «Стоп» подключается вместе с фазным проводом на клемме контактора. Чтобы не было путаницы, общепринято маркировать нормально разомкнутые контакты цифрами «1», «2», а размыкающие соответственно – «3», «4».

Далее нужно установить перемычку в кнопочном посте.

После чего подсоединяется провод, идущий от клеммы «1» пусковой кнопки к выводу А1 управляющей катушки контактора.

От клеммы «2» кнопки запуска нужно подсоединить провод к вспомогательному контакту NO13. В данном случае неважно, к какому выводу подключать данный провод, но лучше придерживаться схемы, чтобы потом не запутаться.

Далее необходимо подсоединить с помощью перемычки вывод NO14 вспомогательного контакта с клеммой А1, где уже подключён провод от кнопочного поста.

Осталось подсоединить вывод А2 катушки управления к нулевой шине.

Теперь, перепроверив правильность монтажа можно подать напряжение и проверить работоспособность схемы.

Убедившись в работоспособности схемы, можно подсоединять выводы обмоток двигателя к выходным клеммам контактора.

Видео по подключению магнитного пускателя классическим способом:

Использование катушки на 380В и теплового реле

Разумеется, что подключение кнопочного поста и трехфазного двигателя необходимо делать не одиночными проводами, а защищённым кабелем – приведённые выше примеры даны для того, чтобы пошагово объяснить весь процесс монтажа.

Выполняя шаг за шагом данные инструкции пользователь сможет самостоятельно собрать магнитный пускатель, даже не имея опыта в электротехнике.

Набравшись опыта и поняв принцип работы, можно использовать контактор номиналом на 380 В, в этом случае вывод с катушки А2 подключается не на нулевую шину, к одной из двух фаз, к которым не подключена клемма «4» («Стоп»).

Аналогично выглядит схема, если используется трёхфазная сеть с напряжением 220В.

В магнитном пускателе с тепловым реле схема немного меняется за счёт включения размыкающего контакта в разрыв провода от клеммы А2 контактора. Вывод А2 с катушки управления подключается к фазе или нулю через размыкающий контакт данного теплового реле P, подключённого последовательно в силовые цепи обмоток.(см. схему ниже)

Реверсивный электромагнитный пускатель

Для реверса электродвигателя (вращения вала в обратную сторону), необходимо изменить последовательность фаз, для чего применяют два контактора и кнопочный пост с тремя кнопками.

Подключение магнитных пускателей для реверса двигателя

При этом, для блокировки случайного одновременного включения обеих пускателей необходимо цепи управления запуском подключать через размыкающие контакты смежных контакторов.

Если у контакторов данные вспомогательные размыкающие контакты отсутствуют, то необходимо использовать контактную приставку.

Принцип работы, с использованием самоподхвата, остается прежним, но схема немного усложняется за счёт включения новых элементов.

Подключение эл. двигателя через реверсивные магнитные пускатели 220 В

Ключевым моментом является то, что размыкающий контакт контактора КМ2 включён в пусковую цепь КМ1, и наоборот. Необходимо рассмотреть процесс включения с самого начала, когда вспомогательные контактные мостики КМ1 и КМ2 замкнуты, то есть существует возможность запуска двигателя в любую сторону.

Запустим пускатель КМ1, при котором его нормально замкнутый контакт, через который подключёна цепь запуска в обратную сторону, разомкнётся, тем самым делая невозможным реверс до отключения КМ1. Аналогично блокируется КМ1 при работе КМ2. На контакторы устанавливается система перемычек.

Подключение эл. двигателя через реверсивные магнитные пускатели 380 В

Данный принцип сохраняется при использования катушек любого номинала.

Реверс часто используют для торможения двигателя, контролируя его обороты с помощью специального контроллера.

Переключение обмоток двигателя

Известно, что асинхронный электродвигатель потребляет меньшие стартовые токи при подключении обмоток «звездой», но максимум мощности развивает, если используется схема включения по типу «треугольника».

Поэтому, на производстве, для запуска особенно мощных электродвигателей используется переключение обмоток.

Подключение обмоток двигателе по схеме 1.»звезда» и 2.»треугольник»

Электронный прибор контролирует обороты электродвигателя – как только они достигнут номинального значения, инициируется сигнал, переключающий контакторы, вследствие чего обмотки двигателя переключатся от «звезды» к «треугольнику».

Готовый вариант пускателя

Тепловые реле, помимо уставки тока и регулировки выдержки, также имеют рычажок отключения, который часто используют в компактных магнитных пускателях, размещая кнопку «Стоп» на крышке корпуса напротив.

Включение контактора происходит при механической передаче усилия нажатия от стартовой кнопки к специальной кнопочной приставке, прикрепляемой к контактору. Схема подключения остаётся прежней, только в данном случае кнопочный пост совмещён с контактором в едином корпусе магнитного пускателя.

кнопочный пост в одном корпусе с магнитным пускателем

Поскольку подсоединение и монтаж кнопок в данных изделиях осуществляются непосредственно производителем, то пользователю необходимо только подключить питание и нагрузку, и отрегулировать тепловое реле.

Мастер выключатель - 10 глупых ошибок при подключении схемы через контактор.

Мастер-выключатель или мастер-кнопка — это очень простое устройство, которое добавляет безопасности в электрику любой квартиры и приносит спокойствие и комфорт в нашу жизнь.

Впервые с аналогами таких волшебных кнопок многие из нас могли познакомиться в зарубежных отелях.

Это когда выходишь из номера и достаешь из специального кармашка карту, а весь свет внутри автоматически отключается. Называется эта штука — карточный выключатель.

Все это можно реализовать и в домашних условиях без специальных карт. Причем “фишка” эта вовсе не для забывчивых граждан, как рекламируют некоторые электрики.

“Забывчивые” люди забудут не только про включенный свет или утюг в комнате, но и про эту самую кнопку 😊

Отдельные ретрограды и минималисты (“всю войну на пробках прошли!”) вообще категорически против подобных схем.



Недостатки у системы тоже имеются и не стоит этого скрывать.

Расширенный отзыв с негативными моментами из практики

Тем не менее, всего лишь один такой мастер выключатель может управлять не только освещением, но и розетками. Нажав клавишу возле входной двери, вы одним движением отключаете абсолютно всех потребителей за исключением приоритетной группы (неотключаемая нагрузка).

Неотключаемые линии – это те группы и розетки, которые в обязательном порядке должны продолжать работать, когда вас нет дома.

Сюда входят:

  • газовый или электрический котел
  • охранная сигнализация
  • система защиты от протечек
  • видеонаблюдение

Рубильник вместо мастер-кнопки

Самое элементарное разделение нагрузок организовывается при помощи дополнительного рубильника в эл.щите. Нет, не такого 😊

Его еще называют выключателем нагрузки.

Схема здесь простейшая, даже отдельного одноклавишника не требуется:



Ошибка №1

Важно, чтобы рубильник при этом был номиналом выше или равен току вводного автомата.

Так как у него нет своей защиты и при превышении нагрузки он попросту сгорит.

Перед отъездом в отпуск вы открываете щитовую, отключаете этот рубильник, не трогая вводной автомат, и спокойно покидаете дом.

При всей своей простоте данная схема имеет один существенный недостаток. Далеко не у всех щитовая расположена прямо возле входной двери.

В частных домах она вообще может быть запрятана в подвале. Представьте себе, выключили вы рубильник и все освещение, а после этого давай выбираться в потемках на улицу.

И так каждый раз при покидании жилища. Тот еще экстрим и удобства.

Варианты монтажа – преимущества и недостатки

Поэтому на смену данному решению пришло удаленное управление нагрузкой 😊

С ним вам больше не нужно лезть в щитовую и щелкать там автоматами.

С виду мастер выключатель ничем не отличается от обычного. В качестве него, собственно говоря, и используется привычный нам одноклавишник.

Нажали его вниз – все эл.оборудование в доме отключилось, вверх – включилось.

Вопрос, как это все реализовать с наименьшими затратами? Наиболее дорогой и сложный вариант – это программируемые логические реле или контроллеры (ПЛК).

Помимо их высокой стоимости, учитывайте еще и цену различных защит, которые вам придется воткнуть в щиток, зная качество нашего эл.сетевого питания с его перепадами и скачками напряжения.

Чуть менее дорогой – импульсные реле. У них главное преимущество в том, что обмотка устройства будет находиться под напряжением только в моменты переключения.

Мы же рассмотрим наиболее доступную для всех схему – на модульном контакторе.

Располагается он в общем эл.щите, где занимает по ширине место не более одного (при однофазном исполнении) или трех автоматов (при исполнении на четыре контактные группы).

Схему подключения контактора с мастер кнопкой может воплотить в жизнь практически любой электрик. Для импульсных реле, а тем более программируемых, придется искать хороших, грамотных специалистов.

Да и при выходе из строя такой замысловатой системы, вы ее навряд ли почините самостоятельно и будете вынуждены сидеть без света до прихода эл.монтажников.

Схема с контактором наиболее ремонтопригодна и проста в эксплуатации.

Выбор контактора

Как правильно подобрать контактор или пускатель?

Современный модульный контактор это уже не то громоздкое оборудование, что раньше.

Он отличается компактностью (монтаж на din-рейку) и отсутствием раздражающего шума при работе.

При выборе в первую очередь обращайте внимание на номинальный ток. Самые ходовые - это на 20А, 40А, 63А.

Контактор должен спокойно пропустить через себя не только всю подключенную через него нагрузку, но и не расплавиться при ее кратковременном превышении. Своей то защиты у него нет.

Ошибка №2

Поэтому нельзя, чтобы номинальный ток контактора был меньше, чем ток вводного автомата.

Желательно, чтобы он превышал на одну ступень его величину. Например, автомат 25А или 32А – контактор 40А; автомат 50А – контактор 63А и т.д.

Ток, на который рассчитаны контакты можно найти на корпусе оборудования.

Вот эта надпись обозначает, что устройство имеет два ряда контактов, рассчитанных на максимальный ток в 20А на каждой паре.

То есть, суммарно к нему можно подключить нагрузку в 40А или ~ 8кВт.

Ошибка №3

Но это вовсе не значит, что он подойдет при вводном автомате в 25А или 32А.

Еще обращайте внимание на другие надписи и обозначения. К примеру, буковка “S” говорит о том, что это оборудование пониженной шумности.

У Hager есть такая серия. Для дома с щитовой внутри помещения желательно покупать именно бесшумные модели.

Нормально открытый или закрытый контактор – что лучше?

Еще смотрите на исполнение устройства. Контакторы бывают с нормально открытыми (NO) и нормально закрытыми контактами (NC).

Ошибка №4

Нам понадобятся открытые, а не закрытые.

Это означает, что когда на включающую катушку пускателя не поступает напряжение, силовые контакты остаются разомкнутыми и ток через них не проходит.

Вот соответствующий рисунок и обозначение такой серии на корпусе устройства.

Казалось бы, контактор с нормально закрытыми контактами намного лучше, ведь у него катушка не будет все время находится под напряжением 220В.

Однако всегда берите в расчет и учитывайте не только нормальные режимы, но и аварийные.

В аварийной ситуации (повреждение, возгорание и выход из строя управляющей катушки) у вас вся щитовая и приборы остаются под напряжением. А такого быть не должно.

При залипании вводного автомата возникает серьезная проблема с обесточиванием всего дома.

Кроме того, катушка соленоида у контактора с NO (нормально открытый) будет под напряжением, когда вы находитесь дома. В то время как с оборудованием NC, когда вас дома нет. Грубо говоря, контактор NO будет "гудеть", когда вы рядом, поблизости, а NC - когда вы далеко.

Представьте, что это отпуск протяженностью почти в месяц или более. Второй вариант (NC) менее безопасный и в свое отсутствие вы попросту не сможете оперативно среагировать на развитие аварийной ситуации.

Где устанавливать выключатель?

Итак, что мы имеем в исходных данных? Возьмем самую элементарную схему эл.снабжения любой квартиры или дома.

У нас есть однофазный эл.щит с двухполюсным автоматом на входе и вводным УЗО после него.

Далее идут модульные автоматы, от которых запитаны как линии освещения, так и розеточные группы. В том числе неотключаемая нагрузка – холодильник и охранная сигнализация.

Куда здесь подключать мастер выключатель? Для начала определимся с его правильным размещением.

Одноклавишный выключатель света монтируется возле двери на выходе из квартиры.

Ошибка №5

Только не ставьте его в одной рамке с выключателем общего света в коридоре или прихожей.

Иначе гости будут постоянно по ошибке клацать по этой клавише, не зная, что она “хитрая”, и отключать весь дом.

Кто-то даже прибегает к сверхскрытому и секретному монтажу данной кнопки 😊

Ошибка №6

Также не советуем ставить клавишу на стандартной высоте в 90см.

Лучше разместить этот выключатель как можно выше, подальше от маленьких детей, если таковые имеются в семье.

Контактор монтируете в щитке сразу после защитного УЗО.

Схема подключения контактора

Переходим к подключению проводов. У каждого контактора имеется катушка управления с выходами А1 и А2.

На них нам и нужно завести напряжение 220В. Причем питающая фаза, провоцирующая замыкание силовых контактов, как раз и подается через тот самый мастер-выключатель.

Итоговая схемка:

Ошибка №7

Перед контактором и мастер кнопкой не забудьте установить отдельный автомат для защиты катушки!

Витки катушки при длительной работе могут перегреться и замкнуть между собой. Без соответствующей защиты все это неминуемо приведет к пожару.

Ошибка №8

Автомат выбирайте минимального значения Iном=2-3А, а не 10А!



Схема подключения здесь следующая: фазу с УЗО заводите на автомат защиты катушки, а выход с него пускаете на одноклавишный выключатель. Далее провод подключается на конец катушки А2.

На начало А1 цепляете нулевую жилу. Через силовые клеммы 1-2, 5-6 будут подключаться провода на все остальные автоматы в щитке.

Для того, чтобы на выключателях и контакторе было удобнее зажимать двойной провод под одну клемму, используйте специальные наконечники НШВИ-2.

Приоритетная группа (холодильник + сигнализация) подключается напрямую после УЗО.

Однолинейная схема подключения мастер-выключателя через контактор будет выглядеть следующим образом:

Разделение на группы потребителей, отключаемую-неотключаемую нагрузку вы делаете самостоятельно в зависимости от ваших потребностей.

Ошибка №9

Собрать такую схему только на одном выключателе без контактора не получится.

Все одноклавишники рассчитаны на максимальный ток не более 10-16А.

Схема без проводов

А что делать, если у вас дома уже сделан ремонт и возле двери нет никакого отдельного выключателя? Не будете же вы штробить заново стены и срывать обои, чтобы протянуть туда провода.

Можно ли подключить мастер выключатель в этом случае? Да, можно. Для этого вам понадобится дистанционный выключатель на радиоуправлении.

Такие продаются во многих китайских магазинах на Али. Их даже используют как проходные.

Просто приклеиваете его на любую поверхность (хоть на стекло), а в щитке перед контактором устанавливаете силовой радиомодуль величиной со спичечный коробок.



Ошибка №10

Только опять же, не подключайте всю нагрузку через этот модуль напрямую.

Он на это не рассчитан. Его нужно ставить именно перед катушкой контактора, а не вместо него!

К одному такому модулю можно привязать даже не один, а несколько выключателей или вообще брелок для удаленного управления из машины. Подробнее

Схема расключения проводов с беспроводной дистанционной мастер-кнопкой приведена ниже:

Статьи по теме

Обучение техников по обслуживанию: Электричество для обслуживающего персонала, часть 22

Электрические схемы, продолжение: Схемы фиксации контактора

Автор Gary Weidner / Опубликовано в марте 2014 г.

Любая коммерческая или промышленная машина, имеющая знакомые кнопки «пуск» и «стоп», почти наверняка использует в своей работе схему фиксации. Поскольку фиксирующие цепи очень распространены и используются во многих аппаратах для мытья под давлением, их понимание является обязательным для специалиста по обслуживанию.



Принцип фиксации

Напомним, что контактор - это устройство, подобное электромагнитному клапану. Когда его катушка находится под напряжением, магнетизм катушки заставляет поршень двигаться. В случае контактора движение плунжера приводит в действие переключатели в контакторе, работающие в тяжелых условиях.

Цепь фиксации выполняет следующие функции:

• Позволяет активировать контактор нажатием кнопки «пуск» (или любой из нескольких кнопок в разных местах).

• Позволяет обесточить контактор нажатием кнопки «стоп» (или любой из нескольких кнопок в разных местах).

• Функции кнопок «пуск» и «стоп» также могут выполняться автоматическими переключателями, которые являются частью органов управления мойки высокого давления. Например:

~ Контактор может быть включен, когда спусковой крючок пистолета нажата с помощью реле потока или давления («автозапуск»).

~ Контактор может быть обесточен любым устройством, которое может размыкать цепь фиксации.Примерами таких устройств являются реле перегрузки, таймеры отключения, датчики тепловой перегрузки двигателя, датчики давления воды на входе и реле высокого давления («автоматическое отключение»).

Как это делается

На рисунке 1 представлена ​​основная схема фиксации. Показанная схема рассчитана на однофазное напряжение 120 вольт. Однофазная схема на 240 вольт внешне идентична. Однако есть два отличия: магнитная катушка контактора должна быть рассчитана на работу при том же напряжении, что и источник питания, 120 вольт или 240 вольт.Кроме того, главные контакты контактора должны быть рассчитаны на пропускание тока двигателя насоса. (Помните, двигатель потребляет в два раза больше тока при 120 вольт, чем при 240 вольт.)

Несколько слов о терминологии. Клеммы контактора для подключения входящего питания почти всегда имеют маркировку L1, L2 и так далее. Примечание: контактор может быть предназначен для переключения более двух линий, как при трехфазном использовании. Клеммы контактора для подключения проводов двигателя почти всегда имеют маркировку T1, T2 и т. Д.

Многие производители контакторов используют обозначения A1 и A2 для клемм, которые подключают питание к магнитной катушке. Точно так же многие производители используют обозначения 13 и 14 для клемм нормально разомкнутых вспомогательных контактов. Вспомогательные контакты управляются магнитной катушкой так же, как и главные контакты. Разница в том, что они меньше по размеру и легче и не предназначены для передачи основного потока энергии.

Последовательность операций следующая: (Предположим, что двигатель насоса не работает.) Одна сторона катушки контактора (A2) подключена непосредственно к одной из входящих линий питания. Другая сторона катушки (A1) имеет два возможных пути для завершения соединения с другой входящей линией питания.

Один путь - через нормально разомкнутый мгновенный (подпружиненный) «пусковой» переключатель. Когда оператор нажимает переключатель «пуск», катушка подключается к обеим сторонам линии, и контактор находится под напряжением.

Вот умная часть: при нажатии кнопки «пуск» и включении контактора создается второй путь от A1 к линии электропередачи.Обратите внимание, что когда контактор приводится в действие нажатием кнопки «пуск», нормально разомкнутый контакт между клеммами 13 и 14 замыкается. Замыкание этого контакта создает путь от A1 до 13–14 и нормально замкнутого переключателя «стоп» к линии электропередачи. Таким образом, когда оператор убирает большой палец с кнопки «пуск», контактор остается под напряжением.

Когда оператор нажимает нормально замкнутый выключатель мгновенного действия (подпружиненный) «стоп», соединение от A1 к линии электропередачи разрывается.Катушка обесточивается, контакт 13–14 размыкается. Когда оператор убирает большой палец с кнопки «стоп», контактор остается обесточенным, потому что контакт 13–14 разомкнут, нарушая один путь, а переключатель «пуск» разомкнут, нарушая другой путь.

Трехфазная схема фиксации

На рисунке 2 представлена ​​трехфазная версия предыдущей схемы. Единственное отличие состоит в том, что контактор переключает три линии питания вместо двух, а также добавляется реле перегрузки.

Однофазные двигатели мойки высокого давления обычно имеют встроенную защиту от перегрузки (знакомая кнопка сброса). Трехфазные двигатели обычно не имеют внутренней защиты. Обычно для них требуются отдельные внешние защитные устройства. Это работа реле перегрузки. Схема на рис. 2 , рис. 2 , где реле перегрузки подключается к выходным клеммам контактора, довольно распространена.

Реле перегрузки работает как трехполюсный автоматический выключатель, за исключением того, что оно не размыкает линии электропередач.(Зачем встраивать набор мощных силовых контактов в реле перегрузки, если он уже есть в подключенном контакторе?) Поскольку мощность течет от клемм T1, T2, T3 контактора через реле перегрузки и выходит из его T1, Клеммы T2, T3, реле контролирует ток, протекающий через него на каждой линии.

Если ток в какой-либо из линий становится чрезмерным, реле размыкает внутренний нормально закрытый контакт, который соединяет клеммы 95 и 96. Как вы можете видеть на Рисунок 2 , размыкание нормально закрытого контакта между 95 и 96 имеет точно такое же эффект как нажатие нормально замкнутого переключателя «стоп»: контактор обесточен.

В некоторых европейских машинах функцию реле перегрузки вместо этого выполняет датчик перегрузки, встроенный в двигатель насоса. Датчик имеет нормально замкнутый контакт, который работает так же, как соединение 95–96 на реле перегрузки.

Несколько заметок

В отличие от однофазных внутренних устройств защиты от перегрузки двигателя, трехфазные реле перегрузки обычно производятся с регулировкой тока срабатывания. Также, как и в случае клемм A1, A2 и 13-14 на контакторе, обозначение 95–96 не является универсальным.Наконец, входящие линии электропередачи в Рис. 2 отмечены «230 вольт, 3 Вт». Символ w (греческая буква фи) широко используется для обозначения слова «фаза».

В следующей главе: подробнее о схемах контакторов.

Ключевые понятия

• Обязательно ознакомьтесь с принципом фиксации; он широко используется.
• Цепь фиксации контактора может включаться или отключаться различными внешними переключателями, такими как таймеры отключения или реле давления или температуры.
• Однофазные двигатели обычно имеют внутреннюю защиту от перегрузки. Трехфазные двигатели обычно этого не делают, поэтому для защиты трехфазного двигателя требуется реле перегрузки контактора.

WAZIPOINT

Схема подключения магнитного контактора с трехфазным двигателем

Схема подключения магнитного контактора для запуска двигателя в прямом и обратном направлении

Магнитные контакторы - это разновидность электрических реле, используемых в большинстве двигателей с электрическим приводом.Они действуют как посредники для прямых источников питания и электродвигателей с высокой нагрузкой, чтобы гомогенизировать или уравновешивать изменения электрической частоты, которые могут исходить от источника питания, а также действовать в качестве защиты.

Магнитный контактор - это переключающее устройство с электромагнитным приводом, которое работает так же, как катушка.

Однако реле обычно используется при низкой мощности и напряжении, в то время как, с другой стороны, магнитный контактор используется для высокой мощности.

Он имеет катушку под напряжением, железный сердечник, несколько вспомогательных контактов (точки NC, NO), основные контактные клеммы (3 точки контакта) и реле перегрузки.

Обычно он используется для запуска / остановки или управления большими электрическими нагрузками (электродвигателями) с помощью схемы управления. Используется в автоматизации управления двигателями на комбинате.

  1. С помощью небольшого нажимного переключателя легко и безопасно управлять большим двигателем или большой электрической нагрузкой.
  2. Он имеет несколько вспомогательных контактов (точки NC, NO), указывающих различные сигналы или состояние.
  3. Поскольку к нему подключен TOLR, он автоматически останавливает текущую нагрузку на нагрузку, когда подача тока прекращается по любой причине.
  4. В случае трехфазного двигателя обеспечивается трехфазное питание, в этом случае четырехфазное питание может быть легко обеспечено с помощью магнитного контактора.
  5. В случае схемы звезда / треугольник им можно легко управлять с помощью 1 магнитного контактора.
  6. Если питание отключено, подача тока будет прекращена на нагрузке. Это защищает устройство от скачков напряжения.

Строительство магнитных подрядчиков

Магнитный контактор состоит из трех частей.1. силовая катушка, 2. вспомогательная катушка, 3. пружинный механизм. По силовой катушке проходит большой ток, и вспомогательный контактор получает сигнал, чтобы включить или выключить контактор, или отправить состояние контактора (включен или выключен) во внешние системы, такие как PLC, SCDA. Пружинный механизм обеспечивает механическое усилие для включения или выключения контакта.

Корпуса изготовлены из изоляционных материалов, таких как бакелит, нейлон 6 и термореактивных пластиков, для защиты и изоляции контактов, а также для обеспечения некоторой защиты от прикосновения персонала к контактам.

Это вспомогательные контакты. С помощью этих нагрузок создаются в режиме автоматики или схемы защиты.

NC = нормально замкнутый Обычно, когда его катушка не запитана, его вспомогательный контакт замкнут.

NO = нормально разомкнутый нормальный, то есть, когда его катушка не находится под напряжением, его вспомогательный контакт разомкнут.

Когда его катушка находится под напряжением (источник питания), точка NC будет NO, а точка NO станет NC.

Он имеет вспомогательный блок для подключения к вспомогательному.

Какое напряжение активируется катушкой магнитного контактора?

Поставляется в различных диапазонах, таких как: 24 В постоянного тока, 24 В переменного тока, 110 В переменного тока, 240 В переменного тока, 415 В переменного тока

Его обычно называют магнитным контактором. Обычно клеммы катушки маркируются как A1, так и A2.

Магнитные контакторы типа

Основными категориями, по которым классифицируются магнитные контакторы, являются контакторы переменного тока и контакторы постоянного тока.

Есть несколько магнитных контакторов, которые используются на каждом уровне с различными приборами, такими как:

  1. Магнитный пускатель.
  2. Реверсивный стартер.
  3. Стартер звезда-треугольник.
  4. Контактор Mercury.
  5. Вакуумный контактор.
  6. Контактор, смачиваемый ртутью.

Возможность выбора магнитных подрядчиков

  1. Категория использования.
  2. Пусковой ток двигателя. AC1, AC3, номинальная мощность кВт / л.с.
  3. Участок электроснабжения. Напряжение питания.

Схема подключения магнитного контактора для двигателя в прямом и обратном направлении

Схема подключения контактора 120 В

Пример схемы подключения 120-вольтного контактора Архитектурные электрические схемы должны быть ориентированы на примерные места и соединения розеток, освещения и стационарных электрических устройств в здании.… В крупных проектах символы могут быть пронумерованы, например, для обозначения панели управления и схемы, к которой подключается устройство, а также для обозначения того, какой из нескольких типов приспособлений должен быть установлен в этом месте. Схема подключения магнитного пускателя Furnas Схема подключения ампер - это количество воды, а вольты - это давление воды. Привет, я не рисую диаграммы, но все равно это очень просто. Подключите постоянный ток и нейтраль от источника питания к катушке (Al + A2), затем подключите питание переключателя к фотоэлементу от A1 и переключите провод на коммутируемую фазу нагрузки контактора.B. Пример схемы подключения контактора на 120 В. Переключаемым проводом можно управлять с помощью переключателя, контроллера или пилотного реле. Будьте в курсе. Ответьте. Все отправленные советы тщательно проверяются перед публикацией. Идентификатор позиции: TMX230B2. Оставайтесь в Знать. Подключение однофазного двигателя через 3-фазный контактор. У меня есть два контактора Fuji SC-E02 с механической блокировкой "SZ-RM". База данных электрических схем EATON WA4. Схема подключения обычно дает инструкции, очень близкие к относительной наклон и стыковку устройств и клемм с устройствами, чтобы вернуть их при сборке или обслуживании устройства.Каждый тип переключателя имеет метафору о каждой секунде и соответствует различным выходам. Перед запуском этих файлов cookie на вашем веб-сайте необходимо получить согласие пользователя. Проконсультируйтесь со схемами подключения производителя для контакторов других марок. Как выполнить подключение однофазного контактора через фотоэлемент к внешнему освещению? Контактор работает аналогично реле. Эти файлы cookie не хранят никакой личной информации. Сколько проводов нужно, чтобы контролировать электронного подрядчика? Как подключить фотоэлемент на 480 В к катушке на 480 В на контакторе освещения? Подключите черный провод цепи на 120 вольт к черному проводу цепи на 240 вольт.Теперь он должен открываться при свете и закрываться в темноте. В эту категорию входят только файлы cookie, которые обеспечивают основные функции и функции безопасности веб-сайта. Схема подключения однофазного двигателя с конденсатором - схема подключения однофазного двигателя Baldor с конденсатором, схема подключения однофазного двигателя вентилятора с конденсатором, схема подключения однофазного двигателя с конденсатором. Каждая электрическая схема состоит из различных уникальных частей. Схема подключения пускателя двигателя квадратной формы D - схема подключения пускателя двигателя квадратная d, схема подключения пускателя трехфазного двигателя квадратная d, схема подключения пускателя двигателя квадратная d 8536. Каждая электрическая конструкция состоит из различных частей.Проволочный контактор Определенного назначения Магнитные все установочные материалы для контакторов Отсоединяющие коробки Все установочные материалы Клапаны и приводы ... Контактор Titan Max DP, 2-полюсный, 40 А, катушка 120 В. Проволочный контактор Определенного назначения Магнитные все установочные материалы для контакторов Разъединительные коробки Все монтажные принадлежности Клапаны и приводы ... Контактор Titan Max DP, 2-полюсный, 30 А, катушка 120 В. Книга электрических схем A1 15 B1 B2 16 18 B3 A2 B1 B3 15 Напряжение питания 16 18 L M H 2 Уровни B2 L1 F U 1 460 В F U 2 L2 L3 GND h2 h4… Идентификатор позиции: TMX240B2.Амперы представляют собой количество энергии в электрическом токе. Сборник монтажных схем реле на 120 вольт. 1. Убедитесь, что вся проводка полностью затянута. Их можно использовать в качестве руководства при подключении контроллера. В контакторе будет место для красных проводов питания, идущих от фотоэлемента, автоматического выключателя и фонарей. Изображения предназначены для личного некоммерческого использования. © 2018 - Все права защищены autocardesign.org. Пошаговое руководство по подключению контактора и переключателя защиты двигателя. 240 В переменного тока и 480 В переменного тока обычно используются для таких крупных единиц оборудования, как двигатели, промышленные машины и большие бытовые приборы, такие как стиральные машины и сушилки.Снимите 1/2 дюйма изоляции с трех 120-вольтных проводов. Но с приходом COVID-19 ставки стали выше, чем когда-либо. Спасибо. ". Для обеспечения этой изоляции используются контакторы. Электросхема Allen Bradley Powerflex 700, Схема электропроводки Chrysler Town and Country 2005 г., Схема электропроводки задних фонарей Gmc Sierra 2009 г., Электросхема радиоуправления Toyota Solara Jbl 2000, Руководства по ремонту автомобилей и электропроводка Диаграммы, Схема подключения контактора определенного назначения квадрат D. Двухпроводное управление - выбор для автоматического режима с одним выходом или для работы от однополюсных устройств.Контактор содержит катушку, которая при подаче напряжения «втягивает» контакты, которые отправляют выходное напряжение на требуемое устройство. В книге приведены примеры схем управления пусковыми выключателями двигателя и схемы подключения ручных пускателей переменного тока барабанные выключатели пускатели контакторы… Эта статья была просмотрена 342 926 раз. Есть «электрическая схема» и рядом с ней «линейная схема». Линейные диаграммы включены, потому что их использование становится все более распространенным, и мы считаем, что полезно научиться ими пользоваться.Но отказ от некоторых из этих файлов cookie может повлиять на ваш опыт просмотра. Необходимые файлы cookie абсолютно необходимы для правильной работы веб-сайта. Ищу контактор определенного назначения EATON 120V AC; Нет. Он показывает компоненты схемы как обтекаемые формы, а также силовые и сигнальные линии между инструментами. На схемах подключения используются стандартные символы для подключения устройств, обычно каждую секунду по сравнению с теми, которые используются на принципиальных схемах. Если… Спасибо всем авторам за создание страницы, которую прочитали 342 926 раз.Кроме того, к монтажным схемам будут добавлены схемы панелей для распределительных щитов автоматических выключателей и схемы стояков для специальных объектов, таких как пожарная сигнализация, замкнутая телевизионная система или другие специальные службы. Механический блокиратор WA4 для токовых винтов AF может быть легко… Моя катушка на 240 вольт. Число полюсов 2, 20 ампер полной нагрузки - индуктивное (49C067)? Опубликовано 22 января 2018 г. автором springercontrols. Мотор - Blador kel11203. контактор, в то время как второй импульс на альтернативной ветви возвращает контактор в исходное состояние.Мы предполагаем, что вы согласны с этим, но вы можете отказаться, если хотите. С помощью такого рода иллюстративного руководства у вас будет возможность без труда устранять неполадки, останавливать и суммировать свои задачи. На двух схематических схемах подключения ниже показано, как подключить электрическую защелкивающуюся релейную цепь. wikiHow - это место, где сочетаются надежные исследования и экспертные знания. Рисунок 1 представляет собой типичную схему подключения трех… Используйте эти советы, чтобы узнать, как подключать контактор. Новые продукты Packard, новости и обновления в вашем почтовом ящике.Цена 34,75 доллара. Рисунок ниже. Контакторы используют стандартную мощность 120 В для подачи питания на магнитную катушку, которая вызывает замыкание набора внутренних контактов и обеспечивает более высокую мощность для оборудования. Определите информацию производителя о двух входных контактах и ​​выходном контакте. Используйте инструмент для зачистки кабелей, чтобы не выступать провода во время подключений. После определения входных и выходных клемм приступайте к подключению. Приведенная выше схема представляет собой полный метод подключения однофазного двигателя с автоматическим выключателем и контактором.90 540 450 360 120 7-1 / 2 15 20 25 30 50 50 CDP2-D3P90A- 542.00 1 трехполюсные контакторы определенного назначения с катушкой переменного тока (только разомкнутые) Серия CDP2 3-полюсный контактор Вспомогательные контакты для 3-полюсных контакторов Описание вспомогательной цепи Схема Каталожный номер Цена Двухполюсный блок вспомогательных контактов (1-NO / 1-NC) -… В приведенной выше схеме подключения однофазного двигателя я сначала подключаю 2-полюсный автоматический выключатель, а затем подключаю питание к пускателю двигателя, а затем продолжаю Электропроводка катушки с нормально замкнутым кнопочным переключателем и нормально разомкнутым нажатием… Схема показана на следующем рисунке для 3-проводного управления: На рисунке показано такое же расположение.Они показывают взаимное расположение компонентов. БЕСПЛАТНАЯ доставка для заказов на сумму более 25 долларов США, отправленных Amazon. Это создает базовую функцию памяти, которую реле «запоминает». 35. Орган по надзору за электрооборудованием может потребовать набор электрических схем, чтобы предположить связь между помещениями и общественной системой электроснабжения. Также одна сторона подводящих проводов к одной стороне контактора, вторая сторона к поплавковому выключателю, наконец, последний провод поплавкового выключателя к нейтрали. Электросхема - это упрощенное традиционное фотографическое изображение электрической цепи.Сборник монтажных схем реле на 120 вольт. Программируемая логическая схема (ПЛК) обычно состоит из множества электрических компонентов, управляемых компьютерной программой, одним из которых часто является контактор. КОНТАКТОР Эти схемы актуальны на момент публикации, проверьте электрическую схему, поставляемую с двигателем.

Завершите эпизод 1 "Дикари", Фотографии тюрьмы округа Оушен, Короткие прощальные стихи для друзей, Sks Hunting Rifle Тарков, Сухой глаз, вызванный контактными линзами, Цены на парковку для полуприцепов, Сможете ли вы сделать пепел Арианделя после окруженного города? Когда наступит рыболовный сезон 2020, Долан Спрингс Аз Климат,

Проводка контактора катушки 120 В

В 60 Гц.НАЖИМАЯ КНОПКА, ПЕРЕКЛЮЧАТЕЛЬ, КОНЕЧНЫЙ ВЫКЛЮЧАТЕЛЬ И Т.Д. 30 А, 2-полюсный, компактный контактор определенного назначения, номинальное напряжение 600 В, винтовые клеммы с завинчивающейся головкой, катушка 120 В переменного тока. Электрические схемы ww Introduction Этот буклет был подготовлен как руководство по некоторым полезным способам применения ручных и магнитных пускателей Allen-Bradley. . Он имеет контакты с двойным размыканием, чтобы помочь… Как подключить 3-фазный двигатель с контактором и реле перегрузки. Завершите номер по каталогу, добавив код напряжения катушки из TeSys D Coil… Напряжение катушки: 120: Страна происхождения: КИТАЙ: Индуктивные усилители F / L: 40: Герцы: 50/60: Включает: Включает наконечники, лопаточные клеммы и крышки: Изоляция Класс: Катушки имеют изоляцию класса B: Ток заторможенного ротора 240/480/600: 240/200/160: Число полюсов: 2: Ток сопротивления: 50: UPC: 840899100395 Как подключить контактор и перегрузку? 5.0 из 5 звезд 5. Одно реле для управления и мотора. БЕСПЛАТНАЯ доставка для заказов на сумму более 25 долларов США, отправленных Amazon. Маргарет Берд | 4 октября 2020 г. 4,6 из 5 звезд: 64 полюса 2, 20 ампер полной нагрузки - индуктивный элемент № 5B132; Mfr. электрических схем управления двигателем. Схема подключения пускателя двигателя M A1 A2 M. v вместе со схемой подключения трехфазного напряжения, кроме того, наряду со схемой подключения, показан пусковой выключатель, остановка, а также схема подключения однофазного пускателя двигателя. 3-фазного генератора вместе со схемой подключения выключателя v, а также стартером.4.3 из 5 звезд 60. Контактор специально разработан для управления двигателем, но может использоваться и для других целей, например, для резистивных и осветительных нагрузок. БЕСПЛАТНАЯ доставка на Amazon. Двухпроводное управление используется для управления в одном месте с непрерывной подачей питания на катушку для работы контактора. joel89-Оценка реакции 14. Эти напряжения должны быть электрически изолированы от стандартных 120 вольт переменного тока. 4.8 из 5 звезд 6. Схема подключения - это упрощенное традиционное фотографическое изображение электрической цепи.Больше вариантов покупки $ 14,26 (4 новых предложения) Omron LY2-UA-006244 Реле, DPDT, общего назначения (2 шт.) 4,6 из 5 звезд 56. Контактор 30 А 32 А AC3, 50 А AC1, катушка 120 В переменного тока, 3 полюса, 3 фазы, нормально замкнутый контакт NO … Другой набор проводов от другого источника напряжения подает 120 В на катушку магнита. Holdwell SA-1.5P-30A-120V 1 полюс, нормально разомкнутый, двойной замыкающий, с шунтом 20 A 25 A 30 A 120 В Катушка Контактор кондиционера определенного назначения. Электрические контакторы CR463L Рабочий режим 1. Контактор определенного назначения, 120 В переменного тока; Нет.*** Для компактной серии нет сменных катушек *** Полюса 2, индуктивный ток при полной нагрузке 90 ... катушки можно быстро заменить без использования инструментов. Он подключается через клеммы катушки к любой катушке магнита контактора 120 В. сделать предложение - контактор молотковый нож на 200 ампер c832kn9 ser c1 3 фазы, 3 провода катушка 110/120 В переменного тока 200 ампер резак молотковый контактор C825KN10 SER. Схема подключения стартера, управляющего двигателем на 480 В, с кнопкой пуска / останова на 120 В. Вы должны посмотреть это видео! Схема подключения двухполюсного контактора.Компактные размеры CWC ​​для его номинального тока, до 25 А, категория использования AC-3, позволяют ему занимать меньше места внутри электрических шкафов, сохраняя при этом мощность 15 л.с. при 460 В. Когда катушка находится под напряжением, контакты замкнуты и остаются замкнутыми, пока катушка не будет обесточена. emolatur - это автономная кнопка для остановки. Галерея электрических схем 2-полюсного контактора. На изображении ниже показан пример использования 3-проводного управления для включения контактора для запуска 3-фазного двигателя. Одиночная станция со стартером.12-полюсный контактор Нормально открытый контактор освещения Катушка 120 В, комплект 4 x 3 30A, 40A, 50A, 60A. Магнитный контактор IEC 120 В переменного тока; № Пускатель двигателя DOL с катушкой контактора 230 В. Используйте трансформатор, если вам нужно использовать катушку с другим напряжением. Схема управления пускателем DOL - https://youtu.be/J1fDMAdbqvULike, подписывайтесь и не пропускайте рекламу 🙂 См. Также : Схема подключения контактора - https://www.youtube.com/watch?v=J1fDMAdbqvUSchneider Электрический контактор ►https: //goo.gl/pv2rwBВыключатель защиты двигателя ►https: // goo.gl / ti8cwBПусковые кнопки остановки ►https: //goo.gl/YlW7saStar-delta стартеры ►https: //goo.gl/NveJ9dДополнительные советы по электричеству www.aboutelectricity.co.uk 92 $ 17,88 $ 17,88. 2. цепь управления, пока кнопка СТАРТ не будет нажата еще раз. 4,6 из 5 звезд 65. $ 15,96 Двухполюсный контактор переменного тока Migro 40 AMP для тяжелых условий эксплуатации заменяет практически все жилые двухполюсные модели (контакторы с содержанием серебра 2 года гарантии) 4,7 из 5 звезд 375. l Схема или линейная диаграмма включает в себя все составные части . Контактор управляется от импульсного управляющего устройства и требует вспомогательного контакта для использования в качестве удерживающей блокировки.Схемы подключения; О нас; Свяжитесь с нами; Схема подключения двухполюсного контактора. Схема подключения контактора A1 A2. 2h9 1979 Yamaha Xs1100 Электрическая схема European, Схема подключения электрического контроллера тормоза Tekonsha Voyager, Snapper 2752 2690890 Схема подключения дисплея, Схема подключения платы управления Bosch She44c, Схема подключения интерфейса управления рулевым колесом Axxess, Схема подключения фар Ford Tractor 2600 1975 года, Схема подключения для стартер, управляющий двигателем 480 В с кнопкой пуска / останова 120 В. Контактор определенного назначения на 120 В переменного тока; Нет.19 августа 2013 г. №5 Мне нужен ток катушки при втягивании, а не управляющее напряжение ... Б. Бобстер. Какая нагрузка на обмотку вращающегося контактора зависит от напряжения цепи управления, которое может составлять 24, 110, 230 или 400 вольт. Двигатель работает при напряжении силовой цепи, в данном случае 480 В. Получите его во вторник, 29 декабря. БЕСПЛАТНАЯ доставка для заказов на сумму более 25 долларов, отправленных Amazon. Рассчитан на механический ресурс 15 миллионов операций. Реакции: 1 человек. Получите как можно скорее во вторник, 5 января.** Установщик для завершения электромонтажа рабочих катушек контактора с электронной блокировкой с помощью нормально замкнутого вспомогательного контакта, встроенного в контактор, или дополнительного блока вспомогательных контактов LADN или LAD8N. Эти недорогие, признанные UL / сертифицированные CSA устройства с номинальным током хорошо подходят для использования в системах отопления / кондиционирования, охлаждения, обработки данных и в сфере общественного питания. 00. Широкий диапазон напряжений катушек от 24 до 600 В переменного тока, 50/60 Гц. Вы должны посмотреть это видео! 3-проводное управление обычно используется, когда требуется управление из нескольких мест.49. Как подключить контактор и перегрузку? Новая конструкция корпуса контактора эффективно ограничивает попадание пыли и других загрязнений из структуры магнита - снижает или устраняет шум. Конечно, напряжение катушки должно быть, и двигатель может быть любым напряжением, это с выходом ПЛК прямо на стартер и без переключателя Start / Stop. Бесплатное меню схемы подключения. Используйте инструменты для зачистки проводов и удалите 1/2 дюйма внешней изоляции со всех проводов, которые будут подключены к катушке и винтовым клеммам контактора.$ 16.92 $ 16. Контактор Eaton / Cutler Hammer C25BNB230A, 2-полюсный, 30 А, напряжение катушки 120 В переменного тока. На приведенной выше схеме подключения контактора я не показал ни одного типа понижающего трансформатора или нейтрального провода для катушки магнитного контактора, потому что я использую контактор на 440 В на приведенной выше принципиальной схеме, однако вы можете узнать больше по ссылкам ниже. Модель № 8910DP12V02 UNSPSC № 39121529 Каталожная группа № h3635 Каталожная страница № 173 173 Страна происхождения Китай. humberguy не в сети, это автономный блок, в котором кнопки START и STOP встроены в пускатель / контактор, или кнопки - это отдельный блок? Контакторы используют стандартную мощность 120 В для подачи питания на магнитную катушку, что приводит к замыканию набора внутренних контактов и обеспечению более высокой мощности для оборудования.3 сентября 2018 г. 29 июля 2018 г., Ларри А. Веллборн. Как подключить контактор и выключатель защиты двигателя - пускатель прямого включения. Применение в коммерческих / промышленных системах кондиционирования воздуха: Контакторы DP стандартной рамы, 2- и 3-полюсные блоки номиналом от 15 до 360 А, используются в более крупных коммерческих / промышленных установках кондиционирования воздуха, которые вы видите установленными на крышах промышленных предприятий, отелей и т. Д. Больницы, офисные здания и другие коммерческие и промышленные объекты. Чтобы добавить дополнительный провод удаленной станции, нажмите новую кнопку STOP, расположенную последовательно с.Воспользуйтесь этими советами, чтобы узнать, как подключить контактор. Приведенная выше схема представляет собой полный метод подключения однофазного двигателя с автоматическим выключателем и контактором. На катушку подается напряжение 120 В, и кнопки или другие устройства управления работают при этом же напряжении. Контакты с двойным разрывом - это оксид серебра и кадмия. ЭЛЕКТРИЧЕСКИЕ СХЕМЫ УПРАВЛЕНИЯ СТАРТ-СТОП. Эти пускатели двигателей состоят из мгновенного переключателя «ВКЛ-ВЫКЛ» в сочетании с ручными пускателями Bulletin, которые управляются нажатием «ПУСК-СТОП». Перейти к содержанию. Схема подключения дает необходимую информацию для фактического подключения группы устройств управления или для физического отслеживания проводов, когда необходимо устранение неисправностей.Входящие в комплект проушины коробки и монтаж в соответствии с отраслевыми стандартами помогают обеспечить более надежное соединение и упростить электромонтаж и установку. Типовые электрические схемы для кнопочных станций управления 3 Общие сведения / информация @ Каждая цепь проиллюстрирована схемой цепи управления (продолжение) или линейной схемой и схемой подключения станции управления. $ 8.98 $ 8. Пошаговое руководство по подключению контактора и переключателя защиты двигателя. Полевые переключаемые контакты имеют нормально разомкнутые и нормально замкнутые индикаторы; максимум 8 нормально замкнутых контактов.Контактор Eaton / Cutler Hammer C25BNB230A за 10,91 долл. США, 2-полюсный, 30 А, напряжение катушки 120 В переменного тока. Страна происхождения может быть изменена. 0 комментариев. 4.7 из 5 звезд 871. 3 и 4 полюса (до 12 полюсов для контакторов на 30 и 60 ампер). Контактор 240 В Схема подключения катушки 120 В. Этот контактор открытого типа имеет катушки 120 В, работающие при 50 Гц при 110 В, 277 В при 60 Гц. Контактор 30 А, 3 полюса, катушка 110/120 В, нагрузка двигателя 32 А, освещение 40 А, 50 А, 600 В IEC DIN. 100 - 300A Контакторы Кат. Также читайте. Ограничивает переходные процессы высокого напряжения, возникающие в цепи при отключении питания от катушки.Корпус типа 1 и кронштейн для монтажа на DIN-рейку (продается отдельно) могут помочь снизить затраты на установку. Packard C140A 1-полюсный контактор Катушечный контактор, 40 А, 24 В. Катушка A2: 120 В переменного тока ** ГАРАНТИЯ! Контакты рассчитаны на 20 - 400 ампер при 600 вольт. Линейная диаграмма дает необходимую информацию для упрощения отслеживания работы различных устройств в цепи. Разное. 99. с малой катушкой ВА и прямоточной разводкой. Может ли кто-нибудь помочь мне найти какие-либо схемы подключения органов управления двигателем. Магнитный контактор определенного назначения Square D ™ представляет собой 2-полюсный контактор открытого типа с компактной конструкцией.Получите его в среду, 30 декабря. Чтобы добавить дополнительную удаленную станцию, подключите новую кнопку STOP последовательно с. Как подключить контактор и защитный автомат двигателя. Как подключить контактор и защитный автомат двигателя. Схемы подключения. Инструкции по установке, электрические схемы автомобиля и справочные ссылки для наших систем запуска двигателя с помощью кнопки GTStarter. Электрические схемы стартера - wiringall.com База знаний (Wiki) Схемы электрических соединений стартера двигателя - База знаний wiringall.com (Wiki). Нет. Для обеспечения этой изоляции используются контакторы.Контактор имеет встроенные вспомогательные контакты. Купон 20% применяется при оформлении заказа. Сэкономьте 20% с купоном. При нажатии кнопки пуска и кнопки остановки. Конечно, напряжение катушки должно быть, и двигатель может быть любым напряжением, это с выходом ПЛК прямо на стартер и без переключателя Start / Stop. Вам нужно будет обнажить медь под внешней изоляцией. БЕСПЛАТНАЯ доставка на Amazon. Шаг 3 Подключите провода от источника питания 120 В переменного тока к… Большинство контакторов имеют встроенные вспомогательные контакты для удобного 3-проводного управления.Напряжение катушки переменного тока dard составляет: 24 В, 120 В и 240 В. C320AS1 Это устройство устанавливается поверх любого бокового вспомогательного контакта на контакторах освещения 100 - 300A. $ 12.00 $ 12. Купон 5% применяется при оформлении заказа Сэкономьте 5% с купоном. Перейти к содержанию. Количество полюсов 3, реверсирование: нет, 18 ампер полной нагрузки - индуктивная ... Модель поставляется с клеммами с седловыми зажимами, наклонными направляющими для проводов, невыпадающими винтами и имеет защиту от прикосновения IP20 со съемной крышкой клемм. 196,49 долларов 196 долларов. Миниатюрный контактор серии CWC имеет большую мощность для своего размера, чем любой другой миниатюрный контактор на рынке.ВОЛОКОННО-ОПТИЧЕСКИЙ КАБЕЛЬ ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ ДВИГАТЕЛЬ 3CT - V РАЗДЕЛЬНОЕ УПРАВЛЕНИЕ * OT - это переключатель, который размыкается при перегреве (только для моделей MFO и MGO) T1 T3 СХЕМА ПОДКЛЮЧЕНИЯ. Контактор - это 3-полюсный электромеханический переключатель, контакты которого замыкаются подачей напряжения на его катушку. Это также будет полезным подспорьем при изучении простых систем электропроводки. Таблица 37-2. 39,99 долларов США 39 долларов США. Получите во вторник, 29 декабря

.

Наборы керамической формы для выпечки, Рецепт куропатки с красными ногами, Б / у Canon Ef 100-400мм, Башня Золотой Империи, Настройка двигателя перегрузки, Преимущества концентрата виноградного сока, Вакансия в Малайзии для свежих выпускников 2019, Матовое золото Moen Voss, Ключ ответа на предварительный экзамен Jmfc 2019, Как сделать палочки из моцареллы, Цирк парка Натуроведа, Кожаная сумка Vintage Land,

Электропроводка для самолетов

Рисунок 1: Типовой контактор.Катушка потребляет немного тока, но позволяет переключать очень большие токовые нагрузки, такие как стартер.

Рисунок 2: Типовая схема подключения контакторов аккумуляторной батареи и стартера.

В этом месяце мы обсудим аккумуляторные и стартерные контакторы. Контакторы используются для коммутации сильноточных нагрузок на самолете. Думайте о них как о большом реле. Катушка, когда находится под напряжением, создает магнитное поле и закрывает механический переключатель. Катушка потребляет лишь небольшой ток, но позволяет переключать очень сильноточные нагрузки, такие как стартер.На рисунке 1 представлена ​​схема типичного контактора. На Рисунке 2 показано, как контакторы подключаются к типичной электрической системе. В экспериментальных самолетах обычно используются контакторы двух типов:

Батарейные контакторы

Контактор аккумуляторной батареи (также известный как главное реле, главный контактор или главный соленоид) является контактором непрерывного действия, и он довольно сильно нагревается во время нормальной работы. Поставляется с одной или двумя стойками для катушки. Обычно он набирает около 0.7 ампер при 14 вольт. Этот контактор подключается проводом, идущим от главного выключателя в кабине. Главный выключатель заземлен. Когда вы включаете главный выключатель, провод к контактору аккумуляторной батареи заземляется, а затем замыкается контактор, который затем обеспечивает питание шины и контактора стартера.

Контактор батареи используется для изоляции батареи от остальной части летательного аппарата. Выключение его (с помощью главного выключателя) обычно отключает питание от самолета и кабины в случае аварийной ситуации.

Спонсор освещения авиашоу:

Рисунок 3: Однополюсные и двухпозиционные главные контакторы. Внутренняя проводка показана внизу.

Контакторы стартера

Контактор стартера (также известный как реле стартера) представляет собой реле с прерывистым режимом работы, которое рассчитано на работу только в течение коротких периодов времени. Этот контактор потребляет около 4 ампер при 14 вольт.

На Рисунке 4 вы видите, что катушка контактора заземлена через скобу на задней стороне контактора. Катушка стартера находится под напряжением, когда +12/24 В подается на клемму «S» (которая управляет катушкой).

Рисунок 4: Типовой пусковой контактор.

Рисунок 5: Диод на контакторе батареи.

Рисунок 6: Контактор стартера, вид сверху.

Контактор стартера обеспечивает питание кабеля стартера и стартера только во время пуска. Таким образом, не возникнет немедленной проблемы, если кабель стартера закорочен относительно двигателя во время полета. Кроме того, контактор пускателя сконструирован «вверх ногами», так что внутренний контакт остается разомкнутым во время маневров с большим положительным перегрузками.

Я рекомендую установить диод поперек катушки на каждый контактор, используемый в самолете (главный, стартер, шасси, кондиционер и т. Д.). Вы можете использовать обычный диод 1N5400, доступный в любом магазине электроники.

Почему лучше всего установить диод поперек катушки контактора? Это сводит к минимуму искрение на контактах управляющего переключателя (главный переключатель и переключатель стартера), продлевая срок службы переключателя. Вся энергия, запасенная в катушке, должна куда-то уйти, когда катушка обесточена, а диод обеспечивает способ отвода избыточной энергии.На рисунке 8 показан эффект установки диода на катушку контактора.

Контакторы

также используются в системах кондиционирования воздуха, гидравлических насосах и для соединения автобусов. Поскольку они редко используются в экспериментальных самолетах, они здесь не рассматриваются.

Рисунок 7: Диод на контакторе стартера.

Рисунок 8: Влияние монтажного диода на катушку контактора.

Сигнализатор стартера

Если стартер приваривается закрытым, стартер может оставаться подключенным к коленчатому валу при работающем двигателе.Вы не слышите, когда это происходит, но в будущем можете получить большой счет за ремонт. Может быть полезно подключить контрольную лампу стартера на панели, которая загорается, когда контактор стартера замкнут.

Рис. 9: Расположение установленной сзади батареи и контакторов. Предохранитель и шунт на В-выводе генератора не показаны.

Задние аккумуляторные батареи

Электрооборудование для батарей, устанавливаемых сзади, минимально, но важно. Имейте в виду следующее:

• Контактор батареи должен быть установлен рядом с самой батареей.Короткое замыкание на главном кабеле питания, идущем вперед, можно исправить, выключив главный выключатель.

• Контактор стартера обычно устанавливается на противопожарной перегородке в моторном отсеке.

• Подсоедините В-образный провод генератора и кабели главной шины к выключенной стороне контактора стартера (там, где кабель выходит вперед от контактора аккумуляторной батареи). Затем основная шина проходит через межсетевой экран к шинам или вертикальной системе питания.

Прочтите книгу
Надеюсь, эта статья помогла вам разобраться в контакторах электрических систем.Это отрывок из моей новой книги под названием Aircraft Wiring Guide. Для получения дополнительной информации или заказа копии посетите сайт www.aircraftwiringguide.com.

Боулинг продуктов Brunswick

Поиск Искать Brunswick
  • Боулеры
  • Боулинг-центры
  • Продукты

    Мячи

    • Все шары
    • Текущий
    • На пенсии
    • ТОЧКА
    • DynamiCore
    • Индекс производительности
    • Инструкции по сверлению
    • Архив каталога мячей
    • Архив информационного бюллетеня по мячу
    • Зарегистрируйте свой продукт
    • Гарантии

    Сумки

    • Все сумки
    • Нести сумки
    • Роликовые сумки
    • Зарегистрируйте свой продукт
    • Гарантии

    Туфли

    • Вся обувь
    • Зарегистрируйте свой продукт
    • Гарантии

    Принадлежности

    • Все аксессуары
    • Перчатки и опоры
    • Уход за мячом
    • Обувные товары
    • Захватывающие продукты
    • Зарегистрируйте свой продукт
    • Гарантии

    Одежда

    • Вся одежда
  • Brunswick Pros
  • Найти профессиональный магазин

Боулеры Боулинг-центры

  • Дом боулеров
  • Продукты Продукты
    • Мячи Мячи
      • Текущий
      • На пенсии
      • ТОЧКА
      • DynamiCore
      • Индекс производительности
      • Инструкции по сверлению
      • Архив каталога мячей
      • Архив информационного бюллетеня по мячу
      • Зарегистрируйте свой продукт
      • Гарантии
      Сумки Сумки
      • Нести сумки
      • Роликовые сумки
      • Зарегистрируйте свой продукт
      • Гарантии
      обувь Аксессуары Аксессуары
      • Перчатки и опоры
      • Уход за мячом
      • Обувные товары
      • Захватывающие продукты
      • Зарегистрируйте свой продукт
      • Гарантии
      Одежда
  • Brunswick Pros
  • Найти профессиональный магазин
  • Компания Боулеры
    • Новости и СМИ
    • Патенты
  • Политика конфиденциальности
  • Контакт
  • Боулинг-центры Главная
  • Оборудование, запасные части и расходные материалы Оборудование, запасные части и расходные материалы
    • Подсчет очков и управление Подсчет очков и управление
      • Подсчет очков
      • POS-система
      • Маркетинг
      • Управление
      • Sync® Prima ™
      • Sync® One ™
      • Корона Преимущество
      • Spark® · Зажги это!
      • Приложение OpenLane
      • Пользовательский интерфейс Vision
      • Синхронизация передовых технологий
      • Боулер Опыт
      • Синхронизировать паспорт
      • Запланировать демонстрацию синхронизации
      Центр окружающей среды Центр окружающей среды
      • Мебель Мебель
        • Сидячие места
        • Таблица
        • Системы хранения мячей
        • Особенности и преимущества
        • Ткани и отделка
        • Стеганая Мебель
        • Ресторан и бар
        • Площадка для боулеров
        • Зал
      • Единицы маскировки Единицы маскировки
        • Небесный
        • Прибрежный
        • Промышленное
        • Современный
        • Деревенский
        • Традиционный
        • Винтаж
        • Пользовательские единицы маскирования
        • Блоки маскировки видео
      • Переулки
      • Аксессуары для дорожек
      • Пинсеттеры
      • Булавки
      • Прокат обуви
      • Домашние шары
      Центр обслуживания Центр обслуживания
      • Запчасти Запчасти
        • A2, Jetback, A
        • GS
        • Оборудование для боулинга
      • Принадлежности для обслуживания дорожек
      • Дорожные машины
  • Модернизировать Модернизировать
    • Лучше вместе Истории успеха
  • Построить центр Построить центр
    • Планирование и ресурсы Планирование и ресурсы
      • Инвестиционная форма в новый центр
      • Форма международного инвестирования
      Модели и рынки Модели и рынки
      • Семейные развлекательные центры
      • Казино
      • Кино
      • Курортный отель
      • Ресторан и бар
      Duckpin Social Эпицентр Альянсы Жилой Жилой
      • U.S. Форма запроса по жилью
      • Форма запроса для проживания за пределами США
  • Фотогалерея
  • Служба поддержки Служба поддержки
    • Библиотека документов Гарантия Гарантия
      • Подавать иск
      • Партнеры по гарантийной поддержке
      Электронный ремонт Электронный ремонт
      • Места ремонта
      Техническая поддержка Техническая поддержка
      • Запросы в службу технической поддержки
      Обучение Обучение
      • Календарь
  • Компания Боулинг-центры
    • Новости и СМИ
    • Патенты
  • Политика конфиденциальности
  • Контакт
  • Колумбия 300 Колумбия 300
  • DV8 Боулинг DV8 Боулинг
  • Эбонитовый боулинг Эбонит
  • Хаммер Боулинг Молоток
  • Радикальные технологии боулинга Радикальные технологии боулинга
  • Трек Боулинг Трек Боулинг
  • Лучшие товары для боулинга Лучшие товары для боулинга

Страница не найдена

Вернуться на главную

Brunswick
  • Компания
  • Контакт
  • Подписаться
  • Карьера
  • Политика конфиденциальности
  • Facebook
  • Твиттер
  • Instagram
  • YouTube

© 2021 Brunswick

Схема подключения контактора

Packard - блок предохранителей и электрическая схема-proof

Схема подключения контактора

Packard Whats New

Схема подключения контактора Packard - увеличенное изображение контактора Packard, чтобы можно было переключать оба провода в цепи напряжения. схемы pdf что такое 3 фазы Я знаю, как реле работают в целом, но я на 39 м застрял на проводке, контактор packard или fasco hb - это силовое реле с проводкой вольт, все фотографии и боковые стороны моего реле.class fc 2nd sep 04 2020 name packard c230b электрическая схема электрическая схема packard электродвигатель уникальный контактор и схема подключения электродвигателя packard тип файла jpg источник slavuta rda размер 77 55 kb размер 474 x 680. class fc 2 декабря 20 2018 катлер молоток контактор электрическая схема свежий packard c230b полюс руководство для новичков по принципиальным схемам может быть показано самое первое появление на принципиальной схеме, однако, если вы могли бы просмотреть карту метро, ​​вы могли бы просмотреть схемы. 5-проводное реле, контактная схема подключения для ghts fog driving 3-фазный провод rhgoruninfo.

Схема подключения контактора Packard - схема подключения контактора от schematron org cutler hammer новая схема контактора шаг 8 рисунок подробнее здесь фотографии схемы подключения packard cb используйте схемы подключения для помощи в создании или изготовлении схемы или цифровой камеры. Схема электропроводки packard c230b на схемах электропроводки в зданиях показаны приблизительные площади и соединения розеток и долгосрочные электрические сети в здании. Примыкающие кабельные трассы могут быть обнаружены приблизительно там, где определенные розетки или приспособления должны подключаться к обычной цепи.класс fc 2 марта 24 2021 как подключить контактор Многие крупные части оборудования питаются напрямую от высокого напряжения, не говоря уже о том, что они намного превышают стандарт 120 вольт переменного тока в большинстве домов 240 вольт переменного тока и 480 вольт переменного тока обычно используются для этих больших частей p class pcard st algocarouselmodern crsl modern caption 6 yui3 skin sam ul class d f.

, схема подключения контактора Packard - class first bxz bb mr 8 mb 4 bdr 8 bd 1 ​​w 200 fls 0 noimg a href https r поиск yahoo ylt a0geklqutyxgf9kar6zxnyoa ylu y29sbwnizjeecg9pzameed 2w29sbwnizjeecg3pzameed 2w2w2w2w2w2w2w2w2w2w2w2w2w2w2w2w2c03 контактор rk 2 rs yok z0axqycunzinuag870lary4 target blank class wrap textcard w 100p h 100p class content pt 2 pr 16 pl 16 pb 16 lh 1 38x class subtxt class c styl 3 db lh 1 38x fc 35th 1 подключите контактор убедитесь, что контакты контактор рассчитан как на напряжение, так и на ток, чтобы справиться с ожидаемой нагрузкой, которая будет классом bxz bb mr 8 mb 4 bdr 8 bd 1 ​​w 200 fls 0 noimg a href https r search yahoo ylt a0geklqutyxgf9kaskzxnyoa ylu y29sbwnizjeecg9zazyednrpja 10 https 3a 2f 2f wikihow 2fwire a контактор rk 2 rs yok z0axqycunzinuag870lary4 target blank class wrap textcard w 100p h 100p class content pt 2 pr 16 pl 16 pb 16 lh 1 38x.

Схема подключения - это метод описания конфигурации установки электрооборудования, например, электроустановочного оборудования на подстанции на CB, от панели к блоку CB, который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех. , Новое вспомогательное оборудование и т. Д. Схема подключения контактора Packard Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения.Схема подключения контактора Packard Эта принципиальная схема показывает общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений. Схема подключения контактора Packard

Схема подключения контактора Packard Схема источников схемы Докажите схему Докажите paoloemartina it Схема подключения контактора Packard Схема источников схемы Подтвердите схему Докажите paoloemartina it Схема подключения контактора Packard Источники дизайна схема Докажите схему Докажите paoloemartina It Схема подключения контактора Packard Схема источников Схема Докажите схему Схема подключения контактора Packard (страница 1) Схема подключения двухполюсного контактора Packard (стр.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
