Ограничитель мощности ОМ-110 | Заметки электрика

Здравствуйте, уважаемые гости сайта «Заметки электрика».

Сегодня статья будет посвящена такому неотъемлемому устройству, как ограничитель мощности (ОМ).

Вы спросите почему неотъемлемому?

Да потому, что в настоящее время из-за недостатка мощностей в городских сетях (да и не только в городских) необходимо ограничивать мощность вновь подключаемых абонентов сети, чтобы не перегрузить окончательно питающий трансформатор или питающую линию.

Первый раз с этим столкнулся около 1,5 лет назад, когда на магазин по техническим условиям энергоснабжающей организации требовалось установить ограничитель мощности с уставкой в 3 (кВт). Нет я не ошибся, именно 3 (кВт). Кстати, по этому же условию, вводной кабель на магазин (ВВГнг) был рассчитан на сечение 10 кв.мм (видимо с учетом на будущее расширение мощностей).



Назначение и применение

Ограничитель мощности необходим для контроля потребляемой мощности, и в случае превышения заданной уставки по мощности (в моем случае про магазин 3 кВт), отключать потребителя.

Также ограничитель мощности используют для защиты электропроводки и несанкционированного подключения посторонних потребителей к Вашей сети.

Применяются ограничители мощности как в трехфазных, так и в однофазных сетях.

Отключение потребителя происходит не сразу и не мгновенно, а через промежуток времени, выдержка которого устанавливается на ограничителе мощности. Уставка по времени на отключение потребителя может находиться в пределах от нескольких секунд до нескольких минут. Все зависит от типа применяемого ограничителя мощности.

Также ограничители мощности снабжены функцией повторного включения потребителя. Повторное включение происходит после определенного времени, которое настраивается и находится в пределах от нескольких секунд до нескольких минут, в зависимости от возможностей и типа ограничителя мощности.



Ограничитель мощности ОМ-110

Чтобы плавно перейти от теории к практике, давайте рассмотрим конкретный тип ограничителя мощности.

В качестве примера возьмем однофазный ограничитель мощности ОМ-110.

Опыт работы с данным ограничителем мощности у меня имеется, особых нареканий к нему нет.

Ограничитель мощности или реле ограничения мощности ОМ-110 применяют для контроля мощности, соответственно в однофазной сети. Контролировать мощность можно, как чисто активную, так и полную, с пределом от 0 — 20 (кВт) или 0 — 20 (кВА).

С помощью  потенциометров на лицевой стороне ограничителя настраивается уставка по мощности.

Повторю, что уставка по мощности должна быть указана в техническом условии на подключение к электрической сети.

Там же находятся потенциометры регулировки выдержки времени на отключение и повторного включения. К ним мы еще вернемся.

Основные технические характеристики ОМ-110

Основные технические характеристики ограничителя мощности ОМ-110 я отдельно описывать не буду, а приложу фотографию с его паспорта.

Подключение ограничителя мощности ОМ-110

Скажу сразу, что  однофазный ОМ-110 должен работать ТОЛЬКО через контактор.

В этом и заключается основная ошибка его подключения. Неопытные электрики подключают это устройство на прямую. С чем я и столкнулся несколько дней назад.

Как правильно подключить ОМ-110?

Схема подключения однофазного реле ограничения мощности ОМ-110 представлена на рисунке ниже (из паспорта).

Для наглядного представления схемы подключения однофазного ограничителя мощности ОМ-110, я использую свой стенд для проверки реле (РП-23, РП-25 и др.) и схем релейной защиты. Вы наверное уже с ним знакомы из предыдущих статей.

Для измерения тока в контролируемой цепи, ОМ-110 имеет встроенный трансформатор тока, через отверстие которого необходимо протянуть проводник силовой цепи (фазный или нулевой).

Контроль напряжения и питание цепей управления осуществляется от напряжения сети.

Для удобства подключения с помощью зажимов типа «крокодил» к клеммам ограничителя мощности ОМ-110 — использую удлиненные шпильки.

Выходную цепь реле 3-4  пока не подключаю. К ней приступлю при сборке щита учета.

Принцип работы реле ограничения мощности ОМ-110

Подключаем ограничитель мощности ОМ-110 согласно вышеперечисленных схем. Получается следующее:

В моем примере щит учета будет располагаться на самой опоре.

По техническому условию энергоснабжающей организации, необходимо ограничить мощность потребителя при достижении 7 (кВА).

Выдержка времени на отключение потребителя и его повторного включения не оговорена и я ее установил самостоятельно, тем более, что ее откорректировать не составит труда прямо с лицевой стороны ограничителя мощности.

Настоятельно рекомендую прочитать статью на тему: «Электросчетчик на улице. Законно ли?».

У реле ограничения мощности ОМ-110 возможно контролировать потребляемую мощность, как активную, так и полную (разницу я думаю Вы наверное понимаете). Это осуществляется переключателем «Wмакс». В моем примере необходимо контролировать полную потребляемую мощность, поэтому переключатель ставлю в положение «кВА».

Переключатель «К» ставлю в положение 10. Этот множитель расширяет диапазон реле ограничения мощности от 0 — 20 (кВА).

Регулятором «уставки мощности» выставляю уставку 7 (кВА). Во время настройки уставки по мощности на экране отображается текущая уставка, что очень удобно.

Как я уже говорил выше, уставки по времени не были обговорены в техническом условии. Поэтому я их выставил самостоятельно с помощью регуляторов на лицевой стороне реле. Выдержка времени на отключение составляет 60 (сек.), а повторное включение через 100 (сек.).

Идем дальше.

Если горит зеленый светодиод «нагрузка». Это означает, что выходной контакт 3-4 замкнулся.

Выходной контакт 3-4 необходимо подключать на катушку контактора. Я уже говорил в начале статьи, что частая ошибка электриков заключается в том, что этот выходной контакт 3-4 подключают напрямую в нагрузку. А этого делать недопустимо!!!

Кстати, контакт 3-4 рассчитан на максимальный ток коммутации до 8 (А).

Когда катушка контактора получает питание, то контактор подтягивается и включает силовую цепь.

Как подключить выходной контакт 3-4 на катушку контактора, думаю Вы разберетесь сами. Кто не разберется, в конце статьи будет выложена фотография схемы щита учета в сборе.

Если нагрузки в текущий период нет, то на экране реле ограничения мощности горит цифра «0″. Это значит, что потребление в данное время составляет 0 (кВА).

Далее с помощью автоматических выключателей (на стенде с помощью лабораторного автотрансформатора регулируем ток цепи) начинаем включать потребителей, тем самым увеличивая нагрузку. На экране ограничителя мощности будет показана текущая потребляемая мощность.

При достижении потребляемой мощности больше, чем 7 (кВА), загорается красный светодиод «перегрузка». Начинается обратный отсчет времени — 60 (сек. ). Причем на экране поочередно высвечивается текущая потребляемая мощность и сколько секунд осталось до отключения.

Если за это время потребляемая мощность не уменьшилась, то произойдет размыкание контакта 3-4, который в свою очередь разрывает цепь питания катушки контактора. Контактор отпадывает, тем самым разрывая цепь силовой нагрузки. Зеленый светодиод «нагрузка» гаснет. А на экране начинается отсчет времени повторного включения реле, которое через 100 (сек.) замкнет контакт 3-4, тем самым включив силовую нагрузку.

Специально для Вас я снял небольшое видео по принципу работы реле ограничения мощности.

Пример

Я Вам показал как подключить ограничитель мощности ОМ-110 на испытательном стенде.

Как подключить ограничитель мощности ОМ-110 в щите учета электроэнергии я покажу Вам ниже.

Этот щит учета был собран лично мною. В него входит:

Заказчик очень торопил меня, поэтому собирал его дома на полу, так сказать в спартанских условиях. Цветовую маркировку проводов я старался соблюдать.

Что скрывается за защитной панелью — смотрите ниже.

Схему щита учета и ограничителя мощности я проверял нагрузкой в виде чайника.

По многочисленным просьбам выкладываю монтажную схему этого щита:

Если же у Вас трехфазная сеть, то Вам необходим трехфазный ограничитель мощности ОМ-310

.

А Вы знаете, что ограничитель мощности устанавливать не обязательно? Если нет, то переходите по указанной ссылке и читайте.

P.S. Уважаемые читатели, если у Вас возникли вопросы, то задавайте их в комментариях. А также не забывайте подписываться на новые и интересные статьи с этого сайта. До новых встреч.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


монтаж и подключение, принцип работы

При использовании электрических сетей иногда повышается мощность, которая наносит электролиниям необратимый урон. Потребители начинают ломать голову об установке оборудования, способного защитить электрическую сеть от такого рода повреждений. Идеальным вариантом в данной ситуации может выступить ограничитель мощности.

Популярность ограничители получили благодаря своей эффективности и рациональности. Их используют в различных видах жилых помещений таких как, частные дома, многоквартирные комплексы, а также в местах общего пользования.

Как выглядит ограничитель мощности

При помощи этих приборов можно вести управление разных типов электроприборов, оградить электролинию от посторонних подсоединений, контролировать качество входящей электроэнергии и перекрывать ее подачу в случаях резкого повышения мощности.

Как устроен ограничитель мощности

Конструктивной особенностью устройства являются заключения в нем несколько баз. Ограничитель оснащен двумя типами реле электромеханическим и полупроводниковым, а также микропроцессорными контроллерами. Прибор очень простой в применении и имеет большой объем настроек. Ограничитель довольно легко настраивается, некоторые экземпляры при этом оснащены дисплеем, который отображает эти настройки.

Виды ограничителей мощности

Приборы делятся на однофазные и трехфазные модели. Однофазные устройства контролируют мощность электрической сети. Его конструкция имеет цифровой блок, входящий в приоритетное реле. Некоторые экземпляры имеет добавочную функцию повторного автоматического включения.

Ограничитель мощности ОМ-110

Настройка ограничителя осуществляется при помощи специального переключателя. Помимо этого настраивается время отключения, время повторного подключения. При подключении однофазного ограничителя нагрузка распределяется равномерно по всей линии.

Трехфазные ограничители выпускаются в трех вариантах исполнения. Одни модели настраиваются вручную, другие имеют заводские настройки, а третьи механизмы подключаются посредством трансформаторов.

Одновременно с этим схема подключения у них одинаковая.

Основным отличием двух видов ограничителей является многосложность конструкции, а также отличная эффективная производительность последнего. При использовании трехфазных устройств контролируется вся мощность электрической сети. В случае превышения мощности в одной из фаз, данный прибор отключает фазу, при этом две оставшиеся сохраняют работоспособность.

Также трехфазные приспособления имеют защитное назначение в случае расхождения параметров с нормой. При этом результат выводится на экран. Если величина является критичной, прибор подает звуковой сигнал оповещения.

Монтаж и подключение

В большинстве случаев прибор устанавливается вблизи электрического счетчика. Установка прибора требует специальных навыков в области электротехники. Если потребитель решил установить прибор самостоятельно, необходимо придерживаться ряду правил.

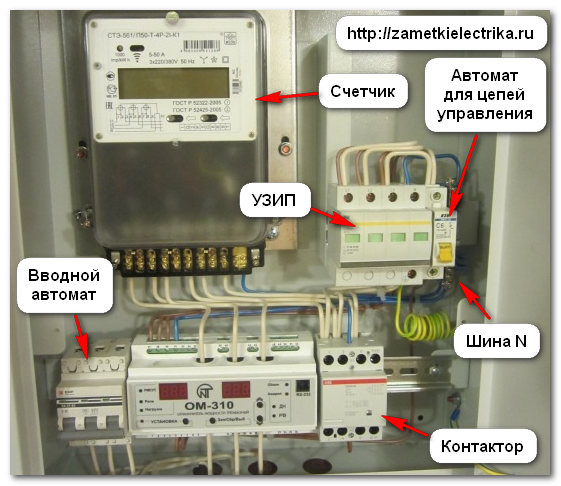

Ограничитель мощности ОМ-310

Во-первых, нужно определить в какую электрическую сеть устанавливается прибор – с одной или тремя фазами. От этого зависит и тип ограничителя.

Во-вторых, надлежит установить общую величину мощности нагрузки. От этого параметра также зависит модель приспособления, добавочным элементом может выступить контактор. Далее следует рассчитать временной промежуток срабатывания, если установленный показатель превысит значение, а также высчитать отрезок времени возвращения в первоначальное состояние. При этом время срабатывания устанавливается на приборе.

Помимо этого следует придерживаться общим рекомендациям по монтированию и подсоединению приборов. При установке ограничителя необходимо воспользоваться соответствующим диаметром проводника, рассчитанного на получаемую нагрузку. Контакторы также должны соответствовать величине существующего тока.

Установка параметров должна быть не самой максимальной величиной, а с учетом распланированного потребления. В случае частого срабатывания прибора, необходимо вызвать специалиста, если у монтажника слабая база знаний и опыта, либо проверить аппарат на качество изоляции и наличие короткого замыкания.

В большинстве случаев ограничитель монтируется на дин-рейку. Далее подключается прибор к сети 220 Вольт, при этом нужно соблюдать фазу и нейтраль. Затем провода, идущие от нагрузки, подсоединяются посредством отверстия к датчику энергии. Зачастую датчиком потребляемой энергии становится трансформатор.

В соответствии со схемой, подсоединяется контактор, переключающий напряжение на электрооборудование. Далее происходит настройка ограничителя. Сначала настраивается мощность отключения. Потом выставляется промежуток времени производства ограничителя в перегруженном положении. В последнюю очередь устанавливается время возвращения прибора в первоначальное состояние.

Когда прибор установлен, его следует проверить. При этом подается питание и подключается нагрузка меньшего размера, на которую рассчитан прибор. В этот момент загорается зеленый индикатор. После этого подсоединяется нагрузка больше установленного размера. При этом загорается индикатор перегрузки, и через определенное время срабатывает устройство. После выключения через установленное время происходит возврат в первоначальное положение. После такой проверки прибор готов к использованию.

Ограничитель мощности и его принцип работы

Устройство постоянно анализирует рабочий процесс нагрузки электролинии. В случае скачка мощности, ограничитель мгновенно обесточивает поврежденную линию. После истечения установленного времени устройство автоматически возобновляет подачу питания. Если данный показатель придет в норму раньше установленного времени, ограничитель также автоматически подключит линию.

В функции измерительного блока входит установление показаний электрической энергии по токовой характеристике и напряжению. Результат передается в логический блок, где сопоставляется две величины – показатели потребляемой энергии и критические показатели.

В случае если показатель подходит к максимально допустимому значению здесь вступает в работу исполнительный блок и отключает данную электролинию. После срабатывания ограничителя необходимо отключить мощный электроприбор и линия снова заработает.

Настройка порога срабатывания, времени отключения, а также времени возврата к рабочему состоянию осуществляется при помощи потенциометров. На выводах устройства скомпонованы два комплекта контактов – для подачи питания и управления включением и отключением прибора. Некоторые экземпляры оснащены функцией подсоединения исключительно нагрузок, относящихся к приоритетным. При этом неприоритетные потребители не подсоединяются.

Трехфазный ограничитель мощности - виды и принцип работы

Автор Aluarius На чтение 8 мин. Просмотров 836 Опубликовано

Дефицит электроэнергии всегда был, есть и будет. Поэтому государство всегда вводило лимиты на потребление электрического тока. Это касалось и предприятий, и жилого сектора. В конце девяностых годов некоторые правила и ограничения были пересмотрены в виду того, что частное домостроение стало развиваться. В него вкладывались большие деньги, владельцы хотели жить так же, как и в городе, то есть, пользоваться всеми благами цивилизации. Но тут стали возникать конфликты, которые приостановили новейшие технологии и приборы, которые используются сегодня в электрических сетях. Один из таких приборов – трехфазный ограничитель мощности.

Наше повествование начнем с того, что расскажем один пример, из которого вы поймете, зачем эти приборы устанавливаются. Итак, были построены два загородных дома, один из которых расположен ближе к подстанции. Дома были укомплектованы по последнему слову техники, так что выделенный лимит на мощность, равный 5 кВт, им не хватало. По расчетам минимум должен составлять 30 кВт. Старая подстанция на это не была рассчитана, поэтому владельцы двух домов провели новую ЛЭП, установили новый трансформатор и получили свои киловатты, узаконенные договором с энергоснабжающей организацией.

Но тут первому соседу, дом которого расположен ближе к подстанции, приспичило организовать кроме всего и хорошую финскую сауну на электрических котлах. То есть, ему понадобилось еще 10 кВт, которые он и получил без разрешения, выбирая киловатты от соседа. У него значит, 40 кВт, у соседа 20 кВт. Вот вам и конфликт, решить который смог только трехфазный ограничитель. Один прибор установили в подстанции на линию первого соседа, другой на линию второго. Номинальный мощностной предел приборов составляет 30 кВт. Получается так: как только один из владельцев загородных домов начинает выбирать больше мощности, прибор понижает напряжение, а в некоторых случаях просто отключает подающую линию.

Конструкция и принцип работы ограничителя мощности (ОМ)

В конструкции этого прибора располагает трансформаторный блок, который чутко реагирует на изменения напряжения и силы тока в цепи. При этом он постоянно мониторит и сканирует данные показатели и передает их на логический блок, в котором и вычисляются показатели потребляемой мощности.

Как только фактическая величина начинает превосходить предельную номинальную, то подается сигнал через исполнительные схемы на отключение контактов. Что нужно сделать в этом случае? Необходимо просто отключить те бытовые приборы, которые были включены последними. Именно они и превысили тот самый предел. Как только потребляемая мощность войдет в норму, ограничитель включится автоматически, соединит контакты и подаст электроэнергию в дом.

Внизу картинка, где и показан принцип работы (ОМ).

Кстати, эта схема, которая определяет однофазный ограничитель мощности. Что касается трехфазного, то тут изменяются два блока: мониторинга, потому что придется ее усложнять и доводить до каждой отдельной фазы, и логики, где усложняется процесс вычисления по каждому фазному контуру. А вот исполнительный блок практически такой же. Теперь, что входит в комплектацию ограничителя? В принципе, в основу конструкции может быть вложена любая элементная база.

К примеру: • полупроводниковые элементы; • индукционные реле; • контролеры микропроцессорного типа. Конечно, можно с уверенностью сказать, что последний вариант наполнения ОМ идеальный на сегодняшний день. С помощью микропроцессоров можно облегчить не только эксплуатацию прибора, но и расширить пределы настроек. Для некоторых объектов это очень важная составляющая. Виды ограничителей мощности (2) Давайте рассмотрим однофазный и трехфазный варианты. На их примере будет видно, как работают, и какими качествами и техническими характеристиками обладают все модели. Итак, однофазный ограничитель мощности ОМ 110. • Этот прибор может контролировать и активную мощность, и полную. При этом в конструкции используется блок ваттметра цифрового типа и реле нагрузки (приоритетной), плюс функция автоматического включения (имеется в виду повторного). • С помощью прибора можно регулировать мощность сети в пределах или 0-2 или 0-20 кВт/кВА. Данные показатели выставляются специальным переключателем. • Обязательно при настройках ограничителя выставляется время (период) отключения подающей сети и время повторного включения. • В конструкции ОМ 110 присутствуют клеммы подключения питающих контуров. Схема подключения разбита по нагрузкам. Чтобы правильно провести подключение ОМ, надо разобраться с инструкцией прибора. Здесь главное, чтобы один из проводников обязательно прошел через магнитопровод. Вторая модель, она трехфазная. Итак, ограничитель мощности ОМ 630. Необходимо отметить, что в данной линейке есть три основные позиции: ОМ 630; ОМ 630-1; ОМ 630-2. • Первая модель может программироваться (настраиваться) вручную самим потребителем. Устанавливается в сетях от 5 до 50 кВт, с шагом регулировки 0,5 кВт. • Вторая программируется только в заводских условиях. Характеристики те же. • Третья используется в сетях мощностью выше 50 кВт. Есть возможность устанавливать с трансформаторами. Схема подключения у трех моделей одинаковая. Добавим, что большой популярностью также пользуются ограничители ОМ 310, они трехфазные и обладают практически теми же функциями, что и 63-е модели. Какими особенностями обладают ограничители мощности трехфазные? Это более сложные конструкции, но и более эффективные. К примеру, с их помощью можно не только контролировать полную мощность сети, но и при необходимости отключать одну из фаз, две другие же будут работать. К тому же этот прибор обладает защитными свойствами в плане искажения показателей питающей электрической сети. Плюс ограничитель и измеряет характеристики фазных контуров, и отображает их на табло. Есть в нем функция сигнализации, которая срабатывает при аварийных ситуациях. Добавим, что и однофазный ограничитель, и трехфазный, имеется в виду приборы на микропроцессорах, обладают функцией кражи электроэнергии. В них вставлена схема под названием «Ложный ноль». То есть, происходит срабатывание тока утечки по принципу УЗО или автомата. Конечно, кроме контроля мощности потребляемой электроэнергии, есть у данного прибора еще один огромный плюс – это повторное включение после снижения нагрузки в сети в автоматическом режиме. То есть, нет необходимости бежать к распределительному щиту или в трансформаторную подстанцию для включения прибора. Это, безусловно, очень удобно. Некоторые специалисты рекомендуют, к примеру, в частном доме сделать приоритетное разделение участков электрической сети. То есть, на освещение и оргтехнику поставить прибор с большим показателем предела, а на остальные группы потребителей с меньшим.

Кстати, эта схема, которая определяет однофазный ограничитель мощности. Что касается трехфазного, то тут изменяются два блока: мониторинга, потому что придется ее усложнять и доводить до каждой отдельной фазы, и логики, где усложняется процесс вычисления по каждому фазному контуру. А вот исполнительный блок практически такой же.

Теперь, что входит в комплектацию ограничителя? В принципе, в основу конструкции может быть вложена любая элементная база. К примеру:

  • полупроводниковые элементы;
  • индукционные реле;
  • контролеры микропроцессорного типа.

Конечно, можно с уверенностью сказать, что последний вариант наполнения ОМ идеальный на сегодняшний день. С помощью микропроцессоров можно облегчить не только эксплуатацию прибора, но и расширить пределы настроек. Для некоторых объектов это очень важная составляющая.

Виды ограничителей мощности

Давайте рассмотрим однофазный и трехфазный варианты. На их примере будет видно, как работают, и какими качествами и техническими характеристиками обладают все модели.

Итак, однофазный ограничитель мощности ОМ 110.

  • Этот прибор может контролировать и активную мощность, и полную. При этом в конструкции используется блок ваттметра цифрового типа и реле нагрузки (приоритетной), плюс функция автоматического включения (имеется в виду повторного).
  • С помощью прибора можно регулировать мощность сети в пределах или 0-2 или 0-20 кВт/кВА. Данные показатели выставляются специальным переключателем.
  • Обязательно при настройках ограничителя выставляется время (период) отключения подающей сети и время повторного включения.
  • В конструкции ОМ 110 присутствуют клеммы подключения питающих контуров. Схема подключения разбита по нагрузкам. Чтобы правильно провести подключение ОМ, надо разобраться с инструкцией прибора. Здесь главное, чтобы один из проводников обязательно прошел через магнитопровод.

Вторая модель, она трехфазная. Итак, ограничитель мощности ОМ 630. Необходимо отметить, что в данной линейке есть три основные позиции: ОМ 630; ОМ 630-1; ОМ 630-2.

  • Первая модель может программироваться (настраиваться) вручную самим потребителем. Устанавливается в сетях от 5 до 50 кВт, с шагом регулировки 0,5 кВт.
  • Вторая программируется только в заводских условиях. Характеристики те же.
  • Третья используется в сетях мощностью выше 50 кВт. Есть возможность устанавливать с трансформаторами.

Схема подключения у трех моделей одинаковая. Добавим, что большой популярностью также пользуются ограничители ОМ 310, они трехфазные и обладают практически теми же функциями, что и 63-е модели.

Какими особенностями обладают ограничители мощности трехфазные? Это более сложные конструкции, но и более эффективные. К примеру, с их помощью можно не только контролировать полную мощность сети, но и при необходимости отключать одну из фаз, две другие же будут работать. К тому же этот прибор обладает защитными свойствами в плане искажения показателей питающей электрической сети. Плюс ограничитель и измеряет характеристики фазных контуров, и отображает их на табло. Есть в нем функция сигнализации, которая срабатывает при аварийных ситуациях.

Добавим, что и однофазный ограничитель, и трехфазный, имеется в виду приборы на микропроцессорах, обладают функцией кражи электроэнергии. В них вставлена схема под названием «Ложный ноль». То есть, происходит срабатывание тока утечки по принципу УЗО или автомата.

Конечно, кроме контроля мощности потребляемой электроэнергии, есть у данного прибора еще один огромный плюс – это повторное включение после снижения нагрузки в сети в автоматическом режиме. То есть, нет необходимости бежать к распределительному щиту или в трансформаторную подстанцию для включения прибора. Это, безусловно, очень удобно. Некоторые специалисты рекомендуют, к примеру, в частном доме сделать приоритетное разделение участков электрической сети. То есть, на освещение и оргтехнику поставить прибор с большим показателем предела, а на остальные группы потребителей с меньшим.

Ограничитель мощности

Щит с ограничителем мощности для трехфазной или однофазной сети ЩОМ-1,ЩОМ-3 для ограничения мощности в цепях однофазной и трехфазной цепей соответственно.
Предназначенный для постоянного контроля за величиной потребляемой мощностью и уровнем напряжения сети и отключения в случае превышения разрешенной потребляемой мощности или в случае выхода за пределы величины питающего напряжения (нижнее или верхнее значение).
Представляет собой устройство смонтированное в металлическом ящике, степень защиты по корпусу может достигать значения IP-54, исполнен для однофазной или трехфазной сети.
Комплектация устройства ограничения мощности в зависимости от потребностей может быть разной:
- ограничитель мощности;
- ограничитель мощности с контактором;
- ограничитель мощности с контактором, УЗО, автоматический выключатель.

Ограничители мощности однофазной и трехфазной сети

Ступенчатая регулировка порога отключаемой мощности от 1,8 до 14 кВт (стандартно), максимальный порог отключения мощности может быть исполнен и на большую величину, как для однофазной так и для трехфазной сети, до 300 кВт. Установка ограничения мощности происходит при подключении потребителя к сети и потом осуществляется пломбировка.
Ограничитель мощности в данном исполнении может быть применим для контроля и ограничения мощности домов коттеджного типа или отдельно стоящих домов, где предполагается установка щита на улице и т.д.
Схема ограничителя мощности с контролем напряжения.



Ограничители мощности ОМ-63 и ОМ-110 обеспечивают ограничение мощности свыше установленного значения и защищают электрические приборы от перепадов напряжения.
В схеме с ОМ-110 устанавливается контактор КМ на необходимый ток коммутации, включение и отключение от контактов встроенного реле установленное в ОМ-110.
В схеме с ограничителем мощности с ОМ-63 коммутация нагрузки осуществляется контактами мощного поляризованного встроенного реле.

На фотографиях показан внешний однофазные и трехфазные ограничители мощности ОМ-63 , ОМ-310, фото ОМ-110 и фото ОМ-110 со снятой крышкой.
Органами регулировки можно установить значение тока срабатывания и значения порогов контролируемого напряжения, в ОМ-63 с помощью дискретного переключателя , а в ОМ-110 при помощи установок значений на цифровом индикаторе.

Подробное описание ограничителя мощности ОМ-63 и ОМ-110

Вопрос: Необходимо изготовить ограничитель мощности трехфазный для предприятия, т.к. требуется ограничить потребляемую мощность до 200 кВт. Имеется ли такая возможность?
Ответ: Изготовить сможем, присылайте письмо, в котором укажите технические характеристики ограничителя мощности, марка входящих-отходящих кабелей, способ подключения и другие особенности.



Сертификат соответствия на ЩОМ-1, ЩОМ-3

Ограничитель мощности ОМ-63 можно приобрести здесь перейти на страницу сайта.

Опросный лист на производство ЩОМ

Реле ограничения мощности однофазное ОМ-110 Новатек-Электро 76279242 - 930грн

  • Номинальное переменное однофазное напряжение питания: 220/230 В
  • Частота сети: 47–53 Гц
  • Диапазон измерения мощности: 0-20 кВт (кВА)
  • Точность измерения мощности: не хуже 2,5 %
  • Максимальный коммутируемый ток (активной нагрузки): 8 А
  • Максимальное допустимое напряжение: 400 В
  • Степень защиты лицевой панели: IP40
  • Степень защиты корпуса: IP10
  • Класс защиты от поражения электрическим током: II
  • Номинальное напряжение изоляции: 450 В
  • Номинальное импульсное выдерживаемое напряжение: 2,5 кВ
  • Мощность потребления (при неподключенной нагрузке): до 3,5 Вт
  • Номинальный режим работы: продолжительный
  • Габариты: 90 × 52,6 × 69,1 мм
  • Монтаж: на стандартную DIN-рейку 35 мм

Реле ограничения мощности ОМ-110 применяется для измерения и постоянного контроля активной или полной мощности однофазной нагрузки в диапазоне от 0 до 20 кВА. Реле осуществляет отключение нагрузки при превышении заданного пользователем уровня максимально допустимой мощности потребления нагрузки. Если мощность нагрузки составляет до 1,75 кВА, то нагрузка подключается непосредственно через реле. Если мощность нагрузки превышает 1,75 кВА (но не более 20 кВА), то нагрузка подключается через магнитный пускатель соответствующей мощности (в комплект поставки пускатель не входит). Пользователь имеет возможность задавать пороги максимальной мощности, времени задержки отключения и времени автоматического повторного включения при помощи ручек и переключателей, вынесенных на лицевую панель реле. ОМ-110 может использоваться в качестве цифрового ваттметра, реле ограничения потребляемой мощности либо реле выбора приоритетной нагрузки. Реле подключается без разрыва электрической цепи. Для измерения тока применяется встроенный трансформатор тока. Питание реле осуществляется от цепей измерения напряжения. ОМ-110 отображает значение мощности и состояние нагрузки с помощью индикаторов, расположенных на лицевой панели.

Реле ограничения мощности однофазное ОМ-110 Новатек-Электро 76279242 схема



Модули аналогового ввода с универсальными входами (с интерфейсом RS-485) МВ110

Новости

20.08.2021

Обновлен раздел Переносные (портативные) контактные термометры

12.07.2021

В продаже высокотемпературные пирометры ТЕХНО-АС

Поступили в продажу высокотемпературные пирометры  ТЕХНО-АС

30.06.2021

Доступны к заказу тепловизоры ТЕХНО АС

09.06.2021

В продаже новые термопары с кабельным выводом ДТПХхх4 с отверстием под винт и присоединением типа «болтик»

Компания ОВЕН расширяет ассортимент датчиков температуры. В продажу поступают проволочные термопары с кабельным выводом ДТПKхх4 и ДТПLхх4 для измерения температуры твердых тел с присоединением типа «болтик» и с отверстием под винт.

09.06.2021

Компания ОВЕН расширяет ассортимент датчиков температуры.

В продажу поступают проволочные термопары с кабельным выводом ДТПKхх4 и ДТПLхх4 для измерения температуры твердых тел с присоединением типа «болтик» и с отверстием под винт.







Модули предназначены для измерения аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485.





Коммуникационные возможности

Интерфейс

RS-485

Поддерживаемые протоколы

Modbus RTU

Modbus ASCII

ОВЕН

DCON

Скорость обмена по RS-485

2400…115200 бит/с





Особенности

Индивидуальная конфигурация для каждого входа

  • Диагностика состояния подключенных аналоговых датчиков

  • Автоматическое определение протокола

  • Съемные клеммники с невыпадающими винтами

  • Универсальное питание (=24 В или ~230 В)

  • Обновление встроенного программного обеспечения по RS-485

  • Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)

Конфигурирование

Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС-4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модификация

МВ110-224.2А

МВ110-224.8А



Входы

Количество входов

2 AI

8 AI

Типы поддерживаемых сигналов

унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, 0…1 В

термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000

термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3

сопротивление: 0…5000 Ом

(датчик положения задвижки)

сопротивление: 0…900(2000) Ом

(датчик положения задвижки)

Характеристики аналоговых входов (AI)

Предел основной приведенной погрешности

±0,5 % – для термоэлектрических преобразователей

±0,25 % – для термометров сопротивления и унифицированных сигналов

Разрядность АЦП

16 бит

Время опроса одного входа

Унифицированные сигналы

не более 0,4 с

не более 0,6 с

Термосопротивления

не более 0,8 с

не более 0,9 с

Термопары

не более 0,4 с

не более 0,6 с

Входное сопротивление для унифицированных сигналов

тока 0(4)…20 мА

130…250 Ом

тока 0…5 мА

130…500 Ом

напряжения 0…1 В

не менее 200 кОм

Внешний резистор для измерения тока

49,9 Ом (поставляется в комплекте)

Питание

Тип питания

универсальное ~230 В/=24 В

Напряжение питания

переменное: ~90…264 В (номинальное ~230) частотой 47…63 Гц

или

постоянное: =18…30 (номинальное =24) В

Потребляемая мощность

не более 6 ВА

Напряжение встроенного источника питания

=24 ±3 В

-

Ток встроенного источника питания

не более 50 мА

-

Конструктивное исполнение

Габаритные размеры

(63×110×75) ±1 мм

Степень защиты

IP20

Монтаж

на DIN-рейку / на стену

Условия эксплуатации

Температура окружающего воздуха

-10…+55 °С

Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

не более 80 %

Комплектность

Модуль

1 шт.

Паспорт / Гарантийный талон

1 экз.

Руководство по эксплуатации

1 экз.

Компакт-диск с программным обеспечением

1 шт.

Резистор 49,9 Ом

2 шт.

8 шт.







СХЕМЫ ПОДКЛЮЧЕНИЯ



МВ110-224.2А

МВ110-224.8А

Общий чертеж

Схема подключения термометра сопротивления

Схема подключения термоэлектрического преобразователя

Схема подключения активного датчика с выходом в виде напряжения -50…+50 мВ или 0…1 В

Схема подключения активного датчика с токовым выходом 0…5 мА, 0…20 мА или 4…20 мА

Установка шунтирующего резистора Rш = 49,9 Ом – обязательна!

Схема подключения датчика положения задвижки резистивного типа

Схема подключения дискретных датчиков «сухие контакты»







Документация

Декларация о Соответствии Таможенного союза на  МВ110

Свидетельство о типовом одобрении на модули Мх110

Сертификат соответствия в области пожарной безопасности для МВ110

Сертификат средств измерений МВ110 (Россия)

Сертификат средств измерений МВ110 (Беларусь)

Сертификат средств измерений МВ110 (Казахстан)



Руководство по эксплуатации МВ110-224.2A

Руководство по эксплуатации МВ110-224.8A

Руководство пользователя программой «Конфигуратор М110»



Подключение трансляционных усилителей и громкоговорителей

В этой краткой статье мы рассмотрим основные особенности подключения трансляционных усилителей и громкоговорителей. Мы не станем описывать «Почему», не будем приводить формулы расчетов подключений, мы просто опишем «Как».

Трансляционное оборудование принципиально отличается от техники, которую мы привыкли использовать у себя дома или от профессиональных концертных или клубных систем. Основная особенность трансляционных систем это использование в усилителе согласующего трансформатора, который выдает в линию сигнал с уровнем 100В (в некоторых случаях может быть 30В, 240В, но эти случаи мы рассмотрим отдельно). Такое напряжение позволяет (в отличии от домашних или профессиональных усилителей) проводить протяженные трансляционные линии до сотен метров (возможно примерно до 1 км, но при условии подбора подходящего кабеля). Громкоговорители, которые используются совместно с трансляционными усилителями также должны содержать понижающий трансформатор и иметь соответствующее входное напряжение 100В (соответственно в некоторых случаях 30 или 240В).  Важно помнить, суммарная мощность подключаемых трансляционных громкоговорителей не должна превышать мощность усилителя (в отличии от профессиональных акустических систем и усилителей, где рекомендуется обратное правило). В отличии от профессионального оборудования, у которого  подключение нескольких акустических систем на один усилитель может вызвать определенные трудности (последовательно-параллельная схема подключения), трансляционная техника избавляет нас от подобных сложностей. На схеме ниже, вы можете посмотреть общий принцип подключения трансляционных громкоговорителей к усилителям ROXTON AA-35/60/120/240/360/480 и линейки серии MA-60/120/240/360. Данная схема подключения вполне актуальна для техники других производителей.



Общая схема подключения 100В трансляционного усилителя выглядит примерно так:

Подключение 100В трансляционных громкоговорителей на выход усилителя 70В.

Большинство 100В трансляционных усилителей, помимо основного выхода 100В в линии громкоговорителей, имеют также выход 70В. При подключении громкоговорителей на этот выход, их мощность падает в два раза, но максимальное количество подключаемых громкоговорителей может быть также увеличена вдвое. Например к усилителю мощностью 30 Вт можно подключить не более 3-х громкоговорителей мощностью 10Вт на 100В выход. На 70В выход усилителя возможно подключение 6-ти 10Вт громкоговорителей.



Подключение трансляционных громкоговорителей к многозоновым усилителям.

Многозоновые усилители ROXTON серии AZ-120/240/360/480/560/650, серии MZ-120/240/360 а также комбинированные системы оповещения SX-240/480 позволяют подключать несколько шлейфов акустических систем для организации на объекте многозонового вещания. Подключение производится отдельными шлейфами на пронумерованные пары клемм. У этих усилителей также имеется общий выход 100В, 70В и 4 Ом, которые используются при отсутствии необходимости делить территорию предприятия на отдельные зоны трансляции. В этом случае используется соответствующий общий выход усилителя.

Можно ли подключать трансляционные усилители одного производителя к громкоговорителям другого производителя.

Конечно можно. Но важно учитывать тот момент, чтобы совпадали выходное напряжение усилителя и входное напряжение громкоговорителей. Наиболее распространенной техникой в данном сегменте рынка является 100В оборудование (и усилители и громкоговорители), однако могут использоваться системы с напряжением в сети 30В, 120В и 240В. Если к 100В усилителю подключить 30В громкоговорители ничего хорошего не произойдет и мы категорически не советуем поступать таким образом (хотя надо отметить, что были случаи подобного использования техники, но они требуют чрезвычайной аккуратности и мы не станем рассказывать о подобных экспериментах, что бы вообще не вводить в искушение поступать подобным образом). К усилителю с выходным напряжением 30В можно спокойно подключать 100В громкоговорители, но потери мощности (фактически громкости) будут совершенно неприемлемы. Сочетание 100В усилителей  и 120В громкоговорителей приемлемо, будет некоторая потеря мощности. 120В усилители и 100В громкоговорители в принципе работать будут, но мы очень не рекомендуем использовать подобную схему.

Подключение трансляционных громкоговорителей.

Мы здесь остановимся только на 100В схемах подключения громкоговорителей. Какие выходы усилителя необходимо использовать для подключения трансляционной акустики Вы можете посмотреть на схемах выше. Как правило это клемма "0" (в некоторых случаях обозначается как "СОМ") и клемма "100В".

На картинке ниже мы видим шильдик громкоговорителя (к примеру PA-20T). На нем помимо указания модели, входного напряжения и номинальной мощности есть еще три надписи, обозначающие цвета и назначение проводов выходящих от громкоговорителя.

  1. BLUE: COM (т.е. синий провод - общий, он подключается всегда на клемму усилителя "0" или "СОМ")
  2. RED: 20 Вт (т.е. красный провод используется для подключения громкоговорителя на мощность 20 Вт, этот провод заводится на клемму усилителя 100В)
  3. YELLOW: 10 Вт (т.е. желтый провод используется для подключения громкоговорителя на мощность 10 Вт, этот провод заводится на клемму усилителя 100В)

Подключение громкоговорителя на 20 Вт.

 Подключение громкоговорителя на 10 Вт.

В некоторых случаях вместо проводов используются таким же образом подписанные клеммные колодки (например СОМ; 10 Вт; 5 Вт; 2,5 Вт), в этом случае подключение еще проще, соединяем 0 (СОМ) на усилителе с 0(СОМ) на динамике, а 100В клемму усилителя соединяем с выбранной мощностью, на которую необходимо подключить громкоговоритель.

Совсем простой является схема, когда из громкоговорителя выходят всего два провода (или стоит одна колодка с двумя клеммами), а на корпусе громкоговорителя установлен подписанный переключатель, позволяющий  просто установить регулятор в нужное положение, на нужную мощность.

Как подключать громкоговоритель, если не аказаны значения мощности, а обозначены только сопротивления отводов громкоговорителя.

Действительно, в некоторых типах акустических систем не указана возможная подключаемая на конкретный отвод мощность. Если с "общим" отводом ("СОМ" или "0") всё понятно, то другие отводы, как на картинке внизу , могут обозначаться различными сопротивлениями.

В примере 1 (рупорный громкоговоритель Inter-M HS-20, 20/10Вт) мы видим общий отвод "СОМ" - черный провод (BLACK), а также несколько сопротивлений - 8 Ом (RED), 500 Ом (WHITE) и 1 кОм (GREEN).  Отвод 8 Ом (RED) предназначен только для подключения к низкоомным выходам усилителя и используется в трансляционной технике редко. Если Вы видите обозначение отвода громкоговорителя 4 или 8 Ом, то про него можно сразу забыть, использование этого отвода возможно только если сам усилитель мощности не является трансляционным и имеет только низкоомные выходы. (то же самое можно,кстати сказать про выходы трансляционных 100В усилителей 4-8-16 Ом, эти выходы используются в обратной ситуации, когда в силу тех или иных причин к трансляционному усилителю необходимо подключить бытовые, профессиональные или любые иные акустические системы с входным сопротивлением 4-8 Ом). Остаются два отвода - 500 Ом (WHITE) и 1 кОм (GREEN). Правило в данном случае простое, чем меньше сопротивление, на которое вы подключаетесь, тем большую мощность выдает громкоговоритель. Мы в этом примере рассматривали громкоговоритель HS-20 мощностью 20 и 10 Вт. При подключении на 500 Ом, громкоговоритель будет "играть" на 20 Вт, при подключении на 1 кОм он будет выдавать 10 Вт. Существуют формулы расчета соотношения сопротивления и мощности которые мы не станем приводить в рамках данной статьи. Просто можно запомнить: чем меньше сопротивление на которое вы подключаете громкоговоритель (8 Ом вообще не учитывать!), тем на большую мощность он будет работать.

В примере 2 мы показали обозначения громкоговорителя CS-810 мощностью 10 и 5 Вт. Что бы подключить акустическую систему на полную мощность (10 Вт) мы подключаем клеммы "СОМ" и 1 кОм, для подключения громкоговорителя на половину мощности (5 Вт), используем клеммы "СОМ" и 2 кОм.

Одинаковые громкоговорители в одной трансляционной линии можно подключать на различные мощности. Например часть акустики можно включить на полную мощность, часть на половину и часть на треть. Также можно в одну трансляционную линию подключать различные типы акустических систем (и различных производителей в том числе). Для подсчета нагрузки на данную трансляционную линию необходимо просто сложить все значения подключенной мощности на каждом громкоговорителе в линии.

Сколько громкоговорителей можно подключить к трансляционному усилителю.

Правило простое. Суммарная мощность акустических систем не должна превышать мощность усилителя. Желательно даже оставлять некоторый запас. Поэтому при подборе трансляционного усилителя необходимо учитывать возможность расширения системы. Если вы купили 12 громкоговорителей мощностью по 10 Вт и усилитель мощностью 120Вт, то для подключения дополнительной акустики не остается никакого резерва (разве только переподключить все громкоговорители на часть мощности).

Также отметим важный момент, некоторые многозоновые усилители не позволяют, например, подключить на отдельную зону мощность, превышающую примерное значение мощность самого усилителя, поделенную на количество зон. Так например, усилитель JPA-1120A с селектором на 5 зон трансляции не позволяет подключить более 25Вт на каждую зону трансляции. В этом случае, не смотря на то, что суммарная мощность громкоговорителей может быть существенно ниже мощности самого усилителя, при необходимости подключить на отдельную зону трансляции (например) нагрузку в 50Вт, необходимо или покупать усилитель, который позволяет включать такую нагрузку на отдельную зону трансляции или различными способами (иногда затратными, иногда неудобными) решать эту проблему.

Все усилители ROXTON, которые представлены на нашем сайте позволяют подавать на отдельную зону трансляции хоть всю подключаемую мощность, поэтому выше изложенный нюанс к ним отношения не имеет.

Можно ли использовать одновременно 100В выход усилителя и выход 8 Ом.

Нет. Нельзя.

Какой кабель использовать для подключения трансляционных громкоговорителей и усилителей.

Специальный акустический кабель (который используется в профессиональном звуке) использовать не стоит. Как правило системы радиотрансляции прокладываются обычным электрическим проводом сечением 0, 75мм и выше (ШВВП-2*0,75, любой ПВС и т.д.). Чем больше длинна трансляционной линии, тем с большим сечением должен использоваться кабель.

Вы можете использовать такую формулу для расчета сечения кабеля:

Минимальное сечение = 0,08 * (длину линии) * (суммарную мощность громкоговорителей в линии) / 10 000

Но, желательно не меньше 0,75 мм (ШВВП 2*0,75 например)

Для 100В систем пределом является расстояние около 1 км, при этом стоимость кабеля для прокладки сети на подобные расстояния может значительно увеличить стоимость самой системы. При построении систем оповещения людей о пожаре целесообразно использовать специальные огнестойкие кабели, марку которых Вам подскажут специалисты нашей компании.

Схема подключения и руководство по подключению динамика

Нам всем нравится музыка, и динамики делают это возможным, но если вы не знаете, как правильно их соединить, это сбивает с толку.

В этом посте вы найдете четкие и подробные схемы подключения динамиков, которые помогут (и которые вы тоже можете распечатать, если хотите!).

Я подробно расскажу о том, как правильно и неправильно подключить динамики и правильно подключить их к стереосистеме или усилителю. На самом деле это довольно просто, если вы изучите основы.

Печатная схема подключения динамика

Щелкните изображение, чтобы увеличить его, или щелкните здесь, чтобы просмотреть версию Adobe в формате .pdf, которую вы можете загрузить и распечатать.

Основные сведения о громкоговорителях и объяснение подключения громкоговорителей

1. Что такое импеданс динамика? (рейтинг «Ом»)

Динамики, как и другие электромеханические устройства, обладают электрическим сопротивлением потоку электрического тока, как стандартный резистор, лампочка или многие обычные предметы, с которыми вы знакомы.

Разница в том, как они ведут себя при прослушивании музыки, когда они подключены к какому-либо музыкальному усилителю.

Значение сопротивления определяется длинной катушкой провода внутри каждого динамика, называемой звуковой катушкой . Звуковая катушка - это катушка с проволокой, которая, будучи помещена в магнитное поле, заставляет динамик двигаться и воспроизводить звук при управлении от усилителя.

Динамики содержат длинную проволочную петлю, называемую звуковой катушкой. Проволочные петли обладают свойством, называемым индуктивностью, которое влияет на значение сопротивления динамика в зависимости от воспроизводимой частоты (звукового диапазона).

Поскольку они обладают электрическими свойствами, включая индуктивность и емкость, их «общее сопротивление» может незначительно изменяться в зависимости от музыки. Из-за этого требуется дополнительная математика, чтобы вычислить общее сопротивление.

Слово, используемое для описания этого, называется импеданс .

Импеданс динамика - это просто более продвинутый способ определения общего сопротивления, и по традиции он измеряется в единицах, называемых «Ом».

Хорошая новость в том, что вам не нужно слишком беспокоиться о деталях - это не имеет значения для базового использования динамика, и пока вы понимаете основные правила, все будет в порядке!

2.Минимальный импеданс стереосистемы и усилителя

Все усилители любого типа, включая автомобильный стереоусилитель, домашний стереоресивер, усилитель домашнего кинотеатра и т. Д., Имеют минимальное сопротивление (сопротивление). Важно, чтобы вы обращали внимание и не превышали минимальное значение импеданса динамиков.

Это связано с тем, что при понижении импеданса электрический ток увеличивается, и стереосистеме приходится выполнять больше работы. Это увеличивает количество стресса и тепла, с которым ему приходится справляться.

Если ваша стереосистема помечена производителем как «совместимая с 8-омными динамиками» или аналогичная, это означает, что подключение динамиков с более низким импедансом может привести к чрезмерному нагреву и очень быстрому повреждению.

Например, подключение динамика с сопротивлением 4 Ом к усилителю, который помечен как работающий с динамиками с сопротивлением 8 Ом, будет означать, что он должен подавать на динамик , удвоить электрического тока!

Изображение задней панели домашнего стерео ресивера / усилителя.Рекомендуемые значения импеданса громкоговорителей обычно указаны над выводами проводов громкоговорителей. Например, домашняя стереосистема может часто указывать сопротивление 6–16 Ом как приемлемое для использования.

Кроме того, попытка подключить два динамика на 8 Ом параллельно к стереосистеме на 8 Ом будет иметь такой же эффект. (Два динамика с сопротивлением 8 Ом, подключенные параллельно, равны 4 Ом, которое может видеть усилитель)

Я видел много попыток людей, у которых были друзья, которые утверждали, что они могут «увеличить мощность» или «получить больше мощности» с помощью какой-то заявленной уловки, но это не сработало. У них получился сгоревший усилитель.

Усилитель может выдержать только определенное количество тепла и стресса, прежде чем он выйдет из строя, поэтому обязательно соблюдайте эти правила. Убедитесь, что вы подключили громкоговорители в соответствии с минимальным номинальным сопротивлением, которое вам нужно.

Помните: не используйте импеданс динамика ниже номинального, указанного производителем. Это может привести к перегреву или необратимому повреждению. Я видел, как это случилось!

3. Какая полярность динамика?

Динамики отличаются от других устройств тем, что они работают с использованием переменного тока (AC) вместо постоянного (DC).Это хорошие новости! Это означает, что в большинстве случаев вы не можете повредить динамики, поменяв местами положительную («+») и отрицательную («-») проводку.

К сожалению, немного усложняется, когда мы используем более 1 динамика.

Полярность разговора и почему необходимо согласовать подключение громкоговорителей

Как я уже упоминал, динамики работают, перемещая конус вперед и назад для воспроизведения звука. Если вы подключаете 2 динамика к стереосистеме с разной полярностью (например, один имеет положительную и отрицательную полярность, как указано, а второй динамик - наоборот), происходит интересная вещь: они не совпадают по фазе, и некоторый звук гаснет. из .

В результате получается странное и плохо звучащее стерео. В большинстве случаев вы заметите отсутствие басов, и они не будут звучать так, как ожидалось.

Когда динамики подключены противоположно друг другу, звуковые волны подавляются. При одинаковом подключении звуковые волны складываются для большего звука.

Громкоговорители, подключенные по-другому, плохо звучат, потому что большая часть звука прерывается. По сути, это просто потому, что звуковые волны от одного динамика движутся в противоположном направлении от другого динамика - и если они близки к одному и тому же времени и диапазону частот, они часто гасятся.

Вот почему, когда 2 низкочастотных динамика помещены в коробку и подключены параллельно, но с противоположным подключением друг к другу, они «не совпадают по фазе» и почти не имеют басов! Это потому, что они делают противоположную работу, а не работают вместе, чтобы произвести больше звука.

Пока один движется вверх, другой движется в противоположном направлении и так далее.

Итак, самое важное, что здесь нужно запомнить, - это подключить громкоговорители последовательно так же, как и друг к другу .

4. Подключение 2-полосных и 3-полосных динамиков

2-полосные громкоговорители, такие как домашние стереосистемы или компонентные автомобильные аудиосистемы, - это те, которые поставляются в виде предварительно разработанного набора громкоговорителей и используют кроссовер. Задача кроссовера (также называемого пассивным кроссовером , поскольку в нем используются базовые конденсаторы и катушки индуктивности, а не электроника) заключается в ограничении воспроизведения музыки, которую пытается воспроизвести каждый динамик.

Например, твитеры не могут воспроизводить низкие частоты (и фактически могут быть ими повреждены), поэтому для предотвращения этого используется кроссовер двухполосных динамиков.Точно так же низкочастотный динамик не может хорошо воспроизводить высокие звуки, и ему это мешает.

В отличие от стандартных отдельных динамиков, двух- и трехполосные динамики с кроссовером можно использовать только параллельно, а не последовательно .

Это связано с тем, что, в отличие от отдельных динамиков без кроссоверов, в этом случае многие звуки будут отфильтрованы. Это означает, что при последовательном подключении еще одной двухполосной колонки звук будет практически отсутствовать.

Поэтому, если у вас есть домашняя стереосистема или автомобильная стереосистема, в которой используются 2-полосные динамики, вам придется добавить больше 2-полосных динамиков (если общий импеданс может поддерживаться усилителем) или добавить больше каналов усилителя для большего звук.

5. Удвоение количества динамиков или мощности не приводит к удвоению громкости

В некоторых случаях можно добавить больше динамиков для увеличения громкости, которую вы можете получить, или для размещения динамиков в большем количестве комнат, большего количества мест в вашем автомобиле и т. Д. Вы также, возможно, задавались вопросом, что бы произошло, если бы вы купили усилитель с мощностью в два раза большей, чем ваш нынешний.

Однако необходимо понять одну важную вещь: , имеющий 2 или 3 динамика вместо одного, не увеличивает звук в два или три раза.Он увеличивает на несколько децибел (дБ) для каждого добавленного динамика.

Удвоение мощности также не приводит к удвоению громкости.

Это происходит из-за того, как работает человеческое ухо, и из-за физики звука, а также из-за того, как работают динамики и какой объем они могут производить при заданной мощности.

Вообще говоря, человеческое ухо будет слышать очень небольшое увеличение громкости при каждом удвоении акустической мощности: около 3 децибел (дБ). Для большинства людей небольшое увеличение громкости, которое вы замечаете при повороте ручки громкости на 1 ступень, составляет где-то около 3 дБ.

Пример громкости обычного динамика при разных уровнях мощности:

  • 1 Вт = 89 дБ
  • 2 Вт = 92 дБ
  • 4 Вт = 95 дБ
  • 8 Вт = 98 дБ
  • 16 Вт = 101 дБ
  • 32 Вт = 104 дБ
  • 64 Вт = 107 дБ
  • 128 Вт = 110 дБ

Итак, как видите, удвоение мощности, с которой вы можете управлять динамиком, не означает, что вы удвоите громкость. Это очень немного увеличивает его (насколько это касается ваших ушей).

Вы также можете видеть сверху, что для увеличения громкости требуется много энергии!

Как увеличить громкость динамиков

В большинстве случаев лучшие способы увеличить объем:

  • Используйте более эффективные громкоговорители (громкоговорители, обеспечивающие более высокий уровень громкости в дБ при мощности 1 Вт - чем больше, тем лучше)
  • Добавьте дополнительные динамики, если у вас есть усилитель, который может их поддерживать
  • Используйте громкоговорители с большей мощностью и усилитель мощности большего размера, если ваша цель - добиться большей громкости

Большинству людей нужен усилитель, который может производить достаточную громкость, чтобы заполнить комнату или транспортное средство и время от времени увеличивать громкость. Мне нравится использовать 50 Вт или выше на канал, как практическое правило при покупке усилителя.

Как читать положительные и отрицательные метки динамика (+ и -)

Домашняя стереосистема и автомобильные динамики обычно часто используют красный знак или знак плюса «+» для обозначения полярности клемм проводки динамиков, к которым вы подключаете проводку.

Здесь также нужно кое-что знать:

  • В некоторых случаях для обозначения положительного вывода
  • используется черная точка или красная или черная полоса .
  • Если у динамика есть клеммы 2-х разных размеров, больший из 2-х, как правило, является положительным
  • Для динамиков с уже присоединенным проводом, как правило, положительный провод медного или золотистого цвета является положительным.
  • Для динамиков с присоединенным проводом, но с проводами того же цвета, у большинства есть небольшие отметки на плюсовом проводе - обязательно внимательно проверьте

Сводка

Здесь я предоставил вам схему громкоговорителей, показывающую основные подключения, я объяснил несколько важных вещей, которые вам нужно знать о громкоговорителях и проводке громкоговорителей.Надеюсь, я дал вам больше понимания о том, как подключить динамики и получить от вашей системы максимум удовольствия.

Есть вопросы, комментарии или предложения? Обязательно оставьте комментарий ниже или отправьте мне сообщение.

Не знаете, как насчет твитеров? Вот полезное руководство, объясняющее, что такое твитеры и для чего они используются.

Заинтересованы в шунтировании автомобильного усилителя? Узнайте, как подключить автомобильный усилитель в этом посте.

Генератор

, 4-контактный, 230 В - 110 В, требуется схема подключения для Multimatic 215

  • Требуется схема подключения генератора с 4 контактами 230В на 110В для Multimatic 215

    Привет всем - недавно купил сварочный аппарат multimatic 215, его автомат 110v / 230v.. автоматически определяет мощность (и имеет выключатель на задней панели).

    Теперь я подключил 4-контактный штекер с фиксатором к розетке на 110 В, используя эту схему - я использовал два «горячих» вывода (линия 1 и 2) к каждому из плоских контактов 110 В и заземлению, поскольку 230 В не имеет нейтрали. .. В основном используется трехжильный шнур для тяжелых условий эксплуатации.

    Подтверждено наличие 230 В между двумя горячими выводами, однако - когда я сегодня подключил его к сварочному аппарату, он не включился. Подключил его обратно к 110 В и снова работал нормально -

    идеи?

    Последний раз редактировалось SavedInChrist; 12.03.2021 в 22:53.

  • Re: требуется схема подключения генератора с 4 контактами 230 в на 110 в для multimatic 215

    Какие?? Я действительно понятия не имею, чего вы пытаетесь достичь и почему. Если вы пытаетесь подключить сварщика к генератору 240 с розеткой L14 / 30, просто купите один из них. Он подключится к вашему генератору, и вы сможете подключить к нему шнур 240 В.Я бы не стал связываться с 120-вольтовой розеткой. https://www.amazon.com/AC-WORKS-Adap.../dp/B06WD4W2M6

    Миллер Мультиматик 255


  • Re: требуется схема подключения генератора с 4 контактами 230 в на 110 в для multimatic 215

    В комплект поставки устройства не входили адаптеры MVP? Если это так, просто подключите их, чтобы увидеть, какие контакты адаптеров на 120 В и 240 В соответствуют шнуру машины, и подключите ваш 4-контактный поворотный замок к розетке на 120 В. соответственно.
    MM200 с Spoolmatic 1
    Синхронизация 180SD
    Bobcat 225G Plus - LP / NG
    MUTT Wirefeeder для чемоданов
    WC-1S / Spoolmatic 1
    HF-251D-1
    PakMaster 100XL
    '68 Red Face Code # 6633 проект
    Star Jet 21-110

    Сохранить вторую базу!

  • Re: требуется схема подключения генератора с 4 контактами 230 в на 110 в для multimatic 215

    Как сказал Дуэйн, ваше устройство должно поставляться со специальными вилками на 120 или 240 В переменного тока.

    Cyberweld несет их. Возможно, вы тоже сможете найти их на сайте LWS.


  • Re: требуется схема подключения генератора с 4 контактами 230 в на 110 в для multimatic 215

    Он поставлялся с 3-контактным адаптером 20A 230v, пытался использовать 110v, чтобы адаптировать его к 4-контактному блокировщику 30amp на генераторе, когда это необходимо, поэтому мне не нужно постоянно менять штекеры -

    Я просто перепроектировал / проверил с генератора затем к вилке Miller 230v и посмотрим, что произойдет.


  • Re: требуется схема подключения генератора с 4 контактами 230 в на 110 в для multimatic 215

    Это в значительной степени то, что я сделал за 13 долларов - включая длину 6 футов ... проверил 230 В на обоих - вот что мне было любопытно - тут особо не ошибиться ... в основном два горячих провода и земля ... Сообщение от Louie1961 Какие?? Я действительно понятия не имею, чего вы пытаетесь достичь и почему.Если вы пытаетесь подключить сварщика к генератору 240 с розеткой L14 / 30, просто купите один из них. Он подключится к вашему генератору, и вы сможете подключить к нему шнур 240 В. Я бы не стал связываться с 120-вольтовой розеткой. https://www.amazon.com/AC-WORKS-Adap.../dp/B06WD4W2M6

  • Re: требуется схема подключения генератора с 4 контактами 230 в на 110 в для multimatic 215

    Сообщение от SavedInChrist

    Это в значительной степени то, что я сделал за 13 долларов, включая 6 футов длины.. проверил 230 В на обоих - вот что мне было любопытно - тут особо не ошибиться .. в основном два горячих провода и земля ..

    Да, но я не уверен, что подключение его к штекеру 120 В MVP активирует правильные контакты на разъеме MVP. Придерживайтесь разъема 240 В MVP (который является NEMA 6 / 50P), а затем адаптируйте генератор (который представляет собой поворотный замок L14-30).

    Миллер Мультиматик 255


  • Сообщение спасибо / лайк - 1 нравится, 0 не нравится

  • Re: требуется схема подключения генератора с 4 контактами 230 в на 110 в для multimatic 215

    Сообщение от Louie1961

    Да, но я не уверен, что подключение его к штекеру 120 В MVP активирует правильные контакты на разъеме MVP.Придерживайтесь разъема MVP 240 В (который является NEMA 6 / 50P), а затем адаптируйте генератор (который представляет собой поворотный замок L14-30)

    Ага - это план, спасибо за вклад .. Нет второго предположения, что так-

  • Re: требуется схема подключения генератора с 4 контактами 230 в на 110 в для multimatic 215

    fwiw это плагин Miller - то же самое, что я делал

    https: // bakersgas.com / products / mille ... tercord-301489


  • Re: требуется схема подключения генератора с 4 контактами 230 в на 110 в для multimatic 215

    Да, но держу пари, если вы проверили, конец без поворотного замка - это 6/50 R (т.е. 240 вольт), а НЕ соединение nema 5/15 120v

    Миллер Мультиматик 255


  • Сообщение спасибо / лайк - 1 нравится, 0 не нравится

  • Нет искры на мини-квадроцикле 110 куб. См. [Архив]

    Выключатель в порядке.Разобрал и проблем не обнаружил.
    Я измеряю 0,1 В переменного тока на синхронизирующем триггере
    . Сейчас я измеряю 55 В переменного тока на контакте питания зажигания (я предполагаю, что напряжение падает из-за разряда батареи)
    Я измеряю сопротивление 120 Ом на контакте триггера относительно земли
    Я измеряю 1 Ом на первичном контакте катушки зажигания относительно массы.

    По-прежнему нет искры и понятия не имею, куда идти дальше ......

    Я уже пробовал 2 CDI (новых) .... могут оба быть плохими ??

    Выходное напряжение переменного тока зажигания прямо пропорционально частоте вращения двигателя, поэтому более низкий уровень заряда аккумулятора (и связанная с этим более низкая частота вращения коленчатого вала) вызовет более низкое выходное напряжение.55 вольт переменного тока все еще достаточно для питания CDI.

    Единственное, что мне кажется ненормальным, - это пусковое напряжение 0,1 вольт. Он низкий, но это просто ваш счетчик или настоящая проблема? Я не знаю ответа на этот вопрос. Я использую осциллограф для измерения этого напряжения, но у большинства нет доступа к одному из этих

    Если вы амбициозны, вы можете сделать это:

    http://i397.photobucket.com/albums/pp60/LynnEdwards_photo/ 9jpg.jpg

    Один вывод идет на спусковой крючок, другой - на землю (полярность не имеет значения).

    Два светодиодных индикатора, расположенные вплотную друг к другу, будут мигать при подключении к работающему четырехконтактному триггеру. Один светодиод мигает при отрицательном импульсе, другой - при положительном импульсе. Вы действительно можете использовать любой светодиод. Зеленые не проводят, пока на них не будет 2,5 вольта или около того. Красные светодиоды - около 1,8 вольт. Эта схема доказывает, что триггерный вывод вырабатывает достаточно напряжения для запуска CDI. На скорости вращения оба светодиода должны мигать 10 раз в секунду.

    Также было много разговоров о выключателях.Обычно измерения сопротивления штифта аварийного выключателя относительно земли достаточно, чтобы исключить эти типы проблем, но я подумал, что, возможно, может быть проблема с коррозией на одном или нескольких соединениях аварийного выключателя. Корродированные контакты могут быть очень нелинейными - они могут выглядеть разомкнутыми при низких напряжениях, но выглядят очень проводящими при высоких напряжениях. Эту возможность можно полностью исключить, отсоединив провод аварийного выключателя. Снимите шпильку или перережьте провод к жгуту (всегда можно припаять обратно).Затем проверьте наличие искры. Это устраняет все аварийные выключатели - все они - конец истории. Но имейте в виду, если квадроцикл запустится, у вас не будет возможности его выключить. Так что будьте готовы снова подключить его, чтобы остановить квадрокоптер - и помните, что он находится под высоким напряжением, поэтому вы просто не можете схватить его пальцами, чтобы снова подключить. Используйте изолированные плоскогубцы или что-нибудь еще.

    Еще две точки данных, которые могут пролить свет:

    1) Отключите CDI и измерьте напряжение аварийного выключателя при проворачивании двигателя.Этот сигнал сложен и состоит из компонентов переменного и постоянного тока.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
