Как подключить проходной выключатель: пошаговая инструкция

Проходной выключатель – само наименование этого вида электрических устройств уже показывает истинное их предназначение. Приборы относятся к семейству стандартных бытовых выключателей, привычных для всех владельцев жилой недвижимости.

Собственно и конструкция устройств внешне напоминает традиционное исполнение. Разница лишь в том, как подключить проходной выключатель, схема контактной группы которого несколько иная.

Давайте вместе разберемся каких правил следует придерживаться подключая проходной выключатель, а от каких действий стоит отказаться.

Содержание статьи:

Выключатели проходного действия

Удобство и практичность этого вида приборов очевидны. Электрические сети, оснащенные подобными коммуникаторами, эксплуатируются более эффективно, так как в конечном итоге реально отмечается экономия энергии.

К примеру, для перехода через длинный коридор на входе освещение включается, а на выходе отключается. Эта функция реализуется всего лишь двумя приборами, смонтированными в разных концах коридора.

Вот такой он – проходной выключатель, который активно наращивает степень конкуренции по отношению к своему родственнику – обычному прибору. Эта, казалось бы, незначительно модифицированная модель даёт пользователю больше преимуществ

Если сравнивать конструкцию с обычным прибором включения/отключения, разница отмечается в количестве рабочих контактов приборов. Конструкция простого выключателя обеспечивает только замыкание/размыкание двух контактов.

Разводка подключения проходного выключателя предполагает создание трёх рабочих линий, из которых одна является общей, а две других – перекидными. Так появляется возможность управления участком электрической цепи из различных точек.

Все тонкости выбора и виды проходных выключателей описаны .

Принцип работы одноклавишной модели

Собственно, принцип функции выглядит простым и понятным. Существующие в составе конструкции перекидные контакты в первом положении замыкают один сегмент цепи и размыкают другой, а во втором положении перекидных контактов схема инвертируется.

Принцип действия устройства схематичным видом: L – линия фазы электрической бытовой сети; N – линия электрического нуля бытовой сети; C – общий коммуникационный контакт; P – перекидные коммуникационные контакты; 1 – один прибор; 2 – второй прибор

На корпусе каждого фирменного выключателя всегда имеется принципиальная схема его подключения. К примеру, в распоряжении пользователя есть одноклавишный прибор. Необходимо включить его в простую схему управления одним светильником.

Подробная инструкция по монтажу одноклавишного выключателя представлена в .

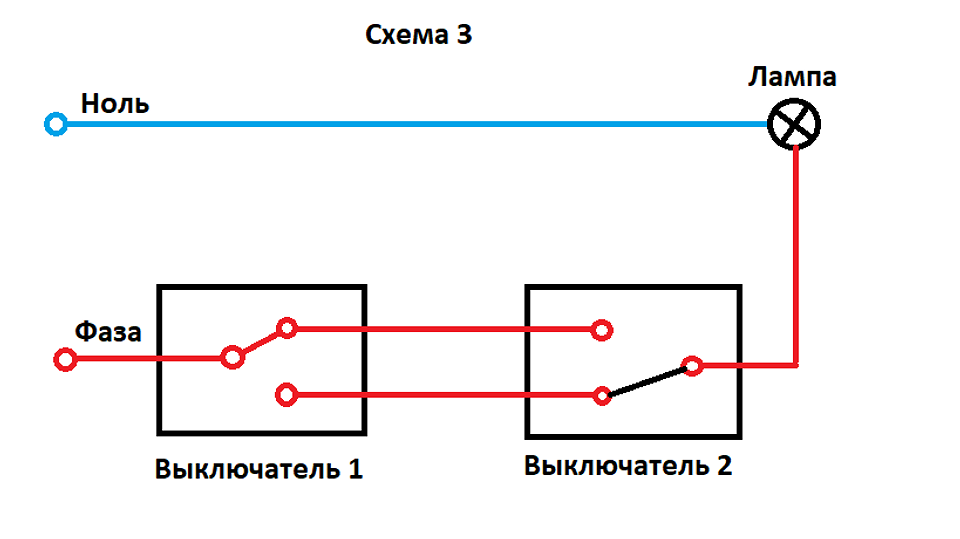

Если обратиться к схеме установки одноклавишного проходного выключателя, что содержится на его корпусе, действия пользователя сводятся к следующему:

  1. На первый (C) контакт подключается общая линия.
  2. На второй (P) и третий (P) контакты подводят перекидные сегменты.
  3. Устанавливают два прибора в ранее намеченных точках.

Одинаковые по нумерации перекидные контакты (P) двух выключателей соединяются один с другим проводниками. Первые (общие – Common) контакты двух приборов соединяются – один с фазным проводом, второй с «нулевым» через лампу светильника.

Работа схемы тестируется следующим образом:

  1. Смонтированный участок цепи обеспечивают напряжением.
  2. Переводят клавишу первого выключателя в режим «Вкл».
  3. Осветительная лампа загорается.
  4. Следуют к точке размещения второго прибора.
  5. Меняют текущее положение клавиши второго устройства.
  6. Осветительная лампа отключается.

Теперь, если проделать все операции в обратном порядке, эффект действия системы освещения получится аналогичный. Так констатируется нормальная работа схемы.

Как выполнить реальный монтаж?

Прежде чем начинать установку квартирного (или иного) проходного выключателя, рекомендуется вычертить монтажную схему, примерно такую:

Пример создания схема под монтаж системы выключателей проходного действия: N – нулевой провод сети; L – фазный провод сети; РК – распределительная коробка; ПВ1 – прибор первый; ПВ2 – прибор второй; 1,2,3 – контактные группы

Подвод тока на участок схемы с проходными выключателями, как правило, осуществляется через стандартную распределительную коробку.

Таким образом, первый шаг инсталляции – подбор оптимального места под распределительную коробку, установка ее и подвод электрической проводки. Кабель в коробку выводят трёхжильный (фаза-ноль-земля).

Помимо установки распределительной коробки естественной остаётся необходимость подготовки ниш под монтаж шасси проходных выключателей. Для них также выбирают наиболее удобные места. Обычно монтируют приборы рядом с коробками проходных дверей.

Один из возможных вариантов монтажа коммуникации с двумя устройствами – по одному у каждой из проходных дверей. Этот вариант вполне применим для классических проектов жилых и служебных зданий

Завершив подготовительные инсталляционные процедуры, переходят к подключению разведённых линий проводников. Первой подсоединяется к любому из выключателей, к его 1 выводу (фазный проводник).

Далее проводят соединение проводников между перекидными контактами. Последней соединяется линия нуля на оставшийся свободным первый контакт второго выключателя. Останется подвести напряжение к собранной цепи (включить защитный автомат) и протестировать сборку на корректную работу.

Конструкции перекрёстного исполнения

Существует модификация приборов – перекрёстные выключатели. Конструктивно представляют собой приборы с коммутацией на четыре контакта. Их главное предназначение – помощь в устройстве схем коммутации светильников и других приборов из трёх и более точек управления.

Схемотехника с моделью перекрёстного действия: 1 – обычный коммутатор; 2 – коммутатор перекрёстного действия; 3 – обычный коммутатор; 4 – распределительная коробка; 5 – лампа светильника; N – проводник сетевого нуля; L – проводник фазы

Между тем, для реализации подобных схем с участием в структуре перекрёстных моделей требуется использовать обычные проходные выключатели. Схемная реализация предполагает включение перекрёстных модификаций последовательно между парой обычных проходных коммутаторов. У перекрёстной модели имеется пара входных и пара выходных клемм.

О тонкостях монтажа перекрестных выключателей читайте .

Выпускаются изделия для внешнего (накладного) монтажа и устройства для использования в сетях скрытой проводки. Существует обширный выбор по нагрузочным способностям, а разнообразие по цветовой гамме и дизайну также не ограничивает пользовательских потребностей.

Схемные решения для практической эксплуатации

Наиболее часто применяемые схемы с подключением устройств проходного действия – это, как правило, схемы для одно-, двух-, приборов. Одноклавишный вариант рассматривался выше.

Схематичный вариант устройства системы на пять точек управления. Здесь используются три двухклавишных переключателя и два одноклавишных: N – сетевой нуль; L – сетевая фаза; 1, 2 – коммутаторы; п – перемычки

Поэтому посмотрим, как выглядит пошаговый инструктаж на подключение двухклавишного прибора.

  1. Необходимо схематично обрисовать монтаж системы.
  2. Выполнить работы по инсталляции РК и подрозетниц.
  3. Выполнить инсталляцию нужного числа световых групп.
  4. Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.
  5. Подключить разведённые проводники согласно составленной схеме.

Следует уделить внимание не только чисто электромонтажным работам, но также работам технического плана. К примеру, рекомендуется с высоким вниманием отнестись к монтажу подрозетниц.

Эти элементы необходимо надёжно крепить в стене, чтобы в последующем они обеспечивали не менее надёжное крепление приборов.

Существует трехточечная система коммуникации, которая основана на создании системы, позволяющей управлять световой группой из трех разведённых на расстояния точек. Элементная база – три прибора, из которых два являются и один – перекрёстным.

Широко распространённый вариант схемы-трёхточки: N – электрический нуль; L – электрическая фаза; ПВ1 – первый двухклавишный переключатель; ПВ2 – второй двухклавишный переключатель; ПВ3 – перекрёстный коммутатор

Своеобразная инструкция подключения в этом случае выглядит примерно так:

  1. Создаётся схема разводки и расключений.
  2. Производятся работы по монтажу коробки распределительной и подрозетниц.
  3. Укладываются кабели электрические трёхжильные в количестве 4 шт.
  4. Производится электромонтаж – подключение по схеме.

Этот вариант создания коммуникационной электросети выглядит несколько усложнённым. Как понятно даже по укладке кабелей, придётся иметь дело, в общей сложности, с 12 проводниками. На обычные проходные выключатели следует подключить 6 проводов, тогда как к перекрёстному коммутатору нужно подключать 8 проводников.

На общую клемму любого из двухклавишных коммутаторов присоединяется фазная линия. На общую линию второго двухклавишного коммутатора присоединяется линия световой группы. Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.

Сенсорные модели выключателей

Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются.

Современная модификация – сенсорная модель, которая отличается более удобным принципом действия. К тому же этот вид бытовых коммуникаторов имеет увеличенный срок службы, благодаря отсутствию механики в составе конструкции

Есть два вида переключателей сенсорного исполнения:

  1. Сенсорные прямого действия.
  2. Сенсорные с диммерами.

Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп.

Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.

Вид сенсорного прибора сзади, где расположены клеммы для подключения: COM – синхронизирующий коннектор для работы в паре с другими приборами; L – контакт под сетевую фазу; L1 – первый выходной канал; L2 – второй выходной канал

Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM».

Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.

Классический вариант схемной разводки с одним сенсорным устройством: N – электрический нуль; L – электрическая фаза; Л1 – нагрузка первого канала; Л2 – нагрузка второго канала

Простая организация системы управления с одним сенсорным прибором выполняется так:

  1. Фазная линия соединяется с клеммой «L».
  2. Линия «L1» образует одну зону освещения.
  3. Линия «L2» образует вторую зону освещения.

Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.

Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать. По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:

  1. Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
  2. После звукового сигнала снять касание и перейти к следующему прибору.
  3. Касание сенсора второго прибора.
  4. Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
  5. Отмена синхронизации – касание сенсора в течение 10 сек.

Для сенсорных конструкций есть некоторые ограничения по монтажу.

К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м.

Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о , их разновидностях и маркировке.

Выводы и полезное видео по теме

Теоретическая информация о том, как происходит установка в помещении проходного выключателя:

Вот такими серьёзно модифицированными электрическими компонентами выглядят привычные всем электрические выключатели. Теперь это уже не просто коммутаторы электроламп, вкрученных в патроны люстр.

Эти приборы могут успешно применяться для управления другими объектами. Например, выполнением работы на подъём и опускание штор на окнах квартиры.

Если вам приходилось самостоятельно устанавливать проходной выключатель в собственном доме, поделитесь, пожалуйста, опытом с нашими читателями. Расскажите как вы реализовали эту задачу на практике. Оставляйте свои комментарии в расположенном ниже блоке. Там же можно задать вопросы по теме статьи, а мы постараемся на них оперативно ответить.

правила подключения + монтажная инструкция

Разнообразие электроустановочных изделий позволяет обеспечить комфортное управление осветительным оборудованием. Несмотря на внешнее сходство моделей, схема подключения проходного выключателя принципиально отличается от стандартного прибора, равно, как и его функционал.

Вам знакома ситуация, когда перед сном приходится вставать с постели, чтобы выключить свет в спальне перед сном? Или, погасив свет, предстоит идти к спальне по длинному темному коридору? Малоприятное занятие, согласны?

Чтобы исключить подобные ситуации, можно воспользоваться проходном переключателем – он обеспечит возможность управлять освещением из разных точек в помещении. Информация, предложенная в этой статье, поможет разобраться в принципе работы такого выключателя, схемах его подключения.

Содержание статьи:

Особенности использования проходного выключателя

Обычным пользователям и домашним мастерам бывает сложно определить, какой из коммутационных приборов выбрать. Проходные выключатели внешне практически не отличаются от стандартных – эти электроустановочные изделия также позволяют управлять освещением, но схема их подключения абсолютно другая.

Ключевое отличие состоит в том, что обычный выключатель может только замкнуть или разорвать цепь, тогда как проходной обеспечивает направление напряжения с одного контакта на другой – переключение.

Рекомендуем ознакомиться с тонкостями .

Проходная модель выключателя – удобное коммутационное устройство, позволяющее включать, выключать светильник из нескольких мест. Подобное решение обеспечивает комфорт эксплуатации осветительного оборудования

Использование таких приборов целесообразно в перечисленных ниже ситуациях:

  1. В коридоре. Схема подключения из двух точек обеспечивает возможность установить одно изделие в начале коридора, а второе – в конце, что позволит исключить необходимость идти по темному коридору после отключения светильника.
  2. На лестнице. Это отличное решение для многоквартирных домов, частных коттеджей, имеющих несколько этажей. Расположить такие выключатели можно на всех или нескольких этажах. Пользователь может включить свет на площадке, зайдя в дом, и выключить его перед входом в квартиру на своем этаже.
  3. В спальне. Принцип действия не отличается от предыдущих ситуаций, позволяет включить свет при входе в комнату, отключить его у изголовья кровати.

Выше приведены основные варианты использования проходных выключателей. На практике устройства могут быть установлены в любых помещениях, включая не только жилые, но и технические, промышленные. Такое решение обеспечивает удобство при управлении светом, позволяет снизить расходы на оплату электроэнергии.

Внешний вид проходного выключателя мало чем отличается от обычного. На его лицевой стороне расположены стрелочки вниз, вверх

Конструкция простого выключателя предполагает наличие одного входа, одного выхода, тогда как у проходного – два выхода. Благодаря этому движение тока может не только прерываться, но и перенаправляться. Хотя опытные электрики способны по внешним признакам определить тип приспособления, многие производители наносят на изделие схему подключения, что упрощает выбор коммутационного устройства.

Убедиться, что вы приобретаете именно одинарный проходной выключатель можно, если внимательно осмотреть клеммы. Их должно быть три. Он, по сути, выполняет опцию переключателя, направляющего напряжение с одного контакта на другой.

Для управления одним световым прибором из разных точек помещения используется минимум два проходных выключателя. Когда изменяется положение клавиши – цепь замыкается, лампочка загорается. При выключении любого из двух переключателей цепь размыкается, светильник гаснет. Таким образом, когда клавиши проходных переключателей находятся в одном положении – свет горит, когда в разном – гаснет.

Конструктивные особенности проходного выключателя позволяют исключить необходимость передвигаться по темному помещению, что снижает травматизм, помогает сэкономить электроэнергию

Используя такой выключатель, легко управлять освещением из трех, четырех, шести точек. Для этого достаточно добавить в существующую схему необходимое количество выключателей.

Схема подключения изделия

Для удобного управления светом из нескольких мест применяется минимум два одноклавишных проходных устройства, поскольку они работают только в паре. Каждый из них оснащен одним контактом на вход, двумя – на выход.

Как и при установке любого электротехнического оборудования, перед монтажом проходного выключателя необходимо обесточить участок электросети, отключив питание на распределительном щите. Чтобы убедиться в отсутствии напряжения в проводах, можно воспользоваться индикаторной отверткой. Аналогичная проверка производится во всех местах подключения.

При подключении проходных выключателей используется минимум два изделия. В цепи может присутствовать один или несколько светильников, которые будут включаться/выключаться одновременно

При прокладке проводки скрытого типа для подведения проводов , делаются отверстия для распредкоробок и подрозетников в соответствии со схемой размещения приборов.

Планируя работы важно понимать, что просто заменить обычный выключатель на проходной не получится. Провода рекомендуется прокладывать на расстоянии 15 см от потолка. Их можно не только протягивать скрытым способом, пряча в штробы, но и укладывать , прятать в короба, лотки.

Второй способ позволит снизить трудоемкость работ, а также минимизировать затраты при необходимости ремонта. Концы кабеля заводятся в распредкоробки, соединяются при помощи .

Порядок монтажа устройства

Все действия, осуществляемые в процессе установки проходного переключателя, производятся в соответствии со схемой подключения. Она отличается от монтажа стандартного выключателя тем, что вместо двух проводов используется три. Два провода в этой схеме выполняют функцию перемычки, соединяющей соседние переключатели, расположенные в разных точках помещения. Третий провод обеспечивает подачу фазы.

Отличие схемы подключения проходного переключателя от схемы монтажа стандартного устройства заключается в наличии трех проводов, два из которых соединяют приборы, а третий обеспечивает подачу питания

При подключении проходного выключателя могут использоваться любые типы ламп, начиная от традиционной лампы накаливания, заканчивая современными люминесцентными, светодиодными источниками освещения.

К распредкоробке будет подходить пять проводов:

  • кабель от осветительного прибора;
  • питающий провод от автомата;
  • провод от второго проходного выключателя.

Чтобы обеспечить продолжительный срок эксплуатации электропроводки, рекомендуется правильно для домашней проводки.

Для построения схемы с двумя одноклавишными выключателями используется трехжильный кабель. При этом заземление, “ноль” выводится на источник освещения. А фаза, выделенная на схеме коричневым цветом, обеспечивает электропитание. Она проходит через оба выключателя и светильник.

Поскольку эти выключатели располагаются в разрыве фазного кабеля, обеспечивается безопасность проведения работ при ремонте, обслуживании осветительного прибора.

Работы по подключению одноклавишного выключателя (проходного) осуществляются в следующей последовательности:

  •  концы проводов;
  • используя индикатор, найдите фазный провод и нулевой;
  • проложите нулевой провод от автомата через распределительную коробку к люстре/светильнику.
  • на входной контакт первого выключателя подсоедините фазу питающего провода, прошедшую через распредкоробку;
  • соедините (через распредкоробку) два выходных контакта одного проходного выключателя с двумя выходными контактами другого;
  • к выходному контакту второго выключателя осталось подсоединить фазу, идущую (через распределительную коробку) на люстру/светильник.

Места соединений можно скрутить, спаять и обмотать изолентой. Или же использовать .

Другие способы и правила качественного и правильного соединения проводов мы рассмотрели .

В квартирах, частных коттеджах чаще используются не одно-, а двухклавишные проходные выключатели. Приспособления с двумя клавишами позволяют управлять двумя осветительными приборами, которые расположены в разных помещениях

Помимо клавишных моделей, производители предлагают сенсорные панели. Однако при их установке без профессиональной помощи не обойтись.

При необходимости управления освещением более чем из двух точек, в цепи может быть использовано до шести проходных выключателей. В другой нашей статье мы пошагово рассмотрели нюансы с двух и трех мест, снабдив материал наглядными схемами.

Выводы и полезное видео по теме

Имея схему подключения проходного выключателя, базовый опыт выполнения электромонтажных работ, можно модернизировать домашнюю систему управления освещением самостоятельно.

Предложенное ниже видео поможет разобраться в отличиях обычного и проходного выключателя, определиться с порядком проведения монтажных работ:

Этот ролик поможет подключить проходные выключатели без использования распределительной коробки:

А это видео поможет обеспечить управление освещением из трех или более мест.

Возможность повышения комфорта проживания, сочетающаяся со снижением расходов на оплату электроэнергии, интересует многих, поэтому использование проходных выключателей становится все популярнее среди собственников просторных квартир, частных коттеджей.

Если у вас есть опыт самостоятельной установки подобного коммутационного оборудования, поделитесь своими достижениями с другими посетителями нашего сайта. Если вы только присматриваетесь к такому решению, у вас есть вопросы, задавайте нашим экспертам в расположенном ниже блоке.

Проходной Выключатель Схема Подключения На 1 Лампу

Он всегда соединяется с фазовым проводом.


Схема проходного выключателя с двух мест на одну лампочку 23 Апр Автор: Алексей Лермонтов Схема подключения проводного выключателя с 2 мест. Простая схема подключения с четырех мест Принцип действия остается прежним.

Рекомендуется монтировать выключатели на высоте 90 см от уровня чистого пола и не ближе чем 10—15 см к дверному проему. Часто они перепутаны.
Схема подключения проходного выключателя с трёх мест

На перекидной контакт одного из выключателей подается питающее напряжение. Примерно то же самое следовало сделать и в 2-х других спальнях.

К таковым относятся: ВВГнг 3х1.

Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Рисунок 4.

При этом они управляют освещением из разных мест.

Комментарии посетителей по теме статьи Проходной выключатель: это про что?

Последовательное и параллельное подключение ламп

Как подключить проходной выключатель — схема управления светильником из 2 мест

Схемы проходных выключателей Отличить внешне переключатель, подключенный к подобной схеме, по наружной стороне невозможно. Еще один пример.

Одноклавишный перекрестный или перекидной выключатель. Какой лучше использовать кабель для подключения проходных выключателей Для данной фурнитуры большинство специалистов сходятся во мнении что лучше применять трехжильный медный кабель с сечением 1.

Схема соединения двух проходных выключателей с двумя отдельными светильниками Для реализации такой схемы потребуется два двухклавишных проходных выключателя. К тому же, вам не придется добираться в темноте до вашего спального места.

Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат.

Если же понадобится управление 2-мя группами ламп одного светильника, то есть нужны будут двухклавишные двойные проходные переключатели, то надо искать устройства с шестью клеммами под подсоединяемую проводку. Другой пример — большой кабинет на несколько рабочих мест.

И по нынешнему положению переключателей видно, что любым из них можно вновь запитать электроприбор.

Рисунок 7. Как вы понимаете, для реализации полноценного управления лампой с двух мест с помощью проходных выключателей, схема электропроводки требуется другая и выглядит она вот так: Подробнее о схемах подключения проходных выключателей, мы уже рассказывали ЗДЕСЬ.
Схема подключения проходного выключателя

Подключение проходного выключателя

При помощи проходных выключателей можно управлять как одним светильником или лампой, так и их группой.

Воплотить подобную схему в жизнь с помощью только лишь проходных выключателей невозможно. Если стандартный выключатель просто разрывает или соединяет электрическую цепь, то переключатель разрывая электрическую цепь на одном проводнике, переключает её на другой, от сюда и название.

Если бы питающие провода подводились со стороны лампы 2, то все соединения можно было произвести в одной коробке без лишних затрат проводов.

Нет смысла в данный момент беспокоиться по поводу разнообразия внутренних схем. Он обрывает течение электрического тока, поэтому лампочка становится неактивной. Назначение двухклавишных проходных выключателей заключается в разделении одной большой группы ламп или светильников на две группы.

Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть. Если мы нажмем клавишу первого выключателя и переведем ее в поднятое положение, то перекидной контакт этого выключателя соответственно тоже изменит свое положение и замкнет электрическую цепь. Предлагаемая схема включения не только очень удобна, но еще и позволяет довольно существенно экономить электроэнергию. А кроме того, к вашим услугам моя помощь, задавайте ваши вопросы в комментариях к статье, я стараюсь оперативно помочь всем!

Как выглядит проходной выключатель с 2 и более мест?


Вышеуказанная схема позволит в полной мере осуществлять управление системой освещения, однако вышеуказанная схема не обеспечивает защиту человека от поражения электрическим током. Отсюда и название — проходной или маршевый переключатель.

Собрать такую схему очень просто. Для этого подойдет коронка по бетону d мм. Преимущества данного метода — высокая надежность, поскольку 2 проводника сплавляются под действием большого тока обеспечивая низкое сопротивление соединения. Рисунок 5.

Рисунок 8. Подключение проходного двухклавишного выключателя производится в соответствии с принципиальной схемой, изображенной на рисунке 5. Заключение В статье мы рассмотрели все часто возникающие вопросы на тему подключения проходных выключателей. По аналогии можно увеличить число мест управления до любого значения. К каждому проходному выключателю протягиваем трехжильный провод, а к каждому перекрестному — четырехжильный.
Как подключить проходной переключатель

Навигация по записям

Преимущества и недостатки схемы ПВ с 2 мест У таковой схемы включения есть преимущества и недостатки.

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Верно и обратное. Двухклавишный проходной выключатель: схема подключения Чтобы с нескольких мест управлять освещением двух ламп или групп ламп с одного выключателя есть двухклавишные проходные выключатели.

У переключателей точно так же, как изображено на рисунках, входная общая клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные — с другой. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет. С схемой управления системами освещения с трех мест Вы можете ознакомится на следующем фото: Однолинейная схема подключения данным способом выглядит так: Как видно из вышеприведенного фото, основное различие в управлении освещением между управлением из 2-х и 3-х мест это наличие перекрестного выключателя и большее количество соединенных проводов в распределительной коробке. Какой лучше использовать кабель для подключения проходных выключателей Для данной фурнитуры большинство специалистов сходятся во мнении что лучше применять трехжильный медный кабель с сечением 1.

Как подключить проходной выключатель — схема управления светильником из 3 мест

Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. Чем отличается проходной выключатель от обычного? Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Вы заходите в спальню и у двери включаете свет. Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

Область применения проходных переключателей Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях: при наличии больших коридоров или проходных комнат; при управлении осветительными приборами при входе в комнату и непосредственно возле кровати; при монтаже освещения в больших промышленных и индустриальных зданиях; при необходимости управлять освещением в соседней комнате; при наличии лестниц, соединяющих несколько этажей в большинстве случаев в коттеджных помещениях и так далее. Основное отличие между вышеуказанными проводами это тип изоляции и характер токопроводящих жил. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Управление светом осуществляется с помощью переключателей: на один источник освещения обыкновенную лампочку, или несколько ламп приходится один переключатель.

Вид сзади на проходные переключатели разного вида На фото представлен вид электроустановочных изделий сзади. Как все должно быть организовано, смотрите на рисунке.
Подключение проходного выключателя управление освещением из 3 х мест

Подключение Проходного Выключателя Схема С Двух Мест

Особенности подключения двухклавишного проходного выключателя описаны в этой статье.


Схема подключения 3-х проходных выключателей 2-х проходных и одного перекрестного для управления освещением с трех мест будет иметь следующий вид: В свою очередь подключение проводов к выключателям при такой схеме будет выполняется следующим образом примечание: перед подключением необходимо сверится со схемой находящейся на задней части выключателя или приведенной в его паспорте : Данная схема подключения проходных выключателей совместно с перекрестным позволяет организовать управление освещением с трех мест. Клавиши склеиваем между собой, чтобы они включались и выключались одновременно.

Схема управления тремя независимыми светильниками с двух точек Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест.
Схема подключения проходных выключателей из двух мест

Вариант управления освещения с трех точек Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель.

В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.

Приобретаются необходимые аксессуары, материалы, крепёж.

При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Каждая пара выходов двухклавишного выключателя подсоединяется к одной паре одного перекрестного переключателя.

Коммутационная группа такого переключателя содержит четыре контактных площадки. Для фиксации модуля используем термоклей или жидкие гвозди.

Схема проходного выключателя. Подключение проходного выключателя с двух мест

Для чего может понадобится схема ПВ света на 2 выключателя?

Проходной выключатель на 3 места Возможно ли подключить большее количество переключателей для управления освещением одной лампы? Промежуточного положения в данном случае не предусматривается.

При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

В любом случае, необходимо обзавестись тестером для обнаружения кабеля под штукатуркой и проверить его наличие там, где Вы собираетесь что-то делать.

Обеспечиваем электрический потенциал через фазовый провод L. Используется с той же целью для управления тремя группами светильников.

Решение на три точки управления Организация систем проходной коммутации во многом определяется площадью помещений протяжённостью , количеством ходов дверей. Поднимаемся по освещенной лестнице вверх и выключаем свет Для освещения лестницы маршевые переключатели являются необходимостью: управление освещением в гостиной на первом этаже; три светильника на лестничном переходе; управление освещением на площадке второго этажа.

Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Схемы с управлением более чем из трёх мест Число мест управления, в принципе, не ограничено.

Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы.
Как подключить двухклавишный проходной и перекрёстный переключатель с двух и более мест

См. также: Снип прокладка силового кабеля

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.

Пример устройства разводки для жилого помещения из категории стандартных проектов.

Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.

Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.

Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя


Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель

Примеры практического применения

Цифровой прибор следует перевести переключателем в режим прозвонки.

В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Проходной выключатель позволяет замкнуть одну из двух цепей Как сделать проходной выключатель из обычного: порядок выполнения работ Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. Соединение проводников с помощью специальных зажимов WAGO.

Посмотрим на следующую принципиальную схему: На ней изменились три вещи: К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения. Выделяют ПВ открытого для соединения с открытой проводкой и закрытого тип Для соединения с проводкой, идущей внутри стен. Схема с двумя проходными выключателями, допускающее управление двумя нагрузками Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео: Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей.

5 комментариев

Электрическое освещение — незаменимый спутник любой современной квартиры. Первое используется для подключения контакта на входе, второе — на выходе. Для их соединения в простейшем случае необходимо два двухжильных кабеля. При этом их функциональные возможности сильно отличаются.

Места использования Помимо спальни похожие ситуации могут возникать достаточно часто. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба. Перекрестное устройство подсоединяется между проходными. Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.

Разновидности перекрестных и проходных переключателей

При современном электромонтаже более часто стали применяться проходные переключатели, которые способны выключать или включать, например, освещение в комнате при входе в комнату и одновременно возле кровати или, например, с двух сторон коридора. Для первого случая на монтаж потребуются подрозетники. Также выгодно использовать подобную схему в небольших домах, величиной этажей. Схема электрическая включения лампы из трех мест. Обычный выключатель только замыкает и размыкает цепь Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема. Выводы и полезное видео по теме Как происходит на практике применение схем по подключению проходных выключателей из нескольких мест, можно узнать из представленных видеороликов. Благодаря этим перемычкам, фаза на источник освещения может быть подана либо с одного, либо второго выключателя, что позволит включить освещение с нескольких мест. Подобные решения пригодятся в больших домах и маленьких квартирах. Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя.
Схема подключения двухклавишного проходного и перекрёстного переключателя с двух и более мест.

Подключение выключателя

Содержание:

  1. Устройство и принцип работы выключателя в электрической схеме.
  2. Подключение одноклавишного выключателя
  3. Подключение двухклавишного выключателя

Примечание: в данной статье приведены схемы подключения простых выключателей, в случае необходимости организации управления освещением с двух и более мест смотрите статью: Подключение проходных и перекрестных выключателей.

1. Устройство и принцип работы выключателя в электрической схеме.

Для того что бы разобраться со схемой подключения выключателя необходимо понять как он работает, для этого представим себе простейшую схему подключения лампочки:

И так, как видно на схеме, что бы включить лампочку к ней необходимо подключить два провода: фазу и ноль, при этом электрический ток будет протекать от фазного провода к нулевому через вольфрамовую нить лампочки, проходящий ток раскаляет данную нить, что приводит к ее свечению. Вся эта схема в общем называется электрической цепью.

Что же нужно сделать что бы выключить лампочку? Необходимо разорвать электрическую цепь путем отключения от лампочки хотя бы одного из подключенных к ней проводов:

В этом случае электрический ток перестанет протекать через лампочку и, как следствие, она погаснет. Но разрезать один из проводов каждый раз когда необходимо отключить свет не слишком удобно. Для этого необходимо специальное устройство которое сможет размыкать и замыкать электрическую цепь по необходимости, этим устройством и является выключатель. Он представляет из себя подвижный контакт который замыкается либо размыкается при нажатии на клавишу выключателя, тем самым замыкая, либо размыкая электрическую цепь.

На электрической схеме выключатель обозначается следующим образом:

Теперь установим в нашу электрическую цепь выключатель и посмотрим как это работает:

В свою очередь лампочка на схеме обозначается следующим образом:

Подключение лампочки в электрическую сеть осуществляется через специальное устройство которое называется патроном:

При вворачивание лампочки в патрон контакт 1 (резьба) лампочки касается контакта 1 патрона, а контакт 2 лампочки, соответственно касается контакта 2 патрона.

Патрон в свою очередь подключается следующим образом:

Как подключить проходной выключатель. Схема подключения

Здравствуйте, уважаемые читатели сайта sesaga.ru. В помещениях таких как спортзалы, коридоры, склады, а также на лестничных маршах, пролетах и т.п. часто возникает необходимость в установке выключателей, имеющих независимое друг от друга включение и отключение освещения, чтобы можно было войти через одну дверь и, допустим, включить свет, а выйти через другую и за собой свет погасить, или же наоборот.

Для решения этого вопроса были разработаны проходные выключатели, работающие в паре и позволяющие управлять освещением из двух мест.

Устройство проходного выключателя.

Механизм переключения контактов проходного одноклавишного выключателя практически такой же, как и у обычного двухклавишного выключателя. Отличие состоит лишь в расположении и переключении контактов.

У двухклавишного выключателя переключение контактов независимое и осуществляется двумя клавишами, поэтому контакты могут переключаться либо двумя клавишами одновременно, либо отдельно каждой клавишей.

У проходного одноклавишного выключателя переключение контактов зависимое и осуществляется одной клавишей, поэтому контакты переключаются одновременно.

Электрическая схема проходного выключателя.

Проходной выключатель имеет два контакта, включенных последовательно и образующих общую точку. Один контакт выключателя всегда замкнут, а второй всегда разомкнут.

При нажатии клавиши выключателя контакты переключаются и контакт, который был замкнут, размыкается, а который был разомкнут, замыкается. Такая работа контактов позволяет выключателю всегда быть готовым к включению или отключению освещения из двух мест.

Однако такая работа контактов требует особого включения в схему освещения, поэтому проходные выключатели подключаются строго по определенной схеме.

Схема подключения двух проходных выключателей.

На корпусе некоторых моделей проходных выключателей обозначают выводы, чтобы в процессе монтажа не прозванивать контакты. В модели, рассматриваемой в статье, выводы обозначены стрелками:

А теперь рассмотрим схему подключения двух выключателей SA1 и SA2.

Фаза L подключена к клемме 2 выключателя SA1, а к клемме 2 выключателя SA2 подключен верхний вывод лампы EL1. Одноименные клеммы выключателей 1-1 и 3-3 соединены между собой перемычками красного и зеленого цвета.
Ноль N соединен с нижним выводом лампы.

Разберем работу схемы.
В исходном состоянии выключателей лампа не горит. Фаза L проходит через контакт 2-3 выключателя SA1 и через перемычку зеленого цвета попадает на клемму 3 выключателя SA2 и дальше никуда не идет, так как контакт 2-3 разомкнут.

При нажатии клавиши выключателя SA2 его контакты 1-2 и 2-3 переключаются и контакт 1-2 размыкается, а 2-3 замыкается. Тогда фаза L через замкнутый контакт 2-3 выключателя SA1 и перемычку зеленого цвета проходит замкнутый контакт 2-3 выключателя SA2 и с клеммы 2 поступает на лампу. Лампа горит.

Теперь нажимаем клавишу выключателя SA1 и его контакты 1-2 и 2-3 переключаются и лампа гаснет. Здесь фаза L через замкнутый контакт 1-2 выключателя SA1 и перемычку красного цвета попадает на клемму 1 контакта
1-2 выключателя SA2 и дальше не идет, так как контакт 1-2 разомкнут.

Теперь если нажать клавишу выключателя SA2, лампа опять включится. Фаза L через замкнутый контакт 1-2 выключателя SA1, перемычку красного цвета и замкнутый контакт 1-2 выключателя SA2 попадает на лампу.

И независимо от того, каким из выключателей будет включена или выключена лампа ее всегда можно включить или выключить любым выключателем. Вот таким образом работают проходные выключатели.

Нам еще осталось рассмотреть монтажную схему подключения с использованием распределительной коробки.

Фаза L заходит в распределительную коробку и в точке (1) соединяется с жилой провода, приходящей от клеммы 2 выключателя SA1. Одноименные клеммы 1-1 и 3-3 выключателей между собой соединены в точках (2 и 3). С клеммы 2 выключателя SA2 жила провода уходит в коробку и в точке (4) соединяется с жилой провода, приходящей от вывода лампы. Второй вывод лампы соединяется с нулем N в точке (5).

И теперь самое основное, что Вы должны запомнить при монтаже проходных выключателей: если после сборки схемы освещение работает не так, как требуется, значит, неправильно подключена клемма 2 выключателя. Проверяйте правильность подключения этой клеммы.

И в дополнение к сказанному предлагаю посмотреть ролик и окончательно разобраться в этой теме.

Вот и все, что хотел сказать об устройстве и подключении проходных выключателей. А в следующей статье Вы узнаете, как подключить перекрестный выключатель, дающий возможность управлять освещением с трех и более мест.
Удачи!

Электрические схемы автоматического выключателя

- Do-it-yourself-help.com

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Подсчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

На этой странице приведены электрические схемы для распределительной коробки сервисной панели и автоматических выключателей, включая: 15 А, 20 А, 30 А и 50 А, а также выключатель GFCI и изолированную цепь заземления.

Схема электрических соединений распределительной коробки выключателя

На этой схеме показаны некоторые из наиболее распространенных цепей, встречающихся в типовой коробке сервисной панели автоматического выключателя на 200 А. Выключатели устанавливаются в панели таким образом, чтобы обеспечить контакт с одной из двух горячих шин, идущих по середине коробки.Горячий провод для ответвленной цепи подключается к выключателю с помощью установочного винта на основании. Нейтральный и заземляющий провода цепи подключены к шине, расположенной сбоку от коробки сервисной панели. Шины нейтрали и заземления в панели могут быть отдельными, или, в случае старых сервисных панелей, для обеих целей может использоваться одна и та же шина.

Электропроводка для автоматического выключателя на 15 А, 120 В

На этой электрической схеме показана установка автоматического выключателя на 15 А для ответвленной цепи на 120 В.Кабель 14/2 AWG для этой цепи включает 2 проводника и 1 провод заземления. Схема на 15 А обычно используется для розеток на стене и осветительных приборов в помещении.

Электропроводка для двух автоматических выключателей на 20 А, 120 В

На этой схеме показана схема двойной розетки на 20 А, 120 В с общим нейтральным проводом. Такое расположение обычно используется на кухне, где необходимы две отдельные цепи электроприборов в непосредственной близости друг от друга.

Электропроводка для автоматического выключателя на 20 А, 240 В

Эта электрическая схема автоматического выключателя иллюстрирует установку автоматического выключателя на 20 А для цепи на 240 В.Кабель сечением 12/2 для этой цепи включает 2 проводника и 1 заземление. Белый провод используется в этой цепи в качестве горячего и отмечен черной лентой на обоих концах, чтобы идентифицировать его как таковой. Нейтральный провод в этой схеме не используется. Выделенная схема на 20 ампер, подобная этой, используется для тяжелых бытовых приборов, таких как большие портативные оконные кондиционеры.

Электропроводка для старого автоматического выключателя на 30 А, 240 В

Это устаревшая схема, которая все еще может использоваться в некоторых ситуациях.Эта проводка предназначена для автоматического выключателя на 30 А, обслуживающего розетку на 30 А, 240 В. Кабель 10/3 для этой схемы имеет 3 проводника и не имеет заземления. Подобная схема на 30 ампер может быть найдена в старых установках для сушилок для одежды и, возможно, также в кухонных плитах.

Схема подключения

Автоматический выключатель на 30 А, 240 В

Это схема нового автоматического выключателя на 30 А, который будет обслуживать розетку сушилки на 30 А. Это обновление устаревшей схемы на 30 А на предыдущей схеме.

Этот выключатель подключается к розетке на 30 А кабелем 10/3, а заземляющий провод включен для защиты от поражения электрическим током, который не предусмотрен в старой схеме.

Электропроводка для автоматического выключателя на 50 А, 240 В

Эта электрическая схема иллюстрирует установку автоматического выключателя на 50 А для цепи 240 В. Кабель калибра 6 для этой схемы имеет 3 провода и 1 заземление. Такая схема на 50 ампер используется для новых установок кухонной плиты.

Подключение прерывателя цепи GFCI

На этой схеме показано подключение выключателя со встроенным прерывателем цепи замыкания на землю или GFCI.Этот выключатель на 20 А, 120 В представляет собой разновидность GFCI, которая может быть установлена ​​на источнике цепи. Такой тип контура используется в посудомоечных машинах, гидромассажных ваннах и других местах, где вероятен контакт с водой.

Электропроводка для изолированной цепи заземления 15 А

Розетка с изолированным заземлением использует дополнительный провод для обеспечения отдельного, выделенного заземления в цепи. В цепи на 15 А для этой цели используется красный провод кабеля 14/3, отмеченный зеленым на обоих концах. Он подключается к клемме заземления на розетке.Остальные провода кабеля подключаются так же, как и к любой другой ответвленной цепи, за исключением провода заземления. Оголенный медный провод заземления НЕ подключается к розетке, вместо этого он подключается к заземляющей клемме внутри металлической распределительной коробки, где находится розетка.

Для этой цепи требуется специальная розетка с изолированным заземлением, которую можно определить по оранжевому цвету и небольшому треугольнику, отпечатанному на лицевой стороне. При подключении проводов изолированный провод заземления (красный провод, изображенный здесь) промаркирован зеленой лентой или краской на каждом конце и подключен к шине заземления на сервисной панели и к клемме заземления на розетке.

Это устройство используется для компьютеров и чувствительного аудио / видео оборудования, такого как домашний кинотеатр, для устранения шумовых помех в аудио- и видеовыходах, которые могут быть вызваны случайной электрической активностью заземляющих проводов в электрической системе жилища. Это также необходимо в больницах, где на чувствительные медицинские мониторы могут влиять помехи заземления в проводке, которые могут нарушить их критически важные функции.

Больше похожих на это в справке «Сделай сам».com
Принципиальная схема электронного автоматического выключателя

Колебания напряжения всегда были проблемой и являются причиной большинства отказов в устройствах переменного тока. Будь то обычный бытовой прибор, такой как тостер, или высокопроизводительный промышленный станок, такой как ЧПУ, все имеет номинальное напряжение, только на котором оно будет работать без каких-либо проблем с максимальной эффективностью. К сожалению, наши внутренние / промышленные линии не могут обеспечить нам это номинальное напряжение по разным причинам, поэтому в этом проекте мы собираемся построить простой электронный автоматический выключатель , который мог бы запускать реле для отключения нагрузки при обнаружении высокого / низкого напряжения. .

Этот проект разработан на базе известного операционного усилителя LM358. Мы собираемся заставить операционный усилитель работать в дифференциальном режиме, чтобы он сравнивал текущее напряжение с заданным напряжением. Весь проект можно построить на макете (кроме линий электропередач) и запустить в работу в кратчайшие сроки. Итак, приступим ...

Компоненты, необходимые для автоматического выключателя:

  1. LM358 (двухкамерный операционный усилитель)
  2. 7805 (регулятор + 5В)
  3. Понижающий трансформатор 12 В
  4. Реле 5 В
  5. BC547 (2 номера)
  6. 10K переменный POT
  7. 1К, 2К, 2.Резисторы 2K, 10K, 5.1K
  8. Конденсаторы 100 мкФ, 10 мкФ, 0,1 мкФ
  9. Диодный мост
  10. Соединительные провода
  11. Хлебная доска

Схема:

Полная принципиальная схема электронного автоматического выключателя представлена ​​на изображении ниже. Читайте дальше для объяснения того же.

Описание схемы:

Как показано выше на схеме выключателя , это действительно просто и состоит всего лишь из набора резисторов, конденсаторов и прочего.Но что на самом деле происходит за всем этим. Как выбираются значения компонентов и какова их роль здесь?

Я попытался ответить на этот вопрос, разбив их на сегменты и объяснив их ниже.

Силовая часть:

Операционный усилитель является сердцем схемы электронного автоматического выключателя . Нам нужен стабилизированный источник питания 5 В для питания этого операционного усилителя. Также нам нужно подать текущее напряжение (напряжение в любой момент времени) на операционный усилитель.Операционный усилитель может работать только с напряжением до 5 В, поскольку он питается от 5 В. Следовательно, нам необходимо преобразовать входное переменное напряжение (220 В переменного тока) в 0-5 В постоянного тока.

Итак, приведенная выше схема решает две задачи.

  1. Обеспечить постоянное напряжение 5 В для питания схемы
  2. Отображает входное напряжение переменного тока до 0-5 В для операционного усилителя

Для этого мы использовали понижающий трансформатор 12 В, который преобразует 220 В переменного тока в 12 В переменного тока, затем мы выпрямляем его с помощью диодного моста до 12 В постоянного тока (приблизительно), а затем регулируем напряжение до 5 В с помощью регулятора напряжения 7805.Любые изменения входного напряжения повлияют на значение напряжения на выходной стороне диодного моста. Следовательно, это напряжение можно рассматривать как «текущее напряжение» сети переменного тока. Используя резистор 5,1 кОм и POT 10 кОм (образующий делитель потенциала), мы отобразили напряжение между 0-5 В.

Секция операционного усилителя:

В этом разделе происходит сравнение. У нас есть два подразделения в секции операционных усилителей. Один используется для сравнения «текущего напряжения» со значением высокого напряжения, а другой - для сравнения со значением низкого напряжения.Оба раздела показаны на изображении ниже.

Схема операционного усилителя, показанная выше, является дифференциальным режимом операционного усилителя. Операционный усилитель действительно является рабочей лошадкой для большинства электронных схем, он имеет множество режимов работы и приложений, таких как суммирование, вычитание, усиление и т. Д. Мы использовали его в качестве компаратора напряжения.

Так что же такое компаратор напряжения и зачем он нам нужен?

Компаратор напряжения в нашем случае сравнивает напряжение между контактами 3 и 2, и если напряжение на контакте 3 больше, чем на контакте 2, то выход на контакте 1 становится высоким (3.6 В), иначе на выходе будет 0 В. Мы сравниваем «текущее напряжение» с предварительно установленным высоким и низким напряжением, чтобы получить триггер высокого / низкого напряжения.

В схеме, показанной выше, порог низкого напряжения установлен на выводе 2 с помощью резисторов 1K и 2K. Порог высокого напряжения устанавливается на выводах 5 с помощью резисторов 1К и 2,2К.

Использование этих резисторов образует делитель потенциала и обеспечивает отсечку низкого напряжения 3,33 В и отсечку высокого напряжения 3,43 В. Это означает, что только если «текущее напряжение» находится в пределах 3.От 33 В до 3,43 В на обоих операционных усилителях будет высокий уровень.

Примечание: я установил пороговые напряжения на уровне 3,33 В и 3,43 В, так как мое верхнее отключение было 230 В, а отключение любовника было 220 В. Вы можете установить их соответствующим образом, а затем откалибровать схему, используя потенциометр 10K для управления «текущим напряжением».

Секция реле:

Это место, куда мы подключаем нагрузку переменного тока. Реле используется для включения / выключения нагрузки переменного тока.

Как обсуждалось в разделе операционных усилителей.Оба операционных усилителя будут получать высокий уровень только в том случае, если напряжение находится между пределами отсечки высокого и низкого напряжения. Таким образом, мы должны включать нагрузку переменного тока, только если на обоих выходах операционного усилителя высокий уровень. Здесь « триггер низкого напряжения » и « триггер высокого напряжения » являются выходами контактов 1 и 7 соответственно.

Только если оба высоки, реле получит заземление и сработает. Нагрузка переменного тока (здесь лампа) подключена через реле. Для ограничения тока используется резистор 1 кОм.

Как только вы поймете, как работает схема, заставить ее работать не будет проблемой. Просто подключите цепи и используйте потенциометр 10K, чтобы установить «текущее напряжение» между вашим «триггером высокого напряжения» и «триггером низкого напряжения». Теперь, если есть какое-либо изменение в основном напряжении переменного тока, любой из вашего операционного усилителя станет низким, и ваше реле выключится, тем самым отключив подключенную к нему нагрузку.

Вы также можете использовать прикрепленный здесь файл моделирования, чтобы проверить / изменить вашу схему на основе ваших пороговых значений высокого или низкого напряжения.

В моделировании используется потенциометр для изменения входного напряжения и зеленый светодиод в качестве нагрузки. Вы также можете контролировать значения напряжения на каждой клемме, что поможет вам лучше понять схему.

Надеюсь, вам понравился этот автоматический выключатель проекта и вы поняли, что за ним стоит. Полную работу проекта можно увидеть на видео ниже.

Этот проект страдает следующими недостатками, которые вы, возможно, захотите учесть на всякий случай, если это для вас значит.

  1. Измеренное здесь напряжение не является среднеквадратичным напряжением. Значение также подвержено пикам и колебаниям
  2. Ваша нагрузка может испытывать эффект переключения, если напряжение падает / растет постепенно (в большинстве случаев этого не происходит).
  3. Не подключайте нагрузки, потребляющие ток более 5А. Скорее всего, это убьет ваше реле и его драйвер.

Вы также можете проверить этот аналогичный проект, чтобы узнать больше: Обнаружение высокого / низкого напряжения с помощью микроконтроллера PIC

PXR - Электрические схемы

% PDF-1.4 % 640 0 объект > / Metadata 683 0 R / OpenAction 681 0 R / PageLayout / SinglePage / Pages 178 0 R / StructTreeRoot 184 0 R / Type / Catalog / ViewerPreferences >>> endobj 683 0 объект > поток False11.08.52018-09-18T01: 41: 27.005-04: 00 Библиотека Adobe PDF 15.043738c076b232a04dc608d0ea1acb503f53845691000360Adobe InDesign CC 2015 (Windows) 2016-07-11T23: 18: 29.000-04: 002016-07-11.000T23: 1820: 2916 -07-11T23: 18: 09.000-04: 00application / pdf2018-09-18T01: 43: 43.835-04: 00

  • PXR - Электрические схемы
  • xmp.ID: 6635de2d-43fb-1943-9f28-238be7c802a5xmp.did: 07801174072068118DBBAB668637C198proof: pdfuuid: f5cfc809-1ed4-442d-a976-f389ba3e1409xmp.iid: 890b02ad-5fc0-2947-9202-71350cd88e56xmp.did: 07801174072068118DBBAB668637C198defaultxmp.did: ca3742d2-f038- e943-b9d8-c70eee0fed66
  • преобразовано в Adobe InDesign CC 2015 (Windows) 2016-07-11T23: 18: 09.000-04: 00из приложения / x-indesign в приложение / pdf /
  • Библиотека Adobe PDF 15.0false
  • EATON: ресурсы / технические ресурсы / электрические схемы
  • eaton: страна / северная америка / сша
  • eaton: систематизация продукции / защита электрических цепей / автоматические выключатели / воздушные выключатели низкого напряжения / автоматические выключатели серии nrx
  • eaton: язык / ru
  • eaton: классификация продукции / защита электрических цепей / автоматические выключатели / автоматические выключатели в литом корпусе / силовой выключатель в изолированном корпусе
  • конечный поток endobj 681 0 объект > endobj 178 0 объект > endobj 184 0 объект > endobj 185 0 объект > / A11> / A5> / A8> / A9> / Pa1> / Pa10> / Pa11> / Pa13> / Pa14> / Pa15> / Pa17> / Pa18> / Pa3> / Pa5> / Pa6> / Pa7> / Pa9 >>> endobj 186 0 объект > endobj 187 0 объект > endobj 188 0 объект > endobj 189 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null 470 0 R 505 0 R 505 0 R 506 0 R 502 0 R 503 0 R 504 0 R null null 507 0 R 508 0 R 508 0 R 508 0 R 508 0 R 508 0 R 509 0 R 637 0 R 509 0 R 509 0 R 510 0 R 510 0 R 511 0 R 511 0 R 636 0 R 511 0 R 512 0 R 512 0 R 513 0 R 513 0 R 513 0 R 514 0 R 633 0 R 514 0 R 634 0 R 514 0 R 635 0 R 514 0 R 514 0 R 515 0 R 516 0 R 632 0 R 516 0 R 516 0 R 517 0 R 517 0 R 517 0 R 630 0 R 631 0 R 629 0 R 629 0 R 519 0 R 626 0 R 519 0 R 520 0 R 625 0 R 520 0 R 624 0 R 623 0 R 620 0 R 522 0 R 619 0 R 524 0 R 525 0 R 617 0 R 525 0 R 525 0 R 638 0 R 618 0 R] endobj 190 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL 469 0 R 500 0 R 500 0 R 501 0 R 497 0 R 498 0 R 499 0 R null null 616 0 R 526 0 R 435 0 R 436 0 R 427 0 R 427 0 R 428 0 R 428 0 R 431 0 R 428 0 R 432 0 R 428 0 R 429 0 430 рандов 0 430 рандов 0 615 рандов 0 614 рупий] endobj 191 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null ноль null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null 475 0 R 476 0 R 477 0 R 478 0 R 479 0 R 481 0 R 482 0 R 483 0 R 484 0 R 485 0 R 486 0 R null null null null 4 94 0 R 495 0 R 496 0 R 492 0 R 492 0 R 493 0 R 266 0 R 257 0 R 264 0 R 257 0 R 265 0 R 257 0 R 257 0 R 257 0 R 257 0 R 258 ​​0 R 258 ​​0 258 р 258 0 р 258 0 р 258 0 р 259 0 р 259 0 р 259 0 р 259 0 р 259 0 р 259 0 р 259 0 р 260 0 р 260 0 р 260 0 р 260 0 р 260 0 р 260 0 260 руб. 0 260 0 руб. 260 0 262 руб. 0 263 руб.] endobj 192 0 объект [487 0 R 490 0 R 491 0 R 489 0 R] endobj 193 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null ноль null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL 471 0 R 473 0 R 474 0 R 473 0 Р] endobj 194 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL 468 0 R 468 0 R] endobj 195 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null 467 0 R 467 0 R] endobj 196 0 объект [null null null null 437 0 R 438 0 R 439 0 R 439 0 R 439 0 R 440 0 R 440 0 R 440 0 R 441 0 R 441 0 R 441 0 R 442 0 R 442 0 R 442 0 R 443 0 R 443 0 R 443 0 R 444 0 R 444 0 R 444 0 R 445 0 R 445 0 R 445 0 R 446 0 R 446 0 R 446 0 R 447 0 R 447 0 R 447 0 R 448 0 R 448 0 R 448 0 449 р 449 0 р 449 0 р 450 0 р 450 0 р 450 0 р 451 0 р 451 0 р 451 0 р 452 0 р 452 0 р 452 0 р 453 0 р 453 0 р 453 0 р 454 0 р 454 0 R 454 0 R 455 0 R 455 0 R 455 0 R 456 0 R 456 0 R 456 0 R 465 0 R 466 0 R 236 0 R 237 0 R 464 0 R 462 0 R 463 0 R 458 0 R 459 0 R 460 0 R] endobj 197 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null 612 0 R 611 0 R 610 0 R 424 0 R 425 0 R 394 0 R 394 0 R 395 0 R 421 0 R 420 0 R 419 0 R 418 0 413 0 R 412 0 R 411 0 R 410 0 R 405 0 R 404 0 R 403 0 R] endobj 198 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null 608 0 R 606 0 R 607 0 R 606 0 R 391 0 R 392 0 388 0 R 388 0 R] endobj 199 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL 604 0 R 603 0 R 602 0 385 0 руб. 386 0 руб. 382 0 R 382 0 R] endobj 200 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null 600 0 R 5 99 0 R 598 0 R 379 0 R 380 0 R 371 0 R 371 0 R 372 0 R 376 0 R 372 0 R 373 0 R 375 0 R 373 0 R 374 0 R 374 0 R] endobj 201 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null ноль null null null null null null null null null null null null null 591 0 R 368 0 R 369 0 R 359 0 R 359 0 R 360 0 R 360 0 R 361 0 R 362 0 R 363 0 R 364 0 R 364 0 R 365 0 R 365 0 R 365 0 R 590 0 R 589 0 R] endobj 202 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null ноль null null null null null null null null null null null null null null null null null null null null null null null null null null null null 356 0 R 357 0 R 346 0 R 346 0 R 347 0 R 347 0 R 348 0 348 р. 348 0 р. 348 0 р. 353 0 р. 348 0 р. 348 0 р. 349 0 р. 350 0 р. 350 0 р. 352 0 р. 350 0 р. 351 0 р. 587 0 р. 586 0 р. 585 0 р.] endobj 203 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null ноль null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null 343 0 R 344 0 R 332 0 R 332 0 R 333 0 R 333 0 R 334 0 R 334 0 R 334 0 R 339 0 R 334 0 R 340 0 R 334 0 R 334 0 R 335 0 R 336 0 R 336 0 R 338 0 R 336 0 R 337 0 R 583 0 R 582 0 R 581 0 R] endobj 204 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null ноль null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL 579 0 R 578 0 R 577 0 R 329 0 R 330 0 R 320 0 R 320 0 R 321 0 R 321 0 R 322 0 R 322 0 R 322 0 R 323 0 R 324 0 R 324 0 R 326 0 R 324 0 R 325 0 R] endobj 205 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null ноль null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null 317 0 R 318 0 R 310 0 R 310 0 R 311 0 R 311 0 R 312 0 R 312 0 R 312 0 R 313 0 R 314 0 R 575 0 R 574 0 R 573 0 R] endobj 206 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null ноль null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null 307 0 R 308 0 R 298 0 R 299 0 R 300 0 R 301 0 R 302 0 R 303 0 R 304 0 R 304 0 R 566 0 R 565 0 R 564 0 R] endobj 207 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null ноль null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL 562 0 R 561 0 R 560 0 R 295 0 R 296 0 R 292 0 R] endobj 208 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null ноль null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL 279 0 R 280 0 R 281 0 R 282 0 R 283 0 R 284 0 R 285 0 R 286 0 R 286 0 R 287 0 R 288 0 R 288 0 R 288 0 R 288 0 R 289 0 R 290 0 R 558 0 R 557 0 R 556 0 R 556 0 R 556 0 R] endobj 209 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null ноль null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL 554 0 R 553 0 R 552 0 R 552 0 R 552 0 R 267 0 R 268 0 R 269 0 R 270 0 R 271 0 R 272 0 R 273 0 R 274 0 R 274 0 R 275 0 R 276 0 R 276 0 R 276 0 276 рандов 0 277 рандов 0 278 рандов 0 рандов] endobj 210 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null ноль null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL 550 0 R 549 0 R 548 0 R] endobj 211 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null ноль null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL 541 0 R 532 0 R 540 0 R 539 0 R] endobj 212 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null 213 0 R 214 0 R 215 0 R] endobj 213 0 объект > endobj 214 0 объект > endobj 215 0 obj >/K 377/P 216 0 R/Pg 82 0 R/S/Figure>> endobj 216 0 объект > endobj 82 0 объект >/Font>/ProcSet[/PDF/Text]/Properties>/XObject>>>/Rotate 0/StructParents 23/Thumb 176 0 R/TrimBox[0.{r% d

    Цепь управления автоматическим выключателем - Инструментальные средства

    Как мы уже говорили, автоматические выключатели могут управляться дистанционно. Чтобы управлять выключателями из удаленного места, должна быть встроена электрическая цепь управления.

    На рисунке ниже показана простая схема управления выключателем с дистанционным управлением.

    Управляющее питание подается от источника переменного тока и затем выпрямляется на постоянный ток. Основными компонентами простой схемы управления являются: выпрямительный блок, замыкающее реле, замыкающая катушка, отключающая катушка, вспомогательные контакты и переключатель управления выключателем.

    Рисунок: Цепь управления простым автоматическим выключателем - выключатель отключен

    Чтобы включить дистанционно управляемый автоматический выключатель, поверните выключатель управления выключателем в положение включения. Это обеспечивает полный путь через реле включения (CR) и приводит в действие реле включения. Замыкающее реле замыкает вспомогательный контакт, который питает замыкающую катушку (CC), которая, в свою очередь, отключает автоматический выключатель, как показано на рисунке ниже.

    Выключатель фиксируется в замкнутом положении.После включения выключателя контакт «b», связанный с замыкающим реле, размыкается, обесточивая замыкающее реле и, тем самым, замыкающую катушку. Когда выключатель замыкается, замыкается также контакт «а», что позволяет цепи отключения для ручного или автоматического отключения выключателя. Теперь переключатель управления выключателем можно отпустить и он автоматически вернется в нейтральное положение.

    Чтобы размыкать выключатель, поверните выключатель управления выключателем в положение отключения. Это действие приводит в действие катушку отключения (TC), которая воздействует непосредственно на автоматический выключатель, освобождая фиксирующий механизм, удерживающий выключатель в замкнутом состоянии.

    При отпускании фиксирующего механизма автоматический выключатель размыкается, размыкая контакт «a» катушки отключения и обесточивая катушку отключения. Кроме того, когда автоматический выключатель размыкается, контакт «b» замыкается, тем самым настраивая автоматический выключатель на дистанционное включение с помощью замыкающего реле, когда это необходимо. Теперь переключатель управления выключателем можно отпустить.

    Рисунок: Цепь управления простым автоматическим выключателем - выключатель замкнут

    Как вы можете видеть из двух вышеприведенных рисунков, цепь управления выключателем может быть спроектирована так, чтобы можно было включить любую из множества защитных функций.Три наиболее часто используемых функции автоматического отключения автоматического выключателя: перегрузка по току, понижение частоты и пониженное напряжение. Если какое-либо из условий существует, когда автоматический выключатель замкнут, он замкнет связанный с ним контакт и включит катушку отключения, которая, в свою очередь, отключит автоматический выключатель.

    Электропроводка цепи управления двигателем

    - Инструментальные средства

    Здесь показана простая трехфазная цепь управления двигателем переменного тока на 480 В в наглядной и схематической форме.Вся эта сборка, состоящая из контактора, блока защиты от перегрузки, силового трансформатора управления, силовых предохранителей (или, альтернативно, автоматического выключателя) и связанных компонентов, неофициально называется ковшом:

    Обратите внимание на то, как трансформатор управляющей мощности понижает переменный ток 480 вольт, чтобы обеспечить питание 120 вольт переменного тока для катушки контактора. Кроме того, обратите внимание, как контакт перегрузки («OL») соединен последовательно с катушкой контактора, так что событие тепловой перегрузки вынуждает контактор отключиться и, таким образом, отключить питание двигателя, даже если переключатель управления все еще находится в положении « на »позиции.Нагреватели перегрузки показаны на схематической диаграмме в виде пар расположенных спина к спине «крючков», последовательно соединенных с тремя Т-образными линиями двигателя. Помните, что эти нагревательные элементы «OL» не прерывают напрямую питание двигателя в случае перегрузки, а сигнализируют контакту «OL» о размыкании и обесточивании контактора.

    Также читайте: Схемы защиты двигателя

    В системе автоматического управления тумблер должен быть заменен другим контактом реле (это реле управляется статусом процесса), переключателем процесса или, возможно, дискретным выходным каналом программируемого логического контроллера (ПЛК).

    Следует отметить, что переключение типа переключателя необходимо для того, чтобы двигатель продолжал работать после того, как человек-оператор задействует переключатель. Двигатель работает, когда переключатель находится в замкнутом состоянии, и останавливается, когда переключатель размыкается. Альтернативой этой конструкции является создание схемы с фиксацией, позволяющей использовать переключатели с мгновенным контактом (один для запуска, а другой для останова).

    Здесь показана простая схема управления электродвигателем с защелкой:

    В этой схеме вспомогательный контакт, приводимый в действие контактором двигателя, подключен параллельно кнопочному переключателю «Пуск», так что контактор двигателя продолжает получать питание после того, как оператор отпускает переключатель.Этот параллельный контакт - иногда называемый запечатанным контактом - фиксирует двигатель во включенном состоянии после кратковременного замыкания кнопочного переключателя «Пуск».

    Нормально замкнутый переключатель «Стоп» позволяет «разблокировать» цепь двигателя. Нажатие этого кнопочного переключателя размыкает цепь управления, заставляя ток останавливаться через катушку контактора, которая затем размыкает три силовых контакта двигателя, а также вспомогательный контакт, используемый для поддержания контактора во включенном состоянии.

    Также читайте: Цепи стартера двигателя

    Простая лестничная диаграмма, показывающая взаимосвязи всех компонентов в этой цепи управления двигателем, упрощает понимание этой системы:

    Большинство схем управления двухпозиционным электродвигателем в Соединенных Штатах представляют собой некоторые вариации этой схемы подключения, если не идентичны ей. И снова эту систему можно автоматизировать, заменив кнопочные переключатели «Пуск» и «Стоп» на переключатели процесса (например, реле давления для системы управления воздушным компрессором), чтобы создать систему, которая запускается и останавливается автоматически.Программируемый логический контроллер (ПЛК) также может использоваться для обеспечения функции фиксации, а не вспомогательного контакта на контакторе. После включения ПЛК в схему управления двигателем можно добавить множество функций автоматического управления, чтобы расширить возможности системы. Примеры включают функции синхронизации, функции подсчета циклов мотоциклов и даже возможность удаленного запуска / остановки через цифровую сеть, соединяющуюся с дисплеями интерфейса оператора или другими компьютерами.

    В приложениях, где требуется реверсивное управление двигателем, пара контакторов может быть соединена вместе, как показано здесь:

    Обратите внимание на то, как реверсирование двигателя осуществляется путем смены фаз L1 и L3: в прямом направлении провод L1 линии питания подключается к клемме двигателя T1, L2 подключается к клемме T2, а L3 подключается к T3.В обратном направлении L2 по-прежнему подключается к T2, но L1 теперь подключается к T3, а L3 теперь подключается к T1. Вспомните принцип, согласно которому замена любых двух фаз в трехфазной системе питания меняет чередование фаз на противоположное, что в данном случае заставляет электродвигатель вращаться в другом направлении.

    С двумя контакторами цепь управления теперь содержит две катушки для приведения в действие этих контакторов: одна с маркировкой «вперед», а другая с маркировкой «назад». Отдельные кнопочные переключатели «вперед» и «назад» подают питание на эти катушки, а отдельные запечатанные вспомогательные контакты, подключенные параллельно их соответствующим кнопкам, фиксируют каждый из них.

    Важной особенностью этой схемы реверсивного пускателя является включение блокирующих контактов в каждую ступень цепи. В цепи прямого управления нормально замкнутый вспомогательный контакт, приводимый в действие контактором «обратного хода», включен последовательно, и наоборот, в цепи обратного управления. Целью «блокировки» является предотвращение возникновения несовместимых событий, в данном случае предотвращение срабатывания контактора «реверса», когда контактор «вперед» уже включен, и наоборот.Если бы оба контактора были задействованы одновременно, это привело бы к прямому межфазному замыканию (короткому замыканию) между L1 и L3!

    Также читайте: Программа ПЛК для пускателя двигателя

    Некоторые реверсивные пускатели двигателей имеют функцию, называемую механической блокировкой, при которой движение якоря в каждом контакторе ограничивается таким образом, что оба не могут срабатывать одновременно. Это обычно принимает форму рычага «качающейся балки», предотвращающего втягивание якоря одного контактора, в то время как якорь другого контактора втягивается, подобно игрушке на игровой площадке «качели», где только один конец может быть опущен в любой момент времени. .Нередко в одном реверсивном пускателе используется как электрическая, так и механическая блокировка в качестве дополнительной защиты.

    Кредиты: Тони Р. Купхальдт - в соответствии с условиями лицензии Creative Commons Attribution 4.0 License

    Схема подключения туннеля

    для управления освещением с помощью переключателей

    Схема подключения туннеля - работа и эксплуатация

    Схема подключения туннеля используется в открытых коридорах и коротких туннелях, подобных сооружениям.В принципиальной схеме туннельного отжима мы использовали однопозиционные переключатели (двухсторонние) для управления точками освещения в туннелях и коридорах. Туннельная схема управляет лампами следующими четырьмя способами.

    При обычном освещении днем, то есть с 7 утра до 6 вечера, будет гореть только одна средняя лампочка, а первая и последняя будут выключены. Ночью первый и последний будут светиться, а средний выключится. Во время интенсивного движения загорятся все три лампочки. Во время технического обслуживания или специальных операций схема будет работать как первая схема i.е. одна за другой в последовательности загораются лампы.

    Имейте в виду, что такая же операция может быть достигнута некоторыми автоматическими и электронными схемами, в то время как в следующем руководстве мы используем только переключатели для этой цели.

    Схема подключения туннеля для управления освещением

    Требования:

    9034 9034 9034 9034 9034 9034 9034 9034 9034 1
    Компонент Номинал Количество
    MCB
    Двухпозиционный переключатель SPDT, 5A 4
    Лампочка 40Вт 3
    Размер провода 1.2 мм ПВХ 2

    Порядок действий:

    • Прежде всего, выключите главный прерыватель, чтобы убедиться, что основное питание отключено.
    • Подключите все переключатели к клеммам заземления (не показаны на рисунке).
    • Подключите нейтральный провод от MCB непосредственно к нижним клеммам всех переключателей SPDT (2-контактных).
    • Подключите провод под напряжением (фазный или горячий) от MCB непосредственно к верхним клеммам всех переключателей SPDT (2-ходовых), как показано на рис.
    • Подключите первые клеммы всех трех ламп к общим (средним) клеммам первых трех переключателей SPDT.
    • Теперь подключите 2-ю клемму первой и второй лампы к первой клемме второй и третьей лампы соответственно.
    • Подключите вторую клемму лампы 3 rd к общей (средней) клемме переключателя 4 th SPDT.
    • Выполните правильное заземление в соответствии с местными правилами.
    • Теперь включите главный выключатель, чтобы убедиться, что цепь работает должным образом, как запланировано.

    Связанное руководство по подключению: Схема подключения гостиницы - Цепь индикатора звонка для Hotelling

    Рабочий:

    Туннельный контур для управления освещением работает в следующей последовательности:

    • В 7:00 AM до 18:00 (день)

    Первые два переключателя находятся в нижнем положении, а третий и четвертый - в верхнем положении. Таким образом, средняя, ​​то есть вторая лампочка, включается и светится, в то время как две другие лампочки выключены, так как обычный свет выполняет свою работу на внешнем и входном участке короткого туннеля, что приводит к экономии энергии.

    • В период с 18:00 до 7:00 (ночь)

    Первый и последний переключатели в верхнем положении, а второй и третий переключатели в нижнем положении. Таким образом, первая и последняя лампочки включаются ночью и при нормальном движении.

    • Во время высокой загруженности ночью

    Все лампочки включены во время высокой загруженности ночью в туннеле. Первый и третий переключатели находятся в верхнем, а второй и четвертый переключатели в нижнем положении. Это также можно сделать, когда переключатель 1 и 3 находится в нижнем положении, а переключатель 2 и 4 - в верхнем положении i.е. поменяйте местами оба переключателя.

    Все лампы можно выключить, когда все переключатели находятся в положении ВВЕРХ или ВНИЗ.

    Во время операций по техническому обслуживанию туннельная цепь может работать как обычная цепь, в которой лампы можно включать и выключать в последовательности, которая является лучшим вариантом в случае экономии энергии.

    В следующей таблице показана работа схемы туннельной проводки.

    Переключатели SPDT Положение Лампа ВКЛ / ВЫКЛ
    S1, S2, S3, S4 = Вверх Все лампы ВЫКЛ
    S1, S2, Вниз 9034, S3 Все лампы выключены
    S1, S2 = Вниз - S3, S4 = Вверх Лампа 2 ВКЛ
    S1, S4 = Вверх - S2, S3 = Вниз Лампа 1 и 3 ВКЛ
    S1, S3 = Вверх - S2, S4 = Вниз Все лампочки ВКЛ
    S1, S3 = Вниз - S2, S4 = Вверх Все лампочки ВКЛ
    S1 = Вверх, S2, S3, S4 = Вниз Лампа 1 ВКЛ.
    S1, S2 = Вверх - S3, S4 = Вниз Лампа 2 ВКЛ
    S1, S2, S3 = Вверх S4 = Вниз Лампа 3 ВКЛ

    Имейте в виду, что две цепи могут включиться последовательно менее чем на секунду при изменении положения переключателей.

    Если вам по-прежнему не удается наладить работу проводки туннельной цепи, следующая анимационная гифка и видео прекрасно это демонстрируют.

    Видео:

    Примечание. Используйте переключатель с подходящим напряжением и силой тока с соответствующим сечением проводов и MCB соответствующего размера в соответствии с номинальной нагрузкой.

    Связанное сообщение:

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
