Подключение двух лампочек к двойному выключателю: Как подключить два выключателя на две лампочки

Содержание

Двойной выключатель на две лампы линии отдельные

Подключается двухклавишный выключатель к двум лампочкам достаточно просто, главное точно соблюсти порядок всех соединений. В двухклавишном выключателе предусмотрены клемы для трехжильного провода, а на лампочки потребуется обычный двухжильный кабель. При использовании стандартной распределительной коробки в ней легко помещается необходимый соединительный узел, который потребуется для этого подключения.

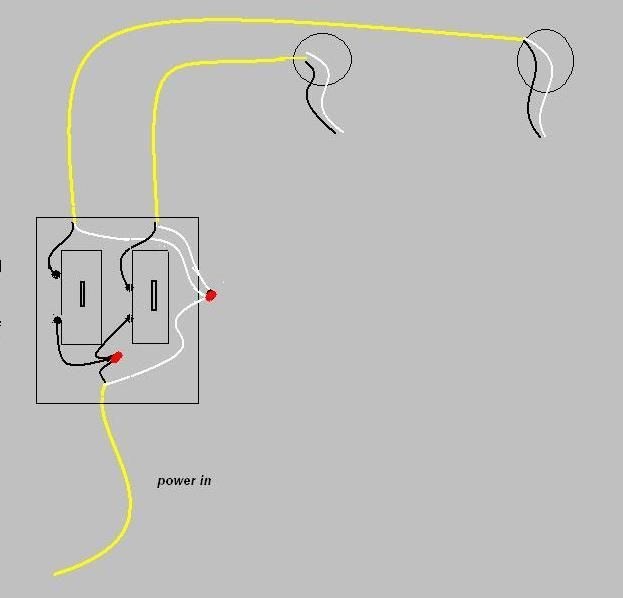

Схема подключения

При наличии двух светильников в различных комнатах или одной люстры с двумя лампочками будет удобно использовать двойной выключатель. Такой выключатель имеет три контакта и две перемычки, которые управляются клавишами. Ещё одним необходимым элементом является источник питания с двухжильным кабелем, одна жила (обычно синяя) подключена на ноль, а вторая (коричневая или серая) на фазу.

Простое и наглядное схематическое изображение последовательности расположения всех жил друг относительно друга можно видеть ниже.

Обратите внимание на положение вертикальных перемычек на выключателе (черный квадрат снизу). Это перемычки, которые в данный момент находятся в выключенном состоянии. Как только одна из клавиш будет нажата, она переведет перемычку в положение, в котором та подключается одновременно и к фазе и к нулю, что приводит к замыканию цепи и подаст ток на одну из лампочек.

Аналогичным образом при включении второй клавиши выключателя перемычка соединит с фазой другой контур, в котором расположена вторая лампочка, и она также начнёт светиться.

Естественно, что и поочередное и одновременное включение будет доступно в таком соединении. Эта схема гарантирует полную надёжность работы выключателя и источников света при соблюдении правильной техники монтажа проводки, о чём подробнее в следующем разделе.

А пока что для более продвинутых пользователей в области монтажа электропроводки прилагаем схему составленную другим специалистом с профессиональными условными обозначениями всех точек и соединений.

Тут можно видеть дополнительно включенную в схему розетку с нулевым проводом. На её примере наглядно проиллюстрирован способ подключения любого другого электроприбора с заземлением.

Технология монтажа проводки

Первым делом определимся с проводкой, идущей отдельно к каждому из участников подключения. Начнём с двухклавишного выключателя. Он имеет три клеммы: на общий кабель и на два раздельных. Поэтому для его включения в схему понадобится трехжильный кабель.

На общий провод подключаем жилу с красной изоляцией. Ниже можно видеть специально составленный стенд с условным расположением будущих действующих элементов этой части электропроводки.

Снизу выключатель, сверху источник электричества подключенный по двухжильному проводу с нулём и фазой, а слева и справа две лампочки. Все провода сходятся вместе в распределительной коробке — необходимом элементе монтажа грамотной проводки.

Первым делом нужно очистить каждую жилу всех проводов от изоляции. Сначала снимаем белый защитный материал, общий для внутренних жил каждого из кабелей, а затем поочередно удаляем изоляцию со всех жил.

Подробнее рассмотрим функции каждой жилы у проводов питающего кабеля, выключателя и лампочек.

Сверху расположен питающий кабель. Слева у него коричневая жила, идущая на фазу, а справа — синяя, подключенная на ноль. Далее по бокам можно видеть одинаковые провода лампочек, у которых также синяя жила — нулевая, а коричневая — фазная. Тут стоит уточнить, что ноль (синий провод) должен приходить на внешний контакт патрона, который контактирует с резьбой лампочки, а фаза (коричневый провод) — на внутренний, который соединяется с точкой в центре нижней части лампочки.

На выключателе, как уже ранее говорилось, красная жила в центре идёт на общий контакт, а зеленая и серая по бокам подключены к перемычкам клавиш.

Теперь нужно соединить красную жилу выключателя с коричневой фазовой жилой источника питания.

Синий нулевой провод с питающего кабеля подключаем одновременно к двум синим жилам обеих лампочек. А серый и зеленый провода от выключателя скручиваем с коричневыми кабелями, идущими на фазу у лампочек. В итоге получаем примерно следующую картину.

Завершающим этапом все соединения нужно надёжно подтянуть плоскогубцами и спаять. После чего хорошенько изолировать каждую скрутку и компактно уложить в распределительной коробке.

Если нужно настроить включение и выключение двух источников света из одной точки, без выключателя с двумя кнопками не обойтись. Он потребуется и если в комнате висит люстра на 2 или три лампы, в таком случае появится возможность регулировки количества включенных осветительных приборов: каждая клавиша подключается к одной или двум лампочкам. Именно поэтому вопрос, как подключить двойной выключатель на 2 лампочки, актуален для каждого хозяина.

Конструкция электровыключателя

Двухклавишный выключатель очень похож на обычный одинарный, различие лишь в количестве контактов и кнопок. В конструкцию устройства входят:

  • рамка;
  • механизм для электроустановки;
  • клавиши.

Подключение двухклавишного выключателя на две лампочки осуществляется при помощи одного из двух типов зажимов:

  • клеммные, которые считаются самыми удобными, для использования достаточно зачистить провода и подсоединить к клемме;
  • винтовые, которые фиксируют провод по мере закручивания винта.

Меры безопасности

Любое взаимодействие с электроприборами должно осуществляться в соответствии с техникой безопасности. Подключение двойного выключателя света может стать опасным, если не соблюдать следующие правила:

  • Сначала необходимо отключить электроэнергию и обязательно удостовериться в отсутствии напряжения.
  • Подсоединение двухклавишного выключателя должно осуществляться только по схеме.
  • Изоляция на используемых инструментах должна быть целой, без повреждений и трещин;
  • Перед началом работы желательно пометить маркером фазу и ноль, чтобы не перепутать, если провода одного цвета.

Если все условия правильно соблюдены, то подключение двойного выключателя на две лампочки станет максимально безопасным.

Необходимые инструменты

Перед началом работы нужно подготовить следующие инструменты:

  • отвертка крестового типа
  • отвертка с индикатором, чтобы проверять отсутствие напряжения в сети;
  • нож или специальный инструмент, который очищает провода от изоляции;
  • пассатижи или обжимные наконечники.

Если планируется подключение двойного выключателя скрытого типа, то потребуется еще и перфоратор с насадкой для сверления больших отверстий, а также строительная смесь для закрепления корпуса устройства в проделанном отверстии (штукатурка, гипс и т.д.).

Схема подключения

Перед началом монтирования обязательно надо ознакомиться с правилами установки. Схема подключения двойного выключателя легкая, главное – разобраться с основными принципами монтажа.

Через двухклавишный выключатель должна проходить только фаза, а земля и рабочий ноль идут к источникам света напрямую из распределительной коробки.

Фазу можно определить при помощи отвертки-индикатора, для этого его кончиком нужно прикоснуться к контакту и нажать на кнопку на корпусе отвертки. Если это фаза, то светодиод на отвертке загорится, если ноль – нет.

При правильном подключении выключатель будет разрывать фазу, если перепутать ее с нулем, то при смене лампы в светильнике может ударить током.

Фазный контакт присоединяется ко входной клемме и закрепляется, а отходящие контакты предназначены для двух отдельных источников света. Если один провод идет сразу на несколько ламп, то они подсоединяются параллельно. Пример схемы, как подключить двойной выключатель на две лампочки, на фото:

Процесс монтажа

Перед разбором информации о том, как подключить двойной выключатель на две лампочки, необходимо определиться, какой вид выключателя у вас имеется в наличии: для открытой или скрытой установки. Процесс монтажа этих двух разновидностей отличается друг от друга, рассмотрим их подробнее.

Открытая установка

Прелесть таких двухклавишных выключателей в том, что для их подключения не обязательно нужно штробить стену, чтобы спрятать начинку устройства (она помещена в сам корпус), а провода можно спрятать в кабель-канал.

Работа осуществляется согласно следующим этапам:

  1. Определяется фазный провод и подводится к месту установки выключателя.
  2. На стену прикрепляется специальная негорючая накладка из соображений пожаробезопасности. Если стена бетонная и без обоев, можно крепить корпус прямо на нее.
  3. Пластмассовые клавиши снимаются.
  4. Фазный провод прикрепляется внутри коробки ко входящему контакту. Он единственный на одной стороне выключателя, напротив находятся два исходящих контакта, к которым крепятся провода от источников света. Их заводят в коробку и разводят на освет. приборы. Ориентируйтесь на схему, указанную на обратной стороне выключателя.

Сначала следует прикрутить корпус к стене или прокладке при помощи шурупов или дюбелей, затем привинчивается механизм. После этого монтируется крышка и клавиши.

Скрытая установка

Для второго типа монтажа потребуется перфоратор, последовательность действий следующая:

  1. Измерьте диаметр монтажной коробки и подберите коронку (насадку на инструмент) соответствующего размера.
  2. Используя коронку, проделываем круглую прорезь в стене и стамеской убираем вырезанные куски.
  3. Штробим стену для электропроводки. Штроба идет либо в сторону распред коробки, при этом строго вертикально.
  4. В готовом пластиковом корпусе установочной коробки выключателя света проделываются отверстия для проводов.
  5. Дыра в стене смачивается водой и заполняется строительным раствором, в него монтируется коробка. Лишний раствор удаляется, поверхность выравнивается при помощи шпателя.
  6. Провода подключать надо так же, как и при установке открытого выключателя: фаза к входящему контакту, остальные два провода – к исходящим.
  7. Устройство устанавливается в отверстие и фиксируется при помощи зажимов, сверху устанавливается рамка.
  8. Монтируются обе клавиши.

Подключение двойного выключателя света перестанет казаться сложным делом, если изучить схему и не пропускать важные этапы работы. Главное – внимательность и соблюдение правил техники безопасности.

При монтаже устройств электроосвещения часто используют выключатели с несколькими клавишами, которые позволяют активировать разное количество светильников и обеспечивать различные условия освещенности в помещениях. Кроме того, можно подключить двойной выключатель на две лампочки, расположенные в разных помещениях. Такая схема может использоваться на входе в дом или квартиру, когда от одного выключателя запитано освещение внутреннего помещения и наружный светильник.

Конструкция и принцип действия двухклавишного выключателя

По типу выключатели делятся на устройства для открытой и скрытой проводки. Вне зависимости от типа проводки схема устройства двухклавишного выключателя включает в себя несколько деталей:

  1. Две качающиеся клавиши, изготовленные из пластика.
  2. Декоративная пластиковая рамка, которая монтируется вокруг клавиш. При открытой проводке вместо рамки используется пластиковый корпус, прилегающий к стене.
  3. Крепежные винты для рамки.
  4. Неразборный корпус, в котором установлена монтажная стальная рама и сердечник из диэлектрического материала.

В корпусе расположены клеммы для зажима проводов и сами механизмы переключения. Для фиксации может использоваться пластиковая защелка или винт. Также в нем имеются распорные клинья, при помощи которых устройство фиксируется в монтажной коробке. На наружной части стальной рамки имеются отверстия для крепления выключателя к коробке при помощи саморезов. Внутренний корпус выключателя для открытой проводки имеет отверстия для саморезов крепления к поверхности стены.

В состав механизма переключения входят 3 контакта, каждый из которых подключается к проводке. Под контактами имеются поджимные пружины, которые удерживают деталь во включенном или выключенном состоянии. Переключение режимов выполняется пластиковыми качалками, установленными на одной оси. Сверху на качалки надеты декоративные клавиши. Прибор обеспечивает 3 режима работы:

  1. Первая зона минимального освещения, расположенная на одной клавише.
  2. Вторая зона более яркой подсветки, подключаемая нажатием второй клавиши.
  3. При одновременном включении клавиш активируются обе зоны подсветки.

Опционально в схеме выключателя может присутствовать светодиод подсветки. Эта деталь позволяет найти клавиши в темноте. После замыкания фазы свечение диода прекращается.

Схема подключения двухклавишного выключателя на две лампочки

При подключении любого переключателя часть проводки коммутируется в распределительной коробке, а сам механизм выключателя выступает в качестве места разрыва в фазе. В схеме подключения двойного выключателя на две лампы нулевой провод, фаза и земля идут с распределительного щитка электрической сети на коробку. От коробки земля и нуль распределяются между светильниками, разбитыми на две зоны. Заземляющий провод встречается в цепях освещения достаточно редко. Это связано с невысокой мощностью осветительных приборов.

От коробки на выключатель лампочек идут три фазовых провода, первый из которых подключен к сети, а два других – к местам соединения фазы со светильником. Выключатель соединяет и разъединяет эти две цепи, в результате чего происходит включение и выключение электрического освещения.

Монтаж

Перед началом монтажа скрытая проводка проложена в штрабы и заштукатурена. Концы проводки следует вывести в заранее установленные подрозетники. Если планируется установка дополнительного выключателя, то нужно предварительно подвести провода и установить подрозетник.

Возможно, для этого потребуется выполнить дополнительный канал в стене, в который будет уложен провод, и высверлить коронкой отверстие в стене под монтаж подрозетника. Для фиксации этих элементов проводки используется гипс или строительные смеси. Наружная поверхность стены покрывается штукатуркой. При открытой проводке монтаж производится в каналы в соответствии с желаемым расположением узлов схемы.

Подготовительные работы

Для выполнения работы понадобятся инструменты и материалы, ориентировочный перечень которых приведен ниже:

  1. Диэлектрические отвертки с плоским и крестообразным жалом.
  2. Индикаторная отвертка или тестер.
  3. Плоскогубцы и бокорезы с защитными диэлектрическими накладками на ручках.
  4. Изоляционная лента (ПВХ или матерчатая).
  5. Строительный нож для зачистки.
  6. Обжимные клещи для установки медных наконечников (применяются в случае многожильных проводов).
  7. Выключатель.
  8. Электрический провод (если он не установлен ранее в стены).
  9. Маркер или наклейки для обозначения нуля и фазы.

На диэлектрические инструменты должен быть нанесен класс изоляции и величина напряжения пробоя. При монтаже накладного выключателя дополнительно понадобятся:

  1. Дрель или перфоратор (при наличии бетонных стен и перекрытий).
  2. Сверло или бур диаметром 5-6 мм.
  3. Дюбели с размером вставки под диаметр сверла. Стандартное изделие имеет размер 6*40 мм.
  4. Пластиковый кабель-канал.

К подготовке работ следует отнести определение расположения фазного и нулевого проводов. При недостатке опыта рекомендуется заранее составить схему будущего подключения элементов сети.

Для поиска фазы можно попарно соединять диэлектрическими плоскогубцами выходящие к будущему выключателю провода. При соединении фазы и провода от светильника произойдет включение лампы. Для безопасного поиска фазы используется индикаторная отвертка. Жало отвертки прикладывают к проводам, нажимают кнопку измерения и смотрят на индикатор. При наличии фазы индикатор будет светиться. При поиске фазы запрещается касаться металлических частей инструмента.

Технология монтажа проводки

Соединение производят или скруткой с последующей опайкой и изоляцией при помощи защитного колпачка, или на пружинных клеммниках Wago.

При соединении проводки с выключателями сначала подключают фазный провод, а потом проводники, отходящие к потребителям. При соединении контактов выключателя и проводов необходимо обеспечить надежность соединения и отсутствие искрения. При возникновении микродуги происходит нагрев контакта и выгорание поверхностей. При сильном нагреве возможно возгорание выключателя и проводки. Обеспечение плотного контакта важно для любых узлов электропроводки.

Подключение двухклавишного выключателя

После подготовки инструмента и рабочей зоны приступают к непосредственному выполнению работы. Для подключения двойного выключателя на две лампочки потребуется:

  1. Отключить автомат питания на распределительном щитке и проверить отсутствие фазы индикаторной отверткой.
  2. Проверить наличие трех проводов на месте установки (входная фаза и два провода для подачи напряжения к светильникам).
  3. Зачистить концы проводки от изоляции на расстоянии 10-12 мм от конца.
  4. При применении многожильного провода установить на провод наконечник.
  5. Найти на корпусе выключателя отметку входа фазы, он один и отмечен стрелкой, пролитой из пластика на корпусе. Другим вариантом обозначения выступает литера L.
  6. Первым подключается провод фазы. Для этого он вставляется в нижнюю клемму выключателя и плотно поджимается винтом фиксации.
  7. Подсоединить два остальных проводника с верхней стороны устройства. Такое размещение отходящих контактов определяет стандартное положение клавиш выключателя.
  8. Установить корпус выключателя в подрозетник и зафиксировать его положение.
  9. Смонтировать на место декоративную рамку или крышку корпуса и клавиши.
  10. При использовании наружной проводки установить по стенам кабель канал и проложить провод. Сверху канал закрывается штатной крышкой.
  11. Протестировать работу устройства.

Меры безопасности при установке

Главным правилом безопасного монтажа является обесточивание цепей, на которых ведутся работы. Если рубильник отключения фазы расположен на лестничной клетке, то рекомендуется оставить дежурного или закрыть щит на замок. Это необходимо для предотвращения случайного или ошибочного включения фазы кем-либо из соседей.

Выключатели устанавливают на входе в помещение на наружной или внутренней стороне стены, но обязательно со стороны ручки. При этом дверь не должна касаться клавиш. При монтаже электропроводки фаза должна разрываться выключателем. Такое решение позволит безопасно заменять вышедшие из строя приборы электроосвещения без риска поражения электрическим током.

В распределительном щите предусматривается место для устройства защитного отключения электрической цепи при замыкании. Этим устройством может быть автоматический выключатель или общее устройство УЗО, подключаемое на вход силового кабеля в дом или квартиру.

Монтаж электроустановочных изделий следует производить на некоторой высоте от уровня пола. В случае установки выключателя в ванной или душевой его размещают на расстоянии не менее 2400 мм от источника воды.

Советы профессионалов

Профессионалы рекомендуют при монтаже электрических сетей уделять особое внимание сечению провода и материалу, из которого он изготовлен. При подключении двухклавишного выключателя и для монтажа светильников следует применять трехжильный медный провод серии ВВГ или ВВГ-НГ с сечением от 1,5 до 2,5 мм². От применения дешевой алюминиевой продукции лучше отказаться, поскольку она со временем стареет и разрушается.

Все потребители должны подключаться через защитные автоматы. Выключатель может иметь модульную схему, то есть на каждый выход в нем имеется отдельная входная клемма. В таком случае их необходимо соединить перемычками с клеммой, к которой подведен фазный проводник.

Схема подключения двойного выключателя на две лампочки

Как подключить две лампочки на двойной выключатель?

Что такое двойной выключатель и где применяется?

Двойной выключатель используется для управления двух электрических приборов одним устройством либо для включения и выключения двух групп на одном бытовом приборе.

Зачастую такие выключатели используются для включения разных секций многоламповых люстр – клавиши выключателя отвечают за разные группы лампочек в люстре, при нажатии обеих кнопок загораются все лампочки в люстре.

Перед тем как устанавливать выключатель необходимо провести этап подготовительных работ:

  • приобрести выключатель, который подходит вашим требованиям;
  • изучить особенности расположения контактов;
  • подготовить место для проведения работ и необходимые инструменты;
  • тщательно придерживаться правил безопасности.

Устройство двухклавишного выключателя

Все двухкнопочные выключатели трехконтактные – имеют один ввод, а выводов два. Провод с фазой необходимо подключить к общему вводу, а выводы включают и выключают разные секции в бытовых приборах.

При монтаже выключатель располагают так, что контакт ввода находится снизу, а выводы, предназначенные для подключения осветительного прибора – сверху. Так как такой выключатель трехконтактный, то и зажимов под провода предусмотрено также три.

Почему фаза должна разрываться выключателем?

Какой бы не была конструкция электроприбора, фаза должна разрываться выключателем. Это необходимо для обесточивания электроприборов.

Таким образом, при ремонтном обслуживании прибора (например, при замене перегоревшей лампочки) обеспечивается безопасность при включенном автомате.

Схема подключения двойного выключателя

Перед установкой выключателя необходимо отключить поступление электротока на распределительном щитке и убедиться, что на проводах нет электронапряжения. От электрощита в распределительную коробку идут синий и красный провода, отвечающие за ноль и фазу соответственно.

Для подключения двойного выключателя необходимо соединить между собой нулевые провода светильников и электрического щита, а к фазному проводу электрощитка подключить провод, который подсоединяется к общему контакту выключателя.

Таким образом, с выключателя выходит синий провод (фаза первого светильника) и желтый (фаза второго светильника). Каждый из них подключается к соответствующим фазным проводам каждого светильника.

В коробке распределения они подключаются к нужным лампочкам или светильникам. То есть эти провода являются коммутируемыми фазами разных групп электрических приборов.

К синему проводу (нулевому) на распределительном щите подключается синий провод (нулевой), который идет на электроприбор. Выключателем соединяются фазы двух секций светильника.

Выполнив все соединения необходимо проверить правильность проведенной работы. Если сделано се правильно, то можно переходить к спайке и изоляции.

Особенности подключения или как не допустить ошибок

Соединяя провода одного и того же цвета можно использовать винтовые соединители, которые просты в использовании и очень надежны. Такое соединение важно применять при одновременном использовании медных и алюминиевых проводов.

Ведь соединив такие провода, напрямую зачастую возникает окисление, контакт становится неплотным и может вызывать нагрев провода, что в свою очередь может привести к выгоранию и пожару.

Что такое проходной выключатель и где его используют?

Выключатель, который выключает и включает электроприборы с двух разных мест, называется проходным. Применяют их для рационального использования электричества. Например, в длинном коридоре удобно включать свет в одном конце, а выключать в другом.

Выключатель проходного типа имеет три контакта для подводимых проводов. Чтобы иметь возможность управлять электроприборами из нескольких мест, необходимо использовать четырехконтактные или шестиконтактные выключатели перекрестного типа.

Схема подключения проходного выключателя

Двойной переходной выключатель имеет две независимых друг от друга группы контактов. Чтобы подключить такой выключатель необходимо соединить нулевой провод электрощита с нулевым проводом распределительной коробки, а затем соединить эту коробку с лампой.

Это действие необходимо выполнить для первого и второго переключателя. После этого нужно соединить между собой переключаемые контакты обоих переключателей. Затем из каждого переключателя выводится кабель, монтируются светильники и параллельно соединяются друг с другом.

Когда эта работа выполнена, можно переходить к установке распределительной коробки. В нее вводят кабель, идущий со светильника и провода от переключателей и электрощита. Для выбора расположения распределительной коробки нужно найти такое место, чтобы она никому не мешала и требовала короткие провода.

После выполнения работ необходимо сделать проверку – пощелкать переключателем и посмотреть искрит или нет.

Проверка устройства защитного отключения на срабатывание

УЗО выполняет важную функцию – при утечке электротока отключает напряжение. Поэтому нужно систематически проверять устройство на срабатывание.

Выполнить проверку можно несколькими способами:

  • нажать кнопку «Тест», УЗО сразу же должно сработать. Такую проверку рекомендуется проводить ежемесячно;
  • использовать контрольную лампу – одним концом провода соединиться с фазой, другим концом – с нулем в розетке. УЗО должно моментально среагировать;
  • имитировать утечку электротока с помощью реостата.
  • Если устройство защитного отключения не сработало, то это свидетельствует о его неисправности, или поломке одной из его внутренних деталей. Особым случаем является поломка механизма имитации утечки тока. В этом случае устройство защитного отключения функционирует и справляется со своей задачей.

    Но в любом случае специалисты рекомендуют поменять такое устройство, ведь нет никаких гарантий в его надежности. Тем более, что жизнь человека дороже, чем цена на устройство защитного отключения.

    Как подключить двойной выключатель на две лампочки? Схема подключения двухклавишного выключателя

    Что обязательно нужно учесть при выборе летнего лагеря для своего чада Учебный год только что закончился, а значит, самое время подумать о том, в каком лагере будут отдыхать ваши дети этим летом. Вам стоит начать изучать.

    Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

    Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

    О чем сожалеют люди на смертном одре: откровения медицинских сестер Человеческая жизнь коротка. Но зчастую люди задумываются о том, что можно было сделать и исполнить, когда уже слишком поздно.

    Почему вы никогда не видели птенца голубя? Отправьтесь на любую городскую площадь, и, без сомнения, вы увидите сотни голубей, которые летают возле прохожих. Но, несмотря на такое большое количе.

    Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

    Схема подключения двойного выключателя на две лампочки
    Схема подключения двойного выключателя

    Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

    Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.



    В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

    Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.

    В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.

    Схема подключения двухклавишного выключателя мало отличается от схемы подключения одноклавишного. По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.

    Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.

    Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя. где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

    В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.

    Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

    Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

    Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

    Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

    Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.

    Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.

    Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

    Схема подключения двухклавишного выключателя

    Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.

    В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).

    Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.

    Подключение двухклавишного проходного выключателя

    Одноклавишные выключатели все меньше используются в современных квартирах с трех- или пятиламповыми люстрами. Предлагаем рассмотреть, как подключить двухклавишный выключатель с подсветкой, с розеткой, также фото и схема в нашей статье.

    Типы выключателей

    Существует два способа подключения проводов к выключателю света: винтовыми зажимами и самозажимными клеммами. В первом случае, кабеля размещаются в специальной колодке и стянуты винтом. Единственный недостаток такого соединения в том, что со временем винты раскручиваются и нуждаются в подтяжке. Т.е. в любой момент может произойти мини-замыкание.

    Крупные производители используют для создания своей продукции второй вариант. Он считается более дорогим, но и обладает большей эффективностью. К тому же, в последнее время все чаще стала использовать модульная технология.


    Схема: пример подключения двухклавишного выключателя

    Как подключить выключатель

    Ниже мы представили схему работы выключателя и его установки. Двухклавишный евровыключатель – это два одинарных прибора, но в одном корпусе. Их фазы объединены, и в тот момент, когда у одного перемыкает контакты (и он начинает подавать питание на свою группу приборов), второй обрывает цепь, и перестает принимать сигналы от кабеля фазы от розетки или проводки в квартире. Это происходит, потому что провод с заземлением и нуль фазы присоединены напрямую к светильнику, а через выключатель проходит фаза.


    Схема подключения двухклавишного выключателя к люстре

    Для работы понадобится:

  • Плоскогубцы
  • Отвертки (индикатор, плоская и крестовая)
  • Канцелярский нож
  • Уровень.
  • Первоначально отключаем электричество. Далее нужно подготовить провода в установочной коробке, для этого зачищаем их плоскогубцами. Необходимо оставить приблизительно 10 сантиметров провода, лишнее отрезаем канцелярский ножом. Теперь можно соединять проводку и провода выключателя. Если проводка трехфазная, то особого труда этот процесс не составит.6 просто соединяем соответствующие по цветам кабеля к 3 фазам и нулю.

    Если же проводка двухфазная, то нужно скрепить клеммой провода выключателя, и получив в итоге две шутки вместо трех, присоединить их к питанию электрической сети.

    Установите защитные пластины и включите питание. В идеале, оба переключателя должны быть в верхнем или нижнем положении, когда свет выключен. Если необходимо, снимите второй электрический выключатель, поверните его на 180 градусов в коробке, затем установите его как две позиции тумблера.

    Видео: Как подключить двухклавишный выключатель

    Подключать люстру также не сложнее. Определенные лампы объединяются в группы, причем если групп может быть, только две, то ламп – любое количество: с двумя рожками, пятью или даже шестью.

    Установка выключателя

    Основная сложность заключается не в подключении проводов на две независимых лампы. А в установке выключателя в разветвительную коробку. Импортные выключатели (simon, wessen, lezard, schneider electric, anam, legrand-легранд, valena).

    Нужно при помощи отвертки закрепить выключатель непосредственно в установочном отверстии и закрутить его винтами или болтами (которые чаще всего идут в комплект). После устанавливаем не него коробку с клавишами, прижимаем и закрепляем (если нужно), болтами поверх.

    Очень интересная практика – монтаж выключателя с индикацией скрытой установки. Этот вид электроприборов популярен в «умном» доме и в квартире, где дизайн и стилистика играет большую роль. Его установка производится в углублении в стене, от распределительной коробки к кабелям проводки, все полностью аналогично обычному монтажу, но на завершающем этапе нужно прикрепить специальную закрывающуюся крышку (иногда используются датчики с перекидной заслонкой).

    Рассмотрим процесс установки, если есть две сети электричества. Объединяем одну сеть – в одну группу, вторую – в другую. Теперь соответственно соединяем кабеля. Один провод должен замыкаться, когда размыкается другой, так что внимательно проверяйте соединения.

      Один выключатель на две лампы

    Как уже говорилось, приборы контролируют две группы светильников, а значит можно установить ванную и коридор на двуклавишный выключатель. Для этого провода от обеих ламп выводим к проводам и месту расположения выключателя, объединяем каждый из них в отдельные группы, соединяем клеммами и крепим к выключателю. Для больших помещений рекомендуем прочитать статью, как подключить проходной двухклавишный выключатель.

    Точно также производится и установка выключателя освещения на две комнаты.

    • объединяйте группы продуманно (к примеру, кухня-туалет, коридор-ванна, гостиная-комната, и т.д.) тогда не будет перерасхода кабеля
    • устанавливайте выключатели в зонах досягаемости: не за креслом или шкафом
    • на светильник и вентилятор нужно подсоединять более мощный выключатель, учитывая, что помимо основных кабелей, там есть провод, отвечающий за питание непосредственно вентилятора
    • советуем использовать выключатели с индикацией simon
    • чтобы правильно подключить прибор, обязательно нужно просмотреть разводку проводки, особенно это касается при подключении к двум источникам питания
    • если ранее подобного опыта работы не было, советуем предварительно просмотреть видео, как устанавливается выключатель.

    Как подключить двухклавишный выключатель. Схема подключения

    У многих из нас возникает вопрос: Как самому подключить двухклавишный выключатель?- вопрос простой, нужно только немного разобраться в способе такого подключения. Рассмотрим первоначально более простые схемы с подключением выключателя света на две клавиши. Способ подключения двухклавишного выключателя света в общем то ничем не отличается от подключения выключателя с одной клавишей.

    Преимущество в установке и в подключении двухклавишного выключателя состоит в том, что при подобных электрических схемах с применением выключателя на две клавиши, можно как бы управлять освещением.

    Схема подключения двухклавишного выключателя

    Наглядный пример такого выбора освещения представлен в электрической схеме рис.1, когда в электрическую цепь светильника. включается либо одна лампа либо другая, либо включаются все две лампы. Выключатель здесь так же подключается в электрической цепи последовательно на фазном проводе. Лампы в люстре подключены параллельно, #8212 внешнему источнику электрической энергии.

    Подключение люстры-к двойному выключателю

    При подключении люстры с тремя лампами к двухклавишному выключателю света рис.2, нулевой провод в данной схеме подключения является общим на две группы ламп, то есть выбор освещения люстры имеет подключение:

    Подключение двух люстр

    Подключение двухклавишного выключателя света в данной схеме, с подключением двух светильников, #8212 типично как и для других представленных электрических схем. Схему можно представить, как подключение двух люстр с управлением через двухклавишный выключатель (рис. 3).

    Как подключить люстру-на 6 ламп

    Подключение люстры с шестью лампами через двухклавишный выключатель света рис.4 указывает на способ такого подключения ламп. Здесь так же все просто. Провода L1 и L2 от выключателя имеют разветвление как и нулевой провод,- на две группы ламп светильника.

    Монтаж с последующим подключением двухклавишного выключателя света для подобного типа светильника,- не требует подробного объяснения. Выбор освещения от двухклавишного выключателя осуществляется следующим образом включения ламп, где в электрическую цепь включается:

  • первая группа из трех ламп
  • вторая группа из трех ламп
  • светильник полностью #8212 из шести ламп.
  • Как разобрать двуклавишный выключатель света

    Разборка двухклавишного выключателя первоначально проводится со снятия двух клавиш,- с последующей разборкой.

    Как подключить двухклавишный выключатель

    На фотоснимке ниже, наглядно показан способ соединения проводов к винтовым контактам двухклавишного выключателя.

    Провод с фазным потенциалом соединяется к одному винтовому контакту двухклавишного выключателя. Два других провода поступающих на нагрузку,- по отдельности соединяются к контактам от двух клавиш выключателя, как это показано в представленных электрических схемах.

    Как установить и подключить выключатель света

    Время от времени у каждого человека, активно использующего освещение в доме, возникает необходимость в замене вышедшего из строя или из моды выключателя. Далеко не всегда это может сделать квалифицированный специалист – мастер-электрик, поэтому знать азы самостоятельного монтажа необходимо для собственного спокойствия. Важно знать, как установить выключатель света, чтобы работа, выполненная своими руками, была качественной.

    Выключатель: история и эволюция

    Привычные сегодня выключатели появились в конце 1870-х годов, благодаря изобретению Эдисона. Уже через несколько лет – в 1893 году свет увидел прообраз современного выключателя – рубильник с пружинным механизмом и автоматом. В начале ХХ века выключатели стали потихоньку обретать свою привычную форму. В конце 40-х начале 50-х годов XX века, стали появляться изделия одноклавишные, позднее приобрести стало возможно и варианты с 2-3-мя клавишами. Сегодня этот элемент домашней электросети оснащается подсветкой, имеет различные формы и уже не кажется, чем–то необычным.

    Выбор регулятора освещенности: с одной или двумя клавишами?

    Удобство управления светом в помещении зависит от многих факторов:

    • собственного вкуса
    • расположения комнат
    • интенсивности освещения.

    Одно- и двухклавишные элементы включения/выключения являются оптимальным решением для бытовых целей, поскольку отлично справляются с нагрузкой, но не выдержат, если придется работать с мощными профессиональными осветительными приборами– это важно учитывать.

    Они подходят для работыкак со старыми лампочками накаливания, так и с новыми, современными изобретениями — люминесцентными осветительными приборами или диодными лампами, лентами.

    Количество клавиш напрямую зависит от поставленных перед изделием задач – так, для включения света в санузле раздельного типа, лучше приобретать элемент с двумя клавишами, чтобы экономить электроэнергию. В небольших помещениях идеален одноклавишный вариант.

    Хитрости выбора контролера освещения: подключение без проблем

    Прежде чем переходить к подключению, важно узнать хитрости выбора. Сегодня существует множество моделей, позволяющих контролировать уровень освещения в комнатах. Если выбор пал на реостатные модели, то важно помнить, что они позволяют выбирать уровень света, плавно регулировать яркость свечения лампочки. Вместе с тем, такой вариант является самым выгодным, но он пригоден только для самых простых ламп накаливания и, установив такой контроллер света,придется все время пользоваться исключительно им.

    Корпус должен быть выполнен из прочного и обязательно огнестойкого пластика. Внутренняя основа может быть выполнена из керамики. Если установлена подсветка, что очень часто используют в современных моделях, то необходимо помнить, что такой выключатель все время находится под напряжением.

    Как правильно установить элементы регулирования: определение количества света, подготовительные работы, подключение и инструменты

    Прежде чем приступать к установке, необходимо определиться с тем, где будут расположены выключатели, поскольку от этого зависит удобство управления светом в помещении.Подключение само по себе не сложное, поэтому желаемое количество света легко достичь. После этого важно проверить наличие всех необходимых для работы инструментов:

    • выключатель/и
    • распределительная коробка
    • провода для соединения
    • изолента.

    Монтажные работы: способы установки элементов подключения света

    Существует несколько способов, как правильно подключить контроллеры света. Все они не сложные, нетребуют много времени и сил, но некоторые знания в этом деле обязательны, чтобы потом источники света радовали глаз и могли отвечать потребностям людей.



    Иногда включать/выключать свет в комнатах необходимо из разных мест, особенно если помещение большое. Для этой цели, обычно устанавливаются разные светильники. Пример, человек захочет управлять освещением в комнате из прихожей и, собственно, из самой комнаты, в люстре находится 4 — 5 лампочек, именно для этого необходимо знать, как подключить свет через выключатель, чтобы играть с освещением по собственному желанию.

    По сути, необходимо сделать так, чтобы управлять можно было разными группами лампочек в люстре, например, в комбинации 1, 2, 5-4-5 штук одновременно.

    Для того, чтобы изменять количество лампочек в группе и необходимо знать, как подключить выключатель света.

    Схема подключения

    Чтобы произвести подключение,потребуются непосредственно сами элементы управления – одинарные или двойные – зависит от нужды и желания самих людей, делающих ремонт. Удобнее пользоваться двухклавишными проходными выключателями, если речь идет о прихожей.

    Вот так он выглядит в разобранном состоянии, полностью готовом к установке:

    У двойного или, как его еще называют, двухклавишного элемента управления освещением — имеется всегдашесть контактов — соответственно, два входа и четыре выхода. Подключение производится исходя из этих особенностей.

    Схема подключения выглядит так:

    По сути — это два одинарных элемента, соединенных в одном надежном корпусе. Здесь видно, как подключить двойной выключатель света, чтобы дальнейшая эксплуатация была максимально безопасной для человека, удобной и практичной.

    Схема, предназначенная для управления освещением одновременно из трех мест в помещении, мало чем отличается от предыдущей. Разница заключается в том, что в нее включен еще один элемент двойного типа — перекрестный, которыйотличается от одинарных и двойных, так как имеет четыре контакта, а не шесть, как ранее – по два входа и два выхода, соответственно. Во время нажатия на двойной спаренный выключатель, сразу же срабатывают на переключениедва независимых друг от друга контакта.

    Важно отметить, что общее количество мест управления освещением с одного выключателя, установленного в комнате, не ограничивается двумя или тремя, оно может без труда достигать и пяти — шести. Это осуществляется следующим способом — выключатель используется одинарный на три контакта, в связке с ним, установлен еще один —на четыре контакта.

    Начало работ по созданию идеального света в помещении

    Необходимо проверить наличие всех инструментов заранее, чтобы подключение прошло спокойно, поскольку потом оставлять недоделанный элемент управления будет просто опасно. После этого, следует проверить, исправно ли работает проводка и осветительные приборы, установленные в помещении.

    Одноклавишный вариант встроенного типа, устанавливается обычно в коридоре или прихожей. Таквыглядят одно- и двухклавишный варианты:

    С помощью этихразработок удобно создавать идеальное освещение в коридоре.

    Схема подключения одноклавишного выключателя — самая простая, поскольку на один выключатель приходится всего 2 провода. Подключить выключатель света на одну лампочку можно с квартирного электрощитка, здесь фаза — провод красного цвета, ноль — провод синего цвета. Напряжение приходит в распределительную коробку, которая располагается в коридоре.

    Фаза соединяется в распределительной коробке с проводом красного цвета, который идет непосредственно на выключатель. С него провод, обозначенный на схеме оранжевым цветом, уходит обратно в распределительную коробку, где соединяется с проводом также оранжевого цвета, идущему в осветительный прибор, являющегося одновременно нагрузкой в этой схеме.

    Ноль в свою очередь соединяется в распределительной коробке с проводом, обозначенным синим цветом, который сразу уходит на лампочку. Для соединений проводов в распределительной коробке удобно использовать клеммы – с ними подключение пройдет быстрее и надежнее.

    Важно помнить. Выключатель всегда должен разрывать именно фазу, но не ноль.

    При замене лампы, достаточно будет отключить всего лишь выключатель, и в патронене будет напряжения. Если же перепутать и разорвать ноль, то при замене лампы, она в любом случае останется под напряжением. Так происходит, если выключатель снабжен светодиодом, который всегда светится в темноте. Подключение новых элементов в этом случае будет происходить под напряжением.

    Нюансы работы: подключение света

    Существует два типа установки – с открытой и закрытой проводкой. В том случае, если речь идет об установке с открытой проводкой, то на помощь придет подрозетник, который устанавливается в стене. На него уже и крепится выбранный выключатель по приведенной выше схеме.

    Крепления производятся шурупами, дюбелями или саморезами – выбор крепежей зависит от материала стены и типа выключателя. Отверстия, в которые потом будет закручен выключатель, сверлятся заранее при помощи дрели. После соединения проводов накладывается изолирующая крышка и завинчивается при помощи специальных зацепок. Клавиша, при помощи которой будет производиться регулирование количества света в помещении, ставится в самую последнюю очередь. Как видно подключение света – дело доступное для большинства людей, необходимо лишь внимательно изучить инструкцию и действовать по схеме.

    Вот так выглядят подрозетники:

    Так – разобранные выключатели, готовые к установке

    На видео можно посмотреть весь процесс работ и наглядно увидеть все особенности, которые могут поджидать человека во время установки:

    Установить выключатель самостоятельно можно, даже не имея специального образования. Сложности могут поджидать лишь тех, кто боится работать с напряжением, так как им придется преодолевать свой страх. В остальном, сегодня имеются подробные пособия и видеоуроки, позволяющие произвести любые работы самостоятельно, не прибегая к помощи мастеров, которых иногда приходится ждать по нескольку дней. Однако, если человек чувствует в себе неуверенность или боязнь – лучше не рисковать и не экспериментировать, а воспользоваться услугами специалиста – так безопаснее и надежнее. Таким образом, подключение не отнимет много сил, времени и нервов.

    Простые полезные советы

    Простой и прочный древесный клей: Клей для дерева можно сделать самому. Достаточно взять немного творога и растворить его в нашатырном спирте. На 100гр. нашатырного спирта, 25гр. творога. Древесные поверхности нужно тщательно подогнать друг к другу, чтобы не было щелей, намазать и плотно скрепить струпцинами.

    Выключатель на трубке пылесоса: Некоторые современные пылесосы снабжены выключателем на шланге. Это очень удобно. Но если в вашем пылесосе такого выключателя нет, не беда. Его можно сделать самостоятельно. На корпус пылесоа нужно вывести розетку, а к шлангу прикрепить липкой лентой шнур с вилкой и выключателем.

    Комментариев пока нет!

    Как подключить двойной выключатель на две лампочки

    Подробная схема подключения двухклавишного выключателя на две лампочки

    С трудом представляется жизнь без искусственного освещения. Складывается некое впечатление возвращения к каменному веку, когда люди жили в темных пещерах.

    Но даже на тот момент в качестве освещения использовали огонь. Так чем мы, высокоинтеллектуальные индивидуумы, создавшие и изучившие такую чудесную науку, как «электрика», хуже пещерного человека?!

    Мы – не пещерные люди, мы создаем будущее. Задумайтесь на секундочку: первую лампу накаливания создал еще в начале XIX века англичанин Деларю, а сегодня в XXI веке мы с вами пытаемся разобраться в том, как установить двухклавишный выключатель для ламп. Забавная штука прогресс, не находите?

    Не спешите стыдиться своей неопытности или неумения разбираться с электронными приборами. По прочтению этого текста вы будете обладать всеми знаниями для установки и составления схемы подключения двухклавишного выключателя на две лампочки.

    Устройство

    Как же подключить двухклавишный выключатель к двум лампочкам? Перед тем как перейти к описанию процедуры подключения, давайте для начала ознакомимся со структурой устройства. Итак, элемент состоит из 3 ключевых «К» :

    В других версиях вместо клеммников находятся винтовые зажимы. Суть их работы одна и та же – принятие тока на входе.

    Параллельным соединением к выключателю подсоединяются два провода. Контакты смыкаются и размыкаются от нажатия клавиш. Они закрепляются клеммами или винтовыми зажимами.

    Чтобы подключить кабель к клеммникам, зачистите провод и вставьте его конец в отверстие клеммы. Винтовая система помимо вставки провода предполагает закрутку винтов для надежного закрепления кабелей. Делается это с помощью стандартной крестовой отвертки.

    Не стоит перетягивать зажимы — это скажется неблагоприятно на износостойкости проводов.

    Помимо прочего, современные выключатели выпускаются с наличием индикатора и/или подсветки. Первое – своеобразный сигнализатор того, замкнута или нет сеть в данный момент, последнее – удобное приспособление, способное упростить поиск выключателя в темноте. Есть и настоящие ноу-хау приспособления в этой области, но это не меняет особенностей монтажа и их подключения .

    Схематическое изображение

    Рисунок ниже – схема подключения двойного выключателя на две лампы в доме/квартире с заземлением типа TN-C.

    Разъяснения. фаза L подключается к выключателю. От него она идет к светильнику 1 и 2. Земля и рабочий ноль из распределительной коробки подключаются напрямую к обоим светильникам.

    Стандартную схему подключения двойного выключателя к 2 лампочкам представит это видео:

    Инструменты и материалы

    Для установки двухклавишного устройства потребуется наличие инструментов:

    • отвертки: одна – крестовая, другая – с прямым шлицем;
    • монтажный нож;
    • уровень;
    • пассатижи;
    • бокорезы;
    • молоток;
    • зубило.

    Последние два инструмента используются для создания отверстия в стене.

    • выключатель;
    • электропровода с сечением от 1,5 мм²;
    • монтажная коробка для выключателя;
    • клеммники или винтовые затяжки;
    • изолента.

    Собрались с мыслями, материалом и инструментами? Приступаем к монтажу.

    Подготовка к работе и монтаж проводов

    Подготовительные работы начинают с подготовки электропроводов. Если здание еще строится, то проблем с прокладкой кабеля нет: ее проводят по планировке с соблюдением всех требований, включая пожарную безопасность. Кабеля при этом размещают по отдельным каналам или специальным гофрированным трубкам .

    Перед тем как начать любые работы, связанные с монтажом электропроводки и подключению различных устройств, отключайте питание на щитке. Соблюдайте правила безопасности!

    Если же здание устарело и есть проблемы с электропроводкой, то придется попотеть:

    • не сильно, если провода смонтировали открытым способом ;
    • сильно, если закрытым .

    При последнем варианте заново делаются штробы и прокладываются провода .

    Для более подробного ознакомления с темой, как подключить двойной выключатель и подсоединить его на две лампочки, рекомендуем просмотреть видео:

    Установка блока

    В первую очередь, зачищают концы проводов: один входной и два выходных. которые подключаются напрямую к светильникам. Очищают провода от изоляционного слоя на 10 см.


    Входную фазу подключают к клемме или винтовому зажиму, что находится по отдельности от других отверстий и называется входным. Два выходных провода крепятся с помощью двух других клемм/зажимов. Этот вариант подключения подойдет для двухклавишных устройств, не имеющих дополнительных модулей.

    Модульное устройство подключается несколько иным образом. Входной кабель вставляют в ту клемму модуля, которая подписана латинской буквой L. Рядом находится вторая клемма. Они обе соединяются с помощью провода малой длины. Выходные провода подключают так же, как и на однокорпусных устройствах.

    После завершения процедуры, выключатель устанавливается в монтажную коробку и закрепляется болтами в подрозетнике. Некоторые модели имеют съемные клавиши и рамки. Крепятся они в конце установки.

    Предлагаем вашему вниманию ещё одно обучающее видео, как подключить два светильника к двойному выключателю:

    Учитесь делать все собственноручно – в жизни пригодится!

    Итак, теперь вы знаете, как соединить двухклавишный выключатель на две лампочки и подключить его к двум люстрам или светильникам. Оно не только повышает самооценку любого мужчины, но и существенно экономит средства, которые ранее уходили на вызов электрика.

    Как подключить две лампочки на двойной выключатель?

    Что такое двойной выключатель и где применяется?

    Двойной выключатель используется для управления двух электрических приборов одним устройством либо для включения и выключения двух групп на одном бытовом приборе.

    Зачастую такие выключатели используются для включения разных секций многоламповых люстр – клавиши выключателя отвечают за разные группы лампочек в люстре, при нажатии обеих кнопок загораются все лампочки в люстре.

    Перед тем как устанавливать выключатель необходимо провести этап подготовительных работ:

    • приобрести выключатель, который подходит вашим требованиям;
    • изучить особенности расположения контактов;
    • подготовить место для проведения работ и необходимые инструменты;
    • тщательно придерживаться правил безопасности.

    Устройство двухклавишного выключателя

    Все двухкнопочные выключатели трехконтактные – имеют один ввод, а выводов два. Провод с фазой необходимо подключить к общему вводу, а выводы включают и выключают разные секции в бытовых приборах.

    При монтаже выключатель располагают так, что контакт ввода находится снизу, а выводы, предназначенные для подключения осветительного прибора – сверху. Так как такой выключатель трехконтактный, то и зажимов под провода предусмотрено также три.

    Почему фаза должна разрываться выключателем?

    Какой бы не была конструкция электроприбора, фаза должна разрываться выключателем. Это необходимо для обесточивания электроприборов.

    Таким образом, при ремонтном обслуживании прибора (например, при замене перегоревшей лампочки) обеспечивается безопасность при включенном автомате.

    Схема подключения двойного выключателя

    Перед установкой выключателя необходимо отключить поступление электротока на распределительном щитке и убедиться, что на проводах нет электронапряжения. От электрощита в распределительную коробку идут синий и красный провода, отвечающие за ноль и фазу соответственно.

    Для подключения двойного выключателя необходимо соединить между собой нулевые провода светильников и электрического щита, а к фазному проводу электрощитка подключить провод, который подсоединяется к общему контакту выключателя.

    Таким образом, с выключателя выходит синий провод (фаза первого светильника) и желтый (фаза второго светильника). Каждый из них подключается к соответствующим фазным проводам каждого светильника.

    В коробке распределения они подключаются к нужным лампочкам или светильникам. То есть эти провода являются коммутируемыми фазами разных групп электрических приборов.

    К синему проводу (нулевому) на распределительном щите подключается синий провод (нулевой), который идет на электроприбор. Выключателем соединяются фазы двух секций светильника.

    Выполнив все соединения необходимо проверить правильность проведенной работы. Если сделано се правильно, то можно переходить к спайке и изоляции.

    Особенности подключения или как не допустить ошибок

    Соединяя провода одного и того же цвета можно использовать винтовые соединители, которые просты в использовании и очень надежны. Такое соединение важно применять при одновременном использовании медных и алюминиевых проводов.



    Ведь соединив такие провода, напрямую зачастую возникает окисление, контакт становится неплотным и может вызывать нагрев провода, что в свою очередь может привести к выгоранию и пожару.

    Что такое проходной выключатель и где его используют?

    Выключатель, который выключает и включает электроприборы с двух разных мест, называется проходным. Применяют их для рационального использования электричества. Например, в длинном коридоре удобно включать свет в одном конце, а выключать в другом.

    Выключатель проходного типа имеет три контакта для подводимых проводов. Чтобы иметь возможность управлять электроприборами из нескольких мест, необходимо использовать четырехконтактные или шестиконтактные выключатели перекрестного типа.

    Схема подключения проходного выключателя

    Двойной переходной выключатель имеет две независимых друг от друга группы контактов. Чтобы подключить такой выключатель необходимо соединить нулевой провод электрощита с нулевым проводом распределительной коробки, а затем соединить эту коробку с лампой.

    Это действие необходимо выполнить для первого и второго переключателя. После этого нужно соединить между собой переключаемые контакты обоих переключателей. Затем из каждого переключателя выводится кабель, монтируются светильники и параллельно соединяются друг с другом.

    Когда эта работа выполнена, можно переходить к установке распределительной коробки. В нее вводят кабель, идущий со светильника и провода от переключателей и электрощита. Для выбора расположения распределительной коробки нужно найти такое место, чтобы она никому не мешала и требовала короткие провода.

    После выполнения работ необходимо сделать проверку – пощелкать переключателем и посмотреть искрит или нет.

    Проверка устройства защитного отключения на срабатывание

    УЗО выполняет важную функцию – при утечке электротока отключает напряжение. Поэтому нужно систематически проверять устройство на срабатывание.

    Выполнить проверку можно несколькими способами:

  • нажать кнопку «Тест», УЗО сразу же должно сработать. Такую проверку рекомендуется проводить ежемесячно;
  • использовать контрольную лампу – одним концом провода соединиться с фазой, другим концом – с нулем в розетке. УЗО должно моментально среагировать;
  • имитировать утечку электротока с помощью реостата.
  • Если устройство защитного отключения не сработало, то это свидетельствует о его неисправности, или поломке одной из его внутренних деталей. Особым случаем является поломка механизма имитации утечки тока. В этом случае устройство защитного отключения функционирует и справляется со своей задачей.

    Но в любом случае специалисты рекомендуют поменять такое устройство, ведь нет никаких гарантий в его надежности. Тем более, что жизнь человека дороже, чем цена на устройство защитного отключения.

    Схема подключения двойного выключателя на две лампочки
    Схема подключения двойного выключателя

    Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

    Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.

    В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

    Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.

    В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.

    Схема подключения двухклавишного выключателя мало отличается от схемы подключения одноклавишного. По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.

    Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.

    Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя. где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

    В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.

    Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

    Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

    Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

    Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

    Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.

    Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.

    Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

    Схема подключения двухклавишного выключателя

    Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.

    В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).

    Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.

    Подключение двухклавишного проходного выключателя

    Одноклавишные выключатели все меньше используются в современных квартирах с трех- или пятиламповыми люстрами. Предлагаем рассмотреть, как подключить двухклавишный выключатель с подсветкой, с розеткой, также фото и схема в нашей статье.

    Типы выключателей

    Существует два способа подключения проводов к выключателю света: винтовыми зажимами и самозажимными клеммами. В первом случае, кабеля размещаются в специальной колодке и стянуты винтом. Единственный недостаток такого соединения в том, что со временем винты раскручиваются и нуждаются в подтяжке. Т.е. в любой момент может произойти мини-замыкание.

    Крупные производители используют для создания своей продукции второй вариант. Он считается более дорогим, но и обладает большей эффективностью. К тому же, в последнее время все чаще стала использовать модульная технология.


    Схема: пример подключения двухклавишного выключателя

    Как подключить выключатель

    Ниже мы представили схему работы выключателя и его установки. Двухклавишный евровыключатель – это два одинарных прибора, но в одном корпусе. Их фазы объединены, и в тот момент, когда у одного перемыкает контакты (и он начинает подавать питание на свою группу приборов), второй обрывает цепь, и перестает принимать сигналы от кабеля фазы от розетки или проводки в квартире. Это происходит, потому что провод с заземлением и нуль фазы присоединены напрямую к светильнику, а через выключатель проходит фаза.


    Схема подключения двухклавишного выключателя к люстре

    Для работы понадобится:

  • Плоскогубцы
  • Отвертки (индикатор, плоская и крестовая)
  • Канцелярский нож
  • Уровень.
  • Первоначально отключаем электричество. Далее нужно подготовить провода в установочной коробке, для этого зачищаем их плоскогубцами. Необходимо оставить приблизительно 10 сантиметров провода, лишнее отрезаем канцелярский ножом. Теперь можно соединять проводку и провода выключателя. Если проводка трехфазная, то особого труда этот процесс не составит.6 просто соединяем соответствующие по цветам кабеля к 3 фазам и нулю.



    Если же проводка двухфазная, то нужно скрепить клеммой провода выключателя, и получив в итоге две шутки вместо трех, присоединить их к питанию электрической сети.

    Установите защитные пластины и включите питание. В идеале, оба переключателя должны быть в верхнем или нижнем положении, когда свет выключен. Если необходимо, снимите второй электрический выключатель, поверните его на 180 градусов в коробке, затем установите его как две позиции тумблера.

    Видео: Как подключить двухклавишный выключатель

    Подключать люстру также не сложнее. Определенные лампы объединяются в группы, причем если групп может быть, только две, то ламп – любое количество: с двумя рожками, пятью или даже шестью.

    Установка выключателя

    Основная сложность заключается не в подключении проводов на две независимых лампы. А в установке выключателя в разветвительную коробку. Импортные выключатели (simon, wessen, lezard, schneider electric, anam, legrand-легранд, valena).

    Нужно при помощи отвертки закрепить выключатель непосредственно в установочном отверстии и закрутить его винтами или болтами (которые чаще всего идут в комплект). После устанавливаем не него коробку с клавишами, прижимаем и закрепляем (если нужно), болтами поверх.

    Очень интересная практика – монтаж выключателя с индикацией скрытой установки. Этот вид электроприборов популярен в «умном» доме и в квартире, где дизайн и стилистика играет большую роль. Его установка производится в углублении в стене, от распределительной коробки к кабелям проводки, все полностью аналогично обычному монтажу, но на завершающем этапе нужно прикрепить специальную закрывающуюся крышку (иногда используются датчики с перекидной заслонкой).

    Рассмотрим процесс установки, если есть две сети электричества. Объединяем одну сеть – в одну группу, вторую – в другую. Теперь соответственно соединяем кабеля. Один провод должен замыкаться, когда размыкается другой, так что внимательно проверяйте соединения.

    Один выключатель на две лампы

    Как уже говорилось, приборы контролируют две группы светильников, а значит можно установить ванную и коридор на двуклавишный выключатель. Для этого провода от обеих ламп выводим к проводам и месту расположения выключателя, объединяем каждый из них в отдельные группы, соединяем клеммами и крепим к выключателю. Для больших помещений рекомендуем прочитать статью, как подключить проходной двухклавишный выключатель.

    Точно также производится и установка выключателя освещения на две комнаты.

    • объединяйте группы продуманно (к примеру, кухня-туалет, коридор-ванна, гостиная-комната, и т.д.) тогда не будет перерасхода кабеля
    • устанавливайте выключатели в зонах досягаемости: не за креслом или шкафом
    • на светильник и вентилятор нужно подсоединять более мощный выключатель, учитывая, что помимо основных кабелей, там есть провод, отвечающий за питание непосредственно вентилятора
    • советуем использовать выключатели с индикацией simon
    • чтобы правильно подключить прибор, обязательно нужно просмотреть разводку проводки, особенно это касается при подключении к двум источникам питания
    • если ранее подобного опыта работы не было, советуем предварительно просмотреть видео, как устанавливается выключатель.

    Как подключить двухклавишный выключатель. Схема подключения

    У многих из нас возникает вопрос: Как самому подключить двухклавишный выключатель?- вопрос простой, нужно только немного разобраться в способе такого подключения. Рассмотрим первоначально более простые схемы с подключением выключателя света на две клавиши. Способ подключения двухклавишного выключателя света в общем то ничем не отличается от подключения выключателя с одной клавишей.

    Преимущество в установке и в подключении двухклавишного выключателя состоит в том, что при подобных электрических схемах с применением выключателя на две клавиши, можно как бы управлять освещением.

    Схема подключения двухклавишного выключателя

    Наглядный пример такого выбора освещения представлен в электрической схеме рис.1, когда в электрическую цепь светильника. включается либо одна лампа либо другая, либо включаются все две лампы. Выключатель здесь так же подключается в электрической цепи последовательно на фазном проводе. Лампы в люстре подключены параллельно, #8212 внешнему источнику электрической энергии.

    Подключение люстры-к двойному выключателю

    При подключении люстры с тремя лампами к двухклавишному выключателю света рис.2, нулевой провод в данной схеме подключения является общим на две группы ламп, то есть выбор освещения люстры имеет подключение:

    Подключение двух люстр

    Подключение двухклавишного выключателя света в данной схеме, с подключением двух светильников, #8212 типично как и для других представленных электрических схем. Схему можно представить, как подключение двух люстр с управлением через двухклавишный выключатель (рис. 3).

    Как подключить люстру-на 6 ламп

    Подключение люстры с шестью лампами через двухклавишный выключатель света рис.4 указывает на способ такого подключения ламп. Здесь так же все просто. Провода L1 и L2 от выключателя имеют разветвление как и нулевой провод,- на две группы ламп светильника.

    Монтаж с последующим подключением двухклавишного выключателя света для подобного типа светильника,- не требует подробного объяснения. Выбор освещения от двухклавишного выключателя осуществляется следующим образом включения ламп, где в электрическую цепь включается:

  • первая группа из трех ламп
  • вторая группа из трех ламп
  • светильник полностью #8212 из шести ламп.
  • Как разобрать двуклавишный выключатель света

    Разборка двухклавишного выключателя первоначально проводится со снятия двух клавиш,- с последующей разборкой.

    Как подключить двухклавишный выключатель

    На фотоснимке ниже, наглядно показан способ соединения проводов к винтовым контактам двухклавишного выключателя.

    Провод с фазным потенциалом соединяется к одному винтовому контакту двухклавишного выключателя. Два других провода поступающих на нагрузку,- по отдельности соединяются к контактам от двух клавиш выключателя, как это показано в представленных электрических схемах.

    Как установить и подключить выключатель света

    Время от времени у каждого человека, активно использующего освещение в доме, возникает необходимость в замене вышедшего из строя или из моды выключателя. Далеко не всегда это может сделать квалифицированный специалист – мастер-электрик, поэтому знать азы самостоятельного монтажа необходимо для собственного спокойствия. Важно знать, как установить выключатель света, чтобы работа, выполненная своими руками, была качественной.

    Выключатель: история и эволюция

    Привычные сегодня выключатели появились в конце 1870-х годов, благодаря изобретению Эдисона. Уже через несколько лет – в 1893 году свет увидел прообраз современного выключателя – рубильник с пружинным механизмом и автоматом. В начале ХХ века выключатели стали потихоньку обретать свою привычную форму. В конце 40-х начале 50-х годов XX века, стали появляться изделия одноклавишные, позднее приобрести стало возможно и варианты с 2-3-мя клавишами. Сегодня этот элемент домашней электросети оснащается подсветкой, имеет различные формы и уже не кажется, чем–то необычным.

    Выбор регулятора освещенности: с одной или двумя клавишами?

    Удобство управления светом в помещении зависит от многих факторов:

    • собственного вкуса
    • расположения комнат
    • интенсивности освещения.

    Одно- и двухклавишные элементы включения/выключения являются оптимальным решением для бытовых целей, поскольку отлично справляются с нагрузкой, но не выдержат, если придется работать с мощными профессиональными осветительными приборами– это важно учитывать.

    Они подходят для работыкак со старыми лампочками накаливания, так и с новыми, современными изобретениями – люминесцентными осветительными приборами или диодными лампами, лентами.

    Количество клавиш напрямую зависит от поставленных перед изделием задач – так, для включения света в санузле раздельного типа, лучше приобретать элемент с двумя клавишами, чтобы экономить электроэнергию. В небольших помещениях идеален одноклавишный вариант.

    Хитрости выбора контролера освещения: подключение без проблем

    Прежде чем переходить к подключению, важно узнать хитрости выбора. Сегодня существует множество моделей, позволяющих контролировать уровень освещения в комнатах. Если выбор пал на реостатные модели, то важно помнить, что они позволяют выбирать уровень света, плавно регулировать яркость свечения лампочки. Вместе с тем, такой вариант является самым выгодным, но он пригоден только для самых простых ламп накаливания и, установив такой контроллер света,придется все время пользоваться исключительно им.



    Корпус должен быть выполнен из прочного и обязательно огнестойкого пластика. Внутренняя основа может быть выполнена из керамики. Если установлена подсветка, что очень часто используют в современных моделях, то необходимо помнить, что такой выключатель все время находится под напряжением.

    Как правильно установить элементы регулирования: определение количества света, подготовительные работы, подключение и инструменты

    Прежде чем приступать к установке, необходимо определиться с тем, где будут расположены выключатели, поскольку от этого зависит удобство управления светом в помещении.Подключение само по себе не сложное, поэтому желаемое количество света легко достичь. После этого важно проверить наличие всех необходимых для работы инструментов:

    • выключатель/и
    • распределительная коробка
    • провода для соединения
    • изолента.

    Монтажные работы: способы установки элементов подключения света

    Существует несколько способов, как правильно подключить контроллеры света. Все они не сложные, нетребуют много времени и сил, но некоторые знания в этом деле обязательны, чтобы потом источники света радовали глаз и могли отвечать потребностям людей.

    Иногда включать/выключать свет в комнатах необходимо из разных мест, особенно если помещение большое. Для этой цели, обычно устанавливаются разные светильники. Пример, человек захочет управлять освещением в комнате из прихожей и, собственно, из самой комнаты, в люстре находится 4 – 5 лампочек, именно для этого необходимо знать, как подключить свет через выключатель, чтобы играть с освещением по собственному желанию.

    По сути, необходимо сделать так, чтобы управлять можно было разными группами лампочек в люстре, например, в комбинации 1, 2, 5-4-5 штук одновременно.

    Для того, чтобы изменять количество лампочек в группе и необходимо знать, как подключить выключатель света.

    Схема подключения

    Чтобы произвести подключение,потребуются непосредственно сами элементы управления – одинарные или двойные – зависит от нужды и желания самих людей, делающих ремонт. Удобнее пользоваться двухклавишными проходными выключателями, если речь идет о прихожей.

    Вот так он выглядит в разобранном состоянии, полностью готовом к установке:

    У двойного или, как его еще называют, двухклавишного элемента управления освещением – имеется всегдашесть контактов – соответственно, два входа и четыре выхода. Подключение производится исходя из этих особенностей.

    Схема подключения выглядит так:

    По сути – это два одинарных элемента, соединенных в одном надежном корпусе. Здесь видно, как подключить двойной выключатель света, чтобы дальнейшая эксплуатация была максимально безопасной для человека, удобной и практичной.

    Схема, предназначенная для управления освещением одновременно из трех мест в помещении, мало чем отличается от предыдущей. Разница заключается в том, что в нее включен еще один элемент двойного типа – перекрестный, которыйотличается от одинарных и двойных, так как имеет четыре контакта, а не шесть, как ранее – по два входа и два выхода, соответственно. Во время нажатия на двойной спаренный выключатель, сразу же срабатывают на переключениедва независимых друг от друга контакта.

    Важно отметить, что общее количество мест управления освещением с одного выключателя, установленного в комнате, не ограничивается двумя или тремя, оно может без труда достигать и пяти – шести. Это осуществляется следующим способом – выключатель используется одинарный на три контакта, в связке с ним, установлен еще один —на четыре контакта.

    Начало работ по созданию идеального света в помещении

    Необходимо проверить наличие всех инструментов заранее, чтобы подключение прошло спокойно, поскольку потом оставлять недоделанный элемент управления будет просто опасно. После этого, следует проверить, исправно ли работает проводка и осветительные приборы, установленные в помещении.

    Одноклавишный вариант встроенного типа, устанавливается обычно в коридоре или прихожей. Таквыглядят одно- и двухклавишный варианты:

    С помощью этихразработок удобно создавать идеальное освещение в коридоре.

    Схема подключения одноклавишного выключателя – самая простая, поскольку на один выключатель приходится всего 2 провода. Подключить выключатель света на одну лампочку можно с квартирного электрощитка, здесь фаза — провод красного цвета, ноль — провод синего цвета. Напряжение приходит в распределительную коробку, которая располагается в коридоре.

    Фаза соединяется в распределительной коробке с проводом красного цвета, который идет непосредственно на выключатель. С него провод, обозначенный на схеме оранжевым цветом, уходит обратно в распределительную коробку, где соединяется с проводом также оранжевого цвета, идущему в осветительный прибор, являющегося одновременно нагрузкой в этой схеме.

    Ноль в свою очередь соединяется в распределительной коробке с проводом, обозначенным синим цветом, который сразу уходит на лампочку. Для соединений проводов в распределительной коробке удобно использовать клеммы – с ними подключение пройдет быстрее и надежнее.

    Важно помнить. Выключатель всегда должен разрывать именно фазу, но не ноль.

    При замене лампы, достаточно будет отключить всего лишь выключатель, и в патронене будет напряжения. Если же перепутать и разорвать ноль, то при замене лампы, она в любом случае останется под напряжением. Так происходит, если выключатель снабжен светодиодом, который всегда светится в темноте. Подключение новых элементов в этом случае будет происходить под напряжением.

    Нюансы работы: подключение света

    Существует два типа установки – с открытой и закрытой проводкой. В том случае, если речь идет об установке с открытой проводкой, то на помощь придет подрозетник, который устанавливается в стене. На него уже и крепится выбранный выключатель по приведенной выше схеме.

    Крепления производятся шурупами, дюбелями или саморезами – выбор крепежей зависит от материала стены и типа выключателя. Отверстия, в которые потом будет закручен выключатель, сверлятся заранее при помощи дрели. После соединения проводов накладывается изолирующая крышка и завинчивается при помощи специальных зацепок. Клавиша, при помощи которой будет производиться регулирование количества света в помещении, ставится в самую последнюю очередь. Как видно подключение света – дело доступное для большинства людей, необходимо лишь внимательно изучить инструкцию и действовать по схеме.

    Вот так выглядят подрозетники:

    Так – разобранные выключатели, готовые к установке

    На видео можно посмотреть весь процесс работ и наглядно увидеть все особенности, которые могут поджидать человека во время установки:

    Установить выключатель самостоятельно можно, даже не имея специального образования. Сложности могут поджидать лишь тех, кто боится работать с напряжением, так как им придется преодолевать свой страх. В остальном, сегодня имеются подробные пособия и видеоуроки, позволяющие произвести любые работы самостоятельно, не прибегая к помощи мастеров, которых иногда приходится ждать по нескольку дней. Однако, если человек чувствует в себе неуверенность или боязнь – лучше не рисковать и не экспериментировать, а воспользоваться услугами специалиста – так безопаснее и надежнее. Таким образом, подключение не отнимет много сил, времени и нервов.

    Простые полезные советы

    Прибить доску накрепко: Для того чтобы доску прибить накрепко, нужно забивать гвозди при небольшом наклоне угла по отношению к вертикали и под разным сторонам наклона.

    Очистить стекло ото льда: Удалить лед со стекла можно раствором обычной поваренной соли. Нужно смачивать стекло пока лед не растает.

    Комментариев пока нет!

    Схема подключения двухклавишного выключателя на две лампочки: инструкция для электромонтажа | Стройка/Ремонт (своими руками)

    Чтобы жить в комфорте, необходимо иметь возможность управлять освещением и менять его интенсивность в зависимости от потребностей. Для этого покупают люстру с двумя контурами для которой требуется подключить двойной выключатель по схеме, об этом подробно рассказано в настоящей публикации. Двукнопочные включатели – устройство позволяющее устанавливать три типа освещения различной интенсивности, если включать клавиши поочередно или одновременно

    Общие сведения о двухклавишном выключателе

    Одно из применений данного устройства – организация управление включением ламп в смежных помещениях. В квартирах чаще всего это раздельный санузел, когда туалет с ванной не совмещены, но не имеет смысла устанавливать два разъединяющих устройства. Второе назначение схема подключения двухклавишного выключателя на две лампочки – управление многорожковой люстрой, которая может работать в трех режимах. Например, это одна горящая лампочка, три других или все вместе.

    Для реализации этих задач достаточно одного включателя, но с двумя клавишами. Тем более, в данном случае управлять освещением можно из одной точки, так как правильно реализованная схема – это один двухклавишный выключатель вместо двух однокнопочных. Такой вариант подключения удобен для кухни, когда есть верхний и нижний свет, которые можно зажигать порознь или вместе в зависимости от пожелания жильцов. Но главное, чтобы выполнить монтаж не нужно быть инженером-строителем или электриком. Достаточно воспользоваться рекомендации профессионалов.

    Особенности монтажа двойного выключателя

    Схема подключения двухклавишного выключателя – это не просто информация, а руководство, которое станет подспорьем при выполнении монтажных работ.
    Фаза в данном случае одна, а нулевых разъемов два – по количеству контуров. Запитав силовой кабель от распределительной коробки, необходимо подсоединить шнур к включателю. Второй провод направляется к одному комплекту ламп, третий к другому. Оба вывода направляются в распредкоробку. Каждая клавиша положении «ВЫКЛ» разрывает именно фазу, чтобы обесточить контур. А пошаговая инструкция подключения состоит из шести этапов.

    Выполнение подготовительных работ

    В первую очередь, что необходимо сделать – обустроить «гнездо» для монтажа подрозетника. При этом в соответствии со схемой двухклавишного выключателя и его целевого назначения штробятся стены. Фаза одна, а значит от распредкоробки тянется один двужильный шнур, тогда как после включателя их может быть два, если нужно организовать два независимых, отдельно стоящих осветительных прибора.

    Выполнить работы не получится без:

    • Перфоратора с буром. Это наконечник из сплава, способного пробурить бетон или кирпич.
    • Дрели, электролобзика, которые прекрасно справляются с гипсокартонном.
    • Однополюсно автомата с устройством защитного отключения (УЗО) для обеспечения безопасности потребителей и пользователей.
    • Собственно выключателя, оснащенного двумя клавишами, размыкающими контуры соответственно.
    • Распредкоробки и заблаговременно приобретенной люстры или двух индивидуальных источников света.
    • Подрозетника, он же подрозетник, который является кожухом, защищающим внутренности выключателя.
    • Электрических кабелей достаточного сечения, чтобы выдерживать проектную нагрузку энергопотребления.
    • Изоленты и специализированных крепежных элементов, обеспечивающих безопасное, надежное соединение проводов.
    • Отвертки (крестовой или фигурной, плоской) с изолированными ручками, изготовленными из пластика, резины, полиуретана.
    • Ножа (канцелярского, сапожного), кусачек, пассатижей, рукоятки которых также изготовлены из изолятора.
    Когда используется двухклавишный выключатель, подключение предполагает установку распределительной коробки и прокладки силового кабеля. Предварительно система обесточивается на вводе. А на рубильник надевается табличка «Не включать! Идут работы».
    Монтаж производится после полного высыхания штукатурки, грунтовки, обойного клея. УЗО и автомат устанавливаются в «входе». Их задача отреагировать на скачок напряжения или перегрузку сети, и своевременно отключить точки потребления, если подобное произойдет. Тогда короткое замыкание исключено.При установке двухклавишного выключателя защитные устройства монтируют в щитовой. При ее отсутствии – на деревянной, пластиковой, текстолитовой рейке в квартире после счетчика.

    Выбор и установка подходящего водрозетника

    Это несложное приспособление позволяет исключить возможность взаимодействия влаги с контактами даже в случае затопления. Не имеет значения, какая стена – кирпичная, железобетонная, изготовлена из газоблока, пеноблока, дерева, шлакобетона или бутового камня.

    При подключении двойного выключателя на две лампочки потребуется один «стакан» для выключателя. К светильникам контакты выводятся без дополнительного счаливания проводов.

    Главное его закрепить с помощью:

    • Цементного раствора для кирпичной, бетонной стены.
    • Механически при наличии гипсокартонной обшивки.
    • Затворенного водой гипса для газобетона, пенобетона.

    По окончании подготовительных мероприятий необходимо дать просохнуть смесям, используемым для фиксации. Провода прокладываются под гипсокартонном или в желоба, которые нужно заблаговременно проштробить. Их закрепляют также цементным раствором, шпаклевкой или затворенными сухими смесями.

    Каждый подрозетник оснащен распортными элементами для дополнительного фиксирования в стеновой панели. Для гипсовых, деревянных, фанерных и конструкций из ДСП или ОСБ используют специальные модификации. Но при выборе необходимо также обращать внимание на параметры.

    Сейчас в продаже чаще всего встречаются изделия, изготовленные по двум стандартам. Отличаются они диаметром: 67 или 70 мм. Современные выключатели с подсветкой или без – это 67-миллимитровые устройства, о чем сказано в техническом паспорте к изделию.

    Металлически подрозетники используются реже. У пластиковых аналогов часть имеются проушины для винтов крепления рамки включателя. Поэтому лучше покупать все вместе, когда можно убедиться лично, что крепеж соответствует, и будет надежным.Еще один нюанс, на который необходимо обратить внимание – наличие распорного механизма. Исходя из его параметров определяется размер высверленного отверстия, чтобы выключатель не двигался, не прокручивался, не выпадал.

    Тонкости работы с проводами

    Всегда хорошо, когда кабель цельный. Счаливание двух отрезов предполагает плотное скручивание оголенных концов с последующим изолированием. Перед тем, как подключить две лампочки к одному выключателю, убедитесь, что сечения силового подающего кабеля достаточно, чтобы выдержать максимальную паспортную нагрузку.

    Материал жил – алюминий или медь. Наличие изоляции обязательно. Имеет смысл использовать разноцветные шнуры, когда, например, красный или черный используется для фазы, а белый (желтый) – нуль.

    Покупая двужильный провод, убедитесь, что есть два изоляционных слоя: по одному для каждой из жилы, и общий. Изначально тянут проводку от защитных приспособлений к распредкоробке, а уже затем от нее к выключателю и двум лампочкам.

    Соединяют контакты, когда все трассы проложены и закреплены. Если подрозетник или разъединитель оснащен винтовым зажимом, не игнорируйте возможность дополнительно зафиксировать контакты. Но зажимайте не сильно, чтобы не повредить изоляционный слой.

    При работе с неподключенными проводами можно браться за кабели голыми руками. В противном случае, даже если помещение обесточено, лучше использовать диэлектрические перчатки.

    В местах загиба следите, чтобы на проводе не появлялся излом. В этом месте под изоляцией может образоваться разрыв жилы, и в процессе эксплуатации оно будет перегреваться. Всему виной дуга, образующаяся в местах разъединения проводника. Результат – перерасход электроэнергии, риск пожара, выход из строя бытовых приборов, необходимость укладки новой проводки.

    Установка и подключение выключателя

    Если вы хотите правильно подключить двойной выключатель на два лампочки, чтобы он прослужил долго, нужно придерживаться схемы. Используется специальный кабель, котрый имеет три жилы и заземляющий слой. В первую очередь проводят силовой кабель от защитных устройств к распределителю. Затем подключают все остальные жилы согласно схеме. последний шаг – подсоединение контактов размыкающего устройства и подключение «нулевой» линии.

    В гнезде распредкоробки должен быть свободный кабель, длиной порядка 150 мм. В выключателе и коммутирующем отделе светильника по 100 мм. УЗО подбирается исходя из несущей способности провода и номинальной (максимально) нормы потребления светильника.

    При подключении двухклавишного выключателя можно использовать два устройства защиты на каждый контур. Но чаще всего на комнату используется по одному прибору принудительного отключения. Тогда в случае короткого замыкания обесточится только одно помещение.

    Для соединения провода оголяются на 10-15 мм от среза, это лучше делать ножом. Главное не повредить саму жилу. Перед подсоединением элементов цепи проследите, чтобы они не соприкасались. Лучше надеть «кембрик» или намотать изоленту. Сначала монтируются все элементы системы, а только замет подсоединяется ввод и вывод, ведущий к распредкоробке. Только после этого можно подключать фазу и включать рубильник. При этом включатель должен находиться в нормальном положении – ВЫКЛ. Когда же оголяются жилы, необходимо, чтобы подача электроэнергии была приостановлена. Подключайте так, чтобы по цвету провода было понятно, фаза это или ноль. В противном случае пользуйтесь принципом: сверху кабель с напряжением, снизу без (или наоборот). Но если выбрали принцип размещения, придерживайтесь его на всех участках цепи. Заземление остается незадействовано, если дом построен по проекту, не предусматривающую подобное подключение. В противном случае соедините соответствующий проводник и заземляющему кабелю. Но это возможно, если производитель светильника также предусмотрел этот способ защиты от скачков напряжения. В остальных случаях монтаж двухклавишного включателя производится по стандартной схеме, описанной в ГОСТе.

    Неиспользованные жилы изолируются, что особенно важно для кухни, ванной, туалета (санузла), где влажность всегда выше. Но если есть возможность организовать заземление, не игнорируйте ее, так как это основная защита жильцов от поражений током.

    Завершение монтажных работ

    Размыкающий механизм скрыт от глаз клавишами, работающими в качестве крышки. Вокруг них есть рамка, скрывающая крепеж. Дизайн может быть иным, но чаще всего двукнопочный выключатель выглядит именно так.

    Для монтажа необходимо «отстегнуть» с помощью отвертки клавиши и снять декоративную рамку, которая крепится к металлическому каркасу. Здесь предусмотрены защелки, пользоваться которыми необходимо аккуратно, чтобы не сломать пластик.

    После разборки для подключения выключателя на 2 лампочки необходимо оголить и зачистить контакты на 10 мм. Некоторые производители размещают на обратной стороне включателя схему, из которой следует, как правильно подсоединять провода. Если ее нет, пользуйтесь схемой с сайта. Вход всегда один. С обратной стороны есть два выхода. И если первый – это фаза, оба последних – нулевые выходные разъемы (по одному на лампу). Когда маркировка отсутствует, пользуйтесь этой логикой: где один зажим, туда заводите силовую жилу.В качестве обозначений используется латинская буква L и стрелки. L – это фазный разъем, стрелками обозначаются «нолевые» выводы от каждого подключаемого светильника. Используя цветовую маркировку жил, подсоедините провода. Для этого послабьте крепежные винты, а после затяните их, зажав провод до полной фиксации. Здесь излишние усилия не нужны. Помните, алюминий, медь и сплав, из которого изготовлен крепежный узел – мягкие металлы. Главное добиться, чтобы не произошло разъединения контактной группы.

    Иногда вместо винтового соединения используются пружинные зажимы, которые самозатягиваются при попытке высвободить жилу. Чтобы действовать как профессионал, сориентируйте выключатель следующим образом: сверху разъем для фазы, снизу для «нулей». Теперь аккуратно вставьте внутренности в подрозетник, и зафиксируйте их. Для этого предусмотрены специальные распорки, приводимые в действие при закручивании соответствующих винтов. Только после этого наденьте рамку и установите кнопки.

    Проверка работоспособности схемы

    Предварительно проводку укладывают в штробы. Вся конструкция должна быть целостной. Подсоединение к двум лампочкам организуют при помощи специальных разъемов, где винтовые контактные зажимы находятся внутри электронепроводящего корпуса. Только когда все элементы соединены в одну единую цепь, приступают к проверке. Чтобы не ошибиться при определении фазы используют тестер или щуп и диодом, который загорается при касании жала к проводу под напряжением.

    Скрутка в местах подсоединения делается «мощнее». Для этого оголяется до 40 мм каждый контактный провод. При монтаже пользуются пассатижами, чтобы витки были прочными, надежными, фиксированным. По окончании процедуры соединение изолируется при помощи изоленты. Оголенных участков быть не должно. Также можно использовать пайку, прессовку или сжимные механизмы. С заземлением поступают точно также, чтобы нигде не был виден металл, и контакты были защищены от влаги и механических воздействий.

    После визуального осмотра устанавливают лампы в патроны. Выключатель ставят в положение Выкл. УЗО и автомат включают, что предполагает подачу электроэнергии в цепь. Выждите несколько минут, обращая внимание, не ли задымлений или возгораний. В этих случаях немедленно обесточьте помещение. Перед тем, как следующий раз подключить двойной выключатель на свет, найдите причину сбоя. Если же вы действовали согласно рекомендациям и сделали все правильно, переведите кнопки в положение ВКЛ. Лампы загорятся.

    Сначала включите один контур, а после его отключения – второй. Затем пускай загорится весь комплект осветительных приборов. Несколько раз повторите процедуру. Оставьте устройство включенным, и убедитесь, что его элементы не нагреваются. То же сделайте с распределительной коробкой. Если температура выше комнатной, есть повод думать, что где-то есть плохой контакт. Тогда отключите электроенергию, откройте крышку, проверьте надежность соединений. Затем повторите процедуру еще раз.

    Выводи и полезные видео по теме

    Из вышесказанного видно, что подключить двукнопочный включатель света несложно. И работы может сделать каждый желающий, тем более, что для этого необходим минимальный комплект инструмента. Однако есть масса тонкостей, которые на словах передать сложно, и мастер-класс от профессионального электрика позволит устранить пробел знаний и нехватку навыков. Ставьте видео на паузу и делается все вместе с электриком. Тогда ошибок не будет, и ваше жилище будет освещено. Кстати, на видео видно, чем отличается монтаж подрозетник в стены из различным материалов. Рассмотрены различные конструкции выключателей, типы подключений, особенности разводки и т.д

    Источник: https://vodatyt.ru/elektrika/dvoynoy-vyklyuchatel.html

    Вам была полезна эта статья? Ставьте палец вверх! Подпишитесь на мой канал и давайте общаться в комментариях!
    С уважением, Пётр Андреевич.

    Схема подключения двух светильников на двухклавишный выключатель. Как подключить самостоятельно двойной выключатель на две лампочки

    Для удобства использования и сохранения пространства были придуманы выключатели,совмещающие в едином корпусе два и более выключателей света, а некоторые содержат еще и розетку. Но тут возникает вопрос: как подключить двойной выключатель? Такие выключатели света на две лампочки значительно экономят место на вашей стене, за счет того, что вместо двух и более отдельных выключателей устанавливается всего один. В связи с этим большинство семей производящих ремонт, задумываются об установке таких выключателей.

    • Как подключить?

    Что из себя представляет двойной выключатель

    Двойной выключатель – это электротехнический прибор управления, предназначенный для включения и отключения подчиненных сетей (лампочки либо их группировки). По своему строению он представляет собой обычный выключатель с тем лишь отличием, что в едином корпусе находится не одна шина питания, а две и более. Они имеют общую шину запитки, то есть все шины, сколько бы их ни было, абсолютно в любом выключателе, имеют единую точку подключения питания.

    Двухклавишный выключатель позволяет установить в одном месте пункт управления несколькими комнатами либо управлять группами световых приборов. В первом случае, как это обычно бывает, устанавливают этот тип выключателей для санузла и кухни. Второй тип установки присущ гостиным комнатам.

    Как подключить?

    Подключение не займет у вас много времени, достаточно лишь разобрать все нюансы правильного соединения проводников. Итак, для начала нужно купить все необходимое. А именно: выключатель, имеющий две клавиши, коробка монтажная (если производится внутренний монтаж в стену), кабель трехжильный, набор клеммных колодок. Ниже представлена схема подключения двойного выключателя.


    Схема подключения двойного выключателя

    Для того чтобы правильно произвести монтаж на две лампочки, необходимо следовать ниже перечисленным пунктам:

    1. Отключить питание электрической сети путем отключения автомата, отвечающего за разрыв цепи питания осветительных приборов. За неимением такового, достаточно отключить общий автомат, который производит отключение всей сети питания квартиры;
    2. Найти соединительную коробку, в которой расположены соединения (скрутки, если вы еще пользуетесь именно ими), затем проверить индикатором наличие электрического тока;
    3. Необходимо разорвать связь в проводниках фазы и нуля. Для этого правильным будет заранее узнать, какой относится к фазе, а какой к нулю. Эти сведения нам понадобятся в дальнейшем.
    4. Устанавливаем монтажную коробку на место постоянной дислокации выключателя света. Если же будет производиться установка наружного выключателя, то просто выбираем место на стенке, где вы его планируете установить;
    5. Прокладываем трехжильный кабель от распределительной коробки до выключателя света. Производится это закрытым способом, в кабель-канале, либо открытым, при котором проводник крепится к стене металлическими или пластиковыми клипсами;
    6. Разделываем концы провода, соблюдаем предельную осторожность и правильную постановку ножа, т.к. можно повредить изоляцию проводника не в том месте где это нужно, что в дальнейшем может привести либо к замыканию, либо последующим неприятным последствиям например, к возгоранию. Для того чтобы не произошло ни чего плохого, берем канцелярский нож и медленными, правильными, аккуратными движениями снимаем внешнюю изоляцию. Снимайте изоляцию ровно такой длины, сколько вам потребуется для соединения проводов в распределительной коробке и для подключения проводников к контактам выключателя;
    7. Зачищаем каждый из трех проводов и раскладываем по направлениям монтажа. Снятие изоляции с отдельно взятой жилы дело весьма простое, достаточно лишь обвести канцелярским ножом вокруг провода и снять изоляцию. Длина очищаемого участка определяется исходя из применения, для соединения проводников между собой при помощи клеммы – 7-9 мм, для подключения к выключателю – 5-7 мм.

    Далее нам необходимо будет обратиться к схеме подключения двойного выключателя света, из которой можно понять, как правильно подключить проводники и при этом не создать проблем себе и возможно даже соседям по лестничной площадке.


    Схема подключения двойного выключателя на две лампочки

    В связи с тем, что многие производители не всегда используют общепринятые цветовые схемы для обозначения проводников, на схеме подключения двойного выключателя мы будем именовать их номерными знаками. По правилам электротехники любое соединение проводников электрического тока должно производиться по правильной схеме – «от потребителя к источнику», этому мы и будем следовать.

    Подключение начинается с соединения проводников и контактов выключателя. Для этого раскручиваем контактные болты в двойном выключателе, вставляем провода с номером 1 и 3 в зажимы выходных контактов выключателя. Провод с номером 2 подключаем к питающей шине двойного выключателя.

    Первый провод вам необходимо подсоединить к питающему проводу первой лампочки либо группы ламп. Для этого соединяем два проводника при помощи клеммы. Вставляем провода в клеммный зажим и затягиваем болтики, исключая возможность движения провода внутри клеммы.

    Второй провод подключаем по схеме, которая использована для подключения первого проводника, с той лишь разницей, что подключается проводник, питающий вторую группу ламп.

    Третью жилу из трехжильного кабеля подключаем к фазному проводу, предварительно обязательно необходимо проверить отсутствие напряжения. Стоит соблюдать предельную осторожность при подключении фазного проводника, все дело в том, что при соединении фазного проводника существует опасность непреднамеренного поражения электрическим током.

    Нулевые проводники от двух ламп, групп ламп освещения, в распределительной коробке очищаются от лакового покрытия и скручиваются в единый пучок и соединяются с помощью клеммного зажима с проводником идущего от распределительного щитка.

    В разрыв, то есть на выключатель, делают именно фазу, а не нуль, потому что такой способ наиболее безопасен. При отключении питания, переведения выключателя в положение «выключено», правильным будет, если на патроне лампы не останется напряжение, а при подключении нуля в разрыв именно это произойдет, и простая замена перегоревшей лампы может превратиться в ежесекундную подверженность опасности поражения электрическим током.

    Представив следующую ситуацию можно в полной мере оценить опасность такого подключения. Перегоревшая лампа становится причиной необходимости достать из кладовки алюминиевую стремянку, которую придется ставить на бетонный влажный пол, вы вскарабкиваетесь на нее и производите замену сгоревшей лампы. На этом этапе и может произойти самое нехорошее. Так как в патроне имеется неразомкнутая фаза, существует большая вероятность прохождения электрического тока сквозь тело человека, за счет создаваемой цепи «патрон – человек – стремянка – бетонный пол ». Последствия могут быть от удара электрическим током,электрического ожога до смертельного исхода.

    Из этого стоит сделать вывод, что не стоит производить работы, которые напрямую или же косвенно связаны с опасностью для здоровья и жизни человека, полагаясь на удачу и повсеместное «русское авось пронесет». К работе такого типа необходимо походить основательно, прорабатывая каждую деталь, не упуская ни единого момента. Ведь малейшая оплошность или недопонимание правильного протекания процесса может стоить вам здоровья или даже жизни!

    В заключении можно сказать, что не всякий сэкономленный рубль может вам помочь, поэтому если возникают сомнения, в силах ли вы произвести установку своими руками, то лучшим и правильным выходом будет обратиться за помощью к профессионалам, которые пусть и не бесплатно, но зато быстро, надежно, и безопасно установят двойной выключатель и не только.

    Как подключить два выключателя?

    Зачем нужны два выключателя на одну лампочку? Ведь, кажется, чтобы прервать подачу тока на светильник и отключить его, вполне хватит и одного. Но представим себе следующую ситуацию. У вас коттедж в два или даже три этажа. Чтобы подняться по лестнице на верхний этаж в темное время суток, вы должны включить на лестничных пролетах освещение. Делается это внизу лестницы. После того, как вы поднялись наверх, надо отключить свет на лестнице. Как это сделать? Либо снова спуститься вниз, либо установить еще один выключатель наверху лестницы.

    Или представьте, что вы входите в свою спальню в обычной квартире и включаете свет выключателем, расположенным рядом с дверью. Затем вы ложитесь в кровать и начинаете читать книгу. Чтобы лечь спать, вам надо будет еще раз подняться и выключить свет. А ведь можно установить второй выключатель возле кровати и пользоваться им.

    Как же подключить два выключателя на один светильник?

    Покупка комплектующих

    Сначала потребуется приобрести два проходных выключателя и несколько метров трехжильного кабеля.

    Проходные выключатели (или переключатели) внешне ничем не отличаются от обычных. Однако внутри у них не два контакта, как в простом выключателе, а три. Один контакт - общий. Он является входным. Два контакта раздельные - это выходные контакты.

    Соответственно, кабель, идущий от переключателей в распределительную коробку, должен быть не двужильным, а трехжильным.

    Предварительный этап

    1. Найдите на стене распределительную коробку, в которой бы соединялись провода от светильника и питающего кабеля. Если такой коробки нет, установите ее и заведите туда провода от люстры и источника тока.
    2. Затем проведите по стене от мест установки переключателей к распредкоробке купленную трехжильную проводку.
    3. Прикрепите каждый провод кабеля к контактам на проходных выключателях, зафиксируйте соединения винтами. Запомните, какого цвета провод идет на общий входной контакт. Это будет фазный провод.
    4. Другой конец кабелей заведите в распределительную коробку.
    5. Проходные выключатели зафиксируйте в местах расположения.

    Подключение выключателей

    Помните, что выключатели должны прерывать фазный провод. Если фазный провод пойдет напрямую на люстру, она всегда будет находиться под напряжением (даже если вы выключите оба выключателя). В такой ситуации простая замена лампочки станет делом смертельно опасным. Найдите фазный провод на питающем кабеле при помощи индикатора. Затем отключите подачу напряжения в квартиру на силовом щитке. Следите, чтобы никто не подал в сеть напряжение, пока вы будете заниматься монтажными работами. Теперь можете приступать к подключению:

    1. Соедините нулевой провод от питающего кабеля с нулевым проводом от люстры.
    2. Соедините фазный провод кабеля от источника тока с фазным проводом одного переключателя (он пойдет на входящий контакт переходного выключателя).
    3. Аналогично фазный провод от лампы соедините с фазным проводом второго переключателя.
    4. Два свободных провода от обоих выключателей соедините между собой так, чтобы провод одного цвета от первого выключателя был скреплен с проводом такого же цвета от второго переключателя.

    Все соединения лучше пропаять и обязательно заизолировать.

    Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

    Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.

    В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

    Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.

    В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.


    Мало отличается от схемы подключения одноклавишного . По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.

    Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.


    Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя , где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

    В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.

    Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

    Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

    Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

    Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

    Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.

    Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.

    Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

    Схема подключения двухклавишного выключателя

    Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.

    В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).


    Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.


    В распределительной коробке эти провода подключаются к двум соответствующим группам лампочек или светильников. Таким образом, эти два провода представляют собой коммутируемые фазы двух групп электроприборов.


    К нулевому проводу (синего цвета) распределительного щита в распредкоробке подключается нулевой провод, идущий сразу на светильники. Выключателем коммутируются только фазы двух разных групп электроприборов.


    После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке обязательно проверяем правильность выполненных соединений.

    Почему на разрыв выключателя подключают «фазу»

    Еще раз напомним, что выключатель должен разрывать фазу, а не ноль. Это делается для того, чтобы в случае необходимости проведения ремонтных работ, например, замены лампочки, можно было безопасно работать при выключенном выключателе, но без отключения автомата в распределительном щите.


    Допустим, нам необходимо заменить перегоревшую лампочку в помещении. Мы отключаем выключатель, берем алюминиевую стремянку, ставим ее на сырой пол. Поднявшись по этой стремянке к потолку, беремся за металлическую часть патрона светильника, на которой фаза. Тело пронзит электрический ток, так как металлическая стремянка и мокрый пол – отличные проводники.


    Последствия от поражения током и падения с высоты могут быть непредсказуемыми. Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно.

    Похожие материалы на сайте:

    Схема подключения двухклавишного выключателя своими руками

    Как подключить выключатель с двумя клавишами?

    Как подключить выключатель с двумя клавишами? Чтобы решить эту задачу, нужно составить схему подключения света. Двойные электрические выключатели (на две кнопки) чаще всего подключаются к лампам и дают возможность регулировать освещение с выключателем на две одинаковых клавиши – включить одну лампочку, две, три. Подключение выключателя двухклавишного не обязательно предполагает работу двух лампочек, их может быть больше.

    Где пригодится схема подключения двухклавишного выключателя

    Когда используется такой выключатель, можно контролировать интенсивность света. Также применение выключателя света с двумя клавишами пригодится для освещения раздельной ванной и туалета. Схему подключения двойного выключателя на две лампы составить на самом деле не так сложно, как может показаться на первый взгляд. Если это частный дом, подключить двойной выключатель света будет удобно для освещения улицы при выходе. Если есть возможность использовать осветительный прибор с двухклавишным выключателем на балконе, там наличие устройства будет тоже уместно.

    С каждым годом набирает популярность лед-дизайн с применением двухклавишного электрического выключателя (там может использоваться не только двухклавишный выключатель, но и трехклавишный, и так далее).

    Популярна разбивка помещения на самостоятельные зоны с помощью установки двухклавишного выключателя на две электрические лампы и более. Один из способов выполнить интересный интерьерный проект с установкой двойного выключателя и других выключателей – зонирование с помощью освещения. Дизайнерские разработки могут подсказать, как подключить двухклавишный выключатель света и где, чтобы было красиво и функционально.

    Создание схемы двухклавишного выключателя

    Создать схему подключения электрического выключателя, а также подключить к нему объекты света на два (двухклавишные выключатели) и более выключателей может обычный человек, не занимающийся световыми решениями профессионально. Чтобы спланировать систему действия под двойные электрические выключатели, нужно всего лишь иметь при себе необходимые технические предметы (сам прибор на две одинаковые клавиши, провода для двухклавишного выключателя и так далее), следовать алгоритму и разбираться в принципе действия схемы двойного подключения. Она заключается в следующем:

    • выключатель двухклавишный основан на системе одиночных ключей
    • к каждой секции проходит провод, фаза же идет через выключатель
    • когда срабатывает клавиша двухклавишного выключателя, разрывается цепь или фаза, завязанная на конкретной секции двойного выключателя на два отсека клавиш

    Самым надежным способом фиксации выключателя двухклавишного является использование самозажимных клемм для двухклавишного выключателя (держат прибор на две одинаковые клавиши). Винты выключателя слабеют, изолента, которой фиксируют выключатель, теряет липкость. А вот первый способ установки двухклавишного выключателя обеспечит его крепкую фиксацию.



    Как подключать двухклавишный выключатель: особенности подключения системы двойного выключателя

    Когда составляется схема двухклавишного выключателя, или непосредственно подключается выключатель, нужно помнить о некоторых деталях процесса подключения схемы. Все другие провода выключателей, кроме «L», подключают согласно схеме подключения – все зависит от того, какую именно кнопку выключателя нужно будет нажимать для конкретной секции или же двумя клавишами выключателя (нажимать на две одинаковые клавиши).

    Подключение двухклавишного выключателя потребует наличия некоторых специальных инструментов или материалов. Например, для установки двойного выключателя понадобятся:

    • соединительные материалы (для того чтобы подключить выключатель двухклавишный)
    • колпаки или клейкая лента для подключения на выключателях тех проводов, которые скручены
    • клеммы для двухклавишного выключателя, которые можно легко зажать
    • винтовой зажим на выключатель двухклавишный

    Как подключить выключатель света правильно: частые ошибки в схеме подключения выключателя света

    Главное при подключении двойного выключателя – это не запутаться в проводах. Очень часто сложности возникают с электромонтажом в том месте, где идет подключение. Возможно несколько вариантов:

    • проводов от потолка сколько же, сколько проводов осветительного прибора (можно отметить, как самую оптимальную схему для выключателя)
    • если идут 3 провода, а на осветительном приборе их больше, они распределяются на секции попарно (на две одинаковые клавиши)
    • если 4 провода, один будет заземляющим. Очень часто такая конструкция для выключателя двойного (на две лампы и более) встречается в современных домах



    Выключатель на две одинаковые клавиши – проблемы с двухклавишным выключателем

    Очень часто могут возникать разного рода проблемы. Работать выключатель с двумя клавишами может не так, как было задумано изначально. К примеру:

    • вы нажимаете одну клавишу, а секция не работает, а когда на выключателях на две одинаковых клавиши нажимается вторая клавиша, загорается полностью все освещение
    • при работе осветительного прибора на две электрические лампы могут задействоваться не все лампочки, которые должны работать
    • при нажатии сразу двумя клавишами выключателя проблема не решается (специалисты подскажут, как устройство подключить, и как решить другие проблемы)

    Для того чтобы избежать подобного рода сложностей, можно обращаться к профессионалам подключения выключателей с двумя клавишами – тогда схема подключения двухклавишного выключателя будет правильной, и вы сможете без проблем зажигать освещение двумя клавишами выключателя.

    Как подключить люстру с 5, 6 и 8 лампами на двойной выключатель

    Подключение люстры в домашних условиях на первый взгляд кажется делом, которое по силам даже новичку. В действительности это совсем непростая электротехническая операция, требующая знания электрических схем и умения обращаться с инструментом. Монтаж комнатного осветительного прибора заметно осложняется в тех случаях, когда через двухклавишный выключатель подключается сразу несколько лампочек.

    Необходимость прозвонки проводов

    Для того, чтобы правильно произвести подключение люстры, первым делом необходимо определить фазные и нулевой проводники, выходящие из потолка. Для этого обязательно прозваниваем провода индикатором напряжения или вольтметром.

    В первую очередь нужно проверить правильность подключения выключателя. Во включенном положении двух клавиш выключателя индикаторная отвертка должна показать наличие фазы на двух проводах, выходящих из потолка.

    На одном из проводов не должно быть напряжения. Выключая по очереди клавиши выключателя освещения, можно определить, какой провод соответствует определенной клавише.

    Подключение люстры на 2 лампочки к двойному выключателю

    Самый простой из возможных вариантов – подключение люстры к двойному выключателю на два рожка.

    Согласно схеме в этом случае к выключателю подводятся 3 проводника, один из которых идет от распредкоробки (вход фазы), а два выхода возвращаются в коробку и вместе с нулевым проводом приходят в люстру.

    Дополнительная информация: Если из потолка к месту крепления люстры от выключателя проложен всего один фазный провод (в изоляции красного или белого цвета) – второй придется прокладывать самостоятельно.

    Такое подключение позволяет выбирать следующие состояния осветительных приборов:

    1. Светится только одна лампочка при потушенной второй (первая из клавиш находится во включенном положении, а вторая – в выключенном).
    2. Горят все осветители (обе клавиши включены).
    3. Все лампы потушены (прибор полностью выключен).

    При этом общее количество параллельно включенных ламп в каждой из двух коммутируемых групп может быть произвольным.

    Как подключить люстру на 3 лампочки к двойному выключателю

    При необходимости коммутации через тот же сдвоенный выключатель сразу трех ламп потребуется сделать следующее:

    1. Произвести подключения к двойному выключателю аналогично предыдущему случаю.
    2. Затем один из отходящих от него фазных проводов подключить к одной лампе.
    3. Второй проводник необходимо подсоединить к двум параллельно включенным лампочкам.

    При таком способе организации коммутаций набор возможных вариантов по формированию освещенности расширяется. Одновременно с этим сохраняется возможность экономии электроэнергии.

    Схема подключения люстры с двойным выключателем на 4 лампочки

    При четырех лампах ситуация с коммутацией через двухклавишный прибор заметно осложняется, поскольку в этом случае число возможных комбинаций соединения осветителей возрастает до двух.

    Первый из вариантов предполагает разделение 4-х ламп на две группы по два осветителя в каждой. Аналогично всем предыдущим случаям к ним подводится соответствующий провод от выключателя. При включении одной клавиши светятся только две лампочки, а при нажатии сразу двух – загораются все четыре рожка.

    Во втором случае лампы разбиваются следующим образом: 3 штуки объединяются в отдельную группу, а четвертая остается как есть. При таком включении одной клавишей коммутируется сразу три лампочки, а второй только одна.



    Возможность управления освещением в комнате в этом случае существенно возрастает.

    Обратите внимание: Порядок разбивки отдельных лампочек по группам может быть произвольным.

    При дальнейшем увеличении числа ламп ситуация более усложняется.

    Подключение люстры к двойному выключателю на 5 лампочек

    Схема подключения люстры на пять рожков оказывается еще более сложной, чем на четыре, что объясняется большим количеством вариантов коммутации и соединительных проводов. Лампы при таком количестве рожков также разбиваются на две группы (по числу клавиш выключателя), однако разбивка в этом случае может осуществляться следующим образом:

    1. Во-первых, можно объединить в одной группе три осветителя, а во второй – оставить две.
    2. Во-вторых, их можно перераспределить так: в первую группу соединяются четыре лампы, а во второй оставляется пятая.

    Согласно схеме подбирать набор ламп в каждой из коммутируемых групп можно произвольно, что зависит от предпочтений хозяина квартиры. Поскольку число проводов в этом случае существенно возрастает – потребуется описать порядок их монтажа, который производится следующим образом:

    • Прежде всего, в пучке проводов, подводимых к люстре, находят общий или нулевой провод, который должен иметь изоляцию синего цвета.
    • Там же следует найти два провода в изоляции красной расцветки, которые являются фазными (они проложены от двух выходных контактов двухклавишного выключателя).
    • Первый из них подсоединяется к одной группе лампочек, а второй – к другой.

    Если из потолка к месту крепления люстры подведен один фазный провод в изоляции красного цвета – другой, предназначенный для второй группы, прокладывается самостоятельно

    При нажатии одной клавиши в этом случае первоначально загораются два или три светильника, а после коммутации второй к ним добавляются оставшиеся рожки. В случае когда сильного освещения не требуется – достаточно держать включенной одну клавишу.

    Важно! При желании сэкономить на электроэнергии следует воспользоваться вторым вариантом включения (4+1).

    В этом случае можно включить одну лампу, оставив остальные четыре в выключенном состоянии. Рассмотренная схема позволяет управлять освещением в помещении во всем диапазоне возможных вариантов.

    Подключение люстры к двойному выключателю на 6 лампочек

    Подключение люстры через 2-х клавишный выключатель  с большим количеством рожков возможно в ситуации, когда в квартире имеется подходящая для этого электропроводка. При соблюдении этого условия можно будет использовать различные варианты режимов освещения.

    Дополнительная информация: Обойтись старой подводкой можно только в случае, если ранее использовался осветитель схожей конструкции (с несколькими рожками).

    Как и в предыдущем варианте для этого нужно, чтобы в месте вывода кабеля из потолочного отверстия выходило два фазных провода и один нулевой.

    Входящие в состав осветительного прибора лампочки могут быть разделены следующим образом:

    • Одна группа состоит из двух ламп, а 2-я – из 4-х.
    • Каждая из этих групп содержит по 3 осветительные единицы (фото справа).

    Разбивать рожки в соотношении 5 к одному в этой ситуации не имеет смысла, поскольку разницы, когда горят 6 или только 5 ламп практически незаметна.

    Как и в предыдущих случаях, разводка нулевых и фазных проводников по рожкам должна быть организована в корпусе люстры (обычно это делается еще на производстве при ее изготовлении).

    Пользователю остается соединить через специальный коннектор провода в изоляции одинакового цвета, соблюдая выбранный порядок коммутации. Если расцветка проводов на люстре не обозначена – придется прозвонить их с помощью мультиметра и выявить где земляной проводник, выходящий на цоколи, а где фазный, подводимый к центральным пятачкам ламп.

    Схема подключения 8 рожковой люстры через двойной выключатель

    Для подключения осветительного прибора с восемью рожками потребуется действовать таким же образом, как это делалось во всех предыдущих случаях. В данной ситуации придется воспользоваться следующими вариантами разбивки лампочек по группам:

    Обратите внимание: Вариант 7+1 не имеет смысла, как и схема разбивки 5+1 в предыдущем случае.

    Выбор возможных вариантов светового потока в этой ситуации существенно возрастает, что гарантирует возможность экономного расходования электроэнергии. Экономный режим обычно выбирается в ситуации, когда в максимальной освещенности нет необходимости.

    Видео по теме

    Мы подобрали видео, с помощью которого вы сможете правильно подключить люстру к двойному выключателю на 5 лампочек.

    В заключительной части обзора отметим, что каждый из рассмотренных способов включения осветительных приборов на разное количество ламп предполагает определенный уровень суммарной освещенности для данного помещения. Количество одновременно включенных источников света зависит от полезной площади и объема.

    Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

    Помогла23Не помогла7

    Как работает проводка двухпозиционного переключателя?

    В этом руководстве мы узнаем о простой, но интересной концепции, называемой двухсторонним переключателем. Его также называют переключателем лестницы, поскольку вы можете управлять одной нагрузкой, например лампочкой, из двух разных мест, например, с любого конца лестницы.

    ПРЕДУПРЕЖДЕНИЕ: Это всего лишь теория, объясняющая, как работает типичный двухпозиционный переключатель. Это не руководство пользователя по установке или подключению двухпозиционного переключателя. Если вы планируете внедрить аналогичную установку в своем доме, обязательно проконсультируйтесь со специалистом, поскольку процесс включает работу с источником переменного тока 230 В (или 110 В переменного тока, в зависимости от того, где вы живете).

    Как подключить двухпозиционный переключатель?

    Как я уже упоминал во вводном параграфе, двухпозиционный переключатель очень полезен при освещении лестницы, поскольку вы можете включить свет непосредственно перед тем, как начнете подниматься по лестнице, а когда вы подниметесь наверх, вы можете выключить свет просто переключение переключателя, расположенного в верхней части лестницы.

    Есть несколько способов установить двустороннее соединение коммутатора. Один из них - это более старый метод, который сейчас нечасто используется, а другой - более современная и безопасная версия, которая применяется как в промышленных, так и в жилых помещениях. Давайте посмотрим на обе эти проводки.

    Прежде чем продолжить, важный компонент, называемый двухсторонним переключателем света, является основным элементом двухстороннего переключения, независимо от типа используемой проводки. Это стандартный однополюсный переключатель с тремя выводами.

    Три терминала обычно называются COM, L1 и L2, но иногда также используются COM, 1 Way и 2 Way. В одном положении COM и L1 подключены, а во втором - COM и L2.

    Этот тип соединения обычно называют конструкцией «Разрыв перед включением», поскольку первое соединение должно быть разорвано перед выполнением второго соединения.

    На следующем изображении показан вид спереди и сзади типичного бытового двустороннего переключателя.

    Подключение стандартного двухпозиционного переключателя

    Первый способ подключения - это пара двухпозиционных переключателей света с 3-проводным управлением. Ниже представлена ​​простая схема подключения трехпроводного двухпозиционного переключателя.

    На схеме видно, что оба терминала COM соединены вместе. Клеммы L1 обоих переключателей подключены к линии (или фазе, или под напряжением) источника переменного тока.

    Клеммы L2 обоих переключателей подключены к одной клемме лампочки, а другая клемма лампочки подключена к нейтрали источника питания переменного тока.

    Из схемы вы можете легко визуализировать, как работает проводка. В состоянии, показанном на изображении выше, свет выключен. Если один из переключателей включен, загорится свет. Чтобы выключить свет, вы можете переключить другой выключатель.

    Когда мы сравниваем эту схему с цифровой электроникой, то это похоже на схему Ex-OR Gate, где состояние индикатора (включено или выключено) зависит от клемм COM клемм обоих переключателей, подключенных к соответствующим клеммам L1 и L2. .

    Коммутатор 1 COM

    Коммутатор 2 COM

    Легкая

    L1

    L1

    ВЫКЛ

    L1

    L2

    ПО

    L2

    L1

    ПО

    L2

    L2

    ВЫКЛ

    Этот метод рекомендуется, поскольку и линейный, и нейтральный провод идут от одной цепи освещения (или выключателя), даже если в ней используется больше проводов.

    Альтернативный метод

    Следующая конструкция проводки - это старая система, которую вы можете найти в некоторых старых домах и промышленных помещениях. Его также называют двухпроводной управляющей проводкой.

    Эта система подключения не рекомендуется для современных реализаций, и если вы планируете установить новую установку или заменить старую, тогда необходимо использовать предыдущую схему подключения.

    Я включил альтернативный метод подключения только для справки и объясню его недостатки.

    Что касается самой разводки, следующая схема показывает реализацию двухпроводного переключателя двухпозиционного управления.

    Клеммы L1 обоих переключателей соединены вместе, и клеммы L2 обоих переключателей также соединены вместе. Подойдя к клеммам COM, клемма COM первого переключателя подключена к фазе (или линии, или под напряжением).

    Клемма COM второго переключателя подключена к одному концу лампочки, а другой конец лампы подключен к нейтрали источника переменного тока.

    По умолчанию (как показано на схеме) свет выключен. Но когда один из переключателей включен, загорается свет. С точки зрения цифровой электроники эта конфигурация аналогична воротам Ex-NOR.

    Переключатель 1 COM

    Переключатель 2 COM

    Легкая

    L1

    L1

    ПО

    L1

    L2

    ВЫКЛ

    L2

    L1

    ВЫКЛ

    L2

    L2

    ПО

    Несмотря на то, что этот метод экономит кабель, он больше не является предпочтительным, поскольку фаза и нейтраль могут поступать от разных цепей освещения (или выключателей).

    Другой серьезный недостаток связан с электромагнитными помехами. Мы знаем, что любой проводник с током излучает электромагнитное излучение. Если провода под напряжением и нейтраль расположены в непосредственной близости, они нейтрализуют электромагнитное излучение друг друга.

    Но в этой проводке нейтраль и провод под напряжением прокладываются отдельно в разных частях дома, что превращает провода в гигантскую индукционную петлю. Это определенно вызовет проблемы с помехами для других электромагнитных и радиочастотных сигналов.

    Пример

    У меня нет двухсторонних переключателей света для демонстрации работы, но я подумал, что сделаю аналогичную настройку, используя пару однополюсных двухпозиционных переключателей (SPDT) и светодиод.Тумблер SPDT можно рассматривать как двухсторонний переключатель света, поскольку он имеет три контакта и работает очень похоже на двусторонний переключатель света.

    На следующем изображении показан типичный тумблер SPDT с его выводами.

    Для подключения я выбрал стандартный способ с литий-ионной батареей 3,7 В в качестве источника питания. Работало безупречно.

    Электрические схемы переключателя света

    - Do-it-yourself-help.com

    По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода.Подсчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

    Эта страница содержит схемы подключения бытовых выключателей света и включает в себя: петлю выключателя, однополюсные выключатели, регулятор света и несколько вариантов подключения комбинированного устройства с выключателем розетки.Также включены схемы подключения нескольких осветительных приборов, управляемых одним переключателем, двумя переключателями на одной коробке и раздельной розеткой, управляемой двумя переключателями.

    Подключение контура переключателя

    Когда источник электрического тока исходит от осветительной арматуры и управляется из удаленного места, используется петля переключателя.

    Эта схема соединена двухжильным кабелем, идущим от источника света до места выключателя. Нейтраль от источника подключается непосредственно к клемме нейтрали на лампе, а горячий источник соединяется с белым контурным проводом.Белый провод с обоих концов помечен черным, чтобы идентифицировать его как горячий. На SW1 он подключен к одному из выводов. Черный контурный провод подключается к другому выводу, а на светильник - к горячему выводу на приспособлении.

    Это обновленная версия первой аранжировки. Поскольку электрический код в обновлении NEC 2011 года требует наличия нейтрального провода в большинстве новых распределительных коробок, между светом и переключателем проходит трехжильный кабель. Красный и черный используются для горячего, а белый нейтральный провод на распределительной коробке позволяет запитать таймер, пульт дистанционного управления или другой программируемый переключатель.

    Подключение однополюсного переключателя света

    Здесь однополюсный переключатель управляет питанием светильника. Источник находится у переключателя, и оттуда к свету идет двухжильный кабель. Горячий провод источника подключается к клемме переключателя, а другая клемма подключается к черному проводу кабеля. Нейтральный провод от источника соединяется с белым проводом кабеля и продолжается до света. На светофоре белый провод подключается к нейтральному выводу, а черный провод подключается к горячему.

    Электромонтаж двух переключателей для двух ламп

    Здесь два переключателя подключены к одному блоку для управления двумя отдельными лампами. Источник находится в распределительной коробке, и к каждому светильнику подведен 2-проводной кабель. Один источник соединен с каждым переключателем с помощью кабеля для питания двух ламп.

    Схема подключения нескольких источников света

    На этой схеме показано подключение одного переключателя для управления 2 или более лампами. Источник находится на SW1, и оттуда идет двухжильный кабель к приборам. Горячие и нейтральные клеммы на каждом приспособлении соединяются с помощью гибкого кабеля с проводами цепи, которые затем переходят к следующему свету.Это простейшее размещение более одного светильника на одном выключателе.

    Схема подключения диммера

    Реостат или диммер позволяет изменять ток, протекающий к осветительной арматуре, тем самым изменяя интенсивность света. Переключатель диммера будет иметь многожильные провода, которые необходимо отрезать от сплошного кабеля в виде косички. Подобное устройство следует использовать только с лампой накаливания, а не с потолочным вентилятором или другим двигателем. См. Схему подключения регулятора скорости для подключения реостата для управления скоростью вентилятора.

    Для подключения этой цепи от диммера к свету идет двухжильный кабель. Источник находится на диммере, и горячий провод соединен с одним горячим проводом на устройстве. Другой провод от диммера соединен с черным проводом кабеля, идущим к горячей клемме на светильник. Нейтральный провод источника соединен с белым проводом кабеля, который продолжается до нейтральной клеммы на фонаре.

    Подключение переключателя к настенной розетке

    Здесь розетка управляется однополюсным выключателем.Обычно это используется для включения и выключения настольной лампы при входе в комнату. На этой схеме 2-проводной кабель проходит между SW1 и розеткой. Источник находится на SW1, и горячий провод подключен к одной из клемм там. Другая клемма переключателя подключена к черному проводу кабеля, идущему к горячей клемме розетки. Нейтраль источника соединяется в распределительной коробке с белым проводом кабеля, идущим к нейтрали на розетке.

    Схема подключения

    для розетки с разделением на две части

    На этой схеме показана проводка раздельной розетки, при которой верхняя половина контролируется переключателем SW1, а нижняя половина всегда горячая.Розетка разделяется путем разрыва перемычки между двумя клеммами цвета латуни. Перемычка между нейтральными серебряными клеммами должна оставаться нетронутой.

    Здесь источник находится на выходе, а оттуда к SW1 идет двухжильный кабель. Нейтральный провод схемы подключается к одной из нейтральных клемм на розетке, к выключателю он не идет. Горячий источник соединен с кабелем, который подключается к нижней, всегда горячей половине розетки, и к белому кабельному проводу, идущему к SW1.Белый провод с обоих концов помечен черным, чтобы идентифицировать его как горячий. Черный провод кабеля идет к SW1, соединяя его с горячей верхней половиной раздельной розетки.

    На этой обновленной схеме 3-проводной кабель проходит между розеткой и переключателем, а красный провод кабеля используется для передачи горячего источника к переключателю. Нейтраль от источника соединяется с распределительной коробкой с помощью белого провода, и на этой схеме белый провод закрывается гайкой. Это представляет собой изменение кода NEC, которое требует наличия нейтрального провода в большинстве новых распределительных коробок.Если вы используете новую цепь, проверьте электрический код, чтобы понять это и любые другие обновления требуемой процедуры.

    Подключение двойной переключаемой розетки

    В этой схеме раздельная розетка управляется двумя отдельными переключателями. При таком расположении две лампы можно подключать к одной розетке, и каждой можно управлять отдельно из двух разных мест.

    Здесь снова соединительный язычок между клеммами розетки сломан, а нейтральный язычок остается целым.Источник находится на SW1, и 3-проводный кабель идет оттуда к розетке, 2-проводный кабель идет оттуда к SW2. Горячий провод источника соединен с кабелем SW1 и с черным проводом, идущим к коробке розеток. В коробке черный провод соединен с белым проводом, идущим к SW2. Белый провод имеет черные отметки на обоих концах, чтобы идентифицировать его как горячий.

    Красный провод кабеля проходит от SW1 к клемме под напряжением в верхней половине разъемной розетки. Нейтраль источника соединяется с белым проводом, идущим к нейтрали розетки.Неважно, какой именно, требуется только одно соединение.

    От розетки черный провод кабеля, идущий к SW2, подключается к горячей клемме на нижней половине и к переключателю на другом конце.

    На этой обновленной схеме 3-проводной кабель проходит между розеткой и переключателем SW2, чтобы можно было подключить нейтральный источник ко второй распределительной коробке.

    Здесь белый не используется для горячего, а вместо этого черный провод служит для второго переключателя.Красный провод к SW2 подключен к горячему полюсу в нижней половине розетки и к переключателю на другом конце.

    Подключение к трехпозиционной розетке

    На этой схеме два трехпозиционных переключателя управляют розеткой настенной розетки, которая может использоваться для управления лампой от двух входов в комнату. Эта схема подключена так же, как и 3-сторонние фонари по этой ссылке.

    Между выключателем и розеткой проходит трехжильный кабель. Источник находится на SW1, где горячий соединяется с общей клеммой, а нейтраль соединяется с нейтралью на выходе.Красный и черный провода, идущие от SW1 к розетке, используются в качестве дорожных. На выходе путешественники соединяются, чтобы бежать к SW2, используя красный и белый провода в этом кабеле. Белый провод с обоих концов помечен черным, чтобы идентифицировать его как горячий. Черный провод к SW2 подключается к горячему на розетке и к общему проводу SW2 на другом конце.

    Электропроводка для розетки и комбинированного переключателя

    Комбинированное устройство с выключателем розетки удобно, когда вам нужны оба, но у вас есть только одна коробка.Подобно ранее упомянутым разъемным розеткам, в этих устройствах используется съемный соединитель между двумя горячими выводами, чтобы при необходимости разделять его. В неповрежденном состоянии и подключенном к одному проводу горячего источника, комбо можно использовать для выключения и включения света, пока розетка будет постоянно горячей. Если вам нужно подобное устройство с защитой от замыкания на землю на кухне, в ванной или прачечной, загляните сюда, чтобы увидеть электрические схемы для комбинированного выключателя розетки gfci.

    На этой схеме показан первый вариант подключения для этого устройства.При таком расположении перемычка между горячими клеммами остается нетронутой. Источник находится на устройстве, а горячий подключается непосредственно к одному из горячих выводов, неважно, какой именно. Двухжильный кабель проходит от комбо к осветительной арматуре, а выход переключателя подключается к черному проводу, идущему к горячей клемме светильника. Нейтральный провод источника соединен с нейтралью на половине розетки комбинированного устройства и с белым проводом кабеля, идущим к свету. На свету он подключается к нейтральному выводу.

    Если у вас есть второе устройство в одной коробке с комбинированным переключателем, вы можете соединить их вместе, как показано на этой схеме. Здесь мы используем розетку, но любое устройство, такое как выключатель, таймер и т. Д., Будет подключено таким же образом. Вкладка на комбо остается нетронутой, и источник горячего подключения соединен с помощью гибкого провода к горячим клеммам на каждом устройстве в коробке. Нейтраль источника подсоединяется к обоим устройствам и к белому проводу, идущему к клемме нейтрали устройства. Выход комбинированного переключателя подключается к черному проводу, идущему к горячему выводу прибора.

    Это еще один вариант подключения комбинированного устройства, в котором используются два электрических источника. В этой конфигурации соединительный язычок между горячими клеммами на устройстве сломан, чтобы разделить их. Переключатель управляет светом, и половина розетки комбинированного устройства всегда горячая.

    Источник 1 входит в осветительную арматуру, и оттуда проходит трехжильный кабель к половине переключателя на устройстве. Горячий от источника подключается к черному проводу, идущему к комбо-разъему и к входной стороне переключателя.Белая нейтраль от источника подключается непосредственно к светильнику. Красный провод от фонаря подключается к выходу переключателя и к горячему выводу на другом конце.

    Источник 2 подключается к комбинированному устройству, где горячий и нейтральный провода подключаются к своим соответствующим клеммам на розеточной половине устройства.

    Наконец, комбинированный переключатель можно использовать для управления самой встроенной розеткой, что позволяет ей работать как переключаемая розетка.Это удобно, если вы хотите использовать переключатель для управления осветительной арматурой или другим устройством, подключенным к комбо. Здесь перемычка между двумя половинками удаляется, и горячая цепь подключается к входной стороне переключателя. Релейный выход направляется на горячую сторону розетки с помощью короткой перемычки того же калибра. Нейтраль контура подключена к нейтральной стороне розетки.

    Еще подобное на Do-It-Yourself-Help.com

    Подключение Brilliant, когда есть несколько переключателей, которые управляют одними и теми же источниками света - Brilliant Support

    Если есть другие переключатели, управляющие светом в цепи, это называется «3-ходовым», «4-ходовым» или «многоходовым». путь "конфигурация.«3-позиционный» переключатель позволяет включать и выключать питание из более чем одного места. «4-позиционные» переключатели добавляются при наличии трех или более мест. «Многоходовой» переключатель - это «3-ходовой» или «4-позиционный» переключатель, что означает, что одними и теми же огнями можно управлять из разных мест.

    Сначала определите провода, которые вы будете использовать.

    1. Нейтраль (N) - Обычно белого цвета и используется в домах с современными стандартами проводки. Один или несколько нейтральных проводов могут быть подключены или не подключены к вашему коммутатору.Нейтральные провода не используются со стандартным переключателем, хотя некоторые электронные диммеры используют их. Если к вашему переключателю не подключен нейтральный провод, один или несколько, скорее всего, будут в задней части коробки, в которой находится переключатель. Нейтральный провод может быть частью жгута и, скорее всего, закрыт гайкой для провода. Если имеется более одного нейтрального провода, вы должны соединить их вместе, а затем подключить к Brilliant, используя наш раздел о соединении гаек и удлинителей проводов для получения инструкций. Если нейтральный провод отсутствует, значит, ваш дом несовместим с Brilliant.В этом случае следует проконсультироваться с электриком.
    2. Земля (⏚) - Обычно голая медная или зеленого цвета. Провода заземления используются практически во всех случаях. Если вы находитесь в старом доме, вы можете найти выключатели без заземляющих проводов. В этом случае не устанавливайте Brilliant и проконсультируйтесь с электриком, чтобы согласовать домашнюю проводку.
    3. Обыкновенный и Путешественник - Обычно черный и красный. Для двух переключателей вы увидите два черных провода и один красный провод. Найдите черный провод, который входит в электрическую коробку, в том же экранированном кабеле, что и красный провод.Эти два провода - это провод Black Traveler и провод Red Traveler, которые подключаются к другому переключателю. Другой черный провод называется общим проводом.

    После того, как вы определили каждый провод, отсоедините провода от существующего коммутатора и отложите старый коммутатор в сторону.

    Вставьте провода от стены в отверстия для клемм на Brilliant Base и прикрепите их, затягивая винты по бокам основания, пока провода не будут надежно закреплены.

    1. Подключите нейтральный провод к одному из отверстий «N» на основании.Если имеется несколько нейтральных проводов, см. Наш раздел, посвященный гайкам и удлинителям проводов, чтобы узнать, как их соединить.
    2. Подключите провод заземления к одному из отверстий «⏚» на основании.
    3. Подключите общий провод к одному из отверстий «C» на основании.
    4. Подключите черный провод Traveler к одному из отверстий «L1» на основании.
    5. Подключите красный провод путешественника к одному из отверстий «L2» на базе.

    Еще раз проверьте проводку! В осветительных установках с двумя или тремя переключателями к каждой клемме должен быть подключен провод!

    электрическое - Как подключить несколько светильников к одному выключателю?

    По сути, вы хотите начать с коммутатора.Вы вводите черно-белый провод снизу распределительной коробки (от панели). Это будет кабель 12/2 или 14/2. Вы проводите еще один кабель 12/2 или 14/2 от верхней части распределительной коробки к первому свету. Подключаешь черный провод к выключателю. Вы соединяете 2 белых провода вместе, а затем подключаете другую клемму переключателя к черному проводу кабеля, выходя из этой распределительной коробки к первому свету. Заземляющий провод также должен быть соединен таким образом, но с клеммой заземления на переключателе.У каждого светильника будет кабель «входящий» (от переключателя) и «выходящий» (в сторону от переключателя). К каждому фонарю вы соедините входящий и выходной черные провода вместе, а также 1 клемму на фонаре. Проделайте то же самое с белыми проводами. Если на светильник есть клемма заземления, сделайте это также, в противном случае просто соедините входящий и исходящий заземляющие провода вместе. На последнем индикаторе просто подключите входящий черный провод к 1 клемме на фонаре, а затем подключите белый провод к другому.Этот метод называется параллельным подключением, поэтому, если один свет горит, ток все еще может пройти к другим источникам, чтобы зажечь их.

    Еще кое-что, о чем следует знать:

    Большинство домашних проводов имеют калибр 12 или 14, что соответствует схеме на 20 или 15 ампер соответственно. Максимальная «проектная мощность» - 80% от этой. Допустим, вы используете выключатель на 20 ампер с проводом 12 калибра. Эта цепь должна работать при токе не более 16 ампер. Предположим, вы используете 100-ваттные лампочки на 120 вольт.Использование ватт / вольт = ампер, для 600 ватт / 120 вольт = 5 ампер. Так что это будет нормально работать с 15-амперным выключателем, в зависимости от того, что еще есть в этой цепи. http://www.thecircuitdetective.com/ также является отличным справочником для начинающих электриков, чтобы получить представление о том, как все работает.

    Конечный результат должен быть примерно таким:

    РЕШЕНО: Неправильно подключен двойной настенный выключатель? - Электрооборудование

    Привет @lizadizzle,

    Похоже, что произошла ошибка подключения.

    Из вашего описания кажется, что активный провод входит в один выключатель, и выход этого переключателя идет на свет в холле, а также на вход на выключатель, питающий свет крыльца.

    Так было всегда?

    Обычно с выключателями света активный провод входит в выключатель (-ы), и, поскольку это двойной выключатель для освещения, его следует соединить с другим выключателем на пластине. Каждый из выходов переключателей должен соответствовать своим индикаторам.

    Так должно получиться, что к переключателям идет только 3 провода. (хотя он может быть подключен иначе)

    Один активный вход (соединенный с обоими входами переключателя) и два выхода, по одному на каждый переключатель. Все они могут быть одного цвета или разных цветов в зависимости от того, как они подключены, как отдельные провода, так и в виде кабеля

    Будьте осторожны, если собираетесь проверять соединения на задней панели переключателей. Выключите автоматический выключатель или снимите предохранитель, который питает свет от главного блока питания.Затем проверьте, что ОБА лампочки НЕ включаются. После того, как вы сняли пластину переключателя со стены / двери (следите за тем, куда вы кладете пальцы или инструменты), затем используйте тестовый инструмент, например, только для того, чтобы дважды убедиться, что на любом из проводов НЕТ ПИТАНИЯ, прежде чем прикасаться к ним. , поскольку предположение, что нет электричества только потому, что не работают огни, может быть фатальным.

    Если это кажется слишком осторожным, вызовите электрика, если у вас есть какие-либо сомнения. Жизнь драгоценна

    Привет @lizadizzle,

    IF он подключен так, как я думаю, перемещая красный провод внутри выключателя фиолетового провода и вверх, чтобы присоединиться к другому красному проводу, тогда внешний свет должен работать только в зависимости от внешнего переключателя и независимо от положения внутреннего переключателя

    НЕОБХОДИМО ОТКЛЮЧИТЬ ПИТАНИЕ от блока питания, если вы собираетесь изменить положение провода.

    Вот изображение, которое показывает, как я думаю, что это может быть подключено в настоящее время.

    Это при условии , что на коричневый провод НЕТ ПИТАНИЯ, как и должно быть, возможно, потому, что он сломан, и поэтому красный провод был проложен между двумя переключателями, чтобы преодолеть проблему без необходимости запускать новый провод на замену коричневого

    (щелкните изображение, чтобы увеличить для лучшего просмотра)

    Зеленая линия показывает путь тока для питания двух ламп, т.е. вам нужно, чтобы внутренний переключатель работал для подачи питания на внешний переключатель.

    Красная линия показывает, как при перемещении красного провода (от той же клеммы, что и фиолетовый провод на внутреннем переключателе, на другую клемму с красным проводом на внутреннем переключателе) теперь подается питание на внешний переключатель. питание независимо от внутреннего переключателя (показано пунктирной линией на схеме)

    PS извините, мне следовало добавить, что круг с крестом внутри является символом лампы на всякий случай, если вам интересно, что это такое, а также символ после ламп - это просто символ Земли или обратного пути - неверно, я знаю как это должен быть символ нейтрального провода, но этого будет достаточно для схемы, поскольку она работает таким же образом.

    Электрический выключатель | 3 способа | Однополюсные, двухполюсные

    Выключатели используются для управления освещением, вентиляторами и даже большими электродвигателями, но они не все одинаковы. Важно выбрать правильный тип переключателя для приложения.

    Однополюсный и трехходовой

    Однополюсный выключатель используется для управления светом в небольшой кладовой или ванной. Это называется однополюсным переключателем, потому что два провода соединены или разделены механизмом переключения.Также есть заземляющий провод для защиты от электрических неисправностей.

    Однако в некоторых приложениях, таких как коридоры и большие комнаты, наличие одного переключателя может быть неудобным, поэтому может быть полезно управлять светом из двух мест, и это роль трехпозиционного переключателя.

    Используются парами, по одному в каждом месте переключения. Они подключены таким образом, что любой переключатель может включать свет, независимо от настройки другого.

    Трехпозиционный переключатель больше однополюсного переключателя и имеет три винтовых зажима для подключения проводов, а также заземление.Два из них используют бегущие провода, идущие от одного переключателя к другому. Для третьей клеммы один переключатель подключен к проводу горячего питания, а другой переключатель подключен к свету.

    Двухполюсные выключатели

    Однополюсные и трехпозиционные переключатели используются для слаботочных устройств с напряжением 120 В переменного тока (Вольт переменного тока). Иногда цепь может быть на двухполюсном выключателе, что делает цепь 240 В переменного тока. Эта схема обычно используется с большей нагрузкой, такой как двигатель или прибор, требующий 240 В переменного тока.

    Двухполюсный переключатель используется с питанием 240 В переменного тока. В бытовых условиях эти цепи питают сушилки для одежды, электрические плиты, электрические водонагреватели или оконные блоки кондиционирования воздуха, которые подключены к специальному двухполюсному выключателю в центре нагрузки. Двухполюсные переключатели 240 В переменного тока требуют наличия горячего провода 120 В переменного тока, который обычно представляет собой черный и красный провод, подключенный к переключателю. Третий зеленый провод подключается к винту заземления. Двухполюсный переключатель одновременно разрывает оба провода 240 В переменного тока, чтобы размыкать цепь, и одновременно замыкается, чтобы установить контакт и замкнуть цепь.

    Электропроводка переключателя потолочного вентилятора - электрическая 101

    Опции управления потолочным вентилятором и осветительным комплектом

    Существует несколько способов управления потолочными вентиляторами и осветительными комплектами.

    • Один провод / переключатель - для одновременного включения / выключения вентилятора (и освещения)
    • Два провода / переключателя - один переключатель включает / выключает питание вентилятора, другой - свет
    • Тяговые цепи - для регулировки скорости вентилятора и освещения
    • Пульт дистанционного управления - доступен на новых или существующих вентиляторах для регулировки скорости вентилятора и освещения
    • Настенный пульт - для регулировки скорости вентилятора и освещения, доступны настенные органы управления для конфигураций с одним или двумя проводами / переключателем

    Однопроводное и двухпроводное настенное управление коммутатором

    Однопроводная конфигурация использует один переключатель и один линейный провод для управления питанием вентилятора (и индикаторов).

    В двухпроводной конфигурации используются два переключателя и два линейных провода каждый для управления питанием вентилятора и освещения.

    Схема подключения выключателя потолочного вентилятора

    2

    Сетевое напряжение поступает в розетку переключателя, и линейный провод подключается к каждому переключателю. Коммутируемые линии и нейтраль подключаются к проводному кабелю 3-, идущему к выходному блоку освещения / вентилятора на потолке.

    Переключатель управления вентилятором обычно подключается к черному проводу, а переключатель комплекта освещения - к красному проводу 3--жильного кабеля.

    На этой схеме черный провод потолочного вентилятора предназначен для вентилятора, а синий провод - для комплекта освещения.

    Схема заземления показана отдельно.

    Схема подключения переключателя потолочного вентилятора

    1

    3- Проводной кабель идет от распределительной коробки и подключается к проводу вентилятора, освещения, нейтрали и заземления.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
