Инструкция

В первую очередь, необходимо тщательно заизолировать крюк, на который предполагается повесить люстру. Также проверьте его на прочность.
Прочитайте инструкцию по к осветительному прибору, в ней всегда указывается точная последовательность действий. Если указано то, что необходимо провести заземление, значит, оно в обязательном порядке должно быть подключено.

После того, как будут подготовлены крюк, люстра , отключите электричество во всей , для этого необходимо отключить электроэнергию автоматическим , который расположен в щитке. Обязательно перепроверьте, есть ли напряжения в сети при помощи индикаторной отвертки.

После того, как все будет готово, отыщите на вашем потолке три проводка, один из которых «нуль», а два остальных – фазные. Снимите со всех трех проводков изоляционную ленту и разведите их в разные стороны так, чтобы они не смогли замкнуть. Следует помнить о том, что два фазных проводка выводятся в выключатель, а провод «нуль», остается в монтажной коробке.

Если вы не знаете, какой провод из них «нуль», а какой фазовый, включите свет в квартире, но выключите свет в комнате. По очереди присоединяйтесь к оголенным проводкам индикаторной отверткой и следите за показателями, если он стоит на месте, значит, провод – «нуль».

По новым правилам провода проводки различаются по цвету, то есть если провод имеет черную или коричневую маркировку – фаза, если синюю – «нуль», если желтую или зеленую, то это заземление.

После этого, необходимо определить те же самые показатели и в люстре, в большинстве случаев они также имеют цветную маркировку. Если таковая отсутствует, то определить фазы и «нуль» очень просто. Для этого необходимо подключать по два проводка, которые спрятаны в декоративную коробку, к электросети. В то время, когда вы подключите проводки к сети, третий ни в коем случае нельзя трогать. Если в таком положении загорается одна половина ламп, поменяйте проводки, один из которых, не вытаскивая, оставьте в розетке. Так меняйте проводки поочередно, пока не поймете, какой провод является нулевым. Следует упомянуть о том, что какой провод постоянно остается в розетке и есть «нуль».

После того, как все определено, можно устанавливать люстру, (не забудьте снова отключить свет в квартире) подвешивая ее на крюк. Соединить провода в следующем порядке: «нуль» люстры с «нулем» на потолке и, соответственно, фазу с фазой.
Важно знать о том, что невозможно соединить провода разных металлов, так как они образуют электронную пару, которая при эксплуатации может искрить, тем самым вывести из строя электроприбор.

Перед тем, как окончательно закрепить люстру на потолке, проверьте выполненную работу. Включите электричество и люстру. Если все работает нормально, то смело приступайте к окончательной установке защитно-декоративного колпачка люстры.

Перед началом работы по подключению люстры рекомендую ознакомиться с ее устройством .

Обозначение проводов люстры

Контакты для подключения к проводам электропроводки на люстре обозначается следующими латинскими буквами:

  • L – фаза,
  • N – нулевой провод,
  • РЕ – заземляющий проводник желто -зеленого цвета.

Наносить маркировку на люстрах стали совсем недавно, и в люстрах, выпущенных давно, обозначений может не быть. В таком случае придется разбираться самостоятельно.

О подключение в люстре заземляющего провода

В современных люстрах с металлической арматурой устанавливается заземляющий провод желто -зеленого цвета. Обозначается заземляющий провод латинскими буквами РЕ . Если в квартире электропроводка выполнена с заземляющим проводом (он должен быть желто -зеленым , но может быть и любого цвета), то его тоже нужно подсоединить к клемме, к которой подсоединен желто -зеленый провод люстры.

В домах старой постройки квартирная электропроводка обычно выполнена без заземляющего проводника. В старых люстрах или тех, арматура у которых из пластмассы, тоже нет заземляющего проводника. В таких случаях заземляющий проводник не подсоединяется, на работоспособность люстры он не повлияет, так как выполняет только защитную функцию.

На фотографиях провода, выходящие из потолка и люстры, изображены белым цветом, и это не случайно.

Не существует единого международного стандарта на цветовую маркировку проводов в электрической сети, а в люстрах - тем более. Да и в России цветовая маркировка электропроводов с 1 января 2011 года изменилась. Только заземляющий провод РЕ в спецификациях всех стран маркируется желто -зеленым цветом.

Внимание! Перед подключением люстры, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы .

Схемы подключения люстры

Несмотря на все многообразие моделей, все люстры, включая светодиодные люстры с пультом , подключаются по одной из схем, рассмотренных ниже. Для подключения достаточно провода, выходящие из потолка правильно соединить с выводами клеммы, установленной на корпусе люстры. Работа простая и по силам любому домашнему мастеру, даже без опыта работы в электрике.

Если из потолка и люстры выходит по 2 провода

Подключение одно рожковой люстры, состоящей из одной лампочки, и одноклавишного выключателя в электропроводке обычно не вызывает затруднений.

Достаточно два провода, выходящие из потолка, соединить с помощью любого вида клеммной колодки с проводами, выходящими из основания люстры.

Хотя по требованиям ПУЭ скрутка проводов электропроводки в настоящее время запрещена, но в безвыходной ситуации, с учетом того, что люстра потребляет малый ток, можно временно подключить люстру методом скрутки с последующей изоляцией соединения.


Согласно требованиям ПУЭ, для повышения эксплуатационной безопасности фазный провод должен в электрическом патроне подсоединяться к центральному контакту, а выключатель должен размыкать фазный провод . Желательно это правило соблюдать. Но на практике об этом никто не задумывается, обычно подсоединяют выключатель и люстру как придется.

Если из потолка и многорожковой люстры выходит по 2 провода

Если люстра имеет несколько рожков, но из нее выходит только два провода, то значит, все лампочки внутри люстры соединены параллельно, и подключается такая люстра, по выше приведенной схеме.

Если из потолка выходит 2 провода, из люстры 3 и более

Рассмотрим более сложный вариант подключения люстры, провода в ней соединены для возможности включения каждой лампочки отдельно. Для нашего случая все пары проводов от патронов, вне зависимости от их количества, надо соединить параллельно. Один из вариантов - установка дополнительной перемычки из провода (на фото розового цвета).


Можно обойтись без установки перемычки. Достаточно отвинтить винты у первой и третьей клемм, вынуть провод, идущий от левого патрона из первой клеммы, и вставить в третью, вместе с правым проводом, идущим от правого патрона.

Если из потолка выходит 3 провода, а из люстры 2

Обычно три провода выходит из потолка в случае, если установлен двухклавишный выключатель. В первую очередь нужно разобраться с проводами, выходящими из потолка, – найти общий провод. Это легко сделать при наличии индикатора фазы .

Для поиска общего провода нужно включить обе клавиши на выключателе и последовательно прикоснуться к каждому проводу щупом-индикатором.

В зависимости от того, какой провод размыкает выключатель, фазный или нулевой, возможны два варианта поведения индикатора.

  • При касании к двум проводам свечение есть, а к третьему нет. В этом случае провод, на котором свечения нет, – общий.
  • При касании к одному из проводов свечение есть, к двум другим нет. Тогда провод, на котором есть свечение, – общий.

Без индикатора фазы тоже несложно разобраться с подключением. Нужно подсоединить к люстре любые два провода из потолка и включить обе клавиши выключателя. Если свет зажигается, значит, соединение получилось с общим проводом и одним из идущих от выключателя. Можно так все и оставить. Если есть желание разобраться в проводах до конца, нужно перебором подключиться так, чтобы при включении обеих клавиш на выключателе свет не загорался. Таким образом получится найти провода, идущие от выключателя.


Остается зажать в клемме общий провод и любой другой, идущий из потолка с парой проводов люстры. Если нужно, подключить люстру, чтобы свет включался любой из двух клавиш выключателя, то ставим перемычку (на фото розового цвета) или зажимаем провода, которые на фото соединены перемычкой, в одной клемме.

Перемычку можно установить и не в клеммной колодке, а в выключателе.

Если из потолка выходит 3 провода, из люстры – несколько

Если нужно, чтобы включались не все лампочки многорожковой люстры одновременно, а группами, то люстру нужно подключить по приведенной схеме. Обязательным условием является наличие двухклавишного выключателя. Подключать двух- или трехрожковую люстру нужно по методике, описанной выше. Определяется из трех выходящих из потолка общий провод. К нему подсоединяются по одному проводу из пар, идущих от каждого патрона люстры.


Оставшиеся два провода соединяются с оставшимся свободным проводникам из пар, идущих от патронов люстры. Гораздо легче будет справиться с подключением многорожковой люстры если ознакомиться с ее устройством .

Схема подключения 2-3 люстр


от одноклавишного выключателя

В помещении большой площади, или если установлен подвесной потолок, для хорошего освещения приходится устанавливать несколько люстр или точечных светильников вмонтированных в потолок, которые требуется включать одновременно одним одноклавишным выключателем.

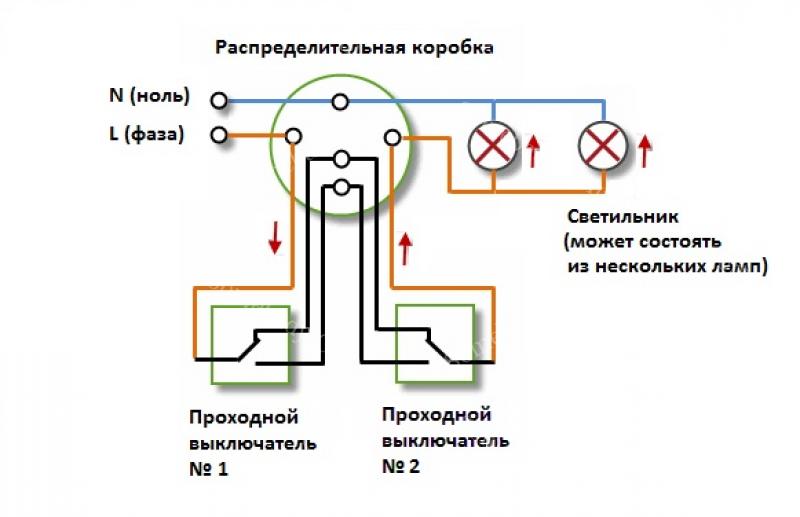

Иногда необходимо подключить выключатель таким образом, чтобы можно было ним включать свет одновременно в двух, трех и более помещениях. В таком случае люстры или светильники подключаются параллельно, как несколько патронов в одной люстре, по следующей схеме.

Каждая люстра на схеме подключена к выключателю через отдельную распределительную коробку, но можно все соединения выполнить и в одной соединительной коробке, все зависит от схемы прокладки электропроводки в помещении. Если в каждой люстре много рожков, то они соединяются параллельно, как для рассмотренного выше случая подключения, когда из потолка выходит два провода, а из люстры - три или несколько.

Схема подключения трех люстр


от одного трехклавишного выключателя

Если в одном или нескольких помещениях нужно включать отдельно каждую люстру от одного трехклавишного выключателя, то следует подключение люстр выполнить по приведенной ниже схеме.

Такой вариант подключения светильников часто используется при управлении светильниками, установленными в ванной комнате, туалете и кухне. В коридоре устанавливается один трехклавишный выключатель, и перед входом в помещение включается соответствующая люстра.

Подключение люстры


к блоку выключателей Viko (Вико) с розеткой

Иногда рядом с выключателем требуется установить дополнительно розетку. При такой необходимости целесообразно поменять установленный выключатель на блок, состоящий из выключателей и розетки, например Viko (Вико), изображенного на фотографии. Выключателей для люстры в блоке бывает от одной клавиши до четырех. Так что есть возможность подобрать подходящий. На фотографии - двухклавишный блок со светодиодной подсветкой и одной розеткой.

Подключать блок выключателей с розеткой к люстре нужно по приведенной ниже схеме. Как видите, схема мало чем отличается от подключения люстры к обыкновенному выключателю, за исключением дополнительного провода, идущего от нулевого провода к левому выводу розетки.

На схеме подключение проводов приведено в соответствии с требованиям ПУЭ, в реальной проводке ноль и фаза могут быть подключены наоборот. Если стоял, например, двухклавишный выключатель, а нужен одноклавишный с розеткой, то можно не прокладывать дополнительный провод, а использовать свободный, переключив его в распределительной коробке к нулю или фазе, в зависимости от того, какой приходит провод на выключатель.

Наращивание или удлинение проводов


при подключении люстры

Сейчас при ремонте квартиры стали устанавливать подвесные потолки . Особенно популярны натяжные . Они имеют великолепный вид, практически не изнашиваются, бывают любых цветов с глянцевой и матовой поверхностью, не боятся воды. Натяжные потолки устанавливаются на расстоянии 5-10 см ниже от существующей плоскости потолка, поэтому длины проводников для подключения светильников становится недостаточно. Требуется нарастить их длину.

Сложность задачи заключается в том, что добраться до места сращивания проводов для подключения люстры или других светильников после монтажа потолка будет невозможно без его демонтажа. Значит, соединение должно быть выполнено максимально надежным способом. Соединение проводов в труднодоступных местах с помощью клеммной колодки не является надежным видом соединения. Винты в клеммной колодке могут со временем ослабнуть, и потребуется их подтянуть.

В статье сайта «Соединение перебитых в стене проводов» подробно в фотографиях рассмотрены способы соединения алюминиевых и медных проводов между собой, как раз подходящих и для случая удлинения проводов для подключения люстры или других светильников. Для надежного соединения при наращивании алюминиевых проводов медными рекомендую прочитать статью «Как соединять алюминиевые провода» . Для удлинения проводов для подключения люстры к подвесному потолку подойдет один из описанных в статье способов, на резьбе или неразъемное заклепкой.

Сечение провода для подключения люстры

Если в люстре установлено шесть стоваттных лампочек накаливания, рассчитанных на питающее напряжение 220 В, то ток потребления не превысит 3 А. Такой ток выдержит медный проводник сечением 0,5 мм 2 , а стандартная квартирная электропроводка обычно выполнена проводами сечением не менее 2,5 мм 2 . Так что при подключении люстры с лампочками на напряжение 220 В о сечении провода можно не задумываться. При подключении люстры со светодиодными лампами о сечении провода тоже можно не беспокоиться.

При подключении люстры или светильников с галогенными лампочками на напряжение 12 В ток потребления становится намного больше, и сечение провода на участке проводки от понижающего трансформатора или адаптера до ламп люстры нужно рассчитать с помощью приведенного ниже онлайн-калькулятора и проверить его соответствие.

Ток потребления которых в десятки раз меньше, чем у ламп накаливания.

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:


На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

  • игнорировать — если провода такого цвета (или похожего) нет на потолке,
  • подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

При таком включении одновременно загораться будут все лампочки.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм 2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

На днях я производил замену старой люстры на новую пятирожковую.

Дом был панельным, поэтому я хочу обратить на это особое внимание, т.к. там есть небольшой нюанс, с которым я столкнулся в очередной раз. Но обо всем по порядку.

Для начала нужно позаботиться о личной электробезопасности. Отключаем в необходимый автоматический выключатель, на питающих проводах у люстры или однополюсного индикатора и только после этого приступаем к работе.

Вы скажете, что для выполнения такой работы достаточно отключить обе клавиши выключателя. Отвечаю, а вдруг ее какой-нибудь изначально подключил не правильно и выключателем коммутируются не фазы, а нули? Тем более, что по словам заказчика двухклавишный выключатель был неисправен. Но об этом я расскажу в конце статьи.

Откусываем провода и снимаем старую люстру. На фотографии видно, что на питающих проводах , но на проводах, идущих непосредственно в люстру, она имеется: два желтых провода — это фазы от разных клавиш выключателя, а синий провод — это ноль. Сейчас не будем запоминать маркировку, т.к. ее все равно нужно будет перепроверить.

Для установки крепежной пластины для новой люстры, нужно демонтировать декоративную заглушку и крюк. Слегка выдалбливаем ее, она выпадывает вместе с крюком-держателем (кстати он тоже пластиковый).

И вот нам открывается вот такой вид на потолке (в начале статьи я говорил про нюанс). Это уже не первый панельный дом, где я встречаюсь с подобными «технологическими» отверстиями. При установке новой люстры нужно обязательно спрятать этот ужас.

Но здесь возникает некоторая проблема. Заключается она в том, что если просверлить отверстия для крепежной пластины с краю плиты, то он (край) может отломиться (открошиться) при сверлении перфоратором. Вот мне и пришлось немного сместить установку люстры, чтобы просверлить отверстия не на краю плиты, а чуть дальше. При этом нужно учитывать, чтобы основание люстры полностью закрывало это отверстие. Если же не получается полностью его закрыть, то можно аккуратно заштукатурить.

Разбираемся с проводами, выходящими из потолка

Электропроводка в панельных домах прокладывается, либо в специальных каналах (пустотах), либо в стыках между плит. Чаще всего в потолочной плите (плите перекрытия) имеются каналы, идущие параллельно друг другу через определенное расстояние. В моем же случае провода лежат прямо на поверхности потолочной плиты. Это все зависит от серии панельного дома.

Электропроводка алюминиевая и выполнена трехжильным проводом АППВ (3х2,5).

А теперь нам нужно разобраться с проводами, выходящими с потолка, а именно, найти два фазных (L1, L2) и один нулевой (N). Сделать это можно несколькими способами. Я покажу самый простой.

Смотрите, чтобы оголенные концы проводов, не касались друг друга, для этого аккуратно разведите их в стороны.

  • фаза от первой клавиши выключателя (L1)
  • фаза от второй клавиши выключателя (L2)
  • ноль (N)

Включаем в квартирном или этажном щитке отключенный автоматический выключатель. Затем включаем первую клавишу выключателя и с помощью однополюсного индикатора или указателя напряжения «Контакт-55ЭМ» находим фазу (L1), которая подключена к первой клавише выключателя. О том, как пользоваться этими приборами Вы можете узнать по указанным ссылкам:

Затем отключаем первую клавишу и включаем вторую. Аналогично ищем фазу (L2), которая подключена ко второй клавише.

Не забудьте предварительно убедиться, что Ваш указатель исправен, путем проверки его на токоведущих частях, заведомо находящихся под напряжением.

Таким образом, мы нашли две фазы — L1 и L2. У нас остался третий провод — это ноль N.

Как подключить люстру через двухклавишный выключатель

Вот схема подключения люстры, состоящей из пяти ламп.

  • фаза L1 (оранжевого цвета)
  • фаза L2 (желтого цвета)
  • ноль N (синего цвета)

Разбираемся с проводами люстры

Первым делом нам нужно разобраться со схемой самой люстры, т.е. теми проводами, которые выходят из ее основания.

В моем примере от каждой лампочки люстры выходят наружу свои провода. Всего из основания люстры выведено 10 проводов: 5 фазных (коричневого цвета) и 5 нулевых (синего цвета). Это отчетливо видно на фотографии ниже.

Достоинство такой люстры в том, что комбинацию из лампочек можно составить по своему желанию, например, в первую группу можно подключить всего одну лампочку, а во вторую группу — остальные лампы.

Мы договорились с заказчиком, что в первую группу ламп будут входить две лампочки, а во вторую группу — остальные три.

Все соединения проводов я буду выполнять с помощью двух- и трехпроводных . Кстати, недавно в свет вышла новая 221 серия — она более удобная и компактная.

Итак, берем два коричневых провода, желательно не рядом находящихся ламп, и соединяем их между собой. Это у нас будет первая скрутка и назовем мы ее — L1. Затем берем три оставшихся коричневых провода и тоже скручиваем их между собой. Это будет вторая скрутка, которой мы присвоим обозначение — L2. Вот что должно получится.

Вставляем первую (L1) и вторую (L2) скрутки в соответствующие клеммы Ваго.

Пять синих проводов скручиваем между собой в любом порядке (2+3) и подключаем к трехпроводной клемме Ваго. Это у нас будет нулевая клемма (N).

Получилось следующее.

Осталось на клеммы Ваго подключить питающие провода в соответствии с принятой маркировкой.

Вы сейчас скажете, что Wago 222 серии предназначены для соединений только медных проводов. Я знаю, но преднамеренно использую их для соединений и алюминиевых проводов по причине того, что токоведущая шина клеммы — луженая, а не медная. Это значит, что прямого контакта алюминий-медь нет.

Ну нравятся мне клеммы этой серии.

Единственное, что в них нет пасты на основе кварца с техническим вазелином, которая защищала бы соединение от окисления, разрушая образовавшуюся оксидную пленку у алюминия. Но это не проблема, Вы можете приобрести Wago пасту «Alu-Plus» отдельно и зашприцевать прямо в клеммник.

Аккуратно укладываем провода в основании люстры (места там немного) и устанавливаем ее на кронштейн. Затягиваем декоративные гайки. Люстра установлена.

Вставляем в люстру КЛЛ лампы мощностью 25 (Вт) теплого белого цвета с цоколем Е14.

В начале статьи я говорил, что у заказчика был неисправен двухклавишный выключатель. С его слов, «при легком прикосновении к выключателю, он включал и отключал лампы по несколько раз подряд».

Снял я старый выключатель и причина его неисправности была на лицо.

У переключателя контактов обломилась защелка крепления к корпусу выключателя. На фото ниже — слева обломленная защелка, справа — целая.

Снялся переключатель в месте с накладкой, а должен сниматься отдельно.

Эта неисправность и стала следствием «хаотичной» работы двухклавишного выключателя. Переключатель не был закреплен (зафиксирован) к корпусу с правой стороны, нажатие на контакты ослабло, а порой его вообще не было. При включении правой клавиши подвижная часть контакта не была прижата к неподвижной части — пропадал и подгорал контакт.

Вместо старого выключателя я установил новый с керамическим основанием от фирмы «Powerman» (Китай).

Что то последнее время частенько сталкиваюсь с этим брендом, ну вот например, недавно , и он то же был «Powerman».

А вот теперь можно проверить работу новой люстры. Работает исправно!

P.S. Надеюсь, что после прочтения данной статьи у Вас не возникнет вопросов о том, как подключить люстру с двухклавишным выключателем. Ну а если и возникнут, то смело спрашивайте через форму комментариев или обратную связь. Спасибо за внимание.

Как соединить провода в люстре?

Не такой уж и сложный вопрос, и его вполне решить своими силами. Тем более, если вы обладаете хотя бы минимальными познаниями в физике и знаете, чем нулевой провод отличается от фазного.

Прежде, чем приступить непосредственно к подключению люстры, необходимо определиться с проводом и выключателем для подключения. Ключевым фактором в этом вопросе является тип люстры и количество выводов для подключения.

Итак:

  • Выбор выключателя должен производиться, исходя из количества режимов работы вашей люстры. То есть, если предусмотрен только 1 режим свечения, то выбирается одноклавишный выключатель. Если два режима свечения, то — двухклавишный и так далее. Обычно количество режимов не превышает трех.

Обратите внимание! Это правило не относится к люстрам на дистанционном пульте управления режимами освещения. В этом случае коммутационная аппаратура расположена в самой люстре и вам достаточно использовать одноклавишный выключатель.

  • Выбор провода для подключения люстры также должен соответствовать количеству выводов. Для подключения люстры на дистанционном управлении или с одним возможным режимом работы используется провод с тремя жилами. Для люстры с двумя режимами работы инструкция советует применять четырехжильный провод, и так далее.

Подключение люстры

В зависимости от возможных режимов работы люстры отличается и схема ее монтажа. В нашей статье мы рассмотрим соединение проводов в люстре, исходя из всех возможных вариантов.

Подключение люстры с режимами работы «Вкл.» и «Выкл.» осуществляется так же, как и для обычной лампочки. Для этого нам потребуется одноклавишный выключатель и трехжильный провод.

Итак:

  • Если вы собираетесь все работы выполнять своими руками, то главное требование — это безопасность. Поэтому первым делом снимаем напряжение со всей электрической сети вашей квартиры или дома.
  • Теперь нам необходимо вскрыть распределительную коробку и определить фазный, нулевой и заземляющий провода. Если у вас схема электрической сети выполнена в соответствии с п.1.1.29 ПУЭ (Правила устройства электроустановок), то вы легко определите необходимые вам провода. Ведь нулевая жила должна быть обозначена голубым цветом, заземляющий проводник – желто-зеленым и фазный провод — любым другим цветом. Если же ваша электрическая схема не соответствует нормам, то придется воспользоваться индикатором напряжения.
  • Определив фазный провод, подключаем к нему одножильный и прокладываем его к вводу нашего выключателя. Обычно ввод выключателя расположен снизу.
  • Теперь подключаем одножильный провод к выводу выключателя и прокладываем его непосредственно к люстре. Здесь подключаем его к одному из выводов прибора освещения.

Обратите внимание! Для нас важно не подключить фазный провод к заземляющему проводнику. Он обычно обозначается знаком заземления либо имеет соответствующую цветовую окраску. Определив заземляющий провод, вы можете произвести подключение нашего фазного провода к любому из двух оставшихся проводов люстры.

  • Теперь непосредственно в распределительной коробке подключаем нулевой и заземляющий провода. Затем подключаем их к соответствующим выводам люстры. Все, наша люстра подключена, осталось только подать напряжение и опробовать работоспособность нашего подключения.

Особенности подключения люстры на дистанционном управлении

Обычно люстры на дистанционном управлении имеют такой же принцип подключения, как и обычная люстра с одним режимом свечения. Но иногда можно встретить и некоторые отличия, которые мы попытаемся описать ниже.

  • Прежде всего, следует помнить, что автоматика люстр на дистанционном управлении может быть требовательна к подключению фазного и нулевого проводов. В этом случае нулевой провод, в соответствии с п.1.1.29 ПУЭ, обозначают символом «N».

Как подключить выключатель с одной клавишей: схемы подключения и видео

Подключение одноклавишного выключателя света — задача, которая иногда встаёт перед домашним электриком. Большинство осветительных приборов управляется именно такими переключателями. В этой статье подробно рассматривается последовательность действий по подключению одноклавишного выключателя и его установке в домашних условиях без посторонней помощи.

Подготовительные работы перед установкой выключателя

Для подключения переключателя освещения должны быть проведены предварительные подготовительные действия. Инсталляция осуществляется от ближайшей распределительной коробки, к которой подведено питание — сетевые кабели подачи электрического тока.

Питание на выключатель и светильники подаётся из распределительной коробки

Прокладываются три линии — одна от распределительной коробки к светильнику, другая — от неё же к выключателю. Третья — приходит от щитка. Используются, как правило, двух- или трёхжильные провода установочного типа, т. е. с медной (или алюминиевой) жилой, выполненной из цельного металла. В обиходе такой провод называют жёстким в отличие от мягкого, в котором под изоляцией находятся косички из мелких волосяных проводников. На маркировке жёсткий кабель обозначается буквой «У». Площадь сечения проводника подбирается в соответствии с нагрузкой. Для обычной лампы или люстры, в которой совмещено до 3 ламп, достаточно провода с площадью сечения 1,5 мм2.

Если используются энергосберегающие или светодиодные лампочки, сечение проводника в целях экономии можно уменьшить до 0,75 мм2.

Тип монтажа проводки может быть двух видов — внутренний (скрытый) и наружный. Скрытая проводка устанавливается в толще стены или потолка. Наружная проходит по их поверхности, кабель упаковывается в гофре или кабель-канале, которые крепятся на стене специальными кронштейнами или другим крепёжным материалом.

После того как провода разведены, можно приступать к установке выключателя.

Схема подключения одноклавишного выключателя

Принцип действия выключателя основан на разрывании цепи питания лампочки или любого другого устройства. Переключение тумблера приводит в действие контактную пару, которая отсоединяет силовой провод от потребителя тока.

Выключатель обычно размыкает фазовый провод

Собирая схему, следует обратить внимание на надёжность контактов. Если провода будут иметь большие зазоры, то в один прекрасный момент может возникнуть так называемая электрическая дуга, температура которой достаточна для того, чтобы расплавить и воспламенить изоляцию. Это может привести к задымлению жилого помещения и даже к пожару. Для того чтобы избежать подобных явлений, используются следующие способы соединений:

  • электротехнические клеммники. Особенно рекомендуется соединение клеммниками в тех случаях, когда нужно соединить между собой провода с жилами из разных материалов, например, алюминиевые и медные;

    При соединении через клеммник обеспечивается прочный надёжный контакт, так что провода никогда не будут искрить

  • скрутки. Делаются при помощи плоскогубцев. Сняв ножом изоляцию на 1,5–2 см, переплетают провода в плотное соединение. После этого их пропаивают оловом и изолируют изолентой (не скотчем!). В случае подключения одной лампы таких соединений будет 3. Если домашняя сеть оборудована заземлением и используется трёхжильный кабель, все жилы «земли» соединяются в один узел внутри распределительной коробки.

    Провода плотно скручиваются при помощи плоскогубцев, а затем пропаиваются

Скрутка медного и алюминиевого проводов также возможна. Но если соединение будет перегружено, алюминий может оплавиться, так как имеет более низкую температуру плавления, чем медь. Контакт прервётся.

Инструменты и материалы для подключения

Для подключения понадобятся следующие инструменты:

  1. Нож.
  2. Электротехническая отвёртка.
  3. Бытовой индикатор напряжения.
  4. Плоскогубцы.

Из материалов под рукой должны быть:

  1. Провода нужной длины.
  2. Распределительная коробка.
  3. Клеммники или электромонтажная изолента.
  4. Патрон для лампы (и сама лампа).
  5. Одноклавишный выключатель.

Обратите внимание на нашу статью, где подробно описано, как правильно выбрать выключатели: https://aqua-rmnt.com/ehlektrosnabzhenie/rozetki-i-vyiklyuchateli-vidyi.html.

Фотогалерея: материалы для монтажа выключателя
Длина кабеля предварительно измеряется рулеткой на месте проведения работ
В зависимости от типа проводки нужно использовать наружные или встраиваемые (внутренние) распределительные коробки
Патрон крепится к потолку саморезами
Цоколь «правильного» выключателя может быть керамическим либо из качественной пластмассы

Пошаговая инструкция подключения одноклавишного выключателя

Если все инструменты и материалы готовы, можно приступать к сборке. Условно процедуру можно разделить на два шага:

  • подключение контактов переключателя и лампочки;
  • коммутация кабелей внутри распределительной коробки.

Перед этим все провода закрепляются на отведённых им местах в кабель-каналах или гофре. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в (или на) стене. Порядок действий не имеет большого значения, но опытные электрики всегда начинают подключение с периферии — выключателя и лампочки, а заканчивают соединением проводов в коробке.

Подключение выключателя и лампы

  1. Если лампа уже подключена, можно начать с выключателя. Если нет — подсоединение двух проводов к ней не составит труда. В патроне имеется два разъёма, в каждый нужно ввести одну из жил кабеля и закрепить зажимным винтом.

    К патрону подводятся два провода и крепятся винтами к соответствующим контактам

  2. После этого подсоединяется выключатель. Для этого нужно разобрать его — отсоединить клавишу, крепящуюся на пластмассовых защёлках, и достать керамический (или пластмассовый) цоколь.

    При подключении проводов к выключателю и патрону порядок подсоединения проводов значения не имеет

Существуют различные модели выключателей, но в основной массе крепление их в подрозетнике осуществляется с помощью распорного механизма, установленного на цоколе. Перед тем как закрепить цоколь, нужно подсоединить к нему провода. Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова. Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Если подрозетника нет и выключатель крепится снаружи, двумя шурупами прикручивают цоколь к поверхности стены.

Монтаж наружного выключателя производится сразу на поверхность стены

На этом этапе его нужно правильно расположить. Принято устанавливать выключатель так, чтобы выключение производилось нажатием кнопки вниз, а включение — вверх. Это делается из соображений безопасности. Если вдруг что-то случайно упадёт на выключатель сверху, механизм сработает на разрыв цепи и отключение.

После ввинчивания шурупов в стену и закрепления цоколя монтаж выключателя можно считать законченным. Останется только вставить на место клавишу, но сделать это можно в самом конце, после проверки работы всей цепи.

Коммутация кабелей в распределительной коробке

Перед началом соединения проводников необходимо обесточить линию, подающую электрический ток в распределительную коробку. Для этого нужно отключить пробки или автоматический прерыватель на щите счётчика.

Очень удобно проводить коммутацию по цвету жил. При помощи индикатора напряжения нужно определить, в какой из жил находится фаза, а в какой — ноль. Прикосновение к фазовому проводу вызовет свечение диода на пробнике.

Индикатор приводится в действие прикладыванием пальца к красному колпачку

Обычно «фазу» подсоединяют к красной жиле провода, «ноль» — к синей, «заземление» — к белой.

  1. Фазную жилу подсоединяют к одному из проводов, ведущих к выключателю. Это нужно для того, чтобы во время выключения лампы, прерывалась именно «фаза», так как именно она таит в себе угрозу электрического удара.
  2. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы. А синий провод от лампы подключается к синему проводу питания, приходящего от электрощита. Таким образом, цепь замыкается. Перед испытанием подключения выключатель переводят в положение «Выключено», то есть нажимают клавишу вниз. После этого включаются пробки (или автоматы) на щитке и нажимается клавиша выключателя. Если всё работает, нужно снова обесточить цепь и замотать оголённые соединения при помощи изоленты. Провода аккуратно уложить внутрь коробки и закрыть её крышкой.
  3. Устанавливается клавиша на выключатель. Сборка и подключение завершены.

    Если всё работает нормально, можно собирать выключатель и закрывать распределительную коробку

Если разводка в доме выполнена трёхжильными кабелями, все белые проводники «земли» соединяются между собой.

Видео: схема подключения одноклавишного выключателя

Вам также может быть полезен материал с инструкцией по подключению проходного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-sdelat-prohodnoy-vyiklyuchatel.html.

Как подключить 3 розетки и 1 выключатель из одной распределительной коробки

Иногда нужно к уже имеющейся проводке подключить дополнительно одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.

Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм2.

Процесс подключения заключается в подсоединении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

  1. Как и в первом случае, сначала монтируются розетки на стене. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.

    Для соединения розеток друг с другом используются специальные перемычки

  2. Далее от них прокладывается кабель к распределительной коробке. Крышка снимается и проводник заводится внутрь.
  3. Две жилы соединяются с магистральной линией, пришедшей от щитка. Если всё сделано правильно, то индикатор покажет наличие напряжения в розетках (загорится красный светодиод).
  4. После этого все провода снова укладывают внутрь коробки и закрывают крышкой.

    Линия розеток подключается напрямую к приходящим со щитка фазовому и нулевому проводам

При коммутации проводов при помощи скруток желательно тщательно зачистить все контакты ножом или мелким напильником. Иногда старая проводка окисляется в местах соединения и контакт от этого становится неустойчивым. При добавлении новых проводов скрутка делается при помощи плоскогубцев.

Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов с разными полюсами.

Видео: подключение одноклавишного выключателя и розетки

Как подключить одноклавишный переключатель на две лампочки

Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.

Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.

Новый кабель в коробке

В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.

Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам

Кабель от имеющегося прибора

От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.

Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве

Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.

Хотите, чтобы лампы включались плавно? Смотрите схемы подключения такой системы в нашем следующем материале: https://aqua-rmnt.com/ehlektrosnabzhenie/plavnoe-vklyuchenie-lamp-nakalivaniya-220.html.

Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.

Оцените статью: Поделитесь с друзьями!

Схема подключения проходного выключателя с 2-х мест на 1 или 2 лампочки

На чтение 6 мин Просмотров 2.3к. Опубликовано Обновлено

Чтобы сделать регулировку освещения в доме более удобной, используются проходные выключатели, которые в профессиональных кругах принято также называть перекидными или дублирующими. Главным отличием такого варианта исполнения от классического является наличие массы контактов, из-за чего несколько усложняется процедура подключения. Чтобы сделать все своими руками, для начала нужна схема подключения проходного выключателя с 2-х мест.

Как работает проходной выключатель

В больших помещениях целесообразно устанавливать проходной выключатель с управлением из двух мест

В проходном выключателе есть одна клавиша, на которой нарисованы две стрелочки. Схема переключателя света с двух мест несколько сложнее в сравнении с классической, так как в последней предусмотрено использование всего лишь двух контактов, в то время как в проходной их уже три, два из которых считаются общими. Схема включения света предусматривает использование таких устройств в количестве от двух штук.

Когда клавиша нажимается, вход подключается к одному из выходов – к первому или второму. Это два основных рабочих состояния такого оборудования. Каких-либо промежуточных положений не предусматривается, благодаря чему схема постоянно работает исправно.

Чтобы не ошибиться в том, какой именно выключатель используется в конкретном помещении, следует подробнее изучить схему проходного выключателя с двух мест на 1 лампочку или на несколько светильников, которая в большинстве случаев располагается на корпусе устанавливаемого прибора. Она размещается в основном на изделиях от известных производителей. При использовании недорогих моделей остается единственное решение – «вызванивать» концы с помощью специального оборудования.

Вызваниваются контакты при различных положениях клавиши. Также процедура проводится, чтобы в конечном итоге не допустить путаницы с концами, так как нередко безответственные производители допускают ошибку в расположении клемм при производстве выключателей, из-за чего устройство просто не может нормально работать.

Для прозванивания нужно воспользоваться стрелочным или цифровым оборудованием. Последний переводится в нужный режим специальным переключателем и определяет наличие короткозамкнутых участков в проверяемой проводке или каких-нибудь радиодеталях. Если замкнуть концы щупов, устройство издаст характерный звуковой сигнал, что является достаточно удобным принципом работы, так как исключает необходимость в постоянном отслеживании показаний на дисплее. Если же есть только стрелочный прибор, при попытке замкнуть щупы у него должна будет отклониться стрелка до упора в правую сторону.

При проведении этой процедуры нужно отыскать общий провод. Опытным специалистам это не составит труда. Если навыков нет, рекомендуется посмотреть в интернете видео, в котором будет подробное описание схемы подключения проходных выключателей из 2-х мест.

Схема подключения проходных выключателей

Схема подключения проходных выключателей

Необходимость подключить две лампочки к одному выключателю нередко возникает в спальне, когда возле входа оставляется один переключатель, а второй ставится где-то возле кровати, чтобы можно было удобно дойти до нее по свету, а потом перед сном его выключить.

Схема подключения довольно простая: на вход переключателя подается фаза, вход другого подключается к проводу люстры. Второй конец люстры объединяется с нулевым проводом, и выходы N1 обоих выключателей объединяются между собой точно так же, как и N2.

Схема работает предельно просто: в случае переключения любого из выключателей в произвольном порядке свет будет включаться и выключаться.

Отдельное внимание стоит уделить разводке проводов. Современные требования предусматривают возможность ее прокладки на расстоянии минимум 15 см от потолка. Принято укладывать кабели в специальные коробки или лотки, а концы объединять в распределительной коробке. Подобный вариант исполнения отличается массой преимуществ, главное из которых – простота замены поврежденных проводов.

В монтажных коробках провода соединяются специальными зажимами. Возможны также скрутки, которые нужно в обязательном порядке пропаять и обеспечить надежной изоляцией.

Как подключить проходные выключатели с трех точек

Если нужно обеспечить дистанционное управление освещением сразу с трех мест, нужно дополнить схему перекрестным выключателем. Главной его особенностью является то, что он переключает сразу по два контакта, в связи с чем оборудуется двумя выходами и входами. Подключение трех выключателей несколько сложнее в сравнении с предыдущим случаем, но в целом, можно без трудностей разобраться в принципе работы этого оборудования.

Чтобы подключить освещение по такой схеме, нужно выполнить несколько ключевых процедур:

  1. Подключить к одному из кабелей светильника нулевой провод.
  2. Подключить к входному контакту одного из проходных переключателей провод фазы.
  3. Подключить к входному контакту второго переключателя свободный кабель светильника.
  4. Подключить к двум входным контактам перекрестного переключателя выходные контакты проходного.
  5. Подключить к выходным контактам перекрестного выключателя выходные контакты второго проходного.

Используя такую схему в работе, можно оборудовать помещение четырьмя или пятью точками регулировки освещения. При этом нужно будет увеличить число дополнительных перекрестных выключателей, так как они всегда должны располагаться между проходными.

Подключение двухклавишного проходного выключателя

Если есть необходимость в управлении работой нескольких ламп из разных точек, можно воспользоваться двухклавишными проходными переключателями, но их подключение осложнено наличием шести контактов. Главное в работе с таким оборудованием – вычислить общие контакты.

Провод фазы подается на входы каждого выключателя, в то время как другие их входы будут подключены к одному из концов каждого светильника. Свободные концы светильников будут соединяться с нулевым проводом. Два выхода одного переключателя объединяются с выходами второго, точно так же объединяются остальные пары выходов.

Если появится желание регулировать работу двух светильников одновременно из трех или четырех точек, нужно воспользоваться двумя перекрестными выключателями. Каждая пара выходов проходных в данном случае соединяется с парой перекрестного, и дальше устройства объединяются так между собой пара за парой.

Если подробно разобраться во всех особенностях подключения проходных выключателей, процедуру очень легко повторить, особенно если речь идет о подключении одноклавишных устройств. При использовании двухклавишных работа на порядок сложнее, так используется большее количество выключателей и больше проводов. При этом сама по себе такая схема является не столь практичной, зато стоимость ее значительно выше.

Специалисты рекомендуют использовать схему с двухклавишными переключателями только в том случае, если это действительно необходимо. На практике их сложнее подключить и обеспечить стабильную работу в течение долгого времени.

Схема подключения двойного выключателя на 2 лампочки в люстре

Подключение двухклавишных выключателей к люстре на две лампы несколько сложнее, чем рассматриваемый недавно редакцией «2 Схемы.ру» одноклавишных. Но так как в комментариях эта тема поднимается довольно часто — внесём сюда ясность и выложим подробную инструкцию со схемой. Начнем с того, что у нас есть люстра или настенный светильник с двумя лампочками, и надо чтобы каждая из этих ламп была независимо включена с помощью отдельной кнопки.

Посмотрим на принципиальную схему

Тут подключаем только фазные проводники к выключателю, а точнее: фазовый вход питания 220 В, фазовый провод который питает первую лампочку, фазовый провод который питает вторую лампочку.

Нейтральные и защитные провода соединены вместе внутри коробки с помощью электрических разъемов (клеммников), за исключением автоматического выключателя.

Для правильной работы схемы нужен 4-х жильный кабель, идущий от коробки к лампе. Если электрическая проводка двухжильная (защиты нет, система TN-C), достаточно трех проводов. В этом случае подключите нейтральный проводник к защитному разъему в лампе, и он соединяется с помощью короткого провода с нейтральной клеммой.

Оно работает так, что нажав клавишу слева, электрический потенциал от шнура питания подключенного к клемме № 1, передается на клемму № 2 и оттуда до верхней лампы. При нажатии правой клавиши потенциал от клеммы № 1 передается на клемму № 3 и оттуда питание идёт до нижних лампочек.

Путем переключения любой клавиши закрываем электрическую цепь, потому что с одной стороны подаем потенциал, а с другой стороны к лампам нейтральный провод постоянно подключен (рисунок анимирован — понаблюдайте за ним).

Помните, что любые работы с электрическим напряжением 220V могут быть опасны. Перед началом работы убедитесь, что напряжение выключено, например с помощью тестера-неонки. Удалите предохранители или отключите токовые предохранители! Несоблюдение этой инструкции может привести к поражению электрическим током, что уже случалось не раз с беспечными людьми.


Переходим к практическому подключению

Давайте расширим тему ответив на вопрос: Что, если у люстры больше лампочек?

Ничего особенного не произойдёт, схема остается прежней. Внутри люстры лампочки делятся на две группы (произвольно), и для переключателя выводится один провод для каждой группы лампочек. Например в люстре с 5 лампочками сделаем 4 вывода на электрическом блоке.

Нейтральный станет для всех ламп общим, а 2 фазных будут подаваться на 2+3 или 4+1 лампы.

Подключите защитный провод к последней клемме подключенной к корпусу лампы. Этот зажим может быть размещен отдельно, непосредственно на корпусе лампы, но его может и не быть, если корпус люстры выполнен из токонепроводящего материала, такого как пластик.

В результате мы зажжем 2 лампы одной кнопкой, другой — 3 лампочки, а нажимая обе клавиши получаем свет от всех 5 лампочек.

Как это выглядит со стороны переключателя — смотрите на фото:

В данном переключателе есть 4 пары контактов.

  • В одно из двух отверстий в верхнем левом углу вставьте провод фазы источника 220 В.
  • Для пары контактов в левом нижнем углу подключаем один из фазных проводников к лампе.
  • К паре клемм в нижнем правом углу подключаем второй фазовый проводник, ведущий к лампе.

Как узнать где тут терминал? Он всегда обозначается на корпусе переключателя.

Здесь он отмечен стрелками. На рисунке слева вы видите стрелку, указывающую на внутреннюю часть переключателя (верхний левый угол), символизирующую введение потенциала сети или шнура питания. На рисунке справа (левый нижний угол переключателя) стрелка указывает направление отхода тока от переключателя и переход питания к лампе.

Как управлять двумя независимыми лампами

Принципиальная схема управления двумя независимыми лампами будет выглядеть так:

Тут заменяем один 4-х проводный кабель двумя проводами, минимально должны быть 3-х жильные (они могут быть и 4-х проводными для будущих модернизаций, но только 3 из них будут использоваться в данный момент).

Два независимых выключателя 2-х ламп

Такое решение довольно редко, хотя двойные переключатели часто имеют 4 терминала. То есть иногда двойной переключатель состоит как бы из двух независимых отдельных переключателей. Или же просто у вас есть 2 одиночных клавишных выключателя. Тогда просто разделяем тот переключатель что в схеме на две половинки, каждая из которых ставится там где нужно в комнате.

Это позволяет подключать каждую из ламп к своему источнику питания.

Уверены, что после изучения этой статьи подключение двойного переключателя будет таким же простым делом, как и схема подключения проходного выключателя.


Схема подключения проходного выключателя с 2х мест на 2 лампы (видео, фото)

Схема подключения проходного выключателя с 2х мест и ее конструкции значительно расширяют возможности управления осветительными системами. В спортивных, концертных залах, на стадионах, длинных коридорах и туннелях можно одним из двух мест управлять освещением. Расположенные на разных сторонах объекта выключатели избавляют от необходимости переходов к единственной точке управления.

С одним выключателем может сложиться ситуация, когда придется проходить к выходу в темноте по длительному маршруту, с многочисленными препятствиями рискуя свернуть себе шею. При подключении проходных выключателей, достаточно подойти к ближайшему выключателю от выхода и погасить свет во всем помещении.

Конструкции и принцип работы проходных выключателей

Внешний вид переходного выключателя не имеет особых признаков отличия от обычных корпусов. Принципиальные изменения изделия скрыты внутри, разница в контактной схеме. Задача простого выключателя замкнуть или разомкнуть цепь в одной точке, проходной выключатель при изменении положения клавиши размыкает одну цепь и сразу подключает другую. Происходит перекидывание контактов на другое направление цепи, поэтому правильнее было бы назвать не выключатель, а переключатель. Но так уже сложилась терминология, что перемена термина внесет лишние непонимания, между специалистами и тем более с непрофессионалами.

Контакты, перекидываясь на другую группу, подключают к цепи клеммы второго проходного выключателя, работающего в паре. По одному в схеме проходные выключатели не работают. Конечно, их можно подключить как одноклавишный выключатель, но тогда теряется смысл его общей контактной схемы.

Схемотехника основных видов проходных выключателей

Наиболее часто используемые проходные выключатели, это одноклавишный, двух клавишный и трехклавишный. Все они построены на одном принципе перекидывания контактов. На одноклавишном варианте три контакта, один общий  перекидывается на один из двух, в зависимости от положения клавиши. Остальные модели включают в свой корпус схемы одноклавишного варианта.  Двухклавишный проходной выключатель в своем корпусе имеет две таких схемы, трехклавишный имеет три схемы, все просто. Изменяются только габариты корпуса, количество клавиш и контактов:

  • одноклавишный, три контакта, входной и два выходных,
  • двух клавишный переключатель, шесть контактов, два входных и 4-выхода,
  • трехклавишный корпус имеет 3 – входа и 6 – выходов.

Управления освещением с 2х мест, схема с применением одноклавишных выключателей

Одной группой электроосветительных ламп можно управлять с разных мест, используя схему с одноклавишными, выключателями. Это часто применяемая схема, на примере которой легко понимается принцип работы.

С линии питания 220В фаза напрямую приходит на вход (подвижный) контакт одного из двух переключателей. Выходные контакты двух переключателей соединяют между собой. Входной контакт второго подключается на клемму осветительного прибора. Рабочий 0 подключите на  другой контакт светильника.

Рассмотрим особенности расключения в распределительной коробке, при монтаже этой схемы. Используется кабель с тремя изолированными проводами:

  • красная изоляция – фазный провод,
  • синяя изоляция – нейтральный провод,
  • желто-зеленая изоляция – заземляющий провод.

В распределительную коробку заводится четыре кабеля:

  • один от распределительного щита, кабель питания с одной фазой 220 В,
  • два кабеля от каждого проходного переключателя,
  • один от группы осветительных приборов.

Требования по цвету выполнимы только для кабелей питания осветительных приборов. При подключении проводов, идущих от проходных переключателей в коробку выполнимо только одно условие. На входной контакт проходных выключателей выводят красный провод фазы.

Схема управления двухклавишными выключателями двумя группами осветительных приборов

Используя двойной проходной выключатель в двух местах можно управлять разными группами света.

Пример практического применения схемы с двумя одноклавишными выключателями в быту, особенности и последовательность монтажа

В частных домовладениях технологию управления светом с двух разных мест уже давно используют. На маршрутах от калитки до дома, возможны участки с лестницей или другими препятствиями, где в темное время суток требуется подсветка. Удобно открыть калитку включить освещение дорожки, пройти к дому, подняться по лестнице и не возвращаясь выключить освещение во дворе. Как это делается на практике, монтаж начинается с разметки:

  • маршрутов прокладки кабелей,
  • мест установки проходных выключателей,
  • места установки распределительной коробки.

Один из рациональных вариантов, установить распределительную коробку и первый переходной выключатель в прихожей, рядом с распределительным щитом. Удобно будет проложить кабель питания и пользоваться, управлять освещением во дворе, не выходя из дома. Второй проходной выключатель логично будет, поставить на заборе с внутренней стороны двора возле калитки. При входе вы сразу сможете включить свет, войдя в прихожую дома выключить.

В качестве осветительных приборов можно использовать декоративные фонарные столбы, которые всегда есть в продаже в крупных магазинах электротоваров. В большинстве случаев 3-5 в зависимости от расстояния маршрута в частных домах бывает достаточно. Проводку желательно прокладывать по земле в траншее через пластиковые трубы диаметров 5-6 мм, на глубине 30-50 см независимо от климатических условий региона. Копать ниже глубины промерзания не имеет смысла, это не водопровод замерзать нечему. Главная цель спрятать электрическую проводку, защитить ее от механических повреждений и создать приятный глазу интерьер во дворе. Подключение ламп фонарных столбов делайте по параллельной схеме, в этом случае при неисправности одного светильника остальные будут работать.

В новом строящемся доме две штробы, коммуникационные отверстия можно предусмотреть и проложить заранее. В старых домах при ремонте в прихожей можно сделать скрытую проводку для проходных выключателей. Если нет необходимости делать ремонт в прихожей, проложите наружную проводку, используя кабель каналы, они аккуратно прокладываются, выглядят очень эстетично, расцветка пластика бывает любая.

Подобрать можно к любому интерьеру, даже под темные и светлые породы дерева. Кабель нужно использовать с медными проводами сечением от 0,75 до 1.5 мм. Провода в коробку заводите на 10 15 см, для расключения изоляцию снимайте на 3см, для скрутки и обеспечения надежного контакта достаточно.

Можно на две точки в конце и начале маршрута установить сенсорные датчики на движение к проходным выключателям это снимает проблему поиска в темноте выключателей. Такое подключение требует отдельной темы для рассмотрения. Подключайте по вышеописанной схеме, двор будет красивый и пользоваться удобно.

советы по монтажу. Варианты подключения двух лампочек к одному выключателю Как подключить люстру в квартире

Визуально же каждую группу проводов распознать можно по цветовой маркировке. Если же все провода одного цвета, то распознать их можно при помощи мультиметра.

Согласно действующим на сегодняшний день электромонтажным нормам и правилам, в жилых домах и квартирах должны применяться исключительно медные провода.

Запрет на использование столь популярных в предыдущие десятилетия алюминиевые провода введен по той причине, что алюминий с течением времени может менять свои физические свойства, делая электропроводку небезопасной в пожарном отношении. Поэтому при выборе подходящих проводов обращать внимание можно лишь на медные варианты.

Поскольку максимальное напряжение, подводимое к люстре, не может превышать 220В, то даже при наличии в ней нескольких мощных ламп будет достаточно провода сечением 0.5 кв.мм. Однако для электропроводки в жилых помещениях используются по большей части сечением 2.5 кв.мм., поэтому приобретать стоит провода и кабели с жилами именно такого сечения.

Кроме материала электропроводящих жил при выборе провода стоит учитывать еще и способ подведения их к люстре. Таких способов существует три:

Поэтому при выборе провода понадобится принять во внимание и его механические свойства. Так, многожильные кабели намного гибче, что упрощает работу с ними при прокладке открытой проводки. В свою очередь, цельная жила выгодна для проводки внутри стен и потолка, а также и укладке в монтажный короб. Благодаря жесткости подобные провода будут укладываться ровнее, делая монтаж более экономным и безопасным.

Для подведения электроэнергии к осветительным приборам допускается применять следующие типы кабелей:

Поскольку монтаж люстры может производиться не только в новых домах и квартирах, то возможна ситуация, когда придется удлинять уже существующую проводку или производить наращивание проводов от самой люстры. Наилучший вариант соединения – при помощи клеммной колодки. Данное приспособление представляет собой пластиковую колодку с размещенными на ней токопроводящими пластинами. С каждой из сторон пластины имеются винтовые зажимы, к котором и подсоединяются провода.

Однако клеммная колодка должна быть доступной для обслуживания. С течением времени винтовые соединения могут ослабнуть, что чревато потерей контакта или небезопасным в пожарном смысле нагревом. Поэтому если размещать такую колодку негде, то рекомендуется заменить всю проводку таким образом, чтобы от выключателя до люстры был проложен единый провод. Использовать же скрутки недопустимо, т.к. по мере окисления они неизбежно начнут нагреваться.

Различные варианты схем подключения

Схема подключения будет зависеть от того, какое количество проводов выходит из люстры и сколько проводов подведено к ней по потолку. Поэтому возможно несколько вариантов.

  • фаза первой группы ламп;
  • фаза второй группы;
  • общий нулевой провод.

Данные провода, с учетом маркировки и назначения, подключаются к трем проводам, проходящим по потолку.

  • Три и более провода на люстре и четыре провода на потолке.
  • Эта схема подключения по своей сути полностью соответствует той, при которой по потолку проходят три провода, а из люстры выводятся три или более. Четвертый провод – это принятый в современной электромонтажной практике провод заземления. В руководстве по подключению люстры данный провод будет обозначен как «PE». Поэтому потребуется попросту соединить желто-зеленые провода между собой, а остальной монтаж выполнить по описанной выше схеме. Если устанавливается люстра старого образца, то она может и не иметь заземления. Поэтому желто-зеленый провод на потолке обрезается и тщательно изолируется. Однако назначение четвертого провода на потолке может быть и иным, если он используется в качестве еще одной фазы. Такая схема применяется для подключения к трехклавишному выключателю, позволяющему управлять сразу тремя группами ламп на люстре.

    Финальная стадия — заводим провода в выключатель

    Выключатель всегда устанавливается на провод фазы, размыкая его или распределяя для каждой фазы в люстре (при использовании многоклавишных выключателей). Провода заземления, если таковые присутствуют во внутриквартирной или домовой электропроводке, пускаются в обход выключателя, напрямую к люстре.

    Как правило, в продаже имеются одно-, двух- и трехклавишные выключатели. Схема их подключения будет несколько отличаться, поэтому необходимо рассмотреть три варианта.

    1. Подключение одноклавишного выключателя.
    2. Данная схема является простейшей и позволяет лишь зажигать и гасить все лампы в люстре одновременно. Применяется она при наличии двух подводящих проводов на потолке, вне зависимости от количества проводов, выходящих из люстры.

      Непосредственно подключение выключателя будет заключаться в его монтаже на стене и включении в разрыв провода фазы. Определить данный провод в точке подключения можно последовательным прикосновением индикаторной отверткой к проводам ввода. При контакте с фазой на отвертке будет заметно свечение индикатора. Если индикатор не горит, то это означает подключение к нулевому проводу.

    3. Подключение к двухклавишному выключателю.
    4. Здесь схема подключения будет осложнена наличием двух фаз для двух групп ламп в люстре. Поэтому в точке вода в выключатель подключается фаза способом, рассмотренным выше. На выходе же из выключателя будут присутствовать уже два вывода. Это и будут фазы для каждой из групп ламп. Их следует подсоединить к соответствующим проводам, идущим по потолку к люстре.

    5. Подключение люстры к трехклавишному выключателю.
    6. Подобные выключатели используются для управления многорожковыми люстрами, в которых имеется возможность распределить лампы на три независимых группы. Соответственно, в потолочной проводке следует предусмотреть наличие еще одной свободной жилы, если сравнивать схему с подключением двухклавишного выключателя. Остальные действия будут аналогичными: на вход выключателя подводится фаза, а к выходу подключаются фазы на каждую из трех групп ламп.

    Производя установку выключателя, необходимо тщательно соблюдать все правила техники безопасности. В противном случае ремонт в квартире может обернуться трагедией. Поэтому все работы по укладке проводов, монтажу выключателей на стены и подключение проводов на потолке следует выполнять лишь при отключенной электроэнергии. Убедиться в отключении можно все той же индикаторной отверткой. В точке ввода при ее подключении ко всем из имеющихся проводов индикатор загораться не должен.

    В целом, подключить люстру самостоятельно вполне возможно даже при минимальных навыках электромонтажника. Для этого стоит придерживаться лишь небольшого перечня правил:

    • производить монтаж лишь с отключенной электросетью;
    • еще до начала досконально изучать схему подключения;
    • стараться использовать как можно меньшее количество наращиваний и соединений проводов, отдавая предпочтение цельным кабелям.

    Результатом станет безопасная и долгая эксплуатация люстр с любым количеством рожков в самых комфортных условиях освещения.

    Короткое видео с процессом подключения

    Люстра не только дополняет общий дизайн помещения, но и служит источником света в темное время суток. Однако максимально возможный уровень иллюминации применяется не так часто, ведь верно? В большей части ощущается потребность в использовании экономного режима, когда функционирует только часть ламп.

    С этой целью выполняют подключение люстры к двойному выключателю, позволяющему регулировать интенсивность освещения комнаты. Хотите произвести монтаж коммутирующего устройства самостоятельно, но не знаете, как это правильно осуществить?

    Мы поможем вам разобраться со всеми нюансами этого процесса - в статье приведены схемы подключения прибора к выключателю с двумя клавишами, рассмотрены основные ошибки, которые допускают новички. Правильное соединение проводов позволит осуществлять управление, обеспечивая комфортное освещение.

    Материал статьи снабжен фотографиями, схемами и рекомендациями в видеоформате по корректному выполнению подключения люстры своими силами. Изучив основные правила и схемы монтажа, можно приступать к работе.

    Работа с электропроводкой должна выполняться с соблюдением техники безопасности и выдержкой четкой последовательности действий.

    В первую очередь правила касаются обесточивания проводки в процессе подгонки и , монтажа рабочего механизма выключателя, подключения проводников в клемм и других действий.

    Основной аспект, на котором стоит заострить внимание при выполнение домашних электротехнических работ – контакт с оголенными проводами. Все действия при этом должны выполнятся после отключения общего рубильника и с применением специальных инструментов

    Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток.

    Единственный минус клеммников Ваго – они не обработаны кварцевой пастой, защищающей контакты от окисления. Однако решить эту проблему можно приобретением такого состава и самостоятельным спринцеванием ее в зажим

    По итогу на выходе получается 3 узла соединения: фаза первой и второй группы ламп - L1 и L2, общий нейтральный узел - N. Учитывая маркировку проводов, их необходимо подсоединить к соответствующим линиям на потолке.

    Фазных проводников, выходящих из светильника, получается два (L1, L2), а нулевой провод (N) будет только один и он подсоединяется ко второму контакту патрона

    На финишном этапе необходимо уложить всю проводку в колодку чаши люстры и установить ее. Крепление выполняется одним из способов: вешается на крючок или прикручивается шурупами. Далее затягиваются декоративные заглушки светильника.

    Использование провода заземления

    При обустройстве электрокоммуникаций в новых домах согласно общепринятым нормам обязательно в проводке будет присутствовать провод заземления.

    В таких помещениях при монтаже люстры можно обнаружить, что из потолка выходят 4 провода: две фазы от выключателя, ноль и заземление.

    Маркировка провода заземления выполняется сочетанием желтого цвета с зеленой полосой. В однофазной сети он будет третьей жилой, в трехфазной - пятой

    В большинстве моделей люстр с двумя группами ламп и деталями из металла в комплектации предусмотрен клеммный блок, через который и производится подключение заземления.

    В процессе монтажа осветительного прибора нужно обратить на это внимание и подключить провод.

    Подключение галогенного светильника

    Люстры с не всегда работают от сети переменного напряжения 220 В - это могут быть изделия, рассчитанные на переменное напряжение в 6, 12 или 24 В. Поэтому во втором случае понадобится понижающий трансформатор.

    Иногда производитель в каждой модели осветительного прибора, работающего на галогенных лампах, встраивает специальные трансформаторы для понижения тока.

    На схеме показан принцип подключения люстры с электронным трансформатором. В этой вариации светильника есть блок контроллера. На тыльной стороне его корпуса изображен план подключения. На схеме: PE – земля, N – ноль, L – фаза

    Люстры, в комплектацию которых входит дистанционный пульт, могут быть различной модификации: с галогенными, светодиодными или лампами накаливания.

    Есть модели и комбинированного типа. Такое устройство осложнено наличием блока радиоуправления. По сути, этот контроллер являет собой беспроводное устройство, управление которым осуществляется посредством пульта или стандартного клавишного переключателя.

    Подключение такого прибора освещения выполняется подобно предыдущей модели, однако здесь будет добавлен еще один провод, самый тонкий из всех.

    Это антенна, посредством которой воспроизводятся сообщающиеся действия пульта и контроллера. Он остается в неизменном виде внутри стакана люстры.

    Выводы и полезное видео по теме

    Весь процесс подготовки люстры к подключению и непосредственно подсоединение к питанию двойного выключателя описан в видео:

    Неопытные мастера достаточно часто допускают ошибки в процессе электромонтажа, какие именно и как их избежать смотрите в видеосюжете:

    Если воспроизводить корректно все этапы монтажа и следовать схеме, можно обезопасить себя от неприятных последствий при непосредственном эксплуатировании осветительного прибора. Более того, удастся создать неповторимую световую атмосферу в помещении, подстраивая ее под свои нужды.

    Поделитесь с читателями вашим опытом подключения люстры к двойному выключателю. Пожалуйста, оставляйте комментарии к статье, задавайте интересующие вас вопросы и участвуйте в обсуждениях. Форма обратной связи расположена ниже.

    Подключение осветительных приборов кажется несложной задачей. Казалось бы, чего тут сложного – подключить два провода, идущих из потолка? Однако иногда перед домашним мастером встает неожиданная проблема: что делать, если в люстре не два, а три провода? Как и куда их подключать? Попробуем разобраться в этом вопросе.

    Необходимый инструмент

    Для правильного подключения люстры вам понадобятся:

    • Индикаторная отвертка или указатель напряжения;
    • Мультиметр;
    • Пассатижи;
    • Клеммная колодка на три клеммы;
    • Изолента.

    Также вам необходимы будут стремянка или устойчивая подставка, маркер, лист бумаги и паспорт на осветительный прибор.

    Определение назначения проводов в люстре

    Самое простое – это воспользоваться электрической схемой, которую можно найти в паспорте на осветительный прибор. Там обычно бывает указано назначение всех проводов и порядок их подключения. По принятым стандартам цветовая маркировка проводов должна быть выполнена так:

    • Белый или коричневый провод – фаза;
    • Синий провод – ноль;
    • Желто-зеленый провод – защитный заземляющий.

    Если документация на люстру отсутствует, и цветовая маркировка проводов не указывает однозначно на их принадлежность, необходимо определить их назначение с помощью мультиметра.


    Подключение двухконтурной люстры к электросети

    Чтобы правильно подключить люстру с тремя проводами, два из которых фазные, необходимо осмотреть выключатель и выходящие из потолка провода. Самый простой случай – когда выключатель двухклавишный, а из потолка выходят три провода. Определить назначение этих проводов можно так:

    1. Возьмите индикаторную отвертку или указатель напряжения.
    2. Включите обе клавиши выключателя.
    3. Поочередно прикоснитесь указателем напряжения к зачищенным концам всех трех проводов. При соприкосновении с фазными проводами загорится лампочка на указателе напряжения.
    4. Отметьте фазные провода маркером.
    5. Отключите выключатель. Проверьте все три провода еще раз. Лампочка загораться не должна!
    6. Подключите поочередно фазные провода люстры к отмеченным фазным проводам электропроводки, также соедините нулевые провода. Соединение производят с помощью клеммной колодки или на скрутку с использованием изолирующих колпачков или изоленты.
    7. Проверяют работу люстры, поочередно включая обе клавиши.

    Если выключатель одноклавишный и из потолка выходит только два провода, то необходимо проверить их при включенном выключателе указателем напряжения и найти фазный и нулевой провода. Фазные провода люстры соединяют между собой и с фазным проводом электропроводки, нулевые провода также соединяют. Проверяют включение и отключение люстры.

    Если выключатель установлен одноклавишный, а провода в электропроводке три, необходимо выяснить назначение третьего провода. Для этого включают выключатель и проверяют на всех проводах наличие напряжения. Если фаза обнаруживается на двух проводах, значит нужно заменить выключатель надвухклавишный, и люстру можно будет подключить по трехпроводной схеме. Если фаза только на одном проводе, а третий провод имеет желто-зеленую изоляцию, то подключение производят как в предыдущем случае: оба фазных провода люстры подключают к фазному проводу электропроводки, а заземляющий проводник изолируют и убирают.

    Подключение люстры с заземляющим проводом

    Если осветительный прибор имеет металлический корпус, его необходимо заземлить. В новых квартирах все электросети, в том числе и осветительные, по стандартам должны иметь заземляющий проводник желто-зеленого цвета. Если ваша сеть соответствует этому требованию, то для подключения люстры достаточно соединить провода с соответствующей цветовой маркировкой с помощью клеммной колодки или на скрутку.

    Если же сети старые, а изоляция всех проводов имеет одинаковый цвет, то следует действовать в такой последовательности:

    1. Определяют количество и назначение проводов, выходящих из потолка. Если провода два, то включают выключатель и указателем напряжения находят фазу и ноль. Отключают выключатель и присоединяют провода к соответствующим проводам люстры, а заземляющий провод у люстры изолируют.
    2. Если провода три, то поступают аналогичным образом. Если в сети два отдельных контура и двухклавишный выключатель, то фазные провода проводки объединяют и соединяют с фазным проводом люстры, нулевые провода проводки и люстры также соединяют, а заземляющий – изолируют.

    Техника безопасности

    При подключении любых электроприборов необходимо соблюдать осторожность. Все подключения и присоединения нужно проводить только при отключенном выключателе после проверки отсутствия напряжения на проводах. Места скруток изолируют с помощью специальных колпачков или изоленты. Если вы сомневаетесь в том, что сможете подключить люстру с тремя проводами правильно, лучше доверить это дело профессионалам.

    После приобретения люстры следует ее сборка, сложность которой зависит от ее конструктивных особенностей и типа крепления. Если в этом может помочь подробная подручная инструкция, то подключение люстры потребует знаний электрики. От правильности соблюдения всех условий зависит безопасность освещения в доме.

    Подготовка к работе

    Во-первых, необходимо определить среди проводов фазу, ноль и заземление, наличие которого необязательно. Для простоты их обнаружения можно использовать электро-схему в паспортном документе на люстру с указанием предназначения ее проводников и этапы их соединения.

    Стандартная маркировка по цветам:

    • Проводник белого или коричневого цвета – фазный;
    • Синего – нулевой;
    • Желто-зеленого – заземление.

    Подключение производится к проводу такого же цвета на люстре. При его отсутствии осуществляется тщательная изоляция оголенного провода, чтобы случайно не закоротить его.

    До начала работ клавиши выключателя следует переключить в положение «выключено». В выключенном состоянии должен находиться и входной автомат на щитке. Подготовка проводов к тестированию заключается в их размыкании. Подключение светильника осуществляется с выключенным питанием. После подготовительной работы подается питание к проводам.

    Пошаговая инструкция прозвона проводов тестером:


    Соединяем правильно

    После определения электропроводов вновь потребуется отключение электропитания для монтажа осветительного прибора. При скручивании проводов нежелательно использование ленты ПВХ из-за ее высыхания со временем и, соответственно, понижения ее изоляционных характеристик.

    При скручивании электропроводов в одну группу и накрутки защитного колпачка возможно их окисление со временем и нагрев. Рекомендуется пайка таких соединений, что гарантирует нормальный контакт и отсутствие перегрева.

    При соединении электропроводов от осветительного прибора с потолочными электропроводами от выключателя правила скрутки недопустимы. Здесь потребуется использование клеммных коробок. При этом возможна проблема, когда скрутка из нескольких электропроводов не входит в отверстие. Решение – припаивание к соединению медного проводника сечением от 0,5 кв. мм. Соединение изолируется, а свободный конец проводника длиною в 10 см вставляется в .

    После вставки в клеммник всех электропроводов от осветительного прибора и затяжки винтов, люстру поднимают под потолочное перекрытие. После крепления люстры в клеммник производят подключение электропроводов в нужном порядке: нули – один напротив другого, фазы к фазам – произвольно.


    Установка люстры

    Варианты подключения осветительного прибора зависят от:

    • количество выходных электропроводов из осветительного прибора;
    • количество выходных электропроводов из потолочного перекрытия;
    • число клавиш на комнатном переключателе.

    С двумя проводами

    Подключение двух контактов прибора освещения к двум проводам:

    • Соединение нулевым контактом от люстры с нулевым проводом в потолочном перекрытии , который выходит из .
    • Соединение фазы, которой является коричневый или белый провод , с фазой в потолочном перекрытии, выходящей к выключателю.

    Подключение двух проводов люстры к трем контактам:

    1. Три потолочных контакта – результат наличия заземления или подключение к двухклавишному выключателю.
    2. Для определения общего провода используется отвертка-индикатор. При касании к двум проводам индикатор светится – третий провод будет общий.
    3. При свечении индикатора на одном проводе, он будет - общий. Такая проверка требует нахождения обеих клавиш выключателя в рабочем положении.
    4. Провода соединяются клеммными зажимами. Производится фиксация проводника в зажим и любого потолочного выхода.
    5. После к клемме осуществляется подключение пары жил от прибора освещения.


    С тремя и более проводами

    Соединение от трех проводов на люстре к двум потолочным контактам:

    • В этом случае возможен только 1 вариант – одновременное зажигание всех лампочек.
    • Производится соединение всех нулей осветительного прибора между собой и их подключение к потолочному нулевому выходу.
    • Аналогично подключаются фазы.

    Соединение от трех проводов на люстре к трем потолочным контактам:

    1. Этот вариант предназначен для выключателя с двумя клавишами.
    2. Маркировка трех потолочных проводов: фаза – L1; фаза- L2; ноль – N. Фазы предназначены для захода на клавиши выключателя, а ноль – напрямую к люстре.
    3. Провода от ламп должны быть распределены на две секции , соединение каждой из которых происходит только с одним из проводов для подачи по нему фазы.
    4. Обязательно соединение обеих секций с нулем. Тогда нажав одну из клавиш выключателя, будет гореть одна группа ламп, нажав вторую – другая.

    Соединение от трех проводов на люстре к четырем потолочным контактам:

    • Дополнительным четвертым проводом может быть заземление, выполняющее защитную функцию. Его маркировка – PE.
    • Если в люстре есть желто-зеленый контакт заземления, он скручивается с потолочным заземлением. При его отсутствии в люстре потолочный контакт заземления изолируется.

    Подключение люстры к одноклавишному выключателю

    При необходимости подключения многорожковой люстру через выключатель с одной клавишей возможны два варианта:

    • Прибор освещения в разобранном виде и его сборка осуществляется для одноклавишного выключателя. Тогда производится соединение всех электропроводов от центральных контактов патронов прибора и их подключение через клеммник к фазному, идущей от одноклавишного выключателя.
    • Прибор освещения уже собран к двухклавишному выключателю , тогда подключение всех электропроводов от центральных контактов патронов прибора осуществляется в клеммнике к фазному одноклавишного выключателя.

    При наличии одноклавишного выключателя и двух потолочных электропроводов, среди которых находят фазный и ноль. Фазы осветительного прибора соединяются между собой и с фазой электропроводки, аналогично соединяют нули.

    При наличии одноклавишного выключателя и трех контактов в определяют назначение третьего электропровода. После включения выключателя производится проверка напряжения на всех электропроводах. При наличии фазы на двух электропроводах необходима замена выключателя на двухклавишный.

    При наличии фазы только на одном контакте и желто-зеленой изоляции на третьем, тогда обе фазные проводки люстры подключают к фазному контакту электропроводки, а заземление изолируют и убирают.


    Подключение люстры к двухклавишному выключателю

    Соединение многорожковых люстр к такому включателю производится по одному принципу. Все контакты от люстры разбиваются на 3 группы: 2 фазные и 1 ноль. Вначале объединяются и скручиваются все нулевые электропровода. Оставшиеся произвольно разделяют на 2 группы, которые также тщательно скручиваются. Получившиеся 2 группы подсоединяют к потолочным фазам.

    По примеру трехрожковой люстры возможно подсоединение двумя способами – с и без заземления. Без использования заземления основными шагами будут:

    1. Сборка электрочасти. К патрону для лампочки подсоединены 2 контакта – 0, подключаемый сбоку, и фазный проводник, подсоединяемый в центре патрона. Крепление рожков лампочек происходит к вогнутому основанию прибора освещения, соединяющего электропровода в соответствии с двухклавишным выключателем.
    2. Подключение осветительного прибора к двухклавишному выключателю, чьи клавиши определяют количество зажигающихся ламп при их нажатии. Сами по себе нули сбоку патрона и фазы из его середины не обладают ни 0, ни положительным зарядом. Подача нуля осуществляется не через включатель, а напрямую. Все нули из патронов ламп составляют основу люстры в виде сплетения. Фазы распределены в каркасе светильника на 2 группы. Обе группы и нулевое сплетение поочередно подключаются к каждому из трех электропроводов центрального кабеля, идущего вверх через ствол люстры. Фазы идут к фазам электропроводов распределительной коробки, а ноль к нолю.
    3. Подключение электропроводов в распределительной коробке, от которой идут три электропровода к выключателю, и столько же к люстре. Сам распределитель питается по двухжильному электропроводу. Электропровод, который несет положительный заряд в распределитель, подсоединяется с контактом от выключателя. А электропровод, ведущий от распределителя к люстре, подсоединяется в распределителе с нулем. Группы фаз подключаются по очереди с электропроводами от переключателя.
    4. Подсоединение электропроводов в выключателе с двумя клавишами и тремя контактами – справа, слева и посередине. К центральному идет фазный проводник под постоянным напряжением. К остальным подключаются фазные группы распределения лампочек. Каждая клавиша способствует замыканию центрального контакта и зажиганию соответствующего числа ламп.

    При монтаже с заземлением в распределителе третий защитный электропровод выходит из него и соединяется к каркасу из металла светильника.


    Подключение люстр с пультом управления

    Работа галогенных светильников осуществляется от 12 В или 24 В, чем объясняется установка в каждой из них понижающих трансформаторов. Сборка схемы уже произведена и необходимо только ее установить. Свободны только 2 электропровода, соединяемые с потолочными контактами. Подключение осуществляется произвольно.

    При наличии пульта вдобавок к трансформаторам идет блок управления. Аналогичным способом подключаются два проводника с потолочными контактами. А антенна в виде тонкого проводника, идущего с другой стороны, будет способствовать общению между пультом и блоком управления. Она остается в том же виде внутри колпачка.

    Появление только одной фазы напряжения возможно между фазой и рабочим нулем. Если все было соединено правильно, общий провод светильника соединен с 0, положительный заряд подается через переключатель на два контакта.

    При наличии ошибки подключения общий электропровод соединен с фазой, и подача 0 через переключатель происходит к остальным проводам. Светильник будет гореть, но при желании заменить лампочку возможен удар током при выключенном переключателе.

    При необходимости одновременного включения/выключения светильника двумя клавишами на два контакта, которые выходят из потолочного перекрытия, возможна установка перемычки или их обоюдное соединение в клеммной колодке.

    В качестве осветительных приборов в жилых помещениях чаще всего используются люстры – многоламповые светильники, предназначенные для монтажа на потолке.

    Люстра представляет собой конструкцию, соединяющую между собой несколько осветительных элементов – лампочек, что позволяет обеспечить в комнате хорошее освещение.

    Если в комнате использовать обычную лампочку, то для обеспечения должного освещения потребуется установка мощного осветительного элемента, да и то, при значительных объемах комнаты его будет недостаточно.

    Но такой свет нужен не всегда, поэтому более оптимальным вариантом является использование нескольких ламп.

    Но в случае использования обычных лампочек для питания каждой из них придется прокладывать свой провод или же проводить разветвление от распределительной коробки.

    А вот если установить люстру, конструкция которой подразумевает установку нескольких лампочек, то подключение по сложности будет таким же, как и одной или нескольких лампочек.

    Но при этом запитываться будут все осветительные элементы, входящие в конструкцию, причем с одного провода.

    А все потому, что разветвление проводки происходит на входе в люстру, а не в распределительной коробке.

    Ну и не стоит сбрасывать со счетов эстетическую сторону вопроса. Одинокая висящая на потолке лампочка выглядит уныло, то ли дело красивая люстра.

    Чтобы получить хорошее освещение в комнате с прекрасным сочетанием осветительного прибора с интерьером, недостаточно только приобрести подходящую люстру, ее еще нужно повесить и правильно подключить.

    Разбор контактов осветительного прибора

    Провода при монтаже осветительного комплекта на потолочную поверхность встречаются как на самом потолке, так и в приборе. Если проводка помещения уже проложена, то на потолочной плоскости может быть два, 3 или 4 проводка. Независимо от их количества, одним явится «ноль», остальные фазные. Порой встречается провод заземления.

    Но это редкость и подобный проводник есть либо в новостроенных домах, либо после проведенных капитальных ремонтных работ, в ходе которых менялась полностью электропроводка. По имеющимся стандартам заземление окрашено желто-зеленым тоном. Подключается он к точно такому же проводнику на люстре. Если в осветительном комплекте заземление отсутствует, то провод на потолке следует хорошо изолировать и оставить неиспользуемым. Не изолировать его нельзя - может закоротить.

    После того, как заземление найдено, нужно разбираться с оставшимися жилами и определять, где нулевой и фазные элементы. Как правило, все проводки окрашены в черный цвет, поэтому, для распознания, где какой, лучше их прозвонить.

    Прозвон возможно осуществлять двумя способами:

    • Индикаторной отверткой – в данном специальном устройстве будет загораться красная лампочка, как только обнаружится напряжение. Для работы с ней первоочередно следует установить клавишу выключателя и кнопку на входном автомате щитка в положение «включено». Теперь очень аккуратно можно прозвонить проводники. Определив, где находится «фаза», нужно выделить их цветом. Осуществив прозвон, клавиши необходимо перевести на положение «выключено». При возможности все манипуляции по подключению люстры проводить следует при выключенном автомате на щитке;
    • Тестером (мультиметром) – здесь переключатель выставляется на положение «вольты», далее выбирается шкала с показателем больше 220В. Имеющимися щупами аккуратно, держась за ручки, нужно прикасаться к парам проводников. Если в паре две «фазы», индикатор тестера никак не изменится. Если найдена подобная пара, то третий провод вероятнее нулевой. Далее подобранную пару нужно с помощью щупа соединить с «нулем», одновременно на индикаторе должно появиться 220 В. Соответствуя с международной классификации, нулевой проводник обозначается буквой N, а фазные – L.

    Если на потолочном полотне выведено три проводника, а у выключателя 2 клавиши, то там представлены два фазных провода на каждую из клавиш, и одна общая нулевая жила.

    Подключить люстру, обладающую парой проводников, проще простого: один нужно подсоединить на «фазу», второй – на «ноль». При этом неважно куда и какой попадет.

    При ситуации, где на потолочном полотне две «фазы», а у выключателя пара клавиш, то есть несколько вариантов:

    • Оба фазных проводника скручиваются, и к ним подсоединяется один от люстры. В таком варианте выключаться прибор будет сразу двумя клавишами, а вот включаться любой из них;
    • Провод соединяется с одним из фазовых на потолке, а второй изолируется. Тогда работать сможет лишь одна клавиша выключателя, тогда как вторая останется без дела.

    В случае с трехламповой и иными многорожковыми люстрами имеем более двух проводов. Если в их числе представлен желто-зеленый, то есть заземление, то при наличии такого же на потолке нужно соединять их вместе. Три провода имеют светильники с одной рабочей лампочкой.

    Так как все контакты определены и помечены, то в центре первоначально объединяются все нулевые проводники, выходящие из отдельного патрона. При этом «фазы» остаются разделенными на 2 группы в виде 1 2. Там, где контакта 2, их необходимо скрутить единой парой. При отключенном питании контакты самого прибора соединяются с потолочными.

    Стандартной ситуацией подключения люстры к двойному выключателю с 4-мя плафонами является наличие самого светильника, двухклавишного выключателя и трех контактов, выходящих из потолочного перекрытия. Иногда, особенно в новостройках, есть четвертый контакт в виде заземления, который используется, если в осветительном приборе имеется такой же.

    Подключать подобный прибор можно двумя вариантами:

    • первый, когда схема соединения контактов будет иметь вид 1 3, то есть загораться смогут или одна или же сразу три лампы;
    • второй имеет схему в виде 2 2, когда гореть будут лампочки парами. Данный способ является энергозатратным и применяется чаще всего тогда, когда для полноценного освещения пространства 1 лампы мало, а три много.

    При нажатии сразу пары клавиш будут загораться все четыре рожка на люстре.

    Чтобы подсоединить 4-х рожковую люстру к двойному выключателю нужно фазовый контакт, идущий от сети через щиток распределения, соединить с проводом, который идет к выключателю. После можно подключить его к входному контакту, где он всегда и находится. Второй проводник, который соединен с проводником клавиши, отводится к распределительной коробке, где соединяется с контактом, который подведен к участку установки прибора. Здесь контакты прибора и сети нужно соединить между собой. По такой же схеме подсоединяются контакты на соседней клавише.

    Различие между этими двумя клавишами сводится к различному количеству проводов «фазы», соединенных с сетевыми жилами.

    Схема работ по подключению прибора, где есть пять лампочек довольно сложная. Это обусловлено большим количеством проводников, с каждым из которых, необходимо разобраться. Лампы при работе на двухклавишном выключателе способствуют экономии электроэнергии, работая в подходяще режиме.

    Перед началом работ следует определить общий провод, выходящий из прибора. Это будет нулевой контакт, который помечается цветной изолентой. Это нужно проделать, чтобы в дальнейшем его не спутать с иными жилами. Подобный контакт есть и на потолочной поверхности, при этом его тоже помечают изолентой соответствующего цвета.

    Те контакты, которые после проверки на индикаторной отвертке показали напряжение, именуются фазными. Они есть выходящие из потолочного отверстия, и в каждом рожке.

    Когда все жилы найдены и помечены, пятирожковую люстру подвешивают на крючок, и начинают соединять контакты. Первоочередно объединяются нулевые, а затем и фазные жилы. На клавиши выключателя можно распределить лампочки по схеме 2 3 или 1 4. Оптимальным является первый вариант, при котором одна клавиша включает две лампы, а вторая оставшиеся три. Также все лампочки могут работать одновременно.

    Интенсивность световых потоков в комнате зависит от конкретного типа и приведенной мощности используемых в светильнике лампочек.

    Если планируется подключить многоламповый шестирожковый светильник, то и проводка соответственно должна быть подходящей. При этом двухклавишная модель выключателя сможет обеспечить лишь три рабочих режима:

    • две горящие лампы;
    • четыре лампы;
    • все 6 работающих лампочек.

    Большая часть приборов с 6-ю лампочками имеет уже правильно собранную часть электрики. Если же нет, то обыватель встретит в светильнике 12 контактов (по 2 на каждый рожок). Шесть нулевых жил следует объединить в одной клемме. Оставшиеся шесть фазных контактов объединяются в две клеммы по группам (2 4).

    На потолке все контакты также прозваниваются, чтобы выделить «ноль» и «фазы». Далее определяются, какой проводник соответствует той или оной клавише. Для этого одну клавишу переводят в режим «выключено» и проверяют наличие электричества. Если индикатор показывает отсутствующий ток, то выбран соответствующий выключенной клавише проводник.

    После всех подготовок на каждую клавишу выключателя подсоединяются контакты с люстры. Нулевая потолочная жила соединяется с «нулем» в клеммной коробке люстры, фазные жилы объединяются с группами фазных контактов прибора.

    Что учитывается перед проведением работ?

    Сразу определим несколько ключевых моментов, которые обязательно следует учитывать:


    И еще – одно дело просто снять старый осветительный прибор и вместо него подключить новый, и совсем другое – полностью создать линию питания освещения, включающую прокладку проводки от распределительного щита, установку выключателей, распределительных коробок и осветительных приборов с последующим соединением их в одну сеть.

    Углубляться в особенности самостоятельной укладки ветви питания люстры не будем, поскольку больше интересует только способы подключения осветительных элементов, хотя некоторые моменты, касающиеся проводки затрагиваться будут.

    Полезная информация

    Сразу укажем некоторые особенности, которые могут помочь:

    • Разрыв цепи выключателем проводиться только по фазной линии, а нулевая жила и заземляющая (если есть) идут напрямую на потребителя;
    • Для каждой ветки на выходе их выключателя прокладывается свой фазный провод (Разделение его происходит в самом выключателе. У одноклавишного выключателя на выходе одна фазная жила, у двухклавишного – две, трехклавишного – три). Это влияет на используемый провод, ведущий от выключателя;
    • На клеммных колодках люстр можно найти обозначение выводов, что облегчает подключение (маркировка «L» указывает, что вывод фазный, «N» - нулевой, «РЕ» - заземление).

    Как подключить два источника света, управляемых одним переключателем

    Марк Дж. Донован

    Обычная электропроводка во многих домах - это два источника света, управляемые одним выключателем. Существует множество способов подключения этого типа цепи, однако я остановлюсь на случае, когда питание подается от главной панели схемы в электрическую коробку однополюсного переключателя.

    Предупреждение - Бытовое электричество может травмировать и даже убить вас, если вы соприкоснетесь с ним.Обязательно сначала отключите питание на выключателе, а затем проверьте выключатель и осветительные приборы, чтобы убедиться, что они действительно выключены, прежде чем выполнять с ними какие-либо электрические работы.

    Обычно в этих типах цепей используется кабель Romex 14-2 или 12-2. Кабель 14-2 Romex используется для цепей на 15 ампер, а кабель 12-2 Romex используется для цепей на 20 ампер.

    Черновая обработка электропроводки

    Для грубых работ в цепи, в которой два источника света управляются одним переключателем, сначала следует подвести кабель Romex от панели к электрической коробке переключателя света.Это ваш питающий кабель. Второй кабель Romex должен быть подведен от выключателя света к одной из электрических коробок освещения.

    Третий кабель Romex должен быть проложен между двумя световыми электрическими коробками. Узнайте, как протянуть кабель Romex через стену. .


    Подключение распределительной коробки

    Подсоедините черный провод питающего кабеля к латунному винту на однополюсном переключателе света.

    Подсоедините черный провод, идущий от электрической коробки освещения, к серебряному винту на однополюсном переключателе света.

    Используйте проволочную гайку, чтобы соединить два белых провода (обратные линии) вместе.

    Две лампы работают от одного выключателя

    Наконец, скрутите два оголенных провода заземления вместе, используя гайку для зеленого провода. Обратите внимание, что один из проводов должен выступать из конца «Зеленого». Прикрепите этот оголенный провод заземления к зеленому винту на переключателе. При прикреплении проводов к винтам убедитесь, что провода изогнуты по кривой и закреплены по часовой стрелке вокруг винтов.

    Подключение первого электрического шкафа

    Используя проволочную гайку, скрутите и соедините черные провода от двух кабелей Romex вместе с 5–6-дюймовым хвостовиком (используя только кусок черного экранированного провода, извлеченного из небольшого отрезка запасного кабеля Romex).

    Прикрепите черную косичку к одной стороне световой цепи. (Обратите внимание, что свинцовый хвост может не понадобиться, если вы напрямую подключаете проводку к осветительной арматуре. В этой конкретной ситуации черный провод осветительной арматуры должен быть скручен и соединен вместе через гайку с двумя черными проводами, связанными с Romex. кабели.)

    Посмотрите видео ниже о подключении электрической розетки.

    Повторите процесс для белых проводов (обратных проводов). Используя проволочную гайку, скрутите и соедините вместе белые провода от двух кабелей Romex вместе с 5–6-дюймовым свинцовым хвостом (используя только кусок белого экранированного провода, извлеченного из небольшого отрезка запасного кабеля Romex).

    Присоедините белый гибкий провод к другой стороне световой цепи.(Обратите внимание на то, что свинцовый хвостовик белого провода может не понадобиться, если вы подключаете напрямую к осветительной арматуре. В этой конкретной ситуации провод белой осветительной арматуры должен быть скручен и соединен вместе через гайку с двумя белыми проводами, связанными с кабели Romex.)

    Наконец, скрутите два оголенных провода заземления вместе, используя гайку для зеленого провода. Опять же, один из проводов должен выступать из конца «зелени». Прикрепите этот оголенный провод заземления к зеленому винту на осветительной арматуре или на металлическом шасси осветительного прибора.

    Подключение второго светового щита

    Второй световой электрический шкаф очень легко подключить. Просто подключите черный провод, связанный с кабелем Romex, к одной стороне светильника, а затем белый провод, связанный с кабелем Romex, к другой стороне светильника.

    Найдите здесь местного подрядчика по электрике.

    Затем скрутите два оголенных провода заземления вместе, используя гайку для зеленого провода.

    Узнайте, как заменить выключатель света в этой электронной книге.

    Опять же, один из проводов должен выступать из конца «зеленого». Прикрепите этот оголенный провод заземления к зеленому винту на осветительной арматуре или на металлическом шасси осветительного прибора.

    После того, как электрические коробки и осветительные приборы будут подключены, закрепите их в соответствующих электрических коробках и прикрепите крышку переключателя к распределительной коробке.

    Наконец, установите лампочки в осветительные приборы и затем включите питание новой световой цепи на главной панели цепи.

    Хотите добавить диммер для управления освещением? Посмотрите, как это сделать, в этом видео о том, как установить 3-позиционный переключатель диммера или в этой статье о , устанавливая переключатель диммера света .

    Чтобы получить помощь по строительству нового дома на заказ , см. Заявочный лист на строительство нового дома от HomeAdditionPlus.com. Заявка на строительство нового дома дает вам знания о том, как спланировать индивидуальный проект жилищного строительства и на что обращать внимание при найме подрядчиков для строительства вашего нового дома.Он также включает в себя подробную таблицу с разбивкой по стоимости и электронную таблицу для оценки затрат на строительство вашего собственного нового дома.

    Заполните нашу 3-5-минутную быструю и легкую форму и получите бесплатное ценовое предложение на пристройку дома от одного из наших предварительно проверенных и лицензированных подрядчиков по пристройке домов. Этот процесс бесплатный, и нет никаких обязательств по его продолжению после получения сметы на добавленную стоимость вашего дома.

    Сколько лампочек может быть на одном коммутаторе?

    Возможно, вам захочется иметь один переключатель, при нажатии на который загораются все лампочки.Вы хотите прийти домой и использовать один выключатель для освещения гостиной и коридора. Есть ли способ сделать это, чтобы несколько источников света управлялись одним переключателем?

    Ответ - да; один переключатель может включить несколько огней. Вы можете использовать два способа настроить переключатель для управления несколькими источниками света. Самый распространенный способ - подключить осветительные приборы в гирляндную цепь, соединив их друг с другом и прикрепив первый светильник к переключателю.

    Второй способ управлять всеми вашими осветительными приборами с помощью одного переключателя - это подключить их напрямую к переключателю в конфигурации, называемой «запуск в исходное положение».«Легко отсоединить светильники, которые вам больше не нужны, используя метод« домашнего запуска ».

    Чтобы выяснить, каким количеством источников света можно управлять с помощью одного переключателя, вам необходимо знать несколько вещей.

    Основы подключения выключателя света

    Нет ограничений на количество ламп в цепи. Нагрузка светильников - это то, что определяет, сколько огней может разместить цепь. К обычной цепи на 15 А можно подключить осветительную нагрузку мощностью до 1400 Вт.Осветительная нагрузка мощностью 1400 Вт может вместить один прибор мощностью 1400 Вт или четырнадцать светильников мощностью 100 Вт.

    Электропроводка

    Прежде чем вы продолжите и подключите несколько кабелей к одному коммутатору, вам нужно знать, как закрепить один кабель. Типичная домашняя цепь на 120 В имеет два проводящих провода и заземление. Один из проводящих проводов черный, он передает электричество от источника питания к нагрузке.

    Другой проводящий провод белый. Белый провод - это обратный провод, по которому нагрузка возвращается к источнику питания, замыкая цепь.Клеммы переключателя имеют только черные провода, поскольку переключатель прерывает горячую ногу цепи. Клеммы латунные.

    Черный провод от источника питания подключается к одной из латунных клемм, известных как линейная клемма. Затем вы подключаете еще один черный провод, идущий к осветительной арматуре, к клемме нагрузки. После подключения черных проводов у вас остались два белых кабеля.

    Белые провода присоединяются к обратному пути, по которому нагрузка обходит коммутатор.Вы соединяете белые кабели, скручивая их оголенные концы, а затем навинчивая на них проволочную заглушку. Прежде чем выполнять какие-либо электромонтажные работы, убедитесь, что вы отключили автоматический выключатель, чтобы избежать поражения электрическим током. Также, прежде чем прикасаться к проводам, воспользуйтесь тестером напряжения.

    Светильники

    Шлейфовые светильники

    Шлейфовое соединение отличается от последовательного подключения светильников. Фары, соединенные последовательно, гаснут при выходе из строя одного из них. При гирляндном подключении используется параллельная разводка для крепления осветительных приборов.Также используется стандартное электрическое цветовое кодирование, что упрощает использование метода последовательного подключения.

    Если вы добавляете одиночную установку, вам понадобится дополнительный кабель, совместимый с вашим устройством. Скорее всего, вы пропустите этот провод через чердак. Единственное, что вам нужно сделать, это добавить черные кабели, чтобы соединить два других черных провода, и повторить тот же процесс с заземлением и белыми проводами.

    Может возникнуть необходимость в крышках для проводов большего размера, поскольку количество кабелей в каждом наборе увеличивается с двух до трех.Процедура подключения другого прибора к тому, который вы уже добавили, аналогична процедуре добавления одного прибора в первый раз.

    Теперь, когда вы знаете процесс добавления осветительных приборов к выключателю, вы можете добавлять дополнительные светильники, пока не достигнете предела разрыва потребляемого током цепи.

    Домашний осветительный прибор

    Причин, по которым провода от многих лампочек подводят к одному выключателю, обычно две. Первая причина - удобство. Вам нужен переключатель, к которому будет проще всего получить доступ для управления несколькими источниками света.Другая причина в том, что проводка непостоянна, и вам нужен простой способ отключить новый свет, когда в этом возникнет необходимость.

    При использовании домашней осветительной арматуры, чтобы один выключатель управлял несколькими лампами, исходящий горячий кабель подключается к клемме нагрузки выключателя. Лучший способ установить это соединение - использовать косичку.

    Метод «косички» означает, что вы используете 6-дюймовый черный запасной провод, чтобы скрутить вместе все черные провода, подключенные к приборам. После того, как вы скрутите черные провода вместе, на разъемное соединение навинтите колпачок.

    Используйте тот же процесс для подключения заземляющих кабелей к клеммам заземления. Что касается белых проводов, то пигтейл не нужен. Единственное, что вы делаете, это полностью скручиваете их, а затем закрываете. Домашняя проводка может стать громоздкой, если к одному выключателю подключено более двух ламп. Вам также может понадобиться электрическая коробка большего размера, чтобы удерживать все кабели.

    Теперь, когда мы рассмотрели способы подключения нескольких ламп к одному выключателю, вы, вероятно, задаетесь вопросом, сколько ламп может быть на одном выключателе в зависимости от типа используемых лампочек.

    Лампы CFL v Светодиодные лампы

    Каждая лампа LED или CFL обычно излучает такое же количество света, как лампа накаливания мощностью 60 Вт, при этом потребляемый ею ток составляет 10 Вт или меньше. Следовательно, потребляемый ток составляет 1/12 ампер. Таким образом, 15-амперная схема может управлять 180 или более лампами LED или CFL.

    Встраиваемые светильники

    Встраиваемые светильники обеспечивают привлекательное окружающее освещение в комнате. Встраиваемые светильники закрепляют за потолком, и для того, чтобы комната была хорошо освещена, вам понадобится более одного светильника.Количество источников света, которое может разместить один выключатель, зависит от ряда факторов.

    Эти факторы включают форму и размеры помещения, ширину канистры и мощность лампы. Количество ламп, которые вы можете добавить в цепь, также определяется номиналом выключателя.

    Расстановка светильников

    Правильное размещение встраиваемых лампочек обеспечивает одинаковое освещение каждой части пола. Поскольку каждая лампочка дает световой конус, идеальная настройка должна позволять конусам перекрывать друг друга.Чтобы световые конусы перекрывались, необходимо учитывать несколько факторов.

    Эти факторы включают высоту потолка, интенсивность освещения и диаметр отверстия светильника. Общее правило заключается в том, что вы можете разделить высоту потолка на два и использовать полученное число для размещения лампочек. Например, для комнаты высотой 8 футов стандартное расстояние будет 4 фута.

    Направление света от утопленных ламп

    Неправильное использование утопленных лампочек или их чрезмерное использование приводит к низкому качеству излучаемого ими света.Когда вы размещаете источники света в ряд, создается узор на линии обзора, и этот эффект не нравится глазам.

    Лучше всего разместить встраиваемый светильник неправильной формы. Не размещайте источники света слишком близко друг к другу, так как вы можете получить слишком много света. Однако, если светильники, которые вы используете, являются направленными, вам может потребоваться расположить их ближе друг к другу по сравнению с всенаправленными источниками света, чтобы получить хороший эффект освещения в комнате.

    Ограничения выключателя

    Основным ограничением количества утопленных светильников, которыми может управлять один выключатель, является номинал автоматического выключателя, управляющего цепью.Каждая 60-ваттная лампа накаливания или галогенная лампа потребляет около 1/2 А, поэтому стандартное освещение с 15-амперным выключателем может управлять 30 лампами.

    Когда речь идет о лампах LED и CFL, используемых в встраиваемых светильниках, мы упоминали, что они излучают свет, аналогичный лампе накаливания мощностью 60 Вт. Пусковой ток для светодиодных фонарей обычно составляет 20 ампер при 240 В переменного тока. Следовательно, 15-амперная схема может безопасно разместить 180 или более светильников, использующих светодиодные или CFL-лампы.

    То, что мы считаем «обычными лампочками», обычно представляет собой лампы накаливания мощностью 60 Вт.Схема с валютой 120 вольт и 15 ампер обеспечивает 1800 Вт. Это означает, что переключатель на 15 ампер может вместить максимум 30 ламп накаливания.

    Путь, которым мы достигли количества лампочек, прост.

    • Возьмем 120 вольт * 15 ампер = 1800 ватт.
    • 1800 Вт / 60 Вт = 30 лампочек. (Общая мощность, разделенная на мощность одной лампочки)

    Мы видели, что количество источников света, которое может разместить один выключатель, может быть от 1 до 180.Факторы, которые будут определять, сколько огней может быть включено и выключено одним переключателем, включают ограничения цепи и количество напряжений, которое может выдержать один переключатель.

    Заключение

    На вопрос, сколько лампочек может быть на одном выключателе, можно также ответить, посмотрев на тип лампы, которую вы планируете использовать. Количество ламп накаливания, которыми может управлять один переключатель, отличается от количества светодиодных или CFL-ламп.

    Способ подключения дополнительных источников света определяет, сколько дополнительных источников света будет контролировать один переключатель.

    Как установить потолочный светильник с двумя лампочками | Home Guides

    Потолочные светильники с двумя или более лампочками не только обеспечивают больше света, чем светильник с одной лампочкой, но также часто являются декоративными и декоративными. Независимо от того, находится ли новый светильник заподлицо с потолком или подвесной светильник, вы можете установить потолочный светильник с двумя лампочками в одну распределительную коробку, чтобы все лампочки в новом светильнике управлялись одним и тем же переключателем. Во многих случаях вы даже можете подключить новый прибор к переключателю диммера, чтобы контролировать количество света, обеспечиваемого прибором.

    Выключите автоматический выключатель, обеспечивающий питание электрической цепи для света. Снимите пластину, закрывающую выключатель света, и прижмите кончик бесконтактного электрического тестера к проводке на стороне выключателя. Если индикатор тестера загорается, значит в цепи все еще есть питание. Отключите другие выключатели или главный выключатель в доме и проверьте снова, пока тестер не покажет, что питание отключено. Замените пластину переключателя.

    Установите стремянку под осветительный прибор.Снимите глобус и лампочки текущего осветительного прибора, затем ослабьте крепежные винты и потяните прибор вниз. Снимите гайки, соединяющие проводку прибора, и отложите прибор в сторону.

    Ослабьте монтажные винты, которыми соединительная коробка крепится к потолочной балке или гипсокартону, и вытащите распределительную коробку из отверстия в потолке.

    Вставьте скобу потолочного вентилятора в отверстие в потолке и расположите скобу перпендикулярно соседним балкам так, чтобы плечо скобы было по центру отверстия в распределительной коробке.Поверните ручку скобы вручную, чтобы затянуть скобу между балками, затем затяните ее еще на один оборот разводным ключом.

    Поместите монтажный зажим на скобу и пропустите электрический кабель через зажим соответствующей распределительной коробки. Совместите коробку с крепежными болтами зажима и затяните гайки, чтобы прикрепить распределительную коробку к скобе.

    Прикрепите монтажный кронштейн нового светильника к распределительной коробке с помощью прилагаемых винтов. Затем повесьте прибор на монтажный кронштейн в соответствии с инструкциями, прилагаемыми к световому комплекту.

    Подключите черный провод от распределительной коробки ко всем черным проводам от приспособления с помощью гайки. Аналогичным образом подключите все белые провода. Подключите оголенный провод от распределительной коробки к зеленому винту заземления на монтажном кронштейне или к зеленому проводу от приспособления с помощью гайки.

    Поднимите козырек или крышку над распределительной коробкой и затяните крышку, следуя инструкциям по установке светильника. Установите лампочки в розетки, затем установите глобус или рассеиватель на светильник (если он есть).

    Включите автоматический выключатель и проверьте свет.

    Справочная информация

    Предупреждения

    • Не пытайтесь работать с какой-либо электрической цепью, не выключив сначала автоматический выключатель и не убедившись, что питание цепи отключено с помощью бесконтактного электрического тестера.

    Писатель биографии

    Крис Бейлор пишет на различные темы, уделяя основное внимание деревообработке, с 2006 года. Вы можете увидеть его работы в таких публикациях, как «Consumer's Digest», где он написал «Лучшее приобретение электроинструментов за 2009 год» и Лучшие покупки для аппаратов высокого давления 2013 года.

    Как легко использовать несколько интеллектуальных ламп в одном приспособлении

    Обновлено 5 марта 2021 г., 15:28 в Home Assistant, IoT, Smart

    Иногда при создании умного дома не все интегрируется гладко, и это одна из самых распространенных проблем люди сталкиваются, когда устанавливают несколько умных лампочек в один светильник. Поначалу эта проблема может показаться тривиальной, вы можете просто установить умные лампочки, как и любую другую лампочку. Однако большинство этих ламп предназначены для управления из приложения - и не всегда есть четкий способ пометить их как установленные в одной и той же лампе.

    Это не единственная проблема, с которой вы можете столкнуться, пытаясь заменить более сложные осветительные установки на интеллектуальные лампы. Такие вещи, как лампы, которые физически не помещаются в корпус, приспособления, у которых несколько розеток расположены слишком близко друг к другу, - это всевозможные проблемы, с которыми вы можете столкнуться. Давайте рассмотрим некоторые из этих распространенных проблем и возможные решения для каждой из них. Иногда требуется несколько лампочек - они тоже могут быть умными!

    Несколько интеллектуальных лампочек в одном приспособлении

    Эта лампа предназначена специально для случаев, когда вам удалось установить много лампочек в лампу, которую вы используете, но теперь вы столкнулись с проблемой программного обеспечения.Как сделать так, чтобы все эти отдельные устройства отображались как одна лампа? Это очень раздражает, потому что теперь вам нужно нажимать на три разных переключателя, чтобы включить или выключить свет! В зависимости от того, какую систему умного дома вы используете, есть возможные решения, но здесь мы дадим инструкции для Home Assistant.

    Имейте в виду, что аналогичные шаги должны существовать для большинства обычных систем умного дома, поскольку это довольно распространенное требование. Если в вашей системе нет функций, аналогичных этому методу, посмотрите другие варианты в конце этого раздела.

    Группирование ламп в один светильник с помощью Home Assistant

    В Home Assistant довольно легко сгруппировать несколько интеллектуальных лампочек в один объект, который можно включать или выключать одним переключателем. Используя интеграцию «Light Group», которая является частью ядра Home Assistant (то есть вам не нужно ничего устанавливать), вы можете перечислить объекты, которые вы хотите превратить в единое целое. К сожалению, это невозможно настроить с помощью пользовательского интерфейса, кроме процесса добавления в конфигурацию.yaml относительно прямолинеен.

    Рассмотрим следующий фрагмент:

      свет:
      - платформа: группа
        имя: лампа прикроватной тумбочки
        сущности:
          - light. nightstand1
          - свет. тумбочка2
          - свет. тумбочка3


    Это должно быть расположено в разделе «light» вашего файла конфигурации, или в случае, когда у вас еще нет этого раздела, просто добавление всего фрагмента будет работать. Первая строка определяет раздел, в который попадает интеграция, в данном случае это свет.Следующая строка описывает название коллекции светильников, в этом примере мы используем «Nightstand Lamp».

    Наконец, мы перечисляем сущности, которые мы хотим включить в эту группу, в строке «сущности». В данном случае я назвал все три лампы внутри светильника своим именем вместе с некоторым номером. Вы можете использовать любое имя, какое захотите, но, очевидно, поскольку каждую лампочку нужно добавлять индивидуально, им потребуются разные имена, желательно то, которое поможет с идентификацией.

    Несколько примечаний по этому поводу: объекты, которые вы перечисляете, должны уже существовать - они должны быть уже настроены, прежде чем вы добавите их сюда.Также важно, чтобы был очень осторожен с интервалом в этом файле! Если вы поместите неправильное количество пробелов или табуляции в строку, то вся система не загрузится правильно! В этом случае проверьте файл журнала Home Assistant, чтобы узнать, что вы сделали неправильно. В качестве альтернативы можно использовать онлайн-средство проверки YAML, чтобы проверить правильность файла конфигурации.

    После завершения настройки перезапустите Home Assistant с помощью полезной кнопки в разделе «Конфигурация» -> «Управление сервером» -> «Перезагрузить» в пользовательском интерфейсе.Как только система перезагрузится и вернется, вы должны увидеть новую сущность, указанную в списке сущностей. В моем случае я добавил его в свой пользовательский интерфейс, щелкнув три точки в верхнем левом углу -> «Настроить пользовательский интерфейс», затем щелкнув «Изменить» под карточкой, к которой я хотел добавить эту лампу, а затем добавил сущность «Лампа прикроватной тумбочки». После группировки огни выглядят как единое целое.

    Если щелкнуть объект «Лампа прикроватной тумбочки», откроется панель управления освещением, где можно управлять всеми источниками света в группе, как если бы они были единым целым.Поскольку я добавил устройство с RGB в эту группу, на экране отображается цветовое колесо, но это затронет только устройства, поддерживающие RGB. Сгруппированные источники света выглядят как одно целое.

    Одна из лучших частей этой группировки заключается в том, что независимо от того, какое устройство вы добавляете в группу, у верхнего уровня всегда будут те же функции, что и у детей. Это означает, что вы можете поместить RGB-огни в ту же группу, что и простые лампы ON / OFF, и в группе будет как тумблер, так и цветовое колесо.

    Группирование нескольких лампочек в один прибор с помощью Alexa

    Многие люди используют Alexa для управления своим умным домом, будь то с помощью голосовых команд или просто с помощью приложения. Проблема лампы с несколькими лампочками также может быть решена в приложении Alexa, хотя и не так хорошо, как в Home Assistant. Самый очевидный способ выполнить группировку - использовать функцию «Группировать» в приложении Alexa, расположенном в меню, которое появляется при нажатии кнопки «плюс» в левом верхнем углу страницы «Устройства».На момент написания этой методики существуют некоторые большие проблемы, которые мы рассмотрим более подробно позже в этой статье. Во-первых, вот как использовать несколько умных лампочек в одном приборе с Alexa!

    Первый шаг - перейти на страницу «Процедуры». Доступ к нему можно получить, перейдя в меню «Еще» и щелкнув «Процедуры». Щелкните значок «плюс» в правом верхнем углу страницы, чтобы создать новую процедуру.

    На странице новой процедуры вы увидите возможность ввести имя, триггер и список действий.

    Не стесняйтесь задать любое имя, которое вы сочтете нужным, щелкнув на «Ввести имя подпрограммы». Я выбираю «Красная лампа в гостиной». Возможно, вы уже видите, к чему все идет, но следующим шагом будет определение ваших действий. Нажмите «Добавить действие», чтобы начать. Когда появится следующий экран, будет длинный список возможных категорий действий. Вы хотите нажать на тот, который называется «Умный дом».

    В этом случае выберите «Освещение». Вы можете использовать эту технику для любого типа устройств, которыми вы хотите управлять несколькими, но мы будем придерживаться освещения в этой статье.На следующем экране вам будет предложено выбрать конкретное устройство, которое вы хотите добавить, обязательно выберите одну из лампочек внутри вашей лампы. Я назвал свои «Лампа для гостиной 1» и «Лампа для гостиной 2», когда добавил их в Alexa, чтобы их было легко идентифицировать, но их не нужно называть каким-то особенным образом. Выбрав одну из лампочек, нажмите «Далее».

    Вы можете видеть, что мои настройки - «Power = On» и «Set color = Red». Мы указываем мощность, чтобы лампа была включена, когда мы запускаем эту процедуру, но реальная работа выполняется с помощью опции «Установить цвет».Выберите любой цвет, который вам нравится, и нажмите «Далее». Вы должны вернуться к обычному экрану, на котором вы установили имя ранее. Повторите этот шаг «добавить действие» столько раз, сколько необходимо, чтобы включить все лампочки в ваш прибор. Когда вы закончите, оставайтесь на экране «Новая процедура», чтобы установить триггер «Когда».

    Как видите, я установил триггер на «Когда вы говорите». Я выбрал «красный», но вы можете выбрать что угодно. Вы также можете использовать любой из других триггеров, если вам интересно! Обратите внимание, что в моем случае указаны два действия: одно для лампы 1, а другое - для лампы 2.У них обоих одинаковые спецификации, поэтому они оба будут делать одно и то же. Когда вы закончите, вы можете нажать «Готово» в правом верхнем углу, чтобы сохранить эту процедуру.

    Я повторил весь этот процесс дважды, чтобы получить две указанные подпрограммы. Один из них - сделать лампу красной, а другой - синей. Вы можете продолжать создавать новые процедуры, пока не будете удовлетворены суммой. Нажатие на одну из кнопок «воспроизведение» рядом с процедурой вызовет ее, в результате чего лампа изменит цвет.Я создал короткую видео-демонстрацию этого процесса в действии ниже.

    Ваш браузер не поддерживает видео тег.

    А как насчет групп Alexa?

    К сожалению, на момент написания кажется, что функция группы Alexa поддерживает только базовые операции. Чтобы проверить это, я создал группу со страницы устройства, нажав на знак плюса. Я назвал его «Лампа для гостиной» и добавил две лампочки. После того, как группа была создана, на странице «Освещение» была указана вновь созданная группа с главной кнопкой «ВКЛ».Это хорошее первое впечатление, теперь, если мы щелкнем по нему, мы сможем увидеть более подробное изображение.

    Как только вы перейдете к подробному обзору, вы заметите, что нет никаких других кнопок, кроме питания! Это та часть, где я не уверен, кто виноват. Я использовал две лампы Meross WiFi Smart, которые хорошо мне служили на протяжении многих лет. Настоящий вопрос в том, устанавливает ли это ограничение производитель устройства или Alexa? Как оказалось, на этот вопрос не так-то просто ответить. Приложение Meross также имеет аналогичное ограничение в том смысле, что оно вообще не поддерживает группы.Таким образом, это ограничение Alexa или ограничение умной лампы? Я не совсем уверен. Если вы знаете ответ, дайте мне знать в комментариях ниже!

    Хотя есть способы обойти это, используя сцены в приложении Meross, к которым может подключиться Alexa, отсутствие аналогичной функции группировки, такой как в Home Assistant, немного разочаровывает. Идеальная функциональность - сгруппировать любое устройство с похожими устройствами и сделать общие функции доступными для группы. Таким образом, если все устройства в группе могут изменять цвет, группа должна иметь цветовое колесо.Если вы в настоящее время используете Alexa и вам не хватает этой функции, вы всегда можете интегрировать Alexa с Home Assistant, чтобы получить лучшее из обоих миров.

    Что делать, если функция группировки недоступна?

    Если используемая вами система умного дома не поддерживает группы, надежда еще не потеряна. Есть еще одно решение, которое может сработать. Уловка состоит в том, чтобы использовать очень часто поддерживаемую функцию, называемую сценами, для создания шаблонов каждого состояния, в котором мы хотим, чтобы лампа находилась. Это намного менее идеально, чем наличие реальной группировки, потому что каждое отдельное состояние нужно будет создавать как сцену - который подходит для включения или выключения, но гораздо менее практичен, когда используется RGB.

    Просто следуйте инструкциям для любой системы умного дома, которую вы используете, чтобы создать как минимум две разные сцены, которые включают только устройства, которые являются частью приспособления. Одна из сцен должна состоять из всех выключенных лампочек, а другая - из всех. Теперь просто переключитесь с одной сцены на другую, чтобы включить или выключить прибор.

    Светильники с физическими проблемами

    Иногда просто невозможно заставить его работать - на приборе не хватает места для установки умных лампочек в каждую розетку.Если это так, есть несколько вариантов, но ни один из них не так хорош, как все умные лампочки.

    Заполнение только одной или двух розеток

    Это простое решение, но в некоторых случаях оно может сработать и даже сэкономить ваши деньги! Если прибор не показывает лампы и яркость не вызывает большого беспокойства, попробуйте вставить только одну или две лампы. В ситуации, когда вы вставляете две, все равно необходимо будет использовать один из приемов, упомянутых выше, но если только одна используется, теперь ее можно использовать как обычную лампу, поскольку установлена ​​только одна лампочка.

    Использование интеллектуального выключателя

    В некоторых случаях может быть лучше использовать интеллектуальный выключатель вместо интеллектуальной лампочки. Это может быть полезно в ситуациях, когда приспособление является сложным, и установка отдельных ламп может оказаться невозможной. Очевидно, самым большим недостатком является то, что единственный доступный вам контроль - это включение или выключение прибора, но это лучше, чем отсутствие контроля в противном случае.

    Резюме

    Установка умной лампы не всегда так проста, как хотелось бы, но для большинства распространенных проблем есть решения, которые приводят к приемлемой настройке.Когда дело доходит до использования нескольких умных лампочек в одном приспособлении, мы увидели, как групповую интеграцию можно использовать для обработки множества устройств, как если бы они были одним целым. Мы также говорили о некоторых физических проблемах, с которыми можно столкнуться при использовании некоторых конструкций приспособлений. Хотя физические проблемы решить сложнее, мы увидели, что все еще можно использовать интеллектуальные возможности с некоторыми обходными путями.

    Открытые учебники | Сиявула

    Математика

    Наука

      • Читать онлайн
      • Учебники

        • Английский

          • Класс 7A

          • Марка 7Б

          • 7 класс (A и B вместе)

        • Африкаанс

          • Граад 7А

          • Граад 7Б

          • Граад 7 (A en B saam)

      • Пособия для учителя

      • Читать онлайн
      • Учебники

        • Английский

          • Марка 8A

          • Марка 8Б

          • Оценка 8 (вместе A и B)

        • Африкаанс

          • Граад 8А

          • Граад 8Б

          • Граад 8 (A en B saam)

      • Пособия для учителя

      • Читать онлайн
      • Учебники

        • Английский

          • Марка 9А

          • Марка 9Б

          • 9 класс (A и B вместе)

        • Африкаанс

          • Граад 9А

          • Граад 9Б

          • Граад 9 (A en B saam)

      • Пособия для учителя

      • Читать онлайн
      • Учебники

        • Английский

          • Класс 4A

          • Класс 4Б

          • Класс 4 (вместе A и B)

        • Африкаанс

          • Граад 4А

          • Граад 4Б

          • Граад 4 (A en B saam)

      • Пособия для учителя

      • Читать онлайн
      • Учебники

        • Английский

          • Марка 5A

          • Марка 5Б

          • Оценка 5 (вместе A и B)

        • Африкаанс

          • Граад 5А

          • Граад 5Б

          • Граад 5 (A en B saam)

      • Пособия для учителя

      • Читать онлайн
      • Учебники

        • Английский

          • Класс 6A

          • класс 6Б

          • 6 класс (A и B вместе)

        • Африкаанс

          • Граад 6А

          • Граад 6Б

          • Граад 6 (A en B saam)

      • Пособия для учителя

    Наша книга лицензионная

    Эти книги не просто бесплатные, они также имеют открытую лицензию! Один и тот же контент, но разные версии (брендированные или нет) имеют разные лицензии, как объяснено:

    CC-BY-ND (фирменные версии)

    Вам разрешается и поощряется свободное копирование этих версий.Вы можете делать ксерокопии, распечатывать и распространять их сколь угодно часто. Вы можете скачать их на свой мобильный телефон, iPad, ПК или флешку. Вы можете записать их на компакт-диск, отправить по электронной почте или загрузить на свой веб-сайт. Единственное ограничение заключается в том, что вы не можете адаптировать или изменять эти версии учебников, их содержание или обложки каким-либо образом, поскольку они содержат соответствующие бренды Siyavula, спонсорские логотипы и одобрены Департаментом базового образования. Для получения дополнительной информации посетите Creative Commons Attribution-NoDerivs 3.0 Непортированный.

    Узнайте больше о спонсорстве и партнерстве с другими, которые сделали возможным выпуск каждого из открытых учебников.

    CC-BY (версии без марочного знака)

    Эти небрендированные версии одного и того же контента доступны для вас, чтобы вы могли делиться ими, адаптировать, трансформировать, модифицировать или дополнять их любым способом, с единственным требованием - дать соответствующую оценку Siyavula. Для получения дополнительной информации посетите Creative Commons Attribution 3.0 Unported.

    Как управлять 2 лампами (лампочками) с помощью одностороннего переключателя (параллельная схема) Видеоурок на английском языке «Бесплатное обучение по электричеству и электронике

    Автор: Неизвестный | & nbsp в 1:52 Более 50% людей хотят изучить Электропроводку или Домашнюю проводку, а также мечтают сделать это самостоятельно.Это способ воплотить в жизнь эти мечты людей сделать электропроводку. Мы начинаем видеоурок на 3 языках: английском, урду и хинди.
    Сегодняшние классы собираются управлять лампочкой или лампами с помощью одностороннего или одностороннего переключателя. На уроке Today также есть видеоруководство, в котором вы можете легко изучить урок Home wiring today на английском языке. Однако, если вы хотите выучить это на языке урду и хинди, пожалуйста, перейдите по ссылке ниже.

    Не пропустите, если вы не понимаете английский видеоурок.
    Как управлять двумя лампами с помощью одностороннего переключателя в параллельной цепи Видеоурок на урду и хинди.

    Сначала вы попытаетесь изучить это с помощью рисунка ниже, если вы не можете научиться с помощью диаграммы, тогда просмотрите наш вспомогательный видеоурок, представленный ниже, который относится к этому классу.
    Как управлять 2 лампами (лампочками) с помощью одностороннего переключателя (параллельная схема)
    Требования:
    2 лампы (лампочки)
    5 кабелей
    1 переключатель
    Подключите все это, как показано ниже.

    управление 2 лампами (лампочки) односторонним переключателем (параллельная цепь)
    Вот видеоурок на английском языке для изучения этой схемы класса и посмотрите видеоурок, если вы не смогли изучить схему.

    Посмотрев наш видеоурок, я надеюсь, что вы поняли, и если у вас есть какие-либо вопросы, задавайте их мне в разделе комментариев.

    Об авторе

    Сикандар Хан - профессиональный блоггер, который пишет о технологиях, изучает домашнюю проводку. Он делает видеоурок на языках урду и хинди

    Получайте обновления

    Подпишитесь на нашу электронную рассылку, чтобы получать обновления.

    Что такое последовательное и параллельное соединение и когда что применять? - служба поддержки клиентов

    Возможны два различных метода подключения: последовательное соединение и параллельное соединение.Вы должны знать разницу в проводке светодиодного освещения. Светодиод должен быть подключен либо последовательно, либо параллельно. Как они должны быть связаны, зависит от источника света. Неправильное соединение со светодиодами приведет к выходу из строя светодиодных фонарей.

    Последовательный порт на 350 мА, 500 мА, 700 мА и 1050 мА

    Требуется последовательное соединение со светодиодной подсветкой на 350 мА, 500 мА, 700 мА и 1050 мА. В этом случае вы используете источник питания с регулируемым током.

    При последовательном подключении есть только один поток.Ток входит в первую точку через +, а затем уходит через -, чтобы перейти к следующей точке и сделать то же самое с третьей точкой. Ток течет таким образом в одном направлении, пока все точки не будут снабжены током. Всякий раз, когда хотя бы одна точка нарушается, цепь разрывается. Дефектное пятно больше не может проводить ток, поэтому все виды спорта в цепи выходят из строя.

    Однако самые современные светодиодные прожекторы защищены от этого. Эти защищенные точки имеют встроенный мост, который позволяет току течь к другим точкам цепи в случае пробоя.

    Параллельно с 12В, 24В и 230В

    Требуется параллельное подключение со светодиодной подсветкой на 12В, 24В и 230В. В этом случае вы используете подачу напряжения.

    При параллельном подключении начальные (+) и конечные (-) точки (-) разных точек соединяются друг с другом. В отличие от последовательного соединения, питание при параллельном соединении может проходить через несколько цепей. Всякий раз, когда одна точка выходит из строя, все остальные точки не выходят из строя.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
