Подключение электромеханического замка к видеодомофону: что за зверь такой? Объясняем!

что за зверь такой? Объясняем!

Объясняем, почему БУЗ нужен каждому, кто решил установить на дверь электромеханический замок.

При установке видеодомофона в паре с электромеханическим замком человеку, далекому от мира домофонов, вряд ли придет в голову, что нужно приобретать какие-то дополнительные устройства. А ведь для корректной работы домофона просто необходим один компактный, но очень важный девайс — БУЗ (Блок управления замком). В этой статье просто и понятно расскажем вам, зачем он нужен.

Видеодомофон не способен обеспечить необходимое напряжение для открытия электромеханического замка (не путать с электромагнитным, там БУЗ не нужен!). Тут приходит на помощь БУЗ.

БУЗ спешит на помощь домофону

В перерывах между использованием замка БУЗ аккумулирует заряд от питания вызывной панели. При отпирании замка БУЗ выдает короткий импульс, достаточный для открытия двери без использования внешнего источника питания.

 Это значительно упрощает инсталляцию и экономит средства.

Преимущества БУЗа:

• не требуется дополнительный источник питания замка;
• не нужна отдельная цепь питания замка;
•  БУЗ защищает катушку электромеханического замка от перегрузки;
• БУЗ защищает контакты управления реле вызывной панели от «пригорания».

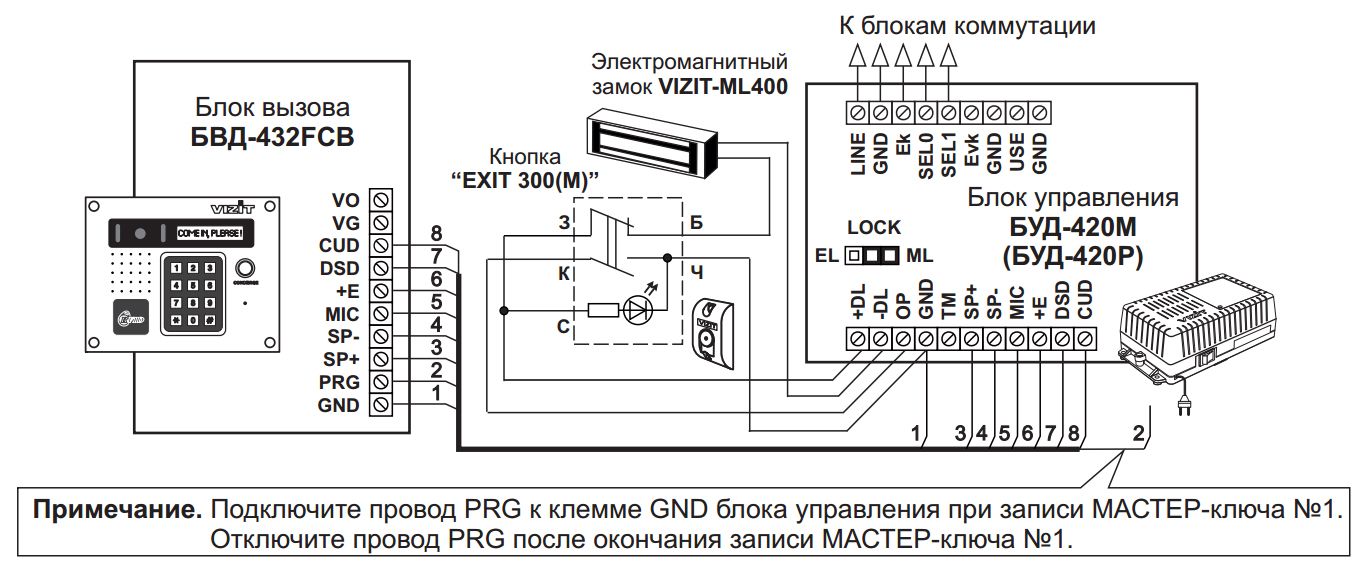

Для наглядности — приводим схему подключения БУЗа в домофонную систему.

Помимо всего, в последнее время стали появляться вызывные панели с уже встроенным БУЗом, что существенно облегчает процесс монтажа и не требует дополнительных затрат (даже на БУЗ, который сам по себе удобнее и дешевле отдельного блока питания для замка). Это классическая вызывная панель CTV-D1000HD и новинка 2019 года — CTV-D4003AHD.

Надеемся, теперь вопросов по поводу таинственного БУЗа у вас не осталось. Ну а если все же остались — в любой непонятной ситуации — звоните или пишите нам 🙂 Будем рады помочь!

Подключение электромеханического замка

Oставить заявку или получить консультацию специалиста Вы можете по тел. +7 913 539 98 85

Перед тем, как приобрести, установить и произвести подключение электромеханического замка, необходимо разобраться в их разнообразии, представленном на рынке. Замок состоит из корпуса, который изготовлен чаще всего из оцинкованной или стали, которая не поддается коррозии и ржавчине и окрашен сверху. Начинка замка механическая и часть естественно, электрическая, установлена также  маленькая катушка с сердечником. К такому типу замков можно отнести ригельные, врезные и накладные, а также кодовые, у которых имеется встроенный контролер. Также к ним можно отнести защелки электромеханические.

Oставить заявку или получить консультацию специалиста Вы можете по тел. +7 913 539 98 85

Схема подключения электромеханического замка состоит из таких составляющих, как блок необходимый для зарядки питания и непосредственно контролер. Необходим в схеме считыватель, а также, установленная  кнопка для выхода.

Наконец сам замок электромеханический и контакт, который устанавливается в двери. Также требуется панель, которая будет передавать видео, и сам видеодомофон.

Чтобы произвести питание электромеханического замка, необходим или обычный блок питания, или блок управления, который будет давать постоянное питание, здесь все зависит от потребления самого замка. Выбирать питание нужно, чтобы его запас хватал как минимум на тридцать процентов.

Oставить заявку или получить консультацию специалиста Вы можете по тел. +7 913 539 98 85

Управление электромеханическим замком

Выбирая замок, необходимо учитывать конструкцию самой двери и ее коробки. Только специалист сможет с точностью определить, подойдет ли тот или иной замок на указанную дверь по всем ее параметрам. Установив замок, не стоит забывать про управление электромеханическим замком, так как от этого зависит его срок эксплуатации в целом.

Электромеханический замок управляется при помощи специального блока управления, основной задачей которого является подача повышенного напряжения для открытия замка. Основной функцией блока является накопление энергии и своевременная ее выдача, это происходит при нажатии кнопки для открытия замка или же на домофоне. Подключение электромеханического замка с блоком управления выигрывает в некоторых параметрах от блока питания в том, что ему необходимо меньшее напряжение, и благодаря его компактности, всегда можно произвести установку в любом удобном месте.

Oставить заявку или получить консультацию специалиста Вы можете по тел. +7 913 539 98 85

Блок управления

Использование блока управления позволяет устранить необходимость для прокладки полноценных кабелей, чтобы подключить электрозамок. С его помощью можно обеспечить качественное управление замком, имеющим систему электромеханического привода. Он поможет предотвратить выход из строя главного реле для запорного механизма. Блок заряжается при необходимости от сети. По-своему размеру блок не превышает спичечный коробок и весит несколько грамм.

При его использование нет необходимости прокладывать специальный кабель, чтобы получать данные аудио или видео передачи. Он предохраняет кнопку от залипания при выключении и включении замка при неожиданном перепаде температуры. Срок службы используемого электромагнита может быть увеличен, так как благодаря блоку снижается импульс в управлении. Он помогает избежать обратной полярности соединения. И конечно не требует особого крепления при размещении, так, его довольно просто прикрепить обычным двухсторонним скотчем или использовать заклепки или саморезы.

Oставить заявку или получить консультацию специалиста Вы можете по тел. +7 913 539 98 85

Наши услуги

Если вам необходимо подключить и установить электромеханический замок, то вы всегда можете позвонить в нашу компанию и заказать эту услугу, у нас трудятся только опытные мастера, которые справятся с этим делом быстро и качественно, и при этом на все работы вы получите гарантию.
Oставить заявку или получить консультацию специалиста Вы можете по тел. +7 913 539 98 85

Советуем почитать:

Комплект видеодомофона с электромеханическим замком для дома Optima

Готовый для установки комплект видеодомофона с электромеханическим замком для загородного дома, экран 7″

.

Состав комплекта видеодомофона для загородного дома

Классическая антивандальная вызывная панель со встроенной цветной видеокамерой (угол обзора 74°) устанавливается снаружи на заборе или столбе калитки. Вы можете видеть территорию перед калиткой, разговаривать с посетителем и открывать электрический замок (управление происходит через монитор). В ночное время встроенная видеокамера автоматически переходит в черно-белый режим и включается ИК-подсветка. Панель комплектуется поворотным уголком и козырьком для защиты от осадков.

Компактный цветной 7″ монитор без трубки устанавливается в доме в любом удобном месте. При нажатии кнопки звонка монитор проигрывает мелодичный звуковой сигнал (12 мелодий на выбор) и показывает на экране посетителя. Вы можете переговорить с гостем в режиме «громокой связи» и дистанционно открыть замок на калитке. Включить монитор для обзора можно в любое время нажатием кнопки «просмотр».

При звонке в памяти монитора сохраняется снимок с датой и временем, всего 189 снимков. Дополнительно к монитору подключается еще одна вызывная панель и 2 дополнительные обзорные видеокамеры. Для дополнительных видеокамер потребуется отдельный источник питания. При необходимости, к монитору можно подключить параллельно такой же или более простой монитор для дублирования вызова, открыть замок можно будет с любого монитора.

Накладной электромеханический замок в хромированном корпусе устанавливается на подвижную часть калитки, подходит для работы на улице. Работает как обычный механический замок без питания (открывается ключами), а также может управляться дистанционно по команде от домофона. Для защиты подходящего к замку провода от перегибов потребуется гибкий переход — мы вам его подарим!

Если планируете ставить замок на решетчатую калитку, то полезной будет блокировка механической кнопки выхода на замке.

Блок питания 12 В требуется для работы замка, устанавливается в помещении в любом удобном месте. Иногда блок питания удобнее установить прямо возле калитки, в этом случае рекомендуем заменить блок питания на уличный.

Комплектация: видеодомофон с настенным кронштейном, антивандальная вызывная панель с уголком и козырьком, электромеханический замок, блок питания 12 В и гибкий переход в подарок. В комплекте будут все необходимые для подключения разъемы и крепеж. Все составляющие поставляются с инструкциями на русском языке.

Для установки комплекта видеодомофона вам потребуются провода двух типов: подключение вызывной панели к монитору производится экранированным мультикабелем (КВТ или КВК), подключение замка к блоку питания производится силовым кабелем (ШВВП или ПВС).

Как подключить электромагнитный замок к видеодомофону — Статьи Red Point

Прочитав эту статью до конца, вы с легкостью сможете монтировать как цветной видеодомофон своими руками марки HiQ, так и электромагнитные замки. Электромагнитный замок является необходимой частью видеодомофона как цветного, так и черно-белого для обеспечения безопасности, так как электромагнитный замок, подключенный к видеодомофону, оснащает его помимо уже имеющейся переговорной и функции видеонаблюдения с помощью встроенной камеры для видеонаблюдения в вызывную уличную панель, функцией открывания замка. С помощью электромагнитного замка мы можем, как впустить, так и запретить вход внутрь дома, магазина, здания или на прилежащую к ним территорию, и тем самым обеспечиваем безопасность от посторонних или нежелательных лиц.

Замки бывают как электромагнитные, так и электромеханические, преимущество электромеханического замка в том, что его монтаж можно производить без системы контроля и управления доступом.

Но и у электромагнитного замка есть свои плюсы, это легкий монтаж, возможность использования с дверным доводчиком, и в зимний период, при образовании льда на электромагнитном замке не создаст вам преграду попасть внутрь помещения или выйти из него, т.к. заблокировать замок образование льда не способно.



                                                               Электромагнитный замок                                                                              Электромеханический замок

Опираясь на раннее прочитанную нами статью о подключении вызывной панели к видеодомофону, мы с Вами знаем, что первым этапом идет проектирование с выбором места установки, на этот раз мы выбираем место установки электромагнитного замка, дабы избежать переделок в будущем и теплое помещение для установки блока бесперебойного питания.

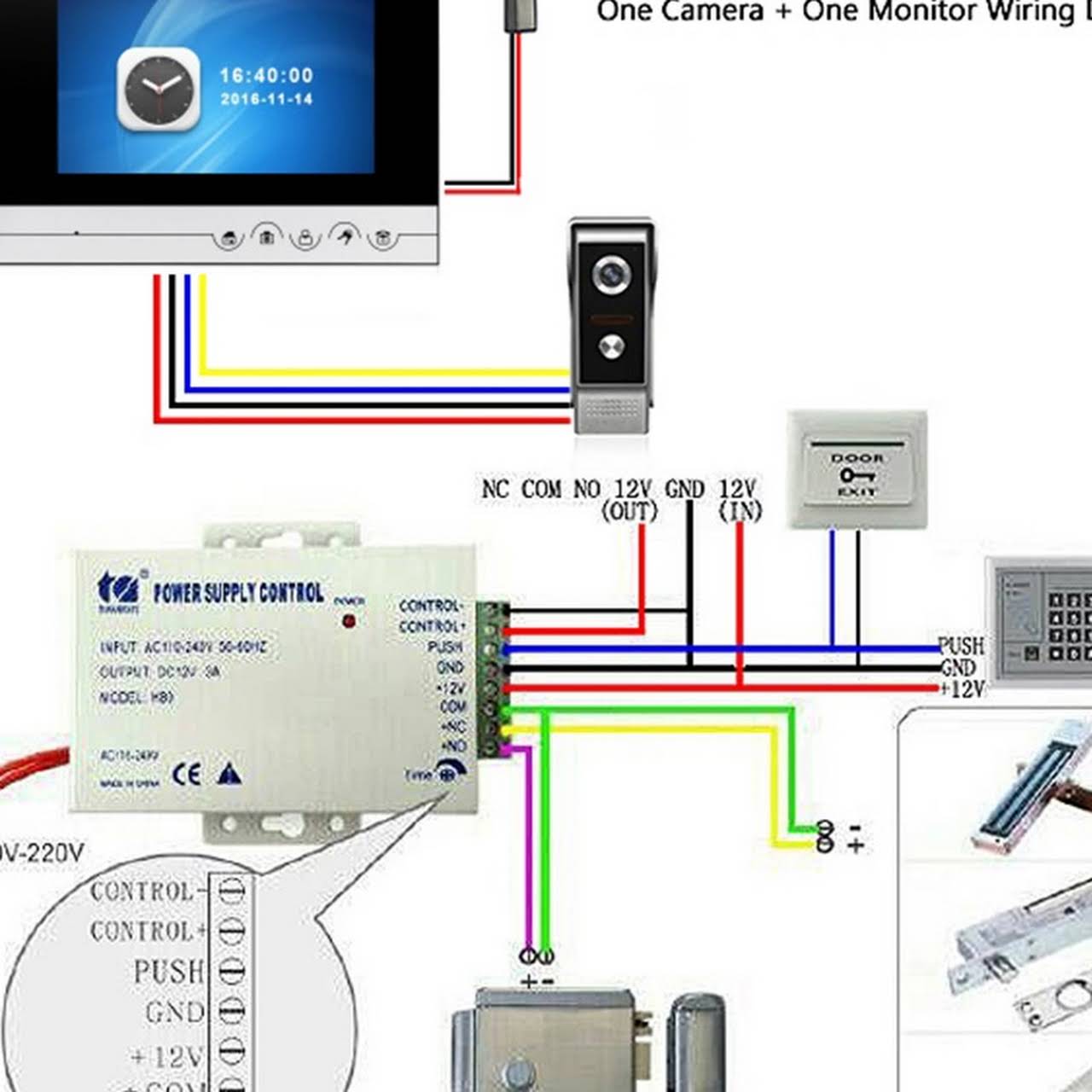

Схема подключения электромагнитного замка к цветному видеодомофону на примере серии HiQ-8xx выглядит так:

Помимо Комплекта цветного видеодомофона и электромагнитного замка, нам с Вами понадобится Считыватель систем контроля и управления доступом, контроллер (на примере контроллера Z-5R), кнопка выхода и Блок бесперебойного питания с боксом под аккумулятор (на примере ББП HiQ-1209 RS 5А с аккумулятором 7,2 А/ч).

1. Цветной монитор видеодомофона.
2. Блок питания видеодомофона.
3. Уличная вызывная панель.
4. Электромагнитный замок.
5. Контроллер.
6. Считыватель.
7. Кнопка выхода.
8. Блок бесперебойного питания под аккумулятор. (ББП)

Блок бесперебойного питания мы устанавливаем в теплом помещении и не забываем, что для его подключения нам понадобится розетка с током 220В, желательно, которая будет находиться от него на небольшом расстоянии, с возможностью не использовать дополнительные удлинители. От установленного ББП прокладываем двухжильный кабель, к концу которого прикрепляем Контроллер Z-5R. Контроллер лучше всего устанавливать на улице в распределительной (распаячной) коробке, вблизи места установки замка. Двухжильным кабелем к контроллеру подсоединяем вызывную уличную панель, считыватель и кнопку выхода. Так же контроллер соединяем с электромагнитным замком.

Для стабильной работы электромагнитного замка, ему требуется постоянный ток в 12В. ББП с защитой от глубокого разряда поддержит работу вашего аккумулятора на более долгий срок. При подключении аккумулятора не спешите, соблюдайте полярность, иначе аккумулятор может выйти из рабочего состояния. Аккумулятор емкостью 7,2 А/ч будет держать дверь закрытой на протяжении минимум как 6 часов.

Электромеханический замок на калитку, двери установить

Электромеханический замок становится неотъемлемой частью системы безопасности частного дома, коттеджа, офисного здания, промышленного здания, дачи и т.д. Электромеханический замок мы всё чаще видим на калитке частного дома или коттеджа, на воротах производственных помещений, на калитках закрытых территорий и т.п. С развитием и внедрением в системы безопасности видеодомофонов, электромеханические замки стали их неотъемлемой частью. Теперь такие замки открываются легким нажатием на кнопку панели монитора видеодомофона.

Консультации по установке и подбору электромеханических замков можно получить по телефонам 8 (86365) 4-29-06; 8-960-460-63-55 (WhatsApp). Купить электромеханический замок можно только с установкой.

Все электромеханические замки имеют примерно одинаковое устройство и принцип действия. Ниже приведены электромеханические замки торговой марки Tantos.

Замок-защёлка электромеханический врезной TS-EML300, миниатюрный, с малым током потребления, нормально-открытый.

TS-EML300 предельно прост в установке и может быть смонтирован:

• как в дверную раму, так и в дверное полотно;
• на двери, открывающиеся как внутрь, так и наружу, правые и левые;
• на двери как с притвором, так и без него

Усилие удержания	300 кг.
Тип замка	нормально-открытый
Напряжение питания постоянного тока	12 +/-2 В
Потребляемый ток	85 мА
Рабочая температура	-40…+30°С
Относительная влажность воздуха	не более 95% при 35°С и более низких температурах без конденсации влаги и образования инея
Масса замка	0,11 кг

Замок электромеханический, накладной, универсальный TS-EL2369 Classic

• Блокировка кнопки открывания;
• Блокировка замка в режиме «Открыто»;
• 5 ключей в комплекте;
• Материал корпуса: нержавеющая сталь;
• Сопротивление замка по постоянному току — 8 Ом

Рабочее напряжение	12В
Потребляемый ток	1. 5А
Время подачи отпирающего сигнала	Не более 4 сек
Рабочая температура	-40…+50°C
Вес	1.5 кг

Замок электромеханический, накладной, универсальный TS-EL2370SS

• 5 ключей в комплекте;
• Материал корпуса: хромированная сталь;
• Сопротивление замка по постоянному току — 8 Ом

Рабочее напряжение	12В
Потребляемый ток	1,5А
Время подачи отпирающего сигнала	Не более 3 сек
Рабочая температура	–40..+50 град.С
Вес	1,5 кг

Электромеханический замок: подключение к видеодомофону

При подключении электромеханического замка к видеомонитору используется Блок управления замком TS-БУЗ. Блок управления предназначен для совместной работы с электромеханическим замком и позволяет использовать питание вызывной панели или маломощный источник питания напряжением 12-15В, с допустимым током нагрузки не ниже 50 мА для открытия импульсного электромеханического замка.

Диапазон напряжения на входе (Uвх)	12-15 В
Диапазон напряжения на выходе (Uвых)	11,4-14,4 В (Uвх — 0,6 В)
Ток в дежурном режиме	0 мА
Ток импульса на выходе (Iвых)	3 А
Ток при заряде	20 мА
Комплектация	— БУЗ (блок управления замком) — Схема подключения БУЗа
Вес, г	15 гр
Габаритные размеры	17х17х50 мм

Ниже показан БУЗ вместе с поставляемой упаковкой.

Консультации по установке и подбору электромеханических замков можно получить по телефонам 8 (86365) 4-29-06; 8-960-460-63-55 (WhatsApp).

Добавление системы видеодомофона серии Aiphone JO

Вопрос :

У меня есть клиент, который хотел бы добавить систему видеодомофона серии Aiphone JO с дистанционным запуском на входной двери своего офиса. Есть уже существующий магнитный замок от системы ввода с клавиатуры на двери. Я никогда не подключал магнитный замок к системе Aiphone и хотел бы знать, как это делается?

Ответ :

Во-первых, стандартная система Aiphone имеет кнопку дистанционного спуска, которая называется N.О. (нормально открытый). Таким образом, когда кнопка нажата, переключатель замыкается и подает питание на замок. Это отлично подходит для электрического удара, но не работает с магнитным замком. Нам нужно отключить питание магнитного замка, чтобы он открылся. Поэтому нам понадобится нормально закрытый переключатель. Вы можете сделать это, добавив внешнее реле к существующему коммутатору в большинстве систем внутренней связи. В вашем конкретном приложении Aiphone вам понадобится реле RY-18L form C от Aiphone.

Модуль реле отпирания двери RY-18L представляет собой интерфейс между контактами дверного замка на домофоне и самим механизмом отпирания.Номиналы контактов на устройствах внутренней связи различаются, и все они нормально разомкнуты. Если ваш удар или маглок имеет более высокое напряжение или потребляет больше тока, чем указано для устройства, то требуется такое реле. По сути, он предоставляет либо N.O. (нормально разомкнутый) контакт для электрического замка или нормально замкнутый контакт для магнитного замка. Номинальные характеристики контактов этого реле соответствуют большинству имеющихся на рынке устройств для открывания дверей.

Помимо широкого предложения продуктов и услуг, IDN предлагает предпродажную и послепродажную техническую поддержку.Преимущество для вас в том, что мы упрощаем безопасность . Независимо от того, связана ли ваша задача с системами повышенной безопасности, электронным контролем доступа, установкой дверей и т. Д., Наши специалисты всегда готовы помочь. Просто дайте нам знать, чем мы можем помочь.

У вас есть вопрос или вам нужна цитата? Свяжитесь с вашим местным отделением IDN или спросите у Ace по электронному контролю доступа через наш веб-сайт.

© Авторские права IDN, Inc.

Руководство пользователя видеодомофона HIKVISION

Видеодомофон дверной коммуникатор

Видеодомофон Дверной коммуникатор
(серия D)
Краткое руководство
UD02925B

Видеодомофон

· Краткое руководство пользователя
Краткое руководство © 2016 Hangzhou Hikvision Digital Technology Co., ООО

Это краткое руководство предназначено для пользователей следующих моделей:

Серия	Модель
Дверной коммуникатор (серия D)	DS-KD8102-V
	DS-KD8002-VM
	DS-KD6002-VM

Включает инструкции по использованию Продукта. Программное обеспечение, включенное в Продукт, регулируется лицензионным соглашением с пользователем, охватывающим этот Продукт.

Об этом руководстве
Это руководство защищено национальными и международными авторскими правами. Компания Hangzhou Hikvision Digital Technology Co., Ltd. («Hikvision») оставляет за собой все права на это руководство. Это руководство не может быть воспроизведено, изменено, переведено или распространено, частично или полностью, любыми средствами без предварительного письменного разрешения Hikvision.

Товарные знаки Hikvision и другие знаки Hikvision являются собственностью Hikvision и являются
зарегистрированными товарными знаками или предметом заявок на них со стороны Hikvision и / или ее дочерних компаний.Другие товарные знаки, упомянутые в этом руководстве, являются собственностью соответствующих владельцев. На использование таких товарных знаков без явного разрешения не дается никаких лицензионных прав.

Заявление об отказе от ответственности
В МАКСИМАЛЬНОЙ СТЕПЕНИ, РАЗРЕШЕННОЙ ПРИМЕНИМЫМ ЗАКОНОДАТЕЛЬСТВОМ, HIKVISION НЕ ДАЕТ НИКАКИХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ БЕЗ ОГРАНИЧЕНИЙ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ ТОВАРНОЙ ПРИГОДНОСТИ И ГАРАНТИЙНОГО ОБОРУДОВАНИЯ. HIKVISION НЕ ГАРАНТИРУЕТ И НЕ ДАЕТ НИКАКИХ ЗАЯВЛЕНИЙ ОТНОСИТЕЛЬНО ИСПОЛЬЗОВАНИЯ РУКОВОДСТВА ИЛИ ПРАВИЛЬНОСТИ, ТОЧНОСТИ ИЛИ НАДЕЖНОСТИ СОДЕРЖАЩЕЙСЯ ЗДЕСЬ ИНФОРМАЦИИ.ВЫ ИСПОЛЬЗУЕТЕ ДАННОЕ РУКОВОДСТВО И ИСПОЛЬЗУЕТЕ ДАННОЕ РУКОВОДСТВО НА ВАШ СОБСТВЕННЫЙ РИСК И ОТВЕТСТВЕННОСТЬ.

В МАКСИМАЛЬНОЙ СТЕПЕНИ, РАЗРЕШЕННОЙ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ HIKVISION, ЕГО ДИРЕКТОРА, ОФИЦЕРЫ, СОТРУДНИКИ ИЛИ АГЕНТЫ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ ОСОБЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ, ВКЛЮЧАЯ УБЫТКИ ПРИБЫЛЬ БИЗНЕСА, ПРЕРЫВАНИЕ БИЗНЕСА, НАРУШЕНИЕ БЕЗОПАСНОСТИ ИЛИ ПОТЕРЯ ДАННЫХ ИЛИ ДОКУМЕНТАЦИИ, В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО РУКОВОДСТВА ИЛИ НАДЕЖНОСТЬЮ НАСТОЯЩЕМУ РУКОВОДСТВУ, ДАЖЕ ЕСЛИ HIKVISION ПРЕДУПРЕЖДЕНИЕ О ВОЗМОЖНОСТИ ТАКОГО УБЫТКА.

Видеодомофон Видеодомофон · Краткое руководство пользователя

В НЕКОТОРЫХ ЮРИСДИКЦИЯХ НЕ ДОПУСКАЕТСЯ ИСКЛЮЧЕНИЕ ИЛИ ОГРАНИЧЕНИЕ ОТВЕТСТВЕННОСТИ ИЛИ ОПРЕДЕЛЕННЫЙ УБЫТ, ПОЭТОМУ НЕКОТОРЫЕ ИЛИ ВСЕ ВЫШЕУКАЗАННЫЕ ИСКЛЮЧЕНИЯ ИЛИ ОГРАНИЧЕНИЯ МОГУТ НЕ ПРИМЕНЯТЬСЯ К ВАМ.

Поддержка
Если у вас возникнут вопросы, не стесняйтесь обращаться к местному дилеру.

Видеодомофон Видеодомофон · Краткое руководство пользователя

Нормативная информация

Информация FCC

Обратите внимание, что изменения или модификации, явно не одобренные стороной, ответственной за соблюдение нормативных требований, могут лишить пользователя права на эксплуатацию оборудования.

Соответствие FCC: Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 правил FCC. Эти ограничения разработаны для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно установлено и используется с нарушением инструкций, может создавать вредные помехи для радиосвязи. Однако нет гарантии, что помехи не возникнут при конкретной установке.Если это оборудование действительно создает недопустимые помехи для приема радио или телевидения, что можно определить, выключив и снова включив оборудование, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов:
— Переориентировать или переместить приемная антенна.
–Увеличьте расстояние между оборудованием и приемником.
–Подключить оборудование к розетке в цепи, отличной от той, к которой подключен приемник.
— Обратитесь за помощью к дилеру или опытному специалисту по радио / телевидению.
Это оборудование следует устанавливать и эксплуатировать на расстоянии не менее 20 см между радиатором и вашим телом.

Условия FCC

Это устройство соответствует части 15 правил FCC. Эксплуатация возможна при следующих двух условиях:

1. Это устройство не должно создавать вредных помех.
2. Это устройство должно принимать любые помехи, включая помехи, которые могут вызвать сбои в работе.

Заявление о соответствии требованиям ЕС

Этот продукт и, если применимо, поставляемые аксессуары также отмечены знаком «CE» и, следовательно, соответствуют применимым гармонизированным европейским стандартам, перечисленным в Директиве R & TTE 1999/5 / EC, Директиве EMC 2004/108 / EC, Директиве RoHS. 2011/65 / ЕС.

2012/19 / EU (директива WEEE): продукты, отмеченные этим символом, нельзя утилизировать как несортированные бытовые отходы в Европейском Союзе. Для надлежащей утилизации верните этот продукт местному поставщику при покупке эквивалентного нового оборудования или утилизируйте его в специально отведенных пунктах сбора. Для получения дополнительной информации см .: www.recyclethis.info

Видеодомофон Видеодомофон · Краткое руководство пользователя

2006/66 / EC (директива по батареям): Этот продукт содержит батарею, которую нельзя утилизировать как несортированные бытовые отходы в Европейском Союзе. См. Документацию по продукту для получения конкретной информации о батареях. Батарея отмечена этим символом, который может включать буквы, обозначающие кадмий (Cd), свинец (Pb) или ртуть (Hg). Для надлежащей утилизации верните батарею своему поставщику или в специальный пункт сбора. Для получения дополнительной информации см .: www.recyclethis.info

Соответствие стандарту Industry Canada ICES-003

Это устройство соответствует требованиям стандартов CAN ICES-3 (B) / NMB-3 (B). Это устройство соответствует стандартам RSS Министерства промышленности Канады, не требующим лицензирования.Эксплуатация возможна при следующих двух условиях:

1. это устройство не должно вызывать помех, а
2. : это устройство должно принимать любые помехи, включая помехи, которые могут вызвать сбои в работе устройства.

В соответствии с правилами Министерства промышленности Канады этот радиопередатчик может работать только с антенной, тип и максимальное (или меньшее) усиление одобрено для передатчика Министерством промышленности Канады. Чтобы уменьшить потенциальные радиопомехи для других пользователей, тип антенны и ее усиление должны быть выбраны таким образом, чтобы эквивалентная изотропно излучаемая мощность (например,i.r.p.) не более того, что необходимо для успешного общения.

Видеодомофон Видеодомофон · Краткое руководство пользователя

Инструкция по безопасности

Эти инструкции предназначены для того, чтобы пользователь мог правильно использовать продукт во избежание опасности или потери имущества. Меры предосторожности разделены на Предупреждения и Предупреждения : Предупреждения : Игнорирование любого из предупреждений может привести к серьезным травмам или смерти. Предупреждения : Игнорирование любых предупреждений может привести к травмам или повреждению оборудования.

Предупреждения Соблюдайте эти меры безопасности, чтобы предотвратить серьезные травмы или смерть.	Меры предосторожности Соблюдайте эти меры предосторожности, чтобы предотвратить возможные травмы или материальный ущерб.

Предупреждения

• Вся электронная работа должна строго соответствовать правилам электробезопасности, противопожарным нормам и другим соответствующим нормам в вашем регионе.
• Используйте адаптер питания, предоставленный обычной компанией. Потребляемая мощность не может быть меньше требуемой.
• Не подключайте несколько устройств к одному адаптеру питания, так как перегрузка адаптера может вызвать перегрев или пожар.
• Перед подключением, установкой или демонтажем устройства убедитесь, что питание отключено.
• При установке продукта на стене или потолке устройство должно быть надежно закреплено.
• Если от устройства поднимается дым, запах или шум, немедленно выключите питание и отсоедините
  шнур питания, а затем обратитесь в сервисный центр.
• Если продукт не работает должным образом, обратитесь к своему дилеру или в ближайший сервисный центр. Никогда не пытайтесь разобрать устройство самостоятельно. (Мы не несем ответственности за проблемы, вызванные несанкционированным ремонтом или техническим обслуживанием.)

Предупреждения

• Не роняйте устройство, не подвергайте его физическим ударам и не подвергайте его воздействию сильного электромагнитного излучения
  . Избегайте установки оборудования на вибрирующих поверхностях или в местах, подверженных ударам (незнание может привести к повреждению оборудования).
• Не помещайте устройство в очень горячие (подробные сведения о рабочей температуре см. В технических характеристиках устройства), в холодных, пыльных или влажных местах и ​​не подвергайте его воздействию сильного электромагнитного излучения.
• Крышку прибора для использования внутри помещений следует беречь от дождя и влаги.

Видеодомофон Дверной коммуникатор · Краткое руководство

• Запрещается подвергать оборудование воздействию прямого солнечного света, слабой вентиляции или источников тепла, таких как обогреватель или радиатор
  (незнание может вызвать опасность пожара).
• Не направляйте устройство на солнце или очень яркие места. В противном случае
  могут появиться поседение или смазывание (что не является неисправностью) и в то же время повлияют на срок службы датчика.
• Используйте прилагаемую перчатку при открытии крышки устройства, избегайте прямого контакта с крышкой устройства, потому что кислотный пот пальцев может разрушить покрытие поверхности крышки устройства.
• При чистке внутренней и внешней поверхности крышки устройства используйте мягкую и сухую ткань, не используйте щелочные моющие средства.
• После распаковки сохраните все обертки для будущего использования. В случае возникновения неисправности необходимо вернуть устройство на завод с оригинальной упаковкой. Транспортировка без оригинальной упаковки может привести к повреждению устройства и дополнительным расходам.
• Неправильное использование или замена батареи может стать причиной взрыва. Заменяйте только на такой же или аналогичный. Утилизируйте использованные батареи в соответствии с инструкциями производителя батарей.

Видеодомофон Дверной коммуникатор · Краткое руководство

1 Внешний вид

1.1 Внешний вид DS-KD8102-V

Рисунок 1-1 Вид спереди

Рисунок 1-2 Вид сбоку

Таблица 1-1 Описание клавиш

№	Описание
1	Дополнительный светильник для слабой освещенности
2	Встроенная камера
3	ЖК-экран
4	Клавиатура
5	Кнопка вызова
6	Ключ информационного центра
7	Микрофон
8	Зона индукции карты

9	ИК-излучение
10	ИК-приемник
11	Громкоговоритель
12	ТАМПЕР

1.

2 Внешний вид DS-KD8002-VM

Рисунок 1-3 Вид спереди

Рисунок 1-4 Вид сбоку

Таблица 1-2 Описание клавиш

№	Описание
1	Дополнительный светильник для слабой освещенности
2	Встроенная камера
3	ЖК-экран
4	Зона индукции карты
5	Громкоговоритель
6	Клавиатура

7	Кнопка вызова
8	Микрофон
9	Ключ информационного центра
10	ТАМПЕР

1.

3 Внешний вид DS-KD6002-VM

Рисунок 1-5 Вид спереди

Рисунок 1-6 Вид сзади

Таблица 1-3 Описание клавиш

№	Описание
1	Дополнительный светильник для слабой освещенности
2	Встроенная камера
3	Громкоговоритель

№	Описание
4	ЖК-экран
5	Зона индукции карты
6	Клавиатура
7	Кнопка вызова
8	Ключ информационного центра
9	Микрофон
10	ТАМПЕР

2 терминала и интерфейса

2. 1 Клеммы и интерфейсы DS-KD8102-V / DS-KD8002-VM

Рисунок 2-1 Клеммы и интерфейсы DS-KD8102-V / DS-KD8002-VM

Таблица 2-1 Описание клемм и интерфейсов

Имя	№	Интерфейс	Описание
USB	1	USB	Интерфейс USB
LAN	2	LAN1	Сетевой интерфейс
	3	LAN2	Аналоговый интерфейс
Мощность Поставка	4	12 В постоянного тока	Вход источника питания 12 В постоянного тока
СЧИТЫВАТЕЛЬ	A1	12В	Выход питания устройства считывания карт
	A2	GND	Заземление
	A3	W1	Интерфейс ввода данных Считыватель карт Wiegand: Data1
	A4	W0	Интерфейс ввода данных Считыватель карт Wiegand: Data0
	A5	БЗ	Выход зуммера устройства чтения карт

Имя	№	Интерфейс	Описание
	A6	ERR	Выход индикатора устройства чтения карт (недопустимый выход карты)
	A7	ОК	Выход индикатора устройства чтения карт (выход действительной карты)
	A8	ТАМП	Вход с защитой от несанкционированного доступа картридера Wiegand
ТРЕВОГА ВЫХ	B1	АО2-	Выход реле аварийной сигнализации 2
	B2	АО2 +
	B3	АО1-	Выход реле аварийной сигнализации 1
	B4	АО1 +
ВХОД ТРЕВОГИ	B5	AI4	Тревожный вход 4
	B6	AI3	Тревожный вход 3
	B7	AI2	Тревожный вход 2
	B8	AI1	Тревожный вход 1
ДВЕРЬ	C1	12В	Выход источника питания дверного замка
	C2	GND	Заземление
	C3	NC2	Выход реле дверного замка / Подключение электрического болта или магнитного замка
	C4	COM2	Сигнал заземления
	C5	NO2	Выход реле дверного замка / Подключение электрического удара
	C6	NC1	Выход реле дверного замка / Подключение электрического болта или магнитного замка
	C7	COM1	Сигнал заземления
	C8	NO1	Выход реле дверного замка / Подключение электрического удара
RS485	D1	GND	Коммуникационные интерфейсы RS-485
	D2	485–
	D3	485+
ДАТЧИК	D4	GND	Сигнал заземления
	D5	S4	Вход магнитного датчика двери 4 / кнопка выхода
	D6	S3	Вход магнитного датчика двери 3 / кнопка выхода
	D7	С2	Вход магнитного датчика двери 2 / кнопка выхода
	D8	S1	Вход магнитного датчика двери 1 / кнопка выхода

Видеодомофон Видеодомофон · Краткое руководство пользователя
2. 2 терминала и интерфейса DS-KD6002-VM

Рисунок 2-2 Клеммы и интерфейсы DS-KD6002-VM

Таблица 2-2 Описание клемм и интерфейсов

Имя	№	Интерфейс	Описание
USB	1	USB	Интерфейс USB
LAN	2	LAN1	Сетевой интерфейс
	3	LAN2	Аналоговый интерфейс
Мощность Поставка	4	12 В постоянного тока	Вход источника питания 12 В постоянного тока
СЧИТЫВАТЕЛЬ	A1	12В	Выход питания устройства считывания карт
	A2	GND	Заземление
	A3	W1	Интерфейс ввода данных Считыватель карт Wiegand: Data1
	A4	W0	Интерфейс ввода данных Считыватель карт Wiegand: Data0
	A5	БЗ	Выход зуммера устройства чтения карт
	A6	ERR	Выход индикатора устройства чтения карт (недопустимый выход карты)
	A7	ОК	Выход индикатора устройства чтения карт (выход действительной карты)
	A8	ТАМП	Вход с защитой от несанкционированного доступа картридера Wiegand

Имя	№	Интерфейс	Описание
ТРЕВОГА ВЫХ	B1	АО2-	Выход реле аварийной сигнализации 2
	B2	АО2 +
	B3	АО1-	Выход реле аварийной сигнализации 1
	B4	АО1 +
ОТЛАДКА	B5	GND	Заземление
	B6	RX	Последовательный порт Отладка / получение данных
	B7	TX	Последовательный порт Отладка / отправка данных
	B8	3. 3В	Отладка последовательного порта / источник питания
ДВЕРЬ	C1	12В	Выход источника питания дверного замка
	C2	GND	Заземление
	C3	NC2	Выход реле дверного замка / Подключение электрического болта или магнитного замка
	C4	COM2	Сигнал заземления
	C5	NO2	Выход реле дверного замка / Подключение электрического удара
	C6	NC1	Выход реле дверного замка / Подключение электрического болта или магнитного замка
	C7	COM1	Сигнал заземления
	C8	NO1	Выход реле дверного замка / Подключение электрического удара
RS485	D1	GND	Коммуникационные интерфейсы RS-485
	D2	485–
	D3	485+
ВХОД ТРЕВОГИ	D4	GND	Сигнал заземления
	D5	AI4	Тревожный вход 4
	D6	AI3	Тревожный вход 3
	D7	AI2	Тревожный вход 2
	D8	AI1	Тревожный вход 1

Видеодомофон Видеодомофон · Краткое руководство

3 Установка и подключение

Перед тем, как начать:

• Убедитесь, что устройство в упаковке находится в хорошем состоянии и в нем есть все монтажные детали
  .
• Дверная станция поддерживает напряжение питания 12 В постоянного тока. Убедитесь, что источник питания
  соответствует вашей дверной станции.
• Убедитесь, что все связанное оборудование отключено во время установки.
• Проверьте спецификацию продукта для среды установки.

3.1 Установка DS-KD8102-V

Чтобы установить дверную станцию ​​на стену, необходимо использовать соответствующую монтажную коробку.

3.1.1 Монтажная коробка для DS-KD8102-V 404

Рисунок 3-1 Вид спереди и сбоку

Рисунок 3-2 Вид сверху (сверху) 9

Видеодомофон Видеодомофон · Краткое руководство пользователя

• Размеры монтажной коробки для дверной станции модели DS-KD8102-V: 404 (длина) × 123 (ширина) × 47.5 (глубина) мм.
• Указанные выше размеры приведены только для справки. Фактический размер может немного отличаться от теоретического.

3.1.2 Настенный монтаж с монтажной коробкой DS-KD8102-V

Шагов:

1. Вырежьте отверстие в стене для вставки монтажной коробки. Размер отверстия должен быть на
   больше, чем у монтажной коробки. Предлагаемый размер отверстия составляет 404,5 (длина) × 123,5 (ширина) × 48 (глубина) мм.
2. Вставьте монтажную коробку в отверстие и закрепите 4 винтами PA4.Убедитесь, что края монтажной коробки совпадают со стеной.

   Рисунок 3-3 Вставьте монтажную коробку в стену
3. Проложите кабели дверной станции через отверстие для кабеля.
4. Поместите дверную станцию ​​в монтажную коробку и зацепите защелки на задней панели
   за крючки A и B монтажной коробки.

   Рисунок 3-4 Установка дверного коммуникатора
5. Потяните дверную станцию ​​вниз, а затем нажмите на нее внутрь, чтобы убедиться, что она входит в отверстие.
6. Затяните винты дверной станции с помощью шестигранного ключа.

   Рисунок 3-5 Затяните винты устройства

3.2 Установка DS-KD8002-VM

3.2.1 Монтажная коробка для DS-KD8002-VM 407,5

Рисунок 3-6 Вид спереди

Рисунок 3-7 Вид сверху (сверху)

• Размеры монтажной коробки для дверной станции модели DS-KD8002-VM: 407,5 мм × 135 мм × 55 мм.
• Указанные выше размеры приведены только для справки. Фактический размер может быть немного больше теоретического.

3.2.2 Настенный монтаж с монтажной коробкой DS-KD8002-VM

1. Вырежьте отверстие в стене для вставки монтажной коробки. Размер отверстия должен быть больше размера монтажной коробки. Предлагаемый размер отверстия 136 (длина) × 408,5 (ширина) × 55,5 (глубина) мм.

   Рисунок 3-8 Размеры отверстия
2. Вставьте монтажную коробку в отверстие и закрепите 4 винтами PA4.

   Рисунок 3-9 Вставьте монтажную коробку в стену
3. Убедитесь, что края монтажной коробки совпадают со стеной, а крюк A и крючок B
   крюка монтажной коробки на стене.
4. Проложите кабели дверной станции через отверстие для кабеля.
5. Вставьте дверную станцию ​​в монтажную коробку и затем переместите дверную станцию ​​вниз, чтобы зацепить
   защелки на задней панели на крюк C монтажной коробки.
6. Закрепите дверную станцию ​​2 винтами PM3.

   Рисунок 3-10 Установка дверного коммуникатора
7. Закрепив дверную станцию ​​на монтажной коробке, закрепите ее, вставив пластину и вставив
   2 винта POM2.

   Рисунок 3-11 Закрепление дверного коммуникатора 14

3.3.3.3 Установка DS-KD6002-VM
3.3.1 Монтажная коробка для DS-KD6002-VM

Рисунок 3-12 Вид спереди и сбоку

• Размеры монтажной коробки для дверной станции модели DS-KD6002-VM:
  343 (длина) × 113 (ширина) × 55 (глубина) мм.
• Указанные выше размеры приведены только для справки. Фактический размер может немного отличаться на
  от теоретического.

3.3.2 Настенный монтаж с монтажной коробкой DS-KD6002-VM

Шаги: 1. Вырежьте отверстие в стене для вставки монтажной коробки.Размер отверстия должен быть на
больше, чем у монтажной коробки. Предлагаемый размер отверстия составляет 343,5 (длина) × 113,5 (ширина) × 55,5 (глубина) мм. 2. Вставьте монтажную коробку в отверстие и закрепите 4 винтами PA4.

Винт
Винт
Рисунок 3-13 Вставьте монтажную коробку в стену 3. Убедитесь, что края монтажной коробки совпадают со стеной. 4. Протяните кабели дверной станции через отверстие для кабеля. 5. Поместите дверную станцию ​​в монтажную коробку.
Рисунок 3-14 Установка дверного коммуникатора 6.Прикрепите дверную станцию ​​к монтажной коробке с помощью 4 бригад.
16

Видеодомофон Видеодомофон · Руководство по быстрому запуску
Рисунок 3-15 Затяните винты устройства
3.4 Описание проводки
3.4.1 Электропроводка дверного замка
Рисунок 3-16 Проводка дверного замка Клемма NO1 / COM1 установлена ​​по умолчанию для доступа к магнитному замку / электрический болт; Клемма
NC1 / COM1 настроена по умолчанию для доступа к электрическому замку. 17

Видеодомофон

· Краткое руководство пользователя. Чтобы подключить электрический замок к клемме NO2 / COM2 / NC2, необходимо настроить выход
клеммы NO2 / COM2 / NC2 на электрический замок с помощью Batch Configuration Tool или iVMS-4200.
3.4.2 Магнитная проводка двери
Магнитная проводка двери для DS-KD8102-V / DS-KD8002-VM Для DS-KD8102-V / DS-KD8002-VM существует два дополнительных способа магнитной проводки двери.
Рисунок 3-17 Магнитная проводка двери для DS-KD8102-V / DS-KD8002-VM (1) Чтобы подключить дверной магнит, необходимо настроить выход клеммы AI2 на дверной магнит с помощью Batch Configuration Tool или iVMS- 4200.
Рисунок 3-18 Магнитная проводка двери для DS-KD8102-V / DS-KD8002-VM (2) 18

Видеодомофон дверной коммуникатор · Краткое руководство пользователя Терминал S2 установлен по умолчанию для подключения дверного магнитного блока.Магнитная проводка дверцы для DS-KD6002-VM
Рисунок 3-19 Магнитная проводка дверцы для DS-KD6002-VM Чтобы подключить дверной магнит, необходимо настроить выход клеммы AI2 на дверной магнит с помощью Batch Configuration Tool или iVMS- 4200.
3.4.3 Подключение кнопки выхода
Подключение кнопки выхода для DS-KD8102-V / DS-KD8002-VM Для DS-KD8102-V / DS-KD8002-VM существует два дополнительных способа подключения кнопки выхода.
Рисунок 3-20 Подключение кнопки выхода для DS-KD8102-V / DS-KD8002-VM (1) 19

Видеодомофон

· Руководство по быстрому запуску Для подключения кнопки выхода необходимо настроить выход терминала AI1 как кнопку выхода с помощью Batch Configuration Tool или iVMS-4200.
Рисунок 3-21 Подключение кнопки выхода для DS-KD8102-V / DS-KD8002-VM (2) Подключение кнопки выхода для DS-KD6002-VM
Рисунок 3-22 Подключение кнопки выхода для DS-KD6002-VM Установлен разъем S1 по умолчанию для подключения кнопки выхода.
20

Видеодомофон Видеодомофон · Руководство по быстрому запуску
3.4.4 Подключение внешнего устройства чтения карт

Перед подключением устройства чтения карт сначала установите DIP-переключатель. Если DIP-переключатель должен быть настроен при включенном устройстве чтения карт, пожалуйста,
перезагрузите устройство чтения карт после настройки DIP-переключателя.Описание DIP-переключателя показано в следующей таблице:

№

Описание

Как настроить

1-4 Установите адрес RS-485

ВКЛ: 1 ВЫКЛ: 0

6 Выберите протокол Wiegand ON: Wiegand

или протокол RS-485

ВЫКЛ: RS-485

7 Установите протокол Wiegand в положение ON: Wiegand 26 (недействительно при установке OFF: Wiegand 34 в положение OFF в 6. )

Подключение устройства чтения карт RS-485

Рисунок 3-23 Подключение устройства чтения карт RS-485 21

Видеодомофон Видеодомофон · Краткое руководство Подключение устройства чтения карт Wiegand
Рисунок 3-24 Подключение внешнего устройства чтения карт
3.4.5 Подключение входа устройства сигнализации
Подключение входа устройства сигнализации для DS-KD8102-V / DS-KD8002-VM
Рисунок 3-25 Подключение входа устройства сигнализации для DS-KD8102-V / DS-KD8002-VM 22

Видеодомофон Видеодомофон · Краткое руководство Разводка входа устройства сигнализации для DS-KD6002-VM
Рисунок 3-26 Подключение входа устройства сигнализации для DS-KD6002-VM
3.4.6 Проводка выхода устройства сигнализации
Проводка выхода устройства сигнализации для DS- KD8102-V
Рисунок 3-27 Подключение выхода устройства сигнализации для DS-KD8102-V / DS-KD8002-VM
23

Видеодомофон Видеодомофон · Краткое руководство Подключение выходов тревожных устройств для DS-KD6002-VM
Рисунок 3-28 Подключение выходов тревожных устройств для DS-KD6002-VM
24

Видеодомофон Видеодомофон · Руководство по быстрому запуску
4 Перед началом работы
При первом использовании устройства вам необходимо активировать устройство и установить пароль устройства. Вы можете активировать устройство через Интернет с помощью Batch Configuration Tool или с помощью клиентского программного обеспечения iVMS-4200.
Чтобы активировать устройство с помощью Batch Configuration Tool или iVMS-4200, см. 6.1 Удаленная активация устройства. Чтобы активировать устройство локально, см. 5.1 Активация устройства. Для настройки основных параметров устройства в пользовательском интерфейсе дверной станции необходимо ввести пароль администратора. Здесь пароль администратора относится к паролю конфигурации. Пароль администратора по умолчанию — 888999.Вы можете самостоятельно установить пароль для входа в устройство. Вы должны изменить учетные данные по умолчанию для защиты от несанкционированного доступа к продукту. См. Раздел 5.3 «Смена пароля».
25

Видеодомофон Видеодомофон · Краткое руководство пользователя
5 Локальное управление

Основные описания дверных панелей приведены в таблице ниже.

Цифровой ключ 2

Цифровая клавиша 8

Цифровая клавиша 4

Цифровая клавиша 6

#

Клавиша вызова (при вызове жителей или центра)

Удалить *
Возврат

5. 1 Активация устройства
Шаги: 1. Включите устройство, чтобы автоматически войти в интерфейс активации.

2. Нажмите клавишу #.

Рисунок 5-1 Активация устройства

26

Видеодомофон Видеодомофон · Руководство по быстрому запуску
Рисунок 5-2 Установка пароля 3. Введите новый пароль и подтвердите его. 4. Нажмите клавишу #, чтобы завершить активацию.
5.2 Редактирование сетевых параметров
Цель: подключение к сети обязательно для использования дверной станции.Шаги: 1. Перейдите в режим настройки.
1) Удерживайте клавиши * и # в течение 2 секунд, чтобы войти в интерфейс пароля администратора. 2) Введите пароль администратора и нажмите клавишу #.
Рисунок 5-3 Интерфейс пароля администратора. Пароль администратора по умолчанию — 888999. 2. Войдите в интерфейс настройки параметров сети. 1) Нажмите цифровые клавиши 4 и 6, чтобы переключиться на интерфейс конфигурации сети
27

Видеодомофон Видеодомофон · Руководство по быстрому запуску
Рисунок 5-4 Интерфейс настройки сети 2) Нажмите клавишу #, чтобы войти в интерфейс настройки параметров сети.
Рисунок 5-5 Интерфейс настройки сетевых параметров 3. Отредактируйте сетевые параметры.
1) Переместите курсор к параметрам, которые нужно настроить. 2) Нажмите клавишу #, чтобы войти или выйти из режима редактирования. 4. Нажмите кнопку *, чтобы выйти из интерфейса конфигурации сети после завершения настройки параметров сети.
5.3 Изменение пароля
Цель: Пароль администратора по умолчанию — 888999. Вы должны изменить пароль в целях безопасности. Шаги: 1. Перейдите в режим настройки.
1) Удерживайте клавиши * и # в течение 2 секунд, чтобы войти в интерфейс пароля администратора.2) Введите пароль администратора и нажмите клавишу #.
28

Видеодомофон Видеодомофон · Руководство по быстрому запуску
Рисунок 5-6 Интерфейс пароля администратора По умолчанию пароль администратора — 888999. 2. Войдите в интерфейс настройки пароля. 1) Нажмите цифровые клавиши 4 и 6, чтобы переключиться на интерфейс настройки пароля.
Рисунок 5-7 Интерфейс настройки пароля 2) Нажмите клавишу #, чтобы войти в интерфейс изменения пароля.
Рисунок 5-8 Интерфейс смены пароля 3. Введите старый и новый пароль и подтвердите новый.
1) Переместите курсор к параметрам, которые нужно настроить. 2) Нажмите клавишу #, чтобы войти или выйти из режима редактирования.
29

Видеодомофон Видеодомофон · Руководство по быстрому запуску
4. Нажмите клавишу *, чтобы выйти из интерфейса конфигурации сети после изменения пароля.

5.4 Вызов жильца
Вы можете звонить жильцу через дверную станцию. Дверная станция может работать как основная / дополнительная дверная станция и как внешняя дверная станция, что соответствует различным режимам вызывающего резидента соответственно.
Работа в качестве основного / дополнительного дверного коммуникатора. Шаги: 1. Войдите в комнату №

.

2. Нажмите клавишу # или

ключ для начала звонка резиденту.

Работа в качестве внешнего дверного коммуникатора
Шаги: 1. Введите номер сообщества и клавишу #, номер здания и клавишу #, номер устройства
и клавишу #, а также номер комнаты и клавишу #.

2. Нажмите

ключ для начала звонка резиденту.

5.5 Отпирание двери
Перед тем, как начать: Убедитесь, что дверная панель вызова работает как основная / дополнительная вызывная панель.Назначение: Доступны 2 способа разблокировки двери: ввод пароля и считывание карты.
Разблокирование двери паролем Шаги: 1. Введите клавишу # и номер комнаты .. 2. Введите пароль и клавишу #.

Пароль варьируется в зависимости от комнаты. Пароль по умолчанию — 123456.

30

Видеодомофон

· Руководство по быстрому запуску Разблокировка двери с помощью карты Перед началом: Убедитесь, что карта выдана. Вы можете оформить карту через домофон или через клиентское ПО iVMS-4200.Пожалуйста, обратитесь к Руководству пользователя для получения подробных инструкций. Шаги: проведите картой по области ввода карты, чтобы открыть дверь. Основная карта не поддерживает разблокировку двери.
31

Видеодомофон Видеодомофон · Руководство по быстрому запуску
6 Дистанционное управление с помощью программного обеспечения для пакетной настройки
6. 1 Удаленная активация устройства
Цель: Вам необходимо сначала активировать устройство, установив для него надежный пароль, прежде чем вы сможете использовать устройство. Поддерживаются активация через Batch Configuration Tool и активация через iVMS-4200.Вот пример активации устройства с помощью Batch Configuration Tool. Пожалуйста, обратитесь к руководству пользователя для активации через iVMS-4200. Шаги: 1. Запустите инструмент пакетной настройки.
Рисунок 6-1. Выбор неактивного устройства 2. Выберите неактивное устройство и нажмите кнопку «Активировать».
Рисунок 6-2 Активация 3. Создайте пароль и подтвердите его.
32

Видеодомофон

· Руководство по быстрому запуску РЕКОМЕНДУЕТСЯ НАДЕЖНЫЙ ПАРОЛЬ. цифры и специальные символы.), чтобы повысить безопасность вашего продукта. И мы рекомендуем вам регулярно сбрасывать пароль, особенно в системе с высоким уровнем безопасности, сброс пароля ежемесячно или еженедельно может лучше защитить ваш продукт. 4. Нажмите кнопку ОК, чтобы активировать устройство.
Когда устройство не активировано, основные операции и удаленное управление устройством не могут быть выполнены.
Вы можете удерживать клавишу Ctrl или Shift, чтобы выбрать несколько устройств в онлайн-устройствах, и нажмите кнопку «Активировать», чтобы активировать устройства в пакетном режиме.
6.2 Редактирование сетевых параметров
Цель: Для работы и настройки устройства через LAN (локальную сеть) вам необходимо подключить устройство в той же подсети, что и ваш компьютер. Вы можете редактировать сетевые параметры с помощью инструмента пакетной настройки и программного обеспечения iVMS-4200. В качестве примера возьмем редактирование сетевых параметров с помощью инструмента пакетной настройки. Шаги: 1. Выберите активированное в сети устройство и нажмите кнопку «Изменить параметры сети».
Рисунок 6-3. Нажатие кнопки «Изменить параметры сети» 2. Измените IP-адрес устройства и адрес шлюза на ту же подсеть, что и компьютер
.3. Введите пароль и нажмите кнопку ОК, чтобы активировать модификацию сетевых параметров
.
33

Видеодомофон Видеодомофон · Руководство по быстрому запуску
Рисунок 6-4 Редактирование сетевых параметров
Номер порта по умолчанию — 8000. После редактирования сетевых параметров устройства вы должны снова добавить устройства в список устройств
.
6.3 Добавление устройства
Для инструмента пакетной конфигурации и программного обеспечения iVMS-4200 вы должны добавить устройство в программное обеспечение, чтобы настроить устройство удаленно.Поддерживаются 3 способа добавления устройства: добавление активных онлайн-устройств в вашу подсеть, добавление устройства по IP-адресу и добавление устройства по IP-сегменту. В качестве примера рассмотрим добавление онлайн-устройства и добавление устройства по IP-адресу с помощью инструмента пакетной настройки.
6.3.1 Добавление онлайн-устройства
Шаги: 1. Выберите активное онлайн-устройство или удерживайте клавишу Ctrl или Shift, чтобы выбрать несколько устройств в
списке онлайн-устройств.
Рисунок 6-5 Интерфейс сетевых устройств 2. Нажмите кнопку, чтобы открыть диалоговое окно входа в систему.
34

Видеодомофон Видеодомофон · Краткое руководство

Рисунок 6-6 Диалоговое окно входа в систему
3. Введите имя пользователя и пароль. 4. Нажмите кнопку ОК, чтобы сохранить настройки.

Только устройства, успешно выполнившие вход, будут добавлены в список устройств для настройки. Если вы добавляете устройства в пакетном режиме, убедитесь, что выбранные устройства имеют одинаковое имя пользователя
и пароль.

6.3.2 Добавление по IP-адресу

Цель: Вы можете добавить устройство, указав IP-адрес.

Шаги: 1. Щелкните

, чтобы открыть диалоговое окно добавления устройств.

Рисунок 6-7 Кнопка добавления 2. Выберите IP-адрес в раскрывающемся списке режима добавления. 3. Введите IP-адрес и установите номер порта, имя пользователя и пароль устройства.

35

Видеодомофон Видеодомофон · Руководство по быстрому запуску
Рисунок 6-8 Добавление по IP-адресу 4. Нажмите кнопку OK, чтобы добавить устройство в список устройств. Вы не можете добавить устройство (а) в список устройств, если имя пользователя и пароль не идентичны
.Когда вы добавляете устройства по IP-адресу, IP-сегменту или номеру порта, это должно быть
онлайн-устройство.
36

Видеодомофон Видеодомофон · Краткое руководство пользователя
Приложение

Уведомление об установке
При установке внутренней станции убедитесь, что расстояние между любыми двумя устройствами достаточно велико, чтобы избежать завывания и эха. Рекомендуется, чтобы расстояние между двумя устройствами было больше 10 метров.

Здесь под устройствами понимается абонентская станция, вызывная станция и мастер-станция.

Электропроводка
Кабель Шнур питания дверного коммуникатора Сетевой кабель дверного коммуникатора Проводка дверного замка (с дверным магнитом) Проводка дверного замка (без дверного магнитного блока)
Электропроводка кнопки выхода Электропроводка внешнего считывателя карт

Спецификация RVV 2 * 1,0
UTP-пять Категории RVV 4 * 1,0 RVV 2 * 1,0 RVV 2 * 0,5
RVVP 4 * 0,75

37

Видеодомофон Видеодомофон · Краткое руководство 38

Документы / Загрузки

Ссылки

Интеркомы для IP-систем — Kintronics

Домофоны для систем IP-камер и контроля доступа к дверям

IP-интерком — это устройство, обеспечивающее двустороннюю аудиосвязь между разными местами. Один IP-интерком может быть подключен к другому интеркому или к центральному компьютерному серверу. На компьютере запущено программное обеспечение, которое управляет подключением к одному или нескольким домофонам.

Сетевые IP-системы внутренней связи обеспечивают простой способ связи в вашей организации. Они также обеспечивают безопасный способ контроля доступа ко всем вашим дверям.

Kintronics предлагает широкий выбор систем внутренней связи, от простых аудиоустройств до продвинутых систем, которые включают интеграцию с системами контроля доступа и IP-камерами.

Существует несколько типов IP-домофонов. Некоторые домофоны включают видео, чтобы вы могли видеть собеседника.

---

Выберите модель внутренней связи | Узнайте, как работают IP-домофоны | Руководство покупателя домофона

---

Модели внутренней связи

Есть три типа домофонов.

---

IP-переговорные устройства, подключенные к сети

IP-домофон Включает кнопку вызова и дверной замок и подключается непосредственно к сети. Он питается от PoE, что упрощает установку.

Программное обеспечение Talkmaster обеспечивает уведомление о дверном звонке (кнопке вызова), двустороннюю аудиосвязь, интеграцию с IP-камерами и открытие двери.

Доступны версии для внутреннего и наружного применения.

Эти IP-домофоны лучше всего использовать для связи с другими подразделениями вашей организации или для контроля доступа в дверь.

Характеристики IP-домофонов включают

• IP-переговорные устройства могут подключаться к одному или нескольким центральным командным пунктам.
• Эти домофоны можно использовать для контроля доступа к нескольким дверям.
• Домофоны включают кнопку вызова и реле открывания двери, которое может управлять электрическим замком.
• Очень легко установить, так как они используют вашу сетевую инфраструктуру.
• Они очень гибкие, обеспечивают отличную производительность и очень масштабируемы.
• Выберите модель, которая напрямую подключается к IP-камере, к вашей сети или даже к вашему смартфону
• Простая интеграция с системами контроля доступа IP-дверей для создания полной системы безопасности
• Интеграция с ПО для управления видео для легкого управления дверью и дополнительных безопасность
• Квартирная домофонная система обеспечивает связь с несколькими арендаторами с помощью их мобильных устройств

IP Intercom Software

Сетевые IP-переговорные устройства

управляются с помощью программного обеспечения Talkmaster, которое работает на вашем ПК с Windows. Множественные переговорные устройства могут управляться с одной или нескольких из этих станций управления. Подробнее о программе Talkmaster…

---

Домофоны с видео

Эти видеодомофоны представляют собой двусторонние аудиоустройства со встроенными IP-камерами. Они подключаются к сети и получают питание через PoE (Power over Ethernet). Эти улучшенные домофоны добавляют дополнительную безопасность, позволяя увидеть человека у двери. Они обмениваются данными с приложением на вашем смартфоне или с ПК, на котором запущено программное обеспечение VMS.

Внутренняя камера Intercam70 и наружная камера Intercam50 управляются программным обеспечением Intercom на вашем компьютере под управлением Windows и позволяют вам использовать свой смартфон, чтобы видеть человека и разговаривать с ним.

Подробнее о видеодомофонах…

Домофоны, подключенные к IP-камерам

Интерком с кнопкой вызова подключается непосредственно к IP-камере, которая поддерживает двустороннее аудио. Это позволяет вам видеть людей у ​​двери. Включает интерфейсный блок для камеры и домофона; все работает от PoE.

Доступны версии для внутреннего и наружного применения. На домофоны отвечают с помощью клиента программного обеспечения для управления видео с IP-камеры, поэтому вам необходимо выбрать совместимое программное обеспечение для управления видео.

Свяжитесь с нами, чтобы выбрать подходящие считыватели управления дверьми или электрические замки с реле, совместимые камеры и программное обеспечение.

Домофон с камерой лучше всего использовать для управления одной дверью

Программное обеспечение для домофонов, подключенных к IP-камерам

Для домофонов

, подключенных к IP-камерам, требуется программное обеспечение для управления видео, которое поддерживает двустороннее аудио.Подробнее…

---

Квартирный видеодомофон, предназначенный для использования с мобильными устройствами

Выберите многопользовательскую переговорную станцию, которая обменивается данными с вашим мобильным устройством, смартфоном или телефоном VoIP. Панель внутренней связи TruView-Touch позволяет очень легко открыть дверь вестибюля из любого места. Приложение на вашем мобильном устройстве может использовать сеть Wi-Fi или систему сотового телефона для связи с домофонами.

Подробнее о квартирных домофонах…

---

Как работают IP-домофоны — Системная схема

Эти домофоны подключаются к сети.Они взаимодействуют с IP-камерами и считывателями IP-контроля доступа к дверям. Большинство домофонов питаются через Ethernet (PoE) и управляются с помощью программного обеспечения для внутренней связи или программного обеспечения для управления видео, которое обеспечивает легкое управление дверью, а также запись видео.

Схема интеграции IP-внутренней связи

Электрические дверные замки

Для управления дверью требуются электрические защелки или магнитные замки. На выбор есть электрические защелки или магнитные замки (маглоки). Во многих случаях лучше использовать электрические удары, потому что они остаются заблокированными даже при отключении питания. Маглоки используются в особых ситуациях, например, когда невозможно использовать электрический удар или когда вы хотите контролировать доступ с обоих направлений.

Электрозащита

Замок заменяет фиксированную запорную планку в стандартном замке. Эта защелка с электрическим замком позволяет двери закрываться и фиксироваться так же, как и фиксированная защелка. Чтобы выйти из охраняемой зоны, дверь можно открыть с помощью ручки или уровня.

Магнитный замок

Магнитные замки используются, когда нельзя использовать электрические удары.Они также используются в зонах повышенной безопасности, где нужно следить за перемещением людей. Поскольку люди должны использовать свои карты доступа в обоих направлениях, вы можете отслеживать, кто входит в безопасную зону и выходит из нее. Маглоки следует использовать с осторожностью, потому что они не позволяют людям покинуть территорию, а также войти в нее. Как правило, требуются специальные механизмы выхода, чтобы люди могли выйти в чрезвычайных ситуациях.

Kintronics предоставляет комплексные интегрированные решения, которые включают системы IP-камер, программное обеспечение для управления видео, считыватели IP-контроля доступа к дверям, программное обеспечение для контроля доступа к дверям, электрические замки и полностью интегрированные видеодомофоны.Все подключается к сети, что упрощает установку.

---

Руководство для покупателей IP-домофонов

Какой домофон подходит вам лучше всего? Вот плюсы и минусы.

Эти новые системы внутренней связи подключаются непосредственно к сети или интегрируются с IP-камерами. Благодаря питанию от PoE они очень просты в установке. Они особенно хороши для организаций, состоящих из нескольких зданий, поскольку они подключаются к любой точке сети. Они также открывают электрический замок (с дополнительным реле) или новейшие IP-считыватели контроля доступа к дверям, создавая полную систему контроля дверей.Система контроля доступа к дверям с видео обеспечивает полный контроль над вашей средой. Уполномоченные люди могут получить доступ, используя свои учетные данные или даже используя биометрию, в то время как посетители могут отслеживаться на предмет контролируемого входа. Эти полные системы повышают вашу общую безопасность, обеспечивая безопасную среду в этом нестабильном мире.

Когда кто-то подходит к двери, посетитель может нажать кнопку вызова, которая уведомляет человека за компьютером. Контролирующее лицо может поговорить с посетителем и принять решение разрешить вход или нет.Вот обзор различных доступных систем.

TVIP-ИнтеркомPA:

Подключается к сети и обеспечивает двустороннее аудио. Он подключается к электрическому замку или считывателю контроля доступа к дверям IP. Система использует программное обеспечение внутренней связи Talkmaster на вашем компьютере с Windows для передачи уведомлений и двустороннего звука, а также для удаленного открывания двери. Домофон подключается непосредственно к сети и может быть частью центральной системы аварийного оповещения. Взгляните на наши сетевые PA-системы для получения более подробной информации о пейджинговых системах.Эта система не обеспечивает такой защиты, как те, которые используют видео.

Их лучше всего использовать, когда у вас есть другие камеры видеонаблюдения, которые следят за дверью.

TVIP-ИнтеркомВ:

Этот домофон интегрируется с IP-камерой. Он включает в себя простые в использовании соединения CAT5 между интерфейсным блоком и панелью внутренней связи, а также IP-камерой. Выводы от интерфейсного блока, с разъемами 3,5 мм, подключаются непосредственно к разъемам аудиовхода и аудиовыхода IP-камеры.Питание обеспечивается PoE, и камера и домофон питаются от одной точки подключения, что упрощает установку системы. Его можно легко интегрировать со считывателем контроля доступа к дверям IP, обеспечивая как автоматическое, так и ручное управление всеми вашими дверями. Системой можно отслеживать и управлять с помощью проводника Windows, но для уведомления дверного звонка требуется программное обеспечение для управления видео (VMS). Когда эти системы используются с IP-камерой, которая просматривает дверной проем, они обеспечивают большую безопасность, позволяя просматривать и идентифицировать посетителей.Цена на домофон начинается с 375 долларов, но затем вам нужно добавить камеру (которая поддерживает двустороннее аудио и ввод-вывод) может стоить более 500 долларов.

Их лучше всего использовать, когда вам нужно интегрировать домофон с программным обеспечением для управления видео. Это также позволяет просматривать большие площади вокруг двери. Он может обеспечить лучшую ситуационную осведомленность, чем домофон со встроенной камерой.

Видеодомофон InterCAM:

Эти IP-домофоны включают видео. Его можно использовать с вашим мобильным устройством или смартфоном и позволяет контролировать дверь из любого места.Он использует телефонное соединение, а также связь через облако с вашим смартфоном.

Этот IP-домофон лучше всего использовать, когда вам нужно открыть дверь со своего смартфона или других мобильных устройств. Он работает с устройствами iPhone и Android.

TruView-Touch:

Эта многопользовательская система внутренней связи предназначена для использования в крупных организациях с большим количеством арендаторов. Это беспроводная система, предназначенная для многоквартирных домов, больших зданий или университетских городков, и поддерживает связь со смартфонами.

Сенсорная панель внутренней связи позволяет связаться с любым человеком или отделом в организации. Это полноценная система со встроенной камерой, чтобы вы могли видеть, кто стоит за дверью.

г. Квартирный домофон подключается к смартфонам

Это позволяет каждому использовать приложение для смартфона, iPad, Android и т. д. мобильные устройства для ответа на звонок с квартирного домофона в холле. Нет независимо от того, где вы находитесь, вы можете открыть дверь.

Этот домофон лучше всего использовать в многопользовательских помещениях, когда вам нужно открыть дверь с помощью мобильного устройства и вы хотите увидеть лицо человека.

Подробнее о квартирных домофонах…

---

Программное обеспечение для управления видео для домофонов

TVIP-IntercomV интегрируется с ПО для управления видео (VMS). Программное обеспечение для управления видео обеспечивает полную интегрированную систему безопасности. Он издает звуковой сигнал всякий раз, когда посетитель нажимает кнопку вызова, а затем позволяет вам просматривать его и разговаривать с ним.Затем вы можете открыть дверь. Программное обеспечение VMS можно использовать с устройством TVIP-IntercomV. Его можно использовать на нескольких компьютерах, а также позволяет записывать видео, обеспечивая полное наблюдение и безопасность. Узнайте больше о VMS для IP-камер.

Ресурсы для IP-домофонов

Следующие ресурсы помогут вам разобраться в технологии. Свяжитесь с нами для получения помощи с вашей системой. Наши инженеры позаботятся о том, чтобы вы получили именно ту систему, которая вам нужна.

Технические статьи и указания по применению

Сравнение квартирных систем внутренней связи
Сегодня все еще используется много аналоговых систем внутренней связи. Последние домофоны включают в себя большие сенсорные дисплеи и передают сотовую сеть на смартфон человека в квартире. Система использует сотовую связь, поэтому вы можете связаться с человеком, где бы он ни находился.

Сравнение IP-домофонов
IP-домофоны можно использовать для уведомления вас о том, что кто-то стоит у двери, или для обеспечения связи между многими местами (например, школьными комнатами) и центральным офисом. Вот сравнение различных доступных систем.

Как домофон взаимодействует с вашим смартфоном
IP-системы внутренней связи могут использовать локальные серверы внутренней связи, а также удаленные облачные серверы для обеспечения канала связи между домофоном и смартфоном. Вот как работают новейшие IP-домофоны.

Пейджинг и PA по IP
Возможно, вы слышали о передаче голоса по IP или VoIP, теперь это пейджинг по IP. Эта новая система громкой связи обеспечивает голосовую связь и внутреннюю связь по сети. Но как все это работает? В этой статье описывается, как работает эта технология.

Руководство покупателя IP-домофонов
Домофон можно использовать для ручного управления дверью. Его можно использовать с IP-камерой, чтобы вы могли поговорить и увидеть, кто стоит за дверью. Какой домофон лучше всего подходит для вас? Вот плюсы и минусы.

Информационный бюллетень Kintronics Technology Notes:

Взгляните на пример нашего информационного бюллетеня, и если вы хотите, чтобы он автоматически отправлялся вам, просто заполните форму.

Технический документ:

Как создать полную систему безопасности. В этом техническом документе описывается, как сделать ваш мир безопаснее за счет интеграции систем IP-камер, контроля доступа и систем аварийного оповещения.

Еще статьи…

---

Блог

В нашем блоге есть технические статьи, в которых описывается, как работают новейшие системы безопасности и наблюдения. Существуют учебные пособия, объясняющие, как все работает. Есть и другие статьи, в которых описывается, как используется технология IP-безопасности, и, наконец, есть технические шутки и мультфильмы, чтобы облегчить вам жизнь.

---

Технические видео

В этих видеороликах представлен обзор технологии IP-подключения. Посмотрите наше последнее видео с описанием компонентов системы IP-камеры и постановкой задач. Подробнее…

---

Техническая поддержка

Системы внутренней связи

могут быть сложными, потому что они включают в себя множество различных компонентов, которые должны работать вместе. Kintronics — это ресурс для разработки и интеграции всех ваших проектов безопасности. Мы можем разработать вашу полную систему, поэтому не стесняйтесь обращаться к нам за помощью.

После покупки вашей системы мы позаботимся о том, чтобы она работала именно так, как вы ожидаете. Вы можете связаться с нами для получения помощи с установкой и любой технической поддержки, которая может вам понадобиться.

Оказываем техническую поддержку и гарантийную поддержку. Свяжитесь с нами по телефону 1-800-431-1658 или 914-944-3425, когда вам понадобится помощь.

Home Новая проводная 7-дюймовая система видеодомофона с домофоном 1 монитор + 1 RFID-камера доступа + электромагнитный замок

7-дюймовый проводной ЖК-видеодомофон для видеодомофона Система дверного звонка с RFID-меткой

Описание

Эта аппаратная домофонная система видеодомофона состоит из одного 7-дюймового цветного TFT-монитора и одной дверной камеры.Модернизированные чипы обеспечивают стабильную работу и приятный внешний вид. Это ваш идеальный выбор для использования на виллах с 700-строчной CMOS-камерой, которая может обеспечивать мониторинг, двустороннюю внутреннюю связь и разблокировку. Вы также можете контролировать внешнее изображение, даже если люди не нажимают кнопку «Монитор» на внутреннем блоке.

Чтобы удовлетворить большинство клиентов, была запущена полная домофонная система с 5 радиобрелками RFID, нажимной кнопкой, электромагнитным замком, дистанционным управлением и источником питания. С этим полным комплектом будет удобнее построить систему полного контроля доступа для домашней безопасности. Вы можете открыть дверной замок из дома или снаружи несколькими способами.

Характеристики

• С микропроцессорной технологией, автоматическим дистанционным управлением, отличной производительностью и высокой надежностью.
• 7-дюймовый цифровой цветной ЖК-дисплей TFT для монитора.
• Четкое ночное видение, круглосуточный мониторинг, вызов, разговор и разблокировка дистанционного управления и т. Д.
• Доступен дополнительный монитор до 6 (опционально) и не более 4 уличных камер.
• Цветной TFT-экран с низким энергопотреблением, без излучения и высокой четкости.
• Система громкой связи.
• Регулировка яркости, цветности и громкости.
• Поставляется с 5 радиобрелками RFID и кнопочным переключателем.
• Поддерживает до 500 брелоков или карт.
• Поддерживает внутреннюю связь между двумя внутренними мониторами.
• Кольца мелодии с 25 аккордами для опции.
• Кабель: 4-жильный соединительный кабель
• Камера Sony 700 ТВЛ.
• Режим «Не беспокоить»

Детали

Это домофон, который может показать вам, что происходит за дверью, на 7-дюймовом полноцветном экране, громкость, яркость и цветность которого можно регулировать в соответствии с вашими потребностями. Он может работать как монитор. Нажмите кнопку Ответа / Мониторинга, экран покажет вам картинку за дверью, которая заставит вас познать внешний мир, находящийся в доме.

Пульт дистанционного управления

Блок питания

Это источник питания 110-260 В для контроля доступа, он состоит из высококачественных электронных компонентов и передовых международных технологий, обладает защитой от помех, обеспечивает очень стабильный и надежный выход в различных приложениях, таких как управление замками / управление контроллером. / кнопка выхода / RFID-ID Reader и т. д.

Управляет электрическим замком напрямую. Может снизить нагрузку на контроллер доступа, сэкономить проводку, чтобы уменьшить скрытые проблемы Схема управления задержкой на основе, время блокировки может быть в пределах 0-15 секунд Автоматическая функция защиты, неожиданные ситуации, например, когда источник питания происходит короткое замыкание, может быть временно отключено питание или предохранитель автострахования отключен Оперативное устройство: E / M замок, контроллер доступа, кнопка выхода.

Электрозамок Magentic

Это высокопроизводительный электромагнитный замок с удерживающей силой 180 кг, который подходит для многих систем контроля доступа. Этот электрический замок идеально подходит для ваших нужд!

Напряжение: 12 В постоянного тока Режим: NC (заблокирован при работе источника питания), отказоустойчивый режим Применение: дерево, железные двери Размеры основного корпуса: 171 x 39. 2 x 22 мм В комплект входят: электромагнитный замок, схемы установки Конструкция: нержавеющая сталь. Водонепроницаемая версия, может работать на улице Тестирование производительности: 1000000 раз испытание на старение Функция безопасности: Встроенный ограничитель скачков напряжения Анти-остаточный магний Вес: 1,3 кг

Электропроводка

Примечание:

• Мы предлагаем 4-жильные, 5-жильные или 6-жильные кабели.(см. содержимое упаковки.)
• Кабели очень легко найти на местном рынке, поскольку они соответствуют международным стандартам.
• Мы рекомендуем проверить комплект домофона с нашим оригинальным кабелем перед установкой, и расстояние между устройствами не должно быть слишком маленьким (3 метра может быть нормальным) во время тестирования, иначе это вызовет шумовой звук.
• Общая длина соединительных кабелей НЕ должна превышать 100 метров.
• Если ваш кабель слишком длинный и НЕ достаточно толстый, это не чистая медь, это вызовет много проблем, проверьте требования к проводке.

  	0,2 мм2	0,5 мм2	1,0 мм2
  Максимальное расстояние от внутреннего до внешнего	30 м.	50м	100м
  Максимальное расстояние между помещениями	20м	50м	100м
  Наружное расстояние до электрозамка макс. Расстояние	2 мес.	3 мес.	5 мес.

Спецификация

Внутренний монитор
Дисплей	7 ”TFT (дисплей 16: 9)
Разрешение	800 х 480
Зарядное устройство	Входное напряжение адаптера AC100-240V 50Hz-60Hz
Выход адаптера	DC15V 1500mA
Материал	Акриловая панель
Установка	Накладной монтаж
Потребляемая мощность	ожидание-0. 2 Вт рабочий-0,8 Вт
Позвоните в звонок	16-аккордный
Размеры	240 x 150 x 23 мм (В x Ш x Т)
Вес нетто	0,56 кг

Наружная камера
Мощность	вход: 100-240 В переменного тока 50/60 Гц выход: 15 В постоянного тока / 2 А
Камера	CMOS 700TVL
Powe потребляет ион	В режиме ожидания: 2 Вт; разблокировка: 12w
Материал	Металл
Угол обзора	92 градуса
Рабочая температура	-35C ~ + 50C
Установка	Настенный
Габаритные размеры	174 * 96 * 36 мм (Д * Ш * В)

является продуктом здесь. ..

Магазин замков без ключа (специалисты по контролю доступа) Nokey.com

RadioKey (Securakey) 6-дюймовый бесконтактный считыватель меток RFID / клавиатура 600 пользователей Простая в установке и использовании недорогая комбинация бесконтактного считывателя и однодверной клавиатуры с некоторыми удивительными функциями! Он включает в себя встроенный считыватель и клавиатуру для программирования.Подключите ПК или последовательный принтер с дополнительным модулем контрольного журнала. Поставляется с 10 ключами Prox. Дополнительные ключи можно заказать и добавить в любое время. $ 429.00		Kaba 5000 Механический рычажный замок для тяжелых условий эксплуатации Теперь на новейший американский замок Kaba для тяжелых условий эксплуатации предоставляется 2-летняя гарантия . Заказывайте с регулярным резервным копированием ключей или новым лучшим резервным копированием ключей типа IC Core. Теперь также доступны в отделке из полированной латуни. Батарейки не нужны — полностью механические! 679 долларов.00		Yale (Assa-Abloy) Assure (Real Living) Электронный замок с засовом Высокотехнологичный засов и безопасность с засовом Yale, последним дополнением к инновационной линии безопасности Yale Easy Living. Благодаря программированию с голосовыми подсказками и современной технологии сенсорного экрана форма и функции объединяются в одном удобном и доступном пакете. Просто слегка прикоснитесь к темному экрану клавиатуры, и он оживает, готовый принять вашу личную комбинацию. $ 269.00
Avea Ethernet на основе HTTP веб-клиент Ethernet Mifare RFID-считыватель с инжектором питания POE Считыватель бесконтактных карт (больше не требуется адаптер или контроллер). $ 298,00		Kaba EPS2000 PowerStar с автономным питанием, ЗЕЛЕНЫЙ электронный замок Автономное питание с технологией PowerStar: без проводов и батарей, которые могут оказаться на свалке! Серия E-Plex 2000 компании Kaba с технологией PowerStar — это новое поколение автономных электронных устройств контроля доступа с автономным питанием, которые предлагают пользователям новейшие технологии и удобство. $ 745.00		Securitron No Touch Heavy Duty Motion Detector Пассивный инфракрасный выходной выключатель XMS уникален среди детекторов движения занавесного типа, поскольку он был специально сконфигурирован для надежного открытия магнитных замков, а не для обнаружения вторжения . Это преимущество обеспечивается рядом функций продукта XMS — пожизненной гарантией! $ 249.00
Без касания Санитарный выход Переключатель Запрос на выход ИК-датчик Поскольку физический контакт отсутствует, этот датчик идеально подходит для использования в больницах, клиниках, лабораториях, чистых помещениях и детских садах, потому что он свободен от микробов! Самый крутой способ разблокировать магнитный замок, который мы когда-либо видели. 129,00 $ Цена в магазине Keyless Store: 98,00 $		Цифровая клавиатура пользователя Securitron 59 Полностью водонепроницаемая и водонепроницаемая. Высоконадежная, очень прочная и универсальная система. Десять отдельных кнопок (настоящие десять цифр) позволяют практически неограниченные комбинации. Эта клавиатура полностью защищена от атмосферных воздействий и поставляется с пожизненной гарантией производителя и отличной службой поддержки клиентов Securitrons! На всю продукцию Securitron распространяется пожизненная гарантия! 349 долларов.00		Essex 500 Код пользователя Цифровая клавиатура Подсветка и почти неразрушимая технология с запатентованной пьезоэлектрической технологией переключателя на 500 циклов, обеспечивающей превосходную производительность в любых условиях. $ 289.00
Schlage RFID Engage Card Lock Новый беспроводной замок Schlage NDE с ENGAGE отличается меньшим размером и большей эстетикой беспроводной дизайн и подходит для типичной цилиндрической дверной конструкции. Ключевой цилиндр для резервного копирования прилагается, а замок является оборудованием первого класса. Он соответствует требованиям ADA и произведен в Америке. Замки серии NDE теперь BHMA Внутренний / Открытый Номинальный $ 943.00 Цена в магазине Keyless Store: $ 695.00		Неэлектронный замок с кнопочной кнопкой Kaba Heavy Duty У нас есть все самые популярные модели. Это чрезвычайно прочный кнопочный кодовый замок, который уже много лет используется в основном в коммерческих установках, где важны высокий уровень безопасности и долгий срок службы.Обычно может быть установлен в существующее отверстие 2 1/8 дюйма с небольшой модификацией двери — всего 2 небольших отверстия 1/4 дюйма и еще одно отверстие диаметром 1 дюйм. $ 329.00		Yale / Arrow NexTouchTouchscreen Electronic Lock Автономный замок New Yale Nextouch Grade one для сенсорного экрана сочетает в себе функциональные элементы цилиндрического замка с новейшими технологиями, разработанными для эстетики электроники. Простота установки с возможностью ввода до 1000 пользовательских кодов.Этот замок так привлекателен дизайнерам и архитекторам. Не забудьте посмотреть видео, как они выбили этот замок, и это продолжалось! $ 479.00
Mini K10 Электронный замок шкафа со встроенным считывателем карт RFID Комбинированный замок шкафа RFID предлагает Эргономичный замок для шкафа компактной формы, который делает его более универсальным для множества применений.Удивительный срок службы батареи до 10 лет означает гораздо меньшее количество периодических замен батареи, что требует меньших затрат труда в течение многих лет. Combi-Cam E позволяет модернизировать любой замок шкафа без постоянных дополнительных вырезов, необходимых для установки замка. $ 179.00		Автономная автономная система контроля доступа Avea RFID Автономная система, ПК не требуется. Возможности включают переменное время открытия для блокировки и запрос на выход.Принимает до 2730 карт или брелков. Теперь вы получите 10 бесплатных карт или брелков — на ваш выбор. Потрясающая ценность! 298,00 $ Цена в магазине Keyless Store: 179,00 $		Автономные USB-часы Avea RFID Простая настройка Plug and Play с помощью кабеля USB. В нем будет храниться до 50 000 записей транзакций! $ 349,00
3835 Механический замок без ключа 324 долл. США.00		Антивандальная клавиатура для контроля доступа внутри и снаружи помещений со встроенным считывателем бесконтактных карт проста в настройке и использовании — до 500 пользователей отпечатков пальцев или клавиатур (всего 1000). Все функции программируются непосредственно со считывателя отпечатков пальцев / клавиатуры. Нет необходимости во внешнем программисте.Отлично подходит для государственных учреждений, школ или детских садов. $ 379,00
ELK 12 и 24 В, блок питания с одним усилителем и резервным аккумулятором Поставляется с ограниченной пожизненной гарантией. Отлично подходит для питания небольшой однодверной системы доступа с резервным аккумулятором — включает в себя металлический корпус. $ 179,00		Экономичная система управления Mantrap серии 4300 Dortronics Контроллер блокировки двери серии # 4300 обеспечивает высокий уровень контроля доступа и экономичное решение для 2-дверных систем.Его можно настроить на месте для контролировать две нормально закрытые двери, две нормально открытые двери или запертая, незапертая пара. Только одна дверь может быть доступ к нему одновременно, что делает его отличным для тюрем, военных, ювелиров, аэропортов, банков, казино и государственных учреждений. $ 1 049,00		Устройство чтения проксимальных карт для однодверных IP-карт Avea, 10 карт бесплатно Недорогой считыватель / клавиатура, доступ к которым и обновление и обслуживание которых может быть осуществлено авторизованным пользователем из любого места в любое время с помощью бесплатного программного обеспечения для работы в сети.Встроенный контроллер доступа и программное обеспечение iProx TCP54A Ethernet — это мощное автономное решение для контроля доступа и учета рабочего времени / посещаемости. Он может принимать до 5000 проксимити карт или брелков (пользователей) и хранить 50 000 записей транзакций! $ 298.00
CypherLock Continental Instruments Military Type Система CodeTronic Система клавиатуры, наиболее популярная среди военных более 30 лет. Сверхпрочные и в наличии! $ 1 489,00		Комплект 4-канального РЧ передатчика и приемника Управление до 4 устройств с одного пульта ДУ. В этом наборе используется самая безопасная технология CODEBUMP Code-Hopping с более чем 18 квинтиллионами (1,8 x 1019) кодов, шансы когда-либо повторить код практически отсутствуют. Работает с любым электрическим замком, магнитным замком или любым запорным устройством. 229,00 $ Цена в магазине Keyless Store: 159 долларов.00		Corby Chip (iButton) Сверхмощный считыватель — 17 возможностей пользователя В отличие от некоторых других систем сенсорных кнопок, которые мы видели, вам не нужен отдельный модуль для выполнения этой работы. Эта система работает следующим образом: небольшой считыватель устанавливается снаружи двери, обычно на раме, и пользователь касается считывателя небольшим кнопочным ключом, чтобы активировать его. $ 229.00
Rutherford Heavy Duty Ultra Low Profile All In One Electric Strike W / Latch Monitor Этот универсальный новый электрический Strike работает с 12-24 переменного или постоянного тока и имеет простую замену винта для обеспечения отказоустойчивости или отказоустойчивости, а также возможность Latch Monitor и тонкую заднюю часть — всего 1-1 / 16 дюйма! 209 долларов. 00 Цена в магазине Keyless Store: $ 189,00		Система блокировки ванных комнат Dortronics (полная система) Контроллер 43211-CB открывает обе двери, если одна из них дверь открывается, завершая функцию конфиденциальности и выключение занятого света. Активация кнопка аварийной разблокировки также разблокирует обе двери сразу. В случае срабатывания пожарной сигнализации или потеря мощности, обе двери автоматически откроются, чтобы разрешить немедленный выход. 2229 долларов.00		Mini K10 Электронный замок шкафа Все программирование контролируется с помощью главного пароля, без дорогостоящего ключа, который можно потерять или выйти из строя. Компактный дизайн этого продукта позволяет использовать его в самых разных областях. Отлично подходит для шкафчиков, медицинских тележек, стоек для данных, шкафов, сейфов, оружейных ящиков и многого другого! Идеально подходит для спортзалов, школ, больниц, гостиниц, домов престарелых и т. Д. Поставляется с батареей на 10 лет. $ 129.00
Lockey Panic Bar и блокировка цифровой клавиатуры Это полный набор.Вы получите внутренний блокиратор паники и внешнюю клавиатуру без ключа. Выходное устройство в стиле сенсорной панели Lockey PB1100 подходит для всех дверей (из алюминия, полого металла и дерева), у которых нет выступа на лицевой стороне. $ 636.00		Dortronics Door Prop Alarms Устали от людей, крадущихся в заднюю дверь и выходя из нее? Одна из этих трех моделей подойдет. $ 539,00		Интеллектуальный контроллер блокировки Dortronics 4800, до 5 дверей Полностью интегрированный контроллер представляет собой одноплатное решение, которое позволяет установщику полностью контролировать все параметры работы и конфигурации без сложного программного обеспечения.Стандартная конфигурация включает контроллер ПЛК, установленный в корпусе 12 x 16 x 4 с источником питания 4 А 12/24 В постоянного тока. Контролирует 2 5 дверей в любой комбинации, запертые или открытые. $ 2,290.00
Дверной магнитный контакт 3/8 «с широким зазором с прессовой посадкой (5 штук) Эти контакты могут использоваться для контроля доступа или охранной сигнализации. $ 25.00		RFID Замок для бесконтактной карты с бесконтактной батареей Удивительно. Действительно беспроводной и скрытый, ничего не видимого снаружи! Он будет читать через 20-миллиметровую дверцу шкафа из цветного металла! Его даже можно установить внутри стеклянной двери с помощью дополнительного комплекта для крепления стекла. $ 318.00		Система блокировки с задержкой выхода Dortronics Система задержки выхода 7101 выполняет функции, требуемые правилами безопасности жизнедеятельности NFPA-101.Для полной системы требуется система EDR: контроллер 101, источник питания, переключатель положения двери замка и устройство обнаружения попытки выхода. $ 1 929,00
Комбинированный цифровой скользящий болт для тяжелых условий эксплуатации Новый механический (не электронный) комбинированный скользящий болт для тяжелых условий эксплуатации высококачественный продукт, основанный на инновациях самого старого известного замка в мире.Отлично подходит для многих типов инсталляций. Ключ не требуется. Просто установите четырехзначную комбинацию и отпустите для всех ваших требований к безопасности среднего уровня. Возможны 10 000 различных комбинаций. Теперь доступны в латунном, хромированном и черном цветах. 40.00 $ Цена в магазине Keyless Store: $ 19.00		Essex KTP-193 SN Всепогодная клавиатура из нержавеющей стали с инфракрасным / штрих-кодом. Extremely Heavy Duty Считыватель клавиатуры из нержавеющей стали, предназначенный для выдерживают даже самые экстремальные условия.Насколько нам известно, это единственная клавиатура со штрих-кодом, способная работать практически в любой среде. 380,00 $ Цена магазина без ключа: 279,00 $		Замок шкафа с электронной клавиатурой Этот новый замок шкафа открывает возможности для многих других применений электронного контроля доступа. Больше нет причин использовать дешевый и простой в использовании кулачковый замок. Это простой, но безопасный способ запереть шкафы. $ 88.00
Легкий электронный замок для шкафа Этот компактный электрический замок, изготовленный из сверхпрочного металла, является идеальным выбор для крепления любого шкафа или ящика.Этот замок легко установить с помощью саморегулирующихся установочных выступов для возможности бокового или верхнего монтажа. Четыре монтажных отверстия с потайной головкой также обеспечивают надежную установку замка. Режим блокировки определяется положением соленоида блокировки. $ 92.00		Погодостойкие крышки для считывателей карт — Клавиатуры — Пожарная сигнализация $ 59.00		Погодостойкая крышка для клавиатур и пожарной сигнализации с замком для большого пальца $ 49.00
Dortronics PLC Man Trap Interlock 2 дверная система Отлично подходит для тюрем, военных, ювелиров, аэропортов, банков, казино и правительственные учреждения.Мы можем настроить эту ловушку / блокировку в соответствии с вашими потребностями. $ 1,329.00		Сверхмощный электронный замок для шкафа для небольших корпусов С этим уникальным электронным замком вы можете проявить креативность! 179 долларов.00		Avea RFID WEB08S-POE Бесконтактный считыватель карт с веб-клиентом SoloFace Ethernet и инжектор питания POE Легкость и простота использования. Выходные клеммы реле для управления электрическим замком или магнитным замком. $ 279,00

Видеосистема внутренней связи Даллас | (469) 342-3354

В настоящее время решения и системы внутренней связи не такие, какими они были в прошлом. Благодаря инновациям и технологическому прогрессу, многие технологии теперь действительно являются частью полностью интегрированных систем безопасности и, соответственно, должны приветствоваться.Несколько лет назад домофоны считались комфортным устройством, которое позволяет вам разговаривать с кем-то по ту сторону стены, нажимая кнопку, но думая о прогрессе и развитии технологий, а также о необходимости повышения безопасности нашей жизни. и свойства.

Система внутренней связи вышла за рамки этого, и теперь они являются частью хорошо спланированного решения безопасности, проверяя, кто находится у двери, не только с точки зрения звука, но и с точки зрения видео. Тот факт, что каждый может представить себе, кто это, увидеть его настроение и выражение лица, — отличная форма защиты от нежелательных посетителей или незнакомцев.

Трудно переоценить преимущества видеосистемы внутренней связи, удобство и безопасность видеть, кто находится у вашей входной двери или ворот, совершенно непоколебимы. Вы сможете увидеть, кто стоит у входной двери, не двигая ногой, плюс тот факт, что вам не нужно быть в вашем доме, чтобы увидеть, кто стоит у двери, просто невероятно. В рамках видеосистемы внутренней связи есть различные технологии, перечисленные ниже, которые вы можете использовать в зависимости от того, что вы хотите, и с помощью услуг слесаря ​​Далласа вы обязательно получите именно то, что вам нужно, без каких-либо сожалений.

Видеодомофон дверного звонка

Это самые дешевые и широко используемые, и их легко достать. Они функционируют должным образом и осуществляют всю связь при подключении к домашнему маршрутизатору Wi-Fi или через Интернет, они очень зависят от хорошего подключения к Интернету в вашем доме.

Проводной видеодомофон

Это требует, чтобы вы проложили провод между монитором и камерой, это может показаться трудным или дорогим, но как только кабель проложен, установка становится простой и очень надежным соединением, которое у вас будет подходить к монитору всякий раз, когда кто-то стучится.

Смешанный видеодомофон

Эта система имеет как проводную систему, то есть кабель, соединяющий вызывную станцию ​​и внутренний видеомонитор, а также имеет возможность Wi-Fi, которая позволяет вам добавлять свои интеллектуальные устройства с помощью приложения и Вы по-прежнему можете отвечать на звонки, где бы вы ни находились, если у вас хорошее соединение для передачи данных на смарт-устройстве.

Видеодомофон i16V-Fanvil Technology Co., Ltd

i16V SIP видеодомофон (облачный интерком) Защита от несанкционированного доступа Проверено на качество Высокая совместимость

HD Audio Встроенный динамик мощностью 3 Вт с высоким качеством звука HD и хорошим качеством звука снижение фонового шума.

HD Video Нажмите кнопку «Вызов», чтобы совершить звонок с полным дуплексное видео. Предоставим вам инфракрасную ночь видение со встроенной камерой 720P HD.

24-часовое видеонаблюдение Подключенное к системе управления видео VMS через ONVIF, i16V может использоваться для круглосуточного видеонаблюдения.

Мультизащитная конструкция Благодаря конструкции класса водо- и пыленепроницаемости IP65, устройство защиты от столкновений стандартный IK10 и широкий диапазон температур от -40 ℃ до 70 ℃, i16V может удовлетворяют особые потребности в различных отраслях промышленности.

Alarm Linkage i16V может активировать запись видео с камеры или индикатор тревоги с коротким выходным портом.

Контроль доступа i16V может помочь открыть дверь удаленно, подключившись к электрическому замку с входным портом короткого замыкания.

Выход записи i16V может подключаться к порту аудиовхода камеры или цифрового записывающего устройства с портом вывода записи для обеспечения 24-часового мониторинга.

Внешний активный динамик i16V может подключаться к динамику через порт аудиовыхода для воспроизведения голосовых сообщений или музыки.

Простота настройки и управления Легкость управления с помощью онлайн-конфигурации; Пакетное развертывание через систему управления устройствами Fanvil

Сценарии приложений

Мультиплатформенная совместимость Нет ограничений между разными платформами

.
