основные виды и нюансы подсоединения

Автор: Александр Старченко

При установке персонального видеодомофона в квартире или частном доме, особое внимание уделяют возможности дистанционного открывания входной двери или ворот. С этой целью к основному блоку подключается электрический замок, который можно открыть нажатием кнопки из помещения. Лицо, имеющее право доступа в помещение, может открыть замок каким-либо предусмотренным способом. Подключение видеодомофона с электрозамком может быть выполнено по проводной или беспроводной схеме. Для того чтобы правильно выполнить данную работу необходимо определиться с типом электронного замка и его конструкцией.

Содержание:

  1. Виды электронных замков
  2. Подключение электронного замка к домофону

Виды электронных замков

Все электронные (электрические) замки можно разделить на две группы:

  • Электромагнитные замки;
  • Электромеханические замки.

К обычному домофону или видеодомофону можно подключить любой тип электронного замка и выбор определяется конструкцией двери и функциональными возможностями каждой конструкции.

Электромагнитный замок

Замок первой группы представляет собой мощный электромагнит, на который постоянно подаётся низковольтное питание от отдельного источника. Эта конструкция монтируется на дверном косяке. Второй элемент замка это металлическая пластина из магнитного сплава, устанавливаемая на дверном полотне. В рабочем состоянии дверь закрыта, дверная пластина прижата к магниту и удерживается магнитным полем. Для того чтобы открыть дверь требуется нажать на кнопку абонентского блока. Электромагнит будет обесточен на короткое время, достаточное для того, чтобы открыть дверь и войти внутрь помещения. После этого дверной доводчик закроет дверь, и она будет снова заблокирована.

Сфера применения. Электромагнитный замок чаще всего находит применение в офисных и производственных помещениях, которые разделены металлопластиковыми дверями. Такие замки не предназначены для использования механических ключей, а для того, чтобы открыть замок снаружи, посетитель, имеющий право доступа, может воспользоваться электронным брелоком «Touch Memory» или магнитной картой.

Для этого на внешней стороне дверного косяка устанавливается картридер (Card reader) или считыватель кода с электронного ключа. Схема подключения электрозамка такого типа не представляет большой сложности.

Электромагнитный замок имеет следующие достоинства:

  • Невысокая стоимость;
  • Простота монтажа;
  • Установка на различные типы дверей.

Недостатки. Недостатком такой системы можно считать зависимость от постоянной подачи питающего напряжения, поскольку при пропадании сети электромагнит обесточится и дверь окажется разблокированной. По мнению специалистов, этот недостаток становится несомненным достоинством, когда в случае пожара всё здание отключается от электросети и открытые двери способствуют быстрой эвакуации персонала. Кроме того такие системы плохо защищены от злоумышленников.

Электромеханический замок

Электромеханические замки завоевали большую популярность в частном секторе. Они могут устанавливаться в квартирах и загородных жилых домах. Электромеханический замок представляет собой немного видоизменённый обычный дверной замок, который может быть накладным или врезным.

Принцип действия электромеханического замка основан на перемещении ригеля, который удерживает дверь в запертом состоянии. Запирающая металлическая пластина сдвигается с помощью электромагнита небольшой мощности и оборудована возвратной пружиной. При нажатии кнопки на внутреннем блоке видеодомофона, электромагнит выдвигает ригель из гнезда на дверном косяке и дверь можно открыть. После того, как дверь закроется, пружина возвращает запорную пластину в исходное положение.

Снаружи такую дверь можно открыть обычным ключом, который имеется у всех, проживающих в квартире. В случае пропадания электроэнергии дверь, оборудованная электромеханическим замком, останется в закрытом состоянии. Электромеханические замки, так же как и обычные, бывают накладные и врезные.

Установка врезных замков достаточно сложное дело, требующее определённых навыков и опыта работы с инструментом, поэтому эту процедуру лучше доверить специалистам. Существуют более сложные конструкции электромеханических замков, где запирающие ригели перемещаются с помощью небольших электродвигателей. Такие замки отличаются высокой надёжностью поскольку, благодаря особенностям конструкции, отжать ригель каким-либо приспособлением практически невозможно.

Подключение электронного замка к домофону

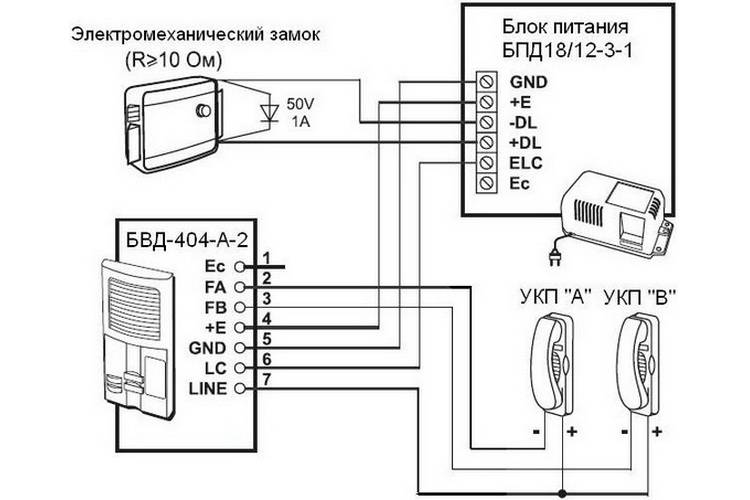

Схема подключения домофона с электрозамком, независимо от его конструкции, потребует применения отдельного источника питания. Обмотка электромагнита потребляет приличный ток и маломощного источника питания, который имеется в абонентском блоке, будет недостаточно.

Существует несколько схем подключения электрозамков к домофону:

  • В одном случае электрозамок подключается к вызывной панели,
  • Другой предусматривает подключение замка к абонентскому блоку.

Первый вариант предпочтительнее, поскольку замок, и вызывная панель расположены рядом, и не потребуется прокладывать дополнительные линии.

Управление электромагнитным и электромеханическим замком отличается друг от друга. В первом случае напряжение питания отключается, для чего используются нормально замкнутые контакты реле, а для срабатывания электромеханического замка, питание требуется подать на обмотку электромагнита или электромотор, и для этого используются нормально разомкнутые контакты

. Подключение электрозамка к домофону может быть выполнено кабелем типа UTP или аналогичным. Такой провод имеет несколько пар одножильных проводников. Для того чтобы не было проблем с нагрузкой, те провода, по которым подаётся напряжение питания, лучше составить из двух скрученных проводников.

Дополнительные меры безопасности. Для того чтобы полностью обезопасить свою квартиру или загородный дом, следует приобретать и устанавливать электромеханические замки, обладающие дополнительными средствами безопасности. Так, некоторые модели электрозамков для домофонов имеют два режима – день и ночь. Если в дневное время замок можно легко открыть кнопкой с абонентского блока или ключом снаружи, то ночью устанавливаются дополнительные ригели, которые полностью блокируют возможность открытия замка.

Питание. Подключение видеодомофона с электрозамком предполагает использование стандартных блоков питания на напряжение 12 или 24 В при токе не менее 3 А.  Некоторые умельцы подключают соленоид электромагнитного замка непосредственно к питанию видеокамеры. Этого делать ни в коем случае нельзя, поскольку мощный импульс тока, возникающий при срабатывании электромагнита, рано или поздно полностью выведет домофон из строя. Для того чтобы не возникло проблем, связанных с пропаданием электроэнергии, в домофонах используются ИБП с компактным, но мощным аккумулятором. Он может обеспечить работу системы в течение нескольких  часов.

Беспроводные системы предусматривают управление открыванием двери по радиоканалу. Современные устройства допускают работу вызывной панели с электрозамком на расстоянии до 50 метров от абонентского терминала.

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

Подключение замков СКУД - обзор вариантов


В данной статье мы предлагаем разобраться, какие виды замков существуют в принципе, как они работают и взаимодействуют с контроллерами СКУД.

Согласно статистике, при самостоятельной установке домофона домовладельцами либо начинающими монтажниками, трудности возникают именно с подключением такого электрического замка. Та же проблема встаёт и при установке систем контроля и непосредственно управления доступом. Поэтому ниже будет рассказано о типах замков, их особенностях, и о том, как правильно их подключить к системам с дистанционным управлением.

Электромеханические замки


Такой замок внутри имеет пружину, которая взводится во время закрытия двери и сохраняет своё положение до тех пор, пока на замок не подастся питание. Короткий импульс напряжения воздействует на электромагнит, и он снимает блокировку пружинного механизма, отщёлкивая язычок у замка. Таким образом электропитание электромеханическому замку необходимо только для того, чтобы разблокировать двери. Кроме того, открыть замок можно и обычным ключом. Учитывая всё вышеперечисленное, можно заметить, что в случае отключения питания ничего страшного не случится, замок по-прежнему будет работать, и именно поэтому он является таким популярным.

Единственным минусом такого замка является необходимость предварительно открывать дверь, чтобы позже она закрылась.

Электромагнитные замки

Электромагнит – это главная составляющая электромагнитного замка, как не сложно догадаться. При поданном питании он притягивает к себе якорь (другую стальную часть), который обычно крепится на полотне двери. Для разблокирования данного типа двери необходимо на некоторое время отключить питание. Обычно подобные замки используются в местах с большой проходимостью: офисные, жилые и пр. здания. Основной недостаток электромагнитного замка – это необходимость постоянного потребления электроэнергии. То есть при отсутствии электричества дверь будет в разблокированном состоянии, что даст возможность любому человеку пройти внутрь.

Подключение замка к домофонам либо контроллерам СКУД

В зависимости от того, какого типа замок вы хотите подключить, разблокировка замка может потребовать:

  • Прекращения подачи питания на некоторое время;
  • Подача напряжения на короткий промежуток;

Учитывая особенность каждого типа замка, производители разработали несколько видов контактов.

Нормально-размкнутые и нормально-замкнутые контакты

Контакты этого типа в стационарном режиме как размыкают электроцепь, так и могут замкнуть её при необходимости. Также подобные контакты могут называться нормально-открытыми.


Контакты нормально-разомкнутого вида подходят для осуществления управления замком электромеханического типа. Они присутствуют на большинстве вызывных панелей домофонов и контроллеров с удалённым доступом. Зачастую для открытия электромеханического замка необходимо подать напряжение на несколько секунд. Людям не нужно долго ждать, дверь открывается практически мгновенно. Кстати, при длительной подаче напряжения возможны проблемы с электромеханическим замком – велика вероятность, что он просто сломается.


Контакты нормально-замкнутого вида действуют совершенно противоположно нормально-разомкнутым. Их электрическая цепь находится в состоянии постоянной замкнутости и изредка размыкается. Подобный тип контактов идеально подходит для контроля электромагнитного замка.

Они есть у контроллеров систем контроля доступа, но на вызывных панелях они не всегда присутствуют.

Кстати, нужно отметить, что электромагнитные замки при управлении требуют размыкания электрической цепи питания на короткое время, так как нужно успеть схватиться за ручку и раскрыть дверь. Иными словами, на управляющем устройстве необходимо настроить время задержки, чтобы человек мог беспрепятственно проникнуть внутрь.

Некоторые устройства могут сочетать в себе сразу несколько типов контактов. Обычно они заключены в отдельные провода или клеммные колодки. На некоторых устройствах для выбора контакта необходимо переставить перемычку, переключить тумблер, замкнуть определённые провода и т.п.

Контакты сухого и мокрого типов

Названия данных контактов ничто иное, как сленговое обозначение у профессионалов. Давайте разбираться. Под сухим контактом понимают контакт, который изолирован от любых электроцепей. Он представляет собой включатель либо выключатель, замыкающий либо размыкающий электрические цепи.

Сухой контакт может быть нескольких видов: механический (в виде обычного выключателя или кнопки), электронный (в виде транзистора, оптореле, оптрона и т.п.), электромеханический (реле). Подобные контакты являются универсальными и подходят для использования для управления исполнительными механизмами.


Под мокрым контактом понимают те контакты, к цепям которых уже подключены источники питания. Процесс подключения замка с такими контактами проходит проще, однако в некоторых случаях не может быть применим.

Для управления исполнительными механизмами (например, ворот, замков и т.п.) необходимо присутствие электронного элемента, которым выступает реле электромеханического либо полупроводникового типа.

В большинстве случаев человек выбирает электромеханический тип. Он является электрическим магнитом, замыкающим либо размыкающим контакты. По сути, электромеханическое реле выступает своеобразной кнопкой либо выключателем.

Для электромеханических видов реле при замыкании и размыкании контактов усилие осуществляется с помощью электромагнитного поля обмотки. Это позволяет осуществлять управление любыми замками за счёт слабого входного тока обмотки, изолированного от цепей питания замка. При произведённом размыкании или замыкании слышится характерный щелчок, указывающий на срабатывание механизма.


В СКУД и домофонии управление замком в некоторых случаях осуществляется при помощи полупроводниковых (твердотельных) реле. Зачастую оно принимает вид простейшего радиоэлектронного компонента – транзистора. Он не располагает подвижными частями и механическим контактом, и это позволяет продлять срок его эксплуатации. Транзистор изготавливается из полупроводниковых материалов, за счёт чего, в зависимости от типа входного сигнала, осуществляется управление питанием замка.

Если сравнить транзистор и электромеханическое реле, первый выиграет в компактности механизма. Поэтому транзисторы подходят для тех мест, куда невозможно установить громоздкие системы управления. Например, автономные контроллеры СКУД и вызывные панели видеодомофонов требуют установки малогабаритных механизмов. Кроме того, транзисторы не создают много шума при работе и на их состояние невозможно повлиять при помощи постоянного магнита. Также отсутствие искрения позволяет использовать их для взрывоопасных объектов.

Единственный недостаток полупроводникого реле – это вероятность повреждения механизма при перегреве или воздействии статического электричества.

В заключение стоит отметить, что выбор электрического замка для его использования на СКУД контроллере или домофоне осуществляется исходя из характеристик места, где он будет остановлен. Подбирайте механизм с умом, используя данную шпаргалку.

Схема подключения электромагнитного замка

Замки этого типа классифицируют по способу крепления (накладные либо врезные) и по методу открывания (со сдвигом либо на отрыв). Никаких движущихся деталей у них нет, это неприхотливые к условиям эксплуатации и долговечные устройства. Монтаж и подключение их несложные - тем более, что к изделиям приличных марок всегда прилагается инструкция.

Т.к. магнит притягивает не дверь, а специальную пластину, эта деталь обязательно входит в комплект электромагнитного замка и устанавливается на створку одновременно с ним. Базовое устройство замка несложное: сердечник Ш-образной формы обмотан катушкой и все залито компаундом, наружу из замка торчат лишь грани сердечника. Сила, с которой замок держит пластину на двери, зависит от 3-х параметров:

  1. числа витков катушки на сердечнике,
  2. напряжения электротока,
  3. площади контакта пластины с сердечником.

В наших реалиях скачки напряжения в сети - не редкость, поэтому следует иметь в виду, что от слишком высокого напряжения нагревается обмотка - это чревато поломкой замка. При питании постоянным током подключение электромагнитного замка делают через резистор, уменьшающий нагрузку. Подбирают резистор пропорционально сопротивлению обмотки замка, с учетом мощности рассеивания.

Залитый компаундом прибор проблематично ремонтировать, если с ним что-нибудь случится. А вот если компаунда нет, вынуть и поменять катушку совсем просто. Кстати, при постоянном токе выделения тепла из сердечника не происходит, из-за отсутствия перемагничивания после выключения и вихревых токов. Для предупреждения нежелательных явлений из-за питания прибора переменным током, как показывает практика, эффективны следующие меры:

  • изоляция слоем лака между пластинами,
  • емкий конденсатор, включенный параллельно индуктивности катушки,
  • при поломке конденсатора - установка неполярной емкости параллельно клеммам.

А чтобы на реле и кнопках снаружи не появлялось искр и вообще для увеличения срока службы электромагнитного замка рекомендуется выбирать контроллеры с ключами (транзисторами и тиристорами) разного типа на выходе. Искрение происходит от самоиндукции, когда питание выключается - этот эффект надежно блокируется диодным симметричным тиристором.

Как ставить замок?

Среди именно электромагнитных устройств есть две категории: работающие на замыкании либо на размыкании цепи. Главное - правильно выставить переключатель (перемычку). В процессе число клемм на выходе растет - по двум из них подводится электропитание замка, еще пара используются как переключатели. Контроллер выбирается по типу замка, соответственно должен быть в нормальном состоянии замкнут или разомкнут.

Перед установкой прибора следует выяснить:

  • есть ли в комплекте поставки тиристор-ограничитель (гасящий, двухсторонний),
  • встроена ли в замке емкость, блокирующая остаточное намагничивание,
  • на что и как должен реагировать прибор конкретной модели (сигналы, управление, доступные варианты).

На практике приобретается не только электромагнитный замок, цена прибора и сложности с установкой зависят от того, в какую систему доступа его встраивают. Чаще всего замок сопрягается с домофоном, чтобы отпирание и вход происходили по единственному нажатию кнопки. Подсветка от клеммы на лицевой панели - тоже очень полезная опция, т.к. эксплуатируется замок обычно в темноте. Причем панель управления имеется в виду от домофона, т.е. это интегрированный вариант, куда прикладывается магнитный ключ.

Надо понимать, что для малого намагничивания металлическая пластина на дверь специально делается из стали без добавок, незащищенной от коррозии. Поэтому пластину защищают снаружи, слоем лака или цинка, никеля. Самый дорогой и надежный вариант - никелированные изделия. Оцинкованные тоже долговечны, но быстро теряют красивый вид, а по мере износа покрытия сила прижатия замка заметно слабеет.

Куда ставить замок?

Удобное для пользования место - на косяке. И смотреться замок будет красиво, и шайбы под винты можно подложить, для более плотного прилегания. Основных вариантов монтажа несколько:

  • на косяк изнутри, сердцевиной к двери;
  • контактной площадкой по горизонтали;
  • контактной площадкой внутрь;
  • на уголке.

Если замок монтируется на верхний косяк изнутри, не нужен дополнительный крепеж: сердечник обращен к двери, контактная площадка прямо напротив. Ставить замок контактной площадкой внутрь и открывать дверь тоже внутрь может понадобиться, если сама дверь стеклянная - тогда вместо пластины используют Z-образный уголок. Бывает и так, что поставить замок за дверью не позволяет малая ширина косяка - проблема решается с помощью уголка, им расширяют площадь опоры и монтируют туда замок как обычно, изнутри и сердечником к двери.

Если необходимо, чтобы дверь открывалась в ту сторону, где стоит замок, контактную площадку располагают горизонтально, вдоль верха - так, чтобы получился минимальный зазор. Для этого используется уголок и шайбы - рассчитать сложно, проще подогнать. Важный момент: если дверь перекосит, вся система перестанет функционировать. Кстати, для этого варианта установки замка популярна дополнительная услуга - сокрытие прибора декоративным профилем (располагается по периметру).

Как подключить замок к домофону или контроллеру СКУД

Как показывает практика больше всего вопросов при монтаже домофона или системы контроля и управления доступом (СКУД) у начинающих монтажников, а также у людей, которые решили сделать всё своими руками, вызывает подключение электрического замка. В этой статье мы рассмотрим самые популярные типы замков и варианты их подключения к тем или иным устройствам для дистанционного управления.

Для начала рассмотрим основные типы замков по принципу их действия.

Электромеханический замок

Внутри электромеханического замка имеется пружина, которая взводится только в момент закрывания двери и остаётся в таком состоянии до подачи питания на замок. После подачи короткого импульса напряжения небольшой электромагнит убирает блокирующий механизм пружины, и она отщёлкивает язычок замка. То есть электромеханическому замку электропитание требуется только для разблокировки двери и открывать его вдобавок можно обычным ключом. Таким образом, отключение питания данному типу замка не страшно, что делает его более безопасным и вследствие чего очень популярным. Недостатком электромеханического замка можно считать то, что для того чтобы он закрылся, требуется предварительно открыть дверь.

Электромагнитный замок

Электромагнитный замок представляет собой мощный электромагнит, который при наличии питания на нём притягивает ответную стальную часть (якорь), которая обычно располагается на дверном полотне. То есть для разблокировки двери в этом случае требуется кратковременное отключение питания. Такие замки хороши для использования на дверях с высокой интенсивностью прохода: офисах, подъездах и т.д. Очевидным недостатками электромагнитных замков являются постоянная потребность в электроэнергии и возможность открытия его силой. То есть при отключении питания замок незамедлительно разблокирует дверь.

Также в продаже можно найти электромеханические защёлки, моторные и соленоидные замки, рассматривать которые в этой статье мы не будем в силу схожести их принципов работы или более сложного устройства.

Исходя из вышеизложенного, можно сделать вывод, что для разблокировки одних замков требуется кратковременная подача питания, а для других, наоборот, обесточивание. Ввиду этого на устройствах управления замками производителями предусмотрено несколько типов контактов.

Нормально-разомкнутые и нормально-замкнутые контакты (Н.Р. и Н.З.)

Такой тип контактов в дежурном режиме размыкает электрическую цепь, а при необходимости замыкает. Также такие контакты очень часто называют ещё нормально-открытыми (Н.О.) (от английского Normally Opened (N.O.)). Нормально-разомкнутые контакты (Н.Р.) контакты идеально подойдут для управления электромеханическим замком и есть практически на всех вызывных панелях домофонов и контроллерах СКУД.

Обычно для отщёлкивания электромеханического замка требуется кратковременный импульс напряжения (1-2 секунды) и никаких задержек не требуется. А наоборот, длительная подача напряжения может пагубно повлиять на электромеханический замок и вывести его из строя.

Нормально-замкнутые контакты (Normally Closed (N.C.)) являются полной противоположностью нормально-разомкнутым. То есть электрическая цепь, проходящая через них, постоянно замкнута, а размыкается только при необходимости. Такие контакты подойдут для управления электромагнитным замком. Такие контакты всегда есть на контроллерах систем контроля доступа, но не всегда присутствуют на вызывных панелях.

Следует заметить, что для управления электромагнитным замком требуется размыкать электрическую цепь питания на несколько секунд, чтобы успеть схватиться за ручку и открыть дверь. Иначе говоря, требуется задержка, время которой обычно настраивается на управляющем устройстве.

Если устройство управления имеет несколько видов контактов (Н.Р. и Н.З.), то в большинстве случаев они выполнены в виде отдельных проводов или клеммных колодок. Также нередко встречаются устройства, где выбор типа контактов осуществляется перестановкой перемычки, переключением тумблера, замыканием определённых проводов и т.д.

Сухие и мокрые контакты

Такие термины как «Сухие» и «Мокрые» контакты относятся к профессиональному жаргону.

«Сухой» контакт (Dry Contact) – это изолированный от всех электрических цепей контакт. Фактически это включатель или выключатель, который замыкает либо размыкает электрическую цепь. В то же время сухой контакт может быть механическим (простой выключатель, кнопка), электромеханическим (реле), электронным (транзистор, полупроводниковое реле, оптореле, оптрон и т.д.). Такой контакт универсален и может используется для управления исполнительными механизмами практически повсеместно, так как позволяет реализовать практически любую.

«Мокрый» контакт (Wet contact) – это контакт, в цепь которого уже включен источник питания. Данный тип контактов упрощает подключение замка, но не всегда применим.

Электромеханическое или полупроводниковое реле

Реле в системах контроля доступа – это электронный элемент, предназначенный для управления исполнительными механизмами (замками, воротами, шлагбаумами и т.д.).

Самым часто используемым элементом для этой задачи является электромеханическое реле, которое по сути представляет собой электрический магнит, служащий для замыкания или размыкания контактов. Работает это подобно тому, как если бы контакты замыкались или размыкались с помощью обычной кнопки или выключателя. Только в случае электромеханического реле усилие для замыкания/размыкания контактов генерируется электромагнитным полем обмотки. Тем самым слабый входной ток обмотки полностью изолирован от цепи питания замка, что позволяет управлять практически любыми нагрузками (замками) в зависимости от модели реле. Признаком срабатывания электромеханического реле являются щелчки при замыкании или размыкании контактов. По этим щелчкам можно легко определить работает реле или нет.

В системах контроля доступа и домофонии для управления замками иногда используются полупроводниковые (твердотельные) реле (от англ. Solid-state relay). Чаще всего в роли твердотельного реле выступает простейший радиоэлектронный компонент – транзистор, который не имеет подвижных частей и механического контакта, что положительно сказывается на сроке его службы. Транзистор изготовлен из полупроводникового материала, за счёт которого в зависимости от входного сигнала он может управлять значительной нагрузкой (питанием замка). Транзисторы в отличие от электромеханического реле имеют малые габаритные размеры, поэтому могут использоваться в местах, где использование громоздкого электромеханического реле нецелесообразно и невозможно, например, в автономных контроллерах СКУД и вызывных панелях видеодомофонов. Также твердотельное реле работает бесшумно и его состояние нельзя изменить сильным постоянным магнитом. У такого реле отсутствует искрение, что особенно актуально для взрывоопасных объектов.

К недостаткам полупроводникового реле относится возможность повреждения статическим электричеством и перегревом. Стоит отметить, что через полупроводниковое реле должен проходить ток, то есть без нагрузки его использование невозможно.

Заключение

Итак, в этой статье мы рассмотрели основные типы электрических замков и принципы их работы, а также какие контакты и типы реле используются на контроллерах СКУД и домофонах используются для их подключения и управления.

Статья была написана для журнала "Технологии Безопасности"

Как подключить электромеханический замок на калитку – схемы и этапы работ

Каждый человек желает жить в своем доме комфортно и безопасно. Чтобы обеспечить эти условия, многие прибегают к использованию различных технических средств. Особое значение играет выбор замка. Сегодня на рынке можно встретить большой ассортимент такой продукции: механические, двухсторонние кодовые, электромагнитные, электромеханические и другие замки. Схема подключения электромеханического замка на калитку, подробно описана в инструкции, прилагаемой к устройству, так что особой сложности в его установке не возникнет.

Электромеханический механизм на калитку

Выбор замка на калитку и комплектация устройства

Есть определенные критерии, которым должен соответствовать замок, управляемый электротоком. Чтобы устройство прослужило как можно дольше, необходимо чтобы оно отвечало следующим требованиям:

  • Конструкция замка должна быть неприхотливой, но надежной.
  • Изделие должно выдерживать перепады температур (от –40 до +50 градусов).
  • Замок можно закрепить на профиль калитки.
  • Корпус выполнен из нержавеющего металла.

Для частных домовладений, самым лучшим вариантом считается электромеханический механизм, который устанавливается на калитку, совместно с домофоном. Это позволяет открывать калитку дистанционно. Установив видеодомофон на ворота, хозяину нет необходимости идти к выходу, чтобы узнать, кто пришел к нему. Достаточно увидеть изображение на панели устройства, расположенного внутри дома.

Комплектация домофона

Как правило, комплект состоит из таких элементов:

  • панель для вызова;
  • монитор домофона подключаемый внутри дома;
  • блок питания;
  • комплект ключей и замок;
  • коробка, в которую будет встроен блок питания;
  • видеокамера;
  • провода;
  • инструкция, в которой указан пошаговый план установки устройства.

Схема для самостоятельного подключения домофона

Удобство электромеханического устройства заключается в том, что открыть его можно несколькими способами:

  • дистанционно, нажав на кнопку, расположенную на корпусе внутридомовой части домофона;
  • со стороны участка, воспользовавшись электронной или механической кнопкой;
  • с наружной стороны участка, применив карту, механический ключ или ввод кода.

Последовательность установки домофонной системы

«Как подключить электромеханический замок на калитку?» – такой вопрос волнует многих владельцев загородных домов. Это устройство очень удобно в использовании, оно обеспечивает безопасность, предотвращая проникновение незваных гостей на частную территорию. Чтобы открыть калитку с таким замком, достаточно нажать специальную кнопку на домофоне.

Процесс установки устройства, выглядит примерно так:

  • Панель вызова устанавливают на наружной стороне калитки. Она питается от электрической цепи и передает видео и аудио сигнал на монитор видеодомофона при помощи коаксиального кабеля.
  • Монитор устройства устанавливают внутри дома и также подключают к электросети с напряжением 220В.
  • Замок фиксируют на металлической или деревянной калитке и подключают его через вызывную панель, к блоку питания.
  • В помещении устанавливается блок питания, который подключен к электромеханическому замку с одной стороны, и электросети – с другой. Если расстояние между блоком питания и замком меньше 20 м, берут провод 2х0,5 мм2. В остальных случаях нужно использовать кабель с большим сечением, например 2х1,5 мм2.

[note]Конструкция замка, делает возможным открытие механизма, в случае, если отсутствует электропитание.[/note]

Схема для крепления замка и дальнейшего его подключения

Инструменты и расходные материалы

Чтобы подключить электромагнитный замок на калитку (схема подключения предоставлена на фото выше), потребуются такие инструменты и расходные материалы:

  • кабель;
  • хомуты для монтажа и изолирующие средства;
  • проволока;
  • плоскогубцы;
  • отвертки;
  • ключи гаечные;
  • сверла;
  • болгарка;
  • дрель.

Проведение монтажа

Главная проблема заключается в том, что большинство людей не знают как подключить электрозамок на калитке. На самом деле, это не так уж сложно, как кажется на первый взгляд. В инструкции к изделию подробно изложен процесс установки замка, а также схема подключения домофона на калитку.

Приступая к монтажу, нужно тщательно изучить последовательность действий. Чтобы не испортить электромеханический замок, необходимо точно следовать инструкции.

Последовательность действий:

    1. Электрозамковый механизм нужно установить на калитке. Для этого замок прикладывают к поверхности, где он будет закреплен, и маркером наносят ориентир для просверливания отверстий.
    2. При помощи дрели высверливают отверстия нужного размера, и крепежными элементами крепят замок.
    3. Для установки замка внутреннего типа, в калитке необходимо сделать выемку подходящего диаметра. Для этого понадобится болгарка.
    4. Высверливается отверстие для замочного ригеля. Шурупами закрепляется ответная планка. Очень важно, чтобы она была расположена четко напротив замка.

Подключение кабеля

Если в комплекте не предусмотрено наличие кабеля для подключения, его придется купить отдельно. Выбирать необходимо комбинированный провод. Это позволит произвести соединение и с системой электропитания, и с видеосистемой домофона. В паспорте, прилагаемом к замку, должно быть обозначено, какую марку кабеля следует использовать. Определить необходимый метраж, нужно самостоятельно, произведя замеры.

Лучше всего проложить провод от калитки к дому, самым коротким путем. Внутридомовые и уличные устройства подсоединяют несколькими способами: по воздуху или под землей.

Если необходимо протянуть провод по воздуху, следует использовать натяжитель. Для этого подойдет стальная проволока. Такая мера необходима, чтобы исключить обрыв провода во время обледенения и сильных порывов ветра.

Укладка провода в металлорукав с ПВХ изоляцией

Для укладки кабеля под землей, используют пластиковую гофру, оцинкованный или изолированный металлорукав.

Высота, на которой нужно расположить замок, а также подробная схема подсоединения устройства, указана в паспорте изделия.

Схема для ввода в эксплуатацию электромагнитного замка с контроллером

Это устройство чаще всего используют в подъездах многоэтажных домов, офисах, на промышленных объектах и в крупных магазинах. Хотя некоторые хозяева загородных домов, тоже применяют электромагнитный замок.

Принцип действия устройства таков: ток подается на электромагнитную катушку, в процессе чего образуется магнитное поле. Пластина, закрепленная на двери, притягивается и удерживается силой магнита. Отключение и подача тока на катушку, обеспечивается контроллером. Открыть дверь можно при помощи специальной карточки и кодового ключа.

Подключить такое устройство не сложно. Замок устанавливается на двери, а недалеко от него в специальной коробке помещают контроллер. Схема подключения изображена на фото.

Схема подключения электромагнитного замка с контроллером

Основной контакт вызывной панели подсоединяется к кнопке «выход». При функционировании устройства, контроллер определяет срабатывание реле, после чего он подает сигнал на разрыв электромагнитной цепи, и двери открываются.

Вконтакте

Facebook

Twitter

Google+

Как установить и подключить электромеханический замок?

Электромеханические замки получили широкое распространение не только благодаря надежности самого запирающего механизма, но и удобству управления. Они могут открываться дистанционно – с помощью специального ключа в виде брелока «таблетки», картой или другим носителем с чипом, на котором прописан уникальный ключ. Существуют модели, которые совмещают возможности открывать электронным и механическим ключом.

Электрозамки являются незаменимой частью систем контроля и управления доступом (СКУД), одной из разновидностей которых является простая домофонная подъездная система. В таком случае замок может открываться сигналом, подаваемым с абонентской трубки или видеомодуля управления в квартире. Изнутри электромеханический замок может отпираться также нажатием специальной кнопки у двери.

Чтобы надежно установить электромеханический замок в дверь нужен лишь набор соответствующих механических инструментов для монтажа и его вспомогательных комплектующих. А чтобы правильно подключить электромеханический замок – нужны навыки электромонтажника и руководство производителя, в котором обычно доходчиво описывается схема подключения к разным системам СКУД.

Установка электромеханического замка

Устанавливать устройство можно на двери из любого материала и любого типа: из дерева, металла, а также на калитки. Единственный материал, на который не рекомендуется устанавливать такой замок – пластик или металлопластик.

По способу монтажа электрозамки бывают накладными и врезными. Стоит помнить, что для помещений с повышенными требованиями к безопасности лучше выбирать врезные замки, если позволяет конструкция и материал двери. У них меньше выступающих частей, а значит, их сложнее повредить. При выборе также следует уделить внимание конструкции: бывают правосторонние и левосторонние замки, «нормально разомкнутые» и «нормально замкнутые».

Полный комплект для монтажа и эксплуатации электромеханического замка включает:

  • корпус с запорным блоком;
  • возвратную панель;
  • управляющий блок с контроллером;
  • индивидуальный источник питания;
  • считыватель кода ключа;
  • кнопку для открытия двери изнутри;
  • набор ключей;
  • крепеж.

Чтобы установить замок накладного типа понадобится шуруповерт или набор отверток. Для врезного – дополнительно перфоратор, пила «болгарка», набор сверл по металлу, коронка, напильник (в зависимости от материала двери).

Установку следует начать с разметки – нужно обозначить места для корпуса запорного блока и возвратной планки, а также точки входа креплений. Устанавливать замок лучше на высоте 90-110 сантиметров от пола.

Затем просверливаются отверстия (для креплений накладного замка) или вырезается часть дверного полотна (для врезки).

После просверливается сквозное отверстие для кабельных соединений, ведущих к считывателю карт, запорному блоку и кнопке открытия.

Корпус с запорным блоком и возвратная планка устанавливаются на свои места и фиксируются входящим в комплект крепежом.

После этого можно приступать к монтажу считывающего устройства, блока управления, кнопки открывания двери, адаптера и других устройств системы.

Считыватель и кнопка располагаются вблизи замка. Блок с контроллером и адаптер – поблизости постоянного источника тока внутри квартиры. Также его нужно будет соединить с бесперебойным источником питания.

Затем по кратчайшему пути прокладываются проводные соединения – для электропитания и передачи сигналов управления. Для их защиты лучше применять кабельные короба или гофрошланги.

Подключение электромагнитного замка

Производители электромеханических замков прилагают к комплекту инструкцию, в которой подробно разобраны схемы подключения в системы с разными задачами и составом. Поэтому процедура не вызовет сложностей даже у монтажников-любителей.

Главное – определиться с соответствием проводов в замке и клемм (контактов) подсоединяемых устройств.

К контроллеру в блоке управления подключается все оборудование: запорный блок, считыватель и так далее. Запорный блок замка соединяется со считывателем и кнопкой открывания.

В конце подключается адаптер или индивидуальный источник резервного питания, который нужен, чтобы замок работал даже в случае отключения электричества в доме.

Перед подключением не забудьте обесточить провода, а после – проверить работоспособность всех элементов системы.

Как подключить магнитный замок?

Современные системы безопасности жилья уже давно ушли вперед, делая упор на электронику и электромеханику, которые намного надежнее смогут контролировать доступ, чем престарелая консьержка или кодовый механический замок. В настоящее время, в многоквартирных и частных домах очень широко стали распространены домофонные системы, комплектующиеся магнитными замками, сочетающими в себе одновременно простоту и надежность. Замок может использоваться даже без домофона, что удешевляет схему, а также делает подключение магнитного замка более простым.

Oставить заявку,получить консультацию или позвонить в 1 клик по тел. +7 495 797 04 67

Схема подключения электромагнитного замка



Одностороннее открытие

Каждый производитель магнитных замков обязательно прилагает к своей продукции документацию с описанием, где указана и схема подключения магнитного замка, которая может иметь какие-то особые нюансы относительно данной торговой марки. На предприятиях, где есть необходимость постоянного наличия дежурного персонала, используется так называемое одностороннее открытие, то есть, магнитный замок открывается оператором, принимающим вызов по видео или аудио домофону и решающим впускать посетителя или нет. Данный вариант подключения является самым надежным, почему, собственно, и используется до сих пор, при этом, замок и домофон работают как отдельные составляющие схемы.

Домофон подключают согласно инструкции, а чтобы подключить замок, выводят еще один провод для монтажа вызывной панели. В помещении дежурного устанавливается монитор или громкоговоритель домофона и подключается блок питания, с которого подается импульс на магнитный замок. От блока питания, кабель протягивают непосредственно к замку. Положительный питающий провод должен проходить через управляющий контакт панели, обратный провод остается нетронутым. Таким образом, когда оператор дает разрешение на вход и нажимает соответствующую кнопку, на вызывную панель подается импульс, что приводит к замыканию контактов реле и открытию замка.

Двухстороннее открытие

Не менее распространенный вариант использования с правом открытия магнитным ключом или бесконтактной картой. В таком случае, схема подключения магнитных замков, помимо вышеописанных элементов, предусматривает наличие контроллера. В его памяти содержатся коды карточек или ключей, а кроме того, он управляет положением замка. Сейчас довольно часто стали применяться универсальные контроллеры, устанавливающиеся не только в схемы магнитных замков, но и электромеханических. Достаточно установить перемычку на корпусе, в положение, соответствующее типу замка.

Контроллер необходимо располагать возле двери, как правило, для этого используется герметичная распределительная коробка. Контакт панели вызова соединяется с контактами кнопки выхода, поэтому, когда замыкаются контакты реле панели, контроллер воспринимает это как нажатие кнопки открытия и отпирает замок.

Несмотря на кажущуюся простоту, эти схему требуют предельной внимательности и наличия квалификации при монтаже оборудования, так как в случае неверного подключения можно вывести из строя чувствительные компоненты системы. Специалисты нашей компании выполнят проектирование и монтаж систем доступа любой сложности, а также помогут подобрать наиболее оптимальные варианты оборудования.

материал по теме:


Как установить замок с электрическим замком для дверей

Для тех, кто хочет перейти от простых методов доступа к замку и ключу, электрический замок - отличное место, к которому можно обратиться. Они более надежны и настраиваемы, чем традиционные методы, и могут быть интегрированы с современными системами контроля доступа для получения гораздо более гибкого решения. В этой статье мы рассмотрим электрозамки - один из самых популярных вариантов. Чтобы получить более широкое представление об этой теме, ознакомьтесь с нашим руководством по электрическим замкам.

Как работает электрозамок?

В этом разделе мы рассмотрим технологию, лежащую в основе электрозамка, и узнаем, как установить его в помещении.

Что такое «движущиеся части» электрического удара?

Электрические защелки похожи на обычные ударные замки в том, что они состоят из удара, который блокирует дверную защелку. Он устанавливается на уровне дверной ручки и, безусловно, является наиболее распространенным электрическим замком, который можно встретить на металлических или деревянных дверях.Основное различие между этой дверью и традиционной дверью-защелкой заключается в том, что, как следует из названия, она электрифицирована и может открываться с помощью электрических импульсов. Импульс также переместит удар, а не саму защелку замка, как это сделал бы ключ.

Fail-Safe или Fail-Secure Hybrid

Одним из замечательных аспектов электрического замка является то, что он может быть либо отказоустойчивым, либо отказоустойчивым, в зависимости от того, как вы его устанавливаете. Отказоустойчивый замок разблокируется при отключении питания, тогда как отказоустойчивый замок блокируется при отключении питания и разблокируется при подаче питания.В электрозащите, учитывая, что движущиеся части относительно просты и универсальны, вы можете подключить его так, чтобы блокировка активировалась или деактивировалась в зависимости от того, запитан он в данный момент или нет.

Это делает его идеальным замком для любой двери, на которую он может быть установлен (не стеклянной двери, поскольку он должен быть в раме). Он прост в установке, надежен и может работать как путь аварийного выхода, если подключен в безотказном режиме.

Как это устанавливается?

Как уже упоминалось, электрические защелки относительно просты в установке, поскольку они обычно просто заменяют существующий защелкивающийся замок. Если нет, то вам нужно будет вырезать форму в стене и просверлить ее. Что касается фактических инструкций по установке, у Kisi есть полезное видео по стандартной установке электрического замка. Вам также потребуется провести проводку через стены к источнику питания. Промышленный электрический замок HES - хорошее место, чтобы начать поиски замка для вашего помещения.

Как я могу это проверить?

Как и в случае с любой другой электроникой, которую вы устанавливаете в своем помещении, вы должны убедиться, что вы проверили ее, прежде чем считать установку завершенной и очищенной от пыли.С таким простым замком он представляет собой не что иное, как соединение проводов, включение его и подачу нужного напряжения для удара (это зависит от модели, которая обычно указывается). В этот момент он должен сработать, и вы услышите слышимый щелчок.

Вы также можете рассмотреть возможность тестирования нескольких разблокировок в некоторых «экстремальных» ситуациях, например, при попытке открыть дверь, дернув дверь, попытаться силой открыть ее без разблокировки, и тому подобное. Хотя вы, возможно, не решаетесь сломать свою новую блестящую блокировку, лучше узнать об этом заранее, пока установщик еще работает, чем позже, когда вам придется решать проблему самостоятельно!

Вам также следует проверить соединение с любой системой контроля доступа, к которой вы подключаете замок.Единственная причина, по которой у вас будет электрический замок вместо аналогового замка, заключается в том, что у вас есть интеллектуальный контроль доступа, поэтому вам нужно убедиться, что все работает правильно и в этой области. Подробнее об этом позже в этой статье!

На что еще следует обратить внимание при установке?

Помимо правильной установки, вы должны знать о некоторых проблемах соответствия, которые могут возникнуть в связи с вашим новым электрическим замком. В первую очередь правила пожарной безопасности требуют, чтобы вы всегда могли покинуть здание в случае возникновения чрезвычайной ситуации, поэтому, как правило, это не проблема, связанная с контролем доступа, но все же стоит подумать об этом. Коды различаются в зависимости от города и типа здания. У Kisi много общего, и у Kisi есть удобное руководство, которое поможет вам понять, что вам нужно для вашего пространства.

В том же направлении, что и пожарная безопасность, если электрозамок установлен на входной двери или является основным средством выхода из здания (если он находится в отказоустойчивой конфигурации), должен существовать способ управления замком. в случае отключения электроэнергии. Несмотря на то, что замок останется открытым, вы не хотите, чтобы кто-либо мог войти в ваше пространство! Переопределение клавиш вручную может быть полезным вариантом для изучения здесь и обсуждения с установщиком системы безопасности.

Электронные замки для систем контроля доступа

Узнайте о различных типах замков и их установке.

Скачать

Как разблокировать электрозащелку с помощью системы контроля доступа?

В этом разделе мы дадим базовый обзор того, как электрические замки работают с самыми современными считывающими устройствами контроля доступа IP, такими как Kisi.

Электромонтаж

Помимо подключения электрического замка к источнику питания, вам необходимо подключить его к контроллеру контроля доступа или считывателю - большинство основных электрических защелок не имеют беспроводных функций (по замыслу!) будет заблокирован или разблокирован при появлении электрического импульса, и считыватель доступа будет управлять этими электрическими импульсами.

На этой схеме вы можете увидеть основную проводку системы контроля доступа Kisi с электрическим замком. На схеме изображен магнитный замок, но для электрозащелки предназначение такое же. Считыватель получает учетные данные для доступа, отправляет их контроллеру для аутентификации, и, если они одобрены, контроллер сообщает источнику питания либо подать, либо отключить питание на замок, который открывает дверь.

Разблокировка

Если вы выберете современную систему контроля IP-доступа, такую ​​как разблокировка Kisi, ее можно выполнить с помощью мобильного устройства или карт доступа, если вы предпочитаете их. С помощью описанного здесь подключения вы представите свои учетные данные считывателю (коснитесь его телефона или карты доступа), и начнется процесс аутентификации.

Незаметно, на этом этапе считыватель принимает сигнал Bluetooth или NFC с вашего телефона и передает его контроллеру по сигналу Bluetooth или Wi-Fi. Как упоминалось в предыдущем разделе, если контроллер успешно аутентифицирует сигнал, на блок питания замка будет отправлен сигнал, чтобы либо активировать, либо отключить электричество в замке, тем самым разблокируя его на короткий период времени.

Заключение

Электрические защелкивающиеся замки - это базовое и надежное оборудование для всех, кто хочет получить удовольствие от современного электронного контроля доступа. Благодаря настраиваемому отказоустойчивому или отказоустойчивому механизму они подходят для множества различных сценариев и могут быть легко подключены к любым современным считывающим устройствам или контроллерам для создания полностью перспективного решения доступа.

Что такое электрические дверные замки и как они работают?

В дверных замках любого типа защелка или задвижка должны пересекать проем между стороной двери и дверной коробкой, предотвращая доступ.Это может быть «пружинный засов», который удерживается на месте пружинами и позволяет двери закрываться (но не снова открываться) при запирании, или более надежный «глухой засов», который остается на месте до тех пор, пока не будет разблокирован вручную. В обоих случаях запирание и отпирание достигается вращением видимого элемента (ручки или ключа в цилиндре замка) для перемещения засова или защелки.

В традиционных замках с ключом используется некоторая разновидность метода «штифт и тумблер», при котором цилиндр замка удерживается на месте рядом небольших металлических штифтов, каждая из которых состоит из верхней и нижней половин.Когда ключ вставляется и поворачивается, неровный «зубчатый» край гарантирует, что каждый штифт перемещается на определенное расстояние. Цилиндр можно поворачивать только тогда, когда каждый штифт перемещается ровно настолько, чтобы создать прямое разделение между верхней и нижней половинами всех штифтов.

Электронные дверные замки также включают в себя детали, называемые «исполнительными механизмами», которые соединяют засов или цилиндр с небольшим двигателем, полностью скрытым внутри самой двери или рамы. Электродвигатель управляется электрическим импульсом, который может запускаться несколькими способами: электронным устройством чтения карт, клавиатурой или беспроводным датчиком дистанционного управления.В любом случае электронный дверной замок настроен на запуск моторного привода только после того, как он получит правильный электронный сигнал.

У каждого метода блокировки есть свои плюсы и минусы. Физические ключи, такие как металлические ключи, карточки-ключи или портативные пульты дистанционного управления, могут быть потеряны или повреждены, а цифровые коды клавиш могут быть забыты (или выучены и запомнены не тем человеком). Коды ключей могут быть быстро и легко изменены пользователем при необходимости, в то время как замена физических замков и ключей намного сложнее, требуя специализированного оборудования и опыта. Сбои в подаче электроэнергии являются проблемой для чисто электронных дверных замков, из-за чего они остаются заблокированными или разблокированными до тех пор, пока не будет восстановлено электричество.

В большинстве электронных дверных замков вы найдете комбинацию физического и электронного управления запиранием на одной двери. Например, у вас может быть физический ключ для настройки и аварийного резервного копирования, но вы используете пульт или клавиатуру для ежедневного запирания и отпирания двери. Это обеспечивает дополнительный уровень удобства и безопасности для пользователя, но также может обеспечивать дополнительные функциональные возможности.

С помощью сложной автоматизированной системы электронные дверные замки можно контролировать и контролировать дистанционно.

В случае автомобилей это означает, что вы можете заблокировать и разблокировать двери (или открыть багажник, или запустить двигатель), находясь на некотором расстоянии от автомобиля. Для дома или бизнеса это может означать даже больше. Автоматические системы можно запрограммировать так, чтобы они запирали для вас двери в определенное время в течение дня, на всякий случай, если вы забыли. Приложения для удаленного мониторинга могут позволить вам использовать свой смартфон, чтобы увидеть, есть ли какие-либо незапертые двери, и заблокировать их из любой точки мира.В худшем случае вы можете дистанционно открыть дверь для быстрого неразрушающего доступа к пожарным и полицейским в случае возникновения чрезвычайной ситуации, когда вы находитесь вдали от дома.

Не все пакеты домашней безопасности включают электронные дверные замки с дистанционным контролем; в общем, только крупные и передовые поставщики поддерживают такую ​​автоматическую функциональность. Frontpoint и Vivint предлагают пакеты домашней безопасности, которые включают электронные дверные замки, а также другие функции домашней автоматизации.

Best WiFi и Bluetooth Smart Door Locks

Вам нужно будет задать себе несколько вопросов с умным замком.

  • Что будет, если я потеряю свой телефон?
  • Что будет, если разрядится аккумулятор на замке?
  • Может ли кто-нибудь использовать мой голосовой помощник, чтобы открыть мою дверь?
  • Есть ли на замке запасной ключ?
  • Какой тип шифрования использует компания для паролей и кодов доступа.
  • Могу ли я установить коды для моего замка удаленно?

Мы рассмотрим каждый из них более подробно.

Что произойдет, если я потеряю свой телефон?

Большинство компаний, производящих интеллектуальные блокировки, предоставляют вам возможность войти в свою учетную запись на своем веб-сайте, отключить все коды доступа с вашего устройства и удалить ваш телефон как надежное устройство. Вору потребуется не только ваш телефон и булавка, но и, если у вас есть только Bluetooth-замок, он должен находиться в пределах 50-100 футов от вашего дома, чтобы замок сработал.

Что будет, если разрядится аккумулятор на замке?

Большинство умных замков имеют либо звуковое предупреждение о низком заряде батареи, либо они отправят вам предупреждение через свое приложение или текстовое сообщение, чтобы вы заранее знали, что батареи вашего замка разряжены.

Некоторые замки оснащены системой резервного питания от батареи 9 В снаружи, которая позволяет при необходимости заряжать батарею замка снаружи.

Большинство замков также имеют опцию резервного копирования физического ключа, так что, если ваш мобильный телефон и приложение или замок разрядились, вы все равно можете получить доступ к своему дому или квартире.

Может ли кто-нибудь использовать мой голосовой помощник, чтобы открыть мою дверь?

Короткий ответ маловероятен.

Более длинный ответ - теоретически, на рынке есть несколько замков, что это было бы возможно.Вор должен прежде всего знать, что у вас есть умный замок. Некоторые блокировки ограничивают голосовое управление, поэтому они могут только блокировать и проверять состояние блокировки, но не разблокировать устройство.

Есть ли на замке запасной ключ?

Большинство интеллектуальных замков имеют резервную копию физического ключа.

Какой тип шифрования компания использует для паролей и кодов доступа.

Большинство производителей замков будут использовать AES как минимум с 128-битным шифрованием, чем выше, тем лучше, поэтому, если возможно, ищите замок с 256-битным шифрованием.

Еще одна проблема, на которую следует обратить внимание, заключается в том, будет ли сам интеллектуальный замок или замок, подключенный к домашнему концентратору, хранить информацию о вашем коде доступа на устройстве.

Другой вектор атаки - взлом вашего мобильного телефона и получение доступа к вашим кодам через приложение для блокировки.

AV-Test провел хороший анализ некоторых лучших интеллектуальных замков и их возможностей безопасности, если вы хотите больше узнать.

Могу ли я установить коды для моего замка удаленно?

Многие блокировки позволяют сделать это, если у вас есть подключение к Wi-Fi или сотовой сети через сам замок с помощью мостового устройства или другого концентратора умного дома. В этой ситуации вам нужно будет убедиться, что вы следуете рекомендациям по обеспечению безопасности вашего смартфона.

Всего

Если вас беспокоит безопасность, мы бы порекомендовали приобрести версию для замены внутреннего засова, чтобы по внешнему виду вы не могли сказать, что у вас вообще установлен интеллектуальный замок. Другой вариант для душевного спокойствия - это умный видеодомофон и запись вашей двери на случай, если что-то произойдет.

Устранение неисправностей | Электронное оборудование безопасности


Убедитесь, что питание было подключено с помощью вольтметра на плате ЦП, чтобы убедиться в наличии правильного напряжения. Если напряжение очень низкое, проблема может заключаться в том, что отказоустойчивый замок, управляемый DK-26, потребляет слишком большой ток для источника питания. Снимите блокировку с цепи. Если это восстановит правильное напряжение и работу DK-26, вам нужно будет определить, является ли источник питания недостаточным или есть короткое замыкание в проводке замка, которая отключает источник питания. Если DK-26 получает заданное напряжение, коротко замкните клемму SRC на клемму REX. Вы должны услышать щелчок реле. Это подтверждает, что плата ЦП работает, но по какой-то причине не считывает ключи. Убедитесь, что кабель клавиатуры подключен точно так, как показано в инструкциях. Обратите особое внимание на белый провод клавиатуры, идущий к клемме WHT. Если этот провод не подключен, клавиатура будет отключена. Если реле не работает при подключении SRC и REX, на плате ЦП либо сработал один из автоматических предохранителей, либо возникла серьезная проблема, требующая замены.

В DK-26 используются три предохранителя специального типа, называемые PolySwitches.
PolySwitches похожи на конденсаторы. Когда PolySwitch переходит в режим перегрузки, он автоматически добавляет к цепи высокое сопротивление, которое ограничивает ток примерно до 100 мА, защищая цепь. Каждый PolySwitch защищает от конкретной проблемы, и вам нужно знать, как определить, сработал ли PolySwitch, и как исправить проблему и сбросить PolySwitch.

  • PolySwitch # 1 вступает в игру, когда вы запитываете устройство от источника переменного тока, подключенного к входным клеммам переменного тока.Защищает от короткого замыкания на плате. Если вы подаете на плату напряжение постоянного тока на входные клеммы постоянного тока, игнорируйте PolySwitch # 1.
  • PolySwitch # 2 защищает от внутреннего короткого замыкания постоянного тока на плате ЦП.
  • PolySwitch # 3 защищает от короткого замыкания в клавиатуре, которое может быть вызвано обшивкой проводов клавиатуры или неправильным подключением кабеля клавиатуры к клеммам платы ЦП. PolySwitch # 3 также сработает, если возникнут проблемы с коротким замыканием на клеммах SRC, REX, UCD и HCD.

Чтобы проверить PolySwitches, подключите щупы вольтметра к обоим выводам PolySwitch при включенном питании платы. Если вы проверяете PolySwitch # 1, установите вольтметр на переменный ток. Установите значение DC для переключателей PolySwitches №2 и №3. В нормальном состоянии PolySwitch будет проводить ток, поэтому вы получите менее одного вольт. Сработавший PolySwitch действует как резистор с высоким сопротивлением, поэтому на выводах PolySwitch будет считываться несколько вольт. Если ни один из трех переключателей PolySwitch не сработал, но правильно запитанная плата не будет управлять своим реле, когда SRC и REX кратковременно замкнуты вместе, обратитесь на завод.

Если вы обнаружили сработавший переключатель PolySwitch, значит, вы его сбросили. Ток перегрузки через PolySwitch отключает его, так что он ограничивает ток примерно до 100 мА. PolySwitch будет продолжать зажиматься до тех пор, пока не будет отключено все питание примерно на 5 секунд. Недостаточно исправить состояние перегрузки; вам нужно отключить доску на 5 секунд, и PolySwitch перезагрузится.

Если PolySwitch # 1 сработал, визуально осмотрите четыре больших диода на плате, чтобы убедиться, что на них не упал свободный провод и не возникло короткое замыкание.Если вы не обнаружите такую ​​физическую проблему, которую можно легко исправить, плату следует заменить, хотя вы должны знать, что с ней можно без проблем работать от источника питания постоянного тока, подключенного к входным клеммам постоянного тока.

Если PolySwitch # 2 сработал, и вы используете питание постоянного тока, убедитесь, что полярность вашего входа правильная. Изменение полярности входа приведет к срабатыванию переключателя PolySwitch # 2. В противном случае поищите любые незакрепленные провода, которые могут вызвать короткое замыкание в любом месте на плате.Если вы не можете исправить неисправность, которая вызывает срабатывание переключателя PolySwitch № 2, плату необходимо заменить.

Если сработал переключатель PolySwitch # 3, это означает, что перегрузка связана с проводкой клавиатуры или клеммами SRC, REX, UCD и HCD. Внимательно убедитесь, что все провода клавиатуры подключены к правильным клеммам. Если это так, временно отключите клавиатуру и попытайтесь сбросить PolySwitch # 3, отключив питание платы на 5 секунд. После повторного включения платы на мгновение подключите SRC к REX, чтобы проверить, будет ли плата работать (сработает реле управления блокировкой).Если плата ЦП возобновляет работу, повторно подключите клавиатуру. Если PolySwitch # 3 снова сработает, клавиатуру необходимо заменить. Если плата ЦП не возобновила работу, отсоедините все провода от клемм SRC, REX, UCD и HCD и попытайтесь выполнить сброс. Если это не восстанавливает работу платы, ее необходимо заменить.

% PDF-1.5 % 83 0 объект > эндобдж xref 83 76 0000000016 00000 н. 0000002530 00000 н. 0000002983 00000 н. 0000003036 00000 н. 0000003089 00000 н. 0000003142 00000 п. 0000003195 00000 н. 0000003248 00000 н. 0000003301 00000 п. 0000003354 00000 п. 0000003407 00000 н. 0000003460 00000 н. 0000003513 00000 н. 0000003566 00000 н. 0000003619 00000 н. 0000003672 00000 н. 0000003725 00000 н. 0000004254 00000 н. 0000004291 00000 н. 0000004352 00000 п. 0000004413 00000 н. 0000004473 00000 н. 0000004532 00000 н. 0000026889 00000 н. 0000050019 00000 п. 0000073461 00000 п. 0000097418 00000 п. 0000121199 00000 н. 0000144880 00000 н. 0000144940 00000 н. 0000168334 00000 н. 0000189491 00000 н. 0000189636 00000 н. 0000573111 00000 п. 0000575303 00000 н. 0000575542 00000 н. 0000575680 00000 н. 0000575750 00000 н. 0000575891 00000 н. 0000576329 00000 н. 0000577889 00000 н. 0000578122 00000 н. 0000578192 00000 н. 0000578262 00000 н. 0000578394 00000 н. 0000578762 00000 н. 0000583097 00000 н. 0000583340 00000 н. 0000583650 00000 н. 0000583720 00000 н. 0000583863 00000 н. 0000584491 00000 н. 0000588727 00000 н. 0000588971 00000 п. 0000589274 00000 н. 0000589344 00000 н. 0000589488 00000 н. 00005

00000 н. 0000590707 00000 н. 0000590949 00000 н. 0000590991 00000 н. 0000591061 00000 н. 0000591203 00000 н. 0000591531 00000 н. 0000594469 00000 н. 0000594703 00000 н. 0000594900 00000 н. 0000594970 00000 н. 0000595104 00000 п. 0000595602 00000 н. 0000595753 00000 п. 0000595895 00000 н. 0000596048 00000 н. 0000596202 00000 н. 0000596354 00000 н. 0000001816 00000 н. трейлер ] >> startxref 0 %% EOF 158 0 объект > поток xb``b` €

Как отремонтировать электронный замок

30 сентября 2020 г.

Технология

- это большое удобство до тех пор, пока она не перестанет работать.Электронные замки или умные замки - лучшие друзья домовладельца в большинстве случаев. Нам больше не нужно беспокоиться о том, что мы забудем ключи, заблокируемся или поспешим домой, чтобы кого-то впустить.

Но что происходит, если замок сломан или работает некорректно? Именно тогда многие чувствуют, что инновационные технологии становятся их главным врагом. Узнайте, как внести небольшие изменения, чтобы ваш умный замок снова заработал.

Ниже мы приводим информацию о том, как отремонтировать застрявший интеллектуальный замок, электронный замок с неисправным ригелем и замок, который перестал работать из-за износа и экстремальных температур.

Устранение распространенных проблем Smart Lock

Во-первых, вы должны определить проблему. Мы предоставили пошаговые инструкции для двух распространенных проблем, которые рядовые домовладельцы могут решить, не обращаясь к слесарю. Прочтите ниже, если вы подозреваете, что ваш электронный замок заблокирован или имеет неисправную функцию засова.

Прежде чем приступить к диагностике и ремонту, убедитесь, что в вашем замке установлены свежие батареи. Если замки с батарейным питанием разряжаются, их можно легко исправить.

Исправить заклинивание Smart Lock

Если ваш электронный умный замок не работает, возможно, он заблокирован. Когда это происходит, он часто может задействовать засов только в одном направлении - либо запирать, либо отпирать дверь. Но он не сможет сдвинуть ригель в обратном направлении. Вы можете заметить щелчок или скрежет, исходящий от корпуса замка, когда он пытается сдвинуть засов.

Вот шаги для определения проблемы.

  1. Прежде чем что-либо разбирать, проверьте замок несколько раз, чтобы понять, в каком направлении умный замок борется.Может блокировать, но не разблокировать? Может ли он освободить засов, но издает шум при попытке его снова зацепить?
  2. Затем попробуйте слегка надавить, чтобы преодолеть трение двигателя и помочь ему переместить засов в заблокированное или разблокированное положение.
  3. Если будете под рукой, возможно, вы сможете решить проблему, сняв заднюю пластину замка и переустановив шестерни.
  4. После отвинчивания задней панели будьте осторожны, чтобы не отсоединить проводку внутри. На этом этапе может быть полезно сфотографировать внутренние шестерни, если вам понадобится руководство по их повторному соединению.
  5. Снимите шестерни и оси.
  6. Затем с помощью сжатого воздуха осторожно очистите корпус замка и удалите пыль или налет, который может мешать нормальному функционированию.
  7. Переустановите шестерни и проверьте блокировку, чтобы убедиться, что детали могут двигаться более плавно.
  8. Затем соберите остальную часть интеллектуального замка и установите его на дверь.

Посмотрите это видео, сделанное мастером-мастером во время тестирования умного замка August для диагностики замятия.

Исправить электронный замок с неисправным засовом

При использовании дверных замков, управляемых с клавиатуры, некоторые домовладельцы обнаруживают, что через некоторое время замок перестает работать.Если засов не отключается при вводе правильного кода безопасности, это может быть проблемой, с которой вы столкнулись. Вот шаги, чтобы найти и отремонтировать компонент, который вызывает неисправность.

  1. Начните со снятия крышки корпуса электронного замка с внутренней стороны двери. Сделайте это, отвинтив крышку замка и сняв ее.
  2. Как только эту часть замка можно будет отсоединить от двери, отсоедините провода, соединяющие ее с остальной частью механизма замка.
  3. Затем откройте дверь и поддержите переднюю половину корпуса замка на внешней стороне двери, часть с клавиатурой, когда вы откручиваете и отсоединяете две части. Затем снимите обе части замка с двери.
  4. Откройте корпус замка, открутив болты, скрепляющие внешнюю часть электронного замка. На этом этапе вы сможете снять лицевую сторону замка и защелку.
  5. Внутри вы найдете еще два болта, скрепляющих внутреннюю часть корпуса замка.Отвинтите и их. Затем снимите крышку, которую они держали на месте.
  6. Когда это открыто, вы сможете определить проблему и понять, можно ли ее исправить самостоятельно.
  7. Наиболее частая проблема - выпадение подпружиненного штифта в подвижной части механизма защелки. Если это так, есть быстрое решение, сделанное своими руками. Просто вставьте штифт на место. Штифт должен входить в канал звездочки при давлении на изогнутый пластиковый крюк привода.
  8. Когда кажется, что замок работает, соберите компоненты в обратном порядке и прикрутите каждую часть на место, как это было раньше.
  9. Установите замок на место и проверьте код ключа, чтобы убедиться, что он теперь правильно фиксирует защелку.

Посмотрите видео, чтобы увидеть, как этот удобный домашний мастер отремонтировал электронный ригельный замок Schlege.

Исправить электронный замок, подверженный влиянию холода

Вы этого не ожидаете, но замки подвержены воздействию экстремальных температур.Если погода в вашем районе быстро изменилась, это может вызвать проблемы с вашим электронным замком. Холодная погода или длительное использование могут привести к тому, что привод не сдвинет другие компоненты настолько, чтобы заблокировать или разблокировать болт.

  1. Выполните шаги 1-6 из раздела выше, чтобы удалить и открыть электронный замок.
  2. Открыв его, введите защитный код и проверьте замок. Если вы видите, что привод не скользит полностью вверх, значит, вы выяснили, почему он не работает.
  3. Чтобы устранить проблему, вам нужно будет снять пластиковый крюк привода.Удерживая подпружиненный штифт, поднимите пластиковый крючок.
  4. Теперь вы можете увидеть пружину, соединенную с приводом. Пружину, возможно, придется подтянуть или заменить, чтобы электронный замок снова заработал.
  5. Следуйте инструкциям по повторной сборке, описанным ниже.

В этом видео показано, как найти неисправную пружину в электронном замке клавиатуры Schlage.

Обслуживание Smart Lock

Как часто нужно менять батарейки замка?

Хотя срок службы батареи зависит от смарт-замка, в целом батареи хватает от 6 до 9 месяцев до истечения срока годности.В большинстве моделей интеллектуальных замков также есть способ уведомить пользователя о низком заряде батарей, будь то световой индикатор на самом устройстве или сообщение, отправленное на телефон пользователя. Если вы действительно хотите действовать на опережение, мы рекомендуем заменять батареи примерно каждые шесть месяцев или каждый раз, когда вы проверяете батареи детектора дыма, что рекомендуется каждые шесть месяцев.

Как часто нужно менять код блокировки?

На самом деле нет рекомендуемой частоты для изменения кода, только ситуации, которые могут потребовать этого.Например, если вы только что закончили отношения, а ваша бывшая вторая половинка теперь не живет в доме, сейчас хорошее время, чтобы изменить кодекс. Если вы уезжаете в отпуск на неделю, но вам, собачьей няне, нужен доступ к дому, подумайте о том, чтобы установить временный код, срок действия которого истекает после вашего возвращения для этого человека, если ваша модель замка предлагает такой доступ. Итог: руководствуйтесь здравым смыслом относительно того, как часто вам нужно менять и корректировать коды доступа.

Где мне хранить резервный ключ?

Большинство интеллектуальных замков поставляются с резервными традиционными ключами, к которым можно получить доступ по старинке.Они также используются для смены ключей умных замков. В этой заметке вы хотите быть уверены, что ваш резервный ключ находится в месте, где вы можете легко получить к нему доступ в любое время. Некоторые идеальные места включают в себя кошелек, связку ключей с любыми другими ключами, которые у вас есть и которые вы носите, и, возможно, даже в безопасном месте в вашей машине или гараже.

Электронные аппаратные ресурсы

Дополнительную полезную информацию можно получить у местных опытных слесарей:

Обратитесь в магазин Great Valley Lockshop по вопросам ремонта небольших электронных дверных замков или крупных проектов по обеспечению безопасности дома.Позвоните нам по телефону (610) 644-5334 или получите бесплатную оценку онлайн.

Как дистанционно управлять электрозамком с помощью Ajax Relay

Реле должно устанавливаться только квалифицированным электриком! Независимо от типа электрической схемы, в которой установлено устройство.

Реле можно использовать для блокировки доступа в комнату путем автоматической блокировки электрического замка, когда система безопасности поставлена ​​на охрану. TПользователь также может управлять питанием электрического замка вручную через приложение Ajax, нажав кнопку, или автоматически, используя сценарий.

Реле используются для размыкания и замыкания электрических цепей и могут использоваться для управления подачей питания на электроприборы. Ajax Relay - это слаботочное реле дистанционного управления с беспотенциальным «сухим контактом».

Какой электрозамок выбрать

В статье мы рассмотрим подключение самых популярных видов электрозамков: электромеханический и электромагнитный.

Замки электромеханические бывают импульсные и бистабильные, электромагнитные - только бистабильные.

  • Импульсные замки - открываются и закрываются при подаче импульса.
  • Замки бистабильные - открываются и закрываются при наличии или отсутствии постоянного тока.

Замки электромеханические

Этот тип замка оснащен небольшим электродвигателем постоянного тока, который управляет засовом при подаче электрического сигнала.

По отказоустойчивости замки делятся на два типа:

  • Нормально замкнутый - разблокировка происходит при подаче электрического сигнала.

    Использование таких замков на путях эвакуации запрещено!

  • Нормально открытый - замок открывается при отсутствии напряжения. Такие замки используются для строительства аварийных выходов и других проходов, где необходимо беспрепятственное открытие двери при отключении электроэнергии.

Замки электромагнитные

Состоят из блока с электромагнитом и ответной планкой из металла. Принцип действия замка основан на магнитном притяжении.Узел с электромагнитом монтируется на дверной коробке, а ответная планка - на двери. При подаче питания замок притягивает и удерживает запорную планку двери. При отсутствии питания открывается электромагнитный замок.

Резервное питание

Любой электрозамок рекомендуется запитать резервным питанием:

  • В случае нормально закрытого замка он позволит вам открыть дверь при отключении электричества, чтобы войти в комнату или срочно покинуть ее
  • Электромагнитный и нормально открытый Электромеханический замок без резервного питания не препятствует доступу в помещение.

Заранее позаботьтесь о возможности открытия двери в экстренных случаях! Например, подключив кнопку для включения аварийного открытия замка.

Схема подключения реле к электрозамку 12/24 В

Для подключения по схеме необходим внешний источник питания 12/24 В!

  1. Подключите источник питания к силовым клеммам реле.
  2. Подключите источник питания «+» к одной из контактных клемм реле, а «+» электрического замка - к другой контактной клемме реле.
  3. Подключите «-» электрического замка к «-» источника питания.

Эта схема подключения позволяет реле управлять подачей питания на электрозамок.

Автоматическое управление питанием электрозамка

Создайте сценарий для автоматической активации одного или нескольких электрозамков при постановке / снятии системы безопасности с охраны, по тревоге или нажатию кнопки, а также по расписанию.

Сценарий можно создать в настройках реле: Устройства

- Реле - Настройки - Сценарии .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
