Подключение индукционной варочной панели electrolux 4 провода: Как подключить варочную панель electrolux 4 провода

| – Комментировать

Содержание

Какой вилкой подключить варочную панель и какая розетка нужна

Современные встраиваемые варочные панели вытесняют традиционные электрические и газовые плиты. Техника проста в управлении. У нее более удобные конфорки и стильный внешний вид. Этот такой нужный прибор потребляет большое количество электричества, потому к его подключению надо подойти со всей ответственностью. Нужно знать, как правильно выполнять такую работу, какая вилка у варочной панели должна быть и много других нюансов.

Содержание

  1. Варианты подключения: напрямую, розетка с вилкой или клеммная колодка в распределительной коробке
  2. Можно ли подводить два кухонных устройства к одному разъёму питания
  3. Рейтинг лучших электрических варочных панелей
  4. Hansa BHCI65123030
  5. Electrolux EHF 96547 FK
  6. Bosch PKE611D17E
  7. Bosch PKN645B17
  8. Zanussi ZEV 56646 FB
  9. Схемы подключения кабеля к духовому шкафу и варочной панели
  10. Требования к проводке
  11. Однофазное подключение
  12. 220 В с двумя фазами
  13. Трёхфазное подключение
  14. Розетка и вилка

Варианты подключения: напрямую, розетка с вилкой или клеммная колодка в распределительной коробке

Человеку, разбирающемуся в электричестве и соблюдающему технику безопасности, не составит труда самому подключить варочную плиту. Перед тем как встроить прибор, надо поставить столешницу, подвести отдельную электролинию с заземлением. Лишь после можно начинать монтаж и подсоединение техники к сети. Подключают каждую модель варочной панели Bosch (Бош), Electrolux (Электролюкс), Hansa, Weissgauff и другие так, как указано в инструкции по эксплуатации.

Для подсоединения духового шкафа и варочной панели к электросети выбирают один из способов:

  • к розетке необходимой мощности;
  • напрямую к линии, идущей от электрощитка;
  • на клеммную колодку, которая закреплена недалеко от прибора в распаечной коробке;
  • к автомату, установленному вблизи в специальном щитке;
  • с помощью сетевого шнура.

Подключиться напрямую можно только, если

длины кабеля хватает от стены до прибора.

Кабель должен соответствовать мощности варочной панели

Можно ли подводить два кухонных устройства к одному разъёму питания

Подключить духовой шкаф и варочную панель в одну розетку можно. Но последняя, кроме мощности и запаса на случай скачков напряжения, должна обладать определенными характеристиками.

Разъем должен находиться над плинтусом. Чтобы розетка была защищена от воды и грязи, расстояние от пола должно быть выше 10 см.

Опасно размещать разъем над:

  • электрической и газовой плитой;
  • раковиной.

С целью безопасности стоит устанавливать розетки на такой высоте, чтобы до нее не дотянулись дети. Розетку нужно ставить не более чем на 1 м дальше от используемой техники. При установке отдельной розетки под духовой шкаф и варочную панель стоит учитывать их дальнейшее размещение. Необходимо делать так, чтобы разъемом электропитания было удобно пользоваться.

Не надо загораживать розетку.

Первый способ

Если электричество проведено правильно, то эти два прибора присоединяют к выводу для электроплиты. Некоторые мастера отсекают от духовки штекер и выполняют подсоединение при помощи клемм. Минус этого метода – потеря гарантии на духовой шкаф, потому что повреждена вилка.

Второй способ

Он состоит в подключении двух приборов в установленные дополнительные розетки отдельно на варочную поверхность и духовой шкаф. Такой способ должен быть предусмотрен на стадии ремонта.

Третий способ

Есть еще один вариант – для подключения устройств применяют

составное гнездо. В нем совмещают силовой электроразъем для электроплиты и классическую евророзетку для духовки. Эту модель розетки накладывают поверх стандартной. Для подключения необходим обычный электрический кабель, предназначенный для приготовления пищи. Но мощность шкафа для запекания не должна превышать 3 кВт.

Рейтинг лучших электрических варочных панелей

Hansa BHCI65123030

4 конфорки – керамическая, Hi Light;

цвет: панели конфорок – черный, рамки – серебристый;

размеры – 57. 60х50 см.

Цены в интернет-магазинах

Electrolux EHF 96547 FK

4 конфорки – трехконтурная, керамическая, Hi Light, с овальной зоной нагрева;

цвет – черный;

размеры – 59х52 см.

Цены в интернет-магазинах

Bosch PKE611D17E

4 конфорки – керамическая, Hi Light;

цвет – черный;

размеры – 59.20х52.20 см.

Цены в интернет-магазинах

Bosch PKN645B17

4 конфорки – двухконтурная, керамическая, Hi Light, с овальной зоной нагрева;

цвет: панели конфорок – черный, рамки – серебристый;

размеры – 58.30х51.30 см.

Цены в интернет-магазинах

Zanussi ZEV 56646 FB

4 конфорки – двухконтурная, керамическая, Hi Light, с овальной зоной нагрева;

цвет – черный;

размеры – 59х52 см.

Цены в интернет-магазинах

Схемы подключения кабеля к духовому шкафу и варочной панели

Есть 3 схемы подключения варочной панели и духового шкафа: одно-, двух- и трехфазная. Подключают к клеммам плиты. Доступ к ним осуществляется через заднюю крышку прибора, которую откручивают и снимают. Чтобы не ошибиться, необходимо быть внимательным к

цветам на клеммах. Перед тем как начать работать, следует прочитать инструкцию, соблюдать требования безопасности.

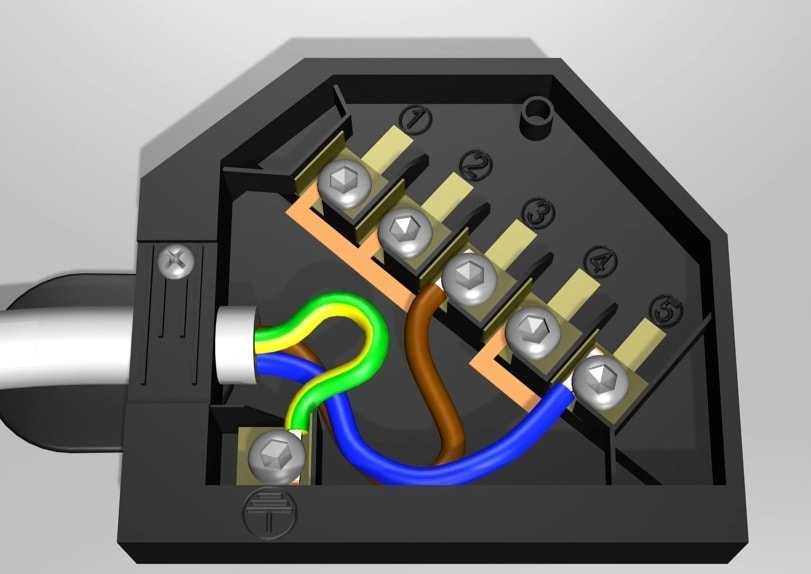

Клеммник для варочной панели

Требования к проводке

Безопасность и нормальная работа бытовой кухонной техники зависит от качества электропроводки. Варочная панель и духовой шкаф подключают только через заземление. В розетке или вилке для приборов для сети 220 Вт должно быть 3 контакта, для 380 Вт – 5. Соединение электрической проводки с распределительной коробкой осуществляется только через устройство защитного отключения (УЗО). В современных домах приборы мощностью до 2.5 кВт подключают к существующей электросети. Для мощной техники потребуется отдельная выделенная линия.

Желательно использовать кабель сечением 6 мм2.

Он способен выдержать нагрузку в 10 кВт длительное время. Специалисты советуют приобрести автомат класса защиты – C32. Для варочной панели мощностью не выше 8 кВт можно взять провод сечением 4 мм2, автомат С25. Следует приобрести кабель марки NYM либо ВВГнг, учитывая диаметр проводника. Для провода в 4 мм2 диаметр – 2.26 мм, для 6 мм2 – 2.76 мм.

Для УЗО показатели на 1 пункт выше номинала автомат защиты. Для механизма на 32А потребуется устройство защитного отключения на 40А.

Однофазное подключение

В квартирах в основном используется однофазная 220В схема подключения приборов. Фазу L одновременно подсоединяют на клеммы L1-3 варочной плиты. Чтобы выполнить эту работу, изготовители техники на заводе устанавливают 2 съемные перемычки из меди. Если их нет, то можно сделать самому. Для этого берут электрический провод с сечением меньшим, чем у питающего кабеля.

N – ноль подключают на клеммы N1-2, PE защитный проводник – клемму PE.

Схема однофазного подключения духового шкафа:

  • Фаза L подсоединяется на клемму L прибора.
  • Ноль N подключается на клемму N.
  • Защитный проводник PE – на клемму PE.

220 В с двумя фазами

Если в квартиру и от варочной панели приходит 4 провода, то просто соединяют провода соответствующих цветов. Черный и коричневый – фазы, голубой – ноль, желто-зеленый – заземление. Объединяются две фазы, остальное подключают к соответствующим контактам вилки варочной плиты. Вверху находится нейтраль, в середине – фазы, внизу – земля.

Трёхфазное подключение

Во многих частных домах распространено 3-х фазное подключение

. Фазы A, B, C подсоединяют к клеммам L1-3 варочной панели. Прежде между клеммами L1-3 нужно убрать заводские перемычки. N ноль подключают на клеммы N1-2, на клемму PE – защитный проводник PE.

При наличии в сетевом и входном кабеле цветных проводов при подключении просто соблюдают их сочетание. Если дом старой постройки и проводка одного цвета, то необходимо быть внимательным и воспользоваться тестером либо индикатором, чтобы определить фазные провода.

В комплект духового шкафа входит электрический шнур с вилкой для подключения, которую надо вставить в евророзетку. Для подсоединения к клеммам или автоматам желательно использовать отдельный кабель. Не нужно отрезать вилку у провода, входящего в комплект.

Варочные индукционные и другие панели идут без сетевого шнура, который придется покупать отдельно.

Евророзетка и евровилка для варочной панели

Розетка и вилка

Если для варочной панели кабель не будет подводиться напрямую, необходимо установить отдельную розетку. Пользоваться техникой и обслуживать ее удобнее при наличии вилки, особенно когда приходится делать влажную уборку. На это время прибор обязательно обесточивают. При отсутствии розетки приходиться отключать, а потом опять включать автомат.

Устанавливают розетку на удобной высоте. Специалисты советуют сделать так, чтобы она находилась от пола на расстоянии до 90 см. Подрозетник не должен быть на одинаковом уровне с техникой. Его размещают слева или справа от панели. Если предстоит поставить духовой шкаф, то розетку для него надо ставить ниже его уровня. Очень близко к поверхности пола делать запрещается

, всегда существует вероятность прорыва водопровода.

Какая розетка у варочной панели должна быть? Приборы небольшой мощности (до 3.5кВт), такие в основном оснащены двумя конфорками, разрешено подключать через евророзетку и соответствующую ей вилку. Но скорее всего она будет сильно греться, все время работая на свою обычную мощность 16 А. Также если был взят провод 3-6 мм2, будет сложно его завести на контакты вилки. Потому лучше всего воспользоваться специальной розеткой до 40А и вилкой для электрических плит.

Запрещается подключать индукционную панель мощностью более 3.5 кВт в обычную розетку и пользоваться простой вилкой.

Перед тем как остановить свой выбор на конкретном виде варочной панели, нужно грамотно рассчитать электрическую проводку, купить нужные кабель, вилку и розетку, которые смогут выдерживать существенные нагрузки. Не забыть приобрести устройство защитного отключения. В отличии от новостроек в старых домах провода не рассчитаны на большое количество бытовой техники и их мощность. В результате неправильной эксплуатации варочной панели постоянно срабатывает автомат. Если же будет поставлено УЗО с завышенным номиналом, это приведет к сильному нагреванию проводов, может случиться пожар. Обязательно наличие в распределительном щите контура заземления.

При грамотном выборе вилки и розетки для варочной панели и их подсоединении техника будет работать без перебоев, безопасность использования гарантирована. Все работы, связанные с электричеством небезопасны. Если у того, кто хочет самостоятельно подсоединить прибор к электросети, отсутствует уверенность в своих знаниях и умении правильно выполнить данную работу, стоит поручить ее опытному специалисту.

🔥 Топ-10 индукционных варочных панелей

Подключение индукционной варочной панели — ServiceYard-уют вашего дома в Ваших руках.

  • Как подключить варочную панель Бош? Алгоритм
  • Как правильно выбрать место для установки?
  • Инструменты, схемы
  • Подключение
  • Порядок проверки
  • Защитная аппаратура
  • Видеоматериал

Итак, вы решили заменить старую кухонную плиту более современной — индукционной? Первая проблема, с которой приходится сталкиваться, — это подключение прибора. Принцип приведения индукционной панели в рабочее состояние такой же, как и обычной электрической плиты. Советы, изложенные в этой статье, помогут осуществить подключение индукционной варочной панели самостоятельно и без затруднений.

к содержанию ↑

Как подключить варочную панель Бош? Алгоритм

Процесс подключения варочной панели можно разделить на несколько этапов. Далее рассмотрим каждый из этих моментов более подробно:

  • Выбор и подготовка места для монтажа.
  • Подключение кабеля, проверка его работоспособности.
  • Монтаж варочной поверхности в подготовленное для этого отверстие.

Важно! Правильно выбранная посуда для варочной панели — залог ее долговечности. На сегодняшнем рынке представлен большой выбор нержавеющей посуды разных производителей, цен и качества. Вам будет интересно узнать, какой фирмы лучше кастрюли из нержавейки.

к содержанию ↑

Как правильно выбрать место для установки?

Прежде всего, варочная панель должна быть установлена абсолютно ровно. Даже незначительные перекосы недопустимы. Место монтажа прибора должно отвечать таким требованиям:

  1. Помещение должно быть сухим, чистым, с хорошей вентиляцией. Последний момент особенно важен, чтобы избежать перегревания поверхности.
  2. Минимальное расстояние до легковоспламеняющихся предметов составляет 1 м.
  3. Минимальное расстояние до ближайших предметов мебели составляет 0,1 м.
  4. Необходимо учитывать и возможность свободного доступа к прибору на случай его ремонта.
  5. Нельзя размещать варочную поверхность непосредственно над посудомоечной машиной.
  6. Между прибором и ближайшей стеной необходимо оставить зазор в 2-3 см.

Важно! Не забывайте, что плита требует бережного отношения, от которого зависит срок ее службы. Рекомендуем вам ознакомиться с нашей статьей, чтобы вы без лишних усилий смогли осуществлять уход за индукционной варочной поверхностью.

к содержанию ↑

Инструменты, схемы

Главный инструмент, который вам понадобится при подключении индукционной варочной панели, — это отвертка. Помимо этого, вам понадобится сетевой 3-жильный кабель, который соответствует мощности прибора. Чаще всего приобретают кабели с сечением 4 и 6 мм2. Последний подходит для индукционных плит на 4 конфорки. Длину кабеля подбирайте так, чтобы можно было свободно достать до розетки. Обязательно ознакомьтесь со схемой подключения варочной панели Bosch.

Прибор укомплектован кабелем с четырьмя проводами:

  • Провода черного и коричневого цвета — фаза.
  • Желто-зеленый — земля.
  • Синий — ноль.

Схема подключения варочной панели Electrolux на 4 провода имеет следующую маркировку:

  • L1, L2 — первая и вторая фазы.
  • PE — заземление.
  • N — нейтральный провод.

Важно! Такая маркировка является стандартной для Европы, и при подключении ошибиться практически невозможно.

к содержанию ↑

Подключение

Обязательно учтите, что подключение индукционной варочной панели может осуществляться к сетям 220 и 380 В:

  • Если сеть однофазная, то при подключении используют специальную перемычку, которую размещают между фазными контактами.
  • Для подключения 4-жильного кабеля к точке с 3 выводами, нужно скрутить между собой кабели черного и коричневого цветов, подсоединить их к фазному сетевому проводу.

Сетевая розетка, используемая для подключения прибора, должна быть рассчитана на силу тока в 25 А и мощность прибора. Кроме того, она должна иметь заземление. Необходимо также, чтобы розетка и вилка соответствовали друг другу.

Важно! Применять переходники и удлинители недопустимо. Чтобы избежать дополнительной коммутации, можно подключить устройство к счетчику, используя при этом отдельную линию.

к содержанию ↑

Порядок проверки

После того, как все провода подсоединены, остается только включить варочную панель и проверить ее работоспособность. Если все сделано правильно и прибор работает корректно, можно монтировать плиту в предварительно подготовленное отверстие, закрепить и загерметизировать.

Важно соблюдать приведенный алгоритм, поскольку, если устройство уже вмонтировано в столешницу, выполнять какие-то манипуляции с проводами сложно.

Важно! Для индукционной плиты нужно использовать посуду специального предназначения. Читайте о том, какая посуда для индукционных плит подойдет больше всего. Именно от правильно подобранных кастрюль и сковородок будет зависеть качество свежеприготовленной пищи.

к содержанию ↑

Защитная аппаратура

Подключая индукционную варочную поверхность, не забудьте и о приобретении надежных защитных устройств:

  • Чтобы защитить сам прибор и питающую его электрическую проводку, используют автоматические выключатели. Выбор номинального тока осуществляется в соответствии с мощностью плиты и характеристиками проводки с таким расчетом, чтобы выключатель мог осуществлять защиту всех составных частей проводки.
  • Чтобы эксплуатация индукционного прибора была максимально безопасной, в распределительный щит устанавливают УЗО — устройство для защитного отключения. Оно защищает от электротравм и от возгораний от утечки тока при поврежденной изоляции.

Важно! К примеру, если автоматический выключатель рассчитан на силу тока в 32 А, то УЗО нужно выбирать так, чтобы оно было рассчитано на большую величину силы тока (40 А), поскольку для срабатывания теплового расцепителя автоматического выключателя требуется некоторое время. Чтобы человек был надежно защищен от травмирования электрическим током, максимальный дифференциальный ток срабатывания защиты должен составлять 10 мА. Альтернативный вариант — использование комбинированного многофункционального прибора — дифференциального автомата.

к содержанию ↑

Видеоматериал

И главное требование безопасности: если вы не уверены в своих познаниях электротехники, подключение электрической варочной панели самостоятельно — не для вас. Поручите эту работу квалифицированному мастеру. Это обойдется совсем недорого.

Electrolux E30IC80QSS 30-дюймовая индукционная варочная панель из нержавеющей стали Руководство по установке

   Electrolux E30IC80QSS 30-дюймовая индукционная варочная панель из нержавеющей стали
Руководство по установке индукционной варочной панели

ВАЖНАЯ ИНФОРМАЦИЯ ПО УСТАНОВКЕ

  • .
  • Минимальное расстояние между варочной панелью и верхним шкафом составляет 30 дюймов (76,2 см).

Все размеры указаны в дюймах и (см).
Оставьте 2″ (5 см) пространства под отверстием для бронированного кабеля, чтобы освободить электрический кабель и оставить место для установки распределительной коробки на стене сзади варочной панели.

Расположение модели и серийного номера
Табличка с серийным номером находится под варочной панелью.
При заказе запасных частей для вашей варочной панели или при возникновении вопросов о ней обязательно указывайте модель и серийный номер, а также номер партии или букву с таблички с серийным номером на вашей варочной панели.

Важные замечания для установщика

  1. Перед установкой варочной панели прочтите все инструкции, содержащиеся в данной инструкции по установке.
  2. Удалите весь упаковочный материал перед подключением электропитания к варочной панели.
  3. Соблюдайте все регулирующие кодексы и постановления.
  4. Обязательно оставьте эту инструкцию потребителю.
  5. Только некоторые модели варочных панелей можно устанавливать поверх определенных моделей встраиваемых электрических духовок. Утвержденные варочные панели и встраиваемые духовки перечислены по идентификационному номеру MFG и коду продукта.

Важное примечание для потребителей
Храните эти инструкции вместе с Руководством по использованию и уходу для дальнейшего использования.

ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

  • Убедитесь, что ваша варочная панель установлена ​​и заземлена должным образом квалифицированным установщиком или специалистом по обслуживанию.
  • Эта варочная панель должна быть электрически заземлена в соответствии с местными правилами или, при их отсутствии, Национальным электротехническим кодексом ANSI/NFPA № 70 – последней редакцией в США.

ПРЕДУПРЕЖДЕНИЕ Подача электроэнергии на варочную панель должна быть отключена на время выполнения соединений. Невыполнение этого требования может привести к серьезной травме или смерти.

Обеспечьте электрическое подключение
Установите распределительную коробку под шкафом и протяните провод переменного тока 120/240 или 120/208 В от панели главной цепи. ПРИМЕЧАНИЕ: НЕ подключайте провод к печатной плате в это время.

Требования к электропитанию

Соблюдайте все правила и местные постановления.

  1. 3-проводная или 4-проводная однофазная сеть 120/240 или 120/208 Вольт, 60 Гц переменного тока Требуется только электропитание в отдельной цепи с предохранителями с обеих сторон линии (предохранитель с задержкой срабатывания или автоматический выключатель рекомендуемые). НЕ предохраняйте нейтраль.
  2. Автоматический выключатель или предохранитель на 40 А требуется для моделей 36 дюймов и на 30 А для моделей 30 дюймов.
    ПРИМЕЧАНИЕ. Размеры и соединения проводов должны соответствовать размеру предохранителя и номиналу прибора в соответствии с последним изданием Национального электротехнического кодекса ANSI/NFPA № 70, а также местными нормами и постановлениями.
    ПРЕДУПРЕЖДЕНИЕ С этим прибором нельзя использовать удлинитель. Такое использование может привести к возгоранию, поражению электрическим током или другим травмам.
  3. Прибор должен быть подключен к коробке разъединителя с предохранителем (или автоматическим выключателем) с помощью гибкого бронированного кабеля или кабеля с неметаллической оболочкой. Гибкий армированный кабель, идущий от этого устройства, должен быть подключен непосредственно к заземленной распределительной коробке. Распределительная коробка должна быть расположена, как показано на рис. 2, с максимально возможным провисанием кабеля между коробкой и устройством, чтобы ее можно было переместить в случае необходимости обслуживания.
  4. Для крепления гибкого армированного кабеля к соединительной коробке необходимо предусмотреть подходящую разгрузку от натяжения.
Инструкции по распаковке
  1. Распакуйте и осмотрите варочную панель.
  2. Убедитесь, что бутылка очищающего кондиционера, упакованная в сумку с литературой, находится там, где пользователь может легко ее найти. Важно, чтобы варочная панель из стеклокерамики была предварительно обработана перед использованием. См. раздел «Чистка и техническое обслуживание варочной панели» в «Руководстве по использованию и уходу».
Электрическое соединение

Подсоедините гибкий армированный кабель, идущий от наземного блока к распределительной коробке, используя подходящий фиксатор на месте входа армированного кабеля в распределительную коробку. Затем выполните электрическое подключение следующим образом.

Для этого устройства требуется электрическое заземление.

ПРЕДУПРЕЖДЕНИЕ Этот прибор оснащен гибким кабелем с медными жилами. Если подключение осуществляется к алюминиевой проводке дома, используйте только специальные соединители, одобренные для соединения медных и алюминиевых проводов в соответствии с Национальным электротехническим кодексом и местными нормами и постановлениями. Неправильное подключение алюминиевой проводки дома к медным проводам может привести к короткому замыканию или возгоранию. Строго следуйте процедуре, рекомендованной производителем разъема.

Этот прибор изготовлен с проводом питания и рамой, соединенной с зеленым или неизолированным медным проводом заземления.

ПРЕДУПРЕЖДЕНИЕ НЕ заземляйте на трубу подачи газа. НЕ ПОДКЛЮЧАЙТЕСЬ к источнику электропитания, пока устройство не будет постоянно заземлено. Подсоедините заземляющий провод перед включением питания.

Если кабель от прибора оснащен 3 жилами:

Если местные правила разрешают подключение заземляющего провода прибора к нейтральному (белому) проводу (см. рис. 3):

  1. Отключите питание.
  2. В автоматическом выключателе, блоке предохранителей или распределительной коробке подсоедините провода прибора и кабеля питания, как показано на рис. 3. установка новой ответвленной цепи (NEC 1996 г.), передвижной дом, транспортное средство для отдыха или там, где местные правила не разрешают заземление нейтрального (белого) провода.

    Если заземление на нейтральный (белый) провод запрещено, необходимо использовать 4-жильный кабель питания. См. рис. 4. Несоблюдение этого предупреждения может привести к поражению электрическим током или другим серьезным травмам.

    Если варочная панель используется в новой распределительной сети (NEC 1996), в передвижном доме, в транспортном средстве для отдыха или там, где местные правила НЕ разрешают заземление нейтрального (белого) провода (см. рис. 4):

    1. Отключите питание поставлять.
    2. В автоматическом выключателе, блоке плавких предохранителей или соединительной коробке подсоедините провода прибора и кабеля питания, как показано на рис. 4.

    ПРЕДУПРЕЖДЕНИЕ подключенный провод заземления НЕ ДОЛЖЕН быть подключен к нейтральному проводу 4-проводной электрической системы.

    ПРИМЕЧАНИЕ ДЛЯ ЭЛЕКТРИКА: Армированные кабельные вводы, поставляемые с устройством, внесены в список UL для подключения к бытовой электропроводке большего сечения. Изоляция проводов рассчитана на температуры, намного превышающие номинальные температуры бытовой проводки. Допустимая нагрузка по току проводящего провода определяется номинальной температурой изоляции вокруг провода, а не только сечением провода.

    Если кабель от прибора имеет 4 провода:

    Если местные правила разрешают подключение заземляющего провода (провода) прибора к нейтральному (белому) проводу (см. рис. 5):

    1. Отключите источник питания.
    2. В автоматическом выключателе, блоке предохранителей или распределительной коробке подключите провода прибора и кабеля питания, как показано на рисунке 5. . Корпус заземляется путем соединения провода заземления с проводом нейтрали на конце кабелепровода, если он используется в США, в новой установке ответвленной цепи (1996 NEC), дома на колесах, транспортные средства для отдыха, где местные правила не разрешают заземление через нейтральный (белый) провод или в Канаде, отсоедините белый и зеленый провода друг от друга и используйте провод заземления для заземления устройства в соответствии с местными нормами, подключите нейтральный провод к нейтральному проводу ответвленной цепи обычным способом, см. рис. 6. Если ваш прибор должен быть подключен к 3-проводной заземленной распределительной коробке (только для США), где местные правила разрешают подключение заземляющего проводника прибора к нейтрали (белый ) см. рис. 5.

      Если варочная панель используется в новой параллельной сети (NEC 1996), в передвижном доме, в транспортном средстве для отдыха или там, где местные правила НЕ разрешают заземление через нейтральный (белый) провод (см. рис. 6):

      1. Отключите питание поставлять.
      2. Разделите зеленый (или оголенный медный) и белый провода кабеля прибора.
      3. В автоматическом выключателе, блоке предохранителей или распределительной коробке: подключите провода прибора и кабеля питания, как показано на рис. 6.

      ПРЕДУПРЕЖДЕНИЕ При подключении к 4-проводной электрической системе с кабелем питания провод заземления, соединенный с корпусом прибора, НЕ ДОЛЖЕН быть подключен к нейтральному проводу 4-проводной электрической системы.

      ПРИМЕЧАНИЕ ДЛЯ ЭЛЕКТРИКА: Армированные кабели, поставляемые с устройством, одобрены UL и CSA для подключения к бытовой электропроводке большего сечения. Изоляция проводов рассчитана на температуры, намного превышающие номинальные температуры бытовой проводки. Допустимая нагрузка по току проводника определяется номинальной температурой изоляции вокруг провода, а не только сечением провода.

      Установка варочной панели
      1.  Осмотрите варочную панель на наличие повреждений. Также убедитесь, что все винты варочной панели затянуты (см. рис. 7).

      2. Установите стопорные скобы. См. рис. 8. Фиксирующие скобы ДОЛЖНЫ быть установлены в соответствии с местными нормами или, при их отсутствии, Национальными электротехническими нормами и правилами ANSI/NFPA № 70 – последняя редакция (см. рис. 8).

      3. Установите варочную панель в вырез столешницы. №


        При установке с широким вырезом убедитесь, что варочная панель наклонена. Зазоры А и В должны иметь одинаковые размеры. Продолговатые отверстия в нижней части монтажных кронштейнов сделаны так, чтобы соответствовать каждому вырезу
        ПРЕДУПРЕЖДЕНИЕ Не снимайте пружинные прокладки по краям варочной панели. Эти распорки центрируют варочную панель в предусмотренном пространстве. Варочная панель должна быть наклонена, чтобы предотвратить избыточное накопление тепла, которое может привести к тепловому повреждению или возгоранию (см. рис. 10).

      4. Прикрепите варочную панель к кронштейну с помощью прилагаемых винтов (см. рис. 10).

      Комплект для установки гранитной столешницы
      Комплект для установки гранитной столешницы №

      1-9010 можно заказать в сервисном центре или по телефону 1-877ELECTROLUX (1-877-435-3287).

      Проверка работы
      Информацию об эксплуатации см. в Руководстве по эксплуатации и уходу. ОСТОРОЖНО Не прикасайтесь к стеклу или элементам варочной панели.
      Они могут быть достаточно горячими, чтобы обжечь вас.

      Перед обращением в сервисный центр
      Прочтите контрольный список перед обращением в сервисный центр и инструкции по эксплуатации в Руководстве по эксплуатации и уходу. Это может сэкономить вам время и деньги. Список включает в себя распространенные случаи, которые не являются результатом дефектов изготовления или материалов в этом приборе. Номера телефонов сервисных служб см. в Руководстве по эксплуатации и уходу.

      Типичная установка встроенной электрической духовки под столешницу показана на рисунке ниже.

      report this ad

      NOTES

      Documents / Resources

      Electrolux E30IC80QSS 30-Inch Stainless Steel Induction Cooktop [pdf] Installation Guide
      E30IC80QSS, 30-Inch Stainless Steel Induction Cooktop
      Posted inElectroluxTags: 30-дюймовая индукционная варочная панель из нержавеющей стали, E30IC80QSS, Electrolux

      проводка индукционной плиты aeg | Форумы DIYnot
