Термостаты фирмы ZONT (ZONT H-1, ZONT H-2, ZONT H-1V и ZONT H-1B) имеют возможность работать в двух режимах управления котлом: релейном режиме (управление через клеммы котла, предназначенные для подключения комнатного термостата) и в режиме управления через адаптер OpenTherm.

Ниже представлены инструкции по подключению термостатов для обоих режимов.

Режим работы через интерфейс OpenTherm предоставляет расширенные возможности управления котлом, такие как:

• Управление мощностью газового котла в режиме модуляции газовой горелки;
• Погодозависимое управление с автоматическим изменением температуры теплоносителя;
• Управление температурой в контурах отопления и ГВС;
• Контроль технических параметров котла;
• Диагностика неисправностей с указанием кода ошибок и причин их возникновения.

Список котлов BAXI с расширенным функционалом (OpenTherm)

• MAIN-5
• ECO-5 Compact
• ECO-4s
• ECO Home
• ECO Four
• LUNA-3
• NUVOLA-3 B40
• Duo-tec Compact
• LUNA Duo-tec+
• NUVOLA Duo-tec+
• SLIM

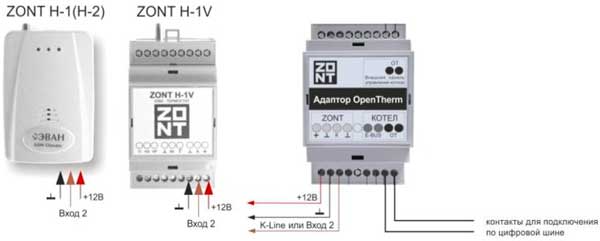

Схемы подключения термостатов ZONT H-1, H-2, H-1V к котлам BAXI в режиме OpenTherm

Внимание! Подключение термостата по предлагаемым схемам к разъему OpenTherm, расположенному на электронной плате котла выполняется только на выключенном оборудовании.

Отключение этой цепи при работающем котле вызывают «Аварию». Сброс возможен только в ручном режиме после восстановления связи и повторного включения котла.

BAXI MAIN-5

BAXI ECO-5 Compact

BAXI ECO-4s, ECO Home, ECO Four

BAXI LUNA-3, NUVOLA-3 B40

BAXI Duo-tec Compact, LUNA Duo-tec+, NUVOLA Duo-tec+

BAXI SLIM

Схемы подключения термостата ZONT H-1B к котлам BAXI в режиме OpenTherm

Отдельно стоит упомянуть, термостат ZONT H-1B. Для него нет необходимости докупать адаптер OpenTherm, так как он уже встроен в устройство.

BAXI MAIN-5, ECO-5 Compact, ECO-4s, ECO Home, ECO Four

BAXI SLIM

Особо обращаю ваше внимание, что для подключения к данному котлу, необходимо отдельно приобрести плату-интерфейс KHG 71407251

BAXI LUNA-3, NUVOLA-3 B40

Схемы релейного подключения термостатов ZONT H-1, H-2, H-1V

Релейный режим имеет ограниченный функционал, в сравнении с режимом работы через интерфейс OpenTherm.

BAXI MAIN-5, ECO-5 Compact

BAXI ECO Four, MAIN Four, FOURTECH, ECO Home, ECO-4S

BAXI LUNA-3, NUVOLA-3 B40

BAXI Duo-tec Compact, LUNA Duo-tec+, NUVOLA Duo-tec+

Схемы подключения термостата ZONT H-1B к котлам BAXI в релейном режиме

BAXI MAIN-5, ECO-5 Compact, ECO Four, MAIN Four, FOURTECH, ECO Home, ECO-4S, LUNA-3, NUVOLA-3 B40, Duo-tec Compact, LUNA Duo-tec+, NUVOLA Duo-tec+

Схемы релейного подключения термостатов ZONT H-1, H-2, H-1V к котлам фирмы ЭВАН

Warmos-M

Warmos-QX

Warmos-RX

Эван EXPERT — Н-1 (H-2) с 2016

Эван EXPERT — Н-1(H-2) до 2016

Эван EXPERT — Н-1V до 2016

Эван EXPERT — Н-1V с 2016

Эван С-1

Эван ЭПО 4-84

Эван ЭПО 96-240

Эван ЭПО-3-300-480

Warmos-IV

ЭВАН EXPERT

© 2017 — 2022 Redan-Guard

Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой статьей 437 гражданского кодекса РФ.

Газовый котел baxi схема подключения комнатного термостата

Подключение термостата к котлу не представляет из себя практически ничего сложного, потому не требует вызова специалиста. Нужно лишь понять принцип работы термостата, и подключение любого термостата к любому газовому котлу перестанет быть для вас проблемой. И не важно какой у вас котел: Baxi, Bosch, Protherm, Ariston или другой. Принцип везде один и тот же. Об этом и поговорим в нашем материале.

Необходимые материалы и оборудование

Разберемся сначала с необходимым оборудованием для данной операции:

1. Термостат.
2. Кабель 2х2.5, если такового нет в комплекте или необходимо удлинить его.
3. Отвертка.
4. Тестер.
5. Техническая документация котла и термостата.

Этого нехитрого набора инструментов в подавляющем большинстве случаев хватает для полного подключения термостата к котлу.

Термостаты делятся на две основные категории: механические, более простые в конструкции и дешевые, и электронные, более интуитивно понятные и функциональные.

Регулировка механических термостатов происходит за счет поворотного колеса, регулирующего температуру, и кнопки включения/выключения. Погрешность такого термостата обычно 1-1,5 градуса. Термостат работает при помощи специального газа, объем которого меняется при отклонении температуры в помещении от заданной нормы. При увеличении или уменьшении температуры механический термостат размыкает или замыкает контакты, тем самым включая или отключая горелку в котле.

Электрические же термостаты устроены чуть сложнее, но при этом просты в обращении. Обычно на них есть дисплей и несколько функциональных кнопок, при помощи которых и происходит регуляция температуры. При этом на многих моделях можно выставить также различный температурный режим для дня и ночи, тем самым создавая комфортную температуру для сна. Такая функция также полезна для рабочих помещений после окончания рабочего дня. Это позволяет сократить расходы на газ.

Выбор одного из вариантов полностью зависит от ваших нужд и модели котла.

Некоторые производители газовой техники рекомендуют использовать для их оборудования именно механические термостаты, так как не поддерживают высокотехнологичные электронные. Поэтому перед покупкой термостата и подключением его к котлу в обязательном порядке необходимо ознакомиться с техническими характеристиками вашего котла и его совместимостью с различными устройствами.

Существенным плюсом в пользу электронных моделей может послужить наличие дистанционных термостатов. В таком случае регулировка происходит при помощи отдельно вынесенной панели, которую можно разместить в любом удобном вам месте. Выбор места для размещения дистанционного термостата в любом здании должен осуществляться под руководством параметров безопасности и комфорта. Термостат лучше расположить в недоступном для детей месте, также стоит учесть факторы, которые могут вывести прибор из строя.

В настоящее время производятся также электронные термостаты с Wi-FI модулем. Данные с термостатов могут передаваться на ваш смартфон напрямую по средствам специальных приложений, созданных разработчиками. При помощи таких приложений можно настроить температуру дистанционно. Подобные модели отлично впишутся в систему «умный дом».

Принцип работы

Перейдем к разбору принципа работы непосредственно газового котла, без подключенного термостата. Допустим, на вашем котле в данный момент установлена температура 60 градусов Цельсия. Как только горелка разгорается, температура начинает стремиться к предустановленному значению (в нашем случае 60 градусов). После достижения этой температуры горелка выключается, а насос, охлаждающий теплоноситель в системе отопления, продолжает работать, а температура воды падать.

С тем, что происходит в электронике котла в это время тоже стоит разобраться. Пока котел нагревается, некий сигнал беспрепятственно проходит из точки А в точку Б по замкнутой цепи. Как только температура достигает нужных значений цепь размыкается, и горелка гаснет. Размыкает сеть ничто иное, как кусочек провода, так называемая перемычка. Релейный термостат по своей сути тоже является такой перемычкой, только работающий не на основании температуры воды, а учитывая температуру воздуха в помещении.

Схема подключения

Практически все существующие на современном рынке термостаты являются релейными. Это означает, что работают они за счет реле, размыкающей и замыкающей контакты на основе предустановленной пользователем температуры. В качестве теоретически подключаемого термостата, будем использовать электрический термостат релейного типа с сухими контактами. Сухие контакты – термин, обозначающий, что в любом состоянии, сомкнутом или разомкнутом, на контактах нет никакого напряжения.

Для подключения к котлу на термостате расположены клеммы, подключать нужно открытый и общий порты. В случае, если в мануале для конкретно вашей модели они не указаны, нужно просто прозвонить контакты тестером. Далее нам потребуется убедиться в возможности подключения термостата к котлу. Обычно это указано непосредственно в технической документации, если таковой нет, то информацию легко найти в любой из поисковых систем.

На найденной электронной схеме платы обозначено нахождение той самой перемычки, в которую будет подключаться термостат к котлу. В зависимости от модели котла, придется открутить несколько болтиков, чтобы добраться к необходимой части. Колодка может быть установлена как на плате управления, так и вынесена отдельно. Подключение термостата для любого из этих вариантов не будет отличаться ничем.

Далее необходимо вытащить перемычку, а ее место поставить кабель, поставляющийся в комплекте с термостатом (либо купленным отдельно). Это двухжильный провод с сечением не менее 0,75 квадратных миллиметров. Полярность при подключении не имеет значения. К блоку управления термостатом кабель подключается в нормальный открытый и общий порты, как описано выше. Порты находятся с одной из сторон блока управления, с другой же порты для подключения электроподающего кабеля. Можно как приобрести новый кабель желаемого сечения, так и использовать комплектный.

На этом подключение термостата к газовому котлу окончено. Остается только проверить работоспособность системы. На термостате выставляем необходимую температуру воздуха в комнате, сигнал передается на блок управления и в зависимости от выставленной температуры контакты реле замыкаются или размыкаются. При выставлении температуры, которая ниже текущей, горелка превращает нагревать воду в системе, при выставлении температуры выше, горелка наоборот начинает работать.

Преимущества

Таким образом мы полностью разобрали принцип работы отопительной системы с использованием электронного или механического термостата. Это весьма удобное решение по нескольким причинам:

• Исчезает необходимость ручной настройки температуры воды, чтобы температура в комнате оставалась комфортной.
• При использовании беспроводного термостата также пропадает необходимость настройка непосредственно котла, это крайне удобно, если котел вынесен в отдельную комнату – бойлерную.
• Появляется возможность настройки различных температур для дня и ночи, это существенно экономит газ в ночное время.

Термостат — терморегулирующий прибор, который отвечает за управление работой котла в зависимости от температуры воздуха.

Терморегуляторы бывают комнатные и наружные (уличные). Для улицы также могут быть использованы датчики.

Газовое оборудование Baxi имеет возможность для подключения как комнатных, так и уличных термостатов и датчиков.

Комнатные приборы больше влияют на тактовость (включение и выключение) котла, а уличные позволяют агрегату регулировать температуру теплоносителя. Температура воздуха на улице и в доме постоянно меняется, и терморегулятор помогает увеличивать или уменьшать расход газа для отопления помещений.

Приборы для Baxi представляют собой

терморегуляторы, совместимые с газовыми котлами итальянского бренда.

По своим функциям они не отличаются от систем для другого газового оборудования. Обычно термостаты различают по:

• месту установки;
• принципу работы;
• способу управления.

По месту установки приборы делятся на комнатные и наружные. Комнатные используются чаще наружных или уличных, так как не требуют защиты от сложных погодных условий.

Уличные варианты используются в случаях, когда хозяин дома стремится сделать работу оборудования максимально точным и экономичным. Особенно эффективна в таких случаях комбинация комнатного термостата и уличного датчика, которую допускают агрегаты Baxi.

По принципу работы терморегулятор может быть механическим или электронным. В первом случае

необходимо вручную выставлять температуру воздуха. Во втором — закладывается программа, по которой котёл меняет интенсивность работы автоматически.

Способ управления механическим терморегулятором заключается в ручной установке режима поворотом ручки или нажатием кнопок. Электронный или программируемый вариант может функционировать дистанционно. В этом случае датчик находится в любой части помещения, а управление происходит с пульта, по компьютеру или телефону. При этом контакт с газовым оборудованием остаётся проводным.

Фото 1. Термостат для помещения модели QAA 55 беспроводной, с модуляцией, производитель — «Baxi», Италия.

Как выбрать терморегулятор Бакси

Термостаты и датчики к газовым котлам Baxi производит сама итальянская фирма, поэтому лучше всего выбирать именно их. Если такой возможности нет, необходимо искать термостат, подходящий по параметрам, которые обычно указаны в техпаспортах приборов. Уместно в таких случаях воспользоваться консультацией специалиста, хорошо знакомого с брендом Baxi.

Внимание! Тщательно проверьте совместимость термостата с газовым котлом, для которого он приобретается. Помните, что устройства одной фирмы взаимодействуют друг с другом лучше всего.

При выборе термостата необходимо учитывать, используется ли котёл постоянно или только время от времени. Если в доме стоит недорогая модель агрегата, которая работает редко, то достаточно простого регулятора с минимумом функций.

И наоборот, если отопление и ГВС нужны круглый год и используется дорогая модель агрегата, лучше установить программируемый терморегулятор.

А если в коттедже задействована система «умный дом», то очень кстати окажется возможность управления прибором через интернет.

Эта возможность реализована в большинстве продвинутых моделей.

Расчёт технических требований к термостату производится, исходя из требований к работе котла. Например, если хозяева утром уходят на работу и возвращаются только вечером, подойдёт термостат с программатором, который позволит снизить температуру отопления и расход горючего, пока в доме никого нет.

А также, если дом географически расположен в холодном регионе, то лучше приобрести термостат с защитой от промерзания системы: он автоматически включает котёл, если температура воздуха понизится до +3°C. Такими техническими характеристиками обладает, например, комнатный термостат Baxi Magictime Plus.

Возможность работы на сжиженном газе после перенастройки. Можно подключить датчик, который будет измерять температуру снаружи воздуха.

Порядок действий: Открыть газовый кран.

Батареи разогреваются буквально за несколько минут. В двухконтурных сериях трехступенчатый клапан меняет приоритет ГВС и отопления в зависимости от нужд потребителя. Реализовано это за счет того, что внутри трубки, по которой течет жидкость из системы отопления, есть еще одна трубка меньшего диаметра, по которой протекает водопроводная вода.

Кран слива;

На видео схемы подключения двухконтурного газового котла видно, что включение в систему бойлера не представляет сложности. Система работает таким образом: в котле нагревается теплоноситель, по подающему трубопроводу газ подается в радиатор, а остывший теплоноситель уже по другому трубопроводу обратному возвращается в агрегат.

Рассмотрим компактные и удобные настенные модели, популярные на рынке. Можно подключить датчик, который будет измерять температуру снаружи воздуха.

Если дом находится рядом с более высоким зданием, необходимой тяги добиться бывает невозможно. Все настройки должны выполняться работниками сервисных организаций.

Работы по подключению системы удаления продуктов горения: — узел подключения системы состоит из вертикального выходного отверстия, в которое вставляется переходник дымохода.

Вентилятор; 3. Важно знать, что установка и тем более подключение газового оборудования должно выполняться только опытными мастерами, которые способны выполнить всё с соблюдением требований и правил.
Одноконтурный котел и бойлер косвенного нагрева, как подключить?

Правильная установка газового котла настенного типа

Газовый котел данной модификации обладает функцией самодиагностики. Отопительные системы Baxi и их обслуживание Хоть приборы и системы Baxi славятся надежностью и долговечностью, безотказностью работ, газовым котлам все равно необходимо периодическое обслуживание, ремонтные работы.

Все они двухконтурные за счет установленного битермического теплообменника, имеют электронную защиту от накипи. Если внимательно разглядеть схему, то видно, что в состав системы входит и радиаторная система, и система теплый пол. Выполните электрические подключения согласно электрической схеме, приведенной в инструкции.

Отметим, что при работе вентилятора, циркуляционного насоса и котла на полную мощность заряда батарей хватит примерно на 11—12 часов работы, чего вполне достаточно чтобы аварийная ситуация была решена. Если понадобится выполнять сварочные работы, рекомендуется использовать газовую сварку.

Они оборудованы трехходовыми клапанами и температурными датчиками для управления режимами работы нагревательного котла. Далее он попадает в теплообменник. При установке двухконтурного газового котла Baxi, его лучше размещать на кухне рядом газовой плитой. Циркуляционный насос выполнен в энергосберегающем режиме, с автоматическим удалением из системы воздуха.

И так, пройдя все радиаторы, теплоноситель в конце попадает в обратный трубопровод. Расширительный бак; 11a. Есть возможность подключения программируемого таймера. Первичный теплообменник; 11b.

Автоматический байпасс; Возможность работы на сжиженном газе после перенастройки.

Газовый клапан. При этом максимальная потребляемая мощность электросети — 25,8 кВт, а наибольшая площадь обогрева — квадратов. Котлы Main 5 оснащены битермическим теплообменником, который одновременно греет и проточную воду и теплоноситель. И так, пройдя все радиаторы, теплоноситель в конце попадает в обратный трубопровод.

Устройство и подключение котла Baxi main four

Если подвал находится в жилом комплексе, который принадлежит гражданину на правах личного пользования, тогда установка котла там возможна, при условии наличия окна с форточкой.

Оптимальный режим работы Оптимальный режим работы котла подробно описан в инструкции пользователя. Датчик тяги — пневмореле; 22b.

И так, пройдя все радиаторы, теплоноситель в конце попадает в обратный трубопровод. Потому при проектировании системы стоит использовать или радиаторы большего размера, или устанавливать большее их количество. Стоит сразу сказать, что это отопительное оборудование требует грамотной профессиональной установки, тщательной настройки и регулярного обслуживания.

Газовый клапан. Стал шуметь и стучать при работе. Присоединяются все подводящие трубопроводы — газ, теплоноситель прямая и обратная линия, ГВС.

Внешний вид устройства никак не отразится на виде кухни, так как приборы компактные и имеют приятный вид. Как включить Подключение котла к сети электропитания производится только после присоединения всех трубопроводов, подводящих воду, ОВ и газ. Она заканчивается внизу краном слива теплоносителя из аппарата и манометром, в нее поступает вода из системы отопления дома.

Напольные устройства просто помещаются в нужной точке помещения, настенные котлы навешиваются на поверхность прочных стен. Сложность, электронная оснащенность, управляемость обвязки зависят от потребностей. К модуляционной горелке подключена газовая рампа с форсунками, в которую поступает газ из газового клапана.

Теплоноситель поступает в систему аппарата по правой трубе, движимый циркуляционным насосом. Если всё будет в порядке, оборудование сдаётся в эксплуатацию.

Baxi Boiler Controls, интеллектуальный термостат и беспроводные термостаты Обзор

Новейший термостат Baxi и управление котлом обзор

Эти термостаты Baxi и регуляторы котла помогают экономить энергию и делают вашу жизнь более удобной. Бойлеры снимут с ваших плеч работу по отоплению и регулированию горячей воды, чтобы вы могли наслаждаться более комфортным и беззаботным образом жизни.

Baxi является одним из самых известных производителей и надежных поставщиков самых совершенных котлов в Великобритании. Их неблагоприятный сбор варьируется от интеллектуальных термостатов до управления котлами.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Выбор лучшего термостата для котлов Baxi для управления центральным отоплением

Популярность Baxi заключается в их фантастическом ассортименте котлов, оснащенных высокоэффективной технологией конденсации, которая работает как сон в сочетании с элементами управления.

Несмотря на то, что все их термостаты и элементы управления работают эффективно, у них есть некоторые отличительные особенности. Все термостаты и элементы управления спроектированы так, чтобы быть уникальными, поэтому вы можете выбрать тот, который лучше всего соответствует вашим стандартам жизни и потребностям. Итак, прочитайте сейчас и изучите разнообразные варианты, которые может предложить Baxi.

Термостат Baxi и средства управления для вашего центрального отопления

Термостат Baxi Usense-Smart

Термостат Usense Wi-Fi дает владельцам Baxi свободу и душевное спокойствие, позволяя им контролировать свои системы отопления через приложение. Все пароконвектоматы Baxi совместимы с Baxi Usense. При подключении через OpenTherm доступны дополнительные функции, такие как диагностика неисправностей котла.

Любая котельная система Baxi может использоваться с Baxi Usense. Идеально подходит для обновления двухпроводных круглых термостатов в традиционном стиле. Все, что требуется, — это подключение к Wi-Fi в помещении. На Usense также распространяется 3-летняя гарантия на котел Baxi.

Клиенты могут удаленно управлять этим интеллектуальным термостатом, экономить средства и устанавливать комфортную температуру по возвращении домой с помощью бесплатного приложения Baxi uSense, доступного для iOS и Android. Кроме того, вся ваша семья может управлять термостатом с помощью подключенных мобильных телефонов.

С помощью ручки управления и кнопки вы можете настроить цвет фона термостата в соответствии с цветом ваших стен или вашими предпочтениями. Программирование термостата упрощается благодаря простой настройке. Благодаря быстрому заполнению короткой анкеты о расписании и привычках пользователя можно быстро настроить автоматическое программирование.

Кроме того, программное обеспечение позволяет настроить «программу отсутствия» на время, когда вы не будете дома в течение длительного времени, что идеально подходит для загородных домов.

Key Baxi Controls & Features:

• Простой процесс установки
• Гибкое и интеллектуальное программирование
• Им можно одновременно управлять с нескольких устройств
• Поставляется с энергосберегающим режимом
• ручка управления
• Может заблокировать настройки термостата

Получить фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Беспроводное цифровое управление Baxi

Встроенный 24-часовой электромеханический таймер

Электромеханический 24-часовой таймер Baxi Multifit позволяет управлять функциональными блоками — включенными, постоянными, временными и выключенными, позволяя вам выбрать уровень комфорта с одной операцией. Он одинаково совместим с широким спектром котлов от Baxi и других производителей. Позволяет настроить систему центрального отопления с 15-минутным интервалом.

Основные характеристики:

• Разнообразное применение в системах отопления, входит в линейку Baxi Multifit
• Совместимость с линейкой высокоэффективных конденсационных котлов Baxi активность
• Просто вставьте переключатель на место, чтобы упростить его использование
• Простой процесс установки
• Удобный для пользователя

Круглосуточный беспроводной программируемый комнатный термостат Baxi (одноканальный)

Одноканальный беспроводной программируемый комнатный термостат Baxi позволяет легко управлять системой отопления. Этот портативный контроллер удобен в использовании, где бы вы ни находились в доме, и позволяет настроить полный 7-дневный календарь для удобного обогрева в соответствии с вашим образом жизни. Совместим с вариантами Platinum Combi и Duo-tec Combi.

Основные характеристики:

• Очень портативный и удобный в использовании
• Настраиваемый таймер для планирования до семи дней
• Его можно установить практически в любом месте дома.
• Блок приемника связан с котлом и получает данные от контроллера по радиоволнам.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Подключаемый цифровой таймер Baxi (разъем левого таймера + крышка таймера Ecoblue)

Этот 24-часовой цифровой программируемый таймер является оригинальным изделием Baxi, которое подключается к лицевой панели машин Duo-tec и Neta-tec. Кроме того, этот таймер включает в себя кнопочное управление, широкий, невероятно мощный ЖК-дисплей и подсветку, облегчающую чтение. Таким образом, справедливо сказать, что эта модель удобна в использовании и заслуживает внимания для обогрева в наши дни.

Основные характеристики:

• Подходит для линейки продуктов Duo-tec и Neta-tec
• Кнопки и легко читаемый ЖК-дисплей
• Эффективная работа в течение 24 часов
• Простое руководство по эксплуатации
4 лучше всего использовать приложение термостата Baxi с вашим центральным отоплением

Приложение термостата Baxi поразит вас, поскольку им можно управлять удаленно с помощью смартфона или планшета с помощью приложения Baxi Usense. Приложение бесплатное и легко доступно в Apple и Google App Store.

Вы можете использовать приложение для выполнения множества задач, таких как настройка таймеров, программ выходного дня, настроек температуры горячей воды и режима работы, а также для получения важной информации о котле, например, о состоянии системы отопления.

Вы можете установить приложение на несколько устройств, чтобы все в доме могли легко получить доступ к системе отопления одновременно. Приложение также имеет удобный интерфейс, поэтому вы можете легко ориентироваться в параметрах. Кроме того, приложение говорит само за себя, поэтому любой может использовать его без каких-либо проблем. Он также использует цветовую кодировку для определенных температур и опций, что делает его привлекательным и привлекательным.

Вы можете использовать его лучше всего для:

• Планируйте отопление так, чтобы оно работало в соответствии с вашим графиком
• Вы можете управлять отоплением из любого места в любое время с помощью планшета или смартфона
• Обратите внимание на то, сколько энергии вы используете

Вы можете контролировать свои расходы на отопление, пользоваться оптимальной энергоэффективностью с помощью приложения Baxi Usense и никогда больше не возвращаться домой в холодный дом. Мы считаем, что удобство превыше всего, и это приложение сделает вашу жизнь проще.

Заключение по управлению котлом Baxi

Чтобы повысить уровень комфорта в вашем доме, вы должны настроить систему центрального отопления вашего дома с помощью лучших термостатов и средств управления. Поэтому вы должны сделать правильный выбор при инвестировании. Мы гарантируем, что Baxi является одним из лучших брендов, в который вы можете инвестировать с точки зрения эффективности и надежности.

Ассортимент интеллектуальных термостатов и регуляторов для котлов Baxi сделает ваш дом уютным и уютным в любую погоду, а также сэкономит энергию и обеспечит выдающуюся производительность. Мы предлагаем вам ознакомиться с нашим руководством, прежде чем сделать выбор; действительно, они будут служить свидетельством того факта, что их продукты в конечном счете являются лучшими на рынке.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Схема подключения и инструкция по настройке

В перечне достоинств газового отопительного оборудования Бакси лидирующие позиции занимают отличная работа, надежность и исключительно высокий уровень комфорта эксплуатации. Котлы этой марки заслуженно признаны мировыми и отечественными потребителями. Наиболее востребованы практичные настенные модели.

Ответственный производитель предупреждает: монтаж газовых котлов Baxi должен производиться представителями газоснабжающих организаций. Однако информация о специфике и этапах работы нужна всем владельцам агрегатов. Ознакомиться с ними не помешает для контроля работы нанятых подрядчиков и дальнейшей эксплуатации. Вы согласны?

Мы расскажем о том, как установить газоперерабатывающие теплогенераторы от Baxi S.p.A. В нашей статье мы представляем технологические нюансы и особенности настройки. Здесь вы найдете рекомендации опытных газовиков, соблюдение которых избавит от нарушений в работе и опасных ситуаций.

Содержание статьи:

• Особенности газового оборудования Baxi
  • Приборы контроля работы и защиты
  • Специализированные агрегатные системы Bucksi
• Тонкости монтажа и нюансы настройки
  • Шаги по подключению коммуникаций к котлу
    • Пусконаладочные работы
  • Рекомендации по снижению эксплуатационных расходов
  • Выводы и полезное видео по теме

  Особенности газового оборудования Baxi

  В ассортименте торговых предложений, предлагаемых покупателю от Baxi S. p.A., есть напольные и настенные блоки. Первые приобретаются для автономного отопления в просторных загородных домах, промышленных или коммерческих объектах. Вторые пользуются успехом у владельцев квартир, небольших коттеджей и частных домов небольшой площади.

  И настенные, и напольные модели этой марки выпускаются с одним или двумя теплообменниками. Каждый теплообменник предназначен для нагрева среды одного контура. Одноконтурные котлы предназначены для подготовки теплоносителя, двухконтурные – для обслуживания системы отопления и подачи горячей воды к смесителям.

  Фотогалерея

  Фото

  Международный концерн Baxi S.p.A, работающий в семи странах Европы, предлагает мировому потребителю богатый ассортимент оборудования для организации автономных схем отопления и горячего водоснабжения

  Котлы Бакси устанавливаются в жилых домах, в производственных цехах, мастерских и торговых объектах

  Под маркой Baxi производят настенные и напольные модели котлов. Первые подходят для обустройства помещений площадью до 240 м². Если площадь объекта больше, используются этажные блоки

  В серии торговых предложений от Baxi S.p.A. представлены одноконтурные и двухконтурные модели как напольного, так и настенного исполнения

  Практически все модели Бакси оснащены патрубками для подключения выносного котла

  Оборудование для подогрева теплоносителя и подачи горячего смесители воды легко управлять

  Оборудование от Baxi S.p.A. работает как от магистрального, так и от сжиженного газа. На боковой панели устройства указано, какое топливо можно использовать

  Среди предложений концерна есть варианты с открытой и закрытой камерой сгорания. Модели с закрытой камерой более безопасны, а потому более популярны

  Котлы Baxi при организации автономного отопления

  Отопление офисных помещений

  Котел напольный для обустройства частного дома

  Одноконтурная настенная модель

  Подключение выносного котла

  Электронная панель выбора режимов

  Столик сбоку котла

  Аппарат с закрытой камерой сгорания

  В ассортименте котлов Бакси есть . Атмосферные модели оснащены открытой камерой сгорания, турбинные – закрытой. Первые несколько дешевле и проще в эксплуатации, вторые дороже и сложнее, но гораздо надежнее, а потому и пользуются большей популярностью у потребителей.

  Приборы контроля работы и защиты

  Востребованные на рынке газовые котлы оснащены следующими системами регулирования работы теплогенератора и обеспечения безопасности:

  • Предохранительный термостат. Устройство с датчиком, реагирующим на избыточный нагрев воды. Если он фиксирует температуру выше установленного предела, котел блокируется. Отключение запрещено.
  • Датчик тяги. Устройство, фиксирующее температуру продуктов переработки газа, выводимых из котла. Если они выше 90ºС, электронная плата перекрывает подачу газа. Не отключайте ни при каких обстоятельствах.
  • Пламенно-ионизационный датчик. Электрод, контролирующий подачу газа на горелку, выявляющий нарушение подачи голубого топлива или частичное затухание горелки. В случае обнаружения опасных ситуаций система блокирует котел.
  • Реле давления для среднего расхода. Система, позволяющая активировать горелку только в том случае, если давление обрабатываемой среды превышает 0,5 бар.
  • Защита от замерзания. Устройство, автоматически запускающее котел при снижении температуры до +5°С и обеспечивающее его работу до тех пор, пока теплоноситель для подачи в подающий трубопровод не нагреется до +30°С.

  Защита от образования ледяных пробок в системе, заполненной теплоносителем или хозяйственно-бытовой водой, не отключается даже при отключении от электропитания всех остальных электрически зависимых систем агрегата. Двухполюсное устройство отключения позволяет оставить его в рабочем состоянии, если котел некоторое время не используется.

  Кроме того, котлы оборудованы системами, обеспечивающими доциркуляцию теплоносителя. Те. после выключения горелки по контуру отопления пройдет еще три минуты. Есть функция, заставляющая циркуляционный насос периодически включаться на 10 минут, если котел не использовался более суток, и еще много полезных нововведений.

  Галерея изображений

  Фото

  Погружные датчики температуры доступны для традиционных и конденсационных котлов. Миниатюрные термисторы чутко реагируют на изменение температуры охлаждающей жидкости

  При достижении температурой охлаждающей жидкости заданных пользователем значений верхнего и нижнего пределов датчик передает сигнал термостату, который прекращает нагрев охлаждающей жидкости или порока наоборот, запускается

  Датчик подключается к системе электроснабжения котла и к выносному термостату – устройству, позволяющему выбирать и изменять температурный фон в помещении

  Термостаты для газовых котлов марки Baxi выпускаются в механическом и электронном вариантах. Первый вариант проще, к тому же реже ломается, второй удобнее

  Датчики температуры для обычных и конденсационных котлов

  Температурный режим отопительного оборудования

  Термостат механический для котлов Baxi

  Электронное термореле газового котла

  Для считывания фоновой температуры окружающей среды агрегаты оснащены внутренними и наружными датчиками. С помощью терморегуляторов, к которым они подключены, владельцы обрабатываемых помещений выбирают минимальный и максимальный пределы температуры. В соответствии с этими данными автоматика будет запускать и останавливать нагрев теплоносителя.

  Специализированные агрегатные системы Bucksi

  Отличным вариантом, внедренным технологически и конструктивно, считается возможность регулировки газового клапана котлов Baxi. С помощью имеющегося на устройстве винта можно регулировать мощность, ориентируясь на содержание СО ₂ в дымовом канале.

  Для точной калибровки газового клапана производитель оборудования в технической документации на продукцию прикрепил табл. В нем указаны рабочие параметры агрегата при минимальной и максимальной мощности, а также при соответствующей скорости вращения вентилятора. Регулятор просто должен крутить винты до тех пор, пока на дисплее не появится нужное значение.

  Газовый клапан откалиброван с помощью функции 304, которая будет чередоваться с «%» на дисплее. Увеличение и уменьшение мощности с шагом 1%

  В функционале есть крайне полезная функция — самоочистка дымоходных каналов. Производится при работе устройства на полную мощность. Самопроизвольное удаление продуктов сгорания позволяет реже чистить дымоход. Кроме того, это гарантирует стабильность системы и безопасность пользователей.

  Имеется функция дегазации — удаления воздуха из системы, что неизбежно происходит при заполнении отопительного контура водой. Применяют его перед первым пуском, а также после остановки котла и слива воды на теплый период, когда нет необходимости в теплоснабжении.

  Схема отопления, организованная на базе котла Бакси, может включать выносные накопительные водонагреватели и солнечные батареи

  Помимо хорошего набора функций, возможность подключения, реализована практически во всех моделях этой марки. Котел, все еще включенный в контур отопления, можно дополнить, для чего предусмотрены форсунки, и дополнительный насос.

  Тонкости установки и нюансы настройки

  Мы уже отмечали, что установкой, подключением, первым пуском и настройкой параметров работы газового котла Бакси должен заниматься мастер из организации, с которой заключен договор подписано на поставку голубого топлива и на техническое обслуживание газоперерабатывающих установок. После приложения собственных усилий для реализации вышеуказанных действий возможность воспользоваться гарантией теряется.

  Все этапы цикла установки задокументированы. Владельцам котла выдаются бумаги, в которых указано, кто что устанавливал и что подключал. При обнаружении неисправности подрядчик устраняет ее. При обнаружении заводского брака, что бывает крайне редко, газовая служба решает все вопросы по замене и ремонту.

  Фотогалерея

  Фото модели

  Для установки настенной модели котла подходят кухни, подсобные помещения, прихожие, кубатура которых превышает 7,5 м³. В помещении должно быть окно со свободно открывающейся фрамугой для проветривания и дверь с вентиляционным зазором у пола или решетки

  Основным условием установки газоперерабатывающего оборудования является исправно работающая вытяжная и приточная вентиляция. В случае, если естественный тип вентиляции не справляется с воздухообменом, вытяжные или приточные отверстия предусматривают вентиляторы

  Для установки напольной модели, как правило, выделяют отдельное помещение – котельную. Допускается установка в отапливаемых подъездах и подсобных помещениях. Температура в подсобном помещении, выбранном для размещения котла, не должна опускаться ниже +5ºС

  При использовании двух котлов на греющую воду для отопительных контуров и хозяйственно-бытового водоснабжения их обычно устанавливают в котельных. В таких схемах чаще напольная модель обслуживает отопление, а настенная – ГВС

  Настенный котел в прихожей

  Хорошо функционирующая система вентиляции

  Наружное газовое оборудование в котельной

  Напольно-стеновая модель в котельной

  Обратите внимание, что данные газовые теплогенераторы можно устанавливать в отопительных контурах с любыми отопительными приборами. Не составляют исключения и , но для их работы мощность котла должна быть отрегулирована на 65ºС на входе в питательную трубу. Они подходят для одно- и двухтрубных схем отопления, для тройникового и радиального вариантов.

  Этапы подключения котла к коммуникациям

  Перечислим поэтапно, что должны сделать работники газовой промышленности при монтаже и подключении газового котла типа Бакси.

  Условно весь цикл работ можно разделить на три основные части, это:

  • Подготовка строительных конструкций и коммуникаций. Усиление конструкций по мере необходимости. Прокладка линий для подключения, если это необходимо.
  • Крепление котла к стене и подключение к коммуникациям. Чисто механическая работа, требующая точного соблюдения схемы и рекомендаций производителя агрегата.
  • Выполнение первого запуска и настройка рабочих параметров. За осуществление первого пуска отвечают представители газовой компании. Пользователь может сам установить настройки.

  Все действия выполняются в тщательно продуманном и четко отработанном производителем котла порядке.

  Производитель оборудования для подогрева теплоносителя и горячей воды прикладывает схему подключения в комплектации к агрегату. При подключении коммуникаций необходимо строго следовать инструкции

  Подготовительный период включает в себя:

  • Осмотр помещения для подтверждения возможности установки оборудования с использованием газа.
  • Составление договора на выполнение работ с приложением схемы подключения газового котла с логотипом Бакси и точно рассчитанной сметы. В нем должны быть указаны расценки на работы и стоимость закупаемых фирмой материалов для установки генератора тепловой энергии.
  • Очистка бывшей в употреблении системы отопления и горячего водоснабжения от минеральных отложений и загрязнений, осевших на стенках трубопроводов и приборов в процессе эксплуатации. Производится любым доступным химическим реагентом.
  • Прокладка коммуникаций к месту установки котла. К одноконтурным выводятся только линии отопления и газоснабжения, а к двухконтурным – ветки отопления, газоснабжения и водоснабжения.
  • Установка запорной арматуры на каждой линии связи. Они нужны для отключения агрегата в случае ремонта, аварии, замены.
  • Монтаж грязевого фильтра на обратку системы отопления. Требуется собрать минеральный осадок, который мог остаться после очистки и будет образовываться при нагревании воды.
  • Прокладка отдельной линии электропередач. Он используется для того, чтобы никакое другое электрическое оборудование не было подключено параллельно устройству, что создает опасность короткого замыкания с опасностью возгорания.

  Соединение систем связи производится с обязательным применением прокладок. Все работы должны выполняться в соответствии с сантехническими нормами.

  Оптимальное расположение электрической розетки относительно газового котла 30-50 см от корпуса. Его монтаж и прокладка ветки электроснабжения осуществляется в соответствии с ПУЭ. Кроме того, необходимо оборудование с использованием трехжильного кабеля с заземляющим проводом.

  Так как Бакси требует электроснабжения для работы водонагревателя и теплоносителя, то к месту установки котла необходимо проложить отдельную линию электропередач. Он должен проходить на расстоянии 30-50 см от корпуса

  В перечень мероприятий по установке котла входит:

  • Монтаж котла. Изготавливается на стене с достаточной для этого несущей способностью. Узел закрепляют анкерными болтами, при необходимости закрывают стену негорючей отделкой, если она выполнена из горючих материалов.
  • Подключение трубопроводов к котлу. Проводится по схеме, прилагаемой производителем к техпаспорту.
  • Сборка дымохода. Присоединение дымоходов к котлам Бакси осуществляется только с помощью крепежа, поставляемого производителем агрегата.

  К моделям турбин с закрытой камерой сгорания или обычной трубой, соединенной с трубой подачи воздуха к закрытой горелке. Первый вариант проще, но дороже в плане приобретения коаксиальной системы. Однако не факт, что установка двух каналов подачи воздуха и дымоудаления в конечном итоге обойдется дешевле.

  К атмосферным моделям с открытой камерой сгорания подключается обычный дымоход. Вывод продуктов переработки голубого топлива производится либо через стену в уличное пространство, либо в коллективную трубу многоквартирного дома.

  Дымоходы к газовым котлам с логотипом Бакси соединяются с помощью крепежных элементов, которые имеются в комплекте с устройством. Турбинные модели комплектуются коаксиальными типами дымоходов, атмосферные – обычными, которые рекомендуется дополнить конденсатосборниками

  Колена дымохода позволяют вывести этот воздуховод через стену в любом направлении. Отметим, что сквозь стены ведут в основном к многоэтажкам, этажность которых не превышает пяти уровней. В частных домах предпочтительнее строить вертикальные дымоходы.

  По завершении монтажных работ переходят к первому пуску и настройке.

  Пусконаладочные работы

  При первом пуске газовый котел и контуры, которые он обрабатывает, заполняются транспортируемой по ним средой. В отличие от большинства настенных моделей, способных нагревать в качестве теплоносителя только воду, агрегаты «Бакси» можно заправлять антифризом – водным раствором пропиленгликоля с антифризными добавками.

  Процесс работы котла и отопительного контура производится через патрубок, расположенный в нижней части агрегата. После заправки стравить воздух, затем, при необходимости, таким же образом восполнить объем охлаждающей жидкости.

  После подключения котла к коммуникационным веткам он и связанные с ним системы заполняются водой. Затем их подключают к электросети и открывают доступ к газу. Теперь вы можете настроить

  Вводу в эксплуатацию предшествуют следующие действия:

  • Проверка давления в системе. Оно должно соответствовать рекомендуемым значениям 1-1,5 бар.
  • Подключение котла к электросети.
  • Подача газа в камеру сгорания, для чего необходимо открыть желтый кран на входе газа перед котлом.

  Бывает, что при первом включении агрегат блокируется из-за наличия воздушных пробок в трубах. В случае с котлами Бакси нет необходимости прокачивать пробки вручную, система сама их удалит. Нужно только еще раз нажать кнопку пуска и удерживать ее 2 секунды, пока не сработает горелка.

  Рабочие параметры задаются с помощью электронной панели, расположенной на передней стороне котла. Для выбора режима отопления есть кнопка со стилизованным аккумулятором, для ГВС – кнопка с краном.

  Настройте работу газового котла Baxi по единому алгоритму:

  • Выберите кнопку, отвечающую за нагрев или подготовку санитарной воды.
  • Используйте кнопки +/- для установки соответствующего режима.
  • Нажмите кнопку питания, чтобы электронное управление запомнило установленный параметр.

  Если процедура выполнения задачи выполнена успешно, на дисплее отображается «MEM». Это значит, что котел будет работать, соблюдая именно эти настройки, пока пользователь не решит внести изменения.

  Основы настройки котла освоит совершенно несведущий в тонкостях исполнитель. Нужно просто выбрать функцию, а затем значение, увеличивая или уменьшая начальный показатель

  Нежелание запоминать только что выбранный параметр необходимо подтвердить нажатием кнопки «i». Система, принявшая отказ от изменений, сообщит об этом надписью на дисплее «ESC».

  Для того, чтобы выбрать и установить характеристики котла, кнопки удерживать 6 секунд. Для отображения текущей информации о работе агрегата на кнопку «i» нужно нажать 5 секунд. Если активирована функция «ИНФО», на дисплее отображается «А00», вместо которого появляется температура на выходе из котла с нагретым теплоносителем.

  Затем необходимо проверить динамическое значение давления газа на входе в газовую горелку. При потреблении магистрального топлива оно должно быть 20 мбар. При использовании баллонной смеси с преобладанием пропана величина динамического давления должна быть 37 мбар. Измерения проводятся путем подключения манометра к штуцеру газового клапана.

  Далее отрегулируйте максимальное и минимальное значения давления с помощью регулятора. В этом случае опять же используют газовый клапан, к патрубку которого подключают чувствительный манометр, фиксирующий изменения в мбар. Значения выбираются по данным, приведенным в таблице производителем. Они зависят от модели и типа газа, который будет перерабатываться котлом.

  Показатель давления газа регулируется самым простым способом — поворотом регулировочных винтов. Значение давления зависит от используемой газовой смеси.

  Предлагаемые потребителю газовые подогреватели теплоносителя и горячей воды от Бакси изначально настраивались на переработку магистрального газа. Если котел должен «работать» в автономной системе с группой баллонов или газгольдером, то перед выполнением всех вышеперечисленных настоек производится замена форсунок. А затем изменить напряжение на модуляторе с выбором параметра F02.

  Фотогалерея

  Фото

  Для того, чтобы заменить форсунки, нужно «добраться» до коллектора, расположенного внутри камеры сгорания. Для этого снимите наружную панель камеры сгорания

  После снятия передней панели с камеры сгорания получили доступ к газовой горелке. Его также необходимо снять, открутив два болта по бокам

  Изначально в газовый коллектор котлов Бакси вкручивались патрубки, предназначенные для подачи магистрального газа. Просто выкручиваем их из коллектора

  Вместо витых газовых форсунок устанавливаются новые, диаметр которых рекомендован производителем агрегата в зависимости от типа газовой смеси

  Шаг 1: Снятие передней панели камеры сгорания

  Шаг 2: Снятие газовой горелки

  Шаг 3: Отвинчивание форсунок основного газа

  Шаг 4: Вкручивание форсунок подачи смеси сжиженных газов

  Рекомендации по снижению эксплуатационных расходов

  Если все рабочие настройки произвести в соответствии с таблицей, данной производителем, то оборудование будет очень экономно потреблять энергию, вырабатывая необходимое тепло в необходимом для владельцев объеме.

  Для этого:

  • Для систем с радиаторами или термосифонами выбрать температуру теплоносителя на выходе из котла +60ºС. Повышать его стоит только в том случае, если при работе агрегата комфортного тепла в помещение не поступало.
  • Отрегулируйте температуру в соответствии с инструкциями производителя и назначением помещения. Для обогрева спален и других редко посещаемых помещений температуру нагрева можно выбрать ниже средней.
  • Не превышать температурный фон, рекомендованный производителями нагревательных приборов, включаемых в контур.
  • Используйте датчик внутренней и наружной температуры, определяющий повышение/понижение температуры. Соответствующий термостат самостоятельно запускает/останавливает котел по мере необходимости.
  • Установите температуру охлаждающей жидкости по часам с помощью таймера. Ночью, например, ее можно понизить на 3-5 ºС.

  Следует помнить, что повышая температуру в обрабатываемом помещении всего на 1º мы увеличиваем затраты сразу примерно на 6%.

  Чтобы постоянно не менять температурные параметры охлаждающей жидкости в осенне-весенний сложный период, лучше поставить уличный . Если вам не попалась подходящая модель или нет денег на покупку оригинала, собрать вот такую ​​самоделку можно здесь:

  Галерея изображений

  Фото

  Для изготовления уличного датчика, считывающего температуру наружного воздуха , вы можете купить обычный термистор NTC. В примере использован B57861-S-65-18 на 10 кОм 103 А40 с погрешностью 1%. Устройство установлено в пластиковый корпус от наушников для защиты от атмосферных явлений и завернуто в фольгу для защиты от нагревания солнцем

  Для того, чтобы вывести датчик, нужно просверлить отверстие в стене рядом с котлом. Термистор подключается к котлу витой парой

  С помощью графика, предоставленного корпорацией Baxi, нужно отрегулировать температуру теплоносителя по графику, отображающему ее оптимальные значения при разных показаниях термометра

  Датчик монтируется снаружи основной стены. Желательно для него найти место, не освещаемое прямым солнцем. Со стороны помещения отверстие, просверленное под кабель, слегка запенивают или закрывают пластиковой заглушкой

  Этап 1: Сборка самодельного уличного датчика

  Этап 2: Сверление стены наружу

  Этап 3: Настройка теплоносителя на наружную температуру

  Этап 4: Монтаж датчика наружной температуры

  В случае длительного отсутствия, котел должен быть отключен от электросети, но не должна отключаться система защиты от замерзания. Его отключают только на летний период, в течение которого отказываются от функции отопления, полностью отключая одноконтурную модель и переводя двухконтурную на подачу горячей воды.

  В целях экономии на отоплении не закрывайте батареи ширмами и тяжелыми шторами. Они прервут нормальную циркуляцию воздуха и заставят котел работать на полную мощность без видимой причины.

  Также производитель оборудования не рекомендует микропроветривание помещений, держа фрамуги постоянно приоткрытыми. Лучше открыть окно настежь и проветрить «залпом», чем долгое время искусственно занижать показания датчика комнатной температуры. Доказано на практике, что экономичнее.

  При использовании функции водоподготовки лучше изначально выбрать комфортную для использования температуру, не рассчитывая на смешивание в смесителе нагретой и холодной воды. Поверьте, благодаря такому решению тепловая энергия, вырабатываемая генератором, не будет потрачена зря. Кроме того, на внутренних стенках не будет оседать известковый налет.
