Подключение стабилизатора напряжения для дома схема подключения: Подключение стабилизатора напряжения | Статья

Содержание

Как подключить стабилизатор напряжения однофазный

Электроэнергия, поступающая к нам в квартиры, имеет свои стандарты. Например, для сети питания 220 вольт отклонение не должно превышать 10% от номинала. Такой разбег в величине напряжения не всегда благотворно сказывается на функционировании чувствительных электрических устройств бытового назначения, приборов освещения. Организации, поставляющие электроэнергию, применяют трансформаторы для линий питания, по которым приходит электрический ток к домам. При работе под нагрузкой линия выдает нижний предел напряжения. При дальнейшем возрастании нагрузки нормативный предел снижается, так как мощность подстанции исчерпывается. Также функционирует и сеть 380 В. Это объясняет режим работы установок в обычных условиях. Реально же снабжение электричеством домов зимой бывает намного хуже. Эту ситуацию можно исправить, применяя приборы, которые стабилизируют основные параметры электрического тока.

Стабилизаторы применяются в разных местах. Стоимость такого устройства небольшая, а его монтаж и подключение довольно простое, и позволяет произвести всю работу самостоятельно.

Определение типа защиты

В настоящее время имеются стационарные приборы, стабилизирующие напряжение, монтаж которых осуществляется на весь дом, а также переносные модели, которые могут обслужить всего несколько электрических устройств. Кроме этого, стационарные стабилизаторы бывают трехфазными, однофазными. Это зависит от условий использования. Подключения на 1-фазную и 3-фазную сеть имеют свои отличия. [one_half][/one_half][one_half_last][/one_half_last] В квартире или собственном доме лучше подключить 1-фазный стабилизатор возле распредщитка. Это дает возможность защиты всей сети от воздействия перегрузок. Поэтому, рассмотрим инструкцию по монтажу для 1-фазного устройства.

Выбор места монтажа

При самостоятельной установке вся ответственность ложится на вас, так как при неправильном монтаже прибор может выйти из строя, может произойти пожар и т.

д. Чтобы своими руками подключить стабилизатор напряжения в квартире, необходимо учесть некоторые советы:

  • Помещение выбирается сухим, проветриваемым, так как основной причиной неисправности становится наличие влаги в корпусе прибора.
  • При монтаже в нише, проверьте, насколько безопасны отделочные материалы на предмет горючести.
  • Нужно обеспечивать зазор между стенками и стабилизатором. Необходимо отступать на 10 см.
  • При настенном монтаже, проверьте, чтобы крепление выдержало массу настенного стабилизатора.

Подключение к сети

Самостоятельное подключение к сети стабилизатора не представляет большой сложности. На тыльной стороне устройства есть колодка с клеммами на пять разъемов. Чаще всего провода чередуются так: фаза и ноль, заземление, нагрузочные фаза и ноль. Для подключения нужно всего лишь сделать правильный выбор сечения кабеля.

Далее осуществляется самостоятельный монтаж. Схема подключения стабилизатора на 220 вольт:

Типы стабилизаторов

Когда вы решились установить стабилизатор, то необходимо выбрать и приобрести модель стабилизатора. Чтобы не запутаться с выбором оптимального варианта прибора, нужно знать, что все устройства выполняют подобную функцию, но имеют отличия по принципу действия. Для получения качественной энергии для дома подходят 2 типа приборов: Сервоприводное устройство, которое имеет схему сравнения, служащую для управления небольшим моторчиком. Он вращается в разных направлениях, и двигает бегунок, снимающий ток. В итоге на выходе получается стабильная величина напряжения 220 вольт. Достоинством такого устройства является плавное регулирование. Это дает возможность получения напряжения без перепадов. Релейное исполнение устройства стабилизации имеет свои отличия по принципу действия. В корпусе устройства находится трансформатор с клеммами.

Напряжение входа умножается на коэффициент, и подводится для каждого вывода. Электронные элементы управляют действием релейного блока, переключающего при необходимости выводы трансформатора. За счет этого на выходе стабилизатора получается напряжение 220 вольт. Отрицательным фактором таких устройств является появление небольших скачков напряжения, когда происходит переключение ступеней. Третьим типом стабилизаторов является электронный прибор. Он относится к дорогостоящим приборам, хотя его принцип действия мало чем отличается от релейного устройства. У него вместо реле работает электронный ключ, переключающий выводы трансформатора, на тиристорах.

Ступени стабилизатора

Все варианты стабилизаторов имеют несколько ступеней работы. От их числа зависит качество выдаваемого напряжения. Для понимания работы ступеней рассмотрим пример. Когда подается напряжение 220 вольт нормального значения, то прибор прогоняет его по схеме без изменений. Когда напряжение падает до предельных значений, то электронный ключ, либо реле подключают 1-ю ступень, а на выходе появляется стабильное напряжение 220 вольт. Последующее падение напряжения принуждает стабилизатор переключиться на другие ступени, которые позволят ему выдать необходимые 220 вольт. Когда ступеней уже не хватает, то стабилизатор не сможет повысить напряжение. Чем больше число ступеней, тем шире его интервал регулировки напряжения. Советы по подключению стабилизатора напряжения:

  1. Перед монтажом всегда отключайте питание сети в электрическом щите.
  2. Подключите вспомогательную защиту прибора в виде автоматического выключателя и устройства защитного отключения. Это продлевает срок его работы. Монтировать автоматику целесообразно за счетчиком, но перед защитой.
  3. Электрическая сеть бытового назначения должна иметь контур заземления. Монтаж стабилизатора без заземления запрещается согласно правилам электробезопасности.
  4. Монтаж стабилизирующего устройства в доме до счетчика запрещен. Оптимальным вариантом установки стабилизатора будет выполнение его по вышеуказанной схеме.
  5. Запрещается подключать стабилизатор сразу после заноса его с мороза в квартиру. Внутри корпуса скапливается конденсат, который может сильно повредить устройство при включении, и сократить срок службы. На улице также запрещается его установка.
  6. Стабилизатор небольшой мощности до 5 киловатт подсоединяется прямо к розетке. Этот способ приемлем для гаражных условий, дачного дома. Иногда осуществляют установку переносного стабилизатора отдельно для цифровой техники, например, на компьютер, телевизор и т. д.

Для трехфазной сети 380 вольт стабилизатор подключают на каждую фазу по одному устройству, соединяя их схемой «звезды». Этим способом достигается экономия денежных средств на покупке устройств, а также на его обслуживании и ремонте, так как 3-фазное устройство намного дороже.

  • После монтажа нужно проконтролировать правильность соединений и монтажа. Для этого подключают автоматы ввода в распредщите. Треск, гудение, искрение не допускаются. Если таких признаков нет, то подключение стабилизатора напряжения выполнено правильно.
  • Не допускается подключать стабилизатор на нагрузку, превышающую мощность прибора. Резерв его мощности должен быть не менее 30%.
  • Правильная схема установки чаще всего изображается на корпусе устройства. Сначала нужно ориентироваться на эту схему. Если такой схемы нет, то оптимальным вариантом являются данные рекомендации. Популярные модели стабилизаторов подключают именно таким образом.

Каждый год необходимо осуществлять проверку надежности соединений проводки в клеммниках, при необходимости подтягивать их затяжку.

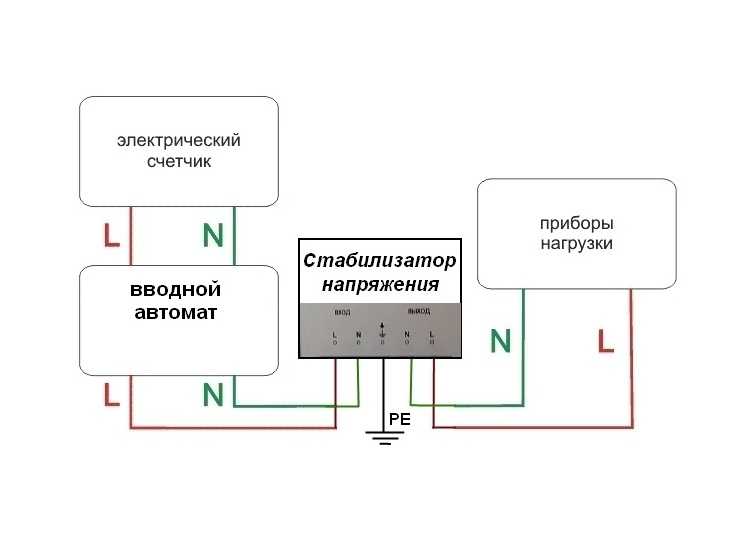

Пример подключения стабилизатора

Домашний счетчик, после него два автомата.

Верхний выключатель отключает фазу, другой – ноль. Один провод поступает на дом, а другой на летнюю кухню.

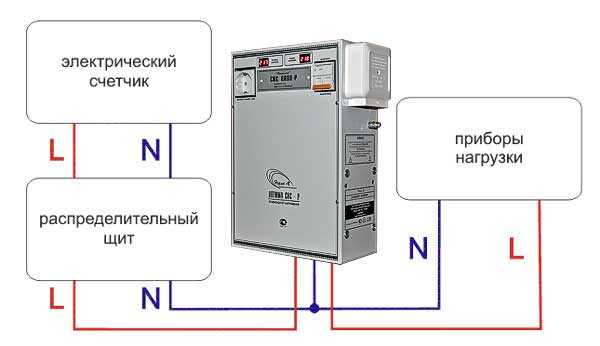

Схем подключения

Открываем крышку клеммника стабилизатора: Выполняем подключение стабилизатора согласно схеме. Стабилизатор стоит за стеной, поэтому имеется отверстие, через которое проходят четыре провода: фаза для стабилизатора, ноль для него же, ноль для квартиры, фаза тоже в квартиру. Еще раз контролируем правильность соединений и включаем питание. На дисплее показывается напряжение и ток на выходе.

Схемы 3-фазных нагрузок через 1-фазные стабилизаторы

Устройства, применяемые в быту, расходуют меньше энергии, чем промышленные образцы. Поэтому для нормальных свойств сети можно использовать три равных по характеристикам стабилизатора напряжения, которые соответствуют нагрузке для 1-фазной линии.

Если они применяют разделение нуля, то для их монтажа подходит такая схема: По этой схеме для наглядности шина провода защиты РЕ не указана, а соединение стабилизаторов к ней выполнено упрощенно. Рабочий нулевой провод после защит, находящихся в распредщитке дома, разделяется на клеммы вывода каждого стабилизатора. Его шина создается путем параллельного соединения клемм выхода всех трех устройств. Нули ко всем нагрузкам подходят жилами проводов от этой шины. Клемма фазы, которая входит в каждый стабилизатор, подключается к своим клеммам защитного устройства, выходная клемма с группой автоматов, подающих питание на потребители. Если объединить рабочие отходящие и входящие нули, то это делает схему проще. Но у отдельных моделей такой способ нарушает некоторые алгоритмы управления при возникновении аварии. Поэтому изготовители осуществляют такое разделение. На схеме изображено подключение аналогичных стабилизаторов к 3-фазным нагрузкам.
Все схемы показаны для ознакомления с принципом действия стабилизаторов напряжения. Поэтому на схеме не изображаются устройства коммутации, распредкоробки и другие устройства. https://www.youtube.com/watch?v=Yw2oGtb7Gq0

Подключение стабилизатора напряжения и установка своими руками

  • Статья
  • Видео

Когда мы рассказывали об устройствах защиты сети от перенапряжения, особое внимание было уделено бесперебойникам и данным устройствам. Автоматические стабилизаторы могут использоваться где угодно: в квартире, частном доме и даже на даче. Стоимость устройств не слишком велика, а установка и подключение стабилизатора напряжения своими руками не представляет ничего сложного. Далее мы как раз поговорим о том, как самостоятельно установить и подключить защитную аппаратуру на весь дом либо квартиру, предоставив пошаговую инструкцию по монтажу!

  • Шаг 1 – Определяемся с типом защиты
  • Шаг 2 – Выбираем место установки
  • Шаг 3 – Производим подсоединение к электросети

Шаг 1 – Определяемся с типом защиты

На сегодняшний день существуют стационарные стабилизаторы напряжения, установка которых производится на весь дом и мобильные модели, которые способны обслуживать один либо несколько отдельных электроприборов. Помимо этого стационарное оборудование может быть трехфазным либо однофазным, в зависимости от условий применений. Подключение своими руками в этом случае имеет свои отличия: то ли Вы будете подсоединять прибор к 220 В, то ли к 380.

Как правило, в частных домах и квартирах правильнее всего будет подключить однофазный стабилизатор напряжения к сети возле распределительного щитка, что позволит защищать всю сеть от перегрузок. Именно поэтому инструкция по подключению будет предоставлена для однофазного стационарного электроприбора.

Шаг 2 – Выбираем место установки

При установке своими силами дела обстоят куда сложнее, т.к. если Вы неправильно установите корпус в доме, может произойти в лучшем случае выход защитного прибора из строя, не говоря уже о таких последствиях, как пожар.

Итак, чтобы самому установить стабилизатор напряжения в помещении, учитывайте следующие рекомендации:

  • комната должна быть сухой и хорошо вентилируемой, т.к. одной из главных причин поломки устройства является появление конденсата внутри корпуса;
  • при установке изделия в нише, позаботьтесь о том, чтобы отделочные материалы были пожаробезопасные – кирпич, бетон, металл либо стеклотекстолит;
  • соблюдайте воздушный зазор между корпусом техники и стенками, со всех сторон отступ должен быть не меньше, чем 10 см;
  • если Вы решите установить стабилизатор напряжения на стене своими руками, позаботьтесь, чтобы подставка (либо анкера) смогла выдержать вес настенного корпуса.

Рекомендуем также просмотреть наглядную видео инструкцию по установке и подключению аппарата на стене в доме:

Как правильно осуществить монтаж

Шаг 3 – Производим подсоединение к электросети

На самом деле самостоятельно подключить стабилизатор напряжения к сети в доме довольно просто. Сзади устройства находится клеммная колодка на 5 разъемов. Обычно очередность подключения проводов следующая (слева направо): вводные фаза и ноль, заземление, фаза и ноль, идущие на нагрузку. На фото ниже Вы можете увидеть расположение разъемов:

Все, что Вам нужно, правильно выбрать сечение кабеля по мощности и току, после чего произвести монтаж своими руками, согласно схеме (для однофазного устройства):

Требования и рекомендации к подключению стабилизатора напряжения своими руками:

  1. Обязательно перед электромонтажными работами отключите электроэнергию на вводном щитке.
  2. Дополнительно защитите изделие автоматическим выключателем и УЗО, что продлит его срок службы. Установить автоматику рекомендуется после счетчика, но перед защитой от перенапряжения.
  3. Бытовая электросеть обязательно должна иметь заземляющий контур. Производить подключение без заземления запрещается из соображений электробезопасности.
  4. Установка стабилизатора напряжения в доме перед счетчиком запрещается, и добиться размещения защиты до прибора учета электричества очень сложно. Лучше производить монтаж так, как показано на схеме выше.
  5. Нельзя производить подключение аппарата сразу же после того, как Вы занесете его с мороза в дом. Пусть электроника «отойдет» и весь конденсат внутри испариться, иначе, как мы уже говорили Выше, срок службы устройства резко сократится. Сюда же можно отнести запрет на подключение изделия на улице.
  6. Защита, мощностью менее 5 кВт подключается напрямую к розетке. Такой вариант идеально подходит для гаража, загородного дома и дачи. Некоторые производят установку мобильного стабилизатора напряжения отдельно на компьютер, телевизор, котел, кондиционер, генератор либо стиральную машину, что позволяет защитить только определенный вид бытовой техники.
  7. Если Вам нужно подключить устройство защиты от перенапряжения в трехфазной сети, лучше купите три однофазных аппарата на 220в и подключите их по схеме звезда, чем один на 380 Вольт. Так Вы сэкономите деньги не только на покупке стабилизатора, но и на его ремонте (отремонтировать однофазное устройство на порядок дешевле, нежели трехфазное).
  8. После электромонтажных работ проверьте правильность подключения и установки, включив вводные автоматы на распределительном щите. Если ничего не гудит, не трещит и не искрит, значит, Вы все сделали правильно.
  9. Запрещается подключать устройство к нагрузке большей мощности. Запас мощности защиты должен составлять от 20 до 30%.
  10. Правильная схема монтажа обычно обозначена на корпусе продукции. В первую очередь ориентируйтесь на нее, но если подсказка от производителя отсутствует, рекомендуем производить подсоединение согласно данной инструкции. Все популярные модели (от фирм Ресанта, Лидер) следует подключить именно по этой технологии.

Вот и вся технология установки и подключения стабилизатора напряжения своими руками. Как Вы видите, ничего сложного нет, главное учитывать все требования и рекомендации. Напоследок хотелось бы отметить, что ежегодно Вы должны проверять надежность соединения проводов в клеммной колодке и при необходимости подтягивать винтики.

Также читают:

  • Какие бывают стабилизаторы напряжения
  • Как подключить датчик движения для освещения
  • Конструкция синхронного ограничителя напряжения

Как правильно осуществить монтаж

Как подключить регулятор напряжения? |HUIMULTD


ВВЕДЕНИЕ:

Функция выпрямителя или твердотельного реле/модуля выпрямления заключается в преобразовании мощности переменного тока в мощность постоянного тока. Выпрямленное твердотельное реле/модуль со встроенным управляемым транзистором может также использоваться в качестве электронного переключателя в дополнение к функции выпрямления.
В этой статье вы узнаете, как подключить регулятор напряжения MGR/mager или модуль регулирования напряжения.

Вы можете быстро перейти к интересующим вас главам через Каталог внизу и Quick Navigator в правой части браузера.

СОДЕРЖАНИЕ



§1. Как подключить однофазный регулятор напряжения переменного тока

§2. Как подключить трехфазный регулятор напряжения переменного тока

§3. Как подключить модуль управления напряжением переменного тока

§1. Как подключить однофазный регулятор напряжения переменного тока

1.1 Потенциометр, тип

Серия MGR-R

Этот тип однофазного регулятора напряжения переменного тока с потенциометром имеет стандартный корпус (прямоугольной формы) с четырьмя клеммами. Port1 и Port2 — это выходные клеммы, которые соединяют однофазный источник питания переменного тока и нагрузку; Port3 и Port4 являются входными сигнальными клеммами, к которым подключается потенциометр. Угол проводимости тиристора можно изменить, отрегулировав потенциометр, чтобы отрегулировать выходное напряжение для достижения цели регулирования и контроля напряжения нагрузки.

Примечание. Перед установкой и использованием убедитесь, что характеристики (такие как входной ток, входное напряжение, выходной ток, выходное напряжение и т. д.) регулятора напряжения соответствуют требованиям приложения.

Серия MGR-HVR

Этот тип однофазного регулятора напряжения переменного тока потенциометрического типа использует промышленный корпус (в форме длинной полосы) с четырьмя клеммами, подходящий для требовательных приложений, таких как промышленные и коммерческие приложения. Выходные клеммы подключены к однофазному источнику переменного тока и нагрузке; клеммы входного сигнала подключены к потенциометру. Угол проводимости тиристора можно изменить, отрегулировав потенциометр, чтобы отрегулировать выходное напряжение для достижения цели регулирования и контроля напряжения нагрузки.

Примечание. Перед установкой и использованием убедитесь, что характеристики (такие как входной ток, входное напряжение, выходной ток, выходное напряжение и т. д.) регулятора напряжения соответствуют требованиям приложения.

1.2 Тип аналогового сигнала (непрерывное напряжение)

Серия MGR-1VD

Однофазный регулятор напряжения переменного тока этого типа имеет стандартный корпус (прямоугольной формы) с четырьмя клеммами. Port1 и Port2 — это выходные клеммы, которые подключают однофазный источник питания переменного тока и нагрузку; Port3 и Port4 являются входными сигнальными клеммами, к которым подключается аналоговое управляющее сигнальное устройство. Сигнал управления представляет собой аналоговое постоянное напряжение, разделенное на три типа: тип E: 0–5 В постоянного тока, тип F: 0–10 В постоянного тока, тип G: 4–20 В постоянного тока. Угол проводимости тиристора можно изменить, отрегулировав аналоговый сигнал, чтобы отрегулировать выходное напряжение для достижения цели регулирования и контроля напряжения нагрузки.

Примечание. Перед установкой и использованием убедитесь, что характеристики (такие как входной ток, входное напряжение, выходной ток, выходное напряжение и т. д.) регулятора напряжения соответствуют требованиям приложения.

1.3 Тип цифрового сигнала (тип импульсного напряжения)

Серия MGR_DV

Однофазный регулятор напряжения переменного тока этого типа имеет стандартный корпус (прямоугольной формы) с четырьмя клеммами. Port1 и Port2 — это выходные клеммы, которые подключают однофазный источник питания переменного тока и нагрузку; Порт 3 и порт 4 являются входными сигнальными клеммами, к которым подключаются цифровые управляющие сигнальные устройства, такие как ПЛК и регулятор напряжения. Сигналом управления является импульсное напряжение (мутантное и прерывистое). Угол проводимости тиристора можно изменить, отрегулировав импульсный сигнал, чтобы отрегулировать выходное напряжение для достижения цели регулирования и контроля напряжения нагрузки.

Примечание. Перед установкой и использованием убедитесь, что характеристики (такие как входной ток, входное напряжение, выходной ток, выходное напряжение и т. д.) регулятора напряжения соответствуют требованиям приложения.

1.4 Внешний трансформатор, тип

Серия MGR-EUV

Этот вид однофазного регулятора напряжения переменного тока с внешним трансформатором имеет стандартный корпус (прямоугольной формы). Port1 и Port2 — это выходные клеммы, которые подключают однофазный источник питания переменного тока и нагрузку; коричневый и красный кабели подключены к внешнему трансформатору 18 В переменного тока. Сигнал управления можно разделить на сигнал автоматического управления (тип E: 0–5 В постоянного тока, тип F: 0–10 В постоянного тока, тип H: 1–5 В постоянного тока, тип G: 4–20 мА) и сигнал ручного управления (потенциометр). Типы E, F, H имеют функцию ручного управления, а тип G — нет. Угол проводимости тиристора можно изменить, отрегулировав входной управляющий сигнал, чтобы отрегулировать выходное напряжение для достижения цели регулирования и управления напряжением нагрузки.

Примечание. Перед установкой и использованием убедитесь, что характеристики (такие как входной ток, входное напряжение, выходной ток, выходное напряжение и т. д.) регулятора напряжения соответствуют требованиям приложения.

§2. Подключение трехфазного регулятора напряжения переменного тока

2.1 Простой тип

Серия MGR-SCR3_LA

Этот вид трехфазного регулятора напряжения переменного тока простого типа использует простой корпус (или простую сборку) с базовой функцией регулирования напряжения, и он дешевле обычного типа. Порты A1, B1, C1 подключены к трехфазной сети переменного тока; Порты А2, В2, С2 подключены к нагрузке. CON и COM подключены к сигнальному устройству управления. Сигнал управления можно разделить на тип E: 0–5 В постоянного тока, тип F: 0–10 В постоянного тока и тип G: 4–20 мА. +5VDC — это внутреннее питание, которое генерируется самим регулятором. Угол проводимости тиристора можно изменить, отрегулировав входной управляющий сигнал, чтобы отрегулировать выходное напряжение для достижения цели регулирования и управления напряжением нагрузки.

Примечание. Перед установкой и использованием убедитесь, что характеристики (такие как входной ток, входное напряжение, выходной ток, выходное напряжение и т. д.) регулятора напряжения соответствуют требованиям приложения.

2.2 Обычный тип

Серия MGR-SCR_LAH

Этот тип трехфазного регулятора напряжения переменного тока нормального типа использует обычный корпус (или расширенную сборку), с возможностью адаптации к сложным условиям работы, и он имеет больше функций, чем простой тип . Порты R, S, T подключены к трехфазному источнику питания переменного тока; Порты U, V, W подключаются к нагрузке. CON и COM подключены к сигнальному устройству управления. Сигнал управления можно разделить на тип E: 0–5 В постоянного тока, тип F: 0–10 В постоянного тока и тип G: 4–20 мА. +5VDC — это внутреннее питание, которое генерируется самим регулятором. Угол проводимости тиристора можно изменить, отрегулировав входной управляющий сигнал, чтобы отрегулировать выходное напряжение для достижения цели регулирования и управления напряжением нагрузки.

И следующая дополнительная функция:
1) Регулируемый диапазон выходного напряжения: максимальное выходное значение и минимальное выходное значение выходного напряжения можно отрегулировать с помощью BIAS.
2) Многофункциональный светодиодный индикатор состояния: PL загорается, когда регулятор напряжения подключен к трехфазной сети переменного тока 380 В и включен; IN загорается при передаче сигнала контроля температуры от терморегулятора; OUT будет гореть, когда регулятор напряжения подключен к нагрузке и стабильно работает; FB загорается при перегорании предохранителя.

Примечание. Перед установкой и использованием убедитесь, что характеристики (такие как входной ток, входное напряжение, выходной ток, выходное напряжение и т. д.) регулятора напряжения соответствуют требованиям приложения.


§3. Подключение модуля управления напряжением переменного тока

3.1 Модуль регулятора напряжения с фазовым сдвигом однофазного переменного тока

Серия MGR-DTYF

Этот тип модуля регулятора напряжения с фазовым сдвигом однофазного переменного тока имеет замкнутый контур (отрицательная обратная связь) по напряжению. система регулирования, которая может эффективно стабилизировать напряжение нагрузки. Port1 и Port2 подключены к однофазному источнику питания переменного тока; Port3 и Port4 подключены к нагрузке. Клеммная колодка подключается к управляющему сигнальному устройству. Сигнал управления можно разделить на сигнал автоматического управления (тип E: 0–5 В постоянного тока, тип G: 4–20 мА) и сигнал ручного управления (потенциометр). Угол проводимости тиристора можно изменить, отрегулировав входной управляющий сигнал, чтобы отрегулировать выходное напряжение для достижения цели регулирования и управления напряжением нагрузки.

Примечание. Перед установкой и использованием убедитесь, что характеристики (такие как входной ток, входное напряжение, выходной ток, выходное напряжение и т. д.) регулятора напряжения соответствуют требованиям приложения.

3.2 Модуль регулятора напряжения переменного тока с полной изоляцией

Серия MGR-DT

Этот модуль регулятора напряжения переменного тока с полной изоляцией имеет светодиодный индикатор состояния. Port3 и Port4 подключены к однофазному источнику питания переменного тока; Port1 и Port2 подключены к нагрузке. Входные клеммы подключены к управляющему сигнальному устройству. Сигнал управления можно разделить на сигнал автоматического управления (тип E: 0–5 В постоянного тока, тип F: 0–10 В постоянного тока, тип H: 1–5 В постоянного тока, тип G: 4–20 мА) и сигнал ручного управления (потенциометр). Типы E, F, H имеют функцию ручного управления, а тип G — нет. Угол проводимости тиристора можно изменить, отрегулировав входной управляющий сигнал, чтобы отрегулировать выходное напряжение для достижения цели регулирования и управления напряжением нагрузки.

Примечание. Перед установкой и использованием убедитесь, что характеристики (такие как входной ток, входное напряжение, выходной ток, выходное напряжение и т. д.) регулятора напряжения соответствуют требованиям приложения.

Рисунок 3.2A: Принципиальная схема модуля регулятора напряжения переменного тока типа 220 В переменного тока, номинальное рабочее напряжение 220 В переменного тока

Рисунок 3.2B: Принципиальная схема модуля регулятора напряжения переменного тока типа 380 В переменного тока, номинальное рабочее напряжение 380 В переменного тока

Рисунок 3.2C: Полупериодный тип Принципиальная схема модуля регулятора напряжения переменного тока, номинальное рабочее напряжение 220 В переменного тока или 380 В переменного тока, форма выходного сигнала — полуволна

Рисунок 3.2D: Принципиальная схема модуля регулятора напряжения переменного тока ручного типа, типы E, F, H могут управляться вручную, а тип G – нет

Этот трехфазный модуль регулятора напряжения переменного тока с полной изоляцией использует TB-3 в качестве источника питания синхронного напряжения 18 В переменного тока. Порты N, R, S, T синхронного трансформатора ТБ-3 подключены к трехфазной сети переменного тока; Порты r1, r2, s1, s2, t1, t2 ТБ-3 подключаются к портам r1, r2, s1, s2, t1, t2 модуля регулятора. Клеммная колодка подключается к управляющему сигнальному устройству. Сигнал управления можно разделить на сигнал автоматического управления (тип E: 0–5 В постоянного тока, тип F: 0–10 В постоянного тока, тип H: 1–5 В постоянного тока, тип G: 4–20 мА) и сигнал ручного управления (потенциометр). Типы E, F, H имеют функцию ручного управления, а тип G — нет. Угол проводимости тиристора можно изменить, отрегулировав входной управляющий сигнал, чтобы отрегулировать выходное напряжение для достижения цели регулирования и управления напряжением нагрузки.

Примечание. Перед установкой и использованием убедитесь, что характеристики (такие как входной ток, входное напряжение, выходной ток, выходное напряжение и т. д.) регулятора напряжения соответствуют требованиям приложения.

Рисунок 3.3A: Сигнал автоматического управления

Рисунок 3. 3B: Сигнал ручного управления, типы E, F, H могут управляться вручную, а тип G не может декабрь 2021 г.

Est Время считывания: 11 минут

Вы когда-нибудь замечали, как мерцают огни в вашем помещении, даже если они новые?

Ваши двигатели, как обычно, нуждаются в большем количестве обслуживания и замены?



Это также пятый специалист, к которому вы обращались по поводу вашего оборудования, но ваше оборудование было заменено месяц назад, и оно совершенно новое.



Вы проверили свои электрические схемы и конструкцию – как ни странно, с вашей проводкой все в порядке. Вам знакомо?



В этом случае возможно сильное падение напряжения. Сильные перепады напряжения возникают, когда напряжение в конце участка кабеля ниже, чем в начале.



Поскольку провода любой длины и размера имеют сопротивление, прохождение тока через сопротивление прямой цепи (постоянного тока) вызовет падение напряжения. Сопротивление и реактивное сопротивление будут увеличиваться по мере увеличения длины провода, поэтому падение напряжения является проблемой в местах с длинными кабелями, например, в больших зданиях или на фермах.



Чрезмерное падение напряжения, если с ним не обращаться осторожно, приведет к низкому напряжению питания вашего оборудования, что приведет к неправильной работе или прекращению работы вашего оборудования, что приведет к его повреждению. Падение напряжения также приводит к нагреву соединения с высоким сопротивлением, что может привести к пожару.



Несмотря на то, что существует множество решений для устранения перепадов напряжения, может быть сложно найти то, которое наилучшим образом соответствует нагрузкам вашего оборудования. Если не обращаться должным образом, ваше оборудование пострадает, что будет стоить вам много времени и денег.



Если вы читаете это сейчас, скорее всего, вы все еще пытаетесь решить, какие решения могут решить ваши проблемы с падением напряжения. Но не волнуйтесь, мы здесь, чтобы помочь.



Будьте готовы попрощаться с перепадами напряжения, поскольку мы представляем вам 5 типов решений, которые вы можете использовать для своих операционных нужд. Мы рекомендуем вам потратить время на изучение этого списка, прежде чем принять решение.

Давайте погрузимся!

Компенсатор падения напряжения

Известные тем, что они используются в длинных электрических кабелях, компенсаторы падения напряжения можно найти на полях для гольфа, а также в радиовещании и телекоммуникациях.

Итак, как компенсаторы падения напряжения преодолевают падение напряжения? С компенсаторами падения напряжения, установленными на конце кабеля, где падение напряжения является самым высоким, он будет контролировать и регулировать напряжение, чтобы гарантировать, что ваше выходное напряжение постоянно поддерживается на уровне менее 1% от номинальных значений напряжения — в соответствии с британскими правилами для электротехники. Установка не более 4%.

Другими словами, вы обезопасите себя от неприятностей, если будете делать электропроводку самостоятельно, если местные власти проведут проверку вашего проекта.



Вы также сэкономите деньги на кабелях, поскольку компенсаторы падения напряжения позволяют уменьшить размер и количество силовых кабелей, необходимых для преодоления значений падения напряжения. Установки с силовыми кабелями меньшего сечения также становятся более удобными и экономичными.



Компенсаторы падения напряжения идеально подходят для вас, если ваш проект состоит из длинных кабелей и вы хотите сэкономить на замене кабелей, чтобы компенсировать падение напряжения.

Компенсаторы падения напряжения бывают двух типов: однофазные серии CVC и трехфазные серии CVC-3P.



Чтобы узнать больше, просто нажмите  здесь !

Трансформатор переменного тока

Если ваша деятельность заключается в тестировании контроля качества или управлении цепями ламп, работающими двигателями и другим электрическим оборудованием с различным напряжением, то лучшим выбором для выполнения работы являются регулируемые трансформаторы.



Регулируемые трансформаторы помогают контролировать электрическое напряжение – если напряжение в сети переменного тока неправильное, поворот регулируемого трансформатора помогает скорректировать напряжение с помощью его скользящей щетки. Получая напряжение переменного тока, отличное от нормального 120/240 В, в большинстве операций это помогает вам тестировать ваши устройства при разных напряжениях и разных двигателях, а также другое электрооборудование при разных напряжениях.

Результат? Меньше выгораний, другими словами, вы сможете продлить и максимизировать срок службы вашего оборудования и двигателей, что позволит вам пользоваться преимуществами гораздо меньших затрат на техническое обслуживание.



Несмотря на то, что регулируемые трансформаторы имеют жесткое расположение катушки и внутренних компонентов, они обеспечивают низкий рабочий крутящий момент, поэтому выходное напряжение можно регулировать в диапазоне нуля или выше линейного напряжения, в зависимости от ваших операций.



Использование регулируемого трансформатора помогает не только регулировать напряжение, но и контролировать температуру нагревателя или духовки, чтобы обеспечить более равномерный нагрев и предотвратить перегорание оборудования.

Чтобы узнать больше о переменных трансформаторах, перейдите по ссылке здесь !

Система статических источников бесперебойного питания (ИБП)

В связи с растущими тенденциями, такими как цифровизация и большие данные, которые оказывают серьезное влияние на потоки глобального бизнеса, возрастает потребность в оборудовании для защиты электропитания, которое помогает поддерживать постоянный поток питание для рабочих площадок, центров обработки данных и медицинских учреждений, чтобы оставаться в рабочем состоянии.



Миллионы долларов могут быть потеряны за каждый час простоя технологических систем, поэтому для предотвращения таких катастроф, связанных с отключением электроэнергии, существуют такие устройства защиты электропитания.



Если вы ищете решение, которое поможет вам сэкономить миллионы долларов, когда речь идет о вашем производстве, а также о ваших эксплуатационных расходах, не ищите ничего, кроме инвестиций в статические системы ИБП.

Статические системы ИБП

помогают создать мост между сетью и генератором, чтобы обеспечить плавный переход от одного источника питания к другому, сокращая время простоя, обеспечивая непрерывное питание для ваших операций даже в случае отключения. Хотя есть несколько вариантов на выбор, важно отметить различия в статических системах ИБП.



Существует два основных типа статических систем ИБП: Offline (линейно-интерактивные) и Online, статические системы ИБП с двойным преобразованием.

АВТОНОМНЫЕ (ЛИНЕЙНО-ИНТЕРАКТИВНЫЕ) СИСТЕМЫ ИБП

Изображение предоставлено: ИБП Riello

Автономная (линейно-интерактивная) статическая система ИБП обеспечивает самый базовый уровень защиты электропитания. При наличии основного источника питания на выходе ИБП имеется встроенный фильтр электромагнитных/радиочастотных помех, который защищает нагрузку от скачков напряжения и переходных процессов, устанавливая пиковые напряжения на предопределенные уровни.



Если основной источник питания выходит из строя или колеблется за пределами рабочего диапазона ИБП, реле подключает нагрузку к выходу инвертора, что приводит к времени переключения 4-8 мс. При нормальной работе как выходное напряжение, так и частота будут отслеживать входное напряжение и частоту.



Обратите внимание, что автономные статические ИБП предназначены только для защиты небольших некритических приложений мощностью менее 1 кВА от кратковременного отключения питания.

ОНЛАЙН СИСТЕМЫ ИБП С ДВОЙНЫМ ПРЕОБРАЗОВАНИЕМ

Изображение предоставлено: FS Community

Онлайн-системы ИБП — это выбор для критически важных приложений, таких как чувствительное электронное оборудование, поскольку они обеспечивают «бесперебойное» переключение в случае любого сбоя основного источника питания.



Онлайн-система ИБП использует метод «двойного преобразования» (как следует из названия), при котором входной переменный ток преобразуется в постоянный через аккумуляторную батарею (или группы батарей) и преобразуется в 230 В для питания электрооборудования.



В онлайн-системе ИБП входной переменный ток заряжает источник батареи, который обеспечивает питание выходного инвертора, поэтому сбой входного переменного тока не приведет к активации переключателя. Другими словами, выпрямитель отключится от цепи, а батарея будет поддерживать постоянную мощность.



При восстановлении питания выпрямитель возобновит работу с нагрузкой и зарядит батареи, хотя зарядный ток будет ограничен для предотвращения перегрева выпрямителем батарей.

Они надежны в большинстве электрических операций, так как защищают наиболее важное оборудование каждый час, каждый день.

Кондиционер линии электропередачи

Активные стабилизаторы напряжения, известные как кондиционеры линии электропередачи, представляют собой устройство, используемое для защиты чувствительных нагрузок путем сглаживания колебаний напряжения, таких как скачки, переходные процессы и электрические помехи. Кондиционеры линии электропередач могут быть электронными или трансформаторными.



Кондиционеры для линий электропередач также используются для преодоления провалов напряжения, поддержания безотказной работы, производительности и защиты от разрушительных электрических помех.



Если ваша работа состоит из радиоприемников, офисов, электроинструментов и кондиционеров, самым безопасным вариантом будет кондиционер линии электропередач.

Предназначенные для повышения качества электроэнергии для оборудования электрической нагрузки, кондиционеры линии электропередач также обеспечивают напряжение до надлежащего уровня, что позволяет оборудованию нагрузки функционировать должным образом.



Несмотря на то, что термин «кондиционер линии электропередач» часто используется неправильно, вы должны попытаться понять проблемы с электроснабжением, с которыми вы сталкиваетесь. Если ваше оборудование испытывает менее распространенные электрические помехи, лучшим выбором будет «кондиционер линии электропередач».



Однако, если вы испытываете колебания и скачки напряжения, автоматический регулятор напряжения (АРН) будет подходящим решением для ваших операций, о котором мы поговорим в следующем пункте.

Автоматический регулятор напряжения (АРН)

Автоматические регуляторы напряжения (АРН) — это решения, позволяющие поддерживать постоянный уровень напряжения для электрооборудования, требующего стабильного и надежного электропитания.

Если регулирование напряжения не может быть достигнуто даже путем изменения размера проводника или источника, то вам пора приобрести АРН. АРН помогают регулировать колебания и аномалии напряжения, чтобы ваше оборудование получало постоянное и надежное питание.

По схеме сервоэлектронного автоматического регулятора напряжения (АРН) мы поймем принцип работы АРН. Отмечено, что выходное напряжение также поступает от повышающе-понижающего трансформатора. С повышающе-понижающим трансформатором машина будет получать стабильное напряжение после коррекции от моторизованного регулируемого трансформатора.

Когда сервоэлектронная схема AVR получает нерегулируемое входное напряжение, микропроцессоры в электрических цепях запускают драйвер двигателя, активируя серводвигатель. Затем вал серводвигателя перемещается по обмоткам трансформатора, автоматически регулируя значение напряжения до заданного предела почти мгновенно. Затем регулируемое напряжение будет подаваться через вторичную обмотку повышающе-понижающего трансформатора, а затем подаваться на используемые механизмы или приборы.



При трехфазном питании серводвигатель АРН соединен с 3 автотрансформаторами для процесса коррекции напряжения.



Несмотря на то, что универсального решения для преодоления перепадов напряжения не существует, лучше всего определить свои операции, а также электрические схемы, чтобы вы лучше понимали, какое решение по напряжению лучше всего подходит. твои нужды.



Теперь, когда у вас есть хорошие знания о том, какие решения напряжения помогут решить проблемы с падением напряжения, вы готовы создать плавную и эффективную электрическую систему.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
