Обвязка насосной станции

Надеемся, что ознакомившись с этой несложной инструкцией, Вам не составит труда подключить насосную станцию самостоятельно или проконтролировать работу тех, кто занимается ее монтажом.

Обвязка насосной станции.

Насосные станции могут работать в нескольких направлениях:

— Подача воды из скважины или колодца

— Подача воды из накопительной емкости

— Повышение давления в трубопроводе

Несмотря на разнообразные варианты использования, монтаж (или обвязка) этого насосного оборудования во всех этих случаях схож.

Выбор места размещения

Первое, что необходимо сделать- это определить место, где будет располагаться насосная станция. Оно может быть как внутри дома, так и снаружи (например, кессон).

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду).

Все дело в том, что максимальная глубина подъема насосных станций — 8−9 метров.

Глубина всасывания — расстояние от зеркала воды, до насоса. Подающий трубопровод можно опустить на какую угодно глубину, качать воду он будет с уровня расположения зеркала воды.

Если насосу «не хватает» небольшого расстояния, то его можно установить в кессон (в случае со скважиной), или соорудить «полочку» в колодце, на которой надежно будет установлена насосная станция.

Условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации. В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

В отдельно стоящем помещении. Это, можно сказать, вообще идеальный вариант, с помощью которого может быть выполнена установка насосной станции в скважину или колодец — это одновременно и защита от погодных условий, и комфортная эксплуатация. Единственным недостатком может являться то, что будут возникать незначительные вибрации по трубам.

Подключение насосной станции

Начнем с комплектующих, которые будут необходимы для подключения насосной станции:

— Напорно-всасывающий шланг. Он применяется в случаях заборы воды из скважины, колодца или емкости (он позволяет не делать отверстие в бочке, а просто закинуть в нее шланг и качать воду, тем самым упрощая монтаж). Сам шланг состоит из соединительной муфты с резьбой, которая позволяет присоединить его к насосной станции, непосредственно шланга, а на другом его конце располагается обратный клапан и фильтр-сетка.

Это самый простой тип подключения, ведь для того, чтобы пользоваться водой, остается только подсоединить насосную станцию к Вашей системе водоснабжения.

Более «продвинутую» схему, более пригодную для круглогодичного снабжения Вашего дома водой, мы предлагаем рассмотреть ниже:

Как Вы заметили, здесь предусматривается и слив системы, и разводка воды на несколько участков. Такой способ подключения позволит слить воду из системы, если Вы не будете ей пользоваться, что актуально в зимний период.

Пуск насосной станции

Прежде чем приступать к запуску системы, необходимо проверить исправность и соответствие всех элементов, отрегулировать давление воздуха в гидроаккумуляторе. После этого, насосную станцию и всасывающую магистраль необходимо заполнить водой (это делается через специальное отверстие в насосе). Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Затем станцию необходимо подключить к электрической сети для плавного пуска и проверить давление и автоматику. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать. Станция не должна запускаться очень часто, иначе двигатель будет перегреваться. Норма запусков за один час до 20 раз (точная цифра должна указываться в техническом паспорте системы). Затем в процессе эксплуатации необходимо контролировать давление воздуха в гидроаккумуляторе (1,5 атмосферы).

Установка и подключение насосной станции к колодцу или скважине своими руками: схемы монтажа

Может ли быть собрана и установлена насосная станция своими руками, без привлечения сторонних специалистов? Таким вопросом задаются многие собственники дач и загородных домов, желающие обеспечить себя требуемым количеством воды как для бытовых нужд, так и для полива растений на приусадебном участке.

Еще большую актуальность вопрос по установке насосной станции, собрать которую своими руками вполне реально, приобретает в тех случаях, когда дача или загородный дом расположены в районах без централизованного водоснабжения.

Насосная станция – это компактное и одновременно функциональное оборудование, обеспечивающее стабильное водоснабжение частного дома

Для чего в автономной системе водоснабжения нужна насосная станция

Решив установить на скважину, уже имеющуюся на приусадебном участке, насосную станцию, следует сначала разобраться в том, для чего нужна такая установка. Если говорить о тех задачах, которые позволяют эффективно решать насосные станции для скважин и колодцев, то сюда следует отнести:

подъем воды из скважины или колодца и ее бесперебойная подача ко всем точкам автономной системы водоснабжения;
обеспечение стабильного давления потока жидкой среды, транспортируемой по трубопроводной системе, а также отсутствия в элементах такой системы воздушных пробок;

обеспечение подачи воды в трубопроводную систему в течение некоторого периода даже в тех случаях, когда электронасос не работает, что может произойти из-за его поломки или при сбоях в сети электроснабжения.

Летняя насосная станция обеспечит подачу воды для полива и хозяйственных нужд в теплое время года

В отличие от отдельно взятых насосов, также используемых для откачивания воды из скважины или колодца, насосные установки обеспечивают более щадящий режим работы оборудования, поскольку электронасос, входящий в состав таких станций, включается не при каждом открытии кранов в точках водоразбора, а только в те моменты, когда уровень жидкой среды в гидроаккумуляторе снижается до критической отметки.

Конструктивные особенности насосной установки

Насосная установка (станция) – это целый комплекс технических устройств, каждое из которых играет свою роль в вопросе обеспечения эффективной работы всей системы в целом. Типовая конструктивная схема насосной установки включает в себя целый ряд элементов.

Основные части насосной станции

Насос

В этом качестве, как правило, используются поверхностные устройства самовсасывающего или центробежного типа. Устанавливаются они вместе с комплектом остального оборудования, входящего в состав станции, на поверхности земли, а в скважину или колодец опускается заборный шланг, по которому и осуществляется откачивание жидкой среды из подземного источника.

Фильтр механической очистки

Фильтр устанавливается на конец шланга, опускаемый в перекачиваемую жидкую среду. Задача такого устройства заключается в том, чтобы не допустить попадания во внутреннюю часть насоса твердых включений, содержащихся в составе откачиваемой из подземного источника воды.

Сетчатые фильтры для скважин

Обратный клапан

Этот элемент не дает откачиваемой из скважины или колодца воде двигаться в обратном направлении.

Гидроаккумулятор (гидробак)

Гидробак представляет собой металлическую емкость, внутренняя часть которой разделена упругой перегородкой из резины – мембраной. В одной части такого бака содержится воздушная среда, а в другую закачивается вода, поднимаемая насосом из подземного источника. Поступающая в гидроаккумулятор вода натягивает мембрану, а при отключении насоса начинает сжиматься, воздействуя на жидкость в другой половине бака и выталкивая ее через напорный патрубок в трубопровод под определенным давлением.

Устройство гидроаккумулятора насосной станции

Работая по вышеописанному принципу, гидроаккумулятор насосной станции обеспечивает постоянное давление потока жидкости в трубопроводе. Кроме того, насосная станция, установка которой не отнимает много сил и средств, исключает появление опасных для системы водоснабжения гидравлических ударов.

Блок автоматики

Он управляет работой насосной установки. Основным элементом блока насосной автоматики является реле, реагирующее на уровень давления воды, которой наполняют бак гидроаккумулятора. В том случае, когда давление воды в гидроаккумуляторе падает до критической отметки, с помощью реле автоматически включается электронасос, и в емкость гидробака начинает поступать вода, натягивая мембрану. Когда же давление жидкой среды поднимается до требуемого уровня, насос выключается.

Блоки автоматики позволяют автоматизировать работу электронасоса

Насосные установки также оснащаются манометрами для измерения давления и трубами, при помощи которых осуществляются обвязка и соединение с основным контуром системы водоснабжения.

Следует иметь в виду, что типовая насосная установка, которая изготовлена на базе поверхностного насоса, может использоваться для откачивания воды из скважин и колодцев, глубина которых не превышает 10 метров. Для того чтобы поднимать воду из более глубоких подземных источников, можно дополнительно оснастить насосную установку эжектором либо собрать насосную станцию с погружным насосом, но такая конструктивная схема используется достаточно редко.

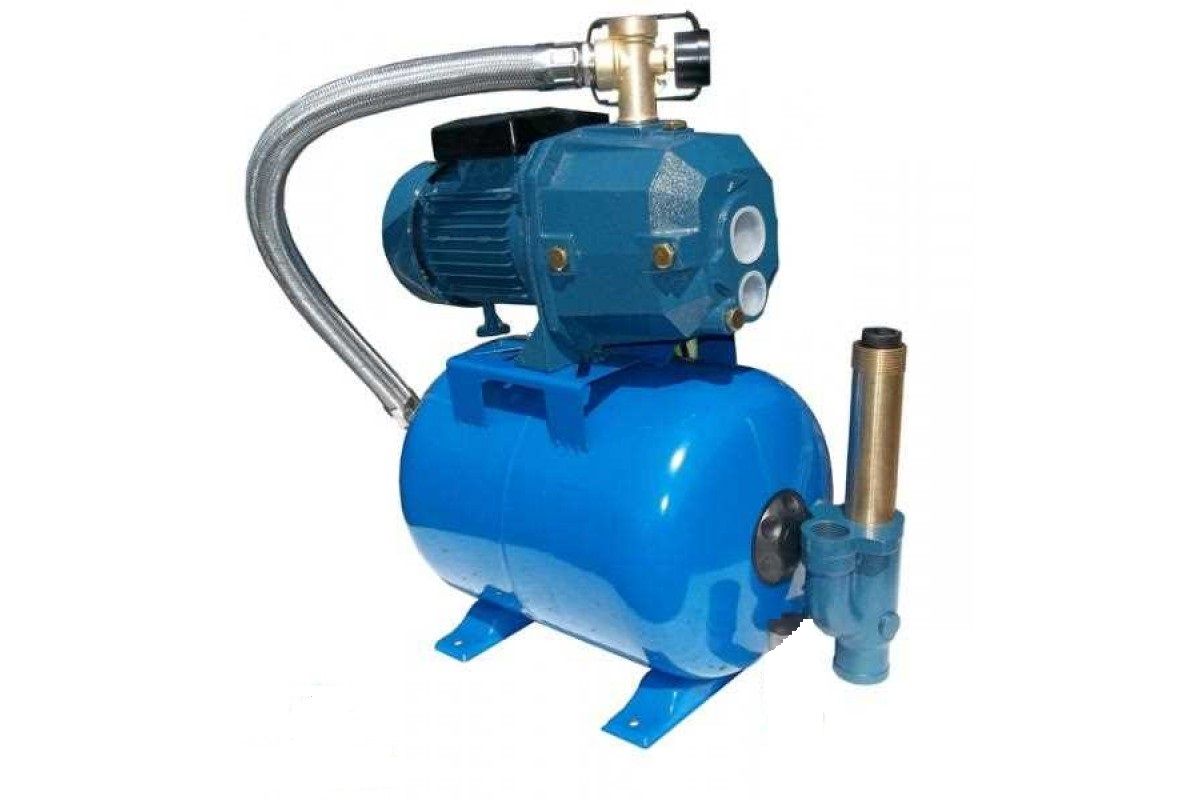

Схема монтажа насоса с выносным эжектором

На современном рынке предлагается множество насосных станций различных моделей и торговых марок, цены на которые довольно сильно разнятся. Между тем можно сэкономить на приобретении серийного оборудования, если купить необходимые комплектующие и собрать насосную станцию своими руками.

С чего начать

Прежде чем задумываться о том, как собрать насосную станцию для частного дома или для дачи, надо рассчитать параметры системы водоснабжения, которую такое оборудование будет обслуживать. Ниже перечислены основные характеристики системы водоснабжения, которыми определяются технические параметры насосного оборудования, а также схема подключения насосной станции.

Дебет скважины

От этого параметра будет напрямую зависеть, какое количество воды насосная установка сможет откачать из подземного источника за единицу времени.

Формула расчета дебита скважины

Объем водопотребления

При расчете учитывают количество людей, которые будут постоянно проживать в доме, обслуживаемом водопроводной системой, а также количество и тип бытовой техники, для работы которой необходима вода. Естественно, объем водопотребления не может превышать дебет скважины, так как в таком случае подземный источник просто не сможет обеспечить подачу того количества воды, которое необходимо для обслуживания автономной водопроводной системы. При расчете объема водопотребления следует учитывать и тот факт, что в летний период насосные установки используются не только для бытовых нужд, но и при поливе зеленых насаждений.

Характеристики скважины

Здесь речь идет о глубине источника. Важны также архитектурные особенности строения, которое будет обслуживаться водопроводной системой. Учитывать данные параметры необходимо для того, чтобы подобрать насосное оборудование, которое будет в состоянии откачать воду из самой нижней точки источника и поднять ее по трубопроводной системе до самой верхней точки водоразбора в доме.

После определения всех вышеперечисленных параметров можно подобрать и приобрести все необходимые комплектующие и приступить к монтажу насосной станции.

Выбираем место для установки

Изготовить насосную установку для частного дома или дачи своими руками несложно. Однако при этом надо решить вопрос о том, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которого будет зависеть эффективность работы оборудования, должно соответствовать определенным требованиям.

Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется как можно ближе к источнику водоснабжения.
В целях защиты насосного оборудования от замерзания воды в холодное время года место установки должно отличаться комфортными температурными условиями.
Поскольку насосные установки нуждаются в регулярном техническом обслуживании, то к месту их установки должен быть обеспечен свободный доступ.

Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используют кессон или отдельное и специально оборудованное помещение.

В идеале место для насосной станции следует предусмотреть на стадии строительства дома, выделив для этого отдельное помещение

Иногда монтируют насосные установки в постройках, которые уже есть на территории приусадебного участка. У каждого из перечисленных вариантов есть свои плюсы и минусы, на которых следует остановиться подробнее.

Размещение насосной станции в отдельном помещении в здании с пробуренной под домом скважиной

Схема установки насосной станции в подвальном помещении дома является практически идеальным вариантом для расположения такого оборудования. При данной схеме установки обеспечивается легкий доступ к оборудованию, а также легко решается вопрос по снижению уровня шума, создаваемого при работе станции. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.

Размещение насосной станции в теплом обустроенном подвале

Если насосная установка располагается в надворном строении, несколько затрудняется быстрый доступ к ней. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.

Станцию можно установить на кронштейне в достаточно широком и глубоком колодце

Следует уделить особое внимание вопросу прокладки трубопроводной системы. Трубы, по которым вода будет транспортироваться от насосной станции до жилого строения, размещают в грунте ниже уровня его промерзания либо, если их монтируют на поверхности земли, хорошо утепляют. Такой подход к монтажу трубопровода защитит воду от замерзания в зимний период.

Установка станции в кессоне обеспечит защиту от промерзания и полную шумоизоляцию

Достаточно часто насосные станции монтируют в кессоне – специальном резервуаре, который устанавливают над оголовком скважины, непосредственно в приямок. В качестве кессона может выступать как пластиковая или металлическая емкость, заглубленная в грунт ниже уровня его промерзания, так и капитальное подземное сооружение, стенки и основание которого выполнены из бетона либо отделаны кирпичной кладкой. Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если используется для насосной станции схема подключения данного типа, то отрезок трубопровода между насосным оборудованием и обслуживаемым им строением необходимо тщательно утеплять или располагать в грунте на глубине, находящейся ниже уровня промерзания.

Как осуществляется процесс сборки

Лучше всего, если сборка насосной станции и ее подключение осуществляются в сухую и теплую погоду. Это позволит без спешки, правильно и аккуратно выполнить все процедуры, проводимые на открытом воздухе. Придерживаться такой рекомендации следует и потому, что на сборку, подключение и регулировку насосной станции может потребоваться значительное количество времени.

Схема подключения насосной станции

Схема, по которой осуществляются сборка и подключение насосной станции с накопительным баком-гидроаккумулятором, выглядит следующим образом.

Сначала на заборный шланг устанавливаются обратный клапан и фильтр грубой очистки, который защитит насос от попадания в его внутреннюю камеру твердых включений, содержащихся в составе перекачиваемой воды.
Затем осуществляется подсоединение верхнего конца заборного шланга к входному патрубку насоса.
После соединения заборного шланга и помпы собираем всю конструкцию насосной станции. Для этого, используя шланг, напорный патрубок насоса соединяем с входным патрубком гидроаккумулятора.
Для обеспечения автоматического включения и выключения насоса на гидроаккумулятор монтируют реле, которое устанавливает соответствующие параметры давления воды в гидробаке.
После выполнения всех вышеописанных процедур осуществляется подключение собранной и установленной насосной станции к системе водоснабжения, для чего может быть использован шланг (или жесткая труба).
После соединения всех элементов системы насосная станция подключается к сети электроснабжения. Осуществляется тестовый запуск оборудования.

Подключение реле давления насосной станции

На входную и напорную магистрали насосной станции обязательно устанавливаются шаровые краны, которые необходимы для того, чтобы изолировать оборудование от обслуживаемой им системы в тех случаях, когда требуется выполнить его демонтаж для техобслуживания и ремонта.

Автоматика для насосной станции, которая обеспечивает более эффективную работу оборудования и его защиту от нештатных ситуаций, кроме реле давления, может дополнительно включать в себя и ряд других технических элементов. К таким элементам, в частности, относятся датчик наличия воды в системе и датчик, контролирующий степень нагрева корпуса электронасоса.

При запуске насосной станции и ее дальнейшей эксплуатации важно также знать, как отрегулировать реле давление на требуемые параметры срабатывания. Настроить такое реле на верхнее и нижнее значения давления, при которых оно будет автоматически отключать и включать насос, можно при помощи двух пружин. Степень их сжатия регулируется посредством специальных винтов. Правильно отрегулированный датчик давления запускает и отключает насос станции именно в те моменты, когда это необходимо, а также обеспечивает подачу воды в гидроаккумулятор равномерным потоком и без перебоев.

Какие элементы насосной станции можно изготовить самостоятельно

На стоимости самодельной насосной станции можно неплохо сэкономить, если изготовить для нее гидроаккумулятор своими руками. Самодельный гидроаккумулятор изготавливают многие домашние мастера.

Самодельный гидробак

Как сделать самостоятельно такое устройство? Чтобы сделать гидроаккумулятор своими руками, потребуются следующие комплектующие:

емкость объемом не менее 30 л;
резиновая мембрана соответствующего диаметра;
реле давления;
манометр;
набор фитингов;
запорный кран.

В качестве основного элемента – бачка – можно использовать пластиковую, алюминиевую или стальную емкость, внутренние стенки которой должны быть ровными и гладкими, чтобы не повредить мембрану. После подготовки всех комплектующих для самодельного гидроаккумулятора их соединяют в одну конструкцию.

Как бюджетно сделать гидроаккумулятор без мембраны? Подробный ответ в небольшом видеоролике ниже.

Установка и подключение насосной станции своими руками

Из всех коммуникаций, которые устраиваются в частном домовладении, самой первой создается система водоснабжения. Причем, уже давно она представляет собой нечто большее, чем банальный трубопровод, заканчивающийся водопроводным краном. Современные технологии позволяют создать эффективный водовод, обеспечивающий все потребности жильцов дома, независимо от того, что выбрано в качестве источника водоснабжения. Именно поэтому является актуальной тема о том, как устраивается насосная станция своими руками, которая является обязательным элементом хорошо продуманной функциональной водопроводной системы.

Какая станция нужна именно вам?

В зависимости от эксплуатационных задач

Сегодня потребителю предлагаются два вида насосных станций – бытовые и промышленные. Второй тип оставим профессионалам, нас в большей степени интересует установка насосной станции бытового предназначения.

Задачи, которые должна решать бытовая насосная станция: обеспечение питьевой водой, полив огорода, горячее водоснабжение в доме, удовлетворение бытовых нужд (санузел, туалет, стиральная машина, посудомоечная машина) обеспечение водой отопительной системы.

Нужно четко понимать какие задачи должна решать насосная станция, от этого будет зависить дальнейший выбор

В зависимости от источника воды

Подключение насосной станции зависит от того, какой источник водоподачи планируется устраивать или уже имеется на индивидуальном подворье. В принципе выбрать по этому критерию это оборудование не составляет большого труда, поскольку воду в дом можно поставлять из трех источников: скважины, колодца или централизованного водовода.

В зависимости от оптимального рабочего режима

Станция может функционировать в ручном или автоматическом режиме. При необходимости можно выбрать передвижную модель. Кроме того, нужно понимать какой объем перекачиваемой воды за час нужен в конкретном случае. Именно поэтому, прежде чем идти в специализированный магазин стоит произвести несложные расчеты.

Так, считается, что один человек в сутки для удовлетворения всех своих нужд в частном доме расходует 250 л воды. Монтаж насосной станции на даче может быть выполнен с учетом меньших показателей.

Где установить станцию — в кессоне или подвале?

Монтаж станции может быть выполнен в одном из двух мест — в кессоне или же в специальном помещении в доме. При этом наиболее практичным вариантом все-таки считается установка оборудования в помещении, к примеру, в подвале. В этом случае установку нужно устроить таким образом, чтобы защитить станцию от повреждений при возможном подъеме грунтовых вод. То есть, насосная станция должна быть установлена на подставку или полку, при этом нужно проследить, чтобы не было касаний к стенам, что позволит избежать их вибрации, при работе оборудования. Подвал должен быть отапливаемым.

Если же решение принято в пользу кессона, то он должен быть обязательно утепленным, а сама станция должна быть установлена, ниже уровня промерзания грунта. То есть глубина кессона будет составлять минимум 2 м.

Подвал должен быть отапливаемым, а станция в нем, как правило, устраивается на подставке

Двухтрубный вариант подключения оборудования к колодцу или скважине

Если глубина скважины (колодца) не превышает 10 м, то актуальной будет однотрубная модель станции. При глубине от 10 до 20 м, предпочтение стоит отдать двухтрубной станции с эжектором. Естественно, прежде чем приступить к монтажу должна быть разработана схема установки насосной станции, которая и будет реализована на практике.

Порядок выполнения работ по подключению

Вариант #1 — подключение к скважине или колодцу

Алгоритм, как правило, один и тот же:

Собирается эжектор – чугунный литой узел с тремя выходами для соединений.
В нижнем секторе эжектора устанавливается сетчатый фильтр.
Сгон нужной длины (диаметр 32 мм) одевается на пластиковый раструб в верхней части эжектора.
Собирается сгон нужного диаметра. Как правило, он состоит из двух частей, наделенных переходными соединениями.
На выходе сгона монтируется муфта (бронзовая), посредством которой выполняется переход на полиэтиленовую трубу.
Обеспечить герметичность резьбовых соединений, можно применяя лен или уплотняющую пасту.
Роются траншеи на глубину ниже порога промерзания грунта.
В траншеи укладываются водопроводный трубопровод – длина труб должна быть с запасом.
Обсадная труба должна быть оснащена специально приобретенным оголовком. Однако на практике, такие детали в продаже найти непросто, поэтому, как вариант может быть использовано колено с плавным углом.
Для подсоединения трубы к эжектору используются муфты.
Прежде чем опустить второй конец трубы его просовывают в колено под углом 90°. Чтобы пространство герметизировать его заполняют монтажной пеной. Затем трубу соединяют с угловыми переходниками (90°), в свою очередь соединенными с наружной частью трубопровода.
Эжектор в сборе опускается в скважину на нужную глубину, которая отмечается заранее, при этом отметка, выполняется на том уровне, на котором выходит обсадная труба.
Оголовок трубы укрепляется на обсадной трубе с применением сантехнического армированного скотча.

Возможные ошибки монтажа:

При прокладке труб к дому не учтен некоторый запас длины, то есть, не взяты во внимание изгибы и повороты, а возможно и толщина фундамента, сквозь который будет проходить трубопровод.
Не затянуты резьбовые соединения ключом. Просто уплотнение и закручивание вручную являются недостаточными. В процессе эксплуатации возможны утечки воды.
Не оказано должное внимание гидроаккумулятору. Если давление опускается ниже 1,2-1,5 атмосфер, то его нужно повысить с использованием компрессора или автомобильного насоса.

Подробнее про настройку гидробака и регулировку реле давления читайте здесь.

Примеры выполнения соединений элементов трубопровода при монтаже

Вариант #2 — подключение к водопроводу

Потребность в подключении насосной станции к централизованному водопроводу обычно возникает, когда в нем не хватает давления для корректной работы отопительного оборудования. Это, в свою очередь, может быть спровоцировано несколькими причинами:

изменившиеся гидрогеологические условия;
устаревшее оборудование;
увеличение количества водопотребления за счет прироста населения и пр.

Здесь важно заметить, что перед тем как подключить насосную станцию необходимо позаботиться о приобретении и монтаже накопительного бака.

Итак, алгоритм работ:

В заранее продуманно месте разъединяется водопроводная труба.
Конец, от городской магистрали присоединяется к накопительной емкости.
Из бака вода направляется на вход насоса, к выходу подсоединяется конец трубы, ведущей к дому.
Выполняется монтаж электропроводки.
Настройка/регулирование оборудования.

Настройка насосной станции в первую очередь направлена на установку оптимального давления в системе. Чтобы отрегулировать оборудование, сначала в улитку через специальное отверстие заливается порядка 2-х литров воды. Теперь нужно проследить на каком этапе насос отключился, а затем, когда включился. Давление отключения – 2,5-3,0 бар, давление включения – 1,5-1,8 бар.

Если отмечено, что станция отключается раньше, чем нужно, стоит уменьшить создаваемое давление. Вообще настроить оборудованием довольно просто. Нужно открыть крышку реле и винт с обозначением «ДР» покрутить в сторону «+» или «-». А для регулирования конкретно давления включения используется винт с обозначением «Р».

Фильтр обеспечит долговечность эксплуатации насоса

Еще одно обстоятельно, которое обязательно стоит учесть, перед тем как правильно подключить насосную станцию – химические и физические характеристики воды. Независимо от источника подачи воды, в ней имеются вредные примеси, от которых нужно избавиться прежде, чем вода попадет в насосную станцию. Самый простой и действенный способ решения этой задачи – установка фильтра на всасывающем устройстве станции.

Что будет, если не установить фильтр? Механические примеси в виде песка, глины и пр. постепенно будут накапливаться в гидроаккумуляторе, что в конечном итоге приведет к поломке насоса, являющегося составным элементом насосной станции. Эта проблема особенно актуальна при использовании вибрационного насоса.

С другой стороны нельзя не акцентировать внимание и на отрицательных моментах установки фильтра. Так, создается дополнительное сопротивление току вод, уменьшается создаваемое давление и напор. Чтобы избежать подобных проблем фильтр нужно постоянно чистить. И может возникнуть ситуация, когда загрязненный фильтр вообще не пропустит сквозь себя воду, что может стать причиной выхода из строя насоса.

Видео инструктаж с полезными советами

Установив насосную станцию самостоятельно, можно сэкономить значительные средства, которые будут направлены на приобретение действительно качественного оборудования. А это, наряду с правильным монтажом и настройкой позволит на много лет забыть о том, что возможны какие-либо проблемы с системой водоснабжения. Акцентируем ваше внимание, что стнацию можно не тольго купить в готовом виде, но и самостоятельно собрать.

Оцените статью: Поделитесь с друзьями!

Подключение насосной станции к скважине: технология проведения работ

Бурение скважины завершено, что дальше? Необходимо организовать водопровод, позволяющий помыть посуду, принять душ, полить растения и подключить бытовую технику. Решить задачу поможет подключение насосной станции к скважине. Однако для положительного результата следует точно знать, как это сделать.

Мы расскажем вам о том, как на базе поверхностной насосной техники лучше устроить автоматизированное водоснабжение загородного дома или любимой дачи. В представленной нами статье детально описаны технологические правила и принципы сборки контура. С учетом наших советов вы без проблем устроите систему собственными руками.

Содержание статьи:

Особенности устройства насосной станции

Автономное водоснабжение на базе насосной станции включает комплекс устройств, обеспечивающих автоматическое поступление воды в дом. Чтобы организовать комфортное автономное водоснабжение, необходимо выбрать подходящий насосный агрегат, правильно подключить его и настроить.

Если установка выполнена правильно и соблюдаются требования по эксплуатации, она прослужит очень долго. В доме всегда будет чистая вода под давлением, позволяющим использовать современные приборы: от обычного душа и стиральной машинки до посудомойки и джакузи.

Насосная станция состоит из трех основных элементов:

насоса, который подает воду;
гидроаккумулятора, где вода хранится под давлением;
управляющего блока.

Насос закачивает воду в (ГА), который представляет собой резервуар с внутренней вставкой из эластичного материала, который часто называют мембраной или грушей из-за его формы.

Задача насосной станции – обеспечить постоянное поступление воды в дом при достаточно высоком уровне напора в водопроводной системе

Чем больше воды в гидроаккумуляторе, тем сильнее сопротивляется мембрана, тем выше давление внутри емкости. Когда жидкость поступает из ГА в водопровод, давление снижается. Реле давления фиксирует эти изменения, а затем включает или отключает насос.

Работает это так:

Вода заполняет гидробак.
Давление поднимается до верхнего установленного предела.
отключает насос, поступление воды прекращается.
Когда включают воду, она начинает убывать из ГА.
Происходит снижение давления до нижнего предела.
Реле давления включает насос, бак наполняется водой.

Если убрать из схемы реле и гидроаккумулятор, насос нужно будет включать и отключать каждый раз, когда открывают и закрывают воду, т.е. очень часто. В результате даже очень хороший насос быстро сломается.

Использование обеспечивает владельцам дополнительные бонусы. Вода в систему подается под определенным постоянным давлением.

Все комплектующие и материалы, необходимые для подключения, следует подготовить заранее. Они должны соответствовать по размеру патрубкам имеющегося оборудования, для успешного монтажа могут понадобиться переходники

Хороший напор нужен не только, чтобы с комфортом принять душ, но и для работы автоматической стиральной или посудомоечной машины, гидромассажа и прочих благ цивилизации.

Кроме того, в резервуаре хранится некоторый (около 20 литров), но нужный запас воды, если оборудование перестанет работать. Иногда этого объема хватает, чтобы протянуть до устранения возникшей проблемы.

Место установки: удобное и безопасное

Выбирая место, необходимо учитывать технические характеристики прибора и расстояние от места установки до уровня воды. Если оно достаточно большое, станцию ставят в бытовой комнате или в подвале.

Необходимо проследить, чтобы соблюдались следующие условия:

было достаточно сухо и тепло;
имелась возможность монтажа шумоизоляции;
обеспечен свободный доступ к приборам для регулярного обслуживания.

Высокая влажность, а также замерзание воды внутри прибора приводят к поломкам.

Если оборудование поставлено в доме, придется позаботиться о шумоизоляции. Состояние и настройки основных узлов необходимо периодически контролировать. Приборы должны стоять так, чтобы позволять без затруднений снимать показания, настроить реле и т.п.

Трубы, с помощью которых подключают насосное оборудование, должны быть цельными, поэтому нужно покупать коммуникации с хорошим запасом длины

При установке насосной станции в устье глубокой скважины используют кессон, чтобы приборы находились как можно ближе к источнику воды. – это емкость, достаточно просторная, в которой предусмотрены отверстия и узлы для удобного монтажа насосного оборудования.

Станцию ставят в доме или в кессоне, например, из бетонных колец. Оборудование нужно защитить от влаги и замерзания, а жильцов дома – от шума работающего насоса

Готовые изделия этого типа продаются в профильных магазинах, можно выбрать вариант, подходящий по размеру и конфигурации. Их делают из пластика, металла, полимерпесчаных составов. Для самостоятельного обустройства кессона приямок углубляют и расширяют, обкладывают стены кирпичом, сверху монтируют прочную крышку.

Если оборудование будет использоваться только летом, например, для полива, можно поставить его даже вне дома. Но на зиму станцию придется правильно законсервировать

Часто вместо кирпичной кладки сеток кессона используют бетонные кольца, между которыми заделывают стыки, а затем выполняют гидроизоляционные работы. В получившемся небольшом помещении ставят насосное оборудование.

Глубина установки должна защищать углубленное в грунт оборудование от замерзания даже в самые жестокие холода. В южных регионах хватит полутора-двух метров, на севере может понадобиться углубление на четыре метра.

Порядок подключения: пошаговая инструкция

Насосные станции подходят для оборудования относительно глубоких водозаборных выработок. В случае превышения глубины расположения зеркала грунтовой воды максимального значения, указанного производителем техники, используются .

Для установки выполняют следующие действия:

Прокладывают траншею, соединяющую скважину и жилье.
Укладывают в нее трубы.
Монтируют водопровод (если он отсутствует).
Устанавливают агрегат в выбранном месте.
Подающую трубу оборудуют фильтром и обратным клапаном.
Подключают магистраль к принимающему патрубку.
Соединяют агрегат с водопроводом.
Подключают оборудование к электропитанию.
Заполняют гидробак водой.
Выполняют пробный пуск станции.
Проверяют стыки.
Настраивают реле давления.

Трубы внешнего трубопровода необходимо проложить ниже уровня, на который промерзает грунт. Рекомендуется сделать небольшой уклон от дома к скважине, чтобы вода возвращалась к насосу, если он перестанет работать. Это защитит прибор от перегрева и поломок из-за сухого хода, т.е. работы при отсутствии воды.

Такую же защитную функцию выполняет , не позволяющий жидкости покидать трубу и уходить в скважину. При подключении поверхностного насоса, снабженного эжектором, требуется присоединить к всасывающей трубе еще одну, которую подводят к эжектору.

Этот узел направляет часть поступающей жидкости к основанию трубы, по которой поступает жидкость, что значительно повышает производительность оборудования. Если используется , работы выполняют иначе. Его присоединяют к всасывающей трубе и подвешивают на прочном тросе из нержавейки.

Нижний конец подающей трубы следует оборудовать сетчатым фильтром, чтобы песок и другие включения не загрязнили воду и не повредили оборудование

Погружные насосы удобно крепить к готовому оголовку. Такое устройство монтируют на верхнюю часть обсадной трубы. Считается, что герметизация скважины с помощью оголовка позволяет несколько увеличить ее дебет. Чтобы кабель и трос не спутались, их фиксируют к трубе с помощью пластиковых стяжек.

Если фильтр уже есть в насосе, ограничиваются монтажом обратного клапана. Край подающей магистрали поверхностного насоса должен располагаться на высоте больше метра. Это минимальное расстояние равно половине метра для погружного насоса.

Соединения агрегата с трубами необходимо выполнять с помощью кранов-американок, используют клапаны, чтобы перекрыть любой участок и отсоединить его для ремонта без ущерба для остальных элементов системы.

Перед станцией рекомендуется поставить дополнительный фильтр грубой очистки, а после нее монтируют фильтр, который обеспечит чистоту питьевой воды, удалив нежелательные примеси

Установленный в выработке со временем изнашивается, через него начинает просачиваться песок. Рекомендуется ставить дополнительный грубый фильтр на входе в насос.

Электропитание обеспечивают, подводя к оборудованию отдельную линию, снабженную устройством автоматического отключения, необходимо позаботиться о заземлении. Перед пуском устройство заполняют водой через предусмотренное для этого отверстие.

В гидробаке при этом должно быть давление:

около 1,5 бар для емкости менее 30 л;
около 1,8 бар для 30-50 л;
2 бара или немного меньше для резервуара 50-100 л.

Затем отверстие для залива воды закрывают и подключают прибор к электросети. Нужно приоткрыть вентиль, чтобы стравить воздух. Через несколько минут отсюда потечет вода. В противном случае следует отключить прибор и долить еще немного жидкости.

Для регулировки реле давления с него необходимо снять корпус, чтобы получить доступ к винтам, с помощью которых настраивают прибор

Повторяют включение, чтобы устройство начало работать в штатном режиме. Теперь нужно . Для этого ГА придется опустошить и затем снова заполнить. Показатели выставляют, вращая соответствующие винты.

Несколько ценных рекомендаций

Резьбовые соединения необходимо затягивать ключом, а не руками, чтобы обеспечить необходимую герметичность. Для подключения арматуры, защитных устройств и самой лучше использовать трубы, диаметр которых немного больше расчетного, чтобы компенсировать нагрузку, возросшую из-за изгибов магистрали.

Линия рециркуляции защитит насос и позволит повысить давление воды в системе. Для монтажа обратной магистрали понадобится тройник

Чтобы защитить насос от холостого хода, можно установить линию рециркуляции. Для этого на подающую и всасывающую трубы ставят тройники и соединяют свободные патрубки обратной магистралью.

На ней следует поставить кран, позволяющий контролировать интенсивность обратного потока. Такое дополнение улучшит напор, но будет несколько снижать производительность прибора.

В качестве основания для насосной станции можно использовать кронштейн, но она должна стоять ровно на амортизирующих прокладках, чтобы вибрация была минимальной

Насосную станцию ставят на идеально ровное основание, снабженное амортизирующими прокладками. Это снизит вибрационное воздействие, а также уменьшает количество шума.

Примерно раз в три месяца необходимо проверять:

состояние стыков на предмет протечек.
состояние фильтров для своевременной прочистки.
настройки реле для их коррекции;
состояние гидробака, чтобы определить места протечек.

Если уровень давления в ГА не соответствует требуемому уровню, его несложно подкачать, используя компрессор или насос. На больших емкостях для этого предусмотрено ниппельное соединение. Если из отверстия течет жидкость, значит, внутренняя мембрана порвана и требует замены.

Выводы и полезное видео по теме

Видео #1. Выполнение обвязки насосного оборудования:

Видео #2. Подробный обзор установки в кессоне:

Видео #3. Подключение агрегата к скважине-игле:

Разобравшись в устройстве и принципах работы поверхностного насосного оборудования с установкой можно справиться без проблем. Нужно выбирать качественную технику, соблюдать правила его эксплуатации, своевременно выполнять техническое обслуживание. Соблюдение этих условий обеспечит корректную работу агрегата и бесперебойную подачу воды.

Пишите, пожалуйста, комментарии в блок-форме, находящейся под текстом статьи. Расскажите о том, как устанавливали и подключали насосное оборудование для автоматической откачки воды. Делитесь с посетителями сайта полезными для них технологическими тонкостями.

Подключение насосной станции к скважине своими руками по инструкции

На чтение 6 мин. Просмотров 5.5k. Опубликовано 21.07.2019 Обновлено 02.12.2019

Обустройство системы водоснабжения частного дома часто требует подключения насосной станции к скважине своими руками. От качества выполнения действий зависит корректность функционирования системы в дальнейшем. Правильная установка снижает затраты на ремонт и замену компонентов оборудования.

Для чего нужна насосная станция

Источником воды для питья и хозяйственных нужд часто становится колодец или скважина. Второй вариант считается более надежным. Качественную питьевую воду можно добывать только с большой глубины.

Жидкость поднимается на поверхность и направляется в систему водоснабжения с помощью погружного насоса, снабженного дополнительными устройствами. Возможно применение поверхностного насосного оборудования. Использование установки возможно при наличии неглубокой скважины. Это объясняется ограниченной высотой всасывания.

Внедрение насоса положительно сказывается на функционировании системы водоснабжения. Компактное оборудование предназначено для решения таких задач:

добыча воды из источника и ее подача в водопроводную систему дома;
выравнивание давления в трубах, предотвращение повреждения водопровода от гидроудара, возникающоге во время запуска системы;
защита оборудования от самопроизвольного включения;
хранение запасов воды, используемых при отключении электропитания.

Подача жидкости в систему водоснабжения из скважины происходит не при каждом открытии крана. Защитное реле и гидроаккумулятор отслеживают требуемую величину срабатывания. Снижение частоты включений продлевает срок службы двигателя моторной установки.

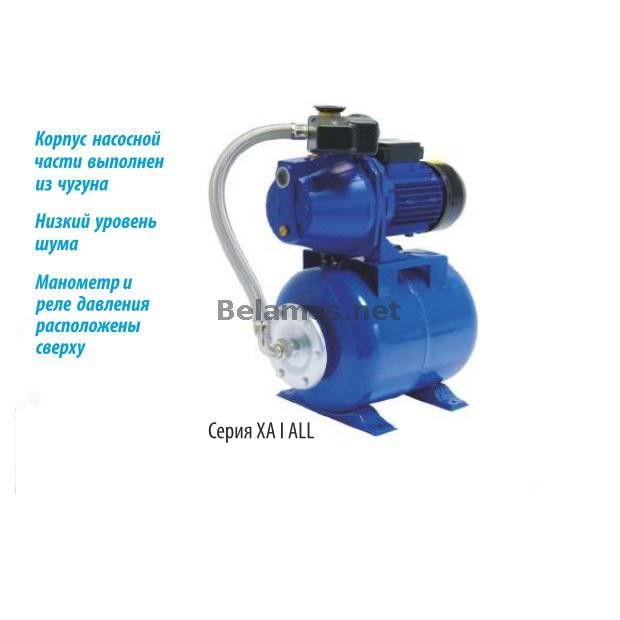

Конструктивные особенности насосной установки

В зависимости от типа насоса станции бывают блочными или составляемыми из отдельных компонентов. В состав установки входят такие элементы:

Насос.
Представляет собой агрегат, работающий путем создания центробежной силы. Устройство погружается в скважину или размещается на поверхности. Оно используется для подъема воды из шахты и ее направления в трубопровод. При небольшом объеме добываемой жидкости большая часть ресурса попадает в гидроаккумулятор, необходимый для поддержания нормального напора в системе водоснабжения. Напорную трубу снабжают фильтром грубой очистки, улавливающим крупные примеси, вымываемые из скважины потоком.
Гидроаккумулятор.
Имеет вид металлической емкости, снабженной изогнутой резиновой прокладкой. Между стенками резервуара и уплотнителем находится сжатый воздух. При наполнении водой мембрана расширяется, давление растет.
Реле давления.
Эта часть системы отвечает за включение и деактивацию оборудования. Если давление в трубопроводе превышает 3 кг/см³, реле подает сигнал на прекращение работы насоса. При снижении параметра установка включается. Контролируют параметры системы с помощью манометра. Этот же элемент позволяет настраивать реле.
Обратный клапан.
Эта деталь устанавливается на напорную часть оборудования. Она не позволяет воде вытекать из резервуара. Система функционирует под давлением, клапан препятствует возникновению гидроударов при запуске погружного насоса.

С чего начать сборку и установку водяной станции

После завершения обустройства скважины владелец дома получает технический паспорт. Здесь присутствуют характеристики источника – протяженность, расстояние до водоносного слоя, давление водяного столба, предполагаемый объем добываемой воды.

Эти данные используют при составлении схемы подключения насосной станции к скважине. Зная число точек забора и объема воды, можно вычислить требуемую производительность оборудования.

Не менее важными показателями считают давление воды в трубопроводе. С учетом имеющихся данных рассчитывают рабочие точки установки. Эта характеристика помогает правильно выбрать мощность насоса.

Видео инструкция по сборке насосной станции с погружённым насосом:

Инструкция по сборке водопроводной станции с поверхностным насосом:

Можно купить готовую установку или собрать ее из отдельных компонентов. Если расстояние до водоносного слоя превышает 10 м, рекомендуется раздельное размещение аппаратов.

Выбираем место для установки

Перед тем как подключить насосную установку к скважине самому, нужно выбрать правильное место расположения. Рекомендуется устанавливать аппаратуру вблизи скважины. Чаще всего оборудование защищают кессоном. Размер углубления должен позволять обслуживать механизмы.

Стены приямка облицовывают кирпичом или бетоном. Насос ставят на фундамент из бетона и закрепляют анкерными болтами. Всасывающую трубу в скважину вводят через переходник. Установка станции в кессон положительно влияет на срок службы центробежного насоса.

Компоненты погружного оборудования можно размещать на любом расстоянии от скважины. Управляющий модуль можно установить в подвале или котельной. Помещение должно быть защищено от воздействия влаги. Иначе оборудование быстро выйдет из строя.

Существуют такие варианты размещения станции:

Вдали от центра помещения.
Это позволяет увеличить площадь свободного пространства, необходимого для обслуживания установки. Оборудование не должно контактировать со стенами. Это приводит к возникновению вибрации и посторонних звуков при работе аппаратуры. Постоянные колебания разрушают защитное покрытие, из-за чего металл повреждается.
Размещение в отдельном строении.
Помогает избежать возникновения шума, однако владелец не может быстро получать доступ к аппаратуре. Некоторые бурят шахту на этапе формирования котлована, из-за чего источник остается в подвале. Установка насосной станции в скважину этим способом позволяет сэкономить средства, однако ремонт и замена компонентов оборудования вызывают затруднения.

Порядок подключения: пошаговая инструкция

Не каждый знает, как правильно подключить насосную станцию. При установке блочного оборудования сборка подразумевает совмещение напорного и втягивающего трубопроводов. К погружаемой в скважину трубе подключают фильтр с клапанами, ее выводят наружу через переходник или оголовок.

Всасывающую линию тщательно герметизируют. В противном случае в систему водоснабжения проникнет воздух, который выведет насос из строя. Напорную часть снабжают вентилем.

12 шагов для подключения насосной станции:

Стоит рассмотреть, как подсоединяют насосную станцию к скважине при выборе модульного оборудования. Соединение скважины с насосной станцией включает такие этапы:

Обвязка гидроаккумулятора.
В первую очередь монтируют штуцер с 5 патрубками. Его подсоединяют напрямую. После этого настраивают и устанавливают защитное реле, манометр и водопроводный вход. Оставшийся отвод используют для подсоединения напорной трубы.
В скважины глубиной более 10 м устанавливают погружные насосы. Это позволяет избежать проблем, вызываемых необходимостью установки эжектора и всасывающей части.
Вывод трубопровода.
Производится через оголовок источника. Напорные трубы укладывают в траншею, подводимую к дому. Элементы должны располагаться ниже глубины промерзания почвы.
Подключение к электрической сети.
В процессе монтажа устанавливают пусковой блок станции, выход соединяют с ним медными проводами. Питание насоса должно осуществляться через отдельный автоматический переключатель.

После завершения процесса сборки оценивают герметичность соединений. В первый раз гидроаккумулятор наполняют медленно, чтобы не нарушить целостность мембраны.

Инструкция по установке и эксплуатации

Чтобы понять, как установить насосную установку правильно, нужно изучить такие рекомендации:

Оборудование размещают на горизонтальной поверхности. Надежная фиксация предотвратит падение блоков.
Перед пробным запуском измеряют давление в гидроаккумуляторе. Это значение должно составлять 1,5-2 кг/см³. Если величина отклоняется от нормы, закачивают или выпускают воздух.
Гидробак размещают вертикально. Мембрана не должна касаться стенок резервуара.
Помещение с насосным оборудованием снабжают системой сбора и отвода жидкости.
Реле имеет предустановленные настройки, при необходимости их изменяют.
Компоненты размещают так, чтобы при ремонте не нужно было демонтировать всю установку.

Инструкция по настройке, установке и подключению насосных станций

Какие элементы насосной станции можно изготовить самостоятельно

Изготовить своими руками можно гидроаккумулятор. Для сооружения корпуса применяют газовый баллон или любую цилиндрическую емкость. Для вывода воды используют сифонную трубку. Мембрана в этом случае не устанавливается.

Давление должно быть таким, чтобы при включении насоса в систему не проникал воздух. Параметр регулируют с помощью ниппеля, устанавливаемого в верхней части емкости. Защитное реле можно заменить датчиком уровня.

устройство, монтаж и установка своими руками

Чтобы решить проблему водоснабжения, многие владельцы частных домов используют насосные станции.

Эти устройства сегодня представлены в продаже в готовом виде или же могут быть приобретены по отдельности. Причем по силам каждому человеку выполнить монтаж насосной станции в своем доме. Главное, знать — из каких элементов состоит этот аппарат, как именно работает, как запустить насосную станцию и в каком месте лучше ее установить.

Что нужно знать, чтобы выбрать насосную станцию?

Чтобы выбранная станция хорошо справлялась со своими функциями, выбор нужно делать с учетом своих потребностей. В этой связи можно выделить следующие критерии, которые должны быть в первую очередь учтены владельцем:

Технические характеристики насосной станции;
Особенности скважины.

Рассматривая технические характеристики, в первую очередь следует выделить производительность агрегата. Оптимальным вариантом является аппарат, способный обеспечить напор воды из скважины, который сможет удовлетворить потребности непосредственно в доме, а также и на придомовых территориях.

Исходя из практического опыта, можно говорить о том, что для нормального проживания на даче или жилом доме, рассчитанном на 4 человек, рекомендуется выбирать устройство средней или малой мощности. В конструкции подобных агрегатов присутствует гидроаккумулятор объемом 20 литров. Такая станция способна обеспечивать подачу воды из скважины в количестве 2-4 куб. метров в час и напор 45-55 метров. Установка с такими характеристиками может в полной мере удовлетворить потребности семьи из четырех человек.

В процессе рассмотрения различных установок следует учитывать и ряд других важных показателей:

продуктивность;
размер;
уровень воды при отключенном насосе;
уровень воды при работающем насосе;
разновидность фильтра;
ширина трубы.

Как устроена насосная станция?

В любой станции присутствует такой обязательный элемент, как накопительный бак или гидроаккумулятор. Стоит сказать, что установка с накопительным баком является устаревшей конструкцией из-за наличия у неё большого количества недостатков. Прежде всего, бак имеет достаточно большую емкость. Помимо этого, для регулирования уровня воды и ее напора используется поплавок, обеспечивающий срабатывание датчика в случае падения уровня воды. В этом случае датчик подает сигнал на включение подкачки.

Главными минусами можно назвать следующие:

Подача воды в систему осуществляется естественным путем, из-за чего сила напора на выходе является недостаточной;
Из-за больших размеров агрегата не всегда можно найти подходящее место для его установки;
Процесс установки системы сопровождается определенными трудностями;
Для накопительного бака важно выделить место на самой станции, а это чревато дополнительными проблемами;
В случае выхода из строя датчика уровня воды происходит ее перелив через край бака.

Наибольшей надежностью и практичностью обладают установки, оснащенные гидроаккумулятором. Их популярность обусловлена небольшими габаритами и отсутствием сложностей в монтаже. В конструкции системы присутствуют реле, которое выполняет обязанности по регулированию предела давления окружающего воздуха.

За счет создания напора воды происходит его сжатие в гидроаккумуляторе. В момент, когда давление достигает требуемого предела, происходит автоматическое отключение насоса, в результате чего в кран поступает вода из бака. В случае снижения уровня повторно включается насос и продолжает работать до тех пор, пока опять не будет обеспечен нужный уровень воды.

Место установки насосной станции

Для насоса можно выбрать место непосредственно в доме или кессоне. Последний вариант представляет собой сооружение, устраиваемое в земле. Подобная конструкция обеспечивает ему защиту от влаги, грунтовых вод и низких температур. Он обязательно должна быть построена под линией промерзания грунта. Однако у этого варианта имеется несколько минусов. Прежде всего, подобное сооружение требует грамотного обустройства. Помимо этого, на территории, где наблюдаются суровые климатические условия, сложно выполнить утепление кессона, в результате, подвергаясь воздействию низких температур, возникает риск поломки насоса.

Самым практичным решением представляется установка насоса в доме. Лучше всего устанавливать его в подвале. Однако здесь нужно упомянуть об одном важном моменте: следует быть готовым к тому, что грунтовые воды могут создать угрозу затопления подвала. Поэтому в период весенних паводков, когда помещение наполняется водой, станцию рекомендуется устанавливать на возвышенности, чтобы до нее не дошла вода. Выбирать для станции нужно такое место, чтобы она была удалена от стен, что позволит предотвратить излишние вибрации в процессе эксплуатации. При размещении насоса в подвале нужно постоянно следить за температурным режимом на протяжении всего года, чтобы тем самым защитить установку от воздействий отрицательных температур.

Правила выбора места

Чтобы подобрать подходящее место для насосной станции, установка в котором должна проходить в соответствии с технологией, нужно исходить из следующих критериев:

Расстояние, на которое станция будет удалена от скважины;
Температурно-влажностный режим в месте, выбранном для установки;
Наличие свободного пространства, чтобы можно было без проблем заниматься ремонтом и обслуживанием агрегата;
Проведение работ по изоляции помещения, чтобы ограничить распространение шума в направлении жилых помещений.

Схема подключения насосной станции

Чтобы правильно установить насосную станцию своими руками, нужно придерживаться следующего порядка выполнения этой работы:

Монтаж начинается с рытья траншеи, в которую будут уложены трубы, подводимые к скважине. При этом нужно позаботиться о том, чтобы станция имела наклонное положение относительно точки забора воды.
Далее устраивается проход, через который труба будет подведена в стену здания.
На следующем этапе приступают к прокладке труб в траншею.
Зачем начинают подключать трубы к насосу.

Обязательным условием, предусмотренным технологией монтажа насоса, является его размещение на специальном основании. Ножки необходимо зафиксировать к основанию, используя анкеры. В результате можно будет обеспечить повышенную устойчивость конструкции. Чтобы свести к минимуму вибрации, насос нужно установить на резиновый коврик.

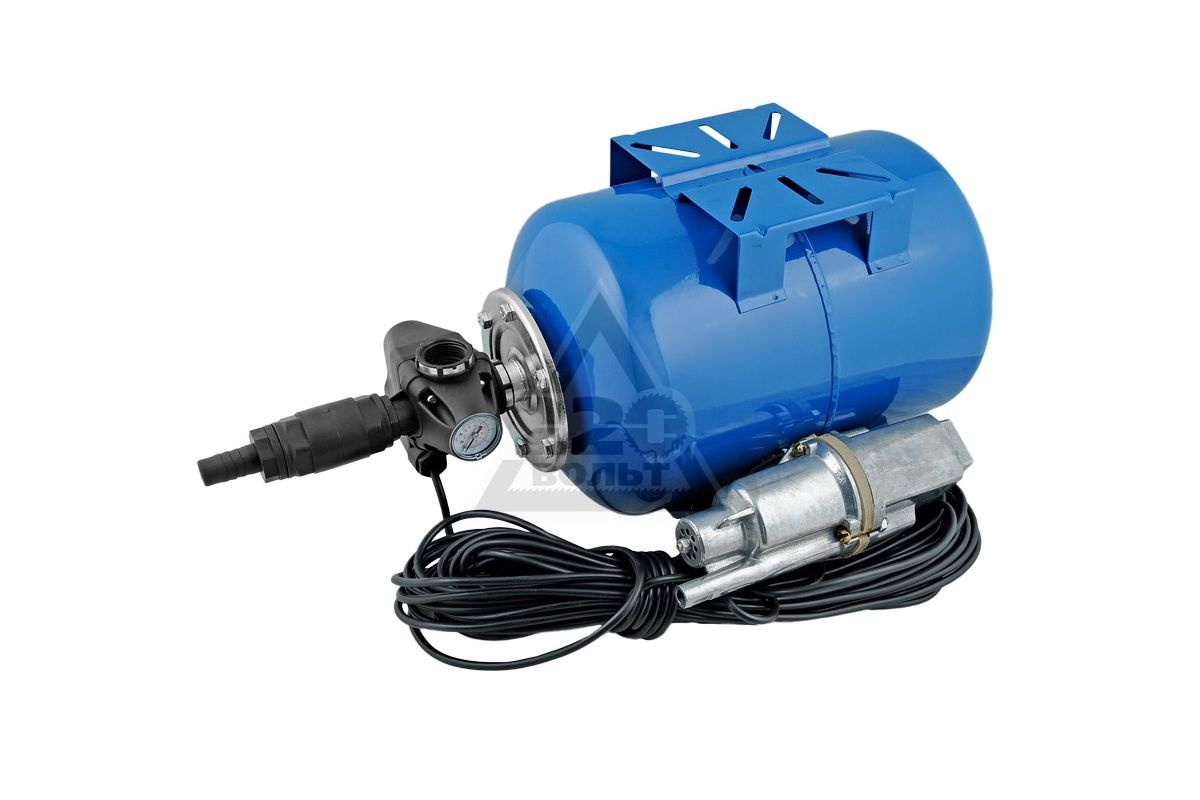

Подключение насосной станции своими руками в частном доме с выносным эжектором выполняется в соответствии со следующим алгоритмом:

Первым этапом является установка эжектора. Последний имеет исполнение в виде литого чугунного узла, предусматривающего отверстия для соединения. Обычно у него имеется три подобных выхода.
Далее в нижней части этого узла подключают фильтр грубой очистки, имеющий вид сетки.
На следующем этапе потребуется сгон подходящей длины, который соединяют с раструбом из пластика в верхней части узла.
Сгон состоит из двух частей, у которых, в свою очередь, имеются отдельные переходники. Поэтому выбирать необходимо такой вариант его исполнения, чтобы он соответствовал необходимому диаметру.
После этого к выходу сгона крепят бронзовую муфту, при помощи которой будет создан переход к полиэтиленовой трубе.
Чтобы все соединения были герметичными, рекомендуется использовать лен или ленту- уплотнитель.
После этого начинают укладывать трубы в выкопанную траншею. Причем их глубина размещения должна быть меньше уровня промерзания грунта.
Когда траншея будет готова, в нее укладывают трубы таким образом, чтобы остался запас. В качестве обсадной трубы рекомендуется применять оголовок или колено с плавным углом.
Для крепления трубы и эжектора используется муфта.
Нужно взять нижний конец трубки и соединить его с коленом перпендикулярно, после чего опустить. Для обеспечения герметичности свободное пространство заполняется монтажной пеной. Далее труба монтируется к переходнику 900 и к трубопроводу.
После того как монтаж эжектора будет завершён, его погружают на требуемую глубину в месте, где будет производиться забор воды. Этот параметр определяется еще до проведения работ по установке. Как правило, его выбирают на уровне, соответствующем верхней линии обсадной трубы.
В завершение к обсадной трубе крепят оголовок, для чего применяется сантехнический армированный скотч.

Ошибки при монтаже

В процессе установки насосной станции существует риск совершения ошибок:

Чтобы избежать проблем, трубы для монтажа должны иметь большую по сравнению с расчетной величину. Подобный запас позволит компенсировать изгибы, повороты и толщину фундамента в том случае, если местом монтажа станции является помещением в доме.
Для закручивания деталей рекомендуется использовать только ключ. Если пытаться выполнять эту операцию вручную, то есть риск появления впоследствии течи.
Особенно нужно быть внимательным к гидроаккумулятору. В нем давление должно находиться как минимум на уровне 1,2-1,5 атмосфер. В случае падения давления ниже указанной отметки необходимо использовать соответствующие устройств — компрессор или автомобильный насос, которые помогут восстановить требуемое давление.

Заключение

Владельцы частных домов решают проблему обеспечения водой несколько иначе, нежели собственники городских квартир. Имея в доме насосную станцию, они могут всегда пользоваться водой в необходимом количестве, подключив ее к скважине. Однако для этого нужно правильно выполнить установку насосной станции в частном доме своими руками. Сам по себе процесс ее установки представляется не таким и сложным, однако здесь имеются определенные нюансы, о которых чаще всего не догадываются многие владельцы. Поэтому нужно очень тщательно подойти к изучению основных моментов технологии монтажа станции, выполнив при этом предварительные расчеты.

Оцените статью: Поделитесь с друзьями!

Подключение насосной станции

Насосная станция — что это такое? На самом деле – это важнейший элемент загородной инфраструктуры. В поселениях и дачных кооперативах, где нет центральной подачи воды, с помощью этого устройства можно решить вопрос водоснабжения дома и участка. Для этого нужно пробурить скважину, подключить к ней насосную станцию и провести трубы к точкам разбора воды.

Без специального оборудования скважину не пробуришь, этим профессионально занимаются строительные бригады. Более подробно об этом мы писали в этой заметке. Сама насосная станция водоснабжения – это обычный электрический прибор, который иногда выходит из строя. Например, если на ней не установлено реле защиты от холостого хода, то при долгой работе без воды мотор может сгореть. Ремонт двигателя стоит дорого, поэтому дешевле купить новую станцию водоснабжения, чем ремонтировать старую.

Подключение насосной станции – процедура несложная, нет необходимости звонить мастерам и платить им деньги за несколько минут работы. О том, как провести подключение насосной станции водоснабжения своими руками, мы и расскажем в этой статье.
Итак, старый прибор благополучно вышел из строя, ему на замену был приобретён недорогой китайский аппарат с пониженным уровнем шума, но более мощный. Для работы нам понадобятся: газовый ключ, подмотка льна, герметик, футорка с 3/4 на 1/2, переходник с внутренней резьбы на наружную на 3/4, шаровой кран, уголок ПВХ, обратный клапан.

НАСОСНАЯ СТАНЦИЯ — ПОДКЛЮЧЕНИЕ

Освободив её от упаковки, первым делом проверим манометром давление воздуха в накопительном баке. Оно должно быть равно 1,5 бар. Если давление меньше, подсоединим к ниппелю насос и накачаем воздух до нужной отсечки.

Теперь подготовим аппарат для подключения к скважине. К выходному отверстию насосной станции нужно подсоединить запорный шаровой кран. Так как диаметры отверстий на аппарате и кране разные, сначала установим футорку для перехода с диаметра 3/4 на 1/2. Для исключения подсоса воздуха все соединения должны быть герметичными. Подмотаем на резьбу футорки нитку льна, смажем её универсальным герметиком.

Газовым ключом прикрутим её к аппарату.

Для правильной работы устройства необходима установка обратного клапана. Его мы покупаем в магазине сантехники, такого же диаметра, как входное отверстие на насосной станции. Чтобы его присоединить, надо использовать переходник с внутренней резьбы на наружную. Точно также, используя лён и герметик, прикрутим к устройству сначала переходник, а потом обратный клапан. На корпусе клапана указана стрелка направления потока воды. При установке обратите на это внимание.

В нашем случае скважина устроена из трубы ПВХ диаметром 32 мм. Для подключения устройства к трубе присоединим к обратному клапану уголок на 90 градусов. Также используем лён и герметик. Развернём фитинг резьбою вниз.

Наша насосная станция водоснабжения готова к подключению. Перенесём её на место установки, соединим трубу с уголком и надёжно закрутим. В выходное отверстие установим воронку и заполним насос водой. Без воды аппарат работать не должен. На некоторых моделях наливная горловина сделана отдельно, здесь же производитель решил на этом сэкономить.

Теперь можно прикрутить шаровой кран с фитингом для подсоединения металлопластиковой трубы, следом саму трубу, которая подаёт воду на кухню, и включить устройство в розетку. Через несколько секунд насос наберёт давление и начнёт подавать воду. Подключение станции водоснабжения прошло успешно.

Как только накопительный бак заполнится водой, а на манометре давление поднимется до 3 бар, двигатель выключится.

Когда мы откроем кран на кухне, вода будет идти из накопительного бака. Как только она в нём закончится, опять включится насос и начнёт поднимать воду непосредственно из скважины. При закрытии крана снова наполняется бак, поднимается давление в системе, срабатывает реле и насос отключается. Вот по такому принципу работает насосная станция водоснабжения.

водонасосных станций и как они работают?

Водонасосные станции — это машины, которые можно использовать для транспортировки воды с одного объекта на другой, не требуя непосредственного участия человека или животных. Эти устройства могут подавать воду в каналы, обеспечивать циркуляцию воды в системах очистки и даже слить воду с низин.

Водяные насосные станции, используемые при реконструкции земель

В стране много мест, где водонасосная станция может быть очень полезной.Например, в Болотах (Ист-Мидлендс), которые представляли собой массивный участок болот вокруг реки Уз, использовались водонасосные станции, чтобы очистить большую часть заболоченной почвы и вместо этого создать пахотные сельхозугодья. Лучшее в этом типе преобразования земли — это то, что он очень полезен для ведения сельского хозяйства. Когда заболоченная земля осушается, питательные вещества и частицы воды остаются в почве, что делает грязь особенно полезной для роста растений.

Водяные насосы обычно рассматриваются в таких случаях только в том случае, если дренаж под действием силы тяжести невозможен.Водонасосные станции редко используются для удаления воды с возвышенностей, поскольку во многих случаях гораздо проще просто вырыть канал и позволить воде естественным образом стекать вниз в желаемую зону сбора. С другой стороны, очень распространены водонасосные станции, подающие воду на возвышенность. Например, для жителей, которые живут на склонах холмов, вода, которую они используют в своих домах, должна подниматься в гору, и в этом случае для этого будут необходимы водонасосные станции.

Как работают водонасосные станции?

Насосная станция должна обеспечивать давление, достаточное для преодоления силы тяжести на воде.При достижении этого уровня давления давление будет достаточным для перемещения жидкости с необходимой скоростью потока. Это простое математическое уравнение, и насосы разработаны так, чтобы их можно было программировать, чтобы можно было легко регулировать расход воды. Электронный контроллер, который либо непосредственно присоединен к самой насосной станции, либо управляется удаленно, используется для ввода необходимых данных. Уравнение рассчитывается с учетом всех труб (их размеров), дополнительных фитингов, перепадов высоты и любых других частей, которые могут повлиять на давление в водяной системе.При расчете давления необходимо учитывать входные размеры трубы, любые изменения направления трубы (изгибы под 45 и 90 градусов), различные типы клапанов, а также размеры любых выходных отверстий в системе. необходимо, чтобы преодолеть давление в системе и заставить воду двигаться. В этом расчете также важно учитывать различные свойства перекачиваемой жидкости. Таким образом, для воды очень важно проверить коэффициент шероховатости, а также трение, которое жидкость оказывает на трубопровод.Жидкости, такие как вода, будут иметь очень небольшое трение, однако сточные воды и химикаты могут быть вязкими, и поэтому для их перемещения по трубопроводу потребуется более сильное давление.

Правовые вопросы вокруг насосных станций

Многие люди в Англии и Уэльсе могут иметь старые водонасосные станции на своей земле или на суше рядом с ними. В прошлом эти устройства были построены местными советами или частными владельцами. Однако в 2016 году в Англии и Уэльсе был принят закон, согласно которому право собственности на частные насосные станции было передано местным компаниям водоснабжения.Многие насосы старые и требуют значительного обслуживания. Многие из них были построены в викторианскую эпоху, а некоторые даже стали историческими достопримечательностями и охраняемыми объектами.

В любом случае, найти и отследить все насосные станции в Англии и Уэльсе — сложная задача, и геодезические работы продолжаются и сегодня. Если у вас есть насосная станция на вашей земле, возможно, стоит проверить, отвечает ли ваша местная компания водоснабжения за ее обслуживание.

Снижение рисков с помощью перекачки воды

Водяные насосы могут использоваться для снижения многих рисков для жилых, промышленных и коммерческих помещений.В канализационных системах без достаточной откачки застоявшаяся вода накапливается и может переносить бактерии и болезни. В такой ситуации могут накапливаться токсичные газы, такие как сероводород, что представляет серьезную опасность для населения при его вдыхании. Достаточная перекачка гарантирует, что неочищенная канализация движется с постоянным потоком, поэтому нет шансов на скопление газов из-за застоя.

Неадекватная откачка в населенных пунктах также может привести к подтеканию воды из системы в подтопление подвалов и этажей первого этажа зданий.

Водонасосные станции используются в Соединенном Королевстве для перекачивания воды по каналам, для перекачки грунтовых вод, для гидроэлектростанций, а также для оказания коммунальных услуг водоснабжения и канализации.

Для водяных насосов требуется источник питания

Для всех водяных насосов требуется какое-то питание. Первые в Великобритании работали на угле напрямую или через пар, создаваемый при сжигании угля. Даже сегодня водяные насосы, как правило, потребляют электроэнергию, поэтому для их работы необходим надежный источник энергии.Возможно, вам потребуется связаться с местным советом и, возможно, даже получить разрешение на использование водяного насоса, поскольку им может потребоваться отдельное электроснабжение, такое как дизельный генератор.

Промышленные водонасосные станции обычно подключаются к электросети, но также могут иметь свои собственные решения по электроснабжению, чтобы они могли продолжать работать в случае аварии. Некоторые водонасосные станции работают на природном газе, который добывают с близлежащего участка. Хотя было непрактично снабжать насосную станцию солнечной энергией или ветряными турбинами, с постоянно увеличивающейся емкостью батарей это могло быть возможным для будущих поколений.

Надеюсь, эта статья помогла вам понять, что такое водонасосная станция. По любым вопросам, касающимся вашей промышленной водонасосной станции, свяжитесь с командой Pumping Solutions. У нас есть многолетний опыт проектирования, установки и обслуживания всевозможных насосных систем.

Считаете эту статью полезной? Найдите больше подобных сообщений в нашем блоге или посетите нашу страницу услуг, чтобы узнать, чем мы можем вам помочь!

Свяжитесь с насосными решениями

Водяная насосная станция | Тюремный архитектор вики

Водяная насосная станция

Описание

Обеспечивает источник воды для вашей тюрьмы.

Водонасосная станция является источником воды. Для работы требуется прямое подключение к электросети. Труба большого диаметра и труба малого диаметра используются для подачи воды от водонасосной станции к объектам.

Если используются большие трубы, вторая насосная станция, вероятно, никогда не понадобится. Большие трубы могут перемещать воду на расстояние до 764 блоков, что делает практически невозможным «вытекание» воды из больших труб. Однако, если вам понадобится вода для более чем 764 блоков, вы можете построить дополнительные водонасосные станции, которые, в отличие от генераторов, могут пересекаться с другими.При открытии новой тюрьмы одна водонасосная станция будет предоставлена бесплатно.

Если водонасосная станция потеряет питание, она продолжит перекачивать воду в течение 2 игровых часов, прежде чем отключится.

Объекты, требующие воды [править | править источник]

В случае возгорания воды / электричества можно использовать трубопроводные клапаны и выключатели питания, чтобы сделать зону безопасной для пожарных и рабочих.
Пристроенные раковины и унитазы не влияют на максимальный радиус действия труб.
Большие трубы обычно используются для перемещения воды на большие расстояния, а затем маленькие трубы направляют воду в здания, ответвляясь от больших труб.
теперь будут вырабатывать тепло после обновления 4.
Заключенные копают быстрее, когда есть трубы, маленькие трубы дают небольшой прирост скорости, а большие трубы дают большой прирост скорости копанию. По этой причине безопаснее всего соединять небольшие трубы внутри зданий, ответвляясь от более крупных труб, находящихся снаружи.
Трубы не могут проходить под стенами периметра.
Круговые образования труб могут вызывать прерывистый поток воды. Таким образом, хотя это не приведет к отключению системы, по-прежнему лучше всего поддерживать поток воды только в одном направлении, а не пересекать трубы обратно по существующим ответвлениям и не образовывать круги. Если вы видите, что на объектах, в которых используется вода, время от времени мигает символ необходимости воды, убедитесь, что ваш поток идет в одну сторону, не пересекая себя.

Системы водоснабжения — обзор

Модель WSS

Системы водоснабжения — это сети, края и узлы которых представляют собой напорные трубы и соединения труб, источники воды или конечные пользователи, соответственно.Их функция — обеспечивать конечных потребителей питьевой водой с достаточным уровнем давления. WSS можно разбить на иерархически расположенные уровни. Первый слой собирает все трубы в главном распределении, которые (в городских районах) следуют по основным дорогам и передают основной поток воды. Обычно это проектируется с использованием топологии типа сети с резервированием, чтобы гарантировать надежное соединение субкомпонентов. Последние следуют по дорогам более низкого порядка и имеют более уязвимую древовидную топологию (но состоят из более легко ремонтируемых труб меньшего диаметра и обслуживают меньшие потребности, тем самым ограничивая влияние прерывания обслуживания).

Диаграмма классов для WSS показана на рис. 18.5 вместе с диаграммой для EPN. И WSSedge , и WSSnode являются абстрактными классами. Кромки могут быть как трубами, так и туннелями. Узлы могут быть узлами потребления, насосными станциями или источниками воды. Последние могут быть источниками постоянного напора (например, река или плотина) или источниками переменного напора (например, резервуар). Это различие влияет на решение уравнений потока.

Примеры основных атрибутов и методов включают, например, на уровне WSS атрибут waterEquipment , в котором хранится оборудование для ежедневного полива на человека в исследуемом регионе, параметр, используемый методом computeDemand для оценивать потребности в узлах спроса, исходя из совокупности подчиненных ячеек.Еще два метода — это computeFlow и discretiseEdge , которые собирают и решают уравнения потока в функциональной модели и автоматически разделяют кромки на сегменты меньшей длины, чтобы обеспечить предопределенную максимальную длину сегмента, соответственно.

Как обсуждалось также в Разделе 18.7, уязвимые компоненты в системе могут быть двух типов: точечные и линейные компоненты. Первые обычно имеют модели хрупкости в виде набора функций хрупкости, каждая из которых описывает вероятность достижения или превышения заранее определенного предельного состояния или уровня производительности в зависимости от скалярного или векторного IM.Напротив, линейные компоненты обычно имеют модели хрупкости в виде пуассоновского распределения повреждений на единицу длины со скоростью, которая снова является функцией скаляра или вектора IM. В рамках системы водоснабжения и водоотведения трубы имеют линейную модель хрупкости, в то время как другие компоненты, такие как плотины (Lupoi and Callari, 2011), резервуары или насосные станции, имеют точечные модели хрупкости. Для длинных труб, проходящих через различные грунтовые условия и на разном расстоянии от эпицентра, независимо от того, измеряется ли IM и, следовательно, скорость повреждений (разрывы и / или утечки) в одной точке (центроид) или во многих точках вдоль линии. (центроиды автоматически сгенерированных меньших сегментов) явно влияет на прогнозируемое распределение повреждений.Другие атрибуты труб включают глубину (полученную из значений соединенных узлов), диаметр, шероховатость, количество разрывов и утечек и площадь утечки (равную общей площади, если есть хотя бы разрыв).

Функциональная модель для этой сети состоит из N + E уравнений нелинейного потока (Houghtalen и др. ., 2009):

[18.1] {ANTq − Q (hN) = 0R | q | q + (ANhN + AShS) = 0

, где N , E и S — количество внутренних (не исходных) узлов, ребер и источников, соответственно.Первые уравнения N выражают баланс потока во внутренних узлах (сумма входящих и исходящих потоков равна либо нулю, либо потребностям в узлах конечного пользователя), тогда как следующие уравнения E выражают гидравлическое сопротивление кромок.

Матрицы E × N и E × S A _N и A _S являются субматрицами матрицы E × ( N + S + ) матрица A , которая содержит члены 0, 1 и -1 в зависимости от возможности подключения к сети.Векторы N × 1 и S × 1 h _N и h _S являются соответствующими разделами вектора ( N + S ) × 1 h собирает N неизвестных головок во внутренних узлах и S известных головок в узлах источников воды. Вектор E × 1 q собирает неизвестные потоки в каналах E , а R представляет собой диагональную матрицу сопротивления E × E с членами r _i = u _i L _i , где u _i = β D ⁻⁵ (согласно закону Дарси) и L _i — длина i -го звена.На рис. 18.6 (вверху) показан образец WSS с тремя узлами и тремя ребрами, а также соответствующие уравнения. Как показано на рисунке, есть пять уравнений с пятью неизвестными. Два уравнения выражают баланс в узлах спроса 2 и 3. Следующие три уравнения выражают рассеяние энергии во время потока по трубам с 1 по 3. Заинтересованный читатель должен проконсультироваться с недавними учебниками, такими как Houghtalen и др. . (2009) или Swame and Sharma (2008) для углубленного анализа анализа водных систем.

18.6. Элементарные WSS (вверху) и (EPN) внизу и соответствующие уравнения потока.

Можно заметить, что в приведенной выше системе уравнений требования конечного пользователя Q ( h _N) записаны как функции неизвестных головок во внутренних узлах. Решение системы в этой форме называется «управляемым напором» и является предпочтительным для возмущенных сейсмических условий, когда удовлетворение предписанных требований не гарантируется. Обычно при анализе WSS требования конечного пользователя Q рассматриваются как фиксированные граничные условия (система должна быть пропорциональной, чтобы удовлетворить их).Решение системы с Q независимо от h _N называется «управляемым спросом».

Набор нелинейных уравнений выполняется в так называемых стационарных условиях, то есть предполагает, что потребности конечного пользователя остаются неизменными во времени. Это упрощение, и оно действительно до тех пор, пока граничные условия плавно меняются со временем (т.е. квазистационарные условия). В сейсмических условиях это не тот случай, когда резкие колебания потребности в воде из-за разрывов труб и утечек вскоре сменяются новым стационарным состоянием.

Подключение к услугам — обзор

2 Уязвимости систем водоснабжения

В США общественные системы водоснабжения (PWS) определяются как «не менее 15 подключений к услугам или обслуживают в среднем не менее 25 человек не менее 60 дней в году. »; Таким образом, в Соединенных Штатах насчитывается около 155 000 СПО, обслуживающих 312 миллионов человек (Агентство по охране окружающей среды США, 2011 г.). Вода, распределяемая через системы водоснабжения, используется разными способами, включая прямое потребление, приготовление пищи, санитарию, орошение, медицинские процедуры, производственную деятельность, рекреационные мероприятия и тушение пожаров.

Четыре части системы водоснабжения, уязвимые для атак, — это исходная вода, система очистки, система распределения и другие вспомогательные системы. В каждой из этих частей уязвимы многие компоненты (таблица 3.1).

ТАБЛИЦА 3.1. Компоненты водной системы

Часть водной системы	Компоненты
Исходная вода	Озера, реки, водохранилища, плотины, каналы, водозаборные сооружения, насосные станции, водозаборные сооружения, грунтовые воды, колодцы
Система очистки	Резервуары для химикатов, фильтры, дезинфекционные установки, другие технологические процессы, насосные станции
Распределительная система	Резервуары для хранения, резервуары, трубопроводы, насосные станции, установки для дополнительного хлорирования, водонапорные башни, пожарные гидранты, воздуховыпускные клапаны, устройства предотвращения обратного потока
Прочее	Транспортные средства, персонал, компьютерные системы, центры управления, электрические системы, системы связи, лаборатории, химическое снабжение, объекты технического обслуживания

Водные системы могут иметь все или только часть списка компонентов системы ред в таблице 3.1, в зависимости от характера водной системы. Источник воды различается в зависимости от системы, некоторые системы водоснабжения полагаются исключительно на грунтовые воды, а другие — на поверхностные источники воды. Тип исходной воды влияет на типы компонентов, используемых в системе водоснабжения. Физические характеристики водных систем сильно различаются и зависят от географического положения сообщества, плотности населения, нежилой застройки и управления водной системой. Системы транспортировки и стратегии обработки также сильно различаются.В некоторых водных системах (например, многие из них находятся в Калифорнии) вода может перемещаться на большие расстояния и подвергаться обширной очистке перед доставкой потребителям. В других системах грунтовые воды могут перекачиваться на небольшое расстояние к потребителям в результате наличия скважин, расположенных по всей территории обслуживания. Количество насосных станций, резервуаров и общая длина трубопроводов в значительной степени зависят от географии и городского развития (например, густонаселенность по сравнению с сельской местностью). На равнинных участках чаще используются водонапорные башни, тогда как подземные водоемы более типичны для участков с переменным рельефом.Размеры компонентов водной системы сильно различаются; резервуары могут содержать от 3 до 30 миллионов галлонов (Nuzzo, 2006). Разнообразие систем требует, чтобы каждая система или область обслуживания развивала независимый подход к водной безопасности.

Технологии очистки воды могут различаться в зависимости от качества исходной воды. Подземные воды могут подвергаться очень незначительной обработке перед передачей потребителям. Например, перед хлорированием может потребоваться только умягчение или удаление железа.Поверхностные и грунтовые воды под воздействием поверхностных вод обычно фильтруются и дезинфицируются в соответствии с федеральными правилами питьевой воды. Однако в Соединенных Штатах остается несколько нефильтрованных поверхностных вод. Нефильтрованные поверхностные источники воды уязвимы, потому что меньшее количество барьеров удаляет потенциальные загрязнители, а водоснабжение может быть загрязнено в любом месте между источником воды и конечным пользователем. Источники нефильтрованной поверхностной воды расположены на удаленных водоразделах с переменной степенью защищенности.В некоторых случаях доступ к водоразделу строго контролируется; а в других случаях разрешен публичный доступ. Водораздел Булл-Ран (Портленд, Орегон) ограничен федеральным законом для въезда людей. Муниципальный водораздел Седар-Ривер (Сиэтл, Вашингтон) ограничен для общественного доступа, а водохранилище Куаббин (Бостон, Массачусетс) разрешено для общественного доступа, но строго регулируется. Для всех водных систем охрана источников воды является важным аспектом поддержания высокого качества воды, и задача защиты источника воды может принимать различные формы.

Уязвимость отдельных компонентов связана с местонахождением, легкостью доступа, количеством водопользователей ниже по течению и т.п. Защита распределительных систем проблематична из-за большой разрозненной природы систем, общественного доступа (через водопроводные системы, расположенные внутри зданий) и того факта, что распределительные системы расположены ниже по потоку от очистных сооружений. Распределительные системы содержат компоненты, специально разработанные для обеспечения доступа, такие как пожарные гидранты и клапанные хранилища.В густонаселенных районах может быть сложно обеспечить безопасность системы водоснабжения, поскольку время пребывания в системе невелико, а уязвимость зависит от большого количества обслуживаемого населения. В целом, водные системы в окрестностях более густонаселенного города более уязвимы для атак, потому что есть больше целей, и случай загрязнения будет более серьезным. Источники водоснабжения могут быть расположены в отдаленных районах, которые трудно обезопасить без значительных усилий, персонала и ресурсов.Некоторые транспортные сооружения простираются на большие расстояния, например, Калифорнийский акведук (более 700 миль), что затрудняет защиту такого географически обширного компонента водной системы.

Проблемы и решения систем распределения воды

Автор О. Ойеделе Адеосун, Университет Обафеми Аволово

ВВЕДЕНИЕ

Обеспечение достаточным количеством воды надлежащего качества и количества было одним из важнейших вопросов в истории человечества.Самые древние цивилизации зародились возле источников воды. По мере роста населения возрастала и проблема удовлетворения запросов пользователей.

Люди начали доставлять воду из других мест в свои общины. Например, римляне построили акведуки для доставки воды из отдаленных источников в свои общины.

Сегодня система водоснабжения состоит из инфраструктуры, которая собирает, обрабатывает, хранит и распределяет воду между источниками воды и потребителями. Ограниченные новые природные источники воды, особенно в юго-западном регионе США, и быстро растущее население привели к необходимости в инновационных методах управления системой водоснабжения.Например, очищенная вода стала важным водным ресурсом для питьевого и непитьевого использования. Структурные дополнения системы, включая новые системы транспортировки и очистные сооружения, а также операционные решения, такие как распределение потока и внедрение методов консервации, производятся с учетом текущих и будущих требований. По мере развития дополнительных компонентов и связей между источниками и пользователями, сложность системы водоснабжения и трудность понимания того, как система будет реагировать на изменения, возрастают.

Много усилий было приложено для развития системы водоснабжения для устойчивого водоснабжения. Однако сложность системы ограничивала приложение для конкретного сайта в первую эпоху. Поскольку потребности в воде все больше возрастают в существующей системе водоснабжения, во многих исследованиях предпринимались попытки разработать общую систему водоснабжения, чтобы помочь лицам, принимающим решения, разработать более надежные системы для длительного периода эксплуатации. Эти попытки также включают оптимизацию общей стоимости конструкции и эксплуатации системы.В определенных ситуациях, таких как техническое обслуживание трубопроводов, вода, не приносящая доходов, современная измерительная инфраструктура, конечная цель этого документа — обеспечить решение проблем системы распределения воды и надежное и своевременное снабжение источников воды для пользователей более устойчивым и своевременным образом в течение длительного времени. срочный план.

Системы водоснабжения

Назначение системы распределения — подавать потребителю воду соответствующего качества, количества и давления.Система распределения используется для коллективного описания объектов, используемых для подачи воды от источника до точки использования.

Требования к хорошей системе распределения

Качество воды в распределительных трубах не должно ухудшаться.
Он должен обеспечивать подачу воды во все предусмотренные места с достаточным напором.
Он должен обеспечивать подачу необходимого количества воды во время тушения пожара.
Планировка должна быть такой, чтобы ни один потребитель не остался без водоснабжения при ремонте любого участка системы.
Все распределительные трубы желательно прокладывать на расстоянии одного метра или выше канализационных линий.
Он должен быть достаточно водонепроницаемым, чтобы свести к минимуму потери из-за утечки.

Схема распределительной сети

Распределительные трубы, как правило, прокладываются под дорожным покрытием, и поэтому их расположение обычно соответствует расположению дорог.В общем, существует четыре различных типа трубопроводных сетей; любой из которых по отдельности или в комбинации может быть использован для определенного места. Это: Сетка , Кольцо , Радиальное и Тупиковая система .

Система решетчатого железа:

Подходит для городов с прямоугольной планировкой, где водопровод и отводы проложены в прямоугольниках.

Преимущества:

Вода поддерживается в хорошей циркуляции благодаря отсутствию тупиков.
В случае выхода из строя какого-либо участка вода поступает с другого направления.

Недостатки

Точный расчет размеров труб невозможен из-за наличия арматуры на всех ответвлениях.

Кольцевая система:

Магистраль снабжения проложена по всем периферийным дорогам, а от магистрали отходят вспомогательные магистрали. Таким образом, эта система также следует за системой решетчатого железа с структурой потока, аналогичной по характеру таковой в тупиковой системе.Итак, определить размер труб несложно.

Преимущества:

Вода может подаваться в любую точку как минимум с двух сторон.

Радиальная система:

Район разделен на разные зоны. Вода закачивается в распределительный резервуар, расположенный в середине каждой зоны, а подающие трубы прокладываются радиально, заканчиваясь к периферии.

Преимущества:

Обеспечивает быстрое обслуживание.
Расчет размеров труб прост.

Тупиковая система:

Подходит для старых городов без определенного рисунка дорог.

Преимущества:

Относительно дешево.
Облегчение определения расхода и давления за счет меньшего количества клапанов.

Недостатки

Из-за множества тупиков в трубах происходит застой воды.

ДОХОД, НЕВОДНЫЙ

До начала 1990-х годов не существовало надежных и стандартизированных методов учета потерь воды. Эффективность управления утечками измерялась с точки зрения «неучтенной воды». Поскольку у этого термина не было общепринятого определения, было много места для толкования. Неучтенная вода обычно выражалась в процентах от ввода системы, что уже является проблематичным.

В этой ситуации невозможно было измерить или сравнить производительность коммунального предприятия, невозможно было определить реалистичные цели и невозможно было надежно отследить производительность по сравнению с целевыми показателями.

Хотя такая ситуация все еще существует во многих странах, был достигнут значительный прогресс в устранении этих прошлых недостатков. За последние 20 лет ряд организаций со всего мира разработали набор инструментов и методологий, чтобы помочь коммунальным предприятиям эффективно оценивать потери воды и управлять ими.

Одна из рекомендаций WLTF (Целевой группы по потерям воды) заключалась в использовании термина «вода, не приносящая доходов», вместо «неучтенная вода». NRW (вода, не приносящая доходов) имеет точное и простое определение.Это разница между объемом воды, подаваемой в систему распределения воды, и объемом, который выставляется потребителям. NRW состоит из трех компонентов:

Физические (или реальные): потери включают утечку из всех частей системы и перелив в резервуарах коммунального предприятия. Они вызваны плохой эксплуатацией и техническим обслуживанием, отсутствием активного контроля утечек и низким качеством подземных активов.

Коммерческие (или кажущиеся): убытки вызваны зарегистрированным счетчиком потребителя, ошибками обработки данных и кражей воды в различных формах.

Нефактурированное разрешенное потребление: включает воду, используемую коммунальным предприятием для эксплуатационных целей, воду, используемую для тушения пожаров, и воду, предоставляемую бесплатно определенным группам потребителей.

Хотя общепризнано, что уровни NRW в развивающихся странах часто высоки, реальные цифры неуловимы. Большинство предприятий водоснабжения не имеют адекватных систем мониторинга для оценки потерь воды, а во многих странах отсутствуют национальные системы отчетности, которые собирают и консолидируют информацию о показателях водоканала.В результате данные о NRW обычно недоступны. Даже когда данные доступны, они не всегда надежны, поскольку известно, что некоторые неэффективные коммунальные предприятия практикуют «маскировку», пытаясь скрыть степень своей собственной неэффективности.

Потери воды можно рассчитать как (A + L + R) [d] × расход [м3 / день] = потери воды [м3]

Объем воды, потерянной при разрыве отдельного трубопровода, зависит не только от скорости потока в событии, но также от времени работы.Это часто упускается из виду. Время работы на утечку состоит из трех составляющих:

Время осведомленности: время, пока утилита не узнает об утечке
Время нахождения: время, затраченное на точное определение места утечки, чтобы можно было оформить заказ на ремонт.
Время ремонта: время между выдачей наряда на ремонт и окончанием ремонта

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ТРУБОПРОВОДОВ

Многие предприятия водоснабжения в Азии практикуют пассивный контроль утечек, что означает, что они устраняют только видимые утечки.Этого явно недостаточно, так как 90% протечек обычно не видны на поверхности. Это означает, что потребуется слишком много времени, часто много лет, прежде чем коммунальное предприятие даже узнает об утечке. Поскольку время осознания во многом определяет объем воды, потерянной в результате прорыва трубы, коммунальным предприятиям нужна стратегия, позволяющая сократить время осознания.

Самый традиционный и простой метод — это наличие группы специалистов по обнаружению утечек, которые регулярно проверяют все трубы. Поскольку шум утечки может быть обнаружен, эта работа выполняется с помощью широкого диапазона подслушивающих устройств, начиная от простых механических джойстиков и заканчивая электронными микрофонами заземления или даже корреляторами шума утечки.Инспекторы утечки используют это оборудование для прослушивания сети и выявления проблем, так же как врачи используют стетоскопы. Если каждая часть сети проверяется один раз в год, среднее время утечки (время осведомленности) составляет 6 месяцев. Чтобы сократить время осознания, частоту опроса можно увеличить. Однако усилия по обнаружению утечек по-прежнему не будут целенаправленными. Чтобы иметь возможность определить, сколько воды теряется в определенных частях сети, сеть должна быть разделена на гидравлически дискретные зоны, и затем необходимо измерить приток в эти зоны.Вычисляя объем утечки в каждой зоне, специалисты по обнаружению утечек могут лучше направить свои усилия. Очевидно, что чем меньше зона, тем лучше информация и эффективность обнаружения утечек. Самые маленькие зоны называются Районными Измеряемыми Областями (DMA). Прямой доступ к памяти является гидравлически дискретным и в идеале имеет только одну точку притока. Приток и соответствующее давление постоянно измеряются и контролируются. В идеале, когда вся распределительная сеть разделена на прямые доступы к памяти, утилита имеет несколько преимуществ.Например:

Объем NRW (разница между притоком прямого доступа к памяти и заявленным объемом) может быть рассчитан на ежемесячной основе.
Компоненты NRW (физические и коммерческие потери) могут быть определены количественно путем анализа данных расхода и давления.
Работы по обнаружению утечек могут быть приоритетными.
Новые разрывы трубопровода могут быть обнаружены немедленно, отслеживая минимальный ночной поток, и, следовательно, время осознания будет сокращено с нескольких месяцев до нескольких дней (или даже меньше).
Когда утечка устранена, коммунальные предприятия могут лучше определить наличие незаконных подключений или других форм хищения воды и принять меры.

Кроме того, прямые доступы к памяти (Районная Измеренная Область) могут быть полезны в управлении давлением. На притоке к прямым доступам к памяти могут быть установлены редукционные клапаны, и давление в каждом прямом доступе к памяти может быть отрегулировано до необходимого уровня. Для прямого доступа к памяти не существует идеального размера. Размер, будь то 500 или 5000 сервисных соединений, всегда является компромиссом.Решение должно приниматься в каждом конкретном случае и зависит от ряда факторов (например, гидравлических, топографических, практических и экономических).

Размер прямых доступов к памяти влияет на стоимость их создания. Чем меньше DMA, тем выше стоимость. Это связано с тем, что потребуется больше клапанов и расходомеров, а обслуживание будет дороже. Однако преимущества меньшего прямого доступа к памяти таковы:

новые утечки могут быть обнаружены раньше, что сократит время осведомленности;

Время обнаружения
может быть сокращено, потому что это будет быстрее и легче определить место утечки; и
как побочный продукт, легче идентифицировать нелегальные соединения.

Топография и схема сети также играют важную роль в проектировании и размере прямого доступа к памяти. Следовательно, в распределительной сети всегда будут прямые доступы к памяти разного размера. Важным фактором влияния является состояние инфраструктуры. Если сетевые и служебные соединения ненадежны, всплески будут более частыми, и оптимальный прямой доступ к памяти будет относительно небольшим. С другой стороны, в областях с совершенно новой инфраструктурой прямые доступы к памяти могут быть больше и по-прежнему управляемыми.

Согласно рекомендациям Целевой группы по водным потерям Международной водной ассоциации (IWA), если прямой доступ к памяти превышает 5000 соединений, становится трудно различить небольшие всплески (например.g., разрывы сервисных соединений) из-за различий в ночном использовании абонентами. В сетях с очень плохими инфраструктурными условиями могут потребоваться прямые доступы к памяти до 500 сервисных соединений. Откалиброванная гидравлическая модель всегда должна использоваться для проектирования прямого доступа к памяти независимо от размера прямых доступов к памяти.

Потери воды из труб большего диаметра могут быть весьма значительными, особенно в азиатском контексте с преимущественно системами низкого давления, где утечки не выходят на поверхность и остаются незамеченными в течение многих лет.Утечки на трубах большого диаметра всегда трудно обнаружить, и часто требуется специальное оборудование (например, внутренний осмотр труб и обнаружение утечек). Эти методы являются дорогостоящими, но могут быть экономически хорошо оправданы, когда доступность воды ограничена, и каждый кубический метр извлеченной воды может быть продан существующим или новым клиентам.

ИНФРАСТРУКТУРА РАСШИРЕННЫХ ИЗМЕРЕНИЙ

Коммерческие потери почти всегда меньше по объему, чем физические потери, но это не означает, что сокращение коммерческих потерь менее важно.Снижение коммерческих потерь имеет минимально возможный срок окупаемости, так как любое действие немедленно приводит к увеличению объема выставленных счетов и увеличению доходов. Коммерческие убытки состоят из трех основных элементов:

абонентский счетчик под регистрацией;
незаконных подключения и всех других форм хищения воды; и
проблемы и ошибки в учете, обработке данных и биллинге.

Учет: Сведение к минимуму неполной регистрации счетчика потребителя требует значительных технических знаний, управленческих навыков и авансового финансирования.Потребительское управление счетчиками должно осуществляться комплексно, что лучше всего описывается термином «интегрированное управление счетчиками».

При этом коммунальные предприятия должны стремиться выбрать подходящие типы счетчиков и подготовить индивидуальные спецификации. Это может оказаться трудным, особенно если законы и постановления о закупках поощряют закупку самых дешевых продуктов на рынке.

Ряд производителей счетчиков производят счетчики, которые «на бумаге» соответствуют спецификациям, но быстро портятся в полевых условиях.Это одно из основных препятствий на пути к постоянному повышению точности клиентских счетчиков. Этой проблеме способствует отсутствие качественных средств для тестирования счетчиков, особенно когда речь идет о счетчиках большего диаметра, а также отсутствие опыта в том, как наилучшим образом использовать такие средства. Это позволяет производителям легко поставлять счетчики из партий производства второго сорта с минимальным риском того, что коммунальное предприятие когда-либо узнает.

Другой распространенной проблемой является нежелание вкладывать средства в высококачественные, но более дорогие счетчики для крупных заказчиков.Обычно ведущие счета коммунального предприятия генерируют такую большую часть своих доходов, что любые вложения в более совершенные счетчики могут быть экономически оправданы. Срок окупаемости часто составляет всего несколько месяцев. Тем не менее, многие предприятия водоснабжения предпочитают поддерживать и калибровать старые счетчики снова и снова, вместо того, чтобы предпринимать соответствующие действия и устанавливать новые.

Проблемы с биллинговой системой: Биллинговая система — единственный источник данных о дозированном потреблении, который может помочь определить объем NRW посредством ежегодного аудита воды.Однако большинство биллинговых систем не предназначены для сохранения целостности данных о потреблении. Скорее, они предназначены для доставки точных счетов клиентам и правильного учета счетов. Однако существует множество повседневных процессов в работе биллинговой системы, которые могут нарушить целостность данных о потреблении, в зависимости от конструкции конкретной системы. Проблемы, которые могут повлиять на объемы потребления, включают

практика считывания показаний счетчика
обработка сторнирования завышенной оценки
процессов, используемых для рассмотрения жалоб на высокие счета
клиентские утечки
оценка потребления
замена счетчиков
отслеживают неактивные аккаунты, а
процессы для идентификации и устранения заедания счетчиков.

Кража воды: В то время как занижение регистрации счетчика — это скорее техническая проблема, кража воды — это политическая и социальная проблема. Уменьшение этой части коммерческих потерь не является ни технически трудным, ни дорогостоящим, но требует принятия сложных и неприятных управленческих решений, которые могут быть политически непопулярными. Причина в том, что нелегальные связи почти всегда ошибочно связываются только с городской беднотой и неформальными поселениями. Однако кража воды домашними хозяйствами с высоким доходом и коммерческими пользователями, иногда даже крупными корпорациями, часто приводит к значительным потерям воды и даже большим потерям доходов.

Помимо незаконных подключений, к другим формам хищения воды относятся взлом счетчика и обход счетчика, повреждение считывателя счетчика и незаконное использование гидранта. Еще одна распространенная проблема — «неактивные учетные записи». В случаях, когда договор с клиентом был расторгнут, физическое подключение к услуге или, по крайней мере, точка подключения к магистрали все еще существует, и ее легко восстановить незаконно. Строгая неактивная программа управления аккаунтом и проверки может легко решить эту проблему.

ЗАКЛЮЧЕНИЕ

Система водораспределения должна быть основана на подходящей схеме расположения труб и не допускать застоя воды в трубе или иметь меньшую степень застоя воды внутри трубы во избежание образования бугорков, корки и отложений

Благодаря множеству специализированных публикаций и разработке программного обеспечения теперь хорошо понимается, что управление системой водоснабжения технически сложно, но с современными технологиями, программными системами и узкоспециализированным оборудованием (промывка и скребок) это уже не так.

Коммунальные предприятия водоснабжения также должны будут практиковать соответствующий дизайн расширения / распределения системы (например, новые части сети, уже построенные как прямые доступа к памяти) и использовать более качественные работы, материалы и оборудование. Кроме того, регулирующие органы и лица, определяющие политику, должны требовать от водоканалов проводить периодические проверки воды и регулярно публиковать подробные данные о системе распределения воды, которые затем могут подвергаться независимой проверке.

Опять же, управление системой водоснабжения не должно быть разовым мероприятием.Несмотря на то, что интенсивная и комплексная программа сокращения системы водораспределения подходит для сокращения отставания в необходимых мерах по сокращению системы водораспределения, она не должна приводить к устойчивому низкому уровню системы водораспределения, если управление системой водораспределения не станет частью обычных повседневных дел. -дневная деятельность водоканала.

Свяжитесь с автором по адресу [email protected].

Строительство новой водозаборной насосной станции Norwood — The Stanly News & Press

Новое сотрудничество между соседними округами скоро обеспечит водой многих жителей, живущих в районах, не имеющих выхода к морю.

Государственные служащие и сотрудники из округов Стэнли и Юнион, а также из города Норвуд собрались в четверг днем на насосной станции Норвуд на 465 Bay Shore Dr.

В рамках проекта регионального водоснабжения Ядкин существующая насосная станция будет преобразована в новое водозаборное сооружение, которое соединится с 30-мильным трубопроводом от Норвуда до нового очистного сооружения в округе Юнион.

По окончании строительства трубопровод будет подавать воду на объект, который будет подключен к другому 10-мильному трубопроводу внутри Союза для подачи воды потребителям коммунальных услуг в бассейне реки Ядкин.

Проект был необходим, согласно информации на веб-сайте проекта, из-за того, что в округе не было естественного водоснабжения и он пытался удовлетворить потребности населения в воде, особенно в месяцы пикового спроса летом. Юнион полагается на другие места для получения питьевой воды, в том числе сделку с водопроводом и канализацией округа Ланкастер в округе Ланкастер, Южная Каролина, на поставку воды в другой половине округа.

Водозаборная станция
Норвуд не ремонтировалась с 1980-х годов, и, по словам официальных лиц, городу «нужны современные водозаборные сооружения и насосная станция повышенной производительности».
Член городского совета Норвуда Уэс Хартселл для Norwood, Stanly и Union описал как «беспроигрышную» ситуацию. Новая станция может обеспечить часть Union в бассейне реки Ядкин до 16 миллионов галлонов чистой воды в день. . Разрешения станции позволяют Норвуду иметь до 600 000 галлонов воды в день и 1,2 миллиона для Стэнли, что в общей сложности составляет около 18,3 миллиона галлонов.
Джон Шутак из Департамента общественных работ округа Юнион описал новую станцию как имеющую два впускных клапана диаметром 72 дюйма на разных расстояниях от береговой линии и возвышенностей в озере.Он добавил, что клапаны «обеспечат эксплуатационную гибкость, поскольку условия в озере со временем меняются».
На участке будет вырыт и построен колодец глубиной 50 футов. Сырая вода поступает на существующую водоочистную установку Norwood, расположенную чуть дальше по улице, и в конечном итоге по новому трубопроводу поступает на новую водоочистную установку Union.
Хартселл также сказал, что Норвуд и прилегающие районы «зависят от озера как источника питьевой воды и гидроэлектроэнергии». Он добавил, что новая станция будет влиять на уровень озера менее чем на полдюйма в день только несколько дней в году.
«Менее 1 процента ежедневного притока… будет забираться из озера в день, и это включает всю воду, забираемую Норвудом, Стэнли и округом Юнион», — сказал Хартселл. «Что будет по-другому? Правда ничего.»
Член совета добавил, что проект не повлияет на домовладельцев, живущих на озере, в том числе на лодочные трапы и места обитания рыб, «даже в районах с сильной засухой».
«Независимо от того, какое местечко мы называем своим домом, доступ к воде является основой нашего благополучия и качества жизни», — сказал городской менеджер Норвуда Скотт Ховард.
Мэр Норвуда Гарольд Томпсон поблагодарил бывшего мэра и городского администратора Дуайта Смита за начало проекта, заявив, что город присоединился к проекту в 2013 году.
Менеджер
округа Юнион Марк Уотсон сказал, что проект «создаст выгодное партнерство в сфере водоснабжения, которое повысит устойчивость нашего региона».
О Чарльзе Курчо
Чарльз Курсио был спортивным редактором Stanly News & Press с 1999 по 2001 год и в настоящее время занимает ту же должность с 2008 года.Он был удостоен награды «Медиа-представитель года Тима Стивенса» NCHSAA и назван спортивным редактором года CNHI в 2014 году. Он также был дважды отмечен Ассоциацией прессы Северной Каролины.
Еще от: Charles
Бытовая заправочная станция оборотной воды
Открыта новая станция заправки оборотной воды для жилых домов!
Обязательное обучение и процедуры для начинающих пользователей
Перед первым использованием заправочной станции жильцы должны сделать следующее:
Посмотрите обучающее видео по использованию переработанной воды в жилых домах (доступно в Интернете, нажмите здесь, чтобы начать)
Полная анкета (доступна в Интернете после видео)
Подпишите договор об использовании переработанной воды в жилых домах (доступно в Интернете)
По прибытии в районный офис, пожалуйста, отправьте заполненные документы для получения вашей идентификационной карты пользователя.
ПРИМЕЧАНИЕ: Новые клиенты могут пройти обучение и зарегистрироваться в офисе в следующие часы:
Понедельник-пятница: 9:00 — 10:00
По вопросам обращайтесь в офис по телефону (650) 355-3462.
Станция заправки оборотной воды Часы работы *
Понедельник — пятница: 9: 00-11: 00 и 13: 00-15: 00.
суббота, воскресенье: 13:30 — 3:00 вечера.
* Оборотная вода доступна только при открытой заправочной станции.Часы работы могут быть изменены.
Важные документы
Правила использования оборотной воды
Карта распределения оборотной воды
Транспортировка контейнеров для оборотной воды на выбор
Емкости должны иметь водонепроницаемые крышки и не должны протекать. Проверьте местные хозяйственные магазины, а также онлайн-источники, такие как Amazon.com, чтобы найти контейнер, который вам будет удобно перемещать и размещать в машине. Минимальный размер контейнера — один галлон. Максимальный размер — 100 галлонов.Количество посещений, совершаемых клиентом в день, не ограничено.
Помните, что каждый галлон воды весит 8,34 фунта!
Один галлон воды весит 8,34 фунта; 100 галлонов весит 834 фунта. Обязательно проверьте рейтинг полной массы вашего автомобиля (GVWR). Перегрузка автомобилей небезопасна и может стать причиной дорожно-транспортного происшествия. Также помните, что при вождении сильно загруженного транспортного средства убедитесь, что оставлен достаточный тормозной путь.
Никогда не подключайте переработанную воду к существующей системе орошения
Резервуары, насосы, шланги и оборудование, содержащие оборотную воду, нельзя подключать к подземным оросительным системам, даже если эти системы отключены от вашей системы питьевой воды.Это проблема здоровья человека. Мы не хотим, чтобы вы или ваши соседи в конечном итоге употребляли оборотную воду из-за незаконного подключения системы подачи питьевой воды к системе оборотного водоснабжения.

Обвязка насосной станции

Установка и подключение насосной станции к колодцу или скважине своими руками: схемы монтажа

Для чего в автономной системе водоснабжения нужна насосная станция

Конструктивные особенности насосной установки

С чего начать

Выбираем место для установки

Как осуществляется процесс сборки

Рекомендации по установке

Какие элементы насосной станции можно изготовить самостоятельно

Установка и подключение насосной станции своими руками

Какая станция нужна именно вам?

В зависимости от эксплуатационных задач

В зависимости от источника воды

В зависимости от оптимального рабочего режима

Где установить станцию — в кессоне или подвале?

Порядок выполнения работ по подключению

Вариант #1 — подключение к скважине или колодцу

Вариант #2 — подключение к водопроводу

Видео инструктаж с полезными советами

Подключение насосной станции к скважине: технология проведения работ

Особенности устройства насосной станции

Место установки: удобное и безопасное

Порядок подключения: пошаговая инструкция

Несколько ценных рекомендаций

Выводы и полезное видео по теме

Подключение насосной станции к скважине своими руками по инструкции

Для чего нужна насосная станция

Конструктивные особенности насосной установки

С чего начать сборку и установку водяной станции

Выбираем место для установки

Порядок подключения: пошаговая инструкция

Инструкция по установке и эксплуатации

Какие элементы насосной станции можно изготовить самостоятельно

устройство, монтаж и установка своими руками

Что нужно знать, чтобы выбрать насосную станцию?

Как устроена насосная станция?

Место установки насосной станции

Правила выбора места

Схема подключения насосной станции

Ошибки при монтаже

Заключение

Подключение насосной станции

НАСОСНАЯ СТАНЦИЯ — ПОДКЛЮЧЕНИЕ

водонасосных станций и как они работают?

Водяные насосные станции, используемые при реконструкции земель

Как работают водонасосные станции?

Правовые вопросы вокруг насосных станций

Снижение рисков с помощью перекачки воды

Для водяных насосов требуется источник питания

Свяжитесь с насосными решениями

Водяная насосная станция | Тюремный архитектор вики

Водяная насосная станция

Описание

Объекты, требующие воды [править | править источник]

Системы водоснабжения — обзор

Модель WSS

Подключение к услугам — обзор

2 Уязвимости систем водоснабжения

Проблемы и решения систем распределения воды

Строительство новой водозаборной насосной станции Norwood — The Stanly News & Press

О Чарльзе Курчо

Бытовая заправочная станция оборотной воды

Обязательное обучение и процедуры для начинающих пользователей

Станция заправки оборотной воды Часы работы *

Важные документы

Транспортировка контейнеров для оборотной воды на выбор

Помните, что каждый галлон воды весит 8,34 фунта!

Никогда не подключайте переработанную воду к существующей системе орошения

Читайте также

Светодиодная лента 220в подключение: Лента RGB 220V — Устройство, монтаж светодиодной RGB ленты 220В

Схема подключения электродвигателя 220 с конденсатором: Схема Подключения Электродвигателя 220 — tokzamer.ru

Как от выключателя провести розетку схема подключения: Как подключить розетку от выключателя: можно ли запитать, последствия

Добавить комментарий Отменить ответ
