Схема подключения трансформатора, как правильно подсоединить трансформатор к цепи.
Применение силовых понижающих (реже повышающих) трансформаторов имеет большое распространение. Они являются достаточно простым и недорогим решением для функции преобразования электрической энергии, а именно напряжения и тока. Для тех, кто не особо знаком с электротехникой уточню — трансформаторы представляют собой электрическую машину, состоящую из магнитопровода определенной формы, на котором содержаться намотки изолированного провода (медного чаще всего). В зависимости от количества витков на трансформаторе и его сечения зависит напряжение и ток, который преобразуется.
Самый простой вариант трансформатора содержит на себе две обмотки. Входная обмотка называется первичной, а выходная — вторичной. Изначально каждый трансформатор рассчитывается на свою мощность, напряжение, ток, частоту. Чаще всего можно встретить обычный понижающий трансформатор, у которого входная обмотка рассчитана на напряжение 220 вольт, а вторичная на то напряжение, которое используется тем или иным устройством (наиболее ходовыми являются 3, 5, 9, 12, 24 вольта).
От количества витков зависит напряжение, а от диаметра провода обмотки — сила тока.
Схема подключения трансформатора достаточно проста. На вход подается питание (переменное напряжение). Если это обычный понижающий транс, рассчитанный на стандартное сетевое напряжение, то подключаем 220 вольт. Полярность тут не имеет значения. Обычно на самом электротехническом устройстве пишется, где у него, какая обмотка, на сколько вольт она рассчитана. Входные провода (или выводы, клеммы) как правило делаются хорошо изолированными, расположенные отдельно от выходных. В принципе легко понять, какие выводы соответствуют входу.

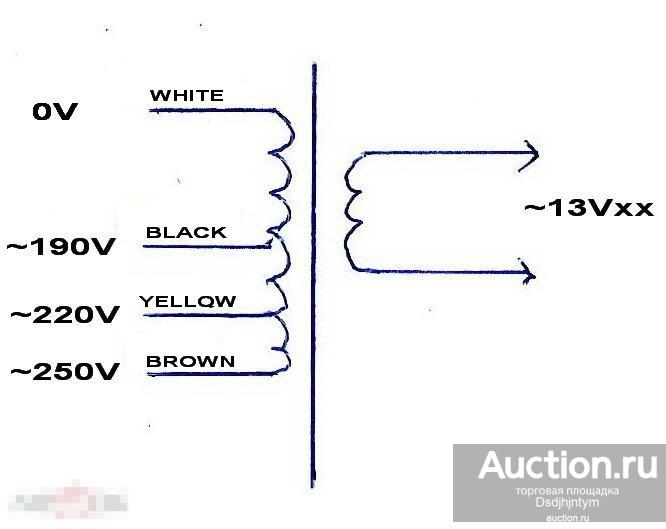

Если вам попался силовой трансформатор, у которого нет четкого указания, надписи, где у него входные клеммы, выводы, провода, а вы точно знаете, что он на 220 вольт, то можно первичную обмотку просто вызвонить тестером, мультиметром. Итак, сначала зрительно определяем, какие выводы наиболее похожи на вход. Далее начинаем измерять сопротивление обмоток. Так как первичная обмотка рассчитана на большее напряжение (220 вольт), значит она будет иметь наибольшее сопротивление относительно всех остальных.
Для примера, у большинства понижающих трансформаторов размерами примерно с кулак взрослого человека сопротивление входной, первичной обмотки будет лежать в пределах 10-1000 ом. Чем больше трансформатор, тем меньше сопротивление на его входной обмотки.
Вторичная обмотка силового понижающего трансформатора в простом варианте имеет два вывода (провода, клеммы). Она наматывается проводом большего диаметра, в сравнении с первичной обмоткой. На ее выводах будет пониженное переменное напряжение (когда на вход подадим питание). Для большинства устройств нужно постоянное низковольтное напряжение, а поскольку со вторичной обмотки выходит переменное напряжение, то ее в большинстве случаев подключают к диодному, выпрямительному мосту, который и преобразует переменное напряжение в постоянное.
Для некоторых электротехнических устройств нужно несколько различных низковольтных напряжений. В этом случае ставятся силовые понижающие трансформаторы, у которых имеется одна входная обмотка (первичная), рассчитанная на 220 или 380 вольт, и несколько выходных (вторичные).
Либо может быть вторичная обмотка со средней точкой. То есть, у выходной обмотки электрической машины (транса) выходит 3 провода (один провод общий для двух одинаковых обмоток, ну и по проводу, идущие от других концов этих обмоток). У таких понижающих трансформаторов относительно общего провода будет два одинаковых низковольтных напряжения, а общее напряжение будет равно сумме этих двух напряжений.
В промышленности широко используются также напряжения величиной в 380 вольт. Следовательно, те трансформаторы, что там используются могут быть рассчитаны как на входное переменное напряжение 220 вольт, так и на 380 вольт. Если на таких трансах есть надпись (входного и выходного напряжения), значит хорошо. Если же непонятно, на какое входное напряжение рассчитан трансформатор, то — если на транс, рассчитанный на 380 вольт подать 220 вольт, на выходе мы всего лишь получим меньшее напряжение, чем он изначально должен выдавать, если же наоборот, транс рассчитан на 220 вольт, а мы на него подадим 380 вольт, то он быстро начнет греться и в скором времени просто выйдет из строя.
P.S. Трансформаторы рассчитаны на работу именно с переменным током, от постоянного они будут просто греться, не выдавая на выходе никакого напряжения. Также стоит учесть, что в большинстве случаев (когда обмотки между собой не связаны, к примеру две первичные, которые подключаются последовательно) полярность подключения к выводам трансформатора не имеет значения. Главное, чтобы вы были уверены в том, что само устройство рассчитано на то напряжение, которое вы на него собираетесь подавать и получать. Ну, и не забываем — мощность имеет значение! Подбирайте именно такой трансформатор, который без перегрузки может обеспечить ваше устройство нужным напряжением и током.

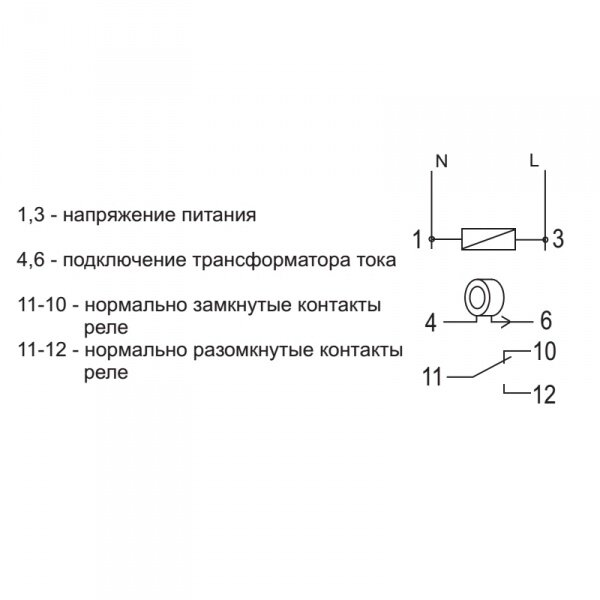

Подключение измерительного трансформатора тока — Группа СВЭЛ
Измерительные трансформаторы тока активно используются и в промышленности, и в быту. Они преобразуют переменный ток и устанавливаются для обеспечения безопасного использования при подключении электроизмерительных устройств и приборов релейной защиты и автоматики.
Особенности подключения
Наиболее важные составляющие трансформатора — обмотки и магнитный сердечник, заключенные в одном корпусе. Первичная обмотка, в основном, одно- или двухвитковая, либо представляет собой силовую шину. Она подключается к генератору тока, а вторичная обмотка — к электросчетчику или другим устройствам с низкими значениями сопротивления.
Во избежание ошибки при подключении и выхода агрегата или измерительных приборов из строя, выводы на устройстве отмечены буквами и цифрами: Л1 и Л2, И1 и И2, что обозначает точки начала и конца первичной и вторичной обмоток, соответственно. Для обеспечения возможности подключения обмотки напряжения к фазе и нолю между Л1 и И1 есть перемычка, а провод «ноль» соединяют с третьим зажимом.
Схемы соединения вторичных обмоток:
- «Звезда» — установка в три фазы;
- «Неполная звезда» — монтаж в две фазы.
Чаще всего номинальное значение первичного тока составляет 50-2000А, вторичного — 5А.
Основные правила монтажа
Подключение трансформатора, проведенное по правилам и без ошибок, гарантия стабильной и продолжительной работы оборудования.
Нормы монтажа цепей тока и напряжения перечислены в ПУЭ. Как видно из Правил, в токовых цепях сечение медного провода составляет 2,5 кв.мм и более, в цепях напряжения — от 1,5 кв.мм.
Не рекомендуется устанавливать трансформатор самостоятельно, не имея соответствующих навыков. Обращение в электромонтажную организацию, имеющую допуск СРО, позволит быстро и без нарушений выполнить комплекс электротехнических работ.
Как подключить силовой трансформатор
В сфере электроснабжения такое техническое устройство, как трансформатор является одним из основных составляющих, выполняющих функцию её преобразования и передачи по сети.
В зависимости от назначений они могут быть понижающими или повышающими. И первым вопросом после покупки, оказывается правильное их подключение, что является одним из самых важных пунктов, так как от этого зависит эффективность работы, наличие требуемых параметров сети и производительность объектов, получающих электропитание.
Прежде всего, подключая силовые трансформаторы к электросети, необходимо знать к какому типу они относятся, а также знать все характеристики, прописанные в техническом паспорте. Начинается подключение с проверки совпадения фаз, которое выполняют с помощью вольтметра либо указателя низкого напряжения. Правильное подключение предусматривает следующие шаги:
- Проверку надёжности и правильности установки.
- Подключение линии внешнего напряжения.
- Проверку прибором совпадений фаз, находящихся на вторичных обмотках.
- Выполнение подключение со стороны низшего напряжения к распределительному устройству.
- Подключение к заземляющему кабелю.
- Проверка соответствия напряжения подводного и на первичной обмотке.
- Если трансформаторов несколько, каждый из них должен быть снабжён собственным рубильником отсоединения его от сети.
- Использование как можно меньшего расстояния между сетью и агрегатом трансформации энергии.
- Подбор соединяющего провода выполняется по специальной таблице, определяющей должное сечение для различного типа трансформаторов.
Выполнение данных правил позволит выполнить качественный монтаж и обезопасит производственные линии от возможных аварий и несчастных случаев.
Монтаж силовых трансформаторов: последовательность, технологии монтажа
Трансформаторы большой мощности до места назначения чаще всего поставляются в виде отдельных блоков, которые формируются в готовое к эксплуатации изделие. При этом весь монтаж выполняют на ранее подготовленное фундаментом место, соответствующе помещение или площадка обслуживания, инструменты для подъёма и установки и ряд необходимых инструментов.
- разгрузка и транспортировка элементов;
- сборка составных частей и их установка на фундамент в готовом виде;
- заливку либо доливку масла, в случае если Вы выполняете монтаж силовых масляных трансформаторов требуемых значения;
- выполнение пробных включений и необходимых испытаний.
К основным требованиям монтажных работ относят несколько различных технологических нюансов, которые подразумевают выполнение следующих условий на каждом из этапов сборки:
- Сушка трансформатора. Выполняется при введении его в эксплуатацию после хранения или монтажа в условиях повышенной влажности.
- Монтаж проводится в сухую погоду, при минимальной температуре не ниже 100С и состоит из таких этапов:
- монтаж радиаторов;
- установка газового реле и расширителя;
- установка реле на определение уровня масла;
- подсоединение термосифонного и воздухоочистительного фильтров;
- встраивание трансформаторов токов;
- установка вводов;
- подключение приборов контроля.
При этом все этапы соединений требуют выполнения ревизии и соответствующих проверок.
- В случае масляного трансформатора, выполняется заливка свежего масла до нужного уровня
- Устанавливают готовые трансформаторы используя лебёдки, домкраты, краны и прочее оборудование. При монтаже в трансформаторные подстанции особое внимание уделяется чёткости позиционирования агрегатов, что требует большей монтажной аккуратности.
- Выполняется присоединение шин, кабелей, проводов и производят заземление.
По окончанию монтажных работ, опытный персонал проводит все необходимые испытания. Выполнение испытаний именно монтажным персоналом гарантирует качественное выполнение монтажных работ, что, в свою очередь, способно обезопасить от аварийных и прочих ситуаций. Высокопрофессиональный персонал, который предлагает электротехническая компания Энергопуск можно заказать для монтажных работ, способен выполнить любой сложности монтажные действия.
Ими же будут выполнены все испытания и проведены наладочные работы, соответствующие стандартам и параметрам эксплуатации. Заказать монтажную бригаду можно одновременно с покупкой необходимых трансформаторов, которые представлены в каталоге ЭНЕРГОПУСК.
Специалисты ЭНЕРГОПУСК ответят на Ваши вопросы:
8-800-700-11-54 (8-18, Пн-Вт)
Схемы подключения трансформаторов напряжения
Общие сведения
Трансформаторами напряжения, как правило, называют разновидность трансформаторов, которые предназначены не для передачи мощности, а для гальванического разделения высоковольтной стороны от низковольтной.
Такие трансформаторы предназначены для питания измерительных и управляющих приборов. На «высокой» стороне различных трансформаторов напряжения, естественно, напряжение может быть разным, это и 6000, и 35000 вольт и даже много более, а вот на «низкой» стороне (на вторичной обмотке) оно не превышает 100 вольт.
Коэффициент трансформации указан на самом трансформаторе и может выглядеть как Кu = 6000/100, либо просто 35000/100. Разделив одно число на другое, получим в первом случае этот коэффициент 60, во втором 350.
Данные трансформаторы бывают как «сухие», в которых в качестве изоляции используется электрокартон. Они применяются, обычно, для напряжений до 1000 вольт. Пример НОС-0,5. Где, Н означает напряжение, имеется ввиду трансформатор напряжения, О – однофазный, С – сухой, 0,5 – 500 вольт (0,5кВ). А так же масляные: НТМИ, НОМ, 3НОМ, НТМК, в которых масло играет роль, как изолятора, так и охладителя. И литые, если быть точным, то с литой изоляцией (3НОЛ – трехобмоточный трансформатор напряжения однофазный с литой изоляцией), в которых все обмотки и магнитопровод залиты эпоксидной смолой.
Устройство трансформаторов напряжения
Как и все трансформаторы, как это было сказано выше, данный тип трансформаторов имеют как первичные обмотки (высоковольтные), так и вторичные (низковольтные). Различают однофазные и трехфазные трансформаторы напряжения.
В каждом из них имеется магнитопровод, к которому предъявляются довольно высокие требования. Дело в том, что чем больше рассеивание магнитного потока в таком трансформаторе, тем больше погрешность измерения. Кстати. В зависимости от погрешности различают трансформаторы по классу точности различаются (0,2; 0,5; 1; 3). Чем выше число, тем больше погрешность измерений.
К примеру, трансформатор с классом точности 0,2 может допустить погрешность не выше 0,2% от измеряемой величины напряжения, а, соответственно, класса точности 3 – не более 3%.
Обозначения на схемах и натуральное исполнение бывает сильно отличаются друг от друга.
Однофазный двухобмоточный трансформатор представлен на рисунке, так, как он выглядит на самом деле.
На схемах он обозначается как:
Обратите внимание, трансформатор понижающий, во вторичной обмотке меньше витков, чем в первичной, и это отражено визуально на схеме в данном случае, хотя это и не всегда делается. Кроме того, начала и концы обмоток обозначены на схеме и на самом трансформаторе. Первичные обмотки обозначаются большими (прописными) буквами AиX. Вторичные – малыми (строчными) буквами a и x.
Существуют и трехобмоточные однофазные трансформаторы, у которых две вторичных обмотки. Одна из которых является основной, а вторая дополнительной. Дополнительная обмотка служит для контроля изоляции и имеет аббревиатуру КИЗ. Маркировка выводов этой обмотки следующая ад — начало обмотки, хд — конец обмотки.
Трехфазные трансформаторы выпускаются с двумя типами магнитопроводов: трехстержневые и пятистержневые.
Начала и концы здесь обозначаются несколько по-другому. На первичных обмотках начала обозначаются буквами A, B иC согласно фазам к которым они будут подключаться, а концы буквами X,Y и Z.
Вторичные обмотки, соответственно, малыми буквами a,b,cи x,y,z.
Магнитные потоки создаваемые катушками AX, BY, CZ компенсируют друг друга при нормальных условиях работы. Но вот в случае пробоя одной из фаз на землю в стержнях магнитопровода создается слишком большой дисбаланс и часть потока будет закольцовываться через воздух, что создает сильный нагрев трансформатора из-за повышения номинального тока в обмотках. Дополнительные стержни, как раз и призваны взять на себя образовавшиеся разбалансированные потоки и не допустить перегрева трансформатора. При этом в нем наматываются дополнительные обмотки, но об этом несколько позже.
Схемы соединений обмоток трансформаторов напряжения
Самым простым способом измерения межфазного напряжения является включение однофазного двухобмоточного трансформатора напряжения по схеме представленной на рисунке слева.
При этом на концах вторичной обмотки имеем напряжение соответствующее межфазному ВС, но уменьшенное с учетом коэффициента трансформации.
Все три межфазных напряжения можно измерять при помощи двух однофазных трансформатора подключенных определенным способом.
В трехфазных трансформаторах первичные обмотки всегда подключается по схеме «звезда».
Вторичные обмотки могут подключаться как по схеме «звезда» так и по схеме «треугольник».
При верхнем подключении на точках вывода вторичной обмотки мы имеем возможность измерения межфазных напряжений. При нижнем подключении, по схеме так называемого разомкнутого треугольника, мы можем выявить факт короткого замыкания или обрыва провода в одной их фаз на высокой стороне. Выводы при этом маркируются 01 и 02, поскольку при нормальных условиях работы между этими точками нет напряжения.
Для подключения реле защиты применяются, как уже было сказано выше дополнительные обмотки в трехобмоточных трансформаторах напряжения. Пот пример подключения таких трансформаторов в трехфазную сеть.
При этом концы обмоток заземляются как в первичной, так и во вторичной обмотке.
Вот еще несколько вариантов подключения однофазных трансформаторов для измерения межфазных и фазных напряжений, а так же для питания аппаратуры управления.
Более сложные варианты подключения трансформаторов напряжения, содержащих большее количество обмоток изучается в специальном курсе электротехники.
Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.
ПохожееПодключение заказанного в аренду трансформатора для прогрева бетона
Заказывая аренду трансформатора для прогрева бетона, необходимо обеспечить правильное подключение оборудования.
В противном случае вы можете испортить и бетонное изделие, и оборудование.
Грамотно справиться с подключением прогревочный станции способен только опытный инженер.
Не экономьте на услугах специалиста.
Какую схему подключения трансформатора прогрева бетона выбрать
Сегодня профессионалы подключают трансформаторы прогрева бетона по четырехпроводной схеме.
Способ, при котором использовалось три провода, считается устаревшим.
Новая схема позволяет снизить нагрузку на оборудование, продлевая тем самым срок ее службы.
Главное различие двух способов подключения трансформаторов для прогрева бетона заключается, как видно из названия, в количестве проводов.
В устаревшей схеме к понижающей станции подсоединяется три проводника — по одному на каждую фазу.
В новой технологии добавлен еще один провод, исполняющий роль «нейтрали».
Это с виду небольшое изменение позволило значительно снизить нагрузку на обмотки трансформаторного оборудования.
Если электрик советует трехпроводную систему подключения трансформатора
Четырехпроводная схема сложнее в монтаже, поэтому требует от специалиста более высокой квалификации.
Если приглашенный электрик советует подключиться «на три провода», то, скорее всего, он просто не знаком с новой технологией.
Даже если специалист говорит, что четырехпроводная схема требует дополнительного расхода кабеля, поэтому трехпроводная лучше, не стоит верить ему на слово.
Да, для «нейтрали» нужен дополнительный провод, но преимущество новой технологии заключается в повышенной надежности, а не в экономии.
Преимущества подключения трансформатора прогрева бетона по четырехпроводной схеме
Выбрав более современный способ подключения трансформатора прогрева бетона, вы обезопасите себя от неприятных неожиданностей.
Четырехпроводная схема почти полностью исключает возможность аварии, если грамотно подключить оборудование.
Это позволит уложиться в сроки и избежать деформации бетонной конструкции.
Если заказанный в аренду прогревочный трансформатор выйдет из строя, придется в авральном режиме искать замену.
Прогрев бетона нельзя останавливать до полного завершения процесса.
В противном случае бетонный монолит не наберет марочную прочность, деформируется или даже расколется.
Не стоит рисковать дорогостоящим изделием ради экономии нескольких метров сравнительно дешевого кабеля.
Подключение силового трансформатора — The Epoch Times
Фото: Efraimstochter/pixabay.com/CC0 Public Domain
Чтобы правильно подключить силовой трансформатор к электрической сети, прежде всего вы должны знать его параметры и прочие технические характеристики, чтобы произвести правильное подключение в необходимую сеть. Для начала проверьте фазы. Вольтметр в этом случае — оптимальный прибор, хотя можете взять указатель низкого направления. Начинается подключение с проверки совпадения фаз, которое выполняют с помощью вольтметра либо указателя низкого напряжения.
Этапы подключения
1. Проверьте надёжность и правильность установки трансформатора.
2. Подключите внешнее напряжение.
3. Проверьте фазы на вторичных обмотках.
4. Подключите низшее напряжение к устройству распределения.
5. Подключите заземление.
6. Проверьте соответствие подводного напряжения и показатели первичной обмотки.
7. У каждого трансформатора в цепи должен быть свой рубильник отсоединения от сети.
8. Расстояние между сетью и блоком изменения напряжения должно быть минимально.
9. Сечение и материал проводов выбираются исходя из таблицы, в которой расписаны значения для каждого типа трансформатора.
Подключение СТ исходя из этих рекомендаций поможет избежать преждевременного износа оборудования, внезапных перебоев в сети и выходу из строя вашего трансформаторного устройства.
Монтаж силового трансформатора
Силовой трансформатор высокой мощности чаще всего к месту монтажа привозят в разобранном виде (отдельными блоками) и уже на месте собирают на предварительно подготовленной площадке или в помещении (в зависимости где и как будут его монтировать).
Во время монтажа производят:
- разгрузку и транспортировку элементов;
- сборку блоков и составных частей с последующей установкой их в готовом виде на фундамент;
- заливают либо доливают масло, если устанавливаются масляные трансформаторы;
- после установки и подключения выполняются пробные включения и необходимые испытания на месте.
Пробные включения и испытания проводятся теми же специалистами, что проводили монтажные работы. Во-первых, это даёт дополнительные гарантии в том, что монтажники отвечают за свою работу (безопасность и исправность работы оборудования). Во-вторых, в случае чего, они быстро смогут устранить неполадки и наладить работу. В любом случае монтаж оборудования и его проверку на работоспособность нужно доверять только специалистом с большим опытом.
Трехфазный трансформатор
— основы и методы подключения
Трехфазные трансформаторы используются в трехфазных цепях для повышения и понижения напряжения в соответствии с потребностями энергосистемы.
Вы знаете, что электроэнергия вырабатывается и передается по трехфазной системе. Трехфазная система имеет значительные преимущества перед другими многофазными системами. В трехфазной цепи напряжение повышается или понижается с помощью трехфазных трансформаторов .
Трехфазные трансформаторы работают так же, как три однофазных трансформатора. Но один трехфазный трансформатор занимает меньше места и весит меньше трех однофазных трансформаторов, предназначенных для той же цели.
Это устройство преобразования электромагнитной энергии, которое не имеет движущихся частей и двух (или более) обмоток, закрепленных друг относительно друга, предназначенное для передачи электрической энергии между цепями или системами за счет электромагнитной индукции.
Два способа подключения трехфазного трансформатора
Трехфазный трансформатор на электрической подстанции может быть построен двумя способами
- Путем соответствующего соединения блока из трех однофазных трансформаторов
- Путем построения трехфазного трансформатора фазовый трансформатор на общей магнитной структуре .
В любом случае обмотки могут быть соединены четырьмя различными способами.
- Соединение звезда — звезда (YY)
- Соединение звезда — треугольник (Y-Δ)
- Соединение треугольник — треугольник (Δ-Δ)
- Соединение треугольником — звезда (Δ-Y)
1. Банк три однофазных трансформатора
Три одинаковых однофазных трансформатора могут быть соединены в трехфазный трансформатор. Первичная и вторичная обмотки могут быть соединены звездой (Y) или треугольником (D).
Банк трех однофазных трансформаторовНапример, , на рисунке ниже показано Y-D соединение трехфазного трансформатора. Первичные обмотки соединены звездой, а вторичные обмотки соединены треугольником.
Трехфазный трансформатор, подключенный по схеме «звезда-треугольник»Более удобный способ показать это подключение показан ниже.
Простая схема подключения трансформатора звезда-треугольник Первичная и вторичная обмотки, показанные параллельно друг другу, относятся к одному и тому же однофазному трансформатору.
Отношение напряжения вторичной фазы к напряжению первичной фазы — это коэффициент преобразования фазы K.
Коэффициент преобразования фазы, K = напряжение вторичной фазы / напряжение первичной фазы
Ссылаясь на приведенный выше рисунок, межфазное напряжение первичной обмотки составляет В , а ток первичной линии — I .
Коэффициент фазового преобразования составляет K = (N 2 / N 1 )
Также показаны вторичное линейное напряжение и линейный ток.
Как упоминалось выше, для однофазных трансформаторов, подключенных в блоках, возможно подключение по схеме Y или ∆. Чрезвычайно важно, чтобы однофазные трансформаторы были тщательно согласованы, когда они собираются вместе, особенно когда используется соединение ∆. Использование несовместимых трансформаторов в соединении ∆ приведет к чрезмерным циркуляционным токам, которые значительно снизят номинальные характеристики батареи или вызовут перегрев.
Изготовление или поставка трехфазного трансформатора с чрезвычайно большой мощностью МВА может оказаться невозможным или непрактичным.Тогда решением может быть блок из трех однофазных трансформаторов, хотя общий размер, вес и стоимость трех однофазных блоков, вероятно, превысят размер, вес и стоимость одного трехфазного блока.
Дополнительным преимуществом схемы блока является то, что отказ одного однофазного блока обычно обходится дешевле, чем отказ более крупного трехфазного блока.
Одна интересная конфигурация для трехфазного блока — это открытый соединение дельты широко используется в сельских распределительных системах.В схеме открытого треугольника используются два однофазных трансформатора. Для разомкнутого соединения Y-∆ требуется только две фазы плюс нейтраль на первичной стороне батареи, чтобы создать трехфазное напряжение на вторичной стороне. Это очевидная экономия затрат (в дополнение к отсутствию затрат на третий трансформатор), когда установка находится далеко от трехфазной первичной цепи.
2. Трехфазный трансформатор с одним блоком
В предыдущем разделе мы рассмотрели некоторые способы подключения однофазных трансформаторов в трехфазных и двухфазных системах.Иногда бывает выгодно построить один трехфазный трансформатор вместо использования группы однофазных трансформаторов.
Трехфазный трансформаторНапример, трехфазный трансформатор часто может быть более экономичным в изготовлении, заключая одну структуру сердечника и катушки внутри одного бака трансформатора вместо создания трех отдельных структур сердечника и катушки и резервуаров.
Трехфазный трансформатор может быть сконструирован с использованием трех первичных и трех вторичных обмоток на общей магнитной цепи.
Принцип 3-фазного трансформатора
Ниже объясняется основной принцип 3-фазного трансформатора .
Три однофазных трансформатора с сердечником, каждый из которых имеет обмотки (первичную и вторичную) только на одном плече, имеют свои размотанные выводы, объединенные, чтобы обеспечить путь для обратного потока.
Первичные и вторичные обмотки могут быть соединены звездой или треугольником.
Если первичная обмотка запитана от трехфазного источника питания, центральная конечность (т.е.е., размотанная ветвь) несет потоки, создаваемые трехфазными первичными обмотками. Поскольку векторная сумма трех первичных токов в любой момент равна нулю, сумма трех потоков, проходящих через центральный край, должна быть равна нулю. Следовательно, в центральном плече нет потока, и поэтому он может быть устранен.
Данная модификация дает трехфазный трехфазный трансформатор с сердечником. В этом случае любые две ветви будут действовать как обратный путь для потока в третьей ветви.
Например, если поток ϕ в одном плече в какой-то момент времени, то поток равен ϕ / 2 в противоположном направлении через два других плеча в тот же момент.
Все соединения трехфазного трансформатора выполняются внутри корпуса. Для обмотки, соединенной треугольником, выведены три вывода, а для обмотки, соединенной звездой, — четыре вывода.
Трехфазный трансформатор с обычным магнитным сердечником также может быть сердечником или оболочкой. Поскольку поток третьей гармоники, создаваемый каждой обмоткой, является синфазным, предпочтительным является трансформатор оболочечного типа, поскольку он обеспечивает внешний путь для этого потока. Другими словами, формы волны напряжения менее искажены для трансформатора кожухового типа, чем у
для трансформатора с сердечником аналогичного номинала
Преимущества и недостатки одноблочного трехфазного трансформатора
Для той же мощности трехфазный трансформатор меньше весит, занимает меньше места и стоит примерно на 20% меньше, чем группа из трех однофазных трансформаторов.Из-за этих преимуществ 3-фазные трансформаторы широко используются, особенно для больших преобразований мощности.
A Недостаток одноблочного трехфазного трансформатора заключается в том, что при выходе из строя одной фазы весь трехфазный блок должен быть выведен из эксплуатации.
Когда один трансформатор в группе из трех однофазных трансформаторов выходит из строя, он может быть выведен из эксплуатации, а два других трансформатора могут быть повторно включены для подачи электроэнергии в аварийной ситуации до тех пор, пока не будет произведен ремонт.
Подключение трехфазного трансформатора
Трехфазный трансформатор можно построить, соответствующим образом соединив группу из трех однофазных трансформаторов или одного трехфазного трансформатора. Первичная или вторичная обмотки могут быть соединены звездой (Y) или треугольником (D).
Четыре наиболее распространенных соединения:
- Соединение звезда — звезда (YY)
- Соединение звезда — треугольник (Y-Δ)
- Соединение треугольник — треугольник (Δ-Δ)
- Дельта — Соединение звездой (Δ-Y)
Эти четыре соединения показаны на рисунке ниже.На этом рисунке обмотки слева являются первичными обмотками, а обмотки справа — вторичными.
Также показаны первичные и вторичные напряжения и токи. Напряжение первичной линии составляет В , а ток первичной линии составляет I . Коэффициент фазового превращения K определяется выражением;
K = Напряжение вторичной фазы / Напряжение первичной фазы = N 2 / N 1
Некоторые преимущества и недостатки каждого соединения описаны ниже.
Соединение звезда-звезда (Y-Y)
При соединении звезда-звезда (Y-Y) 57,7% (или 3/1) линейного напряжения подается на каждую обмотку , но полный линейный ток течет в каждой обмотке.
Силовые цепи, питаемые от Y-Y группы, часто создают серьезные помехи в цепях связи в непосредственной близости от них. Из-за этого и других недостатков соединение Y-Y используется редко .
Соединение трансформатора звезда-звезда Y-Y Соединение Y / Y для первичной и вторичной обмоток трехфазного трансформатора показано на рисунке.
Линейное напряжение на каждой стороне трехфазного трансформатора в √3 раз больше номинального напряжения однофазного трансформатора.
Основным преимуществом соединения Y / Y является то, что у нас есть доступ к нейтральному выводу с каждой стороны, и при желании он может быть заземлен. Без заземления клемм нейтрали работа Y / Y удовлетворительна только при сбалансированной трехфазной нагрузке.
Электрическая изоляция подвергается нагрузке только примерно до 57,7% сетевого напряжения в трансформаторе с Y-соединением.
Поскольку большинство трансформаторов рассчитаны на работу на уровне или выше изгиба кривой, такая конструкция вызывает искажение наведенных ЭДС и токов .
Причина в следующем: хотя токи возбуждения все еще сдвинуты по фазе на 120 градусов относительно друг друга, их формы сигналов больше не являются синусоидальными. Следовательно, эти токи не равны нулю. Если нейтраль не заземлена, эти токи вынуждены в сумме равняться нулю. Таким образом, они влияют на формы сигналов наведенных ЭДС.
Соединение «треугольник» (Δ-Δ)
Соединение «треугольник» (Δ-Δ) часто используется для умеренных напряжений.
Линейное напряжение с обеих сторон равно соответствующему фазному напряжению. Поэтому такое расположение полезно при не очень высоких напряжениях.
Соединение трансформатора треугольникомПреимущество этого соединения состоит в том, что даже при несимметричной нагрузке трехфазные напряжения нагрузки остаются практически одинаковыми.
Недостатком подключения Δ-Δ является отсутствие нейтрального вывода с обеих сторон.Другой недостаток заключается в том, что электрическая изоляция подвергается нагрузке на сетевое напряжение. Следовательно, обмотка с соединением по схеме Δ требует более дорогой изоляции, чем обмотка с соединением по схеме Y при той же номинальной мощности.
Связь Δ-Δ можно проанализировать теоретически, преобразовав ее в смоделированное соединение Y / Y с помощью преобразований Δ-в-Y.
Еще одно преимущество этого подключения состоит в том, что если один трансформатор будет поврежден или выведен из эксплуатации, оставшиеся два могут работать в так называемом соединении разомкнутого треугольника или V-V .
При такой работе банк по-прежнему обеспечивает трехфазные токи и напряжения в их правильном соотношении фаз, но емкость банка снижается до 57,7% от того, что было со всеми тремя трансформаторами в эксплуатации.
Соединение «звезда-треугольник» (Y-Δ)
Это соединение «звезда-треугольник» (Y-Δ) очень хорошо подходит для понижающих приложений. Ток вторичной обмотки составляет 57,7% от тока нагрузки.
Трехфазный трансформатор, подключенный по схеме «звезда-треугольник» (верх — соединение звездой, низ — соединение треугольником)На первичной стороне напряжения находятся от линии к нейтрали, тогда как напряжения от линии к линии на вторичной стороне.Следовательно, напряжение и ток в первичной обмотке не совпадают по фазе с напряжением и током во вторичной обмотке.
При соединении звезда-треугольник (Y-Δ) искажение формы волны индуцированного напряжения не так сильно, как в трансформаторе с соединением Y / Y, когда нейтраль не соединена с землей.
Причина в том, что искаженные токи в первичной обмотке вызывают циркуляцию тока во вторичной обмотке, соединенной по схеме Δ. Циркулирующий ток действует больше как ток намагничивания и имеет тенденцию исправлять искажения.
Соединение «треугольник» (Δ-Y)
Соединение «треугольник» (Δ-Y) обычно используется для повышения напряжения. Однако сейчас это соединение используется для удовлетворения требований как трехфазных, так и однофазных нагрузок.
Подключение трансформатора треугольник-треугольникВ этом случае мы используем четырехпроводную вторичную обмотку. Однофазные нагрузки обслуживаются тремя цепями фаза-нейтраль. Неизменно предпринимаются попытки распределить однофазные нагрузки почти поровну между тремя фазами.
Подключение трехфазного трансформатора — Circuit Globe
Трехфазный трансформатор состоит из трех трансформаторов, отдельных или комбинированных с одним сердечником. Первичная и вторичная обмотки трансформатора могут быть независимо соединены звездой или треугольником.
Существует четыре возможных варианта подключения 3-фазной трансформаторной батареи.
- Соединение Δ — Δ (треугольник — треугольник)
- Υ — Υ (звезда — звезда) Подключение
- Δ — Υ (треугольник — звезда) соединение
- Υ — Δ (звезда — треугольник) соединение
Выбор подключения трехфазного трансформатора зависит от различных факторов, таких как наличие нейтрали для защиты заземления или подключения нагрузки, изоляция от земли и напряжения, наличие пути для прохождения третьей гармоники и т. Д.Ниже подробно описаны различные типы подключений.
1. Соединение треугольник-треугольник (Δ-Δ)
Соединение треугольником трех одинаковых однофазных трансформаторов показано на рисунке ниже. Вторичная обмотка a 1 a 2 соответствует первичной обмотке A 1 A 2 , и они имеют одинаковую полярность. Полярность клеммы a , соединяющей a 1 и c 2 , такая же, как у клеммы A 1 и C 2 .
На рисунке ниже показана векторная диаграмма для отстающего коэффициента мощности cosφ .
Ток намагничивания и падение напряжения на импедансах не учитывались. В сбалансированном состоянии линейный ток в √3 раз больше тока фазной обмотки. В этой конфигурации соответствующие линейное и фазное напряжение идентичны по величине как на первичной, так и на вторичной стороне.
Линейное напряжение вторичной обмотки находится в фазе с линейным напряжением первичной обмотки с отношением напряжений, равным отношению витков.
Если соединение фазных обмоток поменять местами с обеих сторон, между первичной и вторичной системами получается разность фаз 180 °. Такое соединение известно как соединение 180º.
Соединение треугольником со сдвигом фазы 180 ° показано на рисунке ниже. На векторной диаграмме трехфазного трансформатора показано, что вторичное напряжение противофазно первичному.
Трансформатор дельта-треугольник не имеет связанного с ним сдвига фазы и проблем с несимметричными нагрузками или гармониками.
Преимущества подключения трансформатора треугольник-треугольник
Ниже приведены преимущества конфигурации трансформаторов по схеме треугольник-треугольник.
- Трансформатор дельта-треугольник подходит для сбалансированной и несимметричной нагрузки.
- Если один трансформатор выйдет из строя, оставшиеся два трансформатора продолжат подавать трехфазное питание. Это называется открытым дельта-соединением.
- Если присутствует третья гармоника, то она циркулирует по замкнутому пути и, следовательно, не появляется в волне выходного напряжения.
Единственный недостаток соединения треугольник-треугольник — отсутствие нейтрали. Это соединение полезно, когда ни первичная, ни вторичная обмотка не требуют нейтрали, а напряжение низкое или умеренное.
2. Звезда-звезда (Υ-Υ) Подключение трансформатора
Соединение звезда-звезда трех идентичных однофазных трансформаторов на каждой из первичной и вторичной обмоток трансформатора показано на рисунке ниже.
Векторная диаграмма аналогична схеме соединения треугольником.
Фазный ток равен линейному току, и они синфазны. Напряжение сети в три раза превышает фазное напряжение. Между линией и фазным напряжением существует разделение фаз на 30º. Сдвиг фазы на 180º между первичной и вторичной обмотками трансформатора показан на рисунке выше.
Проблемы, связанные с соединением звезда-звезда
Соединение звезда-звезда имеет две очень серьезные проблемы. Их
- Соединение Y-Y не подходит для несимметричной нагрузки при отсутствии нейтрального соединения.Если нейтраль не предусмотрена, тогда фазные напряжения становятся несимметричными при несимметричной нагрузке.
- Соединение Y-Y содержит третью гармонику, и в сбалансированных условиях эти гармоники равны по величине и фазе с током намагничивания. Их сумма в нейтрали звездного соединения не равна нулю, и, следовательно, это будет искажать волну магнитного потока, которая будет создавать напряжение, имеющее гармоники в каждом из трансформаторов .
Проблемы несимметрии и третьей гармоники соединения Y-Y могут быть решены путем использования сплошного заземления нейтрали и использования третичных обмоток.
3. Соединение «треугольник» (Δ-Υ)
Соединение ∆-Y трехобмоточного трансформатора показано на рисунке ниже. Напряжение первичной линии равно напряжению вторичной фазы. Соотношение между вторичными напряжениями V LS = √3 V PS .
Векторная диаграмма соединения ∆-Y трехфазного трансформатора показана на рисунке ниже. Из векторной диаграммы видно, что напряжение вторичной фазы V и опережает напряжение первичной фазы V AN на 30 °.Аналогично, V bn ведет к V BN на 30º, а V cn ведет к V CN на 30º. Это соединение также называется соединением + 30º.
Путем изменения направления подключения с любой стороны можно сделать так, чтобы напряжение вторичной системы отставало от первичной системы на 30 °.
Таким образом, соединение называется соединением -30 °.
4. Соединение звезда-треугольник (Υ-Δ)
Схема подключения трехфазного трансформатора звезда-треугольник показана на рисунке выше. Напряжение первичной линии в √3 раз больше напряжения первичной фазы.Напряжение вторичной линии равно напряжению вторичной фазы. Коэффициент напряжения каждой фазы составляет
Следовательно, линейное напряжение соединения Y-∆ равно
Векторная диаграмма конфигурации показана на рисунке выше. Между соответствующими фазными напряжениями существует фазовый сдвиг на 30 выводов. Точно так же между соответствующими фазными напряжениями существуют выводы под углом 30 °. Таким образом, соединение называется соединением + 30º.
Фаза показывает соединение трансформатора звезда-треугольник для фазового сдвига 30 °.Это соединение называется — соединение 30 °. Это соединение не имеет проблем с несимметричной нагрузкой и гармониками третей. Соединение треугольником обеспечивает сбалансированную фазу на стороне Y и обеспечивает сбалансированный путь для циркуляции третьих гармоник без использования нейтрального провода.
Открытое соединение треугольником или V-V
Если один трансформатор соединения треугольник поврежден или случайно разомкнут, неисправный трансформатор удаляется, а оставшийся трансформатор продолжает работать как трехфазный блок.Рейтинг трансформаторного банка снижен до 58% от рейтинга реального банка. Это известно как открытая дельта или дельта V-V. Таким образом, в трансформаторе с открытой обмоткой используются два трансформатора вместо трех при трехфазной работе.
Пусть V ab , V bc и V ca будет напряжением, приложенным к первичной обмотке трансформатора. Напряжение, индуцируемое во вторичной обмотке или обмотке трансформатора, составляет В или . Напряжение, индуцированное на второй обмотке низкого напряжения, составляет В до В.Между точками а и с нет обмотки. Напряжение можно найти, применив KVL вокруг замкнутого пути, состоящего из точек a, b и c. Таким образом,
Лет,
Где V p — величина линии на первичной стороне.
Подставляя значения V ab и V bc в уравнение, мы получаем
V ca равно по величине относительно напряжения на вторичной клемме и на 120º по времени от них обоих.Сбалансированное трехфазное линейное напряжение создает сбалансированное трехфазное напряжение на вторичной стороне.
Если три трансформатора соединены по схеме треугольник-треугольник и обеспечивают номинальную нагрузку, и если соединение становится трансформатором V-V, ток в каждой фазной обмотке увеличивается в √3 раза. Полный линейный ток протекает в каждой из двух фазных обмоток трансформатора. Таким образом, каждый трансформатор в системе V-V перегружен на 73,2%.
Следует отметить, что нагрузка должна быть уменьшена в √3 раза в случае трансформатора с открытым треугольником.В противном случае может произойти серьезный перегрев и поломка двух трансформаторов.
| Быстрый способ идентификации WYE или DELTA Относится к установке с 3 трансформаторами.  Три провода падают от воздушных линий электропередачи. Если один из отводных проводов подключается только к одному трансформатору, то это
соединение WYE Ресурс: | |
| Разница
между Delta и Wye обмотки трансформатора WYE подключены параллельно, как при подключении 4 ламп лампочки к горячей проволоке. На блоке трансформаторов с 3 банками для WYE вы увидите 3 провода под напряжением. падать от 3-х воздушных линий распределения. Каждый горячий провод подключается к 1 трансформатор. Нейтральный провод подключается ко всем 3 трансформаторам. Катушки трансформатора Delta соединены последовательно, как аккумуляторные батареи.
концы с концами. Delta может обеспечить такую же мощность при меньшем токе / значении
меньше тепла. | |
| Первичная обмотка треугольником / вторичная WYE 1 провод питания подключается к ДВУМЯ трансформаторам Каждый горячий провод от полюса питания подключается к двум трансформаторам Провод заземления к каждому трансформатору НЕ показан | |
| WYE WYE 1 провод питания подключается к ОДНОМ трансформатору Каждый горячий провод от полюса питания подключается к одному трансформатору Провод заземления к каждому показанному трансформатору | |
| Delta Delta Заземляющий провод к каждому трансформатору НЕ показан | |
| Изображение большего размера Исходное изображение | Delta WYE Электропроводка трансформатора / как определить электропроводку трансформатора Изображение показывает треугольник в первичной обмотке и 4-проводную WYE-вторичную обмотку Первичная обмотка — треугольник: откуда мы знаем? Каждый горячий провод подключается к двум трансформаторы.  … поэтому они подключены последовательно Вторичный это WYE. Один провод подключается ко всем трем трансформаторам и к нейтрали. Один провод от каждого трансформатора является горячим … поэтому они подключены параллельно Нейтраль системы подключается к нейтрали и земле Существует много различных конфигураций трансформатора Это является «наиболее распространенным типом проводки», потому что Delta имеет более низкий ток / значение меньше тепла, поэтому изоляция первичной обмотки дешевле. Трансформаторы могут быть подключены разными способами в зависимости от входящей
электроснабжение и потребности конечного пользователя. Ресурсы: |
| Изображение большего размера Изображение большего размера электросети электростанции | WYE-WYE Обычно нейтральный служебный провод располагается поверх трех других проводов.  провода Первичные провода не изолированы / вторичные обслуживающие провода утеплен. нейтральный на полюсе подключается к нейтрали, идущей на обслуживание, и к заземляющему проводу, который связывает каждый трансформатор с землей, на рисунке нет четкого изображения это. В установках можно использовать сплошную медь или многожильный алюминий в соответствии с более поздней практикой. |
| Изображение большего размера Изображение большего размера электросети электростанции | Delta-WYE Дельта первичный / WYE вторичный … потому что Delta имеет меньшую силу тока, поэтому в первичных обмотках можно использовать провод меньшего диаметра … экономия затрат на трансформатор Обычно нейтральный рабочий провод располагается поверх трех других. провода Первичные провода не изолированы / вторичные обслуживающие провода утеплен. Нейтраль на полюсе подключается к нейтрали, идущей на обслуживание, и к земле. провод, соединяющий каждый трансформатор с землей.  |
| Жилой
Сервисное напряжение 120-240 В Обычно 3 служебных провода к дому тройные, с 1 оголенным. многожильный нейтраль и 2 изолированных узла. Нейтральный провод постоянно проходит через сеть, чтобы связать все земли в один гигантский массив соединений с землей, которые стабилизируют сеть от перенапряжения, короткого замыкания, молнии и т. д… и защищать и вспомогательные выключатели и провода. Провода заземления присутствуют на каждом столб, опора электропередачи и электрическое соединение через сеть. |
| Увеличенное изображение Увеличенное изображение всей сетки | Delta-Delta Нейтраль на полюсе подключается к нейтрали, идущей на обслуживание, и к земле провод, соединяющий каждый трансформатор с землей. |
| Дельта-первичный / WYE вторичный / то же, что и выше | |
| Изображение большего размера | WYE первичный / треугольник вторичный /
Распределительные трансформаторы на подстанции ручка высокая напряжение Показывает 3 трансформатора с 3 первичными обмотками и 3 вторичными обмотками Первичный WYE 69 000 вольт.  .. потому что провод 1 69 000 вольт подключается к 1
трансформатор Вторичная обмотка треугольником 4400 вольт … потому что 1 провод 4400 вольт подключается к 2 трансформаторы Обычно 4400 вольт — это самое низкое напряжение для распределения без нагрева
потери из-за высокой силы тока Высокая сила тока вызывает тепловые потери. Однако распределительное устройство высокого напряжения стоит дорого В результате конечный пользователь должен получать низкое напряжение с более высокой силой тока Ресурсы: |
| Зачем нужна проводка трансформатора
различаются. 1) Электроэнергия является математической Например: косинус фазового угла известен как коэффициент мощности P — коэффициент мощности Коэффициент мощности — косинус разности фаз между v и I Ресурсы: Купите 2) Стоимость 3) Как WYE DELTA влияет на стоимость 4) Стоимость 3-х фазных двигателей и торгового оборудования: Ресурсы: | |
| | Подключение провода высокого напряжения к трансформатору |
| Горячий зажим Предохранитель Трансформатор Ресурсы: Прочтите о законе Ома / электричестве / и о чем трансформатор делает | |
| Изображение большего размера | Линии электропередачи и распределения Линии электропередачи проходят между подстанцией электростанции и местным подстанции Промежуточная передача от местных подстанций к местной подстанции Распределительные линии проходят от местной подстанции до местоположения конечного пользователя Обычно
Линии электропередачи находятся выше над землей, потому что воздушное пространство действует
как изолятор для неизолированного провода. Линии передачи могут иметь напряжение 500000 В и субпередачу 69000 В На изображении показаны линии передачи, идущие от местного центра Розенберга. подстанция на другую подстанцию в сельской местности уезда. Распределительные линии отходят от той же подстанции Розенберг и
распределить власть в одном районе города. Передающие и распределительные провода оголены. |
Каждая горячая проволока
подключается к 2 разным трансформаторам.
тем не мение
не все клиентские приложения могут быть удовлетворены с помощью первичной Delta. Там
предъявляются самые разные требования к вольтамперному напряжению в местах расположения конечных пользователей, и
множество способов подключения трансформаторов для удовлетворения электрических потребностей.
Это экономит энергию и снижает износ
и разрыв и помогает предотвратить всплеск.
Воздух непроводящий
изолятор.
не прикасайтесь к двум проводам или какой-либо части мачты.Подключение одно- и трехфазного трансформатора
Трансформаторымогут быть подключены в различных конфигурациях в зависимости от области применения. Конфигурации состоят из однофазных и трехфазных подключений. Однофазные соединения обычно используются в жилых помещениях, а трехфазные — в коммерческих и промышленных.
Обмотки трансформатора высокого напряжения имеют маркировку h2, h3 и т. Д., А обмотки трансформатора низкого напряжения имеют маркировку X1, X2 и т. Д.
Подключение однофазного трансформатора Электроэнергия используется в жилых домах (односемейные, двухквартирные и многоквартирные дома) для обеспечения энергией освещения, отопления, охлаждения, приготовления пищи и т.
Д. Электроснабжение жилых домов обычно составляет 1ф, 120/240 В.
Низкое напряжение (120 В) используется для розеток общего назначения и общего освещения.Высокое напряжение (240 В) используется для нагрева, охлаждения, приготовления пищи и т. Д.
Электрооборудование в жилых помещениях может быть надземным или боковым. Воздушное соединение — это электрическое соединение, при котором вводные провода проходят по воздуху от опоры к зданию.
Сервисный отвод — это электрический сервис, в котором входные провода для обслуживания проложены под землей от инженерной системы до точки обслуживания. См. Рисунок 1.
Рисунок 1. Подвесной или служебный отвод можно использовать для электроснабжения жилого дома.
Подключение трехфазного трансформатора Три трансформатора 1φ подключены для выработки напряжения 3φ. Три трансформатора могут быть соединены звездой или треугольником.
В соединении «звезда» конец каждой катушки подключается к входящим линиям питания (первичная сторона) или используется для подачи питания на нагрузку или нагрузки (вторичная сторона). Остальные концы каждой катушки соединены вместе.
В соединении треугольником каждая катушка трансформатора соединена встык, образуя замкнутый контур. Каждая точка подключения в треугольнике присоединяется к входящим линиям электропередачи или используется для подачи питания на нагрузку или нагрузки.
Выходное напряжение и тип, доступный для нагрузки или нагрузок, зависят от того, подключен ли трансформатор по схеме звезды или треугольника. См. Рисунок 2.
Рисунок 2. Трехфазные трансформаторы можно подключать по схеме звезды или треугольника.
Отводы вторичной обмотки трансформатора Многие трансформаторы имеют вторичную обмотку, к которой прикреплен дополнительный вывод (отвод).
Отвод — это соединение, выведенное из обмотки в точке между ее конечными точками, чтобы можно было изменять соотношение напряжения или тока. Ответвители позволяют получать разное выходное напряжение от трансформатора. См. Рисунок 3.
Например, выходное напряжение между выводами 1 и 2 составляет 120 В переменного тока, потому что соотношение витков составляет 1: 1 (от 100 до 100).Выходное напряжение между ответвлением и выводом 1 составляет 24 В переменного тока, так как передаточное число составляет примерно 4,17: 1 (от 100 до 24).
Рисунок 3. Отводы позволяют получать разное выходное напряжение от трансформатора.
Отвод, который разделяет вторичную обмотку пополам, называется центральным отводом . Обычное применение трансформатора с центральным ответвлением — это распределительный трансформатор.
Распределительный трансформатор используется в жилых домах и на предприятиях для переключения высокого напряжения распределительных линий энергокомпании на обычное питание 240/120 В переменного тока для жилых домов и предприятий.
См. Рисунок 4.
Рисунок 4. Трансформатор с центральным ответвлением используется для переключения высокого напряжения в распределительных линиях энергокомпании на обычное питание 240/120 В переменного тока для жилых домов и предприятий.
Центральный отвод подключается к заземлению и становится общим проводом. Напряжение на выходных линиях составляет 240 В переменного тока. Однако напряжение, измеренное между любой выходной линией и центральным ответвлением, составляет 120 В переменного тока.
Электропитание 240 В переменного тока используется для питания устройств в доме, требующих большого количества рабочей мощности, таких как центральный кондиционер, водонагреватель, сушилка для одежды и кухонная плита.Эти высокомощные устройства работают от 240 В переменного тока, чтобы обеспечить подачу питания по проводам меньшего диаметра.
Электропитание 120 В переменного тока подключено к электрическим розеткам и системе освещения.
Это обеспечивает гораздо более безопасный уровень напряжения, который можно использовать на небольших электрических устройствах.
Управляющий трансформатор — это трансформатор, который используется для понижения напряжения в цепи управления системы или машины. Наиболее распространенные трансформаторы управления имеют две первичные обмотки и одну вторичную обмотку.См. Рисунок 5.
Рисунок 5 . Наиболее распространенные трансформаторы управления имеют две первичные обмотки и одну вторичную обмотку.
Первичные обмотки управляющего трансформатора скрещены, так что можно использовать металлические перемычки для подключения первичных обмоток при работе 240 В переменного тока или 480 В переменного тока.
В большинстве приложений управляющий трансформатор используется для понижения основного или линейного напряжения 240 В переменного тока или 480 В переменного тока до управляющего напряжения 120 В переменного тока.
240 В Первичный
Чтобы получить управляющее напряжение 120 В переменного тока от сетевого напряжения 240 В переменного тока, две первичные катушки должны быть соединены параллельно.См. Рисунок 6.
Если первичные катушки соединены параллельно, эффективные витки двух первичных катушек равны 200, как если бы первичная катушка была только одна. Если вторичная обмотка имеет 100 витков, соотношение витков составляет 2: 1. Это означает, что входное напряжение 240 В переменного тока дает выходное напряжение 120 В переменного тока.
Рисунок 6. Чтобы получить управляющее напряжение 120 В переменного тока из сетевого напряжения 240 В переменного тока, две первичные катушки должны быть соединены параллельно.
480 В Первичный
Чтобы получить управляющее напряжение 120 В переменного тока от сетевого напряжения 480 В переменного тока, две первичные катушки должны быть соединены последовательно.
См. Рисунок 7.
Если первичные обмотки соединены последовательно, эффективные витки двух первичных обмоток равны 400, что составляет соотношение витков 4: 1. Это означает, что входное напряжение 480 В переменного тока дает выходное напряжение 120 В переменного тока.
Рис. 7. Чтобы получить управляющее напряжение 120 В переменного тока из сетевого напряжения 480 В переменного тока, две первичные катушки должны быть соединены последовательно.
Трехфазные трансформаторы
ЗАДАЧИ :
• определить трехфазные трансформаторы.
• определить идентификацию выводов трехфазных трансформаторов.
• объясните задействованную эффективность.
• определить преимущества и недостатки трехфазных трансформаторов.
Трехфазные трансформаторные блоки предназначены для установки в комплекте.
Ед. изм. Вместо установки трех отдельных трансформаторов и полевого подключения
их в желаемый узор, трансформатор (предварительно собранный как единое целое)
использовал.
Обмотки трансформатора собраны на общем сердечнике и соответствующем
выводятся наружу.Обычно имеется три высоковольтных провода.
h2-h3-h4. Вторичные отведения будут обозначены X1-X2-X3. В трехфазных трансформаторах
чередование фаз или последовательность фаз имеет решающее значение между первичной и вторичной обмотками.
Каждая из фазных обмоток в трансформаторе обычно имеет одинаковые относительная полярность. Это означает, что если подключение трансформатора является вычитающим полярности, тогда другие фазовые соединения также будут вычитающими. Тем не мение, трехфазная полярность зависит от того, как выводы выведены на вторичные клеммы.Сама по себе маркировка клемм не указывает на все взаимосвязи между первичным и вторичным. Трехфазные трансформаторы должны иметь напряжение векторная диаграмма, показывающая сдвиг угловой фазы между первичной обмоткой и первичной обмоткой. вторичный, а также порядок чередования фаз. Ill 1 показывает Векторная диаграмма напряжения для трехфазного трансформатора, подключенного по схеме треугольник. ANSI (Американский национальный институт стандартов) определяет угловое смещение. как угол между h2-N и X1-N, где N — нейтральная точка в векторная диаграмма.В fgr 1 смещение равно нулю градусов. Это означает что отношение последовательности первичной фазы — h2, h3, h4 и вторичной чередование фаз — X1, X2, X3. Такая же дельта-дельта конфигурация трехфазный трансформатор может иметь угловое смещение 180 градусов. В этом случае векторная диаграмма будет выглядеть, как показано на рисунке 2. разница во внутреннем соединении вторичных катушек. Эти изменения во вторичных соединениях можно увидеть на схемах подключения катушек.
ил. 1 Внутренние соединения определяют угловое смещение нулевого градуса
ил. 2 Внутренние подключения к вторичной обмотке определяют 180 градусов
угловое перемещение
ил. 3 трансформатора Delta -Y входят в группу из трех трансформаторов с Угловое смещение 30 градусов
ил. 4 Паспортная табличка трансформатора
Большинство трехфазных сухих распределительных трансформаторов подключаются в качестве первичной обмотки. дельта-соединение.Вторичная обмотка может быть подключена звездой или треугольником, а выводы выведены на соединительные клеммы. Если шаблон дельта-дельта узора смещение может составлять ноль градусов или 180 градусов. Если вторичный узор — звезда, угловое смещение обычно составляет 30 градусов. больной 3 показано, как может выглядеть диаграмма треугольник-звезда. Ill 4 шоу паспортная табличка трехфазного трансформатора с векторной диаграммой напряжения, а также схема подключения ответвлений для подключения первичных напряжений от 580 от вольт до 433 вольт, чтобы получить 208 вольт, трехфазный выход.
ПАРАЛЛЕЛЬНЫЕ ТРЕХФАЗНЫЕ ТРАНСФОРМАТОРЫ
Знание векторов напряжения позволит вам правильно параллельную трехфазную трансформаторы повышенной грузоподъемности. Нужно только подключить аналогично обозначенные клеммы высокого и низкого напряжения, если трансформаторы имеют одинаковое соотношение напряжений, одинаковый процентный импеданс и одинаковый угловой смещение.
Если трансформаторы — треугольник-звезда или звезда-треугольник, угловое смещение составляет 30 градусов.При параллельном подключении трехфазных трансформаторных блоков используются только трансформаторы. с таким же смещением должны быть связаны. Единственный способ изменить угловое смещение служит для повторного подключения внутреннего отведения индивидуума катушки.
Преимущества и недостатки
Поскольку трехфазные трансформаторы намотаны на один сердечник, КПД трансформации выше, с меньшей утечкой потока. Обычно стоимость составляет меньше для трехфазного агрегата по сравнению с такой же производственной системой, использующей три однофазные агрегаты.Недостаток моноблочного корпуса многофазный трансформатор заключается в том, что при выходе из строя одной катушки необходимо заменить весь трансформатор, а не только одну фазу трансформатора.
РЕЗЮМЕ
Трехфазные трансформаторы проще установить в трансформаторных установках. потому что все внутренние соединения выполнены. Применяются те же правила NEC. для трех однофазных или для одной многофазной трансформаторной установки. Забота необходимо учитывать при подключении к питанию нескольких трехфазных трансформаторов. нагрузка.Необходимо учитывать схему подключения и фазовый сдвиг. Трехфазные трансформаторы более эффективны при преобразовании мощности. из-за общей системы сердечника и обмотки. Недостаток трехфазного единичный трансформатор состоит в том, что при выходе из строя одной фазы весь трансформатор должен быть заменены.
ВИКТОРИНА
1. Что подразумевается под угловым смещением на ноль градусов в трехфазных трансформаторах?
2. Перечислите некоторые условия, которые необходимо соблюдать при параллельном подключении трехфазных трансформаторы.
3. Какие преимущества трехфазных трансформаторов по сравнению с к трем однофазным трансформаторам? _______________________
4. В чем может быть недостаток подключения трехфазного трансформатора вместо трех однофазных трансформаторов? __________________
5. Как NEC различает три однофазных трансформатора и один трехфазный трансформатор? __________________
6. Назовите две возможные схемы, которые могут быть соединены при использовании трехфазного трансформаторы.
(PDF) Трехфазный трансформатор: подключение и конфигурация
Wireless и
Internet of Things для разработки мастерских «. IJCDS 6.4 (2017):
205.
10. Аль-Кадхим, Саиф Алдин Саад Обайес, Сара Кадхим Абуд. «ДАТЧИК СВЕТА
ДЛЯ ВКЛЮЧЕНИЯ СВЕТА
ИЛИ ЛЮБОГО УСТРОЙСТВА LDR.». Отчет Tequneical
.
11. Саиф Алдин Саад Обайес Аль-Кадхим. «Промышленная система мониторинга облаков на основе
Internet of Вещи.«Вторая всемирная конференция 2018 года по интеллектуальным тенденциям в системах, безопасности
и устойчивости (WorldS4). IEEE, 2018.
12. SAS Obayes, IRK Al-Saedi и FM Mohammed», «Прототип системы беспроводного контроллера
на базе Raspberry Pi. и Arduino для гравировального станка », 2017 UKSim-AMSS 19th
International Conference on Computer Modeling & Simulation (UKSim), Cambridge, 2017, pp. 69-
74. doi: 10.1109 / UKSim.2017.20
ключевые слова: {CAD / CAM; компьютерное зрение; компьютеризированное числовое управление; калькуляция; фрезерование; фрезерные станки
; технологические вычисления; прибыльность; прототипы; мини-фрезерный станок с ЧПУ
; беспроводная связь; компонент компьютерного зрения; станок с ЧПУ
мониторинг; стол обработки ; электротехническая промышленность; медицинская промышленность; процедуры самотестирования; гравировальный станок
; системы CAD-CAM; прототип системы беспроводного контроллера; технология Raspberry Pi ue; Arduino
техника; анализ затрат; оценка прибыли; системы управления; программное обеспечение; контакты; беспроводная связь
; компьютерное числовое управление; обработка; двигатели постоянного тока; система беспроводного контроллера
; прототип; Raspberry PI; Arduino; мини-станок с ЧПУ },
URL: http: // ieeexplore.ieee.org/stamp/stamp.jsp?tp=&arnumber=8359046&isnumber=8359024
13. Алькадхим, Саиф Алдин Саад, Обзор электронного скаляра (15 января 2019 г.).
Доступен по номеру
SSRN: https://ssrn.com/abstract=3340333 или http://dx.doi.org/10.2139/ssrn.3340333
14. Alkadhim, Saif Aldeen Saad, печь горячего воздуха для стерилизации : Определение и принцип работы
(14 декабря 2018 г.). Доступно по
SSRN: https://ssrn.com/abstract=3340325 или http: // dx.doi.org/10.2139/ssrn.3340325
15. Алькадхим, Саиф Альдин Саад, Руководство по процессу стерилизации в автоклаве (1 декабря,
2018). Доступно по номеру
SSRN: https://ssrn.com/abstract=3340320 или http://dx.doi.org/10.2139/ssrn.3340320
16. Алькадхим, Саиф Альдин Саад, Применение вычислительной машины с числовым программным управлением
на основе системы Интернета вещей (25 мая 2017 г.). Доступен по номеру
SSRN: https://ssrn.com/abstract=3329570
17.Алькадхим, Саиф Алдин Саад, Извлечение параметров солнечных элементов из данных с использованием
MATLAB и Simulink (3 февраля 2019 г.). Доступно по номеру
SSRN: https://ssrn.com/abstract=3328004 или http://dx.doi.org/10.2139/ssrn.3328004
18. Алькадхим, Саиф Алдин Саад и Абуд, Сара Кадхим, датчик освещенности для включения света
или любого другого устройства (18 января 2019 г.). Доступно по
SSRN: https://ssrn.com/abstract=3318154 или http: //dx.doi.org / 10.2139 / ssrn.3318154
19. Алькадхим, Саиф Алдин Саад, общение с Raspberry Pi через MAVLink
(18 января 2019 г.). Доступен по номеру
SSRN: https://ssrn.com/abstract=3318130 или http://dx.doi.org/10.2139/ssrn.3318130
Трансформатор соединения Скотта / Трансформатор соединения крыша-треугольник | Трансформатор
70 МВА трансформатор соединения крыша-треугольник для Синкансэн (сверхскоростной пассажирский экспресс) 70 МВА трансформатор соединения Скотта для синкансена (сверхскоростной пассажирский экспресс) 20 МВА трансформатор соединения Скотта для обычной линииЭтот трансформатор преобразует трехфазное питание (специальное высокое или сверхвысокое давление) в два набора однофазных источников питания.Трансформатор электрический ж / д специфический
Свяжитесь с нами
Характеристики продукта
Для системы питания переменного тока для железных дорог требуется однофазный источник питания переменного тока большой мощности. Однако в Японии по правилам не разрешается производить однофазную энергию из однофазного высокого или сверхвысокого напряжения. Следовательно, необходимо производить однофазную мощность из трехфазной мощности высокого или сверхвысокого напряжения.
Указано выше, используется специальный соединительный трансформатор. Это эффективно создает 2 комплекта однофазной мощности из трехфазной, не оказывая негативного влияния на колебания напряжения или несимметрию трехфазного напряжения на стороне приема энергии.
- Безквартирный дизайн за счет звуконепроницаемой стены для снижения шума
- Компактная конструкция благодаря нашей технологии анализа напряженности электрического поля
- Трансформатор scott-connection исключает необходимость в ограничителе перенапряжения благодаря его полной изоляции.
- Трансформатор соединения крыша-треугольник обеспечивает меньшие потери энергии и компактную конструкцию по сравнению с обычным модифицированным соединением Woodbridge
Приложения и решения
Трансформатор Скотта
Этот трансформатор применяется к нейтральной незаземленной высоковольтной электросети (от 11 кВ до 154 кВ или менее).
Трансформатор соединения крыша-треугольник
Этот трансформатор применяется в заземленной нейтралью электросети сверхвысокого напряжения (187 кВ или меньше).
