Последовательность подключения узо и автомата
- Принцип работы и выбор УЗО
- Общие правила подключения
- Подключение УЗО в двухфазную сеть
- Ошибки при подключение УЗО
В современных домах и квартирах используется большое количество различной электрической техники и прибор ов. В связи с этим, возникает острая необходимость в дополнительных мерах, обеспечивающих электробезопасность. Всем известно, что поврежденная изоляция и другие неисправности способны привести к тяжелым последствиям. Чтобы защитить людей от поражения электротоком в электрических щитках устанавливаются автоматы и устройства защитного отключения.
Эффективность работы защиты повышает специальная схема подключения УЗО и автоматов, предполагающая их совместное использование. Для того, чтобы правильно подключить защитные устройства, нужно знать характеристики проводов и кабелей электрической сети, а также суммарное значение мощности установленных прибор ов и оборудования.
Принцип работы и выбор УЗО
Подключение УЗО осуществляется с помощью двух проводов. Первый проводит ток к нагрузке, а второй отводит ток от потребителя по внешней цепи. При появления утечки возникает разница токов. Далее, сопоставляется фактическая утечка и ее допустимая величина. Если полученная разница будет выше номинального показателя, предусмотренного параметрами УЗО, то в этом случае срабатывает функция аварийного отключения. Таким образом, прибор защищает всю сеть, имеющуюся в квартире.
При выборе УЗО необходимо обращать внимание на его технические характеристики. Если в квартире проложена двухфазная электрическая сеть с напряжением 220 вольт, то вполне подойдет двухполюсное УЗО, в котором имеется фаза и ноль. Если же цепь состоит из трех фаз, тогда используется четырехполюсное устройство. Кроме того, необходимо учитывать значение тока отсечки, а также номинального и дифференциального тока. Эти показатели влияют на нормальную работу УЗО и своевременное отключение цепи.
Общие правила подключения
Для того, чтобы включить защитное устройство в общую цепь необходимо соблюдать определенный порядок действий. Крепление УЗО производится с помощью встроенной DIN-рейки, расположенной в электрическом щитке. Защитное устройство удерживается с помощью тыльных защелок в специальных перфорированных отверстиях. Маркировка верхних и нижних клемм проводов фазы и нуля производится соответствующими буквами L и N. Вводный силовой кабель подключается сверху, а вывод к потребителям – снизу.

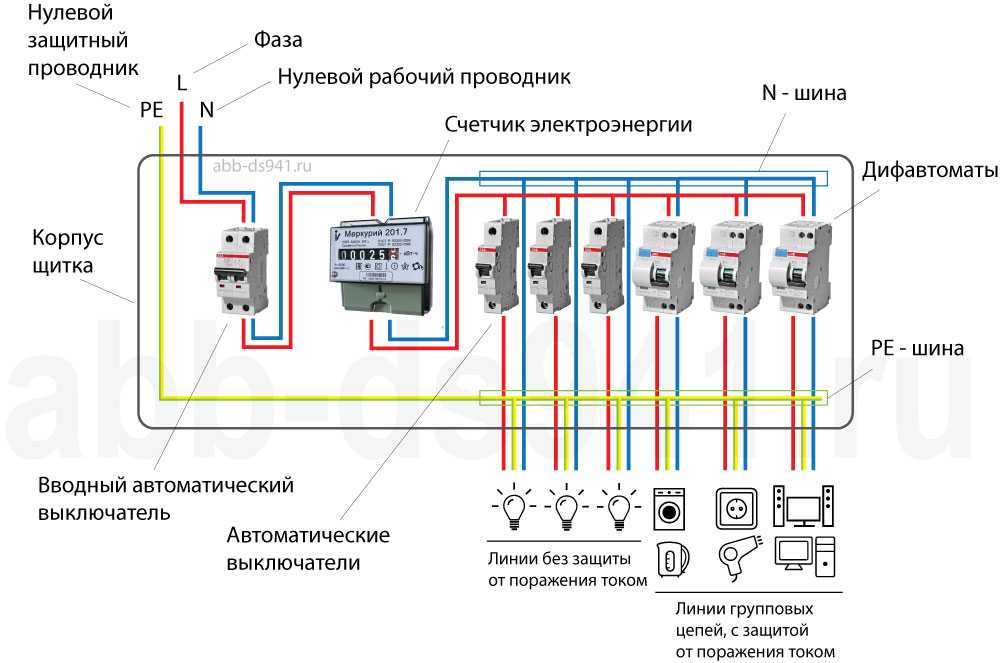

Схема подключения защитной аппаратуры осуществляется следующим образом. Вначале производится соединение вводного автомата и наружного силового кабеля. При выборе автомата учитывается максимальный ток в соответствии с предполагаемыми нагрузками в конкретной квартире. Далее устанавливается счетчик расхода электроэнергии. Через него происходит дальнейшая передача напряжения к верхним клеммам защитного устройства. Из нижних клемм УЗО отходят кабели, соединяющиеся с нагрузками.
Обязательным условием нормального функционирования защитного устройства является правильное соединение фазных и нулевых проводов.
Отдельно подключаются автоматы, предназначенные для защиты техники с большой мощностью. В данной схеме УЗО и автоматические выключатели соединяются между собой соответствующими фазными и нулевыми кабелями.
Подключение УЗО в двухфазную сеть
Основной целью УЗО является отключение техники и оборудования при утечки на корпус электрического тока. Эти прибор ы часто используются в старых домах и квартирах с двухфазной цепью и отсутствием заземления. В таких случаях правильное подключение УЗО зависит от разводки имеющейся электрической сети.
В первом варианте устанавливается одно защитное устройство, обеспечивающее одноуровневую защиту. Для этого подбирается УЗО с высокой мощностью из расчета общей нагрузки всех имеющихся потребителей. Выходные клеммы УЗО соединяются с автоматическими выключателями, после чего электрический ток подается на розетки, выключатели и к другим потребителям.
Данная схема подключение автомата и УЗО отличается простотой и компактностью. Она полностью компенсирует отсутствие обычного заземления. Однако, при выходе из строя любого электро прибор а, подача электроэнергии полностью прекращается. Такая одноуровневая защита может устанавливаться отдельно для потребителей большой мощности, чтобы своевременно отключить в случае аварии. Как правило, в подобной схеме применяется УЗО на 15 ампер.
В другом варианте, использование многоуровневой защиты предусмотрено для каждого отдельного участка. Данная схема применяется совместно с заземлением. Несмотря на высокую стоимость и сложность подобных систем, они обладают серьезным преимуществом, делая автономным каждый участок. В этом случае отключается только одно устройство, а все остальные прибор ы продолжают нормально работать.
Таким образом, схема подключения УЗО и автоматов, обеспечивает нормальную работу всех прибор ов и оборудования, надежно защищает людей от поражения электротоком.
Ошибки при подключение УЗО
Как правильно подключить УЗО
Если в вашей квартире имеется большое количество бытовой техники, тогда вам в обязательном порядке следует установить такой аппарат, как УЗО.
Иначе вся бытовая техника будет находиться под большой угрозой. В статье мы рассмотрим как правильно подключить подобное устройство и автомат в квартире и частном доме, продемонстрируем схемы, фото и видео инструкции.
Зачем нужен
Монтаж таких устройств необходим по нескольким причинам. Главным образом, он был разработан для защиты. Отчего? Во-первых, УЗО защищает людей от поражения их током, особенно в тех случаях, когда в электроустановке существуют неисправности. Во-вторых, устройство срабатывает и отключает ток по причине случайного или ошибочного соприкосновения с токоведущими частями электроустановки, на случай когда происходит утечка тока. И, в-третьих, предотвращается воспламенение электропроводки в случае замыкания. Как видно из перечисленного, этот автомат на самом деле выполняет важнейшую функцию.
Сегодня можно встретить дифференциальные автоматы, особенность которых заключается в объединении автоматического выключателя и УЗО. Их преимущество заключается в том, что в щитке они занимают меньше места.
Во всех случаях при подключении все контактные соединения должны подводиться к нему не снизу, а только сверху. Одна из причин заключается в более эстетичном виде. Но существует куда более весомая причина. Дело в том, что УЗО способен снижать коэффициент полезного действия работы всех бытовых предметов. Более того, при ремонтных работах электрик не запутается, и ему не придется изучать сложные, запутанные схемы. Итак, теперь пришло время рассмотреть варианты подключения.
Методы подключения
- Подключение двухполюсного к однофазной сети.
- Подключение четырехполюсного к трехфазной сети с применением нейтрали.
- Подключение четырехполюсного к трехфазной сети без использования нейтрали.
- Подключение четырехполюсного в однофазной сети.
Схема подключения УЗО в двухфазной и трехфазной сети
Защитное приспособление играет большую роль при эксплуатации электросети. Его главная функция – ограждение линии от утечки тока.
При обнаружении аварийной ситуации это устройство обесточивает пораженную электросеть. Такая аварийная ситуация может возникнуть в результате механического повреждения электропроводки, а также если электролиния устарела, рассохлась или лопнула. Чтобы этого не произошло, необходима безошибочная схема подключения УЗО — залог срабатывания защиты.
Принцип работы такого прибора основан на сравнении входящего и выходящего токов. Фаза и ноль должны иметь одинаковую величину тока на вводе и на выходе. Если возникло несходство показателей, защитный прибор должен сразу сработать.
Правильная схема подключения УЗО
Так как защитное приспособление предохраняет только от утечки тока, совместно с УЗО необходимо ставить автомат. При этом он должен устанавливаться перед УЗО, с целью ограждения прибора от воздействия высокого напряжения. Автомат должен быть меньшим по номинальному току, чем УЗО.
Изоляция проводов имеет огромное значение. Читайте тут о том, какая изоляция лучше.
Перед тем как начинать производство по установке УЗО следует обесточить электролинию. Электромонтаж необходимо проводить по раннее приготовленной схеме. Прибор устанавливается рядом с автоматом в распределительном щитке. УЗО подсоединяется с другими компонентами посредством медных проводников с сечением не менее 2,5мм. После завершения электромонтажа необходимо еще раз проверить правильность соединений и подать напряжения в электрическую сеть.
Для правильной работы УЗО требуется наличие заземляющего проводника. Кроме этого следует помнить о селективности.
Даже если УЗО и автоматы подключены правильно, но если пороговое срабатывание – 40%-60% превышает номинальное, УЗО будет постоянно срабатывать.
Также стоит обратить внимание на типы и уровни защитных устройств. Если в квартиру установить защитное приспособление, предназначенное для производственных объектов, такой электромонтаж будет бессмысленный и этот тип УЗО просто не заметит утечку.
Желательно перед прибором в электролинии поставить рубильник на случай поломки.
В результате этого его можно легко поменять на новый прибор.
Порядок подключения УЗО
Для монтажа защитного приспособления надлежит обзавестись дин-рейкой, распределительным щитком, а также автоматическим выключателем.
Подключение УЗО и электросчетчикаПри производстве монтажа необходимо соблюдать меры безопасности при этом использовать исправные инструменты. Также нужно проверить УЗО при помощи кнопки Тест на работоспособность.
На первом этапе необходимо проложить провода, которые будут находиться за монтажной рейкой.
Распределение электролинии имеет свое начало с вводного автомата. В этом случае рекомендуется устанавливать двухполюсный автомат на 40А. После этого фазные и нулевые провода заводятся в электрический счетчик на 50-60А. Далее если на схеме нет противопожарного УЗО, фазный проводник разводится на автоматические выключатели, УЗО, а также отводится к автоматам, отвечающим за группу розеток и так далее.
Нулевой провод после противопожарного защитного устройства присоединяется к общей нулевой шине, а затем заводится на УЗО и так далее.
Лучшие производители розеток и выключателей для вашего дома. ТОП самых покупаемых, по мнению покупателей
Все провода заводятся сверху. Такое действие не снизит кпд прибора, а также если придется производить ремонтные работы другому электрику, то не надо будет тратить много времени на разбирательства что и где находится.
Наиболее популярные варианты:
- подсоединения двухполюсного к электрической линии, имеющей одну фазу;
- присоединение четырехполюсного к цепи, имеющей три фазы с применением нейтрального проводника;
- подсоединение четырехполюсного к электролинии, обладающей тремя фазами без применения нейтрального проводника;
- подсоединение четырехполюсного УЗО в электроцепи, однофазного тока.
Подключение УЗО в двухфазной сети
Этот способ является самым распространенным, так как не имеет сложных подключений. Сначала следует разобраться, где на УЗО находится фаза и ноль. Как правила на корпусе защитного приспособления обозначается фаза – 1 и 2 и ноль – N.

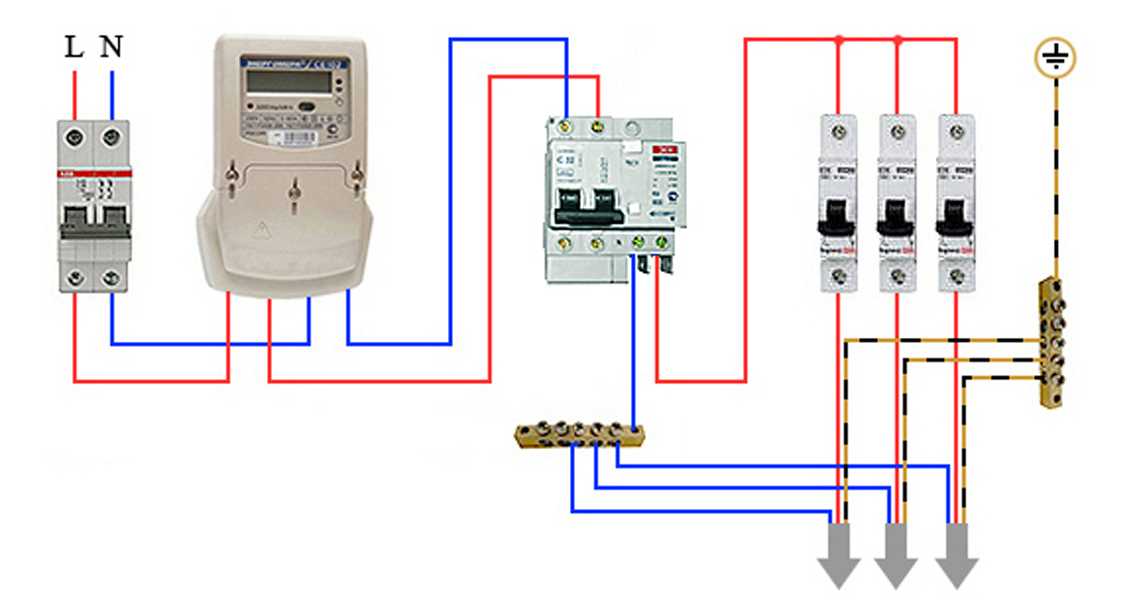

Цифра 1 обозначает приходящую фазу, 2 – исходящую фазу. Схема такого подключения имеет следующую последовательность:
- автомат;
- счетчик;
- защитное устройство.
Здесь главное не запутаться в клеммах, в противном случае прибор может сгореть.
Подключение УЗО в трехфазной сети
Принцип подключения трехфазной линии практически ничем не отличается. Однако в данной ситуации нужно четырехполюсное УЗО. Оно обладает четырьмя входами для трех фазных проводов и одного ноля.
Что делать если человека ударило током? Это должен знать каждый, читать всем!
Зачастую на корпусе прибора указывается A, B, C и N. Отличительной особенностью может быть расположение нулевого проводника с другой стороны. Нужно безошибочно присоединить входы и выходы проводов и не перепутать. Также следует придерживаться цветовой маркировке.
Частые ошибки при подключении
Ошибки, совершенные при подсоединении защитного приспособления, могут повлечь тяжелые последствия: в случае аварии не сработать или электрооборудование будет работать некорректно.
Наиболее распространенной оплошностью является присоединение нейтрального проводника к открытой части электрооборудования или к заземляющему проводнику. Это может послужить основанием для частого срабатывания.
Быстрый и проверенный способ от экспертов, как подключить розетку
Подсоединение нагрузки к нейтральному проводнику до УЗО также станет грубейшей ошибкой в подсоединении защитного приспособления, что вызовет постоянное отключение электролинии.
Соединение ноля с заземлением станет основанием для обесточивания цепи.
Подсоединение двух защитных элементов с группой нейтральных проводов. Это послужит для возникновения в сети дифференциального тока, а вследствие этого и отключения одного или обоих сразу. Если потребитель изъявляет желание установки УЗО более двух штук, необходимо очень тщательно проверить соединения выходных проводов и розеток. Также рекомендуется избавиться от лишних перемычек.
В случае если в линии два УЗО и более появляется возможность неправильного присоединения нулевых проводников. Также можно перепутать фазные и нулевые проводники с различных УЗО.
К тому же ошибкой может быть несоблюдение полярности при подключении. Если нулевой проводник будет подключен снизу, а фазный – сверху, то такой прибор будет функционировать неправильно. При этом не будет работать кнопка Тест, и ток будет протекать в одной направленности, что не сможет повлечь компенсацию магнитных потоков.
В трехфазной сети неправильно подключено УЗО по причине того, что клеммы заводятся на одноименные фазы – также является ошибкой и повод для отключения защитного устройства.
