Установка и подключения варочной панели bosch своими руками

Варочные панели Bosch, и газовые и электрические, отлично зарекомендовали себя на современных кухнях. Для того чтобы панель служила долго и исправно радовала своих владельцев, её нужно грамотно подключить. Ввод в эксплуатацию газовой варочной панели лучше доверить специалисту газовой службы, чтобы не подвергать опасности жизнь и здоровье тех, кто рядом. Если же ваш выбор — плита электрическая, то, имея минимальные навыки работы отвёрткой, с подключением варочной панели bosch вы можете справиться самостоятельно. Рекомендации из этой статьи помогут вам.

Владельцы панелей Bosch с удовольствием отмечают преимущества своего приобретения:

  • надёжность,
  • высокую функциональность;
  • безопасность;
  • экономичность;
  • простоту использования;
  • лёгкость в поддержании чистоты;
  • красоту и элегантность.

А потому, если вы подключите такую панель правильно, то и пользоваться будете долго и с удовольствием!

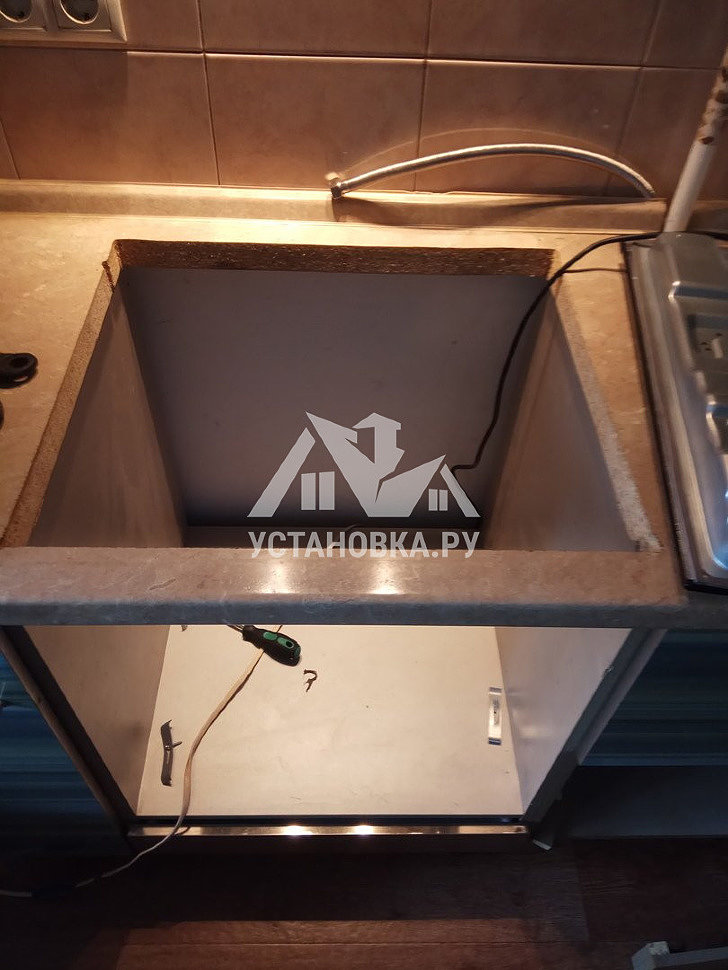

Подготовка мебели под варочную панель встраиваемого типа

Чаще всего отверстие в столешнице под плиту вырезают ещё при изготовлении кухонного гарнитура. Но если вам нужно подготовить мебель самостоятельно — не смущайтесь. С этой работой справится любой человек, умеющий держать в руках электролобзик.

Разметку ниши под варочную панель нужно сделать, учитывая, что от её края до контура столешницы должно оставаться не меньше 50 мм. По углам разметки просверливаются отверстия диаметром 8—10 мм. Электрическим лобзиком с мелкозубой пилочкой по дереву аккуратно прорезаются линии от одного отверстия к другому. Лобзик при этом нужно крепко прижимать к столешнице.

Края вырезанной ниши нужно обработать силиконовым герметиком. После этого к срезам прикручиваются крепежи-зажимы. Подготовив мебель, можно приступать к подключению электричества.

Требования к электрической проводке

Электрическая варочная поверхность должна подключаться к

специально отведённой розетке с достаточным уровнем заземления. Для такой розетки придётся провести от щитка отдельную ветку и обязательно подключить её к отдельному автомату на 32 А. Проложенный к розетке кабель должен быть медным с сечением жил в нём не менее 4 мм². В зависимости от типа выбранной розетки, кабель может быть трёх — или четырехжильным.

Как выбрать розетку?

Как подключить варочную панель к электросети вашего жилища? Для этого важно правильно подобрать

  • розетку;
  • вилку;
  • кабель.

Электричество в вашей квартире имеет одну фазу и ввод на 220 вольт? Тогда вам нужны розетка и вилка с тремя контактами.

Вы приобрели оборудование для кухни современного частного дома, имеющего две фазы и электрический ввод на 380 вольт

? Тогда, для равномерного распределения нагрузки, варочную панель лучше подключать к двум фазам. При этом используются розетка и вилка с четырьмя контактами.

В первом случае голубой провод (ноль) присоединяется к левому контакту, чёрный или коричневый (фаза) — к правому. Жёлто-зелёный провод заземления крепится к контакту, расположенному обычно под или над основной парой.

В случае подключения четырехконтактной розетки нужно руководствоваться маркировкой жил на крышке розетки. Будьте внимательны! Розетки различных производителей отличаются своей конструкцией.

Важно! Нужно заранее проверить соответствие наличия фазы цветам провода. Для этого используют тестер.

Как подсоединить кабель к панели?

Независимо от того, какую розетку вам пришлось установить, кабель для подсоединения к варочной панели должен быть четырехжильным. Жилы кабеля подключаются к клеммам электрической коробки-коннектора

, который находится на обратной стороне плиты. Снимите крышку с коробки, предварительно открутив болты.

На каждой варочной панели есть схема подключения её к электрической сети. На ней обозначены контакты клеммной коробки. Внимательно рассмотрите схему подключения проводов. Фаза (провода коричневого и чёрного цвета), ноль (голубой провод) и заземление (жёлто-зелёный) должны быть подключены каждый к своей клемме строго по рисунку. Обратите внимание на тщательное присоединение жилы провода к контакту клеммы.

Важно! Ещё раз проверьте правильность расположения проводов, прежде, чем закроете крышку.

Подключение вилки к кабелю

С четырехконтактной вилкой все понятно. Маркированные цветные жилы кабеля подключаются согласно указаниям на крышке вилки, соответственно контактам розетки. Но как быть с

трехконтактной розеткой, когда четыре жилы нужно подключить к трём контактам? Для этого две фазы (чёрный и коричневый провода) нужно скрутить вместе и присоединить к контакту «фаза».

Без вилки и розетки

Иногда варочную панель присоединяют к электрической цепи напрямую, без вилки и розетки. Это возможно, потому что панель — оборудование стационарное и необходимость подключения и отключения плиты появляется крайне редко. Однако возможность в любой момент отключить плиту для её обслуживания или ремонта, перестановки или замены кухонной мебели, может оказаться полезной. К тому же подключение с помощью вилки и розетки безопасно, удобно и красиво.

Установка панели на место

Электрическая часть работы выполнена. Пришло время установить панель на место. Нужно аккуратно перевернуть плиту и установить на подготовленные ранее крепежи. Снизу варочная панель укрепляется болтами, поставляемыми в комплекте. Теперь можно проводить испытания.

Внимание! Ввиду дороговизны прибора и опасности, которую таит в себе электричество, для избежания травм и ненужных поломок, оцените свои возможности правильно. Если вы не уверены в своих силах, подключение панели лучше доверить электрику-профессионалу.

Подключение варочной панели

Решил на примере своей работы показать, как подключить варочную панель. Многие хотят это сделать самостоятельно, пусть это будет для них фото инструкцией.

Примером для подключения будет служить варочная поверхность от фирмы Bosch. Подключать будем в квартире, к электрической сети 220-240 Вольт, с помощью штепсельного соединения — вилки и розетки на 32 А.

Сразу предупреждаю, с электричеством шутки плохи, одна ваша ошибка может обернуться огромными проблемами, и не только денежными. Поэтому если вы не уверены в своих силах и знаниях, то не следует этим заниматься — доверьте эту работу профессионалам.

Следует понимать, что мощность варочной поверхности приравнивается к мощности электрической плиты, поэтому панель всегда подключается только к силовой линии, предназначенной для электроплиты

Это всегда отдельная линия с сечением медного кабеля – 6 мм2 для однофазной сети и не менее 2,5 мм2 для трехфазной. Линия должна быть обязательно защищена от утечки тока с помощью УЗО или диф.автомата. Обычно на эту линию ставят автомат номиналом 40А, но я рекомендую защищать панель автоматом не более 32А. На сегодняшний день, самый оптимальный вариант, ставить на варочную панель или электроплиту отдельный диф. автомат С-32. Дифференциальную защиту следует предпочитать типа А.

Необходимые материалы для подключения варочной панели:

  1. Провод ПВС 3×4мм2 для однофазной сети или 4×2,5мм2 для трехфазной — примерно 2 метра
  2. Силовой разъем (вилка) на 32А — 1 шт.
  3. Наконечники НШВИ 4,0-10 — 6 шт.

Подготовка к подключению

Прежде чем приступить к подключению, следует проверить комплектацию варочной панели.

В некоторых случаях в комплекте уже находиться кабель для подключения, но без вилки. Если кабель идет в комплекте, то обязательно обратите внимание на сечение кабеля, вероятно, оно будет не более 2,5мм2. Такое сечение предназначено для трехфазной сети, и для сети 220 не подойдет. Если кабеля в комплекте нет, то его следует приобрести самостоятельно.

Обычно при подключении используется провод ПВС (рекомендую «нашенских» производителей — «Кобринагромаш», «Автопровод»):

  • При подключении к сети 220-240 Вольт (одна фаза + ноль) – ПВС 3×4 (3 жилы с сечением 4мм2)
  • При подключении к сети 380-400 Вольт (две фазы + ноль) – ПВС 4×2,5 (4 жилы с сечением 2,5мм2)
  • При подключении к сети 380-400 Вольт (три фазы + ноль) – ПВС 5×2,5 (4 жилы с сечением 2,5мм2)

В нашем случае, для квартиры используем ПВС 3×4мм2

Длина соединительного кабеля, должна быть выбрана так, чтобы его было достаточно для свободного подключения (без какой-либо натяжки) от клемм варочной панели до силовой розетки. В большинстве случаев достаточно 1,5 — 2 метра провода.

Для подключения к силовому разъему и клеммам панели, ПВС следует разделать с одной и другой стороны примерно на 12-15 см. Жилы проводов зачищаются на 10 мм.

Так как ПВС представляет собой многожильные провода, то для лучшего контакта зачищенные провода следует обжимать гильзовыми наконечниками (например НШВИ 4,0-10). Для обжима следует применять специальный инструмент — обжимные клещи. Обжимать с помощью плоскогубцев — НЕ ДОПУСКАЕТСЯ (будет плохой обжим).

Проверить насколько качественно вы обжали провод, довольно легко. Просто попробуйте снять гильзу. При хорошем обжиме, у вас вряд ли это получиться.

Для подключения «варочной» к однофазной сети (220-240 Вольт) используем трехконтактную розетку внутреннего исполнения (Bylectrica, арт.РС32-006) и вилку на 32 А (Bylectrica, арт. В32-001).

Осторожно разделываем кабель, чтобы не повредить жилы. Внутри разъема оставляем длину проводов примерно столько же, сколько показано на фото. Провода зачищаем и обжимаем гильзовыми наконечниками.

Перед подключением вилки следует узнать, на каком контакте розетки находиться фаза (слева или справа). Это необходимо, для соблюдения правил цветовой маркировки. В моем случае фазный контакт находиться справа, значит, и правый контакт вилки будет фазным. К нему подключаем провод коричневого цвета или с коричневой полоской. Верхний контакт предназначен для заземления (в старых домах —  зануление), к нему подключается желто-зеленый провод. Оставшийся провод голубого цвета или с голубой полоской, подключается к левому контакту – этот ноль.

Для лучшего контакта конец жилы подсоединяется с левой стороны винтового зажима, это препятствует выдавливанию жилы из-под крепления.

 Собираем вилку:

  1. Зажимаем винты (будьте осторожны, не применяйте чрезмерное усилие, в таких розетках легко сорвать резьбу).
  2. Подтягиваем кабель до упора, чтобы внешняя оболочка кабеля оказалось под зажимным механизмом.
  3. Надежно фиксируем кабель.



Схема подключения варочной панели

В клеммной колодке варочной панели, всегда должны находиться медные перемычки.  Для правильного их расположения между клеммами необходимо обратить внимание на схему, которая находиться рядом с клеммной колодкой. Схема показывает не только как расположить перемычки, но и какой провод куда подключать.

На схеме указаны несколько способов подключения в зависимости от напряжения сети. Для подключения к сети 220-240 Вольт, актуальна самая верхняя схема.

Все клеммы у варочной панели обозначены и схемы подключения к ним стандартны: 1 — L1, 2 — L2, 3 — L3, 4 и 5 — N.

Для подсоединения жил проводов к клеммам варочной панели, нам понадобиться отвертка «звездочка». Я обычно использую для этих целей шуруповерт с соответствующей насадкой.

Для подключения к напряжению 220-240 Вольт, устанавливаем перемычки —  одна между контактами 1 — 2, вторая между контактами 2 — 3.

Теперь подключаем кабель к клеммам варочной поверхности, в соответствии указанной выше схемы. Ниже приведен пример, как соединение должно быть выполнено в соответствии с СТБ МЭК 60173.

Цветовая маркировка:
Жёлто-зелёный — PE (заземление)
Голубой (синий) — N (ноль)
Коричневый — L (Фаза)

Важно, при подключении соединительного кабеля, оставлять длину заземляющего провода (желто-зеленый) чуть больше, других. Это необходимо для того, что даже при избыточном натяжении кабеля (например, повреждение фиксатора кабеля или он оказался не закручен), защитный провод должен оторваться последним и таким образом он максимально выполнит свою защитную функцию.

Чтобы защитить кабель от натяжения, убедитесь, чтобы его надежно держал фиксатор. Кабель не должен выскальзывать из-под зажима. В противном случае подтяните зажимной винт.

Варочная панель готова к подключению к сети.

Подключение варочной панели к электросети

Вот мы подошли к финальному и самому ответственному этапу – проверки своей работы. Во избежание разных неприятностей, перед тем как воткнуть вилку в розетку, обесточьте линию в распределительном щите. После подсоединения вилки, включите автоматический выключатель обратно.

Вся проверка заключается во включении всех конфорок на полную мощность, примерно на 3 минуты. Этого времени достаточно для выявления ошибок в подключении или каких-либо неисправностей.

После успешной проверки, можно смело считать подключение варочной панели законченной. Я старался как можно доступно и подробно объяснить процесс подключения, но если у вас возникли вопросы, то я буду рад ответить на них в комментариях.

как подключить индукционную поверхность, вилка для Electrolux 4 провода

При правильном подходе подключить варочную панель к электросети вполне можно самостоятельно

Электрические варочные панели пользуются большой популярностью. Они безопасны, экономичны и очень просты в управлении. Однако покупка качественной электропанели обойдется вам в немалую сумму. Из-за такой высокой стоимости не каждый может решиться на дополнительные услуги мастера по подключению варочной панели. Если вы уверенны в своих силах и готовы попробовать произвести подключение варочной панели к электросети без посторонней помощи, то сегодня вы узнаете обо всех нюансах этой ответственной работы.

Содержание материала:

Правила безопасности при подключении варочной поверхности

Подключение к электросети варочной панели – это очень ответственное и требующее максимальной сосредоточенности занятие. Именно от того, насколько точно вы будете выполнять все нормы и правила безопасности, зависит то, насколько долго проработает ваше новое приобретение.

Прежде всего, вам необходимо убедиться в том, что проводка на кухне находится в удовлетворительном состоянии. Если пренебречь этим этапом, то в конечном итоге, через несколько месяцев можно получить новую, но неисправную варочную панель. Дело в том, что при плохой проводке плита будет постоянно отключаться от электросети, выбивая пробки, от чего быстро придет в негодность.

Производя работы по подключению варочной панели к сети, не забудьте выключить автоматы в электрощите.

Подключая варочную поверхность, в обязательном порядке необходимо придерживаться правил безопасности

От вводного распределительного щитка необходимо проложить отдельные линии для подключения мощных электроплит. Если у вас нет возможности этого сделать, то стоит отказаться от подключения мощной плиты.

Поперечное сечение медных проводников не должно быть меньше 4 кв мм. Также необходимо сделать заземление. Если этого не сделать, то устройство может превратиться в опасный для жизни предмет. Для дополнительной безопасности, можно установить устройство автоматического отключения.

Можно подключить варочную панель проводом, который идет напрямую от щитка к клеммам. Электропроводка бывает открытого и закрытого типа. В первом случае провода идут непосредственно по стене, во втором прячутся в ней.

Выбираем вилку для варочной панели

Если вы рассчитываете часто переставлять плиту и отключать ее от электросети, то вам понадобится специальная розетка. Также необходимо приобрести такое устройство, как штепсельная вилка.

Выбирать штепсельное соединение нужно в зависимости от номинального тока. Для однофазной сети силовая розетка должна иметь три вывода, а для трехфазной пять.

Перед тем как подключать варочную панель, специалисты рекомендуют вначале правильно подобрать вилку

Розетки и вилки для мощных электроприборов изготавливаются из специального пластика. Иногда они имеют крышку. Розетки для однофазной и трехфазной сети будут существенно отличаться. Для однофазной, нужна установка 32А, а для трехфазной 16А.

Внешний вид и строение розетки и вилки не имеет особого значения. Однако очень важно, чтобы она могла выдержать протекающий ток.

Не следует использовать розетки обычного назначения. Они не смогут выдержать силу тока необходимую для варочной панели, и рано или поздно возгорятся.

Шнур варочной панели должен быть настолько длинным, чтобы совершенно спокойно доставать до розетки. Также необходимо, чтобы этот кабель был достаточно гибким и имел количество жил, равное количеству жил в проводке. Для укрепления мелких проводков в кабеле используйте втулочный изолированный штыревой наконечник.

Как к электричеству подключить варочную поверхность с одной фазой

Больше всего вопросов возникает при подсоединении электрической варочной панели в сеть 220 В. Обычно электрическая варочная панель, например, Ханса, имеет 6 проводов, в то время, как в доме имеется всего три провода. Однако с такой проблемой можно легко справиться, установив специальные перемычки. Они могут идти в комплекте. Если их нет, то вам придется сделать их самостоятельно, используя специальные зажимы.

Для того чтобы грамотно подключить варочную поверхность с одной фазой, лучше ознакомиться с подробной инструкцией

Подключение варочной панели к электричеству:

  1. Найдите на тыльной стороне панели крышку. Откройте ее с помощью отвертки, под крышкой вы найдете клеммы.
  2. Если их 6, а проводов в квартире 3, то нужно объединить контакты. Для этого нужно объединить вместе три фазных провода, затем две нейтрали, а землю оставить саму по себе. Иногда оборудование идет уже с установленными перемычками, в это случае вы подключаете к сетевому шнуру к группам контактов: один к фазе, один к нейтрали и желто-зеленый к земле.
  3. Посмотреть подключение варочной панели с тремя проводами к сети можно на схеме. При этом земляной провод должен быть подключен к верхней части разотки, а фаза должна соответствовать разведению проводов в розетке.

Если вы подключаете плиту в квартире, где есть всего два провода в проводки, то вам нужно будет провести отдельный контур для заземления. Если этого не сделать, то гарантия на прибор перестанет действовать, и с любой поломкой, даже с заводским браком, вам придется справляться самостоятельно.

Также иногда вы можете столкнуться с необходимостью подключения панели к сети 380 вольт. Однако такие проводки встречаются крайне редко.

Подключение варочной панели Electrolux 4 провода

В некоторых моделях варочных панелей марки Electrolux, Bosch, Hansa, Gorenje имеют четырехжильный провод. Поэтому бывает очень сложно определиться, куда их подключать, если в квартире, лишь 3 провода.

Варочные панели марки Электролюкс идут уже с проводом. Это облегчает процесс установки, однако в этом случае нужна правильная схема подключения.

Используя специальную инструкцию, можно своими руками подключить варочную панель Electrolux

Четырехжильный кабель состоит из следующих проводов: ноль, земля и две фазы. Чтобы правильно подсоединить провод к варочной панели, нужно знать некоторые нюансы.

Установка варочной панели на 4 провода:

  1. Найдите место, где располагаются клеммы. Они обычно находятся с тыльной стороны корпуса. В отличие от панелей марки Бош, Электролюкс имеет пластиковый корпус. Чтобы его открыть, нужно просто поддеть крышку отверткой.
  2. Найдите в открытой коробке выход «земля», обычно он имеет желто-зеленый цвет. Возле этого выхода должна располагаться перемычка на два провода. В нее вставляются фазные провода, они имеют черный и коричневый цвета. Для этого нужно проверить винты отверткой, подсунуть перемычку и все затянуть.
  3. При подключении вилки вам нужно будет использовать лишь коричневый, а провод, а черный нужно будет заизолировать термотрубкой.

Все дальнейшие действия, когда вы будите подключать двухфазное оборудование, производятся точно так же, как вы бы подключали однофазную электропанель.

Как подключить индукционную варочную панель

Индукционную варочную панель подключить не сложно. Конечно, существуют нюансы подключения, для техники с разным количеством проводов. Давайте еще рас проговорим основные позиции подобной работы.

Если вы самостоятельно не можете подключить варочную панель, тогда нужно обратиться к мастеру

Советы по подключению индукционной панели:

  1. Определите, какое количество проводов имеется в вашей квартире.
  2. Откройте панель доступа на задней части панели. Открутите ее крышку с помощью отвертки. Найдите клеммы.
  3. При необходимости объедините провода в необходимое количество групп. Фазы объединяются в одну группу, нейтрали в другую, а земля должна проходить отдельно.
  4. Далее провода панели подключаются к соответствующим контактом вилки.

Подключение индукционных плит, по сравнению с газовыми, – это совершенно несложное занятие. Из-за того, что в таких моделях отсутствует горенье, использовать их можно не боясь за свою безопасность.

Подключение индукционной варочной панели самостоятельно (видео)

Каким из описанных нами способов подключения вам придется воспользоваться, зависит от типа панели и типа проводки. Если вы не уверенны в своих силах, то лучше доверить такую работу электрикам.

Подключение варочной панели к электросети: требования и правила установки

Электрические варочные панели сегодня очень популярны. Они завоевали свою нишу в сегменте кухонного оборудования благодаря простому управлению, большому количеству функций, прекрасному дизайну и достаточно неплохой экономичности. Правда, необходимо отметить, что стоят такие панели недешево, поэтому многие обыватели, стараясь сэкономить, решают провести установку и подключение варочной панели к электросети самостоятельно.

Надо отдать должное, что электрические варочные панели не требуют при установке и подключении наличия специального разрешения, как это требуется при монтаже газовых плит. И хотя электрическое оборудование считается более безопасным, чем газовое, необходимо обязательно соблюдать правила установки и подключения. Даже небольшое нарушение может привести, к примеру, к возгоранию проводки, а может случиться даже пожар.

Требования электрической безопасности

Итак, чтобы правильно подключить варочную панель, необходимо в первую очередь провести расчет нагрузки на электропроводку. А затем продумать ее защиту. Что может случиться, если проводка в доме или квартире не предназначена под нагрузку от варочной панели?

  • В первую очередь будет выбивать вводный автоматический выключатель.
  • Если его номинала достаточно, то начнут нагреваться и плавится провода.

Поэтому совет: если в доме или квартире нет возможности переделать электропроводку, то не стоит покупать электрическую панель. Можно, конечно, решить возникшую ситуацию коренным образом – провести отдельную ветку. Но это нужно делать только в процессе производимого ремонта. Хотя, если использовать открытую разводку, то можно воспользоваться и ей. То есть, кабель для варочной панели будет прокладываться по стенам, плинтусам и так далее. Он просто будет на виду.

Кстати, многие производители могут гарантировать эффективную работу прибора при различных экстремальных условиях эксплуатации. Но даже такие именитые компании, как Electrolux, Bosch и другие, не могут гарантировать корректную работу панели, если автомат все время выбивает.

Что еще рекомендуют специалисты при подключении варочной поверхности.

  • Использовать провод сечением не менее 4 мм².
  • Подключение можно производить в систему, в которой присутствует заземляющий контур. То есть, питающая сеть собрана по схеме TN-S или TN-C-S.

Внимание! Не стоит подключать варочную поверхность в розетку, в которой отсутствует линия заземления. К тому же обязательно в распределительном шкафу необходимо установить на линии УЗО. Это устройство защитного отключения будет разъединять цепь, если будет пробит кабель, и электрический ток будет замыкаться на самой панели, что может привести к удару током.

Розетка

Розетка подключения – это важный элемент всей схемы. От ее правильного выбора будет зависеть долгосрочная эксплуатации и варочной панели, и всей электрической схемы подачи электроэнергии. Самое главное, что розетка и штепсельная вилка выбираются по номинальному току, который будет протекать по данному соединению. Их выбор не зависит от конструкции самой плиты, которые, кстати, представлены на рынке в виде одиночной панели и в виде комбинированной с другими кухонными приборами. К примеру, с духовочным шкафом или грилем.

Сегодня производители выпускают два вида розеток и штепсельных вилок в зависимости от количества фаз питающей сети. Для однофазной у приборов три клеммных соединения, у трехфазной – пять. Конструктивно все модели могут отличаться друг от друга, но это не главное. Важно, чтобы оба прибора соответствовали значению тока, который будет протекать через них.

Однофазная розетка для варочной панели

Внимание! Нельзя использовать для подключения варочной панели (Bosch или других марок) обычную розетку. Она просто не выдержит больших нагрузок и быстро сгорит.

Что касается кабеля для варочной поверхности, то он должен быть гибким, многожильным, с жилами из медных проволочек. Его длины должно хватать, чтобы была возможность удобно провести подключение к питающей сети. Специалисты рекомендуют устанавливать на жилы проводника специальные металлические наконечники втулочного типа. Их назначение – предотвратить, чтобы мелкие проволочки расходились из общей жилы. Они надеваются на скрученный медный проводник и обжимаются (опрессовываются).

Надо установку производить так, чтобы кабель не дотрагивался греющихся поверхностей. Нельзя его перегибать или сжимать. Но самое главное – это точно провести подключение кабеля на розетке и штепсельной вилке. То есть, при соединении их клеммы должны совпадать.

Но надо сказать и о том, что у разных производителей клеммные контакты могут быть разными в плане количества. Но во всех соединениях есть определенные контакты, такие как фазный, ноль и заземление. Все они обозначаются буквами латинского алфавита: РЕ – это клемма заземления, N – это ноль и L – это фаза.

Внимание! Если в дом заходит однофазная питающая сеть, а была приобретена трехфазная варочная поверхность, то подключение электрической варочной панели можно провести, сделав перемычку в клеммной коробке между фазами. На фото ниже показано, как это надо правильно сделать.

Некоторые марки панелей (к примеру, все тот же Электролюкс или Бош) имеют не три, а два фазных контакта. Поэтому их и надо будет перемкнуть между собой. Необходимо отметить, что в сопроводительных документах схема подключения варочной панели есть. Если ее не обнаружили, то надо схему искать на нижней поверхности самого прибора. Очень важно понимать тот факт, что правильно установленные перемычки – это гарантия работы всех конфорок. Если хотя бы одна из перемычек была установлена не так, как надо, то одна из конфорок может и не работать.

Необходимо отметить, что подключение комбинированного кухонного оборудования производится по-другому. Параметры сети, розетки и проводов точно такие же, и расчет производится точно такой же. Но сама установка варочной панели своими руками должна производиться через духовку. То есть, панель соединяется с духовым шкафом, а тот напрямую на розетку.

Правила установки

Итак, с подключением индукционной варочной панели разобрались. Теперь надо разобраться с установкой оборудования. Начнем с того, что электрических панелей огромное количество в плане их размеров, конструкций и типов (индукционные, спиральные и стеклокерамические). Но когда разговор заходит о качественно проведенной установке, то необходимо понимать, что панель должна быть выставлена по уровню.

Само место монтажа должно определяться заранее. При этом можно заказать кухонный гарнитур с уже подготовленным отверстием для прибора, а можно приобрести готовую мебель, в столешнице которой своими руками можно выпилить отверстие под размеры и форму электрической панели. Обычно в комплектации прибора входят специальные крепежные направляющие. Их надо установить по краям вырезанного участка, а затем по ним устанавливать и сам прибор.

Заключение по теме

Можно много услышать разговоров о том, что установка и подключение варочной панели – процесс сложный и требующий присутствия высококвалифицированного специалисты. Мол, только он может провести все процессы на высоком уровне. С этим никто и не спорит. Но давайте рассуждать с другой позиции. Стоимость панели достаточно высока. Приплюсуйте сюда услуги мастера, которые варьируются в пределах 20-40% от стоимости оборудования. Получается так, что мастер просто подключил прибор и ушел, а вы потеряли на этом приличную сумму.

Конечно, за его качество можно поручиться, да и время на подключение он затратить в разы меньше, чем вы. Но стоит ли все это выплаченных ему денег. А может, стоит повозиться несколько часов, разобраться в теме вопроса и самостоятельно провести и установку варочной панели, и ее подключение.

Какие розетки нужны для варочной панели и духового шкафа

Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.

Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты. Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!».

Запомните!!! Вся мощная кухонная техника должна иметь отдельную линию питания от электрощита.

Но если стиральную машину можно переселить в ванную, а посудомоечные — есть не у всех, то плита и духовка никуда с кухни не денутся. О них и поговорим, а точнее о розетках для варочной панели и духового шкафа.

Почему розетку для варочной панели и духового шкафа нужно вешать на отдельную линию электропитания

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетки для них требуют отдельной выделенной линии электропитания от щитка. Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

Какую розетку выбрать для варочной панели и/или духового шкафа

Все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.

На заметку! По всем варочным панелям надо сделать отдельную оговорку. Вилок у них нет в принципе, а некоторые модели могут идти и без кабеля в комплекте (есть только клеммные колодки). Подумайте, так ли вам нужна розетка для варочной панели? Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся. Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать — описано ниже.

Однофазное подключение

(встречается чаще всего)

«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.

Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32А.

Трёхфазное подключение

Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт или в 32 Ампера для мощной варки от 3.6 до 7 кВт. Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.

Запомните!!! Вилки и розетки для подобной техники обязательно имеют заземляющий контакт. Поэтому штырьков и отверстий у них больше. У однофазных — три (2 питающих и земля), у трёхфазных — пять (3 питающих, земля и нейтраль). Подключение без заземления опасно для жизни!

Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.

Куда устанавливать розетки под варочную панель и духовой шкаф

Тут особых требований нет. Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.

Общее правило! Не ставьте розетки и вспомогательное оборудование непосредственно за техникой. Иначе можете получить проблему — духовка или посудомойка упрутся и не встанут на своё место. Это же касается и остальных коммуникаций. Их нужно выводить либо рядом с техникой, либо ниже ее уровня, если установка техники планируется над полом.

Скрытый монтаж или наружный

Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево — материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено. Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!

В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты. С точки зрения безопасности скрытая установка предпочтительней. Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов. При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.

Запомните!!! Нельзя прокладывать для заземления отдельный провод, заземляя розетку на стояки или трубы. Нельзя подключать на контур питания плиты или духовки другие кухонные приборы. Это опасно для жизни.

Купить розетку для варочной панели, поставить и вот оно счастье!

Счастье несомненно будет, но одной розетки для него маловато. Придётся составить целый список комплектующих.

Однофазное подключение

1. Кабель. Для однофазной сети используем кабель 3х4 или 3х6, марок ВВГнг (плоский, круглый) или NYM. Сечение подбирается по мощности техники.

2. Коробка или подрозетник. Для настенного монтажа розетки для электроплиты пригодится накладная коробка. Её характеристика должна совпадать с розеточной. То есть, если ставим на 20 А, то коробка и розетка имеют такую маркировку. Аналогично и с 32-амперными — всё  берём одинаковое.

Если монтаж внутренний, например, в городской квартире или кирпичном коттедже, то нужен специальный подрозетник.

Конечно, комплектующие и розетки для электроплит выпускает не только компания Legrand. Можно взять дешёвые аналоги, но мы напоминаем, на безопасности экономить — затея плохая.

3. Автоматы и УЗО. Как уже говорилось, на каждую мощную единицу кухонной техники нужна своя линия подключения к щитку электропитания. А это означает, что потребуется автомат и УЗО для безопасного подсоединения кабеля и защиты от поражения током, если вдруг где пробьёт на корпус.

Автоматы также подбираются в соответствии с характеристиками плит и розеток. Для мало и среднемощных однофазных шкафов и панелей (мощностью до 4кВт) ставят однополюсные автоматы на 20 А, для мощных (мощностью свыше 4кВт) — на 32 А.  В пару к ним подбирается и УЗО, на ступень выше номинала автомата. То есть для автоматического выключателя на 32 Ампера нужно УЗО 40А/30мА. Для автомата на 20А – УЗО 25А/30мА.

В итоге схема подключения кухонной техники к щитку питания будет выглядеть примерно так.

Подключение групп электропроводки кухни к квартирному электрощитку.

Запомните!!! Выбирать комплектующие и подключать варочную поверхность или духовку должен специалист! Неправильный выбор опасен, неверные компоненты, установка без защиты и прочие ошибки могут привести к перегреву проводки и пожару.

Трёхфазное подключение

Отдельное внимание хотим уделить трёхфазным варочным панелям. Прежде чем покупать такую технику в городскую квартиру, выясните, можно ли её подключить. Стандартная проводка в старых домах идёт на 220 Вольт. А вот в новостройках и частных коттеджах сразу монтируют трёхфазную сеть на 380 В. Для неё понадобятся свои комплектующие.

1.Кабель. Трёхфазный силовой кабель ВВГнг(А) 5х4 для мощных моделей от 4 кВт или  5х2.5, если варочная панель имеет небольшую мощность не выше 4 кВт.

2.Автоматы и УЗО. Потребуется трёхполюсный автомат на 32 или 20 Ампер в зависимости от мощности варочной поверхности или духового шкафа и четырехполюсные УЗО (для трёхфазной сети). Выбираются так же, с превышением на шаг от номинала автомата. Если вы выбрали трехполюсный автомат на 20А, то нужно взять УЗО 25А/30мА. Для трехполюсного автомата на 32А потребуется четырехполюсное УЗО 40А/30мА.

3.Подрозетник или коробка. В зависимости от того, каким способом придётся устанавливать точку подключения: наружным или внутренним.

Ассортимент розеток, как для однофазных, так и для трехфазных варочных панелей и духовых шкафов можно купить в нашем интернет-магазине.

Как отдельно, так и в парном варианте. Такой набор стоит дешевле, чем если покупать всё по отдельности.

Подведем итоги

Что делать, если вы страшно далеки от электрики, как декабристы от народа? И в амперах-ваттах разбираетесь как бабушка в мобильнике? Приходите к нам!

Проконсультируем, разберёмся в ситуации, подберём нужные приборы и провод-кабель. Хоть в домашних масштабах, хоть в промышленных, если надо. С электрикой работаем давно, знаем тонкости и секреты, которыми щедро поделимся с вами.

Звоните, спрашивайте!

Телефон (495) 540 49 82 или задайте вопрос электрику.

Ваши дежурные электрики 220pro.ru.

Подключение варочной панели и духовки. Схема подключения, розетки

Содержание статьи:

  Каждая домашняя хозяйка предпочитает, чтобы на кухне была установлена современная и удобная техника, позволяющая сэкономить время приготовления пищи. Инженерная мысль крупнейших производителей бытовых устройств (Samsung, Zanussi, Bosch, Elektrolux, Hansa) не стоит на месте и с каждым годом появляются все более совершенные приборы.

подключение варочной панели к электросети

   Чтобы быть уверенным в надежности и безопасности, необходимо знать, как правильно подключить электроплиту или духовку, какие существуют особенности и основные ключевые моменты:

  • во-первых, подключение варочной панели к электросети обязательно должно предусматривать наличие защитного заземления. Узнать, есть оно или нет, можно, посчитав количество контактов на вилке или в розетке для электроплиты. Их число должно быть нечетным.

   Например, для сети 220В число контактов — 3, для трехфазной сети 380В — 5.

   Заземляющий контакт на вилке может выглядеть в виде штыря, немного длиннее остальных, или металлических пластин с двух сторон корпуса вилки.

   В электропроводках старых построек или квартир не всегда было предусмотрено наличие заземления, поэтому придется прокладывать новый электрокабель от распределительного щита. Этот провод должен быть включен в общую сеть с использованием устройства защитного отключения (УЗО) или автомата защиты;

  • во-вторых, если максимум мощности электроустановки более 3,5 кВт, то обязательна прокладка отдельного питающего кабеля, так как стандартная проводка 220 В в квартирах может сильно нагреваться и выйти из строя. А подключить духовой шкаф небольшой мощности можно без прокладки отдельного кабеля;
  • в-третьих, этот кабель не следует нагружать другими электроприборами и в его цепь необходимо установить автомат защиты (для подключения духовки мощностью от 3,5 до 5 кВт — автомат на 25А, а на более мощные плиты — 32А).



​Алгоритм подключения варочной панели и духового шкафа

   Как подключить духовой шкаф или плиту к электричеству самостоятельно? В большинстве новых или недавно отремонтированных квартир отдельные кабели и розетка для варочной панели уже установлены и остается приобрести подходящую вилку. Однако, до сих пор встречаются кухни без этих устройств.

   Общий порядок действий в такой ситуации следующий:

  • Проверить, на какое напряжение рассчитано бытовое устройство и какая схема подключения рекомендована производителем. Такие сведения можно почерпнуть из руководства пользователя (инструкции по эксплуатации), а также, осмотрев место подключения на самом устройстве.

варочная панель и духовой шкаф подключение

   Варочные панели могут быть рассчитаны на подключение в сеть 220В и 380 В, а бытовые духовые шкафы — на напряжение 220В. Клеммы для подключения кабеля питания с завода уже смонтированы с перемычками, которые реализуют схему для включения в розетку на 220В.

   Обычные кухни в многоквартирных домах не имеют выходов сети 380В (это противоречит действующим СНиП), но могут быть оборудованы розетками на 220В.

  •    Выполнить установку в электрощит отдельного автомата защиты сети (АЗС) и проложить от него отдельный кабель. Номинал силы тока АЗС и способ подключения зависят от предполагаемой нагрузки.

как подключить электроплиту самостоятельно

   Для подключения электроустановок, мощность которых не превышает 5 кВт, эта величина составит 25А, а сечение жилы кабеля — не менее 2,5 мм2. В случае использования более мощных устройств — 36А или 40А, сечение — 6 мм2 соответственно.

Подробнее про подбор сечения кабеля читайте здесь

   Марку кабеля следует выбирать негорючую, в двойной изоляции, влагоустойчивую, например, ВВГнг. Для подключения к одной фазе кабель должен содержать 3 жилы, для реализации схемы с двумя фазами необходим кабель на 4 жилы, а для трехфазного подключения — 5-жильный кабель.

  • Установить розетку и присоединить вилку с кабелем. Как правильно подобрать вилку и розетку, будет рассказано ниже.

   Некоторые электромонтажники предпочитают выполнять подключение варочных панелей и духовых шкафов через клеммные колодки, закрепленные на стене, не применяя вилку и розетку. Этот способ не совсем удобен в эксплуатации. Например, при необходимости демонтировать варочную поверхность придется лезть в клеммную коробку, а при установке все коммутировать снова. С соединителями типа вилка-розетка такая процедура выполняется существенно проще.

Как установить варочную панель. Методика монтажа

   Варочные панели — разновидность встраиваемой бытовой техники, соответственно,   перед тем, как подключить электроплиту, необходимо разобраться в технологии этого самого «встраивания», иначе — монтажа изделия в кухонную тумбу.

   Для выполнения задачи своими руками потребуется небольшой набор ручного инструмента:

  • электродрель;
  • электролобзик;
  • отвертка;
  • нож;
  • линейка, угольник, карандаши и картон.

   Монтаж производится в три этапа:

   Разметка будущего выреза под панель. Необходимо с помощью линейки точно измерить ширину и длину габарита под установку.

   Внимание! Измеряйте не саму рабочую поверхность варки, а корпус под ней. Проверить правильность измерений иногда можно по сведениям из инструкции.

   Наиболее удобно производить разметку по шаблону, который нетрудно изготовить из картона. У некоторых моделей такие шаблоны могут входить в комплект поставки.

   Начертите на столешнице тумбы линии будущего разреза с помощью линейки и  угольника. Можно сделать напуск, не более 1 мм, для обеспечения легкого входа панели.

Установка варочной панели в тумбу

   Вырезание ниши для установки панели. Начинать надо с сверления отверстий по углам размеченного прямоугольника. Диаметр сверла должен быть не меньше 9-10 мм. Тип сверла — по дереву или металлу.

   Следующий шаг — выпиливание лобзиком. Пилка лобзика должна иметь мелкий зуб и предназначаться для чистового реза. Для предотвращения образования мелких сколов, места будущего пропила можно заклеить малярным скотчем.

   Пилку лобзика вставьте в просверленное отверстие, подошву плотно прижмите к столешнице и затем начинайте рез, аккуратно проводя электролобзик по линиям разметки с небольшой скоростью.

   Установка и крепление панели. В проделанное окно вставьте варочную плиту, а место сопряжения рабочей поверхности со столешницей загерметизируйте специальным уплотнителем или герметиком на силиконовой основе. В случае необходимости, посадочное окно можно расширить напильником или повторным пропилом лобзика.

   Снизу панель надежно закрепите к столешнице зажимами из комплекта. После крепления, тряпкой удалите излишки герметика или ножом отрежьте выступающие части уплотнителя.

Как реализовать схему подключения варочной панели и духовки

   Согласно действующих строительных норм и правил (СНиП), подключение электроплит должно производиться только радиальным методом. Другими словами, на питание варочной поверхности должен выделяться отдельный кабель, протянутый от главного распределительного электрощита. Категорически запрещено на такой кабель устанавливать иные розетки и электропотребители.

   Схемы подключения духовки и варочных поверхностей в квартирах предусматривают использование только одной фазы сети 220В.

схема подключения варочной панели

   В частных домах нередко имеется ввод трех фаз от линии электроснабжения и целесообразнее смонтировать трехфазную схему, так как при таком подключении, во время работы нескольких конфорок одновременно, нагрузка распределяется не на одну, а на три фазы.

   Если вход питания на клеммной колодке электроплиты изначально собран для применения в сети 220В, то следует перемонтировать его для работы с трехфазной сетью 380В. Для этого необходимо отверткой ослабить болты зажимов клемм и вытащить перемычки. В итоге должно остаться 5 мест подключения.

   Также, для более равномерного распределения нагрузки, можно смонтировать схему с использованием 2 фаз, нуля и заземления.

   В схемах подключения, приводимых в инструкциях по эксплуатации, фазы обозначаются как 1L, 2L, 3L, нулевой проводник — N, а заземление — знаком «земля».

   Бывает, что некоторые производители не устанавливают клеммные колодки, а выводят из электроприбора разноцветные провода, которые могут быть соединены между собой.

   Чтобы определить назначение проводов, необходимо запомнить, что провод заземления — желтого цвета, с продольной зеленой полосой, цвет «ноля» — синий или голубой, «фазы» окрашены в любой другой цвет.

   Панель к радиальному кабелю можно подключить через коробку клеммных колодок или розетку.
Никакого различия в схемах и способах подключения стационарных плит и встраиваемых поверхностей нет.

   Плита к розетке или настенной коробке подключается через кабель питания. Если таковой не входит в комплект изделия, то его приобретают отдельно, руководствуясь правилами выбора сечения и количества жил, указанными выше. На этот же кабель монтируют вилку.



Видео подключения варочной панели к сети

Какую установить розетку для варочной панели и духового шкафа? Советы по выбору

   Все розетки, рассчитанные на силу тока более 25А считаются силовыми. По способу установки они подразделяются на:

  • внешние, накладные. Монтаж розеток этого типа производится прямо на плоскость стены. Они удобны в использовании при прокладке кабелей открытым способом. Кроме того, такие розетки наиболее безопасны для установки в деревянных домах и в помещениях с повышенной влажностью. Именно этот тип розеток имеет наилучшую влаго- и пылезащиту;
  •  внутренние, устанавливаются в специальные подрозетники, вмонтированные в толщу стены. Находят наибольшее распространение в кирпичных и панельных домах, при отделке стен листовыми материалами, типа ГВЛ.

   По назначению и особенностям конструкции розетки делятся на:

  • предназначенные для работы в однофазных сетях 220В;
  • предназначенные для работы в сетях с тремя фазами, 380В;
  • имеющими отдельный контакт для заземления или без него;
  • с фиксаторами, надежно удерживающими соединение с вилкой. Фиксация бывает кнопочная или резьбовая, с помощью накидной гайки;
  • с интегрированными устройствами, например УЗО, реле времени отключения;
  • с шторками, закрывающими входные отверстия розетки. Очень удобно применение этого типа в семьях, где есть маленькие дети. В такую розетку невозможно вставить какой-нибудь иной предмет, кроме вилки.

   Перед тем, как купить розетку для электроплиты, необходимо сделать выбор, который должен основываться на следующих критериях:

  • расчетной максимальной силы тока. Для духовок (мощность до 3-3,5 кВт) достаточно величины в 16 — 25А, для плиты с мощностью до 7 кВт — не менее 32А, а для более мощных установок — 63А. В таких розетках и соответствующих вилках к ним штыри контактов более толстые, материал изолятора более тугоплавкий;
  • количество рабочих фаз. Для подключения на 220 В используется розетка и вилка с тремя контактными группами, а в сетях 380В — с пятью;
  • степень защиты. Защищенность электроприборов от воздействий обозначается кодом IPXX, где ХХ — цифры.

  Первая кодирует степень защищенности от проникновения внутрь корпуса твердых объектов.

  Вторая — код защиты от проникновения жидкостей. Чем больше цифры тем выше класс защиты.

   Например, 00 — защита отсутствует полностью, т. е. контакты открытые. А IP68 — максимальная степень защиты, при которой абсолютно исключена возможность попадания внутрь розетки и вилки пыли и воды (даже при полном затоплении).

   Для бытовых приборов, работающих на кухне, минимальной степенью должна быть IP24 (невозможно попадание внутрь предметов, размером более 12 мм (например, пальцев) и брызг воды, независимо от их направления).

   Кабель подключается к вилке и розетке несколькими способами.

   Первый способ —  жила кабеля освобождается от изоляции на 0,5 см, вводится под прижим и зажимается винтом. Второй способ более надежен: проводник очищается от изоляции на 1,5 см, оборачивается кольцом вокруг винта и прижимается. Площадь соприкосновения будет больше, контакт надежнее.

   Если жила кабеля состоит из множества тонких проволочек, то их необходимо обработать паяльником и оловянным припоем или обжать латунными трубками.

   Розетку или клеммную коробку следует крепить к стене недалеко от плиты, надежно, с помощью шурупов или саморезов, таким образом, чтобы выполнить следующие условия:

  • на розетку или коробку не должна попадать жидкость с плиты или мойки;
  • розетка (коробка) должна быть доступна для электрика, но находиться скрыто, не не виду.

Подключение варочной панели к электросети, схемы подключения

Варочные панели с питанием от электрической сети (индукционные, с поверхностью из стеклокерамики и спиральные) уверенно вошли в быт современного человека. Популярность этого кухонного оборудования обусловлена его многофункциональностью, простотой настроек и управления, современным дизайном и экономичностью. Покупка электрической поверхности удовольствие не из дешевых, поэтому многие потребители, желая сэкономить на услугах мастера, выполняют монтаж варочной панели своими руками. Главное в этом процессе соблюдение определенных правил, о которых мы расскажем ниже.

В настоящее время многоэтажные дома с квартирами эконом-уровня чаще всего сдаются потребителю без подключения к магистральной газовой сети. Такой вариант значительно снижает стоимость недвижимости и повышает безопасность проживания. Газовые плиты в этом случае не используются. Вместо них, устанавливаются электрические кухонные плиты, панели и духовки. Этот вид оборудования также применяется на загородных объектах недвижимости, расположенных в местах, где нет газопроводов, а использование природного газа в баллонах затруднительно и экономически неэффективно.

При всех вышеперечисленных условиях на кухнях квартир, домов и дач выполняется монтаж электрических приборов для варки, тушения и жарки пищи. Вариантов оборудования для этих целей всего лишь два: можно произвести подключение к электросети полноценной электрической плиты с духовкой, но большинство потребителей предпочитают устанавливать варочные панели и духовые шкафы отдельно. Эта статья посвящена установке и подключению варочной поверхности любого типа как простого с нагревательными элементами сопротивления, так и индукционных панелей.

Установка варочной поверхности

Установка электрической варочной панели выполняется с соблюдением общих требований независимо от типа нагревательного элемента, использующего индукционное поле высокой частоты или нагрев за счет сопротивления электрическому току. По внешней конструкции эти виды приборов практически неразличимы, поэтому для их монтажа на кухне используются одни и те же инструменты и расходные материалы. Если говорить об электрических панелях любого вида, то все они встраиватся в мебель. Те приборы, которые располагаются на поверхности мебели, называются электрическими плитами без духовки. Рассматривать процесс как они устанавливаются, мы не будем.

Как правильно установить варочную панель? Этот вопрос возникает в том случае, если поставщики мебели не вырезали монтажный проем на столешнице кухонной мебели. Если вы решили выполнить эту операцию самостоятельно, то вам потребуются следующие инструменты: электрический лобзик, дрель, сверла по дереву, линейка и карандаш, а также отвертка и пассатижи. Пошаговый алгоритм выполнения работ по монтажу встраиваемой варочной панели представлен ниже.

  1. Определение размеров. На первом этапе определяем размеры проема, в который необходимо встраивать прибор. Эта информация отражена в инструкции по эксплуатации техники. Если она отсутствует, то необходимо сделать тщательный промер посадочного места устройства. К габаритным размерам необходимо прибавить по 5 мм для обеспечения оптимального зазора.
  2. Разметка проема. Для выполнения этой операции понадобиться длинная линейка, угольник и карандаш. Располагать монтажный проем следует не ближе 50 мм от краев стола. В противном случае более тонкие участки столешницы могут разрушиться, особенно если она изготовлена из некачественного ДСП. На этом предварительные работы заканчиваются.
  3. Сверловка отверстий. По углам полученного прямоугольника необходимо просверлить четыре сквозных технологических отверстия, не заходя за размеченный контур. Операцию следует выполнять сверлом по дереву диаметром 8–10 мм. Сверлить необходимо строго перпендикулярно к поверхности столешницы, надежно удерживая дрель в вертикальном положении.
  4. Вырезка проема. Полотно электрического лобзика с мелкими зубьями вставляем в одно из отверстий и выполняем разрез столешницы по разметке, плотно прижимая инструмент к поверхности стола. Аналогичным способом прорезаем столешницу по всему размеченному контуру. После выполнения работы проверяем соответствие размеров монтажной ниши посадочному месту электрической варочной панели.
  5. Обработка торцов. Торцы монтажного отверстия необходимо защитить от воздействия воды. Для этого можно использовать специальный герметик или любой другой материл, способный обеспечить защиту древесной основы столешницы от негативного влияния влаги. На края монтажного проема наклеивается уплотнитель, входящий в комплект варочной поверхности.
  6. Заключительный этап. На заключительном этапе установки варочной панели аккуратно размещаем устройство в монтажном проеме. Перед этой операцией можно нанести слой силиконового герметика на участок столешницы, который будет закрыт краями панели. Прибор должен плотно прилегать к поверхности столешницы с минимальным зазором. Закрепляем панель на столешнице при помощи штатных фиксирующих зажимов.

На этом установка индукционной варочной панели или поверхности другого типа считается законченной. Следует только проверить надежность крепления устройства к столешнице и можно переходить к следующему этапу. Как установить варочную панель мы рассказали, теперь опишем процесс ее подключения к сети подачи электроэнергии. Эти главы статьи можно рассматривать как пособие для тех, кто собирается самостоятельно подключить электрическую варочную панель к электроснабжению. Итак, начнем! Следующий раздел нашего повествования будет посвящен схеме подключения варочной панели.

Схема подключения к электросети варочной панели

Мощность индукционных и обычных электрических варочных поверхностей практически одинакова для устройств с идентичными техническими характеристиками. Поэтому схема подключения к электричеству любого типа варочной панели не имеет принципиальных различий. В современных квартирах и домах, где электропроводка уже рассчитана с учетом больших нагрузок, необходимо просто установить силовую розетку, подключенную к сети через разветвительную коробку, и присоединить вилку к силовому проводу панели. Все! Оборудование готово к работе, но есть некоторые нюансы!

Дело в том, что силовой кабель электрической варочной панели может иметь три или четыре жил, а внутренняя электропроводка всегда трехжильная (если она имеет заземляющий проводник). В этом случае следует скрутить два фазных проводника силового кабеля панели между собой (чаще всего изоляция этих жил имеет черный и коричневый цвет). В результате мы получим три жилы для подключения варочной панели к электросети. На картинке приведена схема соединения силового кабеля варочной поверхности с силовой вилкой для однофазной электропроводки.

Так подключается электрическая или индукционная варочная панель на объектах недвижимости, где присутствует современная мощная электропроводка с тремя проводниками: фазным, нулевым и заземляющим. В старых домах, квартирах и на дачах проводка, чаще всего, не отвечает современным требованиям как по мощности, так и по электробезопасности. В этом случае придется монтировать отдельную линию электропитания для подключения варочной поверхности, а также устанавливать дополнительный автомат и УЗО в распределительном щитке. Схема подключения при таком варианте представлена на следующем рисунке.

Большинство моделей варочных поверхностей можно подключить как к однофазным, так и к трехфазным сетям энергоснабжения. В отличие от трехфазных электродвигателей, для работы панелей нет необходимости в фазном смещении синусоиды на 120º. Для правильного подключения устройства к любой сети переменного тока достаточно установить или убрать специальные перемычки в клеммной коробке прибора. Далее мы в деталях рассмотрим, как подключить варочную панель к электросети.

Процесс подключения электрической поверхности для варки

Если потребитель решил подключить сложную и мощную бытовую технику к сети электроснабжения своими руками, то он должен обладать элементарными знаниями в области электромонтажных работ. В противном случае во избежание негативных последствий, следует пригласить специалиста. Поэтому мы не будем описывать, какие инструменты необходимо использовать при подключении электрической варочной панели  и предоставлять пошаговую инструкцию проведения монтажных работ. А также будем считать, что силовой кабель с заземлением уже проложен до места установки устройства. Итак, приступаем! Начнем с монтажа силовой розетки.

Силовая розетка

Выбор и установка силовой розетки и вилки — это важнейшая часть всего процесса подключения мощной бытовой техники. Штепсельное соединение должно выдерживать максимально возможный ток потребления. Конструкция и другие особенности розетки и вилки не имеют значения. Для однофазной сети силовая розетка и вилка имеет по три контакта, а для трехфазной по пять. На следующем рисунке представлены оба типа штепсельных соединений для подключения мощной бытовой техники.

Монтаж силовой розетки и вилки осуществляется по общим правилам проведения электромонтажных работ. Главное, соблюдать полярность подключения и не перепутать фазы с нулевыми проводниками и заземлением. Если вы неуверенны, какой из проводников является фазой, а какой нулем и заземлением необходимо использовать индикаторную отвертку или мультиметр.  После установки силовой розетки и соединения кабеля варочной панели с вилкой, необходимо выполнить определенные манипуляции в клеммной коробке устройства. Этому посвящен следующий раздел статьи.

Клеммы подключения

У разных моделей варочных поверхностей клеммные коробки могут иметь различное конструктивное исполнение, но все они, в обязательном порядке, снабжены контактами для подключения следующих жил силового кабеля.

  1. Фазные выводы для подключения электропитания L1, L2 и L3.
  2. Контакт для подключения рабочего нулевого проводника N.
  3. Вывод для подключения защитного заземления PE.

Как уже было сказано выше, для подключения панелей к однофазной сети необходимо установить специальные перемычки на фазные контакты. Для двухфазной сети устанавливается одна перемычка. Два нулевых проводника перемыкаются для любого соединения. На нижеприведенном рисунке представлена схема установки перемычек для всех видов электрических сетей.

Чаще всего перемычки входят в комплект поставки варочных панелей. Важно правильно их установить и не перепутать контакты. В противном случае может произойти короткое замыкание или панель просто не будет работать. На нижнем фото показан самый распространенный вариант соединений внутри клеммной коробки варочной поверхности для однофазной электропроводки.

Перед выполнением манипуляций с клеммами подключения устройства следует изучить инструкцию по подключению приобретенной техники. На корпусе большинства моделей варочных поверхностей также представлена подробная схема подключения, вид клемм и расположение перемычек для разных вариантов соединения. Это позволит избежать основных ошибок при подключении панелей, о которых мы расскажем ниже.

Типичные ошибки подключения варочных поверхностей

Часто после подключения индукционные и обычные варочные панели работают со сбоями. Грешить на некачественный монтаж в этом случае не следует. Причинами нестабильной работы могут быть установленные программы защиты от детей, попадание влаги на сенсоры и многие другие проблемы, связанные с микропроцессорной системой управления и программным обеспечением. Поэтому перед началом эксплуатации подключенной электрической варочной панели следует тщательно изучить техническую документацию. Но существуют и распространенные ошибки монтажа, которые перечислены ниже.

  1. Использование обыкновенной евро-розетки, способной выдержать ток не более 16 А. Для панелей мощностью более 3.5 кВт это совершенно недопустимо.
  2. Подключение мощного устройства без дифференциального автомата и УЗО через простой автоматический выключатель с тепловым разъединением контактов.
  3. Подключение через общую распредкоробку на объектах со старой маломощной электропроводкой без заземляющего проводника.
  4. Ошибка установки перемычек в клемной коробке панели, которая может привести к объединению фазы с нулем или заземлением.

Все эти ошибки очень опасны! Они могут привести не только к выходу из строя дорогостоящей электрической варочной панели, но и к возникновению пожара со всеми вытекающими последствиями.

Заключительная часть

Как вы видите, в самостоятельном подключении электрической варочной панели к сетям электроснабжения нет ничего сложного. Обладая минимальными познаниями в области электромонтажных работ и имея необходимый инструмент, любой владелец устройства способен справиться с этой задачей. Конечно, прокладка отдельной линии питания прибора и установка оборудования в распределительный щиток потребует более высокой квалификации, но в новых домах в этом не будет необходимости. В старых же постройках необходимо будет прокладывать отдельную линию или менять внутреннюю проводку целиком.

Видео по теме

Инструкции по установке варочной панели Bosch

(шаг за шагом) — kitchenni

Если вам важны электрическая эффективность, быстрый нагрев, лучший контроль приготовления и более высокий уровень безопасности, тогда индукционная варочная панель Bosch станет для вас разумным вариантом. Эти устройства без труда обеспечивают точные результаты приготовления. Индукционные варочные панели Bosch позволяют не только готовить несколько блюд одновременно, но и подходят для посуды разного размера. Они напрямую нагревают кастрюли, сокращая время приготовления и создавая меньше тепла.

В этом посте мы обсудим индукционные варочные панели Bosch, уделив особое внимание процессу установки.

Как установить индукционную плиту?

Чтобы установить плиту самостоятельно, вам потребуется немного информации о электропроводке. Остальные шаги доступны в руководстве по установке.

  • Первый шаг к успешной установке индукционной варочной панели Bosch требует внимательного отношения к общему размеру вашей варочной панели, размеру выреза и глубине установки под прилавком.
  • Необходимо правильно измерить размеры панели и перенести их в вырез на столешнице.
    Карандашом нарисуйте на столешнице макет и убедитесь, что он соответствует размерам панели.
  • Поместите столешницу внизу гарнитуры лицевой стороной вниз. Лобзиком вырежьте в столешнице необходимый сегмент. Убедитесь, что срез гладкий, аккуратный и ровный. Размеры варочной панели также должны совпадать с вырезанным отверстием.
  • Осторожно вырежьте углубление, но убедитесь, что столешница не прогибается под своим весом.
  • Подключите электрическую столешницу к задней части панели. Вы также должны убедиться, что имеется достаточно места для регулировки горелок и их температуры.
  • Нанесите силикон на столешницу, чтобы защитить индукционную плиту от жира и влаги. Вам нужен силикон вокруг индукционной плиты? Да. Силикон защищает индукционную плиту от воды, масла и мусора. Он также служит смазкой.

Соблюдение этих советов позволит вам правильно установить индукционный прибор Bosch.

Нужен ли мне электрик для установки индукционной плиты?

Да, это так. Индукционный монтаж — это не то, что вы можете сделать самостоятельно, особенно если вы не квалифицированный электрик. Электрик сделает следующее:

  • Оцените электропроводку и электрическую систему вашей кухни, чтобы убедиться, что они безопасны и соответствуют всем требованиям.
    Если у вас есть электрическая варочная панель, электрик поможет вам безопасно отключить имеющуюся электрическую варочную панель.
  • Изучите существующую электрическую цепь и проверьте, могут ли они справиться с вашим новым устройством.
  • Установите индукционную плиту Bosch в соответствии с процедурой, рекомендованной производителем.

Сколько времени нужно, чтобы установить варочную панель?

У одного электрика уйдет полдня, чтобы установить, установить варочную панель на свое место и убедиться, что она полностью работоспособна.

Схема подключения индукционной варочной панели

Bosch

На картинке простая схема правильного подключения проводов для варочной панели.Эта проводка может различаться в зависимости от модели. На первый взгляд схема выглядит сложной, особенно если вы плохо разбираетесь в электропроводке. В таком случае обратитесь к профессиональному электрику.

Нужна ли для индукционных варочных панелей специальная проводка?

Нет. Ваша индукционная варочная панель не требует специальной проводки. Все, что вам нужно сделать, это подключить индукционную варочную панель к источнику электроэнергии.

Однако это может измениться в зависимости от вашей индукционной модели и проводки в вашем доме.Повышенная допустимая сила тока и непревзойденная индукционная способность — вот некоторые из случаев, когда может потребоваться специальная проводка. В таком случае примите во внимание следующие советы перед подключением индукционной варочной панели

.

Иметь четкое представление о строительном кодексе. Перед тем, как приступить к монтажу проводки, убедитесь, что проводка соответствует национальным электротехническим нормам и правилам. Это означает, что напряжение, частота и сила тока подаются правильно. Это сильно зависит от выделенной заземленной цепи.Вы также должны убедиться, что цепь защищена предохранителем или автоматическим выключателем подходящего размера.

Убедитесь в правильности подключения источника питания. Убедитесь, что это трехпроводное или четырехпроводное соединение. Несмотря на количество проводов, убедитесь, что заземление нейтрали выполнено в соответствии с местными нормативами.

Проверьте необходимость в специальных разъемах. На этом этапе важно иметь в виду, что материал проводки, на котором вы остановитесь, должен обеспечивать некоторое сопротивление для прохождения тока.В противоположность этому, ток будет опасно течь в любом направлении. Медная проводка в варочной панели должна быть совместима с любой другой проводкой в ​​вашем доме. Несоответствие в этом случае потребует подключения специалистов с использованием специальных разъемов.

Можно ли включить индукционную плиту в обычную розетку?

Да. На рынке есть несколько конфигурируемых варочных панелей, которые позволяют варьировать мощность питания. Это улучшение создает место для стандартной конфигурации разъемов, позволяющей разместить больше подключений.Благодаря этой импровизации несколько конфорок можно подключить непосредственно к стандартной розетке на 13 ампер. На рынке также есть варочные панели, предназначенные для использования от стандартной настенной розетки или подключенные к выделенной цепи.

Некоторые даже поставляются с уже прикрепленным 3-полюсным штекером. Когда достигается предел питания 13 ампер, обратная сторона заключается в том, что кольца распределяют мощность между собой. Это, в свою очередь, может уменьшить энергию, передаваемую индукционной установке. Поэтому лучше иметь специальную цепь специально для индукционного блока.

Кабель какого размера вам нужен для индукционной варочной панели?

Длина провода важна для прохождения определенного количества тока. Тем не менее, всегда важно обращаться к местным нормам и правилам при проверке диаметра провода и сопротивления, которое он может оказывать электрическому потоку. В местных кодах вашего региона обычно указывается датчик. Ниже приведены некоторые почти стандартные значения, чтобы вы могли понять, о чем мы говорим:

  • 14 калибр может выдерживать 15 ампер
  • 12 калибр может выдерживать 20 ампер
  • 10 калибр может перемещать 30 ампер
  • 8 метр может иметь 50 ампер
  • 6 калибр может перемещать 65 ампер

провод восьми калибра был бы идеальным для разводки или перетяжки вашего дома.Вы можете быть уверены, что это даст вам 50 ампер для вашей индукционной варочной панели. Не забудьте отключить питание цепи на панели автоматического выключателя или блоке предохранителей перед подключением проводки варочной панели, чтобы предотвратить поражение электрическим током или опасность возгорания.

Сколько места вам нужно вокруг индукционной плиты?

Вокруг индукционной плиты не требуется специального места. Однако соблюдайте минимальные расстояния до других приборов и агрегатов. Обеспечьте свободное пространство для вентиляции 5 мм под столешницей и непосредственно перед прибором.Вы также должны убедиться, что индукционная плита удобно помещается в кухонном пространстве. Если заставить индукционную установку Bosch красиво разместиться на ограниченном пространстве кухни, она испачкается и на варочной панели появятся царапины.

Инструкции по установке индукционной плиты Bosch / Руководство

Ниже приводится некоторая информация о том, как безопасно и правильно управлять индукционной варочной панелью Bosch:

  • Установка индукционной плиты всегда должна выполняться специалистом.Индукционные варочные панели Bosch работают с трехфазным электричеством, поэтому пытаться самостоятельно установить прибор опасно.
  • Не позволяйте детям и лицам, не обладающим необходимыми знаниями о том, как пользоваться индукционным прибором, приближаться к индукционной плите Bosch. Если необходимо, убедитесь, что индукционная плита работает под присмотром или инструктируется по ней.
  • Не забудьте удалить с прибора всю упаковку, наклейки и слои перед первым использованием.
  • Будьте осторожны при подключении прибора к ближайшим розеткам.Также убедитесь, что шнур электропитания не запутан.
  • Не подключайте поврежденный прибор.
  • Не устанавливайте прибор рядом с дверьми и под окнами, так как существует опасность того, что кухонная посуда оттолкнется от горячего прибора.
  • Убедитесь, что индукционная ступица Bosch установлена ​​правильно, чтобы обеспечить защиту от ударов. У вас также должны быть подходящие устройства для изоляции: вырезы для защиты линии, предохранители (винтовые предохранители извлекаются из держателя), устройства защиты от утечки на землю и подрядчики.
  • Вытрите и удалите пролитую жидкость сразу же после ее появления. Если оставить пролитую жидкость без присмотра, вероятность ее прилипания к варочной поверхности увеличивается.
  • Не перемещайте посуду вперед и назад над конфоркой варочной панели. Неосторожное перемещение кастрюль и соусов по варочной панели оставляет царапины. Вместо этого поднимите сковороды / кастрюли с поверхности и перемещайте их, не касаясь поверхности.
  • Не допускайте попадания тяжелых предметов на индукционную плиту. Вес тяжелых предметов оказывает сильное давление на хрупкую индукционную поверхность, что приводит к появлению царапин и трещин.
  • Используйте крышку индукционной варочной панели, чтобы защитить варочную панель от трещин и царапин. Коврик также поможет сохранить первоначальный блеск варочной поверхности и предотвратит скольжение посуды, когда она находится на индукционной плите.

Как использовать индукционную плиту Bosch?

Первое знакомство с новым кухонным прибором может немного сбить с толку. Это ничем не отличается от индукционной варочной панели Bosch. К счастью, мы подготовили полезные советы, которые помогут вам при первом использовании индукционной плиты.Ниже приведено пошаговое руководство, которое поможет вам использовать индукционную плиту Bosch.

  • Нажмите выключатель на стене, чтобы включить индукционную плиту.
  • Поставьте кастрюлю на конфорку, которую вы хотите использовать. Варочная панель Bosch будет пропускать тепло только тогда, когда на конфорку помещена индукционная сковорода.
  • Пальцем нажмите выключатель питания на варочной панели Bosch.
  • Выберите датчик, связанный с кольцом варочной панели, и нажмите датчики + и — для соответствующей регулировки нагрева.
  • Готовьте блюда в соответствии с рецептом и соблюдайте время, отведенное на приготовление конкретного блюда.
  • Закончив приготовление, нажмите и удерживайте кнопку питания, чтобы выключить индукционную плиту Bosch.

Примечание

Чтобы эффективно использовать индукционную плиту Bosch, убедитесь, что вы используете подходящую посуду. Не все кастрюли и сковороды идеально подходят для использования с индукционной плитой Bosch. Всегда используйте кастрюли и кастрюли из черных металлов, таких как гранит, чугун, эмалированный чугун и намагниченная нержавеющая сталь.Было бы лучше, если бы вы любой ценой избегали алюминиевой, стеклянной или пластиковой посуды. Они не подходят для индукции и могут повредить индукционный блок.

Вы можете использовать кухонный магнит, чтобы проверить, подходит ли ваша посуда для использования с варочной панелью Bosch. Для этого поднесите магнит к дну посуды. Если магнит цепляется за нижнюю часть посуды, значит, сковорода / кастрюля пригодна для использования. Однако, если ваш магнит падает или мягко цепляется за сковороду, но затем падает, это означает, что ваша посуда несовместима с индукционной варочной панелью Bosch.

Производители индукционных варочных панелей наклеивают на дно своей посуды отметку о совместимости или символ «индукционная совместимость», чтобы указать, что она идеальна для использования с индукционной варочной панелью.

Индукционные плиты

Bosch по-настоящему изменили кулинарную сцену как дома, так и в профессиональной среде. Эти приборы чувствительны к нагреванию, их легко чистить, и они имеют низкий риск приготовления пищи. Индукционная плита Bosch — это лучшее, что есть в газовом и электрическом мире — вот почему вы должны рассчитывать на то, что у вас появится такая возможность! Мы надеемся, что это пошаговое руководство по установке варочной панели Bosch пригодится при установке индукционной плиты Bosch.

Диагностика неисправностей и ремонт варочной панели своими руками

Для приготовления пищи используют электрическую, индукционную и газовую панель. У каждого из них есть свои достоинства и недостатки, а также есть ряд неисправностей, которые при их возникновении можно исправить самостоятельно. Ремонт варочной панели можно произвести своими руками при соблюдении определенных инструкций и с использованием необходимых инструментов.

Cтеклокерамическая варочная панель BOSCH

Ремонт варочной панели

Ремонт варочной панели Bosch, в некоторых случаях, можно выполнить своими руками.

Если от источника питания подключена не работает одна из горелок или весь агрегат, выполняется следующая работа:

  1. Проверить мультиметром напряжение сети переменного тока. Если это так, значит, проблема в основном в плите. Для проверки можно использовать индикатор, но он показывает только наличие напряжения. Значительная скорость изменения тока может привести к срабатыванию защитных механизмов.
  2. проверить состояние электрического шнура и вилки. При наличии механических повреждений будет достаточно провести замену шнура или вилки.Также есть возможность проверить ток, подаваемый на саму панель, не всегда механическое повреждение является причиной неисправности шнура и вилки.
  3. Если шнур с вилкой, розеткой в ​​исправном состоянии, провести демонтаж варочной панели.
Снятие варочной панели

Если ремонтировать стеклокерамическую варочную панель своими руками, стоит знать, что неисправность некоторых элементов конструкции можно выявить только мультиметром, проведя замеры на отдельных участках цепи. При рассмотрении варочной поверхности Bosh следует обратить внимание на элементы, указанные ниже:

  1. Термопредохранители.
  2. Трансформатор.

При отсутствии сопротивления или при низких расходах следует проводить замену этих элементов.

Работу некоторых элементов конструкции можно определить только с помощью мультиметра

Общие проблемы электрических варочных панелей

Другой частой проблемой можно назвать обрыв провода в блоке подключения варочной панели. Они могут при определенных обстоятельствах отгореть или из-за плохой установки может быть плохой контакт. Проверить подобный отказ можно довольно просто.

Выберем несколько проблем, которые приводят к неисправности варочной поверхности:

  1. В некоторых моделях есть предохранители, которые из-за сильного скачка напряжения могут перегореть.Стоимость их невысока, процедура замены довольно проста. В целях защиты дорогостоящего оборудования от подобных ситуаций следует установить защиту устройства от скачков напряжения. При постоянном выходе из строя предохранителя проверьте особенности самого оборудования, так как проблема может быть не в плане подаваемого напряжения.
  2. Горелка может не работать из-за того, что потерял контакт на ТЭНе. Если для возобновления работы транзакции можно заблокировать, зачем вам паяльник и знать, как им пользоваться?Проблема может быть связана с блоком питания, с которым также часто теряется контакт.

    Если нагревательный элемент перегорел, его необходимо заменить новым

  3. Если вы не работаете, датчик редко может решить проблему самостоятельно. Для начала проверьте датчик пинга, подано ли на него напряжение. Обычно выход датчика из строя редко происходит из-за выхода из строя контактов. Часто ремонт сенсорной панели необходим в сервисах, в некоторых случаях возможна только полная замена. В качестве примера неправильного использования варочной панели можно упомянуть использование физиологического раствора для мытья, что приводит к блокировке ожогов.
  4. Если конфорка не нагревается полностью или перегревается, что может привести к возгоранию, велика вероятность выхода термостата из строя. Именно этот элемент конструкции проводит контроль температуры нагреваемой поверхности. Заменить термостат можно самостоятельно, зачем проводить разбор варочной поверхности. В зависимости от модели варочный блок можно припаять к микросхеме или подключить через специальный штекер.
  5. Появление трещин или других дефектов не стеклокерамической поверхности — редко, но все, тоже обнаруживается.Часто причиной таких дефектов на поверхности допускается брак при изготовлении и неправильная эксплуатация. Самостоятельный ремонт не проведем, при отсутствии гарантийного случая ремонт обойдется недешево.

Конструкция электрической варочной панели довольно сложна, однако многие ее компоненты обладают высокой надежностью.

Индукционные варочные панели

Принцип действия индукционной варочной панели заключается в прямом нагреве содержимого посуды, а не поверхности тарелок или большей части посуды. Благодаря тому, что варочная поверхность постоянно остается холодной, такая кухонная техника пользуется большой популярностью.

Есть несколько проблем, при которых вы можете провести ремонт индукционной варочной панели самостоятельно:

  1. Если варочная панель не включается или не выключается сразу, не паникуйте. Актуальные модели рассматриваемых продуктов способны определять тип посуды, ее отсутствие на варочной поверхности. Поэтому, если посуда не подходит для индукционного нагрева, или она не установлена, значит, сработает защитный механизм. Не забывайте и о том, что индукционные плиты не проводят тепло очень сильно.
  2. Если огонь слабый, то изначально он должен был использоваться для проверки типа посуды, подходит ли она для рекомендации.
  3. Ремонт индукционных варочных панелей, как и в предыдущем случае, нужно начать с проверки цепи на наличие или отсутствие контакта. Часто выходят из строя предохранители, так как в сети часто возникают скачки напряжения. В этом случае достаточно просто заменить предохранитель.

В остальном ремонт индукционных плит аналогичен ремонту электрощитов.

Индукционная плита

Необходимые инструменты

Для ремонта электрической и индукционной варочной поверхности Необходимы следующие инструменты:

  1. Набор отверток.Для того, чтобы провести много работ по сносу, необходимо иметь несколько разных отверток, которые могут отличаться по размеру и типу наконечника. Помимо обычных отверток, следует обратить внимание на необходимость наличия индикатора, определяющего наличие напряжения.
  2. Монтаж ножа часто используется при обслуживании электрооборудования. Обычно это необходимо для изменения длины, зачистки жил и других подобных работ.
  3. Плоскогубцы часто используются для установки. Однако у них часто есть острые части, которыми можно разрезать вены.
  4. Для работы с проволокой часто необходимы кусачки.

Кроме того, может потребоваться измеритель для определения величины напряжения. Он определяет различные параметры подаваемого тока. При ремонте может потребоваться пайка.

Варочная панель для ремонта видео



Установка индукционной варочной панели

Майкл Чотинер

Индукционные варочные панели

, которые нагревают кастрюли и сковороды магнитными полями вместо пламени или нагревательных катушек, были доступны с 1950-х годов, но они только сейчас завоевывают популярность среди ремонтников дома, которые стремятся создать современные кухни.Индукционные варочные панели обладают значительными преимуществами перед газовыми и электрическими моделями, поскольку они:

  • Готовьте еду быстрее
  • Более энергоэффективны
  • Позволяет более точный контроль температуры
  • Легче содержать в чистоте
  • Надежнее

Действительно, поварам в вашей семье придется изменить некоторые давние кулинарные привычки, научившись готовить еду с помощью индукционной плиты. Возможно, вам даже придется заменить свою любимую посуду на чугунные или магнитные кастрюли и сковороды из нержавеющей стали.Но установить индукционную варочную панель не сложнее, чем поставить электрическую варочную панель на стойку и подключить проводку.

Выбор индукционной варочной панели

При выборе индукционной варочной панели следует учитывать множество факторов, в том числе:

  • Количество, размеры и мощность варочных элементов
  • Конфигурация
  • — некоторые модели предлагают комбинацию индукционных и стандартных элементов электрической катушки.
  • Цвет поверхности варочной панели (черный или нержавеющая сталь; отделка или без отделки)
  • Специальные функции, такие как возможность связывать элементы, чтобы вы могли использовать прямоугольные сетки увеличенного размера

Но при планировании установки важны только основные размеры варочной панели.К ним относятся:

  • Габаритный или номинальный размер
  • Размер выреза
  • Глубина блока под прилавком


Изображение предоставлено GE Appliances

Обычные модели с четырьмя или пятью элементами готовки, как правило, имеют только два номинальных размера: 30 дюймов и 36 дюймов. Здесь ваш выбор может быть основан на:

  • Если вы собираетесь заменить существующую варочную панель и хотите свести к минимуму время и усилия, необходимые для регулировки выреза в столешнице, выберите индукционную варочную панель той же марки и номинального размера.Некоторые модели (в частности, GE Profile CleanDesign PHP 900) предлагают комплекты отделки, которые красиво закрывают зазоры, когда существующий вырез слишком велик для выбранной новой варочной панели.
  • Если вы впервые устанавливаете индукционную варочную панель на ранее неразрезанную столешницу, подберите номинальный размер устройства к размеру основного шкафа, в который она будет вставляться. 30-дюйм. варочная панель должна поместиться в 30-дюйм. (или более широкий) шкаф; 36-дюйм. варочная панель должна поместиться в 36-дюйм.широкий (или более широкий) шкаф.

В дополнение к двум наиболее распространенным размерам индукционные варочные панели также доступны в меньших и нестандартных размерах. Европейские производители предлагают варочные панели номинальной шириной 23, 31 и 37 дюймов, а также можно найти 12, 15 и 24 дюйма. индукционные варочные панели на рынке. Что бы вы ни выбрали, не забудьте проверить размер выреза и общую глубину под варочной поверхностью, прежде чем делать окончательный выбор. Только некоторые индукционные варочные панели рекомендуются для установки над настенной духовкой в ​​базовом шкафу, поэтому, если это ваш окончательный план, убедитесь, что вы выбрали совместимую варочную панель и духовку.

Соблюдайте минимальные зазоры

При планировании установки индукционной варочной панели убедитесь, что установленный блок имеет достаточный зазор от горючих материалов сверху, снизу и с обеих сторон. У каждого производителя есть свои рекомендации, но на рисунках ниже, взятых из инструкций по установке индукционной варочной панели GE Profile, показаны основные зазоры, которые следует учитывать.


Изображение предоставлено GE Appliances

Требования к электрооборудованию

Для индукционных варочных панелей

требуется специальная заземленная цепь на 240 вольт, защищенная автоматическими выключателями на 40 или 50 ампер, которые оканчиваются утвержденной распределительной коробкой, установленной под прилавком на задней стенке шкафа или на стене за ней.Рекомендации производителей по оптимальному расположению распределительной коробки могут варьироваться в зависимости от того, входит ли кабель питания в корпус варочной панели слева или справа, но он должен быть примерно на 16 дюймов ниже нижней стороны столешницы, чтобы соединения внутри коробка не будет подвергаться чрезмерному нагреву.

  • Если вы просто заменяете старую электрическую варочную панель на новую индукционную единицу аналогичного размера и мощности, существующая цепь и розетка, вероятно, будут работать без изменений, но дважды проверьте спецификации производителя на общую силу тока, чтобы убедиться, что существующий автоматический выключатель имеет соответствующий номинал.Если вы не уверены, проконсультируйтесь с лицензированным электриком.
  • Если вы устанавливаете индукционную варочную панель в новом месте, попросите профессионального электрика определить, сможет ли существующая электрическая сеть вашего дома поддержать устройство, и проведет необходимую проводку.

Большинство производителей поставляют гибкие армированные кабели для подключения варочной панели к домашней проводке в распределительной коробке, но я бы не стал делать это сам без участия лицензированного профессионала. В существующей проводке и местных нормах и правилах слишком много потенциальных переменных, чтобы предоставить здесь исчерпывающие инструкции, например:

  • Питание 3- или 4-проводное?
  • Есть заземляющий провод?
  • Допускает ли ваш местный кодекс заземление через нейтраль?
  • Присутствует ли алюминиевая проводка, и если да, есть ли у вас подходящие гайки для подключения?

Мне повезло, что у хорошего друга есть профессиональный электрик, и я приглашаю его на барбекю, когда мне нужно подключить новый прибор.Если ваше барбекю не так хорошо, как у меня, возможно, вам придется нанять лицензированного профессионала.

Подготовка выреза в столешнице

В самом простом случае вы заменяете существующую варочную панель индукционным блоком того же номинального размера, а имеющийся вырез имеет примерно правильный размер. Если вы действительно умен (или ленивы), вы выбрали модель от того же производителя, что и старая варочная панель, которая поставляет комплекты отделки и наполнители, чтобы скрыть любые зазоры, если существующий вырез окажется немного завышенным.

Если существующий вырез слишком мал или если вы устанавливаете индукционную варочную панель на новую столешницу, вам придется вырезать. Стоит ли делать это самому?

  • Если вам нужно немного увеличить вырез в верхней части камня, вы можете сделать это с помощью угловой шлифовальной машины и карбидокремниевого или алмазного круга, но это будет неаккуратно. Заранее выясните, как контролировать пыль и воду. Не пытайтесь самостоятельно сделать новый вырез в камне; это слишком рискованно.
  • Если имеющаяся вершина имеет твердую поверхность, вы можете сделать это самостоятельно — если у вас есть мощный врезной фрезер и однозубое долото диаметром 3/8 дюйма с хвостовиком ½ дюйма. Обязательно оставьте углы выреза закругленными; не используйте лобзик.
  • Если существующий верх сделан из пластикового ламината, сделайте это, если у вас есть дрель с диаметром ½ дюйма. бит, переносная дисковая пила с твердосплавным полотном на 40 зубьев и лобзик.

Установка варочной панели

После того, как вы подготовили вырез в соответствии со спецификациями производителя, вы закончили с самой сложной частью.Для разных моделей от разных производителей требуются разные системы крепления. Важно четко следовать инструкциям производителя. Также неплохо выровнять края столешницы вокруг выреза светоотражающей алюминиевой лентой, чтобы заблокировать накопление тепла и предотвратить повреждение столешницы. Например, для индукционных варочных панелей Whirlpool используются специальные кронштейны (поставляемые с варочной панелью), которые крепятся к левой и правой сторонам выреза, как показано на рисунке ниже.Затем варочную панель опускают в подготовленное отверстие, где она фиксируется зажимами.


Крепежная система Whirlpool

Индукционные варочные панели

GE опускаются в подготовленный вырез и удерживаются на месте зажимами, которые крепятся к нижней части корпуса винтами. Будьте осторожны, чтобы не затянуть зажим слишком сильно, когда устанавливаете варочную панель на камень или поверхность с твердой поверхностью.


Система прижимных зажимов GE Appliances

После того, как варочная панель будет надежно закреплена на месте, вызовите профессионального электрика, имеющего лицензию, для подключения провода линии электропередачи от варочной панели к цепи на распределительной коробке.Убедитесь, что питание цепи было отключено на панели, прежде чем он начнет подключение.

А теперь наслаждайтесь своей новой индукционной варочной панелью!

Об авторе: Майкл Чотинер — эксперт по установке бытовой техники своими руками и пишет советы домовладельцам для Home Depot. Совет Майкла по индукционным варочным панелям основан на его многолетнем опыте работы плотником и генеральным подрядчиком. Чтобы просмотреть обширный выбор индукционных варочных панелей Home Depot, щелкните здесь.

Нужна ли особая проводка для индукционных плит?

Индукционные варочные панели необходимо подключать к источнику питания, так как они используют электричество для работы. И это подводит нас к вопросу о том, нужна ли индукционным варочным панелям специальная проводка для работы или нет.

Ответ на этот вопрос — НЕТ — вам не нужна специальная проводка (если вам не нужны какие-то очень специфические требования к напряжению или силе тока).

Это зависит от типа проводки, которая есть в вашем доме, и от модели индукции, которая у вас есть.Хотя большинство индукционных варочных панелей работают с обычной проводкой, вам может потребоваться специальная проводка, если есть определенные требования к напряжению или силе тока.

Специальная проводка необходима, когда вы хотите увеличить допустимую силу тока или когда требования к индукции превышают поставленные.

Это в основном сводится к пониманию электрических требований к индукционной варочной панели. Мы знаем, что индукция работает по принципу электромагнетизма. Переменный ток пропускается через медную катушку, которая создает магнитное поле.Теперь для прохождения тока индукции требуется электричество.

Если вы ищете портативную и простую в использовании индукционную варочную панель (которая не требует специальной проводки и является простой в использовании), я рекомендую проверить эту индукционную плиту Max Burton на Amazon.

Электрические требования индукции

В США для индукционной варочной панели требуется специальная заземленная цепь на 240 В, защищенная автоматическими выключателями на 40–50 А, которые оканчиваются в утвержденной распределительной коробке, установленной рядом с варочной панелью.Это может быть под прилавком у задней части шкафа или на стене за ним.

Распределительная коробка должна располагаться на достаточном расстоянии от варочной панели, чтобы соединения внутри коробки не подвергались чрезмерному нагреву.

Большинство производителей поставляют длинный гибкий армированный кабель для подключения варочной панели к домашней электропроводке в распределительной коробке.

На что следует обратить внимание перед подключением

Перед подключением индукционной варочной панели следует помнить о нескольких вещах.

Во-первых, вы должны знать местные строительные нормы и правила. Установка должна соответствовать национальным электротехническим нормам и правилам. Правильное напряжение, частота и сила тока должны подаваться на устройство от специальной заземленной цепи. Цепь должна быть защищена автоматическим выключателем соответствующего размера или предохранителем с выдержкой времени.

Далее нужно знать, трехжильный ли источник питания, или четырехжильный. Допускают ли местные нормы заземление через нейтраль. И напоследок, есть ли в вашем доме алюминиевая проводка.Это связано с тем, что варочная панель имеет медную проводку, а для ее подключения к алюминиевой проводке требуются специальные разъемы.

Электропроводность в деталях

Чтобы ток протекал должным образом и достиг индукции, он должен протекать по проводу.

Провод должен иметь некоторое сопротивление, чтобы ток мог течь в определенном направлении, иначе небольшое давление направит ток в любом направлении. Сопротивление гарантирует, что электрический ток течет определенным образом.

Это сопротивление определяется материалом провода. Некоторые переносят электричество с небольшим сопротивлением, а некоторые с большим сопротивлением или, другими словами, с большим сопротивлением. Энергия, которую ток теряет при преодолении этого сопротивления, выделяется в виде тепла.

Электропроводка в домах

Хотя провода, несущие электричество в стенах вашего дома, являются отличными проводниками, они имеют определенный диаметр и оказывают некоторое сопротивление потоку электричества.

Это сопротивление накапливается в виде тепла. И именно поэтому размер провода строго устанавливается строительными нормами и правилами, чтобы соответствовать максимальной силе тока, которую провод определенного размера разрешен законом. Таким образом, никакой провод в стене никогда не станет достаточно горячим, чтобы вызвать пожар.

Помимо норм и правил для размера провода (максимальный ток устанавливается размером проложенного провода), закон также требует наличия устройства, которое мгновенно отключит цепь, если когда-либо разрешенный максимум увеличится.В старину это устройство было запалом.

Предохранитель представлял собой одноразовое устройство, состоящее из небольшой металлической полосы, заключенной в стакан, предназначенной для плавления и, таким образом, размыкания при максимальном токе, на который он рассчитан. Пример — предохранитель на 15 ампер. В настоящее время используется автоматический выключатель, который можно использовать бесконечно, его можно просто сбросить, если он сработает.

Еще одна вещь, о которой следует помнить, если вы находитесь на этапе электромонтажа своего дома, алюминиевая проводка представляет собой серьезную опасность. Причина в том, что, хотя он может проводить ток, на который рассчитан, алюминий расширяется и сжимается при нагревании намного больше, чем медь, и имеет тенденцию ослаблять соединения на винтовых клеммах из-за повторяющегося расширения / сжатия.

Создает высокое сопротивление, которое может вызвать перегрев, искрение и возгорание. По этой причине установка алюминиевой проводки во многих местах теперь запрещена законом.

Электропроводка для индукционного нагрева

Если вы находитесь на стадии проектирования, вам необходимо настроить проводку, соответствующую электрическим требованиям вашей индукции, а если проводка уже есть, вам нужно ограничиться индукцией, которая не требует большего, чем может обеспечить ваша проводка.

Объясняя простой алгеброй, ток в амперах — это мощность, деленная на напряжение.Это даст вам необходимую допустимую нагрузку (допустимую нагрузку по току) для вашей проводки в стене. Другими словами, нагрузка на схему.

В США мощность цепи питания в амперах обычно начинается с 15 ампер, а затем, как правило, кратна десяти: 20, 30, 40 и т. Д.

В старых домах в США были главные панели на 150 ампер. Это означало, что весь дом мог потреблять от энергокомпании не более 150 ампер. Новые дома построены с обслуживанием 200 ампер.

Теперь размер провода не менее важен для пропускания определенного количества ампер или тока.В местных нормах и правилах вашего региона обычно указывается датчик. Некоторые значения, близкие к стандартным, чтобы дать вам приблизительное представление:

  • 14 калибр может нести 15 ампер
  • 12 калибр может нести 20 ампер
  • 10 калибр может нести 30 ампер
  • 8 калибр может нести 50 ампер
  • 6 калибр может нести 65 ампер

Я бы порекомендовал и провод 8-го калибра, если вы проводите или меняете электропроводку в доме. Но заранее уточните местные коды.

Это даст вам 50 ампер для вашей индукционной варочной панели.

Зная напряжение, с которым вам придется иметь дело, и допустимую допустимую нагрузку, вы можете рассчитать минимальную мощность, которую вы сможете подавать на свою индукционную варочную панель, и соответственно выбрать индукционный блок. Хорошая формула, которую следует запомнить: P = V * I.

Ваш вызов суждения

Теперь, зная, какая мощность будет у вас под рукой, если ваша мощность немного меньше, чем требуется для интересующего вас устройства (например, 7,2 кВт, а вашему устройству требуется 7.4 кВт), то вам нужно будет позвонить самостоятельно.

Пойдете вы или нет. Что вы можете сделать в таком случае, так это не использовать все элементы на полную мощность одновременно. Худшее, что может случиться, — это отключение автоматического выключателя. С другой стороны, не стоит слишком часто отключать выключатель.

Наконец, убедитесь, что вы знаете, сколько каждый элемент индукции может потреблять при установке на максимум. Затем убедитесь, что он находится в пределах, которые вы рассчитали.

Подключение индукционных проводов и его методика

Во избежание поражения электрическим током или возгорания отключите питание цепи с помощью панели автоматического выключателя или блока предохранителей перед подключением проводки варочной панели.

Подключите заземляющий провод (обычно зеленый) от устройства к заземленной металлической постоянной проводке. Лучше не подключать заземляющий провод к нулевому проводу питания дома. Во многих местах это запрещено.

Если используется электропроводка из алюминия, подключите медные провода прибора к электропроводке из алюминия с помощью специальных разъемов, разработанных и сертифицированных агентством для соединения меди с алюминием.

Правильно соблюдайте письменную процедуру производителя.Неправильное подключение может привести к возгоранию.

Кабель от прибора может быть трехжильным или четырехжильным. В некоторых областях подключение нейтрального провода разветвления к заземляющему проводу устройства разрешено, а в некоторых — не разрешено. В зависимости от кодов вашего региона, подключитесь к распределительной коробке соответственно. Тщательно следуйте инструкциям производителя.

Ниже я привел пример подключения трехжильного кабеля к внешнему заземлению (в таких местах местные коды городов не позволяют подключиться к нейтральному проводу в распределительной коробке).

Трехжильный электрический соединительный кабель с внешним заземлением

Для заземления не заземляйте прибор на газопровод или трубу с горячей водой. При подключении к заземленной трубе холодной воды подключите ее с помощью отдельного медного заземляющего провода (минимум 10) и зажима с внешним винтом заземления.

Заземленная труба холодной воды должна иметь металлическое соединение с электрическим заземлением и не должна прерываться изоляционными материалами. Любой изолирующий материал должен быть соединен с проводом минимум 4 AWG для обеспечения непрерывности заземления.

Обратите внимание, что если распределительная коробка была должным образом заземлена лицензированным электриком, заземляющий провод (зеленый) может быть подключен к распределительной коробке с помощью петлевой клеммы.

Подключите черный провод от устройства к черному проводу питания в распределительной коробке.

Аналогичным образом подключите красный провод от устройства к красному проводу питания в распределительной коробке.

Внимательно прочтите инструкции производителя и соблюдайте местные коды городов своего города, прежде чем настраивать проводку для индукции.Надеюсь, я дал вам глубокое понимание проводки, необходимой для индукции, и упростил ее для вас. Удачи!

Вам также могут понравиться следующие статьи:

Могу ли я подключить духовку и варочную панель к одному выключателю?

Если у вас есть многофункциональная плита с духовкой и варочной панелью, подключить ее к источнику питания довольно просто. Вы можете подключить его напрямую к специальной цепи плиты или подключить к розетке блока управления плитой.

Однако с отдельной духовкой (или мини-духовкой) и варочной панелью все становится немного сложнее. Вы можете подключить каждый к отдельному переключателю, но это потребует больше работы и времени. В некоторых случаях, в зависимости от мощности устройств, вам может потребоваться установить соединение для каждого напрямую от потребительского блока / распределительного щита.

Но что, если у вас уже есть проводка для вашей старой плиты? Можно ли подключить духовку и плиту к одному выключателю?

Пока это выделенная цепь плиты (подключенная непосредственно к потребительскому блоку и имеющая собственный предохранитель), вы можете безопасно подключить духовку и варочную панель к одному выключателю.

Примечание: Никогда не пытайтесь самостоятельно подключить духовку или какой-либо бытовой прибор. Найдите дипломированного электрика для установки. Также проверьте, нужно ли вам подавать заявление на получение каких-либо местных разрешений, прежде чем выполнять какие-либо серьезные электромонтажные работы в вашем доме.

Основы установки духового шкафа и варочной панели

Электрические духовки и варочные панели потребляют довольно много энергии. Духовки имеют мощность от 1000 до 5000 Вт (от 1 кВт до 5 кВт), при этом большинство из них потребляют в среднем 2400 Вт при среднем нагреве.Электрические плиты также начинаются от 1000 Вт и могут достигать 5000 Вт.

Примечание: Если это газовая плита, она будет иметь гораздо меньшую мощность, потому что мощность нужна только для зажигания. Вы можете без проблем подключить его к стандартной розетке.

Стандартные розетки имеют максимальную мощность 3 кВт. Поэтому в большинстве случаев, особенно с современными духовками, которые имеют гораздо больше функций, вы не можете просто подключить их к стандартной розетке на 13 ампер.

У вас есть два варианта.Первый — использовать блок управления плитой со встроенной розеткой. Но это может работать только в том случае, если ваша духовка и плита интегрированы.

Второй вариант, который лучше всего подходит, если у вас есть отдельная духовка и плита, — это подключить ее к блоку управления плитой с помощью кабеля 6 мм и 32A MCB (миниатюрный автоматический выключатель).

Подключение духовки и варочной панели к одному выключателю

Чтобы подключить духовку и варочную панель к одному и тому же переключателю, вам понадобится двойная выходная пластина для кабеля, рассчитанная на 45 ампер. Это позволяет вам иметь две розетки для каждого кабеля (одна для варочной панели, а другая для духовки), подключенных к одному и тому же 6-миллиметровому кабелю.

Большинство комбинаций духовки и варочной панели должны безопасно работать с одним и тем же переключателем. Кабель диаметром 6 мм с автоматическим выключателем на 32 А может справиться с потребляемой мощностью как от плиты, так и от духовки, даже при одновременном использовании.

Но не забывайте всегда сначала консультироваться с зарегистрированным электриком. Он или она выяснит, может ли существующая схема плиты выдержать комбинированную нагрузку, и поможет вам безопасно установить соединение.

Варочная панель Bosch не включается • CIMFLOK.COM

Поверхность электрическая

Сначала поговорим о том, как отремонтировать электрическую плиту и какие неисправности может иметь этот вариант плиты.Чаще всего владельцы сталкиваются с ситуацией, когда варочная панель не работает или одна из конфорок не нагревается при подключении питания.

В этом случае ремонт сводится к следующим этапам:

  1. Проверить напряжение в розетке, так как вероятно именно эта электрическая точка вышла из строя, в результате чего пропало питание.
  2. Внимательно осмотрите шнур и вилку на предмет механических повреждений. Иногда ремонт здесь заканчивается. вам просто нужно заменить электрическую вилку или шнур.
  3. Снимите варочную панель со столешницы, отсоединив все провода и открутив монтажные пластины.
  4. С помощью мультиметра проверьте плавкий предохранитель (на фото ниже) и трансформатор. Если сопротивление отсутствует или отличается от номинального, необходимо заменить элементы схемы на новые.
  5. Проверить все соединения проводов (на блоке управления, переключателях, термостате, горелках) и убедиться в отсутствии банального обрыва цепи. Сначала попробуйте визуально найти неисправность, а затем мультиметром прозвонить все участки цепи по схеме.

Часто найти поломку электроплитки своими руками несложно, если справиться с мультиметром. При отсутствии этого устройства можно использовать индикаторную отвертку, которая покажет наличие напряжения на определенном участке цепи.

Кроме того, я хотел бы рассказать вам, почему варочная панель может перестать работать, чтобы вы знали причину неисправности и способы ее устранения. Итак, среди основных поломок чаще всего встречаются следующие:

  • Предохранитель перегорел в результате скачка напряжения.Замена несложная, к тому же стоимость предохранителя мизерная. Для защиты оборудования от такой неисправности рекомендуется установить сетевой фильтр.
  • Горелка не работает (одна или сразу несколько). Скорее всего произошел обрыв цепи нагревателя. Если эта проводка заглохла, ремонт своими руками не составит труда, если у вас есть паяльник. Если нагревательный элемент перегорел, его необходимо заменить на новый. ДЕСЯТЬ зазвонили, а он цел? Проверить блок управления, иногда даже на выключателе происходит обрыв контакта, который необходимо либо отремонтировать, либо заменить.
  • Датчик не работает. Здесь дела обстоят посерьезнее, ведь отремонтировать сенсорную варочную панель новичку-электрику будет сложно. Сначала, как и в предыдущих случаях, прозвоните датчик. Если не удается найти общую причину неисправности, вам придется либо заменить сенсорную панель, либо отремонтировать. Обычно выход из строя этого элемента схемы происходит крайне редко и вызван неправильной работой оборудования. Если вы обнаружите, что датчик не включается после мытья, это означает, что блок управления просто выгорел от физиологического раствора, который некоторые несчастные советники на форумах рекомендуют мыть поверхность.
  • Не нагревается и не слегка греется. Снова прозвоните ТЭН, термостат, регулятор температуры. Противоположная ситуация может возникнуть, когда электрическая плита очень горячая и не выключается. В этом случае с вероятностью 95% можно сказать, что причиной перегрева является выход из строя термостата, который не отключает питание при достаточном нагреве конфорок. Термостат не ремонтируется, поэтому его необходимо заменить.
  • Поверхность с трещинами. Самый редкий случай, который может случиться с варочной панелью из стеклокерамики.Если вы увидели, что на поверхности образовалась паутина трещин, и при этом уверены на 100%, что никто из семьи не ронял на нее тяжелую посуду, причин может быть две.

Видео: варочная панель Bosch не включается


Сразу рекомендуем посмотреть наглядную видеоинструкцию, в которой показано, как правильно отремонтировать электрическую поверхность:

Индукционная плита

Если ваша индукционная плита не работает, неисправность может быть вызвана несколькими причинами.Вашему вниманию обзор основных неисправностей и способы ремонта своими силами:

  1. Плита выключается и не включается. Если модель техники современная, то не расстраивайтесь. это особая защитная функция. Питание будет отключено, если диаметр или материал посуды не подходят для разогрева. Кроме того, отсутствие нагрева может быть вызвано тем, что вы сняли посуду с конфорки (включение происходит автоматически только при наличии емкости на поверхности нагрева).Кстати, не переживайте, если варочная панель не нагревается сама, ведь по принципу работы прибор нагревает только посуду.
  2. Продолжительный и слабый нагрев. В этом случае, скорее всего, причина в неподходящей посуде, поэтому в ремонте нет необходимости. Ознакомьтесь с рекомендациями производителя для контейнеров. Чтобы нагрев был быстрым и нормальным, дно должно быть плоским, а сам контейнер должен быть металлическим. В противном случае может возникнуть ситуация, когда индукционная варочная панель не видит посуду и поэтому не включается.
  3. Включается самостоятельно при отсутствии посуды на конфорке. Здесь неисправность заключается в том, что, скорее всего, на горелке находится металлический предмет, вызывающий отключение. Кроме того, причиной может быть соль, которая осталась на поверхности после стирки, или неисправность в блоке управления, которую необходимо будет отремонтировать.
  4. Совсем не работает. Как мы уже говорили ранее, нужно разобрать технику и прозвонить все элементы цепочки. Обычно ремонт сводится к замене предохранителя самостоятельно.

Инструкция по ремонту индукционной плиты представлена ​​на видео:

Плита газовая

Ну и последний вариант техники, который может выйти из строя — газовая плита. Если ваша газовая плита не работает, причин неисправностей не так много. Обычно проблемы возникают с пьезоэлементом и соплом, из которого подается газ.

Итак, вашему вниманию причины поломок и как отремонтировать варочную панель своими руками:

  • Пирог плохо воспламеняется.В этом случае проверьте электрический розжиг горелки на предмет засорения. Если зажигание действительно забито, вымойте его и после стирки тщательно протрите сухой тканью.
  • Нет газа. Сначала проверьте, закрыт ли кран на самой газовой трубе. После этого подойдите к насадке и проверьте, чистая ли она. Причина, по которой газ может перестать поступать или плохо подается, чаще всего заключается в загрязнении сопла жиром или едой. Устранить такую ​​неисправность не составит труда, главное после стирки — тщательно протереть воду сухой тряпкой.

Вот и все основные неисправности газовой плиты. Иногда неправильная работа может быть вызвана неправильной установкой кухонной техники. Рекомендуем ознакомиться с тем, как самостоятельно правильно подключить электрическую плиту!

В заключение хотелось бы резюмировать, что чаще всего электрическая варочная панель не работает из-за выхода из строя предохранителя или обрыва контактов. Меньше всего ломается блок управления, который и без того сложно отремонтировать самостоятельно. Надеемся, теперь вы знаете, почему выходит из строя эта техника и что делать для ремонта своими руками!

Руководство по установке и электромонтажу

электрической плиты на 2021 год

Последнее обновление:

Хотя только квалифицированному электрику разрешается устанавливать новую схему для электрической плиты, любой компетентный энтузиаст-самодел может заменить или обновить свою газовую духовку до электрической альтернативы.Это руководство расскажет вам, как установить и подключить электрическую плиту.

Какая подготовка необходима для установки электрической плиты?

Во-первых, вам нужно знать свои требования. Электрические плиты потребляют много энергии — больше, чем газовая духовка, потому что они генерируют большее, более равномерно распределенное количество интенсивного тепла.

Имея это в виду, вы должны быть уверены, что у вас есть большой предохранитель (в руководстве по эксплуатации вашей духовки это будет указано — вам может сойти с рук 13 ампер, но обычно вам понадобится что-то большее), толстый , термостойкий кабель (проконсультируйтесь с профессиональным электриком, если вы не уверены в требованиях к размеру кабеля электрической плиты) и доступный двухполюсный изолирующий выключатель.

Почему мне нужен двухполюсный изолирующий выключатель, а не однополюсный?

Все дело в безопасности. В то время как один переключатель перекрывает проводку под напряжением к вашей плите, если это необходимо, духовка потребляет столько энергии во время электрической цепи, что нейтральный провод может по-прежнему пропускать некоторый ток. Двухполюсный изолирующий выключатель также отключает нейтральный провод и, таким образом, устраняет риск остаточного поражения электрическим током, если вы дотронетесь до плиты после ее отключения.

Какие цепи и кабели необходимы для установки электрической плиты?

Все электрические плиты требуют собственного радиального контура — не рекомендуется, чтобы духовка делила контур с другим основным кухонным прибором.

Установите блок управления плитой на расстоянии не более двух метров от плиты, но никогда непосредственно над ней, и проложите с одной стороны толстый кабель, способный выдерживать необходимое количество электроэнергии, необходимой вашей духовке.

Очевидно, вы захотите разместить это как можно ближе к прибору, чтобы предотвратить любую потенциальную опасность спотыкания на кухне, но не так близко, чтобы создать опасность пожара.Теперь вы готовы подключить электрическую духовку.

Подключение электрической плиты

Процесс подключения духовки во многом аналогичен подключению штепсельной вилки. Отключите любой источник питания духовки от сети (помните, сколько электричества проходит через эти приборы) и вставьте сетевой кабель в блок управления духовки. Зачистите конец сетевого кабеля перед тем, как поставить прибор на место и все подсоединить, и вы почти готовы.

Установка электрической плиты

Во-первых, помните, что электрические духовки не легкие — попросите кого-нибудь помочь вам с подъемом и переключением, иначе вы рискуете серьезно повредить спину. После этого найдите на приборе клеммную розетку; Обычно он находится на середине задней части плиты и накрывается отвинчивающейся пластиной.

Снимите пластину и подключите провода под напряжением, нейтраль и заземление в соответствующие положения (помните, что синий нейтраль всегда находится слева, коричневый провод — справа, а зеленый и желтый провод заземления — в центре).Как только эти провода будут надежно затянуты, закройте розетку и завершите все оставшиеся соединения с вашим блоком управления.

После этого установите духовку в нужное положение (опять же, при необходимости обратитесь за помощью) и включите сетевое питание. Если все сделано правильно, вы будете готовы устроить бурю.

Сравнение котировок может сэкономить вам до 40%:

Нажмите, чтобы получить расценки

Часто задаваемые вопросы

Могу ли я установить собственную электрическую плиту?
Если у вас есть соответствующая квалификация и статус компетентного лица для работы с электричеством, да.

Кто еще может установить электрическую плиту?
Любой уважаемый магазин бытовой техники предложит услугу по установке вашей духовки за определенную плату, но если вы уверены, что сможете выполнить эту работу самостоятельно, вы можете сэкономить на этих расходах — это не так сложно, как вы думаете. Тем не менее, вы не хотите рисковать с таким важным прибором, поэтому проконсультируйтесь с профессионалом, если у вас есть какие-либо сомнения!

Я устанавливаю электрическую духовку с нуля — куда она может деться?
Вам необходимо установить плиту на расстоянии не менее 300 мм от всего остального на кухне, кроме столешниц, поэтому держите духовку как можно дальше от раковины и холодильника с морозильной камерой.

Моя духовка не нагревается — это проблема с проводкой?
Это может быть проводка, что-то вроде перегоревшего предохранителя или проблема с одним из элементов внутри плиты. В большинстве электрических духовок должны быть цифровые часы — если они работают, значит, проблема связана с нехваткой электроэнергии. В противном случае вам понадобится помощь электрика.

Могу ли я выполнить эти инструкции, чтобы заменить газовую духовку на электрическую?
Да, но, конечно, вам придется отключить подачу газа поблизости и, возможно, заняться удалением газовой трубы.Проконсультируйтесь со специалистом для получения дополнительных рекомендаций.

Дорогие ли электрические плиты в эксплуатации?
Они, как правило, приводят к более высоким счетам за коммунальные услуги, чем газовая плита, да. Однако компромисс заключается в том, что электрическая духовка нагревается быстрее, чем газовый эквивалент, и распределяет тепло гораздо более равномерно.

Добавить комментарий

Ваш адрес email не будет опубликован.
