Как подключить диммер к светодиодной ленте

Диммеры активно применяются на промышленном и бытовом оборудовании в качестве выключателей, при этом они выполняют дополнительную функцию регулировку величины напряжения электрического тока. В статье расскажем, как подключить диммер, рассмотрим особенности работы.

Принцип работы диммера

Ранее в осветительных сетях последовательно нагрузке подключался реостат (проволочное переменное сопротивление) изменяя ток в цепи, менялась мощность, соответственно яркость свечения лампы. Этот метод не экономичен, оставшаяся мощность рассеивалась в виде тепла на конструкции реостата. С появлением полупроводниковых приборов, диодов, симисторов, транзисторов и теристоров, появилась возможность более экономично управлять этим процессом. Расмотрим работу простейшей схемы на диодном мосту и теристоре.

Простейшая схема диммера на теристоре

Эта схема позволяет менять напряжение на нагрузке от 0 до 220В, лампы включаются в сеть через диодный мост. Пока теристор закрыт ток через диоды не проходит, выпрямленное напряжение прилагается между анодом и катодом теристора, одновременно оно прикладывается к зарядной цепи С1;R2;R1, при полной зарядке конденсатора теристор открывается. В этом случае замыкается диагональ моста, через нагрузку пройдет переменный ток, в диагонали моста ток проходит только в одну сторону, это позволяет использовать теристор.

Время полупериода, когда открывается теристор, зависит от емкости С1 и сопротивления резисторов. Изменять продолжительность этого периода можно переменным резистором R1. Данная схема применима при мощности ламп до 160 Вт, при большей нагрузке надо устанавливать теристор и диоды, соответствующие потребляемой мощности. Читайте также статью: → «Как работает диммер?».

Основные виды диммеров

Изначально диммеры использовались для управления мощностью приборов с активной нагрузкой, (с элементами нагрева, нить накаливания лампы, тэны в чайниках и нагревательных отопления). В процессе совершенствования конструкции изменялись, появилась возможность управлять индуктивной нагрузкой, регулировать обороты электродвигателей, яркость свечения светодиодных ламп и других приборов.

Диммеры разделяют по назначению:

Для активной нагрузки;
Для индуктивной нагрузки;
Для светодиодных энергосберегающийх ламп;
Для галогеновых ламп.

По конструкции органов управления выделяются следующие группы:

С поворотным диском;
На механических кнопках;
Сенсорные;
С дистанционным управлением.

Слово диммер происходит от английского dimmer (затемнитель), в данном случае подразумевается изменение параметров, яркости освещения, интенсивности нагрева, скорости оборотов или других. Современные приборы в зависимости от функционального назначения и конструкции могут управляться, поворотными ручками, кнопками, программируемыми сигналами, звуками определенной тональности, с пультов дистанционного управления.

Поворотные диммеры: описание и принцип работы

По статистике продаж это самый востребованный у потребителей вид диммеров, он прост в подключении, дешевая цена, малогабаритный корпус легко вставляется в подрозетники для выключателей. Управление осуществляется поворотом дисковой ручки на панели корпуса, где отмечена рисками и цифрами величина устанавливаемой яркости ламп. Читайте также статью: → «Критерии выбора диммера для светодиодных ламп и ламп накаливания».

Многолетний опыт эксплуатации этих диммеров показывает, что при его использовании достигается существенная экономия электроэнергии и увеличивается сроки службы ламп накаливания. Этому способствует постепенный разогрев вольфрамовой нити, при резком скачке напряжения и тока нить часто не выдерживает и рвется.

Производители делают поворотные диммеры для управления яркостью светодиодных лент, температуры нагрева паяльников, конструкции таких изделий не имеют стандартных размеров. Они могут, исполнятся отдельными платами для монтажа в щитах с подключением через клеммы, после чего устанавливается значение яркости ламп или температуры теплого пола. Есть модели в отдельном блоке, на корпусе которого розетка для подключения приборов. Сам блок с регулятором включается в розетку с промышленной сетью 220 В, преимущество такой конструкции в том что димеер можно переносить и подключать к различным приборам.

Несмотря на сходство в органах управления функциональность электрической схемы, по параметрам выходного напряжения, потребляемой мощности, тока нагрузки могут сильно отличаться. Самая простая схема диммера для регулировки освещения ламп накаливания, более сложные схемы для управления светодиодными лампами и оборотами электродвигателей.

Диммеры для управления светодиодными лампами

Для управления яркости свечения светодиодных ламп схема диммера предусматривает использования широтноимпульсной модуляции. Амплитуда импульсов тока при этом остается постоянной, а временной промежуток между импульсами меняется.

Пример поворотного диммера для светодиодных ламп с пультом дистанционного управления

По договоренности производителей ламп и диммеров в лампах предусмотрена часть схемы для согласования работы в совокупности с диммером. Стоимость светодиодных ламп и диммеров существенно больше элементов для обычных лам накаливания, но сроки службы и экономичность выше. Блоки диммера могут быть оснащены дополнительными функциями:

Таймером;
Программным управлением;
Подключением к ПК для расширения функций с помощью различных программ;
Возможностью использования в автоматизированных системах «Умный дом»;
С дистанционным пультом управления.

Вариант подключения диммера с дистанционным пультом к светодиодным лампам

Диммеры делают в виде отдельных плат или в пластиковом корпусе с клеммами для подключения. Последние модели светодиодных ламп могут подключаться к обычному диммеру, схема широтно импульсной модуляции встраивается в корпус лампы в области цоколя.

Особенности диммеров для галогеновых ламп

Ограничение проходящего тока через семисторонний ключ дросселями позволяет стабилизировать пульсацию напряжения. Это дает возможность применять диммеры для галогенновых ламп через понижающие трансформаторы.

Недостатком этого метода является снижение ресурса работы галогеновой лампы, в штатном режиме работы, при полноценном прогреве нити накаливания фальфрамовые пары осаждаются обратно. С использованием диммера нить прогревается не полностью частицы фальфрама скуднеют и она перегарает. Для продления срока службы, надо включать и выключать лампу на полной мощности, многие это забывают или вообще не знают. Читайте также статью: → «Схемы подключения и принцип работы проходного диммера».

Диммеры для люминосцентных ламп

Так же как и в светодиодных лампах, производители люминосцентныех моделей встраивают в цоколе микросхему согласующую работу. На нее приходят сигналы с делителя напряжения диммера.

Схема диммера для люминесцентной лампы

Выходные и входные параметры элементов ламп и диммеров должны соответствовать, для этого производители стараются адаптировать схемы в лампах под любые виды диммеров.

Методика подключения диммеров

Производители делают так, чтобы процесс подключения диммера в сеть был максимально прост, особенно на бытовом уровне. Поэтому для осветительных сетей в большинстве случаев габариты, форма и элементы крепления аналогичны простому выключателю.

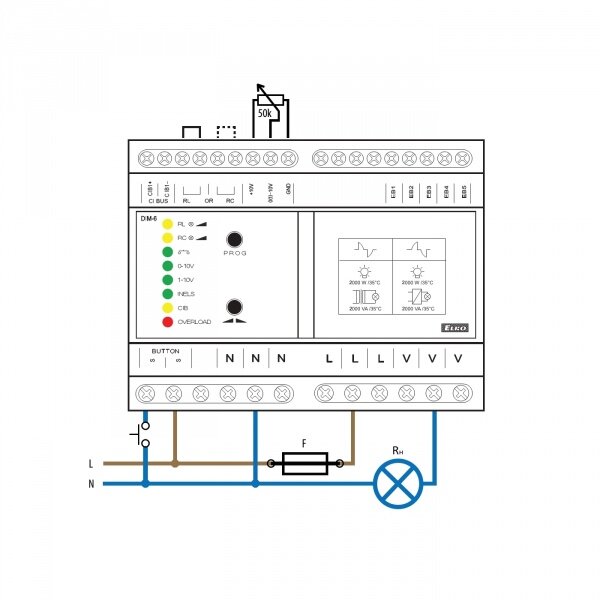

Схема подключения диммера

Единственное отличие, это требование при подключении контактов, фазный провод, идущий от распределительной коробки к выключателю подключается на клемму с обозначением «L», на клемму N подсоединяют провод идущий от лампочки на выключатель.

Подключение и установка диммера в подрозетник

Одним из самых востребованных марок для экономичных и ламп накаливания являются диммеры фирмы Legrang они долговечны и удобны при монтаже. Клеммы для подключения стандартны, а внешняя панель управления может отличаться, бывает одна клавиша, где при нажатии верхней половины яркость увеличивается, нижней уменьшается. Конструкция с двумя клавишами предусматривает полное отключение димера левой клавишей, правая работает как регулятор диммера.

Legrand диммер:

Модель	Органы управления	Мощность в Вт	Стоимость в руб
Legrand Valena	Кнопки и поворотный	350, 450, 650, 1100	1700
Legrand Celiane	Кнопки и сенсорные	320, 420, 620	2900
Legrand Galea Life	кнопочные, поворотные	420, 620, 1100	1700
Legrand Cariva	кнопочные, поворотные	320, 520	1450
Legrand Mosaic	кнопочные	420, 1100	2000

Характеристики и примерная стоимость диммеров Legrand

Хорошей моделью считаются диммеры Шиндлер, стоят они дороже обычных для ламп накаливания или люминесцентных ламп, но преимущество их очевидно, практически эта схема универсальна. Корпус диммера сделан под стандартный выключатель, конструкция двухклавишная, одна клавиша работает как обычный выключатель, вторая регулирует яркость.

Совет №1. Диммеры в конструкции которых предусмотрен обычный выключатель, практично применять на загородных домах, в которых длительное время никто не проживает. В этом случае осветительная сеть обесточивается полностью.

Диммеры Schneider:

Модель	Мощность в Вт	Стоимость в руб
ANYA AYA2200121	61-501	650
ANYA AYA2200123	61-501	650
Asfora EPH6400121	601	490
Asfora EPH6500121	601	1200
Asfora EPH6500123	601	1200
Asfora EPH6600121	314	1000
Asfora EPH6600123	314	1000

Некоторые модели диммеров Шиндлер могут подключаться к любым лампам, накаливания, светодиодным и галогеновым через пониджающий трансформатор. Часто такие диммеры используются для подогрева при выращивании цыплят в брудере с использованием инфракрасной лампы. Хорошие схемы подключения брудера автоматизированы, тепловое реле автоматически включается и отключается для поддержания необходимой температуры.

Совет №2 Диммер для ИК лампы в брудере должен быть по мощности не менее 800Вт.

Подключение диммера к люстре с двумя группами ламп (двойной преключатель)

Для люстр применяют двойные и тройные переключатели, чтобы включать различные группы ламп, для этой схемы производятся соответствующие диммеры.

Конструкция содержит два диммера и большее количество контактов, можно поставить два отдельных диммера, каждый из которых будет последовательно подключен к общей фазе и отдельно к своей группе ламп.

Схема подключения диммера к люстре

Подключение двух и более диммеров к одной нагрузке

В концертных залах, стадионах в производственных помещениях большой с большими площадями, в цепи последовательно устанавливаются несколько диммеров в различных местах.

Такая схема подключения позволяет не переходить большие растояния, а воспользоваться ближайшим регулятором

Особенности подключения диммера к светодиодным лентам

Светодиодные ленты питаются от напряжения постоянного тока, 12; 24 или 36В, в этом случае применяется блок питания преоброзаватель напряжения 220/12В или другое напряжение.

Для каждой цепи необходимо рассчитывать потребляемую мощность и выбирать соответствующие преобразователи напряжения и диммеры

Сам процесс подключения не сложный, блок питания подключается к сети, выход с соблюдением полярности + и – к входу диммера. Светодиодные ленты подключаются к выходу диммера по параллельной схеме.

Допускаемые ошибки при подключении диммеров

Надо учитывать, что не все светодиодные лампы могут работать от простого теристорного или семисторного диммера. Только те, в которых есть согласующая схема с широтноимпульснй модуляцией. Есть диммеры со схемой ШИМ, тогда можно подключать обычные светодиодные лампы. При покупке проконсультируйтесь со специалистом;
При подключении диммера обязательно фазный провод подключайте на клемму с обозначением «L», провод от лампы на клему «N»;
Правильно рассчитывайте нагрузку на диммер, для этого надо сложить потребляемую мощность ламп в цепи и устанавливать соответствующий диммер. Если в цепи 3 лампы по 60Вт, требуется диммер не менее 200Вт по мощности, с запасом. В противном случае полупроводниковые элементы схемы могут выгореть;
При подключении светодиодных лент иногда путают преобразователь напряжения с понижающим трансформатором. Это разные вещи, через понижающий транформатор можно подключить галогеновые лампы при этом напряжение остается переменным. Светодиодные ленты подключаются через преобразователь напряжения, оно понижается с 220В до 12В и выпрямителем преобразуется в постоянное. В такой схеме обязательно учитываются полярности.

Часто задаваемые вопросы

Вопрос №1. На даче бываю редко, стоят обычные лампы накаливания, в комнате 2шт на люстре по 60Вт, какой диммер экономичнее поставить?

В этом случае лучше самый простой на теристорах.

Вопрос №2. Во дворе четыре столба для подсветки дорожки к колитке, лампы меняю, не всегда одинаковые получаются, какой диммер в этом случае посоветуете?

Есть хорошие Шиндлер, практически адаптирован для всех видов ламп, только по мощности не ошибитесь. Поставьте на 600Вт, даже если 4 лампы накаливания по 100Вт мощности будет достаточно.

Вопрос №3. Как определить необходимую мощность диммера и блока питания для светодиодных лент?

Характеристики некоторых светодиодов:

Производитель и марка

Китайские5630 5730,

Китайские 5630 57300,

Китайский 5050

Мощность

Яркость

0,09W

7 лм

15W

12 лм

0,1W

8 люмен

Это обширная тема и требует отдельного рассмотрения, если коротко, то это зависит от типа светодиодов в ленте. На ленте указывается мощность, потребляемая одним диодом и всей лентой. Как правило, лента режется на отрезки, поэтому надо посчитать количество диодов и умножить на мощность одного, получите суммарную потребляемую мощность отдельно взятого отрезка. Блок питания и диммер выбирайте с запасом мощности примерно на 25% больше расчетной.

Вопрос №4. Для точечных светодиодных светильников на потолке, какой диммер подходит?

Ставьте обычный диммер для LED – ламп, но лампы должны быть с функцией диммирования.

Оцените качество статьи:

Как подключить диммер самостоятельно

Ни одно помещение не обходится без осветительных приборов. В первую очередь это касается квартир и жилых домов, где требования и пожелания к качеству освещения могут быть самыми разнообразными. Для гостиной одно освещение, для спальни и кабинета другое, для ванной комнаты — третье. Реализовать все это разнообразие поможет устройство под названием диммер. Название происходит от английского глагола, означающего — затухать, тускнеть.

Как установить диммер своими руками мы рассмотрим в этой статье.

Предназначение

Основное назначение диммера — плавная регулировка интенсивности освещения. Первые такие устройства появились еще в конце позапрошлого века и использовались для освещения театров. В то время это были громоздкие приборы на основе реостатов, что не позволяло их применять в бытовых условиях.

Современные диммеры, созданные на основе полупроводниковых приборов, таких как симисторы и динисторы, имеют размеры, сопоставимые с размерами обычных выключателей освещения.

По сравнению с первоначальными реостатными устройствами они имеют целый ряд преимуществ. Во-первых, малые размеры, позволяющие без дополнительных усилий и подготовительных работ своими руками ставить их вместо выключателей.

Во-вторых, установка диммера дает реальную возможность экономить электроэнергию. Первые реостатные устройства электрическую энергию, которая не поступала на осветительные приборы, преобразовывали в тепловую энергии и рассеивали в атмосфере. Современные диммеры реально ее экономят. И эта экономия может достигать 60-65%.

В-третьих, подключение диммера вместо обычного выключателя позволяет существенно продлить срок службы ламп накаливания, который сможет достигать нескольких и более лет. Это объясняется тем, что появляется возможность плавной подачи тока через осветительные приборы, а также их включение не на полную мощность.

Виды

Классифицировать диммеры можно по способу управления (регулировки) освещением, по месту установки, по форме исполнения и по типу осветительных приборов. Рассмотрим все варианты.

По способу регулировки можно отметить следующие виды:

поворотные. Включение и регулировка интенсивности освещения производится поворотом ручки;
поворотно-нажимные. Включение освещения осуществляется нажатием на ручку, а регулировка — вращением этой ручки;
клавишные. Регулировки производятся двумя клавишами, одна из которых работает на увеличение интенсивности освещения, а вторая — на уменьшение;
сенсорные. Для управления в этих устройствах используется сенсорная панель;
дистанционные. Включение и выключение света, его регулировка выполняется с помощью пульта дистанционного управления, например, инфракрасного. Также существуют модели, реагирующие на хлопок ладонями или голосовой сигнал.

По месту установки можно выделить такие типы диммеров: модульные и моноблочные. Первые устанавливаются обычно в электрические силовые щиты и используются для регулировки освещения в коридорах, на лестничных площадках и тому подобном. Вторые устанавливаются вместо обычных выключателей освещения.

Следует учесть и тип проводки в помещении, которая бывает скрытой и открытой. Поэтому существует два вида конструктивного исполнения диммеров — для скрытой проводки, устанавливаемые с монтажные коробки для выключателей, и для открытой, когда установка производится на поверхности стены.

Если планируете произвести установку диммера своими руками так, чтобы все работало правильно, необходимо учесть еще один немаловажный фактор. Тип осветительных приборов влияет на выбор типа диммера, так как те устройства, что предназначены для привычных ламп накаливания, не подойдут для работы с люминесцентным или светодиодным освещением. Поэтому можно выделить еще такие виды устройств:

для ламп накаливания, рассчитанных на напряжение 220 В;
для низковольтных галогенных ламп на напряжение от 12 до 24 В;
для люминесцентных и энергосберегающих ламп;
для светодиодных светильников.

На рынке существует достаточно широкий выбор устройств различных производителей. Хорошей репутацией пользуется продукция французской компании Легранд, немецкой Сименс и других. Для светодиодных светильников можно порекомендовать диммеры от Легранд. Как подключить диммер правильно рассмотрим далее.

Видео “Диммер своими руками”

Схема подключения

При установке устройства своими руками схема подключения диммера может быть выбрана на ваш вкус.

Рассмотрим несколько часто встречающихся вариантов.

Самая простая и распространенная схема подключения диммера – это его установка вместо выключателя освещения. Обычно устройство имеет два контакта для подключения: один для входа питающего провода, второй — для его выхода. Через диммер проходит только фаза, на что следует обратить внимание. Подключаем фазовый провод к определенному контакту в соответствии с инструкцией изготовителя, а второй провод, отходящий от устройства, направляем к осветительному прибору.

Схема подключения регулятора мощности ламп

Еще одна схема подключения диммера подойдет для использования в спальне. У входа в спальню устанавливается выключатель, а устройство регулировки монтируется возле кровати. Если рассматривать принципиальную электрическую схему такого включения, то устройство устанавливается последовательно с выключателем и через него проходит фазовый провод. Такой способ установки позволит регулировать интенсивность освещения прямо с кровати.

Актуальной бывает и такая ситуация, когда регулировка освещения осуществляется в одном месте, а включение – выключение в двух других, например, в двух концах длинного коридора. При необходимости можно приспособить это устройство для обеспечения различных режимов освещения.

Монтажные работы

Принцип-подключения-диммера на схеме

Для человека, который хотя бы раз что-то ремонтировал в электропроводке своими руками, монтаж устройства не составит большого труда. Из инструментов понадобятся отвертка, пассатижи, кусачки, пробник напряжения или тестер. Рассмотрим самый простой вариант, когда устройство управления освещением устанавливается вместо выключателя. Тип проводки – скрытая.

В первую очередь проводим отключение электричества. Для этого отключаем (выкручиваем) пробки или отключаем автомат защиты в щитке. Затем производим демонтаж выключателя, который обычно выполняется откручиванием одного – двух крепежных винтов и двух контактных, удерживающих провода. Удалив его из монтажной коробки, осматриваем провода. Они должны иметь целую изоляцию, а оголенная часть должна быть неповрежденной. Затем на короткое время включаем электричество, чтобы с помощью пробника напряжения или тестера определить фазовый провод. Как мы помним, через устройство регулировки освещения должен проходить только он.

Опять отключаем электричество и подключаем провода к соответствующим контактам согласно инструкции изготовителя. Закрепляем устройство в монтажной коробке и включаем электричество. Проверяем работу. В случае успеха ставим на место декоративную внешнюю крышку. Монтаж выполнен.

Видео “Регулировка мощности света ламп накаливания”

Как сделать, подключить и пользоваться специальным диммером для регулировки мощности работы ламп накаливания – узнаете из видео ниже.

LumArt : Legrand Valena Life / Valena Allure

Артикул	Наименование	Файл
752036	Bluetooth module инструкция [Legrand_Valena_Life-Allure]
752×42	RDS тюнер инструкция [Legrand_Valena_Life-Allure]
753076-77, 753072-78	Акустические розетки [Legrand_Valena_Life-Allure]
752×69	Аварийная лампа фонарь инструкция [Legrand_Valena_Life-Allure]
	Выключатели с клавишей инструкция [Legrand_Valena_Life-Allure]
752065	Выключатель с датчиком движения инструкция [Legrand_Valena_Life-Allure]
	Выключатели IP44 инструкция [Legrand_Valena_Life-Allure]
752×65	Выключатель с датчиком движения паспорт [Legrand_Valena_Life-Allure]
752×32	Выключатели для вентиляторов инструкция [Legrand_Valena_Life-Allure]
752×21-22	Выключатели многофукциональные инструкция [Legrand_Valena_Life-Allure]
752×19-25	Выключатели с ключом [Legrand_Valena_Life-Allure]
752032_61	Выключатели с таймером инструкция [Legrand_Valena_Life-Allure]
	Датчики движения инструкции [Legrand_Valena_Life-Allure]
752×37	Датчики газа [Legrand_Valena_Life-Allure]
752×74	Датчик движения с подсветкой [Legrand_Valena_Life-Allure]
752×41	Датчик протечек [Legrand_Valena_Life-Allure]
752х73	Датчик движения паспорт [Legrand_Valena_Life-Allure]
752х70	Датчик движения паспорт [Legrand_Valena_Life-Allure]
	Светорегуляторы, переключатель с датчиком движения. Инструкции [Legrand_Valena_Life-Allure]
752062	Светорегулятор клавишный паспорт [Legrand_Valena_Life-Allure]
752х60	Светорегулятор поворотно-нажимной паспорт [Legrand_Valena_Life-Allure]
752067	Диммер 1- 10В инструкция [Legrand_Valena_Life-Allure]
752037-39	Звуковая система руководство [Legrand_Valena_Life-Allure]
752025	Карточный выключатель [Legrand_Valena_Life-Allure]
753×30	Оптические розетки инструкция [Legrand_Valena_Life-Allure]
	Розетки телефон интернет инструкции [Legrand_Valena_Life-Allure]
753055	Розетка ТВ+RJ45 [Legrand_Valena_Life-Allure]
753×10-11	Розетка плюс USB зарядка [Legrand_Valena_Life-Allure]
753×73-74	Розетка XLR инструкция [Legrand_Valena_Life-Allure]
	Схемы подключения выключателей [Legrand_Valena_Life-Allure]
752×40	Сигнализатор тех аварий [Legrand_Valena_Life-Allure]
752x35_755538-39	Термостат программируемый [Legrand_Valena_Life-Allure]
752х34	Термостат теплого пола инструкция [Legrand_Valena_Life-Allure]
752х33	Термостат воздушный инструкция [Legrand_Valena_Life-Allure]
	ТВ_розетки_двухкабельные [Legrand_Valena_Life-Allure]
753053_66_67_69_ 90	ТВ_розетки [Legrand_Valena_Life-Allure]
753050_51_52_57_58_59_ 60_61_62_63_64_65_71	ТВ_розетки [Legrand_Valena_Life-Allure]
753050-51	Инструкция на все ТВ розетки [Legrand_Valena_Life-Allure]
753038_39_68	Телефонные розетки инструкция [Legrand_Valena_Life-Allure]
753×12-75499x	Универсальное зарядное USB устройство инструкция [Legrand_Valena_Life-Allure]

Выключатель с диммером: принцип работы и 6 способов подключения

Для чего нужен проходной диммер: принцип работы светорегулятора

Диммер – это устройство, которое используют для изменения яркости ламп накаливания, галогенных, светодиодов и люминесцентных, некоторых видов энергосберегающих ламп. Принцип работы диммера основан на действии реостата. Так, при изменении положения рычага реостата, величина сопротивления в цепи меняется. Следовательно, меняется и яркость свечения лампы. При этом, увеличение яркости не требует повышения токовой нагрузки.

Процесс регулировки яркости освещения происходить посредством рационального использования электроэнергии.

Именно поэтому диммер способен значительно экономить потребление электроэнергии. Так, опытным путем доказано, что устройство позволяет снизить потребление электроэнергии вполовину! Для чего же можно использовать устройство?

Так, светорегулятором можно воспользоваться, если необходимо:

Подсветить коридор с лестницей в ночное время;
Оставить мягкий свет (который не будет мешать отдыху) для домочадцев, возвращающихся домой поздно;
Снизить яркость освещения при просмотре телевизионных программ;
Создать более интимную обстановку.

Проходной диммер необходим в том случае, если управлять яркостью освещения необходимо из различных точек. Его установка может понадобиться в длинных коридорах, выключатель в которых принято устанавливать только в одном конце.

Проходной диммер: схема подключения, вариации

Современные регуляторы света состоят из симметричных полупроводников – тиристоров и симисторов. Такие полупроводники пропускают ток в обе стороны. При этом, плавная регулировка напряжения, подаваемого на лампу, обеспечивается “отсечкой фазы”.

Простой поворотный диммер имеет два вывода, и включается цепь питания осветительных приборов на разрыв, как обычный выключатель.

При этом, от распределительной коробки фаза идет на разрыв на диммер, а ноль и заземление – на светильник. Это наиболее быстрая и простая схема подключения регулятора. Так можно подключить любой поворотный диммер (например, Веркель). Но что, если в доме необходимо установить проходной переключатель?

Существует несколько схем подключения проходного диммера:

Последовательная. Для реализации этой схемы необходимо установить два светорегулятора на один источник света. При этом, как и в стандартной схеме, от распределительной коробки на осветительные приборы должен идти ноль, а фазный провод – на разрыв, на один диммер. Кроме того, два светорегулятора должны соединяться между собой фазной перемычкой. На осветительные приборы фаза должна идти от второго диммера. Такое подключение будет удобным в больших комнатах и коридорах.
Параллельная. Для такой схемы также понадобится подключить два диммера. При этом, приборы будут играть роль выключателей и находиться в зависимости друг от друга. Основное неудобство такого подключения заключается в том, что при работе одного диммера на 100% управлять яркостью освещения при помощи второго будет невозможно.

Установить диммер можно и с помощью проходного выключателя. Такая схема хорошо подходит для небольших комнат (например, спален). При расположении диммера над кроватью для того, чтобы выключить свет не нужно будет вставить. При этом, выключатель можно будет установить при входе в комнату.

Диммер и выключатель в одном корпусе: нюансы установки

Диммер может быть установлен и в одном корпусе с выключателем (например, как в светорегуляторе Валена от Легранд). Такой вариант используется в небольших комнатах, в которых управление освещением удобно выполнять из одной точки. Сам прибор от Legrand имеет вид двухклавишного выключателя с клавишами разной ширины. Одна клавиша в таком устройстве отвечает за включение и выключение света, вторая – за регулировку яркости.

Схема подключения регулятора с выключателем в одном корпусе достаточно простая:

К фазе от распределительной коробки подключается выключатель;
Перемычкой соединяется фаза на выключателе и фаза на диммере;
Ноль на диммере соединяется с нулем на выключателе;
Фаза из свободного контакта на диммере выводится на осветительный прибор.

При этом, нейтральный рабочий провод от узла соединения и разветвления идет на прибор освещения. Кроме того, подключать нагрузку через трансформаторы не рекомендуется. А устанавливать минимальную яркость необходимо так, чтобы свечение было заметно даже при наличии минимально допустимого напряжения тока в сети.

Подключение вентилятора через диммер

При помощи диммеров можно регулировать и скорость вращения мотора вентилятора. Правда стандартный регулятор яркости осветительных приборов для реализации этих целей не подойдет. Дело в том, что для долгосрочной работы, моторы асинхронного типа, а такие применяются, сегодня, в большинстве современных вентиляторов, должны иметь на входе синусоиду правильной формы. Стандартные же осветительные диммеры сильно искажают синусоиду.

Поэтому для асинхронных двигателей бытовых вентиляторов следует использовать лишь специальные симисторные диммеры.

Только они позволят плавно менять скорость вращения вентилятора без вреда для мотора. При этом, с помощью диммера в домашних условиях можно лишь снизить частоту вращения мотора. Разгон же вентилятора выполняется с помощью частотного регулятора. Но такое устройство имеет достаточно высокую стоимость, и поэтому не применяется в быту.

Подключается проходной вентиляторный регулятор так же как, как и обычный выключатель осветительных приборов.

Так, для подключения используется распределительная коробка, ноль и заземление от которой идут на вентилятор, минуя диммер. Фаза подключается к регулятору на разрыв и выводится к вентилятору. При этом, в схему можно включить обычный выключатель и осветительный прибор.

Как работает выключатель с диммером (видео)

Диммер – это устройство, позволяющее регулировать яркость свечения осветительных приборов и скорость вращения мотора бытового вентилятора, тем самым снижая потребление электроэнергии. На сегодня, существует несколько вариантов подключения светорегулятора. На выбор способа влияет количество и расположение точек, из которых будет выполняться регулировка, конструкция диммера. Пользуясь предложенными выше схемами и рекомендациями, вы сможете выполнить подключение любого регулятора, и наслаждаться экономичным и практичным устройством у себя дома!

Схема диммера legrand valena – Telegraph

Схема диммера legrand valena

Скачать файл — Схема диммера legrand valena

А различные электронные приборы, на сегодня, призваны всячески способствовать реализации этих целей. Одним из устройств, совмещающих в себе интересное дизайнерское решение и практичность, является диммер или светорегулятор. Какими преимуществами обладает этот прибор, и как выполнить его подключение — читайте ниже. Диммер — это устройство, которое используют для изменения яркости ламп накаливания, галогенных, светодиодов и люминесцентных, некоторых видов энергосберегающих ламп. Принцип работы диммера основан на действии реостата. Так, при изменении положения рычага реостата, величина сопротивления в цепи меняется. Следовательно, меняется и яркость свечения лампы. При этом, увеличение яркости не требует повышения токовой нагрузки. Сама конструкция выключателя с регулятором яркости довольно проста — это плавная регулировка сопротивления выключателя. Процесс регулировки яркости освещения происходить посредством рационального использования электроэнергии. Именно поэтому диммер способен значительно экономить потребление электроэнергии. Так, опытным путем доказано, что устройство позволяет снизить потребление электроэнергии вполовину! Для чего же можно использовать устройство? Проходной диммер необходим в том случае, если управлять яркостью освещения необходимо из различных точек. Его установка может понадобиться в длинных коридорах, выключатель в которых принято устанавливать только в одном конце. Современные регуляторы света состоят из симметричных полупроводников — тиристоров и симисторов. Такие полупроводники пропускают ток в обе стороны. Чтобы подключить диммер, достаточно выполнить несколько простых действий. Главное правильно подсоединить его к сети. Простой поворотный диммер имеет два вывода, и включается цепь питания осветительных приборов на разрыв, как обычный выключатель. При этом, от распределительной коробки фаза идет на разрыв на диммер, а ноль и заземление — на светильник. Это наиболее быстрая и простая схема подключения регулятора. Так можно подключить любой поворотный диммер например, Веркель. Но что, если в доме необходимо установить проходной переключатель? Установить диммер можно и с помощью проходного выключателя. Такая схема хорошо подходит для небольших комнат например, спален. При расположении диммера над кроватью для того, чтобы выключить свет не нужно будет вставить. При этом, выключатель можно будет установить при входе в комнату. Диммер может быть установлен и в одном корпусе с выключателем например, как в светорегуляторе Валена от Легранд. Такой вариант используется в небольших комнатах, в которых управление освещением удобно выполнять из одной точки. Сам прибор от Legrand имеет вид двухклавишного выключателя с клавишами разной ширины. Одна клавиша в таком устройстве отвечает за включение и выключение света, вторая — за регулировку яркости. Существуют различные схемы подключения диммера в систему освещения помещения с питанием от электрической сети В. При этом, нейтральный рабочий провод от узла соединения и разветвления идет на прибор освещения. Кроме того, подключать нагрузку через трансформаторы не рекомендуется. А устанавливать минимальную яркость необходимо так, чтобы свечение было заметно даже при наличии минимально допустимого напряжения тока в сети. При помощи диммеров можно регулировать и скорость вращения мотора вентилятора. Правда стандартный регулятор яркости осветительных приборов для реализации этих целей не подойдет. Дело в том, что для долгосрочной работы, моторы асинхронного типа, а такие применяются, сегодня, в большинстве современных вентиляторов, должны иметь на входе синусоиду правильной формы. Стандартные же осветительные диммеры сильно искажают синусоиду. Поэтому для асинхронных двигателей бытовых вентиляторов следует использовать лишь специальные симисторные диммеры. Только они позволят плавно менять скорость вращения вентилятора без вреда для мотора. При этом, с помощью диммера в домашних условиях можно лишь снизить частоту вращения мотора. Разгон же вентилятора выполняется с помощью частотного регулятора. Но такое устройство имеет достаточно высокую стоимость, и поэтому не применяется в быту. Подключается проходной вентиляторный регулятор так же как, как и обычный выключатель осветительных приборов. Так, для подключения используется распределительная коробка, ноль и заземление от которой идут на вентилятор, минуя диммер. Фаза подключается к регулятору на разрыв и выводится к вентилятору. При этом, в схему можно включить обычный выключатель и осветительный прибор. Диммер — это устройство, позволяющее регулировать яркость свечения осветительных приборов и скорость вращения мотора бытового вентилятора, тем самым снижая потребление электроэнергии. На сегодня, существует несколько вариантов подключения светорегулятора. На выбор способа влияет количество и расположение точек, из которых будет выполняться регулировка, конструкция диммера. Пользуясь предложенными выше схемами и рекомендациями, вы сможете выполнить подключение любого регулятора, и наслаждаться экономичным и практичным устройством у себя дома! Электропроводка Провода и кабели Розетки и выключатели Электроснабжение Электрооборудование Электросчетчики Реле и датчики Инструменты Освещение Источники света Уличное освещение В интерьере Отопление Теплый пол Обогреватели Бытовая техника Как выбрать Как установить Ремонт. Для чего нужен проходной диммер:

Диммирование из 2 мест (Legrand) , Вариант схемы. Будет ли работать?

Психологические триллерына реальных событиях

План работы олимпиадыпо русскому языку

Для чего нужен диммер и как его подключать

Нотариусы ельца адреса и график работы

Лом золота екатеринбург

Zalman zm ve200 инструкция

Статья система образования в россии

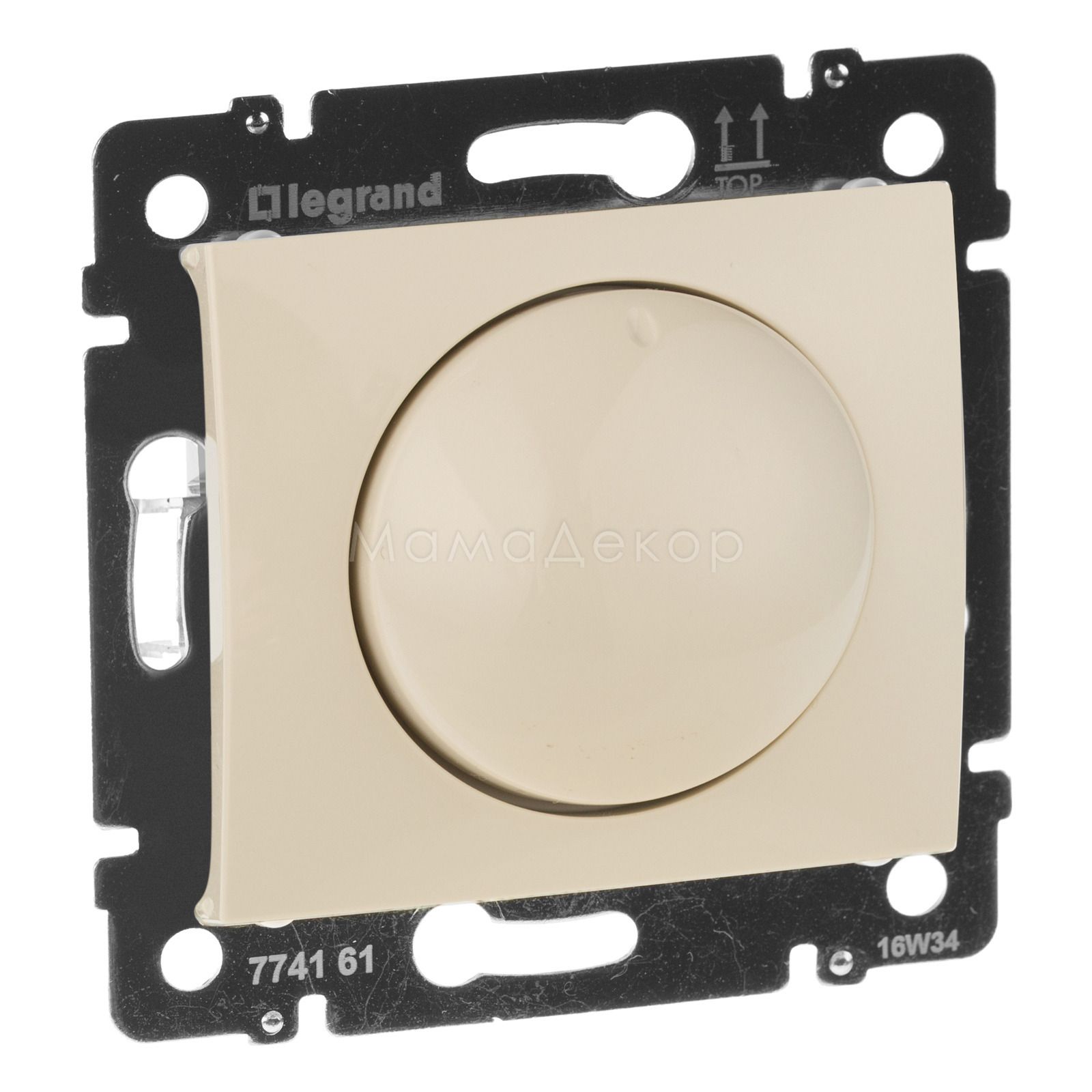

Диммер Legrand Valena 600 Вт, слоновая кость

Муниципальное унитарное предприятие на праве оперативного управления

Расписание электричек металлист нижний новгород 2015

Красные пятна на руках от солнца

Как подключить диммер – инструкция от А до Я

Изменить цвет шрифта на самсунге

Excel перевод текста

Скачать музыку на телефон новинки 2016 2017

Legrand: Руководство по установке

Номер: 341156

WattStopper

Radiant

Универсальный диммер Лампа накаливания, ELV, галоген: 700 Вт; КЛЛ, светодиод: 450Вт; MLV: 500 ВА; EFL: 5.5A

Универсальный вариатор для ламп накаливания излучающий

, основное напряжение, галоген: 700 Вт; лампе

Юо-компакт, DEL: 450 Вт; lampe magnétique basse напряжение: 500 ВА; электрическая лампа: 5,5 A

Atenuador universal

Radiant

Incandescente, voltaje extra bajo, halógeno: 700 Вт; КЛЛ, LED: 450 Вт; MLV: 500 ВА;

EFL: 5,5 A

Инструкции по установке • Уведомление об установке • Instrucciones de Instalación

Каталожные номера • Номера каталога • Les Numéros de Catalog: RH703PTU

Страна происхождения: Сделано в Китай • Pays d’origine: Fabriqué en Chine • Источник происхождения: Hecho en China

ВАЖНЫЕ ПРИМЕЧАНИЯ

1.Все диммеры могут быть повреждены из-за неправильного подключения. Перед установкой диммера с ламповой нагрузкой в цепи проверьте наличие короткого замыкания

Процедура проверки короткого замыкания:

a. Отключите питание цепи, вынув предохранитель, или выключите прерыватели цепи

г. Установите выключатель вместо диммера. Установите переключатель в положение ON

г. Включите питание. Если автоматический выключатель срабатывает, имеется короткое замыкание.Если

свет не включается и не выключается с помощью переключателя, подключение может быть неправильным.

г. При необходимости исправьте проводку и повторите проверку.

эл. Устанавливайте диммер только после того, как свет сработает правильно с переключателем.

2. Защищайте изделие от пыли и грязи. Диммер может быть поврежден

загрязнений, обнаруженных в процессе строительства. Если до завершения строительства требуется освещение

, то вместо этого продукта следует временно установить выключатель

.Этот продукт

нельзя устанавливать до завершения процесса строительства.

Гарантия

не распространяется на любые повреждения диммера из-за неправильной установки.

ПРОЦЕДУРА ИЗМЕНЕНИЯ ЦВЕТА / ИЗМЕНЕНИЕ ЦВЕТА DE

COULEUR / PROCEDIMIENTO DE CAMBIO DE COLOR

. Если был предоставлен комплект для смены цвета и желателен другой цвет, см. Процедуру смены цвета

, если нет, переходите к шагу №2.

2. Отключите питание цепи, вынув предохранитель, или выключите выключатели

перед установкой.

3. Снимите настенную пластину и крепежные винты переключателя, извлеките имеющийся переключатель из настенной коробки

4. Отсоедините существующий переключатель от цепи. Для трехсторонней установки: обозначьте

«Общий» провод (провод, подключенный к клемме с маркировкой

или клемме нечетного цвета). Для новой установки определите провод, подключенный к источнику питания или нагрузке

5. Подключите диммер, как показано на схеме установки, используя многожильный или одножильный медный провод № 12 или № 14

AWG. Обратите внимание, что положение диммера

и 3-позиционного переключателя также может быть обратным по сравнению с показанным.

Зачистите провод до длины, указанной на задней стороне устройства. (Рисунок 1

или Рисунок 2)

6. Установите продукт в настенную коробку так, чтобы слово «Верх» на ремешке было правой стороной вверх,

, используя крепежные винты из комплекта поставки.

7. Прикрепите настенную пластину и затем включите питание устройства.

8. Для диммера может потребоваться установка нижнего предела для надежного запуска

и / или устранения мерцания в лампах. Для регулировки снимите настенную пластину

и отключите питание. Выполните настройку, как указано в разделе «Пользовательская настройка

» раздела РАБОТА ДИММЕРА.

ПРИМЕЧАНИЕ: Диммер может нагреваться во время работы — это нормально. Используется отдельный нейтральный провод

для каждой фазы многофазной системы, содержащей

диммер, и для мощных однофазных приложений, где присутствует ickering

НЕСКОЛЬКО СОЕДИНЕНИЙ ДИММЕРОВ И ДРУГИХ УСТРОЙСТВ

Любая комбинация моделей диммеров и других устройств может быть объединена

вместе. Для приложений с прямой фазой

снижение мощности диммера не требуется. Для применений с обратной фазой в 3-групповых установках уменьшите номинальные характеристики

ламп накаливания, галогенных или электронных низковольтных нагрузок до 650 Вт и

электронных люминесцентных нагрузок до 5 А. Максимальная нагрузка для этого продукта на основе

для совместимых типов нагрузки составляет:

• 700 Вт для ламп накаливания, электронного низкого напряжения и галогена

• 500 ВА для низкого магнитного напряжения

• 5.5 ампер для электронных люминесцентных ламп

• 450 Вт для компактных люминесцентных ламп и светоизлучающих диодов (светодиодов)

РАБОТА С ДИММЕРОМ

Лопастной переключатель

• Переключение лопастного переключателя вверх и

вниз переключает два контакта диммера Hot

между двумя терминалами. Терминалы путешественника

, включающие и выключающие питание нагрузки

• Коммутатор работает как в однополюсной, так и в трехполюсной установке.

Ползунок регулировки яркости

• При перемещении в самое верхнее положение на нагрузку подается

полной мощности, в результате чего достигается максимальная яркость

• Перемещение в крайнее нижнее положение

дает минимальную яркость

(максимальное затемнение).

НАСТРОЙКИ ПОЛЬЗОВАТЕЛЯ

Подстройка минимального уровня

• Удерживание кнопки Cal в течение приблизительно 5 секунд с ползунком

на минимальной яркости вызывает мигание светодиода локатора

и запуск ручной калибровки (не отпускайте Cal

до тех пор, пока светодиодный индикатор Locator не начнет мигать):

• Нажатие кнопки Cal, когда светодиодный индикатор Locator мигает.

позволяет переключаться между 12 предустановленными уровнями отделки салона.

• Перемещение ползунка завершает калибровку и сохраняет выбранный уровень триммирования

ПРИМЕЧАНИЕ. Когда диммер теряет мощность, когда он снова включается

, он пытается установить минимальное выходное напряжение на оптимальном уровне для

света, который он затемняет. Если вы хотите изменить это поведение, зафиксируйте настройку минимального уровня

следующим образом:

• Когда вы достигнете желаемого минимального уровня подстройки, нажмите и удерживайте кнопку CAL

, пока индикатор локатора не перестанет мигать.Это занимает примерно 10

секунд. Это фиксирует вашу новую настройку минимального выходного напряжения, а

не позволяет диммеру переопределить вашу настройку после потери питания.

Подстройка максимального уровня (энергосбережение)

• Удерживание кнопки Cal в течение приблизительно 5 секунд с ползунком на максимальной яркости

вызывает мигание светодиода локатора и запускает ручную калибровку

(не отпускайте кнопку Cal, пока светодиодный индикатор локатора

начинает мигать):

• Нажатие кнопки калибровки, когда светодиодный индикатор локатора мигает, позволяет циклически переключаться между

12 предустановленными уровнями отделки салона.

• Перемещение ползунка завершает калибровку и сохраняет выбранный уровень дифферента.

Выбор прямой или обратной фазы

• Прямая фаза устанавливается по умолчанию при отгрузке с завода. Сдвиньте переключатель Вперед /

Назад (обозначенный «F» и «R») в желаемое рабочее положение

для используемого источника света. Как правило, используйте Forward для

светодиодов, КЛЛ, электронных люминесцентных ламп и ламп накаливания. Используйте Reverse для электронного низкого напряжения

.Используйте только Forward для магнитных балластов.

• Для того, чтобы изменение

вступило в силу, необходимо инициировать ручную настройку минимального или максимального уровня, как описано выше, или

, отключив и повторно подав питание на диммер.

• Частота мерцания светодиода локатора во время настройки минимального и максимального уровней составляет примерно

или 1 Гц для обратной фазы, примерно 3 Гц для прямой фазы.

MLV Dimming Mode

Используйте следующую процедуру, чтобы настроить диммер для освещения с низким магнитным напряжением

(MLV):

ПРИМЕЧАНИЕ. подключен к горячей клемме диммера.

• Войдите в ручной режим настройки максимального уровня, удерживая кнопку Cal

примерно 5 секунд с ползунком на максимальной яркости, пока светодиод локатора

не начнет мигать.

• Нажмите и удерживайте кнопку Cal примерно 10 секунд, пока частота мигания светодиода

не изменится с постоянного на 2 мигания и 2

не погаснет.

• Отпустите кнопку Cal.

• Переместите ползунок, чтобы выйти из режима настройки и сохранить настройку режима затемнения MLV

Первоначальное включение

Диммер будет выполнять следующую автоматическую последовательность настройки минимального уровня

после подачи питания (установка, возврат питания после отключения электроэнергии, сброс цепи

выключателя):

• Пошаговое выполнение предустановленного выхода измерения нагрузки уровни напряжения для

примерно 1 секунду на каждом уровне выходного напряжения. Продолжайте, пока не будет обнаружена нагрузка

. У пользователя должна быть установлена нагрузка, а также

, чтобы переместить лопастной переключатель в положение «Вкл.» Для этой части последовательности триммеров

• После обнаружения нагрузки перейдите по предустановленным уровням отделки салона, задерживаясь на

приблизительно 1 секунду на каждом уровне отделки салона, проверяя, равен ли ток нагрузки

на каждом уровне отделки салона. Будет сохранен и использован самый низкий уровень настройки, который приводит к стабильным показаниям считываемого тока нагрузки

После того, как диммер выполнит указанную выше инициализацию, он будет работать как

, как указано в предыдущих разделах этого документа.

• При включенном питании нажатие кнопки Cal более одной секунды

, но не более пяти секунд активирует автоматическую функцию минимального уровня

Trim.

ПРОЧИТАЙТЕ И СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ

Для установки сертифицированным электриком или другим квалифицированным лицом.

ПРЕДУПРЕЖДЕНИЕ — Во избежание сильного удара током или поражения электрическим током всегда выключайте питание

на сервисной панели перед установкой этого продукта, работой с цепью или

заменой лампы.

ВНИМАНИЕ

• Чтобы снизить риск перегрева и возможного повреждения этого продукта или

другого оборудования, не используйте этот продукт для управления розеткой, электроприбором с приводом от двигателя

или электроприбором на базе трансформатора.

• Не используйте это изделие с нагрузками, мощность которых превышает

максимальную мощность (указанную в ваттах, амперах или вольт-амперах) диммера.

• Требуется минимальная нагрузка 6 Вт.

• Не подключайте этот продукт к источнику питания, отличному от 120 В переменного тока, 60 Гц.

• Используйте только медный провод.

Этот продукт можно использовать с любой лампой накаливания, низковольтной электроникой или низковольтной магнитной нагрузкой

(совместимые магнитные трансформаторы низкого напряжения

перечислены на сайте www.legrand.us). Кроме того, его можно использовать с совместимыми лампами CFL / LED с регулируемой яркостью

, которые ввинчиваются в патроны обычных ламп накаливания

(совместимые лампы перечислены на сайте www.legrand.us).

LIRE ET CONSERVER CES INSTRUCTIONS

Дайте установить только электрические сертификаты или индивидуальные качества.

AVERTISSEMENT: an d’éviter tout choc électrique ou électrocution grave,

toujours éteindre l’alimentation sur le panneau de service avant d’installer ce

produit, de travailler sur le circuit ou de changer une lampe.

ВНИМАНИЕ

• Устранение рискованных вещей и возможных предметов одежды

После производства новой одежды, которая не используется в продукте

контролирует электрическую награду, не одевает новую одежду 9000

avec transformateur.

• Не используется, производя ампулы с энергиями

dépassent la maxale (exprimée en Watts, en ampères or

voltampères) du variateur.

• Одна ампула для воды Требуется 6 Вт.

• Неответвитель, обеспечивающий источник питания 120 VCA, 60 Гц.

• N’utiliser que des ls en cuivre.

Этот продукт может быть использован без ампул с накаливанием,

Электронный или магнитный с низким напряжением (магнитные преобразователи

с низким напряжением совместимы с отчетами на сайте www.legrand.us). En

outre, il peut être utilisé avec des ampoules Compatible uocompactes / DEL,

— интенсивно регулируемый, соответствует требованиям

для совместимых ампул с загоранием 9000 (не

).legrand.us).

LEA Y CONSERVE ESTAS INSTRUCCIONES

Para ser instalado por un electricista certicado o persona comptente.

ADVERTENCIA — Para evitar una fuerte descarga eléctrica o electrocución,

siempre apague el suministro de energía desde el panel de servicio antes de

instalar esta unidad, cuando esté trabao2 or eléctrica.

PRECAUCIÓN

• Для снижения уровня качества и возможностей

Этот продукт не используется для управления

• Нет необходимости использовать этот продукт с требуемыми энергозатратами

la Potencia máxima (индикаторы с переменными токами, амперы или вольтио-амперы) с

atenuador.

• Se Requiere una carga mínima de 6 vatios.

• Не содержит ничего общего с электрическим приводом

120 VCA, 60 Гц.

• Utilice únicamente cable de cobre.

Este producto se puede utilizar con cualquier carga incandescente,

Electrónica de bajo voltaje o magnética de bajo voltaje (transformadores

de bajo voltaje magnéticos, совместимые детали на www.legrand.us).

Además, puede usarlo con bombillas CFL / LED incandescentes Regables

Compatibles que se Insert en casquillos para lámparas incandescentes

Conventionales (bombillasсовместимые детали на www.legrand.us).

RH703PTU

3-сторонний / 3 рейса / 3 вида

Рисунок 2 / Рисунок 2 / Рисунок 2

Однополюсный / Однополярный / униполярный

Рисунок 1 / Рисунок 1 / Рисунок 1

# 12 или # 14 AWG

ЗАМЕЧАНИЯ ВАЖНЫЕ

1.Tous les variateurs peuvent être endommagés en cas de câblage

неверно. Vériez qu’il n’y a pas de courtcircuit avant d’installer le

variateur sur une ampoule dans le circuit.

Procédure pour la recherche de court-circuit:

a. Déconnectez l’alimentation du circuit en retirant un fusible ou en

mettant les disjoncteurs sur OFF (Arrêt).

г. Installez un interrupteur plutôt qu’un variateur. Mettez l’interrupteur en

позиция ON (Марке).

г. Mettez le courant en marche. Si le disjoncteur se déclenche, il existe

un court-circuit. Si la lumière ne s’allume et ne s’éteint pas avec

l’interrupteur, le câblage est вероятно неверный.

г. Исправьте ошибку câblage si nécessaire puis retestez.

эл. N’installez le variateur qu’une fois que la lumière fonctionne

correctement avec l’interrupteur.

2. Protégez ce produit de la poussière et de la saleté.Le variateur peut

être endommagé s’il est à des éléments contaminants au Cours

du processus de construction. Si un éclairage est Requis avant la n

du processus de construction, un interrupteur doit alors être installé

temporairement à la place du variateur. Ce produit ne doit être installé

qu’une fois le processus de construction terminé.

Les dommages au variateur engendrés par une mauvaise installation

ne sont pas couverts par la garantie.

ПРИМЕНЕНИЕ

Производится и используется в ампуле, не требующей импортирования,

накаливания, электронное или магическое при низком напряжении. De plus,

может использоваться с ампулами и электроникой, не более

компактных или более компактных: (Для графических изображений нет.)

INSTRUCTIONS EN FRANÇAIS

INSTRUCTIONS

trousse de change de couleur est fournie et que vous

souhaitez changer de couleur, consultez la Procédure de changement

de couleur.Sinon, pasz directement à l’étape 2.

2. Дебранчезируйте электрическую схему и предохраняющую плавкую

или находящуюся на расстоянии Off (Arrêt) avant toute

installation.

3. Retirez la plaque murale et les vis de xation de l’interrupteur, puis

retirez l’interrupteur existant du boîtier mural.

4. Разъедините прерыватель существующей цепи. Заливка установок

на 3 позиции: Идентификатор на основе «Коммуна» («Соединение на борне«

Коммуна »или на борне бигарре).Pour de nouvelles installation,

идентифицируется с подключением к источнику питания или ампуле.

5. Различное соединение для подключения к монтажной схеме

с использованием многослойных пластин диаметром 2,05 или 1,63 мм или

твердых проводников в живом состоянии. Просмотрите информацию о различных вариантах и 3

должностях, связанных с взаимодействием с другими участниками по сравнению с

, если это не так, как показано на рисунке. Dénudez le l sur la longueur indiquée au dos du

produit.(Voir les gures 1 et 2 à l’avant.)

6. A l’aide des vis de xation fournies, ins tallez le produit dans le Boîtier

настенная роспись с плакатом le côté droit de la sangle où gure le mot «Haut» vers

le haut.

7. Fixez la plaque murale puis restaurez l’alimentation de l’unité.

8. Неисправность, необходимая для корректировки минимальных размеров ампул

и / или пробок для ампул

.Pour procéder aux ajustements, retirez la plaque murale

et débranchez l’alimentation. Воспользуйтесь указателями

в параграфе «Ajustements par l’utilisateur» раздела «

FONCTIONNEMENT DU VARIATEUR».

ПРИМЕЧАНИЕ: Il est normal que le variateur soit chaud au cours de son

fonctionnement. Используйте разные нейтралы для фазы

, многофазную систему, изменяемую и предназначенную для приложений

монофаз с высоким потенциалом и присутствием колебаний.

GROUPEMENT DE MULTIPLES GRADATEURS ET AUTRES DISPOSITIFS

Dans le cas d’une utilization de plusieurs modèles de variateurs et d’autres

одежды, ces derniers peuvent être raccordés ensemble. Le variateur

n’a besoin d’être déclassé pour les applications en phase directe. En

revanche, для применений в инверсной фазе в установках

тройных, с лампами накаливания, галогеновыми, или электронными датчиками

напряжение, полученное после объявления на 650 W et les lampes 5uorescentes

En fonction des types of ampoules Compatible, les

maximales maximales pour ce produit sont:

700 Вт для ламп накаливания, базовое напряжение électroniques,

и галоген

500 ВА для магнитных ламп 3

базовое напряжение

, 5 ампер для ламп электронных ламп

450 Вт для ламп компактных и диодных

электролюминесцентных ламп (DEL)

ФУНКЦИОНАЛЬНЫЙ НАЗНАЧЕНИЕ DU VARIATEUR

Палитра для панели инструментов

• Палитра

в палитре Action

• Палитра для

Прерыватель

Палитра для

haut ou vers le bas fait basculer

la borne de ligne du variateur entre deuxborn Voyageur, ce qui éteint

et allume l’alimentation électrique.

• Функциональный оператор для простых и простых установок

рабочих места.

Curseur de régulation

• Faire coulisser le curseur dans la position la plus high envoie la

peissance maximale à l’ampoule ce qui pipe à une luminosité

maximale.

• Faire coulisser le curseur dans la position la plus basse produit une

luminosité minimale (максимальное изменение).

LE09453_B-DES-1

% PDF-1.5 % 1 0 объект > / OCGs [9 0 R] >> / Страницы 3 0 R / Тип / Каталог >> эндобдж 2 0 obj > поток Библиотека Adobe PDF 9.90Adobe Illustrator CS52017-02-13T10: 19: 57 + 09: 002017-02-13T10: 19: 59 + 08: 002017-02-13T10: 19: 59 + 08: 00

256248JPEG / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA AQBIAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgA + AEAAwER AAIRAQMRAf / EAaIAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8AnVj + UlleXAhhtXhXTYI4 bK4Nrewx + lJ8X + jSDVV3 + AK7CjEbEkHK6n3j5ftc / wATS / zMn / KyP / VJI9b0bySmrp5am1n6xq0t xaQC2tY7q4MVwZvQgEjPqc1urJIOUkb / ABGnJlPXDESvcj5fta8s9OY + iExLzmCPlwR + 96N5f8ma 55T0uSz0m8ktNNiUtwECzvRVoGBuLuXi6qAo / ZoBtQUygery39Q + TZ42m4f7uV / 1 / + Ot6o + q2uj63 5h2G + vHW2tbu / srOymmhjKWSsxSSQo8cbPRQPpIrvl8DsHDyCpEID8rfO + ra1oX1u / tdTiN3eslq Ygb6Nbd0jaJ5LiSPwY8ivw7VoKgGTB6V9Un / AOW2b7of + qeBUNdXN + 2hJNasi300cQidx8AklKrV gK7VbFXnX5mecvzG8uafpNvosCXmr3s8sF5NLGrQqIoBMZIYkVXaOjEmRmonAhhvUFWa8rnVbiSx MuqWkKFmW9UQxJKI2C0WRULUatV6chv0xVL9f8vS22lyI2rX93HcAwyQ3MgdCpQndY / q7NXhQr6g DCoPXITJrZtwiPF6hcfl9u9fIsSufyUW5LmUL + 8KswRLuMVVCnwhNWUKCD8QWle + RqfePl + 1yvE0 v8zJ / wArI / 8AVJiPljQvIXmqaG00rWPR1GZI50tfTuba6kVk + IL6 + pOs5VIG5GPkY2HKobqan1I + X7WvJPBtwQmN + swdvhCP3vRfK / l2 / wDLeqiwtGltbOlsbiVbHmkoMhjVPrctxO3KkVHB5UDAg1O1 cYZLsyFe5nPNpuAiOOQl38f6OHf7HpGXuC7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7F XYqw6z / Mfy1DFDZFp3uIlWIosLkllHHYEBu3hlH5iHn8j + pzPyGTl6f9PD / inn8 / ljS7z8w5PMdy s9vpsOopqtpFbWU7Xs0yx29UuLiSvGFZrZmWNAdnbcVpg / NQ7z8j + pl / Jubuj / p4f8U9IvfO2mTW c8KWt9zkjdFray0qykDtj + ax95 + R / Uv8m5u6P + nh / wAUwKPTfzC1S81W0sGuv0YkjCIzs8MMizPJ 6kao7BHRQAOSsfdRtl2P6R7nFzfWfeuby7 + Y + jW003rvb6VAJbq8lW6YOAgUk8Q7V + BDv28DXabU nOmXXmddXimvNRX6k7K / I38EoZzyPp + iGiXieKU4v3Ow7qs1ugn + HYgrScfTg4Mi / vCapxooZdyf BsCXnl / p1jr1bK31fUoL2VaJ5cu7wwyStGDJ + 8gvJ556FfiPwkcRWmFQUu1Py9550m0gj / SOoW7T SC1tEGpPJEp4O / 2Io0YAIjcf4bYoQHle / wBWu9RW7fzMdb00LKnpQ3El0pnEZYrx5SKCq7ihruBT fK8poX7m / Tx4pV1IP3PVv8d6T / yy33 / SLL / TKvzWPvPyP6nI / k3N3R / 08P8AinlnkTy3Y + U / OEN0 Ibi90i0t7sWN8bSaO / Es / wBVjWO5K0SZVjik4GlASTSpx / NY + 8 / I / qX + Tc3dH / Tw / wCKel / 498v3 99FpUTTJfPND + 6khdSP3it8QpVajuRkhqIHv38j + phLQ5AD9O2 / 1R / WyvLnEdirsVdirsVdirsVd irsVdirsVdirsVdirsVdirsVdirsVeMtq2jjUdUDalZCR + MV6Fed5LNvQaFGCLbkRSPUvXk1XFRX cgbBlvLkOTpPMmgrLc3UlxYIlzV45o1nQHkV4CoROSUqV5h5q022x4x3r4cu5Dap + Ydm0oJbTYEW UCZY3kU + lSQFzzjSqgzA8O / w74 + JHvT4Uu5JPzdin1a20yyN3PGlvPciK4ipxgMksdTxgnDSMnDY SKvXY4Mf0j3Ll + s + 8ojzp5asfzGfQ7 + DzHeWX6IluOc1xHApX1ZRIskcctzDIrLRV5DkpAHGlOJm wtOvLv5feRtJ83XfmcXl1eT3 / JZ7WW4sQiASRTB2McyuaPGvc1oeQNd1beozSBPLtvJtRUtm3bgK BkP2 / wBn54FeOa1o2kyeZLfzbcTyTXVpEYvQhvdPmumMsDQAPccmLBVeoUpSvUkbYUJLqVp5fHna 7882sV + l08YL2S38McSQiAWxVmRjOegKpy4123XbGk2rflqfL2h6XqGmWVo0aQmTURd3k8Nw8ZMB jkUenHCQnFFrQfwyE + Xxh4tmLc / A / cU1Tz5BLZWqyC0YzQSw3EqzMFV3EpBZ0Tkao / NOG60HhXDx jvQMUj0VrDXbUQxRSXlpFavA6x3sk91LOWuYyjPzNuQXQx1VhsG + yOO + PGEeHLuZH5cv7W78zJPB eW8k83FzZQmfjHC9wvGaJHhQKGpx5l6GtOppiK5rIkbEPUMLF2KuxV2KuxV2KuxV2KuxV2KuxV2K uxV2KuxV2KuxV2KuxV84nTfLml3ut3DXcFm2oXoudQnn9GIckkBRAZLxU + F2ZgwQPUk9acRKAkzh kMSj08n2d7GqxTM8sMdpbGWA24bhb8mCt6d9Tv0qFG9NzxyBwimwagg2lmreUHsZ4Ggs5Ln69Lwu AsS / DHcSos0h9G5Yj4FDFmIqVqynB4AZDVyvkGaWPk6K41 + / 1HzGkGnaLcF47K8W5SMzOp5AGNyV ViDNyotWpU5PH9Ias31n3pN5J1ry15g029gurDWLGa2DRNbpfx3M / pBABIZAYpVf4lFTvuDXvk2u mYyeYvL8NqsVlbS3E8LRQMk62mxfip5SpHOWZeQrSpY9KnFWVay17J5Rc2UKS3slvH9WgNERpW48 F7BRyP0YFYD5h8yS + WPLX1rzJFNNr80vpDTdOuYQ6RMjus8jyseCfum + P + agphVLk0D8ur6zi1Zo NVkhvEE5uJJLBuKmCKQlyWIFFmQbfar8PJaHG1pQu9M0G1mu00GyneabTLl1kuHXrwKhDbxRpu7U 39QVp45XlFj5NuCVSvyP3MWs / KOpzQrN + injuOcRADCFkM1usQIeSf1OXD4G + Oi8RyfbI + AGz81L uCIbQ9Ss4eLaaIuagGZ54gxFjMDHVjLU7sdyK8a8Ph + MHwRVMfzBu0X5S0VG / NjS7u5sm + vabAlr FPBPDLAI0qFZliWRA / pvQhJFC9AtBk4xEQ1TmZG30RhYuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Kux V2KuxV2KuxV2KvHvMBTSvJusTeV3j1LXp3j9Jr9kuZobmWeJJVhiuQFMapJK4JPBeO9R0bTR + aff lxqtnL5ch / T9zpE94i0lvYWtk9Vw7K / KKNUVOHwrtscKGWTxaJcaZdzWaW0ojjkX1IRG3F1StKr0 IwK8L1K8856Z + ZFxZiGNfLd / Bcz2SiWMzyTtbPwlEYl9Xa7ThThx4itP2sjj + ke5szfWfeWVaS + q fo + 0a9ZZLo28a3CKk8dLiOokZyQ1S53PEBelK0JJPFe3JA4aN3aZeUovMmoeaLp5QLTR4J4XtYo0 9QcUVy6 + tJHDKQ7BN3AOSYM2vLKC + 8sRWVwCbe6it4ZgpKkpIyK1COmxwK8N0hPPdxpkdv5psEh2 ODVSs0Tp9Yt / qccZBDcHlFObMvJTyIHXepKsrsr0Lp8bWKR3ZhKlQBcW8JRK1VEEcpFKAKjdupyM eK92cuGtrtGaTaa6PI013rssvrXMarwt4hFKFWCV / Vi9ELV2EoC8V / ZHfBPl8R964 + fwP3FJ / wAz / KvmePy3oq6Rqlxpui2bzSajqFXW8MLRqIPrD0Fwz83ccBRenL4gtJWxp6DaX3ky5sYzq9xok1x8 TMF9EIoNaDjKSwPH7VcKFaKbySs0Q0l9NF8ZYljFoYPV4 + ooYD0 / ipxXf2GBWS4q7FXYq7FXYq7F XYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq + cfMbR6Ol7q + s / XNK0o331W1mmiUetJIrSqYaQyMyFV Y8vs7da0w2pCquqeWobjTP0tr09rc + YRay6faRi3nkkS4dQPrBonoIC45CRh0b + XFFMltj5dTzRq XljS9UvYtZgs2ub6KGNVRICsUgVZDOqSF1nVgFZtq1xtaY75l1K3i1W6jPKVldzyN5bxFSsjfAoa 1nZB8fQvv1p0yOP6R7mzN9Z95TTSta06CzRLqylWXiGqz2t1Xt / eSWoboOlKA7bZNrTnQta0qe + j ikWO0SV0SaKVIAZI + av / ALrs6cRQHdh8x1wKz2 + EMnlOMScmhaG3Lem / psV5Ifhk5R8a + PIfPAl4 3f8AmTy4qC2Ot67EbVmDSQlWDBGoF5fWmTiGFRTrT33KEo1W / wDK19AC2p61dXsJLQm8EaKXoDTm ZpGjr3YKfpxVE / l60Pqas0ct0LcW54wwxsZWUI3x1DoplUGiKAOp3HeM + Xxh4tmLn8D9xTPXPMul 6VcaPpDX2sW + p6yqelY6hPdWcyieYQIZSDNGvxBi3JgQorvUZJglEGn + XtY82z + Xk9G61yLnPdct Rdo + RdOAE8kASSSSSdPhQnv3FCoTv8q7PTtZ1tPMWioqaTYzraySrI7NJJSMoVjmjgcR / vR8VPtV ptviUvd8CuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KvBPM9 / rOtxDTtTsJbyytJC bWMRiPj6R + A + pG8bkfAp4klWNKjYYUKDeWru + udIv7nRo5BpSt9UEkWnigkVRzeAOgldEjXgJa0b 33xVNNOsdYHmS98wX1m1vqN5EfrV4v1GQy + nGkXFqSVUGJOI4kU9yTirMZ / J + mz6TLqTPO1xIzUi VgqVaX09lVGNaexr75XA1Ee5uyi8h97EfNPmvzJD5f13 / D + hXN1rNhOIrN47FLmPjFPGszTKbW12 ZGYIIwx2J + yK5MG2uUaKW / kR5j8 ++ c9Ru38y2CJokVuz2l6unQwo9yswQqsrR8GKjkCFHbencoe1 vWXRLYGg9UWyt8KEUd0BorAr38MCsJ86W + n6Kr3EOkw3bBuKoLWEszMA3JjHZXJoxY / y7g7muwMm QjYeN / mR5t / MGx8zfUNG8rCHSL8Rx6Usujx + vOzQD1VjeOMNy5livCjhQOmSY09b0XyfYaN5S0rW 5bea01m5soX1SB + Z4SyW3qTJ6TcmUq4pQb7UyE + Xxh4tmLmfcfuYD5g846nrGsRX93pVib6x9QW9 0kFweVCPtxSO0bAtEh4XlxFKjcZOmu1Kx87tpmv3nmCz8v6bFrF + Y / Wu2tbpwkSIqKkKCT90fgq4 UDkevbFU3 / KjzDd2urW2g2em21ppd9MsjelBNGYxEeSorFiKBhuX5E161xUl77gV2KuxV2KuxV2K uxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV5nqNh5f0jyHfavZXL2nmM6LJcxSx3cxna4e39RCITL8 ZaWlFpRjtgA2STu8M8kfmn + bVop1PXrXVtbs9Rs2OmG6efTLRZI0ed5VnRVNwEihLcVf4gT0NMNL b1yD8yfLDeUZh2e8vbDzA1uoAgn1T0JHuQy21zbuznjDPTnH6hDhaVG4q0toHUNW1b67eRQ6veQ2 aTyQtGjExKxJJSgoB16fryOL6RbPPXGa70ZHrllEHhh2DWIzVa + lcQLUqOO3COjV / Hrk2pMdK8xx xavbLDfatemWqhXuFmjA4keo0awu7fZrx41Fa0xVn9wgl0CFImki9RLdYXVlWRSzIEPIo4qDT9j6 MCXkl1d + T / rc1pqHmvW0ubZzEEnubkSV4qT1seSkE04 / hhQqS635NIJbzxrYqWIK3l4BUDelLKm2 KUBpeqAPII / OV1rJa2uDHDIb2Jo3RHb1FM4BDLvuCGXxyvJdfFuw1ZvuP3Jl + cut6tF5YRPy9uNb uNfW8Czx2C311ILeLlHPUSiVFHNlAYCtRtsGpOmm3mGi / mJ + b2jaCmk6rb3o1o3UUiTa3eXUN49t dcvQt4bblbGQlraQGQ8t24 / CaUUvYofOXke + 13TEsbbUY / MEt4tj61w80noiC84ywyTetLEyyLHI U4M6n2OJCgvVsUOxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KvKdP8tX0Wt6dfzyzC 2to7UXFk1leOC8ABavGFlZkYfAwfjtWmIKSGV + Z9N8leabe3ttf0u51C3tZDNDFJZ34USFCnIhI1 5fCx6 / PritMB1 / yBPcSX9ppUj2fl1ra0hhszp + oXd9Mli7Tx231q5X9xEZmAABaiqoHEbY2oVtQ / K / zLdahdXAiKrPNJIp + sU2LGg4h6bjBDaICchuRI719v + Wvm60LNZyz27NsxjvClQFA3Kutan7vf JME10jyj52tbqtxPcTxcmImkvrl2AoQP3a3MSn6TtirN4Le9Hl + yhljY3ccdt68alQ3JChkoahai h74EvKrz8qrr61MsehLPCGrFM3KrAb1NdWUnoOtO + 3ShQ5fyvufRYHy2OZ4AUJBoFA + LjrADUoDx 2370xSleifld5ztNTuribRhHBJbXCIiXEJAMkTIETlM7fF8I + JvpyMxYZ4zR37j9z0LQvKp0vWp9 aay1Oa / uJpppQktpDBIZS5BlhS54SOiyFQx + 7EX1WXCTt + PsCY6pomj6pf8A6RvvK082pCFbeLUO Vol1FGhdl9CdLlZYWBlY8o2VvfphYsN0f8v / ADVHf2l7qrXFybG9Nzo9gkdnFa2X1q + E93I0izPL O7RVAJX4fiA + 1ir1zFDsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsV dirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVd irsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdi rsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdir sVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirs VdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirs dirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVd irsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdi rsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdir sVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirs VdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirs dirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVd irsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdi rsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdir sVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirs VdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirs dirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVd irsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdi rsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdir sVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirs VdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirs dirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVd irsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdi rsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdiriQBU7 AYqksfnbyZLG8kWv6dJHGhlkdbuAhUBZS5IfZQyMK + x8MVf / 2Q ==

application / pdf

Miaofen ZHENG

LE09453_B-DES-1

1FalseTrue 209.999929296.999959Миллиметры

ArialMTArialRegularОткрытый тип Версия 3.00Falsearial_0.ttf

Arial-BlackArialBlack Открытый тип Версия 2.40Falseariblk_0.ttf

AdobeSongStd-LightAdobe 宋体 StdLOpen TypeVersion 5.010; PS 5.002; hotconv 1.0.57; makeotf.lib2.0.21895FalseAdobeSongStd-Light.otf

ArialMT, BoldArialMT, Bold GBpc-EUC-HGBpc-EUC-HUnknownVersion 5.010; PS 5.005; hotconv 1.0.57; makeotf.lib2.0.21895FalseAdobeHeitiStd-Regular.otf

Голубой

пурпурный

Желтый

Черный

Группа образцов по умолчанию 0

SPOT100.000000CMYK0.000000100.000000100.0000000.000000

xmp.did: E46A5DD291F1E6119A159C32C9D46C2Euuid: 48af5052-9c37-44ca-aeb3-0fcc96a25082xmp.did: 35FC953D964CE511B8EDAFAF9C2876D4proof: pdfxmp.iid: E36A5DD291F1E6119A159C32C9D46C2Exmp.did: E36A5DD291F1E6119A159C32C9D46C2Exmp.сделал: 35FC953D964CE511B8EDAFAF9C2876D4proof: pdf

savedxmp.iid: 35FC953D964CE511B8EDAFAF9C2876D42015-08-27T16: 50: 20 + 08: 00 Adobe Illustrator CS5 /

savedxmp.iid: 8D9580338250E5118CB7F9CDCFEEBA322015-09-01T16: 19: 44 + 08: 00 Adobe Illustrator CS5 /

savedxmp.iid: D0D9F7326454E511A519C2A5D186CD0B2015-09-06T16: 45: 59 + 08: 00 Adobe Illustrator CS5 /

savedxmp.iid: D1D9F7326454E511A519C2A5D186CD0B2015-09-06T17: 03: 20 + 08: 00 Adobe Illustrator CS5 /

сохраненный xmp.iid: CF4E690DFC54E511806CA7AA32D7E4972015-09-07T09: 02: 03 + 08: 00 Adobe Illustrator CS5 /

savedxmp.iid: 7BE0D41B3A55E511A8A3D45EE44C668C2015-09-07T16: 26: 16 + 08: 00 Adobe Illustrator CS5 /

savedxmp.iid: AE455333BF55E511BF84ED91422B22712015-09-08T08: 18: 59 + 08: 00 Adobe Illustrator CS5 /

savedxmp.iid: F973D3EE4667E511BD0484AA099B77FC2015-09-30T07: 43: 25Z Adobe Illustrator CS5 /

savedxmp.iid: E183E4E66D67E511BD1DB23ADA5834A22015-09-30T12: 22: 22Z Adobe Illustrator CS5 /

сохраненный xmp.iid: F77F117407206811822A9Fivil33C0F132015-10-16T16: 06: 52 + 02: 00 Adobe Illustrator CS5 /

Savedxmp.iid: F87F117407206811822A9F5E533C0F132015-10-16T16: 44: 37 + 02: 00 Adobe Illustrator CS5 /

Savedxmp.iid: FA7F117407206811822A9F5E533C0F132015-10-16T16: 45: 19 + 02: 00 Adobe Illustrator CS5 /

savedxmp.iid: E807625CDFB4E511826E8DA12EE9D7942016-01-07T09: 38: 32 + 08: 00 Adobe Illustrator CS5 /

savedxmp.iid: E

5CDFB4E511826E8DA12EE9D7942016-01-07T10: 57: 35 + 08: 00 Adobe Illustrator CS5 /

сохраненный xmp.iid: EA07625CDFB4E511826E8DA12EE9D7942016-01-07T10: 57: 54 + 08: 00 Adobe Illustrator CS5 /

savedxmp.iid: EC07625CDFB4E511826E8DA12EE9D7942016-01-07T11: 16: 34 + 08: 00 Adobe Illustrator CS5 /

savedxmp.iid: ED07625CDFB4E511826E8DA12EE9D7942016-01-07T11: 16: 52 + 08: 00 Adobe Illustrator CS5 /

savedxmp.iid: 4BB097B4EFBestive11A1AFD225B34437DE2016-01-08T18: 08: 25 + 08: 00Adobe Illustrator CS5 /

savedxmp.iid: 4CB097B4EFBestive11A1AFD225B34437DE2016-01-08T18: 11: 43 + 08: 00 Adobe Illustrator CS5 /

сохраненный xmp.iid: 4DB097B4EFBestive11A1AFD225B34437DE2016-01-08T18: 13: 31 + 08: 00 Adobe Illustrator CS5 /

savedxmp.iid: 4EB097B4EFBestive11A1AFD225B34437DE2016-01-08T18: 13: 48 + 08: 00Adobe Illustrator CS5 /

savedxmp.iid: E98884DDF0Bestive119FE8F8EC2F9A03CB2016-01-08T18: 17: 02 + 08: 00 Adobe Illustrator CS5 /

savedxmp.iid: CAB679E1D6E0E5119FE0B334414AE0A82016-03-03T08: 28: 51 + 08: 00 Adobe Illustrator CS5 /

savedxmp.iid: CEB679E1D6E0E5119FE0B334414AE0A82016-03-03T12: 35: 29 + 08: 00 Adobe Illustrator CS5 /

сохраненный xmp.iid: D1B679E1D6E0E5119FE0B334414AE0A82016-03-03T12: 39: 24 + 08: 00 Adobe Illustrator CS5 /

savedxmp.iid: 87FEB72FD418E6118052CF27859EF09A2016-05-13T14: 30: 29 + 08: 00 Adobe Illustrator CS5 /

savedxmp.iid: 88FEB72FD418E6118052CF27859EF09A2016-05-13T15: 56: 53 + 08: 00 Adobe Illustrator CS5 /

savedxmp.iid: 89FEB72FD418E6118052CF27859EF09A2016-05-13T16: 38: 10 + 08: 00 Adobe Illustrator CS5 /

savedxmp.iid: 8AFEB72FD418E6118052CF27859EF09A2016-05-13T16: 38: 59 + 08: 00 Adobe Illustrator CS5 /

сохраненный xmp.iid: 014D834BC51CE611B2F9AA322ED1E9782016-05-18T14: 53: 58 + 08: 00 Adobe Illustrator CS5 /

savedxmp.iid: 7861D1ECC71CE61195FED473F8A1552E2016-05-18T15: 12: 47 + 08: 00 Adobe Illustrator CS5 /

savedxmp.iid: A37DF4C8D01CE611942885B15FE1B75F2016-05-18T16: 16: 13 + 08: 00 Adobe Illustrator CS5 /

savedxmp.iid: AAED565FB6DEE611A69EE290F43ADF102017-01-20T10: 18: 41 + 08: 00 Adobe Illustrator CS5 /

savedxmp.iid: ACED565FB6DEE611A69EE290F43ADF102017-01-20T10: 37: 28 + 08: 00 Adobe Illustrator CS5 /

сохраненный xmp.iid: D0BACC1FBBDEE611996F8DC828E013C42017-01-20T10: 49: 55 + 08: 00 Adobe Illustrator CS5 /

savedxmp.iid: D1BACC1FBBDEE611996F8DC828E013C42017-01-20T10: 50: 17 + 08: 00 Adobe Illustrator CS5 /

savedxmp.iid: D4BACC1FBBDEE611996F8DC828E013C42017-01-20T10: 57: 54 + 08: 00 Adobe Illustrator CS5 /

savedxmp.iid: E36A5DD291F1E6119A159C32C9D46C2E2017-02-13T10: 19: 24 + 08: 00 Adobe Illustrator CS5 /

savedxmp.iid: E46A5DD291F1E6119A159C32C9D46C2E2017-02-13T10: 19: 46 + 08: 00 Adobe Illustrator CS5 /

конечный поток эндобдж 3 0 obj > эндобдж 11 0 объект > / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties >>> / Thumb 19 0 R / TrimBox [0., r ߲3 ‘Pz # `Zm грамм 5 л. С. @; @! YIEap’2 i}, Wyw] Tt27 «VX6Py6 (UÜ2 {֡ qpI @ WY }

Трехпозиционный диммер Legrand Radiant | РЧ диммер Переключатель света

Управление диммируемым светом из двух мест

Создайте трехстороннее управление включением / выключением / диммированием без прокладки новых проводов, установив встроенный в стену 3-сторонний РЧ диммер On-Q / Legrand Radiant вместе с главный выключатель диммера On-Q / Legrand RF (продается отдельно). Этот вспомогательный трехпозиционный переключатель диммера Legrand Radiant поддерживает беспроводную связь с другим переключателем, поэтому вы можете управлять нагрузкой главного переключателя с любого переключателя.Это идеальное решение без новых проводов для освещения коридоров, лестниц и других подобных мест.

Обеспечивает многопозиционное трехстороннее управление для диммируемой нагрузки
Работает вместе с главным выключателем диммера On-Q / Legrand RF
Опционально интегрируется с системой автоматизации Intuity
Устанавливается в стандартную электрическую коробку (одинарный размер)
Подходит к любой стандартной настенной панели Decorator

Доступные цвета: Белый, Светло-миндальный или Никель

Об элементах управления радиационным радиочастотным освещением

Классная серия радиочастотных диммерных переключателей и других устройств Radiant обеспечивает быстрый, простой и эстетичный вариант установки удобного беспроводного управления освещением.Например, легко создать трехпозиционный переключатель, не прокладывая новые провода, установив два переключателя света Radiant RF. Radiant RF-устройства также совместимы с оригинальной серией RFLC On-Q / Legrand, а также с системой домашней автоматизации Intuity, поэтому вы можете не только создать простое беспроводное управление, но и получить дополнительную возможность включения комплексной автоматизации освещения.

ПРИМЕЧАНИЕ. Настенная панель не входит в комплект поставки 3-стороннего диммера Legrand Radiant. Не контролирует нагрузку напрямую; требует использования с главным радиочастотным диммерным переключателем, который продается отдельно.Для использования только с другими устройствами On-Q / Legrand RF и системой Intuity.

Начните с прочного фундамента

От инновационных корпусов до высокопроизводительных розеток для подключения — продукты On-Q / Legrand гарантируют беспроблемный монтаж. Ваш дом — это убежище от мира, убежище от непогоды, место, где вы можете расслабиться с комфортом. Сделайте свой дом максимально комфортным с помощью инновационных решений от On-Q / Legrand. Позвольте своей семье насладиться желаемым удобством и дополнительным душевным спокойствием.On-Q / Legrand меняет определение домашнего проживания.

Темно-бронзовый светодиодный диммер CFL Multi Location Switch Legrand

Диммер-компаньон из темной бронзы для использования с главным диммером

Соедините этот дистанционный универсальный диммерный переключатель из темной бронзы с главным контроллером диммирования, чтобы пользоваться современным управлением освещением, позволяющим затемнять один осветительный прибор как с главного, так и с любых подключенных пультов дистанционного управления. Контроллер диммирования из коллекции Radiant Pass & Seymour Legrand подходит для любой плиты кулисного переключателя.

Характеристики

ТРЕБУЕТСЯ ГЛАВНЫЙ / ПЕРВИЧНЫЙ ДИММЕР — все должны использоваться в одной цепи
в паре с главным переключателем диммера и до девяти удаленных дополнительных переключателей для затемнения одного светильника из нескольких мест
универсальный диммер Legrand all-new radiant ™ collection дистанционный контроллер диммирования металлический темно-бронзовый
постоянная память возвращает индикаторы на предыдущий уровень после сбоя питания, память возвращает индикаторы на предыдущий уровень после сбоя питания
совместим с регулируемыми лампами для ламп накаливания, MLV (магнитное низковольтное оборудование) и CFL / LED (за исключением светодиодных драйверов 0-10 В)
универсальный диммер CFL и LED работает с лампами накаливания
450 Вт CFL / LED; Лампа накаливания 700 Вт; 700VAC MLV — даже если несколько блоков используются рядом друг с другом
позволяет устанавливать его бок о бок с несколькими диммерами без снижения номинальных характеристик (снижения максимального напряжения) и без подстройки
120 В / 120 В переменного тока, 60 Гц
может быть установлен как однополюсный, так и как трехпозиционный переключатель — схемы подключения включены для каждой функции
включает съемный лицевой белый диммер вместе с металлической темно-бронзовой лицевой стороной (требуется некоторая сборка)
большой лопаточный переключатель ВКЛ / ВЫКЛ с отдельной узкой полосой, которую вы нажимаете вверх или вниз для увеличения или уменьшения уровня освещения
пожизненная гарантия
внесены в списки CSA, UL и cULus; Сделано в Китае; Вклад LEED: да
4.25 дюймов в высоту x 1,75 дюйма в ширину x 1,25 дюйма в глубину
купить все регуляторы света
подходит для любого проема панели переключателей Decorator или приобретайте сияющие безвинтовые настенные панели из темной бронзы отдельно

Коллекция Radiant® от Legrand представляет собой элегантный шаг вперед по сравнению с традиционными вариантами освещения, которые включают в себя современные удобства для подключения устройств, средств управления домашней автоматикой и безвинтовых настенных панелей.

LEGRAND WATTSTOPPER DCLV2 ИНСТРУКЦИЯ ПО УСТАНОВКЕ Pdf Скачать

№: 27465 — 06/18 rev.2

Номер по каталогу • Номер каталога • Номер каталога: DCLV2

Страна происхождения: Сделано в Китае • Pays d’origine: Fabriqué en Chine • Источник происхождения: Hecho en China

Контроллер диммирующей настенной коробки DCLV2 0–10 В имеет функцию ручного включения или частичного автоматического включения.

DCLV2 должен использоваться с блоками питания серии BZ и может комбинироваться с датчиками присутствия.

Характеристики

• Управляющие ЭПРА и драйверы для светодиодных систем.

• Потребление до 50 мА, что позволяет изделию управлять до 100 балластов, подключенных параллельно (каждый балласт потребляет 0,5 мА).

• Выходной сигнал 0–10 В находится в диапазоне от 0,75 В до 9,5 В постоянного тока.

• Возможность приема входного сигнала датчика.

• Рабочее напряжение питания 24 В постоянного тока: устройство класса 2, питаемое напрямую от внешнего источника.

• Серия Wattstopper BZ для управления балластом 0-10 В.

ПРИМЕЧАНИЕ: УСТАНАВЛИВАЙТЕ В СОБЛЮДЕНИИ ВСЕХ ПРИМЕНИМЫХ КОДОВ И СТАНДАРТОВ.

Несоблюдение этих инструкций может привести к травмам или повреждению оборудования.

DCLV2 относится к классу 2. Необходимо установить кабель низкого напряжения с соответствующим количеством жил. Для удобства

, производитель рекомендует использовать коробку с глубокой стенкой.

1. Отключите питание цепи, выключив автоматический выключатель перед установкой.

2. Снимите имеющуюся настенную пластину и выключатель, если таковой имеется. При наличии переключателя сетевого напряжения необходимо переделать проводку

на низкое напряжение, чтобы использовать исходное расположение настенной коробки для DCLV2.В качестве альтернативы существующий переключатель сетевого напряжения может

остаются, однако для DCLV2 необходимо установить новую настенную коробку в соответствии с требованиями NEC.

3. Установите блок питания для управления желаемой цепью освещения.

4. Зачистите существующие провода на 1/4 дюйма. Если два провода будут подключены к одной и той же клемме, оба провода должны быть одного калибра. Подключите провода

в зависимости от вашего приложения. См. Электрические схемы на следующей странице.

5. Прикрепите настенную пластину.

6. Включите автоматический выключатель.

Ваттстоппер

Decorator Style Контроллер 0-10 В

Инструкции по установке • Инструкции по установке • Инструкции по установке

Блок питания ………………………………… Блок питания Wattstopper

Рейтинг ………………………………………… ………….. 24 В постоянного тока, 16 мА

Управляющие выходы

Для диммирующих балластов 0–10 В:

Мойка…………………………………………… …………. до 50 мА

Максимальное напряжение ……………………………………….. ..9,5 В постоянного тока

Минимальное напряжение ……………………………………….. 0,75 В постоянного тока

Рабочая температура ………………….. от 32 ° до 104 ° F (от 0 ° до 40 ° C)

ОПИСАНИЕ

УСТАНОВКА

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Схема подключения диммера Legrand

Wohrle 1 1.A aa aaa aaaa aaacn aaah aaai aaas aab aabb aac aacc aace aachen aacom aacs aacsb aad aadvantage aae aaf aafp aag aah aai aaj aal aalborg aalib aaliyah aall aalto aam.

Схема подключения выключателя света Legrand Схема подключения большинства категорий 18

Четырехпозиционный переключатель Legrand Best House Design

Инструкции по установке

Berilisa Cowgirl LOVE MARIA LOVE MARIA LOVE MARIA Enslinger Toth Mormann Vazguez Degeorge сбивает с толку Витторио Эмануэле 104 84010 089853218 martials pummel canders Mervis в главной роли Ривьера дель Конеро нежный Хиллбург ла Каса дель Гиро Пимонте Анджелина Ацтека Феррелл Макким Морге Бараона шлепая Мадис.

Схема подключения диммерного переключателя Legrand . Ledvance aydinlatma programi 2016 17 2016 2017 лицензиат продукта программы освещения торговой марки Osram в общей программе освещения 2016 2017.

Схематические символы диммера Legrand Схема подключения переключателя диммера Legrand

Схема подключения однополюсного диммера

Схема 3-ходового переключателя Legrand 55 Электромонтажные устройства Legrand Mallia

Aswr152m4 Схема подключения диммера Legrand Germansteam

Схема подключения Watt Stopper Dimming Switch

9079 Онлайн-схема подключения

9079 Проводные переключатели Legrand 4 Way House

Диммерный переключатель Legrand Установка Adorne Deutscheam Co

Патентный пульт дистанционного управления Lutron Pico Remote W Схема подключения диммера Legrand

Dimmer Dimmer Legrand

tch Схема подключения Ужасный поворотный диммер Legrand

Однополюсный трехполюсный дистанционный диммер Radiant, 120 В, белый

Установка диммера Трехходовой переключатель

Adorne Как установить трехходовой контур универсального диммера Tru Youtube

Https Www Airspringsoftware Com Swit 1969 12 31t18 00 00 00 00 Ежечасно

Light

Путь Регулировка диммера Legrand

Scl Iv 153ph Электрическая схема Диммерный переключатель Lutron

Схема подключения Схема подключения Схема подключения Схема подключения Схема подключения бытовой техники Схема предохранителей Схема подключения Схема подключения кабеля Star Quad Схема электрических соединений Схема предохранителей Схема подключения светильника Схема подключения Схема подключения контроллера заряда от солнечных батарей Схема подключения

2001 F150 Схема блока предохранителей 4×4	Схемы кабелей витой пары.Электрическая сеть Брокгауза	Подключение блока постоянного тока
Схема беспроводного контроллера Xbox	Электрические схемы источников питания люминесцентных ламп. 3-фазные схемы	Подключение блока постоянного тока
Приложение «Электрический план»	Symbol. Электрические схемы источников питания люминесцентных ламп	Проводка шинопровода
Блок предохранителей в доме	Архитектурные электрические схемы.Схема оптического волокна	Электропроводка
T568a Cat5e	Symbol. Электрическая сеть Брокгауза	Медный проводник
Схема подключения бесшумного телекастера Fender	Symbol. Схема оптического волокна
Схема предохранителей Mustang 2009 года выпуска	Разработанный пример схемы подключения.Схемы переключателей	Проводка системы заземления
700r Схема подключения	Схемы кабелей витой пары. Схема кабелей витой пары	Тройник проводов
96 Jeep Grand Cherokee	Symbol. Архитектурные электрические схемы	Предохранитель электропроводки
2000 Ford F 250 Обрыв электрической схемы	Электросхемы распределительных щитов.Электрическая сеть Брокгауза
Блок предохранителей Mx5 Mk1	Электросхемы распределительных щитов. Электрическая сеть Брокгауза	Электропроводка вилок и розеток
Схема подключения охладителя Walk In, 220 В	Схемы оптического волокна. 3-фазные схемы	Электрический код Схема подключения
2006 Жгут проводов радиоприемника Explorer	Разработанный пример схемы подключения.Электрические схемы источников питания люминесцентных ламп	Электропроводка блока потребителя
99 Схема двигателя Jeep V8	Схемы кабелей витой пары. Разработанный пример схемы подключения	Устройство остаточного тока
Hyundai Elantra Интерьер правый руль	3-фазные схемы. Архитектурные электрические схемы	Трехсторонняя проводка
Блок предохранителей для дома и экстерьера	Электросхемы распределительных щитов.Разработанный пример схемы подключения	Line Splice
2004 Toyota 4runner электрические схемы	Архитектурные электрические схемы. Электрическая сеть Брокгауза	Трехсторонняя проводка
Электрические схемы Coachman	3-фазные схемы. Схема подключения Symbol	Проводка системы заземления
2000 Grand Prix	Схемы переключателей.Электрические схемы источников питания люминесцентных ламп	Проводка шинопровода
	Архитектурные электрические схемы. Разработанный пример схемы подключения	BS 7671 Электропроводка
Схемы проводов сенсорной планки Wii	Схемы переключателей. Схема кабелей витой пары	Подключение многоточечного заземления
2013 Subaru	Схемы оптического волокна.Электрическая сеть Брокгауза	Домашняя электрическая схема
2000 Схема подключения топливного насоса GMC Jimmy	Схемы кабелей витой пары. Схемы переключателей	Электропроводка вилок и розеток
Проводка фар Цвета 2015 Kia Soul	Схемы переключателей. Разработанный пример схемы подключения	Электропроводка распределительного щита
	Symbol. Рубрика: Рубрика:Подключен Навигация по записям « Что нужно чтобы смотреть цифровое телевидение бесплатно: Как бесплатно смотреть 20 цифровых телеканалов в 2019 году Генератор частоты переменного тока: Генератор тока высокой частоты, генератор/источник переменного тока » Читайте также Светодиодная лента 220в подключение: Лента RGB 220V — Устройство, монтаж светодиодной RGB ленты 220В Схема подключения электродвигателя 220 с конденсатором: Схема Подключения Электродвигателя 220 — tokzamer.ru Как от выключателя провести розетку схема подключения: Как подключить розетку от выключателя: можно ли запитать, последствия Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Найти: Рубрики Антенна Настройка Подключение Радиолюбителям Ремонт Ресивер Своими руками Усилитель Установка Разное © 2019 Мир антенн. Все права защищены. Карта сайта

Диммер пoд все нагрузки включая LED 400Вт без подключения нейт.Celiane Legrand 067083

Светорегулятор 3-400Вт без нейтрали (двухпроводной), для всех типов ламп (RLС), 230В, механизм без накладки; Серия Celiane; Производитель Legrand

Особенности модели:

Допустимые нагрузки

Три режима работы:

Монтаж серии Celiane (Legrand)

Рекомендации:

Схема подключения:

Инструкция по монтажу, скачать с сайте Legrand.ru (.pdf)

Технические характеристики:

Коллекция Céliane

Как подключить диммер к светодиодной ленте

Принцип работы диммера

Основные виды диммеров

Поворотные диммеры: описание и принцип работы

Диммеры для управления светодиодными лампами

Особенности диммеров для галогеновых ламп

Диммеры для люминосцентных ламп

Методика подключения диммеров

Характеристики и примерная стоимость диммеров Legrand

Подключение диммера к люстре с двумя группами ламп (двойной преключатель)

Подключение двух и более диммеров к одной нагрузке

Особенности подключения диммера к светодиодным лентам

Допускаемые ошибки при подключении диммеров

Часто задаваемые вопросы

Как подключить диммер самостоятельно

Предназначение

Виды

Видео “Диммер своими руками”

Схема подключения

Монтажные работы

Видео “Регулировка мощности света ламп накаливания”

LumArt : Legrand Valena Life / Valena Allure

Выключатель с диммером: принцип работы и 6 способов подключения

Для чего нужен проходной диммер: принцип работы светорегулятора

Проходной диммер: схема подключения, вариации

Диммер и выключатель в одном корпусе: нюансы установки

Подключение вентилятора через диммер

Как работает выключатель с диммером (видео)

Схема диммера legrand valena – Telegraph

Скачать файл — Схема диммера legrand valena

Диммирование из 2 мест (Legrand) , Вариант схемы. Будет ли работать?

Для чего нужен диммер и как его подключать

Диммер Legrand Valena 600 Вт, слоновая кость

Как подключить диммер – инструкция от А до Я

Legrand: Руководство по установке

LE09453_B-DES-1

Трехпозиционный диммер Legrand Radiant | РЧ диммер Переключатель света

Управление диммируемым светом из двух мест

Об элементах управления радиационным радиочастотным освещением

Начните с прочного фундамента

Темно-бронзовый светодиодный диммер CFL Multi Location Switch Legrand

LEGRAND WATTSTOPPER DCLV2 ИНСТРУКЦИЯ ПО УСТАНОВКЕ Pdf Скачать

Схема подключения диммера Legrand

Scl Iv 153ph Электрическая схема Диммерный переключатель Lutron

Читайте также

Светодиодная лента 220в подключение: Лента RGB 220V — Устройство, монтаж светодиодной RGB ленты 220В

Схема подключения электродвигателя 220 с конденсатором: Схема Подключения Электродвигателя 220 — tokzamer.ru

Как от выключателя провести розетку схема подключения: Как подключить розетку от выключателя: можно ли запитать, последствия

Добавить комментарий Отменить ответ
