Схема подключения электросчетчика и автоматов: типовые схемы и порядок подключения

Как подключить электрический счетчик в частном доме по схеме своими руками

Для каждого домовладельца подключение однофазного счетчика и автоматов – обязательная мера при вселении. Пользоваться электроэнергией и не платить за нее нельзя. Изначально предполагается, что работу выполняет сотрудник энергосбыта, ЖЕУ, управляющей компании. Однако не обязательно быть электриком и тратить деньги за подключение электросчетчика. Все можно сделать самостоятельно. И для этого достаточно воспользоваться рекомендациями, приведенными ниже. Правда, придется придерживаться правил техники безопасности.

Содержание

1. Типовая схема ввода однофазной сети
2. Разграничение ответственности за электроприборы
3. Подключение счетчика и автоматов
4. Установка распределительного щита
5. Необходимость вводного автомата
6. Современные счетчики электроэнергии
7. Автоматические выключатели и УЗО
8. Выводы и полезное видео по теме

Типовая схема ввода однофазной сети

Для подключения электросчетчика это не просто эскиз, где указано, куда какой провод подсоединяется. Придерживаться схемы обязательно. Только так цепь будет безопасной для использования и пригодной для подключения приборов потребления. Однофазная сеть подводится к многоквартирным жилым комплексам, частным домам, дачам, земельным участкам, гаражам и т.д. В качестве защитного оборудования используется УЗО, автоматический выключатель или дифференциальный автомат.

Однако из всех схем подключения однофазного счетчика нужно выбрать ту, которая подходит для конкретного случая. Различия выражаются в следующих факторах:

1. Нет ввода для организации заземления.
2. Не предусмотрен входной автомат перед счетчиком.
3. Отсутствует размыкающий рубильник.
4. Не предусматривается разветвление контуров.
5. Наличие и тип защитного устройства.

Подключение электросчётчика по схеме

Подключение счетчика без автоматов и УЗО является нецелесообразным. Скачек напряжения, перегрузка цепи, короткое замыкание приведет к выходу из строя всех потребителей, запитанных в системе энергоснабжения. Поэтому защита обязательна, тем более, устройства автоматического размыкания стоят недорого.

Разграничение ответственности за электроприборы

Это один из способов модернизации цепи, когда внедряется несколько контуров. В данном случае схема подключения счетчика предполагает наличие общего прибора учета. Однако к каждому ответвлению подсоединяют потребителей различной мощности, а значит, и автоматы должны обладать разными характеристиками. Причем размещать их можно в любом месте, а не обязательно в щитовой или возле электросчетчика. Месторасположение определяет владелец помещения.

Но схема подключения счетчика должна предусматривать возможность беспрепятственного доступа к нему. Инспектор должен в любой момент (по требованию или просьбе) иметь возможность снять показания, установить пломбу, проверить прибор и освидетельствовать. Если для подключения электросчетчика выбрано труднодоступное место, проверяющий может выписать штраф или перевести квартиру на оплату согласно общему тарифу, рассчитываемому по количеству жильцов.

Когда же речь идет о подключении счетчика электроэнергии в неприватизированной, муниципальной квартире, где он стоит на площадке, перенос возможен только с разрешения управляющей компании, ТСЖ, ГСК. За дачу и земельный участок отвечает садоводческое товарищество, в гараже – гаражный кооператив. Все работы в этом случае выполняет электрик, состоящий в штате, или подрядная организация на основании договора. Даже имея свой счетчик, подключение – зона ответственности полномочных органов, отвечающих за энергоподачу.

Часто спрашивают, как подключить электрический счетчик в частном доме? Раньше это можно было сделать в любом помещении, и чаще всего он находился в прихожей, котельной или в кладовой. Сейчас же лучше, если он установлен на стене, чтобы в ходе проверки инспектор мог зафиксировать показания, сверить оплату, установить наличие и размер задолженности. Разрешается устанавливать учетный прибор на любом сооружении. Главное, чтобы был виден ввод – подводящий кабель. А вот рубильник, «пробки» или автомат может стоять в доме.

Подключение счетчика и автоматов

Когда требуется выполнить работы на приватизированной территории, нужно взять схему, изучить рекомендации специалистов и просмотреть видео, где подробно рассказано, как установить электросчетчик. Затем приобретите все необходимое. Убедитесь, что в доме есть инструмет: отвертки, пассатижи. Побеспокойтесь об индивидуальной защите и изоляции. Приобретите диэлектрические перчатки, изоленту. Только после этого приступайте к работе и действуйте согласно пошаговой инструкции.

Установка распределительного щита

Сейчас в продаже есть специальные пластиковые короба с дверцами, предназначенные для подключения счетчика и автоматов, для чего каждая модель имеет определенное количество гнезд. Каждое из них может быть приспособлено для монтажа:

1. Однофазного счетчика.
2. Автоматических выключателей.
3. Клемм, шин, коммутаторов.
4. Устройств бесперебойного питания.
5. Вводного автомата (рубильника).
6. Устройства защитного отключения.
7. Элементов несиловых сетей (ТВ, интернет, телефон).
8. Главного блока управления «умным домом».

В этом случае все устройства будут находиться в одном месте. Короб защитит их от попадания грязи, пыли, вводы, сырости, влаги. Пломбировать ящик не нужно. Но вот после сборки по схеме подключения на электросчетчик на основании поверки ставится пломба. Для этого вызывается мастер из организации, ответственной за предоставления коммунальных услуг и электроснабжения. Главное к тому времени все сделать и проверить. Тогда поверка не займет много времени.

Каждый щит оснащен ДИН-рейкой из прочного пластика или оцинкованного железа. Именно к ней крепится каждый устанавливаемый блок. По типу монтажа щитовые бывают навесными. Для крепежа достаточно пары дюбелей, идущих в комплекте. Ящики скрытого монтажа монтируются в специально предусмотренные ниши в стенах. Предварительно в стеновых панелях делаются отверстия для ввода кабеля и штробируются каналы для прокладки проводки. Подсоединение проводов к приборам – последний этап монтажа, не считая проверки работоспособности.

Необходимость вводного автомата

Договор на предоставление услуг подачи электроэнергии может находиться пункт, обязывающий жильцов установить общий автоматический рубильник на входе. При этом номинал также может быть обговорен в соглашении. Здесь есть одна особенность. Когда он находится на принадлежащей площади, самовольно разрешено обесточивать запитанных потребителей. В противном случае требуется получить официальное разрешение, где указано время, когда его нужно выключить, а затем включить.

Если ситуация такова, лучше включить вводный автомат в схему, чтобы в дальнейшем не приходилось тратить время и деньги на вызов мастера, если подобное станет необходимым. Достаточно открыть дверцу щитовой и перевести рукоять переключателя в положение ВЫКЛ. Значит, следующий раз поменять автоматы или счетчик в квартире своими руками не составит особого труда. И не придется ожидать очереди, уделять время электрику, оплачивать вызов. Да и при необходимости срочного отключения все можно будет сделать, как только появится опасность замыкания, затопления, возгорания.

Современные счетчики электроэнергии

Перед монтажом электросчётчика подумайте, какая из двух доступных модификаций вам необходима – электромеханическая или электронная. Также помните, что учетные приборы классифицируются по классу точности. Данный показатель характеризует максимально доступное отклонение (погрешность) при измерении и фиксировании расхода электроэнергии. Действующее Постановление Правительства от 04 мая 2012 года за номером 442 говорит, что класс точности не может быть ниже 2,0. Второй показатель – максимальная сила тока – не более 60 А.

Однозначный счетчик оснащен четырьмя клеммами для монтажа электропроводки. Стандартное расположение слева направо, если повернуть прибор к себе, предполагает:

1. Приходящую фазу.
2. Отводящую фазу.
3. Входящий ноль.
4. Отходящий нуль.

Перед началом работы обесточьте ввод и вывод. Убедитесь в отсутствии тока в силовых кабелях при помощи тестера или щупа с диодом. Проверяйте фазу и нулевой провод. Только после этого прикрепите прибор к DIN-рейке и подключите проводку согласно схеме.

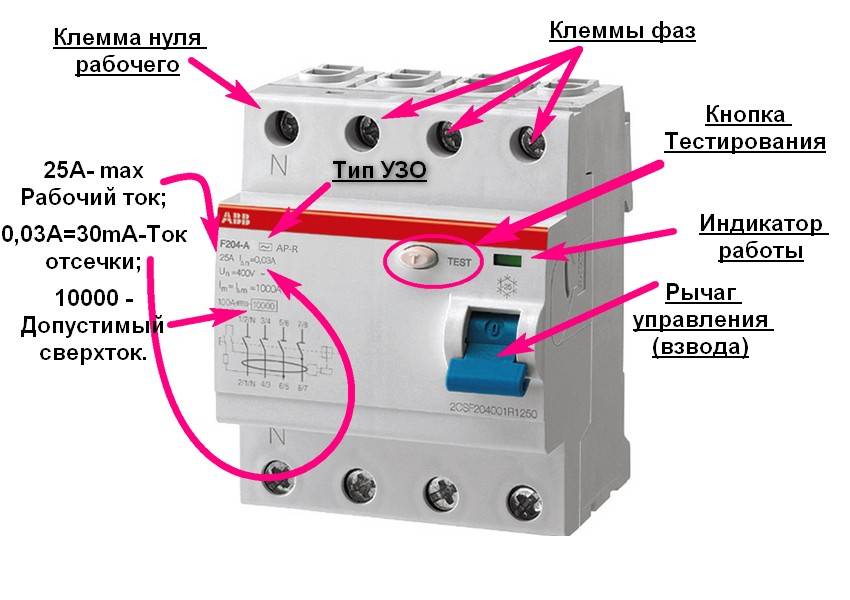

Автоматические выключатели и УЗО

Их также можно установить собственноручно. Для этого пользуйтесь специальными посадочными гнездами, предусмотренными производителем щитового ящика. Требования те же: обесточивание, крепление к рейке, подсоединение подведенных проводов. Также важно придерживать схемы и действовать, не нарушая требований техники безопасности. При подаче электричества все устройства должны находиться в положении «Выключено». Проверяют приборы поочередно. Только после этого активируют все рубильники.

Выводы и полезное видео по теме

Самостоятельное подключение позволяет сэкономить деньги, но предполагает наличие базовых знаний в электрике. Если придерживаться ном безопасности и пользоваться схемой и пошаговой инструкцией, работы не займут много времени. Однако если нет входного рубильника, придется оформлять вызов мастера, чтобы обесточить стояк (подъезд). В остальном видео станет лучший подспорьем для тех, кто все же решит сделать все собственными руками. Но после вызовите инспектора Энергонадзора, чтобы освидетельствовать счетчик и установить пломбу.

Рекомендуем к прочтению — как пользоваться мультиметром.

Схема подключения однофазного электросчетчика к сети

746

Подробная схема подключения электросчетчика, с пошаговыми фотографиями и комментариями профессионалов



Сразу же обращаем Ваше внимание на то, что в отличие от подсоединения трехфазного устройства, с которым могут возникнуть некоторые сложности, тут все просто. Неважно, однотарифный электросчетчик или двухтарифный, электронный или механический, имеет сеть заземление или она старого образца (система TN-C), какой производитель прибора учета электроэнергии. В любом случае конструкция включает в себя 4 клеммы: вводы и выводы фазного проводника, ввод и вывод нуля.

Все что Вам нужно — 2 провода от вводного автомата (фазу и ноль) подсоединить к соответствующим разъемам на приборе учета (как правило, клеммы 1 и 3). Соответственно от 2 и 4 клеммы вывести фазу и ноль к нагрузке. Причем фазный провод идет на автоматические выключатели, расположенные в щитке, а ноль на нулевую шину, откуда уже непосредственно к нагрузке. После электромонтажа можно вызывать представителя Энергосбыта для того, чтобы он выполнил опломбировку электросчетчика.

Что касается производителей, неважно какой у Вас вариант: Нева, Энергомера либо Меркурий. Еще раз повторяем – у каждой модели всего четыре клеммы, которые и нужны для монтажа.

 В сети с заземлением схема подключения однофазного электросчетчика с УЗО и автоматами

Единственное, что нужно отметить — вводной автомат согласно ПУЭ (п. 3.1.18) должен быть двухполюсным, а не два однополюсных. Это нужно, чтобы при срабатывании автоматического выключателя и фаза и ноль были без напряжения.

Однофазный эл счетчик подойдет как для дома, так и для квартиры, не говоря уже о даче. Это связано с тем, что его мощность может достигать 60А, чего с головой хватает при нагрузке на проводку до 10 кВт.

Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

Схема подключения трехфазного электросчетчика к сети

Способы и схемы подключения различных типов трёхфазных электросчётчиков.

Читать

За чей счет производится замена электросчетчика?

Надо ли платить за замену электросчетчика. За чей счет производится замена электросчетчиков, правила и порядок.

Читать

Как заменить электросчетчик по правилам?

Замена электросчетчика в квартире и доме, стоимость услуги. Кто должен устанавливать счетчики на электроэнергию и по какому закону.

Читать

Как правильно выбрать электросчетчик

Какой счетчик электроэнергии лучше поставить в квартире: классификация конструкций по разным признакам, особенности выбораприборов и их установки, расценки на покупку.

Читать

Проводка распределительного щита от счетчика энергии до блока потребителя

Установка электропроводки распределительного щита (однофазное домашнее питание от опоры электросети и счетчика электроэнергии до блока потребителя)

Содержание

Как подключить распределительный щит?

Распределительный щит, также известный как «Щит панели», «Щит переключателей и предохранителей» или «Потребительский блок », представляет собой коробку, установленную в здании, содержащую защитные устройства, такие как автоматический выключатель, предохранители, изолятор, выключатели, УЗО. и MCB и т. д. Электропитание (230 В переменного тока и 120 В переменного тока в США) подключается через вторичную обмотку трансформатора (3, 4-фазная проводная система), однофазный счетчик энергии и MCBS (DP и SP) к вспомогательным цепям. Схемы для защиты всех подключенных электрических устройств и приборов через установку электропроводки.

• Учебное пособие по подключению: подключение распределительного щита с УЗО (однофазное питание от столба электросети и счетчика электроэнергии к потребительскому блоку)

В следующей однофазной электропроводке для домашнего питания мы использовали автоматический выключатель на 63 А (DP), УЗО на 63 А (DP) и различные номинальные автоматические выключатели (SP), такие как 20 А, 16 А, 10 А и т. Д., В соответствии с вашими потребностями.

На приведенном ниже рисунке показана установка однофазного электроснабжения дома и подключение распределительного щита. Вы можете увидеть однофазное электропитание (230 В переменного тока и 120 В переменного тока для США), т. е. линию (красный) и нейтраль (черный) передача однофазного питания от вторичной обмотки трансформатора и опоры электросети (3-фазная, 4-проводная (звездная) система) к однофазному счетчику энергии.

Связанные руководства по электромонтажу:

• Различные типы систем электропроводки и методы электромонтажа
• Как подключить переключатели параллельно?

Провода под напряжением и нейтрали идут к главному двухполюсному выключателю. Затем MCB под напряжением от DP подключается к сегменту общей шины для MCBS, который напрямую подключается к однополюсному автоматическому выключателю. Отходящие ИП МЦБС подключаются к подцепям, оконечным подцепям и электрическим устройствам и приборам.

• Запись по теме: Как подключить и установить переносной генератор к домашней системе электроснабжения (3 метода)

Нейтраль от главного DP MCB подключается к нейтральному звену, а отходящие провода подключаются к подцепям, оконечным подцепям и электроприборам. Имейте в виду, что все электрические устройства и приборы должны быть подключены к заземлению для обеспечения безопасности, которое напрямую подключено к заземляющему электроду и пластине заземления для надлежащего заземления и заземления.

Ниже приведена схема подключения распределительного щита, однофазного электропитания от электрического столба и счетчика электроэнергии к главному распределительному щиту (без УЗО = устройства защитного отключения).

Щелкните изображение, чтобы увеличить его

Проводка распределительного щита (однофазное питание от опоры электросети и счетчика энергии к потребительскому блоку

Хотя мы уже обсуждали распределительный щит, типы распределительных щитов, такие как главный распределительный щит (MDB), дополнительный Распределительный щит (SDB), оконечный распределительный щит (FDB), подцепи и заключительные подцепи в предыдущем посте, поэтому мы обсудим только основные электропроводные аксессуары, используемые в этой базовой установке главного распределительного щита однофазного домашнего питания. 0003

Требования к проводке однофазного распределительного щита

• DP = двухполюсный MCB (главный изолятор или главный выключатель).
• SP = однополюсный автоматический выключатель (автоматические выключатели и предохранители).
• MCB и CB = миниатюрный автоматический выключатель и автоматический выключатель.

Сопутствующее руководство по электромонтажу: Как подключить трехфазный счетчик электроэнергии кВтч?

DP = двухполюсный MCB (главный выключатель)

Это позволяет вам включать и выключать подачу электроэнергии в ваш дом, так как это основной рабочий переключатель для контроля и управления потоком электроэнергии в системе электропроводки. С помощью главного выключателя вы сможете немедленно отключить подачу электроэнергии в доме в случае чрезвычайной ситуации, например, при поражении электрическим током, возгорании, коротком замыкании или во время работы на главной плате для устранения неполадок или технического обслуживания системы.

Несколько главных выключателей и щитов предохранителей могут использоваться в случае нескольких блоков питания, т. е. для разных этажей и т. д.

• Связанное руководство по электромонтажу: Схема электропроводки на лестнице – Как управлять лампой из 2-х мест с помощью 2-позиционных переключателей?

(CB) Автоматические выключатели (SP)

Автоматический выключатель – это устройство, которое отключает цепь от источника питания при нештатной ситуации и делает цепь в нормальных условиях аналогичной плавкому предохранителю. Это автоматические защитные устройства в главном распределительном щите или блоке предохранителей, отключающие цепь при обнаружении неисправности. размер предохранителя и автоматического выключателя аналогичен, но использование автоматического выключателя вместо предохранителя имеет смысл из-за автоматической работы. Кроме того, вы можете сбросить его снова, если он когда-либо сработает.

Схема электрической проводки однофазного распределительного щита 230 В, 63 А (потребитель) для блоков переменного тока, освещения и радиальных цепей 13 А

Вы также можете ознакомиться с соответствующими руководствами по установке электрической проводки, приведенными ниже.

• Установка однофазной электропроводки в многоэтажном здании
• Установка трехфазной электропроводки в многоэтажном здании
• Установка трехфазной электропроводки в доме
• Подключение распределительного щита с помощью УЗО (устройства защитного отключения) – однофазное домашнее питание
• Схемы и руководства по монтажу базовой электрической проводки Homr

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Как подключить коробку выключателя к счетчику

Хотите знать, как подключить коробку выключателя к счетчику? Для этого вам нужно быть сертифицированным электриком и пройти техосмотр.

В целом, Коробка выключателя подключена от нагрузки к клеммам базы счетчика с одним нейтральным соединением и горячими соединениями. Это соответствует выступам на главном выключателе панели. Заземляющий провод выполняется отдельно и обычно не является частью основного соединения счетчика с панелью.

Как подключить блок выключателя к счетчику

Вы, наверное, спрашивали себя: «Как подключить блок выключателя к счетчику?» Вы не одиноки, но это не так просто, как вы думаете. Чтобы успешно подключить блок выключателя от вашего счетчика, вы должны знать, где находится источник питания и какое у него напряжение. В большинстве случаев это будет основная панель сервисного выключателя. Затем проденьте каждый провод из каждой цепи в центр нагрузки, совместив его с соответствующим держателем на соответствующей розетке. Это самый важный шаг, потому что вы должны убедиться, что каждый выключатель установлен правильно, прежде чем включать его.

Независимо от того, как вы это сделаете, вам нужно отключить главный выключатель, чтобы сделать это. Затем отключите главный выключатель. Затем вы должны прикрепить щупы вольтметра к шине заземления и одному из винтов на коробке выключателя. Если вы не видите напряжения на вольтметре, это означает, что главный выключатель отключен. Прежде чем сделать это, обязательно выключите главный выключатель, чтобы избежать травм от проводов под напряжением.

Сначала отключите электропитание от счетчика. Вам необходимо отключить выключатель от главного выключателя. Как только вы это сделаете, подключите заземляющий провод от счетчика к шине заземления коробки выключателя. Если вышеупомянутых шагов недостаточно, вы также можете использовать отвертку. Отвертки необходимы для крепления медного провода заземления к обоим компонентам. Вы также можете использовать резиновый молоток для установки внешней опоры заземления и заземляющего провода от панелей.

Как подключить проводку к блоку выключателя

Первым шагом в подключении нового блока выключателя является подключение вольтметра. Для этого найдите главный выключатель и выключите его. Затем прикрепите щупы вольтметра к шине заземления и одному из винтов на прерывателе. Убедитесь, что вы не касаетесь проводов под напряжением. Если вольтметр не показывает напряжения, выключите главный выключатель и отключите электричество во всем доме.

Далее вам понадобится отвертка с достаточно большой головкой. Эта отвертка будет подходящей для типа винтов на коробке выключателя. Используйте отвертку с плоской головкой, чтобы можно было завинтить коробку выключателя. Чтобы обеспечить плотное соединение, подложите провод под счетчик с помощью плоскогубцев и гаечного ключа.

Если счетчик помечен меткой на счетчике, безопасно прокладывать U-кабель 4/0 SE на 200 А от выключателя к панели. Также можно проложить кабель от разделителя к выключателю. Этот кабель изолирован и должен быть защищен от поражения электрическим током. Затем вы можете начать свой проект проводки. Перед началом процесса не забудьте следовать всем правилам техники безопасности.

Как подключить распределительную коробку

Для подключения распределительной коробки вам потребуются четырехжильные медные провода. Эти кабели идут от вашего главного выключателя к счетчику и называются горячими проводами. Это тот же тип проводов, по которым электричество переносится от источника к назначенному месту назначения. Вам нужно будет подключить положительный и отрицательный провода к соответствующим клеммам. Следующим шагом является присоединение хомута к токопроводящим кабелям и затяжка гаечного замка.

Вам понадобится отвертка и мультиметр. Если у вас есть вольтметр, обязательно подключите его к шине заземления или к винту коробки выключателя. Если у вас нет вольтметра, вы можете использовать мультиметр, чтобы найти напряжение. Если вольтметр не показывает напряжения, главный выключатель выключен. Вы всегда должны выключать главный выключатель во избежание несчастных случаев, связанных с электрическим током.

Как только вы научитесь подключать распределительные коробки, вы сможете добавлять новые приборы и розетки, не беспокоясь о перебоях в подаче электроэнергии. Вы также можете вызвать квалифицированного электрика для установки нового электрощита. Если вы не чувствуете себя уверенно, выполняя эту работу самостоятельно, вы также можете нанять электрика для установки. Кроме того, вы можете воспользоваться помощью Home Depot, которая предлагает установку электрических панелей.

Какой провод идет от счетчика к панели?

Электропитание от счетчика обеспечивается автоматическим выключателем. Выключатель находится возле служебного входа в здание. Выключатель подключается к главному щиту через две горячие линии. Нейтральная шина получает электрический ток от счетчика после выхода из коробки кольцевого выключателя. Три черных многожильных провода в кольцевом измерителе называются проводами горячего питания.

Электросчетчик — это устройство, которое контролирует текущее потребление электроэнергии. Он принадлежит энергетической компании, которая контролирует электроэнергию, подаваемую в ваш дом. Если вы хотите внести какие-либо изменения в электропроводку в вашем доме, вы должны связаться с энергетической компанией, и они сделают эту работу за вас. Однако знание того, как подключена электрическая сеть, может помочь вам избежать дорогостоящих ошибок. Существует несколько способов устранения неполадок в электрической цепи.

Тип используемой проводки определяется расстоянием от счетчика до электрощита. Медные провода самые дорогие. Алюминиевая проволока стоит от 1,50 до 5 долларов за фут и менее стабильна. Медная проволока намного прочнее и не подвержена коррозии. Перед началом проекта проверьте местные электротехнические нормы и правила. И не забудьте также выключить главный выключатель. Вы должны защитить себя от скачков напряжения.

Что такое код для электрической панели?

Если вы планируете установить новый электрический щит, вы должны знать кодовые требования к расположению щита. Электрическая панель должна быть не менее шести футов в высоту и недоступна для среднего взрослого человека. Он также должен находиться на расстоянии не менее двух метров от легковоспламеняющихся материалов с зазором в три фута от верхней части выключателя до пола. Есть некоторые исключения из этого правила, такие как промышленные объекты и многоквартирные дома.

Помимо правильного расположения панели, следует также учитывать расположение электрических розеток и автоматического выключателя. Идеальное место для электрического щита – доступное и безопасное место. Он не должен располагаться в тесном месте или где кто-то может споткнуться о него. Например, подвал или гараж — не лучший выбор для электрощита. Дверцу шкатулки можно покрасить в тон остального декора.

Расположение электрического щита должно быть безопасным и доступным. Его нельзя размещать в тесном или влажном месте. Он должен находиться в легкодоступном месте. Например, если в доме нет подвала или гаража, может возникнуть необходимость установить распределительную коробку в основном доме. Если вы решили разместить электрический щиток в основном доме, обязательно покрасьте дверь, чтобы она соответствовала декору остальной части дома.

Как заземлить коробку счетчика

При установке нового электросчетчика важно заземлить коробку счетчика. Стандартная коробка бытового ваттметра имеет нейтральную шину и две горячие шины. У каждого есть наконечник для подключения проводов, а центральная нейтральная шина также содержит заземляющий провод. Он должен быть соединен с центральной нейтральной шиной, и заземляющий провод будет виден, если вы не вынете метрический механизм.

Заземляющий провод подключен к большой служебной земле. Этот заземляющий провод является отдельным проводом от нулевой шины. Провод выходит на главный щиток, а заземляющий наконечник находится внутри коробки счетчика. Нейтральный стержень также может иметь большое служебное заземление. При установке нового счетчика электроэнергии необходимо соединить три провода с нулевой шиной с помощью соединительного винта.

Сам счетчик подключается к проводнику заземляющего электрода (GEC) через главную панель. Затем провода подключаются к заземляющим стержням и нейтральному стержню. Нейтральная полоса также должна иметь отдельную полосу заземления. Большой служебный заземляющий провод должен подключаться к основному наконечнику нейтральной шины, а малый рабочий заземляющий провод должен подключаться к основному наконечнику нейтрали.

Куда идет заземляющий провод в счетчике?

Очень часто возникает вопрос, куда идет заземляющий провод в счетчике. Есть три многожильных провода большого сечения, которые входят в коробку счетчика от металлической мачты или подземных коммуникаций. Эти провода подключаются к клеммам нагрузки шин, расположенных в нижней части основания счетчика. Наконечник заземления расположен внутри метрического держателя. Внутри цилиндра находится выключатель, отключающий электричество в случае возникновения проблем с электричеством.

Что касается заземления, провод заземления идет к нулевой шине в щитке счетчика. Нейтральный провод подключается к заземляющей шине, а заземленная розетка счетчика подключается к горячей шине. Используя инструмент для зачистки проводов, отрежьте один дюйм нейтрального провода и наденьте его на заземляющую шину. Как только заземляющий провод будет на месте, вы можете затянуть счетчик.

Заземляющий провод всегда должен подключаться первым. В коробке счетчика вы найдете панель с заземляющей шиной и коробку выключателя с заземляющей шиной. Коробка выключателя имеет ряд винтов, и заземляющий провод следует надевать на них с осторожностью. Счетчик должен находиться на расстоянии 15 футов от заземляющей шины. Нейтральный провод следует обрезать до одного дюйма.

Почему нейтраль и земля соединены вместе?

При подключении электрического устройства к сети необходимо убедиться, что нейтраль и заземление соединены. Это связано с тем, что нейтральная линия может быть подключена к грязному питанию. Когда это произойдет, вас ударит током и сработает автоматический выключатель. Однако, когда они связаны вместе, цепь уравновешивается. Земля и нейтраль соединены друг с другом, поэтому нет опасности перегрузки устройства. Если вы обнаружите, что ваши устройства не заземлены, вам следует позвонить местному электрику и сообщить о проблеме.

Для защиты вашего электрооборудования важно помнить, что нейтральный проводник является обратным путем для электрической энергии. Электроны от источника будут течь к нагрузке, а затем вернуться к источнику по нейтральному проводу. Это причина того, что нейтраль и земля связаны вместе. Во время скачков напряжения нейтральный проводник должен принимать силовую нагрузку от субпанели и передавать ее на главную панель. Это означает, что земля может представлять опасность для вашего дома.

Почему нейтраль и земля соединены вместе? Поскольку они должны вернуться к своему источнику, безопасно соединить их друг с другом. Когда есть скачок мощности, нейтраль и земля предназначены для возврата мощности к источнику. При неправильном подключении этих двух проводов можно получить удар током от короткого замыкания. Вот почему лучше всего держать нейтраль и землю отдельно.

Заземление сервисной панели на 200 А

Заземление сервисной панели на 200 А — простой процесс. Это делается путем подключения провода, называемого проводом заземления, к шине заземления на сервисной панели. Этот заземляющий стержень расположен под сервисной панелью, примерно на 8 футов ниже уровня земли. Заземляющий стержень закапывается примерно на три-четыре дюйма ниже поверхности. Первичный проводник должен быть изготовлен из меди или алюминия.
