Схема Подключения Розетки Фаркопа — tokzamer.ru

ИГОРЬ

Европейская и отечественная разводка

Типы соединительных разъемов

Помните, что отсутствие габаритных огней, неправильная работа ламп поворотов и стоп фонарей может не только стать причиной наложения штрафа, но и вызвать аварийную ситуацию. Это означает что проводка, идущая с разъема, подключается к проводам задних световых элементов.

Нашел один выход белого под изоляцией для крепления «на корпус» прицепа.

Спасибо за информацию, мы не сталкивались с подобной проблемой, но будем иметь в виду. Также потребуется соединение нескольких проводов, которые идут на массу, фару заднего хода, если такая есть.

Рассмотрим отличия натуральных изделий от искусственных, а также лучшие модели накидок. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность. Проблема в том, что он постоянно горит? Светлана Купи Прицеп

Какие нужны материалы для установки розетки? Задача усложняется в том случае, если таких готовых соединений нет. Об этом читайте в данной статье. После того как вы подключили прицеп и проверили что все системы работают нормально, а огни горят, не забудьте защитить внутренние элементы от влаги.

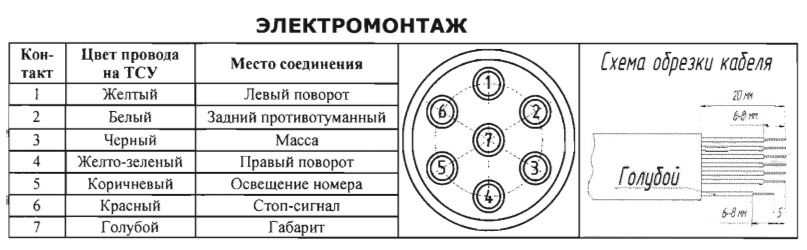

Распиновка 7 пиновой розетки


Только после этого выполняется подключение розетки прицепа. Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам. Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема — существуют переходники, как для подключения 7-контактного штеккера прицепа к контактной розетке, так и наоборот.

Рассмотрим отличия натуральных изделий от искусственных, а также лучшие модели накидок. Если вы не хотите покупать блок согласования, то можно воспользоваться маленькой хитростью — использовать реле. Дмитрий Когда он определит, что она потребляет больше тока, то выдаст сообщение об ошибке. Остановимся детально на семипиновом евроразъеме, применяемом отечественными автомобилистами.

Подключаем розетку фаркопа к машине

ИГОРЬ Андрей

Всего должно быть задействовано 11 жил проводов. Не стоит пренебрегать подключением электрики автомобильного прицепа.

Схема подключения фаркопа 7 контактов поможет на автомобиле выполнить подключение розетки. Лучше всего иметь ее на бумажном носителе. Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.

Идеальный вариант — провод, в котором каждая жила имеет сечение минимум 1,5 кв. Источник: 2shemi. Если распиновка фаркопа не соответствует прицепу допустим, вы планируете эксплуатировать отечественный прицеп, подключив его к иномарке, или наоборот , то достаточно только приобрести адаптер и произвести подключение по описанной выше схеме. Контакты соединяются при помощи схемы распиновки.

Читайте дополнительно: Прокладка электрокабеля в земле нормативы

Способы подключения розетки фаркопа

При этом наугад осуществлять поиск не рекомендуется. Решить проблему можно с помощью специального устройства — блока согласования, он включается между шиной управления и элетропроводкой прицепа распайка шины указана в руководстве.

Для обеспечения надежности соединения необходимо приобрести специальные клеммы, изоленту и термоусадочную трубку. При наличии соответствующей подготовки можно попытаться выполнить подключение своими силами. Стоит ли покупать меховые чехлы на сиденья автомобиля 25 февраля Автотехника Меховые чехлы обладают массой достоинств.

Соединительные клипсы Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. На прицепах отечественного производства, как правило, применяется разъем 7-pin, поэтому вместе с фаркопом резонно приобретать и соответствующую розетку с семью контактами. Штатное подключение У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. Вторым вопросом является проверка системы управления электрооборудованием.

Схема подключения фаркопа автомобиля к прицепу

Полезная информация

0

Время прочтения:

Наличие тягового сцепного устройства (ТСУ) в автомобиле, позволяет транспортировать грузы с помощью прицепа. Однако мало просто приобрести и установить наиболее подходящий для вашей машины фаркоп, его нужно также подключить. Дело в том, что для безопасной эксплуатации прицепа, на нем обязательно должны работать сигнальные огни, позволяющие другим участникам дорожного движения ориентироваться в ваших действиях.

Подключение электрики фаркопа своими руками можно произвести без лишних затрат и специализированных инструментов. Достаточно лишь разобраться в типе разводки и приобрести соответствующий переходник, если он потребуется.

Содержание статьи

  • Европейская и отечественная разводка
  • Подключаем розетку фаркопа к машине
    • Вариант 1
    • Вариант 2
  • В заключении

Европейская и отечественная разводка

На самом ТСУ под защитной крышкой расположена особая площадка — розетка фаркопа. Схема ее подключения зависит от количества контактов. Обычно на отечественных авто используются розетки на 7 контактов, а 13-контактные изделия больше характерны иномаркам из Европы и США (американские выпускаются также с 7-контактными розетками). По большому счету распиновка разъема фаркопа отличается только наличием дополнительных пинов для активации электрической начинки, которая устанавливается не в обычных прицепах, а в полноценных домах-прицепах. Если же речь идет о стандартном устройстве для перевозки вещей, то для него больше подойдет разъем фаркопа, распиновка которого будет соответствовать 7 элементам.

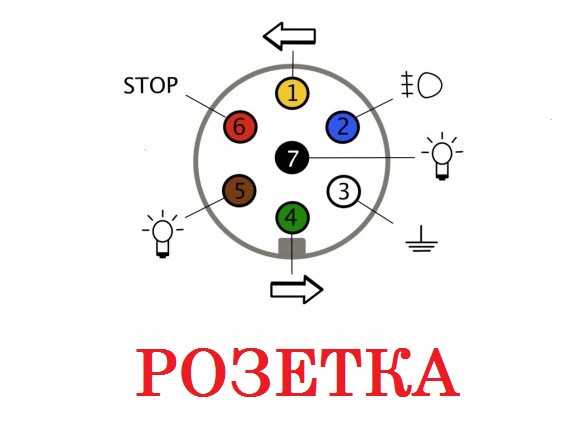

Рассмотрим вариант европейской разводки, где:

Подключение проводки фаркопа производится также и по отечественной схеме:

  • Левый поворотник (желтый).
  • Противотуманка (голубой).
  • «Земля».
  • Правый поворотник (зеленый).
  • Свободный.
  • Стоп-сигналы (коричневый).
  • Габаритные огни (черный).

Если распиновка фаркопа не соответствует прицепу (допустим, вы планируете эксплуатировать отечественный прицеп, подключив его к иномарке, или наоборот), то достаточно только приобрести адаптер и произвести подключение по описанной выше схеме.

Пришло время перейти к практическим рекомендациям, касающимся того, как подключить розетку фаркопа к автомобилю самостоятельно.

Подключаем розетку фаркопа к машине

Перед тем, как произвести подключение розетки фаркопа к автомобилю, необходимо удостовериться, что ее корпус, крышка и заглушка герметичны.

Для этого облейте эту деталь водой и посмотрите, будут ли протечки. Если конструкция не герметична, то слабые места нужно будет обработать силиконом, после завершающего этапа монтажа фаркопа.

Сама розетка подключается двумя способами:

  • Стандартным. В этом случае не предполагается никаких изменений электрической системы автомобиля. Если прицеп и ТСУ обладают соответствующими разъемами, то схемы для такого подключения не потребуется – достаточно всего лишь вставить розетку в гнездо.
  • Универсальным. В случае, когда речь идет не о штатном оборудовании, а о приобретенном дополнительно фаркопе или прицепе, то чаще всего требуется более сложное подключение.

Если со стандартным вариантом все понятно, то подключить фаркоп к проводке автомобиля универсальным методом можно двумя вариантами.

Вариант 1

Данный метод подходит для тех ситуаций, когда в автомобиле отсутствует современный блок управления, что делает возможным подключить провода напрямую к электро-цепи. Это означает что проводка, идущая с разъема, подключается к проводам задних световых элементов.

Для этого, сперва, необходимо обратиться к схеме подключения розетки прицепа, которую можно найти в сопроводительных документах и инструкциях. Далее, производится подключение самой розетки в области, где располагается колодка жгута заднего фонаря машины. Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек.

Полезно! При этом у вас должен быть лишний провод для второго поворотника.

Для того чтобы подключить розетку таким образом вы можете использовать обжимные клипсы или просто снять изоляцию с проводов, соединить их и закрепить посредством пайки. Также стоит учитывать, что для того, чтобы все подключить правильно, лучше вооружиться схемой электропроводки машины.

Вариант 2

Если же вы являетесь владельцем современной иномарки, то, скорее всего в ней установлена непростая электронная начинка, которая не позволит подключить прицеп первым методом. Дело в том, что установленный блок управления постоянно контролирует оптику, расположенную в задней части автомобиля. Как только в этой области начнется большее потребление тока – это будет воспринято системой как ошибка.

Чтобы избежать подобной проблемы используется дополнительный элемент, который называется блоком согласования. Этот прибор подключают к штатной электрике автомобиля, и он становится своего рода посредником, позволяющим беспрепятственно передавать сигнал на световые элементы прицепа.

Полезно! Блок управления элементарно не будет «видеть» дополнительный и элемент, соответственно никаких сообщений об ошибках водитель не получит.

Если вы не хотите покупать блок согласования, то можно воспользоваться маленькой хитростью – использовать реле. Оно, по большому счету, будет выполнять функцию управляющего элемента, подающего напряжение на габаритные огни прицепа. Также реле можно установить и для стоп-сигналов и противотуманок (если таковые установлены).

После того как вы подключили прицеп и проверили что все системы работают нормально, а огни горят, не забудьте защитить внутренние элементы от влаги. Для «брешей» используется силикон, а для защиты контактов от окисления их рекомендуется обработать графитовой смазкой.

В заключении

При подключении фаркопа, важно соответствовать схемам, чтобы все элементы работали правильно. Если вы сомневаетесь в своих силах, то лучше не рисковать и обратиться к специалистам, которые за небольшую плату сделают все согласно всем требованиям.

Информация о фаркопе – электрические схемы фаркопа

Специалисты по установке

Расчетное время. 1960

Фаркопы и тягово-сцепное устройство – специализированная служба по установке

Автомобили, фургоны и легкие коммерческие автомобили

    org/» typeof=»BreadcrumbList»>
  • Дом
  • Фаркопы
  • Схемы подключения электрики фаркопа

Стандартная розетка 12N

Электрические комплекты 12N (гнездо с черной крышкой) используются для включения стандартных фонарей в задней части прицепов и т. д. Для некоторых новых автомобилей с мультиплексной проводкой может потребоваться дополнительный комплект обходного реле (дополнительную информацию см. в разделе «Реле»).

Розетка 12S для каравана

Электрические комплекты 12S (розетка с серой крышкой) используются в основном для управления внутренними приборами в туристическом караване, т. е. для работы 12-вольтового холодильника каравана, зарядки аккумуляторной батареи для отдыха и подачи постоянного напряжения 12 В в караван. . В тягач также будет установлено раздельное реле заряда, чтобы защитить автомобильный аккумулятор от разрядки (дополнительную информацию см. в разделе «Реле»).


13-контактная розетка

Это электрическое соединение континентального типа. Электропроводка 12N и 12S содержится в розетке с 13 контактами, а не с 7.

Эта розетка используется в континентальной Европе, и с 2008 года все караваны, произведенные в Европе, будут подключаться с 13-контактными вилками. В течение следующих нескольких лет она также станет стандартной в Великобритании и Ирландии для новых прицепов, караванов и т. д.

Вы можете использовать эту розетку с 7-контактными вилками для Великобритании, которые есть на всех британских прицепах и караванах, но вам необходимо использовать переходник. который разделит 13-контактную электрику на две 7-контактные розетки или одну 7-контактную розетку в зависимости от того, что вы буксируете.

Если вы хотите управлять внутренними приборами туристического каравана, например, эксплуатировать 12-вольтовый холодильник каравана или заряжать аккумулятор для отдыха, то в тягач также необходимо установить раздельное реле заряда, чтобы защитить аккумулятор автомобиля от разрядки (см. раздел «Реле» Чтобы получить больше информации).

Универсальное реле байпаса

Реле байпаса останавливают систему контроля освещения автомобиля, устанавливая сигнальную лампу на приборную панель, чтобы предположить, что одна или несколько ламп перегорели, в то время как на самом деле фонари прицепа отбирают небольшое количество электроэнергии. Текущий.

Реле обхода также используются при подключении к системам CANBUS для предотвращения выхода из строя любого электронного компонента.

Универсальные обходные реле не взаимодействуют с ТСП и не отключают датчики реверса.

Многие автомобили посылают сложные или модулированные сигналы питания для включения задних фонарей, поэтому заставить буксирное реле работать правильно не так просто. Реле интеллектуального байпаса имеет контроллер, который измеряет сигналы от систем освещения автомобиля по точным критериям, чтобы определить, какие фары прицепа должны быть включены.

Каждый раз правильно переключается. Никакой болтовни, никаких тусклых огней, просто включается и выключается, как и должно быть. Следующие два примера распространены в автомобилях.

а. Когда автомобиль использует модулированную подачу питания, чтобы заставить одну лампу накаливания выполнять функции разных ламп (например, стоп-сигнала и заднего фонаря), реле интерпретирует модулированные сигналы и включает правильные фонари прицепа.

б. Когда автомобиль «меняет местами» лампочки в случае отказа одной из них, реле снова интерпретирует правильно и поддерживает правильное освещение прицепа.

Добавленная стоимость:

  • Контролирует мигалки прицепа со встроенным звуковым выходом и клеммными выходами для удаленного звукового сигнала или сигнальной лампы.
  • Полностью прозрачный: автомобиль его не распознает. Это не вызовет предупреждений о неисправности лампы.
  • Полностью защищен от «шипов» и других опасностей
  • Защищено: стенды грубой обработки, случайные реверсы тока и т.
    д.
  • Готовность к будущему: новые автомобильные сценарии будут быстро реализованы.
  • Работает на любой машине, сложной или нет.

Раздельное реле зарядки каравана

Защита аккумуляторной батареи транспортного средства

Если автомобиль буксирует караван, а караван оснащен 12-вольтовым холодильником или вспомогательной батареей, или и тем, и другим, необходимо обеспечить соединение между караваном и тягачом транспортное средство для подачи питания на них.

При наличии такого соединения рекомендуется защитить собственную аккумуляторную батарею автомобиля от случайного разряда холодильной и вспомогательной аккумуляторной батареей.

Обычным способом обеспечения этой защиты является установка подходящего реле или пары реле, которые отключают соединения, когда генератор автомобиля не работает.

Такие реле, часто называемые «раздельной зарядкой», «комбинированными» или «комбинированными» реле, обычно переключаются подключением к генератору переменного тока или к какому-либо подходящему источнику, переключаемому зажиганием.

Крайне важно, чтобы любая такая релейная система работала надежно, отказоустойчива, обеспечивала полную защиту батареи и, по возможности, вспомогательной батареи.

Комбинированное реле с автоматическим переключением от Ryder Towing делает установку этих реле намного проще и безопаснее, особенно в контексте сложной электроники в современных автомобилях, и отвечает всем основным критериям, описанным выше.

Эти устройства избавляют от необходимости находить ток сигнала от генератора или зажигания для переключения реле.

ПОЧЕМУ МЫ НЕ ПРОДАЕМ ЭТОТ ПРОДУКТ ОНЛАЙН

Несмотря на то, что мы пытаемся разместить на нашем сайте как можно больше полезной и точной информации обо всех наших продуктах, практически невозможно отобразить все дополнительные знания, которые были собраны за 60 лет мы работаем.

Во всем ассортименте нашей продукции можно выбрать различные варианты, что делает онлайн-покупку менее простой. Таким образом, покупая в Интернете, как вы можете быть уверены, что выбранный продукт является лучшим вариантом для вас.

Мы предпочли бы иметь возможность обсудить с вами ваши требования и сделать так, чтобы вы приобрели правильное решение с первого раза.

Если у вас есть представление о том, что вы хотите, но вы не уверены на 100% после просмотра веб-сайта, не стесняйтесь обращаться к нам по телефону, электронной почте или заглянуть.

Компания Malcolm’s обладает обширным опытом работы в нишевом бизнесе и готова помочь вам в покупке фаркопов, багажников на крышу фургона и аксессуаров, аксессуаров для полноприводных автомобилей и креплений для велосипедов.

Свяжитесь с нами сегодня для получения экспертной консультации, ценообразования, организации доставки или сбора и вариантов оплаты.

Схема подключения тягово-сцепного устройства прицепа для буксировки

Схема подключения тягово-сцепного устройства прицепа для буксировки

  • Дом
  • Поиск
  • Политика конфиденциальности
  • Свяжитесь с нами
  • Ссылки

2-проводная система задних фонарей для буксировки

  • Буксировщик или буксируемый автомобиль имеют одинаковые лампы для освещения стоп-сигналов и сигналов поворота.
  • Некоторые автомобили имеют отдельную лампу для стоп-сигналов, но также могут иметь комбинированная лампочка для поворота и остановки.

3-проводная система задних фонарей

Примечание: необходимо преобразовать в 2-полосный с преобразователем заднего фонаря.

  • Тягач или буксируемый автомобиль с желтыми указателями поворота, отдельные.
  • Имеет отдельные лампочки для освещения стоп-сигналов и поворотников (обе красные).

Базовый 2-проводной буксирный автомобиль (грузовик / дом на колесах) К 2-проводному буксируемому автомобилю (автомобиль)

Дополнительная проводка номерного знака

Примечания по установке: Установите диоды как можно ближе к задним фонарям. Использовать провод калибра не менее 14, идущий от передней части буксируемого транспортного средства к задней части диодные соединения. Используйте диэлектрическую смазку для защиты электрических соединений. от коррозии. Закройте провода/разъемы какой-либо формой кабелепровода для защиты от короткого замыкания. Используйте стяжки или хомуты, чтобы закрепить жгут на автомобиле. Делать не подсоединяйте жгут проводов близко к движущимся частям или выхлопной трубе двигателя. Автомобиль Исключения: Жгут проводов задних фонарей на Ford Freestar с 2005 по 2007 г. и Mercury Monterey с 2005 по 2007 г. 2007 нельзя резать. Также проблемы могут возникнуть с автомобилями, оснащенными лампой вне модулей. Диоды пропускают ток только в одну сторону.

Электрические схемы прицепа

Преобразователи задних фонарей

Жгут проводов прицепа для конкретного автомобиля по марке, модель и год.

Соединители Multi-Tow



Уход за автомобилем / техническое обслуживание Управление грузами Автоэлектрика 12 вольт Безопасность и безопасность
Газовые и дизельные характеристики Аксессуары для салона автомобиля Автомобильное освещение Зеркала
Внешние аксессуары Пневматическая подвеска и шасси Принадлежности для буксировки Чехлы для кузова грузовика

Главная | Советы по обслуживанию | Ссылки для автомобилей и грузовиков | Политика конфиденциальности | Свяжитесь с нами

AccessConnect.
