Фотореле (датчик освещенности) для уличного освещения. Назначение и схема подключения.

Одним из удобных устройств изобретенным людьми, является фотореле для уличного освещения. Также его называют датчик уличного освещения, автомат освещения и т.д.

Его предназначение заключается в том, чтобы при наступлении сумерек или темноты включать освещение в автоматическом режиме. Уровень освещения определяется благодаря работе потенциометра, фотореле с достаточной точностью определяет момент включения и отключения световых приборов. Благодаря регулятору освещенности, расположенному на корпусе устройства оператор сам может производить регулировку диапазона срабатывания прибора. Функция автоматического включения-выключения фотореле позволяет экономить электроэнергию.

Назначение:

Для автоматического включения и отключения освещения в зависимости от уровня освещенности в однофазных электрических сетях переменного тока напряжением 230В и частотой 50Гц.

Применение:

Управление уличным освещением: включение/отключение освещения дорог, фонарей, автостоянок, остановочных пунктов, парков, садов, аллей, световой рекламы, коттеджей и др.;

Управление внутренним освещением: включение/отключение освещения витрин, офисных центров, производственных территорий, подъездов и др.

Материалы:

Корпус фотореле выполнен из не поддерживающего горение пластика.

Конструкция:

В качестве коммутирующего нагрузку элемента использовано электромеханическое реле;

В исполнениях ФРЛ-02, ФРЛ-03 имеется возможность регулировки порога срабатывания в зависимости от уровня освещенности от 5 до 50 Лк;

Монтаж к стене осуществляется при помощи крепежного уголка, входящего в комплектацию.

Преимущества:

Экономит электроэнергию;

Автоматизирует процесс управления освещением;

Создает комфорт.

Рассмотрим устройство и схему подключения фотореле для уличного освещения на примере марок ФР-601, ФР-602, Delux YCC 1006, подобные реле других производителей имеют такую же схему включения в нагрузку.

Принцип работы фотореле для уличного освещения таков: при низком уровне освещенности происходит замыкание контактов реле, в результате чего включается освещение. На рассвете, когда увеличивается уровень освещенности, контакты размыкаются, вследствие чего происходит выключение осветительных приборов.

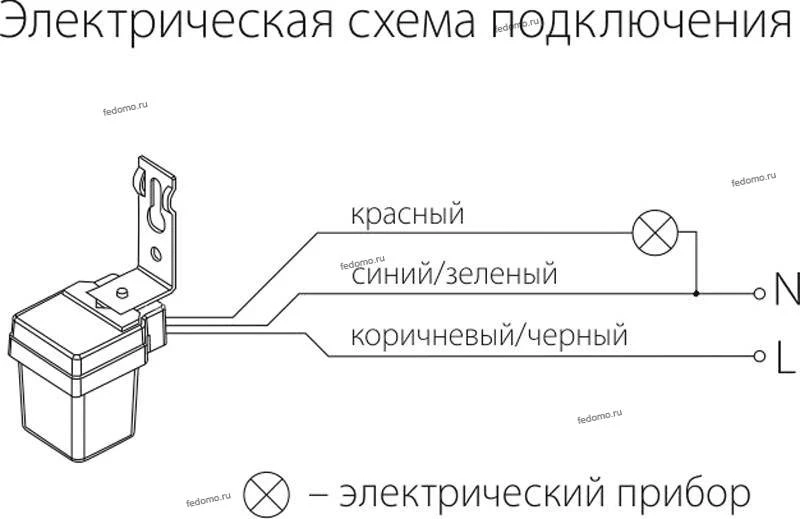

Схема фотореле и его принцип подключения в сеть чаще всего изображено на коробке устройства, это очень удобно, не нужно искать подходящее именно под Ваш прибор. Инструкция, как подключить фотореле своими руками:

Из реле выходит три провода: коричневый, синий и красный. Исходя из стандартных параметров

коричневый – это фазовый кабель, красный – провод коммутации лампы, синий – нулевой;

Чтобы проверить правильность подключения нужно включить подсоединенный прибор в сеть, и посмотреть, работает ли нагрузочная лампа.

Если у Вас на объекте используется система заземления TN-S или TN-C-S, то питание схемы осуществляется трехжильным кабелем (фаза, ноль, земля). Если же Вы до сих пор эксплуатируете электропроводку с системой заземления TN-C, то схема будет отличаться только отсутствием проводника PE.

ВНИМАНИЕ! Необходимо отметить, что источник питания составляет 220 В переменного напряжения, а коммутируемая цепь не превышает для одних моделей 10 А, для других 20А . Внимательно читайте характеристики приобретаемого устройства. Если предполагается коммутировать нагрузку свыше 3-5 кВт, то в нагрузочную цепь необходимо ввести дополнительный пускатель и через него коммутировать нагрузку.

Уровень рабочей освещенности может варьироваться в пределах от 5 до 50 Люкс и выставляется с помощью регулятора снизу на корпусе фотореле. Если регулятор повернуть в сторону «+», то фотореле будет включать светильник уже при небольшом затемнении или пасмурную погоду, если же регулятор повернуть в сторону «-», то фотореле будет срабатывать только при наступлении темноты.

Фотореле для уличного освещения | Заметки электрика

Доброго времени суток, уважаемые читатели сайта «Заметки электрика».

Помните, я уже Вам рассказывал, что при ремонтах электропроводки жилых многоквартирных домов согласно федеральной программы, мы устанавливали датчики движения для освещения подъездов и тамбуров. В данной статье я хочу рассказать Вам про фотореле для уличного освещения жилых дворов

Наружное освещение у подъездов, или его еще называют козырьковым, осуществляется с помощью консольных светильников типа ЖКУ с защитным стеклом из поликарбоната. Так вот управлением этими светильниками производится с помощью фотореле.

В качестве фотореле для уличного освещения мы применяем светоконтролирующий выключатель типа LXP-02. Вот так он выглядит.

Также данное фотореле можно применить и для освещения дорог, парков, дачных участков и садов.

Технические характеристики фотореле для уличного освещения типа LXP-02

Фотореле типа LXP-02 в автоматическом режиме включает и отключает освещение в зависимости от условий освещенности. Т.е. как только на улице стало темно, фотореле включает уличное освещение. И наоборот, как только на улице стало светло, фотореле отключает светильник от сети.

Таким образом происходит значительная экономия электрической энергии, а также увеличивается срок службы самих ламп.

Ниже я приведу Вам его технические характеристики:

источник питания 220 (В) переменного напряжения
коммутируемая цепь до 10 (А)
уровень рабочей освещенности < 5 — 5о (Люкс)

Уровень рабочей освещенности выставляется с помощью регулятора снизу фотореле. Если регулятор переместить в сторону «+», то фотореле будет включать светильник уже при небольшом затемнении или пасмурную погоду, если же регулятор переместить в сторону «-», то фотореле будет срабатывать только при наступлении темноты.

Обычно я регулятор оставляю в среднем положении.

Существует еще 2 разновидности фотореле типа LXP. Это LXP-01 и LXP-03. Они отличаются от LXP-02 только силой тока коммутируемой цепи и уровнем рабочей освещенности.

Установка фотореле типа LXP

Фотореле устанавливается на стене с помощью специального кронштейна, который входит в комплект поставки. Кронштейн крепится винтом к самому фотореле.

При установке необходимо убедиться в отсутствии помех, мешающих естественному дневному свету попадать на фотореле. А также перед фотореле не должны находиться качающиеся предметы, например, деревья.

Схема фотореле

Схема подключения фотореле для уличного освещения типа LXP-02 изображена, как на упаковочной коробке, так и на самом изделии.

Всего из фотореле выходит 3 провода: коричневый, красный и синий.

Зная цветовую маркировку проводов, не трудно догадаться о их предназначении:

коричневый провод — фаза
синий провод — ноль
красный провод — коммутирующая фаза (на светильник)

Подключение фотореле

Зная схему фотореле, приступаем к его подключению. Соединение проводов производится в распределительной коробке, установленной там же на стене.

В качестве нагрузки у нас используется консольный светильник ЖКУ с натриевой лампой ДНаТ мощностью 70 (Вт).

Подключение фотореле для уличного освещения осуществляется следующим образом.

Если расписать эту схему более подробно, то это будет выглядеть так:

Если у Вас в доме используется система заземления TN-S или TN-C-S, то питание схемы осуществляется трехжильным кабелем (фаза, ноль, земля). Если же Вы до сих пор эксплуатируете электропроводку с системой заземления TN-C, то схема будет отличаться только отсутствием проводника PE.

Видео-версия данной статьи, а также по многочисленным просьбам в конце видео я показал схему подключения фотореле через контактор:

Дополнение 1. По многочисленным просьбам разместил фотографию внешнего вида печатной платы фотореле ФР-602. Схему прикладывать не буду — ее Вы можете найти на специализированных сайтах по электронике.

Дополнение 2. Довольно часто меня спрашивают про схему подключения светильника, чтобы он управлялся, как через фотореле (в автоматическом режиме), так и с помощью выключателя (в ручном режиме в любое время суток). Вот прикладываю такой вариант схемы.

P.S. Вот в принципе и все, что я хотел рассказать Вам про фотореле для уличного освещения. В настоящее время именно таким образом мы осуществляем электромонтаж наружного (козырькового) освещения жилых дворов. Если возникли вопросы, то задавайте свои вопросы в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Фотореле ФРЛ-02 5-50Лк 10А, TDM, Фотореле, online, заказ

Включите в вашем браузере JavaScript!

ФРЛ-02 5-50Лк 10А, TDM SQ0324-0002

Артикул: SQ0324-0002

В корзину

Товар отсутствует

Предзаказ Оформить заказ

Добавить в сравнение Убрать из сравнения

Описание

ФРЛ-02 5-50Лк 10А, TDM SQ0324-0002

Назначение:

Применение:

Управление уличным освещением: включение/отключение освещения дорог, автостоянок, остановочных пунктов, парков, садов, световой рекламы, коттеджей и др.;
Управление внутренним освещением: включение/отключение освещения витрин, офисных центров, производственных территорий, подъездов и др.

Материалы:

Корпус фотореле выполнен из не поддерживающего горение пластика.

Конструкция:

В качестве коммутирующего нагрузку элемента использовано электромеханическое реле;
В исполнениях ФРЛ-02, ФРЛ-03 имеется возможность регулировки порога срабатывания в зависимости от уровня освещенности от 5 до 50 Лк;
Монтаж к стене осуществляется при помощи крепежного уголка, входящего в комплектацию.

Преимущества:

Экономит электроэнергию;
Автоматизирует процесс управления освещением;
Создает комфорт.
Фотореле ФРЛ-Т-Е27 устанавливается в патрон Е27 без дополнительных электрических соединений.
Фотореле ФРЛ-Т-Е27 имеет встроенный таймер, который позволяет ограничить время работы в темное время суток от 1 до 12 часов.

Похожие товары

Как подключить фотореле для уличного освещения? Схемы подключения.

Что такое фотореле?

Фотореле — это устройство, снабженное с выносным или встроенным сумеречным датчиком, которое встроено в электрическую цепь для осветительых приборов. Датчик, реагирующий на освещение, подает сигнал на схему реле, замыкая – включая освещение в сумерки и размыкая — выключая освещение в светлое время суток.

Как правильно выбрать фотореле?

Для правильного выбора фотореле, нужно знать какой вид датчика будет удобней использовать в конкретных условиях, выносной или встроенный и обязательно учесть токовые характеристики фотореле. Они, как и во всяком электрическом приборе, имеют ограничение по коммутации тока в амперах.

сумеречный выключатель 10Асумеречный выключатель (таблица)сумеречный выключатель 20Асумеречный выключатель (таблица)

Принцип работы фотореле

Светочувствительное устройство, постоянно подключенное к электрическому питанию, замеряет уровень естественной освещенности контролируемого пространства. Датчик, реагирующий на освещение, подает сигнал на схему реле, замыкая – включая освещение в сумерки и размыкая — выключая освещение в светлое время суток.

замер уровня освещенности контролируемого пространства

Структурная схема фотореле

устройство датчика фотореле

В состав сумеречного выключателя могут входить:

светочувствительный элемент, реагирующий на колебания освещенности;
датчик фотоэлемента, воспринимающий изменения тока;
усилитель электрического тока;
коммутирующий прибор в виде реле.

Схемы фотореле (сумеречный выключатель)

Сумеречный выключатель (фотореле)сумеречный выключатель (день-ночь)

Схема фотореле с выносным датчиком

Особенности конструкций сумеречных выключателей

Современные простые фотореле для небольших светильников выпускаются в едином пластмассовом корпусе с возможностью крепления на стену или непосредственно на фонарь тыльной стороны.

В случае превышаемой мощности подключаемых через фотореле осветительных приборов коммутировать его в цепь следует через магнитный пускатель или контактор соответствующей нагрузки.

Сложные приборы сумеречного освещения выпускаются двумя составляющими (внешнего датчика фотоэлемента и измерительно-коммутационного устройства), расположенных в щитовой и соединяемых проводами.

Монтаж фотодатчика, реагирующего на движение, выполняется с учетом обеспечения обзора контролируемой территории.

Подключение нескольких осветительных приборов на одну выходную группу сумеречного выключателя проводится по параллельной схеме.

Большинство фотореле, защищены системой помехозащитой (выдержка времени) от ложных срабатываний. Но, все равно, датчики устройства нужно располагать в дали от возможных попаданий посторонних источников света, чтобы исключить эффект мигания ламп.

Фотодатчик замеряет естественную освещенность по одному из принципов

фоторезистора;
фотодиода;
фототранзистора;
фототиристора;
фотосимистора.

Чувствительным элементом, воспринимающим световой поток во всех этих конструкциях работает p-n переход, созданный на стыке двух различных полупроводниковых металлов с р- и n- проводимостью, который .способен вырабатывать электрический заряд при облучении светом.

Электрическое сопротивление фоторезистора зависит от интенсивности падающего светового потока.

Фотодиод формирует электрический заряд, соответствующий интенсивности света за счет фотовольтаического эффекта.

Фототранзистор устроен как оптоэлектронный полупроводник, является аналогом обычного биполярного транзистора, в котором область базы облучается светом для регулирования электрического сигнала.

Фототиристор предназначен для работы в цепях постоянного тока, сконструирован оптоэлектронным полупроводником со структурой обыкновенного тиристора, включаемого в работу током от потока света, направленного на светочувствительную матрицу,.

Фотосимистор сконструирован для работы с переменным током. Его можно представить упрощенной конструкцией из двух фототиристоров. Каждый из них реагирует на положительную или отрицательную составляющую полупериода гармоники. Синхронизацией тока для подачи на управляющий электрод занимается специальная схема.

Технические характеристики фотореле

К основным параметрам, влияющим на выбор сумеречного выключателя, относят:

номинальное напряжение питания.

Внимание! Электронные приборы, выпускаемые за рубежом, предназначены для работы с напряжениями, стандартизированными в чужих странах. Они могут составлять величину 127 или 110 вольт, что не обеспечит их стабильную работу в электросети 220 вольт.

мощность потребления электроэнергии и тепловую нагрузку светильников, которую должны надежно выдерживать выходные контакты сумеречного выключателя;
условия эксплуатации прибора, влияющие на конструкцию и выбор степени защиты корпуса:
- работа при атмосферных осадках;
- возможность засорения пылью и посторонними предметами;
- поддержание температурного режима;
- светочувствительность датчика и настройки порога срабатывания по освещенности;
- типы коммутируемых светильников. Простые сумеречные выключатели предназначены для работы с активными нагрузками, создаваемыми разогревом нити накаливания обычных ламп Ильича и галогенных конструкций. Все остальные виды, включая люминесцентные и энергосберегающие, создают реактивную составляющую нагрузки.

У метало-галогенных, натриевых и ртутных ламп при запуске создается бросок пускового тока, который может выжечь контакты.

Конструкция фотореле

Элементная база

Первые фотоэлементы создавались исключительно на аналоговых элементах с электромеханическими реле. Такие устройства успешно работают со 2-й половины 20-го века до настоящего времени.

По мере развития науки, послужившей бурному производству робототехники, стали массово выпускаться полупроводниковые устройства, на базе которых создавались конструкции статических фотореле.

Освоение микропроцессорной техники позволило управлять сложными осветительными установками посредством контроллеров, учитывающих специфические условия местности, включать датчики, реагирующие на движение или другие факторы.

Фотореле с выносным датчиком
