Схема подключения коллекторного электродвигателя: Коллекторный двигатель схема подключения

Коллекторный двигатель схема подключения

Ротор — вращающаяся часть электрической машины. Индуктор система возбуждения — часть коллекторной машины постоянного тока или синхронной машины , создающая магнитный поток для образования момента. Идуктор обязательно включает либо постоянные магниты либо обмотку возбуждения. Индуктор может быть частью как ротора так и статора. В двигателе, изображенном на рис.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Виды электродвигателей и схемы их подключения для 220 и 380 В
• Устройство коллекторных двигателей — электрических машин. Двигатель коллекторный
• Устройство и подключение однофазных электродвигателей 220В
• Как подключить коллекторный двигатель к Arduino
• Коллекторный двигатель: устройство и подключение. Схема коллекторного двигателя переменного тока
• Коллектор электродвигателя
• Как работает коллекторный двигатель со щеточным механизмом в бытовой технике
• ПОДКЛЮЧЕНИЕ КОЛЛЕКТОРНОГО ЭЛЕКТРОДВИГАТЕЛЯ
• Подключение коллекторного электродвигателя к сети 220 вольт

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить коллекторный электродвигатель мультиметром — обмотки статора и ротора

Виды электродвигателей и схемы их подключения для 220 и 380 В

Благодаря своим компактным размерам, коллекторный двигатель получил широкое распространение в конструкциях ручного электроинструмента. Он успешно применяется взамен конденсаторного однофазного асинхронного двигателя в стиральных машинах.

Массовое применение коллекторных двигателей обусловлено их высокой мощностью, простотой в управлении и обслуживании. Независимо от внешних различий и типов креплений, все они имеют одинаковый принцип действия. Прежде всего, это однофазный электродвигатель, где осуществляется последовательное возбуждение обмоток.

Для его работы может использоваться переменный или постоянный ток. По этой причине, коллекторный электродвигатель считается универсальным. Большинство таких электродвигателей имеют в своей конструкции основные элементы в виде статора вместе с обмоткой возбуждения, а также ротора и двух щеток в качестве скользящего контакта.

Большая роль во всей конструкции отводится тахогенератору.

Его магнитный ротор закрепляется в торце роторного вала, а фиксация катушки осуществляется с помощью стопорного кольца или крышки. Все конструктивные элементы электродвигателя объединены в общей конструкции. Их соединяют две алюминиевые крышки, непосредственно образующие корпус двигателя. Для вывода контактов, присутствующих во всех элементах используется клеммная колодка, позволяющая легко включать их в общую электрическую схему. Для работы ременной передачи на роторный вал запрессовывается шкив.

В основе работы данного вида двигателей лежат взаимодействующие магнитные поля, присутствующие в статоре и роторе, при прохождении через них электрического тока. Коллекторный двигатель имеет последовательную схему, по которой подключаются обмотки. Контактная колодка позволяет задействовать до десяти контактов, увеличивая количество вариантов подключения.

Простейшее подключение можно выполнить, зная лишь расположение выводов в статоре и щетках. При нормальном подключении устанавливаются средства электрической защиты и устройства, позволяющие ограничивать ток. Поэтому, прямое подключение от сети должно производиться не более чем на 15 секунд.

Управление коллекторным двигателем осуществляется с помощью специальной электронной схемы. В этой схеме всю силовую регулировку выполняет симистор, подающий напряжение на двигатель в необходимом количестве и подключаемый последовательно с ним. Такой тип двигателя независимо от полярности подаваемого напряжения вращается в одну сторону, так как за счёт последовательного соединения обмоток статора и ротора смена полюсов их магнитных полей происходит одновременно и результирующий момент остаётся направленным в одну сторону.

Для того, чтобы двигатель начал вращаться в другую сторону, необходимо лишь изменить последовательность коммутации обмоток. Пунктирной линией обозначены элементы и выводы, которые задействованы не во всех двигателях. Например датчик Холла, выводы термозащиты и вывод половины обмотки статора. При запуске коллекторного двигателя напрямую, подключаются только обмотки статора и ротора через щётки.

Представленная схема подключения коллекторного двигателя напрямую, не имеет средств электрической защиты от короткого замыкания и устройств ограничивающих ток. При таком подключении от бытовой сети, двигатель развивает полную мощность, поэтому не следует допускать длительного прямого включения.

Ниже, на Рис. Общий принцип схемы управления коллекторного двигателя таков. Управляющий сигнал с электронной схемы поступает на затвор симистора TY ,тем самым открывая его и по обмоткам двигателя начинает протекать ток,что приводит к вращению ротора M двигателя. По сигналам с тахогенератора создаётся обратная связь с сигналами управляющих импульсов поступаемых на затвор симистора.

Таким образом обеспечивается равномерная работа и частота вращения ротора двигателя при любых режимах нагрузки, вследствие чего барабан в стиральных машинах вращается равномерно. Для осуществления реверсивного вращения двигателя применяются специальные реле R1 и R2 ,коммутирующие обмотки двигателя. В некоторых стиральных машинах, коллекторный двигатель работает на постоянном токе. Для этого, в схеме управления, после симистора, устанавливают выпрямитель переменного тока построенный на диодах «диодный мост».

Работа коллекторного двигателя на постоянном токе увеличивает его КПД и максимальный крутящий момент. Иногда происходит межвитковое замыкание обмотки ротора или статора значительно реже , что так же проявляется в сильном искрении коллекторно-щёточного узла из-за повышенного тока или ослаблении магнитного поля двигателя, при котором ротор двигателя не развивает полноценный крутящий момент.

Как мы и говорили выше, щётки в коллекторных двигателях при трении о коллектор со временем стачиваются. Поэтому большая часть всех работ по ремонту двигателей сводится к замене щёток.

Стоит отметить,что надёжность коллекторного двигателя во многом зависит от того, насколько качественно и грамотно производители подходят к технологическому процессу его изготовления и сборки. Коллекторные двигатели переменного тока в принципе отличаются от двигателей постоянного тока последовательного возбуждения рис.

Это необходимо для уменьшения магнитных потерь, которые в двигателе переменного тока имеют повышенную величину, так как магнитный поток возбуждения является переменным изменяется с частотой сети.

Электромагнитный вращающий момент в коллекторном двигателе переменного тока создается так же, как в двигателе постоянного тока, за счет взаимодействия тока якоря с магнитным потоком возбуждения Ф:. Однако здесь и ток якоря, и магнитный поток изменяются с частотой сети, причем поток несколько отстает по фазе от тока за счет потерь в стали рис.

Кривые вращающего момента, тока и магнитного потока коллекторного двигателя переменного тока. Из выражений 2. На рис. Анализ ее показывает, что фазовый сдвиг является причиной появления в течение каждого периода некоторого отрицательного значения электромагнитного момента. С увеличением фазового сдвига отрицательная составляющая момента возрастает и при становится равной положительной составляющей. В этом случае среднее за период значение момента равно нулю и двигатель не работает.

Коллекторные двигатели переменного тока выполняют с последовательным возбуждением — ток якоря является также и током возбуждения.

Этим объясняется тем, что фазовый сдвиг между током I и потоком Ф невелик. Однако пульсации момента не нарушают работу двигателя, так как частота пульсаций велика, а вращающиеся части обладают значительной инерцией. По своим рабочим свойствам коллекторный двигатель переменного тока напоминает двигатель постоянного тока последовательного возбуждения.

Большим недостатком коллекторных двигателей переменного тока является неудовлетворительная коммутация, сопровождающаяся искрением на щетках. Объясняется это тем, что в коммутируемых секциях обмотки якоря кроме реактивной составляющей э. Универсальные коллекторные двигатели получили большое распространение в устройствах автоматики и в бытовых электроприборах.

Это двигатели малой мощности, которые могут работать как от постоянного, так и от переменного тока. Магнитная система их выполняется полностью шихтованной из листовой электротехнической стали.

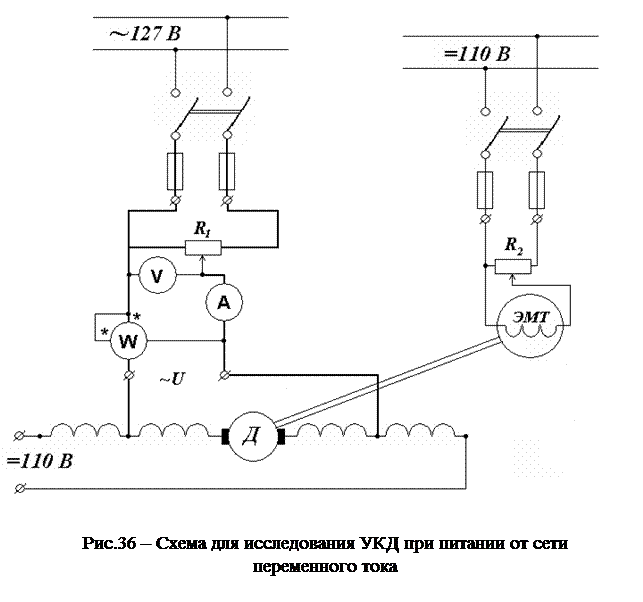

В универсальном коллекторном двигателе стремятся получить примерно одинаковые частоты вращения при номинальной нагрузке как на постоянном, так и на переменном токе. Принципиальная схема универсального коллекторного двигателя последовательного возбуждения. Уменьшение числа витков обмотки возбуждения двигателя, работающего на переменном токе, обеспечивает сближение механических характеристик лишь при номинальной нагрузке. Величина тока, потребляемого универсальным двигателем при работе на переменном токе, больше, чем при работе этого же двигателя на постоянном токе, так как переменный ток помимо активной составляющей имеет еще и реактивную составляющую.

Регулирование частоты вращения двигателей переменного тока и универсальных двигателей осуществляется точно так же, как и двигателей постоянного тока с последовательным возбуждением. Во многих современных электрических установках используются универсальные моторы, предназначенные для работы как с переменным, так и с постоянным током.

Коллекторный двигатель для мясорубок, стиральных машин и прочих устройств с реверсом можно подключить своими руками, если имеется схема и чертеж. Коллекторные двигатели очень похожи на двухполюсные моторы.

Блок состоит из рамки прямоугольной формы, которая размещена в электромагните. Полюсы магнита способствуют тому, что рамка под напряжением начинает вращаться в их пределах. Асинхронный двигатель получает электрическую энергию при помощи контактов в форме полуколец. Иногда коллекторное устройство питается за счет щеток, которые соприкасаются с рамкой.

Щетки изготавливаются из металлического сплава. При этом, если микродвигатель может иметь одну или две рамки, то реальный движок для различных аппаратов оснащен большим количеством подобных отводов. Для их подключения редко используется несколько контактов-полуколец, гораздо чаще они соединяются со щетками, которые способны захватить большую площадь. Намотка якоря коллекторного двигателя представляет собой набор из медных пластинок на специальный цилиндр.

После к ним привариваются при помощи сварочных работ концы обмотки, что гарантирует безопасность и эффективность работы. Электрический мотор, в общей сложности, состоит из двух частей: статора и якоря. Статор, размещенный между магнитами, при включении в сеть начинает вращаться, в то время, как якорь остается неподвижным.

Исходя из такой конструкции, принцип работы коллекторного двигателя основан на последовательном соединении всех рабочих частей. Он соприкасается со щетками или контактами-полукольцами. В свою очередь, к коллектору присоединяется обмотка ротора. Универсальный коллекторный мотор имеет последовательное соединение статора и ротора.

Зачем требуется подключение регулятора? Для уменьшения скорости и мощности старта безколлекторный двигатель В просто перенастраивается на другую скорость, к примеру, как однофазный или трехфазный асинхронный. Для этого изменяется частота используемого тока. Но, у коллекторных моделей главная особенность работы в постоянном магнитном поле вокруг вращающейся рамки, т. Чтобы работать с таким редуктором, нужно обязательно уменьшать первичные обороты во время включения.

Для того, чтобы снизить резкость старта, в устройство устанавливается регулятор оборотов коллекторного двигателя. Этот контроллер необходим, чтобы защитить подключаемые к пусковому механизму устройства от пережога и неисправности в связи со скачками мощности.

Принципиально регулятор работает за счет уменьшения скольжения и снижения крутящего момента на валу. Система очень проста в реализации и удобна в использовании, такие контроллеры устанавливаются во все стиральные машины для снижения нагрузки на вращающиеся части. Теоретически, есть еще один способ, как перемотать двигатель — это подключить к нему автотрансформатор. Но такой способ не уместен для домашних условий, и даже на производстве, не является наиболее удобным из-за большого размера трансформирующего прибора.

Если нужно мягко уменьшить обороты вала и крутящий момент, рекомендуется следующая схема подключения коллекторного двигателя, которую легко можно собрать своими руками:. Чтобы проверить ротор двигателя без сборки, к коллекторному мотору последовательным путем присоединяется омметр. Предел работы устанавливается на уровне 2 Ом, если с ротором все нормально, то он прозванивается на этом уровне. К слову, если регулятор установить не выходит, то можно собрать другую схему, по принципу работы аналогичную коллекторному двигателю: соединить датчик угла и вентильный синхронный электродвигатель.
