▶▷▶▷ ограничитель импульсных напряжений серии схема подключения

▶▷▶▷ ограничитель импульсных напряжений серии схема подключения
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:22-03-2019

ограничитель импульсных напряжений серии схема подключения - Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail" data-nosubject="[No Subject]" data-timestamp='short' Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Схема подключения ограничителей импульсных напряжений ОИН-1 wwwforum-electrikovru/viewtopicphp?t=379 Cached Схема подключения ограничителей импульсных напряжений ОИН-1 Сообщение Константин Павлович » 09 ноя 2015, 05:54 Rokoal писал(а): Источник цитаты подключают между фазой и заземлением Ограничитель импульсных напряжений оин 1 схема подключения nintsvnsappspotcom/ogranichitel-impulsnyh-napryazheniy Cached Ограничитель импульсных напряжений оин 1 схема подключения Смотрите также Устройства защиты от импульсных перенапряжений (УЗИП) EKF wwwsnabnskru/electro/module/ekf/uzip/662-opvhtml Cached Ограничитель импульсных напряжений серии ОПВ является устройством защиты от импульсных перенапряжений (УЗИП), ограничения переходных перенапряжений и отвода импульсов тока в сетях 380/220 В переменного тока частоты 50 Гц ОГРАНИЧИТЕЛЬ ИМПУЛЬСНЫХ НАПРЯЖЕНИЙ p-elru/files/manuals/oin_ppdf плуатации ограничителя импульсных напряжений серии ОиН «Энергомера», именуемого в дальнейшем « ограничитель » Ограничитель соответствует техническим условиям РМЕА656111011 ТУ и ОИН-1: характеристики, принцип работы, схема подключения wwwsamelectrikru/obzor-ogranichitelya Cached Какие характеристики, принцип работы и область применения ограничителя импульсных напряжений ОИН-1 Схема подключения ограничителя и правила установки в щитке ПАСПОРТ Устройство защиты от импульсных перенапряжений (УЗИП ekfgroupcom/uploads/products/8CDAC1271E769F9B Ограничитель импульсных напряжений серии ОПВ серии EKF PROxima соответствует требованиям ГОСТ Р 51992-2011 (МЭК 61643-1:2005) и признан годным к эксплуатации УЗИП, ОИН, ОПС-1, в щите учета подключение (схема) и wwwyoutubecom/watch?v=fatdQX_a-ik Cached Одними из устройств из серии "быть или не быть?"ему в щите учета - являются ограничители импульсных Ограничитель импульсных напряжений ОИН-1 | Форум о wwwforumhouseru › … › Электроснабжение Ограничитель импульсных напряжений ОИН-1 Тема в разделе " Электроснабжение ", создана пользователем andrey112 , 281011 ОИН-1 Ограничитель импульсных напряжений wwwscanlightsru/indexphp?id_product=1764 Cached Ограничитель импульсного перенапряжения (ограничитель напряжения) является устройством защиты от импульсных перенапряжений и предназначен для защиты электроустановок зданий от грозовых импульсных перенапряжений Ограничители импульсных напряжений (ОИН) ОИН1, ОИН2 - АО wwwenergomeraru/ru/products/nva/oin Cached Ограничители импульсных напряжений (ОИН) ОИН1, ОИН2 РМЕА 656111011 ТУ Предназначены для защиты электрооборудования и бытовых приборов от грозовых и импульсных перенапряжений Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox - the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 26,400 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

  • Импульсный стабилизатор напряжения — это стабилизатор напряжения , в котором регулирующий элемент ра
  • ботает в ключевом режиме [1] , то есть большую часть времени он находится либо в режиме отсечки, когда его сопротивление максимально, либо в режиме насыщения — с минимальным сопротивлением, а значит,
  • да его сопротивление максимально, либо в режиме насыщения — с минимальным сопротивлением, а значит, может рассматриваться как ключ. .. I Импульсная техника область техники, исследующая, разрабатывающая и применяющая методы и технические средства генерирования (формирования), преобразования и измерения электрических импульсов (см. Импульс электрический). В И. т. такжеamp;#8230; SURGE SUPPRESSOR (ограничитель перенапряжения; устройство для подавления импульсных сетевых наводок) S. A. D. - ограничитель напряжения, предназначенный для срезания бросков напряжения. Не допускается замена проводов (тросов) при этих работах без снятия напряжения с пересекаемых проводов. Выдающий наряд имеет право не назначать ответственного руководителя работ при выполнении работ в РУ напряжением выше 1000 В с одиночной секционированной или несекционированной системой шин, не имеющей обходной системы шин, а также ... Импульсные реле и установочные реле. Номинальный ток нагрузки – 16А Импульсные реле с отдельными входами на различные напряжения, с регулируемой задержкой отпускания (EP 450) Ограничитель импульсных напряжений серии ОПВ-D/4P In 5кА 230В (с сигнализацией) EKF.
    Продукция EKF Ограничители импульсных перенапряжений EKF. Дифференциальные усилители на по- левых транзисторах имеют более высокое входное напряжение сдвига U сдв. Таким образом, значения сопротивлений Roc и R1 определяют коэффициент усиления схемы по напряжению. Это означает, что в отличие от простых линейных блоков питания с трансформатором применение импульсных стабилизаторов обеспечивает прекрасные динамические характеристики без повалов даже при пиковой нагрузке. ...CLIP и автоматически срабатывает ограничитель PC. Основным достоинством свинцовых аккумуляторов является стабильность напряжения при изменении тока нагрузки и температуры. Такая схема выглядит ущербно. Серия quot;Информационное Изданиеquot;, Выпуск 3.

либо в режиме насыщения — с минимальным сопротивлением

в котором регулирующий элемент работает в ключевом режиме [1]

  • 05:54 Rokoal писал(а): Источник цитаты подключают между фазой и заземлением Ограничитель импульсных напряжений оин 1 схема подключения nintsvnsappspotcom/ogranichitel-impulsnyh-napryazheniy Cached Ограничитель импульсных напряжений оин 1 схема подключения Смотрите также Устройства защиты от импульсных перенапряжений (УЗИП) EKF wwwsnabnskru/electro/module/ekf/uzip/662-opvhtml Cached Ограничитель импульсных напряжений серии ОПВ является устройством защиты от импульсных перенапряжений (УЗИП)
  • ОИН
  • принцип работы и область применения ограничителя импульсных напряжений ОИН-1 Схема подключения ограничителя и правила установки в щитке ПАСПОРТ Устройство защиты от импульсных перенапряжений (УЗИП ekfgroupcom/uploads/products/8CDAC1271E769F9B Ограничитель импульсных напряжений серии ОПВ серии EKF PROxima соответствует требованиям ГОСТ Р 51992-2011 (МЭК 61643-1:2005) и признан годным к эксплуатации УЗИП

Импульсный стабилизатор напряжения — это стабилизатор напряжения , в котором регулирующий элемент работает в ключевом режиме [1] , то есть большую часть времени он находится либо в режиме отсечки, когда его сопротивление максимально, либо в режиме насыщения — с минимальным сопротивлением, а значит, может рассматриваться как ключ. .. I Импульсная техника область техники, исследующая, разрабатывающая и применяющая методы и технические средства генерирования (формирования), преобразования и измерения электрических импульсов (см. Импульс электрический). В И. т. такжеamp;#8230; SURGE SUPPRESSOR (ограничитель перенапряжения; устройство для подавления импульсных сетевых наводок) S. A. D. - ограничитель напряжения, предназначенный для срезания бросков напряжения. Не допускается замена проводов (тросов) при этих работах без снятия напряжения с пересекаемых проводов. Выдающий наряд имеет право не назначать ответственного руководителя работ при выполнении работ в РУ напряжением выше 1000 В с одиночной секционированной или несекционированной системой шин, не имеющей обходной системы шин, а также ... Импульсные реле и установочные реле. Номинальный ток нагрузки – 16А Импульсные реле с отдельными входами на различные напряжения, с регулируемой задержкой отпускания (EP 450) Ограничитель импульсных напряжений серии ОПВ-D/4P In 5кА 230В (с сигнализацией) EKF.

Продукция EKF Ограничители импульсных перенапряжений EKF. Дифференциальные усилители на по- левых транзисторах имеют более высокое входное напряжение сдвига U сдв. Таким образом, значения сопротивлений Roc и R1 определяют коэффициент усиления схемы по напряжению. Это означает, что в отличие от простых линейных блоков питания с трансформатором применение импульсных стабилизаторов обеспечивает прекрасные динамические характеристики без повалов даже при пиковой нагрузке. ...CLIP и автоматически срабатывает ограничитель PC. Основным достоинством свинцовых аккумуляторов является стабильность напряжения при изменении тока нагрузки и температуры. Такая схема выглядит ущербно. Серия quot;Информационное Изданиеquot;, Выпуск 3.

Ограничитель импульсных перенапряжений ОИН 12-15 (15 kA) / УЗИП силовые / EST / Молниезащита и заземление

ОИН рекомендован для эксплуатации в вводных устройствах, в распределительных щитах, в групповых квартирных и этажных щитках.


По наличию индикаторов:

  • исполнение 10 - без индикаторов;
  • исполнение 11 - со световым индикатором наличия напряжения в питающей сети;
  • исполнение 12 - со световыми индикаторами наличия напряжения в питающей сети и рабочего состояния.

Ограничитель допускает длительное рабочее напряжение 275 В и выдерживает без повреждений временно до 380 В.

Техничиские характеристики
Номинальное напряжение, В 230
Степень защиты ограничителя IP20
Диапазон рабочих температур, °С от -40 до +55
Срок службы не менее, лет 10
Масса не более, г 150
Средняя наработка не менее, ч 80000
Соответствие ГОСТ Р 51992
Варианты конструктивных исполнений

Типоисполнение

Uc

Imax

In

Up

Ut

Индикатор
напряжения
сети

Индикатор
неисправности





В

кА

кА

кВ

В

ОИН10-10

275

10,0

5,0

1,8

380





ОИН11-10

275

10,0

5,0

1,8

380

+



ОИН12-10

275

10,0

5,0

1,8

380

+

+

ОИН10-15

275

15,0

10,0

1,8

380





ОИН11-15

275

15,0

10,0

1,8

380

+



ОИН12-15

275

15,0

10,0

1,8

380

+

+

ОИН10-40

275

40,0

20,0

2,0

380





ОИН11-40

275

40,0

20,0

2,0

380

+



ОИН12-40

275

40,0

20,0

2,0

380

+

+

Uc - рабочее напряжение
Imax - максимальный разрядный ток
In - номинальный разрядный ток
Up - уровень напряжения защиты
Ut - неповреждающее временное перенапряжение

Структура условного обозначения:

Схема подключения:

Габаритные и установочные размеры

Пример типоисполнения при заказе:

ОИН12-15 ЭЛТА - ограничитель серии ОИН конструктивного исполнения 1 с индикатором напряжения сети и индикатором рабочего состояния с максимальным разрядным током 15кА.

Схема подключения узип

Причины возникновения импульсных перенапряжений

Бытовая электротехника изготовлена на полупроводниках и микропроцессорах, которые имеют слабую изоляцию. Эта техника может выйти из строя даже при небольшом импульсном скачке напряжения. Поэтому для защиты электрооборудования от импульсных перенапряжений применяются ограничители импульсных перенапряжений УЗИП.

Причин возникновения импульсных помех несколько. Это удары молнии в линию электропередач или в металлические конструкции, которые находятся рядом с потребителями электроэнергии. Поражение молнией устройств молниезащиты. разряды молний в облаках и близкие удары молний, также наводят электрические импульсные помехи в системе энергоснабжения.

Переключение больших индуктивных и емкостных нагрузок на энергоемких предприятиях, короткое замыкание в сети. Еще на предприятиях во время работы мощных электроустановок создаются электромагнитные помехи.

Этапы монтажа УЗИП в распределительный щит

Рассмотрим бытовой случай, когда собирается РЩ с ОПН для квартиры или частного дома, подбирается щит соответствующего объема чтобы в нем разместить счетчик, вводные автомат защиты и отдельные автоматические выключатели по группам, УЗИП типа ОПН для установки на дин-рейку. Когда приобретены все элементы с соответствующими техническими характеристиками, провода для соединения, можно приступать к монтажу:

  • На задней стенке внутри РЩ винтами крепиться листовая пластина, на которой устанавливаются дин-рейки и все остальные элементы. Для удобства сборки извлеките эту пластину и осуществляйте монтаж на столе;
  • В первую очередь крепится к пластине узел учета(счетчик), обычно в левой верхней части;
  • С правой стороны от счетчика на саморезы по металлу или болты крепим дин-рейку соответствующего размера, чтобы установить на нее вводной автомат и ОПН;
  • На дин-реку в нижнем ряду устанавливается УЗО и защитные автоматы по группам;
  • В самой нижней части расположены контактные колодки с винтовыми зажимами, для соединения проводов нейтрали и отдельно проводов заземления;
  • Если остается место в РЩ можно поставить накладную розетку для открытой проводки.

Размещение элементов на пластине не регламентируется строго руководящими документами, отдельные элементы можно размещать справа или с лева, в зависимости от условий. Практика и показывает, что расключение проводов легче проводить сверху от вводного автомата, поэтому в верхней части размещают счетчик, вводной автомат, ОПН. Во втором ряду УЗО и автоматы защиты по группам, снизу колодки для заземления и нейтральных проводов. После размещения всех элементов можно приступать к подключению проводов. Для расключения всего РЩ требуется детальное рассмотрение в отдельной теме, рассмотрим, куда и как подключается ОПН:

  • С нижней клеммы выхода вводного автомата фазный провод заводится на входную клемму верхней части ОПН;
  • Если сеть трехфазная аналогичным образом подключаются остальные фазы на соответствующие клеммы;
  • Выход с ОПН, клеммы в нижней части подключаются проводами на колодку или шину заземления;
  • Нейтральный провод подключается на нижнюю клемму с знаком «N»;

Один из вариантов размещения элементов и подключения УЗИП в распределительном щитке

Когда коммутация всех элементов закончена, пластина вставляется в корпус щита на стене, крепится болтами, потом на вход вводного автомата подключаются фазы входящего кабеля, провод заземления заводится на соответствующую колодку. Провода различных групп сети питания подключаются на выход соответствующих автоматов.

Обратите внимание, индикатор ОПН в исходном состоянии должен быть зеленого цвета, если он отработал защитную функцию индикатор красного цвета

Назначение и принцип работы

Ограничитель импульсных напряжений ОИН-1 нужен для защиты электросетей напряжением 380/220В. Это стандартные напряжения для питания электросетей. Импульсные скачки напряжения могут возникнуть в результате ударов молнии. Из-за них же и возникает разность потенциалов в земле. Кроме них выделяют коммутационные всплески в сети. Они возникают при включении или отключении мощных электроприборов или групповом старте потребителей в электроустановке. Коммутационные импульсы могут возникать при пуске мощных электрических двигателей или групповом пуске насосных станций, а также при включении конденсаторных установок.

Как работает ограничитель? Внутри ОИН-1 установлены варисторы. По принципу действия варисторы напоминают разрядники, которые использовались ранее. Поэтому ограничитель устанавливается параллельно защищаемой цепи. В случае, если напряжение в сети превысит допустимое (классификационное) напряжение варистора, он начинает замыкать провода, таким образом отводя опасность от подключенных после него электроприборов.

Схема прибора серии VC-122

Устройство защиты от импульсных перенапряжений и помех указанной серии подходит для понижающих трансформаторов. Также модель активно используется в щитках серии РС

В первую очередь важно отметить, что у модели применяется высоковольтный модулятор. Параметр выходной проводимости у него равен 2 мк

Для щитков РС19 модель подходит. Модулятор в данном случае подсоединяется через обкладку.

Фильтры разрешается использовать лишь проходного типа. Если рассматривать щитки серии РС20, то у них имеется демпфер. Расширитель для подключения используется магнитного типа

Также важно отметить, что понижающие трансформаторы на 200 В применяться не могут

Подробности Опубликовано: 29 Сентябрь 2015 Просмотров: 25575

Здесь привожу несколько типовых схем подключения устройств защиты от импульсных перенапряжений (УЗИП). Ниже вы найдете однофазные и трехфазные схемы для разных систем заземления: TN-C, TN-S и TN-C-S. Они наглядные и понятные для простого человека.

Сегодня существует большое количество производителей УЗИП. Сами устройства бывают разных моделей, характеристик и конструкций. Поэтому перед его монтажом обязательно изучите паспорт и схему подключения. В принципе, суть подключения у всех УЗИП одинаковая, но все же рекомендую сначала прочитать инструкцию.

Во всех выложенных схемах присутствуют УЗО и групповые автоматические выключатели. Их я указал для наглядности и полноты распределительного щитка. Эта «начинка» щитка у вас может быть совсем другая.

1. Схема подключения УЗИП в однофазной сети системы заземления TN-S.

На данной схеме представлен УЗИП серии Easy9 производителя Schneider Electric. К нему подключаются следующие проводники: фазный, нулевой рабочий и нулевой защитный. Здесь он устанавливается сразу после вводного автомата. Все контакты на любом УЗИП обозначены. Поэтому куда подключать «фазу», а куда «ноль» можно легко определить. Зеленый флажок на корпусе указывает на исправное состояние, а красный флажок сигнализирует о неисправной касете.

Представленное устройство относится к классу 2. Оно одно самостоятельно не способно защитить от прямого удара молнии. Грамотный выбор УЗИП это сложная и уже отдельная тема.

Также рекомендуется защищать устройства УЗИП с помощью предохранителей.

Думаю тут все понятно.

Ниже представлена аналогичная схема подключения УЗИП, но уже без электросчетчика и с использованием общего УЗО.

2. Схема подключения УЗИП в трехфазной сети системы заземления TN-S.

На схеме также изображен УЗИП производителя Schneider Electric серии Easy9, но уже для 3-х фазной сети. На рисунке изображено 4-х полюсное устройство с подключением нулевого рабочего проводника.

Еще существует 3-х полюсное УЗИП этой же серии. Оно применяется в системе заземления TN-C. В нем нет контакта для подключения нулевого рабочего проводника.

3. Схема подключения УЗИП в трехфазной сети системы заземления TN-C.

Здесь изображен УЗИП фирмы IEK. Данная схема представляет собой обычный вводной щит для частного дома. Он состоит из вводного автомата, электросчетчика, УЗИП и общего противопожарного УЗО. Также на схеме показан переход с системы заземления TN-C на TN-C-S, что требуется современными нормами.

На первом рисунке изображен 4-х полюсный вводной автомат, а на втором 3-х полюсный.

Нет постояннее соединения, чем временная скрутка!

Вот здесь нужно быть очень внимательным. Неправильный выбор автоматического выключателя по номиналу может привести к возгоранию проводки или автомат будет срабатывать на отключение по пять раз.

У вас дома в квартирном щитке сработал автоматический выключатель. В итоге какая-то часть квартиры обесточилась. В такой ситуации оказывался практически каждый. Какие ваши дальнейшие действия.

Лампочки перегорали, перегорают и будут перегорать иначе не выгодно их производить. Сами подумайте завод изготовил одну лампочку, человек ее купил, вкрутил у себя дома и она работает положенны.

Кабели и провода играют одну из самых важных ролей в электропитании вашего дома. Не правильный выбор сечения может привести к перегреву изоляции, ее пробою, короткому замыканию и к серьезным п.

Друзья, уважайте чужой труд и при копировании материалов, пожалуйста, ставьте открытую ссылку на источник sam-sebe-electric.ru, а то свет отключу. |

Подключение УЗИП по степени защиты

Для каждого устройства, обладающего индивидуальными защитными свойствами, предусмотрена своя схема подключения УЗИП.

  1. Устройства 1-й степени устанавливаются в щитки серии РВ. Непосредственное подключение осуществляется при помощи трансивера. Средняя величина выходного напряжения составляет 14 вольт. Проводимость может изменяться в соответствии с типом используемых резисторов. Вместе с ними используется усилитель. Пороговая проводимость в среднем равна 4,5 мк. Перед началом подключения нужно проверить показатель общего сопротивления цепи. Он должен составлять 50 Ом. Для других типов щитков эти устройства не подходят из-за высокой токовой проводимости.
  2. Аппараты 2-й степени используются в щитке серии РР. Здесь схема подключения УЗИП обходится без трансиверов и все соединения выполняются только проводниками. Перед подключением также проверяются параметры выходного напряжения на стабилизаторе, которое примерно составляет 13 вольт. В процессе работы задействуются двухконтактные расширители. В щитках РР20 устанавливаются изоляторы, а подключение УЗИП выполняется посредством сеточного триода с операционным усилителем. Щитки РР21 оборудованы интегральными выпрямителями, участвующими в преобразовании тока.
  3. УЗИП 3-й степени предназначены для установки в щитки, оборудованные проходным динистором. Для подключения оборудования применяется демпфер. Соединительные контакты имеют медную обкладку. Общее сопротивление цепи не превышает 40 Ом. В щитках РР19 тиристор устанавливается вместе с усилителем. В некоторых модификациях используются конденсаторные резисторы. Допускается подключение устройства вместе с адаптером.

Классы защиты УЗИП

Классификация этих защитных устройств производится в соответствии с ГОСТом Р 51992-20111.

ГОСТ определяет следующие классы этих приборов:

  • 1-й класс или «В». Данные устройства защищают от непосредственных воздействий грозовых разрядов, когда удары молний попадают в систему. Они же нейтрализуют атмосферные и коммуникационные перенапряжения. Для монтажа используется схема подключения с ввода на объект, где устанавливаются ГРЩ и ВРУ. Приборы 1-го класса прежде всего применяются для зданий, расположенных отдельно на открытом пространстве или подключенных к воздушным ЛЭП. Другими факторами подключения служат соседние дома, оборудованные молниеотводами или высокие деревья, расположенные рядом. Величина номинального разрядного тока находится в пределах 30-60 кА.
  • 2-й класс или «С». Эти приборы нейтрализуют остатки перенапряжений атмосферного и коммутационного характера, преодолевших защиту 1-го класса. Местом установки, в том числе и для УЗМ, служат обычные вводные щитки квартиры, дома или офиса. Номинал разрядного тока – 20-40 кА.
  • 3-й класс или «D». Защищают электронную аппаратуру от остаточных повышенных напряжений и помех высокой частоты, пропущенных защитой 2-го класса. В качестве примера можно назвать сетевой фильтр, к которому подключается компьютер. Выдерживают разрядный ток от 5 до 10 кА. С использованием устройств всех трех классов создается однолинейная многоступенчатая защита.

Классы УЗИП

Класс I (В). Устройства, принадлежащие к этому классу, защищают от прямых попаданий разряда молнии в молниезащитную систему строения, либо воздушные электросети. Монтаж этих устройств выполняют прямо в ВРУ, либо ГРЩ там, где кабель входит в здание. Эти устройства рассчитаны на разрядный ток порядка 30-60 килоАмпер.

Второй класс (С). Эти приборы предназначены для защиты сетей токораспределения объектов от появления помех коммутации. Они способны работать в качестве второй защитной ступени от попадания молнии. Их устанавливают в распредщите, а их ток разряда по номиналу 20-40 килоАмпер.

Класс III (D). Блоки, представляющие из себя защитные устройства этого класса, устанавливают прямо перед прибором-потребителем. По конструкции такие устройства могут быть самыми разными (розетка, вилка, отдельно монтируемый модуль, либо устройство навесного монтажа). Ток их разряда не превышает 5-10 кА.

Главным элементом построения таких устройств явился варистор или разрядник. Кроме того, в состав этих устройств входит устройство-индикатор, способное сообщить о том, что УЗИП вышел из строя.

Из отрицательных показателей этих «защитников» следует отметить тот, что они нагреваются при сработке, что стало причиной того, что им необходимо время для остывания, а это сильно уменьшает селективность работы устройства.

Монтируют такой прибор на ДИН-рейке. варистор же, вышедший из строя, легко меняется методом удаления последнего из корпуса.

Чтобы добиться защиты потребителя от ненужных воздействий в хорошем качестве, требуется обеспечение строений эффективными системами заземлений и уравниванием потенциалов. С этой целью используется заземляющая система типа TN-C либо TN-CS, имеющие разделение проводников нуля и защиты.

Затем монтируют устройства защиты, расстояние между которыми (от одного класса до другого) не должно быть менее 10 метров по питающему кабелю. Только при выполнении таких условий можно обеспечить правильную сработку защитных устройств.

На воздушных линиях, в щите ввода на столбах наилучшим образом срабатывают системы, основанные на разрядниках и плавких вставках.

Главные щиты зданий хорошо защищают УЗИП первого и второго класса, основанные на варисторах, а этажные щиты – снабжаются системами третьего класса. В качестве защиты дополнительного характера, розетки снабжаются системами в виде вставок и разных удлинителей.

Наконец, хочу заметить, что устройства подобного типа значительным образом уменьшают процент выхода из строя потребителей и поражения человека высоким напряжением, хотя и не способны полностью обеспечить защиту на все сто процентов. Поэтому, во время грозы следует, по возможности, производить отключение наиболее важных потребителей от сети питания.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта. буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Важное примечание

Мы рассмотрели для чего нужен ОИН-1 и как его установить. Но в обязательном порядке нужно добавить примечание из официальной документации:

Речь идёт о подключении автомата в разрыв питающего провода перед ограничителем. Это нужно для того, чтобы в случае короткого замыкания в ограничителе импульсов разорвать цепи и предотвратить негативные последствия случая.

Напоследок рекомендуем просмотреть видео, на котором доступно объясняется, как подключить ограничитель импульсных напряжений к сети:

На этом мы и заканчиваем описание характеристик и правил подключения ОИН-1. Надеемся, подготовленный обзор был для вас полезным и интересным!

Наверняка вы не знаете:

Технические характеристики УЗИП

К ним относятся:

Форма волны импульсного перенапряжения стандартизирована для случаев:

  • прямое попадание молнии – 10/350 мкс;
  • воздействие непрямого действия молнии – 8/20 мкс.

Форма импульса 8/20 мксФорма импульса 10/350 мкс

По назначению УЗИП по стандарту МЭК разделяются на типы 1-3, по ГОСТ Р 51992-2002 они разделяются на классы испытаний (I – III). Соответствие и назначение этих характеристик указано в таблице.

Типы по IEC 61643 Классы по ГОСТ Р 51992-2002 Назначение Место установки
1 I Для ограничения перенапряжений от прямых ударов молний На вводе в здание, в главном распределительном щите
2 II Для ограничения перенапряжений от далеких ударов молний и коммутационных перенапряжений На вводах, где не существует опасности прямых ударов
1+2 I+II Объединяются характеристики типов УЗИП 1 и 2 Как для типов 1 или 2
3 III Для защиты чувствительных потребителей. Имеют самый низкий уровень защитного напряжения Для непосредственной установки у потребителей

По конструктивному исполнению УЗИП выпускаются с разным числом полюсов: от одного до четырех.

Устройства защиты от импульсных перенапряжений УЗИП: применение, схема подключения, принцип работы

Во время грозы в сети часто возникают импульсные помехи. Также их можно наблюдать при поломке трансформатора. Для защиты электрооборудования в доме используются специальные устройства УЗИП. Устанавливаются они в щитки разных комплектаций.

Различие модификаций заключается в величине параметров выходного напряжения, пороговой частоты и проводимости. Стандартная модель состоит из блока и контактов. Резисторы устанавливаются различных типов. Модулятор в устройствах соединяется с трансивером. В данном элементе имеются проводники, а также триод. Для того чтобы больше узнать об УЗИП, следует рассмотреть принцип работы модели.

Устройства серии TESSLA D32

Устройства данной серии производятся с проходными модуляторами. Контакты у них применяются подвижного типа. Для щитков серии РР20 указанное устройство используется часто. Модулятор подсоединяется через расширитель. Чаще всего он используется с преобразователем. Для решения проблем с повышением частоты устанавливается тетрод.

Если рассматривать щитки серии РР10, то в них имеется кенотрон. Указанный элемент устанавливается на два или три выхода. В первом варианте модулятор устройства подключается через демпфер. Параметр выходной проводимости у него равен 3,3 мк. Общее сопротивление в цепи составляет 30 Ом. Если рассматривать второй вариант, то для УЗИП потребуется динистор.

Нормативная база применения УЗИП

Что такое УЗИП? Основной российский документ, определяющий, что такое УЗИП, это ГОСТ Р 51992-2002 «Устройства для защиты от импульсных перенапряжений в низковольтных силовых распределительных системах».

Согласно этому ГОСТу «Устройство для защиты от импульсных перенапряжений (УЗИП): устройство, которое предназначено для ограничения переходных перенапряжений и отвода импульсов тока. Это устройство содержит, по крайней мере, один нелинейный элемент». Стандарт распространяется на устройства для защиты электрических сетей и электрооборудования при прямом или косвенном воздействии грозовых или иных переходных перенапряжений. Данные устройства предназначены для подсоединения к силовым цепям переменного тока частотой 50-60 Гц на номинальное напряжение до 1000В (действующее значение) или 1500В постоянного тока.

В зависимости от класса испытаний УЗИП делятся на 3 типа.

Испытания класса I предназначены для имитации частично направленных грозовых импульсов тока. УЗИП, подвергаемые таким испытаниям, рекомендуются для установки на линейных вводах в здания, защищённые молниезащитными системами, а также при воздушном вводе питания. Характерной особенностью данного класса является испытание импульсным током Iimp c формой волны 10/350 мкс (1). Важнейшим параметром, характеризующим УЗИП, является уровень напряжения защиты Up, который измеряется при In. Это «параметр, характеризующий УЗИП в части ограничения напряжения на его выводах, который выбран из числа предпочтительных значений». Его значение всегда выше остаточного напряжения Ures , т.е. пикового значения, появляющегося на выводах УЗИП вследствие прохождения разрядного тока заданной амплитуды. Up не должен превышать стойкость электрооборудования к импульсному напряжению, определённому в ГОСТ Р 50571.19-2000. Поэтому принято, что для УЗИП 1-го класса Up не превышает 4 кВ.

Стандартный испытательный импульс

Испытания класса II предназначены для имитации наведённого в проводниках под действием электромагнитного поля импульса. УЗИП, подвергаемые таким испытаниям (УЗИП 2-го класса), предназначены для установки после УЗИП 1-го класса в промежуточные шкафы, либо во вводной шкаф, если отсутствует вероятность попадания части прямого тока молнии в систему электроснабжения. Испытания проводятся номинальным разрядным током In и максимальным разрядным током Imax . Оба импульса имеют форму волны 8/20 мкс, но разную амплитуду. При этом Imax > In. Импульс In УЗИП должен выдержать многократно при условии его остывания до комнатной температуры в промежутке между импульсами. Обычно количество выдерживаемых импульсов от 5 до 15 (по ГОСТу количество не установлено и определяется производителем, по МЭКу – 15 импульсов). Импульс Imax УЗИП должен выдержать однократно, при этом его дальнейшая работа в соответствии с заявленными параметрами не гарантируется (но возможна). Уровень напряжения защиты Up для устройств 2-го класса не должен превышать 2,5 кВ.

Испытания класса III также имитируют наведённый импульс, но испытываются комбинированной волной напряжения 1,2/50 мкс и тока 8/20 мкс. При этом в параметрах указывается напряжение разомкнутой цепи Uoc и номинальный In и максимальный Imax токи. Уровень напряжения защиты Up для 3-го класса не должен превышать 1,5 кВ. Это тот уровень, который должна выдерживать техника, даже не проходившая испытаний на устойчивость к микросекундным импульсным перенапряжениям. Поэтому данные устройства рекомендуется использовать в непосредственной близости от защищаемого оборудования (желательно не далее 5-7 метров, а в общем, чем ближе, тем лучше).

Ещё несколько важных параметров, которые необходимо знать для подбора УЗИП.

Максимальное длительное рабочее напряжение Uc — действующее значение переменного или постоянного тока, которое длительно подаётся на выводы УЗИП. Оно равно номинальному напряжению с учетом возможного завышения напряжения при различных нештатных режимах работы сети.

Номинальный ток нагрузки IL — максимальный длительный переменный (действующее значение) или постоянный ток, который может подаваться к нагрузке, защищаемой УЗИП. Данный параметр важен для УЗИП, подключаемых в сеть последовательно с защищаемым оборудованием. Так как большинство УЗИП подключаются параллельно цепи, то данный параметр у них не указывается.

Схемы подключения

Для защиты низковольтных сетей существует несколько схем подключения УЗИП. Идеальным вариантом считается комплексное применение устройств, так как удар молний абсолютно не прогнозируем.

Внешняя система

Внешний элемент защиты принимается из расчета, что по его компонентам возможно протекание максимального тока. Защитное устройство устанавливается с возможностью выдержать 100 кА. Чтобы негативный импульс не причинил много бед, его следует отвести по пути наименьшего сопротивления.

Для этого в электрическом щите устанавливается комплексный УЗИП, включающий в себя три степени защиты. Это устройство обладает большой мощностью и скоростью срабатывания, предохраняя оборудование общей мощностью до 20 кВт.

Если это разделенное на два участка заземление, то в щитке монтируются две отдельные шины: нулевая, заземляющая. Между ними устанавливается перемычка, которая считается дополнительной защитой.

Установка защиты на ответвлении

Возможна установка УЗИП не в распределительном щитке, а непосредственно на ответвлении электрической сети. Например, где воздушная линия расходится на два соседних дома, а контур заземления не обладает молниеотводами.

Иногда устройство устанавливается перед входом в дом и применение УЗИП с 3 классом защиты нерационально. Монтируются приборы, обладающие 1 и 2 классом. Если расстояние от столба до дома превышает 60 м, то в электрическом щитке устанавливается дополнительное устройство со 2 классом защиты.

Отличается способ установки защиты, если дом подключен к подземному кабелю. Аварийная ситуация возникает от других внешних источников, поэтому длительность импульсных помех будет намного меньше. Для защиты достаточно будет установить в распределительный щит УЗИП 2 класса.

Кроме электрических линий, перенапряжение может возникнуть в телевизионных сетях. Часто высоковольтные помехи генерируются на антенных приемниках в домах, где нет молниеотводов. Возникновение кратковременного высокого напряжения в антенном кабеле приводит к выходу из строя селектора телевизора.

Устройство защиты представляет собой антенный переходник с заземляющим устройством. Существуют два типа приборов: для аналогового, спутникового или цифрового телевидения. Различить их можно по соответствующим надписям на корпусе: Radio/TV, SAT.

Виды ограничителей перенапряжения на варисторах

Принцип работы этих компактных приборов одинаковый, описан выше, существенные отличия имеются по следующим признакам:

  • Материал изоляции может быть фарфоровый или полимерный;
  • Конструкция одной или несколькими съемными колодками;
  • Величине порогового напряжения срабатывания;
  • Конструкция для мест установки может быть под дин-рейку или цилиндрическая для вставки в предохранительные разъемы.

Модульные ОПН, для крепления на дин рейку, однофазные и трехфазные

Модели, которые сделаны под дин-рейку бывают для одной или трехфазной сети, они так же разделяются по классам:

  • С – ставятся в распределительном щите дома или квартиры;
  • В – устанавливаются после розетки на конкретное оборудование, если есть риски что приборы класса «С» сработают не эффективно;
  • D – подключаются перед высокочувствительной радиотехнической, электронной техникой, бытовыми приборами в качестве защиты от перенапряжения и фильтра наводимых в электросетях радиопомех.

Основные требования к каждому классу УЗИП

параметры ОПН 1 класса ОПН 2 класса ОПН 3 класса
U — Наминальное 400В 400В 230В
Номинальный ток разряда 30 кА 20кА 5кА
Максимальный ток разряда 60 кА 40 кА 10 кА
Порог напряжения срабатывания 2 кВ 1.8 кВ 1 кВ
Время сработки 25 нс 25 нс 25 нс
Количество полюсов 1-4 1-4 1-4
Сечение проводов мм2 4 — 16 4 — 16 4- 16

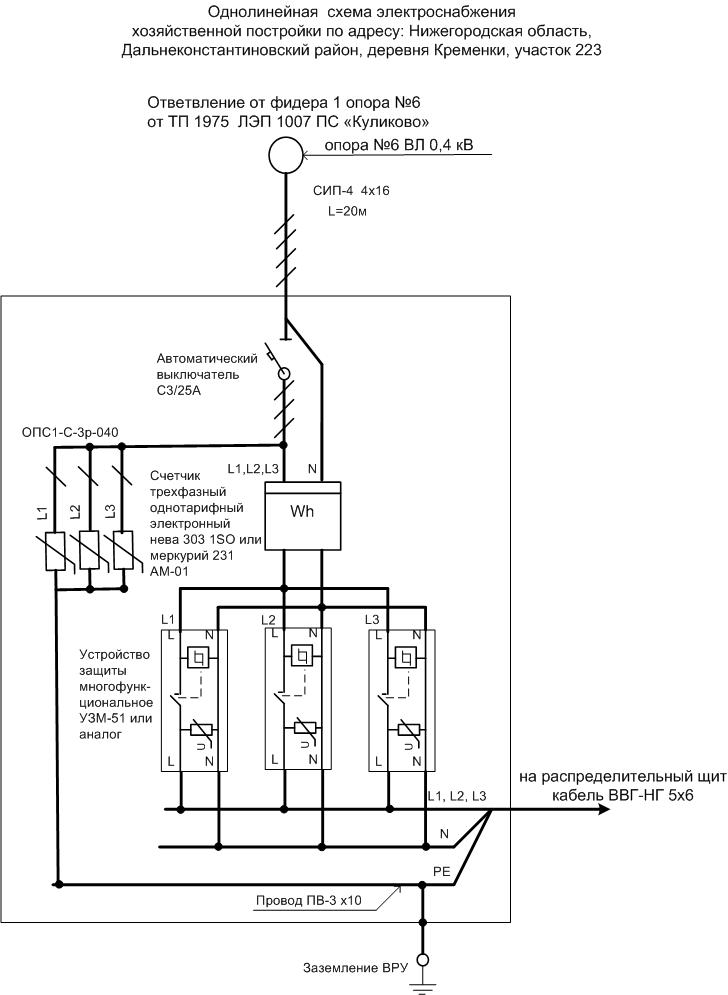

Опс1 с 3р схема подключения

Опс1 с 3р схема подключения - eepeedeev.crux.ms

Опс1 с 3р схема подключения

Схема подключения ограничителя импульсных перенапряжений с нижних клемм вводного автомата с помощью наконечников НШВИ-2. Схема подключения ограничителей перенапряжения УЗИП,ОПС-1, ОИН и прочих идентична и для других производителей. Отличие возможно лишь в том, что если берете трехполюсный ограничитель то у него выводной проводник уже собран из трех в один. Схема подключения. Ограничители класса В — предназначены для защи-ты объектов от Ограничители импульсных перенапряжений серии ОПС1 УЗИП. На лицевой панели ограничителя ОПС1 реализован визуальный указатель «износа» сменного защитного модуля. Принцип действия ОПС1. Внутри корпуса модуля расположен дисковый варистор и механизм указателя степени износа варистора. При отсутствии импульсных напряжений ток через варистор пренебрежимо мал, и поэтому варистор в этих условиях представляет собой изолятор. Ограничители импульсных перенапряжений ОПС1-С (класс C) предназначены для защиты электрооборудования объектов от остаточных атмосферных и коммутационных перенапряжений, прошедших через ограничители Схема размещения ОПС1. Схемы подключения ОПС1. Схемы электрические принципиальные и схема подключения автомати- ческого выключателя или предохранителя представлены на рисунках 1 и 2 соответственно в Приложении А. , Таблица 1. нование параметра. Типоисполнения ОПС; Число полюсов. Класс защиты. Друзья всех с наступающим новым 2018 годом! Зима - самое время изучить и понять, что должно быть в нашем щите учета! Одними из устройств из серии "быть или. Схема подключения опс1. 1.7. Разрядники грозовые ОПС1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ. Россия располагает низковольтными воздушными распределительными сетями большой протяженности, подверженных воздействию грозовых разрядов. В летний период грозовой. 3 схемы подключения. 3 класса устройств. Бесполезна ли установка УЗИП 2, если нет УЗИП 1. Установка УЗИП от Schneider Electric и ABB OVR. Что ставить перед УЗИП автомат или предохранители. Когда защита от импульсных перенапряжений не спасет. 8. Как работает ОПС1? Основной элемент ОПС1 - это варистор, обладающий свойством нелинейного сопротивления. При появлении на выводах варистора грозового или коммутационного перенапряжения он практически мгновенно снижает свое сопротивление. Ограничитель импульсных перенапряжений серии ОПC является устройством защиты от импульсных перенапряжений (УЗИП), ограничения переходных перенапряжений и отвода импульсов схемах; - повреждений в системах, например при КЗ на землю, дуговых разрядах. Модульное оборудование. Ограничители импульсных перенапряжений серии ОПС1 (УЗИП). аппаратами модульной серии. Подробная инструкция по мон-тажу и эксплуатации позволяет легко монтировать ограничитель ОПС1 в щитке. Пошаговая инструкция по подключению УЗИП в щитке. Схема и видео пример монтажа. Обратите внимание! При подключении ОПС1 важно соблюдать полярность. Для этого все клеммные зажимы на корпусе прибора имеют маркировку, какой Теперь давайте рассмотрим, что представляет собой схема подключения УЗИП в энергосеть на примере частного дома. На лицевой панели ограничителя ОПС1 реализован визуальный указатель «износа» сменного защитного модуля. В каждом из полюсов предусмотрен встроенный предохранитель для защиты от сверхтоков. Схема подключения. +7 (495) 727-32-14 +7 (495) 640-32-14. Схема подключения реле напряжения. Как выбрать стабилизатор напряжения для дома. Ограничители перенапряжения в домашней электропроводке - виды и схемы подключения. Любое электротехническое оборудование создается для работы с определённой электрической. Схемы подключения УЗИП, принцип построения защиты здания от перенапряжений. УЗИПы имеют различные названия: ограничитель перенапряжений сети — ОПС (ОПН), ограничитель импульсных напряжений — ОИН, но все они имеют одинаковые функции и принцип работы. Здесь вы найдете несколько наглядных схем подключения УЗИП для однофазной и трехфазной сетей и разных систем заземления. Выше представлены наглядные схемы подключения УЗИП. Думаю они понятны вам. Если остались вопросы, то жду их в комментариях. Электричество и схемы - правила построения и черчения электрических схем, условные обозначения электрических элементов. для защиты на ответвлении от групповой линии (третья ступень защиты). 0ПС1-С/2 ОПС1 -С/4. Ограничители импульсных перенапряжений ОПС1. Класс I (B) Защита от прямых ударов молнии в систему молниезащиты здания или ЛЭП. ОПС1 устанавливаются на вводе в здание во вводно распределительном устройстве (ВРУ) или главном распределительном щите (ГРЩ). Ограничители импульсных перенапряжений ОПС1 применяются для защиты воздушных линий электропередач, а также систем электроснабжения от грозовых и коммутационных импульсных перенапряжений. Ограничители импульсных перенапряжений ОПС1 являются варисторными. Особенности конструкции ограничителей ОПС-1: Изготовлены в виде стандартных модулей шириной 18мм, с креплением на ДИН-рейку. Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта. ОПC КС. Схема подключения. ОПC КС. Ограничитель перенапряжений опс 1 в - это эффективное и надежное устройство, защищающее сети от импульсных перенапряжений в процессе грозы и коммутации. Ограничитель импульсных перенапряжений ОПС1-C 3Р. Описание продукции. Ограничитель импульсных перенапряжений ОПС1 (УЗИП) предназначен для защиты внутренних распределительных цепей жилых и общественных зданий от грозовых и коммутационных. Класс II (C): Защита токораспределительной сети объекта от коммутационных помех или как вторая ступень защиты при ударе молнии. ОПС1-С устанавливаются в распределительные щиты. Преимущества. • Модульное исполнение со стандартными размерами и установкой. В схеме нарисованы вводный на 25А 3Р, после сбоку ОПС1-В-1Р, далее счётчик Меркурий 230, далее УЗО 25А 300мА 4Р и два автомата на16А 2Р на две разетки. Вопрос такой могулия вместо узо поставить автомат на 25А 3р и почему ОПС однополюсное. Какое заземления надо делать. Ограничитель перенапряжений ОПС устройство предназначенное для защиты электрооборудования от импульсных перенапряжений вследствии ударов молнии и работы устройств с большими индуктивными нагрузками. Описание ограничителей ОПС, характеристики. Схема подключения опс1 в 3р. Схемы подключения → Электросхемы. Ограничитель импульсных перенапряжений ОПС1 (УЗИП) предназначен для защиты внутренних распределительных цепей жилых и общественных зданий от грозовых и коммутационных. Описание и элементы конструкции трехполюсного ограничителя импульсного перенапряжения ОПС1-С 3Р в модульном исполнении производства ИЭК. Краткое руководство по эксплуатации Схема Подключения. ОПС1-C 3. Артикул: MOP20-3-C. Тип полей : 3. Импульсный ток молнии - 10 или 350 кА: 40. Номин сброс импульсного тока - 8 или 20 кА:. Схема подключения ограничителя импульсных перенапряжений с нижних клемм вводного.

Links to Important Stuff

Links

  • УЗИП, ОИН, ОПС-1, в щите учета подключение (схема).

© Untitled. All rights reserved.

Ограничитель перенапряжения: разновидности и характеристики

Любое жилое или административное здание оборудовано большим количеством техники, питаемой от электросети. Значительное увеличение значений рабочего напряжения и тока в этой сети может привести к выходу из строя всего этого электрического оборудования. Если защитой от таких явлений в многоквартирных домах, промышленных и административных зданиях занимаются обслуживающие организации, то владельцы частных домов должны сами заботиться о ней. И в этом поможет ограничитель перенапряжения.

Применение

Как следует из названия, ограничитель чрезмерно высокого напряжения (ОПН) служит для защиты электрической техники от напряжения, значительно превышающего номинальные значения. Это высокое напряжение или, другими словами, перенапряжение обычно носит импульсный характер. Поэтому еще одно название для таких устройств — ограничитель импульсных напряжений (ОИН).

Чтобы лучше разобраться с областями применения ОПН, рассмотрим вкратце причины, вызывающие такие скачки напряжения. Импульсы перенапряжения могут быть коммутационными. В этом случае они возникают в результате:

  • переключений (коммутаций) в мощных силовых электроустановках и системах энергообеспечения;
  • при резком изменении нагрузки в распределительных системах;
  • при возникновении повреждений в энергоустановках, вызывающих короткое замыкание.

Эти случаи носят производственный характер и устранением их последствий занимаются профессионалы. В таких цепях устанавливаются промышленные устройства, например, ОПН-110, где число 110 указывает на напряжение сети в кВ. Для нас интереснее будет защита от импульсных перенапряжений частного жилого дома. Обычно эти перенапряжения возникают во время грозы при разряде молнии. При этом импульсы перенапряжения возникают когда:

  • молния ударяет непосредственно в линию электропередач (ЛЭП) за пределами дома;
  • разряд молнии происходит между облаками или в находящийся рядом с домом объект. Возникшее электромагнитное поле индуцирует в электрических цепях мощный импульс;
  • удар молнии происходит в грунт недалеко от дома. Ток разряда, протекающий в земле, может вызвать значительную разность потенциалов.

В этих случаях во внешних воздушных линиях до 380В могут возникать импульсы величиной до 10 кВ, а во внутренней проводке домов — до 6 кВ. Чтобы избежать пагубного влияния таких высоких напряжений на домовую электрическую сеть и бытовые электроприборы существуют простые меры. По Правилам устройства электроустановок (ПУЭ) на входе силового электрического кабеля в дом должны устанавливаться ограничители импульсных напряжений (ОИН). Схема подключения ОИН простая. Устройство включается в цепь между силовым кабелем и заземляющим контуром. На рынке существует достаточно предложений различных производителей, одним из которых является концерн «Энергомера».

Как работают

В основе работы ОПН лежит нелинейная вольтамперная характеристика устройства. Благодаря ей при поступлении на ОПН больших токов высокого напряжения электрическое сопротивление устройства резко падает практически до нуля. В результате импульс напряжения в несколько кВ уходит через заземляющую цепь.

Время срабатывания на уменьшение сопротивления, как и время восстановления в исходное положение, у ОПН очень мало. Поэтому устройство при необходимости готово реагировать на целую серию импульсов.

Видео “Ограничитель высокого напряжения”

Виды и классы

С середины прошлого века до недавнего времени основными ОПН были вентильные разрядники. Но они имели целый ряд недостатков и были вытеснены нелинейными варисторами, созданными на основе металлооксидных материалов. Конструктивно они представляют собой варисторные таблеки, заключенные в укрепленный полимерный корпус. Такое решение позволяет избежать взрыва и разлета осколков устройства в случае поступления на него таких высоких напряжений, на которые оно не рассчитано.

По способам монтажа и крепления ОИН можно обозначить такие виды. Обычный вид, когда в устройство традиционным способом заводятся силовые провода. Специальный вид для крепления на дин-рейку. Этот способ, с креплением на дин-рейку, находит все большее применение благодаря удобству и простоте.  По месту установки ОИН и схеме подключения можно выделить такие классы устройств. Условно их можно обозначить буквами латинского алфавита, хотя возможен и другой способ обозначения.

Устройства класса А предназначены для защиты от импульсного перенапряжения при попадании молнии в ЛЭП или разряде возле нее. Устанавливаются в месте соединения ЛЭП с кабелем, идущим в жилое строение. Выдерживают импульсы напряжения до 6 кВ. ОИН класса B монтируется в месте ввода силового кабеля в дом и должен выдерживать напряжение до 4 кВ. Подразумевается, что устройство класса А уже установлено.

Устройства класса C устанавливаются в электрощитах внутри дома и рассчитаны на напряжение 2,5 кВ. Одними из таких устройств являются ОИН-1 и ОИН-2 производства концерна «Энергомера». Первое устройство не содержит индикатор работоспособности, второе имеет такой индикатор.

Ограничители перенапряжения класса D рассчитаны на скачки напряжения до 1,5 кВ. Они предназначены для защиты чувствительной электронной аппаратуры и устанавливаются неподалеку от нее, например, в монтажных коробках.  Несмотря на кажущуюся простоту, монтаж таких устройств желательно поручить квалифицированному специалисту.

Видео “Нелинейные ограничители перенапряжения”

Из видео вы узнаете, в чем особенности эксплуатации данных комплектующих и для чего они используются.

Защита от молний. Ограничитель импульсных перенапряжений

Любое жилое или административное здание оборудовано большим количеством техники, питаемой от электросети. Значительное увеличение значений рабочего напряжения и тока в этой сети может привести к выходу из строя всего этого электрического оборудования. Если защитой от таких явлений в многоквартирных домах, промышленных и административных зданиях занимаются обслуживающие организации, то владельцы частных домов должны сами заботиться о ней. И в этом поможет ограничитель перенапряжения.

Как следует из названия, ограничитель чрезмерно высокого напряжения (ОПН) служит для защиты электрической техники от напряжения, значительно превышающего номинальные значения. Это высокое напряжение или, другими словами, перенапряжение обычно носит импульсный характер. Поэтому еще одно название для таких устройств - ограничитель импульсных напряжений (ОИН).

Чтобы лучше разобраться с областями применения ОПН, рассмотрим вкратце причины, вызывающие такие скачки напряжения. Импульсы перенапряжения могут быть коммутационными. В этом случае они возникают в результате:

  • переключений (коммутаций) в мощных силовых электроустановках и системах энергообеспечения;
  • при резком изменении нагрузки в распределительных системах;
  • при возникновении повреждений в энергоустановках, вызывающих короткое замыкание.

Эти случаи носят производственный характер и устранением их последствий занимаются профессионалы. В таких цепях устанавливаются промышленные устройства, например, ОПН-110, где число 110 указывает на напряжение сети в кВ. Для нас интереснее будет защита от импульсных перенапряжений частного жилого дома. Обычно эти перенапряжения возникают во время грозы при разряде молнии. При этом импульсы перенапряжения возникают когда:

  • молния ударяет непосредственно в линию электропередач (ЛЭП) за пределами дома;
  • разряд молнии происходит между облаками или в находящийся рядом с домом объект. Возникшее электромагнитное поле индуцирует в электрических цепях мощный импульс;
  • удар молнии происходит в грунт недалеко от дома. Ток разряда, протекающий в земле, может вызвать значительную разность потенциалов.


В этих случаях во внешних воздушных линиях до 380В могут возникать импульсы величиной до 10 кВ, а во внутренней проводке домов - до 6 кВ. Чтобы избежать пагубного влияния таких высоких напряжений на домовую электрическую сеть и бытовые электроприборы существуют простые меры. По Правилам устройства электроустановок (ПУЭ) на входе силового электрического кабеля в дом должны устанавливаться ограничители импульсных напряжений (ОИН). Схема подключения ОИН простая. Устройство включается в цепь между силовым кабелем и заземляющим контуром. На рынке существует достаточно предложений различных производителей, одним из которых является концерн «Энергомера».

Как работают

В основе работы ОПН лежит нелинейная вольтамперная характеристика устройства. Благодаря ей при поступлении на ОПН больших токов высокого напряжения электрическое сопротивление устройства резко падает практически до нуля. В результате импульс напряжения в несколько кВ уходит через заземляющую цепь.

Время срабатывания на уменьшение сопротивления, как и время восстановления в исходное положение, у ОПН очень мало. Поэтому устройство при необходимости готово реагировать на целую серию импульсов.

Видео «Ограничитель высокого напряжения»

Виды и классы

С середины прошлого века до недавнего времени основными ОПН были вентильные разрядники. Но они имели целый ряд недостатков и были вытеснены нелинейными варисторами, созданными на основе металлооксидных материалов. Конструктивно они представляют собой варисторные таблеки, заключенные в укрепленный полимерный корпус. Такое решение позволяет избежать взрыва и разлета осколков устройства в случае поступления на него таких высоких напряжений, на которые оно не рассчитано.

По способам монтажа и крепления ОИН можно обозначить такие виды. Обычный вид, когда в устройство традиционным способом заводятся силовые провода. Специальный вид для крепления на дин-рейку. Этот способ, с креплением на дин-рейку, находит все большее применение благодаря удобству и простоте. По месту установки ОИН и схеме подключения можно выделить такие классы устройств. Условно их можно обозначить буквами латинского алфавита, хотя возможен и другой способ обозначения.


Устройства класса А предназначены для защиты от импульсного перенапряжения при попадании молнии в ЛЭП или разряде возле нее. Устанавливаются в месте соединения ЛЭП с кабелем, идущим в жилое строение. Выдерживают импульсы напряжения до 6 кВ. ОИН класса B монтируется в месте ввода силового кабеля в дом и должен выдерживать напряжение до 4 кВ. Подразумевается, что устройство класса А уже установлено.

Устройства класса C устанавливаются в электрощитах внутри дома и рассчитаны на напряжение 2,5 кВ. Одними из таких устройств являются ОИН-1 и ОИН-2 производства концерна «Энергомера». Первое устройство не содержит индикатор работоспособности, второе имеет такой индикатор.

Ограничители перенапряжения класса D рассчитаны на скачки напряжения до 1,5 кВ. Они предназначены для защиты чувствительной электронной аппаратуры и устанавливаются неподалеку от нее, например, в монтажных коробках. Несмотря на кажущуюся простоту, монтаж таких устройств желательно поручить квалифицированному специалисту.

Сетевой фильтр или ограничитель перенапряжения представляет собой устройство, подключенное к сети питания, для того чтобы предотвратить повреждение электронного оборудования от скачков напряжения. В нашей статье мы рассмотрим их виды, основные правила установки и советы по эксплуатации.

Данные защитные устройства, предназначены в первую очередь для связи между проводником электрической системы и заземлением, чтобы ограничить величину переходных перенапряжений на оборудование.

Ограничитель перенапряжения ОПН состоит из дисков, изготовленных из оксида цинка материала, который обладает низким сопротивлением при высоком напряжении и высокой стойкостью при низком напряжении. Диски помещены в фарфоровые корпуса для обеспечения физической поддержки, отвода тепла, и изоляции от загрязнений внутренних деталей. В случае удара молнии или коммутационных перенапряжений, импульсный ток ограничивается специальной встроенной схемой.

Устройство защиты от перенапряжений направляет избыточный заряд в провод заземления розетки, защищая от него через электронные устройства и в то же время позволяя нормальному напряжению поступать к аппаратуре. Перепады в электрической сети могут повредить компьютерное оборудование, сжечь провода, и даже уничтожить любые сохраненные данные. Сетевые фильтры также могут защитить телефонных и кабельных линий.

Видео: принципы работы ограничителя перенапряжения

Перед тем, как купить ограничитель перенапряжения ОПН, нужно определить цель, для которой он необходим, и решить некоторые монтажные вопросы:

1. Сколько точек вам нужно?

Определить, сколько элементов будет подключено к одной розетке, и приобрести один ограничитель напряжения, который будет отвечать количество устройств. Помните, что трансформаторные пробки шире стандартного разъема ограничителя. Многие сетевые фильтры предназначены для размещения в трансформаторе УЗО, чтобы не блокировать соседние розетки. Данные показатели не важны для устройств типа ОПН-10, ОПН 6 и ОПНП, которые подключаются непосредственно сеть.

2. Замерить напряжение

Отраслевым стандартом для оценки электрической энергии являются джоули. Именно в Джоулях сетевой фильтр сообщает нам, сколько энергии устройство защиты от перенапряжений может поглотить, прежде чем оно выходит из строя. Большее число указывает на большую защиту. Соответственно, для дома с большим количество мощных электрических приборов понадобится хороший импульсный ограничитель.

3. Подключаемое оборудование

Бытовая электроника, компьютеры, оргтехника и инструменты домашнего мастера имеют разные потребности в защите. Желательно выбрать сетевой фильтр для защиты всего оборудования, и, в том числе телефонных линий (RJ-11), компьютерные сети (RJ-45), разъемы и кабельные (коаксиальный). Для этих целей подойдут модели типа abb.

4. Индикаторы работы

Большинство ограничителей оснащены диагностическими светодиодами, которые подтверждают наличие питания и рабочее состояние защиты. После неоднократных скачков напряжения, защитные схемы могут выгореть, поэтому наличие дисплея или хотя бы сигнализирующих ламп очень важно (на моделях ОПНП, ОПН-П и ОПС типа УХЛ отсутствует).

Виды ограничителей

Существует огромное количество разнообразных защитных устройств:

  • ограничитель высоковольтный нелинейный, предназначений дл перенапряжений сети от 800 В – abb, ОПС1 и все серии ОПН;

  • импульсные устройства типа варисторов, представлены моделями ECOTEC;
  • сетевые фильтры для защиты оргтехники – OVR;
  • реле контроля – применяется не только для защиты сети, но и её диагностики.

Устанавливаем ограничитель в щиток

При установке линейных ограничителей ОПН 10 необходимо зажать контакты устройства при помощи специальных клемм. Один контакт обязательно отводится на заземляющее устройство, либо трансформатор, второй – на сеть.


Последовательность работы следующая:

  • снять контр-гайку, болты и ниппели у ограничителя;
  • закрепить гровер между шайбой и контр-гайкой;
  • закрепить следующий электростатический диск;
  • прикрепить секции к ОПН при помощи болтов и гаек.

Схема подключения опн

Схема: как подключить опн

Для установки оборудования в частном доме (имеется в виде, не на производстве), допускается использование до 5 защитных пластин (в прайсе стоимости обязательно указывается цена за одну пластину).

  1. Ограничитель перенапряжения нельзя собирать в горизонтальном положении;
  2. Длина провода, отходящего от ОПН должна быть не более 3 метров, иначе нагрузка на устройство будет слишком большой и фильтр быстрее выйдет из строя;
  3. Все провода, идущие от ОПН должны быть короткими, петли закругленными, а контакты изолированными;
  4. Керамические ограничители допускается использовать как опоры для шин, если общая масса не превышает 30 килограмм.

Стоимость защитных устройств может варьироваться от нескольких десятков до сотен и даже тысяч. Все зависит от максимально допустимого напряжения и способности рассеивать энергию.

Область применения

Ограничители используются в частных домах, квартирах многоэтажек, на производстве, для защиты помещений от замыканий и ударов молний (импульсных скачков напряжения).

.
Эта отметка установлена 14 ноября 2016 года .

Ограничитель перенапряжения нелинейный (ОПН) - электрический аппарат, предназначенный для защиты оборудования систем электроснабжения от коммутационных и грозовых перенапряжений. ОПН также можно назвать разрядником без искровых промежутков. ОПН на сегодняшний день являются одним из эффективных средств защиты оборудования электрических сетей.

Применение

В некоторых случаях, оборудование может оказаться под влиянием повышенного, по сравнению с номинальным, напряжения (при грозе или коммутациях электрических цепей). В этом случае, возрастает вероятность пробоя изоляции установки. Нелинейные ограничители перенапряжений предназначены для использования в качестве основных средств защиты электрооборудования станций и сетей среднего и высокого классов напряжения переменного тока промышленной частоты от коммутационных и грозовых перенапряжений. Ограничители применяются вместо вентильных разрядников соответствующих классов напряжения и включаются параллельно защищаемому устройству или установке.

Устройство и принцип действия

Ограничитель перенапряжения является безыскровым разрядником.

Устройство ограничителя перенапряжения

3. ЦЭ-936. Инструкция по техническому обслуживанию и ремонту оборудования тяговых подстанций.

4. Сугробов Н.А. Нелинейные ограничители перенапряжения производства Dervasil, группа SICAME, журнал Электротехнический рынок №5 (11) май 2007 [Электронный ресурс]: URL: http://market.elec.ru/nomer/10/dervasil/

8. Дмитриев М.В. Применение ОПН для защиты изоляции ВЛ 6-750 кВ. 2009г.91стр. Издательство Политехнического Университета,Санкт-Петербург. [Электронный ресурс]: URL: http://www.zeu.ru/books/book2.pdf

9. Ограничитель перенапряжений нелинейный типа ОПН-35 УХЛ2. [Электронный ресурс]: URL: http://www.laborant.ru/eltech/02/5/3/02-98.htm

10. Обслуживание разрядников и ограничителей перенапряжений. [Электронный ресурс]: URL: http://ukrelektrik.com/publ/obsluzhivanie_razrjadnikov_i_ogranichitelej_perenaprjazhenij/1-1-0-13

При определении перечня нормируемых параметров ОПН используется утвержденный Международной электротехнической комиссией (МЭК) в 1991 г. Стандарт 99-4, требования которого дополнены и несколько изменены (как правило, ужесточены) в соответствии с отечественными традициями разработки защитных аппаратов. Таким образом, основными параметрами нелинейных ограничителей перенапряжений являются:
номинальное напряжение (класс напряжения) ограничителя (Uном) - номинальное напряжение сети, для работы в которой предназначен ОПН;
номинальная частота ограничителя (nном) - частота рабочего напряжения сети, для работы в которой предназначен ОПН;
наибольшее длительно допустимое рабочее напряжение на ограничителе - наибольшее действующее значение напряжения промышленной (номинальной) частоты, которое длительно (в пределе - в течение всего срока службы аппарата) может быть приложено к выводам ОПН;
вольт-временная характеристика ограничителя - зависимость действующего значения напряжения промышленной частоты от допустимого времени его приложения к ОПН;
номинальный разрядный ток ограничителя (Iном) - наибольшее значение испытательного грозового импульса тока, при котором определяется защитный уровень ОПН при грозовых перенапряжениях и который используется для классификации ОПН. Номинальный ток также называют расчетным током грозовых перенапряжений (Iрг = Iном). Испытательный импульс грозового тока имеет форму апериодической волны 8/20 мкс. Установлен стандартный ряд номинальных разрядных токов: 1500, 2500, 5000, 10000, 20000 А. По этому параметру производится координация других характеристик ограничителя, а также норм и методов его испытаний;
расчетный ток коммутационных перенапряжений (Iр к) - максимальное значение испытательного апериодического импульса тока 30/60 мкс, при котором определяется защитный уровень ОПН при коммутационных перенапряжениях;
остающееся напряжение (UOCT) - максимальное значение падения напряжения на ограничителе при протекании по его нелинейному рабочему резистору импульса тока;
защитный уровень при ограничении грозовых перенапряжений - остающееся напряжение при расчетном токе грозовых перенапряжений (Ur). Этому параметру эквивалентна кратность ограничения грозовых перенапряжений Kr = Ur/UHр.фт;
вольт-амперная характеристика ограничителя при грозовых импульсах тока - зависимость остающегося на ОПН напряжения от максимального значения импульсов тока 8/20 мкс при их варьировании в диапазоне (0,1 2,0) /ном;
защитный уровень при ограничении коммутационных перенапряжений - остающееся напряжение при расчетном токе коммутационных перенапряжений (UK). Этому параметру эквивалентна кратность ограничения коммутационных перенапряжений прямоугольный импульс тока - импульс тока, форма которого близка к прямоугольной. Используется для определения пропускной способности ОПН;
пропускная способность ограничителя при прямоугольных импульсах - максимальное значение прямоугольных импульсов тока (/п) длительностью 2000 мкс, которые ОПН без каких-либо повреждений выдерживает при их двадцатикратном приложении;
пропускная способность ограничителя при грозовых импульсах - максимальное значение импульсов тока 8/20 мкс, которые ОПН без каких-либо повреждений выдерживает при их двадцатикратном приложении;
пропускная способность ограничителя при импульсах большого тока - максимальное значение импульсов тока 4/10 мкс, которые ОПН без каких-либо повреждений выдерживает при их двукратном приложении.
Кроме перечисленных основных характеристик для координации параметров ОПН согласно Стандарту МЭК используются: нормативное напряжение ограничителя - действующее значение напряжения промышленной частоты, допустимое к приложению в течение 10 с;
класс разряда линии - параметр, определяющийся максимально гарантированным значением энергии, которое ОПН способен поглотить из сети при ограничении грозового или коммутационного перенапряжения без выхода из строя, и зависящий от Uнорм и UK. Класс разряда линии нормируется только для ограничителей с номинальными разрядными токами 10 000 и 20 000 А.
Для отечественных ОПН эти параметры, как правило, не задаются, однако в настоящее время все большее распространение находит нормирование способности к поглощению и рассеиванию энергии, определяемой как отношение максимально гарантированного значения поглощаемой ограничителем энергии к его наибольшему длительно допустимому рабочему напряжению, что практически эквивалентно классу разряда линии.
Одно из немногочисленных преимуществ вентильных разрядников по сравнению с нелинейными ограничителями перенапряжений состоит в том, что последние имеют меньшую зону защиты - длину участка линии или распределительного устройства, на котором перенапряжения превышают напряжение в точке установки ОПН не более чем на 1 - 2%. Тем не менее, уровень перенапряжений, воздействующих на изоляцию собственно ограничителя значительно ниже максимальных значений перенапряжений на изоляции электрооборудования, установленного на некотором расстоянии от ОПН. Поэтому нормы испытаний изоляционных конструкций нелинейных ограничителей должны быть ниже требований к электрической прочности изоляции всего остального оборудования подстанций и линий электропередачи, приведенных в ГОСТ 1516.1, ГОСТ 20690 и РД 16.556. Испытательные напряжения изоляции ОПН в соответствии с нормами связаны с их защитными уровнями и приведены в табл. 1.
Испытаниям подвергается только изоляционная покрышка (корпус) ограничителя, из которого предварительно удаляется HP. Методы испытаний дан в ГОСТ 1516.2. Изоляция ОПН наружной установки (категория размещения 1 по ГОСТ 15150) испытывается коммутационными импульсами и напряжением промышленной частоты как в сухом состоянии, так и под искусственным дождем. Испытания корпусов ограничителей внутренней установки проводятся только в сухом состоянии.
Требования к нелинейным ограничителям в части других электрических, а также механических и климатических воздействий нормируются, как и для вентильных разрядников.

Таблица 1
Значения испытательных напряжений изоляции ОПН

Ограничитель перенапряжений присоединен к сети в течении всего срока службы, поэтому через его варисторы, образующие нелинейное сопротивление, непрерывно протекает ток. Допустимая плотность активного тока составляет (1,0 5,0)-10_6 А/см2 при плотности полного тока (10 -г- 30)-10"6 А/см2. Ограничитель сохраняет работоспособность до тех пор, пока в результате воздействия рабочего напряжения и импульсов перенапряжений активная составляющая тока не превысит критического значения, при котором количество теплоты, выделяемой в HP, превысит возможности конструкции ОПН по его рассеянию в окружающую среду, т.е. пока не нарушится тепловое равновесие аппарата. Поглощение ограничителем энергии из сети снижает уровень перенапряжений, что обеспечивает защиту изоляции линий электропередачи. По этой причине при проектировании нелинейного ограничителя необходимо создать условия для удовлетворения двух, в значительной степени противоречивых, требований. С одной стороны, должны быть обеспечены необходимые защитные характеристики аппарата при ограничении как коммутационных, так и грозовых перенапряжений. С другой стороны аппарат должен обладать достаточным ресурсом пропускной способности при импульсных токовых воздействиях и стабильностью параметров как при приложении рабочего напряжения (нормальный эксплуатационный режим), так при воздействии квазистационарных перенапряжений.
Относительная простота ОПН (необходимым элементом аппарата является только нелинейный резистор), компактность, способность ОЦВ работать в различных средах, возможность регулирования характеристик ОЦВ привели к разработке большого количества конструкций и схем ОПН. Например, при создании разъединителей ограничители могут использоваться в качестве опорных изоляционных конструкций. В трансформаторах ограничители могут размещаться внутри бака, что в дополнение к основной функции ограничения перенапряжений позволяет выравнить распределение напряжения по витковой изоляции. Широко распространено размещение ОПН в герметичных РУ с элегазовым заполнением.
Однако наибольшее количество производимых в настоящее время ограничителей представляют собой отдельно стоящие аппараты в фарфоровых корпусах (рис. 1, а), подобных применяемым в вентильных разрядниках. Основным конструктивным элементом ОПН является нелинейный рабочий резистор, образованный одной или несколькими параллельно соединенными колонками 1 поставленных один на другой оксидно-цинковых варисторов. Для удобства размещения внутри изолирующего снаружи оребренного фарфорового корпуса 2 HP разделен на блоки высотой 0,3 - 1,0 м. По концам корпуса закреплены металлические фланцы 3 со смонтированными узлами герметизации и взрывобезопасности 4 и контактными пластинами 5. Фланцы также являются контактными выводами ограничителя, к которым изнутри присоединяется нелинейный рабочий резистор, а снаружи (к контактным пластинам) - фазный провод и проводник системы заземления распредустройства. Аппараты на напряжение 110 кВ и более снабжаются экранной арматурой, обеспечивающей выравнивание распределения напряжения по высоте колонок варисторов, ограничение стримерной короны на элементах ограничителя и необходимую электрическую прочность его внешней изоляции. Экран обычно выполняется в виде одиночного или расщепленного тороида 6 с по крайней мере двумя экранодержателями 7.


Рис. 1. Конструктивные исполнения нелинейных ограничителей перенапряжений в фарфоровом (а) и полимерном (б) корпусах

При использовании фарфоровой покрышки в ОПН предусматривается сквозная демпфирующая полость 8, обеспечивающая передачу избыточного давления при аварийном дуговом перекрытии внутри корпуса на клапаны взрывобезопасности 4 и предохраняющая аппарат от взрывного разрушения. Все свободное пространство внутри покрышки, не занятое колонками ОЦВ, элементами их крепления к корпусу и фланцам и демпфирующей полостью, заполняется веществом 9, обладающим высокой теплопроводностью (например, чистым кварцевым песком) и служащим для отвода теплоты от варисторов на корпус ограничителя. После сборки внутренняя полость аппарата вакуумируется, а затем заполняется осушенным азотом, элегазом или каким-либо инертным газом при атмосферном давлении. Система герметизации предотвращает проникновение вовнутрь покрышки влаги и загрязнений, которые могли бы вызвать перекрытие ОПН по внутренней полости и выход его из строя.
Серийно производимые АО "Корниловский фарфоровый завод" (г. Санкт-Петербург) ограничители перенапряжений в фарфоровых корпусах серии ОПН(И) вплоть до номинального напряжения 500 кВ выпускаются в виде одного модуля (рис. 2, а - в). Аппараты на напряжение 750 и 1150 кВ изготавливаются состоящими из двух идентичных, поставленных один на другой модулей (рис. 2, г). Нелинейный рабочий резистор этих ограничителей набран из варисторов диаметром (28±0,5) мм и высотой (10±0,5) мм. Полный перечень параметров ограничителей 110 - 500 кВ приведен в табл. 2, а компиляция основных параметров ОПН 35 - 1150 кВ, включая массо-габаритные характеристики, - в табл. 2.
Ограничители этой серии на напряжение 35 - 220 кВ имеют нижние чугунные фланцы с тремя или четырьмя приливами с отверстиями для крепления к фундаменту (заземленному подножнику). Фланец изолирован от фундамента посредством фарфоровых дисков и изолирующих (как правило, паронитовых) прокладок. Ограничители на 330 - 1150 кВ устанавливаются непосредственно на подножник без изолирующих прокладок, однако в этих аппаратах нелинейный рабочий резистор не присоединен к нижнему фланцу. Подключение HP к системе заземления подстанции осуществляется через изолирующий вывод в днище ограничителя (рис. 2, в - д). Изоляция HP от "земли" выполняется для подключения к ОПН регистраторов срабатываний и профилактических испытаний аппаратов под напряжением (например, для измерения тока проводимости HP).
В настоящее время для изготовления изоляционных корпусов ограничителей все более широко стали применяться полимерные материалы (рис. 1, б). Основу этих полимерных корпусов составляет стеклопластиковая труба 10, которая обеспечивает необходимую механическую прочность и жесткость конструкции ограничителя. Трекингоэрозионную и дуговую стойкость, а также требуемые влагоразрядные характеристики внешней изоляции обеспечивает специальное ребристое покрытие 11, выполняемое обычно на основе силиконовой или этиленпропиленовой электротехнической резины. Ограничители в полимерных корпусах практически взрывобезопасны, что позволяет исключить из конструкции аппарата устройства, предохраняющие его от взрывного разрушения (предохранительные клапаны, демпфирующие полости и т.д.), и тем самым уменьшить объем ограничителя на 25 - 40%.

Рис. 2. Аппараты серии ОПН (о - г) и ОПНИ ( а - 35 и 110 кВ: б - 150 н 220 кВ; в - 330 » 500 кВ; г - 750 и 1150 кВ, д - 500 кВ

Рис. 2, д
Полимерные корпуса идеально подходят для ограничителей, нелинейные рабочие резисторы которых выполнены в виде одиночной колонки варисторов 1 большого диаметра (рис. 1, б). В этом случае создаются наилучшие условия для охлаждения HP. Тепловую устойчивость аппарата также повышает использование для заполнения пространства между колонкой варисторов и стеклопластиковой трубой специальных полимерных композиций (компаундов) 12, теплопроводность которых искусственно повышается наполнителям.
Таблица 2
Параметры ограничителей перенапряжения 110 - 500 кВ


Параметр

ОПН-110- ПН-УХЛ1

ОПН-220- ПН-УХЛ1

ОПН-330-
ПН-У1

ОПН-500- ПН-УХЛ1

Номинальное напряжение, кВ Наибольшее длительно

допустимое рабочее напряжение, кВ

Напряжение на ограничителе, допустимое в течении времени, кВ (не более):

Номинальный разрядный ток. А

Расчетный ток коммутационных перенапряжений, А

Защитный уровень при ограничении грозовых перенапряжений, кВ

Кратность ограничения грозовых перенапряжений

Защитный уровень при ограничении коммутационных перенапряжений, кВ

Кратность ограничения коммутационных перенапряжений

Остающееся напряжение, кВ (не более), при импульсах тока 8/20 мкс с максимальным значением:

Пропускная способность:

20 импульсов тока 1,2/2,5 мс с максимальным значением, А

20 импульсов тока 8/20 мкс

с максимальным значением, А

2 импульса тока 4/10 мкс с максимальным значением, А

Применяемые компаунды обладает высокой адгезией к оксидно-цинковой керамике. По этой причине пропускная способность HP ограничителя при грозовых импульсах тока в 1,5 - 2,0 раза выше пропускной способности составляющих его варисторов, испытанных индивидуально вне оболочки аппарата.
Таблица 3
Основные параметры ОПН 35 - 1150 кВ


В целом использование полимерных корпусов позволяет существенно (в 3 - 5 раз) снизить массу аппарата и упростить его конструкцию, что открывает возможности для создания ограничителей не только опорного, но и подвесного исполнения. В последнем варианте их можно устанавливать непосредственно на опорах линий электропередачи. При размещении трехфазных комплектов подвесных ОПН вдоль воздушных линий на расстоянии 50 - 100 км уровень коммутационных перенапряжений в любой точке BЛ будет превышать максимальное напряжение на ограничителях не более, чем на 5%.
Задача снижения уровня изоляции ЛЭП решается не только за счет улучшения защитных характеристик нелинейных ограничителей (совершенствования структуры материала и конструкции варисторов, форсировки их охлаждения в аппарате, заливки HP полимерными композициями и т. п.), но и оптимизацией схемы ОПН и формы его присоединения к сети. Описанные выше ограничители включены между фазным проводом и землей (рис. 3, а) и, таким образом, предназначены для ограничения перенапряжений, воздействующих на изоляцию электрооборудования относительно земли. Одной из важнейших задач, решение которой практически невозможно с помощью вентильных разрядников, является глубокое ограничение междуфазных перенапряжений. Применение нелинейных ограничителей в полимерных корпусах подвесного исполнения, рассчитанных на длительное воздействие линейного наибольшего рабочего напряжения линии и присоединенных между фазными проводами (рис. 3, б), естественным образом решает эту проблему. На одной типовой поддерживающей или натяжной опоре ВЛ без сколько-нибудь существенного изменения ее конструкции может быть размещено два трехфазных комплекта подвесных ОПН: ограничители фаза-земля подвешиваются параллельно гирляндам изоляторов или (при соответственном увеличении механической прочности на разрыв) вместо гирлянд и соединяются с фазными проводами и землей; ограничители междуфазных перенапряжений подвешиваются к гирляндам ниже фазных проводов и присоединяются между фазами. Также представляется перспективным установка подвесных ограничителей в РУ электрических станций и подстанций, позволяющая существенно сократить их площадь.
Низкие механические характеристики электротехнического фарфора па разрыв не позволяют изготавливать подвесные ОПН в фарфоровых корпусах. Однако разработана и успешно применяется конструкция ОПН опорного исполнения, позволяющая одновременно ограничивать как перенапряжения относительно земли, так и междуфазные перенапряжения. Схема такого защитного аппарата, получившего наименование ОПНИ, приведена на рис. 3, в, а внешний вид одной фазы ограничителя ОПНИ-500У1 - на рис. 2, д.


Рис 3. Схемы нелинейных ограничителей перенапряжений и их присоединения к электрическим сетям
Нелинейный рабочий резистор каждой фазы ОПНИ разделен на две последовательно соединенные части (НР1 и НР2). Все фазы ограничителей соединены между собой искровыми промежутками, включенными звездой. Средняя точка звезды через емкость С соединена с землей. В нормальном эксплуатационном режиме фазное напряжение приложено к последовательно соединенным резисторам НР1 и НР2. При набегании на аппарат волн коммутационных перенапряжений, которые всегда несимметричны, пробиваются искровые промежутки ИП, резисторы НР2 всех фаз оказываются соединенными параллельно, а резисторы НР1 - попарно последовательно между соответственными фазными проводниками. Таким образом, все нелинейные рабочие резисторы трех фаз ограничителей образуют четырехлучевую звезду (рис. 1, г). Очевидно, что такая схема объединенного защитного аппарата позволяет ограничивать как фазные, так и междуфазные перенапряжения, причем уровни остающихся напряжений могут регулироваться соответствующим подбором значений НР1 и НР2.

При несимметричных КЗ распределения суммарного напряжения поврежденных фаз по искровым промежуткам ОПНИ при отсутствии емкости С может оказаться резко несимметричным. В этом случае оказывается весьма вероятным, что разрядное напряжение какого-либо ИП превысит воздействующее напряжение и его пробоя не произойдет, т. е. ограничитель не включится в режим ограничения междуфазных перенапряжений. Емкость С создает постоянный подпор напряжения на ИП и исключает возможность возникновения подобной ситуации.
Конструктивно аппарат ОПНИ-500 У1 отличается от ограничителя серии ОПН на такое же напряжение наличием отпайки от HP, которая через промежуточный изолированный вывод 1 (рис. 2), рассчитанный на напряжение 60 кВ, соединена с регистратором срабатываний 2 и последовательно с ним соединенной искровой приставкой 3. Искровая приставка содержит набор ИП, подобных используемым в вентильных разрядниках. В приставке имеется изолированный вывод на напряжение 35 кВ для подключения к аппаратам других фаз и емкости.
Ограничители перенапряжений успешно эксплуатируются в сетях 110 кВ и выше уже более 20 лет. Примером эффективности применения защитных аппаратов на основе оксидно-цинковой керамики является их использование на ОРУ 500 кВ Саяно-Шушенской ГЭС. За счет установки ограничителей серий ОПН и ОПНИ здесь были сокращены все воздушные изоляционные промежутки фаза - земля и фаза - фаза, в результате чего шаг ячейки ОРУ уменьшился с 28 - 31 м до 24 м, а длина ОРУ сократилась на 48 м. Уменьшение межконтактного промежутка разъединителей на 1,0 м позволило также уменьшить ширину ОРУ на 20 м. В целом, получившиеся размеры ОРУ 500 кВ совпадают с размерами ОРУ 330 кВ, защищенного вентильными разрядниками.

Схема подключения ограничителя импульсных перенапряжений - советы электрика

Ограничитель импульсных перенапряжений и схема установки разрядника

Ограничитель перенапряжений это часто недооцениваемый, но очень важный элемент домашнего электрощитка. Этот элемент рекомендован к установке производителями электрооборудования, в то время как среди самих электриков мнения разделены.

Давайте разберёмся с этим делом.

Наиболее частые вопросы про ограничитель выглядит следующим образом: Каковы классы разрядников? Из чего он состоит и как работает? Как подключить ограничитель перенапряжений? Действительно ли он защищает электрические устройства?

Классы защиты ограничителей

В области напряжения ниже 1000 В ограничители делятся на 4 класса, обозначенные буквами алфавита: A, B, C и D.

  1. Ограничитель класса А не используется в бытовых установках, а применяется для защиты линий электропередач.
  2. Протектор класса B используется для защиты от высоковольтовых скачков напряжения, например, вызванных ударом молнии к линии электропередач.
  3. Ограничитель класса C предназначен для защиты от перенапряжений со слегка более низкими значениями напряжения в сети. Защитные устройства класса B и C обычно устанавливаются в бытовых распределительных устройствах.
  4. Протектор класса D используется для прямой защиты выбранных электроустройств, чувствительных к импульсным помехам и всплескам в 220 В сети. Он монтируется в распределительном щите, за розеткой в электрической коробке или непосредственно в защищаемом устройстве.

Каждое устройство защиты ограничивает электрический потенциал только определенным уровнем. Чем ближе оборудование к А классу — тем более высокая мощность. Например:

  • Класс A уменьшит уровень напряжения до 6 кВ,
  • Класс B уменьшит уровень напряжения до 2,5 кВ,
  • Класс C уменьшит уровень напряжения до 1,5 кВ,
  • Класс D уменьшит уровень напряжения до 0,8 кВ.

Если здание многоэтажное, в главном распределительном щитке должны использоваться защитные устройства класса B, а ограничители класса C следует использовать в распределительных щитках в отдельных квартирах.

Если подключенное к розетке устройство чувствительно к скачкам напряжения, можем также использовать ограничители класса D. К ограничителям класса А у нас нет доступа, это забота энергетической компании.

Поскольку рассматривать будем домашнюю проводку, статья будет посвящена защитным устройствам класса B и класса C (типа I и II).

Обозначение на принципиальных схемах

Основные символы, используемые при обозначении разрядников перенапряжения, следующие:

  1. Общее обозначение разрядника
  2. Разрядник трубчатый
  3. Разрядник вентильный и магнитовентильный
  4. ОПН

Установка ограничителя перенапряжений

Стандартный разрядник B или C (возможно, B + C) состоит из двух компонентов:

  1. Основа ограничителя
  2. Сменная вставка с защитным элементом

Основа

Основание защитного устройства установлено на DIN-рейке TS35. Оно имеет два хомута. Подключите провод фазы ( L ) или нейтральный ( N ) на котором может появиться слишком большой электрический потенциал. С другой стороны подсоедините защитный провод PE, который подключен к защитной линии распределительного устройства.

Защитный проводник должен иметь минимальное поперечное сечение 4 мм2, но не повредит взять ещё больше. В конце концов есть вероятность, что будет течь очень высокий ток.

Есть 3 контакта под терминалом PE. По стандарту в комплект входит вилка, которая вставлена в нужное место и позволяет соединять провода.

Обратите внимание

Благодаря этим зажимам есть возможность удаленного уведомления в случае повреждения вставки или ее перегорания. Этот сигнал может быть подключен, например, к входу блока управления сигнализацией (смотрите схему).

В этом случае панель управления будет проинформирована о повреждении вставки размыканием электрической цепи между красным и зеленым проводами.

Вставка

Вставка содержит все наиболее важные элементы, благодаря которым защитник правильно функционирует:

  • Класс B (тип I) — основным элементом является просто искровой промежуток.
  • Класс C (тип II) — здесь деталь варистор является основным элементом.

Как работает защитник от перенапряжений

Защитой обеспечиваются устройства, питаемые от шнуров сети 220V, подключенных к разряднику в распределительной коробке. Это касается как фазных, так и нейтральных проводников (в зависимости от выбранного типа защиты).

Общее правило заключается в том, что на одной стороне защитного устройства соединяем фазные проводники и, возможно, нейтральный проводник, а с другой стороны — защитный провод.

Когда напряжение в системе в норме, сопротивление между проводами очень велико, порядка нескольких ГигаОм. Благодаря этому ток не течет через разрядник.

Когда происходит скачок напряжения в сети, ток начинает протекать через ограничитель на землю.

В защитных устройствах класса B основным элементом является искровой промежуток. При нормальной работе сопротивление его очень велико. В случае искрового промежутка это сопротивление является гигантским, поскольку искровой промежуток это фактически разрыв цепи.

Когда молния ударяет в элемент электрической установки напрямую, сопротивление искрового промежутка падает почти до нуля благодаря электрической дуге.

Из-за появления очень большого электрического потенциала в искровом промежутке между ранее разделенными элементами создается электрическая дуга.

Благодаря этому, например, фазовый провод, в котором имеется большой всплеск напряжения и защитный провод, создают короткое замыкание и большой ток протекает прямо на землю, минуя внутреннюю электрическую установку. После разряда искровой промежуток возвращается в нормальное состояние — то есть разрывает цепь.

Полезное:  Схема подключения тахометра ВАЗ

Ограничитель класса C имеет внутри варистор.

Варистор представляет собой специфический резистор, который обладает очень высоким сопротивлением при низком электрическом потенциале.

Если в системе происходит скачок напряжения из-за разряда, его сопротивление быстро уменьшается вызывая протекание тока на землю и аналогичную ситуацию, как в случае искрового промежутка.

Разница между классом B и классом C заключается в том, что последний способен ограничивать всплески напряжения с меньшим потенциалом, чем прямой удар молнии. Недостатком этого решения является довольно быстрый износ варисторов.

Схема подключения ограничителя к сети

Как подключить ограничитель к домашнему щитку? Начнем с основ. У нас есть однофазная сеть и одномодульный разрядник. Мы хотим защитить им фазовый провод. Тип сети — TN-S.

Подключаем фазный проводник питания непосредственно к разряднику и подключаем разрядник с другой стороны к клеммной колодке PE.

Но в этом домашнем коммутаторе больше ничего, кроме импульсного ограничителя. Добавим недостающие элементы.

Важно

Как видите, установка ограничителя перенапряжений не влияет на дальнейшую организацию компонентов в домашнем коммутационном щитке. Соединение устройства остаточного тока и автоматических выключателей осуществляется так же.

Вообще в распределительных устройствах разрядники перенапряжения класса B, C или B + C устанавливаются перед автоматическим выключателем (или автоматическими выключателями) и предохранителями токовой защиты. Но ограничитель является первым элементом, лежащим в основе защиты дома или квартиры.

Трехфазная установка

В трехфазной схеме увеличивается ширина ограничителя и количество защищаемых соединений. Однако принцип функционирования ограничителя остается неизменным. Наиболее часто используемые трехслойные системные защитные устройства, работающие в системе 4 + 0, что означает присоединение к разряднику следующих линий:

  • 3-фазные провода
  • 1 нейтральный провод

Каждый из проводов подлежащих защите имеет равные права, то есть возможные перенапряжения устраняются путем подачи тока на защитную установку и, как результат, на землю.

Конечно для установок TN-C (установка без отдельного защитного провода) можно приобрести защитные устройства только с 3 защищаемыми разъемами. Затем с нижней стороны подключите ограничитель к полосе PEN (нейтральная защита).

Безопасность и эффективность ограничителя

Каждый производитель рекомендует использовать дополнительный предохранитель защищающий сеть, в случае повреждения разрядника и короткого замыкания в фазовом проводе с защитным проводником.

В бытовых установках это не часто практикуется, потому что защита от короткого замыкания существует в виде прерывателя или предохранителя, а его малый номинальный ток безопасно защищает сеть от сбоев.

Параметры ограничителя перенапряжений

Перед тем как пойти в магазин и купить это устройство, нужно знать следующее:

  1. Количество модулей (терминалов) — зависит от типа вашей сети. 1 модуль можно купить когда есть однофазная система TN-C. 3 модуля, когда установка находится в сети TN-C трехфазной и 4 модуля когда сеть является трехфазной в TN-S или TT.
  2. Класс (тип) — можно выбирать между классами B, C или B + C. Если не уверены что перед вашей квартирой используется ограничитель типа B, стоит выбрать решение B + C. В противном случае ограничителя типа C будет достаточно.
  3. Номинальное напряжение, в котором работает ограничитель.
  4. Uc — рабочее напряжение протектора, то есть максимальный уровень напряжения который приведет к срабатыванию.
  5. In — номинальный ток ограничителя, то есть какой ток в случае короткого замыкания может протекать через разрядник.
  6. Imax — ток, который разрядник способен принимать во время атмосферного разряда. Обратите внимание, что оба значения (In = 30 000A и Imax = 60 000A) будут относительно большими по отношению к току при нормальной работе приборов в доме.
  7. Up — напряжение до которого уменьшается в случае разрыва. Например если потенциал достигает напряжения 10 000 В в случае всплеска — итоговое значение снижается до 150.

Стоит ли применять ограничитель в сети

Тем не менее редакция 2Схемы. ру настоятельно рекомендует оснастить сеть этим оборудованием. Если он защитит даже одно ценное устройство, расходы сразу окупятся и даже с избытком!

Источник: https://2shemi.ru/ogranichitel-impulsnyh-perenapryazhenij-i-shema-ustanovki-razryadnika/

Установка УЗИП — схемы подключения, правила монтажа

Для всех нас стало нормой, что в распределительных щитках жилых домов, обязательна установка вводных автоматических выключателей, модульных автоматов отходящих цепей, УЗО или дифф.автоматов на помещения и оборудование, где критичны возможные утечки токов (ванные комнаты, варочная панель, стиральная машинка, бойлер).

Помимо этих обязательных коммутационных аппаратов, практически никому не требуется объяснять, зачем еще нужно реле контроля напряжения.

Устанавливать их начали все и везде. Грубо говоря оно защищает вас от того, чтобы в дом не пошло 380В вместо 220В. При этом не нужно думать, что повышенное напряжение попадает в проводку по причине недобросовестного электрика.

Вполне возможны природные явления, не зависящие от квалификации электромонтеров. Банально упало дерево и оборвало нулевой провод.

Также не забывайте, что любая ВЛ устаревает. И даже то, что к вашему дому подвели новую линию СИПом, а в доме у вас смонтировано все по правилам, не дает гарантии что все хорошо на самой питающей трансформаторной подстанции – КТП.

Там также может окислиться ноль на шинке или отгореть контакт на шпильке трансформатора. Никто от этого не застрахован.

Именно поэтому все новые электрощитки уже не собираются без УЗМ или РН различных модификаций.

Что же касается устройств для защиты от импульсных перенапряжений, или сокращенно УЗИП, то у большинства здесь появляются сомнения в необходимости их приобретения. А действительно ли они так нужны, и можно ли обойтись без них?

Подобные устройства появились достаточно давно, но до сих пор массово их устанавливать никто не спешит. Мало кто из рядовых потребителей понимает зачем они вообще нужны.

Первый вопрос, который у них возникает: ”Я же поставил реле напряжения от скачков, зачем мне еще какой-то УЗИП?”

Совет

Никакое реле напряжения от этого не спасет, а скорее всего сгорит вместе со всем другим оборудованием. В то же самое время и УЗИП не защищает от малых перепадов в десятки вольт и даже в сотню.

Например устройства для монтажа в домашних щитках, собранные на варисторах, могут сработать только при достижении переменки до значений свыше 430 вольт.

Поэтому оба устройства РН и УЗИП дополняют друг друга.

Гроза это стихийное явление и просчитать его до сих пор не особо получается. При этом молнии вовсе не обязательно попадать прямо в линию электропередач. Достаточно ударить рядышком с ней.

Даже такой грозовой разряд вызывает повышение напряжения в сети до нескольких киловольт. Кроме выхода из строя оборудования это еще чревато и развитием пожара.

Даже когда молния ударяет относительно далеко от ВЛ, в сетях возникают импульсные скачки, которые выводят из строя электронные компоненты домашней техники. Современный электронный счетчик с его начинкой, тоже может пострадать от этого импульса.

Общая длина проводов и кабелей в частном доме или коттедже достигает нескольких километров.

Сюда входят как силовые цепи так и слаботочка:

  • видеонаблюдение

Все эти провода принимают на себя последствия грозового удара. То есть, все ваши километры проводки получают гигантскую наводку, от которой не спасет никакое реле напряжения.

Единственное что поможет и защитит всю аппаратуру, стоимостью несколько сотен тысяч, это маленькая коробочка называемая УЗИП.

Монтируют их преимущественно в коттеджах, а не в квартирах многоэтажек, где подводка в дом выполнена подземным кабелем. Однако не забывайте, что если ваше ТП питается не по кабельной линии 6-10кв, а воздушной ВЛ или ВЛЗ (СИП-3), то влияние грозы на среднем напряжении, также может отразиться и на стороне 0,4кв.

Обратите внимание

Поэтому не удивляйтесь, когда в грозу в вашей многоэтажке, у многих соседей одновременно выходят из строя WiFi роутеры, радиотелефоны, телевизоры и другая электронная аппаратура.

Молния может ударить в ЛЭП за несколько километров от вашего дома, а импульс все равно прилетит к вам в розетку. Поэтому не смотря на их стоимость, задуматься о покупке УЗИП нужно всем потребителям электричества.

Цена качественных моделей от Шнайдер Электрик или ABB составляет примерно 2-5% от общей стоимости черновой электрики и средней комплектации распредщитка. В общей сумме это вовсе не такие огромные деньги.

На сегодняшний день все устройства от импульсных перенапряжений делятся на три класса. И каждый из них выполняет свою роль.

Модуль первого класса гасит основной импульс, он устанавливается на главном вводном щите.

После погашения самого большого перенапряжения, остаточный импульс принимает на себя УЗИП 2 класса. Он монтируется в распределительном щитке дома.

Если у вас не будет устройства I класса, высока вероятность что весь удар воспримет на себя модуль II. А это может для него весьма печально закончится.

Однако давайте посмотрим, что говорит об этом не знакомый электрик, а ведущая фирма по системам грозозащиты Citel:

То есть в тексте прямо сказано, класс II монтируется либо после класса 1, либо КАК САМОСТОЯТЕЛЬНОЕ УСТРОЙСТВО.

Третий модуль защищает уже непосредственно конкретного потребителя.

Важно

Если у вас нет желания выстраивать всю эту трехступенчатую защиту, приобретайте УЗИП, которые изначально идут с расчетом работы в трех зонах 1+2+3 или 2+3.

Такие модели тоже выпускаются. И будут наиболее универсальным решением для применения в частных домах. Однако стоимость их конечно отпугнет многих.

Схема качественно укомплектованного с точки зрения защиты от всех скачков и перепадов напряжения распределительного щита, должна выглядеть примерно следующим образом.

На вводе перед счетчиком – вводной автоматический выключатель, защищающий прибор учета и цепи внутри самого щитка. Далее счетчик.

Между счетчиком и вводным автоматом – УЗИП со своей защитой. Электроснабжающая организация конечно может запретить такой монтаж. Но вы можете обосновать это необходимостью защиты от перенапряжения и самого счетчика.

В этом случае потребуется смонтировать всю схемку с аппаратами в отдельном боксе под пломбой, дабы предотвратить свободный доступ к оголенным токоведущим частям до прибора учета.

Однако здесь остро встанет вопрос замены сработавшего модуля и срыва пломб. Поэтому согласовывайте все эти моменты заранее.

После прибора учета находятся:

  • реле напряжения УЗМ-51 или аналог
  • УЗО 100-300мА – защита от пожара
  • УЗО или дифф.автоматы 10-30мА – защита человека от токов утечки
  • простые модульные автоматы

Если с привычными компонентами при комплектации такого щитка вопросов не возникает, то на что же нужно обратить внимание при выборе УЗИП?

На температуру эксплуатации. Большинство электронных видов рассчитано на работу при окружающей температуре до -25С. Поэтому монтировать их в уличных щитках не рекомендуется.

Совет

Второй важный момент это схемы подключения. Производители могут выпускать разные модели для применения в различных системах заземления.

Например, использовать одни и те же УЗИП для систем TN-C или TT и TN-S уже не получится. Корректной работы от таких устройств вы не добьетесь.

Вот основные схемы подключения УЗИП в зависимости от исполнения систем заземления на примере моделей от Schneider Electric. Схема подключения однофазного УЗИП в системе TT или TN-S:

Здесь самое главное не перепутать место подключения вставного картриджа N-PE. Если воткнете его на фазу, создадите короткое замыкание.

Схема трехфазного УЗИП в системе TT или TN-S:

Схема подключения 3-х фазного устройства в системе TN-C:

На что нужно обратить внимание? Помимо правильного подключения нулевого и фазного проводников немаловажную роль играет длина этих самых проводов.

От точки подключения в клемме устройства до заземляющей шинки, суммарная длина проводников должны быть не более 50см!

А вот подобные схемы для УЗИП от ABB OVR. Однофазный вариант:

Трехфазная схема:

Давайте пройдемся по некоторым схемкам отдельно. В схеме TN-C, где мы имеем совмещенные защитный и нулевой проводники, наиболее распространенный вариант решения защиты – установка УЗИП между фазой и землей.

Каждая фаза подключается через самостоятельное устройство и срабатывает независимо от других.

В варианте сети TN-S, где уже произошло разделение нейтрального и защитного проводника, схема похожа, однако здесь монтируется еще дополнительный модуль между нулем и землей. Фактически на него и сваливается весь основной удар.

Обратите внимание

Именно поэтому при выборе и подключении варианта УЗИП N-PE, указываются отдельные характеристики по импульсному току. И они обычно больше, чем значения по фазному.
Помимо этого не забывайте, что защита от грозы это не только правильно подобранный УЗИП. Это целый комплекс мероприятий.

Их можно использовать как с применением молниезащиты на крыше дома, так и без нее.

Особое внимание стоит уделить качественному контуру заземления. Одного уголка или штыря забитого в землю на глубину 2 метра здесь будет явно не достаточно. Хорошее сопротивление заземления должно составлять 4 Ом.

Принцип действия УЗИП основан на ослаблении скачка напряжения до значения, которое выдерживают подключенные к сети приборы. Другими словами, данное устройство еще на вводе в дом сбрасывает излишки напряжения на контур заземления, тем самым спасая от губительного импульса дорогостоящее оборудование.

Определить состояние устройства защиты достаточно просто:

  • зеленый индикатор – модуль рабочий
  • красный – модуль нужно заменить

При этом не включайте в работу модуль с красным флажком. Если нет запасного, то лучше его вообще демонтировать.

УЗИП это не всегда одноразовое устройство, как некоторым кажется. В отдельных случаях модели 2,3 класса могут срабатывать до 20 раз!

Чтобы сохранить в доме бесперебойное электроснабжение, необходимо также установить автоматический выключатель, который будет отключать узип. Установка этого автомата обусловлена также тем, что в момент отвода импульса, возникает так называемый сопровождающий ток.

Он не всегда дает возможность варисторному модулю вернуться в закрытое положение. Фактически тот не восстанавливается после срабатывания, как по идее должен был.

В итоге, дуга внутри устройства поддерживается и приводит к короткому замыканию и разрушениям. В том числе самого устройства.

Автомат же при таком пробое срабатывает и обесточивает защитный модуль. Бесперебойное электроснабжение дома продолжается.

При этом многие специалисты рекомендуют ставить в качестве такой защиты даже не автомат, а модульные предохранители.

Объясняется это тем, что сам автомат во время пробоя оказывается под воздействием импульсного тока. И его электромагнитные расцепители также будут под повышенным напряжением.

Это может привести к пробою отключающей катушки, подгоранию контактов и даже выходу из строя всей защиты. Фактически вы окажетесь безоружны перед возникшим КЗ.

Есть конечно специальные автоматические выключатели без катушек индуктивности, имеющие в своей конструкции только терморасцепители. Например Tmax XT или Formula A.

Важно

Однако рассматривать такой вариант для коттеджей не совсем рационально. Гораздо проще найти и купить модульные предохранители. При этом можно сделать выбор в пользу типа GG.

Они способны защищать во всем диапазоне сверхтоков относительно номинального. То есть, если ток вырос незначительно, GG его все равно отключит в заданный интервал времени.

Есть конечно и минус схемы с автоматом или ПК непосредственно перед УЗИП. Все мы знаем, что гроза и молния это продолжительное, а не разовое явление. И все последующие удары, могут оказаться небезопасными для вашего дома.

Защита ведь уже сработала в первый раз и автомат выбил. А вы об этом и догадываться не будете, потому как электроснабжение ваше не прерывалось.

Поэтому некоторые предпочитают ставить УЗИП сразу после вводного автомата. Чтобы при срабатывании отключалось напряжение во всем доме.

Однако и здесь есть свои подводные камни и правила. Защитный автоматический выключатель не может быть любого номинала, а выбирается согласно марки применяемого УЗИП. Вот таблица рекомендаций по выбору автоматов монтируемых перед устройствами защиты от импульсных перенапряжений:

Если вы думаете, что чем меньше по номиналу автомат будет установлен, тем надежнее будет защита, вы ошибаетесь. Импульсный ток и скачок напряжения могут быть такой величины, что они приведут к срабатыванию выключателя, еще до момента, когда УЗИП отработает.

И соответственно вы опять останетесь без защиты. Поэтому выбирайте всю защитную аппаратуру с умом и по правилам. УЗИП это тихая, но весьма своевременная защита от опасного электричества, которое включается в работу мгновенно.

1Самая распространенная ошибка – это установка УЗИП в электрощитовую с плохим контуром заземления.

Толку от такой защиты не будет никакого. И первое же “удачное” попадание молнии, сожгет вам как все приборы, так и саму защиту.

2Не правильное подключение исходя из системы заземления.

Проверяйте техдокументацию УЗИП и проконсультируйтесь с опытным электриком ответственным за электрохозяйство, который должен быть в курсе какая система заземления используется в вашем доме.

3Использование УЗИП не соответствующего класса.

Как уже говорилось выше, есть 3 класса импульсных защитных устройств и все они должны применяться и устанавливаться в своих щитовых.

Источник: https://domikelectrica.ru/ustanovka-uzip-sxemy-podklyucheniya-pravila-montazha/

Схема подключения УЗИП

Здесь привожу несколько типовых схем подключения устройств защиты от импульсных перенапряжений (УЗИП). Ниже вы найдете однофазные и трехфазные схемы для разных систем заземления: TN-C, TN-S и TN-C-S. Они наглядные и понятные для простого человека.

Сегодня существует большое количество производителей УЗИП. Сами устройства бывают разных моделей, характеристик и конструкций. Поэтому перед его монтажом обязательно изучите паспорт и схему подключения. В принципе, суть подключения у всех УЗИП одинаковая, но все же рекомендую сначала прочитать инструкцию.

Во всех выложенных схемах присутствуют УЗО и групповые автоматические выключатели. Их я указал для наглядности и полноты распределительного щитка. Эта “начинка” щитка у вас может быть совсем другая.

1. Схема подключения УЗИП в однофазной сети системы заземления TN-S

На данной схеме представлен УЗИП серии Easy9 производителя Schneider Electric. К нему подключаются следующие проводники: фазный, нулевой рабочий и нулевой защитный.

Здесь он устанавливается сразу после вводного автомата. Все контакты на любом УЗИП обозначены. Поэтому куда подключать “фазу”, а куда “ноль” можно легко определить.

Зеленый флажок на корпусе указывает на исправное состояние, а красный флажок сигнализирует о неисправной касете.

Совет

Представленное устройство относится к классу 2. Оно одно самостоятельно не способно защитить от прямого удара молнии. Грамотный выбор УЗИП это сложная и уже отдельная тема.

Также рекомендуется защищать устройства УЗИП с помощью предохранителей.

Думаю тут все понятно…

Ниже представлена аналогичная схема подключения УЗИП, но уже без электросчетчика и с использованием общего УЗО.

2. Схема подключения УЗИП в трехфазной сети системы заземления TN-S

На схеме также изображен УЗИП производителя Schneider Electric серии Easy9, но уже для 3-х фазной сети. На рисунке изображено 4-х полюсное устройство с подключением нулевого рабочего проводника.

Еще существует 3-х полюсное УЗИП этой же серии. Оно применяется в системе заземления TN-C. В нем нет контакта для подключения нулевого рабочего проводника.

3. Схема подключения УЗИП в трехфазной сети системы заземления TN-C

Здесь изображен УЗИП фирмы IEK. Данная схема представляет собой обычный вводной щит для частного дома. Он состоит из вводного автомата, электросчетчика, УЗИП и общего противопожарного УЗО. Также на схеме показан переход с системы заземления TN-C на TN-C-S, что требуется современными нормами.

На первом рисунке изображен 4-х полюсный вводной автомат, а на втором 3-х полюсный.

Выше представлены наглядные схемы подключения УЗИП. Думаю они понятны вам. Если остались вопросы, то жду их в комментариях.

Улыбнемся:

Источник: http://sam-sebe-electric.ru/zashchita-ot-perenapryazheniya/120-skhema-podklyucheniya-uzip

Ограничитель перенапряжения (ОПН): применение в сетях, основные типы и советы по монтажу. Обзор самых эффективных методов защиты!

Первым делом, о чем задумывается человек при работе с электрооборудованием и сетями, так это о безопасной работе всей это системы без аварий и перебоев. Это относится и к простым домам и квартирам, и к целым промышленным комплексам. Везде нуждаются в стабильной и безопасной поставке электроэнергии до конечного потребителя.

Наибольшую опасность вызывают падение и рост напряжения в многократных пределах на короткой дистанции. На это влияют и классические грозы, от которых никто не убережет, а также процессы коммутации внутри электроустановки.

Импульсы могут быстро поломать любое дорогое оборудование, да и от возникновения пожара вы не будете застрахованы. Для избегания пиковых величин разработаны специализированные приборы – ограничители перенапряжения.

Назначение

Сначала нужно разобраться, как работает ограничитель перенапряжения. Его главная черта – это предохранение электрических приборов от высоковольтных перегрузок, влияющих на напряжение. Энергетики решили отдать предпочтение именно этому виду устройств, так как они достаточно просты и надежны в применении.

Устройство

Если посмотреть на фото ограничителя от перенапряжения, то можно быстро разобраться даже на глаз во многих частях, из которых он состоит. Во главе угла тут варистор, который берет на себя роль переменного нелинейного резистора. Их в составе несколько штук. Все они размещаются в корпусе, которые выполнен из фарфоровой части и полимеров высокой прочности.

По конструкции ОПН создается таким образом, чтобы вся система была полностью безопасна от возгораний и взрывов. Особенно это характерно в моменты, когда происходит замыкание.

Очень многое в данном случае зависит от того, куда вы хотите поставить этот прибор. Из-за этого фактора подбираются виды ограничителей перенапряжения. Есть те, кто созданы для защитных функций на линиях электропередач и на оборудовании громоздких промышленных объектах.

Если же говорим про приборы, используемые в квартирах, частных домах и дачах, то они компактны. Их главная функция – предохранение электрических устройств от пиковых показателей.

У них всегда есть удобные крепежные элементы, да и над дизайном уже стали неплохо работать, хотя обычно это элементы находятся далеко от человеческих глаз. Уже есть специальные пульты дистанционного управления и индикаторы, которые влияют на режимы работы.

Что входит в модульный ограничитель:

  • Корпус
  • Предохраняющая часть
  • Сменный варистор
  • Указывающий износ модуль варистора
  • Зажимные насечки
  • Принципы работы

Некоторые технические характеристики опн вам уже известны, а вот принципы их жизнедеятельности не совсем. Вольтамперные характеристики (ВАХ) действуют нелинейно у варисторов. Для их трудоспособности необходим материал с примесями окиси цинка и оксидами иных металлов.

Резистор находится в состоянии покоя, когда напряжение соответствует значениям по номиналу. В варисторах совсем незначительные величины, что объясняется характером емкости.

Если возникает какой-то импульс, который может в конечном итоге привести к поломке изоляционных свойств, то ОПН переносит серьезные колебания тока. Перенапряжения не происходит, а величина в электрооборудовании быстро снижается до безопасных величин.

Виды ОПН

Вы уже поняли, что конструкция бывает совершенно разных типов в зависимости от способов применения, но всё-таки со всеми устройствами так и не ознакомились. Как выбрать ограничитель перенапряжения для дома вы узнаете ниже, узнав в деталях все возможные видовые особенности.

Различаются ОПН по следующим характеристикам:

  • Изоляционный тип (полимерный или фарфорный)
  • Количество колонок
  • Величина стандартного напряжения
  • Установочное место прибора

Можно потом углубиться в конкретные особенности и отличия трехфазных и однофазных приборов. Есть к тому же и классификация, которая относится к месту установки – делятся на B, C и D. Но нам куда важнее разобраться с техническими свойствами.

Технические характеристики

Разобрать обозначение опн на схеме не так уж и сложно, а вот понять все более мелки детали потруднее. Вы должны определить максимально возможное напряжение, которое не помешает работать ОПН без ввода ограничительных значений по времени.

Надо узнать и напряжение по номиналу, которое способе выдерживать прибор в рабочем состоянии в течении десяти минут. Также понять необходимо значения тока во время действия значений по номиналу. Обычно, это незначительные цифры.

Конечно, есть в интернете инструкция как подключить опн своими руками, но лучше всё-таки доверять профессионалам, если не совсем уверены в своих силах. Защищать надо не только серьезные объекты с дорогостоящим оборудованием, но и дома, квартиры и даже летние домики. Это не только обезопасить электроприборы, но и обезопасит человека, когда он будет находиться внутри помещения днем и ночью.

Сейчас это вполне себе решаемый вопрос. От вас требуется только выбрать подходящую модель. Подключить все не так уж и сложно, если есть маломальский опыт в электромонтаже. Всё это пригодится, чтобы подобрать нужный вариант по цене и качеству для конкретного случая.

Фото ограничителя перенапряжения

Источник: http://electrikmaster.ru/ogranichitel-perenapryazheniya/

Как организовать защиту от перенапряжения сети в частном доме

Наличие в доме дорогостоящей электробытовой и электронной технике, природные катаклизмы и низкое качество электроснабжения в городских сетях вынуждают собственников жилья принимать меры, чтобы минимизировать возможный ущерб от вышеуказанных факторов.

В данной статье речь пойдёт о практических мерах по защите от перенапряжения, которые можно реализовать при организации электроснабжения частного дома. Причём эти работы можно выполнить как при новом строительстве, так и при модернизации существующих систем электроснабжения частного дома.

Я выполнял указанные работы при переводе электропитания дома с однофазной на трёхфазную схему. Причём работы были не только выполнены, но и приняты представителями горэлектросетей без замечаний, а правильное функционирование приборов и эффективность защиты от перенапряжения проверена на практике в процессе эксплуатации.

Обратите внимание

Известно, что основным условием подключения к городским электросетям является выполнение технических условий (ТУ), которые выдаются собственнику жилья. Как показал личный опыт, надеяться на то, что в данных ТУ будут отражены все мероприятия по безопасной эксплуатации электрооборудования, можно с определённым скептицизмом.

На фото ниже показаны ТУ, выданные мне в горэлектросетях.

Примечание: пункты, помеченные на фото красным цветом, были мной реализованы самостоятельно ещё до получения тех. условий. Пункт, помеченный синим цветом, больше обусловлен интересами самих горсетей (защитить себя от ответственности за ущерб перед собственником дома по причине возможных проблем в зоне их ответственности).

Поэтому при разработке проекта схемы электроснабжения частного дома было решено использовать дополнительные меры по защите электрооборудования, которые не были отражены в ТУ. Ниже на фото показан фрагмент проекта электроснабжения моего жилого дома.

Как видно из фото, в учётно-распределительном шкафу (ЩР1), устанавливаемом внутри дома, предусмотрено устройство защиты от импульсных перенапряжений (УЗИП-II) согласно требованиям ТУ, выданных городскими электрическими сетями.

Так как ввод в дом осуществляется по воздушной линии, то с учётом требований ПУЭ (правил устройства электроустановок), на вводе в дом должны устанавливаться ограничители перенапряжений, что и было мной учтено в проекте (УЗИП-I на фото), которые установлены в шкафу (ЩВ1) на фасаде здания. Для защиты индивидуальных электроприёмников в доме используются ИБП (источники бесперебойного питания) и стабилизаторы напряжений.

Таким образом, защита электрооборудования дома от перенапряжений реализована в трёх зонах (уровнях):

  • на вводе в дом
  • внутри дома, в учётно-распределительном шкафу
  • индивидуальная защита электроприборов внутри помещений дома

Защита от перенапряжения

Что важно учесть при выполнении работ

В первую очередь должен отметить специфические особенности, предъявляемые к выполнению электромонтажных работ со стороны представителей городских электросетей.

Для примера с точки зрения учёта потребляемой электроэнергии достаточно поверить и опечатать счётчик электроэнергии.

Но поскольку в каждом из нас они видят «потенциальных расхитителей электроэнергии», то всё, что касается монтажа оборудования, присоединений на участке от городской опоры и до счётчика включительно, должно быть «недоступным для потребителя», закрытым (в боксы, шкафы) и опломбированным. Причём даже в том случае, если эти «требования» противоречат требованиям технической документации на установленное оборудование, создают риск возникновения отказов в работе оборудования и т. д. Более подробно об этих «специфических требованиях» будет сказано ниже.

Теперь о технической стороне вопроса:

Для защиты электрооборудования, установленного в доме, я использовал следующие приборы и аппараты.

1. В качестве УЗИП (устройства защиты от импульсных перенапряжений) — I уровня мной были использованы ограничители перенапряжений нелинейные (ОПН), российского производства (Санкт-Петербург), в количестве трёх штук (по одному, на каждый фазный проводник). Заводское обозначение данных приборов — ОПНд-0,38. Установлены они в опечатанном пластиковом боксе в стальном шкафу на фасаде дома.

Что важно отметить по данному оборудованию:

  • Данные приборы защищают только от импульсных (кратковременных) перенапряжений, возникающих при грозах, а также от кратковременных коммутационных перенапряжений, причём в обе стороны. При длительных перенапряжениях, вызванных авариями и неполадками в городской электросети, данные приборы защиту дома не обеспечат.
  • В техническом плане ОПН представляет собой варистор (нелинейный резистор). Прибор подключается параллельно нагрузке между фазным и нулевым проводом. При появлении бросков (импульсов) напряжения, внутреннее сопротивление прибора моментально снижается, при этом ток через прибор резко и многократно возрастает, уходя в землю. Таким образом, происходит сглаживание (снижение) амплитуды импульсного напряжения. В связи с вышесказанным, при монтаже данных приборов нужно обратить особое внимание на устройство контура заземления и надёжного подключения ОПН к нему.
  • В зависимости от схемы электроснабжения дома, количество используемых ОПН может варьироваться. Например, для однофазного воздушного ввода достаточно установить один такой прибор, при питании от городской сети по двухпроводной линии. Для трёхфазного воздушного ввода в большинстве случаев достаточно установить три прибора (по числу фаз). Если ввод в дом осуществляется по трёхфазной, но пяти проводной схеме, или приборы ставится на участке после разделения общего проводника на нулевой рабочий (N) проводник и защитный проводник (PE), то потребуется установка дополнительного прибора между нулевым и защитным проводником.

2. В качестве УЗИП — II уровня я использовал аппараты УЗМ-50 М (устройство защитное многофункциональное) российского производства.

Из особенностей данных аппаратов можно отметить следующее:

  • В отличие от ОПН, данные аппараты обеспечивают защиту не только от импульсных перенапряжений, но и защиту от длительных (аварийных) перенапряжений и просадок (недопустимого падения напряжения).
  • В конструктивном отношении представляют собой реле контроля напряжения, дополненное мощным реле и варистором, заключенным в один корпус.
  • Для однофазной сети необходимо установить один аппарат, для трёхфазной сети потребуется три аппарата, не зависимо от числа проводников питающей линии.

3.

Третий немаловажный момент, касающийся правильного монтажа и работы УЗИП при их последовательном включении (показаны на фото красными прямоугольниками УЗИП-1 и УЗИП-2) заключается в том, что расстояние между ними (по длине кабеля) должно быть не менее 10 метров. В моём случае оно равно 20 метрам.

Примечание: приобрести указанное оборудование (ОПН и УЗМ) в моём городе оказалось невозможным, ввиду его отсутствия в продаже, заказывал через интернет. Такой расклад навеял мысль о том, что вопросу защиты электрооборудования, по крайней мере, в нашем городе, внимания практически никто не уделяет.

Практическое выполнение работ

Практическое выполнение работ не представляет собой большой сложности и показано на фото ниже, с небольшими пояснениями.

Монтаж ОПН-0,38 на вводе в дом

На фото показан монтаж ОПН в пластиковом боксе. Из особенностей нужно учесть, что специальных боксов для ОПН не существует, ибо конструктивно они крепятся на опорной конструкции и по типу своего исполнения могут устанавливаться открыто.

Установка ОПН в боксе — мера вынужденная. Бокс должен иметь возможность для пломбировки.

Для установки ОПН в боксе сделана самодельная конструкция из оцинкованной стали толщиной 1 мм, которая закреплена вместо штатной дин рейки, установленной в боксе на заводе-изготовителе.

Важно

При монтаже ОПН и подключении к ним проводов использование граверных шайб — обязательно. По требованиям ТУ, вводной автомат должен устанавливаться в боксе с возможностью пломбировки. Использовался аналогичный бокс, как для ОПН, что и показано на фото ниже (верхний пластиковый бокс в металлическом шкафу).

Такое нагромождение конструкций (пластиковых боксов в металлическом шкафу) на фасаде дома, обусловлено, как я отмечал ранее, именно специфическими требованиями горэлектросетей и вызывает не только заметное удорожание работ, но и дополнительных затрат сил, времени и нервов.

На мой взгляд, правильное в техническом плане выполнение работ при воздушном вводе, выполненное проводом СИП, должно бы быть следующим: от опоры горэлектросетей до фасада дома прокладываем провод СИП, крепим на фасаде дома и обрезаем с небольшим напуском.

Затем на каждый провод СИП крепим прокалывающий зажим с отводом из медного провода сечением 10 мм2, который заводится в шкаф (или бокс) на клеммы вводного автомата. Срезы проводов СИП закрываем герметичными колпачками. Таким образом, мы правильно «перешли» с алюминия (провод СИП) на медь.

При этом у нас не возникло бы проблем с подключением медного провода (сечением 10 мм2) к клеммам модульного вводного автомата. Но такую работу представители горсетей не примут.

Поэтому провод СИП сечением 16 мм2 необходимо завести непосредственно на клеммы вводного автомата, который должен быть установлен в пластиковый бокс. Сделать это на практике очень сложно, так как нужно сохранить степень защиты бокса (для наружной установки не ниже IP 54), при этом провод СИП должен быть зафиксирован по отношению к пластиковому боксу и т. д.

На практике пришлось просто купить ещё один стальной шкаф, в котором установил сами пластиковые боксы, затем провод СИП был заведён в шкаф и закреплён в нём. Ниже на фото показаны завершающие работы по монтажу шкафа и его крепления на фасаде дома. Работы были приняты без замечаний и претензий.

Ещё один важный момент, на который нужно обратить внимание, связан с тем, что ОПН при работе во время грозы отводит ток в землю посредством подключения самого ОПН к контуру заземления. При этом токи могут достигать значительных величин: от 200 — 300 А и до нескольких тысяч ампер.

Совет

Поэтому важно обеспечить кратчайший путь от самих ОПН до контура заземления медным проводником сечением не менее 10 мм2. Ниже на фото показано, как данное подключение выполнил я. Для надёжности работы ОПН я сделал подключение приборов к контуру заземления двумя медными проводами сечением 10 мм2 каждый.

На фото провод в желто-зеленой трубке ТУТ (термоусаживающаяся трубка).

Монтаж аппаратов УЗМ-50М в учётно-распределительном шкафу

Выполнение электромонтажных работ проблем не доставляет, поскольку аппараты имеют штатное крепление на DIN-рейку. Фрагмент выполнения работ по монтажу УЗМ-50М в шкафу показан на фото ниже. Аппараты также должны устанавливаться в пластиковый бокс с возможностью пломбирования. На фото верхняя крышка бокса не показана.

С точки зрения электрической схемы подключения (хотя схема имеется в паспорте на аппарат и на корпусе самого аппарата) у неподготовленного читателя могут возникнуть вопросы. Чтобы пояснить особенности подключения аппарата, ниже на рисунке приводится схема подключения, приведённая в паспорте на УЗМ-50М, с некоторыми моими пояснениями.

Во-первых, как видно из схемы, УЗМ-50М является однофазным коммутирующим аппаратом и для своего функционирования требует обязательного подключения проводников L и N к верхним клеммам.

Это показано на схеме подключения в обоих случаях (а и б).

Далее, между схемой а и схемой б появляется различие, о котором производитель не даёт ни какого пояснения и приходится потребителю самостоятельно додумывать, как и в каких случаях какую схему использовать.

Различие заключается в том, что по верхней схеме (а) нагрузка подключается к аппарату по двум проводам (L и N). Т. е. в случае аварийного срабатывания аппарата цепь будет разорвана как по фазному проводнику (L), так и по проводнику (N).

В нижней схеме (б) нагрузка к аппарату подключается только по одному фазному проводнику (L), а второй провод (N) подключается к нагрузке напрямую, минуя аппарат. Т. е.

в случае аварийного срабатывания аппарата он разомкнёт только фазный проводник, а проводник N остаётся подключенным всегда.

Обратите внимание

Исходя из вышесказанного, а также зная, в каком случае допускается разрывать проводник N, а в каком — не допускается, можно сделать следующий вывод:

В случае подключения дома (квартиры) по двухпроводной линии (система TN-C), необходимо подключать аппарат УЗМ-50М по нижней схеме (б), так как в этом случае провод N выполняет две функции (нулевого рабочего проводника и нулевого защитного проводника), и его разрывать ни в коем случае нельзя.

В случае если подключение дома (квартиры) выполнено по трёхпроводной схеме (TN-S), либо аппарат установлен в системе (TN-C-S), на участке после разделения общего (PEN) проводника (на N и PE), то провод N можно разрывать.

В этом случае аппарат УЗМ-50М нужно подключать по верхней схеме (а). Почему аппарат, согласно схеме производителя, нужно подключать после счётчика (на рисунке поставил знак вопроса) — мне малопонятно.

Я, например, свои аппараты в шкафу подключал до счётчика, что бы они защищали всё оборудование, установленное в доме, в том числе и оборудование, установленное в самом шкафу.

Кроме того, поскольку разделение общего PEN выполнено в шкафу (ЩР1) в доме, то подключал аппараты защиты по схеме а, т. е. с отключением как фазных, так и нулевого проводников. Что и показано на фото ниже.

Ещё один важный момент: поскольку данные аппараты не предназначены для использования в многофазной сети то необходимо знать и учитывать следующее.

В случае трёхфазного подключения дома и использования данных аппаратов, если в доме имеются только однофазные электроприёмники, никаких проблем с использованием и работой данных аппаратов быть не должно.

Важно

Но если в доме имеются трёхфазные потребители, например, трёхфазный электродвигатель, то в случае аварийного срабатывания аппаратов (одного или двух), трёхфазный электроприёмник (например, электродвигатель) может выйти из строя.

Таким образом, в данном случае потребуются дополнительные технические мероприятия по отключению трёхфазных потребителей при аварийном срабатывании аппаратов УЗМ.

Использование индивидуальных защитных приборов

Применение ИБП стабилизаторов напряжения для защиты отдельных электроприёмников в доме (телевизор, компьютер и т. д.) настолько стало привычным и распространённым, что какого-либо особого пояснения не требует, поэтому здесь не приводится.

Выводы

1. Опыт эксплуатации показал, что при сильной грозе защита может работать неоднократно, на относительно небольшом промежутке времени.

С учётом этого можно смело утверждать, что при сильных грозах и при отсутствии защиты, электрооборудование, установленное в доме, может быть выведено из строя с достаточно высокой степенью вероятности.
2.

В случае невозможности выполнения аналогичных работ в своём доме, в качестве защитной меры при грозовых разрядах необходимо хотя бы отключать электроприборы от сети, что, кстати, делают далеко не все.

Данный вариант защиты электрооборудования является недорогим бюджетным решением, но вполне работоспособным, надёжным и проверенным на практике. В случае применения аналогичного оборудования импортного производства и приглашения для выполнения работ специалистов цена вопроса может увеличиться в разы, что даже для средне обеспеченной семьи может быть накладно.

Источник: http://www.diy.ru/post/3843/

Схема подключения УЗИП: разновидности перенапряжений, классификация устройств, установка в частном доме

Для предохранения электрического и электронного оборудования от удара молнии предназначена система устройств защиты от импульсных перенапряжений (УЗИП). Схема подключения в частном доме осуществляется с целью безопасности или бесперебойности ее работы. В первом случае происходит полное отключение потребителей, а во втором — обеспечивается безопасная их работа.

Напряжение молнии исчисляется десятками, а иногда сотнями тысяч вольт. Поэтому за короткий период она наносит немалый вред, выводя из строя бытовую технику. У холодильников ломается компрессорный двигатель, в блоках питания выгорает первичная цепь преобразователя и т. д.

Большую опасность представляет в этот момент перенапряжение в электрической цепи, так как появляется высокая вероятность возникновения пожара. Причины возникновения скачков напряжения:

  1. Молнию характеризует стремительный импульс, который пробивает сеть, так как его мощность в несколько раз превышает значение у проводников. Он попадает в электрическую линию, а затем и оборудование внутри дома, и выражается отношением амплитуды напряжения в 10 кВ к длительности ее протекания — 350 мкс.
  2. К перенапряжению приводят неисправности в электрических цепях, вызванные коммутационными процессами. Это может быть результатом аварии на электростанции или при переключении с одного генератора на другой. В этот момент во вторичной сети может возникнуть мощный импульс, который наносит вред, соизмеримый с молнией.

Перенапряжение характеризуется как аварийное состояние системы во время генерации электрической энергии. Поэтому чтобы защитить электрооборудование от возникновения негативных импульсов, устанавливают УЗИП для частного дома.

Первичные средства

Монтаж устройств защиты от импульсных перенапряжений считается только частью процедуры по защите от возникновения очагов пожара или выхода из строя электрического оборудования. Предварительно следует обеспечить первичные средства защиты от воздействия молнии. В их число входят:

  1. Вокруг частного дома следует провести металлическую шину и замкнуть ее, что послужит в качестве заземления по всему периметру.
  2. К пластинам подключаются молниеотводы по краям дома.
  3. На крыше монтируется основной громоотвод. Если конструкция получается чересчур большой, то громоотводы разделяются на несколько элементов.
  4. Особенно это касается частных домов с металлической крышей, если рядом с ней проходит электрическая сеть.

Импульс проникает через телевизионный кабель и попадает в телевизор, который скорей всего выйдет из строя. Такая же ситуация может возникнуть с интернет-кабелем, перенапряжение по которым приводит в негодность персональный компьютер. В сложных ситуациях может возникнуть очаг возгорания.

Чтобы воспрепятствовать этим негативным явлениям, следует все линии и оборудование подключить к заземляющему контуру, а во время молний полностью их обесточивать. Вручную это обеспечить практически невозможно, поэтому существует автоматическая защита низковольтных сетей.

Классификация УЗИП

Существует 3 класса разновидности устройств защиты от импульсных перенапряжений. Класс 1 обладает способностью пропустить через себя и выдержать всю энергию от молнии.

Устанавливаются такие приборы в сельской местности с воздушными электрическими линиями. Кроме того, рекомендуется их монтаж в домах с громоотводами или зданиях, расположенных рядом с высокими объектами.

В квартирах или административных помещениях такие устройства не устанавливаются.

Прибор 2 класса не применяется без первого устройства, так как он не способен выдержать мощность удара молнии. Его эффективность проявляется только при совместном применении.

Устройство 3 класса не используется без двух предыдущих приборов и устанавливается оно непосредственно перед потребителем. К такому типу относится сетевой фильтр или защита в блоках питания некоторых бытовых агрегатов.

Схемы подключения

Для защиты низковольтных сетей существует несколько схем подключения УЗИП. Идеальным вариантом считается комплексное применение устройств, так как удар молний абсолютно не прогнозируем.

Внешняя система

Внешний элемент защиты принимается из расчета, что по его компонентам возможно протекание максимального тока. Защитное устройство устанавливается с возможностью выдержать 100 кА. Чтобы негативный импульс не причинил много бед, его следует отвести по пути наименьшего сопротивления.

Для этого в электрическом щите устанавливается комплексный УЗИП, включающий в себя три степени защиты. Это устройство обладает большой мощностью и скоростью срабатывания, предохраняя оборудование общей мощностью до 20 кВт.

Если это разделенное на два участка заземление, то в щитке монтируются две отдельные шины: нулевая, заземляющая. Между ними устанавливается перемычка, которая считается дополнительной защитой.

Установка защиты на ответвлении

Возможна установка УЗИП не в распределительном щитке, а непосредственно на ответвлении электрической сети. Например, где воздушная линия расходится на два соседних дома, а контур заземления не обладает молниеотводами.

Иногда устройство устанавливается перед входом в дом и применение УЗИП с 3 классом защиты нерационально. Монтируются приборы, обладающие 1 и 2 классом. Если расстояние от столба до дома превышает 60 м, то в электрическом щитке устанавливается дополнительное устройство со 2 классом защиты.

Отличается способ установки защиты, если дом подключен к подземному кабелю. Аварийная ситуация возникает от других внешних источников, поэтому длительность импульсных помех будет намного меньше. Для защиты достаточно будет установить в распределительный щит УЗИП 2 класса.

Кроме электрических линий, перенапряжение может возникнуть в телевизионных сетях. Часто высоковольтные помехи генерируются на антенных приемниках в домах, где нет молниеотводов. Возникновение кратковременного высокого напряжения в антенном кабеле приводит к выходу из строя селектора телевизора.

Устройство защиты представляет собой антенный переходник с заземляющим устройством. Существуют два типа приборов: для аналогового, спутникового или цифрового телевидения. Различить их можно по соответствующим надписям на корпусе: Radio/TV, SAT.

Источник: https://220v.guru/elementy-elektriki/shemy/shemy-podklyucheniya-uzip-dlya-chastnogo-doma.html

Ограничитель импульсных перенапряжений ОИН 12-15 (15 кА) / УЗИП силовые / EST / Молниезащита и заземление

ОИН рекомендован для эксплуатации в вводных устройствах, в распределительных щитах, в групповых квартирных и этажных щитках.


По наличию индикаторов:

  • исполнение 10 - без индикаторов;
  • исполнение 11 - со световым индикатором наличия напряжения в питающей сети;
  • исполнение 12 - со световыми индикаторами наличия напряжения в питающей сети и рабочего состояния.

Ограничивает допускает длительное рабочее напряжение 275 В и выдерживает без повреждений временно до 380 В.

Техничиские характеристики
Номинальное напряжение, В 230
Степень защиты ограничителя IP20
Диапазон рабочих температур, ° С от -40 до +55
Срок службы не менее, лет 10
Масса не более, г 150
Средняя наработка не менее, ч 80000
Соответствие ГОСТ Р 51992
Варианты конструктивных исполнений

Типоисполнение

Uc

Imax

В

вверх

Ut

Индикатор
напряжения
сети

Индикатор
Неисправность

В

кА

кА

кВ

В

ОИН10-10

275

10,0

5,0

1,8

380

ОИН11-10

275

10,0

5,0

1,8

380

+

ОИН12-10

275

10,0

5,0

1,8

380

+

+

ОИН10-15

275

15,0

10,0

1,8

380

ОИН11-15

275

15,0

10,0

1,8

380

+

ОИН12-15

275

15,0

10,0

1,8

380

+

+

ОИН10-40

275

40,0

20,0

2,0

380

ОИН11-40

275

40,0

20,0

2,0

380

+

ОИН12-40

275

40,0

20,0

2,0

380

+

+

Uc - рабочее напряжение
Imax - максимальный разрядный ток
Номинальный разрядный ток
Up - уровень защиты напряжения
Ut - неповреждающее временное перенапряжение

Структура условного обозначения:

Схема подключения:

Габаритные и установочные размеры

Пример типоисполнения при повороте:

ОИН12-15 ЭЛТА - ограничитель серии ОИН конструктивного исполнения 1 с индикатором напряжения сети и индикатором рабочего состояния с максимальным разрядным током 15кА.

Shop оин 1 схема подключения онлайн

Verken een grote verscheidenheid aan 1 схема подключения к winkel gemakkelijk op AliExpress

Op zoek naar оин 1 схема подключения к goede kwaliteit tegen de laagste prijzen? Nou, u hebt geluk! Op AliExpress kunt u uw zoektocht naar 1 схема подключения afronden en goede предложения vinden die echt waar voor uw geld bieden! Weet u niet zeker waar u moet beginnen? Здесь можно найти лучшие предложения на AliExpress, которые вы найдете в предложениях с лучшими предложениями!

Фильтры Gebruik: AliExpress heeft een brede selectie van elk artikel.Одна схема подключения к сети, которая используется, когда вы хотите, чтобы все фильтры находились на одном уровне с фильтрами на лучшем совпадении, с лучшими совпадениями. U kunt ook filteren op artikelen die gratis verzending, snelle leling of gratis retourneren bieden om uw zoekopdracht te verfijnen!

Ontdek merken: koop оин 1 схема подключения к vertrouwde en bekende merken die u leuk vindt door eenvoudigweg op het merklogo in de linkerzijbalk te klikken.Hiermee kunt u filteren op all beschikbare 1 схема подключения die het merk aanbiedt!

Lees обзоры: wanneer u op zoek bent naar de / het best 1 схема подключения, kunt u echte обзоры от kopers lezen op de artikelgegevenspagina. Получите удовольствие от просмотра и ознакомьтесь с информацией по 1 схеме подключения и советам по ZELFs, чтобы узнать, как это сделать!

Введены подсказки, согнутые в одном месте 1 схема подключения к сети, которая используется для получения дополнительной информации, для получения прибыли и получения прибыли.Также nieuwe gebruiker bent, kunt u ook profiteren van speciale aanbiedingen of cadeaus voor nieuwe gebruikers! Просмотрите AliExpress, чтобы найти товары и товары в Интернете. Het is nu gemakkelijk om alles te krijgen wat u wenst, zonder gedoe, tegen lage prijzen en van goede kwaliteit. "

Схема подключения ограничителя импульсных перенапряжений - советы электрика

Ограничитель импульсных перенапряжений и схема установки разрядника

Ограничитель перенапряжений это часто недооцениваемый, но очень важный элемент домашнего электрощитка.Этот элемент рекомендован к установке производителями электрооборудования, в то время как среди электриков мнения разделены.

Давайте разберёмся с этим делом.

Наиболее частые вопросы про ограничитель следующим образом: Каковы классы разрядников? Из чего он состоит и как работает? Как подключить ограничитель перенапряжений? Действительно ли он защищает электрические устройства?

Классы защиты ограничителей

В области напряжения ниже 1000 В ограничители делятся на 4 класса, обозначенные буквами алфавита: A, B, C и D.

  1. Ограничитель класса А не используется в бытовых установках, используемых для защиты линий электропередач.
  2. Протектор класса B используется для защиты от высоковольтовых скачков напряжения, например, вызванных ударом молнии к линии электропередач.
  3. Ограничитель класса C 905 предназначен для защиты от перенапряжений со слегка более низкими значениями напряжения в сети. Защитные устройства класса B и C обычно устанавливаются в бытовые распределительные устройства.
  4. Протектор класса D используется для прямой защиты выбранных электроустройств, чувствительных к импульсным помехам и всплескам в 220 В сети. Он монтируется в распределительном щите, за розеткой в ​​электрической коробке или непосредственно в защищаемом устройстве.

Каждое устройство защиты ограничивает потенциал только определенным уровнем. Чем ближе оборудование к А классу - тем более высокая мощность. Например:

  • Класс A уменьшит уровень напряжения до 6 кВ,
  • Класс B уменьшит уровень напряжения до 2,5 кВ,
  • Класс C уменьшит уровень напряжения до 1,5 кВ,
  • Класс D уменьшит уровень до 0,8 кВ.

Если здание многоэтажное, в главном распределительном щитке должны использовать защитные устройства класса B, а ограничители класса C следует использовать в распределительных щитках в отдельных квартирах.

Если подключенное к розетке устройство чувствительно к скачкам напряжения, можно также использовать ограничители класса D. К ограничителям класса у нас нет доступа, это забота энергетической компании.

рассматривать будем домашнюю проводку, статья будет посвящена защитным устройствам класса B и класса C (типа I и II).

Обозначение на принципиальных схемах

Основные символы, используемые при обозначении разрядников перенапряжения, следующие:

  1. Общее обозначение разрядника
  2. Разрядник трубчатый
  3. Разрядник вентильный и магнитовентильный
  4. ОПН

Установка ограничителя перенапряжений

Стандартный разрядник B или C (возможно, B + C) состоит из двух компонентов:

  1. Основа ограничителя
  2. Сменная вставка с защитным элементом

Основа

Основание защитного устройства установлено на DIN-рейке TS35.Оно имеет два хомута. Подключите провод фазы (L) или нейтральный (N), на котором может появиться слишком большой потенциал. С другой стороны подключите защитный провод PE, который подключен к защитной линии распределительного устройства.

Защитный проводник должен иметь минимальное поперечное сечение 4 мм2, но не повредит взять ещё больше. В конце концов есть вероятность, что будет течь очень высокий ток.

Есть 3 контакта под терминалом PE. По стандарту в комплект входит вилка, которая вставлена ​​в нужное место и позволяет соединять провода.

Обратите внимание

Благодаря этому зажимам есть возможность удаленного уведомления в случае повреждения вставки или ее перегорания. Этот сигнал может быть подключен, например, к входу блока управления сигнализацией (смотрите схему).

В этом случае панель управления будет проинформирована о повреждении вставки размыканием электрической цепи между красным и зеленым проводами.

Вставка

Вставка содержит все наиболее важные элементы, благодаря которому защитник правильно функционирует:

  • Класс B (тип I) - основной.
  • Класс C (тип II) - здесь деталь варистор является основным элементом.

Как работает защитник от перенапряжений

Защитой обеспечиваются устройства, питаемые от шнуровской сети 220 В, подключенных к разряднику в распределительной коробке. Это касается как фазных, так и нейтральных проводников (в зависимости от выбранного типа защиты).

Общее правило заключается в том, что на одной стороне защитного устройства соединяется фазные проводники и, возможно, нейтральный проводник, а с другой стороны - защитный провод.

Когда напряжение в системе в норме, сопротивление между проводами очень велико, порядка нескольких ГигаОм. Благодаря этому ток не течет через разрядник.

Когда происходит скачок напряжения в сети, ток начинает протекать через ограничитель на землю.

В защитных устройствах класса B является основным элементом искровой промежуток . При нормальной работе его сопротивление очень велико. В случае искрового промежутка это сопротивление является гигантским, поскольку искровое расстояние это разрыв цепи.

Когда молния ударяет в элемент электрической установки прямой, сопротивление искрового промежутка падает почти до электрического дуге.

Из-за появления очень большого электрического потенциала в искровом промежутке между ранее разделенными элементами создается электрическая дуга.

этому, например, фазовый провод, в котором имеется большой всплеск напряжения и защитный провод, показывает короткое замыкание и большой ток протекает прямо на землю, минуя внутреннюю электрическую установку.После разряда искровой промежуток возвращается в нормальное состояние - то есть разрывает цепь.

Полезное: Схема подключения тахометра ВАЗ

Ограничитель класса C имеет внутри варистор .

Варистор представляет собой специфический резистор, обладающий очень высоким сопротивлением при низком электрическом потенциале.

. Если в системе происходит скачок напряжения из-за разряда, его сопротивление увеличивает сопротивление протеканию тока на землю и аналогичную ситуацию, как в случае искрового промежутка.

Разница между классом B и классом C заключается в том, что последний способен ограничивать всплески напряжения с меньшим потенциалом, чем прямой удар молнии. Недостатком этого решения является довольно быстрый износ варисторов.

Схема подключения ограничителя к сети

Как подключить ограничитель к домашнему щитку? Начнем с основ. У нас есть однофазная сеть и одномодульный разрядник. Мы хотим защитить им фазовый провод. Тип сети - TN-S.

Подключаем фазный проводник питания непосредственно к разряднику и подключаем разрядник с другой стороны к клеммной колодке PE.

Но в этом домашнем коммутаторе больше ничего, кроме импульсного ограничителя. Добавим недостающие элементы.

Важно

Как видите, установка ограничителя перенапряжений не влияет на дальнейшую организацию компонентов в домашнем коммутационном щитке. Соединение устройства остаточного тока и автоматических выключателей осуществляется так же.

Вообще в распределительных устройствах разрядников класса B, C или B + C устанавливаются перед автоматическими выключателями (или автоматическими выключателями) и предохранителями токовой защиты.Но ограничитель первым, лежащим в основе защиты дома или квартиры.

Трехфазная установка

В трехфазной схеме увеличивает ширину ограничителя и количество подключений. Однако принцип функционирования ограничителя остается неизменным. Наиболее часто используются трехслойные защитные устройства, работающие в системе 4 + 0, что означает присоединение к разряднику следующих линий:

  • 3-фазные провода
  • 1 нейтральный провод

Как результат, устраняются возможные перенапряжения путем подачи тока на защитную установку и, как результат, на землю.

Конечно для установок TN-C (установка без отдельного защитного провода) можно приобрести защитные устройства только с 3 защищаемыми разъемами. Затем с нижней стороны подключите ограничитель к полосе PEN (нейтральная защита).

Безопасность и эффективность ограничителя

Каждый производитель рекомендует использовать дополнительный предохранитель защищающий сеть, в случае повреждения разрядника и короткого замыкания в фазовом проводе с защитным проводником.

В бытовых установках это не часто практикуется, потому что защита от короткого замыкания существует в виде прерывателя или предохранителя, а его малый номинальный ток защищает сеть от сбоев.

Параметры ограничителя перенапряжений

Перед тем как пойти в магазин и купить это устройство, нужно знать следующее:

  1. Количество модулей (терминалов) - зависит от типа вашей сети. 1 модуль можно купить когда есть однофазная система TN-C. 3 модуля, когда установка находится в сети TN-C трехфазной и 4 модуля когда сеть является трехфазной в TN-S или TT.
  2. Класс (тип) - можно выбрать между классами B, C или B + C. Если не уверен, что перед вашей квартирой используется ограничитель типа B, стоит выбрать решение B + C.В противном случае ограничителя типа C будет достаточно.
  3. Номинальное напряжение, в котором работает ограничитель.
  4. Uc - рабочее напряжение протектора, то есть максимальный уровень напряжения который к приведению срабатыванию.
  5. В - номинальный ток ограничителя, то есть какой ток в случае короткого замыкания может протекать через разрядник.
  6. Imax - ток, который разрядник принимать во время атмосферного разряда. Обратите внимание, что оба значения (In = 30 000A и Imax = 60 000A) будут относительно большим по отношению к току при нормальной работе приборов в доме.
  7. Up - напряжение до которого уменьшается в случае разрыва. Например, если увеличивает напряжение 10 000 В в случае всплеска - итоговое значение снижается до 150.

Стоит ли применять ограничитель в сети

Тем не менее редакция 2Схемы.ру установить оснастить сеть этим оборудованием. Если он защитит даже одно ценное устройство, расходы сразу окупятся и даже с избытком!

Источник: https://2shemi.ru/ogranichitel-impulsnyh-perenapryazhenij-i-shema-ustanovki-razryadnika/

Установка УЗИП - схемы подключения, правила монтажа

Для всех нас стало нормой, что в распределительных щитках жилых домов, обязательна установка вводных автоматических выключателей, модульных автоматов отходящих цепей, УЗО или дифф.автоматов на помещения и оборудование, где критичны возможные утечки токов (группа, варочная панель, стиральная машинка, бойлер).

Помимо этих обязательных коммутационных аппаратов, практически никому не требуется объяснять, зачем еще нужно реле напряжения.

Устанавливать их начали все и везде. Грубо говоря, оно защищает вас от того, чтобы в дом не пошло 380В вместо 220В. При этом не нужно думать, что повышенное напряжение попадает в проводку по причине недобросовестного электрика.

Вполне возможны природные явления, не зависящие от квалификации электромонтеров. Банально упало дерево и оборвало нулевой провод.

Также не забывайте, что любая ВЛ устаревает. И даже то, что к вашему дому подвели новую линию СИПом, а в доме у вас смонтировано все по правилам, не дает гарантии что все хорошо на самой питающей трансформаторной подстанции - КТП.

Там также может окислиться ноль на шинке или отгореть контакт на шпильке трансформатора.Никто от этого не застрахован.

Именно поэтому все новые электрощитки уже не собираются без УЗМ или РН различных модификаций.

Что же касается устройств защиты от импульсных перенапряжений, или сокращенно УЗИП, появляются здесь сомнения в необходимости их приобретения. А действительно ли они так нужны, и можно ли обойтись без них?

Подобные устройства появились давно, но до сих пор массово их устанавливать. Мало кто из рядовых потребителей понимает зачем они вообще нужны.

Первый вопрос, который возникает: ”Я же поставил реле напряжения от скачков, зачем мне еще какой-то УЗИП?”

Совет

Никакое реле напряжения от этого не спасет, а скорее всего сгорит вместе со всем другим оборудованием. В то же самое время и УЗИП не защищает от малых перепадов в десятки вольт и даже в сотню.

Например, устройства для монтажа в домашних условиях, собранные на варисторах, могут сработать только при достижении перемены до значений выше 430 вольт.

Оба устройства РН и УЗИП дополняют друг друга.

Гроза это стихийное явление и просчитать его до сих пор не особо получается. При этом молнии вовсе не обязательно попадать прямо в линию электропередач. Достаточно ударить рядышком с ней.

Даже такой грозовой разряд повышение напряжения в сети до нескольких киловольт. Кроме выхода из строя это еще чревато и развитие оборудования пожара.

Даже когда молния ударяет относительно далеко от ВЛ, в работе возникают импульсные скачки, которые выводят из строя электронной компоненты домашней техники.Современный электронный счетчик с его начинкой, тоже может пострадать от этого импульса.

Общая длина проводов и кабелей в частном доме или коттедже достигает нескольких километров.

Сюда входят как силовые цепи так и слаботочка:

  • видеонаблюдение

Все эти провода принимают на себя последствия грозового удара. То есть, все ваши километры проводки получают гигантскую наводку, от которой не спасет никакое реле напряжения.

Единственное что поможет и защитит всю аппаратуру, стоимостью несколько сотен тысяч, это маленькая коробочка называемая УЗИП.

Монтируют их преимущественно в коттеджах, а не в квартирах многоэтажек, где подводка в дом выполнена подземным кабелем. Однако не забывайте, что если ваше транспортное сообщение по кабельной линии 6-10кв, воздушной ВЛ или ВЛЗ (СИП-3), то влияние на среднем напряжении, также может отразиться на стороне 0,4кв.

Обратите внимание

Поэтому не удивляйтесь, в грозу в вашей многоэтажке, у многих одновременно выходят из строя роутеры, радиотелефоны, телевизоры и другая электронная аппаратура.

Молния может ударить в ЛЭП за несколько километров от вашего дома, а импульс все равно прилетит к вам в розетку. Поэтому не смотря на их стоимость, задуматься о покупке УЗИП нужно всем потребителям электричества.

Цена качественных моделей от Шнайдер Электрик или ABB составляет примерно 2-5% от общей стоимости черновой электрики и средней комплектации распредщитка. В общей сумме это вовсе не такие огромные деньги.

На сегодняшний день все устройства от импульсных перенапряжений делятся на три класса.И каждый из них свою роль.

Модуль первого класса гасит основной импульс, он устанавливается на главном вводном щите.

После погашения самого большого перенапряжения, остаточный импульс принимает на себя УЗИП 2 класса. Он монтируется в распределительном щитке дома.

Если у вас не будет устройство I класса, высока вероятность того, что весь удармет на себя модуль II. А это может для него весьма печально закончится.

Однако давайте посмотрим, что говорит об этом не знакомый электрик, ведущая фирма по системам грозозащиты Citel:

То есть в тексте прямо сказано, класс II монтируется либо после класса 1, либо КАК САМОСТОЯТЕЛЬНОЕ УСТРОЙСТВО .

Третий модуль защищает непосредственно конкретного пользователя.

Важно

Если у вас нет желания, выстраивать всю эту трехступенчатую защиту, приобретайте УЗИП, которые изначально идут с расчетом работы в трех отчетах 1 + 2 + 3 или 2 + 3.

Такие модели тоже выпускаются. И будут наиболее универсальным решением для частных домах. Однако стоимость их конечно отпугнет многих.

Схема качественно укомплектованного точки зрения защиты от всех скачков и перепадов напряжения распределительного щита, должна выглядеть примерно следующим образом.

На вводе перед счетчиком - вводной автоматический выключатель, защищающий прибор учета и цепи внутри самого щитка. Далее счетчик.

Между счетчиком и вводным автоматом - УЗИП со своей защитой. Электроснабжающая организация конечно может запретить такой монтаж. Вы можете обосновать это необходимой защитой от перенапряжения и самого счетчика.

В этом случае потребуется смонтировать всю схему с аппаратами в отдельном боксе под пломбой, дабы предотвратить свободный доступ к оголенным токоведущим частям до прибора учета.

Однако здесь остро встанет вопрос замены сработавшего модуля и срыва пломб. Поэтому согласовывайте все эти моменты заранее.

После прибора находится:

  • реле напряжения УЗМ-51 или аналог
  • УЗО 100-300мА - защита от пожара
  • УЗО или дифф.автоматы 10-30мА - защита человека от токов утечки
  • простые модульные автоматы

Если с привычными компонентами при комплектации такого щитка вопросов не возникает, то на что же нужно обратить внимание при выборе УЗИП?

На температуру эксплуатации.Большинство электронных видов на работу при температуре до -25С. Поэтому монтировать их в уличных щитках не рекомендуется.

Совет

Второй важный момент это схемы подключения. Производители могут выпускать разные модели для применения в различных системах заземления.

Например, использовать одни и те же УЗИП для систем TN-C или TT и TN-S уже не получится. Корректной работы от таких устройств вы не добьетесь.

Вот схемы подключения УЗИП в зависимости от исполнения систем заземления на примерах моделей от Schneider Electric.Схема подключения однофазного УЗИП в системе TT или TN-S:

Здесь самое главное не перепутать место подключения вставного картриджа N-PE. Если воткнете его на фазу, создадите короткое замыкание.

Схема трехфазного УЗИП в системе TT или TN-S:

Схема подключения 3-х фазного устройства в системе TN-C:

На что нужно обратить внимание? Помимо правильного подключения нулевого и фазного проводников немаловажную роль играет этих самых проводов.

От точки подключения в клемме устройства до заземляющей шинки, суммарная длина проводников должна быть не более 50см!

А вот подобные схемы для УЗИП от ABB OVR.Однофазный вариант:

Трехфазная схема:

Давайте пройдемся по некоторым схемкам отдельно. В схеме TN-C, где мы имеем совмещенные защитный и нулевой проводники, наиболее распространенный вариант решения защиты - установка УЗИП между фазой и землей.

Каждая фаза подключается через самостоятельное устройство и срабатывает независимо от других.

В варианте сети TN-S, где уже произошло разделение нейтрального и защитного проводника, схема похожа, однако здесь монтируется еще дополнительный модуль между нулем и землей.Фактически на него и сваливается весь основной удар.

Обратите внимание

Именно поэтому при выборе и подключении варианта УЗИП N-PE указываются отдельные характеристики по импульсному току. И они обычно больше, чем значения по фазному.
Помимо этого не забывайте, что защита от грозы это не только правильно подобранный УЗИП. Это целый комплекс мероприятий.

Их можно использовать как с применением молниезащиты на крыше дома, так и без нее.

Особое внимание стоит уделить качественному контуру заземления.Одного уголка или штыря забитого в землю на глубину 2 метра здесь будет явно не достаточно. Хорошее сопротивление заземления должно составлять 4 Ом.

Принцип действия УЗИП основан на ослаблении скачка до напряжения значения, которое выдерживают подключенные к сети приборы. Другими словами, данное устройство еще на вводе в дом сбрасывает излишки напряжения на контур заземления, тем самым спасая от губительного напряжения дорогостоящее оборудование.

Определить состояние устройства защиты достаточно просто:

  • зеленый индикатор - модуль рабочий
  • красный - модуль нужно заменить

При этом не включайте в работу модуль с красным флажком.Если нет запасного, то лучше его вообще демонтировать.

УЗИП это не всегда одноразовое устройство, как некоторым кажется. В отдельных случаях модели 2,3 класса могут срабатывать до 20 раз!

Чтобы сохранить в доме бесперебойное электроснабжение, необходимо также установить автоматический выключатель, который будет отключать узип. Установка этого автомата обусловлена ​​также тем, что в момент отвода импульса возникает так называемый сопровождающий ток.

Он не всегда дает возможность варисторному модулю вернуться в закрытое положение.Фактически тот не восстанавливается после срабатывания, как по идее должен был.

В итоге, дуга внутри устройства и приводит к короткому замыканию и разрушениям. В том числе самого устройства.

Автомат же при таком пробое срабатывает и обесточивает защитный модуль. Бесперебойное электроснабжение дома продолжается.

При этом многие специалисты рекомендуют ставить в качестве такого даже не автомат, модульные предохранители.

Объясняется это тем, что сам автомат во время пробоя оказывается под воздействием импульсного тока. И его электромагнитные расцепители также будут под повышенным напряжением.

Это может привести к пробою отключающей катушки, подгоранию контактов и даже выходу из строя всей защиты. Фактически вы надежно безоружны перед возникшим КЗ.

Есть конечно специальные автоматические выключатели без катушек индуктивности, имеющие в своей конструкции только терморасцепители.Например Tmax XT или Formula A.

Важно

рассматривать такой вариант для коттеджей не совсем рационально. Гораздо проще найти и купить модульные предохранители. При этом можно сделать выбор в пользу типа GG.

Они могут защищать во всем диапазоне сверхтоков относительно номинального. То есть, если ток вырос незначительно, GG его все равно отключит в заданный интервал времени.

Есть конечно и минус схемы с автоматом или ПК непосредственно перед УЗИП.Все мы знаем, что гроза и молния это продолжительное, а не разовое явление. И все последующие удары, могут оказаться небезопасными для вашего дома.

Защита ведь уже сработала в первый раз и автомат выбил. А вы об этом и догадываться не будете, потому что электроснабжение ваше не прерывалось.

Поэтому некоторые предпочитают ставить УЗИП сразу после ввода автомата. Чтобы при срабатывании отключалось напряжение во всем доме.

Однако и здесь есть свои подводные камни и правила.Защитный автоматическийатель не может быть любого номинала, а выбирается согласно марки включаемого УЗИП. Вот таблица рекомендаций по выбору автоматов монтируемых перед устройствами защиты от импульсных перенапряжений:

Если вы думаете, что чем меньше по номиналу автомат будет установлен, тем надежнее будет защита, вы ошибаетесь. Импульсный ток и скачок могут быть такой величины, что они приведут к срабатыванию выключателя, еще до момента, когда УЗИП отработает.

И соответственно вы опять останетесь без защиты.Поэтому выбирайте всю защитную аппаратуру с умом и по правилам. УЗИП это тихая, но очень своевременная защита от опасного электричества, которое включается в работу мгновенно.

1Самая распространенная ошибка - это установка УЗИП в электрощитовую с плохим контуром заземления.

Толку от такой защиты не будет никакого. И первое же «удачное» попадание молнии, сожгет вам как все приборы, так и саму защиту.

2Не правильное подключение из системы заземления.

Проверяйте техдокументацию УЗИП и проконсультируйтесь с опытным электриком ответственным за электрохозяйство, который должен быть в курсе какая система заземления используется в вашем доме.

3Использование УЗИП не соответствующего класса.

Как уже говорилось выше, есть 3 класса импульсных защитных устройств и все они должны устанавливаться в своих щитовых.

Источник: https://domikelectrica.ru/ustanovka-uzip-sxemy-podklyucheniya-pravila-montazha/

Схема подключения УЗИП

Здесь привожу несколько типов схем подключения устройств от импульсных перенапряжений (УЗИП).Ниже вы найдете однофазные и трехфазные схемы для разных систем заземления: TN-C, TN-S и TN-C-S. Они наглядные и понятные для простого человека.

Сегодня существует большое количество производителей УЗИП. Сами устройства бывают разных моделей, характеристик и конструкций. Поэтому перед его монтажом обязательно изучите паспорт и схему подключения. В принципе, суть подключения у всех УЗИП одинаковая, но все же рекомендую сначала прочитать инструкцию.

Во всех выложенных схемах присутствуют УЗО и групповые автоматические выключатели.Их я указал для наглядности и полноты распределительного щитка. Эта «начинка» щитка у вас может быть совсем другая.

1. Схема подключения УЗИП в однофазной сети заземления TN-S

На схеме представлена ​​УЗИП серии Easy9 производителя Schneider Electric. К нему подключаются следующие проводники: фазный, нулевой рабочий и нулевой защитный.

Здесь он устанавливается сразу после вводного автомата. Все контакты на любом УЗИП обозначены. Поэтому куда подключать «фазу», а куда «ноль» можно легко определить.

Зеленый флажок на корпусе указывает на исправное состояние, а красный флажок сигнализирует о неисправной касете.

Совет

Представленное устройство относится к классу 2. Оно одно самостоятельно не способно защитить от прямого удара молнии. Грамотный выбор УЗИП это сложная и уже отдельная тема.

Также рекомендуется защищать устройство УЗИП с помощью предохранителей.

Думаю тут все понятно…

Предлагается аналогичная схема подключения УЗИП, но уже без использования общего УЗО.

2. Схема подключения УЗИП в трехфазной сети заземления TN-S

На схеме также изображен УЗИП производителя Schneider Electric серии Easy9, но уже для 3-х фазной сети. На рисунке изображено 4-х полюсное устройство с подключением нулевого рабочего проводника.

Еще существует 3-х полюсное УЗИП этой же серии. Оно применяется в системе заземления TN-C. В нем нет контакта для подключения нулевого рабочего проводника.

3.Схема подключения УЗИП в трехфазной сети системы заземления TN-C

Здесь изображен УЗИП фирмы IEK. Данная схема представляет собой обычный вводной щит для частного дома. Он состоит из вводного автомата, электросчетчика, УЗИП и общего противопожарного УЗО. На схеме показан переход с системы заземления TN-C на TN-C-S, что требуется современными нормами.

На первом рисунке изображен 4-х полюсный вводной автомат, а на втором 3-х полюсный.

Выше представлены наглядные схемы подключения УЗИП.Думаю они понятны вам. Если остались вопросы, то жду их в комментариях.

Улыбнемся:

Источник: http://sam-sebe-electric.ru/zashchita-ot-perenapryazheniya/120-skhema-podklyucheniya-uzip

Ограничитель перенапряжения (ОПН): применение в основных, основных и советах по монтажу. Обзор самых эффективных методов защиты!

Первым делом, о чем задумывается, при работе с электрооборудованием и сетями, так это безопасной работе всей системы без аварий и перебоев.Это относится к основным домам и квартирам, и к целым промышленным комплексам. Везде нуждаются в стабильной и безопасной поставке электроэнергии до конечного потребителя.

Наибольшую опасность вызывает падение и рост напряжения в многократных пределах на короткой дистанции. На это распространяется и классические грозы, от которых никто не убережет, а также процессы коммутации внутри электроустановки.

Импульсы могут быстро поломать любое дорогое оборудование, да и от возникновения пожара вы не будете использовать застрахованы.Для избегания пиковых величин разработанные специализированные приборы - ограничители перпряжения.

Назначение

Сначала нужно разобраться, как работает ограничитель перенапряжения. Его главная черта - это предохранение электрических приборов от высоковольтных перегрузок, влияющих на напряжение. Энергетики решили отдать предпочтение именно этим устройствам, так как они достаточно просты и надежны в применении.

Устройство

Если посмотреть на фото ограничителя от перенапряжения, то можно быстро разобраться даже на глаз во многих частях, из которых он состоит.Во главе угла тут варистор, который берет на себя роль нелинейного резистора. Их в составе несколько штук. Все они размещены в корпусе, который выполнен из фарфоровой части и полимеров высокой прочности.

По конструкции ОПН создается таким образом, чтобы вся система была полностью безопасна от возгораний и взрывов. Особенно это характерно в моменты, когда происходит замыкание.

Очень многое в данном случае зависит от того, куда вы хотите поставить этот прибор.Из-за этого фактора подбираются виды ограничителей перенапряжения. Есть те, кто созданы для защитных функций на линиях электропередач и оборудовании громоздких промышленных объектов.

Если же говорим про приборы, используемые в квартирах, частных домах и дачах, то они компактны. Их главная функция - предохранение электрических устройств от пиковых показателей.

У них всегда есть удобные крепежные элементы, да и над дизайном уже стали неплохо работать, хотя обычно это элементы находятся далеко от человеческих глаз.Уже есть специальные пульты дистанционного управления и индикаторы, которые влияют на режимы работы.

Что входит в модульный ограничитель:

  • Корпус
  • Предохраняющая часть
  • Сменный варистор
  • Указывающий износ модуль варистора
  • Зажимные насечки
  • Принципы работы

Некоторые технические характеристики опн их вам уже известны, а вот принципы жизнедеятельности не совсем. Вольтамерные характеристики (ВАХмп нелинейно у варисторов).Для их трудоспособности необходим материал с примесями окиси цинка и оксидами используемыми металлов.

Резистор находится в состоянии покоя, когда напряжение соответствует значениям по номиналу. В варисторах совсем незначительные величины, что объясняется характером емкости.

Если какой-то импульс, который может привести к окончанию поломки переносных свойств, то ОПНит серьезные колебания тока. Перенапряжения не происходит, величина в электрооборудовании снижается до безопасных величин.

Виды ОПН

Уже поняли, что используются разные конструкции разных способов применения, но всё-таки со всеми устройствами так и не ознакомились. Как выбрать ограничитель перенапряжения для дома вы узнаете ниже, узнав в деталях все возможные видовые особенности.

Различаются ОПН по следующим характеристикам:

  • Изоляционный тип (полимерный или фарфорный)
  • Количество колонок
  • Величина стандартного
  • Установочное место прибора

Можно потом углубиться в индивидуальные особенности и отличия трехфазных и однофазных приборов.Есть к тому же и классификация, которая относится к месту установки - делятся на B, C и D. Нам куда важнее разобраться с техническими свойствами.

Технические характеристики

Разобрать обозначение на схеме не так уж и сложно, а вот понять все более мелки детали потруднее. Вы должны определить максимально возможное напряжение, которое не помешает работать ОПН без ввода ограничительных значений по времени.

Надо узнать и напряжение по номиналу, которое способе выдерживать прибор в рабочем состоянии в течение десяти минут.Также необходимо понять значения тока во время действия значений по номиналу. Обычно это незначительные цифры.

Конечно, есть в интернете инструкция как подключить опн своими руками, но лучше всё-таки доверять профессионалам, если не совсем уверены в своих силах. Защищать надо не только серьезные объекты с дорогостоящим оборудованием, но и дома, квартиры и даже летние домики. Это не только обезопасить электроприборы, но и обезопасить человека, когда он будет находиться внутри помещения днем ​​и ночью.

Сейчас это вполне себе решаемый вопрос. От вас требуется только выбрать подходящую модель. Подключить все не так уж и сложно, если есть маломальский опыт в электромонтаже. Всё это пригодится, чтобы подобрать нужный вариант по цене и качеству для конкретного варианта случая.

Фото ограничителя перенапряжения

Источник: http://electrikmaster.ru/ogranichitel-perenapryazheniya/

Как организовать защиту от перенапряжения сети в частном доме

Наличие в доме дорогостоящей электробытовой и электронной техники, природные катаклизмы и низкое качество электроснабжения в городских сетях вынуждают собственников жилья принимать меры, чтобы минимизировать возможный ущерб от вышеуказанных факторов.

В данной статье речь пойдёт о практических средствах защиты от перенапряжения, которые можно реализовать при организации электроснабжения частного дома. Причём эти работы можно выполнить как при новом строительстве, так и при модернизации систем электроснабжения частного дома.

Я выполнял работу при переводе электропитания дома с однофазной на трёхфазную схему. Причём работы были не только выполнены, но и без представления горэлектросетей замечаний, а правильное функционирование приборов и эффективности защиты от перенапряжения проверена на практике в процессе эксплуатации.

Обратите внимание

Известно, что основным условием подключения к городским электросетям является выполнение технических условий (ТУ), которые выдаются собственнику жилья. Как показал личный опыт, надеяться на то, что в данных ТУ будут отражены все меры по безопасной эксплуатации электрооборудования, можно с определенным скептицизмом.

На фото ниже показаны ТУ, выданные мне в горэлектросетях.

Примечание: Теги, помеченные на фото красным цветом, были мной реализованы ещё до получения тех.условий. Пункт, помеченный синим цветом, больше обусловленами сам горсетей (защитить себя от ответственности за ущерб перед собственником дома по причине проблем в зоне ответственности).

Поэтому при разработке проекта схемы электроснабжения частного дома было решено использовать дополнительные меры по защите электрооборудования, которые не были отражены в ТУ. Ниже на фото показан фрагмент проекта электроснабжения жилого дома.

Как видно из фото, в учётно-распределительном шкафу (ЩР1), установленном внутри дома, предусмотрено устройство защиты от импульсных перенапряжений (УЗИП-II) согласно требованиям ТУ, выданных городскими электрическими сетями.

Так как ввод в дом осуществляется по воздушной линии, то с учётом требований ПУЭ (правил устройства электроустановки), ввод в дом должен устанавливаться ограничители перенапряжений, что и было выполнено мной учтено в проекте (УЗИП-I на фото), которые установлены в шкафу (ЩВ1) на фасаде здания. Для индивидуальной защиты электроприёмников в доме используются ИБП (источники бесперебойного питания) и стабилизаторы напряжений.

Таким образом, защита электрооборудования дома от перенапряжений реализована в трёх уровнях (уровнях):

  • ввод в дом
  • внутри дома, в учётно-распределительном шкафу
  • индивидуальная защита электроприборов внутри помещений дома

Защита от перенапряжения

Что важно учесть при выполнении работ

В первую очередь должен отметить специфические особенности, предъявляемые к выполнению электромонтажных работ со стороны городских жителей.

Для примера с точки зрения учёта потребляемой электроэнергии достаточно поверить и опечатать счётчик электроэнергии.

Но поскольку в каждом из нас они видят «включенных расхитителей электроэнергии», то всё, что касается монтажа оборудования, присоединений на участке от городских опоров и до счётчикаительно, должно быть «недоступным для потребителя», закрытым (в боксы, шкафы) и опломбированным. Причём даже в том случае, если эти «требования» противоречат требованиям технической документации установленное оборудование, возникает риск возникновения отказов в работе оборудования и т.д. Более подробно об этих «специфических требованиях» будет сказано ниже.

Теперь о технической стороне вопроса:

Для защиты электрооборудования, установленного в доме, я использовал следующие приборы и аппараты.

1. В УЗИП (устройство защиты от импульсных перенапряжений) - я уровнями использованными ограничителями перенапряжений нелинейные (ОПН), каждого российского производства (Санкт-Петербург), в количестве трёх штук (по одному, на фазный проводник).Заводское обозначение данных приборов - ОПНд-0,38. Установлены они в опечатанном пластиковом боксе в стальном шкафу на фасаде дома.

Что важно отметить по данному оборудованию:

  • Данные приборы защищают только от импульсных (кратковременных) перенапряжений, увеличивающих при грозах, а также от кратковременных коммутационных перенапряжений, причём в обе стороны. При длительных перенапряжениях, вызванных авариями и неполадками в городских электросети, данные приборы защиты дома не обеспечат.
  • В техническом плане ОПН представляет собой варистор (нелинейный резистор). Прибор подключается параллельно нагрузке между фазным и нулевым проводом. При появлении бросков (импульсов) напряжения, внутреннее сопротивление прибора моментально снижается, при этом токе через прибор резко и многократно возрастает, уходя в землю. Таким образом, происходит сглаживание (снижение) амплитуды импульсного напряжения. В связи с вышесказанным, при помощи данных приборов нужно обратить особое внимание на устройство контура заземления и надёжного подключения ОПН к нему.
  • В зависимости от схемы электроснабжения дома, количество используемых ОПН может вести переговоры. Например, для однофазного воздушного ввода установить один такой прибор, при питании от городской сети по двухпроводной линии. Для трёхфазного ввода воздушного потока в большинстве случаев установить три прибора (по количеству фаз). Если ввод в дом осуществляется по трёхфазной схеме, или приборы ставятся на участке после разделения общего проводника на нулевой рабочий (N) проводник и защитный проводник (PE), то потребуется установка дополнительного прибора между нулевым и защитным проводником.

2. В качестве УЗИП - II уровня я использовал аппараты УЗМ-50 М (устройство защитное многофункциональное) российского производства.

Из различных данных аппаратов можно отметить следующее:

  • В отличие от ОПН, данные аппараты обеспечивают защиту не только от импульсных перенапряжений, но и защиту от длительных (аварийных) перенапряжений и просадок (недопустимого падения напряжения).
  • В конструктивном отношении к себе реле контроля напряжения, дополненное мощным реле и варистором, заключенным в один корпус.
  • Для однофазной сети необходимо установить один аппарат, для трёхфазной сети требуется три аппарата, не зависимо от числа проводников линии.

3.

Третий немаловажный момент, касающийся правильного монтажа и работы УЗИП при их последовательном включении (отображается на фото красными прямоугольниками УЗИП-1 и УЗИП-2) заключается в том, что расстояние между ними (по длине кабеля) должно быть не менее 10 метров. В моём случае оно равно 20 метрам.

Примечание: приобрести указанное оборудование (ОПН и УЗМ) в моём невозможным, ввиду его отсутствия в продаже, заказывал через интернет. Такой расклад навеял мысль о том, что вопросу защиты электрооборудования, по крайней мере, в нашем городе, внимания практически не уделяется.

Практическое выполнение работ

Практическое выполнение работ представляет собой большую сложность и показаны на фото ниже, с небольшими пояснениями.

Монтаж ОПН-0,38 на вводе в дом

На фото показан монтаж ОПН в пластиковом боксе.Из особенностей нужно учесть, что специальные боксы для ОПНЫ не существует, ибо конструктивно они крепятся на опорной конструкцию и по типу своего исполнения может устанавливаться открыто.

Установка ОПН в боксе - мера вынужденная. Бокс должен иметь возможность для пломбировки.

Для установки ОПН в боксе сделана самодельная конструкция из оцинкованной стали толщиной 1 мм, которая закреплена вместо штатной рейки, установленной в боксе на заводе-изготовителе.

Важно

При использовании ОПН и подключении к ним проводов использование граверных шайб - обязательно.По требованиям ТУ, вводной автомат должен устанавливаться в боксе с пломбировки. Использовался аналогичный бокс, как для ОПН, что показано на фото ниже (верхний пластиковый бокс в металлическом шкафу).

Такое нагромождение конструкций (пластиковых боксов в электрическом шкафу) на фасаде дома обусловлено, как отмечалось ранее, специфическими требованиями горэлектросетей и вызывает не только заметное удорожание работ, но дополнительных затрат сил, времени и нервов.

На мой взгляд, правильное в техническом плане выполнение работ при воздушном вводе, выполненное проводом СИП, должно быть следующим: от опоры горэлектросетей до фасада дома прокладываем провод СИП, крепим на фасаде дома и обрезаем с небольшим напуском.

Затем на каждый провод СИП крепит прокалывающий зажим с отводом из медного провода сечением 10 мм2, который заводится в шкаф (или бокс) на клеммы вводного автомата. Срезы проводов СИП закрываем герметичными колпачками.Таким образом, мы правильно «перешли» с алюминия (провод СИП) на медь.

При этом у нас не возникло бы проблем с подключением медного провода (сечением 10 мм2) к клеммам модульного вводного автомата. Но такую ​​работу представители горсетей не примут.

Поэтому провод СИП сечением 16 мм2 необходимо завести непосредственно на клеммы вводного автомата, который должен быть установлен в пластиковый бокс. Сделать это на практике очень сложно, так как нужно сохранить степень защиты (для наружной установки не ниже IP 54), при этом проводе СИП должен быть зафиксирован по отношению к пластиковому боксу и т.д.

На практике пришлось просто купить ещё один стальной шкаф, в котором установил сами пластиковые боксы, затем провод СИП был заведён в шкаф и закреплён в нём. Ниже на фото показаны завершающие работы по монтажу шкафа и его крепления на фасаде дома. Работы были приняты без замечаний и претензий.

Ещё один важный момент, на который нужно обратить внимание, связан с тем, что ОПН при работе во время грозы отводит ток в землю посредством подключения самого ОПН к контуру заземления.При этом токи могут достигать значительных величин: от 200 - 300 А и до нескольких тысяч ампер.

Совет

Поэтому важно обеспечить кратчайший путь от ОПН до контура заземления медным проводником сечением не менее 10 мм2. Ниже на фото показано, как данное подключение выполнил я. Для надёжности работы ОПН я сделал подключение приборов к контуру заземления двумя медными проводами сечением 10 мм2 каждый.

На фото провод в желто-зеленой трубке ТУТ (термоусаживающаяся трубка).

Монтаж аппаратов УЗМ-50М в учётно-распределительном шкафу

Выполнение электромонтажных работ проблем не доставляет, поскольку аппараты имеют штатное крепление на DIN-рейку. Фрагмент выполнения работ по монтажу УЗМ-50М в шкафу показан на фото ниже. Аппараты также должны устанавливаться в пластиковый бокс с пломбирования. На фото верхняя крышка бокса не настав.

С точки зрения электрической схемы подключения к неподготовленному читателю.Чтобы пояснить подключение, ниже приведена схема подключения, приведенная в паспорте в паспорте, с некоторыми моими пояснениями.

Во первых, как видно из схемы, УЗМ-50М является однофазным коммутирующим аппаратом и для своего функционирования требует обязательного подключения проводников L и N к верхним клеммам.

Это показано на схеме подключения в обоих случаях (а и б).

Далее, между схемами и схемами появляется различие, где производитель не даёт ни пояснения и приходится потребителю самостоятельно додумывать, как и в каких случаях какую схему использовать.

Различие заключается в том, что по верхней схеме (а) нагрузка подключается к аппарату по двум проводам (L и N). Т. е. в случае аварийного срабатывания цепи аппарата будет разорвана по фазному проводнику (L), так и по проводнику (N).

В нижней схеме (б) нагрузка к аппарату подключается только по одному фазному проводнику (L), а второй провод (N) подключается к нагрузке напрямую, минуя аппарат. Т. е.

в случае аварийного срабатывания аппарата он разомкнёт только фазный проводник, а проводник N остаётся подключенным всегда.

Обратите внимание

Исходя из вышесказанного, а также зная, в каком случае разрывать проводник N, а в каком - не разрешено, можно сделать следующий вывод:

В случае подключения дома (квартиры) к двухпроводной линии (система TN-C), необходимо подключить аппарат УЗМ-50М по нижней схеме (б), так как в этом случае провод N выполняет две функции (нулевого рабочего проводника и нулевого защитного проводника) , и его разрывать ни в коем случае нельзя.

В случае подключения дома (квартиры) выполнено по трёхпроводной схеме (TN-S), либо аппарат установлен в системе (TN-CS), на участке после разделения (PEN) проводника (на N и PE), то провод N можно разрывать.

В этом случае аппарат УЗМ-50М нужно подключить по верхней схеме (а). Почему аппарат, согласно схеме производителя, нужно подключать после счётчика (на рисунке поставил знак вопроса) - мне малопонятно.

Я, например, свои аппараты в шкафу подключал до счётчика, что бы они защищали всё оборудование, установленное в самом шкафу, в том числе и оборудование, установленное в самом шкафу.

Кроме того, поскольку разделение общего PEN выполнено в шкафу (ЩР1) в доме, то подключены аппараты защиты по схеме а, т. е. с отключением как фазных, так и нулевого проводников. Что и показано на фото ниже.

Еще один важный момент: поскольку данные аппараты предназначены для использования в многофазной сети, необходимо знать и учитывать следующее.

В случае использования трёхфазного подключения устройств, если имеются только однофазные электроприёмники, никаких проблем с использованием аппаратов не должно быть.

Важно

. Если имеются трёхфазные устройства, например, трёхфазный электродвигатель, в случае аварийного срабатывания (одного или двух), трёхфазный электроприёмник (например, электродвигатель) может выйти из строя.

Таким образом, в данном случае потребуются дополнительные технические средства по отключению трёхфазных потребителей при аварийном срабатывании аппаратов УЗМ.

Использование индивидуальных защитных приборов

Применение ИБП стабилизаторов напряжения для защиты отдельных электроприёмников в доме (компьютер, компьютер и т.д.) стало привычным и распространённым, что какого-либо особого пояснения не требует, поэтому здесь не используется.

Выводы

1. Опыт эксплуатации показал, что при сильной грозе защиты может работать многократно, на небольшом промежутке времени.

С учётом этого можно смело утверждать, что при сильных грозах и при отсутствии защиты, электрооборудование, установленное в доме, может быть выведено из строя с достаточно высокой степенью вероятности.
2.

В случае невозможности выполнения аналогичных работ в своём доме, в качестве защитной меры при грозовых разрядах необходимо хотя бы отключить электроприборы от сети, что, кстати, делают далеко не все.

Данный вариант защиты электрооборудования является недорогим бюджетным решением, но вполне работоспособным, надёжным и проверенным на практике. В случае применения аналогичного оборудования импортного производства и приглашения для выполнения работ специалистов цена вопроса может увеличиться в разы, что даже для средне обеспеченной семьи может быть накладно.

Источник: http://www.diy.ru/post/3843/

Схема подключения УЗИП: разновидности перенапряжений, классификация устройств, установка в частном доме

Для предохранения электрического и электронного оборудования от удара молнии система устройств защиты от импульсных перпряжений (УЗИП). Схема подключения в частном доме осуществляется с помощью цели безопасности или бесперебойности ее работы. В первом случае происходит полное отключение потребителей, во втором случае - безопасная их работа.

Напряжение молнии исчисляется десятками, а иногда сотнями тысяч вольт. Поэтому за короткий период она наносит немалый вред, выводя из строя бытовую технику. У холодильников ломается компрессорный двигатель, в блоках питания выгорает первичная цепь преобразователя и т. д.

Большую опасность представляет в этот момент перенапряжение в электрической цепи, так как появляется высокая вероятность возникновения пожара. Причины возникновения скачков напряжения:

  1. Молнию характеризует стремительный импульс, который пробивает сеть, так как его мощность в несколько раз превышает значение у проводников.Он попадает в электрическую линию, а затем и оборудование внутри дома, и выражается отношением амплитуды напряжения в 10 кВ длительности ее протекания - 350 мкс.
  2. К перенапряжению приводят неисправности в электрических цепях, вызванные коммутационными процессами. Это может быть результатом аварии на электростанции или при переключении с одного генератора на другой. В момент во вторичной сети может мощный импульс, который наносит вред, соизмеримый с молнией.

Перенапряжение показывает как аварийное состояние системы во время генерации электрической энергии.Поэтому чтобы защитить себя от возникновения негативных импульсов, устанавливают УЗИП для частного дома.

Первичные средства

Монтаж устройств защиты от импульсных перенапряжений считается только частью процедуры по защите от возникновения очагов пожара или выхода из строя электрического оборудования. Предварительно следует обеспечить первичные средства защиты от воздействия молнии. В их число входят:

  1. Вокруг частного дома следует провести металлическую шину и замкнуть ее, что послужит в качестве заземления по всему периметру.
  2. К пластинам подключаются молниеотводы по краям дома.
  3. На крыше монтируется основной громоотвод. Если конструкция получается чересчур большой, то громоотводы разделяются на несколько элементов.
  4. Особенно это касается частных домов с металлической крышей.

Импульс проникает через телевизионный кабель и попадает в телевизор, который скорей всего выйдет из строя. Такая же ситуация может возникнуть с интернет-кабелем, перенапряжение по которому приводит в негодность персональный компьютер.В сложном периоде очаг возгорания.

Чтобы воспрепятствовать этим негативным явлениям, следует все линии и оборудование подключить к заземляющему контуру, а во время молний полностью их обесточивать. Вручную это обеспечить практически невозможно, поэтому существует автоматическая защита низковольтных сетей.

Классификация УЗИП

Существует 3 класса разновидности устройств защиты от импульсных перенапряжений. Класс 1 обладает способностью пропустить через себя и выдержать всю энергию от молнии.

Устанавливаются такие приборы в сельской местности с воздушными электрическими линиями. Кроме того, рекомендуется их монтаж в домах с громоотводами или зданиях, рядом с высокими объектами.

В квартирах или административных помещениях такие устройства не устанавливаются.

Прибор 2 класса не способен выдержать мощность удара молнии. Его эффективность проявляется только при совместном применении.

Устройство 3 класса не используется без двух предыдущих приборов. К такому типу относится сетевой фильтр или защита в блоках питания некоторых бытовых агрегатов.

Схемы подключения

Для защиты низковольтных сетей существует несколько схем подключения УЗИП. Идеальным считается комплексное устройство устройств, так как удар молний абсолютно не прогнозируем.

Внешняя система

Внешний элемент защиты принимается из расчета, что по его компоненту возможно протекание максимального тока.Защитное устройство устанавливается с выдержать 100 кА. Чтобы негативный импульс не причинил много бед, его следует отвести по пути наименьшего сопротивления.

Для этого в электрическом щите устанавливается комплексный УЗИП, включающий в себя три степени. Это устройство обладает большой мощностью и скоростью срабатывания, предохраняет оборудование общей мощностью до 20 кВт.

Если это разделенное на два участка заземление, то в щитке монтируются две отдельные шины: нулевая, заземляющая.Между ними устанавливается перемычка, которая считается дополнительной защитой.

Установка защиты на ответвлении

Возможна установка УЗИП не в распределительном щитке, а непосредственно на ответвлении электрической сети. Например, где воздушная линия расходится на два соседних дома, контур заземления не обладает молниеотводами.

Иногда устройство устанавливается перед входом в дом и применение УЗИП с 3 классом защиты нерационально. Монтируются приборы, обладающие 1 и 2 классом.Дополнительное устройство со 2 классом защиты обеспечивает расстояние от столба до дома 60 м.

Отличается способ установки защиты, если дом подключен к подземному кабелю. Аварийная ситуация от других внешних источников, поэтому длительность импульсных помех будет намного меньше. Для защиты достаточно будет установить в распределительный щит УЗИП 2 класса.

Электрические линии.Часто высоковольтные помехи генерируются на антенных приемниках в домах, где нет молниеотводов. Возникновение кратковременного высокого напряжения в антенном кабеле приводит к выходу из строя селектора телевизора.

Устройство защиты представляет собой собой заземляющий переходный антенный переход. Существуют два типа приборов: для аналогового, спутникового или цифрового телевидения. Различить их можно по соответствующим надписям на корпусе: Радио / ТВ, СБ.

Источник: https: // 220в.гуру / элементы-электрики / схемы / схемы-подключения-узип-для-частного-дома.html

УЗИП - устройство защиты от импульсных перенапряжений

Обычное перенапряжение представляет собой превышение граничного показателя напряжения в сторону увеличения в настройке сети. Что касается импульсного перенапряжения, то здесь все процессы происходят в виде резкого скачка напряжения на участке между фазой и землей, занимающим доли секунды. Подобные перепады наносят вред не только самой сети, но и оказывают разрушающее воздействие на все подключенные приборы.Защититься от ситуации поможет УЗИП - устройство защиты от импульсных перенапряжений.

Назначение

Основная функция УЗИП является защитой сетей и подключенного оборудования от высоких напряжений, вызывающих в результате прямого или косвенного воздействия разрядов грозы и прочих негативных факторов, происходящих в этой сети.

Подобные аномалии появились не только вблизи, но и при попадании молнии в ЛЭП на значительном расстоянии от объекта.Помимо грозы, причинами импульсов нередко становятся мощные агрегаты и оборудование, запускаемые в той же самой сети. Как правило, это сварочная аппаратура, электродвигатели, конденсаторы и другие аналогичные устройства.

Приборы категории УЗИП актуальны не только в частном секторе, но и среди владельцев квартир многоэтажных домов. Кратковременный импульс может просто вывести ее из строя без возможности восстановления.Следует помнить, что от этого явления не спасают автоматы, УЗО, УЗМ и другие традиционные защитные средства.

Таким образом УЗИП обеспечивает защиту от многих негативных явлений:

  • Разряды молний, ​​поражающие электросети и приборы, вызывающие сильные скачки напряжения под прямым или косвенным воздействием.
  • Импульсные перенапряжения, выполняющие из-за переходных процессов коммутации при включении-выключении мощного оборудования.
  • Короткие замыкания, способные вызвать перенапряжение в домашней сети.

Данные устройства могут называться по-разному. Кроме УЗИП, они называются ОПС - ограничители перенапряжений сети, или ОИН - ограничители импульсных напряжений. Все они работают одни и те же функции, действуя совершенно одинаково.

Конструкция

УЗИП изготавливаются по стандартным размерам в модульном исполнении. Поэтому они легко монтируются на обычную ДИН-рейку шириной 35 мм. В соответствии с классом защиты, в конструкцию прибора может входить от 1 до 4 модулей.Отработанные секции, выполнившие свою защитную функцию, легко заменяются новыми. Для этого центральная часть корпуса оборудована специальными направляющими под новые модули. Таким образом, замена выполняется быстро, поскольку не требуется отключить провода и демонтировать все устройство.

Основным защитным средством служит варистор, представляющий собой разновидность полупроводников. Для его изготовления керамическая смесь и окись цинка. К ним добавляются специальные примеси, создающие уникальные запирающие свойства готового элемента, на котором основан принцип действия всего прибора.Кроме того, каждый модуль отдельно защищен от повышенных токовых нагрузок.

На передней панели имеется окно с дисплеем, где отображается состояние и работоспособность устройства. Подключение проводников осуществляется через клеммы, предназначенные для входа и выхода. Сопряжение, увеличивающее сопротивление, увеличивающее сопротивление, увеличивающее сопротивление. Подключая провода, нужно обязательно соблюдать полярность. Во избежание путаницы, клемма промаркирована в соответствии со своим предназначением.

Принцип работы

Устранение перенапряжения выполняется в двух основных режимах:

  • Несимметричный или синфазный. Используются схемы фаза-земля и нейтраль-земля, при которых вся избыточная энергия отводится в землю.
  • Симметричный или дифференциальный. Здесь используются варианты фаза-фаза и фаза-нейтраль, где вся энергия перенаправляется для отвода по другому активному проводнику.

То, как работает УЗИП, полностью зависит от исполнения и конструкции аппаратуры.Первый вариант предполагает использование вентильных и искровых разрядников, высокоэффективных систем с высоким напряжением. Когда на них воздействует грозовой разряд, под перенапряжения в перемычке пробивается воздушный зазор. Она соединяет фазу и заземление, высокое импульсное напряжение уйдет в землю.

Если вместо воздушного используется искровой промежуток, то для гашения времени применяется резистор. УЗИП с газонаполненными разрядниками рекомендуется устанавливать на объекте, где имеется внешняя система молниезащиты или подача электроэнергии при помощи воздушных линий.

Второй вариант представляет собой ограничитель перенапряжения, сконструированный на основе варистора, подключаемого с помощью оборудования, находящимся под защитой. В обычном рабочем режиме через варистор проходит очень малой величины, приближенной к нулю. Однако, при возникновении перенапряжения, его сопротивление значительно снижается и высокий ток проходит через защитный компонент, рассеивая при этом полученную энергию. После этого снижается до номинального и варистор вновь работает в непроводящем режиме.

Все приборы оборудуются внутренней тепловой защитой, предупреждающей выгорание в конце срока эксплуатации. Неоднократные срабатывания приводят к потере полезных качеств варистора, и он превращается в постоянный проводник тока. Такое состояние определяет индикатор, а информация об этом выводится на дисплей.

Виды

Рассматриваемые защитные устройства имеют один или два ввода и условно разделяются на следующие типы УЗИП:

  • Коммутирующая аппаратура.Отличается высоким сопротивлением, мгновенно падающим до нуля при сильном импульсе. Типичными представителем является разрядник.
  • Ограничивающие устройства. К ним укреплением ОПН - ограничители сетевого перенапряжения таким же высоким сопротивлением. В отличие от коммутирующей аппаратуры сопротивление здесь снижается постепенно. Основой конструкции является варистор, плавно сглаживающий высокие импульсы, а затем возвращающийся в исходное состояние.
  • Приборы комбинированного типа соединяют в себе разрядник и варистор, выполняя функции обоих компонентов.

Классы защиты

УЗИП классифицируются по защитным свойствам и подразделяются на такие классы:

  • 1-й класс. Соответствует 4-й категории перенапряжения. Непосредственно защищает от прямых попаданий разрядов, монтируется в ГРЩ или ВРУ. Обязательно при расположении объекта на открытой территории или в окружении высоких деревьев.
  • 2-й класс. Рассчитан на 3-ю категорию перенапряжения и дополняет УЗИП 1. То есть, УЗИП 1 и 2 класса используются вместе.Защищает сети от внутренних перенапряжений, вызванных коммутационными воздействиями. Устанавливается в обычный распределительный щит.
  • 3 класс. Работает со 2-й категорией перенапряжения, нейтрализует остаточные коммутационные и атмосферные импульссы. Устраняет помехи высокой частоты, преодолев защиту 2-го класса. Устройства III класса монтируются в розетки, распределительные коробки или непосредственно в защищаемые устройства.

Данные устройства совместно по степени токовых разрядов:

  • Класс В.Состоит из воздушных или газовых разрядников, выдерживающих ток 45-60 кА. Монтируются на вводе объекта, в главных щитах или ВРУ.
  • Класс С. Устройство на основе варисторов с токами разрядки 40 кА. Монтируются в типовых электрощитах.
  • Класс D. Используется вместе с классом При оборудовании кабельных вводов под землей.

Между каждым типом УЗИП длина проводки соблюдается от 10 метров и более.

Характеристики

Выбор защитной аппаратуры во многом зависит от знания его параметров и технических характеристик.Показатели по каждой модели в ее документации, важно знать сам перечень и что представляет собой каждую позицию.

Для всех УЗИП общие характеристики будут такими:

  • Величина номинального напряжения (Un) в данной сети, для которой предназначено защитное устройство. Как правило, находится в пределах 230-440 вольт.
  • Максимально допустимое по продолжительности рабочее напряжение Uc. Эту устройство должно периодически выдерживать на протяжении всего срока эксплуатации.
  • Величина импульсного тока (Iimp). Рассчитывается по заряду при испытании. Этим током испытывается устройство защиты от импульсных перенапряжений УЗИП 1-го класса.
  • Значение номинального импульсного разрядного тока. Применяется для испытаний приборов 2-го класса, которые должны выдерживать его многократные воздействия.
  • Величина первого импульсного разрядного тока, который УЗИП 2-е классы может пропустить через себя один раз без выхода из строя.
  • Максимальное падение, определяющее уровень защиты прибора во время прохождения импульса. Определяется его способность к ограничению перенапряжения, появляющегося на клеммах.
  • Напряжение защищаемых линий в среднем составляет 1-2 кВ.
  • Максимальный разряд, выдерживаемый аппаратурой в зависимости от степени защиты - от 10 до 60 кА.
  • Время срабатывания защитного устройства не более 25 нс.

Особенности подключения

Монтаж УЗИП будет разным в одно- или трехфазных электросетях.Применяемая схема направляется по выбору пользователя на бесперебойную или безопасную работу. В одном случае потребуется временное отключение от молниезащиты, чтобы исключить перебои в электроснабжении. В другом - запрещается отключать молниезащиту даже на незначительное время.

Когда устройство подключается к однофазной сети с заземляющей системой TN-S, тогда задействуются проводники фазы, нулевые рабочий и защитный. В начале в нужные клеммы подключается фаза и ноль, а затем через общий шлейф выполняется соединение с линией оборудования.Защитный проводник соединяется с заземляющим проводом. Установка прибора осуществляется сразу же за вводным автоматическим защитным устройством. Промаркированные контакты исключают возможные ошибочные действия при версии.

При соединении с трехфазной сетью с такой же системой заземления TN-S, используется уже пять проводников. Три из них являются фазными, а два нулевых функции рабочего и защитного проводников. С клеммами соединяются только три фазы и ноль.Подключение защитного проводника производится на корпус электрооборудования и на землю, игру роль своеобразной перемычки.

Таким образом, в обоих вариантах подключения ток перенапряжения будет уходить в землю, не причиняя вреда подключенным электронным устройствам.

Маркировка УЗИП - характеристики - Студопедия.Нет

УЗИП - устройство защиты от импульсных перенапряжений

Назначение УЗИП

Устройство защиты от импульсных перенапряжений (УЗИП) - устройство предназначенное для защиты электрической сети и электрооборудования от перенапряжений, которые могут быть вызваны прямым или косвенным грозовым воздействием, а так же переходными процессами в самой электросети.

Другими словами УЗИПы выполнить следующие функции :

- Защита от удара молнии электрической сети и оборудования, т.е. защита от перенапряжений, вызванных прямыми или косвенными грозовыми воздействиями

- Защита от импульсных перенапряжений , вызванных коммутационными процессами в сети, включением или отключением электрооборудования с большой переходной нагрузкой, например силовых или сварочных трансформаторов, электродвигателей и т.д.

- Защита от удаленного короткого замыкания (т.е. от перенапряжения возникшего в результате произошедшего короткого замыкания)

УЗИПы имеют различные названия: имеют ограничитель перенапряжений сети - ОПС (ОПН) , ограничитель импульсных напряжений - ОИН , но все они имеют одинаковые функции и принцип работы.

Внешний вид УЗИП:

Принцип работы и устройство защиты УЗИП

Принцип работы УЗИПа основан на использовании нелинейных элементов, в качестве правила выступают варисторы.

Варистор - это полупроводниковый резистор сопротивления которой имеет нелинейную зависимость от приложенного напряжения.

Ниже представлен график зависимости сопротивления варистора от приложенного к нему напряжения:

Из графика видно, что при повышении напряжения выше определенного значения сопротивления варистора резко снижается.

Как это работает на практике разберем на следующей схеме:

На схеме представлена ​​однофазная электрическая цепь, в которой используется автоматический выключатель подключенной нагрузки в виде лампочки, в цепи так же включен УЗИП, с одной стороны он подключен к фазному проводу после автоматического выключателя, с другим - к заземлению.

В нормальном режиме работы напряжение цепи составляет 220 Вольт, при таком напряжении варистор УЗИПа обладает высоким сопротивлением измеряющимся тысячами МегаОм, высокое сопротивление варистора препятствует протеканию тока через УЗИП.

Что же происходит при возникновении в цепи сигнала высокого напряжения, например, в результате удара молнии (грозового воздействия).

На схеме видно, что при возникновении импульса в цепи увеличивается напряжение, что в свою очередь вызывает мгновенное, многократное уменьшение сопротивления УЗИПа (сопротивление варистора УЗИПа стремится к нулю), уменьшение сопротивления к тому, что УЗИП начинает проводить электрический ток, закорачивая электрическую цепь на землю, т.е. создавая короткое замыкание которое приводит к срабатыванию автоматического выключения и отключению цепи. Таким образом ограничитель импульсных перенапряжений электрооборудование от протекания через импульса высокого напряжения.

Классификация УЗИП

Согласно ГОСТ Р 51992-2011 разработанного на основе международного стандарта МЭК 61643-1-2005 есть следующие классы УЗИП:

УЗИП 1 класс - (так же обозначается как класс B ) применяются для защиты от непосредственного грозового воздействия (удара молнии в систему), атмосферных и коммутационных перенапряжений.Устанавливаются на вводе в здание во вводно-распределительном устройстве (ВРУ) или главном распределительном щите (ГРЩ). Обязательно должен устанавливаться для отдельно стоящих зданий на открытой местности, зданий подключаемых к воздушной линии, а так же зданий имеющего молниеотвод или находящихся рядом с высокими деревьями, т.е. зданиях с высоким риском оказаться под прямым или косвенным грозовым воздействием. Нормируются импульсным с помощью формы волны 10/350 мкс. Номинальный разрядный ток составляет 30-60 кА.

УЗИП 2 класс - (так же обозначается как класс С ) применяются для защиты сети от остатков атмосферных и коммутационных перенапряжений прошедших через УЗИП 1-го класса. Устанавливаются в местных распределительных щитках, например во вводном щитке квартиры или офиса. Нормируются импульсным током с формы волны 8/20 мкс Номинальный разрядный ток составляет 20-40 кА.

УЗИП 3 класс - (так же обозначается как класс D ) применяются для защиты электронной аппаратуры от остатков атмосферных и коммутационных перенапряжений, а так же высокочастотных помех прошедших через УЗИП 2-го класса.Устанавливаются в разветвительные коробки, розетки, либо встраивается непосредственно в само оборудование. Пример использования УЗИПа 3-го класса сетевые фильтры применяемые для подключения к компьютеру. Нормируются импульсным током с формой волны 8/20 мкс. Номинальный разрядный ток составляет 5-10 кА.

Маркировка УЗИП - характеристики

Характеристики УЗИП:

· Номинальное максимальное максимальное напряжение - рабочее напряжение сети на работу под рассчитан УЗИП.

· Частота тока - рабочая частота тока сети на работу при которой рассчитан УЗИП.

· Номинальный разрядный ток (в скобках указана форма волны тока) - импульс тока с формой волны 8/20 микросекунд в кАмперах (кА), который УЗИП способен пропустить многократно.

· Максимальный разрядный ток (в скобках указана форма волны тока) - импульс тока с формой волны 8/20 микросекунд в кАмперах (кА) который УЗИП способен пропустить один раз не выйдя при этом из этого строя.

· Уровень защиты напряжения - максимальное значение падения напряжения в килоВольтах (кВ) на УЗИПе при протекании через негоса тока. Данный параметр анализирует способность УЗИПа ограничивать перенапряжение.

Схема подключения УЗИП

Общим условием при подключении УЗИП является наличие со стороны питающей сети предохранителя или автоматического выключателя соответствующей нагрузки сети, поэтому все представленные ниже схемы будут включены в себя автоматические выключатели (схемы подключения УЗИП в электрощитке смотрите здесь):

Схемы подключения УЗИП (ОПС, ОИН) в однофазную сеть 220В (двухпроводную и трехпроводную):

Звонок зд 47 схема подключения

Звонок зд 47 схема подключения - aenaaghat.jccovey.com

Звонок зд 47 схема подключения

Подпишитесь! Следите за новостями и будьте в курсе последних событий на нашем сайте. Пластиковые боксы. Пластиковые боксы ip41 для наружного монтажа; Пластиковые боксы ip41 для встроенного монтажа. Вариант первой схемы подключения по этому показан показан на картинке. В других схемах РЕ-проводник таким же способом соединяет все корпуса с контуром заземления.· Неограниченное место для хранения DVR. Прямой эфир с 60+ каналов. Кабельная коробка не требуется. Отменить в любое время. Продажа автоматических выключателей abb, Меркурий счетчик - серии · Стоимость и демонстрация звонка на дин рейку. ЗД-47 ИЕК. Область применения. Смотрите на моем канале другие. Чтобы реализовать такую ​​логику работы, было применено гениальное и одновременно простое решение, схема подключена со схемы подключения простого выключателя. Подключение дополнительных устройств к выключателям: Блок-контакт и аварийный контакт монтируются к выключателям с левой стороны, а расцепители - с правой стороны.- звонок ЗД 47; Возможность подключения посредством гребенчатой ​​шины. 3. Гарантийные обязательства составляют 5 лет. 4. Срок эксплуатации составляет более 20 лет. Блок-контакт предназначенный для применения. Что же касается схемы подключения УЗИП, ОИН, ОПС и других аналогичных устройств. В щите учета подключаются они с нижних клемм вводного автомата, вывод и ограничитель идет на шину ГЗШ, в нашем случае это проходной блок.

Ссылки на важные материалы

Ссылки

© Без названия.Все права защищены.

Трехфазная схема распределительного щита - 5 вариантов

Трехфазные распределительные щиты 380В часто используют в частных домах и на много реже в квартирах в новостройках. Это позволяет снизить сечение подходящего к дому кабеля и грамотно распределить нагрузку. За отведенная мощность на дом составляет 15 кВт. Это очень широко распространенная практика в нашей стране. При такой отведенной мощности нужно установить вводной автоматический выключатель номиналом 25А.Также 3-х фазное электроснабжение позволяет подключать электроплиты по трехфазной схеме. Это позволяет уменьшить номинал автомата, уменьшить сечение кабеля и уменьшить потребление тока по фазе. Например, варочная панель мощность 7кВт при однофазном режиме будет потреблять ток 31А, при 3-х фазном подключении будет потреблять около 10А на каждую фазе. Давайте ниже рассмотрим типовые и не типовые трехфазные схемы в наглядными примерами реальных собранных электрощитов.

Трехфазная схема распределительного щита

Типовая схема трехфазного щита состоит из входного 3-х фазного автоматического выключателя и нескольких групповых автоматов, которые защищают свои отходящие однофазные линии.Тут на входе стоит 3-х полюсный автоматический выключатель номиналом 25А-40А и с характером выше групповых однофазных автоматов. Это необходимо для соблюдения селективности и исключения одновременного срабатывания входного и группового. Хотя при коротком замыкании скорее всего сработают и вводной автомат С25 и групповой В16. При такой минимальной разнице номиналов автоматических выключателей достижения селективности практически не возможно.

В схеме все нулевые проводники заводим на общую нулевую шину, все заземляющие проводники заводим на общую шину заземления, фазные проводники на автоматические выключатели.Объединить групповые автоматы по фазам с помощью перемычек из проводов, а лучше с помощью специальной гребенчатой ​​шины. Ниже представлена ​​типовая трехфазная схема распределительного щита 380В. Может кому и пригодится я сюда еще вставил счетчик электроэнергии. Здесь система заземления TN-S. Если у вас система заземления TN-C, то вам обязательно нужно сделать переход на систему заземления TN-C-S, т.е. разделять входящий PEN проводник на самостоятельные нулевой рабочий N и нулевой защитный PE проводники.Как это правильно организовать читайте здесь.

Вот наглядный пример подключения автоматических выключателей в 3-х фазном электрощите. Все фото сборки данного щитка посмотреть здесь: Сборка трехфазных электрощитов на заказ

Если у кого-то в доме помимо однофазных потребителей есть трехфазная нагрузка, например, должна быть электрическая плита, то вам пригодиться следующая схема трехфазного распределительного щита. В представленном варианте можно подключить один 3-х фазный прибор и несколько однофазных.

аналогичная предыдущая, но уже без прибора учета. Тут все фазные проводники напрямую идут на групповые автоматические выключатели.

Если с предыдущими трехфазными схемами распределительных щитов все понятно, то идем дальше. Ниже для вас выложил схему, где еще присутствуют УЗО и дифавтомат. С их помощью обязательно нужно защищать все группы розеток.Этого требует ПУЭ, а также электробезопасность должна быть на первом месте. Тут дифавтомат стоит только на стиральную машину, так как в случае его срабатывания найти неисправность будет не так сложно. УЗО в паре с автоматическим выключателем стоит в группу кухонных розеток. Почему в паре можете узнать тут. Это сделано для облегчения поиска неисправностей, так как в них будет включено много разных электроприборов. Если сработал автомат, то где-то короткое замыкание или если вы включили в сеть все электроприборы одновременно, то скорее всего перегрузка.Если сработало УЗО, то вероятнее всего появилась утечка в каком-то бытовом приборе. Ниже нарисовано как правильно подключить УЗО и подключить дифавтомат в щитке 380В.

Ниже представлен реальный пример трехфазного щита с подключением 2-х полюсных и 4-х полюсных УЗО.

Вот еще одна схемка может кому и пригодится. Она построена на одном общем (входном) и нескольких групповых УЗО.

Ниже представлен полностью готовые к монтажу трехфазные щитки.Это моя работа по сборке электрощитов на заказ. Данная услуга доступна всем желающим из любой точки нашей необъятной родины. Любые вопросы по данному вопросу пишите на адрес адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Я готов вам предложить закупку комплектующих у официальных поставщиков электроматериалов по личной скидке до 20% от розничной цены ЭТМ. При реализации сборки электрощита разработка схемы и паспорт идут бесплатно.Буду очень рад вашим заказам. С каждого собранного электрощита 50% дохода идет на погашение ипотеки. Сделаем вместе жилье доступным для электромонтажника)))

Еще вас будут радовать цветные наклейки)))

Если у вас в дом приходит однофазная сеть, то смотрите - пять разных вариантов однофазных схем распределительных щитов.

Остались вопросы? Буду рад на них ответить в комментариях. Если и после этого ничего не понятно, то не искушайте судьбу и позовите грамотного электрика.

Улыбнемся:

Электрик, химик, механик и программист едут вместе в машине. Вдруг заглох мотор.
- Электрик говорит, - «Наверно аккумулятор сел».
- Химик говорит, - «Нет, скорее всего не тот бензин».

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
