Схема подключения проходного выключателя (переключателя) – RozetkaOnline.COM

Проходной выключатель или переключатель света является несложным механическим устройством, основная функция которого – управление освещением, принцип действия: при взаимодействии с другим/другими переключателями, замыкание и размыкание электрической цепи на пути к светильнику. Переключатель разрывая одну электрическую цепь, замыкает другую, тем самым работая вместе с другим/другими переключателями, позволяет управлять освещением из разных мест. С каждым днем, схемы электропроводки освещения с использованием проходных выключателей получают все большее распространение. Самая простая схема переключения – это управление из двух мест, т.е. с использованием двух проходных выключателей, схема с принципом работы переключателя на два направления представлена ниже.

Так же, вашему вниманию, схема электропроводки с вариантом коммутации проводов в распределительной коробке.

По схеме видно, что для правильной разводки, необходимо из распределительной коробки, прокинуть по трехжильному кабелю до каждого механизма, а так же в нее должны заходить питающий провод с фазой, землей и рабочим нулем и провод идущий непосредственно к светильнику. В общей сложности в распределительной коробке коммутируются четыре трехжильных кабеля.

Для возможности управления освещением больше чем из двух мест, в схему добавляется перекрестный переключатель. Принципиальная схема работы системы с тремя органами управления светом, представлена ниже.

При этом схема электропроводки коммутации проводов в распределительной коробке дополняется. В распределительную коробку добавляется четырехжильный провод, который прокинут к перекрестному выключателю.

Добавляя к схеме перекрестные переключатели, можно увеличивать количество мест управления освещением, до любого количества.

Подробная пошаговая фото инструкция подключения системы переключателей с управлением из трех мест – здесь.

Как подключить проходной выключатель с 2х и более мест

Схема подключения проходного выключателя широко применяется в современных строениях с большими пространствами. Это характерно для случаев, когда необходимо включать и выключать лампочку освещения, например, из удаленных точек, находящихся в разных частях квартиры.

Благодаря такой комбинации удается одним из приборов включать освещение при входе в помещение, а посредством второго устройства можно будет выключать то же освещение при выходе с другого конца комнаты.

Принцип работы

Проходные выключатели по своему внешнему виду ничем не отличаются от обычных клавишных выключателей – их конструкция и принцип действия имеют свою специфику. Основные различия между этими коммутирующими приборами – в количестве и порядке подсоединения переключающих контактов.

Обратите внимание: При срабатывании обычного одиночного выключателя света происходит простое замыкание или размыкание фазной цепи, в разрыв которой включен данный коммутационный прибор.

При работе 2-х проходных переключателей порядок разрыва и замыкания цепочки, подающей фазное напряжение на осветительный прибор, более сложный и разветвленный. В процессе коммутации два таких выключателя, схема которых рассмотрена ниже, замыкают одну из соединительных линий, одновременно размыкая другую.

За счет этого удается реализовать принцип раздельного управления одним и тем же осветительным устройством с двух мест, удаленных одно от другого на значительное расстояние. Наиболее характерный пример такой организации – расположение выключателей на противоположных концах длинного коридора. Указанная особенность, в конечном счете, определяет и специфику монтажа проходных выключателей в границах того или иного обитаемого помещения.

Схемы подключения

Порядок подключения устройств, входящих в систему удаленного управления, определяется особенностями коммутации проходных переключателей. Рассмотрим принцип их функционирования несколько подробнее.

Электрическая схема

Порядок действия рассматриваемой системы удобнее всего объяснить, если воспользоваться электрической схемой подключения одноклавишного проходного выключателя.

Согласно этому рисунку проходные переключатели связаны двумя линейными проводниками, объединяющими коммутируемые точки. При этом их перекидные контакты исходно находятся в противоположных позициях и подключены к незадействованным линейным проводам.

При входе в комнату перекидная пластина первого прибора переводится в положение, при котором цепь питания осветителя замыкается. В результате этого он включается. На выходе комнаты клавиша второго одноклавишного выключателя переводится в положение «Выключено», так что образованная ранее цепь питания обрывается, а осветитель гаснет.

Специалисты советуют еще до того, как подключать проходные выключатели схема которых рассмотрена выше, специально предусмотреть в квартире две точки их размещения.

Монтажная схема с распредкоробкой

Монтажная или рабочая схема подключения проходного выключателя с подробной прорисовкой всех используемых в ней проводников позволяет наглядно представить себе общий порядок образования соединений. Кроме того, она помогает понять, какое отношение к этому имеют расположенные в квартире распределительные (соединительные) коробки. Схема электрического включения всех перечисленных элементов представлена на фото ниже.

За счет применения типовой распределительной коробки, обозначенной на рисунке в виде круга, удается осуществить электрическое расключение отдельных проводников системы из двух переключательных устройств. Синим и желтым цветом в этой схеме показаны проводники, подводящие к лампочке ноль и фазу соответственно, а черным – внутренние коммутационные цепочки.

Предлагаем к просмотру видео – как подключить два проходных выключателя без распределительной (распаячной) коробки:

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения проходного выключателя для управления из 3х мест

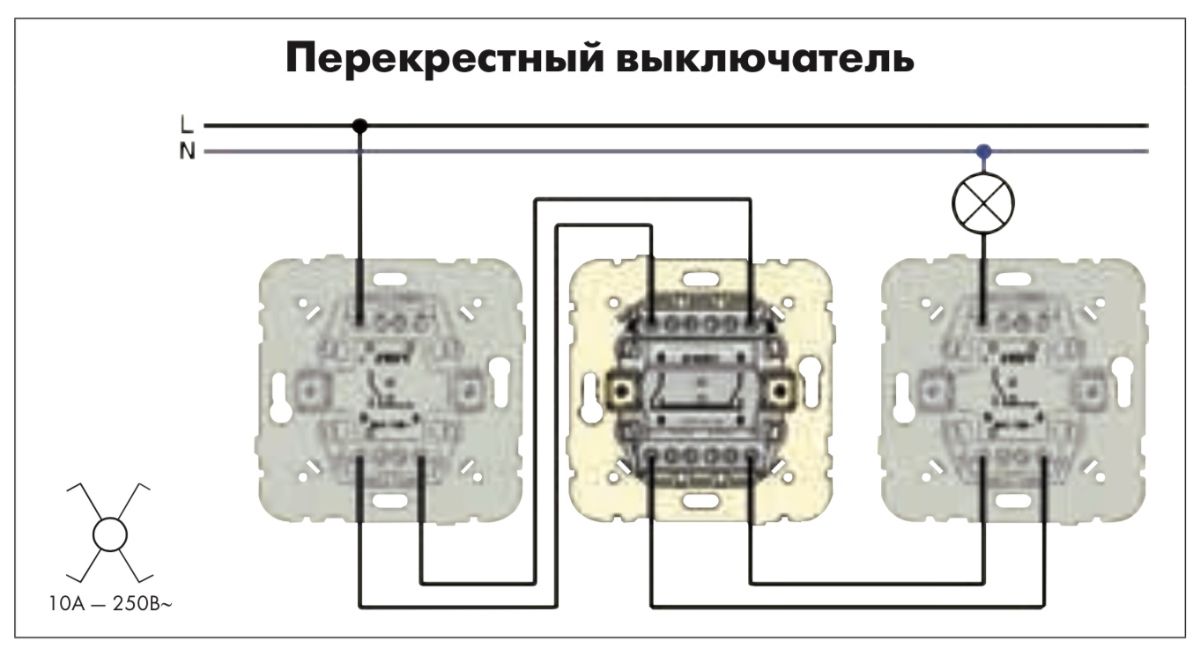

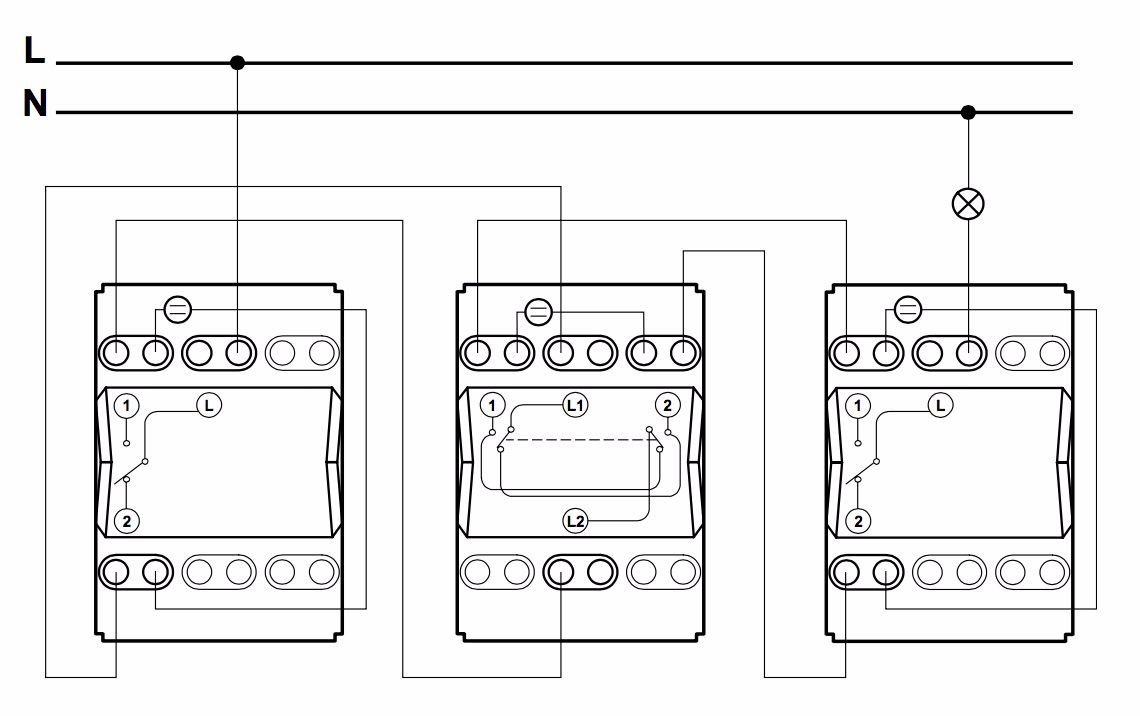

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже показана схема подключения проходного выключателя, на которой видно соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения проходного выключателя для управления из 4х мест

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Схема подключения проходного выключателя для управления из 5 мест

Для управление освещением из пяти точек потребуется два проходных выключателя и три перекрестных. Схема подключения будет выглядеть следующим образом:

Схема управления освещением из пяти мест и более с помощью проходных и перекрестных выключателей (1 и 2 — проходные, х1, х2 …хn — перекрестные)

Электронные устройства

Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и электронными устройствами.

Одним из таких устройств является KillerSwitch — устройство для включения
и выключения освещения из разных мест российского производства.

Данное электронное устройство работает в двух режимах в зависимости от типа выключателей:

С использованием классических клавишных или кнопочных выключателей с фиксацией без подсветки. В этом случае можно подключить от 1 до 3 выключателей.
С применением клавишных или кнопочных выключателей без фиксации.

Чтобы сменить режим работы устройства необходимо снять или установить перемычку.

Схемы подключения электронного устройства KillerSwitch

Схема подключения выключателей с фиксациейСхема подключения выключателей без фиксации

Предлагаем вашему вниманию видео о порядке подключения и работе электронного устройства KillerSwitch.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

относительно высокая стоимость;
сравнительно низкая надежность;
возможность ложных срабатываний;
сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест – это оптимальный вариант использования принципа многоточечного управления.

Сенсорные модификации

В настоящее время собственники квартир и частных домов все чаще стали применять для обустройства своих помещений сенсорные выключатели. В линейке этого типа изделий также присутствуют сенсорные проходные выключатели.

Устройства не только повышают уровень комфорта, но и являются стильными дизайнерскими элементами.

Сенсорные выключатели в интерьере

Ниже мы приводим некоторые схемы подключения сенсорных проходных выключателей.

Схема подключения двух проходных сенсорных выключателей

Схема подключения трех проходных сенсорных выключателей

Чтобы узнать, как подключить и синхронизировать проходные сенсорные выключатели, вы можете посмотреть видео ниже.

Выводы

При анализе рассмотренных в данном обзоре всех схем подключения проходных выключателей можно отметить следующее:

Простейшие из этих систем позволяют получить бесспорные преимущества и не имеют каких-либо заметных недостатков (это касается проходного выключателя с одной клавишей, в частности).
Более сложные комплексы, включающие в свой состав еще и перекрестные приборы, могут оказаться не настолько эффективными, как кажется.
Это объясняется тем, что даже с учетом удобства управления, их применение связано с большими издержками и снижением надежности всей системы в целом.
При монтаже переключательных схем, в которых выключатели располагаются в виде последовательной цепочки, потребуется внимательно отслеживать порядок коммутаций, чтобы не допустить критичеcких ошибок.
Это также следует отнести к недостаткам сложных комплектов, включающих в свой состав перекрестные выключатели.

В заключительной части обзора отметим, что при обустройстве таких систем приходится сталкиваться с определенными сложностями прокладки линейных проводников. При выборе способа монтажа возможны варианты скрытия их в глубине стен или же использования для этого специальных кабельных каналов. Если хозяин частного дома планирует «упрятать» провода глубоко в стены – ему следует заранее побеспокоиться об этом (желательно – еще на стадии проработки строительного проекта).

Видео по теме

Предлагаем посмотреть видео – сборка схемы подключения двух проходных выключателей без распределительной (распаячной) коробки:

Сборка схемы подключения пяти проходных выключателей без распределительной (распаячной) коробки:

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла30Не помогла1

Принцип работы проходных и перекрестных переключателей

Проходные выключатели представляют собой механизмы, обеспечивающие координацию работы одного источника света из нескольких разных точек. Для освещения помещения обычно использовали типичный выключатель, расположенный у входа. Это стандартный метод, применяемый повсеместно многие десятилетия. Однако сегодня его сложно отнести к разряду экономичных, особенно если учесть последние тенденции в сфере энергосберегающих технологий. Вот почему компании, специализирующиеся на производстве электрических устройств, включают в спектр своих предложений инновационный подход — размещение проходных выключателей. В чем специфика их работы, как их подключать, с какой целью устанавливаются такие механизмы и многое другое интересует современных пользователей.

Попробуем разобраться во всем вместе.

Преимущества проходного выключателя

Зачем устанавливать этот механизм? Есть несколько направлений его эксплуатации:

Вы входите в спальню, зажигаете верхний свет, затем прикроватную лампу, чтобы полистать журнал или книгу, прежде чем лечь спать. Зато потом вам все равно придется снова вставать, чтобы выключить свет. Но не всегда хочется подниматься из теплой постели. Вот зачем дополнительно под рукой нужен проходной выключатель: для отключения общего света.

Если в вашей квартире длинный коридор, можно и здесь монтировать такие механизмы: в начале и в конце. Чтобы войти и сразу включить свет, а по выходе — выключить. Это просто намного удобнее, да и экономичнее.

Предыдущий пункт относится и к межэтажным лестничным пролетам.

В квартирах с проходной комнатой тоже удобно размещение такого механизма – это позволяет экономить электроэнергию.

Нередко можно услышать о выключателях с вмонтированным датчиком времени. Да, они тоже помогают сберечь энергоресурсы. Принцип работы этого механизма заключается в том, что задается определенный временной интервал, в продолжение которого электрическая энергия направляется на источник света. И после истечения этого срока он сам выключается.

Это тоже выход. Но лучше предусмотреть максимум бытовых ситуаций. Например, поднимаетесь вы стремительно по ступеням лестницы в подъезде, и времени вполне достаточно для освещения пролета. Но если кто-то идет медленно, с грузом, и где-то в середине пролета свет выключается, в этом, согласитесь, мало приятного.

Кроме того, механизмы с датчиком времени не отличаются надежностью, это доказано в ходе эксплуатации.

Что такое проходной выключатель?

Корректнее будет назвать его переключателем: он содержит не два, а три контакта, позволяющих производить переключение фаз. Этим он принципиально отличен от стандартных аналогов.

Как управлять механизмом из двух точек?

Схема подключения предполагает корректное соединение трех контактов.

Важно! От распределительной коробки к выключателю оптимально прокладывать трехжильный кабель. Так, чтобы в коробку поступало от всех по три провода.

Как подключается этот механизм?

Если координация предполагается из двух зон:

Ведущий к распределительной коробке общий провод снабжен двумя: фазовым и нулевым. Второй присоединяется к жиле, направляемой на осветительный прибор. Фазовый — к аналогичному от какого-то выключателя.
После этого взаимно соединяются два проходных выключателя, на основе цвета жил. Обычно это красный, зеленый и белый. Белый первого механизма присоединяется к фазе единого провода, потом взаимно скрепляются зеленые и красные провода. Белый от второго выключателя соединяют с контактом светильника.

Каким образом предпочтительнее установить все составляющие? Особо жестких требований для этого нет. Основным принципом монтажа должна быть экономия стройматериалов. Речь о расходе электропровода. Вот почему сначала важно замерить пространство и выбрать правильную зону для монтажа распределительной коробки. Кроме того, стоит учесть, что внутренняя проводка подразумевает штробление стен, размещение кабеля и последующую отделку, чтобы придать пространству эстетичный вид.

На каком принципе это работает?

В системе задействованы три контакта:

К одному центральному присоединяется фаза. К первому — от единой входной фазы, ко второму — от осветительного прибора.

Два других взаимно соединяются жилами аналогичных цветов.

В этой схеме базовый контакт – ключ (переключатель), разъединяющий или соединяющий полностью электрическую цепь.

Как управлять механизмом из трех зон?

Это тоже вполне возможно. Такой принцип подойдет в пространстве с длинным коридором с несколькими дверями. В такой ситуации удобно ко всем выходам монтировать по отдельному выключателю.

Основные требования инструкции по подключению:

Механизма понадобится три: проходные с одним перекрестным (соединенным с двумя кнопками).
Все делается так, как было описано выше (при наличии трех контактов). Перекрестный снабжен четырьмя жилами, и следовательно, столько же у него контактов.

Важно! Число точек управления одной лампой возможно какое угодно. Но есть нюанс – множество точек коммутации (соединения) в распределительной коробке. И, чтобы избежать путаницы, надо корректно маркировать все жилы от разных выключателей.

Как правило, перекрестный выключатель монтируют между проходными и присоединяют поэтапно:

Проходные соединяют с общим кабелем и светильником по приведенному ранее принципу.
Перекрестный соединяют по двум проводам с обеих сторон. Поэтому у него четыре выхода, из расчета: по паре на каждый выключатель.
Внутри него размещено два ключа (это объясняет наличие двух кнопок на панельной поверхности): один присоединяет фазы зеленого цвета, второй — красного. Все они работают автономно.

Заметим еще, что у приборов различных брендов размещение клемм сделано с разными вариациями. Чтобы понять схему подключения, нужно отыскать ее на задней стенке прибора. При ее отсутствии там, нужно изучить упаковку. Если и там нет, следует вскрыть прибор и понажимать клавиши. Вы увидите, какой тумблер к какой клемме относится. Исходя из этого и нужно присоединять кабеля.

Есть дополнительный нюанс. Применяя одну совокупность проходных выключателей, вы можете задействовать различные группы источников света. Так, чтобы по одной цепи координировать работу двух групп ламп, надо применять не одинарные проходные выключатели, а двойные, имеющие две кнопки. Одновременно с этим все будут снабжены шестью контактами: двумя входными, четырьмя промежуточными для взаимного соединения.

Фактически, это пара одинарных механизмов, вмонтированных в единый корпус. Если нужно задействовать обе группы ламп сразу, нажимают одновременно две кнопки на панельной поверхности.

Да, в принципах подключения электроприборов этой разновидности разобраться не всегда просто, но вполне реально.

Итоги

Использование проходных выключателей всегда выгодно и экономично, что давно доказано практикой. Это главное предназначение таких приборов. Но, помимо прочего, значительно снижается потребление энергии, и сегодня это особенно актуально. Как было показано в статье, схема подключения проходного выключателя не столь и сложна, поэтому вы сможете выполнить все самостоятельно. Основное, на что нужно обратить внимание, – правильное присоединение контактов друг к другу. Разобраться в этом можно ориентируясь по цвету жил. Все в ваших руках. А выгоду вы ощутите уже скоро!

Как подключить проходной выключатель — подключение +схема

Все сталкивались с ситуацией, когда для включения освещения необходимо пересечь темную комнату. Это доставляет массу неудобств, помощью в подобной ситуации станет установка проходного выключателя, позволяющего управлять освещением из разных мест.

В этой статье мы расскажем вам, как подключить проходной выключатель, продемонстрируем схема подключения, а также покажем фото и видео инструкцию.

Назначение проходного выключателя

Проходные выключатели используют для включения и выключения осветительных приборов из разных концов комнаты, коридора или на лестничных маршах. Схема их работы позволяет не возвращаться к первому устройству и выключать свет из удобного места.

По своему исполнению они бывают:

одноклавишные;
двухклавишные;
трехклавишные.

Конструкция устройства определяет количество подключаемых к нему осветительных приборов и точек отключения. Кроме управления клавишами существует сенсорная модель.

Устройство проходного двухклавишного выключателя

Любой выключатель служит для разрыва фазного провода и обесточивания электроприборов, но специфика проходного выключателя заключается в том, что размыкая одну цепь, он замыкает контакты парного переключателя.

В отличие от обычного устройства, подключаемого двумя проводами, проходной выключатель требует трехжильной коммутации. По своей сути он является переключателем, направляющим напряжение с одного контакта на другой. Освещение включается, когда клавиши на обоих устройствах находятся в одном положении и выключается, когда положение меняется. Управление может осуществляться не только из двух, но и из трех и более мест, для этого в схему подключается перекрестный переключатель, а если необходимо, то несколько. Одноклавишный выключатель оснащен тремя клеммами. Двухклавишное устройство имеет 5 клемм: по две для соединения с выключателями и одну общую. У трехклавишного выключателя более сложное устройство, но, имея схему, разобраться в этом не предоставит сложности.

Монтаж проходного выключателя

Схема управления проходными выключателями

Схема подключения незначительно отличается от монтажа привычных выключателей, но наличие трех проводов вместо двух заставляет задуматься. Рассмотрим назначение каждого из них. Два провода используются в качестве перемычек между разнесенными по комнате выключателями, а третий служит для подачи фазы. Перед тем как начать подключать проходной выключатель, купите коммутационную коробку, в которой будет происходить соединение проводов.

Зачистка изоляции

Концы проводов освобождаются от изоляции на 2–3 см – это нужно для скрутки. Если провода будут соединены соединительными колодками, то провод зачищается не более чем на 1 см. В распредкоробке провод, подающий питание от распределительного щита, скручивается с входным контактом первого выключателя. Два оставшихся выходных контакта соединяются с такими же проводами от второго устройства. Входной контакт второго выключателя скручивается с проводом от лампы. Нулевой провод от осветительного прибора соединяется с нулем, пришедшим от щитка. Все места скруток закрываются изоляционной лентой. Сечение проводов для маршевых выключателей подбирается по мощности управляемого освещения.

Устройство, контролирующее две группы светильников

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении.

Так же рекомендуем к прочтению статью «Как починить выключатель света«.

Видео

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Схемы

Монтажная схема подключения

Схема подключения

Принцип подключения проходных выключателей

Наглядная схема

Схема подключения двухклавишного выключателя с подключением через распредкоробку

О проходных выключателях простыми словами

Проходные выключатели
(схемы и подключение)

Отличие проходных выключателей (переключателей) от обычных выключателей состоит в переключении фазной линии с 1-го контакта на 2-й контакт, что и определяет их функциональность. Одноклавишные выключатели отличаются от двухклавишных простым размыканием цепи и количеством групп переключения (в двухклавишных их две — 2 группы по 3 контакта). Применение таких выключателей делает возможным управление линией освещения из нескольких точек включения/выключения. Используют схемы подключения проходных выключателей в коридорах, спальнях, на лестницах в квартирах и загородных домах.

Схемы подключения проходных выключателей (переключателей)

Пр 1кл – одноклавишный переключатель.

Рис. 1 Схема подключения проходного выключателя.

На рис. 1 показана самая простая схема подключения проходных выключателей с двумя точками включения/выключения, при которой на вход одного переключателя подаётся фаза, на другой подключается провод, идущий к системе светильников.

Пр 2кл – двухклавишный переключатель.

Рис. 2 Схема подключение двухклавишного проходного переключателя на две линии.

Как видно на схеме рис. 2, используются два двухклавишных переключателя, на одном из которых стоит перемычка, в месте, куда заводится фаза, а к другому выводится вторая линии систем светильников.

Рис. 3 Схема подключения двух одноклавишных проходных переключателей на три точки включения/выключения.

Схема на рис. 3 позволяет добавить любое количество точек включения/выключения освещения. Главным отличием от простой схемы является использование двухклавишного переключателя с одной клавишей. Проще говоря, задействуется две группы по 3 контакта одной клавишей. Необходимо установить две перемычки с групп переключения на выключатели и все. На схеме показано три точки переключателей, но добавляя средний блок из двухклавишного переключателя, можно увеличить до любого, необходимого количества мест, где можно включать или выключать светильники, независимо друг от друга.

Рис. 4 Схема подключения двух проходных одноклавишных переключателей на две линии, с использованием двухклавишного переключателя.

Иногда необходимо объединить две независимые линии освещения в одной точке переключения. Если два крыла освещения, или лестницу и верх с низом, или подвал, где необходима точка доступа с одного (главного) места, схема на рис. 4 поможет Вам. Принцип простой, две линии объединяются в двухклавишном переключателе и разводятся по направлениям. Количество точек к каждому направлению можно увеличить с помощью схемы подключения двухклавишной системы с одной клавишей, добавлением в цепь необходимого количества выключателей.

Всегда рады плодотворному, взаимовыгодному партнёрству!!!

Благодарим Вас за посещение нашего сайта!!!

Двойные, перекрестные проходные выключатели: схема подключения — Asutpp

Если использовать проходные выключатели, возможно управление одним источником света из двух, трех и более мест. Рассмотрим, какие бывают варианты подключения проходных включателей.

Подключаем двухклавишные проходные выключатели

Этот способ необходим в том случае, если есть длинный коридор. Входя в него, Вы зажигаете свет, дойдя до конца, свет нужно выключить. Именно здесь и используется схема подключения двух проходных выключателей.

Схема подключения двухклавишного выключателя

Необходимо переключение перекидного вида, т.е. с одной стороны коридора контакты замыкаются, с другой – размыкаются. Для этого устанавливаем разветвительную коробку, из которой выходят два кабеля – нулевой и питания, соответственно, нулевой отходит на первый выключатель, питания – на второй. Провод фазы в этом случае соединяется через коробку с двумя контактами выключателя в конце коридора, и эта фаза перекидывается на лампу.

Схема подключения двухклавишного выключателя

Бывают также и двойные проходные сенсорные выключатели. Нет ничего сложного в том, как подключить модель с диммером. Данные устройства управляются с 30 метрового расстояния. Провода сенсора подключаются к разрыву в цепи управления лампы. В свою очередь сам монтаж коробки сенсорного выключателя практически не отличается от обычного. Один провод уходит в минус, другой – к фазе. Перед тем, как установить дистанционные проходные переключатели, нужно определить, какие контакты уходят к светильнику, а какие к командному блоку или разветвительной коробке, объединить их в определенные группы.

Тройные включатели

Принципиальных отличий, как подсоединить проходные выключатели Легранд для трехместного управления от методики, изложенной выше, нет. Нужно использовать спаренный вид выключателя и четырехжильные провода. При помощи спаренного выключателя с одного прибора контакты перекидываются на остальные два.

Схема крестового спаренного выключателя

Одинарные тройные переключатели имеют по три контакта – это два входа и один выход. Нулевой провод от кабеля питания уходит на источник света. Выходные контакты соединены со вторым проходным выключателем, а третий контакт уходит на сеть питания.

Одинарные тройные переключатели

Кроме того, к любой из таких схем можно подключить специальный пульт дистанционного управления, который работает без проводов. Можно использовать абсолютно любое устройство для включения техники на расстоянии мощностью до 1,5 кВт с целью выключения освещения на определенной дистанции. Для этого к пульту подключаем реле, направляем в сторону лампы и нажимаем на определенную кнопку, которая после будет использоваться нами как командная. После этого, операция зафиксирована в энергозависимой памяти и теперь при нажатии именно этой кнопки будет включаться или выключаться свет, независимо, подключен пульт к реле или нет. Места управления освещением в таком случае не ограничены.

Двухклавишные выключатели

Эти устройства имеют возможность управлять шестью источниками света одновременно. Конструктивное решение выполнено таким образом, что в одном корпусе расположено 2 отдельных выключателя. Они могут подсоединяться следующими образами:

3 контакта или одинарный метод;
спаренный или перекрестный способ (для подключения 4 и более светильников).

Разные схемы подключения выключателей

Покупаем проходные перекрестные выключатели

Перед тем, как подключить проходные выключатели света, нужно подобрать приборы под свои потребности. Сенсорные выключатели имеют от одной до четырех контактных зон, благодаря чему одним прибором можно контролировать до четырех источников света. Такими моделями являются устройства фирм lezard, viko и makel.

Если используются обычные накладные переключатели электричества, рекомендуются приборы двухжильные от фирм Шнайдер Электроникс и abb. Несмотря на то, что цена этих приборов немного ниже. Чем вышеперечисленных фирм, они не отличаются по качеству исполнения.

Что нужно знать, перед тем, купить проходные выключатели:

количество источников света;
расположение светильников: параллельное или последовательное;
сила напряжения сети питания квартиры.

Количество установочных мест, из которых можно управлять светом, неограниченно, любой электрик это подтвердит. Монтаж переключателей производится по всем правилам: герметизация контактов, установка заземления, подключение к УЗО.

Параллельное подключение выключателей. Как подключить проходной выключатель

Проходной выключатель — это, строго говоря, не выключатель, а переключатель . Хотя в народе его называют именно выключателем, потому что он служит для выключения света. Я тоже буду в данной статье придерживаться народных традиций.

Использование проходного выключателя очень удобно там, где необходимо включать или выключать освещение из разных мест. Как следует из его названия, такой выключатель можно ставить в проходах. Другие примеры применения — большие помещения, коридоры, лестницы, и т.п.

Для того, чтобы включить или выключить свет, в данном случае надо переключить один из переключателей (их как правило два, но может быть и больше) в противоположное положение.

Схема подключения проходных выключателей

Проходные выключатели всегда используются только в паре, то есть их может в схеме быть только два, но не один или три. Схема подключения в случае использования двух проходных выключателей будет выглядеть так:

Классическая схема включения освещения из двух точек с проходными выключателями

Я обычно на практике использую кабель ВВГ 3х1,5, в котором три провода — белый, синий, желто-зеленый. Смотри пример монтажа ниже. Так вот, чтобы не запутаться, делаю по правилу: вход схемы (контакт 1 SA1) — белый, вторые и третьи контакты соединяю соответственно синим и желтым, выход схемы (контакт 1 SA2) — белый. К лампочке подходит всегда белый (фаза) и синий (ноль) провода.

Как видно из схемы, лампа EL будет гореть только тогда, когда переключатели SA1 и SA2 будут находиться в одном одинаковом положении — либо верхнем, либо нижнем. Когда положения разные, ток в цепи не течёт.

Управление светом из нескольких мест: перекрестный переключатель

Проходных переключателей в схеме может быть только два. Если требуется управлять освещением из трех и более мест, то применяется схема с перекрестным (двойным проходным) переключателем:

Схема с перекрестным переключателем для включения освещения с трёх мест

Перекрестный переключатель можно сделать из двойного проходного. Для этого достаточно скрепить две клавиши вместе и соединить нужные контакты согласно схеме. Если использовать несколько перекрестных переключателей, то можно управлять освещением с нескольких мест.

Я живу на пятом этаже. Бывает, что поднявшись к себе на этаж, замечаю, что темновато, и надо было включить свет на втором этаже. На втором я об этом не думал, так как там горит лампочка, которая включается на первом. А вот схема, приведенная выше — на несколько этажей — полностью устранила бы эту проблему — включай свет в подъезде где хочешь.

На практике перекрестные переключатели используются очень редко.

Если необходимо включить освещение из нескольких мест, то можно (и лучше, и проще) использовать лестничный выключатель как рассказано в статье про на СамЭлектрик.ру.

Из проходного — обычный выключатель

Бывают ситуации, когда нужно установить выключатель, а под рукой есть только проходной переключатель. Возникает вопрос — как переделать проходной выключатель в обычный?

Не беда, можно установить проходной как обычный, никакой разницы.

Проходной переключатель, если используется один (без пары), становится обычным выключателем. В этом случае один контакт у него либо не используется, либо переключатель может переключать на выбор две линии освещения:

Двухклавишный проходной выключатель представляет собой два независимых проходных переключателя. Использовать два двойных проходных переключателя — всё равно что использовать четыре обычных проходных. Только разница в количестве монтажных коробок.

Поэтому, если нужно переделать проходной выключатель в обычный — нужно просто не подключать один из его крайних выводов, в остальном подключать его так же, как и обычный.

Вот, как раз, ответ на подобный вопрос читателя (см. комментарии, от 16 августа 2017) — что делать, если есть проходные выключатели, а нужны обычные?

Вот схема, показанная на фото выключателя:

В данном случае показан сдвоенный проходной выключатель (т.е. два проходных выключателя в одном корпусе). Контакты 2 и 5 — средние, на них постоянно подается фаза. Соответственно, с контактов 3 и 4 фаза снимается после коммутации, и поступает на лампочку. И ноль на лампочку подается постоянно.

Если лампочки включаются клавишами в разные стороны, то нужно просто подключить лампочку к другому выходному контакту переключателя. Для левого — не к 3, а к 6. Для правого — не к 4, а 1.

Важно! Я не вполне уверен, что средний контакт в переключателе — 2 и 5. Схема нарисована как-то неявно…

В заключении отмечу ещё одно отличие проходных выключателей от обычных. Количество проводов к проходному переключателю — не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки.

Схема подключения проходного выключателя

Для примера подключения используем двухклавишный проходной выключатель Gunsan Visage, фото которого приведено ниже:

Надоело? Может, это будет интересно:

Продолжение статьи:

Двухклавишный проходной выключатель Gunsan Visage. Внешний вид в сборе спереди.

Кстати, подсветки в таких переключателях не бывает. Я по крайней мере не встречал.

Снимаем клавиши и декоративную панель:

Вид спереди. Сквозь прозрачный пластик хорошо видно контакты переключателя — сразу понятно, что куда подключать.

Вид сзади. Клеммы проходного выключателя

При монтаже к проходному переключателю должно подходить 3 провода, в нашем случае к двухклавишному — 6.

Подключение проходного выключателя

Не надо бояться обилия проводов, подключение одноклавишного от двухклавишного проходного выключателя отличается только тем, что двухклавишный — это фактически два одноклавишных в одном корпусе.

Цвета проводов надо четко запомнить, а лучше зарисовать на схеме, чтобы не ошибиться при монтаже. Выше в цитате приведено мнемоническое правило, которым лучше пользоваться при установке и подключении.

Одеваем крышку, ставим клавиши — и подключение проходного выключателя завершено!

Обновление статьи.

А это — скорее юмор…

Вариант установки «проходного» выключателя

Вариант установки «проходного» выключателя из разных комнат

Проходной — это же ведь с возможностью выключения из разных мест, не так ли?

Цены на жилищно-коммунальные услуги повышаются ежегодно, что заставляет задумываться об экономии, в том числе и электроэнергии. Причем, это касается тех мест, о которых раньше человек даже не задумывался. Например, освещение лестниц и лестничных площадок в многоэтажных домах. В недалеком прошлом, когда цены на электроэнергию были мизерными, лестницы освещались 24 часа в сутки. Эта проблема актуальна и в частных домах, имеющих не один этаж, соединенный между собой лестницей. Чтобы сэкономить средства, свет приходится выключать, но для этого нужно или опять спуститься по лестнице или подняться по ней. Это крайне неудобно, поэтому иногда его попросту не выключают и, он горит до утра, когда не станет светло.

Для удобства освещения на подобных участках были разработаны, так называемые «проходные» выключатели. Их еще называют «дублирующими» или «перекидными». Их можно отличить от классических выключателей наличием большего количества контактов. Поэтому, чтобы их подключить, необходимо знать схему, а тем более, уметь разобраться в принципе их действия. Естественно, что это не совсем просто, но абсолютно реально.

На клавише проходного выключателя расположены две стрелочки (не большие), направленные вверх и вниз.

Такой вид имеет проходной одноклавишный выключатель. На клавише могут находиться двойные стрелочки.

Схема подключения ненамного сложнее схемы подключения классического выключателя. Разница лишь в большем количестве контактов: обычный выключатель имеет два контакта, а проходной – три контакта. Два из трех контактов считаются общими. В схеме включения освещения, задействуются два и более, подобных выключателей.

Отличия – в количестве контактов

Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Другими словами, проходной выключатель рассчитан на два рабочих состояния:

Вход подключен к выходу 1;
Вход подключен к выходу 2.

Промежуточных положений у него нет, поэтому, схема работает так, как необходимо. Поскольку происходит простое подключение контактов, то по мнению многих специалистов их нужно было назвать «переключателями». Поэтому, переходной переключатель можно смело отнести к таким устройствам.

Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. В основном, схема имеется на фирменных изделиях, а вот на не дорогих, примитивных моделях ее не увидишь. Как правило, схему можно обнаружить на выключателях фирмы «Lezard», «Legrand», «Viko» и т.д. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.

Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Это еще необходимо и для того, чтобы не перепутать концы, так как безответственные производители часто путают клеммы в процессе производства, а это означает, что он правильно работать не будет.

Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. Цифровой прибор следует перевести переключателем в режим прозвонки. В таком режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Если имеется стрелочный прибор, то при замыкании концов щупов у него отклоняется стрелка вправо до упора.

В данном случае важно найти общий провод. Для тех, у кого имеются навыки работы с прибором, особых проблем не будет, а вот для тех, кто взял в руки прибор первый раз, задача может оказаться не разрешимой, несмотря на то, что нужно разобраться всего лишь в трех контактах. В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

Схема подключения двух проходных выключателей

Подобная схема может оказать существенную помощь в организации освещения на лестнице (в двухэтажном доме), в длинном коридоре или в проходной комнате. Достаточно удобной может оказаться организация освещения в спальне, когда один выключатель устанавливается на входе в спальню, а другой – рядом с кроватью. В таком случае не придется постоянно вставать с кровати, чтобы выключить основной свет.

Электрическая схема подключения двух проходных выключателей

Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры (светильника). Второй конец светильника соединяется напрямую с нулевым проводом. Выходы N1 обоих выключателей соединяются вместе, как и выходы N2.

Схема функционирует довольно просто. Если посмотреть на схему, то в таком положении источник света включен. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться.

Для того, чтобы было более понятно, следует внимательно посмотреть на рисунок.

Разводка проводов между двумя проходными выключателями.

В случае установки подобных выключателей в помещении, разводку проводов следует выполнить так, как это видно на рисунке ниже. Современные требования допускают разводку проводов на удалении 15 см от потолка. Как правило, провода укладываются в специальные лотки или короба, а концы проводов сосредотачивают в монтажных (распределительных) коробках. Такой подход имеет неоспоримые плюсы. Главное, что поврежденный провод можно всегда заменить. Соединение проводов в монтажных коробках осуществляется с помощью специальных зажимов (контактных колодок). При этом, допускаются и скрутки, которые затем обязательно пропаиваются и надежно изолируются.

Выход второго выключателя подсоединен к одному из проводников идущего к лампе освещения. Белые проводники – это провода, подключающие выходы обоих выключателей.

Разводка проводов по жилому помещению

Каким способом соединяются концы проводов в распределительной коробке, можно узнать, посмотрев соответствующее видео.

Вариант управления освещения с трех точек

Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель. Он переключает одновременно не по одному, а по два контакта, поэтому он имеет по два входа и два выхода.

Как все три выключателя соединить видно на рисунке. Это несколько сложнее предыдущего случая, но понять принцип работы можно.

Схема электрическая включения лампы из трех мест.

Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции:

Нулевой провод подключается к одному из проводов лампы.
Фазный провод подключается к входному контакту одного из проходных выключателей.
Свободный провод лампы подключается к входному контакту второго выключателя (проходного).
Два выходных контакта проходного выключателя подключается к двум входным контактам перекрестного выключателя.
Два выходных контакта второго проходного переключателя подсоединяют к двум выходным контактам перекрестного переключателя.

Схема та же, но показано более доходчиво, куда именно подключать провода.

К каким клеммам подключаются провода.

Примерно так следует развести провода по помещению.

На основе схемы на три точки управления, можно собрать схемы на 4 или на 5 точек. В таких случаях необходимо увеличивать количество перекрестных выключателей. Их следует всегда устанавливать в промежутке между двумя проходными переключателями.

Схема организации вкл/выкл лампы на 5 точек.

Если из этой схемы убрать один из перекрестных переключателей, то получится вариант на 4 точки, а если к ней добавить один перекрестный переключатель, то уже выйдет вариант на 6 точек.

Двухклавишный проходной выключатель: схема подключения

Для того, чтобы из нескольких точек можно было управлять работой двух ламп существуют двухклавишные проходные выключатели. Они располагают шестью контактами. Главное – это определить общие контакты. Они определяются по такому же принципу, как и при поиске общего контакта в одноклавишных проходных выключателях.

В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.

Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы. Свободные концы лампы подключаются к нулевому проводнику. Два выхода одного выключателя соединяются с двумя выходами второго выключателя, а два других выхода этого выключателя подсоединяются к двум другим выходам первого выключателя.

Вариант разводки проводов для подключения двухклавишных проходных выключателей.

Если есть желание управлять работой двух ламп из трех или четырех точек, то придется приобрести по два перекрестных переключателя. Каждая пара выходов двухклавишного выключателя подсоединяется к одной паре одного перекрестного переключателя. И так дальше, пара за парой выходы устройств соединяются между собой.

Управление работой двух ламп освещения из четырех точек.

Если разобраться, то сложного ничего нет, особенно при применении одноклавишных проходных выключателей. Что касается двухклавишных проходных выключателей, то здесь все намного серьезнее и затратнее, как по проводам, так и по выключателям. А если быть более точным, то эта схема менее практичная, но более дорогостоящая.

В современном мире мы все чаще стремимся всеми доступными и не очень способами облегчить свою рутинную жизнь. В этом может помочь даже такая незначительная процедура, как подключение проходного выключателя в доме. На самом деле она далеко не так сложна, как это могло бы показаться на первый взгляд и не требует специальных усилий. Прежде всего, стоит сказать, что же такое проходной выключатель , и зачем, собственно, его устанавливать.

Наиболее актуальны такие простые в своем использовании экземпляры в частных домах или на дачах, так как позволяют подсоединить один источник света сразу к двум выключателям. То есть появляется возможность включать и выключать светильник (или даже несколько сразу) из двух точек. Также можно встретить такие названия, как дублирующий и перекидной, которые применяют к этому же типу переключателя.

Схема подключения проходного выключателя

Откровенно говоря, схема подключения проходного выключателя доступна для понимания практически каждому. Она предполагает использование двух проходных выключателей исключительно одинарного типа. Каждый из этих ординарных выключателей имеет сразу три контакта, среди которых 2 выхода и 1 вход. Нулевой провод от основного источника питания проходит на светильник прямиком через распределительную коробку . Уже в нее проходит фазный провод, далее он уходит на контакт выключателя под номером 1. Через распределительную коробку двойка выходных контактов первого выключателя постепенно соединяется с двумя входными выключателя 2. Дальше с общего контакта отдельного второго проходного выключателя контакт уходит через ту же распределительную коробку прямиком на светильник.

Схема подключения двухклавишного проходного выключателя:

Не более сложным является подключение двухклавишного проходного выключателя. Он дает возможность управлять разными группами отдельных лампочек или светильников. Главное отличие схемы состоит прежде всего в том, что для осуществления задуманного требуется два двойных выключателя, а не одинарных, как это показано в предыдущей схеме. Также они называются двухклавишными. Они имеют уже 6 контактов, среди которых 4 выхода и 2 входа. Подключение двойного проходного выключателя происходит по аналогичному принципу.

Схема подключения трех проходных выключателей:

Схема подключения трех проходных выключателей предназначается для непосредственного управления одним источником освещения из трех отдельных мест сразу. В эту схему включается выключатель спаренного двойного типа. Он в действительности отличен как от двойных, так и от одинарных. Прежде всего, тем, что имеет четыре контакта, по два входа и выхода соответственно. Нажатие на этот двойной выключатель дает возможность переключить сразу два независимых контакта.

Для более детального понимания процесса подключения, конечно же, необходим наглядный пример. Поэтому вы можете посмотреть особенности подключения проходных выключателей на видео и фото непосредственно в нашей статье. Это, однозначно облегчит поставленную задачу.

Но стоит также помнить, что подключение проходного выключателя legrand не ограничено тремя или двумя местами управлениями. Их количество порою возрастает до шести. В таком случае абсолютно все действия проводятся в том же порядке, по схеме, предоставленной в статье.

Видео подключения

Управление светом с 2-х и более мест.

Тройные включатели

Двухклавишные выключатели

3 контакта или одинарный метод;
спаренный или перекрестный способ (для подключения 4 и более светильников).

Покупаем проходные перекрестные выключатели

Что нужно знать, перед тем, купить проходные выключатели:

количество источников света;
расположение светильников: параллельное или последовательное;
сила напряжения сети питания квартиры.

Просматривая статистику своего сайта заметил, что многие посетители ищут в интернете схему подключения выключателей без распределительной коробки. Почему они отказываются от нее? Думаю что просто хотят исключить соединения (скрутки) проводов, которые являются слабым звеном во всей схеме. Нет дополнительного соединения проводов — нет плохого контакта, нет окисления проводов, нет неисправностей, связанных с плохим качеством ее расключения. Подключить люстру с выключателем света без распредкоробки вполне возможно. Ниже вы найдете схемы подключения одноклавишного и двухклавишного выключателей без распределительной коробки, а также узнаете плюсы и минусы такого монтажа.

Схема подключения одноклавишного выключателя без распределительной коробки

Такая схема подразумевает собой отсутствие дополнительных скруток проводов между распределительным щитом, выключателем и светильником.

От щитка питания идет двухжильный провод если нет заземления и трехжильный если оно есть. Нам нужно фазный проводник довести целым до выключателя, а нулевой проводник до светильника. Для этого доводим целый провод до светильника. Затем разделываем его до места разделения жил. Обычно это прямо над выключателем. Это нужно для того, чтобы нулевой проводник остался у светильника (его уже можно сразу подключить), а фазный проводник спустился к выключателю. В этом случае получается, что разделывать кабель приходится на несколько метров, в зависимости от расстояния до светильника от выключателя.

Теперь необходимо фазу от клавиши выключателя довести до контакта «L» светильника. Для этого можно использовать одножильный проводник такого же сечения как и двухжильный. Трасса прохождения его будет примерно такая: от выключателя вверх по стене, затем по потолку до светильника.

Вот схема подключения одноклавишного выключателя без распределительной коробки.

Схема подключения двухклавишного выключателя без распределительной коробки

Как быть, если у вас люстра многорожковая и вы хотите ее подключить к двухклавишному выключателю без распределительной коробки?

Тут тоже сложного ничего нет. Провод, идущий от щитка прокладываем и разделываем также, как описано выше для одноклавишного выключателя. На схеме ниже он обозначен «Провод 1».

Теперь нужно от выключателя к люстре вести уже две жилы с разных клавиш. Для этого можно уже использовать полноценный двухжильный кабель. На схеме ниже он обозначен «Провод 2». Разделываем его на 5-10 см. В выключателе подключаем жилы на отходящие контакты. Эти провода будут фазными проводниками, когда клавиши выключателя будут переведены во включенное положение. Затем провод ведем вверх от выключателя и потом по потолку к люстре. Тут опять разделываем на 5-10 см и подключаем в люстре к фазным контактам L1 и L2.

Вот схема подключения двухклавишного выключателя без распределительной коробки.

Плюсами такого монтажа являются:

отсутствие дополнительных соединений проводов, в которых часто возникают проблемы;
простота подключения, так как нет пучка проводов в распредкоробке, которые необходимо соединять между собой. Новичку тут бывает сложно разобраться, так как приходится скручивать между собой жилы разных цветов;
минимум неисправностей.

Минусами такого монтажа являются:

отсутствие наружной (двойной) изоляции на жилах кабеля, которые разделываются на несколько метров.

Хотя этот минус можно исключить путем использования одножильных проводов с хорошей изоляцией. Делаем так:

один самостоятельный провод от щитка с «шины N» пускаем сразу на светильник на контакт «N»;
фазу от щитка с автоматического выключателя также самостоятельным проводом пускаем на выключатель;
от выключателя пускаем одножильный или двухжильный провод (в зависимости от количества клавиш) к светильнику.

Как то так!

Улыбнемся:

Из записной книжки электрика:
Очень трудно найти в комнате выключатель, особенно, если он в коридоре.

Схема подключения трехпозиционного переключателя

Уважаемый г-н электрик: Мне нужно посмотреть электрические схемы трехпозиционного переключателя. У меня на кухне есть два переключателя, которые управляют одним светом. Я не уверен, что это 3-х позиционные переключатели или 2-х позиционные переключатели света. Я обнаружил, что один переключатель должен всегда оставаться в верхнем положении, чтобы другой включал свет. Как мне диагностировать и исправить это?

Ответ: На этой странице есть несколько схем подключения трехпозиционного переключателя.Одна диаграмма вверху, остальные внизу. Двухсторонние электрические выключатели света и трехсторонние выключатели света — это одно и то же, просто они имеют разные названия в зависимости от страны. Я предполагаю, что один из ваших трехпозиционных переключателей сломался. ПРИМЕЧАНИЕ. Текстовые ссылки ниже ведут к соответствующим продуктам на Amazon.com и EBay.

Отключите питание цепи в коробке выключателя. Из-за того, что в этом конкретном типе проводки переключателя несколько горячих проводов, любителю может быть немного сложно диагностировать, какой трехпозиционный переключатель вышел из строя.Предлагаю вам поменять один переключатель. Если это не поможет, замените другой.

В любом случае рекомендуется заменить оба переключателя одновременно. , так как другой может вскоре выйти из строя. Будьте очень осторожны при идентификации ЛИНИИ и НАГРУЗКИ ПЕРЕД отключением переключателей. Обычно я снимаю один провод со старого переключателя и кладу его на новый переключатель, а затем повторяю с другими проводами.

Не отсоединяйте сразу все провода от одного трехпозиционного переключателя, а затем пытайтесь выяснить, что это за каждый провод.Прежде всего, обратите внимание на цвет винтовых клемм на старом переключателе. Один винтовой зажим будет другого цвета и помечен как «Общий». К этому винту будет подключен провод ЛИНИИ или НАГРУЗКИ.

Задняя сторона двух трехпозиционных переключателей со стрелками, указывающими на общую клемму

Спасибо Джону С. за приведенную выше фотографию, на которой показаны общие клеммы на трехпозиционных переключателях. Общие клеммы — это клеммы разного цвета, используемые для ЛИНИИ и НАГРУЗКИ.Латунные клеммные винты без маркировки предназначены для подключения путешественников.

Вы не можете полагаться на цветовую схему подключения , чтобы выяснить, какова функция каждого провода в существующей установке трехпозиционного переключателя. Первоначальные установщики использовали любые материалы и методы проводки, которые были приемлемы во время установки.

Существуют старые установки трехпозиционного электрического переключателя, которые не соответствуют принятой в отрасли практике или требованиям электротехнических правил.Вот почему важно определить функцию проводов 3-х полюсных электрических выключателей освещения.

Замена трехпозиционного переключателя на интеллектуальный коммутатор WiFi может быть сложной задачей. Для питания интеллектуального переключателя вам понадобится нейтральный провод. Нельзя использовать заземляющий провод вместо нейтрали. Кроме того, может потребоваться внести некоторые изменения в другой трехпозиционный переключатель в цепи.

Скорее всего, НАГРУЗКА и один бегунок нужно будет соединить вместе, в то время как другой бегунок будет закрыт соединителем для проводов.Все интеллектуальные переключатели отличаются друг от друга, и вы должны следовать инструкциям производителя по установке.

Все электрические схемы трехпозиционного переключателя и двухпозиционного переключателя имеют одни и те же основные компоненты: Провода, состоящие из ЛИНИИ, НАГРУЗКИ, нейтрали, пары ходовых и двух трехпозиционных переключателей. Если вы пытаетесь устранить неполадки в работе трехпозиционного переключателя, вам необходимо определить функцию каждого провода. Сделайте это перед отключением любых проводов от переключателей.

Провод LINE обычно легче всего идентифицировать, потому что он всегда горячий.Он должен быть подключен к обычному медному или черному винту на одном из трехпозиционных переключателей. Другой трехпозиционный переключатель будет иметь провод НАГРУЗКИ, подключенный к общему медному или черному винту. Тестер напряжения подходит для проверки токоведущих проводов с нейтралью и / или заземлением.

Спереди и сзади два идентичных трехпозиционных переключателя.

Обратите внимание на один черный винт на каждом из вышеуказанных трехпозиционных переключателей. Только провод НАГРУЗКИ или провод ЛИНИИ подключается к общему черному винту. Зеленый винт предназначен только для заземления, и к нему должен быть подключен один провод заземления.

Щелкните здесь, чтобы просмотреть все трехпозиционные переключатели, доступные на Amazon

Переключатели можно просто заменить без необходимости определять функцию каждого проводника. В этом случае вы просто снимаете один провод за раз и подключаете его к той же клемме на новом переключателе. Обратите внимание на цвет винтовых клемм на старом и новом переключателях. Проверьте заднюю часть старого переключателя на наличие клеммы «Общий».

Для старых проводов, цвет которых не очень различим, я использую цветную изоленту для обозначения проводов.Это очень полезно и значительно упрощает замену переключателей в следующий раз. У меня на грузовике всегда есть черная, белая, красная, зеленая и синяя изолента.

Между каждым трехпозиционным переключателем находится пара «Путешественников» , которые подключены к латунным клеммам без маркировки. Путевые провода взаимозаменяемы между двумя клеммными винтами, окрашенными в латунный цвет.

На одном из трехпозиционных переключателей ЛИНИЯ или горячий провод подключается к общей медной или черной винтовой клемме.На другом трехпозиционном переключателе провод НАГРУЗКИ (НАГРУЗКА — это провод, подающий питание на осветительный прибор) подключается к общей медной или черной винтовой клемме.

Ниже представлена простая трехпозиционная схема , которую можно применить ко всем соединениям трехходового электрического переключателя света. Это всего лишь схема подключения, а не фактический метод подключения, используемый для установки трехпозиционного переключателя.

Дополнительные схемы подключения трехпозиционного переключателя, изображающие фактические методы подключения, приведены ниже.

Принципиальная электрическая схема трехпозиционного переключателя. Два очень старых трехпозиционных переключателя.

На фотографии выше изображены два очень старых трехпозиционных переключателя. Винтовые клеммы были на передней панели переключателей много-много лет назад. Было небезопасно располагать электрические клеммы под напряжением так близко к металлической настенной пластине. Я лично видел несколько случаев, когда металлическая настенная пластина контактировала с токоведущими клеммами и создавала короткое замыкание, приводящее к срабатыванию автоматического выключателя.

БОЛЬШЕ СХЕМ ЭЛЕКТРОПРОВОДКИ ТРЕХСТОРОННЕГО ПЕРЕКЛЮЧАТЕЛЯ

Существует несколько способов подключения трехпозиционного переключателя , которые можно использовать, и обычно установщик определяет, какой способ лучше всего подходит для его или ее целей.В некоторых странах трехпозиционный переключатель называют двухпозиционным переключателем. Национальный электротехнический кодекс требует, чтобы нейтральный провод (белый провод) был установлен в большинстве мест переключателей света, однако статья 404-2 (C) требует наличия нейтрали только в одном месте трехпозиционного переключателя.

Схема подключения трехпозиционного переключателя, изображенная в верхней части этого поста, вероятно, является наиболее распространенным методом для подключения трехпозиционного переключателя. Двухпроводной кабель LINE входит в одну распределительную коробку, а двухпроводной кабель НАГРУЗКИ — в другую распределительную коробку.Затем между двумя трехполюсными распределительными коробками устанавливается трехжильный кабель с заземлением .

Этот метод также соответствует нормам в отношении заполнения коробки и количества проводов, которые каждая электрическая коробка должна иметь внутри.

В распределительной коробке LINE черный провод двухпроводного кабеля LINE подключается к общей медной или черной винтовой клемме на трехпозиционном переключателе. Красный и черный провода (Travelers) трехпроводного кабеля подключаются к латунным клеммам трехпозиционного переключателя.Неважно, какой путешественник на каком латунном терминале едет.

Белый нейтральный провод LINE подключается к белому проводу кабеля 14/3. На другом конце белая нейтраль НАГРУЗКИ подключена к белому проводу кабеля 14/3. В распределительной коробке НАГРУЗКИ черный провод двухпроводного кабеля НАГРУЗКИ подключается к общей медной или черной клемме на трехпозиционном переключателе. Белый провод НАГРУЗКИ подключается к белому проводу трехжильного кабеля. Красный и черный путешественники в трехпроводном кабеле подключаются к латунным клеммам трехпозиционного переключателя.

Вышеупомянутый метод хорош тем, что он обеспечивает наличие белого нейтрального провода LINE на каждой распределительной коробке. Кроме того, для этого метода требуется только трехжильный кабель (с заземлением) между переключателями.

Не все существующие установки трехпозиционного переключателя имеют одинаковые цвета проводов. Перед заменой трех- и двусторонних переключателей света важно идентифицировать провода LINE и LOAD. Обратите внимание, какие провода подключены к общим медным или черным винтовым клеммам.

Вариантом вышеупомянутой схемы подключения трех- и двухпозиционного переключателя является объединение всех кабелей в одну настенную распределительную коробку , как показано на схеме ниже, и ответвление оттуда к каждому переключателю и осветительной арматуре.ЛИНИЯ и НАГРУЗКА объединены в одну электрическую коробку с трехпозиционным переключателем. Оттуда необходимо установить 3-проводной кабель (2 дорожки, заземление и повторно идентифицированный белый провод) или кабелепровод ко второму трехпозиционному переключателю.

Если белый провод не используется в качестве нейтрального, его необходимо заменить на другой цвет. У второго трехпозиционного переключателя черный провод должен быть подключен к общей медной или черной винтовой клемме переключателя.

Оголенный или зеленый провод подключается к металлической распределительной коробке с помощью крепежного винта 10/32 и к зеленому винту на трехпозиционном переключателе.Оголенный или зеленый заземляющий провод на этих схемах подключения не показан для упрощения. Электрическая коробка должна быть достаточно большой, чтобы вместить количество проводов. См. Статью 314 Национального электротехнического кодекса (NFPA 70) относительно требований к пространству.

Схема подключения трехпозиционного переключателя с ЛИНИЕЙ и НАГРУЗКОЙ в одной распределительной коробке.

На приведенной выше схеме белый провод должен быть повторно идентифицирован как горячий провод в каждом месте переключателя. Белый провод между переключателями не используется в качестве нейтрали.Используйте цветную изоленту или средство для перманентного нанесения чернил, чтобы изменить цвет провода.

Пример подключения трехпозиционного переключателя с ЛИНИЕЙ и НАГРУЗКОЙ в одной квадратной электрической коробке 4 ″.

На фотографии выше зеленая стрелка указывает на ЛИНИЙ, находящийся под напряжением , подключенный к черному проводу кабеля 14/3, который идет к другому трехпозиционному переключателю. Синяя стрелка указывает на провод НАГРУЗКИ, который будет подключен к общей клемме черного или красного цвета на трехпозиционном переключателе света, который будет установлен в этой коробке.

Красный и синий провода в этой установке — путешественники. Это было добавлено к существующей установке, в которой был только один однополюсный настенный выключатель наверху лестницы в подвал для освещения подвала. Домовладелец хотел установить дополнительный выключатель в подвале.

На фотографии ниже показана проводка в другом трехполюсном переключателе, который изначально был однополюсным переключателем.

Подключение трех- и двухпозиционного переключателя без нагрузки или подачи линии в распределительную коробку.

Черный провод под напряжением в электрическом блоке наверху подключается другим концом к черному проводу ЛИНИИ и подключается к общему черному или красному винту на трехпозиционном переключателе. Белый провод был обмотан синей изолентой , чтобы показать, что это не нейтральный провод, а проводник. Красный провод — другой путешественник. Путешественники подключаются к двум латунным винтовым клеммам на трехпозиционном переключателе.

Когда белый провод используется в качестве путеводителя, его цвет необходимо изменить в соответствии со статьей 310.110 (С). Можно использовать любой цвет, кроме белого, серого или зеленого. Дополнительный зажим в верхней части этой распределительной коробки необходимо удалить, поскольку он считается одним дополнительным проводом (статья 314.16 (B) (2).

)

В первой распределительной коробке черный провод, который был проложен ко второму трехпозиционному переключателю, можно подключить либо к черному проводу НАГРУЗКИ, либо к черному проводу ЛИНИИ. Черный провод ЛИНИИ или провод НАГРУЗКИ, который не подключен ко второму трехпозиционному переключателю, подключается к общей медной или черной клемме первого трехпозиционного переключателя.

Белые нейтральные провода LINE и LOAD должны быть соединены вместе. Путевые провода от второго переключателя подключаются к тем же двум латунным клеммам на первом переключателе.

Заземляющие провода должны быть соединены вместе, и один или два гибких провода, подключенных из этого пучка, должны быть подключены к металлической коробке с помощью крепежного винта 10/32 и к зеленой винтовой клемме на трехпозиционном переключателе.

Другой пример альтернативного метода 3-сторонней разводки — это подвести все кабели к электрической коробке потолочного светильника.Оттуда необходимо будет установить трехжильный кабель или кабелепровод к одному из трехпозиционных переключателей. Четырехжильный кабель с заземлением или кабелепровод должен быть проложен в другом месте трехпозиционного переключателя, как того требует кодекс, чтобы иметь белый нейтральный проводник в одной из распределительных коробок.

Для размещения всех проводов в этом конкретном трехпозиционном переключателе потребуется потолочная электрическая коробка большего размера . При использовании провода №14 требуется минимум 24 кубических дюйма.См. Таблицы 314.16 (A) и (B). Для каждого провода №14 требуется два кубических дюйма.

Обновление в Национальном электротехническом кодексе 2020 года требует, чтобы все электрические коробки потолочного освещения, в которых может быть установлен потолочный вентилятор, были рассчитаны на поддержку потолочного вентилятора . См. Статью 314.27 (C).

Схема подключения 3-позиционного переключателя, на которой показаны все провода в потолочной распределительной коробке.

На каждом переключателе на приведенной выше схеме подключения трехпозиционного переключателя черный провод подключается к общему медному или черному винту.В электрической коробке потолочного светильника один черный провод от трехпозиционного переключателя подключается к черному проводу НАГРУЗКИ на осветительном приборе. Черный провод от другого трехполюсника подключается к черному проводу LINE. Белый нейтральный провод LINE подключается к светильнику.

Путешественники в распределительной коробке потолочного освещения соединяются по цвету. Основания соединяются между собой, к металлической коробке, а также к светильнику. Электрическая распределительная коробка на потолке должна быть очень большой, чтобы подходить для всех проводов.Обратите внимание на белый нейтральный провод, который должен быть в одной из распределительных коробок.

Схема подключения двухпозиционного переключателя для Великобритании.

В Великобритании некоторые электрики используют альтернативный метод для подключения двусторонних переключателей, как показано на приведенной выше схеме подключения. Двусторонние переключатели и трехпозиционные переключатели работают одинаково и имеют одинаковые точки подключения, просто в Великобритании у них разные имена: Common, L1 и L2.

На приведенной выше схеме подключения переключателя показана цветовая кодировка проводов, отличная от той, что используется в США.В этой конфигурации проводки общие клеммы на каждом двухпозиционном переключателе соединены вместе одним проводом. Провод LINE подключается к клемме L1, а провод НАГРУЗКИ подключается к клемме L2.

Если вы хотите добавить дополнительные переключатели, вы должны установить четырехпозиционные переключатели, или, как их называют в Европе, промежуточные переключатели, которые подключаются к проводам L1 и L2. Промежуточные переключатели подключаются между двухсторонними проводками. Используя трехжильный кабель, общий провод, идущий к двухпозиционным переключателям, просто проходит через каждую электрическую коробку промежуточного переключателя.Цветная изолента используется для повторной идентификации проводов.

Заземляющие провода на этих схемах не показаны для экономии места и облегчения просмотра. Однако во время установки все заземляющие провода будут соединены вместе, и к каждому коммутатору будет добавлен провод . Все металлические электрические коробки необходимо заземлить с помощью крепежного винта 10/32 в задней части коробки.

Вы можете найти мой пост со схемами подключения 4-позиционного переключателя полезным.

Если вы планируете установить потолочный вентилятор, посетите страницу в моем блоге, в которой показаны электрические схемы потолочного вентилятора , чтобы получить дополнительные инструкции.

Схемы подключения однополюсного выключателя света см. В моем посте здесь .

Чтобы подключить настенные переключатели для управления электрическими розетками, см. Мой пост здесь .

Двустороннее подключение переключателя света

Двусторонний переключатель света означает управление одним светом или электрическим устройством с помощью двух разных переключателей из разных мест. Здесь каждый коммутатор будет иметь общую клемму L1 и L2 (L = линейная клемма).С помощью электрического провода соединяются 2 клеммы переключателя. Здесь после того, как электрическая цепь завершается, когда оба включаются или два выключаются. Если один из переключателей переходит в состояние ВКЛ или ВЫКЛ, это означает, что электрическая цепь между переключателями и светом не замкнута, следовательно, ток не будет протекать. Использование электрического переключателя зависит от ваших электрических характеристик. Всегда помните, что у двухпозиционного переключателя будет три контакта.

2-позиционные переключатели света полезны для включения или выключения света с разных конечных точек.В этой статье описывается простое двухстороннее подключение переключателя света с аккуратной принципиальной схемой и деталями проводки.

Включение / выключение света с двух сторон более удобно, когда мы рассматриваем лестницу, двухстороннее управление освещением просто и легко построить.

ВНИМАНИЕ Высокое напряжение переменного тока — обращайтесь с осторожностью

Схема подключения двустороннего света

Для создания этой схемы нам нужны двухпозиционные переключатели, здесь общая клемма на одном переключателе соединена с фазной линией, а общая клемма другого переключателя подключена к ламповой нагрузке, всегда предпочтительнее подключение переключателя к фазной линии.Контактные клеммы каждого переключателя соединены друг с другом, нейтраль напрямую подключена к ламповой нагрузке.

Лестничный шкаф Световая проводка

Двустороннее управление освещением в основном используется в светильниках для лестничных клеток. Два переключателя расположены рядом с лестницей на двух концах, когда мы включаем / выключаем переключатель на любом конце, текущее состояние света меняется на противоположное, если свет находится в состоянии ВКЛ, то он становится ВЫКЛЮЧЕН, если свет присутствует в состоянии ВЫКЛ, то он становится ВКЛ.

По этой анимации вы можете понять работу двухстороннего света.

Примечание: Эта цепь участвует в работе с высоким переменным напряжением, поэтому обращайтесь с ней с особой осторожностью, осторожностью и защитой.

Подключение двухпозиционного переключателя | 3 Тип двухпозиционного переключателя Описание схемы

Схема подключения двухпозиционного переключателя

Пояснение:

Двухпозиционный переключатель Подключение — это не что иное, как управление электрической цепью освещения в двух разных местах, таких как лестница, лестница и т. Д.В общем, для управления схемой мы используем переключатели.

Подключение двухпозиционного переключателя

Т.е. в нашем доме, если у нас есть лампа наверху лестницы, нам может потребоваться включить одну и ту же лампу с помощью одного переключателя, и каждый раз мы должны переходить к переключению и включать его. Это может вызвать ненужную задержку по времени, панику в ночное время и физическое движение.

Чтобы избежать этого, мы можем использовать двухпозиционное соединение переключателя. В этом двухпозиционном переключателе нам нужны два переключателя с тремя выводами на задней стороне каждого переключателя.Три клеммных колодки: Common, L1 и L2. См. Рисунок,

Как работает двухпозиционный переключатель:

Давайте управлять осветительной арматурой с помощью двухпозиционного переключателя. У нас есть электричество, и то же самое идет от электрощита и питает светильник.

Для подключения двухпозиционного переключателя нам понадобятся два переключателя, как показано на рисунке (у него должно быть три клеммных колодки, и указанная ниже кнопка поможет нам купить правильный двусторонний переключатель), изолированный провод и лампа.

Как найти двухпозиционный переключатель:

Обычные переключатели не имеют пунктирной линии, как показано на рисунке ниже. Это специальная метка, используемая для обозначения того, что переключатель подключен для двусторонней работы.

Двухсторонний переключатель

Теперь возьмите провод под напряжением и подключите его к общей клемме переключателя 2 (левая сторона) и возьмите другой провод от общей клеммы переключателя 3 (правая сторона) и подключите его к лампе. Теперь возьмите другой провод и соедините L1 в switch2 и L2 в switch3.

Поместите изолированную втулку на оба конца провода L1 и L2, чтобы отводить тепло под напряжением. Подключите другой провод от клеммы L2 переключателя 2 к клемме L1 переключателя 3. Снова наденьте коричневый рукав на оба конца.

На данный момент обратитесь к рисунку Подключение двустороннего переключателя -1, здесь ток может проходить через переключатель 2 и переключатель 3. Но цепь разорвана на переключателе 3. Теперь нажмите переключатель 3 (Snap: Two Way Switch Circuit -2), цепь замкнута, ток проходит через всю цепь, и, наконец, лампа включается.

Цепь двустороннего переключателя -1 Цепь двустороннего переключателя -2

Перекидной переключатель2, цепь снова разомкнута, лампа выключается, но ток все еще может течь через переключатель 3, даже если цепь разомкнута. Поверните переключатель 2 в положение снова, чтобы замкнуть цепь, или нажмите переключатель 3, и цепь замкнута, и включите свет.

Таким образом, переведите переключатель switch2 и switch3 в режим работы цепи и управления осветительной арматурой с помощью двух переключателей.

Существуют разные типы схем двустороннего переключателя, давайте рассмотрим

Цепь подключения двухпозиционного переключателя 1:

Второй распространенный способ управления светом с помощью двух переключателей: преобразование одностороннего переключателя в двухстороннее, нам снова нужны два переключателя и для проверки задней стороны с тремя клеммами на каждом с общей линией 1 и линией 2.

Подключите токоведущий провод к клемме L1 переключателя 2. Затем подключите другой провод от клеммы L1 переключателя 2 к клемме L1 переключателя 3. Подключите общий вывод обоих переключателей 1 и 2 с помощью другого провода.

Затем проложите черный провод от клеммы L2 переключателя 2 к клемме L1 переключателя 3. Здесь для идентификации используется черный цвет, практически мы можем использовать любой провод. Поместите коричневую гильзу на оба конца, указывая на наличие напряжения. Наконец, замкните цепь, подключив клемму L2 переключателя 2 к лампе.

Электричество включено, и ток течет от переключателя 2 к переключателю 3 с цепью, но цепь находится в разомкнутом состоянии. Поверните переключатель 3, чтобы замкнуть цепи, и ток может протекать через общую цепь и выходить к лампе.

Перекидным выключателем размыкаем цепь осветительной арматуры и лампа гаснет.

Flip switch3 замыкаем цепь снова электричество будет поступать на осветительную арматуру.

Цепь подключения двухпозиционного переключателя — 2:

Работает почти так же, как показано на предыдущей схеме 1.Но выходная точка — это L1 переключателя 2.

Проложите провод под напряжением к клемме L2 переключателя 2. Проведите коричневый кабель от клеммы L2 переключателя 2 к клемме L1 переключателя 3. Затем проложите серый провод от клеммы L2 переключателя 3 к клемме L1 переключателя 2.

Затем поместите коричневую гильзу на оба конца провода, чтобы обозначить наличие высокого напряжения. Проложите черный провод общей клеммы между переключателем 2 и переключателем 3. Наконец, подключите синий провод от клеммы L1 переключателя 2 к задней части светильника, снова поместив коричневые гильзы на каждый конец.

Когда начинается электричество, цепь разрывается, электричество проходит через switch2 и switch3, и попадает в тупик.

Если мы перевернем выключатель 2, мы завершим электрический ток цепи через выключатель 2 в выключатель 3, затем обратно в выключатель 2 и поднимемся в лампу.

Flip switch3 мы разрываем цепь, электричество проходит между переключателями и не доходит до света.

Перекидной переключатель2 Электроэнергия будет проходить через переключатель2 к переключателю 3, а затем обратно по переключателю 2 и течет к осветительной арматуре.

Подключение двухпозиционного переключателя Цепь — 3: Общий L1, L2

Подключите провод под напряжением к клемме L1 переключателя 2 и соедините клемму L1 переключателя 2 и клемму L1 переключателя 3.

Пропустите провод между клеммой L2 переключателя 2 и клеммой L2 переключателя 3.

Подключите черный кабель между двумя общими клеммами switch2 и switch3. Наконец, протяните синий провод от клеммы L2 переключателя 2 к осветительной арматуре.

Когда электричество течет по цепи, оно течет от switch2 через switch3, цепь разрывается, поэтому электричество течет в тупик.Так что свет не загорится.

Поверните переключатель 2: электричество перетекает от переключателя 2 к переключателю 3 и возвращается обратно к переключателю 2, и включается свет.

При переключении переключателя 3 цепь размыкается, и между переключателями течет электричество.

Перекидной переключатель2 и цепь замыкаются, и загорается свет. Поверните переключатель 3 снова, цепь разомкнется, и свет погаснет.

Изображение предоставлено: https: // www.youtube.com/watch?v=opoEswRp_jg

Схема подключения и подключения поплавкового выключателя

В этой статье мы рассмотрим схему подключения и подключение поплавкового переключателя. Этот контур можно использовать для автоматического наполнения резервуара для воды. Поплавковый выключатель представляет собой комбинацию нормально разомкнутой и нормально замкнутой цепи, контакты которой меняются в зависимости от положения, в котором он размещен. Для подключения поплавкового выключателя мы использовали следующее устройство:

Трехполюсный контактор
Тепловое реле перегрузки
Четырехполюсный MCB
Селективный переключатель
Поплавковый выключатель 230 В
Три сигнальные лампы

Поплавковый выключатель

Поплавковый выключатель, используемый в этой схеме, имеет всего три клеммы.Провод черного цвета является обычным, провод синего цвета — NC (нормально замкнутый), а провод красного цвета — NO (нормально разомкнутый). Когда поплавковый выключатель выровнен сверху вниз, как показано на рисунке ниже, синий цвет — нормально закрытый, а красный — нормально открытый. Но когда поплавковый выключатель выровнен снизу вверх, синий становится NO, а красный становится NC. Таким образом, обычно для заполнения водой поплавковый выключатель соединяется с общим и нормально замкнутым контактом. Таким образом, в нормальных условиях мотор будет включаться, когда вода будет заполнена в баке, мотор будет выключен.

Схема подключения поплавкового переключателя

Давайте посмотрим на схему подключения поплавкового переключателя.

Здесь вы можете видеть, что мы можем включить двигатель вручную или мы можем работать в автоматическом режиме. Когда селективный переключатель находится в ручном режиме, контактор включается, и двигатель также включается, и он будет работать до тех пор, пока мы не отключим его вручную. Когда мы поворачиваем ручку селективного переключателя в положение 1 или в автоматический режим, мотор включится, когда уровень воды станет низким. Как только вода будет наполнена, двигатель автоматически выключится.

Процедура подключения

1. Подключите четырехполюсный MCB в качестве входного управления, как показано на рисунке выше.

2. Подключите все три фазы ко входу контактора. Подключите клеммы двигателя к выходу теплового реле перегрузки, как показано на рисунке выше.

3. Соедините клемму A1 контактора с клеммой «1» селективного переключателя.

4. Соедините клемму A2 селективного переключателя с фазой «R» через нормально замкнутые контакты OLR, как показано на рисунке выше.

5. Соедините общую клемму поплавкового переключателя с клеммой A2 селективного переключателя, а клемму NC поплавкового переключателя с клеммой A1 селективного переключателя.

6. Подключите индикаторную лампу красного цвета к фазе «R» через замыкающие контакты контактора, как показано на рисунке выше. Поэтому, когда контактор включится, загорится также лампа красного цвета.

7. Подключите зеленую индикаторную лампу к фазе «R» через нормально замкнутые контакты контактора, как показано на рисунке выше.

8. Подключите желтую индикаторную лампу к нормально разомкнутым контактам теплового реле перегрузки, как показано на рисунке выше.

Читайте также:

Спасибо, что посетили сайт. продолжайте посещать для получения дополнительных обновлений. Схема подключения трехпозиционного переключателя

[с PDF]

♥ Совместное использование — это забота ♥

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: КАК AMAZON ASSOCIATE Я ЗАРАБАТЫВАЮ ОТ КВАЛИФИКАЦИОННЫХ ПОКУПК ДАННЫЙ ПОЧТ СОДЕРЖИТ АФФИЛИРОВАННЫЕ ССЫЛКИ, ПО КОТОРЫМ МЕНЯ ВОЗНАГРАЖДЕН В ДЕНЕЖНОМ ИЛИ ИНОМ СЛУЧАЕ, КОГДА ВЫ ИСПОЛЬЗУЕТЕ ИХ ДЛЯ СОВЕРШЕНСТВОВАНИЯ КВАЛИФИКАЦИОННЫХ ПОКУПК.ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ ПРОЧИТАЙТЕ ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ. ССЫЛКИ НА ЛЮБЫЕ ПРОДУКТЫ ИЛИ УСЛУГИ ПРЕДСТАВЛЯЮТ НАШЕ ЧЕСТНОЕ МНЕНИЕ О НАС, ЧТО, НА МЫ ДУМАЕМ, РЕШАЕТ ПРОБЛЕМУ. МЫ ДЕЙСТВИТЕЛЬНО ЗАБОТИМСЯ О ВАС И ДЕЛАЕМ ЭТО ТОЛЬКО ПОТОМУ ЧТО ЭТО НЕ ВЛИЯЕТ НА ВАШИ ЦЕНЫ. Надеемся, что вы не верите, и мы продолжим предоставлять вам отличный контент!

Подключение трехпозиционного переключателя не должно быть сложным, если у вас есть схемы, которые вы можете использовать (вы также можете распечатать их).Также рекомендуется просмотреть несколько видеороликов перед установкой, чтобы избежать ненужных проблем.

Прежде чем мы перейдем к схемам подключения, вот как клеммы 3-позиционного переключателя имеют цветовую маркировку:

Зеленый для клеммы заземления.
Цвет латуни для терминалов путешественников.
Черный для под напряжением (или под напряжением).

И это то, что вам понадобится для подключения трехпозиционного переключателя:

Провода
- Черный (провод под напряжением)
- Зеленый (провод заземления)
- Белый (нейтральный или общий провод)
- Красный (клеммный провод)
Два трехпозиционных переключателя
Лампа
Трехпроводные кабели и двухпроводные кабели
Распределительная коробка
Разъемы для проводов 50
Потолочная коробка

Схемы подключения трехпозиционного переключателя я разбил на следующие разделы (см. Ниже):

Свет после переключателей. Источник питания выходит на свет выключатель сначала.
Свет перед выключателями. Источник питания выходит на первый план , фитинг .
Источник электричества и светильник подключаются к одному выключателю.
Источник электричества и свет находятся между переключателями.

Схема №1. Свет за переключателями (питание на переключателе).
Вот схема в формате PDF и пошаговый процесс подключения проводов к источнику питания на коммутаторе:
Шаг 1: Подключите живое (или горячее провод) к общей (или черной) клемме первого переключателя.
Шаг 2: Используйте черный и красный провода для подключения бегунков (или медного цвета ) первого переключателя и второго переключателя. Не имеет значения, в параллельном ли они или в перекрестном положении.
Шаг 3: Подключите общую ( черный ) клемму второго переключателя к лампочке через потолочную коробку.
Шаг 4: Подключите входящий белый (нейтральный) провод к другой клемме осветительной арматуры.
Шаг 5: Провода заземления подсоединяются к клеммам заземления ( зеленый ) обоих переключателей, а также к клемме заземления лампы (или к общей клемме заземления через зеленые провода). Заземляющий провод используется в целях безопасности.
Если оба переключателя находятся в одинаковых положениях (например, оба «ВКЛ» или оба «ВЫКЛЮЧЕНЫ»), то потока электронов не будет (путь будет открыт, и лампочка не будет светиться). С другой стороны, если один переключатель будет в положении «ON», а другие будут в положении «OFF», тогда электроны будут течь (путь будет закрыт, и лампочка будет светиться).
Вы можете скачать PDF-файл здесь , чтобы увидеть более подробную информацию. На схеме выше мы имеем:
Двухжильный кабель в качестве источника электричества.
Трехжильный кабель между переключателями.
Двухжильный кабель между вторым выключателем и светильником.
Электричество в этой цепи проходит через горячий провод через первый переключатель и через беговой провод ко второму переключателю.Если второй переключатель находится в положении «ВЫКЛ.», Тогда свет будет выключен, он находится в положении «ВКЛ.», А затем загорится свет.
После того, как загорелся свет, электричество возвращается через нейтральный ( белый ) провод. Если мы щелкнем выключателем номер один , цепь будет разорвана, и свет погаснет.
Схема №2. Свет перед выключателями (питание на осветительной арматуре).
Ниже приведен пошаговый процесс подключения проводов к источнику питания в осветительной арматуре ( PDF файл для более подробной информации):
Шаг 1: черный провод от источника питания к общей клемме (черный) второго выключателя через потолочную коробку.
Шаг 2: Теперь мы подключим черный и красный провода к контактам переключателя (которые имеют цветовую кодировку , цвет латуни ). Они могли быть параллельны или скрещены.
Шаг 3: Подключите общую клемму (черный) первого переключателя к клемме осветительной арматуры через потолочную коробку.
Шаг 4: Входящий белый (или нейтральный) провод должен быть подключен к другой клемме осветительной арматуры.
Шаг 5: Подключите провода заземления к зеленым (или заземляющим) клеммам обоих переключателей и клемме заземления лампочки.
Вот загружаемый PDF-файл для вас! На приведенной выше схеме мощность от источника электричества поступает по двухжильному кабелю к первому переключателю. Между двумя переключателями используются трехжильные кабели.
Когда мы запитываем эту цепь, электричество будет течь через горячий провод ко второму переключателю.Пройдя через красного путешественника, он остановится у переключателя номер один.
Когда мы щелкаем вторым выключателем, электричество теперь может пройти к осветительной арматуре и вернуться обратно через нейтральный (или белый ) провод. Когда мы щелкаем первым выключателем, электричество не может пройти мимо выключателя, и свет не горит.
Чтобы снова включить свет, вам нужно снова щелкнуть вторым переключателем, и цепь будет замкнута.
Схема №3. Источник электричества и светильник подключаются к одному выключателю.

Не стесняйтесь загрузить PDF-файл на диаграмме выше. В пошаговом процессе , описанном ниже, мы будем подключать провода к источнику питания и осветительную арматуру, прикрепленную к одному выключателю:
Шаг 1: Перенесите горячий черный провод от источника питания к общий вывод первого переключателя.
Шаг 2: Белый и красный провода подключаются к клеммам бегунка (, латунь, цвет ) переключателя.Вы можете использовать любой терминал.
Шаг 3: Общая клемма (цвет — черный) второго переключателя подключается к клемме осветительной арматуры через потолочную коробку.
Шаг 4: Подключите входящий белый (или нейтральный) провод к другой клемме осветительной арматуры.
Шаг 5: Заземляющие провода подключаются к клеммам заземления обоих переключателей (которые имеют цветовую кодировку , зеленый ), а также к клемме заземления лампы.
Мы включаем PDF-файлов для распечатки и справки. Для подключения схемы таким образом вам потребуются следующие кабели:
Трехжильный кабель между переключателями.
Двухжильный кабель в качестве источника электроэнергии.
Двухжильный кабель проходит между вторым выключателем и осветительной арматурой.
Если второй переключатель находится в положении «ВЫКЛ», свет будет выключен, если он находится в положении «ВКЛ», свет будет включен.
В этой цепи электричество проходит через горячий провод к первому переключателю, а затем ко второму переключателю по путевому проводу. Когда он подойдет ко второму переключателю в положении «ВЫКЛ», электричество на этом остановится, и света не будет.
С другой стороны, если второй переключатель находится в положении «ВКЛ», то электричество пройдет, и у вас будет свет. Питание возвращается на нейтральный ( белый ) провод, пока не загорится свет.
Эта ситуация несколько близка к первой цепи, где питание находится на переключателе.
Схема №4. Источник электричества и свет находятся между переключателями.
Более подробная схема включена в этот PDF-файл . Пошаговый процесс подключения проводов к источнику питания и осветительной арматуре между переключателями света можно увидеть ниже:
Шаг 1: Перенести горячий черный провод от источника питания к общей клемме первого переключателя.
Шаг 2: Используйте белый и красный провода для подключения к потолочной коробке клемм переключателя (или латунного цвета ) переключателя.Любой терминал будет работать.
Шаг 3: Пропустите входящий нейтральный провод ( белый ) через потолочную коробку к одной из клемм осветительной арматуры.
Шаг 4: Пропустите другой нейтральный ( белый ) провод от другой клеммы осветительной арматуры к общей клемме второго переключателя через потолочную коробку. Пометьте оба конца этого провода черной изолентой, чтобы обозначить, что он горячий.
Шаг 5: Оба переключателя ( зеленые клеммы ) и лампочка (клемма заземления) подключаются через зеленый провод.
Вот более подробный PDF-файл . Для подключения этой цепи вам потребуются следующие кабели:
Трехжильный кабель между первым выключателем и осветительной арматурой.
Двухжильный кабель в качестве источника электроэнергии.
Трехжильный кабель между осветительной арматурой и вторым выключателем.
В этом случае электричество течет через потолочную коробку от первого переключателя ко второму переключателю.Цепь нарушена на втором переключателе, поэтому свет выключен.
Когда второй переключатель установлен в положение «ON», при включении света питание поступает на переключатель и свет, а также на нейтральный ( белый ) кабель. Если первый переключатель повернут (или переведен в положение «ВЫКЛ.»), Электричество все равно попадает ко второму переключателю через красный путешественник, но цепь снова разрывается.
Если второй переключатель снова будет включен, цепь замыкается и включается свет.
Итак, как подключить трехпозиционный переключатель? Вот хорошее видео, которое поможет вам:
Для версии с несколькими источниками света посетите эту страницу ( Как подключить 3-позиционный переключатель к нескольким источникам света ). Теперь вы можете скачать все PDF-файлы из приведенных выше схем!
Готовы подключить трехпозиционный переключатель?
Вот несколько простых переключателей, которые я нашел на Amazon:
И если вы похожи на меня, «Поклоняйтесь Богу умных приложений», вы, вероятно, захотите получить один из них! Больше не нужно вставать, чтобы выключить свет!
ПЕРЕСМОТР СХЕМАТИКИ И СОДЕРЖАНИЯ

Aqeel Chaudhry

Aqeel — инженер-электрик с опытом работы в электротехнике.Превратите свой ручной рисунок или свою концепцию в профессиональный дизайн Auto CAD, посетив его страницу онлайн-услуг .
Готовы ли вы к другим решениям? Давайте займемся проблемами и наконец-то насладимся жизненными благами! Щелкните изображение ниже, чтобы продолжить чтение…
Раскрытие информации о филиалах. Несмотря на то, что мы рекомендуем продукты, которые нам нравятся, некоторые из них связаны с нашими аффилированными партнерами, которые будут платить нам небольшую комиссию БЕСПЛАТНО!
Заявление об отказе от ответственности. Информация, содержащаяся на этом веб-сайте, должна быть как можно более точной и актуальной, но случаются ошибки (вы всегда можете посетить соответствующую ссылку или веб-сайт производителя для получения более подробной информации и последних обновлений). Эта информация была собрана из различных источников и может быть изменена без предварительного уведомления. ElectricProblems.com не несет ответственности и отказывается от какой-либо ответственности за использование предоставленной информации кем-либо.
Заявление об отказе от ответственности. Эта статья предназначена только для информационных целей и никоим образом не заменяет профессиональные советы.Вы берете на себя полную ответственность за использование предоставленной информации (будь то в текстовом, видео или графическом формате), и вы не несете ответственности ElectricProblems.com и его сотрудников (или писателей и редакторов) за травмы, смерть или повреждение оборудования в качестве результат. Вы используете предоставленную информацию на свой страх и риск, который включает, помимо прочего, техническое обслуживание или ремонт, эксплуатацию, установку и меры безопасности.
Базовое руководство по электричеству — переключатели
Базовое руководство по электричеству — переключатели

Авторские права © 1999 — 1728 Программные системы Основное электричество
ВАЖНЫЙ !!! НЕ ИСПОЛЬЗУЙТЕ настенный ток !!!
ВСЕ эти схемы могут быть построены только на батареях (сухих элементах) !!!
Если у вас есть или опыт работы с проводкой ИЛИ если вам нужны предложения
о том, какие расходные материалы купить, щелкните здесь.
& nbsp & nbsp & nbsp & nbsp & nbsp Как и в случае с «Lincoln Cent Project», электричество другое хороший пример того, что наука является частью нашей повседневной жизни. Смотреть вокруг тебя. Ваш телевизор, ваши часы-радио, компьютер, который вы используете и многие другие электроприборы используют электроэнергия.
& nbsp & nbsp & nbsp & nbsp & nbsp Чтобы объяснить вещи как можно короче, электричество — это поток электронов. Вещества, которые позволяют электронам свободно течь, называются проводники а те, кто этого не делает, называются изоляторы.
E L E M E N T A R Y & nbsp & nbsp К И Р К У И Т С
Диаграмма № 1 иллюстрирует предельно простая схема. (На данный момент не обращайте внимания на пунктирную линию и точки A и B). Батарея представлена 4 горизонтальными линиями. Начиная с отрицательного полюса (-) батареи, электроны «кружатся». через один провод пропустить через лампочку, пропустить через другой провод а потом возвращаемся к аккумулятору (+), замыкая тем самым цепь. Видеть? Довольно просто.
& nbsp & nbsp & nbsp & nbsp & nbsp Это все хорошо, но есть два недостатка. к этой схеме 1) свет всегда горит и 2) питание постоянно использовался. Как мы можем выключить лампочку? Ну мы могли открутить лампочку из розетки, но в реальных условиях это очень неудобно. (Лампочки внутри светильников, на потолке и т. Д.). Возможно, нам удастся отключить питание от источника. Это тоже очень неудобно. Ты Придется спуститься к вам в подвал, чтобы выключить электричество.Или — и многое другое опасно — придется отсоединить провод электропитания прежде, чем он достигнет световой розетки.
& nbsp & nbsp & nbsp & nbsp & nbsp Есть ли безопасный способ прервать поток электронов, физически не касаясь провода? Конечно. Это называется ВЫКЛЮЧАТЕЛЬ !!!
& nbsp & nbsp & nbsp & nbsp & nbsp внутри типичного бытового настенного выключателя имеет полоску металла (B), контактирующую с точкой ‘A’, замыкая цепь и тем самым проводя электричество к свету.Очевидно, это будет позиция «ВКЛ». Когда изолированный рычаг опускается в положение «ВЫКЛ.», Он толкает металлическую полосу. от точки «А», разомкнув цепь и выключив свет.
Переключатель такого типа (с рычагом, который «переключает» его на включение и выключение) называется Переключить переключатель.
Из-за хорошей изоляции и установленные в коробке, бытовые выключатели — безопасный способ для включения и выключения электрических устройств.
& nbsp & nbsp & nbsp & nbsp & nbsp Наконец, , давайте поговорим об этой пунктирной линии на Диаграмме 1.Теперь что бы случилось если бы точка A и точка B касались ИЛИ если бы они были соединены проводом или другой проводник? Ну, лампочка погаснет, провода и батарея очень быстро нагреется, и электроны будут просто путешествовать из аккумулятор в точку A в точку B, а затем обратно в аккумулятор. Заметь в этой новой схеме электроны путешествие по пути (или цепи), который на короче на , чем исходный. Значит, вы только что узнали, что такое «короткое замыкание». есть и как его зовут полученный! Короткие замыкания опасны.Они вызывают нагрев проводов, автоматические выключатели «споткнуться» и даже может начать возгорание.
С В И Т К Е С
& nbsp & nbsp & nbsp & nbsp & nbsp Есть множество различных типов переключателей : тумблерный, поворотный, кнопочный, «качелька», «цепочка», слайд, магнитная, ртутная, таймер, голосовая активация, «сенсорный» и многие другие. Черт возьми, даже Clapper ™ — еще один тип переключателя!
& nbsp & nbsp & nbsp & nbsp & nbsp «рубильник» (редко встречается в наши дни) — это тип, который легче всего демонстрирует функционирование выключатель.Старые научно-фантастические фильмы («Франкенштейн (1931)» или «Молодой Франкенштейн (1974)», например), широко использовал эти переключатели в лабораторных сценах.

Сегодня рубильники стали ограничивается 1) тяжелыми промышленными применениями и 2) демонстрацией цели — например, научные проекты. Рубильник имеет металлический рычаг, изолирован на «свободном конце», который входит в контакт с металлической «щелью». С электрические соединения открыты, рубильники никогда не видны в бытовая электропроводка.
Ссылаясь на Схема 2 , проводка очень похож на диаграмму 1, за исключением того, что был добавлен переключатель. Сравните это к типовой схеме выключателя света в доме. Практически тот же принцип в действии ты не скажешь? Этот тип переключателя — однополюсный, одиночный. Бросок (или SPST). Это значит, что он управляет одним проводом (полюсом) и это делает 1 соединение (бросок). Да, это переключатель вкл. / Выкл., Но «бросок» засчитывается только тогда, когда подключение сделано. «Off» не считается «броском».Также обратите внимание, что только Необходимо переключить 1 провод. (Следуя по схеме с одного конца аккумулятор к другому вы можете понять, почему это так).
& nbsp & nbsp & nbsp & nbsp & nbsp Как есть, эта схема сам по себе может быть вашим научным проектом. Вариантом может быть замена кнопочный переключатель и поставить «зуммер» или «дверной звонок» там, где свет. Теперь у вас есть хорошая демонстрация того, как устроен дверной звонок. Кнопочные переключатели обычно «на мгновение на».То есть соединение устанавливается только тогда, когда вы нажимаете кнопку. Есть «кратковременное отключение» кнопочные переключатели, но использование одного в цепи дверного звонка будет означать, что звонок будет постоянно включен до кто-то нажал кнопку. Непрактично, не правда ли? (Комик Тим Конвей пошутил, что его отец звонил в дверь именно в этом способ. В тишине кто-нибудь говорил: «Эй, кто-то у двери»).
& nbsp & nbsp & nbsp & nbsp & nbsp Практическое применение с мгновенным выключением переключатель — это «кнопка отключения звука» на ваш телефон.Если бы был использован мгновенный переключатель, это было бы очень раздражает постоянно нажимать кнопку, пока говоришь, и отпускал только для отключения звука. Это показывает, как у каждого типа переключателя есть свои конкретные приложения.
На приведенной выше диаграмме показан интересный вариант разводки дверного звонка. 2 кнопки дверного звонка не должны быть рядом друг с другом. Одна кнопка могла быть у входной двери и другой у боковой двери. Если вы проследите за схемой, вы увидите, что нажатие любой из кнопок вызовет звонок в дверь.2 переключателя считаются подключенными параллельно .
В цепи охранной сигнализации слева используются магнитные выключатели. Эти переключатели и их соответствующие магниты обычно устанавливаются на дверях и окнах. Заметь Переключатель 1 и переключатель 2 подключены к серии . Оба переключателя должны быть замкнуты, чтобы цепь была замкнута и чтобы лампочка загорелась. (Это указывало бы на «вооруженный» статус этого охранная сигнализация.) Магнитные переключатели бывают двух видов — «нормально замкнутые» и «нормально разомкнутые».Эти 2 термина описывают состояние переключателя. когда он НЕ управляется магнитом. Переключатели на этой схеме являются «нормально разомкнутыми», и поскольку магниты далеко достаточно далеко, переключатели находятся в «разомкнутом» состоянии. Если бы магниты принесли ближе, лампочка загорится, и цепь будет «активирована». На этой точке, перемещение или магнита приведет к тому, что лампочка погаснет, и сработает сигнализация. (Для простоты схема сработавшей сигнализации не изображена).Важно отметить, что отрезание проводов в точке любой точки также погаснет лампочка и сработает сигнализация.
& nbsp & nbsp & nbsp & nbsp & nbsp Следующий тип переключателя (без схемы) — это Двухполюсный одинарный бросок (DPST). Эти переключатели используются, когда есть 2 «живые» линии для переключения, но могут только включаться или выключаться (одиночный бросок). Эти переключатели используются нечасто и обычно встречаются в приложениях с напряжением 240 вольт.

Однополюсные двухходовые переключатели
На диаграмме 3 используется однополюсный Переключатель двойного хода.Общий вывод — это средний вывод в Ножевой переключатель SPDT или, если вы используете бытовой переключатель, это будет клемма цвета латуни. (два других будут серебристого цвета). Эта схема наглядно демонстрирует, что происходит, когда переключатель SPDT перемещается назад и вперед. Свет A горит, B гаснет, B горит, A гаснет и так далее. Вы можете видеть, что этот популярный коммутатор может найти многих практических приложений: кнопка передачи / приема на «2-сторонней» магнитоле, переключатель «дальний / ближний свет» для фары автомобиля, переключатель импульсного / тонального набора на телефоне и скоро.
& nbsp & nbsp & nbsp & nbsp & nbsp Если вы используете ножевой переключатель SPDT, у вас есть положение «выключено по центру», чего не было бы в обычном настенном выключателе, и в этом случае вам нужно будет добавьте переключатель SPST для отключения этой цепи. (В работе с электроникой, многие переключатели SPDT имеют среднее положение, в котором включается электричество отключен к ОБЕИМ цепям. Это центр SPDT выключатель. Кроме того, некоторые электронные переключатели SPDT имеют «центр». позиция. Лучшим примером такого типа переключателя является селектор «подхвата». на электрогитаре, которая может выбирать ритм, высокие частоты или оба звукоснимателя для 3-х разновидностей звуков).
& nbsp & nbsp & nbsp & nbsp & nbsp На диаграмме 4 (ниже) показано, что, вероятно, наиболее общее использование переключателя SPDT — 3-стороннее переключение света схема. Электрики неправильно назвать переключатель SPDT «трехпозиционным переключателем». Правильная терминология должно быть «трехконтактный выключатель». Однако термин 3-позиционный переключатель прижился, и это неправильное название, с которым нам просто придется жить.
Так, как это работает? Допустим, переключатель 1 находится внизу лестницы, а переключатель 2 находится наверху.Предположим, что переключатель 1 находится в состоянии «вниз». положение (B и C подключены), а переключатель 2 находится в верхнем положении (D и E подключены). Лампочка не горит. Теперь кто-то подходит к нижней части лестницы и переворачивает переключатель 1 «вверх». Если вы проследите за схемой, вы увидите, почему свет лампочка теперь загорится, потому что A, B и D и E подключены. Когда человек достигает вершины лестницы, переключатель 2 перевернут вниз, E и F теперь подключен и лампочка гаснет. Другой человек появляется в внизу лестницы и переворачивает переключатель 1 «вниз», тем самым соединяя B и C. снова включить свет.Человек достигает вершины лестницы, переворачивается Переключите 2 «вверх», соединяя D и E, и лампочка погаснет. Обратите внимание, что в в случае второго человека нажатие вниз включает лампочку и ход вверх выключает лампочку. Если в вашем доме есть такие выключатели ИЛИ если вы приобрели бытовые настенные выключатели для этой схемы, теперь вы видите причина, по которой на них НЕ напечатаны слова.
& nbsp & nbsp & nbsp & nbsp & nbsp Вам не кажется, что эта схема переключения сделал бы великий научный проект?

Двухполюсный двухпозиционный переключатель
& nbsp & nbsp & nbsp & nbsp & nbsp Простой способ представить себе этот переключатель — представить 2 переключателя SPDT расположены рядом с прикрепленными друг к другу «ручками».Возможно, наиболее популярным вариантом использования этого переключателя является «изменение фазы или полярности». Итак, как же DPDT переключатель выполнить это? Во-первых, , вы должны подключить 2 «верхних» и 2 «нижних» клеммы в «крест-накрест» мода. Два верхних терминала становятся входом, а средний два терминала становятся выходом. Теперь, ссылаясь на нижнюю левую диаграмму, переключатель находится в верхнем положении, соединены W и Y, а также X и Z. полярность сохраняется, поскольку вход и выход подключены напрямую.Нет проблем в этом, верно? & nbsp & nbsp & nbsp & nbsp & nbsp Теперь давайте посмотрим, что произойдет, когда переключатель находится в нижнем положении (правый рисунок). Вход + идет от Терминал «W» вниз в правый нижний угол, а затем вверх до терминала «Z». Отрицательный вход идет с клеммы «X» и выходит через клемму «Y». Смотри что случилось? Одним щелчком переключателя полярность была изменена. Что приложения у этого есть? Во-первых, электрогитары используют этот тип переключателя, чтобы сдвинуть один датчик по фазе с другим, создавая тонкий, «пронзительный», «вывернутый наизнанку» звук.В «старые времена» до 3-х зубцов вилки, выключатели питания на некоторых электрических устройствах использовали это переключение устройство для переключения полярности в случае, если вилка была в розетке, «Неправильный путь».
& nbsp & nbsp & nbsp & nbsp & nbsp Еще одно важное (хотя и не очень распространенное) использование заключается в том, чтобы поставить это переключаться между 3-позиционными переключателями, чтобы тот же свет мог переключаться с много разных локаций. Ссылаясь на Диаграмму 4, если бы A, B и E и F были подключен, лампочка будет выключена.Но теперь подумайте о проводах, идущих от A к D. и C к F. Если их соединения были поменяны местами (от A к F, C к D), лампочка включится снова. Итак, как бы мы могли изменить полярность этих 2 провода? С помощью переключателя переключения полярности! (См. Диаграмму 5 ниже).
& nbsp & nbsp & nbsp & nbsp & nbsp Между прочим, электрики в очередной раз навлек на нас еще одно неправильное название, назвав этот переключатель «4-ходовым». Видишь что такое 4-позиционный переключатель? Это переключатель DPDT, подключенный к переключению фаз. без открытых двух нижних клемм (их не обязательно).Если ты можешь купить 4-позиционный переключатель, отлично. Если нет, то знаете, как исправить?
& nbsp & nbsp & nbsp & nbsp & nbsp Кроме того, вам не нужно ограничивать себя использованием только одного 4-позиционного переключателя. Если бы вы были подключите второй 4-позиционный переключатель от клемм Y и Z первого переключателя к клеммам W ₂ и X ₂ второго переключателя , вы можете включить тот же свет из четвертого места. (См. Диаграмму 6).
Или вы можете добавить 5-й или 6-й переключатель и т. Д.Разве это не будет впечатляющим научным проектом?
Удачи с проектом !!!
Вернуться на главную страницу
Авторские права © 1999 — 1728 Программные системы
Подключение потолочного вентилятора и светильника (со схемами)
Подключение потолочного вентилятора и света может показаться сложной задачей, но это не обязательно.Pro Tool Reviews дает вам наглядное руководство и пошаговые инструкции по правильному подключению для вашей конкретной установки потолочного вентилятора. По шкале от 1 до 10 уровень сложности этого проекта — 5, хотя он может быть более сложным, если вы включите вспомогательные проекты, такие как прокладка проводки через стены и т. Д.
Вентилятор и свет определяют, как вы хотите управлять этим вентилятором. Для некоторых это будет любая комбинация от отсутствия переключателей (с использованием прилагаемых тяговых цепей для питания вентилятора и / или света) и наличия отдельных переключателей для света и вентилятора.
Наличие правильных инструментов поможет проекту пройти гладко. Это также гарантирует, что вы не увязнете, пытаясь использовать, например, бритву для зачистки проводов. Пара настоящих приспособлений для зачистки проводов сделает работу точнее и примерно в 10 раз быстрее.
Примечание автора: правила и советы по безопасности
При подключении потолочного вентилятора и света всегда важно соблюдать местные правила и нормы. Для выполнения внутренних электромонтажных работ может потребоваться разрешение. При работе с электричеством всегда не забывайте выключать питание, проверять проводку с помощью электрического тестера (или вольтметра), чтобы убедиться, что питание отключено, закрепляйте коробку панели, чтобы никто не мог случайно включить питание во время работы, и проконсультируйтесь со специалистом, чтобы убедиться, что вы все делаете правильно и в рамках требований норм вашего штата и местных норм.Прочтите все инструкции и информацию по технике безопасности, прилагаемые к потолочному вентилятору.
Мы рассмотрим каждый тип методологии переключения и обсудим, что каждый влечет за собой с точки зрения подключения и управления потолочным вентилятором / освещением. Вот четыре метода:
Потолочный вентилятор с электроприводом и / или освещение без переключателей (без переключателей)
Включение света и использование тягово-вытяжной цепи для вентилятора (одиночный переключатель)
Использование одного и того же переключателя для переключения обоих источников света и вентилятор (одиночный переключатель)
Включение света и вентилятора с помощью отдельных переключателей (два переключателя)
Включение света и вентилятора с помощью одного переключателя с питанием на переключателе (одиночный переключатель)
1.Электрический потолочный вентилятор и / или свет без переключателей (без переключателей)
Мы рекомендуем этот метод, когда вы просто не можете включить переключатель в комнату. Это действительно требует, чтобы у вас была возможность подавать питание непосредственно на вентилятор из ближайшего места. Это, безусловно, приемлемый метод подключения, и все вентиляторы оснащены тросовыми переключателями для управления вентиляторами и осветительными приборами. Электропроводка этого типа электрического соединения выглядит следующим образом:
Как видите, это простое соединение подает питание как на вентилятор, так и на (дополнительный) комплект освещения.Заземляющий и нейтральный провода просто связываются вместе, как и следовало ожидать. Электродвигатель вентилятора обычно имеет черный цвет, в то время как у большинства современных вентиляторов также есть отдельный синий провод, который подает питание на свет. Важно подключить этот провод, даже если вы не планируете использовать комплект для освещения, так как он дает домовладельцу возможность добавить его позже, не снимая и повторно проводя вентилятор сверху.
2. Включение света и использование тягово-вытяжной цепи для вентилятора (одиночный переключатель)
Этот и следующие методы являются наиболее часто используемыми.Для них требуется только один выключатель света. Многие старые дома никогда не думали подключать второй выключатель. В основном это произошло из-за того, что в домах не было потолочного вентилятора с электроприводом. В результате многим домовладельцам приходится использовать один переключатель для управления светом и / или обоими аспектами своих потолочных вентиляторов. Электропроводка для этого типа электрического подключения выглядит так:
Как видите, мы переключили горячую линию, идущую к световому комплекту, вставив переключатель. Многие люди используют простые 12/2 (Romex) с заземляющим проводом, чтобы сделать эту петлю.В этом случае оберните оголенный белый провод черной изолентой. Это указывает (вам или кому-либо еще, кто будет работать с цепью в будущем), что это действительно «горячий» провод, а , а не — нейтральная линия.
Хотя мы показываем небольшую полоску изоленты, мы рекомендуем на самом деле обернуть ею весь оголенный белый провод. Обратите внимание, что мы решили подключить двигатель вентилятора напрямую к источнику питания. Это позволяет нам использовать шнур вентилятора, чтобы включать и выключать его. Это также позволяет использовать вентилятор независимо от положения настенного переключателя на .Подключите нейтральный и заземляющий провода, и все готово.
3. Включение света и вентилятора с помощью одного выключателя (одиночный выключатель)

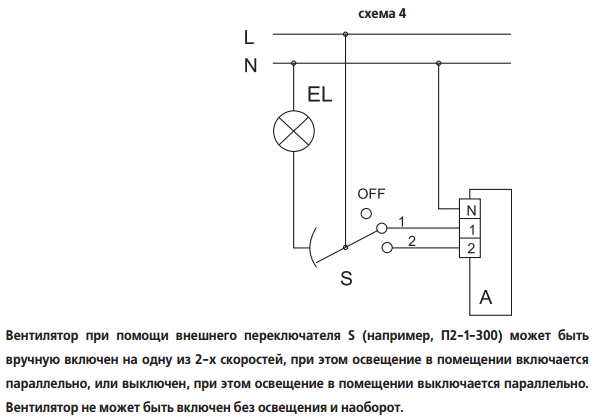

Это небольшая адаптация описанного выше метода. Он переключает питание как вентилятора, так и осветительного комплекта от настенного выключателя. Это позволяет включать и выключать вентилятор с помощью настенного выключателя (вместе с светом). Вам не нужно подходить и тянуть за цепь, чтобы остановить двигатель вентилятора. Этот способ подключения полностью зависит от вас.Некоторые предпочитают метод №2, в то время как другие (включая меня) обычно выбирают этот метод. Вот как выглядит это электрическое соединение:
Обратите внимание, что питание подается через коммутатор. Электродвигатель вентилятора и светового комплекта получают питание от переключателя. Как и ожидалось, нейтраль и земля просто связаны вместе, и все в порядке.
4. Включение освещения и вентилятора с помощью отдельных переключателей (два переключателя)
Это наиболее универсальный способ электрического подключения потолочного вентилятора с помощью комплекта освещения.Это позволяет отдельно управлять вентилятором и светом в комнате. Есть также множество действительно удобных переключателей, которые объединяют этот двойной контроль в одну аккуратную маленькую упаковку. Некоторые даже дают вам возможность приглушить свет — определенно приятный штрих! Существует бесконечный выбор комбинированных диммеров / переключателей, которые можно использовать с вентилятором или вентилятором / светом.
Конечно, вы всегда можете просто подключить два однополюсных переключателя, и все готово. А вот как будет выглядеть электрическая разводка в этой ситуации:
Выглядит сложнее, но не переживайте.Основная идея заключается в том, что ваша линия электропитания питает оба переключателя. Затем каждый переключатель питает либо вентилятор (черный провод), либо комплект освещения (синий провод). Все, что осталось на этом этапе, — это связать вместе все заземляющие и нулевые провода (соответственно). Еще раз помните, что мы предполагали 12/2 с заземлением для линий, идущих к переключателям и от переключателей, поэтому не забудьте четко обозначить их как «горячие» провода, обернув черную изоленту вокруг белых концов.
Несмотря на то, что код оговаривает определенные условия, обычно существуют разные способы выполнения проводного соединения.Показательный пример: вышеупомянутый метод был показан с использованием стандартного провода 12/2. Если вы выбрали провод 12/3, вы могли бы выполнить те же соединения с двумя переключателями с немного меньшими затратами:
То, что вы здесь делаете, — это использование одного горячего (черного) провода для питания обоих переключателей. Вы можете сделать это, подключив более длинный провод к обоим переключателям. Прыжок означает, что вы снимаете изоляцию с небольшого участка провода. Сделайте его достаточно большим, чтобы можно было обхватывать горячий терминал. Затем вы замыкаете оголенный провод вокруг горячего вывода первого переключателя.Наконец, оголите конец и подключите его ко второму переключателю. Горячий возврат — это красный провод и белый провод, которые вы заклеиваете черным (на обоих концах), чтобы обозначить его как горячий провод.
Вы также можете перепрыгнуть через провод заземления. Этот метод перемычки проводов хорош тем, что избавляет от необходимости использовать проволочные гайки. Это также упрощает схему подключения (и дает больше места для работы в коробке!)
Вот аналогичный способ сделать это, используя провод 12/3 с гайками вместо перемычки:
5.Включение освещения и вентилятора с помощью одного переключателя с питанием переключателя (одиночный переключатель)
Это идентично ситуации № 3 выше. Однако мы хотели обрисовать различия в проводке, когда на самом деле питание подается на выключатель, а не на потолок. Мы обнаружили, что этот метод встречается примерно в пятидесяти процентах случаев в старых домах. Это особенно происходит, когда электрическая проводка зародилась в подвальном помещении. Кроме того, в этом методе есть своего рода чистота.
Он также предлагает два полезных преимущества.Во-первых, провода последовательны. У вас нет перемаркировки нейтральных проводов. Во-вторых, такой способ подключения упрощает замену потолочных вентиляторов. Отключение питания переключателя исключает подачу питания на потолочную коробку. Обратите внимание, что мы по-прежнему рекомендуем отключить прерыватель и проверить провода с помощью вольтметра, но, тем не менее, это стоит отметить.
Полезные советы
Обязательно проверьте источник питания перед началом работы, даже если вы уже отключили прерыватель.Мы видели несколько случаев, когда к одной потолочной коробке подключалось более одного источника питания. Когда мы вошли внутрь, нас ждал настоящий сюрприз! Также важно отметить, что хотя некоторые источники питания подключаются через коммутатор (а не сверху), основная методика, описанная здесь, не меняется. Что действительно изменилось, так это то, что вы можете безопасно отключить потолочный вентиляторный блок, просто выключив переключатель. Это удобно при замене потолочных вентиляторов на аналогичную модель. Тем не менее, мы по-прежнему рекомендуем выключить выключатель, чтобы кто-то не подбежал к вам и не попытался включить свет!
Зачистка проводов
При зачистке проводов мы предпочитаем использовать инструмент для зачистки, а не лезвие бритвы.На рынке есть несколько инструментов, от простых инструментов для снятия изоляции за 2 доллара до более изысканных устройств для зачистки проводов с вырезами для кабеля 10/2, 12/2 и 14/2.
Не используйте прилагаемые гайки для проводов
Никогда не используйте прилагаемые «гайки для проводов», которые идут в комплекте с потолочными вентиляторами. Они почти никогда не имеют металлической внутренней обмотки и обычно имеют меньший размер. Это делает их трудными в использовании, если не небезопасными. Вместо этого не забудьте купить небольшой набор товаров в местном магазине товаров для дома или в хозяйственном магазине.Хотя обычно в этом нет необходимости, мы рекомендуем заклеить все гайки изолентой после того, как вы сделаете эти соединения. Проволочные гайки обычно очень надежны, но никогда не помешает добавить дополнительный слой защиты, чтобы они никогда не раскрутились. Это просто хорошая привычка, и ее реализация практически ничего не стоит с точки зрения времени или денег.
Вот и все, ребята!
Надеюсь, это руководство поможет вам установить потолочный вентилятор и выполнить все необходимые электрические соединения для его бесперебойной работы.Потолочный вентилятор станет отличным дополнением практически любой комнаты. Это один из самых простых проектов для выполнения, и он действительно окажет влияние на ваш дом.

Схема подключения проходного выключателя (переключателя) – RozetkaOnline.COM

Как подключить проходной выключатель с 2х и более мест

Принцип работы

Схемы подключения

Электрическая схема

Монтажная схема с распредкоробкой

Управление освещением с трех мест и более

Принцип работы перекрестного переключателя (выключателя)

Схема подключения проходного выключателя для управления из 3х мест

Схема подключения проходного выключателя для управления из 4х мест

Схема подключения проходного выключателя для управления из 5 мест

Электронные устройства

Сенсорные модификации

Выводы

Видео по теме

Принцип работы проходных и перекрестных переключателей

Что такое проходной выключатель?

Как управлять механизмом из двух точек?

На каком принципе это работает?

Как подключить проходной выключатель — подключение +схема

Назначение проходного выключателя

Монтаж проходного выключателя

Устройство, контролирующее две группы светильников

Видео

Схемы

О проходных выключателях простыми словами

Двойные, перекрестные проходные выключатели: схема подключения — Asutpp

Подключаем двухклавишные проходные выключатели

Тройные включатели

Двухклавишные выключатели

Покупаем проходные перекрестные выключатели

Параллельное подключение выключателей. Как подключить проходной выключатель

Схема подключения проходных выключателей

Управление светом из нескольких мест: перекрестный переключатель

Из проходного — обычный выключатель

Схема подключения проходного выключателя

Надоело? Может, это будет интересно:

Обновление статьи.

Схема подключения двух проходных выключателей

Вариант управления освещения с трех точек

Двухклавишный проходной выключатель: схема подключения

Схема подключения проходного выключателя

Видео подключения

Тройные включатели

Двухклавишные выключатели

Покупаем проходные перекрестные выключатели

Схема подключения одноклавишного выключателя без распределительной коробки

Схема подключения двухклавишного выключателя без распределительной коробки

Двустороннее подключение переключателя света

Подключение двухпозиционного переключателя | 3 Тип двухпозиционного переключателя Описание схемы

Пояснение:

Как работает двухпозиционный переключатель:

Как найти двухпозиционный переключатель:

Цепь подключения двухпозиционного переключателя 1:

Цепь подключения двухпозиционного переключателя — 2:

Подключение двухпозиционного переключателя Цепь — 3: Общий L1, L2

Схема подключения поплавкового переключателя

[с PDF]

Базовое руководство по электричеству — переключатели

Подключение потолочного вентилятора и светильника (со схемами)

Зачистка проводов

Не используйте прилагаемые гайки для проводов

Вот и все, ребята!

Читайте также

Светодиодная лента 220в подключение: Лента RGB 220V — Устройство, монтаж светодиодной RGB ленты 220В

Схема подключения электродвигателя 220 с конденсатором: Схема Подключения Электродвигателя 220 — tokzamer.ru

Как от выключателя провести розетку схема подключения: Как подключить розетку от выключателя: можно ли запитать, последствия

Добавить комментарий Отменить ответ
