Содержание

Схема подключения двойной розетки

Где монтируются двойные розетки?

Их металл при затягивании винтов может повредить изоляцию.


Подключение проводки выглядит несколько иначе, отличаясь своеобразным подсоединением. Встречаются также модели, не оснащенные фиксирующими лапками, закрепление которых осуществляют посредством прикручивания на шурупы.

Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно. Для удобства решения задачи изоляция провода окрашена в различный цвет: фаза — красный, коричневый либо белый; ноль — голубой, синий -либо черный; заземляющий — желтый либо зеленый. Чтобы включить электроприбор в розетку их приходится переворачивать. Отжиманием крепежа отделяется верхняя часть прибора от суппорта. К тому же на лицевой части есть крепежные винты для фиксации суппорта розетки.

Отклонение от этого указателя чревато неровной постановкой декоративной крышки розетки.

Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз. Еще раз проверяется отсутствие питания в сети.
Как подключить Розетку и Выключатель (ЛЕГКО)

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки.

К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке.

Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Завершающий этап

На фото двойных розеток не видно никаких торчащих проводов. Они все аккуратненько вложены внутрь. Под лапками крепления не должно находиться ничего лишнего. Иначе может повредиться вся изоляционная система. Сгибайте проводки обычной «гармошкой». Укладка производится просто идеально в таком случае.

Потом её медленно заглубляете вовнутрь. Все фиксируется при помощи саморезов или лапок крепежа. При помощи уровня можно всегда выбрать оптимальное место. Её вспомогательная часть после этого присоединяется к установочной коробке.

Никогда не забывайте, что хоть это и двойная розетка, но нагрузка на ней не превышает стандартных 16 Ампер. Нагрузка не может быть увеличена 2 два раза после подключения. При включении самых разных электроприборов стоит помнить эти данные.

Две одинарные розетки рядом ставятся в том случае, если нет лишнего пространства при работе евростандартом. Внимательно изучите вопрос, чтобы потом самостоятельно все проделать.

Разновидности блоков

Перед тем, как изучать информацию о том, как подключить розетку с выключателем, необходимо узнать, что при выборе обращают внимание не только на дизайн изделия — его цвет, форму. Перед покупкой необходимо оценить технические параметры, возможности электрической сети

Особенно важен последний пункт для квартир старого жилого фонда, где электропроводка нередко находится в критическом состоянии. Следующий вопрос — функциональность изделия. При выборе того или иного блока обязательно учитывают, какие приборы будут подключать к розетке, какова их мощность.

Перед приобретением решают, сколько приборов будет подключаться к сети в конкретном помещении. Когда запланирована работа во влажных комнатах, блок обязательно должен быть оснащен специальными защитными шторками либо крышками.

Виды совмещенных устройств

Сейчас в магазинах легко обнаружить изделия с различными комбинациями. В одном устройстве могут находиться розетки (1-2) и несколько выключателей с одной/двумя/тремя или даже четырьмя клавишами. Так же как и обычные блоки, совмещенные конструкции бывают внутренними либо наружными. Последние выглядят чересчур громоздко, но они единственный вариант, если возможности сделать скрытую проводку просто нет.

Несмотря на относительно широкий ассортимент, самыми популярными остаются несколько типов конструкций.

  1. Блок с розеткой и одним выключателем. Эти простейшие конструкции обычно используют для гаражей, подвалов и других небольших хозяйственных построек. Такой минимум позволит включить освещение и воспользоваться благами цивилизации — подогреть электрический чайник, включить радио или вентилятор. Подключение инструмента — вариант для мастеровитых хозяев.
  2. Устройство с двумя клавишами. Такой вид спаренных блоков оптимален для коридоров и совмещенных санузлов, так как он уже дает возможность получить минимальный набор удобств — включать электричество в прихожей, санузле, присоединить к сети зарядку мобильного телефона, пылесос, фен или какой-либо инструмент.
  3. Блок с тремя выключателями подойдет для небольших квартир с отдельно расположенными ванными/туалетными комнатами. В этом случае блок тоже будет самым логичным решением.

В других комнатах (гостиной, детской, спальне) присутствие таких конструкций вряд ли будет целесообразным, однако установка в любом помещении все же не запрещается. Блоки с несколькими клавишами помогут подключить многорожковые осветительные приборы, а дополнительная розетка нигде не будет лишней. Если электроприборы не «собираются» работать от такой розетки постоянно, то вариант вполне достоин рассмотрения.

Подготовка к подключению розетки.

Чтобы подключить самостоятельно розетку к электрической сети нужно подготовить следующее:

  • определиться с выбором типа розетки и приобрести её;
  • проложить провод к месту расположения будущего разъёма электросети;
  • подготовить необходимый для монтажных работ инструмент;
  • выполнить пошаговую инструкцию, которая описана ниже.

Сегодня в магазинах представлен широкий выбор разнообразных розеток для любых помещений, в различном исполнении:

  • наружные;
  • внутренние;
  • одинарные, двойные, тройные и т.д.;

Больших отличий при подключении того или иного вида розеток нет. Разница лишь в способах их установок.

Рис.2 — исполнение розеток

Подрозетники – это коробки, изготовленные из пластмассы или материала не проводящего ток и стойкого к воспламенению. Для его установки требуется наличие ниши в стене.

Закреплять подрозетник необходимо очень прочно, чтобы розетка вместе с ним не вывалилась из места установки.
Это правило нужно обязательно учесть, т.к. многие не выключают приборы из сети, взявшись за вилку, а тянут её из розетки за шнур.

Рис.3 — подрозетники

Подключение

Нюансы

Если к дому не подведен заземляющий кабель, то работа по монтажу двойной розетки производится значительно проще и быстрее. Здесь требуется лишь без разделения подключить провода, при этом разницы в подключении к конкретным клеммам фазы и нуля роли не играет.

Если же в квартире имеется заземление, то количество проводов возрастает с двух до трех. Работа при этом усложняется — необходимо верно определить и подключить каждый провод. Для удобства решения задачи изоляция провода окрашена в различный цвет:

  • фаза — красный, коричневый либо белый;
  • ноль — голубой, синий -либо черный;
  • заземляющий — желтый либо зеленый.

Отличительной особенностью розеток с заземлением является необходимость подключения заземления к клемме с «усиками», выпирающими за плоскость корпуса. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин.

Использующийся провод должен быть изготовлен из такого же же металла, что и кабель проводки. К примеру, перемычка должна быть алюминиевой, если проводка выполнена из алюминиевого провода.

Установка двойной розетки может осуществляться как с заземлением, так и без него

Подготовительные работы

Для производства работ потребуется собрать такой инструмент:

  • крестовую и плоскую отвертки;;
  • нож или скальпель для зачистки изоляции;
  • изоленту;
  • плоскогубцы.

Перед началом работ нужно обесточить комнату: рычаги автоматов в щитке опускаются в положение «Выкл». В точке расположения розетки напряжения нужно проверить еще раз посредством отвертки-индикатора.

Если напряжение имеется, это говорит о не всех обесточенных проводах, подведенных к розетке

Потому важно выключить все автоматы

Двойная розетка с заземлением устанавливается при наличии заземления в индивидуальном доме. Устраивать заземление в городских многоэтажках бессмысленно — в них проектом предусмотрено зануление.

Разметка на стенке

Розетки располагаются вблизи с проложенной в стене проводкой либо распределительной коробкой. Место для будущего размещения прибора намечается на стене карандашом.

Отверстие в стене проделывается при помощи перфоратора и специальной насадки-коронки

Перед монтажом розетки с двумя «стаканами» нужно измерить удаление просверленных отверстий одного от другого. Отмечается ось первого подрозетника, а затем и другого. На размеченных местах устраивается заглубление с размерами, позволяющими свободное размещение в нем внутреннего корпуса прибора — стакана.

В полученное после сверления отверстие устанавливается подрозетник для крепления устройства

Сверление отверстий осуществляется посредством насадки — коронки, с диаметром на несколько миллиметров больше окружности подрозетника. Заглубление при этом следует устраивать таким, чтобы установленный подрозетник находился вровень со стеной.

Выполнение разводки и скрутки

Данный вид работ можно назвать самым ответственным, требующим особого внимания. Задача заключается в соединении контактов и питающего провода, для чего проводка подтягивается к розетке от коробки.

Сначала нужно разобрать розетку на две части: разделить механизм и панель.

Вставленную в перфоратор корону следует заменить на сверло, диаметр которого должен слегка превышать диаметр провода или сечения гофротрубы, внутри которой планируется размещение проводки. В идеале диаметр кабеля и сверла должны совпадать.

В подрозетник сквозь одно из имеющихся отверстий вставляется основной провод, а дополнительный — через другое отверстие.

Скрутка проводов проводится внутри «стакана». Но сначала необходимо зачистить кончики жил от изоляции зачистным инструментом, который не повредит кабель и не перекусит его

Если такого инструмента в квартире нет, работу можно провести остро наточенным ножом или скальпелем, прорезав изоляцию по кругу, а затем осторожно удалив ее. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз

Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх

Как всё устроено

Подключить розетку от выключателя сейчас в состоянии любой человек с базовыми навыками. Мы постараемся рассказать в деталях обо всех проблемах, которые могут возникать в подобных ситуациях.

Электрическая розетка не должна стать ни в коем случае источником разного рода опасных ситуаций. Особенно это касается домов и квартир, где много энергоемких приборов. Тут уже придется серьезно разобраться во всей конструкции. Вы должны ознакомиться со всем распределительным устройством.

Розетка оснащена декоративными элементами, которые крепятся на винты. Есть в наличии также подразетник и колодка, на которой находится рамка, заземление, лицевая панель, шторки защиты, фаза, защитный механизм и корпус. Не стоит забывать про лапки крепления, контакты и клеммы.

Подключение розетки и выключателя

При подключении розетки и выключателя, достаточно рассмотреть схемы их подключения и все станет на свои места. Следует также рассмотреть схемы подключения розетки с одинарным, двойным и тройным выключателем.

Обычно, проблему человека, который хочет просто заменить блок выключатель – розетка составляет то, что он видит только пучок проводов, который не дает ему общей картины, а значит, мешает правильно сориентироваться. Еще может быть предыдущий монтаж выполнен с неправильной фазировкой, что тоже не добавляет ясности. Поэтому хватит слов, давайте разбираться.

Схема подключения розетки с одноклавишным выключателем

Выключатель отключен (на его вход через лампочку приходит ноль)

Выключатель включен (через него фаза поступает на лампочку)

Как видим из схемы для подключения розетки с выключателем, нам требуется три провода: по одному приходит фаза, по-другому ноль, а по третьему через перемычку на вход выключателя фаза возвращается запитывая лампочку светильника.

Следует учесть, что первые три рисунка (верху) с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.

Тогда в коробке расключения розетки и выключателя мы видим три провода. Два, на которых ноль (один ноль мы получаем через подключённую лампу), а другой с фазой. Это при условии, подключенной исправной лампы.

При замене блока, мы можем (предварительно обесточив линию) просто повторить подключение (подкинув аналогичный блок или розетку с выключателем). Но, если такой возможности нет, нам нужно точно определить, где какой провод. Для этого обесточив линию, делаем косоплет.

Фото косоплета на три жилы.

Он поможет нам избежать замыкания проводов и даст возможность при необходимости разместить провода в нужной нам последовательности.

Затем включаем линию и индикатором находим фазу, через нее (фазу) контрольной лампочкой определяем прямой ноль (контрольная лампочка светится в полный накал), ноль и фаза подключаются к розетке, другой провод через выключатель (фаза перемычкой подается на вход выключателя) должен запитать лампу .

При прикосновению к нему (остававшийся провод) контрольная лампа светится в пол накала, а светильник слабо загорается (если подключена лампа накала) или загорается в полную мощность (современные лампы).

Определившись с проводами, обесточиваем линию и подключаем блок розетку-выключатель. Собрав, включаем и проверяем работоспособность.

Схема подключения розетки с одноклавишным выключателем с неправильной фазировкой

Неправильная фазировка легко определяется, тем, что индикатор покажет два провода с фазой. Все действия остаются прежними, что и описаны выше с той лишь разницей, что теперь прямая фаза находится (ищется) через ноль, и он же (ноль) через перемычку подается на вход выключателя.

Вам может попасться ситуация, когда будет не три, а четыре провода, не пугайтесь, значит один провод либо не рабочий, либо взят пара за жилу (два провода просто соединены вместе). Просто заизолируйте ненужный вам провод и все.

Схема подключения розетки с двухклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Как видим все тоже самое только добавился еще один провод. Не забываем про косоплет.

Фото косоплета на четыре жилы.

Схема подключения розетки с трехклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Фото косоплета на пять жил.

Схема не на много усложняется при подключении розетки и трехклавишного выключателя, но если вы разобрались с предыдущими схемами, то и эта не представит для вас сложность.

На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу.

Схема подключения двухклавишного выключателя

Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.

В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).

Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.

С выключателя уже пришло два провода синий и желтый. Синий провод с двухклавишного выключателя является фазным проводом для светильника №1, желтый провод является фазным для светильника №2. Один из них подключается к фазному проводу одного светильника, другой к другому.

В нашем случае провод идущий на общий контакт — коричневого цвета, а провода с двух выходов синего и желтого.

В распределительной коробке эти провода подключаются к двум соответствующим группам лампочек или светильников. Таким образом, эти два провода представляют собой коммутируемые фазы двух групп электроприборов.

К нулевому проводу (синего цвета) распределительного щита в распредкоробке подключается нулевой провод, идущий сразу на светильники. Выключателем коммутируются только фазы двух разных групп электроприборов.

После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке обязательно проверяем правильность выполненных соединений.

Почему на разрыв выключателя подключают «фазу»

Еще раз напомним, что выключатель должен разрывать фазу, а не ноль. Это делается для того, чтобы в случае необходимости проведения ремонтных работ, например, замены лампочки, можно было безопасно работать при выключенном выключателе, но без отключения автомата в распределительном щите.

Допустим, нам необходимо заменить перегоревшую лампочку в помещении. Мы отключаем выключатель, берем алюминиевую стремянку, ставим ее на сырой пол. Поднявшись по этой стремянке к потолку, беремся за металлическую часть патрона светильника, на которой фаза. Тело пронзит электрический ток, так как металлическая стремянка и мокрый пол – отличные проводники.

Последствия от поражения током и падения с высоты могут быть непредсказуемыми. Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно.

Похожие материалы на сайте:

Нанесение разметки на стену

В том месте на стене, где предполагается устроить электроточку, карандашом нужно нанести отметку. Для установки двойной розетки, в конструкции которой имеются два стакана, требуется измерить дистанцию между просверленными отверстиями. С этой целью определяют местоположение центральной точки одного из подрозетников, которая находится на пересечении диагоналей. Аналогичным способом выявляется центральная точка установочной коробки №2.

Далее по месту установки розетки в стене выполняется выемка, размеры которой должны соответствовать размерам внутренней части изделия.

Схема расположения розеток на кухне

Чтобы выемка имела правильную круглую форму, можно сначала выполнить кольцевой вырез при помощи коронки, установленной на дрель, после чего материал внутри выреза выбивается зубилом. Диаметр коронки должен на 2 – 3 мм превосходить диаметр подрозетника. За отсутствием коронки углубление формируют при помощи бура, высверливая несколько отверстий и затем выбирая оставшийся материал зубилом.

Заглубляться нужно настолько, чтобы монтажная коробка полностью помещалась в выемке, не выступая из нее.

Особенности крепления розеток различных марок

Подрозетники с подключенными к ним питающими кабелями следует закреплять, пользуясь расположенными по бокам специальными держателями. Возможно, их потребуется купить отдельно, но в некоторых моделях двойных розеток, например «Легранд», они часто в комплект поставки.

В некоторых моделях, например, «Вико», предусмотрено крепление провода не лапками-фиксаторами, которых просто нет, а при помощи шурупного крепления.

При закручивании винтов по направлению движения часовой стрелки, лапки-фиксаторы расходятся в разные стороны, намертво входя в толщу подрозетника, тем самым обеспечивая его максимально возможную надежность закрепления.

Но так как на подрозетник, рычаг воздействия на который находится по центру, воздействует двойная нагрузка, после продолжительной эксплуатации крепления расшатываются и ослабевают. Вывалившийся из «гнезда» подрозетник вытягивает за собой наружу и оголенные провода, что опасно не только возможным возникновением аварийной ситуации, но и грозит ребенку или взрослому получением электротравмы.

Опытными электриками для повышения надежности фиксации часто используется цементный раствор или алебастр, которые разводят водой до получения однородного густого раствора. При этом следует учесть, что работать с полученным материалом нужно аккуратно и очень быстро.

Смесь нужно заложить в то место, в котором планируется установка подрозетника. Для улучшения сцепления с поверхностью отверстия, внутренние его края рекомендуется слегка смочить водой.

После обработки все работы, касающиеся установки внутренней части двойной розетки можно выполнять не ранее, чем через 20-30 минут, чтобы уложенная смесь смогла как следует схватиться. Установив на положенное ему место и притопив его в смеси, положение «стакана» регулируется легкими ударами молотка, при этом следует воспользоваться строительным уровнем небольшой длины.

При установке подрозетника для повышения надежности фиксации важно следить за горизонтальностью и вертикальностью его положения, прикладывая уровень в обеих плоскостях. Получившиеся между подрозетником и стеной щели рекомендуется заполнить остатками алебастровой или цементной смеси

Не дожидаясь набора смесью прочности, следует незамедлительно убрать наплывы ножом или шпателем

Получившиеся между подрозетником и стеной щели рекомендуется заполнить остатками алебастровой или цементной смеси. Не дожидаясь набора смесью прочности, следует незамедлительно убрать наплывы ножом или шпателем.

Расположив розетку горизонтально либо вертикально (в зависимости от модели) и придав электротехническому устройству требуемое положение, можно закреплять его в стене и подрозетнике посредством винтов. При необходимости дополнительного регулирования уровня работа выполняется с использованием круглогубцев.

Завершающие работы

На заключительной стадии установки двойной розетки сверху прикладывается лицевая декоративная панель и зажимается шурупами. Этот облагораживающий элемент спрячет не самую приглядную часть устройства и обеспечит ее защиту от случайных повреждений.

Лицевая крышка не только придает эстетичный вид, но и служит защитой розетки

Теперь остается лишь включить обратно расположенные на щитке автоматы и проверить работу установленного оборудования. После проверки электротестером или отверткой-индикатором, рекомендуется попробовать подключить какой-нибудь недорогой электроприбор, например, настольную лампу. Ведь малейшая допущенная при подключении ошибка может привести к возникновению короткого замыкания и перегорания бытовой техники.

Подготовительные работы

Объем подготовительных работ будет зависеть от того, ставится ли розетка на новом месте, либо ею просто хотят заменить старую обычную розетку. Рассмотрим оба варианта.

Подготовка перед заменой розетки

Если на месте установки уже имеется розетка, ее нужно демонтировать. Делать это можно только после отключения розетки от электропитания. Выключив автомат, нужно при помощи индикатора фазы проверить, действительно ли электроточка отключена.

Демонтаж розетки

Демонтаж розетки выполняют в следующей последовательности:

  1. Сначала снимают лицевую панель, откручивая удерживающий ее винт. Иногда для доступа к крепежу нужно поддеть плоской отверткой или ножом пластиковую декоративную панель, которая держится на защелке.
  2. Получив доступ к внутренней части, откручивают винты, удерживающие жилы провода в клеммах.

Далее остается открутить крепление, удерживающее основание розетки в подрозетнике.

Подготовка перед установкой новой розетки

В рамках подготовительных работ к месту монтажа новой электроточки от распределительной коробки нужно проложить провод. Для этого в стене перфоратором пробивается канал — штроба.

Когда штроба будет готова, в нее закладывают провод. Правильнее всего поместить его в гофрированную трубку. В этом случае провод, если он перегорит, легко можно будет извлечь и заменить на новый, не разбивая штукатурку.

Штроба розетки

После укладки гофротрубки с проводом штробу нужно замазать цементно-песчаным раствором.

Подключение провода к клеммам распределительной коробки выполняют после установки розетки.

Теперь в стене необходимо выполнить углубление, в котором будет помещаться новая двойная розетка.

Схема подключения двойного выключателя

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.

В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.

Схема подключения двухклавишного выключателя мало отличается от схемы подключения одноклавишного. По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.

Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя. где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.

Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.

Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.

Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

Схема подключения блока розеток: инструкция

Количество потребителей электроэнергии в жилище каждого человека постоянно растет: бытовая, кухонная, электронная и компьютерная техника требует подключения к источнику напряжения, за счет которого работает. Соответственно возрастает потребность в наличии необходимого количества точек электропитания (розеток). Конечно, можно прибегнуть к помощи переносок и тройников, но внешний вид жилья от этого не станет более привлекательным. Лучшим выходом из данной ситуации является установка блоков розеток, которые смогут решить проблему подключения множества электрических приборов. В статье расскажем, как выполняется схема подключения блока розеток своими руками, дадим инструкцию по монтажу.

Блок розеток может состоять из трех и более точек электропитания

Различные варианты подключения блока розеток

Работы, связанные с электросетями и коммутационными приборами требуют специальных знаний и определенных навыков. Существует два способа подключения розеточного блока:

  • последовательное, оно же шлейфовое;
  • параллельное, другое название – звездой.

Оба варианта доступны для самостоятельного выполнения. Благодаря простоте монтажа, наиболее популярным является первый способ, но для соблюдения справедливости, вторая версия также будет рассмотрена в данной публикации. Читайте также статью: → «Пошаговая инструкция и схемы подключения трехфазных розеток».

Схема последовательного подключения блока розеток

Отличительной особенностью такой схемы является то, что каждый элемент конструкции (электроточка) запитывается от предыдущего, а тот в свою очередь – от своего предшественника. Иными словами, розетки соединяются, как лампочки на гирлянде – к сети подключается только первая, а остальные коммутируются с ее контактами последовательным способом: фаза – с фазой, нуль – с нулем. Связующими звеньями в этой цепи выступают перемычки (шлейфы).

Простая схема последовательного подключения блока розеток с RE проводником

Обычная розетка рассчитана на токовую нагрузку до 16 А. Однако в предложенной схеме данный показатель не может быть применен для каждого разъема, так как здесь принимается во внимание общее суммарное значение силы тока на всех точках. Следовательно, такой вариант подходит для запитывания группы приборов с незначительной мощностью.

Практический совет: Согласно Правилам устройства электроустановок (ПУЭ), разрыв защитного заземляющего RE проводника не допускается, поэтому его подводка с помощью перемычек будет считаться нарушением.

Недостатком шлейфового варианта является зависимость элементов цепи друг от друга, а соответственно общая уязвимость – в случае обрыва или повреждения одной из перемычек, все последующие звенья перестают функционировать.

Схема параллельного подключения блока розеток

В отличие от предыдущего способа, соединение звездой подразумевает независимую подводку провода к каждой составляющей ячейке блока. То есть в распределительной коробке производится расщепление фазного и нулевого проводников на отводы (количество соответствует числу разъемов), которые направляются к соответствующим контактам прибора. Например, если устройство состоит из трех ячеек, то в кабель канал, проложенный от коробки до места монтажа, помещается три фазных и три нулевых провода.

Схема параллельного подключения блока розеток с разводкой от распределительной коробки

Практический совет: Для обеспечения надежного контакта на месте расщепления фазного и нулевого проводника рекомендуется использовать клеммные колодки (клемники) или специальные металлические гильзы для обжимки провода.

Применение обжимных устройств делает соединение проводов надежным и безопасным

«Звезда» обладает тем преимуществом, что при повреждении или выходе из строя одного из элементов, остальные будут работать в прежнем режиме, обеспечивая электроэнергией свои потребители. Недостатком такого способа коммутации можно считать относительную сложность монтажа и сравнительную дороговизну проводки из-за необходимости использования дополнительных проводов.

Пошаговая инструкция установки блока розеток

Работу по установке коммутационного узла разъемов можно условно разделить на два этапа, один из которых назвать подготовкой, а второй – монтажом. Первый сводится к обустройству ниши в стене для размещения в ней подрозетников. Второй заключается в непосредственной работе с электрикой – проводами и контактами. Читайте также статью: → «Виды розеток и рекомендации по их выбору и монтажу».

Соответственно для выполнения подготовительных мероприятий понадобится строительный инвентарь: уровень, дрель со специальной коронкой и фрезой, шпатель, емкость для разведения строительных смесей. При выполнении монтажных работ будут востребованы совершенно иные инструменты: индикатор, отвертка, нож, пассатижи. Каждый из этапов является важным и нуждается в подробном описании, потому что итогом их завершения должен стать удобный и функциональный блок розеток.

Инструкция по выполнению подготовительных работ и установке подрозетников

Первый, подготовительный этап – установка подрозетников в стену

В качестве примера приводится ситуация, когда обустройство точек электропитания производится на совершенно новом месте, где ранее не были размещены розетки.

  1. В стене, от распределительной коробки до места будущего расположения электрического коммутационного узла, пробивается штроба для последующей скрытой укладки проводов, либо устраивается кабель-канал для наружной проводки
  2. Используя строительный уровень, отмечается горизонтальная линия, которая станет «маяком» при установке коробок для розеток, после чего осуществляется разметка ниши
  3. С помощью дрели со специальной насадкой производится выборка в стене, в которую помещается блок подрозетников
  4. Оставшееся свободное пространство вокруг изделия замуровывается подготовленной строительной смесью (замазкой, алебастром, шпаклевкой).

После высыхания смеси, первый этап установки можно считать завершенным.

Инструкция по монтажу электрической части

Все мероприятия, связанные с электрическим током, должны начинаться с отключения электроэнергии на участке проведения работ. Это правило обязательно для исполнения, как начинающими электриками, так и опытными специалистами.

  1. В штробу или кабель-канал укладывается провод, один конец которого выводится в распределительную коробку, второй – в установленный накануне подрозетник
  2. Блок розеток разбирается, лицевая панель отделяется, а болты на контактах внутренней части послабляются
  3. Между соответствующими контактами устройств устанавливаются перемычки: светлые провода на фазные клеммы, синие – на нулевые
  4. Первая из ячеек подключается к проводу, проложенному по стене, после чего внутренняя часть помещается в подрозетник и закрепляется там
  5. В распределительной коробке производится коммутация с проводами электрической сети, а места соединения тщательно изолируются
  6. Возобновляется подача электроэнергии, с помощью индикатора проверяется поступление тока на розетки
  7. Лицевая панель блока устанавливается на место, производится проверка работоспособности через подключение электроприбора.

Заключительным действием является заделывание штробы в стене или закрывание короба кабель-канала крышкой.  При подключении с помощью перемычек фазы и нуля образуются шлейфы, а RE проводник коммутируется с розетками путем ответвления.

Конечный результат монтажа блока розеток, выполненного своими руками

Наиболее часто допускаемые ошибки при монтаже

Во время установки блока розеток могут быть допущены следующие ошибки способные повлиять на внешнюю привлекательность или работоспособность изделия:

  1. Использование для соединения с алюминиевым проводом через скрутку проводника с медной жилой. Подобная ошибка может привести к нарушению контакта из-за окисления и прекращению работы изделия. Жилы соединяемых токоведущих проводов должны быть либо из одного металла, либо соединяться через клеммник
  2. Использование плоского провода с однослойной изоляцией и замуровывание его в стене без помещения в пластиковую или гофрированную трубку. Ранее такой метод разрешался, но в настоящее время рекомендуется применение дополнительной защитной оболочки
  3. Применение для изготовления перемычек проводов разного сечения. Это нельзя назвать грубой ошибкой, но для этих целей рекомендуется применять жилу с площадью сечения равной сечению электропроводки
  4. Подключение RE проводника шлейфовым способом, то есть с помощью перемычек между розетками. Как указывалось выше, такой способ считается нарушением ПУЭ
  5. Оставление слишком длинных концов провода при вводе в подрозетник или распределительную коробку. Для комфортной работы, концы провода должны составлять 12-15см. В противном случае могут возникнуть проблемы с его укладкой при завершении монтажа
  6. Устройство счалок или скруток провода в кабель-канале или штробе. Все контакты и соединения должны выполняться только в электрических монтажных коробках (распределительных или розеточных). Это облегчает ремонт и ревизию электрических сетей.

Избегая перечисленных ошибок, пользователь сможет самостоятельно смонтировать блок розеток и пользоваться им на протяжении длительного времени. Читайте также статью: → «Как правильно установить и подключить розетку? Схемы подключения».

Актуальные вопросы по теме

Вопрос №1. Допускается ли установка блока розеток на стене из гипсокартона?

Конечно допускается, только при этом следует использовать подрозетники, имеющие подвижные сегменты, предназначенные для прижатия изделия к тонкой поверхности.

Вопрос №2. На какой высоте от пола должны располагаться розетки в жилом помещении?

В Советском союзе действовали строгие правила, определяющие высоту расположения розеток 90 см от пола. Сейчас таких жестких ограничений нет и точки электропитания могут устанавливаться на разной высоте, но все же рекомендуется монтировать их не ниже 15-30 см от основания.

Вопрос №3. Если блок розеток нельзя использовать для подключения мощных потребителей, как пользоваться водонагревателем или конвектором?

Для подсоединения электроприборов, обладающих большой мощностью, рекомендуется обустройство отдельной электрической линии, как показано на схеме внизу.

Схема отдельного подключения блока розеток и линии для мощных приборов

Вопрос №4. Можно ли подключать провод не к крайней розетке блока, а к средней?

Это не имеет значения, к какой из розеток будет подключен провод. Главное, чтобы коммутация с остальными ячейками была надежной.

В заключении можно отметить, что блок розеток, выполненный, как одно изделие или собранный из нескольких отдельных элементов, сможет значительно повысить комфорт использования электроэнергии. Важным условием при его монтаже своими руками является соблюдение мер личной безопасности.

Оцените качество статьи:

схема подключения. ⋆ Руководство электрика

Содержание статьи

Как подключить розетку.

Нашу жизнь просто невозможно представить без электрических приборов. Большое количество бытовой техники уверенно вошло в наши квартиры, чтобы облегчить домашнюю работу и информационное пространство. Поэтому всё чаще требуется установка новой розетки для подключения различных электроприборов.

Какие правила нужно соблюдать при монтаже электрической розетки, как правильно подключить одинарную и двойную розетки, какие инструменты понадобятся и другие нюансы мы расскажем в этой статье.

Рис.1 — визуальная схема подключения розетки

При выполнении работ по подключению розетки необходимо:
1. Перед электромонтажными работами обязательно нужно обесточить проводку на вводе в дом или квартиру.
2. Внимательно изучите прилагаемую инструкцию к изделию и следуйте её указаниям.
Не игнорируйте данные рекомендации, т.к. это может спасти вам жизнь.

Подготовка к подключению розетки.

Чтобы подключить самостоятельно розетку к электрической сети нужно подготовить следующее:

  • определиться с выбором типа розетки и приобрести её;
  • проложить провод к месту расположения будущего разъёма электросети;
  • подготовить необходимый для монтажных работ инструмент;
  • выполнить пошаговую инструкцию, которая описана ниже.

Сегодня в магазинах представлен широкий выбор разнообразных розеток для любых помещений, в различном исполнении:

  • наружные;
  • внутренние;
  • одинарные, двойные, тройные и т.д.;

Больших отличий при подключении того или иного вида розеток нет. Разница лишь в способах их установок.

Рис.2 — исполнение розеток

Подрозетники – это коробки, изготовленные из пластмассы или материала не проводящего ток и стойкого к воспламенению. Для его установки требуется наличие ниши в стене.

Закреплять подрозетник необходимо очень прочно, чтобы розетка вместе с ним не вывалилась из места установки.
Это правило нужно обязательно учесть, т.к. многие не выключают приборы из сети, взявшись за вилку, а тянут её из розетки за шнур.

Рис.3 — подрозетники

Как подключить розетку самостоятельно.

Никаких особых навыков, чтобы правильно подключить электро розетку, не нужно. Всё делается достаточно легко, просто следуйте нашим рекомендациям.

Итак, как правило, для подключения имеется три провода:

Обратите внимание, что заземляющий провод может отсутствовать, если при монтаже электропроводки его не прокладывали. Это не повлияет на работу электроприборов, но для обеспечения безопасности данный проводник должен быть установлен.

На всех розетках нанесены специальные символы, которые указаны выше (фазный провод, нулевой провод, заземление), поэтому вы точно не ошибётесь. В принципе, никакой разницы нет, если при подключении розетки вы поменяете местами фазный и нулевой провода — на работу электроприборов это не повлияет. Главное запомните, что заземляющий провод подключается к металлическому корпусу розетки.

На рисунке 4 вы можете видеть, как правильно подключить провода к розетке. Ничего сложного, просто следуйте обозначениям на корпусе.

Рис.4 — подключение розетки.

А на рисунке 5 представлена схема подключения розетки с заземлением. Напомним, что при отсутствии заземляющего проводника, ничего при подключении не меняется, за исключением заземлителя.

Рис.5 — схема подключения розетки.

Как подключить двойную розетку.

Процесс подключения двойной розетки аналогичен подключению одинарной. То есть, необходимо правильно подцепить провода:

Разница заключается лишь в том, что необходимо провести шлейф от одной розетки к другой.

Провода ко второй розетке необходимо подключать тем же образом, что и к первой, ошибиться здесь не реально.

На рисунке 6 представлена схема подключения розетки с заземлением. Если необходимо подключить двойную розетку без заземления, то просто не задействуется заземляющий проводник.

Рис.6 — схема подключения двойной розетки.

Если же вам нужно подключить тройную розетку, либо четверную и т.д., то действуйте совершенно также, как и при подключении двойной розетки, то есть прокладыванием шлейфа проводов к каждой последующей розетки.

1. Шлейф — отрезок провода, соединяющий параллельно или последовательно несколько электроприборов.

Как провести розетку от распределительной коробки

Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле.

Блок: 5/19 | Кол-во символов: 743
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Основные схемы расключения

Знать каким способом произвести соединение проводов в распределительной коробке- это еще не все. Необходимо разобраться, какие проводники соединять.

Как подключить розетки

Как правило, розеточная группа идет отдельной линией. В этом случае все ясно: у вас в коробке оказываются три кабеля по три (или два) проводника. Окраска может быть такой, как на фото. В этом случае обычно коричневый — это фазный провод, голубой — нулевой (нейтраль), а желто-зеленый — заземление.

Схема расключения розетки в распределительной коробке

В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.

Затем они складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.

Если проводов используется только два (в домах старой постройки нет зазмления), все точно также, только соединений два: фаза и нейтраль. Кстати, если провода одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.

Подключение одноклавишного выключателя

При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое. Есть

  • вход — от другой распределительной коробки или со щитка;
  • от люстры;
  • от выключателя.

Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.

Подключение одноклавишного выключателя в распредкоробке

Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.

Подключение двухклавишного выключателя

Соединение проводов в распределительной коробке при наличии двухклавишного выключателя чуть сложнее. Особенность этой схемы состоит в том, что к выключателю на две группы ламп, должен прокладываться трехжильный кабель (в схеме без заземления). Один провод подключается к общему контакту выключателя, два других — к выходам клавиш. При этом необходимо помнить, какого цвета проводник подсоединен к общему контакту.

Схема подключения двухклавишного выключателя

В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Синие провода (нейтраль) от входа и двух ламп просто скручивается все три вместе. Остаются провода — фазные от ламп и два провода от выключателя. Вот и соединяем их попарно: один провод от выключателя к фазе одной лампы, второй выход — к другой лампе.

Схема подключения проводов для двухклавишного выключателя

Еще раз про соединение проводов в распределительной коробке при двухклавишном выключателе в видео-формате.

Блок: 4/4 | Кол-во символов: 3104
Источник: http://stroychik.ru/elektrika/kak-soedinit-provoda-v-raspredelitelnoj-korobke

На какой высоте устанавливать розетки

Высота установки розеток определяется исходя из чисто практических соображений. Необходимо учитывать удобство для пользователей, длину кабеля электропитания тяжелых устройств (холодильника, стиральной машины) и безопасность. Розетки время от времени выходят из строя, их надо менять или чинить. При подготовке монтажа следует помнить и об этом.

Расстояние до розеток от пола обычно составляет от 30 до 80 см. При установке на небольшой высоте следует позаботиться о безопасности детей, выбрав устройства со специальными шторками. Верхняя точка расположения розетки нормами не определяется.

Но надо знать, что от плиты перекрытия до розетки должно быть не менее 15 см, а от края оконного проема – не менее 10 см. Блок розеток, установленный подальше от окна, лучше защищен от перепада температур, от попадания воды, пыли и от других атмосферных факторов.

Блок: 6/8 | Кол-во символов: 888
Источник: https://SuperProvodka.ru/blog/podklyuchenie-rozetki.html

Что такое распределительная коробка

От электрического щитка провода расходятся по помещениям в доме или квартире. В каждом помещении, как правило, не одна точка подключения: несколько розеток и выключатель есть точно. Чтобы стандартизировать способы соединения проводов и собрать их в одном месте, используют распределительные коробки (их еще иногда называют разветвительными или распаечными). В них заводятся кабели от всех подключаемых устройств, соединение которых происходит внутри полого корпуса.

Чтобы в процессе следующего ремонта не искать проводку, ее прокладывают по определенным правилам, которые прописаны в ПУЭ  — Правила Устройства Электроустановок.

Правила устройства электропроводки

Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.

По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.

Некоторые формы распределительных коробок

По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый. Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.

Что вообще дают распределительные коробки:

  • Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
  • Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
  • Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
  • Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.

Блок: 2/4 | Кол-во символов: 2885
Источник: http://stroychik.ru/elektrika/kak-soedinit-provoda-v-raspredelitelnoj-korobke

Здравствуйте, уважаемые посетители

На нашем сайте sesaga.ru будет собрана информация по решению безвыходных, на первый взгляд, ситуациях, которые возникают у Вас, или могут возникнуть, в домашней повседневной жизни.
Вся информация состоит из практических советов и примеров по возможным решениям того или иного вопроса в домашних условиях своими руками.
Развиваться мы будем постепенно, поэтому новые разделы или рубрики будут появляться по мере написания материалов.
Желаем удачи!

Блок: 8/19 | Кол-во символов: 487
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Заключение

Замена розетки своими руками проводится точно так же, как и ее установка, но некоторые этапы пропускаются.

Блок: 8/8 | Кол-во символов: 116
Источник: https://SuperProvodka.ru/blog/podklyuchenie-rozetki.html

О разделах:

Радио для дома — посвящен радиолюбительству.

Блок: 9/19 | Кол-во символов: 58
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Устройство розетки

Основные узлы розетки – колодка в сборе, с тыльной стороны защищенная подрозетником, с наружной – декоративной коробкой с закрепленным винтом. Коробка в большинстве случаев состоит из лицевой панели и рамки. Подрозетник применяется лишь для тех розеток, которые будут устанавливаться на стену, а не в углубление. В состав колодки входят:

  • корпус;
  • фазный и нулевой контакты, в которые и включается вилка;
  • клеммы для подсоединения проводов электросети;
  • заземляющий контакт;
  • подвижные или жестко закрепленные лапки для крепления в коробке или на плоской поверхности.

Заземление предусмотрено не для всех розеток, в самых простых устройствах его нет. При завинчивании винтов подвижные лапки разводятся в стороны, закрепляясь на стенках пластиковых коробок. Лапки с двойным язычком надежнее держат соединение, так как они острее и глубже проникают в пластик.

Если клеммы, к которым подсоединяется провод электросети, винтовые, перед использованием их следует смазать, для чего применяется холодный припой.

Блок: 2/8 | Кол-во символов: 1010
Источник: https://SuperProvodka.ru/blog/podklyuchenie-rozetki.html

Совет 1: Как от одной розетки подключить еще одну

Здесь будут собраны наиболее интересные и практичные схемы устройств для дома. Планируется цикл статей об основах электроники для начинающих радиолюбителей.

Электрика — даны подробные монтажные и принципиальные схемы касающиеся электротехники.

Вы поймете, что есть моменты, когда необязательно вызывать электрика. Можно большинство вопросов решить самому.

Спутник – рассказывается о принципе работы и настройки спутникового телевидения и интернета

Компьютер – Вы узнаете, что это не такой уж страшный зверь, и что с ним всегда можно совладать.

Ремонтируем сами – даны наглядные примеры по ремонту предметов обихода: пульт ДУ, мышь, утюг, стул и т.д.

Разное – большой раздел охватывающий широкую тематику.

Это и увлечения, хобби, полезные советы и т.д.

Полезные мелочи – в этом разделе Вы найдете полезные советы, которые смогут Вам помочь в решении бытовых проблем.

Домашнему геймеру – раздел целиком посвящен компьютерным играм, и всему, что с ними связано.

Работы читателей – в разделе будут публиковаться статьи, работы, рецепты, игры, советы читателей, связанные с тематикой домашнего быта.

Уважаемые посетители!
На сайте выложена моя первая книга об электрических конденсаторах, посвященная начинающим радиолюбителям.

Приобретя эту книгу, Вы ответите практически на все вопросы, связанные с конденсаторами, возникающие на первом этапе занятий радиолюбительством.

Уважаемые посетители!
На сайте выложена моя вторая книга, посвященная магнитным пускателям.

Приобретя эту книгу, Вам больше не придется искать информацию о магнитных пускателях.

Все, что требуется для их обслуживания и эксплуатации, Вы найдете в этой книге.

Уважаемые посетители!
Вышел третий ролик к статье Как решать судоку.

В ролике показывается, как решать сложный судоку.

Уважаемые посетители!
Вышел ролик к статье Устройство, схема и подключение промежуточного реле. Ролик дополняет обе части статьи.

Блок: 10/19 | Кол-во символов: 1942
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Этапы подключения розетки в бане

Рассмотрим случай подключения накладной розетки с заземлением к ближайшей соратнице. Следовать будем правилам формирования «шлейфа». Желающим подвести кабель к распаечной коробке нужно будет делать отдельные ответвления с помощью клипсовых зажимов или посредством скрутки зачищенных проводов с последующей сваркой.

Все действия с электропроводкой выполняются при отключении цепи от питания. Рекомендовано после отключения автомата в щитке сразу проверить и периодически контролировать присутствие напряжения в сети мультиметром.

Шаг #1 — подготовка к предстоящим операциям

Подготовить к работе нужно будет источник питания и непосредственно подключаемый объект. С исходной розетки надо снять верхнюю часть корпуса, чтобы появилась возможность подсоединить кабель. Если рабочий механизм отделяется от подрозетника, надо выкрутить крепежные винты и вытянуть наружу колодку с клеммами.

В семействе розеток для наружной проводки числятся две разновидности:

  • устройства с отделяющимся от пластины-подрозетника механизмом;
  • приборы с механизмом, конструктивно совмещенным с накладным подрозетником.

Разбору по деталям подлежат обе разновидности. С первой нужно снять корпус и отсоединить рабочий орган, со второй только корпус.

Шаг #2 — подключение кабеля к источнику питания

Сначала выполним своеобразную примерку с маркером или фломастером в руке. Учтем, что:

  • Внутри коробки все три провода (земля, фаза, ноль) должны лежать отдельно. Значит, общую изоляцию, охватившую гибкой трубкой все три проводника, с них нужно удалить;
  • Провода следует расположить свободно с некоторым запасом на возможность проведения с ними иных электромонтажных работ. В розетках скрытой проводки рекомендуют запасаться 20ю см. Такой запас провода рискует не влезть под крышку накладной розетки. Электрики советуют обрезать кабель открытой проводки строго в размер. Вот примерку и проводят для того, чтобы выяснить, сколько можно оставить, а сколько обрезать.
  • Если участок цепи прокладывается без защитного короба, общую изоляцию кабеля нужно завести в корпус источника, к которому мы подключаемся, хотя бы на 0,5 см;
  • Для формирования безупречного контакта надо освободить от «личной» изоляции все три провода подсоединяемого кабеля на 0,7-1,0 см. Не следует забывать, что эти оголенные участки жил будут находиться под винтами клемм, а не свободно лежать под крышкой;
  • Устроить в розетке провода нужно так, чтобы их зачищенные окончания не касались друг друга.

Примерили, как получиться в собранном виде. Отметили, сколько изоляции снимем с кабеля и с каждой из жил. Общую оболочку можно без лишних затей отрезать монтажным или канцелярским ножом, предварительно наметив им же на изоляционной трубке линию реза. Изоляцию с жил надо аккуратно состругивать, словно затачивая карандаш. Нельзя резать так же, как общую изоляционную оболочку. Можно повредить проводник.

Для обеспечения оптимального контакта оголенные отрезки проводов сворачиваем колечками. Их нужно легонько потом расплющить молотком, благодаря чему ощутимо увеличиться контактирующая площадь, а мы избавимся от перегрева в точках подключения. Под заранее ослабленные винты клемм заводим колечки согласно цветовой маркировке. Провод РЕ желто-зеленой расцветки подключаем к центральному контакту. Определение фазы с нолем не имеет принципиального значения, т.к. оба проводника предназначены для создания силовых линий. Однако традиционной маркировочной гаммы желательно придерживаться, ведь предстоит когда-нибудь чинить.

Прикручиваем винты клемм с усилием, но без фанатизма. Иначе обломаются оголенные провода, особенно, если они алюминиевые. Крепление проверяем на прочность, усердно подергав за подсоединенный провод. Убедившись в надежности, собираем разобранный источник питания и направляемся к месту установки новой розетки.

Шаг #3 — непосредственно подключение новой розетки

Принципы подготовки проводов аналогичны, похож и алгоритм работы. Только стартом работы будет не примерка, а крепление подрозетника:

  • Отсоединенный подрозетник или совмещенную с рабочим механизмом платформу (в зависимости от конструкции приобретенного устройства) прикладываем к обустраиваемой стене, чтобы выбрать оптимальную позицию для установки;
  • Карандашом тоненько отмечаем абрис подрозетника и точки его крепления на стенке, затем проверяем точность горизонтали уровнемером. Прикрутить подрозетник накладной розетки к деревянной стене можно сразу после выверки горизонтальности и вертикальности прочерченных линий. Крепление производится через имеющиеся на установочной платформе отверстия саморезами по дереву. Для фиксации накладной розетки на бетонной или кирпичной поверхности сначала сверлят отверстия под дюбеля;
  • К зафиксированному подрозетнику подсоединяем колодку с клеммами, если она не была совмещена;
  • По аналогии с описанным выше способом проводим очередную примерку;
  • Далее формируем колечки, заводим их под винты клемм и усердно завинчиваем;
  • Убедительно подергаем за провода возле созданных контактов;
  • Ничего не отвалилось? Тогда со спокойной душой надеваем и прикручиваем комплектным шурупом крышку корпуса.

Вот и весь порядок работ. Не сложно, ведь правда?

Тем, кто желает узнать, как можно сделать одновременно целый шлейф розеток, описанный алгоритм тоже будет весьма полезен. Усилий вложить им придется побольше, предстоит повозиться подольше, но действия будут точно такими же. Просто повторяться они будут периодически. Количество технологических «оборотов» при сооружении шлейфа равно численности электроустановочных точек.

Блок: 3/3 | Кол-во символов: 5469
Источник: https://stroy-banya.com/provodka/kak-ustanovit-i-podklyuchit-rozetku.html

Как подключить розетку от распределительной коробки

Как подключить провода в распределительной коробке правильно

Выполняем подключения в распределительной коробке

Правильное соединение проводов в распределительной коробке во многом является залогом надежности вашей электросети. Ведь в отличие от соединений в распределительном щите распределительные или как их еще называют распаячные коробки более закрыты для обслуживания и контактные соединения здесь значительно сложнее проверить. Именно поэтому еще на этапе монтажа их качеству и правильности следует уделить максимальное внимание.

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа. Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта.

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

Итак:

  • Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
  • Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
  • Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
  • Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
  • Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
  • Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов, как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.
Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Соединение методом сварки

Итак:

  • Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

  • На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований. Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт. Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

  • Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

  • Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Обратите внимание! Винтовыми клеммами следует зажимать одножильный провод.  Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме. Эти наконечники крепятся к проводу методом опрессовки.

Схемы соединения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.

Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

  • Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

На фото представлен вариант подключения конечной распределительной коробки

  • В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
  • Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
  • Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Обратите внимание! Если в вашей сети освещения разные группы запитаны от разных фаз трехфазной сети, то фазный провод должен иметь окраску, соответствующую фазе трехфазной сети. То есть фаза А должна иметь окраску желтого цвета, фаза В – зеленого и фаза С – красного цвета.

Схема подключения в распределительной коробке розетки

Теперь переходим к вопросу как соединить провода в распределительной коробке для подключения одной, двух и более розеток. Для этого нам понадобится трехжильный провод с сечением соответствующим суммарной нагрузке всех розеток.

Подключение в проходной распределительной коробке розетки

Итак:

  • Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
  • Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
  • Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
  • Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.
Схема подключения в распределительной коробке выключателя

А вот распайка проводов в коробке для подключения выключателя несколько сложнее и зависит от количества контактов выключателя. Так для одноклавишного выключателя проводов должно быть два, для двухклавишного – три, а для трехклавишного – четыре.

Подключение выключателя в распределительной коробке

  • Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
  • Кон

etkfaza.ru

Блок: 2/5 | Кол-во символов: 8560
Источник: https://led-set.ru/raznoe/kak-podklyuchit-rozetku-ot-raspredkorobki.html

Параллельное и последовательное подключение розеток и выключателей: как подключить розетку с заземлением

Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями.

Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки. Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки.

В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя.

Из параллельных соединений наиболее популярно подключение розетки шлейфом.

Блок: 11/19 | Кол-во символов: 847
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц.

Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки.

К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления.

Блок: 12/19 | Кол-во символов: 804
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)

При подсоединении двойного или тройного розеточного блока, питающие провода подключаются к разным токопроводящим пластинкам.

Если это отдельные электророзетки, соединяем их с помощью параллельного подключения, например шлейфа, как описывалось выше.

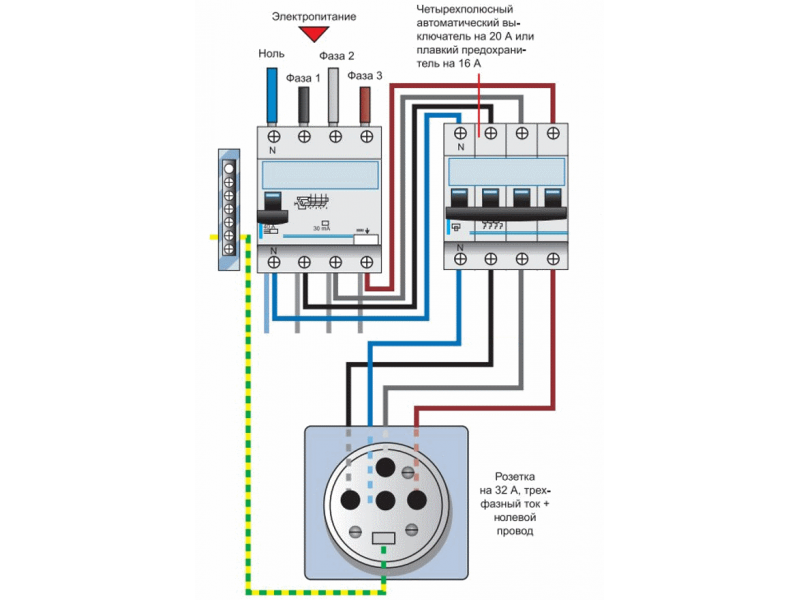

Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электророзетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – это заземление или ноль).

Подключение розетки с заземлением производится с помощью отдельной четырехжильной электропроводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подсоединяются к аналогичным контактам на электророзетке.

Блок: 14/19 | Кол-во символов: 757
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Подключение электрической розетки

Во время ремонта подключение розеток производят после того как будут сделаны все работы подготовительного плана:

  1. — проложен провод;
  2. — выбрано место установки;
  3. — установлены подрозеточные коробки;
  4. — выбраны розетки с необходимым уровнем защиты IP.

Когда все эти работы будут сделаны можно приступать непосредственно к установке. Как известно розетки бывают открытого и скрытого типа.

В этой статье рассмотрен пример подключения розеток скрытого типа.

Блок: 16/19 | Кол-во символов: 484
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Кол-во блоков: 22 | Общее кол-во символов: 39193
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/: использовано 11 блоков из 19, кол-во символов 7250 (18%)
  2. https://led-set.ru/raznoe/kak-podklyuchit-rozetku-ot-raspredkorobki.html: использовано 3 блоков из 5, кол-во символов 12643 (32%)
  3. https://Elektrik-a.su/energii/v-zhilyh/shema-podklyucheniya-provodov-v-raspredelitelnoj-korobke-204: использовано 1 блоков из 4, кол-во символов 5109 (13%)
  4. http://stroychik.ru/elektrika/kak-soedinit-provoda-v-raspredelitelnoj-korobke: использовано 2 блоков из 4, кол-во символов 5989 (15%)
  5. https://stroy-banya.com/provodka/kak-ustanovit-i-podklyuchit-rozetku.html: использовано 1 блоков из 3, кол-во символов 5469 (14%)
  6. https://SuperProvodka.ru/blog/podklyuchenie-rozetki.html: использовано 4 блоков из 8, кол-во символов 2733 (7%)

Как подключить интернет розетку — все варианты подключения

В Советском Союзе понятие дизайна отсутствовало как таковое. Было прикладное художественное оформление, которое оставляло желать лучшего. Именно поэтому все было таким однообразным и подчас серым. В своих квартирах мы можем встретить висящие провода и черные выключатели. Но по современным стандартам хочется сделать все аккуратно и красиво. Чтобы спрятать кабель витую пару в стену или короб, необходимо знать, как подключить интернет-розетку на его окончании.

Виды и стандарты подключений

Современное телекоммуникационное оборудование от одного производителя используется в различных странах мира. Было бы очень неудобно, если бы у всех были свои стандарты связи и подключения. Поэтому были приняты единые нормы, которые дают возможность автоматизировать большинство задач.

RJ-45

Интернет перестал сегодня быть диковинкой и многие получают его у себя в доме по технологии «оптика в каждый дом» или по беспроводной сети. Но в любом случае при подключении роутера или модема фигурирует кабель, который именуется «витая пара». Обычно в нем имеется 8 жил. На каждом конце подключается коннектор 8P8C. Его привыкли называть RJ-45, но если мы хотим быть точными, то это не совсем верно. RJ-45 – это стандарт, а разъем имеет название 8P8C.

Стандарт EIA 568-B

Раньше для коннекта с оборудованием необходимо было некоторые жилы перекрещивать между собой, чтобы оно стало работоспособным. Этот вопрос решился, когда в 2001 году американская ассоциация утвердила два стандарта подключения жил витой пары. Это стандарт TIA/EIA-568-B и TIA/EIA-568-А. Чаще всего сегодня используется подключение по первому варианту. Оно подразумевает такую последовательность жил: бело-оранжевый ‒ оранжевый (1‒2), бело-зеленый ‒ синий (3‒4), бело-синий ‒ зеленый (5‒6), бело-коричневый ‒ коричневый (7‒8). Во втором варианте вместо зелено-белого, подключается оранжево-белый, а вместо зеленого – оранжевый. Такой вариант необходим для сети стандарта 10BASE-T и 100BASE-T. Если вдруг вы что-то перепутаете, то не переживайте, современные роутеры рассчитаны на оба варианта, поэтому автоматически перекидывают сигнал.

Различие

Ввод кабеля в розетку

Все интернет-розетки бывают наружного и врезного исполнения. Каждый производитель может немного изменять механизм крепления кабелей, но сам принцип остается одинаковым.

Legrand (Легранд)

Схема подключения интернет-розетки Legrand

Розетка этого производителя имеет приятный внешний вид и один из лучших механизмов фиксации жил. Чтобы подключить ее нам понадобится сделать следующее:

  • При помощи лезвий в рукоятках обжимного инструмента снимаем внешнюю изоляцию кабеля. Должны показаться все 4 пары. Разравниваем их, чтобы удобно было работать с ними.
  • Берем розетку и снимаем лицевую панель. Для этого необходимо отвернуть всего один болтик, который ее фиксирует.
  • Разворачиваем внутренний механизм. На задней грани видна белая рукоятка-фиксатор. Ее необходимо повернуть против часовой стрелки. После этого часть фурнитуры снимается.
  • Основной корпус пока можно отложить, чтобы он не мешал. В той части, которую мы сняли, есть отверстие. Вставляем кабель так, чтобы белый фиксатор смотрел от нас.
  • На верхней грани можно увидеть две нанесенные схемы с цветами под каждым номером. Схема А – это второй вариант подключения, о котором говорилось раньше. Схема В – это тот, который нам нужен.
  • В согласии с расцветкой вставляем каждую отдельную жилу в фиксатор. Не беда, если они не войдут до конца.
  • Далее берем основную часть, подключаем к ней тот элемент, в который мы только что вставили жилы и проворачиваем рукоятку по часовой стрелке. Когда фиксатор плотно сядет, дополнительные выемки протолкнут наши жилы на оставленное для них место.
  • Теперь устанавливаем нашу розетку в подготовленное для нее гнездо и выкручиваем распорки.
  • Крепим лицевую панель.

Возможные варианты подключения

Viko (Вико)

Интернет-розетка Vico

С этой розеткой не так все просто, как с предыдущей:

  • Снимаем лицевую панель.
  • Переворачиваем ее так, чтобы гнезда для жил витой пары оказались вверху, а лицевая часть смотрела на нас.
  • На этом этапе нас ожидает сюрприз. Здесь нет абсолютно никакой маркировки и подсказок. Понадобится информация, которая приводилась в статье под стандартом T568-B.
  • Зачищаем все жилы. Производитель не предусмотрел прокалывающего механизма.
  • Вставлять их будем попарно, как описывалось раньше. Двигаться будем справа налево, в том положении, в котором мы расположили розетку.
  • Зажимаем каждый кабелек при помощи болтика.
  • Проверяем правильность подключения при помощи тестера. Если такого нет, то можно, не монтируя розетку в подрозетник, воткнуть кабель, который идет в компьютер. В свойствах подключения должно показать работоспособность.
  • Если все в порядке, то прикручиваем лицевую панель и закрепляем розетку в стену.

Lezard (Лезард)

  • Начинаем со стандартного откручивания лицевой панели.
  • Теперь необходимо вытащить сам коннектор. Для этого нужно прижать фиксатор.
  • Берем отвертку и вставляем в отверстие для кабеля и приподнимаем. Верхняя крышечка должна открыться.
  • В согласии со схемой В вставляем жилы. Зачищать их не нужно. Чтобы утопить их глубже, можно использовать обратную сторону канцелярского ножа.
  • Обрезаем лишние части жил и закрываем крышечку.
  • Ставим назад фиксатор и прикручиваем панель.
  • Монтируем в подрозетник.

Вот фотоинструкция:

Разбираем интернет-розетку Lezard Сюда нужно подключить кабельки Выбираем вариант B Делаем согласно схеме Устанавливаем розетку на место

Schneider (Шнайдер)

Схема подключения интернет-розетки Schneider

Эта розетка подключается по аналогии с другими. Часто она может быть двойной. В этом случае придется подвести два кабеля от роутера, т.к. параллельное соединение не поддерживается для сетевого оборудования. Подключение осуществляется при помощи цветов, там они расписаны по схеме А, просто замените местами пары 2‒3 и 5‒6, как указано выше. Если же вам попалась одинарная, тогда все немного сложнее.

  • Снимаем декоративную панель.
  • Вынимаем основной механизм, прижав два фиксатора.
  • Далее из этого механизма вынимаем центральную вставку, а из нее заднюю крышечку.
  • Продеваем кабель в эту крышечку и подключаем провода по указанной схеме.
  • Собираем все в обратном порядке.
Как подсоединить

Теперь вы знаете, как правильно осуществить распарковку, а также самый распространенный стандарт. Для вас не станет проблемой подключение любой из розеток. Внешнюю можно использовать как удлинитель, если вдруг где-то перебило кабель – достаточно разрезать его в этом месте и вставить туда коннектор. Внутри коробки нанесены цветовые указатели, которые позволят вам не сбиться. Зафиксируйте кабель стяжкой, которая предусмотрена в конструкции.

виды монтажа и способы установки

Установка и подключение телефонной розетки, является одним из основных этапов установки стационарного телефона. Неправильный  монтаж этого элемента, не приведёт к таким негативным последствиям, как неправильная установка электрической розетки, но при некачественном выполнении работ может быть нарушена работа телефона и линии связи. Как правильно осуществить установку розетки для телефонного аппарата будет подробно изложено ниже, но вначале следует определиться какой вид арматуры требуется установить для подключения стационарного аппарата.

Виды телефонных розеток

На сегодняшний день существует огромное количество различных типов розеток, многие из которых устарели, но могут использоваться с некоторыми моделями телефонов. Виды разъёмов для подключения телефона:

  1. 6P2C — этот вид телефонного разъёма, является самым распространённым. 6P2C полностью соответствует стандарту RJ11, по которому подключается большинство современных телефонов.
  2. 6P4C — этот стандарт разъёма отличается от 6P2C, дополнительной парой контактов. Этот вид разъёма, позволяет подключить два аналоговых аппарата или один цифровой телефон. К таким элементам арматуры могут быть подключены аппараты, имеющие стандарт подключения 6P2C. В этом случае, 2 контакта в разъёме останутся незадействованные.
  3. 6P6C — этот стандарт используется для подключения 3 линий или цифровых устройств. Он так же соответствует стандарту RJ11. К разъёму этого вида можно подключаться телефонным аппаратам с кабелем стандарта 6P4C и 6P2C.
  4. РТШК-4 — устаревший стандарт, который по сей день используется для подключения телефонов старых моделей.

Подключение розетки

Для установки понадобятся следующие инструменты:

  • Электрическая дрель.
  • Отвёртка.
  • Нож.
  • Коронная насадка для подрозетников.
  • Зубило.
  • Молоток.

Вооружившись этими инструментами можно без труда установить телефонную розетку, как внутренней, так и наружной конструкции. Какой инструмент необходим для проведения работ обязательно ознакомьтесь в статье Собираем сумку электромонтажника.

При осуществлении работ с проводами телефонной линии, необходимо иметь в виду, что в момент, когда данному абоненту будет осуществлён вызов, напряжение в телефонной сети может достигать 120 В. Учитывая тот факт, что электрический ток будет переменным, то неприятные ощущения, человеку, который коснётся оголённых металлических элементов незащищённой частью тела, будут гарантированы. Чтобы избежать таких последствий все работы, следует выполнять только в прорезиненных перчатках.

Следующим этапом установки, является удаление изоляции на концах проводников. Производить эту операцию, необходимо с помощью ножа или специального устройства для очистки проводов. Если зачищать провода придётся с помощью ножа, то делать это необходимо с большой осторожностью, чтобы не повредить тонкие жилы кабеля. Каждая жила кабеля зачищается на 4 см, после чего провода зажимаются в контактах согласно схемы подключения.

Установка телефонной розетки

Установка телефонной розетки на стену начинается с определения  способа монтажа. Для того чтобы установить скрытую арматуру, потребуется сделать отверстие в стене, глубина которого должна быть достаточной для полного размещения внутренней части этого устройства. Для того чтобы сделать углубление в стене, потребуется дрель и специальная коронная насадка для подрозетников. Порядок установки подрозетника в стене обязательно прочитайте в статье. Если такой инструмент отсутствует, то можно сделать отверстие для розетки с помощью зубила и молотка. Затем к сделанному в стене монтажному отверстию необходимо прорубить штробу, в которой будет уложен телефонный кабель. Следующий этап подключения заключается в размещении  кабеля в штробе, и подводка его в подрозетник, который устанавливается в ранее сделанном отверстии. Провода подключаются согласно схеме, затем изделие устанавливается в установочную коробку и равномерным затягиванием винтов, с помощью специальных лапок, надёжно фиксируется. Как провести электромонтаж провода можете ознакомиться на нашем сайте.

Для устранения образовавшихся зазоров между установочной коробкой и стеной, необходимо приготовить гипсовый раствор и заделать все имеющиеся щели. Гипсовым раствором заделывается канал в стене, для прокладки кабеля.

Когда раствор застынет, на розетку устанавливается декоративная пластмассовая накладка.

Открытая установка

Подключение телефонной розетки накладного типа займёт намного меньше времени, чем монтаж скрытого устройства.

Открытая установка осуществляется в такой последовательности:

  • Зачищенные провода заводятся и фиксируются в клеммах устройства.
  • Розетка крепится к полу или в нижней части стены с помощью 2 саморезов или дюбелей.
  • На розетку устанавливается декоративная коробка, а поверх кабеля — электротехнический плинтус.
  • Подключается аппарат и производится проверка качества связи.

Если телефон будет работать в стандартном режиме, то монтаж телефонной розетки можно считать завершённым. Как подключить телефонную розетку видео смотрите ниже:

 Установка телефонной розетки фирмы Legrand

Продукция французской фирмы «Легранд», является наиболее качественной среди аналогичных элементов телефонной арматуры представленной на рынке. К некоторым видам розеток этой фирмы можно присоединить 2 телефонных аппаратов.  Особенностью изделий фирмы «Легранд», являются специальные зажимы, которые позволяют подсоединять к розетке провода, предварительно их не зачищая от изоляционного слоя. Соединение металлических проводников происходит за счёт специальных ножей, которые установлены в зажимах розеток. Ножи срезают защитный слой изоляции, во время затягивания специальных зажимов. Использование розеток Legrand позволяет сократить время на установку арматуры, а качество используемых для производства изделий этой фирмы материалов, позволит безупречно работать  домашней телефонной системе в течение длительного времени.

Заключение

Как подключить телефонную розетку, ясно из данного материала. Самостоятельная установка телефонной розетки займёт немного времени, также можно будет сэкономить некоторое количество денег на вызове мастера. Телефонная розетка, является обязательным элементом телефонной линии, и без неё невозможно будет произвести быструю замену телефона или правильно осуществить разводку нескольких линий. Схема подключения большинства моделей телефонов указана на корпусе устройства с нижней стороны. Каждой цветовой схеме соответствует набор проводов в телефонном кабеле, цвет которых является стандартным для всех моделей устройств, поэтому разобраться в имеющихся обозначений не составит труда. Распиновка, также может быть указана в инструкции к телефону.

Распайка проводов всегда соответствует схеме, поэтому можно смело устанавливать телефонную розетку по имеющимся обозначениям.

Чтобы правильно подключить телефонную розетку, не требуется специальных знаний в области электротехники, достаточно иметь элементарные представления о прохождении электрического сигнала по металлическому проводнику, чтобы подключить устройство по всем правилам. Телефонная связь в 21 веке приобрела новые виды, но использование проводных телефонов по прежнему актуально. Установленный стационарный телефон, позволяет пользоваться услугами связи даже в том случае, когда сотовая связь не будет принимать сигнал по причине магнитных бурь или вспышек на солнце. Стационарное устройство не прекратит работу в результате полного разряда батареи или самоуничтожения загрузочного файла. Стационарный телефон практически невозможно потерять или «утопить» на рыбалке, поэтому такие устройства будут востребованы ещё долгое время.

Блок выключателей с розеткой | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Если Вам интересно, то можете ознакомиться с моей статьей про нормы и требования установки розеток в ванной комнате.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.



Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В квартирном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Вы знаете, почему необходим кабель сечением не менее 2,5 кв.мм?

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — смотрите таблицу выбора сечения жил проводов и кабелей. Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.



Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять (ПУЭ-7, п.6.2.4). А в первом варианте, у нас они получились объединенными.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.

P.S. Пожалуй на этом все. Если Вам что то не понятно или хотите дополнить, то воспользуйтесь формой комментариев к данной статье. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Как подключить распределительную коробку? Подключение электрического распределительного щита

Электропроводка распределительной коробки или распределительного щита — это обычная схема электропроводки, используемая в большинстве домашних электрических проводов или распределительных щитов. Данная схема представляет собой базовую проводку распределительного щита для выключателя света (одна лампа управляется одним переключателем) и 3-х контактной розетки с переключателем управления.

Как подключить коммутатор

На приведенной ниже схеме подключения фазовая линия подключается параллельно выключателю света и выключателю штепсельной розетки.Здесь один полюс обоих однополюсных переключателей s1 и s2 подключен к фазной линии источника питания. Другой полюс переключателя S1 подключен к лампе, а другой полюс переключателя S2 подключен к фазному полюсу трехконтактной розетки.

Линия заземления подключается к заземляющему полюсу розетки, а нейтральная линия обычно распределяется между лампой и нейтральным полюсом розетки.

Здесь только одна лампа подключается от распределительной коробки.Количество нагрузок можно увеличить, добавив дополнительные нагрузки параллельно лампе. Но при параллельном добавлении дополнительных нагрузок следует учитывать емкость проводки и номинальные характеристики компонентов. Для независимого управления дополнительными нагрузками подключите нагрузки напрямую от фазы через другой переключатель.

Необходимые электрические компоненты распределительной коробки

Компонент спецификация Кол-во
MCB 250 В, 50 Гц, 5 А 1
Переключатель SPST, 250 В, 5 А 2
Лампа 230 В 1
3-х контактная розетка 230 В, 5 А 1

Схема подключения силовой розетки

Электропроводка розетки имеет схему, аналогичную обычной 3-контактной розетке с переключателем.Но в отличие от обычной разводки электрических розеток, электрические розетки подключены непосредственно к главной распределительной коробке. Кроме того, он не имеет параллельных соединений с фазой или нейтралью от других нагрузок или розеток.

Простая электрическая розетка — это удлинительное соединение, полученное от соседних фазных, нейтральных и заземляющих полюсов. Иногда для таких соединений используются трехжильные провода. Но в проводке точки питания трехжильные провода обычно не используются. Для соединения используются одножильные многожильные провода, в основном с медью.Потому что, как правило, электрические розетки используются для работы устройств с высокой номинальной мощностью с большими нагрузками, такими как компрессоры, нагреватели, инверторы, ИБП и т. Д.

Заземление очень важно для распределительной коробки. Потому что это важно для безопасности и предотвращения удара металлическим корпусом или открытых контактов устройств.

Схема очень проста в подключении. Нейтраль и линия заземления от DB подключаются непосредственно к соответствующим полюсам «N» и «E» розетки.Фазовая линия подключается к полюсу «P» через переключатель SPST.

Чтобы упростить электромонтаж и избежать неправильных подключений, лучше промаркировать концы проводов. Кроме того, при выборе цвета проводов можно придерживаться стандартного цветового кода.

В приведенной ниже таблице указан стандартный стандартный цветовой код проводов, используемых для подключения силовых вилок.

Цвет Соединение
зеленый Земля
Черный нейтральный
Красный Фаза

3-контактная электрическая схема вилки и розетки

Вилка и розетка — это электрические устройства, используемые для подключения к электросети различного оборудования.Он помогает подключать и отключать электроприборы от розетки.

Вилка — это вилка, а розетка — это розетка в цепи. Розетка — это источник питания, расположенный на распределительном щите или плате розетки, а вилка — это устройство или часть прибора, которая потребляет энергию.

2-контактные и 3-контактные разъемы являются распространенными типами вилок и розеток, используемых в проводке. 3-контактные типы имеют заземление, а 2-контактные — без заземляющей проводки.

Прибор без металлического корпуса обычно не имеет заземления в вилке, такие двухконтактные вилки подходят как для заземленных, так и для незаземленных розеток.Некоторым устройствам требуется заземление в целях безопасности, такие кабели обычно подключаются с помощью 3-контактной вилки.

3-полюсная розетка и штекер Клеммное соединение

Схема подключения вилки и розетки идентичны. Обычно фаза и нейтраль подключаются соответственно с правой и левой стороны розетки, а земля — ​​вверху; в соответствии с видом на розетку спереди (изображение ниже). Таким образом, вид вилки спереди должен быть зеркальным отражением розетки: фаза слева и нейтраль справа.Это необходимо для того, чтобы фазовая линия в проводах была назначена для фазных линий как в вилке, так и в розетке.

Даже если обе линии поменяны местами, устройство работает нормально, поскольку источник переменного тока не имеет фиксированной полярности. Но стандартный способ и правильная практика — согласовать фазный и нейтральный провода розетки и вилки.

Почему? Предположим, если вы подключаете вилку расширительного блока к розетке, и фаза, нейтральные линии поменялись местами, тогда линия, подключенная через переключатель в удлинительной коробке, становится нейтральной линией.Таким образом, всякий раз, когда переключатель платы расширения включен / выключен, он просто разрывает нейтральную линию, идущую к розетке коробки расширения, но фазовая линия розетки всегда остается заряженной. Любые приборы, подключенные через такую ​​удлинительную коробку, будут ВЫКЛЮЧАТЬСЯ и ВКЛЮЧАТЬСЯ только из-за открытого или закрытого нейтрального соединения. У прибора всегда будет горячая линия для его компонентов, даже если переключатель находится в положении ВЫКЛ.

То же самое, даже если устройство подключено напрямую к розетке, переключатель ВКЛ / ВЫКЛ устройства управляет только нейтралью, фазовая линия всегда остается заряженной.Так что постарайтесь избежать подобных проблем при электромонтаже.

При подключении следуйте стандартному цветовому коду. Общие цвета проводов, используемых для фаз, нейтрали и заземления, — КРАСНЫЙ, ЧЕРНЫЙ и Зеленый соответственно. Синий, желтый провод для фазы, желто-зеленый провод для заземления и т. Д. Также используются для подключения.

Общий метод выбора цветовой маркировки проводов, изоляции, метода электрических соединений и т. Д. Зависит от страны или региона. Лучше строго соблюдать электрические стандарты и меры, рекомендованные в соответствующих регионах.Потому что во время технического обслуживания, обнаружения неисправностей и ремонтных работ электрикам будет легко понять электрическую схему и быстро определить точные провода.

См .:

Схема подключения розетки

Здесь один полюс обоих однополюсных однополюсных переключателей s1 s2 подключен к фазной линии питания.

Схема подключения розеток . Это стандартная электрическая схема настенной розетки на 15 А и 120 В.Чтобы подключить компьютер и подготовить его к работе, требуется много кабелей. Здесь показано, как подключить сетевую розетку, что полезно, если вы подключаете домашнюю сеть.

Заземленный контакт внизу в центре имеет форму полумесяца. Кабельная разводка дома используется для телефонной проводки. Таким образом, когда переключатель выключен, все горячие части лампы хорошо защищены.

Установите розетки на место с помощью двух винтов и пластиковых дюбелей, поставляемых с каждой розеткой.Руководства по установке измерительной базы Marshall County Remc. Используйте один и тот же цвет кабеля для одного и того же терминала на каждой розетке, фактические цвета не важны.

Длинная прорезь слева — это нейтральный контакт, а короткая прорезь — горячий контакт. Подключите клеммы 234 5 существующей розетки к клеммам 234 5 новой розетки. 15 августа 2019 в 443.

После подключения розетки к каждому концу сетевого кабеля файл.Каждый компонент должен быть установлен и соединен с разными частями определенным образом. На разъеме должна быть электрическая схема или обозначенные цвета номеров контактов, соответствующие цветному коду, указанному ниже.

Топ-5 распространенных неисправностей телефонных линий, влияющих на идеи монтажных схем стационарных ADSL NBN Река Жизни австралийская телефонная розетка 2 полная версия HD качественная диаграмма amicideidisabilionlus это мои диаграммы для вилок вилка питания бесплатно png pngkey comcast wall diagrammd prolococusanese ericofon installation как работают механизмы а 30rj66smt терминировал подключенный шнайдер.Конец штифта Rj45 1. ТИПИЧНОЕ ПОДКЛЮЧЕНИЕ РОЗЕТКИ СЧЕТЧИКА ДЛЯ ОДНОФАЗНОЙ ТРЕХПРОВОДНОЙ ОБСЛУЖИВАНИЯ A.

На приведенной ниже схеме подключения фазовая линия подключается параллельно выключателю света и выключателю штепсельной розетки. И когда переключатель включен, горячая только язычок в нижней части гнезда. Но если проводка перевернута, и питание идет на резьбовое гнездо, резьбовое гнездо всегда горячее, независимо от того, включен ли выключатель или нет.Схема подключения кабеля Ethernet UTP RJ45.

Конец штифта Rj45 1. На схеме ниже показано соединение компьютера с компьютером и указаны IP-адреса и порты. Схема подключения электрической розетки Подключение электрической розетки — довольно простая работа.

Схема подключения розетки на 400 ампер Heil Er Motor Bege. Резьбовое гнездо — нейтраль.Подключите кабели, как показано на схемах подключения.

Подключите клеммы с помощью 4-жильного телефонного кабеля. 11 3 Схема подключения разъема Switch 1. Расположите каждый провод, как показано на схеме.

На следующих схемах подключения показано, что несколько розеток подключены к однополюсному переключателю SPST с односторонним или двусторонним подключением в переключателе для США. В противном случае устройство не будет работать должным образом.Это означает, что к одной розетке можно одновременно подключать несколько розеток.

Подключение заземленной дуплексной розетки. Схема База на 400 ампер с автоматическим выключателем на 200 для панельной проводки в доме Полная версия Hd Quality Forexdiagrams Abced It. Плотно вставьте провода в вилку.

На приведенной ниже схеме подключения фазовая линия подключается параллельно выключателю света и выключателю штепсельной розетки.2 цепи 3 клеммы поворотная лампа латунная розетка с гальваническим покрытием схемы подключения переключателя сделать это с помощью базовых розеток для ремонта или сборки ламп схема способ подключения патрона к электрической плате люминесцентные источники главная автомобильные мигалки gtsparkplugs освещение 1 и три как подключить тип двух датчиков движения с коммутируемые цепи. Связанные поиски схемы подключения rj45 в настенной розетке Схема подключения розетки rj45rj45.

Проводка датчика движения с функцией переключения.Ваш кабель должен быть достаточно длинным, чтобы дотянуться до каждой розетки. Монтажные отверстия коробки розеток имеют прорези, позволяющие отрегулировать по горизонтали и вертикали перед тем, как полностью затянуть винты.

Узнайте о схеме подключения и порядке ее изготовления с помощью различных символов схемы подключения. Схема подключения — это упрощенное условное графическое изображение электрической цепи. Входная линия для обслуживания и проводники нагрузки, кабельные ленты, стопорные гайки, коннекторы, соединители и различное монтажное оборудование, поставляемые и устанавливаемые заказчиком.

Не используйте эту розетку, когда нет заземляющего провода. Кабель также должен быть достаточно прочным, чтобы выдерживать нагрузку, которую вы хотите нести. Подключите провода к аксессуару, следуя инструкциям на электрической схеме.

Да, они используют один и тот же IP-адрес и порт на сервере Google, но разные порты на клиенте. Схема 4 Отключение от электросчетчика на 200 А Полная версия Hd Quality Miiagram Abced It.Как показано на рисунке, переключатель сначала устанавливается в проводку, горячая проволока от переключателя питает все другие параллельно соединенные розетки, поэтому работу розетки ВКЛЮЧЕНО ВЫКЛЮЧЕНО можно контролировать с помощью переключателя.

Схема подключения настенной розетки Rj45 Схема подключения настенной розетки cat5e Схема подключения настенной розетки clipsal Схема подключения настенной панели RJ45 Каждая электрическая конструкция состоит из различных частей. Если вы устанавливаете более одной розетки, проводку можно выполнить параллельно или последовательно.

1 схема подключения переключателя 1 розетка

1 схема подключения переключателя 1 розетка

दोस्तों आज हम इस में इलेक्ट्रिक वायरिंग के सबसे और основная схема подключения के बारे में बताने वाले है और यह подключение किसी दूसरे कनेक्शन के मुक़ाबले करना बेहद आसान है इसे कोई भी वयक्ति सकता है।

यदि आप इसमें एक और कनेक्शन बढ़ाना उसके बारे में भी बताऊंगा जैसे की अपने सिर्फ एक स्विच और одна розетка का एक Монтажная плата बना लिए परन्तु चालू अवस्था में है या नहीं है पता नहीं चल सकेगा इसके लिए आपको इलेक्ट्रिक टेस्टर पड़ेगी जो हर किसी के पास नहीं होता अक्सर लोग इसे Электронная плата में लगाने से भी डरते है।

इसलिए मैं आपको इस आर्टिकल में बोर्ड के बारे में बताऊंगा पहला की आपके किया गया बोर्ड यानी одиночный выключатель и одиночный разъем का बोर्ड होगा और एक इंडिकेटर के साथ बोर्ड जिसे चाहे तो आप उसे भी बना सकते है।

इससे जुड़े बहुत सारे लेख आपको यहाँ पर मिल जायेंगे चाहे तो उसे भी चेक है फिहाल मैं इस लेख में इन्ही दो बनाना सिखाऊंगा तो चलिए देर करते दोनों इलेक्ट्रिक बोर्ड का सीखते

один выключатель, одна розетка, схема подключения

इसे बनाने के लिए हमे जो मुख्य электроинструменты चाहिए उसे आप लोकल मार्किट से खरीद सकते जो बिलकुल कम दाम में आसानी है जिसकी सूचि आपको मिल

  • एक पीस स्विच
  • एक असेम्ब्लेड बोर्ड
  • सॉकेट एक पीस
  • वायर

किया जाता है और आप इमेज में सकते है मैंने को सीरीज में ही जोड़ा है इस भी कर सकते है

एक तार को में निचे वाले पिन में से जोड़ ले और सॉकेट के दाए तरफ कनेक्ट करे जिस पीछे की R का साइन होगा उसी तरफ जोड़े

इसके बाद अब हमे न्यूट्रल यानि नेगेटिव को जोड़ना इसलिए उसमे किसी दूसरे रंग का तार को दूसरा रंग का है वायर में टेप का इस्तेमाल करे ताकि पता चल सके की कौन सा और कौन सा तार न्यूट्रल है

सॉकेट के लेफ्ट साइड में तार जोड़ने उसका हम सीधे घर के के साथ करेंगे। यदि आप एक छोटा बोर्ड बना रहे है तो उसे मेन बोर्ड बाए तरफ ही इन्सर्ट कीजियेगा

स्विच के ऊपर वाले पिन में एक तार को जोड़े фазовое соединение होगा उसे भी основная плата के दाए तरफ घर के फेज जोड़ देंगे इस तरह से आपका एक नया एक स्विच और सॉकेट वाला बनकर रेडी है तो आप इसमें दो प्लग लगा दे या फिर सीधे मेन लाइन दे

1 переключатель 1 розетка 1 схема подключения индикатора

की मैंने पहले कहा है की ऊपर वाले बोर्ड में लाइट नहीं इसका पता नहीं चलेगा जब तक टेस्टर लगाकर चेक नहीं किया जाता इसलिए इससे होगा की आप बोर्ड में इंडिकेटर के एक और कनेक्शन करे हमेशा रहेगा की आपके द्वारा बनाया गया बोर्ड में है या और इसका पता रहेगा।

अब आप सोच रहे होंगे की एक Индикатор को उस बोर्ड में डालना और उसका कनेक्शन कठिन है तो ऐसा बिलकुल भी नहीं है कोई परेशानी के इसका कनेक्शन सकते सबसे आसान तरीका मैं बतानेवाला हूँ यदि पसंद आये तो इस तरह भी आप का कनेक्शन करके एक नया इंडिकेटर वाल बोर्ड बना है।

इस बोर्ड को बनाने के लिए हमे कुल जरुरत पड़ेगी जो किसी भी इलेक्ट्रिक आसानी से मिल जाएगी इसलिए आप इसे अपने इलेक्ट्रिक दूकान से इन सामान है जिसे निचे बताया गया है।

  1. बॉक्स
  2. स्विच
  3. इंडिकेटर
  4. तार
  5. सॉकेट

अब इसका लिए जो भी डायग्राम दिया गया है ठीक उसी तरह ही है नहीं तो थोड़े सी गड़बड़ी से शार्ट भी हो सकता है कनेक्शन करते वक़्त इस रखें।

один выключатель одна розетка одна схема подключения индикатора

सबसे पहले इंडिकेटर के पिन में दो कनेक्शन करेंगे जिसका पहला के ऊपर वाले पिन से बोर्ड के मेन लाइन फेज में जिसको आप पूरा कम्पलीट होने के बाद जोड़िएगा ऐसे ही बहार निकाल दे क्योंकि फेज करंट होता है जिससे लग सकता है।

अब इंडिकेटर के निचे वाले कोई का तार जोड़े या फिर उसमे पहचान लिए किसी रंगीन टेप का इस्तेमाल करे। वहां भी दो कनेक्शन करेंगे जिसमे पहला सीधे सॉकेट तरफ जोड़ देंगे और दूसरा तार को बहार उसको अंत सर्किट पूरा जोड़ है। अब एक अंतिम कनेक्शन है जो स्विच के निचे वाले पिन के दाए तरफ जोड़ना है।

इस तरह से आपका सिंगल सॉकेट वाला के साथ एक नया बोर्ड बनकर तैयार आप इसे एक पोर्टेबल बोर्ड की तरह एक डालकर इस्तेमाल कर सकते नहीं में भी है की फेज का तार फेज में और न्यूट्रल का तार में ही कनेक्ट हो।

निष्कर्ष

उम्मीद है आपको मेरा यह आर्टिकल Схема соединений с одним выключателем и одной розеткой बहुत पसंद आया जिसमे मैंने बिलकुल सिंपल तरीके से के बारे में बताया तो आप अपनी राय कमेंट के बता सकते है यदि आपको वायरिंग करने में कोई है तो भी उसे कैसे कम्पलीट करे इसके में पूछ सकते है जिसका तुरंत धन्यवाद।

Схема подключения и подключения электрического распределительного щита

Эй, в этой статье вы узнаете, как подключить коммутатор.Здесь я объяснил подключение электрического распределительного щита с предохранителем, переключателями, розетками, индикатором и регулятором вентилятора. Также здесь я показал, как подключить распределительный щит с освещением и вентилятором для комнаты. Эта статья поможет вам очень легко осуществить подключение распределительного щита в домашних условиях. Вы увидите, что здесь все отмечены правильным номинальным током, что очень поможет вам выбрать номинал переключателя, предохранителя и розеток. Схема подключения электрического распределительного щита

На приведенном выше рисунке вы можете увидеть схему подключения электрического распределительного щита, содержащую следующие компоненты:

1.Предохранитель на 63 А (1 шт.)

2. Индикатор 230 В (1 шт.)

3. Однополюсный (SP) переключатель (4 шт.)

4. Двухполюсный (DP) переключатель 32 А (1 шт.)

5. 230 В Электронный регулятор вентилятора (1 шт.)

6. Гнездо на 6 А (1 шт.)

7. Гнездо на 32 А (1 шт.)

Читайте также:

Как выполнить подключение платы переключателей

Вы можете легко выполнить подключение правильно соблюдая приведенную выше диаграмму. Я расскажу пошаговую процедуру подключения, как показано на схеме выше.

1. Подключите фазу основного входящего питания к любой клемме предохранителя.

2. Соедините любую клемму каждого переключателя (SP, DP) вместе, затем подключите к предохранителю.

3. Подключите нейтраль ко всем розеткам.

4. Подключите выход переключателя DP к розетке 32A.

5. Подключите индикатор сразу после предохранителя, как показано на рисунке выше, и включите нейтраль, взяв петлю из любой нейтральной точки розетки.

6. Подключите заземляющий провод к клемме заземления каждой розетки.

7. Подключите потолочный вентилятор через электронный регулятор, как показано на рисунке выше.

8. Подключите лампы, как показано на рисунке выше.

Компоненты, используемые для изготовления платы переключения

1. Предохранитель

На приведенной выше схеме подключения мы подключили плавкий предохранитель на 63 А последовательно с основным входным фазным питанием. На этой диаграмме общая нагрузка цепи составляет 56 А (рассчитывается по сумме номиналов всех переключателей). Так что 63А для этого коммутатора достаточно.Но не используйте предохранитель с номинальным током менее 56 А.

2. Переключатель

Здесь мы использовали два типа переключателей. Четыре переключателя ПК на 6А и один ПК на 32А. Переключатель 32A, используемый для гнезда 32A, который можно использовать для подключения любого сильноточного оборудования, такого как миксеры, нагреватели, индукционные плиты и т. Д. Переключателя на 6A достаточно для освещения, вентиляторов и маломощной розетки 6A, которую можно использовать для мобильного зарядного устройства, телевизора , DVD и т. Д., Назначение подключения.

3. Розетка

Здесь мы использовали две разные розетки — одна на 6 А, другая на 32 А.Использование розеток как на 6А, так и на 32А уже обсуждается.

4. Индикатор

Здесь мы подключили лампу индикации красного цвета. Эта лампа рассчитана на 230 В переменного тока. Это помогает узнать, есть ли на плате блок питания. Индикаторная лампа подключается сразу после предохранителя, поэтому, если предохранитель перегорел из-за какой-либо неисправности, это также покажет, что на плате нет источника питания. Контрольную лампу можно подключить и перед предохранителем, но если предохранитель перегорел, то она также загорится.

5. Электронный регулятор вентилятора

Здесь мы использовали электронный регулятор вентилятора 230 В для управления скоростью вентилятора. Регулятор вентилятора подключается между вентилятором и переключателем. Переключатель обеспечивает функцию ВКЛЮЧЕНИЯ или ВЫКЛЮЧЕНИЯ вентилятора, тогда как регулятор вентилятора обеспечивает функцию управления скоростью.

Читайте также:

Спасибо, что посетили сайт. продолжайте посещать для получения дополнительных обновлений.

Схемы подключения электрических розеток

Перед началом электромонтажных работ ознакомьтесь с местными законами на предмет ограничений и разрешительных требований.Согласно NEC, количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

На этой странице представлены схемы подключения большинства бытовых розеток, с которыми вы столкнетесь, включая: заземленные и незаземленные дуплексные розетки, прерыватели цепи замыкания на землю (GFCI), розетки на 20, 30 и 50 ампер для цепей на 120 и 240 вольт.

Подключение заземленной дуплексной розетки

Это стандартная электрическая схема настенной розетки на 15 А и 120 В. Это поляризованное устройство. Длинная прорезь слева — это нейтральный контакт, а короткая прорезь — горячий контакт. Заземленный контакт внизу, в центре в форме полумесяца. Не используйте эту розетку, если нет провода заземления.

Эту розетку обычно можно найти в розетках в гостиной и спальне. Одним из них можно управлять с помощью переключателя и / или подключать к другим выходам в цепи.Для такой розетки на 15 А следует использовать кабель 14/2 с заземлением для питания цепи.

Подключение незаземленной поляризованной розетки

Это более старая версия розетки на первой схеме. Разъемы имеют разные размеры для подключения поляризованных вилок, но в них нет разъема для заземления. В этой розетке не используется заземляющий провод, и отсутствует защита от поражения электрическим током, как это обеспечивается заземленной розеткой.

При замене незаземленной поляризованной розетки используйте этот тип, а не заземленный тип, упомянутый ранее, если только он не заземлен с помощью перемычки к металлической розетке, которая привязана к заземлению служебной панели дома через сплошной металлический кабелепровод.

Подключение незаземленной неполяризованной розетки

Это самая старая версия настенной розетки, которую вы найдете. В нем отсутствует заземляющий контакт, а разъемы для вилок имеют одинаковый размер. В этих устройствах не использовался провод заземления, и оба гнезда для вилки были одинаково полярны. Оба провода, используемые с этими розетками, обычно были черными.

В этой конфигурации любой провод в цепи может быть всегда горячим, и нет никакой защиты от поражения электрическим током.При замене незаземленного устройства в более старой цепи, подобной этой, используйте поляризованное устройство, указанное выше, а не заземленную розетку наверху, если только оно не заземлено на металлическую розетку, которая сама заземлена к электрической системе дома через непрерывный металлический кабелепровод.

Подключение прерывателя цепи замыкания на землю

На розетке прерывателя цепи замыкания на землю (GFCI) имеется два набора отдельных клемм: клеммы линии и клеммы нагрузки. Источник от схемы должен быть подключен к линейным клеммам, и любая стандартная дуплексная розетка или другое устройство, подключенное к нагрузочным клеммам, будет защищено этим GFCI.На кухне, где доступна только одна розетка и требуются как выключатель для вывоза мусора, так и розетка gfci, можно использовать комбинацию выключатель / gfci, как показано на схеме по этой ссылке.

Чтобы подключить более одной розетки GFCI в одной цепи, подключите источник к линейным клеммам на каждом устройстве с помощью переходника. Клеммы нагрузки в этой цепи не используются. См. Дополнительные схемы подключения GFCI по этой ссылке.

Схема подключения дуплексной розетки на 20 А и 120 В

Подобная дуплексная розетка на 20 А, 120 В должна быть установлена ​​в цепи с использованием кабеля 12 AWG и автоматического выключателя на 20 А.Эти розетки обычно находятся в розетках на кухне, где необходимы две ответвления для раздельного обслуживания небольших приборов и холодильника.

При использовании этого устройства с тяжелой бытовой техникой, такой как стиральные машины и микроволновые печи, его следует подключать к специальному автоматическому выключателю на 20 А / 120 В. С 2014 года в прачечной для стиральной машины теперь требуется розетка GFCI.

Подключение к розетке прибора на 20 А и 240 В

Эта розетка обычно используется для больших нагрузок, например, для большого кондиционера.Розетка должна быть подключена к выделенному автоматическому выключателю на 20 А / 240 В на сервисной панели с помощью кабеля 12 | 2 AWG.

В этой проводке и черный, и белый провода используются для подачи 120 вольт каждый, а белый провод обматывается изолентой, чтобы обозначить его горячим. В этой схеме не используется нейтральный провод, а заземляющий провод подключается к клемме заземления на устройстве. Слоты сконфигурированы так, чтобы принимать только штекеры от совместимых устройств.

Подключение розетки на 30 А и 240 В

Цепь на 30 ампер когда-то была нормой для больших высоковольтных приборов, таких как сушилки для одежды и кухонные плиты.Эти сосуды больше не разрешены в новых установках, но все еще используются там, где они уже существуют.

Эта розетка обеспечивает питание 240 вольт и 30 ампер. Трехжильный кабель необходим для подключения двух проводов на 120 вольт и нейтрали, итого 240 вольт. Такое расположение позволяет запитать нагревательные элементы в приборе, используя два объединенных 120 вольт и только 120 вольт для питания таймеров и освещения. Наименьший кабель, разрешенный для использования со схемой на 30 ампер, имеет калибр 10, но в одной из этих схем также можно найти калибр 8.Схема подключена к выделенному автоматическому выключателю на 30 А.

Схема подключения

для розетки осушителя на 30 А

Это более новая версия устаревшей розетки на 30 А, показанной на предыдущей схеме. Этот контур используется для установки новой розетки сушилки для белья. Эта розетка имеет заземление, отсутствующее в более старых 30-амперных схемах, для дополнительной защиты от поражения электрическим током.

Для такой розетки на 30 А требуется кабель 10/3 с заземлением. Кабель содержит два провода на 120 В, нейтральный провод и заземляющий провод.Эта розетка подключена к выделенному автоматическому выключателю на 30 А и обеспечивает в общей сложности 240 В для питания нагревательных элементов сушилки и 120 В для питания ламп и других функций устройства.

Подключение к розетке прибора на 50 А и 240 В

Эта электрическая схема используется для розетки на 50 ампер. Розетка должна быть подключена к выделенному автоматическому выключателю на 50 А с помощью кабеля 6 AWG. Цепь на 50 ампер требуется для новых установок некоторых крупных приборов, требующих 240 вольт.Два провода на 120 В каждый могут быть объединены для подачи высокого напряжения в цепи нагрева, а один из проводов на 120 В может обслуживать фонари или другие цепи низкого напряжения в приборе. Нейтральный провод обеспечивает обратный путь для цепи, а заземляющий провод обеспечивает дополнительную защиту от поражения электрическим током, отсутствующую в более старых 30-амперных и 240-вольтовых устройствах.

Еще подобное на Do-It-Yourself-Help.com

Подключение к телефонной розетке | Контактная информация Finder

Результаты листинга Подключение к настенной телефонной розетке

ПОДКЛЮЧЕНИЕ К РАЗЪЕМУ ТЕЛЕФОНА КАК ЭТО СДЕЛАТЬ

7 часов назад Установите розетки на место, используя два винта и пластиковые настенные розетки , поставляемые с каждой розеткой .Монтажные отверстия коробки socket имеют прорези для горизонтальной и вертикальной регулировки перед тем, как полностью затянуть винты. В проводке телефона Cabling House используется кабель, содержащий шесть одножильных проводов диаметром 0,5 мм.
