Схема подключения узо в квартире: Как ПРОСТО и правильно подключить УЗО и автомат

Содержание

Схема подключения УЗО в однофазную сеть без заземления

В этой статье рассмотрен вопрос подключения УЗО к двухпроводной сети, без заземления. 2 основные схемы установки, 5 основных ошибок при эксплуатации изделия.

ТЕСТ:

5 вопросов по электротехнике:
  1. Можно ли установить УЗО в двухпроводной сети?

а) Да

б) Нет

  1. Обязательно ли заземление для устройства защиты?

а) Да

б) Нет

  1. Устанавливается ли 2 и более изделий в двухфазной сети?

а) Да

б) Нет

  1. Возможно ли каскадное подключение реле защиты?

а) Да

б) Нет

  1. Соединяются ли провода заземления и «нуля» в розетке?

а) Да

б) Нет

Ответы:

1-А, 2-Б, 3-А, 4-А. 5-Б.

УЗО – аббревиатура обозначающая устройство защитного отключения электричества. Его применение в электросети обеспечивает безопасность использования энергосистемы для пользователя.

Устанавливается защита в однофазную сеть

без заземления? Ответ: да! Для безопасной эксплуатации этого устройства не обязательно заземление. Это определяется по схеме подключения изделия расположенной на его корпусе. Рассмотрим принцип действия и включение устройства в энергосистему.

Включение устройства в сеть нужно производить в соответствии со схемой, в противном случае не гарантируется корректная работа изделия и безопасность его использования.

2 шага подключения в однофазной сети

Устанавливаем изделие и смотрим 2 фото с примером. На корпусе имеются клеммы входа и выхода – «ноль» и «фаза». Внизу размещены клеммы выхода, для фиксации соответствующих проводов пользователя. Размещение элементов подключения стандартно для электроприборов, гнезда контактов входа сверху, разъёмы выхода снизу. Назначение клемм обозначено на корпусе литерами L и N. Клемма N(ноль) одна, от 2 до 6 клемм – это L(фаза). На лицевой панели есть кнопка ТЕСТ и контрольный световой индикатор.

Устройство УЗО

Ниже, на фото показано изделие со снятой крышкой. На крышке схематично изображена схема включения прибора в сеть. Сверху и снизу расположены группы клемм для присоединения проводов. Фиксация проводов в гнёздах разъёмов производится винтами.

УЗО со снятой крышкой

2 важных момента  — как подключить автоматы в щитке и устройство защиты без провода заземления

Изделие можно установить прямо в щитке, если на шине имеется свободное место для его крепления. Подключение производится по схеме на корпусе прибора.

Подключение УЗО в щитке

На фото выше видно 2 интересных момента:

  1.      Провод в синей изоляции «ноль» уходит на клеммную колодку, и дальше на контакты потребителей.
  2.      Красный провод – «фаза» подключается к группе автоматических выключателей, и к потребителю электроэнергии.

Обратите внимание на 2 важных элемента на схеме. Заземление проведено через шину и выведено напрямую на токоведущий кабель. Провода «ноль» распределяются через клеммную колодку.

Схема подключения УЗО и автоматов

2 ответа о защите без заземления

Часто возникает вопрос о возможности установки УЗО в двухпроводной сети без заземления? Подключение заземление в этом случае проводится помимо устройства защиты.

Подробнее стоит остановиться на определении схемы установки изделия. Одно или несколько устройств защиты? Но в этом случае нужно ориентироваться именно на возможности и параметры самой электросети. В ряде случае наиболее оптимальным будет схема с одним устройством. Но при большом количестве потребителей или для повышенной пожаробезопасности потребуется ступенчатая схема, либо подключение нескольких защитных устройств.

3 фактора, определяющие, работает изделие без заземления или нет

Правильный выбор схемы включения в сеть – это основной фактор, влияющий на работоспособность изделия. Оголённые концы провода в клеммах надёжно зафиксированы. Важно подключать провода в предназначенные для них разъёмы, обозначенные литерами на корпусе устройства. Важно учитывать следующие факторы:

  1. Понимание принципа работы. Это нужно для выбора схемы включения в энергосеть.
  2. Выбор устройства по его техническим характеристикам, в соответствии с параметрами энергосети.
  3. Включение устройства в двухпроводную сеть без заземления, требует обязательной установки автоматических выключателей.

Работы по установке изделия проводятся при обесточенной сети, после подключения необходимо проверить, верна ли установка. Для этого в устройстве есть функции тестирования и индикации. Кнопка ТЕСТ поможет проверить правильность подключения устройства.

Устанавливая электроприборы, соблюдайте технику безопасности!

2 момента работы в двухпроводной сети без заземления

В двухпроводной сети через устройство проходят всего два провода: «ноль» и «фаза». УЗО отслеживает и сравнивает параметры тока на обеих. При появлении неисправности в электросети параметры тока изменяются. После изменений значения тока, контакты размыкаются, отключая повреждённый участок.

УЗО в двухпроводной сети без заземления

Защита не сработает при пробое и попадании фазы на корпус и  при утечке тока напряжением ниже порогового значения. Срабатывание защиты происходит только после замыкания сети.

Например, в работающей стиральной машине повреждена изоляция одного из токоведущих проводов, и этот участок соприкасается с корпусом. Металл корпуса стиральной машины проводит электроток, поэтому приближение к ней становится потенциально опасным, не говоря уже о её касании. При соприкосновении с её корпусом вам грозит удар током. Именно в этот момент, защита размыкает контакт, отключая повреждённый участок и ограждая пользователя от травм. По этой причине установка защиты в однофазной электросети обязательна, именно это изделие при необходимости оградит вас от получения травм.

2 способа подключения стиральной машины без заземления с помощью У З О

В первом случае используется дифференциальный автомат, использование в этом случае самого автоматического выключателя не обязательно. Дифференциальный автомат совмещает его функции и защиту. Но в тоже время стоимость такого оборудования чуть больше чем

УЗО.

Дифференциальный автомат

Вторым вариантом будет установка защиты и автоматического выключателя, в этом случае электрооборудование займёт больше места, будет более громоздким, но стоимость такой схемы гораздо ниже.

Подключение УЗО без заземления для стиральной машины

На примере показано подключение УЗО без заземления для стиральной машины. Легенда на схеме наглядно показывает, как его подключить.

5 ошибок при подключении У З О в однофазную сеть

Чем угрожают ошибки при подключении и эксплуатации устройства защиты? Это невыполнение своих задач, отсутствие реакции на повреждения в сети и периодические ложные отключения её участков.

Ошибками при включении устройства в энергосеть будут:

  1. Соединение выходного провода «ноль» с проводом заземления.
  2. «Фаза» и «ноль» обязательно подключаются через клеммы изделия, вывод «нуля» помимо УЗО приведёт к периодическим срабатываниям защиты.
  3. Нельзя включать в сеть перемычки между группами контактов «ноль» разных потребителей с отдельными защитными устройствами.
  4. Подключение проводов к непредназначенным для них клеммам, «фаза» – L, «ноль» – N.
  5. После отключения участка электросети необходимо устранить неисправность повлёкшую отключение, а не включать УЗО снова.

Список не полный, тут указаны только основные ошибки, допускаемые при подключении устройства в сеть и его эксплуатации. Более подробно ошибки подключения описаны в видео.

УЗО ошибки при подключении

Не забывайте тестировать устройства при их установке, в дальнейшем, при замурованных в стены проводах, распаечных и распределительных коробках работа будет затруднена.

2 схемы как подключить У.З.О. без заземления в квартире

Ответ на вопрос будет ли работать УЗО без заземления в квартире, достаточно сложен. Ответить на него гораздо сложнее, чем его установить. Это связано с тем, что в квартирах используется как проводка с заземлением, так и без неё. Часто без заземления встречается проводка в домах старой постройки.

Подключение УЗО без заземления

В таких квартирах подключение защиты особых сложностей не вызывает, необходимо лишь выбрать наиболее предпочтительную схему установки. Будет ли одно изделие на всех потребителей или несколько устройств, с распределением защиты. Первая схема проще, требуется установить одно УЗО и подключить его к автоматам выключения. Вторая схема сложнее в исполнении, но более предпочтительна в плане безопасности. Её достоинства:

  • проще найти неисправность в отдельном участке сети, чем обследовать всю энергосеть на предмет пробоя или повреждений;
  • при аварийном отключении участка, остальная система электропитания продолжает функционировать.

Наиболее распространённой для квартиры остаётся именно схема с одним изделием.

Подключение стиральной машины.

Если заменить стиральную машину водонагревателем, то принципиально схема не изменится. Единственным элементом, изменяемым в этой схеме будет потребитель тока. Это ответ на вопрос – как подключить защиту

без заземления к водонагревателю или варочной панели.

Нельзя объединять «ноль» и заземление в одно, в розетках и распаечных коробках, это может привести к отключению сети при получении нагрузки. Подробнее об этом рассказано в видео.

Как делать не надо. Опасные способы заземления.

2 ступени установки  без заземления в загородном доме

Для частного дома оптимальна ступенчатая схема. Она позволит добиться функциональности электросети и её большей безопасности. Это монтаж общего УЗО, с подключением к нему устройств, отвечающих за отдельные группы потребителей, как это представлено на схеме.

Ступенчатая схема подключения УЗО

Задача вводного устройства – это защита системы от возникновения пожара в случае короткого замыкания, оно может сработать как по отдельному потребителю, так и по суммарному значению скачка нагрузок с нескольких.

Как подключить УЗО без заземления к бойлеру? Бойлер – энергоёмкий агрегат, кроме того, опасный в плане неисправностей. По этой причине рекомендуется обязательная установка устройства защиты на участок сети с ним. Схема установки не отличается от стандартной. Включение в электросеть после автомата выключения. В двухпроводной сети к изделию подходят «фаза» и «ноль», провод заземления пропускается помимо устройства.

3 основных параметра защиты — У З О без заземления на даче

Отдельно нужно рассмотреть подключение защиты в энергосистеме дачного дома. В этом случае нагрузки небольшие, так как число потребителей невелико, поэтому в качестве противопожарного устройства достаточно установить универсальное УЗО на 25-40А, в зависимости от нагрузки. Схема подключения на даче без заземления не отличается от схемы монтажа в квартире или доме. Разница лишь в технических параметрах оборудования. Для дачного домика характерно:

  • малое потребление электроэнергии;
  • небольшое количество потребителей;
  • повышенная пожаробезопасность оборудования.

Сама схема не отличается от вышеприведённых. Выход «фазы» с изделия на автоматы выключения, «ноль» на клеммную коробку с дальнейшим распределением на потребителей. Заземление соединяется с входным кабелем напрямую.

5 часто задаваемых вопросов

Основной вопрос, возникающий при изучении темы – возможна ли работа УЗО в двухфазной сети? Ответ: да, можно эксплуатировать прибор без заземления.  Подробности рассмотрены нами выше. Модернизация электросети в больших объёмах не требуется.

Второй вопрос, для чего нужна защита? Устройство защитного отключения обеспечивает безопасность потребителя, отключая участок электрической сети. Нужно, более того защиту необходимо установить на опасном участке.

Подключается УЗО своими руками или требуется помощь профессионального электрика? Да, своими руками установить электрооборудование можно. Но, если вы не уверены в своих силах в расчёте характеристик или монтаже, стоит пригласить электриков.

Опасны ли ошибки при подключении электрооборудования? Да, в лучшем случае они приведут к ложным отключениям сети, в худшем к неисправности потребителей электроэнергии или к травмам пользователя.

Как выбрать УЗО? Для этого нужно понимать принцип его работы, и параметры вашей электросети. Исходя из этих параметров, подбирается тип изделия и схема его подключения.

Типовые схемы подключения УЗО в распределительном щитке: варианты для однофазных и трехфазных сетей


Решение использовать устройство защитного отключения в домашнем распределительном щите заслуживает всяческого поощрения. Согласитесь, что еще может нас защитить от поражения электротоком при утечке тока на металлический корпус бытовых приборов. УЗО может стоять как на входе, так и на какой-то отдельной линии сети. Это значит, что схем их включения довольно много, и нам нужно разобраться, когда и какую использовать. Поверьте, это в интересах вашей же безопасности.

Как правильно подключить устройство защитного отключения?




Важно запомнить одну важную деталь: подводящие провода всегда подсоединяют к верхним контактам, это правило работает для любой марки прибора и не зависит от количества полюсов. Отвод на нагрузку подключают только к нижним контактам. Если правильная схема подключения УЗО не получается, например, короткие провода, то замените их, или, в крайнем случае, переверните устройство отключения вверх ногами.

Маркировка контактов

Получилось так, что у каждого производителя УЗО нулевой провод может быть заведен как с правой стороны, так и с левой. Поэтому смотрим на обозначения на корпусе, а потом уже подсоединяем:

  • N – клемма для подключения «нуля».
  • 1 – контакт для подсоединения приходящего фазного провода.
  • 2 – зажим для подключения отходящего фазного провода.

Нужна ли защита УЗО автоматом при подключении его в распределительном щитке?

По правилам подключать устройство защитного отключения без автоматического выключателя нельзя. Зачем это нужно? Дело в том, что принцип работы УЗО основан на срабатывании только по причине утечки тока, при коротком замыкании или при перегрузке оно не срабатывает. Отсюда опасность возгорания проводки или выхода из строя самого устройства.


Здесь представлены две простые схемки соединения автомата с двухполюсным и четырехполюсным устройством отключения.


Вывод: всегда делайте защиту автоматическим выключателем. В большинстве случаев в схеме подключения однофазной сети квартиры используют УЗО и автомат с одинаковыми номиналами. Однако практика показывает, что лучше выбрать устройство отключения с номинальным током большим на одну ступень. Например, если автомат на 16А, то УЗО будем ставить на 25А. Почему так, а не иначе? Попытаемся смоделировать цепь событий:

  • Если внимательно изучить время-токовую характеристику автомата, то станет понятно, что ему нужен определенный отрезок времени для срабатывания теплового расцепителя во время перегрузки.
  • Это значит, что сквозь автомат будет протекать повышенный ток, такая ситуация может длиться от нескольких секунд до нескольких минут.
  • Этот же ток пойдет и через УЗО, что крайне нежелательно для его контактов и механизмов – они попросту не рассчитаны на такой форс-мажор. Устройство определенно будет греться, и если оно просто сгорит, то считайте, что вы еще легко отделались.



Версии защиты для однофазной сети

О комплекте защитных приборов постоянно напоминают производители мощной домашней техники. Зачастую уже в сопроводительной документации к стиральной или посудомоечной машине, электроплите указано, какие дополнительные устройства необходимо установить.

Если учесть количество контуров, направленных на обслуживание розеток и мощной техники, можно с уверенностью утверждать, что проектов монтажа устройств защиты бесконечно много. Ниже рассмотрим базовые варианты, которые встречаются чаще всего, на их основе возможно построение модернизированной электросхемы, заточенной под конкретные условия.

Простая схема подключения общего УЗО на вводе однофазной сети квартиры или коттеджа

В этом проекте используют одно устройство защитного отключения. Его ставят на вводе после двухполюсного автомата перед отводящими выключателями. Здесь аппарат контролирует утечку тока во всей сети. Основной недостаток: определить линию, в которой произошла утечка довольно сложно. Зато все дешево и сердито.

Проект со счетчиком и общим устройством защитного отключения на вводе

Схема практически повторяет предыдущую, единственное отличие – установка прибора учета электроэнергии, что по нынешним временам обязательное условие. Что касается плюсов и минусов проекта, то они копируют прежний вариант: та же экономичность, но сложности с определением линии утечки.

Схема подключения в квартире общего УЗО на вводе и автоматов с групповыми УЗО на отводящих линиях

В таком решении устройства защитного отключения используются не только на вводе, но и на каждой отходящей цепи. Здесь важно соблюдать селективность, иначе во время утечки одновременно отключатся и групповое устройство, и вводное. Поэтому на ввод чаще всего ставят аппарат на 100мА, а на линии по 30мА.




К особенностям этой схемы подключения УЗО в распределительном щитке можно отнести два фактора, которые противоположны друг другу:
  1. Положительный аспект – при утечке отключается только аварийная цепь, остальные будут функционировать в штатном режиме.
  2. Отрицательный момент – дороговизна и большой объем работ.

Электросхема подсоединения групповых УЗО на отводящих цепях

Схема собрана по аналогии с предыдущей, единственное отличие – отсутствие общего УЗО на вводе. По мнению некоторых его установка – лишняя трата средств, потому что все линии уже ограждены от утечек групповой защитой. Так что решение о дополнительных тратах за вами.


Намерение поставить групповую защиту только на отходящие цепи уже можно поприветствовать. Большинство домовладельцев вообще ее не ставят, так же как и защиту от атмосферных перенапряжений и заземление.



Типичные схемы подключения четырехполюсного УЗО в трехфазную сеть в щитке частного дома

Вариант №1

Сеть частных домостроений часто питается от 380В. Представленный проект включает не только четырехполюсное устройство защитного отключения, но и групповые УЗО на каждую отходящую линию. Без последних схема тоже будет работать.

Вариант №2

Проект собран по аналогии с первым вариантом, но здесь уже задействован прибор учета электроэнергии.

Безопасность – прежде всего!

Основная часть правил безопасности при монтаже схемы подключения УЗО носят общий характер для всех электромонтажных работ. Перед оборудованием распределительного щита не забывайте:

  • Обесточить сеть – выключить входной автомат.
  • Провода должны иметь соответствующую цветовую маркировку.
  • Входной выключатель всегда монтировать в первую очередь.
  • Внимательно следить за полюсами приборов – путать их нельзя!

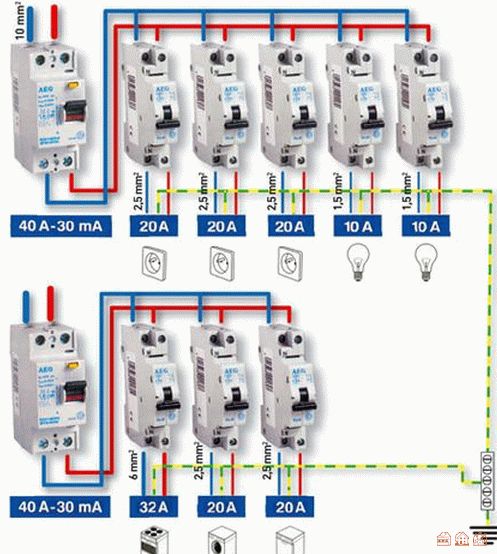

Схема подключения УЗО и автоматов в квартире

По статистике 30% пожара происходит вследствие замыкания старой электропроводки из – за ненадежности изоляции. Возгорание по вине электропроводки возможно также при перегрузке электропроводки, что ведет к перегреву изоляции и возможному короткому замыканию и воспламенению изоляции.

Полная защита устройством УЗО от поражения током

Подключение схемы устройства защитного отключения ( УЗО) и установленный автоматический выключатель надежно обезопасят вашу квартиру от пожара, по вине устаревшей электропроводки и защитит проживающих в квартире или доме от поражения электричеством. Заменить УЗО и автомат может дифференциальный автомат, он имеет все функции автомата и УЗО. Исключительно полезна установка УЗО там, где присутствуют дети.

Принцип работы УЗО

Устройство защиты от удара током работает по отслеживанию разности тока входа и выхода нагрузки. Если эта разность тока будет равна нулю, то есть ток входа и выхода нагрузки одинаков, УЗО не сработает. Когда человек случайно прикоснется к открытым частям электропроводки, произойдет утечка тока через корпус пострадавшего человека и токопроводящий пол (бетон, сырой деревянный пол, и так далее).

В этом случае будет уже различие между токами входа и выхода нагрузки, устройство УЗО отключит сеть. Старая электропроводка также может давать утечку тока, из – за нарушения свойств или целостности изоляции провода. Со старой электропроводкой может происходить отключение напряжения сети устройством УЗО. В этом случае замена старой электропроводки обязательна.

Способы установки УЗО

Возможны два способа установки устройства. Первый вариант предполагает установку общего УЗО в схему электропроводки, сразу за счетчиком и автоматом. При одном общем УЗО для  квартиры или дома, очень трудно найти место утечки тока через изоляцию проводов. Такое нарушение изоляции нужно искать по всей квартире или коттеджу.

Вариант схемы электропроводки с общим УЗО и защитным заземлением в однофазной сети

В этом случае УЗО обесточит всю квартиры. Во другом варианте устанавливается несколько УЗО, отдельно для каждого направления электропроводки, в гостиную комнату,  кухню, спальню комнату и детскую. Такая схема раздельной электропроводки по комнатам собирается в электрощитке в прихожей.

В этом же электрощитке устанавливается несколько УЗО. Такой вариант конечно затратный, но он имеет некоторые преимущества. Во – первых, при срабатывании УЗО, сеть будет выключена только в одном направлении, а в другой части квартиры напряжение сети сохранится. В одном помещении будет легче искать повреждение электропроводки.

Вариант схемы электропроводки с отдельным УЗО для розеток и защитным заземлением в однофазной сети

В детской комнате отдельно подключенное устройство УЗО защитит детей от прикосновения к опасной розетке быстрее, чем в варианте общего УЗО. Для варианта детской комнаты ставят УЗО с током отключения, менее 10 мА. В ванную, или на кухню, где стоит стиральная машина, нужно ставить УЗО с большим значением тока срабатывания (300мА – 500мА), потому что УЗО с током отключения в 10 мА будет постоянно отключать кухню.

УЗО выбирают по оптимальному току для всех нагрузок в амперах. Время срабатывания УЗО – качественного устройства – до 0,1 секунды, за это время не чувствуется удара током. Проверять на работоспособность устройство защиты нужно нажатием тестовой кнопки УЗО раз в месяц и после каждого аварийного срабатывания.

Схема подключения УЗО в однофазных и трехфазных сетях

Схема подключения УЗО в однофазных и трехфазных сетях почти не отличаются. В случае однофазной сети, перед УЗО устанавливается автомат, далее с УЗО напряжение поступает на нагрузку всей квартиры.

Вариант схемы электропроводки с отдельным УЗО и защитным заземлением в однофазной сети



При трехфазной сети, также ставится автоматический выключатель после электросчетчика для каждой фазы отдельно, и после автоматического выключателя устанавливается УЗО.

Вариант схемы электропроводки с общим УЗО, отдельным УЗО для стиральной машины, камина и УЗО для розеток кухни и защитным заземлением в трехфазной сети сети

Подключать схему УЗО нужно внимательно, нельзя путать нейтраль с фазой на клеммах УЗО. На приборе есть обозначение клемм (смотреть инструкцию).

Как подключить УЗО без заземления?

Когда защитное заземления в квартире отсутствует, и тогда возможно подключение УЗО к двухпроводной сети без ухудшения его защитных параметров. Хотя в ПУЭ запрещается ставить общее УЗО в системе TN-C (заземление и нейтраль соединены ) ввиду снижения вероятности его срабатывания на сотые проценты. Как показала практика,  УЗО неплохо справляется со своей задачей и без защитного заземления.

Схема подключения УЗО без заземления

Однако выбор за вами, для меня лучше поставить УЗО без заземления, чем остаться без защиты, или устанавливайте контур защитного заземления. Схема защиты УЗО, быстро срабатывает при прохождении тока через корпус человека, возможном коротком замыкании (в этом случае должен быть установлен автоматический выключатель или дифференциальный автомат) и при утечке тока через старую изоляцию проводки.

Подключение УЗО в частном доме и в квартире: фото, видео

Правильное подключение в щитке устройства защитного отключения – важная составляющая при проводке электричества, обеспечивающая электробезопасность потребителей. Использование УЗО в электросетях многоквартирных и подключение УЗО в частном доме, промышленных объектов позволяет избежать аварий и пожаров.

Однако, несмотря на простоту конструкции, УЗО при неправильном подключении и использовании может стать источником неприятностей. При установке есть одно «но»: монтаж такого устройства со старыми советскими системами электроснабжения TN-C, в которых нейтраль объединена с проводником, практически невозможна. Согласно ПУЭ, установка коммутирующего оборудования запрещена в цепях защитных проводников. Несмотря на это, устройства защитного отключения являются как коммутирующими устройствами, так и способны подключаться в разрыв, как фазы, так и нуля, выполняя одновременно роль защитного проводника. Согласно последней редакции ПУЭ, установка не допускается в четырехпроводных трехфазных цепях, что связана с часто фиксируемыми случаями травматизма при срабатывании устройства. Соответственно, устанавливать устройство в старых домах можно, однако с соблюдением некоторых правил.

Что такое УЗО в электрике

Впервые УЗО появились с первыми ЛЭП в качестве релейной защиты. Основная цель использования таких устройств – обеспечение защиты и прекращение подачи электроэнергии в случае возникновения аварийных ситуаций. В качестве индикатора аварии здесь используется ток утечки – при превышении данным показателем определенного уровня устройство срабатывает, размыкая электрическую цепь.  Позже стали использовать в качестве защиты от пробоя и возгорания электроустановок. До недавнего времени устройства выполняли «противопожарную» роль, реагируя на ток менее 1 А. Устройство«пожарного» типа производятся и используются до сих пор.

Схема подключения УЗО

Однофазного:

Трехфазного:



Видео: устройство защитного отключения

Емкостные устройства

Попытки создания УЗО, основной задачей которых будет защита потребителей от поражения электротоком, начались с момента развития полупроводниковой электроники. Принцип работы таких устройств строился на работе емкостного реле, которое срабатывает на емкостный ток смещения, при этом организм человека выступает в качестве антенны. Емкостные устройства (УЗО-Е) отличаются высоким уровнем чувствительности, не нуждаются в заземлении и реагируют практически мгновенно: если ребенок, находящийся на изолированном полу, дотронется до фазы в розетке, устройство все равно сработает и разомкнет цепь. Однако у них есть недостаток: они сильно подвержены помехам по причине того, что поток электронов в них является следствием формирования электромагнитного поля. «Приучить» такие УЗО отличать ребенка от трамвая практически невозможно, поэтому используют такие виды устройств только для защиты спецоборудования.

Дифференциальные устройства

Полное зеркальное изменение УЗО-Е помогло создать принцип работы нового вида, в котором утечка фиксировалась по разнице полных токов в силовых проводниках. В случае, если существует разница между величинами потребляемой и отдаваемой, то где-то есть утечка, соответственно, цепь нужно отключить. Такие типы получили название дифференциальных (УЗО-Д). При подключении устройства к однофазной сети достаточно провести сравнение модулей токов нейтрали и фазы, в случае с трехфазной сетью приходится сравнивать векторы токов всех фаз и нейтрали.

Поражение током при неправильном подключении

Отличительной особенностью УЗО-Д является то, что защитные и иные проводники в схемах электропитания, по которым передается мощность, должны проводиться мимо устройства, в противном случае постоянно будут фиксироваться ложные включения системы.

Создание дифференциальных устройств заняло достаточно много времени: первоначально необходимо было выяснить, какая именно сила тока разбаланса безопасна для человека при воздействии на организм на протяжении периода, необходимого для срабатывания устройства. Дифференциальные УЗО, направленные на ток, меньший величины не отпускающего тока, были слишком сложными в плане конструкции и дорогостоящими, а все «наводки» фиксировались хуже, чем УЗО-Е. Помимо этого, было необходимо создать новые ферромагнитные материалы, из которых можно было бы производить дифференциальные трансформаторы. УЗО-Д с железными трансформаторами работали слишком медленно, а радиоферрит для таких целей не подходил, поскольку не мог держать рабочую индукцию.

УЗО-ДМ

В 80-х годах впервые появились бытовые дифференциальные электромеханические УЗО-ДМ. По результатам опытов на добровольцах уровень тока для них был зафиксирован на уровне в 30 мА, а создание дифференциальных трансформаторов быстрого действия на феррите дало возможность снимать необходимую для привода электромагнита размыкателя мощность с вторичной обмотки. На сегодняшний день они являются наиболее распространенными.

Принцип работы УЗО-ДМ

Принцип работы электромеханического дифференциального устройства заключается в следующем:

  1. В ферритовом кольце устройства без утечек тока в нулевом и фазном проводниках фиксируются противоположно направленные, но равные по величине магнитные потоки, действие которых гасится друг другом. ЭДС обмотки, намотанной на феррит, равна нулю, результирующий магнитный поток в сердечнике также равен нулю.
  2. В случае возникновения утечки величина одного из токов повышается, соответственно, в феррите возникает магнитный поток, наводящий ЭДС во вторичной обмотке.
  3. Электромагнит под воздействием тока от вторичной обмотки отводит защелку размыкателя, что приводит в действие пружину, которая и разводит контакты.
  4. Работоспособность проверяется при помощи кнопки «Тест», нажатие на которую позволяет создать искусственный разбаланс токов. Повторное включение устройства производится при помощи флажка или кнопки с самофиксацией.

Несмотря на то, что электромеханическое УЗО способно защитить только от утечки, примитивность его конструкции позволила соединить под одним корпусом токовый защитный автомат и УЗО. С этой целью была изменена тяга фиксатора на двойную с последующим ее заводом в электромагниты. Благодаря этому удалось создать дифференциальный автомат, который обеспечивает полную защиту.

Несмотря на это, дифференциальный автомат не является по отдельности автоматом и УЗО. Основным отличием дифференциального автомата и УЗО является то, что УЗО можно устанавливать в системах без заземления.

УЗО-ДЕ

Под аббревиатурой «Е» скрывается не емкость, а электроника. УЗО-ДЕ встраиваются непосредственно в электроустановки или розетки. Вмонтированный в них полупроводниковый магниточувствительный датчик позволяет улавливать разность токов, после чего сигнал от него транслируется на микропроцессор. Замыкается электрическая цепь тиристором. Исключая небольшие размеры, УЗО-ДЕ имеет следующие преимущества:

  1. Высокий уровень чувствительности и устойчивость к помехам.
  2. Реакция на ток смещения как последствие высокой чувствительности, проще говоря, оно способно отключить напряжение до того, как оно воздействует на потребителя.
  3. Быстродействие. Для срабатывания УЗО-ДМ необходимо, чтобы через тело прошла хотя бы одна опасная волна и один полупериод в 50 Гц (около 20 мс), в то время как для УЗО-ДЕ достаточно напряжения полуволны в 6-30 В, чтобы сработать.

Минусами такого устройства можно назвать высокую стоимость, риск поломок и при резком снижении напряжения в сети УЗО может просто не сработать вовремя.

Индексы УЗО-Д

В зависимости от назначения и типа устройства к УЗО могут прибавляться дополнительные индексы. К основным относят:

  1. АС – причиной срабатывания становится разбаланс переменного тока. Небольшая стоимость и надежность, однако, производятся в основном в противопожарном оборудовании.
  2. А – срабатывают на разбаланс пульсирующего и переменного тока. Производятся в основном защитные, на 30 мА. В системах TN-C могут ложно срабатывать или не реагировать.
  3. В – срабатывают на разбаланс любого тока. Сюда относят как встроенные УЗО-ДЕ, так и промышленные «пожарные».

Крайне редко встречаемой разновидностью является УЗО-Р, срабатывающие только на ток в защитном проводнике. Используются в основном в военной технике и промышленности, бывают двух видов – электронные и электромеханические.

Как выбрать устройство защитного заземления

Одного индекса для правильного выбора устройства недостаточно.

Если в квартире проводка типа TN-C, то дифференциальный автомат сразу откладывается: по ПУЭ это запрещено, а игнорирование этого может стать причиной аварии. Если планируется реконструкция проводки, то в системах TN-C-S оптимальным вариантом станет дифавтомат. При предустановленном токовом автомате лучше подключить к нему отдельное устройство.

Ток отсечки автомата вычисляется, исходя из максимального тока потребления, помноженного на 1,25 и округленного до одного из значений стандартных токов. Как правило, максимальный ток потребления указывается в техпаспорте квартиры или частного дома, его можно узнать в соответствующих инстанциях.

Величина номинального тока должна быть выше величины тока отсечки.

Видео: устройство защитного отключения или дифавтомат?

Установка

Общее устройство защитного отключения подключается после главного подъездного автомата и счетчика, но при этом как можно ближе к вводу. Его запрещено включать в системы типа TN-C.

Несмотря на то, что в системе TN-C, согласно ПУЭ, подключение  невозможно, в этом же ПУЭ есть несколько пунктов, которые объясняют, как его можно «впихнуть». Общая суть пунктов сводится к тому, что дифференциальный автомат или общее УЗО ставить на квартиры с таким типом проводки нельзя, однако опасные потребители должны защищаться отдельными устройствами. Защитные проводники при этом должны заводиться на входные нулевые клеммы.

Трехфазный и однофазный УЗО

Несмотря на прописанные в ПУЭ пункты, установка таким образом чревата не самыми приятными последствиями. Защитные проводники одновременно с сопротивлением потребителя создают петлю, которая будет охватывать магнитопровод дифференциального трансформатора, образуя таким образом паразитную обмотку. По такой обмотке при пробое в сети или наличии в ней наводок будет проскакивать мощный импульс тока. В таком случае возможны два варианта:

  1. Резкое увеличение тока на паразитной обмотке полностью нейтрализует разбаланс токов на нуле и фазе, в результате чего устройство не будет срабатывать.
  2. Обратный эффект: всплеск тока усилит разбаланс и сработает устройство, в то время как особых причин для этого не будет.

Размеры паразитной петли сильно сказываются на величине перечисленных эффектов: при длине в пару метров вероятность отказа увеличивается до 1 шанса на 10 тысяч, что является весьма высоким показателем для квартиры. Если учесть тот факт, что в квартире без заземления расположено большое количество защитных проводников, то устройство защитного отключения будет срабатывать при банальном включении зарядки сотового.

Почему оно срабатывает?

Если сработало УЗО, то сразу же включать его обратно не стоит – необходимо найти причину срабатывания. Первое, что нужно сделать – выключить все приборы из розеток. После этого его опять включают: если включилось, то причиной является кто-то из потребителей; нет, значит, нужно проверять проводку и УЗО.

Отключается главный квартирный или подъездный автомат. Если УЗО не включилось, значит, ему пора на ремонт. Самостоятельно им заниматься не стоит – в конце ремонта устройство проверяется на специальном оборудовании. Если устройство все же включилось, но при подаче напряжения опять сработало, то либо в нем повреждена проводка, либо «зависла» кнопка «Тест», либо произошел разбаланс дифференциального трансформатора.

Под напряжением УЗО включается с фиксацией изменений на счетчике: если постоянно мигает или вспыхнула лампа «Земля», то проблемы с проводкой. В таком случае либо вызываются электрики, либо специальные компании.

Причиной срабатывания устройства на пустом месте может быть не проводка или неисправный потребитель, а  насекомые. Залипание кнопок и разбаланс нередко вызывается не конденсатом или интенсивной эксплуатацией, а продуктами жизнедеятельности насекомых. Нередки случаи, когда в чистых квартирах внутри корпуса устройства обнаруживаются гнезда насекомых, которые в квартире себя ничем не проявляют.

Неисправность электропроводки на индикаторах

При подключении потребителей устройство может срабатывать, однако никаких признаков короткого замыкания может не наблюдаться. Подключаются все устройства и проверяется счетчик: вполне вероятно, что на нем загорится индикатор «Реверс» или «Возврат», что говорит о присутствии в цепи индуктивности, емкости или реактивности. Дефектного потребителя ищут в обратном порядке: самостоятельно он может и не стать причиной срабатывания УЗО. Собственно, дефектный потребитель в итоге отправляется в ремонт.

Нередко в квартирах с системой TN-C не удается точно установить причину срабатывани. В таком случае единственной причиной является плохое заземление. С качественным заземлением таких проблем не возникнет. Заземление может не полностью отводить помехи, в результате чего защитные проводники будут срабатывать в качестве антенн – аналогично с квартирами TN-C с установленным общим УЗО. Наблюдается такое, как правило, в периоды пересыхания или перемерзания почвы. В таких случаях остается только обращаться в специальные службы – они должны довести контур до нормы.

Видео: подключение устройства защитного заземления

Фильтры

Еще одной причиной сбоев нормального функционирования могут быть помехи от бытовой техники. Бороться с ними можно при помощи поглощающих ферритовых фильтров. В радиомагазинах можно найти ферритовые кольца.

Для таких ферритовых поглотителей наиболее важными параметрами является магнитная индукция насыщения и магнитная проницаемость. Величина первой должна составлять 0,25 Тл, не менее, второй  — около 10 000. Кольца можно как надеть на сетевой шнур, так и при помощи специалиста встроить как можно ближе к сетевому входу. Сетевые шнуры с ферритовыми поглотителями можно купить в магазинах, однако их стоимость выше, чем самодельных.

Видео: ошибки при подключении

Выводы

Устройство защитного отключения не является стопроцентной гарантией и защитой от электрических аварий. Несмотря на то, что оно значительно снижает вероятность поражения током, обращаться с электричеством нужно аккуратно. Оптимальным вариантом обеспечения защиты является одновременное использование чипованных розеток и электронных дифференциальных устройств. Такие меры предосторожности помогут обезопасить даже систему TN-C, сохранив ее экономичность.

Понравилось? Поделитесь в соц. сетях!

Советуем почитать!

Схема подключения УЗО — 4 варианта установки

Любой домашний мастер при монтаже электропроводки в квартире своими руками задумывается о безопасности. Именно для этого во вводном щите, помимо прибора учета электроэнергии, устанавливаются защитные автоматы. Но все же иногда бывают случаи, при которых обычных автоматов бывает недостаточно.

Представим ситуацию, при которой, передвигая стиральную машину, случайно поврежден провод. С виду вроде бы все нормально, и машина работает, но при прикосновении к ее корпусу человека бьет током. А ведь электрический ток, который течет в сети, опасен для жизни и здоровья.

Или, к примеру, при ремонте розетки мастер случайно соприкасается с токонесущей поверхностью. Ведь обычный защитный автомат от такого не спасет.

И вот тут на помощь приходит устройство защитного отключения, которое, по своей сути, является моментальным аварийным выключателем. При прикосновении к проводу или контакту, находящемуся под напряжением, это устройство моментально отключает напряжение, спасая человека от гибели.

Конечно, схема подключения УЗО и автоматов непроста, но ведь не боги горшки обжигают, а потому с ней вполне по силам справиться домашнему мастеру при соблюдении необходимых правил.

Попробуем разобраться, что оно собой представляет, как и где его устанавливают и какие нюансы имеет схема его подключения, т.е. как подключить УЗО без заземления и при его наличии. А разобраться в этом необходимо, потому, что некоторые используют УЗО как обычный автомат. Подключаются с его помощью к линии и путем подсоединения к этому устройству обычной лампочки (причем по одному контакту) пытаются понять, почему оно отключается, не выдерживая столь малой нагрузки.

Общая схема подключения УЗО

Как правильно выбрать?

Для начала, чтобы не ударить лицом в грязь перед продавцом, необходимо разобраться в терминологии. УЗО, схема подключения которого содержит фазу и ноль, называют УЗО двухполюсное. Если же через него будет проходить 3 фазы и нулевой провод — УЗО четырехполюсное (либо УЗО трехфазное).

Конечно, основное внимание необходимо обратить на технические характеристики. В этом деле можно не только изучить паспорт изделия, но и пообщаться с продавцом-консультантом, который может больше знать о качестве приобретаемого товара.

Для квартиры с однофазной сетью 220 В необходимо подключение однофазного УЗО. При напряжении сети 380 В — 3-фазного. Основное внимание нужно обратить на следующие параметры:

  • Ток отсечки — минимальное его превышение наибольшего тока линии, на которую планируется монтаж изделия, должно составить 25%.
  • Номинальный ток — он должен быть выше тока отсечки. Обычно он составляет от 16 до 100 А.
  • Ток дифференциала — показывает номинал утечки, при котором изделие сработает, отключив напряжение.
  • Тип тока, на который рассчитано изделие. Это может быть АС — для переменного, А — для переменного и пульсации постоянного; В — как для переменного, так и для постоянного; S и G — присутствует выдержка отключения.

Нужно помнить, что оптимальный предел дифференциального тока подобной автоматики для того, чтобы она могла защитить человека — это 30 А. Также важно, что при утечке (по причине большого числа электроприборов или старой проводки) более трети номинального тока изделие начнет срабатывать.

Если обратить внимание на фирму-производителя, то на сегодняшний день самая известная, работающая на российском рынке, — это ABB.

Как правильно подключить?

Схема подключения защиты при наличии заземления

Существуют некоторые правила, по которым выстраивается схема подключения УЗО без заземления, при несоблюдении которых возможно не только снижение коэффициента полезного действия всех бытовых электрических приборов и, как следствие, повышение расхода электроэнергии. Бывает, что и само УЗО начинает периодически срабатывать без всяких на то причин.

Многие в таком случае пытаются решить эту проблему банальной заменой устройства, не понимая, что подобные проблемы таким образом не решаются. К тому же, не только неправильное подключение УЗО и автомата, но и неверная разводка в квартире внутри распределительных коробок или розеток может дать подобный результат. Попробуем рассмотреть варианты неправильных подключений и способы их устранения.

  1. Подключение УЗО без заземления, но при этом после устройства защитного отключения земля все-таки приходит на нулевой провод. Очень часто в многоэтажных домах вместо нулевой шины используется сам корпус электрического силового щита, который, как и положено, заземлен. В таком случае установка УЗО производится путем установки новой нулевой шины, которая не должна соприкасаться с нулевыми проводами соседних квартир. Ноль к ней идет непосредственно от УЗО.
  2. Через устройство защитного отключения должно проходить оба провода — и ноль, и фаза. В случае подключения нуля «мимо» прибора будет постоянно происходить несанкционированное отключение.
  3. Ноль и заземление соединены в розетке. «Лечится» подобное проверкой всех точек расключения и исправлением ошибок монтажа.
  4. При подключении двух и более приборов защиты перепутаны провода между ними. Необходимо проверить правильность выходных и входных пар проводников.

Ну а теперь, немного разобравшись с ошибками в подключении, перейдем непосредственно к самому монтажу.

Внешний вид УЗО в силовом щите

Как подключить УЗО и автоматы?

Вообще в монтаже подобной автоматики существует 4 варианта подключения:

  • схема подключения УЗО в однофазной сети;
  • схема подключения трехфазного УЗО с занулением;
  • подключение УЗО и автомата;
  • схема без нейтрали и он же к однофазной двухпроводной сети.

Сейчас попробуем понять эти 4 подключения, разобравшись с ними пошагово.

  1. Самый распространенный и простой вариант подключения. Основная задача, посмотрев технический паспорт или схему на самом устройстве, — определить контакты входа-выхода фазы и нуля. Обычно они отмечены так: 1, 2 — входной и выходной фазы соответственно, N — ноль. Нужно помнить, что направление фазного и нулевого провода должны быть одинаковы. Между прибором и электросчетчиком необходим автомат — он избавит от перерасхода кВт/ч. Кстати, неправильная полярность подключения моментально выведет прибор из строя.
  2. Четырехполюсное УЗО к сети с тремя фазами и нейтралью. Способ подключения практически не отличается от предыдущего, с той лишь разницей, что нулевая клемма может находиться с другой стороны. Глядя на схему монтажа, производятся те же действия, соблюдая цветовую маркировку проводов.
  3. Трехфазное УЗО без выхода нулевого провода. Подобное подключение часто осуществляется при необходимости защитить от замыкания обмоток двигателя. Ввод напряжения производится по той же схеме, как и в предыдущем случае. На выходе фазные провода идут на двигатель, нулевой не выводится. Потребитель необходимо заземлить.
  4. Нерационально и нецелесообразно, но иногда другого выхода нет. Однофазная линия подключается на четырехполюсный прибор согласно схеме, из которой удалены 2 фазы. Причем фазный провод должен идти именно по ближайшим с нулем клеммам.

Попробуем разобрать самые распространенные способы правильного подключения более детально.

Двухполюсное УЗО к однофазной сети

Многоуровневая защита на двухполюсниках

УЗО в двухпроводной сети, как уже говорилось, — довольно несложный вариант, в котором принципиальных отличий нет, будет ли это подключение УЗО с заземлением, либо же подобного в помещениях не предусмотрено, и будет производиться подключение УЗО без заземления. Основная задача мастера — не только все правильно смонтировать в силовом щите, но и грамотно развести проводку в помещениях, не допуская заземления нейтрали. Если устанавливается несколько защитных устройств, то очень важно следить за тем, чтобы между нулевыми и фазными жилами, идущими от одного устройства, не было контакта с жилами другого. В противном случае будут происходить периодические отключения без всяких видимых причин.

Схема подключения УЗО в квартире не предусматривает его установку перед прибором учета электроэнергии. Конечно, никакими неполадками это не грозит, и оно будет вполне исправно работать, но первая же проверка контролирующей учет электроэнергии организации плавно перетечет в приличный штраф. Дело в том, что тут возникает возможность несанкционированного подключения и кражи электроэнергии, а потому рисковать так не стоит. То же касается и подключения параллельно счетчику. УЗО идет всегда после счетчика с возможным включением между ними автомата (что желательно).

Чтобы проверить, как работает УЗО, необходимо включить автоматические отсекатели (ОЗУ) и нажать кнопку «Тест». Если все хорошо, защита должна сработать.

И еще один вариант подключения, который наиболее распространен.

Четырехполюсное УЗО на три фазы и нейтраль

Схема подключения четырехполюсника

Подключение трехфазного УЗО чаще всего используется в частных домах. Причина понятна — ведь бывает необходимо подключение различных станков, насосов и т. п. В таком случае имеет смысл установки устройства защитного отключения непосредственно после электросчетчика, а уже от него — дальнейшей разводки по двухполюсникам на линии в 220 В.

Вообще четырехполюсники обычно рассчитываются на большие перегрузки, и от поражения электрическим током подобная защита не спасет, ведь его основная задача — это защита оборудования. Именно потому однофазные линии, отходящие от него, необходимо защитить отдельно.

При монтаже важно соблюдение цветовой маркировки проводников — это поможет не скоммутировать на одного потребителя фазу от одного защитного устройства, а ноль от другого.

Также необходимо следить за отсутствием заземления нейтрали.

Устанавливать или нет

Подобный вопрос установки УЗО должен возникнуть у любого мастера. И однозначного ответа на него нет и быть не может — все зависит от каждого отдельно взятого случая. Если монтаж электропроводки производится «с нуля», то здесь однозначное «да». Подобные установки защитят не только домашнее электрооборудование, но и жизнь и здоровье. В остальных же случаях — зависит от того, будет ли УЗО вообще работать (причины выше). В любом случае, при наличии возможности подобное оборудование необходимо.

Ведь если вдуматься, схемы подключения УЗО не так уж и сложны. Соблюдая правила установки, вполне реально самостоятельно поставить УЗО в частном доме или квартире. Главное запомнить, что в доме, при трехфазной сети, схема включения (неважно, с заземлением или без земли) должна содержать несколько защитных устройств. Лучше, если будет установлено УЗО на 3 фазы на оборудование, но при этом необходимо и наличие нескольких УЗО на отходящие в дом провода.

Похожие статьи:

Схема подключения УЗО с заземлением и без, в квартире или доме

Подключение УЗО (устройства защитного отключения) – общепринятая мера безопасности для живущих как в квартире, так и в частном доме.

УЗО спасло жизни множества людей, такое устройство – верный предохранитель от пожаров и замыканий.

Но не стоит забывать, что при отсутствии ответственного подхода и знаний, УЗО может приносить больше вреда, чем пользы.

Не зря существуют фундаментальные правила, которые исключают возможность ошибки при подключении УЗО и оберегают человека от травм.

Поэтому нужно хорошо понимать принцип работы автоматов. При подключении сразу может возникнуть серьезная проблема.

Если у вас в доме старая советская система TN-C (а это даже в наше время не редкость), где защитный проводник объединен с нейтральным, то подключить УЗО будет весьма сложно.

Однако это не означает, что устройство не надо устанавливать. Просто порядок действий будет несколько сложнее обычного.

Не менее важно правильно выбрать УЗО, которое подходит для конкретной сети и не будет давать сбои.

Прежде чем заняться подключением, разберемся, какой же принцип работы устройства в сети?

УЗО отключает электричество при возникновении аварийной ситуации. Индикатором аварии является ток утечки – если его уровень повышается в сети до заданного предела, то размыкается цепь электричества.

Важные нюансы в работе устройства

Для любой сети важно подбирать соответствующее УЗО. Специалисты советуют проводить подключение УЗО без заземления или с ним в квартире или в частном доме поблизости со счетчиком электроэнергии.

То есть, чем ближе устройство к источнику электричества, тем лучше. УЗО необходимо подключать вместе с выключателем автоматического действия.

Самый оптимальный вариант: подключение устройства и пары автоматов.

Для подсоединения автомата можно использовать такие способы:

  • Подсоединение ко всей цепи УЗО. Но тут видны минусы, позже грозящие перерасти в серьезные ошибки: в случае поломки вы не сможете сразу понять, на каком участке произошло замыкание; если устройство сработает, то это чревато выключением электричества во всей сети в доме или в квартире;
  • Во втором случае подключение автомата происходит на любую отдельную сеть. Если устройство сработает, то ток отключится только на определенном участке сети в квартире. Остальные части схемы работают как и прежде. Такой способ можно назвать более затратным (подключение выйдет вполовину дороже). Однако все плюсы тут на лицо.

Последний вариант позволяет одновременно обеспечить охрану однофазной и трехфазной деятельности устройств в квартире. В такой сети совмещают нулевую шину и «земляную».

Счет следует подключить между устройством и выключателем автоматического действия. Принцип работы и подключения трехфазного устройства мало чем отличается от однофазной системы.

Разница только в количестве фаз (наличии однофазной или трехфазной системы).

Подключаем УЗО грамотно

Принцип работы при подключении довольно прост как для работы с однофазной, так и при работе с трехфазной системой.

Основное правило тут в том, чтобы подключить предохранитель, который защитит как УЗО, так и сам счетчик.

Правильным будет установить также автоматический выключатель, который выключит систему, если ток превысит нормальную отметку. Ток при отключении должен быть не больше, чем рабочий ток УЗО.

Так можно достигнуть максимальной защиты.

Обратите внимание, что при подключении лучше использовать нейтральный провод и позаботиться о том, чтобы он был подключен к УЗО.

Чаще всего на самом устройстве есть специальная клемма с обозначением, она может находиться сверху или снизу корпуса.

Принцип этого этапа работы заключается в том, что в случае ошибки и подключении не в ту клемму устройство может сгореть.

Тут нужно придерживаться полюсного принципа: нейтральный провод подключаем к «земле», а не к проводу с напряжением.

УЗО подключают там, где чаще всего могут быть повреждения от электрического тока. Распространенные варианты – это кухня и ванная комната.

Здесь не только повышенная влажность, но и насыщенность площади электрическими приборами.

Подключение без заземления: возможно ли?

В первую очередь стоит понимать, что устройство продается без автомата, который бы предохранял выключатель от перегрузок.

Поэтому важно обеспечить на этапе подключения еще и подсоединение автоматов, которые срабатывают при перегрузке сети. Как было сказано выше, подключение по всей сети было бы ошибкой.

Поэтому устанавливают УЗО в электроцепях ванной, кухни, подвалов и гаражей. При этом считается, что подключение УЗО без заземления ничуть не влияет на работу предохраняющих автоматов.

Принцип работы тут такой, что защитные свойства никак не снижаются. В современном доме мы можем найти систему или с трехфазной проводкой, или с пятифазной.

Однако не в каждой квартире есть такие условия — куда чаще используется проводка, где нулевой и защитный проводники объединены в один проводник.

То есть в такой системе нет заземляющего элемента.

Поэтому если автомата нет, и вы хотите подключить УЗО, то используйте трехпроводной кабель. Однако третий кабель не подключаем ни к щитку, ни к розеткам.

Нужно изолировать его сверху или снизу, а в идеале – оставить в таком виде до полной замены проводки на более современную. Третий защитный провод также нельзя подключать к нулю в щитке.

Как выбрать УЗО?

Принцип работы УЗО с разными характеристиками и конструкциями отличается друг от друга.

Перед подключением сверху или снизу необходимо понимать, какие бывают УЗО, знать основные признаки, на которые вы будете опираться при выборе.

В первую очередь устройство различают по наличию полюсного элемента. Разобраться в выборе полюсного УЗО довольно просто.

Видео:

Если у вас в доме напряжение 220 вольт, то выбирайте конструкцию полюсного типа с двумя полюсами. Если 380 вольт – то правильным будет выбор четырехполюсного автомата.

Плюс 4-полюсного автомата в том, что его легко можно использовать и при напряжении в 220 вольт, просто применяя не все полюса.

Еще одна важнейшая характеристика при подключении УЗО – ток утечки. На него также не лишним будет обратить внимание.

Так, можно найти устройство автомата, которое будет защищать от поражения током сверху или снизу. Есть разновидности автоматов, которые одновременно защищают от тока и возгорания.

Самые устойчивые к огню – отдельные УЗО противопожарного трехфазного типа. Вопрос обычно стоит в цене, однако не совершайте очевидные ошибки – чрезмерная экономия к добру не приведет.

Не обойтись и без оценки мощности УЗО. Устройство должно успешно выдерживать нагрузку от потребителя.

Классификация автоматов выглядит так: маломощные (средний ток здесь не превышает 10 А), среднемощные (ток до 32 А), а также мощные (нагрузка выше 40 А).

Помните, что чем мощнее УЗО Вы подключаете, тем выше должен быть ток утечки.

Безопасность использования всей проводки зависит от скорости срабатывания УЗО. Самым быстрым считается устройство селективного автомата – среди них есть два класса S и G.

Второй вариант относят к быстродействующим.

На принцип работы влияет и техническая сборка автомата. Устройства разделяют на электронные и электромеханические.

Отличие между ними в строении автомата: так, электромеханические не нужно подсоединять к сети. В случае, если пропадет одна фаза или ноль, то работа будет продолжаться.

Электронные пускатели не работают без постоянного питания, пропадает фаза – прекращается нормальное функционирование.

Видео:

С током утечки связан еще один показатель – его тип. При подключении УЗО ток может быть постоянным или переменным. В бытовой сети ток, как правило, переменный.

Обращайте внимание на маркировку: АС – переменный ток, А – действует на оба типа тока.

Последовательность подключения устройства

При подключении важно помнить, что через устройство должны идти и фазовая составляющая, и ноль цепи, на которую ставится защита. УЗО оснащены выходными и входными контактами.

Каждая клемма имеет свою маркировку, так что разобраться, что куда идет, довольно просто.
Чаще всего сверху мы можем найти входные контакты, а снизу – выходные.

То есть сверху нужно подключить провода, дающие ток, а снизу – кабеля, которые пойдут к приборам. Подключая контакты сверху, следите за силой нажима.

Все устройства как сверху, так и снизу должны прилегать плотно, иначе не избежать нагрева. Условно все схемы подключения делятся на два типа: с одним уровнем и многоуровневые.

Первый тип подходит для отдельных систем или защиты всей проводки сразу. Устройство автомата дает защиту только от электрического тока в квартире или доме.

Обычный пример: защита напряжения при работе стиральной машинки в ванной.

Только не забывайте, что с таким УЗО нужно еще организовать правильное подключение автоматического выключателя, который будет спасать цепь от замыкания.

Когда Вы подключаете УЗО для всех потребителей, то ставьте устройство рядом со счетчиком.

При многоуровневой защите придется проводить точные расчеты на каждое устройство, которое работает в сети.

При обнаружении ошибки — система будет выключаться. УЗО нижнего уровня должны работать согласовано с главным защитным автоматом.

Другими словами, подключение стоит проводить так, чтобы в случае перегорания одного из УЗО, все остальные автоматы остались рабочими. Это правило действует и для главного автомата.

Если он включен, то УЗО как сверху, так и снизу должны функционировать без проблем. Считается, что подключение такой сложной системы лучше доверить профессионалам.

Возможно, цена вам покажется высокой, однако такой ход будет куда безопасней для всей семьи и бытовых приборов.

Не стоит забывать, что самые опасные цепи защищаются отдельными УЗО. Для розеток контакты должны кратчайшим путем выводиться на входную нулевую клемму.

Допускается также и каскадное подключение устройств, если верхние УЗО является менее чувствительными, чем оконечные.

Видео:

Важный нюанс: если у Вас сработал УЗО и электричество отключилось, нельзя просто снова включать устройства. Сначала необходимо найти проблему, а уже после делать подключение.

В противном случае, некоторые или даже все Ваши приборы сгорят.

При защитном выключении все выключатели переводятся в положение «Выключено», из розеток вынимаются вилки, вся техника по дому выключается.

Если после этого при запуске УЗО включилось, то виноват какой-то отдельный прибор. Если нет, то проблема может быть не только в квартире, а и во всем подъезде.

Ошибки при подключении УЗО встречаются частенько, и тут своими силами не обойтись – лучше вызвать компетентного мастера.

Схемы электропроводки жилых помещений


Резюме: Схемы электропроводки в жилых помещениях являются важным инструментом для установки и тестирования домашних электрических цепей, и они также помогут вам понять, как электрические устройства подключены и как работают различные электрические устройства и элементы управления.

Иллюстрированные электрические схемы для домашних электрических проектов

Схемы подключения могут быть полезны во многих отношениях, включая иллюстрированные цвета проводов, показывающие, где разные элементы вашего проекта использовать электрические символы и показать, какой провод идет куда.

Вот почему хороший Схема важна для точной проводки в вашем доме в соответствии с электрическими правилами.

Держите диаграмму под рукой. Вы захотите часто к нему обращаться пока вы работаете над своим проектом. После завершения электрического проекта диаграмма будет полезна для тестирования и поиска неисправностей в цепи.


Справочник электрических схем

Схемы подключения розеток

    • Подключение настенной розетки
    • Коммутационная розетка
    • Подключение сливной розетки
    • Электромонтаж розеток GFI

    • Подключение к розетке сушилки
    • Подключение выходной розетки
    • Подключение сварочной розетки

Символы проводки

    • Символы для розеток
    • Символы для переключателей
    • Обозначения для светильников


» Вы можете избежать дорогостоящих ошибок! «
Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

. Отлично подходит для любого проекта домашней электропроводки.

Когда дело доходит до бытового электричества, нужно учитывать гораздо больше, чем просто включить или выключить переключатель. В этих статьях вы найдете некоторые из наиболее распространенных вопросов, которые домовладельцы задают о переключателях. После того, как вы поймете различные типы переключателей и розеток и будете следовать схеме подключения, вы сможете установить новую электропроводку в своем доме или устранить существующие проблемы с переключателями и розетками.

Вот некоторые из наиболее распространенных конфигураций выключателей и розеток.

После изучения следующей информации вы сможете подключать переключатели так же хорошо, как и профессионалы.

Электросхемы дома

  • Со схемами наиболее распространенных электрических устройств, используемых в доме

  • Схемы электрических переключателей
  1. Одиночный переключатель
  2. 3-позиционный переключатель
  3. 4-позиционный переключатель
  4. Диммерные переключатели
  • Схемы подключения розеток на 120 В
  1. Розетка на стене
  2. Выход GFCI
  3. Выход AFCI
  4. Розетки с переключателем
  • Схемы подключения розеток 240 В
  1. Сушилка для одежды
  2. Розетка для кухни

Цвета электрических проводов

Цветные схемы переключателей имеют преимущество перед черно-белыми схемами.

* Отдельные провода на схеме должны быть того же цвета, что и провода, которые вы будете использовать.

Зеленый или оголенный провод - это провод заземления.

Белый провод или не совсем белый - нейтральный. Нейтральный провод возвращает питание к сервисной панели.

Черный провод указывает на наличие горячего провода. Горячий провод передает питание от панели к устройству, которое вы подключаете.

Красный провод синий или другие цвета также обозначают горячие провода.

* Важное примечание: Когда провода или кабели, такие как Romex, используются в коммутационных приложениях и в качестве ножек переключателя, функция цветного провода может отличаться от того, что указано здесь. Единственный способ точно определить провода, используемые для любого приложения, - это купить хороший тестер напряжения и понять, как его использовать.

Узнайте больше о типах проволоки и о том, для чего они используются.
Подробнее о домашнем электрическом проводе
Подробнее об электрических тестерах

Символы электрических соединений

При просмотре любой схемы переключателя начните с ознакомления с используемыми символами.

Электрические символы не только показывают, где что-то должно быть установлено, но и какой тип устройства устанавливается. Прежде чем приступить к проекту, убедитесь, что вы понимаете символы на диаграмме.

На вашей диаграмме должна быть диаграмма, показывающая, что представляют собой различные используемые символы, во многом как легенда на карте.

Подробнее об установке электрооборудования для дома

Электросхемы и чертежи жилого дома

Электрические схемы


Поверхностный потолочный светильник будет обозначен одним символом, встраиваемый потолочный светильник будет иметь другой символ, а поверхностный люминесцентный свет будет иметь другой символ. Каждый тип переключателя будет иметь свой символ, как и разные розетки. Вы даже найдете символы, показывающие расположение детекторов дыма, звонка в дверь и термостата.
Подробнее о электрических схемах и символах

Схема подключения переключателя

Один коммутатор обеспечивает переключение только из одного места. «Однополюсный» может показаться простым, но существуют разные способы подключения однополюсного переключателя. Электропитание может поступать либо от распределительной коробки, либо от монтажной коробки, и набор электрических схем подключения переключателя четко объяснит вам каждый из этих сценариев.
Подробнее о электрических схемах переключателей

Схемы 3-позиционного переключателя

  • 3-позиционные переключатели используются для управления одним или несколькими приборами из двух разных мест. Это обычная конфигурация в коридорах и на лестничных клетках.
  • Есть много способов подключить 3-позиционный переключатель. Электропитание может начинаться с прибора или любого из двух переключателей. Без схемы подключения переключателя очень легко сделать серьезную ошибку, которая вызовет неисправность цепи и, возможно, станет опасной.
Подробнее о схемах 3-позиционного переключателя

4-позиционные электрические переключатели

  • Одна из самых сложных схем подключения - это 4-позиционный переключатель. Эти переключатели позволяют вам управлять одним или несколькими приборами из трех или более мест. Было бы почти невозможно написать инструкции таким образом, чтобы вы могли просто прочитать их и завершить свой проект без этих схем подключения.
  • Подготовленные мной электрические схемы позволят вам успешно подключить один или несколько 4-позиционных переключателей.
  • Знаете ли вы, что на одной световой цепи можно установить любое количество 4-х позиционных переключателей? Как только вы увидите, как подключены эти переключатели, вы будете поражены. Как вы увидите, это всего лишь еще один шаг вперед по сравнению с конфигурацией трехпозиционного переключателя.
Подробнее о электрических схемах 4-позиционного переключателя

Схема 3-позиционного переключателя диммера

  • Переключатель диммера может быть поворотным или ползунковым, который позволяет регулировать интенсивность света.Оба подключены одинаково.
  • Какой отличный способ насладиться более мягким светом и меньшими счетами за электроэнергию!
Подробнее о подключении 3-позиционного диммерного переключателя

Схемы переключателей

Какими бы важными ни были электрические схемы для успешного завершения вашего электромонтажного проекта, важны безопасность и уважение к электричеству.
  • Никогда не работать в цепях под напряжением. Перед тем, как начать свой проект, определите цепь, над которой вы работаете, и затем отключите питание этой цепи на главной панели.
  • Затем убедитесь, что питание отключено с помощью тестера напряжения.
Подробнее о тестерах электрического напряжения

ВАЖНО:
Если в какой-то момент вы не уверены в том, что делаете, позвоните лицензированному подрядчику по электрике.


Розетки 110 В

  • Стандартную настенную розетку обычно легко заменить и подключить, однако может быть обнаружено, что проводка выполнена неправильно или розетка не заземлена и потребует дополнительного внимания.Схемы подключения и инструкции помогут вам в таких ситуациях.
  • Коммутируемые розетки очень популярны и обычно встречаются в спальнях и гостиных, где они используются для управления торшерами или настольными лампами. Существующие розетки можно переоборудовать для обеспечения желаемой функциональности практически в любой комнате.
  • Ключевые элементы для этих сценариев подключения - это описание со схемами подключения и инструкциями. Вывоз мусора на кухне обычно подключается к розетке под раковиной, которая обычно управляется переключателем на столешнице.розетка для утилизации или выключатель может потребовать замены, или в рамках проекта модернизации может потребоваться установка проводки для новой розетки для утилизации. Схемы розеток, инструкции и схемы помогут в вашем проекте.
  • Розетки
  • GFI или розетки GFCI требуются в некоторых частях дома, и часто может потребоваться их замена или более старый проект модернизации дома потребует установки розеток с защитой GFCI.
  • Подключение этих устройств может быть непростым, поэтому я посвятил раздел, описывающий несколько методов подключения розеток GFCI и розеток GFCI.
Подробнее о подключении розеток

Розетки 220 В

  • Электрические сушилки для одежды могут иметь 3-проводной или 4-проводный шнур или конфигурацию розетки 220 вольт, требующую особого внимания к соединениям, как указано в инструкциях и схемах.
  • Кухонная электрическая плита также может иметь 3-проводной или 4-проводный шнур или розетку на 220 вольт, для чего потребуются правильные электрические соединения и проводка, как указано на схемах и инструкциях.
  • Для большинства аппаратов дуговой сварки требуется специальная электрическая цепь и розетка 220 В, размер которой соответствует характеристикам сварщика, как описано в дополнительной информации.

Подробнее о подключении розеток 220 В

Схемы электропроводки в жилых помещениях


Подключение электрических розеток
Розетки 110 В
Розетки 220 В
Условные обозначения на электрических схемах

Подробнее о электрических схемах:




Справка по 3-позиционному переключателю

Монтаж проводки 3-позиционного переключателя
  • Вопрос: Можно ли установить 3-х позиционные переключатели на кнопочные и трубные системы?
    • Ответ: Да, трехпозиционные переключатели могут быть установлены в системе с ручкой и трубкой, если установлены соответствующие провода для поддержки трехпозиционного переключения.Я рекомендую вам рассмотреть возможность модернизации электропроводки, когда это возможно.

Электромонтаж с 3-позиционными переключателями

  • Вопрос: У меня в старом доме горит светильник, общий провод горячий. Освещение банок находится на трехпозиционном переключателе. Как я могу вернуть свой обычный провод?
    • Ответ: Общий провод можно использовать для трехстороннего переключения, и это типично, не то, что общий переключается, а то, что «белый провод», который выглядит как общий, используется для переключения.Так что в этом случае вы не сможете вернуться или использовать «общий» провод. Может потребоваться установить новую проводку, чтобы выполнить то, что вы пытаетесь сделать.

Основы подключения к существующим коммутаторам

  • Вопрос: Могу ли я добавить выключатель к существующему выключателю с основным источником питания? Если могу, то как это можно подключить. У меня есть три провода к трехпозиционному переключателю, и я пытаюсь отсоединить его, чтобы добавить переключатель для света под шкафом.
    • Ответ: Вам может помочь следующее:
    • Ключи к использованию существующей проводки коммутатора
  • Определите расположение источника питания, что означает как горячий, так и нейтральный (и, конечно же, землю).
  • Поймите, что переключение - это просто петля из горячего провода, независимо от цвета проводов.
  • Часто белые провода, которые используются для коммутации, следует маркировать черной лентой или черным маркером, но во многих случаях это не так, поэтому назначение проводов необходимо тщательно проверять с помощью тестера напряжения.

4 провода в одной потолочной распределительной коробке

  • Вопрос: Я заменил распределительную коробку в потолке моей кухни. В него входят 4 провода Romex Type NM. Какие провода нужно соединить вместе, а какие - к потолочному вентилятору / свету?
    • Ответ: Подключения отдельных проводов будут зависеть от того, для чего используется каждый кабель или к чему он подключен.
    • Каждый кабель и комплект проводов необходимо проверить, чтобы сделать это определение.
    • Обычно кабели подключаются к настенным выключателям, другим источникам света или розеткам, а также к источнику питания.
    • После того, как провода будут идентифицированы, станет понятным правильное подключение.

Электропроводка для встроенного освещения

  • Вопрос: Я хочу установить утопленное освещение в своей гостиной. В настоящее время у меня есть свет, подключенный к розетке, где верхняя вилка розетки управляется настенным выключателем, а нижняя имеет постоянное питание.
  • Могу ли я подключить проводку к встраиваемым светильникам (4-6 штук) в верхнюю часть розетки или нужно снять ее с настенного выключателя?
    • Ответ: Да, источник питания для осветительных приборов может быть подключен, как вы описали, при условии, что цепь способна выдерживать дополнительную нагрузку, которая будет помещена на существующую розетку.


Последние вопросы и комментарии


См. Дополнительную информацию в списке категорий «Электрические вопросы».

Советы по электромонтажу для домашних проектов электропроводки

Автоматический выключатель, розетка на настенном выключателе, светильник без заземляющего провода, помощь с проектами домашней электропроводки.

См. Еще видео о проводке в доме от Ask The Electrician:


Узнайте больше из моего видеокурса по домашнему электричеству:


Электросхемы и схемы жилых домов

Домашние электрические схемы из действующего набора планов

Этот проект электропроводки представляет собой двухэтажный дом с разделенной электрической сетью, которая дает владельцу возможность установить частный счетчик электроэнергии и взимать плату с арендатора за их потребление электроэнергии.

Из-за разделения этажей и возможности сдачи в аренду этот проект был похож на электромонтаж двух домов, потому что были отдельные услуги для печей, кондиционеров и т. Д.

style = "clear: left" />

Схемы электропроводки дома своими руками

Требования Кодекса
Красивые дополнения и обновления в вашем доме могут повысить его стоимость, а также предоставить вам налоговые льготы, поскольку вы тщательно планируете домашние электрические схемы. вместе со спецификациями энергоэффективности могут улучшить вашу энергосберегающую конструкцию и обеспечить функции безопасности, чтобы защитить вас и вашу семью, наслаждаясь своим домашним проектом.

Домашние электрические схемы


Домашние электрические схемы серии


Домашние электрические схемы

Схема электрических соединений в ванной

Эта статья покажет вам схему домашней электропроводки для ванных комнат.Узнайте об электрических кодах, необходимых при электромонтаже вашей ванной комнаты в новом или переделанном проекте.
Домашние электрические схемы

Схема электрических соединений спальни

Эта статья покажет вам схему домашней электропроводки для спальни. Узнайте о электрических кодах, необходимых при подключении электропроводки в спальне к новому проекту или проекту реконструкции.
Домашние электрические схемы

Схема электрических соединений на кухне

Эта статья покажет вам схему домашней электропроводки для кухни.Узнайте об электрических кодах, необходимых при электромонтаже вашей кухни в новом или переделанном проекте.
Домашние электрические схемы

Схема электрических соединений домашнего офиса

Эта статья покажет вам схему домашней электропроводки для домашнего офиса. Узнайте об электрических кодах, необходимых для подключения домашнего офиса к новому проекту или проекту реконструкции.
Домашние электрические схемы

Схема электрических соединений прачечной

Эта статья покажет вам схему домашней электропроводки для прачечных.Прачечная должна быть одним из самых надежных помещений для каждой семьи. Давайте рассмотрим домашнюю электропроводку для предметов первой необходимости в прачечной и сохраним нашу одежду в чистоте, а мама будет счастлива.
Домашние электрические схемы

Схема электрических соединений гаража

Эта статья покажет вам схему домашней электропроводки для гаражей. Тщательное планирование вашего гаража с учетом немедленного и будущего оборудования поможет вам понять, как определить требования к электрической цепи.Эта информация поможет в качестве руководства по электромонтажу гаража.
Домашние электрические схемы
Схема электрических соединений в мастерской

Эта статья покажет вам схему домашней электропроводки для мастерских. Тщательное планирование работы мастерской с учетом непосредственного и будущего использования поможет вам понять, как рассчитать ваши требования к электрическим услугам. Эта информация поможет вам спланировать и установить электропроводку для мастерских.

Домашние электрические схемы

Схема электрических соединений подвала

Понимание вариантов схем электропроводки подвала поможет вам определить требования к электрической нагрузке. Эта информация поможет в качестве руководства по домашней электропроводке в подвале.
Домашние электрические схемы

Электрические схемы и символы

Схемы и символы домашней электропроводки играют очень важную роль в электрическом строительстве посредством чертежей и электрических чертежей.

Подробнее о домашних электрических схемах



Ultimate Tutorial for Home Wiring Diagram

Схема домашней электропроводки - это визуальное представление электрической системы или цепи в доме. Эта статья представляет собой окончательное руководство по домашней электрической схеме.

Что такое домашняя электрическая схема?

Понимание схемы домашней электропроводки необходимо для установки системы домашней электропроводки.Он работает как проектный план и показывает, как подключены провода и где должны быть расположены розетки, а также фактические соединения между электрическими компонентами. Схемы домашней электропроводки могут помочь в построении схемы и электрической системы.

На картинке ниже показано, как выглядит обычная домашняя электрическая схема:

Стандартные символы домашней электрической схемы

Создатель плана этажа Edraw, как профессиональное программное обеспечение для монтажных схем, содержит широкий спектр символов плана подключения, которые используются на схемах подключения, таких как переключатели, осветительные приборы и световые полосы.Большинство символов выглядят как настоящие объекты, которые они представляют. Так что найти нужный вам не составит труда.

Освещение

Электротехника и телекоммуникации

EdrawMax: швейцарский нож для всех ваших потребностей в создании диаграмм

  • С легкостью создавайте более 280 типов диаграмм.
  • Предоставьте различные шаблоны и символы в соответствии с вашими потребностями.
  • Интерфейс перетаскивания и прост в использовании.
  • Настройте каждую деталь с помощью интеллектуальных и динамичных наборов инструментов.
  • Совместимость с различными форматами файлов, такими как MS Office, Visio, PDF и т. Д.
  • Не стесняйтесь экспортировать, печатать и делиться своими схемами.

Как создать схему домашней электропроводки

Edraw упрощает создание схемы домашней электропроводки! Этот конструктор домашних схем электропроводки может помочь создать точные схемы вашего дома с большим количеством электрических и световых символов.Кроме того, он позволяет настроить собственный дизайн домашней разводки.

Основные шаги для создания схемы домашней электропроводки

  1. Откройте новую страницу чертежа электрической схемы. : Следуйте доступным шаблонам - План этажа - План электроснабжения и электросвязи, затем дважды щелкните значок, и вы можете приступить к созданию собственной схемы.

  2. Добавить символы : перетащите символы, необходимые для домашней электрической схемы.Если вам нужны дополнительные символы, щелкните значок «Библиотеки», чтобы просмотреть другие библиотеки символов.

  3. Соедините символы : соедините символы, чтобы завершить электрическую схему, у вас есть два способа сделать это:

  4. Сохранение и экспорт : после того, как вы закончите проектирование домашней схемы электропроводки, сохраните файл или при необходимости экспортируйте его в стандартные форматы, такие как PDF, Word, Excel, HTML и т. Д.

Пример домашней электрической схемы

Вот пример домашней электрической схемы для справки. Нажмите на изображение, и вы сможете скачать его бесплатно!

Десятки примеров домашних электрических схем можно найти в Центре шаблонов Edraw!

36 ISUZU Trucks Service Manuals Скачать бесплатно

См. Также: коды неисправностей грузовика Isuzu Логотип

Isuzu

Название

Размер файла

Ссылка для скачивания

Применение CE топливной системы двигателя Isuzu 4HK-1 и 6HK-1.pdf

7Мб

Скачать

Isuzu 4HK-1 Engine Service Manual.pdf

3,2 Мб

Скачать

Isuzu 6HK1, Тип двигателя 6SD1 - Руководство по обслуживанию.pdf

603,6 КБ

Скачать

ISUZU C-series Truck Service Manual.pdf

6.1 Мб

Скачать

Isuzu Commercial Truck 1998 - Руководство по обслуживанию.pdf

21.6 Мб

Скачать

Isuzu Commercial Truck Forward Tiltmaster Приложение к руководству по обслуживанию 2003.pdf

4.8 Мб

Скачать

Система Common Rail ISUZU для двигателя типа 4HK1-6HK1. Руководство по техническому обслуживанию .pdf

661.3кб

Скачать

ISUZU cyz-exr Руководство по обслуживанию.pdf

8,8 Мб

Скачать

Руководство по обслуживанию грузовиков ISUZU серии E.pdf

6.1 Мб

Скачать

Isuzu Elf 2000 Руководство по ремонту.rar

53Мб

Скачать

Isuzu Elf Руководство по обслуживанию.pdf

44,5 МБ

Скачать

ISUZU F-series Truck Service Manual.pdf

13.2 МБ

Скачать

ISUZU Forward Service Manual.pdf

6.5 Мб

Скачать

Каталог запчастей для грузовиков Isuzu серии FRR.pdf

15.7 Мб

Скачать

ISUZU FSR90 Truck Service Manual.pdf

13.2 МБ

Скачать

ISUZU FVR34 Truck Service Manual.pdf

13.2 Мб

Скачать

ISUZU Giga Workshop Manual - Общая информация.pdf

5.9 Мб

Скачать

ISUZU LTG PDF руководство + DTCs.pdf

13.1 Мб

Скачать

Isuzu N-Series Руководство по техническому обслуживанию.рар

25,4 МБ

Скачать

ISUZU N-series Truck Service Manual.pdf

33.4 МБ

Скачать

Isuzu N-series Workshop Manual - Engine Control System (4HK1) .pdf

3Мб

Скачать

Isuzu N-Series Руководство по ремонту.рар

131.7 Мб

Скачать

Isuzu NKR-NPR-NQR - Руководство по ремонту, ABS.pdf

649.4кб

Скачать

ISUZU NKR55 Truck Service Manual.pdf

33.4 Мб

Скачать

Isuzu NQR 2006 PDF Руководство.pdf

11.6 Мб

Скачать

ISUZU NQR71 Truck Service Manual.pdf

33.4 МБ

Скачать

ISUZU NQR75 Truck Service Manual.pdf

33.4 Мб

Скачать

Руководство ISUZU Truck Body Builder 2003.pdf

6Мб

Скачать

Руководство ISUZU Truck Body Builder.pdf

47,5 МБ

Скачать

ISUZU Truck Service Manual.pdf

36.9 Мб

Скачать

Схема подключения Isuzu FTR

3102 Схема электрических соединений Isuzu Ftr.gif

Графический формат обмена 20,0 КБ

Система Common Rail ISUZU для двигателя типа 4HK1-6HK1 Руководство по техническому обслуживанию

Система Common Rail ISUZU для 4HK1-6HK1 T

Документ Adobe Acrobat 661.3 КБ

ISUZU CYZ / EXR модели Руководство по техническому обслуживанию

ISUZU cyz-exr Service Manual.pdf

Документ Adobe Acrobat 8,8 МБ

Электрические схемы двигателя Isuzu

84_PMGR

Электропроводка двигателя84_PMGR Isuzu Ftr Wiring Di

Изображение JPG 70.4 КБ

ISUZU C-series Truck Service Manual

ISUZU C-series Truck Service Manual.pdf

Документ Adobe Acrobat 6,1 МБ

Isuzu Elf N-series стартовая электрическая схема

Isuzu Elf N-series стартовая схема с

Портативный формат сетевого изображения 45.8 КБ


Isuzu Elf Руководство по обслуживанию

Isuzu Elf Service Manual.pdf

Документ Adobe Acrobat 44,5 МБ

ISUZU Forward Руководство по техническому обслуживанию

ISUZU Forward Руководство по обслуживанию.pdf

Документ Adobe Acrobat 6.5 МБ

ISUZU FSR90 Truck Руководство по техническому обслуживанию

ISUZU FSR90 Truck Service Manual.pdf

Документ Adobe Acrobat 13,2 МБ

ISUZU NKR55 Truck Service Manual

ISUZU NKR55 Truck Service Manual.pdf

Документ Adobe Acrobat 33,4 МБ

ISUZU E-series Truck Service Manual

ISUZU E-series Truck Service Manual.pdf

Документ Adobe Acrobat 6.1 МБ

ISUZU F-series Truck Service Manual

ISUZU F-series Truck Service Manual.pdf

Документ Adobe Acrobat 13,2 МБ

ISUZU FVR34 Truck Руководство по обслуживанию

ISUZU FVR34 Truck Service Manual.pdf

Документ Adobe Acrobat 13,2 МБ


ISUZU NQR71 Truck Руководство по техническому обслуживанию

ISUZU NQR71 Truck Service Manual.pdf

Документ Adobe Acrobat 33.4 МБ

ISUZU N-series Truck Руководство по обслуживанию грузовиков

ISUZU N-series Truck Service Manual.pdf

Документ Adobe Acrobat 33,4 МБ

Руководство для производителей кузовов грузовиков ISUZU

ISUZU Truck Body Builder Guide.pdf

Документ Adobe Acrobat 47,5 МБ

Схема проводки датчика карты 202 Схема электрических соединений Isuzu Ftr

Map_sensor_wire_diagram% 202 Isuzu Ftr Wi

Изображение JPG 39,6 КБ

ISUZU NQR75 Truck Руководство по техническому обслуживанию

ISUZU NQR75 Truck Service Manual.pdf

Документ Adobe Acrobat 33,4 МБ

Руководство для производителей кузовов грузовиков ISUZU 2003

ISUZU Truck Body Builder Guide 2003.pdf

Документ Adobe Acrobat 6.0 МБ

ISUZU Truck Руководство по техническому обслуживанию

ISUZU Truck Руководство по обслуживанию.pdf

Документ Adobe Acrobat 36,9 МБ

Qu83668_800 Схема электрических соединений Isuzu Ftr

Qu83668_800 Схема подключения Isuzu Ftr.jpg

Изображение JPG 82,4 КБ


Название

Размер файла

Ссылка для скачивания

Схема подключения 3102 Isuzu Ftr.гифка

20кб

Скачать

Электропроводка двигателя84_PMGR Электрическая схема Isuzu Ftr.JPG

70.4кб

Скачать

Электрическая схема запуска Isuzu Elf серии N.png

45,8 КБ

Скачать

Электрическая схема блока предохранителей Isuzu Pickup 4x4 EFI.гифка

106.1кб

Скачать

Map_sensor_wire_diagram% 202 Схема электрических соединений Isuzu Ftr.JPG

39.6кб

Скачать

Схема подключения Orig Isuzu Ftr.jpg

42,3 КБ

Скачать

Схема подключения Qu83668_800 Isuzu Ftr.jpg

82,4 КБ

Скачать

Недаром основатель автомобильной компании Isuzu назвал руководство одного из самых мощных промышленных предприятий Японии начала 20 века. - Токио Исикавадзима Судостроение и машиностроение.Именно под эгидой этой организации была создана компания, специализирующаяся на производстве тяжелой автомобильной техники. оборудование, использующее в основном дизельные двигатели, история которых к тому времени насчитывала всего несколько десятков лет.

Isuzu FRR 33L F-Series Грузовик

Дебютным шагом представителей компании, которая в дальнейшем стала называться Isuzu, стало подписание в 1918 году соглашения с британской компанией Wolseley Motors о сборке. грузовиков японцами по лицензии британцев.Уже через четыре года, в 1922 году, был представлен грузовик модели А-9. И первая собственная разработка, сделанная в Исикавадзима. Корпорация Automotive Works, представители будущего Isuzu, была продемонстрирована в 1928 году. В 1933 году Ishikawajima Automotive Works объединилась с другой успешной автомобильной компанией из Японии - Точечный автомобильный Производство.

В результате преобразования организация получила название Automobile Industries. Следующий год стал еще более важным для формирования будущего успеха.Получив заказ от Министерства торговли и промышленности компания в его рамках произвела и выпустила модель Isuzu, названную в честь одной из японских рек. В том же году молодая корпорация создал подразделение, которое должно было заниматься исследованиями в области дизельных двигателей. Три года спустя, после очередной реструктуризации, было объявлено новое название фирмы - Tokyo Automobile. Отрасли. А в 1938 году первые два грузовика модели TX40 сошли с конвейера в Кавасаки.

ISUZU NPR 275 Средний грузовик

40-е годы ХХ века стали не менее успешными, чем предыдущее десятилетие. Уже в 1941 году Tokyo Automobile Industries получила разрешение от правительства Японии на выпускать автомобили, оснащенные дизельными силовыми агрегатами, став единственным подобным предприятием в стране. В 1945 году было возобновлено послевоенное производство грузовика TX40, а активные продажи ТУ60 тоже начался. А в 1949 году компания была переименована в Isuzu Motors Limited.Единственным негативным фактором стало выделение Hino Works, одной из частей корпорации, и последующее создание независимой компании Hino Heavy Industries в 1942 году.

Начало следующего десятилетия ознаменовалось успешной разработкой дизельного V-образного 8-цилиндрового двигателя с водяным охлаждением, получившего индекс DA80. В начале 1953 года Isuzu Корпорация представила первый в истории компании, созданный в сотрудничестве с британской фирмой Rootes, автомобиль Hillman, который стал копией одноименного британского автомобиля.К октябрю того же год, Hillman вышел на конвейерное производство. А октябрь 1959 г. ознаменовался началом конвейерной сборки грузовика Elf LT, оснащенного исключительно экономичным дизельным двигателем. DA640.

В начале 60-х произошел настоящий производственный бум, в результате которого представителям компании Isuzu был представлен публике дизельный двигатель для автомобиля DL201, объем которого было 2 литра. Примерно в то же время был открыт новый завод в городе Фудзисава, а также продавались новые модели автомобилей - грузовик WASP и автомобили Bellel и Bellet.в Во второй половине десятилетия новинками стали большой грузовик ТМ, а также легковые автомобили 117 Coupe и Florian.

Isuzu Giga

Следующее десятилетие также началось с крупных презентаций: в 1970 году были представлены грузовые модели Isuzu Forward, а также Isuzu Elf 350 (KS) . Одно из самых важных событий В истории Isuzu было подписание соглашения о сотрудничестве с американским автомобильным магнатом General Motors, который в 1971 году стал владельцем 35% акций японской компании. Компания.Результаты совместного труда не заставили себя долго ждать. Уже в 1974 году в рамках сотрудничества Isuzu и General Motors была разработана линия сборки легкового автомобиля Gemini. началось. В течение следующих нескольких лет модельный ряд компании также обновился.

Так в 1977 году производство Isuzu Florian началось с дизельного двигателя, а в 1979 году дебютировала дизельная версия Gemini. Несколькими годами ранее, в 1975 году, североамериканское подразделение Isuzu, Isuzu Открылась компания Motors America, перспективы которой с учетом сотрудничества с General Motors выглядели чрезвычайно серьезными.А в самом конце 70-х годов строительство полигона для Завершено строительство японского автопроизводителя на Хоккайдо. Позже, в мае 1984 года, на том же Хоккайдо открылся новый завод. Начало 80-х годов 20 века предвещало новые успехи. Главный Подтверждением этому является стремительное обновление модельного ряда.

Сначала в 1980 году на конвейерную сборку вышла серия коммерческих микроавтобусов Fargo, которые практически сразу получили широкое распространение в Японии. Практически сразу, в первой половине 1981 г. дебютировали легковой автомобиль Piazza и внедорожник Rodeo Bighorn, в 1983 году на конвейер была поставлена ​​модель Florian Aska, спустя полгода празднования победы в британском ралли RAC.И уже в 1985 году они представили автомобиль FF Gemini. В том же 1985 году было открыто первое представительство Isuzu в Китае, который изначально считался самым важным рынком.

Isuzu ELF Грузовик

1987 год стал вехой в истории компании в связи с основанием совместного предприятия Isuzu Motors и General Motors, получившего название IBC Vehicles. Два года спустя плод Был представлен общий труд - дебютный внедорожник MU (Amigo), который запустил новый класс «тяжелых легковых автомобилей».Тогда же было основано совместное предприятие с Subaru. В том же 1989 г. Isuzu стала мировым лидером в производстве средних и тяжелых грузовиков. После успешной разработки в 1990 году первого в мире электромагнитного тормоза в сотрудничестве с Sumitomo Metal Industries, совместное предприятие с Subaru, выпустило новую модель внедорожника Rodeo, который в начале 1991 года уже был в США.

Очень важную роль в истории развития Isuzu сыграла Хартия по охране окружающей среды, которая была принята в середине 1992 года и согласно которой компания выполняла его дальнейшая деятельность.Все десятилетие прошло под знаком новых разработок и усовершенствований. В 1991 году дебютировал обновленный внедорожник Trooper. В 1993 году первый представитель серии Isuzu N коммерческие автомобили сошли с конвейера. В следующем году была представлена ​​серия коммерческих автомобилей F, C и E. В 1997 году Isuzu представила публике очередную новинку, разработанную специально для внедорожник - VehiCross, а в 1998 г. был отмечен выпуск грузовика Elf CNG, работающего на газе.

При этом 90-е запомнились поклонникам разработок Isuzu и крупными успехами на различных соревнованиях.Так в 1994 году автомобиль Trooper выиграл две гонки ралли Париж-Дакар и две. Спустя годы первое место в австралийском сафари заняла модель Холден Джакару. Кроме того, организация получила множество наград за свои инновационные разработки. И в 1999 году судьба снова свел Isuzu Motors с компанией Hino , в результате чего было налажено совместное производство автобусов. Начало XXI века ознаменовался получением представителями компании новых наград за успешное развитие.

Isuzu C-серии

В частности, 2001 год ознаменовался презентацией дизельного двигателя Duramax 6600, который был назван одним из лучших силовых агрегатов в истории автомобилестроения. В то же время Японцы активно работали на внешних рынках. При этом не только США и страны Азии, такие как Индонезия, Таиланд или Япония, получили дивиденды от этой работы. Компания Isuzu Моторы постепенно вышли на европейский рынок. В 2002 году был принят трехлетний бизнес-план японского автопроизводителя, который должен был минимизировать затраты и увеличить выручку компании. твердый.Согласно этому плану, к январю 2003 года доля владения акциями Isuzu автомобильным гигантом General Motors снизилась до 12%.

В то же время эти компании продолжили активное сотрудничество. Стоит отметить создание еще одного СП, целью которого было развитие трансмиссий. Согласно Согласно новому бизнес-плану компании, рассчитанному с апреля 2005 года по март 2008 года, Isuzu должен был стать мировым лидером в производстве дизельных двигателей, а также коммерческих автомобилей и автобусов.Это Следует отметить, что это сделала компания. Важную роль в становлении Isuzu Motors как мирового гиганта сыграли уникальные разработки компании. В частности, дебютировал в середине 2005 г. грузовик Эльф Гибрид со смешанным двигателем.

После введения новых экологических стандартов в Японии в том же 2005 году очень важным шагом стала разработка грузовика Isuzu Giga, который стал первым японским автомобилем. в своем классе, чтобы соответствовать этим стандартам. После роспуска альянса между Isuzu Motors и General Motors в 2006 году эти компании создали совместное предприятие, которое уже готовит к презентации свои новинки, которые, по замыслу, приятно удивят весь мир.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
