Схема подключения водонагревателя к водопроводу: Как правильно подключить бойлер к водопроводу

Как подключить бойлер к водопроводу

Разнообразие способов устройства современных водопроводных систем позволяет выполнить процедуру установки и подключения водонагревательного бойлера своими руками. Правда это касается не всех типов бойлеров, а только наиболее часто применяемых – электрических.

Виды бойлеров и ваш выбор

Наиболее часто применяемый водонагревательный бойлер – электрический, закрытый, напорного типа, о его выборе и подключении мы и поговорим.

Выбирая такой тип водопроводного бойлера, нужно понимать различия между их конструкциями. Прежде всего – размер. Для его определения вам нужно подсчитать суточный расход горячей воды. Если на трубе подачи холодной воды у вас стоит счетчик, то вы сможете определить среднесуточную норму потребления, замерив его показания на протяжении нескольких дней. Примерно половина из общего объема должна быть горячей.

Практика показывает, что для обеспечения семьи из 3-4 человек, если для купания используется душевая кабинка, емкость бойлера должна быть от 50 до 70 литров.

Если же в доме установлена ванна, то минимальный его объем не должен быть меньше 100 литров

Причем эти расчеты относительно справедливы, если у вас приборы, потребляющие горячую воду, расположены довольно близко друг от друга. Если же ванная комната находится далеко от кухни, то стоит подумать об установке отдельного кухонного бойлера литров на 10 или установить проточный водонагреватель.

Второй наиважнейший аспект, учитываемый при выборе бойлера – характеристики водопроводной воды. Если у вас она слишком жесткая, то стоит подбирать более дорогостоящие модели с закрытыми тенами, в которых нагревательные элементы расположены в герметичных стеклянных или керамических колбах.

Это же касается и материала самих нагревательных баков, или их покрытия:

• эмалированные и стеклофарфоровые покрытия – менее стойки к коррозии, требуют постоянного поддержания более высокой температуры, дешевле остальных, но срок их службы от 3 до 5 лет;
• баки с титановым напылением или сварные из нержавеющей стали – имеют срок службы 7 – 10 лет, но более дорогие.

Для повышения коррозионной устойчивости бойлеров в них ставятся магниевые аноды, требующие периодической замены.

Конструкция электрического бойлера довольно проста и отчасти напоминает электрочайник. Собственно, наличие этого анода, да система забора подогретой воды из верхней части емкости, их и отличает. Время работы тенов регулируется терморегулятором в зависимости от установленной температуры нагрева воды.

Существуют комбинированные бойлеры косвенного нагрева, когда в водонагревательной емкости помещается еще и змеевик, через который проходит теплоноситель из системы отопления, подогревающий воду в бойлере помимо тенов.

Понятно, что подключение такого бойлера несколько сложнее, чем электрического, но вполне по силам хорошему домашнему мастеру.

Следующий параметр, который надо учитывать при выборе бойлера, его мощность. Понятно, чем она выше – тем быстрее нагреется вода, но и нагрузка на электросеть будет больше. Оптимальной считается мощность 50-литрового бойлера 1,5 – 2 кВт, соответственно: 100-литрового 3 – 4 кВт. Но не забудьте выяснить, какие нагрузки способна выдержать ваша внутриквартирная или внутридомовая сеть, чтобы в погоне за большими мощностными показателями не превысить суммарные допустимые нагрузки, иначе при включении бойлера автоматика просто будет отключать подачу электроэнергии.

Последний момент при выборе бойлера – его форма. Они бывают:

• круглые;
• плоские:

а) вертикальные;

б) горизонтальные.

Могут навешиваться на стену или устанавливаться на пол. Последнее, как правило, используется с бойлерами большой емкости.

Какие трубы применять для подключения бойлера?

Чаще всего разводка водяных систем в последнее время осуществляется полипропиленовыми трубами, свариваемыми при помощи специального паяльника. Работа с ним не очень сложна, но покупать его для установки одного бойлера – неоправданно. Тем более что фитинговые системы с металлопластиковыми трубами – не менее надежны, чем упомянутые. Все о фитингах можно прочесть здесь, но для подключения бойлера мы рекомендуем использовать обжимные (цанговые) фитинги.

Для перехода от одного вида труб, уже имеющихся в вашем жилище, на предлагаемые, можно использовать т.н. тройник-вампир.

Чаще всего его используют для перехода от металлического водопровода на пластиковый, но он не хуже сработает и на полипропиленовой трубе. Для его установки перекрывается вода в магистрали и сливается через один из кранов. Затем в трубе сверлится отверстие O 10 – 12 мм и устанавливается тройник. Дальнейшая разводка осуществляется трубами выбранной системы.

А кроме металлопластика с фитингами можно применить еще более простые соединения – гибкими шлангами в металлической оплетке.

Только при их выборе следует отдать предпочтение производителям, выпускающим гарантированно качественный товар.

Схемы подключения бойлера, процесс установки

Их следует разбить на 2 подотдела и рассмотреть отдельно:

• сантехнический;
• электрический.

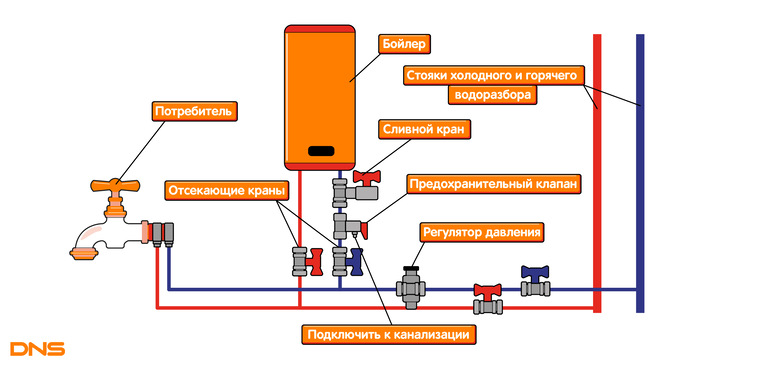

Прежде всего, при монтаже бойлера следует убедиться в наличии запорной арматуры на магистрали водоснабжения перед ним, чтобы иметь возможность отключаться от общей системы водоснабжения для технического обслуживания и возможной замены в дальнейшем.

Если бойлер, кроме системы холодного водоснабжения, подключается и в систему с горячей водой, то на ней также ставится запорный кран, чтобы не происходило слива подогретой в нем воды в общую сеть. При работе бойлера он держится закрытым.

Также после крана на холодной магистрали будет полезной установка редуктора, понижающего давление до 2 – 3 атм., чего будет вполне достаточно для нормальной работы системы. А вот сам прибор он предохранит от избыточного давления. Перед непосредственным вводом холодной воды в бойлер стоит установить еще один кран, чтобы не отключать всю систему для манипуляций с самим прибором.

Для напорных бойлеров закрытого типа обязательна установка предохранительного клапана, входящего в комплектацию нового прибора. Во-первых, он не дает подогретой воде поступать обратно в холодную магистраль, а во-вторых, сбрасывает лишнюю, расширившуюся после нагрева воду. Без него эксплуатация таких бойлеров может привести к взрывоопасным последствиям.

Ставится такой клапан в стандартных схемах подключения непосредственно перед вводом холодной воды в бойлер, а трубка слива выводится в ближайшую точку входа в канализацию. Если бойлер устанавливается над унитазом, ее выводят в свободное отверстие в верхней части сливного бачка унитаза. Их всегда 2: для удобства подключения бачка, и одно из них свободно.

В помощь – видео об ошибках, допускаемых при подключении бойлера:

Более прогрессивная схема подключения бойлера включает в себя установку тройника с краном над предохранительным клапаном. Он позволяет экстренно слить воду из бойлера в случае необходимости или использовать бойлер в качестве накопительной емкости для воды в случае ее аварийного отключения.

Главное, при ее сливе следует обязательно отключить нагрев, иначе тены могут выйти из строя. Об наиболее рациональном усовершенствовании системы при установке такого тройника с краном – в следующем видео:

Такой тройник ставится исключительно на холодную магистраль, ведь ее ввод происходит в нижней части бойлера, а трубка забора горячей – в верхней.

Часто система обвязки прячется в стену в штробах или вообще выводится за нее – в подсобное помещение или кладовку, оставляя видимым только предохранительный клапан.

Схема подключения кухонного бойлера ничем не отличается от таковой для обычного, только чаще всего в перевернутом виде.

Электрическое подключение осуществляется проводами соответствующего мощности бойлера сечения. Для этого на бойлере имеются 2 контакта.

Третий выведен на массу корпуса тена или сам наружный кожух бойлера. Обычно в квартирах нет системы заземления, к которой его следует подключать. В этом случае следует выполнить такую схему подключения.

В ней УЗО выполнит роль заземления, только подобрать его следует без превышения номинала, иначе оно может не справиться с задачей в полной мере.

При навеске водопроводного бойлера на стену есть единственное правило: надежное крепление, соответствующее суммарному весу бойлера и находящейся в нем воды. Подбирайте его в соответствии с материалом стены, на которую крепится бойлер, и побеспокойтесь минимум о полуторном запасе максимально выдерживаемого им груза.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Подключение водонагревателя к водопроводу в квартире: схема, особенности

Чтобы обеспечить себя и свою семью постоянным наличием горячей воды в кране, несмотря на график коммунальной службы, потребуется провести подключение водонагревателя к центральному водопроводу, конструкция которого позволяет, если предварительно разобраться с мелкими нюансами, самостоятельно осуществить монтаж. Электрический прибор, такой как бойлер, при установке не требует специального разрешения надзорной организации и может послужить прекрасным подогревом холодной воды в любой квартире или доме.

Инструкция подключения

Начальным этапом, по которому следует осуществить подключение водонагревателя к водопроводу, является изучение нюансов, которые образует технологическая схема бойлера. Оборудование стандартной модели состоит из таких деталей:

• тэн, подогревающий воду;

• резервуар хранения воды с оптимальной температурой;

• термостатное устройство;

• подводящие и отводящие шланги.

Важный критерий выбора бойлера в квартире — это схема его установки для постоянного месторасположения: на стене или специальной полочке.

Схема подключения водонагревателя несложная при тщательном изучении инструктажа и процесса нагрева. Если неверно присоединена муфта или фиксация стыков произведена слабо, то неисправности гарантированы. Также это может значительно повлиять на срок службы бойлера.

Наиболее трудоемкая схема подключения водонагревателя к нескольким узлам водозабора требует наличия специальной обвязки с запорной конструкцией и дополнительным разветвителем. Порядок подведения проточного оборудования включает в себя упрощенный способ подключения водяного агрегата. Устанавливая аппарат в квартире, нужно выбрать участок его месторасположения. Он должен соответствовать водозаборным точкам и выполнять такие действия:

1. Совершить врезку тройного устройства в горячий и холодный трубопровод.

2. Поставить на тройник шаровой клапан.

3. При помощи гибких шлангов соединить бойлерный выход к крану.

Как установить бойлер?

В квартирах современной планировки часто выбор приходится на горизонтальные емкости. Такие установки имеют небольшой вес, ширину, а сам процесс подключения к коммуникациям происходит быстрее. В работе потребуется такая последовательность действий:

1. Крепится аппарат на стену, оснащенную кронштейнами, что входят в упаковку. Все детали, входящие в комплект, специально рассчитаны на весовую категорию агрегата. Параметры крепежных элементов можно найти в техническом паспорте.

2. При установке бойлера в квартире следует контролировать, чтобы сливные отверстия находились снизу.

3. Устанавливается защитный клапан от обратного спуска воды. Клапанное отверстие при включенном бойлере должно быть открытым на случай несвоевременного отвода ненужного количества горячего источника в канализацию, что грозит неприятными последствиями.

4. Клапан оснащен различными функциями, которые помогают не смешиваться горячей и холодной воде, экономить электричество и следить за давлением в системе.

5. Применяя трубы и компрессионные шланги, вода выводится в коллектор.

6. Все стыки на трубе обрабатываются силиконовым герметиком. После герметизации все остальные работы нужно оставить на сутки, дав ему высохнуть. Перед проведением герметизации вода в трубе должна быть перекрыта.

7. Бойлер подключают к водопроводу.

8. Шланги для бойлера лучше приобретать из полипропилена для легкости монтажа и продления срока эксплуатации.

9. Используя шаровой клапан, провести холодную воду к бойлеру, зафиксировать и надежно закрепить герметиком.

10. Через шаровое устройство следует отвести горячий источник воды. Схема работ должна проводиться таким образом, чтобы при закрытом вентиле вода не просачивалась, но в закрытом состоянии можно было ею пользоваться.

11. Прибор подключается к электропитанию и запускается проверка. Также перед запуском системы требуется провести осмотр заземления и исправности розеток.

12. Проверить состояние электрошнура, который должен иметь водозащитное покрытие и быть прочным.

Врезка в водопровод

Подключение водонагревателя происходит путем врезки в централизованный водопровод. При разводке горячего источника в квартире с использованием полипропиленовых или пластиковых труб тройники устанавливают на близком расстоянии от прибора.

Перед монтажом вода, поступающая в квартиру, перекрывается по всему стояку. В полипропиленовые трубы тройник монтируют, применяя прибор по такому материалу. Если труба состоит из пластика, врезка осуществляется разводным ключом.

Если квартира оснащена металлическим трубопроводом, провести врезку будет труднее: для этого понадобится сварочный аппарат. Также можно воспользоваться вторым способом и применить врезочный хомут, который ставят на прочищенную трубу и прижимают винтами. После этого через патрубок отвода проделывают отверстие в водотрубе. Если понадобится, можно на подаче труболинии вмонтировать редуктор, снижающий уровень воды и давления, а также решетчатый фильтр (если он отсутствует), определяющий количество израсходованной воды.

Подключение бойлера к водопроводу своими руками

ТЭНовые водонагреватели не теряют своей актуальности по сей день, а только увеличивают свои обороты по установке. Практически в каждом доме сегодня подключен резервный или основной источник горячей воды в виде водонагревателя. А тем, кто только собирается подключать бойлер к водопроводу, будет полезно почитать данный материал.

Разновидности бойлеров

Перед тем как приступить к подключению бойлера в доме или в квартире, необходимо разобраться, какой вид водонагревателя Вам подойдет. Для того, чтобы сделать правильный выбор, необходимо ознакомиться со всеми вариациями:

Накопительный водонагреватель для водопровода, работающий на электричестве. Такой прибор способен нагреть воду до температуры от 55 до 75 градусов автоматически. Важно отметить, что он потребляет совсем мало электроэнергии, потому что процесс нагрева воды проходит постепенно. Накопительные водонагреватели отличаются своей универсальностью. Именно поэтому их можно устанавливать в любом помещении.

Типовой накопительный водонагреватель

Проточный водонагреватель. Работа такого бойлера основывается на том, что нагрев воды происходит непосредственно во время ее движения по крану. Главным достоинством такого прибора является его мобильность. Вторым, не менее важным преимуществом является то, что процесс нагревания воды проходит почти моментально. Важно отметить, что такой водонагреватель может устанавливаться либо в одной водоразборной точке, либо иметь разводку ко всем потребителям воды. Это напрямую зависит от мощности прибора.

Бойлер косвенного нагрева. Такой водонагреватель способен обеспечивать бесперебойную подачу горячей воды для всех потребителей одновременно. Такой прибор обладает достаточно низким коэффициентом потери тепла. Конструкция такого прибора не включает в себя теплоисточник. Роль теплоносителя играют внешние источники тепла. В качестве теплоисточников чаще всего используются отопительные котлы.

Плюсы и минусы накопительного электрического водонагревателя

Преимущества:

• Можно подключить несколько точек разбора воды.
• Можно удалить бойлер от точки разбора воды.
• Простота и удобство использования.
• Горячую воду нужной температуры можно получить из смесителя, не изменяя при этом напор воды.

Недостатки:

• Имеет не очень удобные размеры, которые обязательно надо учитывать при монтаже.
• В случае полного использования всей воды, надо будет подождать некоторое время, пока она нагреется.
• Требует постоянного внимания. Часто ТЭНы могут выходить из строя и требовать замены.

Обратите внимание! Подключать бойлер к водопроводу необходимо исходя из объема бака, который Вам нужен. Если планируется малое потребление воды, подойдет бак объемом десять литров. Если потребление воды будет средним, подойдет бак емкостью 35-40 литров. Если потребление будет высоким, можно рассматривать бак на 50 литров и более.

Расчет объема водонагревателя

После того, как был выбран подходящий вариант бойлера, необходимо рассчитать его объемом. Только после этого можно будет переходить к разбору схем установки бойлеров.  Если в доме проживает один человек и использует лишь одну – две точки потребления воды, достаточно будет подключить бойлер к водопроводу на 40 литров. Если живут два человека и используют две точки потребления, нужен бак на 70 литров. Если в доме живет семья из трех человек, то нужен бак на 100 литров. Если семья состоит из 4-5 человек, то лучше поставить бак на 130-150 литров. Также необходимо учитывать то, с какой частотой будет использоваться вода.

Простая схема установки водонагревателя

Чтобы безошибочно произвести процесс подключения бойлера к водопроводу, необходимо следовать инструкции:

• Первым делом необходимо установить стояки холодной и горячей воды.
• Подвести трубопроводы к уже установленному смесителю.
• Установить электрический водонагреватель.
• Подвести к нему трубы холодной и горячей воды.
• Если возможна ситуация, когда давление в магистрали превышает шесть атмосфер, то необходимо установить редуктор давления для понижения входного давления в бак.
• На входе холодной воды в электронагреватель необходимо установить шаровой кран и предохранительный клапан. Последний выполняет две важные функции: защищает водонагреватель от избыточного давления и защищает от опустошения внутреннего бака.
• На том же входе холодной воды необходимо установить тройник с шаровым краном, который даст возможность слива воды из водонагревателя.
• На трубопроводе горячей воды также необходимо установить шаровой кран.

В теории процесс подключения водонагревателя к водопроводу несложен, однако нужно отслеживать, чтобы во время монтажа случайно не допустить ошибку.

Пошаговая инструкция по монтажу

Чтобы правильно провести процесс подключения водонагревателя к водопроводу, следуйте инструкции:

Замерьте высоту водонагревателя, отметьте нижнюю точку, где будет располагаться нижняя часть бойлера. От нижней пометки начните проводить замеры.

Замерьте расстояние от нижней части водонагревателя до крепежной планки.

Отмерьте полученное расстояние на стене и поставьте отметку.

С помощью уровня и маркера проведите горизонтальную линию. Отмерьте расстояние между крючками. Сделайте пометки на стене.

Заготовьте крючки для крепежа. Уточните его размеры. Убедитесь, что заготовленные Вами крючки смогут выдержать висящий бак.

Просверлите отверстия в помеченных точках и вбейте туда дюбеля и закрутите крючки.

На этом процесс установки электрического водонагревателя завершен, теперь можно подходить к процедуре по подключению водопровода.

Подключение бойлера к воде

Чтобы сделать все правильно, следуйте инструкции:

Подготовьте две трубы для монтажа.

Установите латунный тройник.

На боковую резьбу тройника установите шаровой краник.

Установите предохранительный клапан сливным отверстием вниз. На горловину сливного отверстия наденьте трубку и выведите в канализацию. Установите кран-американку. Достаточно закрутить накидную гайку. Вот так у вас должно получиться:

Присоедините полипропиленовое колено. Вставьте полипропиленовый угол для отвода к стене. Перейдите к выходу из бака. Установите туда кран-американку. Присоедините полипропиленовую муфту.

Далее нужно все припаять трубы к водопроводу. Если Вы уверены, что все сделано правильно, можно переходить к тестированию нагрева воды.

Наиболее популярные ошибки при подключении

• Установка не предохранительного, а обычного обратного клапана. В итоге избыточное давление не уменьшается, что приводит к повреждению водонагревателя. Происходит деформация водосодержащей емкости, отслоение защитной антикоррозийной эмали, выдавливание резиновой прокладки. Нарушается герметичность бака, вследствие чего вода просачивается наружу.
• Отсутствие предохранительного клапана. Типичная ошибка монтажа, которая приводит к повышению давления внутри бойлера и его повреждению. Нагреватель может перегореть.

Предохранительный клапан, тройник, шаровой кран – все это должно быть подключено к водонагревателю. При соблюдении элементарных правил эксплуатации бойлера, прибор прослужит долго, и не будет ломаться.

Вывод

Подытожив все вышесказанное, можно утверждать, что при правильном подключении и соблюдении правил эксплуатаций бойлер будет служить достаточно долго. Важно отметить, что если Вы не до конца уверены в своих силах, то лучше обратиться к специалистам за помощью. Если Вы уверены в себе и собираетесь подключать бойлер своими руками, то внимательно следите за тем, что Вы делаете, и держите в голове популярные ошибки, чтобы случайно не допустить их.  Чтобы не допустить ошибок на самом раннем этапе, постарайтесь с максимальной точностью производить все замеры.

Читайте так же:

Подключение водонагревателя к водопроводу своими руками: схемы, инструкции

При обустройстве в квартире или доме автономного горячего водоснабжения, необходимо выполнить правильное подключение водонагревателя непосредственно, как к водопроводу, так и к электрической сети.

В настоящее время водонагреватели различных типов достаточно часто устанавливают как в квартире, так и в собственном доме на даче.

Данное устройство дает возможность полностью не зависеть от централизованного горячего водоснабжения и иметь в доме всегда горячую воду.

Следует отметить, что установка бойлера позволяет сэкономить значительные средства при оплате коммунальных услуг.

Схема подключения к системе водоснабжения главным образом зависит от типа используемого водонагревателя.

Кроме этого имеет большое значение то, в каком состоянии находится электрическая сеть, так как водонагреватель, как правило, обладает высокими мощностными показателями и потребляет значительное количество электроэнергии.

Выполнить подключение своими руками водонагревателей различных типов к водопроводной системе в квартире или доме на даче сможет каждый.

Для этого достаточно иметь под рукой только лишь весь необходимый расходный материал и инструмент.

Основные типы автономных водонагревателей

В настоящее время в специализированных магазинах можно найти огромный выбор автономных водонагревателей, которые одинаково подходят как для установки в квартире, так и в частном доме на даче.

Для того чтобы определиться с выбором бойлера, необходимо досконально разобраться в устройстве каждого из них и понять принцип действия.

Главным и основным параметром для водонагревателей, который характеризует их устройство, является тип изделия. Одной из разновидностей бойлеров являются устройства накопительного типа.

Оно представляет собой определенного объема бак, внутри которого расположен нагревательный элемент.

Принцип его работы заключается в том, что бак наполняется водой, после чего происходит ее нагрев за счет работы нагревательного элемента.

Для того чтобы из крана пошла горячая вода при использовании водонагревателя данного типа, необходимо определенное время.

В свою очередь водонагреватель проточного типа осуществляет нагрев воды непосредственно в самой трубе.

В этом случае из крана начинает идти горячая вода сразу, после того, как устройство будет включено в работу.

Видео:

Следует отметить, что между собой водонагреватели могут различаться и по используемому источнику тепла.

Так, наиболее часто в квартирах и частных домах используют электрические устройства, в которых основным элементом является ТЭН.

Кроме этого иногда можно встретить и агрегаты, которые функционируют за счет энергии нагрева пламени.

Несмотря на то, что данный тип оборудования является более экономичным, все же наиболее простым в установке и использовании считается электрическое.

Следует отметить и то, что выполнить своими руками подключение оборудования, работающего от газа, практически невозможно, так как эта работа требует определенных знаний и соответствующей квалификации.

В свою очередь электрические водонагреватели подключаются как к водопроводу, так и к источнику питания достаточно быстро. Кроме этого такое подключение моно без проблем выполнить своими руками.

Выбор водонагревателя

Первым делом перед тем, как выполнить самостоятельное подключение устройства к водопроводу и электрической сети, его необходимо правильно купить.

В настоящее время в специализированных магазинах представлен большой выбор электрических агрегатов, которые позволяют быстро нагреть воду.

Видео:

На полках представлена продукция разных производителей и типов, что несколько усложняет сам выбор устройства.

Между тем, выбирая электрические водонагреватели, необходимо, в первую очередь, смотреть не на его стоимость, а на технические характеристики.

Кроме этого не лишним будет и предварительно ознакомиться с отзывами на то или иное устройство.

Конечно, предпочтение следует отдавать известным фирмам, которые уже успели доказать высокое качество своей продукции.

Также рекомендуется посоветоваться и со специалистами, хорошо разбирающимися в водонагревателях электрического типа.

Высокими показателями надежности отличаются водонагреватели известной торговой марки Термекс. Производитель Термекс уже достаточно давно работает на рынке водонагревателей по всему миру.

Устройства Термекс отличаются хорошей работоспособностью и долговечностью, а кроме этого, при своей работе потребляют минимальное количество электроэнергии.

Компания Термекс предлагает водонагреватели как накопительного, так и проточного типов. Они относятся к средней ценовой категории и доступны большинству покупателей в нашей стране.

К достоинствам агрегатов торговой марки Термекс можно отнести и привлекательный внешний вид. Они легко вписываются в дизайн ванной комнаты.

Кроме этого продукция Термекс представлена в широком ассортименте, что дает возможность покупателям приобрести такое устройство, которое устроит и по своим характеристикам, и по стоимости.

Водонагреватели Термекс легко монтируются как к водопроводу, так и к электросети, и неприхотливы при дальнейшем использовании.

Устройства для нагрева воды Термекс оптимально подходят для использования, как в квартире, так и в частном доме.

Подготовка к подключению

Вне зависимости от типа выбранного водонагревателя, прежде всего, необходимо определить в доме место, где он будет непосредственно установлен.

Рекомендуется, чтобы все его элементы и соединения находились в максимально доступном месте. Это позволит при необходимости проводить его обслуживание и ремонт удобным способом.

Видео:

Если в качестве водонагревателя выбрано устройство накопительного типа, то стена, на которой оно будет монтироваться, должна быть достаточно прочной и спокойно выдерживать вес агрегата с запасом.

В непосредственной близости от водонагревателя должны проходить трубы водопровода, так как в противном случае возникнет необходимость осуществлять монтаж дополнительных участков водопровода.

Кроме этого система водоснабжения квартиры должна находиться в исправном и работоспособном состоянии.

Также следует проверить и электрическую сеть, к которой будет выполнено подключение нагревателя воды. Лучше всего под это устройство обустроит свою розетку с отдельным проводом и автоматом.

Далее следует подготовить весь необходимый для работы материал и инструмент.

Для установки бойлера своими руками обязательно потребуются рулетка и обыкновенный строительный уровень, перфоратор или мощная дрель с ударной функцией.

Необходимо иметь под рукой набор гаечных ключей, при помощи которых будет проводиться подключение нагревателя воды к водопроводу.

В качестве расходных материалов следует приобрести тройные фитинги и запорные краны. Для герметизации всех соединений следует обзавестись паклей или специальной уплотнительной лентой.

Также следует иметь под рукой соединительные шланги. Само подключение нагревателя воды необходимо выполнять в определенной последовательности в соответствии с общепринятыми правилами.

Подключение к водопроводу накопительного устройства

Схема подключения накопительного водонагревателя достаточно простая и при минимальных строительных навыках может быть быстро реализована своими руками.

Вне зависимости от того, из какого материала изготовлены трубы в системе водопровода, для начала необходимо будет полностью перекрыть подачу воды в квартиру.

Видео:

Далее необходимо выполнить монтаж тройников, которые и будут соединять систему и само устройство.

После этого непосредственно за тройником необходимо установить запорный кран, который при необходимости даст возможность быстро перекрыть поступление воды в само устройство.

На завершающем этапе выполняется монтаж гибких шлангов, обеспечивающих соединение водонагревателя с водопроводом.

При подключении устройства накопительного типа следует обязательно соблюдать последовательность подключения элементов схемы.

В любом случае, первым делом устанавливается тройник и запорный кран, и только потом все остальные элементы водопровода.

Необходимо тщательно герметизировать все соединения, в противном случае система обязательно даст течь в самый неподходящий момент.

Более подробно о том, как самостоятельно выполнить подключение накопительного водонагревателя в квартире, показано на видео, которое размещено выше.

Монтаж проточного агрегата

Подключить к водопроводу устройство проточного типа еще легче, чем накопительный водонагреватель.

Для начала необходимо, как и в первом случае, перекрыть поступление воды в квартиру. Далее следует сделать технологический разрыв трубы в том месте, где конкретно будет подключаться само устройство.

После этого на трубах устанавливается соответствующая запорная арматура, которая позволит в случае необходимости отключить водонагреватель от системы.

Видео:

Само устройство к водопроводу подключают посредством гибких шлангов. Только после того, как будут проверены все соединения и элементы агрегата, можно будет подавать воду и электричество.

Выполняя подключение проточного устройства, необходимо тщательно герметизировать все места соединений водопровода.

Помимо этого следует в обязательном порядке обустроить для него и отдельную розетку с автоматом питания.

Непосредственно перед началом эксплуатации нагревателя воды, его необходимо проверить в работе и при необходимости устранить выявленные замечания.

Более подробно о том, как своими руками выполнить подключение проточного водонагревателя, рассказано на видео, которое размещено выше.

% PDF-1.4 % 580 0 объект > эндобдж xref 580 89 0000000016 00000 н. 0000002131 00000 п. 0000003165 00000 н. 0000004328 00000 п. 0000004358 00000 п. 0000004892 00000 н. 0000005547 00000 н. 0000006015 00000 н. 0000006342 00000 п. 0000006372 00000 н. 0000006432 00000 н. 0000006455 00000 н. 0000010070 00000 п. 0000010093 00000 п. 0000013968 00000 п. 0000013991 00000 п. 0000017756 00000 п. 0000017779 00000 п. 0000021659 00000 п. 0000021682 00000 п. 0000025433 00000 п. 0000025456 00000 п. 0000025806 00000 п. 0000026094 00000 п. 0000029330 00000 н. 0000029353 00000 п. 0000032112 00000 п. 0000032135 00000 п. 0000034523 00000 п. 0000039603 00000 п. 0000040672 00000 п. 0000040879 00000 п. 0000041033 00000 п. 0000043832 00000 п. 0000043972 00000 п. 0000044110 00000 п. 0000044250 00000 п. 0000044389 00000 п. 0000044527 00000 п. 0000044667 00000 п. 0000044805 00000 п. 0000044945 00000 п. 0000045083 00000 п. 0000045223 00000 п. 0000045362 00000 п. 0000045500 00000 п. 0000045639 00000 п. 0000045777 00000 п. 0000045916 00000 п. 0000046054 00000 п. 0000046193 00000 п. 0000046331 00000 п. 0000046471 00000 п. 0000046610 00000 п. 0000046748 00000 п. 0000046888 00000 н. 0000047027 00000 п. 0000047165 00000 п. 0000047305 00000 п. 0000047443 00000 п. 0000047583 00000 п. 0000047721 00000 п. 0000047861 00000 п. 0000048000 00000 н. 0000048138 00000 н. 0000048277 00000 н. 0000048415 00000 н. 0000048554 00000 п. 0000048692 00000 н. 0000048831 00000 н. 0000048969 00000 н. 0000049109 00000 п. 0000049248 00000 п. 0000049486 00000 п. 0000049711 00000 п. 0000050031 00000 н. 0000050248 00000 п. 0000050486 00000 п. 0000050724 00000 п. 0000050962 00000 п. 0000051200 00000 п. 0000051303 00000 п. 0000051399 00000 п. 0000051509 00000 п. 0000051611 00000 п. 0000051757 00000 п. 0000051869 00000 п. 0000002220 00000 н. 0000003143 00000 п. S

% PDF-1.4 % 10848 0 объект > эндобдж xref 10848 75 0000000016 00000 н. 0000005720 00000 н. 0000005875 00000 н. 0000006181 00000 п. 0000006304 00000 н. 0000006420 00000 н. 0000007589 00000 н. 0000085635 00000 п. 0000085707 00000 п. 0000085849 00000 п. 0000114725 00000 н. 0000114994 00000 н. 0000115750 00000 н. 0000148807 00000 н. 0000149067 00000 н. 0000172518 00000 н. 0000172782 00000 н. 0000197533 00000 н. 0000197800 00000 н. 0000228619 00000 н. 0000228878 00000 н. 0000610542 00000 п. 0000610583 00000 п. 0000610757 00000 п. 0000610829 00000 п. 0000610944 00000 п. 0000632836 00000 н. 0000633111 00000 п. 0000633683 00000 п. 0000633753 00000 п. 0000633840 00000 н. 0000634521 00000 п. 0000634812 00000 н. 0000634968 00000 н. 0000635106 00000 п. 0000635249 00000 н. 0000635523 00000 п. 0000635858 00000 п. 0000635889 00000 н. 0000636301 00000 п. 0000636332 00000 н. 0000636753 00000 н. 0000636867 00000 н. 0000652944 00000 н. 0000655351 00000 н. 0000655405 00000 н. 0000655522 00000 н. 0000655563 00000 н. 0000657566 00000 н. 0000660218 00000 п. 0000660261 00000 п. 0000660304 00000 н. 0000660347 00000 п. 0000660390 00000 н. 0000660433 00000 п. 0000697643 00000 н. 0000710248 00000 н. 0000711792 00000 н. 0000754294 00000 н. 0000789952 00000 н. 00007 00000 н. 00007 00000 н. 00007 00000 н. 00007 00000 н. 00007 00000 н. 00007

00000 н. 0000791881 00000 н. 0000792311 00000 п. 0000792708 00000 н. 0000793119 00000 п. 0000793150 00000 н. 0000793760 00000 п. 0000793791 00000 п. 0000005362 00000 п. 0000001842 00000 н. трейлер ] / Назад 10622915 / XRefStm 5362 >> startxref 0 %% EOF 10922 0 объект > поток hX {Tg3 $ C @ ЊLB @ Z («h ڀ Vkm% VQK * ݶ; +> خ * k &! = gs ~ w /

Видео: Как установить водонагреватель

Как установить гибкие соединители водонагревателя

Водонагреватели — важнейший компонент домашнего уюта. Однако они часто труднодоступны, расположены в ограниченном пространстве или тесных шкафах. Гибкие шланги для водонагревателей SharkBite позволяют профи оптимизировать установку водонагревателей, так как они:

1. Работа в ограниченном пространстве

2. Простое подключение водонагревателей к существующим трубам, которые не совпадают.

3. Обладает универсальностью для подключения водонагревателя практически к любому трубопроводу

Соединения водонагревателя SharkBite одобрены для использования с электрическими или газовыми водонагревателями с вентиляционным отверстием.

Плетеные и гофрированные шланги для водонагревателей

SharkBite предлагает гибкие шланги для водонагревателей как с оплеткой, так и с гофрировкой, с шаровыми кранами или без них. Шланги водонагревателя с шаровыми кранами обеспечивают перекрытие на подающей стороне водонагревателя. Проверьте местные правила водоснабжения, чтобы узнать, требуются ли жесткие трубопроводы для вашего водонагревателя. Гофрированные соединители из нержавеющей стали можно использовать в качестве альтернативы жестким трубам.

Установка шланга водонагревателя SharkBite

1. Сначала определите материал трубы.
2. Измерить расстояние от линий горячего и холодного водоснабжения до водонагревателя, чтобы выбрать соединитель правильной длины.
3. Обрежьте трубу как можно аккуратно и под прямым углом. Убедитесь, что на трубе нет царапин и мусора. Если вы работаете с медной трубой, удалите с нее все острые края и заусенцы.
4. Затем с помощью инструмента SharkBite Deburr & Gauge измерьте и отметьте глубину погружения на трубе.
5. Вручную затяните охватывающий соединитель на ниппеле трубы, а затем поверните гаечным ключом на четверть оборота, стараясь не затягивать слишком сильно.

   Нужно ли использовать резьбовую ленту? №. В соединителях водонагревателя SharkBite используется прокладка для уплотнения ниппелей трубы водонагревателя, поэтому лента для резьбы не требуется.

6. Протолкните фитинг до только что сделанной метки для вставки. Повторите то же самое со стороной выхода горячей воды.
7. Наконец, включите воду и проверьте соединения водонагревателя. Если вы заметили, что вода капает из штуцера ниппеля трубы, используйте гаечный ключ для дальнейшего затягивания.

Использование SharkBite для установки водонагревателя — это быстро, эффективно и надежно.Проверенная на практике конструкция наших соединений для водонагревателей проста, безопасна и достаточно универсальна, чтобы соответствовать всем вашим требованиям к установке.

Найдите ближайший магазин

Как подключить одноэлементный водонагреватель и термостат?

Схема подключения одноэлементного термостата водонагревателя

В сезон дрожи и холода нам нужна горячая вода вместо нее / него. Если это не ваш случай (не лгите), я предпочитаю говорить правду: «Я слишком люблю горячую воду в холодную и снежную погоду».

Что ж, мы не рассказываем здесь историю любви, но хотим показать, как управлять горячей водой с помощью проводки гейзера с горячей водой и электрического водонагревателя , проводки по установке учебное пособие.

В этой серии мы покажем, как подключить различные водонагреватели и термостаты, например, однофазный водонагреватель, трехфазный водонагреватель (сбалансированный и несбалансированный), непрерывную и непостоянную (одновременную и неодновременную) установку водонагревателя. , электрическая схема термостатов с выключателями и номиналом выключателя.

В первом базовом руководстве мы покажем, как подключить и установить одноэлементный водонагреватель и термостат для однофазного 120 В переменного тока (США), однофазного 230 В переменного тока (ЕС / Великобритания) и двух линий 240 В переменного тока для США. А теперь приступим.

Одноэлементный водонагреватель с электропроводкой термостата

Одноэлементный водонагреватель и один термостат обычно используются в небольших водонагревателях, предназначенных для работы в одной фазе 120 В или 230 В переменного тока.

Термостат, используемый в одноэлементном электрическом водонагревателе, отличается от двухэлементного водонагревателя.Другими словами, в переключателе одноэлементного термостата с правой стороны есть два винта, которые крепятся к нагревательному элементу, в то время как термостат с двумя элементами имеет 3 винта с правой стороны.

Давайте посмотрим различные схемы подключения одноэлементного термостата водонагревателя, как показано ниже.

Однофазный одноэлементный термостат водонагревателя на 120 В переменного тока Подключение проводов

В этом соединении фазовая линия (L) подключается к винту L ₁ на термостате, а затем выходит из клеммы T ₂ , которая находится дальше подключен к единственному нагревательному элементу.С другой стороны, нейтраль (N) напрямую подключена ко второй клемме нагревательного элемента. Заземление «E» подключается к распределительной коробке водонагревателя.

Мощность водонагревательного элемента 3кВт. Поскольку напряжение питания составляет 120 В, он потребляет максимум 25 ампер тока (закон Ома: I = P / V). Таким образом, автоматический выключатель на 30 А и провод 8 калибра как для линии, так и для нейтрали подходят в соответствии с номиналом. Максимальный безопасный ток автоматического выключателя составляет 80% i.е. 30А х 0,8 = 24А. Другими словами, автоматический выключатель должен быть рассчитан примерно на 125% от тока полной нагрузки, т. Е. Ток нагрузки 25 А x 125% = 31,25 А. Таким образом, можно использовать ближайший выключатель на 30 А.

Однофазный одноэлементный термостат переменного тока 240 В и 120 В Подключение проводки

Один и тот же термостат может быть подключен как для 120 В переменного тока (линия и нейтраль), так и для 240 В переменного тока (две линии или фазные провода). На следующей схеме подключения водонагревателя показан одиночный нагревательный элемент мощностью 3000 Вт, подключенный к 120 В переменного тока, а также 240 В переменного тока.

Подключение проводов для однофазных 120 В и 240 В одинаково, т.е. линия подключается к клемме L ₁ , а нейтраль или вторая линия подключается к клемме L ₃ . Водонагревательный элемент подключен к термостату через T ₂ как горячий и L ₄ как нейтральный. Черный цвет обозначает «нейтраль», красный — «фазу или линию», а желто-зеленый провод используется для заземления. Цвета используются для обозначения целей подключения проводки и могут отличаться в зависимости от различных областей и местоположения.Пожалуйста, следуйте своим собственным кодексам и правилам. Дополнительные сведения см. В примечании к нижнему колонтитулу, где указаны цветовые коды проводки и уровни напряжения NEC и IEC.

При подключении 120 В нагревательный элемент мощностью 3000 Вт потребляет ток 25 А, поэтому для нейтрали и линии использовались провода 8 калибра с прерывателем или предохранителем на 30 А.

При подключении 240 В нагревательный элемент мощностью 3 кВт потребляет ток 12,5 А, поэтому можно использовать провода 12 калибра для обеих линий и автоматические выключатели для защиты от перегрузки по току 15 А.

Схема подключения одноэлементного термостата переменного тока 230 В, 240 В и 120 В

На следующей схеме водонагревателя показаны различные варианты подключения i.е. однофазный 120 В переменного тока и двухфазный 240 В в США (NEC), а однофазный 230 В переменного тока в Великобритании и ЕС (IEC).

В первом случае одноэлементный водонагреватель мощностью 2,8 кВт подключается к сети переменного тока 120 В (линия и нейтраль), которая потребляет ток 23,33 А.

в случае однофазного переменного тока 120 В (линия и нейтраль) используются провода 8 калибра с автоматическим выключателем на 30 ампер и односторонний (SPST = однополюсный однопозиционный) переключатель с номинальным током 30 А и безопасным пределом тока 24 А. (30А х 80%). Другими словами, 23А х 1.25 = 28,75. Ближайший номинал — выключатель 30А, который подходит для использования в водонагревателе на 120 В, 2800 Вт.

В случае 240 В переменного тока (США) или 230 В переменного тока (ЕС / Великобритания) одноэлементный водонагреватель мощностью 5,5 кВт подключается к питающему напряжению через прерыватель на 30 А и односторонний переключатель, при этом элементная цепь потребляет 22,91 А при двухпозиционном напряжении 240 В. линии и 23,91 А в линии 230 В и нейтрали.

Подключение проводки такое же, несмотря на то, что оба провода подключены к L ₁ и L ₃ — это две горячие линии в случае 240 В переменного тока, в то время как L ₁ является горячим, а L ₃ — нейтральным в случае 230 В. AC.Для 22,91 А или 23,91 А подходит провод 10 калибра с переключателем на 30 А и защитным автоматом, как показано на электрической схеме.

Полезно знать:

• Двухэлементный термостат можно использовать для одноэлементного водонагревателя.
• Одноэлементный термостат нельзя использовать для двухэлементного водонагревателя.
• Одноэлементный термостат может использоваться только для сдвоенного элемента в случае одновременной (непрерывной) работы резервных элементов, которые требуют различного подключения проводки (мы покажем в следующих статьях этой серии).
• Элемент водонагревателя 240 В переменного тока можно подключить к 120 В переменного тока.
• Водонагревательный элемент на 120 В переменного тока не может использоваться для 240 или 230 В.
• Верхний термостат на 240 В нельзя использовать с одноэлементным водонагревателем, так как одноэлементный термостат похож на верхний термостат двухэлементного термостата. Необходимо соблюдать осторожность при замене соответствующего термостата.
• 30A Выключатель и провод 10 калибра можно использовать на водонагревателе переменного тока 240 В.
• Переключатель на 15 A, 120 В можно использовать в цепи 20 A, 120 В.
• Переключатель на 20 А, 120 В не может использоваться в бытовых цепях 15 А, 120 В.
• Переключатель, рассчитанный на 120 В, нельзя использовать в цепи 240 В и наоборот.
• Переключатель 240 В можно использовать в цепи 120 В, если номинальная сила тока такая же.
• Переключатель на 120 В нельзя использовать в цепи 240 В, даже если номинальный ток в амперах такой же.
• Слишком большой выключатель, используемый для защиты, может повредить водонагреватель или другие подключенные приборы, даже привести к возгоранию из-за перегрева.
• Переключатель большего размера в порядке, но более низкий номинал, чем ток нагрузки, может привести к расплавлению контактов переключателя.
• Выключатель меньшего размера или такой же номинал с выключателем тока нагрузки может отключать и сбрасывать цепь снова и снова. Используйте прерыватель правильного размера.

Кроме того, переключатель, рассчитанный на:

• 120 В, можно использовать только для 120 В.
• 240 В можно использовать для 120 В, 240 В, но не для 277 В (коммерческие приложения)
• 120-277 можно использовать для 120, 240 и 277 В.

Связанная проводка водонагревателя: Как подключить термостат одновременного водонагревателя на 240 В?

Схема защиты автоматического выключателя и калибра проводов для водонагревателя

В следующей таблице показаны размеры автоматического выключателя в амперах и размер медных проводов для 120 В, 208 В и 240 В переменного тока.

0202

Мощность элемента	Размер автоматического выключателя			Размер медного провода в датчике
	120 В	208 В	2	208 В	240 В
1500	20 A	15 A	15 A	12	14	14
14
	17 A	15 A	12	14	14
2000	25 A	15 A	15 A	10	14	14	9019 3019	15 A	15 A	10	14	14
3000	35 A	20 A	20 A 90 202	8	12	12
3500	—	25 A	20 A	—	10	12
	3800 —	—	10	12
4000	—	25 A	25 A	—	10	10
4500 —	4500 30202	—	10	10
5000	—	30 A	30 A	—	10	10
5500 — 35202	—	8	10
6000	—	40 A	35 A	—	8	8
9000 —	—	50 A	—	—	8

Может быть подключено менее 1500 Вт 14 калибра с защитой 15 А.Следуйте местным нормам.

Ниже приведена схема защиты от перегрузки по току автоматического выключателя или предохранителя в амперах и сечение провода согласно таблице 310-16 NEC с учетом температуры 75 ° C от ^до для элементов водонагревателя в диапазоне от 3 кВт до 12 кВт для 208 В, 240 В, 277 В. и 480 В переменного тока.

902 902 902 902 902 — 902 902 35 A 9020 902 902 902 902 902 02 902 902 902 902 9013 — 11 9013 902 902 — 902 902 202 902 —

Мощность элемента	Фазы	Размер автоматического выключателя (А)				Размер медного провода в манометре
		208 В 900 277В	480В	208В	240В	277В	480В
3 кВт	1		1	202 A	12	12	14	14
	3	20 A	20 A	—	15 A	12	12		12	3.8 кВт	1	25 A	20 A	—	—	10	10	—	—
	—	2 —	—	—	—	—	—	—	—
4 кВт	1	25 A	25 A	20 A	15 A	10	10	10	10	10		3	25 A	25 A	—	15 A	10	10	—	14
4.5 кВт	1	30 A	25 A	25 A	15 A	10	10	10	14
	3	2 902 902 902 902 902 902 902	15 A	10	10	—	14
5 кВт	1	30 A	30 A	25 A	15 A	10 9020 14
	3	30 A	30 A	—	15 A	10	10	—	14
5.5кВт	1	35 A	30 A	25 A	15 A	8	10	10	14
	3	2 9013 35 A	15 A	8	10	—	14
6 кВт	1	40 A	35 A	30 A	20 A	8 9020 12
	3	35 A	30 A	—	15 A	8	10	—	14
8kW 1	40 A	25 A	8	8	8	10
	3	45 A	40 A	—	20 A	12
9 кВт	1	—	50 A	45 A	25 A	—	8	8	10
502 902 902
902 902 902 45 A	—	25 A	8	8	—	10
10 кВт	1	—	—	50 A	8	10
	3	—	50 A	—	25 A	—	8	—	10
10
50 A	30 A	—	—	8	10
	3	—	50 A	—	25 A 8	—	10
12 кВт	1	—	—	—	35 A	—	—	—		—	—	8	—	30 A	—	—	—	10

Цветовые коды проводки IEC и NEC

Код цвета проводки:

Красный для Live или Phase , Black для Neutral и Green для заземляющего провода.Вы можете использовать коды конкретных регионов, например I EC — Международная электротехническая комиссия (Великобритания, ЕС и т. Д.) Или NEC (Национальный электротехнический кодекс [США и Канада], где:

NEC:

Черный = Фаза или Линия , Белый = Нейтраль и Зеленый / Желтый = Заземляющий провод

• Трехфазный 240 В, 208 В или 277 переменного тока:

Черный = Фаза 1 или Линия 1 , Красный = Линия 2, Синий = Линия 3, Белый / Серый = Нейтраль и Зеленый / Желтый = Заземляющий провод

IEC:

Коричневый = Фаза или Линия , Синий = Нейтраль и Зеленый = Заземляющий провод

• Три полюса Напряжение 400 В или 415 В переменного тока:

Серый = Фаза 1 или Линия 1 , Черный = Линия 2, Коричневый = Линия 3, Синий = Нейтраль и Зеленый = Заземляющий провод

Калибр проводов и размер автоматического выключателя для таблиц водонагревателей приведены ниже в качестве справочной информации для загрузки для дальнейшего использования.

Общие меры предосторожности

• Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда не упустят его. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
• Не угадайте. Перед обслуживанием, ремонтом или установкой электрического оборудования всегда отключайте источник питания, выключая главный автоматический выключатель.
• Используйте кабель и провод подходящего размера, следуя этому простому методу расчета (Как определить подходящий размер кабеля для электромонтажа).
• Никогда не пытайтесь работать с электричеством без надлежащего руководства и ухода.
• Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями и практической работой и опытом, умеющих обращаться с электричеством.
• Прочтите все инструкции и предупреждения и строго следуйте им.
• Самостоятельное выполнение электромонтажных работ опасно, а также незаконно в некоторых регионах. Прежде чем вносить какие-либо изменения в подключение электропроводки, обратитесь к лицензированному электрику или в энергоснабжающую компанию.
• Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате.Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

В этом базовом посте мы обсудили одноэлементный электрический водонагреватель и схему подключения термостата . В наших следующих публикациях мы покажем одновременную и неодновременную установку трехфазного водонагревателя и способы управления ими. Кроме того, дайте нам знать в поле для комментариев ниже с ценными предложениями или если вам нужна помощь с конкретным руководством по подключению. Оставайтесь на связи и поделитесь с друзьями.

Соответствующие руководства по монтажу проводки

% PDF-1.7 % 2105 0 объект > эндобдж xref 2105 75 0000000016 00000 н. 0000003314 00000 н. 0000003554 00000 н. 0000003591 00000 н. 0000004295 00000 н. 0000004324 00000 н. 0000004480 00000 н. 0000005041 00000 н. 0000005080 00000 н. 0000005130 00000 н. 0000005181 00000 п. 0000005232 00000 н. 0000005283 00000 п. 0000005334 00000 п. 0000005449 00000 п. 0000005562 00000 н. 0000005652 00000 н. 0000006199 00000 н. 0000006841 00000 н. 0000006956 00000 п. 0000009011 00000 н. 0000009601 00000 п. 0000009701 00000 п. 0000010320 00000 п. 0000010988 00000 п. 0000011409 00000 п. 0000011789 00000 п. 0000012233 00000 п. 0000012615 00000 п. 0000015266 00000 п. 0000018798 00000 п. 0000025047 00000 п. 0000031040 00000 п. 0000031203 00000 п. 0000031289 00000 п. 0000031786 00000 п. 0000032433 00000 п. 0000033254 00000 п. 0000033898 00000 п. 0000033922 00000 п. 0000034001 00000 п. 0000035387 00000 п. 0000035723 00000 п. 0000035792 00000 п. 0000035910 00000 п. 0000037572 00000 п. QTS`ɲ.? edew — q, پ 7 ‘y |

Типы, компоненты и принцип их работы

Мы являемся участником программы Amazon Services LLC Associates, партнерской рекламной программы, разработанной для того, чтобы мы могли получать вознаграждение за счет ссылок на Amazon.com и связанные с ней сайты.

Детали водонагревателя и два основных типа водонагревателей: резервуарного типа и безбакерного

Газовый водонагреватель резервуарного типа

Это тип водонагревателя, который каждый видел и у большинства есть дома.Традиционно они являются наиболее энергоэффективными, однако компания American / A.O. разработала новые самоконденсирующиеся водонагреватели и водонагреватели с прямым вентилированием. Smith, которые обеспечивают потребителю 95% -ную эффективность. На следующей схеме деталей газового водонагревателя в разрезе показаны компоненты, общие для большинства водонагревателей .

Схема деталей газового водонагревателя

Вот список частей водонагревателя и их функции, общие для большинства газовых, пропановых и электрических водонагревателей.

1.Дымоход

Каждый газовый водонагреватель имеет горелку, в которой происходит горение. Дымоход предназначен для отвода смертельных газов, содержащих окись углерода, образующихся при сгорании.

2. Запорный клапан холодной воды

Этот клапан перекрывает подачу холодной воды, когда необходимо опорожнить нагреватель или заменить

3. Отводное устройство

Это фитинг на конце дымовой трубы, который собирает газы для безопасного отвода в дымоход, а затем наружу.

4. Клапан сброса температуры и давления (клапан T&P)

Это еще один термин, который не требует пояснений. Этот клапан позволяет сбрасывать избыточное тепло или давление из бака с горячей водой, чтобы он не взорвался . Они являются кодом для всех водонагревателей резервуарного типа. Если ваш клапан T&P постоянно разряжается, вам следует заменить его.

5. Переливная труба

Проще говоря, это труба, которая прикреплена к клапану T&P, в случае, если клапан T&P выделяет избыточного тепла / пара , труба позволяет воде безопасно стекать из нагревателя.В некоторых муниципалитетах разрешается направлять перелив в пол, но в некоторых требуется, чтобы перелив был направлен в слив в полу.

6. Выход горячей воды

Это труба, которая опускается в водонагреватель и позволяет горячей воде на выходе , из обогревателя поступать в систему питьевого водоснабжения дома или на работе.

7. Анодный стержень для защиты от коррозии (расходный анод)

Это очень важная часть водонагревателя резервуарного типа.Они устанавливаются в верхней части резервуара и обычно изготавливаются из магния или алюминия со стальным сердечником. Проще говоря, с помощью электролиза анодные стержни будут корродировать раньше, чем обнаженный металл в резервуаре. Если анодный стержень подвергся коррозии, вода начнет атаковать открытые металлы, и ваш водонагреватель в конечном итоге выйдет из строя. Если ваш водонагреватель пахнет яйцом и кто-то говорит вам снять анодный стержень, скажите им «нет». Это аннулирует гарантию на каждый водонагреватель от всех производителей водонагревателей в мире.(Подробное описание анодных стержней см. В разделе «Профессиональный сантехник».)

8. Погружная трубка

Погружная трубка — это трубка, подключенная к впускному отверстию для холодной воды и доходящая почти до дна резервуара. Поскольку горячая вода поднимается вверх, погружная ванна позволяет холодной воде поступать в нижнюю часть бака, где нагреватель поднимается вверх , всегда само циркулируя . Это также способствует циркуляции взвешенных твердых частиц, чтобы они не попадали на дно резервуара.Большинство водонагревателей имеют погружные трубки, если вход холодной воды не находится в нижней части водонагревателя .

9. Элементы

Элементы устанавливаются только в электрических водонагревателях и являются средством передачи тепла воде. Подумайте о металлическом стержне в электрической духовке по той же концепции.

10. Изоляция

Все водонагреватели резервуарного типа имеют изоляцию, которая обертывает металлический резервуар, чтобы удерживать тепло в резервуаре, чем больше изоляция, тем больше меньше тепловые потери тепла.

11. Дренажный клапан

Это клапан, установленный на дне водонагревателя резервуарного типа, который позволяет опорожнять резервуар вниз.

12. Термостат или регулирующий клапан

Это механизм , контролирующий, насколько горячей становится вода в водонагревателе.В большинстве местных правил водоснабжения установлены минимальные / максимальные температуры, устанавливаемые водонагревателями. Водонагреватели обычно работают лучше и дольше при более высоких температурах, но из-за проблем, связанных с ожогами, их необходимо закалить. В коммерческих целях обогреватель обычно устанавливается на более высокую температуру и понижается у источника, например, в душевых в туалетах и ​​т. Д.

13. Горелка

Горелка воспламеняет природный газ или пропан и нагревает резервуар, который передает тепло воде внутри.

14. Термопара

Устройство, следящее за пламенем пилота на водонагревателе. Если пилотное пламя гаснет из-за тяги или засорения пилотного отверстия, термопара заставляет газовый клапан перекрывать поток газа как к пилотному пламени, так и к основной горелке.

15. Клапан подачи газа

Этот клапан используется для перекрытия газа к водонагревателю.

Вот скинни на безрезервуарных водонагревателях и как они работают

Бесконтактные водонагреватели

Бесконтактные или проточные водонагреватели отличаются от обычных водонагревателей с накопительным баком тем, что они не накапливают воду в баке для будущего использования. Они буквально нагревают воду по запросу.Когда в доме открыт кран или душевой кран и требуется горячая вода, включается безбаковый нагреватель и обеспечивает необходимую горячую воду. Многие безбаквальные нагреватели имеют КПД около 80%, однако совсем недавно безбакерные нагреватели улучшились, поднявшись до уровня эффективности 92%, самоконденсирующиеся агрегаты могут иметь КПД до 98% .

Внешний вид:

Они экономят энергию двумя способами: во-первых, они не теряют тепло из резервуара, потому что не хранят воду, во-вторых, они не нагревают воду постоянно в течение всего дня, так как температура воды падает.Вот пример различных частей обычного водонагревателя без резервуара. Вы обнаружите, что внутри безрезервуарный водонагреватель больше похож на настольный ПК, чем на водонагреватель. При выборе подходящего сантехника для установки безрезервуарного водонагревателя важно, чтобы они точно знали, как они устанавливаются.

Дымоходы могут быть разных размеров или из разных материалов, например, из нержавеющей стали или ПВХ в самоконденсатных агрегатах. Также имейте в виду, что квартиры, рекламируемые в домашних центрах, могут быть недостаточно большими для нужд вашей семьи.Когда вы слышите 5,6 галлона в минуту, вы должны учитывать, где вы живете и насколько прохладна температура поступающей воды. Вот некоторые ключевые моменты, о которых следует подумать при установке безрезервуарного водонагревателя, они также помогут вам решить, какого установщика нанять, например, если они не проинформируют вас или не зададут вам некоторые из этих вопросов, покажите им дверь.

1. Сколько ванных комнат в вашем нынешнем доме?

2.Сколько малолетних / подростков проживает в вашем доме?

Это может показаться странным вопросом, но это очень важный вопрос. Подростки часто принимают душ. Если у вас двое детей в возрасте от 10 до 18 лет, и они принимают душ примерно в одно и то же время, у вас могут возникнуть проблемы с устройством 5,6 галлона в минуту. Если ваши душевые лейки со скоростью 2,5 галлона в минуту работают одновременно, а температура воды на входе составляет 65 градусов, значит, мощность нагревателя уже превысила максимальную.Вы даже не включали кухонную раковину или стиральную машину, и у вас нет горячей воды.

3. Какую эффективность вы хотите, какую марку обогревателя пытается продать вам профессионал-сантехник?

Все безбаквальные обогреватели не одинаковы. ПОДСКАЗКА: то, что они рекламируют больше всего, не означает, что они лучшие.

4.Как ваш существующий обогреватель резервуарного типа установлен в вашем подвале?

На внешней стене или в центре подвала рядом с лестницей? Это важно из-за проблем с вентиляцией.

5. Как вентилируется нагреватель?

Какой размер дымохода и из какого материала он изготовлен? Если потенциальный установщик никогда не упоминает о замене дымохода, вежливо покажите ему дверь.Большинству безрезервуарных водонагревателей требуется дымоход из нержавеющей стали из-за высоких температур выхлопных газов. Если установщик намеревается использовать существующий дымоход, который, скорее всего, представляет собой листовой металл, он уже демонстрирует отсутствие знаний. Самоконденсирующиеся агрегаты могут использовать пластик из ПВХ, потому что их температура выхлопа намного ниже.

6. Газопровод какого размера будет использоваться в установке?

В большинстве безбаквальных нагревателей используется подающий трубопровод диаметром ¾ дюйма, а если вы хотите использовать более крупный безбаковый нагреватель, возможно, потребуется 1 дюйм.В вашем доме может быть подача газа только на ½ дюйма, вы не можете занижать размер газопровода. Вы заморите устройство голодом и в конечном итоге его придется удалить.

7. Это сложный вопрос, но, тем не менее, справедливый: когда вы можете реально ожидать возврата своих инвестиций?

Реальный ответ на этот вопрос — от 3 до 5 лет в зависимости от вашего использования воды.

Как установить смягчитель воды

Установка для самостоятельной установки умягчителя воды

Нажмите здесь, чтобы посмотреть наше установочное видео на YouTube!

Самостоятельная установка умягчителя позволяет работать над проектом в удобном для вас темпе и не тратя лишних денег на сантехника. Если вы просто заменяете старый смягчитель воды, это можно сделать менее чем за час. Новая установка требует дополнительных знаний в области сантехники, но ее можно решить за несколько часов.Прежде чем начать, убедитесь, что у вас есть все необходимые принадлежности и инструменты, так как вам может потребоваться отрезать несколько труб, чтобы выровнять линии для смягчения воды и водоснабжения. Перед тем, как начать, составьте подробный контрольный список, чтобы не пропустить ни одного шага.

Водоумягчители

Whirlpool® поставляются со всем необходимым для установки и подключения с резьбой до 1 дюйма NPT (национальная трубная резьба). ). Если размер вашей сантехники меньше или больше 1 дюйма…

Перед тем, как начать:

• Два разъема с внутренней резьбой 1 дюйм NPT и достаточное количество трубок для подключения устройства для смягчения воды к существующей водопроводной сети.У вас может быть сантехника из меди, ПВХ, ХПВХ, стали или PEX. Для установки каждого из этих типов сантехники могут потребоваться разные материалы и разные инструменты.
• Слив необходим для процесса регенерации или перезарядки. Поставляется 12 футов дренажной трубки, но если ваш дренаж находится дальше, чем в 5 футах, вам нужно будет приобрести достаточно трубки ½ дюйма, чтобы добраться до дренажа. Слив не должен находиться на расстоянии более 30 футов от смягчителя, а сливная линия не должна подниматься более чем на 8 футов над полом.
• Шнур питания (трансформатор) необходимо подключить к розетке с постоянным напряжением 110 В. Устройство поставляется с шнуром питания длиной 10 футов.

Где установить смягчитель воды

Если вы спрашиваете себя: «Куда делся умягчитель воды?», Пора провести небольшое исследование вашего дома. С другой стороны, если у вас есть общее представление о том, как установить водонагреватель для смягчения воды, вы можете быстро определить наиболее эффективное место.

Если вы устанавливаете систему для всего дома, вам нужно разместить умягчитель как можно ближе к точке входа воды в вашем доме.Как правило, лучше всего устанавливать смягчитель воды как можно раньше в водопроводной системе дома. Это означает размещение смягчителя воды в том месте, где он может подаваться в водонагреватель, а не размещать его ниже по потоку от оборудования. Вы не только предотвратите повреждение умягчителя горячей водой, но и продлите срок службы водонагревателя, подавая в него более мягкую воду.

Каждый сценарий установки отличается, но некоторые общие требования к сантехнике для установки включают:

• 3 галлона в минуту на входе
• 125 PSI максимальное давление воды

Для работы вашего умягчителя требуется питание, а общие электрические требования к умягчителю включают:

• A Розетка с заземлением 120 В, 60 Гц с автоматическим выключателем
• При использовании удлинителя убедитесь, что это шнур для замены прибора # 20AWG.
