Схема подключения выключателя к лампочке в коробке: Схема подключения выключателя света подробная пошаговая инструкция

Содержание

соединение проводов и правила установки

На чтение 9 мин Просмотров 437 Опубликовано Обновлено

При замене переключателя или установке нового следует разобраться, как соединить выключатель света с лампочкой. Схема подключения выключателя к лампочке имеет разные варианты исполнения, из которых можно выбрать наиболее удобный. Важна также правильная подготовка к монтажным работам.

Меры по обеспечению электробезопасности

Процесс подключения светильника

Перед тем как начать подключать устройства друг к другу и к электросети квартиры, нужно позаботиться о предотвращении травматических ситуаций и повреждения проводки.

Пошаговая последовательность:

  1. Обесточить ветку сети, где будут проводиться работы. Сделать это можно, выключив во входном щитке коммутатор нужной группы либо основной.
  2. Подготовить устойчивый стол, на котором будут проводиться манипуляции на большой высоте. Ввиду меньшей травмоопасности он больше подходит для этого, чем стремянная лестница.
  3. Возле щитка на время выполнения работ нужно поместить табличку-предупреждение «Не включать». Это особенно важно в случаях, когда местоположение щита располагает к высокой вероятности вторжения посторонних.
  4. Проверить отсутствие напряжения на обнаженных контактах электропроводки и приборов. Это легко сделать отверткой с индикатором. Перед обесточиванием следует проверить ее работоспособность от включенной сети. Можно использовать мультиметр.

Также можно проверить отсутствие напряжения наружной стороной кисти – кожа обязательно должна быть абсолютно сухой, не иметь ран и иных нарушений целостности. Это место отличается высокой сопротивляемостью электротоку по сравнению с другими участками руки.

Инструмент для выполнения работ

Кусачки, плоскогубцы

Потребуется подготовить инструментарий:

  • плоскогубцы,
  • хорошо заточенный нож,
  • тонкую и обычную отвертки шлицевого типа,
  • кусачки.

Хорошо, если удастся найти инструмент со специальными прорезями для удаления изоляционного материала с проводов. Также стоит иметь под рукой нарисованную схему подключения лампочки и продумать последовательность работ.

Рекомендуемые кабели и провода

Кабель ВВГ-нг

Намереваясь выполнить прокладку осветительной сети и последующее подключение лампочки с нуля, лучше выбрать кабельные элементы ВВГнг с одинарными жилами из меди в 1,5 мм2, покрытые устойчивым к горению изоляционным материалом. Лучше всего соблюдать принятое соответствие расцветок кабелей их функциональному предназначению – так будет легче обслуживать сеть в будущем. Провод, предназначающийся для заземления, должен иметь желто-зеленую расцветку, рабочий нуль – синюю, а фазовый кабель – любую, отличную от этих двух.

Если в доме есть старая проводка из алюминия и нужно заменить фрагмент линии освещения, жилы кабелей тоже должны быть сделаны из этого металла – при контакте с медью внутри распредкоробки в месте скручивания оба провода будут окисляться. Подойдет вариант АППВ 1,5. Но если есть возможность сделать вместо крутки конфигурацию с зажимами, допустимо использовать и кабель из меди. Однозначно не стоит в этом случае использовать изделия с многопроволочными жилками.

Применение разветвительной коробки

Коробки распаячные для открытой проводки

Провода не идут от щита непосредственно к электрическому прибору или от переключателя к лампе. Отходящие и направляющиеся на прибор линии коммутируются в специальных распределительных коробках. Внутри такой конструкции обычно имеется свободное пространство, где предполагается формировать и размещать конструкцию из кабелей, принадлежащих нескольким линиям и соединенных друг с другом посредством скручивания. Для более надежного сцепления хвостовые участки целесообразно обваривать. Провода из меди допускается только пропаивать.

Прежде чем укладывать оголенные контакты внутрь распредкоробки, надо покрыть их изоляционной лентой – это предотвратит соприкосновение металлических частей.

Вместо летны можно воспользоваться особыми зажимами для изоляции. Если у коробки есть винтообразные клеммы, они используются и в контактах. Традиционные зажимы можно использовать в том случае, если коробочное пространство достаточно велико для размещения объединенных ими кабельных окончаний.

Удаление изоляции с проводки

Техника удаления изоляции с проводки

Наружный слой изоляционного материала на оконечниках кабелей удаляют максимально острым ножом. Сначала нужно сделать продольный надрез на 3 см длины. Затем берут в руку кучку освободившихся кончиков проводков, а другой потягивают надрезанную рубаху, которая в процессе треснет самопроизвольно. Длина снятия должна быть максимальной, какую смогут вместить подстаканник для розетки, распредкоробка или корпус светильника. Некоторый запас не является проблемой – он может быть полезен в будущем, если контакты подгорят. Рубаху аккуратно выворачивают внутренней стороной наружу и осторожно обрезают по кругу.

Жилы лучше всего зачищать специальным стрипперным устройством.

При его отсутствии подойдут острый нож или кусающие поверхности пассатижей. Производить процедуру нужно максимально аккуратно, неглубоко вонзая рабочую поверхность инструмента в изоляционный материал. Необходимо следить, чтобы она не затрагивала проводниковый металл: в этом случае произойдет облом провода. Это может случиться как до начала монтажных работ, так и после.

Длина, на которую зачищают проводки, зависит от метода включения. Минимальна для винтовых клемм: зачастую в этом случае достаточно 7-10 мм. Скручивание с проводами осветительного устройства требует длины 20-30 мм. При расположении скруток в распредкоробке (особенно если их не планируют спаивать или делать сварку) нужна большая длина – 30-50 мм.

Нюансы формирования скрутки

Варианты соединения проводов способом скрутки

Делая конфигурацию из пары проводков, их оголенные окончания укладываются крест-накрест. Точка пересечения при этом должна располагаться возле места, где начинается изоляция. После этого концы сжимают пальцами и скручивают.

В конце сжимают плоскогубцами.

Если число соединяемых проводов больше двух, с ними работают по такому же принципу. Если конфигурация получилась длинной, ее можно сложить вдвое и поджать инструментом, чтобы на обработку ушло меньше изоляционной ленты. Последнюю начинают класть от нижней кромки изоляции и спускаются вниз. Дойдя до концов голых хвостов, делают 2 добавочных оборота «про запас», загибают ее на скрутку для ее защиты и мотают второй ряд снизу вверх. Несколько оборотов обязательно должны покрывать заводскую изоляцию.

Установка выключателя

Накладной клавишный выключатель

Устройства бывают двух типов – предназначенные для наружной установки и для внутренней. Модели первого вида могут крепиться на разные типы поверхностей без добавочных приспособлений для изоляции. Вторые нуждаются в установке подрозетников в предварительно подготовленные округлые углубления.

Принято считать корректной такую посадку выключателя, когда свет включают, нажимая на верхнюю область клавиши, а выключают, используя нижнюю. В таком случае даже жилец маленького роста сможет быстро отключить светильник движением руки, направленным вниз.

На выключатель от распредкоробки должен идти проводок, служащий фазой. Главная задача устройства – прерывание цепи фазы, чтобы в выключенном состоянии на осветительном приборе не было напряжения. Если устройство переключателя позволяет, внутри него фазовый кабель соединяют с верхними контактами, а отходящие провода – с нижними.

Разновидности бытовых выключателей

Поворотный диммер для светодиодных ламп

Приспособления бывают с одной и двумя кнопками. Первый работает бинарно «включить-выключить» и предназначен для управления единственным светильником. Второй позволяет управлять парой самостоятельных осветительных цепей. Бывают выключатели, заточенные под три цепи.

По внутреннему устройству выделяются несколько разновидностей:

  • диммеры – выполняют функции включения и отключения и контролируют степень яркости освещения посредством кнопки или рукоятки;
  • устройства с парой или тройкой клавиш и ступенчатой регуляцией горения ламп;
  • проходные приборы с единственной кнопкой, перекидывающие фазу между двумя кабелями – когда на один из них идет напряжение, от другого оно отрубается;
  • перекрестные однокнопочные, в которых изменение положения кнопки позволяет подсоединить линии перекрестным способом вместо прямого;
  • сенсорные – не снабжены рычажными механизмами, электричество подается и выключается при касании корпуса пальцами.

Есть устройства с датчиком, реагирующие на проходящего мимо жильца.

Виды ламп для использования дома

Внешний вид галогенных ламп

Традиционными являются круглые лампочки накаливания с вмонтированной внутрь спиралью из вольфрама. Галогенные устройства отличаются от них тем, что в колбу вместо создания вакуума закачивается соответствующий газ. Это позволяет уменьшить габариты лампы и продлевает срок ее эксплуатации. Но устанавливать ее надо очень аккуратно, ни в коем случае не касаясь стекла руками.

Еще одна категория ламп – энергосберегающие. Они бывают люминесцентными и использующими в качестве осветительных элементов сгруппированные светодиоды. Второй тип может крепиться в стандартные закручивающиеся патрончики.

Способы запитывания лампочки через выключатель

Существует несколько вариантов схемы соединения лампы с переключателем: традиционная одноклавишная, с двумя кнопками, двумя выключателями и иные. Мастеру нужно подобрать наиболее подходящую для целей жильца и устройства домашней электросети.

Простейшее подключение светильника

Простейшая схема подключения

Простейшая электросхема – подсоединение светильника к устройству с одной кнопкой, выполняющему исключительно операции включения и вырубания света. Она подойдет для осветительного прибора с одной лампой. Для исполнения такой конфигурации понадобится пара проводов. Если прежняя проводка имеет только два торчащих наружу питающих кабеля, а обустраивать домашнюю сеть заново затруднительно, допустимо подсоединять и прибор с несколькими лампами. Но тогда при включении света будут загораться все лампочки сразу.

Можно для такой структуры использовать диммер с контролем яркости освещения, но его не получится использовать в комбинации с рядом типов лампочек (энергосберегающие, дневного света, устройства на светодиодах). Переключатель должен подходить для эксплуатации с осветительным прибором по критерию мощности.

Допустимо установить сенсорное устройство с бинарным функционированием, ограниченным включением и блокировкой освещения. Такой выключатель тоже запитывается через пару проводов. Монтировать его нужно в подрозетник.

Светильник один, выключателя два

Схема подключения двух проходных переключателей

Владельцам протяженных коридоров часто требуется подключить два выключателя на одну лампочку, чтобы управлять осветительным прибором с двух концов прохода. Еще данная конфигурация применяется при движении по лестничному пролету или в просторных комнатах для управления светильником, не вставая с постели. Минус этого варианта — неопределенность положения кнопок включения-выключения.

Если установить третий однокнопочный выключатель на пространстве между этажами, реализуется независимое освещение лестничных пролетов. Тогда по нажатию кнопки предыдущий прибор будет выключаться, а следующий – включаться.

Ошибки и неисправности

Иногда после окончания монтажа обнаруживается, что лампа не загорается при включении света. В этом случае берут мультиметр (либо индикаторную отвертку) и проверяют, поступает ли сетевое напряжение к переключателю, прикладывая щупы либо последовательно касаясь отверткой концов, связанных с устройством.

Если питания нет, монтаж проводов в распредкоробке выполнен некорректно. Вероятно, они недостаточно хорошо скручены. Если реакция возникает только на одном из контактов выключателя – последний неисправен, на его место нужно установить новый.

При подозрении на проблемы в распредкоробке обесточивают линию и производят повторную скрутку проводков, соединяющих фазы переключателя и главной сети, с соблюдением требований безопасности. По окончании работ снова подают ток и проверяют функционирование.

Подключение лампы к выключателю – несложная процедура с точки зрения монтажных работ, к тому же имеющая несколько вариантов конфигурации. Пользователь может выбрать вариант, подходящий своим задачам.

Схема Подключения Лампочки Через Выключатель

Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке.


Поместить провода в клеммы рис. Разъяснение схемы подключения для упрощения понимания Опишем схему подключения выключателя, работающего с одним осветительным прибором, в нашем случае с лампочкой.

Он повышает сроки службы, минимизирует размеры их колб.
✅Подключение одноклавишного выключателя

Затем нужно проверить работоспособность еще. Если соединение выходит одновременно длинным и гибким, его складывают пополам, поджимая пассатижами.

Соединенные провода аккуратно укладываются внутри монтажной коробки.

Схема подключения Подключение к распределительной коробке Сейчас начинается самый увлекательный процесс — подсоединение вашей проводки к распределительной коробке.

Нет, проверяем соединения.

Электропровод к лампочке, размещенной на потолке, идет по одному из таких желобов.

Подключение розетки и выключателя

Инструменты

Подключенная розетка устанавливается в своем подрозетнике, где и закрепляется крепежными винтами, после чего — проверяется уровнем. Двойной выключатель проходной Проходной выключатель нужен для того, чтобы иметь возможность управлять освещением из разных мест двух линий освещения, как, например, это показано на рис. Они также подключаются двумя проводами и могут подменять собой простые одноклавишные. За счет этого в нужное время подключаются или отключаются те или иные потребители энергии.

Зачистка изоляции выполняется на расстояние мм от края жилы. Еще раз скрутим провода, соединяющие рабочие фазы выключателя и общей сети, предварительно, отключив электроэнергию.

Если хотите более подробно разобраться в разновидности выключателей вы сможете прочитав статью Виды выключателей.

Одна из жил служит для создания непрерывной сети.

В нашем случае не важно, какой электропровод будет использован, медный или алюминиевый.

Крепёжные элементы для прокладки проводки в строениях из дерева. Монтируется распределительный короб.

Схема подключения показана на рисунке ниже.
Подключение одноклавишного выключателя и розетки. Простой способ.

Еще по теме: Какие технические требования для сопротивления изоляции

Особенности разводки проводов

Отрезок провода, предназначенный для потолка, заводим в гофру и ведем к стене с выключателем.

В первом варианте светильник гореть сможет только полностью. Не применяйте для изоляции скруток изоленту типа ПВХ — со временем она приклеится к контактам так, что при необходимости ее трудно будет убрать Если коробка снабжена винтовыми клеммами, контакты тогда выполняются с участием них.

Следите чтобы провода располагались только горизонтально и вертикально, чтобы перегибались под прямым углом.

Правда, потребуется небольшая переделка на клеммах самого светильника. После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Соединенные провода нужно запаять и заизолировать.

Одну только скрутку использовать нельзя, она должна выполняться вместе с другим методом пайка, зажимы. Хочется отметить, что разбирать, как подключать каждое устройство по отдельности не имеет особого смысла, так как все они имеют общую схему, используемую при монтаже одноклавишного выключателя к лампочке от розетки. Схема подключения выключателя от розетки Практически все выключатели можно подключать по обобщённой схеме к источнику света — электрической лампочке.


Выполняем монтаж выключателя своими руками Монтаж начинается с установки выключателя. Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше. Для этого нет нужды проверять каждое. При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения.

На ввод идет фазный провод из распределительной коробки или от розетки. Оставив хороший запас, провод можно отрезать. Горит, можно пользоваться. Если на стене нет установленной распределительной коробки и проложенного провода, то придется тянуть его от общей распределительной коробки. Включение лампочки из разных мест Чтобы управлять светильником более чем из двух центров, дополнительно к проходным потребуются перекрестные одинарные выключатели.

При включении выключателя нагрузка подается на лампочку, при выключении прерывается. Потребуются инструменты и расходные материалы: отвертки — крестовая и плоская с индикатором для проверки наличия или отсутствия фазы, нож электрика, чтобы снять изоляцию, а также бокорезы и уровень.
Как подключить выключатель света и подключить розетку

Подготовка к подключению электроприборов

Подключение двух лампочек к одному переключателю. Перед монтажом нужно обесточить ремонтируемое помещение, для чего перевести автомат в распределительном щитке в нижнее положение.

Изоляционная лента для изолирования скруток. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения. Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора.

То есть выключатель разрывает рабочую жилу электропроводки.

Остальные два провода фазы, предназначенные для светильников, закрепляются в колодках в соответствии с клавишами выключателя и затягиваются болтами крепления. Устройство разрыва электрической цепи. Основные этапы работы: установить проходные выключатели, где они необходимы к каждому светильнику подсоединить один 3-х жильный кабель: ноль N , фаза L , защитный земля ведем провода необходимой длины от выключателей и светильников до распредкоробки учитываем то, что к выключателям подводят шесть контактов, то есть, два трехжильных кабеля в распредкоробке соединить их, руководствуясь схемами рис.

Укороченной скрутке требуется меньше изоленты. Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке. Спасибо за внимание!

Рекомендуемые кабели и провода Для новой прокладки домашних электросетей освещения рекомендуется использовать кабели ВВГнг с однопроволочными медными, 1,5 кв. Дистанционный выключатель работает похожим образом, только вместо кнопки выключателя используется любой пульт ДУ который есть у вас дома. Нулевой кабель соединяется в жилкой, идущей от лампочки. На картинке показаны различные схемы подключения ламп к выключателю Предварительно изучить принципиальную схему.

Концы провода выключателя соединяются с рабочей жилой общей сети и с рабочей жилой лампочки. В строениях из камня или бетона электрические провода прячут в штробах под слоем штукатурки. Итак, от распределительного щита к коробке подходит два провода — красный фаза и ноль синий. Уложить их в разъём цокольного углубления и гнезда выключателя и прижать отвёрткой.

На картинке показаны различные схемы подключения ламп к выключателю Предварительно изучить принципиальную схему. Поэтому я написал несколько статей, в которых и рассказал о всех ньюансах их подключения. Их многообразие также впечатляет. Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке. Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.
Монтаж распределительной коробки (распаечной коробки). Подключение двухклавишного выключателя.

Как подключить светильник через выключатель

В каждом доме или квартире, периодически возникает необходимость в проведении электромонтажных работ. Среди них, наиболее часто приходится решать вопрос, как подключить светильник через выключатель. Данная операция не представляет особой сложности, и вполне возможно выполнить ее собственноручно, не привлекая специалистов. Рекомендуется еще до начала подключения продумать схему размещения электроприборов и нанести ее на стену. Только после этого можно начинать прокладку проводов и монтаж электрооборудования.

Подготовительные работы

Перед началом работ, прежде всего, необходимо отключить напряжение питающей сети. Для этого достаточно отключить автомат и проверить прибором отсутствие напряжения.

Еще до выполнения монтажа рекомендуется выбрать наиболее оптимальный способ коммутации. Обычно для соединений используются клеммные колодки или пружинные зажимы. Далее нужно собрать по списку все необходимые материалы и инструмент:

  • Выключатель. В зависимости от потребности, выбирается одно- или двухклавишная модель. Каждый выключатель для светильника будет немного отличаться друг от друга, поскольку схемы подключения обоих приборов разные.
  • Провод или кабель электрический. Выбирается в соответствии с техническими характеристиками действующей электрической сети. Следует обратить особое внимание на количество жил, их сечение, материал и маркировку.
  • Распределительная коробка. В домашних условиях как правило используются пластиковые пожаробезопасные изделия, не проводящие электрический ток, с небольшими компактными размерами.
  • Соединительные клеммы, изолента. Предусмотрены нормами ПУЭ для соединений и последующей изоляции контактов.
  • Крепежные детали. Необходимы для фиксации устанавливаемых изделий.
  • Тестер или индикаторная отвертка. С их помощью можно убедиться в отсутствии напряжения, так как электрическая сеть перед началом работ должна быть полностью обесточена.
  • Кусачки, пассатижи, плоскогубцы. Применяются для соединения проводников между собой.
  • Ударная дрель или перфоратор. Понадобятся при устройстве скрытой проводки в штукатурке.

Когда подключается одноклавишный выключатель, в распределительной коробке должно собраться три провода. Первый – питающий провод для светильника с выключателем, с напряжением 220 вольт, подведенный от пробок или автомата. Вторым будет двухжильный провод, подводимый к выключателю. Третий провод идет непосредственно к лампе или светильнику. Он может быть и с тремя жилами, если корпус светильника оборудован зажимом заземления.

После того, как все провода собрались в распределительной коробке, с них нужно снять изоляцию и подготовить к последующей скрутке. После этого, можно переходить к сборке схемы и непосредственному подключению.

Подключение светильника и выключателя

Полная сборка схемы осуществляется следующим образом. Подключение выключателя осуществляется в разрыве фазы. В момент его выключения цепь размыкается и напряжение к лампочке уже не подается. Нулевой провод через распределительную коробку соединяется напрямую со светильником. Таким образом, фаза проходя через выключатель, дает возможность включения и выключения лампы, а также ремонта и обслуживания светильника.

Вводный фазный провод, идущий от автомата, соединяется с таким же проводом, идущим к выключателю. Для этого, лучше всего, использовать провода по цвету. Другая фаза, возвратившиеся из выключателя в распределительную коробку, соединяется с питающим проводом, подключаемым к лампе. Нулевые провода лампы и питания также соединяются в распределительной коробке.

После этого, визуально проверяется схема подключения. Провода должны быть правильно соединены между собой. В готовой схеме все скрутки дополнительно уплотняются с помощью плоскогубцев, а сверху надеваются ПХВ трубки и фиксируются изолентой. Скрученные провода аккуратно укладываются в коробку, после чего, она закрывается крышкой.

Размещение проводки в распределительной коробке выполняется следующим образом. Вначале к ней необходимо подвести общий питающий кабель, а затем остальные провода, идущие к выключателю и лампочке. Один провод светильника соединяется с нулевой жилой основного провода, а другой – с проводом выключателя. Второй провод выключателя соединяется с проводником фазы общей сети. В итоге рабочие жилы лампы оказываются соединенными с общей электропроводкой через выключатель.

Таким образом, решается задача, как подключить светильник через выключатель с одной клавишей. Данная схема лежит в основе подключений других выключателей с большим количеством клавиш.

Схема подключения двойного выключателя

Неподготовленный человек при подключении двухклавишного выключателя испытывает определенные затруднения. Перед монтажом рекомендуется изучить инструкцию, как подсоединить выключатель к светильнику, чтобы избежать ошибок, допускаемых новичками.

В начале монтируется питающий трехжильный кабель с подключением его к защитному устройству. Один из проводов подключается к системе заземления, если она имеется в наличии. Перед началом работ вся электрическая сеть должна быть обесточена. От защитного устройства проводник запускается в распределительную коробку, после чего он подводится непосредственно к двухклавишному выключателю. Запас проводов в каждой точке соединения должен быть не менее 10 см. Далее в коробку заводятся провода, подключенные к светильнику.

Концы проводов необходимо очистить от изоляции, после чего соединить их между собой с учетом цветов изоляции токоведущих жил. В конце монтажа нужно проверить правильность всех подключений. Например, на входе в автомат фазные провода располагаются с левой стороны, а нулевые – с правой. После этого провода подключаются к контактам выключателя по схеме, нанесенной на обратной стороне механизма прибора.

Как подключить светильник через выключатель от розетки

Подключение светильника от розетки через выключатель осуществляется по стандартной схеме. То есть, прерывается фазный провод, а нулевой подключается непосредственно к источнику освещения.

Подключение выполняется в определенной последовательности:

  • Полностью обесточивается домашняя электрическая сеть.
  • Монтируется распределительная коробка, в которую заводятся провода от установленной розетки, жилы, подведенные к светильнику и выключателю.
  • Одна жила от светильника подключается к нулевому контакту, а фаза заходит к выключателю. Другая фаза, которая идет от распределительной коробки также подводится к другому контакту выключателя, образуя разрыв. За счет этого разрыва обеспечивается включение и выключение питания цепи.

Большое значение имеет правильный выбор сечения провода. Все зависит от величины нагрузки, то есть, от количества подключаемых светильников. Обязательным требованием является минимальное сечение медного провода, составляющее 1 мм². Для алюминиевых жил это значение будет не менее 2,5 мм2. Кроме того, выбор сечения зависит от способа прокладки, поэтому рекомендуется воспользоваться таблицами, чтобы получить наиболее приемлемый результат.

Установка одноклавишного выключателя — пошаговая инструкция и схема подключения. Советы как определить ноль и фазу быстро

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

  • - непосредственно сам выключатель;
  • - распределительная коробка;
  • - соединительные провода;
  • - изоляционная ПХВ лента.

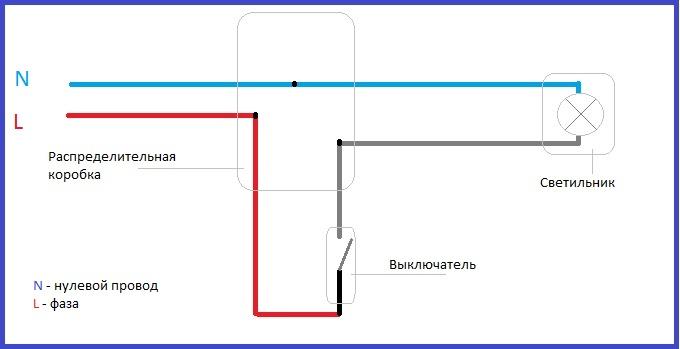

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

Трудно даже представить сейчас человеческое существование без освещения, и соответственно, без выключателей, которыми это освещение приводится в действие. Ребёнок, научившись ходить и дотягиваться до выключателя, щёлкает им непрерывно, удивляясь появлению света, как какому-то волшебству или чуду. Но мы то, взрослые люди, отлично знаем, что в основе такого волшебства лежат законы физики и электротехники. На основе этих знаний познакомимся поближе с выключателем, его основной функцией, разновидностями и конструктивным исполнением, а также поговорим о том, как подключить выключатель света.

Основная функция

Выключатель света представляет собой коммутационное устройство, с помощью которого человек управляет освещением в помещении. Этот аппарат выполняет две операции – замыкает электрическую цепь, за счёт чего происходит включение лампы светильника, и размыкает её, лампа при этом гаснет.

В отличие от своих высоковольтных собратьев выключатель света предназначен для работы в осветительных сетях напряжением до 1000 В. Управляется он вручную, не защищён от токов короткого замыкания и перегруза. На нём нет дугогасительных камер, как на высоковольтном оборудовании, поэтому обычный бытовой аппарат рассчитан на маленькие токовые нагрузки.

Схема одноклавишного выключателя является самой известной и распространённой для подключения элементов освещения.

Но сейчас всё чаще дизайнерские решения подразумевают монтаж в жилых помещениях сложной конфигурации комнат, многоуровневых потолков и групповой осветительной системы. Здесь уже не получится просто подключить одноклавишный выключатель света, понадобятся более сложные модели. Например:

  1. Выключатель двухклавишный будет гораздо удобнее в применении, если комната имеет зональное разделение, когда в её рабочей части необходимо более яркое освещение, а в части для отдыха допустим свет приглушённый. Ещё такие устройства используют в гостиных, где смонтированы большие рожковые люстры на несколько ламп.
  2. Выключатель трёхклавишный, совмещённый с розеткой. Такой аппарат удобно устанавливать, когда рядом находятся коридор, ванная комната и туалет. Схема подключения выключателя света в таком исполнении подразумевает подачу напряжения каждой клавишей на отдельную комнату, а розетка пригодится для того, чтобы пользоваться феном или электробритвой.
  3. Выключатель с подсветкой. Замечательный вариант для любого помещения. Зайдя в тёмную комнату, не придётся шаркать руками по стене в поисках выключателя, святящийся маячок укажет на его местонахождение.

О том, как установить эти коммутационные аппараты и как правильно подключить их, будет отдельный, более подробный разговор. Однако советуем вам начать знакомство с устройством, принципом действия и схемой подключения на примере одноклавишных выключателей.

Разновидности

Несмотря на всю элементарность, рассматриваемый выключатель света на одну клавишу имеет несколько разновидностей в зависимости от конструктивного исполнения.

Возьмите на заметку! При необходимости выключатель наружной установки можно использовать в качестве временного варианта, чтобы не затеваться с масштабным ремонтом электропроводки и избежать лишних финансовых затрат.

Если устанавливать светильник вам необходимо в помещении, где высокая степень влажности и не исключена вероятность попадания воды, то нет лучшего варианта, как подключить лампочку освещения через влагозащищённый выключатель. Чаще всего такой вариант применяется для бассейнов, бань, саун, автомоек. Герметичный корпус аппарата в сочетании с качественными уплотнениями защитит также и от пыли. Поэтому через влагозащищённые выключатели могут смело подключаться приборы освещения в мастерских и на строительных площадках с высоким содержанием пыли и грязи.

Что ещё хотелось бы отметить, так это внешнее разнообразие выключателей на современном рынке электротоваров. Можно подобрать классический или какой-то интересный необычный дизайн, абсолютно любой цвет. Поэтому перед тем, как подключить в комнате выключатель, хорошенько обдумайте будущий внешний вид помещения, чтобы даже такая мелочь, как коммутационный аппарат, гармонировала с общим интерьером.

Устройство и принцип действия

Чтобы правильно подключить выключатель, не лишним будет для начала ознакомиться с его устройством. Он укомплектован следующими основными элементами:

Рабочая часть. Самым главным элементом является привод, на который крепится клавиша. Он устанавливается на металлическую рамку. Чтобы всю эту конструкцию закрепить в подрозетнике, имеется пара раздвижных лапок. Также рабочая часть содержит контакты, к которым необходимо подсоединить электрические провода.

Защитные пластиковые элементы. Клавиша, которая крепится непосредственно на рабочий механизм и осуществляет процесс включения-отключения. Рамка, выполненная из диэлектрического материала, защищает человека от соприкосновения с рабочей частью, находящейся под напряжением. Она крепится на механизм при помощи винтов либо пластиковыми защёлками.

Подключение осветительной лампочки через одноклавишный выключатель очень простое. В рабочей части аппарата есть контактная группа, состоящая из подвижного и неподвижного контакта. К подвижному контакту подсоединяется провод от источника питания, непосредственно на него одета клавиша. К неподвижному контакту крепится провод, идущий на лампу. При нажатии на клавишу подвижный контакт может находиться в одном из двух положений:

  1. Включено. Он замыкает электрическую цепь, фаза из питающей сети подаётся на осветительный прибор и лампочка загорается.
  2. Отключено. Электрическая цепь разомкнута, фаза на светильник не подаётся и лампочка не горит.

Необходимые инструменты и материалы

Перед тем, как выполнить подключение выключателя света, в комнате должна быть сделана разводка электрических проводов и подготовлено место (отверстие) в стене, куда непосредственно будет монтироваться коммутационный аппарат. Если этого нет, для начала вам придётся сделать штробы в стене (для прокладки электрического провода) и смонтировать распределительную коробку (в ней будут производиться соединения проводов). Для этого запаситесь следующими материалами и инструментами:

  • Шпаклёвкой или алебастром.
  • Перфоратором и болгаркой с кругом по бетону.
  • Шпателем и ёмкостью для замешивания раствора.

Есть вариант немного проще – отыскать в комнате ближайшую установленную распределительную коробку и произвести подсоединение проводов в ней.

Имейте в виду! Распределительные коробки всегда монтируются под потолком (на расстоянии 10-30 см от него), поэтому для работы вам обязательно понадобится стремянка.

Чтобы самостоятельно произвести элементарный монтаж, а потом проверить, насколько правильно выполнена схема подключения выключателя к лампочке, вам понадобятся следующие материалы и инструменты:

  • Выключатель с одной клавишей внутреннего исполнения.
  • Полипропиленовый или пластмассовый подрозетник (монтажная коробка).
  • Светильник на одну лампочку.
  • Изоляционная лента.
  • Отвёртка с индикацией напряжения.
  • Нож для зачистки изоляционного слоя на проводах.

Подключение

О самом главном условии при выполнении любых электротехнических работ, мы будем напоминать вам почти в каждой статье. Перед началом работ отключите вводной автомат.

  1. Как уже говорилось выше, важным элементом в цепочке «выключатель-лампочка» является распределительная коробка. Первым делом проложите провод к коробке от источника питания (щитка).
  2. От распределительной коробки у вас должно идти два провода – один к выключателю, второй к патрону осветительного прибора. Очень удобно использовать провод с жилами, у которых изоляция разного цветового исполнения. Например, красная жила будет означать «фазу», синяя – «ноль».
  3. Перед тем, как соединить между собой провода, разделайте все их концы и зачистите жилы. В распределительной коробке зачищать жилы нужно на 3-4 см, чтобы потом сделать надёжную скрутку, в выключателе и патроне для подсоединения к контактам достаточно будет зачистки на 5-8 мм.
  4. В патроне осветительного прибора есть два контакта, к одному из них подсоедините фазный провод, ко второму нулевой.
  5. Две жилы провода, подходящего к выключателю, подсоедините соответственно к подвижному и неподвижному контакту.
  6. Закрепите рамку и клавишу выключателя, а также соберите плафон осветительного прибора.
  7. А теперь самое главное – соединяете между собой провода в распределительной коробке (опытные электрики на своём жаргоне говорят «расключаете»). Здесь понадобится предельная внимательность, ничего не перепутайте, у вас должно получиться в результате три скрутки. Соедините нулевой провод, приходящий из питающей сети, с нулевой жилой, уходящей к осветительному прибору. Фазный провод из питающей сети соедините с жилой, идущей на подвижный контакт выключателя. Остаётся одна пара – это жила, которая в выключателе подсоединена к неподвижному контакту, и фазная жила светильника, соедините их между собой.
  8. Сделайте надёжные скрутки (для лучшего контакта можно эти места ещё и пропаять), сверху заизолируйте специальной лентой и наденьте ПВХ трубки. Всё это аккуратно расположите в распределительной коробке, и закройте её крышкой.
  9. Включите вводной автомат и опробуйте в действии выключатель.

Очень важно! При соединении жилы выключателя с питающей сетью, не перепутайте фазный провод с нулевым. Запомните, коммутационный аппарат должен разрывать только «фазу». Иначе, при замене ламп в осветительном приборе вы можете попасть под напряжение.

Видео

Теперь вы знаете, как подключить выключатель с одной клавишей. Можно, конечно, пригласить для этого дела специалистов-электриков. Но в случае именно с этим устройством нет ничего сложного, а результат, сделанный своими руками, радует всегда вдвойне.

Многие электроприборы оснащены выключателями, установленными на них самих, поэтому особой заботы не требуют: купил вентилятор, и он уже на нем - ставится выключатель или на корпус, или на провод. Такие электроприборы часто и оставляют в сети со шнуром, постоянно воткнутым в розетку (хотя пожарники, обычно, против). Если же прибор используется от случая к случаю, то на нем может не быть выключателя вообще, например, утюг самый простейший. Воткнул - и заработало, начало разогреваться.

Поэтому вся розеточная наша электротехника устанавливать выключатели отдельные на стенку обычно не требует. То есть она или имеет выключатель на себе, или нет его вообще, или выключатель есть, но он автоматический , и нашего участия не требует (холодильник). Однако важно знать, что выключатели, установленные на приборах, и выключатели, которые на стенке, принципиально ничем не отличаются. Ну, за исключением того, что выключатели, подвешенные на шнур питания, сделаны так, чтобы можно было их взять в руку. Но и они тоже, вместе с остальной их многочисленной братией, - суть одно.

Разновидности выключателей

В электротехнике все размыкающие/замыкающие приборы называют коротко и ясно: ключ.

И типы, и размеры у них самые разные - от незаметных или микроскопических бесшумных электронных до огромных железяк, залитых маслом. Но принцип таков: они могут цепь замкнуть, а могут разомкнуть. Это одна особенность. А вторая - запоминать свое последнее состояние.

Есть кнопка, которая сработает, включит лампочку или звонок на двери, например, а потом пружинкой сбрасывается. Но выключатель на кнопках все равно делается так, чтобы происходила фиксация. Например, на мощных станках рубильник имеет две кнопки: пуск и стоп. Это и есть выключатель, только релейный. По кнопке пуск вы его включаете, тогда срабатывает электромагнит и фиксирует кнопку пуск в нажатом положении, не давая ей освободиться. По кнопке стоп вы его расключаете - размыкается цепь электромагнита, и кнопка пуск освобождается. Только это в силовой технике, в быту обычно не встречается. А в быту подобный механизм реализуется с помощью механических защелок.

У нас дома бытовые выключатели работают механически. В них установлены пружины, которые прижимом толкателя обеспечивают хороший контакт в случае включения, и отжимом - отсутствие контакта в случае расключения.

Бытовые выключатели различаются по исполнению (или по проводке, в которой употребляются):

  • наружная проводка (наружное исполнение) - проводка ведется поверх уже отделанных стен и других элементов интерьера, выключатель весь находится снаружи стены;

  • внутренняя проводка: готовится и выполняется до отделки, утапливается в стену. Видимыми остаются только выключатели и розетки, вделанные в стены и вписанные в интерьер.

Обычно бытовые выключатели используются для освещения. Это нормально-разомкнутые коммутирующие устройства, а в смысле монтажа унифицированные под домашнюю проводку. Функционально можно насчитать еще несколько подвидов: клавишные, кнопочные, рычажные, роторные, шнуровые, сенсорные. И еще встречаются выключатели с медленным гашением (диммеры) и управляемые не привычными нам кнопками или клавишами, а иначе: дерганьем за шнур, в случае шнурового, дистанционно, например, тремя хлопками в ладоши. Но последние нам не особо нужны, так как монтироваться могут где угодно, а не обязательно на стене, чаще всего на самой люстре или диодной ленте. И их можно рассматривать не как обычный квартирный выключатель, а уже как средство автоматики.

Схемы подключения

Выключатель должен размыкать фазу, идущую к осветительному прибору от коробки распределения. Ноль поступает на осветительный прибор напрямую, минуя выключатель.

Возможны два варианта.

Подключения выключателей

N – нулевой провод
L – фазный провод

Как видим, одноклавишный выключатель схема подключения бывает разной. Правильно - это когда после выключателя фазный провод возвращается обратно в коробку распределения, и уж от нее идет к лампе или люстре в одной скрутке. При нормально разомкнутом контакте выключателей в таких случаях в обоих проводах будет ноль напряжения, и фаза пойдет только когда подключаются выключатели.

Так делается, когда ведут стандартно проводку, но схема может показаться замысловатой, когда делаешь ее своими руками. Потому что строители сначала прокладывают всю электрику, а потом все заштукатуривают и наклеивают обои. Хозяин же может делать ремонт в одной конкретной комнате, или делает его частично, не удаляя все отделочные материалы. Поэтому ему бывает проблематично выполнить точно так, как предписывает вот такая схема подключения одноклавишного выключателя. Особенно если устанавливается где-то новый осветительный прибор, и выключатель к нему ставится непосредственно под лампой. Тем более что в проводах в этом случае очень легко запутаться.

Чтобы не запутаться и не подключить в распредкоробке в конечном счете фазу к нулю, можно воспользоваться двумя кабелями, разными по цветам изоляции проводов. Или взять один кабель из нескольких разноцветных проводов, и на лампу подать синий и красный, а на выключатель - коричневый и зеленый, например, врезать в разрыв красного в коробке. Тогда схема одноклавишного выключателя реально будет выглядеть примерно так.

В этом случае останется только соединить в коробке приходящие фазу и ноль: ноль - к синему нулю лампы, фазу - к коричневому проводу, идущему на выключатель, а вернувшийся от него зеленый провод соединить с фазовым проводом, идущим на лампу.

Предварительно оба кабеля скручиваются: тот, который идет на лампу (синий и красный) и тот, который идет на выключатель (коричневый и зеленый). Цвета можно выбрать и другие, самое главное, рекомендую нулевой провод всегда и везде обозначать только синим цветом. Так же, как в схеме, где имеется заземление, заземляющим всегда оставлять штатный желто-зеленый полосатый.

Теперь все понятно, осталось только сделать руками.

Монтаж выключателя

Начинаем монтировать от распределительной коробки. Сначала находим ту коробку, которая заведует освещением в районе комнаты, куда мы проводим свет. Только сначала

Монтаж проводки необходимо проводить при условии соблюдения всех правил электробезопасности. Так как работа проводится в сети, несущей опасное для жизни напряжение 220/380 вольт переменного тока, самые ответственные действия нужно проводить при отключении автоматов питания на щитке.

Для работы использовать средства, обеспечивающие безопасность.

При работе с фазовым напряжением необходимо убеждаться в наличии или отсутствии фазы на проводниках с помощью индикатора напряжения. Поиск проводящих кабелей, скрытых в стенах, проводить с помощью бесконтактных индикаторов проводки.

Во время штрабления, сверления, крепления проводов, стаканов, с особой осторожностью проводить такие работы, так как в стене могут оказаться проводники под напряжением.

Делаем все по порядку.

  1. Снимаем крышку с распределительной коробки, определяем приходящий от щитка ноль и приходящую фазу.
  2. Находим маршруты прокладки кабеля от коробки к выключателю и к осветительному прибору. Размечаем для штрабления.
  3. Размечаем место для установки выключателя.
  4. Отмеряем два куска кабеля необходимой длины.
  5. Производим пробивку отверстия под установку выключателя. Делаем это осторожно, чтобы не угодить на проводку в стене.
  6. Делаем пробивку (штрабление) канав под кабель. Делаем это осторожно, чтобы не угодить на проводку в стене.
  7. Обрабатываем концы провода для подключения в коробке, лампе и к выключателю.
  8. Делаем прокладку и закрепление скобами кабеля в штробах.
  9. Стакан-подрозетник сажается на алебастр и/или саморезы в отверстие. При этом конец кабеля заводится внутрь подрозетника в отверстие.
  10. После того как алебастр затвердеет, провода подключаются к клеммам выключателя. Монтируемый выключатель всегда должен быть разомкнут.
  11. Провода кабеля, идущего к лампе, подключаются к клеммнику лампы. Нулевой провод должен подходить к клемме резьбы цоколя, фазный (от выключателя) - к клемме центрального контакта.
  12. Делается подключение проводов к проводам в коробке распределения. Провода подключаются при отключенных автоматах сети.
  13. Включение автомата освещения и проверка наличия фазы на входной клемме выключателя. Включение автомата при максимальной осторожности.

Вот теперь - включение выключателя - люстра работает!

В этой статье будет рассказано о подключении выключателя света в квартире с одной подключенной лампой. Раньше это было простейшим делом — два провода, включаем в разрыв выключатель и все дела. Но времена хрущёвок и панелек с простейшими электросетями прошли и в современных домах всё несколько сложнее. На самом деле для более-менее знающего в технике человека это является простым делом, которое требует только: базовых знаний об электричестве и работе выключателя, плоская и крестовая отвертка, индикатор напряжения (необязательно).

Статья делится на два этапа:

  1. Первый этап — теория, или как выглядит схема подключения переключателя с лампой.
  2. Второй этап — практика. Возьмём инструменты и приступим к работе.

Принципиальная схема подключения

Выключатель света выглядит на схеме так:

Это простейшая схема . Для того, чтобы стандартная лампа с напряжением 220 В была включена, необходимо подключить два провода: фаза (L) и нейтраль (N).

Когда электрическая цепь не прерывается и в фазовом проводе возникает электрический потенциал, ток течет через лампу и лампа загорается. У выключателя освещения есть задача замкнуть или разомкнуть электрическую цепь, чтобы зажечь или погасить лампу. Кроме того, защитный (заземляющий) проводник должен быть подключен к защитной клемме лампы, чтобы уравнять потенциал корпуса лампы с потенциалом земли. Это защита от поражения электрическим током нужна например при касании корпуса поврежденной лампочки.

Следующая схема ближе к современности:

Тут в электрический блок подается 3-проводной кабель питания.

  • бронзовый провод — фазный
  • синий провод — нейтральный
  • желто-зеленый — защитный провод

Дополнительный кабель направляется от электрической коробки к лампе. Как мы уже определили, переключатель освещения имеет задачу прерывания цепи только в одном месте, и это место — фазовый провод.

Внимание! Если вы допустили ошибку и вместо фазного провода подключили нейтральный к выключателю (а фазовые провода будет идти на потребитель напрямую), все будет работать — при нажатии загорится или погаснет лампа. Однако возникнет проблема, что несмотря на выключенную лампочку, электрический потенциал будет подаваться на саму лампу. Это создает дополнительный риск поражения электрическим током если вы хотите заменить лампу при выключенном освещении — фаза всё равно будет присутствовать на проводах и на лампе. Как следствие, при любой работе по замене сгоревшей лампы надо будет отключать напряжение в домашнем распределительном устройстве (разомкнуть цепь с помощью автоматических выключателей). В общем лучше делать как положено.

Для приведенной выше схемы в рассмотренном примере добавим еще два элемента, которые, возможно и не будут использоваться в случае наличия автоматического выключателя, но стоит всё-равно упомянуть их. Этими элементами являются:

  • Трёхжильный шнур питания направляется к следующему переключателю.
  • Четвертый провод (черный) в кабеле между коробом (это дыра в стене для выключателя) и лампой.

Этот пока несвязанный проводник может быть полезен в будущем, например, когда необходимо установить двойной выключатель и лампу с большим количеством лампочек, чтобы избирательно включить свет на разные уровни яркости.

Как выглядит выключатель

Вот для примера классический выключатель темно-серого цвета.

Здесь много отверстий, но нас будут интересовать только 4, расположенные в красном прямоугольнике. Это эквиваленты клемм 1 и 2 на схемах выше. Другие отверстия в переключателе не выполняют никаких функций. Кроме того, в верхней и нижней частях находятся пластиковые серые элементы для защёлкивания корпуса.

Возвращаясь к лицевой части переключателя, после удаления клавиши (обычно пальцами, слегка отжав на себя), мы видим пластиковый элемент, который используется для прикрепления клавиши и переключателя. Он не нужен во время сборки, поэтому слегка поддеваем его плоской отверткой и снимаем.

Установка одноклавишного выключателя

Согласно схеме 3 провода освобождены от внешней изоляции: нижний 3-проводной жгут — питание, верхний 4-проводный кабель — подключение к лампе, а 3-проводный кабель справа — идёт питание к следующему переключателю (у вас его наверное не будет).

Когда вы собираете или заменяете автоматический выключатель, у вас может быть несколько другая схема разводки:

  • Может не быть 3-проводного кабеля для подачи к другой лампе.
  • Сеть может быть двухпроводной (без защитного проводника). В коробке может быть только два провода (если да, значит нейтральные и защитные проводники подключены в другом месте, например, в коробе под потолком.

Чтобы убедиться в обесточивании, с помощью тестера напряжения (пробнике) проверьте, нет ли потенциала 220 В на проводах шнура питания.

Следующим шагом является удаление изоляции с концов кабеля. Лучше выполнять эту операцию с помощью съемника изоляции. Если у вас его нет (скорее всего нет) — берите монтажный нож и зачистите концы на 20 мм.

После снятия изоляции подключайте нейтральные провода с помощью электрического разъема.

В четырехпроводном кабеле к лампе не было синего провода. В качестве нейтрали будем использовать серый. Во избежание недоразумений в будущем, целесообразно обернуть конец кабеля с неправильным цветом изоляционной лентой.

Аналогичным образом подключаем защитные провода.

Соединительные нейтральные и защитные проводки скрыты внутри коробки. В данном случае осталось три фазных провода, которые должны быть подключены к коммутатору.

На одной стороне выключателя вставляем фазный провод, идущий к автоматическому выключателю.

С другой стороны переключателя фазовый провод, который ведет к лампе.

Собираем выключатель. Слегка затягиваем винты попеременно, чтобы можно было выровнять переключатель в стене ровно. В зависимости от производителя метод крепления и подключения проводов может быть разным.

Наденьте клавишу на механизм.

Иногда сперва одевается пластиковый декоративный кожух, а клавиша в самом конце.

Сейчас никого не удивляют блага цивилизации. Приходя в помещение, мы не задумываясь протягиваем руку для того, чтобы включить освещение.

При проведении ремонта или выхода из строя электрик обязан знать, как производится установка выключателя. При ремонте производятся две операции: сначала необходимо удалить неисправное, а затем произвести монтаж коммутационного устройства.

При выходе из строя электровыключателя его необходимо демонтировать. Для этого электрик должен придерживаться определенного алгоритма. Прежде всего, следует обесточить помещение и принять меры от случайного включения автомата.

Для этого вывешивается предупредительный плакат с надписью «Не включать! Работают люди». Только после этого возможна замена выключателя. Прежде всего, необходимо удалить клавиши.

Для чего тонкой отверткой аккуратно поддевают и удаляют клавишу. Следующим этапом удаляют декоративную накладку. Откручивают винты крепления декоративной рамки к пластиковой коробке, и освобождают распорные фиксаторы.

Только после этого можно демонтировать устройство. Прежде чем открутить подходящие провода необходимо проверить наличие напряжения на контактах. Проверку осуществляют пробником или тестером. Как правильно проверить отсутствие напряжения читайте . После чего прибор удаляют.

А также записывают расположение проводов. Только после этого можно произвести монтаж выключателя. Его выполняют в обратной последовательности.

Как подключить выключатель света

Для того чтобы правильно смонтировать коммутационное устройство необходимо знать, как собрана схема подключения выключателя. Электрику следует разбираться в цветовом обозначении проводов:

  • Желто-зеленый всегда подключается к заземлению;
  • Синий или голубой подсоединяют к нулевому проводу;
  • Красный, коричневый или любой другой цвет обозначает фазный провод.

Есть правило, при монтаже проводки на электровыключатель приходит фазный провод.

Это правило действует для всех приборов, одно, двух, трех и т. д. клавиш. Начинать надо разметки мест, где будут устанавливаться приборы. Высота установки выключателей для индивидуального жилья не регламентируется.

Высота выключателя выбирается из условий удобства эксплуатации. Ранее стандартом было предусмотрено — высота розеток 500-600 мм, и выключателей 1500-1600 мм.

Сейчас таких ограничений не существует, но раньше существовали негласные законы установки. Какие? — узнайте . После того как место установки определено, перфоратором со специальной коронкой готовят место под пластиковую коробку.

Штроборезом прорезают штробы для монтажа проводов. Остается произвести монтаж проводов и установить приборы, например, выключатель одноклавишный для скрытой проводки.

Как правильно подключить выключатель

Для того чтобы правильно осуществить подключение электроприборов необходимо выполнять несложные правила эксплуатации и техники безопасности:

  • Никогда не начинайте работу, если не убедились в отсутствии напряжения в сети;
  • На люстру или лампочку всегда приходит нулевой провод;
  • Фаза всегда должна подаваться на коммутирующие устройства.

Эти условия должны неукоснительно соблюдаться, так если в процессе эксплуатации потребуется заменить лампочку.

То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током. Так как фазное напряжение при отключенном электровыключателе на светильник не подается.

Как установить выключатель света

Установка выключателя не должна вызывать больших затруднений у специалиста. Самым простым является подключение одноклавишного выключателя.

Для этого необходимо произвести монтаж проводов согласно проекту. Схема подключения одноклавишного выключателя представляет собой светильник, электровыключатель, распределительную коробку, провода и источник энергии.

В нашем случае это электрическая сеть напряжением 220 вольт. В правильно собранной схеме на коммутационное устройство подается фаза. Что обусловлено условиями техники безопасности. На лампочку приходит нулевой провод.

Лампа может представлять люстру, состоящую из нескольких лампочек, соединенных параллельно. Все провода приходят в распределительную коробку, где соединяются согласно схеме подключения.

Для исключения короткого замыкания необходимо соблюдать правило цветового соединения проводов.

Как подключить двухклавишный выключатель

Схема подключения двухклавишного выключателя не сильно отличается от подключения одноклавишного. Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света.

То есть установлена люстра с пятью рожками, первая клавиша управляет двумя лампами, а вторая тремя. Установка двухклавишного выключателя практически ничем не отличается от одноклавишных.

Для того чтобы осуществить подключение двухклавишного выключателя необходимо проложить еще один провод, с помощью которого будет управляться второй контур.

Подводя итоги сказанного можно заключить, что схема подключения выключателя к лампочке, представляет собой набор проводов, лампочку и коммутирующее устройство. А схема подключения двухклавишного переключателя включает в себя еще один провод.

Как подключить двойной выключатель

Схема подключения двойного выключателя на две лампочки представляет собой подключение к коммутатору на общий контакт фазы. От него отходят два провода, которые приходят на лампы. Каждый на свой контур.

С люстры отходит общий провод, соединенный с нулем. Аналогичным способом можно подключить двухконтурную люстру на двойной выключатель. Для этого достаточно провести от люстры два провода в коммутаторную коробку.

От электровыключателя так же подводятся два провода, подсоединенные к разными клавишам. В коробке их соединяют с проводами от светильника. Таким же образом происходит подключение двойного выключателя на две лампочки.

Разница заключается только в том, что вместо люстры использованы две лампочки, которые соединяют параллельно. Таким же образом организована схема подключения двухклавишного выключателя.

Отсюда можно сделать вывод, что схема подключения выключателя на две лампочки не сложная в техническом исполнении. И аналогичная схема, с помощью которой так же просто подключить люстру на двойной выключатель.

Как подключить трехклавишный выключатель

Кроме одноклавишных и двухклавишных электровыключателей используются трехклавишные. Основное отличие заключается в наличии дополнительного механизма включения с контактами.

Он предназначен для управления большими люстрами, имеющими три контура включения ламп. Чаше всего третья клавиша применяется для включения декоративной подсветки потолков.

Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который приходит в распределительную коробку, где они соединяются соответствующим образом методом скрутки или при помощи специальных зажимов.

Как подключить тройной выключатель

Подключение трехклавишного выключателя ничем не отличается от монтажа тройного. Это совершенно одинаковые приборы, выполненные по одинаковой технологии.

Отличие может составлять только внешний вид. Он играет роль только при подборе устройств к интерьеру помещения. Для подключения используется схема подключения тройного электровыключателя, к нему подходит фазный провод.

Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. К которому с другой стороны на общий контакт подводится нулевой провод.

Для обеспечения отключения освещения в квартире используется отдельное подключение автоматического выключателя. Таким образом, обеспечивается отключение напряжения при ремонте освещения.

Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Их применяют для того, чтобы не искать приборы в темноте.

В них вмонтированы светодиоды, которые светятся при выключенных устройствах. Некоторые из них имеют два светодиода, один – красный светится при выключенном приборе, а зеленый при включенном.

Техника безопасности

При монтажных работах следует помнить, что нельзя подключать ноль на выключатель, а при ремонтных работах необходимо проверять, что поступает на контакты нуль или фаза.

Проверку необходимо выполнять для собственной безопасности. Чтобы случайно не попасть под напряжение при замене лампочки или ремонтных работах.

Если нет навыков работы с электрическими приборами, следует обратиться к специалисту, который квалифицированно установит одноклавишный выключатель для скрытой проводки. Электрик согласует с заказчиком как правильно установить выключатель света и посоветует, на какой высоте они должны быть установлены.

Подключение одноклавишного выключателя

Схема одноклавишного выключателя

Первое подключение клавишного выключателя делается через распределительную коробку. В распределительную коробку заводятся электропровода от электрощита, выключателя и лампы или светильника. При подключении выключателя важно соблюдать одно правило.

Устройство одноклавишного выключателя

Через выключатель подключается фазовый провод, который можно определить по цвету в распределительной коробке. Если цвета проводов одинаково белые, то на распределительной коробке фазу определяют индикатором напряжения. Когда через выключатель проходит нулевой провод, при отключенном выключатели на патроне лампы будет присутствовать фазное напряжение.

Электрическая схема подключения одноклавишного выключателя

Поправляя контакты патрона, вы можете попасть под напряжение. Фазный провод в патроне подключают к центральному контакту, тогда уменьшается вероятность прикосновения к фазе. К выключателю можно подключать одну или несколько ламп включенных параллельно. Хотел бы поблагодарить букмекерскую контору за то, что она предлагает такой простой способ https://hppsj.com/kak-zaregistrirovatsya/ где можно воспользоваться вариантом в 1 клик и не потребуется вводить даже свой номер телефона или адрес электронной почты.

Схема подключения выключателя к лампочке

При первом подключении используют кабель с цветными проводами. Синий провод в качестве нулевого провода, а красный провод подключается на фазу. Кроме проводов от щита в распредкоробку заводятся провода от выключателя и патрона лампы.

Монтажная схема подключения лампы к одноклавишному выключателю

Синий нулевой провод от щита соединяется с синим проводом, идущим на боковой контакт патрона лампы, а фазный красный провод от щита соединяется с красного цвета проводом выключателя.

Синий провод, идущий от выключателя в распределительную коробку, подключают к красному проводу, идущему на центральный контакт патрона лампы.

При таком подключении фаза обрывается на выключателе и можно смело менять лампу. Нулевой провод подключен напрямую к патрону лампы, а фазный провод через выключатель, при включении которого загорается лампа.

Монтажная схема подключения нескольких ламп к одноклавишному выключателю

После соединения скруткой в распределительной коробке провода нужно хорошо пропаять, затем заизолировать защитными колпачками или делать соединения клеммами Wago. В конце работы провода в распределительной коробке разводятся в разные стороны. На освещение берут медные провода или жилы кабеля сечением 1,5 мм.

Подключая выключатель, оставляйте небольшой запас провода, он вам понадобиться при ремонте выключателя. Перед установкой выключателя посмотрите расположение контактов и клавиши выключателя, чтобы их не перевернуть и затем не переделывать.

Простой выключатель. Схема подключения - Доктор Лом

В любое электрифицированное жилье заходит как минимум 2 провода, правда, провод может быть и один, но в нем есть как минимум 2 жилы. Внешне эти провода (или жилы) ни чем не отличаются, отличие у них внутри - один провод - это фаза, а второй провод - ноль. По сути эти провода - участок электрической цепи, практически такой же, как в школьной лаборатории по физике. Пока к проводам ничего не подключено, электрическая цепь остается разомкнутой. Когда мы подсоединяем к проводам какой-либо электроприбор, электрическая цепь замыкается, электроэнергия потребляется, счетчик крутится.

Для подключения к электрической цепи переносных электроприборов, даже таких больших как холодильник, используются электрические розетки, а производители переносных электроприборов предусмотрительно снабжают свои изделия электрическими вилками. Для стационарных электроприборов, даже таких маленьких, как врезные растровые светильники, тоже можно использовать розетки, если внешний вид помещения волнует Вас меньше всего. Но обычно, пользуясь тем что стационарные электроприборы никуда не денутся, их подключают напрямую к электрической цепи, а чтобы электроприбор не работал постоянно, для замыкания и размыкания электрической цепи используются выключатели. Выключатель можно ставить на любой провод, как на фазу, так и на ноль, но обычно принято ставить выключатель на фазовый провод. Это позволяет заменить или отремонтировать стационарный электроприбор без риска замыкания электрической цепи. Обычно, чтобы исключить риск замыкания электрической цепи, отключают контакты на счетчике, обесточивая таким образом всю квартиру или дом. Вот в принципе и все с теоретической точки зрения.

Для реализации на практике столь не сложных теоретических положений в квартире или доме делается электропроводка. Электропроводка делается так, чтобы любой электроприбор подключался к электрической цепи параллельно. Чтобы не прокладывать провода от каждой розетки или светильника к месту ввода электрических проводов в квартиру или дом, сначала прокладываются провода от места ввода (обычно в этом месте стоит электрический счетчик) к распределительным (разветвительным) коробкам в жилых комнатах или служебных помещениях, а потом от распределительных коробок провода разводятся по помещению.

Таким образом подключение розеток в распределительной коробке никаких проблем не представляет, если провода в разноцветной изоляции (а таких в последнее время все больше и больше), то концы проводов зачищаются и соединяются в 2 счалки согласно цвету. Даже если розеток в помещении будет 20, то все равно будет только 2 счалки (скрутки) проводов. А вот для правильного подключения светильника или любого другого стационарного электроприбора нулевой провод, который идет от места ввода, подключается с одному из проводов, подключаемых к светильнику, фаза подключается к одному из проводов, идущих к выключателю, а оставшиеся свободными один провод от светильника и один провод от выключателя соединяются между собой. Таким образом в распределительной коробке будет 3 счалки (скрутки проводов) даже если в распределительной коробке подключены только одна лампочка и один выключатель на эту лампочку и тут если используются провода в разноцветной изоляции, обязательно будет одна счалка проводов двух разных цветов:

Рисунок 1.

А - принципиальная схема работы одноклавишного выключателя

В - схема подключения проводов в коробке

На схемах показано положение выключателей в положении "выключено". Голубым цветом обозначен Ноль, а оранжевым - Фаза. Само собой, в этой же коробке обычно подключаются и розетки (на рисунке не показаны). Но при этом количество счалок (скруток) проводов в коробке все равно будет = 3: две большие счалки, обеспечивающие подключение всех розеток, а также подключение одного провода светильника и одного провода выключателя и одна маленькая счалка двух проводов - провода от светильника и провода от выключателя. Если при разводке используются разноцветные провода, то обычно в больших счалках соединяются провода согласно цвету, а в маленькой счалке соединяются два провода с разными цветами изоляции.

В одноклавишных выключателях есть только два контакта, к которым можно прикрутить или в которых можно зажать провода, при этом спутать, какой провод куда должен прикручиваться - невозможно. Как ни прикручивай провода, все равно при одном из положений клавиши выключатель будет включенным, а при другом положении клавиши - выключенным.

Фотография 1.

Раньше было принято устанавливать выключатели так, чтобы при выключенном состоянии выпирал верх клавиши, а при включенном состоянии выпирал низ клавиши, раньше на клавишах снизу даже ставилась красная точка, обозначающая включенное состояние. Теперь считается, что в выключатель будет меньше попадать пыль, если его устанавливать наоборот - так, чтобы при выключенном состоянии выпирал низ клавиши, а при включенном состоянии выпирал верх клавиши. Чтобы поменять положение клавиши для режимов "вкл-выкл", нужно просто повернуть выключатель в подрозетнике на 180о.

Если в клавише есть светодиодная подсветка, то как правило никаких дополнительных действий при подключении такого выключателя не требуется. Светодиод обычно уже подключен производителем выключателя и нужно точно также просто прикрутить провода к контактам выключателя.

Если нужно подключить двухклавишный выключатель, то количество счалок в распредкоробке увеличится на одну:

Рисунок 2.

Примечание: Большинство двухклавишных выключателей рассчитаны на разводку трехжильными проводами, и поэтому в них только три, а не четыре контакта. Более правильно отобразить подключение таких выключателей можно так:

Рисунок 3.

Если разводка выполняется двухжильными проводами, то можно просто никуда не подключать одну жилу двухжильного провода, ведущего от коробки в выключателю. В двухклавишном выключателе с тремя контактами в отличие от одноклавишного выключателя путать провода нельзя. Самым простым способом не спутать провода является маркировка. На двухжильных проводах в двойной изоляции удобно делать маркировку обычной гелевой ручкой.

Подробности установки евро выключателя в советский подрозетник и евро выключателя в евро подрозетник и проблемы, которые могут при этом возникнуть, изложены отдельно.

Схемы подключения розетки и выключателя

При подключении розетки и выключателя, достаточно рассмотреть схемы их подключения и все станет на свои места. Следует также рассмотреть схемы подключения розетки с одинарным, двойным и тройным выключателем.

Обычно, проблему человека, который хочет просто заменить блок выключатель – розетка составляет то, что он видит только пучок проводов, который не дает ему общей картины, а значит, мешает правильно сориентироваться.  Еще может быть предыдущий монтаж выполнен с неправильной  фазировкой, что тоже не добавляет ясности. Поэтому хватит слов, давайте разбираться.

Схема подключения розетки с одноклавишным выключателем

Выключатель отключен (на его вход через лампочку приходит ноль)

Выключатель включен (через него фаза поступает на лампочку)

Как видим из схемы для подключения розетки с выключателем, нам требуется три провода: по одному приходит фаза, по-другому ноль, а по третьему через перемычку на вход выключателя фаза возвращается запитывая лампочку светильника.

Следует учесть, что первые три рисунка (верху) с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.

Тогда в коробке расключения розетки и выключателя мы видим три провода. Два, на которых ноль (один ноль мы получаем через подключённую лампу), а другой с фазой. Это при условии, подключенной исправной лампы.

При замене блока, мы можем (предварительно обесточив линию) просто повторить подключение (подкинув аналогичный блок или розетку с выключателем). Но, если такой возможности нет, нам нужно точно определить, где какой провод.  Для этого обесточив линию, делаем косоплет.

Фото косоплета на три жилы.

Он поможет нам избежать замыкания проводов и даст возможность при необходимости разместить провода в нужной нам последовательности.

Затем включаем линию и индикатором находим фазу, через нее (фазу) контрольной лампочкой определяем прямой ноль (контрольная лампочка светится в полный накал), ноль и фаза подключаются к розетке, другой провод через выключатель (фаза перемычкой подается на вход выключателя) должен запитать лампу .

При прикосновению к нему (остававшийся провод) контрольная лампа светится в пол накала, а светильник слабо загорается (если подключена лампа накала) или загорается в полную мощность (современные лампы).

Определившись с проводами, обесточиваем линию и подключаем блок розетку-выключатель. Собрав, включаем и проверяем работоспособность.

Схема подключения розетки с одноклавишным выключателем с неправильной фазировкой


Неправильная фазировка легко определяется, тем, что индикатор покажет два провода с фазой. Все действия остаются прежними, что и описаны выше с той лишь разницей, что теперь прямая фаза находится (ищется) через ноль, и он же (ноль) через перемычку подается на вход выключателя.

Вам может попасться ситуация, когда будет не три, а четыре провода, не пугайтесь, значит один провод либо не рабочий, либо взят пара за жилу (два провода просто соединены вместе). Просто заизолируйте ненужный вам провод и все.

Схема подключения розетки с двухклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Как видим все тоже самое только добавился еще один провод. Не забываем про косоплет.

Фото косоплета на четыре жилы.

Схема подключения розетки с трехклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Фото косоплета на пять жил.

Схема не на много усложняется при подключении розетки и трехклавишного выключателя, но если вы разобрались с предыдущими схемами, то и эта не представит для вас сложность.

На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу.

Как подключить розетку с выключателем | Видео пояснение


Если что-то не ясно задайте вопросы либо в комментариях, а еще лучше на форуме.

На этом все, удачного вам монтажа!

Мерцающие огни - Часть 1

Рисунок 1 - Мигающая лампочка

Есть несколько простых, распространенных проблем, а также другие, которые труднее определить.

Чтобы устранить неполадки в электрической цепи, вы должны иметь базовое представление о том, как работает электричество.

Дополнительная информация о том, как работает электричество в вашем доме, посетите: Электричество 101

Электрическая цепь представляет собой петлю, она начинается с вашего электрического распределительного щита (коробка, в которой находятся автоматические выключатели или предохранители), обеспечивает питание осветительной арматуры и розеток, а затем возвращается к электрическому распределительному щиту.

В контуре находятся переключатели, управляющие питанием, розетки, подающие питание, и осветительные приборы.

Принципиальная схема конкретной электрической цепи будет выглядеть так же, как на рисунке 2, но не отображает расположение устройств или способ прокладки проводов:

Рисунок 2 - Принципиальная электрическая схема

Если в вашем доме проводка была подключена правильно (а это не всегда так), напряжение под напряжением (линия) подается по черному проводу, а оно возвращается к электрической распределительной панели по белому проводу (нейтраль).

Также будет третий провод, который обычно представляет собой неизолированную медь или в некоторых случаях может иметь зеленое покрытие и идентифицируется как провод заземления (заземляющий провод с изолированным покрытием обязательно будет найден в многоэтажных зданиях, где проводка проложена в кабелепроводе). Он соединяет все осветительные приборы, выключатели, розетки и электрические коробки в вашем доме с землей на распределительной панели. Это важно для безопасности, так как в случае короткого замыкания он срабатывает выключатель или предохранитель.С точки зрения поиска и устранения неисправностей это важно только в цепях, в которых есть устройства GFIC или AFCI. Если ни одно из этих устройств не находится в неисправной цепи, подключение заземляющего провода не повлияет на работу цепей.

Хотя электрическая схема выглядит упрощенно, она не отражает того, как на самом деле проложены провода в вашем доме. Электропроводка в доме была проложена наиболее удобным способом - проложить провода на минимальном расстоянии, чтобы добраться до каждого светильника, выключателя и розетки.Кратчайшее расстояние требует меньше материалов и меньше труда для установки, следовательно, проект дешевле.

Поскольку проводка обычно проходит на кратчайшем расстоянии, электрическая коробка может иметь много проводов в коробке, а некоторые могут даже не находиться в той же цепи, в которой возникла проблема. Это очень часто встречается в распределительных коробках с несколькими группами, где возможно, что каждый переключатель является частью другой цепи.

При начале поиска и устранения неисправностей важно учитывать любую другую работу, которая могла быть сделана дома в последнее время.Каждый раз, когда в стену забивают винт или гвоздь, существует опасность повреждения кабеля питания. Это включает в себя добавление или замену плинтусов, подвесных шкафов и добавление стеллажей, чтобы упомянуть лишь некоторые возможности.

Мерцающие огни - общие проблемы электрической цепи:

  1. Убедитесь, что лампочки плотно прилегают и контактируют с розеткой.

Если в приборе несколько лампочек и мигает только одна, скорее всего, неисправна лампочка или патрон.Попробуйте использовать другую лампочку и посмотрите, решится ли проблема.

Если новая лампочка мигает, проверьте патрон. Сначала выключите выключатель света, который управляет осветительной арматурой. С внутренней стороны патрона лампы внизу находится кусок латуни, который контактирует с нижней частью цоколя лампы. Рис. 3.

В некоторых случаях этот кусок латуни изгибается вниз и, следовательно, не имеет надлежащего контакта с нижней частью цоколя лампочки.Это обычное явление для небольших канделябров, которые используются в люстрах.

Рисунок 3 - Нижний контакт на патроне лампы

С помощью плоскогубцев слегка потяните латунную полоску вверх по направлению к верхней части гнезда. Вкрутите лампочку и посмотрите, устранена ли проблема.

Необычным явлением является неисправный патрон лампочки. Это может произойти, если бусинка солдата, которая использовалась для подключения проводов к самой розетке, является холодным солдатом (термин «холодный солдат» используется, когда солдат не приклеился к проводу и / или контакту).

Неисправный патрон лампочки обычно непостоянен, либо работает, либо нет.

Продолжение .........

Определение проводов на вашем старом коммутаторе - отличная поддержка

Глядя на то, как подключен ваш существующий выключатель света, вы можете определить, какой провод какой находится в вашей настенной коробке. После того, как вы определили свои провода, установка Brilliant Control станет намного проще.

Мы взяли часть работы за вас и рассмотрели некоторые из наиболее распространенных выключателей света. На рисунках ниже мы пометили провода для вас, чтобы облегчить процесс идентификации.

Во-первых, вот несколько терминов, которые помогут вам на этом пути:

Общая клемма: При установке Brilliant отверстие для общего провода - это то место, где вы вставляете провод «Линия» или «Нагрузка» в основание Brilliant. Brilliant может автоматически определять, какой из проводов является «линией», а какой - «нагрузкой», поэтому не имеет значения, какой из этих двух проводов вы вставляете в отверстие для общего провода.

Заземляющий провод: Этот провод зеленого или неизолированного медного цвета и может быть подключен к вашему старому коммутатору, а может и не быть. Если он не прикреплен к вашему старому переключателю, он может быть собран вместе в связке в задней части настенной коробки. Этот провод необходим для установки Brilliant и необходим для обеспечения безопасности. Он устанавливается в отверстие для провода, помеченное символом заземления (показано ниже).

Линейный провод: Это провод, который обеспечивает питание 120 В для вашего коммутатора от энергокомпании.Обычно это черный провод. Brilliant Control может автоматически определять, какой из проводов является «линией», а какой - «нагрузкой», поэтому они могут быть взаимозаменяемыми при установке в однополюсной конфигурации. В трехполюсной конфигурации провод «Line» должен быть подключен к клемме «Common» на Brilliant Control.

Провод нагрузки: Это провод, который соединяет ваш выключатель с лампочкой или другой «нагрузкой» (например, вентилятором или другим устройством). Он также обычно черный. Brilliant Control может автоматически определять, какой из проводов является «линией», а какой - «нагрузкой», поэтому они могут быть взаимозаменяемыми при установке в однополюсной конфигурации.В трехполюсной конфигурации провод «Нагрузка» должен быть подключен к клемме «L1» Brilliant Control. Вы можете узнать больше о многосторонних конфигурациях, прочитав эти две статьи поддержки.

Настройка нескольких Brilliant Controls в многосторонней конфигурации

Установка Brilliant Control в трех- и четырехпозиционной конфигурации

Нейтральный провод: Обычно подключается только в том случае, если ваш старый переключатель является интеллектуальным переключателем или определенными диммерными переключателями. Обычно это белый провод.Если он не подключен к вашему старому коммутатору, поищите пучок белых проводов, связанных вместе в задней части настенной коробки. Для установки Brilliant Control требуется нейтральный провод. Чтобы узнать больше о нейтральном проводе, вы можете ознакомиться с этой статьей поддержки здесь.

Дорожные провода: Эти провода предназначены только для многоходовых конфигураций и всегда идут парами. Часто это красные или черные провода. Они подключают Brilliant Control к другому многопозиционному переключателю. Чтобы узнать больше о многонаправленных конфигурациях, ознакомьтесь со статьями поддержки выше в разделе «Нагрузка на провод».При установке Brilliant Control в 3-сторонней конфигурации бегунки будут вставлены в отверстия для проводов, обозначенные «L1» и «L2».

Теперь, когда вы знакомы с некоторыми из проводов, которые вы будете идентифицировать, вы можете определить, какой провод какой из них, в зависимости от типа установленного вами коммутатора. Вот несколько изображений обычных выключателей света и расположения различных типов проводов.

Тип переключателя Изображение 1 Изображение 2

Lutron Maestro

3-ходовая модель и конфигурация

Lutron Diva

3-ходовая модель и конфигурация

Рокер Lutron

3-ходовая модель и конфигурация

LeGrand

3-ходовая модель и конфигурация

Рокер Lutron

4-ходовая модель и конфигурация

Интеллектуальный коммутатор

C Новые интеллектуальные коммутаторы GE не нуждаются в концентраторе или нейтральном проводе

GE Освещение Эта история является частью выставки CES, где наши редакторы представят вам последние новости и самые популярные гаджеты полностью виртуальной выставки CES 2021.

В прошлом году компания GE Lighting сделала большой прорыв в области умного дома, представив новую расширенную линейку умных светильников C by GE - меняющие цвет лампочки, датчики движения и т. Д. Теперь, на выставке CES 2020, GE Lighting представила еще одну партию новых продуктов, в том числе новые интеллектуальные переключатели света меньшего размера, для которых не требуется нейтральный провод - потенциально очень полезный вариант для домов со старой проводкой.

Новые продукты начнут появляться на полках магазинов в первом квартале 2020 года. Я перечислю все это в конце этого поста, но сначала давайте рассмотрим основные моменты.

Трехпроводные интеллектуальные переключатели без концентратора

Я начну с этих переключателей света. Доступны пять различных дизайнов, включая классические тумблеры и лопаточные переключатели по 40 долларов каждый, а также более современный кнопочный переключатель, который может включать в себя функции затемнения и определения движения, они по сути те же переключатели, которые мы видели в прошлом году.

Новые трехпроводные интеллектуальные переключатели C by GE представлены в пяти вариантах исполнения и не нуждаются в нейтральном проводе.

GE Освещение

На этот раз разница в том, что во время установки нужно подключить всего три провода - линия, нагрузка и земля. Нет нулевого провода вообще, что идеально, если вы живете в старом доме, в котором нет нейтральных проводов в распределительной коробке. По оценкам GE Lighting, этому описанию соответствуют 40% домов в США.

Если в вашем доме есть нейтральные провода, идущие к распределительным коробкам, то вам следует придерживаться прошлогодних моделей. GE Lighting продолжит предоставлять их везде, где продаются продукты C by GE.

После того, как все подключено, вы сможете планировать автоматические изменения освещения или управлять переключателем удаленно из приложения C by GE. Вы также сможете синхронизировать переключатель с Alexa или Google Assistant для голосовых изменений освещения. Ничего из этого не требует дополнительного оборудования концентратора.

Что касается Apple HomeKit, лампы и световые полосы C by GE поддерживают платформу через подключаемый концентратор C-Reach, но выключатели света компании - нет. «Мы продолжаем работать с Apple над более тесной интеграцией», - сказал представитель компании.

GE Lighting также спроектировала коммутатор таким образом, чтобы домовладельцам не нужно было различать линейный провод, который передает мощность в коммутатор, и провод нагрузки, который выводит мощность из него.

«В большинстве случаев они будут смотреть на два черных провода», - пояснил представитель GE Lighting.«На обратной стороне нашего трехпроводного переключателя у нас есть два черных провода и зеленый провод. Два черных провода могут быть подключены к любому или к черным проводам в распределительной коробке, и переключатель будет работать».

Использование своего поколения в качестве производителя электрооборудования в целях повышения уровня звучания кажется разумной стратегией для GE Lighting. Еще одним приятным дополнением к этому является то, что каждый переключатель будет поставляться с дополнительным адаптером для лампы, предназначенным для устранения ореолов и мерцания, которые могут возникнуть, когда нагрузка не имеет достаточного напряжения, проходящего через него.

«В течение почти 130 лет GE Lighting пользуется доверием, и потребители по-прежнему доверяют продукции C by GE smart
для дома, которую мы предлагаем», - говорит Пол Уильямс, GM Product Management & Growth, GE Lighting. «Расширяя наше присутствие в области умного дома
, мы стремимся предоставлять им удобные продукты, превосходящие ожидания».

Вы можете прикрепить новый датчик движения C by GE с батарейным питанием к стене и использовать его для включения света, когда кто-то входит в комнату.

GE Освещение

Беспроводные опции, тоже

Помимо проводки, C by GE также предлагает три новых беспроводных аксессуара для своей системы. Они включают в себя беспроводные датчики движения по цене 30 долларов каждый, а также два новых беспроводных пульта дистанционного управления, которые вы можете соединить с любой лампой C by GE, вилкой или выключателем для быстрой регулировки освещения. Более продвинутая из двух будет стоить 25 долларов - в дополнение к затемнению света она позволит вам также регулировать цветовую температуру ваших ламп C by GE.

Все три поставляются с липкими полосками, которые позволяют прикрепить их к стене в любом месте, что может быть удобным и удобным для арендатора способом установить импровизированный выключатель света там, где его раньше не было.

В отличие от новых трехпроводных переключателей света, которые используют радиомодули Wi-Fi и Bluetooth для отправки сигналов и синхронизации с выбранным голосовым помощником, беспроводные гаджеты C by GE используют Bluetooth для локального соединения с вашим C посредством GE светится. По заявлению компании, каждый работает от обычной плоской круглой батареи, которой хватит примерно на два года.

Работает с C от GE

Последний большой анонс от C от GE - это не продукт, а платформа. В частности, компания открывает свое программное обеспечение для сторонних разработчиков, которые хотят присоединиться к нему. Это дает сторонним производителям дорожную карту для создания продуктов, которыми вы можете управлять в тандеме с вашим оборудованием C by GE через приложение C by GE.

«Пока программа находится на начальной стадии, мы ищем партнеров, которые производят продукты, обеспечивающие повышенный комфорт, безопасность и надежность», - сказал мне представитель GE.«Мы ожидаем, что в первом квартале этого года сможем поделиться более подробной информацией о партнерах».

Открытая платформа в стиле «работает с» - это хороший способ создать экосистему интеллектуальных устройств, в центре которой будет стоять ваш бренд. Кроме того, она может служить хорошей возможностью установить стандарты безопасности для сторонних производителей. устройства должны быть допущены на борт. Когда я спрашивал об этих стандартах, у GE Lighting не было каких-либо подробностей, но представитель компании заверил меня, что конфиденциальность и безопасность являются приоритетом, поскольку бренд стремится к налаживанию партнерских отношений.

Используя голосовое управление, я тестирую кучу недорогих умных лампочек со всеми 100 настройками диммирования для некоторых публикаций, которые скоро появятся - самая быстрая из них - C by GE Life LED с динамиком Google Home. Это неудивительно, поскольку GE Lighting является партнером Made For Google. pic.twitter.com/QTGWJXdgpW

- Ry Crist (@rycrist) 25 апреля 2019 г.

Что касается брендов умного дома, то C by GE, кажется, имеет хорошие возможности для реализации такого рода платформы, поэтому будет интересно посмотреть, поспешит ли она порадовать клиентов максимальным количеством интеграций или потребуется больше осторожный, пошаговый подход путем тщательной проверки сторонних брендов, которые хотят участвовать.

Помимо безопасности, преимущества последнего могут включать более плавную и лучшую функциональность - что GE, возможно, узнала из первых рук, когда стала партнером «Сделано для Google» в 2018 году. Это партнерство позволило C by GE создать один из одна из лучших интеграций Google Assistant, которые мы тестировали, с голосовым управлением, которое примерно так же отзывчиво, как и управляемое голосом освещение в настоящее время.

Светлое будущее?

Мы будем следить за новым оборудованием GE Lighting на выставке CES 2020 и в течение года.Ожидайте, что мы протестируем все это в CNET Smart Home и также сообщим о его производительности. А пока вот разбивка того, что нового, сколько это будет стоить и когда мы ожидаем, когда оно появится:

  • C от GE Hubless Трехпроводной интеллектуальный коммутатор (с переключением) - 1 квартал 2020 г., 40 долларов США
  • C от GE. Трехпроводной интеллектуальный коммутатор Hubless (переключатель) - 1 квартал 2020 г., 40 долларов США
  • C от GE Hubless Трехпроводный интеллектуальный переключатель (кнопка) - 1 квартал 2020 г., 45 долларов США
  • C от GE Hubless Трехпроводный интеллектуальный коммутатор (нажмите -кнопка с диммером) - 2 квартал 2020 года, 50 долларов США
  • C от GE Hubless Three-Wire Smart Switch (кнопка с диммером и датчиком движения) - 2 квартал 2020 года, 60 долларов США
  • C от GE Wire-Free Remote Dimmer - - Q1 2020, $ 23
  • C от GE Wireless Remote Dimmer с контролем цвета - Q1 2020, 25 $
  • C от GE Wire-Free Motion Sensor - Q1 2020, 30 $

Как работают праздничные огни?

В прошлом году мы рассказали вам, как работают праздничные гирлянды накаливания, но упустили важную тему: светодиодные гирлянды.Поскольку все больше потребителей переходят от традиционных ламп накаливания к энергосберегающим светодиодным лампам - особенно в праздничные дни, - мы обновили наше популярное объяснение праздничного освещения, добавив раздел, который поможет вам разобраться в светодиодных праздничных гирляндах (и о том, как их исправить). Рекомендуем прочитать весь пост, потому что у светодиодов и ламп накаливания много общего.

Есть вопросы, на которые мы здесь не ответили? Напишите нам в Твиттере (@ENERGY) и дайте нам знать.

Как работают праздничные огни?

Здесь, в Министерстве энергетики, мы окунаемся в атмосферу праздника.Наши чулки осторожно подвешивают к дымоходу, а наши кабинки украшают гирлянды. Разводя огни, я хотел узнать, как именно работают праздничные огни. Вот что я обнаружил.

Праздничные огни - отличный способ узнать о протекании электрического тока. В простой цепи, в том числе в лампе накаливания, электричество проходит по замкнутой цепи, проходя по нити накала, заставляя ее ярко светиться. Чем больше тока проходит по нити, тем сильнее она становится, тем ярче она горит и тем быстрее перегорает.Если цепь разорвана или разомкнута, через нить не будет проходить электричество и она не загорится. Если ток слишком велик, нить накала расплавится или взорвется, что приведет к размыканию цепи.


[[{"type": "media", "view_mode": "media_energy_gov_wysiwyg_fullwidth», "fid": "936176", "field_deltas": {}, "link_text": null, "attributes": {"alt ":" ChristmasLights_v2-01.png "," height ": 465," width ": 1000," class ":" media-image caption media-element file-media-energy-gov-wysiwyg-fullwidth "," data- delta ":" 1 "}," fields ": {}}]]

Но мы хотим, чтобы на нашей рождественской елке или на крышах наших домов было несколько источников света.Если вы хотите подключить несколько лампочек к одному источнику питания, есть два способа сделать это: подключить лампы последовательно или параллельно .

Параллельные и последовательные источники света

Когда фонари подключаются последовательно, электричество проходит от источника питания к первому свету, а затем от источника к свету, пока оно не вернется к источнику питания. В этой схеме, когда нить накаливания в одной лампочке перегорает, возникает разрыв в проводке.Как мы упоминали ранее, когда цепь не замкнута или разомкнута, электричество не проходит через какой-либо провод, в результате чего все огни гаснут.

Когда фонари подключаются параллельно, каждый свет подключается по собственной цепи к источнику питания. Если одна нить накала перегорает, это не повлияет на остальные огни, поскольку каждая из них продолжает находиться в замкнутой цепи с источником питания. Оцените разницу.

[[{"type": "media", "view_mode": "media_energy_gov_wysiwyg_fullwidth», "fid": "875141", "field_deltas": {}, "link_text": null, "attributes": {"alt" : "Рождественские огни-02.png "," height ": 693," width ": 1000," class ":" media-image caption media-element file-media-energy-gov-wysiwyg-fullwidth "," data-delta ":" 2 "} , "fields": {}}]]

Инженеры решили, что с цепочками праздничных огней лучше всего будет соединить несколько серий огней параллельно. Другими словами, праздничные огни включены как последовательно, так и параллельно. Давайте посмотрите, как это выглядит:

[[{"type": "media", "view_mode": "media_energy_gov_wysiwyg_fullwidth", "fid": "874961", "field_deltas": {}, "link_text": null, "attributes ": {" alt ":" ChristmasLights-03.png "," height ": 610," width ": 1000," class ":" media-image caption media-element file-media-energy-gov-wysiwyg-fullwidth "," data-delta ":" 3 "} , "fields": {}}]]

Таким образом, когда одна серия ламп выходит из строя, например, из-за незакрепленной лампы, это не должно влиять на другие серии ламп, так как они находятся в параллельно дефектной серии. Вот почему иногда только одна часть ваших источников света выйдет из строя, в то время как другие останутся работоспособными. Когда к концу гирлянды прикрепляются дополнительные гирлянды, эти огни добавляются параллельно исходной нити. .

А как насчет случая, когда лампочка последовательно гаснет? Раньше было так, что когда гасла одна лампочка, гасла вся серия. Если бы это было так, вам пришлось бы проверять каждую лампочку индивидуально, чтобы увидеть, какая из них перегорела. Если бы несколько ламп перегорели, это стало бы чрезвычайно сложно.

Ввести «шунт». Вы спросите, что такое шунт? Я скажу тебе!

Шунты и предохранители спасут день

Шунт - это любое устройство, которое позволяет току продолжать протекать через цепь, создавая путь с меньшим сопротивлением, чем исходный путь.В праздничных лампах накаливания шунты представляют собой небольшие провода, намотанные под нитью накала. Первоначально они покрыты веществом, которое делает их изолятором. Другими словами, электричество не может проходить через шунт, пока существует нить накала, потому что покрытие дает шунту изначально более высокое сопротивление, чем нить накала, а электрический ток избегает шунта, чтобы найти путь наименьшего сопротивления через нить. .

Однако, если нить сгорает, высокая температура от перегорания приведет к расплавлению вещества, покрывающего шунт, и обнажит провод с более низким сопротивлением под ним.Теперь шунт перешел от изолятора к проводнику, и ток проходит по шунту, удерживая цепь замкнутой, а остальные огни горят. Посмотрите это ниже.

[[{"type": "media", "view_mode": "media_energy_gov_wysiwyg_fullwidth», "fid": "875146", "field_deltas": {}, "link_text": null, "attributes": {"alt" : "ChristmasLights-04.png", "height": 388, "width": 1000, "class": "media-image caption media-element file-media-energy-gov-wysiwyg-fullwidth", "data-delta ":" 4 "}," fields ": {}}]]

Недавно, когда я зажигал свет, я споткнулся о провод, и свет погас.Гирлянда огней оставалась включенной, поэтому я не понимал, что произошло. Я отключил, снова подключил… отключил, снова подключил шнур. Ничего такого. Потом это пришло ко мне. "Предохранитель!" - сказал я себе под нос. Должно быть, я вызвал какое-то короткое замыкание, когда тряхнул провод.

В то время как шунты служат для устранения обрыва цепи, предохранители работают, чтобы предотвратить повреждение из-за короткого замыкания или любого другого значительного увеличения тока. Короткое замыкание противоположно открытому току. Другими словами, короткое замыкание возникает, когда электрический ток находит непреднамеренный путь с более низким сопротивлением.При постоянном напряжении это вызывает всплеск тока, который может вызвать множество проблем - некоторые легкие (повышенная скорость перегорания лампы накаливания) и некоторые серьезные (перегрев системы и возгорание).

Предохранители - важные средства безопасности для многих электроприборов, но большинство из нас даже не подозревает, что они там есть. В праздничных огнях предохранитель можно найти рядом с частью провода, который вставляется в стену, который часто называют - и я не придумываю - - охватываемым концом провода. Обычно доступ к предохранителю осуществляется через небольшую пластиковую дверцу в вилке, которую можно открывать и закрывать для замены предохранителя.

По мере увеличения электрического тока в проводе он может нагреваться, иногда вызывая плавление или даже возгорание. Чтобы предотвратить это, были введены предохранители как так называемые «жертвенные устройства» (настолько они бескорыстны!). Когда ток превышает безопасный уровень, вместо плавления провода или возгорания рождественской елки предохранитель безопасно размыкает цепь, предотвращая множество катастрофических сценариев.

Предохранители обычно представляют собой небольшие отрезки сменного провода, рассчитанные на максимальный ток.Поскольку они более хрупкие, чем остальная проводка, предохранитель перегорит до того, как перегрузка по току сможет перегреть другие части световой жилы. Когда предохранитель выходит из строя, цепь становится неполной, и ток не может протекать через оставшуюся часть цепи.

Так что насчет моих новых светодиодных праздничных фонарей?

Нити праздничных светодиодных светильников становятся все более популярными. Они прочнее, служат дольше и потребляют на 70 процентов меньше энергии, чем обычные лампы накаливания.Освещение 6-футового дерева в течение 12 часов в день в течение 40 дней с помощью светодиодов стоит всего 0,27 доллара США по сравнению с 10 долларами США за лампы накаливания. Вдобавок ко всему, у них значительно меньше шансов сгореть или сломаться по сравнению с их раскаленными предшественниками. Почему это?

В то время как технология ламп накаливания относительно проста (нагретая нить накала светится так же, как любой тлеющий тлеющий тлеющий тлеющий тлеющий тлеющий тлеющий тлеющий тлеющий тлеющий уголек), светодиоды устроены намного сложнее. Для понимания требуется некоторое понимание физики элементарных частиц, но я дам вам краткую версию: диод состоит из так называемого pn-перехода - двух полупроводниковых материалов, расположенных рядом друг с другом, один с положительным зарядом (p) и один с отрицательным зарядом (n).Когда к системе подается ток, электроны с отрицательной стороны движутся к положительной стороне. С положительной стороны частицы, называемые «электронными дырами», движутся к отрицательной стороне. Когда электрон и электронная дырка сталкиваются, небольшое количество энергии выделяется в виде фотона. Результатом является видимый свет, который мы видим в светодиодах.

Светодиоды

соединены последовательно-параллельно, как и традиционные лампы, описанные выше. Однако, в отличие от ламп накаливания, светодиоды обычно не используют шунты.Когда лампы накаливания выходят из строя, недостающая нить накала вызывает разрыв цепи - резкое увеличение сопротивления, слишком высокое для прохождения тока. С другой стороны, когда светодиод выходит из строя, он обычно замыкается накоротко, создавая путь с меньшим сопротивлением. По сути, он заменяет шунт, делая шунты ненужными для светодиодов.

Что не так с моими фарами?

Итак, теперь, когда мы понимаем принцип работы праздничных огней, давайте рассмотрим некоторые общие проблемы, с которыми мы сталкиваемся, и способы их решения.

Что делать, если у вас нет нейтрального провода - Smarthome

Что делать, если у вас нет нейтрального провода

Что делать, если вам нужно более энергоэффективное освещение?

У вас есть три основных варианта:

1) Проложить нейтральный провод

Вызовите электрика и попросите его проложить нейтральный провод, идущий от осветительной арматуры к выключателю.

Вы также можете попросить электрика перемонтировать выключатель и светильник, но это более сложно и, следовательно, дороже.

Независимо от того, какой вариант вы выберете, прокладка нового провода внутри стен и потолка может вызвать слишком много проблем, поэтому вы всегда можете выбрать интеллектуальное освещение, для которого не нужен нейтральный провод. Однако, как мы уже упоминали, ваши возможности будут более ограниченными.

2) Используйте интеллектуальные переключатели, которым не нужен нейтральный провод

Некоторые интеллектуальные переключатели с регулируемой яркостью могут быть оснащены без нейтрального провода.

Здесь важна функция затемнения. Это уменьшает поток энергии от вашего света к переключателю до тонкой струйки.Хотя этой мощности будет недостаточно для включения лампочки, она гарантирует, что коммутатор продолжит обмениваться данными с домашним концентратором.

Примечание. Убедитесь, что интеллектуальный переключатель с регулируемой яркостью, на который вы смотрите, будет работать с заданными вами интеллектуальными лампочками. К сожалению, многое работает только со старыми лампами накаливания.

Двухпроводной диммерный переключатель Insteon идеально подходит для любых применений с лампами накаливания. Однако он будет работать только с лампами накаливания.

Insteon Remote Control 2-проводной диммерный переключатель

Белый / Каждый - Продано Белый / 5 штук - Продано Цвет слоновой кости / Каждый - 49 долларов США.99 Light Almond / каждая - 49,99 $

В корзину

Вот два надежных варианта, которые работают с более современными энергосберегающими лампами ...

Беспроводной встраиваемый диммер Lutron Caseta, белый

59,95 $

В корзину

Lutron Беспроводной диммер для светодиодов Caseta

Lutron Caseta - выбор знатока. Установка занимает всего 15 минут, а нейтральный провод вам совсем не понадобится.

Вам понадобится Caseta Smart Bridge, но он позволяет управлять из приложения на вашем смартфоне, а также обеспечивает широкую автоматизацию дома с помощью ряда совместимых устройств от Honeywell и Nest до ecobee и экосистемы SmartThings.

Вы можете использовать светодиодов с регулируемой яркостью 150 Вт, либо лампы накаливания на 600 Вт, либо галогенные лампы .

GE Z-Wave Plus Wireless In-Wall On / Off Smart Switch

44,99 $

Добавить в корзину

Беспроводное планирование и управление любым проводным источником света (требуется сертифицированный шлюз Z-Wave

GE с поддержкой Z-Wave также требуется нейтральный провод.

Макс.нагрузка: лампа накаливания 960 Вт, двигатель 1/2 л.с., резистивная мощность 1800 Вт (15 А)

Интеллектуальный переключатель Z-Wave Plus обеспечивает максимальную гибкость для домашнего освещения за счет создания пользовательских сцен и планирования событий по расписанию когда ты дома или в отъезде.

3) Используйте умные лампы с регулируемой яркостью

Если идея замены переключателей или перенастройки не нравится или выходит за рамки вашего бюджета, вы можете подумать об использовании интеллектуальных ламп с регулируемой яркостью.

Умные лампы могут оказаться не самым рентабельным решением для всего дома, но, в зависимости от вашего предполагаемого использования, это жизнеспособный обходной путь.

При использовании светодиодных ламп LIFX вы оставляете настенный выключатель включенным, а затем берете на себя управление освещением удаленно.

Для некоторых ламп может потребоваться концентратор или мост, но вы сможете быстро установить и взять управление прямо в приложении на своем смартфоне.С помощью устройства Echo или умного динамика Google Home вы также можете использовать голосовые команды с помощью Alexa или Google Assistant соответственно.

6 причин, по которым задние фонари не работают, но стоп-сигналы работают (EASY Fix)

Последнее обновление 8 июля 2021 г.

Задние фонари - очень важная функция безопасности для каждого автомобиля. Они необходимы при движении ночью, в сумерках или в плохую погоду, например, в дождь и снег.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Задние фонари предназначены для освещения задней части автомобиля. Обычно они включаются, когда вы нажимаете выключатель, который также включает фары. Многие новые модели оснащены автоматическим датчиком, который включает их при обнаружении падения внешней яркости.

Как и любая другая деталь автомобиля, задние фонари могут перестать работать, что создает серьезную угрозу безопасности. Это опасно не только для других водителей на дороге, которые могут не видеть ваш автомобиль из-за отсутствия света сзади, но вы также можете получить штраф в полиции или не пройти процедуру проверки вашего штата для регистрации.

Но что происходит, когда стоп-сигналы работают, а задние фонари - нет?

См. Также: стоп-сигналы не выключаются?

6 Общие причины неработающих задних фонарей, но стоп-сигналы есть

# 1 - Неисправный предохранитель заднего фонаря

Первое, что нужно проверить при столкновении с неработающим электрическим компонентом, особенно когда дело доходит до неисправных задних фонарей, это предохранитель.

Предохранитель представляет собой металлическую ленту внутри пластикового контейнера, предназначенную для разрыва, когда ток, протекающий через него, становится слишком большим.Это защищает другие части электрической системы от повреждений.

Обычно в автомобиле есть две зоны с предохранителями.

  • Одна - панель предохранителей внутри кабины транспортного средства. Обычно он находится на стороне переднего пассажира за пластиковой панелью под приборной панелью. В некоторых автомобилях его можно найти сбоку от приборной панели с полностью открытой пассажирской дверью.
  • Второе место, где обычно можно найти предохранители, находится в главном блоке предохранителей под капотом.Это большой черный ящик, к которому прикреплено множество проводов. Как только вы снимете крышку с верхней части, вы получите доступ к предохранителям внутри.

Каждый предохранитель управляет отдельным электрическим компонентом, и их функции должны быть указаны на крышке, которую вы сняли для доступа к предохранителям. В противном случае их можно определить, используя руководство пользователя или просмотрев диаграмму года, производителя, модели в Интернете.

После определения предохранителя, который управляет задними фарами, его можно проверить с помощью тестера предохранителей, который загорится, если предохранитель исправен.Если он не загорается, замените предохранитель на предохранитель того же размера и силы тока. На некоторых предохранителях можно визуально увидеть обрыв металлического провода внутри неисправного предохранителя.

# 2 - Неисправные лампы задних фонарей

Если предохранители под капотом и внутри кабины исправны, то следующим виновником, на который следует обратить внимание, являются сами лампы задних фонарей. Обычно для этого нужно снять крышку заднего фонаря, хотя в некоторых автомобилях есть панель доступа, через которую вы можете вытащить лампу из линзы.

Лучший способ определить неисправную лампочку - это вынуть ее из розетки, в которую она вставлена, и внимательно осмотреть нить накала. Нить накала - это провод внутри лампы, который создает освещение. Оборванная нить накала означает отсутствие освещения, и вам нужно будет заменить ее новой лампочкой.

Лампочку уже заменили на новую, но она все еще не работает? Читать дальше.

Связано: 5 причин слишком быстрого мигания сигнала поворота

# 3 - Отказ гнезда

Иногда патрон, в который вставляется лампа, может выйти из строя.Обычно это вызвано коррозией, из-за которой моя влага попадает в розетку. Однако он также может выйти из строя из-за плохого соединения проводов сзади.

Если и лампочка, и предохранитель исправны, проверьте состояние патрона, вынимая из него лампочку. Обратите внимание на любые изменения цвета, например на белый, синий или коричневый, а также на погнутые или сломанные булавки.

На этом этапе также рекомендуется проверить электрический ток мультиметром на розетке. Отсутствие электричества на контактах означает отказ где-то наверху электрической линии.

# 4 - Изношенная проводка

Если в розетку не поступает электрический ток, а предохранители проверены исправно, очень вероятно, что где-то на линии есть поврежденный или сломанный провод.

На этом этапе вам необходимо получить электрическую схему и визуально осмотреть провода вдоль цепи заднего фонаря на предмет обрыва проводов или трещин в изоляции.

Не забудьте также проверить заземление этого контура. Грязный, ослабленный или сломанный провод заземления также приведет к сбою подачи электричества в розетки.

# 5 - Неисправность переключателя управления

Другая причина, по которой задние фонари не включаются, - это переключатель, который ими управляет. Выключатель головного света на приборной панели также может выйти из строя, и его следует проверить на предмет исправности всего остального.

Обычно этот переключатель включает фары, задние фонари и габаритные огни. Если все другие части цепи заднего фонаря находятся в надлежащем рабочем состоянии, возможно, этот переключатель вышел из строя. Его можно вытащить из приборной панели и проверить мультиметром, чтобы убедиться, что он неисправен.

# 6 - Грязный или плохой датчик внешней освещенности

Многие современные автомобили также имеют датчик внешней освещенности на приборной панели. Это позволяет компьютеру автомобиля автоматически включать и выключать фары и задние фонари в зависимости от того, насколько светло или темно на улице.

Некоторые также выключают дневные ходовые огни на новых автомобилях. Если и габаритные огни, и фары не включаются, но стоп-сигналы все еще включаются, вероятная причина заключается в этом.

Если этот датчик выходит из строя или становится слишком грязным, он не может определить, светло или темно на улице, и может не включить свет.Но опять же, это повлияет как на фары, так и на задние фонари, и это можно легко проверить, вручную повернув переключатель головного света в положение включения.

См. Также: Сравнение фар (HID vs LED vs Laser)

Заключение

В целом, отслеживание электрического сбоя может быть сложным и неприятным. К счастью, лампы заднего хода обычно работают по собственной изолированной цепи, поэтому проблемы можно отследить относительно легко.

Все эти сбои приведут к тому, что задние фонари не будут работать, но все равно позволят стоп-сигналам включиться при нажатии педали, поскольку стоп-сигналы работают на другой линии цепи.

Как только водитель понимает, что его задние фонари не работают, он должен немедленно решить проблему для своей безопасности и безопасности других.

Почему диммерные переключатели гудят? - Электротехнические руководства

Бытовые диммерные переключатели были изобретены в 1959 году и быстро стали очень популярным способом создания декоративного освещения в доме. С тех пор они много чего изменили, и сегодняшний диммер - это гораздо более сложная технология. Современные диммерные переключатели предлагают всевозможные опции, включая программируемые таймеры безопасности, ведомые системы и полностью автоматизированные интеллектуальные переключатели.Вы даже можете получить переключатели, которые не нуждаются в проводке, в инновационных концепциях, таких как беспроводные диммеры с автономным питанием.

Почему гудят диммерные переключатели?

Одна проблема, с которой часто сталкиваются с переключателем диммера, заключается в том, что он издает гудение или жужжание. Чаще всего это вызвано неисправностью механизма переключателя или, что еще чаще, световой нити.

Как работает диммерный переключатель?

Диммерные переключатели старого образца работали, прерывая электрический ток, проходящий от переключателя к лампочке, с помощью переменного резистора.В результате лампочка кажется более тусклой, но на самом деле требуется больше электрического тока, чтобы отвести ток через резистор. Таким образом, резистор может иногда перегреваться и вызывать вибрацию электромагнитного поля, издавая жужжащий звук.

В более современных диммерных переключателях используется полупроводниковый переключающий механизм внутри устройства для включения и выключения электросети. Это происходит в крошечные промежутки времени, когда ток меняет направление с положительного на отрицательное. В сети питания Великобритании это происходит 50 раз в секунду.Во время каждого изменения направления тока будет нулевое электрическое напряжение, и поскольку каждый цикл переменного тока включает в себя два изменения направления, это означает, что в цепи происходит 100 прерываний в секунду.

Цепь освещения снова включится, как только напряжение вернется к достаточному уровню мощности; это продиктовано настройкой переключателя яркости. Чем ярче ваш свет, тем быстрее снова включится ток после прерывания, снабжая лампочку большим количеством энергии в секунду.Для настроек диммера ток будет отключен на большую часть цикла переменного тока.

Опасно ли жужжание переключателя диммера?

Быстрый ответ на этот вопрос - возможно. Если гудение исходит от лампочки, что очень часто, то замена лампочки - простая и безопасная операция. Возможно, вам понадобится лампочка другого типа, если вы обнаружите, что гудение продолжается даже с новой. Колебания магнитного поля с большей вероятностью вызовут повреждение более декоративных ламп, которые часто имеют более длинные и менее прочные волокна.Попробуйте переключиться на стандартную лампочку, чтобы увидеть, сохраняется ли проблема, или даже на обычную лампу с более жесткими нитями. Убедитесь также, что ваши лампы имеют правильную мощность и предназначены для использования с диммером. Если вы развертываете несколько лампочек в массиве освещения, вам может потребоваться уменьшить мощность ламп, чтобы не перегружать цепь, или уменьшить количество лампочек.

Если гудение исходит непосредственно от блока переключателей, блока выключателя или цепей освещения, возможно, у вас более серьезная проблема.Если это проводной переключатель, то проводка может быть ослаблена, неисправна, неправильно подключена или неправильно заземлена. Цепь может быть перегружена или образовывать дугу, или может в любой момент не отключиться. Плохо или неправильно подключенные провода могут не активировать автоматический выключатель. Любое из этих обстоятельств представляет собой потенциальную опасность возгорания, поэтому не пытайтесь устранить такие проблемы с электричеством самостоятельно. Немедленно отключите все электрические цепи и вызовите электрика.

Модернизация диммерного переключателя

Альтернативой снижению мощности лампочки является модернизация выключателя.Если вам интересно, почему ваш диммер все еще гудит, возможно, он слишком низкий для этой задачи и перегружен совокупной мощностью лампы. Попробуйте вынуть несколько лампочек из цепи переключателя и посмотреть, уменьшит ли это гудение. Если это так, то ваш диммер, вероятно, работает выше указанной мощности, и вам следует подумать о переходе на более высокий рейтинг.

Старые или более дешевые переключатели могут по-прежнему использовать модель переменного резистора для прерывания тока и могут страдать от электромагнитной вибрации.Диммерные переключатели более качественной модели автотрансформатора могут значительно уменьшить гудение. Более современные диммерные переключатели также предназначены для использования со светодиодными или компактными люминесцентными лампами, яркость которых может регулироваться более эффективно, чем в старых моделях с лампами CFL.

Как заменить переключатель диммера

Можно заменить диммер самостоятельно, если вы внимательно следите за процедурой и разбираетесь в проводке. Однако, если вы совсем не знаете, что делать, мы настоятельно рекомендуем вам обратиться к квалифицированному электрику.

Инструменты, необходимые для установки нового или модернизированного диммерного переключателя:

  • Набор отверток
  • Инструмент для зачистки проводов
  • Соединители проводов
  • Бесконтактный тестер напряжения

Что делать

1. Прежде всего, отключите электропитание цепи освещения.

Это означает размещение соответствующего автоматического выключателя в коробке или панели выключателя и перевод переключателя в положение ВЫКЛ.

2. Используйте бесконтактный тестер напряжения, чтобы убедиться, что питание определенно отключено

Осторожно открутите крышку на переключателе диммера и снимите ее.Затем открутите крепежные винты, которыми механизм переключателя крепится к корпусу. Соблюдая осторожность, чтобы не прикасаться к проводам, осторожно извлеките переключатель из корпуса. Подайте бесконтактный тестер напряжения на каждый из проводов переключателя, чтобы убедиться, что они неактивны.

3. Снимите старый блок

Каждый комплект проводов подключается к коммутатору с помощью соединителя. Вам нужно будет отвинтить это и отделить каждую пару проводов, прежде чем вы сможете снять переключатель.

4. Подключите новый блок

Если концы проводов нового переключателя света еще не зачищены, снимите 0 с помощью инструментов для зачистки проводов.5 дюймов или 12,7 мм изоляции на каждом из проводов. Затем с помощью соединителя соедините провод заземления на переключателе с проводом заземления цепи в корпусе переключателя. Затем подключите каждый из проводов под напряжением на блоке переключателя к одному из проводов цепи под напряжением в корпусе. Если в корпусе есть нейтральные провода, они обычно не подключаются к переключателю.

Вы должны быть абсолютно уверены, что знаете цветовые коды проводки, прежде чем браться за такую ​​работу, особенно потому, что они могли измениться со времени постройки вашего старого коммутатора.Опять же, если у вас есть какие-либо сомнения, рекомендуется обратиться к квалифицированному электрику для установки нового переключателя.

5. Установите новый коммутатор

Вставьте новый коммутатор в его корпус, заправив провода, прежде чем надежно завинтить его с помощью монтажных винтов, и установите крышку переключателя.

6. Протестируйте новый блок

Снова включите автоматический выключатель в коробке выключателя, чтобы подать питание. Убедитесь, что у вас установлены лампочки правильной мощности и типа для вашего нового диммера, а затем проведите тест-драйв, чтобы убедиться, что он работает правильно.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
