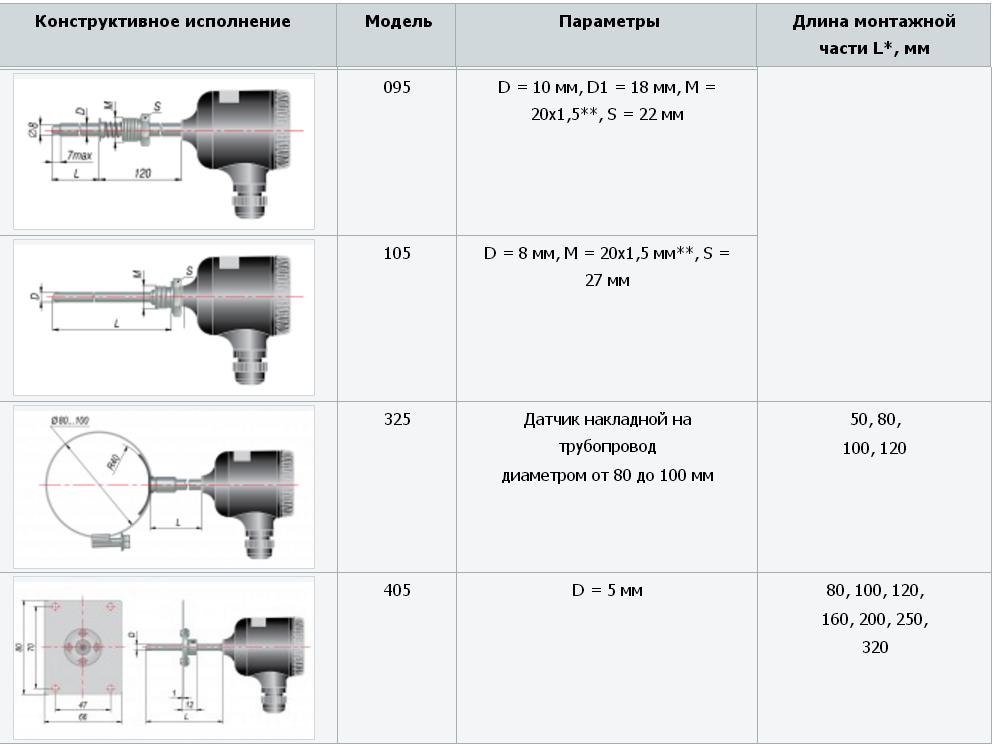

Обычно при измерении температуры с помощью термопреобразователя сопротивления на чувствительный элемент (ЧЭ) подают стабилизированный ток возбуждения. В результате на датчике возникает разность потенциалов, пропорциональная сопротивлению, а значит, и измеряемой температуре. Таким образом, измерение температуры сводится к измерению напряжения на ЧЭ.

    Термопреобразователи сопротивления могут подключаться по следующим схемам:

      — двухпроводная;

      — трехпроводная;

      — четырехпроводная.

    Поскольку ЧЭ имеют малое номинальное сопротивление, сравнимое с сопротивлением подводящих проводов, то должны быть приняты меры по устранению влияния сопротивления подводящих проводов на измерение температуры.



Двухпроводная схема

    В простейшей двухпроводной схеме влияние сопротивления подводящих проводов не устраняется. Напряжение измеряется не только на ЧЭ, но и на соединительных проводах.

    Такая схема может быть использована в случае, если сопротивлением подводящих проводов (r1,r2) можно пренебречь по сравнению Rt. Дополнительная погрешность, вызванная влиянием сопротивления соединительных проводов, оценивается по формуле (r1+r2)/ Rt.



Трёхпроводная схема

    Влияние сопротивления соединительных проводов в трехпроводной схеме устраняется путем компенсации. Компенсация возможна, если соединительные провода одинаковы. В этом случае появляется возможность выделить отдельно напряжение на соединительных проводах и скомпенсировать его. Напряжение  Uп измеряется вольтметром с большим входным сопротивлением, поэтому ток через r2 не течет и Uп=Ur1. При равенстве  r1=r3, Ur3 =Ur1=Uп. Тогда , используя компенсацию, получаем U

Rt = Uизм — 2 Uп.

    Равенство сопротивлений соединительных проводов,  а также их температурных зависимостей является основным условием применимости трехпроводной схемы.



Четырёхпроводная схема

    В четырехпроводной схеме питание ЧЭ током возбуждения производится с помощью одних проводов, а измерение разности потенциалов на ЧЭ – с помощью других. Если измерение напряжения производится высокоомным вольтметром (ток через r2 и r3 не течет), то влияние сопротивления всех проводов полностью исключается.

    Следует учесть, что если измерительный прибор рассчитан на четырехпроводную схему, то датчик к нему можно подключить и по двухпроводной схеме. При этом дополнительная погрешность измерения, вызванная влиянием соединительных проводов, будет иметь величину порядка (r2+r3)/ Rt.






Трехпроводная схема подключения термосопротивления | Сиб Контролс

Трехпроводное подключение RTD

Компромиссом между двухпроводной и четырехпроводной схемой подключения датчика температуры RTD является трехпроводная схема, которая выглядит следующим образом:



Вольтметр «A» измеряет сумму напряжений на RTD и на нижнем по схеме токоподводящем проводе. Вольтметр «B» измеряет падение напряжения только на верхнем по схеме проводе. Если оба провода будут иметь одинаковое сопротивление, то разница показаний вольтметра «А» и вольтметра «B» дадут падение напряжения на датчике RTD:

VRTD = Vmeter(A) − Vmeter(B)

Если сопротивления двух соединительных проводов точно идентичны (включая электрическое сопротивление любых соединений в контуре измерений), то рассчитанное напряжение будет точно соответствовать напряжению на датчике RTD, и ошибки за счет паразитного сопротивления соединительных проводов не будет. Но любая разница в сопротивлении проводов тут же скажется на точности измерений. Таким образом, мы видим, что схема RTD с тремя соединительными проводами уменьшает стоимость соединения (за счет экономии кабельной продукции по отношению к четырех проводной схеме соединений), однако применение данной схемы соединений, отрицательно сказывается на точности измерений.

Нужно понимать, что в реальном применении RTD с трехпроводной схемой соединений показывающие вольтметры не используются. На практике, при использовании RTD применяются аналоговые или цифровые схемы, которые определяют величины напряжений и выполняют необходимые расчеты, чтобы компенсировать падение напряжения на сопротивлении соединительных проводов. Вольтметры, показанные на схемах трех- и с четырехпроводных схемах, служат только для того, чтобы иллюстрировать фундаментальные понятия, а не демонстрировать практические схемотехнические решения. Практическая электронная схема для трехпроводной схемы подключения RTD показана на следующем рисунке:



Необходимо еще раз подчеркнуть фундаментальное ограничение любой трехпроводной цепи: компенсация сопротивления проводов возможна настолько, насколько точно сопротивления соединительных сигнальных проводов равны друг другу. Это накладывает ограничение на применяемый кабель. Обычно для подключения RTD используются инструментальные кабели, специально разработанные для данных целей.

Технологии — ТЭРА Чернигов

При использовании термопреобразователей сопротивления для измерения температуры внести дополнительную погрешность могут провода подключения датчиков, так как провода также имеют свое собственное сопротивление, которое зависит от температуры окружающей среды.


Термопреобразователи сопротивления подключаются по двухпроводной и по трехпроводной схеме.


Термопреобразователи сопротивления подключаются медными проводами, т.к. медные провода имеют низкое удельное сопротивление.
При двухпроводной схеме подключения сопротивление датчика температуры и сопротивление проводов складываются, что вносит погрешность в результат измерения:

Rизм= Rt+ r1+ r2,

где:
Rизм — измеренное сопротивление;
Rt — сопротивление датчика;
r1, r2 — сопротивления проводов подключения.

Сопротивление проводов подключения датчиков зависит от температуры, окружающей среды, поэтому эта погрешность зависит от температуры. Поэтому двухпроводную схему подключения используют только при небольшой длине проводов, в тех случаях, когда сопротивление проводов намного меньше погрешности измерительного преобразователя.


При удалении датчика на большие расстояния следует применять трехпроводную схему подключения. Все три провода должны быть выполнены из одного и того же медного кабеля с одинаковым сечением и длиной. Максимальная длина проводов не должна превышать 150 м.

При трехпроводной схеме подключения измерительный преобразователь по очереди измеряет сопротивление цепи «датчик+ провода подключения» (Rt+r2+r3) и цепи «провода подключения» (r1+r2), вычисляет разность этих значений и получает точное значение сопротивления датчика.


Иногда заказчики стараются сэкономить на стоимости проводов подключения и подключают датчики двумя проводами, даже если оборудование поддерживает трехпроводную схему подключения. Рассмотрим на примере, к чему это может привести.

Предположим, датчик температуры расположен в центре помещения, где диапазон изменения температур небольшой. Длина провода подключения составляет 20 м, удельное сопротивление провода 0,1 Ом/м, относительное изменение сопротивления меди равно примерно 0,004/°С. Сопротивление проводов подключения будет равно r1+r2 = 20*0,1+20*0,1 = 4,0 Ом при 20 °С; 3,92 Ом при 15 ° С; 4,08 Ом при 25 ° С. Это приведет к погрешности, вносимой проводами: 10,0 ° С при 20 ° С; 9,8 ° С при 15 ° С; 10,2 ° С  при 25 ° С. Если же провода или часть проводов проходят по помещению, в котором температуры не регулируется, погрешность из-за двухпроводной схемы подключения будет еще выше.


Как правило, приборы позволяют ввести коррекцию показаний датчика температуры, в наших приборах это называется «смещение характеристики преобразования». В вышеизложенном случае при использовании двухпроводной схемы подключения следует ввести в прибор коррекцию показаний датчика на 10 °С, но погрешность, вызванная температурными изменениями сопротивления проводов подключения, останется и составит 0,2 °С.


Все приборы, изготавливаемые нашим предприятием, позволяют выполнять преобразование сопротивления в температуру с погрешностью не больше 0,1°С. Это позволяет после окончания монтажа системы ввести в прибор поправки, компенсирующие как погрешность датчика, так и погрешность, вносимую проводами подключения. Для этого после окончания прокладки кабелей подключения датчиков следует выполнить сравнение показаний прибора по каждому каналу с показанием образцового термометра (см. “Проверка правильности показаний датчиков температуры” ). Полученные поправки нужно ввести в прибор и убедиться, что отклонение показаний датчиков от показаний образцового термометра не превышает 0,1 °С.

Термометры трехпроводное — Энциклопедия по машиностроению XXL

Температура горячей воды, поступающей к соплам, измерялась двумя термометрами сопротивления ЭСМ-0,3 и одним ртутным термометром (для контроля), помещенным в гильзу, врезанную в магистральный трубопровод и заполненную машинным маслом температура охлажденной воды — такими же элементами сопротивления и ртутными термометрами в каждой секции. Элементы сопротивления подключались к вторичному прибору КСМ-4 по трехпроводной схеме. Герметизация места подключения элемента обеспечивалась заливкой эпоксидным компаундом. Для повышения точности замеров элементы ЭСМ-0,3 были протарированы, при подключении их к прибору были подобраны корректирующие сопротивления, что обеспечило запись температур с точностью 0,2° С.  [c.45]
В качестве вторичных приборов для измерения температуры термометром сопротивления используют измерительные мосты постоянного тока. Для уменьшения погрешности измерения при измерении сопротивления соединительных проводов вследствие изменения температуры окружающей среды применяют высокоомные термометры сопротивления с трехпроводной схемой их включения.  [c.85]

При трехпроводной схеме включения термометра сопротивления суммарное сопротивление каждого соединительного провода и уравнительной катушки должно быть равно половине сопротивления линии, указанного на шкале прибора.  [c.85]

Шкала автоматического моста в градусах температуры может быть использована для термометров сопротивления определенной градуировки при определенном значении сопротивления соединительных проводов. Соединение термометра с автоматическим уравновешенным мостом осуществляется по трехпроводной схеме.  [c.224]

Рис. 22. Схема уравновешенного моста с трехпроводным присоединением термометра
Для исключения влияния сопротивления подводящих проводов часто используется трехпроводная схема включения термометра сопротивления.  [c.95]

Максимальное число датчиков, подключаемых к одному БНВ, равно 16. Линия связи БНВ с термометрами сопротивления — трехпроводная. Максимальное сечение жил вводимых кабелей—2,5 мм1 Линия связи БНВ с термометрами термоэлектрическими — двухпроводная. Диапазон выходного нормализованного сигнала термометров сопротивления — от О до 35 мВ.  [c.153]

Сигналы от термометров сопротивления поступают в блок и подключаются к мостовой схеме по трехпроводной схеме. При  [c.153]

Традиционно для этой цели используют логометры, представляющие собой разновидность стрелочных приборов магнитоэлектрической системы [3], и автоматические уравновешенные мосты, получившие свое название от мостовой измерительной цепи (МИЦ), работающей в уравновешенном режиме. О работе МИЦ см. п. 6.2.3. Кроме того, для снижения погрешности измерения за счет влияния сопротивлений соединительных проводов при колебаниях температуры окружающей среды для подключения термометров сопротивления используется трехпроводная линия (рис. 6.4.2). Наличие третьего провода позволяет оставлять показания приборов неизменными при колебаниях температуры среды, если температура объекта остается постоянной.  [c.914]


Рис. 6.4.2. Трехпроводное подключение термометра сопротивления
Преобразователь ПТ-ТС-68. Для проверки (рис. 1, а) подключают термометр сопротивления (по трехпроводной схеме) той же градуировки (НСХ). Сопротивление проводов не должно превышать 5,0 Ом. Подгонка сопротивления линии к этой величине осуществляется уменьшением, сопротивления подгоночных манганиновых катушек Н1, Н2 и R3 (в катушке 5,0 Ом). Для  [c.42] В настоящее время для питания неуравновешенных мостовых измерительных схем применяют стабилизированные источники питания (ИПС). Для уменьшения погрешности вследствие изменения с температурой сопротивления проводов, соединяющих термометр с мостом, применяют трехпроводную схему включения термометра в мост, показанную на рис. 5-6-3. Здесь — манганиновые катушки для подгонки сопротивления линии до заданного значения. Остальные обозначения соответствуют принятым выше. В этой схеме переключатель П и резистор служат для контроля исправности моста,  [c.213]

Принципиальная электрическая схема логометра типа Л-64 (или ЛПр) с подключенным к нему по трехпроводной схеме термометром сопротивления приведена на рис. 5-7-4. Назначение резисторов мостовой схемы Ri, R2, Rs, Ri и Ri, рассмотрено выше. Резистор Re, включенный последовательно с сопротивлением Rj термометра, является добавочным в этом плече моста. Цифры на схеме (/, 2,  [c.219]

Логометры Л-64 и ЛПр рассчитаны на подключение к ним термометров сопротивления как по двухпроводной, так и по трехпроводной схемам при определенных значениях сопротивления внешних соединительных линий R . Номинальное значение сопротивления линий R , соединяющих логометры с термометрами, установлено равным 5 (или 15) Ом и указывается на его циферблате. Заданное значение сопротивления линии обеспечивается с помощью двух катушек R и включенных симметрично в оба плеча моста. Сопротивление каждой подгоночной катушки составляет 0,5 R с допускаемым отклонением от номинала не более -1-5% от R .  [c.219]

Как видно из рис. 5-10-1, термометр сопротивления подключен к мосту по трехпроводной схеме. В этом случае сопротивление проводов, служащих для присоединения термометра к мосту, распределяется между двумя прилегающими плечами моста и Благодаря этому достигается значительное снижение значения дополнительной погрешности, вызываемой возможным изменением сопротивления соединительных проводов вследствие изменения  [c. 225]

Как видно из выражения, показания моста т пропорциональны изменению сопротивления АЯч. При включении измеряемого сопротивления в плечо, прилежащее к реохорду, уравнение шкалы уравновешенного моста получается линейным относительно изменения сопротивления. Этот вариант схемы получил наибольшее распространение. В этой схеме термометр сопротивления включен по трехпроводной схеме. Если возникает необходимость подключить сопротивление по двухпроводной схеме, для этого достаточно перенести питающую диагональ из точки 2 в точку 3. Представленная схема имеет следующие преимущества 1) показания моста не зависят от напряжения питания (это преимущество присуще всем уравновешенным мостам)  [c.51]


Уравновешенный мост с трехпроводной схемой включения термометра показан на рис. 2-53. Применение третьего соединительного провода аЬ перемещает одну из вершин моста непосредственно в головку термометра, в результате чего уменьшается вдвое сопротивление линии, входящее вместе с термометром в измерительное плечо моста, и поэтому частично понижается возможная погрещность измерения. При равенстве сопротивлений постоянных плеч Ш и К2 (симметричный мост) применение трехпроводной схемы полностью исключает влияние сопротивления Кц. Действительно, в этом случае при равновесии моста уравнение (2-71) принимает вид  [c.172] При трехпроводной схеме вклюобнг/я точка разветвления токов перенесена на головку термомет/)а (рис. 22). Сопротивле-1ше подводящего провода аЬ суммируется с сопротивлением термометра. Сопротивление подводящего провода с[c.91]

Четырехпроводная схема с компенсационной петлей исклю чает влияние сопротивления подводящих проводов полностью только при равноплечем равновесном мосте. Использование этой схемы л»я подключения термометра к неравновесным мостам и логомстрам дает худшие результаты, чем использование трехпроводной схемы.  [c.93]

Исключение влияния непостоянства сопротивления подводл-щих проводов в неравновесном мосте при применении трехпроводной схемы осуществляется значительно менее полно, чем в равновесном. Это объясняется тем, что сопротивления кз и входят в знаменатель уравнения (IV, 19) и даже при сила тока I в гальванометре зависит от сопротивления подводящих проводов. Кроме того, чрезвычайно неприятно то обстоятельство, что при подключении нескольких термометров к одному неуравновешенному мосту необходимо соблюдение строгого равенства сопротивлений проводов… включаемых в диагональ питания. I  [c.95]

Электрические схемы автоматических уравновешенных мостов одинаковы Со схемой рис. 20 (гл. IV) с той лишь разницей, что в автоматических мостах пспользуется трехпроводная схема включения термометров.  [c.227]

Для измерения и регистрации температуры газов в газоотводящем стволе и воздуха в зазоре и на входе в зазор используются термометры сопротивления, включенные по трехпроводной схеме, в комплекте с самопишущими автоматическими уравновешенными мостами. Шеститочечный мост, с помощью которого контролируется температура горячего воздуха в четырех коробах на входе в подвесной потолок, имеет позиционное регулирующее устройство с раздельной задачей по каждому каналу. Максимальные и минимальные контакты этого регулирующего устройства используются в схеме сигнализации, предусматривающей подачу звукового и светового сигналов в следующих случаях  [c.234]

При помощи использования либо трехпроводной, либо четырехпроводной схемы можно добиться компенсации температурных воздействий на величину сопротивления соединительных проводов при подключении к мосту термометра сопротивления (см. главу 21). На Рис. 93 показан пример применения трехпроводной схемы. Компенсационный провод 1 включен последовательно с резистором / з в то время как вывод 3 включен последовательно с платиновым резистором катушки Кх. Вывод 2 соединен с источником пита-  [c.101]

Принцип действия прибора типа КБ основан на компенсационном методе измерения разности двух напряжений, возникающих при изменении сопротивления термометров в зависимости от температуры в местах их размещения, и напряжения, возникающего -в диагонали неуравновешенного моста, двумя смежными плечами которого являются термометры сопротивления тI и «т2. Компенсирующим устройством прибора служит бесконтактный линейный преобразователь, включающий обмотку возбуждения и измерительную обмотку, напряжение которой пропорционально перемещению подвижного магнитопровода. Для согласования фаз измеряемого напряжения и напряжения компенсации питание прибора производится от специального трансформатора (Тр), первичная обмотка которого включается в цбяь литания последовательно с обмоткой компенсирующего преобразователя. Такое включение исключает влияние изменения частоты и питающего напряжения, а также окружающей температуры на точность измерения. Для уменьшения влияния соединительных линий на точность измерения термометры сопротивления подключаются к одноточечному прибору по четырехпровод ной, а в шoгoтoчeчныx — по трехпроводной схеме. Благодаря большим сопротивлениям  [c.118]

На рис. 2-54 показана принципиальная схема автоматического уравновешенного моста типа КСМ4 с термометром сопротивления Вт, присоединенным по трехпроводной схеме. В измерительную схему прибора, являющуюся типовой для автоматических мостов, включены уравновешивающий реохорд Вр , шунтирующий резистор ограничивающий ток реохорда резисторы Вн и Ви, определяющие соответственно начальное и конечное значения (диапазон показаний) шкалы резисторы (спирали) Гц и Гк,, предназначенные для точной подгонки шкалы и являющиеся частями резисторов В и i i, постоянные плечи  [c.173]


На рис. 2-55 показана электрическая схема трехточечного уравновешенного моста тина КСМ2. Для поочередного автоматического переключения присоединенных к прибору по трехпроводной схеме однотипных термометров Ли — йгз служит двухполюсный щеточный переключатель П на три точки измерения. Усиление напряжения разбаланса измерительной схемы производится электронным полупроводниковым усилителем ЭУ. В отличие от полупроводникового усилителя, применяемого в автоматических потенциометрах, входное устройство его не имеет вибропреобразователя. В остальном схемы усилителей одинаковы.  [c.177]

Выпускаются щитовые показывающко логометры типов Л-64, ЛПр-66 и ЛР-64-02 . Они предназначены для работы с техническими термометрами сопротивления, подключаемыми по двух- или трехпроводной схеме. Класс точности приборов 1,5.  [c.184]

Логометр типа Л-64 с трехпроводным включением термометра сопротивления имеет электрическую схему, показанную на рис. 2-58. Здесь логометр совмещен с неуравновешенным мостом для увеличения чувствительности, возможности осуществления температурной компенсации и легкости получения шкалы па заданный диапазон показаний путем подбора сопротивлений плеч моста. Постоянные резисторы Ш — ЯЗ образуют три плеча моста, причем сопротивления резисторов Я1 и ЯЗ одинаковы. В четвертое плечо включены постоянный резистор Я4, термометр сопротивлепия i т И один соединительный провод с подгоночным резистором / П2- Второй провод с подгоночным резистором относится к плечу Я2. Рамки Я у и i p2 логометра подключены к диагонали моста оЪ. Во вторую диагональ сс1 подается постоянный ток напряжением 4 В от источника сетевого питания ИП. Средняя точка е между рамками логометра соединена с вершиной моста с через два последовательно вкл-юченных резистора Я5 и Я6 (первый — манганиновый, а второй — медный), служащих соответственно для  [c.184]

Логометр типа ЛПр-6б — показывающий прибор с профильной двухстрочной шкалой (на два диапазона показаний) и переключателем, предназначенный для работы в комплекте с 4, 8, 10 или 12 термометрами сопротивления градуировочных характеристик гр. 21 и гр. 23, включенными по двух- или трехпроводной схеме, и соединительной коробкой типа КС-66. Диапазон показаний прибора гр. 21 — от О до 200 °С (О — ПО и 90 — 200 °С) и от О до 250 °С (О — 130 и 120 — 250 °С) гр. 23 — от —50 до 150 °С (—50 — 60 и 40 — 150 °С). Вариация показаний прибора не превышает его основной погрешности. Внешнее сопротивление соединительной линии 5 Ом. Допускаемая температура окружающего воздуха О—35 °С и относительная влажность 30—80%. Логометр имеет источник сетевого питания, подключаемый к сети переменного тока напряжением 127 или 220 В, частотой 50 Гц. Потребляемая мощность 5 В-А. Габариты прибора 212 X 170 X 293 мм и масса 7 кг.  [c.186]


Схема трехпроводная — Энциклопедия по машиностроению XXL

Рис. 8-6. Схема трехпроводной двухфазной цепи и токи в фазах и общем проводе.

На фиг. 202 приведена принципиальная схема трехпроводной системь потенцио метрической передачи, применяемой, например, в потенциометрических дистанционных компасах.  [c.251]
Рис. 223. Схема трехпроводного соединения генераторов
Автоматизация регистрации данных эксперимента. Сбор и регистрация информации на стенде ЭРТ-1 осуществляются автоматизированной системой 1002/10, которая производит коммутацию сигналов и их обработку по заданной программе. Система обслуживает 100 каналов входной информации (каналы трехпроводные незаземленные для низкочастотных сигналов—50 шт. каналы однопроводные коаксиальные для высокочастотных сигналов — 50 шт.). Структурная схема системы приведена на рис. 3.9.  [c.134]

Температура горячей воды, поступающей к соплам, измерялась двумя термометрами сопротивления ЭСМ-0,3 и одним ртутным термометром (для контроля), помещенным в гильзу, врезанную в магистральный трубопровод и заполненную машинным маслом температура охлажденной воды — такими же элементами сопротивления и ртутными термометрами в каждой секции. Элементы сопротивления подключались к вторичному прибору КСМ-4 по трехпроводной схеме. Герметизация места подключения элемента обеспечивалась заливкой эпоксидным компаундом. Для повышения точности замеров элементы ЭСМ-0,3 были протарированы, при подключении их к прибору были подобраны корректирующие сопротивления, что обеспечило запись температур с точностью 0,2° С.[c.45]

В качестве вторичных приборов для измерения температуры термометром сопротивления используют измерительные мосты постоянного тока. Для уменьшения погрешности измерения при измерении сопротивления соединительных проводов вследствие изменения температуры окружающей среды применяют высокоомные термометры сопротивления с трехпроводной схемой их включения.  [c.85]


При трехпроводной схеме включения термометра сопротивления суммарное сопротивление каждого соединительного провода и уравнительной катушки должно быть равно половине сопротивления линии, указанного на шкале прибора.  [c.85]

Шкала автоматического моста в градусах температуры может быть использована для термометров сопротивления определенной градуировки при определенном значении сопротивления соединительных проводов. Соединение термометра с автоматическим уравновешенным мостом осуществляется по трехпроводной схеме.[c.224]

Прежде чем перейти к анализу структур на трехпроводных связанных линиях, рассмотрим расчет схемы, приведенной на рис. 2.18, при Zi=22=Z3=Z5=Z6=oo И l =h=l, т. е. секции с симметричным включением регулирующего элемента Z4.  [c.52]

Для того чтобы устранить влияние возможного изменения сопротивления соединительных проводов, применяют трехпроводную схему, при которой одна точка подключения питания моста перенесена непосредственно к месту установки термоприемника. В этом случае изменение температуры соединительных проводов не вызывает погрешности измерения или эта погрешность на порядок меньше, чем при двух-  [c.43]
Рис. 22. Схема уравновешенного моста с трехпроводным присоединением термометра
В настоящее время схема с компенсационной петлей вышла из употребления вследствие своей громоздкости и необходимости затраты большого количества проводников и вследствие отсутствия существенных преимуществ перед трехпроводной схемой.[c.93]

Для исключения влияния сопротивления подводящих проводов часто используется трехпроводная схема включения термометра сопротивления.  [c.95]

На рис. 174 представлена схема питания ванн током от одного двигатель-генератора по трехпроводной системе.  [c.449]

Фпг. 39. Схема включения ванн по трехпроводной системе.  [c.97]

На рис. 40 изображена принципиальная схема измерительного моста, в котором первичный преобразователь в виде переменного активного сопротивления подключен по трехпроводной схеме, обеспечивающей минимум температурной погрешности на линии связи. В этой схеме сопротивление проводов входит в два прилежащих плеча моста и в питающую диагональ моста, поэтому при одинаковых температурных изменениях равновесие моста не нарушается. Линейность шкалы автоматического моста обеспечивается включением измерительного сопротивления и реохорда в одно плечо моста. При АНх = О уравнение равновесия имеет вид  [c. 164]

Иногда, чтобы избежать сложного и громоздкого переключателя, применяют схему с двумя напряжениями, соответствующую по принципу известной в электротехнике трехпроводной системе постоянного тока. В этом случае (фиг. 136, в) применяют стартер и генератор, рассчитанные на напряжение 24 в и работающие по двухпроводной схеме, т. е. с изолированными от корпуса обоими полюсами, и две аккумуляторные батареи, постоянно соединенные последовательно. Точку соединения батарей друг с другом соединяют с массой, а остальные потребители включают на напряжение 12 в между одним из проводов и корпусом и распределяют по воз-  [c.270]


Помимо мер, выполняемых на рельсовых путях, для снижения действия блуждающих токов имеет значение и применяемая схема питания электрической железной дороги или трамвая. Так, путем периодической смены полярности питающей схемы при продолжительности периода всего в одни сутки опасность коррозии, вызванная блуждающими токами, может быть снижена почти в два раза. Для уменьшения действия блуждающих токов может быть применена трехпроводная система питания трамвая или электрической железной дороги, как это показано на рис. 188, при которой рельсы являются нулевым проводом, а отдельные участки троллейного провода чередуются по знаку.  [c.350]

Сигналы от термометров сопротивления поступают в блок и подключаются к мостовой схеме по трехпроводной схеме. При  [c.153]

Питательные пункты, точки электрич. сети, в к-рых энергия из питательных проводов (фидеров) поступает в распределительную сеть. На фиг. 28, изображающей упрощенную однолинейную (два провода двухпроводных линий или три провода трехпроводных изображены одной линией вместо двух или соответственно трех) схему сети, питательные пункты обозначены буквами и поступающие к потребителям токи (нагрузки распределительной сети) показаны стрелками с буквой г питательные провода изображены — толстыми линиями ЦС— г центральная электрич. станция (или главная понизительная подстанция).[c.347]

Стекло термометрическое Столбик выступающий Столбик жидкости Столбик разорванный Сублимация Схема двухпроводная Схема трехпроводная Схема четырехпроводная  [c.69]

Три однофазные цепи в виде трех витков или трех катушек можно соединить между собой так, как показано на рис. 5. В этом случае получим систему с трехфазным переменным током. На рис. 5 витки соединены между собой таким образом, что конец одного соединяется с началом другого и из мест соединения сделаны выводы к кольцам. Такой способ соединения называется треугольником (рис. 6, с). Можно концы трех витков соединить вместе, такое соединение называется звездой (рис. 6, б). Соединение треугольником представляет собой, как видно из схемы, трехпроводную систему, соединение звездой — трехпроводную или четырехпроводную. Каждый провод представляет собой фазу.  [c.15]

С ростом потребителей электроэнергии начинаются настойчивые поиски путей увеличения расстояния передачи энергии. Эффективными оказались трехпроводные сети по схеме, предложенной в 1882 г. Д. Гоп-кинсоном и независимо от него Т. А. Эдисоном. Этот способ обеспечивал повышение напряжения в линии вдвое и нашел весьма широкое распространение. Еще более эффективной была пятипроводная сеть, так как напряжение при этом возрастало вчетверо. Автором схемы был В. Сименс. Она не нашла широкого признания, так как при увеличении радиуса электроснабжения всего до  [c.61]

Проектом предусматриваются выбор схемы электропитания, рода тока, питание приборов контроля регулирования и защиты с обеспечением необходимой надежности (закольцованные вводы, питание от нескольких источников электроснабжения), пределы колебаний напряжения, безопасность обслуживания, В настоящее время в ряде промышленных котельных находят применение четырехпроводные системы трехфазного переменного тока напряжением 380/220 В с глухой заземленной нейтралью и трехфазные трехпроводные системы переменного тока с изолированной нейтралью напряжением 380, 500 и даже 600 Б и напряжением ПО и 220 В постоянного тока.[c.180]

Трехпроводные связанные линии с неуравновешенной связью находят применение в нерегулируемых направленных ответвителях, фильтрах [53, 58] и в регулируемых устройствах в виде управляемой С-секции [70, 71]. Рассмотрим такую управляемую структуру (рис. 2.19). Ее схема включает двенадцатипо-люсники с матрицами передачи а, аг, аз. Двенадцатиполюсник at отражает включение регулирующего элемента с сопротивлением zi, 02 представляет матрицу трехпроводной линии с параметрами, находимыми по формулам п. 1.6, аз описывает включение регулирующего сопротивления Z2 и наличие перемычки с сопротивлением zs. Расчетная схема (рис. 2.19) при наличии неоднородностей в местах стыковки линий и включения регулирующих сопротивлений может быть дополнена шунтирующими неоднородностями, которые функциональной нагрузки не несут, однако позволяют более точно моделировать реальные устройства.  [c.55]

Из приведенных схем видно, что соединение треугольником представляет собой трехпроводную систему, а соединение звездой — четырехпроводБую. Каждый тгровод таких соединений представляет собой фазу. При соединении треугольником напряжение в каждой фазе М ф и  [c.67]

При трехпроводной схеме вклюобнг/я точка разветвления токов перенесена на головку термомет/)а (рис. 22). Сопротивле-1ше подводящего провода аЬ суммируется с сопротивлением термометра. Сопротивление подводящего провода с[c.91]

Четырехпроводная схема с компенсационной петлей исклю чает влияние сопротивления подводящих проводов полностью только при равноплечем равновесном мосте. Использование этой схемы л»я подключения термометра к неравновесным мостам и логомстрам дает худшие результаты, чем использование трехпроводной схемы.  [c.93]

Исключение влияния непостоянства сопротивления подводл-щих проводов в неравновесном мосте при применении трехпроводной схемы осуществляется значительно менее полно, чем в равновесном. Это объясняется тем, что сопротивления кз и входят в знаменатель уравнения (IV, 19) и даже при сила тока I в гальванометре зависит от сопротивления подводящих проводов. Кроме того, чрезвычайно неприятно то обстоятельство, что при подключении нескольких термометров к одному неуравновешенному мосту необходимо соблюдение строгого равенства сопротивлений проводов… включаемых в диагональ питания. I  [c.95]

Электрические схемы автоматических уравновешенных мостов одинаковы Со схемой рис. 20 (гл. IV) с той лишь разницей, что в автоматических мостах пспользуется трехпроводная схема включения термометров.  [c.227]

Для измерения и регистрации температуры газов в газоотводящем стволе и воздуха в зазоре и на входе в зазор используются термометры сопротивления, включенные по трехпроводной схеме, в комплекте с самопишущими автоматическими уравновешенными мостами. Шеститочечный мост, с помощью которого контролируется температура горячего воздуха в четырех коробах на входе в подвесной потолок, имеет позиционное регулирующее устройство с раздельной задачей по каждому каналу. Максимальные и минимальные контакты этого регулирующего устройства используются в схеме сигнализации, предусматривающей подачу звукового и светового сигналов в следующих случаях  [c. 234]


Поэтому следует стремиться применять самые радикальные способы исключения и уменьшения погрешностей от изменения сопротивления проводов, которыми являются в первом случае компенсцаионный способ измерения термо- э.д.с. с помощью потенциометра и во втором случае — соединение по трехпроводной схеме.  [c.178]

На статическом стенде (см. рис. 46) производили измерения термических напряжений в поршне варианта 14В дизеля 2Д100 154] с использованием никельмолибденовых датчиков базой 10 мм, на подложке из фторопласта и цементе марки ВН-15Т. Для исключения влияния изменения сопротивления выводных проводов от нагревания была применена трехпроводная схема, в которой точка мостовой диагонали перенесена в температурное поле датчика. Датчики (около 50 шт.) были наклеены на внутренние и внешние поверхности днища поршня по схеме, аналогичной рис. 72,  [c.146]

Для вывода датчиков применяют многожильный провод в шелковой изоляции марки МГШЭО-К с 26-ю жилами каждая диаметром 0,1 мм. При этом в одной пружине размещается до шести проводов, что позволяет при двух пружинах и трехпроводной схеме измерять напряжения  [c.147]

Перед установкой на дизель производят прокладку проводов вдоль токосъемника и их укрепление. Провода, протянутые через полые валики, приклеивают в один слой на наружную поверхность рычагов клеем БФ2, обматывают сверху киперной лентой, пропитывают повторно клеем БФ2 и после просушки обмазывают лаком 1201, В токосъемнике можно использовать семижильные провода марки АТСК с сечением жилы 0,2 мм. При диаметре отверстия в валике 7,0 мм можно укладывать 24 провода, что при трехпроводной схеме позволяет наклеивать на поршень восемь тензодатчиков.  [c.149]

Основные части современной С. э. В общем случае, для которого на фиг. 1 изображена упрощенная однолинейная (как и на большинстве аналогичных ей последующих фигур два провода двухпроводных линий или три провода трехпроводных линий покаваны одной линией вместо двух или соответственно трех линий) схема, С. э. состоит из 1) одной или нескольких линий передач (см.) от удаленной центральной станции к крупным районам потребления для передачи значительных количеств энергии при высоком напряжении,2) фидеров-питательных проводов (для подвода энергии от станции или подстанции к важнейшим точкам С. э.— питательным пунктам (см. ниже) и 3) р а с-пределительной С. э. (подача тока от питательных пунктов к потребителям). В частном случае 1-е и 2-е звенья С. э. могут отсутствовать станция расположена в пределах самого района потребления, к-рый мал. На фиг. 1 Г—генератор, П. д.—первичный двигатель>  [c.341]

Т р е X ф а 3 н ы е системы в настоящее время наиболее распространены в силовых и осветительных установках (для тяги в виде исключения, главным образом в Италии) достоинства значительная экономия металла на провода (см. Распределение электрической энергии) и одинаковая пригодность для осветительных и силовых целей благодаря наличию весьма совершенных двигателей трехфазного тока, асинхронных и коллекторных представляют собой сочетание трех однофазных систем, в которых эдс и токи (см. Трехфазпий ток) сдвинуты друг относительно друга по фазе на 120° (треть пери- ода). Соединение обмоток генераторов и трансформаторов осуществляется цо одной цз следующих схем. 1). Три фазы не связаны между с о б О й на практике вследствие сложности и большого расхода металла на провода (6 проводов) не применяется. 2) Трехпроводные системы а) обмотки генераторов и трансформаторов соединены между собой треу г о л ь н и к о м (фиг. 4)  [c.449]


Мостовые методы измерения сопротивлений ТПС. Неуравновешенные мосты.



Мостовые измерения осуществляются с помощью измерительных, мостов (мостовых установок), относящихся к категории приборов сравнения. В общем случае они основаны на применении некоторой электрической цепи, состоящей из нескольких известных и одного неизвестного (измеряемого) сопротивлений, питаемой одним источником и снабженной указывающим прибором.

Нулевой метод реализуют с помощью уравновешенных мостов, а метод отклонений – с помощью неуравновешенных мостов.

В случае неуравновешенноrо моста значение Rr сопротивления те (следовательно, температуры) оnределяется по значению разности потенциалов измерительной диагонали моста.

R1, R2, R3 = const

Компенсационный метод измерения сопротивлений ТС. Уравновешенные мосты.



Наиболее точно значение сопротивления Rt ТПС можно измерить с помощью мостовых схем нулевым методом или методом отклонения.

Уравновешеннный мост имеет один или несколько резисторов, сопротивление которых может целенаправленно изменяться (вручную или авто­матически) с тем, чтобы добиться равновесия. Равновесие моста характеризуется отсутствием разности потенциалов (тока) в из­ мерительной диагонали моста

Исторически первый, простейший и наиболее распространенный вариант мостовых измерений был реализован посредством четырехплечего уравновешенногомоста, представляющего собой кольцевую цепь из 4 сопротивлений («плечи» моста), в которой источник питания и указатель включаются диагонально, к противолежащим вершинам, в виде «мостов» (рис. 2).



Rмаг можем менять (не как с неуравновешенным мостом, где все резисторы постоянны)

Состояние равновесия моста постоянного тока может быть достигнуто регулировкой только одного переменного параметра и позволяет определить также только одно неизвестное сопротивление.



Особенности измерения температуры ТС, двух и трехпроводная схемы подключения термопреобразователей.



Поскольку ЧЭ имеют малое номинальное сопротивление, сравнимое с сопротивлением подводящих проводов, то должны быть приняты меры по устранению влияния сопротивления подводящих проводов на измерение температуры.

Недостаток термометров и чувствительных элементов сопротивления – необходимость использования для точных измерений трех- или четырех- проводной схемы включения, т.к. при подключении датчика с помощью двух проводов, их сопротивление включается измеренное сопротивление термометра.

Двухпроводная схема

Двухпроводная схема подключения термометра сопротивления к измерительному мосту. Уравнение равновесия: Rt+2Rn=R2(R3/R1)

В простейшей двухпроводной схеме влияние сопротивления подводящих проводов не устраняется. Напряжение измеряется не только на ЧЭ, но и на соединительных проводах.

Такая схема может быть использована в случае, если сопротивлением подводящих проводов (r1,r2) можно пренебречь по сравнению Rt.

Трёхпроводная схема

Трехпроводная схема подключения термометра сопротивления к измерительному мосту. Уравнение равновесия: Rt+Rn=(R2+Rn)R3/R1

При трехпроводной схеме подключения измерительный преобразователь по очереди измеряет сопротивление цепи «датчик+провода подключения» (Rt + r2+ r3) и цепи «провода подключения» (r1+r2), вычисляет разность этих значений и получает точное значение сопротивления датчика.

Эта схема обеспечивает значительно более точные измерения за счёт того, что появляется возможность измерить в отдельном опыте сопротивление подводящих проводов и учесть их влияние на точность измерения сопротивления датчика.

Равенство сопротивлений соединительных проводов и их температурных зависимостей является основным условием применимости трехпроводной схемы.

Однако данная схема не учитывает, что провода ввиду погрешностей изготовления могут обладать разным сопротивлением (в следствии неоднородности материала, изменения сечения по длине и пр.) такие погрешности вводят меньшие отклонения в отображаемой температуре чем при двух проводной схеме, однако при больших длинах проводов могут быть существенны.

Это наиболее распространненная схема подключения, применяемая для измерений на удалении датчика от 3 до 100 м, позволяющая в диапазоне до 300 градусов иметь погрешность порядка 0,5 %, т.е. 0,5 С на 100 С.




Трехпроводная схема — Большая Энциклопедия Нефти и Газа, статья, страница 3

Трехпроводная схема

Cтраница 3

Каковы преимущества трехпроводной схемы включения термометра сопротивления и когда она применяется.  [31]

Для чего применяется трехпроводная схема включения термометров сопротивления.  [33]

В случае использования трехпроводной схемы, соединительные провода от термометра сопротивления подключаются к измерительной и сравнительной ветвям мостовой схемы и к источнику питания.  [35]

С какой целью применяется трехпроводная схема соединения тепловооприиимающего элемента с измерительным устройством.  [36]

Термометр Rt включен по трехпроводной схеме в плечо моста АВ.  [38]

Термометр сопротивления подключается по трехпроводной схеме. Сопротивление Rn служит для подгонки сопротивления проводов, которыми подключен термометр сопротивления.  [40]

При включении трехфазного потребителя по трехпроводной схеме и несимметричной нагрузке показания ваттметра комплекта К5О5 при измерении фазных мощностей Ра, Ра и Рс не соответствуют действительным фазным мощностям, так как потенциальная обмотка ваттметра подключена к искусственной нулевой точке, суммарная же мощность потребителя РРл Рв Рс соответствует действительной мощности.  [41]

Термометр сопротивления RT присоединен с помощью трехпроводной схемы. Контакт 1РР — 3 замыкает цепь питания моста от стабилизированного источника постоянного напряжения СТ-Р. Если температура термометра не соответствует заданной, в измерительной диагонали между точками а я б появляется напряжение небаланса, которое через замкнутые контакты 1 и в ключа измерений КИ и контакты IPP-i и 1РР — 2 реле распределителя подается на вход усилителя.  [42]

Внешняя измерительная цепь уравновешенных мостов имеет трехпроводную схему, поэтому в двух ее линиях устанавливают подгоночные сопротивления.  [43]

Датчики температур подсоединяют к машине по трехпроводной схеме.  [44]

Термометр сопротивления подключают к мосту по трехпроводной схеме ( рис. 1 — 32), что позволяет снизить величину температурной погрешности, вызванной изменением сопротивления линии соединительных проводов при изменении температуры окружающего воздуха.  [45]

Страницы:      1    2    3    4    5

2-, 3- и 4-проводные RTD: в чем разница?

Цепи RTD работают, пропуская ток известной величины через датчик RTD и затем измеряя падение напряжения на этом резисторе при заданной температуре. Поскольку каждый элемент Pt100 в цепи, содержащей чувствительный элемент, включая подводящие провода, разъемы и сам измерительный прибор, будет вносить дополнительное сопротивление в схему, важно иметь возможность учитывать нежелательные сопротивления при измерении падения напряжения на Чувствительный элемент RTD.

От того, как сконфигурирована схема, зависит, насколько точно можно рассчитать сопротивление датчика и насколько показания температуры могут быть искажены из-за постороннего сопротивления в цепи. Поскольку подводящий провод, используемый между резистивным элементом и измерительным прибором, сам имеет сопротивление, мы также должны предоставить средства компенсации этой неточности.

Материалы проволоки

При указании материалов для проводов RTD следует позаботиться о том, чтобы выбрать правильные подводящие провода для температуры и окружающей среды, в которых датчик будет находиться в процессе эксплуатации.При выборе выводных проводов температура, безусловно, является главным соображением, однако физические свойства, такие как сопротивление истиранию и характеристики погружения в воду, также могут быть важны. Три самых популярных конструкции:
    Зонды с изоляцией из ПВХ
  • работают в диапазоне температур от -40 до 105 ° C, обладают хорошей стойкостью к истиранию и подходят для погружения в воду.
  • Зонды pt100 с изоляцией
  • PFA работают в диапазоне температур от -267 до 260 ° C и обладают отличной стойкостью к истиранию.Они также отлично подходят для погружения в воду.
  • Хотя зонды pt100 с изоляцией из стекловолокна обеспечивают более высокий диапазон температур от -73 до 482 ° C, их характеристики при истирании или погружении в воду считаются не такими эффективными.
Поскольку подводящий провод, используемый между резистивным элементом и измерительным прибором, сам имеет сопротивление, мы также должны предоставить средства компенсации этой неточности.

Устойчивость к температурному преобразованию


RTD — более линейное устройство, чем термопара, но все же требует подгонки кривой.Уравнение Каллендара-Ван Дюзена использовалось в течение многих лет для аппроксимации кривой RTD:

Где:

R T = Сопротивление при температуре T
R o = сопротивление при T = 0ºC
α = Температурный коэффициент при T = 0ºC ((обычно + 0,00392Ω / Ω / ºC))
δ = 1,49 (типичное значение для платины 0,00392)
β = 0 T> 0 0. 11 (типичное) T <0

Точные значения коэффициентов α, β и δ определяются путем тестирования RTD при четырех температурах и решения полученных уравнений.Это знакомое уравнение было заменено в 1968 году полиномом 20-го порядка, чтобы обеспечить более точное соответствие кривой. График этого уравнения показывает, что RTD является более линейным устройством, чем термопара.

Конфигурация проводки RTD

Существует три типа конфигураций проводов: 2-проводная, 3-проводная и 4-проводная, которые обычно используются в цепях датчиков RTD. Также возможна двухпроводная конфигурация с компенсационным контуром.

2-проводные соединения RTD

Двухпроводная конфигурация RTD является самой простой из схем RTD.В этой последовательной конфигурации одножильный провод соединяет каждый конец элемента RTD с устройством контроля. Поскольку сопротивление, вычисленное для схемы, включает сопротивление в подводящих проводах и разъемах, а также сопротивление в элементе RTD, результат всегда будет содержать некоторую степень погрешности.

Круг представляет собой границы элемента сопротивления до точки калибровки. 3- или 4-проводная конфигурация должна быть расширена от точки калибровки, чтобы все неоткалиброванные сопротивления были скомпенсированы.

Сопротивление RE снимается с резистивного элемента и представляет собой значение, которое обеспечивает точное измерение температуры. К сожалению, когда мы измеряем сопротивление, прибор покажет RTOTAL:

Где

RT = R1 + R2 + RE

Это приведет к тому, что показание температуры будет выше, чем фактически измеренное. Многие системы можно откалибровать, чтобы устранить это. Большинство RTD имеют третий провод с сопротивлением R3. Этот провод будет подключен к одной стороне резистивного элемента вместе с выводом 2.

Хотя использование высококачественных измерительных проводов и соединителей может уменьшить эту ошибку, полностью устранить ее невозможно. Провод большего сечения с меньшим сопротивлением минимизирует ошибку. Конфигурация 2-проводного RTD наиболее полезна для датчиков с высоким сопротивлением или в приложениях, где не требуется высокая точность.

3-проводные соединения RTD

Конфигурация 3-проводного RTD является наиболее часто используемой схемой RTD и может использоваться в промышленных процессах и приложениях для мониторинга.В этой конфигурации два провода соединяют чувствительный элемент с контрольным устройством на одной стороне чувствительного элемента, а один соединяет его с другой стороны.

Если используются три провода одинакового типа и их длины равны, то R1 = R2 = R3. Измеряя сопротивление на проводах 1, 2 и резистивном элементе, измеряется общее сопротивление системы (R1 + R2 + RE).

Если сопротивление также измеряется через выводы 2 и 3 (R2 + R3), мы получаем сопротивление только выводных проводов, а поскольку сопротивления всех выводных проводов равны, вычитая это значение (R2 + R3) из общей системы. сопротивление (R1 + R2 + RE) оставляет нам только RE, и было выполнено точное измерение температуры.

Поскольку это усредненный результат, измерение будет точным только в том случае, если все три соединительных провода имеют одинаковое сопротивление.

Ошибки измерения 3-проводного моста

Если мы знаем V S и V O , мы можем найти R g и затем решить для температуры. Напряжение небаланса V O моста, построенного с R 1 = R 2 , составляет:

Если R g = R 3 , V O = 0 и мост уравновешен.Это можно сделать вручную, но если мы не хотим выполнять балансировку моста вручную, мы можем просто решить для R г через V O .

Это выражение предполагает, что сопротивление проводов равно нулю. Если R g расположен на некотором расстоянии от моста в 3-проводной конфигурации, сопротивление выводов RL появится последовательно с R g и R 3 .

Снова решаем для R г .

Член ошибки будет небольшим, если V o мало, т.е.е., мост близок к равновесию. Эта схема хорошо работает с такими устройствами, как тензодатчики, которые изменяют значение сопротивления всего на несколько процентов, но RTD резко меняет сопротивление в зависимости от температуры. Предположим, что сопротивление RTD составляет 200 Ом, а мост рассчитан на 100 Ом:

Поскольку мы не знаем стоимость рупий , мы должны использовать уравнение (а), поэтому мы получаем:

Правильный ответ конечно 200 Ом. Это температурная погрешность около 2,5 ° C.

Если вы не можете фактически измерить сопротивление RL или уравновесить мост, базовая 3-проводная методика не является точным методом измерения абсолютной температуры с помощью RTD.Лучше использовать 4-проводную технику.

4-проводные соединения RTD

Эта конфигурация является наиболее сложной и, следовательно, наиболее трудоемкой и дорогой в установке, но она дает наиболее точные результаты.

Выходное напряжение моста является косвенным показателем сопротивления RTD. Для моста требуются четыре соединительных провода, внешний источник и три резистора с нулевым температурным коэффициентом. Чтобы не подвергать три резистора завершения моста воздействию той же температуры, что и датчик RTD, RTD отделен от моста парой удлинительных проводов:

Эти удлинительные провода воссоздают проблему, которая была у нас изначально: сопротивление удлинительных проводов влияет на показания температуры.Этот эффект можно минимизировать, используя конфигурацию трехпроводного моста:

В 4-проводной конфигурации RTD два провода соединяют чувствительный элемент с контрольным устройством с обеих сторон чувствительного элемента. Один набор проводов подает ток, используемый для измерения, а другой набор измеряет падение напряжения на резисторе.

При 4-проводной конфигурации прибор пропускает постоянный ток (I) через внешние выводы 1 и 4.

Мост Уитстона создает нелинейную зависимость между изменением сопротивления и изменением выходного напряжения моста.Это усугубляет и без того нелинейную характеристику термостойкости RTD, требуя дополнительного уравнения для преобразования выходного напряжения моста в эквивалентное сопротивление RTD.

Падение напряжения измеряется на внутренних выводах 2 и 3. Таким образом, из V = IR мы узнаем сопротивление только элемента, без какого-либо влияния на сопротивление провода выводов. Это дает преимущество перед 3-проводной конфигурацией только в том случае, если используются разные подводящие провода, а это случается редко.

Эта четырехпроводная перемычка полностью компенсирует все сопротивления проводов и соединителей между ними.Конфигурация 4-проводного термометра сопротивления в основном используется в лабораториях и других местах, где требуется высокая точность.

2-проводная конфигурация с замкнутым контуром Еще одна конфигурация, теперь редко встречающаяся, представляет собой стандартную двухпроводную конфигурацию с замкнутым контуром проводов рядом (Рисунок 5). Это функционирует так же, как и 3-проводная конфигурация, но для этого используется дополнительный провод. Отдельная пара проводов предусмотрена в виде петли для компенсации сопротивления проводов и изменений сопротивления проводов в окружающей среде.

Техническое обучение Техническое обучение

Разница между 2-проводным, 3-проводным и 4-проводным резистивными датчиками сопротивления

Разница между 2-проводными, 3-проводными и 4-проводными термометрами сопротивления

Терморезисторы сопротивления

предлагаются с 2-, 3- или 4-проводной конфигурацией.Наилучшая конфигурация для конкретного приложения зависит от ряда факторов, однако конфигурация датчика должна соответствовать датчику, в противном случае схема компенсации сопротивления выводного провода может оказаться неэффективной.

Также читайте: Введение в RTD

Факторы, которые следует учитывать:

  • Стоимость установки — чем больше проводов, тем выше стоимость
  • Доступное пространство — больше или больше проводов требует больше места
  • Требования к точности — 2-проводные конфигурации могут обеспечить требуемую точность, особенно с элементами высокого сопротивления

Типы конструкций RTD:

  1. 2 Ведущее строительство
  2. 3 ведущего строительства
  3. 4 ведущего строительства
Схема подключения термометра сопротивления

Конструкции с двумя выводами приводят к добавлению сопротивления выводов к сопротивлению элемента.Следовательно, показание температуры искусственно завышено. На приведенном ниже графике показана температурная погрешность для двух проводов разного размера и длины для 100-омного платинового RTD при 100 ° C.

2-проводная конструкция

является наименее точной из 3-х типов, поскольку нет способа исключить сопротивление подводящего провода при измерении датчика. Двухпроводные термометры сопротивления в основном используются с короткими проводами или там, где не требуется высокая точность.

3-проводные конструкции приводят к аннулированию ошибки сопротивления проводов. только , если преобразователь может измерять истинное 3-проводное сопротивление.

  • Подавление ошибки сопротивления отведений наиболее эффективно, когда все провода отведений имеют одинаковое сопротивление. Использование 3 проводов одинакового AWG, длины и состава обычно приводит к совпадению сопротивлений выводов в пределах 5%. На приведенном ниже графике показана температурная погрешность выводов различных размеров и длин для 3-проводного платинового резистивного датчика температуры 100 Ом при 100 ° C.
3-проводная конструкция

чаще всего используется в промышленных приложениях, где третий провод обеспечивает метод удаления среднего сопротивления подводящего провода из результатов измерения датчика.При больших расстояниях между датчиком и контрольно-измерительным прибором можно значительно сэкономить, используя трехжильный кабель вместо четырехжильного кабеля

.

Трехпроводная схема работает путем измерения сопротивления между # 1 и # 2 (R 1 + 2) и вычитания сопротивления между # 2 и # 3 (R 2 + 3), в результате чего остается только сопротивление лампы RTD (R b ). Этот метод предполагает, что провода 1,2 и 3 имеют одинаковое сопротивление

.

Конструкции с 4 выводами приводят к устранению сопротивления только в том случае, если преобразователь может измерять истинное 4-проводное сопротивление.Истинное 4-проводное измерение сопротивления эффективно устраняет ошибку сопротивления выводов, даже если все 4 провода не одинакового AWG, длины и / или состава.

4-проводная конструкция используется в основном в лаборатории, где требуется высокая точность. В 4-проводном RTD фактическое сопротивление выводных проводов можно определить и исключить из результатов измерения датчика.

4-проводная схема представляет собой настоящий 4-проводной мост, который работает с использованием проводов 1 и 4 для питания схемы и проводов 2 и 3 для чтения.Этот истинный мостовой метод компенсирует любые различия в сопротивлении выводных проводов.

Взаимозаменяемы ли какие-либо конфигурации?

  • 4-выводные резистивные датчики температуры, как правило, могут использоваться в качестве 3-выводных резистивных датчиков температуры, отключив (или отсоединив) один из выводов.
  • 4-выводные RTD
  • могут использоваться как 2-выводные RTD путем объединения (закорачивания) общих выводов (обычно одного цвета — белого / белого и красного / красного).
    ВНИМАНИЕ: объединение общих выводов устраняет преимущества снижения сопротивления выводов
  • 3-выводные RTD
  • могут использоваться в качестве 2-выводных RTD путем объединения (закорачивания) общих выводов ((обычно одного цвета)
    ВНИМАНИЕ: объединение общих выводов исключает преимущества компенсации сопротивления выводов

Также читайте: Разница между RTD, термопарой и термистором

3-проводный RTD — Подключение 3-проводного RTD

Зачем нужен 3-проводный RTD?

Трехпроводная конфигурация обеспечивает компенсационный контур, который можно использовать для вычитания сопротивления подводящего провода из измерения сопротивления контура элемента, в результате чего получается значение только сопротивления элемента.Как будет показано ниже, достижение точного измерения с помощью этого метода основывается на том, что сопротивление каждого из проводов точно одинаково. К сожалению, это случается редко, и необходимо предпринять шаги при разработке и применении трехпроводного датчика для поддержания точности измерения.

Чтобы свести к минимуму влияние сопротивлений линий и их колебания в зависимости от температуры, обычно используют трехпроводную схему.Он состоит из дополнительного провода к одному контакту RTD. В результате получаются две измерительные схемы, одна из которых используется в качестве эталонной. Трехпроводная схема позволяет компенсировать сопротивление линии как по его величине, так и по ее изменению температуры. Однако требуется, чтобы все три проводника имели одинаковые свойства и подвергались воздействию одинаковых температур. Обычно это применяется к достаточной степени, так что 3-проводная схема является наиболее широко используемым сегодня методом.Балансировка линии не требуется.

Цветовой код 3-проводного RTD

Цвета выводных проводов определены в стандарте IEC 60751-2008, где все цвета проводов показаны на следующем рисунке.

  • Прецизионная калибровка RTD с помощью ITS-90, IPTS-68, Calandar Van Dusan или полиномиальной диаграммы
  • Калибровка промышленных RTD
  • с данными и отклонениями от IEC-751
  • Калибровка измерителей, передатчиков и переключателей
  • Термистор и биметаллическая калибровка
  • Схема подключения трехпроводного резистивного датчика температуры


    В этой схеме от резистивного датчика температуры отходят три провода вместо двух.L1 и L3 несут измерительный ток, а L2 действует только как потенциальный провод. Пока мост находится в балансе, через него не течет ток. Поскольку L1 и L3 находятся в разных плечах моста, сопротивление отменяется. Эта схема предполагает высокий импеданс на Eo и близкое соответствие сопротивления между проводами L2 и L3.

    Измерение сопротивления; 2-х, 3-х или 4-х проводное соединение — как оно работает и что использовать?

    В этом сообщении в блоге я объясняю, как работает измеритель сопротивления или RTD, а также разницу между 2-, 3- и 4-проводным подключением.

    Может быть, вы знаете, что при измерении сопротивления и RTD (датчик температуры сопротивления) вы можете использовать 2, 3 или 4 провода, но, возможно, вы действительно не помните, в чем разница между ними или как эти соединения на самом деле работают. Я знаю, мне неловко в этом признаться. Но не волнуйтесь — я объясню, как это работает. Прочтите это, и тогда вы узнаете. Нам не нужно никому рассказывать, что вы узнали это от меня, давайте оставим это между нами … 😉

    В этом сообщении в блоге я коротко и просто объясню, как работает измеритель сопротивления или RTD, а также разницу между 2-, 3- и 4-проводные соединения.Надеюсь, эта информация поможет вам на практике в вашей работе.

    Загрузите эту статью в формате pdf >>

    Давайте начнем копать — как работает измеритель сопротивления / RTD?

    Давайте начнем строить с нуля. Прежде чем говорить о количестве проводов, давайте сначала посмотрим, как работает измеритель сопротивления.

    Для начала: измеритель сопротивления фактически не измеряет сопротивление напрямую. Что?

    Измеритель сопротивления обычно работает, посылая небольшой точный ток через сопротивление, которое нужно измерить, а затем он измеряет падение напряжения, образовавшееся на сопротивлении.Узнав ток и напряжение, наш старый добрый друг, закон Ома, решает все остальное. Закон Ома гласит, что сопротивление — это напряжение, деленное на ток, или R = U / I .

    Например, если через резистор проходит ток 1 мА (0,001 А) и на резисторе наблюдается падение напряжения 0,100 В, то сопротивление резистора R = U / I = 0,100 В / 0,001 A = 100 Ом.

    Итак, измеритель сопротивления фактически измеряет сопротивление посредством измерения тока и напряжения.

    Обычно ток измерения составляет около 1 мА, поэтому, если вы измеряете сопротивление 100 Ом, будет падение напряжения на 0,1 В над сопротивлением. Для диапазонов с более высоким сопротивлением используются меньшие измерительные токи. Часто в датчиках температуры используется ток около 0,2 мА. Я видел передатчики с током от 0,1 мА до нескольких мА. И это не всегда постоянный ток, но он может быть импульсным.

    Измерительный ток вызывает самонагревание датчика RTD из-за рассеивания мощности, особенно в небольших элементах RTD, которые имеют плохую тепловую связь с окружающей средой.Следовательно, ток измерения должен быть низким. Подробнее о датчиках RTD в другом посте…

    Само устройство измерения сопротивления, конечно, должно точно знать, какой ток он использует, чтобы правильно произвести расчет.

    Возможно, пришло время для объяснения этого на диаграмме:

    На приведенном выше рисунке поле «Измеритель сопротивления» соответствует измерителю сопротивления (или RTD). Две черные точки и соединения, а буква «R» — это сопротивление, которое вы хотите измерить.

    На приведенном выше рисунке используется двухпроводное соединение , поскольку для подключения сопротивления используются только два провода (измерительные провода). На картинке выше провода идеальны, в них нет сопротивления. Но на практике все провода и измерительные выводы имеют некоторое сопротивление, и контакты всегда будут иметь сопротивление.

    Итак, если мы проиллюстрируем практическое двухпроводное соединение с учетом сопротивления проводов и соединений (Rw), мы получим следующую практическую схему ниже:

    На практике большая проблема здесь в том, что измеритель сопротивления теперь будет измерять общее сопротивление, представляющее собой комбинацию (последовательное соединение) «сопротивления, которое необходимо измерить», и всего сопротивления проводов и соединений.

    Счетчик видит сумму Uw + Ur + Uw, хотя он хотел бы видеть только Ur. В результате измеритель сопротивления показывает сопротивление, которое представляет собой комбинацию R и всех сопротивлений соединения.

    Следовательно, в результате есть ошибка.

    Измерение всегда слишком высокое. В зависимости от проводов и соединений это может вызвать огромную ошибку в измерениях. В случае длинных проводов и плохих соединений погрешность может составлять несколько Ом (а то и бесконечно).Но даже при использовании качественных измерительных проводов и зажимов всегда будет какая-то ошибка.

    Если вы хотите проводить надежные и точные измерения сопротивления (или RTD), никогда не используйте 2-проводное соединение.

    Как избавиться от этих ошибок при 2-проводном измерении?

    Лучший ответ — использовать 4-проводное соединение. Давайте посмотрим на это дальше.

    4-проводное измерение сопротивления

    Идея 4-проводного подключения состоит в том, чтобы иметь отдельные провода для подачи измерительного тока и измерения падения напряжения на сопротивлении.

    Для такого подключения необходимо 4 провода, ведущие к названию. Довольно логично…

    Давайте посмотрим на картинку, чтобы проиллюстрировать 4-проводное соединение:

    Вы можете спросить: « какая разница по сравнению с 2-проводным подключением? ”Что ж, идеальные провода и соединения не имеют никакого значения, но получить идеальные провода в реальном мире довольно сложно (невозможно). Итак, на практике, со всеми неизвестными переменными сопротивлениями в проводах и соединениях, это будет иметь решающее значение.

    Почему? Что ж, вот для чего я здесь:

    Теперь есть отдельные выделенные провода, которые будут передавать точный ток через сопротивление. Если в этих проводах и соединениях есть какое-то сопротивление, это не имеет значения, потому что генератор постоянного тока по-прежнему будет генерировать такой же точный ток, и ток не изменяется, когда он проходит через эти сопротивления соединений.

    Также есть отдельные провода для измерения напряжения, которые подключаются непосредственно к ножкам измеряемого сопротивления.Любое сопротивление в этих проводах для измерения напряжения не влияет на измерение напряжения, потому что это измерение очень высокого импеданса. В этих проводах практически нет тока, и даже при наличии сопротивления он не вызывает падения напряжения, поэтому ошибки нет.

    В результате вышеизложенного 4-проводное соединение может точно измерить подключенное сопротивление (R), даже если бы сопротивление было во всех соединительных проводах и соединениях.

    Таким образом, 4-проводное соединение является лучшим и наиболее точным способом измерения сопротивления или датчика RTD.

    Практическая схема 4-проводной схемы измерения, представленная ранее, будет выглядеть примерно так, как на рисунке ниже, с добавленными сопротивлениями проводов и соединений (Rw):

    Измерение сопротивления 3-проводной схемы

    На практике использование / установка 4-х проводов может занять немного времени / дорого. Существует упрощенная модификация 4-проводного подключения, представляющая собой 3-проводное подключение. Да, как вы уже догадались, он использует 3 провода.

    Хотя 3-проводное соединение не так точно, как 4-проводное, оно очень близко, если все 3 провода похожи, и намного лучше, чем плохое 2-проводное соединение. Поэтому 3-проводное соединение стало стандартом во многих промышленных приложениях.

    В трехпроводном соединении идея состоит в том, что мы удаляем один из проводов и предполагаем, что все провода одинаковы по сопротивлению.

    Теперь давайте посмотрим на схему 3-проводного соединения с включенными сопротивлениями проводов:

    На приведенной выше схеме нижняя часть имеет только один провод.Таким образом, нижнее соединение напоминает нам двухпроводное соединение, в то время как верхнее соединение похоже на четырехпроводное соединение. В верхней части счетчик может компенсировать сопротивление провода, как при 4-проводном подключении. Но в нижней части у него нет средств для компенсации сопротивления провода (Rw3).

    Итак, как работает подключение?

    Измеритель сопротивления имеет внутреннее переключение, поэтому он может сначала измерить только сопротивление верхнего контура (сумма Rw1 + Rw2), затем он делит результат на 2 и получает среднее сопротивление этих двух проводов.Затем измеритель предполагает, что третий провод (Rw3) имеет то же сопротивление, что и среднее значение Rw1 и Rw2. Затем он переключается на нормальное соединение (как показано на рисунке) для измерения подключенного импеданса R и использует результаты ранее измеренного сопротивления проводов в результате измерения.

    Следует помнить, что 3-проводное соединение является точным только в том случае, если все 3 провода и соединения имеют одинаковое сопротивление. Если есть различия в сопротивлении проводов и соединений, то трехпроводное соединение приведет к ошибочному результату измерения.Погрешность трехпроводного измерения может быть любой (слишком большой или слишком низкой) в зависимости от разницы сопротивлений между кабелями и соединениями.

    В промышленных приложениях 3-проводное соединение часто является хорошим компромиссом; он достаточно точен, и вам нужно использовать на один провод меньше, чем при идеальном 4-проводном измерении.

    Заключение

    Несколько вещей, которые следует запомнить:

    • При калибровке сопротивления RTD, по возможности, используйте 4-проводное соединение.
    • Конечно, когда вы калибруете датчик температуры RTD, настроенный для 3-проводного измерения, вам необходимо использовать 3-проводное соединение. Убедитесь, что вы используете 3 одинаковых провода и у вас хорошие контакты.
    • При использовании в процессе 3-проводного датчика RTD, подключенного к датчику RTD, убедитесь, что у вас есть хорошие контакты с винтами датчика для всех 3 проводов.
    • При использовании эталонного датчика RTD при калибровке всегда используйте 4-проводное соединение.
    • Никогда не используйте 2-проводное измерение сопротивления для каких-либо задач, требующих точности.Конечно, его можно использовать для поиска неисправностей и для грубых измерений.

    Надеюсь, этот пост был вам полезен.

    Как всегда, прокомментируйте и отправьте нам идеи по темам, связанным с калибровкой, о которых вы хотели бы прочитать в этом блоге в будущем.

    Загрузите эту статью

    Загрузите эту статью в формате pdf, нажав на картинку ниже:

    И наконец…

    Ой, я забыл упомянуть Beamex.Пожалуйста, купите немного вещей Beamex прямо сейчас! … 😉

    Спасибо,

    Heikki

    Как и какие источники подключаются к 3-проводным выводам RTD?

    Я бы сделал это так, хотя у меня нет практического опыта реализации такой схемы:

    смоделировать эту схему — Схема создана с помощью CircuitLab

    Это дает вам два напряжения:

    VM1 измеряет \ $ I1 * (RL + R1 + RL) \ $ (и небольшую утечку через второй вольтметр, поэтому для достижения наилучших результатов его следует отключить)

    VM2 измеряет только \ $ I1 * RL \ $.(VM2, конечно, должен иметь высокое сопротивление)

    Итак, чтобы получить V1 как напряжение на неизвестном резисторе R1, вы можете вычислить \ $ V1 = VM1 — 2 * VM2 \ $ При известном токе I1 вы можете получить R1, просто разделив \ $ R1 = \ frac {V1} { I1} \ $.

    Я думаю, что этот метод имеет то преимущество, что все измерения проводятся относительно земли, что довольно легко реализовать. Вероятно, у него есть и недостатки. Как я уже сказал, я не реализовал ни одного из них.


    Проблема с измерениями температуры с помощью PT100, например, заключается в том, что вам нужно очень хорошо измерить сопротивление, чтобы получить точную температуру.Если вы измеряете 100,4 Ом вместо 100 Ом, вы думаете, что температура составляет 1 ° C вместо 0 ° C. Если вы подключите два провода (минимум, который вам нужен), то останется только 0,2 Ом для каждого провода, что уже будет способствовать этой ошибке. Чтобы попасть в этот регион, не нужно много провода.

    Обычно вы склонны игнорировать сопротивление провода и просто предполагать, что провод закорочен. В этом случае вы больше не можете этого делать.

    Итак, наивный подход будет выглядеть так:

    смоделировать эту схему

    Но это без учета сопротивления провода.Предположим, что провод имеет сопротивление 1 Ом. Итак, ваша схема действительно выглядит так:

    смоделировать эту схему

    Теперь вы бы измерили 102 Ом вместо 100 Ом, и ваша температура была бы 5 ° C.

    Итак, вам нужен способ обойти сопротивление провода. Для этого вы добавляете дополнительные провода. Основная идея заключается в том, что эти сенсорные провода не пропускают ток. В этом случае их сопротивление не влияет на измеряемое напряжение.

    Распространенным способом является четырехпроводное измерение, потому что тогда у вас напрямую будет необходимое напряжение:

    смоделировать эту схему

    Преимущество здесь в том, что вам нечего рассчитывать, просто измерьте напряжение (которое не зависит от сопротивления провода), разделите на известный ток и вуаля, у вас есть сопротивление вашего датчика. Но вам нужно четыре провода, которые стоят дороже трех. Итак, есть вариант, как указано выше.

    Обратной стороной трехпроводного метода является то, что вам нужно выполнить вычисления, чтобы получить желаемое значение. И может быть немного сложно получить хорошее значение сопротивления провода, потому что оно маленькое, но при хорошей настройке это выполнимо.

    Разница между 2-, 3- и 4-проводными конфигурациями RTD

    Разница между 2-проводной, 3-проводной и 4-проводной конфигурациями RTD Температурный датчик сопротивления

    (RTD) — самый популярный датчик температуры в отрасли.RTD обычно работают с тремя различными конфигурациями, такими как 2-проводная, 3-проводная, и 4-проводная.

    Какая конфигурация RTD лучшая?

    Ответ зависит от приложения, а также от ряда факторов, таких как начальная стоимость , место, окружающая среда, требования к точности .

    Как мы знаем, RTD — это датчик температуры, сопротивление которого изменяется в зависимости от температуры. Выход RTD — это сопротивление, которое изменяется в зависимости от температуры.

    Каждый RTD имеет чувствительный элемент, включающий выводных проводов, соединитель и сам измерительный прибор . Значит, есть шанс получить дополнительное сопротивление в цепи. Поэтому важно исключить это нежелательное сопротивление в измерительной цепи.

    Конфигурация схемы определяет, насколько точно может быть рассчитано сопротивление резистивного датчика температуры и Каково искажение постороннего сопротивления в цепи?


    Существует три типа конфигураций проводов: 2-проводная, 3-проводная и 4-проводная.

    Конфигурация 2-проводного RTD

    2-проводная конфигурация RTD является самой простой из всех схемных схем RTD. В этой конфигурации к измерительному прибору напрямую подключается выводной провод.

    Следовательно, он содержит сопротивление элемента RTD, выводных проводов и самого измерительного прибора. Окончательный результат должен содержать некоторую погрешность.

    Однако высококачественные подводящие провода и соединители могут уменьшить некоторую погрешность, но невозможно полностью исключить погрешность измерительной схемы.

    Конфигурация 2-проводного термометра сопротивления

    в основном используется для измерения на малых расстояниях и там, где не требуется высокая степень точности в системе.

    Конфигурация 3-проводного RTD

    3-проводная конфигурация RTD является наиболее часто используемой конфигурацией RTD в различных отраслях промышленности. В этой конфигурации с одной стороны элемента RTD добавлен один дополнительный подводящий провод. Таким образом, мы можем найти два выводных провода с одной стороны элемента и один вывод с другой стороны.

    Этот тип конфигурации может исключить сопротивление выводного провода при измерении, когда измерительные приборы также используют 3-проводную конфигурацию.

    Как эта 3-проводная конфигурация отменяет отведение?

    Сопротивление всех трех выводных проводов одинаково, то есть R1 = R2 = R3. Сопротивление между выводами 1 и 2 равно R1 + R2 + RE, а сопротивление между выводами 2 и 3 равно R2 + R3.

    Следовательно, общее сопротивление при использовании 3-проводной конфигурации может быть (R1 + R2 + RE) — (R2 + R3).Поскольку сопротивление всех выводных проводов одинаково, результатом будет только RE, то есть сопротивление только элементов RTD.

    Конфигурация 4-проводного RTD

    4-проводная конфигурация — самая сложная и дорогая среди всех трех конфигураций, но она обеспечивает точный результат. Мы найдем два выводных провода с обеих сторон элемента RTD в 4-проводной конфигурации.

    В этой конфигурации два провода, по одному с каждой стороны элемента RTD, используются для измерения тока между чувствительным элементом, а два других провода используются для измерения падения напряжения.

    В качестве примера, постоянный ток будет проходить через внешние выводы 1 и 4. Генератор постоянного тока будет генерировать точный ток, даже если в выводах есть некоторое сопротивление.

    И падение напряжения измеряется на внутренних выводах 2 и 3. В этих проводах практически нет тока, и даже при наличии какого-либо сопротивления оно не вызывает падения напряжения. Так что ошибки не будет.

    Конфигурация 4-проводного резистивного датчика температуры полностью устраняет все сопротивления проводов и обеспечивает точный результат.4-проводное соединение RTD в основном используется в лабораториях и там, где требуется высокая степень точности.


    Сводка

    Надеюсь, вам понравилась эта статья. Прокомментируйте и отправьте нам идеи для написания дополнительных статей об инструментах.

    Некоторые важные моменты, о которых следует помнить ⇒

    .

    1. Всегда используйте 4-проводную конфигурацию при калибровке RTD.

    2. Всегда подключайте 3 провода к преобразователю температуры при использовании 3-проводного RTD в полевых условиях.

    3. Никогда не используйте 2-проводную конфигурацию RTD, если вам требуется высокая степень точности.

    Вы также можете прочитать,

    ⇒ Что такое термопара?

    ⇒ Что такое пирометр?

    RTD Продукты | Элементы и провода RTD

    Элементы и провода RTD

    RTD Products также предоставляет элементы Pt100 с присоединенными проводами.

    Существует множество вариантов отведений, позволяющих выбрать комбинацию, наиболее подходящую для вашего приложения.

    Конфигурация выводов

    : выводные провода могут быть присоединены в 2-, 3- или 4-проводной конфигурации как для симплексных, так и для дуплексных элементов.

    Длина провода:

    Продукты

    RTD могут иметь настраиваемую длину проводов в зависимости от ваших требований.

    Размер проводника:

    Стандартный размер жилы 7 / 0,2 (7 жил, 0,2 мм). Однако может быть предоставлен кабель большего размера, если требуется более надежное соединение.

    Покрытие провода:

    Стандартное покрытие проволоки — никель. Также доступны серебро и золото.

    Цветовая маркировка:

    согласно IEC 60751: 2008

    Симплекс:

    2 провода = 1 красный / 1 белый

    3 провода = 2 красных / 1 белый

    4 провода = 2 красных / 2 белых

    Дуплекс:

    2 провода = 1 красный / 1 белый, 1 желтый / 1 черный (серый)

    3 провода = 2 красных / 1 белый, 1 желтый / 2 черных (серых)

    4 провода = 2 красных / 2 белых, 2 желтых / 2 черных (серых)

    Цветовая кодировка при необходимости может быть изменена.

    Изоляция выводного провода:

    RTD Products предлагает индивидуально настраиваемые изоляционные материалы для выводных проводов, однако наиболее распространенными являются:

    • ПТФЭ (политетрафторэтилен) — стандартный изоляционный материал, пригодный для температур до 260 ° C.

    • ПВХ (поливинилхлорид) рекомендуется использовать при температуре не выше 90 ° C.

    • Оголенные провода (без изоляции), подходящие для высокотемпературных сборок.

    Если ваше приложение требует повышенной механической защиты, также доступны следующие варианты изоляции:

    — ПТФЭ / плетеный / ПТФЭ

    — ПТФЭ / ПТФЭ / SS

    — ПВХ / ПВХ

    — ПВХ / ПВХ / плетеный

    В зависимости от области применения решающее значение имеет правильный выбор конфигурации провода, длины, размера, покрытия и изоляции.Если вы не уверены, какой кабель будет правильным выбором для вашего приложения, не стесняйтесь обращаться к нам, и мы посоветуем вам выбрать правильную конфигурацию для ваших нужд.

    Конфигурации подключения

    2-проводное подключение 2-проводное подключение 3-проводное подключение 4-проводное подключение

    Этот метод НЕ допускает компенсации сопротивления проводов, которое фактически добавляется к сопротивлению термометра.

    Подходит только для применений с низкой точностью, таких как бытовые приборы, автомобили или там, где длина кабеля очень мала.

    3-проводное соединение

    Безусловно, наиболее распространенная конфигурация для промышленного применения, трехпроводная система позволяет эффективно компенсировать сопротивление выводов, а также компенсирует изменения сопротивления выводов, когда провода проходят через колебания температуры (температурный коэффициент сопротивления меди больше, чем у платины).

    Остающиеся ошибки в этой системе в основном связаны с колебаниями сопротивления между 3 проводами.

    4-проводное соединение

    Эта конфигурация должна использоваться, когда требуется наивысшая точность, особенно если участки выводов длинные, что обеспечивает почти полное устранение влияния сопротивления выводов и температуры.

    Эта система становится все более распространенной, поскольку «интеллектуальные передатчики» становятся все более популярными, поскольку они почти всегда могут использовать 4-проводную систему.

    Датчики сопротивления с минеральной изоляцией становятся все более популярными в последние годы, поскольку их прочные и виброустойчивые свойства обычно производятся с использованием 4-жильного кабеля MI, поэтому нет экономических причин не использовать все четыре.

    Рекомендуется, чтобы все термометры с классом допуска B имели трех- или четырехпроводную схему подключения.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
