Мониторы для видеодомофонов VIZIT. История, модели, функции. Обзор ч.2.

Продолжение. Начало обзора приведено в первой части.

Прежде, чем перейти к дальнейшему рассмотрению моделей абонентских мониторов торговой марки VIZIT (ВИЗИТ), хотелось еще раз остановиться на интерфейсе подключения мониторов к блокам вызова видеодомофона.

Цепи аудио и видеосигнала:

«LN+», «LN—» (LINE+, LINE-) – подключение разговорной линии.

«VI» (VIDEO INPUT), «GND» (GROUND) или «VG» (VIDEO GROUND) – подключение видеосигнала.

В отличие от мониторов Commax, в которых «общий» провод аудио и видео сигналов совмещен, мониторы VIZIT имеют раздельный «общий» провод для аудио сигнала – «LN-» и видео сигнала – «GND» или «VG». Причин для этого две:

А) Мониторы VIZIT должны обеспечивать нормальное функционирование без заметного ухудшения качества изображения и звука при длинах линии связи до 300 м.

При использовании совмещенного «общего» провода возникает ситуация, когда помеха от аудио сигнала попадает на вход видеоканала, а помеха от видеосигнала попадает на вход аудио канала. Помехи возникают из-за падения части напряжения соответствующего сигнала на сопротивлении «общего» провода. Проявляется это в полосах на изображении в такт с сигналом вызова или разговора, и в треске (от кадровых синхроимпульсов) в звуковом тракте. Чем больше расстояние — тем больше сопротивление «общего» провода, больше величина помех. По оценкам специалистов, при длинах линии связи более 30 м, применение дополнительных мер для подавления указанных помех просто необходимо. В противном случае качество изображения монитора ухудшается вплоть до срыва синхронизации.

Использование в мониторах VIZIT раздельных «общих» проводов позволяет устранить данный дефект. При небольшой длине соединительной линии в видеодомофонах VIZIT для одного абонента клеммы монитора «LN-» и «GND» соединяют вместе и используют совмещенный «общий» провод.

Б) В домофонах и видеодомофонах VIZIT с количеством абонентов более одного клемма монитора «LN-» не соединена с «общим» проводом постоянно, она подключается к нему блоком коммутации или блоком вызова только на время вызова/разговора с данным абонентом.

Таким образом, для подключения монитора VIZIT к линии связи подъездного видеодомофона используется 4 провода: два провода для аудио сигнала «LN+», «LN-», два провода для видеосигнала «VI», «GND».

Цепи питания:

«+E» или «+15Vout» — напряжение питания, вход или выход — в разных моделях назывались по-разному. Напряжение питания на данной клемме присутствует постоянно – или от внешнего источника питания для работы самого монитора, или от встроенного в монитор источника питания для питания блока вызова и замка индивидуального видеодомофона.

В отличие от дверных станций (блоков вызова) индивидуальных видеодомофонов Commax, питание на которые подается после нажатия кнопки вызова или при снятии трубки на мониторе, блоки вызова домофонов и видеодомофонов VIZIT должны быть запитаны непрерывно. При этом выполняется контроль нажатия кнопок блока, обеспечивается подсветка именных табличек и кнопок вызова, работа встроенного в блок вызова контроллера идентификаторов/ключей доступа (БВД-407), формируется и подается сигнал вызова на монитор или УКП.

В тоже время работа телекамеры блока вызова индивидуального видеодомофона в дежурном режиме нежелательна. И не только для экономии ее ресурса и ресурса ИК светодиодов подсветки для телекамеры. Дело в том, что в случае двухканального монитора, одновременная работа телекамер двух индивидуальных блоков вызова приводит к появлению взаимных помех от телекамер по цепям питания, особенно при неудачной разводке соединительных проводов. Проявляется это в наложении паразитного изображения второй телекамеры на изображение просматриваемой телекамеры, а поскольку телекамеры не синхронизированы – паразитное изображение ползет по экрану и становится заметнее. Поэтому в интерфейсе абонентских мониторов VIZIT имеется еще одна клемма коммутируемого питания телекамеры:

«Ес» (camera) — питание телекамеры блока вызова индивидуального видеодомофона и его активация. Активация блока вызова позволяет включить его разговорный тракт по инициативе абонента при снятии трубки монитора.

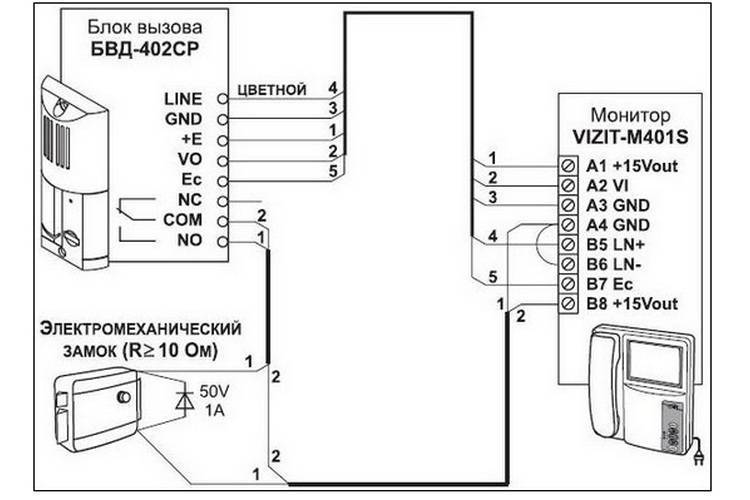

Таким образом, подключение мониторов VIZIT к блоку вызова индивидуального видеодомофона выполняется пятью проводами: «LN+», «VI», «GND» , «+

E/+15Vout», «Ес».

Мониторы VISITOR для индивидуальных видеодомофонов серии 1000.

Отдельная ветка мониторов, которая по ряду причин в дальнейшем не получила развития, представлена линейкой моделей для индивидуальных видеодомофонов серии 1000. Разработка данной серии была вызвана рядом причин, но одна из основных – количество проводов между монитором и блоком вызова (дверной станцией). Дело в том, что в то время на рынке индивидуальных видеодомофонов подавляющее большинство занимали системы с 4х проводной линией связи между монитором и блоком вызова. И другие варианты рынок принимал плохо. А интерфейс мониторов МС VISITOR-401, -402 требовал для подключения к индивидуальному блоку вызова 5 проводов как указано выше.

Это противоречие и было учтено в серии 1000. Все мониторы данной серии выпускались со встроенным источником сетевого питания, мощность которого позволяла управлять электромеханическим замком / защелкой.

Для работы с мониторами серии 1000 была разработана линейка индивидуальных блоков вызова – БВД-101х, БВД-104х, БВД-107х с телекамерами черно-белого и цветного изображения.

Монитор MC VISITOR-111 – монитор индивидуального видеодомофона, 4” кинескоп черно-белого изображения, встроенный источник сетевого питания, один канал аудио, один канал видео.

Монитор обеспечивает выполнение стандартных функций индивидуального видеодомофона – формирование сигнала вызова при нажатии на кнопку блока вызова, дуплексный разговор посетителя и абонента, видеоконтроль обстановки перед телекамерой блока вызова во время вызова и разговора или при нажатии кнопки «MONITOR» в дежурном режиме, управление электромеханическим замком / защелкой.

Регулировка яркости, контрастности, громкости сигнала вызова выполняется потенциометрами. Встроенный сетевой источник питания обеспечивал питанием все узлы видеодомофона, в том числе и замок.

Монитор МС VISITOR-112 – монитор индивидуального видеодомофона, 4” кинескоп черно-белого изображения, встроенный источник сетевого питания, один канал аудио, два канала видео.

Функции – аналогичные монитору МС VISITOR-111 с дополнением — второй видеоканал обеспечивает возможность подключения дополнительной телекамеры для 2х зонного видеоконтроля обстановки перед телекамерой блока вызова или дополнительной телекамерой. Переключение видеосигналов телекамер производится при нажатии кнопки «MONITOR». Данная функция оказалась полезной и в большинстве современных видеомониторов VIZIT она реализована.

Монитор МС VISITOR-112С – монитор индивидуального видеодомофона функционально идентичный монитору МС VISITOR-112, но вместо ч/б кинескопа применен 4” TFT LCD дисплей цветного изображения.

Монитор МС VISITOR-112М – монитор индивидуального видеодомофона, 4” кинескоп черно-белого изображения. Общие функции аналогичны монитору МС VISITOR-112.

Кроме того монитор имеет встроенный модуль памяти на 32 кадра ч/б изображения. Режим «AWAY» позволяет делать снимки посетителя в отсутствии абонента. Энергонезависимые часы фиксируют время выполнения снимка.

Имеется экранное меню для регулировки яркости, контрастности изображения, громкости вызова.

Монитор MC VISITOR-112СМ – монитор индивидуального видеодомофона цветного изображения с 4” TFT LCD дисплеем. Встроенный модуль памяти на 32 кадра ч/б изображения. Функционально аналогичен монитору МС VISITOR-112М.

Видеодомофоны серии 1000 производились достаточное длительное время. После модернизации корпуса и модулей мониторы изменили название, с сохранением основных функций:

МС VISITOR-112 – Монитор VIZIT-M112S

МС VISITOR-112C – Монитор VIZIT-M112C

МС VISITOR-112M – Монитор VIZIT-M112M

МС VISITOR-112CM – Монитор VIZIT-M112CM

Регулировки яркости, контрастности изображения, громкости сигнала вызова стали электронными – кнопкой «SELECT» выбирается параметр, кнопками «+» и «-» изменяется значение.

Для возможности использования индивидуального видеодомофона серии 1000 совместно с подъездным видеодомофоном VIZIT был разработан адаптер

VIZIT-А400.

Тем не менее, постепенно, по мере развития видеодомофонов VIZIT для многоэтажных жилых домов, увеличения номенклатуры мониторов для них, акцент на 4х проводную линию связи с блоком вызова индивидуального видеодомофона стал терять значение.

Спрос на блоки серии 1000 стал уменьшаться и в 2008 г. мониторы и блоки вызова видеодомофонов серии 1000 были сняты с производства.

Мониторы VIZIT-Мххх.

По мере роста объемов выпуска различных моделей мониторов МС VISITOR для видеодомофонов торговой марки VIZIT (ВИЗИТ) возникла необходимость замены оснастки корпусных деталей монитора. С учетом пожеланий монтажных фирм и сервисных организаций была изменена конструкция корпуса монитора при сохранении внешнего вида и габаритов. Для корпуса новой конструкции была произведена модернизация ранее выпускавшихся мониторов и в 2004 году начат выпуск мониторов новой конструкции:

Монитор VIZIT-M401 (МС VISITOR-401) – одноканальный монитор для видеодомофона с кинескопом 4” черно-белого изображения. Внешний источник питания (индивидуальный или групповой).

Дуплексная связь, видеоконтроль обстановки перед телекамерой блока вызова (кнопка «MONITOR»), открывание замка входной двери (кнопка «DOOR»).

Электронная регулировка яркости, контрастности изображения, громкости сигнала вызова – кнопкой «SELECT» выбирается параметр, кнопками «+» и «-» изменяется значение.

5 проводной (LN+, VI, GND, +Eind, Ec) интерфейс для подключения к блоку вызова индивидуального видеодомофона VIZIT 400 серии. При подключении к подъездному видеодомофону VIZIT используется 4 провода (LN+, LN-, VI, GND) в случае применения индивидуального источника питания или 6 проводов (LN+, LN-, VI, VG, +Egroup, GND) при питании от группового источника.

Подключение питания монитора к клемме +Egroup исключает включение режима видеоконтроля по инициативе абонента – только по приходу сигнала вызова. То есть в активном режиме может находиться только один монитор с питанием от группового источника. Поэтому мощности блока питания БПД18/12-1-1 достаточно для питания всех мониторов подъезда.

Монитор VIZIT—M401S (МС VISITOR-401S) – одноканальный монитор для видеодомофона с кинескопом 4” ч/б изображения. Встроенный сетевой (220В) источник питания, обеспечивающий питание индивидуального блока вызова и электромеханического замка/защелки.

Функции те же — дуплексная связь, видеоконтроль обстановки перед телекамерой блока вызова (кнопка «MONITOR»), открывание замка входной двери (кнопка «DOOR»).

Монитор VIZIT-M402 (МС VISITOR-402) – двухканальный монитор видеодомофона с кинескопом 4” ч/б изображения. Внешний источник питания.

Два канала 5-проводного интерфейса (LN+, VI, GND, +E, Ec) для подключения к двум блокам вызова индивидуального видеодомофона VIZITсерии 400 или одному индивидуальному блоку вызова и одному подъездному видеодомофону VIZIT — в этом случае используется 4 провода (LN+, LN-, VI, GND).

Дуплексная связь, видеоконтроль обстановки перед телекамерами блоков вызова (переключение кнопкой «MONITOR»), открывание замка входной двери подъезда, этажа (кнопка «DOOR»).

Выходной интерфейс (HS+, HS-, VO, GND) подключения дополнительного монитора или УКП позволяет каскадировать (при необходимости) мониторы абонента.

Монитор VIZIT—M402S (МС VISITOR-402S) – двухканальный монитор видеодомофона с кинескопом 4” ч/б изображения. Встроенный сетевой источник питания (220V) обеспечивающий питание 2х блоков вызова индивидуального видеодомофона VIZIT серии 400 и электромеханических замков / защелок. Остальные функции те же, что и в модели VIZIT-М402.

Монитор VIZIT—M402М (МС VISITOR-402М) – двухканальный монитор видеодомофона с кинескопом 4” ч/б изображения. Встроенный сетевой источник питания (220V). Встроенный модуль энергонезависимой памяти на 32 кадра ч/б изображения. Запись изображения посетителя, в том числе и при отсутствии абонента (режим «AWAY») с фиксацией даты и времени записи.

Экранное меню регулировки яркости, контрастности изображения, громкости вызова. Остальные функции те же, что и модели VIZIT-M402S.

Продолжение обзора будет приведено в третьей части (находится в стадии разработки):

Мониторы для видеодомофонов VIZIT. История, модели, функции. Обзор ч. 3.

Модернизация домофонов VIZIT в видеодомофоны

Торговая марка VIZIT предлагает Вашему вниманию обновленные информационно-методические материалы по модернизации многоабонентских домофонов VIZIT в видеодомофоны.

Ранее представленные в разделе «Техподдержка» материалы:

Материалы дополнены презентацией. Видеофайл презентации:

Сокращенный текст презентации

Группа компаний VIZIT, представляет технологию модернизации многоквартирных домофонов VIZIT в видеодомофоны. Вашему вниманию будут представлены технические характеристики и возможности блоков, необходимых при проведении модернизации, предоставлена справочная информация для проектирования видеодомофонов.

Мы предлагаем 2 варианта модернизации.

Первый вариант модернизации

В дополнение к уже установленным в подъезде блокам домофона (блоку вызова, блоку управления, блоку коммутации) необходимо дополнительно установить:

1. Телекамеру у входа в подъезд.

2. Групповой блок питания БПД24/12-1-1, предназначенный для питания мониторов и телекамеры у входа в подъезд.

3. Разветвители видеосигнала РВС-2, предназначенные для подключения мониторов к линии видеосигнала и к линии питания.

4. Вместо устройств квартирных переговорных (УКП) устанавливаются мониторы цветного изображения VIZIT-М440С или VIZIT-M456C.

В дополнение к уже проложенным линиям домофона необходимо выполнить линии питания телекамеры и мониторов, подъездную линию видеосигнала, линии от разветвителей сигнала РВС-2 к мониторам.

Второй вариант модернизации

Второй вариант отличается от варианта 1 тем, что вместо установки телекамеры у входа в подъезд предлагается замена блока вызова без телекамеры на блок вызова с телекамерой.

В этом варианте, также как и в первом, устанавливаются групповой блок питания, разветвители видеосигнала, производится замена устройств квартирных переговорных на мониторы и выполняются необходимые соединительные линии.

Таблица рекомендуемых замен блоков вызова

ТМ VIZITпредлагает широкий спектр блоков вызова, отличающихся между собой конструкцией и способом крепления. Поэтому, при замене блока вызова без телекамеры на блок вызова с телекамерой важный момент — это оптимальный выбор модели блока вызова с телекамерой. Мы разработали таблицу, которая поможет правильно подобрать замену.

Данная таблица приведена в Методических рекомендациях по модернизации домофонов VIZIT в видеодомофоны. Файл Методические рекомендации по модернизации Вы можете найти в разделе Техподдержка.

Дополнительные возможности

К каждому монитору возможно подключение кнопки «Звонок» у двери в квартиру, и телекамеры, установленной на этаже. При нажатии кнопки «Звонок» в мониторе звучит сигнал, отличающийся от сигнала подъездного блока вызова, и на экране монитора появляется изображение с этажной телекамеры.

Технические характеристики блоков, используемых при модернизации

Блок питания БПД24/12-1-1 является стабилизированным источником постоянного напряжения +24 В и +12 В. Напряжение +24 В используется для питания мониторов, напряжение +12 В используется для питания наружной телекамеры.

Блок имеет защиту от перегрузки, короткого замыкания и перегрева в каждом из каналов. Автоматически восстанавливает работоспособность при снятии перегрузки.

Работает в диапазоне сетевого напряжения 187…242 В.

Суммарная мощность нагрузки составляет 22 Вт, при этом, мощность, потребляемая из сети – не более 30 Вольт Ампер.

Разветвитель видеосигнала РВС-2 обеспечивает:

— подключение двух мониторов к групповому блоку +24В и к подъездной линии видеосигнала;

— питание телекамеры, установленной на этаже, от мониторов, подключённых к РВС-2;

— подключение мониторов к линии видеосигнала от этажной телекамеры.

Монтажный бокс VIZIT—MB1

Для соблюдения правил монтажа и эксплуатации, блок питания БПД24/12-1-1 и блок управления (БУД) рекомендуется устанавливать в монтажный бокс VIZIT-MB1.

Абонентские мониторы

Для замены устройств квартирных переговорных предлагаются мониторы цветного изображения. Это VIZIT-M456Cс размером экрана 5.6дюйма по диагонали и VIZIT-M440C с размером экрана 3.5 дюйма по диагонали. Эти мониторы подобны друг другу по своим функциональным возможностям.

Телекамеры

В качестве наружной или этажной телекамеры предлагаем использовать телекамеру AP-143G. Телекамера выполнена в металлическом корпусе, имеет герметичное исполнение. Степень защиты телекамеры (IP66*), что позволяет эксплуатацию вне помещения. Широкий температурный диапазон от -30 до +50 градусов

Кроме того, встроенные светодиоды инфракрасного спектра, которые автоматически включаются в тёмное время суток, обеспечивают эффективную подсветку обстановки перед телекамерой. В телекамере используется режим День-Ночь, телекамера переходит в режим чёрно-белого изображения, при низкой освещённости. При этом увеличивается эффективность инфракрасной подсветки. Телекамера предназначена для установки на стену или потолок.

В телекамере AP-143G применяется ПЗС-матрица одна четвёртая дюйма и объектив с фокусным расстоянием 2.8мм. Угол обзора по диагонали 78 градусов.

Для использования в качестве этажной телекамеры цветного изображения, совмещенной со звонковой кнопкой квартиры, начато производство блока БВД-403СРО. Блок выполнен в металлическом корпусе, имеет антивандальное исполнение. Широкий температурный диапазон от -30 до +50 градусов позволяет эксплуатацию вне помещения. Блок комплектуется угловой подставкой, обеспечивающей его поворот при установке справа или слева от двери.

Встроенные светодиоды инфракрасного спектра обеспечивают эффективную подсветку зоны перед телекамерой. Функция автоматического переключения День-Ночь, переводит телекамеру в режим чёрно-белого изображения, при низкой освещённости. При этом увеличивается эффективность инфракрасной подсветки.

В телекамере блока применяется ПЗС-матрица одна треть дюйма и объектив с фокусным расстоянием 3.7мм «Pinhole». Угол обзора по диагонали 90 градусов.

Соединительные кабели

Как уже отмечалось, при модернизации необходимо выполнить дополнительные соединительные линии. Поэтому, важным моментом является правильный выбор кабелей для выполнения этих линий.

Для линии группового питания допускается использовать кабель, имеющий суммарное сопротивление от блока питания до конечного разветвителя не более 1,2 Ом. Например, при расстоянии не более 25 метров от блока питания до конечного разветвителя рекомендуется применять кабель ШВВП 2х0. 75 сечением 0,75 кв. мм. При большей длине линии питания следует использовать кабель с большим сечением.

Для передачи видеосигнала следует использовать радиочастотный коаксиальный кабель РК-75 с волновым сопротивлением 75 Ом или подобный.

Для подключения мониторов к разветвителям видеосигнала рекомендуется использовать кабель UTP-cat5, который широко применяется в компьютерных сетях. Если расстояние от разветвителя до монитора превышает 20 метров, то рекомендуется использовать комбинированный кабель для систем видеонаблюдения, например, ШВЭП.

Типовые структурные схемы

1) — схема, из которой видно, что к одному групповому блоку питания могут быть подключены 10 мониторов VIZIT-M440C. К каждому из мониторов может быть подключена телекамера. При этом, одновременно в режиме видеомониторинга обстановки перед этажной телекамерой (режим наибольшего потребления тока) могут работать:

— 5 мониторов при нормальной освещённости;

— 3 монитора при низкой освещённости, когда включена ИК-подсветка телекамер.

2) — схема иллюстрирует, что к одному групповому блоку питания могут быть подключены 6 мониторов VIZIT-M456C с телекамерами. При этом, одновременно в режиме видеомониторинга обстановки перед этажной телекамерой могут работать:

— 4 монитора при нормальной освещённости;

— 2 монитора при низкой освещённости.

В файле Методические рекомендации по модернизации приведены все необходимые справочные данные о нагрузочной способности блока питания БПД24/12-1-1, о токах потребления мониторов и телекамер в различных режимах работы. В этом файле также приведены примеры расчёта.

3) — схема подключения одной телекамеры, установленной на этаже, к двум мониторам. Как видно из схемы, для подключения телекамеры к двум мониторам необходимо использовать дополнительный разветвитель видеосигнала РВС-2.

4) -схема подключения одной телекамеры, установленной на этаже, к четырём мониторам.В этом случае необходимо применить 2 дополнительных разветвителя видеосигнала РВС-2.

Более подробные примеры схем соединений, приведены в файле Методические рекомендации по модернизации.

Представленная в презентации технология нацелена на постепенную модернизацию домофонов, эксплуатируемых в жилых зданиях, в видеодомофоны.

Надеемся, что предлагаемые нами решения помогут Вам повысить эффективность Вашего бизнеса, с применением домофонов, видеодомофонов, систем управления доступа торговой марки VIZIT.

особенности конструкции и схема подключения устройств. Мирная разработка оборонки ссср – домофоны визит наблюдение vizit

Компания «ВИЗИТ-ЦЕНТР» была образована в 2004 году и представляет собой сплоченную команду профессионалов, способных разработать и реализовать разнообразные проекты на базе систем контроля доступа торговой марки VIZIT (ВИЗИТ)

ООО «ВИЗИТ-ЦЕНТР» входит в группу компаний VIZIT , является Партнёром ТМ VIZIT и Генеральным сервисным центром торговой марки VIZIT в России . Компания занимается организацией коммерческой деятельности, оптовой и мелкооптовой реализацией продукции VIZIT, выполняет гарантийное и послегарантийное обслуживание продукции в России .

Сотрудники компании «ВИЗИТ-ЦЕНТР» имеют большой практический опыт работы и всегда готовы прийти на помощь своим КЛИЕНТАМ в выборе оптимального решения по подбору оборудования торговой маркой VIZIT .

Для удобства клиентов в нашем офисе осуществляется продажа продукции торговой марки VIZIT за наличный расчет.

Каждому нашему клиенту мы предлагаем индивидуальный подход, гибкую систему скидок и формирование индивидуального «прайс-листа».

СЕРВИСНЫЙ ЦЕНТР компании обеспечит быстрый и качественный ремонт продукции, выполнит гарантийное и послегарантийное обслуживание продукции VIZIT в России .

О торговой марке VIZIT

Первая серия многоабонентских домофонов ВИЗИТ была произведена в 1984 году на одном из предприятий ВПК Советского Союза, как дополнительный ассортимент продукции гражданского назначения.

В настоящее время торговая марка VIZIT зарегистрирована в России, странах СНГ, ряде стран Европы и Азии, а маркировка VIZIT — Safe Home наносится на множество компонентов систем контроля и управления доступом различного назначения на базе домофонов и видеодомофонов.

О деятельности VIZIT Group

В VIZIT Group входит ряд компаний, которые специализируются на разработке, производстве, реализации и сервисе продукции под торговой маркой VIZIT .

Благодаря внедрению передовых технологий, высоким темпам роста, широкому ассортименту продукции и комплексному подходу к поставленным задачам, VIZIT Group в настоящее время является одним из лидеров в производстве оборудования для обеспечения безопасности и комфорта доступа в жилые и офисные здания.

Продукция под торговой маркой VIZIT надежно работает в широком диапазоне температур (- 40 С до + 45 С). В ней широко применяются антивандальные решения для блоков вызова домофонов и видеодомофонов, контроллеров управления доступом. Металлические двери VIZIT-ДСН обеспечивают удобство и надёжность установки домофона в подъезде жилого дома.

Надежность идентификации в системах контроля доступа VIZIT обеспечивается применением контактных и бесконтактных ключей-идентификаторов, изготовленных по технологиям PROXIMITY и i Button®, а также высокочувствительных телекамер, работающих в режимах Day / Night , с применением инфракрасной подсветки объектов в зоне доступа.

Качество и безопасность продукции VIZIT ежегодно подтверждаются Сертификатами систем качества С Є (Евросоюз), РСТ (Россия), УкрСЕПРО (Украина).

Коммерческая деятельность VIZIT Group осуществляется через четыре торговые компании:

— НПФ МОДУС-Н — в России и странах СНГ ;
— VIZIT . EU — в Евросоюзе и дальнем зарубежье.

На сайтах этих компаний можно найти исчерпывающую техническую и коммерческую информацию о каждом продукте торговой марки VIZIT , методические материалы для организации правильного монтажа и эксплуатации систем контроля и управления доступом VIZIT , информацию о торговых партнерах и представителях VIZIT Group по сервису.

Системы управления доступом — хороший инструмент для повышения безопасности, улучшения криминогенной и санитарной обстановки в местах общего пользователя.

Подобные меры контроля применяются и в частных домах — все чаще можно встретить вызывные панели на воротах и калитках. Современные системы гарантируют удобство эксплуатации и отличный функционал.

Но некоторые модели обеспечивают максимум положительных качеств. Например, начиная от минимального обслуживания и простого подключения домофона Визит, заканчивая возможностью установки отдельных моделей устройств данной марки на многоквартирных домах.

Отличительные особенности домофонов Vizit

Все модели простых и видеодомофонов Vizit разработаны в соответствии с реалиями эксплуатации в климатических и общественных условиях России.

Устройства характеризуются:

антивандальной защищенностью вызывной панели;
характером установки, исключающим простой доступ, демонтаж снаружи двери;
металлическими кнопками и другими деталями оформления панелей, делающими крайне сложным намеренное повреждение;
защитой от воды и обледенения;
способностью работать при температуре от -45 до 50 градусов Цельсия.

При этом система разработана так, чтобы гарантировать максимально возможное число комбинаций оборудования для обеспечения безопасности.

Это может быть однопользовательская версия домофона Vizit, структура многоквартирного дома с кодовой адресацией, комплект оборудования для обеспечения видеосвязи и многое другое.

В ассортименте предложений компании — вызывные панели, блоки питания и управления электромагнитными и электромеханическими замками, трубки, устанавливаемые в квартире, головные устройства. При этом нет никакой сложности в полном оснащении подъездной двери.

Кроме того, что можно выбрать самую подходящую конфигурацию для решения поставленной задачи — не составит труда купить и все дополнительное оснащение.

Это самые разнообразные части системы, начиная от доводчиков и заканчивая прочным и качественным дверным полотном из стали в коробке, готовое к монтажу.

Комплектация

Как таковой — четко обозначенной комплектации конкретных моделей домофонов Vizit не существует.

Пользователь самостоятельно подбирает части системы в соответствии с потребностями, в частности:

вид и марку переговорной трубки;
вызывное устройство с нужным типом клавиатуры, камеры, схемой адресации;
блоки питания;
при необходимости — электромагнитный замок;
кнопку выхода для открытия двери.

Сразу можно приобрести универсальные контроллеры, контакторы, комплекты ключей и многое другое.

Поэтому задачу выбора отдельных частей системы рекомендуется доверить профессионалам. Однако и среднестатистический владелец частного дома может найти приемлемый вариант подключения домофона Vizit.

Это может быть, например, набор компонентов для организации системы контроля доступа с установкой вызывной панели на калитке или дополненную вспомогательными средствами мониторинга.

Типы и модельный ряд домофонов Визит

Компания Vizit предлагает весьма широкий спектр моделей оборудования, способных обеспечить идеальное сочетание эксплуатационных характеристик и стоимости.

В ассортименте продуктов найдется:

компактное, максимально незаметное после монтажа оборудование, которое не нарушит внешний вид интерьера;
функциональные одноабонентские устройства, удобные для установки в частном доме или небольшом офисе;
многоабонентские модели, пригодные для оснащения банковских учреждений и крупных компаний;
модели, рассчитанные на использование в многоквартирном доме, позволяющие гибкую настройку адресации, работу с разными типами ключей, монтаж внутри жилища абонента отличных друг от друга трубок для домофона Vizit.

При помощи оборудования, выпускаемого компанией, легко не только построить систему с нужным уровнем функциональности, но и значительно расширить типовой набор возможностей.

В частности, многие модели домофонов поддерживают подключение дополнительных камер, расширение терминальной системы в пределах дома, установку вспомогательных контрольных панелей и дисплеев.

Аудиодомофоны

Изделия, рассчитанные на общение с посетителем только через микрофон и динамик громкой связи — самый широкий сегмент применяемых домофонов.

Такие модели Vizit имеют ряд неоспоримых достоинств:

просто монтируются;
могут использовать существующие в доме линии связи, оставшиеся от старой системы контроля доступа;
обеспечивать высокую защищенность от вандальных действий;
гарантировать стабильную передачу сигнала и долгую безаварийную службу.

В зависимости от стоящих перед системой контроля доступа задач, можно приобрести тот или иной домофон.

БВД-SM 101

Данная серия пользуется высокой популярностью у потребителей. Причина этого — отличный набор характеристик предлагаемых устройств.

В составе серии — 4 различные модели домофонов, отличающиеся возможностями вызывных панелей, их размерами, а также типом адресации и совместимостью с определенным набором оборудования торговой марки и сторонних производителей.

Технические особенности изделий выглядят так:

работа с ключами типа ТМ, Touch Memory;
до 100 обслуживаемых абонентов и 600 адресуемых ключей, до 6 на помещение;
обеспечивается полнодуплексная двусторонняя аудиосвязь;
время деблокировки замка программируется в интервале от 1 до 20 секунд;
поддерживается открытие кодами по двухранговой схеме (подъездный + индивидуальный квартирный).

Система просто устанавливается, гибко регулируется (можно блокировать обслуживание, запрещать вызов для отдельных абонентов и многое другое), может оснащаться пультом консьержа.

Видеодомофоны

Среди предложений можно выбрать разнообразные типы вызывных устройств, обеспечивающих ночную и дневную съемку.

БВД-431DXKCB

Типичный представитель видеодомофонов торговой марки Визит. Устройство достаточно простое, однако предлагает хороший уровень функционального оснащения.

В его характеристики входят:

встроенная подсветка;
ночной и дневной режим съемки в цвете, устройство не работает при низком освещении — активируется подсветка видимого спектра;
оптика с показателем 380 линий TVT, аналоговая;
установлен объектив класса Board с углами обзора в 31 градус по вертикали, 76 градусов по горизонтали.

Устройство транслирует отличную картинку, позволяя в деталях рассмотреть посетителя, стоящего на расстоянии до 0,5 — 0,8 метра от объектива камеры. При этом зона охвата достаточно велика, чтобы в целях безопасности убедиться в числе посетителей, идентифицируя, при необходимости, криминальные намерения группы.

Данный видеодомофон работает с бесконтактными ключами класса RFID с рабочей частотой в 125 кГц, оснащен жидкокристаллическим индикатором, кнопкой вызова консьержа, клавиатурой кодового набора абонента. Система может устанавливаться как в частных, так и многоквартирных домах.

Преимущества и недостатки систем Визит

По мнению сервисных инженеров — домофоны торговой марки Визит удобны, функциональны и надежны.

Их недостатки могут отметить только среднестатистические пользователи, незнакомые с типичными техниками монтажа и программирования оборудования данного класса.

К несомненным плюсам систем относятся:

сертифицированное по стандартам Европы, Украины, России качество, полное соответствие отраслевым нормам;
возможность выбрать комплектующие системы из огромного ассортимента предложений;
высокая совместимость компонентов торговой марки;
защищенность от вандалов, простой ;
специально разработанные компоненты позволяют использовать домофоны при температуре от -40 до +50 градусов, схемы рассчитаны на работу в отечественных сетях с несколько нестабильным напряжением.

Домофоны от Визит — обладают приемлемой стоимостью, а благодаря надежности позволят значительно снизить постоянные расходы на амортизацию и ремонты.

К минусам системы можно отнести:

достаточно сложную схему подключения трубок при установке системы с адресным вызовом;
четко очерченные требования по длине кабелей от блока питания до вызывной панели;
необходимость располагать БП в области двери.

И последнее, что отмечают пользователи, не обладающие опытом работы с оборудованием такого класса — многообразие вариантов настройки. Но это, скорее, особенность гибкой и открытой системы программирования, позволяющей как угодно тонко настроить функционал и возможности регулировки доступа.

Заключение

Системы управления доступом Визит — практически идеальный вариант для решения любой поставленной задачи.

Опытный инженер может оптимизировать расходы, выбирая оборудование с четкими параметрами.

А для среднестатистического пользователя доступны готовые комплекты, ориентированные на определенный режим эксплуатации.

Стоимость системы — демократична, а благодаря защищенности, адаптированности и надежности, расходы на ее содержание будет минимальны.

Видео: Технология модернизации домофонов VIZIT в видеодомофоны

подключение к подъездному домофону вместо трубки

Eltis, Cyfral, Visit, Metakom, Urmet.

Компания ВИДЕОТЕХНОЛОГИЯ располагает большим ассортиментом видеодомофонов, имеющих возможность подключения к домофону Вашего подъезда. Разнообразие брендов и моделей, представленные в нашем интернет-магазине, даст Вам шанс подобрать именно тот вариант оборудования, который будет максимально адекватно контактировать с подъездным домофоном. Подключение домофона к видеодомофону осуществляется по определенным принципам, о которых мы хотели бы Вам рассказать. Но для начала – несколько слов о непосредственном подключении приобретенного Вами видеодомофона.

Как сделать подключение видеодомофона к подъездному

Подключение всех моделей видеодомофонов с индексом VZ или XL очень простое. Модуль для подключения к подъезду уже встроен в монитор и ничего дополнительного покупать не нужно.

Если Вы приобретаете видеодомофон, у Вас всегда есть возможность подключить его, используя услуги специалиста, или сделать это самостоятельно. Во втором случае особенно важно произвести подключение видеодомофона внимательно и без спешки. Схема подключения видеодомофона, внимательно Вами изученная, станет залогом корректной работы устройства. Остается только набраться немного терпения.

Вы можете воспользоваться уже готовой схемой, а можете спроектировать свою, основываясь на общей конструктивной похожести основных моделей видеодомофонов. Несколько маленьких советов. Когда Вы будете устанавливать камеру видеодомофона, обратите внимание на то, чтобы она находилась приблизительно на среднем уровне человеческого роста. Это местоположение обеспечит предельно удачный угол обзора, позволяющий подробно рассмотреть любого посетителя.

Как подулючить видеодомофон к подъездному домофону

Итак, после удачной установки видеодомофона в вашей квартире, встает резонный вопрос об объединении домофона, установленного на дверях подъезда, с Вашим домашним приобретением. Вы сэкономите на количестве задействованных устройств, а при этом не потребуется больших сложностей в смысле присоединения Вашего внутреннего устройства с внешним, подъездным. Вы приобретете возможность видеть всех Ваших гостей, не спускаясь вниз по лестнице, а находясь в собственной квартире. Возможность открытия двери при подключении Вашего личного домофона к общему будет неоспоримым плюсом. Вопрос, в первую очередь, будет состоять в том, каким видом подключения обладает Ваш подъездный домофон. Вы можете самостоятельно определить тип общеподъездного домофонного подключения. Это можно сделать, узнав саму модель подъездного устройства, или по трубке домофона, расположенного на Вашей подъездной двери. Следующим этапом будет являться понимание того, что именно на совмещенные видеодомофоны рассчитывать будет сложно. Есть модели, определенным образом доработанные до согласования с подъездным вариантом, но не стоит забывать об адаптерах, упрощающих систему подключения видеодомофона к обычному. Их применение может быть необходимым.

Видеодомофоны с подключением к подъездным домофонам

Обо всех тонкостях подключения Вам расскажут технические характеристики представленных моделей и непременно проконсультируют наши специалисты. Но об одном нюансе мы упомянем. В каждом домофоне есть специальный блок, который позволяет подключить видеокамеру домофона в подъезде. Таким же образом есть возможность (при необходимости) подключить аудиоканал. Стоит обращать внимание на характер блока сопряжения домофона: он может быть как внешним, так и внутренним. Последней является более надежным, к нему при желании можно подключить дополнительные видеопанели, а возможность регулирования при подключении сигналов видео позволяет смело использовать такой блок в условиях недостаточного освещения.

Подключение видеодомофона к подъездному может иметь свою специфику в зависимости от вида Вашего подъездного домофона. Компания ВИДЕОТЕХНОЛОГИЯ предлагает Вам модели видеодомофонов с подключением к цифровому домофону и видеодомофоны с подключением к координатному подъездному домофону.

Если необходимо скоординировать работу видеодомофона с подключением к цифровому домофону Вашего подъезда, то следует помнить, что такое подключение более современно, поэтому подобрать правильный вариант, вне зависимости от того, проводной у Вас видеодомофон или нет, не составит большого труда. В случае, когда подключение домофона связано с координатно-матричной системой, которая на данный момент является достаточно устаревшей, переживать тоже не стоит: у нас найдутся модели, полностью отвечающие Вашему запросу.

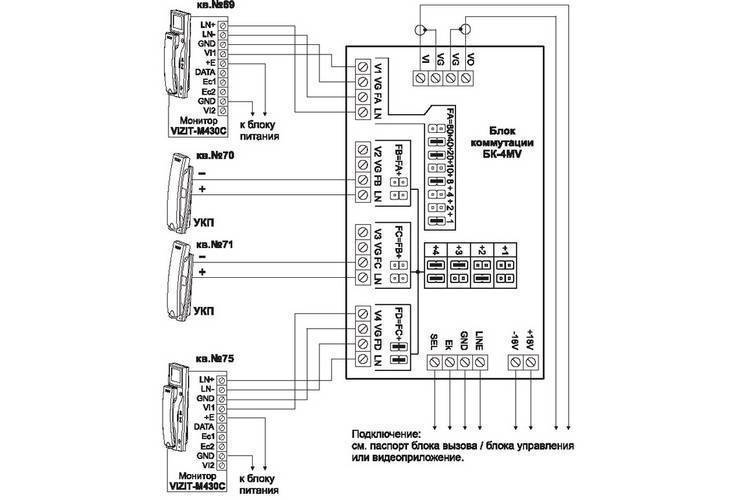

Так, видеодомофон VISIT помимо блока сопряжения имеете еще коммутатор, который позволяет настроить до четырех каналов подключения. Базовые характеристики данного устройства говорят о совместимости его с координатным домофоном. Видеодомофоны с подключением к подъездному домофону координатно-матричного типа, такие, как марки VISIT, cyfral, eltis, зарекомендовали себя на российском рынке как надежное оборудование, составляющим часть системы безопасности и контроля доступа во многих помещениях.

Видеодомофон для квартиры с подключением к подъезду

Видеодомофоны XL порадуют счастливых обладателей цифровых подъездных домофонов, потому что с их помощью Вы без труда наладите связь между своим устройством и оборудованием, установленным у двери Вашего подъезда. Видеодомофоны данной серии имеют коммутатор для увеличения количества подключаемых каналов. С помощью взаимодействия подъездного домофона и Вашего личного, квартирного, Вы сможете не только слышать, но и наблюдать посетителя, что во много раз повышает степень безопасности Вашего жилища.

Подробные технические характеристики и наглядное изображение предлагаемой продукции помогут Вам в выборе «сбалансированного» в плане функций и дизайна товара. Такие, завоевавшие доверие имена производителей домофонов, как Commax, Tantos, Kocom и другие, станут залогом Вашей уверенности в качестве.
Любой владелец квартиры в доме многоквартирном или коттеджном заранее предполагает ту систему, что его обезопасит от нежданных посетителей. Интернет-магазин ВИДЕОТЕХНОЛОГИЯ бесспорно предложит Вам тот вариант комплектации Вашей системы безопасности, которая будет работать без сбоев и долгое время. А обязательным атрибутом такой системы станет видеодомофон, выбранный у нас, и подсоединенный к домофону подъездному.

Что делать если не работает домофон и какие бывают неисправности?

Практически каждый день так или иначе мы сталкиваемся с домофонами и понимаем, как они помогают содержать подъезд в чистоте и препятствуют проходу нежелательных лиц. Но что делать если не работает домофон?

Мы постараемся раскрыть основные причины неисправностей домофонов. При желании, а также имея некоторые навыки и инструмент, вы можете выполнить ремонт самостоятельно. Как минимум, данная информация поможет вам проконтролировать качество ремонта домофона и убережет от обмана, что к сожалению, все еще очень часто встречается в сфере подобных услуг.

Если у Вас нет желания разбираться во всех тонкостях и причинах поломки, или просто нет на это времени, а домофон не работает, позвоните нам и мы выполним ремонт качественно, в сжатые сроки и без попыток навязать несуществующих неисправностей.

Для начала давайте определимся, что называется домофоном. Как минимум домофон состоит из вызывной панели и абонентского устройства (трубки или монитора). В зависимости от модели, используется координатный коммутатор, процессор, видео разветвитель, блок управления. Очень часто к домофонам относят и систему контроля доступа, состоящую из электромагнитного или электромеханического замка, контролера СКУД, блока питания, считывателя электронных ключей и кнопки выхода. С одной стороны, это разные системы, но в большинстве случаях они функционируют как единое целое. Поэтому для более простого понимания, далее по тексту будем называть их как единую систему.

Для поиска причины неисправности в первую очередь необходимо определиться какой тип домофона у Вас установлен. Как правило если речь идет о жилом многоквартирном доме, используются координатные или так называемые «цифровые» многоабонентные домофоны. Самые популярные координатные домофоны, устанавливаемые в России это: Визит, Цифрал, Элтис, Метаком и Маршал (выпускает как координатные, так и цифровые). Из «цифровых» домофонов, часто используются: Маршал, Raikman, Laskomex, Proel, Метаком, Polylock (раньше назывался Keyman).

Основное отличие координатных домофонов от цифровых, это способ связи между блоком вызова и абонентским устройством, а вместе с этим и различия в прокладке и подключении кабельных линий. Не будем глубоко вдаваться в подробности, опишем лишь некоторые особенности, по которым их можно отличить. В цифровых, для связи вызывной панели с абонентскими устройствами используется единая двухпроводная линия связи, номер квартиры определяется установкой перемычек на трубке (пример показан на трубке Laskomex LM-8D). В координатных домофонах, для связи между блоком вызова и абонентским устройством как правило используется координатный коммутатор. Самым надежным способом отличить координатный домофон от цифрового, конечно же посмотреть модель и найти на нее описание. Также можно снять трубку и посмотреть ее модель. В случае если на задней стороне трубки отсутствует наклейка с обозначением модели, можно разобрать трубку и проверить наличие, либо отсутствие перемычек (как уже писали выше, в цифровых трубках будут перемычки для настройки номера квартиры). Некоторые производители пишут модель на внутренней плате аудиотрубки, по которой можно определить тип домофона. С высокой вероятностью можно определить какой домофон установлен у Вас, по внешнему виду вызывной панели. Ниже по фотографиям, Вы можете посмотреть какая вызывная панель установлена у Вас.

Руководство по монтажу умного домофона Спутник

Service: Данный материал поможет смонтировать Спутник

Автор: Мансур Хайруллин
Обновлено более недели назад

ПОДГОТОВКА К МОНТАЖУ

Убедитесь, что Спутник не имеет видимых дефектов
Убедитесь, что периферийное оборудование имеется в паспорте изделия п.14, список поддерживаемых коммутаторов ниже:
Метаком: COM-25U, COM-25UD, COM-80U, COM-80U(D), COM-100U, COM-100U(D), COM-160U, COM-160UD, COM-220U, COM-220UD.
Элтис: KM20-1, KM100-7.1, KM100-7.2, КМ100-7.3, КМ100-7.4, КМ100-7.5
Цифрал: КМГ-100
Визит: БК-100М, БК-30М

Блок питания нужно выбрать согласно таблице, сила тока строго НЕ МЕНЕЕ 3 Ампер. Напряжение питания на входе блока вызова Спутник при включенном электромагните должно составлять 12-14 V DC.

Напряжение питания э/м замка равно напряжению на входе умного домофона Спутник. Подбирайте блок питания с выходным напряжением, не превышающим допустимое напряжение э/м замка.
Интернет должен быть DHCP без необходимости авторизации и без ограничения количества IP адресов (1 на домофон, 1 на камеру).
Длина интернет-кабеля не должна превышать 75 метров до роутера.
Перед монтажом домофона необходимо установить мобильное приложение «Контроль», однократно авторизовать инженера и провести активацию каждого домофона.

Установка мобильного приложения «Контроль»

Установите мобильное приложение «Контроль» (Google Play) на телефон с операционной системой Андроид 4.4 и выше. Полное руководство по данному приложению доступно по этой ссылке.
Запустите мобильное приложение «Контроль».
Авторизуйте телефон: укажите номер мобильного телефона и введите код из СМС в соответствующее поле.
Авторизуйте инженера: в мобильном приложении «Контроль» перейдите в раздел «Профиль». В поле «код авторизации» введите сервисный код. Данный сервисный код вы можете найти в Вашем кабинете «Контроль» на первой странице (рис. 1).

Рис. 1 Сервисный код.

Активация домофона

Подключите питание домофона, убедитесь, что он работает штатно (при недостаточном питании возможна регулярная перезагрузка домофона).
Активируйте домофон: Нажмите на кнопку «Активация устройства» и следуйте инструкции на экране. Важно: нельзя активировать одновременно два домофона. Питание домофона можете отключить.
Активация завершается нажатием кнопки «Привязать к сервисному коду». После этого вы сможете увидеть домофон в списке ваших устройств.

МОНТАЖ ( ! не фиксируйте панель до считывания его ID )

Используя монтажное лекало либо Схему отверстий (рис. 2) на дверном полотне, вырежьте отверстия под заднюю часть и под крепежные отверстия АЗУ “Спутник”. Высота монтажа 1400мм до нижней части лекала.
Если существующий вырез в дверном полотне больше размера Спутника 210х100мм, воспользуйтесь накладной панелью “МК-панель 2003” или аналогичным изделием других производителей (рис. 3).

Рис. 2 Схема отверстий

Рис. 3 Схема накладной панели

Нажмите на кнопку «Установка«.
В приложении «Контроль» , в окне “Сканирование метки” считайте NFC метку с задней крышки АЗУ “Спутник” либо введите вручную код панели, указанный на задней крышке, далее следуйте инструкции на экране.
Подключите устройство согласно схеме подключения (рис.4).
Подключите интернет кабель в соответствующий разъем.
Зафиксируйте Спутник используя болты М5х15.
Подключите блок питания к сети 220V и дождитесь инициализации панели (5-15 сек.) Загорится подсветка клавиш, индикация на интернет разъеме RJ45 должна будет перемигиваться.

Рис. 4 Схема подключения Метаком

Цифрал

Визит

Элтис

Подключение периферийных устройств

Привязка домофона к адресу

В мобильном приложении «Контроль», в окне «Монтаж Окончен» убедитесь в наличии индикации подтверждения выхода Спутника онлайн.
Перейдите в раздел «Конфигурация»
Введите адрес регистрации панели в формате: Страна, Город, Улица, Дом, Корпус
Выберите тип коммутатора и убедитесь что он подключен согласно схеме рис.4
Задайте диапазон квартир
Завершите регистрацию

Если что-то не получается, можете ознакомиться со следующей инструкцией.
Доступ ко всем материалам вы можете получить в нашей базе знаний. Приятного использования.

Всем Спутник!

VIZIT-M457МG Монитор видеодомофона с памятью

Как установить домашний видеодомофон?

Домашняя переговорная система может быть намного больше, чем просто простой способ позвонить членам семьи на обед или вызвать кого-нибудь для телефонного звонка. При относительно скромных затратах у вас может быть пейджинговая система, которая включает радио для передачи музыки по всему дому. Кроме того, вы можете повысить безопасность дома с помощью динамика на входной двери, который позволяет вам поговорить с посетителем, прежде чем открыть дверь.

Перед установкой нам необходимо подтвердить, какую систему внутренней связи вы хотите использовать или какую систему проводки вы хотите использовать? Или найти профессионального установщика, который проконсультирует или поможет вам соответственно.

-2-проводная система внутренней связи: в старом здании была 2-проводная система

-4-проводная система внутренней связи: в новом или старом здании была 4-проводная система

-IP-система внутренней связи: в новом или старом здании был коммутатор POE и маршрутизатор WiFi

Шаг 1: Выберите подходящее место для установки наружной станции

Необходимо легко видеть посетителей или внешнюю обстановку, и мы рекомендуем установить ее перед дверью или задней дверью и следовать инструкциям нашего пользователя руководство по эксплуатации.

Примечание: положение должно избегать сильного излучения, такого как двигатель переменного тока или лифт и т. Д.

Шаг 2: Подтвердите, где вы собираетесь использовать Внутренний монитор

Наши внутренние мониторы поверхностный, его легче установить.

Подтвердите схему подключения и место, где вы часто бываете, и подключите внутренние мониторы к системе электропроводки.

Популярное расположение внутренних мониторов: кухня, гостиная, столовая, спальня, середина входной двери и задней двери.

Примечание: все внутренние мониторы должны располагаться рядом с розеткой, к которой легко подключится источник питания.

Шаг 3. Подключите наружную станцию и комнатный монитор к системе электропроводки

К каждому нашему пакету продуктов прилагается соответствующее руководство пользователя для их установки или подключения к системе электропроводки.

Затем следуйте инструкциям Руководства пользователя или обратитесь к профессиональному установщику, который поможет вам, если у вас нет времени.

Примечание: изображение ниже для 2-х и 4-х проводных соединений.

Часто задаваемые вопросы о системе видеодомофона

Система видеодомофона BEC — новые часто задаваемые вопросы по установке или обновлению

Компания BEC Integrated Solutions, LLC гордится своей линейкой систем видеодомофона. От одного арендатора или коммерческого объекта с одним входом до многоквартирного или многоквартирного коммерческого объекта — у нас есть система для вашего объекта. Наша цель — предоставить нашим клиентам как можно больше информации, оставаясь при этом на расстоянии одного телефонного звонка, чтобы ответить на все вопросы по проектированию или установке вашей системы.Просто позвоните нам по телефону 888-556-3998!

Часто задаваемые вопросы — Системы внутренней связи BEC

Общие вопросы по системе внутренней связи:

В: Как мне узнать, какая система внутренней связи подходит для моих нужд?

A: В BEC мы не только предоставляем вам одни из лучших систем внутренней связи, доступных на рынке, мы также предоставляем вам инструменты, которые помогут вам проанализировать все наши отличные варианты систем внутренней связи, чтобы найти ту, которая наилучшим образом соответствует вашей потребности. Ознакомьтесь с нашей линейкой превосходных видеодомофонов здесь, чтобы узнать, какая из них лучше всего подойдет для вашего места, или посетите нашу страницу помощника по проектированию домашних переговорных устройств здесь, если вам нужен именно такой тип системы.

Когда вы найдете интересующую вас систему внутренней связи, вы сможете воспользоваться нашим новым онлайн-инструментом расчета расценок, чтобы узнать подробности и найти точные потребности, которые она обеспечивает. Вы обнаружите, что наши системы внутренней связи являются одними из самых доступных систем на рынке.

Если у вас возникнут какие-либо вопросы о наших домофонах или вам потребуется связаться со специалистом для помощи в проектировании, наши представители доступны по телефону 888-556-3998 или прокрутите страницу часто задаваемых вопросов, чтобы узнать, ответили ли мы на ваш вопрос. .Благодарим за выбор BEC Integrated и удачных покупок!

В: Как быстро система внутренней связи будет доставлена после заказа?

A: Каждая из наших систем различается по срокам доставки. Мы стремимся, чтобы наши полки были полностью заполнены, чтобы мы могли выполнять каждый заказ по мере его размещения. Если заказанная система полностью находится в наличии, мы стремимся получить ваш заказ по почте в течение 24-48 рабочих часов. Для более крупных проектов, пожалуйста, приготовьте номер вашего предложения и свяжитесь с вашим торговым представителем для уточнения сроков выполнения заказа по телефону 888-556-3998.

В: Как мне произвести обмен, если мне нужно внести изменения в заказанную мной систему внутренней связи?

A: Если по какой-либо причине вам необходимо заменить компонент или всю систему, вы можете связаться со своим торговым представителем, и он или она соберет информацию и отправит ее в отдел доставки / обмена. Комиссия за пополнение запасов может быть отменена только при обмене товара. Некоторые проданные товары имеют специальный заказ и не подлежат возврату или обмену. Чтобы обменять товар, он должен быть в новом, неустановленном состоянии и в оригинальной упаковке.Если у вас есть вопросы, перед покупкой обратитесь к своему торговому представителю.

Q: Как работают сборы за возврат и пополнение запасов, если мне нужно вернуть систему внутренней связи?

A: Если по какой-либо причине вам необходимо полностью вернуть систему внутренней связи, вы можете связаться со своим торговым представителем, и он или она соберет информацию и отправит ее в отдел доставки / возврата. Вы будете нести ответственность за стоимость обратной доставки, и для всех возвращенных заказов взимается комиссия в размере 15%.Возврат должен быть осуществлен в течение 30 дней с момента покупки для возврата и должен быть возвращен в совершенно новом, неустановленном состоянии, но все еще в оригинальной, немаркированной упаковке. BEC не принимает возврат по истечении 30-дневного льготного периода. Плата за возврат товара составляет 15%, и мы не возмещаем стоимость доставки.

Если товар возвращен из-за того, что он не работает должным образом, это подпадет под действие гарантии и не обязательно будет «удаленным» продуктом. Помните, что вы всегда можете протестировать свое оборудование до завершения установки.В редких случаях BEC будет оценивать возврат на индивидуальной основе для тех лиц, которые запрашивают возврат после 30-дневного периода. В этом случае комиссия за возврат товара составит 25%, и мы снова не возмещаем стоимость доставки.

Обработка возврата может занять 7–10 рабочих дней. Некоторые проданные товары были заказаны по специальному заказу и не подлежат возврату . Если у вас есть вопросы, перед покупкой обратитесь к своему торговому представителю. Вы также можете прочитать нашу полную политику возврата здесь.

MT Series 2-проводная видеодомофонная система

MT Series Перед покупкой: советы, уловки и полезные подсказки (PDF)

MT Series Руководство по установке и руководство по программированию (PDF) Видеодомофон серии MT 2?

A: Существует множество функций и возможностей, которые следует учитывать при выборе монитора видеодомофона для вашего объекта. Двухпроводная мультитенантная система видеодомофона совместима с двенадцатью видеомониторами.Размер экрана доступных цветных видеомониторов составляет 7 дюймов, и они также имеют возможность автоматического просмотра. Когда житель / посетитель / сотрудник запрашивает вход, руководитель может разрешить или запретить доступ с помощью кнопки на мониторе из безопасного внутреннего места. Регулировка громкости и яркости также осуществляется с монитора. Полезной функцией некоторых мониторов специального заказа является память изображений. Те, у кого есть память для фотографий, могут сохранить до 100 последних фотографий посетителей. Отметки времени и даты сохраняются вместе с этими изображениями для последующего просмотра.

Наша двухпроводная видеодомофонная система предлагает панели в вестибюле с нажатием одной кнопки для вызова арендатора или квартиры. Панель вестибюля у входной двери поставляется с одно-, двух-, трех-, четырех-, восьми- или 12-кнопочной панелью в зависимости от количества постоянных посетителей / арендаторов. Камеры также оснащены функцией инфракрасного ночного видения. Блоки входных дверей имеют электрические защелки на 12 В постоянного тока, подключенные к ним без необходимости в дополнительном источнике питания. Кроме того, низковольтные светодиодные фонари подключаются к двухпроводной многопользовательской видеодомофонной системе, которая загорается во время разговора.

В: Насколько большой бизнес может защитить система видеодомофона MT Series 2?

A: Серия MT может вместить до 12 видеомониторов внутри помещения — размер предприятия может быть небольшим или большим в зависимости от того, сколько мониторов внутри помещения требуется.

В: Что означает «многожильный неэкранированный провод» для системы видеодомофона MT Series 2?

A: Представьте себе кусок сыра, если хотите — сплошная проволока будет самим блоком, а скрученный — это тот же блок, но измельченный через терку.

Мы рекомендуем многожильный провод вместо сплошного по нескольким причинам: сплошная проводка имеет одну сплошную медную полоску, проходящую через провод, что делает его жестким, тогда как многожильный провод имеет множество очень маленьких медных проводов, скрученных вместе внутри кабельной трассы. Мы используем многожильный кабель для наших систем (за исключением CAT5), потому что он позволяет передавать сигнал на большие расстояния, и меньше шансов, что в сплошном проводе будет разрыв, который может легко вызвать короткое замыкание.

Экранированный провод имеет оболочку под изоляцией из ПВХ, обычно алюминиевой, которая, как говорят, уменьшает радиопомехи или любые другие помехи в проводе, но это может вызвать некоторые проблемы с качеством видеосигналов.Это также зависит от здания, в котором он установлен, и от того, что вокруг него. Стоимость провода без экрана ниже.

В: Насколько легко установить систему видеодомофона MT Series 2?

A: После того, как вы получите систему видеодомофона MT Series 2, мы также предоставим вам подробное руководство пользователя, которое включает раздел по установке и настройке. Мы также оказываем помощь в установке и программировании на весь срок службы системы! Просто позвоните нам по телефону 888-556-3998 и запросите техническую поддержку.

В: Как я узнаю, что система видеодомофона MT Series 2 имеет все необходимое для внутренней связи?

A: У нас в BEC есть специальные онлайн-инструменты для расчета цен, где вы можете заполнить форму с учетом ваших потребностей, и вы получите полный отчет о том, что вам нужно! После заполнения следующей формы предложения вам будет предоставлен полностью настроенный и полный комплект 2-проводной системы видеодомофона. Вы можете позвонить нам или сделать заказ прямо из предложения.

Система внутренней связи CAT5 серии BE

Система CAT5 Описание

Схемы подключения системы

CAT5

Система управления

BEC (BE109) Руководство

Продукт категории CAT5 Технические характеристики

Q: Каковы ключевые особенности системы внутренней связи CAT5 серии BE?

A: Наша видеодомофонная система CAT5 / 6 серии BE оснащена мониторами размером от 5 до 10 дюймов, как с памятью на 100 изображений, так и без сенсорных кнопок.Выбирайте из гладких белых или черных моделей для поверхностного монтажа на стены жилых или коммерческих помещений. Эта система видеодомофона предлагает двустороннюю голосовую связь между дверными станциями, станциями охраны и видеомониторами. Мониторы включают в себя регулировку громкости и яркости, функцию разговора / прослушивания, кнопки отпирания дверей и многое другое. Наши дверные видеокамеры серии BE устойчивы к погодным условиям и обеспечивают локальное программирование без необходимости в дополнительном программном обеспечении или инструментах программирования на основе браузера.

В: Погодоустойчивы ли ваши наружные мониторы? Какой рейтинг они получают?

A: Да, все наши наружные камеры CAT5 рассчитаны на погодные условия.У них есть погодный рейтинг IP55. Мы всегда советуем установщикам должным образом герметизировать места, где края соприкасаются с плоской поверхностью, чтобы влага не попадала на заднюю часть станции.

Q: Сможет ли электрик, не имеющий опыта работы с вашими домофонами, легко их установить?

A: Да, многие из наших новых клиентов являются установщиками или электриками и часто не имеют специального опыта работы с нашими системами. У них нет проблем с соблюдением приведенных схем и инструкций по установке.

Q: Требуется ли системе дополнительное программное обеспечение для программирования?

A: Все программирование выполняется на месте, что означает, что для нашей системы видеодомофона серии BE не требуется или даже не требуется программное обеспечение или подключение к компьютеру. Новые брелки, ключи-карты и коды доступа добавляются и удаляются на дверной станции с помощью основной ручки, а номера мониторов назначаются с помощью микропереключателей. Также включены все инструкции по программированию, и мы остаемся доступными на протяжении всего процесса установки и даже для технической поддержки в течение всего срока службы системы, если у вас возникнут дополнительные вопросы в будущем.

IP-видеодомофон серии NT

В: Доступна ли IP-видеодомофон как для коммерческих, так и для жилых помещений?

А: Да! Вы можете не только использовать нашу современную, готовую к подключению к Интернету систему IP-видеодомофона для своего бизнеса, вы также можете использовать IP-видеодомофон для своего дома или многоквартирного жилого дома. Направляйте звонки на мобильные телефоны, открывайте дверь, даже если вы находитесь далеко в отпуске, и обеспечивайте безопасность как своих сотрудников, так и своей семьи с помощью нашей IP-системы видеодомофона.

В: Какой вид связи поддерживает IP-видеодомофон?

A: Наша IP-видеодомофонная система поддерживает широкий спектр связи между устройствами. IP-видеодомофон поддерживает протокол SIP, VOIP, PSTN и связь с мобильным / смартфоном. Это дает широкую основу для любого бизнеса или дома, чтобы эффективно использовать нашу систему IP-видеодомофона, будь то в многоквартирном доме, медицинском учреждении или вашем собственном доме.

Q: Могу ли я использовать IP-видеодомофон, как любой другой интернет-инструмент?

А: Да! Наш IP-видеодомофон поддерживает инструменты для просмотра веб-страниц, ответа на звонки как дома, так и на выезде, а также воспроизведения музыки прямо с монитора видеодомофона.

В: Здание какого размера может защитить IP-видеодомофон?

A: Наши IP-видеодомофоны рассчитаны на установку до 295 мониторов в одном здании. Емкость позволяет удовлетворить широкий спектр потребностей, в зависимости от размера вашего бизнеса.

404 | Hikvision US | Крупнейший в мире производитель систем видеонаблюдения

Самую последнюю версию этого документа можно найти здесь:

https://techsupportca.freshdesk.com/en/support/solutions/articles/17000113531-i-series-nvr-firmware-upgrade-instructions

NVR серии I (например, DS-7716NI-I4) — один из самых популярных и многофункциональных рекордеров Hikvision.Таким образом, за прошедшие годы было введено множество версий прошивки, чтобы постоянно гарантировать совместимость продукта с новейшими доступными технологиями. Из-за множества изменений мы рекомендуем пользователю внимательно следовать приведенным ниже инструкциям, чтобы сократить время, затрачиваемое на него, а также вероятность сбоя.

Оптимизация и восстановление базы данных

По мере того, как со временем появляются более доступные IP-камеры с большим разрешением видео и большими объемами данных, также становится необходимым более эффективное управление базами данных.Внедрение прошивки v4.0 повлекло за собой новую архитектуру базы данных, чтобы быть уверенным в завтрашнем дне.

После обновления до v4.X базу данных регистратора необходимо будет преобразовать и оптимизировать. Если у вас возникли проблемы, при которых воспроизведение ожидается, но не обнаружено, убедитесь, что «Восстановление базы данных» выполнено, как указано в процедурах и сценариях ниже.

Подготовка к обновлению

Перед тем, как продолжить обновление, рекомендуется экспортировать файл конфигурации сетевого видеорегистратора из сетевого видеорегистратора по сети или на локальный USB-накопитель.

Обновление с v3.4.92 сборки 170518 или более ранней

Все регистраторы должны достичь версии 3.4.92, прежде чем продолжить. Обновление с версий до v3.4.92 напрямую до любой версии v4.X, скорее всего, вызовет сбой рекордера.
Если рекордер уже имеет версию v3.4.92, перед обновлением до любой версии v4.X настоятельно рекомендуется полностью установить заводские настройки по умолчанию. Существует высокая вероятность отказа устройства (требуется RMA), если устройство не настроено по умолчанию перед обновлением.
После достижения v3.4.92 и выполнения заводских настроек по умолчанию, можно выполнить обновление непосредственно до версии v4.50.00.
После завершения обновления и перепрограммирования записывающего устройства может оказаться полезным выполнить восстановление базы данных. Дополнительные сведения см. В разделе «Оптимизация и восстановление базы данных» выше.
Чтобы проверить ход ремонта, вы можете обратиться к статусу жесткого диска или поискать в журнале рекордера записи о начатом и остановленном ремонте. Обратите внимание, что во время ремонта жесткого диска новые записи все еще производятся, но некоторые существующие записи могут быть недоступны для поиска до завершения ремонта.
Если вы продолжаете наблюдать проблемы воспроизведения после восстановления базы данных, убедитесь, что нет проблем с питанием, сетью или обнаружением движения. Если проблема не исчезнет, обратитесь в службу технической поддержки.

Обновление любой сборки v4.X до версии 4.50.00.

Любую сборку v4.X можно обновить непосредственно до версии 4.50.00.
Перед выполнением обновления настоятельно рекомендуется экспортировать конфигурацию.
При обновлении с любой версии v4.X, отличной от v4.22.005 рекомендуется восстановление базы данных. См. Шаг 4 и далее в предыдущем разделе.

Понижение версии

Переход на более раннюю версию не рекомендуется. В связи с постоянным добавлением новых функций и параметров, понижение версии может привести к тому, что NVR вернется к заводским настройкам по умолчанию или потребует ручной настройки по умолчанию для правильной работы.

Как узнать, какая проводка требуется вашей системе внутренней связи

Знайте, какая проводка требуется вашей системе внутренней связи

Приобретая наш широкий выбор домофонов и музыкальных систем, вы найдете множество ссылок на различные варианты проводов.3-проводная, 4-проводная, 6-проводная, CAT 5… что все это значит? В центральных вакуумных магазинах мы обслуживаем тех, кто занимается своими руками, и хотим предоставить вам всю информацию, необходимую для принятия обоснованного решения.

Как мне узнать, какая у меня система внутренней связи?

Если вы хотите заменить свою нынешнюю домофонную или музыкальную систему, вам необходимо сначала определить, какой тип проводного устройства у вас есть. Легче всего начать с квартирной станции. Просто снимите станцию со стены (в большинстве моделей это влечет за собой удаление только двух винтов) и проверьте, сколько проводов подключено к устройству.

Отсоедините комнатную станцию от гипсокартона
Подсчитайте отдельные жилы, прикрепленные к печатной плате
В зависимости от вашей модели вы можете найти 3, 4, 6 или даже 8 проводов, подключаемых к печатной плате

Пример: 4-жильный кабель должен иметь электрический кабель, входящий в комнатную станцию, с зачищенной на конце пластиковой изоляцией. Это будет отображать четыре отдельных металлических провода.Эти отдельные провода затем будут прикреплены или прикручены к печатной плате на комнатной станции. Посчитав четыре отдельных провода, вы поймете, что это четырехпроводная система.

Что такое кабель CAT 5?

Кабель

категории 5, известный в отрасли как Cat 5, состоит из четырех витых пар проводов и часто используется в компьютерах, телефонах и системах внутренней связи. Электропроводка Cat 5 состоит из 8 отдельных шнуров, каждый из которых обернут уникальной пластиковой изоляцией (чаще всего сплошной и полосатой зеленого, синего, оранжевого и коричневого цветов.)

Системы проводов

категории 5 популярны для нового строительства, потому что их легко найти в большинстве магазинов бытовой техники и товаров для дома. Кроме того, проводку можно использовать в устройствах, требующих всего восьми проводов. Устройства или , требующие только шесть проводов.

Нужно ли мне выбирать ту же проводку, что и у меня?

Да. Например, если у вас в настоящее время 3-проводная система и вы хотите ее заменить, вам нужно будет выбрать один из наших 3-проводных вариантов, чтобы избежать переподключения всей конструкции.Однако, если вы находитесь в процессе строительства нового дома, вы можете выбрать любой вариант подключения.

Подробнее

Библиотека | Jacques Help and Support

Монтаж на столбик Пример из практики Пример из практики Интерфейс линии обмена Техническая документация Пример из практики Функции

50211-INS	CSU-2L Блок обслуживания сотовой связи GPO (слева) Детали установки	Установка	Блок обслуживания сотовой связи, тюрьма, задний ящик	загрузить
50338-INS	Установочные размеры панели переключения микрофона / гарнитуры MHP-1	Установка	Панельный микрофон, тюрьма	загрузить
50790 INS	VSL-652W Интерком / станция помощи IP65 Установочные размеры	Установка	Интерком, справочная станция, 1 кнопка, 5 серия	скачать
50798 INS	Установочные размеры станции внутренней связи VSL-651	Установка	1 кнопочная переговорная станция, тюрьма, серия 5	загрузить
50811 INS	VSL-652WR Интерком / станция помощи IP65 с реле Установочные размеры	Установка	Интерком, справочная станция, 1 кнопка	скачать
50876 INS	VSL-651 и VSL-654 Размеры выреза для установки и расположение отверстий	Установка	домофон, 1 кнопка и 4 кнопки, серия 5	загрузить
50880 INS	VSL-651W Водонепроницаемые установочные размеры для внутренней связи	Установка	1-кнопочная домофон, тюрьма, серия 5	загрузить
50890 INS	VSL-651H Интерком с установочными размерами трубки	Установка	ncv, интерком, тюрьма	загрузить
50891 INS	Установочные размеры домофона серии VSL-65x	Установка	1 кнопка, 2 кнопки, кнопка, серия 5	загрузить
50997 INS	Jacques PoEA-1 JPoE Adapter	Установка	адаптер-переключатель	скачать
51034 INS	VSL-123 Интерком	Установка	3-кнопочный интерком, тюрьма	скачать
51035 INS	VSL-122 Интерком	Установка	Двухкнопочный интерком, тюрьма	скачать
51036 INS	VSL-122S Детали установки внутренней связи	Установка	2-кнопочная переговорная станция, тюрьма	скачать
51038 INS	VSL-121 Детали установки внутренней связи	Установка	1 кнопка внутренней связи, тюрьма	скачать
51069-INS	Корпус клетки для рупорных громкоговорителей PA Подробные сведения об установке	Установка	публичный адрес, установка	загрузить
51094-INS	IPM-360F Master I / COM Station Подробные сведения об установке	Установка	главная станция, обработка вызовов	загрузить
51161-INS	Подробная информация об установке модуля удлинителя кабеля Jacques	Установка	jce, расширитель данных Ethernet	загрузить
51196 INS	UAI-3B1 Описание установки универсального аудиоинтерфейса	Установка	контроллер зоны pa	скачать
51208-INS	NCV-M Бесконтактное посещение панелей внутренней связи Детали установки	Установка	трубка, тюрьма, ncv	скачать
51209-INS	NCV-S Бесконтактное посещение панелей внутренней связи Детали установки	Установка	трубка, тюрьма, ncv	скачать
51215-INS	SMI-3B1 Интерфейс интерком-станции Подробные сведения об установке	Установка	Интерфейс громкоговорителя и микрофона	скачать
51235-INS	VSL-391-LR Монтажный чертеж	Монтаж	fwe-7, задний ящик, монтаж	загрузить
51315-INS	MPD-0B4 Детектор мобильного телефона	Установка	countraband, тюрьма	загрузить
51339-GA	VSL-371W Intercom General Assembly	Assembly	Outdoor Intercom	download
51339-INS	Схема установки переговорной станции VSL-371W	Установка	наружная переговорная связь	скачать
51460-INS	JIB-3B1 Jacques Intercom Box Детали установки	Установка	jem в коробке, домофон в коробке, киоски	скачать
51520-INS	VSL-346RC Домофон с телевизором Подробные сведения об установке	Установка	6-кнопочный домофон, подключение к телевизору	загрузить
51593-INS	VSL-246RC / C1 6-битная панель с ТВ-пультом и усилителем динамика Подробные сведения об установке	Установка	6-кнопочная внутренняя связь, подключение к телевизору, усилитель динамика	загрузить
51672-INS	VSL-371W + Детали установки станции внутренней связи	Установка	1 кнопка внутренней связи, для использования на открытом воздухе, атмосферостойкая	загрузить
51673-INS	Информация об установке консоли SMI	Установка	Интерфейс динамика и микрофона, гибкая шея	загрузить
51704-INS	Jacques IEEE 802.3sf PoE Splitter and Converter	Установка	poe, splitter	скачать
51758-INS	Инструкции по установке для SIP-телефона S2211 Модифицированная версия	Установка	sip, телефон	скачать
51812-INS	PWB-4 Детали установки	Установка	настенное крепление на плате, аксессуар, домофоны серии vsl-x6x	загрузить
51816-INS	VSL-391W / C1 Детали установки внутренней связи	Установка	скрытый настенный монтаж с использованием заднего ящика fwe-7	загрузить
51837-INS	Инструкции по установке для SIP-телефона SAH-1	Установка	телефонная трубка, sip-телефон, коммерческий, жилой	скачать
51866-INS	Вызов медсестры Интерком с внешней кнопкой и светодиодным интерфейсом Подробные сведения об установке	Установка	подвесной выключатель, здравоохранение, больницы, уход за престарелыми	загрузить
51894-INS	PBP-052 Детали установки эвакуационной панели	Установка	школа, сообщение о блокировке, сигнализация, 2 кнопки	загрузить
51946-INS	CSL-340W + / C2 Детали установки внутренней связи на лифте	Установка	домофон без кнопки, 4 серия	загрузить
51978-INS	PBP-044 Детали установки эвакуационной панели	Установка	школа, сообщение о блокировке, сигнализация, 4 кнопки	загрузить
51983-INS	VSL-246RC / C4 6 btn с ТВ-пультом и усилителем динамика Подробные сведения об установке	Установка	тюрьма, пульт от телевизора, 6-кнопочная внутренняя связь	скачать
52011-INS	Семейство интеллектуальных IP-динамиков Подробные сведения об установке	Установка	IP-потолочный динамик	загрузить
52083-INS	PBP-005 / C1 Детали установки эвакуационной панели	Установка	5-кнопочная эвакуационная панель, спусковой крючок блокировки	загрузить
52097-INS	LED063 Запасной установочный чертеж	Установка	Светодиодная лампа для аудиодомофона, замена	загрузить
BOL-3XX-INS	BOL-3XX Подробная информация об установке болларда	Установка	hpu, боллард, общественная безопасность, пункт помощи	загрузить
BOL-3XXA-INS	BOL-3XXA Подробная информация об установке болларда	Установка	hpu, боллард, общественная безопасность, пункт помощи	загрузить
CSU-xL-INS	CSU-XL Модуль сотовой связи GPO слева Деталь установки	Установка	Подразделение сотовой связи, тюрьма, задний ящик	загрузить
EGRP-INS	Пользовательские переговорные устройства (EGRP-INS)	Установка	hsl-302Q + / c2	скачать
HPU-5x-INS	Семейство HPU- Help Point Сведения об установке	Установка	hpu, call point, общественная безопасность	загрузить
HSL-30xW + -INS	HSL-30XW + Детали установки интерком-станции	Установка	тюремное переговорное устройство, потоковая передача музыки	скачать
HSL-33x + -INS	HSL-33X + Детали установки внутренней связи	Установка	домофон hsl 3 серии	скачать
HSL-33x + -NCV-INS	HSL-33X + NCV Детали установки внутренней связи	Установка	NCV, домофон, тюрьма	скачать
HSL-34xQx + -INS	HSL-34xQ + Схема установки домофона с речевым усилением	Установка	Усиленная речь, тюрьма	загрузить
IPM-350HN-INS	IPM-350HN Master Intercom Station	Установка	Master Station, обработка вызовов	загрузить
IPM-350x-INS	IPM-350x IP Master Intercom Station	Установка	главная станция, обработка вызовов	загрузить
IPM-360x-INS	IPM-360 Семейство мастер-станций внутренней связи	Установка	мастер-станция, обработчик вызовов, серия 650	загрузить
LAMP35-INS	Мигающий желтый стробоскоп 24 В 15 Вт Детали установки	Установка	стробоскоп, реле, аварийный свет	загрузить
MW408-INS	Настенный корпус FEW-3 с выемкой 3 мм — установочные размеры	Установка	дополнительное устройство внутренней связи, монтаж	загрузить
MW427 INS	VSL-x5x и VSL-x6x Rainhood Установка	Установка	дополнительное устройство внутренней связи, монтаж	загрузить
MWM-7C1xx-INS	MWM-7C1xx Настенный монтаж микрофона	Установка	Панельный микрофон, тюрьма	загрузить
PBP-01x-INS	PBP-01X Детали установки кнопочной панели	Установка	Панель эвакуации с 1 кнопкой	загрузить
PMB-410-INS	Установка опорного кронштейна 4-й серии	Установка	, панели внутренней связи 4-й серии	загрузить
PMB-D10-INS	Установка опорного кронштейна HPU	Установка	Крепление болларда, блок точки помощи	загрузить
SVR-100-INS	Семейство динамиков SVR-100 PA	Установка	pa динамик, объявление	загрузить
SW374-INS	Выключатель с вытяжным шнуром для домофона для инвалидов Детали установки	Установка	ванная комната для людей с ограниченными возможностями, решение	загрузить
UIU-WIR01	UIU подключение как стерео к моно от несимметричного к симметричному	установка	универсальный изолирующий блок	загрузить
VDL-x4x-INS	Семейство переговорных устройств VSL-x4x и VSL-x4x	Установка	аудио терминалы внутренней связи	загрузить
VES-74x-INS	VES-74x Видеодомофон S / S Входная станция	Установка	видео, 1 кнопка, 2 кнопки, 3 кнопки, для использования на открытом воздухе	загрузить
VES-75K-INS	Детали установки вызывной видеодомофона	Установка	ves-75K, видеодомофон с клавиатурой	скачать
VMS-750x-INS	VMS-750x Монитор видеодомофона Stn General Assembly	Установка	Монитор станции видеодомофона	скачать
VSA-76K-INS	Детали установки внутренней связи для чистых помещений	Установка	здравоохранение, антимикробная поверхность	загрузить
VSL-16xW-INS	VSL-16xW Детали установки станции внутренней связи	Установка	Панели внутренней связи 6-й серии	скачать
VSL-301QS + _C3-INS	VSL-301QS + / C3 Детали установки внутренней связи	Установка	кнопка самотестирования внутренней связи	скачать
VSL-301QS + _C5-INS	VSL-301QS + / C5 Детали установки внутренней связи	Установка	кнопка самотестирования внутренней связи	скачать
VSL-301QT + _C1-INS	VSL-301QT + / C1 Детали установки внутренней связи	Установка	1 кнопка внутренней связи, тюрьма	скачать
VSL-301W + _C2-INS	VSL-301W + / C2 Детали установки внутренней связи	Установка	1 кнопка внутренней связи, тюрьма	скачать
VSL-341W_C1-INS	VSL-341W / C1 Монтажный чертеж	Монтаж	1-кнопочный домофон, для использования на открытом воздухе, атмосферостойкий	загрузить
VSL-35x + INS	VSL-35X + JEM-2 + Детали установки интеркома	Установка	Интерком 5 серии	скачать
VSL-35xP-INS	VSL-35x / P с подвесным переключателем Подробные сведения об установке	Установка	Nursecall, подвесной переключатель	загрузить
VSL-35xQ + (P) -INS	VSL-35xQ + / P Описание установки подвесного переключателя	Установка	Звонок медсестры, подвесной переключатель, тюрьма, антилигатурный дизайн	загрузить
VSL-35xQ + -INS	VSL-35xQ + JEM-2 + Детали установки Interomc	Установка	антилигатурный дизайн, тюрьма	загрузить
VSL-36xW + -INS	VSL-36xW + Детали установки внутренней связи	Установка	Панели внутренней связи 6-й серии, для наружного использования, атмосферостойкие	загрузить
VSL-36xW1-INS	VSL-36xW + Детали установки внутренней связи	Установка	Панели внутренней связи 6-й серии, для наружного использования, атмосферостойкие	загрузить
VSL-74K-INS	VSL-74K Детали установки внутренней связи	Установка	домофон с клавиатурой, домофон Voip	скачать
VSL-x5x INS	VSL-x5x Внутренняя связь Подробные сведения об установке	Установка	Интерком 5 серии	скачать
VSL-x6x INS	VSL-x6x Внутренняя связь Подробные сведения об установке	Установка	Интерком 6 серии	скачать
VSL-x9x-INS	VSL-x9x Семейство переговорных устройств	Установка	Интерком 9 серии	загрузить
51208-WIR	Бесконтактные посещения NCV-M и NCV-S Основные сведения о проводке	Электропроводка	NCV, бесконтактные посещения, тюрьма	загрузить
50338-WIR	Схема подключения панели переключения микрофона / гарнитуры MHP-1	Подключение	панельный микрофон, тюрьма	загрузить
50873 WIR	Схема подключения разъема микрофона / гарнитуры MHS-1	Подключение	наушники, ipm	загрузить
51146-WIR	Универсальный микрофонный предусилитель	Проводка	микрофон, конфигурация кнопок	загрузить
51196 WIR	Подробная информация о проводке универсального аудиоинтерфейса	Электропроводка	uai-3b1, контроллер зоны pa	загрузить
51208 WIR	Бесконтактные системы Visa NCV-M и NCV-S Master Подробная информация о проводке	Электропроводка	Системы посещения, тюрьмы	загрузить
51920-WIR	VSL-341W / C1 Схема подключения домофона в туалете DDA	Электропроводка	Решение для инвалидов	загрузить
52168-WIR	Пункт экстренной помощи Установка болларда / Обзор проводки	Электропроводка	hpu, общественная безопасность	загрузить
ADAM-6060-WIR01	Подключение релейного выхода ADAM Коммутационная мощность для стробоскопов	Подключение	реле, триггер, стробоскоп, свет	загрузить
NSW PMC-WIR	NSW Prison Modular Cell IP Intercom and PA System Wiring	Wiring	Prison, Cell Intercom	загрузить
JED-0263 (JELinux как виртуальная машина)	JELinux как виртуальная машина	Руководство пользователя	виртуальный сервер, виртуальный контроллер	загрузить
JED-0368	Jacques Announcement Scheduler (JAS) Руководство пользователя	Руководство пользователя	JAS, система звонков,	загрузить
JSD-0005	Корпоративная брошюра	Брошюра	обзор, решения, системные характеристики	загрузить
JSD-0006	Брошюра по системе видеодомофона	Брошюра	станции входа, видеонаблюдение	загрузить
JSD-0007	Каталог продукции	Брошюра	все продукты	загрузить
JSD-0008	Аудиосистема внутренней связи	Спецификация	терминалы внутренней связи, домофон для чистых помещений, мастер-станция IP	загрузить
JSD-0009	Автономные системы внутренней связи	Технические характеристики	прямой набор, модуль справки	загрузить
JSD-0010	Официальный документ школьной системы	Технический документ	Образование, пример из практики	загрузить
JSD-0011	Брошюра о системе громкой связи	Брошюра	pa, планирование, объявления	загрузить
JSD-0012	Контроллеры и программное обеспечение	Спецификация	server, hli, aec, sip	загрузить
JSD-0013	Пункты помощи	Спецификация	hpu, боллард	загрузить
JSD-0014	Бесконтактная система посещений	Брошюра	ncv, тюрьма, телефонная внутренняя связь	загрузить
JSD-0015	Аксессуары	Брошюра	ip-часы, модуль расширения, варианты монтажа	загрузить
JSD-0016	Брошюра HLI	Брошюра	интеграция, партнеры, высокий уровень	скачать
JSD-0017	Безопасные учреждения — тюрьмы и исправительные учреждения Технический документ	Технический документ	, ссылки на проекты	загрузить
JSD-0018	Официальный документ по жилью	Технический документ	Пример использования, ссылки на проекты, жилье, поместья	скачать
JSD-0019	Транспортный документ	Технический документ	аэропорты, автобус, железная дорога, пример из практики, ссылки на проекты	загрузить
JSD-0020	Industrial Whitepaper	Whitepaper	пример из практики, ссылки на проекты, защита, заводы	загрузить
JSD-0021	Технический документ по здравоохранению	Технический документ	, ссылки на проекты, больницы, уход, лаборатории	загрузить
JSD-0022	Коммерческий документ	Технический документ	Практический пример, ссылки на проекты, здания, торговые центры	загрузить
JSD-0023	BOL-3XX WMP-5 Spec	Specification	bollard, hpu	download
JSD-0024	SVR-100 CSH-1 Spec	Specification	динамик	загрузить
JSD-0025	SWE FWE DMS SRH Spec	Спецификация	варианты монтажа, задний ящик, гипсокартон, козырек от дождя	загрузить
JSD-0026	HPU-5D2 HPU-5D2-i Spec	Specification	аналоговый, прямой набор, автономный	загрузить
JSD-0027	HPU-5E2 HPU-5E2-i Spec	Specification	IP help point unit, public security	download
JSD-0028	IPM-350X Spec	Specification	мастер-станция, серия 550	загрузить
JSD-0029	IPM-360X Spec	Specification	мастер-станция, серия 650	загрузить
JSD-0030	JIB-3B1 Spec	Specification	домофон в коробке, для киосков, пользовательские панели	загрузить
JSD-0032	MWM-7C1X Spec	Specification	Панельный микрофон	загрузить
JSD-0033	PCC-650WIN PCC-650WTS Spec	Specification	графический интерфейс использования, мастер-станция	загрузить
JSD-0034	PoEC-1 Spec	Specification	аксессуар с низким энергопотреблением	загрузить
JSD-0035	SMI-3B1 Спецификация консоли SMI	Спецификация	аксессуар, интерфейс динамика и микрофона	загрузить
JSD-0036	UAI-3X1 Spec	Specification	универсальный аудиоинтерфейс, контроллер PA	загрузить
JSD-0037	VDL-44X Spec	Specification	домофон с прямым набором номера, автономный	загрузить
JSD-0039	VMI-155M Spec	Specification	автономная, мастер-станция	загрузить
JSD-0040	VMS-750 Spec	Specification	станция видеомонитора	загрузить
JSD-0041	VSL-251 Spec	Specification	аналоговый домофон, 1 кнопка	загрузить
JSD-0042	VSL-341H Spec	Specification	NCV продукт, тюрьма, телефонная внутренняя связь	загрузить
JSD-0043	VSL-350 + Spec	Спецификация	домофон, NCV, тюрьма	скачать
JSD-0044	VSL-351 + Spec	Specification	1 кнопочный домофон	скачать
JSD-0045	VSL-351Q + Spec	Specification	Домофон с 1 кнопкой, антилигатурный дизайн	загрузить
JSD-0046	VSL-351QS + Spec	Specificaiton	1 кнопка самотестирования внутренней связи, антилигатурный дизайн	загрузить
JSD-0047	VSL-351W + Spec	Specification	Домофон с 1 кнопкой, для использования вне помещений	загрузить
JSD-0048	VSL-352 + Spec	Specification	Двухкнопочная внутренняя связь, звонки в разные места	скачать
JSD-0049	VSL-354 + Spec	Specification	4-кнопочный интерком, потоковая передача музыки	скачать
JSD-0050	VSL-361W + Spec	Specification	1 кнопочный домофон, для улицы	загрузить
JSD-0051	VSL-371W + Spec	Specification	Домофон с 1 кнопкой, для улицы, узкий дизайн	загрузить
JSD-0052	ELI-3B1 Spec	Specification	, вызов третьей стороны	загрузить
JSD-0053	IP Взрывозащищенный телефон	Спецификация	надежный, промышленное использование	загрузить
JSD-0054	SAH-1 Проводной SIP-телефон	Спецификация	трубка внутренней связи	скачать
JSD-0056	Total Recall VR LinX Omnia Series Spec	Specification	цифровое записывающее устройство	загрузить
JSD-0057	VSA-76K Спецификация внутренней связи для чистых помещений	Спецификация	домофон с клавиатурой, здравоохранение, антимикробное средство	загрузить
JSD-0058	Брошюра для международных дистрибьюторов	Брошюра	Форма заявки	скачать
JSD-0059	VSL-341W + Spec	Specification	Домофон с 1 кнопкой, для использования вне помещений	загрузить
JSD-0060	VSL-151 Spec	Specification	аналоговый домофон, 1 кнопка, серия 550	загрузить
JSD-0062	Ссылки на проекты	Брошюра	глобальные местоположения	скачать
JSD-0064	Схема системы IP-связи	Схема	комплексное решение	загрузить
JSD-0066	Техническая документация по жилищному строительству		, ссылки на проекты	загрузить
JSD-0067	VSL-74K Spec	Specification	домофон с клавиатурой, 12 кнопок	скачать
JSD-0081	Технический документ Отделения пункта экстренной помощи	Технический документ	, ссылки на проекты	загрузить
JSD-0083	Безопасные объекты — полицейские участки Технический документ	Технический документ	Пример из практики, ссылки на проекты	загрузить
JSD-0084	Модуль расширения IP Ethernet	Спецификация	расширяет сигнал данных	скачать
JSD-0085	Total Recall VR LinX Altus Spec	Specification	цифровое записывающее устройство	загрузить
JSD-0091	PBP-0xx Evacuation Panels Spec	Specification	аварийные кнопки, блокировка, школы	загрузить
JSD-0098	Брошюра по школьной системе	Брошюра	Расписание звонков, pa, jas, экстренные сообщения	загрузить
JSD-0099	Брошюра по программе iPartna	Брошюра	обучение, техническая поддержка, аккредитация	скачать
JSD-0100	Брошюра по коммерческой системе	Брошюра	здания, автостоянки, пожарные лестницы, домофон	загрузить
JSD-0103	VSL-341H + Spec	Specification	NCV продукт, тюрьма, телефонная внутренняя связь	загрузить
JSD-0104	Брошюра по SIP	Брошюра	Программный модуль, sip-телефоны	скачать
JSD-0107	Jacques to Genetec HLI	Спецификация	интеграция высокого уровня, программное обеспечение	скачать
JSD-0108	Брошюра по системе здравоохранения	Брошюра	Домофон для чистых помещений, больницы, связь,	загрузить
JSD-0109	Брошюра по промышленным системам	Брошюра	Взрывобезопасные домофоны, горнодобывающая промышленность, оборона, заводы	загрузить
JSD-0110	Jacques to Inner Range HLI	Спецификация	интеграция высокого уровня, программное обеспечение	загрузить
JSD-0111	Jacques to Pacom HLI	Спецификация	интеграция высокого уровня, программное обеспечение	загрузить
JSD-0112	Jacques to VVS HLI	Спецификация	интеграция высокого уровня, программное обеспечение	скачать
JSD-0113	Jacques to VidSys HLI	Спецификация	интеграция высокого уровня, программное обеспечение	загрузить
JSD-0114	Jacques to Gallagher HLI	Спецификация	интеграция высокого уровня, программное обеспечение	загрузить
JSD-0116	Jacques to Avigilon HLI	Спецификация	интеграция высокого уровня, программное обеспечение	загрузить
JSD-0117	Брошюра по системе общественной безопасности	Брошюра	pa, расписание объявлений, автостоянки, домофон лифта	скачать
JSD-0119	Jacques to SAAB HLI	Спецификация	интеграция высокого уровня, программное обеспечение	скачать
JSD-0121	For Security Brochure — au	Brochure	тюрьма, системы посещений, домофоны, антилигатурный дизайн	загрузить
JSD-0121	For Security Brochure — us	Brochure	тюрьма, системы посещений, домофоны, антилигатурный дизайн	загрузить
JSD-0125	Спецификация источников питания	Спецификация	аксессуар	загрузить
JSD-0129	Jacques to CNL HLI	Спецификация	интеграция высокого уровня, программное обеспечение	скачать
JSD-0131	HSL-331QS + Spec	Specification	терминал внутренней связи, 1 кнопка, антилигатурный дизайн	загрузить
JSD-0133	Брошюра по домофону для людей с ограниченными возможностями	Брошюра	Ванная комната для инвалидов, вызов службы экстренной помощи	загрузить
JSD-0134	Диагностика и отчетность	Брошюра	регистрация, самотестирование, сводка аварийных сигналов	скачать
JSD-0135	IP Smart Ceiling Speakers Spec	Specification	Внутренний динамик, внутренний микрофон, автоматическое обнаружение неисправностей	загрузить
JSD-0136	CLOCK241 IP PoE Network Clock Spec	Specification	сетевые часы с таймером, класс, летнее время	загрузить
JSD-0137	HSL-341QS + Spec	Specification	1 кнопка внутренней связи, антилигатурный дизайн, кнопка самотестирования	загрузить
JSD-0138	HSL-340Q + Spec	Specification	терминал внутренней связи, антилигатурный дизайн, тюрьма, NCV	загрузить
JSD-0139	VSL-371QS + Spec	Specification	терминал внутренней связи, 1 кнопка, антилигатурный дизайн, кнопка самотестирования	загрузить
JSD-0140	HSL-334 + Spec	Specification	терминал внутренней связи, 4 кнопки, тюрьма	загрузить
JSD-0141	Брошюра по транспортным коммуникационным системам	Брошюра	аэропорты, автобус, железная дорога, pa, пункт взимания платы, туннель	загрузить
JSD-0142	Модуль реле ADAM CE382 Spec	Specification	аксессуар, стробоскоп, открывание двери, триггер события	загрузить
JSD-0144	HPU-5E2S + со спецификацией STB	Спецификация	1 кнопка самотестирования, точка помощи, общественная безопасность	скачать
JSD-0146	Jacques to Milestone HLI	Спецификация	интеграция высокого уровня, программное обеспечение	загрузить
JSD-0147	VSL-350Q + Spec	Спецификация	терминал внутренней связи, ncv, тюрьма, антилигатурный дизайн	загрузить
JSD-0148	Профиль компании	Документ	ценности, миссия, видение, основные компетенции	загрузить
JSD-0149	Bollard Rainhood Spec	Specification	Высота грузовика, двойная высота, цветовые вариации	загрузить
JSD-0153	GEN4 Audio Brochure	Brochure	индивидуальная настройка, диапазон аудиодомофона	загрузить
JSD-0155	Total Recall LinuX Essence	Спецификация	цифровое записывающее устройство	загрузить
JSD-0157	VSL-254 Spec	Specification	аналоговый домофон, 4 кнопки, потоковое аудио	скачать
JSD-0158	VSL-351 Spec	Specification	1 кнопочный домофон, тюрьма	загрузить
JSD-0159	VSL-354 Spec	Specification	4-кнопочный интерком, потоковая передача музыки	скачать
JSD-0160	VSL-371W Spec	Specification	Домофон с 1 кнопкой, для использования вне помещений	загрузить
JSD-0164	JeLinux Virtual Server Spec	Specification	virtual environment, controller	download
JSD-0165	Jacques to Indigovision HLI	Спецификация	интеграция высокого уровня, программное обеспечение	загрузить
JSD-0174	Кто мы Брошюра — au	Брошюра	обзор, что мы делаем, наша система	скачать
JSD-0174	Кто мы Брошюра — us	Брошюра	обзор, что мы делаем, наша система	скачать
JSD-0175	SRH-15 Rainhood Spec	Specification	accessory, intercom mounting	download
JSD-0182	HSL-334QT+ Spec	Specification	4 button intercom, music streaming	download
JSD-0183	CSU-4L Spec	Specification	cell service unit, prison	download
JSD-0184	VSL-351QW+ Spec	Specification	1 button intercom, anti-ligature design, outdoor use	download
JSD-0185	VSL-361+ Spec	Specification	1 button intercom, prison	download
JSD-0186	VSL-362W+ Spec	Specification	2 button intercom, call different locations, outdoor use	download
JSD-0187	VSL-361QW+ Spec	Specification	1 button intercom, anti-ligature design, outdoor use	download
JSD-0189	Tunnel Solution Brochure	Brochure	advanced pa, harman axys	download
JSD-0190	Pole Mount Bracket Spec	Specification	bollard mounting, intercom mounting, accessory	download
JSD-0191	Headset Interface Spec	Specification	noise cancelling headphones, IPM range	download
JSD-0192	Jacques to Luxriot HLI	Specification	high level integration, software	download
JSD-0193	VES-741 Spec	Specification	video entrance station, 1 button	download
JSD-0194	VES-742 Spec	Specification	video entrance station, 2 button	download
JSD-0195	VES-743 Spec	Specification	video entrance station, 3 button	download
JSD-0196	VES-75K Spec	Specification	video entrance station, keypad, slim design	download
JSD-0197	Airport Case Study	Brochure	transport, projects, project references	download
JSD-0200	Jacques to C-Cure HLI	Specification	high level integration, hli, c-cure, integration	download
JSD-0201	JSC-5L-ATM Spec	Specification	controller, large, audio threshold monitoring	download
JSD-0202	JSC-VM-ATM Spec	Specification	virtual controller, audio threshold monitoring	download
JSD-0217	TCH-2MXH	Specification	controller, medium	download
JSD-0218	JSC-5L	Specification	controller, large	download
JSD-0219	DAR	Specification	software, dar, recording	download
JSD-0220	Event Controller	Specification	software, event controller, ec	download
JSD-0221	High Availability (HAP)	Specification	software, high availability, redundancy, hap	download
JSD-0222	Intercom Report Server (IRS)	Specification	software, intercom report server, irs	download
JSD-0223	JAS	Specification	software, jacques announcement scheduler, jas, schools, schedule	download
JSD-0246	JSC-5L-AEC	Specification	controller, large, audio threshold monitoring	download
JSD-0247	BOL-64x	Specification	mounting, bollard, 4 series intercom terminal, custom, coloured	download
JSD-0248	4 Series Mounting	Specification	mounting, accessories, 4 series intercom terminal, flush mount bracket, surface mount bracket, rainhood	download
JSD-0249	5 Series Mounting	Specification	mounting, accessories, 5 series intercom terminal, flush mount bracket, surface mount bracket, rainhood	download
JSD-0250	6 Series Mounting	Specification	mounting, accessories, 6 series intercom terminal, flush mount bracket, rainhood	download
JSD-0251	VMS-750 Mounting	Specification	mounting, accessories, video monitor station, desk mount bracket	download
JSD-0252	SIP	Specification	software, sip, VoIP phone	download
JSD-0255	What We Do Brochure — au	Brochure	overview, what we do, our system, case studies, our	download
	Jacques Announcement Scheduler User Guide	Video	jas, bell system	watch
	How to Build your System using a TCH-2MX controller	Video	medium controller	watch
	How to Build your System using a JSC-5L System Controller	Video	large controller	watch
	Introduction to the Jacques PA System	Video	ip public address, broadcast live announcements, pre-recorded	watch
	Introduction to the Jacques IP Audio Intercom range	Video	overview of audio intercom range	watch
	How to lodge a support ticket	Video	freshdesk, support portal	watch
	Introduction to Jacques IPM Master Stations	Video	intercom master station, call handling	watch
	Introduction to Jacques Help Point Units	Video	public safety, emergency calling	watch
	Introduction to Jacques Clean room Intercom	Video	healthcare, laboratories, sterile environment	watch
	An Introduction to the Jacques Announcement Scheduler	Video	jas, bell system, software, pa	watch
	Introduction to Jacques PA system	Video	public address, announcements, emergency messaging	watch
	Introduction to the Jacques Non-contact Visit Systems	Video	ncv, prison, visit systems	watch
	Introduction to the Jacques PC Master Station	Video	graphical user interface, zone display	watch
	Introduction to Jacques SIP and SIP Proxy	Video	sip phone system	watch

Installing a Ring Doorbell in an older home with an Intercom system.

Этот пост спонсируется The Home Depot. Все мнения всегда на 100% мои.

Эй, эй, эй !! Пришло время для второй части нашей серии статей о том, как превратить старый дом в УМНЫЙ ДОМ! Если вы пропустили часть 1 из этой серии, вы можете проверить ее здесь: Часто задаваемые вопросы по открывателю гаражных ворот для умного дома.

Чувак, все становится немного сложнее, когда мы пытаемся установить новую технологию, поскольку наш дом был построен в 2000 году! Я всегда благодарен, когда мы можем решить проблемы, но все никогда не идет так, как планировалось.Слава Богу за мужа, который полон решимости во всем разобраться!
Наше последнее дополнение к дому нашей мечты — дверной звонок Ring Video Pro и камера Ring Security. Как я уже сказал, наш дом был построен в 2000 году, и в старые добрые времена 2000 года домофон был «идеальным местом». Итак, из-за нашего домофона наш дверной звонок был не просто дверным звонком, он доносился из наших домашних динамиков до каждой комнаты дома. Честно говоря, мне очень понравилась эта функция, потому что она очень громкая , .Я не могу пропустить звонок в дверь, в какой бы комнате я ни находился, но сначала нужно было привыкнуть.

Когда мы получили видеодомофон Ring Video, установка не была типичной из-за нашей передовой (в 2000 году) существующей системы внутренней связи.

На самом деле, милые люди из службы поддержки клиентов Ring были немного озадачены нашей системой внутренней связи. Но они были очень милы и рассказали нам несколько вещей, которые стоит попробовать. Посоветовавшись с несколькими электриками и очень умным экспертом по аудиовизуальным технологиям и другом {Спасибо, Стив!}, Мы начали пробовать несколько вариантов.

После проверки проводов с помощью вольтметра мы обнаружили, что на провода дверного звонка было питание, но не подходящее напряжение. На самом деле, на нем не хватало напряжения, поэтому Дэн установил трансформатор между проводами дверного звонка и усилителем. Установка трансформатора преобразует напряжение в нужную величину на кнопке дверного звонка.

К счастью, провода, которые были на нашем старом переключателе дверного звонка, были правильно помечены на коробке приемника, иначе поиск правильных проводов был бы немного сложнее.

После того, как мы выяснили, как решить проблему с напряжением, мы установили остальные в соответствии с инструкциями на коробке!

Мы также купили декоративную пластину в Home Depot, чтобы помочь установить кольцо на существующий кирпич. Существующее отверстие дверного звонка было шире, чем новый кожух дверного звонка, поэтому декоративная пластина была покрыта черным слоем Rust-Oleum, и эта проблема была быстро решена!

Даже не похоже, что у него есть дополнительная табличка на спине! Два больших пальца моему мужу за то, что он задумался над этими деталями.Он даже сам покрасил винты в тон. Он слишком хорошо меня знает.

Качество видео на дверном звонке Ring Video Pro действительно хорошее! Я был приятно удивлен четкостью изображения. У нас настроены уведомления, когда на моем крыльце появляется человек, и было удивительно знать, кто находится у моей входной двери, даже когда меня нет дома! И что самое безумное, я могу с ними разговаривать! Итак, если кто-то подходит ко мне, и я ухожу по делам, я могу сказать: «Привет, Манди! Меня нет дома, но давай встретимся за обедом! » через дверной звонок!

Кроме того, это дает мне дополнительное спокойствие, когда меня нет дома и я вижу, как мои дети приходят и уходят.

Плюс дверной звонок выглядит красиво. Мне нравится, что я получаю уведомления, когда у моей входной двери есть движение. Я всегда могу посмотреть вживую на свое крыльцо и посмотреть, когда мне будут доставлены товары. Как уже говорилось ранее, это приятная функция, которая приносит душевное спокойствие.

Кроме того, вы можете заплатить за сохранение записанных видео всего 3 доллара в месяц. Так что, если что-то украдут с нашего крыльца, у нас будут доказательства того, кто это забрал. Думаю, Дэн выбрал премиум-вариант, хотя это 100 долларов в год, потому что у нас два устройства.Нам так понравился дверной звонок, что мы решили установить кольцевую камеру слежения и сбоку от дома.

Посмотрите сообщение о кольцевой камере безопасности. Дэн отлично поработал, установив его на наш сайдинг!

Надеюсь, у вас отличная неделя!

xoxo,

Брук

Опубликовано 13 августа 2018 г.

Дверной звонок Домофон | Видеосистемы и беспроводные системы

Типы домофонов и дверных звонков, которые мы видим людьми, очень разнообразны, и обычно вам сначала нужно выбрать домофон определенного типа:

1. Домофон с одним устройством — один дверной звонок и один приемник

2. Многопользовательский домофон — несколько вариантов звонка разным арендаторам

После этого вы можете выбрать технологию дверного звонка:

1. Домофон — Набор домофоны или телефоны, подключенные через телефонные линии. Doorking — очень популярный поставщик домофонов с телефонным подключением.

2. Аудиодомофон — Вы в основном хотите поговорить с посетителем, видео не нужно.Посмотрите на AiPhone, у них отличные базовые домофоны.

3. Видеодомофон — видеть, кто стоит за дверью, отлично подходит для неожиданных посетителей или доставки. Незаменим для загруженного офиса.

4. Домофон с сенсорным экраном — Модная современная версия домофона. Часто используется в помещениях из-за вандализма.

Одноместный аудиосистема

Вы просто хотите поговорить с посетителем, стоящим перед вашей дверью. Они звонят в дверь, и вы отвечаете на аудиостанции.Все просто!

Мнение Киси : Не просто смотрите на базовые проводные решения, есть отличные беспроводные базовые дверные звонки, которые не имеют звуковой функции, но, по крайней мере, вы знаете, что кто-то ждет!

Одноклиентский беспроводной видеодомофон

Беспроводной дверной звонок с кольцом

Система внутренней связи начального уровня, которая отлично подходит для малого офиса, на самом деле представляет собой более продвинутые домофоны для умного дома. Они идеально подходят для тех же задач, что и у вас дома.Кто-то появляется в дверях, чтобы что-то доставить. У вас есть несколько посетителей в день, и вы можете отвечать на эти запросы со своего телефона.

Мнение Киси : Вы можете начать с дверного звонка и быть довольным им. Однако для стабильности, качества изображения и четкости звука вам следует выбрать более высокий уровень цен.

Однопользовательский проводной видеодомофон

Речь идет о видеодомофоне более высокого уровня. Стабильное качество видео, качественный звук и быстрая передача видео.Более продвинутые функции и индивидуальные архитектурные стили. Siedle — удивительный, но дорогой вариант для продвинутых видеосистем.

Мнение Киси : В основном они спроектированы архитекторами, они любят выбирать Siedle для своего проекта. Если вы хотите ограничиться бюджетом, обратите внимание на Comelit.

Получите современный доступ к своему офису

Узнайте, как мы обеспечиваем безопасный доступ сотням компаний.

Многопользовательский набор номера

Этот продукт редко попадает в современный офис.Этот домофон, чаще всего встречающийся в жилых многоквартирных домах, позволяет звонить отдельным жильцам по телефону.

Мнение Киси : Эти домофоны, в основном выбираемые арендодателями из-за их полезного функционального характера, могут быть дорогими, потому что вы должны платить за каждую телефонную линию!

Многопользовательский видеодомофон

Это то, что вы найдете установленным в большинстве стандартных офисных зданий — простая, но эффективная система для звонка в дверь арендатора.Опять же, более дорогие бренды, такие как Siedle, обычно специально указываются в проекте, поэтому стоит связаться напрямую с производителем, чтобы обсудить ваши потребности.

Мнение Киси : Определенно то, чем мы видим многие офисы, оборудованные, однако обычно это покупает домовладелец.

Интеллектуальный домофон с сенсорным экраном

Самая современная версия домофонной системы — домофоны с сенсорным экраном. Отлично подходит для того, чтобы произвести хорошее первое впечатление, может быть настроен с различным внешним видом и требует меньше усилий для перепрограммирования.

Мнение Киси : Если вы не боитесь вандализма, это отличный вариант!

Встроенный блок питания	Нет
Цвет внутреннего домофона	Серый
Переадресация на мобильный	Нет
Технология/способ установки	многопроводной
Тип	домофон (переговорное устройство)
Тип связи	полудуплексный
Способ монтажа	настенный
Диагональ экрана, (дюймы)	5.6
Система изображения	PAL
Кол-во вызывных панелей, (выз.панели)	1
Кол-во камер, (камеры)	1
Кол-во мониторов, (мониторы)	1
Наличие трубки	Да
