2.6. Основные неисправности, методы их поиска и устранения

2.6. Основные неисправности, методы их поиска и устранения

В этом разделе читателю предлагается анализ возможных неисправностей импульсных источников питания ATX конструктива на примере схемы, приведенной на рис. 2.2. Источник питания является преобразователем сетевого первичного напряжения, поэтому работа с ним требует особой подготовки и аккуратности. Перед проведением самостоятельных работ с прибором подобного типа следует ознакомиться с содержанием предыдущего раздела «Проведение работ с блоками питания конструктива ATX». Это позволит подготовить рабочее место для проведения ремонта, избежать ошибок и предотвратить возможную порчу измерительных приборов.

Если произошел отказ источника питания, прежде всего неисправный прибор следует подвергнуть тщательному визуальному осмотру. На этом этапе можно выявить наличие поврежденных элементов и предварительно локализовать место неисправности. Замену элементов, особенно в силовых цепях, следует производить на оригинальные, используемые в данном приборе.

Если такой возможности нет, и требуется отыскать аналог, то подбирать его следует очень внимательно с учетом требований конструкции, надежности и безопасности.

Описание поиска возможных неисправностей составлено в предположении, что внешне элементы тестируемого источника питания выглядят нормально, без очевидных дефектов и повреждений. Печатный монтаж не поврежден или предварительные работы по его восстановлению уже проведены. Проверка источника проводится без нагрузки вторичных цепей, если иное не указано, на отдельном стенде. Перечень необходимого оборудования приведен в разделе 2.5. Вход сигнала PS-ON должен быть замкнут перемычкой на общий провод вторичной цепи. Все операции по монтажу и демонтажу, а также установке и удалению временных соединений производятся только на полностью обесточенном приборе.

После включения блока питания выходные вторичные напряжения отсутствуют. Сгорел предохранитель.

Возможная причина: во время эксплуатации было произведено ощибочное подключение блока питания к сети с напряжением 220 В, в то время как переключатель выбора напряжения был установлен в положение 115 В.

Алгоритм поиска неисправности:

1. Последовательно проверить целостность индуктивных элементов сетевого фильтра, выпрямительные диоды D11 – D14, конденсаторы C5 и C6, силовые транзисторы Q9 и Q10, диоды рекуперации D23 и D24.

2. Провести проверку активных компонентов узла автогенератора на транзисторе Q3.

3. Оценку работоспособности элементов произвести только после их демонтажа из печатной платы блока питания. Наиболее вероятен выход из строя активных силовых элементов схемы и конденсаторов C5 и C6.

4. После замены неисправных элементов проверку работоспособности каскадов проведите последовательно по методике, приведенной в разделе 2.5. Сначала выполните проверку функционирования ШИМ преобразователя и силового каскада на Q9 и Q10, согласно положениям подраздела 2.5.2. Затем к тестируемому блоку питания подключите трансформатор сетевой развязки согласно рис. 2.21. Убедитесь в работоспособности узла на Q3, сравнивая данные результатов своих измерений с осциллограммами, приведенными на рис.

 2.4.

5. Без нагрузки по вторичным каналам проверьте работу силового каскада. В базовой цепи Q9 проведите контроль прохождения импульсного сигнала через пассивные элементы C21, R36, R40. Измерения проводите относительно эмиттера Q9. Аналогично проверьте базовую цепь Q10, подключая общий вывод осциллографа к его эмиттерной цепи. Проверьте наличие трехуровневого импульсного сигнала на коллекторе Q10, измеряя его относительно эмиттера Q10. Размах сигнала должен практически совпадать с уровнем напряжения питания силового каскада. Вид полученных осциллограмм напряжений сравните с приведенными на рис. 2.12, 2.13, снятыми в соответствующих точках.

Возможная причина: произошел пробой изоляции силовых транзисторов, установленных на общем радиаторе.

Алгоритм поиска неисправности:

1. Не производя демонтаж, проверить сопротивление между металлическими частями корпусов транзисторов Q9 и Q10, на которые выведены выводы коллекторов, и радиатором, на котором они закреплены. Если обнаружено, что сопротивление между ними составляет несколько килоом или менее, это служит признаком того, что изолирующая прокладка повреждена. Нужно выпаять транзисторы и проверить целостность прокладок и исправность транзисторов.

2. Неисправные транзисторы и пробитые прокладки заменить. Крепление новых транзисторов произвести через новые прокладки. После механической установки проверить сопротивление между корпусами Q9, Q10 и радиатором.

3. Проверить исправность диодного моста на D11 – D14 и резистивные элементы базовых цепей силовых транзисторов. При пробое транзисторов или прокладок они также могут быть повреждены.

4. После замены всех неисправных элементов, включая предохранитель, проверку силовой части преобразователя провести в два этапа. На первом этапе использовать методику подраздела 2.5.2, на втором – подраздела 2.5.3.

Возможная причина: отказ элементов в автогенераторном каскаде на Q3.

Алгоритм поиска неисправности:

1.  Проверить омметром исправность транзистора Q3. Если произошел отказ, следует произвести замену.

2. Дополнительно осмотреть трансформатор Т8. Провода трансформатора не должны быть повреждены, на изоляции обмоток не должны просматриваться следы термических повреждений. Если эти следы наблюдаются, то существует большая вероятность разрушения эмали провода обмотки, что приведет к межвитковым замыканиям и снижению индуктивности первичной обмотки T8. Трансформатор следует заменить.

3. После замены элементов проверку функционирования каскада выполнять по методике подраздела 2.5.3. Вид осциллограмм напряжений на элементах этого каскада должен соответствовать осциллограммам, изображенным на рис. 2.4.

Сразу после включения источника питания происходит срабатывание защиты.

Возможная причина: не подается сигнал обратной связи на микросхему IC1.

Алгоритм поиска неисправности:

1. Из-за повреждения проводника печатной платы, соединяющего точку объединения резисторов R47, R46 и вывод IC1/1, или неисправности самих резисторов сигнал обратной связи нагрузки основных вторичных каналов не подается на микросхему ШИМ преобразователя. Отсутствие этого сигнала IC1 в начальный момент воспринимает как повышение потребления по вторичным каналам положительных напряжений. Происходит увеличение длительности импульсов возбуждения силового каскада на транзисторах Q9 и Q10. Напряжение на конденсаторе C19 возрастает и открывается транзистор Q6. Далее развивается процесс включения блокировки ШИМ преобразователя по входу IC1/4 через транзистор Q1.

2. Проверку работы ШИМ преобразователя провести с использованием методики описанной в подразделе 2.5.1. После включения стабилизированного внешнего источника 2 по рис. 2.22 проследить подачу сигнала обратной связи от выходного контакта канала +5 В через резистор R47 на вывод IC1/1. При уровне выходного напряжения внешнего источника 2, соответствующем +5 В, напряжение на выводе IC1/1 должно составлять 2,2–2,3 В.

Возможная причина: нарушены электрические связи между пассивными элементами, установленными в базовой цепи транзистора Q4.

Алгоритм поиска неисправности:

1.

 Провести электрическую проверку исправности элементов и проводников их соединяющих, подключенных к базовой цепи транзистора Q4.

2. Наиболее вероятная причина срабатывания защиты по этому каналу – нарушение связей между резистором R9 и анодом диода D4. В этом случае напряжение от вторичного канала +5 В не компенсируется отрицательными напряжениями. Транзистор Q4 открывается положительным напряжением, поступающим на его базу. Далее, в проводящее состояние переходит Q1 и подключает вывод IC1/4 к положительному напряжению вывода IC1/14. ШИМ преобразователь блокируется.

Возможная причина: срабатывание защиты вызвано неисправностью стабилитронов ZD1 или ZD3.

Алгоритм поиска неисправности:

1. Проверить исправность стабилитронов ZD1 и ZD3. Если хоть один из них неисправен и его внутренняя структура образует лишь сопротивление малой величины, то положительное напряжение вторичного канала через него будет поступать на базу Q4. Последовательное переключение транзисторов Q4 и Q1 приведет к срабатыванию защиты и блокировке микросхемы IC1.

Не вырабатывается напряжение питания для элементов дежурного режима +5VSB. Вторичные напряжения поступают независимо от наличия перемычки, соединяющей вход PS-ON с общим проводом.

Возможная причина: нарушена работоспособность элементов вторичной цепи автогенераторного каскада.

Алгоритм поиска неисправности:

1. Если ШИМ преобразователь запускается без подключения вывода PS-ON к общему проводу, то это указывает на то, что при подключении блока к питающей сети не формируется напряжение +5 VSB, подаваемое на этот сигнальный вход через резистор R22.

2. Подключить импульсный блок питания к первичной сети. Произвести проверку формирования напряжения на вторичной обмотке автогенераторного каскада. Измерения производить относительно общего провода вторичной цепи.

3. Последовательно проверить наличие импульсного напряжения на аноде D8, входе микросхемы IC3 и ее выходе. Если на холостом ходу напряжение во всех точках в норме, подключить к выходу канала резистор 10 Ом мощностью не менее 2 Вт и проверить нагрузочную способность микросхемы IC3.

4. Если обнаружено, что микросхема IC3 неисправна, то ее необходимо заменить. Затем повторно проверить правильность формирования напряжения питания для элементов дежурного режима.

При включении питания блок питания не вырабатывает вторичные напряжения. Автогенератор работает нормально.

Возможная причина: отказ микросхемы IC1 или элементов в промежуточном усилителе на транзисторах Q7 и Q8.

Алгоритм поиска неисправности:

1. Нормальная работа автогенераторного каскада указывает на то, что в первичной цепи импульсного преобразователя нет повреждений. Выход из строя силовых транзисторов вызвал бы перегорание предохранителя. Неисправность связана с работой IC1, элементов подключенных к ней или промежуточного усилителя на Q7 и Q8.

2. Поиск неисправного элемента можно производить, подключив блок питания к первичной сети. Предварительно к выходному контакту канала +5 В следует подсоединить внешний источник стабилизированного напряжения с таким же выходным уровнем. Для выключения защиты временно отключить резистор R8, отпаяв один из его выводов.

3. Подключить питание первичной сети и внешнего источника. Проверить появление положительного напряжения на выводе IC1/14. Напряжение на выводе IC1/4 должно иметь уровень, близкий к потенциалу общего провода.

4. На нормальное функционирование микросхемы ШИМ преобразователя указывают следующие признаки:

– наличие пилообразного напряжения на выводе IC1/5 с амплитудой 3 В;

– появление на выводе IC1/14 напряжения +5 В;

– при подаче на микросхему напряжения питания от 7 до 40 В от выпрямителя на диоде D9 на выходах IC1/8, 11 появляются импульсные последовательности. Отсутствие хотя бы одного из перечисленных признаков свидетельствует об отказе внутренних узлов IC1. Если выходные последовательности на выходах микросхемы сформированы, то следует проверить правильность функционирования каскада на транзисторах Q7 и Q8. Пользуясь описанием этого каскада, приведенным в разделе 2.4 и иллюстрациями его работы, необходимо проверить режимы работы элементов и коммутацию транзисторов в соответствии с импульсными сигналами, поступающими на их базы с выводов IC1.

Возможная причина: ложные срабатывания защиты из-за повреждения транзисторов в системе блокировки микросхемы IC1.

Алгоритм поиска неисправности:

1. Немотивированная блокировка работы микросхемы IC1 может быть вызвана неисправностью хотя бы одного из транзисторов Q1, Q2, Q4 – Q6.

2. Для выявления неисправного элемента следует включить блок питания в обычном режиме. Определить через какой транзистор из пары Q1 или Q5 на вывод IC1/4 поступает напряжение +5 В. Затем, отключив блок питания от сети, проверить омметром исправность транзистора, который во время проверки находился в проводящем состоянии, и транзисторов, подключенных к его базовой цепи.

Возможная причина: отказ пассивных элементов в базовых цепях Q9 и Q10.

Алгоритм поиска неисправности:

1. Произвести подключение внешних источников питания в соответствии со схемой, приведенной на рис. 2.22, и рекомендациями по конфигурации, изложенными в подразделе 2. 5.2. Если внешний источник стабилизированного напряжения не указывает на перегрузку по току, это является признаком того, что транзисторы Q9, Q10 не повреждены.

2. Проверить формирование импульсных последовательностей транзисторами Q7 и Q8. Если осциллограммы импульсов на коллекторах транзисторов промежуточного усилителя соответствуют изображению на рис. 2.10, проконтролировать поступление этих импульсов со вторичных обмоток трансформатора T2 в базовые цепи транзисторов Q9 и Q10.

3. Используя материал описания работы силового каскада и рис. 2.12, 2.13, проверить правильность прохождения импульсного сигнала через базовые цепи силовых транзисторов и формирование с их помощью трехуровнего сигнала на коллекторе Q10. Если в базовой цепи присутствуют неисправные элементы, то вид осциллограмм импульсных напряжений в базовой цепи и на коллекторе Q10 будет отличаться от приведенных на рис. 2.12, 2.13.

Компьютер с данным блоком питания не работает. Уровни вторичных напряжений в норме.

Возможная причина: не вырабатывается сигнал «питание в норме» (POWERGOOD).

Алгоритм поиска неисправности:

1. Вероятно, на микросхему IC2 не поступает какое-либо из подаваемых напряжений или она неисправна.

2. Подключить блок питания к сети стандартным образом. Проверить поступление напряжений через резистор R43 от входа сигнала PS-ON на вывод IC2/6, с вывода IC1/2 на контакты IC2/2, 5, исправность резисторов R33 и R42. Рабочий уровень входного сигнала PS-ON низкий. Если все элементы в норме и напряжение поступает на соответствующие выводы, на контакте IC2/7 должно быть напряжение примерно +5 В. Такое же напряжение устанавливается на IC2/1.

3. Если этого не происходит, микросхема IC2 неисправна и требует замены.

Плохая стабилизация вторичного напряжения +3,3 В.

Возможная причина: нарушение работы стабилизатора на ZIC1 и Q11.

Алгоритм поиска неисправности:

1.  Непосредственная стабилизация вторичного напряжения +3,3 В производится каскадом на транзисторе Q11 и маломощном стабилизаторе ZIC1. Вторичное напряжение на этот стабилизатор подается от тех же обмоток, что и на канал +5 В. Между выводом 4 вторичной обмотки трансформатора T3 и анодом одного из выпрямительных диодов сборки SBD3 включен сглаживающий дроссель L6. Благодаря этому дросселю, импульсы на аноде указанного диода имеют меньшую амплитуду, чем непосредственно на выводе 4 вторичной обмотки. На катодах диодов SBD3 напряжение несколько ниже, чем в аналогичной точке канала +5 В, но без введения дополнительной регулировки будет превосходить номинал, установленный в +3,3 В. Выходной уровень канала +3,3 В регулируется частичным разрядом положительной обкладки конденсатора C34 через транзистор Q11 при подключении ее к источнику отрицательного напряжения, образованного выпрямительным диодом D31 и конденсатором С28.

2. Для проверки работы стабилизатора следует установить различные нагрузки по каналам +5 и +3,3 В. Для этого надо подключить к выходу канала +5 В резистивную нагрузку с номиналом «1,5 Ом и общей мощностью 20 Вт. К выходу канала +3,3 В присоединить резистивную нагрузку 3 Ом мощностью 4 Вт. В таком режиме разбаланса нагрузок энергии по каналу +5 В поступает больше, чем по цепи +3,3 В. При нормальной работе стабилизатора напряжение в точке соединения ZIC1 и резистора R54 поддерживается постоянным на уровне «2,72,8 В. Напряжение же на эмиттере транзистора Q11 изменяется в некоторых пределах. При повышении выходного напряжения канала +3,3 В транзистор Q11 открывается. Происходит замыкание положительной обкладки конденсатора C34 через резистор R55 и открытый транзистор Q11 на конденсатор C28, напряжение на правой по схеме обкладке которого имеет отрицательный уровень.

3. Следует проконтролировать работу этого каскада и проверить уровень напряжения на выходе ZIC1. Если реальная логика работы стабилизатора отличается от описанной или уровень напряжения на ZIC1 превышает указанное значение, требуется замена Q11 или маломощного стабилизатора.

При коротком замыкании по основным каналам вторичного напряжения не происходит блокировки ШИМ преобразователя.

Возможная причина: неисправность транзистора Q4 или элементов в его базовой цепи.

Алгоритм поиска неисправности:

1. Режим длительной блокировки работы микросхемы IC1 устанавливается либо при отсутствии низкого уровня сигнала PS-ON, либо при срабатывании пары транзисторов Q4 и Q1. В первом случае микросхема блокируется только в течение периода, когда транзистор Q2 находится в состоянии насыщения. Работа ШИМ преобразователя возобновляется, когда транзистор Q2 установлен в состояние отсечки. Во втором случае блокирующее напряжение через открытый транзистор Q1 подается на вывод IC1/4. Проводящее состояние транзистора Q1 поддерживается открытым транзистором Q4, подключенным к базовой цепи Q1. Включение транзистора Q4 может происходить от сигналов, поданных в его базовую цепь через диоды D4 и D5. После переключения Q1 к базовой цепи Q4 подключается положительное напряжение, поступающее через Q1, D3, R11. Это напряжение удерживает как Q4, так и Q1 в проводящем состоянии. Если транзистор Q4 неисправен, то защита не будет блокировать работу IC1 при КЗ по отрицательным каналам вторичных напряжений. При возникновении КЗ по каналу +5 В блокировка будет возникать только в течение промежутка времени, когда КЗ действует. Источник питания будет возобновлять свою работу автоматически после устранения КЗ.

2. Чтобы выяснить причину кратковременной блокировки блока питания его необходимо подключить к сети и искусственно создать КЗ по каналу -5 В. Проследить подачу положительного напряжения через D4 на базу Q4. Если открывающее положительное напряжение на базу транзистора поступает, а он не переходит в проводящее состояние, то Q4 неисправен и требуется его замена.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Как найти неисправность в домашнем компьютере — ремонтируем компьютер

Ремонт компьютеров

В современном компьютере достаточно много узлов, которые подвержены различным неисправностям, но все их можно условно разделить на две большие группы: неисправности системы питания и неисправности остальных компонентов

Неисправности блока питания составляют львиную долю всех проблем, возникающих при работе компьютера, поэтому в первую очередь следует проверять именно его работоспособность. Однако если блок питания цел, то круг поиска существенно расширяется, захватывая различные компоненты компьютера. Чтобы поиск неисправного узла или блока не затянулся на долгое время, мы представим вашему вниманию оптимальные алгоритм действий, позволяющий сделать это быстро и эффективно.

Алгоритм поиска неисправного компонента в компьютере при исправном блоке питания:

1. Отсоедините от системного блока компьютера все провода, соединяющие его с сетью питания и периферией.

2. Открутите крепежные болты и снимите боковые стенки системного блока.

3. Отсоедините шлейфы, соединяющие блок питания с CD/DVD-ROMом, винчестером и выделенной видеокартой (если она питается отдельно). Блок питания должен быть соединен только с системной платой при помощи 24-штырькового основного, 4-х и 8-и контактных разъемов.

4. Снимите и удалите из системного блока все модули расширения, а также вентилятор, процессор и радиатор. Будьте предельно осторожными, чтобы случайно не повредить элементы микроэлектроники. Так как CD/DVD-ROM и жесткий диск отсоединены от блока питания — нет необходимости их отсоединять от системной платы. На данном этапе вашей главной задачей будет убедиться, что системная плата не виновна в возникающей проблеме с компьютером.

5. Подключите блок питания к сетевому кабелю и включите его в розетку. Теперь приступайте к анализу ответной реакции системы:

  • Если системный динамик «молчит», значит, материнская плата вышла из строя, и требуется ее ремонт в сервисном центре или же замена исправной.
  • Если из динамика системы раздаются служебные сигналы, значит, с материнской платой все в порядке, и она тестируется системой. Поэтому поиск неисправности следует продолжать.

6. Обесточиваем компьютер, вынимая вилку из розетки. Выждав несколько минут, устанавливаем на штатные места процессор с кулером и радиатором, не забываем нанести свежую термопасту на поверхность чипа.

7. Вновь подключаем электрическое питание к системному блоку и определяем характер служебных сигналов, раздающихся из его динамика. Если звуковые сигналы говорят о проблемах в центральном процессоре, значит, виноват именно он, и потребуется его замена исправным устройством. Если нет – продолжаем поиски причин неисправности.

8. Осматриваем слоты с подключенными к ним модулями оперативной памяти: они не должны нести на себе следы перегрева и быть достаточно чистыми. Оставьте в самом близком к центральному процессору слоте единственный модуль памяти. Включите питание и проанализируйте служебные диагностические сигналы: должен прозвучать звуковой код ошибки графического адаптера, так как он в данный момент не подключен.

Если звуковой код сигнализирует о проблемах с ОЗУ – вставьте в слот другой модуль памяти. Если ошибка аналогичная – значит, проблема кроется в микроконтроллере памяти, и вам придется менять системную плату.

9. Вставьте внешнюю видеокарту в ближайший к центральному чипу слот PCI Express, подключите к ней питание (по необходимости), монитор и включите компьютер. Если при этом система ввода-вывода BIOS издает звуковой сигнал о неисправности видеокарты – заменяйте ее новой. Если никаких сигналов неисправности не прозвучало, а система загружается обычным порядком – подключайте снова привод CD/DVD-ROM, жесткий диск и закрывайте боковыми крышками системный блок.

Где отремонтировать компьютер?

Пример поиска неисправности в системной плате ПК

Общеизвестен факт, что отрицательное воздействие внешней среды и использование дешевых компонентов при пайке, непосредственно сказывается на показателях надежности печатных узлов и сборок выполненных по современным технологиям. Персональный компьютер, стоящий на обслуживании у грамотного специалиста-мастера, практически никогда не выходит из строя. Мастер знает, как обращаться с сложной компьютерной техникой, и не допускает ситуаций, в ко­торых могут появиться дефекты, но на практике часто возникают ситуации нарушающие нормальное функционирование техники по причинам, которых трудно избежать и при грамотной эксплуатации. Например, современные технологии изготовления печатных плат и безсвинцовые технологии пайки не только экологичны и эффективны, но они (в определенных условиях) порождают ряд явлений, приводящих к отказам электронных схем. Микроскопические проростки металла из мест пайки на печатной плате («усы» олова) — часто являются одной из причиной возникновения отказов современных электронных схем из-за замыканий между контактами и проводниками.

Представленная на ремонт системная плата, по словам ее хозяина «не работает в составе системного блока», но все остальные компоненты компьютера исправны (это было установлено установкой точно такой же материнской платы в системный блок). Поиск неисправности в системной плате (Desktop Boards D915GAV) привезенной на ремонт производился по «классической» схеме на стенде имитирующем оборудование ПК. До включения электропитания были проведены измерения и было обнаружено, что напряжение батареи CMOS-памяти чуть ниже нормы, генератор часов реального времени функционирует нормально (рис.1), положение джамперов соответствует требованиям установленного оборудования и нормальным режимам работы. Нет видимых повреждений, нет неустановленного оборудования. Было видно, что плата эксплуатировалась в нормальных условиях и заметного ее загрязнения нет.



Рис. 1. Фрагмент принципиальной схемы (схема формирования питания CMOS-памяти и кварцевый резонатор генератора часов реального времени)

 О возможном замыкании в цепях питания устройств, размещенных  на данной системной плате можно судить, анализируя диагностическую информацию, полученную с разъема ATX омметром. Измеряли сопротивление, например,  между контактом +5 вольт и «землей» на разъеме электропитания в прямом и обратном измерении (при нормальной «нагрузке» при прямом и обратном измерении  видна разница измеренного сопротивления в соотношении примерно 3:2). Данные наших замеров по всем вариантам питания говорили об отсутствии в «нагрузках» короткого замыкания, замеренного через линии питания, но ведь  возможны замыкания или обрывы в логических цепях, а это может выясниться только после подаче на плату электропитания. Подключили «хороший» блок питания к разъему ATX системной платы и подали 220 вольт сети переменного тока на блок питания.

После включения электропитания и анализа состояния системной платы было зафиксировано:

— состояние индикаторов: активен индикатор “Питание” на мониторе;

— механические перемещения и вращения узлов внешних устройств – отсутствуют;

 — звуковые эффекты – отсутствуют;

— тепловые эффекты и запахи, вызываемые излишним нагревом,  отсутствуют;

— звуковые сообщения программ через динамик  —  отсутствуют;

— сообщения программ на экране монитора – отсутствуют.

 Таким образом, исходное состояния этой системы, полученное после включения электропитания не дало оснований для утверждения, что процессор выполнял, или начинал выполнять программу.

Выключили питание системной платы и проверили наличие «дежурного» питания 5V_SB_SYS (рис.2)  и VCC3_3SB (рис.3) —  они оказались в тоже в норме.



Рис.2. Фрагмент принципиальной схемы (разъем питания)



Рис. 3. Фрагмент принципиальной схемы (схема формирования питания 3D3V_SB)

 Нажали кнопку включения питания и провели проверку основных вторичных напряжений 12В, 5В, 3.3В (12V_SYS, 3D3V_SYS, 5V_SYS – см. рис. 2). Обнаружили, что вторичные напряжения системного блока питания достигли номинальных значений и колеблются в пределах допуска, то блок питания формирует с выхода PWROK (рис. 2, контакт 8 разъема питания) сигнал PWRG_ATX по которому (рис. 4) формируется сигнал (хорошее питание), а этот сигнал формирует сигнал PWRGD_3V (сигналы подтверждающие нормальное вторичное питание оказались тоже в норме).

Рис. 4. Фрагмент принципиальной схемы формирующей сигнал PWRGD_3V

                Проверили схемы и наличие сигналов начального «начального сброса» — все эти сигналы вырабатывались и обеспечивали «начальный сброс», но процессор после окончания «своего» сигнала «начального сброса» не приступил к выборке первой исполняемой команды из ПЗУ BIOS (FWH), что подтверждалось отсутствием даже одного импульса сигнала L_FRAMEJ на контакте 23 микросхемы FWH (см. рис.5). Дело в том, что согласно протоколу обмена шины LPC, каждое обращение к FWH начинается со стартовой посылки по линиям L_AD0 — L_AD3, которая сопровождается сигналом L_FRAMEJ.

 Рис. 5. Фрагмент принципиальной схемы (микросхема ПЗУ BIOS – FWH)

После анализа этой ситуации решили проверить работоспособность компонентов всей цепочки по которой операция обмена (транзакция), инициированная процессором для чтения первой исполняемой команды, доходит до чипа FWH (рис.6).

Рис. 6. Фрагмент блок-схемы ПК (на системной плате Desktop Boards D915GAV)

Исследование решили начать, естественно с процессора (проверка питания, внешних синхроимпульсов и др.), установленного в сокет LGA775. Проконтролировали все его питание и «землю» на соответствующих контактах процессора (что заняло много времени и внимания) – все электропитание процессора соответствовало  «норме». Проверку внешних синхроимпульсов процессора было удобно начать от источника.

Рис. 7. Фрагмент принципиальной схемы (процессор, секция 3 OF 7)

синхроимпульсов  - микросхемы синхрогенератора (см. рис. 8). При контроле осциллографом было обнаружено, что внешние синхроимпульсы для процессора (CK_200M_P_CPU и CK_200M_N_CPU) на выходах 45 и 44 микросхемы U12 (рис. 8) отсутствовали. Осталось теперь выяснить причину их отсутствия. Прежде всего, как и положено, с помощью электронного микроскопа произвели тщательный визуальный осмотр микросхемы синхрогенератора и ее контактов. В результате визуального исследования (с увеличением х 55) было обнаружено, что контакты 44, 45 микросхемы замкнуты (см. рис.8), что в дальнейшем было подтверждено и «прозвонкой» с помощью омметра.

Рис. 8. Фрагмент принципиальной схемы (микросхема синхрогененратора)

На экране монитора электронного микроскопа четко просматривалась (рис. 9) причина замыкания контактов 44 и 45 микросхемы (рис. 8) — дендритная коррозия печатных проводников системной платы  к которым припаяны эти контакты микросхемы (остатки флюса и прочих электропроводных материалов тоже могут стать причиной низкого зна­чения поверхностного сопротивления).

Рис. 9. Причина замыкания контактов 44 и 45 микросхемы (рис. 8) — дендритная коррозия печатных проводников системной платы  к которым припаяны эти контакты микросхемы, и Digital Microscope Model 7311.

В чем же причина возникновения обнаруженной дендритной коррозии печатных проводников? С целью увеличения срока службы и безот­казности оборудования на печатные узлы принято наносить защитные покрытия (в зависимо­сти от условий эксплуатации это могут быть акри­ловые или полиуретановые лаки, силиконовые ма­териалы, эпоксидные смолы). Однако далеко не все­гда перед нанесением влагозащитного покрытия должное внимание уделяется обеспечению чистоты поверхности печатного узла. Почему так важно обеспечить отсутствие загрязнений на поверхности печатного узла перед нанесением влагозащитного покрытия и как проявляется плохое качество отмывки в процессе эксплуатации? При нанесении влагозащитного покрытия необ­ходимо обеспечить хорошую адгезию покрытия к пе­чатному узлу, так как это гарантирует высо­кую надежность и долговечность влагозащитного покрытия.

Канифольные остатки флюса и активаторы в ря­де случаев оказываются несовместимыми с приме­няемыми влагозащитными материалами и могут привести к значительному уменьшению адгезии. В результате происходит отшелушивание или отсла­ивание покрытия, ухудшение влагозащитных харак­теристик. Поэтому для обеспечения хорошей адге­зии влагозащитного покрытия высокая чистота пе­чатного узла является необходимым условием. Современные покрытия являются препятствием для сконденсировавшейся влаги и молекул загрязне­ний, но, в то же время, они «запирают» загрязнения, имеющиеся на поверхности печатного узла. Это означает, что не отмытые остатки флюса, а так­же другие загрязнения после нанесения влагозащит­ного покрытия остаются на поверхности печатного узла и сохраняют свои свойства на протяжении все­го периода хранения и использования изделия. При нормальных условиях эксплуатации данное яв­ление не представляет серьезной опасности. Но при эксплуатации в условиях повышенной влажности, воздействия солевого тумана, перепадов температур, запертые внутри загрязнения становятся существен­ной угрозой надежности изделия. Разрушительные механизмы на поверхности не отмытого печатного узла под влагозащитным по­крытием могут быть спровоцированы различными факторами воздействия окружающей среды, и ре­зультатом таких процессов, как правило, являются следующие дефекты: отслаивание влагозащитного покрытия; токи утечки между проводниками; уменьшение поверхностного сопротивления изо­ляции; коррозионное разрушение печатного узла; рост дендритов между проводниками, при­водящий к короткому замыканию (рис. 9). После устранения дефекта и восстановления нормального состояния печатных проводников работоспособность данной системной платы была полностью восстановлена.

Для обеспечения высокой надежности со­временных электронных устройств производителям печатных плат и ремонтному персоналу необходи­мо устранять причины с даже самой малой вероятностью порождающие деградационные процессы, так как даже минимальные искажения сигналов или незначительные разрушения проводни­ков печатного узла могут вызвать отказ или неправильное функционирование устройства.

Алгоритм диагностики отсутствия питания компьютера

Поиск и устранение неисправностей компьютера часто начинается с наличия питания, даже в том случае если питание присутствует в сети. На самом деле, гораздо проще для диагностики сбоев, когда компьютер не включается вообще, в отличие от непостоянных отказов. Ниже представлена аппаратно диагностическая схема.

Внимание! Перед диагностикой и началом работы внутри корпуса компьютера Вы должны отсоединить кабель питания от блока питания. Если Вы не уверенны в своих действиях лучше обратится к специалистам!

Алгоритм устранение неполадок питания компьютера

Алгоритм устранение неполадок питания

Первым шагом в процессе устранения неполадок — это определения, подается ли напряжение в блок питания. Обычно можно услышать звук вращение вентилятора системы охлаждения блока питания при включении. Также это, например, жесткий диск, когда запускается его электродвигатель раскручивающий шпиндель дисков, а также некоторый шум кулера процессора. Ваш компьютер должен также дать один короткий сигнал, если внутренний запуск диагностики прошел успешно, а также есть светодиодный индикатор, который покажет вам наличие питания на материнской плате, хотя некоторые сборщики домашних компьютеров пренебрегают их подключением. Если плохо слышно, вы можете проверить, создает ли поток воздуха вентилятор блока питания. Мониторы получаю питание самостоятельно, исключением являются разве что ноутбуки.

Если питание не поступает, найдите время, и еще раз проверьте, что кабель подключен к рабочее гнездо и плотно сидит в задней части блока питания. Что б проверить гнездо розетки не обязательно иметь цифровой вольтметр, просто отключите шнур питания из розетки и подключить рабочую лампу в тот же разъем для проверки. Не думайте, что все розетки в сетевом фильтре работает только потому, что горит cтатус «On» на удлинителе. Шнур питания, как правило «пуленепробиваемый» если вы, конечно, не порежете его с чем-то, но если компьютер немного отодвинуть, или зацепить шнур ногами, то его можно случайно вытащить немного из гнезда блока питания, хотя он будет выглядеть подключенным, но контакта не будет.

Переключатель 110 или 220

Проверьте, что переключатель выбора рабочего напряжения (110В/220В), если такой переключатель в открытом виде присутствует. Это не будет проблемой для неработающего компьютера, если он стоит в том положении, в котором компьютер с ним работал, но если вы решили заменить блок питания, то вполне возможно, что переключатель рабочего напряжения неправильно установлен. Выглядит как маленький красный ползунковый переключатель, утопленный в задней части блока питания под шнур питания. Случайно переключит его крайне проблематично, даже при грубом обращении. Отключайте шнур питания до изменения напряжения. Хоть не рекомендуется экспериментировать, но если вы подключите блок питания с переключателем на 220 В в стране со 110 В, например, как США, все может быть хорошо. Но если блок питания предназначен для 110 В напряжения в сети, а в розетке 220 В, вы, в лучшем случае лишитесь предохранителя, а в худшем повредите связанных с блоком питания компонентов, например, материнская плата, жесткий диск, оптический привод и т.д.

Выключатель питания может быть запрограммирован и действие может быть определено в CMOS Setup. Стандартная настройка для переключателей питания компьютера: если удерживать переключатель в течение трех-пяти секунд – система выключится, а если нажать кнопку на более короткий срок может переключить систему в режим ожидания или разбудить от сна, это являются важные опции для экономии электроэнергии. Если Windows не может отключить питание при выборе «Выключение», это обычно связано с поврежденного файла или неправильные настройки в операционной системе, и в первую очередь постарайтесь запустить «Восстановление системы» на дату, предшествующую, когда появлению проблемы.

Вовсе не редкость столкнуться с проблемой неправильного подключения контактов включения питания к материнской плате, даже когда если вы уже все подключили внутри корпуса, а провода внутри подсоединили не очень сильно. Даже если вы собрали несколько компьютеров, это вполне привычное явление, соединили неправильно при замене или установке новой материнской платы из-за ошибочной идентификации контактов в разъеме. С тыльной стороны, есть неполяризованных переключатель, поэтому вам необходимо только правильно выбрать два контакта, и не обращать на их ориентацию. Встречались случаи, когда инструкция, которая поставляется с новой материнской платы, не согласована с обозначениями на самой материнской плате, например, какие функции различных контактных разъемов внутри корпуса. Я всегда с материнской платой маркировки в тех случаях.

Проверка кнопки включения

Проверить, что выключатель питания действительно работает можно помощью тестера на непрерывность линии, или просто проверить на короткое замыкание, когда переключатель находится в нажатом положении. Можно воспользоваться отверткой, просто замкнув 2 контакта выключателя на разъеме материнской платы с помощью отвертки, чтобы убедиться, что система стартует. Если у вас действительно неисправна кнопка включения, и заменить е невозможно. Поменяйте местами с «Reset» так как кнопка Power так как она более востребована.

Важными для питания связями, чтобы добраться до материнской платы является большой ATX разъем, как правило, 24-контактный разъем на новых системах с защелкой на материнской плате. Увеличение энергопотребления материнской платы и видеокарт привели к целому ряду дополнительных разъемов, в том числе 4-контактный и 8-контактный ATX 12V дополнительного питания процессора. Если питание отключено, убедитесь, что они установлены правильно и зафиксирована, удаляя их и повторного присоединяя.

Следующим шагом в устранении неполадок блока питания для уменьшения вариантов в процессе устранения неисправности мы оставляем питание материнской платы, но отключаем питание от всех дисков (жестких дисков и DVD-дисков), чтобы убедиться, что они не являются причиной поломки компьютера. Были случаи, когда из-за неисправного жесткого диска, компьютера не реагировал вообще на «внешние раздражители». Если у вас есть опыт работы с вольтметром, вы можете попробовать проверить напряжение прямо на верхней части разъема, находятся ли они в пределах допустимых значений.

Блок питания ATX версии 2.2 — 24 провода на разъеме материнской платы

Pin 1  Pin 2  Pin 3  Pin 4  Pin 5  Pin 6  Pin 7  Pin 8  Pin 9  Pin 10 Pin 11 Pin 12
3,3 3,3 Земля Земля Земля P_OK 5VSB 12 12 3,3
Оранж Оранж Черный Красный Черный Красный Черный Корич Фиолет Желтый Желтый Оранж
Оранж Синий Черный Зеленый Черный Черный Черный Белый Красный Красный Красный Черный
3,3 -12V Земля P_ON Земля Земля Земля -5В Земля
Pin 13 Pin 14 Pin 15 Pin 16 Pin 17 Pin 18 Pin 19 Pin 20 Pin 21 Pin 22 Pin 23 Pin 24

Стандартная цветовая схема для 24-контактного ATX блока питания, но это не означает, что все производители следуют этому стандарту. Существуют компьютерные бренды с собственными источниками питания и своими собственными цветовыми ассоциациями, так что не выбрасывайте блок питания, если на его выводу вы вдруг обнаружите 3,3 В, вместо ожидаемых 5,0 В, особенно если вы уверены, что это не собственная разработка.

Если к вашему компьютеру подключен монитор, и вы наблюдаете на экране, текстовое сообщение или красочную заставку. Если на дисплее появляется сообщение «Видеосигнал не обнаружен», то это означает, что монитор не видит передающего видеосигнал порта, так что Вы должны проверить видеокарту и кабель, соединяющий ее с монитором. Иногда вы получите живой экран, но он будет показывать множество изображений или бесконечной прокрутки, что означает, что видеоадаптер жив и пытается выдать изображение, но монитор не может интерпретировать сигналы. Это происходит редко с современными ЖК, которые могут соответствовать широкий спектр входов, но это было частым явлением со старым ЭЛТ мониторами, которые не могут справиться с частотой обновления экрана при более высоких разрешениях экрана установлен в Windows.

Новые 4-х ядерные процессоры, или лучше и «прожорливая» PCI Express, видеокарты привели к росту потребностей электроэнергии игровых ПК в два раза за последние десять лет. Источник питания в основных компьютерных игр, как правило, может быть оценен в 600 Вт, а мощности от 750 Вт до 1000 Вт становятся все более распространенным явлением. Большая часть мощности многоядерных процессоров, которые могут потреблять до десятков Ватт на одно ядро, так что общие потребности в мощности процессора может дойти на 200W для одного чипа. И PCI Express игровые видеокарты, которые требуют дополнительного питания потребить более 200 Вт.

Производители блоков питания любят хвастаться своей номинальной мощности, а производители видеокарт занижают потребляемую мощность. Когда вы собираете или обновляете игровой компьютер, вам действительно нужно браться за калькулятор и принимать во внимание на мощность всех компонентов. Вместо мощности могут указать максимальный ток в (А) при номинальном напряжении в 12 В, тогда Вам нужно их перемножить и получите мощность в Ваттах. Покупайте блок питания, который превосходит требования, как минимум на 100 Вт. Все высокие производительные видеокарты для игр требует значительно больше энергии, чем можно получить в материнской плате PCI Express слот, который означает, что необходимо питание с дополнительным 6-контактным разъемами PCI Express.

Если компьютер отказывается выключаться, проверьте, есть ли переключатель на задней панели питания, в противном вы можете выключить сетевой фильтр. Если компьютер включается не с первой попытки, вероятно, из-за неисправности между материнской платы и блока питания, по сигналу «power_good». Материнская плата будет уходить защиту, если питание не стабильно.

Определение неисправности по звуковым сигналам

Звуковой сигнал сообщает нам путем самодиагностики материнской платы самостоятельно при включении питания о результатах тестирования. Один звуковой сигнал означает, что POST (Power On Self Test) проверка прошла успешно и процессор, память и видеоадаптер — исправны. Любые другие комбинации длинны и коротких звуковых сигналов, как правило, сигнализируют о аппаратном сбое или о зажатой клавише на клавиатуре (переполнения буфера клавиатуры), эти звуковые сигналы различны в зависимости от конкретной микросхемы BIOS. Длинные сигналы, как правило, связаны с ошибкой модуль оперативной памяти, а повторяющиеся строки из 3 или 9 звуковых сигналов часто указывают на сбой видеокарты. В любом из этих случаев, отключите питание компьютера, и попробуйте переустановить оперативную память и видеоадаптера. Звуковые сигналы редко имеют что-то общее с блоком питания.

Если нет никаких звуковых сигналов, убедитесь, что материнская плата имеет встроенный пьезоэлектрический динамик и не требуется подключения внешнего спикера.

Не все проблемы питания появляются во время процесса загрузки. Если ваш блок питания постоянно шумит, это может быть достаточным основанием для того, чтобы заменить его. Шумный вентилятор блока питания обычно можно очистить или достаточно легко заменить. И убедитесь, что шум вентилятора не связан с каким-то предметом, который застрял в решетке радиатора и ударяется о лопасти. Если ваши дети слышат свист, а вы нет, значит, он за пределами слухового диапазон взрослого человека, и источник свиста не обязательно в блоке питания.

Если на материнской плате до сих пор нет питания, отсоедините диски один за другим, и пробуйте включать питание после каждого действия. Вы будете знать, какой именно винчестер неисправен или это плохой провод от блока питания. Если компьютер по-прежнему не включается со всеми отключенными дисководами и винчестерами, попробуйте удалить по очереди все дополнительные модули, такие как сетевая карта, плата видеозахвата, звуковая ката. Не забудьте отключать питание от источника перед каждым удалением модуля, а затем вставляйте его обратно для проверки. Если компьютер начал загружаться, выключите, восстановите все удаленные модули и все диски, но кроме последнего удаления, не позволявшего компьютеру, нормально включится. Если компьютер работает, вы можете попробовать включить неисправный модуль в другой слот, возможно неисправен сам слот.

Когда все возможности исчерпаны, и если вы не имеете запасной процессор, чтобы проверить и его, пришло время вытаскивать материнскую плату из корпуса и искать замыкание контактов или горелые места. После этого постарайтесь собрать компьютер на столе, пускай модули болтаются в пространстве. Идея состоит в том, чтобы устранить любые механические напряжения на материнской плате, такие как сгибание которые создают разомкнутые цепи.

Поиск неисправности в кинескопном телевизоре | Принципиальные электрические схемы

В литературе, в частности, и в журнале «Радиоконструктор» часто публикуются схемы цветных телевизоров, а так бывает приводятся и описания поиска и устранения типовых неисправностей применительно к конкретной схеме. Но в жизни все не так просто, и моделей телевизоров производится множество, и схемы разные. Конечно, есть и много общего, но это надо как-то систематизировать и понять начинающему мастеру. Поэтому, здесь сделана попытка обозначить общие принципы поиска неисправностей, чтобы на их основании, а так же, на основании публикаций по ремонту конкретных моделей телевизора, можно было перейти успешному поиску неисправностей и в телевизоре. инструкций по ремонту которого у мастера нет.

И так. прежде всего следует приступить к визуальному осмотру аппарата, как снаружи, так и внутри. Провести чистку от залежей пыли, которые обычно там имеются в огромных количествах. Чистку проводить мягкой кисточкой и пылесосом, не контактируя пылесосом с деталями телевизора, — кисточкой поднимаем столб пыли, а пылесос его всасывает. Когда внутри чисто можно даже визуально обнаружить такие последствия проявления неисправности, как подгоревшие корпуса деталей, оплавящиеся каркасы катушек, трансформаторов, вздувшиеся или разорвавшиеся конденсаторы, а так же, по обгоревшим резисторам, транзисторам и микросхемам. Бывает, что после очистки кинескопа вместо прозрачной колбы мы видим молочно-белую внутреннюю поверхность, что говорит о разгерметизации кинескопа.
Но бывает и так, что никаких внешних признаков нет.

БЛОК ПИТАНИЯ.

Если телевизор не включается, то конечно же поиск неисправности следует начать с блока питания. А начинать нужно с сетевой вилки. Частенько бывает что просто обломилась жила в сетевом шнуре. Банально, но не обратив на это внимание можно потерять много времени в поисках дефекта в входном выпрямителе блока питания, входном фильтре и т.д. Так что будьте последовательны, — сначала вилка, шнур, механический выключатель, предохранитель, а потом уже схема блока питания.

Далее переходим к проверке работоспособности блока питания. Для этого отключаем нагрузку, которой является выходной каскад строчной развертки, и подключаем вместо него обычную лампу накаливания на 220 В. 40-60Вт. Обычно напряжение питания строчной развертки лежит в пределах 110…150 В Найти точку подключения питания на строчную развертку не сложно. На плате рядом с импульсным трансформатором блока питания, находим электролитический конденсатор, обычно емкостью 47 ..100 мкФ, и на рабочее напряжение порядка 160 В. Рядом с ним расположен диод выпрямителя напряжения питания строчной развертки. После конденсатора напряжение поступает на выходной каскад через дроссель, ограничительный резистор или предохранитель, а иногда просто через перемычку. Отпаяв один вывод этой детали, мы отключим выходной каскад блока питания от каскада строчной развертки. А параллельно конденсатору подключим лампу накаливания — имитатор нагрузки.

Если обнаружили сгоревший сетевой предохранитель, не торопитесь его заменять, и тем более, заменять гвоздем, и включать телевизор в сеть снова. Предохранители сгорают неспроста. Скорее всего, есть неисправность в первичных цепях блока питания, а так вы только снова сожжете предохранитель, и еще чего-нибудь. Поэтому при первом включении блок питания лучше включать через еще одну лампу накаливания мощностью 150 Вт, используемую в качестве предохранителя. Если в схеме есть неисправные элементы и ток потребления будет большим, лампа загорится, и все напряжение упадет на ней. В такой ситуации необходимо, прежде всего, проверить входные цепи, сетевой выпрямитель, конденсатор фильтра, который стоит после сетевого выпрямителя (обычно он емкостью 100-470 мкФ и на напряжение не ниже 300).

Андреев С.

Полный текст статьи читайте в журнале «Радиоконструктор» от 07. 2011.

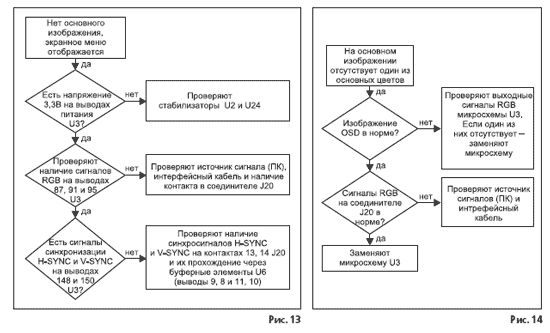

Пример построения алгоритма поиска неисправности

По приведённому тексту проверки управляющей микросхемы ШИМ-контроллера импульсного блока питания компьютера необходимо составить алгоритм проверки её исправности. То есть, графически построить последовательность действий при диагностике микросхемы. Алгоритм должен быть выполнен на графическом листе формата А1 по всем правилам исполнения чертежей, изложенным выше.

3.4.1 Проверка микросхемы ШИМ-контроллера TL494.

1 Сначала необходимо измерить напряжение питания микросхемы (выв.12), которое должно составлять 10 -15В (по ТУ допускается 7-40 В). Если этого напряжения нет или оно сильно снижено, следует перерезать дорожку печатной платы, идущую к выводу 12, и вновь провести измерение. Если напряжение появится, значит, микросхема неисправна и подлежит замене. Если же напряжение не появилось, следует проследить эту цепь дальше. В некоторых моделях это напряжение получается из маленького трансформатора, подключенного к высоковольтному выпрямителю; к его вторичной обмотке со средней точкой подключен двухполупериодный выпрямитель и фильтрующий конденсатор.

2 Далее проверить выход опорного напряжения (выв. 14), которое должно быть +5 В. Это напряжение используется для подачи через резистивные делители на входы компараторов. Если оно превышает номинальное более чем на 10% или равно напряжению питания, микросхема подлежит замене. Если опорное напряжение меньше номинального или равно нулю, следует обрезать дорожку на печатной плате, ведущую к выв. 14. Если после этого оно повысилось до номинального, неисправность находится вне микросхемы, если не изменилось -микросхема подлежит замене.

3 Подключить щуп осциллографа к выводу 5 микросхемы. На нем должно быть пилообразное напряжение амплитудой около 3 В и частотой несколько десятков килогерц (микросхема TL494 может работать в диапазоне 1 — 300 кГц, типовое значение 50 кГц). Пила не должна иметь искажений. Если имеются искажения или слишком мала (велика) частота, следует проверить навесные элементы генератора: конденсатор, подключенный к выводу 5 микросхемы, и резистор, подключенный к выводу 6. Если эти элементы исправны, микросхему придется заменить.

4 Проверить сигналы на выходах микросхемы. Выходные транзисторы микросхемы включены по схеме с ОК или ОЭ и обеспечивают ток до 250 мА. Схему включения можно определить визуально: если выводы 9 и 10 соединены с общим проводом, получаем схему с ОЭ, и, значит, выходные сигналы нужно наблюдать на выводах 8 и 11 микросхемы. Если выводы 8 и 11 соединены с выводом напряжения питания, получаем схему с ОК, и выходные сигналы можно наблюдать на выводах 9 и 10 микросхемы. На выходах должны быть импульсы с четкими фронтами амплитудой 2 — 3 В и скважностью, зависящей от тока нагрузки. Эти импульсы непосредственно или через разделительные трансформаторы поступают на базы транзисторов высоковольтного ключа. Если амплитуда импульсов резко снижена, следует перерезать проводники, отходящие от выходов микросхемы, и посмотреть сигналы непосредственно на выводах. Если амплитуда нормальная, то, скорее всего, пробиты базо-эмиттерные переходы транзисторов высоковольтного ключа, и транзисторы подлежат замене.

Алгоритм проверки микросхемы ШИМ-контроллера TL494

Статьи к прочтению:

Алгоритмы диагностики неисправностей


Похожие статьи:

Выполнила студентка группы 4 -Б 9 -11 -2

Выполнила: студентка группы 4 -Б 9 -11 -2 Чистова Л. С. Руководитель: Малышев С. В.

Актуальность темы — неисправный блок питания может не только помешать стабильной работе системы, но и физически повредить её компоненты неустойчивым электрическим напряжением. Цель дипломной работы — изучение технологии ремонта блоков питания персонального компьютера. В соответствии решены следующие задачи: • Описаны принципы работы и основы проведения технического осмотра блоков питания • Сформулированы основные характеристики блоков питания. • Изучена технология ремонта блоков питания персонального компьютера. • Сделан экономический расчет эффективности ремонта блоков питания персонального компьютера. • Рассмотрены вопросы техники безопасности при ремонте блоков питания персонального компьютера.

Блок питания — вторичный источник электропитания, предназначенный для снабжения узлов компьютера электрической энергией постоянного тока. В его задачу входит преобразование сетевого напряжения до заданных значений, их стабилизация и защита от незначительных помех питающего напряжения. Также, будучи снабжён вентилятором, он участвует в охлаждении системного блока.

Основным параметром компьютерного блока питания является максимальная мощность, отдаваемая в нагрузку. В настоящее время существуют блоки питания с заявленной производителем мощностью от 50 (встраиваемые платформы малых форм-факторов) до 1800 Вт. Компьютерный блок питания для сегодняшней платформы PC обеспечивает выходные напряжения ± 5 ± 12 +3, 3 Вольт. В большинстве случаев используется импульсный блок питания

Схема линейного источника питания со стабилизатором. Избыточная мощность рассеивается на транзисторе Q 1.

Простейшая схема импульсного преобразователя AC/DC с трансформатором

Принципы работы и основные узлы. При включении сетевое переменное напряжение подается на входной фильтр [1], в котором сглаживаются и подавляются пульсации и помехи. Далее напряжение попадает на инвертор сетевого напряжения [2]. В сети проходит переменный ток, который меняет потенциал 50 раз в секунду. Импульсный трансформатор [3] преобразовывает высоковольтное напряжение от инвертора в низковольтное. Пониженное напряжение поступает на быстрые выпрямительные диодные сборки, установленные на мощном радиаторе [5]. Основной силовой дроссель [6] сглаживает только разницу между напряжениями +12 и +5 В. Кроме силовых узлов в блоке есть дополнительные – сигнальные. Это и контроллер регулировки оборотов вентиляторов, часто монтируемый на небольших дочерних платах [7], и схема контроля за напряжением и потребляемым током, выполненная на интегральной микросхеме [9]. Она же управляет работой системы защиты от коротких замыканий, перегрузки по мощности, перенапряжения или, наоборот, слишком низкого напряжения. 08. 02. 2018 7

Принципы работы и основные узлы. Для подключения комплектующих к БП используется несколько стандартных типов штекеров: самый крупный из них – двухрядный – служит для питания материнской платы. Кроме силовых каналов нагрузки, на материнскую плату передаются сигналы управления (PS_ON#, PWR_OK), а также дополнительные линии (+5 Vsb, -12 V). Включение проводится только при наличии на проводе PS_ON# нулевого напряжения. Поэтому, чтобы запустить блок без материнской платы, нужно замкнуть контакт 16 на любой из черных проводов Исправный БП должен заработать, и все напряжения сразу же установятся в соответствии с характеристиками стандарта ATX. Сигнал PWR_OK служит для сообщения материнской плате о нормальном функционировании схем стабилизации БП. Напряжение +5 Vsb используется для питания USB-устройств и чипсета в дежурном режиме работы ПК. Стабилизатор процессора на материнской плате подключается отдельно и использует четырех- либо восьмиконтактный кабель, подающий напряжение +12 В. На данном рисунке показана распиновка контактов блоков питания, традиционно используемых в современных ПК Жесткие диски и накопители с интерфейсом SATA используют собственный тип контактов с напряжениями +5, +12 и +3, 3 В. Для старых устройств подобного рода и дополнительной периферии имеется 4 -контактный разъем питания с напряжениями +5 и +12 В 08. 02. 2018 8

Техническое обслуживание блоков питания включает: • Замену высоковольтных конденсаторов (в связи с тем, что происходит высыхание элементов конденсатора) • Замену, прочистку системы охлаждения БП (вентилятора) • Проверку контактных дорожек на отсутствие повреждений

Алгоритм поиска неисправностей блока питания ПК 1. Визуальный осмотр блока питания ПК 2. Проверка предохранителя 3. Диоды или диодная сборка входного выпрямителя, проверяем на обрыв и короткое замыкание каждый диод. 4. Входные электролитические конденсаторы, проверяем внешним осмотром (на вздутие). 5. Проверяем мультиметром падение напряжения на переходах «база-коллектор» и «база-эмиттер» в обоих направлениях. 6. Проверка выходных электролитических конденсаторов

Рекомендации по ремонту компьютерных блоков питания: • Подключение к сети 220 В любого блока питания необходимо осуществлять через «быстрый» предохранитель на ток не более 2 А. • Первый запуск после ремонтных работ производится последовательно с лампой накаливания, о коротком замыкании на входе устройства скажет накал лампы. Такой блок питания, включать в сеть — нельзя. • В процессе как диагностики, так и ремонта, необходимо проводить разряд всех электролитических емкостей (после каждого включения/отключения). Нужно ждать 3 -5 минут, либо использовать электролампу на 220 В – вспышка укажет, что разряд действительно произведен. • Все ремонтные операции проводятся при полностью отключенном от сети блоке питания.

Спасибо за внимание.

Поиск и устранение неисправностей в цепи источника питания

Устранение неисправностей — это применение логического мышления в сочетании с глубоким знанием схемы или работы системы для выявления и устранения неисправности. Системный подход к устранению неполадок состоит из трех этапов: анализа, планирования и измерения. Неисправная цепь или система — это цепь с заведомо исправным входом, но без выхода или с неправильным выходом.

Например, на рисунке (а) правильно функционирующий источник питания постоянного тока представлен одним блоком с известным входным напряжением и правильным выходным напряжением.Неисправный источник питания постоянного тока представлен в части (b) как блок с входным напряжением и неправильным выходным напряжением.

Анализ

Первым шагом в поиске неисправности неисправной цепи или системы является анализ проблемы, который включает определение симптома и устранение как можно большего количества причин. В случае примера источника питания, показанного на рисунке (b), симптом заключается в том, что выходное напряжение не является постоянным регулируемым напряжением постоянного тока.

Этот симптом мало что говорит о его конкретной причине.Однако в других ситуациях конкретный симптом может указывать на конкретную область, где неисправность наиболее вероятна.

Первое, что вам следует сделать при анализе проблемы, — это попытаться устранить все очевидные причины. В общем, вы должны начать с того, что убедитесь, что шнур питания включен в активную розетку и что предохранитель не перегорел. В случае системы с батарейным питанием убедитесь, что батарея исправна. Такие простые вещи иногда становятся причиной проблемы.

Однако в этом случае должно быть питание, потому что есть выходное напряжение.Помимо проверки питания, используйте свои чувства для обнаружения очевидных дефектов, таких как сгоревший резистор, обрыв провода, неплотное соединение или открытый предохранитель. Поскольку некоторые сбои зависят от температуры, иногда можно обнаружить перегретый компонент на ощупь.

Однако будьте очень осторожны в цепи под напряжением, чтобы избежать ожога или поражения электрическим током. При периодических сбоях схема может некоторое время работать нормально, а затем выйти из строя из-за тепловыделения. Как правило, перед тем, как продолжить, вы всегда должны проводить сенсорную проверку в рамках фазы анализа.

Планирование

На этом этапе вы должны подумать, как вы решите проблему. Существует три возможных подхода к поиску и устранению неисправностей в большинстве цепей или систем.

  1. Начните со входа (вторичная обмотка трансформатора в случае источника питания постоянного тока), где есть известное входное напряжение, и двигайтесь к выходу, пока не получите неверное измерение. Если вы не обнаружите напряжение или неправильное напряжение, вы сузили проблему до той части цепи, которая находится между последней контрольной точкой, где напряжение было хорошим, и текущей контрольной точкой.Во всех подходах к поиску и устранению неисправностей вы должны знать, какое напряжение должно быть в каждой точке, чтобы распознать неверное измерение, когда вы его увидите.
  2. Начните с выхода схемы и двигайтесь к входу. Проверяйте напряжение в каждой контрольной точке, пока не получите правильное измерение. На этом этапе вы изолировали проблему от части цепи между последней контрольной точкой и текущей контрольной точкой, где напряжение правильное.
  3. Используйте метод половинного разделения и начните с середины схемы.Если это измерение показывает правильное напряжение, вы знаете, что цепь работает правильно от входа до этой контрольной точки. Это означает, что неисправность находится между текущей контрольной точкой и выходной точкой, поэтому начните отслеживать напряжение от этой точки к выходу. Если измерение в середине схемы показывает отсутствие напряжения или неправильное напряжение, вы знаете, что неисправность находится между входом и этой контрольной точкой.

Поэтому начните отслеживать напряжение от тестовой точки к входу.Для иллюстрации предположим, что вы решили применить метод половинного расщепления с помощью осциллографа.

Измерение

Метод половинного разделения проиллюстрирован на рисунке ниже с измерениями, указывающими на конкретную неисправность (в данном случае разомкнутый конденсатор фильтра). В контрольной точке 2 (TP2) вы наблюдаете двухполупериодное выпрямленное напряжение, которое указывает на правильную работу трансформатора и выпрямителя.

Это измерение также показывает, что конденсатор фильтра открыт, что подтверждается двухполупериодным напряжением на TP3.Если бы фильтр работал правильно, вы бы измерили постоянное напряжение как на TP2, так и на TP3. Если бы конденсатор фильтра был закорочен, вы бы не наблюдали никакого напряжения во всех контрольных точках, потому что предохранитель, скорее всего, сгорел бы.

Замыкание в любом месте системы очень сложно изолировать, потому что, если система правильно предохранена, предохранитель немедленно сгорит при возникновении короткого замыкания на массу.

Рис. Пример метода половинного расщепления. Указывается открытый конденсатор фильтра.

Для случая, показанного на рисунке, метод половинного разделения потребовал двух измерений, чтобы изолировать неисправность до открытого конденсатора фильтра. Если бы вы начали с выхода трансформатора, было бы сделано три измерения; и если бы вы начали с конечного результата, было бы также сделано три измерения, как показано на рисунке.

Рис. (A) : Измерения, начиная с выхода трансформатора

Рис. (B): Измерения, начиная с выхода регулятора

Рис. В данном конкретном случае два других подхода требуют большего количества осциллографических измерений, чем подход половинного разделения на рисунке.

Устранение неполадок Xbox One S — iFixit

Xbox One S не включается.

Убедитесь, что кабель питания подключен правильно, не поврежден и не ослаблен. Также убедитесь, что розетка работает нормально. Если кабель питания неисправен, подумайте о покупке нового кабеля питания.

У Xbox есть два вентилятора. Убедитесь, что ничто не блокирует вентиляторы, и поместите Xbox на ровную и устойчивую поверхность.Когда эти дыхательные пути заблокированы, консоль может перегреться и, следовательно, не включиться. Обратитесь к этому руководству, чтобы узнать, как заменить вентиляторы.

Если в блоке есть питание и кнопка питания консоли горит, но на экране нет изображения, убедитесь, что кабель HDMI полностью подключен. Убедитесь, что кабель HDMI подключен к порту «HDMI Out». вместо порта «HDMI In». Также возможно, что кабель HDMI неисправен, рассмотрите возможность приобретения запасного кабеля HDMI.

Внутренний блок питания имеет встроенную защиту от скачков напряжения, поэтому он не повлияет на консоль. Для сброса питания:

  1. Выньте шнур питания из розетки.
  2. Подождите не менее 10 секунд, пока консоль перезагрузится.
  3. Вставьте шнур питания обратно в розетку.
  4. Включите консоль.

Если вышеуказанные решения не работают, возможно, неисправен внутренний блок питания. Следуйте этому руководству, чтобы заменить блок питания.

Если индикаторы питания загораются, а устройство по-прежнему не включается, возможно, материнская плата неисправна. В крайнем случае, следуйте этому руководству, чтобы заменить материнскую плату

.

Дополнительную помощь можно найти в вики-странице «Не включается Xbox One».

Когда консоль выключается во время игры или вскоре после включения

Плохая вентиляция может вызвать перегрев консоли. Если вы получили сообщение об ошибке, в котором говорится, что консоли требуется дополнительная вентиляция, выполните следующие действия:

  1. Выключите приставку.
  2. Переместите консоль в место с хорошей вентиляцией.
  3. Дайте консоли остыть примерно 30 минут.
  4. Перезагрузите консоль.

Не забудьте убедиться, что вентиляторы свободны и не закрыты.

Возможно, розетка, к которой подключена консоль, неисправна, попробуйте подключить ее к другой розетке и посмотрите, решит ли это проблему.

Если указанные выше решения не помогли и проблема не исчезла, замените блок питания.Следуйте этому руководству, чтобы заменить блок питания.

Xbox One S не имеет подключения к Интернету.

Проверьте, есть ли у других устройств подключение к Wi-Fi. Если у других устройств также возникают проблемы с подключением к Интернету, попробуйте сбросить настройки маршрутизатора, выполнив следующие общие шаги:

  1. Закройте Xbox One S
  2. Выключите модем и маршрутизатор (или модем / маршрутизатор, если у вас устройство «два в одном») и отсоедините кабели питания от обоих.
  3. Подождите от 30 секунд до минуты.
  4. Включите модем и дайте свету стабилизироваться.
  5. Включите маршрутизатор и дайте свету стабилизироваться.
  6. Снова включите Xbox One S и проверьте подключение к Интернету

Если другие устройства могут подключаться к WiFi, попробуйте выполнить полный сброс консоли.

  1. Удерживайте кнопку питания в течение пяти секунд, пока консоль не выключится.
  2. Затем отключите консоль от сети на 30 секунд.
  3. После этого повторно подключите консоль к Wi-Fi.

Если указанные выше решения не устранили проблему, возможно, карту Wi-Fi необходимо заменить.

Следуйте этому руководству, чтобы заменить карту WiFi.

Когда диск вставлен в дисковод и Xbox One S не может прочитать его содержимое

Проверьте обратную сторону диска и посмотрите, нет ли на ней грязи и / или царапин. В этом случае протрите диски мягкой, слегка влажной тканью. Лучше всего подойдет ткань из микрофибры.

Убедитесь, что игровой диск был приобретен в том же регионе, что и игровая консоль.Если диск был приобретен в другом регионе, он может не работать.

Проверьте эту страницу, чтобы узнать, совместим ли ваш диск с вашим регионом.

Возможно, что некоторые настройки функции Instant-On могут вызвать проблемы с диском. Итак, первое, что мы собираемся сделать, это изменить настройки Instant-On.

  1. Нажмите кнопку Xbox, чтобы открыть гид.
  2. Зайдите в Настройки.
  3. Выбрать все настройки.
  4. Выберите Power.
  5. Выберите расширенный режим.
  6. Выберите Энергосбережение.
  7. Выполните «полный цикл включения питания», удерживая кнопку питания консоли в течение 10 секунд. Когда консоль полностью выключится, снова нажмите кнопку питания, чтобы перезапустить ее.
  8. Попробуйте еще раз и посмотрите, распознается ли диск консолью. Если это сработает, вы можете вернуть устройство к исходным настройкам.

Если все вышеперечисленное не помогло решить проблему, ознакомьтесь с руководством по замене дисковода оптических дисков здесь.

Дисковод либо не принимает диск, либо издает звук скрежета / щелчка при приеме диска.

Возможно, другой диск уже находится внутри консоли. В таком случае извлеките его, прежде чем пытаться вставить другой диск.

Возможны проблемы с установкой дисковода в вертикальной ориентации. Расположите консоль горизонтально и попытайтесь вставить диск.

Вероятно, что дисковод неисправен, если слышны скрипящие / щелкающие звуки и указанные выше решения не работают. Следуйте этому руководству, чтобы заменить его.

Не загружается последняя версия обновления.

Серверы Xbox Live могут быть перегружены интернет-трафиком. Когда это происходит из-за того, что это происходит на сервере, а не из-за консоли, лучше всего подождать и загрузить обновление позже.

Если Xbox One S не подключен к Интернету, он не сможет загружать обновления. Убедитесь, что Wi-Fi включен и Xbox One S подключен к Интернету.Если Xbox One S по-прежнему не может подключиться к Интернету, обратитесь к разделу «Xbox One S нет подключения к Интернету» выше.

Если вы подключены к Интернету, проблема может быть на стороне Microsoft. Вы можете просто проверить, возникла ли проблема из-за Microsoft, нажав на эту ссылку.

См. Выше раздел «Не удалось подключиться к Wi-Fi», чтобы узнать, как выполнить полный сброс консоли. Аппаратный сброс Xbox One S устранит все проблемы на стороне локального клиента.

При загрузке игр или обновлений на жестком диске может закончиться память.В этом случае вы не сможете загружать новые игры или обновления, не удаляя старые игры / приложения для освобождения памяти.

Вентилятор издает громкий шум внутри корпуса.

Грязь или пыль внутри / на вентиляторе могут нарушить его работу и привести к тому, что движущиеся части не будут работать плавно и / или застрянут. См. Наше руководство по замене вентилятора ЗДЕСЬ. После снятия вентилятора проверьте его на предмет загрязнения, аккуратно очистите его тряпкой для сжатого воздуха и установите вентилятор обратно в консоль.

Если после выполнения приведенных выше инструкций и указаний по демонтажу и очистке вентилятор продолжает работать, он может быть поврежден. Обратитесь к нашему руководству по замене ЗДЕСЬ, чтобы заменить вентилятор.

Вентилятор Xbox One S совсем не крутится и работает совершенно бесшумно.

Грязь или пыль внутри / на вентиляторе могут нарушить его работу и привести к тому, что движущиеся части не будут работать плавно и / или застрянут. См. Наше руководство по замене вентилятора ЗДЕСЬ.После снятия вентилятора проверьте его на предмет загрязнения, аккуратно очистите его тряпкой для сжатого воздуха и установите вентилятор обратно в консоль.

Замените неисправный неработающий вентилятор, следуя нашему руководству ЗДЕСЬ.

Игры для Xbox One S не устанавливаются.

Убедитесь, что вы установили последние исправления или исправления / обновления для системного программного обеспечения. Если система консоли устарела, возможно, она не сможет загрузить новый контент для игры.

Если для консоли установлены последние исправления, проверьте, подключена ли консоль к сети, проверив, подключена ли консоль к Интернету.Если консоль не подключена к Интернету, вы не сможете загружать игры. Проверьте выше в разделе «Xbox One S нет подключения к Интернету», чтобы узнать, что делать, если у Xbox One S нет подключения к Интернету.

При установке или загрузке игры могут потребоваться дополнительные обновления, чтобы открыть игру. Если загрузка не работает, пропустите обновление и скачайте игру отдельно. Файл загрузки может быть настолько большим, что его время ожидания на серверах Xbox Live истечет, что приведет к незавершенной загрузке.Как только игра будет установлена, откройте игру и загрузите обновление отдельно.

См. Выше в разделе «Обновления Xbox One S не загружаются», чтобы узнать, что делать, если жесткий диск заполнен.

Получено сообщение об ошибке, что жесткий диск поврежден

Ознакомьтесь с нашим руководством по замене жесткого диска: ЗДЕСЬ или отнесите его в ремонт.

Проблемы и устранение неисправностей источника питания

Блок питания играет важную роль в оборудовании электронной связи.Источник питания обеспечивает требования к напряжению и току для работы электронных схем. Специальные высоковольтные источники питания, используемые в микроволновых системах и лазерных системах, позволяют работать с большими силовыми трубками и полупроводниковыми схемами. В этом разделе мы рассмотрим популярные типы схем питания и некоторые неисправности, которые могут в них возникнуть.

В этом разделе мы также научимся устранять неисправности усилителя на лампе бегущей волны. Неправильную работу ЛБВ почти всегда можно связать с источником питания.Есть несколько правил, которые вы должны знать, чтобы выполнять свою работу. Нарушение правила приведет к потере трубки. Помните, что при работе с источниками питания необходимо соблюдать особую осторожность. Сетевое напряжение переменного тока и любые высоковольтные выходы могут быть смертельными. После заполнения этого раздела вы сможете это сделать.

  • Определите импульсный источник питания
  • Определить линейный источник питания
  • Назовите причину высоких пульсаций переменного тока на выходе источника питания
  • Назовите причину перегорания предохранителя в первичной обмотке трансформатора питания
  • Определить возможные режимы отказа в усилителе ЛБВ

Блоки питания

Сегодня в электронном оборудовании используются два популярных расходных материала.Это линейный источник питания и импульсный источник питания. Множество вариантов выхода обоих видов припасов. Линейный источник питания обычно имеет большой и тяжелый силовой трансформатор. Линейный источник питания обеспечивает постоянное выходное напряжение на нагрузку. Чрезмерная мощность обычно теряется в этом виде источника питания в виде тепла. Из-за этой потери мощности КПД низок. Типичный линейный источник питания показан на рисунке 1.

Импульсный источник питания легкий и не использует большой громоздкий силовой трансформатор.Вместо этого использовался трансформатор меньшего размера. Схема импульсного источника питания показана на рисунке 2. Входное переменное напряжение выпрямляется, фильтруется и подается на трансформатор TR 1 . Силовой транзистор Q 1 в отрицательной линии питания включается и выключается с высокой частотой, от 20 до 40 кГц. Требуемая нагрузка будет определять мощность источника питания. Если требования к нагрузке возрастают, источник питания выдает больше мощности. Если нагрузка падает, подается меньшая мощность. Питание не подвешено, как в линейном блоке питания.

Высокий КПД достигается в импульсном источнике питания за счет подачи части выходного напряжения обратно для управления генератором. Генератор является частью схемы широтной модуляции. Схема широтно-импульсной модуляции. Сигнал с широтно-импульсной модуляцией подается на базу силового транзистора Q 1 , который регулирует рабочий цикл транзистора. Увеличение рабочего цикла Q 1 увеличит выходное напряжение для поддержания регулирования. Уменьшение рабочего цикла приведет к уменьшению выходного напряжения.

Поиск и устранение неисправностей линейного питания:

Линейный источник питания не только обеспечивает рабочее напряжение и ток подключенным к нему электронным схемам, но также должен обеспечивать их развязку. Хорошо спроектированный источник питания будет иметь низкий импеданс для развязанных частот. Если источник питания не обеспечивает развязку, в аудиосхемах могут возникнуть такие проблемы, как низкочастотные колебания и искажения. Гул на выходе вызван неисправным конденсатором фильтра.Конденсатор C 1 на рисунке 1 является конденсатором входного фильтра. Этот конденсатор снижает пульсации переменного тока на выходе постоянного тока источника питания. При возникновении проблемы с высокой пульсацией замените C 1 . В руководстве по обслуживанию обычно указывается максимально допустимая пульсация выходного постоянного напряжения. Напряжение регулируется IC 1 на рисунке 1. Если IC 1 не регулируется, на выходе появится напряжение, превышающее нормальное. Во многих источниках питания работает несколько цепей регулятора.Сравните каждое указанное выходное напряжение с фактическими измерениями, чтобы убедиться, что источник питания работает правильно.

Диоды D 1 — D 4 образуют двухполупериодную мостовую схему, которая выпрямляет переменный ток вторичной обмотки трансформатора. В случае короткого замыкания любого из диодов перегорает предохранитель в первичной обмотке трансформатора. Если в источнике питания перегорели предохранители, можно подозревать короткое замыкание диода. Резисторы большой мощности в цепях питания подвержены изменениям значения, которые могут изменить выходное напряжение.В схемах регуляторов часто используются силовые транзисторы. Обычно они устанавливаются на радиаторах и могут закоротить. Закороченный силовой транзистор наверняка перегорит предохранитель и может даже сжечь любой резистор, включенный последовательно с ним. При поиске и устранении неисправностей источников питания ищите перегоревшие предохранители, перегоревшие резисторы, корродированные паяные соединения и протекающие конденсаторы фильтра.

Поиск и устранение неисправностей импульсного источника питания

Импульсные источники питания часто труднее устранять из-за цепи обратной связи, используемой для регулирования выходной мощности источника питания.Цепь обратной связи представляет собой замкнутую систему. Разрыв цикла — самый эффективный способ изолировать проблему обратной связи. Замкнутый контур на рисунке 2 состоит из VR 1 , блока обратной связи и изоляции, генератора ШИМ и Q 1 .

Любая из этих причин может вызвать отключение или плохую работу импульсного источника питания. Например, если на всех выходах низкий уровень или на всех выходах высокий уровень, подозревается проблема контура обратной связи. Если защитный диод D 1 постоянно перегорает, вероятным кандидатом является цепь обратной связи.Если только одно или два выходных напряжения низкие, проверьте конденсатор фильтра, связанный с этими выходами.

Импульсный источник питания может излучать электромагнитные помехи (электромагнитные помехи) в близлежащие устройства связи в цепях, которые он питает, если не фильтруется должным образом. Фильтры электромагнитных помех защищают другие цепи от этих помех, передавая помехи на землю. Плохие фильтры позволят источнику питания генерировать шум. Используйте осциллограф для контроля выходных сигналов на наличие шумов, пульсаций и необычных помех.Импульсный источник питания нельзя эксплуатировать без подключенной к нему нагрузки, в противном случае возможно повреждение. Как подчеркивалось в предыдущих разделах по поиску и устранению неисправностей, при отслеживании неисправности источника питания следуйте логическому плану устранения неисправностей.

Устранение неисправностей и ремонт источников питания

Здравствуйте, ребята, надеюсь, у вас все отлично. В сегодняшнем руководстве мы рассмотрим устранение неисправностей и ремонт источника питания . Источник питания — это электронные приборы, используемые для подачи электроэнергии на подключенную нагрузку.Обычно он преобразует одну категорию электрической энергии в другие формы энергии, а также другие типы энергии, такие как механическая, химическая и т. Д., В электрическую энергию.

Существует множество типов источников питания в зависимости от их использования и схем, таких как источник питания переменного тока, источник питания постоянного тока, преобразователь переменного тока в постоянный, регуляторы и т. Д. В сегодняшнем посте мы подробно рассмотрим, как устранять неисправности любого источника питания и если в поставке возникает какая-либо неисправность, как ее устранить. Итак, приступим к поиску и устранению неисправностей и ремонту блоков питания .

Устранение неисправностей и ремонт источников питания
  • Поиск и устранение неисправностей тип логического мышления объединяется с подробной информацией о любой электрической схеме или операции любой сети для обнаружения и устранения ошибки.
  • Для устранения неполадок следуют 3 этапа: анализ, планирование и измерение.
  • Например, на приведенном ниже рисунке, обозначенном как (a) , правильно работающий источник питания постоянного тока показан блоком с известным входным сигналом и точным выходным напряжением.
  • На рисунке обозначено как (b) Источник постоянного тока обозначен с входом и искаженным выходом.

Анализ:

  • Шаг i st для устранения неисправностей любой неисправной схемы заключается в изучении проблемы, которая включает в себя поиск индикации и устранение как можно большего количества причин.
  • Если мы видим на рисунке (b) , показанном выше, выход источника постоянного тока не соответствует надлежащему напряжению постоянного тока. Это указание не объясняет точную причину этой проблемы.
  • Однако в других условиях конкретная индикация может указывать на заданную область, где ошибка наиболее вероятна.
  • Пункт i st , который вы должны сделать при изучении ошибки, — это попытаться устранить любые очевидные причины.
  • В нормальном состоянии вы должны убедиться, что входная клемма подключена к источнику питания и предохранитель работает должным образом.
  • В то время как для системы, в которой аккумулятор обеспечивает питание, аккумулятор должен работать правильно.
  • При проверке входной мощности вы также используете свой разум, чтобы найти вероятные ошибки, такие как устойчивость к повреждениям, отсоединение провода, ослабление соединительного провода или перегоревший предохранитель.
  • Но будьте очень осторожны при наблюдении за цепью, это может привести к поражению электрическим током или ожогам.
  • При нерегулярном повреждении схема может некоторое время работать правильно, а затем повреждаться из-за нагрева.
  • По закону вы всегда должны проводить сенсорную проверку как часть фазы анализа, прежде чем продолжить.

Планирование

    • На этом этапе вы решаете, как исправить ошибку. Существует 3 возможных метода устранения неполадок большинства цепей.Сначала начните со стороны входа в случае подачи постоянного тока, анализируйте от вторичной обмотки трансформатора от входного напряжения и переходите к выходу, пока не найдете и не испортите значение.
    • Когда вы находите нулевое значение напряжения, вы указали ошибку на часть схемы между последней точкой тестирования, где напряжение было нормальным, и текущим местом тестирования.
    • Во всех методах поиска и устранения неисправностей вы должны определить предполагаемое напряжение в каждом месте, чтобы определить неправильный расчет, когда вы его увидите.
  • На втором этапе инициируйте с выходного контакта схемы и двигайтесь к входу. Найдите напряжение в каждой точке, пока не получите точное значение.
  • На этом этапе вы разделили проблему на часть схемы между местом последнего тестирования и местом недавнего тестирования, где напряжение является точным.
    • На третьем этапе используйте технику половинного разделения и инициируйте в середине схемы.Если этот расчет показывает точное напряжение, вы узнаете, что схема работает правильно от входной стороны до этого места тестирования.
    • Это показывает, что ошибки возникают между текущим местом тестирования и выходной клеммой, поэтому инициируйте определение напряжения в направлении выходных клемм.
    • Если вычисления в средней точке схемы показывают нулевое напряжение напряжения ошибки, вы можете обнаружить, что ошибки являются выходами между входом и точкой тестирования.
    • Итак, приступаем к поиску напряжения от точки тестирования до входа.
  • Для демонстрации предположим, что мы применяем метод половинного расщепления с помощью осциллографа.

Измерение

  • На приведенном ниже рисунке метод разделения на половину объясняется с расчетами, представляющими конкретную ошибку в этом состоянии, неисправность — это конденсатор фильтра.

  • На рисунке вы можете видеть, что контрольная точка TP2 обеспечивает выход двухполупериодного выпрямителя, который указывает, что и трансформатор, и выпрямитель работают правильно.
  • Эти расчеты также показывают, что фильтрующий конденсатор представляет собой разомкнутую цепь, подтвержденную при двухполупериодном напряжении TP3.
  • Если схема фильтра работает правильно, вы найдете значение постоянного напряжения в точках TP2 и TP3.
  • При коротком замыкании фильтрующего конденсатора на всех контрольных точках будет нулевое напряжение, так как предохранитель поврежден.
  • Короткое замыкание в любой точке схемы очень сложно отделить, если в схеме есть предохранитель, тогда это приведет к повреждению, если короткое замыкание произойдет в любой точке схемы.
  • Для ситуации, описанной на приведенном выше рисунке, метод половинного расщепления получил 2 вычисления, чтобы разделить ошибку на разомкнутый конденсатор фильтра.
  • Если у вас был ток от вторичной обмотки трансформатора, у вас будет 2, а если вы инициировали с конечного выхода, у вас также есть 3 расчета, как показано на рисунке ниже.

Анализ неисправностей
  • В некоторых ситуациях после разделения ошибочной части на определенную схему может быть обязательным разделить проблему на один элемент в схеме.
  • В этом случае вы должны использовать логические подходы и вашу информацию о показаниях, вызванных повреждением специальных компонентов.
  • Некоторые характерные составляющие катастроф и признаки, которые они вызывают, объясняются ниже.
Эффект открытого диода в полуволновом выпрямителе
  • На рисунке ниже показан однополупериодный выпрямитель с фильтром с открытым диодом.

  • Результирующая индикация — выходное напряжение 0, как указано.Это очевидно, поскольку открытый диод приостанавливает прохождение тока от вторичной обмотки трансформатора к фильтру и выходному сопротивлению, и поэтому ток равен нулю.
  • Другими ошибками, которые вызывают аналогичную индикацию в этой схеме, являются обрыв обмотки трансформатора, нулевое напряжение на входе и открытый предохранитель.
Эффект разомкнутого диода в полнополупериодном выпрямителе
  • На рисунке ниже показана схема выпрямителя с центральным отводом и фильтром.

  • Если какой-либо диод в схеме разомкнут, то пульсирующее напряжение на частоте в шестьдесят герц будет вдвое выше, чем на частоте в двадцать герц.
  • Другая ошибка, вызывающая аналогичную индикацию, — это обрыв вторичной обмотки трансформатора.
  • Причина увеличения пульсаций напряжения на частоте 60 Гц по сравнению с частотой 20 Гц заключается в следующем.
  • В приведенной выше схеме, если один диод разомкнут, ток через сопротивление нагрузки R L будет в течение полупериода входа.
  • Для других полупериодов входного сигнала в этом цикле нет тока из-за разомкнутого диода.
  • Следствием этого является полуволновое выпрямление, как показано на рисунке выше, которое генерирует более высокие пульсации напряжения с частотой шестьдесят герц.
  • Мостовой двухполупериодный выпрямитель показан ниже в этой схеме. Открытый диод также генерирует аналогичный индикатор, как и в схеме с центральным отводом, мостовой выпрямитель показан ниже.

  • Открытый диод останавливает ток через сопротивление нагрузки на половину цикла входного сигнала.
  • Благодаря этому выпрямляется только полупериод, который генерирует в два раза большее пульсирующее напряжение на частоте шестьдесят герц, чем обычно генерируется на частоте один двадцать герц.
Последствия неисправного конденсатора фильтра
  • На рисунке ниже описаны три типа ошибок конденсатора фильтра.

  • Обрыв: Если фильтрующий конденсатор в схеме двухполупериодного выпрямителя разомкнут, то на выходе схемы будет двухполупериодное выпрямленное напряжение.
  • Короткое замыкание: Если фильтрующий конденсатор закорочен, выход будет нулевым. Из-за короткого замыкания конденсатора выйдет из строя предохранитель.
  • Если предохранитель используется неправильно, то из-за короткого замыкания конденсатора все диоды в схеме перегорят из-за большого значения тока и выход равен нулю.
  • Негерметичный:
  • Конденсатор фильтра утечки аналогичен конденсатору с параллельным резистором утечки.
  • Резистор утечки уменьшает постоянную времени RC, и конденсатор очень быстро освобождает заряд, как обычно.
  • Это увеличивает пульсации напряжения на выходных клеммах схемы, но эти нарушения возникают очень редко.

Итак, друзья, которые являются полным постом об устранении неполадок и ремонте источника питания, если у вас есть какие-либо вопросы по этому посту, спрашивайте в комментариях. Увидимся в следующем интересном посте, хорошего дня.

Автор: Генри
http://www.theengineeringknowledge.com

Я профессиональный инженер и закончил известный инженерный университет, а также имею опыт работы инженером в различных известных отраслях.Я также пишу технический контент, мое хобби — изучать новые вещи и делиться ими с миром. Через эту платформу я также делюсь своими профессиональными и техническими знаниями со студентами инженерных специальностей.

Сообщение навигации

Отказ материнской платы: диагностика и устранение

Ремонт электронных компонентов.

Если ваш компьютер внезапно (или не так внезапно) перестает работать, возможно, проблема в материнской плате. К сожалению, они также являются одними из самых проблемных компонентов компьютера для ремонта или замены.Мало того, что материнская плата обычно является одним из более дорогих компонентов на машине, если вам нужно ее заменить, вам часто приходится заменять и процессор, и память — расходы, которые могут означать, что совершенно новый компьютер на самом деле будет более дешевой альтернативой.

Однако, прежде чем копать кредитные карты, есть кое-что, что нужно проверить, потому что эта, казалось бы, мертвая доска на самом деле может быть в порядке. В этой статье я покажу вам, как диагностировать проблемы материнской платы и некоторые альтернативы замене сломанной платы.

Что такое материнская плата?

Для людей, которые не выросли на производстве компьютеров и не изучили архитектуру этих повсеместных машин, давайте подготовим краткое руководство о компонентах персонального компьютера и о том, где материнская плата вписывается в схему. Как концептуально, так и физически компьютеры состоят из трех основных типов компонентов: процессора, хранилища (а также памяти и постоянного хранилища) и системы ввода-вывода (I / O).

Процессор — это ваш центральный процессор, возможно, микрочип от AMD или Intel, а также ваш графический процессор, если он у вас есть.Хранилище — это ваша оперативная память и жесткий диск (и), на котором вы размещаете свою информацию. Наконец, система ввода / вывода — это все элементы, которые позволяют вам взаимодействовать с компьютером: видеокарта и монитор, клавиатура, мышь и так далее.

Итак, где материнская плата вписывается в эту систему? Материнская плата концептуально не важна, но важна физически. Это печатная плата (на самом деле набор печатных плат, вместе взятых), на которой размещаются все остальные компоненты.ЦП подключается к материнской плате, где он связывается через канал, называемый «шиной», с жестким диском, памятью, клавиатурой и всем остальным.

Память обычно размещается непосредственно на материнской плате; жесткий диск, вероятно, находится в отдельной области, но он подключается к контроллеру жесткого диска, который, как вы уже догадались, расположен на материнской плате. Клавиатура и разъемы USB подключаются прямо к материнской плате. Видеокарта подключается к материнской плате, как правило, с собственной шиной.

Ее называют «материнской платой», потому что, как и материнская плата, это основа, на которой работает весь ваш компьютер. Ни материнской платы, ни ПК.

Там столько проводов.

Ранние предупреждающие знаки

Если ваш компьютер начинает проявлять проблемы, есть некоторые ранние предупреждающие признаки того, что какая-то часть выходит из строя (большую часть времени). Вот некоторые вещи, на которые следует обратить внимание при работе с материнской платой:

  1. Материнская плата не распознает / не отображает периферийные устройства.
  2. Периферийные устройства перестанут работать на несколько секунд или более.
  3. Медленная загрузка может указывать на то, что ваша материнская плата выходит из строя, хотя это могут быть и другие компоненты (подробнее об этом ниже).
  4. Компьютер не распознает флеш-накопители, или монитор иногда показывает странные линии (особенно актуально, если у вас есть встроенное видео на материнской плате).
  5. Материнская плата не выполняет POST (самотестирование при включении).
  6. Горящий запах или следы ожогов в любом месте самой материнской платы.
  7. Вздутие или утечка конденсаторов

Признаки неисправности

Материнские платы исторически являются наиболее сложным оборудованием для диагностики, потому что в большинстве случаев вы должны исключить все остальные компоненты оборудования, которые к ним подключены.Обычно нет никаких реальных признаков неисправности, кроме того, что ваш компьютер внезапно превращается в дорогой дверной упор.

Жесткий диск может подавать вам признаки неисправности, например синий экран или потерянные файлы, но материнская плата просто внезапно перестает работать. При этом вот некоторые вещи, которые вы можете попробовать сначала, чтобы убедиться, что проблема связана с вашей материнской платой, а не с другим аппаратным компонентом.

Диагностика проблемы

Есть несколько простых шагов по устранению неполадок, которые вы можете предпринять, чтобы определить, выходит ли ваша материнская плата из строя.Ниже мы разбиваем процедуру устранения неполадок на две категории: 1) что проверять, проходит ли компьютер по-прежнему POST и загружается (или пытается загрузиться), и 2) что проверять, если компьютер больше не проходит POST или даже не включается на.

Компьютер проходит POST и загружает ОС

Если ваш компьютер все еще включается и даже загружается в операционную систему, вам следует сначала исключить другие аппаратные компоненты, чтобы убедиться, что они не вызывают перечисленных выше симптомов.

Жесткий диск (и): Файлы долго переносятся? Вы видите ошибки или синие экраны? Время загрузки значительно увеличилось? Вы слышите щелчки или громкие воющие звуки? Если ответ на любой из этих вопросов утвердительный, возможно, ваш жесткий диск выходит из строя.Будет целесообразно запустить диагностические утилиты в Windows и / или у производителя накопителя. Также см. Нашу сопутствующую статью «Отказ жесткого диска: предупреждения и решения».

Видео: Изображение искажено или на экране появляются артефакты, которых вы не видели раньше? Вызывают ли задачи с интенсивным использованием графики синие экраны или нестабильность? Если это так, ваша видеокарта может выйти из строя и требует дальнейшего тестирования. Также см. Наше руководство по симптомам сбоя видеокарты для дальнейшего устранения неполадок.

Память (ОЗУ): Несмотря на то, что в ней нет движущихся частей, есть вероятность, что ваша память выйдет из строя, что приведет к ошибке или нестабильности вашей системы. В этом случае для дальнейшего устранения неполадок рекомендуется запустить диагностический инструмент, такой как Memtest86 или Memtest86 +.

Процессор (ЦП): Сбой ЦП, хотя и случается довольно редко, может быть причиной нестабильности системы. Если у вас процессор Intel, загрузка и запуск средства диагностики процессора Intel может выявить проблемы с самим процессором.Для процессоров AMD попробуйте инструмент AMD system monitor.

Блок питания (PSU): Неисправный или недостаточный источник питания (или тот, который работает не по назначению) может быстро привести к нестабильности системы, а также потенциально вызвать повреждение других компонентов компьютерной системы. Убедитесь, что у вас есть подходящий источник питания для вашей системы, и дважды проверьте напряжения источника питания, чтобы убедиться, что они работают в соответствии с их номинальной выходной мощностью (напряжения можно легко контролировать в BIOS или программных утилитах, поставляемых производителями материнских плат).Если вы все еще не уверены, прочтите также нашу статью об устранении неисправностей источника питания.

Обновления BIOS материнской платы: Многие нестабильности системы можно исправить с помощью обновления BIOS материнской платы (особенно на новом оборудовании). Пожалуйста, обратитесь на сайт поддержки производителя вашей материнской платы для получения более подробной информации.

Наконец, еще несколько слов об охлаждении системы: во многих случаях ошибки возникают из-за неправильного охлаждения или даже сбоя охлаждения в компьютерной системе.Если какой-либо из компонентов системы работает не по назначению из-за перегрева, это может привести к нестабильности системы.

Рекомендуется визуальный осмотр системы, чтобы убедиться, что все компоненты установлены правильно и достаточно охлаждаются (то есть вентиляторы корпуса и компонентов работают нормально). Temps также можно отслеживать на предмет аномалий внутри операционной системы с помощью широкого спектра инструментов — мы предлагаем несколько бесплатных из них, которые вы можете использовать в нашей статье о мониторинге температуры ПК.

Компьютер не выполняет POST или не включается

Миниатюрные техники работают с печатной платой компьютера или материнской платой.Концепция технической поддержки.

Если ваш компьютер не проходит тест POST или даже не включается, это почти наверняка приведет к отказу оборудования. Но материнская плата все еще может быть в рабочем состоянии. Мы хотим убедиться, что это не кто-то другой.

Первое, что нужно сделать, это выполнить краткий визуальный осмотр самой системы. Все ли компоненты установлены правильно? Если система включается, все ли вентиляторы крутятся? Если на материнской плате есть визуальный светодиодный индикатор, какого он цвета (обычно зеленый означает, что все в порядке)? Если есть какие-либо сомнения, попробуйте переустановить компоненты, если это необходимо, и попробуйте снова запустить систему.

Некоторые современные материнские платы даже имеют светодиоды для отдельных компонентов. Например, если есть проблема с вашей оперативной памятью или процессором, вы сможете найти светодиодный индикатор рядом с этим конкретным компонентом, указывающий, есть ли проблема или нет (опять же, зеленый цвет обычно означает, что все в порядке).

Второе, что нужно сделать, это проверить, выдает ли материнская плата коды ошибок (или звуковых сигналов) при попытке запустить систему с отсутствующими ключевыми компонентами (например, ЦП, ОЗУ, видео). Это, конечно, предполагает, что система все еще работает.

Например, если вы удалите ОЗУ и включите компьютер, он ответит звуковым сигналом об ошибке? Обратите внимание, что некоторые современные материнские платы больше не поддерживают звуковые коды (пожалуйста, обратитесь к руководству вашей материнской платы, чтобы убедиться, что ваша поддерживает). Дополнительные сведения о различных кодах звуковых сигналов (ошибок) материнской платы и их значении см. В этих ресурсах здесь.

В некоторых случаях действительно неисправен блок питания. Может показаться, что блоки питания все еще работают, так как вентилятор блока питания может продолжать работать, а также вентилятор процессора и любые индикаторы, которые могут быть на вашем компьютере.Но только потому, что эти части активируются, это не означает, что блок питания подает достаточно энергии на материнскую плату или другие части компьютера.

Серебряная батарея CMOS внутри материнской платы.

Наконец, вы можете выполнить еще два быстрых теста. Первый и самый быстрый — сбросить CMOS платы, вынув аккумулятор . Второй — для проверки компонентов вне корпуса ПК. У нас есть отличное пошаговое руководство на форумах PCMech, которое проведет вас через эти шаги, чтобы определить, есть ли у вас короткий или неисправный компонент.

Он мертв — что теперь?

К сожалению, если выполнение описанных выше диагностических процедур не помогло, возможно, пришло время для новой материнской платы. Невозможно определить, как умерла ваша материнская плата. Электронные детали изнашиваются, как и все остальное.

Все части в конце концов умирают; это нормальное явление, хотя иногда материнские платы могут умереть от короткого замыкания из-за некачественного блока питания. Опять же, это то, что вы можете определить, установив новый и, надеюсь, более качественный блок питания в свою машину и посмотрев, работает он или нет.

Если вы знаете, что ваша материнская плата вышла из строя, в качестве альтернативы вы можете попробовать отремонтировать материнскую плату, но это непростая задача. Вам потребуется твердое понимание электрических компонентов, например, конденсаторов. Вы должны понимать не только риск поражения электрическим током, но и то, что на современных материнских платах сложно проверить, не разрядился ли конденсатор. Однако, если вы хотите попробовать, Tom’s Hardware подготовила отличное и хорошо проработанное руководство по замене конденсаторов.

Разница между хорошим конденсатором и конденсатором, который требует замены.

Однако для большинства людей гораздо лучше купить новую материнскую плату. В этом случае лучше поискать точную замену. Если она слишком старая, вы можете подумать о поиске новой материнской платы для своей системы, если ваши компоненты будут работать с ней. С другой стороны, возможно, стоит подумать о создании совершенно нового ПК, если вы можете себе это позволить.

Стоит зайти на форумы PCMech и проконсультироваться с некоторыми из наших экспертов о том, какую плату лучше всего купить для вашей системы.В качестве альтернативы вы можете получить хороший совет по созданию нового ПК, если вы решите пойти по этому пути!

Восстановление данных

Еще одна концепция технической поддержки, в которой миниатюрные техники работают над восстановлением данных на жестком диске.

Что касается восстановления данных с мертвой материнской платы, вам действительно повезло. Если бы это был мертвый жесткий диск, скорее всего, вам пришлось бы отправить его в службу восстановления данных, которая затем взимала бы с вас сотни или даже тысяч долларов за восстановление ваших данных.И это , если ваши данные вообще можно было восстановить.

Восстановить данные так же просто, как установить новую материнскую плату и собрать компьютер. Однако, если старый жесткий диск подключен, вам нужно сначала выбрать его в качестве загрузочного устройства в настройках BIOS. После этого все ваши данные должны оставаться там при загрузке.

В качестве альтернативы, все, что вам нужно, это адаптер, который превращает ваш жесткий диск во внешний жесткий диск. На этом этапе вы можете просто подключить его к другому компьютеру, и все ваши данные будут доступны.

Ремонт, устранение неисправностей, тестирование, проблемы и неисправности блока питания

Секреты источника питания Ремонт и устранение неисправностей — решение проблем и сбоев в коммутаторе Источники питания Mode

Импульсный источник питания

Ремонт блока питания — одна из самых сложных задач для ремонтник электроники, и как только вы освоите схему и техника ремонта, чтобы устранить другие типы цепей, такие как цвет, вертикаль, звук, высокое напряжение и т. д. будут Быстрее.Если вы хорошо знаете, как блок питания или режим переключения блоки питания работают, вы готовы отремонтировать любой вид мощности проблемы с поставкой любых видов оборудования. По сути, вся власть функции предложения почти те же, что и для производства продукции напряжения для различных вторичных цепей. Как только вы узнаете, как сила снабжение работой, остальное вы узнаете.

Источник питания проблемы могут возникнуть в первичной или вторичной секции.Даже если есть какие-то проблемы в самой дальней части любого цепь оборудования, такая как закороченная микросхема или транзистор в мониторе цветная плата, блок питания может не работать или просто мигать. Есть много методов устранения неисправностей источника питания; я буду объясните один из моих способов, как его отремонтировать.

Каждый раз, когда сила поставка отправлена ​​в ремонт, будь то монитор коммутационной мощности блок питания или компьютерный блок питания Atx буду тестировать блок питания сначала, прежде чем открывать кожух.Проблемы с питанием могут быть классифицировать на отсутствие питания, низкую выходную мощность, отключение питания после включения иногда или один раз мигает мощность и повышается выходная мощность Напряжение.

Каким бы ни был проблемы в том, что я буду использовать стандартный метод процедуры, чтобы проверить это.

-проверьте выключатель, предохранитель и разрядите большой конденсатор фильтра — если предохранитель перегорел цвет тогда ожидайте сильного короткого замыкания в блоке питания. Это может быть закороченный мостовой выпрямитель, закороченный силовой транзистор или даже закороченная силовая микросхема.Не по оценке, короткое замыкание первичной обмотки в режиме переключения силовой трансформатор может произойти. Если предохранитель слегка порван, Возможно, предохранитель испорчен сам по себе, потому что у предохранителя тоже есть срок службы. В большинстве случаев проблема отсутствия питания решается заменой только предохранителя. симптомы поставки.

-проверьте все вторичные диоды работают. Вы можете удалить один из диодов, чтобы точно проверьте это, или вы можете использовать тестер обратного хода, как описано в эта статья.

-проверьте горизонтальный вывод транзистор, b + fet и обратноходовой трансформатор, если вы ремонтируете монитор. В любое время, если любой из этих компонентов сбой , это повлияет на блок питания функции. Тестирование фет и обратноходовой трансформатор может можно прочитать, нажав на синюю ссылку.

-Проверьте все электролитические конденсаторы с тестером esr в первичной и вторичной части — если есть какой-то сбой электролитического конденсатора в блоке питания (первичная или вторичная область) источник питания будет мигать, производит низкую выходную мощность или полностью отсутствует на все!

-Испытание первичной обмотки импульсный силовой трансформатор с тестером обратного хода.Также проверьте первичная обмотка обратного хода, обмотка катушки b + и горизонтальная обмотка ярма если ремонтируете монитор. Короткое замыкание одной из этих катушек может вызвать подачу питания. выключить, моргнуть и нет питания.

Если вы подтвердили, что вторичный сторона компонентов блока питания работает то что вам нужно сделать состоит в том, чтобы удалить все компоненты на первичной стороне и протестировать все компоненты в нем. Вот где ваш настоящий навык устранения неполадок необходим.Понимание и умение тестировать основы электроники компоненты очень важны, иначе вы столкнетесь с трудности в поиске вины. Если вы новичок в этом электронном ремонтную линию, я настоятельно рекомендую вам проверить каждую компонент в цепи питания, и как только вы его достанете, затем вы можете определить местонахождение неисправности путем тестирования напряжения или даже определить неисправность. по разделу.

Прочтите все мои статьи о том, как проверить основные электронные компоненты.Первичная сторона источника питания обычно состоит менее чем из 30 компонентов, и вам потребуется меньше 20 минут, чтобы проверить их все. Во много раз больше неисправен один компонент, и при замене только этого конкретный компонент не решит проблему. Как только у вас есть завершил весь тест компонентов и уже заменил необходимые детали, вы должны включить источник питания с помощью Лампа мощностью 100 Вт подключена к держателю предохранителя.

Если лампочка горит очень ярко и не сработает даже через пару минут, тогда еще есть проблемы в блоке питания.Если лампочка погасла или погасла, вы знайте, что о шортах позаботились, и теперь вы можете включить блок питания уверенно и не перегорит предохранитель опять таки.

Если вы хотите быть экспертом в ремонт блока питания, нужно потренироваться, прочитать и полностью понять, как работают основные электронные компоненты и блок питания. Со всеми этими знаниями в твоей голове и в руке, я верю, что есть не будет проблем с питанием, которые вам были бы слишком сложны ремонт.Все лучшее для вас.

Нажмите здесь, чтобы стать Профессиональный импульсный источник питания Ремонт


Понимание и ремонт блока питания от аналогового компьютера 1969 года

Недавно мы начали восстанавливать аналоговый компьютер vintage1. В отличие от цифрового компьютера, который представляет числа с дискретными двоичными значениями, аналоговый компьютер выполняет вычисления с использованием физических, непрерывно изменяемых значений например, напряжения.Поскольку точность результатов зависит от точности этих напряжений, прецизионный источник питания имеет решающее значение для аналогового компьютера. В этом сообщении блога обсуждается, как работает блок питания этого компьютера, и как мы решили проблему с ним. Это второй пост в серии; первый пост обсудили прецизионные операционные усилители в компьютере.

Аналоговый компьютер Model 240 от Simulators Inc. представлял собой «прецизионный аналоговый компьютер общего назначения» для настольных компьютеров, содержащий до 24 операционных усилителей.(У этого 20 операционных усилителей.)

Аналоговые компьютеры были популярны для быстрых научных вычислений, особенно для дифференциальных уравнений, но практически вымерли в 1970-х годах как цифровые компьютеры. стал мощнее. Обычно их программировали путем подключения кабелей к коммутационной панели, в результате чего образовывалась путаница проводов, напоминающая спагетти. На фото выше красочная патч-панель находится посередине. Над коммутационной панелью 18 потенциометров устанавливают уровни напряжения для ввода различных параметров. Патч-панель меньшего размера для цифровой логики находится в правом верхнем углу.

Блок питания

В компьютере используются два опорных напряжения: +10 В и -10 В, которые блок питания должен генерировать с высокой точностью. (Старые ламповые аналоговые компьютеры обычно использовали опорные напряжения +/- 100 В.) Блок питания также обеспечивает регулируемое напряжение +/- 15 В для питания операционных усилителей, питания различных реле в компьютере и питания ламп.

Блок питания в нижней части аналогового компьютера. Секция трансформатора / выпрямителя находится слева, а каркас платы регулятора — справа.Жгуты проводов в верхней части блока питания соединяют его с остальной частью компьютера.

На фото выше показан блок питания в нижней части задней части аналогового компьютера. Блок питания сложнее, чем я ожидал. Секция слева преобразует линейное напряжение переменного тока в низковольтный переменный и постоянный ток. Эти выходы идут в отсек для плат справа, на котором есть 8 печатных плат, регулирующих напряжения. Сложные жгуты проводов над источником питания обеспечивают питание пяти аналоговых вычислительных модулей над источником питания. а также остальной компьютер.

Для старого компьютера важно убедиться, что блок питания работает правильно, так как если он генерирует неправильный напряжения, результаты могут быть катастрофическими. Итак, мы действуем методично, сначала проверяя компоненты в блоке питания, а затем тестируя выходы блока питания при отключении. от остальной части компьютера и, наконец, включение всего компьютера.

Секция трансформатора / выпрямителя

Мы начали с того, что сняли блок питания с компьютера и отсоединили две половинки.Левая половина блока питания (ниже) выдает четыре нерегулируемых выхода постоянного тока и один низковольтный выход переменного тока. Он содержит два больших силовых трансформатора, четыре больших конденсатора фильтра, выпрямители на шпильках (вверху сзади), диоды меньшего размера (спереди справа) и предохранители. Это большой и очень тяжелый модуль из-за трансформаторов. Меньший трансформатор питает лампы и реле, а больший трансформатор питает источники +15 и -15 В, а также генератор. Предположительно, использование отдельных трансформаторов предотвращает влияние шума и колебаний ламп и реле на прецизионные эталонные источники питания.

Эта секция источника питания снижает сетевое напряжение переменного тока до низкого напряжения постоянного и переменного тока.

Одна проблема со старыми блоками питания заключается в том, что электролитические конденсаторы могут со временем высохнуть и выйти из строя. (Эти конденсаторы представляют собой большие цилиндры наверху.) Мы измерили емкость и сопротивление больших конденсаторов (используя старинный измеритель LCR HP LCR от Марка), и они прошли проверку. Мы также проверили входное сопротивление блока питания, чтобы убедиться в отсутствии явных коротких замыканий; все казалось нормально.

Мы вынули все карты из каркаса, осторожно подключили блок питания и … вообще ничего не произошло. По какой-то причине на блок питания не поступало переменное напряжение. Взрыватель был очевидным подозреваемым, но все в порядке. Карл спросил про выключатель питания на панели управления, и мы разобрались. что выключатель был подключен к источнику питания через розетку с надписью «CP» (ниже). Мы добавили перемычку, включили питание и на этот раз нашли ожидаемые напряжения постоянного тока от модуля.

На боковой стороне блока питания расположены три розетки переменного тока с поворотным замком, обозначенные «FAN», «DVM-LOGIC» и «CP» (панель управления). На разъем «DVM-LOGIC» подается 5-вольтовый источник питания цифровой логики, который нам еще предстоит отремонтировать.

Регулятор карт

Далее мы по отдельности протестировали различные платы блока питания. Блок питания имеет четыре платы регуляторов, генерирующих «напряжение лампы», «+15», «-15» и «напряжение реле». Плата регулятора предназначена для снятия нерегулируемого постоянного напряжения с модуля трансформатора и снижения его до желаемого выходного напряжения.

Мы подключили платы регуляторов, используя настольный источник питания в качестве входа, чтобы убедиться, что они работают правильно. Мы настроили потенциометр на регуляторе +15 В, чтобы получить ровно 15 В. Стабилизатор -15 В казался темпераментным, и когда мы его настраивали, напряжение скакало. Я подозревал грязный потенциометр, но он успокоился до стабильного результата (рассказчик: это предзнаменование). Мы не знаем, какими должны быть напряжения лампы и реле, и они не критичны, поэтому мы оставили эти платы без изменений.

Одна из плат регулятора напряжения. К радиатору прикреплен большой силовой транзистор.

На фото выше изображена одна из плат регулятора; вы можете подумать, что в нем много компонентов, предназначенных только для регулирования напряжения. Первая микросхема регулятора напряжения была создана в 1966 году, поэтому в этом компьютере вместо нее используется линейный регулятор, построенный из отдельных компонентов. Большой металлический транзистор на радиаторе — это сердце регулятора напряжения; он действует как переменный резистор для контролировать выход.Остальные компоненты подают управляющий сигнал на этот транзистор для получения желаемого выходного сигнала. Стабилитрон (желтые и зеленые полосы справа) действует как источник опорного напряжения, и выходной сигнал сравнивается с этим опорным сигналом. Транзистор меньшего размера генерирует управление сигнал для силовых транзисторов. В правом нижнем углу многооборотный потенциометр используется для регулировки выходного напряжения. Чем больше конденсаторы (металлические цилиндры) фильтруют напряжение, а конденсаторы меньшего размера обеспечивают стабильность.Большинство источников питания всего через несколько лет заменит все эти компоненты (кроме конденсаторов фильтра) на микросхему регулятора напряжения.

Генератор прерывателя

Прецизионные операционные усилители аналогового компьютера используют схему прерывателя для улучшения характеристик постоянного тока, а прерыватель требует импульсов 400 Гц. Эти импульсы генерируются платой генератора в источнике питания (почему-то называемой затвором). Мы включили плату отдельно, чтобы проверить ее, и обнаружили, что он выдавал 370 Гц, что казалось достаточно близким.

Плата затвора обеспечивает колебания 400 Гц для управления прерывателями операционного усилителя.

Схема этой карты несколько необычна, и это совсем не то, что я ожидал от карты с осциллятором. На левой стороне расположены три больших конденсатора и три диода, питаемые от низковольтного переменного тока. от трансформатора. Немного поразмыслив над этим, я решил, что это двухполупериодный удвоитель напряжения, производящий постоянный ток при вдвое большем напряжении, чем на входе переменного тока. Я предполагаю, что импульсы прерывателя должны быть более высокого напряжения, чем питание компьютера +15 В, поэтому они использовали этот удвоитель напряжения для получить достаточное колебание напряжения.

Сам генератор (правая сторона платы) использует один транзистор NPN в качестве генератора, а другой транзистор NPN в качестве буфера. Мне потребовалось время, чтобы понять, как работает однотранзисторный генератор. Оказывается, это генератор сдвига фазы; три белых конденсатора посередине доски сместите сигнал на 180 °; инвертирование вызывает колебания.

Операционные усилители

Расчеты в аналоговом компьютере относятся к опорным напряжениям +10 В и -10 В, поэтому эти напряжения должны быть очень точными.Карты регулятора выдают довольно стабильные напряжения, но недостаточно хорошие. (Во время тестирования плат регуляторов я заметил, что выходное напряжение заметно сдвигается при изменении входного напряжения.) Для достижения этой точности опорные напряжения генерируются схемами операционного усилителя, построенными из двух плат операционных усилителей и сетевой карты обратной связи.

Карта операционного усилителя. Эта карта имеет единственный вход справа. В нем используется микросхема операционного усилителя с круглым металлическим корпусом, но схема прерывателя улучшает характеристики.

Как ни странно, карты операционных усилителей, используемые в блоке питания, точно такие же, как и прецизионные операционные усилители, используемые в аналоговый компьютер сам. Еще в 1969 году интегральные схемы операционного усилителя не были достаточно точными для аналогового компьютера, поэтому разработчики этого аналогового компьютера объединил микросхему операционного усилителя со схемой прерывателя и многими другими деталями, чтобы создать высокопроизводительную операционную карту. Карты ОУ подробно описал в первом посте, поэтому я не буду здесь вдаваться в подробности.

Сетевая карта

Сетевая карта выполняет две работы.Во-первых, в нем есть прецизионные резисторы для создания цепей обратной связи для операционных усилителей питания. Во-вторых, он имеет два силовых транзистора (круглые металлические компоненты ниже), которые буферизуют опорные напряжения от операционного усилителя для использования остальной частью компьютера.

Сетевая карта. Два разъема слева подключены к входам операционного усилителя.

Одна из проблем аналогового компьютера заключается в том, что точность результатов зависит от точности компонентов. Другими словами, если опорное напряжение 10 В отключено на 1%, ваши ответы будут неверными на 1%.В результате аналоговым компьютерам требуются дорогие высокоточные резисторы. (Напротив, напряжения в цифровом компьютере могут сильно дрейфовать, если можно различить 0 и 1. Это одна из причин почему цифровые компьютеры заменили аналоговые.) Типичные резисторы имеют допуск 20%, что означает, что сопротивление может отличаться на 20% от указанного значения. Более дорогие резисторы имеют допуск 10%, 5% или даже 1%. Но резисторы на этой плате имеют допуск 0,01%! (Эти резисторы представляют собой розовые цилиндры.) Два больших резистора слева представляют собой силовые резисторы «Коричневый дьявол» на 15 Ом. Они защищают выходы напряжения на случай, если кто-то подключает неправильный провод к патч-панели и замыкает выход, что было бы легко сделать.

Сетевая карта получает регулировочное напряжение с панели управления, а также имеет справа многооборотные потенциометры для регулировки (как и платы регуляторов). Зеленые разъемы используются для подключения сетевой карты к платам операционного усилителя. (Операционные усилители имеют отдельный разъем для входа, чтобы уменьшить электрические помехи.)

Включение и устранение проблемы

Наконец, мы поместили все платы блока питания обратно в шкаф, снова вставили блок питания в компьютер и включили корпус. (но не аналоговые компьютерные модули). Загорелись некоторые световые индикаторы на панели управления, и на измерителе показалось напряжение +15 В. Однако источник -15 В не подавал никакого напряжения, и на передней панели горели индикаторы перегрузки операционного усилителя, а опорных напряжений от операционных усилителей не было.Плохое питание -15 В выглядело как первое, что нужно исследовать, так как без это, платы операционного усилителя не будут работать.

Я извлек из каркаса для плат работающий регулятор +15 и неисправный регулятор -15 и проверил их на стенде. Удобно, что обе платы идентичны, поэтому я мог легко сравнить сигналы на двух платах. (В современных схемах обычно используются специальные регуляторы для выходов с отрицательным напряжением, но в этом источнике питания использовался один и тот же регулятор для обоих.) Выходной транзистор на плохой плате не получал никакого управляющего сигнала на своей базе, поэтому он не производил никакого выходного сигнала.Отслеживая сигналы, я обнаружил, что транзистор, генерирующий этот сигнал, не получает напряжения. Этот транзистор питался напрямую от разъема, так почему же на транзистор не поступало напряжение?

Плата регулятора вышла из строя из-за ослабленных винтов (красные стрелки). Схема была запитана через толстую нижнюю дорожку печатной платы, а затем ток проходил через радиатор от нижнего винта к верхнему.

Я изучил печатную плату и заметил, что между транзистором и разъемом нет следа на печатной плате! Вместо этого часть пути тока была от до радиатора.Радиатор был прикручен к печатной плате, образуя соединение между двумя красными стрелками выше. После того, как я закрутил все винты, плата заработала нормально.

Аналоговый компьютер со снятой коммутационной панелью и боковыми сторонами, показывающими внутреннюю схему. Блок питания находится в нижней части спины. Один модуль был удален и помещен перед компьютером.

Мы вставили платы обратно, включили шасси, и на этот раз все напряжения оказались правильными.Индикаторы перегрузки операционного усилителя оставались выключенными; сигнальная лампа загорелась раньше, потому что операционные усилители не могли работать при отсутствии одного напряжения. Следующим шагом является включение модулей аналоговой схемы и их проверка. Нам также необходимо отремонтировать отдельный 5-вольтовый источник питания, используемый цифровой логикой, поскольку мы обнаружили неисправные конденсаторы, которые необходимо заменить.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
