16 Ампер автомат: Плюсы и минусы. Часть 1. Амперы и Киловатты | АВБ Электрика. Профессионально

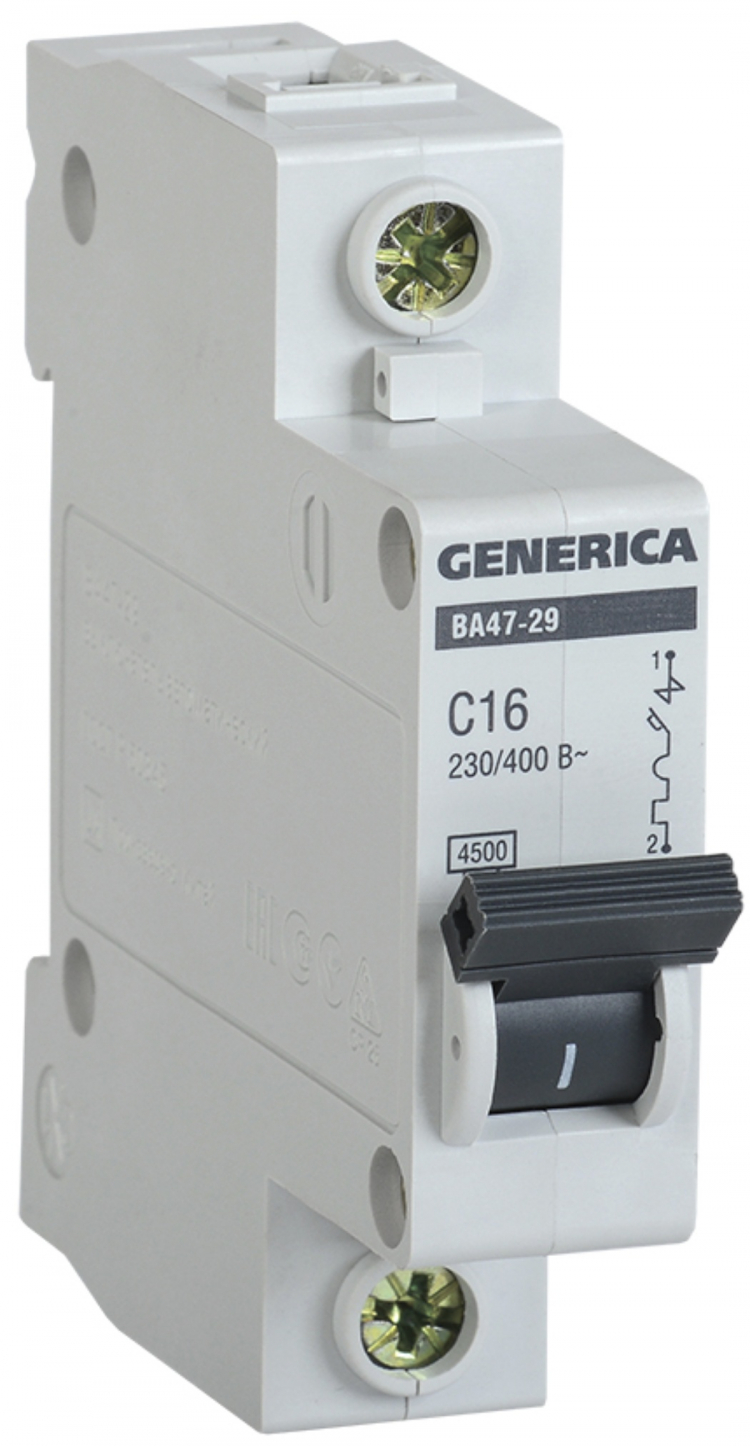

Электрики любят автомат 16 Ампер. Особенно не опытные. С16А — как часто я вижу его в щитах. А еще чаще только его. Кто додумался ставить один автомат на все случаи жизни и есть ли в этом какой-то смысл? Разберемся по порядку..

1. Автомат С16 — сколько Ампер потянет?

Если воспользоваться простой формулой, мы получим 220В * 16А = 3520 Вт. Этого достаточно, чтобы включить 2 кВт чайник и еще 1.5 кВт обогреватель. Более того — автомат С16 не выключается при 16 Амперах! Может быть для кого-то это будет новостью, но он так может работать достаточно долго. А для тока 20 Ампер? Чтобы ответить на этот вопрос нужно посмотреть Время-Токовую Характеристику.

Время-токовые характеристики автоматических выключателей

Время-токовые характеристики Автоматических выключателей B C D

Время-токовые характеристики Автоматических выключателей B C D

Представленная выше картинка — это стандартные время-токовые характеристики. Пользоваться ими нужно уметь, поэтому для удобства я перевел их в табличный вид и рассчитал для номинала автомата 16 Ампер.

2. Сколько же мы можем «взять» киловатт с С16А?

В первом столбце отношение токов, во втором ток в цепи, протекающий через автоматический выключатель, в третьем время отключения, в четвертом — мощность в однофазной нагрузке без учета коэффициента мощности и гармоник.

Время-Токовая Характеристика С — таблица с мощностью

Время-Токовая Характеристика С — таблица с мощностью

3. Какие выводы мы можем сделать из таблицы время-токовых характеристик?

Оказывается, на Автоматический Выключатель С16 вы можете подключить нагрузку 32 Ампера на 1-2 минуты. А это уже не мало — 220В * 32А = 7040 Вт! То есть 3 чайника одновременно, без учета пусковых токов.

На 4-20 секунд, через автоматический выключатель 16 Ампер, может протекать ток 64 Ампера. Согласитесь, не мало! И учтите, что это при 30 градусах по Цельсию. А при морозе — эти токи дополнительно увеличатся!

Отключится наш Автомат С16А — при токе 128-160 Ампер за время около секунды и менее. То есть целую секунду ваш кабель может греть током порядка 100 Ампер! Вспомните, когда вы ставили автомат С16 на кабель 3х1.5 — я предпочитаю так никогда не делать.

Обратите внимание, что автоматические выключатели разных производителей будут вести себя по-разному. И если они находятся в разных щитах, то температура в них тоже может быть разная.

4. А сколько ампер вы хотите?

Токи короткого замыкания

Я знаю очень хороших электриков-монтажников, которые собирают щиты по принципу — «ставим автомат с запасом, мало-ли что, чтобы автомат не выбило!». Крайне ошибочное заблуждение. Не обладая знаниями в проектировании, таким монтажникам не приходит в голову, что токи КЗ — короткого замыкания, в более чем 10 раз больше номинала для характеристики С. Также они не очень хорошо учитывают селективность и реальную нагрузку в линии.

Короткое замыкание сопровождается вспышкой, и чем больше номинал автомата, тем эта вспышка мощнее

Короткое замыкание сопровождается вспышкой, и чем больше номинал автомата, тем эта вспышка мощнее

При использовании больших номиналов дополнительно подвергается риску проводка. Ведь если есть ослабленное место или плохой контакт в цепи, при коротком замыкании, именно в этом месте будет больший нагрев. Что может привести к дополнительному окислению, и еще большему нагреву в будущем.

Чтобы узнать о наличии таких месть — проводите замер сопротивления петли Фаза-Нуль!

Токи на группы освещения

Для освещения многих помещений достаточно 6 Ампер. Более того, если пусковые токи не велики для современного освещения было бы достаточно 4 Ампер и менее. Даже в больших квартирах и коттеджах, разделяют группы освещения для удобства обслуживания. И, следовательно, каждая группа не имеет большой нагрузки.

4 Ампера * 220 Вольт = 880 Ватт.

Представьте сколько нужно светодиодных ламп, чтобы использовать 880 Ватт. Отвечу — порядка 100 штук для стандартных цоколей Е27. И сколько это даст света?! Читайте в нашей статье по этой ссылке!

5. А плюсы-то у автомата С16А будут?

Конечно! Где есть минусы, всегда должны быть плюсы, это же законы электрики! Плюсы автоматического выключателя на 16 Ампер в том, что его очень легко купить в силу традиции его использования. Исторически квартиры на вводе имели 16А и это было примерно 3 Киловатта на квартиру. На ВСЮ квартиру, Карл! А сейчас имея на вводе 50 Ампер и щиток на 36 модулей, некоторые умудряются ставить с десяток-другой С16А.

Обосновано применение С16 для нагрузок, имеющих порядка 3х киловатт суммарной мощности, — в магазинах, офисах, промышленности. Обычно такие объекты строят по проектам, и проектировщики электроснабжения и электроосвещения все-таки лучше разбираются в вопросах выбора номиналов автоматов и расчетах нагрузок, нежели монтажники-самоучки.

Адекватно применение С16А для:

  • Варочной поверхности 3 кВт, иногда даже нужно больше
  • Розеток кухни для тостеров, грилей, микроволновок
  • Стиральной машины — только там нужен дифавтомат или дополнительно УЗО
  • Полноразмерной посудомоечной машины — диф или УЗО
  • Теплых полов большой площади и мощности — для 200 Вт/м2 — более 18 кв.м.

Заключение

Прежде чем использовать автоматический выключатель С16 — подумайте, вы действительно хотите подключать в этой линии мощность более 3х-4х киловатт одновременно. Или вам просто лень подумать сколько там реально нужно? Учтите, что в большинстве случаев меньший номинал автомата окажется безопаснее и комфортнее в эксплуатации!

О других особенностях применения автоматических выключателей и том, что такое селективность и чем еще хороши автоматы С16 читайте в следующих частях!

Спасибо за внимание!

PS Вам будет полезно и интересно!
  • Обращайтесь к нам для тщательной и независимой проверки вашей электрики в Санкт-Петербурге на самом высоком уровне!
  • Читайте наши статьи на канале — АВБ Электрика. Профессионально
  • Ставьте лайки, если почерпнули что-то полезное — я пишу свой опыт и делюсь с Вами своими знаниями
  • Заходите на наш сайт, чтобы заказать качественный проект электрики или электромонтажные работы в Санкт-ПетербургеAVB.SPB.RU
  • Оставляйте комментариия отвечаю на каждый из них! И открываю их для свободного и конструктивного общения

Рассказываем про 16-ти амперный автомат


Перед тем как решить какой автомат подключить, следует задуматься, сколько киловатт потребляет наше бытовое оборудование? Подумали, хотя бы примерно? Мы поговорим с вами сегодня именно о 16-ти амперном автоматическом выключателе, так как практически для всех домов данный выключатель является лучшим выбором. Сколько он выдержит, для какой мощности подходит, для какой фазы такой выключатель подойдёт, а главное где его купить. Об этом в нашей статье.

Предназначение автоматических выключателей

Автоматические выключатели или по-другому автоматы, отвечают за оперативное включение и отключение низковольтных электрических цепей, а также защиты от короткого замыкания, перенапряжения и перегрузок. В автоматах важную роль играют расцепители, они выполняют защитную функцию в данном устройстве. Расцепители реагируют на отклонение от нормального значения. В автоматических выключателях устанавливают:

  • Расцепители максимального тока, которые реагируют на короткое замыкание;
  • Расцепители минимального напряжения реагируют на перенапряжение;

Теперь поговорим о ёмкости автомата на 16 А

16-ти амперный автомат может осилить нагрузку в однофазной сети в пределе 3,5 кВт, а в трёхфазной в пределах 18,2 кВт при напряжении в розетке 220 вольт.

Мощность автомата — это потребляемая энергия всех бытовых приборов в доме, которые работают от одной электрической сети. Для того, чтобы узнать мощность автоматического выключатели требуется понять токовую нагрузку и знать токовое номинальное значение. Мощность 16-ти амперного автомата в однофазной сети — 3520 Вт, а в трёхфазной сети мощность равна 18200 Вт.

Какими характеристиками обладает автоматический автомат на 16 А

Начнём с того, что производитель обязан маркировать корпус такого устройства. Самое важное, что должно быть указано – это его номинальный ток. Такой автомат рассчитанный на 16 а на протяжении долгого времени сможет пропускать через себя ток в предельном для него значении не отключаясь при температуре 30°C. Если температура будет снижаться, то номинальный ток будет увеличиваться, а если температура будет увеличиваться, ток снизится.

Кроме этого на устройстве должны быть указаны коммутационная способность. Коммутационная отвечает за возможность автомата обесточиваться во время короткого замыкания. Но сам автомат во время данного отключения должен оставаться работоспособным. Бытовые устройства обладают коммутационной способностью 4500A и 6000A. При этом, чем больше коммутационная способность автомата, тем дороже он выйдет.

Как данное устройство работает

Основным элементом автомата, можно сказать – сердцем, является электромагнитный расцепитель. В одном автомате может быть установлен устанавливается один или несколько расцепителей с различной селективностью. Такие расцепители способны защитить электрическую цепь от перегрузки тока во время короткого замыкания. Во время, когда происходит перегрузка сети срабатывает катушка расцепителя и цепь разрывается.

Благодаря автомату правильно функционирует всё электрическое оборудование в наших домах доме. Для того, чтобы вы смогли самостоятельно сделать расчёт мощности автомата и понять сколько выдержит то или иное оборудование, ознакомьтесь со схемой ниже.

Надеемся, что данная статья вам немного разъяснила что такое 16-ти амперный автомат, если остались вопросы, то обязательно задавайте! Менеджеры компании ГК ПрофЭлектро с удовольствием помогут подобрать необходимое оборудование, проконсультируют по мощности и требуемым характеристикам! Ждём ваших звонков по телефону +7 499 707 14 60 или переходите на сайт shop.

p-el.ru

Как выбрать автомат отключения элеткросети

На приведенном упрощенном графике, по горизонтальной шкале указаны номиналы тока автоматов, по вертикальной шкале, значение активной мощности при однофазном питании 220 Вольт. Для выбора подходящего для выбранной расчетной мощности автомата, достаточно провести горизонталь от выбранной слева мощности до пересечения с зеленым столбиком, посмотрев в основание которого можно выбрать номинал автомата для указанной мощности. Нужную время токовую характеристику и количество полюсов можно выбрать, перейдя по картинке на таблицу выбора автоматов кривой C, как наиболее универсальной и часто применяемой характеристики.



ТАБЛИЦА ВЫБОРА АВТОМАТОВ ПО МОЩНОСТИ



Расширенная таблица выбора автоматов по мощности, включая трехфазное подключение звездой и треугольником позволяет подобрать соответствующий потребляемой мощности автоматический выключатель. Для работы с таблицей, то есть для выбора автомата, соответствующей мощности, достаточно, зная эту мощность, выбрать в таблице значение большее или равное этой мощности значение. В левой крайней колонке вы увидите номинальный ток автомата, соответствующего выбранной мощности. Вверху, над выбранной мощностью, вы увидите тип подключения автомата, количество полюсов и используемое напряжение. В случае, если выбранной мощности соответствуют несколько значений мощности в таблице, следует выбрать доступный вам способ подключения. То есть выбирая автомат для мощности 6,5 кВт при отсутствии трехфазного электропитания, нужно выбирать только из однофазного подключения, где будут доступны однополюсный и двухполюсный автомат 32А. Переход по ссылке в таблице для определенной, соответствующей возможностям подключения, мощности осуществляется на соответствующий по номинальному току и количеству полюсов автоматический выключатель с время токовой характеристикой C. В том случае, если нужна друга характеристика отсечки, можно выбрать автомат другой характеристики, ссылки на которые находятся на странице каждого автомата.



ВЫБОР АВТОМАТОВ ПО МОЩНОСТИ И ПОДКЛЮЧЕНИЮ



    ПРИМЕР ПОДБОРА АВТОМАТА ПО МОЩНОСТИ

Одним из способов выбора автоматического выключателя, является выбор автомата по мощности нагрузки. Первым шагом, при выборе автомата по мощности, определяется суммарная мощность подключаемых на постоянной основе к защищаемой автоматом проводке/сети нагрузок. Полученная суммарная мощность увеличивается на коэффициент потребления, определяющий возможное временное превышение потребляемой мощности за счет подключения других, первоначально неучтенных электроприборов.
Как пример можно привести кухонную электропроводку, рассчитанную на подключение электрочайника (1,5кВт), микроволновки (1кВт), холодильника (500 Ватт) и вытяжки (100 ватт). Суммарная потребляемая мощность составит 3,1 кВт. Для защиты такой цепи можно применить автомат 16А с номинальной мощностью 3,5кВт. Теперь представим, что на кухню поставили кофемашину (1,5 кВт) и подключили к этой же электропроводке. Суммарная мощность снимаемая с проводки при подключении всех указанных электроприборов в этом случае составит 4,6кВт, что больше мощности 16 Амперного автовыключателя, который, при включении всех приборов просто отключится по превышению мощности и оставит все приборы без электропитания, Включая холодильник. Для снижения вероятности возникновения таких ситуаций и применяется повышающий коэффициент потребления. В нашем случае, при подключении кофемашины мощность увеличилась на 1,5кВт, а коэффициент потребления стал 1,48 (округляем до 1,5). То есть для возможности подключения дополнительного прибора мощностью 1,5кВт расчетную мощность сети надо умножить на коэффициент 1,5 получив 4,65кВт возможной к получению с проводки мощности.
При выборе автомата по мощности возможно так же применение понижающего коэффициента потребления. Этот коэффициент определяет отличие потребляемой мощности, в сторону снижения, от суммарной расчетной в связи с неиспользованием одновременно всех, заложенных в расчет электроприборов. В ранее рассмотренном примере кухонной проводки с мощностью 3,1кВт, понижающий коэффициент будет равен 1, так как чайник, микроволновка, холодильник и вытяжка могут быть включены одновременно, а в случае рассмотрения проводки с мощностью 4,6кВт (включая кофемашину), понижающий коэффициент может быть равен 0,67, если одновременное включение электрочайника и кофемашины невозможно (например, всего одна розетка на оба прибора и в доме нет тройников)
Таким образом, при первом шаге определяется расчетная мощность защищаемой проводки, и определяются повышающий (увеличение мощности при подключении новых электроприборов) и понижающий (невозможность одновременного подключения некоторых электроприборов) коэффициенты. Для выбора автомата предпочтительно использовать мощность, полученную умножением повышающего коэффициента на расчетную мощность, при этом естественно учитывая возможности электропроводки (сечение провода должно быть достаточным для передачи такой мощности).



НОМИНАЛЬНАЯ МОЩНОСТЬ АВТОМАТА

Номинальная мощность автомата, то есть мощность, потребление которой в защищаемой автоматическим выключателем проводке не приведет к отключению автомата рассчитывается в общем случае по формуле , что можно описать фразой = > «Мощность = Напряжение умноженное на Силу тока умноженное на косинус Фи», где напряжение это переменное напряжение электросети в Вольтах, сила тока это ток, протекающий через автомат в Амперах и косинус фи — это значение тригонометрической функции Косинус для угла фи (угол фи — это угол сдвига между фазами напряжения и тока). Так как в большинстве случаев выбор автомата по мощности производится для бытового применения, где сдвига между фазами тока и напряжения, вызываемого реактивными нагрузками типа электродвигателей, практически нет, то косинус близок 1 и мощность можно приближенно рассчитать как напряжение умноженное на ток.
Так как мощность уже определена, то из формулы мы получаем ток, а именно ток, который соответствует расчетной мощности путем деления мощности в Ваттах на напряжение сети, то есть на 220 Вольт. В наше примере с мощностью 3,1кВт (3100 Ватт) получается ток равный 14 Ампер (3100Ватт/220Вольт = 14,09 Ампер). Это значит, что при подключении всех указанных приборов с суммой мощности 3,1кВт через автомат защиты будет протекать ток примерно равный 14-и Амперам.
После определения силы тока по потребляемой мощности, следующим шагом в выборе автоматического выключателя является выбор автомата по току
Для выбора автомата по мощности трехфазной нагрузки применяется та же самая формула, с учетом того, что сдвиг между фазами напряжения и тока в трехфазной нагрузке может достигать больших значений и соответственно, необходимо учитывать значение косинуса. В большом количестве случаев, трехфазная нагрузка имеет маркировку указывающую значение косинуса сдвига фаз, например на маркировочной табличке электродвигателя можно увидеть , являющимся именно тем, участвующем в расчете косинусом угла сдвига фаз. Соответственно, при расчете трехфазной нагрузки мощность, допустим указанная на шильдике подключаемого трехфазного, на 380 Вольт, электродвигателя мощность равна 7кВт, ток рассчитывается как 7000/380/0,6=30,07
Полученный ток, является суммой токов по всем трем фазам, то есть на одну фазу (на один полюс автомата) приходится 30,07/3~10 Ампер, что соответствует выбору трехполюсного автомата D10 3P. Характеристика D в данном примере выбрана в связи с тем, что при пуске электродвигателя, пока раскручивается ротор двигателя, токи значительно превышают номинальные значения, что может привести с выключению автоматического выключателя с характеристикой B и характеристикой C.



МАКСИМАЛЬНАЯ МОЩНОСТЬ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ



Максимальная мощность автомата, то есть та мощность и соответственно ток, который автомат может через себя пропустить и не отключиться, зависит от отношения протекающего по автомату тока и номинального тока автомата, указанного в технических данных автоматического выключателя. Это отношение можно назвать приведенным током, являющимся безразмерным коэффициентом, уже не связанным с номинальным током автомата. Максимальная мощность автомата зависит от время-токовой характеристики, приведенного тока и продолжительности протекания приведенного тока через автомат, что описано в разделе Время-токовые характеристики автоматических выключателей.



МАКСИМАЛЬНАЯ КРАТКОВРЕМЕННАЯ МОЩНОСТЬ АВТОМАТА



Максимальная кратковременная мощность автомата может в несколько раз превышать номинальную мощность, но только на короткое время. Величина превышения и время, которое автомат не выключит нагрузку при таком превышении описывается характеристиками (кривыми срабатывания) обозначаемыми латинской буквой B, C илиD, указываемыми в маркировке автомата перед цифрой, обозначающей номинальный ток автоматического выключателя.

Развертывание мощных стоек для ИТ-оборудования


Скачать PDF

Обзор

Многие менеджеры центров обработки данных хорошо справляются с задачей экономии энергии — снижая эффективность использования энергии (PUE), повышая температуру центра обработки данных, используя экономайзеры на стороне воздуха для снижения потребления энергии на охлаждение — но среднее энергопотребление в стойке все еще растет.

Фактически, повышение эффективности означает, что серверы получают больше мощности для поддержки роста центра обработки данных.Центры обработки данных обнаруживают, что им необходимо использовать все больше и больше мощности

Тенденции в развертывании мощности центров обработки данных

Максимальная удельная мощность (в кВт) на стойку в центре обработки данных.
Источник: © Liebert Corporation, 2010 г., «Специальный отчет группы пользователей центра обработки данных».

Менеджеры центров обработки данных все больше и больше подключают к стойкам ИТ-оборудования, чтобы не отставать от энергоемких устройств. Как видно из диаграммы ниже, почти половина (49%) опрошенных менеджеров центров обработки данных имели максимальную удельную мощность стойки 12 кВт или меньше.

Они ожидали, что два года спустя только одна треть (33%) будет иметь максимальную удельную мощность стойки 12 кВт или меньше. В некоторых центрах обработки данных сегодня есть стойки, подключенные к электросети, чтобы обеспечить мощность до 30 кВА.

Драйверы для стоек высокой мощности

Требования к высокой мощности стоек центра обработки данных обусловлены несколькими факторами, такими как стойки с высокой плотностью размещения, заполненные серверами типа «коробка для пиццы» высотой 1U. Есть компании, которые сейчас развертывают серверы 1U в стойках 54U.

Другой пример — сетевое оборудование, такое как системы Cisco® Nexus серии 7000.Также в одной стойке можно установить блейд-серверы, например несколько шасси HP® c7000.

И сетевые устройства хранения, такие как корпус Dell ™ Compellent ™ Storage Center FC, который потребляет 450 Вт на каждое устройство 2U.

Ниже приведена диаграмма ASHRAE, показывающая прогнозируемую тепловую нагрузку, которая также является потребляемой мощностью, поскольку каждый ватт энергии, потребляемой ИТ-оборудованием, преобразуется в один ватт тепла. Обратите внимание, что вертикальный масштаб диаграммы является логарифмическим, поэтому требования к мощности не выравниваются, а резко увеличиваются.

Распределение электроэнергии в центрах обработки данных по всему миру

Тенденции в области электропитания оборудования Datacom
Источник: © 2005 ASHRAE TC 9.9 Тенденции в области электропитания оборудования Datacom и приложения для охлаждения.

Типичное напряжение в Северной Америке составляет 120 В и 208 В. Некоторые типичные международные напряжения составляют 100 В (Япония), 230 В (Европа) и 240 В (Австралия). Поскольку поставщики ИТ-оборудования хотят иметь возможность продавать свою продукцию по всему миру, практически все ИТ-оборудование оснащено источниками питания, которые автоматически настраиваются на напряжение до 240 В.

По стойкам можно распределить как однофазные, так и трехфазные цепи. В Северной Америке трехфазные цепи обычно составляют 208 В, хотя 400 В становится все более распространенным. Для остального мира трехфазное распределение электроэнергии составляет 400 В (Европа и большая часть Азии) и 415 В (Австралия). Поскольку максимальное напряжение, которое принимает обычное ИТ-оборудование, составляет 240 В, задача стойки или распределительного устройства шкафа — принять входное напряжение 400 В и преобразовать его в 230 В или 240 В на выходах PDU.

Во многих частях мира электрические цепи имеют номинальный ток 16 или 32 А.Это фактический ток, который могут безопасно переносить эти электрические устройства. В Северной Америке электрическое оборудование обычно обозначается как 15A, 20A, 30A и т. Д. Однако Национальный электротехнический кодекс (NEC) требует, чтобы эти значения были «понижены» на 20%, чтобы обеспечить некоторый запас. Таким образом, в Северной Америке электрическое устройство, указанное как 20A, фактически рассчитано на 16A (20A x 80%).

Вт (Вт) используется для указания фактической потребляемой мощности (активной мощности). Вольт-амперы (ВА) используются для определения доступной мощности (полной мощности).Считайте полную мощность проектной спецификацией. Например, у вас может быть стойка, подключенная к сети на 5,0 кВА, которая фактически потребляет всего 4,2 кВт. В этом техническом документе будет следовать этому соглашению, но термины кВт и кВА часто используются как синонимы.

Что такое высокая мощность?

Высокое энергопотребление в стойке может проявляться в виде нескольких устройств, каждое из которых потребляет много энергии, например, блейд-серверов и блейд-шасси, требующих 5 кВт или более на шасси, или множества устройств с умеренным энергопотреблением, таких как Стойка 42U, заполненная 42 серверами «коробки для пиццы» высотой 1U, каждый из которых требует 200–300 Вт. В этих сценариях есть несколько способов развертывания питания, и подход, который работает для ситуации с высокой плотностью розеток, может также работать в ситуации, когда требуется развернуть большую мощность для нескольких источников питания.

Некоторые менеджеры центров обработки данных добавляют мощность, управляя дополнительными цепями. Но, как правило, нет смысла прокладывать несколько шнуров (силовых кабелей) к устройствам с несколькими источниками питания, таким как блейд-серверы. Проще и экономичнее подключить два мощных блока питания, подключаемых под полом или через потолочную систему, к паре высокомощных стоечных PDU.От высокомощных стоечных блоков распределения питания короткие кабели могут быть проложены к источникам питания, что значительно упрощает работу, например, уменьшает воздушные препятствия под полом и обеспечивает более удобное развертывание. Экономика также улучшается за счет экономии затрат на медь и компоненты.

При рассмотрении потребности в мощности важно определить и спроектировать ее с учетом пикового фактического потребления. При проектировании с использованием паспортной таблички оборудования ИТ чрезмерно высоки. Расчет на среднее энергопотребление может оказаться недостаточным для периодов пикового спроса.

Высокая мощность, высокая плотность розеток

В случае большого количества устройств, каждое из которых требует умеренного количества энергии, на стоечном PDU потребуется много розеток.

Типичное плотное развертывание «коробки для пиццы» будет включать два стоечных PDU для резервного питания, где каждый PDU загружен до 40%, так что в случае отказа одного источника питания другой канал не превысит требования NEC в 80% (для Северной Америка).

Типичными розетками для серверов «коробок для пиццы» являются IEC C-13 (до 250 В, 10 А международный, 15 А UL) ​​и NEMA 5-20R (до 125 В, 20 А, 16 А).В этом приложении нередко можно увидеть трехфазный стоечный БРП 208 В, 50 А, имеющий до 54 розеток, обеспечивающий мощность до 14,4 кВт на стойку.

Однофазный 208 В против трехфазного 208 В

Если каждый сервер потребляет в среднем 200 Вт, то общая потребляемая мощность составит 42 x 200 Вт = 8,4 кВт.

Полностью заполненная стойка в этом случае требует 8,4 кВт. Следовательно, при выборе размера стоечного БРП для поддержки этой нагрузки вам нужно будет искать что-то, что поддерживает мощность более 8,4 кВт. Хотя на рынке рекламируются стоечные БРП с определенным напряжением, фазой и силой тока, номинальная мощность в кВт для стоечных БРП обычно уже учитывает требование NEC о 80% нагрузке.

Поскольку для трехфазного питания синусоидальные волны сдвинуты по фазе на 120 градусов, вычисление VA немного сложнее, чем для однофазного, потому что нам нужно включить квадратный корень из 3, который равен 1,732. Формула полной мощности для трех фаз: V x Derated A x 1,732 = VA. Трехфазное развертывание Delta обеспечивает три отдельные цепи и более чем на 70% больше общей мощности, чем сопоставимая однофазная одиночная цепь.

Например, трехфазный стоечный БРП 30 А 208 В будет поддерживать 8.6кВт.

Математика работает следующим образом:

24A (80% рейтинг 30A) * 208V * sq. Rt. 3 (или 1,73) = 8,6 кВт

НЕ 30A * 208 В * 1,73 = 10,8 кВт

В качестве альтернативы, если однофазные цепи подводятся к стойке, то для поддержки нагрузки 8,4 кВт на стойке вы должны нужен стоечный БРП с током не менее 60 А.

Математика работает следующим образом:

48A (80% рейтинг 60A) * 208V = 10 кВт

Наконец, если вы считаете, что вам нужен дополнительный запас для роста для потенциального увеличения использования сервера, что приводит к энергопотреблению, превышающему в среднем 200 Вт , тогда подходящий стоечный PDU может быть трехфазным на 50 А, 208 В, который будет поддерживать 14.4кВт.

Математика работает следующим образом:

40A (80% рейтинг 50A) * 208V * sq. Rt. 3 (или 1,73) = 14,4 кВт

Трехфазное питание — это способ для одного штыревого или стоечного БРП обеспечивать три цепи вместо одной. Гибкий шнур или входной шнур питания на стоечном БРП будет больше для трехфазного питания, потому что вместо трех проводов (горячий, нейтральный и заземляющий) трехфазный кабель будет иметь четыре (треугольник) или пять (звезда).

Трехфазные кабели могут быть немного больше однофазных, но важно помнить, что один трехфазный кабель чуть большей толщины будет значительно меньше и весит меньше трех однофазных кабелей для того же напряжения и силы тока.Кроме того, учтите также, что однофазный кабель при более высокой силе тока иногда может быть больше, чем трехфазный кабель при более низкой силе тока.

Трехфазное питание по схеме треугольник и звезда

Два варианта трехфазного тока — треугольник и звезда. Трехфазная система Delta будет иметь четыре провода: линия 1 (горячая), линия 2 (горячая), линия 3 (горячая) и защитное заземление. Отдельные цепи образуются путем объединения линий. Доступны три схемы L1 + L2, L2 + L3 и L1 + L3.

Трехфазная система «звезда» будет иметь пять проводов: линия 1 (горячая), линия 2 (горячая), линия 3 (горячая), нейтраль и заземление.Отдельные цепи образуются путем объединения линий и объединения линии с нейтралью. Например, трехфазный стоечный PDU на 208 В поддерживает три цепи 208 В (L1 + L2, L2 + L3, L1 + L3) и три цепи 120 В (L1 + N, L2 + N, L3 + N). Трехфазный треугольник и трехфазный треугольник имеют одинаковую полную мощность, но трехфазный треугольник может обеспечивать два разных напряжения, а трехфазный треугольник может обеспечивать только одно напряжение.

В Северной Америке могут требоваться розетки на 120 В, например NEMA 5-15R (120 В, 15 А, 12 А) или 5-20R (120 В, 20 А, 16 А).Они могут поддерживаться трехфазными блоками распределения питания Wye на 208 В, где проводка между линиями (L1, L2, L3), а также между линиями и нейтралью может обеспечивать питание как розеток 208 В, так и 120 В.

Независимо от того, используется ли трехфазная разводка треугольником или звездой, напряжение стоечного БРП всегда привязано к линейному напряжению, а не к межфазному напряжению. Это справедливо даже для примера трехфазного тока 400 В на стр. 7, где все розетки соединены проводом между фазой и нейтралью.

Поскольку разница между Delta и Wye заключается в том, есть ли нейтраль, многие центры обработки данных подключены к сети Wye и используют штыри, оконцованные розетками типа NEMA L21-30R.Это означает, что центр обработки данных может использовать блоки PDU Wye, которые поддерживают 120 В / 208 В, или блоки распределения питания Delta, которые поддерживают только 208 В, без необходимости менять проводку центра обработки данных.

Delta PDU будет использовать NEMA L21-30P (ответную вилку «звезда»), но не будет использовать нейтраль внутри PDU. Это вполне приемлемая практика. Например, центр обработки данных может развернуть Delta PDU в стойках, где требуется только 208 В, и Wye PDU, в стойки, где есть потребность как в 120 В, так и в 208 В.

См. Публикацию Раритана «Как рассчитать ток на трехфазном стоечном БРП на 208 В (удлинитель)», где вы сможете загрузить трехфазный калькулятор.

Высокая мощность, низкая плотность розеток

В случае высокого энергопотребления в стойке для нескольких устройств, каждое из которых потребляет много энергии, например, для блейд-серверов, требующих 5+ кВт на шасси блейд-сервера или сети центра обработки данных или запоминающих устройств, общее количество требуемой мощности может быть сравнимо или даже больше, чем в приведенном выше примере с высокой плотностью розеток, но количество и тип розеток могут быть разными.

Плотность для таких устройств, как блейд-серверы, зависит от количества их блоков питания (часто от двух до шести для резервирования), от того, как сконфигурированы блоки питания (часто несколько блоков питания работают почти на максимум, в то время как другие простаивают, потому что блоки питания наиболее эффективны, когда они работают на максимуме) и сколько устройств будет размещено в стойке.

В случае небольшого количества устройств, требующих большой мощности, большое количество розеток может не потребоваться, но могут потребоваться розетки, способные обеспечивать значительную мощность. Типичными розетками для устройств с высокими требованиями, таких как блейд-серверы на 208 В или 230 В, являются IEC C-13 (до 250 В, 10 А международный, 15 А UL) ​​или C-19 (до 250 В, 16 А международный, 20 А UL) ​​или, что реже, Блокирующие розетки NEMA L6-20R (до 250 В, 20 А, 16 А) или L6-30R (до 250 В, 30 А, 24 А). В некоторых случаях производители блейд-серверов даже поставляли корпуса для блейд-серверов с возможностью подключения питания для трехфазных вилок / розеток на 30 А.

Одним из примеров такого стоечного БРП может быть трехфазный стоечный БРП 60 А, 208 В с 12 розетками IEC C-19. В этом сценарии можно поддерживать до трех блейд-шасси, каждое с шестью блоками питания и мощностью до 5,7 кВт, или четырех блейд-шасси, каждое с шестью блоками питания и мощностью до 4,3 кВт.

Математика работает следующим образом:

48A (80% рейтинг 60A) * 208V кв. 3 (или 1,73) = 17,3 кВт

17,3 кВт / 3 шасси = 5,7 кВт

17,3 кВт / 4 шасси = 4,3 кВт

400 В, трехфазный

Как показано в примере 208 В / 120 В, трехфазный Соединение звездой — удобный способ понизить напряжение.Это особенно верно для мощности 400 В. Хорошая и общепринятая практика подачи большого количества энергии в плотно упакованные стойки — это трехфазные стоечные блоки распределения питания на 400 В. Проектировщик центра обработки данных может указать звёздочку на 400 В для стоечных БРП на 400 В.

Поскольку большая часть оборудования центра обработки данных работает с напряжением до 240 В, блок распределения питания Wye на 400 В может обеспечивать три цепи — L1 + N, L2 + N, L3 + N, каждая из которых обеспечивает питание 230 В (400 В / 1,732). Обратите внимание, что стоечные PDU на 400 В не могут поддерживать розетки на 120 В, как стоечные PDU на 208 В.

480 В / 277 В, новый сценарий развертывания с высоким напряжением

Facebook и OpenCompute пересмотрели центры обработки данных и оборудование, которое в них входит. Чтобы создать наиболее эффективные центры обработки данных, они рассмотрели трехфазное питание 480 В, когда каждая линия подключена к нейтрали, поэтому на розетках будет 277 В. Эта конфигурация «звезда» с проводами, подключенными к нейтрали, представляет собой ту же конфигурацию проводки, что и проводка 400/230 В, описанная выше.

Подход Facebook / OpenCompute повышает эффективность, но он сильно настраивается.Сегодня у большинства ИТ-оборудования нет блоков питания, которые могут поддерживать напряжение 277 В. Наиболее распространенными розетками для центров обработки данных являются IEC C-13 и C-19. Эти розетки не поддерживают 277V.

При использовании подхода Facebook / OpenCompute возможна экономия и эффективность (1–2% по сравнению с трехфазными системами 400/230 В), но для этого требуются индивидуальные тройные стойки, индивидуальные серверы с индивидуальными источниками питания, нестандартная батарея / ИБП и 480 В / 277V стоечные БРП.

Это отличная концепция, но поскольку в настоящее время она не является отраслевым стандартом, ее применение в более чем нескольких центрах обработки данных может быть проблематичным.

Защита параллельных цепей

С апреля 2003 года Underwriters Laboratories (UL) требует защиты параллельных цепей, будь то автоматические выключатели или предохранители, для PDU, у которых входной ток больше, чем выходной ток, например, 30 А (24 А). номинальная) входная вилка, розетки на 20 А (номинальная 16 А). Стоечные БРП на 15 А и 20 А (12 А и 16 А) могут поставляться без прерывателей цепи ответвления, поскольку автоматические выключатели в вышестоящих панельных платах считаются обеспечивающими необходимую защиту.

Стоечные БРП с выключателями или предохранителями похожи на мини-субпанели. Например, трехфазный блок распределения питания на 208 В, 30 А (номинальный ток 24 А) имеет три цепи, и каждая цепь / набор розеток имеет автоматический выключатель на 20 А.

Автоматические выключатели: однополюсные, двух- и трехполюсные.

Важным моментом является надежность и гибкость конфигурации выключателя ответвления. Обычно автоматические выключатели бывают одно-, двух- или трехполюсными. Дешевле использовать двухполюсные (или трехполюсные) выключатели для двух (или трех) цепей, но есть некоторые недостатки.

Двухполюсные выключатели сработают, если одна из двух цепей, которые они защищают, будет перегружена. Это означает, что двухполюсные выключатели менее надежны. Двухполюсные выключатели также ограничивают, потому что, если вы решите отключить цепь, например, для технического обслуживания, у вас нет другого выбора, кроме как отключить обе цепи. В качестве альтернативы некоторые стоечные PDU защищают каждую цепь однополюсным автоматическим выключателем. Это дороже, но однополюсные выключатели более надежны и менее ограничительны. Ищите стоечные PDU, которые позволяют отключать питание только одной цепи для повышения надежности и гибкости.

Автоматический выключатель и измерение линии

Измерение автоматического выключателя — полезная функция на любом стоечном БРП с автоматическими выключателями ответвления, но это особенно важно при работе с высокой мощностью, потому что последствия отключения выключателя могут быть катастрофическими, если это означает потеря нескольких блейд-серверов. При измерении автоматического выключателя конечный пользователь устанавливает порог. Когда этот порог превышен, конечному пользователю доставляется предупреждение о том, что потребляемая мощность должна быть уменьшена или существует риск срабатывания автоматического выключателя.

Линейный счетчик, предназначенный для трехфазных стоечных БРП, очень полезен для балансировки мощности, потребляемой по каждой линии. Избыточное потребление мощности одной линии относительно другой приводит к потере доступной мощности, а несимметричные линии могут предъявлять чрезмерные требования к нейтрали в PDU с конфигурацией звездой.

Предохранители и автоматические выключатели

У предохранителей есть несколько недостатков по сравнению с автоматическими выключателями. Запасные предохранители должны храниться в инвентаре, во многих случаях предохранители должны устанавливаться лицензированным электриком, и для обеспечения надежности и защиты необходимо использовать правильный предохранитель.Однако, если необходимо защитить отдельные розетки, предохранители могут быть единственной практической альтернативой.

Другие особенности функций Intelligent Rack PDU

Удаленный мониторинг и измерение мощности

Удаленный мониторинг и измерение мощности должны включать всю необходимую информацию о мощности, а не только о потребляемом токе. Такой набор данных должен включать ток (в амперах), напряжение, мощность (кВА, кВт) и потребление энергии (кВтч). Поскольку кВтч является мерой для сравнения или выставления счетов за использование энергии, оно должно быть точным, например точность выставления счетов за кВтч согласно ISO / IEC +/- 1%.А поскольку оборудование для разных отделов или клиентов может находиться в одной стойке, в идеале должна быть выделенная микросхема измерения энергии на каждую розетку.

Для управления мощностью в стойке должна быть доступна информация о мощности от отдельных розеток, блоков, линий и автоматических выключателей с настраиваемой пользователем выборкой и буферизацией данных о мощности. Оповещения через SNMP, электронную почту, SMS-сообщения и системный журнал должны отправляться при превышении пороговых значений. Должно быть доступно переключение отдельных розеток и групп розеток в пределах стоечного PDU и между несколькими стоечными PDU.Настраиваемые пользователем задержки на уровне розеток позволяют менеджерам центров обработки данных подключать устройства для последовательного включения, чтобы снизить пусковые токи и установить логические последовательности загрузки.

Совместимость с программным обеспечением для управления энергопотреблением удобна, особенно при настройке множества стоечных PDU или агрегировании данных с них. Отчеты об использовании по отделам, местоположениям или устройствам; графики использования во времени и доступная мощность относительно фактического использования помогают менеджерам центров обработки данных выполнять свои операции более плавно и эффективно.

Гибкие и универсальные соединения

Для обеспечения возможности удаленного мониторинга, измерения и управления требуется безопасный удаленный доступ через Ethernet и последовательные соединения. Для обеспечения безопасности интеллектуальный стоечный PDU должен иметь надежное шифрование и пароли, а также расширенные параметры авторизации, включая разрешения, LDAP / S и Active Directory.

Подключения USB-A (хост) и USB-B (устройство) полезны для использования преимуществ многих USB-устройств, включая карты памяти, для загрузки микропрограмм и стандартных конфигураций, сбора зарегистрированных данных и подключения веб-камер.Интеллектуальные блоки PDU могут иметь другие соединения для специальных функций, например порт для подключения датчиков или подключение к сети через Wi-Fi.

Датчики окружающей среды и максимальная рабочая температура

Для ИТ-оборудования каждый потребляемый ватт превращается в ватт тепла. Стойки, потребляющие большую мощность, должны иметь достаточное охлаждение, а оборудование в стойке должно выдерживать высокие температуры. Важно убедиться, что система охлаждения соответствует нагрузке IT в мощных стойках.Некоторые интеллектуальные стоечные блоки распределения питания могут поддерживать внешние датчики для контроля холодного воздуха, поступающего в серверы, чтобы гарантировать, что система охлаждения может поддерживать, скажем, 25 ° C (78 ° F).

Но рассмотрим оборудование, расположенное в других частях стойки. В частности, стоечные PDU обычно располагаются в более горячем коридоре или в задней части стойки. Для стоек большей мощности температура выхлопа ИТ-оборудования будет намного выше. Вот почему некоторые интеллектуальные стоечные БРП сертифицированы для работы при 60 ° C (140 ° F).

Совместимость датчика Rack PDU с программным обеспечением для управления энергопотреблением очень удобна, особенно при агрегировании данных от нескольких различных датчиков, подключенных к нескольким стоечным PDU. Возможность наносить датчики на диаграмму относительной влажности и температуры охлаждения позволяет менеджерам центров обработки данных определять, все ли местоположения находятся в пределах ASHRAE, поставщика оборудования или корпоративной среды. Также полезно построить график условий окружающей среды с течением времени, чтобы определить, повлияли ли изменения оборудования или процесса на температуру, воздушный поток или давление воздуха в одном или нескольких местах.

Преимущества более высокого напряжения для мощных стоек

Использование более высоких напряжений при более низких токах означает меньшие кабели, которые используют меньше меди, меньше весят, занимают меньше места и стоят меньше. Использование трехфазного питания вместо однофазного означает меньшее количество кабелей, что упрощает развертывание, а также дает меньшее количество меди, меньший вес и меньшую стоимость.

Вилки и розетки дешевле при более высоком напряжении и более низком номинальном токе. Например, трехфазная звезда на 30 А, 400 В (16.6 кВА) вилка (Hubbell NEMA L22-30P) стоит 32 доллара, а розетка стоит 41 доллар. Трехфазная вилка Delta (17,3 кВА) на 60 А, 208 В (Mennekes IEC309 460P9W) стоит 166 долларов, а розетка — 216 долларов. Комбинация вилка / розетка стоит 73 доллара против 382 доллара соответственно.

У более высоких напряжений есть и другие преимущества. Исключая трансформации напряжения, мощность 400 В снижает затраты на электроэнергию примерно на 2–3% по сравнению с распределением 208 В и примерно на 4–5% по сравнению с распределением 120 В.

Обоснование использования более высоких напряжений в центрах обработки данных

Северная Америка: 208 В vs.Плотность мощности блока распределения питания 400 В

Европа и Азия: плотность мощности блока распределения питания 230 В по сравнению с 400 В

Объединение центров обработки данных может снизить общее энергопотребление в целом, но сконцентрировать потребность в энергии в одном центре обработки данных или одном наборе стоек высокой плотности. Глядя на примеры из приведенной выше таблицы для Северной Америки, менеджер центра обработки данных может увеличить мощность стойки с ИТ-оборудованием, которое может работать от напряжений до 240 В, путем перехода с однофазного питания 30 А, 208 В, которое обеспечивает 5,0 кВА. Оставаясь на уровне 30 А, но замена однофазного питания 208 В на трехфазное питание 208 В дает увеличение мощности более чем на 70% до 8.6кВА. Если есть еще более значительный спрос на мощность в стойке, переход на трехфазное питание 400 В при сохранении 30 А увеличивает мощность до 16,6 кВА, что более чем на 90% больше по сравнению с трехфазным напряжением 208 В и более чем в три раза превышает мощность по сравнению с к исходному однофазному питанию 208 В.

Размер кабеля будет несколько увеличиваться из-за перехода от однофазного питания к трехфазному, но, поскольку сила тока поддерживалась на уровне 30 А, физический размер кабелей увеличится лишь незначительно, чтобы приспособить дополнительные фазы, в то время как мощность, доступная для стоек, значительно увеличивается.

Для достижения аналогичного увеличения мощности, оставаясь при однофазном питании 208 В, сила тока должна быть увеличена до 50 А, чтобы приблизиться к мощности, доступной при трехфазном развертывании 208 В, и до 100 А, чтобы соответствовать трехфазному развертыванию 400 В. Эти кабели будут значительно больше, чем кабели на 30 А, их будет в три раза больше, и центр обработки данных не сможет реализовать эффективность, связанную с более высокими напряжениями.

Пришло время для большей власти?

Независимо от того, работаете ли вы в большом, среднем или даже маленьком центре обработки данных, возможно, вам пора подумать о развертывании высокой мощности хотя бы на некоторых из ваших стоек.Хорошими кандидатами являются стойки, которые будут заполнены серверами 1U, стойки с блейд-серверами и стойки с сетями центров обработки данных или устройствами хранения. И есть побочные преимущества. Переход на более высокое напряжение, будь то однофазное или трехфазное, снижает потери при передаче, что приводит к экономии энергии.

Более высокие напряжения, особенно при использовании в качестве трехфазного источника питания, являются хорошим способом увеличения мощности стойки без увеличения количества кабелей и блокировки охлаждающего воздуха в вентиляционных камерах под полом.Стойки высокой мощности в сочетании с внутренним или верхним локальным охлаждением также исключают потери энергии из-за перемещения воздуха по комнате, поскольку охлаждение теперь локализовано.

Есть несколько вариантов высокой мощности, из которых можно выбрать. В этом техническом документе представлено несколько репрезентативных примеров. Лучшая альтернатива для вас зависит от вашей текущей ситуации и планов на будущее. Но развертывания с высоким энергопотреблением, даже с трехфазным напряжением 400 В, становятся все более распространенными и приемлемыми, и они должны быть в вашем кратком списке вариантов развертывания.

Стойки высокой плотности могут быть развернуты в малых, средних или крупных центрах обработки данных. Даже в нашем собственном небольшом центре обработки данных мы увеличили заданные значения температуры до уровня, при котором наша охлаждающая способность увеличилась, чтобы выдерживать нагрузку на стойку с более высокой плотностью.

Общее энергопотребление небольшого центра обработки данных может быть невелико, но могут быть стойки с несколькими блейд-серверами или плотно упакованные серверы 1U, которые потребляют столько же энергии, что и аналогичные стойки в многомегаваттном центре обработки данных.

О Raritan

Raritan, торговая марка Legrand, является надежным поставщиком стоечных блоков распределения питания, мониторов ответвлений, переключателей, датчиков окружающей среды, переключателей KVM-over-IP, серверов с последовательной консолью и аудио / видео решений для дата-центры и ИТ-специалисты.Основанная в 1985 году и базирующаяся в Сомерсете, штат Нью-Джерси, компания Raritan имеет офисы по всему миру, обслуживающие клиентов в 76 странах. В более чем 50 000 местоположений отмеченные наградами аппаратные решения Raritan помогают малым, средним, корпоративным центрам обработки данных и центрам обработки данных для совместной работы повысить эффективность, надежность и производительность. И предоставьте ИТ-отделам безопасные и надежные инструменты удаленного доступа, необходимые для управления критически важными средами. Для получения дополнительной информации посетите наш сайт Raritan.com.


Скачать PDF

Технические характеристики Tripp Lite PDUMNh26HVAT 3.Однофазный блок распределения питания с контролируемым автоматическим переключателем мощностью 8 кВт, 2200-240 В, IEC309, 16 А, синие входы, 1 розетка IEC309, 16 А, синяя розетка, блоки распределения питания (PDU) 1U (PDUMNh26HVAT)

Tripp Lite PDUMNh26HVAT Однофазный БРП с контролируемым автоматическим переключением мощностью 3,8 кВт, 2200-240 В, IEC309, 16 А, синие входы, 1 розетка IEC309, 16 А, синяя, 1U:

Официальный маркетинговый текст Tripp Lite PDUMNh26HVAT 3.Однофазный блок распределения питания с контролируемым автоматическим переключателем мощностью 8 кВт, 2200–240 В, IEC309, 16 А, синие входы, 1 розетка IEC309, 16 А, синяя розетка, 1U, поставляется производителем

Однофазный контролируемый автоматический резервирующий переключатель PDUMNh26HVAT 3,8 кВт / ATS PDU обеспечивает удаленный мониторинг питания и обеспечивает резервирование питания для сетевых устройств с конфигурациями источников питания без резервирования. Идеально подходит для центров обработки данных и серверных комнат, он монтируется в 1U в 19-дюймовых стойках стандарта EIA и имеет розетку IEC309 16A Blue для подключения одного устройства или вертикального блока распределения питания 0U 230V с синей вилкой IEC309 16A.

Двойной 10-фут. Входные кабели (3,05 м) с синими вилками IEC309 16A подключаются к отдельным первичным и вторичным однофазным источникам питания, включая источники, не совпадающие по фазе. PDU постоянно оценивает качество питания обоих входных источников. Динамическое твердотельное (TRIAC) автоматическое переключение передачи позволяет PDU переключаться на вторичный источник в течение 1–5 миллисекунд, если первичный источник выходит из строя или становится нестабильным, чтобы обеспечить питание подключенного оборудования.

Встроенный интерфейс управления сетью платформы LX.Свободный от Java сетевой интерфейс LX Platform на основе HTML5 обеспечивает полный удаленный доступ для мониторинга состояния PDU и уведомлений по электронной почте через безопасный веб-браузер, SNMP, telnet или SSH. Он поддерживает автоматическое определение скорости 10/100 Мбит / с для оптимальной связи с сетью Ethernet. Дополнительные модули EnviroSense2 (продаются отдельно) предоставляют различные возможности мониторинга окружающей среды. Поддерживаемые протоколы включают HTTP, HTTPS, SMTP, SNMPv1, SNMPv2, SNMPv3, telnet, SSH, FTP, DHCP и NTP. Цифровой дисплей со светодиодами показывает наличие питания, напряжение, состояние входа для обоих источников питания, выходную нагрузку и коэффициент мощности, а также условия температуры и влажности с дополнительным модулем ENVIROSENSE2 (продается отдельно).

Первичные и вторичные входы для резервирования питания
Обеспечивает удаленный мониторинг питания и обеспечивает резервирование питания для сетевых устройств с конфигурациями источника питания без резервирования
IEC309 16A Синие (2P + E) входы с 10-фут. Шнуры (3,05 м) для подключения к отдельным первичным и вторичным однофазным источникам питания
Отказоустойчивая защита ИБП с возможностью горячей замены при использовании с одним ИБП; полностью дублированная защита ИБП, когда каждый шнур подключен к отдельному ИБП

Встроенная розетка IEC309, 16 А, синяя
Обеспечивает питание одного устройства или косвенное питание оборудования через блок распределения питания 0U 230 В с синим входом IEC309 16 А (продается отдельно)

Автоматическое переключение передачи
Автоматическое переключение динамического твердотельного сигнала (TRIAC)
Переключает на вторичный источник питания, если первичный источник выходит из строя или становится нестабильным
Время переключения 1-5 мс обеспечивает бесперебойную работу подключенного оборудования
Встроенный процессор контролирует источники питания и предотвращает переключение, если вторичный источник недоступен или его качество ниже, чем у первичного

Многофункциональный цифровой дисплей со светодиодами
Сообщает состояние входов для первичных и вторичных источников питания, доступность питания, линейное напряжение, частоту, амперы, киловатты и коэффициент мощности

Расширенный мониторинг сети
Интерфейс платформы LX позволяет ll удаленный доступ для мониторинга энергопотребления с уведомлениями по электронной почте через безопасный веб-браузер, SNMP, telnet или SSH
Данные о нагрузке и текущем токе в реальном времени с точностью выставления счетов (+/- 1 процент)
Дополнительные модули EnviroSense2 (продаются отдельно) предоставляют разнообразные возможностей мониторинга окружающей среды

Совместимость с широкими коммуникациями
HTTP, HTTPS, SMTP, SNMPv1, SNMPv2, SNMPv3, telnet, SSH, FTP, DHCP и NTP.
Автоматическое определение скорости 10/100 Мбит / с для связи с сетями 10/100 Base-T

Устанавливается горизонтально в стойке высотой 1U
Совместимость с 19-дюймовыми четырехопорными стойками и стоечными корпусами стандарта EIA
Дополнительный комплект направляющих PDU4PKIT (продается отдельно) добавляет опору для заднего крепления

Краткое суммарное описание Tripp Lite PDUMNh26HVAT 3,8 кВт, однофазный БРП с контролируемым автоматическим переключением, 2200-240 В, IEC309, 16 А, синие входы, 1 IEC309, 16 А, синий выход, 1U:

Это краткое описание Tripp Lite PDUMNh26HVAT 3.Однофазный блок распределения питания с контролируемым автоматическим переключателем мощностью 8 кВт, 2 входа 200–240 В IEC309 16A, синий выход, 1 выход IEC309 16A, синий выход 1U, лист данных 1U создается автоматически и использует название продукта и первые шесть основных характеристик.

Tripp Lite PDUMNh26HVAT Однофазный контролируемый БРП с автоматическим переключением, 3,8 кВт, 2200-240 В, IEC309, 16 А, синие входы, 1 розетка IEC309, 16 А, синяя, 1U, контролируемая, переключаемая, 1U, горизонтальная, металлическая, черная, светодиод

Общее описание Tripp Lite ПДУМНх26ХВАТ 3.Однофазный БРП с контролируемым автоматическим переключением мощностью 8 кВт, 2200-240 В, IEC309, 16 А, синие входы, 1 розетка IEC309, 16 А, синяя, 1U:

Это автоматически сформированный общий итог Tripp Lite PDUMNh26HVAT 3,8 кВт с однофазным контролируемым блоком распределения питания с автоматическим переключателем, 2200-240 В, IEC309, синие входы, 1 IEC309, 16A, синяя розетка, 1U, на основе первых трех спецификаций первых пяти спецификаций. группы.

Tripp Lite ПДУМНх26ХВАТ 3.Однофазный БРП с контролируемым автоматическим переключением мощностью 8 кВт, 2 входа 200-240 В IEC309, 16 А, синий, 1 выход IEC309, 16 А, синий, 1U. Типы PDU: Контролируемый, Коммутируемый, Вместимость стойки: 1U, Монтаж: Горизонтальный. Количество розеток переменного тока: 1 розетка (и) переменного тока, вилка питания: IEC309. Длина кабеля: 3,05 м. Мониторинг: ток, температура. Номинальное входное напряжение: 200-240 В, максимальный ток: 16 А, входная частота переменного тока: 50-60 Гц

HPS-iSTS-R Статический переключатель на DIN-рейку 16A

Статический переключатель на DIN-рейку, 1 фаза / 2 полюса, 16 А, макс. альтернативный источник питания, тем самым увеличивая и улучшая надежность и доступность электроэнергии.HPS-iSTS-R — это двухполюсный однофазный STS для монтажа на DIN-рейку, который подходит для рейки 35 мм x 7,5 мм. И активный проводник, и нейтраль переключаются. Тиристоры используются для переключения. Они во много раз быстрее и надежнее своих электромеханических аналогов.

iSTS непрерывно контролирует источники питания, и в случае выхода из строя текущего подключенного источника питания, его выхода из строя или выхода его из строя критическая нагрузка автоматически и прозрачно переключается на альтернативный источник.Этот процесс переключения выполняется как пауза перед переключением. Перерыв в переходе питания настолько короткий, что его не видит критическая нагрузка. Это предпочтительнее выполнять до прерывания (или перекрытия) переключения, потому что, когда два источника питания различны и соединены вместе, между источниками будут протекать большие и непредсказуемые токи, вызывающие ухудшение обоих источников и, следовательно, питание критической нагрузки.

В случае неисправности на выходе, iSTS не будет передавать неисправность на альтернативный источник питания, даже если это отрицательно повлияет на напряжение.Как только ток короткого замыкания исчезнет, ​​iSTS возобновит нормальную работу, защищая критические нагрузки от скачков напряжения (время установления 10 секунд).

Основные характеристики

  • Усовершенствованный автоматический переключатель резерва — ATS — функциональность
  • 16 А, 1-фазный, 2-полюсный
  • Встроенная защита от переходных процессов напряжения
  • Совместимость с УЗО
  • Безопасное асинхронное переключение источника
  • Очень высокое среднее время безотказной работы (> 500000 часов)
  • Выбор ручного и автоматического переключения
  • Выбор предпочтительного источника
  • Визуальная и звуковая сигнализация
  • Двухцветный светодиодный мнемосхема и индикатор нагрузки
  • Один беспотенциальный контакт общей сигнализации

Типичные области применения

  • Здания
  • ПЛК
  • ЧПУ
  • Робототехника
  • BMS
  • Мастерская ИТ
  • Серверы
  • Рабочие станции
  • Склады

Промышленные статические переключатели резерва | Helios Power Solutions

Статический переключатель резерва является важным компонентом для повышения отказоустойчивости и минимизации времени простоя в любой критически важной электрической установке.Он часто используется в среде центров обработки данных с конфигурацией 2N для обеспечения резервирования устройств без двойных источников питания. Обычно они питаются от двух независимых ИБП или группы ИБП, они плавно переключают критическую нагрузку с одного ИБП на другой для целей обслуживания или в случае полной потери одного из источников питания. Они могут с экономической точки зрения обеспечить следующий уровень резервирования для критически важных установок, где конфигурация 2N недоступна, а изменения инфраструктуры будут чрезмерно дорогими и нарушат работу бизнеса.Они доступны в различных форматах: от небольших устройств, устанавливаемых на DIN-рейку, однофазных байпасных переключателей для промышленного применения, монтируемых в стойку однофазных и трехфазных статических коммутаторов для телекоммуникационных компаний и центров обработки данных, до настенных и отдельно стоящих блоков в одиночном и трехфазном исполнении. фаза для защиты целых отделов или всей критически важной инфраструктуры.

Автоматический безобрывный переключатель (ATS) по сравнению со статическим безобрывным переключателем ( STS)

Статический переключатель STS не имеет механических переключающих устройств (тиристоры, используемые для переключения) и по ручной команде переключает важные нагрузка в точке нулевого тока в кривой переменного тока.Таким образом, это происходит в точке, где нет чистого потока мощности к нагрузке, и, следовательно, это лучшая возможность для переключения. В случае потери первичного источника передача выполняется в любой точке формы сигнала, чтобы избежать перебоев в подаче питания на нагрузку. Время передачи составляет 0 мс, пока оба источника синхронизированы. SCR имеют большой запас прочности, а источники питания имеют резервирование для обеспечения длительного срока службы и надежной работы.

ATS — Автоматический переключатель резерва , утверждают, что это тоже делается, однако они не защищают вашу нагрузку при любых условиях.Время передачи обычно составляет менее четырех миллисекунд против нуля миллисекунд для твердотельного переключателя передачи. Типы реле могут вызвать искрение и дугу через зазоры контактов внутренних реле, которые используются для переключения. Однако они обычно предназначены для небольших нагрузок (16–20 А), и, в принципе, импульсные источники питания в нагрузках способны выдерживать перерывы в 2–4 мс. Они также защищают нагрузки от сбоев или перенапряжений.

Helios Power Solutions может помочь советом и выбором, чтобы предоставить оптимальное решение с качеством и надежностью от самых малых до самых высоких требований к мощности.Использование статических коммутаторов не ограничивается центрами обработки данных, поскольку медицинские учреждения, критически важные производственные процессы и диверсификация поставок с двух подстанций могут быть достигнуты с помощью STS.

Статический переключатель для монтажа в стойку — DELTA

Регион, в котором доступен продукт:
Поскольку характеристики продукта могут незначительно отличаться от региона к региону, загрузите местную брошюру или посетите местный веб-сайт для получения подробной информации о продукте.
Европа, Ближний Восток и Африка Северная Америка Южная Америка МОРЕ Индия Китай Тайвань Южная Корея

(16A / 24A)

Высоконадежное резервирование питания для критически важного ИТ-оборудования

Статический переключатель включения в стойку (rSTS) обеспечивает бесперебойную работу критически важного ИТ-оборудования.Работая от двух независимых источников питания, rSTS быстро автоматически переключается с одного источника на другой при выходе из строя источника питания, используемого для питания подключенной нагрузки. Для приложений центров обработки данных rSTS позволяет распределять или распределять риск падения мощности по каждой стойке, чтобы предотвратить потерю мощности для всей системы. RSTS предлагает эффективный и надежный коммутатор, который поддерживает высокие требования к избыточности критически важных систем электроснабжения.

▲ Поддерживает конфигурации с резервированием питания для обеспечения высокой надежности

% PDF-1.6 % 15860 0 объект > эндобдж xref 15860 2264 0000000016 00000 н. 0000085796 00000 п. 0000085953 00000 п. 0000086001 00000 п. 0000086138 00000 п. 0000123186 00000 н. 0000123240 00000 н. 0000123295 00000 н. 0000123348 00000 н. 0000123401 00000 н. 0000123454 00000 н. 0000123508 00000 н. 0000123561 00000 н. 0000123614 00000 н. 0000123674 00000 н. 0000123728 00000 н. 0000123783 00000 н. 0000123837 00000 н. 0000123891 00000 н. 0000123944 00000 н. 0000124060 00000 н. 0000172996 00000 н. 0000224540 00000 н. 0000225026 00000 н. 0000225140 00000 н. 0000225621 00000 н. 0000225933 00000 н. 0000226517 00000 н. 0000227140 00000 н. 0000227368 00000 н. 0000281247 00000 н. 0000328150 00000 н. 0000328322 00000 н. 0000378925 00000 н. 0000427164 00000 н. 0000427332 00000 н. 0000427472 00000 н. 0000479933 00000 н. 0000480198 00000 н. 0000480474 00000 н. 0000480741 00000 п. 0000481018 00000 н. 0000481295 00000 н. 0000481573 00000 н. 0000481852 00000 н. 0000482110 00000 н. 0000482368 00000 н. 0000482633 00000 н. 0000482911 00000 н. 0000483188 00000 н. 0000483465 00000 н. 0000483742 00000 н. 0000484019 00000 н. 0000484297 00000 н. 0000484575 00000 н. 0000484853 00000 н. 0000485131 00000 н. 0000485409 00000 н. 0000485667 00000 н. 0000485933 00000 н. 0000486191 00000 н. 0000486446 00000 н. 0000486712 00000 н. 0000486990 00000 н. 0000487268 00000 н. 0000487546 00000 н. 0000487804 00000 н. 0000488082 00000 н. 0000488360 00000 н. 0000488617 00000 н. 0000488874 00000 н. 0000489152 00000 н. 0000489410 00000 н. 0000489668 00000 н. 0000489934 00000 н. 00004

00000 н. 00004 00000 н. 0000490753 00000 н. 0000491031 00000 н. 0000491310 00000 н. 0000491589 00000 н. 0000491847 00000 н. 0000492105 00000 п. 0000492370 00000 н. 0000492647 00000 н. 0000492925 00000 н. 0000493202 00000 н. 0000493479 00000 п. 0000493756 00000 н. 0000494013 00000 н. 0000494271 00000 н. 0000494537 00000 н. 0000494815 00000 н. 0000495093 00000 н. 0000495372 00000 н. 0000495650 00000 н. 0000495928 00000 н. 0000496205 00000 н. 0000496463 00000 н. 0000496720 00000 н. 0000496986 00000 н. 0000497265 00000 н. 0000497544 00000 н. 0000497823 00000 н. 0000498101 00000 п. 0000498378 00000 п. 0000498655 00000 н. 0000498932 00000 н. 0000499209 00000 н. 0000499480 00000 н. 0000499737 00000 н. 0000499994 00000 н. 0000500260 00000 н. 0000500538 00000 н. 0000500816 00000 н. 0000501094 00000 н. 0000501373 00000 н. 0000501651 00000 н. 0000501909 00000 н. 0000502167 00000 н. 0000502438 00000 н. 0000502704 00000 н. 0000502981 00000 н. 0000503258 00000 н. 0000503535 00000 н. 0000503812 00000 н. 0000504069 00000 н. 0000504326 00000 н. 0000504591 00000 н. 0000504868 00000 н. 0000505145 00000 н. 0000505422 00000 н. 0000505699 00000 н. 0000505976 00000 н. 0000506253 00000 н. 0000506510 00000 н. 0000506767 00000 н. 0000507032 00000 н. 0000507309 00000 н. 0000507587 00000 н. 0000507865 00000 н. 0000508143 00000 н. 0000514947 00000 н. 0000515221 00000 н. 0000515499 00000 н. 0000515777 00000 н. 0000516034 00000 н. 0000516291 00000 н. 0000516557 00000 н. 0000516835 00000 н. 0000517113 00000 н. 0000517391 00000 н. 0000517669 00000 н. 0000517946 00000 н. 0000518202 00000 н. 0000518460 00000 н. 0000518738 00000 н. 0000519017 00000 н. 0000519298 00000 н. 0000519579 00000 н. 0000519860 00000 н. 0000520118 00000 н. 0000520376 00000 н. 0000520641 00000 н. 0000520918 00000 н. 0000521194 00000 н. 0000521471 00000 н. 0000521748 00000 н. 0000522025 00000 н. 0000522302 00000 н. 0000522559 00000 н. 0000522816 00000 н. 0000523082 00000 н. 0000523359 00000 п. 0000523625 00000 н. 0000523882 00000 н. 0000524139 00000 н. 0000524407 00000 н. 0000524672 00000 н. 0000524949 00000 н. 0000525230 00000 н. 0000525509 00000 н. 0000525790 00000 н. 0000526051 00000 н. 0000526308 00000 н. 0000526565 00000 н. 0000526830 00000 н. 0000527107 00000 н. 0000527385 00000 н. 0000527666 00000 н. 0000527930 00000 н. 0000528187 00000 н. 0000528444 00000 н. 0000528713 00000 н. 0000528983 00000 п. 0000529261 00000 н. 0000529538 00000 н. 0000529819 00000 н. 0000530098 00000 н. 0000530363 00000 н. 0000530620 00000 н. 0000530877 00000 н. 0000531140 00000 н. 0000531410 00000 н. 0000531691 00000 н. 0000531972 00000 н. 0000532229 00000 н. 0000532500 00000 н. 0000532774 00000 н. 0000533052 00000 н. 0000533318 00000 н. 0000533576 00000 н. 0000533833 00000 н. 0000534098 00000 н. 0000534374 00000 п. 0000534650 00000 н. 0000534927 00000 н. 0000535191 00000 п. 0000535467 00000 н. 0000535734 00000 н. 0000535992 00000 н. 0000536251 00000 н. 0000536516 00000 н. 0000536793 00000 н. 0000537074 00000 н. 0000537355 00000 н. 0000537636 00000 н. 0000537897 00000 н. 0000538154 00000 н. 0000538411 00000 н. 0000538662 00000 н. 0000538939 00000 п. 0000539216 00000 н. 0000539494 00000 н. 0000539775 00000 н. 0000540041 00000 н. 0000540302 00000 н. 0000540563 00000 н. 0000540822 00000 н. 0000541096 00000 н. 0000541345 00000 н. 0000541602 00000 п. 0000541866 00000 н. 0000542115 00000 н. 0000542386 00000 п. 0000542635 00000 н. 0000542899 00000 н. 0000543144 00000 п. 0000543401 00000 п. 0000543657 00000 н. 0000543922 00000 н. 0000544197 00000 н. 0000553781 00000 н. 0000554035 00000 н. 0000554310 00000 н. 0000554576 00000 н. 0000554852 00000 н. 0000555129 00000 н. 0000555406 00000 н. 0000555663 00000 н. 0000555920 00000 н. 0000556186 00000 п. 0000556464 00000 н. 0000556742 00000 н. 0000557020 00000 н. 0000557295 00000 н. 0000557573 00000 п. 0000557851 00000 п. 0000558108 00000 п. 0000558365 00000 н. 0000558626 00000 н. 0000558871 00000 н. 0000559143 00000 н. 0000559410 00000 н. 0000559688 00000 н. 0000559965 00000 н. 0000560223 00000 п. 0000560480 00000 н. 0000560749 00000 н. 0000561030 00000 н. 0000561311 00000 н. 0000561588 00000 н. 0000561867 00000 н. 0000562133 00000 н. 0000562390 00000 н. 0000562647 00000 н. 0000562923 00000 н. 0000563190 00000 п. 0000563468 00000 н. 0000563749 00000 н. 0000564028 00000 н. 0000564305 00000 н. 0000564562 00000 н. 0000564819 00000 н. 0000565084 00000 н. 0000565358 00000 н. 0000565636 00000 н. 0000565914 00000 н. 0000566179 00000 н. 0000566455 00000 н. 0000566732 00000 н. 0000566989 00000 н. 0000567246 00000 н. 0000567512 00000 н. 0000567789 00000 н. 0000568065 00000 н. 0000568343 00000 п. 0000568621 00000 н. 0000568880 00000 н. 0000569137 00000 п. 0000569394 00000 п. 0000569651 00000 п. 0000569908 00000 н. 0000570165 00000 н. 0000570423 00000 н. 0000570681 00000 п. 0000570939 00000 п. 0000571196 00000 н. 0000571453 00000 н. 0000571710 00000 н. 0000571967 00000 н. 0000572217 00000 н. 0000572474 00000 н. 0000572730 00000 н. 0000572989 00000 н. 0000573248 00000 н. 0000573507 00000 н. 0000573766 00000 н. 0000574025 00000 н. 0000574283 00000 н. 0000574541 00000 н. 0000574798 00000 н. 0000575051 00000 н. 0000575308 00000 н. 0000575567 00000 н. 0000575824 00000 н. 0000576082 00000 н. 0000576340 00000 н. 0000576598 00000 н. 0000576855 00000 н. 0000577112 00000 н. 0000577370 00000 н. 0000577628 00000 н. 0000577886 00000 н. 0000578826 00000 н. 0000580312 00000 н. 0000582064 00000 н. 0000584084 00000 н. 0000585323 00000 н. 0000585572 00000 н. 0000585828 00000 н. 0000586085 00000 н. 0000586350 00000 н. 0000586607 00000 н. 0000586864 00000 н. 0000587121 00000 н. 0000587378 00000 н. 0000587635 00000 н. 0000587892 00000 н. 0000588153 00000 н. 0000588414 00000 н. 0000588673 00000 н. 0000588932 00000 н. 0000589190 00000 н. 0000589448 00000 н. 0000589708 00000 н. 0000589969 00000 н. 00005

00000 н. 00005 00000 н. 0000590743 00000 н. 0000591001 00000 н. 0000591259 00000 н. 0000591517 00000 н. 0000591774 00000 н. 0000592032 00000 н. 0000592310 00000 н. 0000592582 00000 н. 0000592855 00000 н. 0000593130 00000 н. 0000594605 00000 н. 0000597505 00000 н. 0000597764 00000 н. 0000598015 00000 н. 0000598272 00000 н. 0000598529 00000 п. 0000598787 00000 н. 0000599045 00000 н. 0000599304 00000 н. 0000599565 00000 н. 0000599822 00000 н. 0000600079 00000 п. 0000600336 00000 п. 0000600593 00000 п. 0000600871 00000 п. 0000601149 00000 н. 0000601422 00000 н. 0000601700 00000 н. 0000601945 00000 н. 0000602221 00000 н. 0000602498 00000 н. 0000602765 00000 н. 0000603041 00000 н. 0000603313 00000 н. 0000603579 00000 п. 0000603824 00000 н. 0000604101 00000 п. 0000604377 00000 п. 0000604654 00000 н. 0000604932 00000 н. 0000605182 00000 п. 0000605430 00000 н. 0000605687 00000 н. 0000605962 00000 н. 0000606219 00000 н. 0000606477 00000 н. 0000606735 00000 н. 0000606992 00000 н. 0000607249 00000 н. 0000607508 00000 н. 0000607766 00000 н. 0000608024 00000 н. 0000608274 00000 н. 0000608524 00000 н. 0000608781 00000 п. 0000609040 00000 н. 0000609299 00000 н. 0000609558 00000 п. 0000609816 00000 н. 0000610075 00000 п. 0000610334 00000 п. 0000610593 00000 п. 0000610852 00000 н. 0000611109 00000 н. 0000611510 00000 п. 0000611764 00000 н. 0000612036 00000 н. 0000612293 00000 н. 0000612550 00000 н. 0000612807 00000 н. 0000613065 00000 н. 0000613324 00000 н. 0000613582 00000 н. 0000613841 00000 н. 0000614098 00000 н. 0000614355 00000 п. 0000614603 00000 н. 0000614851 00000 п. 0000620540 00000 н. 0000623778 00000 п. 0000624192 00000 н. 0000624740 00000 н. 0000630693 00000 п. 0000630970 00000 н. 0000631433 00000 н. 0000632655 00000 н. 0000633542 00000 н. 0000634017 00000 н. 0000634255 00000 н. 0000634533 00000 п. 0000634811 00000 п. 0000635069 00000 н. 0000635327 00000 н. 0000635585 00000 п. 0000635843 00000 н. 0000636091 00000 н. 0000636349 00000 п. 0000636607 00000 н. 0000636863 00000 н. 0000637120 00000 н. 0000637377 00000 п. 0000637635 00000 п. 0000637896 00000 н. 0000638153 00000 п. 0000638410 00000 п. 0000638667 00000 п. 0000638932 00000 н. 0000639189 00000 н. 0000639467 00000 н. 0000639745 00000 н. 0000640023 00000 н. 0000640281 00000 п. 0000640539 00000 п. 0000640792 00000 н. 0000641057 00000 н. 0000641333 00000 н. 0000641610 00000 н. 0000641887 00000 н. 0000642164 00000 н. 0000642441 00000 н. 0000642698 00000 н. 0000642955 00000 н. 0000643220 00000 н. 0000643497 00000 н. 0000643763 00000 н. 0000644016 00000 н. 0000644293 00000 н. 0000644571 00000 н. 0000644829 00000 н. 0000645087 00000 н. 0000645353 00000 п. 0000645630 00000 н. 0000645907 00000 н. 0000646184 00000 п. 0000646461 00000 н. 0000646739 00000 н. 0000646991 00000 н. 0000647248 00000 н. 0000647506 00000 н. 0000647772 00000 н. 0000648050 00000 н. 0000648328 00000 н. 0000648577 00000 н. 0000648834 00000 н. 0000649083 00000 н. 0000649340 00000 н. 0000649598 00000 н. 0000649856 00000 н. 0000650113 00000 п. 0000650370 00000 н. 0000650627 00000 н. 0000650885 00000 н. 0000651143 00000 н. 0000651392 00000 н. 0000651651 00000 н. 0000651909 00000 н. 0000652167 00000 н. 0000652425 00000 н. 0000652683 00000 н. 0000652940 00000 н. 0000653197 00000 н. 0000653453 00000 н. 0000653710 00000 н. 0000653964 00000 н. 0000654219 00000 н. 0000654475 00000 н. 0000654732 00000 н. 0000654987 00000 н. 0000655244 00000 н. 0000655501 00000 н. 0000655758 00000 н. 0000656015 00000 н. 0000656272 00000 н. 0000656529 00000 н. 0000656785 00000 н. 0000657041 00000 н. 0000657298 00000 н. 0000657554 00000 н. 0000657811 00000 н. 0000658068 00000 н. 0000658327 00000 н. 0000658586 00000 н. 0000658844 00000 н. 0000659102 00000 н. 0000659363 00000 н. 0000659624 00000 н. 0000659873 00000 н. 0000660134 00000 п. 0000660392 00000 п. 0000660650 00000 н. 0000660908 00000 н. 0000661166 00000 н. 0000661424 00000 н. 0000661682 00000 н. 0000661941 00000 н. 0000662199 00000 н. 0000662457 00000 н. 0000662715 00000 н. 0000662964 00000 н. 0000663222 00000 н. 0000663480 00000 н. 0000663738 00000 н. 0000663994 00000 н. 0000664246 00000 н. 0000664495 00000 н. 0000664752 00000 н. 0000665009 00000 н. 0000665266 00000 н. 0000665523 00000 н. 0000665772 00000 п. 0000666046 00000 н. 0000666323 00000 н. 0000666599 00000 н. 0000666876 00000 н. 0000667121 00000 н. 0000667375 00000 н. 0000667629 00000 н. 0000667896 00000 н. 0000668147 00000 н. 0000668404 00000 п. 0000668680 00000 н. 0000668957 00000 н. 0000669231 00000 п. 0000669508 00000 н. 0000669785 00000 н. 0000670062 00000 н. 0000671101 00000 п. 0000671517 00000 н. 0000671770 00000 н. 0000672022 00000 н. 0000672275 00000 н. 0000672526 00000 н. 0000672779 00000 н. 0000673028 00000 н. 0000673277 00000 н. 0000673526 00000 н. 0000673775 00000 н. 0000674024 00000 н. 0000674273 00000 н. 0000674522 00000 н. 0000674775 00000 н. 0000675020 00000 н. 0000675296 00000 н. 0000675573 00000 н. 0000675846 00000 н. 0000676123 00000 н. 0000676397 00000 н. 0000676673 00000 н. 0000676949 00000 н. 0000677206 00000 н. 0000677451 00000 н. 0000677729 00000 н. 0000678002 00000 н. 0000678279 00000 н. 0000678556 00000 н. 0000678832 00000 н. 0000679108 00000 н. 0000679385 00000 н. 0000679659 00000 н. 0000679916 00000 н. 0000680193 00000 п. 0000680469 00000 н. 0000680746 00000 н. 0000681023 00000 н. 0000681280 00000 н. 0000681525 00000 н. 0000681802 00000 н. 0000682079 00000 н. 0000682356 00000 н. 0000682633 00000 н. 0000682909 00000 н. 0000683186 00000 н. 0000683462 00000 н. 0000683719 00000 п. 0000683996 00000 н. 0000684241 00000 н. 0000684517 00000 н. 0000684771 00000 н. 0000685027 00000 н. 0000685279 00000 н. 0000685556 00000 н. 0000685811 00000 н. 0000686068 00000 н. 0000686321 00000 н. 0000686576 00000 н. 0000686832 00000 н. 0000687085 00000 н. 0000687343 00000 н. 0000687599 00000 н. 0000687853 00000 п. 0000688107 00000 н. 0000688379 00000 н. 0000688629 00000 н. 0000688886 00000 н. 0000689449 00000 н. 0000689669 00000 н. 0000689921 00000 н. 0000692260 00000 п. 0000695052 00000 н. 0000697654 00000 н. 0000697931 00000 п. 0000699443 00000 н. 0000701907 00000 н. 0000702185 00000 н. 0000703868 00000 н. 0000704126 00000 н. 0000704382 00000 п. 0000704641 00000 п. 0000704897 00000 н. 0000705150 00000 н. 0000705408 00000 н. 0000734141 00000 п. 0000734398 00000 н. 0000734653 00000 н. 0000734909 00000 н. 0000735168 00000 н. 0000735416 00000 н. 0000735674 00000 н. 0000735939 00000 п. 0000736194 00000 н. 0000736451 00000 п. 0000736715 00000 н. 0000736968 00000 н. 0000737207 00000 н. 0000737438 00000 п. 0000737694 00000 п. 0000737948 00000 н. 0000738204 00000 н. 0000738462 00000 п. 0000738710 00000 н. 0000738968 00000 н. 0000739218 00000 н. 0000739477 00000 н. 0000739726 00000 н. 0000739983 00000 н. 0000740239 00000 н. 0000740488 00000 н. 0000740747 00000 н. 0000740995 00000 н. 0000741240 00000 н. 0000741485 00000 п. 0000741738 00000 н. 0000741995 00000 н. 0000742260 00000 н. 0000742510 00000 н. 0000742767 00000 н. 0000743038 00000 н. 0000743311 00000 н. 0000743582 00000 п. 0000743848 00000 н. 0000744118 00000 п. 0000744393 00000 н. 0000744667 00000 н. 0000744912 00000 н. 0000745189 00000 п. 0000745446 00000 н. 0000745711 00000 н. 0000745974 00000 п. 0000746239 00000 н. 0000746507 00000 н. 0000746772 00000 н. 0000747036 00000 н. 0000747312 00000 н. 0000747582 00000 н. 0000747839 00000 н. 0000748084 00000 н. 0000748360 00000 н. 0000748633 00000 н. 0000748910 00000 н. 0000749176 00000 п. 0000749443 00000 н. 0000749710 00000 н. 0000749975 00000 н. 0000750252 00000 н. 0000750509 00000 н. 0000750754 00000 н. 0000751031 00000 н. 0000751308 00000 н. 0000751573 00000 н. 0000751845 00000 н. 0000752102 00000 н. 0000752347 00000 н. 0000752610 00000 н. 0000752870 00000 п. 0000753127 00000 н. 0000753398 00000 н. 0000753665 00000 н. 0000753938 00000 н. 0000754206 00000 н. 0000754476 00000 н. 0000754733 00000 н. 0000754978 00000 п. 0000755244 00000 н. 0000755507 00000 н. 0000755769 00000 н. 0000756014 00000 н. 0000756284 00000 н. 0000756557 00000 н. 0000756826 00000 н. 0000757093 00000 п. 0000757362 00000 н. 0000757632 00000 н. 0000757893 00000 н. 0000758158 00000 н. 0000758415 00000 н. 0000758660 00000 н. 0000758934 00000 н. 0000759192 00000 н. 0000759464 00000 н. 0000759733 00000 н. 0000759999 00000 н. 0000760270 00000 н. 0000760547 00000 н. 0000760815 00000 н. 0000761072 00000 н. 0000761317 00000 п. 0000761593 00000 н. 0000761869 00000 н. 0000762145 00000 н. 0000774634 00000 н. 0000774891 00000 н. 0000775165 00000 н. 0000775442 00000 н. 0000775718 00000 н. 0000775990 00000 н. 0000776247 00000 н. 0000776502 00000 н. 0000776747 00000 н. 0000777024 00000 н. 0000777269 00000 н. 0000777543 00000 н. 0000777820 00000 н. 0000778097 00000 н. 0000778372 00000 н. 0000778649 00000 н. 0000778923 00000 н. 0000779198 00000 п. 0000779475 00000 п. 0000779732 00000 н. 0000779977 00000 н. 0000780250 00000 н. 0000780524 00000 н. 0000780801 00000 н. 0000781076 00000 н. 0000781353 00000 н. 0000781630 00000 н. 0000781887 00000 н. 0000782132 00000 н. 0000782409 00000 н. 0000782686 00000 н. 0000782958 00000 н. 0000783234 00000 н. 0000783508 00000 н. 0000783779 00000 п. 0000784048 00000 н. 0000784321 00000 п. 0000784578 00000 н. 0000784823 00000 н. 0000785099 00000 н. 0000785372 00000 н. 0000785649 00000 н. 0000785925 00000 н. 0000786196 00000 п. 0000786473 00000 н. 0000786749 00000 н. 0000787005 00000 н. 0000787281 00000 п. 0000787557 00000 н. 0000787833 00000 н. 0000788106 00000 н. 0000788363 00000 н. 0000788608 00000 н. 0000788885 00000 н. 0000789162 00000 н. 0000789439 00000 н. 0000789716 00000 п. 0000789980 00000 н. 00007

00000 н. 00007

  • 00000 н. 0000790795 00000 н. 0000791073 00000 п. 0000791351 00000 п. 0000791628 00000 н. 0000791893 00000 н. 0000792150 00000 н. 0000792407 00000 н. 0000792683 00000 н. 0000792960 00000 н. 0000793238 00000 п. 0000793515 00000 н. 0000793792 00000 п. 0000794069 00000 н. 0000794334 00000 п. 0000794591 00000 н. 0000794848 00000 н. 0000795125 00000 н. 0000795382 00000 п. 0000795639 00000 п. 0000795904 00000 н. 0000796181 00000 п. 0000796438 00000 н. 0000796714 00000 н. 0000796988 00000 п. 0000797261 00000 н. 0000797537 00000 п. 0000797794 00000 п. 0000798051 00000 н. 0000798316 00000 н. 0000798593 00000 п. 0000798870 00000 п. 0000799148 00000 н. 0000799415 00000 н. 0000799691 00000 п. 0000799969 00000 н. 0000800247 00000 н. 0000800525 00000 н. 0000800803 00000 н. 0000801061 00000 н. 0000801319 00000 н. 0000801584 00000 н. 0000801862 00000 н. 0000802140 00000 н. 0000802419 00000 н. 0000802697 00000 н. 0000802975 00000 н. 0000803252 00000 н. 0000803510 00000 н. 0000803768 00000 н. 0000804034 00000 н. 0000804312 00000 н. 0000804590 00000 н. 0000804868 00000 н. 0000805125 00000 н. 0000805382 00000 п. 0000805659 00000 н. 0000805925 00000 н. 0000806203 00000 н. 0000806480 00000 н. 0000806758 00000 н. 0000807036 00000 н. 0000807315 00000 н. 0000807573 00000 н. 0000807831 00000 н. 0000808097 00000 н. 0000808375 00000 н. 0000816012 00000 н. 0000816290 00000 н. 0000816563 00000 н. 0000816828 00000 н. 0000817105 00000 н. 0000817384 00000 н. 0000817663 00000 н. 0000817944 00000 н. 0000818213 00000 н. 0000818474 00000 н. 0000818735 00000 н. 0000819000 00000 н. 0000819277 00000 н. 0000819551 00000 п. 0000819826 00000 н. 0000820107 00000 н. 0000820388 00000 н. 0000820657 00000 н. 0000820915 00000 н. 0000821196 00000 н. 0000821477 00000 н. 0000821758 00000 н. 0000822039 00000 н. 0000822308 00000 н. 0000825581 00000 н. 0000825855 00000 н. 0000826116 00000 н. 0000826374 00000 н. 0000826637 00000 н. 0000826916 00000 н. 0000827197 00000 н. 0000827478 00000 н. 0000827756 00000 н. 0000828025 00000 н. 0000828286 00000 н. 0000828547 00000 н. 0000828805 00000 н. 0000829063 00000 н. 0000829322 00000 н. 0000829596 00000 н. 0000829868 00000 н. 0000830145 00000 н. 0000830415 00000 н. 0000830680 00000 н. 0000830938 00000 п. 0000831196 00000 н. 0000831453 00000 н. 0000831718 00000 н. 0000831991 00000 н. 0000832268 00000 н. 0000832545 00000 н. 0000832821 00000 н. 0000833099 00000 н. 0000833358 00000 н. 0000833619 00000 п. 0000833894 00000 н. 0000834171 00000 п. 0000834449 00000 н. 0000834727 00000 н. 0000835005 00000 н. 0000835271 00000 н. 0000835530 00000 н. 0000835788 00000 н. 0000836050 00000 н. 0000836311 00000 н. 0000836585 00000 н. 0000836862 00000 н. 0000837138 00000 п. 0000837403 00000 п. 0000837675 00000 н. 0000837932 00000 н. 0000838197 00000 п. 0000838478 00000 п. 0000838759 00000 п. 0000839040 00000 н. 0000839318 00000 н. 0000839584 00000 н. 0000845295 00000 п. 0000845573 00000 н. 0000845834 00000 н. 0000846091 00000 н. 0000846360 00000 н. 0000846641 00000 п. 0000846922 00000 н. 0000847200 00000 н. 0000847476 00000 н. 0000847743 00000 н. 0000848012 00000 н. 0000848293 00000 н. 0000848571 00000 н. 0000848852 00000 н. 0000849133 00000 п. 0000849411 00000 н. 0000849677 00000 н. 0000849935 00000 н. 0000850193 00000 н. 0000850462 00000 н. 0000850743 00000 н. 0000851022 00000 н. 0000851301 00000 н. 0000851579 00000 п. 0000851857 00000 н. 0000852123 00000 н. 0000852381 00000 п. 0000852629 00000 н. 0000852882 00000 н. 0000853141 00000 н. 0000853394 00000 н. 0000853657 00000 н. 0000853906 00000 н. 0000854170 00000 н. 0000854419 00000 н. 0000854694 00000 н. 0000856402 00000 н. 0000857325 00000 н. 0000858188 00000 п. 0000858436 00000 н. 0000858681 00000 н. 0000858926 00000 н. 0000859171 00000 н. 0000859447 00000 н. 0000859704 00000 п. 0000859961 00000 н. 0000860219 00000 п. 0000860486 00000 н. 0000860764 00000 н. 0000861045 00000 н. 0000861326 00000 н. 0000861604 00000 н. 0000861873 00000 н. 0000862130 00000 н. 0000862387 00000 н. 0000862862 00000 н. 0000864149 00000 п. 0000864403 00000 п. 0000864688 00000 н. 0000865221 00000 н. 0000865486 00000 н. 0000865767 00000 н. 0000866045 00000 н. 0000866326 00000 н. 0000866607 00000 н. 0000866876 00000 н. 0000867134 00000 н. 0000867392 00000 н. 0000867650 00000 н. 0000867927 00000 н. 0000868184 00000 н. 0000868465 00000 н. 0000868746 00000 н. 0000869024 00000 н. 0000869291 00000 п. 0000869549 00000 н. 0000869807 00000 н. 0000870076 00000 н. 0000870354 00000 н. 0000870632 00000 н. 0000870910 00000 н. 0000871188 00000 н. 0000871459 00000 н. 0000871717 00000 н. 0000871974 00000 н. 0000872243 00000 н. 0000872524 00000 н. 0000872805 00000 н. 0000873086 00000 н. 0000873362 00000 н. 0000873631 00000 н. 0000873889 00000 н. 0000874150 00000 н. 0000874407 00000 н. 0000874670 00000 н. 0000874937 00000 н. 0000875218 00000 н. 0000875499 00000 н. 0000875778 00000 н. 0000876053 00000 н. 0000876318 00000 н. 0000876575 00000 н. 0000876833 00000 н. 0000877107 00000 н. 0000877376 00000 н. 0000877657 00000 н. 0000877936 00000 н. 0000878214 00000 н. 0000878492 00000 н. 0000878761 00000 н. 0000879019 00000 н. 0000879277 00000 н. 0000879554 00000 н. 0000879835 00000 н. 0000880116 00000 п. 0000880377 00000 н. 0000880658 00000 н. 0000880924 00000 н. 0000881181 00000 п. 0000881438 00000 н. 0000881707 00000 н. 0000881984 00000 н. 0000882265 00000 н. 0000882543 00000 н. 0000882824 00000 н. 0000883090 00000 н. 0000883364 00000 н. 0000883622 00000 н. 0000883880 00000 н. 0000884161 00000 п. 0000884439 00000 н. 0000884716 00000 н. 0000884993 00000 н. 0000885274 00000 н. 0000885551 00000 н. 0000885796 00000 н. 0000886077 00000 н. 0000886358 00000 п. 0000886639 00000 н. 0000886920 00000 н. 0000887201 00000 н. 0000887467 00000 н. 0000887746 00000 н. 0000888023 00000 н. 0000888268 00000 н. 0000888547 00000 н. 0000888828 00000 н. 0000889109 00000 н. 0000889387 00000 н. 0000889668 00000 н. 0000889946 00000 н. 00008

    00000 н. 00008 00000 н. 0000890764 00000 н. 0000891042 00000 н. 0000891319 00000 н. 0000891597 00000 н. 0000891878 00000 н. 0000892159 00000 н. 0000892440 00000 н. 0000892686 00000 н. 0000892967 00000 н. 0000893244 00000 н. 0000893522 00000 н. 0000893799 00000 н. 0000894044 00000 н. 0000894325 00000 н. 0000894606 00000 н. 0000894883 00000 н. 0000895161 00000 п. 0000895442 00000 п. 0000895719 00000 п. 0000895995 00000 н. 0000896271 00000 н. 0000896516 00000 н. 0000896797 00000 н. 0000897075 00000 н. 0000897356 00000 н. 0000897612 00000 н. 0000897857 00000 н. 0000898136 00000 п. 0000898413 00000 п. 0000898688 00000 н. 0000898969 00000 н. 0000899250 00000 н. 0000899527 00000 н. 0000899804 00000 н. 0000

    5 00000 п. 0000
    1 00000 п. 00002 00000 н. 0000

    9 00000 н. 0000

    5 00000 н. 0000

    4 00000 н. 0000

    1 00000 н. 0000

    1 00000 н. 0000

    9 00000 н. 0000

    1 00000 н. 0000
    7 00000 н. 00004 00000 н. 0000

  • 5 00000 н. 00001 00000 н. 0000

    3 00000 н. 00004 00000 н. 00005 00000 н. 0000

    3 00000 н. 0000

    8 00000 н. 00007 00000 н. 0000

    3 00000 н. 0000905775 00000 н. 0000906056 00000 н. 0000906321 00000 н. 0000906582 00000 н. 0000906838 00000 н. 0000907095 00000 н. 0000907352 00000 н. 0000907612 00000 н. 0000907872 00000 н. 0000908134 00000 н. 0000908356 00000 н. 0000908634 00000 н. 0000908890 00000 н. 0000909146 00000 н. 0000909391 00000 п. 0000909669 00000 н. 0000909944 00000 н. 0000910221 00000 н. 0000910500 00000 н. 0000910781 00000 п. 0000911039 00000 н. 0000911305 00000 н. 0000911582 00000 н. 0000911859 00000 н. 0000912140 00000 н. 0000912417 00000 н. 0000912686 00000 н. 0000912959 00000 н. 0000913205 00000 н. 0000913483 00000 н. 0000913760 00000 н. 0000914037 00000 н. 0000914314 00000 н. 0000914592 00000 н. 0000914869 00000 н. 0000915147 00000 н. 0000915424 00000 н. 0000915703 00000 н. 0000915980 00000 н. 0000916257 00000 н. 0000916502 00000 н. 0000916783 00000 н. 0000917064 00000 н. 0000917340 00000 н. 0000917601 00000 п. 0000917878 00000 н. 0000918159 00000 н. 0000918436 00000 н. 0000918701 00000 н. 0000918946 00000 н. 0000919221 00000 н. 0000919499 00000 н. 0000919764 00000 н. 0000920042 00000 н. 0000920294 00000 н. 0000920550 00000 н. 0000920815 00000 н. 0000921063 00000 н. 0000921311 00000 н. 0000921566 00000 н. 0000921830 00000 н. 0000922079 00000 п. 0000922328 00000 н. 0000922581 00000 п. 0000922850 00000 н. 0000923119 00000 п. 0000923364 00000 н. 0000923609 00000 н. 0000923890 00000 н. 0000924169 00000 н. 0000924448 00000 н. 0000924725 00000 н. 0000924999 00000 н. 0000925280 00000 н. 0000925559 00000 н. 0000925805 00000 н. 0000926082 00000 п. 0000926363 00000 п. 0000926640 00000 н. 0000926916 00000 н. 0000927195 00000 н. 0000927473 00000 н. 0000927747 00000 н. 0000928028 00000 п. 0000928273 00000 н. 0000928554 00000 н. 0000928835 00000 н. 0000929113 00000 п. 0000929394 00000 н. 0000929656 00000 н. 0000929935 00000 н. 0000930180 00000 н. 0000930429 00000 п. 0000930685 00000 н. 0000930934 00000 п. 0000931188 00000 н. 0000931437 00000 п. 0000931685 00000 п. 0000931942 00000 н. 0000932195 00000 н. 0000932444 00000 н. 0000932703 00000 н. 0000932954 00000 н. 0000933206 00000 н. 0000933454 00000 н. 0000933721 00000 н. 0000933973 00000 п. 0000934221 00000 п. 0000934472 00000 п. 0000934730 00000 н. 0000934996 00000 н. 0000935244 00000 н. 0000935492 00000 п. 0000935755 00000 н. 0000936008 00000 н. 0000936260 00000 н. 0000936509 00000 н. 0000936757 00000 н. 0000937038 00000 п. 0000937289 00000 п. 0000937570 00000 п. 0000937816 00000 п. 0000938097 00000 п. 0000938365 00000 н. 0000938646 00000 п. 0000938927 00000 н. 0000939203 00000 н. 0000939484 00000 н. 0000939729 00000 н. 0000939985 00000 н. 0000940241 00000 п. 0000940500 00000 н. 0000940781 00000 п. 0000941062 00000 н. 0000941339 00000 н. 0000941620 00000 н. 0000941901 00000 п. 0000942159 00000 н. 0000942404 00000 п. 0000942681 00000 п. 0000942960 00000 н. 0000943237 00000 н. 0000943514 00000 н. 0000943792 00000 н. 0000944070 00000 п. 0000944336 00000 н. 0000944613 00000 н. 0000944858 00000 н. 0000945139 00000 п. 0000945417 00000 н. 0000945694 00000 п. 0000945968 00000 н. 0000946213 00000 н. 0000946492 00000 н. 0000946769 00000 н. 0000947050 00000 н. 0000947329 00000 н. 0000947608 00000 н. 0000947889 00000 н. 0000948170 00000 н. 0000948415 00000 н. 0000948679 00000 н. 0000948957 00000 н. 0000949234 00000 п. 0000949512 00000 н. 0000949782 00000 н. 0000950063 00000 н. 0000950344 00000 п. 0000950618 00000 н. 0000950890 00000 н. 0000951169 00000 п. 0000951430 00000 н. 0000951675 00000 н. 0000951953 00000 п. 0000952234 00000 п. 0000952515 00000 н. 0000952792 00000 н. 0000953054 00000 н. 0000953322 00000 н. 0000953600 00000 н. 0000953873 00000 п. 0000954118 00000 п. 0000954397 00000 н. 0000954678 00000 н. 0000954956 00000 п. 0000955205 00000 н. 0000955483 00000 п. 0000955732 00000 н. 0000955997 00000 н. 0000956275 00000 н. 0000956524 00000 н. 0000956769 00000 н. 0000957026 00000 н. 0000957303 00000 н. 0000957579 00000 п. 0000957856 00000 п. 0000958134 00000 п. 0000958412 00000 н. 0000958690 00000 н. 0000958943 00000 н. 0000959221 00000 н. 0000959466 00000 н. 0000959724 00000 н. 0000960001 00000 п. 0000960278 00000 н. 0000960555 00000 н. 0000960832 00000 н. 0000961110 00000 н. 0000961387 00000 н. 0000961665 00000 н. 0000961923 00000 н. 0000962168 00000 п. 0000962425 00000 н. 0000962692 00000 н. 0000962957 00000 н. 0000963217 00000 н. 0000963494 00000 н. 0000963772 00000 н. 0000964050 00000 н. 0000964327 00000 н. 0000964605 00000 н. 0000964850 00000 н. 0000965107 00000 н. 0000965384 00000 п. 0000965661 00000 н. 0000965936 00000 н. 0000966213 00000 н. 0000966491 00000 н. 0000966768 00000 н. 0000967046 00000 н. 0000967323 00000 н. 0000967633 00000 н. 0000967878 00000 н. 0000968156 00000 н. 0000968434 00000 п. 0000968710 00000 п. 0000968987 00000 п. 0000969244 00000 п. 0000969522 00000 н. 0000969767 00000 п. 0000970043 00000 н. 0000970320 00000 н. 0000970598 00000 п. 0000970872 00000 н. 0000971150 00000 н. 0000971427 00000 н. 0000971704 00000 н. 0000971961 00000 н. 0000972206 00000 н. 0000972469 00000 н. 0000972714 00000 н. 0000972971 00000 н. 0000973225 00000 н. 0000973486 00000 н. 0000973763 00000 н. 0000974027 00000 н. 0000974294 00000 н. 0000974558 00000 н. 0000974820 00000 н. 0000975082 00000 н. 0000975327 00000 н. 0000975584 00000 н. 0000975843 00000 н. 0000976107 00000 н. 0000976373 00000 п. 0000976618 00000 н. 0000976863 00000 н. 0000992513 00000 н. 0001005796 00000 п. 0001014567 00000 п. 0001014831 00000 п. 0001015094 00000 п. 0001015357 00000 п. 0001015623 00000 п. 0001015884 00000 п. 0001016141 00000 п. 0001016386 00000 п. 0001016645 00000 п. 0001016910 00000 п. 0001017166 00000 п. 0001017430 00000 п. 0001017708 00000 п. 0001017976 00000 п. 0001018243 00000 п. 0001018499 00000 п. 0001018762 00000 п. 0001019007 00000 пн 0001019284 00000 п. 0001019541 00000 п. 0001019800 00000 п. 0001020070 00000 н. 0001020336 00000 п. 0001020598 00000 п. 0001020861 00000 п. 0001021123 00000 п. 0001021381 00000 п. 0001021626 00000 п. 0001021883 00000 п. 0001022145 00000 п. 0001022401 00000 п. 0001022662 00000 п. 0001022931 00000 п. 0001023200 00000 п. 0001023478 00000 п. 0001023735 00000 п. 0001023992 00000 п. 0001024237 00000 п. 0001024498 00000 п. 0001024760 00000 п. 0001025025 00000 п. 0001025286 00000 п. 0001025544 00000 п. 0001025809 00000 п. 0001026070 00000 п. 0001026347 00000 п. 0001026605 00000 п. 0001026868 00000 п. 0001027123 00000 п. 0001027399 00000 п. 0001027834 00000 п. 0001028085 00000 п. 0001028342 00000 п. 0001028601 00000 п. 0001028863 00000 п. 0001029121 00000 п. 0001029384 00000 п. 0001029640 00000 п. 0001029902 00000 п. 0001030159 00000 п. 0001030423 00000 п. 0001030700 00000 п. 0001030957 00000 п. 0001031218 00000 п. 0001031478 00000 п. 0001031734 00000 п. 0001031994 00000 п. 0001032252 00000 п. 0001032510 00000 п. 0001032787 00000 п. 0001033044 00000 п. 0001033298 00000 п. 0001033555 00000 п. 0001033808 00000 п. 0001034070 00000 п. 0001034325 00000 п. 0001034581 00000 п. 0001034846 00000 п. 0001035111 00000 п. 0001035374 00000 п. 0001035627 00000 п. 0001035890 00000 п. 0001036149 00000 п. 0001036407 00000 п. 0001036668 00000 п. 0001036921 00000 п. 0001037187 00000 п. 0001037452 00000 п. 0001037709 00000 п. 0001037962 00000 п. 0001038218 00000 п. 0001038480 00000 п. 0001038735 00000 п. 0001038996 00000 п. 0001039257 00000 п. 0001039525 00000 п. 0001039785 00000 п. 0001040044 00000 п. 0001040297 00000 п. 0001040552 00000 п. 0001040825 00000 п. 0001041084 00000 п. 0001041346 00000 п. 0001041600 00000 п. 0001041869 00000 п. 0001042132 00000 п. 0001042383 00000 п. 0001042650 00000 п. 0001042909 00000 п. 0001043166 00000 п. 0001043428 00000 п. 0001043685 00000 п. 0001043966 00000 п. 0001044247 00000 п. 0001044525 00000 п. 0001044782 00000 п. 0001045059 00000 п. 0001045336 00000 п. 0001045611 00000 п. 0001045885 00000 п. 0001046130 00000 п. 0001046389 00000 п. 0001046668 00000 п. 0001046946 00000 п. 0001047222 00000 п. 0001047500 00000 п. 0001047773 00000 п. 0001048052 00000 п. 0001048329 00000 п. 0001048606 00000 п. 0001048883 00000 п. 0001049140 00000 п. 0001049385 00000 п. 0001049663 00000 п. 0001049941 00000 п. 0001050219 00000 п. 0001050497 00000 п. 0001050774 00000 п. 0001051052 00000 п. 0001051330 00000 п. 0001051608 00000 п. 0001051866 00000 п. 0001052111 00000 п. 0001052388 00000 п. 0001052665 00000 п. 0001052920 00000 н. 0001053176 00000 п. 0001053433 00000 п. 0001053711 00000 п. 0001053970 00000 п. 0001054223 00000 п. 0001054482 00000 п. 0001054746 00000 п. 0001055003 00000 п. 0001055259 00000 п. 0001056554 00000 п. 0001058479 00000 п. 0001058736 00000 п. 0001059013 00000 п. 0001059278 00000 п. 0001059555 00000 п. 0001059813 00000 п. 0001060058 00000 п. 0001060335 00000 п. 0001060612 00000 п. 0001060883 00000 п. 0001061154 00000 п. 0001061430 00000 п. 0001061687 00000 п. 0001061961 00000 п. 0001062238 00000 п. 0001062495 00000 п. 0001062740 00000 п. 0001063013 00000 п. 0001063290 00000 п. 0001063566 00000 п. 0001063842 00000 п. 0001064118 00000 п. 0001064375 00000 п. 0001064633 00000 п. 0001064910 00000 п. 0001065187 00000 п. 0001065432 00000 п. 0001065709 00000 п. 0001065990 00000 п. 0001066267 00000 п. 0001066543 00000 п. 0001066808 00000 п. 0001067062 00000 п. 0001067336 00000 п. 0001067581 00000 п. 0001067858 00000 п. 0001068124 00000 п. 0001068397 00000 п. 0001068675 00000 п. 0001068953 00000 п. 0001069230 00000 п. 0001069507 00000 п. 0001069785 00000 п. 0001070054 00000 п. 0001070299 00000 п. 0001070576 00000 п. 0001070853 00000 п. 0001071134 00000 п. 0001071391 00000 п. 0001071667 00000 п. 0001071944 00000 п. 0001072223 00000 п. 0001072500 00000 п. 0001072745 00000 п. 0001073024 00000 п. 0001073269 00000 п. 0001073547 00000 п. 0001073824 00000 п. 0001074105 00000 п. 0001074386 00000 п. 0001074663 00000 п. 0001074940 00000 п. 0001075217 00000 п. 0001075494 00000 п. 0001075739 00000 п. 0001076015 00000 п. 0001076296 00000 п. 0001076573 00000 п. 0001076849 00000 п. 0001077125 00000 п. 0001077402 00000 п. 0001077679 00000 п. 0001077956 00000 п. 0001078233 00000 п. 0001078478 00000 п. 0001078755 00000 п. 0001079032 00000 п. 0001079310 00000 п. 0001079587 00000 п. 0001079864 00000 п. 0001080140 00000 п. 0001080418 00000 п. 0001080692 00000 п. 0001080937 00000 п. 0001081214 00000 п. 0001081491 00000 п. 0001081764 00000 п. 0001082042 00000 п. 0001082287 00000 п. 0001082564 00000 п. 0001082842 00000 n 0001083120 00000 n 0001083397 00000 n 0001083674 00000 n 0001083951 00000 n 0001084229 00000 n 0001084508 00000 n 0001084753 00000 n 0001085030 00000 n 0001085307 00000 n 0001085585 00000 n 0001085862 00000 n 0001086139 00000 n 0001086417 00000 n 0001086695 00000 n 0001086972 00000 n 0001087229 00000 n 0001087474 00000 n 0001087747 00000 n 0001088024 00000 n 0001088301 00000 n 0001088578 00000 n 0001088855 00000 n 0001089136 00000 n 0001089417 00000 n 0001089694 00000 n 0001089939 00000 n 00010

    00000 n 00010 00000 n 0001090771 00000 n 0001091049 00000 n 0001091326 00000 n 0001091603 00000 n 0001091880 00000 n 0001092157 00000 n 0001092414 00000 n 0001092691 00000 n 0001092968 00000 n 0001093213 00000 n 0001093494 00000 n 0001093772 00000 n 0001094050 00000 n 0001094328 00000 n 0001094605 00000 n 0001094883 00000 n 0001095160 00000 n 0001095437 00000 n 0001095716 00000 n 0001095993 00000 n 0001096271 00000 n 0001096552 00000 n 0001096830 00000 n 0001097108 00000 n 0001097353 00000 n 0001097630 00000 n 0001097907 00000 n 0001098184 00000 n 0001098461 00000 n 0001098738 00000 n 0001099014 00000 n 0001099292 00000 n 0001099537 00000 n 0001099813 00000 n 0001100089 00000 n 0001100363 00000 n 0001100636 00000 n 0001100881 00000 n 0001101158 00000 n 0001101436 00000 n 0001101714 00000 n 0001101993 00000 n 0001102271 00000 n 0001102549 00000 n 0001102826 00000 n 0001103071 00000 n 0001103348 00000 n 0001103620 00000 n 0001103891 00000 n 0001104169 00000 n 0001104450 00000 n 0001104731 00000 n 0001105009 00000 n 0001105254 00000 n 0001105531 00000 n 0001105809 00000 n 0001106087 00000 n 0001106364 00000 n 0001106630 00000 n 0001106907 00000 n 0001107184 00000 n 0001107462 00000 n 0001107707 00000 n 0001107982 00000 n 0001108255 00000 n 0001108532 00000 n 0001108805 00000 n 0001109083 00000 n 0001109328 00000 n 0001109592 00000 n 0001109868 00000 n 0001110142 00000 n 0001110420 00000 n 0001110696 00000 n 0001110973 00000 n 0001111251 00000 n 0001111496 00000 n 0001111770 00000 n 0001112044 00000 n 0001112320 00000 n 0001112577 00000 n 0001112855 00000 n 0001113132 00000 n 0001113403 00000 n 0001113672 00000 n 0001113945 00000 n 0001114223 00000 n 0001114497 00000 n 0001114742 00000 n 0001115017 00000 n 0001115295 00000 n 0001115552 00000 n 0001115828 00000 n 0001116106 00000 n 0001116382 00000 n 0001116660 00000 n 0001116941 00000 n 0001117186 00000 n 0001117463 00000 n 0001117740 00000 n 0001118014 00000 n 0001118295 00000 n 0001118570 00000 n 0001118827 00000 n 0001119106 00000 n 0001119385 00000 n 0001119666 00000 n 0001119947 00000 n 0001120193 00000 n 0001120464 00000 n 0001120745 00000 n 0001121026 00000 n 0001121303 00000 n 0001121582 00000 n 0001121839 00000 n 0001122120 00000 n 0001122401 00000 n 0001122672 00000 n 0001122950 00000 n 0001123227 00000 n 0001123508 00000 n 0001123786 00000 n 0001124031 00000 n 0001124308 00000 n 0001124587 00000 n 0001124868 00000 n 0001125145 00000 n 0001125422 00000 n 0001125695 00000 n 0001125969 00000 n 0001126245 00000 n 0001126490 00000 n 0001126769 00000 n 0001127047 00000 n 0001127325 00000 n 0001127599 00000 n 0001127855 00000 n 0001128136 00000 n 0001128417 00000 n 0001128662 00000 n 0001128943 00000 n 0001129224 00000 n 0001129501 00000 n 0001129776 00000 n 0001130055 00000 n 0001130336 00000 n 0001130617 00000 n 0001130894 00000 n 0001131139 00000 n 0001131384 00000 n 0001131665 00000 n 0001131946 00000 n 0001132225 00000 n 0001132503 00000 n 0001132781 00000 n 0001133055 00000 n 0001133320 00000 n 0001133598 00000 n 0001133844 00000 n 0001134125 00000 n 0001134402 00000 n 0001134683 00000 n 0001134961 00000 n 0001135242 00000 n 0001135523 00000 n 0001135800 00000 n 0001136078 00000 n 0001136356 00000 n 0001136634 00000 n 0001136912 00000 n 0001137190 00000 n 0001137464 00000 n 0001137743 00000 n 0001138020 00000 n 0001138299 00000 n 0001138578 00000 n 0001138856 00000 n 0001139134 00000 n 0001139379 00000 n 0001139629 00000 n 0001139878 00000 n 0001140144 00000 n 0001140413 00000 n 0001140667 00000 n 0001140922 00000 n 0001141187 00000 n 0001141440 00000 n 0001141693 00000 n 0001141958 00000 n 0001142214 00000 n 0001142468 00000 n 0001142722 00000 n 0001142987 00000 n 0001143241 00000 n 0001143495 00000 n 0001143761 00000 n 0001144015 00000 n 0001144264 00000 n 0001144529 00000 n 0001144807 00000 n 0001145052 00000 n 0001145329 00000 n 0001145602 00000 n 0001145877 00000 n 0001146156 00000 n 0001146428 00000 n 0001146699 00000 n 0001146978 00000 n 0001147259 00000 n 0001147538 00000 n 0001147783 00000 n 0001148060 00000 n 0001148338 00000 n 0001148616 00000 n 0001148891 00000 n 0001149172 00000 n 0001149451 00000 n 0001149727 00000 n 0001150001 00000 n 0001150246 00000 n 0001150524 00000 n 0001150802 00000 n 0001151083 00000 n 0001151356 00000 n 0001151634 00000 n 0001151911 00000 n 0001152192 00000 n 0001152437 00000 n 0001152716 00000 n 0001152993 00000 n 0001153271 00000 n 0001153549 00000 n 0001153824 00000 n 0001154101 00000 n 0001154346 00000 n 0001154623 00000 n 0001154901 00000 n 0001155178 00000 n 0001155454 00000 n 0001155731 00000 n 0001156008 00000 n 0001156280 00000 n 0001156553 00000 n 0001156798 00000 n 0001157074 00000 n 0001157350 00000 n 0001157627 00000 n 0001157903 00000 n 0001158180 00000 n 0001158457 00000 n 0001158702 00000 n 0001158978 00000 n 0001159253 00000 n 0001159534 00000 n 0001159811 00000 n 0001160092 00000 n 0001160369 00000 n 0001160646 00000 n 0001160922 00000 n 0001161167 00000 n 0001161443 00000 n 0001161720 00000 n 0001161998 00000 n 0001162275 00000 n 0001162551 00000 n 0001162797 00000 n 0001163065 00000 n 0001163343 00000 n 0001163600 00000 n 0001163881 00000 n 0001164156 00000 n 0001164429 00000 n 0001164701 00000 n 0001164982 00000 n 0001165228 00000 n 0001165509 00000 n 0001165790 00000 n 0001166071 00000 n 0001166348 00000 n 0001166626 00000 n 0001166903 00000 n 0001167180 00000 n 0001167457 00000 n 0001167734 00000 n 0001168010 00000 n 0001168287 00000 n 0001168533 00000 n 0001168812 00000 n 0001169090 00000 n 0001169368 00000 n 0001169645 00000 n 0001169922 00000 n 0001170199 00000 n 0001170471 00000 n 0001170745 00000 n 0001170991 00000 n 0001171269 00000 n 0001171546 00000 n 0001171823 00000 n 0001172100 00000 n 0001172372 00000 n 0001172617 00000 n 0001172896 00000 n 0001173177 00000 n 0001173455 00000 n 0001173736 00000 n 0001174017 00000 n 0001174298 00000 n 0001174579 00000 n 0001174860 00000 n 0001175105 00000 n 0001175386 00000 n 0001175664 00000 n 0001175943 00000 n 0001176224 00000 n 0001176490 00000 n 0001176771 00000 n 0001177052 00000 n 0001177330 00000 n 0001177575 00000 n 0001177854 00000 n 0001178132 00000 n 0001178413 00000 n 0001178694 00000 n 0001178975 00000 n 0001179254 00000 n 0001179531 00000 n 0001179809 00000 n 0001180054 00000 n 0001180331 00000 n 0001180609 00000 n 0001180885 00000 n 0001181130 00000 n 0001181386 00000 n 0001181662 00000 n 0001181925 00000 n 0001182203 00000 n 0001182479 00000 n 0001182758 00000 n 0001183035 00000 n 0001183280 00000 n 0001183557 00000 n 0001183834 00000 n 0001184106 00000 n 0001184383 00000 n 0001184661 00000 n 0001184938 00000 n 0001185215 00000 n 0001185492 00000 n 0001185769 00000 n 0001186045 00000 n 0001186302 00000 n 0001186547 00000 n 0001186805 00000 n 0001187082 00000 n 0001187360 00000 n 0001187634 00000 n 0001187908 00000 n 0001188177 00000 n 0001188435 00000 n 0001188680 00000 n 0001188949 00000 n 0001189206 00000 n 0001189451 00000 n 0001189729 00000 n 00011

    00000 n 00011
    00000 n 00011

    00000 n 0001190839 00000 n 0001191115 00000 n 0001191372 00000 n 0001191650 00000 n 0001191895 00000 n 0001192171 00000 n 0001192428 00000 n 0001192706 00000 n 0001192984 00000 n 0001193262 00000 n 0001193538 00000 n 0001193816 00000 n 0001194091 00000 n 0001194369 00000 n 0001194647 00000 n 0001194925 00000 n 0001195202 00000 n 0001195476 00000 n 0001195721 00000 n 0001195997 00000 n 0001196275 00000 n 0001196553 00000 n 0001196834 00000 n 0001197112 00000 n 0001197389 00000 n 0001197656 00000 n 0001197914 00000 n 0001198192 00000 n 0001198473 00000 n 0001198718 00000 n 0001198997 00000 n 0001199275 00000 n 0001199556 00000 n 0001199835 00000 n 0001200113 00000 n 0001200394 00000 n 0001200675 00000 n 0001200952 00000 n 0001201197 00000 n 0001201476 00000 n 0001201757 00000 n 0001202038 00000 n 0001202319 00000 n 0001202597 00000 n 0001202871 00000 n 0001203149 00000 n 0001203427 00000 n 0001203705 00000 n 0001203972 00000 n 0001204244 00000 n 0001204520 00000 n 0001204797 00000 n 0001205075 00000 n 0001205320 00000 n 0001205598 00000 n 0001205874 00000 n 0001206152 00000 n 0001206429 00000 n 0001206706 00000 n 0001206983 00000 n 0001207257 00000 n 0001260213 00000 n 0001260268 00000 n 0001260454 00000 n 0001260757 00000 n 0001264865 00000 n 0001264937 00000 n 0001265216 00000 n 0001265288 00000 n 0001269683 00000 n 0001269743 00000 n 0001269975 00000 n 0001270006 00000 n 0001270288 00000 n 0001281640 00000 n 0001281872 00000 n 0001281954 00000 n 0001282008 00000 n 0001282128 00000 n 0001282306 00000 n 0001282656 00000 n 0001283006 00000 n 0001283254 00000 n 0001283432 00000 n 0001283514 00000 n 0001283596 00000 n 0001283673 00000 n 0001283800 00000 n 0001283877 00000 n 0001283963 00000 n 0001284018 00000 n 0001284135 00000 n 0001284247 00000 n 0001284367 00000 n 0001284642 00000 n 0001284757 00000 n 0001284816 00000 n 0001284871 00000 n 0001284930 00000 n 0001284961 00000 n 0001285359 00000 n 0001285556 00000 n 0001285753 00000 n 0001285951 00000 n 0001286143 00000 n 0001311162 00000 n 0001311425 00000 n 0001311681 00000 n 0001311937 00000 n 0001312190 00000 n 0001312456 00000 n 0001312710 00000 n 0001312955 00000 n 0001313200 00000 n 0001313464 00000 n 0001314544 00000 n 0001315194 00000 n 0001316521 00000 n 0001316779 00000 n 0001318247 00000 n 0001318605 00000 n 0001318864 00000 n 0001319109 00000 n 0001319357 00000 n 0001319602 00000 n 0001320043 00000 n 0001320403 00000 n 0001320660 00000 n 0001320913 00000 n 0001328845 00000 n 0001329058 00000 n 0001329266 00000 n 0001329493 00000 n 0001329741 00000 n 0001329989 00000 n 0001330251 00000 n 0001330499 00000 n 0001330747 00000 n 0001330995 00000 n 0001331243 00000 n 0001331491 00000 n 0001331747 00000 n 0001332002 00000 n 0001332258 00000 n 0001332507 00000 n 0001332756 00000 n 0001333355 00000 n 0001333970 00000 n 0001335296 00000 n 0001335504 00000 n 0001335753 00000 n 0001336006 00000 n 0000045576 00000 n трейлер ]/Prev 39374074>> startxref 0 %% EOF 18123 0 obj > поток hywTiBozUA0 %BB (E:* -4J -n+.D (RtY} o | 9999If

    Система распределения питания Qld

    Отображение результатов 1–12 из 37

    • Коммутируемый горизонтальный стоечный БРП высотой 1U APC с входом IEC 15 А для 8 розеток C13 IEC 10 А

      $ 1,485.00 Inc GST
    • APC Switched Rack Vertical PDU, Zero U, вход 10 А IEC, до 16 розеток C13 10 А IEC

      $ 1,749.00 Inc GST
    • CyberPower Systems, коммутируемый вертикальный ePDU со входом 15 А на выходы 21X IEC320 C13 и 3X IEC320 C19 0U

      1059 долларов.00 Inc GST
    • Tripp Lite 1,6 / 3,8 кВт, однофазный базовый блок распределения питания 100-240 В, 14 розеток (12 C13 и 2 C19), C20 с 5 адаптерами, шнур 10 футов (3,05 м), 1U для монтажа в стойку PDUNV

      $ 349.00 с НДС
    • Tripp Lite 1,6 / 3,8 кВт, однофазный базовый блок распределения питания 100–240 В, 14 розеток (12 C13 и 2 C19), вход C20 16A, PDU 1U для монтажа в стойку 12 IEC

      399,00 долл. США Inc GST
    • Tripp Lite 1,6–3,8 кВт, однофазный базовый блок распределения питания 100–240 В, 14 розеток (12 C13 и 2 C19), C20 с адаптером L6-20P, 12 футов.Шнур, для монтажа в стойку 1U

      $ 275.00 с НДС
    • Tripp Lite, Однофазный БРП с возможностью горячей замены, 2–2,4 кВт, розетки 200–240 В, 10 А (8-C13), 2-C14, вход 200–240 В, кабели длиной 6 футов, монтаж в стойку 2U

      $ 389.00 с НДС
    • Tripp Lite Однофазный АВР / БРП с измерением мощности 2–2,4 кВт, розетки 200–240 В (10 C13), 2 входа C14, кабели 3,6 м, установка в стойку 1U, TAA

      $ 899.00 с НДС
    • Tripp Lite 3.Однофазный АВР / БРП 2-3,8 кВт, 200-240 В (8 C13 и 2 C19), 2 C20, шнур 12 футов, установка в стойку 1U, TAA

      $ 889.00 Inc GST
    • Tripp Lite 3,2–3,8 кВт Однофазный БРП с горячей заменой, 200–240 В, 16 А (6-C13, 2-C19), 2-C20, вход 200–240 В, кабели длиной 6 футов, монтаж в стойку 2U

      $ 509.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
