Автоматический блок ввода резервного питания: Блоки автоматического ввода резерва Энергия АВР

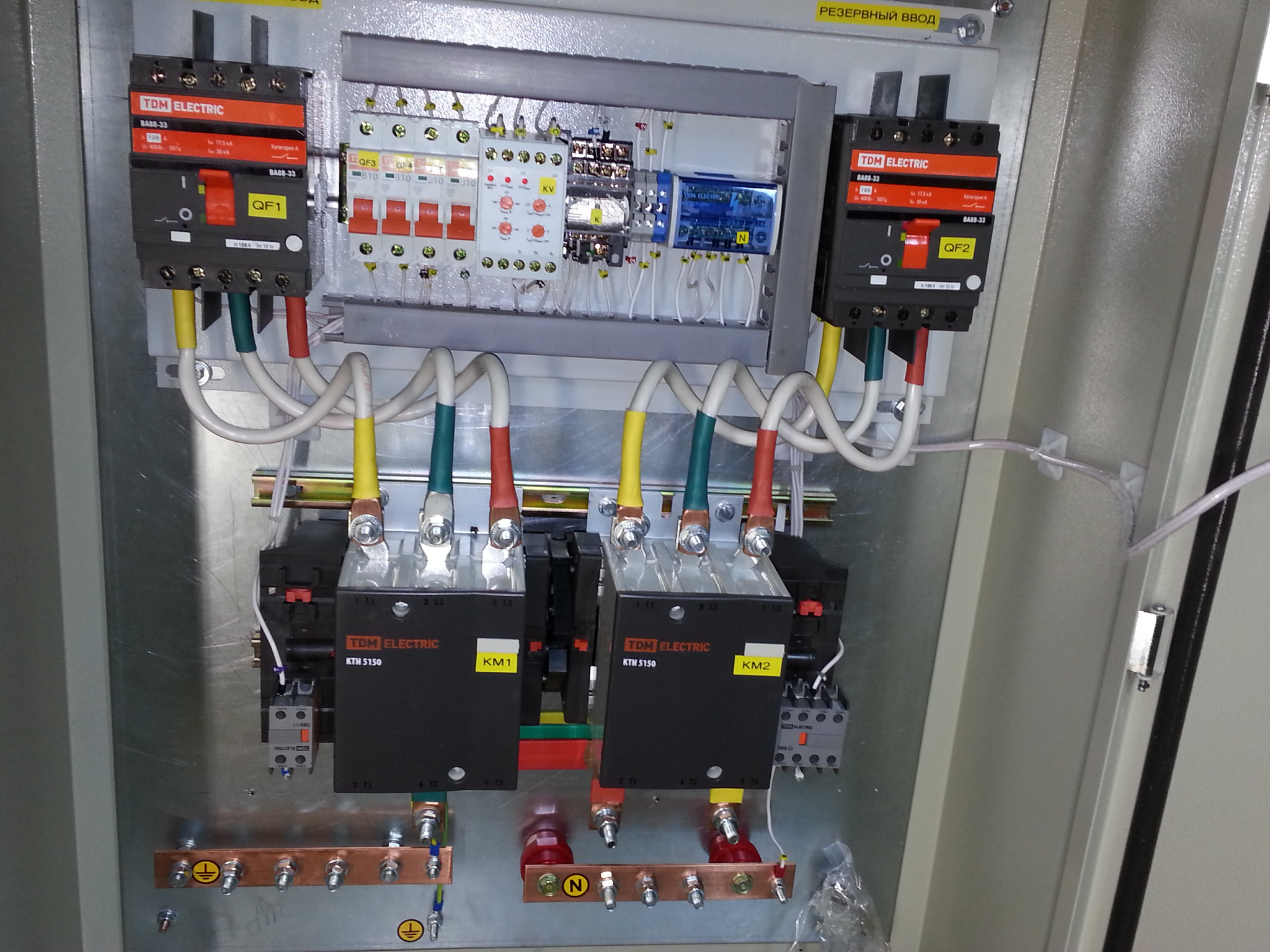

АВР на контакторах получили наиболее широкое применение, в основном, благодаря низкой стоимости комплектующих. В основе щита АВР на контакторах обычно применяются два контактора с взаимной электрической или электромеханической блокировкой и реле контроля фаз.

В самых дешевых вариантах АВР на контакторах используется обычное реле, контролирующее наличие напряжения только на одной фазе, без контроля качества электроэнергии (частота, напряжение). При пропадании напряжения на одной фазе, АВР на контакторах переключает нагрузку на другой (резервный) ввод электроэнергии.

При использовании качественных полнофункциональных реле контроля фаз (контроль 3-х фаз: напряжение, частота, временные задержки на перевод нагрузки, возможность программирования диапазонов и задержек) и применении механической блокировки (предотвращает одновременную подачу электропитания с двух вводов) АВР на контакторах становится довольно качественным и законченным изделием.

Преимущества:

Дешевая стоимость, выполняет защитные функции (высокий ток, короткое замыкание).

Отсутствие возможности ручного переключения при неисправности АВР, низкая ремонтопригодность (при отказе одного из элементов АВР, требуется демонтаж и ремонт всего изделия), длительное время переключения (от 16 до 120 мс). Небольшое количество циклов срабатывания. Вероятность залипания контактов контактора.

Электромеханические АВР на автоматических выключателях с электроприводом

Такие АВР несколько уступают предыдущим по быстродействию и также позволяют осуществить механическую и электрическую блокировки при двухвходовой схеме.

Более сложная схема и более высокую стоимость этих устройств.

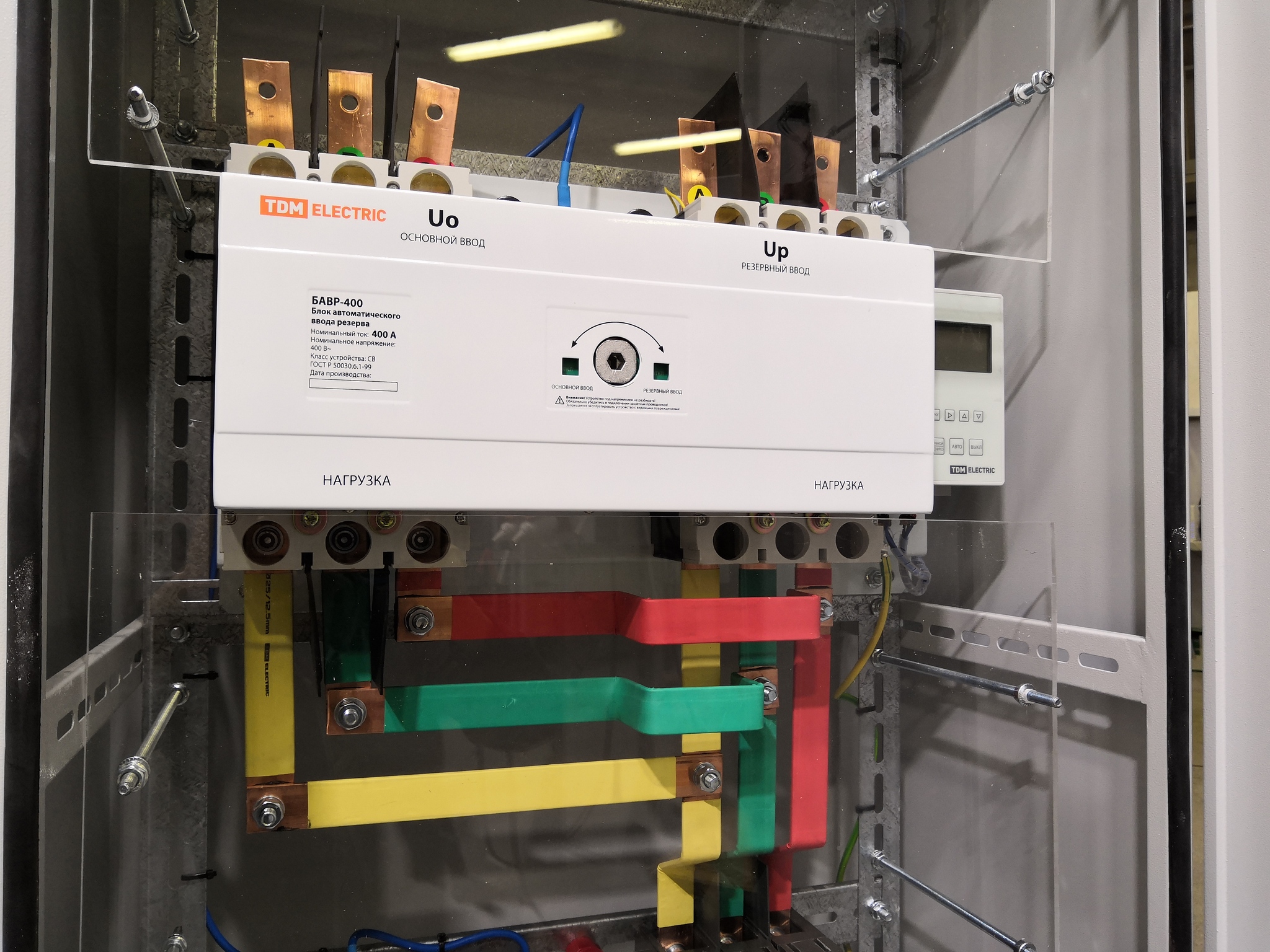

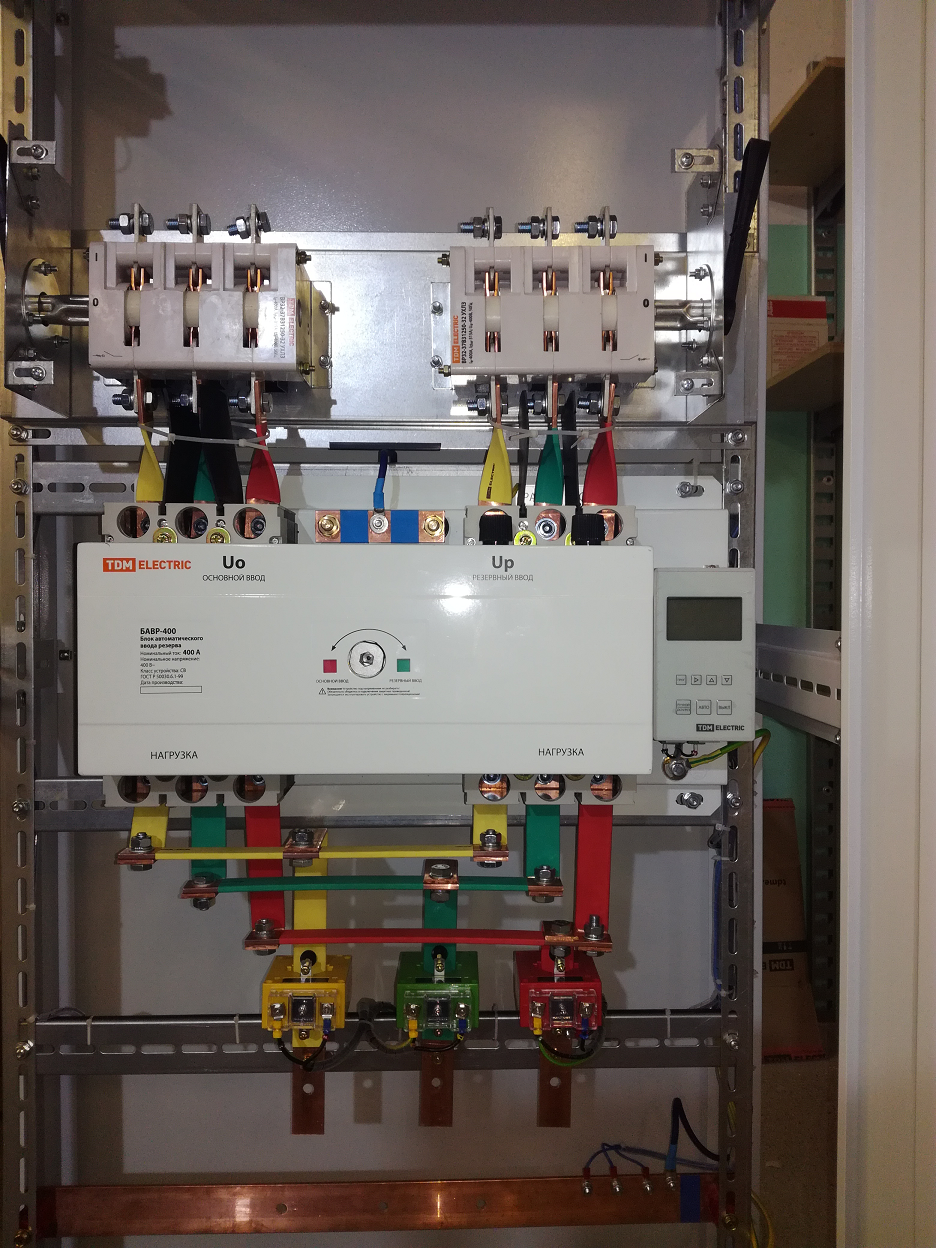

Электромеханические АВР на управляемых переключателях с электроприводом

В основе лежит рубильник (переключатель с нулевым средним положением, приводимый в действие моторным приводом. Привод управляется контроллером, который является частью автоматического рубильника или может устанавливаться отдельно).

Преимущества:

Высокая ремонтопригодность: автоматический рубильник состоит из трех основных элементов: рубильник (переключатель), моторный привод, контроллер. Выход из строя рубильника практически невозможен. При выходе из строя моторного привода или контроллера (реле контроля фаз), возможна их замена без демонтажа щита АВР и без демонтажа самого рубильника. При снятом моторном приводе и контроллере возможно переключение нагрузки в ручном режиме. Легкая сборка щита АВР. Для сборки щита требуется установить рубильник на монтажную плату, никакие дополнительные силовые или контрольные соединения не используются. Высокая надежность: за счет применения малого количества элементов и за счет использования в качестве силового коммутирующего устройства рубильника.

Как работает автоматический ввод резервного питания

Принцип действия АВР основан на контроле напряжения в цепи. Это может осуществляться с помощью любых реле напряжения либо цифровых логических блоков защиты. Однако принцип работы всё рано остаётся неизменным. Рассмотрим его на самом простом примере.

Это однолинейная схема, на которой видно, что контроль наличия напряжения осуществляется контактором КМ. Оба автомата QS1 и QS2 должны быть включены, при этом катушка КМ получит питание и будет втянута, а соответственно её замыкающий контакт в цепи основного ввода тоже замкнут и размыкающий контакт в цепи резервного ввода разомкнут. Тем самым электроснабжение потребителя осуществляется от основной сети и светятся соответствующие лампы. В случае неисправности питания по линии L12 и снижения напряжения до величины, когда контактор КМ отключится, произойдёт размыкание замыкающего контакта в основной линии и одновременно с этим контакт в цепи резервного питания линии L22 перейдёт в замкнутое состояние, тем самым подав напряжение к потребителю от резервного источника. Обратная ситуация произойдёт при возобновлении основного электроснабжения по линии L12.

На видео ниже наглядно рассмотрен принцип работы АВР в сетях 6 кВ:

Практические рекомендации, которые подтверждены в различных проектах

Система гарантированного электроснабжения мощностью до 100 кВА, имеющая в своем составе ИБП и работающая от двух сетевых входов.

В этом случае могут быть предложены автоматические коммутаторы серии АК фирмы «ППФ БИП-сервис», представляющие собой АВР контакторного типа. Эти аппараты имеют:

Такой перечень функциональных возможностей позволяет успешно применять коммутаторы серии АК в системах, содержащих ИБП.

Для таких систем более целесообразно использовать автоматические коммутаторы серии АКП, которые представляют собой АВР на управляемых переключателях с электроприводом.

Эти аппараты имеют все перечисленные выше особенности, но кроме того, позволяют управлять переключением входов вручную при любом напряжении или его отсутствии

Переключатели оснащены механическими замками, позволяющими заблокировать их в любом из возможных состояний, что может быть в некоторых случаях важно для потребителя

Здесь могут быть предложены следующие варианты построения АВР:

   Система гарантированного электроснабжения

Схемы трехвходовых АВР могут быть экономически более привлекательны. В то же время следует повторно отметить то обстоятельство, что для трехвходовой контакторной схемы невозможна полноценная механическая блокировка всех входов между собой, что определяется конструктивными особенностями контакторов.

В связи с этим в трехвходовых контакторных АВР целесообразно установить электрическую и механическую блокировку между ДГ и каждым из сетевых вводов. А между сетевыми вводами предусмотреть только электрическую блокировку. Именно по такому принципу выполнены трехвходовые коммутаторы серии АК.

Схема трехвходового коммутатора серии АКП, как отмечалось ранее, исключает возможность замыкания входов между собой за счет конструкции переключателей и одновременно дешевле, чем два отдельных каскадно соединенных АВР.

АВР Автоматический ввод резерва: что такое и как работает…

Бесперебойность в работе энергосистемы не всегда носит постоянный характер. Природные или техногенные внешние факторы способны внести свои коррективы в ее функциональность. С учетом этого токоприемники (первой и второй категории надежности) подключаются к более, чем двум источникам питания. Нагрузка при переключениях к основным и резервным источникам питания увеличивается, поэтому для надежности используют систему АВР (автоматический ввод резерва).

Содержание:

Предназначение и что представляет собой АВР

Система АВР – электрощитовое вводно-коммутационное распредустройство – оперативно переключает нагрузку на резервный источник, если возникнут проблемы энергетического плана на основной линии. Перед автоматическим переключением в режим аварийной работы система выявляет проблемы с напряжением в цепи вводов и проблемы с нагрузками.

Что скрывается под аббревиатурой

Есть немало способов усовершенствования работы системы энергоснабжения зданий и жилых домов. Среди них – АВР имеет особое значение. Название АВР – автоматический ввод резерва – объясняет назначение системы. Иногда «ввод» заменяют на «включение», что не совсем корректно. Включение резерва подразумевает запуск резервного генератора в определенных случаях.

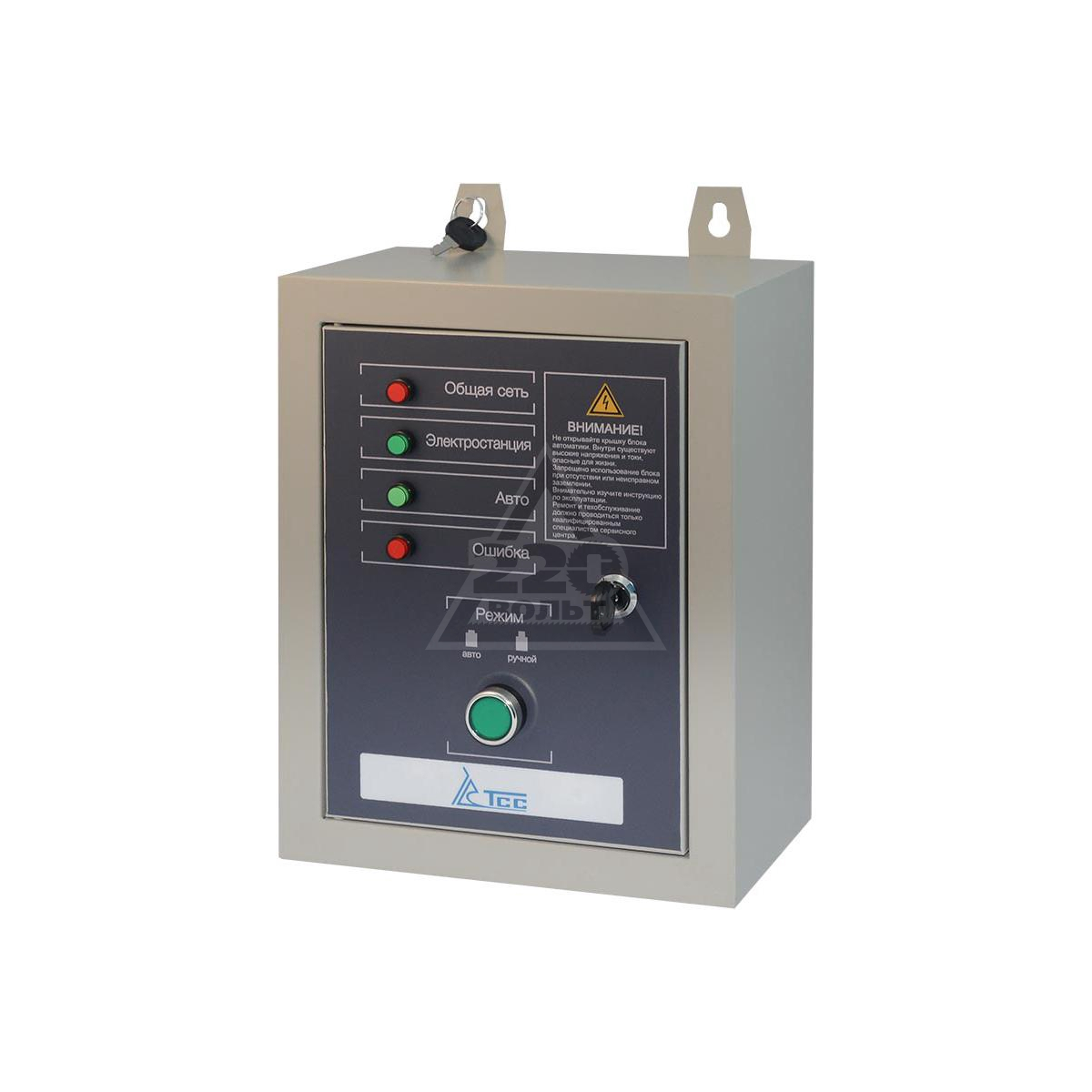

Типовой щит АВР

Класификация АВР

Принип классификации работы рабочей системы позволяет выявить наиболее сложные участки цепи подачи напряжения. АВР блоки или шкафы принято классифицировать по определенным параметрам:

Классификация служит наглядным примером работы системы энегообеспечения с контролем переключений от исновного источника к резервному. АВР ускоряет и защищает автоматические переключения.

Какие требования предъявляется к АВР

Для восстановления электроснабжения в случаях аварийных ситуаций используется система АВР, соответствующая определенным требованиям.

1. Обеспечение бесперебойного энергоснабжения от резервного ввода в случае проблем на основной линии.
2. Возможность восстановить работу системы электрообеспечения в максимально краткие сроки.
3. Однократное подключение и отключение нагрузки (по любым причинам).
4. Процесс перевода с основного источника питания на резервный блок контролируется системой АВР до подключения к резерву.
5. Системой АВР контролируется исправность управления резервным оборудованием.

Как устроен АВР

Есть два вида системы, которые отличаются по типу ввода:

1. АВР одностороннего типа, где есть один рабочий ввод, используемый, пока не исчезнут проблемы с основной линией. В системе есть второй – резервный – ввод, который подключается в случаях крайней необходимости.
2. АВР двустороннего типа не имеет разделения по рабочему и резервному принципу, так как оба ввода в приоритете.

Для первого типа характерно наличие функции, которая дает возможность переключаться на рабочий режим, как только основной режим восстановится. У двустороннего типа АВР свои преимущества, поэтому такой функции там не предусмотрено. И во втором случае нет принципиальной разницы, от какого источника идет нагрузка.

Можно посмотреть примеры как односторонней, так и двусторонней работы системы АВР.

По какому принципу происходит автоматический ввод резерва

Независимо от типа подключения по одностороннему или двустороннему принципу, в системе заложена функция отслеживания параметров сети. Для этих целей служит реле контроля напряжения, а также управляющие микропроцессорные блоки, что не сказывается на работе системы в целом. Например, можно рассмотреть принцип действия АВР, чтобы обеспечить бесперебойное энергоснабжение для однофазного потребителя.


Простая схема однофазной АВР

Обозначения:

• N – Ноль.
• A – Рабочая линия.
• B – Резервное питание.
• L – Лампа, играющая роль индикатора напряжения.
• К1 – Катушка реле.
• К1.1 – Контактная группа.


При штатном режиме подача напряжения производится на индикаторную лампу с катушкой реле К1. Таким образом положение нормально-замкнутого (и нормально-разомкнутого) контакта меняется. Нагрузка поступает с основного источника линия А. Напряжение В пропадает на входе А, гаснет лампа, прекращается насыщение катушки реле, что, соответственно, приводит к возврату контактов в начальное положение. Таким образом нагрузка включается на входе В.

Когда на основном вводе напряжение восстанавливается, то в реле производится перекоммутация на источник А, что соответствует принципу работу источника с односторонним исполнением.

Это упрощенная схема, иллюстрирующая происходящие процессы в системе АВР, которую обычно берут в пример для объяснения.

Какие схемы работы АВР существуют

Рабочие примеры показывают успешность применения щита автозапуска для бесперебойного электроснабжения дома.

Простые схемы

Один из вариантов схемы АВР показывает переключение электроэнергии на генератор с основной линии. Здесь присутствует принцип защиты от короткого замыкания. В данном АВР предусмотрены электрическая и механическая блокировка, которая не дает запуститься одновременно двум вводам.

Схема АВР для дома


Обозначения:

• AB1 и AB2 – двухполюсные автоматические выключатели на основном и резервном вводе.
• К1 и К2 – катушки контакторов.
• К3 – контактор в роли реле напряжения.
• K1.1, K2.1 и K3.1 – нормально-замкнутые контакты контакторов.
• К1.2, К2.2, К3.2 и К2.3 – нормально-разомкнутые контакты.


При автоматическом переключении АВ1 и АВ2 работа системы АВР выглядит следующим образом:

1. Питание от основной линии в штатном режиме. При насыщении катушки К3 происходит срабатывание реле напряжения, что приводит к замыканию К2.2 и К2.3 и размыканию К1.
2. Энергообеспечение при аварийном режиме. При проблемах напряжения на основной линии К3 не насыщается, напряжение падает ниже допустимого, контакты приходят к исходному положению. Таким образом напряжение поступает на катушку К1, из-за чего меняется положение контактов К1.1 (имеющаяся роль электрической защиты) и К1.2 (которая снимает блокировку подачи питания на нагрузку).
3. Срабатывание механической блокировки. В этом случае используется реверсивный пускатель (если есть на конструкции электромеханического прибора).

Пример работы двух простых АВР для трехфазного напряжения, где, в одном случае энергообеспечение производится по односторонней схеме, а в другом – по двустороннему принципу.

Пример односторонней (В) и двусторонней (А) реализации простого трехфазного АВР

Обозначения:

• AB1 и AB2 – трехполюсные автоматы защиты;
• МП1 и МП2 – магнитные пускатели;
• РН – реле напряжения;
• мп1.1 и мп2.1 – групповые нормально-разомкнутые контакты;
• мп1.2 и мп2.2 – нормально-замкнутые контакты;
• рн1 и рн2 – контакты РН.


Схема А имеет два равноправных ввода, чтобы не произошло одновременного переключения линий. Здесь используется принцип взаимный блокировки, как на контакторах МП1 и МП2. Благодаря очередности автоматического включения АВ1 и АВ2, будет зависеть от какой линии пойдет нагрузка. Если первым сработает АВ1, то задействуется пускатель МП1, а контакт МП1.2 разрывается, что приводит к блокировке напряжения на катушку МП2. Если отключается источник 1, то пускатель МП1 переходит н свое исходное положение. И в действие вступает ПМ2, который блокирует первый пускатель и переводит подачу нагрузки от источника 2. Переключать источники можно и в ручном режиме с помощью АВ1 и АВ2.

Для одностороннего принципа работы используется схема В. Основное ее отличие в том, что в цепи подключения добавляется реле напряжения (РН) и при восстановлении работы оно возвращает подключение на источник 1. Но при этом размыкается РН2, который отключает пускатель МП2 и замыкает РН1, что позволяет подключить МП1.

Принцип работы промышленных систем

Основные принципы здесь неизменны. В качестве примера можно взять схему АВР в виде типового шкафа. Здесь используется реле с контролем состояния каждой фазы. При проблемах на одной из них с перекосом напряжения, всегда можно переключить нагрузку на оставшуюся линию. Это восстановит исходный режим энергообеспечения, когда проблемы с основным источником исчезнут.

Схема типового промышленного шкафа АВР

Обозначения:

• AB1, АВ2 – трехполюсные устройства защиты;
• S1, S2 – выключатели для ручного режима;
• КМ1, КМ2 – контакторы;
• РКФ – реле контроля фаз;
• L1, L2 – сигнальные лампы для индикации режима;
• км1.1, км2.1 км1.2, км2.2 и ркф1 – нормально-разомкнутые контакты.
• км1.3, км2.3 и ркф2 – нормально-замкнутые контакты.


Высоковольтные цепи с АВР

Действие АВР в высоковольтных сетях класса 1кВ имеет более сложную схему, хотя со схожим принципом работы, как было указано выше. Все механизмы запуска здесь не меняется. Но в данной схеме нет резервных трансформаторов и каждая шина (Ш1 и Ш2) подключается к основному для себя питающему трансформатору (Т1 и Т2). Последние могут в определенных обстоятельствах стать резервными источниками с дополнительной нагрузкой. При штатном режиме выключатель СВ10 разомкнут и АВР производит контроль ТП по ТН1 Ш и ТН2 Ш.

При блокировке питания на Ш1 происходит отключение В10Т1 и включается СВ10. Обе секции или блоки начинают работать от одного и того же трансформатора. Как только источник восстанавливаает свою работу, АВР перекоммутирует систему в свое исходное положение.

Упрощенная схема ТП 110/10 кВ

Как работают микропроцессорные бесконтактные системы

АВР данного типа имеют микропроцессорные блоки управления. В работе устройства подключение производится через полупроводниковые коммутаторы, отличающиеся большей надежностью.

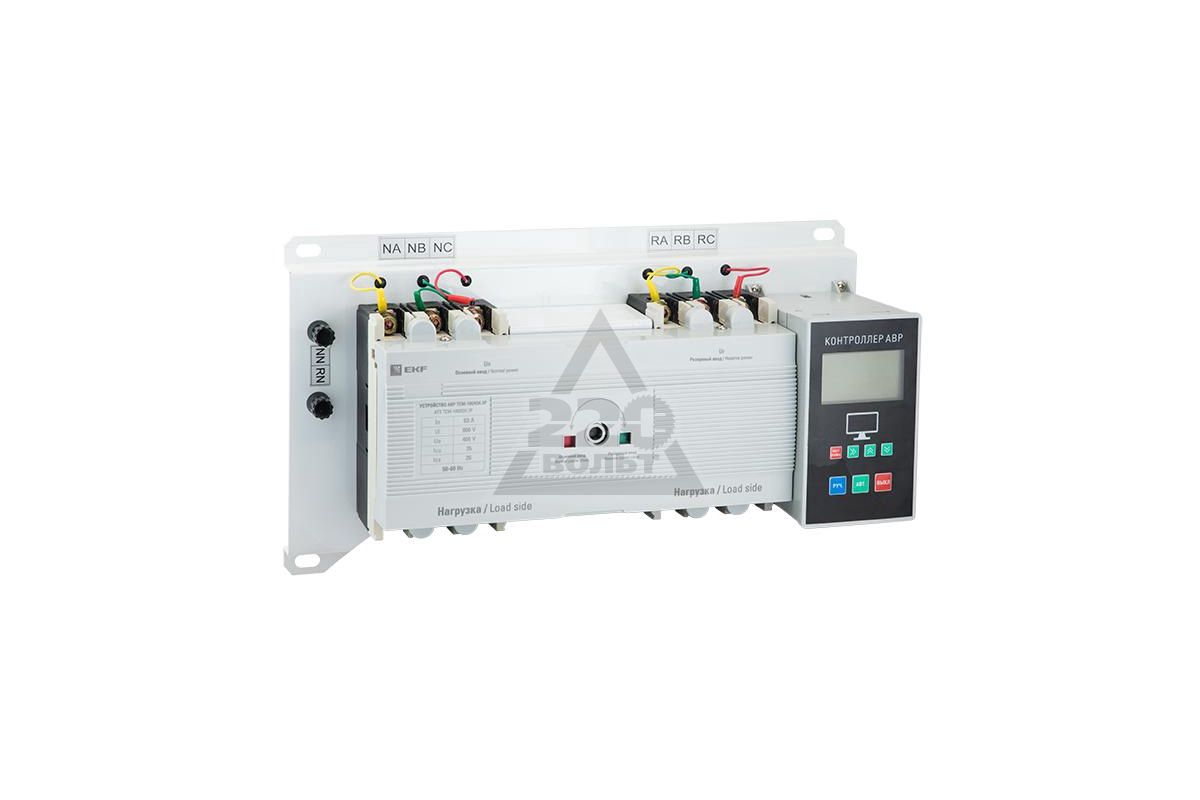

Электронный блок АВР

У бесконтакторных АВР немало своих преимуществ:

1. Нет необходимости в механическом контакте и нет проблем, которые могут с ним возникнуть (пригорание или залипание и т.д.).
2. Нет необходимости в блокировке по механическому принципу.
3. Есть расширенный диапазон управления всеми параметрами переключений.

К недостаткам стоит причислить сложности при ремонте АВР электронного типа. Реализовать такую схему устройств самостоятельно – будет проблематично. Без специальных знаний электроники и знаний в области программирования здесь не обойтись.

С водом АВР значительна уменьшается нагрузка на работу всей системы, блокировки проихоят меньше, зато проще контролировать процессы переключений электроэнергии от основного источника к резервному и — наоборот. Схемы подключений всегна можно найти в сети интернет или в инструкциях.

Неисправности АВР и способы их устранения ✮ Newet.ru

Неисправность АВР является распространенной причиной выхода из строя систем резервного или аварийного электроснабжения. От надежности этих устройств зависит стабильность работы ответственных потребителей (электроприемников первой и второй категорий согласно ПУЭ) при отключении централизованного питания. Чтобы выяснить причины поломок и быстро устранить их, необходимо сначала разобраться, что собой представляет АВР, для чего он нужен и как работает.

АВР — это автомат ввода резерва. Его главная задача состоит в автоматическом запуске электрогенератора или переключении на другой резервный источник питания при снижении напряжения в сети ниже критического уровня или полном отключении электропитания. Также он выполняет остановку электростанции и переключение нагрузки на питание от электросети при возобновлении основного электроснабжения. Для осуществления этих функций оборудование в постоянном режиме отслеживает входное напряжение и ток нагрузки.

Конструкция АВР

Автоматика ввода резерва обычно выполняется в виде блоков под установку в электротехнические шкафы или в формате отдельных электрощитов. Оборудование состоит из таких основных элементов:

• Релейный блок управления. Он включает реле и переключатели, которые отвечают за управление генератором. Основным реле, которое используется в АВР, является РКФ. Оно контролирует напряжение на каждой фазе питающей линии. Также могут устанавливаться реле, задающие установки по частоте электротока, величине напряжения, правильному чередованию фаз, времени срабатывания.
• Силовой блок. Он отвечает за непосредственное переключение между источниками электропитания. Силовая часть может работать на базе электромагнитных пускателей, рубильников с электроприводом, транзисторов или тиристоров.
• Микроконтроллер. Он обрабатывает данные с реле и датчиков и дает управляющие команды силовому блоку по определенному алгоритму.

Также схема АВР может включать бесперебойник для питания микроконтроллера, устройства индикации рабочего состояния оборудования, элементы управления вводом резерва в ручном режиме.

Критерии правильной работы АВР

Исправный АВР должен отвечать следующим требованиям:

• Производить включение резервного электропитания за минимальное время после отключения подачи напряжения по основной питающей линии.
• Безотказно срабатывать при любых условиях. Исключением является блокировка АВР в случае срабатывания дуговой защиты. Она позволяет минимизировать повреждения электросети при коротком замыкании.
• Иметь селективность срабатывания. Автоматика не должна реагировать на кратковременные скачки или просадки напряжения, возникающие, например, при запуске мощного оборудования с большим пусковым током.
• Однократность срабатывания. Схема оборудования должна исключать возможность нескольких его включений в работу из-за неисправности АВР или других неполадок.

Факторы, которые влияют на запуск резервного электропитания

При использовании бензиновой или дизельной электростанции в качестве автономного источника электроснабжения могут возникать проблемы с автоматическим запуском генератора. Это может быть вызвано не только неисправностями АВР, но и другими причинами, например:

• Низким качеством топлива. Особенно это относится к запуску дизельной электростанции в зимнее время. При использовании не соответствующего сезону горючего происходит затвердевание парафина, забивание топливных фильтров и полная блокировка системы топливоподачи двигателя.
• Неисправностью свечей зажигания. Эта проблема характерна для бензиновых станций. Вышедшие из строя или залитые топливом свечи не дают искру, из-за чего запуск генератора невозможен.
• Проблемами с проводкой, аккумуляторной батареей или электростартером.
• Неправильной схемой подключения автомата ввода резерва.
• Использованием АВР с неподходящими характеристиками. Многие дешевые модели автоматов китайского производства оснащаются не электромеханическими силовыми элементами, а электронными. Они не способны осуществлять полноценное управление электростанцией и несут серьезную опасность для подключаемого оборудования.

Возможные неполадки в работе АВР

Рассмотрим некоторые признаки неисправности АВР, возможные причины возникновения и способы их устранения:

Проверка и настройка устройств автоматического ввода резерва

Диагностика АВР предусматривает выполнение следующих работ:

• Проверку работоспособности устройства.
• Измерение напряжения срабатывания.
• Проверку времени задержки отключения основной линии.
• Проверку быстроты переключения между основной и резервной линией.

Многие АВР, оснащенные микроконтроллером, позволяют регулировать различные параметры, отвечающие за срабатывание автомата ввода резерва. В меню контроллера обычно доступны следующие настройки:

• Минимальное и максимальное фазное напряжение.
• Минимальное и максимальное линейное напряжение.
• Минимальная и максимальная частота электротока.
• Задержка отключения фидера (время между выходом любого контролируемого параметра за допустимые пределы и моментом отключения потребителей от линии).
• Задержка включения фидера после восстановления номинальных параметров.

Итоги

В статье были рассмотрены особенности конструкции, функции, критерии исправной работы автоматики ввода резерва, а также описаны основные неисправности АВР и способы их устранения.

Щиты автоматического ввода резервного питания (АВР)

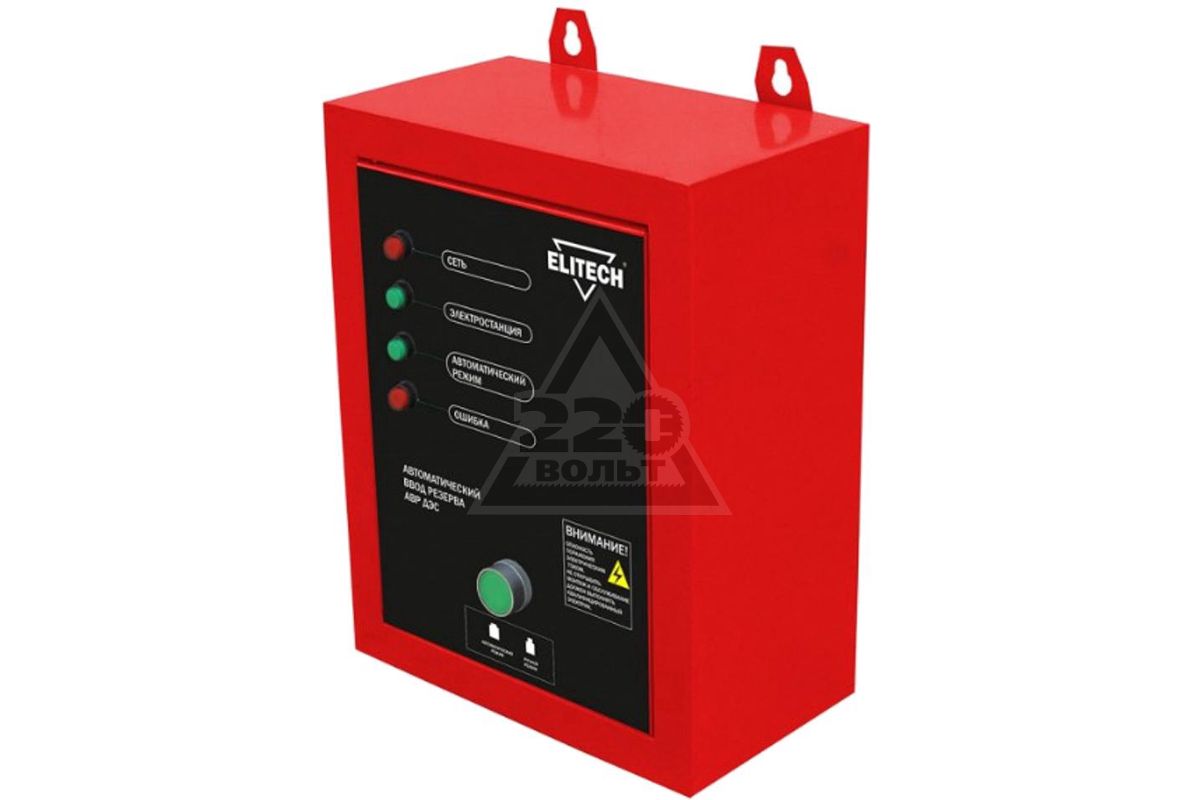

Щит автоматического ввода резерва

Щиты автоматического ввода резервного питания служат для обеспечения бесперебойного питания силового оборудования и цепей освещения от двух независимых источников питания. Основной принцип работы щита АВР – это автоматическое переключение с одной линии на другую при пропадании напряжения питания. Щиты АВР нашли широкое применение в цепях трехфазного и однофазного переменного тока частоты 50 ГЦ с рабочим напряжением 220 / 380 В.

Особенности схем АВР

В практическом использовании применяется несколько схем подключения щита автоматического ввода резерва АВР. Схемы первичных соединений можно условно разделить на схемы с учетом электроэнергии и схемы без приборов учета.

Итак, можно пользоваться схемами с двумя вводами с выключателем секционным в цепи нагрузок и схемами с основным и резервным вводами, которые объединены в единую цепь нагрузки.

При схеме с основным и резервным вводами электропитание в цепь нагрузки при нормальном режиме идет через выключатель автоматический и контактор основного ввода. В момент пропадания напряжения на главном вводе АВР срабатывает, переключая питание на резервный ввод. Обратный переход также осуществляется в автоматическом режиме.

В схемах с секционным выключателем рабочими являются оба ввода, а секционный выключатель выключен. В момент пропадания напряжения осуществляется отключение контактора ввода, на котором пропало напряжение с одновременным включением секционного контактора. Восстановление напряжения на вводе сопровождается автоматическим отключение секционного контактора и одновременным включением контактора ввода.

Разновидности

• Шкаф автоматического ввода резерва (ШАВР) – служит для восстановления напряжения питания путем отключения пропавшего рабочего источника с одновременным автоматическим присоединением источника резервного питания. Появление пропавшего ввода влечет автоматический переход на основную схему.
• Щиток АВР ЩАП — это комплектное устройство, предназначенное для автоматического подключения дизельного агрегата в момент исчезновении напряжения основного ввода. Возврат к нормальной схеме в ЩАП происходит также автоматически.
• Ящики автоматического включения резерва серии Я 8300 – применяются для автоматического переключения питания с основного на резервное при исчезновении питания цепей силового электрооборудования, освещения и управления.
• Устройства АВР серии ЯА8300 – служат для бесперебойного питания нагрузки двумя независимыми источниками при помощи автоматического контактного переключения при исчезновении питания с одной линии на другую.

3 лучших источника бесперебойного питания (ИБП) 2021

Наш выбор

CyberPower CP900AVR

Благодаря пяти розеткам с резервным аккумулятором и 10 розеткам, этот ИБП может надежно поддерживать работу вашей сети Wi-Fi до четырех часов в течение отключение питания или питание домашнего офиса достаточно долго, чтобы вы могли сохранить свою работу и выключиться.

CyberPower CP900AVR поможет большинству людей справиться с основными задачами во время обычных кратковременных отключений электроэнергии. В наших тестах он обеспечивал достаточную мощность, чтобы поддерживать бытовой широкополосный модем и маршрутизатор Wi-Fi в течение четырех часов, что означает, что вы можете оставаться в сети, когда питание отключено, и связываться со службами экстренной помощи, следить за новостями и изменениями погоды или просто проводите время на своих любимых сайтах.Он не требует дополнительных настроек, кроме подключения к сети, и включает автоматическое регулирование напряжения — важную функцию, которой не хватает в некоторых более дешевых моделях. Пять из 10 розеток снабжены батареей, а его компактная форма — размером примерно с папка с тремя кольцами — и шнур длиной 6 футов позволяют относительно легко разместить его под столом или тумбочкой.

Основные характеристики:

• Измеренное время работы при нагрузке 20 Вт (модем и маршрутизатор): 4 часа
• Измеренное время работы при нагрузке 300 Вт (модем, маршрутизатор, ПК и жесткий диск): 17 минут
• Измеренная пиковая выходная мощность: 738 Вт
• Измеренная защита от перенапряжения: 540.4 сквозных вольта
• Количество розеток с батарейным питанием: пять
• Гарантия: три года

Выбор модернизации

APC BR1500MS2

Этот ИБП имеет самую высокую пиковую выходную мощность и время работы среди всех протестированных нами моделей, поэтому он может работать с большим количеством снаряжения и дольше, чем что-либо другое. Кроме того, его высококачественная мощность совместима даже с самой чувствительной электроникой.

APC BR1500MS2 — самый дорогой ИБП, который мы рекомендуем для большинства домов или небольших офисов, но он предлагает большую ценность за счет дополнительных функций, которые он включает.Если вам необходимо обеспечить питание большего количества (или более крупных) устройств на вашей компьютерной рабочей станции во время отключения, она может обеспечить мощность до 847 Вт — в ходе нашего тестирования у нас возникли проблемы с поиском оборудования для домашнего офиса, достаточно мощного, чтобы перегрузить его. Как и наш лучший выбор, он может поддерживать работу модема и маршрутизатора в среднем до четырех часов, что дает вам более чем достаточно времени, чтобы сохранить свою работу и дождаться окончания отключения электроэнергии. По размеру и форме он похож на небольшую башню для ПК, в общей сложности 10 розеток, шесть из которых подключаются к батарее, а также добавлены два порта USB (один USB-A и один USB-C) для зарядки небольших устройств без необходимость в дополнительном адаптере питания.Поскольку он оснащен синусоидальным инвертором, его мощность такая же плавная, как и у стандартной настенной розетки, что делает его безопасным и надежным даже для чувствительного оборудования, такого как аппарат CPAP. Наконец, на его экране с подсветкой отображается полезная информация, такая как оставшийся срок службы батареи и общая мощность устройств, подключенных к устройству.

Основные характеристики:

• Измеренное время работы при нагрузке 20 Вт (модем и маршрутизатор): 4 часа
• Измеренное время работы при нагрузке 300 Вт (модем, маршрутизатор, ПК и жесткий диск): 21 минута
• Измеренная пиковая выходная мощность: 847 Вт
• Измеренная защита от перенапряжения: 593.2 сквозных вольта
• Количество розеток с резервным питанием: шесть
• Гарантия: три года

Выбор бюджета

Amazon Basics Standby UPS 800 ВА

Этому ИБП не хватает премиальных функций, но у него много розеток и поддерживайте работоспособность домашней сети Wi-Fi до полутора часов после отключения электроэнергии.

Если у вас ограниченный бюджет, Amazon Basics Standby UPS 800VA — это доступный ИБП с батареей и временем работы более дорогой модели: он может поддерживать работу обычного маршрутизатора и модема до полутора часов. .Его максимальная выходная мощность находится на нижней стороне (мы измерили до 470 Вт в нашем тестировании), но этого должно быть достаточно для шести розеток с батарейным питанием для поддержки таких базовых функций, как домашнее оборудование Wi-Fi. В отличие от других наших выборов, эта менее дорогая модель использует управление питанием в режиме ожидания вместо автоматического регулирования напряжения (AVR). В большинстве случаев это должно быть нормально, но это тяжелее для батареи, и вам не следует использовать его для чувствительного AV-оборудования или медицинского оборудования. Кроме того, Amazon предлагает только один год гарантии на свои модели ИБП, в отличие от трехлетней гарантии, которую предоставляют фирменные компании.

Основные характеристики:

• Измеренное время работы при нагрузке 20 Вт (модем и маршрутизатор): 1,5 часа
• Измеренное время работы при нагрузке 300 Вт (модем, маршрутизатор, ПК и жесткий диск): 6 минут
• Измеренная пиковая выходная мощность: 470 Вт
• Измеренная защита от перенапряжения: 402,8 сквозного напряжения
• Количество розеток с батарейным питанием: шесть
• Гарантия: один год

9 лучших источников бесперебойного питания (ИБП) 2021 года

Наши редакторы самостоятельно исследуют, тестируют и рекомендуют лучшие продукты; вы можете узнать больше о наших процесс обзора здесь.Мы можем получать комиссию за покупки, сделанные по выбранным нами ссылкам.

Лучшие источники бесперебойного питания (ИБП) помогут вам работать даже в случае отключения электроэнергии. Независимо от того, хотите ли вы, чтобы ваш компьютер продолжал работать, или просто хотите, чтобы ваши аксессуары были включены, источник бесперебойного питания автоматически сработает при отключении питания, часто незаметно для ваших устройств. Наиболее распространенный вариант использования ИБП — держать компьютер включенным. Компьютеры могут быть хитрыми устройствами. Им часто не нравится, когда их выключают без должного выключения.Кроме того, если вы работаете на своем компьютере при отключении электроэнергии, ИБП дает вам несколько драгоценных моментов для сохранения и выключения, чтобы вы не потеряли работу.

Некоторые ИБП могут дать вам заряд энергии на несколько минут, в то время как другие могут работать часами. Стоимость и размер, как правило, возрастают с увеличением мощности, которую вы хотите. ИБП большего размера может поддерживать работу в течение некоторого времени, в то время как меньшая версия будет поддерживать работу вашего маршрутизатора, чтобы вы не потеряли доступ в Интернет. Все дело в ваших приоритетах.

Некоторые другие вещи, на которые следует обратить внимание в ИБП, включают защиту от перенапряжения, ЖК-дисплей и даже программное обеспечение для управления ИБП с вашего компьютера.Существует масса ИБП, и поиск подходящего для вас может оказаться сложной задачей. Наши эксперты изучили множество ИБП, и мы собрали наши фавориты ниже. Читайте дальше, чтобы увидеть наши выборы.

Если говорить о самом лучшем ИБП, мы рекомендуем ИБП APC Back-UPS Pro 1500 ВА (см. На Amazon). Он впечатлил нас надежностью, множеством розеток для дома или офиса и легко читаемым экраном. Нам также нравится Tripp Lite AVR750U (посмотреть на Amazon) с 12 розетками и USB-портом, небольшим, компактным размером и разумной ценой.

О наших надежных экспертах

Кэти Дандас — внештатный журналист и технический писатель, которая пишет для Lifewire с 2019 года. Она тщательно изучила все продукты, рассмотренные здесь.

Джереми Лаукконен — ​​технический писатель и создатель популярного блога и стартапа видеоигр. Он специализируется на бытовой технике, в том числе на источниках бесперебойного питания.

Эрика Роуз — технический обозреватель, пишет для Lifewire с 2019 года. Она является экспертом по потребительским технологиям и тестировала ИБП APC Gaming в этом списке.

Адам Дауд пишет в области технологий почти десять лет. Когда он не ведет подкаст Benefit of the Doud, он играет с новейшими телефонами, планшетами и ноутбуками. Когда он не работает, он велосипедист, геокачер и проводит столько времени на улице, сколько может.

Часто задаваемые вопросы

Этот ответ во многом зависит от того, какие устройства будет поддерживать ваш ИБП и как долго. Если вы подключаете пару настольных компьютеров или домашнюю развлекательную систему, вы обычно можете обойтись резервным аккумулятором на 750 ВА, который даст вам достаточно времени, чтобы сохранить вашу работу и правильно выключить устройства без происшествий.Однако для коммерческих установок, таких как серверные фермы, вам понадобится нечто большее. Что-то близкое к резервному питанию 2200 ВА может обеспечить достаточную страховку даже для самых энергоемких технологий.

Не все ИБП имеют заменяемые батареи или батареи с возможностью «горячей» замены. Но если вам не нужно, чтобы ваш ИБП работал от батареи в течение длительного периода, наличие «горячей замены» батарей не является полностью необходимым, а срок службы типичной батареи может составлять от 3 до 5 лет, что означает, что вам не следует этого делать. Аккумулятор нужно менять очень часто.Однако это не стандартно для каждого ИБП.

Практически любое устройство может получить выгоду от подключения к ИБП, но элементы, которые обязательно должны быть привязаны к ИБП, — это любая чувствительная электроника. Это могут быть телевизоры, приемники домашнего кинотеатра или настольные компьютеры. Хотя ИБП может эффективно действовать как удлинитель для любого устройства, уделение первоочередного внимания всему, что может быть повреждено из-за резкого отключения питания, позволит вам максимально эффективно использовать ИБП.Некоторые другие варианты использования ИБП включают в себя электронику, которая не должна терять мощность по любой причине, например аквариумы, домашние системы безопасности, беспроводные телефоны, подключенные к стационарной линии.

Вы можете купить два типа резервных аккумуляторов. Это чисто синусоидальные и ступенчатые (или модифицированные) синусоидальные резервные батареи. Аккумулятор накапливает постоянный ток (DC), который отлично подходит для питания таких вещей, как ваш автомобиль или мобильные устройства.Все, что вы подключаете к стене с помощью вилки, работает от переменного или переменного тока. Чтобы батарея могла питать устройство, рассчитанное на переменный ток, она должна обеспечивать питание синусоидальной волной.

Чистая синусоида имеет гораздо более чистый выходной сигнал и подходит для чувствительной электроники, такой как новые телевизоры, серверы, компьютеры, аудиооборудование и приборы, в которых используется двигатель переменного тока, например, холодильники или микроволновые печи. Старые телевизоры, водяные насосы и двигатели со щетками могут использовать модифицированный синусоидальный сигнал, потому что они не такие чувствительные.

С измененным или ступенчатым выходом синусоидальной волны двигатели будут нагреваться сильнее, а такие устройства, как компьютеры, будут работать менее эффективно. Тем не менее, батареи Pure Wine Wave, как правило, стоят как минимум в два раза больше, чем будет стоить модифицированная синусоидальная резервная копия. В случае ИБП, который обычно используется для компьютерного оборудования, мы рекомендуем использовать резервную батарею, которая генерирует чистую синусоидальную волну, когда это возможно.

Однако в случае ИБП указанный тип синусоидального выхода имеет значение только в случае потери мощности.Даже если у вас есть ИБП с измененной синусоидой, когда ваш ИБП работает от внешнего источника питания, он будет выдавать чистую синусоидальную волну электросети. Если вы теряете мощность очень редко и у вас ограниченный бюджет, вы, вероятно, можете обойтись с помощью модифицированной синусоидальной волны, но мы рекомендуем как можно быстрее выключить компьютер в случае потери питания.

Lifewire / Джереми Лаукконен

Что искать в источнике бесперебойного питания

Совместимость

При покупке ИБП наиболее важным фактором, который следует учитывать, является его совместимость с источником питания.Прежде чем что-либо подключать, проверьте, что требуется вашим устройствам, и убедитесь, что есть совпадения.

Время работы от батареи

Как правило, вам не нужно, чтобы ИБП прослужил слишком долго, но этого должно быть достаточно для включения резервного источника питания или надлежащего отключения защищаемого оборудования. Некоторые работают всего несколько минут, а другие обеспечивают питание всю ночь. В зависимости от ваших потребностей убедитесь, что время работы от батареи достаточно.

Поддержка устройств

Сколько устройств вам понадобится для подключения к вашему ИБП? Некоторые из них могут вместить до 12 устройств, а другие — всего два.Некоторые также имеют порты USB, но не все.

Lifewire / Джереми Лаукконен

Переносимость

Некоторые устройства ИБП созданы для использования дома или в бизнесе, а другие созданы для путешествий и прогулок на открытом воздухе. Если вам нужно взять устройство с собой, вам понадобится что-то более портативное, которое легко поместится в сумочке. Возможно, вам даже понадобится порт для зарядки от солнечной батареи, чтобы не зависеть полностью от электричества.

Источники бесперебойного питания | Newegg.com

Источник бесперебойного питания, или система ИБП, обеспечивает непрерывное поступление электричества к критически важному оборудованию и его постоянное питание. Даже если другие устройства теряют мощность во время перебоев в работе или сбоев, серверы и компьютеры продолжают работать. Затем у пользователей есть время, чтобы безопасно выключить свое оборудование, чтобы предотвратить потерю данных. Система ИБП также важна для поддержания работы таких важных систем, как камеры видеонаблюдения и медицинское оборудование, как можно дольше.

Система ИБП защищает от скачков напряжения

Розетки в системе ИБП обеспечивают защиту, аналогичную той, которую предлагают устройства защиты от перенапряжения, поглощая избыточную энергию скачков и скачков напряжения.Слишком сильный толчок может повредить чувствительные компоненты компьютера, такие как жесткие диски. Настольный ИБП или более крупная модель, вероятно, имеет несколько подключенных устройств и защищает их от таких событий, которые особенно распространены после сбоев, так же как и при восстановлении питания. Первоначальный всплеск может нанести вред устройствам, подключенным к стандартной розетке, поэтому розетка с защитой от перенапряжения может оказаться полезной. Некоторые модели ИБП оснащены розетками с защитой от перенапряжения, которые обеспечивают питание и защиту без разряда батареи ИБП.

Экономия энергии с помощью системы ИБП

Многие типы систем ИБП имеют «зеленый» или «эко» режим, который повышает энергоэффективность и снижает затраты на коммунальные услуги. Энергосберегающие системы предлагают дополнительные меры экономии, такие как отключение в нерабочее время или обнаружение и обход неиспользуемого оборудования. Система ИБП обычно также имеет один выключатель или автоматический выключатель, аналогичный тому, что есть во многих удлинителях. Операторы могут отключать несколько устройств одним нажатием кнопки, что делает перезагрузку и включение и выключение питания быстрее, проще и безопаснее.

Защита различных типов оборудования

Однопользовательская система ИБП достаточно мала, чтобы поместиться под столом, при этом обеспечивая защиту компьютера, монитора и принтера. Специализированные модели ИБП удовлетворяют уникальные потребности таких сред, как больницы и морские суда. При установке в серверной комнате рядом с таким оборудованием, как серверы и блок распределения питания, подумайте о монтируемом в стойку ИБП, чтобы сэкономить место. ИБП обычно имеет не только электрические розетки, но также сетевые, USB и последовательные порты для защиты от шума и скачков напряжения.В некоторых устройствах используются заглушки трансформаторного блока, поэтому розетки должны располагаться на большем расстоянии друг от друга.

Подходит для малых и крупных предприятий

Компании любого размера используют серверы и коммутаторы, для которых ИБП с синусоидальной волной является оптимальным решением. Они точно имитируют тип питания, который вы ожидаете от стандартных электросетей, для стабильной и надежной работы. Существуют также однофазные системы ИБП для небольших установок и трехфазные блоки для питания нескольких устройств с различными требованиями к мощности.Линейно-интерактивные устройства управляют изменениями напряжения без использования батареи без необходимости, поэтому они имеют сильный заряд и готовы к отключению. С другой стороны, онлайн-система ИБП преобразует входящую мощность, используя батарею, чтобы поддерживать постоянство. Это создает слой изоляции между оборудованием и проблемами внешней линии.

Резервное питание — Старый дом

«Первый шаг к выбору генератора — это определить, сколько электроэнергии необходимо вашему дому в чрезвычайной ситуации.»

Джаспер Х. и Филлис Вайман десятки раз теряли власть в течение 31 года, который они прожили в отреставрированном фермерском доме в Питтсфилде, штат Мэн. Но после ледяной бури 1998 года, в результате которой Вайманы оставались без электричества более чем на четыре дня, они решили, что с них хватит жизни при свете керосиновых фонарей, ютясь вокруг дровяной печи, без проточной воды из-за колодезного насоса. был мертв. (Они спасли еду из холодильника, закопав ее в сугроб.Итак, Джаспер потратил 7000 долларов на резервный генератор. Эта мини-электростанция, работающая на дизельном топливе, расположена в гараже, ее выхлопная труба выводится через трубу через стену. Она вырабатывает достаточно электроэнергии для работы их светильников, холодильника, колодезного насоса, печи и водонагревателя — почти всего, что нужно Вайманам, чтобы выдержать непогоду. отключение электричества. «Если мы получим еще один подобный шторм, этого более чем достаточно, чтобы сделать все, что нам нужно», — говорит Джаспер.

Wymans присоединяется к растущему числу домовладельцев, которые устанавливают генераторы для защиты от длительных или повторяющихся отключений электроэнергии.Продажи жилых единиц, которые на короткое время резко выросли во время паники по поводу 2000 года в конце 1990-х годов, неуклонно росли, частично чему способствовали постоянные отключения электроэнергии в Калифорнии, отключение транзисторов во время летней жары и постоянная угроза сильного шторма. которые могут оборвать линии электропередач.

Непредсказуемость отключений дает стационарным, стационарно установленным резервным генераторам явное преимущество перед их портативными газовыми аналогами, которые напоминают двигатели больших газонокосилок на тележках.Переносной компьютер нужно выкатить на улицу, запустить вручную и подключить к домашней электросети. Этот процесс занимает как минимум несколько минут — если кто-то дома это делает. А если отключение питания длится более нескольких часов, бензобак портативного устройства, скорее всего, иссякнет. Постоянно установленный резервный генератор, напротив, всегда готов к работе и может работать без остановок в течение нескольких дней, питаясь от линии природного газа или резервуаров с пропаном или дизельным топливом.

Анатомия генератора
При отключении электроэнергии эта автоматическая резервная установка переключается в аварийный режим, запускает генератор и подает питание на определенные аварийные цепи в доме.

Важнейший безобрывный переключатель

Когда электричество у Вайманов отключается, они должны щелкнуть ручным переключателем (который изолирует дом от входящих линий электропередач), затем нажать кнопку, которая запускает их блок. Еще за 1000 долларов за них мог бы сделать автоматический переключатель резерва. Это умное устройство постоянно контролирует поступающую мощность, и при обнаружении прерывания или серьезного снижения напряжения (отключения) автоматически изолирует дом и запускает генератор.В целом процесс занимает от 10 до 20 секунд. «Вы будете в темноте на несколько секунд, но электричество вернется, как только включится генератор», — говорит Билл Перри-старший, владелец Central Maine Diesel и установщик системы Wymans. Причина задержки заключается в том, что передаточный переключатель ждет, чтобы увидеть, снова включится ли питание, поэтому генератор не будет циклически включаться и выключаться каждый раз, когда гаснет свет. Когда питание от электросети возвращается, передаточный переключатель ожидает устойчивого протекания тока, прежде чем выключить генератор.

Первым шагом при выборе генератора является определение того, сколько электроэнергии необходимо вашему дому в чрезвычайной ситуации. Это скажет вам, насколько большой должна быть мощность генератора. Например, небольшие блоки мощностью от 4 до 8 кВт могут питать фонари и некоторые критически важные приборы, в то время как гигантские устройства мощностью 25 кВт позволяют домашнему хозяйству функционировать так, как будто линии электропередач никогда не выходили из строя. Генератора мощностью от 10 до 15 кВт, который чаще всего используется в жилых помещениях, обычно достаточно для питания большинства бытовых приборов, включая такие энергозатраты, как водонагреватели и оконные кондиционеры.Чтобы ограничить потребность в мощности (и размере генератора), необходима распределительная панель для основных нагрузок. К панели подключаются только цепи, требующие аварийного питания. Обычно он получает и распределяет мощность от электросети, но во время отключения, после активации главного переключателя, эта панель получает всю свою мощность от генератора. (Когда отключение электричества закончится, панель вернется к электросети.)

Генератор надлежащего размера должен выдавать на 10–20 процентов больше мощности, чем общая ожидаемая потребность.Работа агрегата слишком близко к его номинальной мощности снижает топливную экономичность и затрудняет работу двигателя. При полном перенапряжении выключатели генератора сработают (для защиты от перегрева). «Слишком маленький генератор хуже, чем вообще не иметь энергии», — говорит Рон Форд, менеджер по продажам компании Kohler, которая производит как бытовые, так и промышленные генераторы.

Вы платите значительную цену за удобство стационарного генератора, и эта цена существенно возрастает по мере увеличения выработки.Она начинается примерно с 3000 долларов для моделей мощностью от 6 до 8 кВт и достигает от 5000 до 10 000 долларов для моделей мощностью от 11 до 20 кВт. Добавьте к этому от 800 до 2500 долларов за установку, включая заливку бетонной подушки, проводку и установку топливопровода и бака, все это координируется дилером. (Найдите их на желтых страницах или на сайтах производителей.) Кроме того, есть стоимость обслуживания и топлива.

Таблица для определения размеров генератора

Расчет генератора

Чтобы определить, насколько большой должна быть мощность вашего генератора, составьте список всех устройств, которые вам понадобятся во время отключения электричества, и сложите их импульсные ватты — количество электроэнергии, необходимое двигателю для запуска (см. Изображение 3) .Добавьте к этой сумме мощность в ваттах для электрических устройств без двигателей, таких как лампочки, водонагреватели и телевизоры. К этой сумме добавьте 10-20 процентов запаса прочности, затем разделите на 1000, чтобы получить мощность в киловаттах, которую вы должны искать в генераторе.

По словам Рона Форда, менеджера по продажам компании Kohler, этот расчет гарантирует, что генератор будет достаточно большим, чтобы справиться с аварийным потреблением энергии при работе от ½ до своей максимальной нагрузки, что снижает расход топлива и износ двигателя. (см. Изображение 2) .

Техническое обслуживание генератора

Постоянно установленный генератор немного похож на владение дополнительной машиной, хотя он должен прослужить значительно дольше. Двигатели могут проработать от 1500 до 3000 часов, что, учитывая короткую продолжительность большинства простоев, составляет около 15–20 лет. Чтобы двигатель работал тогда, когда он вам нужен, большинство установщиков предлагают годовые контракты на обслуживание (от 200 до 250 долларов) на замену масляного и воздушного фильтра, проверку стартерной батареи и тестирование системы.В отличие от автомобилей, некоторые генераторы автоматически «тренируются» в течение нескольких минут один раз в неделю, чтобы циркулировать масло и заряжать аккумулятор. (В это время в дом не подается электричество.)

Помимо размера и цены, стоит обратить внимание на следующие особенности:

• Электронный регулятор напряжения, предотвращающий колебания, которые могут повредить электронику.

• Легкость доступа для обслуживания.

• Атмосферостойкий изолированный корпус для снижения шума двигателя. «Меньшее, 8.«Агрегаты мощностью от 5 до 11 кВт довольно тихие», — говорит Форд. Генераторы большего размера, признает он, намного шумнее.

Шум и периодическая замена масла — лишь незначительные неудобства для Wymans. «Мы должны были сделать это давным-давно», — говорит Джаспер. «Теперь мне было бы очень непросто без генератора».

Что насчет компьютера?

Компьютерная система может потерять большие объемы важных данных в течение 10–20 секунд между моментом отключения электроэнергии и запуском генератора.Решение: резервная батарея, также называемая «источником бесперебойного питания» или ИБП.

Этим устройствам требуется всего миллисекунды, чтобы обнаружить отключение электричества или колебания напряжения (скачок или отключение) и вмешаться со своим собственным «чистым» источником питания. Обычный домашний компьютер даже не заметит прерывания. Некоторые модели ИБП имеют возможность автоматически выключать ПК через определенное время, если во время отключения никого нет дома.

Существуют ИБП размером с хлебную коробку за 50 долларов, которые могут работать на компьютере и контролировать в течение 10 минут — этого достаточно, чтобы сохранить работу и выключиться.Или вы можете купить большие 5-киловаттные банки, которые стоят 5000 долларов и будут поддерживать несколько критических цепей в доме в течение нескольких часов или дней (при умеренном использовании).

За исключением периодических испытаний, ИБП не требует обслуживания. Его герметичный аккумулятор постоянно заряжается от домашней электросети. По словам Роба Хекенаста из Xantrex Technology Inc., производителя систем резервного питания от батарей, можно ожидать, что они прослужат от 7 до 10 лет без заметного снижения объемов производства.

По словам Хекенаста, поскольку батареи быстро разряжаются, в лучших системах резервного копирования используется комбинация источников питания.«Для предложения с полным питанием приобретите батареи для кратковременных отключений и резервный генератор на время длительного отключения электроэнергии».

Где найти

Переносной генератор:

EB5000XK1 от Honda Power Equipment Group

Alpharetta, GA

hondapowerequipment.com

800-426-7701

Источник бесперебойного питания:

American Power Conversion Corp.

West Kingston, RI

apc.com

877-800-4272

Дистибутор генератора:

Центральный Мэн Дизель

Бангор, ME

888-899-0603

Благодарности:

Рон Форд и Гаррет Мерсбергер из The Kohler Co.

Колер, Висконсин

kohler.com

800-544-2444

Джордж Амидон

Крафт Пауэр

Воберн, Массачусетс

781-938-9100

обеспечивают самое надежное и бесперебойное питание.

Системы аварийного и резервного питания для зданий

В общественных и / или больших зданиях установлены системы аварийного электроснабжения, позволяющие некоторым электрическим компонентам работать во время отключения электроэнергии. Домовладельцы также устанавливают меньшие резервные генераторы на своей собственности, особенно если они находятся в сельской местности, где восстановление электроснабжения после шторма может занять дни или недели.Системы аварийного и резервного питания могут быть довольно простыми (для домов) или очень сложными (для крупных институциональных зданий, таких как больницы).

Аварийное и резервное питание

Разница между 3 типами резервного питания часто сбивает с толку. Мы опишем системы здесь, но важно отметить, что должностные лица кодекса и другие органы, обладающие юрисдикцией, могут потребовать, чтобы определенные элементы и устройства были в системе, отличной от той, к которой мы здесь призываем. В США системы резервного питания регулируются NFPA 110, стандартом для систем аварийного и резервного питания.

Системы аварийного питания обеспечивают автоматическое резервное питание в случае нормальной потери мощности. Они требуются по нормам и должны обеспечивать питание в течение 10 секунд для всех систем безопасности, таких как выходное освещение, дымоудаление, системы пожарной сигнализации, лифты и т. Д. Проще говоря, все, что защищает жизни жителей здания, должно быть в аварийном режиме. Мощность. Еще одна важная вещь, о которой следует помнить, — это то, что системы аварийного электроснабжения должны быть полностью раздельными; это означает, что они должны иметь свои собственные кабельные трассы, свои собственные панели, свои собственные перегрузочные станции и т. д.

Требуемые законом системы резервного питания также обеспечивают автоматическое резервное питание в случае нормальной потери мощности, но у них есть 60 секунд для включения. Они требуются кодом, но могут использовать общие компоненты системы — они не обязательно должны быть полностью отдельными системами, такими как системы аварийного питания. Их можно рассматривать как системы, которые улучшают процесс эвакуации и улучшают работу пожарных, но не имеют решающего значения для безопасности жизни. Такие системы, как отопление, вентиляция, связь, автоматизация зданий и больничное оборудование, могут быть частью обязательной по закону резервной системы.

Дополнительные резервные системы питания не требуются по кодексу, но будут обеспечивать резервное питание для операций, которые владелец здания считает важным поддерживать электричество во время обычных отключений электроэнергии. Эти системы могут быть включены вручную или автоматически и могут использовать те же компоненты и проводку, что и обычное питание или требуемый по закону резервный источник питания. Как правило, дополнительные резервные системы используются для предотвращения финансовых потерь или потерь данных, но они также могут быть полезны для людей во время обычных отключений электроэнергии.

Что должно быть при резервном питании?

Система резервного питания должна быть спроектирована так, чтобы обеспечивать электричеством только наиболее важные части оборудования в здании. Обеспечивать резервное питание для каждого электрического компонента в здании неэффективно с точки зрения затрат. Большинство объектов, даже самых критических, могут быть остановлены во время простоя, чтобы можно было сэкономить топливо или заряд аккумуляторов.

Как указывалось ранее, системы безопасности жизнедеятельности всегда должны быть в системе аварийного питания.Это включает освещение выходных путей, питание для спринклерных насосов и питание систем пожарной сигнализации. Больницы переведут спасательное оборудование, такое как респираторы, в режим ожидания. Пожарные и полицейские участки будут следить за тем, чтобы их радиосистемы находились в режиме ожидания, чтобы они могли управлять операциями во время чрезвычайных ситуаций.

Домовладельцы могут выбирать размер своих резервных генераторов в соответствии со своими потребностями. Холодильники, морозильники и отстойники, как правило, включены в контуры, подключенные к резервной системе, как и освещение во всем доме.В систему также включены несколько удобных розеток, позволяющих заряжать телефоны и поддерживать работу телевизора или радио во время серьезных отключений. Емкость топливного хранилища, как правило, является ограничивающим фактором для размера домашнего генератора — вы хотите, чтобы у вас было достаточно топлива, чтобы поддерживать систему в рабочем состоянии во время простоя; поэтому многие жизненные удобства отключены для экономии топлива.

Резервные генераторы

Резервное питание обеспечивается генератором, который по сути является двигателем, сжигающим топливо для выработки электричества.Генератор может быть поршневым или газотурбинным двигателем, но поршневой двигатель обычно предпочтительнее, поскольку он запускается быстрее и более экономичен.

Испытания и обслуживание генераторов имеют решающее значение для успеха систем резервного питания. Генераторы и все компоненты системы следует регулярно проверять, чтобы гарантировать, что они будут работать в случае необходимости. Как и в случае любого двигателя, плановое обслуживание продлит срок службы и повысит эффективность генератора.

Можно использовать различные виды топлива, включая дизельное топливо, бензин, природный газ и жидкую нефть.Дизель является наиболее распространенным из-за его стоимости и того факта, что его безопаснее хранить, чем бензин. Топливо обычно хранится на месте в нескольких резервуарах. Дневной бак (не обязательно полный дневной запас топлива) расположен рядом с генератором и обеспечивает немедленное и постоянное количество топлива. На больших установках также будет резервуар для хранения, который может быть расположен вдали от генератора. Резервуар для хранения наливных материалов вмещает достаточно топлива для длительного простоя; это топливо перекачивается в дневной бак по мере необходимости. Топливо в любом резервуаре для хранения необходимо постоянно использовать или смешивать, чтобы предотвратить его разложение.

Источник бесперебойного питания

Источник бесперебойного питания (ИБП) — это электрическое устройство, которое обеспечивает мгновенное резервное питание системы при выходе из строя обычного источника питания. Питание от ИБП длится непродолжительное время, но достаточно, чтобы задействовать другие резервные источники питания или безопасно выключить систему. Устройства ИБП обычно подключены к компьютерным системам, где даже малейшее отключение электрического источника может вызвать потерю данных. ИБП также используются для критически важных систем (здравоохранение, связь и т. Д.), Чтобы обеспечить достаточное время работы, чтобы аварийный генератор смог выйти на полную мощность.

Есть два основных варианта хранения электроэнергии в источнике бесперебойного питания: аккумуляторы или маховик. Батарейная система довольно распространена для небольших нагрузок и состоит из одной или нескольких аккумуляторных батарей. Аккумуляторный ИБП требует регулярного обслуживания и замены, поскольку срок службы аккумулятора довольно короткий.

Система ИБП с маховиком, также известная как роторная система ИБП, использует вращающуюся массу для выработки электроэнергии. Системы с маховиком обычно используются при больших нагрузках и токах.Кроме того, маховые колеса предпочтительнее из-за их срока службы; благодаря механическому характеру системы срок службы составляет до 30 лет. Требуется техническое обслуживание, во время которого можно ожидать длительных простоев.

Дополнительным преимуществом устройств ИБП, помимо обеспечения резервного питания, является то, что они могут защитить системы, к которым они подключены, от скачков напряжения, падений напряжения, шума или искажений. По сути, они способны очищать электроэнергию, что дополнительно защищает подключенные к ним чувствительные системы.Двойная природа устройств ИБП означает, что владельцу здания не нужно покупать и обслуживать отдельный кондиционер питания.

Резервирование

Уровень резервирования важен для анализа при проектировании системы резервного питания, поскольку проектировщик должен учитывать отказы в аварийной системе. Вместо того, чтобы обеспечивать один большой генератор или резервную батарею, резервная система будет распределена по нескольким генераторам или батареям. Например, центр обработки данных никогда не будет полагаться на один резервный генератор — вместо этого будет выполняться расчет, который гарантирует наличие электроэнергии, даже если один (или несколько) генераторов недоступны.

Резервирование N + 1 относится к системе резервного копирования, которая разбивается на N компонентов, а затем добавляется дополнительный компонент. Если критические системы в здании могут работать с 3 генераторами, проектировщик должен предоставить 3 + 1 или 4 генератора. Четвертый генератор не будет работать во время типичных аварийных операций, но будет задействован в случае неисправности генератора 1, 2 или 3. Может быть период времени, когда питание пропадает при запуске источника питания +1.

Резервирование 1 + 1 описывает систему, в которой есть два отдельных источника питания, каждый из которых может обеспечить все критические потребности здания в электроэнергии.Кроме того, оба источника всегда активны. Если одна из резервных систем выйдет из строя, вторая система уже активна и работает, поэтому перебоев в подаче электроэнергии не будет. Резервирование 1 + 1 менее эффективно, чем N + 1, но обеспечивает гораздо более надежную и прозрачную систему резервного копирования.

Безопасность генератора — предотвращение обратной подачи

*** Если вы являетесь домовладельцем, рассматривающим возможность использования генератора на длительные перебои в подаче электроэнергии, убедитесь, что вы наняли электрика, чтобы он сконфигурировал вашу установку и правильно установил систему.Это задача не новичка. Серьезные травмы или смерть (вам или другим) могут быть вызваны неправильной установкой, не говоря уже о значительном материальном ущербе. Убедитесь, что установлены все средства безопасности, и НИКОГДА не игнорируйте их. ***

Для установки генератора требуется соответствующий безобрывный переключатель. Передаточный переключатель позволяет подавать в электрическую систему здания либо основную / нормальную мощность от электросети, либо мощность от генератора.Это никогда не позволит одновременно включать и обычное, и аварийное питание; передаточный переключатель отключает здание от электросети, когда генератор активен, что также называется изолированным. Это гарантирует, что генератор не сможет запитать электрическую сеть обратно, что может привести к травмам или смерти технических специалистов, работающих по ремонту линий электропередач. Кроме того, он предотвращает серьезное повреждение генератора и другого оборудования здания при восстановлении нормального энергоснабжения, предотвращая «борьбу» двух противофазных источников питания друг с другом и перегрузку оборудования, предназначенного для более низкой силы тока.

Какие бывают типы ИБП?

Что такое ИБП?

Во время скачков напряжения и сбоев в работе устройства бесперебойного питания (ИБП) обеспечивают безопасность и работоспособность компьютерных систем и ИТ-оборудования. Источник бесперебойного питания (ИБП) обеспечивает резервное питание от батареи, когда ток электричества падает до недостаточного напряжения или если он прекращается. Источник бесперебойного питания жизненно важен для критически важной среды. В зависимости от размера и технологии ИБП, резервное питание предоставляется в течение определенного периода времени, пока не будут активированы генераторы или не будут должным образом отключены сетевые компоненты.Когда электричество течет должным образом, компьютеры и аксессуары защищены от повреждений. Блок ИБП может помочь эффективно защитить отдельное устройство или весь центр обработки данных. Смотрите наш обзор лучших ИБП.

Какие бывают типы ИБП?

С тремя основными типами источников бесперебойного питания доступны системы ИБП для решения всего диапазона приложений. Они удовлетворяют потребности предприятий и потребителей. Резервный ИБП — это автономный блок, который может обнаруживать сбой в электросети и автоматически переключаться на питание от батареи.Две другие категории ИБП — это линейно-интерактивные и онлайн-устройства, причем онлайн-вариант является более дорогим. Каждый тип ИБП поддерживает работу сетевых устройств при отключении питания. Такие функции, как измерение энергии, зависят от модели.

Что такое резервный ИБП?

Базовый резервный ИБП — это источник бесперебойного питания, обеспечивающий кратковременное питание от батарей во время отключений. В ИБП этой категории оборудование получает питание от электросети в нормальных условиях через прямое соединение переменного тока.Резервный модуль и его инвертор, по сути, находятся в режиме ожидания, пока не потребуется резервное питание. В зависимости от модели резервный ИБП также может защитить данные и чувствительное оборудование от скачков, скачков и провалов. Доступны компактные устройства для защиты домашней сети. Резервный ИБП обычно используется для защиты компьютеров, модемов, оборудования VoIP и другого оборудования. Эта категория ИБП является наименее дорогостоящей из трех типов ИБП.

Автономный ИБП обеспечивает базовое питание для дома и офиса

Резервный ИБП также может называться автономным ИБП , что отличает его от полностью бесперебойного онлайн-ИБП.Несмотря на то, что автономный источник бесперебойного питания является фундаментальным по своей конструкции, он обеспечивает время автономной работы для менее требовательных домашних и профессиональных сред. Представители Comms Express имеют подробную информацию о моделях ИБП Offline, Line Interactive и Online для сетевых, серверных и настольных приложений.

Что такое резервный ИБП?

Резервное питание от батареи инициируется устройством Backup UPS , также называемым резервным ИБП. После отключения электроэнергии резервный ИБП подает питание на короткие периоды времени.При обнаружении потерь передаточный переключатель инициирует процессы резервного копирования. Время переключения происходит в миллисекундах после сбоя, а время отклика зависит от резервного ИБП. Время переключения не является мгновенным, но обычно не должно прерывать подачу энергии к оборудованию. Если ожидается длительный сбой, резервная батарея ИБП обеспечит безопасное отключение, чтобы оборудование и данные были защищены.

Что такое онлайн-ИБП?

ИБП On-line — это тип источника бесперебойного питания, в котором используется технология двойного или дельта-преобразования.При двойном преобразовании сетевое оборудование не получает электроэнергию напрямую от розетки переменного тока. Вместо этого мощность переменного тока поступает в выпрямитель, где становится мощностью постоянного тока. Затем он переходит к батарее, а затем к инвертору. После инвертирования обратно в переменный ток, питание подается на оборудование. Благодаря этому процессу онлайн-устройств ИБП компьютерное оборудование постоянно получает чистую электроэнергию. При дельта-преобразовании определенное количество энергии направляется непосредственно на работу компьютеров, маршрутизаторов и другого оборудования. Это создает энергоэффективную онлайн-систему ИБП, в которой часть мощности пропускает этапы обработки.

Онлайн-система ИБП

В случае сбоя в электросети система Online UPS поддерживает постоянный ток для защиты сетевого оборудования. При колебании или отказе выпрямитель в ИБП автоматически блокируется, и питание поступает от батареи до тех пор, пока не произойдет восстановление. Цепь онлайн-ИБП является бесшовной. Вот почему онлайн-системы ИБП стоят больше, чем единицы в категориях автономных или линейно-интерактивных ИБП.

Технология ИБП с двойным преобразованием

Чувствительное оборудование можно защитить с помощью ИБП с двойным преобразованием частоты .Онлайн-ИБП доступны широкому кругу пользователей. Благодаря процессам ИБП с двойным преобразованием можно защитить сетевые серверы, центры обработки данных и все окружающие среды, а при переходе на питание от батареи не требуется времени. Доступны интеллектуальные онлайн-системы ИБП для поддержки требовательных нагрузок и времени работы. Более доступные ИБП с двойным преобразованием доступны для небольших офисов. Обычно, чем крупнее агрегат, тем дольше оборудование может работать.

Что такое линейно-интерактивный ИБП?

A Линейно-интерактивный ИБП — это один из типов источников бесперебойного питания, который может автоматически регулировать напряжение.Линейно-интерактивная технология реагирует на условия высокого и низкого напряжения. Агрегаты также поддерживают системы во время простоев без разряда батареи. В линейно-интерактивном ИБП источник электроэнергии является первой линией питания; однако технология инвертора / преобразователя позволяет заряжать аккумулятор устройства во время нормальной работы. Во время сбоя этот источник бесперебойного питания (ИБП) преобразует энергию батареи в переменный ток для доставки устройства.

Линейно-интерактивные системы ИБП для ИТ-приложений

В категории продуктов для защиты электропитания линейно-интерактивные системы ИБП защитят чувствительное оборудование во время отключений и отключений электроэнергии.Модули линейно-интерактивных ИБП дороже, чем резервные модели, но более доступны, чем интерактивные ИБП. Линейно-интерактивный ИБП сохранит работоспособность при низком напряжении и кратковременных сбоях питания. Если ожидается длительный перерыв в работе, питание от батареи позволяет безопасно отключать устройства. Некоторые живые интерактивные блоки также предлагают функции фильтрации.

В чем разница между ИБП онлайн и линейно-интерактивным?

Перед покупкой устройства защиты питания вы можете сравнить онлайн и линейно-интерактивную технологию ИБП .Линейно-интерактивный ИБП добавляет автотрансформатор к базовой резервной конструкции. Он имеет возможность увеличивать или уменьшать выходное напряжение. Этот трансформатор реагирует на изменения в мощности переменного тока и может автоматически регулировать проблемы. Для сравнения, онлайн-модели ИБП используют инвертор для постоянной передачи всей или части мощности. Это означает, что онлайн-ИБП может соответствовать термину «бесперебойный» с нулевым временем переключения. Интерактивному ИБП требуется несколько миллисекунд, чтобы переключиться в режим резервного питания от батареи в случае сбоя.

Решения по управлению питанием с резервным аккумулятором

Надежные системы управления питанием помогают гарантировать, что подача электроэнергии к ценному оборудованию никогда не будет отключена. При покупке ИБП его номинальное значение в вольт-амперах (ВА) должно быть совместимо с общей нагрузкой, которую необходимо защитить. Эта нагрузка будет включать все оборудование и сетевые аксессуары. Усовершенствованная онлайн-система ИБП использует технологию двойного преобразования для управления питанием. Он обеспечивает стабильно чистое питание даже во время отключения электроэнергии для систем серверного уровня и центров обработки данных.Свяжитесь с Comms Express, если у вас возникнут вопросы о ВА и номинальной мощности ИБП.

Ссылки по теме

Источник бесперебойного питания (ИБП)

Обзор 8 лучших ИБП

APC UPS — Источник бесперебойного питания

ИБП Tripp Lite — Источник бесперебойного питания

Eaton UPS — Источник бесперебойного питания

Vertiv UPS — Источник бесперебойного питания
