Бесперебойник для отопления: Бесперебойник для котла отопления — UPS и стабилизатор в одном корпусе

Бесперебойное питание газовых котлов и защита всех систем отопления

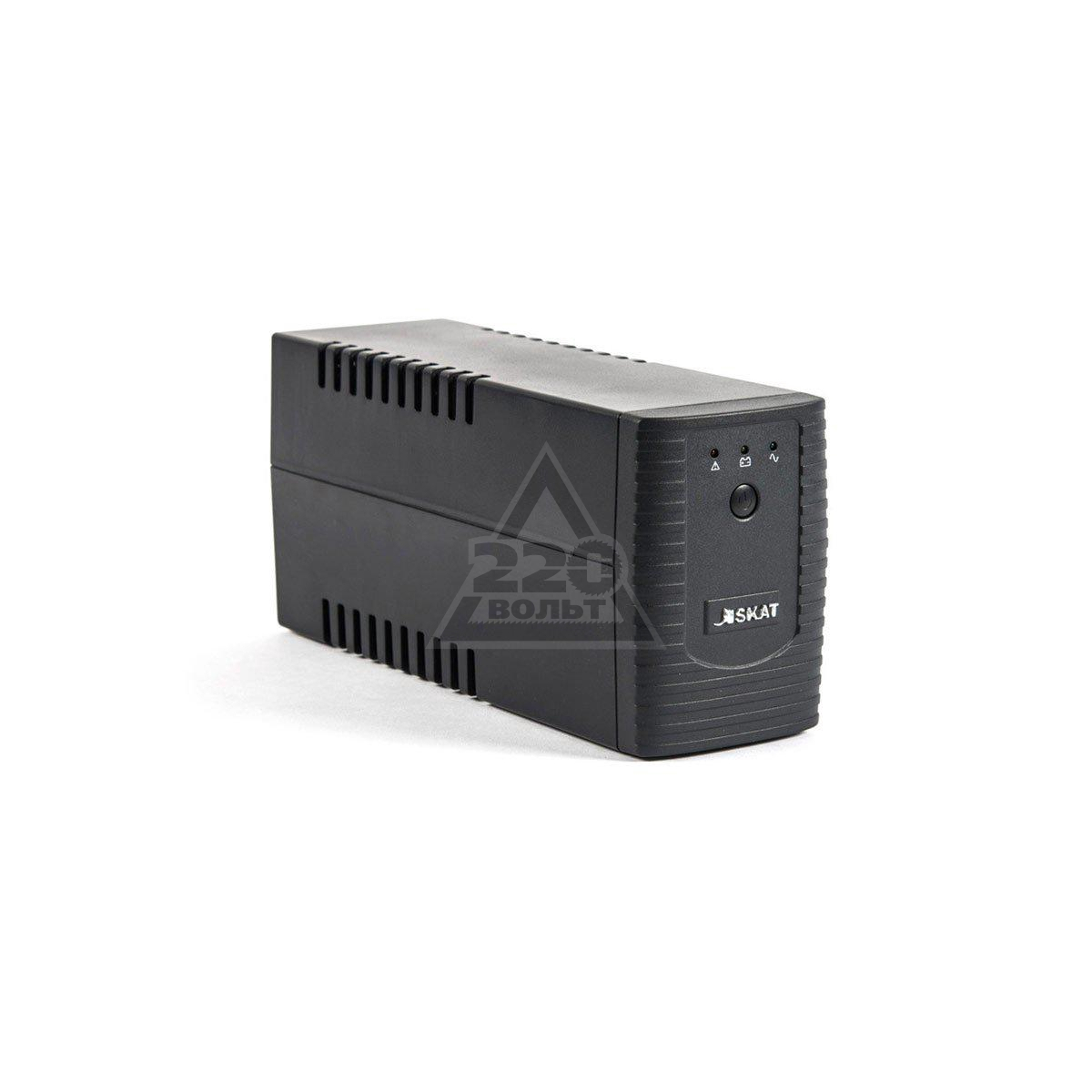

• Бесперебойники для котлов TEPLOCOM и SKAT-UPS надёжно обеспечивают работу автоматики отопительного оборудования
• Бесперебойники для котлов TEPLOCOM и SKAT-UPS обеспечивают бесперебойное питание электрических насосов системы отопления
• Бесперебойники для котлов TEPLOCOM и SKAT-UPS обеспечивают правильный режим работы горелки и розжига
• Бесперебойники для котлов TEPLOCOM и SKAT-UPS осуществляют правильное питание системы САОГ

Источники бесперебойного питания для котлов TEPLOCOM и SKAT-UPS являются полными автоматами

• Бесперебойники для котлов осуществляют заряд и защиту аккумуляторов
• Бесперебойники для котлов имеют функцию защиты нагрузки
• Бесперебойники для котлов имеют функцию автозапуска

Источники бесперебойного питания для котлов TEPLOCOM и SKAT-UPS способны осуществлять длительный резерв

• Длительность резерва электропитания зависит только от ёмкости подключаемых аккумуляторов

Использование отопительных приборов с энергозависимыми системами управления породили много неизвестных ранее проблем. Так не все модели включаются самостоятельно после кратковременного отключения электропитания, и требуется вмешательство человека.

— Что должен резервировать бесперебойник для котла отопления?

— Можно ли поставить бесперебойник для компьютера?

Вывод: компьютерный бесперебойник не может обеспечить правильное и длительное бесперебойное питание котла отопления. Для решения этой задачи необходимо использовать специализированный бесперебойник для котла, который имеет длительный резерв и не вносит искажения в синусоиду напряжения.

— И самое главное — фазировка, для чего она?

Компьютерный UPS не даёт чётко выраженной фазы, а земли при работе от аккумуляторов вообще нет. В итоге датчик не «увидит» пламя и остановит котёл!

Вывод: компьютерный бесперебойник не обеспечивает требование отопительных приборов по фазировке. Для решения этой задачи необходимо использовать специализированный бесперебойник для котла, который обеспечивает бесперебойное питание котла с выраженной фазой

Как известно, один вид современной отопительной системы способен вызвать оторопь у любого технически грамотного человека, что и говорить о простых пользователях, от которых требуется сделать перезапуск оборудования (не забудьте, что манипулировать придётся в темноте, в неудобной бойлерной или котельной). Особого внимания требует к себе и система автоматического отключения газа (САОГ), которая также не включается самостоятельно после отключения электропитания. Согласитесь, усилия, вложенные в комфортное отопление, будут не полными, если система будет зависима от городской осветительной сети. Обеспечить бесперебойное питание котла — задача не простая

Обычный компьютерный UPS, работающий от АКБ 7–12 Ач, никогда не обеспечит многочасовое время резервирования тепловой системы, к тому же его использование затруднено из-за известных проблем фазировки, когда розжиг котла просто не включается. Немаловажную роль для автоматики и электромеханики имеет и качественное электропитание, параметры которого не вспоминают до того момента, пока они не напоминают о себе сами: чистый синус, правильная частота, стабилизированное напряжение, отсутствие импульсных помех. Чувствительная импортная техника относится крайне негативно к нарушению любого из них. Таким образом, мы видим, что достижение полного комфорта в эксплуатации тепловой системы невозможно без использования специализированных источников питания, обеспечивающих подлинное удобство для вас и полную безопасность вашей техники

Бесперебойник ибп для котла отопления и насоса

Источник бесперебойного питания содержит блок питания и аккумуляторную батарею (покупаются отдельно). При подключении прибора к электросети, осуществляется зарядка батареи. Зарядное устройство (ЗУ) трансформирует переменный ток в нужные 12 В. В то же самое время 220 В передаются из сети прямиком к газовому котлу и прочим устройствам. При полностью заряженной АКБ зарядный механизм отключается и в дальнейшем питание берется непосредственно из электрической сети.

Если случается отключение подачи электричества, источник бесперебойного питания трансформирует 12 В ток в 220 В и работает в таком режиме до тех пор, пока не восстановится подача электроэнергии либо не закончится заряд аккумулятора. После восстановления работы электросети, ИБП меняет алгоритм функционирования: котел вновь получает питание от сети, а зарядка компенсирует потраченную энергию. ИБП меняют режим работы практически мгновенно, поэтому деятельность оборудования практически не останавливается.

Емкость аккумулятора для ИБП и продолжительность автономной работы

При подборе нужно обратить внимание на возможность подключения дополнительных АКБ. Если эксплуатационные нагрузки изменятся, желательно иметь возможность просто приобрести дополнительное количество батарей, вместо покупки нового бесперебойника. Чаще всего встроенные АКБ имеют запас прочности на 20 А/ч, чего хватает далеко не всегда. Кроме того, нужно присмотреться к пропорции между током ЗУ и емкостью АКБ. Правильная пропорция — 1 к 10. То есть для 5 А зарядного устройства необходим аккумулятор с емкость 50 А/ч. Для выяснения продолжительности автономного функционирования котла можно использовать указанную ниже таблицу.

Указанных параметров хватит для примерных расчетов. При необходимости можно определить более точные данные, для чего можно использовать профессиональные таблицы или обратиться к инженеру электрику. Сведения в таблице помогут выяснить время работы устройства, зная его мощность и емкость аккумулятора, с точностью до получаса. Газовый котел на 25 Вт обычно оснащен лишь одним вмонтированным циркуляционным насосом. Если иметь в виду мощность его блока управления, аппарат будет потреблять от 80 до 150 Вт электрической энергии. Таким образом, мощность источника резервного питания будет равна приблизительно 300 Вт.

Исходя из данных в таблице, АКБ емкостью 150 а/ч способен поставлять электроэнергию в котел на протяжении 10 часов. Эта модель отличается высокой мощностью, поэтому если в такой защите нет необходимости, можно купить более скромную батарею.

Несколько советов по подбору

1. Читайте технический паспорт — все его основные положения. Ток должен поступать «чистой синусоидой» — 500 VA. Данный параметр критически важен. Бывает, что в техпаспорте указано другое, к примеру, «модифицированная синусоида». В этом случае правильнее поискать другую модель.
2. Нужно иметь в виду мощность газового котла. Даже больше — профессионалы советую выяснить точный показатель потребления электроэнергии вентилятором и насосом. Стартовая мощность должна быть в 5-7 раз выше общего потребления энергии вентилятором и насосом. Если вдруг окажется, что бесперебойник имеет недостаточную мощность, есть риск, что котел в нужный момент не «заведется».
3. Правильнее остановиться на устройстве с двойным преобразованием. Помимо основной задачи, он также стабилизирует напряжение.
4. Покупая  для газовых котлов нужно предусматривать, по меньшей мере, двукратный запас мощности по сравнению с требованиями котла.

Интернет-магазин Климат в Доме.

На сайте Klimdom.ru представлены только проверенные производители Teplocom, Klass, Ресанта, Huter и др. На все вышеперечисленные модели мы даем официальную гарантию от 1 года.

Специалисты компании Климат в Доме помогут купить бесперебойник для газового котла отопления и насоса дома. Приезжайте к нам в магазин по адресу г. Челябинск, ул. Образцова, д.3, либо звоните по тел. +7 (351) 750-45-44.

Мы гарантируем низкие цены!

Какова тепловая мощность ИБП?

Системы бесперебойного питания (ИБП) — Какова тепловая мощность ИБП?

Источники бесперебойного питания являются частью электрической цепи. Когда ток переключается или передается по кабелю или другому материалу, из-за потери мощности выделяется тепло.

Рассмотрим очень простой пример: если 100 А пропускается через кабель с сопротивлением 0,01 Ом, из закона Ома мы обнаруживаем, что через кабель будет пропадать 1 В.Фактически это эквивалентно 100 Вт выделяемого тепла.

Не говоря уже о сверхпроводниках, в каждой электрической цепи есть сопротивление разной величины, будь то сопротивление обмоток двигателя вентилятора сопротивлению IGBT (устройство переключения мощности, используемое в оборудовании ИБП) при его включении. . Когда ток проходит через это сопротивление, генерируется тепло, и это тепло называется тепловыми потерями оборудования из-за неэффективности его работы и источников бесперебойного питания.

Вот почему, даже когда от системы ИБП не требуется выходной мощности, тепло будет генерироваться из-за тысяч цепей в коммутационных микроамперах ИБП, не говоря уже о цепях переключения питания выпрямителя и инвертора.

В спецификации системы источника бесперебойного питания (ИБП) часто указываются две цифры для тепловых потерь. Один — это значение, указанное выше, когда нагрузка не требуется, а другое — количество тепла, выделяемого при работе системы ИБП с полной нагрузкой.

В схемах, переключающих микроампер, фактическое коммутационное устройство имеет достаточную площадь поверхности в своей конструкции, чтобы излучать достаточно тепла, чтобы предотвратить его повреждение. Однако с помощью устройств переключения мощности невозможно изготовить корпус устройства переключения, достаточно большой, чтобы рассеивать количество тепла, генерируемого при переключении тока, протекающего через устройство. В этом случае коммутационное устройство установлено на алюминиевом радиаторе (алюминий из-за стоимости — лучше медь).Алюминий дополнительно экструдируется, чтобы иметь несколько ребер для увеличения площади поверхности, доступной для рассеивания тепла; Затем радиатор помещается в быстрый воздушный поток, чтобы как можно быстрее отвести выделяемое тепло.

Таким образом, тепловая мощность ИБП может рассматриваться как результат его неэффективности; эти цифры обычно имеются в технических характеристиках ИБП для различных уровней нагрузки. Чтобы повысить свой номинальный КПД до 99% вместо более обычных 95%, многие производители ИБП предлагают режим работы ECO, что означает, что ИБП работает в автономном режиме, когда инвертор не подключен к выходу. ИБП и, следовательно, потери при переключении значительно снижаются.

Еще одна серьезная проблема, связанная с потерей тепла от ИБП, расположенного в небольшом закрытом помещении, заключается в том, что необходимо специально оборудовать кондиционер, чтобы поддерживать температуру окружающей среды в рабочих пределах ИБП и его батареи, если они расположены в одной комнате. Это, конечно, еще больше снижает эффективность всей системы.

Очень быстрый расчет тепловой мощности основан на 10% мощности ИБП в кВА.

Энергосберегающие источники бесперебойного питания (ИБП) | Резервная батарея

ENERGY STAR позволяет легко подобрать резервную батарею ИБП, соответствующую вашим потребностям.Используя наш поисковик продуктов ENERGY STAR, вы можете выбрать из сотен сертифицированных эффективных моделей лучших, самых популярных и пользующихся наибольшим доверием брендов, которым вы доверяете для обеспечения безопасности своего оборудования, например APC, Eaton, Liebert, Tripp Lite и других. Кроме того, вы можете фильтровать список моделей по определенным атрибутам, например:

• Приложение (например, потребительское, коммерческое, центр обработки данных)
• Активная выходная мощность
• Тип изделия
• Номинальное выходное напряжение

Источник бесперебойного питания (также известный как резервная батарея ИБП) защищает жизненно важное подключенное оборудование — компьютеры, серверы и телекоммуникационное оборудование — от перебоев в подаче электроэнергии.Во время перебоев в работе небольшой резервный аккумуляторный ИБП под вашим рабочим столом дает вам достаточно времени, чтобы сохранить электронную таблицу и должным образом выключить компьютер. В центрах обработки данных массивный 8-тонный резервный ИБП дает операторам возможность задействовать резервные генераторы во время отключения электроэнергии. Ознакомьтесь с нашим руководством по покупке, чтобы узнать, как выбрать модель, подходящую для вашей ситуации.

Независимо от того, нужен ли он вам под столом или в центре обработки данных, ищите резервные батареи ИБП, отмеченные знаком ENERGY STAR, для экономии энергии и защиты климата.Они сертифицированы третьей стороной как энергоэффективные и сокращают потери энергии до 52 процентов по сравнению с обычными резервными батареями ИБП за счет минимизации потерь в инверторах и трансформаторах, предлагая модульные блоки для предотвращения увеличения размера и / или обеспечивая «эко-режим». операции.

Заинтересованы в энергоэффективных серверах, хранилищах центров обработки данных или сетевом оборудовании? Узнайте больше об оборудовании для центров обработки данных, сертифицированном ENERGY STAR.

Заинтересованы в простых способах повышения энергоэффективности вашего центра обработки данных? Ознакомьтесь с рекомендацией ENERGY STAR «5 простых способов избежать потерь энергии в вашем центре обработки данных» .

| Источник бесперебойного питания

Системы автономных и линейно-интерактивных источников бесперебойного питания (ИБП) и разветвители питания идеально подходят для ПК и чувствительного электронного оборудования.

Источники бесперебойного питания (ИБП) и системы резервного питания для малых и средних предприятий и центров обработки данных среднего уровня для защиты чувствительной электроники в масштабах всего объекта.

Источники бесперебойного питания (ИБП) и системы резервного питания для малых и средних предприятий и центров обработки данных среднего уровня для защиты чувствительной электроники в масштабах всего объекта.

Системы бесперебойного питания (ИБП) в режиме онлайн с надежностью, функциями и гибкостью, необходимыми для сетей и электроники в стоечных средах.

Просмотрите всю линейку поддерживаемых нами ИБП, снятых с производства.

должен работать в соответствии с окружающей средой

При использовании в среде с контролируемой температурой в диапазоне от 0 ° C до 40 ° C (от 32 ° F до 104 ° F) любой доступный внутри страны ИБП должен соответствовать этим температурным требованиям. Большинство из них были протестированы и одобрены для работы в этом диапазоне температур агентством по безопасности, таким как Underwriters Laboratories.Тем не менее, существует постоянно возрастающая потребность в использовании технологии ИБП в режиме онлайн в гораздо более широких температурных средах. Многие жесткие электрические среды расположены в удаленных местах на открытом воздухе (рис. 1), где чувствительное к мощности оборудование и ИБП должны быть установлены внутри зданий без каких-либо систем климат-контроля или в защитных корпусах, соответствующих требованиям NEMA. Например, температура наружного воздуха в Фениксе, штат Аризона, летом может быть выше 120 ° F, а низкая температура в Прудо-Бэй, штат Аляска, зимой может быть ниже -22 ° F (30 ° C).Несмотря на то, что он защищен от внешних воздействий, попытка использовать стандартный ИБП в этих экстремальных температурных условиях — плохое решение, которое может привести к отказу ИБП.

Как правило, стандартный готовый к работе ИБП, предназначенный для работы в диапазоне температур от 0 ° C до 40 ° C, производитель отправляет в агентство по безопасности для инженерной оценки. В рамках оценки берется температурный профиль компонентов, выделяющих наибольшее количество тепла, и радиаторов, чтобы гарантировать, что они не превышают свои максимальные номинальные температуры, когда ИБП работает при максимальной температуре, указанной производителем.В ИБП могут входить высокомощные компоненты, такие как трансформаторы и дроссели, которые могут перегреваться и не только вызывать отказ ИБП, но и создавать риск внутреннего возгорания ИБП. Поэтому агентство по безопасности также проверяет внутренние компоненты, печатную плату и пластмассовые материалы, используемые в ИБП, чтобы убедиться, что они находятся в пределах своих температурных характеристик и пределов.

Большинство производителей сетевых ИБП проектируют их для работы в стандартной среде от 0 ° C до 40 ° C. Но установка ИБП в зданиях без контроля температуры летом в Фениксе будет означать использование ИБП в списке агентства по безопасности вне помещений.Во многих случаях ИБП предназначен для использования в указанной температурной среде, поэтому внутренние компоненты, близкие к своим температурным пределам, могут превышать их максимальные номинальные температуры. Это может привести к снижению надежности и срока службы ИБП или к полному отказу. При более высоких температурах Phoenix пластмассы, используемые в конструкции ИБП или при производстве батарей, могут деформироваться или треснуть.

Чтобы соответствовать требованиям окружающей среды с повышенными температурами, ИБП должен быть спроектирован таким образом, чтобы удовлетворять этим требованиям.Батарейки — это первая проблема. Срок службы обычных батарей ИБП значительно сокращается при работе в условиях высоких температур выше 40 ° C. Кроме того, зарядное устройство ИБП должно иметь температурную компенсацию, чтобы предотвратить повреждение аккумуляторов из-за перезарядки, когда их температура превышает 40 ° C. Затем используемые батареи должны иметь номинальную рабочую температуру, которая соответствует или превышает как низкие, так и высокие температурные пределы их номинальных значений.

Стандартные батареи ИБП обычно не рассчитаны на температуру выше 40 ° — 50 ° C.Кроме того, согласно спецификации производителя батареи, при температуре 50 ° C срок службы батареи может быть сокращен с пяти лет до нескольких месяцев. На рис. 2 показан срок службы батареи в зависимости от температуры для типичной VRLA (свинцово-кислотной батареи с клапанным регулированием).

Температура ниже 0 ° C представляет собой набор уникальных проблем. Из-за электрохимической конструкции большинства батарей VRLA температура ниже -20 ° C может ограничивать способность батарей обеспечивать ток, достаточный для питания ИБП (рис.3). Как следствие, при работе при 0 ° C время работы от батареи может быть сокращено до менее чем 50 процентов от его типичного значения. Кроме того, при температуре ниже -40 ° C электролит, находящийся внутри электролитических конденсаторов, используемых в ИБП, может значительно снизить емкость конденсаторов или даже замерзнуть, что приведет к разрыву защитных отверстий конденсатора от избыточного давления. Это может привести к медленному высыханию внутренних электролитических конденсаторов в течение следующих месяцев, что приведет к выходу из строя ИБП.

Кроме того, если они не рассчитаны на температуру ниже -40 ° C, некоторые интегральные схемы и оптические изоляторы могут выйти из строя, в результате чего ИБП перейдет в аварийное состояние до тех пор, пока он не нагреется.Опять же, это может привести к полному отказу ИБП. При такой низкой температуре батареи могут замерзнуть внутри. Пластмассы, используемые в их внешнем корпусе, могут стать хрупкими и растрескаться. По мере замерзания электролита в батарее пластиковый корпус расширяется, что может привести к утечке кислотного электролита внутри ИБП, когда температура окружающей среды повышается достаточно, чтобы позволить батареям оттаять. Это часто делает ИБП непригодным для использования и требует его замены. Поэтому стандартный ИБП, работающий в режиме онлайн с номинальной рабочей температурой от 0 ° C до 40 ° C, не следует устанавливать в защищенных местах на открытом воздухе, где экстремальные температуры выходят за допустимые пределы.Однако это часто делается.

Широко распространяются энергочувствительные микропроцессорные программируемые логические контроллеры (ПЛК), SCADA и телеметрические системы, разработка и добыча природных ресурсов, ветряные турбины, солнечные электростанции, ретрансляторы связи в удаленных местах, без температурного контроля окружающей среды. В этих приложениях растет спрос на ИБП и аккумуляторные системы с широкими рабочими температурными характеристиками, которые соответствуют соответствующим условиям окружающей среды.Некоторые производители ИБП начинают удовлетворять этот спрос, разрабатывая и предлагая ИБП с более широкими рабочими температурными характеристиками, а также с соответствующими испытаниями и одобрениями агентства по безопасности.

Поскольку в интерактивном ИБП (рис. 4) используется активная электроника для непрерывной регенерации чистой, новой синусоидальной выходной мощности при питании от электросети и аккумуляторных батарей, он генерирует внутреннее тепло, которое необходимо надлежащим образом регулировать. Для выполнения этого требования корпус ИБП должен быть спроектирован таким образом, чтобы внутренние батареи были термически изолированы от внутренних тепловыделяющих элементов электроники ИБП.Компоненты ИБП должны выбираться таким образом, чтобы обеспечить максимально возможный тепловой запас, когда ИБП работает при максимальной температуре. Электрический рабочий КПД ИБП должен быть максимально увеличен, чтобы уменьшить количество внутреннего тепла, генерируемого из-за электрических потерь. Наконец, внутреннее принудительное воздушное охлаждение и ламинарный поток воздуха через охлаждающие радиаторы и компоненты, выделяющие тепло, необходимы для отвода внутреннего тепла ИБП. Для получения дополнительной информации об ИБП с подключением к сети см. Рамку «Почему следует выбирать ИБП с подключением к сети?»

В большинстве ИБП необработанные батареи устанавливаются непосредственно в блоки.Это подвергает батареи внутреннему теплу, выделяемому внутренней электроникой ИБП. Поскольку в ИБП с сетевой топологией есть активная электроника, которая регенерирует новую синусоидальную выходную мощность, в то время как как в режиме электросети, так и в режиме батареи, тепло, выделяемое внутри ИБП, может увеличиваться на 15–25 ° C по сравнению с температурой окружающей среды. Это может привести к сокращению срока службы батареи.

Изолированный корпус

Один из подходов к работе при экстремальных температурах — это установка батареи и других чувствительных к температуре компонентов в изолированном корпусе, подобном показанному на рис.5. Этот ИБП имеет необработанные батареи, установленные внутри пластикового корпуса с толстыми стенками, в дополнение к внутреннему отсеку для батареи, который закрыт для внутренней электроники, генерирующей тепло. Дополнительные охлаждающие вентиляторы втягивают холодный окружающий воздух через батарейный отсек, чтобы охладить пластиковый корпус и снизить температуру батареи, вызванную любым внутренним нагревом батареи. В конструкцию включены специальные батареи с широким температурным диапазоном, работающие в диапазоне температур от -60 ° C до + 80 ° C.

Этот ИБП охлаждается охлаждающими вентиляторами большой мощности, которые втягивают воздух спереди ИБП и через заднюю панель. Кроме того, скорость вращения вентиляторов регулируется внутренним микропроцессором, который определяет внутреннюю температуру ИБП и соответствующим образом регулирует скорость охлаждающего вентилятора. ИБП спроектирован таким образом, чтобы максимально увеличить ламинарный путь воздушного потока через внутренние радиаторы и выбранные компоненты, выделяющие тепло. Кроме того, в конструкцию ИБП включены компоненты для более высоких температур.

Для поддержки работы при более низких температурах используются нагревательные элементы и контроль температуры. Проектирование для более низких температур может заключаться в простом добавлении нагревательного элемента типа прокладки с переключателем с регулируемой температурой и добавления его внутри корпуса NEMA, в котором находится ИБП, или размещения его внутри ИБП и аккумуляторных систем. Оба метода — эффективные решения.

В таких применениях, как сталелитейные заводы, литейные производства и печи, близкие к высокотемпературным, температура окружающей среды может быть настолько высокой, что даже номинальные характеристики ИБП с широким температурным диапазоном будут превышены.Для этих приложений используется гораздо более дорогостоящий подход, в котором используется корпус NEMA 4X с двойными стенками, с внутренним и внешним теплообменником или блоком кондиционирования воздуха, устанавливаемым на дверце.

Почему выбирают ИБП с подключением к сети?

Технология ИБП с двойным преобразованием, благодаря непрерывной регенерации новой мощности переменного тока, обеспечивает высочайший уровень стабилизации и защиты питания. Технология онлайн-ИБП идеальна для использования в качестве комбинированной системы резервного питания от батарей с высокопроизводительным стабилизатором мощности.

IEEE определяет продукты ИБП по трем различным категориям: автономные, интерактивные и интерактивные. Они обеспечивают три возрастающих уровня защиты.

1. Автономный ИБП обеспечивает резервное питание от батареи, базовую защиту от перенапряжения и не обеспечивает стабилизацию напряжения при работе от электросети. Они настолько дешевы, что могут не обеспечивать истинную синусоидальную мощность переменного тока (AC) при работе от батареи. Их следует избегать любой ценой.
2. Линейно-интерактивный ИБП похож на автономный, за исключением того, что он обеспечивает строго регулируемое питание переменного тока при работе от электросети.Регулировка напряжения осуществляется путем электронного изменения ответвлений трансформатора всякий раз, когда мощность в электросети резко меняется. На выходе ИБП напряжение может быть больше, чем напряжение электросети.
3. Он-лайн ИБП поддерживает строго регулируемое напряжение переменного тока (типичное ± 2%) для критически важного оборудования 100% времени, независимо от того, питается ли он от электросети или от внутренней батареи. Внутри ИБП электроэнергия переменного тока преобразуется в мощность постоянного тока, удаляются все переходные процессы, колебания напряжения, сдвиги частоты, и регенерируется новый регулируемый выходной переменный ток.Стабилизация выходного напряжения ± 2% поддерживается во всем широком диапазоне входного напряжения электросети ИБП (обычно 80–135 В переменного тока). То же самое и при работе от аккумулятора. Он-лайн ИБП также защищает от сдвигов частоты в сети, связанных с источниками генератора, от которых автономные и линейные интерактивные конструкции не защищают. Точная регулировка выходного напряжения и частоты сетевого ИБП необходима для чувствительного к питанию оборудования в удаленных местах, где возникают самые серьезные проблемы, связанные с питанием.

В местах применения с самыми высокими и самыми низкими температурами окружающей среды возникают самые серьезные проблемы с питанием, типы проблем, которые может решить только ИБП, подключенный к сети, обеспечивая непрерывное, регулируемое, чистое питание для подключенного оборудования.

Статьи по теме :

Выбор оптимального мертвого времени в топологиях ZVS

Система ИБП для морской платформы требует дополнительных мер безопасности

Защита протектора: добавление защиты цепи к ИБП

Выбор подходящего ИБП для работы

Источники бесперебойного питания | Newegg.com

Источник бесперебойного питания, или система ИБП, обеспечивает непрерывное поступление электричества к критически важному оборудованию и его постоянное питание. Даже если другие устройства теряют мощность во время перебоев в работе или сбоев, серверы и компьютеры продолжают работать. Затем у пользователей есть время, чтобы безопасно выключить свое оборудование, чтобы предотвратить потерю данных. Система ИБП также важна для поддержания работы таких важных систем, как камеры видеонаблюдения и медицинское оборудование, как можно дольше.

Система ИБП защищает от скачков напряжения

Розетки в системе ИБП обеспечивают защиту, аналогичную той, которую предлагают устройства защиты от перенапряжения, поглощая избыточную энергию скачков и скачков напряжения.Слишком большая мощность может повредить чувствительные компоненты компьютера, такие как жесткие диски. Настольный ИБП или более крупная модель, вероятно, имеет несколько подключенных устройств и защищает их от таких событий, которые особенно распространены после сбоев, так же, как и восстановление питания. Первоначальный всплеск может нанести вред устройствам, подключенным к стандартной розетке, поэтому розетка с защитой от перенапряжения может оказаться полезной. Некоторые модели ИБП оснащены розетками с защитой от перенапряжения, которые обеспечивают питание и защиту без разряда батареи ИБП.

Экономия энергии с помощью системы ИБП

Многие типы систем ИБП имеют «зеленый» или «эко» режим, который повышает энергоэффективность и снижает затраты на коммунальные услуги. Энергосберегающие системы предлагают дополнительные меры экономии, такие как отключение в нерабочее время или обнаружение и обход неиспользуемого оборудования. Система ИБП обычно также имеет один выключатель или автоматический выключатель, аналогичный тому, что есть во многих удлинителях. Операторы могут выключать несколько устройств одним нажатием кнопки, что делает перезагрузку и включение и выключение питания быстрее, проще и безопаснее.

Защита различных типов оборудования

Однопользовательская система ИБП достаточно мала, чтобы поместиться под столом, но при этом обеспечивает защиту компьютера, монитора и принтера. Специализированные модели ИБП удовлетворяют уникальные потребности таких сред, как больницы и морские суда. При установке в серверной комнате рядом с таким оборудованием, как серверы и блок распределения питания, подумайте о монтируемом в стойку ИБП, чтобы сэкономить место. ИБП обычно имеет не только электрические розетки, но также сетевые, USB и последовательные порты для защиты от шума и скачков напряжения.В некоторых устройствах используются заглушки трансформаторного блока, поэтому розетки должны располагаться на большем расстоянии друг от друга.

Подходит для малых и крупных предприятий

Компании любого размера используют серверы и коммутаторы, для которых ИБП с синусоидальной волной является оптимальным решением. Они точно имитируют тип питания, который вы ожидаете от стандартных электросетей, для стабильной и надежной работы. Существуют также однофазные системы ИБП для небольших установок и трехфазные блоки для питания нескольких устройств с различными требованиями к мощности.Линейно-интерактивные устройства управляют изменениями напряжения без использования батареи без необходимости, поэтому они имеют сильный заряд и готовы к отключению. С другой стороны, онлайн-система ИБП преобразует входящую мощность, используя батарею, чтобы поддерживать постоянство. Это создает слой изоляции между оборудованием и проблемами внешней линии.

Системы бесперебойного питания — обзор

10.4.5 Накопление энергии в источниках бесперебойного питания

ИБП — это приложение для аккумулирования энергии, используемое для предотвращения потерь из-за перебоев в подаче электроэнергии или условий низкого качества электроэнергии.Они обычно используются для предотвращения воздействия отключений электроэнергии на специальные и чувствительные нагрузки. Кроме того, ИБП может выполнять коррекцию качества электроэнергии с их типами параллельной работы. ИБП уже давно используются в коммерческих зданиях и служебных зданиях, таких как больницы, или на специальных объектах, таких как центры обработки данных, где важна бесперебойность энергоснабжения. ИБП предпочтительно использовать в жилых домах. Как упоминалось ранее, ИБП используются для двух основных целей. Первый используется в качестве резервного источника питания для предотвращения перебоев в подаче электроэнергии.Второй служит задачей фильтра для исправления условий низкого качества электроэнергии. ИБП, используемые для первой цели, обычно представляют собой дизель-генераторные системы в традиционных приложениях. Он имеет такие преимущества, как быстрый запуск и хранение топлива. Однако есть недостатки, такие как шумная работа, выброс выхлопных газов и высокие затраты на топливо. Использование различных приложений для аккумулирования энергии, таких как аккумуляторы, подключенные к сети, или маховики, может устранить эти недостатки.

Некоторые системы ИБП разработаны с учетом требований низкого качества электроэнергии. Значения напряжения и частоты, выраженные в условиях низкого качества электроэнергии, не находятся в требуемых предельных значениях. Эти искажения значений напряжения и частоты могут повредить электрические устройства потребителей и вызвать проблемы в сети, если не будут приняты необходимые меры предосторожности. Использование накопителей энергии в ИБП позволяет избежать скачков / скачков напряжения, скачков / скачков напряжения, провалов напряжения, пониженного напряжения, шума и гармоник тока.

Обеспечение функций ИБП с помощью распределенных систем хранения энергии, эксплуатируемых распределительными компаниями, очень просто. Эти приложения можно использовать более эффективно по сравнению с традиционными системами ИБП. Кроме того, преимущества могут быть предоставлены с точки зрения интеграции ВИЭ в систему в этой структуре, поскольку она становится более экономичной [68].

В случае отказа одной из крупных электростанций необходимо поддерживать уровни частоты и напряжения, чтобы обеспечить стабильность и надежность в энергосистеме.Для этого общая мощность системы пропорционально распределяется между другими электростанциями в системе. Другие электростанции в системе должны использовать дополнительную резервную мощность при нестандартных рабочих условиях. Электростанции должны производить мощность выше нормальной, а мощность отключенной электростанции должна передаваться в сеть. Для этого либо установки должны работать ниже номинальных значений, либо, при необходимости, они должны работать с высокой производительностью.Эти две ситуации приводят к неэффективной работе. В Соединенных Штатах был предложен способ накопления сверхпроводящей магнитной энергии, разработанный для удовлетворения дополнительных требований к резервной емкости сетей в различных научных исследованиях. Этот метод не используется в качестве арбитражных и аналогичных приложений для накопления энергии, а скорее предназначен для использования только для того, чтобы допускать большие потери мощности в системе. Однако есть недостатки, такие как необходимость в очень дорогих системах охлаждения и больших преобразователях мощности для такой системы.Различные технологии хранения энергии, такие как батареи, ультраконденсаторы и маховики, имеют технологическую инфраструктуру для удовлетворения этих потребностей. При наличии необходимых преобразователей мощности эти приложения возможны в зависимости от сети. Для сеток возможно несколько определений запаса. Роторный резерв — это накопитель энергии, обеспечивающий выработку электроэнергии до 10 мин. Роторный резерв — это система, которая может быть активирована всего за 10 с для поддержания стабильности частоты в случае больших потерь мощности [69].Система, которая больше ориентирована на регулирование частоты, чем на непрерывность энергоснабжения, называется реактивным резервом частоты.

Дополнительный резерв может быть определен как дополнительная генерирующая мощность ниже или выше наивысшего значения спроса, необходимого для обеспечения энергией, необходимой потребителям электроэнергии. Это генерирующая мощность с неактивной генерирующей мощностью или отключенной нагрузкой, которую можно ввести в эксплуатацию менее чем за 10 минут, если это необходимо. Могут быть предоставлены два типа; либо он активируется в течение короткого времени, когда он находится в отключенном состоянии, либо когда он работает таким образом, что питает определенную нагрузку, которую можно отключить.Эта нагрузка отключается, и генерируемая мощность передается в сеть [70]. Роторные резервные системы постоянно синхронизируются с сетью, тогда как. Дополнительные резервные системы не зависят от сети. Следовательно, при необходимости, сеть должна быть поддержана с использованием вначале ротационных резервных мощностей, а при необходимости должна быть активирована дополнительная резервная мощность после синхронизации.

Загрузка ресурса резервного копирования — это мощность генерации, которая может быть реализована всего за 1 час. Это приложение можно использовать только как дополнительный источник резервной мощности.С развитием технологий и снижением затрат широкомасштабные энергетические приложения для накопления энергии получают широкое распространение. Масштабируемые системы хранения энергии могут быть подключены к электросетям из самых разных точек, таких как генерирующие блоки, системы передачи и системы распределения или конечные потребители. Кроме того, благодаря силовой электронике подключение к сети может быть достигнуто с очень коротким временем отклика. Таким образом, это делает привлекательным использование накопителей энергии в качестве вращающихся резервов [71].

Источник бесперебойного питания: зачем он нужен вашему центру обработки данных

Основная цель центров обработки данных — обеспечить максимальное время безотказной работы всего своего оборудования. Они достигают этого за счет наличия резервных цепей связи, поддержания температуры на оптимальном уровне и обеспечения постоянного стабильного питания оборудования. В то время как коммерческие энергетические компании не могут гарантировать 100% бесперебойную работу своих услуг, центр обработки данных может поддерживать работу, используя источник бесперебойного питания или сокращенно « UPS ».

Как следует из названия, системы ИБП гарантируют, что оборудование никогда не теряет мощность. Существует множество различных типов и конструкций источников бесперебойного питания. Тем не менее, все они обеспечивают электроэнергией системы в случае, если коммерческий источник питания не работает. Ниже приведены некоторые из различных типов систем питания, которые часто встречаются в центре обработки данных:

• Отдельный блок — отдельный блок ИБП имеет группу батарей, которые обеспечивают питание одного или нескольких компьютеров в событие отключения электроэнергии.Эта «резервная батарея» обычно обеспечивает питание от нескольких минут до нескольких часов. Срок зависит от количества подключенного оборудования и конкретной модели ИБП.
• Высокопроизводительный ИБП — Более крупные системы ИБП обычно имеют 6-12 розеток, к которым подключается компьютерное оборудование. Они работают так же, как отдельные блоки, но могут дольше питать большее количество блоков.
• ИБП Full Data Center — В современных центрах обработки данных обычно используется централизованный банк батарей, которые обеспечивают питание всего объекта в случае отключения электроэнергии.Эти батареи обычно настроены на обеспечение бесперебойного питания до 30 минут, в течение которых дизельный генератор включится, чтобы поддерживать требуемую мощность на неопределенный срок.

Есть, конечно, бесчисленное множество моделей от множества разных компаний, производящих системы ИБП. Выбор подходящего для конкретной ситуации во многом будет зависеть от конкретной причины, по которой он вам нужен.

Система ИБП обеспечивает питание оборудования, когда коммерческое питание отключается.Некоторые объекты будут использовать систему ИБП для питания всего объекта, в то время как другие будут подключать только необходимое оборудование. В любом случае цель этого оборудования — гарантировать отсутствие непредвиденных отключений электроэнергии из-за перебоев в подаче электроэнергии.

Крупные центры обработки данных также используют источники бесперебойного питания при обслуживании электрической системы. Электрики могут вручную разрешить установке отключать ИБП во время выполнения своей работы. Это помогает оборудованию оставаться в рабочем состоянии во время технического обслуживания.Это также гарантирует, что электрики или другие специалисты не сталкиваются с ненужными рисками.

Когда люди думают о преимуществах источника бесперебойного питания, они обычно сосредотачиваются только на том факте, что оборудование не станет недоступным во время отключения электроэнергии. Хотя это наиболее очевидное преимущество наличия системы этого типа, есть несколько других преимуществ:

• Остановка скачков напряжения — Хорошая система ИБП имеет коммерческое питание, через которое проходит через нее и будет перехватывать любые потенциальные скачки напряжения, чтобы они не повреждают оборудование.Это особенно важно для чувствительных электронных устройств.
• Обеспечение равномерного электроснабжения — Электроэнергия не всегда проходит через розетку с постоянной скоростью. Небольшие колебания мощности не нарушат работу компьютерного оборудования, но со временем могут повредить его. Через ИБП проходит коммерческое питание, и в этом процессе он выравнивает распределение по оборудованию, чтобы предотвратить повреждение.
• Снижение электрической нагрузки — Крупные центры обработки данных потребляют много электроэнергии.Те, у кого есть система ИБП с дизельным генератором, могут работать с коммерческой энергетической компанией для работы с генератором во время пикового использования (обычно в очень жаркие дни летом). Это приносит компании значительные кредиты от поставщика электроэнергии и помогает окружающему населению избежать перебоев в работе.

Добавляя ИБП в центр обработки данных, важно подумать о том, где он будет храниться. Системы ИБП могут быть размером от настольного компьютера до целой комнаты, полной батарей.Если ИБП обеспечивает питание всего объекта центра обработки данных, по соображениям безопасности ему требуется отдельное помещение. Однако для большинства систем ИБП будет установлен рядом с оборудованием, которое он будет питать.

При использовании ИБП для защиты оборудования в серверной стойке, например, лучше всего установить ИБП на полках внутри стойки. Это позволяет ИБП находиться рядом с оборудованием. Это также означает, что вы можете включить электрические кабели в общую систему организации кабелей.При выборе точного места для ИБП в серверной стойке обязательно учитывайте тепловыделение. Хотя стандартная система ИБП не выделяет много тепла, она все же может выиграть от хорошей вентиляции.

Многие менеджеры центров обработки данных устанавливают по одному ИБП в каждую стойку, что является эффективным вариантом. В других ситуациях может иметь смысл разместить несколько больших систем ИБП в одной стойке, и кабели питания для каждого ряда проходят в эту стойку. Пока все основное оборудование может получать питание через ИБП, предприятие сможет получить все преимущества от этих важных систем.

Сводка

Название статьи

Источник бесперебойного питания: зачем он нужен вашему центру обработки данных — RackSolutions

Описание

Источник бесперебойного питания, или сокращенно ИБП, представляет собой систему резервных батарей, которая обеспечивает непрерывное питание оборудования в случае выхода из строя.
