Источники бесперебойного питания (ИБП, UPS)

Способность ИБП (UPS) работать в режиме on-line

• Напряжение на выходе должно соответствовать 220В переменного тока ±1%
• Напряжение выхода должно быть строго синусоидальным (полный коэффициент гармоник менее 3%).

Надежность качества

ИБП (UPS) должен производится в соответствии со стандартом качества ISO 9001, должен иметь сертификат качества TSEK и сертификат соответствия. Должна быть организована служба технической поддержки.

Входной коэффициент мощности и гармоника тока

Если входной коэффициент мощности высок (0,98 — 1), он влияет на качество энергии и эффективность ее использования. Проблема компенсации не возникает, что уменьшает стоимость счетов за электричество. При низкой гармонике тока качество сети не ухудшается, гармоника не влияет на рабочую область и другое оборудование.

Выходной коэффициент мощности

Определяет, какая часть мощности, предоставляемой источником электроэнергии, действительно потребляется оборудованием (активная мощность).

Активная мощность (измеряется в ваттах) вычисляется путем умножения полной поступающей мощности на выходе (измеряется в вольт-амперах) на коэффициент мощности, который обычно равен 0.8.

Пример: если оборудование имеет полную мощность 10 кВА и коэффициент мощности 0.8, активная мощность оборудования составит 8 кВт.
Если оборудование с полной мощностью 10 кВА имеет коэффициент мощности 0.7, активная мощность составит 7 кВт.
Разница: разница мощности оборудования с коэффициентами мощности 0.7 и 0.8 составляет 1 кВт.

Наличие высокого КПД

Оборудование должно иметь 85% для малых мощностей, 90% для средних мощностей и для мощностей выше перечисленных, КПД должно быть более 90%.

Для повышения КПД необходимо отдавать предпочтение оборудованию с режимом экономии электроэнергии «eco-mode». Оборудование с режимом «eco-mode» имеет функцию регулирования напряжения и частоты (эти характеристики должны быть изменяемыми), и может проводить анализ сети.

Технология IGBT

Использование высокоэффективных и быстродействующих модульных транзисторов увеличивает производительность оборудования.

Технические средства ШИМ (широтно-полосной модуляции)

Оборудование должно производить низкую гармоническую синусоиду при сравнении 10-20 кГц широтно-полосной модуляции и базовой синусоиды.

Выходной изолирующий трансформатор

Обеспечивает высокую гальваническую развязку. Обеспечивает 100% защиту для подключенного оборудования (от ударов молний и т.п.). Увеличивает стоимость, но обеспечивает высокую степень безопасности.

Индикатор отказов (оповещение)

Информация об истории отказов должна сохраняться в подробностях (дата-время), ее можно просмотреть на передней панели. Для оповещений необходимо сохранять отчеты и записывать такие значения, как входная и выходная мощность, частота и нагрев, которые могут вызвать серьезные неисправности. Данное требование также должно выполняться при определении несчетного количества дат (год, месяц, день, час, минута) в ПК с помощью коммуникационной программы.

Наличие статического байпаса

При перегрузке и возникновении неисправностей статический байпас автоматически переводит нагрузку на сеть и предотвращает ее отключение. Перевод должен проводиться с нулевой скоростью.

Гарантийное техническое обслуживание

Должна предоставляться гарантия производителя сроком на 2 года и на запасные части сроком на 10 лет. Неисправности должны быть отремонтированы в течение 48 часов.

Наличие ремонтного байпаса

При возникновении неисправности переключатель должен перевести вход в ручную R-фазу, отключая его от ИБП (UPS). Данная функция позволяет бесперебойнику снова включиться в цепь во время замены компонентов до завершения ремонта неисправности. Ремонтный байпас осуществляет это без отключения подсоединенных компонентов, если сеть не отключена.

Расчет мощности

Прежде всего, Вы должны четко определить то, что Вам нужно, при необходимости для покупки ИБП (UPS) можно обратиться в службу технической поддержки. При расчете мощности не стоит ограничиваться поиском этикеток на оборудовании, необходимо учесть характеристики нагрузок и спонтанные состояния.

Распараллеливание

Вы должны учитывать не только имеющееся у Вас в настоящий момент оборудование, но и оборудование, которое может быть добавлено к Вашей системе в будущем. Кроме этого, следует отдавать предпочтение оборудованию с функцией распараллеливания, поскольку оно лучше подходит для возможного добавления оборудования.

Техническая поддержка

Очень важно качество ИБП (UPS) и работы службы технической поддержки. В техническую поддержку входит: сервисное обслуживание, гарантия, подключение оборудования к сети, техническое обслуживание и быстрое решение проблем, которые возникают в процессе работы оборудования. На рынке существует большое количество продуктов различных марок.

Затраты

Кроме того, при покупке ИБП (UPS) нужно обращать внимание на такую вещь как технические особенности. Продукт должен окупиться за счет снижения расходов на техническое обслуживание. Для снижения расходов компании следует отдавать предпочтение высокоэффективному оборудованию.

Технологические и технические характеристики

На рынке существует три типа блоков бесперебойного питания: ИБП (UPS) класса offline, ИБП (UPS) класса line interactive (гибридные ИБП) и ИБП (UPS) класса online, при производстве которых используются три разные технологии.
ИБП (UPS) класса offline активируются только в случае полного отключения входного напряжения. Они не имеют защиты от искажения электропитания или скачков напряжения. И хотя они выгодны в экономическом плане в местах, где важна безопасность системы очевидно неудобство использования источник бесперебойного питания данного класса.
Гибридный ИБП (UPS) более функционален по сравнению с ИБП (UPS) класса offline. Гибридный источник бесперебойного питания (ИБП) постоянно контролирует сеть, начинает работу при скачках напряжения и обеспечивает стабильное напряжение на выходе.

ИБП (UPS) класса online обеспечивает четкую и бесперебойную защиту. Мы рекомендуем пользователям покупать «бесперебойники» класса online с двойным преобразованием для питания критических нагрузок и обеспечения безопасной и непрерывной работы чувствительных нагрузок, которые легко подвергаются влиянию скачков напряжения. Оборудование с двойным преобразованием никогда не подвергается влиянию изменений электропитания, которые могут произойти в сети.
Если требуется максимальная защита и полное изолирование нагрузок на выходе ИБП (UPS) от сети, следует отдавать предпочтение оборудованию с выходным изолирующим трансформатором. Даже при ударе молнии во вход, это не повлияет на нагрузки из-за выходного изолирующего трансформатора.

Период аккумуляторного питания

Одна из основных характеристик, которую должен иметь ИБП (UPS) – бесперебойное питание нагрузки на выходе инвертора с синусоидальным напряжением, генерирующегося аккумуляторами, когда происходит отключение входного напряжения или входное напряжение «бесперебойника» опускается ниже нормы.

Пользователь должен определить время, в течение которого должна работать машина, он должен узнать, сколько аккумуляторов и ампер-часов необходимо для обеспечения такого количества энергии. Приобретение группы аккумуляторов – это пункт, в котором пользователи обычно делают ошибку при сравнении цен на ИБП (UPS) в пользу покупки одного. ИБП (UPS) создан для отключения Вашей системы без потери каких-либо данных и при определении периода питания оборудования помните, что данный период длится от 5 до 15 минут. Если Вы хотите купить еще одно устройство, которое позволит Вам работать при отключенном электричестве, Вам необходимо сообщить об этом производителю.

Аккумуляторы, используемые в ИБП (UPS) должны быть необслуживаемыми, закрытыми и стационарными. Период питания определяется значениями напряжения и ампер-часов в аккумуляторах и это отражается на цене. В зависимости от пожеланий и ожиданий пользователя, следует выбирать аккумуляторы со сроком службы от 5 до 10 лет.

Структура микропроцессора

В современной технологии ИБП (UPS) имеет микропроцессорное устройство управления. Оборудование должно быть функциональным и понятным.

Программирование компьютера и удаленный контроль

Должна присутствовать возможность наблюдения и управления работой ИБП (UPS) с компьютера или в удаленном режиме. ИБП (UPS) может отключить компьютеры, подключенные к нему с помощью компьютерной программы.

ИБП и электрогенератор: зачем их совмещать и как это правильно сделать

Чтобы избежать проблем, многие офисы, учреждения и организации используют электрические генераторы. Но напрямую подключить компьютерное или серверное оборудование к генератору нельзя. В цепи обязательно должны присутствовать источники бесперебойного питания.

Генератор и особенности его работы

Генератор – это миниатюрная электростанция, которая использует для работы жидкое топлива, чаще всего дизель. Главное отличие генераторов пользовательского сегмента – неспособность аккумулировать энергию. То есть электроэнергия начинает вырабатываться и подаваться в сеть только после запуска устройства. А для выхода на стабильную мощность и напряжение необходимо, чтоб генератор набрал обороты.

Промежуток между запуском и появлением стабильного тока называется временем запуска. Оно определяется мощностью катушек и типом двигателя. Также большое значение имеет и производительность. Так компактные домашние генераторы мощностью до 10 кВт выходят на стабильную работу в течение 5 – 10 секунд после запуска, который зачастую выполняется в ручном режиме. Производительные промышленные установки мощностью свыше 100 кВт могут разгоняться до полуминуты. При этом в большинстве случаев они оснащены автоматической системой запуска при отсутствии напряжения в основной электролинии.

Если прибавить к разгону станции время на заправку и устранение возможных неполадок, то получится простой, который может растянуться до получаса и более. В случае с домашними компьютерными системами это не критично. Но если пользователь тратит силы и средства на установку генератора, он ожидает оперативной работы оборудования без задержек и простоев. В этом случае на выручку и приходит источник бесперебойного питания.

Источник бесперебойного питания

Современные компьютеры подготовлены к нестабильному электроснабжению лучше, чем модели прошлых десятилетий. Многие блоки питания десктопных ПК могут работать при входном напряжении от 180 до 270 В. Также конденсаторы в их конструкции способны делать небольшой запас энергии, чтоб обеспечить работу системы при кратковременных скачках параметров энергоснабжения. Но при полном отключении света они бессильны.

Поэтому для так называемого «бесшовного» перехода на работу от генератора необходимо дополнительное устройство – источник бесперебойного питания.

ИБП, также являются источниками электроснабжения, но в отличие от генераторов не производят электричество, а используют аккумуляторные батареи, в которых накоплен заряд. При этом в зависимости от модели, время перехода на резервное питание может отсутствовать, так как выходная нагрузка всегда поддерживается аккумулятором, или составлять до десятка миллисекунд в самых бюджетных моделях, чего также достаточно, чтоб блок питания не отключился, система сохранила работоспособность и выполняющиеся задачи не прервались.

Подробнее с разновидностями и принципами работы вы можете ознакомиться в наших статьях об ИБП для серверов и ИБП для дома.

Зачем использовать генератор?

Учитывая все вышесказанное у пользователя может возникнуть логичный вопрос: зачем обустраивать такую сложную систему, дублировать и страховать два вида оборудования, если можно обойтись мощными ИБП, ассортимент которых сейчас более чем велик.

Ответ прост: главной проблемой ИБП является ограниченный ресурс. После исчерпания резерва батарей он просто выключится, как и все оборудование, запитаное от него.

Обычный ИБП для компьютеров способен поддерживать работу системы на протяжении 10 – 20 минут.

Серверный ИБП, несмотря на значительно большую мощность, также работает недолго, в зависимости от модели и потребностей оборудования они могут продержаться также до суток у самых дорогих моделей, которые представляют из себя группы шкафов. Сменой аккумулятора или созданием каскада резерв можно пополнить. Но это тоже временная мера.

В то же время, даже слабый генератор на 3 кВт на одной заправке способен работать не менее 10 часов. А при наличии запаса топлива это время можно растянуть на весь аварийный период.

Чтоб обеспечить бесперебойную работу ИБП даже в пределах одной квартиры придется серьезно потратиться на покупку мощных моделей, преобразователей и дополнительных аккумуляторов. В этом случае вы сможете организовать подачу энергии лишь на несколько часов. Но при этом энергоснабжение будет стабильным, а параметры тока равномерными. Такие системы в формате комнат-аккумуляторных используют в учреждениях, в которых стабильность является решающим критерием, например, в больницах или банках. Хотя зачастую такие организации имеют резервные линии.

Сложности работы связки генератор + ИБП

Казалось бы, что проще: установил генератор, бюджетный ИБП и наслаждайся бесперебойной работой системы в любой ситуации. Однако на практике многие пользователи сталкиваются с довольно распространенной проблемой. Вместо стабильной работы по выравниванию синусоид тока, подаваемого от генератора, блок питания постоянно пищит, переключается между автономным режимом работы и подзарядкой.

Такая ситуация случается из-за высоких требований ИБП к параметрам поступающего напряжения. При критических значениях или резких скачках в пределах допустимых диапазонов он переходит в автономный режим, а при восстановлении параметров или стабилизации частоты вновь возвращается к работе от сети.

В то же время частота тока, генерируемого установкой может колебаться в некоторых пределах, зачастую это прописано в спецификации и считается нормой. Ведь генераторы изначально рассчитаны на электроснабжение менее требовательного оборудования.

Чтобы избежать этих проблем, следует обеспечить баланс между мощностью генератора и мощностью потребителей. В идеале они должны иметь соотношение 3:1. То есть генератор должен производить в 3 или даже 4 раза больше кВт энергии, чем требует подключенное к нему оборудование. В этом случае скачки частоты при повышении нагрузки будут минимальными и ИБП будет стабильно работать.

ИБП и бытовая техника — зачем газовому котлу нужен бесперебойник? | ИБП | Блог

Бесперебойник — незаменимая вещь в хозяйстве любого масштаба. К ИБП подключают мелкую бытовую технику или что-то посерьезнее, например, газовый котел. Это правильно с точки зрения надежности: бесперебойники не только удерживают технику включенной, но и защищают от перепадов напряжения и других «электрических» проблем. Но такие «пары» живут долго и счастливо только в том случае, если они верно подобраны друг к другу. Об этом далее.

ИБП (источник бесперебойного питания) — автономная система, которая следит за напряжением в электросети и мгновенно переключается на аккумуляторы при его отсутствии. Эта технология не нова, она давно используется в промышленных масштабах. Распространение ИБП среди домашних юзеров началось с рынка компьютерной техники. Качество электроснабжения во многих населенных пунктах до сих пор оставляет желать лучшего, поэтому пользователи стараются обезопасить дорогостоящую электронику от разных факторов.

Технология бесперебойного питания быстро прижилась в этом сегменте, и пытливые умы домашних энтузиастов загорелись идеей перенести цивилизацию в сегмент бытовой электроники. Телевизор, холодильник и даже дежурное освещение можно подключить к мощному ИБП и радоваться жизни, пока остальные коротают время при свечах. Идея стала по-настоящему народной после того, как на рынке появилось несколько типов ИБП.

Какие ИБП бывают

Резервные. Это упрощенные модели бесперебойников, которые умеют переключаться между «розеткой» и внутренним аккумулятором в течение десятков миллисекунд.

Резервные ИБП не защищают подключенную к ним электронику от сетевых помех. Из-за простоты электрической схемы рекомендуется подключать только устройства с импульсными блоками питания. Это компьютеры и мониторы — техника, которая умеет работать с сигналом, далеким по форме от идеальной синусоиды.

Линейно-интерактивные. ИБП резервного типа, имеющие усовершенствованную схему работы. Теперь устройство не только переключается на батареи во время сильной просадки или полного отключения электричества, но и умеет фильтровать ток.

Во-первых, встроенный стабилизатор удерживает напряжение в рекомендуемых стандартами рамках. Во-вторых, система фильтрации, несмотря на свою примитивность, частично снижает уровень шума сигнала и делает выходящее напряжение более пригодным для употребления капризной электроникой.

Двойное преобразование. Системы, выполненные по типу Double Conversion, работают иначе. Если предыдущие ИБП просто пропускают входящий ток через ряд примитивных фильтров и «улучшайзеров», то выходящее напряжение из систем сложного типа оказывается гальванически развязанным со входным сигналом.

То есть, переменный ток поступает на вход бесперебойника, преобразуется в постоянный ток и направляется к аккумулятору. После чего ток аккумулятора снова преобразуется в переменный и уже поступает на выход ИБП. В таком случае система не просто фильтрует напряжение, а создает его заново — уже с предсказуемыми и правильными характеристиками.

Дельта-преобразование. То же самое, что и двойное преобразование, но с повышенными мощностными характеристиками и увеличенным КПД. Этого удалось достигнуть благодаря модернизированной схеме работы: ток может поступать не только через батарею, но и напрямую от конвертера AC-DC к инвертеру DC-AC.

Эффект тот же, а скорость работы и эффективность оказываются намного выше. Как результат — плавная синусоида и полное отсутствие паразитных примесей в выходном токе. То, что нужно для точной и сверхчувствительной электроники.

Что такое синусоида и частота

В домашних розетках течет переменный ток — это изначальная форма сигнала, который вырабатывается электростанциями. Если представить его в виде фигуры на системе координат, то получится идеальная синусоида.

Такая форма тока появляется благодаря электромагнитной индукции. Это отдельная история с электромагнитными полями, намагничиванием, полюсами, вращением и другими физическими и электрическими явлениями. Для домашнего пользователя важно понимать основное — переменный ток, которым питаются «розеточные» приборы, должен соответствовать неким стандартам.

Частота смены направлений или перехода тока от положительного к отрицательному полупериоду и обратно называется частотой тока. Она измеряется в герцах и влияет на работу электроприборов. Чем чаще колеблется ток, тем выше частота. Европейская и российская техника рассчитана на работу от напряжения 220 В с частотой 50 Гц. Соответственно, правильный ИБП и любой другой питающий элемент должны поддерживать ток в рамках этих стандартов.

Чистый или модифицированный

Компьютерный бесперебойник выдает переменный ток, который проходит базовую систему фильтрации и стабилизации. Но это не значит, что любой ИБП одинаково хорошо подходит для всей техники, работающей от переменных 220 В.

Ток, поступающий из розеток обычного бесперебойника, тоже считается синусоидой. Но если рассмотреть форму подробно, окажется, что ИБП выдает не чистый синус, а меандр. Это приближенная к синусоиде фигура, которая отличается менее плавными переходами. Еще ее называют модифицированным синусом.

К такому току спокойно относится компьютер, ноутбук и другая техника с импульсным питанием. В список всеядных девайсов входят лампы накаливания или даже диодные источники освещения.

Зато напольный вентилятор начнет возмущаться при подключении к ИБП. Так же поведут себя холодильники, морозилки, стиральные машины, пылесосы и другая техника, в которой используются электродвигатели переменного тока и подобные им устройства.

Электродвигатель приводится в движение благодаря электромагнитной индукции. Создать эту индукцию может ток с чистым синусом. Если же на двигатель попадает модифицированный синус, то он начинает работать с перебоями, будто кто-то очень часто подает и прекращает питание. Такая работа двигателя сопровождается гудением, излишним нагревом и приводит к быстрому износу частей.

Какой ИБП нужен газовому котлу

Для каждой категории техники подходят только определенные типы бесперебойников. Они отличаются по характеристикам и имеют на выходе напряжение разного качества.

Для компьютерного блока питания достаточно примитивного ИБП с пороговой регулировкой напряжения и невысокой скоростью срабатывания. Для чувствительных потребителей эти характеристики выделяют в первую очередь. Например, к таким приборам относятся газовые котлы и циркуляционные насосы.

Во-первых, от «неправильного» тока страдает циркуляционный насос. Он может быть как встроенным в котел, так и внешним, который вручную устанавливается в систему отопления. Мы уже разобрались, что подключение устройств с электродвигателями к обычному бесперебойнику может влиять на работу и долговечность техники.

Во-вторых, современные газовые котлы требуют подключения к электрической сети для работы электроники, датчиков и защитных механизмов. Каждый из этих узлов щепетильно относится к качеству тока и может глючить, если вместо чистого синуса на вход котла подать меандр. Тем более, современные газовые котлы являются фазозависимыми — это важно для правильной работы датчика пламени. Если ток перестает течь от фазы к нулю, то автоматика прекращает подачу газа. Обычный компьютерный ИБП не имеет выраженного разделения фазы и нуля, поэтому даже в связке с линейно-интерактивным бесперебойником котел может просто не запуститься.

В-третьих, перебои с электричеством могут длиться от нескольких минут до нескольких часов. Как правило, стандартный компьютерный ИБП способен продержаться на заводском аккумуляторе 5-10 минут, после чего благополучно отключится в ожидании «розетки». Естественно, котел и встроенная в него автоматика отключатся вместе с ним. Чтобы такого не произошло в суровый зимний вечер, производители котлов настоятельно рекомендуют использовать специальные ИБП с двойным преобразованием и объемными аккумуляторами.

ИБП, предназначенные для подключения необычной техники, рассчитаны на долговременную работу от аккумулятора и способны работать с большей нагрузкой, нежели компьютерные аналоги. Кроме чистого синуса и надежности, специализированные бесперебойники имеют нулевое время переключения, поэтому при отключении электроэнергии успевают подхватить котел до того, как газовая автоматика заметит неладное.

Дополнительные аккумуляторы

Даже специализированные ИБП не способны работать без зарядки более 5-6 часов при максимальном энергопотреблении. Чтобы подключить сразу несколько приборов и использовать их хотя бы сутки, необходимо установить дополнительные батареи. Резервные и линейно-интерактивные ИБП не позволяют использовать внешние аккумуляторы без внесения изменений в конструкцию, поэтому сразу выбывают из игры. В дело снова вступают Online-системы.

При установке аккумуляторных сборок нужно помнить, что ИБП могут иметь разные характеристики. Например, в некоторых бесперебойниках преобразователи могут работать только с напряжением 12 В, а другие «понимают» только 24 В или даже 48 В. Поэтому аккумуляторы можно подключить двумя способами:

• Последовательно — когда источники питания соединяются друг с другом разными полюсами, а оставшиеся клеммы используются как выходы для ИБП. В таком случае две батареи по 12 В дадут 24 В при неизменной емкости.
• Параллельно — батареи подключаются друг за другом. То есть, минус к минусу, а плюс к плюсу. При этом напряжение остается заводским, а емкость увеличивается кратно количеству соединенных аккумуляторов.

ИБП — не панацея

Через ИБП можно подключать любую технику. Конечно, для каждого типа потребителя необходимо подбирать бесперебойник не только по типу, но и по мощностным характеристикам. Например, учитывать пусковые токи, а также максимальную мощность ИБП. Но не стоит гнаться за аккумуляторным питанием везде и во всем.

Тем более, при подключении различной техники через ИБП необходимо учитывать пусковые токи. Например, домашний холодильник может потреблять всего 300 Вт, но при включении он способен потребовать в два или три раза больше энергии. Это необходимо для запуска компрессора, который легче поддерживать в рабочем состоянии, но намного сложнее привести в движение после простоя. Даже для серьезного ИБП такой ток может стать критическим. Поэтому бесперебойник в домашней среде — это не панацея.

На самом деле ИБП важен не столько компьютеру, а сколько пользователю. Человек защищает себя от внезапного отключения компьютера и потери важных документов, которые он не успел сохранить. Однако защищать технику от перепадов, всплесков и других токовых неприятностей просто необходимо. И для этого не нужен сложный и дорогостоящий ИБП с комнатой из аккумуляторов. Достаточно установить качественный стабилизатор на вход и обезопасить всех потребителей разом. А ИБП лучше оставить для локальных целей — например, для котла.

Бесперебойник для газового котла (ИБП)

В настоящее время бесперебойник для газового котла является отличным решением для минимализации проблем с электропитанием.

В рамках данный статьи будут рассмотрены основные типы ИБП, а также их технические решений.

Когда подключена лампочка к элетрической сети, мало кто обращает внимание на вспышки света или краткосрочные мигания, так как мы их не воспринимаем.



В связи с этим проблема контроля надлежащего качества электропитания не кажется нам такой острой.

Однако, не зря разработаны, к примеру, ИБП для компьютеров, газовых котлов и т.п., стабилизаторы и прочие современные устройства, которые осуществляют обработку и передают информацию за несколько долей секунды.

Абсолютно любой, даже незначительные перепад или же отключение напряжения в сети для них является потерей огромного объема информации (для компьютеров) или возникновение ошибки в газовом котле по причине резкого скачка или полного перегорания платы.

И это в большинстве случаев приводит к серьезным сбоям в работе и очень дорогими восстановительными работами.

Современные же источники содержат в себе специальные стабилизаторы напряжения, которые защищают от резких скачков.

Для решения насущей для всех проблемы с нестабильным электропитанием во избежании серьезных сбоев достаточно приобрести ИБП определенного типа, например, бесперебойник для газового котла или UPS для компьютера.

О том, какие следует подбирать для каждого конкретного случая, будет рассказано ниже.

Резервные ИБП

Оффлан-бесперебойники в своей работнике соблюдают одну простую схему. Он сделан из автоматического переключателя, все входы которого подключаются к батарее и внешнему питанию.

Зарядка батареи осуществляется непосредственно от внешней сети, а после исчезновения ее переключается на АКБ (Аккумуляторную батарею), на что тратится около четырех миллисекунд.

Интерактивные источники бесперебойного питания

За исключением оффлайн, имеются также и ИБП с технологией, которая называется line-interactive.

От предыдущих они отличаются тем, что на входе у них есть транспорфматор, благодаря чему у них имеется возможность получать из скаущего напряжения сигнал, а также стабильную амплитуду с широким интервалом величин относительно входного напряжения, т.е. другими словами – в него встроен стабилизатор напряжения.

Благодаря этому устройству подавляются все пики внешнего напряжения и решается достаточно важная проблема, с которое не может справиться резервный источник offline питания.

Но, в свою очередь, таким типам источников, точно также как и резервным, требуется четыре миллисекунды на переключения, в чем собственно и кроется весь недостаток, в связи с чем он сможет подойти только лишь того, чтобы защитить некритическое оборудование.

Источники бесперебойного питания интерактивного типа способны защитить устройства пересадок, перепадов, пиков или кратковременного исчезновения напряжения.

В такого рода конструкциях при переключениях также осуществляется генерация скачков фазы, частоты и величины напряжения.

Онлайн тип ИБП

Источники бесперебойного питания типа онлайн обладают простым типом работы, который кардинально отличается от выше приведенных схем.

Этот тип использует так называемую схему двойного преобразования. В самом начале происходит выпрямление входного переменного напряжения.

Затем напряжение эксплуатируется для питания батареи и постоянно подается на инвертор, который преобразует в переменный постоянный ток.

Видео:

Он то собственно и идет на выход бесперебойника, где присутствует идеальная синусоида и частота.

Наличие батареи, которая постоянно подключена к сети, обеспечивает мгновенную компенсацию ее электрическим током, по причине чего на инвертор поступает исключительно ток, обладающий стабильной амплитудой.

В связи со всем вышеперечисленным у онлайн типа ИБП имеется огромное преимущество, а именно нулевое время, которое необходимо на переключение из различных режимов, т.е. время переключения составляет ноль миллисекунд.

Онлайн ИБП – это самый лучший вариант для оборудования, которому жизненноважно стабильное и постоянное напряжение, идеальная частота и синусоида, а также нулевое время переключения.

Именно в связи с данным фактом их можно использовать для того, чтобы защитить такие устройства, как медицинское оборудование, файловые серверы, газовые котлы и телекоммуникационное оборудование.

Единственный недостаток онлайн схемы – ее сравнительная сложность, а также более высокая цена.

Теперь вы знаете, какие бывают типы бесперебойников, и сможете без проблем выбрать для себя тот тип, который вам более подходит по цене и наличию определенных функцию.

Следует также отметить, что для того, чтобы максимально правильно выбрать ИБП, нужно подробнее изучить карточку товара, который хотите приобрести.

Ибп схема подключения. Правильное подключение источника бесперебойного питания. советы профессионалов

Вот простейшая схема подключения оборудования к электрической сети.

К однофазной нагрузке идут три провода: фазный, нейтральный и заземление. Если нагрузка трехфазная, то фазных проводов, естественно, три (L1, L2, L3). Приведенная выше схема годится и для трехфазной сети (она в этом случае называется однолинейной схемой, т.е. схемой, в которой один фазный провод представляет все три). Схема наша сильно упрощена — в ней опущены очень важные элементы: соединители (вилки, розетки, клеммники), плавкие или автоматические предохранители и пр. К некоторым из этих элементов мы вернемся позднее.

Ч тобы электропитание стало бесперебойным, нагрузка должна питаться от , а сам — от электрической сети. Поэтому нужно разорвать электрическую цепь между сетью и нагрузкой и вставить в разрыв. Вот так:

Т еперь самое время попробовать подключить свой первый .

2. Подключаем мощностью до 2 кВА

П усть нашим первым будет небольшой, но высококлассный настольный — мощностью 1000 ВА. Такой вполне подойдет для небольшого сервера или нескольких домашних или офисных компьютеров. Мы будем подключать к нему два компьютера: ПК1 и ПК2.

С начала находим место для нашего . Нужна прочная ( тяжелый) ровная поверхность в самом прохладном месте помещения. Можно на полу или на столе, но категорически не рекомендуется рядом с батареей или мощным компьютером. Работать , конечно, будет, да и вообще электроника — вещь неприхотливая, но вот … Т.е. будет работать и она, но не долго — на каждые десять градусов роста температуры ресурс падает вдвое. Так что — в холодок его, в холодок.

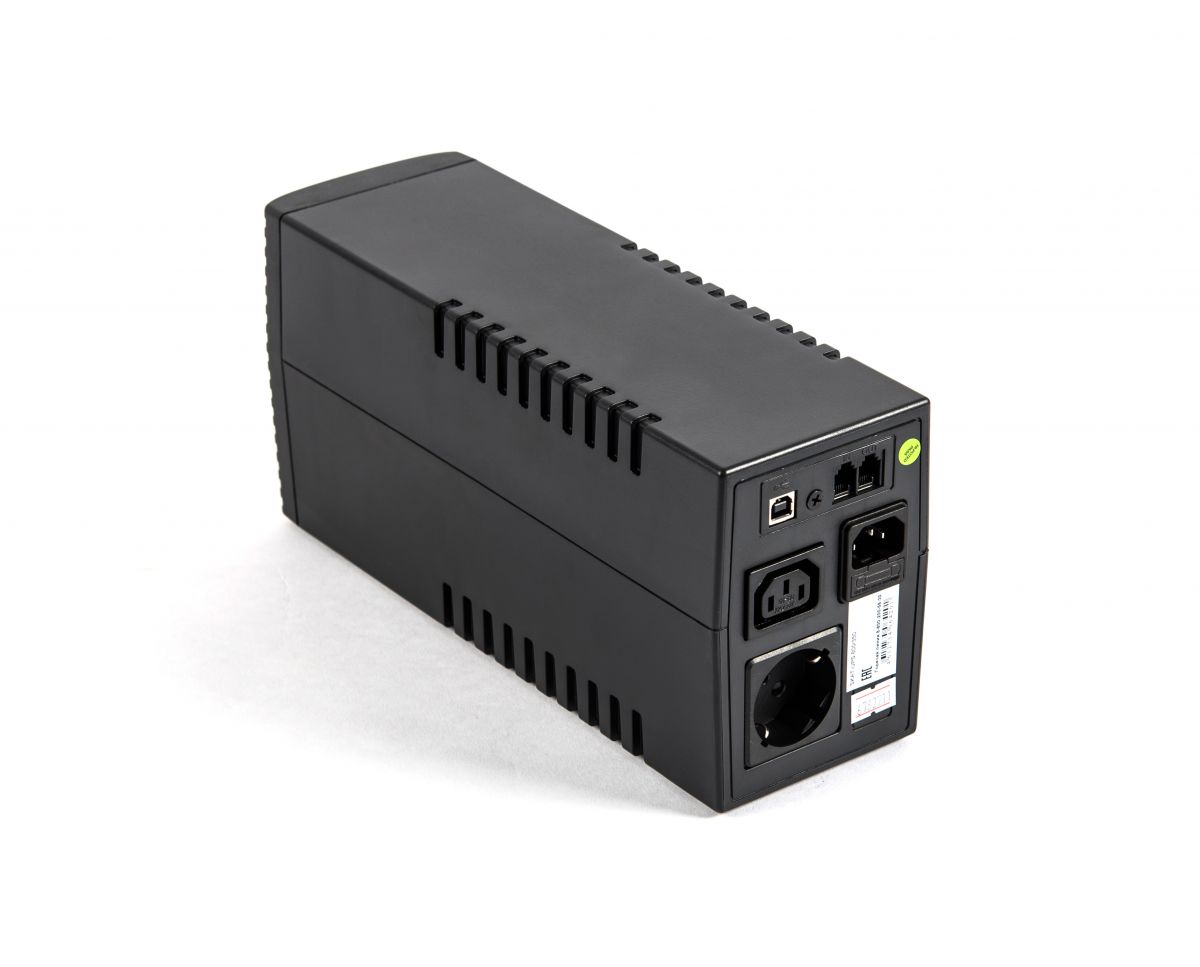

В се соединения находятся на его задней панели. Посмотрим на нее.

Д а-а-а, многовато всего, на первый взгляд. И это все нужно? Да, нужно, уважаемый представитель семейства , и производитель постарался оснастить его по максимуму. Поэтому на его задней панели довольно много разъемов. Но сейчас мы рассмотрим силовое подключение и нам понадобятся только некоторые разъемы.

Н а выходе у — 6 стандартных разъемов IEC 320. Такие разъемы используются во все небольших и компьютерах (для питания монитора). Кабели, соответствующие этому разъему есть в комплекте , да и вообще очень распространены. Каждый такой разъем выдерживает ток до 10 А, значит вся мощность может быть выдана на один из выходов. Нам это не требуется, поэтому берем два кабеля из комплекта и подключаем ими системный блок и монитор первого компьютера (ПК1) к розеткам верхнего ряда. Если второй компьютер расположен поотдаль, его можно подключить через прилагающийся удлинитель — на одном конце ответный разъем для IEC 320, а на другом — блок из трех евророзеток.

В се выходные разъемы разделены на 2 группы по 3 розетки. К каждой из групп можно подключить свою группу оборудования. Обе группы будут одинаково защищены, но в случае сбоя электропитания, заряд

Инструкция

Для начала научитесь правильно выбирать источник бесперебойного питания. Фирма-производитель, в данном случае, ни на что не влияет. Изучите инструкцию к вашему компьютеру. Найдите там параметры блока питания. Выясните его максимальную мощность.

Мощность приобретаемого источника бесперебойного питания не должна быть меньше мощности блока питания. Обратите внимание на еще один важный момент: некоторые источники бесперебойного питания не обладают классическими розетками для подключения к ним удлинителя или . На них расположены разъемы под определенные кабели. Существуют специальные удлинители, подключаемые к таким ИБП.

Еще одним важным параметром источника бесперебойного питания является возможность его настройки программным методом. Приобретите подходящий источник бесперебойного питания и удлинитель. Установите ИБП в непосредственной близости к системному блоку компьютера. Подключите оборудование к электросети.

Включите его и оставьте на некоторое время. Это необходимо для заряда аккумулятора источника бесперебойного питания. После того, как аккумулятор будет полностью заряжен, выключите устройство. Подключите к нему, используя определенные кабели, идущие в комплекте или приобретенный переходник, системный блок компьютера.

Если мощность ИБП позволяет подключить к нему еще и монитор, то осуществите данное подключение. Учтите, что чем меньше устройств подключено к источнику бесперебойного питания, тем дольше он сможет работать в случае отключения электроэнергии.

Включите компьютер и убедитесь в работоспособности блока, отключив его от электросети. Установите программное обеспечение для ИБП (если оно существует). Настройте параметры его работы, например, автоматическое в случае длительного отсутствия подачи электроэнергии.

Источники:

• как подключить ибп к компьютеру

В целях сохранения работоспособности сельскохозяйственного и иного оборудования, компьютеров и периферийных устройств, рекомендуется устанавливать источники бесперебойного питания. Они способны стабилизировать напряжение в электросети и обеспечить резервное питание.

Инструкция

В большинстве случаев техника отказывает по причине проблем с электропитанием. Поставщик услуги нередко допускает резкие перепады напряжения в сетях, что особенно часто случается в сельской местности. Коммуникации там давно устарели, а средств на их ремонт и закупку нового оборудования, способного стабилизировать работу электросети, нет.

Актуальна эта проблема и для городского жителя, пользующегося всеми благами цивилизации в виде компьютеров, стиральных машин и прочей техники. Но для крестьянских подворий и фермерских хозяйств перебои с подачей электричества и скачки напряжения в некоторой степени более опасны, чем для горожан. Селяне часто используют в хозяйстве инкубаторы, работающие от электричества. Для эмбрионов домашней птицы губительно даже небольшое понижение температуры. Это может привести к негативным изменениям в развитии цыпленка и в дальнейшем сказаться на жизнеспособности всего поголовья.

Большинство техники, которая используется для ухода за скотом и птицей (косилки, корморезки, поилки, обогревательные элементы, насосы и станции) тоже работают от электричества. Вывод из строя любого сельскохозяйственного агрегата доставляет селянам много проблем и ощутимо сказывается на эффективности хозяйствования. Поэтому многие фермеры и практичные домовладельцы стремятся обезопасить себя от перебоев с электропитанием и скачков напряжения.

Как правильно подключить ИБП или инвертор к вашей системе отопления в том случае, если разводка сделана через автоматы щитка? Ответ может быть не столь очевиден, как может показаться на первый взгляд. Давайте рассмотрим конкретный пример неправильной и правильной схемы подключения.

Ошибочная схема подключения

Один из заказчиков обратился к нам с просьбой провести аудит подключения ИБП для системы отопления, которое было осуществлено местным электриком. Был осуществлен выезд специалиста, который продиагностировал проблему: нейтраль не разрывалась источником. Приведу схему подключения:

Ошибочное подключение ИБП: общая нейтраль

В данном случае, ошибка заключается в использовании общей шины нейтрали (2), установленной в распределительном щитке (1), на которую замыкаются все нейтральные провода потребителей (7, 8, 6). Этот тип подключения приводит к некорректной работе источника бесперебойного питания или инвертора: возникают постоянные ошибки и оборудование может просто выйти из строя. Ведь мы лишаем ИБП замкнутой цепи и забираем с него только фазу, а подобное оборудование генерирует собственную разницу потенциалов. Вот таким образом выглядела общая нейтраль в рассматриваемом нами случае (опустим комментарии по-поводу качества сборки щитков):

На эту шину замыкались нейтрали всех насосов отопления, котла и самого источника. Решение проблемы: создание дополнительной шины нейтрали.

Схема правильного подключения ИБП

При помощи тестера были определены все нейтрали резервируемых потребителей и выведены на отдельную шину (9):

После исправления схемы источник перестал выдавать ошибку и заработал корректно:

Общая (1) и резервируемая нейтраль (2)

Кстати, ошибка с первого взгляда для непрофессионального электрика может быть незаметна.

P.S. Внимательный читатель мог заметить на второй фотографии дополнительно появившееся слева устройство на DIN-рейке – это УЗМ-51М, о котором у нас будет отдельный разговор.

Читайте также:

• Часть I. Подключение генератора к сети загородного…

Нужен ли источник бесперебойного питания для квартиры?

Это одно из самых из самых распространенных применений ИБП. В квартирах и малых офисах в основном применяются небольшие ИБП мощностью 1–3 кВА. Обычно с их помощью локально защищают следующую нагрузку:

• Персональные компьютеры, вычислительная техника.
• Аудиосистемы класса HiFi, требующие стабильного синусоидального питания.
• Домашние кинотеатры, видеопроекционное оборудование.
• Инженерные системы: «умный дом» (MBS), сигнализации, видеонаблюдение и др.

Мощные ИБП для квартиры используются редко. Однако, есть случаи применения блоков 4–20 кВА в квартирах большой площади. В этом случае централизованно защищается вся нагрузка. За исключением, может быть таких энергоемких систем, как электроплиты, «теплые полы», кондиционеры и др.

Для выбора модели ИБП и его мощности см. таблицу «Защита жилых домов — коттеджей» .

Почему мощные ИБП редко используются в квартирах (малых офисах). Это обусловлен двумя проблемами:

• Требуется свободное место для установки агрегата с большим весом.
• Необходима система вентиляции и охлаждения (большие ИБП критичны к правильному расчёту СВК).

Примечание:

Нередки случаи размещения ИБП в тесных помещениях (например, кладовках). В результате постоянного перегрева, пользователи сталкиваются с выходом из строя стандартных батарей каждые 1–2 года вместо положенных 5–7 лет. При температурах 30–40°C АКБ сохнут, трескаются, вздуваются. Это самый чувствительный к перегреву элемент ИБП.

Нужно ли защищать холодильник? Нужно ли защищать кондиционер?

Использовать ИБП для холодильника ─ это то же самое, что купить дорогой спортивный автомобиль (ИБП) и возить на нем кирпичи (холодильник) [© А.Фрибус]. Но если говорить серьезно, то обычный холодильник способен самостоятельно сохранять холод в течение 3–5 часов, если его, к тому же, не открывать. Однако, технология не стоит на месте. Появились данные в рекламных буклетах по современным бытовым холодильникам, способным поддерживать «автономное сохранение холода в течение 30 часов».

Тем не менее, большое количество «энтузиастов» регулярно подключают холодильник к ИБП. Хорошо, если правильно подбирают модель с запасом по мощности (при правильном расчёте любой холодильник будет работать от ИБП без проблем). Если же нет, то сталкиваются с такими проблемами, как неработоспособность холодильника или даже выход ИБП из строя (переход на байпас) .

Основные проблемы, которые необходимо учитывать:

• Компрессоры холодильника имеет пусковые токи. Это нужно учесть при выборе мощности.
• Форма напряжения на выходе ИБП должна быть чисто синусоидальной. Иначе двигатель не будет работать. Не подойдут ни ступенчатая, ни аппроксиматичная форма сигнала.

Кондиционер ─ это тоже холодильная установка. Все вышесказанное может быть отнесено и к кондиционеру.

Современный офис оснащен множеством ответственных устройств, подлежащих полной или частичной защите. Например, персональные компьютеры, рабочие станции, файловые серверы, телекоммуникационное оборудование, сетевые устройства ЛВС, офисная АТС, телефоны, факсы, охранно-пожарные сигнализации, устройства видеонаблюдения и др. Трудно перечислить все виды критичного оборудования в офисе. Здесь и освещение, и полиграфическое оборудование, и прочее специализированное, зависящее от профиля организации (медицинское, ювелирное, игровое, электротехническое, научное), а также жизнеобеспечение микроэкологических систем (аквариумы, зимние сады и др.).

Источник бесперебойного питания для офиса может быть как локальным для индивидуальной или групповой защиты перечисленного оборудования, так и централизованным для защиты офиса или административного здания целиком.

Для выбора модели ИБП и его мощности, пожалуйста, пройдите по ссылке и ознакомьтесь с таблицей «Защита офисных зданий» .

Как выбрать ИБП для котла? Как выбрать ИБП для отопления?

Первый ее раздел посвящен защите газовых котлов, циркуляционных насосов и поддержанию системы отопления загородного дома при длительных перебоях в электроснабжении.

Важные замечания:

• Многие газовые котлы имеют электромагнитные клапаны, циркуляционные насосы, моторы и потому требуют синусоидального питания.
• Большинство отопительных котлов чувствительны к малым провалам напряжения и потому для их защиты рекомендуется применять ИБП со схемой On-Line .
• Некоторые типы котлов для работы требуют глухозаземлённый нейтральный провод и жесткое соблюдение правильного подключения проводки: фаза, нейтраль, защитное заземление. При неправильном подключении они могут не запуститься.

Как правильно выбрать ИБП?

Подбор источника бесперебойного питания необходимо осуществлять исходя из стоящих перед ним задач. Рекомендуем ознакомиться с таблицами «Выбор модели блока бесперебойного питания N-Power по сфере применения» .

Ответ на вопрос, как рассчитать ИБП, какую мощность выбрать достаточно прост. Необходимо суммировать мощность всех потребителей, указанную в технических характеристиках. Либо в единицах активной мощности (Вт), либо полной (ВА), в зависимости от того, что указано в паспорте. Затем нужно выбрать модель ИБП, с максимальной выходной мощностью в Вт либо в ВА (мы указываем обе величины) заведомо выше (примерно на 20%) суммарной мощности нагрузки.

Для расчета времени автономной работы аккумуляторного комплекта можно воспользоваться .

Важные замечания:

• Если нагрузка имеет пусковые токи, то их также необходимо принимать в расчет.
• При выборе трехфазного ИБП помните, что максимальная нагрузка на каждую фазу составляет 1/3 от номинальной.
• Пересчет активной мощности (Вт) в полную (ВА) можно осуществлять с помощью коэффициента 0.7 для компьютерной нагрузки и 0.8 для смешанной. Причем активная меньше полной (Вт
• При возникновении сомнений лучше отдать предпочтение модели с большей мощностью. Балансировать на ее предельно допустимом значении не рекомендуется.
• При выборе ИБП для применения на промышленном предприятии или заводе иногда оценка мощности происходит более сложным образом: учитывается рекуперативная способность нагрузки, КНИ тока, наличие индуктивной составляющей и др.
• Лучше всего обратиться к нашим специалистам за консультацией.

Где купить ИБП? Где купить АКБ для ИБП?

ИБП и аккумуляторные батареи для ИБП купить можно в ближайшем офисе N-Power либо у любого авторизованного дилера N-Power.

Список офисов N-Power находится .

Как подключить ИБП своими руками?

Пример: расчетное время 40 мин, реальное время 20 мин. Грубая оценка: ваши батареи потеряли примерно половину емкости. Для точной оценки оставшейся емкости АКБ используйте .

Замечание: к концу срока службы остаточная емкость батарей должна составлять 40–60% от номинального значения. Это общая оценка, реальная емкость сильно зависит от числа циклов разряд / заряд, условий окружающей среды и др. факторов.

2) Аварийная диагностика.

Прочтите статью «Что делать, если ИБП не включается?» (см. выше по тексту).

Как проводить тестирование батарей?

Ответ на вопрос как проверить аккумулятор ИБП содержится в предыдущей статье (см. п. 1 штатная диагностика). Самым надежным способом проверки является комплексная диагностика системы «ИБП + нагрузка» путем отключения подачи входного напряжения и измерения реального времени автономной работы. Дальнейшее его сравнение с номинальным расчетным временем позволяет сделать объективный вывод о состоянии батарейного комплекта.

Оценка состояния отдельных аккумуляторов, составляющих батарейный комплект также может быть произведена с помощью специальных приборов ─ тестеров АКБ, измеряющих их остаточную ёмкость. Однако, при этом батареи необходимо отсоединять.

Для контроля АКБ в процессе работы без отключения предусмотрены специальные комплексные тестеры батарей, например, DCMAN (поставляются опционально для моделей ИБП Power-Vision 3F) .

Сколько лет служат блоки бесперебойного питания?

Срок службы источника бесперебойного питания может составить 10–20 лет и более. Главным фактором старения всех электронных схем, является высыхание электролитических конденсаторов. Но это не единственная проблема, которая может возникнуть.

В ней содержится исчерпывающая информация по данному вопросу.

Как рассчитать тепловыделение ИБП?

Что такое ИБП длительного резерва?

Стандартным временем автономной работы ИБП считается время 5–10 мин. Оно определяется необходимостью защиты компьютерной нагрузки от кратковременных отключений (1–3 мин и меньше) с последующим восстановлением, а также небольшим запасом для возможности штатного отключения нагрузки, сохранения информации и «свертки» операционных систем. Такое время резерва гарантируется минимальным внутренним набором штатных АКБ.

Тем не менее, часто возникает необходимость защиты критичной нагрузки при более длительных авариях в электросети от нескольких десятков минут до нескольких часов.

Для этих целей компания N-Power выпускает целый класс устройств с литерой LT (Long Time). Они предназначены для работы с внешними батареями и оснащены более мощным зарядным устройством (в сравнении со стандартными моделями), позволяющим заряжать батарейные комплекты большой ёмкости.

Примечание: все источники бесперебойного питания мощностью свыше 30 кВА обычно предназначены для работы с внешними батарейными комплектами и могут также считаться устройствами для длительного резерва.

ИБП резервный или интерактивный? Это одно и то же или есть отличия?

Как заряжать источник бесперебойного питания?

Оговоримся, что речь идет о заряде аккумуляторных батарей ИБП.

После инсталляции ИБП, мы проводим его первичный запуск от электросети. При этом аккумуляторы сразу начинают заряжаться. С этого момента блок сам «заботиться» о своих батареях, заряжает их и поддерживает в оптимальном состоянии при нормальном входном сетевом напряжении.

Замечания:

• Если АКБ разряжены (например, после долгого хранения или после длительной работы в автономном режиме) зарядите АКБ не менее 10–12 часов.
• ИБП комплектуются свинцово-кислотными батареями АКБ с гелеобразным электролитом (технология AGM). Такие батареи поставляются заряженными на 70–90%, тем не менее перед тестированием ИБП в автономном режиме рекомендуется заряд до 100%.
• Ёмкость батарейного комплекта должна соответствовать току зарядного устройства (ЗУ) ИБП. Если ток меньше, то увеличивается время заряда, если больше, то возможно вздутие и выход из строя АКБ.
• Современные ИБП (например, N-Power Evo) оснащены ЗУ с температурной компенсацией тока заряда, что позволяет продлить срок службы аккумуляторных батарей.
• Время восстановительного заряда глубоко разряженных батарей может составлять 8–10 часов в зависимости от их ёмкости и мощности ЗУ.
• Многие современные ИБП (например, N-Power Evo) позволяют ограничивать зарядный ток батарей для работы с батарейными комплектами небольшой мощности, а также для совместной работы с дизельными электростанциями.
• Некоторые модели ИБП имеют возможность ручного включения/отключения зарядного устройства. Внимательно читайте инструкцию по эксплуатации! Для нормальной автоматической работы ЗУ должны быть сделаны правильные установки.

Что такое маломощный ИБП?

Мы относим к маломощным ИБП однофазные устройства до 10 кВА включительно. Ознакомиться с каталогом маломощных блоков бесперебойного питания N-Power можно .

Модели мощностью до 3 кВА обычно комплектуются силовыми кабелями для их подключения к розетке и соединения с компьютерной нагрузкой. Модели 6, 8, 10 кВА подключаются к электрощиту отдельным силовым кабелем посредством клеммной колодки «под винт».

Замечание:

Верхняя граница мощности для маломощных ИБП носит условный характер. Она зависит от сферы применения и может составлять, например, для домашнего использования 2–3 кВА, а для промышленности 6–15 кВА. Более широко распространён «домашний подход»: маломощное ─ это то что включается в стандартную «евророзетку» (однофазные устройства, потребляющие не более 16 Ампер). Самыми маломощными (для питания АТС, сетевых устройств, небольших ПК и др.) считаются линейно-интерактивные ИБП (модели 300–1000 ВА). Сложилось так, что On-Line ИБП на сверхмалые мощности почти не производятся.

Что такое мощный ИБП?

Мы считаем, что мощными ИБП являются трехфазные устройства свыше 20 кВА. Каталог мощных трехфазных блоков бесперебойного питания N-Power находится .

Необходимо отметить, что есть промежуточная группа устройств мощностью 10–20 кВА с трехфазным входом и однофазным выходом, которую можно отнести как к мощным, так и маломощным ИБП. Мы отнесли её к маломощным.

Что означает «итальянский ИБП»?

Итальянский ИБП – это устройство разработанное и произведенное в Италии, для которого используются высококачественные комплектующие изделия выпущенные в ЕС.

На самом деле, это надежное изделие европейского качества.

Италия первой в Европе начала массовую разработку, выпуск и применение систем бесперебойного питания. Это было связано с регулярными забастовками рабочих энергетических отраслей в 70-х годах прошлого столетия, что повлекло множественные веерные отключения электропитания и, соответственно, привело к необходимости развития производства ИБП.

Пример итальянского ИБП: модель N-Power Evo

Что такое встраиваемый ИБП?

Можно предположить два различных значения данного термина.

Некоторое время назад выпускались ИБП, встраиваемые в системный блок компьютера. Они монтировались на место жесткого диска или дисковода 5.25″ (если кто то еще помнит). У них была маленькая мощность и крайне низкое время автономии (2–3 минуты). Компания N-Power никогда такие не выпускала и не поставляла такие блоки. Мы считаем, что «серьезный» ИБП должен быть выполнен в виде отдельного устройства.

Возможно имеется в виду ИБП в специальном корпусе для монтажа в промышленную стойку 19″. Компания N-Power производит такие модели, см. например, серии RM / LT, Grand-Vision RM / LT и др. в исполнениях Rack Mount (RM) или Rack Tower (RT).

В зависимости от выходной мощности такое устройство может иметь высоту от 2U до 6U (традиционно измеряется в стандартных юнитах). ИБП для промышленных стоек могут быть как со встроенными, так и внешними батареями (модификации LT). Для аккумуляторов, в свою очередь, также выпускаются специальные корпуса для промышленных стоек. Либо их можно свободно располагать на открытой полке или даже в отдельном батарейном кабинете, стоящем рядом.

Выпускаются ли ИБП в уличном исполнении?

Мы можем привести, как минимум, 3 примера, когда ИБП можно считать уличным:

1. Уличный ИБП – это устройство в специальном защитном корпусе, позволяющем эксплуатировать его на открытом воздухе под воздействием таких факторов окружающей среды, как атмосферные осадки и перепады температуры.
2. Также под уличным ИБП можно понимать устройство, предназначенное для работы под крышей, но в холодном, не отапливаемом помещении (гараж, подвал, навес, пристройка, бытовка и др.).
3. Можно частично считать уличными приборы для эксплуатации в особо тяжелых погодных условиях, и установленные в специальных погодных контейнерах, например: арктическом или тропическом контейнере. Данные контейнеры оборудованы климатическими системами: обогревателями или кондиционерами. Хотя возможно это уже не уличные ИБП, ведь у них свой микроклимат.

• Мы рекомендуем избегать установки ИБП на улице и в холодных помещениях. Конечно, возможно применение блоков в спец. корпусах с защитой IP54 и выше, однако, они чрезвычайно дороги. Кроме того, аккумуляторные батареи также должны находится в тепле (~20°C), иначе произойдет частичная потеря емкости. Специалисты N-Power не разделяют стремление некоторых пользователей разместить ИБП (весьма дорогостоящий прибор) на улице.
• Тем не менее, если возникла острая потребность, необходимо и аккумуляторные батареи монтировать в специальном корпусе с подогревом. Здесь могут помочь обогреватели для электрических распределительных щитов (существует целый класс таких приборов). Необходимо так же учесть полезный эффект тепловыделения самого ИБП. А бесперебойники малой мощности можно при необходимости располагать в подогреваемых уличных электрощитах при наличии в них свободного пространства.
• Также не следует размещать ИБП в неутепленных чердачных помещениях, которые могут разогреваться в солнечную погоду до +30–45°C. При этом будет происходить быстрая деградация АКБ и уменьшение срока их службы в несколько раз. Для электронных блоков ИБП определен допустимый диапазон эксплуатации 0–40°С. В случае превышения температуры необходимо снижать мощность нагрузки или может произойти повреждение.
• Также необходимо помнить о повышенной влажности и образовании конденсата при уличной эксплуатации. А это недопустимо!

Вот как выглядят стабилизаторы напряжения в корпусе IP54 для установки на улице «под открытым небом».

Попадание воды внутрь агрегата во время аварий водопровода или иных протечек и подтоплений

Правильное подключение источника бесперебойного питания

Сложно представить вещь более неприятную, чем внезапное отключение электричества или скачок напряжения, который приводит к аварийному завершению работы системы и потере всех несохраненных данных.

Конечно, всегда можно восстановить несохраненный документ Word или заново пройти какую-то миссию в игре. Но скачки напряжения опасны не только тем, что компьютер неожиданно выключается. Велика вероятность, что какой-то из элементов просто сгорит, а это уже весомая статья расходов.
Чтобы избежать негативных последствий от скачущего напряжения, нужно подключить бесперебойник (USC). Как это правильно сделать, мы сейчас и посмотрим.

Подключение устройства

Включите бесперебойник в сеть, чтобы он зарядился. Незаряженным подключать его к компьютеру нельзя.

Любой источник бесперебойного питания имеет один провод, необходимый для его подключения в сеть, и несколько разъемов для других устройств.

Вставьте провод от бесперебойника в сетевой фильтр, который используется для стабилизации поступающего напряжения и распределения его по разъемам для подключения нескольких устройств.
Подключите все устройства к бесперебойнику: сначала сетевой кабель от блока питания в компьютере, затем – провод от монитора, который вставлялся ранее в фильтр. Если на UPS есть порт для модема, установите в него соответствующий кабель.В таком случае все периферийные устройства будут работать какое-то время после того, как электричество пропадет. Раз уж вы подключаете клавиатуру и мышь к системному блоку, то и энергию для своей работы они получают от него.

Правильная эксплуатация

После подключения источника бесперебойного питания важно научиться правильно включать компьютер.
Сначала необходимо включать UPS. Нажмите на кнопку питания и дождитесь зеленого сигнала, показывающего, что устройство включено. После того, как источник бесперебойного питания заработал, можно включить компьютер.

Не включайте бесперебойник и компьютер одновременно!

Также не стоит пытаться сначала запустить компьютер. В таком случае UPS будет работать вхолостую, и при скачке напряжения компьютер все равно выключится.

Что такое бесперебойник для компьютера и как он работает?

В современном мире информация порой стоит дороже золота. При этом для ее обработки и хранения обычно используют стационарные компьютеры, поскольку они предоставляют своим пользователям максимальное количество возможностей по обработке данных, при этом способны вместить довольно большой объем информации.

Однако довольно часто приходится сталкиваться с таким явлением, как внеплановое отключение электрической энергии или авария на линии. В этих случаях сохранить проделанную работу и уберечь ее от уничтожения поможет бесперебойник для компьютера.

Он представляет собой устройство, которое объединяет в себе реле и автономный блок питания. Для обеспечения надежной работы его подключают к сети, коммутируя все доверенные ему агрегаты. Поэтому, когда пропадает в сети питание, бесперебойник для компьютера переключает всю цепь на аварийный блок, который даст время для сохранения информации и корректного выхода.

Стоит отметить, что таким образом данное устройство помогает на только защитить данные, но и сохранить оборудование в целости. Дело в том, что бесперебойник для компьютера, цены на который не дороже хорошей материнской платы или жесткого диска, может спасти данные виды оборудования от своеобразных перепадов в сети, а значит, позволит значительно сэкономить. При этом не следует полагаться на самые дешевые модели, поскольку они не могут отсекать малые токи и незначительные скачки напряжения. Профессионалы рекомендуют делать систему таким образом, чтобы схема бесперебойника для компьютера начиналась с подключения выпрямляющего трансформатора, способного обеспечить повышенную надежность и гарантировать полную защиту от всех казусов работы современной электросети.

Отдельно стоит отметить то, что при выборе определенного типа устройства следует обращать внимание на его мощность. Дело в том, что бесперебойник для компьютера должен быть в полтора раза мощнее подключаемого к нему устройства. Таким образом, его срок работы в автономном режиме будет соответствовать заявленному в паспорте. Если же подключать к бесперебойнику дополнительные приборы, которые создадут повышение общей мощности цепи, то он не сможет долго обеспечивать стабильный уровень работы, следовательно, может быстро выйти из строя.

Также стоит помнить о том, что бесперебойник для компьютера работает на базе аккумулятора. Поэтому он имеет довольно ограниченный срок эксплуатации и нуждается в своевременной замене элементов питания. Особенно это относится к тем устройствам, которым приходится работать при перепадах температуры или во влажном климате.

Таким образом, становится понятно, что современный блок бесперебойного питания является не только дополнительной системой защиты всей электросети компьютера, но и необходимым элементом для безопасной работы всех узлов. Поэтому стоит один раз потратиться на его приобретение, чем после каждого перепада напряжения или отключения электроэнергии покупать новую материнскую плату или жесткий диск.

Чтобы не испортить компьютер, нужно знать, как к нему правильно подключить источник бесперебойного питания. За счет этого устройства ваш ПК будет защищен от перепадов электроэнергии, а также вы успеете сохранить важные документы, если внезапно выключили свет.

Как зарядить и подключить бесперебойник

Итак, чтобы начать работу, зарядите источник бесперебойного питания (ИБП).

1. Для этого подключите его к сети и оставьте заряжаться на 6 часов до 95%. Подключать компьютер в это время не следует, как и другие внешние источники питания, например, принтер или сканер.
2. Спустя установленное время, подключите к ИБП компьютер, следуя дальнейшим советам.
3. Подключите источник бесперебойного питания к компьютеру с помощью специальных проводов, которые идут в комплекте. Включите компьютер в сетевой фильтр (тройник).
4. Попробуйте включить ПК без подачи электричества. Таким образом вы удостоверитесь, что источник бесперебойного питания работает.

Также вам будет необходимо привыкнуть к правильному включению ПК.

1. Сначала нужно включить источник бесперебойного питания. Нажмите на кнопку включить и дождитесь, пока он включится.
2. После чего можно включить компьютер. Очень важно: нельзя включать ИБП и компьютер одновременно.

Если требуется и мощность бесперебойника позволяет, то можно подключить еще и монитор,и сканер, и принтер. Но учтите, что чем больше подключено устройств и ИБП, тем меньше он будет работать без источника питания.

Также вам могут быть интересны статьи из раздела Компьютеры.

Как правильно подключить бесперебойник к компьютеру

Только что мы приобрели для своего ПК источник бесперебойного питания (UPS). Теперь наш компьютер не будет страдать от бесконечных перепадов электроэнергии и от внезапных отключений света, а значит, нашей документации и «сохраненкам» в играх ничего не угрожает. Теперь остается лишь правильно его подключить. Задача несложна, но у многих почему-то возникают с этим проблемы. Видимо, пора выпускать инструкции на русском языке. Или хотя бы на английском. Тогда и не будет путаниц. Ну а пока у нас инструкции только японские да китайские, придется подключать бесперебойник к компьютеру самостоятельно, надеясь только на себя.

Последовательность подключения

Шаг 1. Включаем источник бесперебойного питания в сеть для подзарядки, затем отключите его и выключите компьютер. Каждый бесперебойник, независимо от модели и типа, имеет один провод для включения в сеть и массу гнезд, служащих для подключения к нему различных устройств. Берем провод и вставляем вилку в разъем сетевого фильтра.

Сетевой фильтр, в просторечии «тройник» #8212 специальное устройство, равномерно стабилизирующее поступающее напряжение тока по разъемам, предназначенное для подключения нескольких устройств сразу. Наличие сетевого фильтра обязательно. Сканер и принтер подключать к UPS нельзя.

Шаг 2. Подключаем все устройства к UPS. Сетевой кабель компьютера (не витая пара, а тот кабель, который мы втыкаем в розетку) вставляем в разъем («розетку») в UPS. Затем подключаем монитор: сетевой провод от монитора «втыкаем» в гнездо UPS. Затем к UPS подключаем модем: шнур от модема вставляем в гнездо на UPS. Если у нас недорогой струйный принтер (можно цветной, но ни в коем разе не совмещающий в себе функции сканера и тем более ксерокса), можно подключить к UPS и его. Как правило, среднестатистический UPS обладает как раз четырьмя разъемами. И на этом с подключением все. Но! Чтобы наш UPS работал правильно, теперь нужно и правильно включать компьютер. А точнее, привыкнуть к новому его включению.

Подключаем монитор, компьютер

Включаем бесперебойник, а затем компьютер.

Шаг1. Включаем UPS. Вставляем сетевой шнур от UPS в сетевой фильтр и нажимаем кнопочку – «включение». И ждем, пока он включится: об этом нам просигнализирует зеленый индикатор. Важно! До этого момента нажимать на кнопку включения компьютера нельзя! Иначе проблем потом не оберемся.

Компьютер-то включится, начнется загрузка ОС, но UPS будет работать в холостую. И в случае резкого скачка напряжения (как раз в момент отключения света, пусть и на несколько секунд) компьютер либо выключится, либо перезагрузится. И все наши документы и пройденные этапы игры полетят… сами знаете, куда они полетят. Кроме того, с таким обращением UPS быстрее выйдет из строя: быстрее разрядятся батареи, быстрее выйдет из строя инвертор, а их замены ох как недешевы. Да и вообще, UPS – чертовски ломающееся устройство.

Бесперебойник

Сегодня столкнуться с проблемой отключение света в квартире или доме это как очередь в магазине. К проблемам людей добавились еще и частые отключение электроэнергии.

Для этого они покупают и ставят бесперебойник питания.

Это устройство вторичного электропитания служащие для возможности подключать к нему оборудование при отключении электропитания.

Как правило во многих офисах стоят такие оборудования, так как при неожиданном отключении электроэнергии компьютеры продолжают работать с помощью автономного питания и людей есть возможность доделать незавершенные дела или сохранить важную документацию.

Около пяти ситуаций можно отнести к неполадкам в питающей сети:

#8212 Первое #8212 это высокочастотные помехи, которые передаются по сети.

#8212 Второе #8212 это отклонение частоты.

#8212 Третье #8212 это авария напряжения в сети, когда оно полностью пропадает.

#8212 Четвертое #8212 это резкое увеличение напряжения.

#8212 Пятое #8212 это долгие и краткие всплески напряжения.

Также бесперебойники сети помимо компьютеров используют еще другие электрические приборы.

Достаточно серьезным моментом, при подбору различных схем построения, является время на переключение нагрузки на питание и время возможной работы батареи аккумулятора.

На сегодняшний день существует несколько типов бесперебойников.

#8212 Первый вид #8212 это бесперебойники вида оф-лайн, главным его отличием является наличие автоматического переключателя. У таких устройств батарея получает заряд от внешней сети.

В построении этого вида бесперебойника, присутствуют две редкости. К первой относится его батарея, которая может поставлять электроэнергию на более или менее низкий срок.

А ко второй, относится эта батарея, которая отдает весь накопившийся заряд в виде простого постоянного тока.

Следовательно, можно сделать следующие выводы. Бесперебойник типа оф-лайн это простые устройства в использовании, легкие и достаточно дешевые.

#8212 Второй вывод #8212 это интерактивные бесперебойники.

Главное различие этого вида бесперебойника от выше сказанного, это присутствие на входе трансформатора. При помощи такого трансформатора происходит понижение внешнего напряжения питания, а эта в свою очередь трудность, с которой не могут управиться второстепенные источники питания.

Следовательно, можно сделать вывод, что с помощью такого вида бесперебойников, обеспечивается предохранение от коротких по времени исчезновений и перепадов внешнего напряжения.

#8212 Третий тип #8212 это бесперебойники типа он-лайн. Принцип работы таких бесперебойников очень прост и бесподобен одновременно и сильно различается от схемы построений интерактивных и оф-лайн бесперебойников.

Большим плюсом таких бесперебойников является отсутствие времени переключения, между различными режимами работы и расхождение с таким переключением всех скачков напряжения.

Следовательно, делая вывод про он-лайн бесперебойники мы видим простой и эффективный способ работы обеспечивающий им стабильность электропитания.

Бесперебойник для котла

В настоящее время управление современными газовыми котлами осуществляется при помощи электричества.

Значит, чтобы не замерзнуть людям зимой при отключении электричества нужно ставить автономный источник питания. Специальные бесперебойники для котла как раз являются такими источниками питания.

Главной задачей этих устройств это передавать энергию от аккумулятора в переменный ток, а также заряжать эту аккумулятор. Чаще всего бесперебойники используют в различных офисах и магазинах подключая к ним компьютеры.

На сегодняшний момент, бесперебойник для котла отопления стали актуальны. Из #8212 за того что, нынешний котел для отопления #8212 это очень сложный прибор, который включает в свой состав двигатель. полную газовую автоматику и легкий принцип управления.

Эти компоненты сделали нынешние котлы для отопления сильно чувствительными к электрическому питанию и к присутствию какого-либо из напряжений.

У всех бесперебойников для котла есть свои моменты:

Прежде всего пускать в ход компьютерные бесперебойники для таких целей совсем не желательно, так как большинство компьютерных источников питания дают не синусоидальное напряжение, а прямоугольное.

Второй момент #8212 это бесперебойник для котла обязан снабдить долгим временем автономной работы от аккумуляторов, примерно от двух до восьми часов. Компьютерные бесперебойники обычно рассчитаны на время работы от десяти до пятнадцати минут.

Третий момент #8212 это множество котлов отопления сильно нежны к напряжению. Поэтому бесперебойник, в момент происходящей работы от батареи аккумулятора обязан обеспечивать таким же по мощности напряжением, которое движется от сети.

Существует несколько видов бесперебоников для котла.

Первый из них, это оф-лайн вид – те бесперебойники в которых входное напряжение передается без отличий на выход бесперебойника.

Если входное напряжение пропадает или очень уходит от нормы, то происходит работа от батареи аккумулятора.

Второй их них, это он-лайн вид – это бесперебойники, в которых действия не прерываются, в которых энергия от сети идет на входной преобразователь, затем напряжение превращается в низковольтное напряжение, которое в свою очередь идет на аккумуляторную батарею.

Батарея в системах он-лайн вида работает с постоянным зарядом.

Бесперебойник для газового котла

Как мы все понимаем, в любом из газовых котлов есть свой механизм управления, который в свою очередь питается от электрической сети. А также все существующие на сегодняшний день газовые котлы имеют насосы, благодаря которым идет поддержание нужной температуры.

Наличие одного насоса обычно можно встретить в простых газовых котлах, наличие двух и более уже в промышленных котлах отопления.

Как правило, котел с одним насосом потребляет от девяносто до ста пятидесяти Вт. Наличие двух насосов соответственно от четырехсот до пятисот Вт.

А вообще мощность вашего бесперебойника должна соответствовать мощности всех подключенных к нему приборов. Одним из важных показателей у бесперебойника для газового котла является мощность зарядного устройства.

Чем больше аккумуляторная батарея, тем больше требуется силы тока, чтобы полностью его зарядить. Купить бесперебойник для газового котла сейчас не проблема, а вот сделать правильный выбор#8230

Подходят для газовых котлов такие виды бесперебойников, как видон-лайн и оф-лайн.

Вид он-лайн #8212 это такой вид бесперебойников, которые задействованы всегда. В этих бесперебойников напряжение регулируется при помощи специального инвертора.

В результате такого принципа работы, бесперебойники вида он-лайн всегда дают стабильное напряжение.

Второй вид #8212 это оф-лайн бесперебойники. У таких устройств все построено на автоматике.

У них автоматическое включение питания при попадании электроэнергии и автоматическая зарядка батареи, когда это необходимо.

Бесперебойник не включается

При поломке бесперебойников существует ряд различных причин. Причиной поломки может поломка каждой из деталей. Может быть от сбоя всего программного обеспечения, а может быть например поломка силовой платы.

Почему бесперебойник не включается?

#8212 Могут перестать работать кнопки запуска при нажатии после некоторого пройденного времени работы (в среднем от двух до пяти лет в). Причиной такой поломки это неисправность аккумулятора.

#8212 Бесперебойники не имеют качественного контроля своей батареи. При не исправной батареи оказывать какие-либо действия бесперебойник не будет.

#8212 Может причиной внутренняя система, которая не позволит запускаться вашему бесперебойнику, если повреждена батарея. Чтобы починить, нужно заменить кабель соединяющий дисплей с основной платой бесперебойника.

#8212 Может присутствовать обрыв кабеля подключенный, который соединяет дисплей.

#8212 Может сгореть предохранитель. Чтобы исправить, нужно заменить его.

#8212 Могут быть различные дефекты платы. Чтобы исправить, нужно провести диагностику плат и взять программу с исправного бесперебойника.

#8212 Может неверно работать программа бесперебойника. Чтобы починить, нужно воспользоваться специальной программой.

#8212 Неисправен датчик напряжения. Чтобы исправить, нужно проверить исправность элементов.

Ремонт бесперебойников

Существуют много проблем связанные с неисправностью вашего бесперебойника. Сейчас расскажем как произвести ремонт различных видов проблем.

#8212 Если у вас неисправен входной фильтр, то в таком случае нужно проверить все его компоненты и проводники платы, которые соединяют их.

#8212 При неисправности вашей батареи аккумулятора единственным выходом будет его замена.

#8212 Могут быть неправильно подключены аккумуляторы. Тогда нужно просто проверить правильность их подключения.

#8212 При такой неисправности, как трансформатор нужно сделать следующие действия: проверить предохранитель, проверить исправность обмоток трансформатора и проверить дорожки на плате, которые соединяют обмотки.

#8212 Может быть неисправно реле, для ремонта нужно проверить исправность транзистора, проверить исправность напряжения на выходах. Проверить все дорожки на плате, которые соединяют реле.

#8212 Также, при большой загруженности различной подключенной техникой, ваш бесперебойник может не работать. Для исправности нужно уменьшить количество потребителей на выходе.

Существует еще множество причин из-за которых может не работать ваш бесперебойник. При правильной эксплуатации и обслуживании систем бесперебойного питания ремонт бесперебойников будет вам не нужен.

Нужен будет только технический осмотр, который в среднем допускается один раз в течении нескольких лет, и происходит лишь плановая замена вашего аккумулятора на новый.

Как подключить бесперебойник?

На сегодняшний день очень актуальны стали покупки бесперебойников. Как подключить бесперебойник?

Если выполнять всю последовательность, то такое подключение не составит никакого труда.

Последовательность подключения этого устройства, например к компьютеру:

Первым шагом будет включение бесперебойника в сеть для подзарядки, затем нужно будет отключить его в ваш компьютер.

Любой из перебойников имеет один шнур для подключения его в сеть и множество различных разъемов, которые служат ему для подключения многих устройств.

Берется вилка и вставляется в гнездо простого тройника. Тройник это простое устройство, благодаря которому идет равномерное поступление напряжения на все разъемы.

Наличие такого тройника обязательно.

Вторым шагом будет подключение вашего компьютера к бесперебойнику. Изначально подключаем провод от системного блока вашего компьютера, затем подключаем монитор.

Как правило средний бесперебойник имеет четыре разъема, два уже у нас заняты. В остальные можно будет подключить модем или принтер. Главное после такого подключения, помнить!

Первым делом начинает работу ваш бесперебойник, и только после его включения, можно будет работать с компьютером.

зачем нужен бесперебойник, какой лучше выбрать и как подключить

Работа современных систем отопления с принудительной циркуляцией теплоносителя напрямую зависит от подачи напряжения в электрическую цепь теплового агрегата.

Принцип работы

Источник бесперебойного питания – это простыми словами преобразователь напряжения. Основная его функция заключается в том, чтобы регулярно питать насос отопления. Что касается его работы, то она, с одной стороны, может показаться крайне сложной, а с другой – слишком простой.

Для того, чтобы понять принцип работы рассмотрим пример. Когда в доме есть свет, то источник заряжается с помощью аккумуляторов. Но когда электричество пропадает, то он не прекращает свою работу, а берёт энергию из аккумуляторной батареи и с помощью разработанной системы преобразует её в переменный , Вас заинтересует статья об устройстве циркуляционных насосов для отопления.

Для чего нужен ИБП?

Главная задача, которую выполняют источники бесперебойного питания для котлов отопления в контуре, состоит в непрерывной подаче напряжения. Оно необходимо для полноценной работы оборудования насосной группы и группы управления котлом. Проще говоря, бесперебойники для котлов отопления позволяют сделать контур автономным и энергонезависимым.

Решение об использовании ИБП дает собственнику недвижимости несколько преимуществ, среди них:

1. возможность сделать энергозависимый котел отопления на газу полностью автономным прибором, работа которого зависит исключительно от подачи магистрального газа;
2. улучшение рабочих характеристик контура;
3. возможность подбора оптимального ИБП в зависимости от типа котла и специфики контура;
4. обеспечение нормальной работы сложных узлов котла – электромагнитных клапанов, процессоров, трансформаторов;
5. создание комфортного микроклимата в доме на протяжении всей зимы вне зависимости от внешних условий и проблем с поставками электричества.

Плюс ко всему, ипб для котла отопления отличается простой конструкцией, высокой ремонтопригодностью, доступной ценой и элементарной схемой монтажа.

Что такое источник бесперебойного питания

Понять, что такое ИБП, можно из самого названия данного класса аппаратуры. Бесперебойный источник питания предназначен для поддержания электроснабжения соединенной с ним нагрузки. В общем случае он состоит из батареи, преобразователя питания и управляющей режимами работы логической микросхемы.

В английском языке принята аббревиатура UPS — Uninterruptable Power Supply.

Принцип функционирования исходит из самого названия «бесперебойный» — на выходе ток есть всегда (пока сохраняется заряд в аккумуляторе). На вход ИБП подается напряжение из общей электросети, часть его идет на подзарядку аккумуляторной батареи (АКБ), а другая — непосредственно на выход.

Существуют различные виды источников, каждый из которых служит своим задачам и обладает определенным функционалом. Рассмотрим их подробнее.

Устройство и принцип действия

Независимо от того, по какой из трех схем выполнен конкретный бесперебойник, его ключевыми элементами являются аккумулятор и инвертор. Аккумулятор (в наиболее мощных моделях — батарея аккумуляторов) является накопителем энергии, при отключении питания от внешней сети от него запитывается инвертор — электронный преобразователь, генерирующий на выходе переменный ток с заданным напряжением и частотой. В бесперебойниках используются гелевые или AGM-аккумуляторы с номинальным напряжением 12 В. Именно в выходном каскаде инвертора скрывается ряд особенностей, крайне важных в нашем случае:

• Все оборудование, рассчитанное на работу от бытовой сети 220 В, проектируется в расчете на синусоидальную форму питающего напряжения (так называемый «чистый синус»). В то же время генерация сигнала такой формы выходным каскадом инвертора достаточно сложна, и осциллограмма от дешевых инверторов от чистого синуса будет отличаться весьма сильно — в них используются простые импульсные преобразователи. В первую очередь, это может вызвать сбои в работе контрольной электроники газового котла, во вторую — значительно увеличит индуктивные потери в обмотках электродвигателей циркуляционных насосов. Характерным сигналом о неправильной работе инвертора станет ощутимый гул электродвигателей. Длительная работа несовершенного инвертора с индуктивной нагрузкой может вызвать перегрев и пробой силовых транзисторов выходного каскада и, как следствие, полный выход бесперебойника из строя.
• Для защиты выходного каскада инвертора от перегрузки в него включаются защитные схемы, полностью отключающие нагрузку при превышении тока потребления. Так как циркуляционные насосы, как и любое устройство, имеющее в составе электродвигатель, при включении потребляют мощность в несколько раз больше номинальной, при подключении их к инвертору без достаточного запаса по мощности он встанет в режим защиты, оставив Вашу отопительную систему без питания.

Конструкция котла

Инверторный котел состоит из двух основных частей: магнитного контура и теплообменника. В задачи контура входит создание переменного магнитного поля.

Теплообменник нужен для передачи энергии от индукционного тока теплоносителю, увеличивая температуру последнего до уровня, необходимого для эффективного отопления.

Источник бесперебойного питания, или электрогенератор

В качестве источника резервного питания используется генератор с приводом от двигателя внутреннего сгорания или специальный аккумулятор, установленный в блоке бесперебойного питания. Генератор обеспечивает подачу электроэнергии в течение нескольких часов (время работы зависит от вместимости топливного бака и мощности подключенного нагрузки).

Но необходимо оборудование установить в отдельном вентилируемом помещении и предусмотреть модуль автоматического запуска, срабатывающий при пропадании напряжения во внешней сети.

Дополнительным недостатком является сложность пуска бензинового мотора в зимнее время. Владельцу необходимо предусмотреть обогрев оборудования и установить вспомогательную батарею для работы стартера. Электрические машины стандартного типа генерируют ток с искаженной синусоидой, что вызывает сбои при работе электроники.

Генераторы инверторного типа обеспечивают выработку электроэнергии со стабильными параметрами, но обладают повышенной стоимостью и сниженной мощностью.

Использовать для питания отопительного котла стандартный компьютерный блок питания недопустимо. Встроенные элементы не обеспечивают длительной работы компонентов, замена АКБ на изделия с увеличенной емкостью проблемы не решает. Компьютерный бесперебойник оснащается стабилизатором, строящим синусоиду по методу аппроксимации. Сформированный переменный ток не подходит для питания отопительного оборудования, работающего на газу.

Для оборудования котельной используется специальное устройство с вынесенными аккумуляторами напряжением 12В. Конструкция установки позволяет заменять источники тока или устанавливать батареи с увеличенным рабочим током и емкостью.

Встроенный электронный блок преобразует постоянный ток в переменный, переключение на резервное питание происходит практически мгновенно.

При включении внешнего питания происходит автоматическая зарядка элементов, контроллер не допускает подачи повышенного зарядного тока, разрушающего свинцово-кислотные аккумуляторы.

Параметры выбора ИБП для газового и твёрдотопливного котла отопления

Покупая бесперебойник для котла отопления, стоит обратить внимание на три ключевых момента:

1. Мощность: ИБП должен выдерживать повышенные пусковые токи, поскольку в современных отопительных системах задействованы иногда несколько насосов принудительной циркуляции. Рекомендуем купить ибп для котла отопления с запасом мощности минимум на 20%.
2. Длительность работы: Она зависит от емкости батареи. ИБП с аккумулятором 75 Ач сможет поддерживать работу газового агрегата с насосом (200 Вт) на протяжении трех часов.
3. Качество электроэнергии: Не все ИБП могут нормально функционировать при падении напряжения ниже 180 В. В этом случае прибор либо отключается и показывает ошибку, либо подает сигнал об отсутствии напряжения и начинает питаться энергией от аккумулятора, в результате чего батарея быстро садится. Если в вашей сети есть просадки напряжения, выбирайте бесперебойники со стабилизацией входного напряжения .

Устройство и принцип работы бесперебойников

Типовой бесперебойник для котла в хорошем варианте оснащения состоит из следующих функциональных блоков:

• стабилизатор на входе поддерживает номинальные электрические параметры, корректирует форму сигнала;
• выпрямителем выделяют постоянную составляющую для зарядки независимого источника питания;
• одну или несколько аккумуляторных батарей применяют для накопления электрической энергии;
• инвертор преобразует постоянное напряжение в переменное для подключения потребителей;
• реле в комплекте с электронной схемой управления используют для автоматизации рабочих режимов.

Принцип работы ИБП

Схема работы

В нормальном рабочем режиме электрических сетей ИБП постоянно заряжается. Далее происходит превращение переменного напряжения в 12 вольт, после чего оно поступает во внутреннее зарядное устройство. Одновременно с этими процессами функционирует отопительный котел. Когда электричество аккумулируется в накопителе, происходит отключение от котла и все приборы функционируют от сети.

В случае отключения электроснабжения происходит обратный процесс, при котором постоянное напряжение вновь превращается в переменное. Далее, электричество начинает поступать к потребителям, подключенным к бесперебойному питанию. Данная схема относится к так называемому офф-лайн режиму работы, когда ИБП функционирует лишь по необходимости, обеспечивая зарядку батарей и питание потребителей при отключении электроэнергии. В остальное время котел работает от транзитной линии, не влияющей на автоматику ИБП, поэтому качество поступающего электричества будет таким же, как и во всей сети.

При нестабильном электроснабжении некачественная электроэнергия поступает и к оборудованию, неблагоприятно влияя на него. Это основной недостаток приборов данного типа.

Более совершенными считаются приборы, способные работать в режиме он-лайн, и не зависящие от перепадов сетевого напряжения. Превращение из 220 вольт в 12 вольт и обратно происходит независимо от внешних условий. Благодаря этому, стабилизатор выдает качественное напряжение, наиболее подходящее для котельного оборудования. Стоимость данный устройств значительно выше, однако они в полной мере обеспечивают стабильную работу системы отопления.

Виды ИБП

Источник бесперебойного энергоснабжения, в зависимости от поддерживаемых опций, осуществляет следующие функции:

• автоматическую коммутацию на питание от аккумуляторной батареи (АКБ) в экстренных ситуациях;
• инвертирование постоянного DС напряжения (12 В) в требуемое переменное (220 В) с корректировкой частоты 50Гц;
• сглаживание скачков напряжения и фильтрацию сетевых помех продолжительностью 10–100 мс;
• стабилизацию «транзитного» сетевого напряжения в штатном режиме.

Справка! Переключение питания насоса отопления на аккумулятор, преобразование напряжения и фильтрацию сетевых помех выполняют все ИБП/UPS. Стабилизацию напряжения производят только устройства, оснащенные блоком-стабилизатором.

Существуют три вида источников бесперебойного питания, которые используются и для работы с циркуляционными насосами отопительных систем.

Резервные

Простейшие бюджетные модели обеспечивают только переход на запасное питание. В обычном режиме напряжение сети уходит непосредственно в котел без стабилизации, пройдя один пассивный фильтр защиты от импульсных помех.

В случае отключения питания сети, выхода параметров за значения диапазона, коммутатор за 4–12 мс подключает штатную АКБ. Постоянное напряжение батареи сначала поступает на электрический преобразователь, где оно становится переменным, а затем повышается до требуемых 220 В.

Вам также будет интересно:Автоматическая или ручная: как определиться с подпиткой системы отопления?Вода в системе будет кристально чистой! Особенности фильтров для отопленияЭкологичность, надежность, безопасность и ещё множество плюсов у коаксиальных дымоходов для газовых котлов!

Линейно-интерактивные источники

Эти ИБП более продвинутые, чем резервные. Они отличаются встроенным стабилизатором, корректирующим сбои напряжения в диапазоне 25% от номинального значения. Это позволяет работать при довольно больших скачках напряжения без подключения в процесс батареи.

Технически такая проблема решена установкой автотрансформатора, отслеживающего отклонение переменного напряжения от заданной величины. В приборах не предусмотрена корректировка синусоидальной формы сетевого напряжения.

Инверторные бесперебойные устройства

В многокомпонентной схеме этих устройств реализован принцип двойного инвертирования. Обслуживаемое котельное оборудование, независимо от состояния сети, всегда питается от аккумулятора.

При отсутствии сетевого напряжения происходит обычное преобразование DC→AC аналогично резервным ИБП. Постоянный ток подается на клеммы аккумуляторной батареи для подзарядки.

Инверторные ИБП воспроизводят стабильные электропараметры, такой вид устройств оптимально подходит для питания тепловых насосов.

Типы UPS

Выделяются два основных принципа работы блока бесперебойного питания:

1. С инвертором, находящимся в режиме ожидания.
2. С постоянно подключенным инвертором.

В первом случае преобразователь постоянного тока в переменный включается во время сбоев в подаче электрического сигнала по сети. Это может быть полное исчезновение тока, скачки напряжения, изменение параметров сигнала, появление помех.

Схема 1. Standby UPS.

В данную схему включены дополнительные элементы: ограничитель напряжения (SURGE SUPPRESSOR) и фильтр.

Такие ИБП называются резервными (Standby). Для них требуется некоторое время, чтобы перейти с одного вида работы на другой. Задержки могут составлять до десятков миллисекунд.

Во втором случае UPS постоянно конвертирует переменный ток в постоянный, а затем постоянный в переменный. В этих устройствах время переключения считается нулевым, так как не происходит задержки в подаче электропитания для подключенной нагрузки.

Схема 2. Online UPS.

На схеме выпрямитель (RECTIFIER) преобразует переменный ток в постоянный, а INVERTER наоборот — постоянный в переменный.

Остальные типы являются производными от этих двух.

С точки зрения форм-фактора бесперебойники могут выпускаться как в корпусе Tower, так и Rack Mountable (для установки в стойку 19”).

Резервные ИБП

Этот тип UPS наиболее часто используется для настольных компьютеров и другого оборудования.

Диапазон мощностей нагрузки от 0 до 0,5 кВА (Вольт-Ампер — полная мощность, произведение тока на напряжение. Она отличается от активной мощности на коэффициент, связанный с реактивной нагрузкой. Активная мощность измеряется в Ваттах. Полная мощность всегда больше активной).

Резервные ИБП характеризуются КПД, равным шестидесяти процентам; небольшими размерами и низкой стоимостью. Большинство устройств способно фильтровать помехи, подавлять кратковременные скачки и провалы напряжения.

Уровень защиты нагрузки — невысокий. Такой блок питания не способен выдавать чистую синусоиду на выходе.

К разновидностям этого класса источников бесперебойного питания можно отнести интерактивные блоки питания. Они состоят из того же набора компонентов, дополненного трансформатором с несколькими точками подключения. Такая конфигурация позволяет исправлять изменения напряжения в сети без подключения батарей. Такая схема исправляет отклонения величиной до двадцати процентов от номинального значения напряжения и экономит ресурс АКБ.

Схема 3. Line Interactive UPS со ступенчатой стабилизацией напряжения.

Ещё одной модификацией резервных блоков бесперебойного питания можно назвать феррорезонансные. Они используются для нагрузок, имеющих большую мощность — от 3 до 15 кВА.

Феррорезонансные ИБП отличаются от интерактивных трансформатором, имеющим стальной сердечник. Это позволяет лучше управлять выходным напряжением и выдерживать большие нагрузки. Но такая конструкция приводит к удорожанию устройства и созданию дополнительных помех в выходном сигнале из-за индукции, наводимой в сердечнике.

ИБП с двойным преобразованием

Online UPS способны выдавать полную электрическую мощность от 5 до 5000 кВА. Это наиболее распространённый тип бесперебойников.

На выходе выдаёт идеальную синусоиду. За счёт двойного преобразования тока устраняются все помехи и искажения входящего сигнала. Отлично подходят для защиты оборудования, чувствительного к колебаниям мощности.

Начальная стоимость Online UPS выше, чем у Standby, но итоговая цена владения лучше. Это связано с более длительным сроком службы батарей. Хотя другие устройства (RECTIFIER и INVERTER) работают непрерывно и могут быстрее выйти из строя. Но их цена значительно меньше стоимости аккумуляторов.

Для устойчивой работы таких UPS необходимо обеспечить беспрепятственное поступление воздуха.

К недостаткам можно отнести шум при работе.

КПД ИБП с двойным преобразованием — около девяносто процентов. Постоянная двойная конвертация тока и охлаждение сопровождается потерями энергии. Но проседание эффективности незначительно и вполне компенсируется достоинствами устройства.

Около десяти лет назад компания APC создала усовершенствованную конструкцию ИБП с двойным преобразованием. Этот тип называется Delta conversion online UPS, серия — Symmetra.

Схема 4. Delta conversion online UPS с опорным напряжением.

Суть новшества в установке на входе блока трансформатора, подающего напряжение на выход инвертора. За счёт этого удалось снизить потери мощности и энергии, минимизировать гармоники и лучше контролировать характеристики выходного сигнала. Всё это в сумме повысило эффективность работы устройства, снизило нагрев и износ, позволило соединить бесперебойник в общую цепь с резервными генераторами. Ранее ни один из UPS не мог работать в такой связке.

Кроме того, удалось управлять входящим током для обеспечения оптимизации режима зарядки аккумуляторов.

Как рассчитать время резервного питания?

Предельные сроки, на протяжении которых газовый котел будет по-прежнему работоспособным, являются важнейшим критерием и, собственно, основной целью, для которой устанавливается сам ИБП. Чтобы рассчитать это предельно точно, есть специальные таблицы, мы же остановимся на приблизительных расчетах, предусматривающих отклонение на полчаса в ту или иную сторону. Дело в том, что пользоваться такой таблицей намного легче.

Обязательно возьмите на заметку! В котлах, теплоемкость которых не превышает 25 киловатт, зачастую имеется всего один циркуляционный насос. Следовательно, при наличии простейшей электроники этот котел будет потребляться в среднем 100-150 ватт. И если добавить к этому упомянутый выше запас, то мощность ИБП для газовых котлов должна составлять в среднем 300 ватт.

Из таблицы становится понятно, что для отопительного прибора мощностью в 150 ватт необходима батарея на 150 ампер/час, дабы обеспечить бесперебойную десятичасовую работу. И это, как вы сами понимаете, отнюдь не маленький, а достаточно мощный аккумулятор.

Газовые котлы Protherm

Ранее мы рассказывали о марке котлов Protherm, вместе с экспертами выясняли их приемущества и делали обзор модельного ряда. В дополнение к этой статье, советуем вам ознакомится с этим руководством

Как правильно выбрать и подключить ИБП

Бесперебойник для котла приобретают с учетом факторов, которые будут играть важную роль в процессе использования устройства. Чтобы не растеряться среди разнообразия моделей, производителей и характеристик устройств, нужно точно учитывать несколько параметров:

1. Границы рабочего диапазона напряжения.
2. Длительность работы в автономном режиме.
3. Возможность подключить внешние аккумуляторы.
4. Характер синусоиды на выходе из устройства.

Грамотный выбор ИБП для газового котла предполагает также учитывать мощность оборудования и количество аккумуляторов, которые в дальнейшем можно подключить к устройству. Емкость батареи напрямую влияет на длительность временного промежутка работы в автономном режиме. Для домов загородного типа подходят модели, имеющие низкий порог рабочего напряжения.

Схема подключения ИБП к газовому оборудованию проста. Дополнительно необходимо приобрести кабели и электрощиток. Выход инвертора подключают к клеммам отопительного оборудования 220 В. Их местоположение указано в техпаспорте агрегата.

Контроллер заряда подключают к сети через специальные защитные автоматы. После присоединяют батареи, включают питание и дают аккумуляторам полностью зарядиться. После этого проверяют время автономной работы механизма.

Примеры расчета мощности и выбора ИБП для циркуляционных насосов

Рассчитаем несколько вариантов для насосов:

Grundfos Alpha2 L 32-60	Grundfos UPS 32-60/th>	Wilo Star RS15/6-130	UNIPUMP UPC32-60

Считаем, что перед нами поставлена задача подобрать комплекты под два варианта времени автономной работы: 6-8 и 14-16 часов при непрерывной работе насоса.

Модель насоса	Макс. мощность	Класс энерго- эффективности	Пусковая мощность	Запас мощности в 20 %	Мин. мощность ИБП для защиты насоса
Grundfos Alpha2 L 32-60/td>	45 Вт	A	45 Вт * 1,3 = 59 Вт	59 Вт * 1,2 = 71 Вт	500 ВА / 300 Вт
Grundfos UPS 32-60	60 Вт	B	60 Вт * 5 = 300 Вт/td>	300 Вт * 1.2 = 360 Вт	1000 ВА / 600-800 Вт/td>
Wilo Star RS15/6-130	84 Вт	B	84 Вт * 5 = 420 Вт	420 Вт * 1,2 = 504 Вт	1000 ВА / 600-800 Вт
UNIPUMP UPC32-60/td>	100 Вт	Неизвестен	100 Вт * 5 = 500 Вт	500 Вт * 1,2 = 600 Вт	1000 ВА / 600-800 Вт

Для насоса Grundfos Alpha2 L 32-60 (45 Вт) из нашего ассортимента могут быть предложены следующие варианты источников бесперебойного питания:

Eltena Intelligent 500LT2 500 ВА / 300 Вт Line-Interactive 13 671 a	SVEN RT-500 500 ВА / 300 Вт Line-Interactive 8 340 a	East Home 300 или East Home 300W 300 ВА / 300 Вт Line-Interactive 8 599 a
Все ИБП работают с одним внешним аккумулятором. Время автономной работы при емкости батареи 33 Ач – 7 часов, 65 Ач – 14 часов.

Варианты бесперебойного питания для насосов Grundfos UPS 32-60 (60 Вт), Wilo Star RS15/6-130 (84 Вт) и UNIPUMP UPC32-60 (100 Вт):

Наименование ИБП	Grundfos UPS 32-60 (60 Вт) Кол-во * емкость АКБВремя автономии	Wilo Star RS15/6-130 (84 Вт) Кол-во * емкость АКБВремя автономии	UNIPUMP UPC 32-60 (100 Вт) Кол-во * емкость АКБВремя автономии
East Home 600 или East Home 600W 600 ВА / 600 Вт Line-Interactive 12 039 a	1 шт. * 40 Ач6 часов 20 минут	1 шт. * 65 Ач7 часов 20 минут	1 шт. * 75 Ач7 часов 10 минут
1 шт. * 100 Ач16 часов	1 шт. * 135 Ач15 часов 20 минут	1 шт. * 150 Ач14 часов 30 минут
Eltena Intelligent 1000LT2 1000 ВА / 600 Вт Line-Interactive 19 844 a	2 шт. * 28 Ач9 часов	2 шт. * 28 Ач6 часов 10 минут	2 шт. * 33 Ач6 часов 10 минут
2 шт. * 45 Ач14 часов 30 минут	2 шт. * 65 Ач14 часов 50 минут	2 шт. * 75 Ач14 часов 30 минут
Powerman Online 1000 Plus 1000 ВА / 800 Вт On-Line 16 454 a	2 шт. * 20 Ач7 часов 20 минут	2 шт. * 28 Ач7 часов 20 минут	2 шт. * 33 Ач7 часов 20 минут
2 шт. * 38 Ач14 часов	2 шт. * 55 Ач14 часов 20 минут	2 шт. * 65 Ач14 часов 30 минут
East EA900Pro-H 1kVA 1000 ВА / 800 Вт On-Line 16 943 a	–	–	3 шт. * 27 Ач9 часов
3 шт. * 27 Ач15 часов	3 шт. * 38 Ач15 часов	3 шт. * 42 Ач14 часов

В таблицах приведены блоки бесперебойного питания для насосов, которые хорошо себя зарекомендовали по отзывам клиентов и которые мы поддерживаем на складе постоянно.

Теперь остается принять решение, какой вариант наиболее приемлем. Есть смысл учитывать длительность гарантийного срока, наличие сервисных центров в вашем регионе, наличие места в котельной для установки ИБП и батарейного комплекта, стоимость комплектов предложенного оборудования. Ну, и нравится / не нравится, в конце концов.

Расчет времени резервного питания

При покупке стабилизатора напряжения для отопительного котла необходимо внимательно изучить тот отрезок времени, на протяжении которого оборудование будет работать. Поэтому расчёт времени резервного питания нужно провести  кропотливо и внимательно.

Для точного подсчёта времени разработаны особые методики.

Как правило, газовые котлы, обладающие мощностью до 25 кВт, имеют один встроенный насос, и поэтому потребление такого котла составляет 90-150 Вт.

Таким образом, для функционирования оборудования с потребляемой мощностью 150 Вт на протяжении 10 часов нужна батарея 150 А/ч.

Изделия с тремя аккумуляторами

Этот топ представлен такими устройствами:

• Lanches (East) L900Pro-H 1kVA;
• Inelt (Eltena) Monolith K1000 LT.

Бесперебойник с тремя батареями

Источник

Бесперебойники выпускаются производителями в разных ценовых категориях, что позволяет каждому потребителю приобрести подходящий прибор для своего бюджета. В зависимости от стоимости в устройстве будут присутствовать определенные функции и возможности.

Бюджетные модели

Хотя более дорогие варианты аппаратов могут похвастаться высоким качеством напряжения и наличием множества дополнительных опций, в дешевом сегменте рынка также можно найти достойные изделия для надежной работы. Топ дешевых бесперебойников выглядит таким образом:

• Энергия ПН-500. Этот простой и надежный агрегат эффективно производит контроль напряжения и обладает хорошими техническими характеристиками. К полезным особенностям устройства относится наличие звукового оповещения при смене рабочего режима и автоматическую защиту, которая срабатывает при опасности перегрева. Также прибор оснащен дисплеем для удобства эксплуатации.

Бесперебойник Энергия ПН-500

Источник

• Бастион TEPLOCOM-250 . Компактный настенный бесперебойник обеспечивает стабильность эксплуатации сопутствующего оборудования и работает от встроенной батареи. Устройство обладает удобными индикаторами, которые помогают контролировать режимы и состояние аппарата. Минусом является отсутствие возможности присоединения батарей внешнего типа.

Бесперебойник Бастион TEPLOCOM-250

Источник

• Powerman Online 1000 ВА. Это универсальный прибор, который отлично подойдет как для бытового, так и для промышленного использования. Бесперебойник быстро переключается между рабочими режимами и предоставляет идеальную синусоиду для стабильной работы газового оборудования. Также он обладает небольшими размерами, что облегчает перемещение.

Бесперебойник Powerman Online 1000 ВА

Источник

Устройства по средней стоимости

Этот топ представляет собой уже более серьезные агрегаты, дополненные многими интересными возможностями для облегчения использования:

• ELTENA (INELT) Monolith K1000LT;
• Энергия ПН-750.

Существующие разновидности

В зависимости от конструкции и эффективности, рынок отопительных приборов предлагает покупателям несколько вариантов котлов. Среди них наиболее известны классические газовые, не требующие для своей работы ничего, кроме подвода голубого топлива. Подобные решения характеризуются относительно низкой стоимостью, но в плане эффективности они уступают другой модификации. Так, отопительные котлы настенной установки обладают рядом преимуществ и в настоящее время находятся на пике популярности, потесняя классику. В их конструкции применяется специальный насос, принудительно создающий циркуляцию теплоносителя. Кроме того, электронная плата управления позволяет управлять работой газовой горелки, регулируя интенсивность огня и полностью отключая ее при необходимости.

Правила эксплуатации

Когда источник бесперебойного питания для газового котла приобретен, остается только установить его и подключить к отопительному оборудованию. Этот процесс достаточно прост – вся необходимая информация имеется в инструкции, приложенной к устройству. Следуя указанной схеме, можно без каких-либо проблем подключить ИБП и обеспечить его нормальное функционирование.

При установке и в процессе эксплуатации бесперебойника нужно соблюдать ряд правил:

1. Любые источники бесперебойного питания и подключаемые к ним аккумуляторы должны располагаться на расстоянии друг от друга и от любых источников тепла. Наиболее комфортная температура для ИБП колеблется в пределах 20-25 градусов.
2. В помещении, где устанавливается электрическое оборудование, должен быть относительно сухой воздух. Если же есть вероятность возникновения конденсата, то для установки ИБП стоит поискать другое место.
3. К выходам бесперебойника крайне не рекомендуется подключать сетевые фильтры и различные варианты тройников.
4. В некоторых моделях бесперебойников имеется выход для подключения заземляющего контура. Если конкретное устройство требует заземления, то его нужно обязательно выполнить.
5. Подключенный к отопительному оборудованию ИБП должен постоянно быть включенным в электросеть.

Если все эти правила будут выполнены, то эксплуатация бесперебойника будет максимально простой, и он не будет требовать внимания. Нарушение правил установки и эксплуатации ИБП может привести к снижению срока службы устройства и отопительного оборудования, а в самом худшем случае возникнет короткое замыкание и пожар. На устранение последствий может уйти намного больше средств, чем на приобретение недорогого бесперебойника.

Место установки

Размещать ИБП лучше возле существующих розеток. Если он не габаритный, то вовсе не обязательно его вешать на стену, достаточно размесить на ближайшей полке. Главное не закрывать вентиляционные отверстия.

При этом не забывайте о соблюдении правил ПУЭ. Минимальные расстояния от газовых труб до розеток, в том числе и до ИБП, должно быть не менее 0,5м.

По поводу размещения аккумуляторов. Модные AGM модели боятся повышенных температур более 30 градусов. А возле котла температура явно не будет комнатной.

Поэтому размещайте АКБ как можно дальше от труб отопления и горячего котельного оборудования.

Инструкция по спуску воздуха в батареях отопления

Уважаемые соседи, если батареи отопления в вашей квартире недостаточно теплые – просто спустите воздух, который мешает циркуляции горячей воды.

В данном случае не нужно донимать застройщика или управляющую компанию, завоздушенность батареи – это обычное явление.

Дома на улице Сочинской оборудованы “умной” системой, которая выпуск воды из батареи может распознать как аварию – порыв и заблокировать циркуляцию, то есть без отопления может остаться весь дом!

Если эта манипуляция вам все-таки не помогла, тогда вызывайте через диспетчера специалиста из управляющей компании. Телефон МУПВ “Центральный” –.

Что такое завоздушенность батареи и как ее определить?

Если Вы заметили, что батареи не нагреваются на полную мощность, хотя еще вчера вся система работала отлично и в доме было тепло, наверняка вся проблема в том, что вам нужно всего лишь стравить воздух с той батареи, которая не совсем горячая. Данная статья расскажет во всех подробностях как спустить воздух из батареи.

Прежде чем стравливать воздух, нужно убедиться, что это действительно является причинной сбоя системы.

Для начала проверьте все батареи: если они все слишком холодные или напротив слишком горячие, возможно проблема непосредственно в обогревателе или может быть, в батареях скопился иной осадок. Также понаблюдайте, не капает ли с батарей вода. Возможно, в батарее утечка, тогда просто нужно отключить систему отопления и подтянуть гайку на впускном клапане батареи.

Если в результате проведенных действий ситуация не изменилась, возможно гайка подверглась коррозии и ее необходимо заменить. Бывают такие моменты, что на верхних этажах батареи остаются холодными, в то время, как этажом ниже батареи очень хорошо нагреты. В таких случаях желательно вызвать мастера, который специализируется в данной сфере.

А если в результате детального обследования отопительной системы вы не обнаружили иных проблем, кроме того, что какая-то батарея частично или полностью холодная, тогда вам необходимо всего-навсего понять, как стравить воздух из батареи.

Как правильно спустить воздух из батареи?

Для того, чтобы выпустить воздух с отопительной батареи используйте специальный ключ, которым можно открыть «воздушный клапан».

Чаще всего в таких случаях используют специальный радиаторный ключ, который можно приобрести в хозяйственном магазине. Современные батареи позволяют использовать для таких целей отвертку.

Теперь, когда ключ или отвертка, а также емкость для слива воды у вас под рукой, осмотрите батарею и с какой-либо её стороны, найдите маленький клапан, который в народе называется кран Маевского.

Подставьте под кран какую-либо емкость и подождите, пока весь лишний воздух выйдет. Как только пойдет вода, буквально первая капля – кран следует закрыть. Вот теперь весь воздух в батареях спущен, и кран можно закрутить в исходное положение.

Как защитить компьютер или ноутбук от плохой сети 220В. И надо ли защищать?

С ситуацией, когда внезапно отключается напряжение, и на настольном (офисном) компьютере пропадают несохраненные данные, сталкивалось большинство из нас. Хотя некоторые не сталкивались никогда, потому что они пользуются ноутбуком, и после пропажи сети ноутбук способен работать несколько часов на встроенной аккумуляторной батарее.

В настольных компьютерах аккумуляторов нет, поэтому сохранить данные при отключенном питании поможет источник бесперебойного питания (ИБП), благодаря встроенной аккумуляторной батареи. В зависимости от ее емкости компьютер остается включенным в течение 10-15 минут, с лучшими ИБП до получаса, что позволяет сохранить нужные данные, дописать и отправить письмо, просмотреть полученные сообщения, и даже распечатать пару страниц на принтере.

Казалось бы, с приобретением «бесперебойника» вопрос с питанием компьютера и подключенных к нему и параллельно с ним устройств (принтера, роутера и пр.) решен. Но за кадром остался вопрос о стабильности параметров питающей электросети, не выходят ли ее параметры за пределы нормы, обеспечивает ли она нормальную работу подключенной техники?

Напряжение сети, как правило, повышается в часы минимальной нагрузки и, наоборот, понижается в часы пик, когда питающая дом или микрорайон трансформаторная подстанция нагружена по максимуму. Перепад может достигать сотни вольт. Как это скажется на работе компьютера, и не нуждается ли он в дополнительной защите?

Нужен ли компьютеру внешний сетевой фильтр?

На первый взгляд, напрашивается самое надежное решение – сначала сетевой фильтр, защищающий от помех, затем стабилизатор, далее бесперебойник, и лишь затем компьютерная техника.

При всей внешней привлекательности этой схемы, некоторые ее элементы могут оказаться излишними.

Начнем с сетевого фильтра. На входе обычно стоит варистор, ограничивающий кратковременные высоковольтные импульсы. Варистор – это полупроводниковый элемент с нелинейной вольтамперной характеристикой, имеющий высокое сопротивление при номинальном или слегка завышенном напряжении питания, но мгновенно «закорачивающийся» при появлении кратковременного скачка в несколько киловольт.

Как видим, работа такого простого элемента, как варистор, способна защитить от повреждения дорогостоящую аппаратуру. Но именно простота и дешевизна схемы защиты с варистором привела к тому, что такую защиту встраивают во все блоки питания компьютеров, тем самым, исключая необходимость дублирования этой части схемы внешним фильтром. Вдобавок, в блоки питания компьютеров и прочей оргтехники встраивается и схема фильтрации высокочастотных помех с дросселем и конденсаторами. Не ставят подобные фильтры лишь самые недобросовестные производители.

Получается, что дополнительный сетевой фильтр хоть и не помешает, но и особой пользы тоже не принесет.

Теперь поговорим о стабилизаторе. Так ли он необходим в этой схеме?

В каком случае необходим стабилизатор?

Необходимость применения стабилизатора для офисной техники и электроники зависит от требований к параметрам питающей сети самой техники. Если вы пользуетесь ноутбуком, прочтите на его зарядном устройстве, на какой диапазон сетевых напряжений он рассчитан. Если этот диапазон достаточно широк, например, 110-260 В, стабилизатор вашему ноутбуку точно не нужен (сложно представить себе такую сеть, где напряжение выходило бы за эти пределы).

У настольного компьютера импульсный блок питания может отказать при падении напряжения в сети ниже 170 В (опять же, проверьте надписи на шильдиках). Если оно не опускается ниже этого значения, стабилизатор напряжения для ПК не нужен. Если же такая вероятность есть, стабилизатор не помешает. Но даже при напряжении в сети 170-180 В блок питания компьютера работает с перегрузкой по току, что сокращает срок его работы; и хотя производитель иногда гарантирует работу блока питания при сетевых напряжениях 100-245 В, целиком полагаться на эти гарантии я бы не стал.

Требования к качеству питания лазерных принтеров обычно строже – указывается диапазон напряжений сети порядка 189-264 В. И даже если блок питания принтера выдержит скачок напряжения, при сбое в печати вы потеряете стоимость расходных материалов на испорченную копию. Не говоря уже о том, что придется выковыривать из принтера зажеванную бумагу. Вообще, это касается не только принтеров, но и некоторых роутеров (про холодильники с кондиционерами уж вообще молчу). Такой чувствительной технике, безусловно, не помешает простенький стабилизатор напряжения для офиса.

Общий вывод таков: из всей компьютерной техники в источнике бесперебойного питания или стабилизаторе не нуждается только ноутбук. Блок питания ноутбука способен работать в широком диапазоне питающих напряжений, а в случае чего ноут все равно продолжит работу от встроенного аккумулятора.

Таким образом, ноутбук защиты не требует. Воткнул в розетку и пользуйся. Совсем другая ситуация с остальной офисной техникой. Если напряжение в розетке сильно падает в часы пик, стабилизатор напряжения для электроники просто жизненно необходим. Для домашнего компьютера отлично подойдет любой стабилизатор из этой статьи. Хотя, я бы все-таки порекомендовал купить простенький «бесперебойник».

Когда не обойтись без источника бесперебойного питания?

Если напряжение в вашей сети имеет склонность к периодическому пропаданию, а потеря всей несохраненной работы совершенно недопустима, придется раскошелиться на источник бесперебойного питания (ИБП). В случае полного отключения электроэнергии вам не поможет ни один сетевой фильтр или стабилизатор напряжения 220В для компьютера и другой электроники. Только бесперебойник!

Я уже писал о том, какими бывают бесперебойники, поэтому здесь остановлюсь на этом вопросе очень кратко.

Типы ИБП и необходимость приобретения к ним стабилизатора

Широко распространены ИБП трех типов:

• резервный;
• интерактивный;
• инверторный.

Рассмотрим их особенности.

Резервные ИБП

При наличии резервного ИБП подключенное оборудование питается либо от сети (через помехозащитный фильтр), либо от аккумулятора источника при пропаже напряжения сети или уменьшении его значения ниже предельно допустимого.

Недостатком ИБП подобного типа является значительное, до 4-12 мс, время переключения с сети на аккумулятор. Прежде чем приобрести резервный источник, следует выяснить, рассчитана ли подключаемая техника на подобный перерыв в подаче напряжения питания. Обычно настольный компьютер выдерживает подобный перерыв за счет поддержания выпрямленного напряжения питания конденсаторами блока питания.

Когда напряжение сети вновь появляется, происходит обратное переключение с аккумулятора на сеть, аккумулятор при этом начинает заряжаться, восполняя потери емкости за время автономной работы.

Спросом резервные ИБП пользуются благодаря бесшумности работы и высокому (до 99%) коэффициенту полезного действия КПД (что автоматически уменьшает тепловыделение).

При работе нагрузки от сети (основной режим работы резервного ИБП), отсутствует возможность регулировки напряжения на нагрузке, поэтому резервные ИБП, как правило, требуют наличия стабилизатора напряжения при нестабильной сети.

Интерактивные ИБП

Устройство интерактивного ИБП схоже с устройством резервного ИБП, но на его входе включен автотрансформатор, позволяющий автоматически корректировать величину выходного напряжения, доводя его до нормального. КПД этих ИБП чуть-чуть ниже, чем КПД резервных ИБП, вследствие потерь в автотрансформаторе.

Интерактивный ИБП не нуждается в дополнительном стабилизаторе, во всяком случае, в релейном или электромеханическом, поскольку произойдет дублирование функций. Время переключения также достаточно существенно (хотя и меньше, чем у резервного ИБП), и уменьшено оно может быть применение электронного или инверторного стабилизатора – в этом случае работа автотрансформатора интерактивного ИБП окажется просто ненужной, и эта часть схемы отключается.

Инверторные ИБП

Инверторные или, как их еще называют, ИБП с двойным преобразованием, рассчитаны на подключение наиболее ответственной компьютерной техники – серверов и станций локальных сетей, с высокими требованиями к питающей сети по напряжению, частоте и форме.

Время переключения в подобном ИБП отсутствует (или равно 0), поскольку нагрузка постоянно подключена к инвертору, работающему от аккумулятора ИБП, и даже не замечает пропажи сети. КПД инверторного ИБП невысок и на сегодняшний день не превышает 80%.

Аккумулятор инверторного бесперебойника работает в буферном режиме, т.е. при наличии сети он одновременно питает инвертор и заряжается от сети, и через него протекает сравнительно небольшой ток, что положительно сказывается на его сроке службы.

ИБП инверторного типа во внешнем стабилизаторе напряжения не нуждаются, поскольку сам является стабилизатором с широким диапазоном питающих напряжений – от 110 до 290 В. Необходимым условием является возможность заряда аккумулятора при широком диапазоне напряжений питающей сети, но производитель обычно эту возможность предусматривает.

Выводы

Итак, учитывая все сказанное выше, можно сделать следующие выводы:

1. Компьютерная техника в сетевых фильтрах не нуждается, поскольку аналогичные фильтры встроены в схемы самих устройств.
2. Стабилизатор напряжения для компьютера и прочей офисной электроники необходим только если сетевое напряжение выходит за рамки допустимых напряжений, которые указаны на блоках питания компьютера и офисной техники.
3. Стабилизатор напряжения для ноутбука не нужен. Совсем. Никогда.
4. Источник бесперебойного питания необходим на случай внезапной пропажи сетевого напряжения с последующей утерей несохраненных данных.
5. В стабилизаторе напряжения при нестабильной сети не нуждается лишь инверторный и интерактивный ИБП, резервный ИБП желательно подключить через стабилизатор.

Определение ИБП | PCMag

( U nonterruptible P ower S upply) Устройство, обеспечивающее резервное питание от аккумулятора при сбое или падении напряжения до недопустимого уровня. Небольшие системы ИБП обеспечивают питание в течение нескольких минут; достаточно для правильного выключения компьютера, в то время как в более крупных системах батареи хватает на несколько часов. В критически важных центрах обработки данных системы ИБП используются всего несколько минут, пока не вступят в действие электрические генераторы.Системы ИБП

можно настроить так, чтобы они предупреждали файловые серверы о завершении работы в установленном порядке, если произошел сбой и разрядились батареи.

Подавление перенапряжения и регулирование напряжения
Устройство защиты от перенапряжения отфильтровывает скачки и скачки напряжения, а регулятор напряжения поддерживает равномерное напряжение во время отключения электроэнергии, но ИБП поддерживает работу компьютера при отсутствии электроэнергии. Системы ИБП обычно обеспечивают подавление скачков напряжения и могут обеспечивать регулировку напряжения. См. Подавление перенапряжения.

Резервный и линейный интерактивный
Резервный ИБП, также называемый «автономным ИБП», является наиболее распространенным типом ИБП, который можно найти в магазинах компьютеров или канцелярских товаров. Он потребляет ток от розетки переменного тока и переключается на аккумулятор в течение нескольких миллисекунд после обнаружения сбоя питания.

Линейно-интерактивный ИБП «взаимодействует» с линией питания переменного тока, чтобы сглаживать формы сигналов и корректировать рост и падение напряжения.

Онлайн-ИБП
Онлайн-ИБП — самые современные и самые дорогие ИБП.Инвертор постоянно обеспечивает чистое питание от батареи, а компьютерное оборудование никогда не получает питание непосредственно от розетки переменного тока. Однако онлайн-блоки содержат охлаждающие вентиляторы, которые действительно шумят и могут потребовать некоторого планирования местоположения для домашнего пользователя или небольшого офиса.

Три типа ИБП

Все системы ИБП переключаются на питание от батареи. Разница в том, как они справляются с питанием в нормальных условиях.Резервные блоки обеспечивают ограниченное затухание, тогда как линейно-интерактивные системы регулируют напряжение и сглаживают плохие гармоники. Онлайн-системы постоянно восстанавливают чистую энергию. (Диаграммы любезно предоставлены MGE UPS SYSTEMS.)

Размер имеет значение

Когда питание отключается, блок справа будет поддерживать работу большего количества оборудования в течение более длительного времени, чем блок слева, потому что батарея больше. Размер батареи является важным критерием при выборе систем ИБП.

Резервное копирование резервной копии

В массиве питания APC Symmetra Power Array все модули распределяют общую нагрузку; таким образом, любой блок может выйти из строя и быть заменен без ущерба для безопасности, которую ИБП изначально должен был обеспечить. (Изображение любезно предоставлено American Power Conversion Corporation.)

Системы бесперебойного питания — обзор

10.4.5 Накопление энергии в источниках бесперебойного питания

ИБП — это приложение для накопления энергии, используемое для предотвращения потерь из-за перебоев в подаче электроэнергии или низкого условия качества электроэнергии.Они обычно используются для предотвращения воздействия отключений электроэнергии на специальные и чувствительные нагрузки. Кроме того, ИБП может выполнять коррекцию качества электроэнергии с их типами параллельной работы. ИБП уже давно используются в коммерческих зданиях и служебных зданиях, таких как больницы, или на специальных объектах, таких как центры обработки данных, где важна бесперебойная подача энергии. ИБП предпочтительно использовать в жилых домах. Как упоминалось ранее, ИБП используются для двух основных целей. Первый используется в качестве резервного источника питания для предотвращения перебоев в подаче электроэнергии.Второй служит задачей фильтра для исправления условий низкого качества электроэнергии. ИБП, используемые для первой цели, обычно представляют собой дизель-генераторные системы в традиционных приложениях. Он имеет такие преимущества, как быстрый запуск и хранение топлива. Однако есть недостатки, такие как шумная работа, выброс выхлопных газов и высокие затраты на топливо. Использование различных приложений для аккумулирования энергии, таких как аккумуляторы энергии с подключением к сети или маховики, может устранить эти недостатки.

Некоторые системы ИБП разработаны с учетом требований к низкому качеству электроэнергии. Значения напряжения и частоты, выраженные в условиях низкого качества электроэнергии, не находятся в требуемых предельных значениях. Эти искажения значений напряжения и частоты могут повредить электрические устройства потребителей и могут вызвать проблемы в сети, если не будут приняты необходимые меры предосторожности. Использование накопителей энергии в ИБП позволяет избежать скачков / скачков напряжения, скачков / скачков напряжения, провалов напряжения, пониженного напряжения, шума и гармоник тока.

Обеспечение функций ИБП с помощью распределенных систем хранения энергии, эксплуатируемых распределительными компаниями, очень просто. Эти приложения можно использовать более эффективно по сравнению с традиционными системами ИБП. Кроме того, преимущества могут быть предоставлены с точки зрения интеграции ВИЭ в систему в этой структуре, поскольку она становится более экономичной [68].

При выходе из строя одной из крупных электростанций необходимо поддерживать уровни частоты и напряжения, чтобы обеспечить стабильность и надежность в энергосистеме.Для этого общая мощность системы пропорционально распределяется между другими электростанциями в системе. Другие электростанции в системе должны использовать дополнительную резервную мощность при нестандартных рабочих условиях. Электростанции должны производить мощность выше нормальной, а мощность отключенной электростанции должна передаваться в сеть. Для этого либо установки должны работать ниже номинальных значений, либо, при необходимости, они должны работать с высокой производительностью.Эти две ситуации приводят к неэффективной работе. В Соединенных Штатах был предложен способ накопления сверхпроводящей магнитной энергии, разработанный для удовлетворения дополнительных требований к резервной емкости сетей в различных научных исследованиях. Этот метод не используется в качестве арбитража и аналогичных приложений для накопления энергии, а скорее предназначен для использования только для того, чтобы допускать большие потери мощности в системе. Однако есть недостатки, такие как необходимость в очень дорогих системах охлаждения и больших преобразователях мощности для такой системы.Различные технологии хранения энергии, такие как батареи, ультраконденсаторы и маховики, имеют технологическую инфраструктуру для удовлетворения этих потребностей. При наличии необходимых преобразователей мощности эти приложения возможны в зависимости от сети. Для сеток возможно несколько определений запаса. Роторный резерв — это накопитель энергии, обеспечивающий выработку электроэнергии до 10 мин. Роторный резерв — это система, которая может быть активирована всего за 10 с для поддержания стабильности частоты в случае больших потерь мощности [69].Система, которая больше ориентирована на регулирование частоты, чем на непрерывность энергоснабжения, называется реактивным резервом частоты.

Дополнительный резерв может быть определен как дополнительная генерирующая мощность ниже или выше наивысшего значения спроса, необходимого для обеспечения энергией, необходимой потребителям электроэнергии. Это генерирующая мощность с неактивной генерирующей мощностью или отключенной нагрузкой, которую можно ввести в эксплуатацию менее чем за 10 минут, если это необходимо. Могут быть предоставлены два типа; либо он активируется в течение короткого времени, когда он находится в отключенном состоянии, либо когда он работает таким образом, что питает определенную нагрузку, которую можно отключить.Эта нагрузка отключается, и генерируемая мощность передается в сеть [70]. Роторные резервные системы постоянно синхронизируются с сетью, тогда как. Дополнительные резервные системы не зависят от сети. Следовательно, при необходимости, сеть должна поддерживаться за счет использования в первую очередь ротационных резервных мощностей, а при необходимости после синхронизации следует активировать дополнительную резервную мощность.

Загрузка ресурса резервного копирования — это мощность генерации, которая может быть реализована всего за 1 час. Это приложение можно использовать только как дополнительный источник резервной мощности.С развитием технологий и снижением затрат широкомасштабные энергетические приложения для накопителей энергии получают широкое распространение. Масштабируемые системы хранения энергии могут быть подключены к электросетям из самых разных точек, таких как генерирующие блоки, системы передачи и системы распределения или конечные потребители. Кроме того, благодаря силовой электронике подключение к сети может быть достигнуто с очень коротким временем отклика. Таким образом, это делает привлекательным использование накопителей энергии в качестве вращающихся резервов [71].

Источник бесперебойного питания — обзор

13.5 Источники бесперебойного питания

Источники бесперебойного питания (ИБП) используются для критических приложений, где отказ сетевого питания, даже кратковременный, недопустим. Компьютерные системы являются хорошим примером такого применения, как критически важные системы управления, системы жизнеобеспечения и т. Д. Должен быть доступен локальный источник энергии, чтобы продолжать обеспечивать нагрузку в случае сбоя входящей электросети.В случае крупных установок, например, в больнице, это, скорее всего, подача топлива для резервной дизель-генераторной установки. Однако это выходит за рамки данного текста.

Термин ИБП обычно применяется к установкам гораздо меньшего размера (от нескольких сотен ВА до нескольких сотен кВА), где в качестве местного накопителя энергии используется батарея. Понятно, что данная батарея способна обеспечивать большое количество энергии в течение короткого времени или меньшее количество энергии в течение длительного времени. Некоторым компьютерным системам необходимо просто завершить работу в установленном порядке за относительно короткое время, тогда как другие критически важные приложения должны оставаться в рабочем состоянии.

ИБП состоит из трех основных строительных блоков. Это

1.

Зарядное устройство или выпрямитель батареи (преобразователь переменного тока в постоянный) для преобразования входящего сетевого питания в постоянный ток. для зарядки аккумулятора. Постоянный ток выход также может использоваться в качестве источника энергии инвертора в нормальном режиме работы.

2.

Батарея для обеспечения энергии, необходимой в случае сбоя в электросети.

3.

Инвертор (д.c. к переменному току конвертер), чтобы преобразовать постоянный ток. питание выпрямителя или аккумулятора на необходимый переменный ток. выход.

Любой преобразователь с трансформаторной связью, описанный в разделе 13.4, можно использовать в качестве инвертора, удалив выпрямление со вторичной обмотки. Хорошим примером является полная мостовая схема, показанная на рисунках 13.36 и 13.37. Здесь действие четырех переключателей прикладывает напряжение переменной полярности к нагрузке, преобразуя постоянный ток. вход в переменный ток выход.

Существует две основные конфигурации ИБП, показанные на рисунках 13.43 и 13.44. В первом случае конфигурации «on line» ИБП подключается последовательно между сетью питания и нагрузкой и, следовательно, всегда находится в цепи. Во втором случае конфигурации «off line» он подключается параллельно к источнику питания, ожидая в пассивном режиме ожидания, чтобы взять на себя обслуживание выхода, когда это необходимо.

Рис. 13.43. Конфигурация ИБП «on line» или «двойное преобразование».

Рис. 13.44. Конфигурация ИБП «офлайн» или «пассивный резерв».

Конфигурация «on line» или «двойное преобразование» (рисунок 13.43) используется для более крупных и критически важных приложений ИБП. Напряжение и частота на выходе могут точно регулироваться одним ИБП, поскольку инвертор всегда включен в цепь. Это также позволяет преобразовывать одно напряжение, частоту или фазу питания в другое. Он также обеспечивает хорошую фильтрацию между входом сети и нагрузкой и действительно бесперебойное переключение между сетью и резервным аккумулятором.Обозначение «в сети» относится к тому факту, что поток энергии всегда проходит через инвертор. Термин «двойное преобразование» означает двойное преобразование переменного тока. к постоянному току и d.c. в переменный ток, преобразование между входом и выходом.

Конфигурация «офлайн» или «пассивный режим ожидания» (рисунок 13.44) используется для небольших (несколько кВА или меньше) менее важных приложений ИБП. В этом случае требуется цепь управления, чтобы определить, что входящее сетевое питание больше не находится в пределах допустимого отклонения.Когда это состояние обнаруживается схемой управления, она запускает инвертор и приводит в действие переключатель, чтобы изолировать выход от сети. Последнее необходимо для предотвращения «обратного тока», т. Е. ИБП питает все другие нагрузки, также подключенные к той же цепи питания от сети. Переключатель может быть электронным или электромеханическим. Скорость переключения должна быть как можно более высокой, чтобы свести к минимуму неизбежное прерывание подачи питания. Переключение может занять всего 10 мсек (половина цикла 50 Гц a.в.) в современных ИБП. ИБП не может контролировать выходное напряжение или частоту, когда нагрузка подключена непосредственно к электросети. По той же причине его нельзя использовать для преобразования между различными напряжениями питания, частотами или фазами. Чтобы переключение было быстрым, частота и фаза инвертора должны быть синхронизированы с таковой входящего источника питания.

Термин «линейно-интерактивный» можно найти в некоторой литературе для описания конкретной формы «автономной» конфигурации, в которой используется схема инвертора, которая включает в себя функции как выпрямителя, так и инвертора.

Источник бесперебойного питания: как выбрать подходящий

Источник бесперебойного питания (ИБП) предлагает простое решение: это аккумулятор в коробке с емкостью, достаточной для работы устройств, подключенных к его розеткам переменного тока, в течение нескольких минут или часов, в зависимости от ваших потребностей и набора оборудования. Это может позволить вам поддерживать работу интернет-службы во время длительного отключения электроэнергии, дать вам пять минут, необходимых вашему настольному компьютеру с жестким диском, чтобы выполнить автоматическое выключение и избежать потери работы (или, в худшем случае, запустить программное обеспечение для восстановления диска) .

Что касается развлечения, это может дать вам достаточно времени, чтобы сохранить вашу игру после отключения электроэнергии или, что еще более важно, уведомить других в командной многопользовательской игре о том, что вам нужно выйти, чтобы вы не оценили штраф за досрочное прекращение игры.

ИБП также выполняет функцию защиты от перенапряжения и помогает вашему оборудованию и увеличивает время безотказной работы, компенсируя временные провалы напряжения и другие капризы электрических сетей, некоторые из которых могут повредить блоки питания компьютера. При цене от 80 до 200 долларов для большинства систем ИБП может обеспечить замечательное спокойствие в сочетании с дополнительным временем безотказной работы и меньшими потерями.

ИБП

не новые. Они датируются десятилетиями. Но цена никогда не была ниже, и изобилие возможностей никогда не было больше. В этом введении я помогу вам понять, что может предложить ИБП, разобраться в ваших потребностях и дать предварительные рекомендации по покупке. Позже в этом году TechHive предложит обзоры моделей ИБП, подходящих для дома и небольших офисов, из которых вы сможете сделать осознанный выбор.

Обновлено 24 декабря 2020 г. , чтобы добавить наш обзор резервного ИБП CyberPower SL700U.Это прекрасный резервный источник питания для домашнего сетевого оборудования, но он производит смоделированную или ступенчатую синусоидальную волну, которая может вызвать проблемы с компьютерами, оснащенными активной коррекцией коэффициента мощности (PFC). Как вы помните, мы критиковали источник бесперебойного питания Tripp Lite AVR900U по той же причине. Какая разница? Продукт Tripp Lite дороже, так как он также является линейно-интерактивным ИБП, что обеспечивает более быстрое переключение и постоянное регулирование мощности.Эти функции хороши, когда вы хотите обеспечить резервное питание для ПК, но они просто не добавляют большой ценности ИБП, который будет использоваться исключительно для домашнего сетевого оборудования.

Ключевое слово — бесперебойность работы

ИБП появился в эпоху, когда электроника была хрупкой, а приводы легко выбрасывались из строя. Они были разработаны для обеспечения непрерывного — или «бесперебойного» питания для предотвращения множества проблем. Впервые они были обнаружены в серверных стойках и использовались с сетевым оборудованием, пока цена и формат не упали, чтобы их можно было использовать с оборудованием для дома и небольшого офиса.

Amazon

Этот недорогой резервный ИБП AmazonBasics (80 долларов США) имеет 12 розеток с защитой от перенапряжения, но только шесть из них также подключены к внутренней батарее для резервного питания.

Любое принадлежащее вам устройство, которое внезапно потеряло питание и , имело жесткий диск внутри, могло закончиться повреждением каталога или даже физическим повреждением из-за того, что головка диска врезалась в другую часть механизма. Другое оборудование, которое загружало свою прошивку с микросхем и работало с использованием энергозависимой памяти, также могло потерять ценные кеши информации и потребовать некоторое время для ее повторной сборки.

Упоминается в статье

ИБП Cyberpower CP800AVR Жесткие диски

были разработаны для лучшего управления сбоями питания (и ускорением в ноутбуках), и все портативные устройства и большинство новых компьютеров были переведены на твердотельные накопители (SSD) без движения, которые не имеют внутренних шпинделей и головок чтения / записи. Встроенные устройства — от модемов и маршрутизаторов до интеллектуальных устройств и цифровых видеорегистраторов — стали более устойчивыми и быстрее загружаются. Большинство продаваемых сегодня устройств имеют SSD, флэш-память или карты.

Это все еще возможно, если ваш настольный компьютер без батареи внезапно теряет питание, что он может остаться в состоянии, которое приводит к повреждению документа, теряет последнее состояние электронной таблицы или происходит в такой неподходящий момент, вы должны восстановить свой диск или переустановить операционная система.Избегание этих возможностей, особенно если вы регулярно сталкиваетесь с небольшими проблемами с питанием дома, может сэкономить вам как минимум время на восстановление потерянной работы и, возможно, стоимость программного обеспечения для восстановления диска, даже если ваше оборудование остается нетронутым.

Более частая проблема может возникнуть из-за сетевого оборудования, которое требует умеренного питания. Потеря питания означает потерю доступа к Интернету, даже если ваша кабельная, DSL или оптоволоконная линия остается под напряжением или активна от физического объекта интернет-провайдера или от точки подключения по соседству, а не от трансформатора в вашем здании или блоке.ИБП может поддерживать вашу сеть в рабочем состоянии, пока энергокомпания восстанавливает энергию, даже если на это уходит часы.

При отключении электроэнергии включается аккумулятор ИБП. Он подает ожидаемые количества энергии на все подключенные устройства до тех пор, пока батарея не разрядится. Современный ИБП также может сигнализировать компьютеру о ряде факторов, включая оставшееся время или инициировать выключение с помощью встроенного программного обеспечения (как в случае с Energy Saver в macOS) или установленного программного обеспечения.

CyberPower

В случае отключения электроэнергии программное обеспечение CyberPower корректно завершит работу компьютера, пока он работает от батареи от ИБП CP800AVR.

Одним из ключевых отличий ИБП, предназначенных для дома и отдельных устройств в офисе, является емкость аккумулятора. Вы можете купить блоки с батареями самых разных размеров, и чем больше емкость батареи, тем дольше вы получите время работы или большее количество оборудования, которое вы сможете поддерживать с помощью одного ИБП. В некоторых случаях может иметь смысл приобрести два или более ИБП, чтобы покрыть все необходимое оборудование, которое у вас есть, и каждый из них соответствует нужной мощности.

Упоминается в статье

Резервный ИБП AmazonBasics 800 ВА 450 Вт Устройство защиты от перенапряжения Резервное питание от батареи

Батареи необходимо заменить, хотя это может быть сделано через очень долгий период времени.ИБП обычно имеет световой индикатор или будет использовать звуковой сигнал, чтобы указать на батарею, которую необходимо заменить, и это может быть указано с помощью программного обеспечения, запущенного на компьютере, к которому он подключен.

Великолепная мощность, отличное преобразование мощности.

ИБП

для потребителей и малого бизнеса выпускаются в версиях для режима ожидания и линейно-интерактивного режима. В резервных модулях аккумулятор остается готовым к автоматическому использованию по требованию, но в остальном он находится в режиме ожидания, как указывает его название. Линейно-интерактивная версия подает питание через инвертор от стены к подключенным устройствам, а также заряжает аккумулятор.Он может регулировать мощность, сглаживать максимумы и минимумы и переключаться на батарею в течение нескольких миллисекунд. (Другие варианты намного дороже или предназначены для критически важных систем и более высокого энергопотребления.)

Несколько лет назад разница в цене была достаточно высокой, и вам приходилось действительно балансировать между необходимостью конкретных функций и стоимостью. Теперь вы можете выбрать ИБП с линейным взаимодействием из-за его преимуществ, которые включают меньший износ батареи и продление ее срока службы.Батареи относительно дороги в замене и составляют значительную долю от первоначальной покупной цены, поэтому их более длительное поддержание в исправном состоянии снижает общую стоимость владения.

ИБП предназначен не только для подачи питания в случае сбоя, это еще одна область, в которой различаются подходы к резервному и линейному интерактивному режиму.

Гленн Флейшман / IDG Веб-сайт

APC предлагает удобный инструмент, который поможет вам решить, какие из ИБП соответствуют вашим требованиям, исходя из общего энергопотребления и времени, в течение которого вам потребуется питание от батарей для ваших компонентов.

Эти три колебания напряжения могут происходить регулярно или нечасто при питании от электросети:

• Скачки напряжения : У коммунальных служб иногда бывают кратковременные скачки напряжения, которые могут повлиять на электронику, иногда сгорая блок питания или поджаривая все устройство. Защита от перенапряжения эффективно снижает напряжение выше определенного безопасного диапазона.
• Sags : В вашем доме или офисе может наблюдаться кратковременное падение напряжения, когда включается что-то с большим двигателем, например сушилка для одежды или тепловой насос, — иногда даже в соседней квартире, доме или здании.
• Пониженное напряжение («понижение напряжения») : В некоторых случаях с высоким потреблением электроэнергии в районе коммунальное предприятие может снизить напряжение на длительный период, чтобы избежать полного отключения электроэнергии. Это может вызвать проблемы с промышленным и домашним оборудованием с моторным приводом — многие приборы имеют двигатели, часто приводящие в действие компрессор, как в холодильнике или морозильной камере. В случае электроники продолжительное пониженное напряжение может привести к повреждению некоторых источников питания.

Резервная модель обычно полагается на работу с избыточным напряжением за счет наличия встроенных металлооксидных варисторов (MOV), как и в автономных устройствах защиты от перенапряжения.Эти MOV переключают питание на землю, но в конечном итоге сгорают после длительного использования. В этот момент все модели ИБП, которые я проверял, перестали пропускать питание. (Это в отличие от большинства устройств защиты от перенапряжения, которые гаснут «защищенный» светодиод на своей передней панели, но продолжают пропускать энергию.)

В случае провалов питания и пониженного напряжения модель в режиме ожидания отключает аккумулятор. Если это происходит часто или в быстрой последовательности, ваш ИБП может не справиться с задачей и обеспечить достаточную задержку, чтобы настольный компьютер или жесткий диск теряли питание достаточно долго, чтобы остановить его операционную систему или дать сбой.

Упоминается в статье

Tripp Lite Smart1500LCDT

Линейно-интерактивный ИБП непрерывно подает питание через кондиционер, который заряжает аккумулятор и регулирует мощность. Это автоматическое регулирование напряжения, известное как AVR, может преобразовывать напряжение по мере необходимости, чтобы обеспечить чистое питание подключенных розеток, не полагаясь на батарею. В линейно-интерактивной модели аккумулятор используется только в крайнем случае.

Есть одна последняя характеристика мощности ИБП, которую можно найти как в резервных, так и в линейно-интерактивных моделях: плавность генерации переменного тока, вырабатываемого моделью за счет постоянного тока, выдаваемого ее батареей.Переменный ток плавно меняет направление потока мощности 60 раз в секунду, и ИБП должен имитировать этот поток, который можно представить в виде волнообразной синусоидальной волны.

Tripp Lite

Tripp Lite Smart1500LCDT — это линейно-интерактивный ИБП, то есть он подает согласованное питание на подключенные устройства и одновременно заряжает свою батарею. В случае отключения электроэнергии он переключится на питание от батареи в течение нескольких миллисекунд.

ИБП может генерировать чисто синусоидальную волну, которая увеличивает стоимость, или ступенчатую волну, при которой мощность изменяется более резко вверх и вниз по мере ее чередования.Грубая смоделированная синусоида может стать препятствием для определенных типов компьютерных блоков питания, компоненты которых плохо взаимодействуют с изменениями напряжения. Это может вызвать преждевременный износ компонентов или привести к их полному отключению или вызвать дополнительные повреждения.

Если ваше устройство имеет активную коррекцию коэффициента мощности (PFC) или содержит хрупкую или чувствительную электронику, особенно для записи звука, вам, вероятно, понадобится чистая синусоида. Не всегда легко определить, есть ли в вашем устройстве активная коррекция коэффициента мощности; в случае сомнений выберите чистую синусоидальную волну — дополнительные расходы значительно снизились.

Даже для оборудования, которое не подвержено проблемам с питанием, ступенчатая синусоида может привести к тому, что источник питания будет издавать пронзительный вой, когда он работает от батареи.

Еще одна последняя функция ИБП, которая также может быть полезна: менее дорогие модели имеют один или несколько светодиодов для индикации определенных элементов состояния, таких как работа от резервного источника питания или необходимость замены внутренней батареи. В других есть ЖК-экран (иногда с подсветкой), который предоставляет различную информацию, иногда чрезмерную, которую можно просмотреть с помощью программного обеспечения, установленного на подключенном компьютере.

Все ИБП имеют встроенную звуковую сигнализацию об отключении питания, некоторые из них довольно громкие.

БТР

ИБП, излучающий чисто синусоидальную волну, такой как APC SMC1000, — ваш лучший выбор, если вы работаете с чувствительным оборудованием, таким как аудиозаписывающая аппаратура. ЖК-дисплей также полезен для мониторинга состояния ИБП.

Определение потребностей в ИБП

У большинства из нас есть два основных сценария, которые нужно спланировать: поддерживать работоспособность сети и предотвращать внезапное выключение наших компьютеров с питанием от переменного тока.Сюда входит очень разный выбор оборудования и конфигурации.

Однако у обоих есть один общий элемент: наличие достаточного количества розеток, правильно разнесенных для прямого подключения всех ваших устройств. Большинство ИБП имеют как розетки с резервным питанием от батареи, так и розетки с защитой от перенапряжения, которые не подключены к батарее. Вам необходимо изучить количество и расположение, так как настоятельно не рекомендуется подключать удлинитель или другие удлинители к розеткам ИБП любого типа, так как это увеличивает риск электрического пожара.

Это может быть особенно сложно, если у вас есть большие сетевые адаптеры переменного тока в стиле «бородавки» или вилки переменного тока шире, чем обычно.

Сценарий 1. Поддержание сети в рабочем состоянии

Упоминается в этой статье

APC Smart-UPS C 1000 ВА (модель SMC1000)

Изучите все устройства, составляющие вашу сеть. Это может быть широкополосный модем, адаптер VoIP для телефонных звонков, один или несколько маршрутизаторов Wi-Fi, один или несколько коммутаторов Ethernet и / или концентратор для умного дома. Поскольку они могут быть распределены по всему дому или офису, вам может потребоваться два или более ИБП для поддержания работы сети.

Если у вас есть модем, маршрутизатор и коммутатор (плюс адаптер VoIP, если он вам нужен), все они находятся в непосредственной близости, вы можете жить без других частей вашей сети, работающих во время сбоя. Также вероятно, что это оборудование уже подключено к сетевому фильтру. (Эти устройства, как правило, не получают преимуществ от помощи ИБП при падении / понижении напряжения, поскольку их адаптеры постоянного тока, как правило, обеспечивают питание в более широком диапазоне обстоятельств.)

Возможно, у вас уже есть простой резервный аккумулятор, встроенный или включенный в одну или несколько частей. оборудования.Многие концентраторы для умного дома имеют встроенные резервные батареи. А поскольку государственные регулирующие органы обычно требуют многочасового резервного питания от батареи для услуги VoIP, ваш широкополосный модем или адаптер VoIP может включать в себя внутреннюю батарею по этой причине.

Чтобы узнать размер ИБП, который вам нужен, ознакомьтесь со спецификациями всего вашего оборудования. Обычно он отлит из пластика с четырьмя точками черного на черном на нижней стороне шестерни или на преобразователе постоянного тока, который вы подключаете непосредственно к розетке, или который состоит из двух частей с блоком между адаптером и вашим устройством. и стандартный шнур питания переменного тока.Значения, которые вы ищете, — это либо напряжение постоянного тока и сила тока, например, 12 вольт и 1,5 ампер, либо общая мощность, например 18 Вт.

Сложите эти количества, и вы сможете использовать инструменты планирования для поиска нужной единицы. Например, APC предлагает расширенную диаграмму времени работы, в которой указаны мощность и время работы для каждого из своих устройств. Вы также можете использовать калькулятор на сайте, на котором вы добавляете устройства или ватты, и он дает представление о том, какие устройства необходимо приобрести и сколько времени каждое из них может работать при этой нагрузке.

Для большинства комбинаций оборудования и доступных устройств вы должны иметь возможность поддерживать сетевое оборудование в работе не менее часа полностью от батареи. Потратьте больше или купите несколько единиц, и вы можете увеличить это время до двух-восьми часов.

Гленн Флейшман / IDG

Чтобы определить размер ИБП, который вам понадобится, сложите количество ватт, которое потребляет каждое устройство. Вы можете найти эту информацию на каждом блоке питания или адаптере переменного тока.

Сценарий 2: Прерывание питания и выключение компьютера

Ваша цель состоит в том, чтобы убедиться, что все ваши устройства, которые должны продолжать работать, имеют достаточно энергии, чтобы сделать это при кратковременном отключении питания и отключиться — предпочтительно автоматически — во время любого отключения это длится более нескольких минут.

Необходимо учитывать две отдельные проблемы с питанием: электрическая нагрузка, которую добавляют устройства, подключенные к розеткам ИБП с резервным питанием от батарей, и емкость внутренней батареи ИБП, которая определяет, как долго мощность может протекать через данное подключенное устройство. нагрузка. (Розетки, защищенные только от скачков напряжения, имеют гораздо более высокий предел нагрузки, который компьютерное оборудование не может превышать.)

Начните с расчета общей мощности для всего оборудования, которое вы собираетесь подключить, точно так же, как с сетевым оборудованием.На большинстве аппаратных средств будет отображаться единое число ватт или максимальное потребляемое количество ватт; если он показывает только амперы (или амперы), умножьте на 120 (для вольт) указанные значения ампер, чтобы получить ватт. В моем офисе у меня есть iMac, внешний дисплей, USB-концентратор и два внешних жестких диска. В сумме получается около 250 Вт.

С помощью этого числа вы можете проверить максимальную нагрузку на ИБП, которая часто приводится в недоумении с использованием либо вольт-ампер (ВА), либо ватт, либо и того, и другого. Хотя вольт, умноженный на ампер и ватт, должны быть равны, производители ИБП используют другую формулу, что, вероятно, является плохой идеей.Ватты на ИБП — это вольты, умноженные на амперы, умноженные на коэффициент мощности, или эффективность, с которой источник питания на компьютере или другом устройстве передает питание от входа переменного тока своим компонентам.

AmazonBasics

ИБП использует USB-кабель для связи с подключенным компьютером, запуская программное обеспечение на машине для плавного отключения при работе от батареи.

На практике вы все равно можете сложить все свои устройства в ваттах и ​​использовать это в качестве меры, чтобы найти ИБП, который превышает это количество с некоторым запасом: вы не можете превысить коэффициент нагрузки ИБП с вашим оборудованием, иначе он выиграет » t функция.(Если ИБП рассчитан только на ВА, умножьте это число на коэффициент мощности 0,6 или 60%, чтобы получить нижний уровень в ваттах.) может поддерживать вашу общую нагрузку, сверяясь с приведенными выше цифрами, диаграммами или калькуляторами, которые производители предоставляют, чтобы оценить, сколько минут вы получаете при питании только от батареи.

С моим iMac, установленным выше 250 Вт, у меня есть несколько вариантов в диапазоне от 100 до 150 долларов, которые имеют максимальную мощность нагрузки намного выше этого числа и которые могут обеспечить пять или более минут работы.

Также очень важно выбрать модель ИБП, которая имеет USB-соединение с вашим настольным компьютером, а также программное обеспечение, совместимое с вашей операционной системой. Хотя в macOS и Windows есть встроенные параметры управления питанием, которые могут автоматически распознавать совместимое оборудование ИБП, вам может потребоваться дополнительное программное обеспечение для настройки параметров ИБП (например, звуковых сигналов) или для предоставления подробных отчетов и диаграмм о качестве электроэнергии и происшествиях.

Инструменты управления питанием ОС и программное обеспечение от производителей ИБП позволяют создавать безопасные условия автоматического отключения.Вы можете определить такой сценарий: «Если отключение длится более трех минут или если заряд батареи менее 50 процентов, начать немедленное безопасное отключение».

Также важно убедиться, что все ваши запущенные приложения могут выйти без потери данных и не останавливать завершение работы. Например, несохраненный файл Word может помешать завершению завершения работы Windows. В macOS приложение «Терминал» по умолчанию отказывается завершать работу, если есть активный удаленный сеанс, но его можно настроить так, чтобы это игнорировать.

Выбор правильного ИБП

С учетом всего этого, вот контрольный список, который нужно пройти при оценке ИБП:

• Какое время при отключении электроэнергии вам требуется? Давно по сетевому оборудованию; сокращение от выключения компьютера.
• Сколько ватт потребляет ваше оборудование? Рассчитайте общее энергопотребление ваших подключенных устройств.
• У вас бывают частые или продолжительные просадки питания? Выберите интерактивную линию вместо режима ожидания.
• В компьютере, полагается ли он на активную коррекцию коэффициента мощности? Если это так, выберите модель с выходом чистой синусоидальной волны.
• Сколько розеток вам нужно для резервного питания? Подойдут ли все ваши текущие штекеры к имеющейся схеме?
• Нужно ли вам проверять состояние ИБП достаточно часто или подробно, что требуется ЖК-экран или подключенное программное обеспечение?

Мы находимся в процессе проверки нескольких источников бесперебойного питания и будем обновлять эти истории со ссылками на эти обзоры по мере их завершения. Будьте на связи.

Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию.Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.

Зачем вам ИБП?

Источники бесперебойного питания (ИБП) обеспечивают кратковременное аварийное резервное питание в случае каких-либо сбоев в электроснабжении от сети.

Система ИБП защищает компьютеры, ИТ-оборудование, телекоммуникационные сети и другое жизненно важное электрическое оборудование, инфраструктуру и машины от неожиданных проблем с входным источником питания.

Чистое и непрерывное электроснабжение — важнейшее требование повседневной жизни 21 века, поскольку такие разные сектора, как банковское дело, коммунальные услуги, производство, транспорт, розничная торговля, здравоохранение и развлечения, зависят от сложных компьютерных и коммуникационных технологий.

Любое неожиданное отключение питания в этих сложных критически важных сетях может привести к серьезным простоям и потере данных, что обойдется предприятиям в тысячи фунтов стерлингов в минуту продаж и часы потери производительности. Хуже того, это могло даже привести к смерти и серьезным травмам.

Системы бесперебойного питания снижают эти риски и составляют фундаментальную часть планирования непрерывности любой организации.

Как работает система ИБП?

ИБП отличается от других резервных систем питания, таких как генератор, тем, что использует энергию, накопленную в батареях, суперконденсаторах или маховиках, для поддержания питания нагрузки при перебоях в электроснабжении.

Время работы от батареи (или автономность) большинства систем ИБП относительно невелико, часто всего несколько минут. Этот резервный аккумулятор обеспечивает достаточно времени либо для безопасного отключения подключенного оборудования с минимальным риском повреждения или потери данных, либо для срабатывания альтернативного источника питания, такого как резервный генератор.

Основная задача источника бесперебойного питания — обеспечивать кратковременное аварийное питание при полном отключении или отключении электросети.

Кроме того, большинство современных онлайн-ИБП может устранить широкий спектр распространенных проблем с питанием, в том числе:

• Провалы: короткие периоды, когда напряжение ниже обычного уровня сетевого питания
• Пониженное напряжение: Пониженное напряжение, аналогичное провалу, но в течение более длительного периода времени (несколько часов или даже дней)
• Скачки напряжения: внезапное повышение напряжения, вызванное таким событием, как удар молнии.
• Гармоники: Искажение идеальной синусоидальной формы волны
• Нестабильная частота: , при которой мощность колеблется с частотой, отличной от 50 Гц (иногда называемой электрическим шумом)
• Пики: очень короткие миллисекундные всплески энергии в линии электропередачи

Посмотрите наше удобное видео «Основные сведения об ИБП», чтобы узнать больше о том, как работает ИБП и о трех основных типах источников бесперебойного питания: автономный режим (в зависимости от напряжения и частоты — ЧРП), линейно-интерактивный и с двойным преобразованием в режиме онлайн (напряжение и частота). Независимый — VFI)

Дополнительная литература:

Глоссарий ИБП, Определение источника бесперебойного питания

А

Пульсация переменного тока относится к нежелательной составляющей переменного тока, которая может накладываться на выходной сигнал постоянного тока от схемы выпрямителя / зарядного устройства ИБП.Не допускайте попадания пульсаций переменного тока на аккумулятор, поскольку они вызывают внутренний нагрев и повреждение полюсов аккумулятора.

AMF Автоматическое обнаружение отказа сети — полезная функция для резервных генераторов электроэнергии. Генератор, оснащенный функцией AMF, может обнаруживать сбой в электросети и реагировать на нее, автоматически запускаясь и становясь «заменой электросети» для ИБП.

Автоматический тест батареи — это запланированный тест, предназначенный для выявления любого слабого заряда батареи до того, как он может вызвать сбой в работе батареи и сбой системы.Он включает в себя короткие моделируемые и фактические разряды батареи и генерацию сигнала тревоги, если во время теста напряжение батареи падает ниже заданного уровня.

Автономность , также известная как время поддержки или разряда, автономность батареи — это мера времени, в течение которого батарея будет поддерживать критическую нагрузку во время сбоя в электросети. Автономность зависит от состояния заряда аккумулятора, емкости и размера нагрузки.

Доступность (A) — полезный показатель простоя в год для систем, подверженных отказу и ремонту.Он определяется как вероятность того, что система будет работать в любой момент времени в течение ее срока службы;

A = MTBF / (MTBF + MTTR)

Где MTBF = среднее время наработки на отказ, а MTTR = среднее время ремонта

В

Блэкаут Полная потеря электроэнергии

Совместимость с блейд-серверами Блейд-серверы становятся все более популярными в центрах обработки данных из-за их высокой плотности обработки; однако они устанавливают ведущий коэффициент мощности для своих источников питания.Устаревшие ИБП на базе трансформаторов значительно снижают номинальные характеристики при ведущей нагрузке, тогда как современные бестрансформаторные системы могут справиться с этим более эффективно. Поэтому их называют «дружественными к блейд-серверам».

Примеры включают Conceptpower DPA и ABB PowerWAVE 33

BMS ИБП часто требуется интегрировать с BMS операторами или системами управления зданием, чтобы их можно было контролировать и управлять ими в рамках общей стратегии управления зданием.

Пониженное напряжение состояние, при котором напряжение питания остается на низком уровне в течение длительного периода времени.

Обход — путь питания вокруг системы ИБП. ИБП использует автоматический байпас для переключения нагрузки на сеть в случае перегрузки или внутреннего отказа. Ручной, ремонтный или сервисный байпас позволяет инженеру изолировать, обслуживать или отключать ИБП, не прерывая подачу питания на нагрузку.

С

Система мощности — это параллельная система, в которой общей мощности модулей ИБП достаточно для полной поддержки нагрузки, но без резервирования.Следовательно, выход из строя одного модуля вызовет серьезную перегрузку остальных. В качестве альтернативы нагрузку можно переключить на прямую сеть.

Централизованная параллельная архитектура (CPA) Используя эту систему, модули ИБП питают свою нагрузку через центральный статический коммутатор (CSS), который представляет собой единую точку отказа.

Автоматический выключатель защитное устройство, которое прерывает прохождение тока, когда он превышает заданное значение.

Коэффициент вместимости; Коэффициент резервирования в системе с параллельным резервированием N + n, N — коэффициент пропускной способности, а n — коэффициент избыточности.N представляет количество модулей, необходимых для выдерживания критической нагрузки, а n — количество дополнительных, избыточных модулей.

Пик-фактор соотношение между пиковой (пиковой или максимальной) величиной и среднеквадратичным (RMS) значением переменного тока. Некоторые компьютерные блоки питания потребляют ток с пик-фактором от двух до трех.

Ограничение по току Функция цепи или системы, которая поддерживает ток в установленных пределах. Системы ИБП имеют ограничение электрического тока, которое регулирует выходной ток до значения в пределах ограничений ИБП.Ограничение тока может происходить при включении нагрузки, требующей высокого пускового тока.

D

Децентрализованная параллельная архитектура (DPA) Все модули ИБП в децентрализованной параллельной архитектуре ИБП напрямую питают критическую нагрузку. Статический переключатель системы представляет собой сумму статических переключателей отдельных модулей ИБП, а сервисный байпас системы обычно интегрируется в распределительное устройство системы.

продуктов с децентрализованной параллельной архитектурой:

UPScale

Conceptpower DPA

Dip переходное снижение напряжения, также называемое провалом.

Двойное преобразование или онлайн-система ИБП получает питание от сети переменного тока, преобразует его в постоянный ток для кондиционирования и зарядки аккумулятора, а затем преобразует его в чистый переменный ток для питания критической нагрузки. В случае перенапряжения или отказа сети ИБП продолжает питать нагрузку от своей батареи без задержки переключения. Если продолжительность нарушения электроснабжения меньше, чем время автономной работы от батареи, событие остается невидимым для нагрузки.

Эффективность двойного преобразования Показатель эффективности двойного преобразования для ИБП получается путем сравнения выходной мощности нагрузки с входной сетевой мощностью, подаваемой на ИБП, где оба значения выражены в кВт.Этот КПД повышается по мере приближения нагрузки к максимальной мощности ИБП, поэтому эффективность можно максимизировать, запустив ИБП как можно ближе к полной нагрузке.

E

EWA (соглашение о расширенной гарантии) — это план обслуживания, предлагаемый компанией Kohler Uninterruptible Power, с вариантами времени ответа на вызов, адаптированными к критическим потребностям и бюджету каждого клиента.

F

Плавающая зарядка Схема зарядки батарей, подходящая для батарей ИБП, рассчитанная на максимальное продление срока службы батарей.

Future Proofing Ключевой конструктивной особенностью ИБП Conceptpower DPA является его масштабируемая конструкция, соответствующая требованиям завтрашнего дня. Его размер может быть близок к его начальной критической нагрузке без вложений или неэффективности избыточной мощности. Если спрос со временем будет расти, в стойку Conceptpower DPA можно подключить дополнительные модули «горячей замены» без прерывания подачи питания на критическую нагрузку.

G

Гальваническая развязка Две цепи «гальванически» изолированы, если их единственное соединение — трансформаторная муфта.Стандартная конструкция ИБП на основе трансформатора обычно не имеет гальванической развязки, поскольку линия нейтрали проходит от входа через переключатель статического байпаса к выходу.

H

Гармонические искажения Безусловное сетевое питание может искажаться высокочастотными составляющими, кратными или «гармониками» основной частоты 50 Гц. Эти гармонические искажения могут вызвать перегрев или повреждение источников питания современного оборудования.

Горячая замена в установках ИБП термин «горячая замена» применяется к любому модулю ИБП или оборудованию, которое может быть добавлено или удалено из системы ИБП без прерывания кондиционированного питания критической нагрузки.

продуктов с модулями «горячей замены»:

UPScale

Conceptpower DPA

I

Пусковой ток ток, потребляемый любым электрическим устройством при первоначальном включении питания. Компьютерное оборудование обычно потребляет пусковой ток, в три-десять раз превышающий номинальное рабочее значение.

Инвертор Часть системы ИБП, преобразующая постоянный ток обратно в переменный

Изоляция степень, в которой такое устройство, как ИБП, может электрически отделить свой вход от своего выхода.

л

Line Interactive UPS представляет собой гибридную конструкцию, которая пытается предложить более высокий уровень производительности, чем обычная автономная система, за счет добавления функций регулирования напряжения к байпасной линии.

Нагрузка Любое электрическое устройство, подключенное к источнику питания, является «нагрузкой». Для ИБП нагрузка — это величина тока / мощности, необходимая для подключенного электронного оборудования.

Тест банка нагрузки При тестировании банка нагрузки используется смоделированная нагрузка для проверки целостности всей системы ИБП, включая батарею.Он предназначен для выявления любых слабых мест, прежде чем они могут вызвать сбой в сети.

M

Ремонтный байпас Ремонтный байпас — это средство переключения нагрузки на незащищенное сетевое питание, в то время как оборудование ИБП изолировано и безопасно для обслуживания или ремонта.

Модульные системы ИБП , такие как серия Conceptpower DPA, конфигурируются путем подключения до пяти модулей в 19-дюймовую стойку в соответствии с требованиями к емкости и избыточности нагрузки приложения.Это обеспечивает большую гибкость и масштабируемость, чем полный шкаф, содержащий одну автономную систему.

Модуль Модуль ИБП — это блок, который содержит все оборудование и программное обеспечение, необходимое для полноценной работы системы. Модули можно объединять в систему с резервированием без единой точки отказа.

MTBF Среднее время наработки на отказ (MTBF) — это мера среднего времени, в течение которого устройство будет работать до отказа. Значения MTBF измеряются в часах и указывают на надежность аппаратных устройств, таких как оборудование ИБП.

MTTR Среднее время восстановления (MTTR) измеряет общее время в часах с момента отказа устройства до момента его восстановления до полной работы. Среднее время восстановления включает время диагностики неисправностей и любое время, необходимое для получения запасных частей, а также фактическое время ремонта.

N

Резервирование N + n описывает конфигурацию и емкость резервирования параллельной резервированной системы. N представляет собой количество модулей, необходимых для обеспечения критической нагрузки, а n — количество дополнительных резервных модулей, называемое коэффициентом резервирования.

Шум (электрический) любой нежелательный электрический сигнал

O

Автономная система В автономной системе критическая нагрузка питается от первичной сети через байпасную линию во время нормальной работы. Нагрузка переключается на выход инвертора ИБП, если сеть выходит из строя или выходит за установленные пределы напряжения.

Система в режиме онлайн В системе в режиме онлайн критическая нагрузка питается от стабилизированной мощности от выхода инвертора ИБП во время нормальной работы.При пропадании сетевого питания инвертор продолжает питать нагрузку, используя мощность постоянного тока от батареи, без прерывания переключения. Если автономность батареи превышена или ИБП выходит из строя, нагрузку можно автоматически переключить на альтернативный источник питания с помощью статического переключателя.

Перенапряжение аномально высокое напряжение, сохраняющееся в течение длительного периода.

-П

Плотность мощности единица измерения плотности мощности — Вт / м². Плотность мощности системы ИБП определяется путем деления ее выходной мощности в ваттах на занимаемую ею площадь в квадратных метрах.Высокая удельная мощность — важная особенность систем ИБП.

Коэффициент мощности — это коэффициент, определяющий соотношение между полезной мощностью в ваттах и ​​общей потребляемой мощностью в ВА (вольт-амперах). Коэффициент мощности, создаваемый нагрузкой на систему ИБП, может быть запаздывающим или опережающим. В традиционных центрах обработки данных наблюдается отставание в нагрузке, но блейд-серверы с ведущим коэффициентом мощности становятся все более популярными из-за их высокой вычислительной мощности и гибкости.Чем ближе коэффициент мощности к единице, тем выше энергоэффективность работы ИБП.

Дисплей управления питанием Дисплей управления питанием, видимый на передней панели оборудования ИБП, позволяет операторам локально контролировать и контролировать доступ к ИБП. Он состоит из мнемосхемы со светодиодами, показывающими состояние ИБП, клавишами управления, позволяющими оператору управлять ИБП, и ЖК-дисплеем, на котором отображается более подробная информация о событиях и состоянии ИБП. На дисплее также отображается информация во время запуска, выключения и диагностики

R

Выпрямитель / зарядное устройство Часть системы ИБП, которая преобразует входную мощность переменного тока в мощность постоянного тока для питания компонентов кондиционирования и инвертора, а также зарядки резервной батареи.

Резервирование для особо критических нагрузок, важно сделать систему ИБП устойчивой к отказу любого отдельного модуля. Этого можно добиться, подключив несколько модулей ИБП параллельно к общей шине критической нагрузки. Избыточность существует, если количество фактически подключенных модулей превышает количество модулей, необходимых для нагрузки. Это означает, что в случае отказа одного из модулей остальные могут продолжать поддерживать критическую нагрузку без перебоев.

Резервные критические цепи некоторые системы ИБП, такие как серия ABB PowerWAVE 33, разработаны с резервированием критических цепей.В случае отказа критической цепи с резервированием ее партнерские модули ИБП могут продолжать поддерживать полную нагрузку без перебоев. Эта избыточность внутри блока дополняет любую избыточность системного уровня, достигаемую параллельной конфигурацией блоков N + n.

Регламент описывает величину, на которую изменяется напряжение источника питания переменного тока. У ИБП плохая регулировка, когда его среднее напряжение изменяется или дрейфует, или если напряжение изменяется при приложении нагрузки.

Панель удаленной сигнализации это опция для систем ИБП.Он обеспечивает простой способ передачи информации о состоянии ИБП на расстояние до 100 м от системы с помощью сухих релейных контактов.

Устойчивость Устойчивость системы ИБП с резервированием описывает ее способность продолжать подавать бесперебойное стабилизированное питание на свою критическую нагрузку даже после отказа модуля. Несмотря на то, что ИБП вышел из строя и его необходимо отремонтировать, устойчивость системы защитила критическую нагрузку от сбоя.

RFI — Радиочастотные помехи Электрический шум, возникающий из-за того, что некоторые части оборудования или проводки действуют как радиоантенна.Шум может быть достаточно большим, чтобы нарушить связь или вызвать вычислительные ошибки.

Оптимизация модульных систем , таких как серия Conceptpower DPA, может быть более точно согласована с их требованиями к критической нагрузке, чем у традиционных автономных ИБП. Эта функция известна как «изменение размеров» и возможна по двум причинам. Во-первых, модули доступны с относительно небольшой емкостью, поэтому установка на один модуль больше, чем требуется, обеспечит резервирование с минимальной избыточной емкостью.Во-вторых, мощность ИБП можно постепенно увеличивать для удовлетворения растущих требований к нагрузке, устраняя необходимость в первоначальном увеличении размера.

Зарядка аккумулятора без пульсаций Без надлежащей защиты аккумулятор ИБП может подвергаться пульсациям переменного тока, создаваемым выпрямителем / зарядным устройством или инвертором. Это приведет к повышению внутренней температуры батареи и износу полюсов батареи. Поэтому ИБП ABB имеют встроенную защиту от пульсаций переменного тока для продления срока службы батарей.

RS-232 протокол последовательной связи.Его можно использовать между ИБП и компьютером для передачи сигналов тревоги, состояния или управления и инструкций.

S

Масштабируемость Модульные системы , такие как серия Conceptpower DPA, обладают мощностью, которую можно легко увеличивать или уменьшать для удовлетворения требований к нагрузке, которые меняются с течением времени. Эта гибкость известна как масштабируемость ИБП. Поскольку эти системы имеют модульную конструкцию, изменения мощности можно производить, вставляя модули в стойку ИБП или удаляя их из стойки.Это называется вертикальной масштабируемостью. Если потребность в нагрузке превышает емкость полностью заполненной стойки, тогда вторую стойку можно добавить параллельно с первой — это называется горизонтальной масштабируемостью.

Шесть девяток доступность Доступность системы ИБП является важным показателем качества. Доступность (A) определяется как:

A = MTBF / (MTBF + MTTR)

Он описывает общее время, в течение которого система доступна для работы, как долю от общего времени, в течение которого она необходима.Современные системы могут обеспечить доступность «Шесть девяток», что означает 0,999999 или 99,9999%.

SNMP — это всемирный стандартный протокол связи. Он расшифровывается как Simple Network Management Protocol и используется в системах управления сетью для мониторинга подключенных к сети устройств на предмет условий, требующих внимания администратора. Системам ИБП ABB может быть предоставлено соединение по протоколу SNMP с помощью внутренней вставной карты или внешнего адаптера. Программное обеспечение Kohler Uninterruptible Power WAVEMON затем можно использовать для мониторинга и управления ИБП с удаленного компьютера в корпоративной сети или через Интернет.Один внутренний или внешний интерфейс ИБП SNMP может управлять несколькими модулями в параллельной резервированной системе.

Spike Всплески высокого напряжения — это внезапные, быстрые пики напряжения до 6000 вольт с продолжительностью от 100 мс до 1/2 цикла. Эти шипы обычно возникают в результате ударов молнии поблизости, но могут быть и другие причины. Последствия для уязвимых электронных систем могут включать потерю данных и сгоревшие печатные платы.

Статический байпас (см. Байпас)

Скачок Скачок напряжения — это когда напряжение на 110% превышает номинальное среднеквадратичное значение напряжения в течение одного или нескольких циклов.Наиболее частая причина — отключение тяжелого электрооборудования. В этом случае компьютерные системы, не защищенные ИБП, могут испытывать потерю памяти, ошибки данных, мигание индикаторов и отключение оборудования.

Т

TCO — это аббревиатура, обозначающая совокупную стоимость владения. Это важное соображение, потому что, хотя начальная закупочная цена модульной системы ИБП может быть больше, чем отдельная система аналогичной мощности, ее общая стоимость в течение многих лет эксплуатации будет ниже.Это можно показать, сравнив затраты на установку, энергопотребление, охлаждение, ремонт и наличие запасных частей за весь период эксплуатации.

THDi означает полное гармоническое искажение формы входного тока. Принято считать, что THDi следует поддерживать на низком уровне, чтобы избежать чрезмерных искажений тока в точке общего соединения в здании из-за кумулятивного эффекта всего подключенного оборудования.

Бестрансформаторная конструкция Теперь возможны ИБП благодаря достижениям в технологии силовых полупроводников и появлению биполярного транзистора с изолированным затвором (IGBT).Бестрансформаторная конструкция позволяет реализовать ИБП меньшего размера, легче и эффективнее. Другие преимущества включают более высокий коэффициент входной мощности, более низкий коэффициент нелинейных искажений, снижение капитальных и эксплуатационных затрат, более низкий уровень шума и увеличенный срок службы батареи.

U

ИБП ИБП или источник бесперебойного питания лучше всего определить как резервный источник питания, который в случае сбоя питания дает достаточно времени для правильного выключения компьютера или другого электронного оборудования. Таким образом, ИБП защищает компьютеры и другое электронное оборудование от сбоев в электросети и проблем с питанием.Если сетевое напряжение падает ниже минимального уровня или полностью выходит из строя, батарея ИБП может поддерживать питание нагрузки до тех пор, пока либо сетевое напряжение не будет восстановлено, либо не будет выполнен упорядоченный цикл отключения. Также предусмотрена защита нагрузки от скачков напряжения в сети, скачков напряжения и шума.

В

VFI означает независимость от напряжения и частоты, когда выход ИБП не зависит от каких-либо колебаний напряжения питания (сети), а колебания частоты поддерживаются в пределах, установленных ENV 61000-2-2 (CEI 110-10 ).ИБП с двойным разговором в режиме онлайн имеет возможность VFI.

VRLA Батарея VRLA или кислотные батареи с регулируемым клапаном практически не выделяют газа, не требуют дозаправки и не нуждаются в специальной вентиляции, кроме той, которая требуется местными строительными нормами.

Словарь терминов по системе ИБП

| Источник бесперебойного питания

Активное резервирование

Параллельная конфигурация ИБП, в которой несколько ИБП с одинаковыми выходами подключены параллельно и разделяют нагрузку.В случае выхода из строя одного ИБП, другие блоки получают свою долю без прерывания подачи питания на нагрузку.

Альтернативный источник питания

Резервный источник, используемый в случае сбоя в электросети. Время подключения и продолжительность источника зависят от типа используемого источника.

Время поддержки

Время, в течение которого ИБП может обеспечивать номинальную нагрузку электроэнергией номинального качества при отключении электросети. Это время зависит от батареи и эффективности ИБП.Обычно время резервного копирования составляет от пяти минут до нескольких часов.

Аккумулятор на полках

Система установки аккумуляторных элементов, при которой элементы размещаются на нескольких вертикально штабелированных полках или стойках из изоляционного материала.

Батарея (рекомбинация)

Батарея со степенью рекомбинации газа не менее 95%, т. Е. Не требуется добавлять воду в течение срока службы батареи. Так обычно называют «необслуживаемым».

Батарея (ярусная)

Система установки аккумуляторных элементов, при которой элементы размещаются на ярусах из изоляционного материала.

Батарея (вентилируемая)

Батарейные элементы оснащены отверстием для заправки дистиллированной деминерализованной воды, используемой для доливки свободного электролита.

Батарейные элементы

Взаимосвязанные элементы батареи, которые подают электроэнергию, создаваемую электролитической реакцией.

Автоматический выключатель батареи

Автоматический выключатель постоянного тока, защищающий батарею ИБП.

BMS (Система управления зданием)

Система, используемая для управления / мониторинга инженерных сетей и систем здания.Обычно он состоит из датчиков, исполнительных механизмов и программируемых контроллеров, подключенных к центральному компьютеру или нескольким компьютерам, оснащенным специальным программным обеспечением.

Обход

Действие по отключению ИБП и питанию критически важной шины от электросети. Это можно сделать вручную, для обслуживания или автоматически в случае сбоя или перегрузки.

Зарядное устройство

Устройство, связанное с выпрямителем и используемое для подачи в аккумулятор электроэнергии (постоянного тока), необходимой для подзарядки и / или плавающего заряда батареи

Автоматический выключатель (аккумулятор)

Автоматический выключатель постоянного тока, защищающий батарею ИБП.

Проводимость

Техническое описание проводимости — это реальная часть комплексной проводимости. Это мера отклика электрической цепи по току, возникающая при приложении импульса переменного напряжения известной частоты и амплитуды. Сименс — это международная единица измерения, которую иногда называют «MHOS», что, конечно же, означает «Ом» в обратном порядке. Проводимость также иногда называют «допуском» или «приемкой», поскольку она связывает электрический (проводящий) КПД цепи.Значение проводимости — это один из способов измерения резистивной характеристики любой батареи или элемента. Когда батареи стареют и выходят из строя, их внутреннее сопротивление обычно увеличивается, потому что поверхность пластины может сульфатироваться или отслаивать активный материал, что отрицательно влияет на ее работоспособность. Это увеличение сопротивления можно наблюдать при снижении показаний проводимости. Это мера этого снижения с течением времени, которую можно использовать для расчета потери емкости элемента или батареи по мере ее возникновения. Это делается без разряда элемента или батареи, и простое практическое правило: высокая проводимость — ХОРОШО, низкая проводимость — ПЛОХО.

Cos фи

Мера фазового сдвига между волной тока и волной напряжения, наблюдаемой на клеммах нагрузки, питаемой переменным током с заданной частотой.

Cos phi1

Мера фазового сдвига между основной волной тока и основной волной напряжения, наблюдаемой на клеммах нелинейной нагрузки.

Пик-фактор (Fc)

Отношение пикового значения тока к действующему значению тока.

Ток (пусковой)

Временный ток, наблюдаемый в сети, когда электрические устройства находятся под напряжением, как правило, из-за магнитных цепей устройств.Эффект измеряется максимальным пиковым значением токов и генерируемым среднеквадратичным значением тока.

Гармоники тока

Весь переменный ток, который не является абсолютно синусоидальным, состоит из основной гармоники и определенного количества гармоник тока, которые являются причиной его деформации (искажения) по сравнению с теоретической синусоидальной волной. Для каждой гармоники тока порядка n и действующего значения In существует гармоника напряжения со среднеквадратичным значением Un. Если Zsn — выходное сопротивление источника напряжения для гармоники n-го порядка, то: Un = Zsn x In

Токовая петля (20 мА)

Система передачи, используемая на определенных устройствах и обеспечивающая лучшую производительность, чем RS232C.Он обеспечивает высокую степень устойчивости к помехам и прост в применении, но не стандартизирован.

Искажения (индивидуальные)

Отношение между среднеквадратичным значением гармоники n-го порядка и среднеквадратичным значением основной гармоники.

Искажение (общее)

Отношение между среднеквадратичным значением всех гармоник несинусоидальной переменной периодической величины и основной гармоники. Это значение также может быть выражено как функция индивидуального искажения каждой гармоники Hn = Yn / Y1

Электромагнитная совместимость

Возможность нормального функционирования устройства при установке рядом с другими устройствами с учетом помех, создаваемых каждым устройством, и их взаимной чувствительности.

Фильтр (фазовый)

Фильтр, используемый для уменьшения, если необходимо, общих искажений из-за гармоник тока, вводимых в сеть перед ИБП его выпрямителем-зарядным устройством. Фильтрация превосходит традиционные фильтры типа L или C.

Плавающее напряжение

Напряжение постоянного тока, приложенное к аккумулятору для поддержания уровня заряда. Это напряжение зависит от типа аккумулятора, количества ячеек и рекомендаций производителя.

Теорема Фурье

Теорема о том, что любая несинусоидальная периодическая функция (частота f) может быть представлена ​​в виде суммы членов (рядов), состоящих из: n синусоидального члена с частотой f, называемого основной частотой, n синусоидальных членов с частотами, кратными целым основной частоты (гармоник), на возможную составляющую постоянного тока, где n — целое число. n = 1 соответствует основной гармонике, n> 1 — гармонике n-го порядка.

Гармоника

Синусоидальный член разложения в ряд Фурье периодической функции.Гармоника (или гармоническая составляющая) n-го порядка характеризуется: Yn — среднеквадратичное значение данной гармонической составляющей, w — угловая частота основной гармоники, связанная с частотой следующим образом: w = 2¼f; phin — фазовый угол данной гармонической составляющей при t = 0.

Гармоники (тока и напряжения)

Весь переменный ток, который не является абсолютно синусоидальным, состоит из основной гармоники и определенного количества гармоник тока, которые являются причиной его деформации (искажения) по сравнению с теоретической синусоидальной волной.Для каждой гармоники тока порядка n и действующего значения In существует гармоника напряжения со среднеквадратичным значением Un. Если Zsn — выходное сопротивление источника напряжения для гармоники n-го порядка, то: Un = Zsn x In

Высокочастотные помехи

Паразитный ток высокой частоты, который проходит (электростатическое происхождение) или излучается (электромагнитное происхождение) устройством.

Индивидуальные искажения

Отношение между среднеквадратичным значением гармоники n-го порядка и среднеквадратичным значением основной гармоники.

Пусковой ток

Временный ток, наблюдаемый в сети, когда электрические устройства находятся под напряжением, как правило, из-за магнитных цепей устройств. Эффект измеряется максимальным пиковым значением токов и генерируемым среднеквадратичным значением тока.

Помехи (высокочастотные)

Паразитный ток высокой частоты, который проходит (электростатическое происхождение) или излучается (электромагнитное происхождение) устройством.

Инвертор

Блок ИБП

, который создает синусоидальный выходной сигнал (регулируемый и без перерывов) с использованием постоянного тока, подаваемого от выпрямителя-зарядного устройства или аккумулятора.Основными элементами инвертора являются преобразователь постоянного тока в переменный, система регулирования и выходной фильтр.

Инвертор (автономный или резервный)

Конфигурация ИБП

, в которой инвертор подключен параллельно к линии питания нагрузки и обеспечивает резервное питание от сети. Эта конфигурация предлагает существенное снижение затрат, но применима только для малых выходов, менее 3 кВА, потому что она приводит к прерыванию длительностью до 10 мс во время переключения и не фильтрует броски тока.

Инвертор (оперативный)

Конфигурация ИБП

, в которой инвертор устанавливается последовательно между электросетью и нагрузкой.Вся мощность, потребляемая нагрузкой, проходит через инвертор. Это единственная конфигурация, используемая для высоких выходов.

Нагрузка (линейная)

Нагрузка, для которой форма напряжения и форма тока одинаковы или совпадают по фазе. Напряжение и ток связаны законом Ома U (t) = Z x I (t).

Нагрузка (нелинейная)

Нагрузка (обычно с импульсным источником питания), генерирующая токи основных гармоник. Форма волны тока не в фазе с формой волны напряжения. Закон Ома неприменим.Его можно использовать только с каждой гармоникой.

Мощность нагрузки

Полная мощность Pu, которую инвертор ИБП выдает при заданных условиях нагрузки. Он меньше или равен номинальной мощности Pn. Отношение Pu / Pn определяет% нагрузки инвертора.

Ремонтный байпас (циклический)

Управляемая вручную серия автоматических выключателей, создающих замыкающий перед размыканием (предпочтительно) параллельный путь вокруг ИБП и статического переключателя. После подачи питания вся мощность нагрузки подается через байпас, и ИБП может быть полностью обесточен, что позволяет выполнять любые сервисные операции.Микроотключение (или микроперерыв) Полная потеря питания на 10 мс.

MTBF (Среднее время наработки на отказ)

Математический расчет продолжительности нормальной работы ремонтируемого устройства между отказами. Продукт, выраженный в часах, указывает на надежность устройства.

MTTF (Среднее время до отказа)

Математический расчет продолжительности нормальной работы устройства, не подлежащего ремонту, т.е. для которого MTBF невозможно.Продукт, выраженный в часах, указывает на надежность устройства.

MTTR (Среднее время ремонта)

Математический расчет (или среднее статистическое значение, если доступно) времени, необходимого для ремонта устройства.

Уровень шума

Уровень шума источника шума в децибелах, измеренный в соответствии с действующим стандартом ISO.

Нелинейная нагрузка

Нагрузка (обычно с импульсным источником питания), генерирующая токи основных гармоник.Форма волны тока не в фазе с формой волны напряжения. Закон Ома неприменим. Его можно использовать только с каждой гармоникой.

Автономный инвертор (или резервный)

Конфигурация ИБП

, в которой инвертор подключен параллельно к линии питания нагрузки и обеспечивает резервное питание от сети. Эта конфигурация предлагает существенное снижение затрат, но применима только для малых выходов, менее 3 кВА, потому что она приводит к прерыванию длительностью до 10 мс во время переключения и не фильтрует броски тока.

Инвертор онлайн

Конфигурация ИБП

, в которой инвертор устанавливается последовательно между электросетью и нагрузкой. Вся мощность, потребляемая нагрузкой, проходит через инвертор. Это единственная конфигурация, используемая для высоких выходов.

Мощность (номинальная)

Полная мощность Pn, которую ИБП может обеспечить при заданных условиях нагрузки (коэффициент мощности = 0,8).

Общее искажение

Отношение между среднеквадратичным значением всех гармоник несинусоидальной переменной периодической величины и основной гармоники.Это значение также может быть выражено как функция индивидуального искажения каждой гармоники Hn = Yn / Y1

Нагрузка в процентах

Соотношение между мощностью Pu, потребляемой нагрузкой, и номинальной выходной мощностью Pn системы ИБП (Pu / Pn). Иногда его называют коэффициентом загрузки.

Фазовый фильтр

Фильтр, используемый для уменьшения, если необходимо, общих искажений из-за гармоник тока, вводимых в сеть перед ИБП его выпрямителем-зарядным устройством. Фильтрация превосходит традиционные фильтры типа L или C.

Коэффициент мощности (л)

Отношение между активной мощностью (истинной мощностью) P, подаваемой на нагрузку, и полной мощностью S, подаваемой на указанную нагрузку от источника питания переменного тока.

Источник питания (запасной)

Резервный источник, используемый в случае сбоя в электросети. Время подключения и продолжительность источника зависят от типа используемого источника.

Источник питания (предохранительный)

Источник питания для нагрузок, определенных применимыми правилами техники безопасности как критические.Этот источник питания не должен зависеть от перебоев в электросети, и, как правило, он отделяется от других источников питания.

ШИМ (широтно-импульсная модуляция)

Инверторный метод высокочастотного прерывания, использующий средства регулирования, позволяющие быстро изменять ширину импульсов в течение одного периода, что позволяет поддерживать выходной сигнал инвертора в пределах допусков даже для нелинейных нагрузок.

Номинальная мощность

Полная мощность Pn, которую ИБП может обеспечить при заданных условиях нагрузки (коэффициент мощности = 0.8).

Реактивное сопротивление (переходный процесс Uscx%, для генератора)

Относительное измерение (%) внутреннего импеданса генератора переменного тока во время гармонических явлений. Это реактивное сопротивление, также называемое продольным переходным реактивным сопротивлением генератора, иногда обозначается как X «d. Для большинства обычных генераторов значение находится в диапазоне от 15 до 20%. Оно может упасть до 12% для оптимизированных систем и до 6% для специальные устройства.

Рекомбинационная батарея

Батарея со степенью рекомбинации газа не менее 95%, т.е.е. не нужно добавлять воду в течение всего срока службы батареи. Так обычно называют «необслуживаемым».

Выпрямитель / зарядное устройство

Компонент ИБП

, который потребляет от сети мощность, необходимую для питания инвертора, а также для постоянной зарядки или перезарядки батареи. Входной переменный ток выпрямляется, а затем распределяется по инвертору и батарее.

Резервирование (активное)

Параллельная конфигурация ИБП, в которой несколько ИБП с одинаковыми выходами подключены параллельно и разделяют нагрузку.В случае выхода из строя одного ИБП, другие блоки получают свою долю без прерывания подачи питания на нагрузку.

Резервирование (резерв)

Конфигурация ИБП

, в которой один или несколько ИБП работают в режиме ожидания, без нагрузки или только с частичной нагрузкой, и могут немедленно резервировать неисправный ИБП путем бесперебойного переключения нагрузки, выполняемого статическим переключателем.

Надежность

Вероятность того, что устройство выполнит требуемую функцию при заданных условиях в течение заданного периода времени.Действующее значение переменного тока с гармониками Действующее значение Yrms несинусоидального переменного тока может быть определено на основе отдельных гармонических токов: где Y — действующее значение основной гармоники.

RS232C (рекомендуемый стандарт RS232C)

Стандарт, определяющий цепи связи между устройствами для синхронной и асинхронной передачи по следующим типам линий: двухпроводной, четырехпроводной, точка-точка, телефонным линиям и местным линиям связи с короткими кабелями.Хотя стандарт распространяется только на передачу на расстояния до 15 метров, часто можно обеспечить правильную передачу на большие расстояния, используя высококачественный экранированный кабель в достаточно удовлетворительной электрической среде. Большинство терминалов и устройств на рынке могут реализовать этот стандарт передачи.

RS422A (Рекомендуемый стандарт RS422A)

Стандартного RS232C достаточно для передачи в нормальных условиях. Для передачи в возмущенной среде или на большие расстояния стандартный RS422A предлагает вариант дифференциальной работы со сбалансированным напряжением, обеспечивающий гораздо лучшие характеристики.Более того, его можно использовать для многоточечных соединений, как правило, с десятью точками подключения (один отправитель и до десяти получателей).

RS485 (рекомендуемый стандарт RS485)

Этот стандарт аналогичен RS422A, за исключением того, что количество возможных каналов больше и до 32 отправителей могут быть связаны с таким же количеством приемников. Эта система специально разработана для локальных сетей.

Защитная установка

Установка, поставляющая электрическое оборудование, которое может иметь прямое влияние на безопасность пользователей и поэтому должно оставаться под напряжением даже в случае сбоя в электросети.В общем, характеристики, касающиеся источника питания и условий перехода к источнику безопасности для такого электрического оборудования, регулируются применимыми правилами.

Безопасный источник питания

Источник питания для нагрузок, определенных применимыми правилами техники безопасности как критические. Этот источник питания не должен зависеть от перебоев в электросети, и, как правило, он отделяется от других источников питания.

Переключатель статического байпаса

Устройство силовой электроники, которое можно использовать для переключения с одного источника на другой без прерывания подачи питания.В ИБП переключение происходит от сети 1 к сети 2 и обратно. Переключение без прерывания возможно благодаря отсутствию механических частей и возможности сверхбыстрого переключения электронных компонентов.

Переходное реактивное сопротивление генератора (Uscx%)

Относительное измерение (%) внутреннего импеданса генератора переменного тока во время гармонических явлений. Это реактивное сопротивление, также называемое продольным переходным реактивным сопротивлением генератора, иногда обозначается как X «d.Для наиболее распространенных генераторов значение находится в диапазоне от 15 до 20%. Он может упасть до 12% для оптимизированных систем и до 6% для специальных устройств.

Термический побег

Температурный разгон батареи VRLA происходит, когда скорость внутреннего тепловыделения превышает скорость, с которой тепло может рассеиваться в окружающую среду. Обычно это происходит из-за чрезмерного зарядного напряжения или высоких температур окружающей среды. При повышении температуры увеличивается внутренний ток, что приводит к более высоким внутренним температурам и самоподдерживающемуся циклу разгона.Если это состояние будет продолжаться в течение длительного периода, температура батареи VRLA может повыситься до тех пор, пока в конечном итоге элементы не высохнут, а пластиковый контейнер может размягчиться (100 ° C), разорваться и расплавиться (160 ° C). опасное состояние, которое может привести к материальному ущербу, пожару и травмам персонала.

Генератор Тевенина

Для данной нагрузки можно рассматривать источник питания как генератор напряжения, называемый генератором Тевенина, состоящий из генератора идеального напряжения Uo, включенного последовательно с внутренним импедансом Zs: n Uo — напряжение, измеренное на клеммы нагрузки, учитывая, что нагрузка должна быть отключена (клеммы нагрузки образуют разомкнутую цепь), n Zs — эквивалентный импеданс, если смотреть на клеммы нагрузки (снова рассматриваемый как разомкнутая цепь), полученный путем короткого замыкания входного генератора напряжения. (s).

Допуск в%

Предел допустимых отклонений для заданного количества, выраженный в процентах от номинального значения.

Напряжение короткого замыкания трансформатора (Uscx%)

Относительное измерение (%) внутреннего импеданса трансформатора. Это полное сопротивление короткого замыкания обычно называют напряжением короткого замыкания, поскольку оно измеряется во время испытания на короткое замыкание (закороченная вторичная обмотка подвергается воздействию тока, установленного на In). Для наиболее распространенных трехфазных трансформаторов это значение находится в диапазоне от 3 до 6%.

UL

Underwriters Laboratories (UL) — это неправительственная некоммерческая сертификационная организация в США, в которой представлены не только государственные органы, но и группы потребителей, «экспортные» услуги, исследования и т. Д. После сертификации продукт может иметь этикетку UL.

ИБП (Источник бесперебойного питания)

Электрическое устройство, обеспечивающее интерфейс между сетевым источником питания и чувствительными нагрузками (компьютерными системами, контрольно-измерительными приборами и т. Д.).). ИБП подает питание переменного тока синусоидальной формы без помех и в строгих допусках по амплитуде и частоте. Обычно он состоит из выпрямителя / зарядного устройства и инвертора вместе с аккумулятором для резервного питания в случае сбоя в электросети.

ИБП (параллельно с резервированием)

ИБП, состоящий из нескольких параллельно соединенных ИБП с одинаковой выходной мощностью (P), каждый из которых оснащен своей батареей. Если один из блоков выходит из строя, один или несколько других поднимают возникающую избыточную нагрузку.Если ИБП имеет номинальную мощность n x P и состоит из n + k блоков, k — это уровень резервирования для всего набора n + k блоков.

ИБП (параллельно без резервирования)

ИБП, состоящий из нескольких (n) параллельно соединенных блоков ИБП с равной выходной мощностью (P), каждый из которых оснащен своей батареей для больших нагрузок. Общий выпуск равен количеству единиц, умноженному на их индивидуальный выпуск (n x P). В этой конфигурации ни один ИБП не является резервным.

ИБП (одиночный)

ИБП, состоящий из одного ИБП (выпрямитель / зарядное устройство, инвертор и байпас) и батареи.

Аккумулятор с вентиляцией

Батарейные элементы оснащены отверстием для заправки дистиллированной деминерализованной воды, используемой для доливки свободного электролита.

Напряжение (поплавок)

Напряжение постоянного тока, приложенное к аккумулятору для поддержания уровня заряда. Это напряжение зависит от типа аккумулятора, количества ячеек и рекомендаций производителя.

Гармоники напряжения

Весь переменный ток, который не является абсолютно синусоидальным, состоит из основной гармоники и определенного количества гармоник тока, которые являются причиной его деформации (искажения) по сравнению с теоретической синусоидальной волной.Для каждой гармоники тока порядка n и действующего значения In существует гармоника напряжения со среднеквадратичным значением Un.
