Блок автоматического ввода резерва БАВР 3П 63/63А TDM

Блок автоматического ввода резерва БАВР 3П 63А TDM, Блоки автоматического ввода резерва БАВР

Включите в вашем браузере JavaScript!

Блок автоматического ввода резерва БАВР 3П 63/63А TDM SQ0743-0001

Артикул: SQ0743-0001

В корзину

Товар отсутствует

Предзаказ Оформить заказ

Добавить в сравнение Убрать из сравнения

Описание

Блок автоматического ввода резерва БАВР 3П 63/63А TDM SQ0743-0001

Назначение

  • Блоки автоматического ввода резерва серии БАВР относятся к коммутационной аппаратуре автоматического переключения, предназначенной для аварийных силовых систем с отключением подачи питания к нагрузке во время переключения. БАВР относятся к классу аппаратуры СВ и оснащены максимальными расцепителями тока, главные контакты которых способны включать, проводить и отключать токи короткого замыкания.
  • Кабель КБК предназначен для коммутации блока контроллера ВБК, вынесенного на дверцу электрического шкафа, с блоком автоматического ввода резерва (БАВР). Позволяет управлять режимами работы и параметрами БАВР в закрытых электрических шкафах.

Применение

  • Объекты индивидуального жилищного строительства.
  • Коттеджи.
  • Садово-огородные товарищества.
  • Сельские больницы, телефонные станции и учреждения.
  • Щитовое производство. Комплектация щитов АВР (арт. SQ0743-0101).

Конструкция

  • Два блочных силовых автоматических выключателя, контроллер, моторный привод.

Преимущества

  • Комплектация автоматическими выключателями, рассчитанными на широкий диапазон токов нагрузки от 63 до 800 А.
  • Адаптированный диапазон токов уставки в каждом габарите автоматических выключателей.
  • Русифицированное меню контроллера.
  • Удобство монтажа и простота установки параметров.
  • Возможность ручного переключения в нестандартных ситуациях и при поломке.
  • Наличие ЖК-дисплея для отслеживания реального состояния параметров сети.
  • Возможность калибровки показаний контроллера.
  • Возможность выноса контроллера на дверцу шкафа.
  • Три режима работы:

    1) автоматический возврат с резервного ввода (питание от линии) на основной после восстановления напряжения (режим самовосстановления) с заданным временным промежутком.

    2) автоматический возврат с резервного ввода (питание от генератора) на основной после восстановления напряжения на основном вводе с заданным временным промежутком.

    3) возврат с резервного ввода на основной после регистрации отклонения напряжения на резервном вводе (режим двух равноценных вводов) с заданным временным промежутком.

  • Возможность проверки действующего напряжения на фазах с целью установления отсутствующего напряжения.
  • Длина кабеля 190 мм (арт. SQ0743-0101).

Характеристики
Номинальный ток, А 63
Количество полюсов 3

Похожие товары

Блок автоматического ввода резерва ТСР1 4-полюсный, коммут.мех.-рубильники, 160А, блок управл.-реле, IP00 ats-tsr1-160A-4p-pro EKF

Наименование изделия у производителя ТСР1
Количество полюсов АВР 4-полюсный,
Номинальный ток АВР, In 160А,
Коммутационный механизм коммут. мех.-рубильники,
Марка коммутационного механизм (при наличии)
Тип блока управления блок управл.-реле,
Тип расцепителей (для автоматов)
Максимальная кратность тока КЗ (для автоматов)
Предельная наибольшая отключающая способность, Icu (для автоматов)
Номинальная рабочая отключающая способность, Ics (для автоматов)
Время переключения АВР min. 1s
Встроенные вспомогательные элементы
Род тока и номинальное напряжение главной цепи
Типоразмер АВР
Мощность электропривода
Механическая износостойкость 100000
Электрическая износостойкость 1000
Степень защиты оболочки выключателя, IP IP00
Диапазон рабочих температур, °C от -25 до +40°C
Климатическое исполнение и категория размещения
Конструктивная особенность
Особенность комплектации
Примечание
Альтернативные названия Проксима PROxima TCP1 ТСР TCP ТСP1 160A 4p, 4п
Страна происхождения Китай
Сертификация RoHS
Код EAN / UPC
Код GPC
Код в Profsector. com FE2.337.2.16
Статус компонента у производителя

Блок автоматического ввода резерва (АВР) измерительный горизонтальный, 1U 230 В, 32 А, 7,4 кВА, розетки (10) C13, вилки (2) IEC 309 32 A 2P+E, шнур 3 метра

Область применения

для автоматического переключения на электроснабжение от резервной линии в случае отказа основной; используются в составе системы электроснабжения, имеющей два независимых силовых фидера

Количество выходных розеток

10

Тип выходных розеток

C13

Монтаж

горизонтальный (1U)

Номинальное напряжение, В

230 (1 фаза)

Входной ток, A

32

Полная мощность, кВА

7,4

Время переключения, мс

8…16

Тип входной вилки

IEC 309 32 A 2P+E

Количество входных вилок

2

Длина шнура питания, м

3,0

Удаленный контроль

общей нагрузки, напряжения, частоты, активной мощности, полной мощности, коэффициента мощности λ

Удаленный контроль температуры и влажности

есть (требуется датчик)

Локальный дисплей

есть

Порт 1 × RJ45 для подключения к сети Ethernet

есть

Порт 1 × RJ11 для подключения датчика контроля температуры и влажности

есть

Автоматические выключатели

2 × 1P 16 A

Цвет

черный RAL 9005

Компонентная гарантия

1 год

Страна производства

Тайвань

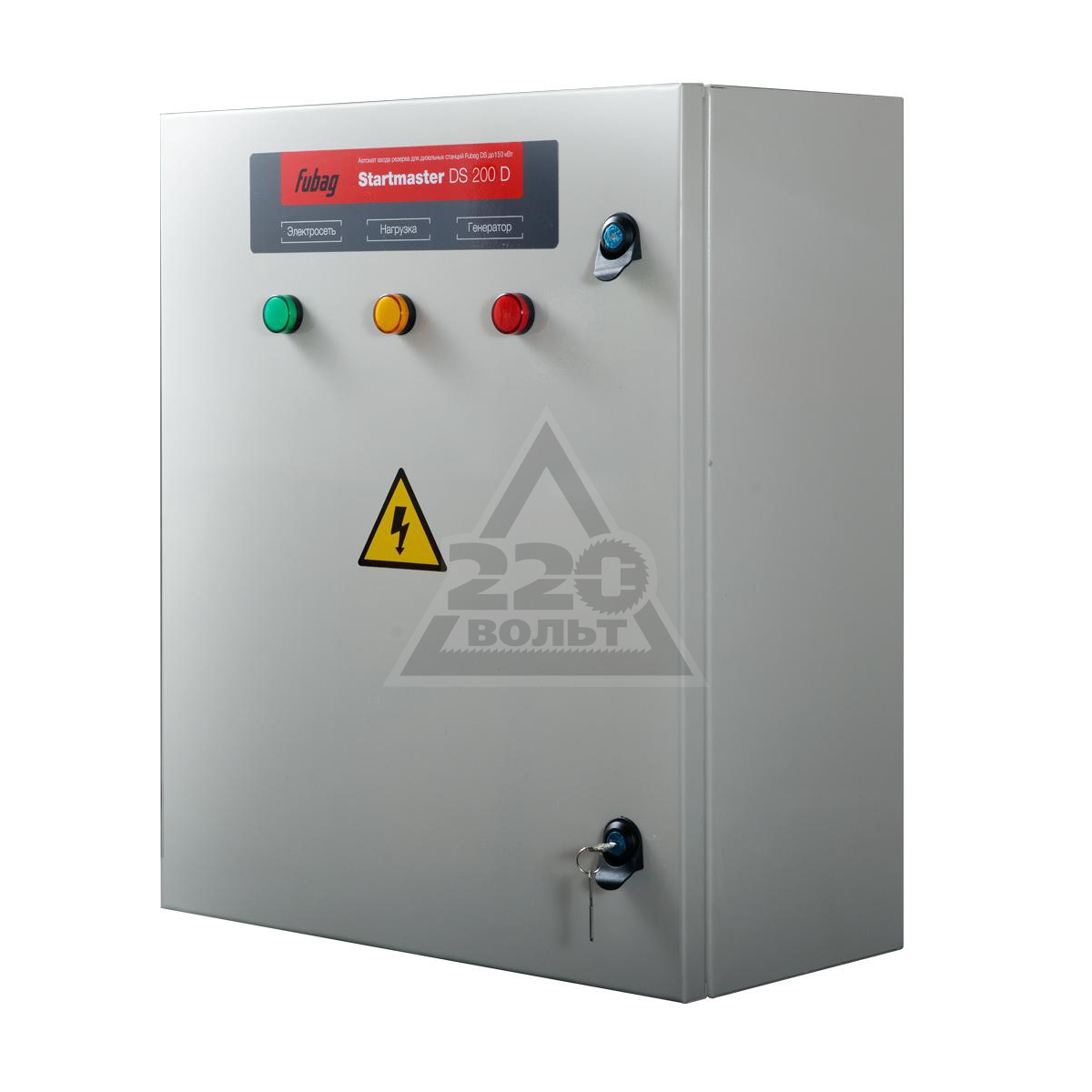

Блок автоматического ввода резерва АВР 8-24 кВт (63 А)

Автоматический ввод резерва (АВР) применяют для генераторных установок, которые используются в качестве резервного источника электрической энергии. Основной функцией АВР является коммутация источников электроэнергии с потребителями энергии.

АВР имеет минимум два ввода:

1 ввод (основной) – ввод от основного источника электроэнергии,
2 ввод (резервный) – ввод от резервного источника электроэнергии.

Вводы взаимно блокируют друг друга – один из них замкнут, другой разомкнут. В нормальном положении основной ввод замкнут и от постоянного источника (как правило это линии электропередачи) происходит снабжение потребителей. В случае попадания электропитания (или выхода качества электроэнергии за рамки установленных значений) система автоматики производит запуск генераторной установки. После выхода установки на рабочий режим, АВР производит коммутацию потребителя электроэнергии на резервный источник – генераторную установку. При появлении электроэнергии надлежащего качества на основном вводе, АВР (после установленной временной задержки) производит обратную коммутацию потребителя электроэнергии на основной источник энергии. Система автоматики производит выключение генераторной установки. Все элементы АВР размещается в металлическом корпусе.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МодельБлок АВР 8-24кВт
Напряжение (В)400
Кол-во полюсов переключателя4
Максимальный ток, А63
Габаритные размеры (Д;Ш;В; мм)400х500х200
Блок зарядки АКБда
Гарантия, срок (мес)12

Заполните обязательные поля *.

АВР (Автоматический ввод резерва) Блоки ATS ABB


Устройство автоматического ввода резерва от ABB

Человек ежедневно использует множество систем и механизмов, которые требуют электропитания для своего функционирования. Некоторые устройства являются второстепенными и малозначимыми для пользователя, а от определённых механизмов может зависеть работа очень важных узлов и агрегатов. В связи с этим человек должен решать технические задачи, связанные с беспрерывным питанием особо важных устройств.

Но это не всегда получается, поскольку при стандартном подключении механизмов к центральному питанию, существует вероятность нерегламентированной работы электросети или происхождение аварийных ситуаций, в которых электроэнергия и вовсе перестаёт поступать к потребителю.

Решение данных проблем предложила компания АВВ, занимающаяся разработкой и внедрением различных электронных устройств необходимых для создания электросетей и управления ими. Сотрудники данной фирмы разработали специальные электронные блоки ATS, с помощью которых пользователь может запрограммировать любую реакцию устройств на различные нештатные ситуации, возникающие в линии электропередач.

Блоки ATS представляют собой небольшие устройства, и пользователь может располагать их в любом месте помещения. Они не требуют никакого дополнительного монтажа или крепления, единственное что среда, в которой они находятся должна не содержать большой уровень пыли или влаги. Данные блоки являются многофункциональными и в зависимости от модели могут выполнять различный набор функций.

Основная задача ATS заключается в создании многоуровневой электрической цепи, которая в некоторых случаях может иметь одну центральную и две аварийных линий электропередач. Такие системы, как правило, применяются в местах, где отключение электроэнергии является невозможным, и может нанести непоправимый вред, как устройствам, так и человеку: медицинские учреждения, поддержка заряда ИБП (источники бесперебойного питания), аварийное питание гражданских объектов и всевозможных строений, центры различных телефонных и интернет коммуникаций, пищевые линии на производстве и т.д. Установка и корректное задание программы в блоки ATS решает все проблемы связанные с бесперебойной подачей электроэнергии.

Для упрощения задачи регламента работ на автоматических устройствах имеется цифровой монитор и механическое управление. Пользователь может подключить к блоку центральное питание и дополнительное, которое будет неактивным. Если на линии главной энергетической магистрали произойдет падение напряжения или короткое замыкание, то устройство ATS произведёт в автоматическом режиме переход на запасную линию электропередач. Данный пример использования устройства является самым тривиальным.

Более сложные системы могут включать в себя дополнительные механизмы и устройства, на которые автоматические блоки способны посылать определённые сигналы о состоянии электрической цепи. В некоторых случаях пользователь может создать трёхуровневую систему, в которой будет находиться две линии электропередач и генератор. Такие системы могут самообеспечивать сами себя, поскольку устройство ATS сможет посылать команды на генератор и тем самым регулировать сетевое напряжение. Компания АВВ разработала универсальное устройство, которое позволяет наладить автономную работу очень сложного энергетического узла.

примеры сборки системы и особенности применения в зависимости от характеристик сетей (120 фото)

Устройство автоматического ввода резерва

   Устройство автоматического ввода резерва

Как работает АВР и для чего он необходим

При падении напряжения на одной из фаз, а также изменениях частоты или просадках напряжения, то есть выхода этих параметров из заданных пределов основной цепи питания, посредством реле контроля фаз происходит размыкание контактов контактора на основном входе и замыкание контактов контакторов резервного входа. Далее срабатывают выключатели, происходит отключение потребителей от основного источника электроснабжения и подключение к резервному. Большинство схем АВР, как правило, работает по этому принципу.

При восстановлении параметров тока в основной цепи происходит замыкание контактов контактора основной цепи с одновременным размыканием контактов контактора резерва. Как правило, в схемах дополнительно имеется блокировка одновременного срабатывания катушек.

С помощью АВР вы сможете не допустить одновременного включения сразу двух линий (основной и резервной). В схемах, в которых применено секционирование, устройство автоматического ввода резерва заблокирует включение секционного «АВ». В случае надобности, АВР укомплектовываются специальной механической системой блокировки.

Данные аппараты могут устанавливаться в отдельных шкафах. В зависимости от мощности электропотребления, они могут быть: малогабаритными, полногабаритными, двух и трёх секционными. Также, АВР можно размещать в распределительных и вводных шкафах.

Как АВР понимает, что ему нужно сработать?

Автоматический ввод резервного питания, это полноценный механизм со своей логикой и своими органами чувств и управления.  Которые собственно и понимают ситуацию, и принимают единственное правильное  решения для срабатывания механизма.

В состав устройства ввода резервного напряжения, как правило, входит некоторое количество реле. Они подключены к тому участку цепи, который необходимо защитить. К понимающим прибором, относится, реле контроля фаз, оно следит за полно фазным режимом работы электроустановки. Важным является и реле напряжения, она служит для защиты вашего оборудования, отключая электричество, если его параметры отличаются от рамок, установленных в нём.

Проще говоря, если напряжение в вашей розетке, будет сильно отклоняться от  двух сотен  двадцать вольт, реле просто отключит контакт и разорвёт цепь. После этого поступит сигнал на другую часть схемы, и срабатывает включение резервного ввода.

Простая схема и принцип действия АВР

В низковольтных сетях удобно применять контролирующие напряжение в схемах защиты специальные реле. АВР здесь предпочтительней, поскольку не вся техника способна выдерживать частые переключения электроснабжения. Данное устройство хорошо видно по простой схеме.

   Устройство автоматического ввода резерва

Данная схема АВР может применяться в частных домах, производственных и административных зданиях, где коммутируемая нагрузка достигает десятков киловатт.

Так же, следует помнить, незаменимыми источниками дополнительного питания являются бензиновые или дизельные генераторы. Последние нашли широкое применение благодаря экономичности и большей мощности.

Назначение

Данное устройство необходимо только по одной лишь причине – бесперебойное питание всех электроприборов конечного пользователя вне зависимости от внешних факторов. Восстанавливать снабжение теперь не надо при помощи специальной бригады.

Человеческий фактор нигде и никто не отменял. Серьезные подстанции всегда вводятся в работу не с одного места, а двух. Причем они разделены на секции. Всё это работает в, так называемых, электросистемах высшей категории

Это необходимая мера предосторожности, чтобы можно было быстро запустить резервные мощности, о которых может даже не узнать конечный потребитель.

Схема подключения авр не такая уж и сложная, как это могло показаться на первый взгляд. Например, вы хотите осветить важный государственный объект особого назначения. Нужно сделать так, чтобы при отключении основного источника и запуске другого, свет не пропал в этот самый эпизод.

Принцип действия АВР и генератора

При частых сбоях питания в сети резерв в доме лучше установить, поскольку от этого зависит долговечность бытовых приборов, а также комфортные условия проживания. В квартиры устанавливают бесперебойники на аккумуляторах, которые преимущественно применяются для электронной техники. Генераторы наиболее распространены как резервные источники питания частных домов.

Генератор в самом простом варианте подключается к электроснабжению дома через перекидной рубильник. Это предупреждает короткое замыкание при ошибочном вводе резерва, когда не выключены автоматы подачи электроэнергии в дом. Рубильник выбирается с тремя положениями, где среднее из них полностью отсекает электричество.

АВР можно установить в автоматическом режиме, если снабдить генератор автоматическим пусковым устройством и управлять им из шкафа с помощью контакторов, которые также переключают вводы.

Автоматика работает на микропроцессорном управлении, например, на реле-контроллерах Easy. Для ввода резерва АВР применяют датчики напряжения. Как только отключается питание, сразу происходит запуск двигателя генератора. На достижение рабочего режима уходит некоторое время, после чего АВР производит переключение нагрузки на резерв. Подобные задержки допустимы для бытовых потребностей.

Блок автоматического запуска генератора (БАЗГ)

Блок автоматического запуска генератора, это система, которая обеспечивает запуск и управление резервного генератора при нарушении электроснабжения. Он производит пять попыток запуска в течение 5 секунд в каждом интервале после того, как исчезнет напряжение на основном вводе. Кроме того, он управляет воздушной заслонкой, закрывая ее в момент запуска.

Если на основном вводе снова появляется напряжение, устройство переключает нагрузку обратно и останавливает двигатель генератора. При простое генератора подача топлива перекрывается электромагнитным клапаном.

Алгоритмы систем АВР

Система АВР должна работать по определенному алгоритму, учитывающему возможное поведение оборудования и внешние факторы. Приводится типичная блок-схема бытовой системы АВР

Вот примерно по такому алгоритму должна работать простая система АВР с резервным двигатель-генератором:

При сбое в электроснабжении система сначала выжидает несколько секунд и, если положение не нормализовалось, идет команда на запуск автономного генератора. Начинается отсчет времени, необходимого для запуска приводного двигателя. На нашей схеме ожидание равно 20 секундам, но может быть и другим, в зависимости от конкретного двигателя.

В случае удачного запуска, если никакая защита не обнаруживает ненормальных режимов, идет отключение потребителя от питающей сети, и после этого — подключение к резервному источнику, который к этому времени уже запущен, и готов принять нагрузку. После этого потребители начинают работать от резервного источника электропитания.

В случае неудачного запуска делается пауза в 10 секунд и после этого предпринимается попытка повторного запуска. А в случае и второй неудавшейся попытки предпринимается третья по тому же алгоритму. В случае третьей неудачи попытки запуска прекращаются, а сигнализация показывает, что двигатель запустить не удалось.

При восстановлении электроснабжения на основном вводе выжидается одна минута и, если за этот промежуток времени сбоев не происходит, то питание переключается на основной ввод. Двигатель генератора еще 2 минуты работает и, если на основном вводе все нормально, генератор останавливается.

Развивая тему АВР с бензогенератором в качестве резервного источника питания, предлагаю на ваш суд практическую схему с автоматическим запуском генератора и автоматическим переключением питания с сети на автономный источник и обратно

Собственно, схему я уже публиковал здесь, и она представляет собой не идеальное, но вполне работоспособное решение. К недостаткам можно отнести всего лишь одну попытку запуска. При неудаче повторную попытку можно произвести, только сбросив схему с помощью кнопки. Хотя при появлении напряжения на главном вводе, схема сбрасывается самостоятельно.

Безусловно, подобное решение можно сделать и с помощью микроконтроллеров, но для понимания логики и наглядности удобней изучать релейную схему.

Назначение АВР

Назначение данной системы в электрике схоже с организацией бесперебойного питания. Главная задача автоматического ввода резервного питания — это быстрое восстановление электроснабжения без участия в этом процессе человека. На больших подстанциях всегда имеется два ввода на две, разделённые секционным выключателем, секции распределительного устройства, работающие автономно друг от друга. Согласно ПУЭ (правила устройства электроустановок) автоматическое подключение резервного питания и снабжение на 2 ввода является обязательной мерой обеспечения электричеством потребителей первой категории.

Простой пример необходимости данной системы можно привести относительно освещения какого-то важного охраняемого участка. То есть при отключении основного ввода система сама включит питание от резервного источника, при этом данный важный участок останется осветлен

Максимум что может возникнуть — это непродолжительное прекращение питания, которое визуально даже отследить тяжело. Это зависит от скорости срабатывания АВР, время включения резерва должно составлять порядка 0,3–0,8 секунд.

Преимущества и недостатки различных типов АВР с позиций перечисленных требований

Тиристорные (электронные) АВР

Статический переключатель нагрузки — (англ.: LTM — Load Transfer module (модуль переключения нагрузки)). В этом типе АВР в качестве силового коммутирующего элемента используются мощные тиристоры, обеспечивающие практически нулевое время переключения между двумя независимыми вводами.

Преимущества:

Основное и очень значимое преимущество: практически нулевое время переключения между вводами (возможно применения для переключения между ИБП (источник бесперебойного питания) разной мощности, разных производителей). Переключение между вводами никак не сказывается на электроснабжении ответственных потребителей электроэнергии (серверы, компьютерное оборудование, устройства автоматики, телекоммуникационное оборудование и т.д.). При использовании LTM в схемах электроснабжения критически важных объектов или ответственных потребителей можно существенно сэкономить на применении ИБП, ДГА и других устройств независимого электроснабжения.

Основной недостаток это очень высокая стоимость по сравнению с механическими АВР (на контакторах и рубильниках).

Электромеханические АВР на контакторах


АВР на контакторах получили наиболее широкое применение, в основном, благодаря низкой стоимости комплектующих. В основе щита АВР на контакторах обычно применяются два контактора с взаимной электрической или электромеханической блокировкой и реле контроля фаз.

В самых дешевых вариантах АВР на контакторах используется обычное реле, контролирующее наличие напряжения только на одной фазе, без контроля качества электроэнергии (частота, напряжение). При пропадании напряжения на одной фазе, АВР на контакторах переключает нагрузку на другой (резервный) ввод электроэнергии.

При использовании качественных полнофункциональных реле контроля фаз (контроль 3-х фаз: напряжение, частота, временные задержки на перевод нагрузки, возможность программирования диапазонов и задержек) и применении механической блокировки (предотвращает одновременную подачу электропитания с двух вводов) АВР на контакторах становится довольно качественным и законченным изделием.

Преимущества:

Дешевая стоимость, выполняет защитные функции (высокий ток, короткое замыкание).

Отсутствие возможности ручного переключения при неисправности АВР, низкая ремонтопригодность (при отказе одного из элементов АВР, требуется демонтаж и ремонт всего изделия), длительное время переключения (от 16 до 120 мс). Небольшое количество циклов срабатывания. Вероятность залипания контактов контактора.

Электромеханические АВР на автоматических выключателях с электроприводом

Такие АВР несколько уступают предыдущим по быстродействию и также позволяют осуществить механическую и электрическую блокировки при двухвходовой схеме.

Более сложная схема и более высокую стоимость этих устройств.

Электромеханические АВР на управляемых переключателях с электроприводом

В основе лежит рубильник (переключатель с нулевым средним положением, приводимый в действие моторным приводом. Привод управляется контроллером, который является частью автоматического рубильника или может устанавливаться отдельно).

Преимущества:

Высокая ремонтопригодность: автоматический рубильник состоит из трех основных элементов: рубильник (переключатель), моторный привод, контроллер. Выход из строя рубильника практически невозможен. При выходе из строя моторного привода или контроллера (реле контроля фаз), возможна их замена без демонтажа щита АВР и без демонтажа самого рубильника. При снятом моторном приводе и контроллере возможно переключение нагрузки в ручном режиме. Легкая сборка щита АВР. Для сборки щита требуется установить рубильник на монтажную плату, никакие дополнительные силовые или контрольные соединения не используются. Высокая надежность: за счет применения малого количества элементов и за счет использования в качестве силового коммутирующего устройства рубильника.

Как работает автоматический ввод резервного питания

Принцип действия АВР основан на контроле напряжения в цепи. Это может осуществляться с помощью любых реле напряжения либо цифровых логических блоков защиты. Однако принцип работы всё рано остаётся неизменным. Рассмотрим его на самом простом примере.

Это однолинейная схема, на которой видно, что контроль наличия напряжения осуществляется контактором КМ. Оба автомата QS1 и QS2 должны быть включены, при этом катушка КМ получит питание и будет втянута, а соответственно её замыкающий контакт в цепи основного ввода тоже замкнут и размыкающий контакт в цепи резервного ввода разомкнут. Тем самым электроснабжение потребителя осуществляется от основной сети и светятся соответствующие лампы. В случае неисправности питания по линии L12 и снижения напряжения до величины, когда контактор КМ отключится, произойдёт размыкание замыкающего контакта в основной линии и одновременно с этим контакт в цепи резервного питания линии L22 перейдёт в замкнутое состояние, тем самым подав напряжение к потребителю от резервного источника. Обратная ситуация произойдёт при возобновлении основного электроснабжения по линии L12.

На видео ниже наглядно рассмотрен принцип работы АВР в сетях 6 кВ:

Практические рекомендации, которые подтверждены в различных проектах

Система гарантированного электроснабжения мощностью до 100 кВА, имеющая в своем составе ИБП и работающая от двух сетевых входов.

В этом случае могут быть предложены автоматические коммутаторы серии АК фирмы «ППФ БИП-сервис», представляющие собой АВР контакторного типа. Эти аппараты имеют:

Такой перечень функциональных возможностей позволяет успешно применять коммутаторы серии АК в системах, содержащих ИБП.

Для таких систем более целесообразно использовать автоматические коммутаторы серии АКП, которые представляют собой АВР на управляемых переключателях с электроприводом.

Эти аппараты имеют все перечисленные выше особенности, но кроме того, позволяют управлять переключением входов вручную при любом напряжении или его отсутствии

Переключатели оснащены механическими замками, позволяющими заблокировать их в любом из возможных состояний, что может быть в некоторых случаях важно для потребителя

Здесь могут быть предложены следующие варианты построения АВР:

   Система гарантированного электроснабжения

Схемы трехвходовых АВР могут быть экономически более привлекательны. В то же время следует повторно отметить то обстоятельство, что для трехвходовой контакторной схемы невозможна полноценная механическая блокировка всех входов между собой, что определяется конструктивными особенностями контакторов.

В связи с этим в трехвходовых контакторных АВР целесообразно установить электрическую и механическую блокировку между ДГ и каждым из сетевых вводов. А между сетевыми вводами предусмотреть только электрическую блокировку. Именно по такому принципу выполнены трехвходовые коммутаторы серии АК.

Схема трехвходового коммутатора серии АКП, как отмечалось ранее, исключает возможность замыкания входов между собой за счет конструкции переключателей и одновременно дешевле, чем два отдельных каскадно соединенных АВР.

Автоматический ввод резерва (АВР)

Аббревиатура АВР расшифровывается как АВТОМАТИЧЕСКИЙ ВВОД РЕЗЕРВА.

АВР — это блок, который имеет автоматическую начинку,  ответственную за функцию переключения с основной линии питания на резервный, и, наоборот, с резервной на основную сеть.  Устройство разработано  для того, чтобы электроснабжение в сети работало бесперебойно.

Автоматический ввод резерва используется не только на предприятиях и учреждениях, но, на сегодняшний день,  большую популярность АВР завоевала среди обладателей коттеджей.

Основные функции АВР

  • АВР должен как можно быстрее переключить, после пропадания электроэнергии основной сети на резервный источник выработки электроэнергии, т. е. быстро  включить генератор.
  • АВР постоянно с помощью электроники контролирует наличие напряжения в сети.

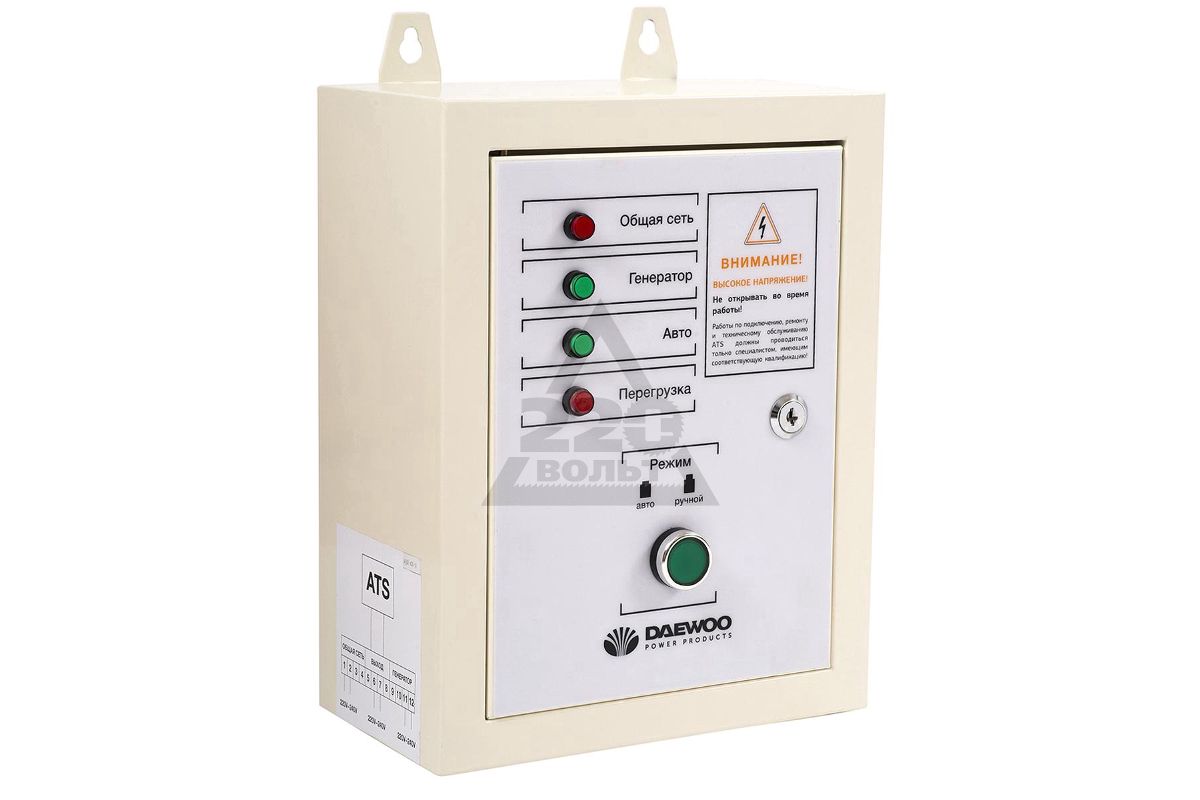

Индикация и автоматика АВРа

  • АВР производит запуск генератора без вмешательства людей.
  • После появления напряжения в основной сети, АВР подает команду перейти на основную сеть снабжения, и через небольшой промежуток времени прекращает работу генератора

Дизель — генератор до 3х кВт

Дизель — генератор до 14 кВт

Общие требования к АВР

  • После отключения основного источника сети, АВР должен сработать на включение генератора как можно быстрее, от 0,3 до 0,8 секунд.
  • Не зависимо от причины отключения напряжения основной сети, АВР должен срабатывать всегда.
  • АВР должен игнорировать просадку в напряжении сети.
  • АВР должен срабатывать однократно, т. е. не допустимо многократное включение.

АВР выполняет предписания ПУЭ

Согласно ПУЭ все потребители электрической энергии делятся на три категории:

  • I категория— к потребителям этой группы относятся те, нарушение электроснабжения которых может повлечь за собой опасность для жизни людей, значительный материальный ущерб, угрозу для безопасности государства, нарушение сложных технологических процессов и пр.
  • II категория— к этой группе относят электроприёмники, перерыв в питании которых может привести к массовому недоотпуску продукции, простою рабочих, механизмов, промышленного транспорта
  • III категория— все остальные потребители электроэнергии.

Из чего состоит АВР?

Автоматический ввод резерва состоит из трех составляющих.

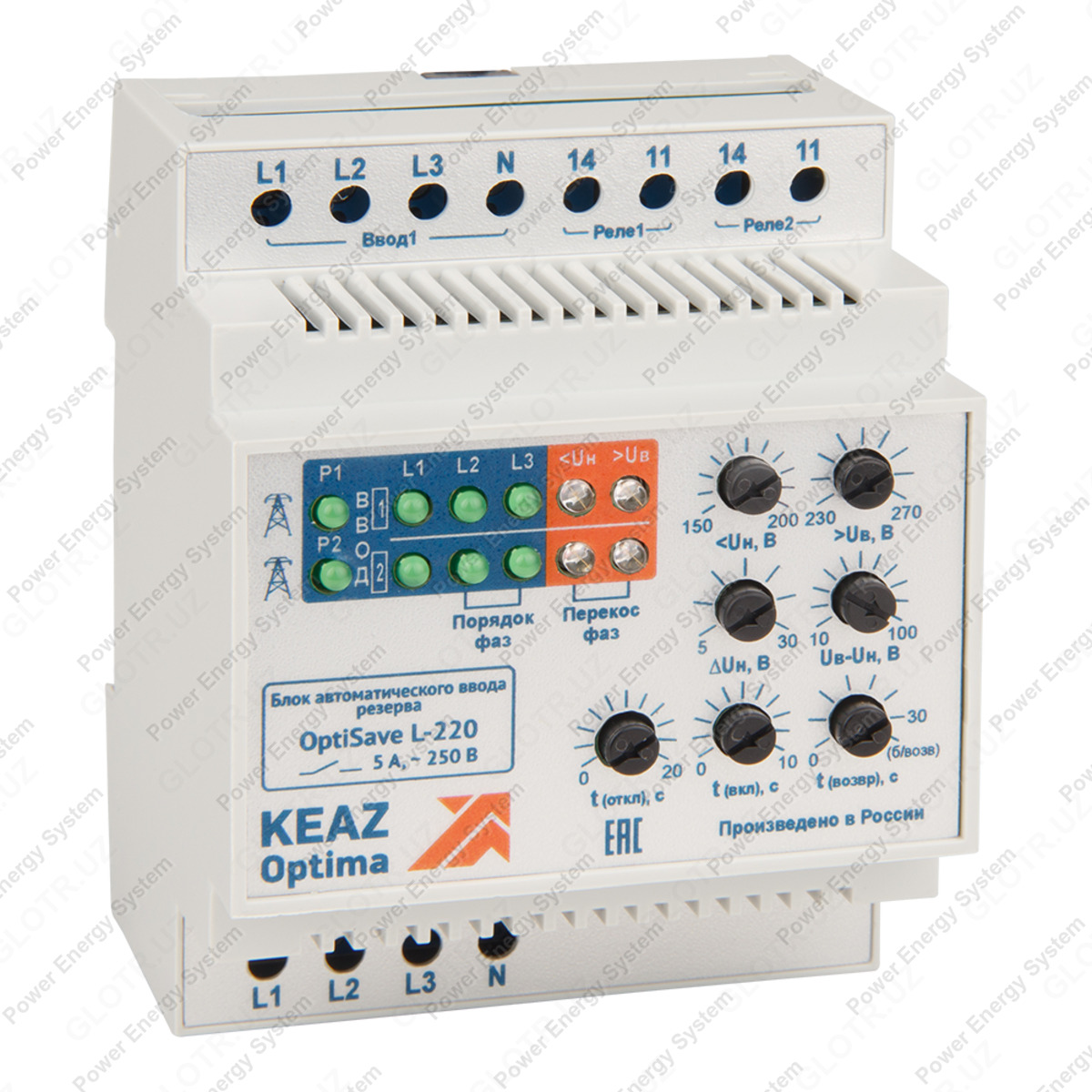

  • Блок логики и индикации – это “мозг” АВР, который неустанно контролирует напряжение как в основной сети, так и работающего генератора. “Мозг” подает команду релейной автоматике, а так же контакторам на замыкание или размыкание.
  • Силовая часть АВР. К ней относятся контакторы (про контактор читайте в статье «Что такое контактор?») и автоматы.
  • Релейный блок управления генератором. В такой блок входят реле и различные переключатели для управления генератором. Такой блок может располагаться как в щитовой АВР, так и на самом генераторе.

Видео Принцип работы АВР

Оцените качество статьи:

Понравилась статья? Поделиться с друзьями:

Что такое панель АВР с автоматическим резервирующим переключателем? Как это работает? Что оно делает? — Welland Power

Что такое панель АВР с автоматическим резервирующим переключателем?

Панель автоматического включения резерва, или панель ATS, представляет собой тип панели переключения, используемый с дизельным генератором для автоматического переключения между сетью и генератором в случае сбоя питания. Генератор запускается / останавливается автоматически в зависимости от сети.

Почему важна панель ATS с автоматическим переключателем резерва?

Безобрывный переключатель (ручной или автоматический) требуется в каждой стране при установке генератора в помещениях с сетевым питанием.Этого требует закон не зря. Передаточный переключатель позволяет избежать:

  • Электроэнергия, контактирующая с генератором, который почти наверняка сгорел бы, если бы это произошло.
  • Он останавливает генератор от обратной подачи питания в сеть при выходе из строя, подвергая опасности жизнь работников электроснабжения.

Что касается важности, то и ручной, и автоматический переключатель выполняют одну и ту же функцию, однако панель ATS автоматического переключателя выполняет этот процесс автоматически, экономя время и сокращая продолжительность отключения электроэнергии.

Это внутренняя часть небольшой панели ATS, в которой для переключения используется моторизованный переключатель — другие панели также могут использовать контакторы, MCCB и ACB, в зависимости от их размера и требований заказчика.

Как работает панель АВР с автоматическим включением резерва?

Существует два основных типа панелей автоматического включения резерва: панели со встроенным обнаружением сети и панели без обнаружения сети. Оба работают по-разному. В этой статье описываются основные, нормальные рабочие функции.Различные панели могут иметь несколько разные функции и более совершенные системы управления.

Автоматический переключатель резерва Панели ATS с обнаружением сети

Автоматический выключатель ATS Панели со встроенным детектором сети контролируют питание от сети. Когда они обнаруживают сбой в электросети, обычно используя реле сбоя электросети, они обычно отключаются от электросети и посылают сигнал на генератор для запуска. Как только генератор запустится, он отправит обратно сигнал «доступен».Когда ATS получит это, он переключится на питание от генератора.

Панели АВР с автоматическим резервирующим переключателем без обнаружения сети

Автоматический выключатель. Панели ATS без обнаружения сети нуждаются в обнаружении сети, встроенной в генератор или где-либо еще. Когда генератор обнаруживает сбой в электросети, он отправляет сигнал на АВР для отключения от сети и автоматического запуска. Как только генератор запустится, он отправит ему сигнал о запуске.Когда он получит это, АВР переключится на питание от генератора.

Каковы преимущества / недостатки панели автоматического переключения передач?

Вот краткое изложение преимуществ и недостатков панели ручного переключения по сравнению с автоматическим переключателем.

Преимущества панели АКПП

  • Вам нужно переключать его каждый раз, когда выходит из строя сеть, и вы хотите запустить генератор.
  • Нужно каждый раз запускать генератор вручную
  • Если вас нет рядом, вы не можете включить резервное питание
  • Это занимает больше времени — автоматическая панель может среагировать, как только пропадет электросеть.

Недостатки ручной раздаточной панели

  • Стоимость — Панель ручного переноса намного дешевле автоматического пульта.
  • Control — автоматический выключатель запустит генератор, даже если вас нет дома — если вы не забыли выключить генератор.
  • Электропроводка — не требуются кабели управления, только кабели электропитания.

Как работает панель ATS подрядчика?

Существуют различные конструкции панели ATS. Обычно реле отказа сети устанавливается в электрическом шкафу с двумя контакторами. Контакторы имеют механическую и электрическую блокировку. Это означает, что имеется механическое устройство, называемое блокировкой, которое гарантирует, что два контактора не могут быть замкнуты одновременно. Для замыкания контакторов требуется электрическое питание (вы можете использовать как типы постоянного, так и переменного тока).

Электрическая блокировка предназначена для предотвращения одновременного включения контакторов. Хотя механическая блокировка должна остановить их замыкание, даже если это произойдет, эта вторичная цепь является дополнительной защитой.Обычно на каждый контактор устанавливается нормально замкнутый контакт. Эти контакты обычно (т.е. когда контактор не находится под напряжением) замкнуты. Когда контактор находится под напряжением, они размыкаются. Если у вас есть два контактора, A и B, цепь для замыкания контактора A подключена через вспомогательный элемент B, поэтому, когда B замкнут, невозможно подать напряжение A. То же самое верно для B, это подключается через вспомогательный A. Это обеспечивает электрическую блокировку.

При отказе сети АВР отправляет удаленный запуск (обычно без напряжения) на генератор.Генератор запускается, и при достижении необходимой мощности и напряжения АВР размыкает сетевой контактор и замыкает контактор генератора. Когда сеть возвращается, контактор генератора размыкается, а контактор сети замыкается.

Поскольку оба контактора никогда не замыкаются вместе, даже когда сеть возвращается, произойдет кратковременный перерыв в электроснабжении при переключении контакторов.

12 лучших автоматических переключателей, рассмотренные и оцененные в 2021 году

Если у вас есть альтернативный источник питания, помимо подключения к сети, вам необходимо вручную переключать цепи при смене источника питания.Это неудобно и требует много времени, особенно когда вы внезапно теряете мощность и работаете над важной задачей.

Автоматический переключатель питания — отличное решение этой проблемы. Это устройство предназначено для немедленного переключения между источниками питания в случае сбоя. Незначительное время простоя между переключениями означает, что вы не потеряете электроэнергию, даже если ваш основной источник выйдет из строя.

Чтобы помочь вам выбрать лучший автоматический переключатель резерва, я рассмотрю 12 автоматических переключателей резерва, с которыми я работал как профессиональный электрик.

Лучший автоматический переключатель резерва Отзывы

1. Go Power! Автоматический резерва TS-30

Мне нравится, как Go Power! Автоматический переключатель резерва прост в установке. Он имеет встроенные заглушки для простой и профессиональной настройки, что позволяет легко выполнять электромонтаж в панели. Они также включали инструкции, так что даже домашние мастера могут установить его под руководством электрика по месту жительства.

Еще одна впечатляющая особенность — мгновенное переключение.Я намеренно отключил основной источник питания, и он сразу перешел на резервный. Во время перехода мой ноутбук все еще работал без сбоев; Меня даже от компьютера не отключили!

Он также служит автоматическим переключателем для генератора, инвертора или берегового источника питания, что делает его универсальным устройством. В устройстве есть 30-амперный переключатель, который автоматически подключает береговое питание к вашей панели выключателя. Эта система предотвращает повреждение вашего бортового инвертора, изолируя его, когда система подключена к источнику переменного тока.

Единственная моя претензия к нему — неточная схема подключения. Хотя он служит руководством, он не упрощает весь процесс установки. Мне пришлось сравнить это с более дорогой предварительно смонтированной моделью на их веб-сайте, где есть более точная схема.

Плюсы

  • Встроенные заглушки для профессиональной настройки и несложного подключения
  • Прилагаемые инструкции позволяют мастерам установить его с минимальными инструкциями
  • Мгновенное срабатывание означает отсутствие потери мощности при переключении
  • Многоцелевой и может использоваться с генераторами, инверторами или для берегового электроснабжения
  • Защищает ваш инвертор, изолируя его при подключении к источнику переменного тока

Минусы

  • Неточная схема подключения требует дополнительных исследований для обеспечения правильности подключения

Я впечатлен тем, насколько безупречно работает автоматический переключатель резерва TS-30 30. Хотя прилагаемая диаграмма может быть улучшена, в целом это отличный продукт, который я обязательно буду рекомендовать клиентам и коллегам.

2. Xantrex 8080915 Автоматический переключатель

Автоматический переключатель резерва Xantrex — это компактное, надежное и хорошо маркированное устройство, позволяющее легко управлять любым пользователем. Он обычно используется для конструкций, питаемых как от солнечных, так и от сетевых источников. Когда основной источник теряет питание, безобрывный переключатель автоматически быстро перемещается на резервный.

В соответствии с этим, я не обнаружил никаких перебоев с электричеством, так как при переключении с источника на источник наблюдается плавный поток. Он идеально подходит для того, чтобы не терять данные и подключение к Интернету, когда я перехожу с сети на солнечную энергию в течение дня.

Кроме того, он поставляется с вилкой питания для прямого подключения к инвертору GFCI и проводным шнуром для интерфейса переменного тока. Штепсельная вилка позволит легко переключать альтернативный источник на лету; никаких специальных инструментов не требуется.

Тем не менее, вам может потребоваться продумать стратегию вашей компоновки во время настройки, поскольку входящая в комплект вилка питания немного коротковата. Я предлагаю установить установку безобрывного переключателя генератора рядом с розеткой, к которой вы подключаетесь.

Плюсы

  • Компактное, надежное и хорошо маркированное устройство
  • Наиболее подходит для зданий, использующих как солнечные, так и электрические источники
  • Отсутствие электрического разрыва при переключении с источника на источник
  • Поставляется с проводным соединением переменного тока и вилкой питания для подключения к альтернативному источнику питания
  • Позволяет заменять альтернативные источники питания в горячем режиме без специальных инструментов

Минусы

  • Короткая вилка питания требует предусмотрительности при установке продукта.

Я рекомендую этот продукт, особенно если вы полагаетесь на солнечные батареи и другие альтернативные источники энергии. Несмотря на короткую проводку, я определенно считаю, что этот безобрывный переключатель совершенно эффективен.

3. Spartan Power TS5500PLUS Автоматический переключатель резерва

Автоматический резервный переключатель Spartan Power, известный как оригинальный безобрывный переключатель, отлично подходит для автономных альтернативных энергосистем. Его ЖК-панель управления позволяет пользователю настраивать точки отключения и восстановления напряжения.Помимо переключения источников питания, эта система также позволяет автоматически контролировать аккумуляторную батарею.

Он имеет пропускную способность двойного питания 50 А, что делает его более чем способным выдерживать типичную домашнюю нагрузку. Это обеспечивает плавный поток мощности между инвертором и сетью переменного тока при переключении, сводя к минимуму колебания напряжения. Вы можете быть уверены, что у вас не возникнет перебоев в подаче электроэнергии на это устройство.

Конкурентоспособная цена на этот безобрывный переключатель делает его одним из лучших на рынке.Это, а также двухлетняя гарантия, делают этот продукт действительно отличным по цене. Никакой другой производитель не предлагает эту гарантию за такую ​​цену. Даже если это недорогой продукт, предоставленная гарантия дает мне душевное спокойствие.

Одним из недостатков является отсутствие монтажной проводки. Их нужно покупать отдельно. Будьте осторожны, потому что провода должны выдерживать ток, предназначенный для этого элемента. Тем не менее, если у вас уже есть существующие кабели, вы сэкономите дополнительную сумму.

Плюсы

  • Оригинальный автоматический переключатель идеально подходит для альтернативных автономных энергосистем.
  • Возможна настройка точки отключения и восстановления напряжения
  • Передающая способность двойного питания 50 А
  • Конкурентоспособная цена дает ему превосходную ценность по сравнению с другими аналогичными товарами
  • Двухлетняя гарантия производителя обеспечивает долговечность продукта

Минусы

  • В комплект не входят провода, необходимо покупать отдельно

Этот простой в использовании автоматический переключатель резерва для генераторов мне подходит. Хотя он не включает в себя никаких проводов в упаковке, его производительность более чем компенсирует это.

4. Progressive Dynamics PD52V Автоматический переключатель резерва

Если вам необходимо установить автоматический переключатель резерва генератора в вашем гараже или другом более незащищенном месте, этот прочный и надежный продукт — именно то, что вам нужно. Помимо работы в более суровых условиях, он также имеет функцию задержки по времени, которая позволяет стабилизировать напряжение перед передачей мощности.

Progressive Dynamics PD52V имеет автоматическое определение тока, отключая основной источник, если он обнаруживает ток от альтернативного, чтобы предотвратить случайную перегрузку. Его мощность переменного тока 50 ампер и 240 вольт также гарантирует, что он может выдерживать нагрузку в большинстве домов и в легкой промышленности.

Чтобы помочь вам сэкономить время на установку и обслуживание этого продукта, производитель включил легкодоступные передние панели со встроенными схемами. Итак, используете ли вы это впервые или проверяете через десять лет, вы уверены, что внутри есть руководство — вам не нужно искать руководства и схемы.

Меня беспокоит только то, что с этой компанией трудно связаться. Я не получаю ответов на запросы, которые отправляю им, поэтому мне приходилось полагаться на моего коллегу, у которого есть опыт работы с этим, когда я хотел что-то подтвердить. Тем не менее, после установки этот переключатель передачи не вызовет никаких проблем.

Плюсы

  • Прочная и прочная конструкция, идеально подходит для легкой промышленности и гаражных установок
  • Функция выдержки времени обеспечивает стабильное напряжение генератора перед передачей мощности
  • Автоматическое определение тока от альтернативного источника питания предотвращает случайную перегрузку
  • 50 А, 240 В переменного тока
  • Панели быстрого доступа со встроенными схемами упрощают установку и обслуживание

Минусы

  • Сложная послепродажная поддержка по телефону или электронной почте

Мне очень нравится этот переключатель, когда мне приходится работать с генераторами, которым требуется некоторое время для стабилизации. И даже если у них нет отличной послепродажной поддержки, мне она не понадобится, как только я установлю продукт.

5. Gaeyaele W2T-3P Автоматический переключатель резерва

Если вам нужно обеспечить непрерывное электроснабжение, как только ваш основной источник теряет электроэнергию, я рекомендую этот переключатель для всего дома. Он специально создан для домашних хозяйств, использующих блоки питания PZ30 и другие установки орбитального типа.

Мне это нравится из-за его гибкости.Его максимальная мощность 400 В при 60 А и совместимость с циклами 50 и 60 Гц гарантируют, что я могу использовать его в любой точке мира. Я не боюсь, что этот переключатель выйдет из строя из-за несовместимости с какой-либо системой, поскольку он предназначен для работы с любой электрической системой.

Коммутатор W2T-3P маленький и компактный, что позволяет ему размещаться непосредственно внутри распределительного щита. Он аккуратно поместился бы среди элементов управления внутри, сделав его неотъемлемой частью системы. Кроме того, модульная конструкция устройства упрощает установку и не требует усилий по чистке и обслуживанию.

Однако он не возвращается автоматически от альтернативного к основному источнику после того, как питание вернется в норму. Вам придется переключаться обратно вручную, что может стать проблемой, особенно если вам нужно покинуть помещение, не отключая альтернативный источник энергии.

Плюсы

  • Надежно обеспечивает безопасное непрерывное энергоснабжение при выходе из строя основного источника
  • Предназначен для силовых ящиков PZ30 и других орбитальных установок
  • Подходит для источников электроэнергии до 400 В переменного тока и 60 А / 50 и 60 Гц
  • Компактная конструкция позволяет устанавливать его непосредственно внутри распределительного щита
  • Удобство установки и обслуживания экономит время и силы

Минусы

  • Только автоматически переключается на альтернативу от основного источника питания

Если вы ищете чистый, гладкий дизайн, подходящий для вашего блока питания PZ30, он идеально подойдет для установки. Вам просто нужно следить за основным источником, когда он возобновляется, поскольку он не переключается автоматически.

6. Tuqi GCQ2-63A / 2P Автоматический переключатель

Этот генератор ATS предназначен для восстановления резервного питания в вашей домашней системе в течение 2 секунд после потери тока от вашего основного соединения. Это дает вашему генератору достаточно времени для стабилизации своей выходной мощности, чтобы вы получали постоянное напряжение в вашей системе после включения альтернативного источника.

Это устройство оснащено встроенной защитой от короткого замыкания, перегрузки, пониженного напряжения и противофазности, чтобы предотвратить повреждение электроники во время фазы переключения. Кроме того, он может выдерживать токи от 6 до 63 ампер, гарантируя, что вы сможете работать с обычной нагрузкой, несмотря на работу от резервного источника питания.

Что мне больше всего нравится в этом переключателе, так это его встроенные индикаторы состояния и индикаторы. Таким образом, я могу гарантировать готовность моей системы автоматического резервного копирования, даже если я не тестировал ее некоторое время.У компании также отличное обслуживание клиентов, и мы ответим на мой запрос в течение нескольких часов.

Единственная проблема с этим элементом заключается в том, что прилагаемое руководство несколько сбивает с толку. Я уже опытный электрик, и все еще есть детали, которые мне непонятны. Хорошо, что их служба послепродажного обслуживания быстро ответила на мой запрос, что позволило мне работать без промедления.

Плюсы

  • Переключение на резервное питание всего за 2 секунды
  • Поставляется с защитой от короткого замыкания, перегрузки, понижения напряжения и смещения фазы
  • Рассчитан на нагрузку от 6 до 63 ампер
  • Встроенные световые индикаторы показывают состояние и готовность системы
  • Отличный ответ службы поддержки

Минусы

  • Руководство может сбить с толку

Я рекомендую этот автоматический переключатель резерва, если вам нужна полная защита при восстановлении питания.

7. Technology Research 41300 Автоматический переключатель

Если вам нужен передаточный переключатель на 30 А для портативных генераторов, это хороший вариант. Это устройство, в котором преобладает генератор, то есть оно автоматически переключается на резервное питание при обнаружении тока. Это идеально, потому что вам больше не нужно переключаться вручную, что может быть затруднительно в темноте.

Он использует 30-секундную задержку для дополнительной безопасности, прежде чем дать генератору ток для питания ваших цепей.Это гарантирует, что альтернативный источник будет иметь стабильное напряжение, чтобы предотвратить повреждение вашего электрического оборудования. И как только вы отключите резервный источник питания, система автоматически вернется к питанию по умолчанию всего за 3 секунды.

Это одно из самых простых в установке устройств на рынке. Он имеет четко обозначенные порты и, по сути, является устройством plug-and-play. Это также один из наиболее доступных вариантов на рынке, поэтому вам не нужно прожигать дыру в кармане только для того, чтобы получить автоматический переключатель.

Напоминаем: работа с электричеством может быть опасной, поэтому, если вы не уверены, лучше позвонить профессионалу.

Одна проблема, с которой я столкнулся с этим, заключается в том, что его пластиковый корпус может быть поврежден, если вы закрутите его слишком сильно. Это случилось со мной в первый раз, когда я использовал его, поэтому я не забываю быть осторожным с моими инструментами всякий раз, когда я работаю с этим продуктом.

Плюсы

  • Генераторный автоматический переключатель резерва
  • 30-секундная задержка перед подключением цепи
  • Автоматически восстанавливает основной источник электроэнергии после отключения резервного
  • Автоматическая установка, с четкими этикетками для портов ввода и вывода
  • Один из самых доступных безобрывных переключателей на рынке

Минусы

  • Пластиковый корпус может сломаться, если установочные винты затянуты слишком сильно

Если вам нужно что-то простое и легкое в установке, то я рекомендую этот автоматический выключатель.

8. Устройство защиты от перенапряжения 40100 Автоматический переключатель передачи

Если вам нужен автоматический переключатель для переносных генераторов, Surge Guard 40100 — хорошее решение.

Он специально разработан для жилых автофургонов и других мобильных приложений; вот почему он оснащен механическими соединителями с блокировкой. Это обеспечивает надежный физический контакт между цепями и помогает предотвратить ослабление соединения из-за вибрации.

50-амперная мощность этого безобрывного переключателя означает, что ее более чем достаточно для большинства приложений.Вам не нужно беспокоиться о перегрузке вашей системы из-за типичной для отеля нагрузки. Он также тих в работе, издает только один щелчок при переключении источников, что делает его пригодным для использования в закрытых помещениях.

Как только вы выключите генератор, коммутатор автоматически вернется к основному источнику, что сэкономит ваше время и усилия при развертывании и подключении к сети кемпинга или береговому питанию. Все эти особенности делают его идеальным для тех, кто всегда в дороге.

Моя единственная жалоба по этому поводу заключается в том, что переключение в резервный режим занимает более 45 секунд, когда я включаю альтернативный источник питания.Я думаю, что это слишком долго, потому что мои предыдущие автоматические переключатели обычно переключались менее чем за 30 секунд. Я считаю, что этого более чем достаточно для стабилизации напряжения генератора.

Плюсы

  • Предназначен для жилых автофургонов и других мобильных приложений
  • Разъемы с механической блокировкой для дополнительной безопасности и предотвращения ослабления соединения
  • Емкость 50 А обеспечивает достаточный ток для наиболее распространенных приложений
  • Бесшумная работа гарантирует отсутствие помех для окружающей среды
  • Немедленно возвращается к основному источнику питания, как только генератор выключается

Минусы

  • Требуется более 45 секунд для подключения к резервному источнику питания

Я настоятельно рекомендую этот переключатель, если вам нравится жить в доме на колесах или в фургоне. Он идеально подходит для автоматического переключения между стационарным и мобильным источниками питания, что позволяет сэкономить время и силы при установке и упаковке.

9. Yister W2R-2P Автоматический переключатель резерва

Если вы ищете автоматические переключатели включения генератора, которые будут работать где угодно, вам следует рассмотреть W2R-2P ATS.

Это устройство рассчитано на напряжение до 400 В и совместимо с циклами как 50, так и 60 Гц, что означает, что вы можете использовать его практически по всему миру.Он также обладает большой мощностью 100 А, что гарантирует отсутствие перегрузки в большинстве домашних хозяйств.

Он мгновенно подключается к резервному источнику питания, как только обнаруживает потерю мощности в основном соединении. Это время реакции менее 0,3 секунды гарантирует, что вы не потеряете электричество в своем здании, сохраняя ваши компьютеры и другие устройства с питанием от потери данных.

Коммутатор сам по себе спроектирован так, чтобы быть компактным и надежным, что позволяет вам аккуратно установить его в коробке с питанием.Он становится естественной частью блока выключателя, особенно для распределительных центров PZ30 и других установок орбитального типа, поскольку он специально разработан для них.

Жаль, что я не могу использовать это для более традиционных блоков питания из-за такой конструкции. Это стало бы прекрасным дополнением к более старым домохозяйствам, которые переходят на альтернативные источники энергии. Однако для этого вам придется полностью модернизировать их электрическую систему.

Плюсы

  • Номинальное напряжение до 400 В для циклов от 50 до 60 Гц, поэтому совместимо во всем мире.
  • Большая емкость 100 А — более чем достаточно для средних и больших конструкций
  • Мгновенное подключение к резервному источнику при сбое основного питания
  • Компактная и надежная конструкция позволяет аккуратно установить его внутри блока питания
  • Предназначен для распределительных центров PZ30 и других орбитальных установок

Минусы

  • Не совместим с традиционными блоками питания

Это идеальное дополнение для новых систем, позволяющее не терять мощность благодаря почти мгновенному переключению. Однако он несовместим с традиционными блоками питания.

10. Generac RXSC100A3 Интеллектуальный автоматический переключатель

RXSC100A3 производится одним из лучших и наиболее авторитетных мировых производителей автоматических переключателей.

Они создали это сверхмощное устройство, которое поставляется с корпусом NEMA / UL Type 3R для внешней установки. Он выдержит дождь, снег и мокрый снег. Он также может справиться как с холодными зимними температурами, так и с жаркими летними месяцами.

И, несмотря на прочную конструкцию, его легко установить с помощью счетчика коммунальных услуг, что снижает сложность и экономит ваши деньги на человеко-часах. Он также имеет встроенные предохранители на плате управления, чтобы гарантировать, что он сохранит свою безопасность и надежность, даже если его внешний корпус был поврежден.

Эта полностью автоматизированная система обрабатывает все, включая синхронизацию переключения, измерение первичного и альтернативного источников напряжения и передачу соединений по мере необходимости. Вмешательство человека не требуется. Кроме того, он разработан для работы с модулями интеллектуального управления Generac для дальнейших обновлений в соответствии с рекомендациями.

Однако все эти функции имеют более высокую цену. Если вы выберете эту опцию, это нанесет серьезный ущерб вашему бюджету, но если вы защищаете дорогое оборудование, эти вложения того стоят.

Плюсы

  • Устройство для тяжелых условий эксплуатации с корпусом NEMA / UL типа 3R позволяет ему выдерживать воздействие
  • Простая установка через счетчик коммунальных услуг снижает сложность и экономит человеко-часы
  • Предохранители встроенной панели управления для повышения безопасности и надежности
  • Полностью автоматизированная система управляет синхронизацией, считыванием и передачей без необходимости вмешательства
  • Работает в тандеме с модулями Generac Smart Management для дальнейших обновлений

Минусы

  • Один из самых дорогих вариантов, имеющихся на рынке

Это один из лучших вариантов автоматического включения резерва.Просто будьте готовы выложить значительную сумму, так как это дорогое вложение.

11. Samlex STS-30 Автоматический резерва

Если вам нужен автоматический выключатель для портативных генераторов, который подходит для большинства домов малого и среднего размера, этот вариант для вас. STS-30 рассчитан на 30 ампер и 120 вольт, что делает его подходящим для большинства жилых проектов. Он также включает шнур питания NEMA 5-15R на 15 ампер, так что вы можете подключать его к различным портативным генераторам.

Внутренний релейный переключатель, отвечающий за переключение источника питания, использует сверхмощную двухполюсную технологию двойного направления (DPDT) для обеспечения надежности. Независимо от того, сколько раз вы используете этот безобрывный переключатель в год, вам гарантировано, что он будет работать должным образом.

Еще одно преимущество этого устройства — гибкие возможности установки. Вы можете разместить его рядом с магистралью, если хотите покрыть всю электрическую цепь. В качестве альтернативы вы можете установить его в подсхеме, если вы хотите защитить только определенную секцию, например, компьютерный зал.

Он также совместим с генераторами, инверторами и батареями, поэтому независимо от того, какой у вас альтернативный источник, он будет работать.

Тем не менее, я рекомендую вам установить это профессионально. Сборка в электрическую цепь не является интуитивно понятной, и вы должны внимательно следовать инструкциям, чтобы она работала. Кроме того, работа с такими токами и напряжениями может быть опасной, поэтому не делайте этого, если вы не уверены!

Плюсы

  • Емкость 30 А при 120 В переменного тока, подходит для большинства малых и средних домов
  • 15-амперный NEMA 5-15R совместим с различными портативными генераторами
  • Использует сверхпрочный двухполюсный двухпозиционный релейный переключатель (DPDT) для обеспечения надежности.
  • При необходимости может быть установлен как в основной цепи, так и в выделенных подсхемах
  • Совместимость с генераторами, инверторами и батареями

Минусы

  • Использование не интуитивно понятно, для правильной работы необходимо тщательно соблюдать инструкции

Идеально подходит для малых и средних домашних хозяйств, которые используют портативные генераторы или другие источники энергии в качестве альтернативы.Просто не забудьте обратиться к профессионалу, чтобы установить его правильно.

12. Technology Research 40100 Автоматический переключатель резерва

Автоматический переключатель резерва 40100 имеет прочную конструкцию, что дает вам уверенность в качестве и долговечности. Просто держа этот предмет в руках, я чувствую, что он прослужит мне долгие годы. Кроме того, он имеет встроенный ограничитель перенапряжения, который защищает мои схемы от нестабильных первичных источников.

Его контакты с механической блокировкой обеспечивают надежное соединение независимо от того, сколько вы путешествуете.Это предотвращает ослабление небольших вибраций внутри, что приводит к перегреву и снижению эффективности вашей электрической системы.

При переключении на генераторную мощность в систему встроена 30-секундная задержка. Это гарантирует, что у вас будет стабильное напряжение, прежде чем оно распределяет мощность в цепи, тем самым предотвращая потенциальное повреждение ваших электроприборов. Он автоматически переключится на основное питание, как только вы отключите альтернативный источник питания.

Единственным недостатком этого элемента является то, что он имеет только два входа.Хотя этого может быть достаточно для жилых автофургонов с генератором, это несовместимо с более современными установками, которые также имеют солнечные батареи, помимо обычного генератора и береговых источников питания.

Плюсы

  • Прочная конструкция — гарантия качества и долговечности
  • Встроенный ограничитель перенапряжения защищает ваши цепи от нестабильных первичных источников питания
  • Контакты с механической блокировкой, предотвращающие потерю соединения с течением времени
  • 30-секундная задержка обеспечивает стабильное напряжение генератора перед распределением мощности
  • Автоматически включает береговое питание при отключении генератора

Минусы

  • Только два входа для источников питания, несовместимы для жилых автофургонов с современными установками

Это хороший вариант, если вам нужен автоматический выключатель, который также защитит вашу схему от ненадежных первичных источников питания.Только помните, что он несовместим с системами, имеющими более двух источников.

На что обращать внимание при покупке автоматического резерва

Первое, что следует учитывать при покупке лучшего автоматического переключателя резерва, — это ваши текущие требования. Если приобретенный вами АВР не имеет необходимой мощности, вы можете повредить его и потерять мощность. Убедитесь, что его рейтинг соответствует вашему основному выключателю для совместимости.

После этого вы также должны подумать о своем альтернативном источнике питания.Если вы используете генератор, вы можете использовать переключатель с некоторой временной задержкой, чтобы напряжение стабилизировалось. Но если вы используете инвертор, то мгновенный ATS был бы полезен, чтобы избежать потери мощности.

Также рассмотрите свою систему. Некоторые автоматические переключатели работают только с определенной моделью блока питания, а другие предназначены для мобильного использования. Лучше всего приобрести тот, который специально разработан для ваших целей, чтобы вы максимально повысили его эффективность.

Наконец, подумайте о бренде, который вы покупаете.Некоторые продукты, такие как Reliance Transfer Switch, известны своим качеством. Несмотря на то, что они немного дороже, вы платите за их надежность. Лучше всего проверить отзывы профессионалов и реальных пользователей, чтобы выбрать наиболее подходящую для вас модель.

Как работает автоматический переключатель резерва

Автоматический переключатель резерва обычно использует микропроцессор для постоянного контроля электрических сигналов. Он измеряет такие параметры, как напряжение и частота, чтобы гарантировать, что входящий источник питания стабилен и достаточен для питания цепи ниже по потоку.

По умолчанию подключается к основному источнику питания. Однако, как только это питание выйдет из строя, оно автоматически переключится на альтернативное. Также можно вручную вернуться к резервному питанию с помощью ручного управления.

Некоторые безобрывные переключатели передают мощность мгновенно, в то время как другие ждут до 30 секунд перед подключением к вторичному источнику питания. Это зависит от вашего резервного источника, будь то генератор или инвертор.

Обычно генераторам требуется несколько секунд для стабилизации своей выходной мощности; поэтому у ATS есть задержка по времени.Но если вы используете инверторный источник, передача обычно происходит мгновенно из-за его стабильной природы.

Как установить автоматический переключатель

Установка

ATS зависит от схемы, над которой вы работаете, и конструкции самого переключателя. Большинство продуктов поставляется с диаграммой, поэтому лучше всего следовать прилагаемым инструкциям.

Если вы не уверены, лучшее решение — обратиться к сертифицированному электрику. Работа с электричеством требует знаний и опыта.Неправильная установка может привести к неработоспособности системы или, что еще хуже, к повреждению вашей цепи и дома.

Однако основная концепция такова:

Во-первых, решите, где вы разместите безобрывный переключатель и альтернативный источник питания. Вам также необходимо подготовить материалы, принадлежности и кабели, необходимые для установки. Перечислите их, а затем доработайте необходимую электрическую схему. Это позволяет вам получить все необходимое еще до того, как вы начнете работать.

После этого подготовьте монтажное положение для переключателя.Убедитесь, что место чистое и не имеет препятствий. Надежно установите безобрывный переключатель. После установки проверьте его на безопасность, слегка потянув за него. Он не должен сдвинуться с места, даже немного. Если он сдвинется, проверьте свои винты и при необходимости затяните их.

Отключите основное питание вашего дома с помощью электрического щита. Перед тем, как приступить к работе, проверьте цепь и убедитесь, что вся система обесточена. Убедившись в безопасности, подключите АВР к основному источнику питания и к вашей электрической цепи, следуя схеме или инструкциям, прилагаемым к переключателю.

После этого, когда основное питание все еще отключено, установите альтернативный источник питания на безобрывный переключатель. После этого проверьте систему, запустив альтернативный источник, при этом основной источник электроэнергии все еще отключен. При правильной установке ваша электрическая цепь должна теперь получать питание от резервного источника питания.

Когда вы убедились, что система работает, вы можете включить основное питание и возобновить регулярное электрическое обслуживание вашей цепи. Вы можете проверить систему еще раз, оставив альтернативную энергию включенной, а затем отключив основной источник электроэнергии.В этом случае АВР должен автоматически переключиться на альтернативное электроснабжение.

Законные автоматические переключатели резерва

Если в вашем доме или строении используется генератор для всего дома, согласно Национальному электротехническому кодексу требуется, чтобы у вас был передаточный переключатель. Однако это не обязывает домовладельцев использовать автоматические устройства. Ручные переключатели передачи достаточны, чтобы соответствовать закону.

Однако автоматические переключатели резерва имеют одно существенное преимущество перед ручными.Вам не нужно возиться в темноте только для того, чтобы воспользоваться резервным питанием. Все, что вам нужно сделать, это включить генератор или инвертор, и ваша система вернет энергию.

Это сэкономит вам много времени и усилий и даже потенциально может уберечь вас от случайного споткнуться в темноте. Это также важное дополнение к вашей электрической системе, если в вашей цепи есть чувствительная электроника, например компьютеры. Это дополнение — вложение, которое обеспечит безопасность вашей системы.

Заключение

Недостаточно просто иметь генератор. Если вы полагаетесь на постоянное питание своих систем или хотите повысить безопасность своего дома, автоматический переключатель резерва является важной частью вашей электрической цепи.

Для того, чтобы у вас была надежная электрическая система, у вас должен быть установлен лучший автоматический переключатель резерва. Поэтому, если вам нужно переключиться на резервный источник питания, отключение электричества будет ограничено.

Автоматические переключатели резерва | MacAllister Power Systems

Основы автоматических выключателей

Автоматический переключатель резерва (АВР) образует интерфейс между генераторной установкой, энергосистемой и потребляющим электрооборудованием. Выполняет три функции:

  1. Он контролирует источники питания на предмет отказа.
  2. Переключает нагрузку с одного источника питания на другой.
  3. Его можно и нужно использовать для тренировки генераторной установки.

Правильная работа безобрывного переключателя имеет решающее значение для всей энергосистемы.Он обеспечивает безопасность оператора генераторной установки и защищает электрические сети и энергосистему.

Этот переключатель должен выдерживать перегрузки в течение короткого периода времени, пока соответствующее защитное реле не начнет работать.

На выбор ATS влияют многие факторы. Устройство должно иметь размер, соответствующий нагрузкам, которые он обслуживает, а также иметь соответствующие защитные устройства.

Иногда приложения для генераторных установок требуют параллельного подключения мощности генератора к электросети. Коммунальные предприятия требуют, чтобы подключенное к клиенту оборудование (включая генераторные установки) не создавало помех или ухудшало качество обслуживания других клиентов на линии.Заказчик также не может ухудшить защитные блокировки и устройства защиты в электросети.

Калибровочные коэффициенты автоматического резерва

Типоразмер распределительного устройства

определяется четырьмя факторами: длительный ток, пусковой ток, ток прерывания и выдерживаемый ток. Основное внимание уделяется постоянному току, но пусковые токи и токи прерывания часто не учитываются.

Тип нагрузки определяет пусковой ток. Пуск двигателей может потреблять в 6-10 раз больше нормального постоянного тока, как и лампы накаливания и люминесцентные лампы.

Резистивные нагревательные нагрузки могут потреблять токи, превышающие номинальные токи от трех до пяти раз. Необходимо предусмотреть меры для таких кратковременных перегрузок в АВР и защитном оборудовании.

Двигатели, отключенные от источников питания, временно поддерживают напряжение, поскольку магнитный поток продолжает создаваться вращающимся ротором. Им нужно время, чтобы поток распался, чтобы исключить возможность поломки генератора или двигателя.

И наоборот, оборудование, такое как компьютеры с системами бесперебойного питания (ИБП), также должно иметь резервное копирование на случай, если сбои превышают мощность ИБП.Однако переключение с энергосистемы на генераторную установку не обязательно производить немедленно. В этих случаях необходимо выбрать оптимальное время в зависимости от различных нагрузок.

Типы автоматических переключателей

Существует два типа автоматических переключателей: автоматический выключатель и контактор. Тип автоматического выключателя имеет два автоматических выключателя с блокировкой, поэтому только один выключатель может быть включен в любое время.

Контактор более простой конструкции с электрическим приводом и механической фиксацией.Он работает быстрее, чем автоматический выключатель, что сокращает время переключения.

ATS обеспечивает несколько функций управления работой генераторной установки. Он определяет, когда напряжение в сети падает ниже заданных пределов, а затем инициирует запуск генераторной установки. Он передает нагрузки на генераторную установку, когда двигатель достаточно прогрелся и генератор достиг рабочего напряжения и частоты. Он также возвращает нагрузку на линию электроснабжения при восстановлении электроснабжения.

ATS также имеет таймер, позволяющий двигателю работать достаточно долго, чтобы полностью прогреться.Это также время периода охлаждения, когда двигатель находился под нагрузкой.

Эти элементы управления могут быть либо настроены оператором, либо полностью предварительно запрограммированы на заводе. Все блоки ATS должны соответствовать стандарту безопасности UL 1008 и различным стандартам Национального электротехнического кодекса (NEC), рекомендованным вашим специалистом по спецификациям и поставщиком генераторной установки.

Типы автоматических переключателей и принцип их работы

Электроснабжение вашего дома или офиса в случае отключения электроэнергии или других электрических проблем может быть полезным или даже критическим в зависимости от отрасли.Лучший способ сделать это — использовать генератор. Генераторы — это устройства, которые вырабатывают электроэнергию в течение некоторого времени с использованием источника топлива, такого как природный газ, для замены электроэнергии от города или коммунального предприятия.

Многие люди не знают о генераторах, что они не единственное, что вам нужно. Есть еще одна деталь, которую следует рассматривать как автоматический переключатель резерва, или АВР. АВР — это устройство, которое действует как мозг между электросетью и вторичным источником энергии. Он действует в случае прерывания питания, чтобы переключиться на вторичное питание и управлять системой практически без вашего участия.

Прочитав это руководство по системам ATS, вы будете лучше подготовлены, чтобы понять свои потребности в электроэнергии и решить, какое решение лучше всего подходит для вашего бизнеса.

Общие сведения о системах ATS

Системы

ATS действуют как мозг между вашим зданием, энергосистемой и генератором. Они обнаруживают изменения в мощности и действуют соответствующим образом, чтобы поддерживать электричество в вашем здании с помощью генератора. Если электроэнергия отключится, АВР включит ваш генератор и переключится на него.Когда электроснабжение восстановится, генератор отключится и автоматически переключится на сетевое питание.

Эта система, помимо удобства, предназначена для предотвращения даже небольших потерь электроэнергии, которые могут иметь разрушительные последствия для вашего бизнеса. Размеры АВР и генератора соответствуют потребностям вашего здания или системы. В конечном итоге интеллектуальное резервное копирование и передача энергии, обеспечиваемые ATS, помогают поддерживать непрерывность бизнеса и предотвращать дорогостоящие или потенциально смертельные сбои в таких средах, как больницы, тяжелая промышленность или другие предприятия.

Типы систем АВР

Существует четыре типа систем ATS, которые могут быть установлены в зависимости от потребностей здания. Все типы переключателей преследуют одну и ту же конечную цель — управление электричеством безопасным и целесообразным способом; однако каждый дизайн соответствует разным критериям и используется для разных приложений. Специалисты по электроэнергетике в Buckeye Power Sales могут помочь вам точно определить, какой тип АВР вам нужен и как его спроектировать с учетом ваших конкретных потребностей.

  1. Разомкнутый переход ATS — Переключатель разомкнутого перехода или переключатель прерывания перед включением используется в системах, которые могут справиться с кратковременным прерыванием питания при переключении между электросетью и локальным резервным питанием.Эта задержка обычно составляет менее секунды, но обеспечивает безопасную передачу, гарантируя, что ни коммунальные предприятия, ни местные сотрудники, ни люди вокруг устройств не окажутся в опасности. Вариант этого типа АВР называется переключателем запрограммированного перехода, который делает паузу между питанием от электросети и мощностью генератора. Это позволяет остаточному напряжению в цепях уменьшаться до восстановления питания.
  2. Closed Transition ATS — Закрытая переходная система используется в помещениях, где недопустимо даже кратковременное отключение электроэнергии.Этот АВР имеет внутренние системы, которые позволяют одновременно включать оба источника питания и обеспечивать плавное переключение в соответствии со стандартами безопасности. Эти системы сложнее и дороже, чем системы с открытым переходом.
  3. Переключатель плавного переключения нагрузки — Этот переключатель похож на ATS с закрытым переходом, но имеет возможность регулировать величину нагрузки, которую он обрабатывает, от ситуации к ситуации. Эта динамическая возможность предоставляется за дополнительную плату, но позволяет предприятиям иметь большую гибкость в большем количестве ситуаций, в которых может потребоваться резервное питание.
  4. Изоляция байпаса ATS — это наиболее сложная, но высокопроизводительная система ATS. Он состоит из двух систем, которые обычно работают параллельно, что позволяет проводить осмотр, обслуживание и испытания во время использования. Установки, включающие обходные изоляционные системы ATS, обычно используются в наиболее чувствительных бизнес-пространствах, таких как критически важные системы жизнеобеспечения, телекоммуникации, станции управления воздушным движением и другие подобные установки с приоритетом 1.

Стандарты, сертификаты и правила

Учитывая сложность и чувствительность предприятий, которым необходим такой уровень защиты, существует множество кодексов и стандартов, регулирующих эти устройства и их использование.Системы резервного питания могут быть очень сложными, особенно при параллельном подключении к электросети. Buckeye Power Sales и их высококвалифицированный персонал являются экспертами в области выбора и определения размеров АВР и систем генераторов.

Команда Buckeye Power Sales может помочь вам и вашему бизнесу понять все нормативные и юридические стандарты, такие как Underwriters Laboratories, Национальный электротехнический кодекс и стандарты Национальной ассоциации противопожарной защиты, не говоря уже обо всех местных законах по этим вопросам.

Если вам нужны установленные законом системы резервного копирования или вы заинтересованы в безопасности и душевном спокойствии, которые обеспечивают системы резервного питания, свяжитесь с Buckeye Power Sales сегодня, чтобы записаться на прием. Наши высококвалифицированные сотрудники могут помочь вам понять и удовлетворить ваши потребности, соблюдая при этом самые строгие стандарты безопасности и юридические стандарты в бизнесе.

Загрузить информационный лист

Что такое тестирование автоматического включения резерва и как это делается

Основная задача безобрывного переключателя — перераспределение мощности от сети к резервному источнику энергии.Система панели управления безобрывного переключателя — это то, что делает устройство автоматическим по своей природе. Сбои в подаче электроэнергии могут быть обнаружены немедленно с помощью автоматического переключателя (АВР), а переключение на питание генератора от электросети происходит плавно.

Задача панели управления — обнаруживать сбой питания и инициировать процедуры запуска двигателя нового или бывшего в употреблении генератора. Как только старый или новый генератор достигнет нужной частоты или напряжения, система управления подаст сигнал о переходе на генератор с обычного источника питания.

Автоматический переключатель резерва (АВР) — это критически важная часть оборудования, в которой источник или источник питания чередуется, обычно между электросетью от электросети и резервным питанием, обеспечивая возможность вашей системы оставаться в сети. По сути, важно убедиться, что эта часть вашей аварийной системы работает должным образом. Кроме того, поскольку эта часть вашей системы обычно относительно сложна по своей природе, они редко проверяются или тестируются после того, как ATS покидает свое производственное предприятие.

Почему важно тестирование автоматического включения резерва?

В ходе плановой проверки важно определить, соответствует ли ваш АВР условиям производителя, чтобы исключить риск определения этого, когда произойдет непредвиденный сбой, и вы не сможете переключить свою систему на вторичное питание.

Периодические испытания вашего АВР гарантируют надежность вашей аварийной системы. Когда дело доходит до электрических испытаний АВР, компания Carelabs выбирает производственные предприятия, электростанции и промышленные предприятия.Наши техники и инженеры имеют опыт работы с аварийными системами, в частности, с автоматическими переключателями. Благодаря богатому опыту и обучению наших сотрудников в этой области, они являются определенным рецептом успеха.

Что делается во время тестирования автоматического включения резерва?

Несколько этапов тестирования ATS включает:

  • Проверка сопротивления контакта с полюсом,
  • Проверка настроек и операций
  • Контрольное устройство Обследование
  • Проверка стандартов и спецификаций производителя
  • Услуги по калибровке
  • Измерение сопротивления соединений отводов
  • Проверка последовательности запуска двигателя
  • Проверки функций задержки и обратного переноса
  • Контроль механических частей
  • Проверка анкеровки и заземления на предмет обесценения или повреждения
  • Соответствующие детали должным образом смазаны и очищены от мусора или загрязнений и многое другое.

Тесты автоматического включения резерва Включают в основном три этапа. Визуальный осмотр, электрические испытания и эксплуатационные или функциональные испытания:

Визуальный и механический осмотр
  • Проверить механические и физические характеристики.
  • Проверить центровку, анкеровку, необходимые зазоры и заземление.
  • Убедитесь, что устройство чистое.
  • Проверить наличие соответствующей смазки на движущихся токоведущих частях и поверхностях скольжения.
  • Убедитесь, что предупреждения о переносе вручную прикреплены и видны.
  • Выполните операцию передачи вручную.
  • Проверить положительную механическую блокировку среди альтернативных и нормальных источников.

Электрические испытания
  • Относительно заземления полностью выполнить испытания сопротивления изоляции всей проводки управления.
  • Выполните проверку сопротивления контакта / полюса.
  • Проверить настройки и работу устройств управления.
  • Откалибруйте и настройте все реле и таймеры.
  • При необходимости проверьте фазировку, чередование фаз и синхронизацию.
  • Выполните тесты автоматической передачи:
  • Имитация потери нормальной мощности.
  • Вернуться к нормальному питанию.
  • Имитация потери аварийного питания.
  • Моделируйте все формы однофазных условий.

Проверить правильность работы и синхронизацию следующих функций
  • Реле измерения напряжения нормального источника.
  • Последовательность запуска двигателя.
  • Задержка при передаче.
  • Реле измерения напряжения с альтернативным источником.
  • Операция автоматической передачи.
  • Блокировки и функция концевого выключателя.
  • Задержка по времени и обратное переключение при восстановлении нормального энергоснабжения.
  • Функция охлаждения и останова двигателя.

NFPA 110 имеет следующие правила, изложенные в условиях тестирования автоматического включения резерва
  1. Операционный контроль и испытания.
  2. EPSS
  3. , включая все компоненты, следует проверять под нагрузкой не реже одного раза в месяц и проверять еженедельно.
  4. Если генераторная установка используется для снижения пиковой нагрузки или для резервного питания, такое использование должно быть зарегистрировано и должно быть разрешено для замены для запланированного функционирования и тестирования генераторной установки.
  5. Автоматические переключатели должны работать ежемесячно.
  6. Периодическая проверка безобрывного переключателя должна заключаться в электрическом функционировании безобрывного переключателя до перехода в другое положение из стандартного положения и возврата.

Как выполняется тестирование автоматического включения резерва?

Генеральная инспекция

Проверочные работы должны проводиться снаружи и внутри на безобрывном переключателе.

Внешний осмотр
  • Безобрывный переключатель следует поддерживать в хорошем состоянии, выполняя еженедельный общий осмотр устройства. Эта проверка должна состоять из проверки на наличие признаков чрезмерного нагрева, повреждения от вибрации, любого уровня износа, любых утечек или загрязнений.
  • Все скопления грязи или пыли необходимо удалить. Грязь, пыль и любые другие загрязнения всегда следует удалять снаружи и изнутри пылесосом, сухой тканью или щеткой.Не следует использовать сжатый воздух для удаления загрязнений и грязи. Это может привести к попаданию мусора в компоненты и повреждению коммутатора.
  • Если при осмотре будут обнаружены поврежденные или незакрепленные компоненты, обратитесь к квалифицированному специалисту для выполнения ремонтных работ.
  • Любые изношенные, сломанные или отсутствующие внешние части должны быть заменены компонентами, рекомендованными производителем.
  • Свяжитесь с местным авторизованным дистрибьютором или дилером, чтобы узнать номер детали для заказа.

Внутренняя проверка

  • Все источники питания должны быть выключены перед любой внутренней проверкой.
  • Убедитесь, что какие-либо обнаруженные внешние сбои не повлияли на внутренние компоненты, при открытии дверцы переключателя.
  • Для выполнения любых работ по обслуживанию необходимо вызывать обученного специалиста по обслуживанию. При обнаружении любого из следующих условий:
  1. Грязь, пыль, влага и другие загрязнения, скапливающиеся на поверхностях агрегата и компонентов
  2. Никаких следов коррозии
  3. Детали не закреплены, отсутствуют или сломаны
  4. Износ электропроводки или изоляции из-за порезов, истирания или износа
  5. Признаки перегрева, например расплавленный пластик, обесцвеченный металл или запах гари
  6. Любые другие доказательства повреждения, износа или неисправности безобрывного переключателя и его компонентов
  • Только обученный техник должен выполнять внутренние сервисные работы и проверку резервной системы, которая не допускает прерывания подачи электроэнергии в ходе требуемой проверки.

Проверки помимо визуального контроля
  • Когда проверки являются внутренними или представляют собой нечто большее, чем просто визуальный осмотр оператором, они должны выполняться авторизованным дистрибьютором или дилером в соответствии с соглашением о плановом профилактическом техническом обслуживании.
  • Поручите авторизованному дилеру или дистрибьютору заменить или отремонтировать все поврежденные внутренние детали рекомендованными производителем компонентами.

Отключение генераторной установки
  • Случайный запуск может привести к тяжелым травмам и даже смерти
  • Необходимо принять меры безопасности, чтобы предотвратить запуск генераторной установки в ходе технического обслуживания с помощью переключателя дистанционного пуска / останова, ATS или другой команды дистанционного пуска двигателя.
  • Перед тем, как приступить к работе с генераторной установкой или с любыми ее присоединенными частями, например, передаточным переключателем, отсоедините генераторную установку следующим образом:
  1. Переведите главный выключатель генератора в положение ВЫКЛ.
  2. Отключить питание зарядного устройства
  3. Отсоедините кабели аккумулятора, начиная с отрицательного (-) провода.

Тестирование системы автоматического управления безобрывным переключателем

Систему автоматического управления безобрывным переключателем следует проверять ежемесячно.Тест должен подтвердить следующее:

  • Необходимая последовательность функционирования происходит при переключении нагрузки на аварийный источник, что приводит к отказу основного источника
  • Убедитесь, что светодиодные индикаторы на безобрывном переключателе работают правильно
  • Наблюдать и подслушивать любую ненужную вибрацию или шум во время работы
  • Завершите испытание, как только переключатель переключает нагрузку на резервный источник, и проверьте предусмотренную последовательность операций, происходящих, когда переключатель переключает нагрузку на основной источник питания и сигнализирует генератору о необходимости выключения позже или после периода охлаждения.
  • Проверьте, работает ли временная задержка в положении ВЫКЛ, когда нагрузка передается на резервный источник и возвращается обратно на предпочтительный источник, в случае систем с запрограммированными временными переходами.

Функциональный тест

Функциональные испытания безобрывного переключателя состоят из электрических и ручных испытаний. Ручка оператора с ручным переключением предназначена только для технического обслуживания. Перед тем, как включить электрическое управление, необходимо проверить ручное управление переключателем.

Обычный метод функциональной проверки автоматического переключателя резерва для резервного генератора объясняется ниже:

  1. Чтобы начать испытание, замкните автоматический выключатель источника питания. Контроллер переключателя загорится имеющимся светодиодом, когда будет обнаружено правильное напряжение. Если источник 1 включает механизм автоматического включения резерва, светодиод на источнике 1 загорится. Проверьте межфазное напряжение на клеммах электросети.
  2. Запустите двигатель-генератор после включения выключателя альтернативного источника.Светодиод S2 (Альтернативный) Доступен загорится, когда будут обнаружены правильные уровни напряжения и частоты. Выключите двигатель-генератор после того, как оба источника будут подтверждены, и установите управление запуском генератора в автоматическое положение.
  3. Воспроизведите отказ электросети, отключив источник 1, т. Е. Нормальный боковой выключатель. Таймер задержки запуска двигателя начинает свой временной цикл. После того, как таймер завершит свой временной цикл, пусковые контакты двигателя замыкаются, чтобы запустить генератор.
  4. Когда частота и напряжение генератора касаются фиксированных точек восстановления, загорается светодиод «Источник 2 доступен».Одновременно с этим начинается отсчет времени задержки таймера генератора. По истечении времени задержки АВР переключится на генератор, светодиод положения S1 погаснет, а светодиод положения S2 загорится. Системы должны переключаться не менее чем за 10 секунд, если отказ оборудования может привести к гибели людей или серьезным травмам.
  5. Повторно замкните прерыватель источника 1 для повторного переключения на нормальный источник. Таймер задержки для служебного таймера начинает свой временной цикл. Когда таймер завершит свой временной цикл, ATS выполнит передачу.Светодиод положения S2 погаснет, а светодиод положения S1 загорится.
  6. Таймер задержки остановки двигателя начнет свой временной цикл. Генератор работает без нагрузки в течение этого временного цикла. Генератор ВЫКЛЮЧИТСЯ, как только таймер завершит свой цикл отсчета времени, светодиод «S2 Доступен» погаснет. Для работы САЭ без нагрузки перед остановом должна быть предусмотрена минимальная временная задержка в 5 минут, чтобы дать двигателю остыть (NFPA 110). Минимальная 5-минутная задержка не требуется для малых первичных двигателей с воздушным охлаждением мощностью 15 кВт или меньше.

Меры предосторожности
  • Осмотр и очистка Перед выполнением любых работ с безобрывным переключателем отключите все источники питания.
  • Переключатель необходимо проверить на наличие влаги, грязи или пыли, его необходимо пропылесосить или протереть мягкой щеткой или сухой тканью.
  • НЕ ИСПОЛЬЗУЙТЕ воздуходувку, так как мусор может попасть в электрические и механические компоненты и вызвать повреждение.
  • Все отложения с поверхности необходимо удалить чистой тканью.

Преимущества тестирования автоматического включения резерва
  • Бесперебойное электроснабжение
  • Обеспечивает эффективное переключение на питание от генератора
  • Обеспечивает безопасность
  • Более быстрое соединение

Автоматический переключатель резерва (ATS) | Глобальный источник питания

Автоматические переключатели резерва являются важными компонентами системы аварийного резервирования. Доступный в размерах от 30A до 5000A, GPS предлагает решение для любого проекта.

Автоматические переключатели GPS

GPS предоставляет надежные, прочные, универсальные и компактные автоматические переключатели резерва, которые переключают основные нагрузки и электрические распределительные системы с одного источника питания на другой.

  • Доступны в размерах от 30А до 5000А.
  • Дифференцированные функции, упрощающие установку, интеграцию и эксплуатацию.
  • Подходит для широкого спектра промышленных и коммерческих сред, от критическая мощность процессы для приложений аварийного ожидания.
  • Мы предлагаем варианты изоляции с открытым переходом, закрытым переходом и байпасом.

Профилактическое обслуживание

Регулярное профилактическое и / или профилактическое обслуживание обеспечит непрерывную безопасную и надежную работу вашего оборудования.Надежный план профилактического обслуживания ATS включает проверку всех соединений, осмотр или тестирование на наличие признаков перегрева и чрезмерной эрозии контактов, удаление пыли и грязи и замену контактов при необходимости. А профилактическое обслуживание Plan может выявить потенциальные проблемы до их возникновения и помочь предотвратить критический сбой питания. Если не проводить техническое обслуживание, АВР может выйти из строя, что приведет к повреждению генератора и последующих устройств.

Бренды автоматических переключателей GPS

О автоматических переключателях резерва

Автоматический переключатель резерва — это современное высокоскоростное переключающее устройство, предназначенное для переключения электрических нагрузок с предпочтительного источника питания на альтернативный источник питания, когда напряжение и / или частота отклоняется от заданных пределов, и для повторного переключения нагрузок при восстановлении предпочтительного источника. .

Автоматические переключатели резерва являются важными компонентами аварийной или резервной системы.Это надежные, прочные, универсальные и компактные узлы для передачи основных нагрузок и систем распределения электроэнергии от одного источника питания к другому.

Типы автоматических переключателей резерва

  • Контактор АТС во многих отраслях промышленности является стандартным полнофункциональным автоматическим переключателем резерва. Как правило, небольшие и недорогие, эти АВР компактны и экономичны, эти автоматические переключатели резерва просты в эксплуатации и предлагают наиболее гибкие возможности применения при кратковременных потерях мощности.
  • АВР на основе прерывателя предлагают надежные варианты и функции для удовлетворения потребностей ваших требований к питанию с поддержкой точного управления и гибкости для приложений, которым требуется постоянное питание во время переключения и стандартных испытаний. Если основное питание пользователя падает, автоматические переключатели с автоматическим выключателем могут быть вручную переведены из цепей нагрузки на резервный источник питания и восстановят основное питание после его восстановления.
  • Переключатель изоляции байпаса спроектирован для применений, в которых необходимо выполнять техническое обслуживание, осмотр и испытания при подаче постоянного питания на нагрузку. Эти типы автоматических переключателей необходимы для центров обработки данных, критически важных систем жизнеобеспечения и сценариев резервного питания, которые требуют безопасного и регулярного обслуживания системы, но не могут позволить себе перебои в подаче электроэнергии.

В чем разница между автоматическим резервирующим переключателем (АВР) и распределительным устройством?

При отключении сетевого питания автоматический переключатель резерва (АВР) подает команду на запуск генератора.Когда генератор готов, он переключается на аварийное питание.

Несколько конфигураций генератора
На некоторых объектах есть здания, расположенные достаточно далеко друг от друга, чтобы предотвратить параллельную работу во время отключения электроэнергии. Эти сайты часто используют несколько генераторов.

На рисунке справа показан пример. Конфигурация установки генераторов не допускает параллельную работу, даже если на панели управления генератора установлено программное обеспечение для параллельной работы.Последовательность событий автоматического переключения резерва в основном такая же, как и для конфигурации с одним генератором. Когда на объекте пропадает электроэнергия, АВР каждого отдельного здания выполняет свои обязанности, и аварийное питание подключается до тех пор, пока электроэнергия не будет восстановлена. При таком способе установки возможно, что одно здание на участке теряет электроэнергию, а остальные — электричество. Сработает только генератор для здания с пропавшим энергоснабжением.

Как торговый посредник ASCO, Generator Source предлагает широкий выбор продуктов ATS.Чтобы получить более подробную техническую информацию о технологии переключателей, требованиях NEC, техническом обслуживании переключателей и многом другом, ASCO предлагает обширную библиотеку технических документов, которые стоит проверить. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Распределительное устройство Первое распределительное устройство использовалось на электростанциях. Он состоял из рубильников, установленных на панелях из мрамора или асбеста. Однако по мере роста потребностей в токе и напряжении концепция открытого рубильника стала угрозой безопасности.Рубильники продвинулись к закрытым автоматическим выключателям для предотвращения удара.

В бытовых аварийных генераторах сегодня используется панель автоматического выключателя в качестве коммутационного устройства. В этом простом приложении автоматический переключатель резерва подает питание на автоматический выключатель на панели в доме при потере питания. Это пример простейшего применения распределительного устройства.

Распределительные устройства следующего уровня используются в отраслях, где нет критически важных требований к электропитанию.Часто питание подается на индивидуально назначенные автоматические выключатели. Многие из этих автоматических выключателей оснащены светодиодом для индикации мощности. Примеры типов систем с питанием:

  • Аварийное освещение — Освещение выходных проходов и указателей выхода по всему зданию
  • Опасная вентиляция — Вытяжная вентиляция помещений, в которых хранятся токсичные химические вещества
  • Связь — Телефонная система под напряжением или некоторые телефоны с системой
  • Сигнализация и мониторинг — Системы контроля пожара и электронные дверные системы

В больницах, аэрокосмических предприятиях, центрах обработки данных и других отраслях промышленности, которым требуется постоянное электроснабжение при отключении энергоснабжения, используются более совершенные системы распределительных устройств.Эти системы специально спроектированы инженерами-энергетиками для предприятия. Большие установки с критическими требованиями к мощности могут иметь диспетчерскую.

Диспетчерская — это центральный узел распределения электроэнергии. Несколько аварийных генераторов могут быть подключены параллельно и подключены к событию
потемнения или полной потери мощности. Щиты распределения питания могут быть высоковольтными и иметь субпанели, оборудованные понижающими трансформаторами
подключен для работы при низком напряжении.Пример типичной потери мощности приведен ниже:

  1. На несколько автоматических переключателей генератора пропадает вся электроэнергия от электросети. Звуковой сигнал подается при потере мощности.
  2. ATS подает команду на запуск генераторов.
  3. Когда генераторы набирают обороты и номинальную мощность, АВР переключается на питание от аварийного генератора.
  4. Программное обеспечение для распределительного устройства и генератора
  5. позволяет автоматически включать генераторы в параллель.
  6. Распределительное устройство распределяет мощность по обозначенным цепям.
  7. Внутренний или удаленный оператор подает питание на жизненно важные цепи и отключает второстепенные нагрузки (в зависимости от текущей работы объекта).
  8. При восстановлении электроснабжения АВР переключается на сетевое электроснабжение, и генераторы выключаются.
Каждый объект предлагает разные потребности в аварийном резервном питании. Требования к распределительным устройствам становятся еще более сложными в зависимости от типа требуемой системы. Чтобы увидеть хороший пример различных типов компонентов, используемых в распределительном устройстве среднего напряжения, посмотрите иллюстрированное видео ниже о продукте Siemens NXAir.

Если у вас есть какие-либо дополнительные вопросы о требованиях к АВР или распределительному устройству для вашей системы резервного питания, свяжитесь с нами сегодня.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
