Диммеры установлены уже во многих российских квартирах. И сверхэкономичные светодиодные лампы многие установили вместо тех, что стояли раньше. Но попытка использовать диммер для управления светодиодной лампой может обернуться неудачей. Посмотрим, почему так происходит и как этого избежать.

Почему не все светодиодные лампы диммируемые?

Обычный диммер изменяет яркость ламп накаливания или галогенных ламп, меняя поступающий на лампу ток. Чем сильнее ток – тем ярче светит лампа, когда диммер ослабляет ток – лампа начинает тускнеть.

Со светодиодной лампой такой трюк не проходит. Дело в том, что в электросети используется переменный ток напряжением 220 вольт, лампы накаливания и галогенные лампы тоже работают на этом токе. Но светодиоды – излучающие свет элементы внутри светодиодной лампы – работают на постоянном токе напряжением 12 или 24 вольт.

Внутри светодиодной лампы установлено специальное миниатюрное устройство (драйвер), которое преобразует поступающий от электросети ток в 200 вольт в подходящий для диодов ток в 12 / 24 вольт.

Когда обычный диммер изменяет поступающий на светодиодную лампу ток, она в лучшем случае просто перестает работать.

Поняв проблему, многие производители начали делать светодиодные лампы с дополнительной функцией диммирования. Такие лампы понимают, что ослабление поступающего от электросети тока – это на самом деле диммирование, и соответственно начинают подавать более слабый ток на диоды, снижая их яркость.

Светодиодные лампы, которые можно использовать с диммером, специально маркируют как “диммируемые” или dimmable, иногда сопровождая символом диммера.

Почему диммируемая лампа не работает?

Даже если вы купили диммируемую лампу, она все равно может не работать. Некоторые диммируемые светодиодные лампы и диммеры просто несовместимы, например у компании Philips – одного из двух ведущих производителей ламп – есть специальные таблицы совместимости, которые она составляет по результатам специально проводимых тестов. Посмотрите, сколько в одной из таких таблиц красного.

С неподходящим диммером светодиодная лампа может, вместо того чтобы менять яркость, начать мигать или издавать треск.

Еще один момент, который нужно иметь в виду – минимальный уровень, на который вы можете установить диммер. Он должен быть достаточно низким.

Дело в том, что светодиодные лампы очень экономичны и светят намного ярче ламп накаливания на одинаковой мощности. Например, ваш обычный диммер ослаблял напряжение в электросети, так что лампа накаливания едва светилась – но светодиодной лампе этого же тока будет достаточно, чтобы излучать по-прежнему яркий свет. Диммер должен иметь возможность ослабить ток настолько, чтобы даже светодиодная лампа стала светить тускло.

С другой стороны, диммер должен обеспечивать достаточный максимум тока, чтобы дать лампе возможность светить на всю мощность. Если верхний порог работы диммера низкий, лампа никогда не сможет включиться полноценные 100%.

Как диммировать недиммируемую светодиодную лампу?

диммируемая
умная лампа

|

Вопрос кажется нелепым, но диммируемые недиммируемые лампы на самом деле существуют – и называются “умными лампами”. Суть в том, что эти лампы считаются “недиммируемыми”, потому что ими нельзя управлять при помощи диммера. Но несмотря на это, вы можете как угодно изменять их яркость. Как такое возможно?

Ответ на самом деле прост. Лампа накаливания меняла яркость, потому что диммер менял параметры проходящего по ней тока: больше тока – автоматически ярче свет, лампа накаливания ничего не могла с этим поделать.

Но на светодиодную лампу работа диммера не влияет напрямую, для нее это всего лишь команда, что нужно сделать свет ярче или слабее. Непосредственно за яркость света отвечает специальный драйвер внутри лампы: он замечает, что от диммера приходит меньший ток – и снижает яркость лампы, потому что он так запрограммирован.

Создатели умных ламп поняли, что диммер фактически лишь отдает светодиодной лампе команды, используя для их передачи электрическую проводку. И заменили этот механизм на другой, который посчитали более удобным. Для передачи команд они стали использовать беспроводной канал – радиочастоту, например Wi-Fi, Z-Wave или ZigBee. А чтобы отдавать команды, стали использоваться смартфоны, пульты дистанционного управления и другие устройства, способные испускать радиосигнал.

При всем при этом с умными лампами можно использовать обычные с виду диммеры. Это специальные устройства, которые выглядят как обычный диммер с клавишей или колесиком, но работают на батарейках и не требуют подключения к электропроводке. Такие “дистанционные выключатели” могут управлять светодиодной лампой наравне со смартфоном.

Главное преимущество умных ламп – они не требуют сложного подбора диммеров. И не понадобится переживать, будет ли ваша лампа работать с диммером, который вы выбрали.

Дополнительные бонусы – возможность удаленного управления со смартфона из любой точки планеты, возможность настроить автоматическое включение, выключение и изменение яркости лампы по расписанию, по движению, по освещенности в помещении и так далее.

Диммируемые светодиодные лампы: принцип работы, описание, производители

Конструкция и принцип действия

Слово «диммирование» произошло от английского слова «to dim», которое, в свою очередь, переводится как «темнеть» или «тускнеть».

Потому словом «диммер» и назвали устройство для регулирования яркости лампы. Конструкция простейшего регулятора света состоит из одной поворотной ручки, производящий регуляцию, а также из двух входов, предназначенных для подключения. Такая конструкция позволяет регулировать лампы накаливания, светодиодные и галогенные лампы.

У симисторных светорегуляторов схема всегда одинакова, единственное ее отличие заключается в наличии или отсутствии некоторых дополнительных деталей, которые могут повысить качество работы. Эти самые детали повышают устойчивость работы диммера на низких напряжениях, а также придают плавности работе регулятора.

У регуляторов света имеется особый принцип действия того, как они работают. Для того, чтобы лампочка начала работать и загорелась светом, необходимо чтобы симистор – проводник тока, пропустил его через себя. Чтобы это произошло, нужно чтобы между электродами двух симисторов появилось напряжение. Диммер как раз таки и помогает этому напряжению появиться, а также регулирует поток света, тем самым меняя и его яркости.

Назначение диммера

Диммер (с англ. – затемняющее устройство) предназначен для плавной регулировки яркости лампы. Основным его параметром является выходная мощность, от которой зависит максимальное количество подключаемых ламп. Чаще всего диммер изготавливают по форме выключателя для размещения в стандартной монтажной коробке. Регулировка яркости происходит за счет вращения ручки переменного резистора, который задаёт ток управления тиристором или транзистором. Начальный уровень регулировки определяется электронной схемой диммера и, как правило, находится в пределах 10–30% от напряжения сети.
Наличие светорегулятора решает две основные задачи:

• позволяет подобрать оптимальный уровень освещённости, в зависимости от времени суток и рода занятий;
• сокращает энергопотребление.

Более дорогие модели диммеров оснащены функциями дистанционного управления, таймера и автоматического срабатывания по заданной программе.

Где используются лампы с диммером

Учитывая принцип работы подобной техники (возможность регулировать яркость свечения осветительных приборов), вполне ожидаемо, что в основном диммируемые лампы на базе диодов задействуют при организации общей и декоративной системы освещения. Главная задача таких устройств заключается в том, что с их помощью можно создать приятную атмосферу, а также изменять интенсивность излучения лампы тогда, когда это необходимо.

В зависимости от условий освещение делается более приглушенным или, наоборот, ярким, но при этом свет не будет сильно бить по глазам. Если сравнивать диммерные источники света и светодиодные аналоги, то второй вариант способен работать только в двух режимах: «вкл.» и «выкл.».

А лампы с диммером помимо возможности переходить на минимальный и максимальный уровень нагрузки (фактически это режимы «вкл.», «выкл.») позволяют устанавливать требуемый уровень освещенности в помещении.

Светодиодные осветительные приборы с диммером вполне можно использовать вместо галогенных исполнений, а также ламп накаливания. В результате отмечается значительное сокращение расходов на электроэнергию (до 90%). Помимо прочего, такой замене способствует подходящая конструкция. Так, лампы с диммером оснащаются разнотипными цоколями: GU10, E14, E27 и другие.

Особенности работы диммируемой led лампы и ее отличия от обычной

Вернемся к проблеме с регулировкой яркости обычной светодиодной лампы. Почему так происходит? Дело в том, что полупроводниковому прибору, коим и является светодиод, для работы требуется постоянное напряжение питания, а в осветительной сети — переменное. Кроме того, ток, проходящий через диод, должен быть строго заданной величины. В противном случае прибор выйдет из строя.

Диммер, встроенный в светодиодную лампочку или светильник, как раз решает эти задачи. Он преобразует переменное напряжение в постоянное и понижает до необходимой величины. Дополнительно он устанавливает необходимый ток через диод и поддерживает его на заданном уровне — стабилизирует.

Что происходит, когда ты пытаешься регулировать яркость такой лампочки диммером? Ты крутишь ручку, и действующее напряжение на нагрузке изменяется. Но в драйвер светодиодной лампы 220В заложены четкие инструкции – держать напряжение и ток на заданном уровне. Он выполняет свою работу, пока может. Ты крутишь – ничего не меняется. Но если входное напряжение слишком мало, устройство сдается: оно отключает диоды (фирменные изделия) или начинает вести себя непредсказуемо (бюджетный вариант). Именно поэтому обычная led лампа, включенная через диммер, ведет себя, мягко говоря, неадекватно: она просто не понимает, что происходит.

Конструкторы решили проблему диммирования светодиодных ламп, изменив схему драйвера. Теперь он следит за напряжением, подаваемым на лампочку. Если обнаруживается изменение, он автоматически изменяет ток через светодиод. Меньше напряжение – меньше ток. Больше напряжение – больше ток, но только если он не превышает максимально допустимый. В результате стала возможна регулировка яркости, но защита диодов от перегрузки сохранилась. Такие доработанные осветительные приборы назвали диммируемыми лампами.

Итак, светодиодные лампочки, в конструкции которых предусмотрен режим диммирования, могут использоваться с диммерами. Но с какими? Диммеры для переменного тока, работающие по принципу среза полуволны, бывают двух типов.

1. Срез переднего фронта.
2. Срез заднего фронта.

Что это означает? Первый тип подает на нагрузку только остаток полуволны переменного тока, срезая ее переднюю часть. Второй подает полуволну с самого начала, но в нужный момент отсекает остаток. Выглядит это примерно так:

Первые шире распространены из-за простоты схемотехнического решения и более низкой цены. Вторые чуть дороже, но создают меньше помех, которые могут мешать работе аудиоаппаратуры. С какими моделями светорегуляторов могут работать диммируемые лампочки? И с теми, и с другими, но второй вариант (срез заднего фронта) предпочтительней, поскольку напряжение на осветителе нарастает постепенно, а не скачком. Такой режим более «понятен» диммируемым драйверам лампочек.

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

• По типу монтажа;
• по исполнению и способу управления;
• по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

• Поворотным;
• поворотно-нажимного типа;
• кнопочным;
• сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

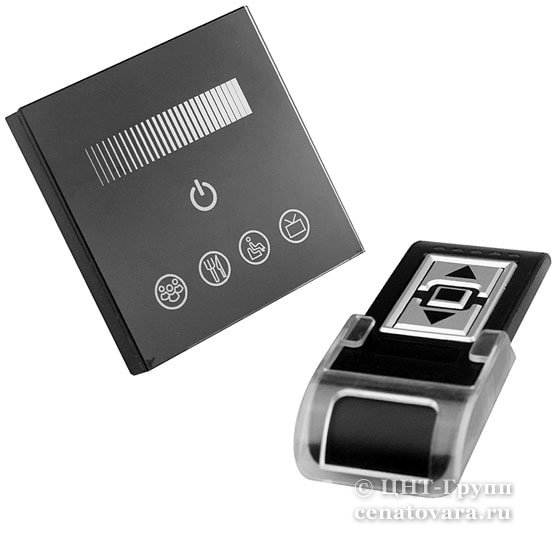

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Что такое диммируемая LED–лампа?

Это устройство, оснащенное блоком с функцией ШИМ, т.е. возможностями широтно-импульсной модуляции. Блок имеет в своей конструкции специфическую схему, позволяющую распознавать регулировку. Она управляет стабилизатором, который находится в корпусе и меняет яркость освещения.

Обычные энергосберегающие электролампы нельзя включать через диммер — эти два устройства несовместимы. Конфликт проявляется в мигании или слабом свечении устройства в выключенном состоянии. О других причинах мигания светодиодных ламп мы говорили здесь.

А так как светодиодные или люминесцентные лампы рассчитаны на определенное число циклов активизации источника освещения и его отключения, то перегорают они при таком использовании за месяц или два.

Конструкция диммированной светодиодной лампы отличается наличием специального драйвера, который отвечает за светорегуляцию

Дело в том, что внутри энергосберегающих ламп имеется конденсатор (электронный преобразователь), к которому даже в выключенном состоянии поступает некоторое количество тока.

Конденсатор, набирая необходимый заряд, питает диод, и он время от времени вспыхивает, несмотря на выключенное состояние.

Регулировать яркость LED ламп до появления диммируемых моделей было невозможно — они не подходили для использования со светорегулятором

Это интересно: Освещение террасы дома и на даче: фото, видео, лучшие идеи

Как работает диммер для LED приборов

Светорегуляторы дают возможность изменять интенсивность искусственного освещения. Регулирование электрической мощности в диммере происходит благодаря изменению напряжения в реостате или трансформаторе. Для диодных ламп выпускают специальные светорегулирующие устройства.

Внешне диммирующие устройства ничем не отличаются от обычных. Определить светорегулируемый прибор можно по надписи на упаковке — «dimmable»

Диммирующие лампы иногда плохо совмещаются с некоторыми моделями светорегуляторов. Это проявляется в резкой смене яркости при регулировке или в посторонних шумах — гуле, треске. Иногда конфликт устройств проявляется во вспыхивании на полную мощность всех светодиодных ламп в люстре, сразу после включения. Решить проблему может замена одной из них на лампу накаливания.

Нужно приобретать те диммеры, которые предназначены для работы с диодными лампами, и среди них также подбирать соответствующую модель. Лучше, если они будут одного производителя

Рекомендации по выбору таких ламп

Для выбора идеального диммера нужно опираться на его совместимость со светильником. Так, если у LED-светильника напряжение 220 В, то следует отдать предпочтение фазоимпульсным приборам с отсечкой по заднему фронту. Если речь идет про низковольтные лампы, то подойдет простой диммер, который обычно используют для установки в светодиодных лентах, хотя подойдет и обычный ШИМ регулятор.

Если приобретать осветительные устройства со встроенным диммером, то никаких проблем быть не должно. Специалисты рекомендуют выбирать проверенные марки, так как недобросовестные производители могут использовать бракованные кристаллы в процессе сборки, которые быстро мутнеют и выходят из строя. Но независимо от производителя, любой источник света будет работать исправно, если сборка выполнена из качественных элементов, поэтому дешевая лэд-дампа априори не может быть хорошей.

Разновидности светорегуляторов

Светорегуляторы, хотя и всегда исполняют одну и ту же одинаковую функцию, все же имеют несколько разновидностей и классифицируются по нескольким признакам.

По способу управления

Среди них различают такие разновидности, как механические, дистанционные, акустические и, наконец, электронные.

Первый вид механический. В его основе лежит потенциометр – устройство, которое подключено не к нагрузке, а к передающиму сквозь схему управления сигналу (силовым элементом в этом случае может быть реостат, тиристор или же дроссель).

Второй — беспроводной дистанционный диммер. Его особенность в том, что включателем и выключателем в такой модели является индивидуальный пульт, входящий в комплект вместе с самим устройством. Включать такой светорегулятор необходимо с помощью радио-пульта с приемником и держателем. Этот пульт излучает радио- или в некоторых случаях инфракрасные волны.

Третьи — акустические регуляторы света. Из самого названия может быть понятно, что такой прибор будет реагировать на громкие звуки или на команды, которые человек подает собственным голосом. Проще говоря, принцип работы данной конструкции – это голосовое управление. Работает оно благодаря специальному акустическому датчику. Такое устройство совсем просто в управлении.

Последний подвид светорегулятора – электронный. Он, в свою очередь, делится на два типа: контактный (или же сенсорный) и бесконтактный. В первой модели управление производится при помощи чувствительного сенсора, бесконтактный же является инфракрасным, ультразвуковым или емкостным диммером в зависимости от модели.

По месту расположения

Помимо различий по способу управления, у регуляторов света также существуют различные виды по месту расположения или установки

Тут разновидностей не так-то много, но стоит обратить внимание на их отличия

Первый тип в данном случае – это щитовые диммеры. Их обычно устанавливают в распределительный щиток. Иногда можно встретить такое название данных устройств, как модульные.

Вторым типом являются настенные регуляторы. Их отличительная особенность в том, что их устанавливают в место, где ранее находился или должен был находится стандартный переключатель света. Настенные диммеры очень просто устанавливаются и заменяются другими при поломке. Также они очень просты в использовании. Благодаря всем этим достоинствам и преимуществам они являются наиболее распространенным видом установки и расположения светорегуляторов.

Наконец, последняя разновидность из всех, – это приборные. Их устанавливают в коробку для монтажа. Это еще один удобный и функциональный вариант.

Усовершенствование осветительных приборов

Светодиодные ленты на данный момент времени являются очень востребованными осветительными изделиями. Такая популярность объясняется их уникальными осветительными возможностями и доступностью создания с их помощью самых разнообразных световых эффектов.Но, в отличие светодиодных ламп, ленты должны подключаться к сети питания через дополнительные адаптеры драйверы.

К дополнительным адаптерам можно отнести следующие изделия:

• диммер;
• блок питания;
• блок управления

Дополнительные адаптеры

Схема работы, когда обязательно нужен блок питания, создает при эксплуатации светодиодных лент определенные трудности. Но с другой стороны, подключив к схеме диммер, можно добиться определенного варианта управления световым потоком, создаваемым уже диммированной лентой. Таким образом, диммированная лента – та лента, в схеме подключения которой наряду с блоком питания имеется еще и диммер.

Производители: Uniel, Philips, Gauss

Далеко не все производители изготавливают диммируемые светодиодные лампы, да и ассортимент их не очень широкий. Но и тех, что существуют, пока достаточно, ведь популярность регулируемого освещения еще не набрала полную силу.

Диодные лампы от компании Uniel

Производитель Uniel выпускает диммируемые светодиодные лампы в рамках серий Cristal Dimmable и Palazzo Dimmable. Приборы обеих серий могут использоваться с диммерами, предназначенными для стандартных лампочек накаливания. Индекс CRI составляет ≥ 80Ra. Регулировка яркости осуществляется в пределах 10—100 %. Диапазон значений входного напряжения, при которых могут работать осветители, довольно широкий — от 40 до 250 В. Колба устройств матовая.

Изделия из модельного ряда Cristal Dimmable имеют традиционный корпус из алюминиевого сплава, с цоколем E14. Светодиоды расположены в колбе на металлических лепестках и создают широкий угол передачи светового потока — 360°.

Приборы серии Palazzo Dimmable выпускается с корпусом уникальной формы, который имеет четыре канала для вентиляции. Они обеспечивают дополнительное проветривание внутренним конструкционным элементам, продлевая срок службы устройства. Изготавливаются для светильников рефлекторного и точечного света, а также в форме лампочки Ильича, свечи, шара. Типы цоколя, применяемые для производства диммируемых осветителей — GU10, GU5,3, E14, E27. Интенсивность светового потока — 500—600 лм, мощность — от 5 до 7 Вт. Световой поток несколько уже, чем у предыдущей серии — 240°.

Philips: широкий выбор LED ламп

В рамках серии MASTER производитель выпускает диммированные светодиодные лампы груше- и шаровидной формы, в виде свечей. Модельный ряд включает также диммируемые рефлекторные (Master LEDspot) и акцентные лампы (Master MV).

Если при диммировании обычной лампы LED-типа свет после уменьшения интенсивности остается холодным, то с функцией DimTone освещение становиться более теплым при уменьшении яркости. Такой же эффект наблюдается при диммировании галогенных источников света и традиционных ламп накаливания. Означенная функция применяется в некоторых моделях серии MASTER.

Технология AirFlux предполагает систему скрытой вентиляции, при которой диммированные светодиодные лампы служат дольше — до 40 000 часов. Используется лишь в некоторых моделях серии Master LV.

По уровню энергоэффективности изделия Philips делятся на классы от A до A++. Самые экономичные устройства выпускаются под названиями Master MV Value, LEDclassic.

Возможные проблемы в работе

Диммирование – процесс намного более сложный, чем может показаться на первый взгляд. Иногда случается так, что при работе со светорегуляторами происходят всяческие неполадки, возникают различные ошибки.

Одна из наиболее частых проблем, которая происходит при данном процессе – это перегорание лампочки. После такого диммер просто-напросто перестает работать. Также в момент непосредственно перегорания может случиться так называемое короткое замыкание. Из-за него часто страдает или даже сгорает напрочь важнейший элемент регулятора света под названием симистор. Из-за него и перестает работать все устройство. В данном случае владельцу устройства необходимо его проверить и заменить неисправные детали, следуя схеме прибора.

Вторая по популярности причина, по которой регулировщик перестает либо включать, либо даже выключать свет – это его работа с лампой с системой энергосбережения. Такие лампы ни в коем случае нельзя использовать при диммировании, так как это совершенно бесполезно: для светодиодных и люминесцентных лампочек необходимо приобретать приборы со специальным устройством.

Наконец, третья причина – неверно установленная мощность светорегулятора, из-за которой прибор не может правильно и рационально работать. Главный совет: следует всегда учитывать то, что мощность диммера должна быть на 30-40 процентов больше, чем мощность всех лампочек

Следуя всем этим мерам предосторожности и советам использование светорегулятора всегда будет комфортным

Обзор диммера для светодиодных ламп смотрите в следующем видео.

Принцип работы диммера

Для изменения уровня яркости в диммерах может применяться различный принцип изменения величины напряжения на выходе.

Наиболее часто встречаются такие варианты:

• на основе резистора;
• на основе трансформатора;
• с регулировочным симистором.

По способу управления диммирующие устройства бывают:

• поворотными или клавишными – считаются классическими;
• сенсорными – более современный вариант, в котором отсутствуют какие-либо подвижные элементы;
• дистанционными – включаются от пульта, сегодня широко используются для питания светодиодных лент и люстр на их основе;
• wi-fi – широко применяются за счет установки специальных приложений на современные гаджеты.

Резистивный светорегулятор формирует рабочий параметр реостатом или переменным резистором, который включается последовательно основной нагрузке. При максимальном сопротивлении резистор выдает минимальную величину тока, и яркость свечения получается тоже минимальной.

Пропорционально уменьшая подключенное в цепь сопротивление, будет нарастать рабочий ток, увеличивая свечение лампочки. Недостатком такого диммера является постоянная величина потребляемой мощности, поэтому сэкономить электроэнергию с ним у вас точно не получится.

Трансформаторные устройства меняют интенсивность освещения помещения за счет уменьшения или увеличения числа витков в обмотке трансформатора. Трансформаторный способ преобразования, как и предыдущий, применялся для питания ламп накаливания, а позже и для галогенных ламп. Но из-за ряда недостатков сегодня он утратил свою популярность.

Из-за того, что вам нужно добиться нормального взаимодействия диммируемой лампы и светового регулятора, вам важен конечный результат – чтобы они работали в симбиозе. Определяющим фактором является отсутствие миганий и прочих световых эффектов или тресков и других шумов во время работы.

Если диммер уже выбран и установлен, а мигающее осветительное устройство имеет несколько источников света, можно попробовать решить проблему установкой в один из плафонов люстры вместо диодной лампы лампочки накаливания. Оптимальным вариантом является совместное приобретение и диммера, и диммируемой светодиодной лампы, что обеспечит стопроцентную работоспособность.

Производители

На данный момент существует огромное количество различных компаний и фирм по производству лампочек как в России и СНГ, так и в мире. Большинство из них занимается также и производством и разработкой диммируемых диодных лампочек.

Первая фирма, которую хотелось бы отметить, – это компания «Русский свет». Она имеет 134 филиала и столько же региональных представителей по всей России. Она выпускает такую продукцию, как, например, кабели и провода, электроустановочные устройства, устройства безопасности, аккумуляторы, зарядные устройства и многое другое. Конечно же, в просто огромнейший список выпускаемой ею продукции входят и диммиремые светодиодные лампы.

Продукция «Русского света» – это источники света, созданные по особой тщательно проработанной светодиодной технологии. Ее по праву можно назвать революционной в своей сфере. «Русский свет» является одним из самых ярких и узнаваемых брендов на российском рынке электротехнической продукции. Диодные лампочки этой фирмы всегда отличаются особым качеством и долгим сроком эксплуатации.

Много положительных отзывов также очень часто поступают и в сторону и другой известной в России фирмы, название которой – Ecola. Образовавшаяся 11 лет назад компания является производителем огромного и разнообразного ассортимента светодиодных и энергосберегающих диммируемых лампочек, а также светильников для потолков. Ecola является одним из лидирующих производителей на рынке. Все это благодаря тому, что бренд ориентируется на создание продукции высокого качества и доступной цены, а также постоянно занимается расширением ассортимента.

Лозунг компании Gauss, выпускающей энергоэффективную светотехнику -Больше, чем просто лампы. И он правдив: ее продукция максимально качественна, эффективна в работе. Светодиодные лампы от Gauss имеют гарантию целых три года, их можно использовать вплоть до 20 (! ) лет. Особые преимущества данного производителя – это эксклюзивный, индивидуальный, стильный дизайн товаров и его наивысшее качество.

Что такое диммируемая светодиодная лампа? Виды и принцип работы. Обзор лучших моделей 2019 года

Все более популярным становится освещение жилых помещений при помощи светодиодных ламп. Этот вид ламп ввиду отсутствия в своем составе вредных веществ и низкого энергопотребления удовлетворяет самым строгим экологическим нормам.

Диммирование, то есть изменение интенсивности освещения, позволяет еще больше снизить расходы на электроэнергию и повысить комфорт в доме.

Краткое содержимое статьи:

Предназначение и возможности диммера

Многие еще не знают, что такое диммер и диммируемые лампы.

Диммер – устройство позволяющее регулировать мощность светового потока лампы. Также используется термины «регулятор яркости, светорегулятор».

Диммируемые лампы – светоизлучающие устройства с изменяемым световым потоком.

Возможностью регулирования яркости ламп обладают реостаты, но они имеют значительный вес и на них рассеивается и теряется много тепловой энергии.

В число функций диммеров входит: плавное включение и выключение лампы, таймер, ручное либо автоматическое включение режима мерцания (мигания), дистанционное управление интенсивностью освещения посредством беспроводных домашних сетей Wi-Fi, пульта ДУ, голосом либо другими акустическими сигналами, а также, устройством, управляемым фотоэлементом, реагирующим на уровень естественного освещения помещения.

Использование диммирования позволяет сократить расход электроэнергии, продлить срок службы осветительных приборов, приглушив свет, полноценно отдохнуть после напряженного рабочего дня.

Использование диммеров при светодиодном освещении

Работа диммеров основана на отсечении участков входного синусоидального напряжения. Образуются так называемые «просечки».

Источники питания светодиодных ламп (драйверы) негативно реагируют на изменение параметров входного напряжения и в ряде случаев перестают функционировать в нормальном режиме.

Проблемы диммирования светодиодных ламп

Работа ламп накаливания при использовании светорегулятора (диммера) не вызывает нареканий. Этого нельзя сказать о светодиодных лампах, которые либо перестают функционировать, либо не достигают номинальной мощности светоизлучения и при этом могут издавать раздражающий писк.

Для решения этой проблемы были созданы диммируемые светодиодные осветительные приборы.

Как работают диммируемые лампы?

Специально сконструированные модифицированные источники питания этих ламп изменяют силу тока пропорционально входному напряжению.

Внешне отличить обычные и диммируемые светодиодные лампы невозможно. Различить их можно по надписи «dimmable» либо по логотипу. Фото различных диммируемых светодиодных ламп всегда можно найти в интернете.

Эксплуатация диммируемых светодиодных ламп

Для использования диммируемых светодиодных осветительных устройств необходимо подобрать лампу с соответствующим цоколем, что не должно вызвать затруднений.

Существуют диммируемые лампы с различными типами и размерами цоколя.

Перед покупкой следует убедиться, какой именно цоколь, резьбовой или штырьковый и какого диаметра вам нужен. В противном случае неизбежно повторное посещение магазина для обмена товара.

Риски при покупке диммируемых светодиодных ламп

Заранее определить, будет ли работать приобретаемая диммируемая лампа с имеющимся светорегулятором (диммером) невозможно.

Приобретая светодиодные диммируемые лампы для дома следует договориться с продавцом о возможности возврата купленной диммируемой лампы с неподходящими параметрами.

Следует покупать светодиодные лампы, изготовленные известными производителями, что, помимо прочего, увеличит шансы совпадения параметров лампы с диммером.

Покупка маломощных, менее 10 ватт, ламп обойдется дешевле, но вас может разочаровать низкий световой поток, недостаточный диапазон регулировки и неприятный холодный свет.

Самостоятельный выбор диммируемой светодиодной лампы несет в себе неконтролируемые риски. Чтобы избежать их, следует подумать о консультации у опытных профессионалов в специализированном торговом центре, внимательно изучить сопроводительную документацию и технические особенности устройства.

Строение и особенности ее работы

Обычные светодиодные источники света оснащаются микровыпрямителем, функция которого заключается в способности преобразовывать сетевое напряжение 220 V в постоянное. Благодаря присутствию такого прибора в конструкции светодиодной лампы можно лишь включать и отключать свет.

Поэтому любая попытка использовать светорегулятор наряду с классическим исполнением источника света на базе диодов приведет к мерцанию вместо плавного изменения интенсивности свечения. Эта проблема была решена с появлением специального типа светодиодных лампочек – с диммером.

Устройство диммированной диодной лампы

Светорегулятор позволяет изменять яркость свечения в пределах от 10 до 100%. Для этого светодиодная лампа с возможностью регулирования света оснащается дополнительным блоком с функцией широтно-импульсной модуляции, за счет которого как раз и происходит изменение интенсивности свечения.

Внешне такой вариант схож с классическим исполнением источника света на базе диодов, а значит, их можно легко спутать. Единственное отличие, по которому определяют диммируемые осветительные приборы, заключается в дополнительном обозначении: «dimmable». Вместо этого нередко указывается и соответствующий логотип.

Почему диммируемые светодиодные лампы могут неправильно работать? | Лампа Эксперт

Вы пришли в магазин и попросили светодиодную лампу с возможностью  регулировки яркости. Консультант вручил вам товар, но дома оказалось, что яркость не регулируется. Лампочка мигает, нестабильно горит, гудит, скачет, хлопает в ладоши, но не диммируется. Продавец вас обманул или проблема в другом? Попробуем разобраться в этом вопросе.

Почему не все лампы диммируются

Если включить обычную светодиодную лампу через диммер (регулятор яркости), то управлять ее яркостью не получится никакими ухищрениями. Почему? Дело в том, что драйвер (блок питания) такой лампы представляет собой электронный преобразователь и стабилизатор тока.



Вариант схемы драйвера светодиодной лампы

Вариант схемы драйвера светодиодной лампы

На схеме, представленной выше, понижающий преобразователь собран на микросхеме IC1, а ШИМ стабилизатор тока – на микросхеме IC2. Что произойдет, если мы начнем понижать питающее напряжение, чтобы изменить яркость? Да ровным счетом ничего. Пока величины входного напряжения будет достаточно для работы преобразователя, лампа будет гореть, как ни в чем не бывало. Преобразователь понижает, стабилизатор поддерживает стабильный ток через светодиоды. Напряжение опустится ниже определенного критического значения, преобразователь просто перестанет работать и лампочка погаснет.

Для того, чтобы мы могли регулировать яркость, изменяя входное напряжение, нужна специальная схема драйвера, уменьшающая ток через светодиоды пропорционально величине входного напряжения. Такие схемы существуют, но устанавливаются далеко не во все лампочки, а только в так называемые диммируемые. Отличить такие осветительные приборы от обычных можно по специальному значку на упаковке.



Эта лампа может работать с диммером

Эта лампа может работать с диммером

Почему такие схемы не устанавливают во все светодиодные лампы? На это есть несколько причин:

• драйвер диммируемой лампы сложнее и дороже;
• диммируемая лампа чувствительна к величине входного напряжения.

С первым понятно – если я не пользуюсь диммером, зачем платить больше? Второй тоже очевиден. Если у меня напряжение в сети постоянно скачет (обычное дело в сельской местности и частном секторе), то перепады яркости будут только раздражать.

Полезно! Дешевые лампы, в которых в качестве драйвера используется гасящий конденсатор, могут диммироваться, хотя это не обозначается специальным значком на упаковке. Надежность таких ламп и срок их службы невысок, но, тем не менее, они диммируются!

Диммеры

С первого взгляда тут все ясно – диммер изменяет величину напряжения, подавая в нагрузку ту или иную мощность. Но как он это делает? Изначально диммеры представляли собой обычные переменные резисторы большой мощности. Легко, просто, но КПД такого устройства было буквально никаким. Оно больше грело воздух, чем изменяло яркость. Позже появились диммеры на основе автотрансформатора. КПД в порядке, но кроме как слово «бандура» при его упоминании ничего в голову не приходит. Современные регуляторы мощности работают на совсем ином принципе. Они просто «отрезают» часть синусоиды питающего напряжения. Регулятор, собранный на симметричных тиристорах, отрезает переднюю часть синусоиды. Чем больше отрезал, тем меньше действующее напряжение на нагрузке. Такие схемы регуляторов мощности получили название «leading edge dimmer». (диммер по переднему фронту)

Диммер «отрезал» переднюю часть полуволны, действующее напряжение на нагрузке уменьшилось на 75%

Диммер «отрезал» переднюю часть полуволны, действующее напряжение на нагрузке уменьшилось на 75%

Есть и еще один вариант схемы регулятора, которая отрезает ту или иную часть задней части полуволны. Схема сложнее, и симисторами с парой конденсаторов тут не обойтись. Нужна более «умная» конструкция, выполненная обычно на высоковольтных транзисторах. Имя такому диммеру – «trailing edge dimmer» (диммер по заднему фронту.



Диммер «отрезал» заднюю часть полуволны, действующее напряжение на нагрузке уменьшилось на 75%

Диммер «отрезал» заднюю часть полуволны, действующее напряжение на нагрузке уменьшилось на 75%

Казалось бы, результат в обоих случаях один и тот же, но тут не все так просто. Если подключить к прибору активную нагрузку – лампу накаливания, паяльник, утюг и т.п., то разницы в методах регулировки мощности мы не заметим.  Приборы будут отлично работать с любым типом регуляторов.

Но если нагрузка реактивная, то дело в корне меняется. Предположим нагрузка индуктивная – обычный понижающий трансформатор. Схема, отрезающая переднюю часть полуволны, подает напряжение на трансформатор скачком, а потом оно постепенно уменьшается по мере уменьшения амплитуды полуволны. Тут все в порядке.

Но если вместе с трансформатором использовать регулятор, отрезающий заднюю часть полуволны, то напряжение на обмотке будет постепенно увеличиваться, а потом скачком упадет до нуля. Плавное увеличение напряжения на обмотке – нормально. Но мгновенное исчезновение питания вызовет так называемую самоиндукцию. Обмотка создаст скачок напряжения величиной в киловольты (без преувеличения), которое просто выжжет сам диммер, а, возможно, и пробьет обмотку самого трансформатора.

Интересно. Принцип самоиндукции используется для запуска люминесцентных ламп с электромагнитным балластом. В момент резкого размыкания стартера, в дросселе наводится высоковольтный импульс, который прикладывается к электродам лампы и она зажигается.

Теперь о емкостной нагрузке. Предположим, что мы подключили к диммеру электронный трансформатор или импульсный блок питания. Входная цепь этих устройств, как правило, состоит из выпрямительного моста и высоковольтного сглаживающего конденсатора приличной емкости. Он то и есть емкостная нагрузка.

Типовая схема входных цепей импульсного блока питания

Типовая схема входных цепей импульсного блока питания

Если срезается передняя часто полуволны, то напряжение на конденсаторе увеличивается скачком. Конденсатор начинает очень быстро заряжаться, при этом токи зарядки достигнут огромных величин.  В результате перегрузка как ключевых элементов самого диммера, так и входных цепей блока питания – диодов и самого конденсатора. Все горит, все взрывается

Вот здесь то и пригодится диммер, срезающий заднюю часто полуволны. Напряжение на конденсаторе возрастает медленно, от потихоньку заряжается, не перегружая цепи питания. А то, что напряжение исчезнет мгновенно, роли не играет – конденсатор просто разрядится нормальным образом, питая преобразователь и нагрузку.

Вывод! Таким образом, совместно с индуктивной нагрузкой нужно использовать диммер, обрезающий переднюю часто полуволны, с емкостной – заднюю. Для активной (резистивной) нагрузки метод диммирования не важен.

Какой диммер нужен для светодиодной лампы?

Исходя из вышесказанного, очевидно, что для диммирования светодиодной лампы, драйвер которой собран по схеме импульсного преобразователя, нужен регулятор, отрезающий заднюю часто полуволны. Таких приборов выпускается много меньше, и стоят они дороже.

Если же у нас в люстре стояли обычные лампы накаливания, то, скорее всего, мы использовали дли регулировки их яркости достаточно простую и недорогую схему, обрезающую переднюю часть полуволны. Отсюда и проблема. Продавец продал нам то, что нужно, но мы использовали диммер не того типа.

Но может случиться и так, что качественная лампа достаточно известного производителя не диммируется регулятором с обрезкой заднего фронта. Почему? Некоторые производители лампочек учитывают то, что у многих установлены простые диммеры, работающие по переднему фронту, и дорабатывают схему драйверов своих ламп как раз для работы с ними.

Важно! Существует еще один тип диммеров – универсальных. Они автоматически определяют тип нагрузки и меняют принцип работы на нужный. Но очень часто светодиодные лампы вводят в заблуждения автоматику диммера и он неправильно определяет режим работы, начиная обрезать не ту часть полуволны.

В общем, благодаря  чрезмерным стараниям производителей как ламп, так и диммеров, получается огромная путаница и никаких стандартов. Как же выбрать лампу или диммер таким образом, чтобы этот тандем работал как положено? Тут есть два варианта. Самый простой – договориться с продавцом о возврате товара в случае, если он вам не подойдет. Порядочные продавцы всегда идут навстречу в этом вопросе.

Есть и еще один вариант. Зайти на сайт производителя ламп и посмотреть, с каким типом и моделью диммеров их продукция будет гарантированно работать. К примеру, на сайте Philips можно найти документ с перечнем рекомендованных моделей диммеров для их продукции. Вот этот документ

Правда в файле Philips указано, что если производители диммеров доработают свою продукцию и она перестанет поддерживать их лампы, то компания не виновата. Это и понятно.

Есть таблицы и от других производителей, например компания Gauss проверила свои лампы на совместимость с диммерами популярных производителей ЭУИ — Legrand и Schneider electric.

И напоследок немного о маркировке. Как определить, с каким типом нагрузки может работать диммер? Сделать это несложно. Смотрим на маркировку и находим соответствующее обозначение:

• R – резистивная (см. выше).
• R, L – резистивная и индуктивная.
• R, C – резистивная и емкостная.
• R, L, C – резистивная, индуктивная и емкостная.

Теоретически этот светорегулятор может работать с любым типом нагрузки

Теоретически этот светорегулятор может работать с любым типом нагрузки

Вот мы и разобрались, почему вроде бы димиируемая лампа не хочет работать с нашим светорегулятором. Оказывается, продавец тут ни при чем – он продал качественный товар, просто наш диммер к этой лампе не подошел.

Читайте также на lampaepxert.ru:

Можно ли использовать регулируемую лампочку без регулируемого переключателя?

Краткий ответ на этот вопрос: Да, вы можете использовать диммируемых светодиода без регулятора яркости , как и обычные лампочки . Это означает, что LED розничные продавцы могут теперь предложить диммируемых светодиодных ламп по цене, сопоставимой с версиями без диммирования без диммирования, поэтому нет необходимости в хранении запасов диммируемых светодиодов .

Щелкните, чтобы увидеть полный ответ

Вы также можете спросить, что произойдет, если вы поместите нерегулируемую светодиодную лампу в диммер?

Если вы установите светодиодную лампу , не — , затемняющую светодиодную лампу в цепи с переключателем яркости , она, вероятно, будет нормально работать , если светорегулятор на 100% или полностью включен. Затемнение лампы , вероятно, вызовет неустойчивое поведение, такое как мерцание или жужжание, и в конечном итоге может вызвать повреждение лампы .

Также знайте, нужен ли светодиодный светильник с регулируемой яркостью специальный выключатель? Из-за своей схемотехники светодиоды не всегда совместимы с традиционными диммирующими переключателями . Если вы хотите, чтобы ваш LED был с регулируемой яркостью , вам потребуется от до сделать одно из двух: найти лампы LED , совместимые с традиционными диммерами, или заменить текущий диммер на ведущий- Edge ( LED -совместимый) диммер.

Можно также поставить диммируемую лампочку в любую лампу?

Любая лампа накаливания имеет регулируемую яркость , а можно использовать в в любой розетке с соответствующим напряжением. Возможно, вы, , имеете в виду светодиодную лампу с регулируемой яркостью . Да, это безопасно если это правильное напряжение. Но даже регулируемая лампа может работать неправильно , если вы используете ее с неправильным типом диммера .

Можно ли регулировать яркость любого светильника?

Большинство светильников будут работать со стандартными диммерными переключателями , в том числе с галогенными лампами и лампами накаливания. Аналогичным образом, не все компактные люминесцентные (CFL) светильники могут иметь затемненное . Если вы установите диммер CFL , вам все равно нужно будет проверить свой диммер , чтобы убедиться, что он работает с этими типами ламп.

LED 101: Как работают светодиоды с регулируемой яркостью?

Светодиоды

с регулируемой яркостью обеспечивают долговечность ПЛЮС превосходную энергоэффективность — но как?

ДЖЕФФРИ БАУША

Преимущества регулируемых ламп накаливания и компактных люминесцентных ламп, то есть возможность легко регулировать интенсивность верхнего освещения, повышенная энергоэффективность и т. Д., все они значительно улучшаются, когда вместо них используются светодиоды с регулируемой яркостью.

Светодиодная лампа с регулируемой яркостью от Philips. (Источник: lightbulbmarket.blogspot.com)

Но как именно работает этот тип светодиодной технологии? Это стало обычным вопросом, который задают, поскольку современный потребитель становится более осведомленным и, следовательно, более заинтересованным в преимуществах светодиодной технологии.

Фон

Прежде всего, светодиоды не затемняются в зависимости от увеличения или уменьшения напряжения (как в случае с их аналогами с лампами накаливания.) Свет излучается полупроводниковым кристаллом, поэтому он либо включен, либо выключен, а светодиод будет работать на том же уровне напряжения и тока, как если бы он работал с полной светоотдачей.

Вместо этого светодиод создает «эффект затемнения». Есть два способа сделать это: широтно-импульсная модуляция (ШИМ-светодиоды) и аналоговое диммирование (без прохладно звучащей аббревиатуры).

Светодиоды с широтно-импульсной модуляцией

С широтно-импульсной модуляцией светодиод программируется по беспроводной сети так, чтобы его временные циклы «включения», измеряемые в миллисекундах или тысячах секунд, были разделены на интервалы, в которых свет «включен» и «выключен».«Взгляните на таблицу ниже.

Широтно-импульсная модуляция — это один из способов затемнения светодиодов.

Для эффекта слабого освещения с яркостью всего 10% светодиод «включен» на 10% цикла и «выключен» на остальных 90%. Для светодиодной лампы с затемнением до 50% яркости свет «включается» на половину цикла. Как правило, чем дольше периоды включения по сравнению с периодами выключения, тем ярче выглядит светодиод.

Это, конечно, вызывает очевидный вопрос — почему не похоже, что свет мигает?

Светодиоды

PWM зависят от способности человеческого глаза воспринимать среднее количество света из импульсов.Пока частота достаточно высока, глаз не будет воспринимать пульсацию. Вместо этого он распознает общее среднее значение. Чтобы гарантировать, что мерцание не будет замечено, частота современных ШИМ-светодиодов составляет от нескольких сотен до сотен тысяч импульсов в секунду.

Аналоговое диммирование

Аналоговое затемнение — еще один способ затемнения светодиода. В этом сценарии источник аналогового диммирования управляет прямым током, подаваемым на светодиоды; его электроника линейно снижает ток, чтобы уменьшить яркость светодиодов.

Хотя этот метод довольно прост в реализации, а эффективность светодиода увеличивается при работе с более низким током (диммирование снижает рабочие температуры внутри источника света), этот конкретный тип светодиода не обязательно обеспечивает наилучшие характеристики. Это связано с тем, что из-за более низких управляющих токов цвет может быть неоднородным. Это особенно заметно, если для получения белого света в различных условиях используются светодиоды разного цвета. Величина сдвига тока, особенно с красными и желтыми светодиодами, может привести к появлению некачественного белого света.

Почему светодиоды с регулируемой яркостью так долго не приживаются?

Задача производителей светодиодов состоит в том, чтобы разработать доступный светодиод, который можно было бы дооснастить существующими установками, с возможностью работы с множеством установленных технологий управления затемнением, а также с любыми возникающими сценариями управления беспроводной сетью. Это, мягко говоря, сложная задача. И хотя на рынке уже есть светодиоды с регулируемой яркостью, это все еще развивающаяся технология.По мере того, как он продолжает расти, цены станут более удобными для потребителей, и в этот момент мы, вероятно, начнем видеть более широкое внедрение светодиодных технологий во все большем количестве домов. ■

Связанные товары: Светодиоды и светодиодное освещение

Зарегистрируйтесь на этот бесплатный веб-семинар 25 апреля 2018 г., чтобы узнать, как добиться максимальной эффективности в вашем светильнике для наружного освещения, спонсируемый Lumileds и Arrow. Пропустил его? Нет проблем, зарегистрируйтесь, чтобы посмотреть его в удобное для вас время.

Как работают светодиодные светильники с регулируемой яркостью

Нужны ли для светодиодных фонарей специальные диммеры?

Хотя светодиодные фонари теперь регулируются, не все источники света могут быть затемнены, и не все огни регулируются одинаково.Из-за низкой мощности, потребляемой светодиодами, многие диммеры не могут работать со светодиодами так же, как и с высокой мощностью. При уменьшении яркости светодиода вы увидите:

** Светодиодные фонари могут не выключаться при минимальной яркости, потому что диммер считает, что светодиодные фонари полностью выключены, поскольку светодиодные фонари потребляют очень мало энергии.

** Меньший диапазон диммирования (обычно 80-96%, лампа КЛЛ 0)

** В системе регулирования яркости, основанной на технологии управления DALI или DMX, из-за небольших колебаний мощности в линии светодиод может мигать во время связи модуля.

Рекомендуется отладить текущий диммер, чтобы узнать, совместим ли он с вашими светодиодными лампами, возможно, они могут работать нормально или они несовместимы. Однако, если ваш текущий диммер сталкивается с какой-либо из вышеупомянутых проблем, рекомендуется использовать диммеры на 1-10 В. Эти диммеры в настоящее время являются наиболее широко используемыми диммерами для светодиодных фонарей на рынке и имеют переключатель точной регулировки, который может реализовать комплексное и интеллектуальное управление затемнением.

Как работают светодиодные светильники с регулируемой яркостью

Существует два основных метода затемнения светодиодов: DALI и DMX512. При затемнении DALI светодиод отражает роль затемнения, создавая различные световые эффекты. В отличие от освещения, такого как HPS, регулируемые светодиодные фонари не зависят от напряжения для определения своей яркости. Разница в том, что они существенно зависят от цикла открытия и закрытия. Эти циклы занимают около нескольких миллисекунд, поэтому вы не поймете, включены они на самом деле или нет.Если вы включите свет на 25%, он будет «включен» 25% времени и «выключен» 75% времени. Для DMX процесс проще, где вы можете управлять током, чтобы увеличивать или уменьшать соответственно, чтобы затемнить или сделать свет ярче.

• Когда диммируемый светодиодный свет стоит использовать

Все агенты по недвижимости говорят: «местоположение, девелопер, этаж», это касается не только недвижимости. Вы должны принять стратегию, при которой вы устанавливаете затемняющие светодиодные фонари. Все дело в целях затемнения.Если вы хотите осветить рабочую зону или зону, на которую нужно сфокусироваться (например, рабочий стол), светодиоды с регулируемой яркостью могут быть не очень полезны. В этом случае мы рекомендуем вам использовать холодный белый светодиод без регулировки яркости, который излучает новый свет, чтобы помочь вам увидеть, что вы делаете, и сосредоточиться на текущей задаче.

• Причины диммирования светодиодных фонарей стробоскопа

Основная причина мерцания — совместимость диммера со светодиодными лампами. Светодиодный диммерный переключатель имеет наименьшую совместимую нагрузку (то есть количество ватт, которое он может загрузить).Популярный ультрасовременный диммерный переключатель в основном предназначен для старых лампочек с большей мощностью, поэтому минимальная нагрузка будет очень высокой. Во многих случаях мы не сможем запитать достаточно низкие светодиодные лампы, потому что они потребляют очень мало энергии (и меньше электричества). Вот почему важно иметь совместимый переключатель диммера для светодиодов, чтобы избежать возможного стробирования. Качество переключателя диммера также влияет на работоспособность лампы. Качественные диммерные переключатели будут иметь разные режимы и диапазоны диммирования.В большинстве случаев просто измените режим на переключателе диммера или сбросьте диммер до заводских настроек, чтобы исправить мигание светодиода с регулируемой яркостью.

• Причины, по которым светодиодные фонари с регулируемой яркостью стоят дорого

Возможно, вы не понимаете, почему вам нужно инвестировать больше долларов в светодиодные лампы с регулируемой яркостью, чем на лампы без регулировки яркости, потому что светодиоды с регулируемой яркостью имеют более высокую добавленную стоимость, увеличивают производственные затраты и, следовательно, увеличивают цену (каждая лампа составляет около 0,5 доллара США), поэтому они также дороже, чем натриевые лампы высокого давления или люминесцентные лампы.Потому что у них отличные технологии и долгосрочная прибыль. По сравнению с люминесцентными лампами они имеют следующие преимущества:

• Снижение потребления энергии на 75%, экономия на счетах за электроэнергию,
• Срок службы до 10 раз, поэтому не нужно покупать альтернативы повторно,
• Более плавная и тихая работа,

Следовательно, когда вы используете переключатель диммера для работы, вы больше не будете слышать жужжащий звук, который очень часто встречается в традиционных источниках света.Следовательно, в долгосрочной перспективе светодиодные фонари сэкономят больше денег, чем нерегулируемые.

• Установка диммируемых светодиодных фонарей

Прежде всего, перед покупкой трансформатора убедитесь, что вы знаете, сколько лампочек вы хотите запитать. Существует множество источников питания для светодиодных трансформаторов с регулируемой яркостью. Также важно помнить, что мы рекомендуем, чтобы общая мощность всех лампочек не превышала 80% мощности трансформатора. Например, если вы хотите запитать 5 светодиодных фонарей мощностью 20 Вт общей мощностью 100 Вт, вам понадобится трансформатор на 125 Вт для выработки достаточной мощности (и последующих 20% потерь мощности).Во-вторых, нам нужно убедиться, что есть совместимые диммируемые переключатели. Если вы переходите с традиционных натриевых или люминесцентных ламп на светодиодные, ваш текущий диммер может быть несовместим. Поэтому мы рекомендуем использовать специальный переключатель диммера, совместимый со светодиодами, чтобы добиться более тихой и плавной работы без мерцания. Если вы используете светодиодные лампы на 12 В, вам понадобится трансформатор с регулируемой яркостью. Трансформатор с регулируемой яркостью светодиодов позволяет регулировать яркость светодиодных продуктов с постоянным напряжением и может использоваться с большинством стандартных диммеров, поэтому вам может не потребоваться замена существующего переключателя яркости.

Как работает диммер?

Как ограничивают ток для достижения контроля, все сводится к использованию тиристоров (транзисторных переключателей переменного тока). TRIAC — это полупроводниковое устройство, немного напоминающее транзистор, состоящий из нескольких слоев полупроводниковых материалов, n-типа (со свободными электронами) и p-типа. Схема тиристора имеет два вывода, подключенных к обоим концам схемы, и разность напряжений изменяется с колебанием переменного тока.Верхний и нижний выводы соответственно переключаются между положительно заряженными и отрицательно заряженными, и есть затвор, подключенный к цепи через переменный резистор.

Фактически, TRIAC работает как переключатель, управляемый напряжением. Действие переключения контролируется напряжением на затворе. Напряжение на затворе регулируется переменным резистором.

Поскольку напряжение на клеммах нормальное, а напряжение на затворе очень низкое, TRIAC похож на переключатель разомкнутой цепи и не проводит электричество.Если TRIAC должен проводить электричество между двумя выводами, необходимо увеличить напряжение на затворе. Когда ток проходит через резистор, разрядный конденсатор заряжается до тех пор, пока на нем не будет достаточного напряжения, чтобы ток мог пройти к нижнему выводу. Общее сопротивление можно увеличивать или уменьшать, перемещая ручку регулировки яркости, а ручка регулировки яркости будет перемещать контактный рычаг. Когда ручка регулировки яркости приглушена, создается большее сопротивление, а поворот ручки в другом направлении снижает сопротивление.Когда ток снова достигает нулевого напряжения, цикл продолжается.

Хотя этот метод работает хорошо, единственным реальным недостатком является то, что жужжание очень раздражает диммер. Таким образом, независимо от изменений, диммерные переключатели действуют по одному и тому же принципу: они отключают переменный ток, тем самым уменьшая общую энергию лампы.

Конкретный тип переключателя затемнения и порядок его установки

Тип светорегулятора

• Униполярный: Униполярный специально разработан для светильников, управляемых диммером.Это означает, что диммер будет действовать как единственный переключатель, который может либо включить или выключить свет, либо затемнить его.

** 3-х или 4-х позиционный: при наличии нескольких переключателей для освещения требуется 3-х или 4-х позиционный диммер

• Многопозиционные: для диммеров с несколькими сопряжениями требуются многопозиционные переключатели яркости, позволяющие полностью контролировать яркость в нескольких положениях

** Вставной тип: для настольных ламп и торшеров требуется вставной диммер.

Преимущество использования диммерного переключателя заключается в изменении освещения комнаты для различных целей.

Как установить диммерный переключатель

В гостиной вы можете приглушить свет, чтобы создать атмосферу интимного развлечения с гостями, а затем включить свет, когда вам нужно немного яркости, чтобы поиграть с детьми в настольные игры.

Когда детям пора спать, вы можете приглушить свет в их комнате и позволить им медленно уснуть. Утром убедитесь, что света достаточно, чтобы начать день энергично.

Если вы хотите расслабиться в ванной в ванной, используйте приглушенный свет.Когда вам нужно побриться или накраситься, увеличьте яркость света.

Помимо декоративного освещения, он также может сэкономить на счетах за электроэнергию. Уменьшение яркости света на 25% может сэкономить 20%, в то время как уменьшение яркости наполовину может снизить потребление на 40%. Это стоит месяц за месяцем. Поскольку давление на баллон меньше, срок службы баллона может быть увеличен.

5 лучших лампочек с регулируемой яркостью — октябрь 2021 г.

Регулируемое освещение всегда пользовалось популярностью благодаря своей способности быстро изменять атмосферу в комнате.Он может быть ярким, когда вам нужна ясность для работы, и мягким и теплым, когда вам хочется расслабиться или романтики. Светодиоды

обладают многочисленными преимуществами по сравнению с традиционными лампами накаливания, служат дольше и потребляют меньше энергии, но стандартные светодиоды не работают с переключателями яркости — для этого вам нужны специальные светодиоды с регулируемой яркостью. К счастью, их много. Однако на самом деле это довольно сложное устройство, которое может привести к путанице при покупке.

BestReviews был создан, чтобы найти решения именно для такого рода задач.Мы изучаем как технологии, так и практические применения. Наши рекомендации представляют широкий спектр альтернатив, и следующее руководство по покупке должно ответить на любые технические вопросы о регулируемых лампах.

Основные соображения

Как работают регулируемые лампы накаливания

Уменьшить яркость лампы накаливания просто: вы просто уменьшаете подаваемое напряжение. Светодиодные лампы работают иначе. На самом деле светодиод — это не лампочка, это электрическая цепь (называемая драйвером) и светоизлучающий диод, сделанный из тонких пластинок полупроводника.Светодиоды не тускнеют так же, как лампы накаливания, но их можно сделать так, чтобы они выглядели так, как они.

• Аналоговый: Один из способов — использовать аналоговое затемнение — уменьшение тока, чтобы светодиод не загорался полностью. Этот вид светодиода может лучше работать с диммером лампы накаливания, но результаты непредсказуемы. Проблемой может быть мерцание, некоторые светодиоды могут вообще не гореть.

• PWM: Лучшим методом является широтно-импульсная модуляция (PWM), которая работает путем включения и выключения светодиода тысячи раз в секунду.Эффект работает, потому что очень умный человеческий мозг с удовольствием усредняет происходящее. Таким образом, если светодиод горит 20% времени и не горит 80% времени, то, что вы на самом деле видите, будет на одну пятую ярче обычного. Эти лампы обеспечивают более надежную работу, но зависят от переключателя, совместимого со светодиодами, который называется диммером задней кромки.

• Интеллектуальные лампочки: Есть еще одна альтернатива, которая вообще не использует диммер: интеллектуальная светодиодная подсветка WiFi.Учитывая, что светодиоды представляют собой своего рода полупроводник — по сути, аналогичный тому, что вы находите в основе компьютера, — неудивительно, что некоторые производители пошли дальше, чем просто возможность регулировать яркость.

  В результате получаются «умные» лампы с регулируемой яркостью, которыми можно управлять с помощью домашних концентраторов и виртуальных помощников (например, Alexa), а также смартфонов или планшетов. Их можно активировать голосом, запрограммировать на включение и выключение в определенное время или управлять ими по телефону, даже если вы находитесь за сотни миль от них.Некоторые также могут отображать разные цвета — до 256 миллионов штук.

  Большинство из них контролируются WiFi. Лучше всего работают со всеми распространенными бытовыми роутерами, но не со всеми. Важно проверить совместимость и необходимость в «мосте» (беспроводном устройстве, используемом для соединения сетей). В регионах с плохим покрытием интернета популярной альтернативой является Z-Wave (радиосеть с низким энергопотреблением), и доступно несколько интеллектуальных светодиодов с регулируемой яркостью Z-Wave.


Яркость

Исторически яркость ламп накаливания измерялась в ваттах, но на самом деле это неверно, потому что ватты — это единица энергопотребления.Яркость следует измерять в люменах. Такие лампы становятся все более распространенными, но это может сбивать с толку. В результате, светодиодные лампы, в частности, часто маркируются как «эквивалент 100 Вт», «эквивалент 60 Вт» и так далее. Но их фактическое энергопотребление намного меньше. Эквивалентный светодиод мощностью 60 Вт обычно использует только 7 или 8 Вт для создания такой яркости. Эквивалент 100 Вт потребляет всего 12 или 13 Вт. Это показывает, почему светодиоды обеспечивают такую ​​впечатляющую экономию энергии.

Характеристики регулируемой лампы накаливания

Выбрать светодиодную лампу с регулируемой яркостью довольно просто.Это очевидный физический размер, крепление (винт или байонет) и ожидаемая начальная (или максимальная) яркость — «эквиваленты», упомянутые выше. Но есть еще одна вещь, которую следует учитывать — цвет светодиода (потому что белый — это не просто белый).

Цвет

Белизна лампы на самом деле называется «цветовой температурой» и измеряется в кельвинах (K). В нижней части шкалы вы найдете так называемый «мягкий» белый цвет, около 2700K. «Теплый белый» — около 3500 К.Хотя они могут достигать 8000K (используется для автомобильных фар), наибольшее значение, которое вы увидите для домашнего использования, составляет 5000K, так называемые светодиоды «дневного света».

Цены на лампочки с регулируемой яркостью

Доступен огромный выбор яркости, цвета и размера, а также широкий диапазон цен.

Недорогой

Лампы в форме свечи стоят всего пару долларов за штуку (хотя обычно вам нужно купить минимум полдюжины), а обычные бытовые лампочки от от 3 до 5 долларов за штуку при покупке в групповой упаковке.Большие луковицы и специальные формы становятся более дорогими, а из-за огромного разнообразия невозможно дать здесь ориентировочную цену.

Дорогие

Умные лампы с регулируемой яркостью — совсем другое дело. Они стоят от $ 20 до более 40 $ за каждые моделей с изменяющимся цветом. Все это может показаться дорогим, если посмотреть на цены на старомодные лампы накаливания. Однако более продолжительный срок службы и более низкое энергопотребление означают, что в конечном итоге большинство светодиодных ламп с регулируемой яркостью дают небольшую экономию.

Советы по утилизации старых лампочек

Когда вы переходите на светодиоды с регулируемой яркостью, вам, вероятно, придется выбросить старые лампы. В магазинах и местных центрах по переработке можно приобрести несколько вариантов утилизации, и это всегда предпочтительный вариант. Однако при необходимости большинство из них можно выбросить в мусорную корзину.

• Лампы накаливания, галогенные и светодиодные лампы можно выбрасывать в мусор. Оберните их бумагой на случай, если стекло разобьется.

• Флуоресцентные лампы, включая КЛЛ, не должны выбрасываться в мусор. Эти лампы содержат ядовитую ртуть. Найдите решение по переработке этих ламп.

FAQ

В. Разве не все лампочки регулируются по яркости?

A. Стандартные лампы накаливания и галогенные лампы должны работать с любой схемой диммирования света. Стандартных светодиодов не будет. Диммируемые светодиоды могут быть непредсказуемыми с более старыми диммерными переключателями из-за другой схемы. Специальный диммерный переключатель с поддержкой светодиодов — гораздо лучшее решение. КЛЛ (компактные флуоресцентные лампы) также должны быть диммируемого типа.Обратите внимание, что интеллектуальные светодиодные диммерные лампы никогда не следует использовать с диммерными переключателями любого типа — они не работают вместе.

В. Почему мои регулируемые лампы гудят?

A. Жужжанию подвержены все лампы, а не только светодиоды с регулируемой яркостью. Известно, что вольфрамовая нить в лампах накаливания вибрирует. В случае светодиодов проблема возникает из-за быстрого включения-выключения, используемого для уменьшения яркости лампы, что может вызвать вибрацию компонентов лампы. Хуже всего, когда регулируемые светодиоды используются в диммерных переключателях накаливания, но это случается и со светодиодными переключателями.Фактически, все светодиоды с регулируемой яркостью в той или иной степени вибрируют, но с хорошими светодиодами это не так, как вы могли бы заметить. После тестирования мы обнаружили, что худшие виновники — дешевые выключатели и лампочки. Простое решение — инвестировать в качество. В качестве альтернативы можно выбрать интеллектуальные светодиоды с регулируемой яркостью. Они не полагаются на управление переключателем, поэтому у них нет проблем.

В. Могу ли я использовать светодиоды без диммирования в цепи диммирования?

A. Нет. Даже если у вас временно закончились светодиоды с регулируемой яркостью, и вы просто хотите получить нормальный свет без использования регулятора яркости.Вы рискуете повредить лампочку или саму цепь освещения. Однако совершенно безопасно использовать светодиоды с регулируемой яркостью в светильниках без затемнения.

Можно ли диммировать мой светильник?

Диммеры регулируют яркость лампочек в вашем доме. Они работают со многими обычными приборами, и вы можете использовать их для быстрого улучшения атмосферы в комнате. Приглушенные лампы также экономят энергию. Перед установкой диммера необходимо учесть несколько важных моментов.Хотя диммеры могут снизить интенсивность широкого ассортимента ламп и осветительных приборов, для их работы требуются совместимые лампочки.

Можно ли диммировать мой светильник?

Большинство осветительных приборов будут работать со стандартными диммерными переключателями, в том числе с галогенными лампами и лампами накаливания. Определите, использует ли ваш прибор сетевое или низкое напряжение. Если вы устанавливаете путевые и рельсовые фонари с лампами накаливания, вы можете использовать диммеры для управления их яркостью. Только не забудьте также использовать диммер сетевого напряжения.Выключатели сетевого напряжения не работают с осветительными приборами низкого напряжения.

Существует две разновидности низковольтных диммеров. У одних есть магнитные системы, которые затемняют свет, а у других есть электронные диммеры. Если вы хотите приглушить свет в своем доме, сначала проверьте требования к напряжению, а затем определите, нужны ли для ваших светильников магнитные или электронные переключатели яркости. Например, светодиодные светильники могут работать со стандартными диммерами, но некоторым может потребоваться специальный диммер. Точно так же не все компактные люминесцентные (CFL) светильники можно затемнять.Если вы устанавливаете регулируемые лампы CFL, вам все равно нужно будет проверить свой диммер, чтобы убедиться, что он работает с этими типами ламп. Универсальные диммеры разработаны для совместимости с лампами низкого напряжения, светодиодными и CFL-лампами.

Распространенные типы светильников с регулируемой яркостью

Почти все светильники со стандартными розетками можно затемнить с помощью ламп накаливания или галогенных ламп. Многие люди используют стандартные диммеры и регуляторы для регулировки яркости освещения люстры, чтобы задать настроение в столовой. Добавление регулятора яркости к потолочным и настенным светильникам в спальне позволяет регулировать яркость при чтении или одевании.Светодиодные трековые светильники с регулируемой яркостью обеспечивают яркое акцентное освещение прихожих и акцентов. Диммеры можно использовать даже с наружным освещением, чтобы сделать вечер более ярким.

Как управлять осветительными приборами с регулируемой яркостью

Вы можете настроить переключатели диммера на работу несколькими способами. Если вы хотите приглушить свет с помощью одного переключателя, вы можете использовать один диммер со всем, что вам нужно. Многосторонние настройки предлагают больше контрольных точек. Вы можете приглушить свет из одной центральной точки и управлять мощностью источников света (но не их яркостью) из других мест.С помощью нескольких переключателей яркости вы можете регулировать яркость с нескольких разных точек. Если вы хотите, чтобы ступеньки можно было включать как наверху, так и внизу, вам необходимо установить обычные выключатели в обоих местах. Если вы хотите приглушить свет в обоих местах, вам понадобятся отдельные диммеры, поддерживающие настройку нескольких мест.

Специализированные диммерные переключатели предоставляют даже больше возможностей, чем стандартные диммеры. Эти устройства иногда имеют сенсорные экраны, позволяющие программировать предпочтительные уровни освещенности.После того, как вы установите желаемую яркость, вы можете коснуться экрана, чтобы автоматически настроить освещение. В то время как у некоторых диммеров есть ручки, другие используют ползунковые переключатели для управления интенсивностью. Беспроводные пульты дистанционного управления позволяют управлять диммерами из любого места поблизости. Вы даже можете прикрепить эти пульты дистанционного управления к козырьку в машине, чтобы вы могли управлять регулируемыми осветительными приборами, прежде чем войти в свой дом.

Если у вас есть стандартный осветительный прибор, особенно тот, который предназначен для использования лампы накаливания или люминесцентной лампы, у вас не должно возникнуть проблем с поиском совместимого диммера.Независимо от того, устанавливаете ли вы светильники низкого или сетевого напряжения, существует множество способов использования диммеров в вашем доме.

Можно ли сделать любой свет регулируемым?

Большинство светильников будут работать со стандартными диммерными переключателями , в том числе с галогенными лампами и лампами накаливания . Светодиодные светильники, например, могут работать со стандартными диммерами, но некоторым может потребоваться специализированный диммер . Точно так же не все компактные люминесцентные (CFL) светильники можно затемнить.

Щелкните, чтобы увидеть полный ответ.

В связи с этим, что произойдет, если вы поместите нерегулируемую светодиодную лампу в диммер?

Если вы установите светодиодную лампу , не — , затемняющую светодиодную лампу в цепи с переключателем яркости , она, вероятно, будет нормально работать , если светорегулятор на 100% или полностью включен. Затемнение лампы , вероятно, вызовет неустойчивое поведение, такое как мерцание или жужжание, и в конечном итоге может вызвать повреждение лампы .

Во-вторых, можно ли использовать регулируемые лампы в нерегулируемых фарах? Затемнение Светодиодные лампы могут сэкономить энергию и изменить внешний вид и настроение вашего помещения. Вы можете использовать , диммируемую лампу LED в цепи , не — диммируемой . Вам НЕ следует использовать , , не — регулируемую лампу в цепи регулируемой яркости , так как это может привести к повреждению лампы и / или цепи.

Все светодиодные фонари регулируются по яркости?

Светодиодные лампы с регулируемой яркостью . В то время как многие лампы LED теперь имеют диммирования , а не , все из них, а не , все из них приглушают дневной свет , освещая таким же образом. Поскольку светодиоды потребляют такую ​​низкую мощность, многие типы диммеров не работают с LED так же, как они работают с лампами накаливания с высокой нагрузкой.

Вам нужны специальные лампочки для диммерных переключателей?

Лампы накаливания : Лампы накаливания работают с любым диммерным переключателем .Это связано с тем, что ламп накаливания перегорят только в том случае, если вы, , выйдете за пределы их напряжения, а не если вы, , останетесь под ним. Фактически, использование лампы накаливания при более низком напряжении действительно может увеличить срок ее службы.

% PDF-1.4 % 453 0 объект > эндобдж xref 453 421 0000000016 00000 н. 0000009771 00000 п. 0000009940 00000 н. 0000010639 00000 п. 0000010974 00000 п. 0000011564 00000 п. 0000012072 00000 п. 0000012499 00000 п. 0000012611 00000 п. 0000012725 00000 п. 0000012762 00000 п. 0000012889 00000 п. 0000012978 00000 п. 0000013282 00000 п. 0000013728 00000 п. 0000014152 00000 п. 0000014566 00000 п. 0000014923 00000 п. 0000015283 00000 п. 0000015592 00000 п. 0000015769 00000 п. 0000016082 00000 п. 0000016261 00000 п. 0000016808 00000 п. 0000018998 00000 н. 0000020991 00000 п. 0000023029 00000 п. 0000024947 00000 п. 0000026890 00000 н. 0000028837 00000 п. 0000029184 00000 п. 0000029496 00000 п. 0000029881 00000 п. 0000030201 00000 п. 0000030715 00000 п. 0000031130 00000 п. 0000031214 00000 п. 0000031513 00000 п. 0000031650 00000 п. 0000031677 00000 п. 0000032128 00000 п. 0000032456 00000 п. 0000032724 00000 н. 0000032914 00000 п. 0000033149 00000 п. 0000035026 00000 п. 0000035282 00000 п. 0000048469 00000 н. 0000050375 00000 п. 0000050491 00000 п. 0000050694 00000 п. 0000050774 00000 п. 0000050871 00000 п. 0000051017 00000 п. 0000051046 00000 п. 0000051239 00000 п. 0000051432 00000 п. 0000051625 00000 п. 0000051820 00000 п. 0000051990 00000 п. 0000052103 00000 п. 0000052181 00000 п. 0000254256 00000 н. 0000257556 00000 н. 0000257912 00000 н. 0000260214 00000 н. 0000264157 00000 н. 0000267960 00000 н. 0000268107 00000 н. 0000269384 00000 п. 0000269656 00000 н. 0000270024 00000 н. 0000271062 00000 н. 0000271142 00000 н. 0000271212 00000 н. 0000271241 00000 н. 0000271316 00000 н. 0000271413 00000 н. 0000271559 00000 н. 0000272562 00000 н. 0000274926 00000 н. 0000287919 00000 п. 0000287997 00000 н. 0000288312 00000 н. 0000288367 00000 н. 0000288483 00000 н. 0000288607 00000 н. 0000288938 00000 н. 0000289207 00000 н. 0000289512 00000 н. 0000290554 00000 н. 0000290848 00000 н. 0000291203 00000 н. 0000291482 00000 н. 0000291759 00000 н. 0000292055 00000 н. 0000292481 00000 н. 0000292773 00000 н. 0000293077 00000 н. 0000293630 00000 н. 0000293921 00000 н. 0000294233 00000 н. 0000294311 00000 н. 0000294389 00000 н. 0000294700 00000 н. 0000294755 00000 н. 0000294871 00000 н. 0000294949 00000 н. 0000294984 00000 н. 0000295062 00000 н. 0000295387 00000 н. 0000295453 00000 п. 0000295569 00000 н. 0000295647 00000 н. 0000295725 00000 н. 0000296283 00000 н. 0000296361 00000 п. 0000296919 00000 н. 0000296997 00000 н. 0000297558 00000 н. 0000297636 00000 н. 0000298065 00000 н. 0000298143 00000 н. 0000298468 00000 н. 0000298546 00000 н. 0000298875 00000 н. 0000298953 00000 н. 0000299382 00000 н. 0000299460 00000 н. 0000299785 00000 н. 0000299863 00000 н. 0000300191 00000 н. 0000300269 00000 н. 0000300699 00000 н. 0000300777 00000 н. 0000301101 00000 п. 0000301179 00000 п. 0000301505 00000 н. 0000301583 00000 н. 0000301999 00000 н. 0000302077 00000 н. 0000302614 00000 н. 0000302692 00000 н. 0000303016 00000 н. 0000303094 00000 н. 0000303420 00000 н. 0000303498 00000 н. 0000303912 00000 н. 0000303990 00000 н. 0000304314 00000 н. 0000304392 00000 н. 0000304718 00000 н. 0000304796 00000 н. 0000305213 00000 н. 0000305291 00000 н. 0000305616 00000 н. 0000305694 00000 п. 0000306018 00000 н. 0000306096 00000 н. 0000306513 00000 н. 0000306591 00000 н. 0000306915 00000 н. 0000306993 00000 н. 0000307528 00000 н. 0000307606 00000 н. 0000307927 00000 н. 0000308005 00000 н. 0000308423 00000 н. 0000308501 00000 н. 0000308825 00000 н. 0000308903 00000 н. 0000309234 00000 н. 0000309312 00000 н. 0000309741 00000 н. 0000309819 00000 н. 0000310143 00000 п. 0000310221 00000 н. 0000310551 00000 п. 0000310629 00000 н. 0000311060 00000 н. 0000311138 00000 н. 0000311461 00000 н. 0000311539 00000 н. 0000311868 00000 н. 0000311946 00000 н. 0000312479 00000 н. 0000312557 00000 н. 0000312986 00000 н. 0000313064 00000 н. 0000313390 00000 н. 0000313468 00000 н. 0000313796 00000 н. 0000313874 00000 н. 0000314302 00000 н. 0000314380 00000 н. 0000314703 00000 н. 0000314781 00000 н. 0000315111 00000 п. 0000315189 00000 н. 0000315612 00000 н. 0000315690 00000 н. 0000316013 00000 н. 0000316091 00000 н. 0000316420 00000 н. 0000316498 00000 н. 0000316926 00000 н. 0000317004 00000 н. 0000317539 00000 н. 0000317617 00000 н. 0000317937 00000 н. 0000318015 00000 н. 0000318346 00000 п. 0000318424 00000 н. 0000318840 00000 н. 0000318918 00000 н. 0000319241 00000 н. 0000319319 00000 н. 0000319644 00000 н. 0000319722 00000 н. 0000320139 00000 н. 0000320217 00000 н. 0000320540 00000 н. 0000320618 00000 н. 0000320946 00000 н. 0000321024 00000 н. 0000321440 00000 н. 0000321518 00000 н. 0000322080 00000 н. 0000322158 00000 н. 0000322720 00000 н. 0000322798 00000 н. 0000323357 00000 н. 0000323435 00000 н. 0000323994 00000 н. 0000324072 00000 н. 0000324631 00000 н. 0000324709 00000 н. 0000325269 00000 н. 0000325347 00000 н. 0000325881 00000 н. 0000325959 00000 н. 0000326513 00000 н. 0000326591 00000 н. 0000327147 00000 н. 0000327225 00000 н. 0000327781 00000 н. 0000327859 00000 н. 0000328396 00000 н. 0000328474 00000 н. 0000329014 00000 н. 0000329092 00000 н. 0000329629 00000 н. 0000329707 00000 н. 0000330246 00000 н. 0000330324 00000 н. 0000330884 00000 н. 0000330962 00000 н. 0000331518 00000 н. 0000331596 00000 н. 0000332133 00000 н. 0000332211 00000 н. 0000332770 00000 н. 0000332848 00000 н. 0000333405 00000 н. 0000333483 00000 н. 0000334034 00000 н. 0000334112 00000 н. 0000334656 00000 н. 0000334734 00000 н. 0000335275 00000 н. 0000335353 00000 п. 0000335678 00000 н. 0000335756 00000 н. 0000336084 00000 н. 0000336162 00000 п. 0000336594 00000 н. 0000336672 00000 н. 0000336997 00000 н. 0000337075 00000 п. 0000337406 00000 н. 0000337484 00000 н. 0000338022 00000 н. 0000338100 00000 н. 0000338529 00000 н. 0000338607 00000 н. 0000338933 00000 н. 0000339011 00000 н. 0000339341 00000 п. 0000339419 00000 н. 0000339848 00000 н. 0000339926 00000 н. 0000340248 00000 н. 0000340326 00000 н. 0000340656 00000 н. 0000340734 00000 н. 0000341163 00000 н. 0000341241 00000 н. 0000341566 00000 н. 0000341644 00000 н. 0000341973 00000 н. 0000342051 00000 н. 0000342482 00000 н. 0000342560 00000 н. 0000343097 00000 н. 0000343175 00000 н. 0000343498 00000 н. 0000343576 00000 н. 0000343901 00000 н. 0000343979 00000 п. 0000344396 00000 н. 0000344474 00000 н. 0000344797 00000 н. 0000344875 00000 н. 0000345200 00000 н. 0000345278 00000 н. 0000345694 00000 н. 0000345772 00000 н. 0000346095 00000 н. 0000346173 00000 п. 0000346498 00000 н. 0000346576 00000 н. 0000346992 00000 н. 0000347070 00000 п. 0000347395 00000 н. 0000347473 00000 н. 0000348008 00000 н. 0000348086 00000 н. 0000348412 00000 н. 0000348490 00000 н. 0000348905 00000 н. 0000348983 00000 п. 0000349307 00000 н. 0000349385 00000 п. 0000349714 00000 н. 0000349792 00000 н. 0000350209 00000 н. 0000350287 00000 н. 0000350611 00000 н. 0000350689 00000 н. 0000351015 00000 н. 0000351093 00000 п. 0000351505 00000 н. 0000351583 00000 н. 0000351908 00000 н. 0000351986 00000 н. 0000352317 00000 н. 0000352395 00000 п. 0000352956 00000 н. 0000353034 00000 н. 0000353463 00000 н. 0000353541 00000 н. 0000353867 00000 н. 0000353945 00000 н. 0000354276 00000 н. 0000354354 00000 н. 0000354783 00000 н. 0000354861 ​​00000 н. 0000355184 00000 н. 0000355262 00000 н. 0000355592 00000 н. 0000355670 00000 н. 0000356101 00000 п. 0000356179 00000 н. 0000356501 00000 н. 0000356579 00000 п. 0000356907 00000 н. 0000356985 00000 н. 0000357416 00000 н. 0000357494 00000 н. 0000358051 00000 н. 0000358129 00000 н. 0000358455 00000 н. 0000358533 00000 н. 0000358861 00000 н. 0000358939 00000 н. 0000359365 00000 н. 0000359443 00000 н. 0000359768 00000 н. 0000359846 00000 н. 0000360176 00000 н. 0000360254 00000 н. 0000360681 00000 н. 0000360759 00000 н. 0000361080 00000 н. 0000361158 00000 н. 0000361484 00000 н. 0000361562 00000 н. 0000361979 00000 п. 0000362057 00000 н. 0000362381 00000 н. 0000362459 00000 н. 0000363016 00000 н. 0000363094 00000 н. 0000363418 00000 п. 0000363496 00000 н. 0000363913 00000 н. 0000363991 00000 н.
