Как запаять медную трубку газовой колонки: как согнуть медную трубку

‘+ ‘

‘+ ‘{{n}}’ + ‘{{o}}’ + ‘{{t}}’ + ‘

‘+ ‘

Очень часто люди, имеющие в своей квартире бытовой газ, задаются вопросом, как запаять медную трубку, которая по разным причинам может быть повреждена. Микроотверстия появляются чаще всего по причине превышения срока службы колонки. Однако, такие вещи вполне возможно выполнить своими силами. Что вам понадобится в этой работе:

флюс паяльный;
паяльник;
припой;
наждачка;
растворитель и всякая ветошь.

Для начала надо подготовить саму колонку к восстановительным работам. Кроме того, вам необходимо знать, как развальцевать медную трубку в домашних условиях подручными средствами. Вам следует купить припой не текучий и тугоплавкий какой-нибудь популярной марки. Можно использовать проволочный с канифолью, как вариант. Также потребуется флюс, не требующий промывки.

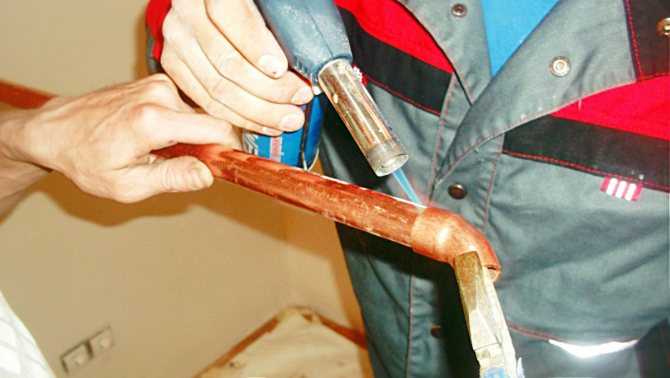

Как паять медные трубы

Перед началом работ спускаем всю воду из теплообменника, открутив накидную гайку с подающей воду трубы. Остатки жидкости следует продуть насосом или обычным пылесосом. Приготовьте паяльник мощностью не менее 100 Вт. Здесь следует уточнить, каким припоем паять медные трубы, используйте распространенную марку ПОС-61или аналогичный. Зачищайте наждачной бумагой место пайки до устранения зеленого оттенка. Затем, протрите растворителем зачищенное место, для удаления пятен и остатков пыли. Обмотайте концы трубок ветошью, чтобы не обжечься и приступайте.

Для тех, кто интересуется не столько вопросом ремонта теплообменника, сколько вопросом «как заглушить медную трубу», описываемая процедура также поможет. Запаяв окончание, вы тем самым надежно закупорите изделие от пропускания жидкости.

Продолжим, залудите место пайки и смажьте флюсом, затем паяльником с нанесенным на него припоем прижмите место пайки. Наложите облуженную проволоку на прогретое место стыка, желательно дополнительно добавить припой. Когда все остынет, можно проверять подав воду.

Как согнуть медную трубку

Есть несколько способов согнуть медную трубку в спираль, либо просто под определенным углом. Компания «Региональный дом металла» рекомендует выполнять процедуру с помощью пружины из качественной стали с большим количеством витков. Пружина должна свободно проворачиваться внутри трубки и иметь длину несколько больше, чем длина сгибаемого изделия.

Так как согнуть медную трубу можно несколькими способами, помимо пружины, вы можете использовать газовую горелку. Вы можете придать необходимую форму, когда цвет трубы заметно изменится, что будет свидетельствовать о достаточной степени нагрева.

При помощи пайки вы устраняете не только протечку, но и решаете вопрос как соединить медные трубки между собой без использования фитингов.

Пайка труб под азотом | Цеприкон

Пайка труб под азотом необходима для поддержания качественного монтажа, более того, пайка медных трубных систем без применения газообразного азота совершенно не допустима. Так к примеру, медные трубы для систем кондиционирования, в отличие от водопроводных, паяют так называемым «жестким» припоем, позволяющим выдерживать высокое давление, создаваемое компрессором. Пайка жестким припоем происходит при высоких температурах, медь нагревается до красно-бордового свечения, процессы происходящие в меди при высоких температурах разрушают её.

В процессе пайки медных труб образуется окалина как снаружи, так и внутри трубы. Эта окалина и есть не что иное, как сгоревшая медь. В результате этого, стенки трубы утончаются. Пайка труб под азотом препятствует выгоранию меди изнутри трубы, а выгорание меди снаружи компенсируется тонким слоем припоя. Поэтому применение газообразного азота в этом процессе является обязательным.

Чтобы проверить эффективность пайки труб, систему необходимо опрессовывать давлением, превышающим значение рабочего давления в 1,5-2 раза.

Для решения задачи по снабжению процесса пайки труб азотом, АО «ЦЕПРКОН» предлагает своим заказчикам азотные генераторы и установки по выработке газообразного азота на их основе. Данное оборудование позволит вам организовать процесс подачи инертного газа в зону пайки требуемой чистоты и нужном объёме.

Азотные станции комплектуются компрессорным оборудование, системой по подготовке сжатого воздуха, азотным генератором. Эта комплектация позволяет работать станции автономно без привлечения дополнительных систем. Всё технологическое оборудование монтируется на специальной раме, фундаменте или утеплённом блок-контейнере. Станции могут проектироваться по техническому заданию клиентов. В этом случае они будут полностью отвечать всем предъявляемым требованиям. С более подробными техническими характеристиками работы азотных генераторов и азотных станций вы можете ознакомиться в следующем разделе статьи.

Технические характеристики

Технические параметры	Значение параметра
Чистота азота на выходе, %	99,9…99,9995
Производительность по азоту, м³/ч	1,2…1200
Давление азота на выходе, бар	1,0…8,0 (до 150)
Точка росы, ⁰С	+3…-70
Температура эксплуатации, ⁰С	-60…+50
Выход на рабочий режим, мин	20-30

Как заказать оборудование

Если вам необходим генератор для пайки труб азотом, и вы готовы его купить, наша компания имеет возможность её поставить Вам на выгодных условиях и по приемлемым ценам.

АО «ЦЕПРИКОН» является поставщиком данного оборудования на территории РФ. Сотрудники нашей компании правильно подберут Вам требуемое оборудование, которое будет полностью соответствовать вашему техническому заданию.

Кроме этого мы готовы провести шеф-монтажные, пуско-наладочные работы и успешно запустить оборудование в эксплуатацию на территории Заказчика. По дополнительному договору наши сервисные инженеры проведут послепродажное сервисное обслуживание азотных генераторов и станций в течение всего срока эксплуатации оборудования.

Как паять медные трубы — зернистость и полировка

ДАЧА ТОПОЛЯ

*этот пост спонсирован Bernzomatic

Умение паять медные трубы — это один из тех суровых навыков, таких как умение управлять механической коробкой передач или подключать осветительные приборы, которые не часто используются, но встречаются иногда очень удобно! Сегодня мы делимся простым процессом пайки медных труб в партнерстве с Bernzomatic.

Сейчас мы занимаемся реконструкцией нашего восьмого старого дома, и в каждом отдельном проекте мы сталкивались с медной сантехникой (часто смешанной с оцинкованной сталью). Очень здорово иметь возможность временно закрыть или адаптировать медные трубы, чтобы мы могли продолжить ремонт, не вызывая сантехника. Шаги по пайке медной сантехники довольно просты, и если вы посмотрите видео и прочитаете этот пост, я уверен, что вы сможете выполнить базовый ремонт медных труб в кратчайшие сроки!

Основы пайки медных труб

Инструменты и расходные материалы

Бернзоматическая горелка

Бернзоматическое топливо

ГЛАКИ

Защита глаз

ПЕЧАТНА переходник

Видеоинструкция

Ступени

Шаг 1

Перекрыть подачу воды в дом и сбросить противодавление, открутив кран или насадку для шланга (*если возможно, откройте кран ниже уровня трубы, которую вы буду резать чтоб вода стекала из трубы в раковину или на улицу).

Шаг 2

Отрежьте трубу с помощью трубореза, демонстрационной пилы или ножовки.

Шаг 3

Очистите конец отрезанной трубы и удалите окисленное покрытие мелкой наждачной бумагой (~>120). Если вы адаптируетесь к меди, убедитесь, что вы расширили внутреннюю часть трубы, чтобы она была гладкой и свободной от выступов / кусочков меди, которые могут препятствовать потоку воды. Я использую плоскогубцы или другой ручной инструмент с квадратным краем, чтобы скрутить трубу внутри.

Шаг 4

Нанесите ровный слой флюса-пасты вокруг только что отполированного конца трубы.

Шаг 5

Установите медный фитинг на конец трубы. Здесь я использую колпачок, но это может быть 90, муфта или адаптер. Независимо от того, что вам нужно, чтобы ваш проект продвигался вперед!

Шаг 6

Используйте горелку Bernzomatic для нагрева фитинга. Я использовал BZ820HT, у которого есть триггерный воспламенитель и гибкое соединение с баком. Это делает его действительно удобным для ограниченного пространства и для проектов с частыми запусками и остановками. Пропан имеет немного более низкую температуру пламени по сравнению с горючим MAP и хорошо подходит для пайки медных труб.

Нагревайте фитинг до тех пор, пока флюсовая паста не начнет пузыриться, а пламя вокруг меди не приобретет легкий зеленый оттенок. Я люблю проверять готовность, слегка прикасаясь припоем к стыку на стороне, противоположной пламени. Если труба достаточно горячая, припой расплавится и втянется в соединение. Если он недостаточно горячий, припой остается твердым.

Не рекомендуется перегревать соединение, так как это может привести к выгоранию флюса пасты, что приведет к утечке из-за плохого проникновения припоя в соединение. Вы узнаете, если это произойдет, потому что припой просто сломается/слипнется на внешней стороне трубы и не попадет в соединение. Там есть немного температуры Златовласки, когда она достаточно горячая, чтобы расплавить припой, но не настолько горячая, чтобы флюс испарился. Как только труба достигает температуры, нанесение припоя занимает всего пару секунд. (Видео фиксирует этот процесс намного лучше, чем фотографии!)

Несколько дополнительных советов:

Перед тем, как припаивать линии подачи, возьмите кусок трубы и потренируйтесь с колпачком или другим фитингом пару раз, чтобы почувствовать процесс. И начните с горелки, немного отодвинутой назад, чтобы уменьшить вероятность перегрева соединения.

За прошедшие годы я обнаружил, что любые утечки после пайки были вызваны одной из двух причин: плохой подготовкой трубы, что означало, что я не выполнил равномерную шлифовку, или на трубе были вмятины или выемки, препятствующие герметичному уплотнению после пайки. . Или проблемы с флюсом пасты: либо мой флюс пасты был старым и неоптимальным, либо я перегрел соединение.

При хорошей подготовке и небольшой практике любой умелый домовладелец может паять медные трубы! И позвольте мне сказать вам, что создание хорошо спаянного медного соединения приносит большое удовлетворение. Полагаю, мало чем отличается от приземления с плавным переключением на повышенную передачу или включения этого совершенно нового света в первый раз. Дайте мне знать, если вы находите пайку такой же приятной, как и я!

Remodels, DIYsCathy 14 января 2021 4 комментария

0 лайков

инструментов, необходимых для пайки медной трубы

При выполнении сантехнического проекта, включающего пайку медных труб, подготовка окупается. Чтобы помочь вам подготовиться, вот список инструментов, которые вам понадобятся при пайке медных труб.

Предупреждение

Пайка — сложный процесс, который не подходит для начинающих и домашних мастеров. Если вы хотите научиться паять, ищите обучение; в противном случае, если ваш проект требует пайки, рассмотрите возможность найма профессионала.

01 из 08
Факел
Ель / Кевин Норрис
Горелка, необходимая для пайки меди, может быть пропановой или MAPP (метилацетилен-пропадиен-пропан). Газ MAPP поставляется в желтом баллоне, а пропан — в синем. Газ MAPP, обычно немного дороже, нагревается намного сильнее, чем пропан, поэтому быстрее нагревает трубу. С пропаном все в порядке, просто требуется больше времени, что может сыграть вам на руку, если вы новичок в пайке меди и работаете с трубой диаметром 3/4 или 1/2 дюйма. Выбор фонарика действительно зависит от вас.
02 из 08
Припой
Ель / Кевин Норрис
Существует более одного типа припоя, поэтому обязательно купите припой для сантехники. Убедитесь, что припой подходит для пайки медных водопроводных труб и безопасен для питьевой воды.
03 08
Флюс
Ель / Кевин Норрис
Это кислота, которая заставляет припой затекать в соединения труб. Без хорошего флюса припой не будет течь должным образом, и, скорее всего, вы получите утечку. Вы можете паять с большинством флюсов, доступных в магазинах товаров для дома, но есть некоторые, которые вы можете предпочесть другим. Если вы найдете тот, который вам подходит, придерживайтесь его, поскольку не все флюсы одинаковы.
Еще раз убедитесь, что приобретаемый вами флюс безопасен для питьевой воды, если для этого предназначены трубы.
04 из 08
Нападающий
Ель / Кевин Норрис
Боек используется для создания искры, от которой зажигается горелка. Некоторые резаки имеют встроенные автоматические бойки, поэтому в этом случае боек не нужен. Из соображений безопасности рекомендуется использовать для зажигания факела ударник, а не открытый огонь.
05 08
Резак для медных труб
Ель / Кевин Норрис
Использование труборезов для медных труб — это простой способ отрезать трубы необходимой длины. Фрезы оставляют красивую прямую кромку и помогают свести к минимуму заусенцы на кромке реза.
06 из 08
Наждачная ткань
Ель / Кевин Норрис
Убедиться, что труба и фитинги чистые, вероятно, одна из самых важных вещей, которую нужно сделать перед тем, как начать паять медную трубу. Для очистки внешней поверхности медной трубы необходима хорошая наждачная бумага. Отшлифуйте оба конца трубы примерно на 1/2 дюйма за фитинг.
07 из 08
Монтажная щетка
Ель / Кевин Норрис
Для очистки внутренней части медных фитингов используйте щетку для фитингов. Проволочные щетинки могут заполнить внутреннюю часть фитинга, чтобы обеспечить хороший контакт с трубой.
08 из 08
Предметы безопасности
ï»¿The Spruce / Кевин Норрис
Пожарная тряпка, пульверизатор с водой и огнетушитель очень важно иметь под рукой при пайке медной трубы, чтобы ничего не загорелось.
