Инструкция, как определить фазу и ноль мультиметром или индикаторной отверткой

Монтаж электропроводки в квартире — это довольно сложная работа, поэтому многие обязательно прибегают в этом случае к помощи специалиста. Но иногда приходится решать некоторые задачи электропроводки, которые не требуют особых навыков и знаний. В этом случае нецелесообразно вызывать на помощь профессионала, так как минимум это немного стыдно, а также отвлечет мастера от других важных работ.

К таким бытовым задачам относится к примеру такая — определение в розетке фазы и ноля. Для квалифицированных специалистов это обычная работа, и решение проблемы они точно найдут за пару минут.

Но вот совсем другое дело для тех, кто никогда не работал с электричеством. В этой статье мы подробно вам расскажем способы определения фазы и ноля без приборов.

Краткое содержимое статьи:

Как обозначается проводка приходящая в квартиру?

В схемах обозначение стандартное и выглядит оно следующим образом:

  • PE — заземление
  • N — нулевой провод
  • L — фазовый провод

Стандартом также было введена цветовая расцветка проводом, и этих стандартов придерживаются во многих бытовых приборов, и это необходимо знать.

Желто-зеленый провод — заземление, синий провод — нулевой, красный или коричневый — фаза.

Не все знают чем отличается фаза от нуля, поэтому это может причинить серьезный вред здоровью. Этих правил придерживаются электрики при монтаже проводки, это не только удобство, но также это может спасти кому-то жизнь.

Очень мало розеток, на которых обозначается нулевой и фазовый контакт, поэтому нужно знать способы определения, об этом мы расскажем далее.

Индикаторная отвертка

Определить фазу и ноль индикаторной отверткой — это один из самых простых способ проверки.

Такая отвертка стоит совсем не дорого, ее можно найти как в хозяйственном, так и в строительном магазине. Чтобы обнаружить в розетке фазу следует прикоснуться подушечкой большого пальца к контакту с обратной стороны отвертки.

Затем следует вставить отвертку в отверстия розетки, если индикатор внутри загорелся, то это говорит о том, что мы обнаружили фазу. Если индикатор не загорается, то это значит мы наткнулись на нулевой провод.

В этих индикаторных отвертках в основном применяются неоновые лампочки и резистор. Также в продаже можно найти светодиодные, они могут работать без касания пальцев, так как там устанавливается батарейка.

Но мы не видим смысла переплачивать за такой вариант индикатора, и простой отвертки с неоновой лампочкой будет достаточно.

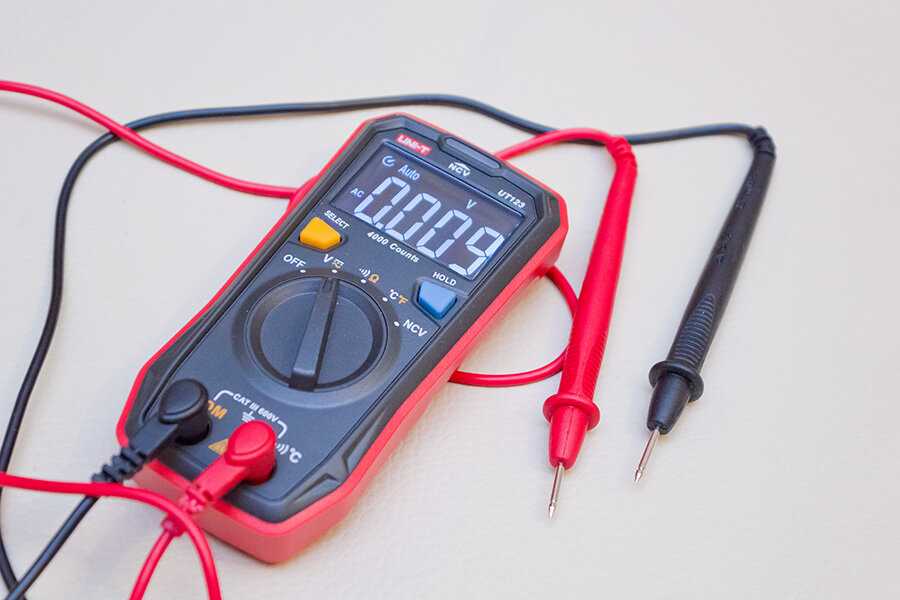

Инструкция как определить фазу и ноль используя мультиметр

Нужно установить переключать на измерение напряжения свыше 250 Вольт, если установить на меньшее значение, то нам не получится правильно определить фазу.

Далее следует зажать черный щуп между пальцев, а красным прикасаться поочередно к контактам розетки. Если вы заметите отклонение показаний, то значит вы сумели найти фазный контакт.

Заземление и ноль найти совсем не составит труда, также используем тот же прибор. Красный щуп уставите в фазовое отверстие розетки, а затем сначала черным щупом установите на другой контакт, и после этого на третий.

Обязательно запомните напряжение и в том, и в другом случае. Где напряжение будет меньше, там и есть заземление, а выше напряжение указывает на нулевой провод. Вот так можно определить фазу и ноль мультиметром.

Подручный метод определения фазы и ноля

Для осуществления данного варианта нам не понадобится абсолютно никакое дополнительной оборудование, только резистор 1 Мом и 1 клубень сырого картофеля.

У многих возможно сейчас появилось недоумение на лице, но этот способ неоднократно проверялся и он действительно работает.

Вам понадобится 2 провода длиной 1 метра, можно использовать медный 1-жильный провод для проводки.

Разрежьте картофелину пополам, один конец присоедините к водопроводной трубе, а другой воткните в картошку. Теперь возьмите другой провод и воткните в картофель на расстоянии 0.5 см от 2 провода. Другой его конец вставьте в розетку и следует подождать 2 минуты.

Фазный провод выдаст себя легко, крахмал на срезе начнет пениться. Такой способ довольно простой, поэтому его каждый сможет использовать в домашних условиях. Желаем вам успехов!

Фото инструкция, как определить фазу и ноль

Вам понравилась статья? Поделитесь 😉



Как определить фазу и ноль мультиметром, отверткой индикаторной

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

  • 1 Инструкция по использованию
  • 2 Альтернативная методика с использованием тестера
  • 3 Определение назначения проводов по цвету
  • 4 Применение контрольной лампы

Проводя установку электрооборудования, например, подключая светильники и закрепляя выключатели, часто приходится решать проблему, как определить фазу и ноль. Самый простой способ определения, который подходит для любого пользователя, это метод выявления наличия тока с помощью индикаторной отвертки. На первый взгляд она такая же, как и обычная, имеет металлическое жало и рукоятку. Кроме этого имеется маленькая металлическая кнопка и лампочка.

Профессиональные электрики, как правило, подводят ток в розетке с левой стороны, а в патроне светильника по центру. Но что бы быть точно в этом уверенным надо действовать следующим образом.

Инструкция по использованию

Применяя данное устройство, надо быть очень осторожным, так как при несоблюдении мер безопасности можно получить электрический удар. Ни в коем случае нельзя прикасаться к открытому, неизолированному кончику индикаторной отвертки.

На линию, на которой проводится работа, надо подать питание, но потребители электроэнергии (компьютеры, телевизоры и т.п.) должны быть отключены.

Есть очень простой способ, как найти фазу и ноль индикаторной отверткой. Для этого нужно разместить ее на проверяемой поверхности и нажать на кнопку, расположенную на ручке. Если индикатор горит, то это силовой провод. Если жало будет размещено на проверяемой поверхности и после нажатия на кнопку вы увидите, что лампочка на ручке не горит – значит, это ноль. Таким нехитрым действием можно пользоваться во время электротехнических работ. По указанной методике можно узнать, как определить фазу в розетке, автомате и патроне.

Альтернативная методика с использованием тестера

Для поиска нужного элемента можно воспользоваться мультиметром. Для того чтобы проверить, где находится искомый проводник тестером, сначала требуется перевести его в режим измерения переменного тока. Для этого необходимо повернуть ручку управления в положение, напротив которого будет указан знак V~. Такой знак есть на каждом мультиметре. Далее возможны два пути.

· Для определения фазы в розетке или автомате нужно зажать один щуп пальцами, а другим щупом подвести к контактам автоматического выключателя. Если видим на индикаторе незначительное напряжение, например, 4,15, то это говорит о том, что там ноль. Если показания, близкие к 200 вольтам, это указывает на то, что данный контакт силовой.

· Второй вариант заключается в том, что один щуп прибора надо поставить на заведомо заземленный предмет, а вторым, так же как и в первом способе, прикоснуться к элементу. Если прибор показывает незначительное напряжение, например, 0,15, то это означает, что контакт нулевой, а показания прибора являются незначительно наводкой самого тестера. Так же как и в первом варианте, показания датчика, близкие к 220–230 В, свидетельствуют о наличии питания.

Определение назначения проводов по цвету

Изоляция силового проводника, заземления и т.п. окрашивается в определенные цветы. По Стандарту Европейского Союза МЭК 60445 от 2010 года провода с силовым питанием должны быть окрашены в коричневый, черный, серый цвет. Синей изоляцией обозначаются проводники с нулем. Заземление окрашивается в двухцветную обмотку зелено-желтого цвета. Кроме того, Стандартом запрещается использовать окрашивание заземление только желтым или только зеленым цветом. В России же распространён ГОСТ 50462 от 2009 г., который почти полностью соответствует Европейскому Стандарту и по которому окрашивание производится так же. Необходимо обратить внимание на то, что не лучшим решением является поиск наличия напряжения только по цветовой маркировке, так как специалисты-электрики могут по-разному проводить подключение.

Применение контрольной лампы

Контрольная лампа — это простая лампа накаливания, к которой присоединены две изолированные проволоки по несколько сантиметров каждая. Одним концом проволоки нужно дотронуться до радиатора отопления или трубопровода, а другим – до проверяемой области. Посмотрим, как определить фазу. Она находится там, где во время данной процедуры лампочка зажглась. Необходимо понимать, что такой способ является достаточно опасным в связи с большой вероятностью электроудара.

Многие считают, что легко найти фазу без специальных устройств. Но на самом деле использование подручных средств опасно, с ними вы можете запросто расстаться с жизнью. Обязательно надо использовать приборы – пусть и несложные. Достаточно приобрести самый простой индикатор питания, который стоит совсем не дорого.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Как определить фазу и ноль индикаторной отверткой

Как определить фазу и ноль индикаторной отверткой знает каждый электрик, но не всегда есть возможность пригласить специалиста, если в доме нет электричества. В этом случае первичную диагностику можно провести самостоятельно, ведь фазовый пробник – очень простое устройство, не требующее специальных знаний для его использования.

Содержание

  • Как работает индикаторная отвертка
  • Принцип работы простейшей, пассивной индикаторной отвертки
  • Как работают более сложные, активные индикаторные отвертки
  • Что может показать индикаторная отвертка
  • Нюансы использования индикаторной отвертки

Как работает индикаторная отвертка

Чтобы понять, как пользоваться индикаторной отверткой, нужно хотя бы в общих чертах представить ее устройство.

Простейшее устройство состоит из следующих компонентов:

  • Наконечник отвертки. Часть устройства, соприкасающаяся с проводами или контактами, которую необходимо проверить на наличие напряжения.
  • Резистор. Это проводящая часть, которая пропускает электрический ток, но снижает его значение. Сопротивление резистора подбирается под конкретное напряжение, на которое рассчитана индикаторная отвертка. Если прибор рассчитан на индикацию напряжения 220 вольт, то лезть с ним в высоковольтный трансформатор не стоит.
  • Индикатор. Электрический ток не виден глазу, поэтому о его наличии или отсутствии можно судить исключительно по косвенным признакам, одним из которых является свечение лампочки.
  • Весна. Является проводником между индикатором и контактной пластиной. При этом он зажимает лампочку внутри корпуса устройства.
  • Контактная пластина. Он удерживает все детали внутри устройства, одновременно являясь контактом, после прикосновения к которому замыкается электрическая цепь, питающая световой индикатор.
  • Изоляция. По наконечнику индикаторной отвертки протекает ток напряжением 220 вольт, если он присутствует в проверяемой сети. Во избежание поражения электрическим током корпус устройства и его жало практически по всей длине покрыты диэлектриком. Часто это прозрачный пластик желтоватого оттенка, сквозь который хорошо видно устройство индикаторной отвертки.

Обыкновенная индикаторная отвертка является одноразовым устройством — если она сломается, то использованное устройство можно будет только выбросить.

Принцип работы простейшей, пассивной индикаторной отвертки

Чтобы убедиться в наличии или отсутствии напряжения в электрической сети, необходимо понаблюдать за лампой индикаторной отвертки, и коснуться ее жалом токоведущих контактов розетки. При этом один из пальцев руки должен касаться контактной пластины.

Для того, чтобы лампа загорелась, на один ее контакт нужно подвести фразу, а на другой ноль. Если на контакте розетки есть фазное напряжение, то оно идет через резистор на разъем лампочки. Тело человека играет роль нулевого провода, так как обладает достаточной электрической емкостью и сопротивлением. Когда на один конец лампы приходит фаза, и палец касается контактной пластины, цепь замыкается и лампа начинает светиться. Таким образом, прикоснувшись вилкой отвертки к контактам розетки, можно найти фазу и ноль.

Недостатком такого устройства является наличие резистора, а слабым местом является индикаторная лампа. Первый не позволяет обнаружить наличие напряжения менее 60 Вольт, и лампа может перегореть, если по каким-то причинам напряжение в сети выше номинального. Также вероятен пробой фазы на землю — все включено, а розетки не работают (если заземление выполнено правильно). Однако такие случаи являются очень редкими исключениями из общего правила, и в основном индикаторная отвертка хорошо справляется со своей задачей.

Как работают более сложные отвертки с активным индикатором

В простейших индикаторных отвертках используется контактный метод измерения, то есть для определения наличия напряжения необходимо обязательно прикоснуться жалом к ​​проводнику.

Это достаточно удобно, но не решает большинства проблем, с которыми сталкиваются электрики при поиске неисправностей в электрических сетях.

инструкция по эксплуатации индикаторной отвертки (нажмите для увеличения)

Более совершенная модель индикаторных отверток может работать бесконтактным способом – они реагируют на электромагнитное поле, возникающее в любом проводнике при протекании по нему электрического тока. Устройство таких карт намного сложнее — у них уже своя схема и отдельное питание. Большинство из них оснащены звуковой индикацией. В отдельную категорию входят индикаторные отвертки с ЖК-экраном — такие модели могут даже показать, какое напряжение есть в измеряемой сети.

Принцип действия очень прост — у отвертки есть катушка и при попадании ее в поле вокруг проводника в ней возникает электрический ток, отчего светится индикаторная лампа и звучит зуммер. Это свойство бесконтактных индикаторных отверток позволяет находить обрывы проводки даже через стену — без такого приспособления пришлось бы полностью снимать обои и сбивать штукатурку везде, где проложен провод.

Перед использованием отвертки с индикатором с возможностью бесконтактного определения наличия напряжения надо не забыть включить их питание — чтобы не садилась батарейка, у них есть выключатель.

Как пользоваться, как пользоваться такой индикаторной отверткой, вы можете узнать, посмотрев эту короткую видео-инструкцию:

Помимо индикаторных отверток существуют и другие виды индикаторов напряжения, о которых вы можете узнать, прочитав эту статью.

Что может показать индикаторная отвертка

Определение любых неисправностей в электросети индикатором напряжения имеет смысл только в том случае, если в квартире нет света, но в других по подъезду электричество есть точно. То же самое относится и к частным домам – первым делом нужно выяснить, есть ли у соседей электричество.

Если проблема все-таки в вашей квартире, то чаще всего индикаторная отвертка показывает два диаметрально противоположных результата:

  • Нет фазы ни на одном из контактов розетки. Причин этому может быть множество, и большинство из них требуют профессионального вмешательства. Самостоятельно можно только определить, не перегорела ли вилка (чаще вместо нее устанавливается «автомат» — устройство автоматического отключения при превышении номинальных значений тока в цепи). Для этого нужно найти возле счетчика штекеры и проверить тестером, есть ли напряжение на контактах до и после него. Если пробка сгорела, то ее надо заменить, а если есть автомат, то и ее можно было выбить — у нее есть рычаг, который в рабочем положении повернут вверх (если прибор установлен правильно).
  • На всех контактах розеток есть фаза. Почти со стопроцентной гарантией это означает, что нулевой провод возле счетчика перегорел. Если у вас нет навыка электромонтажных работ, то для решения проблемы необходимо пригласить электрика.

Нюансы использования индикаторной отвертки

Чтобы понять, как правильно пользоваться индикаторной отверткой, нужно всегда помнить о недостатках этого устройства:

  1. Первое и самое главное правило – всегда и везде, прежде чем найти фазу и ноль, необходимо проверить работоспособность прибора. Понятно, что если неисправна индикаторная отвертка, то в лучшем случае неисправность будет просто неправильно определена, а в худшем можно получить удар током.
  2. Щуп указывает на наличие или отсутствие напряжения на определенной поверхности проводника. Если на разъемах розетки отсутствует ток, это не значит, что дело не в подходящем к нему проводе — контакте или самом проводе мог сгореть. Поэтому все участки цепи должны быть проверены.
  3. Индикация также возникает при меньшем напряжении, чем должно быть в сети. Это значит, что если контакт возле счетчика частично подгорел и все равно пропускает 50-100 вольт, то индикаторная отвертка покажет наличие напряжения, а электроприборы работать не будут.
  4. При определенных обстоятельствах отвертка может реагировать на так называемые токи срабатывания, показывая наличие напряжения там, где его нет.
  5. Если тестер фаз показывает, что в сети сейчас нет напряжения, это не значит, что оно не может появиться там в ближайшие несколько минут. Если вам необходимо разобрать розетку, то в обязательном порядке перед этим необходимо отключить вводной автомат или выкрутить заглушки.

Еще одно видео, 6-минутное видео с рассказом о применении различных видов индикаторных отверток:

В итоге пользоваться индикаторной отверткой очень просто, но надо помнить, что ее показания это только половина «диагноза» — если нет четкого понимания, почему она показывает наличие или отсутствие напряжения, то это лучше обратиться к электрику. Также следует учитывать, что несмотря на название, индикаторная отвертка не предназначена для откручивания болтов, поэтому имеет соответствующую прочность.

Используйте формулу фазового угла, чтобы понять мощность

Ключевые выводы

  • Подача энергии в системе переменного тока зависит от фазового угла между напряжением и током.

  • Фазовый угол также зависит от импеданса цепи, который вызывает изменение фазы.

  • При наличии разности фаз между напряжением и током реальная мощность, подаваемая на нагрузку, может быть довольно низкой. Вы можете определить, когда это произойдет, посмотрев на графики для вашей схемы.

Поддерживайте высокий коэффициент мощности при работе с 3-фазным питанием в ваших системах переменного тока.

Работа с подачей энергии может быть опасной и сложной, особенно когда мы рассматриваем реактивное сопротивление в практических цепях переменного тока. Обеспечение реальной подачи мощности на резистивную нагрузку зависит от поддержания высокого коэффициента мощности в ваших цепях, что в свою очередь требует поддержания фазового угла в вашей системе близким к нулю. Время от времени вам нужно будет проверять угол сдвига фаз между напряжением и током в реактивной цепи, чтобы обеспечить достаточную подачу мощности на элемент нагрузки.

Просто взглянув на разницу во времени между подаваемым напряжением и током на вашем компоненте нагрузки, вы можете определить фазовый угол, определяющий реальную подачу мощности. Затем вы можете использовать формулу фазового угла для реальной и полной мощности, чтобы определить коэффициент мощности в вашей системе. Затем вы можете определить, потребуется ли коррекция коэффициента мощности, которая будет зависеть от входного напряжения и мощности в системе.

Формула фазового угла

Фазовый угол цепи зависит от разности фаз между напряжением и током в цепи. Предполагая, что у нас есть простая система LTI, состоящая только из резисторов, конденсаторов и катушек индуктивности, вы можете определить простое соотношение фазового угла между напряжением и током в каждом элементе схемы.

Разность фаз в различных цепях RLC графически показана на изображении ниже, где мы видим, что напряжение и ток смещены друг относительно друга во временной области. Здесь реактивное сопротивление элементов C и L создает разность фаз между напряжением и током. Эта разность фаз станет важной позже, когда вы захотите рассчитать реальную мощность, подаваемую на компонент нагрузки.

Комплексные напряжения и токи в различных цепях, а также их разности фаз.

Фазовый угол можно определить, просто взглянув на разницу во времени между осциллограммами напряжения и тока. Это равно разнице во времени между соседними пиками тока и напряжения, деленной на 180 градусов. В качестве альтернативы, если вы знаете импеданс в вашей цепи переменного тока, вы можете рассчитать разницу фаз, которую вы увидите между напряжением и током:

Формула фазового угла в терминах импеданса.

Обратите внимание, что это относится к цепям LTI, где фаза является постоянной величиной (т. е. не зависит от напряжения или тока). Для обычной сети RLC фазовый угол может быть функцией частоты, даже если цепь представляет собой систему LTI. Теперь, когда у нас есть четкое определение разности фаз в цепи переменного тока, мы можем определить реальную мощность, подаваемую на компонент нагрузки в цепи переменного тока.

Отдаваемая мощность и фазовый угол

Когда ток и напряжение имеют некоторую разность фаз между собой, мощность в цепи представляется комплексным числом S. Действительная и мнимая части комплексной мощности представляют реальную отдаваемую мощность и реактивную мощность соответственно. Следующая формула определяет комплексную мощность S, которая выражается через комплексное сопротивление Z.

Комплексная мощность через комплексное сопротивление.

Обратите внимание, что резистивные части цепи всегда рассеивают активную мощность, как мы сейчас увидим, а реактивные части получают только реактивную мощность. Физически реактивная мощность представляет собой мощность, ограниченную реактивным элементом в цепи (т. е. элементами L и C). Напротив, реальная мощность рассеивается в виде тепла в резистивных элементах.

Если вы знаете фазовый угол из импеданса или разницы во времени между током и напряжением, то вы можете рассчитать реальную мощность, подаваемую на нагрузку. Это определяется ниже с точки зрения величины S и фазового угла:

Фактическая мощность, подаваемая на компонент нагрузки.

Чтобы рассчитать реактивную мощность, просто замените косинус на синус в приведенном выше уравнении. Обратите внимание на знак фазового угла в этом расчете, так как он покажет вам, когда мощность ограничивается реактивными элементами, а когда она рассеивается в резистивных элементах. Это различие между кажущейся мощностью и реальной мощностью становится более ясным, когда мы исследуем распределение тока и напряжения в последовательной цепи RLC, как показано на рисунке ниже.

Распределение напряжения и тока в последовательной цепи RLC.

На этом изображении ток и индуктивность имеют напряжения, которые не совпадают по фазе друг с другом, поэтому общая реактивная мощность в LC-ветви цепи равна нулю. Другими словами, элементы C и L имеют противоположное реактивное поведение в разные моменты времени; один элемент генерирует реактивную мощность, а другой ограничивает ее.

Фазовый угол от активной и реактивной мощности

Другой важной величиной является кажущаяся мощность |S|, которая учитывает активную и реактивную мощности вместе без фазовой постоянной. В другом случае вы можете уже знать реальную мощность Re[S] и кажущуюся мощность |S|, и вам нужно найти фазовый угол. Отношение этих двух величин известно как коэффициент мощности, который очень важен в регулируемых системах преобразования переменного тока в постоянный. Коэффициент мощности определяется по фазовому углу следующим образом:

Определение коэффициента мощности по фазовому углу.

В идеале, коэффициент мощности системы преобразования мощности должен быть равен 1. Поскольку реальные схемы регуляторов имеют коэффициент мощности где-то около ~0,7, схема PFC обычно добавляется на этапе выпрямления AC-DC, чтобы обеспечить коэффициент мощности как можно ближе к 1. Вычисление фазового угла говорит вам, как вам нужно будет компенсировать низкий коэффициент мощности при проектировании ваших цепей.

После того, как вы использовали формулу фазового угла и определили, какой уровень коррекции коэффициента мощности вам нужен, вы можете создать макет платы с помощью лучшего программного обеспечения для компоновки и проектирования печатных плат с полным набором инструментов проектирования. Allegro PCB Editor включает в себя функции, необходимые для компоновки плат для любого приложения, включая системы преобразования энергии переменного тока. Затем вы можете использовать инструменты анализа Cadence для моделирования и анализа поведения вашей силовой электроники.
