Что нужно для аргоновой сварки: Cварка аргоном – технология и оборудование для аргоновой сварки

Что такое аргоновая сварка

Аргоновая сварка — это разновидность электродуговой сварки, только с неплавящимся электродом и другим принципом защиты сварочной ванны. Дуга зажигается между изделием, к которому присоединена масса, и вольфрамовым электродом. Он не плавится, зато температуры дуги достаточно, чтобы плавить кромки металла. Колебаниями электрода можно управлять сварочной ванной, регулируя скорость сварки, ширину шва, глубину проплавления.

Для заплавления зазоров или наплавления высокого валика шва задействуется присадочная проволока. Ее выбирают с таким же составом, что и свариваемый металл. Проволоку сварщик подает свободной рукой.

Через сопло горелки в зону сварки подается защитный газ аргон. Он выдувает атмосферу вокруг электрода, изолируя расплавленный металл от внешней среды. Без аргона сильно выделяется углерод, сварочная ванна бурлит, швы получаются пористыми.

В качестве источника тока выступает сварочный инвертор. Он обозначается TIG и этим отличается от оборудования для MMA. У него есть особые разъемы под горелку, дополнительный канал подачи газа, иная форма управления.

Классификация аргоновой сварки по видам

На производстве встречается три вида аргоновой сварки, которые классифицируются по следующим категориям:

Автоматическая. Проволока подается автоматически. Горелка, размещенная на каретке, ведется при помощи системы приводов. Весь процесс автоматизирован, не требует участия человека. Скорость сварки, глубина провара, задаются на панели управления. Качество швов высокое, не зависящее от опытности оператора.

Кроме этого аргоновая сварка разделяется по способу выполнения с присадочной проволокой или без нее. Без присадки можно обойтись в случае сварки тонких сталей сечением до 2 мм. У сторон не должно быть щелей — важен плотный прижим. Тогда вольфрамовый электрод плавит кромки, и этого металла достаточно для соединения сторон. Швы получаются тонкими, гладкими (практически без чешуи, как зеркало), герметичными. Но при изломе их легко повредить.

С присадкой варить дольше, швы чешуйчатые (количество слоев чешуи зависит от частоты подавания присадочной проволоки в сварочную ванну), зато можно заплавлять зазоры шириной 3-5 мм, создавать бугорки под проточку. Метод с присадкой применяют для сварки толстых металлов сечением от 3 мм

Прямая сварка

Угловая сварка

Т-образная сварка

Что нужно для сварки аргоном

Чтобы варить аргонодуговой сваркой, необходимо собрать комплект оборудования и аксессуаров, а также расходных материалов и СИЗ.

Правильная горелка.

Для работы потребуется аргоновая горелка. Горелка отличается разъемом для подключения, содержащим канала для подачи газа, силовой кабель, фишку для питания кнопок управления.

При выборе горелки обращайте внимание на место расположения кнопки. Оно может быть как снизу, так и сверху. Влияет на удобство управления. Длина шлейфа определяет зону маневренности сварщика. Для настольной работы достаточно 3 м. Для сварки крупных емкостей выбирайте шланг-пакет 5-8 м. Если планируете варить на токах 250-400 А регулярно, ищите модель с водяным охлаждением.

В горелку вставляется неплавящийся вольфрамовый электрод. Расходники отличаются по цвету наконечника для разных типов металлов. Если вы новичок, купите электрод с синим кончиком. Он более универсальный и подойдет для любых задач.

Вторым кабелем, необходимым для замыкания электрической цепи, выступает масса. Она фиксируется к изделию при помощи «крокодила». Чем лучше контакт, тем стабильнее дуга.

Горелка БАРСВЕЛД TIG-26 V

Электроды вольфрамовые WL-20 -175

Электрододержатель ESAB Handy 300

Подключаем защитный газ

Чтобы подавать аргон в зону сварки, понадобится баллон для аргона серого цвета. Емкость бывает от 10 до 80 л. Для выездной работы практично иметь небольшой баллон. Резервуар подключается через редуктор. К аппарату газ подают посредством специального шланга для сварки. Он должен быть черного цвета. Если выбрать длину 10 м, получится перемещаться с аппаратом по цеху, не перетаскивая за собой баллон.

Баллон аргоновый 5 -150У

Редуктор GCE ProControl

Рукав газовый ф 9,0 мм

Средства индивидуальной защиты сварщика

Аргоновая сварка не менее опасна, чем РДС, поэтому необходимы средства индивидуальной защиты. Чтобы не обжечься о горячие предметы, используйте краги и защитный фартук. Контроль сварочного процесса осуществляется через маску. Удобнее всего работать в маске-хамелеон, чем в щитке с постоянным затемнением. Можно всегда выбрать комфортную сварочную маску по приемлемой цене.

Краги БАРСВЕЛД

Фартук сварщика ESAB

Маска БАРСВЕЛД МС 307

Оборудование для работы с аргоном

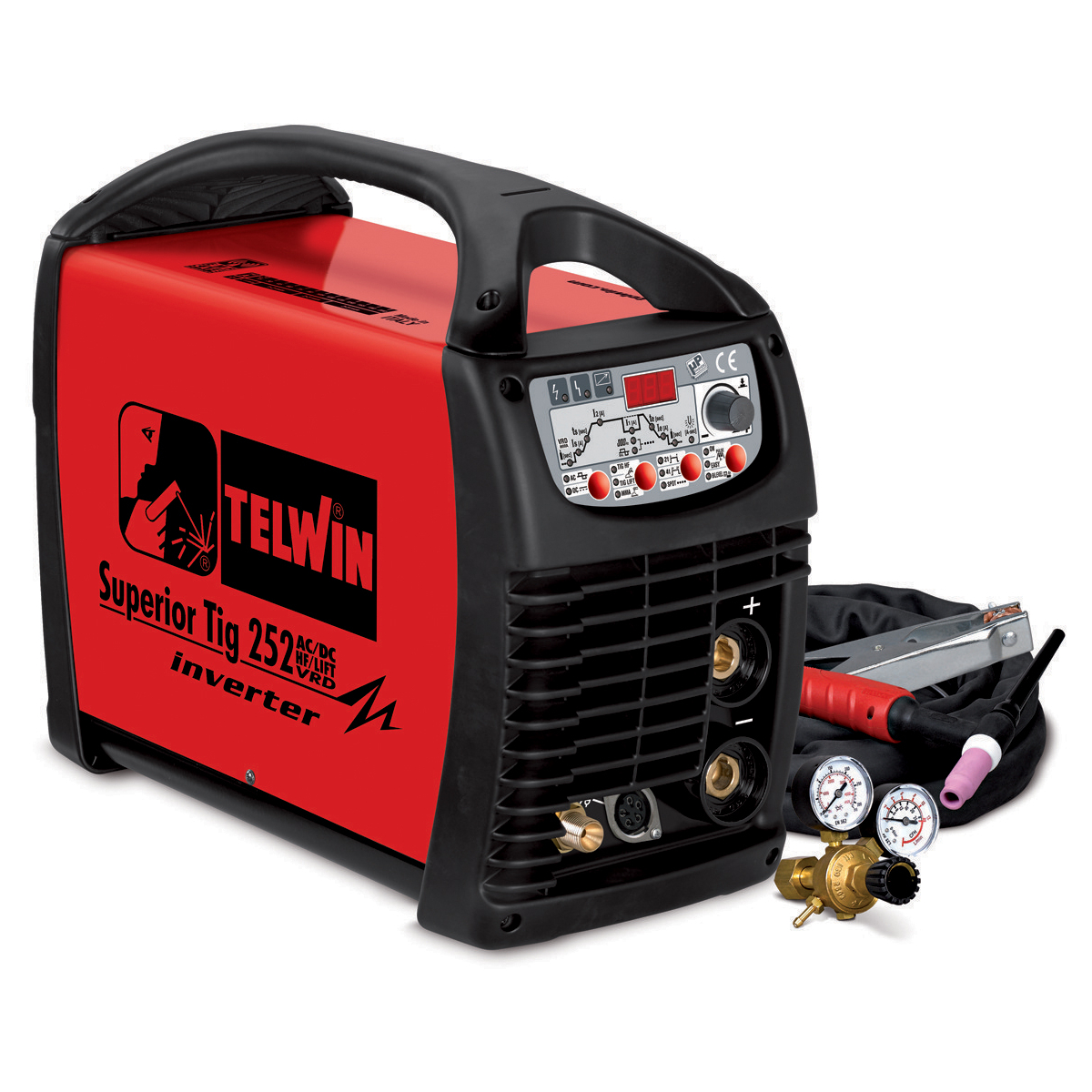

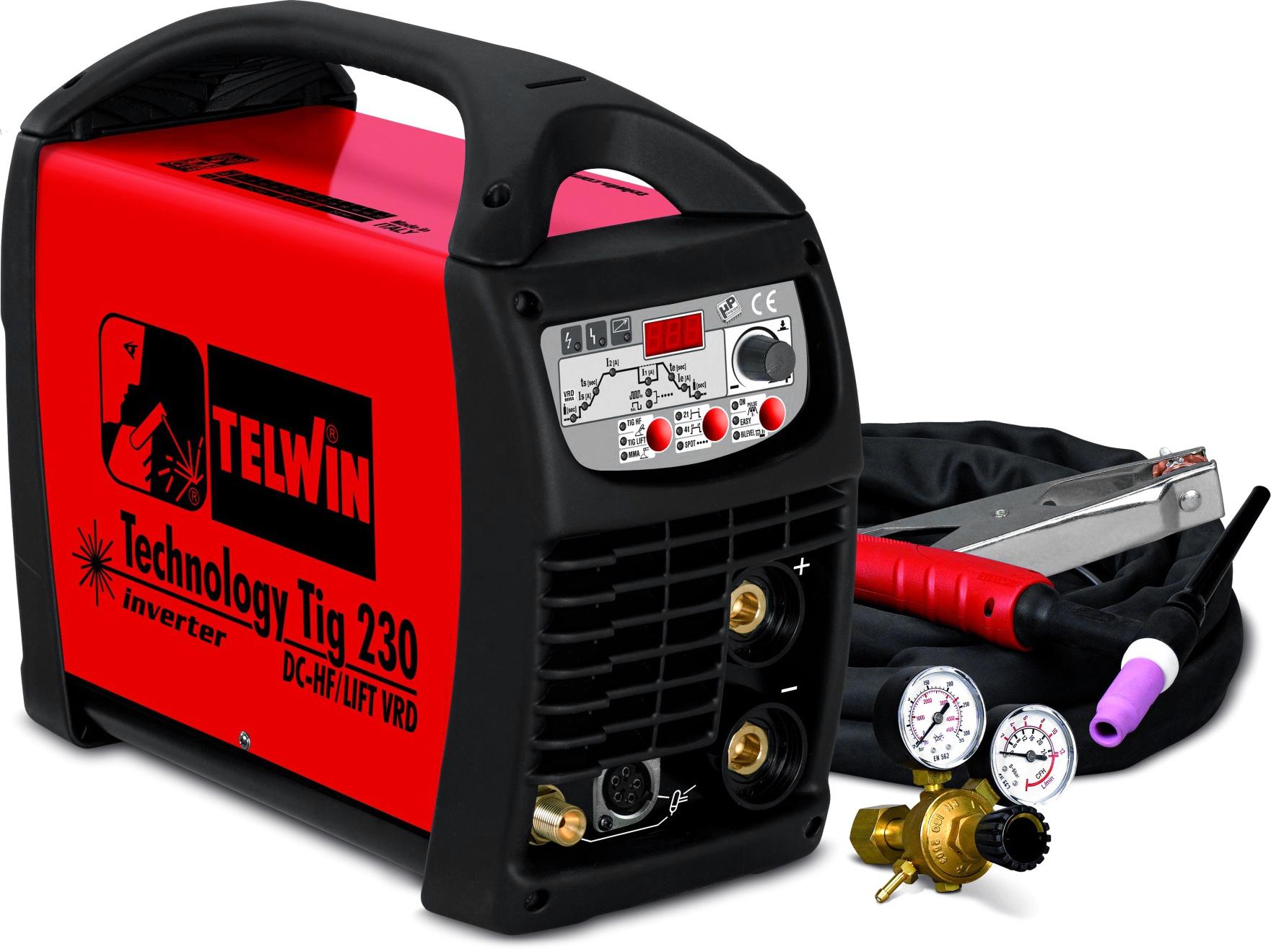

Одним из важнейших для аргоновой сварки является инверторный аппарат TIG. От его характеристик и функционала зависят возможности провара и соединения различных металлов. Выбрать подходящий аппарат для аргонодуговой сварки — залог успеха.

На производстве встречается три вида аргоновой сварки, которые классифицируются по следующим категориям:

Силу тока. Для сварки тонких сталей до 5 мм достаточно инвертора 160 А. Если планируете варить блоки двигателя, толстые пластины 6 мм и выше, понадобится инверторный аппарат 200-250 А. Максимальный показатель возможен до 400 А.

Функционал настроек. От этого напрямую зависит цена инвертора TIG и качество сварки. Отлично, когда можно настроить предпродувку газом, базовый ток, нарастающий ток для розжига, спадающий ток для заварки кратера. В импульсных моделях можно задавать величину импульсного тока в процентном соотношении от базового, чтобы снизить тепловложение, что актуально для тонких металлов.

Как правильно варить аргоном

Сперва настройте аппарат. На самых простых моделях установите силу тока и расход газа. Режимы зависят от толщины металла.

Толщина металла, мм	Сила тока, А	Расход газа, л/мин
1	30-40	6
1. 5-2	45-70	7
3	75-90	8

В более продвинутых версиях задайте такие настройки (для примера подберем параметры для сварки стали толщиной 1.5 мм):

Зажигать дугу можно двумя способами, что зависит от возможностей аппарата. Контактный метод требует касания кончиком электрода по изделию. Иногда вольфрамовая игла прилипает, из-за чего быстрее тупится, приходится тратить время на повторную заточку. Бесконтактный поджиг работает при высокочастотном импульсе (встроенный осциллятор), возбуждая электрическую дугу без касания. Это удобнее, игла тупится реже.

Аргоновая сварка проводится в такой последовательности:

1. Включите инверторный аппарат TIG.
2. Присоедините массу к изделию.
3. Вставьте в горелку заточенный вольфрамовый электрод.
4. Откройте баллон с газом.
5. Поднесите горелку к изделию на расстоянии 3-5 мм от поверхности до кончика иглы.
6. Наденьте маску, нажмите кнопку подачи тока. Удобнее всего варить с режимом 4Т. Тогда не требуется постоянно держать кнопку подачи тока зажатой.
7. Когда загорится электрическая дуга, подержите ее на стыке, чтобы образовалась лужица металла. Круговыми движениями электрода добейтесь сплавления сторон. Держать горелку нужно под углом 45 градусов относительно поверхности.
8. Медленно ведите иглу справа налево, аккуратно подавая второй рукой присадочную проволоку. Присадку подают перед электродом.
9. При окончании шва нажмите на кнопку, но не отпускайте ее. Сварочный ток снизится, чтобы закрыть кратер, избежав образования свища в конце.

Какие металлы варят аргоном

При помощи аргонодуговой сварки соединяют:

титан.

Источник видео: Aurora Online Channel

Преимущества и недостатки аргоновой сварки

При помощи аргоновой сварки можно соединить алюминий, медь, титан — металлы, которые трудно поддаются свариванию другими способами. Еще одно достоинство — аккуратные швы, повышенной герметичности. На нержавейке они почти зеркальные и не требуют механической обработки. Удобство сварки заключается в отсутствии шлака, поскольку за защиту сварочной ванны отвечает инертный газ.

Основным недостатком аргоновой сварки выступает низкая скорость процесса при ручном исполнении. Расходники для сварки (вольфрамовые электроды, заправка баллонов аргоном) не дешевые. Метод сварки TIG подойдет для изготовления конструкций из нержавейки, заварки трещин блока цилиндров, ремонта легкосплавных дисков.

Ответы на вопросы: что такое аргонодуговая сварка и как правильно варить аргоном?

Сварка ведется по тем же принципам, что и в нижнем положении. Главное вести шов сверху вниз. Уменьшите силу тока на 10-20%, по сравнению с аналогичным стыком в нижнем положении, чтобы металл не стекал вниз.

Затачивайте стержень на вращающемся алмазном круге. Его хватит на дольше, чем обычного шлифовального. Положите электрод острием от себя на торец вращающегося круга. Добейтесь угла заточки 20-30 градусов. Для сварки на токах 200-300 А нужна заточка 60 градусов. Тонкий металл 1—1.5 мм удобнее варить кончиком, как у иглы — угол заточки примерно 10 градусов.

Отрегулируйте подачу аргона на редукторе. Газа или слишком мало (вырывается углерод наружу из металла) или слишком много.

Варить как в цеху не получится — ветер сдувает защитный газ и оставляет сварочную ванну открытой для внешнего воздействия. Оградите место сварки листом железа. Если ничего подходящего нет под рукой, закройте ветер собой, став с той стороны, откуда дует.

Убавьте силу тока до 20 А. Приставьте присадочную проволоку к краю отверстия. Дугу зажигайте на проволоке. Добейтесь ее расплавления и переноса на основной металл. Тут же погасите дугу, чтобы не прожечь дырку еще больше. Постепенно усильте края со всех сторон, нарастив на них металл. Сужайте диаметр отверстия. Когда оно полностью перекроется, добавьте силу тока до 45 А и выровняйте поверхность.

Остались вопросы

Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время

Обратная связь

10 фактов о TIG-сварке | Сварочные аппараты | Блог

Сварка аргоном, также именуемая, как TIG-сварка, является универсальной. С ее помощью можно сваривать любые виды металлов. От сварщика потребуются только мастерство, умение подбирать присадки и наличие баллона с инертным газом – аргоном. Основной принцип аргонодуговой сварки – сваривание металлов и их сплавов в среде инертного газа неплавящимся электродом.

Факты о названии сварки

1. Маркировка буквами латинского алфавита

Интересно, что название данного вида сварки несколько отличается в разных странах, и незнание маркировки может ввести в заблуждение разнообразием аббревиатур. Например, в англоязычных странах аббревиатура, которой маркируется аргонодуговые сварочные инверторы – это TIG. Расшифровывается как «Tungsten Inert Gas» – сварка вольфрамовым (на шведском вольфрам – «tungsten») электродом в среде инертного газа.  Именно эта маркировка часто употребляется на территории Европы и Средней Азии.

В Германии, в связи с особенностями немецкого языка маркировка состоит из букв WIG, то есть Wolfram Inert Gas. В Соединенных Штатах Америки аббревиатура GTAW или же Gas Tungsten Arc Welding, то есть сварка вольфрамовым электродом в среде защитного газа.

2. На территории Российской Федерации дуговая сварка в среде защитного газа имеет собственные обозначения

Согласно ГОСТ 14776-79, технология аргонодуговой сварки неплавящимся электродом обозначается ИН и ИНп. Маркировка ИН говорит о том, что сварочный процесс производится в среде инертного газа, при помощи неплавящегося электрода. Если же используются присадочные металлы, добавляется маленькая буква «п».

3. Как правильно говорить: «аргонно-дуговая» или «аргонодуговая» сварка?

Согласно ГОСТ 2601-84, существует единственно верное понятие аргонодуговой сварки.

Мифы о TIG-сварке

Существует ряд заблуждений и мифов, которые связаны со сварочным процессом в аргоновой среде. Важно знать, что сварочный процесс сам является опасным и вредным видом деятельности, а работа в среде защитных газов усугубляет ситуацию. В связи с этими факторами разработан комплекс обязательных мер и условий по обеспечению безопасности сварщика. Но при их несоблюдении может возникнуть целый ряд опасных ситуаций для жизни и здоровья рабочего, которые со временем превращаются в мифические утверждения о вреде и сложности сварочного процесса.

1. При сварке в аргоновой среде, аргон губительно воздействует на сварщика

Обратимся к химии. Данный газ является химически инертным и занимает третье место по объему в атмосфере планеты Земля после азота и кислорода. Аргон не обладает каким-либо характерным запахом, вкусом и цветом. Он не токсичен и не взрывоопасен.

Он весит практически в 1,4 раза тяжелее чем воздух и способен вытеснять кислород. И при работе с данным газом если не соблюдать меры безопасности он может привести к потере сознания и головокружению, если попадет в дыхательные пути человека.

Правила, которые обеспечат полную безопасность сварного при работе с аргоном:

1. Работать нужно в помещениях, где установлены вытяжки в полу, или же на расстоянии 20-30 см от уровня пола. В таком случае аргон, который спускается вниз будет выводиться из помещения и будет поддерживаться оптимальный уровень кислорода в помещении.
2. При осуществлении потолочных и вертикальных швов в аргоновой среде необходимо использовать средства индивидуальной защиты, например, шланговый противогаз.
3. Контролировать уровень кислорода в рабочем помещении во время работы с аргоном. Ручные и автоматические измерительные приборы должны показывать, как минимум, 20% наличия O2 в помещении.

2. Аргонодуговая сварка влияет на мужское здоровье

Данный миф распространен среди учеников сварщиков и любителей. Возникновение убеждения связано с низкой осведомленностью о технологии сварки и сварочном процессе в среде инертного газа. По мнению распространителей мифа, все дело в использовании слабого радиоактивного металла – оксида тория. Он нужен для заточк вольфрамовых электродов, однако его содержание не превышает допустимого количества, поэтому мнение считается ошибочным.

Если соблюдать меры безопасности при заточке электрода – надевать респиратор, включать вытяжку и хранить не более трех килограммов ториево-вольфрамовых электродов в одном месте – все будет в порядке.

Вольфрамовая пыль, как и прочие мелкие частицы иных металлов, раздражает дыхательные пути, но радикально повлиять на здоровье человека не может. Важно учитывать, что современные технологии производства вольфрамовых электродов создают безопасные и эффективные соединения, которые не были доступны в начале и середине XX века – во время возникновения мифа.

3. TIG-сварка «капризна» в работе

В подавляющем большинстве аргоновые TIG-аппараты оснащены большим количеством надстроек и регуляторов, нежели MMA-инверторы для ручной дуговой сварки и MAG-инверторы для полуавтоматической сварки.

Поэтому сварщик, работающий с TIG, должен иметь либо специализацию на данном виде сварки, либо высший разряд. Тогда весь спектр возможностей используется, а сварное соединение будет оптимальным.

Для осуществления сварочного процесса каждый работник должен:

• настроить сварочный TIG-инвертор и выбрать оптимальный сварочный ток;
• в зависимости от тока, а также изделия подобрать диаметр вольфрамового неплавящегося электрода;
• определить вид металла и сплава изделия и выбрать присадочные прутки;
• по возможности выбрать оптимальный вариант инертного газа, точнее его состава (может использоваться как чистый аргон и его смеси, а также гелий).

При соблюдении всех этапов, сварщик осуществляет сварочный шов на любом металлическом изделии. Причем данный вид сварки является универсальным, но используется не часто из-за большей материалоемкости. А во время сварочного процесса отсутствуют искры и шлак.

Факты о сварочных инверторах

1. TIG-инвертор имеет большее число надстроек и регуляторов нежели инверторы, работающие в среде активных газов – углекислого газа и кислорода

Данная особенность TIG-сварки обусловлена большой разновидностью углеродистых, а также высоко-, средне- и низколегированных сталей. Каждая имеет свои особенности и характеристики, на основе которых к стали должен подбираться оптимальный уровень напряжения тока. Толщина металла и наличие примесей в конструкции и изделии также требуют дополнительных настроек аппарата.

2. При аргонодуговой сварке важно контролировать целостность шлангов, которые соединяют баллон и TIG-инвертор

Наличие необходимого давления газа при работе позволит создать равномерный и хорошо проваренный шов. Также целостность шлангов подачи газа предотвратит нецелевой расход инертного газа и наступление опасной для здоровья ситуации.

3. Прототипом вольфрамового электрода для TIG-инвертора была вольфрамовая нить

В 1916 году американский ученый Ирвинг Ленгмюр опытным путем определил, что вольфрамовая нить, используемая в обыкновенной лампочке накаливания, станет лучше передавать заряд если покрыть её оксидом тория. Данное открытие стало предпосылкой для создания вольфрамовых электродов, которые используются в аргонодуговой сварке.

4. TIG-инвертор требует ухода

Как и любой сварочный инвертор, TIG-аппарат имеет множество мельчайших деталей, элементов и плат. Во время работы с металлическими конструкциями и изделиями в воздухе появляются частицы сталей и пыли, которые оседают как на внешнем корпусе сварки, так и внутри нее, попадая через вентиляционные отверстия.

Поэтому после работы с аппаратом важно очистить его от пыли и загрязнений, например, слабым потоком сжатого воздуха. Также нужно обязательно проверять исправность TIG-инвертора, рукава, горелки и массы до и после эксплуатации.

Аргонодуговая сварка, подобна тонкой и крапотливой работе ювелира

Аргонная сварка применяется для удовлетворения практически всех запросов заказчиков в производстве разнообразных металлоконструкций, которые носят строительное и бытовое назначение.

Аргонная сварка представляет собой технологический процесс, который построен на двух основных элементах — инертный газ аргон и вольфрамовый электрод. Главная функция инертного газа — оказывать защиту металлу от воздействия кислородной среды. В некоторых случаях вместо аргона можно использовать гелий. Однако данный газ имеет высокую стоимость, поэтому использоваться его не целесообразно.

Вы извлечете много пользы, из приручения аргонодуговой сварки

Настройка аппарата для аргонодуговой сварки

Перед тем, как перейти к выполнению сварочных работ, необходимо настроить аппарат для дуговой сварки аргоном.

• Подключаете кабель питания к однофазному источнику питания 230В, при этом следует убедиться, что розетка заземлена;
• Устанавливаете баллон с газом на устойчивую поверхность. Нужно убедиться, что он хорошо закреплен;
• Подсоединяете одной стороной газовый шланг к редуктору с манометром на баллоне, согласно инструкции, прилагаемой к редуктору. Другой конец шланги следует подсоединить к штуцеру горелки для аргонно-дуговой сварки с ручным клапаном.
• Подсоединяете массы к положительной клемме « + »;
• Подсоединяете провод горелки аргонно-дуговой сварки к отрицательной клемме « — »;
• Включаете аппарат при помощи клавиши на задней панели;
• Открываете газовый клапан на рукоятке сварочной горелки и зажигаете дугу. Для этого нужно поместить конец вольфрамового электрода на обрабатываемую поверхность. После этого медленно и плавно отвести его вверх на расстояние 3-6 мм.

Как осуществлять сварку в среде аргона, вольфрамовым электродом?

• Предварительно следует нагреть начальную точку на обрабатываемом изделии. Для этого нужно сделать пару круговых движений сварочным пистолетом. В итоге образуется наплавленный валик.
• Вольфрамовый электрод должен находиться на расстоянии 6 мм от поверхности металла. После того, как образовался наплавленный валик, нужно продолжать работу медленно и с постоянной скоростью. Таким образом, швы получаться одинаковыми по ширине и глубине провара.
• Как только сварочная ванна стала жидкой, следует отдалить сварочный пистолет и добавить материал, касаясь ванны присадочным прутком.
• Убираете пруток и опять подносите сварочный пистолет к сварочному шву.
• Повторять данную операцию необходимо с одинаковой скоростью для получения однородного сварочного шва.

Параметры режимов аргонодуговой сварки

Для осуществления дуговой сварки аргоном на высоком уровне, необходимо выбирать оптимальные режимы, благодаря которым будет обеспечиваться наиболее эффективное проведение процесса.

Технология сварки аргоном предполагает, что полярность и направление тока необходимо выбирать с учетом свойств свариваемого металла. Как правило, при работе с основными сталями и сплавами используется постоянный ток прямой полярности. При сварке магния, алюминия и бериллия необходимо устанавливать обратную полярность, так как достигается быстрое разрушение оксидной пленки.

Сварочный ток необходимо устанавливать в зависимости от марки и состава материалов, а также от полярности тока и диаметра вольфрамового электрода. Точные данные режимов для решения определенной задачи, выбираются из справочников.

Напряжение дуги находится в зависимости от ее длины, следовательно, работы нужно осуществлять при минимальной дуге и пониженном напряжении. Технология сварки в среде аргона показывает, что при увеличении длины дуги, повышается напряжение и ухудшается качество шва.

Расход инертного газа устанавливается так, чтобы образованный ламинарный поток полностью защищал провариваемые поверхности от окисления. Подробнее об установке необходимых режимов для проведения дуговой сварки в среде аргона можно узнать из специального видео.

Одежда для сварки и средства защиты

Для безопасного осуществления дугового процесса сварки аргоном, необходимо одеть специальную одежду и средства защиты. К таким средствам защиты относится: щиток, маска сварщика, очки сварщика, защитные стекла и светофильтры. Маска сварщика является одной из важнейших составляющих средств защиты сварщика. Ведь именно от этого зависит, как его здоровье, так и жизнь.

Маска сварщика не зря считается важнейшей составляющей средств защиты при осуществлении дуговой сварки аргоном. Это связано с тем, что она предохраняет от нескольких типов негативных воздействий на здоровье сварщика в процессе выполнения сварки. К таким негативным последствиям относят: повреждения органов дыхания, поражение роговицы глаз.

Сваривание металла в среде аргона дает, прочный, красивый шев

Маска сварщика изготовляется из легкого токонепроводящего, жаростойкого и нетоксичного материала. В корпус такой маски встроен затемненный экран, который защищает от излучения и обеспечивает необходимую видимость при проведении аргонодуговой сварки. Экран должен состоять из обычного защитного стекла, светофильтра и пластиковой пленки. Внешнее стекло способствует предотвращению попадания на светофильтр брызг метала. Изнутри светофильтр должен быть покрыт бесцветными небьющимся стеклом, чтобы предохранить глаза и лицо сварщика от поражения осколками.

Технология проведения сварки аргоном говорит о том, что сварщик должен быть одет в специальную одежду. Как правило, это брезентовый костюм: брюки, куртка, фартук и нарукавники.

Специальная обувь у сварщика (сапоги) должна предохранять его от контакта с нагретыми поверхностями. Перчатки сварщика защищают кожу рук от брызг и искр при осуществлении сварки аргоном. Также у сварщика должен быть противогаз или противопылевой респиратор, который необходимо использовать при повышении максимально допустимой концентрации газа и пыли.

Дополнительное оборудование для осуществления аргонодуговой сварки

Очень часто аргонная сварка производится на нестандартном оборудовании. Для того чтобы обеспечить качество работ, необходимо применять два дополнительных аппарата. Благодаря данному оборудованию можно осуществить качественный процесс сварки.

Осциллятор представляет собой устройство, при помощи которого происходит бесконтактное зажигание электрической дуги. Данное устройство поддерживает стабильный разряд дуги при работе на режимах переменного тока.

Осциллятор для дуговой сварки состоит из: коммутатора, релаксатора с накопительной емкостью, разрядника.

Через осциллятор на электрод подаются высокочастотные высоковольтные импульсы. Данные импульсы ионизируют дуговой промежуток и обеспечивают зажигание дуги после отключения тока. Если работа осуществляется на переменном токе, то после зажигания осциллятор начинает работать в режиме стабилизации. Он передает импульсы при смене полярности. Благодаря этому достигается устойчивое горение и устраняется деионизация дугового промежутка.

Для ремонта деталей, где необходима прочность и красота, подходит сварка аргоном

Технология сварки в среде аргона предполагает использования в качестве дополнительного оборудования балластный реостат. Его используют для осуществления регулировки силы тока и подборки оптимальных параметров при сварке изделий из разного материала.

Балластный реостат характеризуется долговечностью и высокой надежностью, а также он очень удобен при ремонте и эксплуатации.

Более подробно о сварке аргоном с использованием данных устройств можно посмотреть в специальном видео.

Аргонодуговая сварка нержавейки: технологии и основные правила

Неразъемное соединение нержавеющих деталей чаще всего осуществляют с применением недорогой, однако эффективной технологии сварки в аргоновой среде. Этот инертный газ позволяет обеспечивать низкий уровень разбрызгивания и создавать фактически идеальную атмосферу сварочного процесса. При этом необходимо учитывать, что на готовых изделиях из нержавейки проблематично зачистить места соединения. А применение метода TIG дает возможность получать швы с высоким качеством поверхности.

1 / 1

Грамотно осуществляемая аргонодуговая сварка нержавейки позволяет предусмотреть все негативные нюансы процесса сваривания изделий из высоколегированной стали:

• операция неразъемного соединения деталей из нержавеющих сплавов осуществляется при низком токе, это дает возможность максимально исключить вероятность их перегрева;

• создание среды инертного газа позволяет обеспечить быстрое охлаждение свариваемых заготовок.

Сфера применения

Изделия из нержавеющих сплавов отличаются высокой антикоррозионной устойчивостью. В связи с этим они применяются во многих областях, где требуется строгое соблюдение санитарных норм. Технология аргонодуговой сварки занимает главенствующие позиции при неразъемном соединении труб и тонких листовых деталей. Метод TIG используют для соединения деталей не только из нержавейки, но и при сваривании их с заготовками из латунных, бронзовых, алюминиевых, титановых, никелевых, медных сплавов. Данная технология пользуется большим спросом во многих производственных сферах. Это касается:

Преимущества данного метода

Технология ТИГ-сварки гарантирует массу признанных достоинств перед способом MIG, MMA и MAG:

• позволяет зрительно контролировать сварочный процесс и рабочую дугу

• предоставляет возможность получать высококачественные швы;

• практически исключается разбрызгивание металла в ходе выполнения операции сварки;

• сваривание деталей можно осуществлять в любом пространственном положении;

• обеспечивается равномерный проплав шва по глубине, за счет проведения процесса сварки в среде инертного газа позволяет исключить воздействие на расплавленный металл воздуха, оказывающего негативное действие на место соединения деталей.

Несмотря на такое количество положительных факторов, TIG-сварка нержавейки имеет и один существенный минус. По сравнению с методами MMA и MIG на сваривание в аргоновой среде требуется значительно больше времени.

В связи с этим данная технология применяется в ситуациях, когда приоритет отдается получению изделия, сваренному на высоком качественном уровне, а время, затраченное на эту операцию, не играет основной роли.

Нужно понимать, что аргонодуговая сварка нержавеющих полуфабрикатов характеризуется рядом сложностей, требующих от сварщика определенных практических навыков.

Особенности сварочного процесса

Планируя сварку изделий из нержавеющих сплавов аргоном, стоит особо следить за положением горелки. Ее нужно держать так, чтобы во время процесса сваривания ось горелки имела наклон к плоскости соединяемых заготовок в 75…80⁰. А мундштук должен быть наклонен в обратную сторону по отношению к направлению сварки.

Осуществляя сварочную операцию, требуется исключить различные колебания электрода. Потому что это может спровоцировать нарушение защитной «оболочки» сварки, создавая условия нежелательного окисления металла в шве.

Выполняя операцию сварки, необходимо присадочную проволоку располагать с наклоном в 90⁰ к оси горелки. К тому же их наклон к горизонтальной плоскости соединяемых полуфабрикатов должен составлять 15-20⁰.

Наибольшей эффективности можно достичь, если присадочный стержень расположить непосредственно над соединяемыми полуфабрикатами. Это даст возможность минимизировать перенос в зону сварки капель с присадочного металла.

Вольфрамовый электрод требуется перемещать перед дугой, обеспечивая равномерное его введение в свариваемое пространство. Рекомендуется исключить при создании неразъемного соединения по методу ТИГ поперечное перемещение присадочного стержня. Это не позволит спокойно подавать из горелки струю защитного газа, создавая предпосылки поступления воздуха в район сваривания.

По завершению сварочного процесса рекомендуется производить резкое отключение подачи аргона. Задержка на 10…15 секунд прекращения поступления защитного газа, позволит снизить расход вольфрамового присадочного прутка. В результате такого действия нагретый электрод будет менее интенсивно окисляться, значительно увеличивая срок его службы.

Качественные и прочностные параметры сваренного шва позволят обеспечить лишь строгое выдерживание определенных нюансов осуществления процесса сварки ТИГ.

Придать сваренному изделию из нержавейки законченный товарный вид дадут возможность лишь проведенные дополнительные работы. На поверхности соединительного шва в ходе выполнения операции образуется оксидная пленка. Она становится причиной уменьшения показателя коррозионной устойчивости металла. Для повышения этого параметра требуется осуществлять обработку готового изделия из нержавеющих сплавов.

Необходимое оборудование

Качественная сварка нержавейки аргоном осуществляется с помощью современных аргонодуговых установок. В нашем каталоге можно подобрать требуемую модель с учетом специфических особенностей использования и финансовых возможностей. У нас можно купить:

• КЕДР TIG-200PN DC. Несмотря на доступную цену, предлагаемая установка аргонодуговой сварки является представителем прогрессивного сварочного оборудования. Сварочный процесс TIG можно осуществлять как в линейном, так и импульсном режиме. При этом есть возможность легко задавать баланс импульса и настройку частоты.

• КЕДР UltraTIG-200P AC/DC. За счет хорошей универсальности станет незаменимой в любой ремонтной бригаде либо мастерской. С помощью данной модели можно осуществлять качественное неразъемное соединение деталей из нержавеющих сплавов, из-за возможности гарантировать постоянную глубину проплавления. При этом обеспечивается красивый внешний вид и стабильные геометрические параметры.

• КЕДР MultiTIG-2000P DC. Отличается широким функционалом, небольшим весом и компактностью. Позволяет сваривать высокоответственные конструкции не только из нержавейки, но и из высоко- и низколегированных сплавов, алюминия. Сварщику предоставляется возможность в виде отдельной высокоточной регулировки любого параметра сварочного процесса в режиме ТИГ.

аргоновый инвертор и горелка, обзор аппарата

Для проведения сварки чаще всего используется электрическая дуга, которая без проблем нагревает металл до нужных температур. Однако у технологии дуговой сварки есть один серьезный недостаток. При сварке легких металлов на краях образуются шероховатости и неровности. Это делает шов не слишком надежным, что негативно сказывается на общей прочности конструкции. Однако подобного недостатка лишена аргонодуговая сварка.

Какими преимуществами и недостатками обладает технология аргонодуговой сварки? Какое оборудование понадобится человеку, который хочет выполнить аргонодуговую сварку в домашних условиях? О чем нужно помнить при выборе оборудования? Ниже мы в деталях рассмотрим все эти вопросы.

Зачем нужна аргонодуговая сварка

Аргонодуговая сварка — технология, при которой помимо расплавления отдельных металлических элементов с помощью электрической дуги происходит также обработка металлических элементов инертным газом аргоном.

Данный метод подходит для соединения различных легких металлов — алюминий, марганец, литий, различные их сплавы и комбинации. Главное преимущество аргонодуговой сварки заключается в том, что с ее помощью можно получить очень качественные швы, которые не растрескаются во время эксплуатации металлического объекта.

Для проведения сварочных работ используется специальный аппарат. В зависимости от параметров работы и технологической конструкции различают большое количество аргонодуговой сварочных аппаратов. Всех их объединяют следующие элементы — использование электрической дуги для нагрева и расплавления металла и применение аргона, который вытесняет продукты распада из области сварки.

Технология

1. Сварщик собирает аппарат аргонодуговой сварки и запускает его. В самом простом случае аппарат представляет собой электрический инвертор. К нему подключаются горелка с электродом и газовый баллон с аргоном.
2. Во время работы электрод создает электрическую дугу, которая обладает очень высокой температурой — это приводит к расплавлению в активной зоне отдельных элементов металлических объектов (поскольку температура плавления металлов намного ниже температуры дуги).
3. Одновременно с этим в локальную область сварки происходит подача аргона. Это вещество представляет собой инертный газ, который за счет своей особой химической структуры не вступает в реакцию ни с какими веществами (ни с металлом, ни газами в воздухе, ни с отдельными элементами сварочного аппарата)
4. При обычной дуговой сварке (без аргона) отдельные компоненты воздуха могут вступать в реакцию с расплавленным металлом (простой пример — кислород может образовывать с расплавленным алюминием несколько оксидов) + отдельные компоненты воздуха могут встраиваться в структуру металла, что приводит к образованию пузырьков в расплавленном металле. Из-за этого металлический шов становится неровным и хрупким.
5. Подача в локальную область аргона полностью меняет сварку на физическом уровне. При попадании в область шва аргон вытесняет все другие газы в другую область пространства — поэтому в металле не образуются ни оксиды, ни пузырьки воздуха. Обратите внимание, что сам аргон обладает полной химической инертностью — поэтому в контакт с металлом он также не вступает.
6. В результате образуется точный и прочный шов, который надежно объединит отдельные металлические элементы на атомном уровне без образования пузырьков и неровностей. Такой шов без проблем выдержит физическую перегрузку, не растрескается со временем, не покроется коррозией.

Прутки

Обратите внимание, что помимо этого для проведения аргонодуговой сварки часто применяются специальные прутки, состав которых должен максимально соответствовать составу металлических элементов, которые проходят сварку.

Зачем нужно использовать прутки? По сути они представляют собой «расходный материал», который заполняет пространство между металлическими элементами и формирует шов. Аргонодуговая сварка подразумевает совершение только продольных движений прутков (поперечные движения попадают под запрет по техническим причинам).

Основные сферы применения

Чаще всего к аргонодуговой сварке прибегают для реставрации поврежденных автомобильных дисков (они обычно делаются из легких сплавов на основе алюминия). Все трещины и неровности завариваются очень бережно, а какие-либо неровности и шероховатости не образуются.

Обратите внимание, что случай автомобильных дисков здесь очень важен. Альтернативные методы (за исключением очень дорогих) в данном случае практически бесполезны из-за особенностей плавления алюминия.

Да, вы можете заделать трещины и локальные повреждения с помощью обыкновенной электрической дуги. Но в этом случае на месте швов образуются небольшие пузырьки и шероховатости, из-за которых диск очень быстро растрескается вновь.

Для генерации электрической дуги обычно применяются электроды на основе вольфрама. Электрод размещается в специальной камере внутри сварочной горелки (обычно располагается прямо в центре керамического сопла, через которое также происходит подача инертного газа).

Вольфрамовые электроды

Кратко рассмотрим особенности вольфрамовых электродов:

• Вольфрам обладает очень интересными физическими свойствами — он плавится при температуре почти 3500 градусов по Цельсию (а кипит при температуре почти 6000 градусов). Благодаря этому такой электрод сохраняется свою устойчивость, прочность и целостность при генерации электрической дуги, которая обладает более высокой температурой.
• При проведении сварочных работ происходит постепенное оплавление вольфрамового электрода, однако происходит это очень медленно. Исследования в области металлургии показывают, что при соблюдении всех основных правил проведения аргонодуговой сварки расход вольфрама составляет менее 0,01 г на 1 метр сварного шва.
• Помимо исключительно вольфрамовых электродов существуют также усиленные электроды для проведения аргонодуговой сварки. Главным химическим элементом подобных электродов является все тот же вольфрам, однако помимо этого в состав сплава могут входить и некоторые другие элементы — лантан, иттрий, цирконий и многие другие. Эти элементы выполняют различные функции — увеличивают температуру плавления вольфрамового электрода, увеличивают его устойчивость, снижают расход вольфрама.

Плюсы

Аргонодуговая сварка обладает массой преимуществ. При работе с легкими металлами (алюминий, магний, литий, серебро) этот способ является вовсе единственным.

Существует много более сложных технологий сварки (лазерная, лучевая), которые обладают еще большей точностью и надежностью. Однако большинство таких технологий являются достаточно сложными, дорогими. Перечислим преимущества аргонодуговой сварки:

• Очень высокая точность, прочность швов. При проведении сварочных работ не образуются поры, не происходит образование сторонних оксидов.
• Небольшой нагрев соединяемых деталей. Аргоновая сварка подразумевает лишь небольшой локальный нагрев металла — благодаря этому не происходит деформация соседних участков.
• Равномерная глубина шва. Аргон минимизирует локальную деформацию металлических объектов. Поэтому при сварке образуется равномерный шов, который обладает одинаковой глубиной (это также положительно сказывается на прочности сварного соединения).
• Высокая скорость работы. При проведении аргоновой сварки высокотемпературная электрическая дуга образуется очень быстро, а при проведении сварочных работ она не остывает — это позволяет проводить все операции очень быстро, что позволяет сэкономить много времени.

Минусы

Нужно купить специальное оборудование — сварочный инвертор с функцией аргонодуговой сварки и специальную горелку с вольфрамовым электродом. Сварщику придется периодически покупать баллоны с аргоновым газом.

Также нужно учитывать, что простую сварку небольших объектов можно провести дома своими руками. Для этого нужно лишь собрать ручной аппарат и произвести первичную настройку.

Типы сварочных аппаратов

Различают следующие разновидности сварочных аппаратов:

• Ручные сборные установки. В таком случае установка собирается из отдельных элементов. Такие установки подходят для проведения небольших работ. Вы являетесь владельцем автомобильной мастерской. Для быстрой, надежной заделки трещин в алюминиевых дисках вы можете купить ручную аргонодуговую установку. Для небольшой мастерской такого сварочного аппарата будет вполне достаточно.
• Автоматические сварочные аппараты. В таком случае установка представляют собой единый сварочный аппарат больших или средних размеров, который устанавливается в промышленном цеху на производстве. Сами сварочные работы проводятся в специальных изолированных камерах, работой которых управляет оператор (он получает информацию с датчиков и нажимает на кнопки для изменение параметров). Автоматические сварочные аппараты дорогие. Подходят они для крупномасштабных производств — производство военного или морского оборудования, космическая промышленность, ракетостроение и так далее.

Обратите внимание, что сегодня также используются новейшие инновационные методики. Недавно была разработана технология импульсной аргоновой сварки. Она позволяет повысить точность работ и снизить расходы электричества.

Особенность импульсной сварки заключается в том, что электрическая дуга в данном случае осуществляет подачу тепла не единым потоком, а небольшими порциями-импульсами. Помимо этого подача электрического импульса синхронизирована с перемещением дуги. Это позволяет значительно повысить точность, а из-за импульсного формата работы сварочного устройства снижаются расходы на электроэнергию.

Оборудование для ручной сварки

Для проведения ручной домашней сварки нужно собрать аппарат из отдельных элементов. Основное оборудование — горелка для аргонодуговой сварки, сварочный инвертор, баллоны с газом, специальная одежда.

Ниже мы рассмотрим особенности этого оборудования, а потом узнаем о том, как из него собрать полноценный сварочный аппарат для аргонодуговой сварки.

Аргоновый инвертор

Главный элемент установки — это сварочный инвертор с функцией аргонодуговой сварки. Главной функцией этого устройства является преобразование переменного электрического тока из розетки в постоянным электрический ток, который потом поступает на аргоновую горелку (этот ток используется для создания электрической дуги).

Главный параметр аргонового инвертора — это сила тока. Этот параметр может контролировать сам сварщик с помощью специальной панели, а контроль нужно осуществлять с умом:

• Чем выше будет сила тока, тем качественнее будет проводиться сварка. При слабом токе электрическая дуга будет очень маленькой, поэтому ею нельзя будет проводить сварку толстых металлических объектов.
• Величина силы тока влияет на сохранность электрода — чем больше будет ток, тем активнее будет проходить разрушение электрода.

Аргоновая горелка

Горелка — вторая по значимости деталь после инвертора. С помощью горелки создается электрическая дуга, а также происходит регулирование подачи аргонового газа.

Главный элемент аргоновой горелки — это вольфрамовый съемный электрод, который не плавится под воздействием высоких температур, создаваемых электрической дугой. Горелка подключается к инвертору напрямую с помощью специального аргонового рукава.

При выборе аргоновой горелки обратите внимание на напряжение. Этот показатель должен совпадать с напряжением, которое генерируется аргоновым инвертором. Охлаждение аргоновой горелки обычно осуществляется воздушным методом (с помощью атмосферного воздуха).

Помимо этого существуют специальные горелки, у которых охлаждение осуществляется водяным способом. К горелке подводится специальная охлаждающая жидкость, которая снимает «излишки» тепла за счет испарения. После проведения работ пар вновь переходит в жидкое состояние из-за конденсации.

Дополнительное оборудование

• Аргоновый рукав. Имеет вид провода, который подключается сразу к трем элементам. К баллону с аргоном, к газовой горелке и к инвертору. Имеет вид двухкамерной установки — посередине располагается первая камера с электрическим проводом, который подключается к электроду; вторая камера представляет собой пустое пространство, которое заполняется аргоном.
• Баллон с аргоном. Этот элемент является третьим по важности после инвертора и горелки. Подключается баллон к рукаву с помощью специальной газового провода. В большинстве случаев провод дополнительно оснащается специальным запирающим механизмом, который позволяет контролировать подачу аргона и уровень давления в сварочной установке. При покупке баллона с аргоном будьте внимательны. Не перепутайте аргон с другим газом. Обычно баллон с аргоном окрашен в желтый или белый цвет.
• Защитная одежда. При проведении сварочных работ создается очень яркий свет и большое количество тепла. Поэтому перед проведением работ сварщик должен обязательно надеть защитную одежду.

Сборка сварочного аппарата

1. Поставьте на пол или на любую плоскую устойчивую поверхность инвертор. Подключите его к розетке, но не включайте его.
2. Подсоедините к рукаву горелку и баллон с аргоном (аргоновый газ не подавайте в систему). Подключите рукав к инвертору.
3. Посмотрите напряжение на горелке. Этот параметр указан на самой горелке или в сопровождающих документах. Выставите тот же показатель напряжения на инверторе.
4. Наденьте защитную одежду, а потом включите инвертор и подайте газ в систему. Попробуйте создать электрическую дугу, обратите внимание на подачу газа из сопла. Если все хорошо, то можно приступать.
5. Сам процесс осуществляется стандартным образом. Поместите два металлических элемента рядом и с помощью аппарата произведите их сварку. При необходимости для создания шва используйте пруток.

Заключение

Аргоновая сварка — это особый подтип электродуговой; главное отличие — при проведении сварочных работ металлические элементы обрабатываются инертным аргоновым газом. Благодаря этому увеличивается точность и надежность. Поскольку за счет применения аргона минимизируется вероятность появления пузырьков и оксидов в месте сварного шва.

Собрать сварную аргоновую установку можно самому. Для этого понадобится аргоновый инвертор, горелка, специальный рукав, баллоны с аргоном, защитная одежда.

Используемая литература и источники:

• Николаев Г. А. Сварка в машиностроении: Справочник в 4-х т. — М.: Машиностроение, 1978
• ГОСТ Р ИСО 17659-2009 // Сварка. Термины многоязычные для сварных соединений. — М.: ФГУП «Стандартинформ», 2009
• Брюханов, А.Н. Сварочные процессы в электронном машиностроении
• Металл и сварка: учебное пособие / В.Е. Блащук ; 3-е изд., перераб. и доп. — Москва : Стройиздат, 2006.

Рекомендации по использованию защитного газа для сварки MIG и TIG — Sandvik Materials Technology

Защита защитным газом

Защитные газы для сварки MIG / GMAW

Основным газом для сварки MIG / MAG является аргон (Ar). Гелий (He) может быть добавлен для увеличения проплавления и текучести сварочной ванны. Для сварки всех марок можно использовать аргон или смеси аргона и гелия. Однако для стабилизации дуги, улучшения текучести и улучшения качества наплавленного металла обычно требуются небольшие добавки кислорода (O2) или диоксида углерода (CO2).Для нержавеющих сталей также доступны газы, содержащие небольшое количество водорода (h3).

В таблице указан соответствующий выбор защитного газа для сварки MIG / MAG с учетом различных типов нержавеющей стали и типов дуги.

a) Предпочтительно при импульсной сварке MIG.
б) Более высокая текучесть ванны расплава по сравнению с добавкой CO ₂ .
c) Не использовать при дуговой сварке со струйным переносом, где требуется очень низкое содержание углерода.
d) Лучшие характеристики сварки короткой дугой и позиционной сварки, чем с Ar + (1-2)% O ₂ .
e) Более высокая текучесть ванны расплава по сравнению с Ar. Лучшие характеристики сварки короткой дугой, чем с Ar + (1-2)% CO ₂ .
е) Для марок, легированных азотом.

Защитный газ для сварки TIG / GTAW

Обычным газом для сварки TIG является аргон (Ar).Гелий (He) может быть добавлен для увеличения проплавления и текучести сварочной ванны. Для сварки всех марок можно использовать аргон или смеси аргона и гелия. В некоторых случаях для достижения особых свойств могут быть добавлены азот (N ₂ ) и / или водород (H ₂ ). Например, добавление водорода дает такой же, но гораздо более сильный эффект, как добавление гелия. Однако добавки водорода не следует использовать для сварки мартенситных, ферритных или дуплексных марок.

В качестве альтернативы, если добавлен азот, свойства наплавленного металла сплавов, легированных азотом, могут быть улучшены.Окисляющие добавки не используются, поскольку они разрушают вольфрамовый электрод.

Рекомендации по использованию защитных газов при сварке TIG различных нержавеющих сталей приведены в таблице. Для плазменно-дуговой сварки типы газов с добавками водорода, указанные в таблице, в основном используются в качестве плазменного газа, а чистый аргон — в качестве защитного газа.

а) Улучшает текучесть по сравнению с чистым аргоном.
б) Предпочтительно для автоматической сварки. Высокая скорость сварки. Риск пористости в многопроходных сварных швах.

Защита корня

Безупречный результат сварки без ухудшения коррозионной стойкости и механических свойств может быть получен только при использовании защитного газа с очень низким содержанием кислорода. Для достижения наилучших результатов допускается максимальная концентрация O ₂ на уровне корня в 20 ppm.

Это может быть достигнуто с помощью продувочной установки и может контролироваться с помощью современного измерителя кислорода.Чистый аргон на сегодняшний день является наиболее распространенным газом для защиты корней нержавеющих сталей. Формир-газ (N ₂ + 5–12% H ₂ ) является отличной альтернативой для обычных аустенитных сталей. Газ содержит активный компонент H ₂ , который снижает уровень кислорода в области сварного шва.

Азот можно использовать для дуплексных сталей, чтобы избежать потерь азота в металле сварного шва. Чистота газа, используемого для защиты корней, должна быть не менее 99,995%. Когда продувка газом нецелесообразна, альтернативой может быть корневой флюс.

Защита от расплавленного шлака

При дуговой сварке под флюсом (SAW) и электрошлаковой сварке (ESW) защита достигается за счет сварочного флюса, полностью покрывающего расходные материалы, дугу и ванну расплава. Флюс также стабилизирует электрическую дугу. Флюс плавится за счет тепла процесса, создавая покрытие из расплавленного шлака, которое эффективно защищает сварочную ванну от окружающей атмосферы.

Какой защитный газ использовать при сварке алюминия?

A — Для дуговой сварки алюминия обычно используются два защитных газа: аргон и гелий. Эти газы используются в виде чистого аргона, чистого гелия и различных смесей аргона и гелия.

Превосходные сварные швы часто выполняются с использованием чистого аргона в качестве защитного газа. Чистый аргон — самый популярный защитный газ, который часто используется как для дуговой сварки металла в газовой среде, так и для дуговой сварки алюминия вольфрамовым электродом.Следующими по популярности, вероятно, являются смеси аргона и гелия, а чистый гелий обычно используется только для некоторых специализированных приложений GTAW.

При выборе защитного газа для сварки алюминия необходимо учитывать различия между смесями аргона и аргона с гелием. Чтобы понять влияние этих газов на сварку, мы можем изучить свойства каждого газа на рис. 1.

Сразу видно, что потенциал ионизации и теплопроводность защитного газа гелия намного выше, чем у аргона.Эти характеристики приводят к выделению большего количества тепла при сварке с добавками гелия в защитном газе.

Для GMAW добавление гелия составляет от примерно 25% гелия до 75% гелия в аргоне. Регулируя состав защитного газа, мы можем влиять на распределение тепла по сварному шву. Это, в свою очередь, может влиять на форму поперечного сечения металла шва и скорость сварки. Увеличение скорости сварки может быть значительным, а поскольку затраты на рабочую силу составляют значительную часть наших общих затрат на сварку, это может быть связано с потенциалом значительной экономии.Поперечное сечение металла сварного шва также может иметь определенное значение в определенных областях применения. Типичные поперечные сечения для аргона и гелия показаны на рис. 2.

Испытания показали, что относительно узкое поперечное сечение сварного шва, защищенного чистым аргоном, имеет более высокий потенциал захвата газа и, следовательно, может содержать большую пористость. Более высокая теплоемкость и более широкая картина проплавления смесей гелия / аргона обычно помогают минимизировать захват газа и более низкие уровни пористости в готовом сварном шве.

Для заданной длины дуги добавление гелия к чистому аргону увеличит напряжение дуги на 2 или 3 вольта. В процессе GMAW максимальный эффект более широкой формы проникновения достигается при примерно 75% гелия и 25% аргона. Более широкая форма проплавления и более низкие уровни пористости этих газовых смесей особенно полезны при сварке двухсторонних швов с разделкой кромок в толстом листе. Способность профиля сварного шва обеспечивать более широкую цель во время обратного выкрашивания может помочь снизить вероятность неполного проплавления соединения, которое может быть связано с этим типом сварного соединения.

Защитный газ из чистого аргона обычно дает законченный сварной шов с более яркой и блестящей поверхностью. Сварной шов, выполненный смесью гелия и аргона, обычно требует обработки проволочной щеткой после сварки для получения аналогичного внешнего вида поверхности. Из-за высокой теплопроводности алюминия неполное плавление может быть причиной нарушения сплошности. Смеси защитного газа гелия могут помочь предотвратить неполное плавление и неполное проникновение из-за дополнительного теплового потенциала этих газов.

При рассмотрении защитного газа для газовой вольфрамовой дуговой сварки переменным током (AC) наиболее популярным используемым газом является чистый аргон.Чистый аргон обеспечивает хорошую стабильность дуги, улучшенное очищающее действие и лучшие характеристики зажигания дуги при использовании алюминия AC — GTAW.

Смеси гелия и аргона иногда используются из-за их более высоких тепловых характеристик. Иногда используются газовые смеси, обычно 25% гелия и 75% аргона, которые могут помочь увеличить скорость перемещения при сварке вольфрамовой дугой на переменном токе. Для дуговой сварки вольфрамовым электродом на переменном токе используются смеси, содержащие более 25% гелия, но нечасто, так как при определенных обстоятельствах они могут вызывать нестабильность дуги переменного тока.

Чистый гелий или защитный газ с высоким содержанием гелия (He-90%, Ar-10%) используются в основном для газовой вольфрамовой дуговой сварки с использованием отрицательного электрода постоянного тока (DCEN). Комбинация GTAW-DCEN и большого количества тепла от используемого газа, которые часто разрабатываются как сварочные аппараты, могут обеспечить высокую скорость сварки и отличное проплавление. Эта конфигурация иногда используется для выполнения стыковых швов с полным проплавлением, привариваемых только с одной стороны, к временной обжиге без подготовки канавки под клиновидную кромку, а только к пластине с квадратными кромками.

Заключение :

Что вам нужно для сварки TIG: полный перечень (с диапазоном цен)

Все слышали о сварке, но мало кто знает, сколько существует различных видов сварки.

Основными из них, которые используются сегодня, являются MIG, TIG и Stick. Сварка TIG — один из наиболее сложных, но полезных процессов сварки.

Какие предметы наиболее важны для сварки TIG?

Некоторые важные предметы, которые вам понадобятся для сварки TIG, включают ваше личное снаряжение, такое как шлем, защитные очки, перчатки и куртка (или рукава, в зависимости от того, что вы предпочитаете). Затем вам понадобится сварщик и установка для сварки TIG.

Набор для сварки TIG включает горелку на ваш выбор электрода, вашего выбора ручного управления или педали, и вашего выбора газа вы будете использовать для своего щита.Вам также понадобится болгарка для снятия любых покрасить или сгладить поверхность, на которой вы будете выполнять сварку.

TIG также известен как газовая дуговая сварка вольфрамовым электродом (GTAW). В нем используется неплавящийся вольфрамовый электрод.

Этот электрод передает ток на дугу. Вольфрам и сварной шов быстро охлаждаются инертным газом. Защитный газ — обычно аргон.

Хотя первоначальный перечень материалов для сварки TIG может показаться несколько сложным, это необходимо.

Хотя сварка — довольно дорогое хобби, вы можете заработать на этом много денег, если захотите — и ваши вложения окупятся в кратчайшие сроки.

Итак, давайте углубимся в подробности окончательного списка сварки TIG.

Что вам нужно для сварки TIG: окончательный список

Когда дело доходит до сварки TIG, вам нужно больше, чем несколько единиц оборудования, но как только у вас будет все необходимое, вы поймете, почему все это необходимо.

Окончательный список с ценовыми диапазонами:

• Шлем с автоматическим затемнением $ 50-300
• TIG Goggles $ 5-30
• Перчатки $ 10-200
• Куртка $ 40-200
• Сварщик $ 1,200-2000
• Бензобак $ 200-400
• Вольфрам 10-30 $
• 100-300 долларов
• Шлифовальный станок 100-300 долларов
• Стержни 25-50 долларов США

Шлем с автозатемнением

Вы должны носить сварочный шлем.

Сварочные маски — это основная необходимость при сварке.

Помимо сварщика, в сварке самое важное — это шлем. Что касается сварочных шлемов, вы можете выбирать между автоматическим затемнением или ручным затемнением.

Автозатемняющиеся швы — это хорошо, если вы делаете сварные швы, которые должны хорошо выглядеть. Обычно они стоят от 50 до 300 долларов.

Самый распространенный шлем с автоматическим затемнением производится от Miller и стоит около 160 долларов.

Если вам нужен обычный сварочный шлем, вы потратите около 20–100 долларов, в зависимости от качества и марки.

Очки для сварки TIG

Если вы планируете выполнять другие процессы сварки, такие как MIG или Stick, вам следует использовать сварочный шлем: однако вы также можете купить очки для сварки TIG.

Это дешево. Вы можете найти их за 5 долларов, а они варьируются до 30 долларов.

Эти очки можно ненадолго надеть. проекта, но они не защищают ваши глаза от более крупных проектов, в которых используются более высокие нагревать.

Перчатки

Есть много разных марок и стилей сварочных перчаток.

Вы можете приобрести перчатки из воловьей кожи, перчатки из козьей кожи или просто огнестойкие перчатки.

Перчатки из воловьей кожи стоят от 10 до 200 долларов. Большинство сварщиков TIG используют перчатки из козьей кожи. Они варьируются от 15 до 130 долларов. Огнестойкие перчатки стоимость между 10 и 100 долларов.

Перед тем, как купить перчатки, исследуйте их. Если вы собираетесь выполнять только небольшие проекты по сварке MIG, вы можете использовать обычную воловью кожу.

Если вы собираетесь использовать только сварку TIG, наиболее распространенным является козья кожа. Они более легкие и гибкие.

Куртка

Сварочные куртки бывают из той же ткани, что и сварочные перчатки.

У них также обычно есть гарантия от производителя, поэтому обязательно сохраните квитанцию.

Наибольшей популярностью пользуются куртки из воловьей кожи. Они варьируются от 40 до 150 долларов. Куртки из козьей кожи стоят от 70 до 200 долларов.

Они дороже, потому что служат дольше.Огнеупорные куртки будут стоить от 15 до 110 долларов.

Прежде чем пойти и купить куртку, вы должны изучить ее.

Зайдите в Интернет, просмотрите отзывы клиентов и узнайте, что они говорят. Это поможет вам подобрать для себя подходящую куртку.

Сварщик

Сварщик — самая важная вещь в вашем сварочном арсенале.

Если вы хотите выполнять различные сварочные процессы, вам нужен сварочный аппарат 3 в 1.

Я бы порекомендовал Miller всем сварщикам. ESAB — тоже отличный бренд.

Проведите исследование и решите, что лучше всего подходит для ваших проектов или работы. Цены на сварщиков 3 в 1 широко варьируются.

Маленькие могут стоить около 500 долларов. Если вам нужен средний размер, они будут варьироваться от 1200 до 2000 долларов.

Если вам нужен большой промышленный компьютер, он будет стоить от 2500 до 5500 долларов и выше. Все зависит от того, что вы планируете с ним делать.

Вы также можете просто получить сварщика TIG. Один только сварщик TIG будет стоить от 350 до 2000 долларов.

Бензобак

Сварочные аппараты TIG требуют подключения к газу.

Скорее всего, вы купите аргон.

Аргон — наиболее часто используемый защитный газ при сварке этого типа. Защитный газ защитит вашу сварочную ванну.

Чтобы получить бензобак, вы можете купить его за 200–400 долларов в зависимости от размера или арендовать за 70 долларов в год.

Чтобы заполнить эти резервуары, вам нужно будет принести их в место, где продается аргон, или вы можете доставить газ.

Стоимость заливки будет зависеть от время года и цены в это время. Прямо сейчас аргон баки могут быть заполнены за 40 долларов при размере бака 80 кубических футов.

Чем больше резервуар, тем больше денег вы тратите на сам бак, но тем меньше денег вы тратите на заправку бака.

Вольфрам

Все сварочные аппараты TIG поставляются с вольфрамовыми стержнями для горелки.

Однако со временем вам придется покупать больше. Вольфрам прост, и его легко найти.

Вы можете получить 1/8 дюйма, 1/16 дюйма и 3/32 дюйма. Цена колеблется от 10 до 30 долларов. Вы можете получить пачки или просто вольфрамовый стержень.

Шлифовальный станок, шлифовальный станок и стержни

Последнее, что вам понадобится, это шлифовальный круг.

Это для заточки вольфрама.

Для правильной работы у вас должен быть острый вольфрам. Шлифовальный круг обойдется вам примерно в 150 долларов.

Вы можете приобрести шлифовальный станок только для вольфрама или настольный шлифовальный станок с шлифовальной машиной.

Вы сможете использовать это и для многих других целей. Это будет стоить от 100 до 300 долларов или больше в зависимости от того, что вы хотите, и от размера.

В зависимости от размера металла, который вы будете использовать, вам необходимо выяснить, какой стержень для присадочного металла вам понадобится. Они различаются по размеру.

Вы можете приобрести 1/8 дюйма, 3/16 дюйма и 3/32 дюйма.Цены на них будут варьироваться от 25 до 50 долларов в зависимости от суммы, которую вы покупаете.

Основные компоненты для сварки TIG

TIG может показаться немного утомительной после просмотра списка того, что вам понадобится, но это полезное хобби и работа, которая в конечном итоге того стоит.

Как только вы приступите к сварке, вы удивитесь, насколько все гладко. Вам понадобятся и другие предметы первой необходимости для сварки TIG.

Оборудование для сварки TIG:

• TIG Факел
• Ножка Лепесток или ручное управление
• Вольфрам
• Наполнитель Металлические стержни

Горелка TIG

Горелка TIG — это то место, куда вы вставляете вольфрам.

Это то, что вы собираетесь контролировать при сварке.

Вольфрам помещается внутрь резака после его заточки. Это будет то, что создает сварочную ванну и нагревает присадочный металл для сварки.

Ножная педаль или ручное управление

Ножная педаль или ручное управление помогут контролировать силу тока.

Каждый любит варить по-своему. Некоторые люди используют ручное управление, а другие — ножную педаль.

Вольфрам

Вольфрам — это то, что сделает сварной шов.

Просто убедитесь, что он заточен и на конце не осталось пятнышек.

В этом случае необходимо вынуть его и заточить, чтобы сварной шов был качественным и надежным.

Стержни для присадочного металла

Стержни из присадочного металла будут тем, что вы держите в руке, противоположной TIG-горелке.

После того, как сварочная ванна сформируется из вольфрама, плавящего металл, вы окунете присадочный стержень.

Вы также можете «следить за чашкой» и постоянно держать ее в сварочной ванне. Это предпочтение того, что вам больше всего нравится. Как только вы начнете, вы узнаете, что вам нравится делать больше всего.

Для этого вы использовали шлифовальный круг или настольный шлифовальный станок для его заточки. Это просто и занимает менее 30 секунд.

Техническое обслуживание сварочного оборудования TIG

Наряду с подбором необходимых инструментов для сварки TIG, вам также необходимо будет работать над их обслуживанием.

Это позволит вам надолго сохранить свои вложения и максимально долго сохранить рабочее качество.

Главное, что вы сохраните при сварке TIG, — это вольфрам. Чтобы вольфрам работал правильно, убедитесь, что он острый.

Для этого вы должны использовать шлифовальный круг или настольный шлифовальный станок для его заточки. Это просто и занимает менее 30 секунд.

Если присадочный металл коснется вольфрама, на его конце вы увидите каплю.Это указание остановиться и повысить резкость.

Если вы позволите капле остаться, ваш сварной шов в конечном итоге заполнится порами и станет ненадежным. Это не будет той силой, которая должна быть.

Определение того, следует ли использовать сварку TIG

Определение того, когда использовать, какой тип сварочного процесса является важной частью сварки.

Это не очень сложный вопрос.

TIG используется для художественной сварки, а также для сварки, которая может показаться людям привлекательной.Вы можете использовать его для нержавеющей стали и алюминия.

Самый лучший способ узнать, какой тип сварка, которую вам нужно сделать, — это толщина металла. С TIG вы горит очень жарко, но вы хотите сосредоточиться на более тонких металлах.

Как только металл станет толще, следует перейти на сварку MIG. MIG горит не так жарко, как TIG.

MIG плавится быстрее, соединяя металлы вместе в более объемной сварочной ванне. Это более прочный сварной шов, который используется для тяжелых работ.Но выглядит это не так привлекательно.

Будьте в безопасности и убедитесь, что вы защищаете себя, прежде чем начинать какой-либо проект. Не перегружайтесь списком руководств, все дается легко, и скоро вы станете профессионалом.

Блог The Welders Warehouse

Mig необходим, поскольку он очень важен для предотвращения попадания кислорода в сварочную ванну.

Защитный газ заменяет кислородсодержащий воздух вокруг сварочной ванны.

Категории сварочного газа МИГ

Mig делится на две основные категории: «инертный» и «активный».

Инертный означает, что газ не влияет на процесс сварки.

Активно означает, что газ влияет на процесс сварки (подробнее об этом позже!)

Типы инертного и активного сварочного газа

Наиболее часто используемый инертный газ — аргон. Аргон является основным защитным газом, используемым для сварки TIG, сварки алюминия или пайки Mig.

Наиболее часто используемый сварочный газ Active Mig представляет собой смесь аргона и Co2, хотя чистый Co2 также все еще используется.

Активные газы используются для Mig-сварки большинства металлов (кроме алюминия и Mig-пайки, где используется чистый аргон).

Co2 — это самая низкая стоимость активных газов, но далеко не самая лучшая.

Co2 дает более холодную, грубую, более плавную дугу и немного более твердый сварной шов. Co2 — это более сложный газ для обработки тонких материалов, и не все сварочные аппараты Mig хорошо работают со 100% Co2 в качестве защитного газа!

Смесь аргона и углекислого газа дает превосходные результаты, поскольку дуга более мягкая и гладкая, а получаемый наплавленный слой немного мягче и податливее, чем при использовании чистого Co2.

На рынке обычно имеется несколько различных смесей аргона / Co2:

95% аргона + 5% Co2, идеально подходит для сварки MIG до 10 мм стали
90% аргона + 10% Co2, идеально подходит для сварки MIG 8-25 мм стали
80% аргона + 20% Co2, идеально подходит для сварки Mig Сварка стали 20мм плюс

Что делает инертный и активный сварочный газ MIG

Инертный газ, такой как аргон, не оказывает никакого влияния или реакции на процесс сварки или с ним, он просто выполняет важную задачу по замене воздуха / кислорода вокруг сварочной ванны.

Активные газы влияют на процесс сварки. Воздействие активного газа на Mig Welding двоякое:

Во-первых, содержание Co2 в смеси аргона / Co2 делает газ слегка электропроводным, что, в свою очередь, увеличивает напряжение дуги, что увеличивает проникновение.

Второй эффект заключается в том, что содержание Co2 снижает поверхностное натяжение расплавленной сварочной ванны (это тот же тип поверхностного натяжения, которое позволяет воде образовывать капли).

Использование Co2 для снятия поверхностного натяжения расплавленной сварочной ванны позволяет сварному шву течь и слегка сглаживаться для получения правильного профиля сварного шва.

Если для сварки Mig используется инертный газ (кроме алюминия и Mig Braze), для достижения проплавления потребуется более высокая выходная мощность машины, и готовый сварной шов будет выглядеть слишком высоким, поскольку не нарушено поверхностное натяжение.

Сварка Mig и Mag Welding

Использование активных газов для большинства сварочных операций MIG означает, что большинство операторов на самом деле занимается сваркой MAG (активным газом металла), а не сваркой MIG (металл в инертном газе), однако MIG стал общим термином, хотя на самом деле он неточен.

Сварочные газовые баллоны Mig

Mig в Великобритании можно получить тремя способами:

• Одноразовые баллоны, которые изначально дешевы и очень портативны.
• Многоразовые баллоны на основе депозита дороже для первоначального приобретения, так как требуется залог, но дешевле в долгосрочной перспективе, так как заправка газом дешевле, чем использование одноразовых баллонов.
• Аренда многоразовых баллонов — здесь баллон арендуется у газовой компании, поэтому предоплата не взимается. Постоянная заправка газом обычно дешевле, но в целом аренда баллонов дешевле только для потребителей газа с большим объемом, когда более низкая стоимость заправки газом компенсирует текущую стоимость аренды баллонов.

Надеюсь, вы нашли это полезным. Если у вас все хорошо, пожалуйста, разместите несколько фотографий своих достижений на нашей странице в Facebook

Вы также можете найти мою статью «Расход газа для Mig».

Пожалуйста, дайте мне знать, что вы думаете об этой статье, оставив комментарий. Не беспокойтесь, ваш адрес электронной почты не будет добавлен в базу данных или передан другим пользователям, и вы не получите нежелательных сообщений электронной почты.

Ура

Грэм

Склад сварщиков

Сварка TIG, MIG / MAG — EWM AG

Защитный газ TIG

Как следует из названия процесса, для сварки TIG обычно используются инертные газы. Защитные газы стандартизированы в DIN EN 439.Они имеют обозначения l1, l2 и l3 в соответствии со стандартом.
Наиболее часто используемый защитный газ для сварки TIG — аргон (I1). Степень чистоты должна быть не менее 99,95%. Гелий (I2) также используется для металлов с очень хорошей теплопроводностью, таких как алюминий или медь. Если гелий является защитным газом, дуга более горячая. Прежде всего, распределение тепла между сердечником и краем дуги более равномерное. Использование чистого гелия для сварки TIG редко и ограничивается исключительными случаями, но использование смеси аргона и гелия (I3) с 25, 50 или 75% гелия за последние несколько лет постепенно увеличилось.Поэтому, например, в случае более толстых алюминиевых конструкций температура предварительного нагрева, необходимая для достаточного проплавления, снижается. Во многих случаях также возможно увеличить скорость сварки. При сварке TIG нержавеющих хромоникелевых сталей также используются смеси аргона и водорода (R1), но содержание водорода не должно превышать 5%, чтобы избежать образования пор.
Настройка расхода защитного газа зависит от диаметра газового сопла и окружающего воздушного потока. Ориентировочно для аргона можно использовать расход 5-10 л / мин.Более высокие скорости потока требуются в помещениях с сквозняком (рис. 4). Для смесей аргон / гелий необходимо установить более высокие скорости потока из-за более низкой плотности гелия.

Группа R

Группа R содержит смеси аргона и водорода, обладающие восстанавливающим действием. Помимо аргона и гелия, газы группы R1 используются для сварки TIG и плазменной сварки, а газы подгруппы 2 с более высоким содержанием водорода (H) используются для плазменной резки и подложки (формовочные газы).

Группа I

Группа I объединяет инертные газы.В его состав входят аргон (Ar), гелий (He) и смеси аргон / гелий. Они используются для сварки TIG, MIG и плазменной сварки, а также для подложки.

Группа M

Большая группа M, которая подразделяется на M1, M2 и M3, объединяет смешанные газы для сварки MAG. В каждой группе 3 или 4 подгруппы. Газы классифицируются от M1.1 до M3.3 в зависимости от их окислительной способности, то есть M1.1 является наименее окисляющим агентом, а M3.3 — наиболее сильным окислителем. Основной компонент этих газов — аргон.Кислород (O) или диоксид углерода (CO2) или кислород и диоксид углерода (трехкомпонентные газы) смешиваются с активными компонентами

Группа C

В ассортименте газов для сварки MAG группа C включает чистый диоксид углерода и смесь диоксида углерода / кислорода. Последнее не важно в Германии. Газы группы C являются наиболее сильно окисляющими, потому что CO2 разлагается при высокой температуре дуги, производя большое количество кислорода в дополнение к монооксиду углерода.

Помимо свойств окисления, электрические и физические свойства дуги также меняются в зависимости от состава газа и, следовательно, сварочных свойств.Например, добавление гелия к аргону улучшает теплопроводность и теплосодержание атмосферы дуги. Оба приводят к более энергоемкой дуге и, следовательно, к улучшенным характеристикам проплавления. Смешивание активных компонентов со смешанными газами приводит, среди прочего, к образованию более мелких капель при плавлении проволочного электрода. Также улучшается передача тепла в дуге. Также улучшаются характеристики проникновения.
Требуемый расход защитного газа можно рассчитать с помощью практического правила, т.е.е. он должен быть в 10–12 раз больше диаметра проволоки в литрах / мин.
В случае сварки алюминия методом MIG установленные значения расхода немного выше среднего из-за сильной склонности материала к окислению; для смешанных газов Ar / He установленные значения расхода значительно выше из-за низкой плотности гелия. Давление газа, выходящего из баллона или кольцевой линии, снижается. Установленный расход можно прочитать на манометре, который измеряется вместе с заслонкой, или на расходомере с поплавком.

Сварочные газы TIG | Блог Ясич

В процессе сварки TIG обычно используются следующие газы:

Газ аргон

Аргон получается как побочный продукт при производстве кислорода. Аргон может быть получен в газообразном состоянии в баллонах или в виде жидкости в специально сконструированных баллонах или в емкостях.

При выборе защитного газа необходимо учитывать его потенциал ионизации. Потенциал ионизации измеряется в вольтах и ​​представляет собой точку, в которой сварочная дуга возникает между электродом и заготовкой через защитный газ.Другими словами, это напряжение, необходимое для электрического заряда газа, чтобы он проводил электричество.

Потенциал ионизации аргона составляет 15,7 вольт. Таким образом, это минимальное напряжение, которое должно поддерживаться в сварочной цепи для создания дуги или для сварки аргоном. Потенциал ионизации различен для каждого газа и имеет большое влияние на дугу и сварной шов.

Потенциал ионизации для гелия составляет 24,5 вольт. Сравнивая две сварочные цепи, каждая из которых одинакова, за исключением защитного газа, напряжение дуги, создаваемое аргоном, будет ниже, чем напряжение, создаваемое гелием.

Аргон имеет низкую теплопроводность, что означает, что он плохо проводит тепло. В результате получается более компактная дуга с большей плотностью. Плотность дуги относится к концентрации энергии в дуге. В случае аргона эта энергия ограничена узкой или более «точечной» областью. Аргон обеспечивает отличную стабильность дуги и очищающее действие даже при низких значениях тока.

гелий

В отличие от аргона, гелий обладает высокой теплопроводностью. Благодаря этой более высокой теплопроводности столб дуги расширяется, уменьшая плотность тока в дуге.Столб дуги станет шире и раздувается сильнее, чем столб дуги с аргоном в качестве защитного газа. Чем больше раздувается столб дуги, тем больше нагревается площадь рабочей поверхности.

Тепло в центре дуги может легче перемещаться вниз к более холодному металлу в нижней части заготовки. Это приводит к более глубокому проникновению дуги. Ранее упоминалось, что при эквивалентной длине дуги гелий будет производить более высокое напряжение дуги, чем аргон. Поскольку общая мощность является произведением напряжения и силы тока, очевидно, что с гелием доступно больше тепловой энергии.

Гелий или смеси аргона с гелием желательны для толстых материалов и там, где желательны высокие скорости движения. Использование газовой смеси гелия и аргона в соотношении 2: 1 также позволяет получать сварные швы с меньшей пористостью в производственных условиях за счет более широкого изменения параметров сварки.

При гелиевом экранировании любое небольшое изменение длины дуги может существенно повлиять на напряжение дуги и, следовательно, на общую мощность дуги. По этой причине гелий не так желателен для ручной сварки, как аргон.

Из-за более высокого потенциала ионизации зажигать дугу с защитным газом гелием труднее, особенно при более низких значениях силы тока.

Аргон используется почти исключительно при сварке при токе 150 ампер и ниже. Поскольку гелий является легким газом, скорость потока обычно в два или три раза выше, чем у аргона для эквивалентной защиты. Стоимость гелия значительно превышает стоимость аргона, и с увеличением расхода общая стоимость защиты резко возрастает. Стоимость должна быть сопоставлена ​​с повышенным проникновением в толстый материал и достижимой повышенной скоростью движения.

Водород

Подобно тому, как гелий смешивается с аргоном, чтобы использовать лучшие свойства обоих газов, водород смешивается с аргоном для дальнейшего сужения дуги и получения более чистого сварного шва с большим отношением глубины к ширине (проплавлением).

Эта смесь используется в основном для сварки аустенитной нержавеющей стали и некоторых никелевых сплавов. Добавление водорода к аргону также увеличивает скорость движения. Следует отметить, что смесь аргона с водородом создает риск водородного растрескивания и пористости металла, особенно в многопроходных сварных швах.

Азот

Азот в смеси с аргоном дает возможность производить больше энергии для работы, чем только с аргоном.

Это может быть особенно полезно при сварке материалов с высокой проводимостью, таких как медь. Однако азотная смесь не может использоваться для черных металлов, таких как сталь и нержавеющая сталь, потому что поглощение азота в сварочной ванне вызывает значительное снижение прочности и более слабый и пористый валик.

Расход газа

Правильная скорость потока — это величина, достаточная для экранирования расплавленной сварочной ванны и защиты вольфрамового электрода.Больше, чем эта сумма, тратится впустую. На правильный расход в литрах в минуту (или кубических футах в час) влияют многие переменные, которые необходимо учитывать при каждом применении. Вообще говоря, когда сварочный ток, диаметр чашки или вылет электрода увеличиваются, скорость потока следует увеличивать.

При сварке в режиме переменного тока реверсирование тока оказывает мешающее влияние на защитный газ, и поток следует увеличить на 25% и, конечно, при сварке в условиях тяги скорость потока следует увеличить вдвое.

При сварке в труднодоступных местах чрезмерная скорость потока может вызвать турбулентность и захват воздуха. В этой ситуации эффективность защитного газа можно повысить, уменьшив поток газа примерно на 25%.

Ориентировочно расход обычно составляет около 8-12 л / м для аргона, но может быть вдвое больше, чем для гелия.

Как аргон используется при сварке MIG и чем отличается сварка MIG и MAG?

Аббревиатуры MIG (металлический инертный газ), MAG (металлический активный газ) и GMAW (газовая дуговая сварка металла) описывают один и тот же базовый процесс сварки.В этом процессе сварки между непрерывно подаваемым расходуемым электродом и заготовкой возникает дуга, как показано на рисунке 1. Расходуемый электрод представляет собой неизолированную проволоку. Тепло, выделяемое дугой, плавит электрод и часть основного металла в зоне сварного шва. Сама дуга переносит расплавленный металл от наконечника плавящегося электрода к заготовке, и здесь он соединяется с расплавленным основным металлом, образуя наплавленный слой.

Сплошной электрод представляет собой проволоку небольшого диаметра, намотанную на проволочную лужу.Во время сварки этот проволочный электрод непрерывно подается через механизм подачи проволоки в зону сварки и подает необходимый присадочный металл для заполнения зазора в стыке.

Рис. 1. Принципы процесса MIG / MAG / GMAW

Состав расходуемого электрода выбирается на основе соединяемых компонентов, и он часто имеет состав, аналогичный составу основных металлов. Поскольку в этом процессе используется неизолированный электрод без какой-либо формы флюсования, в зону сварки требуется подавать защитный газ.Этот защитный газ необходим для защиты расплавленного металла шва от нежелательного окисления и загрязнения.

Фактически, защитный газ является ключом к тому, как и где используется процесс и как он определяется. Одна из форм процесса — использование инертных газов для защиты. Инертный газ не вступает в какие-либо химические реакции при заданном наборе условий, поскольку они не реагируют. Как следует из названия, инертные газы, такие как аргон и гелий, используются для защиты в производном процессе, определяемом как (MIG), сварка металлов в инертном газе.Здесь защитный газ остается стабильным во время сварки и, таким образом, не рассеивает внешние элементы в сварном шве.

Сварка в среде инертного газа (MIG) была впервые разработана для сварки алюминия. Первоначально дуга и сварочная ванна формировались с использованием неизолированного проволочного электрода, защищенного газообразным гелием. Более поздние разработки заменили аргон. Газы аргон и гелий в настоящее время обычно используются для сварки MIG цветных металлов, таких как алюминий, медь и никелевые сплавы.

С другой стороны, защитный газ может содержать инертный газ, но он также может быть смешан с другими газами, которые называются активными. Кислород и диоксид углерода — два обычно используемых активных газа для смешивания с газами аргоном и / или гелием. В этих случаях, когда смесь активных газов используется для защиты дуги, процесс определяется как (MAG), сварка металлом активным газом. Активные газы могут распадаться под действием тепла дуги и вызывать химические реакции в металле сварного шва. Таким образом, они обладают способностью изменять механические и химические свойства металла шва и влиять на перенос присадочного металла по дуге.

MAG-сварка обычно используется для соединения сталей с использованием защитных газов, как правило, на основе.
• 100% CO2
• аргон от +2 до 5% кислорода
• аргон от +5 до 25% CO2

Ниже мы можем переопределить процессы MIG и MAG. Эти два термина в основном используются в Европе, тогда как в Северной Америке мы определили эти конкретные процессы с помощью более общего термина, который по существу охватывает их обоих. Этот термин (GMAW), газовая дуговая сварка металла,

MIG Welding

• В качестве защиты используется инертный газ, наиболее распространены аргон и гелий, но иногда вводится азот.
• Защитный газ, будучи инертным, не вводит в сварочную ванну какие-либо вечные химические элементы. Таким образом, он не влияет на свойства сварного шва.

MAG Сварка

• Смесь активных газов, обычно кислорода и / или диоксида углерода, с инертными газами. Также в режиме MAG можно использовать 100% углекислый газ.
• Активные газы в дуге и, следовательно, некоторые элементы, например кислород и углерод могут попадать в сварочную ванну.Таким образом, газы MAG могут влиять на окончательные свойства металла шва.

Еще одним свойством всех этих газов, будь то в режиме MIG или MAG, является то, что они действительно влияют на то, как капли металла перемещаются по дуге. Перенос металла может происходить: 1) коротким замыканием, 2) шаровидным и 3) распылением. На тип переноса металла, помимо других факторов, влияет защитный газ, и это может быть обсуждено в следующей статье.
