Что такое импульсное реле: принцип действия, подключение, схема, видео

Содержание

Выбор импульсного реле


Говоря по-простому, это реле, сохраняющее импульс электрической энергии до той поры, пока эта энергия не будет освобождена. Электрическое реле, как правило, представляет собой определённый тип узла переключения — катушки, который активируется при поступлении электрического тока. Основное отличие между импульсным и обычным реле является то, что обычное реле требует постоянного поступления электричества, в то время как импульсное — нет. Ему понадобится лишь кратковременное подключение к источнику электрического тока, и оно сможет передавать эту энергию в более позднее время. Когда электрический ток отключен, реле сохраняет (запоминает) свое последнее состояние. Ну а поскольку ему не требуется постоянная подача электричества для работы, это даёт большое преимущество в сравнении с обычными реле — экономию электроэнергии.

Импульсное реле может заменить тумблеры в любой заданной электрической системе, например, бытовой выключатель света.

Выключатель с общим реле потребует подачи постоянного электричества на катушку, так что, только когда цепь замыкается с помощью переключателя, заряженный импульс достигает электронного устройства. Импульсное реле позволило бы тому же устройству получать питание от кнопок, которые начинают и заканчивают подачу электроэнергии вместо переключателя одним нажатием, при этом прибор может быть включен в одной комнате, а выключен из другого места.

Разновидности импульсных реле

Есть два распространенных принципа, по которому импульсные реле (далее ИР) могут быть построены.

Первый заключается в использовании соленоида. Он представляет собой цилиндрическую токопроводящую катушку, которая будет действовать как магнит при реакции на электрический ток. Этот тип конструкции импульсного излучения иногда называют принципом одной катушки. Если импульсный луч строится с помощью этого метода, начальное поступление электроэнергии активирует реле, а следующий импульс, поступивший на катушку, возвращает реле в выключенное положение.

Это так называемое реле с храповым механизмом, или электромеханическое.

Альтернативный метод построения импульсного реле — с помощью двух противоположных катушек, соединенных магнитным устройством, удерживающим контакт на месте, а катушки заряжены током и находятся в состоянии покоя. В этом типе импульсного реле первичный электрический импульс поступает на первую катушку и включает устройство, в то время как второй импульс энергии передаётся на альтернативную катушку и прерывает реле, то есть возвращает его в выключенное положение.

Второй вариант исполняет те же функции с помощью полупроводниковых элементов или микропроцессоров. Это изделие носит название цифрового (или электронного) ИР.

Где импульсные реле используются?

Цифровое реле получило большее распространение, потому как совершенствует работу своего электромеханического варианта: кроме соединения/разъединения основной цепи нажатием кнопки оно может выполнять дополнительные функции, например, замыкать одну цепь и размыкать другую. Современные импульсные реле, сделанные по этому принципу, активно используются в разнообразных системах бытовой автоматизации, позволяя включать лампы освещения или бытовые приборы при помощи кнопки вместо тумблера. Кстати, 1-полюсное импульсное реле может использоваться (в качестве примера) для включения/выключения одного осветительного прибора, а двухполюсное управляет двумя различными источниками, например, центральной люстрой и настенными бра. Ещё одно преимущество цифрового варианта — это более низкая стоимость по сравнению с электромеханическим ИР, имеющим храповый механизм. Зато последнее невосприимчиво к электрическим помехам, а связь между кнопками и цепью может быть достигнута с помощью простого неэкранированного кабеля или провода любой длины и минимального сечения.


Импульсные реле часто бывают незаменимы в повседневной жизни, поскольку всего один узел активирует/деактивирует удаленные устройства (что особенно удобно, если те расположены в труднодоступных местах), к тому же упрощают монтаж проводки, ведь при использовании ИР приборы не нуждаются в собственных выключателях. Многие промышленные и коммерческие здания оснащены такими устройствами, позволяющими одномоментно включать или выключать свет на этажах. Очень удобно, согласитесь. Импульсные реле также используются в качестве безопасных устройств для дистанционного контроля электрических цепей, исключая опасность поражения пользователя электрическим током.

Торговая сеть «Планета Электрика» рада представить своим покупателям большой ассортимент импульсных реле.

Импульсные реле для управления освещением

Содержание

Вступление

В статье рассказывается об устройстве импульсных (бистабильных) реле, представлены различные модели и схемы подключения для управления освещением в доме или офисе.

Устройство импульсного реле

Импульсное реле — это электронное устройство (прибор электроавтоматики), которое последовательно замыкает и размыкает встроенный контакт при подаче на вход управления короткого импульса.

Устройство импульсного реле

Работает реле так:

  • первое нажатие — встроенный контакт замыкается
  • второе нажатие — размыкается
  • и далее, по кругу.
Работа импульсного реле на примере BIS-402

Иногда такие реле называют бистабильными

.

Для формирования управляющего импульса часто используют кнопочные выключатели, без фиксации. Ещё их называют «выключатели звонкового типа».

К контактам импульсного реле может быть подключена любая электрическая нагрузка: лампа, светильник, электродвигатель, электрический замок. Да что угодно, лишь бы ток не превышал максимально допустимый для внутрених контактов реле.

Внешнее исполнение — стандартное, для установки на дин-рейку или в монтажную коробку.

Импульсные реле BIS-412i и BIS-404

Для чего применяют импульсные реле?

Если вы посмотрите каталоги производителей электроавтоматики, то скорее всего, обнаружите импульсные реле в разделе «Управление освещением».

Действительно, с их помощью относительно просто организовать включение светильников из нескольких мест в длинных коридорах, подъездах, на лестницах многоэтажных домов. Вы можете установить такие кнопки где угодно и сколько угодно, соединить их параллельно друг другу тонким двужильным проводом, и подключить ко входу управления импульсного реле.

Параллельное соединение выключателей для управления освещением из нескольких мест.

Не нужно разбираться в путанных схемах коммутации, заморачиваться с проходными выключателями, выключателями-переключателями, прокладкой трех-четырех-жильных кабелей и прочими вещами, которые имеют место в случае традиционной, так называемой «перекрестной» схемы управления светильниками из нескольких мест.

Разновидности импульсных реле

На рисунке показана схема простого импульсного реле BIS-402 производства Евроавтоматика ФиФ. Здесь один вход управления и одна нагрузка.

Импульсное (бистабильное) реле BIS-402

Но есть приборы по-интереснее.

Например, некоторые импульсные реле умеют управлять двумя нагрузками, включать их как вместе, так и раздельно одной кнопкой.

Реле BIS-404 производства Евроавтоматика ФиФ

Для BIS-404 вместо звонковой кнопки может применяться стандартный выключатель с фиксацией, что очень удобно в случае, если переделка существующей электропроводки невозможна или затруднена.

Схема подключения BIS-404 при использовании стандартного выключателя с фиксацией

Есть реле со встроенным таймером, они отлично подойдут для управления освещением в подъездах многоэтажных домов.

Импульсное реле BIS-410 со встроенным таймером от 1 до 15 минут.

Отдельный интерес представляют импульсные реле с тремя входами управления. Кроме обычного входа управления, здесь есть отдельный вход только для включения и отдельный — только для выключения нагрузки.

Реле с дополнительными входами «Включить» и «Выключить»

Применяют такие реле, чаще всего, в больших домах или гостиницах.

Отдельные входы позволяют консьержу, нажатием одной кнопки, выключить весь свет на этаже, нажатием другой — включить. По такому же принципу можно организовать управление освещением во всей гостинице — из одного места включать свет на всех этажах, или наоборот, выключать.

Схема группового управления освещением на нескольких этажах

Конечно, практическая схема получается сложновата, но вы только представьте, сколько потребуется проложить проводов, выполнить различных соединений, возьмись мы решать подобную задачу традиционным путем, с применением перекрестных переключателей.

Для чего реле могут быть полезны вам, в вашем доме?

Думаю, для тех же коридоров и межэтажных лестниц, больших прихожих, внешнего и ландшафтного освещения, открывания электрозамков, систем полива, различных насосов и вытяжных вентиляторов.

Кстати, наш покупатель недавно задавал вопрос, как включать один, общий, вытяжной вентилятор в раздельном санузле, из туалета и ванной комнаты.

Для этих целей отлично подойдет импульсное реле с таймером, например BIS-410 или BIS-413. Одну кнопку ставим в туалете, другую в ванной. Всë!

Так же импульсное реле может пригодиться при замене или модернизации светильников. Например, вы решили заменить люстру. Купили новую, большую, красивую, и… двусекционную, которая позволяет включать как часть ламп, так и все вместе. Вы понимаете, что это здорово, но у вас для люстры уже установлен одноклавишный выключатель, и в стене проложен двужильный кабель.

Что делать? Безвыходное положение?

Нет! Вам поможет импульсное реле BIS-404, пример установки которого [05:21] подробно показан в этом видео.

Новые реле с буквой «i»

В каталоге Евроавтоматика ФиФ появились импульсные реле, в названии которых добавилась буква i. При этом сами названия дублируются.

Например:

  • BIS-411 — BIS-411i
  • BIS-412 — BIS-412i
  • BIS-413 — BIS-413i

Внешне ничем не отличаются, но реле с буквой i стоят дороже.

Разница в цене составляет от 50 до 400 ₽., в зависимости от модели.

Возникает очевидный вопрос: «Зачем платить больше?»

Дело в том, что встроенные контакты у новых реле способны кратковременно выдерживать ток до 125 Ампер. Правда, в течении всего 20 миллисекунд, но этого будет достаточно для того, чтобы использовать реле для включения мощных ламп накаливания, электродвигателей, электромагнитных клапанов и прочего оборудования с повышенным пусковым током.

Теперь вопрос: Как это реализовано на практике? Я вскрыл парочку BIS-412, старое и новое импульсное реле, и вот что увидел.

Устройство импульсного реле BIS-412i

В новых БИСах стоят электромагнитные реле HONGFA серии INRUSH, которые как раз и разработанны для того, чтобы выдерживать высокие пусковые токи, характерные для реактивной или ёмкостной нагрузки.

Так же в реле применяется более мощный микроконтроллер и преобразователь напряжения, благодаря которому реле работает как от постоянного, так и переменного напряжения, от 100 до 260 Вольт.

Преимущества

Получается, мы платим больше за:

  1. Пусковой ток до 125 А (20мс)
  2. Возможность работа от AC/DC 100 — 256 В за счет встроенного преобразователя.
  3. И в случае BIS-412i — упрощенную схему группового подключения.

Сегодня вы можете выбирать между старыми и новыми реле, хотя в скором времени завод может полностью перейти на новые модели, с буквой «i».

Заключение

Теперь вы знаете, как устроены импульсные реле, для чего их применяют, чем они могут быть полезны в доме. Как видите, это не только отличное решение для того, чтобы включать светильники из нескольких мест, но иногда помогают справиться с противоположной задачей — одной кнопкой или выключателем управлять двумя светильниками.

Если у вас остались вопросы по импульсным реле, пишите в комментариях или обращайтесь в службу технической поддержки Скан Лайтс+. Можно воспользоваться формой обратной связи, чатом или электронной почтой [email protected]

Обязательно поможем ))

Импульсные реле — принцип работы

Приветствую вас, уважаемые читатели сайта elektrik-sam.info!

Импульсные реле (их еще называют бистабильные) предназначены для управления цепями освещения или другими потребителями. Как и проходные выключатели, импульсные реле позволяют организовать управление освещением из разных мест. Однако, в отличие от проходных выключателей, они имеют больший функционал и также могут быть использованы при построении различных систем автоматического управления.

Рассмотрим принцип действия импульсного реле. При кратковременном нажатии на один из кнопочных выключателей, включенных параллельно, на катушку реле подается питание, и оно замыкает свой силовой контакт, подавая питание к нагрузке. При повторном нажатии на кнопку, силовые контакты реле размыкаются, разрывая цепь нагрузки.

В цепи управления используются обычные кнопочные выключатели, которые при нажатии на клавишу замыкают цепь, а при отпускании клавиши разрывают цепь и возвращаются в исходное состояние. Можно использовать обычные кнопки звонка.

В отличие от проходных выключателей, которые не имеют фиксированного положения «вкл.» или «выкл.», кнопочные выключатели имеют строго фиксированное положение.

Импульсные реле позволяют управлять несколькими группами освещения (в зависимости от количества установленных реле) из многих мест по двухпроводной линии (обычно достаточно провода 2х0,5 мм2), с помощью параллельно соединенных кнопочных выключателей.

Они позволяют организовать централизованное управление, когда выходя из дома достаточно нажать один мастер-выключатель и освещение во всем доме выключится. Особенно это актуально для многокомнатных квартир,частных домов и коттеджей, когда нет необходимости ходить по всем этажам, комнатам и помещениям, а достаточно просто при выходе нажать один выключатель.

Рекомендую скачать книгу «Управление освещением из нескольких мест», в которой все эти способы разобраны очень подробно с детальными схемами.

Полезные статьи по теме:

Управление освещением на импульсных реле. Часть 1.

Управление освещением на импульсных реле. Часть 2.

Импульсные реле — централизованное управление освещением.

как выбрать и установить своими руками устройство (155 фото)

Импульсное реле сохраняет поданный на него импульс тока до момента, пока не произойдет высвобождение энергии. В большинстве случаев реле содержит в своей схеме соленоид, приводимый в действие поступающим на него током. Разница между обычным и импульсным реле в том, что для работы обычного реле требуется бесперебойная подача электропитания, тогда как импульсному достаточно его подачи в течение малого промежутка времени.

В дальнейшем оно передает накопленную энергию. Какие бывают импульсные реле, с фото и примерами, а также где они применяются – будет рассказано далее в статье.

Краткое содержимое статьи:

Разновидности и принцип действия импульсных реле (ИР)

Существует две основных разновидности ИР, основанные на несколько различающихся принципах работы. Первая разновидность использует катушку индуктивности цилиндрической формы, выступающей в роли электромагнита при подаче на нее напряжения.

Первичный импульс тока приводит реле в действие, а последующий приводит его в исходное положение за счет храповика. Данный вид импульсных реле имеет название электромеханических, с использованием одной катушки индуктивности.

К этой же разновидности ИР, с небольшими вариациями, относится конструкция с двумя соленоидами. Они соединены между собой удерживающим контакт магнитом. Заряженные током соленоиды находятся в исходном состоянии.

При поступлении первичного импульса, активизируется первый соленоид и реле включается. После подачи вторичного сигнала, ток идет на второй соленоид и цепь разрывается, приводя ИР в исходное состояние.

Оба типа реле состоят из сенсорного блока и непосредственно катушки. На катушку может подаваться и переменный, и постоянный ток. Как только его значение превышает определенный порог, за счет катушки происходит срабатывание механизма, замыкающего или размыкающего цепь.

Действие механизма основано на возникающем в катушке под действием тока магнетизме, передающем, по сути, действие от контура к контуру. Устройство работает бесшумно благодаря своему принципу действия.

Вторая разновидность импульсных реле производится на основе процессора либо полупроводников, выполняется на печатных платах и имеет название цифровых. По сравнению с электромагнитными, боятся перепадов тока в сети.

Чувствительны к перепадам напряжения и могут стать причиной ложного срабатывания. В связи с этой особенностью, не рекомендуется применять их в цепях с большой длиной проводки.

Имеют либо входной сигнал на определенное напряжение, либо катушку, в зависимости от типа реле. Различные модели различаются между собой количеством выводов, полюсами, номинальным максимальным значением тока, подаваемого на контакты, а также способом монтажа – или в щиток на DIN-рейку, или навесные для потолков и коробок.

Сфера применения импульсных реле

ИР цифрового типа нашло применение во многих областях, поскольку имеет больше режимов работы, чем электромеханическое – помимо замыкания и размыкания цепи при нажатии на кнопку или переключении тумблера, есть возможность, например, при размыкании одной цепи замыкать другую.

Изготовленные по этой схеме реле широко применяются при оборудовании сетей осветительных приборов, управляемых с нескольких мест, причем посредством не переключения выключателя, а нажатия на кнопку.



Однополюсное ИР применяется для подачи и снятия питания с одного осветительного прибора, например, верхнего освещения, тогда как двухполюсное позволяет управлять парой – ночным светильником и верхним освещением.

Цифровое реле дешевле, нежели электромеханическое, хотя и более восприимчиво к помехам и требовательнее к проводке – нужен экранированный кабель определенного сечения.

В быту ИР могут оказаться очень полезны при необходимости включения и выключения расположенных в труднодоступных местах электроприборов. Оборудование проводки упрощается за счет того, что отпадает необходимость в выключателях.

Нередко на предприятиях и в супермаркетах оборудуют сети освещения, включающиеся нажатием одной кнопки, причем на всех этажах одновременно. Также ИР применяют для безопасного управления цепью, где существует угроза поражения электричеством.

Фото импульсного реле

Вам понравилась статья? Поделитесь 😉

Импульсное реле для управления освещением: виды, маркировка и подключение

Для удовлетворения современных требований освещения квартир, офисных помещений и предприятий используются сложные системы электрификации. При их проектировании для решения отдельных задач применяется ряд оборудования, которое постоянно усовершенствуется.

Так, импульсное реле для управления освещением из нескольких мест стало использоваться относительно недавно. Постепенно оно вытесняет стандартные схемы с проходными выключателями.

Содержание статьи:

Где может применяться импульсное реле?

Внедрение этого устройства в бытовое пользование объясняется простым удобством. Ведь оно позволяет контролировать освещение как минимум из двух точек.

В квартире это может быть спальня, где включение произошло у входа, а выключение рядом с кроватью. В офисах – это длинные коридоры, лестничные пролеты и большие конференц-залы.

Использование двух выключателей для освещения лестницы стало необходимостью. Включив свет на первом этаже, вполне логично погасить его вторым выключателем наверху

С задачей трехпозиционного управления могут справиться проходные и . Эта схема и до сих пор имеет широкое применение. Но в ней присутствуют и очевидные недостатки.

Во-первых, это довольно сложная для монтажа система, в которой электричество проходит путь через главный автомат, распределительную коробку, сами выключатели и затем на лампы освещения. При ее установке нередко возникают ошибки. Если же необходимо более трех мест управления, то схема усложняется.

Схема наглядно показывает перегруженность проводами: от первого выключателя – пять, от второго – шесть, от первой и второй подсветки – по три кабеля

Во-вторых, все провода имеют одинаковое сечение, так как используют ток одного напряжения, что сказывается на общих затратах. В них также входит цена проходных выключателей, в несколько раз превышающая стоимость обычных.

Но необходимость использования импульсного реле происходит не только из соображений комфорта. Оно также применяется для сигнализации и защиты.

Например, на промышленном предприятии для запуска производственных процессов, требующих высокой электрической мощности, этот прибор позволяет обезопасить оператора. Так как работает от токов малого напряжения либо вовсе управляется дистанционно.

Устройство и принцип действия

В общем смысле слова реле – это электротехнический механизм, который замыкает или разрывает электрическую цепь, исходя из определенных электрических или иных параметров, которые на него воздействуют.

Его не коммутационная конструкция была изобретена еще в 1831 году Дж. Генри. А через два года стали применять для обеспечения функционирования телеграфа С. Морзе.

Можно выделить две основные группы: электромеханические и электронные. В первом типе устройства работу осуществляет механизм, а во втором за все отвечает печатная плата с микроконтроллером. Его работу удобно рассмотреть на примере электромеханического реле, которое является импульсным.

При выборе режима работы реле необходимо руководствоваться частотой включений, родом и величиной тока, характером испытываемых нагрузок

Конструктивно его можно представить следующим образом:

  1. Катушка – это медный провод, намотанный на основание из немагнитного материала. Он может быть в тканевой изоляции или покрывается лаком, не пропускающим электричество.
  2. Сердечник, содержащий железо и приходящий в действие при прохождении электрического тока через витки катушки.
  3. Подвижный якорь – это пластина, которая крепится к якорю и оказывает воздействие на замыкающие контакты.
  4. Контактная система – непосредственно переключатель состояния цепи.

В основе работы реле лежит явление электромагнитной силы. Она появляется в ферромагнитном сердечнике катушки, когда через нее пускается ток. Катушка в этом случае является втягивающим устройством.

Сердечник в ней связан с подвижным якорем, который и приводит в действие силовые контакты, осуществляя коммутацию. Они могут быть нормально открытого/нормально закрытого типа. Иногда блок контактов может содержать одновременно разомкнутые и замкнутые виды соединения.

При включении цепи механизм фиксирует это положение, которое меняется при повторной подаче импульса и снова фиксируется до следующего изменения

К катушке дополнительно может подключаться резистор, увеличивающий точность срабатывания, а также полупроводниковый диод, ограничивающий перенапряжение на обмотке. Кроме этого, в конструкции может присутствовать конденсатор, установленный параллельно контактам, для уменьшения искрения.

Более понятно работу устройства можно представить, разбив его на несколько блоков:

  • исполняющий – это контактная группа, которая замыкает/размыкает электрическую цепь;
  • промежуточный – катушка, сердечник и подвижный якорь задействуют исполняющий блок;
  • управляющий – в этом реле преобразует электрический сигнал в магнитное поле.

Так как для переключения положения контактов необходим однократный электрический импульс, то можно сделать вывод о том, что эти приборы потребляют напряжение только в момент переключения. Это значительно экономит электроэнергию, в отличие от обычных проходных выключателей.

Второй разновидностью импульсного реле является электронный тип. За работу в нем отвечает микроконтроллер. Промежуточным блоком здесь служит катушка или полупроводниковый ключ. Использование в схеме таких элементов, как программируемые логические контроллеры, позволяет дополнить реле, например, таймером.

В устройстве этого вида нет механических подвижных элементов. Работу осуществляет датчик, распознающий сигнал управления и твердотельная электроника, которая коммутирует цепь

Виды, маркировка и преимущества

Основными видами импульсных реле являются электромеханические и электронные. Электромеханические в свою очередь классифицируются по принципу действия.

Разновидности импульсных устройств

Это значит, что переключение силовых контактов может осуществляться силами отличными от усилия магнита.

Они подразделяются на:

  • электромагнитные;
  • индукционные;
  • магнитоэлектрические;
  • электродинамические.

Электромагнитные приспособления в системах автоматики применяются чаще остальных. Они достаточно надежны за счет несложного метода работы, основанного на действии электромагнитных сил в ферромагнитном сердечнике при условии, что в катушке есть ток.

Воздействие на контакты осуществляет рамка, которая в одном положении притягивается сердечником, а во второе возвращается пружиной.

Якорь, т. е. пластина с магнитными свойствами, притягивается электромагнитом, которым является медный провод, намотанный на катушку с ярмом

Индукционные имеют принцип действия, основанный на контакте токов — переменного с индуцированными магнитными потоками с самими потоками. Это взаимодействие создает вращающий момент, который приводит в движение медный диск, расположенный между двух электромагнитов. Вращаясь, он замыкает и размыкает контакты.

Работа магнитоэлектрических устройств выполняется за счет взаимодействия тока в поворотной рамке с магнитным полем, создаваемым постоянным магнитом. Управление замыканием/разрывом контактов осуществляется благодаря ее вращению.

Относительно своего типа такие реле очень чувствительны. Однако они не получили большого распространения из-за времени срабатывания в 0,1-0,2 с, которое считается долгим.

Электродинамические реле работают за счет силы, возникающей между подвижной и неподвижной катушками тока. Способ замыкания контактов такой же, как и в магнитоэлектрическом устройстве. Отличие только в том, что индукция в рабочем зазоре создается электромагнитным способом.

Электронные модели конструктивно почти повторяют электромеханические. Имеют те же блоки: исполняющий, промежуточный и управляющий. Различие заключается только в последнем. Управление коммутацией осуществляется полупроводниковым диодом в составе микроконтроллера на печатной плате.

В роли полупроводников в этом устройстве выступают транзисторы и тиристоры. Хотя они и выдерживают сложные условия запыленности и вибрации, но подвержены коротким перегрузкам по току и напряжению

Этот вид реле оборудуется дополнительными модулями. Например, таймер позволяет выполнять программу по управлению освещением через заданный промежуток времени. Это удобно для экономии электроэнергии, когда в работе оборудования нет нужды. При необходимости выключить свет можно двойным нажатием кнопки.

Достоинства и недостатки основных типов реле

Отличаясь от полупроводниковых ключей, электромеханические переключатели имеют следующие преимущества:

  1. Относительно низкая стоимость за счет недорогих составляющих.
  2. Образование небольшого количества тепла на включенных контактах из-за слабого падения напряжения.
  3. Присутствие мощной изоляции в 5 кВ между катушкой и контактной группой.
  4. Не подверженность вредному влиянию импульсов перенапряжения, помехам от молний, процессам коммутации мощных электроустановок.
  5. Управление линиями с нагрузкой до 0,4 кВ при малом объеме устройства.

При замыкании цепи с током в 10 А в реле малого объема по катушке распределяется менее 0,5 Вт. В то время как, на электронных аналогах этот показатель может составлять более 15 Вт. Благодаря этому не возникает проблемы охлаждения и вреда атмосфере.

К их недостаткам приспособлений следует отнести:

  1. Износ и проблемы при коммутации индуктивных нагрузок и высоких напряжений при постоянном токе.
  2. Включение и выключение цепи сопровождается порождением радиопомех. Это требует установку экранирования или увеличения расстояния до подверженного помехам оборудования.
  3. Относительно долгое время срабатывания.

Еще один минус — наличие непрерывного механического и электрического износа при коммутации. К ним относится окисление контактов и их повреждение от искровых разрядов, деформация блоков пружин.

При монтаже стоит учитывать, что электромеханический вариант исполнения контакторов может работать некорректно, если находится в горизонтальном положении

В отличие от электромеханических, электронные реле осуществляют управление промежуточным блоком посредством микроконтроллера.

Достоинства и недостатки электроники можно разобрать на примере аппаратов фирмы F&F относительно марки ABB, которая производит механику.

Из плюсов первого типа переключателей можно выделить:

  • большую безопасность;
  • высокую скорость переключения;
  • доступность на рынке;
  • индикаторные оповещения о режиме работы;
  • расширенный функционал;
  • бесшумную работу.

Кроме того, бесспорное преимущество заключается в нескольких вариантах монтажа — возможна установка не только на DIN-рейку щитка, но и в .

Минусы электроники F&F сравнительно с механикой ABB:

  • нарушение работы при сбоях в электроснабжении;
  • перегрев при коммутации больших токов;
  • возможны «глюки» без видимых на то причин;
  • отключение прибора при кратковременном выключении напряжения в сети;
  • большое сопротивление в закрытом положении;
  • некоторые реле работают только на постоянном токе;
  • полупроводниковая схема не сразу пропускает ток обратно обычному направлению.

Несмотря на указанные недостатки, электронные коммутаторы постоянно развиваются и благодаря большему потенциалу функционала относительно электромеханических, ожидается их преобладающее использование.

Чтобы исключить путаницу, производитель дает максимально подробные характеристики изделия в каталогах магазина и в техническом паспорте устройства

Основные характеризующие параметры

В зависимости от назначения и области применения реле можно классифицировать по нескольким признакам:

  • возвратный коэффициент – отношение значения тока выхода якоря к току втягивания;
  • ток выхода – максимальное его значение в зажимах катушки при выходе якоря;
  • ток втягивания – минимальный его показатель в зажимах катушки при возвращении якоря в исходное положение;
  • уставка – уровень величины срабатывания в заданных пределах, установленной в реле;
  • величина срабатывания – значение входного сигнала, на которое устройство автоматически отвечает;
  • номинальные значения – напряжение, ток и прочие величины, лежащие в основе действия реле.

Также электромагнитные приспособления можно разделить по времени срабатывания. Самая долгая задержка у реле времени – более 1 сек, с возможностью настроить этот параметр. Затем идут замедленные – 0,15 сек., нормальные – 0,05 сек., быстродействующие – 0,05 сек. И самые быстрые безынерционные – менее 0,001 сек.

Расшифровка маркировки изделий

Шифр маркировки контактора часто можно встретить в каталогах магазинов и на самом устройстве. Он дает полное описание конструктивных особенностей, назначения и условий их применения.

Состав обозначения можно разобрать на электромагнитном промежуточном реле РЭП-26. Он используется в цепях переменного тока до 380 В и постоянного до 220 В.

Чтобы разобраться в маркировке, необходимо разбить надпись на блоки и применить таблицы-описания, которые можно найти в специализированных справочниках

В таком виде может выглядеть обозначение изделия в магазине: РЭП 26-004А526042-40УХЛ4.

РЭП 26 – ХХХ Х Х ХХ ХХ Х – 40ХХХ4. Этот вид обозначения можно разобрать следующим образом:

  • 26 – номер серии;
  • ХХХ – вид контактов и их количество;
  • Х – класс износостойкости коммутации;
  • Х – тип катушки включения, тип возврата реле и род тока;
  • ХХ – конструкция по способу установки и соединения проводников;
  • ХХ – значение тока или напряжения катушки;
  • Х – дополнительные элементы конструкции;
  • 40 – уровень защиты стандарта IP или ГОСТ14254;
  • ХХХ4 – климатическая зона применения в соответствии с ГОСТом 15150.

Климатическое исполнение может быть: УХЛ – для климата холодного и умеренного или О –для тропического или общеклиматическое исполнение.

Согласно специальным таблицам обозначений, рассматриваемое устройство представляет собой , с четырьмя контактами переключения, классом стойкости коммутации А, использующее постоянный ток. Имеет крепление розетки с ламелями под пайку внешних проводников, катушку напряжением 24 В и манипулятор ручной.

Несколько видов схем подключения

Существует несколько вариантов монтажа, каждый из которых имеет свои особенности, достоинства и недостатки.

Обозначение контактов реле РИО-1 имеет следующую расшифровку:

  • N – нулевой провод;
  • Y1 – вход включения;
  • Y2 – вход выключения;
  • Y – вход включения и выключения;
  • 11-14 – коммутирующие контакты нормально-открытого типа.

Эти обозначения используются на большинстве моделей реле, но перед подсоединением в цепь следует дополнительно ознакомиться с ними в паспорте изделия.

Представленная схема электрификации используется для управления светом из трех мест посредством реле и трех кнопочных выключателей без фиксации положения

В этой схеме силовые контакты реле используют ток в 16 А. Защита цепей контроля и осуществляется автоматическим выключателем 10 А. Следовательно провода имеют диаметр не меньше 1,5 мм2.

Соединение кнопочных коммутаторов выполнено параллельно. Красный провод – фаза, идет через все три кнопочных выключателя на силовой контакт 11. Оранжевый провод – фаза коммутации, приходит на вход Y. После чего выходит из клеммы 14 и идет на лампочки. Нулевой провод с шины соединяется с клеммой N и со светильниками.

Если свет изначально был включен, то при нажатии на любой включатель свет погаснет — произойдет кратковременная коммутация фазного провода на клемму Y и контакты 11-14 разомкнутся. То же самое произойдет при последующем нажатии на любой другой выключатель. Но контакты 11-14 изменят положение и свет включится.

Преимущество приведенной схемы перед проходными и перекрестными выключателями очевидно. Однако при коротком замыкании обнаружение повреждения вызовет некоторые сложности, в отличие от следующего варианта.

Такая схема позволит сэкономить на проводах, т. к. сечение кабелей управления можно уменьшить до 0,5 мм2. Однако придется приобрести второй аппарат защиты

Это менее распространенный вариант подключения. Он такой же, как предыдущий, но цепи управления и освещения имеют свои автоматы защиты на 6 и 10 А соответственно. Это облегчает выявление неисправностей.

Если возникает необходимость управлять несколькими группами освещения отдельным реле, то схема несколько видоизменяется.

Такой метод подключения удобно использовать, чтобы включать и выключать освещение целыми группами. Например, сразу погасить многоуровневую люстру или освещение всех рабочих мест в цеху

Еще одним вариантом использования импульсных реле является система с централизованным управлением.

Схема удобна тем, что можно выключить все освещение одной кнопкой, уходя из дома. А по возвращении, включить его таким же образом

В эту схему добавляются два выключателя для замыкания и размыкания цепи. Первая кнопка может только включить группу освещения. При этом фаза от выключателя «ВКЛ» придет на клеммы Y1 каждого реле и контакты 11-14 замкнутся.

Выключатель размыкания работает аналогично первому выключателю. Но коммутация осуществляется на клеммы Y2 каждого коммутатора и его контакты занимают положение размыкания цепи.

Выводы и полезное видео по теме

Видеоматериал рассказывает об устройстве, работе, применении и истории создания этого вида устройств:

Следующий сюжет подробно описывает принцип действия твердотельных или электронных реле:

Использование импульсных реле находит все более широкое применение в современных системах электрификации. Увеличение требований к функционалу и гибкости управления освещением, экономии материалов и безопасности создает непрерывный импульс к совершенствованию контакторов.

Они уменьшаются в размерах, упрощаются конструктивно, повышая надежность. А использование принципиально новых технологий в основе работы позволяет применять их в жестких условиях пыльных производств, вибрации, магнитных полей и влажности.

Пишите, пожалуйста, комментарии в находящемся ниже блоке. Задавайте вопросы, делитесь полезной информацией по теме статьи, которая пригодится посетителям сайта. Расскажите о том, как выбирали и устанавливали импульсный выключатель.

Импульсное реле серии Easy 9 от Schneider Electric

31.07.2020

Современные квартиры и дома насыщены различными электрическими нагрузками такими, как источники света различной мощности и конфигурации, отопительные приборы, электрические приводы штор, жалюзи и многими другими устройствами. При этом, привычные нам способы управления ими уже невозможно применять из-за технических ограничений или по причине требований заказчика.

Импульсные реле хорошо зарекомендовали себя в качестве устройств управления освещением. По сути это реле с механической фиксацией контактов в положение вкл/выкл, что позволяет после выключения или выключения снять с них напряжение. Таким образом управление осуществляется импульсом, отсюда и название устройства. Основные преимущества – бесшумность, энергоэффективность, неограниченное количество точек управления, возможность управлять мощными нагрузками, безопасность с пожарной точки зрения. Рассмотрим вариант управления освещением на примере новинки от Schneider Electric — импульсного реле серии Easy 9.

В качестве примера возьмем длинный коридор или лестничный марш. Обычно в таких помещениях необходимы несколько точек управления, которые позволяют включить освещение, когда человек входит с одной стороны коридора и выключить его, когда он уходит с другой стороны. Традиционно такие схемы управления реализуются с помощью комбинации переключателей, что требует прокладки большого количества кабелей и затратно само по себе т.к. стоимость проходного (перекрестного) переключателя достаточно высока.

При использовании импульсного реле возможно отказаться от дорогостоящих переключателей и заменить их недорогими кнопочными выключателями, как показано на схеме. Таких кнопочных выключателей может быть неограниченное количество (если речь идет о выключателях без подсветки!!), что позволяет создать нужное количество точек управления в зависимости от конкретного помещения. В цепи управления реле ток протекает лишь в момент подачи импульса управления и не превышает 0.5 А, то их можно прокладывать кабелем небольшого сечения (0.5-0.75 кв.мм.). В сочетании с доступной ценой импульсного реле Easy 9 такое решение позволяется получить существенную экономию не только за счет стоимости изделий, но и за счет экономии кабеля.

Рычаг на лицевой панели импульсного реле помимо индикации положения реле «включено/выключено» еще и позволяет управлять им в ручном режиме, например если нужно проверить правильность подключения нагрузки при монтажных и пуско-наладочных работах на объекте.

Технические параметры

  • Способ монтажа: din-рейка
  • Назначение: Механическое для коммутации
  • Глубина монтажа, установки: 44 мм
  • Ширина в числах модульных расстояний: 1
  • Количество замыкающих контактов: 1
  • Количество переключающих контактов: 0
  • Количество размыкающих контактов: 0
  • Номинальный коммутируемый ток: 16 А
  • Напряжение питания по: 250 В
  • Напряжение питания с: 250 В
  • Род тока питающего напряжения: Переменный ток (AC)
  • Возможность ручного управления: да

схема подключения, принцип работы, устройство и назначение

На чтение 6 мин Просмотров 116 Опубликовано Обновлено

При современном электромонтаже часто используют кардинально новые элементы. Одним из таких является импульсное реле (ИР). Механизм позволяет легко управлять освещением сразу из нескольких мест, что особенно удобно для длинных протяженных помещений или двора. Также можно ставить простой одноклавишный выключатель сразу для нескольких осветительных приборов в комнате.

Устройство и принцип действия ИР

Импульсное реле управления освещением РИО-3-63 AC230В

Конструктивно реле состоят из таких блоков:

  • Катушка. Представляет собой тонкий медный провод, который наматывают на немагнитный материал, не пропускающий электричество. Это может быть тканевое или лаковое покрытие.
  • Сердечник. Приходит в движение в момент прохождения тока через намотку катушки за счет того, что содержит железо.
  • Якорь (подвижный). Имеет вид пластины, оказывающей воздействие на замыкающие контакты.
  • Переключатель состояния цепи. Его еще именуют контактной системой.
Конструкция реле

Действие ИР полностью базируется на таком физическом явлении как электромагнитная сила. Принцип работы реле шагово:

  • При включении ИР через сердечник катушки проходит ток.
  • В результате сердечник, притягивая его, одновременно приводит в работу все силовые контакты. Причем они бывают нормально открытыми или закрытыми.

ИР — это своеобразный механизм, который разрывает или замыкает электрическую цепь. Иногда для более точной работы к устройству подключают резистор, полупроводниковый диод или конденсатор.

Разновидности ИР

Электронное реле

Все реле управления освещением делят на две группы:

  • Электромеханические. За действие устройства отвечает механизм.
  • Электронные. Мозгом ИР является печатная плата, оснащенная микроконтроллером.

Все типы импульсных реле характеризуют по таким признакам:

  • Ток выхода — его максимальный показатель для зажимов катушки на момент выхода якоря.
  • Ток втягивания. Меньшее его значение при возвращении рабочего якоря в первичное положение.
  • Коэффициент возвратный. Соотношение токов выхода к току втягивания.
  • Величина срабатывания. Это оптимальное значение входящего сигнала, на который реагирует импульсный выключатель.
  • Уставка. Параметр срабатывания механизма в определенных пределах, заданных в реле.
  • Номинальные значения. Все показатели по току, напряжению, обеспечивающие работу устройства.
  • Время срабатывания. Продолжительность срабатывания на заданную команду. Может варьироваться от 0,0001 сек. до 1 мин.

Большей популярностью пользуются именно электромеханические устройства.

Схема подключения реле с одним нормально открытым контактом

Реле-выключатель можно подсоединять по одной из самых простых схем. Это серьезно облегчает работу мастера. Главное помнить: выключатель, отвечающий за процесс освещения, должен находиться только в разомкнутом состоянии. Обусловлено это тем, что он имеет размыкающую пружину, которая мгновенно срабатывает в момент нажатия на кнопку. В результате происходит замыкание цепи в другом месте.

Подсоединение выполняют так:

  • один выход контакта подводят к фазе;
  • другой — к нулю;
  • нулевой провод тянут к каждой лампе, задействованной в освещении.
Схема 1 Схема 2

Запрещено превышать допустимое количество выключателей, указанное в паспорте к реле. Если игнорировать это, прибор может часто срабатывать ложно.

Чтобы аппарат не искрил в момент включения, желательно устанавливать и конденсатор. Окончив монтаж импульсного реле для управления освещением, делают полноценную изоляцию контактов. Для этого лучше применить специальные термоусадочные кембрики.

Достоинства и недостатки

Достоинства ИР

Если рассматривать плюсы и минусы импульсных реле, делать это нужно для каждого вида отдельно. Переключатели электромеханические имеют следующие преимущества:

  • Выгодная стоимость в сравнении с электронными.
  • Мощная изоляция 5 кВ между контактной группой и катушкой обмотки.
  • Слабое падение напряжения на выключенных контактах, а значит, низкий процент нагрева устройства.
  • Инертность к скачкам перенапряжения и помехам, возникающим во время молний.
  • Возможность управления линией с оптимальной нагрузкой до 0,4 кВ.

Из недостатков электромеханических импульсных выключателей света отмечают:
  • Возникновение радиопомех при включении и выключении цепи. Чтобы избежать такого эффекта, нужно прибегать к экранированию, либо увеличивать расстояние от реле до устройств, подвергающихся сторонним волнам.
  • Относительно быстрый износ переключателя при высоких напряжениях и токах. К нему относят деформацию пружин, окисление контактов.
  • Более длительное время срабатывания, чем у выключателей с платой.
Электронное импульсное реле со встроенным таймером времени

Для электронных проходных реле характерны такие достоинства:

  • отменная скорость переключения;
  • хорошая безопасность для мастера и пользователей;
  • широкий выбор моделей;
  • приемлемая стоимость;
  • наличие индикаторов, оповещающих о режиме работы устройства;
  • бесшумное функционирование;
  • расширенный ряд возможностей.

Электронные реле могут монтироваться по-разному — на DIN-рейки щитка или сразу в подрозетник.


Из минусов устройств выделяют:
  • сильный перегрев до критической точки при условии коммутации большого тока;
  • нарушение работы при малейших сбоях в сети;
  • частые беспричинные на взгляд мастера «глюки» с импульсами;
  • наличие высокого сопротивления при закрытом положении;
  • отключение реле, если в сети произошло кратковременное падение напряжения;
  • возможность работы некоторых видов устройств лишь при постоянном токе;
  • замедленный пропуск тока обратного обычному направлению из-за особенностей полупроводниковой схемы.

Несмотря на то что электронные управляемые переключатели имеют больший ряд минусов, устройства постоянно дорабатывают и совершенствуют. Поэтому возможно, скоро они вытеснят электромеханические реле полностью.

Как избежать ошибок на 3 уровнях при подключении ИР к электрощиту

Монтаж УЗО необходимо произвести перед подключением автоматов с последующей установкой ИР

Для мастера без опыта задача подключения реле становится достаточно сложной. Специалист часто теряется при определении последовательности соединения элементов друг с другом. Причем работа будет тем сложнее, чем больше используемых выключателей. Самым простым считается монтаж реле к одноклавишному элементу.

На самом деле работа не так сложна, как кажется. Главное – соблюдать все требования к монтажу, тогда количество кнопок управления реле может быть неограниченным.

При условии трех уровней подключения следует выполнять пошаговый монтаж.

  • Установку УЗО для защиты освещения.
  • Монтаж автомата сразу для нескольких групп источников подсветки.
  • Установку импульсного реле.

УЗО собирают по типичной для электрощитка и счетчика схеме. Затем стоит установить и подключить защищающие автоматы для отдельных групп. Они работают на кабели управления и всех светильников. Затем монтируют реле. Причем нужно помнить, что на отдельную группу осветительных приборов ставят свое ИР.

Если сделать всю работу в приведенной последовательности, управлять источниками света внутри одного помещения можно будет при помощи одноклавишного автоматического выключателя, вместо многоклавишного. Это позволяет пользователю не путаться в кнопках.

При работе с электросчетчиком, ИР и другими элементами сети желательно все делать в прорезиненных перчатках и обязательно обесточивать линию.

Определение, принцип работы, преимущества, применение

Во многих приложениях для потребителя важно экономить электроэнергию. Один из подходов к энергосбережению заключается в использовании реле с фиксацией, которому не требуется постоянная мощность для поддержания замыкания контактов. Следовательно, определение, принцип работы и преимущества реле с фиксацией должны быть известны всем электрикам.

Что такое реле с фиксацией?

Блокировочное реле — это управляющее устройство, работающее по импульсному управляющему сигналу.При каждом кратком импульсе, подаваемом на катушку, происходит изменение состояния контакта, который, следовательно, остается в своем положении без необходимости постоянного питания катушки.

Может управляться вручную, дистанционно, с нескольких точек управления или импульсами. Блокировочные реле чаще всего используются для управления цепями освещения в различных общественных местах с несколькими точками управления.

Реле с фиксацией также называют «бистабильными реле» или «импульсными реле».

Как работает реле с фиксацией?

Реле с фиксацией замыкает или размыкает свой контакт каждый раз, когда на его выводы катушки подается импульс сетевого напряжения.Импульс генерируется нажатием одной из кнопок. Все кнопки подключены параллельно.

С помощью фиксирующих реле цепь освещения зоны может управляться из нескольких мест. Он хорошо подходит для использования в коридорах, на лестницах и в больших помещениях.

Как сбросить фиксирующее реле?

Блокировочные реле оснащены ручным приводом и селектором, который отключает питание катушки, выводя систему из строя, например, в случае технического обслуживания.

В чем разница между реле с фиксацией и без фиксации?

Реле без фиксации — это электрический переключатель, который размыкается и замыкается под управлением другой электрической цепи. Реле с защелкой являются бистабильными, что означает, что они имеют два расслабленных состояния и работают с импульсным напряжением на катушке. Когда ток отключается, они остаются в текущем положении, а установочные реле возвращаются в исходное положение. Реле моностабильной установки имеют только одно расслабленное состояние и работают с постоянным напряжением на катушке.

Преимущества фиксирующего реле
  • Спасает ригельные переключатели; освещением можно управлять с помощью кнопок вместо комбинации перекладины и трехпозиционных переключателей.
  • Экономит проводники. можно использовать для цепи управления меньшее сечение, чем для цепи питания.
  • Повышает комфорт управления; например, можно выключить все освещение, выходя из дома.
  • Он предлагает бесшумную непрерывную работу по сравнению с тем же применением, использующим контакторы.Распределительный щит можно устанавливать в тихих помещениях (спальнях, офисах), не мешая пользователям.
  • Экономит энергию. Когда требуется дистанционное управление, импульсное реле является оборудованием с самым низким собственным потреблением энергии. Это потому, что энергия нужна только для изменения его состояния с ВКЛ на ВЫКЛ, ВЫКЛ на ВКЛ. Для поддержания включенного состояния энергия не требуется.
  • Блокировочные реле управляют большим количеством ламп, чем контакторы того же номинального тока.

Схема реле блокировки

Ниже вы можете увидеть электрическую схему реле с фиксацией:

Продолжить чтение

Импульсные, фиксирующие реле | Реле

R50 серии
Наведите указатель мыши для просмотра большого изображения
Текущий рейтинг: 10A, 1 форма «C» или 2 форма «C»
Максимальное напряжение: 28 В постоянного тока или 120 В переменного тока
Контактная форма: 1С (SPDT), 2C (DPDT)
Степень защиты корпуса: Пылезащитный чехол
Размеры: В x Ш x Д 1.905 (48,4) x 1,525 (38,7)
x 1,400 (35,6)
Характеристики:
Пылезащитный чехол
Магнитная фиксация
Доступны катушки переменного и постоянного тока
Версия с двойной катушкой — суффикс «C»
.Клеммы контроля качества 187 «

Лист данных

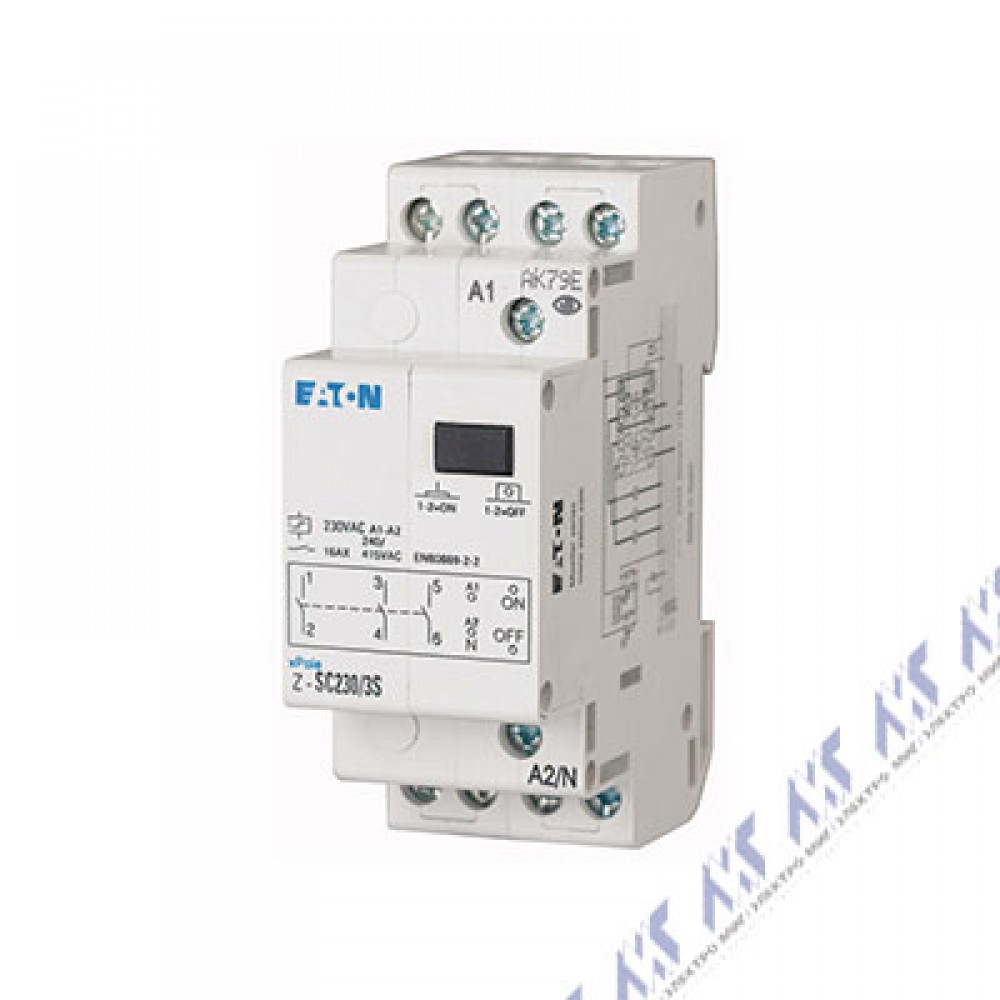

Импульсный выключатель OKTO для удобного управления освещением

Как работает импульсный переключатель или импульсное реле?

С помощью импульсного переключателя, такого как Theben OKTO, электрический ток можно включать и выключать с любого расстояния.Состояние переключения переключателя изменяется с помощью электрического импульса. Это переключает устройство обратно в предыдущее положение и механически удерживает его до следующего управляющего импульса. В результате, одинаковых нагрузок могут управляться с помощью одного импульсного реле с несколькими кнопками.

Импульсные реле представляют собой простую, легкую в установке и экономичную альтернативу выключателям, двухпозиционным и промежуточным переключателям. Импульсные переключатели обычно проще и дешевле для подключения.Схема подключения аналогична переключателю таймера лестничного освещения. Ток для нагрузки протекает через одиночный беспотенциальный переключающий контакт , а не через все выключатели освещения. Это значительно снижает подверженность сбоям. Если кнопка выходит из строя, нагрузку можно переключить с помощью оставшихся кнопок.

Например, вы можете захотеть иметь возможность включать и выключать свет в нескольких точках длинного коридора. Это можно сделать с помощью перекрестной схемы с несколькими двухходовыми и промежуточными переключателями.Однако для этого потребуется сложная разводка с четырьмя проводами на промежуточный переключатель. Напротив, импульсные переключатели, такие как Theben OKTO, значительно упрощают установку. Для каждой кнопки требуется только два провода. Более того, существующие схемы можно быстро и легко расширить с помощью дополнительных кнопок.

Есть ли различия между импульсным переключателем и импульсным реле?

№. Электромеханический или электронный импульсный переключатель, такой как Theben OKTO, часто также называют импульсным реле, импульсным переключателем или шаговым переключателем.Несмотря на их разные названия, нет никакой разницы в их применении и в том, как они работают.

В чем разница между OKTO и Eltako?

OKTO — это название продукта Theben AG. Eltako означает Eltako GmbH, которая также продает импульсные переключатели. Из-за долгой истории компании и продукции импульсные переключатели часто называют «Eltako». Реле времени лестницы также часто называют «ELPA». Это название продукта от Theben AG существует с 1930-х годов.

Какие бывают типы импульсных переключателей?

Импульсные переключатели, такие как Theben OKTO, доступны в электромеханическом и электронном вариантах. Устройства устанавливаются на DIN-рейку (DIN-рейка, монтажная рейка). Они рассчитаны на максимальный коммутируемый ток 16 А.

Схема фиксирующего реле

Что такое реле с фиксацией?

Блокировочное реле — это двухпозиционный переключатель с электрическим приводом.Он управляется двумя переключателями или датчиками мгновенного действия, один из которых «устанавливает» реле, а другой «сбрасывает» реле. Блокировочное реле сохраняет свое положение после отпускания исполнительного переключателя, поэтому оно выполняет базовую функцию памяти.

Реле с фиксацией похоже на двухпозиционный («двойной ход») тумблер. Ручка тумблера физически переводится в одно положение и остается в этом положении до тех пор, пока не будет переведена в противоположное положение. Блокирующее реле электрически «установлено» в одно положение, и оно остается «заблокированным» в этом положении до тех пор, пока оно не будет электрически «сброшено» в противоположное положение.

Есть два типа реле блокировки:
Реле с электрической фиксацией — это стандартное реле с одним из собственных контактов, подключенных к цепи катушки. Внешний переключатель сначала включает реле, а затем удерживает его включенным собственным контактом. Внешний переключатель сброса прерывает подачу питания на реле, которое выключает его. Бистабильное реле или реле с механической фиксацией обычно имеет две внутренние катушки и внутренний механизм защелки.При подаче питания на одну катушку контакты «устанавливаются» в одно положение, и контакты остаются в этом положении до тех пор, пока не будет подано напряжение на катушку «сброса».
Отличия:
Реле с электрической фиксацией —
• Использует стандартное реле с одной катушкой,
• Всегда сбрасывается при отключении питания,
• Один контакт предназначен для управления фиксацией,
• Переключатель «Set» — нормально разомкнутый контакт,
• Переключатель «Сброс» — это нормально замкнутый контакт.
Реле с механической фиксацией —
• Использует механизм с двумя катушками или поляризованными одиночными катушками,
• Сохраняет свое положение при отключении питания, поэтому схема будет в том же состоянии при повторном включении питания,
• Все контакты доступны для других функций цепи,
• Переключатели «Set» и «Reset» являются нормально разомкнутыми контактами.

На двух схемах подключения ниже показано, как подключить цепь реле с электрической фиксацией. Это создает базовую функцию памяти … реле «запоминает», какой переключатель был нажат последним.

Для реле с механической фиксацией, нажмите здесь .

В этих схемах переключатель «Set» — это любой нормально разомкнутый переключатель или релейный контакт, например, детектор поезда MRD1.Переключатель «Сброс» — это любой нормально замкнутый переключатель или релейный контакт. При нажатии переключателя «Set» реле включается. Реле остается включенным даже после того, как переключатель «Set» был отпущен, потому что катушка реле (контакты K1 и K2) теперь получает питание через свой собственный контакт (контакты 2C и 2NO).

При нажатии переключателя «Сброс» питание катушки реле прерывается, в результате чего реле выключается. Это разрывает соединение через контакт 2C-2NO, поэтому реле остается выключенным.

Этот тип схемы памяти называется «энергозависимой» памятью, потому что при выключении источника питания реле возвращается в выключенное состояние. При повторном включении источника питания реле будет оставаться в выключенном состоянии до тех пор, пока не будет нажат переключатель «Set».

Используемое здесь реле — это любое стандартное реле с двумя или более наборами контактов или «полюсов» (DPDT, 3PDT, 4PDT и т. Д.), Такое как реле вспомогательного питания MRAPR. Реле MRAPR включает диоды на катушке для защиты контактов переключателя от «обратного» напряжения, и его можно использовать как в цепях переменного, так и постоянного тока.

См. Примечание о номинальных характеристиках контактов переключателя.

Эта первая схема представляет собой схему, в которой переключатель «Set» имеет приоритет. Это означает, что если одновременно нажать кнопки «Set» и «Reset», реле включится.

На следующей схеме показана схема, в которой переключатель «Сброс» имеет приоритет. Если одновременно нажать переключатели «Set» и «Reset», реле выключится.



Для реле с механической фиксацией, нажмите здесь .

© Copyright 2009-2020 ООО «Азатракс», Лонгмонт, Колорадо

Импульсное реле, для установки в распределительные коробки

Импульсное реле, для установки в распределительные коробки — Heinrich Kopp GmbH Пролистать наверх Предпочтение конфиденциальности

Здесь вы найдете обзор всех используемых файлов cookie.Вы можете дать свое согласие на использование целых категорий или отобразить дополнительную информацию и выбрать определенные файлы cookie.

Имя Политика конфиденциальности Cookie
Провайдер Eigentümer dieser Веб-сайт
Назначение Speichert die Einstellungen der Besucher, die in der Cookie Box von Borlabs Cookie ausgewählt wurden.
Имя файла cookie borlabs-cookie
Срок действия файлов cookie 1 Jahr
Имя Quform
Провайдер Eigentümer dieser Веб-сайт
Назначение Speichert die Inhalt der vom Nutzer über das PlugIn Quform in Formulare eingegebenen Daten für die Dauer der Browser-Session.»Save IP» ist deaktiviert / «Ubermittelte Formulardaten in der WordPress-Datenbank speichern» ist deaktiviert. / Speichert nur eine Sitzungs-ID (im Cookie werden keine persönlichen Daten gespeichert) / Wird zur Gewährleistung der Sicherheit benötigt (Schutz vor Cross Site Request Forgery) / Wird für die ordnungsgemäße Funktion des Plugins. CAPTCHA-Lösung korrekt ist)
Имя файла cookie quform_session
Срок действия файлов cookie Сессия

Системы управления двигателем: реле (часть d)




Продолж.из части c


Блокировочные реле

Реле с защелкой

обычно используют механическую защелку или постоянный магнит. удерживать контакты в их последнем включенном положении без необходимости для непрерывного применения мощности катушки. Они особенно полезны в приложения, в которых необходимо экономить электроэнергию, например, с батарейным питанием. устройство, или где желательно, чтобы реле оставалось в одном положении, если питание прервано.


Ill.26 Двухкатушечное механическое реле с фиксацией.


Рис.27 Работа двухкатушечной схемы реле с фиксацией. Контакт реле (незафиксированное состояние)

Реле механической фиксации

Реле с механической фиксацией используют запорный механизм для удержания контактов. в их последнем установленном положении, пока не поступит команда изменить состояние, обычно возбуждая вторую катушку. Рис.26 показывает двухкатушечную механическую фиксацию. реле. Катушка защелки требует только одного импульса тока для установки защелкните и удерживайте реле в зафиксированном положении.

Точно так же катушка разблокировки или разблокировки мгновенно активируется для отключения механической защелкой и верните реле в разблокированное положение.

Рис.27 иллюстрирует работу двухкатушечного механического фиксирующего реле. схема. «Нормального» положения контактов нет. фиксирующее реле. Контакт показан с реле в разомкнутом состоянии — это как если бы катушка отпирания была запитана последней. Операция схемы можно резюмировать следующим образом.

• В незафиксированном состоянии цепь к контрольной лампе разомкнута, поэтому свет выключен.

• При кратковременном нажатии кнопки включения катушка защелки находится под напряжением. для установки реле в фиксированное положение.

• Контакты замыкаются, замыкая цепь на контрольную лампу, поэтому свет включен.

• Обратите внимание, что катушка реле не должна постоянно находиться под напряжением. держать контакты замкнутыми и держать свет включенным.Единственный способ переключиться выключение лампы означает активацию кнопки выключения, которая активирует разблокировку катушку и верните контакты в разомкнутое, незафиксированное состояние.

• В случае потери питания реле останется в исходном положении с защелкой. или незафиксированное состояние при восстановлении питания. Такое расположение иногда называется реле памяти.

Магнитные фиксирующие реле

Реле с магнитной фиксацией

обычно представляют собой реле с одной катушкой, предназначенные для будьте чувствительны к полярности.Когда на катушку на мгновение подается напряжение при заданной полярности реле защелкнется. Постоянный магнит используется для удержания контактов в положении защелки без необходимости продолжал питание катушки. Когда полярность поменяна, и ток на мгновение приложенный к катушке, якорь оттолкнется от катушка, преодолевая удерживающий эффект постоянного магнита, вызывая контакты для разблокировки или сброса.

ил.28 показано реле с магнитной фиксацией с одной катушкой, используемое с 11-контактным Вставная розетка с восьмиугольным основанием. Направление тока через катушка определяет положение контактов реле. Повторяющиеся импульсы от тот же ввод не имеет никакого эффекта. Контакты реле DPDT могут управлять нагрузки цепи и показаны значком в положении сброса реле.


Рис.28 Однокатушечное магнитное реле с фиксацией. Сбросить нейтраль с защелкой линии; 120 В переменного тока


ил.29 Цепь аварийной сигнализации с фиксацией на батарейках. Катушка защелки; Сенсорные переключатели; Катушка сброса; Ручной сброс; L; Аккумулятор на 12 вольт; Реле аварийной сигнализации; контакт; 24 В переменного тока

Применение реле блокировки

Реле с фиксацией имеет несколько преимуществ в конструкции электрической схемы. Например, в цепи управления часто приходится помнить, когда событие имеет место и не разрешает определенные функции после того, как это событие происходит.

Отсутствие детали на сборочной линии может сигнализировать об отключении процесс путем кратковременного включения катушки разблокировки.Катушка защелки затем необходимо на мгновение включить питание перед дальнейшими операциями. могло произойти.

Еще одно применение реле с защелкой связано с отключением питания. Схема непрерывность во время сбоев питания часто важна при автоматической обработке оборудование, где последовательность операций должна продолжаться с точки прерывания после возобновления подачи питания, а не возврата к началу последовательности. В приложениях, подобных этому, важно не пусть реле контролирует любые устройства, которые могут создать угрозу безопасности, если они должны были перезапускаться после отключения электроэнергии.

Реле с защелкой

полезны в приложениях, где требуется экономия энергии, например, устройство с батарейным питанием. На рис.29 представлена ​​упрощенная схема. для цепи аварийной сигнализации с фиксацией на батарейках. В схеме используется фиксатор. реле для экономии энергии. Независимо от того, сброшена ли схема или защелкнулся нет тока на аккумуляторе. Мгновенно закрывается любой нормально разомкнутый сенсорный переключатель вызовет защелкивание реле, закрытие контакт для питания цепи сигнализации.Кнопка ручного сброса должна быть нажата, когда все датчики находятся в нормально разомкнутом состоянии, чтобы сбросить цепь.


Илл.30 Переменное или импульсное реле. Переключатель управления; 120 В переменного / постоянного тока; Илл.31 Типовая схема переменного реле, используемая с дуплексной насосной системой. Вход напряжение

Реле переменного тока

Переменные реле (также известные как импульсные реле) представляют собой разновидность фиксирующих реле. реле, которое передает контакты с каждым импульсом.Они используются в специальных приложения, в которых требуется оптимизация использования нагрузки путем выравнивания время работы двух нагрузок. На рис.30 показано вставное переменное реле, выполненное реле с магнитной защелкой, которое управляется твердотельным рулевым управлением схема. Функционирование схемы можно резюмировать следующим образом.

• Внешний переключатель управления, такой как поплавковый переключатель, ручной переключатель, таймер. реле, реле давления или другой изолированный контакт инициирует переменное действие.

• Входное напряжение должно быть подано постоянно, а контрольный переключатель S1 напряжение должно быть от того же источника, что и входное напряжение устройства (никакое другое к нему должно быть подключено внешнее напряжение).

• Каждый раз при размыкании контрольного переключателя S1 выходные контакты изменяются. положение дел. Светодиоды показывают состояние внутреннего реле и нагрузку. выбран для работы.

• Потеря входного напряжения сбрасывает агрегат; нагрузка A становится ведущей нагрузкой для следующей операции.

• Для прекращения попеременной работы и включения только выбранной нагрузки для работы тумблер, расположенный в верхней части реле, перемещается в положение A, чтобы заблокировать груз A, или в положение B, чтобы заблокировать нагрузку B. позволяет пользователям выбирать одну из двух нагрузок или переключаться между ними.

В некоторых насосных установках используются два идентичных насоса для та же работа. Доступен резервный агрегат на случай выхода из строя первого насоса.Однако полностью неработающий насос может выйти из строя и не обеспечить безопасности. прибыль. Переменные реле предотвращают это, гарантируя, что оба насоса равное время работы. На рис.31 показана типичная схема переменного реле. с дуплексной насосной системой, где желательно выравнивать работу насоса время. Функционирование схемы можно резюмировать следующим образом.

• В выключенном состоянии поплавковый выключатель разомкнут, переменное реле в положении нагрузки A, и обе нагрузки (M1 и M2) выключены.


Илл.31 Типовая схема переменного реле, используемая с дуплексной насосной системой.


Илл.32 DPDT версия с перекрестными контактами для двойного нагнетания.

ВИКТОРИНА :

1. Какие два метода используются для удержания контактов реле с фиксацией в их последней возбужденной позиции?

2. Объясните, как двухкатушечное механическое фиксирующее реле фиксируется и отключается.

3.В каком состоянии обычно отображаются контакты реле с фиксацией на схемах?

4. Объясните, как фиксируется и отключается магнитное реле с одной катушкой.

5. Предположим, что в цепи, содержащей реле фиксации, пропало питание. В каком состоянии будут контакты при восстановлении питания?

6. В каких приложениях используются переменные реле?

7. Какие дополнительные функции доступны для использования с кросс-проводным подключением переменные реле?


Продолжение части e

CSM_MYK_DS_E_1_1

% PDF-1.6 % 76 0 объект > эндобдж 63 0 объект > поток Acrobat Distiller 8.3.1 (Windows) PScript5.dll Версия 5.2.22018-02-02T12: 15: 04 + 09: 002018-02-02T10: 23: 41 + 09: 002018-02-02T12: 15: 04 + 09: 00application / pdf

  • CSM_MYK_DS_E_1_1
  • OMRON
  • uuid: 7461a44f-3f58-4122-9e8b-2471c77897d1uuid: 3888b181-5ee3-4664-b200-4fb9a6735ae0 конечный поток эндобдж 64 0 объект > эндобдж 62 0 объект > эндобдж 125 0 объект > эндобдж 60 0 объект > эндобдж 61 0 объект > эндобдж 77 0 объект > / ColorSpace> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / ExtGState >>> / Type / Page >> эндобдж 906 0 объект > поток HWm_R @ as6vAZI ^ l * W> 3 \ iZ9΋, Bҩ0) ڙ ե rA8% KmEe% N ~ rR (AZ, k? lJ! TF, N + / KWRZ \ Mu, F% e + zJKzE & — & ee˜2 &, տ øE [_fXhf, UViwRMWQW yS.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
