Содержание

C — что это за разъем. Отличия от предыдущих


В своих материалах, посвященных выбору игровых ноут-, тонких ультра- и прочих буков я нет-нет, да и упоминал интерфейс USB Type-C, наличие которого – несомненное достоинство той или иной модели компьютера. Пусть и небольшое преимущество, несравнимое по значимости с установленным процессором, видеокартой и проч., но мы то ведь знаем, кто кроется в деталях, и именно эти маленькие плюсики и минусики и могут склонить чашу выбора в ту или иную сторону, повлияв на решение, какую модель предпочесть и какой ноутбук купить. Итак, USB Type-C — что это, с чем едят, в смысле, как и для чего его можно использовать и нужен ли он вообще. Разбираемся?

USB Type-C – что в имени тебе моем?

Историю появления и развития интерфейса USB я повторять не буду. Он стал настолько привычным, что даже принятое некогда кем-то решение сделать разъем несимметричным все еще бесит, но уже не сильно. Речь о том, что вставлять флешку или кабель в привычное USB-гнездо надо в определенном положении. Как часто вам удавалось с первого раза подключить устройство в разъем на задней стороне системного блока с первого раза? А со второго? Ну максимум с третьего.

Правда, нельзя не отметить, что разъем надежен, выдерживает большое количество подключений, способен хорошо противостоять (в разумных пределах, конечно) механическим нагрузкам. Но из этих качеств вытекает и недостаток – для компактных устройств в своем оригинальном виде (Type-A) он слишком громоздок.

Какой выход? Сделать то же, но меньше, в итоге появился Mini-USB, Micro-USB. Стало лучше? Да, но все равно как-то неудобно, для разных устройств нужны разные кабели или переходники, да и вставлять даже маленькие разъемы все равно надо определенным образом.

Так вот, Type-C – это новый стандарт разъема, который наконец то (чепчики вверх и пробки от шампанского в потолок) стал симметричным! Его компактность и универсальность позволяет заменить весь существующий «зоопарк» вариантов разъемов и, соответственно, кабелей. При этом разрабатывался он под новую спецификацию стандарта USB, который получил номер 3.1.

Основные характеристики стандартов 3.0 и 3.1 приведены в таблице.

ВерсияUSB 3.0USB 3.1 Gen.1USB 3.1 Gen.2
Макс. скорость передачи, Гб/с5510
Макс. ток, А0.95
Кодирование8b/10b128b/132b
Длина кабеля, м2-31
Ресурс (количество подключений)1500 (Type-A)10000

Добавим, что через Type-C можно (учитывая ток в 5 А) заряжать само устройство, подключать внешний монитор, периферийные устройства, накопители… Получается, что если в ноутбуке имеется такой разъем, значит, можно будет воспользоваться всеми этими благами?

— А то спустишь воду, а там может быть…

— Что там может быть?

— Все, что угодно, понял?

© «Особенности национальной рыбалки»

Не совсем так. Вы гарантированно получите новый компактный разъем и USB в нем. Я намеренно не указываю, какая версия протокола там может быть, ибо Type-C – это спецификация разъема и того, что в нем МОЖЕТ быть, а вот что используется в конкретной модели планшета или ноутбука – это уже зависит от производителя этого гаджета.

Type-C – возможности

Как уже стало, надеюсь, понятно, новый разъем – это уже больше, чем просто USB, причем, намного больше. В, если можно так сказать, «базовой» конфигурации он обеспечивает работу USB 3.1 со всеми преимуществами этой новой версии интерфейса.

Все остальные «плюшки» – это альтернативные режимы работы Type-C, которые определенным образом помечаются на корпусе устройства. Причем, изменения могут приводить как к расширению используемых возможностей, так и к тому, что USB 3.1 может быть заменен на 3.0 или даже на 2.0. Приведем те варианты, которые могут встретиться на данный момент, ибо возможности этого разъема еще далеко не исчерпаны.

DisplayPort. Через Type-C можно подключить внешний дисплей с максимальным разрешением 3840 х 2400 точек. Такая возможность должна быть отмечена либо на корпусе ноутбука соответствующим значком, либо указана в спецификации на устройство.
HDMI. Появилась возможность подключения внешних устройств без адаптеров, напрямую при помощи HDMI версии 1.4.
Thunderbolt. Поддержка режима совместимости с протоколом Thunderbolt 3.
Power Delivery (PD). Спецификация нового стандарта, обеспечивающего передачу токов мощностью до 100 Вт в обе стороны, что позволяет заряжать ноутбук через этот порт, или, наоборот, запитывать подключенное через него внешнее устройство, например, внешний дисплей. На корпусе устройства такой разъем обычно помечается буками PD, нанесением значка в виде батарейки, хотя могут быть и другие варианты. Если поддержки PD нет, то максимальный выдаваемый ток будет составлять 1.5 или 3 А в зависимости от модификации.
Поддержка протокола USB 3. 1 Gen.1. Поддержка скорости работы до 5 Гб/с.
Поддержка протокола USB 3.1 Gen.2. Поддержка скорости работы до 10 Гб/с.

Какие функции поддерживает Type-C, установленный в конкретной модели ноутбука, отмечается на корпусе, или же прописывается в спецификациях.

Для примера рассмотрим ноутбук-трансформер Lenovo Yoga 910. Он оснащается двумя портами Type-C, причем один из них работает на USB 2.0 (кстати, вот пример того, что обязательного наличия USB 3.1 никто не обещал), а второй – 3.0 с поддержкой DisplayPort. Причем, функция поддержки режима зарядки через этот разъем помечена просто значком электрической вилки, без изысков вроде логотипа «PD» и т. п. То же касается и поддержки подключения монитора. Это понятно только из документации на ноутбук.

Другой пример – ультрабук Asus ZenBook 3 UX390UA, в котором, если не считать аудиоразъем, установлен всего один Type-C. Зато он может почти все: к нему подключается блок питания, через него можно вывести изображение на внешний дисплей, обмениваться данными с внешними носителями со скоростями, соответствующими интерфейсу USB 3. 1 Gen.1. Кстати, обратите внимание на маркировку разъема на корпусе. Все четко, ясно и понятно.

Перспективы

В активной разработке сейчас находится спецификация следующей версии USB – 3.2, при этом будет использоваться Type-C, прорабатывается возможность работы с протоколами PCI Express и Base-T Ethernet. В общем, этот разъем – будущее, правда, продвигаемое пока что не столь активно. Причина – в огромном количестве устройств под старые разъемы, для подключения их придется покупать переходники и хабы.

Заключение. USB Type-C — что это, будущий властелин гаджетов?

Вполне возможно. Наличие единственного, универсального разъема – это, скорее благо. Возможность при помощи одного разъема подключить и питание, и флешку, и всякие другие устройства – заманчива. Есть только одно «но».

В случае, если через порт подключается питание, или с его помощью запитываются другие устройства, причем на больших мощностях, то следует обратить особое внимание на качество используемых проводов, адаптеров и хабов. Низкокачественные изделия фирмы «дядюшки Ляо» могут привести к неприятным последствиям в виде сгоревших устройств с последующим дорогостоящим ремонтом.

Высоких скоростей вам, дорогие читатели, и безопасного подключения!

Что значит интерфейсы usb type a. Почему USB Type-C — это очень круто

Последнее время удивить народ ещё легче, чем кажется. Когда нам показали разъём USB Type-C все просто ахнули, ведь это так круто, теперь вы даже ночью сможете поставить своё устройство на зарядку с первого раза. Но стоит ли оно того? Может USB Type-C не так хорош как кажется? Может он вообще сейчас не нужен? Да, может…

Последнее время удивить народ ещё легче, чем кажется. Когда нам показали разъём USB Type-C все просто ахнули, ведь это так круто, теперь вы даже ночью сможете поставить своё устройство на зарядку с первого раза. Но стоит ли оно того? Может USB Type-C не так хорош как кажется? Может он вообще сейчас не нужен?

Да, может возможность поставить на зарядку свой смартфон когда ты пьян это хорошо. А может это просто ещё один маркетинговый ход больших компаний, для того чтобы вы в очередной раз купили себе новые планшет или смартфон? В данном материале мы описали пять причин того, почему сейчас вам USB Type-C не нужен.

1. USB Type-C не значит «быстрая зарядка»

Один из самых распространённых мифов о данном разъёме это то, что с помощью него ваши устройства будут быстрее заряжаться. Это не так. Это всего лишь новая версия разъёма. Type-C такой же самый как и предыдущие стандарты, быстрая зарядка к нему не имеет никакого отношения. Несмотря на то, что он поддерживает стандарт USB 3.1, который несёт в себе ряд улучшений, не стоит думать, что так будет на всех смартфонах.

OnePlus 2 самый яркий тому пример. Он имеет разъём USB Type-C, но стандарта USB 2.0, что не даёт ему никаких преимуществ, кроме «универсального» кабеля, перед более старыми смартфонами. Кроме того, ещё нет не одного смартфона который поддерживает новый тип разъёма и режим быстрой зарядки батареи.

2. Огромной скорости передачи данных тоже не будет

Вторым мифом является предположение о том, что с помощью него вы сможете передавать данные со скоростью света, по сравнению с более старыми решениями. Здесь тоже всё упирается в такие отраслевые стандарты как USB 2.0, 3.0, 3.1. Именно от этих стандартов зависит скорость передачи данных, но никак не от формы кабеля.

3. Вам придётся его хранить как «зеницу ока»

Если собрались куда-то уезжать на отдых и забыли дома кабель MicroUSB то в этом нет ничего страшного, ведь вы можете зарядить свой смартфон зарядным устройством от планшета а то и вовсе можете использовать для зарядки чужой кабель, ведь данный стандарт распространён во всём мире.

А вот владельцам того же OnePlus 2 придётся ещё терпеть неизвестно сколько времени и носить кабель всё время в кармане или рюкзаке. Ведь если батарея вашего смартфона «умрёт», то зарядить его будет попросту негде. Именно поэтому, устройства с такими разъёмами нужно покупать минимум через год, когда на рынке будет присутствовать уже достаточное количество смартфонов/планшетов с таким типом зарядного устройства.

Так что не стоит гнаться за желанием попадать в разъём даже ночью, ведь к этому у вас появится ещё одно существенная проблема которую я описал выше.

4. Кабель редкий и дорогой

Если вдруг вы потеряете свой кабель, то вам придётся не сладко. Во-первых, в короткие сроки его найти практически невозможно. Во-вторых, если вы его найдёте, то его стоимость намного выше, чем вы думаете. А всё потому, что сейчас спрос на данный товар минимальный.

5. Старые аксессуары станут бесполезны

Наверняка, у вас как и у меня имеется огромный ящик различных безделушек и аксессуаров к своему смартфону. После покупки основного устройства с разъёмом USB Type-C все они в один миг станут бесполезными. Так как «старые» разъёмы Type-A физически несовместимы с новым типом кабеля. Конечно же вам помогут специальные переходники, но подумайте, а стоит ли оно того?

В своих материалах, посвященных выбору -, тонких ультра- и прочих буков я нет-нет, да и упоминал интерфейс USB Type-C, наличие которого – несомненное достоинство той или иной модели компьютера.

Пусть и небольшое преимущество, несравнимое по значимости с , видеокартой и проч., но мы то ведь знаем, кто кроется в деталях, и именно эти маленькие плюсики и минусики и могут склонить чашу выбора в ту или иную сторону, повлияв на решение, какую модель предпочесть и какой ноутбук купить. Итак, USB Type-C — что это, с чем едят, в смысле, как и для чего его можно использовать и нужен ли он вообще. Разбираемся?

USB Type-C – что в имени тебе моем?

Историю появления и развития интерфейса USB я повторять не буду. Он стал настолько привычным, что даже принятое некогда кем-то решение сделать разъем несимметричным все еще бесит, но уже не сильно. Речь о том, что вставлять флешку или кабель в привычное USB-гнездо надо в определенном положении. Как часто вам удавалось с первого раза подключить устройство в разъем на задней стороне системного блока с первого раза? А со второго? Ну максимум с третьего.

Правда, нельзя не отметить, что разъем надежен, выдерживает большое количество подключений, способен хорошо противостоять (в разумных пределах, конечно) механическим нагрузкам. Но из этих качеств вытекает и недостаток – для компактных устройств в своем оригинальном виде (Type-A) он слишком громоздок.

Какой выход? Сделать то же, но меньше, в итоге появился Mini-USB, Micro-USB. Стало лучше? Да, но все равно как-то неудобно, для разных устройств нужны разные кабели или переходники, да и вставлять даже маленькие разъемы все равно надо определенным образом.

Так вот, Type-C – это новый стандарт разъема, который наконец то (чепчики вверх и пробки от шампанского в потолок) стал симметричным! Его компактность и универсальность позволяет заменить весь существующий «зоопарк» вариантов разъемов и, соответственно, кабелей. При этом разрабатывался он под новую спецификацию стандарта USB, который получил номер 3.1.

Основные характеристики стандартов 3.0 и 3.1 приведены в таблице.

Версия USB 3.0
Макс. скорость передачи, Гб/с 5 5 10
Макс. ток, А 0. 9 5
Кодирование 8b/10b 128b/132b
Длина кабеля, м 2-3 1
Ресурс (количество подключений) 1500 (Type-A) 10000

Добавим, что через Type-C можно (учитывая ток в 5 А) заряжать само устройство, подключать внешний монитор, периферийные устройства, накопители… Получается, что если в ноутбуке имеется такой разъем, значит, можно будет воспользоваться всеми этими благами?

— А то спустишь воду, а там может быть…

— Что там может быть?

— Все, что угодно, понял?

© «Особенности национальной рыбалки»

Не совсем так. Вы гарантированно получите новый компактный разъем и USB в нем. Я намеренно не указываю, какая версия протокола там может быть, ибо Type-C – это спецификация разъема и того, что в нем МОЖЕТ быть, а вот что используется в конкретной модели планшета или ноутбука – это уже зависит от производителя этого гаджета.

Type-C – возможности

Как уже стало, надеюсь, понятно, новый разъем – это уже больше, чем просто USB, причем, намного больше. В, если можно так сказать, «базовой» конфигурации он обеспечивает работу USB 3.1 со всеми преимуществами этой новой версии интерфейса.

Все остальные «плюшки» – это альтернативные режимы работы Type-C, которые определенным образом помечаются на корпусе устройства. Причем, изменения могут приводить как к расширению используемых возможностей, так и к тому, что USB 3.1 может быть заменен на 3.0 или даже на 2.0. Приведем те варианты, которые могут встретиться на данный момент, ибо возможности этого разъема еще далеко не исчерпаны.

DisplayPort. Через Type-C можно подключить внешний дисплей с максимальным разрешением 3840 х 2400 точек. Такая возможность должна быть отмечена либо на корпусе ноутбука соответствующим значком, либо указана в спецификации на устройство.
HDMI. Появилась возможность подключения внешних устройств без адаптеров, напрямую при помощи HDMI версии 1. 4.
Thunderbolt. Поддержка режима совместимости с протоколом Thunderbolt 3.
Power Delivery (PD). Спецификация нового стандарта, обеспечивающего передачу токов мощностью до 100 Вт в обе стороны, что позволяет заряжать ноутбук через этот порт, или, наоборот, запитывать подключенное через него внешнее устройство, например, внешний дисплей. На корпусе устройства такой разъем обычно помечается буками PD, нанесением значка в виде батарейки, хотя могут быть и другие варианты. Если поддержки PD нет, то максимальный выдаваемый ток будет составлять 1.5 или 3 А в зависимости от модификации.
Поддержка протокола USB 3.1 Gen.1. Поддержка скорости работы до 5 Гб/с.
Поддержка протокола USB 3.1 Gen.2. Поддержка скорости работы до 10 Гб/с.

Какие функции поддерживает Type-C, установленный в конкретной модели ноутбука, отмечается на корпусе, или же прописывается в спецификациях.

Для примера рассмотрим ноутбук-трансформер Lenovo Yoga 910. Он оснащается двумя портами Type-C, причем один из них работает на USB 2.0 (кстати, вот пример того, что обязательного наличия USB 3.1 никто не обещал), а второй – 3.0 с поддержкой DisplayPort. Причем, функция поддержки режима зарядки через этот разъем помечена просто значком электрической вилки, без изысков вроде логотипа «PD» и т. п. То же касается и поддержки подключения монитора. Это понятно только из документации на ноутбук.

Другой пример – ультрабук Asus ZenBook 3 UX390UA, в котором, если не считать аудиоразъем, установлен всего один Type-C. Зато он может почти все: к нему подключается блок питания, через него можно вывести изображение на внешний дисплей, обмениваться данными с внешними носителями со скоростями, соответствующими интерфейсу USB 3.1 Gen.1. Кстати, обратите внимание на маркировку разъема на корпусе. Все четко, ясно и понятно.

Перспективы

В активной разработке сейчас находится спецификация следующей версии USB – 3. 2, при этом будет использоваться Type-C, прорабатывается возможность работы с протоколами PCI Express и Base-T Ethernet. В общем, этот разъем – будущее, правда, продвигаемое пока что не столь активно. Причина – в огромном количестве устройств под старые разъемы, для подключения их придется покупать переходники и хабы.

Заключение. USB Type-C — что это, будущий властелин гаджетов?

Вполне возможно. Наличие единственного, универсального разъема – это, скорее благо. Возможность при помощи одного разъема подключить и питание, и флешку, и всякие другие устройства – заманчива. Есть только одно «но».

В случае, если через порт подключается питание, или с его помощью запитываются другие устройства, причем на больших мощностях, то следует обратить особое внимание на качество используемых проводов, адаптеров и хабов. Низкокачественные изделия фирмы «дядюшки Ляо» могут привести к неприятным последствиям в виде сгоревших устройств с последующим дорогостоящим ремонтом.

Высоких скоростей вам, дорогие читатели, и безопасного подключения!

Редко бывает, что одна лишняя буква в названии стандарта грозит совершить революцию в мире интерфейсов передачи данных и гаджетов, но появление последней разновидности USB 3. 1 Type-C похоже как раз тот случай. Что же нам обещает принести очередное обновление старого доброго USB интерфейса?

  • Скорость передачи данных до 10 GBps
  • Возможность запитывания от порта устройств с потребляемой мощностью вплоть до 100Вт
  • Размеры коннектора сравнимые с micro-USB
  • Симметричность разъёма — у него не существует верха и низа, а значит нет ключа, который часто приводит к повреждениям как самих разъёмов, так и подключаемых через них гаджетов
  • С помощью данного интерфейса можно запитывать устройства с напряжением вплоть до 20 вольт
  • Больше не существует разных типов коннекторов — А и В. На обоих концах кабеля стоят совершенно одинаковые разъёмы. Как данные так и питающее напряжение могут передаваться через один и тот же разъём в обоих направлениях. В зависимости от ситуации каждый разъём может выступать в роли ведущего или ведомого
  • Нам обещают, что конструкция разъёма способна выдерживать до 10 000 подключений
  • Возможно использование этого интерфейса для непосредственного подключения вместо некоторых других широко распространённых интерфейсов для быстрого обмена данными.
  • Стандарт совместим сверху вниз как c обычным USB 3 интерфейсом, так и с его младшими братьями. Конечно не на прямую, но с помощью переходника через него возможно подключение скажем USB 2.0 диска
Под катом постараюсь разобрать тему по косточкам — начиная от конструкции разъёма и кабеля, и заканчивая кратким обзором профилей оборудования и новинок чипов для поддержки возможностей данного интерфейса. Я долго думал на какой площадке размещать статью, ведь все предыдущие касающиеся этой темы выходили на GT, но в моей публикации так много технических деталей, что она будет полезней не гикам, а потенциальным разработчикам, которым уже сегодня стоит начинать к нему присматриваться. Поэтому рискнул поселить статью тут.

Не буду касаться истории развития USB интерфейса, эта тема не плохо развита в данном комиксе в смысле истории в картинках

Электроника — наука о контактах
Для начала сравнительные фото сегодняшнего героя в компании заслуженных предков.

Коннектор USB Type-C немного крупнее привычного USB 2. 0 Micro-B, однако заметно компактнее сдвоенного USB 3.0 Micro-B, не говоря уже о классическом USB Type-A.
Габариты разъема (8,34×2,56 мм) позволяют без особых сложностей использовать его для устройств любого класса, включая смартфоны и планшеты.


Сигнальные и силовые выводы размещены на пластиковой вставке пожалуй это самое слабое его место в центральной части разъёма. Контактная группа USB Type-C содержит 24 вывода. Напомню, что у USB 1.0/2.0 имелось всего 4 контакта, а разъемам USB 3.0 потребовалось уже 9 выводов.

Если внимательно присмотреться к рисунку слева, то видно, что контакты имеют разную длину. Это обеспечивает их замыкание в определённой последовательности. На рисунке в центре мы видим наличие защёлок, которые должны удерживать воткнутый кабель и обеспечивать тактильный щелчок в процессе соединения-рассоединения. На правом графике изображена зависимость усилия в процессе вставки-вынимания разъёма.

Пики, которые мы видим на нём — это моменты срабатывания защёлки.

Можно констатировать, что разработчики стандарта сделали если не всё, то почти всё, чтобы разъём стал максимально удобным и надёжным: он вставляется любым концом и любой стороной с ощутимым щелчком. По их мнению, он способен пережить эту процедуру более 10 тысяч раз.

Многоликий симметричный янус
Крайне приятной и полезной особенностью USB-C стал симметричный дизайн разъёма, позволяющий подключать его к порту любой стороной. Достигается это благодаря симметричному расположению его выводов.

По краям расположены выводы земли. Плюсовые контакты питания также расположены симметрично. В центре находятся контакты, отвечающие за совместимость с интерфейсом USB2 и младше. Им повезло больше всего — они дублируются и поэтому поворот на 180 градусов при соединении не страшен. Синим цветом помечены выводы, отвечающие за высокоскоростной обмен данными. Как мы видим тут всё хитрее. Если мы повернём разъём, то к примеру, выход TX1 поменяется местами с TX2, но одновременно и место входа RX1 займёт RX2.

Выводы Secondary Bus и USB Power Delivery Communication служебные и предназначены для общения между собой двух соединяемых устройств. Ведь им необходимо очень о многом друг другу рассказать, прежде чем начать обмен, но об этом позже.

А пока ещё об одной особенности. Порт USB Type-C изначально разрабатывался в качестве универсального решения. Помимо непосредственной передачи данных по USB, он может также использоваться в альтернативном режиме (Alternate Mode) для реализации сторонних интерфейсов. Такую гибкость USB Type-C использовала ассоциация VESA, внедрив возможность передачи видеопотока посредством DisplayPort Alt Mode.

USB Type-C располагает четырьмя высокоскоростными линиями (парами) Super Speed USB. Если две из них выделяются на нужды DisplayPort, этого достаточно для получения картинки с разрешением 3840×2160. При этом не страдает скорость передачи данных по USB. На пике это все те же 10 Гб/с (для USB 3.1 Gen2). Также передача видеопотока никак не влияет на энергетические способности порта. На нужды DisplayPort может быть выделено даже 4 скоростные линии. В этом случае будут доступны разрешения вплоть до 5120×2880. В таком режиме остаются не задействованы линии USB 2.0, потому USB Type-C все еще сможет параллельно передавать данные, хотя уже с ограниченной скоростью.

В альтернативном режиме для передачи аудиопотока используются контакты SBU1/SBU2, которые преобразуются в каналы AUX+/AUX-. Для протокола USB они не задействуются, потому здесь тоже никаких дополнительных функциональных потерь.

При использовании интерфейса DisplayPort, коннектор USB Type-C по-прежнему можно подключать любой стороной. Необходимое сигнальное согласование предусмотрено изначально.

Подключение устройств с помощью HDMI, DVI и даже D-Sub (VGA) также возможно, но для этого понадобятся отдельные переходники, однако это должны быть активные адаптеры, так как для DisplayPort Alt Mode, не поддерживается режим Dual-Mode Display Port (DP++).

Альтернативный режим USB Type-C может быть использован отнюдь не только для протокола DisplayPort. Возможно, вскоре мы узнаем о том, что данный порт научился, например, передавать данные с помощью PCI Express или Ethernet.

И этому дала, и тому дала. В общем… о питании.

Еще одна важная особенность, которую привносит USB Type-C – возможность передачи по нему энергии мощностью до 100 Вт. Этого хватит не только для питания/зарядки мобильных устройств, но и для работы ноутбуков, мониторов, а если пофантазировать, то и небольшого лабораторного источника питания.

При появлении шины USB, передача энергии была важной, но всё же второстепенной её функцией. Порт USB 1.0 обеспечивал всего 0,75 Вт (0,15 А, 5 В). Достаточно для работы мыши и клавиатуры, но не более того. Для USB 2.0 номинальная сила тока была увеличена до 0,5 А, что позволило получать от неё уже 2,5 Ватта для питания, например, внешних жестких дисков формата 2,5”. Для USB 3.0 номинально предусмотрена сила тока в 0,9 А, что при неизменном напряжении питания в 5В гарантирует мощность в 4,5 Вт. Специальные усиленные разъемы на материнских платах или ноутбуках способны были выдавать до 1,5 А для ускорения зарядки подключенных мобильных устройств, но и это “всего лишь” 7,5 Вт. На фоне этих цифр возможность передачи 100 Вт выглядит чем-то фантастическим.

Для того чтобы наполнить такой энергией порт USB Type-C служит поддержка спецификации USB Power Delivery 2.0 (USB PD). Если таковой нет, порт USB Type-C штатно сможет выдать на гора 7,5 Вт (1,5 А, 5 В) или 15 Вт (3А, 5 В) в зависимости от конфигурации. Для подробного описания этой спецификации в данной статье недостаточно места, да и всё равно я не сделаю это лучше, чем уважаемый stpark в своей замечательной статье .

Однако, совсем обойти эту архиважную тему не получится.

Для того, чтобы обеспечить мощность в 100 ватт при напряжении пять вольт потребуется ток в 20 ампер! Такое при габаритах кабеля USB Type-C возможно пожалуй только если изготовить его из сверхпроводника! Боюсь, что сегодня это будет обходиться пользователям дороговато, поэтому разработчики стандарта пошли по другому пути. Они увеличили напряжение питания до 20 Вольт. “Позвольте, но ведь оно выжжет напрочь мой любимый планшет” — воскликните вы, и будете совершенно правы. Для того, чтобы не пасть жертвой разъярённых пользователей, инженеры задумали хитрый трюк — они ввели систему силовых профилей. Перед соединением любое устройство находится в стандартном режиме. Напряжение в нём ограничено пятью вольтами, а ток двумя амперами. Для соединения с устройствами старого типа этим режимом всё и закончится, а вот для более продвинутых случаев, после обмена данными, устройства переходят в другой согласованный режим работы с расширенными возможностями. Чтобы познакомиться с основными существующими режимами глянем на таблицу.

Профиль 1 гарантирует возможность передачи 10 Вт энергии, второй уже – 18 Вт, третий – 36 Вт, четвёртый целых – 60 Вт, ну а пятый нашу заветную сотню! Порт, соответствующий профилю более высокого уровня, поддерживает все состояния предыдущих по нисходящей. В качестве опорных напряжений выбраны 5В, 12В и 20В. Использование 5В необходимо для совместимости с огромным парком имеющейся USB-периферии. 12В – стандартное напряжение питания различных компонентов систем. 20В предложено с учетом того, что для зарядки аккумуляторов большинства ноутбуков используются внешние БП на 19–20В.

Пара слов о кабелях!
Поддержка описываемого в статье формата в полном объёме потребует огромной работы не только программистов, но и производителей электроники. Потребуется разработать и развернуть производство очень большого количества компонентов. Самое очевидное это разъёмы. Для того, чтобы выдерживать высокие токи питающего напряжения, не оказывать помех передаче сигналов очень высокой частоты, да ещё при этом не выходить из строя после второго коннекта и не вываливаться в самый неподходящий момент, качество их изготовления должно быть радикально выше по сравнению с форматом USB 2.

Для совмещения передачи энергии большой мощности и сигналом с гигабитным трафиком, производителям кабелей придётся серьёзно напрячься.

Полюбуйтесь, как выглядит подходящий для нашей задачи кабель в разрезе.

Кстати, об ограничениях на длину кабелей при использовании интерфейса USB 3. 1. Для передачи данных без существенных потерь на скоростях до 10 Гб/c (Gen 2) длина кабеля c разъемами USB Type-C не должна превышать 1 метр, для соединения на скорости до 5 Гб/c (Gen 1) – 2 метра.

Схемотехники производителей материнских плат, докстанций и ноутбуков долго будут ломать голову, как сгенерировать мощность порядка сотни ватт, а трассировщики, как подвести её к разъёму USB Type-C.

Производители чипов на низком старте.
Симметричное подсоединение и работа сигнальных линий в разных режимах потребует применения микросхем высокоскоростных коммутаторов сигналов. Сегодня уже появились первые ласточки. Вот, например, коммутатор от фирмы Texas Instruments, который поддерживает работу в устройствах как в режиме хоста так и ведомого устройства. Он способен коммутировать линии дифференциальных пар с частотой сигнала вплоть до 5ГГц.

При этом размеры чипа HDC3SS460 3.5 на 5.5 мм и в режиме покоя он потребляет ток порядка 1 микроампера. В активном же режиме — меньше миллиампера. Существуют и более продвинутые решения, например чипы производства NXP поддерживают частоту обмена до 10 ГГц.

Стали появляться и менеджеры питания, совмещённые с цепями защиты сигнальных линий от статики, например вот такое изделие от NXP

Оно предназначено для корректной обработки момента подключения разъёма, а так же размыкания цепи питания в случае неполадок. Данный чип уже поддерживает напряжение на VBUS до 30 вольт, а вот с максимальным коммутируемым током всё много хуже — он не должен превышать 1 ампера, что и понятно, учитывая габариты — 1.4 на 1.7 мм!

Безусловным лидером в этой области выступила Cypress, которая выпустила специализированный микроконтроллер с ядром ARM Cortex M0 поддерживающий все пять возможных для стандарта профилей питания.

Типичная схема включения для использования в ноутбуке даёт о нём некоторое представление, а подробнее с ним можно будет ознакомиться скачав даташит.

В отличие от чипа NXP он ориентирован на управление внешними силовыми ключами и поэтому может обеспечить коммутацию требуемых токов и напряжений, не смотря на свои малые размеры.

Внимание, Важная особенность для тех кто уже торопится заказать первые образцы — микроконтроллер не имеет USB интерфейса и не является полным и законченным решением. Он может служить только в качестве менеджера питания. В данный момент открыт предзаказ на поставку образцов и демонстрационных плат. Судьба этого микроконтроллера видимо будет во многом зависеть от того, снабдит ли фирма — производитель разработчиков референсными библиотеками для его использования в разных режимах.

Тот факт, что уже для него уже создано несколько демокитов сильно повышает вероятность последнего.

Лифт в небеса или Вавилонская башня.

Итак сегодня полностью сложилась революционная ситуация. Верхи не могут, а низы не хотят жить по старому. Всем надоела неразбериха с огромным количеством кабелей, зарядных устройств, блоков питания и их низкая надёжность.

Новый стандарт породил невиданную активность. Флагманы электронной индустрии — Apple, Nokia, Asus готовят к выпуску свои первые гаджеты с поддержкой USB Type-C. Китайцы уже штампуют кабели и переходники. На подходе докстанции и хабы с поддержкой высокой нагрузки по мощности. Производители чипов разрабатывают новые микросхемы и думают как бы запихнуть драйвер нового порта в микроконтроллер. Маркетологи решают куда воткнуть новый разъём, а инженеры чешут репу пытаясь реализовать многопрофильные устройства из уже имеющихся электронных компонентов.

Пока не ясно только одно. Что мы получим в результате? Удобный и надёжный разъём, который заменит львиную долю интерфейсов и найдёт повседневное применение, или вавилонское столпотворение, ведь ситуация может начать развиваться по не самому благоприятному сценарию:

Пользователи могут окончательно запутаться в многочисленных спецификациях и кабелях, которые будут выглядеть с виду совершенно одинаково, но при этом будут сертифицированы только под определённые профили. Попробуй разберись с ходу со всеми этими маркировками.

Но даже если получится, то это вряд ли решит проблему — китайцы без зазрения совести легко поставят на любой шнур любой значок. А если надо, то до кучи на каждую сторону одного кабеля разные, их не смутит даже если они будут взаимоисключающими.

Рынок наводнится невероятным количеством переходников разного калибра и сомнительного качества.

Пытаясь подключить одно устройство к другому никогда в результате не будешь знать к какому результату этот процесс приведёт и из-за чего коннект либо вовсе отсутствует, либо всё жутко глючит. То ли один из гаджетов не поддерживает нужный профиль, то ли поддерживает но не слишком корректно, то ли вместо качественного кабеля попалась его грубая китайской подделка. А что прикажете делать, если вдруг на вашем ноутбуке выйдет из строя единственный оставшийся на нём разъём?

До новых встреч.

P.S. Новый стандарт уже приводит к появлению весьма экзотических устройств. Так анонсирован кабель 100 метровой длины, который вроде бы никак не вписывается в стандарты. Вся фишка в том, что он активный. На обоих своих концах кабель имеет преобразователь сигналов USB3 интерфейса в оптический. Сигнал передаётся по оптике и на выходе конвертируется назад. Естественно он не передают энергию, а только данные. При этом каждый из преобразователей на его концах питается от разъёма к которому подключен.
Думаю, что в скором времени для подтверждения подлинности уважающие себя фирмы начнут вставлять в кабели активные метки. Проблема хабов породит невиданную активность у разработчиков и производителей DC-DC преобразователей. Как справедливо заметил уважаемый пользователь

Новый стандарт USB Type-C до сих пор недостаточно широко развит на рынке, однако производители постепенно принимают свежую технологию. В смартфоностроении USB-C уже можно назвать новым трендом, потому что это не только усовершенствованный разъем для зарядки, но и средство для отказа от традиционного 3,5-миллиметрового порта для наушников. Сегодня мы более детально поговорим о USB Type-C, и данная статья расскажет вам, что это такое.

Сегодня практически все электронные устройства оснащаются разъемом USB. От настольных компьютеров до смартфонов и разнообразных накопителей с ноутбуками. USB является повсеместным стандартом, когда дело доходит до подключения периферии или передачи данных между устройствами. Последнее крупное обновление USB вышло в 2013 году с выходом USB 3.1, сопровождающегося релизом нового разъема Type-C. Как видите, с тех пор прошло уже почти 4 года, а Type-C так и не прижился.

В настоящее время на рынке можно по пальцам пересчитать устройства, использующие технологию USB Type-C. Среди компьютеров это последние ноутбуки от Apple, от Google, линейка от Samsung и еще несколько гибридных устройств. Среди смартфонов — в основном флагманы уходящего года: , и .

Так почему USB Type-C лучше, чем предшественники? Давайте выясним.

Что такое USB Type-C

USB Type-C — это новый и в настоящее время активно развивающийся отраслевой стандарт передачи данных для компьютеров и мобильных устройств. Главным и самым значительным нововведением Type-C является измененный разъем — универсальный, симметричный, способный работать любой стороной. Разъем USB-C был придуман USB Implementers Forum — группой компаний, которая разработала и сертифицировала новый стандарт USB. В нее также входят крупнейшие технологические компании, а именно Apple, Samsung, Dell, HP, Intel и Microsoft. К слову, это важно знать, ведь поэтому USB Type-C был легко принят большинством производителей ПК.

USB-C — это новый стандарт

В первую очередь нужно знать, что USB Type-C является новым стандартом для индустрии. Точно так же, как когда-то ими были USB 1.1, USB 2.0, USB 3.0 или самый последний USB 3.1. Только предыдущие поколения USB больше были сосредоточены на увеличении скорости передачи данных и различных других улучшениях, тогда как Type-C с физической точки зрения меняет конструкцию разъема аналогично модификациям технологии — MicroUSB и MiniUSB. Однако, решающее различие в данном случае заключается в том, что, в отличие от MicroUSB и MiniUSB, Type-C направлен на замену абсолютно всех стандартов, причем с обеих сторон (пример USB-MicroUSB).

Основные характеристики:

  • 24 сигнальных вывода
  • Поддержка USB 3.1
  • Альтернативный режим для реализации сторонних интерфейсов
  • Скорость до 10 Гбит/с
  • Передача энергии до 100 Вт
  • Габариты: 8,34х2,56 мм

USB Type-C и USB 3.1

Одним из возможных вопросов незнающих о USB Type-C может быть нечто подобное: какое отношение USB 3.1 имеет к USB Type-C? Дело в том, что USB 3.1 является основным протоколом передачи данных для Type-C. Скорость версии 3.1 составляет 10 Гбит в секунду — в теории это в 2 раза быстрее, чем USB 3.0. Еще USB 3.1 может быть представлен в оригинальном формате разъема — такой порт называется USB 3.1 Type-A. Но сегодня гораздо проще встретить USB 3.1 с универсальным разъемом нового типа Type-C.

Версии USB

Чтобы лучше понять, почему Type-C станет заменой традиционным версиям USB, в первую очередь необходимо понимать разницу между ними. Существуют различные версии USB, а также даже разные коннекторы — например, Type-A и Type-B.

Версии USB относятся к общему стандарту, но их различие состоит в максимальной скорости передачи данных и мощности работы. Конечно, есть и многие другие факторы.

USB 1.1
Хотя USB 1.0 технически является первой версией USB, она не смогла полноценно выйти на рынок. Вместо нее была выпущена новая версия USB 1.1 — как раз она стала первым стандартом, к которому мы все привыкли. USB 1.1 может передавать данные на скорости 12 Мбит в секунду и максимально потребляет 100 мА тока.

USB 2.0
Вторая версия USB была представлена в апреле 2000 года. Она обеспечила стандарт значительным приростом в максимальной скорости передачи данных — до 480 Мбит в секунду. Также USB 2.0 стал мощнее, потребляя 1,8А на 2,5В.

USB 3.0
Выход USB 3.0 принес с собой не только ожидаемые улучшения в скорости передачи данных и мощности, но и новые типы разъемов. Более того, USB 3.0 даже получил свой цвет — новую версию стандарта обозначили синим, чтобы доблестно отличать его от старых поколений USB. USB 3.0 может работать со скоростью до 5 Гбит в секунду, беря для своего функционирования 5В на 1,8А. Кстати, эту версию представили в ноябре 2008 года.

USB 3.1
Новейшая и самая лучшая версия USB была выпущена в июле 2013 года, хотя до сих пор она не используется повсеместно. USB 3.1 может обеспечить пользователей пропускной способностью до 10 Гбит в секунду с максимальным потреблением энергии в 5В/1А, либо опционально 5А/12В (60 Вт) или 20В (100 Вт).

Type-A
Type-A является классическим интерфейсом USB. Короткий и прямоугольный штепсель стал оригинальным дизайном для USB и по сей день остается стандартным разъемом для использования в конце хоста USB-кабеля. Есть также некоторые вариации Type-A — Mini Type-A и Micro Type-A, но они никогда не были широко принятыми общественностью в связи со сложнохарактерным гнездом. В настоящее время обе эти вариации Type-A признаны устаревшими.

Type-B
Если Type-A стал одной стороной привычного для нас USB-кабеля, то Type-B является другой. Оригинальный Type-B — это высокий разъем со скошенными верхними углами. Обычно встречается на принтерах, хотя сам по себе является расширением стандарта USB 3.0 для введения новых возможностей соединения. Классические MiniUSB и MicroUSB тоже есть в версии Type-B, наряду с абсолютно неуклюжим MicroUSB 3.0, в котором используются дополнительные штекеры.

Type-C
Таким образом, спустя Type-A и Type-B мы подошли, очевидно, к новейшему Type-C. Версии Type-A и Type-B должны были работать совместно друг с другом посредством обратной совместимости, однако прибытие Type-C полностью разрушило эти планы, поскольку USB-C предполагает полную замену устаревших технологий USB-соединения. Также Type-C был разработан специальным образом, чтобы дополнительные варианты типа Mini или Micro не понадобилось выпускать вообще. Это, опять же, связано с намерениями заменить все нынешние разъемы на USB Type-C.

Главной особенностью стандарта Type-C является универсальность или симметричность разъема. USB-C можно использовать обеими сторонами подобно технологии Apple Lightning — больше никаких специальных сторон для соединения, которые к тому же еще и в темноте сложно найти. Также версия Type-C основана на USB 3.1, что означает поддержку всех преимуществ последней версии, включая высочайшую скорость.

USB-C по-прежнему является обратно совместимым с существующими вариантами USB, но для такого сценария использования, конечно, понадобятся адаптеры.

Недостатки USB Type-C

Проблемы у нового стандарта USB Type-C, естественно, тоже имеются. Одним из главных и самых серьезных опасений последней версии технологии называют физическую конструкцию разъема — она очень хрупкая ввиду симметричного дизайна. Apple, несмотря на такую же универсальность своего Lightning, использует прочный металлический штекер, который является гораздо более устойчивым к внешним воздействиям.

Еще более актуальной и вызывающей значительное беспокойство проблемой USB Type-C является нерегулируемая работа коннектора, что привело к ряду опасных поступающих в продажу аксессуаров. Некоторые из таких аксессуаров за счет использования неподдерживаемых уровней напряжения способны «поджарить» подключенное устройство. Например, так было с великолепным на старте флагманом , который впоследствии начал сперва воспламеняться, а потом и вовсе взрываться в руках, брюках, машинах и квартирах своих владельцев.

Данная проблема привела к очевидному и единственному решению — массовому запрету на производство и продажу неоригинальных аксессуаров с поддержкой USB Type-C. Так, если аксессуар не будет соответствовать стандартным спецификациям USB Implementers Forum Inc., то продукт не будет допущен к продаже. Также для проверки рабочего состояния и подлинности различных сторонних аксессуаров компания USB-IF представила защищенное 128-битным шифрованием ПО, которое позволит устройствам с данным разъемом осуществлять автоматическую проверку подключенного устройства или аксессуара с USB-C.

Минусы:

  • Конструкция. Дизайн USB Type-C хорош, но пострадала конструкция — она довольно хрупкая. Apple в своем Lightning использует цельнометаллический штекер, когда в Type-C используется овальная форма с размещением сигнальных выводов в центральной части.
  • Работа коннектора. Если позволить USB Type-C работать с неподдерживаемыми уровнями напряжения, то, вероятнее всего, кабель и/или устройство подвергнется возгоранию.
  • Совместимость. USB Type-C — это инновации в мире USB, но новейшее поколение оставляет в прошлом старые устройства, поскольку не поддерживает работу с ними.

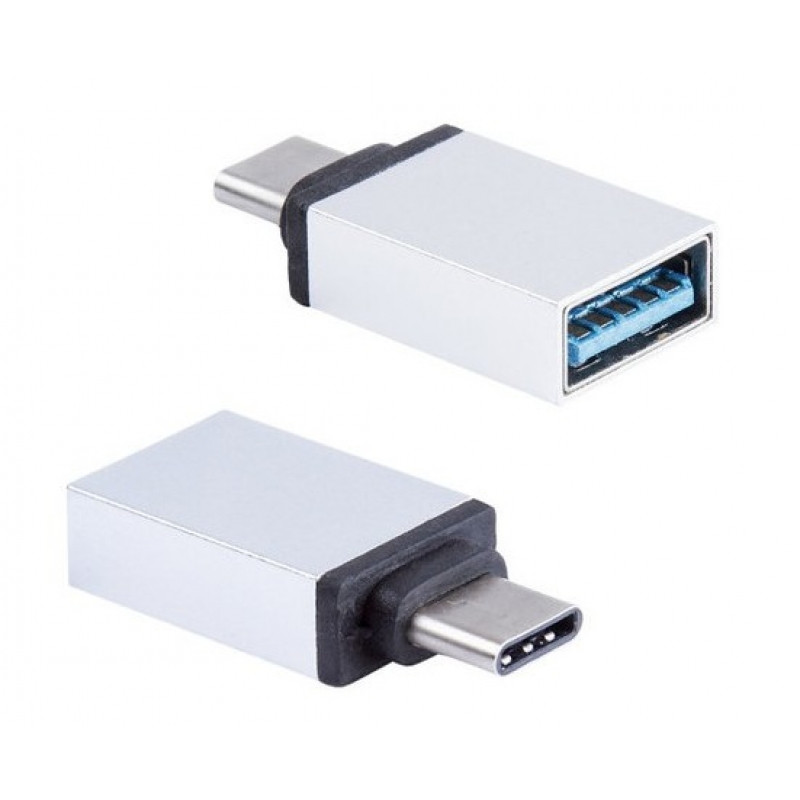

  • Переходники. Для полноценной работы с USB Type-C на старых устройствах придется докупать переходники. Это дополнительная трата денег.

Преимущества USB Type-C

Несмотря на все вышенаписанное, USB Type-C можно уверенно назвать шагом вперед для индустрии. Установка данного разъема позволит производителям делать более тонкие компьютеры и мобильные устройства с меньшим количеством портов, высочайшей скоростью передачи данных и в наушники. В будущем, если USB Type-C выбьется в массы, разъему удастся заменить не только порт 3,5 мм для наушников, но и HDMI — интерфейс, используемый для передачи видео. Так USB Type-C заменит привычные сегодня разъемы и станет универсальным стандартом в любой ситуации.

Плюсы:

  • Симметричность. USB Type-C позволяет забыть о ситуациях, когда приходится вспоминать, с какой стороны вставлять кабель в разъем. Также отныне можно не бояться не найти нужную сторону USB в темноте.
  • Компактность. Габариты USB Type-C составляют 8,4х2,6 мм — это позволяет производителям делать компьютеры и мобильные устройства значительно тоньше.
  • Универсальность. Благодаря интеграции единого разъема станет возможной зарядка одним кабелем как ноутбука, так и планшета или смартфона.

Стремительное развитие компьютерных технологий затрагивает не только основные компоненты систем. Увеличиваются возможности, в том числе различных интерфейсов. Что касается самого распространенного способа подключения периферийных устройств, — USB, — здесь в целом можно констатировать кратное увеличение производительности за последние годы. Пропускная способность универсальной последовательной шины увеличивается, функциональность расширяется. Изменениям подвергаются и разъемы, используемые для подключения разнообразных USB-устройств. Сегодня у многих на слуху USB такое, в чем преимущества и недостатки решения — тема данной статьи.

Разъемы современного компьютера

Окинув взглядом корпус практически любого ноутбука, можно обнаружить целый ряд различных портов, расположенных по бокам. Среди них обязательно присутствует USB, практически всегда HDMI и некоторые другие. Современные модели часто оснащаются новейшим портом USB Type-C. Что это за разъем, многие не знают, а стоило бы ознакомиться с возможностями порта. Предположительно, разъем в будущем заменит многие другие решения и станет действительно универсальным стандартом. Этому способствуют технические характеристики нового способа сопряжения компьютера и периферии. Порт USB Type-C предлагает пользователям повышенную скорость обмена данными, улучшенную функциональность, а также новый уровень удобства использования. Одним словом, будущее стандарта выглядит очень перспективным.

Множество применений одного кабеля

Создатели USB Type-С использовали при разработке стандарта очень простую идею. У пользователя должен быть единственный тип кабеля, а его компьютерная техника оснащается одним типом порта. Посредством использования унифицированного интерфейса доступно подключение всего что угодно. К примеру, используя кабель USB Type-C, можно подключать по своей сути разные устройства, представленные жесткими дисками, мониторами, аудиоинтерфейсами, смартфонами, планшетными ПК. Кроме прочего, появляется возможность использовать рассматриваемый разъем даже для зарядки лэптопа.

USB-A

На сегодняшний день практически все периферийные устройства подключаются к ПК через привычный разъем USB-A. Этот порт прочно вошел в компьютерный мир, имеет знакомую всем прямоугольную форму, и его применение стало практически стандартом для сопряжения с ПК и ноутбуками флеш-накопителей, внешних клавиатур, мышек, жестких дисков, принтеров и многих других устройств. Такая монополия, вероятно, вскоре будет разрушена — кабель USB Type-C уже занимает достойное место среди решений, используемых для подключения множества устройств.

Изменение концепции

Для подключения устройств к уже давно ставшему стандартом порту USB-A применяются различные кабели. Главное различие между ними — разъема, расположенный на противоположной, подключаемой к компьютеру стороне кабеля. Это практически всегда другой тип разъема. К примеру, для смартфонов применяется micro-USB, для других гаджетов часто используют mini-USB. Чтобы подключить принтер, потребуется кабель с разъемом USB-B, а для подключения запоминающих устройств — micro-USB-B. Такое разнообразие вызывает некоторые неудобства и сложности, ведь пользователю, владеющему несколькими девайсами, всегда нужно иметь под рукой целый набор кабелей. Призванный быть единым для всех аппаратов, т. е. универсальный кабель USB Type-C многократно упрощает эту ситуацию.

Новый формат

С развитием стандарта стало возможным установить единую конструкцию разъема для всех устройств, а также одинаковый коннектор на обоих концах кабеля. Как понять, взяв в руки кабель USB Type-C, что это именно он? Решение представляет собой тонкий коннектор, имеющий овальную форму и значительно меньший по габаритам в сравнении с предыдущими форматами кабелей и разъемов этого типа. Помимо этого, USB 3 Type-C получил важнейшую характеристику, представленную симметричностью и обратимостью. В целом очень похоже на решение Lightning от компании Apple — очень удобно, ведь не нужно тратить время на манипуляции с кабелем, чтобы найти верный способ подключения.

Будущее

Вероятно, уже сегодня можно утверждать, что по прошествии определенного времени разъем USB Type-C превратится в единственный универсальный порт для всех периферийных устройств. Таким образом, произойдет замена USB-A, B, micro-USB и mini, так усложняющих жизнь обычных пользователей на сегодняшний день. Все кабели должны стать одинаковыми и обладать возможностью использования для любых девайсов. Конечно же, быстрой унификации не случится, слишком много работоспособных устройств с отличными от USB Type-С разъемами используется сегодня и будет эксплуатироваться еще несколько лет.

При этом не стоит забывать: экспансия новых решений уже началась. К примеру, флешка USB Type-C уже совсем не редкость на прилавках компьютерных магазинов. Кроме того, факт выхода флагманских устройств от самых известных брендов, оснащаемых рассматриваемым портом, говорит о том, что описываемая ситуация, т. е. вытеснение устаревших разъемов с рынка рано или поздно наступит. Для совместимости со старыми решениями пока что придется использовать USB Type-C переходник.

Совместимость

Прочитав вышеизложенное, можно задуматься о том, что делать с уже приобретенными устройствами, оснащенными типами разъемов, отличными от USB Type-С. Нужно сказать, данный вопрос не должен вызывать особого беспокойства. Уже разработаны, выпускаются и продаются самые разнообразные переходники, позволяющие подключить любые девайсы с разъемом USB вне зависимости от его типа. Переходники типа mini-USB — Type-C , micro-USB — Type-C и другие уже широко распространены и отлично выполняют свои функции. Принцип обеспечения применяемый в компьютерной технике уже много лет, никто не собирается нарушать. При наличии в новом ноутбуке или компьютере порта USB Type-C переходник для других разновидностей разъема — это вполне применимое и действенное решение.

Подробнее о преимуществах разъема

Безусловно, простой пересмотр конструкции, которому подверглись разъем и порт, не будет весомой причиной для побуждения пользователя к апгрейду всей имеющейся у него периферии, но ведь исполнение — это далеко не единственное преимущество нового решения. Новым форматом поддерживается самый современный протокол USB 3.1, несущий в себе увеличение скорости обмена данными и большую универсальность в сравнении с предыдущими версиями, которые используются на устройствах, оснащаемых USB-А.

Скорость

С момента представления первой версии разъма прошло уже более двух десятков лет. В то время максимальная скорость, с которой передавались данные, составляла 12 Мб/с. На сегодняшний день можно утверждать, рассматривая USBType-C, что это самый быстрый интерфейс для подключения периферийных устройств из существующих решений. Стандарт USB 3.1 способен обеспечить показатель скорости передачи данных в 10 Гб/с.

Производительность

К дополнительным преимуществам рассматриваемого стандарта, безусловно, следует отнести производительность, представленную способностью обеспечивать передачу мощности до 100 Вт. Этого показателя достаточно для обеспечения энергией практически любого ноутбука, не говоря уже о смартфонах, планшетах и других гаджетах. Кроме энергии, новым форматом поддерживается передача огромного объема данных в единицу времени. К примеру, уже сегодня через USB Type-С успешно передают видеосигнал в разрешении 4К.

Универсальность

Универсальной природой новейшего стандарта открывается широкий ряд практических применений. Массу полезных функций можно обеспечить при помощи единственного кабеля. Например, можно подключить оснащенный USB-C ноутбук к монитору с внешним питанием и заряжать батарею лэптопа, одновременно просматривая видеоконтент. В том случае, когда к дисплею подключены устройства хранения, например, внешний диск, с ноутбука можно получить доступ к хранимой на носителе информации.

Недостатки USB Type-C

Этот разъем является блестящим новым форматом, без сомнения претендующим на звание повсеместно используемого решения в самом ближайшем будущем. При этом начальные стадии распространения и развития, на которых в данный момент все еще находится стандарт, не обеспечивают полного отсутствия опасностей, а также некоторой путаницы при использовании разъема.

Дешевые аксессуары

Главной проблемой, с которой может столкнуться пользователь, решивший приобщиться к современным тенденциям, являются дешевые некачественные аксессуары и кабели. Ввиду большого количества энергии, передаваемой через разъемы USB Type-C, использование кабелей недостаточного качества может привести к повреждению сопрягаемых устройств. Этот фактор должен учитываться пользователями в обязательном порядке. При покупке кабелей и переходников следует выбирать изделия надежных проверенных брендов.

Путаница в стандартах

Еще один неприятный момент, с которым могут столкнуться пользователи USB Type-C сегодня, вызван тем фактором, что рассматриваемый стандарт относится больше к типу используемого разъема, нежели к спецификациям самого интерфейса. Поэтому вполне вероятна ситуация, при которой устройство, подключенное к новому разъему, будет работать не так быстро, как ожидал владелец девайса. В первом поколении используется технология USB 3.0, обеспечивающая показатель максимальной скорости 5 Гб/с. Вторым поколением USB-C поддерживается стандарт 3.1, скорость передачи данных через который достигает уже 10 Гб/с. Проблемы с каждым из портов возникают по причине того, что выглядят они одинаково, но при производстве готовых решений брендами используются различные компоненты даже в линейках похожих моделей. Другими словами, перед покупкой девайса с разъемом USB Type-C необходимо проверять соответствие реальных технических характеристик порта требуемым показателям.

USB Type-C — это универсальный разъем заменяющий многие другие

USB Type-C — это не просто двухсторонний разъем, а новый, революционный стандарт передачи данных с впечатляющими характеристиками. Сама идея создания USB Type-C просто замечательная — сделать один универсальный разъем, который будет служить для подключения совершенно ратных устройств, будь-то мониторы для передачи видео, или смартфона к компьютеру.

Кабель USB Type-C на двух концах имеет одинаковый разъем, одинаковые данные могут передаваться как в одну, так и в другую сторону. Тоже самое и с зарядом, он может передаваться в обоих направлениях. Разъем USB Type-C можно переворачивать как угодно, он все равно «вставиться» правильно (нет ни верха, ни низа).

Кабель USB Type-C с двух сторон имеет одинаковый разъем:

Разъем USB Type-C не имеет верха и низа (вставляется и так и так):

USB Type-C с интерфейсом 3.1 (то есть, USB 3.1 Type-C), скажем так, «оригинальный», имеет впечатляющие характеристики:

  • Передача данных со скоростью до 10 гигабит в секунду
  • Может передавать видео в разрешении 5120х2880 пикселей (5K)
  • Передача 100 Вт мощности (если кабель поддерживает технологию USB Power Delivery 2.0, без не: 15 Вт)
  • Данные и напряжение передаются в обоих направлениях
  • Заменяет другие интерфейсы (HDMI, DVI, VGA, аудиовыход и т. д.)


Однако, не всякое устройство имеющее такой разъем поддерживает интерфейс USB 3.1. Уже существует множество переходников (адаптеров) с Micro-USB на USB Type-C и кабелей с обычным USB 2.0 на другой стороне, которые за копейки можно заказать в Китае. Они служат для того, что бы к новому устройству с разъемом USB Type-C подключиться старым кабелем. Разумеется, никаких вышеуказанных возможностей передачи при этом не будет.

Обычный USB-кабель без возможностей передачи данных интерфейса USB 3.1 Type-C:

Что дает USB Type-C в смартфоне?

В смартфоне разъем USB Type-C заменяет Micro-USB. По размеру они почти одинаковы. Он служит как для зарядки, так и передачи данных (подключения к компьютеру и множеству других устройств). Он удобен тем, что является симметричным (не имеет верха и низа), а значит не важно смотреть как его вставлять.

При поддержке смартфоном интерфейса USB 3.1, он позволяет передавать и получать данные на огромной сорности, при этом будет вестись зарядка батареи. Также, если это реализовано в смартфоне, можно значительно ускорить зарядку аккумулятора.

USB TYPE-A И USB TYPE-B — РАЗНИЦА МЕЖДУ — ЖИЗНЬ

Жизнь 2021

Вы когда-нибудь задумывались о различных формах и размерах UB-портов и разъемов? На самом деле это типы UB, каждый из которых имеет собственное предназначение для эффективного использования и, конечно

Содержание:

Вы когда-нибудь задумывались о различных формах и размерах USB-портов и разъемов? На самом деле это типы USB, каждый из которых имеет собственное предназначение для эффективного использования и, конечно же, более легкого распознавания пользователем.

  • 2 USB типа A и USB типа B
  • 3 Сравнительная таблица
  • Определения

    USB типа A

    USB Type-A, известный как ваш стандарт-A, является первым оригинальным дизайном для USB-порта, который имеет плоскую и прямоугольную форму. Он в основном используется для подключения других USB-устройств и управления ими, например, для сохранения данных на внешних устройствах хранения и с помощью мыши и клавиатуры. Обычно при подключении к портам у вас есть вилка и розетка, и в этом случае у нас есть разъем A-папа и разъем A-мама. Разъем A-папа — это конечная часть типичного USB-разъема / кабеля, а разъем A-female — это порт USB, в который входит разъем / кабель A-папа.

    USB Type-A в основном предназначен для хост-устройств (настольных компьютеров, ноутбуков, игровых консолей, медиаплееров и т. Д.). Разъем типа A также всегда будет совместим с портом типа A, даже если устройство и хост используют разные версии USB, такие как порт USB 3.0 и USB 2.0, и наоборот. Однако хосты USB 2.0 могут использовать порт USB 3.0, но не могут использовать функции USB 3.0, такие как более высокая скорость передачи данных.

    Некоторые устройства, использующие разъемы типа A, — это мышь, клавиатура или сетевой адаптер и даже флэш-накопители (USB-накопители). Также следует отметить, что штекеры и разъемы типа A бывают разных размеров: Mini Type-A, Micro Type-A и Standard Type-A.

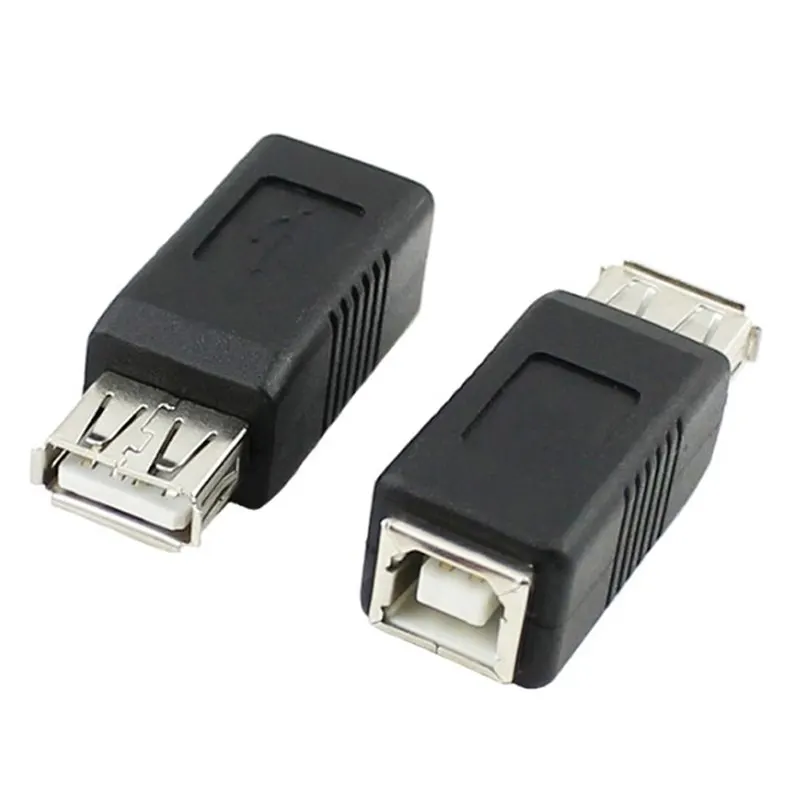

    USB типа B

    Чаще всего можно увидеть на другом конце стандартного кабеля USB Type-A, и он обычно подключается к различным периферийным устройствам (принтеру, телефонам, внешним жестким дискам и т. Д.). Как и у вашего Type-A, концы называются B-male, а порт на периферийном устройстве, куда вы подключаете разъем, называется B-female.

    Поскольку большинство периферийных устройств различаются по форме и размеру, они имеют разные метки, такие как Standard-B, Mini-B USB, Micro-B USB, Micro-USB 3.0 и Standard-B USB 3.0.

    USB Type-A против USB Type-B

    В чем разница между USB типа A и USB типа B? Помимо конфигурации штифтов, они также имеют разные формы и размеры. Эти формы предназначены для использования с различными периферийными устройствами разных размеров. Возьмем, к примеру, смартфон — большинство телефонов, используемых в наши дни, могут перезаряжаться с помощью кабельных разъемов, но для большей эффективности следует использовать небольшой штекерный разъем, соответствующий стандартной толщине телефона.

    Основное отличие состоит в том, что USB-порт типа A обычно предназначен для подключения в качестве хоста к другим USB-устройствам, а USB-порт типа B обычно используется для управления периферийными устройствами. В качестве примера вы можете увидеть, как ваш настольный компьютер подключен к вашему принтеру. Тот, который подключен к вашему компьютеру, будет типа A, который будет хостом, а другой конец, подключенный к вашему принтеру, будет типа B, который управляет принтером. Это также означало бы, что кабель / разъем не обязательно должен быть подключен к своему собственному типу (USB типа A на обоих концах), но его можно менять местами (тип A на одном конце и тип B на другом).

    Сравнительная таблица

    USB AUSB B
    Плоские и прямоугольные по формеПлоские, прямоугольные и квадратные по форме
    Используется для хост-устройствИспользуется для устройств управления
    Разные размеры (Standard, Mini, Micro)Разные размеры (Standard, Mini, Micro, Standard 3.0, Micro 3.0)

    Перед покупкой кабеля USB типа B вот что вам следует знать!

    Что такое кабель USB Type-B и для чего он нужен?
    Если вы ищете, хотите купить или даже хотите узнать, что такое кабель USB Type-B и для чего он нужен, здесь вы можете проверить эти ответы.

    Сегодняшнюю жизнь сложно представить без электронных устройств. Смартфоны, планшеты, принтеры, ноутбуки … Короче говоря, некоторые из этих устройств могут присутствовать в вашем доме.Все эти устройства используются по-своему, поэтому каждое из них работает по-своему. Однако между большинством этих устройств есть что-то общее. Речь идет о кабелях. А здесь мы подробнее расскажем, что такое кабель USB Type-B и для чего он нужен.

    USB-кабели

    USB-кабели (универсальная последовательная шина) встречаются в нашей жизни повсеместно. Практически для всех электронных устройств требуется специальный компонент (кабель USB) для подключения к другим электронным устройствам или для самой зарядки в случае беспроводных устройств.

    По мере того, как технологии и устройства постоянно развиваются и развиваются, соответствующие периферийные устройства тоже. Такая же тенденция технологического обновления наблюдается и в USB-кабелях. Здесь мы проанализируем USB типа B, каковы его назначения и как отличить его от UBS типа A или типа C.

    Типы USB-кабелей

    Чтобы полностью понять USB Type-B, мы должны сначала понять различные версии стандарта USB. Тип USB относится к физической форме и разводке портов и заглушек, в то время как версия указывает скорость и функциональность всей системы межсоединений.

    USB Type-A и Type-C

    Что такое кабель USB Type-B и для чего он нужен

    USB Type-A плоской прямоугольной формы был оригинальной конструкцией для первого стандарта USB. Порты типа A обычно находятся на хост-устройствах, таких как настольные компьютеры, ноутбуки, игровые консоли, клавиатуры, мыши, флэш-накопители и медиаплееры; периферийные устройства редко используют порт Type-A.

    USB Type-C новее, и вы найдете его на большинстве новых устройств. Он предлагает более высокую скорость передачи данных, чем предыдущие версии USB.Самым большим преимуществом USB-C является то, что он двусторонний и может подключаться с обеих сторон. По этой причине это новый стандарт для мобильных устройств.

    Версии кабеля USB

    Что такое кабель USB типа B и для чего он нужен — Версии кабеля USB

    Версии USB включают 1.1, 2.0, 3.0 и 3.1. USB 1.1 был первой версией USB, выпущенной в 1998 году, и имел максимальную скорость 12 Мбит / с. Во многих случаях USB 1.1 работает только со скоростью 1,2 Мбит / с и в значительной степени устарел.

    Выпущен в 2000 г., USB 2.0 имеет максимальную скорость 480 Мбит / с в высокоскоростном режиме или 12 Мбит / с. Он совместим с предыдущими версиями USB 1.1 и имеет максимальную выходную мощность 2,5 В (1,8 А).

    USB 3.0 был выпущен в 2008 году, имеет максимальную скорость 5 Гбит / с в режиме SuperSpeed ​​и обычно имеет синий цвет. Он обратно совместим с USB 2.0 и может обеспечивать питание до 5 В (1,8 А).

    Последняя версия USB — 3.1, выпущенная в 2013 году, удваивает скорость 10 Гбит / с, что делает его таким же быстрым, как и исходный стандарт Thunderbolt.Он обратно совместим с USB 3.0 и USB 2.0. USB 3.1 имеет три профиля мощности и позволяет более крупным устройствам потреблять мощность хоста: до 2 А при 5 В (для энергопотребления до 10 Вт) и до 5 А при 12 В (60 Вт) или 20 В (100 Вт) .

    Что такое USB Type-B?

    Что такое кабель USB Type-B и для чего он нужен

    Разъемы USB Type-B, официально называемые разъемами Standard-B, имеют квадратную форму со скошенными внешними углами на верхних концах, в зависимости от версии USB.

    Эти разъемы типа B поддерживаются всеми версиями USB, включая USB 3.0, USB 2.0 и USB 1.1. Второй тип разъема «B», называемый Powered-B, существует только в версии USB 3.0.

    Разъемы USB 3.0 типа B обычно синие, а разъемы USB 2.0 типа B и USB 1.1 типа B обычно черные. Однако разъемы и кабели USB Type-B могут быть любого цвета. Штекерный разъем USB типа B называется штекером, а гнездовой разъем называется розеткой или портом.

    Штекеры USB типа B обычно находятся на одном конце кабеля USB A / B. Штекер USB типа B вставляется в розетку принтера USB типа B или другое устройство, а штекер USB типа A вставляется в розетку USB типа B.Расположен на главном устройстве, таком как компьютер.

    Использование кабеля USB типа B

    Кабели USB типа B более распространены на более крупных устройствах, таких как принтеры и сканеры. Иногда вы также можете встретить порты USB Type-B на внешних устройствах хранения, таких как оптические приводы, дисководы гибких дисков и корпуса жестких дисков.

    Поскольку периферийные устройства бывают разных форм и размеров, разъем типа B и его дополнительный порт также могут иметь различную конструкцию. В настоящее время существует пять преобладающих моделей штекеров и разъемов USB Type-B, включая оригинальные Standard-B, Mini-B, Micro-B USB, Micro-B USB 3.0 и Standard-B USB 3.0.

    Что такое кабель USB Type-B и для чего он нужен — Использование кабеля USB Type-B

    Конструкция Standard-B используется для подключения к компьютеру больших периферийных устройств, таких как принтеры или сканеры, и была разработана для USB 1.1 . Порты Mini-B гораздо меньшего размера встречаются на старых портативных устройствах, таких как цифровые фотоаппараты и старые портативные устройства, и становятся устаревшими.

    Micro-B USB немного меньше Mini и на сегодняшний день является наиболее распространенным дизайном USB-порта для смартфонов и планшетов. Micro-USB 3.0 — это самый широкий дизайн, который используется в основном для портативных накопителей USB 3.0; Обычно у кабеля типа A конец синий. Подобно Standard-B, Standard-B USB 3.0 предназначен для управления скоростью администрирования 3.0.

    Часто задаваемые вопросы

    USB TYPE-A

    ЧТО ТАКОЕ USB TYPE-A MALE И ЧТО USB TYPE-A FEMALE?

    Разъемы и порты иногда называют «штыревыми» и «женскими», чтобы показать, какие из них совместимы.

    Штекерный разъем USB типа A подключается к гнезду USB типа A.

    ЧТО ТАКОЕ USB 3.1 TYPE-A?

    Это относится к разъему USB Type-A или порту, который использует стандарт USB 3.1 и может достигать высокой скорости этой версии для обмена информацией.

    ЕСТЬ ЛИ USB TYPE-A ДЛЯ МИКРО-HDMI?

    Да. Вы можете использовать один из этих кабелей при подключении смартфона или планшета к более крупному шоу, например к экрану компьютера, телевизору высокой четкости или видеопроектору.

    Micro-HDMI также известен как HDMI Type-D и очень похож по форме на разъем USB Type-B Micro.

    USB TYPE-B

    ДЛЯ ЧЕГО ИСПОЛЬЗУЕТСЯ USB TYPE-B?

    Вы обычно обнаружите порты USB Type-B на более крупных гаджетах, являющихся интерфейсом для ваших компьютеров, таких как принтеры и сканеры. У вас тоже могут быть гаджеты с внешней емкостью или диски, которые их используют.

    Большинство разъемов USB Type-B находятся на одном конце кабеля USB Type-B — USB Type-A. Вы подключаете разъем типа B к принтеру, сканеру или другому устройству, а разъем типа A к стандартному порту USB на вашем компьютере.

    МОГУ ЛИ Я ПРОИГРАТЬ ВИДЕО ЧЕРЕЗ USB TYPE-B?

    Да, на случай, если у вас есть видеопроектор с портом USB Type-B и компьютер с жизненно важными возможностями.

    Просто подключите два устройства с помощью кабеля USB Type-B к USB Type-A и отрегулируйте настройки проектора, чтобы он знал, что принимает данные через USB.

    В любом случае помните, что USB — не всегда лучший формат для воспроизведения видео, и HDMI может быть гораздо лучшим выбором.

    USB TYPE-C

    ДЛЯ ЧЕГО ИСПОЛЬЗУЕТСЯ USB TYPE-C?
    Разъемы

    USB-C могут использоваться для передачи данных, питания и даже видео и аудио.

    Однако скорость его работы зависит от того, к чему вы его подключаете.

    Разнообразные гаджеты имеют разные типы USB-портов. По большей части они бывают трех видов: USB 3.1, USB 3.2 и Thunderbolt 3 (последний из упомянутых в основном встречается на компьютерах Apple).

    По умолчанию кабель USB-C с портом USB 3.1 может обмениваться 10 гигабайтами информации в секунду.использование гавани 3.2 даст вам 20 гигабайт в секунду. А порты Thunderbolt 3 позволяют кабелям USB-C передавать значительные 40 гигабайт в секунду.

    Это намного быстрее, чем любой другой разъем USB.

    Кабели USB-C слишком часто используются для обмена данными — они обычно используются для зарядки удобных гаджетов, смартфонов, портативных рабочих станций и даже камер видеонаблюдения.

    ИМЕЕТ ЛИ МОЙ НОУТБУК USB TYPE-C?

    Скорее всего, это Apple MacBook. Если это Chromebook или современная демонстрация, сделанная другим производителем, возможно.

    Достаточно просто выяснить — есть ли у вашего планшета порт, похожий на порт USB Type-C?

    ИМЕЕТ ЛИ МОЙ MAC USB TYPE-C?

    Зависит от модели. вот список компьютеров Mac, поддерживающих USB type-c.

    • iMac (Retina 5K, 27 дюймов, 2017 г. и новее)
    • iMac (Retina 4K, 21,5 дюйма, 2017 г. и новее)
    • iMac (21,5 дюйма, 2017 г.)
    • iMac Pro (2017)
    • MacBook Pro (2016 г. и новее)
    • MacBook (2015 г. и новее)
    • MacBook Air (конец 2018 г. или новее)
    • Mac mini (конец 2018 г. или новее)

    Если ваш MacBook имеет только один порт, это тип USB -C порт.

    КАК ПОДКЛЮЧИТЬ УСТРОЙСТВО USB TYPE-C К ПК?

    К нему можно подключить устройство USB Type-C с помощью кабеля USB Type-C — USB Type-A или кабеля USB Type-C — USB Type-C.

    КАК УЗНАТЬ РАЗНИЦУ МЕЖДУ USB TYPE-C И MICRO-USB?

    У этих разъемов есть несколько физических контрастов, которые позволяют вам сказать, что они разделены.

    РАЗЛИЧИЯ МЕЖДУ USB TYPE-C И MICRO-USB

    USB Type-C имеет продолговатую вилку и немного больше, чем Micro-USB.Его можно врезать любой стороной вверх.

    Micro-USB может быть остановлен одним способом и имеет две петли у основания для удержания кабеля на месте.

    МОГУ ЛИ Я ЗАРЯДИТЬ УСТРОЙСТВО USB TYPE-C С ПОМОЩЬЮ ЗАРЯДНОГО УСТРОЙСТВА МИКРО-USB?

    Да, но требуется обычный разъем или адаптер. USB Type-C и Micro-USB — это не одно и то же, и они не подходят друг к другу с имеющимися портами.

    РАБОТАЕТ ЛИ USB TYPE-C С MINI-USB?

    Да. Порты Mini-USB, как правило, встречаются на периферийных устройствах USB On-The-Go (OTG), таких как смартфоны и планшеты, чтобы изменить их на работу в качестве хост-устройств.
    С помощью кабеля USB Type-C — Mini-USB вы сможете подключить эти устройства к любому ноутбуку, оборудованному портом USB Type-C (или Thunderbolt), независимо от того, предназначен ли он для зарядки устройства или передачи информации.

    ЧТО ТАКОЕ USB 3.
    1 TYPE-C? ЧТО ТАКОЕ USB 3.0 TYPE-C?

    Это разъем или порт USB Type-C, совместимый с USB 3.1 или USB 3.0.

    USB TYPE-C ТАК ЖЕ, что и THUNDERBOLT?

    USB и Thunderbolt когда-то были конкурирующими стандартами, последняя версия Thunderbolt изменилась, приняв ту же форму, что и USB Type-C, и большую часть его возможностей.

    Это означает, что каждый порт Thunderbolt 3 или выше также работает как порт USB Type-C, а каждый кабель работает как кабель USB Type-C.

    Любое устройство USB Type-C, подключенное к порту Thunderbolt 3 и 4, будет работать как обычно, но устройства Thunderbolt 3 и 4 не будут работать, если подключены к порту USB Type-C.

    РЕВЕРСИВНО ЛИ USB TYPE-C?

    Да. Разъем предназначен для подключения в любом направлении.

    РАБОТАЕТ ЛИ USB TYPE-C С USB OTG?

    Да, USB On-The-Go (OTG) работает с подключениями USB Type-C.

    USB OTG позволяет совместимым устройствам (, а не Apple) считывать данные с USB-устройства без необходимости подключения к компьютеру.

    Таким образом, вы можете подключаться к:

    • внешним жестким дискам, SSD или USB-накопителям
    • клавиатурам, мышам или игровым контроллерам
    • цифровым камерам
    • принтерам
    НАСКОЛЬКО БЫСТРО USB TYPE-C?

    USB Type-C был создан специально, чтобы воспользоваться преимуществами стандарта USB 3.1, который обеспечивает обмен информацией со скоростью 10 Гбит / с (известный как SuperSpeed ​​+).

    СООТВЕТСТВУЮТ ЛИ КАБЕЛИ USB TYPE-C USB 2.0?

    Да. USB Type-C совместим с гаджетами USB 2.0 и 3.0. Но для этого требуется адаптер, поскольку разъем USB Type-C имеет отличную форму от разъемов на кабелях USB 2.0 и 3.0.

    USB TYPE-C ТАК ЖЕ, КАК ФЕЙЕРВЕР?

    Нет. USB и Firewire — разные тесты, несмотря на то, что они выполняют одинаковую работу по обмену информацией. Когда-то очень распространенный, Firewire со временем пришел в упадок, поскольку USB стал отраслевым стандартом.

    МОГУ ЛИ Я ЗАРЯДИТЬ ТЕЛЕФОН С USB TYPE-C?

    Смартфоны с портами зарядки USB Type-C:

    902 Moto3 Moto3 Играть 902 Plus 9025 Galaxy S9 Xperia XZ2, XZ2 Compact
    MAKE МОДЕЛЬ
    BlackBerry Key2
    Google Pixel 3, Pixel 3 XL Pixel 3, Pixel 3 XL , U11, U11 Plus, U12 Plus, U Ultra
    Huawei Mate 20 Pro, Nexus 6P, P20
    LG G7 ThinQ, V40 ThinQ
    Motorola
    Nokia 8 Sirocco
    OnePlus 6T
    Razer Телефон 2
    Samsung

    Еще в списке

    • Huawei P9
    • Vivo Xplay5 Elite
    • ZOPO Speed ​​8 901 24
    • ZTE Axon 7
    • Nextbit Robin
    • LG V20
    • Huawei P9 Plus
    • Smartron t. телефон
    • Huawei Nova
    • Huawei Nova Plus
    • Meizu MX6
    • Nubia Z11
    • Meizu Pro 5
    • Meizu Pro 6
    • HTC 10
    • Samsung Galaxy Note7
    • LG G5
    • LG G5 Moto
    • 9012
    • Moto Z Force
    • ASUS ZenFone 3
    • ASUS ZenFone 3 Deluxe
    • ASUS ZenFone 3 Ultra
    • Lenovo ZUK Z1
    • Gionee S6
    • Gionee S Plus
    • Intex Aqua Secure
    • 9124 Lenovo 9124 👇 Подробнее в NUpgrade

      USB Type C и USB 3.1 Gen 2 — Разъяснение соединения

      Стандарты

      USB существуют уже много лет, развиваются и совершенствуются по мере увеличения технологических потребностей и возможностей. Форум разработчиков USB (USB-IF) недавно выпустил спецификации для разъема USB Type C и стандарта сигналов USB 3.1 Gen 2 (также называемого SuperSpeed ​​+). В приведенной ниже таблице можно увидеть развитие стандартов сигналов USB, начиная с USB 1.0 до USB 3. 1 Gen 2, а также различные режимы и скорости передачи данных, представленные в каждом из них.Разъем USB Type C также имеет множество улучшений по сравнению с предыдущими стандартами разъемов. Понимание этих улучшений позволит инженерам правильно использовать этот разъем и различные характеристики сигнала, чтобы повысить производительность своей конструкции.

      USB 1.0 Январь 1996 г. Низкая скорость LS 1,5 Мбит / с (187,5 КБ / с)
      Полная скорость ФС 12 Мбит / с (1.5 МБ / с)
      USB 1.1 январь 1998 г. Исправлены типичные проблемы USB 1.0. Скорость передачи данных осталась прежней.
      USB 2.0 апрель 2000 High Speed, также Hi-Speed ​​ HS 480 Мбит / с (60 МБ / с)
      USB 3.0 * ноябрь 2008 г. SuperSpeed ​​ SS 5 Гбит / с (625 МБ / с)
      USB 3.1 поколение 2 июль 2013 SuperSpeed ​​+ СС + 10 Гбит / с (1,25 ГБ / с)
      * USB 3.0 теперь обычно называют USB 3.1 Gen 1

      Заблуждения между USB Type C и USB 3.1 Gen 2

      Часто возникает путаница при обсуждении взаимосвязи между разъемами USB Type C и USB 3.1 Gen 2. Стандарт USB Type C определяет только физический разъем, а USB 3.Стандарт 1 Gen 2 применяется только к электрическому сигналу. Хотя большинство разработчиков систем предпочитают передавать сигналы USB 3.1 Gen 2 через разъемы и кабели USB Type C, можно передавать и принимать сигналы, совместимые с USB 3.1 Gen 2, через разъем, который не соответствует спецификации USB Type C. Разработчик продукта может реализовать такую ​​конфигурацию, используя стандарт сигналов USB 3.1 Gen 2 и собственные проприетарные разъемы, если он хочет изолировать систему от других систем или гарантировать, что используется проприетарное оборудование.

      Аналогичным образом можно использовать разъем USB Type C для передачи и приема сигналов, не соответствующих стандартам сигналов USB. Эта реализация извлекает выгоду из широкой доступности и недорогой стоимости разъемов и кабелей USB Type C, но подвергает пользователя риску подключения несоответствующей проприетарной системы к системе, соответствующей стандарту USB 3.1 Gen 2, и повреждает один или оба из них. системы.

      Следует отметить, что стандарты USB также позволяют передавать устаревшие (до USB 3.1 Gen 2) Конфигурации передачи сигналов USB с использованием разъемов и кабелей USB Type C. В этих конфигурациях системы не будут повреждены, но надлежащая передача мощности и данных будет происходить в системах, согласовывающих общие конфигурации связи и питания.

      Преимущества USB Type C

      Разъем USB Type C был разработан, чтобы обеспечить ряд преимуществ по сравнению с предыдущими поколениями. Усовершенствования включают меньший размер корпуса, больше проводников, более высокие номинальные напряжения, более высокие номинальные токи и большую полосу пропускания сигнала.Уменьшенный размер вилок и розеток USB Type C позволяет использовать их в более широком диапазоне приложений, где пространство было бы проблемой. Кроме того, вилки и розетки можно подключать как правой стороной вверх, так и верхней стороной вниз, что позволяет быстрее и проще вставлять вилки в розетки.

      Сравнение проводников в разъемах USB типа A, B и C

      В то время как разъемы USB типа A и типа B каждый определяют четыре или пять проводников, разъемы USB типа C используют 24 контакта и обладают повышенным рейтингом прочности до 10 000 циклов вставки и извлечения по сравнению до 1500 циклов сопряжения для стандартных разъемов USB типа A.В разъеме USB Type C есть четыре контакта питания и заземления каждый, что позволяет ему передавать в совокупности ток 5 А. В дополнение к более высокому номинальному току разъемы USB Type C также рассчитаны на напряжение до 20 В между контактами питания и заземления, что позволяет передавать мощность 100 Вт. Спецификации USB Power Delivery (PD) предоставляют информацию о реализации более высоких уровней подачи питания, доступных через разъемы USB Type C. Так же, как USB Type C и USB 3.1 Gen 2 — это два отдельно определенных стандарта, важно отметить, что USB Type C и USB PD демонстрируют одинаковую взаимосвязь.Хотя разъем USB Type C предназначен для поддержки стандарта USB PD, хост-контроллер и кабель устройства также должны быть настроены для поддержки стандарта.

      USB 2.0 2,5 Вт 5 В 500 мА
      USB 3.0 и 3.1 4,5 Вт 5 В 900 мА
      USB BC 1.2 7,5 Вт 5 В 1.5 А
      USB Type-C 1.2 15 Вт 5 В 3 А
      USB PD 3.0 100 Вт 20 В 5 А
      Характеристики USB Power Delivery

      Наконец, разъемы USB Type C поддерживают скорость передачи данных со скоростью 10 Гбит / с через каждую из двух пар контактов. Эта поддержка полосы пропускания дополнительно обеспечит скорость передачи данных 20 Гбит / с при использовании обеих пар контактов данных, как указано в USB 3.2 стандарта, объявленных USB-IF 22 сентября 2017 г.

      Оптимизация для USB 3.1 Gen 2

      Как указывалось ранее, спецификация USB 3.1 Gen 2 определяет набор сигналов данных и питания, а также характеристики этих сигналов. Однако в нем не рассматриваются кабели, которые будут использоваться вместе с сигналами. Следует также отметить, что кабели, используемые для передачи сигналов USB 3.1 Gen 2, должны иметь характеристики тока, напряжения и целостности сигнала, достаточные для обработки и предотвращения ухудшения качества USB 3.1 Gen 2 сигналов. Хотя спецификация USB 3.1 Gen 2 поддерживает скорость передачи данных 10 Гбит / с, а разъемы USB Type C предназначены для обеспечения целостности сигнала на этих скоростях и выше, длина кабеля и качество конструкции кабеля могут быть факторами ограничения полосы пропускания связи.

      Монтажные конфигурации USB типа C

      Доступны две версии розеток USB Type C, что позволяет инженерам выбрать установку разъема наверху печатной платы (SMT) или в выемке на печатной плате (средний монтаж).Версия розетки SMT требует высоты печатной платы и разъема в конструкции продукта. Версия розетки для установки в середине обеспечивает более компактную конструкцию, но исключает возможность размещения следов печатной платы под разъемом.

      USB SMT и конфигурации с промежуточным креплением

      В заключение

      Стандарты

      USB получили широкое распространение для сигналов, разъемов и кабелей. Недавно выпущенные спецификации для USB 3.1 Gen 2 и разъема USB Type C обеспечивают стандартизованную высокоскоростную и высокомощную передачу сигнала.Соответствующие штекеры и розетки USB Type C от устройств CUI предназначены для поддержки скорости передачи данных USB 3.1 Gen 2, а также позволяют осуществлять обмен данными сверх существующего ограничения в 10 Гбит / с, поскольку стандарты продолжают развиваться.

      Дополнительные ресурсы


      У вас есть комментарии к этому сообщению или темам, которые вы хотели бы, чтобы мы освещали в будущем?
      Отправьте нам письмо по адресу cuiinsights @ cuidevices.ком

      USB Type-C и описание USB 3.1 / 3.2

      Порт универсальной последовательной шины (USB), пожалуй, наиболее часто используемый и легко узнаваемый стандарт подключения к ПК, который можно найти на современном оборудовании. Но, несмотря на повсеместное распространение прямоугольного порта и соответствующего ему стандарта передачи данных, все изменилось с появлением USB Type-C. Меньший реверсивный овальный разъем Type-C позиционируется, чтобы стать универсальным портом для коммерческих и промышленных компьютеров, делая мечту об универсальном стандарте подключения, по крайней мере частично, реальностью.Но, как и в случае с любыми другими технологическими изменениями, есть много места для путаницы со стандартами USB Type-C и USB 3.0 / 3.1 / 3.2. Так что же такое USB Type-C и чем он лучше своих предшественников?

      Что такое USB Type-C?

      Type-C обозначает физическую форму новейшего USB-разъема. (Разъем USB Type-C не следует путать со стандартами USB 3.1 или USB 3.2.)

      Наиболее распространенной и знакомой формой USB-разъема является USB Type-A, который в настоящее время используется в подавляющем большинстве компьютерного оборудования и периферийные устройства, а также другие устройства, в том числе те, которые используют его варианты Mini-A и Micro-A (см. изображение справа).Набирая популярность в середине 90-х, стандартные разъемы USB Type-A имеют прямоугольную форму и имеют четко различимые верх и низ, что требует их правильной ориентации для подключения, что является характеристикой недостатка конструкции, которую очень критиковали.

      USB Type-B более квадратной формы встречается несколько реже, но электрически идентичен разъемам USB Type-A. Разъемы USB Type-B часто используются в принтерах, хотя их также можно найти на некоторых мониторах и USB-концентраторах. Разъемы Mini-B и Micro-B, как и их аналоги типа A, можно найти в широком спектре электроники, от планшетов и портативных устройств GPS до сотовых телефонов.

      Разъем USB Type-C меньше по размеру, овальной, симметричной формы и двусторонний, что означает отсутствие «неправильного способа» его подключения, что устраняет одну из самых распространенных жалоб на USB Type-A. USB Type-C призван заменить другие существующие форм-факторы USB и предоставить перспективную полнофункциональную опцию для стандартизации разработчиков оборудования. Тем не менее, в то время как порты USB Type-C становятся все более и более распространенными на мобильных устройствах и потребительском оборудовании (например, на новейшем Macbook от Apple), рынок промышленных ПК (IPC) только начинает заниматься интеграцией соединений USB Type-C в систему. последнее поколение коммерческих устройств.

      Снижение скорости передачи данных USB

      Важно проводить различие между заданным форм-фактором USB-порта (например, Type-A или Type-C) и скоростью передачи данных и мощностью, доступной через этот порт. Стандарты, определяющие производительность USB, вместо этого выражаются в виде числовых значений, например USB 2.0. 3.1 или 3.2.

      Что касается скоростей передачи, то спецификация USB 1.0, представленная в 1996 году, предлагала максимальную скорость передачи данных 12 мегабит в секунду (Мбит / с).Максимальная скорость USB 2.0 составляет 480 Мбит / с. USB 3.0, 3.1 и 3.2 немного запутывают. Давайте разберемся с этим.

      • USB 3.2 Gen 1 раньше назывался USB 3.0. Он предлагает скорость передачи данных SuperSpeed ​​5 Гбит / с, что примерно в 10 раз быстрее, чем у стандарта USB 2.0.
      • USB 3.2 Gen 2, ранее называвшийся USB 3.1, выпущенный в июле 2013 года. Он предлагает SuperSpeed ​​10 Гбит / с по сравнению с существующими разъемами USB-A и USB-C (в два раза быстрее, чем USB 3.2 Gen 1.)
      • USB 3.2 Gen 2 × 2, выпущенный в сентябре 2017 года, доступен только для разъемов USB-C с использованием двухполосной работы, он предлагает SuperSpeed ​​20 Гбит / с.

      Форум разработчиков USB (USB-IF), группа, которая курирует разработку стандартов USB, хочет, чтобы все использовали его более понятные для человека термины: USB 2.0 — это USB Hi-Speed, а варианты версии 3 — USB SuperSpeed ​​5 Гбит / с, USB SuperSpeed ​​10 Гбит / с и USB SuperSpeed ​​20 Гбит / с. Следует отметить, что на момент анонса этих новых поколений многие продукты USB 3.0 и USB 3.1 уже были доступны. Если порт помечен как USB 3.0, можно предположить, что скорость передачи данных достигнет 5 Гбит / с.

      USB 2.0 (черные вставки) и USB 3.0 (синие вставки)

      Различия в скорости передачи, очевидно, очень важны, чтобы понимать, когда вы подключаете устройства через USB, а также из-за большого скачка скорости даже между USB 2.0 (480 Мбит / с) и USB 3.2 Gen 1 (5 Гбит / с, ранее назывался USB 3.0) многие производители (хотя и не все) в настоящее время выделяют порты USB 3.2 Gen 1 Type-A с синими вставками, особенно когда они находятся на том же устройстве, что и USB. 2.0 порты.Как вариант, логотип USB SuperSpeed. или его аббревиатура «SS» может использоваться для обозначения портов USB 3.2, особенно когда все порты USB на данном устройстве являются USB 3.2 (как на CL100).

      USB 3.0 Type-A (слева) и USB 3.0 Type-C (справа)

      Однако следует отметить, что, хотя скорость передачи данных USB 3.2 Gen 2 и Gen 2 × 2 впечатляет, многие устройства не работают. Тем не менее, он способен читать или писать на этих скоростях, а фактические скорости будут зависеть от хоста и целевого устройства, а также от возможностей используемого USB-кабеля (подробнее об этом позже).

      Возможности питания USB 3.2

      Даже ранние версии стандарта USB были разработаны для питания подключенных периферийных устройств, и по мере развития технологии возможности зарядки и питания USB также развивались. И USB 3.2 Gen 1, и Gen 2 поддерживают спецификацию USB Power Delivery Specification (USB PD), при этом Gen 2 предлагает питание до 20 вольт при 5 ампер, что дает общую потенциальную мощность 100 Вт через поддерживаемое оборудование. Это большой шаг вперед по сравнению с предыдущим стандартом USB 2.0, который мог обеспечивать 2.5 Вт мощности.

      Опять же, хотя USB Type-C и USB 3.1 и USB 3.2 иногда называют взаимозаменяемыми, это не одно и то же. Разъемы USB Type-A и USB Type-C используются для облегчения подключений USB 3.2 Gen 1 и Gen 2, а USB C также используется для облегчения подключения USB 3.2 Gen 2 × 2. Мы ожидаем, что в большинстве систем IPC в обозримом будущем будут по-прежнему использоваться разъемы USB Type-A и USB Type-C, а также поддержка нескольких скоростей передачи данных и управления питанием.Производители должны соответствующим образом маркировать USB-порты в будущем, чтобы избежать путаницы, поэтому ожидайте увидеть больше логотипов и символов SuperSpeed, изображенных выше, на будущих устройствах.

      Совместимость кабелей и возможности

      Еще одна последняя переменная, которую следует учитывать при попытке максимально использовать скорость передачи данных USB 3.1 и 3.2 и выходную мощность, — это кабель USB. В случае передачи данных все три части уравнения данных должны быть совместимы со скоростью передачи, включая источник (ваш компьютер), USB-кабель и целевое устройство (жесткий диск или другую систему).Например, кабели, которые поддерживают USB 3.2 Gen 2 и могут передавать данные со скоростью до 10 Гбит / с, имеют от 15 до 18 проводов. С другой стороны, кабели USB 2.0 содержат только 5 или 6 проводов.

      Дополнительные провода в кабелях USB 3.1 обеспечивают сверхбыструю передачу данных, а также резкое увеличение выходной мощности, но они также обеспечивают дополнительные функции. Например, соединения USB 3.1 могут также предлагать возможности DisplayPort при условии, что оборудование и кабель совместимы, что делает возможным вывод видео 4k, передачу данных, выходную мощность и даже ввод питания по одному кабелю.Благодаря этим новым возможностям создание нового стандартного порта (USB Type-C) означает, что в какой-то момент для подавляющего большинства подключений может потребоваться значительно меньше шнуров.

      Заключение: что вам нужно знать о USB Type-C и USB 3.1 и 3.2

      Запуск USB Type-C и соответствующая версия USB 3.1 Gen 2 и USB 3.2 открывают захватывающие возможности для современных вычислительных устройств , но, как вы читали, они также создали свою долю путаницы. Вот основные выводы:

        • USB Type-C НЕ то же самое, что USB 3.2.
          • USB Type-C ТОЛЬКО описывает физический разъем.
          • USB 3.2 ТОЛЬКО описывает фактические возможности порта.
        • Разъем Type-C не означает автоматически, что порт USB будет поддерживать скорость передачи данных USB 3.2 Gen 2 или USB 3.2 Gen 2 × 2 (10 Гбит / с или 20 Гбит / с).
        • Термин «USB 3.1» или «USB 3.2» может использоваться для описания портов, которые поддерживают передачу данных со скоростью 5 Гбит / с (USB 3.2 Gen 1) или скорость передачи данных 10 Гбит / с (USB 3.2 Gen 2).
        • Для максимальной скорости передачи данных, выходной мощности и дополнительных функций (например, видео 4k) требуются соответствующие кабели и совместимое оборудование.
      • USB 3.2 полностью обратно совместим с предыдущими версиями. USB Type-C не является полностью обратно совместимым из-за нового форм-фактора порта, но адаптеры легко доступны.

      Получаем, что это сбивает с толку! Если у вас все еще есть вопросы или вы хотите поговорить с одним из наших специалистов по решениям о предстоящем проекте, включающем любой из стандартов USB, описанных здесь, не стесняйтесь обращаться к нам.

      Безвентиляторный мини-ПК CL100

      Наша самая маленькая и самая доступная безвентиляторная система

      Постройте свою

      Разберитесь с USB … И снова

      Для чего-то, что имеет универсальное название, соглашения об именах USB совсем не подходят . От длинных имен до стандартных изменений становится все труднее понять, что означают все буквы и цифры. И стало только хуже, теперь, когда соглашения об именах USB снова изменились.

      Сначала посмотрим на номер, следующий за USB, например USB 3.2 Gen 1 , USB 3.1 Gen 1 , USB 3.0 и USB 2.0 . Это число относится к разным максимальным скоростям передачи данных. Начнем с самого запутанного: USB 3.2 Gen 1 поддерживает скорость до 5 Гбит / с. USB 3.1 Gen 1 и USB 3.0 также поддерживают скорость до 5 Гбит / с. Это потому, что все они синонимы. Соглашения об именах для USB 3.0 и USB 3.1 Gen 1 теперь называются USB 3.2 Gen 1, хотя еще не все производители приняли его. Некоторые старые продукты также будут называться USB 3.0 или USB 3.1 Gen 1. Обратите внимание, что USB 3.2 Gen 1, USB 3.1 Gen 1 и USB 3.0 относятся к одной и той же скорости , а не к разъему (подробнее об этом позже).

      Кабель-адаптер Tera Grand USB 3.2 Gen 1 Type-C — USB Type-A

      USB 3.1 Gen 2 теперь называется USB 3.2 Gen 2 и по-прежнему поддерживает скорость 10 Гбит / с. Опять же, еще не все производители приняли это соглашение об именах, поэтому не волнуйтесь, если вы получите продукт с надписью USB 3.1 Gen 2. Теоретически он все равно будет со скоростью 10 Гбит / с.

      Плетеный кабель Tera Grand USB 3.2 Gen 2 Type-C — USB Type-A

      Существует также новый стандарт USB с новой максимальной скоростью передачи данных.Большинство людей подумали бы, что это будет называться USB 3.2 Gen 3… не так ли? Что ж, мы ненавидим быть носителями плохих новостей, но это не так. Новый стандарт называется USB 3.2 Gen 2×2 и может работать со скоростью 20 Гбит / с. Теперь, прежде чем вы достанете вилы и фонарики, USB-IF предлагает объяснение. USB 3.2 Gen 2×2 получил свое название, потому что он представляет собой многополосную работу в новых устройствах USB 3.2. Он поддерживает в общей сложности 20 Гбит / с, обеспечиваемую двумя линиями 10 Гбит / с. Они также смогли сделать это, не жертвуя длиной кабеля.

      USB 2.0 может поддерживать до 480 Мбит / с, а USB 1.1 — 12 Мбит / с. Если они используют один и тот же тип разъема, USB 3.1 Gen 2 и USB 3.1 Gen 1 могут быть обратно совместимы со старыми устройствами, хотя они будут ограничены скоростью передачи данных старого стандарта USB.

      Вот небольшой столик, который мы для вас сделали:

      Имя

      Скорость передачи данных

      USB 3.2 Gen 1 = USB 3.1 поколение 1 = USB 3.0 5 Гбит / с
      USB 3.2 Gen 2 = USB 3.1 Gen 2 10 Гбит / с
      USB 3.2 Gen 2×2 20 Гбит / с

      Теперь перейдем к следующей букве, например, USB 3.2 Gen 2 Type-C , USB 2.0 Type-A и другие. Буква относится к типу разъема. USB Type-A — самый популярный разъем и порт, обычно встречающийся на компьютерах. Его прямоугольная форма требует, чтобы соединитель располагался в определенном направлении (распространенная ошибка, которую мы все совершаем).Более поздний тип разъема — USB Type-C. Type-C включает тонкий двусторонний разъем овальной формы. Тонкий дизайн подходит для мобильных устройств, ноутбуков и планшетов, а также позволяет менять ориентацию разъема и направление кабеля. Вы заметите, что Thunderbolt ™ 3 использует разъем USB Type-C. Thunderbolt ™ 3 поддерживает максимальную скорость передачи данных 40 Гбит / с, а также USB 3.2 Gen 2 со скоростью 10 Гбит / с. В устройстве должно быть указано , что оно поддерживает Thunderbolt ™ 3. Если указано, что устройство поддерживает только USB 3.2 Gen 2, он не может поддерживать скорость 40 Гбит / с Thunderbolt ™ 3 и будет ограничен до 10 Гбит / с.

      Универсальный кабель USB 3.2 Gen 2 Type-C с подачей питания

      USB Type-B не так распространен, как ранее упомянутые типы разъемов, но квадратный разъем живет, как правило, в принтерах. В то время как некоторые мобильные устройства Android перешли на разъем USB Type-C, есть некоторые старые смартфоны и планшеты, которые все еще используют разъем USB micro-B.

      USB C2G для монтажа на панель 2.0, тип B, штекер, USB 2.0, тип B, штекер

      Напоминаем, что цифра после USB относится к скорости передачи данных, а буква после нее — к типу разъема. Например, USB 3.2 Gen 1 Type-A и USB 3.0 Type-A идентичны, но USB 3.2 Gen 1 Type-C и USB 3.0 Type-A нет (оба поддерживают 5 Гбит / с, но имеют разные разъемы). Надеюсь, это краткое руководство поможет вам сориентироваться в запутанном мире USB. Вы можете проверить свои новые знания USB, используя наш удобный искатель кабелей, чтобы подобрать подходящий USB-кабель для вашего компьютера.

      Что такое USB-C?

      Вкратце, USB-C — это последний тип разъема, разработанный Форумом разработчиков USB (USB-IF), группой ведущих в отрасли компаний, таких как Apple, Intel и Microsoft, которые намеревались создать стандартные отраслевые спецификации для подключения устройств. Стремясь объединить множество различных возможностей, ранее зарезервированных для определенных кабелей, в один стандартный тип разъема, новые и быстро развивающиеся стандарты USB-IF заставили многих людей задуматься, что такое USB-C? Чтобы понять, что делает USB-C особенным, следует понять его скромное начало.

      Краткая история USB

      Во время образования USB-IF в конце 1990-х, современные вычисления только начинали расцветать, но технология интерфейса между машинами и периферийными устройствами отставала. USB-IF вмешался, чтобы создать стандартный тип разъема, чтобы заменить множество последовательных или параллельных портов, а также патентованные типы разъемов, которые появлялись на различных машинах. Увы, порт USB, каким мы его знаем, родился.

      На протяжении многих лет были выпущены различные обновления протоколов, увеличивающие скорость передачи данных и мощность, а также новые формы и размеры разъемов.На момент разработки USB-C в 2014 году существовало 11 различных типов разъемов USB, каждый из которых был разработан для конкретных приложений, но в значительной степени физически несовместим друг с другом. Например, если вам нужно зарядить смартфон, вы, вероятно, воспользуетесь кабелем Micro USB, для подключения принтера потребуется кабель USB Type-B, а для загрузки изображений с цифровой камеры потребуется кабель Mini-B. USB-IF воссоздала ту самую проблему, которую они намеревались решить.

      USB-C Ambitions

      Так что же такое USB-C и какие проблемы он решает? Прежде всего, предполагается, что все предыдущие USB-разъемы будут устаревшими.Что использует USB-C? USB-C уже принят на многих ПК, планшетах и ​​смартфонах, а также в периферийных устройствах, таких как мониторы, флэш-накопители и жесткие диски. Все признаки указывают на то, что эта тенденция продолжается отчасти из-за тонкого профиля USB-C, позволяющего использовать его во все более тонких и более функциональных устройствах. Фактически, USB-C может стать стандартом даже за пределами области бытовой электроники, поскольку он начинает применяться в автомобильной промышленности для зарядки и передачи данных в автомобиле и имеет потенциал для зарядки бытовых устройств, таких как электробритвы. .

      Если вы когда-либо пытались подключить стандартный кабель USB к зарядному устройству в темноте, перевернув кабель несколько раз, чтобы найти правильную ориентацию, то следующий будет большим. Разъемы USB-C действительно двусторонние, то есть вы можете подключать их в любой ориентации. И хотя есть кабели с USB-C на одном конце и другим разъемом на другом, в будущем мы можем ожидать, что кабели USB-C — USB-C станут более распространенными по мере роста их распространения.

      Каковы преимущества USB-C?

      Итак, USB-C тонкий, двусторонний и заменит все старые типы разъемов, но что может сделать USB-C? Разъем USB-C имеет 24 контакта по сравнению с 9 контактами на USB 3 предыдущего поколения.0. Эти дополнительные контакты позволяют увеличить мощность, данные и видео. В то время как порты USB 3.0 и их 9 контактов были ограничены скоростью передачи 5 Гбит / с, USB-C может поддерживать до 40 Гбит / с в зависимости от протокола. Вот здесь-то и появляется непонятная часть.

      В то время как USB Type-C относится к двустороннему типу разъема, возможности полосы пропускания зависят от поддержки протокола, который варьируется от USB 2.0 со скоростью 480 Мбит / с до 40 Гбит / с с кабелем Thunderbolt 3, Thunderbolt 4 или USB4. Вы найдете USB-C 2.0 на некоторых смартфонах и планшетах, которые подходят для зарядки и синхронизации. На другом конце спектра вы найдете порты Thunderbolt 3 на высокопроизводительных компьютерах, таких как MacBook Pro.

      Большинство компьютерных портов USB-C поддерживают стандарт USB 3.1 Gen 2 (также называемый USB 3.2 Gen 2×1), который поддерживает скорость 10 Гбит / с. Чтобы представить все это в перспективе, весь фильм в формате HD можно передать через USB-C 3.1 Gen 2 (10 Гбит / с) примерно за 30 секунд. Отсюда вы можете понять, насколько кропотливо медленна аналогичная передача по USB 2.0 будет, и как молниеносно это будет через соединение Thunderbolt 3 / USB 4 40 Гбит / с.

      Значит, USB-C быстрее?

      Вся эта дополнительная пропускная способность на USB-C, 10, 20 или 40 Гбит / с , не только хороша для передачи файлов с невероятной скоростью. Еще одним преимуществом USB-C является то, что он также поддерживает альтернативные режимы, такие как протоколы, отличные от USB, такие как DisplayPort или Thunderbolt 3. В то время как предыдущие версии USB могли поддерживать только данные, альтернативные режимы позволяют вам делать такие вещи, как отправка видео через USB. -C кабели.Вы также не ограничены одним дисплеем. В зависимости от возможностей порта USB-C вашего компьютера через один адаптер USB-C можно подключить до 3-х мониторов. Однако вы должны быть осторожны с этим, поскольку не все устройства USB-C поддерживают альтернативный режим DisplayPort. Смартфоны USB-C редко поддерживают его, в отличие от большинства новых ноутбуков, но не обязательно для двух или трех дисплеев. Например, MacBook Pro может работать с двумя мониторами только через адаптер Thunderbolt 3, так как он не поддерживает многопоточную передачу или MST (еще один протокол).К счастью, порты Thunderbolt 3 четко обозначены логотипом, который выглядит как молния, поэтому вы всегда будете знать, когда он у вас появится.

      Чтобы определить возможности порта USB-C, отличного от Thunderbolt 3, вам нужно изучить технические характеристики своего компьютера. Если он указан как поддерживающий USB-C «альтернативный режим» или «DisplayPort», то этот порт поддерживает как минимум один внешний монитор. В спецификациях также следует указать, какой стандарт USB он поддерживает, чтобы вы могли определить его максимальную скорость. Компьютеры с поддержкой USB 3.1 Gen 2 с альтернативным режимом не будет проблем с управлением хотя бы одним монитором 4K вместе с другими вашими USB-устройствами. Производители аксессуаров, такие как Cable Matters, часто имеют линейку различных многопортовых адаптеров или док-станций, которые по-разному используют полную пропускную способность USB-C. Например, один адаптер может управлять двумя мониторами 4K 30 Гц, но иметь только порты USB 2.0, а другой может поддерживать один монитор 4K 30 Гц, а также иметь порты USB 3.0 и Gigabit Ethernet. Возможности безграничны. Растущая популярность USB-C будет по-прежнему способствовать тому, чтобы вам было проще найти подходящий аксессуар для ваших нужд.

      Можно ли заряжать ноутбук с помощью USB-C?

      Да! Это еще одно огромное преимущество USB-C. Ранее было описано, как целью USB-IF было избавиться от множества разъемов и портов для различных целей. Это также относится к кабелям для зарядки. Раньше только небольшие устройства, такие как мобильные телефоны или наушники, можно было заряжать с помощью USB-кабелей (у вас, вероятно, есть ящик, полный кабелей Micro USB от каждого устройства, которое у вас есть). Это связано с тем, что максимально поддерживаемый протокол зарядки USB составляет 5 В.Доступен ряд проприетарных протоколов, не поддерживающих USB, но это создало путаницу в стандартах зарядки и аксессуарах. USB-C Power Delivery расширяет спецификации зарядки до 20 В при токе до 5 А или до 100 Вт для зарядки. Это значительное увеличение позволяет заряжать большие устройства, такие как ноутбуки, через USB-C. Например, 15-дюймовый MacBook Pro заряжается от 87 Вт. Для зарядки мощностью более 60 Вт необходимо использовать кабель питания USB-C с электронной маркировкой или меткой.

      Итак, USB-C позволяет заряжать ваши большие устройства, такие как ноутбуки, но действительно ли USB-C заряжается быстрее? Ответ обычно есть, но это зависит от того, как это реализовано. В смартфонах высокого класса, таких как iPhone и Google Pixel, используется поддержка USB-PD для более высокого напряжения, поэтому они могут заряжаться намного быстрее, чем старые телефоны. Обратной стороной является то, что вам придется выложить больше денег на высоковольтные зарядные устройства USB-C и, в случае iPhone, на кабель USB-C и Lightning. С другой стороны, большинство кабелей USB-C должны поддерживать зарядку до 60 Вт, просто убедитесь, что они от надежного производителя.А еще лучше убедиться, что они принадлежат бренду-участнику USB-IF, например Cable Matters.

      Хотя вы не заметите эту последнюю функцию, новейший стандарт Power Delivery 3.0 поддерживает протокол программируемого источника питания (PPS). Режим PPS, по сути, позволяет подавать на устройство разное количество энергии, а не просто постоянный поток энергии. Литий-ионный аккумулятор в вашем телефоне поблагодарит вас за это, так как эта стратегия позволяет заряжать его с оптимальной скоростью, помогая продлить срок службы аккумулятора.

      Обзор функций USB-C

      Если об этом еще недостаточно упомянуто, все же важно помнить, что все это происходит одновременно через один кабель / порт компьютера. Таким образом, с правильной док-станцией вы можете подключить все свои дополнительные мониторы, USB-устройства, карты памяти, жесткие диски и Ethernet И зарядить свой ноутбук до 100 Вт — поговорим о чистом рабочем столе! Самое приятное в этом то, что в большинстве случаев это просто работает. Поскольку USB-C теперь поддерживает альтернативные режимы, вы увидите более мощные док-станции, которые работают без дополнительного программного обеспечения или драйверов, которые могут замедлить работу вашего компьютера.

      Учитывая предельную пропускную способность, возможности энергопотребления и альтернативные режимы, уже доступные через USB-C, вы можете задаться вопросом, как это могло бы стать лучше. Одно из основных направлений в настоящее время — увеличение длины, которую может эффективно выполнять USB-C. На рынке есть всего несколько активных кабелей USB-C, которые позволяют использовать все функции USB-C на кабеле длиной до 3 м. USB-IF также анонсировал последний стандарт USB4 в августе 2019 года. Подробнее об этом позже, но суть в том, что он обеспечит встроенную поддержку Thunderbolt 3 и скорость передачи 40 Гбит / с.К счастью, текущий набор функций USB-C достаточно надежен, чтобы поддерживать надежную связь даже у самых требовательных опытных пользователей. Наконец, у нас есть действительно универсальный соединитель, который мы сможем использовать в качестве стандарта на долгие годы.

      Какие кабели USB-C купить?

      Теперь, когда доступны кабели USB4, они, вероятно, станут доминирующим стандартом USB-C, что делает кабели USB4 лучшим выбором для всего, что связано с USB-C. Кабели имеют полную обратную совместимость со всеми другими скоростями USB-C, что делает эти кабели идеальными для будущего, даже если у вас еще нет периферийных устройств USB4.Cable Matters выпустила свой первый сертифицированный USB-IF кабель USB4 в 2021 году.

      Сертифицированный USB-IF кабель USB4 ™ (40 Гбит / с) с питанием

      Если вам нужен кабель USB-C для всего этого, то кабель Cable Matters Thunderbolt ™ 4 — единственный кабель USB-C, который вам понадобится. Он поддерживает последний стандарт Thunderbolt 4 со скоростью 40 Гбит / с, полностью совместим с USB4 и полностью обратно совместим со всеми другими режимами USB-C.

      Сертифицированный Intel кабель Thunderbolt ™ 4 USB-C с поддержкой зарядки 100 Вт

      Разъяснение скоростей, типов и функций

      USB

      USB — это универсальная последовательная шина, и это стандартный тип подключения для компьютеров и большинства технических устройств с 1998 года, когда Apple приняла смелое решение использовать его на своем революционном оригинальном iMac.

      До USB было несколько типов подключений, от ADB до FireWire и SCSI, все со своими вариациями.

      Как и большинство технических стандартов, USB с тех пор становится быстрее: каждые несколько лет выходят новые версии, которые стремительно развиваются по скорости и функциональности.

      Несмотря на то, что они являются «универсальными», сейчас существует множество различных типов USB, хотя, к счастью, некоторые из них постепенно выводятся из употребления на всех устройствах, кроме самых дешевых.

      Этот идеал универсализации все еще преследуется, и, как я объясню позже, мы приближаемся.

      Прежде чем объяснять скорость USB, мы рассмотрим различные типы USB.

      USB-A — самый распространенный и по-прежнему основной среди ПК и устройств с его прямоугольным разъемом.

      USB-B был одобрен в основном производителями принтеров, которые влюбились в его туннельную форму. Также есть USB-B Mini, который до сих пор всплывает то тут, то там.

      Micro-USB (на самом деле USB-B Micro ) — это неудобный маленький разъем, используемый в более старых и более дешевых гаджетах, который всегда кажется неправильным при каждой попытке вставить его.Есть несколько умных кабелей Micro-USB, которые делают его двусторонним, о чем вы узнаете из нашего обзора лучших кабелей Micro-USB.

      Существует также тип USB-B Micro Super Speed ​​, который часто встречается на внешних жестких дисках. У него 10 контактов по сравнению с 5 контактами Micro-USB.

      USB-C получил круглую односторонность USB-A и Micro-USB за счет того, что он двусторонний, поэтому вы можете разместить его симметричный продолговатый разъем в любом направлении вверх. Гений.

      Большинство современных ноутбуков, планшетов и телефонов (за исключением iPhone, любящего молнии) перешли на USB-C, и мы все должны быть благодарны за это.

      Действительно, современные ноутбуки часто имеют только порты USB-C или Thunderbolt, а это означает, что вам понадобится док-станция USB-C, док-станция Thunderbolt или концентратор USB-C для подключения устройств с другими соединениями.

      USB-C

      меньше USB-A, обладает высокой скоростью передачи данных и может выдерживать до 100 Вт энергии. Он может отправлять сигналы DisplayPort по тому же кабелю и разъему, что и сигналы USB, поэтому пользователи могут подключать к нему внешние дисплеи — если их компьютеры поддерживают это.

      Альтернативный режим

      USB-C (также известный как «альтернативный режим») для видео позволяет адаптерам выводить видео с порта USB-C на HDMI, DisplayPort, VGA и другие типы видеоразъемов на дисплеях, телевизорах и проекторах.Многие современные мониторы теперь даже имеют собственные порты USB-C, поэтому их можно подключать напрямую с помощью кабеля USB-C.

      Mac в основном ограничены только одним внешним дисплеем через USB-C, потому что они не поддерживают многопотоковую передачу (MST). 4K-видео через USB-C также ограничено частотой экрана 30 Гц. Есть исключения, такие как использование док-станции Caldigit USB-C SOHO Dock, которая использует отдельные полосы для видео и USB, и поэтому может достигать 60 Гц.

      Thunderbolt 3 (см. Ниже) позволяет использовать более одного внешнего дисплея на компьютерах Mac и ПК с Windows, а также 4K с частотой 60 Гц.

      USB-C также поддерживает USB Power Delivery (USB PD) . В то время как USB 3.1 может поддерживать всего 15 Вт (много для подзарядки телефона, но жалко при попытке включить ноутбук), USB PD может обеспечивать мощность до 100 Вт.

      Если вас интересует разъем Apple Lightning , он похож на USB и двусторонний, как USB-C, но встречается только на устройствах Apple и аксессуарах, изготовленных для них.

      Скорость USB от 12 Мбит / с до 40 000 Мбит / с

      Типы USB довольно легко понять, поскольку они выглядят по-разному.Скорости USB поначалу довольно легко понять. Помните, что мегабайт (МБ) в восемь раз больше мегабита (МБ). Чтобы упростить сравнение, мы указали скорости USB в мегабитах в секунду, мегабитах в секунду и гигабитах в секунду.

      USB 1.1 (также известный как Full-Speed) может достигать 12 мегабит в секунду (12 Мбит / с). Это эквивалентно 0,125 мегабайта в секунду (МБ / с).

      USB 2.0 (он же Hi-Speed) превзошел все ожидания со скоростью 480 Мбит / с или 60 Мбит / с.Эта спецификация до сих пор широко используется в устройствах и док-станциях.

      USB 3.0 (также известный как SuperSpeed) поднял его на новый уровень со скоростью 5 гигабит в секунду (5 Гбит / с), что равно 625 или 5000 Мбит / с.

      К сожалению, USB 3.0 превратился в путаницу из множества вариаций 3.x. Версия 3.1 стала ужасно запутанной.

      USB 3.1 , выпущенный в июле 2013 года, имел два варианта: USB 3.1 Gen 1, который был таким же, как USB 3.0 SuperSpeed, со скоростью 5 Гбит / с; и USB 3.1 Gen 2, получивший название SuperSpeed ​​+, со скоростью 10 Гбит / с (1250 Мбит / с = 10 000 Мбит / с).

      Версия со скоростью 10 Гбит / с была известна одновременно как «USB 3.1 Rev 2», «USB 3.1 Gen 2», «SuperSpeed ​​USB 10 Гбит / с» и «SuperSpeed ​​+».

      Типы и скорость USB 3.2

      Чтобы разобраться в этой сложной неразберихе, появился USB 3.2, но, честно говоря, это тоже не супер-постижимо!

      USB 3.2 предназначен только для USB-C, а не для USB-A, который застрял в соглашениях об именах USB 3.1 и достигает максимальной скорости 10 Гбит / с.

      Более поздние версии USB часто более функциональны и обеспечивают более эффективное управление питанием.

      Но здесь мы подробно объясним скорость USB 3.2.

      Спецификация USB 3.2 вобрала в себя все предыдущие спецификации 3.x и определяет три скорости передачи:

      USB 3.2 Gen 1×1 (обычно просто USB 3.2 Gen 1 ): SuperSpeed ​​USB со скоростью 5 Гбит / с

      USB 3.2 Gen 2×1 (обычно просто USB 3.2 Gen 2 ): SuperSpeed ​​+ USB со скоростью 10 Гбит / с

      USB 3.2 Gen 2×2 : SuperSpeed ​​+ USB со скоростью 20 Гбит / с (2500 Мбит / с).2×2 означает, что у автобуса две полосы движения, а не одна — следовательно, скорость увеличена вдвое.

      Разъем USB-C имеет четыре пары контактов, известных как «дорожки», по которым передаются и принимаются данные. USB 3.2 Gen 1 (5 Гбит / с) и USB 3.2 Gen 2 (10 Гбит / с) используют одну полосу передачи и одну полосу приема. USB 3.2 Gen 2×2 использует преимущества всех четырех линий для достижения скорости передачи данных 20 Гбит / с.

      Thunderbolt 3 против Thunderbolt 4

      Игнорируя Thunderbolt 1.0 и Thunderbolt 2, которые использовали разъемы mini-DisplayPort, Thunderbolt 3 (T3) выглядит точно так же, как USB-C, но он намного быстрее со скоростью 40 Гбит / с (= 5 Гбит / с = 5000 Мбит / с = 40 000 Мбит / с) и больше возможностей.

      Thunderbolt предоставляет данные PCI Express для жестких дисков, твердотельных накопителей и видеокарт, а также функции DisplayPort по одному кабелю.

      Кроме того, он является одноранговым, а не между хостом и пользователем (USB), поэтому позволяет вам последовательно подключать более одного периферийного устройства к существующему соединению.

      и Thunderbolt 4 теперь на сцене. Пользователи Mac не заметят большой разницы между T3 и T4, так как он не обновляет функции или спецификации, но мир Windows был склонен к ограниченным версиям T3, которые новая сертификация T4 исключает.

      Например, гарантия скорости означает, что все T4-совместимые устройства должны поддерживать как минимум два внешних дисплея 4K или один дисплей 8K.

      T4 позволяет использовать более длинные кабели (T3 достигает максимальной длины около 1 м до потери полосы пропускания, в то время как T4 поддерживает полную скорость с кабелями длиной до 2 м) и некоторые другие полезные функции, такие как выход из спящего режима и защита данных с прямым доступом к памяти (DMA) .

      Системы

      T3 должны были поддерживать только 16 Гбит / с для соединений PCIe, так что это была максимальная скорость, которую вы могли достичь для внешних устройств SSD.Для сертификации Thunderbolt 4 требуется удвоить пропускную способность PCIe до 32 Гбит / с.

      Thunderbolt 3 позволяет подключать несколько устройств Thunderbolt в длинную цепочку, но если вы удалите одно из них (кроме последнего устройства в цепочке), все остальные станут непригодными для использования.

      Thunderbolt 4 представляет собой нечто, называемое Hubbing , где вы можете иметь до четырех портов Thunderbolt в концентраторе или док-станции — каждый из которых представляет собой отдельную «ветвь», которую можно отключить, не затрагивая другие устройства Thunderbolt, подключенные к другим портам.

      Подробнее читайте в нашем объяснении Thunderbolt 4 vs Thunderbolt 3 vs USB4.

      Что такое USB4?

      USB4 (отсутствие разрыва между USB и 4 в, вероятно, тщетной попытке предотвратить появление USB 4.1 и т. Д.) Основан на спецификации протокола Thunderbolt 3, который поддерживает пропускную способность до 40 Гбит / с.

      Он выглядит точно так же, как USB-C, USB 3.2 и Thunderbolts 3 и 4.

      Его минимальные характеристики: 20 Гбит / с, один дисплей 4K, 7.Подача мощности 5 Вт, но он может обрабатывать до 40 Гбит / с, два дисплея и 100 Вт PD.

      Но, конечно, есть варианты.

      USB4 Gen 2×2 имеет пропускную способность 20 Гбит / с.

      USB4 Gen 3×2 достигает 40 Гбит / с. Это самый быстрый USB-порт на сегодняшний день, и, как и для Thunderbolt 3, требуется более короткий кабель длиной 0,8 м.

      USB4 совместим с Thunderbolt 3 и обратно совместим с USB 3.2 и даже USB 2.0.

      Он может обеспечить питание аксессуаров не менее 15 Вт и поддерживать два дисплея 4K или один дисплей 8K.

      В то время как USB 3.2 выделяет фиксированную полосу пропускания для данных или видео или — в «альтернативном режиме DP» — дает 100% видео, USB4 может динамически и интеллектуально распределять полосу пропускания для видео и данных в зависимости от фактических потребностей.

      Найдите подходящие кабели USB-C

      Какой бы ни была скорость вашего соединения, вы должны убедиться, что ваши кабели как минимум такие же быстрые.

      При подключении устройств с разными версиями USB скорость передачи данных ограничивается самым медленным из подключенных устройств — USB 3.1 устройство, подключенное к устройству USB 2.0 или кабелю, будет заблокировано. Скорость USB 2.0 480 Мбит / с.

      При покупке кабелей USB-C проверьте поддерживаемую мощность зарядки и скорость передачи данных USB. Некоторые кабели будут иметь маркировку с указанием их номинальной скорости, но ни в коем случае не все из них.

      Зарядный кабель с поддержкой USB 2.0 может быть длиннее, чем кабели USB 3.x и USB4, но его скорость передачи данных ограничена 480 Мбит / с, и он не поддерживает альтернативные режимы.

      Кабель Thunderbolt 3 с логотипом thunderbolt обратно совместим со всеми скоростями USB-C, но вам может потребоваться специальный кабель, чтобы получить максимальную отдачу от подключения USB-C 10 Гбит / с или 20 Гбит / с.

      Кабели

      Thunderbolt 4 и USB4 взаимозаменяемы и обратно совместимы. Кабели Thunderbolt 3 также будут работать с соединениями Thunderbolt 4 и USB4.

      Кабели

      Thunderbolt 4 обеспечивают совместимость со всеми версиями USB-C, включая USB 2.0, 3.0, 3.2 и 4, независимо от длины кабеля.

      Если вы покупаете кабели USB-C, ищите сертификацию USB4 для защиты вашей покупки в будущем или Thunderbolt 4 для поддержки всего. Для более длинных кабелей T4 вам понадобится «активный» кабель с набором микросхем активного повторителя для усиления сигнала.

      Ознакомьтесь с нашим обзором лучших кабелей USB-C и Thunderbolt.

      A, B, C USB для начинающих — EEJournal

      Я не хочу показаться жадным и, конечно, не хочу хвастаться (я горжусь своей скромностью), но я льстил себе тем, что знаю больше, чем моя изрядная доля бобов (то есть людей, которых звали Боб, а не прически с тем же именем). Я мог бы начать называть имена, но (а) их всех назовут Бобом и (б) мы будем здесь весь день.

      Достаточно сказать, что в данный момент я очень много думаю об одном Бобе, не в последнюю очередь потому, что у нас обоих офисы в одном здании.Рассматриваемый Боб — многогранная личность. Есть его образ «спортивного Боба», когда он надевает шорты, чтобы пойти в тренажерный зал, его личность «тусовочного Боба», которая дает ощутить свое присутствие всякий раз, когда на сцене появляется торт, и его персонаж «рассказчик Боб» всякий раз, когда он чувствует, что есть извилистая история, которую нужно рассказать (сейчас я чаще всего задумываюсь об этом), и это лишь некоторые из них. Он действительно «Боб на все времена».

      Молодой душой пожилой джентльмен лет семидесяти, Боб думает, как ловушка, когда дело касается бизнеса.Это благоприятно, потому что он также носит кепку «Бизнес-брокер Боб», что означает, что он помогает людям покупать и продавать бизнес. Однако, к сожалению, было бы неуместно называть его «Боб, которому бросили вызов электронике и компьютерам». Я не могу сказать вам, сколько раз я получал жалобные просьбы на выходных от Боба с вопросом, почему его компьютер, камера, смартфон или другое электронное оборудование перестали работать. К счастью, десятилетия насмешек со стороны ветеранов ИТ в сочетании с тем фактом, что я раньше смотрел The IT Crowd , теперь приносят дивиденды: «Вы пробовали выключить и снова включить его?» Я прошу, скрестив пальцы, на удачу (призываю вас посмотреть этот отрывок видео о технической поддержке, чтобы хоть одна кривая ухмылка не мелькнула на вашем лице).


      Только в минувшие выходные, например, греясь в расслабляющей атмосфере праздника в День отца, мне позвонили из «Walmart Bob» и спросили, какой кабель требуется для подключения старого Android-смартфона его девушки к ее новой машине, потому что кабель USB-C — USB-C, который продал им пятнистый юноша за прилавком, не подходил.

      «Аааааааааааааааааааааааа!» Я подумал про себя (и имел в виду это очень искренне).

      К сожалению, я понял, что когда я отвечаю: «Ищите коробку с надписью« Кабель USB-A — USB-Micro »», для Боба это звучит так, как будто я говорю на языках.В конце концов, после еще одного воскресного дня, связанного с тавтологическими техническими недоразумениями по телефону, я решил составить краткое руководство, которое я представил Бобу на следующее утро, когда он прибыл в офис. Только когда я увидел, как по его щеке скатилась небольшая слеза радости и сияющая понимающая улыбка осветила его лицо, я понял, что эта тема может быть темой, которой стоит поделиться, потому что она может быть полезна другим. Не на вы, конечно, , но, возможно, на кого-то, кого вы знаете, так что поехали …

      В недалеком прошлом производители электронного оборудования использовали кучу различных кабелей и разъемов, чтобы позволить таким вещам, как компьютеры и принтеры, обмениваться данными друг с другом.Такие имена, как «RS-232» и «Интерфейс Centronics» вызовут кривую улыбку у многих старших читателей.

      В те времена были самые разные проблемы, например, тот факт, что вам приходилось выключать компьютер перед подключением нового оборудования, такого как принтер. Кроме того, вы были обязаны загрузить (обычно с дискеты или компакт-диска) специальное программное обеспечение, называемое «драйвером», чтобы помочь вашему компьютеру «общаться» с новым оборудованием.

      Для решения этих проблем в 1996 году был введен промышленный стандарт под названием Universal Serial Bus (USB).Это установленные спецификации для кабелей, разъемов и протоколов связи. В некоторых случаях кабели USB используются только для подачи питания; в других случаях они используются только для передачи данных; во многих случаях они используются как для связи, так и для подачи энергии.

      Кстати, замечательные люди из PRR Computers создали довольно полезную полную таблицу компьютерных разъемов и портов. Вы можете заказать глянцевую версию плаката размером 24 x 36 дюймов за 15,49 доллара плюс доставка (хотелось бы знать, откуда возникла эта конкретная цена; есть ли какой-то скрытый смысл в последовательности цифр 1-5-4-9?) Или вы можете бесплатно скачать изображения в форматах JPG, PNG и TIFF.

      Полная таблица компьютерных разъемов и портов
      (Источник изображения: PRR Computers)

      USB приносит на вечеринку множество интересных вещей, в том числе возможность «горячего подключения», что означает, что вы можете подключать / отключать USB-устройства к компьютеру и от него без необходимости сначала выключать питание устройства. Кроме того, если вы впервые используете USB-устройство, оно либо использует стандартный драйвер, либо загружает свой драйвер на ваш компьютер, либо находит соответствующий драйвер в Интернете и загружает и устанавливает маленького мошенника без вашего ведома. пальцем пошевелить.

      Различные типы разъемов USB в комплекте с разъемом Apple Lightning.

      Когда USB впервые появился на сцене, было только два типа разъемов: USB-A (он же USB A или USB Type-A) и USB-B (он же USB B или USB Type-B). Некоторые периферийные устройства, такие как мыши и клавиатуры, имеют встроенный кабель с разъемом USB-A на конце, который можно подключить к компьютеру. В этом случае компьютер подает питание на периферийное устройство, которое, в свою очередь, передает данные на компьютер.

      USB-мышь с разъемом USB-A на конце кабеля
      (Источник изображения: Amazon)

      Когда дело доходит до периферийных устройств, таких как принтеры и некоторые внешние жесткие диски, кабель USB-A — USB-B (то есть кабель с разъемом USB-A на одном конце и разъемом USB-B на другом) может использоваться для соединения двух устройств вместе. В этом случае прямоугольный разъем USB-A подключается к главному компьютеру, а квадратный разъем USB-B подключается к периферийному устройству.

      После первого запуска USB на сцене появилось множество устройств с питанием от USB. Некоторые из них, например, персональные охлаждающие вентиляторы и пылесосы для клавиатуры, имели в первую очередь новизну; другие кардинально изменили правила игры, например, флэш-накопители USB («карты памяти»), которые впервые появились на рынке примерно в 2000 году.

      Хотя в те времена он считался физически маленьким (особенно по сравнению с такими вещами, как разъемы RS-232 и Centronics), разъем USB-B был слишком большим для использования с портативными устройствами, такими как цифровые камеры и мобильные телефоны, которые были становится все более популярным во второй половине 1990-х годов.Чтобы обратиться к продуктам такого рода, на сцене появились разъемы USB-Mini и USB-Micro. В этом случае у вас все еще был разъем USB-A на конце кабеля, который подключен к вашему компьютеру или адаптеру питания от стенной бородавки, но теперь у вас был разъем USB-Mini или USB-Micro на конце кабеля, к которому подключено в ваше устройство. Опять же, эти кабели можно использовать как для питания (для зарядки устройства), так и для обмена данными между устройством и главным компьютером.

      Скорость передачи данных, которая могла быть достигнута при использовании первоначальной разновидности USB, теперь известной как USB 1.x были достаточно хорошими по стандартам 1990-х годов, но быстро начали выдыхаться, поскольку пользователи хотели передавать все больше и больше данных. Значительно более быстрая спецификация USB 2.0 была выпущена примерно в 2000 году. В ней использовались те же физические разъемы, что и в USB 1.x.

      В 2008 году была опубликована значительно более быстрая спецификация USB 3.0, а в 2013 году за ней последовал USB 3.1. Существуют версии USB 3.x с разъемами A, B, Mini и Micro, но та, с которой сталкивается большинство пользователей. контакт USB 3.x Тип-A. У них больше сигналов, чем у их аналогов USB 2.0, но — снаружи — они кажутся такими же по размеру и форме. По-настоящему умно то, что вы можете подключить разъем USB 2.0 Type-A к порту USB 3.x Type-A, и вы можете подключить разъем USB 3.x Type-A к порту USB 2.0 Type-A, и все будет продолжать работать вполне успешно. Сказав это, вы можете достичь более высоких скоростей, предлагаемых USB 3.x, только если вы подключите разъем USB 3.x Type-A к порту USB 3.x Type-A.Как узнать, что есть что? Что ж, эта часть проста в использовании, потому что если вы посмотрите на конец разъема USB 3.x Type-A на кабеле или в порт USB-3.x Type-A на компьютере, вы увидите что внутри синий; если он не синий, значит, это не USB 3.x.

      USB 2.0 Type-A (слева) по сравнению с USB 3.x Type-A (справа).

      Одна из проблем всех оригинальных USB-разъемов — A, B, Mini, Micro — заключается в том, что они поляризованы, что означает, что вы можете подключить их только одним способом.Не знаю, как вы, но мне кажется, что всякий раз, когда я впервые пытаюсь подключить к компьютеру что-то вроде USB-мыши, у меня почти всегда оказывается перевернутый разъем USB-A. Если бы я просто закрывал глаза, случайная вероятность предполагала бы вероятность 50:50, так почему же даже с открытыми глазами мне кажется, что я все делаю правильно только один раз из десяти?

      В 2012 году Apple представила свой разъем Lightning, который заменил 30-контактный разъем док-станции на своих мобильных устройствах (iPod, iPad, iPhone). Помимо небольшого размера, одним из достоинств разъема Lightning является то, что он не поляризован, что означает, что вы можете подключать его любым способом.

      Между тем, специалисты по USB продолжали работать в тени, что привело к появлению в 2014 году USB-C (также известного как USB C или USB Type-C). В дополнение к поддержке более высокого распределения мощности и такой же высокоскоростной связи, как и Разъемы USB 3.x, USB-C также неполяризованы.

      При нынешних обстоятельствах USB-C скоро будет править миром (по крайней мере, до тех пор, пока не появится «следующая большая вещь»). На момент написания, например, подавляющее большинство мобильных устройств Apple используют разъемы Lightning, но некоторые из последних продуктов используют разъемы USB-C.Точно так же, когда я пишу эти слова, большинство устройств Android используют разъемы USB-Micro, но некоторые из более современных продуктов имеют разъемы USB-C.

      В День отца в минувшие выходные моя жена (Джина Великолепная) подарила мне вентилятор Ontel Arctic Air Neck Fan, чтобы мне было прохладно, пока я стригаю двор. (Я использовал его вчера вечером. Это не принесет приза за бесшумный бег, но — поскольку я также носил шумозащитные наушники — я забыл, что на мне они. Я помню, как подумал: «Слава богу, ветерок прохладный», пока я косил.И только когда я закончил и снял наушники, я понял, что «прохладный ветерок» исходит от моего вентилятора на шее.) Дело в том, что до относительно недавнего времени порт зарядки на таких устройствах обычно был типа USB-Mini или USB-Micro. В данном случае это был порт USB-C, а шейный вентилятор поставлялся с коротким кабелем USB-A — USB-C для зарядки.

      Когда дело доходит до адаптеров питания от стенных бородавок (см. Также адаптер и адаптер: в чем разница? ), на момент написания этой статьи большинство из них имеют один или несколько портов USB-A, а некоторые теперь имеют оба порта USB-A. и порты USB-C, а некоторые имеют только порты USB-C.Со временем те, у которых есть порты USB-C, будут преобладать, а те, у которых есть порты USB-A, отойдут на второй план. Точно так же в случае современных автомобилей подавляющее большинство из них имеет один или несколько портов USB-A, и лишь некоторые из них также оснащены одним или двумя портами USB-C. Со временем порты USB-C будут преобладать, и так оно и есть.

      Адаптеры питания от настенных бородавок: два порта USB-A (слева), порты USB-A и USB-C (в центре) и два порта USB-C (справа) (Источник изображения: Anker)

      В недалеком будущем все будет иметь разъемы USB-C, и мы будем использовать кабели USB-C — USB-C, чтобы удовлетворить и удовлетворить все наши потребности в мощности и данных (для небольшого оборудования).Между тем, пока этот переход к более светлому и лучшему будущему находится в процессе, точно так же, как есть USB-A на USB-B, USB-A на USB-Mini, USB-A на USB-Micro и USB- А к Apple Lightning кабели, есть также USB-C к USB-B, USB-C к USB-Mini, USB-C к USB-Micro и USB-C к Apple Lightning кабели, в сочетании с рогом изобилия «XXX» к переходникам «YYY».

      Теперь, что касается более технических участников среди нас, прежде чем вы перейдете к комментированию боя с энтузиазмом и самоотверженностью, я знаю, что мы лишь прикоснулись к этой теме.Например, мы не говорили о разъемах Mini-A против Mini-B или Micro-A против Micro-B, а также о разъемах Mini / Micro-B против AB или концепции On-The Go (OTG), или тот факт, что разъемы USB 3.0 Type-B и USB 3.0 Micro-B отличаются от своих аналогов USB 2.0, но (и я не могу поверить, что говорю это на самом деле) я не хотел блуждать в зарослях .

      Моя цель при написании этой статьи состояла в том, чтобы охватить общие комбинации соединителей, с которыми обычно сталкиваются среднестатистический Боб или Боберта в своих повседневных блужданиях, тем самым сделав их немного более уверенными и / или опасными.Учитывая это, насколько хорошо я справился? Как вы думаете, есть ли что-то, что я затронул слишком много или слишком мало, что-то, что я включил, что я должен был исключить, или что-то, что я пропустил, что должно было быть добавлено?

      ПОСТКПИСЬ: Буквально несколько секунд назад, когда я последний раз читал эту колонку перед тем, как отправить ее на публикацию, Боб («Ты помнишь Боба? Это история о Бобе», как, возможно, трогал Арло Гатри) появился в моем офисе с широко раскрытыми глазами, размахивая устройством для стрижки волос в носу и батареей AA, которую он купил по дороге на работу.Сначала я боялся, что Боб захочет вовлечь меня в какую-то эзотерическую форму поединка по стрижке волос в носу, но он быстро дал мне понять, что установка батареи в устройство поставила его на колени. К счастью (поскольку у меня есть репутация, которую нужно поддерживать), мне потребовалось всего несколько секунд, чтобы вывести блокирующий механизм и вывести его из строя, в результате чего появился батарейный отсек. Все, что я могу сказать, — это то, что по выражению очарования, изумления, трепета и восторга на лице Боба вы могли подумать, что я выполнил магический трюк, равный Шин Лим на Пенне и Теллере (наконец-то я могу успокоить моего дорогого старичка. мама, что годы в университете на получение диплома инженера потрачены не зря).

      .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
