Самонесущий изолированный провод СИП — технические характеристики, конструкция жил, применение, эксплуатация
Краткая характеристика
Самонесущий изолированный провод (СИП), рассчитанный на номинальное напряжение 660 и 1000 В частотой до 50 Гц, служит для передачи электроэнергии в воздушных линиях электропередачи и ответвлений ко вводам в жилые дома и хозяйственные постройки.
Конструкция кабеля
Вокруг нулевой несущей жилы, выполненной из алюминиевого сплава, скручены изолированные фазные токопроводящие жилы из алюминиевого или сталеалюминиевого сплава. Жилы многопроволочные, уплотнённые.
Изоляция изготовлена из термопластичного светостабилизированного сшитого полиэтилена.
Технические и эксплуатационные характеристики
СИП предназначен для эксплуатации при температуре от -50°С до +50°С и относительной влажности воздуха до 98% (при температуре +35°С). Предельная длительно допустимая температура нагрева жил кабеля в рабочем режиме составляет + 90°С, в аварийном режиме или в режиме перегрузки + 130°С (при длительности нагрева не более 8 часов в сутки и 1000 часов за весь срок службы).
При коротком замыкании (до 4 сек) максимальная допустимая температура нагрева жил 250°С.
Изолированные жилы проводов выдерживают испытание переменным напряжением 3,5 кВ частотой 50 Гц на проход. После выдержки в воде при температуре 10-30°С проводаменее 10 мин должны выдерживать испытание переменным напряжением 2,5 кВ (для марок СИП-1 и СИП-1А) и 4 кВ (для марок СИП-2 и СИП-2А). Провода СИП выдерживают испытание переменным напряжением 4 кВ частотой 50 Гц в течение 1 часа.
Прокладка и монтаж кабелей СИП без предварительного нагрева может производиться при температуре не ниже -20°С. Минимальный радиус изгиба при прокладке — 7,5 Dн (Dн — наружный диаметр кабеля). Провод обладает стойкостью к солнечной радиации.
Строительная длина СИП согласовывается при заказе.
Гарантийный срок эксплуатации кабеля – 3 года, срок службы — 40 лет.
Преимущества
Провода СИП обеспечивают бесперебойную подачу электроэнергии, обладают высокой прочностью, стойкостью к механическим повреждениям, работают даже в сложных климатических и агрессивных химических условиях.
Кабели предполагают монтаж без отключения линии, возможность совместной подвески на опорах проводов с разным уровнем напряжения и с телефонными линиями, возможность монтажа ЛЭП по фасадам зданий – без установки лишних опор, загромождающих тротуары города.
Благодаря небольшому реактивному сопротивлению, кабели СИП позволяют значительно снизить потери энергии. Важными преимуществами являются высокая безопасность обслуживания и отсутствие риска поражения при касании фазных проводов, находящихся под напряжением, а также безопасность работ в непосредственной близости от ЛЭП.
Сфера применения
СИП активно применяются при создании ответвлений ко вводам зданий и построек жилого и хозяйственного назначения, а также проведении магистральных воздушных линий электропередач. При прокладке проводов СИП в пожароопасных зонах на изоляцию наносят специальное покрытие, придающее кабелям огнестойкость и являющееся дополнительной защитой от пожара.
09 ноября 2009
МТД «Энергорегионкомплект»
Энергорегионкомплект
Все статьи

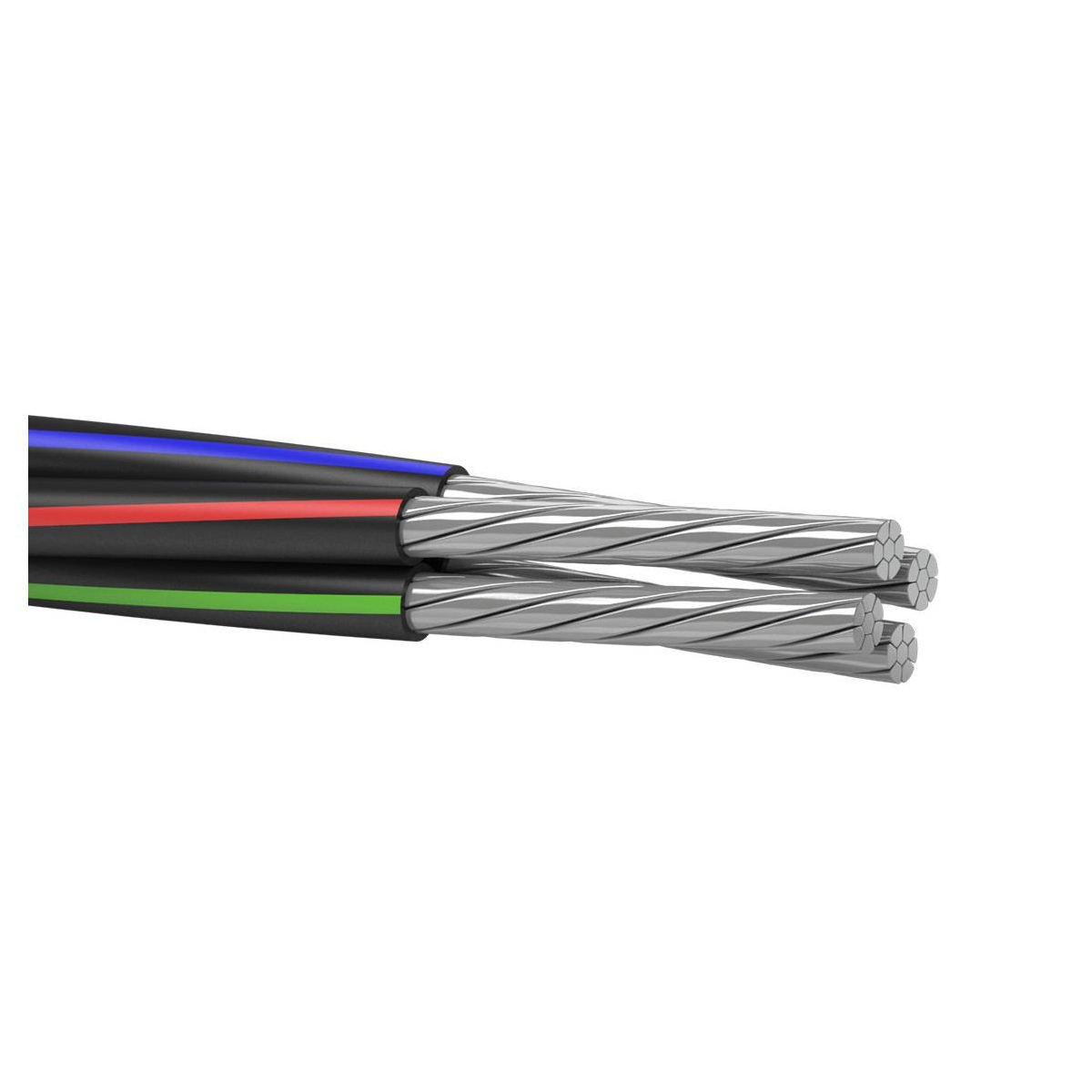

| Маркоразмер кабельного изделия | СИП-4 4х16-0,6/1 | |
Марка кабельного изделия (без категории пож. опасности) | СИП-4 | |
| Показатель пожарной опасности (кабельная маркировка) | без маркировки | |
| Количество основных жил | 4 | |
| Сечение основных жил | 16мм² | |
| Количество вспомогательных жил | ||
| Сечение вспомогательных жил | ||
| Сечение нулевой несущей жилы | ||
| Материал токопроводящих жил | алюминий | |
| Наличие и материал сердечника | ||
| Сечение сердечника жил | ||
| Материал изоляции жил | сшитый полиэтилен | |
Диаметр кабеля, мм (точн. знач.) | ||
| Диаметр кабеля, мм (округлен.знач.) | ||
| Номинальное переменное напряжение U₀/U | 0,6/1кВ | |
| Номинальная частота | 50Гц | |
| Номинальное постоянное напряжение | ||
| Конструктивная особенность | ||
| Тип присоединения | ||
| Особенности области применения | ||
| Тип прокладки | воздушные линии | |
| Применение во взрывоопасных зонах | нет | |
| Класс пожарной опасности | нет | |
| Климатическое исполнение | В | |
| Диапазон температур эксплуатации | от -60°C до 50°C | |
| Температура монтажа кабельного изделия | не ниже -20°C | |
| Срок службы кабельного изделия | 40 лет | |
| Тип определяющего документа | ||
| Номер определяющего документа | ||
| Примечание | ||
| Альтернативные названия | СИП4 СИП 4 4х16 4×16 4 16 | |
| Страна происхождения | ||
| Сертификация RoHS | ||
| Код EAN / UPC | ||
| Код GPC | ||
Код в Profsector. com | FN15.182.1.182 | |
| Статус компонента у производителя | — |
Самонесущий изолированный провод (СИП), цена
СИП – это самонесущий изолированный провод, который в последнее время становится основным при строительстве электросетей. Он состоит из изолированных фазных алюминиевых жил, скрученных в жгут вокруг нулевой жилы, которая часто является и несущей за счёт стального сердечника.
Кабель СИП широко используется при строительстве магистральных воздушных ЛЭП с напряжением до 1 кВ/35 кВ и разных ответвлений к вводам в здания и сооружения. Одним из недостатков обычных воздушных линий является периодическое «схлёстывание» неизолированных проводов от ветра, приводящее к обесточиванию потребителей. СИП продолжает энергоснабжение даже при ураганном ветре.
Ввод электричества в дом с помощью СИП провода
Отличные технические характеристики провода СИП снижают эксплуатационные расходы в несколько раз. Оболочка жил из светостабилизированного термопластичного или сшитого полиэтилена, окрашенного в чёрный цвет, уменьшает обледенение ЛЭП и позволяет упростить и удешевить монтаж кабеля, т.к. арматура для монтажа СИП не содержит изоляторов и опорных сооружений.
Выпускаемый провод СИП имеет различное количество жил: от 1 до 4 в зависимости от своего назначения. Одножильные провода применяют при строительстве ВЛ с напряжением 6/10 – 35 кВ, а кабели с 2-4 жилами – для низковольтных распределительных и осветительных сетей.
Как правильно выбрать кабель СИП?
Большое разнообразие кабелей СИП в торговле усложняет проблему выбора для покупателя. Разберем основные отличия.
СИП-2 состоит из фазных жил и нулевой несущей с сердечником. Рабочее напряжение до 1 кВ. Изоляция – сшитый полиэтилен, устойчива к атмосферным воздействиям.
Применяют для ответвлений от трассы к жилым домам.
СИП-3 представляет собой жилу из сплава алюминия со стальным сердечником. Напряжение – до 35 кВ. Оболочка — светостабилизированный полиэтилен. Используют в ЛЭП 6-35 кВ.
СИП-4 состоит из парных жил (нулевая жила отсутствует). Изоляция из термопластичного полиэтилена. Рабочее напряжение до 1 кВ. Применяют для ввода питания в дома и прокладки по стенам.
основных вопросов по волокну: подвешивание самонесущего волокна
Серия блогов Top Fiber Questions посвящена ответам на наиболее часто задаваемые вопросы в отрасли. Мы надеемся дать отличные ответы. Самое главное, мы будем рады, если вы зададите вопросы о волокне в разделе комментариев ниже.
Вопрос:
На какой длине пролета я могу подвешивать самонесущее волокно?
Ответ:
Во-первых, определение: самонесущий оптоволоконный кабель определяется как кабель, который был специально разработан для поддержки себя без присоединения к поддерживающей нити.
Как правило, это интегрированный мессенджер (также известный как восьмерка), плоская капля и полностью диэлектрическая самоподдержка (ADSS). Каждый самонесущий оптоволоконный кабель будет иметь свою собственную спецификацию максимальной длины пролета.
Большинство самонесущих оптоволоконных кабелей могут механически выдерживать нагрузки на больших расстояниях, которые обычно указываются для каждого кабеля. Однако длина пролета часто ограничивается нагрузкой на оптоволоконное стекло внутри кабеля и / или требованиями к минимальным зазорам, предусмотренными Национальными правилами электробезопасности (NESC).
Отличным примером является самоподдерживающееся падающее волокно M-MN-109, максимальная длина пролета которого в условиях тяжелой нагрузки NESC составляет 128 футов при установке на высоте 18 футов с минимальным зазором для участков, доступных для транспортных средств высотой 15 футов. Если имеется достаточный зазор для провисания 18,6 футов, а длина пролета может достигать 420 футов, для этого потребуется высота крепления 33,6 футов в зоне, доступной для транспортных средств.
НАЖМИТЕ TWEET : Кабель может стать довольно длинным. Как долго это СЛИШКОМ долго? Крис Джемм из CommScope помогает все это изложить.
Некоторые производители предоставляют своим клиентам только бесконечные пролеты без учета зазоров NESC. CommScope предоставляет длину пролета по трем категориям: автомобильный доступ NESC, пешеходный доступ NESC и бесконечность в каждой категории нагрузки NESC: тяжелая, средняя и легкая.
Когда самонесущий оптоволоконный кабель защелкивается на опорной пряди, такой как ¼ ”6.6M EHS ограничения пролета самоподдержки больше не применяются, так как нагрузка ложится на жилу, а не на кабель.
Единственный надежный способ узнать об ограничениях — это просмотреть спецификации кабеля. С какими ограничениями вы столкнулись при развертывании?
Товар № ADSS-48, ADSS полностью диэлектрический самонесущий оптоволоконный кабель на американской группе проводов
Applications«Полностью диэлектрические самонесущие (ADSS)» кабели предназначены для автономных воздушных применений на малых, средних и больших расстояниях.
Кабели ADSS предлагают быстрое и экономичное средство для прокладки волоконно-оптических кабелей вдоль существующих воздушных участков. Их используют операторы кабельного телевидения, телефонные компании, муниципалитеты и новые сетевые операторы, а также электроэнергетические компании. Конструкция
Кабель ADSS состоит из ряда трубок / элементов в соответствии с указанным числом волокон. Элементы обычно представляют собой трубки, содержащие волокна; однако для сохранения геометрии кабеля можно использовать наполнители.В каждую трубку, заполненную водоблокирующим гелем, свободно уложено от двух до двенадцати цветных волокон. Трубки скручены вокруг центрального диэлектрического элемента, повышающего прочность, и обернуты рубашкой. Набухающая в воде лента спирально наматывается на сердечник кабеля. Силовые элементы из арамидной пряжи уложены по спирали для обеспечения периферийного усиления кабеля. Наружная оболочка плотно обвязана слоем арамидной пряжи. Для приложений с большим пролетом можно рассмотреть конструкцию с двойной рубашкой.
Под каждым слоем куртки проложен шнурок для облегчения его снятия.Для 30 волоконных кабелей применима конструкция «ADSB», для 32–144 волокон применима конструкция «ADSC». Конструкции сухих кабелей, баллистическая защита и другие конструкции кабелей доступны по запросу. Стандарты — Кабели разработаны для воздушной установки в соответствии с IEEE-P1 222 — Кабели протестированы в соответствии с TIA / EIA-455 и IEC-60794-1. — Кабели соответствуют или превосходят требования Telcordia (Bellcore) для внешних заводских кабелей (GR-20) при выборе соответствующих вариантов.
Стандартные цвета оболочки № кабеля 12 Модель волокна ГРАММ.652D Свободная трубка Материал PBT Диаметр （± 0,06） мм 2. Толщина （± 0.03） мм 0,32 Максимальное количество ядер / трубка 12 Элемент прочности (материал) Арамидная пряжа Рипкорд (Материал) Нейлон Наружная оболочка Материал MDPE Толщина （± 0.1） мм 1.2 Интернет Материал MDPE Размер （± 0,1） мм 2.0 * 1,5 Messenger Wire Материал Оцинкованная стальная проволока Размер （± 0,1） мм 2,77 Диаметр кабеля （± 0. 5,3 x 12,5 Вес кабеля (± 10) кг / км 82 Затухание 1310 нм 0 фунтов стерлингов.35 год 1550 нм 0,21 фунта стерлингов Мин. радиус изгиба Без напряжения 10 × кабель-φ Под максимальным напряжением 20 × Кабель-φ Диапазон температур （℃） Установка -20 ~ + 60 Транспортировка и хранение -40 ~ + 70 Операция -40 ~ + 70
PE HFFR SM Волокна Черный Желтый MM Волокна Черный Оранжевый
Другие цвета оболочки могут быть доступны, пожалуйста, укажите.2
Дюйм Самонесущий Рисунок 8 Оптоволоконный антенный кабель с центральной трубкой (GYXTC8Y)
Нет необходимости устанавливать подвесные тросы и крючки в процессе укладки, эффективность работы высокая, а стоимость прокладки невысока.Оптоволоконный кабель GYXTC8Y с рисунком 8 очень легко прокладывать над головой между столбами и столбами, между столбами и зданиями, между зданиями и зданиями.
Характеристики:
Приложение:
Параметр продукта
0
2） мм (Ш × В)
Цвет волокна и свободные трубки
Упаковка и доставка
Производство
Самоподдерживающийся антенный кабель со свободной трубкой (Рисунок 8)
Самоподдерживающийся антенный кабель со свободными трубками (Рисунок 8)
Оптические волокна защищены в свободных трубках, заполненных тиксотропным желе.
Эти незакрепленные трубки скручены вокруг центрального силового элемента. Жила кабеля водонепроницаема с водонепроницаемым составом. Кабельная часть прикреплена за одно целое с многожильными стальными проводниками. Подходит для воздушной установки, за исключением линий электропередач.
Функции
Блокировка воды
Воздушная установка
Характеристики
| Товар | Содержание | |||||
|---|---|---|---|---|---|---|
| Оптические волокна | ITU-T G. 651, G.652B / D, G.655, G.656 и G.657 | |||||
| Ссылочный стандарт | МЭК-60794-3-20 | |||||
| Количество волокон | 24 | 48 | 72 | 96 | 144 | |
| Размер кабеля (Ш x В) мм | 10,5 x 17,5 | 10,5 x 17,5 | 10,5 x 17,5 | 13,5 х 21 | 17,0 х 25 | |
| Вес кабеля (кг / км) | 150 | 150 | 150 | 210 | 320 | |
| Предел прочности на разрыв (Н) | Установка | 4300 | 4300 | 4300 | 4300 | 6300 |
| Минимальный радиус изгиба (мм) | С поддерживающим тросом | 250 | 250 | 250 | 20 Д * | 20 Д * |
| Без поддерживающего троса | 125 | 125 | 125 | 10 Д * | 10 Д * | |
| Температура установки (° C) | от -10 до +50 | |||||
| Рабочая температура (° C) | -30 до +70 | |||||
| Хранение и транспортировка Температура (° C) | -30 до +70 | |||||
(PDF) Расчетные электрические параметры полностью диэлектрического самонесущего оптоволоконного кабеля
ТУОМИНЕН И ОЛСЕН: ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ ОПТИЧЕСКОГО КАБЕЛЯ ADSS 941
Несмотря на важность как проектный параметр, очень мало повторных-
поиск по замерам уровней загрязнения полей было зарегистрировано
.
Фактически, измерения
были зарегистрированы только в одном месте, и это измерения наведенного тока, которые требуют длительного размещения оборудования [4]. Кроме того, неизвестно,
, пригодна ли географическая информация для прогнозирования уровней заражения
кабеля ADSS [4], [7]. Чтобы исправить эту ситуацию, в настоящее время в Университете штата Вашингтон
ведутся работы по разработке портативного прибора для быстрого полевого измерения уровней загрязнения кабеля ADSS во многих местах.
B. Космический потенциал
Вторым важным параметром конструкции является «космический потенциал».
Электрический потенциал кабеля ADSS (относительно земли
) из-за находящихся под напряжением проводов в середине пролета составляет приблизительно
, что соответствует потенциалу пространства при отсутствии кабеля. На
башня, однако, имеет потенциал земли. Эта разность потенциалов
вызывает протекание токов по оболочке кабеля
, что, как упоминалось ранее, может стать значительным, если
оболочка загрязнена и влажна.
Поскольку эта разница в потенциале
(то есть примерно равна пространственному потенциалу около
сухой ленты) приводит к возникновению дуг сухой ленты и поскольку ее расчет
с использованием двумерного приближения относительно прост, наиболее часто используется
. использованные критерии проектирования.
Одна проблема с параметром пространственного потенциала заключается в том, что его значение
отличается на всем протяжении кабеля ADSS из-за различных прогибов
фазных проводов и кабеля ADSS.Поскольку для расчета космического потенциала обычно используется двухмерная модель
, результат
зависит от того, используется ли поперечная геометрия башни или промежуточного пролета
, и правильный выбор имеет тенденцию
к быть спорным. Вторая проблема заключается в том, что хотя потенциал пространства
связан с напряжением сухой зоны, он не эквивалентен ему
[8]. Следовательно, фактическое напряжение, вызывающее дугу, неизвестно.
Расчет напряжения сухой зоны требует знания уровня загрязнения и сопротивления сухого кабеля ADSS [8].Третья трудность, связанная с использованием только космического потенциала для проектирования, заключается в том, что дуги с сухим диапазоном
требуют достаточного напряжения для зажигания и достаточного тока
, доступного для поддержания дуги. Расчет только космического потенциала
решает первую проблему.
Несмотря на эту двусмысленность, было разработано несколько практических правил.
. Например, размещение кабелей ADSS менее чем
с потенциалом 12 кВ было успешным. Выше 12 кВ
космический потенциал, рекомендации производителей разнятся.Несколько производителей
желают установить кабели с рельсостойкой оболочкой
с пространственным потенциалом до 25 кВ. В этом диапазоне успешно проложены и эксплуатируются
ADSS кабеля
на линиях электропередачи напряжением до 500 кВ. При напряжении выше
25 кВ использование кабеля ADSS обычно не рекомендуется
, хотя есть по крайней мере один случай успешной долгосрочной эксплуатации
около 40 кВ.
Интересно отметить, что простой критерий
потенциального пространства для определения местоположения кабеля ADSS не всегда был успешным.Фактически, есть по крайней мере два сообщения об отказе кабеля ADSS
в пространстве с потенциалом менее 12 кВ [12], [13].
C. Доступное напряжение сухой полосы
Как упоминалось выше, лучшим параметром, чем пространственный потенциал
, является напряжение на сухой полосе. Использование этого параметра повторно
решает спор о том, должен ли космический потенциал быть
, рассчитанным с использованием поперечного сечения башни или промежуточного пролета. Консервативная оценка этого напряжения
получается, если принять сухой диапазон
как разомкнутую цепь [8] (предполагается, что сопротивление сухого кабеля
больше 10 / м — большое по сравнению с загрязнением).Это напряжение
называется «доступным напряжением сухой полосы».
Следует отметить, что напряжение сухой полосы не совпадает с «ин-
наведенное напряжение» на кабеле ADSS.
Индуцированное напряжение — это абсолютное
лютневое напряжение на кабеле по отношению к земле, предполагающее постоянное увлажнение (например, отсутствие сухих полос) по длине. искрение [9].
Д.Доступный ток дуги
Четвертый проектный параметр, который устраняет недостаток информации
о «токе, доступном для поддержания дуги», — это
ток, индуцированный в слое загрязнения ADSS до образования сухой зоны
. Этот «доступный ток дуги» эквивалентен
«току короткого замыкания» в [8]. Чем больше этот ток, тем больше у
ток, доступный для дуги с сухой зоной, и, следовательно, у
больше вероятность повреждения дуги.
Ранние исследования в Великобритании показывают, что для поддержания дуги, вызывающей повреждение оболочки кабеля
[2], [4], требуются наведенные токи величиной
1 мА или более. Более поздняя работа уточнила этот критерий —
rion. Типы курток ADSS обычно делятся на две категории: «стандартные» и «гусеничные». Предварительные исследования
, Bonneville Power Administration (BPA) показали, что
дуги образовались с доступным током дуги, равным 1.5 мА и имеющееся напряжение сухой полосы
26 кВ повредит стандартные куртки, но
практически бесконечно сопротивляются гусеничным оболочкам [14].
Те же тесты показали, что дуги с доступным током дуги около
5 мА вызывают значительные повреждения путепрочных кожухов. BPA
намеревается дополнительно усовершенствовать тесты в диапазоне токов и
напряжений.
E. Arc Models
Следует также отметить, что исследования физики сухих полосных дуг
привели к созданию схемной модели для этих дуг [10].В сочетании с комбинацией
и эквивалентом Тевенина системы на сухой ленте,
эта модель может привести к еще более точным критериям для до
, определяющих повреждение и отказ от дугового разряда с сухой лентой. Такая модель может
учитывать влияние высоты, которая могла быть фактором
при выходе из строя одного кабеля [12].
III. СУЩЕСТВУЮЩИЕ МОДЕЛИ МУФТ ADSS
Было предпринято несколько попыток разработать точные модели
для расчета напряжений и токов на кабелях ADSS
в условиях высокого напряжения.Одна решает проблему с помощью метода конечных элементов
, но он громоздкий [15]. Второй основан на
на двумерной модели линии передачи системы, но
(за исключением того, что потенциал кабеля ADSS на опоре принудительно равен
нулю) явно не учитывает влияние опоры [10].
Более физически обоснованная модель, разработанная недавно с использованием теории поля
и взаимности, использует простую модель башни для расчета
электрического поля [8].Это поле затем использовалось для расчета наведенных токов
на кабеле и на рабочих, которые касаются кабеля
. Тем не менее, влияние провисания не учитывалось и
Волоконная оптика
Волоконная оптика повышенной прочности с DuPont Kevlar®
DuPont ™ Kevlar® помогает повысить гибкость при проектировании и производстве оптоволоконных кабелей.
DuPont ™ Кевлар® используется в качестве силового элемента в волоконной оптике. Оптические волокна в кабеле должны быть защищены от механических нагрузок, чтобы обеспечить их оптимальную работу.Кевлар®, обычно наносимый на периферию кабеля, помогает обеспечить необходимую защиту. Кевлар® также обладает дополнительными функциями, отвечающими требованиям к диэлектрической проницаемости, весу, диаметру, гибкости и обращению с волоконно-оптическим кабелем. При использовании в качестве центрального силового элемента для волоконной оптики, где требуются такие свойства, как сжатие, гибкость и малый диаметр, его обычно комбинируют со смолами для образования армированного пластика Kevlar® (KRP).
Самонесущие воздушные диэлектрические кабели
Более высокий модуль упругости при растяжении и меньший размер кабеля в антенном кабеле, изготовленном из Kevlar®, помогают создавать более прочные кабели с меньшим количеством материала.Устойчивые к электромагнитным помехам, влажности окружающей среды и колебаниям температуры, антенные кабели из кевлара® помогают обеспечить безошибочную передачу данных в любую погоду.
Водоблокирующая пряжа
Функциональность Kevlar® также можно улучшить, обработав его поверхность супервпитывающими водными полимерами. Полученную пряжу, в свою очередь, можно использовать в качестве силового элемента. Цель водоблокирующей пряжи — предотвратить попадание воды в кабель, что может привести к ослаблению сигнала и сокращению срока службы.
Кабели для помещений
Повышенная прочность — это лишь один из многих способов, с помощью которых кевлар® помогает производителям кабелей для помещений производить более качественную продукцию. Равномерное покрытие вокруг волокна делает производство кабеля более эффективным и приводит к более постоянному внешнему диаметру (O.D.). Простота подключения также отличает кабели для внутренних помещений из Kevlar®.
Волоконно до дома (FTTH)
Кевлар® сыграл важную роль в качестве компонентной технологии волоконно-оптического кабеля до дома (FTTH), доступной для клиентов, которым требуется широкополосная связь в домах, офисах и квартирах.Кевлар® защищает кабели между центральным офисом и домом и играет важную роль во все более взаимосвязанном мире.
Баллистические ленты
Многие производители кабелей использовали баллистическую ленту из Kevlar®, чтобы защитить воздушные кабели, которые могут выйти из строя в результате выстрела. Намотанная продольно или по спирали баллистическая лента из кевлара предотвращает попадание большинства осколков пуль и дробинок в кабель, сохраняя целостность кабеля.
Рипкорды
Встраивание вытяжного шнура из Kevlar® во внешний слой оболочки кабеля помогает техническим специалистам легко получить доступ к оптоволоконным линиям внутри и устраняет необходимость в использовании режущего инструмента, который может повредить стеклянные волноводы.Обладая высокой прочностью на разрыв и небольшим диаметром, рипкорды из кевлара® помогают обеспечить наиболее острый, чистый и быстрый разрез курток из полиэтилена, ПВХ или стальной брони. По надежности и производительности никакой другой материал троса для кабеля не может сравниться с Kevlar®.
KFRP Открытый ответвительный кабель DCSSK-09G657XXX PREMIUM
Описание
Кабель ответвления KFRP для наружной установки
Оптоволоконный ответвительный кабельпредназначен для подключения оптоволоконной сети к жилому помещению абонента, что помогает увеличить скорость потоковой передачи услуг и данных.Это называется оптоволоконной сетью до дома (FTTH), оптоволоконным кабелем до помещения или многоквартирным домом. Оптоволокно предназначено для самонесущей установки и может устанавливаться с воздуха. Это последний этап установки сети. Ответвительный кабель подключается к устройству сетевого интерфейса, которое находится на внешней стене дома
.КАБЕЛЬ КАБЕЛЬНЫЙ — САМОУПОРНЫЙ
Отводной кабель KFRP для наружной установки
Вопросы?
Cablix — компания из Гонконга.Имея производственные предприятия в Шэньчжэне, Нинбо, Циндао, Китае, а также в Индии. Работает с 2008 года.
CAblix специализируется на предоставлении передовых металлических и оптических решений, технологических продуктов, таких как промышленные сетевые кабели, оптоволоконные кабели и аксессуары, такие как соединители, инструменты и испытательное оборудование. Cablix является лидером в предоставлении высококачественных учебных курсов по оптоволоконным кабелям посредством серии учебных курсов.
Cablix, бизнес-видение заключается в создании сети представителей и дистрибьюторов.Сегодня Cablix имеет партнерские отношения с более чем 10 дистрибьюторами в более чем 20 странах Северной, Центральной и Южной Америки
Быстрое развитие отрасли оптической связи и то, как мир с поразительной скоростью взаимодействует с сетями следующего поколения (FTTx и 5G). Благодаря превосходному проектированию, дизайну продукции, качественному производству и надежным услугам наша талантливая команда гордится тем, что обеспечивает превосходное техническое совершенство, которое продолжает продвигать функциональность и упрощение работы с повышенной производительностью в электротехнике, телекоммуникациях, передаче данных и в разнообразных технологических приложениях.
