Как настроить датчик движения » сайт для электриков

Настройка и регулирование ДД для включения света

С помощью датчиков можно регулировать включение лампочек на лестничных клетках

Перед тем как настроить стандартный датчик движения в приборе для освещения, нужно учесть, что такие устройства уже были отрегулированы и настроены в заводских условиях. Владельцу понадобится только установить и закрепить его в нужном месте, а также подключить к сети электрического тока. Если настройки на заводе не соответствуют конкретным условиям, их можно подправить своими руками. Процесс установки проводят, соблюдая основные правила безопасности:

  • Фазный провод устанавливают путем подключения к датчику.
  • Его проводят к светильнику и соединяют с ним при помощи клеммника.
  • Ноль подключают одновременно к двум элементам.
  • Заземление происходит после подсоединения к корпусу прожектора.

Фазный контур находится в отключенном состоянии внутри схемы и проходит сквозь датчик движения.

Когда прибор зафиксирует движение на улице, контакт замкнется и ток перейдет на светильник, после остановки произойдет размыкание в автоматическом режиме. Датчик и выключатель также можно устанавливать параллельно друг другу, но эта схема считается не самой удачной. Соединение такого типа способно негативно повлиять на работу системы автоматики датчика.

Во время монтажа надо следить за тем, чтобы элементы сенсоров были направлены в подконтрольное пространство. После регулировки можно проводить настройку датчика с учетом всех необходимых параметров

Особое внимание уделяют двум критериям, влияющим на работу прибора: расстояние действия и угол отклонения по вертикали и горизонтали

С двумя регуляторами

Датчик с двумя регуляторами

В стандартных моделях с двумя регуляторами нужно настраивать только время активации датчика и включение прожектора после наступления вечера. Настройка времени позволяет сделать так, чтобы сенсор срабатывал сразу или спустя несколько минут.

Также устройство целесообразно отрегулировать для включения после определенного часа или его непрерывной работы в течение полных суток.

С тремя регуляторами

В более современных устройствах установлено не два, а три регулятора, третий отвечает за настройку четкости реагирования на объект в движении. Такие приборы будут стоить дороже, но при этом отличаются высокой чувствительностью.

Установка и регулировка

Для подключения прибора движения для освещения не требуется специальных навыков, для этого достаточно присоединить провод проводки к сигнализатору.

Чтобы придать конструкции эстетичный вид используют распределительный корпус. Каждое устройство имеет инструкцию, в которой обозначены определенные требования касательно монтажа и подключения датчика.

Выбор места для установки

Место для монтажа прибора движения является важным моментом для его продуктивной работы и недопущения ложных срабатываний

Важно не только верно рассчитать заданную зону отслеживания, но и предохранить устройство от воздействия внешних помех, провоцирующих ложные включения

Не рекомендуется устанавливать регистратор в непосредственной близости от отопительных радиаторов, систем кондиционирования, а также тепловыми и электромагнитными установками.

Процесс установки

Монтаж устройства движения выполняется в несколько этапов:

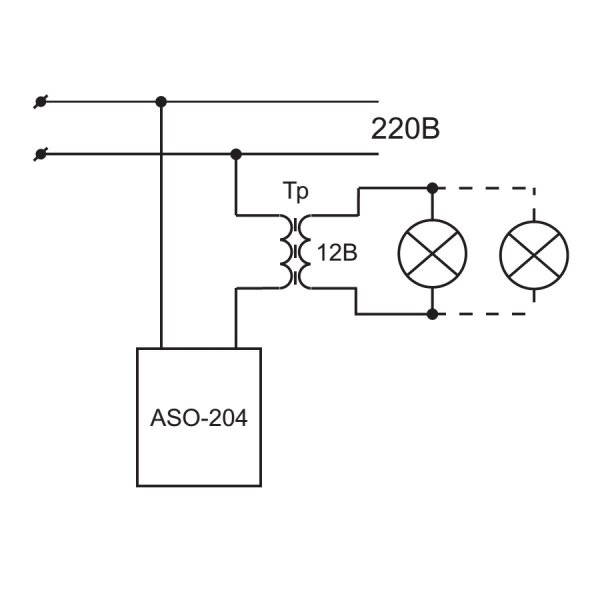

Схема подключения датчика движения для включения света

Прежде всего, следует определиться со схемой подключения.

Выбирается наиболее подходящее место для установки, зачастую коробку крепят на потолке или в любом углу помещения. Если монтаж будет осуществляться на улице, необходимо учесть угол обзора регистратора, при этом мертвые зоны сводятся к минимуму. Чаще всего местом установки служит несущая стена здания или опора фонаря уличного освещения на расстоянии 2-6 метров от поверхности пола.

Непосредственно перед монтажом обязательно следует отключить электропитание на вводном щите.

Руководствуясь выбранной схемой, подключают провода к зажиму для крепления проводов на коробке датчика и в осветительном приборе

Во избежание перетасовки жил рекомендовано соблюдать цветовую маркировку проводов и обращать внимание на обозначения над соединительными элементами.

Для крепления датчика к поверхности необходимо повернуть предохранительную крышку устройства по часовой стрелке и снять ее. В результате проведенной работы открывается доступ к крепежным отверстиям и винтам регулировки.

Регулировка

Для настройки параметров регистратора движения на его коробке может располагаться 2-4 регулировочные ручки. Рядом с рычагами нанесены определенные буквенные символы, обозначающие:

  1. LUX – настройщик освещенности, позволяющий регулировать уровень яркости света, при превышении которого устройство не будет реагировать на движение. Данный параметр исключает возможность срабатывания прибора в дневное время суток.
  2. TIME – настройщик таймера, с помощью которого устанавливается продолжительность работы лампы после реагирования устройства. Исходный показатель – минимальная продолжительность. Отсчет времени начинается после прекращения передвижения объекта, при этом, если он возобновил движение, таймер в автоматическом режиме начинает перезапуск. Например, таймер выставлен на 2 минуты. В помещение заходит человек и остается в течение 10 минут – на протяжении этого времени в комнате будет гореть свет. После того, как человек покинул помещение, таймер приходит в действие, и освещение будет работать еще 2 минуты. Минимальное время установки таймера составляет 5 секунд, максимальное – 4 минуты.
  3. SENS – регулятор чувствительности. Требует настройки в случае необходимости контроля определенной части помещения. Позволяет устанавливать расстояние, с которого датчик приходит в действие. Предельный показатель составляет около 12 метров.
  4. MIC – настройка чувствительности микрофона. По сути – это прибор, реагирующий на шум. Однако, из-за низкой устойчивости к шумовым помехам используется крайне редко, так как любой внешний звуковой раздражитель может спровоцировать срабатывание устройства.

Датчик движения: принцип работы

Перед тем как устанавливать датчик, нужно обязательно изучить, как он работает. Принцип работы прибора необходимо знать, чтобы правильно поместить его именно в том месте, где он действительно необходим.

В основе функционирования датчика лежит инфракрасное излучение, действие которого позволяет обнаруживать движущиеся объекты и реагировать на них. Инфракрасный спектр излучения дает возможность нормальной работы прибора даже в полной темноте. Принцип работы устройства очень простой. Все движения улавливаются инфракрасным датчиком. После этого происходит подача соответствующего сигнала на реле, с помощью которого электрический ток поступает к электрическим приборам. Светильники будут работать в течение всего времени, пока движение фиксируется инфракрасным излучателем.

В настоящее время применяются потолочные и стеновые датчики движения. Они различаются местом установки и диапазоном, в котором уверенно улавливаются все движения. Потолочные датчики обладают более широким диапазоном. Однако настенные приборы могут устанавливаться не только внутри помещения, но и снаружи. Как правило, именно они используются для устройства автоматического уличного освещения.

Чем можно регулировать детектор

Для грамотной регулировки датчика включения света, срабатывающего по фиксации движения человека или животного, не потребуется специальных навыков и знаний.

Любой, кто знаком с элементами пользования современного бытового электрооборудования, способен выполнить эти настройки, которые сводятся к двум основным процедурам:

  1. Аппаратной регулировке.
  2. Позиционированию.

Важно! Правильная настройка детектора для освещения позволяет снизить затраты на электроэнергию более чем вполовину

Аппаратная регулировка

В зависимости от модели датчика движения, ее года выпуска и индивидуальных характеристик, аппаратная регулировка возможна по одну, двум или трем параметрам:

  1. Чувствительность.
  2. Время работы.
  3. Степень освещенности.

Регулировка по чувствительности, обозначаемой словом Sens, позволяет настроить детектор для включения света строго по параметрам движущегося объекта. Время работы определяет период, в котором светильник остается во включенном состоянии после срабатывания. Степень освещенности задает момент инициации прибора в зависимости от уровня наступления сумерек.

Как настроить датчик на движение для включения света по вышеприведенным и некоторым другим параметрам, указывается в техническом паспорте изделия.

Позиционирование

Позиционирование – это процесс механической настройки датчика движения для оптимизации работы. Устройство может иметь шарнир или кронштейн для задания лучшего угла обзора. Однако в том случае, когда он имеет неподвижную основу, сущность его регулировки будет заключаться в правильности монтажа на надлежащую поверхность и по высоте – в соответствии с рекомендациями завода-изготовителя.

Позиционирование во многом определяется углом обзора и диаграммой направленности излучения (для ультразвуковых и микроволновых моделей с активным излучением). Как правило, максимальная чувствительность сенсора наблюдается в центре зоны обзора. Поэтому чем ближе к периферии этой области будет активность (движение объекта), тем больше нужно задавать чувствительность. Последствием этого станет сверхвысокая степень обнаружения в середине, что приведет к частым ложным срабатываниям – от движения птиц, движения веток, авто на дальнем плане и т.

д.

Настройка после подключения

Гибкие настройки датчика позволяют учесть особенности объекта и добиться оперативной реакции устройства при появлении признаков движения. Подавляющее большинство современных моделей предлагают владельцу выбрать на свое усмотрение три основных параметра – задержку отключения «TIME», порог освещенности окружающей среды «LUX» и степень чувствительности к инфракрасному излучению «SENS».

  • Настройки времени «TIME» предлагаются в диапазоне от 1 до 600 секунд. Их можно добавить к пороговым значениям – от 5 секунд до 8 минут. В течение выбранного времени электрическая цепь будет замкнута, а подключенные устройства – находиться в рабочем состоянии. Особое значение здесь имеет расположение датчика и его назначение. Если речь идет о территории возле частного домовладения, время работы датчика и подключенного к нему прожектора ночью нужно рассчитать с учетом скорости перемещения человека от калитки ворот до порога дома. Как правило, это – около 15-30 секунд. Для датчиков, расположенных в рабочих или вспомогательных помещениях, продолжительность освещения лучше увеличить на несколько минут.

Все настройки датчика устанавливаются и тестируются в экспериментальном режиме до достижения оптимальных результатов. Высокую частоту срабатывания или низкую чувствительность можно исправить, меняя соответствующую настройку в большую или меньшую сторону. При необходимости, к выполнению монтажных работ и дополнительных настроек можно подключить специалистов компании-продавца. Также у них можно получить консультации по всем аспектам эксплуатации и обслуживания датчика.

https://youtube.com/watch?v=l2EUIC0IKB0

Датчики движения, их назначение, принцип действия

Основная задача датчика движения, как, впрочем, и любого датчика — это управление электрической сетью. Работа может осуществляться с активной нагрузкой или с активно-индуктивной. Обнаружив движение в зоне своей ответственности, датчик начинает определять, насколько она освещена. Если уровень света ниже заданного значения, то освещение включается. Это позволяет устройству работать независимо от времени суток. Порог срабатывания задаётся при помощи особых регуляторов.

Датчики, которые обычно применяют в доме, улавливают колебания электромагнитных волн в спектре инфракрасного света. Отдельно можно настроить и время, которое потребуется, чтобы устройство начало свою работу, если вдруг заметит движение в секторе.

Вращением регулятора мы можем задать значение выдержки. Время зависит от конкретной модели устройства. Оно может варьироваться в пределах от десяти секунд до семи или пятнадцати минут.

Схема подключения и настройки датчика движения на освещение

Датчик движения — это отличный прибор, который позволит без лишних хлопот использовать освещение, например, коридора да при этом еще и экономить, ведь он отключит освещение через заданное время (если в коридоре никого не будет). Только подключить и настроить его нужно правильно, давайте об этом и поговорим.

В этой статье я буду подключать и проверять на работоспособность датчик бренда MJJC с углом обзора в 180 градусов и заявленной дальностью чувствительности в 12 метров. Этот датчик был приобретен на Алиэкспресс (ну, а где ж еще). А теперь к делу.

Схемы подсоединения датчика к освещению

На самом деле подключить датчик так же просто, как подключить самый простой выключатель и принципиальная схема такова:

В некоторых моделях схемы печатают непосредственно на корпусе или же она указана в техническом описании. В моем же случае она была лишь на сайте производителя, ну и ничего страшного. Ну, а теперь про подключение поподробней:

Итак, датчик запитывается от сети двумя проводами L- фаза (в моем случае коричневый проводник) и N – ноль (синий провод). А третий провод (красного цвета L1), выходящий из датчика, монтируется с фазным проводом, соединенным с лампой освещения.

Примечание. У меня не оказалось кабеля с коричнево-сине-красной расцветкой, поэтому я сделал следующее: использовал ВВГ 3*1,5 с бело-сине-желтой (с зеленой полосой) расцветкой, чтобы нарастить вывода с датчика и уже спокойно выполнять монтаж в распределительной коробке. Провода я соединил пайкой с последующей изоляцией с помощью термоусадки. Коммутирующая фаза теперь у меня стала желтая жила с зеленой полосой (выделена красной изолентой).

Подключение будет выглядеть следующим образом: нулевые жилы (синие провода) соединяются в общую точку:

Фазу, пришедшую с сети (белый проводник), соединяем с питающей фазой датчика движения (желтый проводник помеченный красной изолентой), а коммутируемая фаза, вышедшая с датчика, монтируется с фазой, пошедшей на осветительный прибор. Таким образом, соединение в распределительной коробке выглядит так:

Далее включаем питание и проверяем работоспособность датчика

Настройка датчика движения

Следующим важным шагом является правильная настройка датчика, ведь вы не желаете чтобы он реагировал слишком поздно или наоборот рано, или же свет горел когда вокруг и так светло.

Настройка датчика осуществляется специальными потенциометрами, отвечающими за:

Время работы после включения « TIME »;

Регулировку порога освещенности « LUX »;

Чувствительность к инфракрасному излучению « SENS ».

Настройка времени

Регулятором « TIME » выставляется время работы освещения. Обычно этот интервал варьируется от 5 секунд до 8 минут. В моем случае от 6 секунд до 6 минут.

Данная уставка выставляется в зависимости от того, как быстро вы покидаете место, освещенное через этот датчик. Например, если датчик стоит возле входной двери, то 2-3 минуты вполне хватит, чтобы достать ключи, открыть дверь и зайти в помещение.

Срабатывание датчика от уровня освещенности «LUX»

С помощью этой настройки вы выставляете тот порог освещенности, при котором датчик будет реагировать на перемещение в зоне его чувствительности. Иначе говоря с помощью этой настройки вы выставляете когда начнет включаться освещение.

Настройка чувствительности датчика «SENS»

Если после монтажа датчик реагирует не только на вас, но и на домашних питомцев, то необходимо снизить чувствительность датчика регулятором «SENS» до приемлемых пределов (уровень чувствительности подбирается исключительно опытным путем).

Примечание. Если вы монтировали и настраивали датчик в зимний период, то при наступлении лета, вам, скорее всего, придется производить настройку заново.

Схема подключения совместно с выключателем

Иногда возникают такие ситуации, что свет должен гореть в не зависимости от того, есть в зоне срабатывания человек или нет, например, вы ожидаете гостей и специально включили свет перед двором, чтобы им было легче найти ваш дом.

В таком случае вы вполне сможете совместить в одной схеме и датчик движения и обычный выключатель, кстати вот сама схема:

Так выглядит подключение в распределительной коробке

http://elsis24.ru/articles/ulichnoe-osveshchenie/kak-pravilno-nastroit-datchik-dvizheniyahttp://samelectrik. ru/nastrojka-datchika-dvizheniya.htmlhttp://svetilnik.info/lampy-i-svetilniki/regulirovka-datchika-dvizheniya-dlya-vklyucheniya-sveta.html

Параметры, подлежащие регулировке

Чтобы правильно установить датчик движения для автоматического включения света, прежде всего необходимо выполнить его грамотную регулировку в соответствии с предложенной инструкцией

При этом немаловажно, в каком месте он будет установлен – на потолке, в углу, на стене или на опоре. От этого во многом будут зависеть его главные характеристики – угол обзора, возможность пространственного изменения (позиционирование), дальность действия

В среднем детектор на движение монтируется на высоту от 2 до 3,5-4 метров в зависимости от площади охватываемой территории. В помещении он способен покрыть участок, радиусом от 5 до 10 метров. На улице устанавливают модели с большими параметрами – в несколько десятков метров. Угол, под которым распределяется зона обзора, и аппаратные параметры настраиваются индивидуально – в зависимости от специфики и геометрии объекта или территории, посторонних факторов.

Подключение датчиков освещения

Монтажные работы выполняются в такой последовательности:

  1. Изучается принципиальная схема подключения фазного провода, приложенная к инструкции устройства.
  2. Снимается крышка корпуса.
  3. Устройство подключается к сети питания с помощью проводов, которые фиксируются на винтовых зажимах клеммной колодки.
  4. Подключаются кабели в распределительной коробке. В ней семь проводов – питающие нулевой и фазный, три кабеля датчика и два кабеля светильника. В питающем кабеле ноль обозначен синим цветом, фаза – коричневым. У кабеля, подключенного к датчику, изоляция фазного провода окрашена в белый цвет, нулевая – в зеленый цвет. Оставшийся кабель красного цвета подключается к нагрузке. Отдельно соединяются фазные провода, отдельно – нулевые провода сети, датчика и светильника. Затем соединяют красный кабель датчика и коричневый фазный кабель светильника.

Беспроводные датчики движения

Беспроводной датчик движения Elmes Electronic PTX50

Отличительной особенностью беспроводных приборов является способность функционировать без привязки к электросети. Питательным элементом в них служит литий-ионный аккумулятор, солнечная батарея либо комплект «пальчиков». Без дополнительной зарядки беспроводной датчик может функционировать полгода-год. Ассортимент поступающих в продажу ДД неоднороден по чувствительности и цене.

Бюджетные варианты подходят только для установки внутри помещения: они способны ошибочно среагировать на домашнее животное, слабо защищены от действия факторов улицы, передают сигнал лишь на небольшое расстояние (до 100 м). Для монтажа снаружи помещения используются дорогие модели, работающие без помех при любой погоде. Осадки или прямые солнечные лучи никак не сказываются на качестве функционирования таких устройств. Они отличаются гибкими возможностями настройки и оснащены опцией игнорирования движущихся объектов, чей вес меньше 40 кг, что позволяет дифференцировать домашних животных.

Выпускаются также ДД, специально заточенные под обзор ограниченной площади. Такой прибор ставят рядом с дверью или окном для предотвращения вторжения посторонних людей. Датчик передает приемному устройству защищенный радиосигнал. Дальность передачи при условии наличия ДД и сигнализационного блока в поле зрения друг друга способна достигать 500 м. В блок вмонтирован GSM-механизм, и когда ДД срабатывает, на модуль управления поступает сигнал, инициирующий передачу смс-послания на телефон владельца. Номер привязывают самостоятельно перед началом эксплуатации беспроводного ДД. Такая схема позволит установить слежение за гаражом или иным помещением, удаленным от жилого дома.

Рекомендации по установке

При монтаже датчиков движения необходимо учитывать различные нюансы. Рассмотрим основные из них.

Защита от солнечных лучей

Когда прямой солнечный свет попадает через открытое окно или отражатель автомобиля, могут быть лжесработки. Производители защищаются от этого несколькими способами. Линза Френеля усиливается специальным материалом, который обеспечивает защиту от света. Пиросенсор может быть расположен на печатной плате так, что верхняя часть инфракрасного датчика защищает от чрезмерного притока солнечного света, сквозняков и грязи.

Защита от радиочастотных помех

Высокопроизводительные радиопередатчики и радиоволны могут вызвать путаницу и ложные срабатывания при работе датчика движения. Эффективным решением является установка пиросенсора с металлической крышкой. К сожалению, некоторые производители не уделяют этому достаточного внимания. Поэтому в некоторых случаях мешающие радиоволны могут доставить пользователям несколько неприятных минут.

Защитная крышка и маскировка

Люди нечасто проверяют датчики своей системы сигнализации и электропроводку. Злоумышленник, воспользовавшись этим обстоятельством, может оторвать или замазать линзу датчика, делая его неработоспособным. Чтобы защитить прибор, инфракрасные устройства с более высоким уровнем защиты и более высоким ценовым диапазоном покрыты защитной крышкой. В датчике устанавливают светодиод инфракрасного передатчика и фотодиодный приемник. Излучаемые лучи светодиода передатчика достигают диода приемника только в том случае, если линза датчика закрыта, и сигналы отражаются от этой поверхности. Тогда работа фотодиода приводит к появлению сигнала.

Защита от ложных срабатываний

Ниже приводится краткое описание условий установки и использования приборов. Они могут значительно уменьшить возможные ложные срабатывания детекторов движения.

  • Избегайте мест, где есть сквозняки – естественные, кондиционированные или от вентилятора. Двери и окна также должны быть закрыты во время режима охраны.
  • Не направляйте детектор на инфракрасные объекты, такие как радиаторы, кондиционеры, факсы, лазерные принтеры и другие приборы, которые выделяют тепло.
  • Сильные световые эффекты могут быть источником помех, поэтому инфракрасные лучи не должны подвергаться воздействию прямых солнечных лучей, отраженного солнечного света или света автомобильных фар. Избегайте установки вблизи радиопередающего оборудования.
  • Следует позаботиться о том, чтобы поверхность, на которой установлен инфракрасный порт, не имела вибраций и была устойчивой, особенно для системы с двумя диодами.
  • Не направляйте датчики на области, которые могут вызвать нестабильность работы, такие как отражающие, глянцевые, поверхности или вода в бассейне.
  • Если у вас есть домашние животные, необходимо рассмотреть выбор специальных датчиков движения и определенный способ установки. Выбирайте только инфракрасный детектор с защитой от домашних животных.

Материал дома, толщина стен и сквозняки

Чем жестче и прочнее дом, тем более стабильна работа датчика движения, поскольку он не сможет отсоединиться от неровных поверхностей стен. Это уменьшает возможность возникновения ложной тревоги. Воздушные потоки также будут меньше влиять на линзы, которые размещены в довольно прочном корпусе. Воздушный поток вызывает ложную тревогу прежде всего через линзу. Быстрые изменения температуры, вызванные сквозняками, оказывают влияние на линзы с высоким коэффициентом теплового расширения. Из-за быстрого изменения размера участков линзы лучи также изменяются. Это приводит к тому, что датчик принимает изменение лучевых потоков за движение и срабатывает ложный сигнал.

О том, как правильно настроить датчик движения, смотрите в следующем видео.

Выбор места установки

Своевременное и верное срабатывание датчика движения на включение света связано с выбором места монтажа. Руководствуйтесь следующими советами:

  1. Независимо от потолочного или настенного крепления монтаж осуществляется ближе к двери — как только человек входит в комнату, подается сигнал на контроллер и моментально включается свет.
  2. Избегайте установки элемента на центральную часть стены, из-за чего может потеряться из виду дверь.
  3. По возможности используйте датчики в помещениях без окон. Если это невозможно, то постарайтесь отдалить их на максимальное расстояние от любых источников дневного света. В противном случае требуется гибкая настройка степени освещения.
  4. Если в помещении более одной двери, то необходим монтаж нескольких приборов автоматического включения/выключения света. Можно устанавливать один датчик, расположенный в углу комнаты, если зона обнаружения охватывает обе двери.
  5. При использовании приборов на лестничной площадке их следует крепить выше лестницы или к потолку, что позволит устройству регистрировать движения сверху и снизу.

Установка и подключение датчика движения

Чтобы работа прибора была максимально эффективной, его необходимо правильно расположить. Обычно датчик монтируется в тех местах, где происходит наиболее интенсивное движение людей в темное время. Такие места выбираются не только внутри помещения, но и во дворе.

Большое значение имеет направление действия прибора. Каждый датчик движения оборудован регулируемым основанием, с помощью которого инфракрасное излучение направляется в нужную сторону. При нормально выставленном направлении прибор должен максимально четко улавливать наличие движущегося человека. Как правило, установка датчика производится в самой верхней точке внутри или снаружи во дворе.

При подключении датчика следует учитывать один важный момент. Все приборы освещения, работа которых будет осуществляться автоматически, с помощью датчика движения, должны подключаться к отдельной кабельной линии. В случае необходимости к этой линии можно подключить отдельный выключатель. Даже одиночный фонарь, управляемый датчиком, подключается к собственной проводке.

Непосредственное подключение прибора к электрической сети выполняется довольно просто. В каждом датчике есть 3 или 4 провода, предназначенных для подключения. При наличии четырех проводов весь процесс максимально упрощается. Входные провода (фазный и нулевой) подключаются к электропитанию, а два выходных провода соединяются с осветительным прибором.

При наличии в датчике движения всего трех проводов подключение будет не намного сложнее. Здесь вместо двух выходных проводов присутствует всего один. Поэтому подключение светильника осуществляется к единственному выходному проводу и к нулевому входу. Подача электропитания производится так же, как и при четырех проводах. Как правило, к каждому прибору прилагается подробная инструкция со схемой подключения. Чтобы не перепутать провода, каждый из них имеет собственную расцветку. Вход обозначается коричневым или сиреневым цветом, а для выхода предусмотрен красный цвет. Провод нуля всегда синего цвета.

Настройка и регулировка датчика движения для освещения. Датчик движения для включения освещения Как закрепить датчик движения на внутренний угол

Предисловие

Краткий обзор прожекторных осветительных устройств, оснащенных датчиком движения. Подробное изучение их правильного монтажа, подключения и настройки. Инструкция по подсоединению датчика.

Прожектор с датчиком движения выполняет те же функции, что и аналогичные осветительные приборы без устройства автоматического управления. Он обеспечивает яркое освещение ограниченного участка на территории или в помещении лучом, форма и угол распределения света которого определяются конструкцией светильника устройства. Датчик подает электропитание на светильник при обнаружении движения в зоне своего обзора. Прожектор остается включенным от 5 секунд до 15 минут. Это время устанавливается на датчике. Если за этот интервал вновь будет обнаружено движение, отсчет начнется сначала.

Датчик движения может располагаться:

  • в корпусе светильника;
  • в отдельном корпусе, который жестко закреплен на прожекторе;
  • в отдельном корпусе, который можно установить в любом нужном месте.

С какими типом лампы и мощности выбрать прожектор – вопрос личных предпочтений и необходимости. Для бытовых целей – освещения собственного участка или гаража – в основном предлагаются компактные устройства со светодиодными, галогенными и энергосберегающими источниками света мощностью от нескольких до 500 Вт. Они позволят решить любую задачу по освещению придомовой территории или внутри построек и удовлетворить индивидуальные запросы каждого потребителя. Также эти прожекторы можно использовать на общественных и промышленных объектах, если необходимо освещать небольшую площадь.

Прожектор с датчиком движения

Наиболее предпочтительными и прогрессивными практически по всем характеристикам являются . Одно из главных их преимуществ – экономичность. Светодиодные прожектора по сравнению с галогенными потребляют на 85% меньше электроэнергии.

Для уличного освещения следует выбирать прожектор, имеющий класс защиты от пыли и влаги не ниже IP 44.

Приобретая устройство, необходимо также обратить внимание на характеристики зоны обзора его датчика: угол и дальность (радиус). От них зависит степень охвата выбранной для освещения территории – то есть в каких местах участка относительно своей точки установки датчик будет обнаруживать движение и срабатывать, включая прожектор.

Монтаж и подключение «умного» прожектора

К каждому прожектору должна прилагаться инструкция с описанием как его подключить. Но даже если ее не оказалось, подготовить осветительный прибор к работе будет достаточно просто. Все электромонтажные работы в уже имеющейся сети следует проводить при отключенной электроэнергии (выключенном щитке).

Фиксируем прожектор на выбранном месте установки посредством крепежных элементов на его корпусе либо специального кронштейна, поставляемого в комплекте. Для подключения к электрической сети используем провод ПВС либо ШВВП. Он должен быть 3-жильный, если прожектор будет подсоединяться к заземлению. Если нет – достаточно 2-жильного. Сечение провода должно быть не менее 0,5 мм 2 для светодиодного осветительного прибора. Для галогенового может потребоваться кабель большего сечения – это зависит от мощности его лампы.

Если вблизи прожектора есть розетка с подводящими проводами подходящего сечения, способными выдержать нагрузку, то можно воспользоваться ей. Достаточно отмерить у кабеля нужную длину и подсоединить к нему вилку либо напрямую подключить его к контактам розетки. Но обычно провод приходится тянуть до ближайшей распредкоробки электросети. Идеальное решение в любом случае – проложить кабель до щитка дома и подсоединить в нем через автоматический выключатель, рассчитанный на 6–10 А и установленный отдельно специально для прожектора.

Подключение светильника

При протягивании провода по постройкам прокладываем его в гофротрубе с внутренним диаметром 16–20 мм, которую крепим к стене. Если надо кабель завести на большое расстояние или на столбе, способ следует использовать воздушный или подземный.

Самое простое подключение прожектора с датчиком движения, который встроен или жестко закреплен на корпусе осветительного прибора. В этом устройстве датчик и лампа уже подсоединены друг к другу. Надо всего лишь открыть крышку контактной коробки прожектора, завести внутрь провод через предназначенное для этого отверстие и подключить его в соответствии с цветовой и буквенной маркировкой:

  • черный либо синий к такому же проводу и клемме со значком 0 или N – это ноль;
  • красный либо коричневый к Ф или L – это фаза;
  • желто-зеленый к клемме с 3-я черточками и палочкой сверху – это заземление.

Установка осветительного прибора

У некоторых осветительных приборов отрезок кабеля уже подсоединен и выведен из корпуса прожектора. Коммутируем его со своим проводом согласно цветовой маркировке, лучше через отдельную клеммную коробку, закрепленную рядом.

Если датчик установлен отдельно, то придется еще тянуть кабель между ним и прожектором, а также правильно подключить их. В этом случае тоже надо следовать цветовой маркировке. Главное, не ошибиться с подсоединением датчика, иначе его можно сжечь. Его коричневый провод (обозначение клеммы – L) подключаем к фазе, а красный (контакт A) – к одному из выводов прожектора. Второй проводник светильника и синий датчика (клемма N) подсоединяем на ноль.

Положение непосредственно датчика движения в большинстве моделей устройств, срабатывающих на перемещение объектов, можно регулировать по вертикали и горизонтали. Это позволяет менять дальность обнаружения движения, а главное, угол разворота сектора обзора относительно неподвижного корпуса датчика. То есть можно менять контролируемый участок территории. Благодаря этому прожектор с встроенным или жестко закрепленным управляющим устройством можно установить таким образом, чтобы его луч освещал нужное место, а сам он включался при перемещении, происходящем под некоторым углом к нему.

Возможность такой регулировки надо выяснить еще при монтаже осветительного прибора и сразу его максимально сориентировать в нужном направлении, исходя из допустимой настройки угла зоны обзора датчика. Последний тоже надо развернуть в предполагаемую сторону возникновения движения.

Регулировка работы датчика

Дальнейшая настройка работы прожектора производится вращением ручек регуляторов на корпусе датчика. Их может быть 2 или 3. Это зависит от модели датчика. Обязательно будут регуляторы DayLight и Time.

DayLight (может быть другое обозначение – Lux) – для установки уровня естественного освещения (на улице или в помещении), начиная с которого датчик будет срабатывать при обнаружении движения. Когда регулятор повернут в крайнее левое (до упора) положение, прожектор будет включаться только ночью или в абсолютно темном помещении. Если установлен в крайнее правое – датчик сработает независимо от освещенности, даже в самый светлый солнечный день. Возможность такой регулировки необходима, например, чтобы не тратить время на настройку, когда прожектор с датчиком движения должен включаться в помещении с плохим естественным освещением.

Time – для регулировки времени, на которое будет включаться освещение, если не произойдет повторной фиксации движения. В зависимости от модели датчика диапазон настройки составляет от 5–30 секунд до 2–15 минут.

Третий регулятор, который есть не на всех управляющих устройствах – Sens. Им настраивают чувствительность датчика движения. От положения этого регулятора зависит на каком расстоянии в границах зоны обзора и у насколько крупного объекта будет зафиксировано перемещение. При установке высокой чувствительности прожектор может включаться даже от качающихся веток. Так что при большом количестве ложных срабатываний чувствительность стоит уменьшить.

Экономичным и в то же время функциональным, то настоятельно рекомендовали вам установить на прожекторы датчик движения. Данное устройство позволит автоматизировать систему подсветки и включать ее не только при наступлении темноты, но и в том случае, если в зоне обнаружения будет зафиксировано движение. Однако далеко не всегда получается выполнить настройку так, как вам хочется, в результате чего сенсор срабатывает при малейшем колебании веток либо когда на улице не слишком темно. Именно поэтому для наших читателей мы подготовили подробную инструкцию, в которой доступно объяснили, как настроить датчик движения для освещения с двумя и тремя регуляторами.

Чем можно регулировать детектор?

В современных датчиках движения (ДД) можно настроить чувствительность, освещенность, время задержки выключения света и угол установки.

Все эти параметры при правильной настройке позволяют сэкономить до 50% электроэнергии, что является весьма значительным показателем. Однако следует сразу же отметить, что не во всех датчиках движения три регулятора. В старых моделях можно отрегулировать только два параметра – время задержки и чувствительность либо время задержки и уровень освещенности, как на фото ниже:

Обзор сенсора

Сейчас мы по отдельности разберем, как настроить датчик движения на прожекторе либо другом варианте светильника.

Настройка параметров

Угол установки

Первое что нужно сделать – правильно отрегулировать зону обнаружения ДД. В современных моделях светильников детекторы представлены отдельными элементами, закрепленными на шарнире. Вот его вы как раз и должны настроить таким образом, чтобы инфракрасные лучи были направлены на максимально возможную площадь обнаружения. Тут важную роль играет не только угол установки, но и высота, на которой вы решите . Оптимальные и самые неудачные способы установки рассмотрены на схемах ниже:

Чувствительность

Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная. Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека. В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.

Постепенно вам нужно будет уменьшать чувствительность до тех пор, пока не найдете «золотую середину». Обращаем Ваше внимание на то, что если у вас во дворе есть большая собака, выполнить настройку датчика, чтобы он на нее не реагировал, вряд ли получится.

Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст. При первой настройке рекомендуется выставить максимальное значение LUX и при наступлении вечера отрегулировать подходящее время, при котором будет срабатывать сенсор.

Если на Вашем детекторе нет регулятора LUX, то можно дополнительно . В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.

Время задержки

Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше выставить задержку. Существуют датчики, у которых при каждом новом включении время задержки увеличивается. При первоначальной настройке рекомендуется выставить данный регулятор на минимальную отметку, чтобы можно было быстро выполнять проверку параметров.

Также немного полезной информации вы можете узнать, просмотрев данное видео:

Как выполнить регулировку

Вот и все, что хотелось рассказать вам о том, как настроить датчик движения для освещения. Такие детекторы можно устанавливать не только на улице, но даже и в квартире, к примеру, на лестничной площадке в подъезде. Надеемся, что предоставленная инструкция по настройке детектора с двумя и тремя регуляторами была для Вам полезной!

Как правило, термином «датчик движения» в быту определяется электронное инфракрасное устройство, которое позволяет обнаруживать присутствие и перемещение человека и помогает коммутировать питание приборов освещения и других электрических приборов.

Если Вы хотите сделать свой дом безопаснее, покупайте датчики движения, которые станут для Вас не только удобными помощниками, но и помогут сэкономить электроэнергию, включая или отключая его при Вашем входе или выходе из помещения соответственно.

Датчик движения имеет несложный принцип действия – при появлении движения в зоне его чувствительности включаются все подключенные к нему приборы. Отключение всех приборов происходит тогда, когда цепь автоматически размыкается, а это происходит при отсутствии движения.
В данной статье детально рассмотрим датчик движения для освещения марки ultralight ask 1403 имеющий угол обзора 180 гр.

Обычно датчик движения используют для включения освещения, но эти устройства могут использоваться и не только для этой цели. Хочу отметить, что существует датчики с углом обзора на 360 градусов.

То есть датчик, способен обнаружить какие либо перемещения с любой стороны. Поэтому если у вас есть магазин, офис или какой либо объект которому нужна сигнализация то в этом случае может применяться охранная сигнализация.

Датчик движения схема подключения к светильнику

Подключение датчика движения – несложный процесс, который имеет много аналогий с подключением обычного выключателя. Ведь, как и выключатель, датчик движения замыкает (либо размыкает) электрическую цепь с последовательно включенным в нее светильником, в чем заключается схожесть схем подключения датчика и светильника посредством выключателя.

Приобретая датчик, Вы должны также получить стандартную инструкцию по его установке, настройке и подключению. Еще один вариант изучения схемы – посмотреть ее на корпусе самого устройства.

Под задней крышкой находится клеммная колодка, а также подключенные к ней три цветных провода, которые выходят изнутри корпуса. Подключение проводов производится к клеммным зажимам. Если вы используете для подключения многожильный провод тогда лучше использовать специальные изолированные наконечники НШВИ.

Питание на датчик от сети приходит по двум проводом: фаза L (коричневый провод) и ноль N (синий провод). После выхода фазы из датчика, она приходит на один конец лампы накаливания. Второй конец лампы подключен к нулевому проводу N.

В случае появления движения в зоне контроля происходит срабатывание датчика, а затем и замыкание контакта реле, что приводит к приходу фазы на лампу и, соответственно, к включению лампы.

Так как клеммная колодка для подключения имеет винтовые зажимы, провода к датчику подключаем при помощи НШВИ наконечников.

Необходимо отметить, что подключение фазного провода лучше всего производить в соответствии с принципиальной схемой, которая дополняет инструкцию.

После того как провода будут подключены одеваем крышку и переходим к следующему этапу — подключение проводов в распредкоробке.

В коробку заходят семь проводов, три от датчика, два от светильника и два питающих фаза и ноль. В питающем кабеле фаза имеет коричневую расцветку, ноль — синюю.

Разбираемся с проводами… У кабеля который подключен к датчику белый провод это фаза, зеленый это ноль, красный необходимо подключить к нагрузке.

Подключение проводов происходит примерно таким образом: фазный провод питающего кабеля подключаем вместе с фазным проводом от датчика (коричневый и белый провод). Затем соединяем вместе нулевой провод от питающего кабеля, нулевой провод от датчика (тот который зеленый) и нулевой провод от светильника.

Остаются два незадействованных провода (красный от датчика и коричневый от светильника) — их соединяем вместе. Все подключение готово, как видите ничего сложного…

Покажу поближе как подключить датчик движения в коробке . Думаю разобраться с подключением не составит особого труда (если нет тогда пишите в комментариях будем разбирать). Теперь можно подавать питание.

Датчик движения подключен к светильнику. После этого подаем питание, датчик реагирует на движение и замыкая цепь включает светильник.

Можно ли подключить датчик с выключателем

Часто бывает так, что датчик движения необходимо подключить к светильнику вместе с выключателем. Казалось бы два устройства которые предназначены практически для одной и той же задачи — включить освещение.

Действительно выключатель выключает лампу (светильник) и датчик движения при определенный обстоятельствах (обнаружении движения) выполняет такую же задачу — подает питание на светильник. Зачем эти два устройства подключать вместе многие не понимают. Поэтому давайте разберем, и зачем это делать?

Если Вы хотите, чтобы у Вас на протяжении какого-то периода времени было включено освещение, вне зависимости от уровня освещенности и перемещений, попробуйте применить схему подключения датчика с выключателем , подключив обычный выключатель с одной клавишей в схему, параллельно датчику.

Благодаря такому подключению Вы сможете при включении выключателя удерживать включенным освещение в течение желаемого периода времени. В другое же время управление освещением должно полностью перейти к датчику, для чего выключатель следует отключить.

Подключение датчика движения с выключателем — как это сделать и зачем?

Выключатель, который подключен параллельно к датчику, может быть добавлен в схему для постоянной работы светильника в помещении вне зависимости от того, присутствует или отсутствует перемещение в помещении. При этом выключатель может продублировать работу датчика движения, вследствие чего можно будет принудительно управлять освещением.

Расскажу свою ситуацию для которой мне необходимо . Я проживаю в частном доме и часто прихожу домой поздно вечером в темное время суток, особенно зимой, когда рано темнеет.

Для этого я установил датчик движения для освещения направленный на входную калитку во дворе. То есть, когда я вечером захожу во двор, датчик должен сработать и включить освещение. Причем датчик я настроил так чтобы освещение работало такой промежуток времени достаточный для того чтобы пройти пешком от калитки ворот до двери дома.

А теперь представим что мне вечером или ночью необходимо выйти из дома во двор на улицу, ну например в магазин или скажем, услышу какой то шорох во дворе, а освещения нет (кстати датчик охватывает не весь двор). Для этого мне нужно выходить в потемках и махать руками пока датчик не сработает?

Вот поэтому у меня возникла необходимость подключить выключатель с датчиком движения . И когда я выходу из дома во двор я просто включаю выключатель и лампа горит не зависимо от датчика. Выполнить подключение датчика движения с выключателем абсолютно не сложно.

Теперь схема в которой выключатель с датчиком движения подключены вместе но светильник работает от выключателя (не зависимо от датчика).

Настройка датчика движения для освещения

Настройка датчика движения – это еще один немаловажный нюанс работы данного устройства. Практически каждый датчик, с помощью которого можно производить управление освещением, имеет дополнительные настройки, позволяющие добиваться корректной его работы.

Такие настройки имеют вид специальных потенциометров, предназначенных для регулировки – это установка задержки отключения «TIME», регулировка порога освещенности «LUX» и регулятор установки чувствительности к инфракрасному излучению «SENS».

1. Настройка по времени — «TIME»

С помощью установки «TIME» можно задать время, на протяжении которого освещение будет включенным с того момента, когда движение было обнаружено в последний раз. Установка значения может варьироваться от 1 до 600 секунд (в зависимости от модели).

Регулятором «TIME» можно выставить уставку по выдержке времени включенного датчика движения. Пределы, в которых находится уставка срабатывания, составляют от 5 секунд до 8 минут (480 секунд). Скорость движения человека в области чувствительности датчика играет здесь самую важную роль.

При относительно быстром прохождении человеком этого пространства (к примеру, коридора или лестничной клетки в подъезде) уставка «TIME» желательно уменьшить. И, наоборот, при нахождении в течение определенного времени в данном пространстве (к примеру, в кладовке, автопарковке, подсобном помещении) уставку «TIME» лучше увеличить.

2. Настройка срабатывания от уровня освещенности — «LUX»

Регулировка «LUX» используется для корректной работы датчика в дневное время. Датчик сработает при обнаружении движения при более низком уровне окружающей освещенности по сравнению с пороговым значением. Соответственно, срабатывание датчика не фиксируется при более высоком уровне освещенности по сравнению с установленным пороговым значением.

Рисунок на котором изображено как настроить датчик движения своими руками . Для настройки на обратной стороне датчика находятся три регулятора: регулятор чувствительности к срабатыванию, регулятор времени и регулятор освещенности. Поэкспериментируйте и все получится.

Регулятором «LUX» выставляется уставка срабатывания по уровню освещенности окружающей среды (от сумерек до солнечного освещения). Деление шкалы, на которую можно поставить уставку «LUX», при наличии в Вашем помещении большого количества окон и преобладании естественного освещения, должно быть минимальным или средним.

Поставить уставку «LUX» на наибольшее деление шкалы рекомендуется при наличии в Вашем помещении естественного света или при малом его количестве.

3. Настройка чувствительности к срабатыванию датчика — «SENS»

Регулировать чувствительность к срабатыванию, в зависимости от объема и дальности объекта, можно с помощью регулятора «SENS». Реакция датчика на движения напрямую зависит от уровня чувствительности. При очень большом количестве срабатываний датчика чувствительность желательно уменьшить, а настроить яркость освещения ИК, на которую должен реагировать датчик движения.

Увеличивать чувствительность следует при отсутствии реагирования на Вас датчика. При самопроизвольном включении освещения можете уменьшать чувствительность. Если настройка датчика производилась в зимнее время года, то вполне вероятна необходимость его перенастраивания в летний период, и, наоборот, при летней настройке нужно будет перенастраивать зимой.

И последнее, только максимально настроив контролируемую зону, можно получить гарантию того, что он будет Вас «видеть». Для этого отрегулируйте оптимальное положение наклона головы данного датчика. Здесь достаточной будет проверка реакции датчика на движение в какой-нибудь точке, находящейся вдалеке.

Ручное включение света не всегда удобно не только в условиях коммерческого предприятия, но и дома. Для автоматического включения освещения применяются специальные датчики-индикаторы, способные распознать человека, находящегося в радиусе их действия. Детекторы движения ультразвукового, микроволнового и инфракрасного типов применяются как в жилых, так и в общественных помещениях. Прочитав эту статью, вы получите ответ на вопрос: как отрегулировать датчик движения для освещения?

Классификация, или какие датчики на освещение лучше

Как уже говорилось, по принципу действия детекторы различают на:

  • ультразвуковые;
  • инфракрасные;
  • микроволновые;
  • смешанные.

Разберемся в их различиях, чтобы выяснить разницу в принципе действия, а соответственно — в том, какие датчики для освещения лучше.

Инфракрасные

Инфракрасные детекторы реагируют на тепловое излучение человеческого тела. Приемник реагирует на инфракрасные лучи. Инфракрасный сигнал преобразуется в электрический, контакты лампы замыкаются, в результате — происходит включение света.

Различают пассивные и активные датчики:

  • Первые реагируют на изменение температуры окружающей среды.
  • Активные устройства производят сканирование помещение.

При прерывании сигнала производится включение света.

Важно! Очень важно при этом избегать загрязнений приемника, передатчика, поскольку ложное прерывание сигнала может быть вызвано засорением.

Микроволновые, ультразвуковые

Микроволновой и ультразвуковой приборы работают по схожему признаку, только их срабатывание происходит от воздействия волн ультразвука. В отличие от инфракрасных приборов, индикаторы этих двух типов могут быть только активными (они постоянно производят сканирование помещения).

Важно! Микроволновое устройство обладает тем весомым преимуществом, что может работать “сквозь стены”.

Различаются индикаторы также по области применения — контроль уличного или бытового освещения. Отличаются они и по конструктивному исполнению. “Уличные” детекторы заключены в защитный корпус, не допускающий проникновения пыли, осадков.

Важно! Кроме того, устройства, предназначенные для размещения на улице, обладают хорошими антивандальными характеристиками. У бытовых индикаторов эта опция отсутствует.

  • Для работ на улице отлично подходят светодиодные прожекторы. Осветительные прибор отлично переносит перепады температур, практически не разбивается.
  • На производстве, для освещения больших площадей выгодны люминесцентные всепогодные фонари.
  • Для домашних нужд удобны сумеречные реле. Это — датчики, реагирующие как на изменения среды, так и на степень освещенности объектов. С наступлением сумерек прибор замыкает контакты электрической цепи, отчего включается свет. Это — хорошее решение для создания эффекта присутствия на даче.
  • Для подъездного освещения можно применять разные лампы, но специалисты советуют обратить внимание на диодные энергосберегающие лампы.

Монтаж и настройка

Теперь о том, как настроить светильник с датчиком движения. Вариантов установки индикаторов на разные поверхности множество. Самый простой и, вместе с тем, надежный вариант — инфракрасный индикатор, смонтированный на потолке.

Важно! Фиксируя присутствие человека в зоне действия, устройство срабатывает. Если объект покидает район приема сигнала, детектор размыкает электрическую цепь.

Схема подключения светильника с индикатором движения:

  1. Датчик имеет 3 кабеля: “светильник”, “ноль”, “питание”. Специалисты рекомендуют, помимо датчика, смонтировать и обычный выключатель.
  2. Соедините провод светильника с соответствующим кабелем на индикаторе.
  3. Соедините ноль с нулем обычного выключателя с лампой.
  4. Отведите кабель фазы на сеть электропитания дома или квартиры.
  5. Проследите, чтобы соединение кнопочного и сенсорного выключателей было параллельным. В противном случае — непрочный индикатор движения при резком изменении напряжения в сети перегорит.
  6. После установки датчика проверьте его работу. Ремонт, а также плановая переустановка делаются дважды в год и чаще, чтобы избежать некорректной работы индикатора.

Важно! Этот вариант больше подходит для установки индикатора в помещении.

Наружные приборы, как правило, подключают непосредственно к лампе:

  1. К светильнику отводят ноль и провод лампы.
  2. Питание подсоединяют к сетевому кабелю.

Важно! Подойдет эта схема и для квартирного тамбура, и для организации подъездного освещения.

Видеоматериал

Что касается регулировки датчика движения для освещения, то настраивать прибор нужно в соответствии с инструкцией — каждая компания-производитель дает свои рекомендации. Придерживайтесь обозначенных правил, и все у вас получится сделать именно так, как вы ожидали.

Специальный детектор, реагирующий на перемещение объекта в поле зрения, способен автоматически подключать и отключать прибор освещения.

Однако для оптимизации работы его необходимо правильно настроить.

Рассмотрим, как выполнить регулировку, позиционирование.

Также изучим корректировку по основным параметрам датчика движения для включения света минимум с тремя регуляторами независимо от места установки.

Чтобы правильно установить датчик движения для автоматического включения света, прежде всего необходимо выполнить его грамотную регулировку в соответствии с предложенной инструкцией. При этом немаловажно, в каком месте он будет установлен – на потолке, в углу, на стене или на опоре. От этого во многом будут зависеть его главные характеристики – угол обзора, возможность пространственного изменения (позиционирование), дальность действия.

В среднем детектор на движение монтируется на высоту от 2 до 3,5-4 метров в зависимости от площади охватываемой территории. В помещении он способен покрыть участок, радиусом от 5 до 10 метров. На улице устанавливают модели с большими параметрами – в несколько десятков метров. Угол, под которым распределяется зона обзора, и аппаратные параметры настраиваются индивидуально – в зависимости от специфики и геометрии объекта или территории, посторонних факторов.

Чем можно регулировать детектор

Для грамотной регулировки датчика включения света, срабатывающего по фиксации движения человека или животного, не потребуется специальных навыков и знаний. Любой, кто знаком с элементами пользования современного бытового электрооборудования, способен выполнить эти настройки, которые сводятся к двум основным процедурам:

  1. Аппаратной регулировке.
  2. Позиционированию.

Важно! Правильная настройка детектора для освещения позволяет снизить затраты на электроэнергию более чем вполовину.

Аппаратная регулировка

В зависимости от модели датчика движения, ее года выпуска и индивидуальных характеристик, аппаратная регулировка возможна по одну, двум или трем параметрам:

  1. Чувствительность.
  2. Время работы.
  3. Степень освещенности.

Регулировка по чувствительности, обозначаемой словом Sens, позволяет настроить детектор для включения света строго по параметрам движущегося объекта. Время работы определяет период, в котором светильник остается во включенном состоянии после срабатывания. Степень освещенности задает момент инициации прибора в зависимости от уровня наступления сумерек.

Как настроить датчик на движение для включения света по вышеприведенным и некоторым другим параметрам, указывается в техническом паспорте изделия.

Позиционирование

Позиционирование – это процесс механической настройки датчика движения для оптимизации работы. Устройство может иметь шарнир или кронштейн для задания лучшего угла обзора. Однако в том случае, когда он имеет неподвижную основу, сущность его регулировки будет заключаться в правильности монтажа на надлежащую поверхность и по высоте – в соответствии с рекомендациями завода-изготовителя.

Позиционирование во многом определяется углом обзора и диаграммой направленности излучения (для ультразвуковых и микроволновых моделей с активным излучением). Как правило, максимальная чувствительность сенсора наблюдается в центре зоны обзора. Поэтому чем ближе к периферии этой области будет активность (движение объекта), тем больше нужно задавать чувствительность. Последствием этого станет сверхвысокая степень обнаружения в середине, что приведет к частым ложным срабатываниям – от движения птиц, движения веток, авто на дальнем плане и т. д.

Настройка параметров

Для оптимизации процесса включения света очень важно правильно выполнить регулировку датчика в зависимости от характера движения и параметров самого объекта. Как правило, учитываются четыре основных характеристики – угол установки, чувствительность, освещенность и время задержки после срабатывания. Рассмотрим их подробно.

Угол установки

Согласно правилам, угол установки датчика для включения света должен быть таким, чтобы центр поля действия приходился на точку максимально интенсивного или наиболее вероятного движения объекта. Добиться этого можно, соблюдая:

  1. Правила монтажа, указанные в инструкции. Особенно актуально их выполнение для приборов, не имеющих никаких механических настроек. В них обзорный угол полностью задается техническими особенностями самого устройства, а также высотой и местом его расположения. Например, датчик с углом в 180 градусов, устанавливаются на стену, в 360 градусов – на потолке, а 90 градусов – в углу.
  2. Практическая регулировка. Детектор с наклонно-поворотным кронштейном позволяет опытным путем выполнить более тонкую настройку. Такие устройства дают возможность менять поле и дальность действия сенсора. Это, например, необходимо на охраняемой или придомовой обширной территории или рядом с оживленным пешеходом или автострадой, чтобы исключить попадание движения объектов на них в поле объектива.

Совет! Настройка датчика движения на включение света по углу установки – довольно тонкая щепетильная работа. Поэтому чтобы облегчить задачу, сначала нужно выполнить регулировку согласно руководству завода-изготовителя, а затем, если условия эксплуатации будут отличаться, довести опытным путем до нужного положения.

Чувствительность

Регулировка датчика по уровню чувствительности позволяет исключить включение света в ответ на движение мелких объектов и посторонних предметов в дальней области зоны слежения. Настройка этого параметра выполняется опытным путем:


Читайте также Виды ламп: характеристики и классификация современных моделей

В идеале степень чувствительности датчика на движение должна быть такой, чтобы включение света происходило на границе достаточной освещенности от фонаря или люстры при прохождении человека со средними антропометрическими данными.

Каждый, кто устанавливает датчик на движение, должен знать, как самостоятельно уменьшить чувствительность сенсора. Во время эксплуатации могут возникнуть непредвиденные обстоятельства и включение света будет происходить незапланированно. Перед или сразу после установки устройства необходимо удостовериться, как это сделать своими руками наиболее быстрым и правильным путем без вызова мастера-установщика.

Освещенность

Чтобы датчик перестал посылать сигнал на включение света днем, поздним утром и ранним вечером, необходимо выполнить его регулировку по параметру освещенности – LUX. Настройка состоит из следующих действий:

  1. Повернуть стрелку регулятора до максимального уровня (куда она увеличивается).
  2. С наступлением достаточного уровня темноты медленно поворачивать его в обратном положении пока сенсор не сработает и не начнет включать свет.

Настроенные таким способом датчик чувствительности далее всегда (до изменения его положения) будет включать свет при наступлении такого же уровня темноты.

Время задержки

Как правильно настроить датчик для включения света по движению на время задержки после срабатывания волнует тех, кто выполняет такую регулировку впервые. Также, как и в том случае, когда требовалось задать параметры освещенности и чувствительности, необходимо найти шлиц или винт на панели прибора с надписью Time.

Чтобы правильно выполнить регулировку по времени задержки необходимо:

  1. Перевести регулятор в минимальное значение.
  2. Инициировать датчик посредством движения.
  3. Засечь время.
  4. Опытным путем определить необходимое время, сохранив параметры.

Современные датчики на движение позволяют настраивать время задержки после включения света от 5 секунд до 10 минут.

Например, если сенсор установлен на входе в подъезд, а человеку нужно подняться по лестнице на 5-ый этаж, после чего отдышаться, найти ключи и открыть квартиру, то параметр должен быть установлен на максимальное значение. Другое дело – коридор в квартире, когда прохождение через него не занимает дольше 2-3 секунд. Здесь значение этой характеристики можно свести к минимуму.

Правильное подключение датчика движения для включения света – далеко не единственное условие надежности его работы. Необходимо также соблюсти ряд условий:

  1. Из зоны действия устройства должны быть удалены все посторонние осветительные приборы, в том числе, не должен падать свет от уличного фонаря.
  2. В объектив сенсора не должны попадать нагревательные радиаторы и другие источники возникновения воздушных потоков, из-за которых он может начать ложно срабатывать.
  3. Между детектором и областью его сканирования не должно располагаться крупных предметов, элементов декора, мебели.

Рекомендации по выбору места установки в разных условиях

В быту датчик движения на включение света может устанавливаться в самых различных ситуациях, при этом существуют индивидуальные рекомендации по его монтажу и регулировке:

  1. В гараже, на чердаке, кладовой, котельной и другом подсобном помещении прибор монтируется напротив двери, чтобы освещение срабатывало сразу.
  2. В ванной комнате, туалете, санузле лучше использовать потолочный датчик, работающий на постоянной основе.
  3. На лестнице необходимо монтировать несколько сенсоров и фонарей из расчета, чтобы вся ее поверхность была охвачена в действие приборов.
  4. На улице, во дворе, над воротами, на тропинке в саду и автостоянке детекторы можно установить для каждого фонаря отдельно с учетом регулировки для охвата всей траектории перемещения.

Рекомендуем также

Как настроить датчик движения Philips Hue

НЕКЕШЕРОВАННЫЙ КОНТЕНТ

Последний аксессуар, который присоединился к линейке Philips Hue, — это датчик движения, который может не только включать свет, когда вы входите в комнату, но также может активировать определенные сцены в зависимости от времени суток. Вот как его настроить, и освещение, активируемое движением, будет готово к работе всего за несколько минут.

СВЯЗАННЫЕ С: Как настроить подсветку Philips Hue Lights

Что делает датчик движения Hue лучше, чем другие датчики движения

Хотя вы можете использовать сторонние датчики движения с вашими светильниками Philips Hue с помощью различных сервисов, Датчик движения оттенка (40 долларов США) упрощает превращение лампочек Hue в движущиеся огни в вашем доме. Кроме того, датчик движения Hue может делать больше, чем любой другой датчик движения сторонних производителей: он может определять, наступила ли ночь, и, например, включать свет более тускло. Или, если в комнате много солнечного света, он может автоматически отключить свет с датчиком движения, чтобы это не было лишним.

Вы также можете создавать разные сцены в приложении Philips Hue и назначать им определенные временные рамки в течение дня. Датчик движения может даже выключать свет по прошествии определенного времени, когда движение не обнаружено, от одной минуты до одного часа.

Как настроить датчик движения оттенка

Чтобы настроить датчик движения Hue, откройте приложение Philips Hue на своем телефоне и коснитесь значка шестеренки настроек в верхнем левом углу экрана.

На следующем экране нажмите «Настройка аксессуаров».

Нажмите на круглую кнопку с плюсом в правом нижнем углу.

Выберите «Цветовой датчик движения».

Затем снимите пластиковую полосу с блока датчика движения оттенка. Это требует небольшого рывка, поэтому не бойтесь сильно тянуть. Как только это будет сделано, подождите несколько секунд и убедитесь, что оранжевый светодиодный индикатор медленно мигает. Если да, нажмите на «светодиод мигает» внизу.

Выберите комнату, которую вы хотите связать с датчиком движения. Фактически вы можете выбрать более одной комнаты, но есть максимум три комнаты, чтобы избежать проблем с подключением и задержками.

Затем вы разместите датчик в любом месте комнаты, желательно так, чтобы часть датчика движения имела широкий обзор комнаты, особенно входа. Датчик движения стоит отдельно, но он поставляется с настенным креплением, если вы хотите держать его подальше от пола или столов. Как только вы найдете для него место, нажмите «Понятно» в приложении.

На следующем экране будут объяснены настройки по умолчанию, которые будет использовать датчик движения. Не волнуйтесь, вы можете легко изменить их, если настроите датчик движения. Нажмите «Готово» внизу.

Ваш датчик движения Hue появится в списке других принадлежностей Hue, которые у вас есть. На этом экране вы также можете быстро включить или отключить датчик движения в любое время, нажав на тумблер справа.

При нажатии на датчик движения в списке появятся настройки, которые вы можете изменить. На этом экране вы можете выбрать, в каких комнатах вы хотите, чтобы датчик движения работал, а также как включается свет в зависимости от времени суток. Поэтому, если сейчас ночь, датчик движения включит свет в тусклом свете, по сравнению с другими временами, когда вы можете включить свет на полную мощность.

Датчик движения оттенка даже имеет датчик внешней освещенности, поэтому он знает, достаточно ли он уже достаточно яркий в комнате, поэтому он не включает свет без нужды. И, конечно же, вы также можете выбрать, как долго свет будет оставаться включенным после того, как он перестанет обнаруживать движение в комнате.

К сожалению, нельзя просто указать датчику движения включить свет. Вместо этого вам нужно назначить ему сцену, поэтому, если вы не создали сцены в приложении Philips Hue, тебе нужно будет сделать это сначала .

Датчик движения Hue, безусловно, является одним из лучших датчиков движения, которые вы могли бы использовать со своими источниками света Hue. Как мы упоминали ранее, вы можете использовать сторонние датчики движения и заставить их общаться с вашими Hue-огнями. через SmartThings или IFTTT, но по функциональности он далеко не так хорош, как датчик движения оттенка.

К сожалению, он не совместим с HomeKit, поэтому с его помощью вы не можете управлять другими устройствами умного дома, например включать умную розетку при обнаружении движения. Это, очевидно, не имеет большого значения для пользователей Android, но пользователи Apple могут быть разочарованы отсутствием поддержки HomeKit.

Помимо этого, датчик движения оттенка делает намного больше, чем я ожидал, поэтому вы можете быть уверены, что получите от него много пользы, особенно в комнатах, где переключатель света может быть не в самом удобном месте.

Настройка датчика движения для включения. Правильная настройка датчика движения под конкретные задачи. Порядок размещения и настройки

Подключение освещения через датчик движения позволяет не только экономить электроэнергию, но и добавить комфорта и удобств в наши жилища. Выбор места установки, схемы подключения и проверка не требуют высокого уровня квалификации, поэтому сделать это сможет практически каждый домашний мастер.

Потолочные датчики с круговым обзором монтируются обычно в центре помещения, или в наиболее высокой его точке. Куда больше имеется вариантов установки для настенных приборов.

В многоквартирном жилом доме лучше всего договориться со всеми жильцами подъезда и установить общую систему освещения для всех его пролётов. Если такого согласия добиться не удалось, можно сделать персональное освещение входной двери в квартиру, установив над ней датчик и настроив его на минимальную чувствительность срабатывания, только при непосредственном приближении.

В загородном доме или коттедже можно смонтировать систему освещения лестницы, последовательно включающей светильники при движении по ней. В минимальном варианте требуется всего два устройства: внизу и вверху.

В техническом помещении дома, в гараже, кладовке или других подобных местах наиболее целесообразно установить выключатель освещения, совмещённый с датчиком движения, который лучше всего монтировать напротив входной двери, чтобы он срабатывал уже на её открытие.
При входе в помещение освещение будет включаться на время, достаточное для переключения его на постоянный режим. Можно организовать раздельные системы: от датчика включается дежурный светильник небольшой мощности, а основное освещение включается независимо своим выключателем.

Снаружи датчики и осветительные приборы можно установить над въездными воротами, входом в дом, гараж, баню, беседку или другие помещения. Можно поставить отдельные датчики для каждого уличного фонаря в саду или на тропинке около дома. Для целей уличного освещения следует использовать датчики, имеющие анализатор наружной яркости, действующие только при наступлении сумерек.

Сейчас на рынке осветительных приборов можно найти варианты светодиодных ламп для наружного освещения, совмещённых с солнечными панелями и датчиками движения. Они не требуют подведения внешних питающих электрических линий. Существуют также и беспроводные модели, работающие от батареек или аккумуляторов. В этих же целях рационального использования электроэнергии в домашних условиях устанавливают .

Датчики имеют пластиковые корпуса, которые нужно беречь от ударов или других повреждений. Особенно бережно следует обращаться с пластиковой линзой Френеля, которая является важным составным элементом оптической системы прибора.

При наружной установке необходимо следить, чтобы устройства не подвергались действию прямого солнечного света и атмосферных осадков. Лучше в таких случаях предусмотреть для них монтаж защитных козырьков. Также следует учитывать, что сенсоры в ветреную погоду могут срабатывать от движения ветвей расположенных вблизи деревьев.

Внутри помещений эти приборы не рекомендуется размещать вблизи отопительных приборов. Желательно, чтобы горячие батареи или печки также не попадали в поле их зрения. Для этого можно соответствующим образом отрегулировать высоту и вертикальный угол наклона устройства.

При любых работах с сетевым напряжением следует неукоснительно соблюдать правила техники безопасности. Во время подключения питающих проводов к приборам, необходимо их обесточить выключателем на силовом щите или, вывернув пробки-предохранители. Если нет полной уверенности в правильном, точном и безопасном выполнении всех процедур по монтажу приборов, лучше доверить это мастерам-профессионалам.

Для монтажа прибора необходимо выбрать место, обеспечивающее наилучшие углы обзора как по горизонтали, так и по вертикали с максимальной по площади зоной охвата. Большинство инфракрасных датчиков движения имеют мёртвую зону, расположение которой следует учитывать при выборе высоты их размещения и угла наклона. Если датчик выполнен в неподвижном корпусе и не имеет регулировки позиционирования, то необходимо свериться с техническим паспортом, для правильного размещения устройства. Крепление прибора на стене должно быть надёжным, допускающим последующую ориентацию его в пространстве.
Перед тем, как подключить датчик движения на свет, следует открутить заднюю крышку и внимательно изучить прилагаемую схему подключения. В отличие от обычной электролампочки этот прибор обычно требует наличия не только фазного, но и нулевого провода.

Знаете ли вы, что ответ на вопрос, не так уж однозначен.
А с виду очень несложный процесс подключения выключателя к обычной лампочке требует учитывать много различных нюансов — начиная от монтажа электропроводки и заканчивая установкой лампочки в стене. Все детали можно изучить .

А если внутри есть клемма подсоединения защитного заземления, то необходимо обеспечить и его наличие в месте монтажа. Следовательно, для подключения устройства не годится обычная проводка осветительной сети. Необходимо произвести перекоммутацию проводов в распределительной коробке либо подвести дополнительный провод от коробки или розетки.

Внутри устройства обычно имеется клеммная колодка, на которую выведены стандартно раскрашенные и обозначенные контакты:

Подключение осветительных приборов следует выполнять между контактами A и N. Питание электрической сети подавать на L и N, строго соблюдая фазность подключения.


Классическая стандартная схема включения.


Позволяет обойти датчик, подав напряжение непосредственно на осветительный прибор.


Обычно используется для сложных по конфигурации помещений, длинных коридоров и проходов, лестничных клеток.

Кроме контактов подключения, многие модели инфракрасных датчиков имеют органы регулировки:

Работоспособность этих приборов лучше всего проверить до их установки, подключив по временной схеме. Особенно это касается простых моделей, не имеющих никаких органов регулировки. Если после установки они не срабатывают как полагается, скорее всего, дело в неправильно выполненном монтаже.

Более сложные образцы приборов также можно проверить на их исправность, собрав временную схему подключения и установив регулятор порога освещённости в максимальное положение, а таймер — в минимальное.
Если прибор имеет индикаторный светодиод, то нет необходимости даже подключать нагрузку, его включение при обнаружении движения сенсором, будет свидетельствовать о работоспособности устройства. Если коммутатором в устройстве является электромагнитное реле, то его щёлканье также будет говорить об исправности аппарата. После выполнения монтажных работ обязательно необходимо провести процедуру регулировки датчика движения для освещения.

Настройка и регулировка датчиков движения для освещения

Все настраиваемые параметры выставляются в каждом конкретном помещении строго индивидуально. Как правило, после первичной установки требуется более точная подстройка параметров в процессе эксплуатации, пока не определятся наиболее подходящие значения.

Обычные пределы регулировки времени срабатывания таймера устанавливаются в большинстве приборов от нескольких секунд до десяти минут. Порог срабатывания светочувствительности можно установить только в приборах, имеющих соответствующий датчик освещённости. Он определяет яркость дневного света, при которой устройство перестаёт подавать напряжение на осветительные приборы.

Установка чувствительности сенсора — наиболее тонкая и капризная настройка. В любом случае датчик должен реагировать на появление в помещении человека, а не домашних животных. При изменении угла обзора устройства часто требуется также и подстройка его чувствительности.

Видео о том, как правильно подключить датчик движения

:

Подключая к светильнику или лампе датчик движения, люди избегают больших затрат электроэнергии и, следственно, платят за коммунальную услугу мало. Прибор, фиксирующий перемещение объектов, – это удобное приспособление, ведь оно предоставляет уникальную возможность сделать включение и выключение света автоматическим.

Принцип работы и использование датчика

Датчик движения — это устройство, которое «замечает» изменения местоположения объектов в пространстве и реагирует запуском необходимых действий. Если приспособление подсоединяют к системе электричества, то в ответ на движение человека датчик замыкает цепь и даёт свет. Такая реакция — результат преобразования теплового поля, ведь его температура из-за колебаний воздуха повышается.

Впрочем, принцип работы датчика движения может быть разным. Поэтому устройство бывает инфракрасным, ультразвуковым, микроволновым и комбинированным. На изменение тёплого поля реагирует только инфракрасный датчик. А ультразвуковое и микроволновое приспособление функционирует благодаря получению звуковых колебаний. Датчик, которой ловит ультразвук, считается самым совершенным, так как сканирует движения даже через стены. Комбинированное устройство улавливает несколько видов излучений.

Устройство, фиксирующее движения, используют в качестве приспособления, помогающего экономить на электричестве. Но датчик хорош не только тем, что выключает свет, если это забывают сделать хозяин дома и дети, бегающие из одной комнаты в другую. Устройство избавляет от необходимости нащупывать выключатель в вечерние и ночные часы или позволяет вовсе отказаться от коммутационного аппарата, подающего ток.

Выбор места для устройства

Чтобы датчик движения, включающий свет, срабатывал вовремя, его необходимо устанавливать правильно. При этом следует руководствоваться некоторыми советами:

Схемы подключения

Чтобы подключить датчик движения к сети и лампе, требуется сначала разобраться в схеме монтажа. В противном случае можно запутаться, ведь у приспособления 3 контакта: нулевой, вход и выход на осветительный прибор.

Рисунок 1 — подключение без выключателя, рисунок 2 — подключение с выключателем, гасящим свет, рисунок 3 — подключение с выключателем, дающим свет

При подключении датчика движения к системе освещения можно пойти тремя путями:

  • Присоединить прибор к электрической сети без выключателя, если необходимо сделать датчик полностью ответственным за включение и отключение света, что имеет смысл в случае необходимости освещать придомовую территорию или бассейн.
  • Вместе с прибором, улавливающим колебания воздуха, использовать в комнате выключатель, который принудительно гасит в комнате свет, а это значит, что лампу нужно соединять с электрической сетью в обход датчика движения.
  • Дополнить цепь питания системы освещения не только приспособлением, автоматически подающим свет, но и выключателем, при нажатии на который свет будет гаснуть и не станет загораться из-за движений, сделанных во сне.

Инструкция по подключению датчика движения для контроля освещения

Приспособление, подающее электрический ток в осветительный прибор только после улавливания движения, заработает, если выполнить его монтаж следующим образом:


Иногда датчик движения требуется подключить совместно с выключателем. Эту задачу нужно выполнить так, чтобы выключатель был связан и с осветительным прибором, и с датчиком движения. Это можно сделать следующим образом:

  1. Найти провод, который тянется от лампы до выключателя.
  2. Подсоединить к обнаруженному проводу ещё один, направляемый к красному контакту датчика движения.
  3. Взять провод с другой стороны выключателя и вставить в контакт коричневого цвета устройства, автоматически включающего свет.
  4. Протянуть провод, принадлежащий лампе, к клемме датчика движения.

Видео: как подключить устройство

Видео о монтаже прибора

Решение возможных ошибок

При монтаже устройства, включающего свет после улавливания движений человека, можно допустить ошибку, заключающуюся в создании плохого контакта у нулевого провода. Такое случается, если провод вставляют в клемму вместе со строительным мусором или не прожимают, что приводит к образованию плотного слоя нагара, значительному нагреву, окислению и потере контакта. Если датчик не срабатывает, то провода требуется проверить и при необходимости прочистить или прожать.

Неисправность датчика может быть последствием деформации и поломки алюминиевой жилы. Чтобы поверить, так ли это, необходимо применить вольтметр — приблизить его щупы к клеммам. Правда, устройство может не срабатывать даже в случае обнаружения аппаратом напряжения. В такой ситуации следует заменить старую лампу на новую, ведь, скорее всего, проблема кроется в перегорании нити канала в приборе освещения.

Иногда люди, установившие в комнате датчик движения, сталкиваются со следующей проблемой: свет не отключатся, несмотря на то, что устройство, реагирующее на перемещение человека, исправно. Чтобы разобраться с этой неполадкой в работе устройства, необходимо проверить период выставления времени. Вероятно, эта величина слишком большая и не даёт выходному контакту, ответственному за работу светильника, разомкнуться. В таком случае требуется незначительно уменьшить задержку времени на срабатывание.

Регулировка работы датчика движения для включения/выключения света

На устройстве первым делом необходимо проставить время. Датчик позволяет выбрать промежуток от секунды до 10 минут. Определиться со временем будет легче, если прислушаться к следующим советам:

  • оптимальный период подачи света на лестницу — несколько минут, ведь дольше в таком месте задерживаются редко;
  • нормальный промежуток времени для подачи света в подсобное помещение — 10–15 минут, ведь из такой комнаты часто приходится что-либо забирать.

На датчике полагается устанавливать задержку срабатывания после фиксации движения объекта. Эта величина может составлять от нескольких секунд до 10 минут и обусловливается тем, насколько быстро передвигается человек. Например, коридор пересекают быстро, поэтому в нём лучше монтировать датчик с сокращённым параметром «Time».

Уровень освещённости, зависимый от регулятора «Lux», следует отладить таким образом, чтобы датчик выполнял свою задачу в моменты, когда помещение освещается меньше чем обычно. Комнату, куда много света проникает из окон, рекомендуется оснащать датчиком движения с регулятором «Lux», поставленным в начальное или среднее положение.

Чувствительность устройства, запускающего определённые действия в ответ на движение человека, находится под контролем регулятора «Sens». На эту величину влияют отдалённость прибора от передвигающего объекта и вес человека, заставившего датчик заработать. Поэтому в случае включения датчиком света без причин требуется сделать датчик менее чувствительным. А о повышении показателя реакции прибора стоит задуматься лишь при отсутствии действий от датчика во время прохождения мимо него человека.

Датчик движения имеет сложную конструкцию, которую приходится подстраивать под особые условия функционирования. Игнорирование правил чревато тем, что прибор будет работать вразрез с желаниями хозяина помещения.

Предисловие

Краткий обзор прожекторных осветительных устройств, оснащенных датчиком движения. Подробное изучение их правильного монтажа, подключения и настройки. Инструкция по подсоединению датчика.

Прожектор с датчиком движения выполняет те же функции, что и аналогичные осветительные приборы без устройства автоматического управления. Он обеспечивает яркое освещение ограниченного участка на территории или в помещении лучом, форма и угол распределения света которого определяются конструкцией светильника устройства. Датчик подает электропитание на светильник при обнаружении движения в зоне своего обзора. Прожектор остается включенным от 5 секунд до 15 минут. Это время устанавливается на датчике. Если за этот интервал вновь будет обнаружено движение, отсчет начнется сначала.

Датчик движения может располагаться:

  • в корпусе светильника;
  • в отдельном корпусе, который жестко закреплен на прожекторе;
  • в отдельном корпусе, который можно установить в любом нужном месте.

С какими типом лампы и мощности выбрать прожектор – вопрос личных предпочтений и необходимости. Для бытовых целей – освещения собственного участка или гаража – в основном предлагаются компактные устройства со светодиодными, галогенными и энергосберегающими источниками света мощностью от нескольких до 500 Вт. Они позволят решить любую задачу по освещению придомовой территории или внутри построек и удовлетворить индивидуальные запросы каждого потребителя. Также эти прожекторы можно использовать на общественных и промышленных объектах, если необходимо освещать небольшую площадь.

Прожектор с датчиком движения

Наиболее предпочтительными и прогрессивными практически по всем характеристикам являются . Одно из главных их преимуществ – экономичность. Светодиодные прожектора по сравнению с галогенными потребляют на 85% меньше электроэнергии.

Для уличного освещения следует выбирать прожектор, имеющий класс защиты от пыли и влаги не ниже IP 44.

Приобретая устройство, необходимо также обратить внимание на характеристики зоны обзора его датчика: угол и дальность (радиус). От них зависит степень охвата выбранной для освещения территории – то есть в каких местах участка относительно своей точки установки датчик будет обнаруживать движение и срабатывать, включая прожектор.

Монтаж и подключение «умного» прожектора

К каждому прожектору должна прилагаться инструкция с описанием как его подключить. Но даже если ее не оказалось, подготовить осветительный прибор к работе будет достаточно просто. Все электромонтажные работы в уже имеющейся сети следует проводить при отключенной электроэнергии (выключенном щитке).

Фиксируем прожектор на выбранном месте установки посредством крепежных элементов на его корпусе либо специального кронштейна, поставляемого в комплекте. Для подключения к электрической сети используем провод ПВС либо ШВВП. Он должен быть 3-жильный, если прожектор будет подсоединяться к заземлению. Если нет – достаточно 2-жильного. Сечение провода должно быть не менее 0,5 мм 2 для светодиодного осветительного прибора. Для галогенового может потребоваться кабель большего сечения – это зависит от мощности его лампы.

Если вблизи прожектора есть розетка с подводящими проводами подходящего сечения, способными выдержать нагрузку, то можно воспользоваться ей. Достаточно отмерить у кабеля нужную длину и подсоединить к нему вилку либо напрямую подключить его к контактам розетки. Но обычно провод приходится тянуть до ближайшей распредкоробки электросети. Идеальное решение в любом случае – проложить кабель до щитка дома и подсоединить в нем через автоматический выключатель, рассчитанный на 6–10 А и установленный отдельно специально для прожектора.

Подключение светильника

При протягивании провода по постройкам прокладываем его в гофротрубе с внутренним диаметром 16–20 мм, которую крепим к стене. Если надо кабель завести на большое расстояние или на столбе, способ следует использовать воздушный или подземный.

Самое простое подключение прожектора с датчиком движения, который встроен или жестко закреплен на корпусе осветительного прибора. В этом устройстве датчик и лампа уже подсоединены друг к другу. Надо всего лишь открыть крышку контактной коробки прожектора, завести внутрь провод через предназначенное для этого отверстие и подключить его в соответствии с цветовой и буквенной маркировкой:

  • черный либо синий к такому же проводу и клемме со значком 0 или N – это ноль;
  • красный либо коричневый к Ф или L – это фаза;
  • желто-зеленый к клемме с 3-я черточками и палочкой сверху – это заземление.

Установка осветительного прибора

У некоторых осветительных приборов отрезок кабеля уже подсоединен и выведен из корпуса прожектора. Коммутируем его со своим проводом согласно цветовой маркировке, лучше через отдельную клеммную коробку, закрепленную рядом.

Если датчик установлен отдельно, то придется еще тянуть кабель между ним и прожектором, а также правильно подключить их. В этом случае тоже надо следовать цветовой маркировке. Главное, не ошибиться с подсоединением датчика, иначе его можно сжечь. Его коричневый провод (обозначение клеммы – L) подключаем к фазе, а красный (контакт A) – к одному из выводов прожектора. Второй проводник светильника и синий датчика (клемма N) подсоединяем на ноль.

Положение непосредственно датчика движения в большинстве моделей устройств, срабатывающих на перемещение объектов, можно регулировать по вертикали и горизонтали. Это позволяет менять дальность обнаружения движения, а главное, угол разворота сектора обзора относительно неподвижного корпуса датчика. То есть можно менять контролируемый участок территории. Благодаря этому прожектор с встроенным или жестко закрепленным управляющим устройством можно установить таким образом, чтобы его луч освещал нужное место, а сам он включался при перемещении, происходящем под некоторым углом к нему.

Возможность такой регулировки надо выяснить еще при монтаже осветительного прибора и сразу его максимально сориентировать в нужном направлении, исходя из допустимой настройки угла зоны обзора датчика. Последний тоже надо развернуть в предполагаемую сторону возникновения движения.

Регулировка работы датчика

Дальнейшая настройка работы прожектора производится вращением ручек регуляторов на корпусе датчика. Их может быть 2 или 3. Это зависит от модели датчика. Обязательно будут регуляторы DayLight и Time.

DayLight (может быть другое обозначение – Lux) – для установки уровня естественного освещения (на улице или в помещении), начиная с которого датчик будет срабатывать при обнаружении движения. Когда регулятор повернут в крайнее левое (до упора) положение, прожектор будет включаться только ночью или в абсолютно темном помещении. Если установлен в крайнее правое – датчик сработает независимо от освещенности, даже в самый светлый солнечный день. Возможность такой регулировки необходима, например, чтобы не тратить время на настройку, когда прожектор с датчиком движения должен включаться в помещении с плохим естественным освещением.

Time – для регулировки времени, на которое будет включаться освещение, если не произойдет повторной фиксации движения. В зависимости от модели датчика диапазон настройки составляет от 5–30 секунд до 2–15 минут.

Третий регулятор, который есть не на всех управляющих устройствах – Sens. Им настраивают чувствительность датчика движения. От положения этого регулятора зависит на каком расстоянии в границах зоны обзора и у насколько крупного объекта будет зафиксировано перемещение. При установке высокой чувствительности прожектор может включаться даже от качающихся веток. Так что при большом количестве ложных срабатываний чувствительность стоит уменьшить.

Знать как подключить датчик движения для освещения полезно, поскольку он существенно экономит электроэнергию. Использование такого осветительного прибора подходит для смежных помещений, например в коридоре, подъезде или на крыльце, где неудобно часто нажимать на выключатель. Иногда свет включается одновременно с сигнализацией. Устанавливать устройства данного вида нужно в помещениях, где велик риск незаконного проникновения, например в банках и магазинах.

Установка датчиков движения — трудоемкий процесс. Нужно учесть массу нюансов, правильно приобрести оборудование. Для корректной работы светильника следует тщательно выбрать место расположения и грамотно настраивать прибор.

Размещение устройства

Если вы решили заняться подключением прибора самостоятельно, нужно обеспечить оборудованию хороший обзор контролируемого участка, но в то же время исключить ложные срабатывания. Установить датчик движения необходимо вдали от батарей, тепловых вентиляторов, систем кондиционирования. Рядом не должны находиться электроприборы: магнитные волны от них могут влиять на работу устройства.

Подготовка устройства к установке

Настройка датчика движения осуществляется по трем параметрам:

  1. Минимальная (пороговая) величина освещенности . Это показатель уровня естественного освещения, при котором уже нужно включить лампу. Для этого поверните ручку LUX на то время, когда вам понадобится дополнительный свет. Как только на улице начнет смеркаться, светильник сработает. Есть модели, настроенные на самостоятельное отключение при достаточном естественном освещении. Такие устройства очень экономичны. Но помните, что их нельзя устанавливать в помещениях без окон (ванные, туалеты, подъезды, коридоры).
  2. Чувствительность . Чем выше этот показатель, тем лучше датчик будет реагировать на движения. Это очень трудоемкий процесс, но получить хорошо настроенный прибор вполне реально. Для этого поворачивайте ручку SENS. Передвигать ее нужно буквально по миллиметру, все время контролируя результат. Если прибор не «видит» движения человека, увеличьте чувствительность. Если сенсор реагирует на посторонние незначительные движения, например птиц за окном, уменьшайте чувствительность. Хорошо настроенный датчик реагирует на человека, но не включается от мелких объектов.
  3. Регулировка времени . Проще всего настроить временной промежуток, в течение которого будет гореть свет. Используйте регулятор TIME. Поворачивайте его, выставляя интервал, когда вы будете находиться в комнате. Для проходных помещений (коридор, подъезд) рекомендуется выставить время более 1 минуты. Это нужно, чтобы предотвратить постоянное включение-выключение света.

Установка оборудования

Как настроить датчик движения, вы уже знаете. Осталось только подключить его к общей электрической проводке. Для этого используйте стандартную распределительную коробку. Вместе с датчиками обычно устанавливают сумеречные выключатели — таймеры, регулирующие уровень естественного освещения. Благодаря им датчики будут срабатывать только в темное время суток. Для защиты ваших вещей можно соединить датчик движения с сиреной сигнализации.

Удобнее всего подключить датчик непосредственно к проводам люстры или настенной лампы в двух местах. Тщательно проверяйте выбранное место перед монтажом. Обратите внимание, что необходимо обесточить электропроводку перед началом работы. Это делается для исключения поражения электротоком. Пренебрегая этом правилом, вы рискуете здоровьем и жизнью.

После демонтажа светильника соедините провода с клеммной колодкой, зажав их винтами. Фазный провод соедините с верхним контактом, нулевой — идет к среднему контакту клеммной колодки. Средний контакт подключен к датчику. А к нему уже присоединяются два провода, предназначенные для лампочки и дополнительной розетки. Фазный провод в датчике движения подводится к контактам реле так же, как и у обыкновенного выключателя. Далее с контакта реле провод идет на нижний контакт клеммной колодки и соединяется с контактом светильника. К этому же контакту присоединены вторые выводы светильника и розетки. Когда срабатывает датчик движения, реле замыкает контакты и напряжение подается на лампу и розетку.

Перед тем как окончательно соединить все провода, снимите с кончиков изоляцию и скрутите их между собой по цветам. Подготовленные концы проводов прикрепите к основанию люстры. Основание закрепите на стене или потолке, поместите плафон.

Виды датчиков, выбор наиболее подходящего

Определите, где вы будете размещать датчик, — внутри помещения или на улице. В комнатах используют устройства меньшей мощности. Их можно подсоединить к лампам накаливания. Дальность действия таких сенсоров — около 15 м. Для домашнего использования оптимальны приборы с углом обзора 180º. На открытых территориях применяют мощные датчики, подключая их в сеть 500 Вт. У них увеличен угол обзора, с помощью таких устройств можно зажигать прожекторы и большие промышленные лампы.

Существуют активные и пассивные датчики. Их разделили по способу выявления человека в зоне слежения. Активные датчики считывают и анализируют волны, излучаемые живым существом. Обратите внимание, что некоторые активные датчики работают в ультразвуковом диапазоне. Эти звуки не уловимы для человека, но если в доме находятся животные, это вызовет у них дискомфорт и беспокойство. Пассивные — просто реагируют на тепло. Часто производители комбинируют эти свойства. Для дома лучше всего подойдут пассивные датчики. Они более доступны по цене, а их небольшая чувствительность исключает ложные срабатывания из-за незначительных движений.

По типу срабатывания различают тепловые, звуковые и колебательные датчики движения для включения света. Тепловые — чувствительны к смене температуры в зоне слежения, звуковые — способны улавливать колебания воздуха, а колебательные — реагируют на изменения магнитного поля.

По конструкции различают также неподвижные и подвижные. У первых относительно небольшая зона контроля — 10-12 м. Идеально для применения в квартире. Подвижные датчики хорошо подойдут для больших помещений, где возникает необходимость корректировать зону обзора.

Двадцать первый век — это время энергосберегающих и прогрессивных технологий. Век автоматизации, интернета и всех модернизированных средств. Сейчас много идущих со временем технологий, которые помогают нам почувствовать силу научно-технического прогресса. Не осталось в стороне и такое дело, как освещение рабочих мест и жилых помещений. Датчик движения для включения света — одна из таких технологий.

Датчики движения применяются людьми, которые любят доверять технике и хотят переложить на электронику задачу освещения нужного места в нужное время (автоматизация процесса). Это удобно и практично. Главным преимуществом установки датчика является экономия электроэнергии. Она окупит затраты с лихвой.

На сегодняшний момент цена электроэнергии, например в Европейских странах составляет в среднем 0,18–0,22 евро/кВт (в Москве — 0,08 евро/кВт). Экономию легко вычислить. Даже энергосберегающая лампочка, которую регулярно держат включенной в коридоре без естественного света, потребляет за сутки не менее 100-150 Вт. Нормальный опыт применения датчиков движения показывает, что экономический эффект можно получить в пределах 70–80 % электрической энергии, затрачиваемой на освещение в здании.

Хоть стоимость энергии и отличается в разы, сроки окупаемости монтажа и закупки данного оборудования и присутствия для России составляют 1–2 года, в зависимости от колебания цен на датчики, стоимости электроэнергии и мощности осветительных приборов. В среднем, общий срок эксплуатации зданий — около 40–50 лет, срок окупаемости датчиков — это вполне приемлемая величина, а использование даст владельцу возможность сэкономить на затратах электроэнергии.

Второй вопрос — это место установки. Здесь нужно быть очень внимательным. Во-первых, место должно быть проходным, а датчик должен стоять так, чтобы маршрут человека проходил через зону покрытия. Но он не должен срабатывать на любое постороннее движение. Вот примеры основных мест установки:

  • Входная дверь в жилой дом.
  • Лестница в подвал.
  • Подвальное помещение.
  • Коридоры и проходы с большим «трафиком».*
  • Лестничные марши.*
  • Проходы санузел.**

*Здесь нужно подходить индивидуально и выбирать точки установки так, чтобы обеспечить безопасный проход только там, где это требуется. Также нужно обратить внимание на естественное освещение.

**Если говорить о санузле, то есть смысл ставить команду на выключение освещения, поскольку многие забывают выключать свет в этом помещении.

При необходимости, датчик движения можно настроить на включение вместо света или вместе с ним еще одного или нескольких бытовых устройств, к примеру, телевизора или кондиционера.

Оптимальный вариант установки датчика в большинстве внутридомовых помещений — дублирование его обычным выключателем. Такая схема, как и схема установки, приведена в паспорте или инструкции по установке на приобретаемый датчик движения для включения света. Читать инструкцию и следовать ее указаниям нужно обязательно!

Разновидности датчиков движения

Приборы классифицируются по двум основным признакам:

  1. Тип питания.
  2. Способ определения движения.

Тип питания:

  • Проводные датчики с питанием от сети 220 В.
  • Беспроводные (питание от батареек или аккумуляторов).

Нет ничего проще, чем подключение датчика проводного исполнения к существующей сети электроснабжения (220В). Беспроводные, с автономным питанием устанавливают, если они могут подзарядиться от солнечных батарей, либо если нет технической возможности подключения к электросетям.

Способ определения движения

С этой классификацией всё гораздо сложнее и интереснее. Наука и техника в этом смысле шагнула далеко вперёд за последние полвека. Существует несколько способов индикации движения. Разберём их все по порядку:

  • Инфракрасные датчики движения. Название говорящее — работают в инфракрасном спектре, реагируя на тепловое излучение людей и животных. Являются пассивными устройствами в связи с тем, что ничего не вырабатывают, а лишь фиксируют излучение. Недостаток: ложные срабатывания из-за животных.
  • Акустические датчики движения (шума). Тоже пассивные. Реагируют на звуковые волны. Они применяются на входных дверях различных помещений. В других местах применение ограничено.
  • Микроволновые датчики движения. Они уже являются активными, поскольку отправляют микроволновое излучение и регистрируют движение по возврату сигнала.
  • Ультразвуковые. Технология та же, что и у предыдущей группы, разница в волновом спектре. Применяются они в ультразвуковом волновом диапазоне. Применяются нечасто. Недостаток: могут быть вредными и опасными для человека и животных.
  • Комбинированные (дуальные). Имеют несколько способов регистрации движения. Соответственно, считаются самой надёжной группой.

Наиболее распространены в уличном и домашнем освещении инфракрасные датчики движения. Они недороги, имеют большой регулировочный диапазон и повышенный, в сравнении с другими, радиус действия. На лестницах и в длинных проходах рекомендуется смонтировать датчик с ультразвуком или микроволновой. Они позволят включить свет, даже если вы далеко. В охранных системах наилучший вариант — это микроволновые, они обнаруживают движение даже за перегородками.

Технические характеристики

При выборе данного оборудования, нужно всегда учитывать место его монтажа и различную специфику. Характеристики сетей питания (если он проводной), длительность работы (если он беспроводной), расстояние, на которое он может определить движение. В таблице ниже приведён перечень основных технических характеристик, с примерами заполнения.

Таблица технических характеристик датчиков движения:

*Разберём более подробно угол обзора и дистанцию определения движения. Здесь важно понимать принцип — чем больше зона покрытия датчика, тем больше затраты энергии на его питание. Угол обзора может быть до 360º, и такой датчик есть смысл ставить в большой зал или на улицу для включения прожектора. Такая конструкция должна быть башенного типа. Нет смысла устанавливать его в узком коридоре. То же относится и к расстоянию покрытия.

**Датчик нужно обязательно подбирать, исходя из мощности светильников и суммарного потребляемого тока. Расчёт должен производиться обязательно. Номиналы должны совпадать.

Дополнительные функции

Встроенный датчик освещенности. Это фотореле, встроенное в датчик. Если в освещении нет необходимости (достаточная естественная освещенность, согласно показаниям фотореле), то сигнал о включении на прибор поступать не будет, не смотря на фиксацию движения датчиком. Такую опцию лучше ставить на улице.

Защита от животных. Полезная функция, если есть коты, собаки. Не будет ложных срабатываний. Если собака крупная, даже эта модификация не спасет. Зато с кошками и мелкими собаками она работает удовлетворительно.

Задержка отключения света. Ставится специальное временное реле, которое оттягивает запуск осветительного прибора после фиксации движения. В этой модификации есть смысл, когда датчик и включаемый прибор по проекту находятся на значительном расстоянии друг от друга.

Все модификации могут быть полезны и даже незаменимы. Зависит всё от конкретных условий запуска осветительных приборов и технологии регистрации движения.

Подключение датчиков движения

Для всех вариантов подключения существует общее правило (см. рисунки ниже): красный провод датчика подключается в сеть (на фазу L), чёрный (или коричневый) провод подключается к осветительному прибору. Второй провод осветительного прибора и синий провод датчика подключается в ноль (N) электрической сети. Подключение производится через клеммники. Узловую точку можно сделать на скрутках и завести в общее клеменное гнездо.

Теперь рассмотрим четыре варианта подключения:

1-й вариант. Простейшая схема (она подробно расписана выше).

2-й вариант. Подключение в параллель с клавишным выключателем. Всё точно так же, как в предыдущем пункте, но добавлены две узловые точки и клавишный выключатель между ними. Это сделано для того, чтобы была возможность включать прибор принудительно, в обход датчика.

3-й вариант. Параллельное подключение двух датчиков к одному осветительному прибору. Не трудно догадаться, что нужно это, если прибор должен включаться от движения в нескольких абсолютно независимых зонах.

Настройка датчика движения

Датчик подключен, и нам нужно произвести его настройку. Подход к настройке датчиков индивидуальный, зависит от модели и принципа работы. Подробно регулировка описана в инструкции к прибору. Настройку можно осуществить по двум показателям: время срабатывания и соотношение с общим уровнем освещённости (если стоит встроенное фотореле). Второй показатель нужен там, где есть дневной свет. В противном случае «уставку» этого параметра опускаем на минимум.

Касаемо времени срабатывания тоже есть общее правило: датчик должен подать сигнал в нужное время, то есть, если осветительный прибор удалён, нужно выставить небольшую задержку (методом проб и ошибок). Многие приборы позволяют увеличивать этот параметр на специальном регуляторе до 10 мин.

В заключение хочется отметить, что при установке дорогостоящих датчиков приоритетнее ставить там, где они нужнее. Установить его в самый темный уголок и решить в нём проблему освещённости — просто, быстро и дёшево. А дальше уже захочется ставить приборы повсюду, поскольку к комфорту быстро привыкаешь.

Однако не следует забывать, что эксплуатация любого прибора требует детального изучения инструкций. Будьте внимательны и аккуратны — и всё получится.

Правильная настройка датчика движения

Существует много мнений о целесообразности применения датчиков движения для включения освещения. Одни говорят, что с их помощью экономят до 50% электроэнергии, другие утверждают, что это бесполезная игрушка, применение которой не приносит никакой пользы. Людям, которые придерживаются второго мнения, хотелось бы сказать, что успешная работа датчика зависит от многих факторов, к которым относятся правильность выбора места установки, монтажа, и качественная настройка. И скорее всего большинство недовольных этим прибором, пренебрегли каким либо из перечисленных требованием. Остановимся на таком этапе, как настройка датчика движения.

Настройка большинства датчиков производиться по трем параметрам — чувствительность, порог освещенности, при котором датчик сработает и время задержки выключения освещения. Правда существуют модели, у которых чувствительность регулируется автоматически, и настройка производится только по двум параметрам.

Чувствительность.

Все настройки производятся переменными сопротивлениями (потенциометрами). При покупке обратите внимание, где они расположены. Если с тыльной стороны при настройке вы будете испытывать некоторые неудобства, связанные с необходимостью снимать датчик. Одна из самых тяжелых настроек это настройка чувствительности. Скажем честно, идеальнонастроить по этому параметру получается крайне редко, но достичь вполне приемлемых результатов можно. Для точной настройки руку сопротивления (SENS) требуется поворачивать практически помикронно. Основное правило — если прибор не реагирует на появление человека, повышайте чувствительность, если срабатывает от посторонних движений, соответственно понижайте. Существует вероятности потребности перенастройки при изменении сезона. Идеально настроенный датчик должен срабатывать при появлении человека и оставаться в покое при других движениях, например при появлении некрупных животных. Выгодно отличаются датчики со встроенным микропроцессором. В них в моменты отсутствия людей в поле действии чувствительность сведена на минимум, но, стоит человеку появиться в зоне видимости, все настройки автоматически подгоняются к оптимальным значениям.

Пороговая (критическая) величина освещенности.

Настройка датчика движения по этому показателю производиться следующим образом: поворотом ручки (LUX) добиваемся включения датчика в то время, когда уменьшение естественного освещения потребует включения светильников. Более дорогие модели позволяют производить отключение искусственного освещения при достижении нормального уровня естественным светом даже при нахождении в комнате человека. Такие модели обеспечивают максимальную экономию электроэнергии. Поэтому предпочтение стоит отдавать им, кроме случаев, когда прибор устанавливается в комнатах без окон — коридорах, санузлах, ваннах.

Время задержки выключения освещения.

Ну, с этим все просто. Параметр настраивается сопротивлением (TIME). Проанализируйте частоту появления в поле зрения датчика людей и настройте его на время, которое будет превышать значение на минуту или чуть больше. Если установить меньшее значение, то, например, в проходных помещениях (коридорах, лестничных маршах) датчик будет постоянно включать-выключать свет. А такая светомузыка не нужна ни вам, ни ему, ведь он тоже имеет свой ресурс.

Используя эти нехитрые приемы настройки, вы сможете добиться такой работы датчика, что он не только окупится, но и начнет приносить ощутимую выгоду уже в ближайшее время.

Как установить и настроить датчик движения к лампочке



Чтобы установить детектор движения, не нужны специализированные знания или профессиональный опыт. Достаточно разобраться в простых электросхемах и правильно соединить кабели между собой. В этой статье просто и понятно объяснено, как подключить датчик движения своими руками, а также приведены рекомендации по выбору прибора и решение возможных проблем во время монтажа.

Блок: 1/5 | Кол-во символов: 369
Источник: https://LampaExpert.ru/datchiki-dvizheniya/kak-podklyuchit-k-istochniku-osvescheniya

Разделы статьи

Датчик движения: назначение

Область покрытия датчика

Датчик движения как подключить. Датчик движения назовем усложненным вариантом сенсоров освещенности, один корпус способен совместить функции обоих. Применяется преимущественно, чтобы в темноте не искать выключатель иллюминации. При приближении движущегося объекта произвольной категории датчик подает питание освещению. Управление ведется фазой. Положено согласно технике безопасности, реализовано схемой.

Перед обслуживанием системы, заменой лампочек потрудитесь выключить защитные автоматы, датчик движения может в каждую секунду подать питание, если выполнятся заданные условия.

Блок: 2/5 | Кол-во символов: 631
Источник: https://VashTehnik.ru/elektrika/kak-podklyuchit-datchik-dvizheniya-k-lampochke.html

Разновидности датчиков движения

Такие приборы управления освещением при выборе оцениваются по нескольким критериям.

Место установки сенсора

Здесь все просто – датчики могут быть предназначенными для уличной установки или для работы внутри дома.

Уличные датчики предназначены для контроля за прилегающими к дому территориями. Они обычно отличаются довольно значительными параметрами дальности восприятия. В некоторых приборах она может исчисляться сотнями метров. Правда, для использования в масштабах двора частного дома такие дальности не особо актуальны.

Уличный датчик необязательно устанавливается рядом с прожектором. Их взаимное расположение планируется с учетом площади и конфигурации территории, пешеходной дорожки, подъездного пути и т.п.

Такие системы удобны для хозяев при освещении двора, например, при возвращении домой или выходе из дома затемно. Свет будет включен, пока человек не выйдет из сектора датчика, а затем автоматически отключится. Да и для охранных целей такой прибор станет нелишним. Внезапно включившийся яркий прожектор наверняка спугнет злоумышленника, пытающегося под покровом темноты попасть на охраняемую территорию.

Внутренние датчики предназначены для работы в помещениях дома. От наружных приборов они отличаются меньшим сектором обзора, слабой защищённостью от атмосферных воздействий различного рода. Понятно, что и стоимость их обычно значительно ниже.

Встроенные и отдельно располагаемый датчики

Этот критерий во многом перекликается с указанным выше. Но он уже предопределяет изначальную конструктивную взаимосвязь датчика с подключенным к нему осветительным прибором.

Прожектор со встроенным сенсором движения. Подключить такую систему – проще всего

  • Сам осветительный прибор и датчик движения могут изначально быть собраны в одном корпусе. Понятно, что это наиболее удобный вариант для монтажа. Вся внутренняя коммутация уже выполнена, и остаётся только подключить такой прожектор к проложенной линии питания.

Прожектор, идущий в комплекте с датчиком движения. Тоже, как правило, никаких сложностей с подключением к электросети.

  • Второй вариант – датчик движения размещен в отдельном корпусе, но закрепленном на прожекторе. Такие модели монтируются тоже достаточно просто. Они подключаются как обычный прожектор, так как коммутация светильника и датчика уже осуществлена производителем.

Датчик движения, устанавливаемый отдельно, на определенном удалении от осветительного прибора

  • Датчик движения выполнен в отдельном корпусе, который устанавливается в оптимальном для его работы месте. Именно для таких случаев и требуется схема подключения датчика к прожектору.

Принцип реагирования на движущиеся объекты

По заложенному принципу выявления перемещающихся объектов датчики могут быть инфракрасными, ультразвуковыми, микроволновыми и комбинированными.

  • Инфракрасные сенсоры. Работа этих приборов основана на контроле за изменением температуры. Когда в зону отслеживания датчика попадают объекты, имеющие повышенную температуру, он реагирует, включая питание осветительного прибора.

Инфракрасные сенсоры чаще всего устанавливаются внутри жилых помещений. И их настраивают таким образом, чтобы они реагировали на передвижения людей, игнорируя домашних животных.

Этот тип приборов включает в себя комплекс специальных зеркал и линз, влияющих на сенсор. Чувствительность датчика зависит от того, сколько линз он имеет, а их может быть в одном приборе до тридцати пар.

Специальные мультилинзы позволяют отслеживать перемещение «теплых» объектов в широком секторе.

Инфракрасные датчики имеют свои положительные и отрицательные стороны, выраженные в следующих особенностях:

ДостоинстваНедостатки

Приборы позволяют максимально точно установить дальность и угол сектора реагирования. При установке сенсора в доме, возможно ложное срабатывание сенсора на повышении температуры в определенной зоне. Этими «нарушителями спокойствия» зачастую становятся переносные обогреватели, излучающие тепло бытовые приборы, например, электрический чайник
Инфракрасный сенсор реагирует только на объекты с повышенной температурой, поэтому может быть использован для установки снаружи строений. Возможны сбои прибора под воздействием атмосферных явлений.
Полная безопасность датчика для здоровья человека и домашних животных. Прибор может не реагировать на материалы, устойчивые к пропусканию инфракрасного излучения.
Небольшой диапазон регулировки.
  • Ультразвуковые датчики. Функционирование этого типа приборов основано на отражении ультразвука от поверхностей различных предметов. Такой принцип действия сенсора позволяет определить движущиеся объекты по изменению частоты отраженных импульсов (эффект Доплера). Это устройство улавливает ультразвук, который недоступен для человеческого слуха.

Ультразвуковой датчик реагирует на изменение частоты отражённого сигнала

Перечислим «плюсы» и «минусы» таких приборов

Достоинства Недостатки

Приборы этого вида устойчивы к атмосферным воздействиям. Отмечается довольно ограниченный диапазон действия.
Способность реагировать на движение любых объектов – живых или неодушевленных. Реакция приборов происходит только на активное движение. Медленное перемещение сенсоры нередко игнорируют.
Доступная стоимость датчиков. Вызывают негативную реакцию у домашних животных, которые чувствительны к ультразвуку.
  • Микроволновые сенсоры. Принцип действия этих приборов основан на радиолокации. То есть они посылают импульс и принимают отраженный сигнал, так же как и ультразвуковые. Но только сигналы уже лежать в области радиочастотного диапазона.

Микроволновый датчик движения.

Микроволновые сенсоры считаются более совершенными, чем ультразвуковые их «конкуренты». Они более чувствительные, меньше подвержены воздействию атмосферных помех.

ДостоинстваНедостатки

Высокая чувствительность к любым передвижениям живых или неодушевлённых объектов Способность микроволновых сенсоров обнаружить перемещение даже за тонкой стеной или за стеклом. Высокую чувствительность можно отнести и к недостаткам сенсора, так как он может реагировать и на движения, происходящие за пределами отслеживаемой зоны.
Устойчивость к любым погодным условиям. Высокая стоимость приборов.
Способность обслуживать сразу несколько областей территории. Микроволновые излучения не идут на пользу здоровью человека.
  • Комбинированные датчики движения. В конструкции этих приборов используется два или даже все три принципа его реагирования на появление в зоне ответственности перемещающихся объектов.

Контроль в выделенном секторе с помощью таких приборов осуществляется более эффективно, нежели при использовании «узкопрофильных» сенсоров. Поэтому можно сказать, что они наиболее совершенные. Но это еще и — высокая стоимость, а также вред микроволнового излучения для здоровья человека, если датчик имеет такую систему распознавания движения. В связи с этим в продаже чаще можно встретить датчики, включающие в себя ультразвуковой и инфракрасный сенсор.

Блок: 3/6 | Кол-во символов: 6863
Источник: https://stroyday.ru/remont-kvartiry/elektropribory-i-osveshhenie/kak-podklyuchit-datchik-dvizheniya-k-svetodiodnomu-prozhektoru.html

Где устанавливать?

Без опыта установки подобных устройств довольно сложно выбрать оптимальное место для датчика. Поэтому стоит потратить немного времени на тестирование разных уголков в квартире или во дворе. Есть несколько общих рекомендаций, которые помогут в этом процессе:

  • В зоне видимости прибора не должно быть таких препятствий, как деревья, кустарники и другие, произвольно двигающиеся объекты.
  • Не рекомендуется устанавливать устройство рядом с другими осветительными приборами, микроволновками, вентиляторами, кондиционерами и батареями.
  • Свести к минимуму попадание воды, солнца, грязи и пыли. Если датчик устанавливается, например, во дворе, имеет смысл прикрепить над ним козырек или другую защиту от непогоды и направленных солнечных лучей.
  • Датчик должен охватывать максимальный угол обзора, при этом недопустимы какие-либо крупногабаритные объекты в поле зрения. Их наличие делает работу датчика неэффективной.

Места установки

Технические характеристики и внешний вид устройства напрямую влияет на место установки. Бытовые датчики движения обычно крепятся на потолке или стенах. Первый вариант удобно устанавливать в помещении с несколькими дверьми, где неизвестно, с какой стороны войдет человек. Потолочные датчики чаще всего имеют угол обзора в 360° и устанавливаются посередине комнаты. Но для разных датчиков важно направление движения, и в какой плоскости они работают.

Настенные устройства, как правило, монтируются рядом с дверью, направляя на нее зону прослушки. В этом случае движение будет регистрироваться, когда кто-то заходит в комнату или подсобку. Кроме стандартных вариантов, существуют модели, встраиваемые в монтажную коробку или непосредственно на лампу.

Вариант исполнения настенного датчика движения

Блок: 3/5 | Кол-во символов: 1725
Источник: https://LampaExpert.ru/datchiki-dvizheniya/kak-podklyuchit-k-istochniku-osvescheniya

Характеристики датчиков движения

Установка датчика движения выполняется для включения света, первейшей цифрой считается максимальная мощность нагрузки. Типичное значение параметра составляет 40 Вт, явно ниже лампочки Ильича. Схема подключения датчика движения к прожектору определена числом проводов. Объясним разницу ниже. Характеристики датчиков движения разбивают группами.

Количество отслеживаемых параметров позволит оценить сферу применимости прибора. Хотя называется датчиком движения, настраивается реагировать по следующим категориям параметров:

  1. Фотоэлемент. Движущийся объект регистрируется визуально. Тип сенсора произвольный, простейший — транзистор, диод. Энергия фотонов изменяет проводимость открытого p-n перехода. Если говорить о датчиках движения, принцип ограничивается детектированием относительно быстрого изменения потока мощности через плоскость. Солнце садится — делает это медленно, датчик не будет реагировать. Светило резко зайдет за тучи — возможно ложное срабатывание. Определяется чувствительностью, настройками. Движущийся объект попадает в поле зрения транзистора (ограничено прозрачным кожухом), поток изменяется. Происходит включение.

    Датчик движения

  2. ИК-излучение, микрофон. Спросите, как фототранзистор будет видеть в полной темноте. Движущиеся объекты испускают инфракрасное излучение, служа ориентиром прибору. Транзистору мало дела до звезд, Луны, зато полевую мышку, пробежавшую рядом, датчик заметит. Напоминает кинофильм Хищник, где Арни обдурил гадкого пришельца, обмазавшись илом речного берега. Зимой фототранзистор способен отслеживать пар, выходящий изо рта. Чудес нет. Чтобы увериться срабатыванием прибора, включением освещения в нужный момент, сенсоры снабжаются встроенными микрофонами. Настраивая чувствительность приема звука, заставляем иллюминацию реагировать, поймав акустические колебания среды.
  3. Переменный резистор. Принцип работы датчика движения позволяет включать оборудование днем. Настройка позволит ограничить общий уровень освещенности, при котором питание станет подаваться контролируемому оборудованию. При помощи переменного резистора выставим бесконечное множество промежуточных значений дня и ночи. Своеобразная страховка против ложных срабатываний. Успели написать выше. Настройте датчик движения, чтобы действовал в кромешной темноте, когда возникает необходимость. Лишись прибор настройки, свет щелкал бы круглыми сутками.
  4. Выключатель RC-цепи. Время задержки выключения настраивается, чтобы отпала нужда управлять светом вручную. Появится потребность, обрубите питание автоматом. Внутри датчика движения пассивная RC-цепочка, временем разряда определяется удержание реле в открытом состоянии. Если отключить внешнее питание, свет погаснет, потрудитесь дождаться, пока внутренний контур окончательно разрядится. Питание можно будет вновь подать. Делаем вывод: в цепь датчика движения, оборудуя удобное пользователю место нужно поставить выключатель. Время задержки задается интервалом 10 секунд — 10 минут (типовые значения).

Видите, хороший прибор рассчитан покрыть все случаи жизни, даже плохой содержит минимум две настройки: общая яркость освещения, таймер. Чувствительность отбрасываем, микрофон вовсе считается изыском. Яркость освещения позволит добиться срабатывания только в темное время суток. Производя подключение датчика движения, потрудитесь правильно выставить регулятор. Один конец снабжен значком Луны, другой – Солнца. Придётся проводить натурный эксперимент, образно говоря. Дождаться нужного времени суток, начать играться с настройками.

Датчики движения

Время выключения вольны выставить днем. Шкала лишена градуировки, ориентироваться придется часами. Что касается чувствительности, определяет степень изменения освещенности. Главное не прогадать, зайди Луна за тучку, не включилась бы иллюминация. Случилось — избегайте удивляться, прямиком начинайте подстраивать чувствительность датчика (переменный резистор). Что делать, если настройка отсутствует, требуется поменять. Магазин откажет в возврате полностью исправного прибора, которому вздумалось ловить Луну.

Блок: 3/5 | Кол-во символов: 4046
Источник: https://VashTehnik.ru/elektrika/kak-podklyuchit-datchik-dvizheniya-k-lampochke.html

Подключение датчика движения с выключателем — как это сделать и зачем?

Выключатель, который подключен параллельно к датчику, может быть добавлен в схему для постоянной работы светильника в помещении вне зависимости от того, присутствует или отсутствует перемещение в помещении. При этом выключатель может продублировать работу датчика движения, вследствие чего можно будет принудительно управлять освещением.

Расскажу свою ситуацию для которой мне необходимо подключить выключатель с датчиком движения. Я проживаю в частном доме и часто прихожу домой поздно вечером в темное время суток, особенно зимой, когда рано темнеет.

Для этого я установил датчик движения для освещения направленный на входную калитку во дворе. То есть, когда я вечером захожу во двор, датчик должен сработать и включить освещение. Причем датчик я настроил так чтобы освещение работало такой промежуток времени достаточный для того чтобы пройти пешком от калитки ворот до двери дома.

А теперь представим что мне вечером или ночью необходимо выйти из дома во двор на улицу, ну например в магазин или скажем, услышу какой то шорох во дворе, а освещения нет (кстати датчик охватывает не весь двор). Для этого мне нужно выходить в потемках и махать руками пока датчик не сработает?

Вот поэтому у меня возникла необходимость подключить выключатель с датчиком движения. И когда я выходу из дома во двор я просто включаю выключатель и лампа горит не зависимо от датчика. Выполнить подключение датчика движения с выключателем абсолютно не сложно.

Теперь схема в которой выключатель с датчиком движения подключены вместе но светильник работает от выключателя (не зависимо от датчика).

Блок: 4/5 | Кол-во символов: 1666
Источник: http://electricvdome.ru/osvechenie/datchik-dvizheniya-dlya-osveshheniya.html

Устройство датчика движения: меняем настройки, не предусмотренные производителем

Перед подключением датчика движения к прожектору решили проверить, оказалось, работает неправильно. Вскроем прибор доработать, продавец заметит, прощай гарантия. Стоит штуковина недорого, паяльник дома припасен, закроем глаза на возможность потерять шикарное сервисное обслуживание. Ниже опишем принципы работы датчика движения подробно.

  • Начинается получением питания. Датчик движения снабжается нулевым проводом. Встречаются модели без него, внутри просто используется локальная общая шина. Чаще на входе стоит трансформатор, понижающий напряжение, выполняющий развязку по току с источником (распределительный щит дома). Нужен нулевой провод – замкнуть первичную обмотку. Альтернативным вариантом ставят диодный мост, внутри располагается общая шина. Вслед выпрямителю стоит преобразователь напряжения. Микросхема, на вход которой подается нестабильный номинал, с выхода снимается приличное питание начинки датчика движения.
  • Реле снабжают выпрямленным напряжением, «земля» разорвана одним-двумя транзисторными вентилями. Включиться подать свет бессильно. Доступно доработать прибор, поставив на пути заземления (не питания) дополнительно тумблер. Случись коллизия, датчик движения выключается при необходимости.
  • Чувствительным элементом, распознающим движение, ставят фототранзистор. Задачей назовем определение изменения потока. Задаётся режим, на выходе формируется положительный, либо отрицательный импульс.
  • Сердцем датчика движения считается модуль, составленный несколькими операционными усилителями. Количество равно числу функций.

Определение общей освещенности происходит заданием рабочих точек ключевых транзисторов при помощи фоторезистора, переменного резистора. Вкупе определяют порог срабатывания. Работай предварительно схема круглосуточно (рекомендуется в светлое время суток прикрывать зрачок датчика колпачком), позволяет закладывать условия выбора, сработает реле или нет.

Видите, все просто, как дважды два. Избегайте уточнять физические основы работы датчика Холла, отлаживая схему. Можем изменять настройки схемы, часть элементов на усмотрение. Ключевыми признаны реле, настроенное на работу от определенного напряжения, и микросхема с операционными усилителями. Увеличивая емкость зарядного конденсатора, можем продлить время тайм-аута. Поддаются изменению другие параметры.

Функция первого каскада

Первый каскад отделен от чувствительного элемента конденсатором. Требуется, что на вход поступали изменения потока фотонов: только движение прекращается, ступень прерывает работу. Возобновление пространственных вариаций повторяет цикл. Обеспечивается выключение каскада, если снаружи отсутствуют изменения.

Функция второго каскада

Второй каскад определяет чувствительность. Принимает сигнал первого операционного усилителя, регулируется в широких пределах переменным резистором, цепью обратной связи.

Функция третьего каскада

Третий каскад воспринимает раздельно на входы положительные и отрицательные импульсы, нивелируя различие. Прибору нет дела, уменьшается или увеличивается поток фотонов, движение бы уловить. Каскад заряжает полярный конденсатор (производится нивелирование), который отдает энергию через резистор, определяя тайм-аут выключения системы. Напряжение послужит входной характеристикой финишной ступени.

Функция четвертого каскада

Четвертый каскад операционных усилителей формирует напряжение, открывающее ключевые транзисторы, через которые на реле подается схемная земля.

Блок: 4/5 | Кол-во символов: 3480
Источник: https://VashTehnik.ru/elektrika/kak-podklyuchit-datchik-dvizheniya-k-lampochke.html

Датчик движения схема подключения к светильнику

Подключение датчика движения – несложный процесс, который имеет много аналогий с подключением обычного выключателя. Ведь, как и выключатель, датчик движения замыкает (либо размыкает) электрическую цепь с последовательно включенным в нее светильником, в чем заключается схожесть схем подключения датчика и светильника посредством выключателя.

Если вы не знаете, как подключить датчик движения схема подключения к светильнику обязательно должна прилагаться вместе с инструкцией по подключению. А качественные фирмы производители также изображают схему на корпусе самого датчика.

Приобретая датчик, Вы должны также получить стандартную инструкцию по его установке, настройке и подключению. Еще один вариант изучения схемы – посмотреть ее на корпусе самого устройства.

Под задней крышкой находится клеммная колодка, а также подключенные к ней три цветных провода, которые выходят изнутри корпуса. Подключение проводов производится к клеммным зажимам. Если вы используете для подключения многожильный провод тогда лучше использовать специальные изолированные наконечники НШВИ.

Далее расскажем об особенностях принципиальной схемы подключения датчика движения.

Питание на датчик от сети приходит по двум проводом: фаза L (коричневый провод) и ноль N (синий провод). После выхода фазы из датчика, она приходит на один конец лампы накаливания. Второй конец лампы подключен к нулевому проводу N.

В случае появления движения в зоне контроля происходит срабатывание датчика, а затем и замыкание контакта реле, что приводит к приходу фазы на лампу и, соответственно, к включению лампы.

Так как клеммная колодка для подключения имеет винтовые зажимы, провода к датчику подключаем при помощи НШВИ наконечников.

Необходимо отметить, что подключение фазного провода лучше всего производить в соответствии с принципиальной схемой, которая дополняет инструкцию.

После того как провода будут подключены одеваем крышку и переходим к следующему этапу — подключение проводов в распредкоробке.

В коробку заходят семь проводов, три от датчика, два от светильника и два питающих фаза и ноль. В питающем кабеле фаза имеет коричневую расцветку, ноль — синюю.

Разбираемся с проводами… У кабеля который подключен к датчику белый провод это фаза, зеленый это ноль, красный необходимо подключить к нагрузке.

Подключение проводов происходит примерно таким образом: фазный провод питающего кабеля подключаем вместе с фазным проводом от датчика (коричневый и белый провод). Затем соединяем вместе нулевой провод от питающего кабеля, нулевой провод от датчика (тот который зеленый) и нулевой провод от светильника.

Остаются два незадействованных провода (красный от датчика и коричневый от светильника) — их соединяем вместе. Все подключение готово, как видите ничего сложного …

Покажу поближе как подключить датчик движения в коробке. Думаю разобраться с подключением не составит особого труда (если нет тогда пишите в комментариях будем разбирать). Теперь можно подавать питание.

Датчик движения подключен к светильнику. После этого подаем питание, датчик реагирует на движение и замыкая цепь включает светильник.

Блок: 2/5 | Кол-во символов: 3176
Источник: http://electricvdome.ru/osvechenie/datchik-dvizheniya-dlya-osveshheniya.html

Можно ли устройство подключить с выключателем?

Для того чтобы некоторое время свет не отключался, вне зависимости от степени освещённости и движения, можно применить схему подключения устройства с выключателем, подключив обыкновенный выключатель в схему, параллельно датчику движения.

За счёт такого подключения можно при включённом выключателе держать включённым лампочку в течение необходимого времени. Если же управление освещением нужно целиком передать устройству, то выключатель отключают.

Блок: 6/8 | Кол-во символов: 497
Источник: https://elektro.guru/osveschenie/shema-podklyucheniya-datchika-dvizheniya-dlya-osvescheniya.html

Процесс монтажа датчика движения

Схема подключения

Схема подключения датчика движения к прожектору определена конструкцией. Различают исполнения с двумя и тремя проводами:

  1. Три провода раскрашиваются красным, синим, черным. Первый используется для подачи фазы лампам, синий является схемной землей, черный подводит питание 230 вольт датчику движения. Природа снабдила другой раскраской: коричневый аналог красного, подает фазу на иллюминацию, синий считается землей, белый подводит 230 вольт датчику. Чтобы проще разобраться, рядом помещаем рисунок (для справки – подробнее читайте инструкцию), в цветах показан схематично расклад.
  2. Два провода, когда земля функционированию датчика не нужна. Приборы ставят вместо выключателей в силу особенности. Присутствуют разные по цвету провода, потребуется воспользоваться инструкцией датчика.

Помимо прочего цветные провода легко отстыковываются, можно поставить свои цвета без проблем. Помогает ориентироваться. Заземление к датчику движения подводится редко, читайте мелким недостатком. На рисунке схема подключения датчика движения освещения дана в двух вариантах для разного цвета оплетки. Речь идет про три провода. Подключение датчика движения для освещения двумя жилами не рассматривали, подключение предельно простое: прибор ставится в разрыв фазы. Цвет жил монтируется согласно инструкции.



Блок: 5/5 | Кол-во символов: 1436
Источник: https://VashTehnik.ru/elektrika/kak-podklyuchit-datchik-dvizheniya-k-lampochke.html

Видео: Как подключается и тестируется датчик движения «FERON Sen 11»

*  *  *  *  *  *  *

Итак, выполнение подключения датчика движения к прожектору или обычному светильнику обычно не вызывает затруднений даже у начинающих мастеров. Кроме того, каждый производитель обязательно предоставляет покупателю инструкцию и схему сборки системы, что еще сильнее упрощает задачу. Но при проведении работ, кроме рекомендаций инструкции, в обязательном порядке должны соблюдаться все требования безопасности. Электричество не любит и зачастую не прощает небрежности, пренебрежения правилами и иных «шуток». Все электромонтажные операции должны производиться исключительно после того, как мастер гарантированно убедился, что проводка на участке работы обесточена.

Блок: 6/6 | Кол-во символов: 752
Источник: https://stroyday.ru/remont-kvartiry/elektropribory-i-osveshhenie/kak-podklyuchit-datchik-dvizheniya-k-svetodiodnomu-prozhektoru.html

Настройка и регулировка устройства

Первым делом настраивается время, в течение которого с момента регистрации последнего движения (присутствия) человека подается напряжение на осветительный прибор. Оно составляет от одной секунды до десяти минут.

Для выбора правильного времени руководствуйтесь следующими подсказками:

  • при освещении лестницы потребуется 3-4 минуты, поскольку надолго здесь никто не задерживается;
  • подача света в любой комнате должна занимать 10-15 минут, ведь времяпровождение может быть и кратковременным, и продолжительным.

Чтобы избежать ложных срабатываний, необходимо настроить задержку срабатывания после первичной регистрации движения. Параметр также насчитывает от одной секунды до десяти минут, а выбор конкретного значения определяется в зависимости от скорости передвижения человека. Поскольку через коридор движутся быстрее, то выставляется минимальная задержка.

Детектор оснащен тумблером LUX, отвечающим за уровень освещенности. Здесь нужно ориентироваться на то, чтобы датчик срабатывал в моменты, когда комната освещена меньше. На минимальное или среднее значение тумблер настраивается в тех случаях, когда прибор эксплуатируется в помещении с большим количеством окон и других источников естественного света.

Для настройки чувствительности элемента используйте тумблер SENS. Выбор значения связан с отдаленностью от передвигающегося объекта и его габаритами. Если датчик сработал ложно и включил свет в помещении без причины, то надо уменьшить чувствительность. Обратные действия нужны в том случае, если датчик не включил свет при входе в помещение.

Блок: 7/8 | Кол-во символов: 1577
Источник: https://220.guru/osveshhenie/istochniki-sveta/kak-podklyuchit-datchik-dvizheniya-k-lampochke.html

Устранение возможных ошибок

Одной из распространенных ошибок при монтаже является плохой контакт нулевого провода. Это может произойти при попадании строительного мусора в клемму датчика движения или слабого зажима, из-за чего появляются нагар или окисление. Если детектор не работает, то осмотрите все провода, зачистите их и хорошенько подтяните зажимы.

Другая причина неисправности — деформация или поломка алюминиевой жилы. Подключите к устройству вольтметр. Будьте внимательны, поскольку прибор может не сработать даже при наличии напряжения. Если это произошло, то замените лампочку на новую, поскольку проблема может быть связана с перегоранием нити накала.

Еще одна неисправность в работе датчика движения связана с тем, что осветительный прибор не отключается, несмотря на правильную работу детектора. Проверьте, какое время было задано в настройках. Возможно, оно слишком большое и выходной контакт долго размыкается. Уменьшите параметр, используя соответствующий тумблер.

Только при правильном подключении и технически верной настройке датчика движения можно добиться максимальной экономии электроэнергии, комфорта и удобства эксплуатации автоматической системы освещения. В домашних условиях рекомендуется использовать пассивные детекторы, характеризующиеся меньшей стоимостью.

Блок: 8/8 | Кол-во символов: 1287
Источник: https://220.guru/osveshhenie/istochniki-sveta/kak-podklyuchit-datchik-dvizheniya-k-lampochke.html

Кол-во блоков: 17 | Общее кол-во символов: 30703
Количество использованных доноров: 6
Информация по каждому донору:

  1. http://electricvdome.ru/osvechenie/datchik-dvizheniya-dlya-osveshheniya.html: использовано 2 блоков из 5, кол-во символов 4842 (16%)
  2. https://elektro.guru/osveschenie/shema-podklyucheniya-datchika-dvizheniya-dlya-osvescheniya.html: использовано 1 блоков из 8, кол-во символов 497 (2%)
  3. https://220.guru/osveshhenie/istochniki-sveta/kak-podklyuchit-datchik-dvizheniya-k-lampochke.html: использовано 3 блоков из 8, кол-во символов 3933 (13%)
  4. https://VashTehnik.ru/elektrika/kak-podklyuchit-datchik-dvizheniya-k-lampochke.html: использовано 4 блоков из 5, кол-во символов 9593 (31%)
  5. https://stroyday.ru/remont-kvartiry/elektropribory-i-osveshhenie/kak-podklyuchit-datchik-dvizheniya-k-svetodiodnomu-prozhektoru.html: использовано 3 блоков из 6, кол-во символов 9744 (32%)
  6. https://LampaExpert.ru/datchiki-dvizheniya/kak-podklyuchit-k-istochniku-osvescheniya: использовано 2 блоков из 5, кол-во символов 2094 (7%)

Датчики движения: как они работают, где будут полезны, как подключить и настроить | Эксперт электрообогрева AlfaOpt

Применение различных датчиков движения в быту очень распространено.

Изначально они были только у охранных фирм в сигнализации, для поиска проникновений на территорию объекта. Сейчас их можно увидеть в каждом строении, датчики движения уже не редкость в гражданских постройках. Например, в системах освещения подъездов.

Такой датчик позволит экономить электроэнергию, ведь свет будет гореть, только когда в помещении находится человек.

В этой статье мы более подробно разберём принцип работы датчика движения, сферы применения, достоинства и недостатки этих устройств.

Домовая охранная система с датчиками движения

Домовая охранная система с датчиками движения

Типы датчиков движения

Датчики движения делятся на несколько видов, в зависимости от основного чувствительного элемента внутри.

Вариации имеют свои недостатки и сильные стороны и предназначены для различных сфер применения.

Солнечный датчик движения основывает свою работу на чувствительном фотоэлементе. Он способен реагировать на малейшие изменения освещения, при попадании солнца он размыкает цепь питания с помощью реле и прекращает подачу тока в светлое время суток. Как только начинаются сумерки и количества солнечных лучей недостаточно для активации реле, оно замыкается и освещение возобновляется.

Такие системы обычно устанавливают в загородные дома и дачи, для обеспечения светом садов и наружных веранд. Они автоматически управляют всеми приборами без участия человека, в светлое время потребление сводится к нулю.

Инфракрасный датчик движения способен регистрировать тепловой спектр излучения, он не заметен для человеческого глаза. При изменении этого излучения в зависимости от настроек он подаст необходимы сигнал и переключает реле в положение, заданное настройками. Их также можно использовать для регулирования освещения в любых помещениях, но стоит помнить, что в жаркую погоду их эффективность снижается и они требуют более точной настройки.

Микроволновой датчик движения сейчас является самым неприхотливым и современным. Он способен работать в любых условиях. Они практически не чувствительны к температуре среды и способны выдерживать самые суровые условия. Принцип работы основывается на высокочастотном излучении, которое способно проходить сквозь небольшие препятствия. Если происходит отражение этих лучей, он срабатывает и выполняет заданную функцию.

Освещение лестницы по датчику движения

Освещение лестницы по датчику движения

Подключение датчиков и настройка

Любой датчик имеет простое устройство. Подключить его можно без специальных навыков.

Датчики движения подключают, устанавливая в электрическую цепь питания прибора в любом удобном месте. Однако при установке больших систем мониторинга лучше обращаться к специалистам, они смогут правильно рассчитать нагрузку и другие нюансы.

Также следует учитывать место установки. На открытой местности нужен водонепроницаемый корпус, который будет защищать компоненты прибора во время непогоды. В помещениях же подойдут простые корпуса из пластика без дополнительной защиты.

Корпус делается из огнеустойчивого полимера, не дающего пожару и высокой температуре вывести его из строя, они способны работать долгое время даже при открытом огне в помещении.

Схема подключения датчика движения

Схема подключения датчика движения

Для чего нужны датчики

Простыми словами датчик — это прибор, который реагирует на изменение конкретного параметра и передает сигнал на реле, оно в свою очередь, переводиться в другое положение. Применять их можно во многих местах в комбинации с любым электрическим прибором. Самое популярное место включение и выключение света в домах и других местах. Как только человек заходит в активную зону прибора, он посылает сигнал на замыкание цепи и лампочка загорается.

Они универсальны и работают со всеми видами лампочек, включая светодиодные.

Еще их часто применяют в сигнализациях: объект по всему периметру оснащается приборами обнаружения разных физических изменений среды, как только показатель изменяется, подается сигнал на пульт дежурного.

В охране помещений используются более сложная схема датчика движения для более надежной работы всех систем. Питание подается с разных источников, для избежания отключения сигнализации при обесточивании помещения. Еще устанавливаются различные типы чувствительных элементов для полного мониторинга всех показателей внутри объекта.

Автоматическое включение освещения по датчику движения

Автоматическое включение освещения по датчику движения

Итоги

Прочитав нашу статью, вы поймете основные принципы работы датчиков движения и сможете подобрать нужный тип устройства для ваших нужд. Приобретая датчики для систем освещения в долгосрочной перспективе вы сможете сэкономить немало средств.

Покупайте оборудование только в проверенных магазинах, которые могут предоставить всю необходимую документацию на товар. На каждый датчик обязательно должна идти гарантия, она предоставляется официальными дистрибьюторами, без наличия такого документа вы не сможете вернуть товар и получить деньги назад.

Создайте систему обнаружения движения с помощью Raspberry Pi

Если вы хотите, чтобы домашняя система безопасности сообщала вам, если кто-то скрывается возле вашей собственности, вам не нужно дорогое собственное решение от стороннего поставщика. Вы можете настроить свою собственную систему, используя Raspberry Pi, пассивный инфракрасный (PIR) датчик движения и модем LTE, который будет отправлять SMS-сообщения всякий раз, когда он обнаруживает движение.

Предварительные требования

Вам понадобится:

  • Raspberry Pi с подключением к сети Ethernet и Raspberry Pi OS
  • ИК-датчик движения HC-SR501
  • 1 красный светодиод
  • 1 зеленый светодиод
  • Модем LTE (я использовал Teltonika TRM240)
  • SIM-карта

Датчик движения PIR

Датчик движения PIR обнаружит движение, когда что-то испускает инфракрасные лучи (например,(например, человек, животное или что-либо, излучающее тепло) перемещается в пределах поля или досягаемости датчика. Датчики движения PIR маломощны и недороги, поэтому они используются во многих продуктах, обнаруживающих движение. Они не могут сказать, сколько людей находится в районе и насколько близко они к датчику; они просто обнаруживают движение.

Датчик PIR имеет два потенциометра, один для установки времени задержки, а другой для чувствительности. Регулировка времени задержки устанавливает, как долго выходной сигнал должен оставаться на высоком уровне после обнаружения движения; это может быть от пяти секунд до пяти минут.Регулировка чувствительности устанавливает диапазон обнаружения, который может составлять от трех до семи метров.

Модем LTE

Долгосрочная эволюция (LTE) — это стандарт беспроводной широкополосной связи, основанный на технологиях GSM / EDGE и UMTS / HSPA. Модем LTE, который я использую, представляет собой USB-устройство, которое может добавить сотовую связь 3G или 4G (LTE) к компьютеру Raspberry PI. В этом проекте я использую модем не для сотовой связи, а для отправки сообщений на свой телефон при обнаружении движения.Я могу управлять модемом с помощью последовательной связи и AT-команд; последние отправляют сообщения с модема на мой номер телефона.

Как настроить домашнюю систему безопасности

Шаг 1. Установите программное обеспечение

Сначала установите необходимое программное обеспечение на Raspberry Pi. В терминале Raspberry Pi введите:

  sudo apt install python3 python3-gpiozero python-serial -y

Шаг 2: Настройте модем

Вставьте SIM-карту в модем LTE, следуя этим инструкциям для TRM240.Обязательно установите антенну на модем для лучшего сигнала.

Шаг 3: Подключите модем к Raspberry Pi

Подключите модем LTE к одному из USB-портов Raspberry Pi, затем дождитесь загрузки устройства. Вы должны увидеть четыре новых порта USB в каталоге / dev . Вы можете проверить их, выполнив в терминале команду:

  LS / DEV / TTYUSB *

Теперь вы должны увидеть эти устройства:

Вы будете использовать порт ttyUSB2 для связи с устройством, отправляя AT-команды.

Шаг 4: Подключите датчики к Raspberry Pi

  1. Подключите датчик PIR:
    Подключите контакты VCC и GND к соответствующим контактам на Raspberry Pi и подключите выходной контакт датчика движения к 8-контактному контакту на Raspberry Pi. См. Схему этих подключений ниже, и вы можете узнать больше о нумерации контактов Raspberry Pi в документации GPIO Zero.

  2. Подключите светодиоды:
    Если вы хотите, чтобы светодиоды загорались при обнаружении движения, подключите катод (короткая ножка, плоская сторона) светодиода к контакту заземления; подключите анод (более длинную ногу) к токоограничивающему резистору; и подключите другую сторону резистора к выводу GPIO (ограничивающий резистор можно разместить с любой стороны светодиода).Подключите красный светодиод к 38 контакту на плате, а зеленый светодиод к 40 контакту .

Обратите внимание, что этот шаг не является обязательным. Если вам не нужны светодиоды при обнаружении движения, удалите секции светодиодов из приведенного ниже примера кода.

Шаг 5: Запустите программу

Используя терминал (или любой текстовый редактор), создайте файл с именем motion_sensor.py и вставьте приведенный ниже пример кода.

Найдите и измените эти поля:

Если вы использовали разные контакты для подключения датчиков, обязательно измените код соответствующим образом.

Когда все настроено и готово к работе, запустите программу с терминала, введя:

  python3 motion_sensor.py

Если у вас нет необходимых прав для запуска программы, попробуйте эту команду:

  sudo python3 motion_sensor.py

Пример кода

 из gpiozero import MotionSensor, LED
из time import sleep, time
from sys import exit
import serial
import threading

# Raspberry Pi GPIO pin config
sensor = MotionSensor (14)
green = LED (21)
red = LED (20)

# Конфигурация модема
device = '/ dev / ttyUSB2'
message = ''
phone_number = ''
sms_timeout = 120 # мин. Секунд между SMS-сообщениями

def setup ():
порт.close ()

try:
port.open ()
except serial.SerialException as e:
print ('Ошибка открытия устройства:' + str (e))
return False

# Отключить эхо-режим
port.write (b'ATE0 \ r ')
if not check_response (' OK ', 10):
print (' Failed on ATE0 ')
return False

# Войдите в текстовый режим SMS
port.write (b'AT + CMGF = 1 \ r ')
if not check_response (' OK ', 6):
print (' Failed on CMGF ')
return False

# Переключить набор символов на' международный справочный алфавит '
# Примечание: это все еще не работает поддержка всех символов порта
.write (b'AT + CSCS = "IRA" \ r ')
, если не check_response (' OK ', 6):
print (' Failed on CSCS ')
return False

return True

def check_response (string, amount):
result = ''

try:
result = port.read (amount) .decode ()
except:
return False

if not string in result:
try:
# Напишите 'ESC' для выхода Режим ввода СМС, на всякий случай порт
.write (b '\ x1B \ r')
за исключением:
return False

return string in result

def send_sms ():
global current_sending, last_msg_time
current_sending = True

try:
port.write ('AT + CMGS = "{}" \ r'.format (phone_number) .encode ())
if not check_response ('>', 6):
print ('Failed on CMGS')
current_sending = False
return

# Write сообщение завершается нажатием Ctrl + Z или 1A в порте ASCII
.write ('{} \ x1A \ r'.format (message) .encode ())

while True:
result = port.readline (). decode ()

если' OK 'в результате:
print (' > SMS отправлено успешно ')
last_msg_time = time ()
current_sending = False
вернет

, если в результате будет' ОШИБКА ':
print ('> Не удалось отправить SMS [{}] '. Формат (result.rstrip ()) )
current_sending = False
return
except:
# Инициировать установку, если получено во время работы программы
setup ()
current_sending = False

def on_motion ():
print ('Обнаружено движение!')
зеленый.off ()
red.on ()

if time () - last_msg_time> sms_timeout, а не current_sending:
print ('> Отправка SMS ...')
threading.Thread (target = send_sms) .start ()

def no_motion ():
green.on ()
red.off ()

print ('* Настройка ...')
green.on ()
red.on ()

port = serial.Serial ( )
port.port = устройство
port.baudrate = 115200
port.timeout = 2

last_msg_time = 0
current_sending = False

если не setup ():
print ('* Retrying... ')
if not setup ():
print (' * Попробуйте перезапустить модем ')
exit (1)

print (' * Не двигаться, настройка датчика PIR ... ')
sensor. wait_for_no_motion ()

print ('* Устройство готово!', end = '', flush = True)
green.on ()
red.off ()

sensor.when_motion = on_motion
sensor.when_no_motion = no_motion
input ('Нажмите Enter или Ctrl + C для выхода \ n \ n')

Инструкция по установке инфракрасного датчика движения ClareOne

CLR-C1-PIR

Номер детали: CLR-C1-PIR

Описание

Датчик движения ClareOne PIR разработан так, чтобы он легко помещался в углу комнаты или рядом со стеной / дверью.Когда PIR обнаруживает движение, он передает тревожное уведомление на панель ClareOne.

Важные инструкции по технике безопасности

Перед установкой этого датчика обязательно:

  • Прочтите, сохраните и выполняйте все инструкции.
  • Не устанавливайте рядом с источниками тепла, такими как радиаторы, обогреватели, печи или другие устройства (включая усилители), выделяющие тепло.
  • Если батарея разряжена, замените ее на совместимую литиево-ионную батарею.
Установка

Примечание: Перед установкой рекомендуется добавить датчик движения к панели ClareOne.Чтобы добавить датчик, см. Руководство пользователя ClareOne (DOC ID 1871).

Датчик движения можно установить с помощью прилагаемого клея или винтов.

Примечание: Для установки рекомендуется использовать прилагаемые винты. Этот метод более безопасен, чем использование одного клея.

Для установки датчика движения:

  1. Выберите желаемое положение для датчика.
    Примечание: Датчик обнаруживает движение только в пределах 3,28 фута.(1 м) ниже и установлен на высоте 6,88 футов (2,1 м) с дальностью действия 32,80 футов (10 м).
  2. Снимите язычок батареи датчика.
  3. Добавьте датчик на панель. См. «Управление сенсором», Руководство пользователя ClareOne (DOC ID 1871).
    Примечание : необходимо нажать кнопку сбоку датчика, чтобы подключить датчик к панели.

  4. Прикрепите датчик к стене с помощью прилагаемых винтов или клея.
    Примечание : Для установки рекомендуется использовать прилагаемые винты.Этот метод более безопасен, чем использование одного клея.

    Винты

    1. Найдите нижнюю часть датчика (плоский конец с прорезью) и затем с помощью отвертки открутите винт корпуса.

    2. Осторожно введите ноготь / кончик пальца в прорезь и нажмите на верхнюю часть корпуса датчика вверх.

    3. (Необязательно) Отметьте места отверстий для винтов, затем просверлите отверстия с помощью дрели и установите 2 прилагаемых анкера.
    4. Снимите крышку липкой пленки, а затем поместите заднюю пластину к стене, убедившись, что ориентация соответствует желаемому положению.

    5. Вставьте прилагаемый монтажный винт в отверстие для отрывного винта, используя отвертку, чтобы полностью прикрепить заднюю панель к стене.

    6. Перед завершением установки установите контакты и перемычки в желаемое положение. См. «Функция штифта» на стр. 4.
    7. После того, как датчик настроен в соответствии с требованиями, прижмите крышку датчика к основанию до слышимого щелчка.

    8. Используйте винт корпуса датчика, чтобы закрепить крышку.

    Клей

    1. Найдите нижнюю часть датчика (плоский конец с прорезью) и затем с помощью отвертки открутите винт корпуса.

    2. Осторожно введите ноготь / кончик пальца в прорезь и нажмите на верхнюю часть корпуса датчика вверх.

    3. Установите контакты и перемычки в желаемое положение. См. Функцию Pin.
    4. После того, как датчик настроен в соответствии с требованиями, прижмите крышку датчика к основанию до слышимого щелчка.

    5. Используйте винт корпуса датчика, чтобы закрепить крышку.
    6. Снимите пленку с клея и плотно прижмите заднюю панель датчика к стене.


      Примечание: После размещения датчик нельзя перемещать, не повредив клей.

  5. После добавления протестируйте датчик. Посмотрите на панель ClareOne и откройте дверь / окно. Обратите внимание, что добавленный датчик отображается как неисправный.

Примечание: Настоятельно рекомендуется тестировать все датчики с помощью станции мониторинга тревог.

Рисунок 1: Диапазон датчика и обнаружение


Детектор движения Walk Test

Обход датчика движения позволяет установщику проверить дальность обнаружения.

Для выполнения обходного теста детектора движения:

  1. Убедитесь, что датчик подключен к панели ClareOne.
  2. Снимите аккумулятор.
    См. «Замена батареи».
  3. Нажмите и удерживайте переключатель вскрытия корпуса при замене батареи.
  4. Режим пошагового теста теперь активен.
  5. Обойдите желаемую зону обнаружения и убедитесь, что датчик может обнаруживать движение в желаемом диапазоне / зоне.

    Банкноты

    • Светодиод мигает, когда датчик обнаруживает движение.
    • Светодиод может включаться каждые 10 секунд.
    • Датчик остается в режиме пошагового теста до тех пор, пока аккумулятор не будет извлечен и заменен.
  6. Снимите и замените аккумулятор.
    Датчик теперь в нормальном режиме.
Замена аккумулятора

Для CLR-C1-PIR требуется батарея CR123A. Когда батарея разряжается, на панели отображается значок низкого заряда батареи рядом с датчиком в списке устройств. Батарею необходимо заменить в течение 7 дней после первого уведомления о низком заряде батареи. Если батарею не заменить в течение 7 дней, датчик может работать неправильно.

ПРЕДУПРЕЖДЕНИЕ : Если используется несовместимая сменная батарея или батарея установлена ​​неправильно, может произойти взрыв или повреждение.

AVERTISSEMENT : Если аккумуляторная батарея несовместима с заменой, она используется или установлена ​​неверная батарея, после чего произошел взрыв или повреждение.

Для замены аккумулятора:

Примечание : Перед заменой батареи убедитесь, что панель не поставлена ​​на охрану.

  1. Найдите нижнюю часть датчика (плоский конец с прорезью) и затем с помощью отвертки открутите винт корпуса.

  2. Осторожно введите ноготь / кончик пальца в прорезь и вытолкните верхний корпус датчика наружу от стены.

  3. Ногтем / кончиком пальца вытолкните аккумулятор из корпуса, соблюдая полярность аккумулятора.

  4. Вставьте новую батарею CR123A в корпус батареи, соблюдая полярность.

  5. Прижмите крышку датчика к задней панели. Будет слышен щелчок.

  6. Используйте винт корпуса датчика, чтобы закрепить крышку
  7. Проверить датчик.
    Функция штифта

    Датчик движения PIR имеет 2 набора регулируемых штифтов. Штифты регулируют настройку невосприимчивости к животным и уровень чувствительности. Каждый набор контактов имеет 2 настройки, которые можно выбрать.

    Рисунок 2: Контакты датчика и датчик вскрытия корпуса

    (1) Контакты для защиты от домашних животных
    (2) Датчик вскрытия корпуса

    (3) Контакты чувствительности
    (4) Батарея

    Таблица 1: Конфигурация контактов

    Конфигурация

    Иммунитет к домашним животным

    Чувствительность

    Верхний и средний штифт

    Собака весом до 33 фунтов

    Низкое — макс.
    19 футов.(6 м) дальность действия

    Средний и нижний штифт

    Собака до 55 фунтов

    Высокая — макс.
    Диапазон расстояний 10 м (32 фута)

    Иммунитет к домашним животным

    Пины для защиты от домашних животных позволяют пользователю выбрать желаемый уровень защиты. Поместите переключатель на желаемую конфигурацию штырей.

    Для изменения уровня невосприимчивости к питомцам:

    1. Снимите заднюю панель с датчика движения.
    2. Переверните датчик батареей вверх.
    3. Найдите значки иммунитета к домашним животным с левой стороны.
    4. Осторожно прижмите перемычку и потяните вверх от датчика.
      Видны все 3 контакта.

    5. Осторожно нажмите перемычку на желаемом наборе контактов.
      См. Таблицу 1: Конфигурация контактов.

    6. Замените пластину датчика и продолжайте установку.
      — Или —
      Отрегулируйте уровень чувствительности, а затем продолжите установку.
      Чувствительность

      Штыри чувствительности позволяют пользователю выбрать желаемый уровень чувствительности. Поместите переключатель на желаемую конфигурацию штырей.

      Для изменения уровня чувствительности:

      1. Снимите заднюю панель с датчика движения.
      2. Переверните датчик батареей вверх.
      3. Найдите контакты чувствительности с правой стороны.
      4. Осторожно прижмите перемычку и потяните вверх от датчика.
        Видны все 3 контакта.

      5. Осторожно нажмите перемычку на желаемом наборе контактов.
      6. Замените пластину датчика и продолжайте установку.
        — Или —
        Отрегулируйте уровень невосприимчивости к домашним животным, а затем продолжите установку.
        Технические характеристики

        Совместимая панель

        ClareOne

        Частота передатчика

        433 МГц

        Зашифрованный

        Есть

        Иммунитет к питомцам

        Собака до 55 фунтов

        Длина обнаружения

        По умолчанию: 32.10 м (80 футов)
        Дополнительно: 6 м (19,68 футов)

        Угол обнаружения

        90 градусов

        Передаваемые показания

        Тампер и низкий заряд батареи

        Контроль активности

        от 60 до 70 минут

        Функция PIR

        Чувствительность (2 ступени)
        Защита от домашних животных (2 ступени)

        Кнопка

        Сопряжение

        Тип батареи

        CR123A (1300 мАч)

        Срок службы батареи

        от 4 до 5 лет

        Условия эксплуатации Температура
        Относительная влажность


        от 32 до 122 ° F (от 00 до 50 ° C)
        85% макс.

        Размеры сенсора
        (Ш × В × Г)

        2.16 × 2,99 × 1,65 дюйма
        (55 × 76 × 42 мм)

        Водонепроницаемость

        Сертификаты

        FCC: 15.109, класс B 15.231, Министерство промышленности Канады: ICES-003, RSS-210, ETL внесены в список: UL639, CAN / ULC-C306

        Полный PDF — инструкция по установке ИК-датчика движения ClareOne (DOC ID 1898)

        Детектор движения Shelly Руководство пользователя

        ДАТЧИК WIFI ДВИЖЕНИЯ SHELLY

        Знакомство с Шелли

        Shelly® — это семейство инновационных устройств, которые позволяют дистанционно управлять электроприборами через мобильный телефон, ПК или систему домашней автоматизации.Устройства Shelly® используют подключение к Wi-Fi, и ими можно управлять из той же сети или через удаленный доступ (любое подключение к Интернету). Устройства Shelly® могут работать автономно в локальной сети Wi-Fi, без управления контроллером домашней автоматизации, или они также могут работать через облачные службы домашней автоматизации, получая удаленный доступ из любого места, где у пользователя есть подключение к Интернету. Shelly® имеет встроенный веб-сервер, через который Пользователь может настраивать, контролировать и контролировать Устройство. Shelly® имеет два режима Wi-Fi — точка доступа (AP) и режим клиента (CM).Для работы в клиентском режиме маршрутизатор Wi-Fi должен находиться в зоне действия Устройства. Устройства Shelly® могут напрямую связываться с другими устройствами WIFI через протокол HTTP. API может быть предоставлен производителем. Устройства Shelly® могут быть доступны для мониторинга и управления, даже если Пользователь находится за пределами зоны действия локальной сети WIFI, если маршрутизатор WIFI подключен к Интернету. Можно использовать облачную функцию, которая активируется через веб-сервер Устройства или через настройки в мобильном приложении Shelly Cloud.Пользователь может зарегистрироваться и получить доступ к Shelly Cloud с помощью мобильных приложений Android или iOS или любого интернет-браузера и веб-сайта: https://my.shelly.cloud/

        Что такое Shelly Motion

        Shelly Motion — это высокочувствительный датчик WIFI Motion со сверхнизким энергопотреблением, который остается подключенным к Интернету 24 часа в сутки, 7 дней в неделю, и для управления им не требуется дополнительный концентратор. Shelly Motion отправляет уведомление при обнаружении движения или мгновенно включает свет. Он имеет встроенный акселерометр, обеспечивающий защиту, когда кто-то пытается сместить или переместить устройство.Встроенный датчик освещенности дает дополнительные возможности для автоматизации дома или офиса.

        Спецификация
        • Рабочая температура -10 ÷ 50 ° C
        • Радиопротокол WIFI 802.11 b / g / n
        • Частота 2400-2500 МГц
        • Дальность действия (в зависимости от местного строительства) до 50 м на открытом воздухе или до 30 м в помещении
        • Аккумулятор — 6500mAh 3,7V
        Визуальные обозначения

        Датчик движения оснащен светодиодным диодом, сигнализирующим о режимах работы датчика и сигналами тревоги.

        Синий свет не мигает Режим включения
        Мигает красный свет Обнаружено движение, о котором сообщается
        Мигает зеленым светом Обнаружено движение, отчеты отключены
        Последовательность синий / зеленый / красный Обнаружена перезагрузка или вибрация
        Мигает синим светом Обновление микропрограммы
        Синий свет одиночный мигает Изменение настроек
        Взаимодействие с пользователем кнопки

        Используйте булавку, чтобы нажать кнопку, как показано на рисунке

        • Кратковременное нажатие (режим AP) — выход из спящего режима AP (AP работает только на 3 минуты, питание устройства выключено, режим экономии заряда аккумулятора)
        • Короткое нажатие (STA MODE) — отправить статус
        • Длительное нажатие 5 сек (режим STA) — режим AP
        • Длительное нажатие 10 секунд (режим STA) — Заводские настройки
        Инструкции по установке

        ВНИМАНИЕ! Перед началом установки внимательно и полностью прочтите сопроводительную документацию.Несоблюдение рекомендованных процедур может привести к неисправности, опасности для вашей жизни или нарушению закона. Allterco Robotics не несет ответственности за любые убытки или ущерб в случае неправильной установки или эксплуатации этого устройства.

        ВНИМАНИЕ! Не позволяйте детям играть с устройством, особенно с кнопкой питания. Храните устройства для дистанционного управления Shelly (мобильные телефоны, планшеты, ПК) в недоступном для детей месте

        Как собрать и установить Shelly Motion
        1. В вашей упаковке, как показано на рис. 1 , вы найдете корпус Shelly Motion, пластину с шаровой опорой и настенную пластину.
        2. Поместите пластину шарового рычага на корпус Shelly Motion, как показано на рис. 2 .
        3. Поверните пластину шарового рычага по часовой стрелке, как показано на рис. 3 .
        4. Установите настенную пластину на пластину шарового рычага — рис 4 .
        5. Собранный датчик Shelly Motion должен выглядеть как рис. 5 .
        6. Используйте стопорный дюбель, входящий в комплект поставки, для крепления Shelly Motion на
        Зона обнаружения Shelly Motion

        Shelly Motion имеет радиус действия 8 м или 25 футов.Оптимальная высота для установки составляет от 2,2 м / 7,2 фута до 2,5 м / 8,2 фута.

        ВНИМАНИЕ! Shelly Motion имеет зону «Нет обнаружения» на расстоянии одного метра перед датчиком — рис. 6

        ВНИМАНИЕ! Shelly Motion имеет зону «Без обнаружения» на расстоянии одного метра от твердых предметов (диван, шкаф и т. Д.) — рис. 7 и рис. 8

        ВНИМАНИЕ! Shelly Motion не может обнаруживать движение сквозь прозрачные объекты.

        ВНИМАНИЕ! Прямой солнечный свет или близкие источники тепла могут вызвать обнаружение ложного движения .

        КАК УСТАНОВИТЬ И ИСПОЛЬЗОВАТЬ

        ВАЖНО! Перед началом установки внимательно и полностью прочтите сопроводительную документацию. Несоблюдение рекомендуемых процедур может привести к неисправности, опасности для вашей жизни или нарушению закона. Allterco Robotics не несет ответственности за любую потерю или повреждение в случае неправильной установки или эксплуатации этого устройства!

        ВНИМАНИЕ! Не позволяйте детям играть с устройством, особенно только с кнопкой питания.Храните устройства для дистанционного управления Shelly (мобильные телефоны, планшеты, ПК) в недоступном для детей месте.

        УПРАВЛЯЙТЕ ДОМОМ СВОИМ ГОЛОСОМ

        Все устройства Shelly совместимы с Amazon Echo и Google Home. См. Наше пошаговое руководство по адресу: https://shelly.cloud/compatibility

        ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ

        Зарядите устройство
        Shelly Motion поддерживает быструю зарядку. Чтобы воспользоваться этой функцией, используйте зарядное устройство USB с минимальной мощностью 1 А / 5 В постоянного тока.Перед использованием рекомендуется полностью зарядить Shelly motion. Во время зарядки вы увидите красный индикатор рядом с USB-портом, который расположен в нижней части устройства. Когда он будет полностью заряжен, он погаснет.

        Включение питания
        Чтобы включить Shelly Motion, с помощью палки или булавки нажмите кнопку рядом с разъемом USB, как показано ниже.

        Подготовьте устройство к включению
        Для успешного добавления в вашу сеть Wi-Fi Shelly Motion должен светиться СИНИМ цветом.Если это не так, используйте булавку, нажмите и удерживайте кнопку рядом с портом USB в течение 10 секунд. Это переведет устройство в режим ВКЛЮЧЕНИЯ и включит режим Wi-Fi на точке доступа с именем shellymotion-xxxxxxx

        УСТАНОВИТЬ ПРИЛОЖЕНИЕ SHELLY

        Shelly Cloud дает вам возможность контролировать и настраивать все устройства Shelly® из любой точки мира. Вам нужно только подключение к Интернету и наше мобильное приложение, установленное на вашем смартфоне или планшете.

        Регистрация

        При первой загрузке мобильного приложения Shelly Cloud вы должны создать учетную запись, которая сможет управлять всеми вашими устройствами Shelly®.

        Забытый пароль
        Если вы забыли или потеряли пароль, просто введите адрес электронной почты, который вы использовали при регистрации. После этого вы получите инструкции по изменению пароля.

        ВАЖНО! Будьте осторожны, вводя свой адрес электронной почты во время регистрации, так как он будет использован, если вы забудете свой пароль

        Включите его в свой WIFI с помощью приложения Shelly CLOUD

        ВАЖНО! Перед добавлением нового устройства ваш телефон ДОЛЖЕН быть подключен к той же сети WIFI, в которую вы хотите добавить устройства. НЕ подключайте свой телефон к сети WIFI, созданной с помощью устройств Shelly

        У вас должна быть хотя бы одна созданная комната в приложении Shelly Cloud, прежде чем добавлять в нее Shelly Motion. В противном случае создайте комнату. Щелкните значок меню гамбургера в правом верхнем углу. Выберите в меню ДОБАВИТЬ УСТРОЙСТВО, щелкните его и следуйте инструкциям.

        Включите его в свой WIFI вручную
        Shelly motion можно добавить в вашу домашнюю сеть WIFI без использования приложения Shelly Cloud.Для этого найдите на своем компьютере или телефоне сеть Wi-Fi с именем shellymotion-xxxxxxxx. Подключитесь к нему и откройте http://192.168.33.1 в браузере на своем телефоне или компьютере. Выберите меню «Интернет и безопасность», включите режим WIFI — КЛИЕНТ и введите свои учетные данные для сети WIFI.

        Когда Shelly Motion подключится к вашей сети WIFI, синий индикатор погаснет.

        Добавить устройство в свою учетную запись
        Когда устройство будет успешно добавлено в вашу сеть WIFI, вы увидите новую комнату под названием «Обнаруженные устройства

        .

        ВАЖНО! Для добавленного устройства может потребоваться обновление прошивки, прежде чем его можно будет использовать.В этом случае вы должны дождаться этого, прежде чем продолжить. Не перезагружайте датчик до завершения обновления прошивки. Мигающий синий свет, за которым следует отсутствие света в течение 1 минуты, и последняя последовательность синего / красного / зеленого цвета указывает на успешное обновление прошивки.
        Выберите найденные устройства и добавьте их в выбранную комнату.

        ХАРАКТЕРИСТИКИ И НАСТРОЙКИ ДАТЧИКА ДВИЖЕНИЯ

        После добавления датчика в свою учетную запись вы можете изменить его настройки в соответствии с вашими потребностями.Настройки можно изменить как через приложение Shelly Cloud, так и через локальную веб-страницу устройства, которую можно открыть через браузер.

        ПРИЛОЖЕНИЕ SHELLY CLOUD — Статус движения

        В приложении Shelly Cloud можно обнаружить движение как на уровне помещения, так и на уровне датчиков.

        Нет движения
        Обнаружено движение
        Обнаружение движения деактивировано
        Обнаружена вибрация или движение

        ВЕБ-СТРАНИЦА УСТРОЙСТВА — СОСТОЯНИЕ ДВИЖЕНИЯ

        Открытие страницы устройства по IP вручную, доступны следующие статусы: статус движения, обнаружение вибрации, уровень заряда батареи, интенсивность света, статус активности датчика и режим молнии.

        Сенсорное управление

        В этом меню вы можете установить основные параметры работы датчика.

        Определения освещенности
        Shelly Motion имеет встроенный датчик освещенности. Он измеряет интенсивность света в люксах, которая может отличаться от значений, измеренных другими устройствами, в зависимости от специфики измерения и местоположения устройства. Вы можете назначить три различных режима освещения: темный, сумеречный и яркий. Каждый режим освещения может иметь предварительно определенные значения чувствительности.По умолчанию значение Dark ниже 100, для сумерек — от 100 до 500, а для Bright — более 500.

        Чувствительность к движению
        Позволяет настроить уровень чувствительности датчика. По умолчанию установлено значение 50, что позволяет обнаруживать объекты весом более 15 кг на расстоянии 5 метров. Если у вас есть домашнее животное, установка этого значения позволит датчику не обнаруживать его во время движения. Что немаловажно, крупных питомцев можно обнаружить, особенно если они стоят на задних лапах. Вы можете настроить уровень чувствительности сенсора в соответствии с вашими потребностями.

        Время простоя по движению
        Может быть установлено в диапазоне от 1 до 5 минут. В течение периода слепого времени сообщения об обнаружении движения не поступают. Сообщается только о движениях, обнаруженных после времени «слепого» времени, и информация отправляется. 36 Руководство по эксплуатации и безопасности

        Счетчик импульсов движения
        Позволяет датчику отправлять предупреждения, только если движение повторяется. Обычно его используют, чтобы избежать ложных срабатываний. Значение по умолчанию — 1, если у вас есть ложные срабатывания, вы можете увеличить его до 4.

        Режим работы «Обнаружение движения»
        Управление освещением в зависимости от определенных условий освещения. Возможны следующие варианты: «При любом освещении», только в темноте, «Сумерки» или «Свет». Если датчик находится за пределами указанного диапазона освещенности, он не обнаружит движения и не будет выполнять никаких действий.

        Чувствительность сигнализации несанкционированного доступа
        Shelly Motion имеет встроенный акселерометр для определения вибрации и темперамента. Если кто-то пытается отклонить или переместить его с того места, где вы его разместили, вы получите уведомление.Вы можете настроить уровень чувствительности в зависимости от вашего удобства и местоположения. Это может потребоваться, если вы используете датчик в месте, где возможна вибрация от транспортных средств или по другим причинам.

        Датчик движения
        Отсюда вы можете включить или отключить обнаружение движения устройства. Когда он отключен, датчик не будет отправлять информацию в случае движения, пока вы не включите его снова.

        Время ожидания
        Эта функция позволяет временно отключить датчик для обнаружения и отправки информации о движении на определенный период времени.По истечении указанного времени датчик будет повторно активирован. Время сна можно прервать вручную, включив его в меню «Датчик движения».

        Еженедельное расписание

        Таймер расписания
        Shelly motion поддерживает режимы работы на основе параметров дня, времени, восхода и захода солнца. Чтобы выбрать режим работы, выберите время или положение солнца и один из двух возможных вариантов: Активировать / Деактивировать обнаружение движения. Это позволяет указать, что вы будете получать уведомления в случае обнаружения несанкционированного движения.

        Интернет и безопасность

        WIFI режим — клиент
        Настройки и информация сети WIFI, включая возможность установки фиксированного IP-адреса.

        Резервное копирование клиента WIFI
        Резервное копирование настроек сети на случай утери датчика или невозможности подключения к основной сети WIFI

        ВНИМАНИЕ! После подключения к резервной сети WIFI датчик останется подключенным к ней до тех пор, пока не будет отключен или перезапущен.

        Режим Wi-Fi — точка доступа
        По умолчанию при первом использовании Shelly Motion создает сеть с именем shellymotion-xxxx без пароля. Вы можете изменить имя сети и установить пароль.

        Ограничить вход в систему
        Shelly motion можно настроить, открыв IP-адрес в сети Wi-Fi. Чтобы ограничить доступ к встроенному веб-интерфейсу, вы можете указать имя и пароль. Это часто необходимо, если датчик расположен в общедоступных сетях с доступом многих пользователей.

        Сервер SNTP
        Сервер, с которого устройство синхронизирует время и дату.

        Настройки MQTT и COAP
        Настройки MQTT и COAP, позволяющие датчику подключаться напрямую к сторонним системам автоматизации. Может быть включен / отключен отдельно.

        Cloud
        Возможность деактивировать или активировать подключение к Shelly Cloud. Эта опция работает независимо от MQTT и CoAP

        .

        Действия — Управляйте другими устройствами напрямую

        Эта функция позволяет Shelly motion управлять другими устройствами в локальной сети или в Интернете (IFTTT и другие) без облака или другой системы автоматизации.Если у вас есть реле Shelly, лампочка или другое устройство, которым можно управлять через Интернет, Shelly Motion может отправить команду напрямую. Дополнительные сведения о командах, которые можно отправлять для непосредственного управления другими устройствами Shelly:
        https://shelly.cloud/documents/developers/ddd_communication.pdf и https://shelly-api-docs.shelly.cloud/
        . возможны варианты выполнения URL действия

        • Обнаружено движение
        • Обнаружено движение в темноте
        • Обнаружено движение в сумерках
        • Обнаружено движение при ярком свете
        • Обнаружен конец движения
        • Обнаружена тревога тампера
        • Конец тамперной тревоги

        Каждый из них поддерживает до 5 URL-адресов, которые будут выполняться при обнаружении движения, окончании движения или вибрации.Кроме того, каждый из 5 URL-адресов действий может быть ограничен по времени. Это позволяет настроить датчик для управления интенсивностью света (если вы используете диммер Shelly Dimmer или другое устройство с аналогичными возможностями) в зависимости от времени суток. Вы также можете управлять любым другим устройством в зависимости от времени суток.

        Настройки

        Управление светодиодной подсветкой
        Для отключения световой индикации при обнаружении движения или вибрации.

        Обновление микропрограммы
        Проверьте наличие новой версии микропрограммы и обновите ее.

        ВНИМАНИЕ! Не перезагружайте датчик, пока не будет завершено обновление прошивки. Мигает синий свет, затем 1 минута не светится, и последняя последовательность синий / красный / зеленый указывает на успешное обновление прошивки

        Часовой пояс и географическое положение
        Измените часовой пояс и установите новое местоположение.

        Имя устройства
        Используйте понятное имя устройства, если вы используете приложение Shelly Cloud, имя может быть подставлено автоматически.

        Заводские настройки
        Восстановить заводские настройки

        Перезагрузка устройства
        Перезагружает Shelly Motion.

        Информация об устройстве
        Настройки подключения и идентификатор устройства.

        Срок службы батареи и оптимизация

        Датчик движения

        Shelly Motion — это устройство с батарейным питанием, которое постоянно подключено к сети Wi-Fi и Интернету. В режиме ожидания он может работать до 3 лет без подзарядки, а в случае активного движения — от 12 до 18 месяцев. Однако для достижения указанного времени работы чрезвычайно важно соблюдать следующие требования:

        1. Установите датчик на место с достаточно сильным сигналом WIFI.Желательно, чтобы RSSI было лучше -70
        2. Не открывайте локальную страницу устройства без надобности. Он не предназначен для постоянного обмена данными для чтения своих настроек, и в случае события устройство немедленно отправит необходимую информацию в облако, локальный сервер или выполнит действия. Если вы открыли локальную страницу, закройте ее, как только внесете изменения в нужные настройки.
        3. Если устройство установлено в месте, где часто происходят движения, подумайте, нужно ли сообщать об этом 24/7 или только через определенные промежутки времени, если да, создайте еженедельное расписание, когда отправлять информацию о
        4. Не размещайте устройство на открытом воздухе под прямыми солнечными лучами, высокой влажностью или риском попадания капель воды на датчик движения Shelly, предназначенный для использования внутри помещений или в хорошо укрытых местах.
        Декларация соответствия

        Настоящим Allterco Robotics EOOD заявляет, что радиооборудование типа Shelly Motion соответствует Директиве 2014/53 / EU, 2014/35 / EU, 2004/108 / WE, 2011/65 / UE. Полный текст декларации соответствия ЕС доступен по следующему адресу в Интернете: https://shelly.cloud/declaration-of-conformity/ Производитель: Allterco Robotics EOOD

        Адрес: София, 1407, бул. Черновры, 103.
        Тел .: +359 2 988 7435
        Эл. Почта: [электронная почта защищена] Веб-сайт: http://www.shelly.cloud

        Изменения в контактных данных публикуются Производителем на официальном сайте Устройства

        .

        http://www.shelly.cloud

        Пользователь обязан быть в курсе любых изменений настоящих условий гарантии, прежде чем реализовывать свои права в отношении Производителя.

        Все права на торговые марки She® и Shelly®, а также другие интеллектуальные права, связанные с этим Устройством, принадлежат Allterco Robotics EOOD.

        Документы / ресурсы

        Ссылки
        Сопутствующие руководства / ресурсы

        Amazon.com: Сделано для Amazon Motion Sensor для Echo Flex: Amazon Devices & Accessories

        Ваш браузер не поддерживает видео в формате HTML5.

        Zur Grafik:
        Links die Kategorien und rechts meine Wertung zu den einzelnen Bewegungssensoren. Dabei heißt der Daumen runter nicht immer unbedingt allgemein schlecht.Die Wertung bezieht sich auf den direkten Vergleich untereinander, wobei es immer ein OK, einen Daumen hoch und einen Daumen runter gibt.

        nach meinem ersten Eindruck gab es 5 Sterne. Nach ausführlichen Tests und Vergleichen muss ich leider gestehen, dass ich mich komplett verschätzt habe. Das Produkt ist zwar ok, Preis Leistung, vor all in Kombination mit einer Neuanschaffung eines Echo Flex, ist jedoch unterirdisch und der Sensor ist schlechter als die Konkurrenz.

        Ein Video mit dem ausführlichem Vergleich habe ich mit hochgeladen.Ansonsten hier nochmal das Script:

        Einrichtung
        Die Software auf welche hier gesetzt wird ist bei jedem dieser Bewegungsmelder unterschiedlich.
        der Hue bewegungssensor lässt sich in der Hue eigenen App einrichten. Er wird schnell und zuverlässig erkannt und bietet einige einstellungsmöglichkeiten auf die ich später einige.

        Der Amazon bewegungsmelder wird durchs einfache anschließen an den Echo Flex erkannt. Anders als bei Phillips Hue wird jedoch nicht beim Bewegungsmelder selbst eingerichtet, был bei einer Bewgung passieren soll, sondern in einer Routine.Routinen sind abläufe die man in der Alexa app einstellen kann. Abhängig von einem Codewort, der Uhrzeit oder eben Bewegungsmeldern lassen sich hier Aktionen, wie das anschalten eines Lichtes durchführen. Ум дас Licht wieder auszuschalten muss eine zweite Routine angelegt werden. In dieser sagt man «Wenn seit zum beispiel 2 Minuten keine bewegung erkannt wurde, schalte das licht wieder aus».

        Das Vorgehen ist etwas umständlicher als bei dem Hue bewegungssensor, wer es jedoch bevorzugt, kann auch diesen in alexas Routinen einbinden.Somit kann man mit ihm auch Hue unabhängige Smarte Lichter или Musik Steuern.

        Nicht ganz so flexibel ist der Ikea bewegungssensor. Dieser lässt sich, sofern man nicht eh schon die Ikea eigene Bridge besitzt nur über eine weitere App einbinden. Hue Essentials.
        Die Ikea mitarbeiter streiten teilweise sogar ab, das dies funktioniert, jedoch findet man zahlreiche tutorials die das gegenteil beweisen und auch ich kann bestätigen: es funktioniert.
        Andersherum kann man jedoch weder Hue oder Osram lampen, bewegungssensoren, noch kurz gesagt alles was nicht von Ikea selbst ist, mit dem Ikea eigenem Hub verbinden.Der Ikea hub funktioniert nur für Ikea produkte. der Hue Hub funktioniert für fast alles, weshalb eben viele auf diesen setzen, auch wenn sie, so wie wir hauptsächlich Osram und Ikea Lampen betreiben. Aber gut kommen wir zum einrichten, denn dieses ist noch etwas komplizierter.

        Также erstes brauchen wir wie gesagt die app, resetten den Bewegungssensor durch mehrfaches klicken auf der Rückseiten, führen mit der App einen sogenannten Touch-Link durch und gehen dann zu den jeweiligennsolügen die wiri dann zu den jeweiligenensor lügen die wir lange den «Koppeln» -Knopf, bis die lampe aufhört zu blinken.Eine ausführliche anleitung ist unten verlinkt. Ihr seht aber: so ganz trivial ist das nicht und ob das koppeln nun wirklich funktioniert hat, seht ihr в приложении keiner. Denn der Bewegungssensor ist nun direkt mit den Lampen verbunden und geht nicht über die Hue bridge. Das sorgt für die schnellste Verbindung, jedoch gibt es dadurch auch kaum einstellungsmöglichkeiten.

        Doch wartet ab, denn dieser Bewegungssensor hat trotzdem seine Stärken und sollte nicht zu schnell außen vor gelassen werden.

        Kommen wir aber jetzt erstmal zu den besagten einstellungsmöglichkeiten im Kapitel: Программное обеспечение и функции.

        Программное обеспечение и функции
        Phillips hue.
        Gekoppelt mit der Hue app wird der Sensor unter «Einrichtung des Zubehörs» ganz normal angezeigt.
        Man kann den Sensor zu einem Raum hinzufügen und hat die möglichkeit das verhalten am Tag und bei Nacht einzeln zu bestimmen. Die helligkeit ist jedoch nicht Stufenlos sondern в «Ад», «Gedimmt» и «Nachtlicht» unterteilt.Zusätzlich kann man noch Szenen und lichtrezepte auswählen. Direkt im vergleich dazu, kann in einer Amazon Routline Stufenlos eingestellt werden wie Hell und wie warm die Lampe seien soll. Dafür gibt es keine Presets und auch die möglichkeit unterschiedliches Verhalten bei Tag und bei Nacht einzustellen ist etwas umständlich.
        Eine Routine lässt sich zwar an eine Zeit koppeln, jedoch kann dieser Bereich nicht über 0:00 Uhr hinaus gehen. Somit brauchen wir 2 Routinen für die Nacht. Eine ab 19 bis 0 Uhr und eine ab 0 bis 7 Uhr.Das Ausschalten läuft dann neben der Routine fürs anschalten am Tag über eine vierte Routine, die sagt wie lange keine Bewegung mehr erkannt werden muss bevor das Licht ausgeschaltet wird. Diese einstellung ist bei Phillips hue direkt in der selben Ansicht wie zuvor. в приложении Алекса работает без активации и активируется, Wlan Lampen Betätigen или автоматический versetzt das Licht в einem anderen Raum einschalten.

        Bei Phillips Hue gibt jedoch noch weitere einstellungen für den Sensor selbst.Die Tageslicht empfindlichkeit, die Bewegungsempfindlichkeit und einen Enable Sensor Switch.
        Denn der Hue Bewegungsmelder, Hat wie auch der noch billigigere IKEA bewegungsmelder einen Lichtsensor verbaut, sodass hier eingestellt werden kann, dass das Licht bei einer bestimmten helligkeit deaktiviert. Genauso lässt sich auch die empfindlichkeit des bewegungsSensors bei Hue einstellen, wobei diese bei uns einfach immer auf dem maximalen stand. zur sensibilität kommen wir aber gleich, denn die letzte Frage die übrig bleibt ist: wie richten wir den Lichtsensor beim Ikea eigenem Tradfri Bewegungsmelder ein, wenn wir diesen doch garnicht in der App sehen?
        Dafür gibt es neben dem Kopllungs button auf der Rückseite noch zwei weitere knöpfe die einstellen können, ob das verbundene Licht mit 30 oder 100% angehen soll und ob der Sensor nur dann aktiv ist, wennes eslhicht nöpfe .
        Wir haben hier keinen verstellbaren regler sondern nur je zwei auswahlmöglichkeiten. Das Licht bleibt immer fest 3 Minuten an. Dies lässt sich bei der aktuellen Version anders als bei der Konkurrenz nicht konfigurieren.
        Dies sind zwar enorme einschränkungen, gestört hat uns aber nichts davon.

        zuverlässigkeit und Sensibilität,
        zuverlässig sind alle Sensoren. zumindest Solange das Wlan an ist. denn dann bekommt Alexa das Problem mit Phillips Hue zu kommunizieren und die lampen bleiben aus.
        durch den Umweg übers internet hat der amazon eigene Bewegungssensor auch die größte verzögerung, während der Hue Sensor über das Zigbee protokoll mit dem Hub kommuniziert und dieser das Signal auch ohne netzwerkver dieserbindung. Ikea macht es noch simple, denn der Bewegungsmelder ist wie bereits erkärt mit den lapmen verbunden und spart sich wiederrum den umweg über den Hue Hub.
        Hier können wir также das schnellste ergebnis erwarten. in der Praxis ist er jedoch gleich auf mit dem Hue Bewegungssensor.Was vielleicht daran liegt, dass dieser einfach sensibler ist und früher auf die Bewegung reagiert. Am wenigsten Sensible ist jedoch der Alexa bewegungssensor.
        Getestet haben wir dies beim Essen in der Küche. Hue hat die Lampe immer angeschaltet gelassen und selbst die kleinsten bewegungen erkannt. Ikea ging ab und an mal aus, reagierte jedoch schon auf ein kurzes heben des arms. Alexa dachte stets als erstes keine Bewegung mehr zu erkennen und benötigte ein energisches Winken um das Licht wieder zu aktivieren.

        Letztenendes sind aber all OK und zumindest die Verzögerung sollte kein Kaufargument sein. Da gibt es eine Reihe an anderen Bewegungssensoren, die zum Beispiel zusammen mit Smartlife funktionieren und lediglich umstandlich und auch nicht wirklich sinnvoll per IFTTT an die Hue Lampen angebunden werden können. Денн Андерс как Lampen или Lampen oder steckdosen die Über die Smartlife app funktionieren, sieht man die Bewegungssensoren nicht bei den Echo Geräten ohne integrierten hub. Zwar bietet die Smartlife App die meisten Einstellungsmöglichkeiten für Routinen jedoch ist die Verzögerung beim Sensor so groß, dass diese nichtmehr hilfreich sind sondern man dann doch immer schneller den Schalter selbst betätigt.. Также Finger weg von denen, auch wenn sie mit dem Preis auf der Amazon Seite aktuell die best Alternative darstellen. Doch als preisgünstige Alternative haben wir in diesem Vergleich ja die Tradfri Sensoren.

        Zum thema zuverlässigkeit gibt es jedoch noch einen weiteren punkt. sollte per Sprache das Licht deaktiviert worden sein, dann denken die sensoren von Ikea und von Alexa, dass das Licht trotzdem noch an ist und warten ab, bis wirklich keine Bewegung mehr erkannt wurde und sie Theoretischa selbst a das.
        In dieser Zeit geht dann trotz erkannter bewegung kein Licht an.
        Nur der Hue sensor verschickt fröhlich das signal und sorgt dafür, dass die Lampe wieder leuchtet.

        Anders herum: Wenn das Licht schon vor Betreten des Raums an war, geht es trotzdem nach dem Verlassen durch den Bewegungssensor bei allen wieder aus.

        Gehäuse und Befestigung

        Das Gehäuse und die Befestigungsmöglichkeiten haben direkten Einfluss auf die Flexibilität des Produktes.
        Genauso auch die Wasserfestigkeit, aber da braucht ihr euch bei keinem dieser Produkte Sorgen machen.
        Der Echo bewegungsmelder ist an einen Echo FLEX gebunden und dieser wiederrum an eine Steckdose. Der Tradfri hat auf der Rückseite kleine Schlitze die jedoch nicht zum Hängen an einen Nagel verwendet werden sollen.
        Denn der Schlitz muss unten gerichtet sein und nach Anleitung fest an die Wand geschraubt oder geklebt werden. Das sollte man anders als wir auch befolgen, denn der Sensor funktioniert nicht kreisrund Sondern ist nach oben beginzt.

        Phillips hue glänzt hier Mal wieder mit einem durchdachten produkt.Entweder findet man eine magnetische Stelle oder man zieht schnell eine schraube durch den magnetischen Halter in die Wand. Der Sensor selbst wird durch den Magneten festgehalten und kann auch in unterschiedlichen Winkeln befestigt werden.

        Winkel
        Womit wir auch beim Thema Winkel wären, denn auf Papier unterscheiden sich all voneinander. «Ikea hat eine Reichweite von 5 Metern bei einem 120 ° -Winkel.»
        оттенок 5 метров при 100 ° — Винкель и амазонка 6 метров при 120 °.

        Die größte Abdeckung hat Amazon, erkennt jedoch wie zuvor gesagt am unzuverlässigsten die Bewegung und hat die größte verzögerung bis das licht angeht.
        Dazu kommt auch noch, dass er durch die befestigung am Echo Flex am weitesten von der Wand absteht. Sollte ein Sensor также имеет прямое отношение к местным жителям Tür befestigt werden, gibt es keine wirklichrelated unterschiede. Zumal ich eh empfehlen würde den Sensor nicht neben die Tür zu hängen, sondern gegenüber, sodass der Sensor schon beim öffnen der Tür das Licht aktivieren kann. Reichweite war im Test bei allen höher als angegeben und obwohl der Amazon Bewegungssensor mit 6 Metern den höchsten Wert auf dem Papier hat, erkannte der Phillips Hue Sensor die ersten Bewegungen bei ca 9 Metern…knapp einen Meter früher как альтернатива Amazon.

        Um aber schonmal das Kapitel Winkel zusammenzufassen:
        Die Zahlen unterscheiden sich zwar, in der Praxis sind hier jedoch all ähnlich stark und die Kaufentscheidung sollte eher von der benö undtigten Sensibilität des abc.dis.
        Probleme

        Kommen wir nun zu Problemen
        Wenn Sonnenlicht direkt auf den Hue Sensor fällt schaltet dieser keine Lampen an, obwohl der Lichtsensor in der App auf dem Minimum steht.Здесь можно найти Softwareupdate ein Button zum deaktivieren des Lichtsensors nachgerüstet werden.

        Alexa hat hingegen garkeinen Tageslichtsensor, ist umständlicher einzurichten, nicht wirklich sensibel, Steckdosen gebunden und in der Kombination mit einem flex teuer.

        Der Tradfri Sensor ist nicht in der app konfigurierbar, hat kaum einstellungsmoglichkeiten und sendet somit keine Benachrichtigung aufs handy bevor die batterie leer geht. Auch wenn diese, genauso wie bei Hue ewig halten wird.

        Zusammengefasst kann ich außer für kleine Lagerräume, die Waschküche oder für den Flur, а также Räume in denen man nur kurz ist von dem Alexa Bewegungssensor abraten. Vor dem Kauf guckt aufjedenfall, ob ihr eine passende Steckdose parat habt und dort eine wlanverbindung besteht. Auch ergibt der Kauf hier nur Sinn, падает в Abdeckung von Alexa überhaupt в Diesen Raum ausbreiten wollt bzws noch keine dort habt.
        In den meisten Fällen ist jedoch der Phillips Датчик оттенка Hier die bessere Alternative.Er kann alle Geräte, die auch von Alexa angesteuert werden können bedienen, ist schnell, extrem sensibel, wobei auch das stufenlos eingestellt werden kann und hat die best und einfachste Software sowie einen verbauten Lichtsensor.
        Wer jedoch auch acht auf seinen Geldbeutel geben möchte und schon klar weiß, dass der Sensor speziell nur mit Hue oder eben den Ikea eigenen Lampen Funktionieren soll und sich auch mit den Bregenzten Einstellungen zufzrieden eben den Trovellis etwas mehr Zeit zum koppeln nimmt, wird mit dem Ikea Tradfri Bewegungssensor mehr als zufrieden sein.

        Руководство по датчику движения SimpliSafe: где размещать датчики движения

        Возможность отслеживать несанкционированные передвижения в вашем доме — важный аспект любой системы безопасности. SimpliSafe предлагает доступный датчик движения, который можно настроить для множества различных сценариев. Исходя из этого, я хотел найти наиболее эффективные места для установки датчиков движения.

        Датчики движения SimpliSafe могут обнаруживать движение на расстоянии до 45 футов от датчика (с настраиваемыми диапазонами).SimpliSafe рекомендует размещать датчики движения в углу на высоте от 4 до 5 футов над землей для максимального охвата обозначенной вами области.

        Диапазон покрытия и низкая цена датчиков движения SimpliSafe побудили меня более глубоко изучить, как они могут улучшить конфигурацию безопасности моего умного дома. В частности, я хотел убедиться, что они были размещены в зоне с наибольшим покрытием.

        Что такое датчик движения SimpliSafe?

        Датчик движения SimpliSafe использует технологию инфракрасного зондирования для обнаружения изменений температуры в заданной области.Другими словами, если что-то с тепловой сигнатурой, например домашние животные, люди или другие животные, войдет в комнату, датчик движения обнаружит изменение температуры и предупредит вашу систему о потенциально несанкционированном вторжении.

        Важно отметить, что для датчиков движения требуются два «основных» устройства SimpliSafe: базовая станция и клавиатура.

        Характеристики и характеристики

        Давайте кратко рассмотрим некоторые особенности датчика движения SimpliSafe, чтобы лучше понять факторы, которые следует учитывать при размещении и настройке устройств:

        • Настраиваемые диапазоны: Датчик движения SimpliSafe имеет диапазон обнаружения до 45 футов (от датчика).Диапазон можно отрегулировать до 15 футов, 30 футов или 45 футов. Кроме того, датчик можно перевернуть, если у вас есть небольшие домашние животные, чтобы избежать ложных срабатываний.
        • Простота установки: Установка датчиков движения очень проста. В них предварительно установлены батареи и монтажный клей, так что они готовы к работе прямо из коробки. Более того, базовая система также может поддерживать до 100 датчиков, что делает их установку и размещение легко настраиваемыми.
        • Поле зрения: Датчики движения имеют 90-градусное «поле зрения», что обеспечивает обширное покрытие при размещении в углу комнаты. Они могут обнаруживать движение под углом 90 градусов влево и вправо и вниз под углом 45 градусов (или вверх под углом 45 градусов в зависимости от размещения).
        • Допускается размещение с домашними животными: Датчики движения предназначены для обнаружения уникальных тепловых сигнатур как домашних животных, так и людей. Собаки или кошки весом до 50 фунтов не активируют датчики, что позволяет избежать ложных срабатываний.Устройства также имеют ползунки чувствительности, позволяющие уменьшить чувствительность сенсора.

        Размещение и установка датчика движения SimpliSafe

        Учитывая тот факт, что датчики движения имеют широкие возможности настройки и простую установку, стоит отметить, что есть области, в которых вы можете разместить устройства для достижения максимального охвата и эффективности.

        Что требуется для настройки?

        Перед настройкой датчиков вам потребуются базовая система и клавиатура.Если они у вас уже установлены, вам повезло. Для установки достаточно разместить устройство, нажать «кнопку тестирования» на датчике и выбрать «Устройства> Добавить новое устройство» с помощью клавиатуры SimpliSafe.

        Теперь, когда мы знаем, что требуется для установки датчиков, где они должны быть размещены?

        Где разместить датчики для оптимального покрытия

        Учитывая настраиваемость и простоту использования датчиков, существует множество вариантов настройки вашей установки. SimpliSafe рекомендует размещать датчики на плоской стене или в углу на высоте около 4–5 футов над землей.

        Если стена недоступна для размещения, их также можно установить на ровной поверхности (около края) как можно ближе к углу комнаты. По умолчанию устройства обнаруживают движение прямо вперед и под углом 45 градусов вниз, что делает размещение ближе к краю плоской поверхности (если угловая стена недоступна).

        Кроме того, рекомендуется размещать датчики у входа или в зону с интенсивным пешеходным движением.Это обеспечит максимальную вероятность обнаружения движения в случае несанкционированного движения.

        Ползунок чувствительности к движению

        Датчики движения SimpliSafe имеют ползунок физической чувствительности, отличный вариант для тех, у кого есть домашние животные или маленькие дети. Чтобы избежать повторных ложных срабатываний, сдвиньте ползунок в сторону буквы «L» на задней панели устройства, чтобы снизить чувствительность. Это позволит датчику обнаруживать незначительные движения перед срабатыванием тревоги, предотвращая ложные уведомления.

        Теперь, когда мы лучше понимаем, где датчики наиболее эффективны, давайте рассмотрим некоторые области, в которых не следует размещать устройства.

        Где не следует размещать датчики движения

        Из-за инфракрасной технологии, используемой в датчиках, необходимо учитывать несколько факторов окружающей среды, которые могут помешать работе устройства по назначению.

        Избегайте размещения рядом с обогревателями или кондиционерами

        Если датчики находятся вблизи источника тепла (обогревателя, печи, прямых солнечных лучей и т. Д.)) или охлаждающего устройства, инфракрасный порт улавливает ложные показания тепловых сигнатур, потенциально вызывая тревогу. В результате этих областей следует избегать, чтобы обеспечить точные показания с помощью датчиков.

        Вдали от дорожного движения домашних животных

        Хотя устройства сконструированы таким образом, чтобы избежать ложных показаний от домашних животных, постоянное движение в пределах 5 футов от датчиков может вызвать срабатывание сигнализации. Имея это в виду, датчики в идеале следует размещать в месте, недоступном для домашних животных.

        Вкратце

        Датчики движения SimpliSafe предлагают доступный вариант для домовладельцев, которые хотят поднять свою безопасность на новый уровень. Хотя рекомендуется размещать устройства в углу на стене на высоте 4–5 футов над землей, настраиваемость и простота использования позволяют пользователям настраивать устройства различными способами, обеспечивая превосходную защиту.

        Датчик движения не работает? Возможно, пора выключить батарею. Прочтите эту статью, чтобы узнать больше.

        Ошибка 404 — Electronicos Caldas

        Todos лос fabricantes3M4UconAavidAdafruit IndustriesAdvanced Acoustic TechnologyAGS-TECHaifMANAIM — American Iron и MetalAirpaxAllegro MicroSystemsAmerican Pro CableAmphenolams AGAnalog DevicesAosong ElectronicsArduinoASC Electronica — MagomAtmel (Microchip) Atten InstrumentsAVXB & F крепежей SupplyBBJBoschBournsBud IndustriesBurr Brown (Texas Instruments) CDILCentral SemiconductorCoilcraftComchipCoto TechnologyCRCCrydomCTCCTSCW Industries (Electro переключатель Corp.) CYGD-SUNDB UnlimitedDC ComponentsDeek-RobotDFRobotDiesel ToolsDigiDigilentDiodes Inc.DK ElectronicsEICElecFreaksElectronicas LaserElektorEnergizerEPCOSEspressif SystemsEST — Marushin electric mfg. coEvereadyEverlightExarFairchild Semiconductor (ON Semiconductor) FastronFreescaleFTDI ChipFujitsuFunduinoG-НОР ElectronicsGeekcreitGeneral Semiconductor (Vishay) GoldStarGoldSun ElectronicsGood-ArkGP BatteriesHammond ManufacturingHanwei ElectronicsHarris SemiconductorHelitrimHirose ElectricHitachiHoneywellInfineonIntelInterlink ElectronicsInternational Выпрямитель (Infineon) IntersilIsocom ComponentsIxysJaltechJCJHDJIHJIKJLJohnson ElectronicKeil ToolsKemetKerun OptoelectronicsKeystone ElectronicsKingbrightKinguangKoa Шпеер ElectronicsKobitoneLedTechLEKOLIGITEKLimingLite-OnLittelfuseLongtech OpticsLumexMagneticsMallory SonalertMaximMaxlinMazhida MotorMCCMCM ElectronicsMean WellMeasurement SpecialtiesMIC Группа RectifiersMicro ElectronicsMicro-Измерения (Vishay) MicrochipMicrosemiMikroElektronikaMilone TechnologiesMitsubishi ElectricMitsumiMolexMotorolaMulticompNational Semiconductor (Texas Instruments) NECNew Jersey Semiconductor (NJS) NexperiaNiceRFNiteo ToolsNM — Nabonasar MartinezNMB Tech гий (Minebea) NTENXP SemiconductorsOhmiteOlimexOmronON SemiconductorON Shore Технология — OSTOptekaOsblackOsramPanasonicParallaxPHILIPSPiFacePololuPowerhousePrinted ElectronicsPRO-ELECpro-SIGNALPro-Wave ElectronicsQin Gen ElectronicQT OptoelectronicsRaltronRaspberry Pi FoundationRCARectronRenesasRohm SemiconductorRollerSamsungSanDiskScanbrikSeeed StudioSemtechSenba Оптические и ElectronicSEP ElectronicSharp MicroelectronicsShuo XingSigneticsSinotechSolid государственный Inc.Songle RelaySonySprague-GoodmanSpringrcST MicroelectronicsStackpole Электроника, Inc.StingraySuntanSunwaySupertoneSwitchcraftTaiwan SemiconductorTAIYO YUDENTDKTE ConnectivityTeccorTecnologías FlashTerasic TechnologiesTexas InstrumentsTextqolThink & TinkerThomkingThunder ElectronicsTK ComponentsTocosToshibaTower ProTronexTT ElectronicsTT MotorTXCUNI-TVartaVCCVishayWakefield-VetteWing ShingWisherWuerth ElektronikXG AutoelectricXiconYAGEOYamaichi ElectronicsYHDCYoung ВС LED TechnologyZetex (Диоды Inc.)

        Датчик движения — YoLink

        • Вопрос: Можно ли использовать на улице?

        Ответ:

        К сожалению, датчик движения YoLink не является водонепроницаемым и водонепроницаемым. Если он используется на открытом воздухе, заверните его и храните вдали от дождя или воды.

        Датчик движения наружный находится в нашей дорожной карте, он будет выпущен в следующем году.

        • Вопрос: Я хочу поставить ваш интеллектуальный датчик движения в задней части моего почтового ящика, примерно в 600 футах от меня.Что бы сказать это максимальное расстояние?

        Ответ:

        В открытой среде максимальное расстояние связи между устройством и концентратором может достигать 300 метров (1000 футов), а препятствия (стены и т. Д.) Уменьшают расстояние связи устройства.

        • Вопрос: Работает ли на ВЫСОКОМ потолке?

        Ответ:

        Высота установки датчика движения YoLink составляет 3-4 м для потолка.

        • Вопрос: Я хочу выключить переключатель через несколько минут отсутствия движения в Alexa, есть предложения?

        Ответ:

        Подтвердите, что вы можете установить «Время перехода в состояние отсутствия движения» в приложении YoLink. Если нет, обновите прошивку.

        Обратите внимание, что время для перехода в состояние отсутствия движения должно быть в дополнение к времени отсутствия движения в приложении Alexa.

        Например, если вы установите «Время перехода в состояние отсутствия движения» на 3 минуты в приложении YoLink, а в приложении Alexa вы выберете, когда датчик движения не обнаруживает движения в течение 5 минут.Общее время реакции составит 8 минут.

        Поскольку приложение YoLink будет отправлять данные в облако, когда состояние отсутствия движения превышает 3 минуты, Alexa будет использовать это время в качестве начала.

        Вы можете создать процедуры для выключения коммутатора, когда датчик движения обнаруживает отсутствие движения в течение 5 минут в приложении Alexa.

        Если вы установите для параметра «Время перехода в состояние отсутствия движения» значение 3 минуты в приложении YoLink, то общее время будет составлять 8 минут при отсутствии движения. То есть ваш YoLink Switch будет выключен, если в течение 8 минут нет движения.

        • Вопрос: Я пытаюсь активировать свой интеллектуальный датчик движения, если нет движения в течение 1 часа… или если во сне движение все еще продолжается?

        Ответ:

        Во-первых, пока в зоне обнаружения обнаруживается движение, датчик движения YoLink будет активировать «предупреждение о движении» независимо от того, спит ли он.
        Во-вторых, что касается изменения состояния датчика движения YoLink между «Оповещение о движении» и «Нет движения», сначала вам необходимо установить «Время перехода в состояние отсутствия движения» датчика движения в приложении YoLink (пожалуйста, обновите Прошивка датчика движения до 040а.)
        После обнаружения движения, если движение не обнаружено в течение «времени для перехода в состояние отсутствия движения», оно изменится с «предупреждения о движении» на «отсутствие движения»;
        После обнаружения движения, если движение обнаружено в «Пора переходить в состояние отсутствия движения», состояние остается неизменным.

        • Вопрос: Есть ли способ сделать этот свет ярче и контролировать, как долго он горит?

        Ответ:

        Очень жаль, светочувствительность датчика движения не регулируется.

        • Вопрос: Я вижу, что ваш датчик движения имеет «Рабочая температура: 0 ° C ~ 50 ° C (32 ° F ~ 122 ° F)». Есть ли у вас что-нибудь, что работает до 0F или -5F? Этот датчик действительно бесполезен для половины страны, где температура опускается ниже нуля.

        Ответ:

        Датчик движения

        YoLink разработан для использования в помещении при нормальной температуре в доме. В результате он может работать в холодных условиях, но это может повлиять на его работу.
        Мы оптимизировали и разработали новый наружный датчик движения YoLink, который можно использовать в диапазоне от 0F до -5F.У него регулируемая чувствительность и больше функций, но он выйдет в следующем году.

        • Вопрос: Как лучше всего настроить это на почтовый ящик?

        Ответ:

        Если у вас металлический почтовый ящик, просто поместите его полностью в стенку почтового ящика, датчик движения будет иметь магнит, чтобы вы могли закрепить его на стене почтового ящика. Если у вас деревянный почтовый ящик, вы можете сначала приклеить круглый металлический лист, который идет в комплекте с датчиком, к внутренней стене, а затем разместить датчик.

        • Вопрос: Может ли это работать внутри пластикового почтового ящика для обнаружения почты? Как я могу сфокусировать луч обнаружения, чтобы он не запускал каждую проезжающую машину?

        Ответ:

        Сначала поместите датчик движения YoLink в почтовый ящик. Когда дверца почтового ящика закрыта, датчик движения находится в состоянии постоянного мониторинга, и при открытии дверцы почтового ящика будет обнаружен сигнал тревоги.

        Во-вторых, автомобили обычно не вызывают тревогу, но поток воздуха может вызывать тревогу датчика движения.

        Обратите внимание:

        1. Датчик движения не является водонепроницаемым, держите его подальше от дождя, ветра и солнечного света.
        2. Датчик движения следует размещать так, чтобы движение происходило поперек датчика, а не прямо в датчик и вдали от источников сильного или переменного тепла, таких как вентиляционные отверстия переменного тока и освещение.

        • Вопрос: Можно ли снять датчики с охраны дома?

        Ответ:

        Датчик движения

        YoLink не подает звуковой сигнал, он отправляет только push-уведомления.Но он работает с Alexa, поэтому вы можете создавать процедуры для получения голосовых уведомлений.
        Если вы хотите отключить уведомления дома, вы можете отключить их или установить «Не беспокоить» в приложении YoLink.

        • Вопрос: Можно ли использовать в детекторах литиевые батареи?

        Ответ:

        Нет, датчик движения питается от 2 щелочных батареек AAA.

        • Вопрос: Датчики движения можно куда-то повесить или надо как-то воткнуть / вкрутить?

        Ответ:

        Датчик движения со встроенными магнитами можно устанавливать непосредственно на металлические предметы.Как вариант, вы можете удалить двусторонний скотч и приклеить его к месту наблюдения.

        • Вопрос: Ваши датчики движения PIR или активны?

        Ответ:

        Датчики движения YoLink являются PIR.

        • Вопрос: Меня интересует ваш датчик движения, какой-нибудь гид?

        Ответ:

        Датчик движения

        YoLink предупредит вас, если кто-то войдет в ваш дом. После первого оповещения последующие оповещения будут отправляться каждые 30 минут, если датчик движения продолжает обнаруживать движение.Одно исключение состоит в том, что если кто-то остается в комнате более одной минуты, другое предупреждение будет отправлено, когда человек снова начнет двигаться. Посмотрите следующее видео, чтобы узнать, как настроить датчик движения

        .

        • Вопрос: Мы работаем над созданием программ автоматизации с вашими датчиками движения и IFTTT. Хотя уведомление приложения появляется только тогда, когда начинается движение, IFTTT получает идентичный триггер, когда движение начинается и останавливается. Это делает работу с ней крайне сложной.Можно ли отключить этот второй триггер, сделать его необязательным или как-то отличить его от исходного триггера движения?

        Ответ:

        Опции «движение» и «отсутствие движения» уже доступны для подпрограмм YoLink App и Alexa.
        Раньше клиенты могли выбрать датчик движения — запускать в качестве условия в приложении IFTTT, но после обновлений IFTTT в последние дни теперь клиенты могут только выбирать устройства.
        Мы работаем с командой IFTTT, чтобы исправить эту проблему.

        Каждый раз, когда мы обновляем серверное и облачное программное обеспечение для поддержки новой функции для IFTTT, от IFTTT требовалось несколько недель, чтобы пройти все процессы для выпуска новой функции для IFTTT.
        И теперь IFTTT начал взимать с клиентов ежемесячную плату за более чем 3 апплета. Мы рекомендуем нашим клиентам использовать функцию автоматизации Alexa или YoLink бесплатно вместо подписки IFTTT.

        • Вопрос: Только что получил свой YoLink Hub с двумя датчиками движения и сигнализацией от Amazon. Как подключить к будке два датчика движения? Тревога не гаснет, она активна.

        Ответ:

        Есть два способа связать сирену с датчиками движения — стратегия автоматизации и сигнализации

        • Вопрос: Он получает сигналы здесь, в доме, но я хочу его для своего почтового ящика.Расстояние может быть 60 — 75 футов. Интенсивность сигнала хорошая (-113 дБм)

        Ответ:

        Низкая интенсивность сигнала.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
