Датчик движения как подключить: Схема подключения датчика движения для освещения

Как установить и подключить датчик движения?

Подключение датчика движения потребует определенных знаний в сфере электричества, навыков и базового оборудования, которое найдется у каждого хорошего хозяина. Но, даже если таких знаний и опыта работы с электросетями у Вас нет, можно воспользоваться простыми и понятными инструкциями.

Итак, для монтажа датчика движения на свет Вам потребуются:

Как установить датчик?

Работа и эффективность датчика движения на свет будет зависеть не только от особенностей подключения, но и от выбора места монтажа. В зависимости от угла охвата движения датчик нужно установить таким образом, чтобы в зону действия устройства попадали все возможные места движения человека. Если же вход в помещение только один, то датчик ставится напротив него. Если же входов несколько, то датчик лучше установить на потолке, и тогда угол охвата устройства составит 360 градусов. Также важно соблюсти несколько простых принципов:

• В зоне датчика не должно быть устройств с ЭМ излучением, которые могут помешать эффективной работе сенсора;
• На датчик нельзя направлять поток воздуха от кондиционирующих устройств;
• Датчик необходимо размещать максимально далеко от отопительных устройств;
• Корпус датчика необходимо защитить от попадания прямых солнечных лучей. Если же он устанавливается в комнате с окнами, то необходимо настроить его на включение только в вечернее и ночное время дня.

Если учесть все вышеупомянутые нюансы, то вы минимизируете ложные включения и исключите несрабатывание датчика при необходимости включить свет в помещении.

Если у Вас в доме есть животные, и нужно исключить включение света при их появлении в зоне действия устройства, то необходимо отрегулировать чувствительность датчика, либо же сразу заказать модель с функцией игнорирования домашних питомцев. Такое устройство не реагирует на объекты менее 10 или 25 килограммов.

Подключение устройства

Перед тем, как рассмотреть схему подключения, нужно разобрать датчик при помощи отвертки. Изначально снимается задняя панель корпуса изделия, под которой находится колодка для подключения проводки. Установка такого устройства очень похожа на установку обычного выключателя. Необходимо выполнить электрическую цепь с последовательно подключенным светильником, а датчик будет являться замыкателем или размыкателем цепи.

В процессе подключения ничего сложного нет: прежде всего, колодка отмечается обозначениями для подключения проводки. N – это нулевой провод, L – это фаза, L со стрелочкой или А – это клемма для подключения светильника. Также важно, что схема подключения датчика показывается на корпусе самого устройства либо же в прилагающейся инструкции, и вам останется только подобрать оптимальный метод установки. На наш взгляд, оптимальными способами подключения являются 2.

Метод первый: подключение через прибор освещения. Один из самых простых методов, для которого доступ к распределительному ящику не потребуется. Он подойдет для помещений, где человек пребывает недолго: прихожая, кладовая, лестничная площадка. Свет включается при появлении человека, горит определенное количество времени, пока есть движение, и выключается, когда движения в комнате нет. Если заняты руки, свет включать и выключать не придется – очень удобно.

Подключение выполняется следующим образом: от клеммы L к фазе ведется провод, а от клеммы N отходит нулевой провод, который идет и к осветительному устройству. От клеммы А провод подключается непосредственно к светильнику.

Метод второй: через выключатель. Такой способ будет немного сложнее, но зачастую считается более удобным и эффективным. Например, датчик нужно поставить на кухне. Человек приходит на кухню – свет зажигается, человек садится за стол неподвижно и свет тухнет. Это неудобно, и свет должен гореть без постоянного движения – для того устанавливаются трехпозиционные выключатели.

В этом случае от клеммы N провод также ведется в распределительную коробку и подключается к нулю. Здесь же осуществляется разводка на светильники. От клеммы L фаза идет к выключателю и подсоединяется к клемме, которая отвечает за среднее положение. Именно здесь будет происходить управление датчиком. От клеммы А провод идет проводка, соединяющая датчики и светильники. А от светильника же идет провод на включатель к клемме с верхним положением клавиши. Таким образом, управление освещением будет очень удобным и эффективным.

Закрепить датчик

После того, как датчик будет подключен в соответствии со схемой, необходимо собрать корпус и закрепить его на выбранном месте – стене либо потолке. Там необходимо высверлить два отверстия (или одно в зависимости от типа корпуса), вставить дюбели и «посадить» датчик на саморезы. Если же корпус поворотный, то необходимо направить его на зону охвата. Дальше останется только настроить и проверить установленное устройство.

Как правильно настроить датчик движения?

Как правило, датчики движения имеют 3 регулятора, такие как время, чувствительность и освещенность. Они настраиваются в зависимости от потребностей владельца и условий эксплуатации. В большинстве случаев настройка производится по одной схеме при выключенном свете.

Регулятор чувствительности поворачивается до упора по часовой стрелке, а регулятор времени – до упора против часовой. Примерно минута уйдет на настройку датчика. Затем необходимо проверить работу устройства: выйти из помещения и зайти в него, проверяя эффективность срабатывания. Учтите, что между тестированием датчика должно проходить более 5-10 секунд.

После проверки работоспособности можно настроить время и чувствительность устройства так, как Вам нужно методом поворота регуляторов. Пробы и ошибки приведут Вас к идеальным результатам. Более подробные инструкции можно найти в комплектации с датчиком, и следуя им без проблем наладить автоматическое включение и выключение освещения в комнате или на улице.

Если установить и настроить датчик в соответствии с вышеперечисленными рекомендациями, то никаких проблем и дискомфорта в процессе эксплуатации Вы не испытаете. Свет будет быстро загораться при появлении в зоне действия датчика, и также быстро тухнуть при вашем выходе из помещения. Такой прибор поможет Вам сэкономить массу средств на освещении, снизит расход энергии на 50% минимум, а также подарит комфорт и уют в быту.

Хотите заказать качественные датчики от украинских или зарубежных производителей в Украине по низким ценам? Интернет-магазин ptukr.com предлагает большой ассортимент товаров с быстрой доставкой в Днепр, Харьков, Киев, Одессу и другие населенные пункты в Украине, а также профессиональную консультацию по всем интересующим Вас вопросам!

Датчик движения для освещения: подключение

Автоматическое освещение — это удобное решение. Датчики могут контролировать свет люстры или светодиодной ленты, размещенных на лестнице, при подъезде к дому, в прихожей. Автоматические включение возможно только, если предусмотрено подключение датчика движения к источнику свечения. Не забудьте всегда иметь правильные инструкции под рукой. Мы снабжаем датчики так, как указано на разъеме. Датчики подключены параллельно или подключены к источнику питания в разных местах. Важно подключить источник питания к одной фазе, а выход за реле — к фазному проводнику цепи освещения.

Оглавление:

Вы можете бесконечно писать о том, как подключить датчик движения к лампе, ленте или галогену. В настоящее время на рынке имеется много моделей детекторов, которые будут подключаться как к низковольтным, так и к 230-вольтовым установкам. Датчик включения света при движении — это очень удобное и функциональное устройство, которое позволит нам полностью автоматизировать освещение.

На первый взгляд, подключить детектора движения не сложно, и, следуя инструкциям производителя, это будет довольно простая и быстрая настройка вашей осветительной установки. Самое главное, что соединение лампы с датчиком движения всегда происходит при выключенном питании. В случае установки на 230 В это очень важный вопрос, который определяет нашу безопасность на протяжении всего процесса установки.

Последовательность подключения датчика движения:

1. Отключите питание перед подключением.
2. Закрепите корпус датчика в соответствии с техническим чертежом или инструкцией по эксплуатации.
3. Подключение датчика движения к светильнику в соответствии с маркировкой кабеля.

• Питание 230 В — фазный провод L (коричневый) и нейтральный провод N (синий)
• 12В блок питания — положительный + (красный) и отрицательный — (черный)

Не забудьте подключить все кабели согласно схеме производителя.

Датчик включения света на движение: принцип работы

В зависимости от того, выбираете ли вы МВ-датчик движения или датчик, работающий в инфракрасном диапазоне, он будет иметь несколько иной принцип работы:

• Микроволновый датчик движения работает по принципу излучения и приема электромагнитных волн. Когда волны, испускаемые устройством, меняют свою схему, детектор запускает нашу лампу. Это происходит, когда подвижное инородное тело появляется в пределах его диапазона и изменяет ранее запрограммированный рисунок.

• ИК-датчик движения представляет собой инфракрасное устройство. Он запускает устройство, когда обнаруживает любые изменения температуры в пределах диапазона датчика.

Чаще всего датчики движения МВ гораздо более чувствительны и могут обнаруживать движение даже за дверью или не слишком толстой стеной. Не существует лучшего из обоих типов детекторов. В одной ситуации инфракрасный будет работать лучше, а в другой — микроволновый.

Как подключить датчик движения к лампочке?

Приобретенный детектор подключается к источнику света, как и в случае галогенной или другой лампы на 230 В. Датчик движения к лампе подключен между источником питания и патроном лампы. Давайте вспомним, что сам детектор не должен быть закрыт, так как это может отрицательно повлиять на его работу. Конечно, вы должны начать работу с отключения питания (очень важная проблема безопасности). Следующим шагом будет отключение установки в том месте, где мы хотим подключить наш детектор.

После установки мы можем убедиться, что датчик работает нормально. Если интервал свечения слишком короткий или у самого детектора слишком низкий диапазон, мы, конечно, можем отрегулировать его с помощью его потенциометров.

Как подключить датчик движения для светодиодной лампы

Датчик движения и его подключение к LED светильнику также не является сложной задачей. Как и в случае с лампочками, на этот раз мы подключаем его между источником и его патроном. Ничто не мешает одному датчику движения обслуживать более одного устройства. Затем он должен быть установлен перед нашей параллельной установкой таким образом, чтобы ток проходил к каждой из ламп через детектор. Однако следует помнить об очень важном параметре — максимальной нагрузке на датчик. Если наш датчик движения имеет максимальную нагрузку 120 Вт, мы не сможем подключить к нему лампы, максимальная мощность которых превышает этот уровень.

Тогда лучше использовать датчик с более высокой нагрузкой. Возможно подключение нескольких датчиков.

Схема подключения датчика движения и его установки не так уж сложна, поэтому мы в основном подключим его самостоятельно. Однако для более сложных установок рекомендовано обратиться к опытным электрикам, которые легко смогут подсоединить датчик движения.

В нашем интернет-магазине вы можете купить детекторы или модели с уже встроенной функцией отслеживания движения. Стоимость зависит от мощности и сложности конструкции. Доставка заказов по всей Украине: Киев, Львов, Харьков, Днепр, Одесса и др.

Схема инфракрасного датчика движения — как правильно подключить инфракрасный датчик движения

Весь технический прогресс направлен на то, чтобы сделать жизнь человека более комфортной. Датчики движения – не исключение. Реагируя на присутствие человека, эти небольшие приборы получили широкое распространение не так давно. Еще

5–10 лет назад такие специальные устройства использовались только для охраны крупных производственных объектов.

Сейчас же датчики используют в качестве функционального дополнения к общей сети электричества дома или квартиры. Такое решение позволяет отлично экономить электроэнергию, используя ее только при необходимости. С покупкой такого устройства особых проблем не возникает, но схема подключения инфракрасного датчика движения может загнать в тупик. Поэтому перед тем, как самостоятельно подключать датчик, стоит тщательно продумать все моменты.

Все, что нужно знать о датчике движения

Датчики движения реагируют на перемещение объектов, которые испускают тепло, что заметно в инфракрасном спектре. Радиус обнаружения в каждой модели разнится, так что этот момент нужно уточнить на этапе покупки. Основным компонентом любого датчика является фотоэлемент, который непосредственно обеспечивает распознавание тепла и движения, обнаруживая тепловые лучи.

Устройство состоит из:

• пластикового корпуса
• фотоэлемента, покрытого фокусирующей линзой
• электронных элементов

Примечательно то, что при построении схемы подключения этого устройства необходимо учитывать окружающие объекты.

Чтобы распознавание движения не было затруднено, стоит помнить:

• электроприборы излучают тепло
• нельзя ставить датчик напротив источника света
• магниты могут искажать работу устройств

Наиболее важной характеристикой любого датчика движения является угол обхвата. Соответственно, чем он больше, тем разнообразнее может быть схема подключения. От этого же напрямую зависит, сможет ли датчик покрыть весь объем помещения, где он размещен.

Схема подключения датчика движения

Первое, что стоит сделать перед тем, как подключать датчик, внимательно ознакомиться с инструкцией. Это обязательно по той причине, что по своей конструкции каждое устройство отличается, а значит, отдельные моменты подключения могут не совпадать. Стоит тщательно изучить схему расположения клеммных элементов, при этом имея четкое представление о функциях каждой клеммы.

Особое внимание стоит уделить соблюдению фазировки при подключении датчика движения.

Схема действий тут проста:

• ознакомиться с расположением фазы, нуля и заземления (информация содержится в инструкции)
• проверить то же самое в устанавливаемом помещении

Здесь следует быть максимально точным, ведь ошибка может привести к короткому замыканию и, как следствие, пожару.

Дальше – проще. Подключение датчика движения – действие само по себе несложное, в чем-то похожее на работу со стандартным выключателем. В обоих этих случаях схема подключения представляет собой разрыв электрической цепи, где устанавливаемое устройство смыкает или размыкает цепь. При необходимости постоянной работы источника света вне зависимости от движения, в состав схемы можно включить еще и стандартный выключатель, подсоединив его параллельно к самому датчику. В итоге получится, что:

• когда свет выключен – контроль у датчика
• когда включен – у выключателя



Несколько датчиков движения: схема подключения

Вследствие особенностей конкретного помещения, одного датчика может не хватить для покрытия всей площади. К примеру, изгибы или другие интерьерные элементы. В таком случае подключить сразу несколько датчиков – не проблема. Схема для подобных ситуаций предполагает параллельное друг к другу подключение  устройств.

Расположение фазы с нулем оказывается отдельно и без всяких прерываний подается на каждое устройство, а лишь затем идет подсоединение к освещению. В тоге замыкание цепи происходит по срабатыванию одного из датчиков движения, а на источник света подается напряжение. Само собой, что подключать надо датчики так, чтобы каждый из них покрывал максимальную площадь и вместе они обеспечивали покрытие всего помещения. Стоит избегать слепых пятен, хотя бы в ключевых точках.

Также принцип работы такой схемы подключения заключается в системе по принципу параллельных выключателей. Это означает, что, пока один из датчиков улавливает движение и замыкает цепь, второй – бездействует. Но как только человек появляется в радиусе действия второго устройства, первое заканчивает свою работу. При этом освещение буде непрерывным, даже без мигания.

Обязательно стоит помнить, что:

• устройство направлять фотоэлементом в сторону потенциального движения
• нужно регулярно протирать датчик, так как грязь скажется на его работе
• необходимо учитывать все объекты в радиусе действия

Если установка датчиков, их монтаж или выбор при покупке вызывают затруднения, обращайтесь в сервис Юду. Специалисты всегда охотно помогут, выполнят работу профессионально и недорого.

Как Подключить Датчик Движения, Датчик Движения к Лампе

Уличные светильники делают жизнь комфортнее. Но не только ради удобства их устанавливают. Осветительный прибор с детектором движения – отличный способ повысить безопасность территории и дома. Он помогает хозяевам ориентироваться в темное время суток, одновременно отпугивая нежелательных гостей.

Как установить уличный светильник с датчиком движения

Независимо от того, идете ли вы домой ночью, вынуждены ли вы перемещаться по темному, ледяному тротуару или удивляетесь странным шумам на заднем дворе, вам будет безопаснее, когда любое движение поблизости активирует уличные фонари. Освещение с датчиком доступно и легко устанавливается. Существует универсальный алгоритм монтажа, а также советы по размещению прибора. Рассмотрим их подробнее.

Шаг 1: Выберите расположение.
Решите, где вам нужно больше света ночью. Светильники, установленные возле входа в дом или гаражных ворот, идеально подходят как для автомобильного, так и пешеходного движения. Если у вас есть сарай далеко от дома, организуйте его освещение, чтобы держать на расстоянии любого потенциального злоумышленника. Многие модели оснащены датчиками, которые не только включают лампу при фиксации движения, но и автоматически включаются при заходе солнца. Монтируйте таким образом, чтоб траектория потенциального движения пересекала “поле зрения” сенсора, а не направлялась прямо к нему.

Шаг 2: Ориентируйтесь на ближайший источник питания.
Найдите ближайший источник питания – например, внутреннюю розетку или выключатель, от которого вы можете провести проводку наружу. Убедитесь, что электропроводка, к которой вы подключитесь, справится с дополнительной нагрузкой от нового источника света.

Проверьте, сколько приборов питается от этой сети. Суммируйте общую мощность всех устройств, чтобы посмотреть, сможет ли сеть справиться с дополнительной мощностью.

Если при новом освещении мощность превысит максимум, придется либо использовать другой источник питания, либо создать новую электроцепь (наиболее надежный вариант).

Шаг 3: Подготовьте место для светильника.
Для замены старой встроенной модели, используете существующее место установки, если оно вас устраивает. Если это новая точка размещения, а источник питания находится внутри помещения, необходимо вырезать отверстие на внешней стороне дома в том месте, которое вы выбрали. Сделайте отверстие достаточно большим, чтобы через него можно было подвести электрический кабель к распределительной коробке, из которой вы будете подавать питание на прибор. Протяните электрический кабель через внешнее отверстие к распределительной коробке, чтобы выполнить соединение, используя изоляционную ленту. Подключите проводку к устройству в соответствии с инструкциями производителя. Закрепите прибор на стене.

Зависимо от модели и расположения источника питания, необходимость вырезать отверстие может отсутствовать. Такая модель фиксируется к поверхности специальным кронштейном. С примером монтажа и настройки вы можете познакомиться в другом материале блога.

Шаг 4: Подключите устройство к питанию.
Сперва отключите питание в доме. Убедитесь, что питание отключено, воспользовавшись высоковольтным тестером: проверьте наличие напряжения в розетке, которая принадлежит цепи.

При соединении проводов изделия с проводами цепи, если для удобства необходимо больше оголенного провода, удалите часть оболочки съемником для изоляции. Соедините конец белого провода электроприбора с белым проводом, а черный – с черным проводом сети. Закрепите каждую группу проводов специальными колпачками или другими соединителями, обернув соединение изоляционной лентой.

Подключение осветительного прибора с датчиком аналогично подключению обычного выключателя, поскольку работа датчика связана с замыканием / размыканием цепи (первая половина верхнего рисунка). Если нужно предусмотреть возможность постоянной работы лампы, независимо от наличия или отсутствия движения, к схеме параллельно подключают выключатель (вторая половина рисунка). Проще это сделать для моделей, в которых источник света и датчик не являются единой конструкцией.

Если есть необходимость добавления к цепи дополнительного датчика для охвата большего пространства, используется другая схема подключения:

Шаг 5: Настройте работу датчика.
Если товар поставляется не со встроенным, а съемным источником света, установите лампочку необходимых характеристик. Включите питание цепи, удостоверившись в том, что устройство работает и свет включается от движения. Дальше займитесь регулировкой: выберите направление света, оптимальную рабочую область сенсора, ограничив ее при необходимости изолентой.

Чем выше расположено устройство, тем эффективнее оно будет работать. Идеальная высота для установки – 2-3 метра над уровнем земли:

Модель может обладать возможностью выбора чувствительности сенсора (переключатель или ручка регулировки). Чем выше чувствительность, тем от большего количества объектов будет активироваться лампа. Соответственно, при высокой чувствительности она может включаться от движения веток деревьев или если в “области зрения” датчика пролетит птица.

Советы по установке уличного светильника с датчиком движения

Если вы устанавливаете встроенную модель, убедитесь, что крышка ее электрической коробки водонепроницаема. Для этого при монтаже устанавливается резиновая прокладка. Если устройство прилегает к поверхности неплотно, обработайте отверстия герметиком.

Для того, чтобы лучше защитить прибор от влаги, крепите его под карниз. Если не хотите беспокоиться о работе устройства во время дождя, лучше купить модель высокой степени защиты. Оптимальный вариант – степень защиты IP65, как у модели HL-40/2W SMD ТМ Brille, или выше.

Если используется лампочка накаливания или газоразрядная, помните о том, что в процессе работы она сильно нагревается. Тепло от лампочки может влиять на работу детектор. Держите колбу как можно дальше от детектора или воспользуйтесь светодиодными источниками света, которые нагреваются очень слабо. Выбрать нужную модель вы можете на нашем сайте, а также в магазинах сети Brille.

Если у вас есть большая площадь, требующая значительного количества света, и вы хотите осветить ее одним фонарем или прожектором, можно воспользоваться натриевой лампой высокого давления. 70-ваттный натриевый светильник освещает более 800 квадратных метров, обеспечивает 6300 люмен света и будет работать в 12 раз дольше, чем прожектор с лампой накаливания. Brille рекомендует светодиодные источники: они потребляют меньше электроэнергии и, следовательно, более энергоэффективны, а также имеют более длительный срок службы, чем другие лампы.

Как настроить прожектор с датчиком движения?
Подробнее!

Советы по расположению устройства

Помимо организации освещения входных дверей, рекомендуется устанавливать светильник так, чтоб под его действие попадали другие участки: запасной вход в дом, калитка, ворота, окна, сад.

Есть как минимум два довода в пользу установки прибора в гараже:

• во-первых, кроме автомобиля, там находятся другие ценные предметы (например, инструменты или велосипед) и свет сделает этот объект более защищенным от злоумышленников;
• во-вторых, датчики в гараже позволяют работать в нем в любое время суток.

Полезно установить уличный светильник вдоль дорожек, которые ведут от ворот к входной двери дома, или подсветить им лестницу. Это сделает данный участок более защищенным, а также порадует вас и ваших гостей в темное время дня, облегчив передвижение.

Хорошие места для освещения те, которые неожиданны и непредсказуемы. Так как большинство датчиков движения могут работать практически под любым углом, обеспечьте себе максимальный охват, где бы это ни было, для достижения наилучших результатов и наивысшей безопасности территории.

Как подключить датчик движения сигнализации

Покупка современного оборудования для сигнализации сопровождается 3-мя основными этапами – его подключение, настройка, эксплуатация. Не исключение — популярные датчики движения уличного и внутреннего типа.

2 типа — внутренние и наружные (уличные) датчики на движение

По правилам, установка проводного ДД (детектора движения) требует наличия 2-х сопряжённых устройств.

1. ППК – приёмно-контрольный прибор. Обычно в быту — это блок сигнализации GSM, на производстве это блок управления, связанный с ПЦН и пультовой охраной.
2. Блок питания – это может быть аккумулятор автономного питания 12В, источник бесперебойного питания (ИБП) в местах с нестабильной подачей электроснабжения, сетевой БП на 220В.

При работе детекторов на включение и отключение приборов освещения рекомендуется сетевое подключение на 220В, дополнительный аккумулятор при работе на 12/24В, в случае отсутствия централизованного питания. Причина выделенного источника питания для системы освещения является недостаточной мощности тока в шлейфе модуля GSM охранной сигнализации.

Некоторые производители gsm-модулей предлагают блоки расширения для своих сигнализаций. К примеру, GSM Кситал выпускает блок расширения, способный «расширить» шлейф датчиков, без потери мощности сигнала. Блоки устанавливаются в дополнение к модулям, питаются от сети 220В и гарантируют бесперебойную работу датчиков движения на улице и в помещении. В схему детекторов и осветительных приборов (прожекторы, светильники на светодиодах, лампы, фонари уличного освещения) можно установить резистор, регулирующий «плавное» включение и отключения света, и в результате увеличивающий их срок службы.

Проблемы «умного» освещения с датчиками движения способен решить любой неподготовленный технически владелец дачи, квартиры, коттеджа. Управляемый свет необходим не только на улице, и не только в ночное время. Часто наши родственники и близкие забывают выключать свет. Установка внутренних ДД в туалете, ванной, коридоре, на кухне заменят выключатели света и сэкономят расходы по оплате коммунальных платежей.

Как самостоятельно и правильно подключать датчики движения (схема подключения)

Нельзя располагать инфракрасные датчики движения в близости от источников теплового излучения и приборов, создающих воздушные потоки (кондиционеры, вентиляторы и т.п.). Непосредственная близость детектора от сигнального модуля (ППК) и прочих приборов с электромагнитным излучением могут привести к его неточным срабатываниям и ложным сигнализациям. Перед соединением кабеля шлейфа сигнализации и инфракрасного охранного извещателя обязательно проверить правильную полярность их клеммных колодок. Не забываем клеммный разъём ЗЕМЛЯ. Это уберёт помехи статического напряжения и создаст грозозащиту Вашей сигнализации.

При настенном или потолочном крепеже важно убедиться, чтобы охранные сигнализаторы были надёжно закреплены – это исключит их ложные срабатывания. После запуска сигнализации производится настройка: выбираются объекты слежения (свыше 25 кг) и зоны контроля (90-360 гр.), проверяется отсылка смс-сообщений по GSM каналу, включается тамперная защита на вскрытие корпуса.

Уличные – всепогодные датчики охраны периметра

Периметр обзора наружных всепогодных извещателей не должен «затеняться» кустами, деревьями, хозяйственными пристройками. Периметральные уличные датчики обязаны работать при любых температурных условиях (зима-лето, снег-дождь-жара). Часто внешние детекторы включаются в схему параллельного соединения для включения света или задействования систем оповещения (сирены, громкоговорители и т.п.). Ингода несколько осветительных устройств (светильники, прожекторы, фонари) параллельно подключаются к одному, 2-м, 3-м и более датчикам системы освещения. Перемещение объекта в зоне детекции электронного ИК-датчика присутствия вызывает включение света на одном или на нескольких участках дома или охраняемого объекта.

Фото: всепогодный уличный датчик движения для охраны периметра

При параллельном соединении уличных охранных извещателей всепогодного типа важно учитывать мощность токопотребления. Исходя из энергорасчёта 2-ч и более датчиков, выбирается сечение провода для шлейфа охранной сигнализации. При установке раздельных зональных шлейфов формируются отдельные системы с подключением к разным реле блока ППК. Надёжная работа всепогодных извещателей охраны периметра гарантируется выбором низкотемпературной сигнализации – такой, как российский бренд Кситал GSM.

Установка беспроводных инфракрасных датчиков сигнализации

Во-первых, установщик должен определиться с типом беспроводной сигнализации. Для самостоятельной установки различают автономный блок, со встроенным GSM модулем и реле радиоуправления (РПУ), которое подключается к стандартному модулю GSM, типа Кситал, Страж и т.п. На реле приемно-контрольной панели подаётся питание. Силовое от сети на 220В, или слаботочное на 12/24В от источника бесперебойного питания, аккумулятора.

Во-вторых, рассчитывается количество извещателей. Расчёт строится из зоны покрытия. Стандартные детекторы движения обеспечивают детекцию по периметру 12м. Проект может включать потолочные сигнализаторы, обрабатывающие 360 гр. и располагающиеся в центре помещения. По стенам размещаются 2-3 датчика — «шторы», закрывающие оставшиеся без зоны покрытия углы.

В-третьих, производится включение автономных батарей. Обычно они поставляются в комплекте беспроводных устройств. Далее следует настройка радиодатчиков с помощью базы ППК или юстировка через монтажный набор – калибратор. Эта действие откалибрует иммунитет пассивного датчика на животных (25-50кг) и запустит функцию антимаскировки — тепловой компенсации.

После запуска и настройки беспроводных извещателей сигнализации в автономном режиме, посредством радиоуправляемой клавиатуры (пульты ДУ, брелки, ключи и т.п.) или мобильного устройства (телефон, планшетник, смартфон), проверяется работа сопряжённого оборудования – звуковые/световые оповещатели, пульт центрального наблюдения, системы СКУД, ОПС и т.п. В случае успешного запуска, датчики программируются на выполнение сложных задач в совокупности с другими приборами – охрана периметра, пожарная охрана, контроль работы отопления, предотвращение утечек газа и протечек воды, видеонаблюдение.

Грион — гарантирует высокий уровень Вашей безопасности

Наш магазин охранного оборудования не только подберёт необходимые для Ваших объектов высокоточные датчики движения охранной сигнализации и включения освещения. Клиентам, затрудняющимся самостоятельно подключить и настроить наши приборы, ООО «ГРИОН» предоставляет услуги квалифицированных специалистов, обладающих техническими навыками и опытом в их монтаже и обслуживании. Наши системы охраны, пожарной безопасности, удалённого видеонаблюдения используются в домах, гаражах, магазинах, на дачах, в квартирах, магазинах, офисах, на предприятиях Москвы, СПБ, Краснодара, Екатеринбурга и других городах РФ.

Команда интернет-магазина Грион обязуются значительно повысить уровень безопасности на Вашем объекте!

Ваши сирены, выносные светодиодные светильники, датчики разбития стекла, утечки газа и воды, магнитоконтактные охранные извещатели, оборудование для пожарных сигнализаций, комплекты видеонаблюдения, прочие аксессуары и запчасти проверяют перед продажей и установкой лучшие инженеры и технические эксперты.

---

{module OHRANA_ALL}

Датчик движения для освещения схема подключения. Как подключить выключатель с датчиком движения

Как правило, термином «датчик движения» в быту определяется электронное инфракрасное устройство, которое позволяет обнаруживать присутствие и перемещение человека и помогает коммутировать питание приборов освещения и других электрических приборов.
Если Вы хотите сделать свой дом безопаснее, покупайте датчики движения, которые станут для Вас не только удобными помощниками, но и помогут сэкономить электроэнергию, включая или отключая его при Вашем входе или выходе из помещения соответственно.
Датчик движения имеет несложный принцип действия – при появлении движения в зоне его чувствительности включаются все подключенные к нему приборы. Отключение всех приборов происходит тогда, когда цепь автоматически размыкается, а это происходит при отсутствии движения.
В данной статье детально рассмотрим датчик движения для освещения марки ultralight ask 1403 имеющий угол обзора 180 гр.
Обычно датчик движения используют для включения освещения, но эти устройства могут использоваться и не только для этой цели. Хочу отметить, что существует датчики с углом обзора на 360 градусов.
То есть датчик, способен обнаружить какие либо перемещения с любой стороны. Поэтому если у вас есть магазин, офис или какой либо объект которому нужна сигнализация то в этом случае может применяться охранная сигнализация.

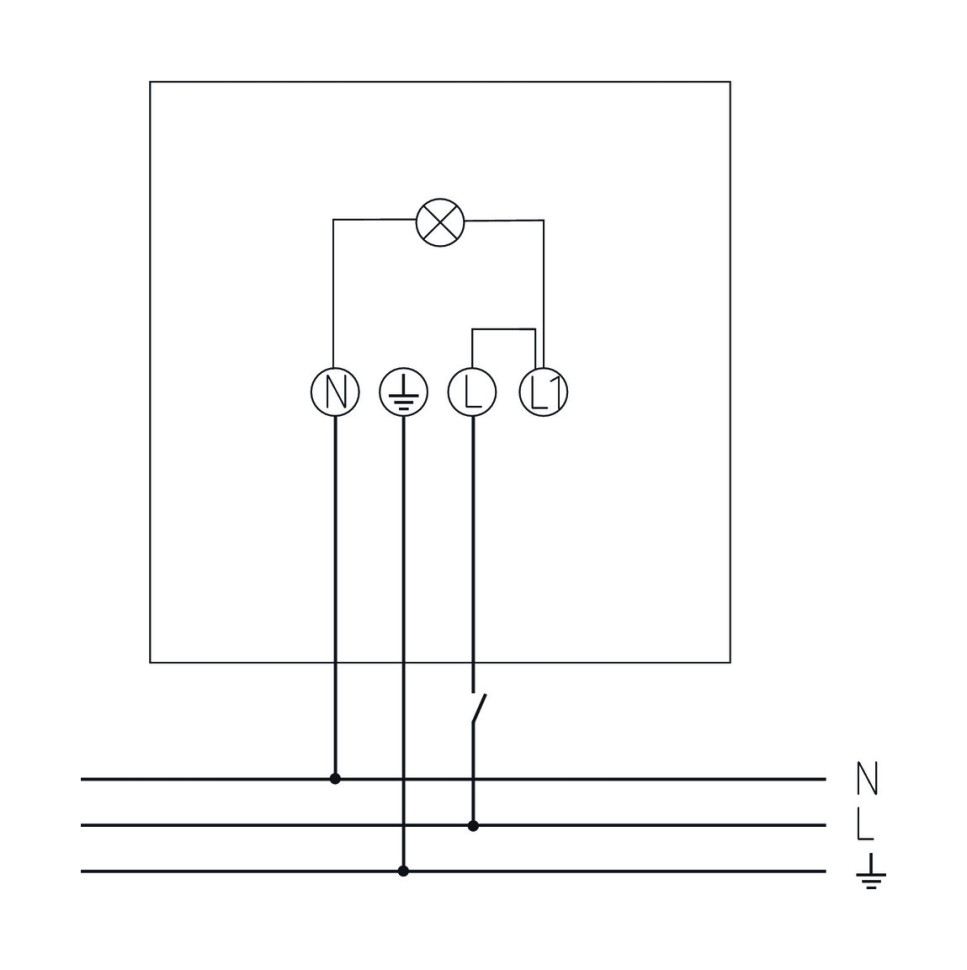

Датчик движения схема подключения к светильнику

Подключение датчика движения – несложный процесс, который имеет много аналогий с подключением обычного выключателя. Ведь, как и выключатель, датчик движения замыкает (либо размыкает) электрическую цепь с последовательно включенным в нее светильником, в чем заключается схожесть схем подключения датчика и светильника посредством выключателя.

Если вы не знаете, как подключить датчик движения схема подключения к светильнику обязательно должна прилагаться вместе с инструкцией по подключению. А качественные фирмы производители также изображают схему на корпусе самого датчика.

Приобретая датчик, Вы должны также получить стандартную инструкцию по его установке, настройке и подключению. Еще один вариант изучения схемы – посмотреть ее на корпусе самого устройства.
Под задней крышкой находится клеммная колодка, а также подключенные к ней три цветных провода, которые выходят изнутри корпуса. Подключение проводов производится к клеммным зажимам. Если вы используете для подключения многожильный провод тогда лучше использовать специальные изолированные наконечники НШВИ.
Далее расскажем об особенностях принципиальной схемы подключения датчика движения.
Питание на датчик от сети приходит по двум проводом: фаза L (коричневый провод) и ноль N (синий провод). После выхода фазы из датчика, она приходит на один конец лампы накаливания. Второй конец лампы подключен к нулевому проводу N.
В случае появления движения в зоне контроля происходит срабатывание датчика, а затем и замыкание контакта реле, что приводит к приходу фазы на лампу и, соответственно, к включению лампы.
Так как клеммная колодка для подключения имеет винтовые зажимы, провода к датчику подключаем при помощи НШВИ наконечников.
Необходимо отметить, что подключение фазного провода лучше всего производить в соответствии с принципиальной схемой, которая дополняет инструкцию.
После того как провода будут подключены одеваем крышку и переходим к следующему этапу — подключение проводов в распредкоробке.
В коробку заходят семь проводов, три от датчика, два от светильника и два питающих фаза и ноль. В питающем кабеле фаза имеет коричневую расцветку, ноль — синюю.
Разбираемся с проводами… У кабеля который подключен к датчику белый провод это фаза, зеленый это ноль, красный необходимо подключить к нагрузке.
Подключение проводов происходит примерно таким образом: фазный провод питающего кабеля подключаем вместе с фазным проводом от датчика (коричневый и белый провод). Затем соединяем вместе нулевой провод от питающего кабеля, нулевой провод от датчика (тот который зеленый) и нулевой провод от светильника.
Остаются два незадействованных провода (красный от датчика и коричневый от светильника) — их соединяем вместе. Все подключение готово, как видите ничего сложного …
Покажу поближе как подключить датчик движения в коробке. Думаю разобраться с подключением не составит особого труда (если нет тогда пишите в комментариях будем разбирать). Теперь можно подавать питание.
Датчик движения подключен к светильнику. После этого подаем питание, датчик реагирует на движение и замыкая цепь включает светильник.

Можно ли подключить датчик с выключателем

Часто бывает так, что датчик движения необходимо подключить к светильнику вместе с выключателем. Казалось бы два устройства которые предназначены практически для одной и той же задачи — включить освещение.
Действительно выключатель выключает лампу (светильник) и датчик движения при определенный обстоятельствах (обнаружении движения) выполняет такую же задачу — подает питание на светильник. Зачем эти два устройства подключать вместе многие не понимают. Поэтому давайте разберем, как подключить выключатель с датчиком движения и зачем это делать?
Если Вы хотите, чтобы у Вас на протяжении какого-то периода времени было включено освещение, вне зависимости от уровня освещенности и перемещений, попробуйте применить схему подключения датчика с выключателем, подключив обычный выключатель с одной клавишей в схему, параллельно датчику.
Благодаря такому подключению Вы сможете при включении выключателя удерживать включенным освещение в течение желаемого периода времени. В другое же время управление освещением должно полностью перейти к датчику, для чего выключатель следует отключить.

Подключение датчика движения с выключателем — как это сделать и зачем?

Выключатель, который подключен параллельно к датчику, может быть добавлен в схему для постоянной работы светильника в помещении вне зависимости от того, присутствует или отсутствует перемещение в помещении. При этом выключатель может продублировать работу датчика движения, вследствие чего можно будет принудительно управлять освещением.
Расскажу свою ситуацию для которой мне необходимо подключить выключатель с датчиком движения. Я проживаю в частном доме и часто прихожу домой поздно вечером в темное время суток, особенно зимой, когда рано темнеет.
Для этого я установил датчик движения для освещения направленный на входную калитку во дворе. То есть, когда я вечером захожу во двор, датчик должен сработать и включить освещение. Причем датчик я настроил так чтобы освещение работало такой промежуток времени достаточный для того чтобы пройти пешком от калитки ворот до двери дома.
А теперь представим что мне вечером или ночью необходимо выйти из дома во двор на улицу, ну например в магазин или скажем, услышу какой то шорох во дворе, а освещения нет (кстати датчик охватывает не весь двор). Для этого мне нужно выходить в потемках и махать руками пока датчик не сработает?
Вот поэтому у меня возникла необходимость подключить выключатель с датчиком движения. И когда я выходу из дома во двор я просто включаю выключатель и лампа горит не зависимо от датчика. Выполнить подключение датчика движения с выключателем абсолютно не сложно.
Теперь схема в которой выключатель с датчиком движения подключены вместе но светильник работает от выключателя (не зависимо от датчика).

Настройка датчика движения для освещения

Настройка датчика движения – это еще один немаловажный нюанс работы данного устройства. Практически каждый датчик, с помощью которого можно производить управление освещением, имеет дополнительные настройки, позволяющие добиваться корректной его работы.
Такие настройки имеют вид специальных потенциометров, предназначенных для регулировки – это установка задержки отключения «TIME», регулировка порога освещенности «LUX» и регулятор установки чувствительности к инфракрасному излучению «SENS».

1. Настройка по времени — «TIME»

С помощью установки «TIME» можно задать время, на протяжении которого освещение будет включенным с того момента, когда движение было обнаружено в последний раз. Установка значения может варьироваться от 1 до 600 секунд (в зависимости от модели).
Регулятором «TIME» можно выставить уставку по выдержке времени включенного датчика движения. Пределы, в которых находится уставка срабатывания, составляют от 5 секунд до 8 минут (480 секунд). Скорость движения человека в области чувствительности датчика играет здесь самую важную роль.
При относительно быстром прохождении человеком этого пространства (к примеру, коридора или лестничной клетки в подъезде) уставка «TIME» желательно уменьшить. И, наоборот, при нахождении в течение определенного времени в данном пространстве (к примеру, в кладовке, автопарковке, подсобном помещении) уставку «TIME» лучше увеличить.

2. Настройка срабатывания от уровня освещенности — «LUX»

Регулировка «LUX» используется для корректной работы датчика в дневное время. Датчик сработает при обнаружении движения при более низком уровне окружающей освещенности по сравнению с пороговым значением. Соответственно, срабатывание датчика не фиксируется при более высоком уровне освещенности по сравнению с установленным пороговым значением.
Рисунок на котором изображено как настроить датчик движения своими руками. Для настройки на обратной стороне датчика находятся три регулятора: регулятор чувствительности к срабатыванию, регулятор времени и регулятор освещенности. Поэкспериментируйте и все получится.
Регулятором «LUX» выставляется уставка срабатывания по уровню освещенности окружающей среды (от сумерек до солнечного освещения). Деление шкалы, на которую можно поставить уставку «LUX», при наличии в Вашем помещении большого количества окон и преобладании естественного освещения, должно быть минимальным или средним.
Поставить уставку «LUX» на наибольшее деление шкалы рекомендуется при наличии в Вашем помещении естественного света или при малом его количестве.

3. Настройка чувствительности к срабатыванию датчика — «SENS»

Регулировать чувствительность к срабатыванию, в зависимости от объема и дальности объекта, можно с помощью регулятора «SENS». Реакция датчика на движения напрямую зависит от уровня чувствительности. При очень большом количестве срабатываний датчика чувствительность желательно уменьшить, а настроить яркость освещения ИК, на которую должен реагировать датчик движения.
Увеличивать чувствительность следует при отсутствии реагирования на Вас датчика. При самопроизвольном включении освещения можете уменьшать чувствительность. Если настройка датчика производилась в зимнее время года, то вполне вероятна необходимость его перенастраивания в летний период, и, наоборот, при летней настройке нужно будет перенастраивать зимой.
И последнее, только максимально настроив контролируемую зону, можно получить гарантию того, что он будет Вас «видеть». Для этого отрегулируйте оптимальное положение наклона головы данного датчика. Здесь достаточной будет проверка реакции датчика на движение в какой-нибудь точке, находящейся вдалеке.

Как подключить датчик движения к лампочке | схема и видео

Функционал прибора, применяющегося для включения / отключения лампы в автоматическом режиме, заключается в реагировании на передвижение в определенной зоне. Свое применение прибор нашел при освещении жилых помещений, приусадебных участков, улиц, подъездов и т.д. Детектор – это конструкция с наличием ультразвукового или инфракрасного датчика. Устройство оснащается специальным окном – линзой Френеля. Чтобы подключить датчик, важно быть осторожным, во избежание её повреждения.

Перед проведением монтажных работ нужно понимать, как отрегулировать устройство. Для этого можно воспользоваться маркерными метками. Перед тем, как подключить датчик движения к лампочке (схема, как правило, указывается на корпусе прибора), важно убедиться, что напряжение в сети, где будет установлено устройство, отсутствует. А теперь приступим непосредственно к делу.

Как подключить датчик движения к лампе: порядок монтажных работ

Перед началом установки стоит обратить внимание на следующие моменты:

1. если есть схема подключения на самом устройстве, то следует воспользоваться именно ей;
2. поверхность датчика (линзы) должна быть максимально чистой, иначе это снизит его функциональность;
3. желательно, чтобы прибор использовался отдельно от остального освещения;
4. во время монтажа важно охватить всю зону движения.

Ниже будет перечислен порядок проведения работ по установке.

• В самом начале нужно выбрать подходящее месторасположение датчика и лампы. Затем снимаем подставку прибора и крепим на стене. В помещении датчик движения монтируется выше 2.5 метров.
• С подсоединяемых проводов удаляем 1 см изоляции в том месте, где будем крепить к самому датчику.
• Открываем крышку прибора, где находятся клеммы: N – ноль, L – фаза и заземление.
• После этого от распределительной коробки или выключателя подаем ток (предварительно убедившись, что все подсоединено верно).

Если перепутать фазировку, то прибор не будет функционировать. Поменяйте местами провода и он заработает. Надеемся вам теперь стало ясно, как подключить датчик движения к лампочке. Важное напоминание: выходная мощность прибора не должна быть меньше, чем у лампы.

Как подключить датчик движения к лампочке (видео)

Если вам были неясны некоторые моменты при подключении устройства, то посмотрите это видео.

Здесь затронуты важные нюансы, которых в статье мы детально не рассматривали. Также будут озвучены наиболее распространенные производители этих устройств. Кроме того, на видео наглядно показано куда именно подключать провода. Напоследок предлагаем купить в Москве датчик движения ДД-009 ИЭК по выгодной цене.



Подключение датчиков движения

Датчики движения или, более конкретно, пассивные инфракрасные (PIR) датчики движения, используют инфракрасный свет для обнаружения больших движений. предметы (например, человек) в интерьере вашего дома. Обычно их устанавливают в углу комнаты у потолка. в жилых помещениях вашего дома. Большинство датчиков движения, установленных для систем безопасности, работают от источника постоянного тока 12 В и подключен к четырьмя проводами : два для питания и два для сигнала движения.

Красный и черный провода обычно являются проводами положительного и отрицательного питания соответственно.

Другая пара проводов может быть любого цвета и передавать сигнал обнаружения движения. Они работают как Нормально замкнутый (NC) Переключатель : Когда движение не обнаружено, сигнальная цепь замыкается. При обнаружении движения сигнальная цепь разомкнута.

Определите провода для датчика движения

1. Если вы меняете проводку существующей системы сигнализации, то провода питания датчика движения (красный и черный), скорее всего, уже подключен к выходу питания вашей панели сигнализации.Если они работают правильно, вы должны увидеть индикатор светится датчик движения, когда он обнаруживает ваше движение. Оставьте провода питания подключенными и следуйте инструкциям по подключению. ниже для датчиков движения с внешним питанием.
2. Другая пара проводов для сигнала обнаружения движения, скорее всего, подключена к одному из входов зоны на вашем существующая панель сигнализации. Они могут быть подключены к оконечным резисторам на панели сигнализации. Отсоедините эту пару проводов из существующей сигнализации и удалите и выбросьте резисторы (или сохраните их для другого проекта).
3. Если вы подключаете новый датчик движения или датчик без существующего источника питания, следуйте приведенным ниже инструкциям по подключению для датчики движения без внешнего питания.

Подключение датчиков движения с внешним источником питания

Если ваши датчики движения уже работают и подключены к существующей системе сигнализации, вы можете оставить провода питания (обычно красный и черный ) подключены к существующему источнику питания. В этом случае просто подключите перемычки. к сигнальной паре проводов.Затем подключите один провод к GND , а другой — к входному контакту на устройстве Konnected.

Подключение датчиков движения без внешнего источника питания

Если вашим датчикам движения требуется питание, вы можете получать питание от базы устройства Konnected , пока вы запитываете прибор с правильным напряжением . Большинство датчиков движения и компонентов системы сигнализации работают от 12 В постоянного тока, поэтому в этом случае подключите устройство Konnected к адаптеру питания 12 В постоянного тока.Затем вы можете получать питание для своих датчиков движения от штифтов. с маркировкой U1 и GND в нижнем левом углу основания устройства. См. Страницу мощности для получения дополнительной информации информация о питании устройства.

Всегда проверяйте правильное напряжение перед подключением электроники!

После того, как вы подключили провода питания датчика движения, подключите сигнальные провода к GND и одному из входной контакт на правой стороне платы.

Входные контакты

Следующие входные контакты на устройстве Konnected могут использоваться для датчиков движения:

Примечание: Контакт RX мешает последовательному USB-соединению.Опытные пользователи, подключающие устройство к своему компьютер, использующий кабель USB, может столкнуться с проблемами при использовании контакта RX .

Земля (

GND ) Контакты

Любой из контактов с маркировкой GND на правой стороне Konnected устройства может использоваться для заземления. связь. Не используйте контакты GND на левой стороне платы для датчиков движения.

Датчики движения с настраиваемыми контактами

Большинство датчиков движения систем охранной сигнализации имеют аппаратное соединение , нормально замкнутый (NC), .Некоторые датчики движения имеют оба NC и нормально разомкнутые (NO) контакты. Если в вашем оборудовании есть такая опция, используйте контакт NC .

Следующий шаг: Сирена Пожалуйста, включите JavaScript, чтобы просматривать комментарии от Disqus.

---

Информация о датчике движения по кольцу

— справка по кольцу

Кольцевой датчик движения является частью линейки продуктов Smart Lights, которые укрепляют ваше кольцо безопасности, одновременно освещая ваш дом и собственность.Автономный кольцевой датчик движения (требуется кольцевой мост или устройство эха, используемое вместо кольцевого моста) позволяет отслеживать движение в областях, где вам не нужен свет, дверной звонок или камера, и работает от батареи, что упрощает работу. -монтаж электропроводки.

В этой статье даны ответы на распространенные вопросы о кольцевом датчике движения.

Какие еще продукты Ring Smart Lighting доступны?

Если вам нужна общая информация о интеллектуальном кольцевом освещении, щелкните здесь.

Ring Bridge: Центральная точка подключения для всех продуктов Ring Smart Lighting.Обеспечивает интеллектуальное управление освещением из любого места с помощью приложения Ring. Позволяет продуктам Ring Smart Lighting взаимодействовать с другими продуктами Ring для повышения безопасности.

Ring Steplight: Компактные интеллектуальные фонари с датчиком движения, которые идеально подходят для освещения лестниц, террас и других проходов. Они также питаются от батареи, что упрощает установку без проводки.

Ring Pathlight: Интеллектуальный световой поток с датчиком движения. Питание от батареи для легкой установки без проводки. Идеально подходит для освещения дорожек и ландшафтных территорий.

Кольцевой прожектор: Яркий однолучевой интеллектуальный прожектор с датчиком движения. Питание от батареи для легкой установки без проводов в труднодоступных местах, таких как деревья и темные углы. Легко освещает ключевые области.

Кольцевой прожектор Аккумулятор: Яркий интеллектуальный прожектор с двумя головками и датчиком движения. Питание от батареи для легкой установки без проводки. Освещает большие площади мощным регулируемым светом и позиционируемым датчиком движения.

Кольцевой прожектор, проводной: Сверхъяркий интеллектуальный прожектор с двумя головками и датчиком движения.Подключен к домашней электросети. Освещает большие площади мощным регулируемым светом.

Кольцевой трансформатор: Интеллектуальный источник питания для низковольтного проводного ландшафтного освещения. Подключается к стандартной розетке GFCI. Добавляет интеллектуальные функции к существующим совместимым светильникам для полностью интегрированного дизайна освещения в труднодоступных местах, таких как заборы и навесы.

Что такое кольцевой мост? Нужно ли мне покупать один, чтобы использовать датчик движения?

Кольцевой мост

— это центральный концентратор, который интегрирует кольцевое интеллектуальное освещение, датчики движения и трансформаторы в вашу кольцевую систему.Мост подключается к приложению Ring с помощью вашей домашней сети Wi-Fi и подключается к другим продуктам Ring Smart Lighting с помощью запатентованного протокола связи на большие расстояния.

С помощью кольцевого моста вы можете одновременно управлять целыми группами источников света и датчиков и получать уведомления через приложение Ring, когда какой-либо датчик света или датчик движения обнаруживает движение.

Кроме того, вы можете использовать приложение Ring для создания групп камер Smart Lights и Ring, которые работают вместе для повышения безопасности. Например, если вы подписаны на Ring Protect, ваш дверной звонок может начать запись видео, как только датчик движения обнаружит движение.Это обеспечивает кадры, в которых ранее фиксируются события движения.

Щелкните здесь, чтобы узнать больше о Кольцевом мосту.

Щелкните здесь, чтобы узнать больше о группах.

Нужна ли мне подписка Ring Protect для использования Ring Bridge?

Нет. Мост будет соединять Ring Smart Lights и другие устройства Ring независимо от того, подписаны вы на Ring Protect или нет. Однако если вы хотите, чтобы связанные устройства записывали и сохраняли видеоизображения для любой сработавшей камеры, вам потребуется подписка Ring Protect.

Щелкните здесь, чтобы узнать больше о планах защиты кольца.

Нужна ли мне подписка Ring Protect для использования Ring Motion Sensor?

No. Ring Motion Sensor будет работать с подпиской Ring Protect или без нее.

Щелкните здесь, чтобы узнать больше о планах защиты кольца.

Есть ли система камеры на кольцевом датчике движения?

Нет. Кольцевой датчик движения обеспечивает только функции обнаружения движения.

Как часто мне нужно будет менять батарейки?

Кольцевой датчик движения

рассчитан на работу от одного комплекта батарей около года при нормальном использовании.Срок службы батареи зависит от настроек устройства, использования и других факторов, таких как погода.

Ring рекомендует использовать в датчиках движения стандартные щелочные батареи. Перезаряжаемые батареи будут работать с кольцевым датчиком движения, хотя они могут длиться не так долго, как щелочные батареи. В кольцевом датчике движения нельзя использовать сверхмощные батареи. Литиевые батареи также работают в кольцевом датчике движения и рекомендуются в очень холодную погоду.

Щелкните здесь, чтобы узнать больше о кольцевых устройствах и холодной погоде.

Могу ли я передать управление датчиком движения другим людям?

Да, но датчик движения должен быть помещен в группу, и эта группа должна использоваться совместно. Степень контроля над датчиком движения зависит от их уровня доступа (роли). Способности каждой роли перечислены ниже:

• Владелец: Владелец имеет полный контроль над всеми функциями датчика движения, а также может добавлять новых общих пользователей, чтобы ограничить контроль над датчиком движения.Они могут добавить датчик в группы или удалить их. Владельцы также могут вручную включать и выключать группы и определять, как долго они остаются включенными, а также отключать отдельные источники света в группе, чтобы они не включались при обнаружении движения.
• Общий пользователь: Общий пользователь имеет только ограниченное управление датчиком движения. Общие пользователи также могут вручную включать и выключать группы и получать уведомления от группы.
• Гость: Гость пользователи не могут получить доступ к элементам управления датчика движения.

Щелкните здесь, чтобы узнать больше о пользователях и ролях.

Щелкните здесь, чтобы узнать больше о группах.

Что входит в комплект датчика движения?

Каждая упаковка Bridge содержит:

• Кольцевой датчик движения.
• Инструкция по эксплуатации.
• Отвертка.
• Монтажное оборудование
• Кольцо безопасности наклейка.

Примечание: Могут быть доступны комплекты датчиков, которые содержат кольцевой мост и другие блоки интеллектуального освещения с существенной экономией.Проверьте магазин на Ring.com или у местного продавца.

Сколько датчиков движения и других интеллектуальных источников света я могу подключить к кольцевому мосту?

Кольцевой мост может поддерживать до 50 устройств интеллектуального освещения. Все эти устройства могут входить в одну или несколько групп.

Как настроить и установить датчик движения?

Щелкните здесь, чтобы получить информацию о настройке и установке кольцевого датчика движения.

Можно ли скачать инструкцию?

Да.Щелкните здесь, чтобы загрузить руководство.

Насколько быстрым должен быть мой Wi-Fi, чтобы правильно использовать датчик движения кольца?

Мы рекомендуем, чтобы ваш Wi-Fi имел скорость загрузки и выгрузки не менее 1 МБ.

Датчик движения

| Руководства FIBARO

Датчик движения FIBARO имеет встроенный тестер диапазона главного контроллера сети Z-Wave.

Чтобы сделать возможным тестирование диапазона Z-Wave, устройство должно быть добавлено к контроллеру Z-Wave. Тестирование может вызвать нагрузку на сеть, поэтому рекомендуется проводить тестирование только в особых случаях.

Следуйте инструкциям ниже, чтобы проверить диапазон главного контроллера:

1. Откройте крышку.
2. Нажмите и удерживайте кнопку B.
3. Подождите, пока визуальный индикатор не загорится фиолетовым светом (1-я позиция меню).
4. Отпустить кнопку B.
5. Щелкните кнопку B, чтобы подтвердить выбор.
6. Визуальный индикатор укажет дальность действия сети Z-Wave (режимы сигнализации дальности описаны ниже).
7. Чтобы выйти из теста диапазона Z-Wave, кратковременно нажмите кнопку B.

Тестер диапазона Z-Wave режимы сигнализации:

Визуальный индикатор мигает зеленым цветом — Датчик движения пытается установить прямую связь с главным контроллером. Если попытка прямой связи не удалась, устройство попытается установить маршрутизируемую связь через другие модули, о чем будет сигнализировать мигающий желтый световой индикатор.

Визуальный индикатор светится зеленым — Датчик движения напрямую связывается с главным контроллером.

Визуальный индикатор мигает желтым — Датчик движения пытается установить маршрутизируемую связь с главным контроллером через другие модули (повторители).

Визуальный индикатор светится желтым — Датчик движения обменивается данными с главным контроллером через другие модули. Через 2 секунды устройство попытается установить прямую связь с главным контроллером, о чем будет сигнализировать мигающий зеленый световой индикатор.

Визуальный индикатор мигает фиолетовым — Датчик движения обменивается данными на максимальном расстоянии сети Z-Wave.Если соединение окажется успешным, это будет подтверждено желтым свечением. Не рекомендуется использовать устройство на предельной дальности.

Визуальный индикатор светится красным — Датчик движения не может подключиться к главному контроллеру напрямую или через другое сетевое устройство Z-Wave (повторитель).

Режим связи датчика движения может переключаться между прямым и с использованием маршрутизации, особенно если устройство находится на границе прямого диапазона.

WiFi Датчик движения для дома и бизнеса

Технические характеристики

О дополнительных характеристиках продукта читайте ниже.

Требования

Для работы всех датчиков Proteus WiFi требуется сеть Wi-Fi 2,4 ГГц.

Оповещения о голосовых вызовах

Оповещения о голосовых вызовах являются частью расширенного пакета опций и являются платными. Уведомления тарифицируются за звонок по тарифу 9 ¢ / звонок

.

Блок питания

Все датчики Proteus, если не указано иное, питаются непосредственно от розетки переменного тока 120–240 В. Просто подключите датчик к стандартной розетке, и все готово.

Основы датчика движения

Датчик движения Proteus M5 Wi-Fi активно взаимодействует с окружающей средой, помогая владельцам дома и бизнеса. Находясь вне вашего дома, устройство фиксирует движение или неподвижность, которые могут указывать на чрезвычайную ситуацию. Независимо от того, есть ли злоумышленник в доме или нет активности, вы можете рассчитывать на то, что установка отправит вам предупреждение при первых признаках проблемы.

Если вы новичок в детекторах движения, вы можете думать об этой технологии как о второй группе глаз, работающих для наблюдения за жилыми и коммерческими помещениями.Вместо того, чтобы камеры записывали кадры, датчик движения легко подключается к стене, чтобы вы могли быть спокойны. Нет необходимости копаться в кадрах, так как ваша домашняя или бизнес-сеть сразу же предупреждает вас о проблеме.

Общие приложения для датчиков движения

В современную эпоху не бывает слишком безопасной. Предполагается, что дом или бизнес должны быть защищенным местом для семьи, друзей и коллег, и эта технология обеспечивает безопасность и уверенность.Если вы ухаживаете за маленькими детьми или пожилыми пациентами, датчик движения Proteus M5 Wi-Fi станет незаменимым аксессуаром.

Клиенты могут использовать эти датчики движения в любое время дня. Независимо от того, собираетесь ли вы спать на ночь или собираетесь на работу, вам помогут индивидуальные настройки:

• Получать оповещения об отсутствии движения в доме бабушки и дедушки
• Ожидаемые поставки и отгрузки
• Узнай, когда твои дети вернутся из школы
• Обратите внимание на прибытие специалистов по благоустройству дома, таких как консультации по уходу за газоном
• Смысловая активность в гараже или кладовке
• Где я могу разместить датчики движения Wi-Fi?
• Если в помещении есть стандартная розетка и подключение к Wi-Fi, вы можете установить оборудование где угодно.Имейте в виду, что датчик движения Proteus M5 Wi-Fi разработан для использования внутри помещений.
• Устанавливайте компоненты вдали от окружающей среды, подверженной неблагоприятным погодным условиям и повышенной влажности.

Датчики движения идеально подходят для спален, ванных комнат, домашних офисов, мастерских, навесов для автомобилей и не только. У вас есть возможность настраивать уровни чувствительности для точности между сообщениями электронной почты, текстовыми сообщениями и предупреждениями о звонках. Настройте несколько модулей на одно мобильное устройство, чтобы вы всегда были в курсе.

Подробнее о датчиках движения с иммунитетом к домашним животным

Вы хотите использовать датчики движения Proteus, но беспокоитесь о срабатывании устройства вашими домашними животными?

В этих продуктах есть пассивные инфракрасные датчики для отпугивания домашних животных и животных до определенного веса.Другими словами, несколько датчиков позволяют установкам оценивать объекты и соответствующим образом предупреждать пользователей. Для домашних хозяйств с несколькими домашними животными вы можете изменить степень реактивности датчиков для игривых собак, кошек и т. Д.

Датчик движения Proteus M5 Wi-Fi сканирует людей, идущих прямо, а не животных, сидящих близко к полу. Это гарантирует, что ваш смартфон, планшет или компьютер будет получать уведомление только в случае крайней необходимости.

Подробнее о настройках отсутствия движения

Настройка пользовательских расписаний с помощью функции M5 без движения позволяет оставлять модули подключенными для повторного использования.Эта функция полезна для близких, которые нуждаются в помощи, но в настоящее время не нуждаются в круглосуточном уходе. Используйте наши датчики движения с предупреждениями, чтобы дать пожилым родственникам желаемую независимость без необходимости постоянно вмешиваться и перенастраивать технологию.

Преимущества покупки датчиков движения у Proteus

С датчиками движения Proteus вы можете легко обновить или изменить настройку домашней сети. Все, что вам нужно сделать, это использовать функции сброса на задней панели модуля расширения, и датчик движения забудет о начальных подключениях.Синхронизируйте каждый модуль с вашей текущей домашней сетью, и ваши аксессуары мгновенно появятся на наших серверах.

Заказы отправляются со всем необходимым для немедленного использования, например, с модулем расширения и источником питания. Наше краткое руководство доступно в Интернете на случай, если вы его потеряете.

Могу ли я установить несколько сенсорных блоков в одном доме или в разных домах?

Совершенно верно. Когда вы проходите процесс настройки, просто не забудьте использовать тот же основной адрес электронной почты, который вы использовали для настройки своего первого датчика.Все дополнительные датчики будут автоматически отображаться на вашей облачной панели управления.

Могу ли я присвоить каждому базовому блоку уникальные имена?

Да, можно. Войдите в облако датчиков на сайте proteushub.com, щелкните вкладку настроек каждого датчика, измените поле имени / описания датчика и сохраните настройки. Теперь вашему датчику присвоено уникальное имя. Любые предупреждения будут указывать это имя, поэтому вы будете знать, какой датчик запускает предупреждение.

Могу ли я поделиться своей облачной панелью датчиков с другим человеком?

Да, можно.Есть несколько способов сделать это.

1. Если вы хотите предоставить общий доступ к домашней странице сенсорной панели мониторинга, вы можете использовать виджет общей информационной панели. Это доступно в виде значка сине-белой стрелки справа от заголовка панели управления сенсором. Нажмите на нее, чтобы создать ссылку на доступную только для чтения панель управления. Вы можете поделиться этой ссылкой (URL) с кем угодно. Они могут получить доступ к приборной панели и увидеть текущие данные / статус вашего датчика. Однако у них не будет доступа к настройкам, журналам, сигналам тревоги или любым другим частям облака.Вы можете удалить эту ссылку в любое время, и она перестанет работать. При необходимости можно создать новую ссылку.

2. Если вы хотите предоставить полный доступ к своей сенсорной панели управления целиком, вы можете установить пароль для облачного входа в систему, которым вы можете поделиться с теми, кого хотите. Они также могут войти в систему с основным адресом электронной почты и паролем.

3. Третий, более безопасный и удобный способ — использовать функцию Team. Эта опция доступна в расширенном пакете.Как и многие другие функции в расширенных параметрах, функция Team бесплатна. Вы можете добавить в свою команду любого, у кого есть адрес электронной почты. Как только они примут ваше приглашение, вы можете предоставить им доступ ко всем или некоторым датчикам в вашей учетной записи. Вы также можете указать, есть ли у них полный или ограниченный доступ (только для просмотра). Вы также можете отозвать авторизацию в любое время.

Оформить заказ на датчики движения Proteus M5 Wi-Fi

Датчик движения M5 — лучший способ взять под контроль свой дом или бизнес.Соедините вместе несколько устройств и забудьте о батареях и зарядке, поскольку каждое устройство подключается для стабильного питания. На датчики движения Proteus предоставляется годовая гарантия.

С вопросами и запросами обращайтесь в Proteus при первой же возможности.

Aeotec Motion Sensor Руководство пользователя: Aeotec Help Desk

Датчик движения Aeotec был разработан для обнаружения движения и температуры при подключении к концентратору Aeotec Smart Home Hub.Он основан на технологии Aeotec Zigbee.

Датчик движения Aeotec необходимо использовать с концентратором Aeotec Smart Home Hub для работы. Aeotec работает как Smart Home Hub, руководство пользователя можно просмотреть по этой ссылке.

---

Ознакомьтесь с датчиком движения Aeotec

В комплекте:

1. Датчик движения Aeotec
2. Руководство пользователя
3. Руководство по охране здоровья и безопасности
4. Магнитный шаровой держатель
5. Клейкие полоски 3M
6. 1x CR2 батарея

Важная информация по технике безопасности

• Прочтите, сохраните и следуйте этим инструкциям.Обратите внимание на все предупреждения.
• Очищайте только сухой тканью.
• Не устанавливайте рядом с источниками тепла, такими как радиаторы, обогреватели, печи или другие устройства (включая усилители), излучающие слух.
• Используйте только приспособления и аксессуары, указанные производителем.

---

Подключите датчик движения Aeotec

Видео

Шаги в SmartThings Connect

1. + На главном экране нажмите 9 и выберите Device.
2. Выберите Aeotec , а затем Датчик движения (IM6001-MTP) .
3. Нажмите Пуск.
4. Выберите Hub для устройства.
5. Выберите Room для устройства и нажмите Next.
6. Пока концентратор выполняет поиск:
   • Потяните вкладку « Удалить при подключении », найденную в датчике.
   • Отсканируйте код на задней панели устройства.

---

Использование датчика движения Aeotec

Датчик движения Aeotec теперь является частью вашей сети Aeotec Smart Home Hub.Он будет отображаться как виджет движения, который может отображать состояние движения или показания датчика температуры.

В этом разделе рассказывается, как отображать всю информацию в приложении SmartThings Connect.

Шаги в SmartThings Connect

1. Откройте SmartThings Connect
2. Прокрутите вниз до своего Aeotec Motion Sensor
3. Затем коснитесь виджета Aeotec Motion Sensor .
4. На этом экране должно отображаться:

. Вы можете использовать датчик движения и температуры в системе автоматизации для управления сетью домашней автоматизации Aeotec Smart Home Hub.Чтобы узнать больше об автоматизации программирования, перейдите по этой ссылке.

---

Как удалить датчик движения Aeotec из концентратора Aeotec Smart Home Hub.

Если датчик движения Aeotec работает не так, как вы ожидали, вам, вероятно, потребуется сбросить датчик движения и удалить его из Aeotec SMart Home Hub, чтобы начать все сначала.

Шаги

1. На главном экране выберите Меню

2. Выберите Дополнительные параметры (значок с тремя точками)

3.Нажмите Изменить

4. Нажмите Удалить для подтверждения

---

Сброс до заводских настроек датчика движения Aeotec

Датчик движения Aeotec можно сбросить до заводских настроек в любое время, если у вас возникнут какие-либо проблемы или потребуется -соедините датчик движения Aeotec с другим концентратором.

Видео

Шаги в SmartThings Connect.

1. Нажмите и удерживайте утопленную кнопку подключения в течение пяти (5) секунд.
2. Отпустите кнопку , когда светодиодный индикатор начнет мигать красным цветом.
3. Светодиод будет мигать красным и зеленым светом при попытке подключения.
4. Воспользуйтесь приложением SmartThings и шагами, подробно описанными в разделе «Подключение датчика движения Aeotec» выше.

Рядом с: Техническая спецификация датчика движения Aeotec

Датчики движения

: как они работают и где их разместить

Когда дело доходит до домашних технологий, интеллектуальные датчики движения являются одними из наиболее эффективных и универсальных устройств, которые вы можете купить.Но чтобы получить полную безопасность и удобство, которые предлагают датчики движения, есть несколько передовых методов, которым вы должны следовать. Вот почему мы составили руководство, объясняющее все, от наилучшего использования и расположения датчиков движения до советов по установке.

Что такое интеллектуальный датчик движения?

Интеллектуальные датчики движения — это устройства, которые обнаруживают движение в вашем доме и вокруг него и запускают действие в ответ. Например, интеллектуальный датчик движения может автоматически включать свет, когда обнаруживает, что вы входите в комнату.Или они могут отправить вам предупреждение, если злоумышленник пытается проникнуть в ваш дом. В конечном счете, цель датчиков движения — обеспечить душевное спокойствие и помочь вашему дому работать более плавно и эффективно.

Как работают интеллектуальные датчики движения?

Большинство интеллектуальных датчиков движения работают с использованием технологии пассивного инфракрасного излучения (PIR). Датчики PIR обнаруживают инфракрасную энергию, которую люди и другие животные выделяют в виде тепла тела. Таким образом, когда происходит внезапное повышение температуры, ваше устройство заметит это изменение и сообщит об этом на панель управления вашей системы.Стоит отметить, что датчики PIR можно запрограммировать так, чтобы они игнорировали незначительные изменения температуры, а это значит, что вам не нужно беспокоиться о том, что ваши питомцы случайно включат сигнализацию.

Другие типы интеллектуальных датчиков для вашего дома

Датчики движения

— не единственные типы интеллектуальных датчиков, в которые стоит инвестировать. Например, есть некоторые другие интеллектуальные датчики, которые могут сделать ваш дом более безопасным и эффективным:

• Датчики температуры. Датчики температуры, такие как те, что используются в интеллектуальных термостатах, контролируют температуру в вашем доме и позволяют лучше контролировать ее, экономя при этом энергию.
• Датчики света. Датчики света определяют количество солнечного света, получаемого вашим домом, и часто используются для автоматизации функций освещения в интеллектуальных системах безопасности.
• Детекторы дыма. Интеллектуальные детекторы дыма могут не только обнаруживать пожары в вашем доме, но также могут быть запрограммированы на отправку оповещений о пожаре на ваш смартфон или другое подключенное устройство.
• Датчики утечки воды. Датчики утечки воды помогают предотвратить повреждение воды в вашем доме, отправляя предупреждения на ваш смартфон, как только обнаруживается утечка.
• Датчики качества воздуха. Датчики качества воздуха обнаруживают окись углерода и другие загрязнители в воздухе вашего дома и могут предупредить вас, если их уровень станет слишком высоким.

Способы использования датчиков движения в доме

Вы знаете, что такое датчики движения и как они работают, поэтому следующим шагом будет выяснить, как использовать датчики движения в вашем доме. Эти устройства можно использовать по-разному, и все они помогут сохранить ваш дом максимально защищенным и энергоэффективным.

1. Защитите двери, окна и подъезды.

Датчики движения обычно используются для защиты дверей, окон и других входов от возможных взломов. Просто установите датчики безопасности рядом с этими точками входа и подключите устройства к своему смартфону или планшету. Если злоумышленник попытается проникнуть в ваш дом, вы получите уведомление автоматически. А если в вашей системе безопасности есть камера, вы можете запрограммировать ее на запись любой активности, которую она обнаруживает.

Помимо повышенной защиты, автоматизация домашней системы безопасности дает и другие преимущества.Например, большинством автоматизированных систем безопасности можно управлять или настраивать удаленно. И они могут даже заработать скидки на страхование умного дома.

2. Обнаружение утечек и изменений температуры воды.

Датчики движения

также могут использоваться для обнаружения утечек воды, а также внезапных изменений температуры воды. Это помогает предотвратить наводнения и другие виды повреждений, причиненных водой в вашем доме. Чтобы максимально эффективно использовать датчики, размещайте их под посудомоечными машинами, раковинами и другими приборами, которые могут протекать.Затем подключите свое интеллектуальное устройство к датчикам, чтобы получать уведомления об утечках или других проблемах с водой, как только они будут обнаружены.

3. Следите за своим домом на предмет разбитого стекла.

Еще один способ, которым датчики движения помогают обезопасить и защитить ваш дом, — это наблюдение за помещением на предмет разбития стекла. Когда детекторы разбития стекла улавливают звук разбитого стекла, вы можете настроить устройство на включение сигнала тревоги, а также на отправку уведомлений на ваш смартфон или другое подключенное устройство.Это эффективно предотвращает взломы и обеспечивает повышенное спокойствие, когда вы долгое время находитесь вне дома.

4. Автоматическое включение и выключение света.

Установка освещения с датчиком движения может помочь повысить безопасность и способствовать экономии энергии в доме. После настройки эти устройства автоматически включаются или выключаются, когда кто-то входит в комнату или выходит из нее, а это значит, что вам не нужно беспокоиться о том, что вы забудете настроить выключатели света. Кроме того, эти фонари можно добавить в систему домашней безопасности и запрограммировать на их включение при обнаружении подозрительной активности.

5. Ограничьте доступ к определенным частям вашего дома.

Датчики движения

отлично подходят для ограничения определенных участков вашего дома, поскольку они могут обнаруживать движение в специально отведенных местах и ​​отправлять предупреждения, уведомляющие вас о нежелательной активности. Это так же просто, как разместить датчик в желаемом месте и затем подключить его к устройству, подключенному к Интернету, например к смартфону. Эта функция может быть особенно полезна, если вы живете в семье с маленькими детьми или домашними животными.

Где разместить датчики движения

Чтобы ваши датчики движения работали в полную силу, убедитесь, что они расположены в нужных местах вашего дома.Вот некоторые из наиболее эффективных мест для размещения датчиков движения:

• Уголки. Установка датчика движения в углу комнаты даст вашему датчику максимально широкий обзор пространства внизу. Просто убедитесь, что датчик направлен на дверной проем и ему ничто не мешает.
• Передняя и задняя двери. Размещение датчиков движения над дверными проемами делает их невидимыми и делает почти невозможным проникновение злоумышленников без включения сигнализации.
• Районы с высокой проходимостью. Оснащение лестниц, главных коридоров и других зон с интенсивным движением датчиками движения гарантирует, что злоумышленники активируют тревогу независимо от того, куда они пытаются добраться.
• Рядом с ценностями. Размещение детектора движения рядом с ценными предметами или за ними позволит сработать сигнал тревоги, если злоумышленник попытается переместить или украсть их.
• Подвалы. Злоумышленники могут попытаться незаметно проникнуть через ваш подвал, поэтому разумно оборудовать это пространство датчиками движения.Для достижения наилучших результатов датчики должны быть направлены на двери и окна, чтобы на их пути не было помех.

Дополнительные рекомендации по размещению датчика движения

Расположение датчиков движения может существенно повлиять на работу устройств. Вот несколько рекомендаций, которым следует следовать при определении идеального размещения датчика движения:

• Установите датчики движения в местах, куда может проникнуть злоумышленник.
• Разместите датчики движения на высоте не менее 6–8 футов над землей.
• Убедитесь, что на линии обзора датчика движения нет препятствий.
• Держите датчики движения вдали от вентиляционных отверстий, радиаторов отопления и других источников тепла.
• Используйте датчики движения в помещениях с климат-контролем.
• Выровняйте датчики движения таким образом, чтобы злоумышленники пересекали зону действия датчика, а не приближались к нему.

Установка датчиков движения в доме

Хотя процесс может отличаться в зависимости от типа датчика движения и планировки вашего дома, есть несколько общих шагов, которые необходимо выполнить при установке датчиков движения в вашем доме:

1. 1. Откройте датчик движения и убедитесь, что у вас есть все необходимое, включая батареи.
   2. Выберите место для датчика движения: в помещении или на улице.
   3. Прикрепите монтажный кронштейн к желаемой стене или поверхности.
   4. Поместите датчик движения в монтажный кронштейн, убедившись, что он устойчив и устойчив.
   5. Синхронизируйте датчик движения со смартфоном, концентратором умного дома или другим подключенным устройством.
   6. Отрегулируйте настройки датчика движения и разработайте графики автоматизации.
   7. Очищайте датчик движения каждые несколько месяцев, чтобы он работал эффективно.

   Максимально эффективное использование домашних датчиков движения

   Если вы хотите создать умный дом, датчики движения — это простое и экономичное место для начала. Эти универсальные устройства могут помочь во всем: от повышения безопасности вашего дома до снижения количества энергии, которое вы потребляете ежедневно. И это не говоря уже о дополнительной эффективности и удобстве, которые предлагают датчики движения. Следование приведенным нами советам и инструкциям — лучший способ убедиться, что ваши датчики движения окупаются.

% PDF-1.4 % 2187 0 объект > эндобдж xref 2187 84 0000000016 00000 н. 0000003236 00000 н. 0000003399 00000 н. 0000004519 00000 н. 0000005064 00000 н. 0000005604 00000 н. 0000006059 00000 н. 0000006454 00000 п. 0000006622 00000 н. 0000006790 00000 н. 0000007035 00000 н. 0000007384 00000 п. 0000007673 00000 н. 0000008039 00000 н. 0000008216 00000 н. 0000008547 00000 н. 0000008899 00000 н. 0000009014 00000 н. 0000009127 00000 н. 0000009374 00000 н. 0000009870 00000 н. 0000010429 00000 п. 0000010514 00000 п. 0000010827 00000 п. 0000011317 00000 п. 0000011892 00000 п. 0000012273 00000 п. 0000012695 00000 п. 0000013196 00000 п. 0000023757 00000 п. 0000023936 00000 п. 0000034002 00000 п. 0000049214 00000 п. 0000049675 00000 п. 0000050106 00000 п. 0000050283 00000 п. 0000050721 00000 п. 0000051233 00000 п. 0000051681 00000 п. 0000052121 00000 п. 0000062973 00000 п. 0000074395 00000 п. 0000087812 00000 п. 0000099786 00000 п. 0000113035 00000 н. 0000116969 00000 н. 0000120858 00000 н. 0000123892 00000 н. 0000124660 00000 н. 0000128129 00000 н. 0000129455 00000 н. 0000131518 00000 н. 0000133349 00000 п. 0000136681 00000 п. 0000140835 00000 п. 0000141332 00000 н. 0000165005 00000 н. 0000165046 00000 н. 0000198740 00000 н. 0000198781 00000 н. 0000232475 00000 н. 0000232516 00000 н. 0000234929 00000 н. 0000234970 00000 н. 0000260309 00000 н.
