Датчик g42: Датчик температуры впускного воздуха ауди с4 2.6.

Содержание

Датчик температуры впускного воздуха ауди с4 2.6.

Датчик температуры впускного воздуха ауди с4 2.6.

Подробности

Датчик температуры впускного воздуха на автомобиле ауди с4 с двигателем 2.6, установлен на впускном коллекторе, третьего цилиндра, справа по ходу движения автомобиля.

Рис 1 – Датчик температуры впускного воздуха на впускном коллекторе.

Рис 2 – Датчик температуры впускного воздуха на впускном коллекторе.

Этот датчик является источником сигнала для блока управления в расчете нагрузки на двигатель, а с учетом нагрузки уже рассчитывает количество топлива и угол зажигания. Например, при высокой температуре впускного воздуха (это говорит о низкой плотности воздуха) необходимо сократить время впрыска топлива и сделать немного “позже” угол зажигания.

Для проверки датчика температуры впускного воздуха с него нужно снять разъем. Если снять разъем с датчика температуры впускного воздуха ранее чем через полтора часа после остановки двигателя, то в память накопителя блока управления двигателем, ложно запишется ошибка о неисправности датчика температуры впускного воздуха G42, которую нужно будет сбрасывать компьютером или она сама исчезнет через 50 заводок двигателя.

Выкрутив датчик, возможно, вы увидите на нем нагар.

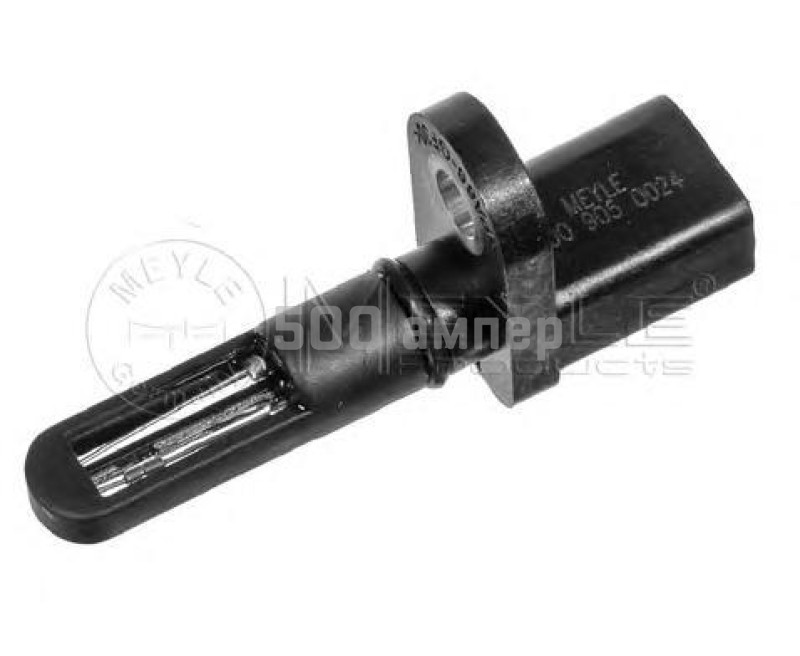

Рис 3 — Датчик температуры впускного воздуха G42.

Нагар успешно смывается “Карбом”, для очистки карбюраторов.

Рис 4 – Очищенный датчик температуры впускного воздуха.

Ни в коем случае не чистите датчик внутри, какими либо предметами, и так все прекрасно отмывается, брызнув несколько раз “Карбом”. Внутри расположен хрупкий термоэлемент, который случайно можно повредить.

Рис 5 — Очищенный датчик температуры впускного воздуха, вид прямо.

Рис 6 – Клеммы для измерения сопротивления.

Далее при помощи мультиметра измерить сопротивление на клеммах датчика, после чего полученные данные сравнить с графиком.

Рис 7 – График зависимости сопротивления от температуры у датчика температуры впускного воздуха.

Если показания датчика сильно расходятся с данными на графике, то следует заменить датчик.
