Датчики расходомера. Датчики всех видов расходомеров

Расходомеры, как правило, работают на основе датчиков, которые передают им информацию об измеряемом веществе. Поскольку существует большое количество видов расходомеров, то и число используемых датчиков расходомеров также велико. В рамках одной статьи невозможно осветить столько обширную тему, поэтому рассмотрим лишь некоторые, наиболее популярные, из них.

Кориолисовые датчики

Кориолисовые датчики входят в состав одноименного расходомера и являются одной из его основных составляющих. Его основная задача состоит в преобразовании физических величин расхода и/или плотности вещества, протекающего по прибору, в соответствующий электрический импульс. Далее этот сигнал попадает в цифровой преобразователь и выдается на экран прибора.

Кориолисовые датчики работают на основе физического явления под названием эффект Кориолиса. В соответствии с ним чем больше вещества проходит через трубку, тем больше изменяется положение одного ее конца относительно другого.

Фиксация разности их положения и является основой работы кориолисовых датчиков и расходомеров.

Ультразвуковой датчик

Ультразвуковые датчики относятся к типу бесконтактных. Они работают на принципе локации ультразвуковых волн. С их помощью можно измерять расстояние до объекта, соответственно, области их использования достаточно широки. Например, с их помощью можно бесконтактно измерить уровень или положение какого-либо вещества, предмета, другого датчика и прочего.

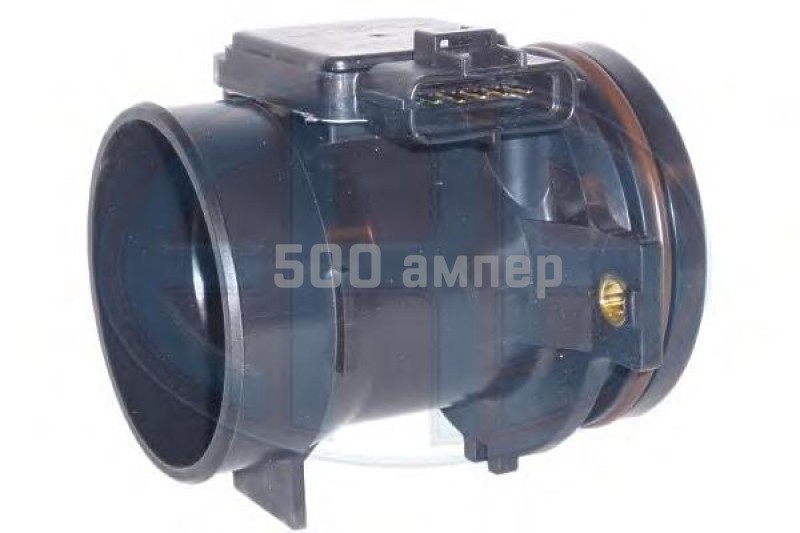

Датчик воздуха

Полное название прибора — датчик массового расхода воздуха. Датчик позволяет определить количество воздуха, которое поступило в тот или иной механизм (например, в двигатель внутреннего сгорания для сжигания топлива). Его работа основана на использовании двух платиновых нитей, которые нагреваются постоянным электрическим током.

При этом одна из них в течении всего времени имеет постоянную температуру, а вторая охлаждается поступающим воздухом. Вследствие этого количество тока, проходящего по нитям, меняет свое значение. По его изменению можно судить о количестве воздуха, проходящего через датчик.

Оптические датчики

Оптические датчики широко используются в одноименных расходомерах для измерения количества жидкости или газа. Принцип их работы основан на получении информации от электромагнитного излучения в различных диапазонах (видимом, инфракрасном, ультрафиолетовом). Соответственно, эту информацию датчик передает в систему управления расходометра, где на основании анализа оптических эффектов производится расчет объема используемого вещества.

Электромагнитные датчики

Электромагнитные датчики позволяют измерять расход воды, теплоносителей и других жидких сред. К основным достоинствам датчиков следует отнести отсутствие механических измерительных элементов, высокую точность измерений, высокую скорость срабатывания, отсутствие динамического сопротивления.

Электромагнитные датчики работают на основании физического закона Фарадея. Смысл метода состоит в пропускании жидкости между полюсами магнита и измерении индуцируемой ЭДС. Для этого используется труба из непроводящего ток материала или футеровка из пластических материалов.

Датчики широко используются в пищевой и химической промышленности, поскольку они не оказывают влияния на протекающую среду. Кроме этого, их можно чинить и выполнять профилактические работы с ними без демонтажа.


Расходомеры воздуха и газов

Расходомеры воздуха от «Полтраф» и европейских компаний

Интернет-магазин промышленной автоматики «Полтраф» предлагает заказать контрольно-измерительные приборы от известных европейских производителей, а также инструменты собственной сборки. Они незаменимы в контроле различных технологических процессов. Подбирается оборудование индивидуально, исходя из требований заказчика. Наши специалисты готовы предложить оптимальные варианты контрольно-измерительных приборов, учитывая особенности сферы их применения, а также доступный бюджет.

Мы работаем со всей Россией

Автоматика собственного производства отличается отменным качеством при сравнительно низкой цене. Наша организация использует передовые технологии, создавая высококлассное оборудование КИП. Оперативная поставка контрольно-измерительных приборов осуществляется в Москву, Санкт-Петербург, Новосибирск и остальные города РФ. Предлагаем купить продукцию оптом и в розницу. Приборы КИП сопровождаются официальными сертификатами.

Особенности применения измерителей расхода воздуха и газов

Контрольно-измерительные приборы и аппаратура незаменимы на производствах любого типа. Они позволяют контролировать соответствие технологических процессов нормам, оценивать заявленные характеристики, анализировать качественные параметры продуктов. Контрольно-измерительные приборы — инструменты, которые актуальны для каждой области.

В нашем интернет-магазине можно заказать цифровые модели, а также аналоговые варианты. Контрольно-измерительные приборы по принципу действия поделены на:

  • суммирующие;
  • интегрирующие;
  • сравнения;
  • прямого действия.

Широко представлены универсальные инструменты и специализированные варианты. Первые позволяют определить физические величины материалов. Контрольно-измерительные приборы специального назначения дают оценку конкретным изделиям. Они определяют специфические свойства, среди которых шероховатость и другое. Самыми распространенными контрольно-измерительными приборами являются:

  • датчики расхода, счетчики;
  • температурные датчики, термометры;
  • газоанализаторы;
  • датчики давления;
  • СИ физико-химического состава;
  • уровнемеры;
  • СИ массы, твердости, силы.

Контрольно-измерительные приборы и автоматика контролируют исправность оборудования, фиксируют изменения показателей, регулируют расходы, запускают автоматизированную промывку станций подготовки воды. Перечень доступных действий зависит от требований клиента.

В нашей компании можно подобрать полный комплект контрольно-измерительных высококлассных приборов для организации учета и регулирования потребления энергии. Предусмотрена автоматика для промышленного и коммерческого использования.

Преимущества сотрудничества

Выбирая компанию «Полтраф», наши клиенты улучшают управление и контроль различных технологических процессов на собственных предприятиях химического, нефтехимического, газового и энергетического комплекса. Контрольно-измерительные приборы электронные, поставляемые нами, отлично зарекомендовали себя в пищевой промышленности, машиностроении, сельском хозяйстве, ЖКХ.

Сотрудничая с нашей компанией, клиенты получают несомненные выгоды. В первую очередь, это:

  • простой процесс приобретения за счет работы с одним поставщиком;
  • внушительная номенклатура доступной продукции, что позволяет решить множество задач;
  • возможность выгодно купить современные сертифицированные средства измерения, контроля и автоматизации;
  • высокий уровень организации бесперебойных поставок.

Заказывайте расходомеры уже сегодня!

Мы предоставляем актуальную информацию об ассортименте товаров. Доставка осуществляется в любые точки РФ. Оплата происходит способом, удобным для вас. Гарантия распространяется на все виды продукции. При необходимости у нас можно купить запасные части по доступным ценам. Персональный менеджер подробно проконсультирует относительно качества, применимости и транспортировки КИП. Контрольно-измерительные приборы представлены по лучшим ценам. Вас ждет отличный ассортимент и внимательное обслуживание!

Для любого производства важен контроль расходования ресурсов. Во многих случаях это является обязательной составляющей технологического процесса. Для измерения объема или массы газообразной рабочей среды, проходимой через трубопровод в единицу времени, используются специальные устройства — расходомеры газа. Они позволяют контролировать и с высокой точностью учитывать объемы воздуха, пара или различных газов, при отпуске в производство, потреблении и хранении, исключая перерасход и утечки.

Датчики расхода воздуха и газа являются важной составляющей автоматических систем контроля и регулирования самых разных технологических и теплоэнергетических процессов, а потому активно используются на производстве, в энергетике, коммунальном хозяйстве и многих других отраслях.

Различают расходомеры газа и воздуха стационарные, мобильные и комбинированные, сочетающие в себе возможности работать как с подключением к электросети, так и без. Принцип учета расхода может быть различным. По количеству обслуживаемых труб различают одноканальные и двухканальные приборы учета. В последнем случае предполагается, что датчик расхода воздуха или газа с одним электронным блоком способен контролировать расход газа, проходящего по двум трубопроводам.

Если говорить о методе учета и контроля, то наиболее часто используются электромагнитные и ультразвуковые расходомеры воздуха или другого газа, а также приборы, использующие калориметрический и некоторые другие принцип измерения.

Основное преимущество ультразвуковых датчиков расхода воздуха или газа — простота монтажа ввиду возможности их установки без врезки в трубопровод. Они не имеют ограничений по давлению рабочей среды и могут использоваться для контроля расхода газовых сред на трубопроводах практически любого диаметра. Недостатком устройства является существенная погрешность измерений. Но она может быть снижена, если проводить измерение в нескольких плоскостях, учитывая возможность асимметрии потока и используя не однолучевой, а двухлучевой расходомер воздуха или газа.

Электромагнитный принцип измерения основан на том, что в случае движения проводника электрическое напряжение индуцируется в магнитном поле. Его амплитуда пропорциональна скорости движения проводника. Данный способ измерения отличается высокой точностью, оперативностью, сам расходомер газа такого типа имеет несколько конструктивных преимуществ, в частности, он лишен подвижных элементов и не создает гидродинамического сопротивления.

Его недостатки заключаются в быстром выходе из строя при работе в агрессивной среде, а также образовании токопроводящей пленки на внутренней поверхности участка трубопровода, где проводятся измерения, снижающей их точность.

Калориметрический принцип учета расхода воздуха широко используется на производстве. Чувствительный элемент датчика расхода воздуха или газа состоит из пары платиновых резистивных элементов, один из которых измеряет температуру рабочей среды, а другой поддерживает в трубопроводе особый температурный режим, согласно которому температура среды несколько выше температуры потока. Для определения скорости движения и расхода газа используют разницу температур потока и среды, а также силу тока, необходимого для поддержания температуры вторым резистором расходомера воздуха или газа и внутренний диаметр трубопровода.

Расходомеры воздуха Е+Е Elektronik

Контроль расхода технологического газа или сжатого воздуха — неотъемлемая часть производственных процессов, позволяющая экономить ресурсы. Чем точнее производятся измерения, тем больше экономия. Расходомер воздуха Е+Е Elektronik используется для высокоточного учета массового и объемного расхода как сжатого воздуха, так и газов, в частности, углекислого газа, кислорода, азота, гелия. Принцип измерения во всех приборах производства данной компании един. Это передача тепла от датчика, нагретого с помощью электричества, в струю нагретого газа. При этом расходомер газа Е+Е Elektronik демонстрирует уникально высокую точность измерений независимо от температуры и давления рабочей среды, а также наличия в технологической цепочке компрессорного оборудования самых различных типов. Расходомер сжатого воздуха Е+Е Elektronik позволит осуществлять контроль даже за самыми маленькими потоками, позволяя избежать утечек в сети трубопроводов диаметром от половины до 12 дюймов и рабочим давлением в 16 и 40 бар. В разработке приборов производитель уделил достаточно внимания безопасным, рентабельным и простым способам их установки и демонтажа. Запатентованный защитный клапан, установленный в последних моделях измерительных приборов этого производителя, гарантирует дополнительную безопасность эксплуатации. Что примечательно демонтаж устройства может быть произведен даже без остановки рабочего потока. Программное обеспечение, входящее в состав любой стандартной поставки оборудования, позволяет легко найти решения для решения технологических задач любой сложности.

Отраслевое применение расходомеров воздуха (газов):

Расходомеры воздуха/газов Вы можете купить в компании Полтраф с расширенной гарантией завода-производителя. Наша компания является эксклюзивным представитеем E+E Elektronik на территории России.

Австрийские расходомеры  — достойная альтернатива расходомерам воздуха/газов Вайсала (Vaisala), С+С (S+S), Regin, VCP, Rotronic

Продукция ЗАО «ЭМИС»

Отдел продаж

По вопросам приобретения контрольно-измерительного оборудования Вы можете обратиться к сотрудникам отдела продаж посредством «Skype». Свяжитесь с нами в режиме онлайн!

Васюкова Юлия ПавловнаЗаместитель коммерческого директораВопросы по приобретению оборудования
Гавриков Андрей ЮрьевичНачальник отдела продаж №1Вопросы по приобретению оборудования
Гофман Анна ВалерьевнаНачальник отдела продаж №2Вопросы по приобретению оборудования
Степанов Евгений ЕвгеньевичРуководитель дилерской сетиВопросы по работе с дилерской сетью

Центральный федеральный округ

Разгуляев Вячеслав ВалерьевичМенеджер ОП №1Костромская область
Зырянова Лариса ВладиславнаМенеджер ОП №1Москва и Московская область
Удалова Татьяна АлександровнаМенеджер ОП №1Калужская, Смоленская, Тверская области
Иванова Екатерина АлександровнаМенеджер ОП №1Брянская, Владимирская, Ивановская, Рязанская, Тульская, Ярославская области

Северо-Западный федеральный округ

Удалова Татьяна АлександровнаМенеджер ОП №1Санкт-Петербург, Калининградская, Ленинградская, Мурманская, Новгородская области, Карелия
Иванова Екатерина АлександровнаМенеджер ОП №1Архангельская, Вологодская, Псковская области, Ненецкий АО
Бобырь Вера СергеевнаМенеджер ОП №2Республика Коми

Уральский федеральный округ

Разгуляев Вячеслав ВалерьевичМенеджер ОП №1Курганская, Свердловская области
Иванова Екатерина АлександровнаМенеджер ОП №1ХМАО-Югра, Челябинская область
Удалова Татьяна АлександровнаМенеджер ОП №1ЯНАО, Тюменская область

Башкирия, Татарстан

Грищенко Юрий ЕвгеньевичМенеджер ОП №2Республики Башкортостан и Татарстан

Приволжский федеральный округ

Бобырь Вера СергеевнаМенеджер ОП №2Нижегородская, Пензенская, Самарская, Кировская, Оренбургская, Саратовская, Ульяновская области; Чувашия, Марий Эл, Мордовия, Удмуртия
Пикунов Игорь АндреевичМенеджер ОП №2Пермский край, Удмуртия

Сибирский федеральный округ

Маркина Екатерина АндреевнаМенеджер ОП №2Иркутская, Кемеровская, Новосибирская, Томская области; Алтайский край, Красноярский край, Забайкальский край; Бурятия, Хакасия, Тыва, Алтай
Иванова Екатерина АлександровнаМенеджер ОП №1Омская область

Южный Федеральный округ

Разгуляев Вячеслав ВалерьевичМенеджер ОП №1Астраханская, Волгоградская, Ростовская области, Краснодарский край, Адыгея, Калмыкская Республика, Крым

Северо-Кавказский федеральный округ

Разгуляев Вячеслав ВалерьевичМенеджер ОП № 1Дагестан, Ингушетия, Кабардино-Балкарская республика, Карачаево-Черкесская республика, Северная Осетия, Ставропольский край, Чеченская республика

Дальневосточный Федеральный Округ

Маркина Екатерина АндреевнаМенеджер ОП №2Вопросы по приобретению оборудования

Казахстан, Узбекистан, Киргизия, Таджикистан, Туркмения

Пикунов Игорь АндреевичМенеджер ОП №2Вопросы по приобретению оборудования
Иванова Екатерина АлександровнаМенеджер ОП №1Вопросы по приобретению оборудования

Грузия, Армения, Азербайджан

Разгуляев Вячеслав ВалерьевичМенеджер ОП №1Вопросы по приобретению оборудования

Стационарные и переносные ультразвуковые расходомеры

Ультразвуковые расходомеры предназначены для измерения скорости и расхода различных жидких сред, в том числе содержащих твердые частицы или газовые пузырьки. Такими средами могут быть стоки, вода, химические материалы, кислоты, щёлочи, рассолы, суспензии, пульпы и вязкие жидкости в трубопроводах и открытых каналах.

Для определения скорости жидкости в расходомерах DFM 6.1, PDFM 5.1 и AVFM 6.1 используется эффект Доплера. Датчик расходомера, устанавливаемый на наружную часть трубы, излучает сигнал определенной частоты, направленный через ее стенку в поток жидкости. Этот сигнал отражается присутствующими в жидкости твёрдыми частицами или газовыми пузырьками. Частота отраженного сигнала отличается от исходной из-за движения жидкости, т.е. проявления эффекта Доплера. Контроллер расходомера измеряет сдвиг частоты и определяет значение скорости жидкости, которое используется для расчета расхода.

Расходомер TTFM 6.1 измеряет разницу во времени прохода ультразвуковых импульсов, передаваемых от одного датчика к другому. В зависимости от способа монтажа, сигнал может пересекать трубу один, два или четыре раза. Время между передаваемым и полученным сигналами точно измеряется расходомером. Ультразвуковые сигналы передаются сначала по направлению течения, а затем обратно против течения датчиков, чередующих свои функции как передатчик-приёмник. Сравнивая различия в скорости прохода импульсов по течению и против, TTFM 6.1 с высокой точностью рассчитывает расход.

Внимание: при выборе расходомера крайне важно учитывать относительную чистоту измеряемой среды. Так для расходомеров моделей DFM 6.1, PDFM 5.1 и AVFM 6.1 требуется наличие не менее 2 % твердых частиц (для обеспечения реализации эффекта Доплера). А для ультразвукового расходомера TTFM 6.1 наоборот – относительно чистая среда (менее 2 % твердых частиц или газовых пузырьков).


  • Измерение скорости и расхода жидкостей (
  • Измерение в широком диапазоне сред: вода, химические материалы, щёлочи, кислоты, рассолы, нефтепродукты и вязкие жидкости
  • Имитация выходного токового сигнала пропорционально расходу
  • Программируемые реле для приведения в действие внешнего дополнительного оборудования (сигнализации, дистанционных сумматоров, пробоотборников, дозаторов и т. п.)
  • Даталоггер (128 Мб, ~26 миллионов точек) со сбросом данных на флеш-память USB
  • Передача данных по протоколам Modbus® RTU или HART через RS-485 (опция)
  • Измерение скорости или мгновенного и суммарного значений расхода различных жидкостей (приведенная погрешность ±2 %) в безнапорных трубопроводах круглого сечения при неполном заполнении поперечного сечения или открытых каналах
  • Цифровая индикация, пропорциональный аналоговый выход
  • Погружной датчик, устанавливаемый внутри трубы
  • Питание от встроенного аккумулятора или от сети через ЗУ
  • Встроенный даталоггер (300 000 отсчетов)
  • Интерфейс USB и ПО “Greyline Logger” в комплекте
  • Измерение скорости или мгновенного и суммарного значений расхода различных жидкостей (приведенная погрешность ±2%) в напорных трубопроводах круглого сечения при полном заполнении поперечного сечения
  • Цифровая индикация, пропорциональный аналоговый выход
  • Накладной датчик, устанавливаемый снаружи трубы
  • Питание от встроенного аккумулятора или от сети через ЗУ
  • Встроенный даталоггер (300 000 отсчетов)
  • Интерфейс USB и ПО “Greyline Logger” в комплекте
  • Измерение скорости или мгновенного и суммарного значений расхода различных жидкостей (приведенная погрешность 2%) в напорных трубопроводах круглого сечения при полном заполнении поперечного сечения
  • Цифровая индикация, пропорциональный аналоговый выход
  • Накладной датчик, устанавливаемый снаружи трубы
  • Питание от сети 100. ..240 В или = 9…32 В
  • Встроенный даталоггер и ПО “Greyline Logger”
  • Связь по протоколам HART, Modbus RTU®

Расходомер жидкости IR-Opflow с высоким разрешением

Датчики расхода жидкости IR-Opflow от Orbit Merret представляют серию коррозийностойких расходомеров, совместимых с различными видами жидких продуктов.

Корпус датчика IR-Opflow из поливинилинденфлуорида (PVDF) и специальная патентованная конструкция с облегченным ротором обеспечивают возможность широкого применения, в том числе с органическими и неорганическими кислотами, а также спиртами. Серия IR-Opflow датчиков расхода жидкости рассчитана на работу в широком диапазоне измерения и при этом гарантирует высокую точность результатов.


Технические характеристики датчиков расхода IR-Opflow

Расходомер IR-Opflow для жидкости имеет усовершенствованные технические характеристики:

  • Материал датчика – PVDF
  • Диапазон измерения от 0,1 до 120 литров в минуту в зависимости от модели
  • Допустимая вязкость жидкости – 15сСт
  • Допустимое рабочее давление – 10 бар
  • Точность измерения – в пределах ±3%
  • Повторяемость – ±0,1%
  • Присоединение к процессу – NPT, BSP или шланговый фланец
  • Подключение – двухтактный выход Push-Pull
  • Питание 6…24мА при 5…12В DC, 18…30мА при 8…24В DC
  • Максимальная нагрузка – 2,2кОм
  • Рабочая температура – -40…+85oC
  • Вес не более 180г

В серии представлено несколько вариантов в зависимости от уровня расхода и дополнительных характеристик:


Модификации расходомеров IR-Opflow

Для подбора необходимой для работы модели датчика разработан специальный конфигуратор заказа:

Код заказаIR-OpflowX XX–XXX/X
СерияДатчик расхода жидкостиIR-Opflow
Точность1%1 0
3%3 0
Выходной сигналПрямоугольный0
Синусоидальный5
Диапазоны измерения*0,1. ..2 л/мин1
*0,3…9 л/мин2
*0,5…15 л/мин3
1…30 л/мин4
2,5…75 л/мин5
4…120 л/мин6
Напряжение тока5…12В DC0
8…24В DC1
ФланецNPTN
Шланговый фланец (только для диапазонов измерения 1, 2, 3)H
BSPB
Фильтрационные вставкиНет—
Да (только для шлангового фланца)C

* фильтрационные вставки можно заказать только для назначенных типов со шланговым фланцем!

Пример: IR-Opflow 105.20B – датчика расхода для диапазона 0,3…9 л/мин (тип 2), с точностью измерения ±1%, синусоидальным сигналом, рассчитанный на питание 5…12В DC, с фланцем типа BSP.

Размеры и конструкция датчиков:

Размеры датчиков с фланцем типа NPT/BSP (мм):

ТипADdL
19,51/4″6,539
212,71/2″13,047
312,71/2″13,047
418,53/4″17,063
524,51 1/4″29,080
624,51 1/4″29,080

Размеры датчиков с шланговым фланцем (мм):

ТипADEFGHIL
19,0M12x1,58,71,56,56,93996
212,0M20x2,016,01,812,09,043112
312,0M20x2,016,01,812,012,043116
416,0M27x2,021,02,316,016,057136
516,5BSP 1″29,41,624,519,580182
616,5BSP 1″29,41,624,524,580183


Принцип работы датчиков расхода IR-Opflow

Датчик расхода жидкости IR-Opflow работает по принципу расходомера роторного типа. Жидкость, проходящая через датчик, приводится в винтовое движение с помощью специальной приточной части. Винтовое движение жидкости поворачивает встроенный ротор с лопатками. По мере вращения лопатки ротора прерывают инфракрасное излучение, генерируя измерительные импульсы. Частота генерируемых импульсов регистрируется датчиком и преобразуется в выходное значение, передаваемое на внешнее оборудование. В зависимости от частоты определяется текущий расход жидкости.

Отличительной особенностью принципа работы является отсутствие влияния сопротивления жидкости на результат измерения, что гарантирует высокую точность работы датчика IR-Opflow. Уникальная форма ротора прибора предупреждает возможность оседания пузырьков газа из жидкости на лопастях.


Комплектность заказа

Стандартный комплект поставки расходомера Orbit Merret IR-Opflow включает в себя непосредственно датчик с выбранным комплектом присоединения, а также техническую документацию для работы. По заказу комплект может дополнительно включать в себя специальные фильтры для контролируемого вещества, фильтрационные вставки для защиты датчика, а также дополнительные комплекты присоединения при необходимости.


Опции

При необходимости датчик расхода жидкости IR-Opflow от Orbit Merret может быть заказан с дополнительным оборудованием, расширяющим возможности применения.

  1. Фильтрационные вставки для снижения возможного загрязнения прибора, доступные для заказа с датчиками типа 1, 2 и 3, рассчитанными на шланговый фланец
  2. Добавочные фильтры плотностью 100мкм для очищения высоко загрязненных жидкостей на входе в датчик, доступные для датчиков типа 1, 2 или 3. Втулка фильтра выполнена из PVDF, сам фильтр – из FCA, кольцо круглого сечения – из эластомера Viton. Для заказа доступны три варианта фильтров для различных типов датчика:
    • тип 1A для M12x1.5 и шланговой муфты,
    • тип 1B с шланговой муфтой на обеих сторонах,
    • для типов 2/3 с шланговой муфтой на обеих сторонах.


Применение IR-Opflow от Orbit Merret

Датчики расхода жидкости серии Orbit Merret IR-Opflow благодаря специальной конструкции и корпусу из PVDF имеют широкие возможности применения во многих отраслях:

  • энергетика, включая гидроэлектростанции,
  • целлюлозно-бумажное производство,
  • деревообрабатывающая отрасль,
  • нефтехимическая промышленность, нефтегазовая отрасль,
  • металлургия,
  • системы водоснабжения и водоотведения и другие.

Большое применение прибор находит в отраслях, критичных к точности определения расхода. Коррозийностойкий корпус расходомера IR-Opflow идеально подходит производственных процессов, связанных с хранением и транспортировкой различных агрессивных веществ, включая кислоты и спирты.


Преимущества

Расходомеры для жидкости из серии IR-Opflow имеют ряд преимуществ перед другими видами датчиков расхода:

  • высокая точность измерения,
  • широкий диапазон измерения расхода до 120 л/мин,
  • легкий и компактный корпус из коррозийностойкого поливинилиденфторида (PVDF) с особой прочностью и химической устойчивостью,
  • совместимость с различными веществами, в том числе пищевыми продуктами, некоторыми химическими материалами, а также отдельными видами агрессивных веществ,
  • широкий модельный ряд, с различными рабочими характеристиками,
  • возможность выбора комплекта присоединения необходимого типа,
  • высокий механический ресурс и более долгий срок эксплуатации благодаря уникальной патентованной конструкции датчика, меньше подверженной трению и износу,
  • возможность монтажа в любом удобном положении.


Недостатки

Недостатком работы датчиков расхода жидкости IR-Opflow Orbit Merret является снижение эффективности работы при наличии в контролируемой жидкости посторонних взвесей. Для правильной работы датчика необходима фильтрация жидкости через специальный 100-микронный фильтр.


Сравнение датчика расхода IR-Opflow с аналогами

ДатчикIR-OpflowVision 2000
Диапазон измеренияот 0,1 до 120 л/минот 0,5 до 35 л/мин
Допустимое рабочее давлениедо 10 бардо 200 бар
Рабочая температура-40oC …+85oC-30oC…+100oC
Точность±1% или ±3%±3%
Вязкость среды15сСт16сСт
Выход (выходной сигнал)двухтатктный частотный выход с синусоидальным или прямоугольным сигналомоткрытый выходной коллектор NPN 20мА
МатериалыPVDFкорпус датчика – PA12 Grilamid TR55, турбинка – PA12 с ферритом, установка датчика – PTFE
Размерыдо 80×32мм (без соединения), размер фланца и присоединения к процессу зависит от моделидо 55×27мм (без соединения), размер фланца и присоединения к процессу зависит от модели
Весот 80г до 180гоколо 15г

В отличие от серии Vision 2000 датчик расхода Orbit Merret IR-Opflow имеет лучшую точность измерения и рассчитан на более широкий диапазон работы.


Документация на датчики расхода IR-Opflow

Подробная информация о возможностях датчика расхода IR-Opflow и особенностях его работы представлена в каталоге:

г. Москва,
ул. Красноярская,
дом 1, корпус 1

г. Москва,
ул. Красноярская,
дом 1, корпус 1

Новости

07
05.21

Конкурс — викторина «День радио»

05
05.21

Уровень вещества под надежным контролем

30
04.21

Работаем с 4 по 7 мая

29
04.21

PL – яркие, надежные, универсальные

26
04.21

Новые технологии в светосигнальном оборудовании

Датчик расхода Flowphant T DTT31

  • Flowphant T DTT31, DTT35 Техническое описание

    Датчик расхода для безопасного и надежного контроля массового расхода и
    температуры в промышленных процессах

    Техническая Информация (TI)

  • Operating Instructions Flow switch Flowphant T DTT31, DTT35

    Flow switch for safe measurement and monitoring of mass flow and
    temperature in industrial processes

    Руководство по эксплуатации (BA)

  • ReadWin® Quick Setup

    Operating Manual
    ReadWin® Quick Setup Temperature
    PC Software

    Руководство по эксплуатации (BA)

  • Flowphant T DTT31, DTT35 Инструкция по эксплуатации

    Датчик расхода

    Руководство по эксплуатации (BA)

  • Flow measurement in utilities — for the US Market

    Energy management in your hands — customized solutions for
    compressed air, gas, steam and water

    Брошюра об отраслевой компетенции (CP)

    12/10

    Английский

  • Catálogo soluciones esenciales

    Alta calidad a precios competitivos

    Брошюра об отраслевой компетенции (CP)

    01/17

    Испанский

  • Aluminium Laufen AG Intelligente Wärmerückgewinnung

    Um Prozesswärme optimal zu nutzen und damit die Energieeffizienz zu
    steigern, entwickelte Endress+Hauser gemeinsam mit Aluminium Laufen
    AG ein modernes Steuerungskonzept.

    Примеры успешного применения (CS)

    06/13

    Немецкий

  • Aluminium Laufen AG Intelligent heat recovery

    In order to optimise the use of process heat and to increase energy
    efficiency, Endress+Hauser developed jointly with Aluminium Laufen
    AG a modern control concept.

    Примеры успешного применения (CS)

    06/13

    Английский

  • E-direct Produktcatalogus 2018-2019

    High quality, low price

    Каталоги Endress+Hauser (EC)

    10/18

    Голландский

  • Catalogue Produits E-direct 2019/2020 Français

    La qualité Endress+Hauser à petit prix !

    Каталоги Endress+Hauser (EC)

    09/19

    French

  • E-direct Produktkatalog 2019/2020

    Hohe Qualität zum kleinen Preis!

    Каталоги Endress+Hauser (EC)

    06/20

    Немецкий

  • Flowphant DTT 31

    Thermischer Durchflussschalter zur Überwachung von Flüssigkeiten

    Тендерная документация

    12/12

    Немецкий

  • Magphant

    Код продукта: DTT31-
    Номер декларации: HE_00470_01. 17
    Производитель Спецификация: RoHS

    Декларация производителя

    Английский

  • RTD-thermometer, Process TC Heavy duty, Process TC General purpose, Process TC Explosion proof, Process TC direct in contact, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Explosion proof, Process RTD direct in contact, Process RTD Direct contact, Plugs RTD direct contact, Magphant, Low cost RTD General purpose, Industrial Modular Thermometer

    Код продукта: TR15-, TR13-, TR12-, TR11-, TR10-, TMT470L-, TMT162R-, TMT162C-, TMT142R-, TMT142C-, TMR35L-, TMR35-, TMR31L-, TMR31-, TM411-, TM401-, TH56-, TH55-, TH54-, TH53-, TH52-, TH51-, TR24-, TTR35-, TTR31-, TST90-, TST602-, TST487-, TST434-, TST41N-, TST414-, TST410-, TST40N-, TST310-, TST187-, TSM487-, TSM187-, TSC310-, TR88-, TR66-, TR65-, TR63-, TR62-, TR61-, TR25-, Th37-, T55-, T54-, T53-, T15-, T14-, T13-, OTR96-, OTR95-, OTR94-, OTR93-, OTR92-, OTR91-, OTR90-, OTR35-, OTR31-, MLTTS01-, MLTTS00-, GPTL-, DTT35L-, DTT35-, DTT31L-, DTT31-, TAF11-, Th28-, Th27-, Th25-, Th24-, Th23-, Th22-, Th21-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-, TAF16-, TAF12T-, TAF12S-, TAF12D-
    Номер декларации: EC_00568_01. 17

    Декларация EU

    Немецкий , Английский , French

  • Magphant

    Код продукта: DTT31-, DTT35-
    Номер декларации: EC_00351_01.16

    Декларация EU

    Немецкий , Английский , French

  • Product Family: Magphant

    Код продукта: DTT35-, DTT31-

    Декларация EU

    Немецкий , Английский , French

  • Magphant

    Код продукта: DTT31-, DTT35-
    Регион/Страна: China
    Сертификационное агентство: ACMA
    Номер сертификата: MD-17031A/09/EN

    Прочее

    Английский

  • t-mass T, Prowirl R, Prowirl O, Prowirl F, T-MASS I, T-MASS F, t-mass B, t-mass A, t-mass, Prowirl D, PROSONIC FLOW P, Prosonic Flow G, PROSONIC FLOW E, Prosonic Flow 93, Prosonic Flow B, Prosonic Flow 92, Prosonic Flow 91, PICOMAG, Magphant, Dosimass, Promass 40, Promag D

    Код продукта: 92F-, ODMA-, 7R2B-, 7F2B-, 93P-, 93W-, 7O2B-, 7D2B-, 7O2C-, 7F2C-, 7R2C-, 65I-, 93C-, 7D2C-, 65F-, 93TA1-, 9B2B-, 9E1B-, 9EHB-, 9G3B-, 9G5B-, 9P5B-, DMA-, DTI200-, DTT31-, DTT35-, DTT35L-, DTT31L-, 91W-, 8E-, 6TAB-, 6I5B-, 6I3B-, 6F5B-, 6F3B-, 6BAB-, 6AAB-, 5D4C-, 40E-
    Регион/Страна: Russia (TR CU)
    Сертификационное агентство: EAC
    Номер сертификата: EACE N RU-D. CH.AD07.B.02246/20

    Прочее

    Русский

  • Product Family: Magphant

    Код продукта: DTT31-
    Регион/Страна: Italy
    Сертификационное агентство: CETENA

    Прочее

    Английский , Итальянский

  • Dosimag, Dosimass, Magphant

    Код продукта: DTI200-, DTT31-, DTT35-, DTT35L-
    Регион/Страна: Russia (TR CU)
    Сертификационное агентство: EAC
    Номер сертификата: TC RU D-CH. AZ01.B.01169

    Прочее

    Русский

  • Magphant

    Код продукта: DTT31-
    Регион/Страна: South Korea
    Сертификационное агентство: KR

    Marine

    Английский

  • Magphant

    Код продукта: DTT31-
    Регион/Страна: International
    Сертификационное агентство: RINA

    Marine

    Английский

  • Magphant

    Код продукта: DTT31-
    Регион/Страна: International
    Сертификационное агентство: DNVGL

    Marine

    Английский

    • Расходомер воздуха, описание, причины неисправностей.

    Датчик массового расхода воздуха, или расходомер воздуха – устройство, которое измеряет количество воздуха, поступающего в цилиндры двигателя.

    Существует несколько видов расходомеров. Современные разновидности оснащены термоанемометрическим измерителем расхода воздуха. Платиновая проволока в качестве термообменного элемента расположена в потоке воздуха. Чем поток воздуха мощнее, тем больше электричества нужно подать на проволоку для сохранения нужной разницы температур между воздухом, обтекающим проволоку, и ней самой. Отложения на платиновой проволоке удаляются в режиме самоочистки – в результате нагревания проволоки до 1000-1100 градусов Цельсия. Это происходит после остановки мотора, который некоторое время работал под нагрузкой.

    Новейшие версии термоанемометрических расходомеров воздуха имеют пленочный измеритель. У таких расходомеров измерительные и нагревательные резисторы являются тонкими платиновыми слоями, напылеными на поверхность кристалла кремния.

    Также встречаются расходомеры с измерителями вихревого типа. Они измеряют частоту завихрений, которые появляются на некотором расстоянии за выступом в стенке впускного канала. Стоит заметить, что во многих иностранных марках автомобилей вместо расходомера используют датчик абсолютного давления во впускном коллекторе.

    Для каждой из конструкций характерны свои неисправности. Термоанемометрические расходомеры могут выйти из строя из-за отсутствия питания от бортовой сети автомобиля или некачественного обслуживания этого узла. Неполадки может вызвать даже протирание рабочих поверхностей расходомера ватой. Этот узел не является пригодным к ремонту. Можно проверить в нем только, надежно ли соединены контакты. В случае загрязнения следует продуть сжатым воздухом или промыть рабочую поверхность спецпрепаратами.

    Наличие поломки можно определить по таким признакам:

    — мотор на холостом ходу работает неустойчиво;

    — ухудшается динамика разгона;

    — обороты холостого хода низкие или высокие;

    — высокий расход бензина;

    — двигатель не запускается.

    О неисправности расходомера не всегда возможно узнать по внешним признакам. Как вариант, замените расходомер на заведомо исправный. Если изменений не произошло, стоит проверить другие детали.

    Чтобы продлить термин эксплуатации расходомера воздуха, необходимо менять воздушный фильтр вовремя и проверять техническое состояние двигателя. Повышенное содержание масла в картерных газах изнашивает сальники поршневых колец и клапанов, что ведет к засорению маслянистым налетом деталей расходомера.

     15.01.2014

    Расходомеры | Что такое и как это работает

    Расходомер (или датчик расхода) — это прибор, используемый для измерения линейного, нелинейного, массового или объемного расхода жидкости или газа. При выборе расходомеров следует учитывать такие нематериальные факторы, как осведомленность персонала станции, их опыт калибровки и обслуживания, наличие запасных частей, а также среднее время наработки на отказ и т. Д. На конкретной производственной площадке. Также рекомендуется рассчитывать стоимость установки только после выполнения этих действий.

    Одной из наиболее распространенных ошибок измерения расхода является обратная последовательность действий: вместо выбора датчика, который будет работать должным образом, делается попытка оправдать использование устройства, поскольку оно менее дорогое. Эти «недорогие» покупки могут оказаться самыми дорогостоящими установками. Эта страница поможет вам лучше понять расходомеры, но вы также можете в любое время поговорить с нашими инженерами по применению, если у вас возникнут какие-либо особые проблемы с измерением расхода.

    Первые шаги к выбору правильного расходомера

    Первым шагом при выборе датчика расхода является определение того, должна ли информация о расходе быть непрерывной или суммированной, и нужна ли эта информация локально или удаленно.Если дистанционно, должна ли передача быть аналоговой, цифровой или совместной? И, в случае совместного использования, какова требуемая (минимальная) частота обновления данных? После ответа на эти вопросы следует провести оценку свойств и характеристик потока технологической жидкости, а также трубопровода, в котором будет установлен расходомер. Для систематического подхода к этой задаче были разработаны формы, требующие заполнения следующих типов данных для каждого приложения: Загрузите форму оценки расходомера.

    Характеристики жидкости и расхода

    Перечислены жидкость и ее заданное значение, а также ее давление, температура, допустимое падение давления, плотность (или удельный вес), проводимость, вязкость (ньютоновская или нет?) И давление пара при максимальной рабочей температуре, а также указание того, как эти свойства могут варьироваться или взаимодействовать. Кроме того, должна быть предоставлена ​​вся информация о безопасности или токсичности, а также подробные данные о составе жидкости, наличии пузырьков, твердых частиц (абразивных или мягких, размера частиц, волокон), склонности к покрытию и качествах светопропускания (непрозрачность, полупрозрачность). или прозрачный?).

    Диапазоны давления и температуры

    При выборе расходомеров в дополнение к нормальным рабочим значениям следует указывать ожидаемые минимальные и максимальные значения давления и температуры. Может ли поток реверсироваться, не всегда ли он заполняет трубу, может ли возникать пробковый поток (воздух-твердые частицы-жидкость), вероятна ли аэрация или пульсация, могут ли произойти резкие перепады температуры или необходимы ли особые меры предосторожности во время очистки и обслуживания, эти факты тоже следует констатировать.

    Трубопровод и монтажная зона

    Что касается трубопровода и области, где должны быть расположены расходомеры, учтите: Для трубопровода его направление (избегайте нисходящего потока в жидкостях), размер, материал, график, номинальное давление фланца, доступность, повороты вверх или вниз по потоку, клапаны , регуляторы и доступные длины прямых участков. Инженер, определяющий спецификацию, должен знать, присутствуют ли или возможны ли вибрация или магнитные поля в данной области, имеется ли электрическая или пневматическая энергия, классифицируется ли область по взрывоопасности или существуют ли другие особые требования, такие как соблюдение санитарных или чистых правила на месте (CIP).

    Расход и точность

    Следующим шагом является определение требуемого диапазона счетчика путем определения минимального и максимального расхода (массового или объемного), который будет измеряться. После этого определяется необходимая точность измерения расхода. Обычно точность указывается в процентах от фактического показания (AR), в процентах от калиброванного диапазона (CS) или в процентах от единиц полной шкалы (FS). Требования к точности следует указывать отдельно для минимального, нормального и максимального расхода. Если вы не знаете этих требований, производительность вашего расходомера может оказаться неприемлемой во всем диапазоне.

    В приложениях, где продукты продаются или покупаются на основе показаний счетчика, абсолютная точность имеет решающее значение. В других приложениях повторяемость может быть важнее абсолютной точности. Поэтому рекомендуется устанавливать отдельно требования к точности и повторяемости для каждого приложения и указывать их в спецификациях.

    Если точность расходомера указана в единицах% CS или% FS, его абсолютная погрешность будет возрастать по мере уменьшения измеренного расхода. Если погрешность счетчика указана в% AR, погрешность в абсолютном выражении остается неизменной при высоком или низком расходе. Поскольку полная шкала (FS) всегда больше, чем калиброванный диапазон (CS), датчик с характеристиками% FS всегда будет иметь большую ошибку, чем датчик с той же характеристикой% CS. Следовательно, для справедливого сравнения всех ставок рекомендуется преобразовать все указанные сообщения об ошибках в одни и те же единицы% AR.
    Измерение расхода в истории Наш интерес к измерению расхода воздуха и воды вечен.Знание направления и скорости воздушного потока было необходимо. информация для всех древних мореплавателей, а способность измерять расход воды была необходима для справедливого распределения воды через акведуки таких ранних сообществ, как шумерские города Ур, Киш и Мари около рек Тигр и Евфрат около 5000 г. до н. э.
    В хорошо подготовленных спецификациях расходомера все заявления о точности преобразованы в единые единицы% AR, и эти требования% AR указаны отдельно для минимального, нормального и максимального расхода. Все спецификации и заявки на расходомеры должны четко указывать как точность, так и воспроизводимость расходомера при минимальном, нормальном и максимальном расходах.

    Точность и повторяемость

    Если приемлемые характеристики измерения могут быть получены от двух разных категорий расходомеров и у одного нет движущихся частей, выберите тот, у которого нет движущихся частей. Движущиеся части являются потенциальным источником проблем не только из-за очевидных причин износа, смазки и чувствительности к покрытию, но также из-за того, что движущиеся части требуют зазоров, которые иногда приводят к «проскальзыванию» измеряемого потока.Даже при хорошо обслуживаемых и откалиброванных расходомерах этот неизмеряемый поток изменяется в зависимости от изменений вязкости и температуры жидкости. Изменения температуры также изменяют внутренние размеры счетчика и требуют компенсации.

    Кроме того, если можно получить одинаковую производительность как от полного расходомера, так и от точечного датчика, обычно рекомендуется использовать расходомер. Поскольку точечные датчики не смотрят на полный поток, они показывают точные показания только в том случае, если они вставлены на глубину, где скорость потока является средним значением профиля скорости по трубе.Даже если эта точка будет тщательно определена во время калибровки, она вряд ли останется неизменной, поскольку профили скорости изменяются в зависимости от расхода, вязкости, температуры и других факторов.

    Единицы измерения массы или объема

    Перед указанием расходомера также рекомендуется определить, будет ли информация о расходе более полезной, если она представлена ​​в единицах измерения массы или объема. При измерении расхода сжимаемых материалов объемный расход не имеет большого значения, если плотность (а иногда и вязкость) не является постоянной.При измерении скорости (объемного расхода) несжимаемых жидкостей наличие взвешенных пузырьков вызовет ошибку; поэтому воздух и газ необходимо удалить до того, как жидкость достигнет счетчика. В других датчиках скорости футеровка трубопровода может вызывать проблемы (ультразвуковые), или счетчик может перестать работать, если число Рейнольдса слишком низкое (для счетчиков вихревого образования требуется RD> 20 000).

    Принимая во внимание эти соображения, следует иметь в виду массовые расходомеры, которые нечувствительны к изменениям плотности, давления и вязкости и не зависят от изменений числа Рейнольдса.В химической промышленности также недостаточно используются различные лотки, которые могут измерять поток в частично заполненных трубах и пропускать крупные плавающие или осаждаемые твердые частицы.

    Выберите правильный расходомер

    Пружинные и поршневые расходомеры
    В поршневых расходомерах используется кольцевое отверстие, образованное поршнем и коническим конусом. Поршень удерживается на месте у основания конуса (в «положении отсутствия потока») калиброванной пружиной.Весы основаны на удельном весе 0,84 для счетчиков нефти и 1,0 для счетчиков воды. Их простота конструкции и легкость, с которой они могут быть оснащены для передачи электрических сигналов, сделали их экономичной альтернативой расходомерам с переменным сечением для индикации и управления расходом.

    Учить больше

    Массовые расходомеры газа
    Массовые расходомеры теплового типа работают с незначительной зависимостью от плотности, давления и вязкости жидкости.В расходомере этого типа используется либо датчик перепада давления и датчик температуры, либо нагретый чувствительный элемент и принципы термодинамической теплопроводности для определения истинного массового расхода. Многие из этих массовых расходомеров имеют встроенные дисплеи и аналоговые выходы для регистрации данных. Популярные приложения включают испытания на герметичность и измерения малых расходов в миллилитрах в минуту. Особым типом будет расходомер Кориолиса.

    Учить больше

    Ультразвуковые расходомеры
    Ультразвуковые доплеровские расходомеры обычно используются в загрязненных областях, таких как сточные воды и другие грязные жидкости и суспензии, которые обычно вызывают повреждение обычных датчиков.Основной принцип работы основан на частотном сдвиге (эффект Доплера) ультразвукового сигнала, когда он отражается взвешенными частицами или пузырьками газа (неоднородностями) в движении.

    Учить больше

    Турбинные расходомеры
    Турбинные расходомеры могут иметь точность 0,5% от показаний. Это очень точный измеритель, который может использоваться для чистых жидкостей и вязких жидкостей до 100 сантистоксов. Требуется минимум 10 диаметров прямой трубы на входе.Наиболее распространенными выходами являются синусоидальные или прямоугольные, но формирователи сигналов могут быть установлены сверху для аналоговых выходов и взрывозащиты. Счетчик состоит из многолопастного ротора, установленного перпендикулярно потоку и подвешенного в потоке жидкости на подшипнике свободного хода.

    Учить больше

    Датчики с крыльчатым колесом
    Один из самых популярных экономичных расходомеров для воды или таких жидкостей, как вода. Многие из них предлагаются с проточными фитингами или вставками.Эти счетчики, как турбинный счетчик, требуют как минимум 10 диаметров прямой трубы на входе и 5 диаметров на выходе. Если вода не используется, необходимо проверить химическую совместимость. Типичны выходы синусоидальных и прямоугольных импульсов, но доступны датчики для встроенного или панельного монтажа. Ротор датчика с крыльчатым колесом расположен перпендикулярно потоку и контактирует только с ограниченным поперечным сечением потока.

    Учить больше

    Расходомеры прямого вытеснения
    Эти расходомеры используются для водоснабжения, когда нет прямой трубы, а турбинные расходомеры и датчик с крыльчатым колесом могут видеть слишком сильную турбулентность.Расходомеры прямого вытеснения также используются для вязких жидкостей.

    Учить больше

    Вихревые расходомеры
    Основными преимуществами вихревых расходомеров являются их низкая чувствительность к изменениям условий процесса и низкий износ по сравнению с отверстиями или турбинными расходомерами. Кроме того, невысоки начальные затраты и затраты на техническое обслуживание. По этим причинам они получили более широкое признание среди пользователей. Для вихревых расходомеров требуется определение размеров, свяжитесь с нашими инженерами.

    Учить больше

    Трубки Пито или датчик перепада давления для жидкостей и газов
    Трубки Пито обладают следующими преимуществами: простая, недорогая установка, значительно меньшие постоянные потери давления, низкие эксплуатационные расходы и хорошая износостойкость. Трубки Пито требуют калибровки, обратитесь в наш отдел технологического проектирования.

    Учить больше

    Магнитные расходомеры для проводящих жидкостей
    Доступны в линейном или вставном исполнении.Магнитные расходомеры не имеют движущихся частей и идеально подходят для очистки сточных вод или любой грязной жидкости, которая является проводящей. Дисплеи являются встроенными, или аналоговый выход может использоваться для удаленного мониторинга или регистрации данных.

    Учить больше

    Анемометры для измерения расхода воздуха
    Анемометры с горячей проволокой — это зонды без движущихся частей. Воздушный поток можно измерить в трубах и воздуховодах с помощью ручного или стационарного монтажа. Также доступны крыльчатые анемометры.Пластинчатые анемометры обычно больше, чем термоанемометры, но они более прочные и экономичные. Доступны модели с измерением температуры и влажности.

    Учить больше КАК ВЫБРАТЬ РАСХОДОМЕР? Перед выбором датчика потока необходимо ответить на несколько вопросов.
    1. Какая жидкость измеряется?
    2. Требуется ли вам измерение и / или суммирование ставок?
    3. Если жидкость не вода, какой вязкости у жидкости?
    4. Вам нужен локальный дисплей на расходомере или вам нужен электронный сигнальный выход?
    5. Каков минимальный и максимальный расход?
    6. Какое минимальное и максимальное рабочее давление?
    7. Какая минимальная и максимальная температура процесса?
    8. Является ли жидкость химически совместимой со смачиваемыми частями расходомера?
    9. Если это приложение процесса, каков размер трубы ??

    Массовый или объемный расход?

    Итак, вы хотите измерить расход? Казалось бы, ответ — купить расходомер. С потоком жидкости, определяемым как количество жидкости, которая проходит мимо данного места, это может показаться простым — подойдет любой расходомер. Однако рассмотрим следующее уравнение, описывающее поток жидкости в трубе.

    Q = A x v

    Q — расход, A — площадь поперечного сечения трубы, v — средняя скорость жидкости в трубе. Применив это уравнение к действию, поток жидкости, движущийся со средней скоростью 1 метр в секунду через трубу с площадью поперечного сечения 1 квадратный метр, составляет 1 кубический метр в секунду.Обратите внимание, что Q — это объем в единицу времени, поэтому Q обычно обозначают как «объемный» расход. Теперь рассмотрим следующее уравнение:

    W = ро x Q

    Где W — расход (снова — читайте дальше), а rho — плотность жидкости. Применив это уравнение к действию, скорость потока будет 1 килограмм в секунду, когда течет 1 кубический метр в секунду жидкости с плотностью 1 килограмм на кубический метр. (То же самое можно сделать и с широко используемыми «фунтами». Не вдаваясь в подробности — фунт считается единицей массы.Обратите внимание, что W — это масса в единицу времени, поэтому W обычно обозначается как «массовый» расход. Теперь — какой поток вы хотите измерить? Точно сказать не могу? В некоторых приложениях необходимо измерить объемный расход.

    Рассмотрите возможность наполнения бака. Объемный расход может представлять интерес, чтобы избежать переполнения резервуара, в который могут добавляться жидкости различной плотности. (Опять же, датчик уровня и выключатель / отключение высокого уровня могут устранить необходимость в расходомере.) Рассмотрите возможность управления потоком жидкости в процессе, который может принимать только ограниченный объем в единицу времени.Казалось бы, применимо измерение объемного расхода.

    В других процессах важен массовый расход. Рассмотрим химические реакции, при которых желательно вступать в реакцию веществ A, B и C. Интерес представляет количество присутствующих молекул (их масса), а не их объем. Точно так же при покупке и продаже товаров (коммерческий учет) важна масса, а не ее объем.

    Сколько времени требуется для обслуживания расходомера?

    Ряд факторов влияет на требования к техническому обслуживанию и ожидаемый срок службы расходомеров.Самым важным фактором, конечно же, является подбор правильного инструмента для конкретного приложения. Плохо выбранные устройства неизменно вызовут проблемы на раннем этапе. Расходомеры без движущихся частей обычно требуют меньше внимания, чем устройства с движущимися частями. Но все расходомеры со временем требуют определенного обслуживания. Техническое обучение Техническое обучение Просмотреть эту страницу на другом языке или в другом регионе

    ЭЛЕКТРОМАГНИТНЫЙ РАСХОДОМЕР | Знание потока

    Есть один важный момент при использовании электромагнитных расходомеров.Поскольку электромагнитные расходомеры основаны на Согласно законам электромагнитной индукции, проводящие жидкости — единственные жидкости, поток которых может быть обнаружен. Будь то проводящая жидкость или нет определяется наличием электропроводности. Итак, что такое электрическая проводимость?

    Электропроводность обычно представляет собой величину, которая выражает легкость прохождения электричества. Противоположное числовое значение — удельное сопротивление, который выражает уровень сложности прохождения электричества.Для единиц измерения в основном используется См / см (сименс на сантиметр). Чтобы определить насколько легко будет течь электричество, электроды размером 1 см² располагаются на расстоянии 1 см друг от друга. Используя водопроводную воду с концентрацией от 100 до 200 мкСм / см, минеральную воду с концентрацией 500 мкСм / см или более и чистую воду с концентрацией 0,1 мкСм / см или менее в качестве образцов, мы может предоставить примеры фактически измеренной электропроводности.

    Для расчета электропроводности необходимо, чтобы такие условия, как площадь электродов и расстояние между электроды, правильно рассчитаны.Из-за этого рассчитать довольно сложно. Как общий способ подтверждения электрического Для измерения электропроводности можно использовать измеритель электропроводности (50–1000 долларов США).

    ПОЧЕМУ ВОДА ПРОВОДИТ ЭЛЕКТРИЧЕСТВО?

    H 2 O сам по себе является стабильной молекулой и не проводит электричество. Итак, почему электричество течет в воде? Секрет в том, что отсутствие или наличие примесей в воде определяет ее способность проводить электричество.

    Помимо H 2 O (молекулы воды), существуют Ca 2 + (ионы кальция) и Mg 2 + (ионы магния) в воде. Термины жесткая вода и мягкая вода определяются количеством ионов. содержится в данном количестве воды. Поскольку эти ионы проводят электричество в воде, водопроводной воде, грунтовых водах и других ионах богатые воды обладают свойством проводить электричество. Кроме того, поскольку чистая вода содержит только H 2 O и не содержит примесей, не может проводить электричество.

    БЫСТРАЯ ТЕХНИКА

    Если вы просто хотите подтвердить наличие или отсутствие электропроводности, можно использовать стандартный мультиметр. Переведите тестер в режим измерения сопротивления. значения и поместите оба зонда в жидкость. Если стрелка тестера хоть немного сдвинется к нулевой стороне, это показывает, что течет электричество. * И наоборот, если стрелка не сдвинуться с ∞ совсем, значит, электропроводность отсутствует.Можно судить, что обнаружение с электромагнитным расходомером невозможно.

    * В качестве меры предосторожности требуется подтверждение с помощью измерителя электропроводности.

    Технические характеристики: Датчик расхода с зажимом

    Модель

    FD-Q10C

    FD-Q20C

    FD-Q32C

    FD-Q50C

    Поддерживаемый диаметр трубы

    1/4 дюйма (8 A), ø13 до ø16 (мм)
    3/8 дюйма (10 A), ø16 до ø18 (мм)

    1/2 дюйма (15 A), от ø18 до ø23 (мм)
    3/4 дюйма (20 A), от ø23 до ø28 (мм)

    1 дюйм (25 A), ø28 до ø37 (мм)
    1 1/4 дюйма (32 A), ø37 до ø44 (мм)

    1 1/2 дюйма (40 A), ø44 до ø52 (мм)
    2 дюйма (50 A), ø52 до ø64 (мм)

    Поддерживаемые материалы труб

    Металлическая труба / полимерная труба * 1

    Поддерживаемые жидкости

    Различные жидкости [т.е. вода (включая ДИ), масла, химикаты и т. д.] * 1

    Поддерживаемая температура жидкости

    от 0 до 85 ° C от 32 до 185 ° F (без замерзания поверхности трубы) * 2

    Максимальный номинальный расход

    1/4 дюйма (8 A): 20 л / мин, 5,2 г / мин
    3/8 дюйма (10 A): 30 л / мин, 7,9 г / мин

    1/2 «(15 А): 60 л / мин, 15.9 г / мин
    3/4 дюйма (20 A): 100 л / мин, 26,4 г / мин

    1 дюйм (25 A): 200 л / мин, 52,8 г / мин
    1 1/4 дюйма (32 A): 300 л / мин, 79,3 г / мин

    1 1/2 «(40 A): 400 л / мин, 105,7 г / мин
    2″ (50 A): 500 л / мин, 132,1 г / мин

    Нулевой расход

    1,0 л / мин (по умолчанию) * 3

    2.5 л / мин (по умолчанию) * 3

    5 л / мин (по умолчанию) * 3

    25 л / мин (по умолчанию) * 3

    Метод отображения

    Индикатор состояния, индикатор выхода, двухрядный дисплей с 4-значным, 7-сегментным светодиодным индикатором, индикатор уровня стабильности

    Цикл обновления дисплея

    Прибл.3 Гц

    Разрешение дисплея

    0,01 / 0,1 / 1 (по умолчанию: 0,1) (л / мин)

    0,1 / 1 (по умолчанию: 0,1) (л / мин)

    0,1 / 1 (по умолчанию: 1) (л / мин)

    Время отклика

    0,5 с / 1,0 с / 2,5 с / 5 с / 10 с / 30 с / 60 с

    Повторяемость

    0.5 с: ± 2,0%, 1 с: ± 1,5%, 2,5 с: ± 1,0%, 5 с: ± 0,5%, 10 с: ± 0,35%, 30 с: ± 0,2%, 60 с: ± 0,15% (/ FS * 4 (зависит от выбранного времени отклика))

    Гистерезис

    Переменная

    Встроенный дисплей единиц измерения расхода

    0,1 / 1/10/100/1000 (по умолчанию: 1) (L)

    1/10/100/1000/10000 (по умолчанию: 1) (L)

    Цикл хранения интегрированных потоковых данных

    Сохранять в памяти каждые 10 секунд

    Резервное копирование памяти

    EEPROM (Срок хранения данных: 10 лет или больше, частота чтения / записи данных: 1 миллион раз или больше)

    Разъем ввода-вывода питания

    M12 4-контактный разъем

    Вход / выход (по выбору)

    Выход (гл.1 / ч.2)

    Управляющий выход / Импульсный выход / Выход ошибки (выбирается, по умолчанию: управляющий выход канал 1 / канал 2 не используется),
    NPN / PNP настройка переключаемая, выход с открытым коллектором не более 30 В, макс. 100 мА / канал, остаточное напряжение не более 2,5 В * 5

    Аналоговый выход (канал 1 / канал 2)

    4-20 мА / 0-20 мА (выбирается, по умолчанию: не используется), сопротивление нагрузки 500 Ом или меньше * 5

    Внешний вход (гл.2)

    Встроенный вход сброса расхода / ввод нуля расхода / вход регулировки исходной точки (выбирается, по умолчанию: не используется),
    ток короткого замыкания 1,5 мА или менее, время ввода 20 мс или более * 5

    Источник питания

    Напряжение питания

    от 20 до 30 В постоянного тока, пульсации (P-P) не более 10%, Class2 / LPS

    Потребление тока

    100 мА или меньше (без тока нагрузки) * 6

    130 мА или меньше (без тока нагрузки) * 6

    Схема защиты

    Защита от обратного подключения источника питания, защита от перенапряжения источника питания,
    защита от короткого замыкания на каждом выходе, защита от перенапряжения на каждом выходе

    Устойчивость к окружающей среде

    Степень защиты

    IP65 / IP67 (IEC60529)

    Температура окружающей среды

    от -10 до +60 ° C от 14 до 140 ° F (без замораживания)

    Относительная влажность

    От 35 до 85% относительной влажности (без конденсации)

    Вибростойкость

    от 10 до 55 Гц, двойная амплитуда 1.5 мм 0,06 дюйма, 2 часа в каждом из направлений X, Y и Z

    Ударопрочность

    100 м / с 2 , импульс 16 мс, 1000 раз в каждом из направлений X, Y и Z

    Материал

    Основной блок датчика

    PPS / PES / PBT / SUS303 / SUS304 / SUSXM7

    Поверхность сенсора

    Резина

    Монтажный кронштейн

    SUS304 / PA / SUSXM7

    SUS304 / PA / POM / SUSXM7

    Масса

    Прибл.340 г (включая монтажный кронштейн)

    Прибл. 400 г (включая монтажный кронштейн)

    Прибл. 530 г (включая монтажный кронштейн)

    Прибл. 640 г (включая монтажный кронштейн)

    Модули датчиков расхода, расходомеры, жидкости и газа

    Модули датчиков массового расхода Renesas измеряют поток газа или жидкости через чувствительную поверхность, используя принцип термопереноса (калориметрический).В датчике потока используется серия термопар MEMS или термобатарей, которые обеспечивают высокую чувствительность. Твердая тепловая изоляция чувствительного элемента MEMS вместе с пленкой из карбида кремния обеспечивает отличную стойкость к абразивному износу и долгосрочную надежность. В некоторых вариантах предлагается дополнительное париленовое покрытие. Renesas предлагает версии с калибровкой и линеаризацией (FS2012), а также с выходом некалиброванной нелинейной кривой для гибкости проектирования. Эти датчики массового расхода идеально подходят для использования в системах управления промышленными процессами, здравоохранении и медицине.

    • Различные форм-факторы для широкого применения
    • Высокая чувствительность при малом расходе
    • Пищевые материалы с сертификатом NSF для систем раздачи воды
    • Твердотельный датчик термобатареи без кремниевого резонатора для защиты от избыточного давления
    • Низкое напряжение, 3 В Постоянный ток от до 5 В Постоянный ток

    Загрузить: сенсорные технологии и обзор сенсорных решений (PDF)

    Датчики не имеют движущихся частей и имеют слой покрытия из карбида кремния с дополнительными покрытиями в некоторых версиях.Это обеспечивает превосходную ударопрочность и предотвращает повреждение чувствительного элемента типичными химическими веществами — проблемы, присущие другим распространенным архитектурам датчиков. Внимание к этим вопросам делает решение Renesas особенно желательным для использования в медицинских, промышленных и FDA-совместимых потребительских приложениях для пищевых продуктов, где надежность, надежность и перекрестное загрязнение являются критическими факторами.

    Модули датчиков потока Renesas обеспечивают производительность и надежность мирового класса в гибкой конфигурации модулей, подходящей для широкого спектра применений, связанных с потоками газа и жидкости.Эти устройства идеально подходят для дозирования, мониторинга капельного в / в и дозирования кислорода / анестетика. Коммерческие применения этих устройств включают мониторинг потока воды или напитков в машинах для напитков и потока воздуха или газа в технологическом оборудовании.

    Линия высокопроизводительных датчиков потока (расходомеров) Renesas измеряет поток газа или жидкости. Инновационная конструкция твердотельного сенсорного элемента исключает полости и диафрагмы в кремнии, которые обычно встречаются в других сенсорах, и имеет защитное покрытие из карбида кремния, что делает его очень прочным и надежным сенсорным элементом потока, совместимым с пищевыми продуктами.

    Renesas предлагает некалиброванные автономные модули датчиков потока, а также полностью откалиброванные версии с цифровым I 2 C и аналоговым выходом. Откалиброванные модули датчиков потока обеспечивают точность измерения газа или жидкости, как правило, ± 2% от показаний.

    Отсутствие движущихся частей и хрупкой диафрагмы над полостью, конструкция исключает засорение сенсорных элементов и чувствительность к давлению жидкости, а также обеспечивает отличную ударопрочность. Кроме того, покрытие из карбида кремния предотвращает повреждение чувствительного элемента химическими веществами.

    О датчиках массового расхода жидкости и газа

    Датчики

    , также известные как расходомеры, используются для измерения расхода и общего объема газов или жидкостей, проходящих через заданную площадь поперечного сечения модуля. Эти измерения имеют решающее значение в широком диапазоне приложений, включая диспенсеры для воды, мониторы жидкости, кислородные мониторы и газовые потоки в технологическом оборудовании.

    Модули расходомера газа и жидкости Renesas на основе MEMS состоят из резистивного нагревателя и двух кластеров термопар (термобатарей), каждый из которых расположен симметрично вверх и вниз по потоку от нагревателя.Мощность термобатареи изменяется в зависимости от скорости потока; пропорционально количеству тепла, поступающего от нагревателя. Аналоговый выходной сигнал термобатареи обычно преобразуется в калиброванный цифровой выходной сигнал, который может использоваться системным процессором.

    Датчики потока | SICK

    Датчики потока | БОЛЬНОЙ

    Надежность и точность — технология измерения расхода от SICK

    SICK предлагает инновационные сенсорные решения для технологий измерения расхода, которые сочетают в себе гибкие методы измерения и прочную конструкцию оборудования с экономичными концепциями подключения для интеграции систем более высокого уровня.Независимо от того, нужно ли вам определить текущее значение расхода с помощью аналоговых значений или определить величину с помощью обнаружения импульсов — датчики расхода SICKs всегда надежны и безопасны и могут работать с широким спектром сред в сложных технологических и окружающих условиях.

    Фильтр

    5 результатов:

    Вид: Просмотр галереи Посмотреть список

    Бесконтактное и не требующее обслуживания измерение объемного расхода

    • Эффективное и экономичное бесконтактное измерение объемного и массового расхода сыпучих материалов
    • Лазерные импульсы с высоким угловым разрешением гарантируют выдающееся разрешение изображения
    • Оценка мультиэхо-импульсов обеспечивает высоконадежные измерения
    • Встроенная функция определения центра -плотность сыпучего материала
    • Прочная конструкция для суровых условий окружающей среды
    • Встроенный нагреватель позволяет проводить измерения даже при низких температурах
    • Компактный корпус со степенью защиты IP67

    Датчик расхода с измерением энергии

    • Измеряет сжатый воздух и некоррозионные газы, такие как аргон, гелий, диоксид углерода и азот
    • Калориметрический принцип измерения с точностью измерения ± 3% M.V. и ± 0,3% M.E.V.
    • Измерение расхода и температуры газа, а также технологического давления и потребления энергии с помощью только одного датчика
    • Низкие потери давления
    • Высокая динамика измерения для контроля баллонов и утечек

    Умная защита от пуска всухую в насосах

    • Контроль расхода и измерение температуры в одном датчике
    • Оптимизирован для воды и масла; возможность обучения для других жидкостей
    • Степень защиты IP 67 / IP 69 и IO-Link 1.1
    • Промышленный дизайн в корпусе VISTAL ® с вращающимся на 180 ° OLED-дисплеем
    • Гигиенический вариант из нержавеющей стали, полностью совместим с CIP / SIP, температура процесса до 150 ° C

    Бесконтактное измерение расхода

    • Датчик расхода для проводящих и непроводящих жидкостей
    • Компактная конструкция без движущихся частей
    • Температура процесса до 80 ° C, рабочее давление до 16 бар
    • Высокая химическая стойкость благодаря конструкции датчика без уплотнения
    • Large Дисплей с мембранной клавиатурой
    • Встроенное обнаружение пустой трубки

    Компактный датчик из нержавеющей стали для гибкого измерения расхода

    • Измерение расхода жидкостей на водной и масляной основе
    • Датчик из нержавеющей стали 316L без уплотнений с Ra ≤ 0.8
    • Прямая самодренирующаяся измерительная трубка
    • Компактная конструкция с небольшой монтажной длиной
    • Конфигурируемые цифровые выходы
    • Измерение температуры
    • Степень защиты корпуса IP 67/69, CIP / SIP-совместимый, версия IO-Link 1.1
    ВЕРШИНА

    Подождите …

    Ваш запрос обрабатывается и может занять несколько секунд.

    Расходомер

    — Bürkert

    AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBoliviaBonaireBosnia и HerzegovinaBotswanaBrazilBritish Virgin IslandsBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCayman IslandCentral Африканский RepChadChileChinaChristmas IslandCocos IslandColombiaComorosCongoCook IslandCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFaroe IslandsFiji IslandsFinlandFranceFrench GuianaFrench PolynesiaGabonGambiaGeorgiaGermanyGhanaGreeceGreenlandGrenadaGuadeloupeGuatemalaGuinea, BissauGuinea, RepGuyanaHaitiHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsraelItalyIvory CoastJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, SouthKosovoKuwaitKyrgyzstanLaoLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacau МадагаскарМалавиМалайзияМальдивыМалиМальтаМариана островМаршалл-АйлендМартиникаМавританияМаврикийМайоттМексикаМикронезия (Федеративные Штаты) МолдоваМонакоМонголияМонтенегроМонтсерратМароккоМозамбикМьянмаНамибияНаур.AntillesNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNorfolk IslandNorth MacedoniaNorwayOmanPakistanPalauPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandPolandPortugalPuerto RicoQatarRomaniaRussiaRwandaRéunionSaint Киттс и NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSaudi ArabiaSenegal RepublicSerbia, Республика ofSeychellesSingaporeSlovakiaSloveniaSolomon IslandSomaliaSouth AfricaSpainSri LankaSudanSurinameSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited StatesUnited Штаты Virgin IslandsUruguayUzbekistanVanuatuVenezuelaVietnamWallis и Футуна IslandWestern SamoaYemenZambiaZimbabwe

    3.5: Датчики потока — Engineering LibreTexts

    Скорость потока, определяемая датчиком потока, определяется другими физическими свойствами. Связь между физическими свойствами и расходом вытекает из фундаментальных принципов потока жидкости, таких как уравнение Бернулли. {2} \]

    Использование перепада давления в поперечном сечении трубы — один из наиболее распространенных способов определения расхода.В результате это свойство имеет серьезные последствия для промышленного применения. Расходомеры, характеризующиеся перепадом давления, бывают нескольких различных типов и могут быть разделены на две категории: ламинарные и турбулентные. Датчики дифференциального давления работают по принципу Бернулли. Принцип Бернулли гласит, что падение давления на счетчике пропорционально квадрату расхода.

    Измерительная диафрагма

    Диафрагмы устанавливаются в расходомеры для расчета остатков материалов, которые в конечном итоге приводят к измерению расхода жидкости на датчике.Диафрагма помещается в трубу, в которой проходит поток жидкости, что ограничивает плавный поток жидкости внутри трубы. Ограничивая поток, расходомер вызывает падение давления на пластине. Измеряя разницу между двумя давлениями на пластине, диафрагменный расходомер определяет скорость потока через трубу. Чем больше перепад давления, тем выше будет скорость потока. В промышленности обычно используются расходомеры с отверстиями двух типов: квадратные и конические.Край квадрата отверстия имеет незначительное трение на границе раздела между жидкостью и диафрагмой. Эти типы диафрагм рекомендуются для плавных потоков жидкости, особенно чистых жидкостей и газов, таких как пар. Как правило, в конструкцию встроены дренажные отверстия, чтобы жидкости и газы не скапливались внутри труб. Не рекомендуется использовать многофазные жидкости для кромок с квадратным отверстием, поскольку со временем засорение становится значительной проблемой. Кромка с коническим отверстием аналогична кромке с квадратным отверстием, основное отличие состоит в том, что коническая кромка с отверстием имеет постепенно увеличивающуюся площадь поперечного сечения, и эта площадь поперечного сечения имеет круглую форму.Конструкция с конической кромкой часто является лучшим выбором для потоков с низкой скоростью и высокой вязкостью. Оба типа лучше всего работают при сопоставимых условиях температуры и давления, диаметрах труб и обеспечивают одинаковую точность.

    Диафрагменные расходомеры, используемые вместе с ячейками дифференциального давления (DP), являются одной из наиболее распространенных форм измерения расхода. Кроме того, диафрагменный измеритель может использоваться для измерения расхода, когда существует значительная разница в давлении в трубе, например, между входной и выходной сторонами частично засоренной трубы, что именно то, что диафрагменный измеритель делает сам по себе.Пластина представляет собой точно измеренное препятствие, которое существенно сжимает трубу и заставляет текущее вещество сужаться. Ячейка DP позволяет сравнивать давление на стороне входа (без препятствий) и на стороне выхода (сужение). Более высокая скорость потока жидкости обычно приводит к большему падению давления, поскольку размер отверстия остается постоянным, и жидкость дольше удерживается, создавая потенциальную энергию на стороне входа отверстия. Некоторые из других типов диафрагм включают концентрические, эксцентрические и сегментные пластины, каждая из которых имеет разную форму и расположение для измерения различных процессов.Эти пластины доступны в различных формах, поэтому счетчик имеет оптимальную структуру для различных применений. Более того, плотность и вязкость жидкости, а также форма и ширина трубы также влияют на выбор формы пластины, которая будет использоваться.

    Такое падение давления на пластине затем связано со скоростью потока с использованием основных принципов механики жидкости, которые включают такие параметры, как плотность жидкости и размер трубы.Расход Q, определяемый диафрагменным расходомером, обычно моделируется следующим уравнением:

    Где p 1 — p 2 — перепад давления на пластине, ρ — плотность жидкости, A 1 — площадь поперечного сечения трубы, A 2 — площадь поперечного сечения отверстия, а C d — коэффициент расхода (обычно около 0,6). C d используется для учета потерь энергии в системе.

    Дроссельный расходомер является одним из наиболее часто используемых расходомеров, поскольку он недорог в установке и эксплуатации, несложен и прост в сборке, а также отличается высокой прочностью и долговечностью. Диафрагменные расходомеры не только просты и дешевы, они также могут поставляться практически для любого применения и изготавливаться из любого материала. Эта простота конструкции и функций является одним из его главных преимуществ, поскольку счетчик по существу состоит только из модифицированной пластины. Это не только снижает его начальную цену, но также сокращает эксплуатационные расходы, расходы на техническое обслуживание, а также затраты на запасные части и их доступность.Более низкие скорости потока снижают их точность, тогда как более высокие скорости потока в сочетании с высококачественными, неизношенными диафрагмами увеличивают ее. Диафрагма лучше всего подходит, когда острый край находится ближе к входной стороне расходомера. Износ снижает точность диафрагм. Диапазон изменения диафрагмы обычно составляет менее 5: 1. Более подробная информация об отклонениях от нормы упоминается в следующем разделе.

    Измеритель Вентури

    Расходомеры Вентури могут пропускать на 25–50% больше потока, чем расходомеры с диафрагмой.В установке расходомера Вентури короткая труба меньшего диаметра заменяется существующей выкидной линией. Поскольку расходомер Вентури нечувствителен к изменениям профиля скорости потока жидкости, конструкция трубы не обязательно должна быть прямой, как расходомер с отверстием. Хотя изначально расходомер Вентури был дорогим, он имеет относительно низкие затраты на обслуживание и эксплуатацию.

    В трубке Вентури расход жидкости измеряется путем уменьшения площади поперечного сечения потока в пути потока, создавая перепад давления.После зоны сужения жидкость проходит через выходную секцию для восстановления давления, где восстанавливается до 80% перепада давления, создаваемого в зоне сужения.

    Существует два основных типа расходомеров Вентури. Первый, известный как классический измеритель Гершеля Вентури, представляет собой очень длинный измеритель, описанный ниже. Показания давления в разных точках измерителя объединяются для получения среднего значения давления. Чистка классического измерителя Вентури ограничена. Второй тип измерителя Вентури известен как измеритель Вентури краткой формы.Он отличается от своего более длинного аналога меньшими размерами и весом.

    По принципу Бернулли меньшая площадь поперечного сечения приводит к более быстрому потоку и, следовательно, более низкому давлению. Измеритель Вентури измеряет перепад давления между этим суженным участком трубы и несуженным участком.

    Коэффициент расхода расходомера Вентури, как правило, выше, чем коэффициент расхода диафрагмы, обычно в пределах от 0,94 до 0,99.

    Измеритель Вентури чаще всего используется для измерения очень больших расходов, когда потери мощности могут стать значительными.Расходомер Вентури имеет более высокую стоимость запуска, чем диафрагма, но компенсируется меньшими эксплуатационными расходами.

    Из-за простоты и надежности расходомер с трубкой Вентури часто используется в приложениях, где необходимы более высокие коэффициенты диапазона изменения или более низкие перепады давления, чем могут обеспечить диафрагмы. При наличии надлежащих контрольно-измерительных приборов и калибровки расхода расход расходомера Вентури можно уменьшить примерно до 10% от его полного диапазона с должной точностью. Это обеспечивает коэффициент диапазона около 10: 1.

    Форсунка

    Другой тип расходомера дифференциального давления — это сопло. Сопла потока часто используются в качестве элементов измерения расхода воздуха и газа в промышленности. При высоких скоростях потоковые сопла могут обрабатывать поток жидкости примерно на 60 процентов больший, чем диафрагмы, имеющие такой же перепад давления. Для измерений при высоких температурах и скоростях проточное сопло может обеспечить лучшее решение, чем диафрагма. Его конструкция делает его значительно более жестким в неблагоприятных условиях, а данные о коэффициенте потока при высоких числах Рейнольдса документируются лучше, чем для диафрагм.Жидкости с взвешенными твердыми частицами также можно дозировать с помощью проточных сопел. Однако использование проточных форсунок не рекомендуется для жидкостей с высокой вязкостью или жидкостей, содержащих большое количество липких твердых частиц. Скорость изменения потока сопел аналогична скорости диафрагмы. Проточная форсунка относительно проста и дешева и доступна для многих применений из многих материалов.

    Звуковое сопло — Сопло для критического (засоренного) потока

    Одним из типов проточного сопла является звуковое сопло.Звуковое сопло представляет собой расходомер с расширяющимся и сходящимся потоком. Он состоит из гладкой закругленной входной секции, сходящейся к минимальной площади горловины и расходящейся вдоль секции восстановления давления или выходного конуса.

    Звуковая форсунка работает путем создания давления на входе (P1) или вакуумирования на выходе (P3) для достижения соотношения давлений от 1,2 до 1 или выше на входе и выходе. Когда газ ускоряется через сопло, скорость увеличивается, а давление и плотность газа уменьшаются. Максимальная скорость достигается в горле, минимальная область, где он ломается в 1 Мах или звуковой.На этом этапе невозможно увеличить расход за счет снижения давления на выходе. Поток задушен. Перепады давления в системе трубопроводов перемещаются со скоростью звука и создают поток. Перепады давления ниже по потоку или возмущения давления, распространяющиеся со скоростью звука, не могут перемещаться выше по потоку мимо горловины сопла, потому что скорость горловины выше и в противоположном направлении.

    Звуковые форсунки

    используются во многих системах управления для поддержания фиксированных, точных, повторяемых расходов газа, не зависящих от давления на выходе.Если у вас есть система с изменяющимся или изменяющимся потреблением газа на выходе и вы хотите подавать в нее постоянный или фиксированный расход, звуковое сопло — отличный способ добиться этого.

    Трубки Пито

    Трубки Пито измеряют локальную скорость из-за разницы давлений между точками 1 и 2 на диаграммах ниже. В отличие от других дифференциальных расходомеров, трубки Пито обнаруживают поток жидкости только в одной точке, а не в общем расчете. Первая диаграмма показывает простую конфигурацию трубки Пито, а вторая — компактную конфигурацию трубки Пито.

    Обе лампы работают одинаково. Каждая трубка Пито имеет два отверстия: одно перпендикулярно потоку, а другое — параллельно потоку. Ударная трубка имеет отверстие, перпендикулярное потоку жидкости, позволяя жидкости входить в трубку в точке 2 и повышать давление до тех пор, пока давление не останется постоянным. Эта точка известна как точка застоя. Статическая трубка с отверстиями, параллельными потоку жидкости, создает статическое давление и заставляет герметичную жидкость известной плотности перемещаться в основании трубки.Падение давления можно рассчитать, используя изменение высоты вместе с плотностями жидкости и приведенным ниже уравнением.

    \ [\ Delta p = \ Delta h \ left (\ rho_ {A} — \ rho \ right) g \]

    с Δ p как падение давления, ρ A как известная плотность жидкости, ρ как плотность текущей жидкости и g как ускорение свободного падения.

    Это падение давления может быть связано со скоростью после учета потерь в трубопроводе в системе, заданных в C p .Этот безразмерный коэффициент определяется путем точной калибровки трубки Пито. Уравнение ниже описывает эту взаимосвязь.

    \ [v = C_ {p} \ sqrt {\ frac {2 \ left (p_ {1} -p_ {2} \ right)} {\ rho}} \]

    с v в качестве скорости жидкости, C p в качестве коэффициента потерь, p 1 в качестве давления в точке 1, p 2 в качестве давления в точке 2 и ρ в качестве плотность текущей жидкости.

    Поместив трубку точно в центр трубы, можно измерить максимальную скорость, а среднюю скорость можно рассчитать с помощью числа Рейнольдса.Основное уравнение и диаграмма приведены ниже.

    \ [R e = \ frac {D v _ {\ max} \ rho} {\ mu} \]

    с Re в качестве числа Рейнольдса, D в качестве диаметра трубы, v max в качестве максимальной скорости, ρ как плотность текущей жидкости и μ как вязкость текущей жидкости. {2} \]

    с \ (Q \) в качестве объемного расхода, \ (v_ {avg} \) в качестве средней скорости и \ (r \) в качестве радиуса трубы.

    Следует отметить, что все уравнения применимы только к несжимаемым жидкостям, но их можно использовать для аппроксимации потоков газа при умеренных скоростях. Этот расходомер также должен быть размещен на расстоянии не менее 100 диаметров трубы после ближайшего препятствия для потока. Это гарантирует отсутствие нежелательных колебаний давления и точные показания трубки Пито. Кроме того, жидкости, содержащие крупные частицы, могут забить трубку Пито, и их следует избегать.

    ПРЯМАЯ СИЛА

    Эти расходомеры регулируются уравновешивающими силами внутри системы.

    Ротаметр

    Ротаметр — это вертикально установленная трубка, диаметр которой увеличивается с увеличением высоты. Счетчик должен быть установлен вертикально, чтобы эффекты гравитации легко учитывались в основных уравнениях. Жидкость проходит через нижнюю часть трубки и выходит через верх. {2} \ right]}} \]

    , где C — коэффициент расхода, A b — площадь поперечного сечения верхней части поплавка, V f объем поплавка, ρ f плотность поплавка, ρ плотность жидкости h f высота поплавка, A a площадь поперечного сечения днища поплавка.

    Как правило, ротаметры недороги и просты в использовании. Это позволяет использовать их на многих заводах.

    Турбинный счетчик

    Турбинное колесо помещено в трубу, по которой течет текучая среда. Когда жидкость протекает через турбину, турбина вынуждена вращаться со скоростью, пропорциональной скорости потока жидкости. Магнитный датчик установлен на турбинном колесе, и датчик регистрирует генерируемые импульсы напряжения. Затем информацию о напряжении можно преобразовать в фактические показания расходомера.{-0.2} n \ влево (R_ {o} + R_ {i} \ right) D \ sin \ beta} \]

    с A площадь трубы, среднеквадратичный радиус, ω скорость вращения, β угол между направлением потока и лопатками турбины, R o радиус внешней лопатки, R i внутренний радиус, а D расстояние между лопастями.

    Турбинный счетчик имеет два основных преимущества перед обычными приборами с дифференциальным напором

    .
    1. Расширенная более точная регистрация расхода в диапазоне малых расходов технологического процесса.Это происходит из-за того, что регистрация пропорциональна скорости, а не квадрату скорости
    2. Сравнительно низкие потери напора на счетчике

    Еще одно преимущество использования этого типа расходомера — надежность. Эти результаты подтвердили всесторонние испытания. Кроме того, турбинный расходомер не требует высоких затрат на установку. Однако из-за движения турбинного колеса может произойти падение давления от низкого до среднего. Замена турбинного колеса также может потребоваться из-за истирания, вызванного частицами в жидкости.

    Пропеллерный расходомер

    Пропеллерные расходомеры имеют вращающийся элемент, аналогичный колесу турбинных расходомеров. Опять же, вращение вызывается потоком жидкости через пропеллер, и импульсы напряжения создаются, когда пропеллер проходит через магнитный или оптический датчик. Точно так же частота импульсов пропорциональна расходу жидкости, а напряжения могут напрямую коррелировать со скоростью потока жидкости.

    Пропеллерные расходомеры часто используются специально для воды, хотя могут использоваться и другие жидкости.Низкая стоимость в сочетании с высокой точностью делают пропеллерные расходомеры обычным выбором для многих приложений.

    Датчики лопастного колеса

    Датчик гребного винта — это датчик гребного колеса. Датчики крыльчатки похожи на датчики турбины, за исключением одного. Вал датчика лопаточного колеса перпендикулярен потоку жидкости, а вал турбинного датчика параллелен потоку жидкости. Это добавляет несколько преимуществ датчику потока лопастного колеса. Из-за того, что вал перпендикулярен потоку, он меньше выдерживает осевое воздействие жидкости и, следовательно, меньшее трение.Датчики лопастного колеса также имеют меньшее количество лопастей, поэтому для поворота лопастного колеса требуется меньшее усилие. Это означает, что лопаточное колесо может быть точным при меньшем расходе, иметь высокий КПД, а также более длительный срок службы.

    Существует два типа датчиков лопастного колеса: датчики вставки и встроенные датчики. Существует несколько конструкций вставного датчика, но в одной популярной конструкции подшипник встроен в ротор, а вал, скользящий по нему, является центральной осью вращения. Лезвие выступает и вставляется в трубу с текущей жидкостью.Для труб меньшего диаметра используется встроенный датчик с лопастным колесом. Он содержит узел ротора с запечатанным внутри магнитом и основной корпус.

    Кориолисовый массовый расходомер

    Расходомер Кориолиса использует природное явление, при котором объект начинает «дрейфовать» при движении от или к центру вращения, происходящего в окружающей среде. Карусель служит простой аналогией; человек, идущий от внешнего края круга к его центру, обнаружит, что отклоняется от своего прямолинейного пути в направлении вращения аттракциона.

    Расходомеры

    Кориолиса создают этот эффект, отклоняя поток жидкости через пару параллельных U-образных трубок, подвергающихся вибрации перпендикулярно потоку. Эта вибрация имитирует вращение трубы, и результирующий кориолисов «дрейф» в жидкости заставит U-образные трубы скручиваться и отклоняться от их параллельного расположения. Эта сила Кориолиса, вызывающая это отклонение, в конечном итоге пропорциональна массовому расходу через U-образные трубки.

    \ [\ text {Mass Flow} = \ frac {F_ {c}} {2 w x} \]

    , где \ (F_c \) — наблюдаемая сила Кориолиса, \ (w \) — угловая скорость, возникающая в результате вращения, а \ (x \) — длина трубки в расходомере.

    Рисунок \ (\ PageIndex {1} \): (слева) образец вибрации в отсутствие потока и (справа) образец вибрации с массовым расходом. (CC BY-SA 2.5; Cleonis через Википедию)

    Поскольку расходомер Кориолиса измеряет массовый расход жидкости, на показания не влияют колебания плотности жидкости. Кроме того, отсутствие прямых препятствий потоку делает расходомер Кориолиса подходящим выбором для измерения расхода агрессивных жидкостей. Его ограничения включают значительный перепад давления и снижение точности в присутствии газов с низким расходом.

    ЧАСТОТА

    Эти расходомеры используют частоту и электронные сигналы для расчета расхода.

    Вихревой расходомер

    Тупое, не обтекаемое тело помещается в поток, проходящий через трубу. Когда поток сталкивается с телом, возникает серия чередующихся вихрей, которые заставляют жидкость закручиваться вниз по потоку. Количество образующихся вихрей прямо пропорционально скорости потока и, следовательно, скорости потока. Вихри обнаруживаются ниже по потоку от затупленного тела с помощью ультразвукового луча, который проходит перпендикулярно направлению потока.Когда вихри пересекают луч, они изменяют несущую волну, поскольку сигнал обрабатывается электронно с использованием схемы преобразования частоты в напряжение. На следующей схеме показан основной принцип работы расходомера с выделением вихрей:

    Вихревые расходомеры лучше всего использовать в турбулентных потоках с числом Рейнольдса более 10 000.

    Читайте также

    Глухозаземленная и изолированная нейтраль отличия: Режимы работы нейтрали в электроустановках и электрических сетях

    Что такое дребезг контактов: Дребезг контактов, и как с ним бороться

    Релейная защита трансформатора: Релейная защита силовых трансформаторов

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
