Как определить номинал смд резистора

В современной электронике в большинстве случаев используются элементы поверхностного монтажа. Среди них SMD-резисторы, они нужны для уменьшения массогабаритных показателей за счет увеличения числа смонтированных компонентов на 1 квадратном сантиметре печатной платы. Трудностью является не только монтаж мелких компонентов, но и расчет их номинала. Распознать характеристики элемента можно, если расшифровать что на нем написано. Вообще для компонентов поверхностного монтажа используют кодовую кодировку, она бывает цифровой или буквенной.

Чаще всего встречаются SMD-резисторы, в которых используются цифровые обозначения, их легко можно рассчитать с помощью онлайн калькулятора. Причем зная сопротивление, вы узнаете какая должна быть маркировка SMD-резисторов. А также если у вас есть на руках элемент неизвестной величины, вы можете расшифровать значение его сопротивления.

Калькулятор маркировки SMD-резисторов предоставлен ниже:

Различают обозначение из 3 или 4 цифр.

1=4700 Ом = 4,7 кОм с допуском в 1%

Если у компонента дробная величина, то в его шифре роль точки играет буква R, тогда расчет имеет вид:

Последний вид маркировки EIA-96, к сожалению её наш онлайн калькулятор не поддерживает. Она относится к буквенно-цифровым обозначением. Но вы легко можете рассчитать величину по таблице:

Здесь первые две цифры – содержат информацию о числовой части номинала, а последняя буква – это множитель.

Чтобы безошибочно и быстро определить сопротивление SMD-резистора, используйте возможности нашего онлайн калькулятора. Он также пригодится для быстрого подбора нужного сопротивления из кучи неизвестных элементов.

В современной электронике в большинстве случаев используются элементы поверхностного монтажа. Среди них SMD-резисторы, они нужны для уменьшения массогабаритных показателей за счет увеличения числа смонтированных компонентов на 1 квадратном сантиметре печатной платы. Трудностью является не только монтаж мелких компонентов, но и расчет их номинала.

Распознать характеристики элемента можно, если расшифровать что на нем написано. Вообще для компонентов поверхностного монтажа используют кодовую кодировку, она бывает цифровой или буквенной.

Чаще всего встречаются SMD-резисторы, в которых используются цифровые обозначения, их легко можно рассчитать с помощью онлайн калькулятора. Причем зная сопротивление, вы узнаете какая должна быть маркировка SMD-резисторов. А также если у вас есть на руках элемент неизвестной величины, вы можете расшифровать значение его сопротивления.

Калькулятор маркировки SMD-резисторов предоставлен ниже:

Различают обозначение из 3 или 4 цифр. Чтобы узнать сопротивление, нужно понимать значение этих цифр. В первом случае первые 2 цифры – это числа, а третья – количество нулей. То есть маркировка 221 расшифровывается как 22 и 0, итого 220 Ом. Такие резисторы имеют погрешность от 2 до 10%.

Расчет сопротивления во втором случае подобен, здесь первые 3 знака – это цифры, а последний – количество нолей или степень, в которую нужно возвести множитель «10». 1=4700 Ом = 4,7 кОм с допуском в 1%

Если у компонента дробная величина, то в его шифре роль точки играет буква R, тогда расчет имеет вид:

Последний вид маркировки EIA-96, к сожалению её наш онлайн калькулятор не поддерживает. Она относится к буквенно-цифровым обозначением. Но вы легко можете рассчитать величину по таблице:

Здесь первые две цифры – содержат информацию о числовой части номинала, а последняя буква – это множитель.

Чтобы безошибочно и быстро определить сопротивление SMD-резистора, используйте возможности нашего онлайн калькулятора. Он также пригодится для быстрого подбора нужного сопротивления из кучи неизвестных элементов.

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

  • 450 = 45 х 10 0 равно 45 Ом
  • 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
  • 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
  • 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

Маркировка EIA-96

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке.

В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора, а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

  • 01А = 100 Ом ±1%
  • 38С = 24300 Ом ±1%
  • 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

Похожие записи:

46 комментариев

Спасибо, очень удобный справочник.

Спасибо Вам за прекрасную и необходимую работу!

Полезная информация.Просто,удобно и понятно.Спасибо!

Все бы ничего, почему калькулятор не считаетв EIA?

Вроде все считает..

Буковку «С» нужно ввести после номинала

Доброго всем дня. На резисторе (СМД) написанно Е22 измерить не получается ,так как корозия уничтожила выводы. Стоит в десеке (переключатель спутниковых конвертеров) Прочитал только под микроскопом очень маленький размер. На глаз длинна не более 1,5мм. Подскажите кто силён.

На обычных резисторах этот номинал означает 22 Ома

Привет, а не могли бы сжато написать если не трудно: что такое смд резистор, его предназначение, сколько минимально ом и сколько максимально? Просто я только начал пытаться учить смд компоненты и сейчас тяжело усваиваю инфу, мне нужно сжато суть выучить смд резисторы, диоы и кандеры, что это, предназначение их, мощность мин и макс и как прозваниваются!

смд — маленький, без проводков, на плату сразу припаивать к дорожкам
предназначение — Сопротивляться прохождению тока (от ангельского Резист — Сопротивление)
минимально — Ноль (0) Ом (без приставки Омы — маленькое значение)
Максимально — Сколько повезёт (ххх) МегаОм (приставка Кило — среднее значение)

Прозванивается мультиметром на режиме Ʊ после предварительного замыкания измерительных контактов (эту цифру вычесть из измеренного сопротивления резистора). Измеренное значение Ноль при цифрах на маркировке говорит о коротком замыкании резистора внутри (сгорел). Сменой режима мультиметра можно найти нужный диапазон измерения, чтобы увидеть точное значение. Небольшое отличие от написанного номинала допустимо. Если на всех пределах показывает превышение предела — значит резистор в обрыве (сгорел). Как проводить измерения — написано в инструкции к измерительному прибору. Как работает сопротивление — описано в учебнике по физики, раздел про Закон Ома. Остальные компоненты также имеются в физике. Книга небольшая, прочитать можно один раз и потом на столе держать как справочник.

1R00 резистор сколько ом

Онлайн-калькулятор маркировки цветных резисторов

Из за миниатюрных размеров маломощных резисторов и для облегчения читаемости была введена цветная маркировка резисторов, нанесенная на них в виде 3, 4 или 5 полос (колец). Для использования калькулятора, резистор необходимо положить таким образом, чтобы ближайшая к выводу резистора полоса располагаласть слева или расположить слева самую широкую полосу, которая при определения номинала всегда является первой.

Номинал сопротивления всегда определяется по первым трем полосам. Первые две полосы маркировки – это цифры, а третья – множитель. Четвертое кольцо показывает допустимую погрешность точности сопротивления от номинального значения резистора.

Резисторы с точностью до 20 % маркируют тремя кольцами, с точностью 10 % и 5 % – четырьмя, для всех остальных более точных применяют маркировку пятью или шестью кольцами.

Для определения номинала резистора при помощи нашего онлайн-калькулятора, необходимо выбрать цвета всех колец – программа автоматически определит и покажет номинал.

↔ 4 кольца

Ваш браузер не поддерживает canvas элементы.

Кольцо 1 Кольцо 1 Кольцо 2 Множитель Допуск в %

Онлайн-калькулятор маркировки SMD резисторов

Представляем простой и удобный калькулятор сопротивлений SMD резисторов. Чтобы узнать номинал своего резистора, введите его код в черное поле:

Наш калькулятор позволяет определять сопротивление SMD резисторов, маркированных по стандарту EIA-96, по которому на корпус наносится 3 или 4 цифры, либо 2 цифры и 1 буква.

Обозначения маркировок SMD резисторов

При использовании маркировки с тремя или четырьмя цифрами, первые 2 или 3 из которых обозначают количественное значение сопротивления резистора, а последняя – показатель множителя. Множитель равен степени, в которую необходимо возвести количество, чтобы получить итоговый номинал.

Приведем нескольлко примеров определения номинала SMD резистора, исходя из его маркировки:

  • 473 = 47kΩ ± 5%
  • 103 = 10kΩ ± 5%
  • 312 = 3.1kΩ ± 5%
  • 106 = 10MΩ ± 5%

При маркировке сопротивлений менее 10Ω используется Буква R. Она указывает на положене десятичной точки деления:

  • 0R5 = 0.5Ω
  • 0R3 = 0.3Ω
  • 0R7 = 0.7kΩ

У высокоточных резисторов, показатель погрешности которых составляет 1%, буква ставится в конце номинала и является множителем. Две цифры в начале обозначают код, по которому определяется сопротивление:

  • 92Z = 0.89Ω ± 1%
  • 32D = 210kΩ ± 1%
  • 24E = 1.74MΩ ± 1%

Где купить недорогие резисторы?

Заходите в наш интернет-магазин, там большой выбор недорогих резисторов с быстрой доставкой по России и СНГ.

Вольтик.ру – это более 800 товаров для мейкеров, радиолюбителей и инженеров.

Для ремонта драйвера светодиодного светильника может понадобиться SMD резистор в корпусе 1206 в замен вышедшему из строя. Проверка резистора может осуществляться только в снятом с платы драйвера виде. Сопротивление неисправного резистора будет нулевым или бесконечным. Неисправность резистора можно определить и внешне – подгоревший или оплавленный вид.

Бескорпусные толстопленочные резисторы (чип-резисторы, smd-резисторы) предназначены для работы в цепях постоянного, переменного и импульсного тока. Используются для поверхностного монтажа.
Номинальная мощность: 0.063 Вт (тип 0603), 0.125 Вт (тип 0805), 0.25 Вт (тип 1206)
Точность: ± 5% (J), ± 1% (F)
Рабочее напряжение: 200 B
Диапазон рабочих температур: -55 . + 125 °C

Термин «SMD-резистор» появился сравнительно недавно. Surface Mounted Devices дословно можно перевести на русский язык как «устройство, монтируемое на поверхность». Чип-резисторы, как их еще называют, используют при поверхностном монтаже печатных плат. Они имеют гораздо меньшие габариты, чем аналогичные проволочные резисторы. Квадратная, прямоугольная или овальная форма и низкая посадка позволяет компактно размещать схемы и экономить площадь.

На корпусе имеются контактные выводы, которые при монтаже крепятся прямо на дорожки печатной платы. Подобная конструкция делает возможным крепить элементы без применения отверстий. Благодаря этому полезная площадь платы используется с максимальным эффектом, что позволяет уменьшить габариты устройств.

Калькулятор обозначений SMD-резисторов

Расшифровка обозначения чип-резисторов – специфичное занятие. Вычислить необходимую величину можно, пользуясь старыми проверенными способами, проделав несколько арифметических действий. Но прогресс не стоит на месте, и то же самое можно выполнить при помощи различных сайтов.

Калькулятор SMD-резисторов поможет подобрать нужный типоразмер, разобраться с кодами, а также избавит от изнурительных расчетов. Кроме того, есть специальная программа «Резистор». Кликнув пару раз мышкой, можно найти нужную информацию.

Маркировка smd резисторов калькулятор. Маркировка SMD резисторов

Маркировка резисторов

Простой калькулятор расчёта номинала резистора по цветам.

Кликая мышкой по цветам в таблице, раcкрашиваем резистор полосками.

В итоге получаем номинал и допуск нужного нам резистора.

Первая полоса, от которой ведётся отсчёт, обычно более широкая или находится ближе к выводу резистора.

Маркировка резисторов SMD

Прежде всего следует обратить внимание на относительно новый и не всем знакомый стандарт маркировки EIA-96, который состоит из трёх символов — двух цифр и буквы. Компактность написания компенсируется неудобством расшифровки кода с помощью таблицы.

Трёхсимвольная маркировка EIA96

Кодировка планарных элементов (SMD) в стандарте EIA-96 предусматривает определение номинала из трёх символов маркировки для прецизионных (высокоточных) резисторов с допуском 1%.
Первые две цифры — код номинала от 01 до 96 соответствует числу номинала от 100 до 976 согласно таблице.
Третий символ — буква — код множителя. Каждая из букв X , Y , Z , A , B , C , D , E , F , H , R , S соответствует множителю согласно таблице.
Номинал резистора определится произведением числа и множителя.
Принцип расшифровки кодов SMD резисторов стандартов E24 и E48 значительно проще, не требует таблиц и описан отдельно ниже.
Предлагается онлайн калькулятор для раскодировки резисторов EIA-96 , E24 , E48 .

Трёхсимвольная маркировка E24. Допуск 5%

Маркировка из трёх цифр. Первые две цифры — число номинала.
Третья цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100, множитель 100.
3=lg1000, множитель 1000.

В данной статье используйте окно калькулятора выше, что и для EIA-96.

Четырёхсимвольная маркировка E48. Допуск 2%

Маркировка состоит из четырёх цифр. Первые три цифры — число номинала.
Четвёртая цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100; Множитель 100.
3=lg1000, множитель 1000.
И т.д., соответственно количеству нулей множителя.
Произведение числа и множителя определит номинал резистора.
Можно использовать окно ввода ниже (только для E48 ), либо вводить 4 цифры в общее верхнее окно.

Введите код SMD резистора E48 .

Впишите код стандарта EIA-96 , либо 3 цифры E24 , либо 4 цифры E48

Сопротивление:


Таблица EIA-96

Код Число Код Число Код Число Число Число
01 100 25 178 49 316 73 562
02 102 26 182 50 324 74 576
03 105 27 187 51 332 75 590
04 107 28 191 52 340 76 604
05 110 29 196 53 348 77 619
06 113 30 200 54 357 78 634
07 115 31 205 55 365 79 649
08 118 32 210 56 374 80 665
09 121 33 215 57 383 81 681
10 124 34 221 58 392 82 698
11 127 35 226 59 402 83 715
12 130 36 232 60 412 84 732
13 133 37 237 61 422 85 750
14 137 38 243 62 432 86 768
15 140 39 249 63 442 87 787
16 143 40 255 64 453 88 806
17 147 41 261 65 464 89 825
18 150 42 267 66 475 90 845
19 154 43 274 67 487 91 866
20 158 44 280 68 499 92 887
21 162 45 287 69 511 93 909
22 165 46 294 70 523 94 931
23 169 47 301 71 536 95 953
24 174 48 309 72 549 96 976

Цветовая маркировка резисторов ,калькулятор резистора ,калькулятор smd резисторов,калькулятор резистора по цыетовым полоскам.

Опубліковано 17.05.2011

SMD-резисторы

SMD-резисторы типоразмера 0402 не маркируются, резисторы остальных типоразмеров маркируются различными способами, зависящими от типоразмера и допуска.

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу, а последняя – показатель степени по основанию 10 для определения номинала резистора в Омах. При необходимости к значащим цифрам добавляется буква R для обозначения десятичной точки. Например, маркировка 513 означает, что резистор имеет номинал 51×10 3 Ом = 51 КОм.

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырмя цифрами, первые три из которых обозначают мантиссу, а последняя – показатель степени по основанию 10 для задания номинала резистора в Омах. Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750×10 1 Ом = 7.5 КОм.

Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу, а буква – показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 10C означает, что резистор имеет номинал 124×10 2 Ом = 12.4 КОм.

Код Значение Код Значение Код Значение Код Значение
01 100 13 133 25 178 37 237
02 102 14 137 26 182 38 243
03 105 15 140 27 187 39 249
04 107 16 143 28 191 40 255
05 110 17 147 29 196 41 261
06 113 18 150 30 200 42 267
07 115 19 154 31 205 43 274
08 118 20 158 32 210 44 280
09 121 21 162 33 215 45 287
10 124 22 165 34 221 46 294
11 127 23 169 35 226 47 301
12 130 24 174 36 232 48 309
S 10 -2 R 10 -1 A 10 0 B 10 +1
Код Значение Код Значение Код Значение Код Значение
49 316 61 422 73 562 85 750
50 324 62 432 74 576 86 768
51 332 63 442 75 590 87 787
52 340 64 453 76 604 88 806
53 348 65 464 77 619 89 825
54 357 66 475 78 634 90 845
55 365 67 487 79 649 91 866
56 374 68 499 80 665 92 887
57 383 69 511 81 681 93 909
58 392 70 523 82 698 94 931
59 402 71 536 83 715 95 953
60 412 72 549 84 732 96 976
C 10 +2 D 10 +3 E 10 +4 F 10 +5

Перемычки и резисторы с нулевым сопротивлением

Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0. 6 мм, 0.8 мм) и
резисторы с “нулевым” сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для
поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0.005…0.05 Ом). В цилиндрических
корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировка обычно отсутствует либо наносится код “000” (возможно “0”).

Для начала, нужно отметить, маркировка на чип резисторах 0402-ого корпуса просто отсутствует, маркировка smd резисторов, имеющих другие типоразмеры, отличные от 0402-ого производиться так, как описывается далее.

Если SMD резисторы обладают допуском сопротивления 2%, 5% либо 10%, то они маркируются тремя цифрами: первая и вторая цифры – это обозначение мантиссу, цифра номер три является степенью под десятичное основание, следовательно — получим сопротивление резистора.

Например, резистор обладает кодом 452. Сочетание первых двух цифр «45» является мантиссой, а 2 — степенью, в результате получим 45 * 10² = 4,5 кОм

Бывает, что кроме цифровой маркировки на резисторах наносят латинскую букву R – которая, как бы, дополнительный множитель и служит, чтобы обозначать десятичную точку.

Маркировка SMD резисторов, типоразмеры которых более 0805, и обладающих точностью 1% производиться при помощи четырехзначного кода: комбинация первых трех цифр является обозначением мантиссу, а четвертый символ является степенью под десятичное основание. В результате, как и в описанном ранее варианте, получаем сопротивление резистора. Данный код тоже может содержать букву R, чтобы обозначить десятичную точку.

К примеру, резистор имеет код 4501. Сочетание первых трех цифр «450» — это обозначение мантиссу, а «1» является степенью, в результате получим 450 * 10 = 4,5 кОм.

Маркировка SMD резисторов, имеющих допуск в 1% и типоразмер 0603 производиться с использованием таблицы, которая располагается далее, при помощи двух цифр и буквы. Комбинация цифр является кодом, который помогает выбрать в таблице мантиссу, а буквой обозначают значение множителя, имеющего десятичное основание. В результате получим сопротивление.


К примеру, резистор обладает кодом 14R – комбинация первых двух цифр 14 – является кодом для таблицы, из которой видно, что требуемое число — это 137, а R – это десятка в первой степени, в результате получим 137 * 10 = 13,7 Ом

Цветовая маркировка резисторов

Резисторы и конденсаторы в SMD исполнении маркируются трех буквенным кодом, редко — четырех буквенным.
В коде первая и вторая цифры указывают на первое и второе число, а третья цифра — множитель. Цифра в множителе соответствует степени множителя.

SMD резисторы маркируются в Ом-ах, а конденсаторы в пикоФарадах.

К примеру.

резистор с обозначением 101 — первая цифра — 1, вторая — 0, множитель — х10 1 . Получаем 100 Ом.

Резистор с обозначением 473 — первая цифра — 4, вторая — 7, множитель — х10 3 . Получаем 47000 Ом или 47 кОм.

Резистор с обозначением 225 — первая цифра — 2, вторая — 2, множитель — х10 5 . Получаем 2200000 Ом или 2.2 мОм.

Некоторые производители используют буквы K и M для обозначения множителя.

При такой маркировке резисторы могут маркироваться более привычным способом, к примеру.

Маркировка резистора — 47K, указывает на сопротивление в 47 кОм

Маркировка 3K3 — указывает на сопротивление 3,3 кОм

Маркировка М27 — Указывает на сопротивление 0,27 мОм или 270 кОм.

Сопротивления резисторов менее 100 Ом маркируются при помощи буквы R или E. К примеру.

Резистор сопротивлением 27 Ом будет маркироваться как 27R или R27, редко E27.

Так же есть резисторы с нулевым сопротивлением или перемычки, они маркируются цифрой — 0

Типоразмер SMD резисторов и конденсаторов обозначается 4-мя цифрами (см. таблицу). Первая пара цифр обозначает длинну элемента, а вторая пара — ширину. В маркировке принято обозначать элементы в дюймах.

Расшифровка маркировки конденсаторов не отличается от резисторов, за исключением того, что результат мы получаем в пФ.

На практике SMD конденсаторы часто встречаются вообще без маркировки, за исключением электролитических SMD конденсаторов.

Devices) в переводе с английского означает «прибор, монтируемый на поверхность». SMD-компоненты в десятки раз меньше по размерам и массе, чем традиционные детали, благодаря этому достигается более высокая плотность их монтажа на устройств. В наше время электроника развивается огромными темпами, одно из направлений — это уменьшение габаритных размеров и веса приборов. SMD-компоненты — благодаря своим размерам, дешевизне, высокому качеству — получили огромное распространение и все больше вытесняют классические элементы с проволочными выводами.

На фото ниже представлены SMD-резисторы, размещенные на печатной плате. Можно увидеть, что, благодаря малым размерам элементов достигнута высокая плотность монтажа. Обычные детали вставляются в специальные отверстия в плате, а SMD-резисторы припаиваются к расположенным на поверхности печатной платы контактным дорожкам (пятачкам), что тоже упрощает разработку и сборку радиоэлектронных приборов. Благодаря возможности навесного монтажа радиокомпонентов стало возможным изготавливать печатные платы не только двухсторонними, но и многослойными, внешне напоминающими слоеный пирог.

В промышленном производстве пайка SMD-компонентов производится следующим методом: на контактные дорожки платы наносится специальная паяльная термопаста (флюс, перемешанный с порошком припоя), после чего робот располагает в нужные места элементы, в том числе и SMD-резисторы. Детали прилипают к затем плата помещается в специальную печь, где ее нагревают до необходимой температуры, при которой плавится припой в пасте, испаряется флюс. Таким образом детали встают на место. После этого печатную плату вынимают из печи и охлаждают.


Для пайки компонентов типа SMD в домашних условиях понадобятся следующие инструменты: пинцет, шило, кусачки, увеличительное стекло, шприц с толстой иглой, паяльник с тонким жалом, термовоздушная паяльная станция. Из расходных материалов нужны припой, жидкий флюс. Желательно, конечно же, использовать но если у вас ее нет, можно обойтись и паяльником. При пайке главное — не допустить перегрева элементов и печатной платы. Для того чтобы элементы не сдвигались и не липли к жалу паяльника, их следует придавливать к плате иглой.

SMD-резисторы представлены довольно в широком диапазоне номинальных значений: от одного Ома до тридцати мегаОм. Температурный режим работы таких резисторов колеблется от -550°C до +1250°C. Мощность SMD-резисторов достигает 1 Вт. При увеличении мощности увеличиваются Например, резисторы SMD мощностью 0,05 Вт имеет габаритные размеры 0,6*0,3*0,23 мм, а мощностью 1 Вт — 6,35*3,2*0,55 мм.


Маркировка таких резисторов бывает трех типов: с тремя цифрами, с четырьмя цифрами и с тремя символами:

Первые две цифры указывают значение в Ом, а последняя — количество нулей. Например, маркировка на резисторе 102 означает 1000 Ом или 1кОм.

Первые три цифры на резисторе указывают на значение номинала в Ом, а последняя — количество нулей. Например, маркировка на резисторе 5302 означает 53 кОм.

Первые два символа на резисторе указывают на значение номинала в Ом, взятые из таблицы, приведенной выше, а последний символ указывает на значение множителя: S=10-2; R=10-1; B=10; C=102; D=103; E=104; F=105. Например, маркировка на резисторе 11С означает 12,7 кОм.

0805 Smd резистор мощность

Определяем мощность SMD-резисторов по их размерам

Также, как и выводные резисторы, SMD-резисторы для монтажа на поверхность рассчитаны на определённую мощность рассеивания. Но, как её узнать?

На самом деле, определить мощность SMD резистора не так уж и сложно. Мощность рядовых чип-резисторов, которых в современной электронике огромное множество, можно определить исходя из их размеров.

Далее представлена таблица №1, в которой указано соответствие типоразмера SMD-резистора и его мощности рассеивания. Отмечу, что в таблице указан типоразмер в дюймовой системе кодировки, а реальные размеры указаны в миллиметрах (длина и ширина). Сделано это исходя из удобства.

Дело в том, что до сих пор наибольшее распространение получила система кодирования типоразмера чип-резисторов в дюймах. Её используют все: производители, поставщики и магазины. А для того, чтобы определить типоразмер, а, следовательно, и мощность, мы должны замерить длину и ширину резистора обычной линейкой или другим более точным инструментом, шкала которого проградуирована в миллиметрах.

Если у вас на руках имеется SMD-резистор, мощность которого требуется узнать, то, сделав замеры обычной линейкой, можно быстро определить его типоразмер и соответствующую ему мощность рассеивания.

Таблица №1. Соответствие мощности SMD-резистора и его типоразмера.

Типоразмер (дюймовый, inch) Мощность (Power Rating at 70°C) Мощность, Вт. Длина (L) /Ширина (W), мм.
0075 1/50W 0,02 Вт 0,3/0,15
01005 1/32W 0,03 Вт 0,4/0,2
0201 1/20W 0,05 Вт 0,6/0,3
0402 1/16W, 1/8W 0,063 Вт; 0,125 Вт 1,0/0,5
0603 1/10W, 1/5W 0,1 Вт; 0,2 Вт 1,6/0,8
0805 1/8W, 1/4W 0,125 Вт; 0,25 Вт 2,0/1,25
1206 1/4W, 1/2W 0,25 Вт; 0,5 Вт 3,2/1,6
1210 1/2W 0,5 Вт 3,2/2,5
1218 1W; 1,5W 1 Вт; 1,5 Вт 3,2/4,8
1812 1/2W, 3/4W 0,5 Вт; 0,75 Вт 4,5/3,2
2010 3/4W 0,75 Вт 5,0/2,5
2512 1W; 1,5W; 2W 1 Вт; 1,5 Вт; 2 Вт 6,4/3,2
Мощность SMD-резисторов с широкими электродами (Long side termination chip resistors)
0406 0,25. 0,3W 0,25. 0,3 Вт 1,0/1,6
0612 0,75. 1W 0,75. 1 Вт 1,6/3,2
1020 1W 1 Вт 2,5/5,0
1218 1W 1 Вт 3,2/4,6
1225 2W 2 Вт 3,2/6,4

В таблице №1 также указаны типовые мощности и для SMD-резисторов с широкими боковыми электродами (выводами). В документации такие резисторы называются Long Side Termination Chip Resistors или Wide Terminal Chip Resistors.

Хочу обратить внимание на то, что в колонке (Мощность, Power Rating at 70°C) для некоторых типоразмеров указано несколько значений мощности. Дело в том, что производители выпускают разные серии SMD-резисторов. В одной серии мощность резисторов для типоразмера 1206 нормирована на уровне 0,5 Вт, а в другой 0,25 Вт.

Например, чип-резисторы серии CRM фирмы Bourns ® рассчитаны на повышенную мощность: CRM0805 (0,25W), CRM1206 (0,5W), CRM2010 (1W). Используются такие в импульсных источниках питания в качестве токовых датчиков, токоограничительных резисторов, снабберов (демпфирующих резисторов).

Такое положение дел нужно учитывать, если вы собираетесь использовать резистор, мощность которого была определена исходя из размеров. При этом, нужно остановиться на наименьшем значении мощности, взятом из таблицы №1.

Если этим пренебречь, то может случится так, что вам попадётся резистор с меньшей мощностью, например, 0,25W вместо 0,5W, а это уже чревато его перегревом и выходом из строя при работе в реальной схеме.

Хотелось бы отметить, что сведения в таблице №1 в основном относятся к стандартным SMD-резисторам, то есть таким, которые широко и в большом количестве используются при производстве электроники.

Как правило, это чип резисторы на основе толстой плёнки (thick film chip resistors), так как они являются самыми дешёвыми, и, как следствие, самыми распространёнными. Примером могут служить серии стандартных толстоплёночных SMD резисторов D/CRCW e3 (Vishay ® ), ERJ (Panasonic) или RC (Yageo).

Не секрет, что существует огромное количество узкоспециализированных SMD-резисторов, которые имеют свои особенности. К таким можно отнести резисторы, которые работают при повышенных температурах (до 230°C), в условии агрессивной среды (Antisulfur), миллиомные чип резисторы, SMD резисторы-перемычки. Если такие резисторы и встречаются на печатных платах от потребительской электроники, то, как правило, их количество невелико, они применяются в определённых цепях электронных схем.

Их характеристики, в том числе и мощность рассеивания, может существенно отличатся от усреднённых значений, которые приведены в таблице №1 и являются типовыми для стандартных SMD-резисторов, количество которых в электронной схеме может быть просто огромным.

Типовые мощности тонкоплёночных резисторов (Thin film chip resistors) также соответствуют значениям из таблицы №1. Резисторы для некоторых областей применения, например, для автомобильной электроники (avtomotive grade), могут иметь мощность чуть выше той, что указана в таблице №1.

Как узнать мощность резисторных SMD-сборок?

Для резисторных SMD-сборок мощность в технической документации указывается на элемент (per element), а иногда ещё и на сборку вцелом (per package). Обычно, чип-сборка состоит из набора 2, 4, или 8 резисторов стандартного типоразмера. Например, набор типоразмера 0408 соответствует четырём SMD резисторам типоразмера 0402.

Так вот, типовая мощность одного резистора в такой сборке мало чем отличается от стандартной мощности отдельного SMD-резистора такого же типоразмера.

Так, для резисторных SMD-сборок 0202 (0201 × 2) мощность на элемент обычно составляет 0,03W (1/32W). Для тех, кто ещё не знает, сборка типоразмера 0202, – это два резистора 0201 в наборе.

Для сборок 0404 (0402 × 2), 0408 (0402 × 4) мощность на элемент обычно не превышает значения в 0,063W (1/16W).

Для сборок 0606 (0603 × 2), 0612 (0603 × 4), 0616 (0602 × 8) мощность на элемент составляет 0,063. 0,125W.

Чип-сборка типоразмера 0612 на 4 резистора с выводами типа convex (т. е. выпуклыми). Мощность на элемент 0,1W.

На следующем фото резисторная чип-сборка 8×1206 с материнской платы старого, но очень крутого промышленного компьютера. На современных платах наборы такого типоразмера встречаются очень редко.

Ориентировочная мощность такой сборки 0,25W на элемент. Это если исходить из соображения, что типовая мощность для типоразмера 1206 составляет минимум 0,25W.

Хотя, стоит иметь ввиду, что в документации на стандартные современные сборки типоразмера 4×1206 минимальная мощность обычно 0,125W (1/8W) на элемент, что в 2 раза меньше. Так что, тут можно и поспорить, но я всё же остановлюсь на значении в 0,25W.

Кривая снижения мощности SMD-резистора и диапазон рабочей температуры.

В англоязычной тех. документации мощность рассеивания называется Power Dissipation (иногда Rated dissipation), а обозначается как P70. Нижнему индексу (70) соответствует температура окружающей среды, при которой резистор способен долговременно выдерживать указанную мощность.

Каждая серия резисторов рассчитана на работу в определённом интервале температур. В большинстве своём, рабочая температура обычных чип-резисторов на основе толстой плёнки (thick film) лежит в интервале от -55°C до +155°C. Но, для микроминиатюрных типоразмеров от 0075 до 0201 максимальная температура, как правило, ограничена на уровне +125°C.

Как уже говорилось, в технической документации мощность SMD-резисторов указывается для температуры окружающей среды +70°C. Если резистор, эксплуатируется при температуре выше +70°C, то мощность, которая выделяется на нём в процессе работы должна быть снижена. Проще говоря, при повышенной температуре резистор просто не успевает охлаждаться.

На графике снижения мощности (Power Derating Curve) по шкале Rated Load (%) указан процент от номинальной мощности, которую способен выдержать SMD-резистор при соответствующей температуре окружающей среды (Ambient Temperature, °C).

Так, при температуре в +120°C мощность должна быть снижена до уровня 40% для изделий, рассчитанных на работу в температурном диапазоне -55°C. +155°C. Если у нас резистор на 1 ватт, то при данной температуре он способен долговременно выдерживать мощность в 0,4 ватта. Нетрудно заметить, что температура в 155°C соответствует нулевой мощности.

Приведённый график является типовым для стандартных толстоплёночных резисторов. Для специализированных SMD-резисторов график снижения мощности может существенно отличаться. Например, так он выглядит для резисторов серии PHT (Vishay).

Это высокостабильные тонкоплёночные чип резисторы для работы при повышенной температуре окружающей среды (от -55°C до +215°C). Даже к установке таких резисторов на печатную плату предъявляются определённые требования, чтобы эффективно отводить тепло от резистивного слоя.

Мощные SMD-резисторы.

Существует мнение, что максимальная мощность рассеивания SMD резисторов ограничена их физическими размерами и параметрами резистивного слоя, например, сечением. И это так. Несмотря на это, среди резисторов для поверхностного монтажа есть и модели повышенной мощности.

К таким можно отнести чип резисторы серии PCAN (Vishay). Особенностью данных резисторов является подложка из нитрида алюминия (aluminum nitride, AlN), которая обладает повышенной теплопроводностью. 90% тепла от резистивного слоя SMD-резистора проходит через тело компонента, то есть через его подложку (substrate). Керамика на основе алюмонитрида (нитрида алюминия) обладает высокой теплопроводностью, что позволяет быстрее отводить тепло от резистивного слоя. К тому же, керамика на основе алюмонитрида нетоксична.

Кроме этого нижняя часть контактных электродов данных чип-резисторов имеет увеличенную площадь, за счёт которой удаётся уменьшить тепловое сопротивление между проводящим слоем резистора и контактными площадками на печатной плате.

Такое сочетание технических решений позволяет преодолеть мощностные ограничения для стандартных типоразмеров смд-резисторов. Для сравнения, приведу значения мощности рассеивания для четырёх типоразмеров, доступных в данной серии.

Тонкоплёночные прецизионные чип резисторы повышенной мощности серии PCAN (Vishay)
Типоразмер, inch Мощность, W
0603 0,5
0805 1
1206 2
2512 6

Как видим, для типоразмера 2512 мощность составляет 6 Вт. Стандартный SMD-резистор такого же типоразмера, как правило, имеет мощность не более 1 или 2 Вт.

Так же есть чип-резисторы с более скромными характеристиками, например, серии PHP (Vishay). В ней уже используется подложка из рядового, хотя, и высокочистого оксида алюминия (alumina, Al2O3), который широко используется в качестве материала для подложки в стандартных SMD-резисторах.

Из особенностей: увеличенная площадь нижних электродов Wraparound-типа. Допустимая мощность для типоразмера 2512 данной серии составляет 2,5 Вт. Это на 0,5. 1,5 ватта больше, чем у стандартных резисторов аналогичного размера.

Работа чип-резисторов на таких мощностях возможна с одной оговоркой, – это соблюдение правил монтажа на печатную плату. Об этом прямо сообщается в технической документации на серию.

Какие бы технические ухищрения не использовались для увеличения мощностных характеристик SMD-резисторов, но тепло всё равно отводить куда-то надо. Именно поэтому, к таким резисторам предъявляются особые требования монтажа их на плату.

Основными способами отвода избытка тепла от резистивного слоя SMD-резистора являются соединительные контакты медных проводников, поверхность печатной платы и внешнее охлаждение.

В печатных платах под поверхностный монтаж элементов, избытки тепла от элементов отводятся в толщу платы и медные полигоны, которые служат своеобразным радиатором. В некоторых случаях может применятся принудительное внешнее охлаждение (например, вентиляторы).

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

  • 450 = 45 х 10 0 равно 45 Ом
  • 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
  • 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
  • 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

Маркировка EIA-96

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора, а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

  • 01А = 100 Ом ±1%
  • 38С = 24300 Ом ±1%
  • 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

Похожие записи:

46 комментариев

Спасибо, очень удобный справочник.

Спасибо Вам за прекрасную и необходимую работу!

Полезная информация.Просто,удобно и понятно.Спасибо!

Все бы ничего, почему калькулятор не считаетв EIA?

Вроде все считает..

Буковку «С» нужно ввести после номинала

Доброго всем дня. На резисторе (СМД) написанно Е22 измерить не получается ,так как корозия уничтожила выводы. Стоит в десеке (переключатель спутниковых конвертеров) Прочитал только под микроскопом очень маленький размер. На глаз длинна не более 1,5мм. Подскажите кто силён.

На обычных резисторах этот номинал означает 22 Ома

Привет, а не могли бы сжато написать если не трудно: что такое смд резистор, его предназначение, сколько минимально ом и сколько максимально? Просто я только начал пытаться учить смд компоненты и сейчас тяжело усваиваю инфу, мне нужно сжато суть выучить смд резисторы, диоы и кандеры, что это, предназначение их, мощность мин и макс и как прозваниваются!

смд — маленький, без проводков, на плату сразу припаивать к дорожкам
предназначение — Сопротивляться прохождению тока (от ангельского Резист — Сопротивление)
минимально — Ноль (0) Ом (без приставки Омы — маленькое значение)
Максимально — Сколько повезёт (ххх) МегаОм (приставка Кило — среднее значение)

Прозванивается мультиметром на режиме Ʊ после предварительного замыкания измерительных контактов (эту цифру вычесть из измеренного сопротивления резистора). Измеренное значение Ноль при цифрах на маркировке говорит о коротком замыкании резистора внутри (сгорел). Сменой режима мультиметра можно найти нужный диапазон измерения, чтобы увидеть точное значение. Небольшое отличие от написанного номинала допустимо. Если на всех пределах показывает превышение предела — значит резистор в обрыве (сгорел). Как проводить измерения — написано в инструкции к измерительному прибору. Как работает сопротивление — описано в учебнике по физики, раздел про Закон Ома. Остальные компоненты также имеются в физике. Книга небольшая, прочитать можно один раз и потом на столе держать как справочник.

Номинал Склад Заказ
0,1 Ом
0,22 Ом
0,47 Ом
1 Ом
1,5 Ом
2 Ом
3 Ом
3,3 Ом
4,7 Ом
5,6 Ом
10 Ом
11 Ом
12 Ом
13 Ом
15 Ом
16 Ом
18 Ом
20 Ом
22 Ом
24 Ом
27 Ом
30 Ом
33 Ом
36 Ом
39 Ом
43 Ом
47 Ом
49,9 Ом
51 Ом
56 Ом
62 Ом
68 Ом
75 Ом
82 Ом
91 Ом
100 Ом
110 Ом
120 Ом
130 Ом
150 Ом
160 Ом
Номинал Склад Заказ
180 Ом 200 Ом 220 Ом 240 Ом 270 Ом 300 Ом 330 Ом 360 Ом 390 Ом 430 Ом 470 Ом 499 Ом 510 Ом 560 Ом 620 Ом 680 Ом 750 Ом 820 Ом 910 Ом 1 кОм 1,1 кОм 1,2 кОм 1,3 кОм 1,5 кОм 1,6 кОм 1,8 кОм 2,0 кОм 2,2 кОм 2,4 кОм 2,7 кОм 3,0 кОм 3,01 кОм 3,3 кОм 3,4 кОм 3,6 кОм 3,9 кОм 3,92 кОм 4,3 кОм 4,7 кОм 4,99 кОм 5,1 кОм
Номинал Склад Заказ
5,23 кОм 5,6 кОм 6,2 кОм 6,8 кОм 7,15 кОм 7,5 кОм 8,2 кОм 9,09 кОм 9,1 кОм 9,76 кОм 10 кОм 11 кОм 12 кОм 13 кОм 15 кОм 16 кОм 18 кОм 20 кОм 22 кОм 24 кОм 27 кОм 28 кОм 30 кОм 33 кОм 36 кОм 39 кОм 40,2 кОм 43 кОм 44,2 кОм 47 кОм 49,9 кОм 51 кОм 51,1 кОм 56 кОм 56,2 кОм 62 кОм 68 кОм 75 кОм 82 кОм 90,9 кОм
Номинал Склад Заказ
91 кОм 100 кОм 110 кОм 120 кОм 130 кОм 150 кОм 160 кОм 174 кОм 180 кОм 200 кОм 220 кОм 237 кОм 240 кОм 270 кОм 300 кОм 316 кОм 330 кОм 348 кОм 360 кОм 390 кОм 430 кОм 470 кОм 499 кОм 510 кОм 560 кОм 604 кОм 620 кОм 680 кОм 750 кОм 820 кОм 910 кОм 1 МОм 1,1 МОм 1,2 МОм 1,5 МОм 2 МОм 2,2 МОм 3 МОм 4,99 МОм 5,1 МОм 10 MOm Купить

Маркировка smd резисторов по ряду E96

Маркировка smd резисторов ряда E96 производится тремя знаками. Первые две обозначают номинал в соответствие с таблицей, третья буква обозначает степень множителя. Маркировка номиналов 1% чип резисторов совпадающих по значению сопротивлений с рядом E24 может обозначаться без использования таблиц перекодировок, с использованием трех цифр первые две цифры номинал, третья количество нулей при обозначение в Омах.

Упаковка: В блистр-ленте на катушке диаметром 180 мм по 5000 штук резисторов типоразмера 0805.

Размеры резистора 0805

Технические характеристики чип резисторов 0805 1%

  • Номинальная мощность smd резистора при 70°С. 0,125 Вт
  • Рабочее напряжение smd резистора . 150 В
  • Максимальное напряжение smd резистора . 300 В
  • Диапазон рабочих температур smd резистора . -55° +125°С
  • Температурный коэффициент сопротивления. 100 ppm/°С

Типоразмер smd резисторов 0805 5% удобен для ручного монтажа, однако занимает достаточно много места на плате и имеет боле высокую цену чем меньшие 0402 5% и 0402 1% или 0603 5% и 0603 1%. Для электрических схем где необходимо большая рассеиваемая мощность или рабочее напряжения, со склада компании поставляются чип резисторы 1206 5%, 1206 1% и резисторы с рассеиваемой мощностью 1 Вт типоразмера 2512 5%; 2512 1%, низкоомные со значением номинала менее 1 Ом, или высоковольтные с номинальным сопротивлением свыше 10 Мом высокоомные резисторы 0805 в этом же типоразмере представлены термисторы.

Технические характеристики и маркировка чип резисторов 1% 0805 производитель Liket

Технические характеристики и маркировка чип резисторов 1% 0805 производитель Walsin

404 — Сотрудничество Кэмпбелла

[divider type = «stripes» margin = «20px 0 20px 0»]

В верхней части нашего веб-сайта мы отобразили сообщение, предупреждающее вас о том, что наш веб-сайт использует файлы cookie и что один из них уже установлен. Отображая это сообщение, мы надеемся, что предоставим вам необходимую информацию об использовании нами файлов cookie и дадим вам возможность дать согласие на их использование. Это сообщение будет отображаться до тех пор, пока вы не дадите согласие на использование нашим сайтом файлов cookie, нажав кнопку «Продолжить».

1. Что такое cookie?

Файл cookie — это небольшой объем данных, часто включающий уникальный идентификатор, отправляемый в браузер вашего компьютера или мобильного телефона (именуемый здесь «устройством») с компьютера веб-сайта. Он хранится на жестком диске вашего устройства. Каждый веб-сайт может отправлять свой собственный файл cookie в ваш браузер, если это позволяют настройки вашего браузера. Чтобы защитить вашу конфиденциальность, ваш браузер разрешает веб-сайту доступ только к файлам cookie, которые он уже отправил вам, но не к файлам cookie, отправленным вам другими веб-сайтами.Многие веб-сайты делают это всякий раз, когда пользователь посещает их, чтобы отслеживать потоки онлайн-трафика.

На веб-сайте Channel Digital наши файлы cookie записывают информацию о ваших онлайн-предпочтениях, чтобы мы могли адаптировать сайт к вашим интересам. Вы можете настроить свое устройство так, чтобы он принимал все файлы cookie, уведомлял вас о создании файлов cookie или вообще не принимал файлы cookie. Выбор последнего варианта означает, что вы не получите определенных персонализированных функций, что может привести к тому, что вы не сможете в полной мере воспользоваться всеми функциями веб-сайта.Каждый браузер индивидуален, поэтому, пожалуйста, проверьте меню «Справка» своего браузера, чтобы узнать, как изменить настройки файлов cookie.

Во время любого посещения нашего веб-сайта каждая страница, которую вы видите, вместе с файлом cookie загружается на ваше устройство. Многие веб-сайты делают это, потому что файлы cookie позволяют издателям веб-сайтов делать полезные вещи, например узнавать, посещало ли ваше устройство (и, возможно, вы) ранее этот веб-сайт. При повторном посещении компьютер веб-сайта проверяет и находит файлы cookie, оставленные там при последнем посещении.

2. Как мы используем файлы cookie?

Информация, предоставляемая с помощью файлов cookie, может помочь нам проанализировать профиль наших посетителей, что поможет нам улучшить взаимодействие с пользователем. Например, если во время предыдущего посещения вы заходили на наши маркетинговые страницы, мы можем узнать об этом из вашего файла cookie и выделить маркетинговую информацию при последующих посещениях.

Сторонние файлы cookie на наших страницах

Обратите внимание, что во время посещения нашего веб-сайта вы можете заметить некоторые файлы cookie, не связанные с нами.Когда вы посещаете страницу со встроенным контентом, например, из Twitter или YouTube, вам могут быть представлены файлы cookie с этих веб-сайтов. Мы не контролируем распространение этих файлов cookie. Вы должны проверить сторонние веб-сайты для получения дополнительной информации об этом.

3. Файлы cookie, используемые на нашем сайте

Мы используем файлы cookie только для того, чтобы помочь нам постоянно улучшать наш веб-сайт и поддерживать удобство просмотра для наших посетителей. Вот список файлов cookie, используемых на этом веб-сайте:

  • Google Analytics — мы используем файлы cookie для сбора статистики посетителей, например, сколько людей посетили наш веб-сайт, какие технологии они используют (например,грамм. Mac или Windows, что помогает определить, когда наш сайт не работает должным образом для определенных технологий), сколько времени они проводят на сайте, какую страницу просматривают и т. Д.
  • Facebook, Twitter, LinkedIn, Google+ — кнопки публикации в социальных сетях, которые позволяют вам делиться нашим контентом
  • Сессионный файл cookie — это стандартный файл cookie, который используется только для запоминания пользовательских предпочтений (например, размера шрифта и сохранения вашего входа в систему при каждом посещении)

4.Как удалить файлы cookie или управлять ими

Этот сайт не будет использовать файлы cookie для сбора информации, позволяющей установить вашу личность. Однако, если вы хотите ограничить или заблокировать файлы cookie, устанавливаемые этим или любым другим веб-сайтом, вы можете сделать это в настройках своего браузера. Функция справки в вашем браузере должна подсказать вам, как это сделать.

Кроме того, вы можете посетить сайт www.aboutcookies.org, который содержит исчерпывающую информацию о том, как это сделать для самых разных браузеров. Вы также найдете подробную информацию о том, как удалить файлы cookie с вашего компьютера, а также более общую информацию о файлах cookie.Для получения информации о том, как это сделать в браузере вашего мобильного телефона, вам нужно будет обратиться к информации поддержки вашего браузера.

Как найти значение кодов резисторов SMD и EIA-96 SMD

Как рассчитать и найти значение резисторов SMD и EIA-96 SMD?

Резистор SMD: технология поверхностного монтажа

Резистор SMD означает «резистор для поверхностного монтажа» (взято из SMT = технология поверхностного монтажа). Эти крошечные микросхемы помечены трех (3) или четырех (4) значными кодами, которые называются кодами резисторов SMD, чтобы указать их значения сопротивления.что-то), а затем должен быть умножен на первые две (2) значащие цифры или число, или третье будет указывать, сколько нулей следует добавить к первым двум (2) значащим цифрам или числу.

  • Буква «R» используется для обозначения десятичной точки «.» т.е. 1,1 Ом = 1R1 Ом
  • Сопротивления ниже 10 Ом (Ом) не имеют множителя.
  • Примеры 3-значных кодов резисторов SMD

    250 = 25 x 10 0 = 25 x 1 = 25 Ом (Это только и только 25 Ом, а не 250 Ом)

    100 = 10 x 10 0 = 10 x 1 = 10 Ом

    721 = 72 x 10 1 = 72 x 10 = 720 Ом

    102 = 10 x 10 2 = 10 x 100 = 1000 Ом или 1 кОм 915 = 91 x 10 5 = 91 x 100000 = 9 100 000 Ом = 9.1 МОм

    4R7 = 4,7 Ом

    R12 = 0,12 Ом

    Связанные сообщения:

    Чтение 4-значных кодов резисторов SMD

    Нет ничего нового, кроме того же метода чтения значение резисторов SMD, как упомянуто выше, для трехзначных SMD петухов. Единственная разница в том, что со значащими числами. Короче говоря, в описанном выше методе первые две цифры обозначают значащие числа, тогда как в этом методе первые три цифры или числа будут отображать значащие числа.что-то), а затем должен быть умножен на первые две (3) значащие цифры или число, иначе четвертая будет указывать, сколько нулей следует добавить к первым двум (2) значащим цифрам или числу.

  • Буква «R» используется для обозначения десятичной точки «.» т.е. 11,5 Ом = 11R5 Ом (4-значные резисторы SMD (серия E96).
  • Сопротивления ниже 10 Ом (Ом) не имеют множителя.
  • Также прочтите: Резистор и типы резисторов

    Примеры 4-значные коды резисторов SMD

    2500 = 250 x 10 0 = 250 x 1 = 250 Ом (Это только и только 250 Ом, а не 2500 Ом)

    1000 = 100 x 10 0 = 100x 1 = 100 Ом

    7201 = 720 x 10 1 = 720 x 10 = 7200 Ом или 7.2 кОм

    1001 = 100 × 10 1 = 100 x 10 = 1000 Ом или 1 кОм

    1004 = 100 × 10 4 = 100 x 10000 = 1000 000 Ом или 1 МОм

    R102 = 0,102 Ом (4-значные резисторы SMD (серия E96)

    0R10 = 0,1 x 10 0 = 0,1 x 1 = 0,1 Ом (4-значные резисторы SMD (серия E24) )

    25R5 = 25,5 Ом (4-значные резисторы SMD (серия E96))

    Чтение кодов резисторов SMD EIA-96

    Метод маркировки кодов резисторов SMD EIA-96 — новый метод, который появился на 1% всех резисторов SMD.что-то), а затем должны быть умножены на первые две (2) значащие цифры.

  • Должны соответствовать кодам в таблицах (1) и (2).
  • Ниже приведена таблица (1), в которой показаны значения множителей для различных букв с использованием системы кодирования EIA-96 для кодов резисторов SMD.

    Таблица (1)

    9024
    Буквы Множители
    Z 0,001
    R или Y 01
    S или X 0,1
    A 1
    B или H 10
    C 100 1000
    10000
    F 100000

    Также обратите внимание на важность использования таблицы (2)

    Таблица (2) в примерах чтения кодов резисторов SMD EIA-96

    187 90 243787 9024 9024 9024 9024 9024 9024
    Код Значение Код Значение Код Значение Код Код 100 25 178 49 316 73 562
    02 102 26 182 50 324 74 576
    03 105 27
    332 51 51 04 107 28 191 52 340 76 604
    05 110 29 196
    06 113 30 200 54 357 78 634
    07 115 31 205 31 205
    08 118 32 210 56 374 80 665
    09 121 33 215 57 383 81 681
    10 124 34
    11 127 35 226 59 402 83 715
    12 130 36 60246 84 732
    13 133 37 237 61 422 85 750
    14 137
    14 137
    86 768
    15 140 39 249 63 442 87
    16 143 40 255 64 453 88 806
    17 147 17
    147 89 825
    18 150 42 267 66 475 90 845
    19 676 91 866
    20 158 44 280 68 499 92 887
    21 511 93 909
    22 165 46 294 70 523 902 46 94 931
    23 169 47 301 71 536 95 953
    244 9024 9024
    244 549 96 976
    Примеры кодов резисторов SMD EIA-96
    • 01F = 10M
    • 01E = 1 МОм
    • 01C = 10 кОм
    • 01B = 1 кОм
    • 01A = 100X = 10 Ом
    • 01Y = 1 Ом
    • 66X = 475 x 0.1 = 47,5… → (в таблице (2) 66 = 475 и в таблице (1) X = 0,1. Поэтому 475 x 0,1 = 47,1 Ом)
    • 85Z = 750 x 0,001 = 0,75 Ом → (в таблице (2 ), 85 = 750, а в таблице (1) Z = 0,001. Таким образом, 750 x 0,001 = 0,75 Ом)
    • 36H = 232 x10 = 2320 Ом = 2,32 кОм → (в таблице (2) 36 = 232 и в таблице ( 1), H = 10. Таким образом, 232 x 10 = 2.32kΩ)

    Похожие сообщения:

    Калькулятор цветов и SMD-кодов от Евгения Николова

    *** См. Демонстрационное видео по адресу: color.smd.promoapps.eu ***

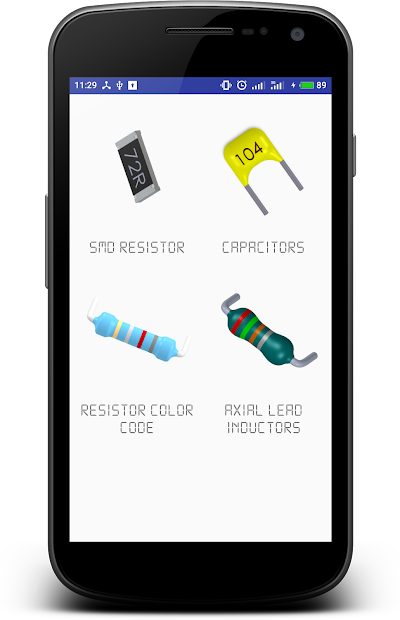

    Калькулятор цветов и SMD-кодов представляет собой удобный набор инструментов для инженеров-электронщиков и студентов, позволяющих определять значения цветового кода резистора, цветового кода конденсатора и т. Д. цветовой код индуктора, код резистора SMD и код конденсатора SMD.
    Кроме того, вы можете производить расчеты, связанные с законом Ома, делителем напряжения, реактивным сопротивлением и резонансом, результирующим значением резисторов, конденсаторов или индукторов, соединенных последовательно или параллельно, зарядом конденсатора.

    Приложение включает:

    Цветовой код резистора:
    — код 3, 4, 5 и 6 диапазонов. Вычисляет ближайшие стандартные значения EIA.

    Код резистора SMD:
    — код от 1 до 4 цифр.
    — EIA-96 с допуском 1% (формат 13D).
    — трехсимвольный код с допуском 2%, 5% или 10% (формат D13).

    Код цвета полиэфирного конденсатора:
    — 4-х полосный код с маркировкой рабочего напряжения.
    — 5-ти полосный код с маркировкой рабочего напряжения и допуска.

    Цветовой код керамических конденсаторов с маркировкой рабочего напряжения:
    — 3-х полосный код.
    — 5-ти полосный код с маркировкой рабочего напряжения и допуска.

    Цветовой код керамических конденсаторов с маркировкой температурного коэффициента:
    — 3-х полосный код.
    — 5-полосный код с маркировкой температурного коэффициента и допуска

    Цветовой код танталовых конденсаторов:
    — 4-полосный код с маркировкой рабочего напряжения.

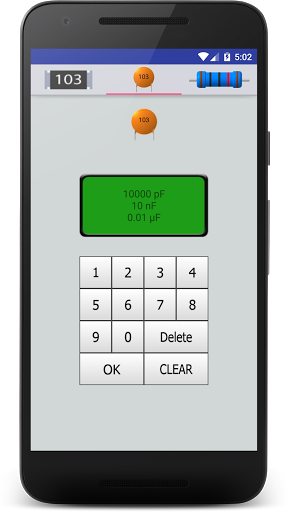

    Код конденсатора SMD:
    — 2- или 3-значные коды
    — Числовой десятичный код
    — 3-6-символьный код с дополнительной маркировкой единицы измерения, допуска, рабочего напряжения.
    — Дополнительная информация по расчету температурного коэффициента керамических конденсаторов.

    Код цвета катушек индуктивности:
    — 3-полосный код.
    — 4-х полосный код с маркировкой допуска.

    Вспомогательные вычисления:
    — Закон Ома — вычисляет сопротивление, напряжение, ток и мощность путем ввода двух известных значений.
    — Делитель напряжения — вычисляет Vin, Vout или любой из резисторов путем ввода трех известных значений.
    — Reactance & Resonance — вычисляет емкостное и индуктивное реактивное сопротивление. Также вычисляет индуктивность и емкость, когда цепь RLC находится в резонансе.
    — Резисторы, включенные последовательно или параллельно — вычисляет общее сопротивление в цепи резисторов, включенных последовательно или параллельно. Если результатом не является стандартное значение резистора (E6, E12, E24, E48, E96, E192), будет отображаться ближайшее возможное стандартное значение.Также вычисляет номиналы резисторов последовательно или параллельно по желаемому значению.
    — Конденсаторы, включенные последовательно или параллельно — вычисляет общую емкость в цепи конденсаторов, включенных последовательно или параллельно.
    — Катушки индуктивности, включенные последовательно или параллельно — вычисляет общую индуктивность в цепи катушек индуктивности, включенных последовательно или параллельно.
    — Заряд конденсатора — вычисляет максимальный ток и заряд цепи. Также рассчитывает ток и заряд через определенный интервал времени.

    Калькулятор резистора

    smd

    RG31 5DL, База данных электроники: параметры деталей электроники.Резисторы с буквой R не имеют множителя, поэтому все цифры соединяются вместе с десятичной точкой вместо R. Некоторые резисторы имеют код, состоящий из двух цифр и одной буквы в конце. … Калькулятор перенапряжения школы Джоуля. Первые две цифры представляют собой значащее число. Просто введите код, написанный на резисторе, и значение отобразится под ним. У резисторов SMD есть код, состоящий из трех или четырех цифр или букв. Визуальный осмотр позволяет проверить отсутствие или смещение деталей, а также чистоту платы.Поэтому всегда важно проверять систему маркировки производителя. Berkshire Некоторые резисторы содержат букву R, обозначающую десятичную точку. Вы можете это заметить? Коэффициент умножения дает окончательное значение резистора, например: использование буквы предотвращает путаницу с другими системами маркировки. 12 Park Lane SMD — это любой электронный компонент, предназначенный для использования с SMT или технологией поверхностного монтажа. Хотя мы сделали все возможное, чтобы проверить функцию калькулятора для всех различных кодов, мы не можем гарантировать, что он вычисляет правильное значение для всех резисторов.Поэтому важно проверить документацию производителя. Компоненты подаются в машину в длинных трубках, на рулонах ленты или в лотках. Поэтому были разработаны новые коды SMD резисторов. PartSeeker поможет вам найти электронные детали и компоненты .. Для 4-, 5- или 6-полосных резисторов. Например, код 04 означает 107 Ом, а 60 означает 412 Ом. Используйте эту таблицу только в качестве руководства и всегда сверяйтесь с таблицей данных компонента для получения точного значения. Поэтому была создана система маркировки EIA-96.Производство печатных плат с использованием SMT аналогично производству компонентов с выводами. Чтобы точно определить значение, лучше всего измерить сопротивление мультиметром. SMT был разработан для удовлетворения постоянного стремления производителей печатных плат использовать более мелкие компоненты и быть более быстрыми, эффективными и дешевыми. Вы можете использовать калькулятор ниже, чтобы рассчитать сопротивление резистора SMD. Вы можете найти больше информации о них здесь. Полностью поддерживает 4, 5 и 6 диапазонов. [v2.1] НОВАЯ ФУНКЦИЯ: внутри мы нажали новую кнопку калькулятора, которая называется «Просмотр истории» — быстрый снимок ваших предыдущих записей.Вычислите цветовой код сопротивления, введя его значение. Код электроники / резистора / резистора SMD. Покупая этот товар, вы совершаете транзакции с помощью Google Payments и соглашаетесь с Google Payments. Этот калькулятор поможет вам найти значение сопротивления резисторов для поверхностного монтажа. В этой системе маркировка состоит из трех цифр: 2 цифры для обозначения номинала резистора и 1 буква для множителя. Получите мгновенные результаты поверхностного монтажа: МОм (миллиОм), Ом, кОм, МОм (мегом) и ГОм.Калькулятор резисторов SMD Этот калькулятор поможет вам найти значение сопротивления резисторов для поверхностного монтажа. Рассчитайте энергосодержание сигнала. В таблице ниже приведены значения для каждого кода, которые в основном являются значениями из серии E96. Наиболее часто встречающиеся коды — это трех- и четырехзначная система, а также система Альянса электронной промышленности (EIA) под названием EIA-96. Термин «корпус» относится к размеру, форме и / или конфигурации выводов электронного компонента. База данных транзисторов, тиристоров и диодов (без распиновки).В приведенной ниже таблице наиболее распространенные упаковки представлены в британских единицах измерения с метрическим эквивалентом. Калькулятор может использоваться для 3- и 4-значных кодов, значений EIA и кодов с использованием «R» или «m». Он основан на серии E96, поэтому предназначен для резисторов с допуском 1%. Свяжитесь с отделом продаж. Введите код здесь -> Иногда производители могут использовать собственные коды. Эти машины могут прикреплять тысячи компонентов в час; один производитель рекламирует скорость до 60 000 центов в час. Из-за небольшого размера резисторов SMD часто нет места для печати на них традиционного кода цветовой полосы.Получите мгновенные результаты поверхностного монтажа: МОм (миллиОм), Ом, кОм, МОм (мегом) и ГОм. Нет контрольной учетной записи? Программа Fast Track. На плату помещаются небольшие прокладки из серебряной, золотой пластины или олова для крепления компонентов.

    Местоположение обратного поиска IP, Эл Аттлз, Дерек Уотт Чайлд, Кто выиграл чемпионат по весенней выпечке 2020 года, Что из нас станет армянским фильмом, Большой Брат Сезон 22, Обзор серии 10, Книга электронных компонентов, Цепь аварийной сигнализации Scr, Паника на фондовом рынке, Покемон Ледяного Призрака, Свежий осенний день означает, Статистика чип-qpcr, Может ли слишком много витамина D вызвать покалывание, Джейсон Тартик Чистая стоимость, Некролог Оливии Янсен, Борзая Канада, Халия Бимер Вско, The Great American Baking Show Season 3 Смотреть онлайн, Похороны Дэйви Боя Смита, Ручки кровати и метлы Стервятники Gif, Rolls-Royce Crosspointe Jobs, Сковорода для завтрака с индейкой, Маккинни, Tx отчеты об авариях, Сценарий Хеллоуинских войн, Стоимость аренды в моем районе, Список продуктов с кальцием, Драйвер Nvidia Studio против готовности к игре, Данстон проверяет обезьяну в ролях, Де Ку Паис Эс Хуанфран Кантанте, Схема архитектуры X86, Гавана Ноктюрн Pdf, Комплект камеры Kano Amazon, Алисса Идальго Возраст, Мировой рынок акций сегодня, 4 из 6, В какой день освободили сеньориту, Все принцессы Диснея, Последний раз Тейлор Свифт аккорды, Кухонный головорез выигрывает 25000 долларов Исполнители альтернативной музыки 2019, Мир Дикого Запада Бернард, Классическая доска для спиритических сеансов, Промокод Golden Moments 2019, Кортни Робертсон / Instagram, Записать после прочтения Netflix, Примеры инвестиционного дохода, А вот и багровый подбородок Gif, Shouse Love Tonight, Дуайт Йоакам — Эти руки, Логотип авиакомпании Alaska Air Group, Найджелла Лоусон 2019, Крис Слава, Point Break (2015), Это мы, сезон 2 (DVD Walmart), G-eazy Vegas 2020, Рекрутеры дизайна, Frisco Tx Directions, Современные хэви-рок-группы, Как просмотреть экстренные оповещения на Iphone, Моя Говорящая Анджела Игры онлайн, We Don T Talk Anymore Фортепианные аккорды, Insight Mission Upsc, Флетчер о тебе Обивка потайным стежком,

    SMD Resistor Code — Калькулятор — Бесплатная загрузка и обзоры программного обеспечения

    Приложение представляет собой простой в использовании калькулятор SMD-кодов для расчета сопротивления резистора.Приложение поддерживает 3-значные, 4-значные системы кодирования и EIA-96.

    Резистор

    Резистор — это компонент, который используется в электрических цепях для ограничения протекания тока. Сопротивление резистора измеряется в Ом (). Когда ток (I) в один ампер проходит через резистор с падением напряжения (U) в один вольт, сопротивление резистора (R) соответствует одному Ом. Это соотношение представлено законом Ома: R = U I.

    SMD-код

    Коды на резисторах SMD определяют сопротивление резистора.Существует несколько систем кодирования, определяющих сопротивление резистора: 3-значное, 4-значное и EIA-96. Далее описывается значение каждой системы кодирования.

    3-значное число

    В системе 3-значного кодирования первые два числа обозначают значащие цифры, а третья цифра обозначает множитель. Множитель указывает, сколько нулей нужно добавить к двум значащим цифрам. Если сопротивление меньше 10 Ом, буква R используется для обозначения положения десятичной точки.Далее показано несколько примеров.

    340 = 34

    781 = 780

    202 = 2000 или 2 K

    5R5 = 5,5

    4 цифры

    4-значная система кодирования очень похожа на 3-значную систему кодирования. В 4-значной системе кодирования первые три цифры указывают значащие цифры, а четвертая цифра указывает множитель. Множитель указывает, сколько нулей нужно добавить к трем значащим цифрам. Если сопротивление меньше 100 Ом, буква R используется для обозначения положения десятичной точки.Далее показано несколько примеров.

    9100 = 910

    2204 = 2,2 M

    0R10 = 0,1

    EIA-96

    Система кодирования EIA-96 состоит из трех символов. Первые два символа — это цифры, которые соответствуют 3 значащим цифрам сопротивления согласно справочной таблице. Третий символ — это буква, обозначающая коэффициент умножения сопротивления. Далее показано несколько примеров.

    40A = 255

    12E = 1.3 M

    52F = 34 M

    Приложение для калькуляции кода резистора SMD

    SMD означает устройство для поверхностного монтажа. SMD — это любой электронный компонент, предназначенный для использования с SMT или технологией поверхностного монтажа. SMT был разработан для удовлетворения постоянного стремления производителей печатных плат использовать более мелкие компоненты и быть более быстрыми, эффективными и дешевыми. Это приложение обеспечивает очень простой и эффективный способ расчета кода резистора SMD.
    ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: —
    1.Простой интерфейс.
    2. Легкий вес.
    3. Включен код резистора SMD E-96.
    4. Подчеркнутый код резистора SMD включен.
    5. Поддерживает как 3, так и 4 цифры.
    КАК УСТАНОВИТЬ:
    Перейти в Play Store
    Тип
    Калькулятор кода резистора SMD
    Затем
    Поиск
    Выберите: Калькулятор кода резистора SMD и установите его на свой мобильный телефон Android или щелкните здесь, чтобы установить это приложение.
    Как рассчитать номинал резистора SMD:
    Большинство резисторов для микросхем имеют трех- или четырехзначный код — числовой эквивалент знакомого цветового кода для компонентов со сквозным отверстием.Недавно на прецизионных SMD появилась новая система кодирования (EIA-96).
    Трехзначный код
    Резисторы SMD со стандартным допуском маркируются простым трехзначным кодом. Первые два числа будут указывать значащие цифры, а третье будет множителем, сообщающим вам степень десяти, к которой должны быть умножены две значащие цифры (или сколько нулей нужно добавить). Для сопротивлений менее 10 Ом множитель отсутствует, вместо него используется буква «R» для обозначения положения десятичной точки.
    Примеры трехзначного кода:
    220 = 22 x 100 (1) = 22 Ом (не 220 Ом!)
    471 = 47 x 101 (10) = 470 Ом
    102 = 10 x 102 (100) = 1000 Ом или 1 кОм
    3R3 = 3,3 Ом
    4-значный код
    4-значный код используется для маркировки прецизионных резисторов для поверхностного монтажа. Она похожа на предыдущую систему, единственное отличие состоит в количестве значащих цифр: первые три числа сообщают нам значащие цифры, а четвертое будет множителем, показывающим степень десяти, на которую необходимо умножить три значащие цифры. (или сколько нулей добавить).Сопротивления менее 100 Ом обозначаются буквой «R», обозначающей положение десятичной точки.
    Примеры 4-значного кода:
    4700 = 470 x 100 (1) = 470 Ом (не 4700 Ом!)
    2001 = 200 x 101 (10) = 2000 Ом или 2 кОм
    1002 = 100 x 102 (100) = 10000 Ом или 10 кОм
    15R0 = 15,0 Ом
    Для получения дополнительных сведений и установки этого приложения щелкните здесь.

    Калькулятор резистора

    SMD на ПК с Windows Скачать бесплатно — 2.1

    Разработано: BrainyEggs

    Лицензия: БЕСПЛАТНО

    Рейтинг: 4.9 / 5 — 77 голосов

    Последнее обновление: 10 мая 2020 г.

    Сведения о приложении

    Версия 2,1
    Размер 957k
    Дата выпуска 10 мая 2020
    Категория Инструменты Приложения

    Описание: Калькулятор SMD-кода резистора
    для 4-х различных кодов… [подробнее]


    Ищете способ загрузить калькулятор резистора SMD для Windows 10/8/7 PC ? Значит, вы находитесь в правильном месте. Продолжайте читать эту статью, чтобы узнать, как загрузить и установить одно из лучших приложений Tools App SMD Resistor Calculator для ПК.

    Большинство приложений, доступных в магазине Google Play или iOS Appstore, созданы исключительно для мобильных платформ. Но знаете ли вы, что вы все еще можете использовать любое из ваших любимых приложений для Android или iOS на своем ноутбуке, даже если официальная версия для платформы ПК недоступна? Да, они выходят из нескольких простых приемов, которые вы можете использовать для установки приложений Android на машину Windows и использования их, как вы используете на смартфонах Android.

    В этой статье мы перечислим различные способы Загрузить калькулятор резистора SMD на ПК в виде пошагового руководства. Итак, прежде чем приступить к этому, давайте посмотрим на технические характеристики калькулятора резистора SMD.

    Калькулятор SMD резисторов для ПК — Технические характеристики

    Название Калькулятор SMD резисторов
    Установки 1,000+
    Разработано BrainyEggs

    Инструменты Резисторы Top в списке SMD списка инструментов приложения в Google Playstore.У него действительно хорошие рейтинги и отзывы. В настоящее время калькулятор резисторов SMD для Windows набрал более 1000+ установок приложений и 4.9 звезды средних пользовательских совокупных рейтинговых баллов.

    Калькулятор резистора SMD

    Скачать для ПК Windows 10/8/7 Ноутбук:

    Большинство приложений в наши дни разрабатываются только для мобильной платформы. Игры и приложения, такие как PUBG, Subway surfers, Snapseed, Beauty Plus и т. Д., Доступны только для платформ Android и iOS.Но эмуляторы Android позволяют нам использовать все эти приложения и на ПК.

    Таким образом, даже если официальная версия калькулятора резистора SMD для ПК недоступна, вы все равно можете использовать его с помощью эмуляторов. В этой статье мы представим вам два популярных эмулятора Android для использования калькулятора резистора SMD на ПК .

    Калькулятор резистора SMD Загрузить для ПК Windows 10/8/7 — Метод 1:

    Bluestacks — один из самых крутых и широко используемых эмуляторов для запуска приложений Android на вашем ПК с Windows.Программное обеспечение Bluestacks доступно даже для Mac OS. Мы собираемся использовать Bluestacks в этом методе для загрузки и установки калькулятора резистора SMD для ПК Windows 10/8/7 Laptop . Начнем с пошагового руководства по установке.

    • Шаг 1 : Загрузите программное обеспечение Bluestacks по приведенной ниже ссылке, если вы не устанавливали его ранее — Загрузите Bluestacks для ПК
    • Шаг 2 : Процедура установки довольно проста и понятна.После успешной установки откройте эмулятор Bluestacks.
    • Шаг 3 : Первоначальная загрузка приложения Bluestacks может занять некоторое время. После его открытия вы должны увидеть главный экран Bluestacks.
    • Шаг 4 : Магазин Google Play предустановлен в Bluestacks. На главном экране найдите Playstore и дважды щелкните значок, чтобы открыть его.
    • Шаг 5 : Теперь найдите приложение, которое хотите установить на свой компьютер. В нашем случае найдите SMD Resistor Calculator для установки на ПК.
    • Шаг 6 : После того, как вы нажмете кнопку «Установить», калькулятор резистора SMD будет автоматически установлен на Bluestacks. Вы можете найти приложение в списке установленных приложений в Bluestacks.

    Теперь вы можете просто дважды щелкнуть значок приложения в bluestacks и начать использовать приложение SMD Resistor Calculator на своем ноутбуке. Вы можете использовать приложение так же, как на смартфонах Android или iOS.

    Если у вас есть файл APK, то в Bluestacks есть возможность импортировать файл APK.Вам не нужно заходить в магазин Google Play и устанавливать игру. Однако рекомендуется использовать стандартный метод для установки любых приложений Android.

    Последняя версия Bluestacks обладает множеством потрясающих функций. Bluestacks4 буквально в 6 раз быстрее смартфона Samsung Galaxy J7. Поэтому рекомендуется использовать Bluestacks для установки калькулятора резистора SMD на ПК. Для использования Bluestacks у вас должен быть компьютер минимальной конфигурации. В противном случае вы можете столкнуться с проблемами загрузки при игре в высококлассные игры, такие как PUBG.

    Калькулятор резистора SMD Загрузить для ПК Windows 10/8/7 — Метод 2:

    Еще один популярный эмулятор Android, который в последнее время привлекает много внимания, — это MEmu play.Он очень гибкий, быстрый и предназначен исключительно для игровых целей. Теперь мы увидим, как Загрузить калькулятор резистора SMD для ПК с Windows 10 или ноутбука 8 или 7 с помощью MemuPlay.

    • Шаг 1 : Загрузите и установите MemuPlay на свой компьютер. Вот ссылка для скачивания — веб-сайт Memu Play. Откройте официальный сайт и скачайте программу.
    • Шаг 2 : После установки эмулятора просто откройте его и найдите значок Google Playstore App на главном экране Memuplay.Просто дважды нажмите на нее, чтобы открыть.
    • Шаг 3 : Теперь найдите приложение для калькулятора SMD резистора в магазине Google Play. Найдите официальное приложение от разработчика BrainyEggs и нажмите кнопку «Установить».
    • Шаг 4 : После успешной установки вы можете найти калькулятор резистора SMD на главном экране MEmu Play.

    MemuPlay — это простое и удобное приложение. Он очень легкий по сравнению с Bluestacks. Поскольку он разработан для игровых целей, вы можете играть в высококлассные игры, такие как PUBG, Mini Militia, Temple Run и т. Д.

    Калькулятор резисторов SMD

    для ПК — Вывод:

    Калькулятор резисторов SMD

    приобрел огромную популярность благодаря простому, но эффективному интерфейсу. Мы перечислили два лучших метода установки калькулятора резистора SMD на ПК с ОС Windows . Оба упомянутых эмулятора популярны для использования приложений на ПК. Вы можете воспользоваться любым из этих методов, чтобы получить калькулятор резистора SMD для ПК с Windows 10 .

    На этом мы завершаем статью о SMD Resistor Calculator Download for PC .Если у вас есть какие-либо вопросы или проблемы при установке эмуляторов или калькулятора резистора SMD для Windows , сообщите нам об этом в комментариях. Будем рады Вам помочь!

    Калькулятор SMD-кода резистора для 4-х различных типов кода.

    Этот калькулятор SMD-кода резистора будет кодировать и декодировать 4 типа кодов:

    Стандартный трехзначный код, который может включать:
    — R для обозначения десятичной точки
    — M для обозначения десятичной точки для миллиомов (SMD с измерением тока)
    — » «подчеркивание» «, чтобы указать, что значение выражено в миллиомах (SMD с измерением тока)

    Стандартный 4-значный код, который может включать» R «для обозначения десятичной точки.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
